Содержание

Допуски на устройство дренажной системы

SprutMaster, сам себе противоречишь, но сам этого не понимаешь.
ППР — проект производства работ, но им почему-то руководствоваться нельзя, хотя его согласовывает заказчик.
Далее написал:

SprutMaster сказал(а):

Вы должны руководствоваться проектом, затем ГОСТ , СНиП, СП.

Нажмите, чтобы раскрыть…

Так руководствоваться им или нет?
Кинул бы в тебя тапком и выгнал из кабинета!!!

По делу. Есть такой СП 129.13330.2011 (СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации), где написано:
3.3. Монтаж трубопроводов должен производиться в соответствии с проектом производства работ и технологическими картами после проверки соответствия проекту размеров траншеи, крепления стенок, отметок дна и при надземной прокладке — опорных конструкций. Результаты проверки должны быть отражены в журнале производства работ.

3.5. Предусмотренную проектом прямолинейность участков безнапорных трубопроводов между смежными колодцами следует контролировать просмотром «на свет» с помощью зеркала до и после засыпки траншеи. При просмотре трубопровода круглого сечения видимый в зеркале круг должен иметь правильную форму.

Допустимая величина отклонения от формы круга по горизонтали должна составлять не более 1/4 диаметра трубопровода, но не более 50 мм в каждую сторону. Отклонения от правильной формы круга по вертикали не допускаются.
3.6. Максимальные отклонения от проектного положения осей напорных трубопроводов не должны превышать ±100 мм в плане, отметок лотков безнапорных трубопроводов — ±5 мм, а отметок верха напорных трубопроводов — ±30 мм, если другие нормы не обоснованы проектом.

Как видите, допуски на безнапорку (как ваш дренаж) только на прямолинейность и отметки, а допуск от оси в плане — хз какой. Проще попросить разъяснения по допускам у проектировщиков (письменно, естественно)​



СНиП: дренаж, правила его устройства, составление проекта и сметы

Лестничные марши являются конструктивными элементами, устанавливаемыми в подъездах и обеспечивающими вертикальное сообщение (в том числе и в подъездах с лифтовой шахтой). В зависимости от принятой статической схемы нагрузки передаются непосредственно на стены лестничных клеток или косвенно через площадки. Для защиты от звука шагов беговые дорожки и площадки можно изолировать от конструкции с помощью эластомерных прокладок.

Маршруты выполняются с плавающей поверхностью ступеней, на строительной площадке их облицовывают плиткой. Возможна работа шестерен в обратном положении с гладкой верхней поверхностью (обнаженный бетон). Наша компания предлагает сборное лестничные элементы, такие как: прямые трассы, бежит с посадочной пластиной, прогоны с двумя посадочными пластинами и посадки. Платформы могут быть выполнены полностью сборными или в филигранной технологии. Также предлагаем лестничные марши со ступенчатой ​​нижней частью. Вышеупомянутые элементы изготавливаются по заказу, то есть в соответствии с требованиями архитектора и в соответствии с геометрией и армированием, предусмотренными в проекте.
• строительство одно- и многоквартирных домов
• строительство коммунальных предприятий, например школ, больниц, офисов, спортивных сооружений
• производственное здание
• служебное строительство, гостиницы

ПРЕИМУЩЕСТВА:
• быстрое внедрение на месте
• высокое качество элементов и повторяемость
• устранение сложной, трудоемкой опалубки и армирования на месте, а также демонтаж
• связь обеспечивается при возведении этажа
• нижняя поверхность, не требующая штукатурки (подходит под покраску)

Сколько места для лестницы?

При сегодняшней стоимости строительства каждого квадратного метра размер лестницы должен быть разумным компромиссом между удобной коммуникацией сверху вниз и пространством, занимаемым лестницей.
Мы сделали для вас приблизительные и средние расчеты. Планируем лестницу стандартной высоты 292 см. Мы рассматриваем возможность создания эргономичных лестниц (читай: эргономичных и удобных лестниц) с пятнадцатью, шестнадцатью или семнадцатью подъемниками.

Лестница из категории «комфортная» — с 17 лифтами — займет около 5 м2 (лестницы даже большего размера (например, с 18 лифтами) не рекомендуются — по ним будет идти не столько удобнее, сколько дольше 🙂
На другом конце разумной альтернативы — крутые лестницы. Обозначение крутой следует из принятой терминологии, однако такие лестницы являются обычным явлением. У них меньше ступенек, больший угол наклона, но они более экономичны с точки зрения занимаемой площади — всего около 3,5 квадратных метров.

Обратите внимание, что все три типа расчетных лестниц имеют одинаковую ширину и форму лестницы. Единственная разница — высота и глубина ступеней.

Все рассмотренные конструкции — лестницы без площадки. Замена ступеней обработки на лестницу дополнительно составляет около 1,5 квадратных метров.
Обратите внимание, площадь лестницы рассчитывается, проем занимает меньше места (например, в зависимости от толщины потолка)

Устройство дренажа

Состав операций и средства контроля

Этапы работ

Контролируемые операции

Контроль (метод, объем)

Документация

Подготовительные работы

Проверить:



Паспорта (сертификаты), общий журнал работ

— наличие документа о качестве материалов;

Визуальный

— выноску разбивочных осей и надежность их крепления;

Измерительный

— выполнение работ по отводу поверхностных и подземных вод с помощью
временных или постоянных устройств (при необходимости).

Визуальный

Устройство дренажа

Контролировать:



Общий журнал работ

— отклонения отметок дна и уклона траншеи от проектных;

Измерительный, на участках не менее 30 м

— плотность естественного основания;

Технический осмотр поверхности основания

— толщину, ровность и плотность песчаной подготовки;

Измерительный, на участках между колодцами, но не менее 30 м

— соответствие уклонов отметок, оси трубопровода проектному
положению;

То же

— толщину, гранулометрический состав дренирующего материала.

Технический осмотр

Приемка выполненных работ

Проверить:



Акт освидетельствования скрытых работ

— величину отметки и уклонов трубопроводов в соответствии с проектом
— stroyverno.ru;

Измерительный

— отклонения от вертикали и горизонтали труб;

Технический осмотр

— качество обсыпки труб дренирующим материалом.

То же

Контрольно-измерительный инструмент: нивелир, рулетка, шаблон,
трехметровая рейка.

Операционный контроль осуществляют: мастер (прораб), геодезист — в
процессе работ.

Приемочный контроль осуществляют: работники службы качества, мастер
(прораб), геодезист, представители технадзора заказчика.

Технические требования

СНиП 3.05.04-85*, раздел 3, СНиП 3.05.03-85 пп. 3.10,
3.6

0844S10-03609

Предельные отклонения:

— продольных уклонов песчаного основания под трубы от проектных — ± 0,0005;

— отметок основания под трубы от проектных — ± 5 мм;

— ровности поверхности основания под трубы при проверке трехметровой рейкой — ±
5 мм;

— уклона труб дренажа от проектного — ± 0,0005;

— от формы круга (прямолинейность участков труб):

— по горизонтали — 1/4 диаметра трубы, но не более 50 мм в каждую сторону;

— по вертикали — не допускаются;

— отметок лотков труб в колодцах от проектных — ± 5 мм.

При устройстве дренажа подлежат приемке с составлением акта освидетельствования
скрытых работ следующие этапы работ: подготовка основания под трубы, укладка
труб и устройство колодцев, засыпка дренирующего материала.

Требования к качеству применяемых материалов

ГОСТ
8411-74*. Трубы керамические дренажные. Технические условия

ГОСТ
1839-80*. Трубы и муфты асбестоцементные для безнапорных трубопроводов.
Технические условия.

Асбоцементные трубы

Отклонения размеров асбоцементных труб от номинальных не должны превышать:

—    по наружному
диаметру обточенного конца трубы — -3 мм;

—    по длине
трубы — -50 мм;

—    по толщине
стенки — +3 мм — -4 мм.

Отклонения размеров асбоцементных муфт от номинальных
не должны превышать:

—    по длине —
+5 мм;

—    по
внутреннему диаметру и диаметру канавки — +3 мм.

Трубы и муфты не должны иметь трещин, обломов и расслоений.

Концы труб и внутренняя поверхность муфт должны быть обточены.

Трубы должны быть прямыми, отклонение от прямолинейности не должно превышать:

— для труб длиной 2950 и 3950 мм — 12 мм.

Трубы должны поставляться комплектно с муфтами и резиновыми кольцами.

Керамические трубы

Отклонения от размеров каждого из взаимно перпендикулярных диаметров на концах
трубы (овальность трубы — stroyverno.ru) не должны превышать:

— для труб диаметром: 50 мм — 2 мм;

75 мм — 3 мм;

100 — 150 мм — 4 мм;

175 — 200 мм — 5 мм;

250 мм — 6 мм.

Отклонения от перпендикулярности плоскости торцов труб (перекос) не должен
превышать:

— для труб диаметром: 50 мм — 3 мм;

75 мм — 4 мм;

100 — 150 мм — 5 мм;

175 — 200 мм — 6 мм;

250 мм — 8 мм.

Указания по производству работ

СНиП 3.02.01-87 пп. 2.2, 2.6,

СНиП 3. 05.04-85* пп. 3.4, 3.5,

СНиП 3.07.03-85 пп. 5.2, 5.8, 5.9,

СНиП 3.01.03-85 пп. 3.8 — 3.10

Устройство горизонтального трубчатого дренажа производится после возведения
фундаментов и стен сооружения, выполнения гидроизоляционных работ.

В асбоцементных трубах перед их укладкой должны быть сделаны пропилы шириной 3 —
7 мм в шахматном порядке на расстоянии 250 — 500 мм с одной стороны в
зависимости от фильтрационных характеристик грунта.

В случае применения керамических труб зазоры в их стыках величиной 5 — 10 мм
следует использовать в качестве водоприемных отверстий, защищая их от заиливания
мхом или другими волокнистыми материалами — stroyverno.ru. Соединение
асбестоцементных труб должно осуществляться на муфтах с уплотнительными
кольцами.

При устройстве дренажей земляные работы следует начинать со сбросных участков с
продвижением в сторону более высоких отметок, а укладку труб и фильтрующих
материалов — от верхнего колодца к низовому или к устью.

Ширина траншеи по дну должна быть не менее D + 0,6 м (D
— наружный диаметр труб).

При устройстве дренажа в песчаных грунтах допускается укладка труб на
выровненное и уплотненное дно траншей без устройства подстилающего слоя, в
других грунтах подстилающий слой выполняется из песка слоем не менее 15 см.

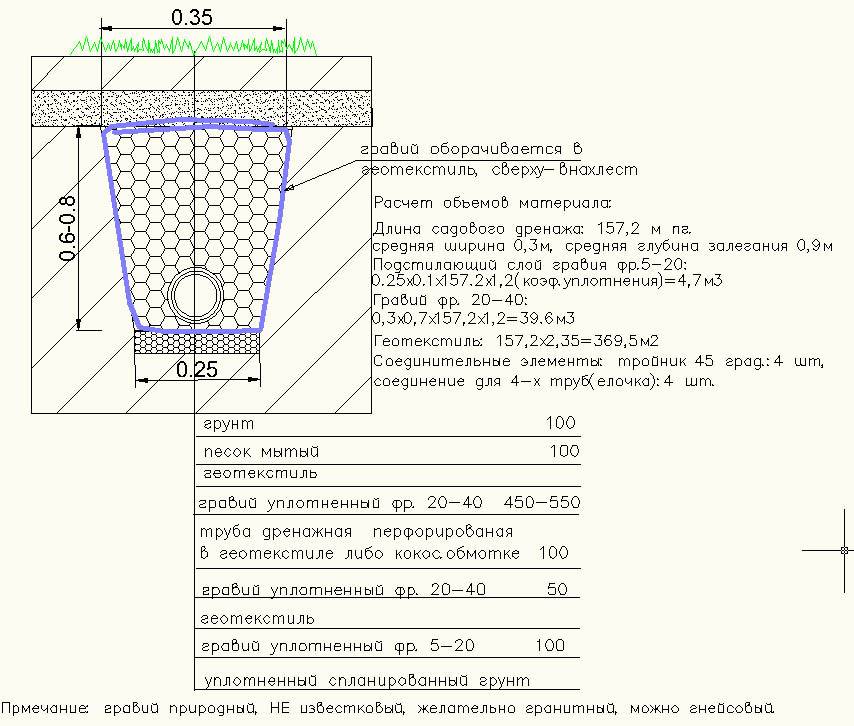

Для фильтрующих засыпок дренажных труб следует применять гравий мелкий или
щебень изверженных пород фракцией 5 — 20 мм слоем не менее 15 см и песок
крупнозернистый (размер зерен 0,25 — 1 мм) слоем 15 см.

Уложенные дренажные трубы должны быть обсыпаны фильтрующим материалом не позднее
конца следующего рабочего дня после укладки.

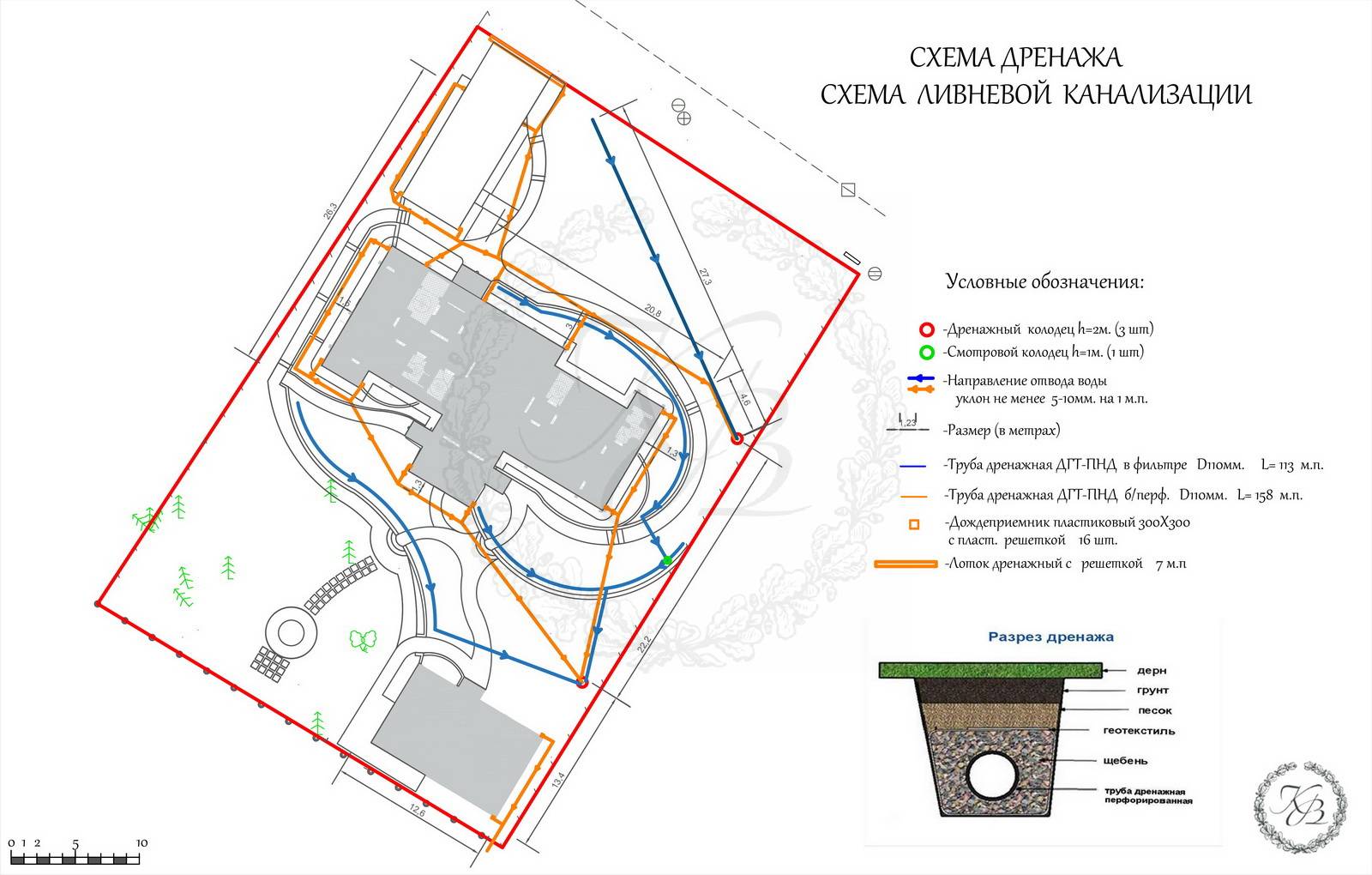

Дренажные системы. Проектирование в Москве. Проектное бюро МСО-7

Выбор дренажной системы зависит от источника питания и режима поступления грунтовой воды, рельефа участка, несущей способности грунтового основания, их коэффициентов фильтрации, пористости, водоотдачи. При наличии песчаников в расчет берется гранулометрический состав.

Конструктивное строение дренажной системы предусматривает укладку дренирующей обсыпки, сквозь которую жидкость попадает в перфорированную трубу и самотеком перемещается в место сбора. В качестве обсыпки может применяться песок, гравий, щебень. Она может устраиваться в один или два слоя. При прокладке дренажа в песках, проектом предусматривается устройство однослойной обсыпки, при наличии глинистых, суглинистых, супесчаных грунтов — двуслойная. Внутренний слой состоит из щебня, наружный – из песка. Материалы для дренирующих слоев должны быть чистыми, не иметь примесей. Для предотвращения заиливания труб при попадании твердых примесей из грунтовой жидкости, можно использовать водопроницаемое покрытие из синтетического полотна. Оно выполняет функции сепарации и фильтрации.

Труба, собирающая природные стоки, имеет водоприемные отверстия. Они получаются путем устройства пропилов по длине окружности. Длина пропила равна половине диаметра трубы, ширина – 3-5мм. Отверстия располагаются в шахматном порядке.

Для возведения строений в песчаных почвах с хорошей водоотдачей, проектируется линейный трубчатый дренаж, проходящий по всему периметру будущего здания. Его трасса состоит из трубопроводных участков и смотровых колодцев. Колодцы монтируются в углах поворота трассы, на прямолинейных участках расстояние между колодцами составляет 40-50м.

Пристенный дренаж предназначен для отвода влаги от стен дома в том случае, если он находится на участке с высоким уровнем грунтовой воды. Для его устройства пазухи фундамента засыпаются крупным песком, через который вода проникает в трубчатую систему, проложенную по периметру дома.

Если в основании лежат супеси или пылеватые пески, и трубчатая конструкция не дает нужного дренирующего эффекта, то необходимо устроить пластовый дренаж. Для его устройства по всей площади котлована устраивают основание из песка с поперечными прорезями из гравия или щебня. Прорези в виде призм должны иметь высоту не менее 20см. Пластовый дренаж выводится за пределы наружных стен здания, соединяется с линейным или пристенным.

Проектирование и устройство дренажных систем регламентируется сводом правил, в котором определены нормативные параметры и правила устройства дренирующих сетей. Также отвод воды непосредственно связан с проектированием оснований. Дренаж выполняется до начала основного цикла работ.

При монтаже дренирующих линий необходимо придерживаться правил:

  1. Дно траншеи должно быть выполнено в соответствии с указанным в проекте уклоном.
  2. Дно траншеи не должно содержать твердых включений.
  3. Монтаж трубы ведется в траншее. Гидравлического испытания уложенных труб не предусмотрено.
  4. Обсыпка дренирующими материалами ведется послойно. Толщина одного слоя должна быть не менее 15см.

Устройство пристенных дренажей домов — руководство, проект, снип и нормы!

Для выполнения проектов пристенных дренажей необходимо ориентироваться на рекомендации Москомархитектуры от 2000 года (документ «Руководство по проектированию дренажей зданий и сооружений»).

Пристенный дренаж применяется для защиты от грунтовых вод подвальных помещений и подполий зданий, закладываемых в глинистых и суглинистых грунтах.

Пристенные «профилактические» дренажи необходимо устраивать также и при отсутствии грунтовых вод в зоне подвалов и подполий, устраиваемых в глинистых и суглинистых грунтах.

При слоистом строении водоносного пласта для защиты подвалов и подполий зданий следует устраивать пристенные или кольцевые дренажи в зависимости от местных условий.

Если отдельные части здания располагаются на участках с различными геологическими условиями, на этих участках можно применять как кольцевой, так и пристенный дренажи.

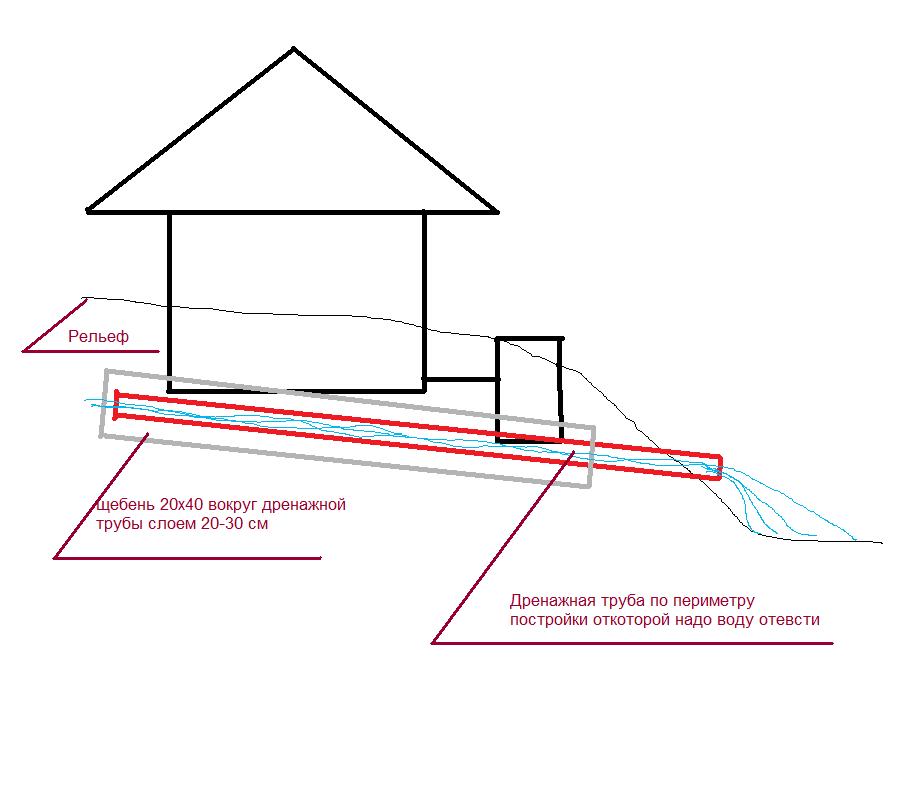

Пристенный дренаж прокладывают по контуру здания с наружной стороны. Расстояние между дренажом и стеной здания определяется шириной фундаментов здания и размещением смотровых колодцев дренажа.

Пристенный дренаж, как правило, должен прокладываться на отметках не ниже подошвы ленточного фундамента или основания фундаментной плиты.

При большой глубине заложения фундаментов от отметки пола подвального помещения пристенный дренаж может быть заложен выше подошвы фундаментов при условии принятия мер против просадки дренажа.

Трассы пристенных дренажей определяются привязкой к защищаемому сооружению, как правило непосредственно по контуру фундамента защищаемого здания.

Глубина заложения пристенных и сопутствующих дренажей определяется в соответствии с глубиной защищаемых сооружений и по возможности должна быть не меньше глубины промерзания грунта.

Устройство пристенного дренажа необходимо выполнять с применением современных полимерных фильтрующих материалов. Как правило в современных условиях применяются полимерные дренажные трубы (ПВХ или ПНД) в фильтре из геотекстиля.

Продольные уклоны пристенного дренажа рекомендуется принимать не менее 0.002 для глинистых грунтов и 0.003 для песчаных грунтов. Наибольшие уклоны дренажей следует определять, исходя из максимально допустимой скорости течения воды в трубах — 1. 0 м/сек.

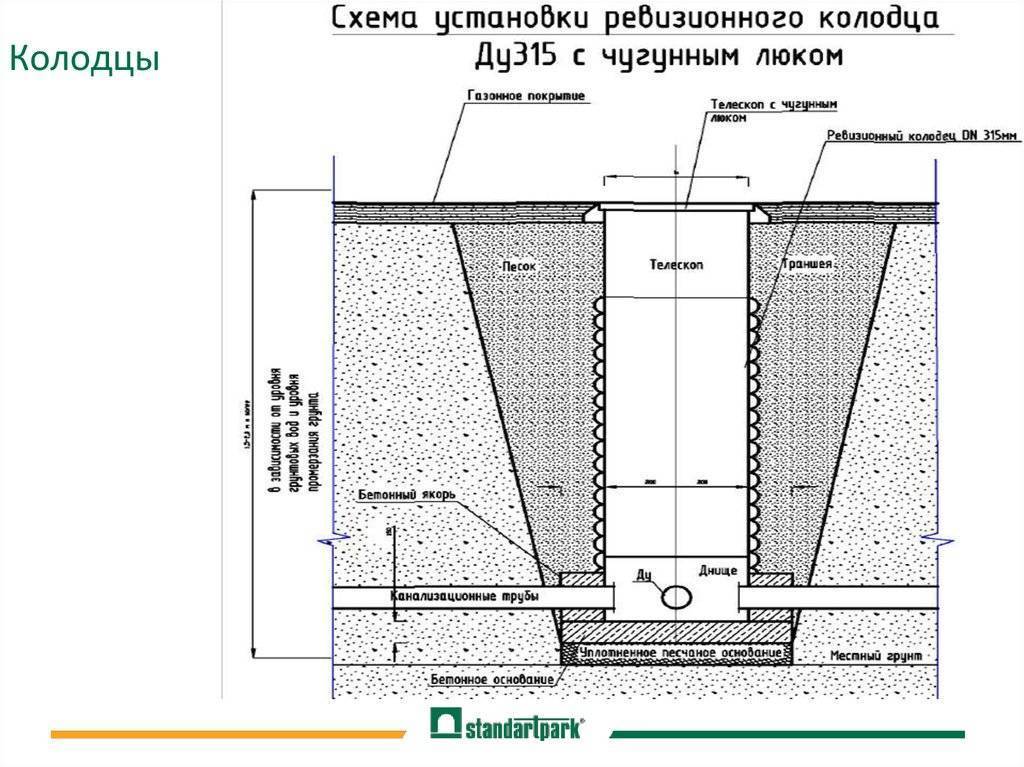

Смотровые колодцы следует устанавливать в местах поворотов трассы и изменения уклонов, на перепадах, а также между этими точками при больших расстояниях.

На прямых участках дренажа нормальное расстояние между смотровыми колодцами — 40 м.

Наибольшее расстояние между смотровыми колодцами дренажа — 50 м.

На поворотах дренажа у выступов зданий и у камер на каналах устройство смотровых колодцев не обязательно, при условии, что расстояние от поворота до ближайшего
смотрового колодца не более 20 м.

В случае, когда на участке между смотровыми колодцами дренаж делает несколько поворотов, смотровые колодцы устанавливают через один поворот.

Выпуск воды из дренажей производят в водостоки, водоемы и овраги.

Присоединение дренажей к водостокам, как правило, следует осуществлять выше шелыги водостока. В случае присоединения дренажа ниже шелыги трубы водостока, на участке выпуска дренажа необходимо предусматривать обратный клапан. Не рекомендуется присоединение дренажа к водостокам ниже уровня воды в последних при периоде превышения 3 раза в год.

При выпуске в водоем дренаж должен быть заложен выше горизонта воды в водоеме во время паводка. При кратковременном повышении горизонта водоема дренаж в необходимых случаях может быть заложен ниже паводкового горизонта при условии оборудования выпуска дренажа обратным клапаном. Устьевой участок дренажного выпуска в водоем должен быть заглублен ниже горизонта воды на толщину ледяного покрова с устройством перепадного колодца.

При невозможности устройства выпуска воды из дренажа самотеком необходимо предусмотреть насосную станцию (установку) перекачки дренажных вод, работающую в автоматическом режиме.

Дренирующие обсыпки, в соответствии с составом дренируемых грунтов, устраивают однослойными или двухслойными.

Для внутреннего слоя дренирующих обсыпок применяют гравий или щебень. Для внешнего слоя обсыпок применяют пески.

Дренирующие обсыпки могут иметь прямоугольное или трапецеидальное очертание в поперечном разрезе. Толщина одного слоя дренирующей обсыпки должна быть не менее 15 см.

В нашей проектной организации вы можете заказать проект пристенного дренажа. На этой странице представлена подробная информация о требованиях к устройству и проектированию пристенных дренажей (планы, профиля, условия прокладки).

Error 404 — Законодательство, нормативные акты, образцы документов

1. «Орал

Орал қалалық мәслихатының 2014 жылғы 25 қарашадағы № 30-5 «Орал қаласында аз қамтамасыз етілген отбасыларға (азаматтарға) тұрғын үй көмегін көрсетудің мөлшерін және тәртібін айқындау туралы қағидасын бекіту туралы» шешіміне өзгерістер енгізу туралы Батыс Қазақстан облысы Орал қалалық мәслихатының 2015 жылғы 3 желтоқсандағы № 39-3 шешімі Қазақстан Республикасының 2001 жылғы 23 қаңтардағы «Қазақстан Республикасындағы жергілікті мемлекеттік басқару және өзін-өзі басқару туралы» және 1997 жылғы 16 сәуірдегі «Тұрғын үй қатынастары туралы» Заңдарына сәйк Далее…

2. «

«Қазақстан Республикасы ұлттық қауіпсіздік комитеті органдарының әскери, арнаулы оқу орындарында іске асырылатын жоғары және жоғары оқу орнынан кейінгі білім беру мамандықтары бойынша үлгілік оқу жоспарларын бекіту туралы» Қазақстан Республикасы Ұлттық қауіпсіздік комитеті Төрағасының 2016 жылғы 13 қаңтардағы № 9/ҚБП бұйрығына өзгерістер енгізу туралы» Қазақстан Республикасы Ұлттық қауіпсіздік комитеті Төрағасының 2016 жылғы 10 қазандағы № 67/ҚБП бұйрығы. Қызмет бабында пайдалануға арналған және Деректер базасына енгізілмейді    Далее…

3. Утверждены Правила согласования размещения предприятий и других сооружений, а также условий производства строительных и других работ на водных объектах, водоохранных зонах и полосах (аннотация к документу от 01.09.2016)

Утверждены Правила согласования размещения предприятий и других сооружений, а также условий производства строительных и других работ на водных объектах, водоохранных зонах и полосахАннотация к документу: Приказ Заместителя Премьер-Министра Республики Казахстан — Министра сельского хозяйства Республики Казахстан от 1 сентября 2016 года № 380 «Об утверждении Правил согласования размещения предприятий и других сооружений, а также условий производства строительных и других работ на водных объектах, водоохранных зонах и полосах»В соответствии с подпунктом 7-5) пункта 1 статьи 37 Водного кодекса Республики Казахстан от 9 июля 2003 год Далее…

4. Утверждены Правила регулирования цен на услуги, производимые и реализуемые субъектами государственной монополии в области связи (аннотация к документу от 24.

10.2016)

Утверждены Правила регулирования цен на услуги, производимые и реализуемые субъектами государственной монополии в области связиАннотация к документу: Приказ Министра информации и коммуникаций Республики Казахстан от 24 октября 2016 года № 221 «Об утверждении Правил регулирования цен на услуги, производимые и реализуемые субъектами государственной монополии в области связи»В соответствии с подпунктом 1) пункта 2 статьи 20 Закона Республики Казахстан от 5 июля 2004 года «О связи» утверждены Далее…

5. Утверждены Правила формирования перечня энергопроизводящих организаций, использующих возобновляемые источники энергии (аннотация к документу от 09.11.2016)

Утверждены Правила формирования перечня энергопроизводящих организаций, использующих возобновляемые источники энергииАннотация к документу: Приказ Министра энергетики Республики Казахстан от 9 ноября 2016 года № 482 «Об утверждении Правил формирования перечня энергопроизводящих организаций, использующих возобновляемые источники энергии»В соответствии с подпунктом 10-3) статьи 6 Закона Республики Казахстан от 4 июля 2009 года «О поддержке использования возобновляемых источников энергии» утверждены Далее. ..

6. Изменения внесены в ряд приказов Министра энергетики Республики Казахстан (аннотация к документу от 31.05.2016)

Изменения внесены в ряд приказов Министра энергетики Республики КазахстанАннотация к документу: Приказ Министра энергетики Республики Казахстан от 31 мая 2016 года № 228 «О внесении изменений в некоторые приказы Министра энергетики Республики Казахстан»В частности, изменения внесены в  приказ Министра энергетики Республики Казахстан «Об утверждении Правил пользования тепловой энергией», изменения затронули понятия и определения используемые в правилах. Также, изменения внесены в ряд пунктов правил, а именно: Далее…

7. Заканчивается срок приема заявлений по легализации имущества

Заканчивается срок приема заявлений по легализации имущества Вниманию всех заинтересованных лиц!Напоминаем, что 31 декабря 2016 года заканчивается легализация имущества, которая проводилась с 1 сентября 2014 года в соответствии с Законом РК от 30 июня 2014 года № 213-V «Об амнистии граждан Республики Казахстан, оралманов и лиц, имеющих вид на жительство в Республике Казахстан, в связи с легализацией ими имущества». При этом, срок подачи документов для легализации недвижимого имущества, находящегося на территории Республики Казахстан, заканчился 30 ноября 2016 года, а для иного имущества срок подачи документов завершается за 5 рабочих дней до конца 2016 года, то есть не позднее 23 декабря 2016 года. Далее…

8. 31 декабря истекает срок уплаты налога на транспорт физическими лицами

31 декабря истекает срок уплаты налога на транспорт физическими лицами Вниманию физических лиц, имеющих на праве собственности транспортные средства!Срок уплаты налога на транспортные средства истекает 31 декабря 2016 года.Обратите внимание, что с 1 января 2016 года уплата налога физическими лицами производится по месту жительства.В случае осуществления регистрационных действий по передаче права собственности на транспортное средство, сумма налога, подлежащая уплате за фактический период владения таким объектом лицом, передающим эти права, должна быть внесена в бюджет до совершения указанных действий.Уплата налога на транспортные средства физическим лицом, являю Далее. ..

9. О дифференциации доходов и расходов населения в Республике Казахстан за 3 квартал 2016 года

О дифференциации доходов и расходов населения в Республике Казахстан за 3 квартал 2016 года По результатам выброчного обследования домашних хозяйств доля населения, имеющего доходы ниже величины прожиточного минимума (уровень бедности), в Республике Казахстан в 3 квартале 2016 года составила 2,5%, по сравнению с соответствующим периодом предыдущего года оставшись на том же уровне. Вместе с тем, по-прежнему, сохраняется разрыв между уровнем бедности среди городского и сельского населения.  Наибольшее значение уровня бедности в 3 квартале 2016 года зарегистрировано в Южно-Казахстанской (5,0%), Атырауской и Жамбылско Далее…

10. Сагинтаев поручил акимам «удержать» инфляцию

Сагинтаев поручил акимам «удержать» инфляцию Премьер-министр РК Бакытжан Сагинтаев поручил акимам регионов работать по «удержанию» инфляции в коридоре 6-8%, передает корреспондент Zakon.kz.«В прошлый раз мы говорил о том, что необходимо оставаться в коридоре 6-8% по инфляции. 11 месяц мы грубо так провалили и вот я еще раз обращаюсь к акимам регионов, чтобы в декабре 2016 года мы удержали инфляцию с тем, чтобы остаться в коридоре 6-8%. Работу будем продолжать. На следующей неделе еще поговорим по итогам», — сказал он на заседании Правительства РК.В то же время Глава Кабмина отметил, что тенденция по росту экономики в Казахстане по итогам 11 месяцев положительная.«Мы видим, что хорошие показатели имеем, тенденция положительная. И, если мы по итогам полугодия говорили о том, что было бы хорошо, чтобы мы год Далее…

11. Обзор пользователей интернет-услуг ЕНПФ за декабрь 2016 года

Обзор пользователей интернет-услуг ЕНПФ за декабрь 2016 года Количество вкладчиков, выбравших метод веб-информирования Единого накопительного пенсионного фонда, на декабрь 2016 года составляет 2,77 миллиона человек. Доля пользователей онлайн услуг ЕНПФ за год выросла с 13% до 29%.Всего за год число абонентов фиксированного интернета в РК выросло на 201 тысячу, до 2,27 миллиона. Из них 55 тысяч количество новых абонентов сельской местности, всего — 436 тысяч.За 5 лет количество интернет-абонентов в РК выросло почти вдвое — на 93%. При этом показатели села подскочили почти втрое (на 179%).  Далее…

12. Ликвидация организации как основание прекращения производства по гражданскому делу (Тимур Данабаев, практикующий юрист)

Ликвидация организации как основание прекращения производства по гражданскому делу Тимур ДанабаевПрактикующий юрист Подпунктом 8) статьи 277 Гражданского процессуального кодекса Республики Казахстан (далее — ГПК РК) предусмотрено, что суд прекращает производство по делу если организация, выступающая стороной по делу, ликвидирована с прекращением ее деятельности и отсутствием правопреемников. Указанные ниже вопросы свидетельствуют о наличии определенных сложностей с толкованием и практическим применением в судебной практике указанной нормы права, а также о существовании различных (нередко противоречивых) подходов к ее применению. Рассмотрим эти Далее. ..

13. Розничная торговля за ноябрь 2016 года

Розничная торговля за ноябрь 2016 года Средний чек на городского жителя в ноябре 2016 составил 66,2 тысячи тенге — на 7,5% больше, чем годом ранее. Объем ритейла за год вырос на 9,6%, и достиг 669,1 млрд тг.В ноябре объем официальной розничной торговли составил 669,1 млрд тг — на 0,3% (+2,1 млрд тг) больше, чем в октябре, и на 9,6% (+58,7 млрд тг) больше, чем годом ранее.Примечательно, что положительную динамику обеспечили регионы, в то время как обе столицы, концентрирующие 35,5% всего ритейла по РК, в минусе по отношению к октябрю 2016.Наибольший месячный прирост отмечен в Павлодарской области (почти на треть, до 36,5 млрд тг) и Жамбылской области (+17,2%, до 20 млрд тг). Далее…

14. Утвержден Генеральный план города Атырау (аннотация к документу от 29.11.2016)

Утвержден Генеральный план города Атырау Аннотация к документу: Постановление Правительства Республики Казахстан от 29 ноября 2016 года № 749 «О Генеральном плане города Атырау Атырауской области (включая основные положения)» (не введено в действие)В соответствии со статьей 19 Закона Республики Казахстан от 16 июля 2001 года «Об архитектурной, градостроительной и строительной деятельности в Республике Казахстан» и в целях обеспечения комплексного развития города Атырау Атырауской области Правительство Республики Казахстан утвержден Далее. ..

15. Реализация кадровой политики в Национальном бюро по противодействию коррупции (аннотация к документу от 21.10.2016)

Реализация кадровой политики в Национальном бюро по противодействию коррупцииАннотация к документу: Приказ Председателя Агентства Республики Казахстан по делам государственной службы и противодействию коррупции от 21 октября 2016 года № 18 «О некоторых вопросах реализации кадровой политики в Национальном бюро по противодействию коррупции (Антикоррупционной службе) Агентства Республики Казахстан по делам государственной службы и противодействию коррупции»В соответствии с подпунктом 9) статьи 5-1, Далее…

16. Особенности исполнения налогового обязательства при ликвидации и прекращении деятельности (ДГД по Восточно-Казахстанской области, 15 ноября 2016 г.)

Особенности исполнения налогового обязательства при ликвидации и прекращении деятельности Законом Республики Казахстан от 29 декабря 2014 года № 269-V «О внесении изменений и дополнений в некоторые законодательные акты Республики Казахстан по вопросам кардинального улучшения условий для предпринимательской деятельности в Республике Казахстан» внесены существенные изменения в части ликвидации предприятий и ИП, а именно, предоставлена возможность закрытия по результатам аудиторской проверки.  В Кодекс Республики Казахстан «О налогах и других обязательных платежах в бюджет» (далее- Налоговый кодекс) введена новая статья 37-2 «Ос Далее…

17. Вернуть в административное законодательство (Ержан Карабаев, председатель апелляционной судебной коллеги по уголовным делам Мангистауского областного суда)

Вернуть в административное законодательство Ержан Карабаев, председатель апелляционной судебной коллеги по уголовным делам Мангистауского областного суда В судебной практике казахстанских судов возникают проблемные вопросы при рассмотрении уголовных дел по уголовным проступкам и при назначении наказаний за их совершение. Далее…

18. Повышая доверие к правосудию (Малик Жаркынбеков, судья Актюбинского областного суда)

Повышая доверие к правосудию Малик Жаркынбеков, судья Актюбинского областного суда VII внеочередной Съезд судей Республики Казахстан определил основные направления совершенствования деятельности судов по эффективной защите прав, свобод, достоинства и собственности граждан государства. В целом работа Съезда была нацелена на становление прочной, современной, демократической судебной системы как одной из главных составляющих развития страны, развития нашего государства в среднесрочной и дальней перспективе. Далее…

19. К эффективной реализации реформ (М. Рысбеков, председатель СМЭС Павлодарской области)

К эффективной реализации реформ М. Рысбеков, председатель СМЭС Павлодарской области К 25-й годовщине Независимости мы подходим с новой казахстанской мечтой, которая тождественна главной цели реализуемой нами «Стратегии-2050». К середине ХХІ века мы планируем добиться вхождения Казахстана в число 30 самых развитых государств мира.Лидер нации, выступая на XVI Съезде партии «Нур Отан Далее…

20. Снизить размеры взысканий (Ермек Махметов, судья САС г. Актобе)

Снизить размеры взысканий Ермек Махметов, судья САС г. Актобе Долгое время, начиная с момента обретения Казахстаном независимости, административному законодательству, регулирующему административно-деликтные правоотношения, не уделялось должного внимания, оно являлось наследием советского времени, сохранив в себе карательно-репрессивный характер. На VI Съезде судей Главой государства были обозначены пять приоритетных задач, направленных на модернизацию судебной системы, в числе которых дальнейшее совершенствование законодательства, внедрение альтернативных способов разреш Далее…

на каком расстоянии и как надо делать по периметру ленточной основы вокруг строения пристенный и иной, намного ли ниже, и схема

Время и вода способны разрушить что угодно. Влага подмывает почву под строением, почва оседает, разрушая фундамент. Вода может просочиться через микротрещины в подвал. Если не предпринимать специальных мер, плесень и влага разрушат полы. Но обуздать силу воды возможно. Монтаж дренажной системы — важное условие сухого дома.

Дренажная система — необходимость или деньги на ветер

Неопытные строители порой отказываются от дренажной системы, решив, что гидроизоляции фундамента будет достаточно. Это серьёзная ошибка. Дренаж нужно делать обязательно. Причина находится глубоко под землёй на участке под строительство дома. Количество осадков заранее спрогнозировать невозможно, но быть готовым к затяжным дождям или обильному снегу необходимо. Дренажная система спасёт от сырости и плесени в подвале, колоний грибков на несущих балках. Дрены выведут воду за пределы участка. Поэтому строительство дома начинается с рытья котлована и обустройства дренажа.

Систему пристенного дренажа нужно закладывать в самом начале строительства

Необходимость дренажной системы водоотведения вокруг дома

Система дренажа необходима, чтобы собирать и отводить влагу с придомовой территории. Дренаж можно сделать на всем участке, однако проведение таких работ достаточно дорогостоящее. Поэтому многие домовладельцы ограничиваются осушением территории только вокруг коттеджа.

Некоторые хозяева коттеджей уверены, что дренаж необходимо делать в обязательном порядке, если вы проживаете в частном доме, конечно, если строение не находится на возвышенности, где грунт сухой. Однако в реальности дренажная система вокруг дома требуется в следующих случаях:

  • подвал затапливает, поскольку УГВ высокий либо в весенний период при резком таянии снегов или во время сильных ливней;
  • коттедж построен на глинистом грунте в самой низкой части участка;
  • во время продолжительных дождей территория заболачивается;
  • необходимо выровнять рельеф, сровнять бугры, чтобы удалить влагу из ям.

Чтобы правильно сделать схему дренажной системы вокруг дома, следует узнать УГВ, а также гидрогеологические параметры территории. Учитывая эти данные, нужно выбрать подходящий тип дренирования.

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

  1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
  2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
  3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
  4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Как сделать дренаж ленточного и столбчатого фундаментов

Дренаж фундамента дома в виде столбов или монолитной ленты выполняется аналогично вышеописанной технологии. Но можно использовать и более простой способ: выкопанные по периметру основания траншеи заполнить на 1/3 высоты битым кирпичом, гравием, щебнем. Поверх отсыпки уложить слой веток и заполнить канавы грунтом, послойно его утрамбовывая.

Так как сделать дренаж ленточного фундамента этим способом достаточно просто, весь комплекс работ можно выполнить за пару дней. Такая система водоотвода не потребует солидных финансовых вложений, но нуждается в периодической чистке от ила.

Несколько советов по устройству дренажной системы

В качестве дренажных труб можно использовать не только специально предназначенные для этого изделия, но и обычные ПВХ трубы (канализационные). Для этого достаточно просверлить в них отверстия диаметром 5 мм с шагом 10 см. Во избежание быстрого заиливания повороты дренажной системы выполняются из двух колен по 45 градусов, т.е. они должны быть максимально плавными. На каждом втором повороте трубы необходимо устраивать ревизионный колодец. Требуемый угол, под которым ведется установка дренажных труб, зависит от их диаметра. Чем больше диаметр, тем меньше угол. Так, при использовании ПВХ труб достаточно наклона 1 см на 2 м. Наклон удобно контролировать растяжкой, а положение трубы устанавливается благодаря подсыпке и уплотнении дна траншеи песком. В самой нижней части участка необходимо оборудовать перепускной (коллекторный) колодец, в котором будут накапливаться ливневые стоки и вода из дренажной системы. Обычно к такому колодцу подключают насос, откачивающий воду за пределы участка (можно использовать для полива). Трубы ливневой канализации прокладывают выше или рядом с дренажными под углом, обеспечивающим самотек жидкости. Чаще всего они ведут в один и тот же коллекторный колодец. Использование ливневки позволяет продлить срок службы дренажа фундамента за счет уменьшения нагрузки на фильтрующий слой системы. Обязательно учитывайте характеристики грунта на участке, исходя из которых подбирайте соответствующие дренажные трубы и прочие материалы.

В заключение

Вот и все, что мы хотели рассказать про устройство дренажа фундамента своими руками. Дополнительную информацию советуем искать в СП 31-105-2002 и СП 50-101-2004.

(Пока оценок нет)

Пристенный дренаж фундамента по СНиП

Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:

  • трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
  • смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
  • дренажные трубы нужно погружать глубже промерзания грунта;
  • ширина канавы от 25 см до полуметра;
  • при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
  • расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).

В проекте также указывается детализация:

  • сечение труб;
  • материал и тип фильтров;
  • тип и особенности грунта;
  • расчетная пропускная способность дренажной системы.

Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.

Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.

Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.

В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.

На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.

Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.

Особенности устройства дренажной системы дома

Обычно для отведения жидкости с участка применяют пластиковые трубы, фитинги и другие соединительные элементы, чтобы обустроить вывод стоков в дренажный колодец. Преимущество продукции из пластика заключается в ее антикоррозийных свойствах, благодаря чему она имеет длительные сроки эксплуатации.

При выборе труб учитывают их диаметр, который зависит от:

  • количества осадков, которые выпадают в данной местности;
  • рельефа земельного участка.

Как правило, в продаже имеются трубы диаметром 75-100 миллиметров. Кроме них потребуются: песок, гравий или щебень, а также нетканый материал – геотекстиль.

РЕВИЗИОННЫЕ КОЛОДЦЫ И ИХ МОНТАЖ

Смотровые колодцы необходимы для осуществления ревизии состояния дренажной системы и своевременного проведения очистки ее элементов.

Ревизионные колодцы устанавливаются на каждом повороте и через каждые 40 м на прямых участках.

Вода из дренажной системы направляется в водосточную канализацию, в водоемы или водостоки. Если же организовать самотечный выпуск воды не удается, то рекомендуется установка насосной станции.

Команда специалистов компании «Стандартпарк» сможет помочь в проектировании дренажной системы для Вашего объекта, подготовить гидравлический расчет пропускной способности и, соответственно, подобрать гидроизоляцию фундамента, дренажные трубы нужного диаметра и все необходимые соединительные элементы. Также Вы можете доукомплектовать дренажную систему поверхностным водоотводом, обратившись в офисы компании «Стандартпарк».

Листовка по защите Возврат к списку

Назначение и необходимость дренажа

В современном строительстве дренаж эффективно выполняет функции защиты цоколя и подвального помещения от подтопления. Для начала необходимо выяснить причины появления воды возле фундамента здания. Это могут быть расположенные рядом подземные водные горизонты или поступающие с поверхности земли атмосферные осадки. В любом случае предусматривают двойную защиту – дренаж с гидроизоляцией всего фундаментного основания.Это интересно: технологии гидроизоляции цоколя дома своими руками. Дренаж нужен в месте высоких вод При нарушенной отмостке здания или постоянных утечках воды в системе водоотведения почва напитывается водой и негативно влияет на фундамент и цоколь. В этом случае также выполняется дренаж. Еще одной причиной устройства системы могут быть рядом расположенные подземные сооружения, например погреба и бассейн.

Особенности дренажных колодцев

Смотровой колодец

Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.

Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.

В наше время стали очень популярны дренажные колодцы из пластика. Их виды и последовательность монтажа описаны в отдельной статье.

Информация о том, как сделать дренаж участка своими руками, также есть на нашем сайте.

Про особенности металлических водостоков и их монтаж читайте на этой странице.

Этапы строительства системы дренажа

Работы ведутся по следующему алгоритму:

Полезные советы домашним мастерам

  • Для сооружения системы дренажа не обязательно приобретать специальные трубы. Если после сооружения наружного трубопровода канализации остались трубы из ПВХ, то можно использовать их. Для этого придется их предварительно подготовить, просверлив в них отверстия диаметром 5 мм. Располагать отверстия стоит в шахматном порядке, шаг между отверстиями в ряду – 10 см.
  • Дренажные системы склонны к заиливанию, поэтому нужно предпринимать меры защиты от этого явления. В частности, повороты трубопровода следует делать максимально плавными. Они выполняются при использовании двух отводов с углом 45 градусов.
  • Уклон труб зависит от их диаметра. Чем больше диаметр труб, тем с меньшим уклоном их можно укладывать.
  • Чтобы было удобно контролировать уклоны, можно применять не только гидроуровни, но и натянутые под необходимым углом нити.
  • Самой нижней точкой системы дренажа является накопительный колодец. Вода из колодца может использоваться для огородных или хозяйственных нужд. А ее излишки должны откачиваться насосом и сбрасываться в водоемы или в овраги, расположенные за пределами участков.
  • Одновременно с дренажной системой часто строят ливневую канализацию. Трубы ливневки располагают выше дренажных, а направлять собранную воду трубопровод ливневой канализации может в тот же колодец, что и дренажная система. Устройство ливневки имеет важное значение, так как при ее нормальной работе происходит снижение нагрузки на фильтрующие слои системы дренажа.

Итак, пристенный дренаж фундамента – это система трубопроводов для сбора и отведения наружных и грунтовых вод. Цель сооружения дренажа – защита фундамента от вредного воздействия воды. При отсутствии дренажных систем или при их плохой работе, происходит подмывание блоков фундамента, а при высоком уровне расположения грунтовых вод, может произойти затопление подвала. Поэтому планировать строительство дренажной системы следует одновременно с планированием постройки дома.

Как сделать правильно: схема расчета

Перед началом работ надо создать подробный план, например, рассчитать, какую нужно делать глубину, сколько устанавливать колодцев, каково место их расположения, расстояние в метрах от поворотов, на сколько ниже подошвы фундамента укладывать дренаж.

Следует рассчитать следующие параметры:

  • глубину;
  • заложения;
  • уклон;
  • количество необходимых колодцев и место их расположения.

Если в расчетах будет ошибка, то это может привести к обратному результату или просто система не будет нормально работать.

Если речь идет о поверхностном дренаже, то его уклон не должен превышать 2 см на 1 метр длины в глинистых почвах и 3 см на метр в песчаных. Располагаться желоба должны в местах с твердой поверхностью рядом с водосточными трубами.

Специалисты не рекомендуют такой тип совмещать с глубинным водоотведением, поскольку система в случае аварийной ситуации может не справиться.

Для расчета подземного дренажа необходимо учесть следующие величины:

  1. На какой глубине происходит промерзание почвы. Укладывать дренаж следует ниже точки промерзания. Если в трубе вода замерзнет, то она просто разорвет трубу. Данный параметр по региону можно посмотреть в специальной таблице с учетом типа грунта. Также эти данные определяют в графе СНиП «Строительная климатология».
  2. Глубина подошвы фундамента. Дренаж размещен ниже на 30-50 см, чем подошва фундамента.

Дренажные колодцы по правилам необходимо располагать на поворотах, не далее 20 метров от них. Все расчетные параметры следует внести в проектную документацию.

Прокладывать дренаж для фундамента лучше с помощью специалистов, потому что делать это собственными руками – затратно и хлопотно. Поэтому при строительстве частного дома для дренажа фундамента лучше всего воспользоваться советами опытной строительной компании, где мастера смогут правильно рассчитать все необходимые параметры для проекта дренажной системы.

Одна ошибка может в момент больших осадков или активного таяния снегов привести к проблемам с фундаментом и последующему разрушению основы дома.

Пристенный дренаж фундамента СНИП

  • 4169
  • гидроизоляция фундамента дренаж дренаж фундамента

Самое вредное для фундамента явление – грунтовые и талые воды.

Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью.

По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже.

Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.

Пристенный дренаж как наиболее эффективный способ защиты фундамента от грунтовых вод

Обустройство жизни в частном городском доме или в загородном коттедже не останавливается на возведении жилого здания.

Фундаменту дома требуется дополнительная защита, так как со временем становится ощутимым разрушительное воздействие грунтовых вод.

Одной из эффективных превентивных мер считается устройство системы водоотведения – сложной конструкции, основной задачей которой является сбор и перемещение жидкости, находящейся в грунте.

Попытаемся выяснить, кто может обойтись без водоотведения и можно ли сделать дренаж вокруг фундамента своими руками.

Когда необходим дренаж ↑

Жилому зданию, как и большинству строений с основанием, находящимся под землей, угрожает подмыв так называемой верховодкой. Количество жидкости в грунте увеличивается в период таяния снега и уменьшается в теплый сезон с наступлением засухи.

Верховодка наиболее опасна для неглубоко заложенных сооружений, например сделанных из утепленной шведской плиты. Вода вымывает почву из-под бетонных плит, чем вызывает смещение основания с последующей деформацией.

Схема устройства дренажа

Особенно нуждаются в защите постройки, находящиеся в подтопляемой зоне и испытывающие на себе сезонные движения грунтовых вод, уровень которых зависит от количества осадков и объема растаявшего снега.

Зачастую почва насыщается влагой в районе нижней части строения (подошвы), и разрушение происходит исключительно по причине высокой влажности и воздействия агрессивных веществ, растворенных в воде (солей, кислот).

Итак, гидрозащитные мероприятия понадобятся, если присутствуют следующие факторы:

  • высокий уровень подземных водоносных слоев;
  • большое количество осадков, регулярно выпадающих в регионе;
  • наличие близко расположенных водоемов (рек, озер, прудов), которые в период половодья разливаются;
  • особенности состава почвы – преобладание в почвенных слоях глины и суглинка, которые создают барьер естественному движению жидкости.

Если здание построено на склоне холма, риск сезонного размыва бетонного сооружения увеличивается. Чтобы защитить постройки, рекомендуют в верхней части возвышенности вырыть дополнительную водоотводную канаву.

Отличие пристенного и траншейного дренажа

Что произойдет, если проигнорировать советы специалистов и сэкономить на устройстве дренажа вокруг фундаментной плиты? Здание начнет разрушаться с основания, в цокольных помещениях (подвалах, подсобках, гаражах) появятся очаги плесени и грибка, не поддающиеся выведению, возникнет риск частичного затопления подземной зоны. Разрушение продолжится и в холодный период. При отрицательной температуре влага, попавшая в поры бетона, замерзнет и спровоцирует появление трещин.

Устройство дренажа для фундаментов разных типов

Дренаж плитного фундамента выполняется таким образом.

После проведения земляных работ

  • Присыпают конструкцию гравием, после чего тщательно трамбуют.
  • Укладывают трубу, постепенно засыпая ее для надежной фиксации.
  • После того, как труба полностью покроется засыпкой, насыпают сверху десятисантиметровый слой песка, который тщательно поливают водой и утрамбовывают.
  • Далее следует уложить еще слой геотекстиля, а сверху – слой гравия.
  • Не засыпанные участки геотекстиля выводят наверх, укладывают, сверху накрывают двумя слоями утеплителя.
  • Монтируют опалубку, которую покрывают пленкой.
  • Устанавливают арматуру и заливают всю конструкцию бетоном.

В этом случае также можно покрыть всю конструкцию плиткой, которая должна располагаться на уровне цоколя.

По типу размещения и конструкции

Различают всего три вида дренажа, которые отличаются между собой способом обустройства, местом расположения и конструкцией. Выбор того или иного способа дренирования связан с залеганием подземных вод, наличием технических этажей и подполий, ландшафтными особенностями. Знание этих факторов подскажет, как правильно сделать дренаж вокруг дома.

Дренаж для частного дома бывает следующих видов:

  1. Кольцевой.
  2. Пластовый.
  3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

  1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
  2. Дно канавы засыпают песком и формируют правильное направление движения воды.
  3. Выкладывают полотно геотекстиля.
  4. Засыпается псефитовая порода — гравий, щебень.
  5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
  6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
  7. Повторяются пункт 3 и 4 в обратном порядке.
  8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовый дренаж под фундамент не является отдельным видом дренирования, его можно устанавливать, только совмещая с другими видами системы.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

  1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
  2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
  3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
  4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

  1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
  2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
  3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
  4. Укладывается слой геоткани.
  5. Поверх полотна засыпают щебенку.
  6. Укладываются дрены отверстиями вниз.
  7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
  8. Совмещают трубы с коллектором.
  9. Поверх дрен высыпают псефит.
  10. Выкладывают еще один слой синтетического полотна.
  11. Получившийся пристенный дренаж фундамента засыпают грунтом.

Пластовый дренаж для фундамента

Строительство жилых домов и административных зданий ведется на участках с разными геологическими условиями.

При высоко расположенных грунтовых водах и переизбытке влаги в почве фундамент подвергается негативным воздействиям и со временем разрушается.

Чтобы сохранить прочность основания и предотвратить его деформацию, используют дренаж. Вид и схема системы для отвода излишней влаги зависят от конструктивных особенностей здания и характеристик почвы.

Пристенный дренаж ленточного фундамента прокладывают по контуру сооружения с наружной стороны. Его применяют на суглинистых и глинистых грунтах для защиты подполья и подвальных помещений.

При отсутствии цокольного этажа или подвала целесообразно использовать кольцевой дренаж.

Он располагается на расстоянии 1,5-3 м от здания и служит не только для отвода влаги от основания, но и помогает уменьшить общее количество воды в почве.

Если кольцевая или пристенная система малоэффективна, то сооружают пластовый дренаж.

С его помощью можно избавить от сырости подвальные и цокольные этажи зданий, расположенных на участках с тяжелым или глинистым грунтом и низкой естественной фильтрацией воды.

Предпосылки использования

Схема устройства пластового дренажа

Обычно пластовый дренаж устраивают под фундаментной плитой при наличии следующих условий:

  • водоносные пласты имеют слоистое строение;
  • возможность впитывания влаги во время дождя или после его окончания;
  • заглубление подвального помещения выполнено ниже расположения водоупорных слоев;
  • присутствуют напорные подземные воды;
  • наличие линзы грунтовых вод под капитальным сооружением.

Такая система отвода воды из грунта необходима и для зданий, к которым предъявляются особые требования по содержанию и где недопустима влажность в подвалах.

Если на участке присутствуют бьющие ключи или источники, то пластовый дренаж комбинируют с кольцевым.

Виды и нюансы устройства

Щебень — один из лучших материалов для дренажа

Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.

Для его устройства используют такие материалы, как, например:

  • песок;
  • щебень или гравий;
  • геотекстильную мембрану;
  • геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.

Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.

Двухслойный пластовый дренаж геотекстилем

В зависимости от конструкции различают следующие виды пластового дренажа:

  • однослойный, состоящий из песка или щебня;
  • двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.

Первый вариант востребован при небольшом поступлении грунтовых вод.

Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.

В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.

Процесс монтажа

Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.

Формирование песчаной подушки

По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см.

Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см.

Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.

Сооружение призм

В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.

Укладка защиты от засорения

Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.

Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.

При комбинировании пластовой системы отвода влаги с линейным дренажем ленточного фундамента, трубы последнего следует закладывать на 30-70 см ниже дренирующей подушки.

Основные ошибки при изготовлении дренажа

Чтобы правильно сделать дренаж фундамента, необходимо знать основные ошибки допускаемые при его устройстве .

Самая частая ошибка при строительстве дренажной системы, это совмещение её с водостоками, идущими с крыши постройки. Делать этого нельзя по той простой причине, что в осенний период, при большом количестве осадков, дренажная система может не справится с отводом большого количества воды и начать работать в обратном режиме.

Это непременно отразится на влажности почвы и получится, что все работы по водоотведению и осушению участка окажутся напрасными.

Третье, это применение дренажных труб без дополнительной фильтрующей обмотки, что тоже сказывается на сроках засорения системы.

Самостоятельное изготовление дренажной системы выгодно только в случае с глубинным кольцевым дренажом, изготавливаемым по наружному периметру уже готового фундамента, т. к. работы по его проведению не требуют применения специального оборудования. В случае с пластовым дренажом все работы гораздо сложнее и требуют от мастера определенных навыков, а также наличия специальных инструментов, таких как нивелир и вибромашина.

Материалы для обустройства дренажа фундамента

Чтобы дренажная система была эффективной и функционировала длительное время без сбоев, необходимо использовать качественные материалы. Обустройство дренажа для фундамента дома должно соответствовать строительным нормам, которые позволяют использовать трубы из следующих материалов: ♦ керамика; ♦ пластик; ♦ асбоцемент. Оптимальными технико-экономическими характеристиками обладают пластиковые трубы, которые применяются 98% случаев. Они превосходят стройматериалы из керамики и асбоцемента по целому перечню показателей, среди которых можно выделить: ⊕ Низкую стоимость. ⊕ Широкий ассортимент на строительном рынке. ⊕ Простоту укладки монтажа. ⊕ Надежность и долговечность. Помимо труб для монтажа водоотвода понадобятся всевозможные фитинги, тройники и муфты — эти соединительные элементы позволяют объединить дрены в единую систему. Качественно выполненный дренаж позволяет защитить здание от проникновения влаги вне зависимости от ее происхождения, будь-то грунтовые, талые воды или атмосферные осадки. Поэтому рекомендуем обратиться к специалистам компании «Промсток», которые помогут обустроить на вашем загородном участке дренаж фундамента «под ключ», начиная с геодезических работ и заканчивая готовой к эксплуатации системой отвода грунтовых вод.

дренаж, правила его устройства, составление проекта

Для любого строительного процесса очень важно соблюдать правила и установленные стандарты. Согласно требованиям СНиП, водоотвод должен располагаться от здания на определенном расстоянии, а его устройство должно соответствовать всем техническим нормам.

Что такое СНиП?

СНиП

– это аббревиатура, образованная от «Строительных норм и правил». По этим нормам определяются требования различных организаций к выполнению работ по канализации, водоотводу, различным зданиям и другим инженерным сооружениям.В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Зачем соблюдать СНиП, если так работает канализация, дренаж или любая другая коммуникация:

  1. Любое строительство нуждается в узаконивании, будь то возведение пристройки возле дома или разводка канализационного трубопровода. Если вы не соблюдали нормы, которые озвучены в нормативном документе, то проект будет незаконным.Государственные органы могут заставить вас восстановить трубопровод или даже оштрафовать вас;
  2. СНиП

  3. не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе указано множество готовых решений по устройству водосточных систем, наименее затратных для владельца;
  4. Связь, осуществляемая по определенным стандартам, более эффективна и долговечна. Он менее подвержен негативному воздействию грунтовых вод, протечек или других факторов.

Что должно быть в проекте

Перед началом любого строительства необходимо разработать чертеж. Согласно требованиям СНиП проект дренажа фундамента должен включать:

Полученная схема поможет рассчитать затраченные материалы, разработать смету и согласовать проект в определенных государственных учреждениях. Кроме того, согласно СНиП пристенный дренаж фундамента также учитывает общий уклон участка, количество среднегодовых осадков, уровень промерзания грунта и грунтовых вод.

Следующим шагом является установка по схеме водоотвода … Независимо от того, используется закрытая или открытая дренажная система, перед установкой водостока необходимо выполнить следующие операции:

Геометрический дизайн

Монтаж водосточной системы также осуществляется по определенным правилам. Конструкция системы регулируется не только СНиП, но и ГОСТ 1839-80. Что указано в регламенте:

При монтаже водостока также необходимо учитывать расположение других коммуникаций.При допустимой высоте трубы 50 мм необходимо, чтобы расстояние между подземным проводом электросети (если есть) или канализацией было около 150 мм.

случай сложной глаукомы, требующий удлинения дренажной трубки Molteno

Clin Ophthalmol. 2011 г.; 5: 307–310.

Отделение офтальмологии, NHS Grampian, Королевский лазарет Абердина, Абердин, Великобритания

Для связи: Мохаммед Сохаиб Мустафа, Глазная клиника, Королевский лазарет Абердина, Форестерхилл, Абердин AB25 2ZN, Шотландия, Великобритания, тел. +44 122 455 3217, факс +44 122 455 3213, электронная почта десять[email protected]Авторское право © Мустафа и Азуара-Бланко, 2011 г., издатель и лицензиат Dove Medical Press Ltd.

Это статья с открытым доступом, которая разрешает неограниченное некоммерческое использование при условии правильного цитирования оригинальной работы.

Abstract

42-летний мужчина с детства находился под длительным наблюдением по поводу врожденной глаукомы и буфтальма обоих глаз. Его левый глаз с наилучшей корригированной остротой зрения (BCVA) считал пальцы из-за терминальной стадии глаукомы. Он находился на максимальной медикаментозной терапии, при этом внутриглазное давление (ВГД) поддерживалось на уровне от тридцати до тридцати.Его правый глаз, единственный видящий глаз, имел BCVA 6/9. Этот глаз подвергся многочисленным лазерным и хирургическим процедурам по поводу глаукомы, в том числе первоначальному первому дренажному устройству Molteno, введенному надназально, которое не удалось в апреле 2003 года из-за фиброзной мембраны над отверстием трубки. В результате ему впоследствии установили второе дренажное устройство Molteno нижневисочно. Чтобы еще больше улучшить зрение, в декабре 2004 года ему сделали неосложненную экстракцию катаракты и имплантировали интраокулярную линзу, после чего у него развился послеоперационный кистозный макулярный отек и недостаточность эндотелия роговицы.После этого в марте 2007 года ему была проведена сквозная кератопластика правого глаза. Примерно через год с помощью второго устройства Molteno развилась ретракция дренажной трубки, которую удалось устранить хирургическим путем для поддержания оптимального ВГД правого глаза. Его зрение правым глазом на сегодняшний день сохраняется на уровне 6/12.

Ключевые слова: буфтальм, врожденная глаукома, сквозная кератопластика, дренаж Молтено.Если внутриглазное давление (ВГД) не контролировать в раннем детстве, это может привести к разрушительным последствиям для зрения пациента. Так было и с нашим пациентом, так что его левое зрение было очень плохим. В результате сосуществования левосторонней амблиопии и глаукомы глаз имел плохое зрение в лучшем случае скорректированной остроты зрения (BCVA) движений рук. Его ВГД левого глаза хорошо контролировалось в возрасте около двадцати пяти с максимальной медикаментозной терапией, а именно косоптом 2 раза в сутки, бримонидином 2 раза в сутки, латанопростом ночь и пилокарпином 2% 4 раза в сутки.В детстве в 1970-х годах у пациента была неудачная трабекулэктомия на этом глазу. Основная цель для глаза состояла в том, чтобы обеспечить комфорт при контроле ВГД.

На правом глазу оставался небольшой островок центрального зрения. В результате, правый глаз подвергся интервенционному лечению, чтобы попытаться контролировать ВГД при высоком/пиковом давлении, поскольку это был единственный глаз с нормальным зрением при МКОЗ 6/9 (см. ). Целевое ВГД 10–11 мм рт.

График, показывающий изменение ВГД (мм рт. ст.) во времени для правого глаза с точками вмешательства, когда наблюдался всплеск ВГД.

Сокращения: 5-ФУ, 5-фторурацил; ВГД, внутриглазное давление; ММС, митомицин-С; фако, факоэмульсификация; subconj, субконъюнктивальный; трабекулэктомия; YAG, иттрий-алюминиевый гранат. CME, кистозный макулярный отек; PCIOL, заднекамерная интраокулярная линза; ПК, сквозная кератопластика.

В дополнение к медикаментозной терапии пациенту в детстве были проведены процедуры радужной оболочки глаза на правом глазу. Впоследствии в 1990 году ему установили дренажное устройство Molteno надназально из-за неконтролируемого ВГД на уровне 43 мм рт. ст.В течение 1 года ВГД оставалось нестабильным, несмотря на субконъюнктивальное введение 5-фторурацила (5-ФУ) и циклокриотерапию. Это было отмечено пациентом в виде повторяющихся прерывистых ореолов в течение дня. Вероятно, это произошло из-за скачков давления. Правый глаз подвергся трабекулэктомии + митомицин-С (MMC) в 1992 году, когда ВГД было успешно снижено до двадцати с помощью дополнительного лечения. В 2001 году ему сделали повторную трабекулэктомию + MMC и последующие повторные инъекции 5-FU в течение 3 недель для уменьшения фиброзного влечения.Это оказалось успешным только в течение 1 года. После этого аналогичные симптомы ореолов вернулись. Фиброзную мембрану над отверстием трубки Мольтено дважды безуспешно обрабатывали лазером на иттрий-алюминиевом гранате, легированном неодимом.

После этого трубка Molteno втянулась и потребовалась репозиция, но, к сожалению, снижение давления было недолгим, поэтому второй дренажный имплантат Molteno был установлен нижневисочно. Это оказалось самым продолжительным успехом со снижением ВГД до подросткового возраста в течение 2 лет без медикаментозной терапии. Ситуация была гораздо более стабильной, но без ореолов пациент стал замечать «дымку» перед глазами. Это произошло из-за задней субкапсулярной катаракты, которая развилась в течение длительного периода времени вследствие частого использования местных стероидных капель для предотвращения воспаления и фиброза после операции. В декабре 2004 года ему была проведена неосложненная факоэмульсификация с имплантом интраокулярной линзы, после которой у него развился послеоперационный кистозный макулярный отек, подтвержденный на когерентной томографии глаза.Это было надлежащим образом проведено, но впоследствии роговица декомпенсировалась эпителиальным отеком в 2006 году. В 2007 году пациенту была проведена сквозная кератопластика с использованием прозрачного трансплантата. Давление оставалось под контролем в подростковом возрасте до 2008 года, когда у него развилась ретракция трубки во втором функционирующем дренажном имплантате Molteno. Агрессивная реакция рубцевания приводит к более высокой частоте ретракции трубки. 1 3

При обсуждении риска и пользы было решено провести удлинение трубки (см. Хирургическая техника).После этого, на тимоптоле 0,5% два раза в день, его давление оставалось на уровне средних значений (см. последнее измерение в марте 2010 г.: 16 мм рт. ст.), которое к настоящему времени стабилизировалось с сохранением центрального острова зрения и МКОЗ 6/12.

Ранее существовавшая аномалия угла, которая дополнительно усугубляется из-за стойкого повышения ВГД и хронической воспалительной реакции, вторичной по отношению к предыдущим множественным операциям, часто является причиной плохого долгосрочного структурного и функционального результата в этом случае. Отсроченная имплантация дренажных устройств в более позднем возрасте 22 лет также могла частично способствовать неблагоприятному хирургическому исходу.

Дренажное устройство при глаукоме (GDD) в настоящее время широко используется в сложных случаях, таких как детская глаукома. Результаты этих процедур обнадеживают и все чаще поддерживают их использование в качестве хирургических вариантов первой линии для лечения высокого риска взрослой и ювенильной глаукомы. 4

Это хирургическое вмешательство противопоказано пациентам с пограничной функцией эндотелия, которые не могут соблюдать самолечение и тщательное наблюдение. Осложнения включают гипотонию, субоптимальное повышенное ВГД, ретракцию/обструкцию трубки, диплопию, декомпенсацию роговицы/несостоятельность трансплантата роговицы, супрахориоидальное кровоизлияние, эндофтальмит и, как следствие, потерю зрения.

Хирургическая техника

Ретракция трубки БГД — хорошо известное, но редкое осложнение. Для удлинения трубок дренажных устройств использовались различные хирургические устройства, а именно ангиокатетер 22-го калибра, трубки Кроуфорда и удлинитель трубок ® (New World Medical, Inc., Ранчо Кукамонга, Калифорния, США). 5 У этого пациента 4 мм канюля ангиокатетера 22 калибра (Venflon) (см. ) использовалась для соединения проксимального и дистального концов разрезанной дренажной трубки, где дистальный конец продвигали на 4 мм в переднюю камеру с оптимальным позиционирование (см. и ).

Канюля для ангиокатетера (Venflon) 22 размера.

Особенности операции по удлинению трубки.

Послеоперационный вид оптимального положения трубки дренажа глаукомы в передней камере.

Трубчатая часть GDD была адекватно обнажена путем тщательной диссекции конъюнктивы. Удлиняющийся на 4 мм сегмент трубки внутривенного катетера 22-го калибра отрезали с помощью острого лезвия. Дистальный конец трубки ГДД продвигали на 4 мм в переднюю камеру с оптимальным расположением (см. рис.).Удлиняющийся сегмент очень надежно надевается на обрезанные концы трубки в проксимальном и дистальном направлениях. Сегмент был дополнительно закреплен нейлоном 10-0 на каждом конце (см. рисунок). Затем поверх трубки помещали донорскую склеральную заплату соответствующего размера и накладывали рассасывающиеся швы 8-0 для закрытия конъюнктивы. Затем выполняли парацентез передней камеры и вводили сбалансированный солевой раствор для обеспечения проходимости трубки. В переднюю камеру вводили вискоэластик для предотвращения гипотонии. Это позволило восстановить дренаж водянистой влаги и, как следствие, контролировать ВГД после операции.Следует проявлять большую осторожность, чтобы предотвратить касание эндотелия роговицы из-за сохраняющейся мелкой передней камеры во время начальных фаз операции на клапане. Если не предотвратить или не лечить должным образом, может произойти интрузия ткани сосудистой оболочки глаза в костную ткань трубы и последующее врастание фиброзной ткани в трубу.

Результаты успешного использования альтернативной методики с использованием сегмента ангиокатетера для удлинения трубок GDD были впервые описаны Smith и Doyle. 1 Техника, использованная у этого пациента, была аналогична методике, описанной Bansal et al. 6 Они описали два сложных педиатрических случая, когда потребовалось удлинение втянутой трубки БГД. В одном случае наблюдалось удовлетворительное снижение ВГД, тогда как во втором случае ВГД было снижено только на 25% из-за образования рубцов на пластине. 6

Канюля Venflon, используемая для изготовления удлинительного сегмента, биосовместима, так как изготовлена ​​из политетрафторэтилена (тефлона), который является инертным материалом и используется для изготовления удлинителей экстраокулярных мышц 7 и сосудистых протезов. 8 Он также используется в других частях тела без каких-либо известных долгосрочных осложнений. 9

Доступный в продаже удлинитель трубки используется для удлинения втянутых трубок GDD. 5 Это относительно дорого (200 долларов США за удлинитель трубки по сравнению с примерно 4 долларами США за внутривенный катетер). 6 Основной проблемой при его использовании является его дистальный конец, который является относительно громоздким и кажется не идеальным для размещения вблизи лимба. 5 Кроме того, могут возникнуть трудности с наложением швов на относительно больший дистальный конец, если склера уже и так тонкая из-за множественных операций по поводу глаукомы, как в этом случае.

Альтернативой ретракции трубки является перемещение НГД кпереди. Это требует обширного рассечения конъюнктивы и теноновой капсулы и может привести к послеоперационному рубцеванию, особенно в этом случае. Имплантация нового GDD будет серьезной задачей для этого пациента. Из-за многочисленных процедур по поводу глаукомы было бы технически сложно вживить третье устройство Molteno.

Заключение

Несомненно, лечение врожденной глаукомы и буфтальма остается сложной задачей.GDD обеспечивает эффективный вариант долгосрочного снижения ВГД в случаях сложной глаукомы. Тем не менее, они не без осложнений.

В ситуациях ретракции трубки использование ангиокатетера 22-го калибра позволяло восстановить адекватный контроль ВГД и было лучшим хирургическим вариантом из-за сложности, связанной с предыдущими операциями по поводу множественной глаукомы.

Сноски

Раскрытие информации

Авторы сообщают об отсутствии конфликта интересов в этой работе.

Ссылки

1. Смит М.Ф., Дойл Дж.В. Результаты другого способа удлинения дренажных трубок при глаукоме. J Глаукома. 1999; 8: 310–314. [PubMed] [Google Scholar]2. Нетланд, Пенсильвания, Уолтон Д.С. Дренажный имплантат глаукомы у детей. Офтальмологический хирург. 1993; 24: 723–729. [PubMed] [Google Scholar]3. Муньос М., Томей К.Ф., Траверсо С. и др. Клинический опыт применения имплантата Molteno при далеко зашедшей детской глаукоме. J Pediatr Ophthalmol Косоглазие. 1991; 28: 68–72. [PubMed] [Google Scholar]4.Гедде С.Дж., Исследовательская группа «Трубка против трабекулэктомии». Результаты исследования «Трубка против трабекулэктомии». Ближний Восток Afr J Ophthalmol. 2009;16(3):107–111. [Бесплатная статья PMC] [PubMed] [Google Scholar]

5. Fechter HP, Sarkisian SR, Budenz DL, et al. Как удлинить трубку? Глаукома сегодня. янв.-фев. 2009. С. 37–40.

6. Бансал А., Фенерти Ч. Удлинение втянутой дренажной трубки глаукомы с использованием внутривенного катетера 22 калибра при сложной детской глаукоме: хирургические методы. J Глаукома. 2010;19(4):248–251.[PubMed] [Google Scholar]7. Лангманн А., Линднер С., Вакернагель В. и соавт. Политетрафторэтилен (Горетекс) для удлинения мышц при хирургическом лечении косоглазия с ограниченной подвижностью. Acta Ophthalmol Scand. 2006; 84: 250–253. [PubMed] [Google Scholar]8. Паран Т.С., Корбалли М.Т., Гросс-Ром Э. и др. Опыт аортального шунтирования при удалении крупных нейробластом брюшной полости у детей. J Pediatr Surg. 2008;43:335–340. [PubMed] [Google Scholar]9. Херст Б.С. Постоянная имплантация расширенного политетрафторэтилена безопасна для тазовой хирургии.Расширенная исследовательская группа репродуктивной хирургии политетрафторэтилена США. Хум Репрод. 1999; 14: 925–927. [PubMed] [Google Scholar]

Механическое оборудование для строительства вертикального дренажа

Система вертикального дренажа представляет собой комплекс сооружений для понижения уровня грунтовых вод, состоящий из водозаборных колодцев с гидромеханическим оборудованием (насос и др. ) и наземного комплекса (энергетические сооружения, водопроводная сеть, устройства автоматики, телемеханики и связи, контрольно-измерительные приборы, и Т. Д.).

При устройстве системы вертикального водоотвода необходимо соблюдать следующие требования: СНиП 3.02.01-87; Раздел 5 СНиП 3.05.04-85. Для устройства вертикальных дренажных скважин следует применять метод бурения с встречным потоком (бурение с противотоком). Противопромывное бурение скважин вертикального дренажа должно производиться круглосуточно. При вынужденных и плановых перерывах необходимо поддерживать уровень воды в колодце на отметке земной поверхности.Упаковку фильтрующего материала необходимо производить механическим способом (конвейеры, погрузчики и т.п.) со скоростью не менее 20 кг/с.

Технологический порядок строительных работ:

На строительную площадку материал доставляется в рулонах длиной 300 погонных метров и шириной 0,1 м. Система вертикального дренажа устанавливается с помощью специальной техники на базе экскаватора массой 20-25 тонн. Оборудование для установки водостоков представляет собой полую трубу, через которую проходит дренажная лента.Конец ремня крепится в анкерной плите с двумя отверстиями. Анкерная плита монтируется в месте будущего водостока и вдавливается в грунт с помощью трубы. Его проходку (заделку) производят до проектной отметки или до пород фундамента. Максимальная глубина вертикального дренажа ограничена порядком производства работ и составляет 20 м. Расстояние между дренами устанавливается таким образом, чтобы обеспечить проектную степень уплотнения, обычно 1,0-2,5 м. В планировке дренаж устраивают квадратами или в шахматном порядке.Дренажная лента должна выступать над поверхностью земли не менее чем на 0,2 м. Если рулоны нужно соединить между собой, это делается степлером.

Список лучших инструментов для сантехников: 27 обязательных инструментов для сантехники

Время прочтения: 3 минуты

При обслуживании домовладельцев сантехники постоянно сталкиваются с рядом проблем, таких как навигация в небольших помещениях, предотвращение опасностей для здоровья и множество других проблемы. Независимо от того, являетесь ли вы сантехником в частном доме или на коммерческой основе, эти задачи требуют правильных инструментов и определенного набора навыков.Ниже мы рассмотрим 27 лучших инструментов для сантехников во время работы.

Мы начнем со списка сантехнических инструментов, а затем более подробно рассмотрим каждый сантехнический инструмент.

Must-есть Сантехнические инструменты Список

сантехнические инструменты

71 лучшие сантехнические инструменты для трубной работы

гайки сантехника

сантехники для очистки слива

сантехника инструменты безопасности

сантехника бизнес инструментов


Как цена Сантехнические работы

Узнайте, как установить цены и расценки для вашего сантехнического бизнеса.


Теперь давайте подробнее рассмотрим каждый инструмент в этом списке сантехнических инструментов.

Лучшие сантехнические инструменты для работы с трубами

Труборез

Труборез

Инструмент, используемый сантехниками для разрезания пластиковых труб, каждый из которых имеет свой диапазон резки.

Ножовка по металлу

Сантехники обычно носят с собой ножовки для резки различных предметов, включая гайки, болты, трубы и винты. Убедитесь, что у вас есть запасные лезвия!

Кольцевая пила

Комплект кольцевой пилы

Кольцевая пила используется для вырезания идеально круглых отверстий в различных материалах.

Захваты для кротов

Используются для фиксации металлических деталей во время сварки, например, когда сантехник использует горелку для герметизации медных труб путем пайки.

Трубогиб

Трубогиб и трубогиб

Инструмент, используемый для гибки различных труб и трубок вместо изготовления фитингов.

Плоскогубцы

Они используются сантехниками каждый день. Легко затягивайте или ослабляйте гайки и болты, за которые не могут зацепиться гаечные ключи.

Горелка сантехника

Горелка сантехника

Горелка сантехника — это ручной инструмент, используемый для подачи тепла на определенную область трубопровода, что позволяет герметизировать новые трубы для установки и замены.

Системы пресс-фитингов

Системы пресс-фитингов Iron Pipe Size (IPS) позволяют сантехникам запрессовывать соединение в трубу, обеспечивая водонепроницаемое соединение или уплотнение.

Фонарик

Сантехникам обычно приходится работать в темных местах, например в подвалах, поэтому всегда полезно иметь под рукой фонарик.

Лента для сантехников

Лента для герметизации резьбы («лента для сантехников»)

Лента для герметизации резьбы используется для устранения или предотвращения утечек в трубопроводе.

Ведро

Даже когда в доме отключена вода, все равно будет некоторая утечка воды, поэтому разумно держать при себе ведро.

Набор резьбонарезных труб с храповым механизмом

Этот инструмент позволяет нарезать резьбу на трубе, чтобы в нее можно было вставить фитинги при соединении труб.

Сантехнические ключи

Трубный ключ

Сантехники используют трубные ключи для затягивания и ослабления гаек и фитингов на трубах. Два из них часто используются вместе: один для удержания трубы на месте, а другой для вращения гайки или фитинга.

Разводной ключ

Разводной ключ

Также известный как разводной ключ или полумесяц, это инструмент, используемый для ослабления или затягивания гайки или болта.

Ключ для раковины («Ключ для раковины»)

Т-образный инструмент, который сантехники используют специально для кранов. Его уникальная конструкция позволяет сантехникам поворачивать крепеж в ограниченном пространстве, до которого иначе было бы невозможно добраться.

Ключ для крана

X-образный инструмент, который сантехники используют для открытия и закрытия кранов и подоконников.

Динамометрический ключ

Инструмент, используемый для приложения определенного крутящего момента к гайке или болту.

Внутренний трубный ключ

Обычно используется для снятия старых заржавевших фитингов на оцинкованной трубе.

Сантехнические инструменты для прочистки канализации

Вантузы

Инструмент, используемый для устранения засоров в канализации или трубах, обычно используемый в домашнем туалете.

Ручной шнек

Ручной шнек представляет собой длинную гибкую металлическую проволоку со штопором на конце, который используется для прочистки дренажных линий.

Snake Machine

Snake Machine («Змея сантехника»)

Гибкий и тонкий шнек, используемый для очистки особо сложных засоров.

Камера для проверки дренажа

Камера, которая позволяет сантехнику увидеть любые проблемы с конкретной трубой. Обычно используется на канализационных сетях.

Гидроструйные машины

Чрезвычайно эффективный метод очистки стоков и канализационных линий.Поставляется с насадками для шланга, которые нагнетают воду в дренажные и канализационные линии.

Сантехнические защитные инструменты

Перчатки

Используются сантехниками каждый день, позволяют вашим рукам всегда крепко держаться и не пачкать кожу опасными материалами.

Защитные очки

Защитные очки защищают ваши глаза от любых опасных материалов, с которыми вы соприкасаетесь при выполнении сантехнических работ.

Теплозащитные экраны или прокладки

Защищают сантехников и окружающую среду от теплового повреждения или возгорания во время пайки.

Сантехнические бизнес-инструменты

Сантехническое программное обеспечение

Сантехническое бизнес-программное обеспечение

Санитарное программное обеспечение используется большинством сантехнических предприятий для организации и управления повседневными операциями в офисе и на выезде. Лучшее программное обеспечение для сантехники позволяет:

Программное обеспечение для бизнеса в сантехнике может упростить ваш рабочий день и повысить эффективность, позволяя развивать ваш бизнес.

Есть ли какие-либо другие рекомендации по инструментам для сантехников? Дайте нам знать в Twitter или Facebook!

Витрэктомия — Пациенты — Американское общество специалистов по сетчатке

Витрэктомия — это хирургическая процедура, проводимая специалистом, при которой гель стекловидного тела , заполняющий полость глаза, удаляется для обеспечения лучшего доступа к сетчатке.Это позволяет проводить различные виды ремонта, включая удаление рубцовой ткани, лазерную коррекцию отслойки сетчатки и лечение макулярных отверстий. После завершения операции в стекловидное тело можно ввести физиологический раствор, газовый пузырь или силиконовое масло, чтобы удерживать сетчатку в нужном положении.

Загрузить информационный бюллетень   Испанский перевод


Существуют различные виды витрэктомий.

Задняя часть Pars Plana Витрэктомия: Считается, что стекловидное тело или стекловидное тело служит каркасом или опорой для слоев глаза новорожденного во время развития.В нормальных глазах стекловидное тело кристально чистое на протяжении всей взрослой жизни и заполняет глаз от передней или передней части (радужная оболочка-хрусталик) до задней или задней части (зрительный нерв). Эта область составляет две трети объема глаза и называется полостью стекловидного тела , которая вместе с сетчаткой, пигментным эпителием сетчатки , сосудистой оболочкой и склерой составляет задний сегмент.

Витрэктомия, выполняемая при заболеваниях заднего сегмента, называется задней витрэктомией или витрэктомией pars plana.Этот вид витрэктомии выполняется специалистом по сетчатке глаза.


Передняя витрэктомия: В редких случаях стекловидное тело попадает через зрачок в переднюю (переднюю) камеру глаза. Это может случиться:

  • После травмы глаза (повреждения)
  • Во время сложной катаракты , роговицы или глаукомы операции
  • В результате проблем с объективом

Поскольку утечка стекловидного тела может привести к проблемам в будущем, передняя витрэктомия может быть выполнена для минимизации риска и ускорения восстановления зрения.Почти все офтальмологи прошли обучение в ординатуре по глазной хирургии и могут выполнять переднюю витрэктомию.


Факты о хирургии витрэктомии: Хирург сетчатки выбирает лучшее оборудование для использования в каждом конкретном случае из широкого спектра инструментов для витрэктомии. С тех пор, как в 1970-х годах были выполнены первые витрэктомии, наблюдается тенденция к использованию меньшего и тонкого микрохирургического оборудования.

Многие процедуры витрэктомии в настоящее время могут выполняться с помощью самогерметизирующихся, бесшовных (без наложения швов) разрезов размером примерно полмиллиметра, что примерно равно ширине ресницы.Несмотря на некоторые ограничения, витрэктомия малого калибра обычно считается более удобной, чем операция с использованием более крупных инструментов, и во многих случаях обеспечивает более быстрое восстановление зрения.

Если у пациента плохое здоровье или тяжелое заболевание, почти все витрэктомии являются амбулаторными процедурами, выполняемыми либо в больнице, либо в специализированном амбулаторном хирургическом центре; они практически не вызывают боли и требуют лишь минимальной анестезии.

Имеются датчики внутривенного вливания, ЭКГ, артериального давления и кислорода для контроля показателей жизнедеятельности и состояния здоровья пациента.В операционной в качестве меры безопасности используется формальная процедура тайм-аута. Эта процедура подтверждает, что у команды есть правильный пациент, процедура, которая должна быть выполнена, и глаз, который нужно оперировать. Информация подтверждена хирургическим, сестринским и анестезиологическим персоналом.

Глаз анестезирован (обезболен), поэтому пациент чувствует себя комфортно во время процедуры. Для дополнительной релаксации можно использовать внутривенную седацию (обычно называемую сумеречным сном) или в редких случаях общую анестезию .

Глаз обрабатывают антисептическим раствором и накладывают стерильную салфетку. Векорасширитель используется, чтобы держать оперируемый глаз открытым. Другой глаз закрыт и защищен. Пациенты обычно закрывают неоперированный глаз и отдыхают во время операции.

Как правило, в расширенный глаз вводят через плоскую часть , «безопасную зону» в белой части глаза или склеру ; поэтому эта процедура называется витрэктомией pars plana .Хирургический микроскоп со специальной линзой обеспечивает широкий обзор внутренней части глаза, а также увеличенный и детальный вид. (Рисунок 1). Хирург использует зонд для витрэктомии (витректор), чтобы разрезать и деликатно удалить гелеобразное стекловидное тело.

Рис. 1. Широкоугольное изображение сетчатки после успешной операции по отслойке сетчатки с помощью витрэктомии, склеральной пломбы, лазера и небольшого газового пузыря. Изображение предоставлено © ASRS Retina Image Bank, предоставлено Шарон Фекрат, доктором медицины, FACS.Изображение 3402.

Рис. 2. Кровоизлияние в стекловидное тело, преретинальные и субретинальные кровоизлияния блокируют зрение и являются показанием к витрэктомии. Когда кровь очищается хирургическим путем, зрение улучшается, но улучшение ограничено основным состоянием здоровья сетчатки. Изображение предоставлено © ASRS Retina Image Bank, предоставлено Томасом Сиуллой, доктором медицины, MBA. Изображение 18973.

Отдельные отверстия используются для освещения глаза и размещения различных других инструментов, помогающих в хирургии.К ним относятся:

  • Световод для освещения глаз
  • Щипцы для отслаивания мембран и рубцовой ткани (мембранный пилинг)
  • Дренажные иглы с силиконовым наконечником для удаления жидкости из глаза
  • Лазерный зонд ( эндолазер ) для герметизации разрывов сетчатки или лечения аномальных кровеносных сосудов в глазу

Глаз остается заполненным стерильным физиологическим раствором (соленой водой) или заменителем стекловидного тела, таким как газовый пузырь или силиконовое масло.Когда используется заменитель стекловидного тела, период послеоперационного положения пациента (обычно лицом вниз) помогает заживлению сетчатки.

Осложнения хирургического вмешательства встречаются редко, но включают инфекцию, кровотечение, высокое или низкое глазное давление, катаракту, отслойку сетчатки и потерю зрения.


Хирургические цели: Витрэктомия или хирургия стекловидного тела могут лечить ряд заболеваний. Операция показана только при соблюдении этих 4 условий:

  • Находки вызывают или угрожают потерей зрения
  • Тяжесть состояния или естественное течение делают спонтанное или нехирургическое заживление маловероятным
  • Потенциальные преимущества перевешивают потенциальные риски операции
  • Пациент понимает риски и преимущества лечения, а также альтернативы

Целями хирургии являются:

  • Для лечения патологии (патологического состояния), вызывающей потерю зрения
  • Для снижения вероятности рецидива
  • Для сведения к минимуму риска осложнений

Только витрэктомия позволяет излечить очень небольшое число заболеваний.Большинство витрэктомий имеют как минимум одну дополнительную процедуру.

Например, у пациента с длительно текущим диабетом развивается внезапная безболезненная потеря зрения, которая не улучшается только при наблюдении. Диагностируется кровоизлияние в стекловидное тело, кровоизлияние в стекловидное тело. Витрэктомия pars plana удаляет кровоизлияние и восстанавливает зрение.

Однако, если не устранить причину кровотечения, кровоизлияние в стекловидное тело может повториться. Добавление лечения эндолазером к операции витрэктомии лечит как кровоизлияние в стекловидное тело, так и области диабетической ретинопатии , и у пациента гораздо больше шансов получить отличный долгосрочный результат.


Когда рекомендуется витрэктомия? Существует 5 основных причин для выполнения витрэктомии или витрэктомии в сочетании с другими процедурами:

  1. Вирусная непрозрачность, блокирующая зрение (помутнение)
  2. Состояния, вызванные аномальным натяжением сетчатки
  3. Состояния, требующие операции на сетчатке или другой хирургии глаза
  4. Для диагностики витреоретинального состояния (диагностическая витрэктомия)
  5. При размещении терапевтического устройства или доставки лекарств

1.Блокирующее зрение помутнение стекловидного тела (помутнение): Когда полость стекловидного тела становится мутной, у пациентов возникает нечеткость зрения. Если помутнение вызвано доброкачественными (мягкими) или неактивными состояниями, такими как астероидный гиалоз , задняя отслойка стекловидного тела, кровоизлияние в стекловидное тело, конденсация стекловидного тела или старое воспаление, полная витрэктомия pars plana может устранить симптомы и навсегда улучшить зрение.

Решение о проведении операции обычно основывается на тяжести симптомов у пациента по сравнению с необычными, но измеримыми рисками операции витрэктомии.Это указание является наиболее простым из 5 категорий.

2. Состояния, вызванные аномальным натяжением сетчатки: Большинство витрэктомий проводится для устранения аномального натяжения (натяжения) стекловидного тела на сетчатке. Витреоретинальная тракция является частой причиной, связанной со старением, близорукостью, тяжелым диабетом, тяжелыми недоношенными детьми, травмой головы или глаза, после YAG-лазерной капсулотомии и после сложных операций на переднем сегменте.Эти условия могут привести к:

Лечение состоит из витрэктомии для удаления помутнений стекловидного тела (помутнения), отделения стекловидного тела от сетчатки, пилинга мембраны для устранения натяжения сетчатки и установки газового пузыря или лазера по мере необходимости для предотвращения рецидива. Удаление оболочек или рубцовой ткани с поверхности сетчатки — тонкая и кропотливая работа, требующая, помимо витрэктомии, многих техник.

Рисунок 3а. Стекловидное тело вытекает через разрыв сетчатки, вызывая частичную отслойку сетчатки с вовлечением макулы.Зрительный нерв и носовая сетчатка или часть сетчатки, ближайшая к носу, в норме и не вовлечены. Витрэктомия показана для восстановления зрения. Изображение предоставлено ©ASRS Retina Image Bank, предоставлено Брэндоном Басби, доктором медицины. Изображение 2939.

Рисунок 3б. Эпиретинальная мембрана сморщивает поверхность сетчатки и блокирует макулярные фоторецепторы (светочувствительные клетки в центре сетчатки). Это вызывает размытое и искаженное зрение. Витрэктомия и удаление мембраны сетчатки позволяют сетчатке восстановить свою нормальную форму и улучшить зрение.Изображение предоставлено © ASRS Retina Image Bank, предоставлено Шарон Фекрат, доктором медицины, FACS. Изображение 1863.

Рисунок 3c. Полнослойное макулярное отверстие показано с помощью оптической когерентной томографии с увеличенной глубиной визуализации (EDI-OCT). Макула растягивается за счет натяжения поверхности сетчатки. Темные области представляют собой опухоль (отек сетчатки) из-за повреждения ткани. Операция витрэктомии устраняет это натяжение и позволяет сетчатке скользить вместе, закрывая зазор и восстанавливая «дыру» в зрении пациента.Изображение предоставлено банком изображений Retina © ASRS, предоставленным г-ном Джейсоном Калхоуном. Изображение 7267.

Рисунки 3d и 3e. Аномальные кровеносные сосуды (неоваскуляризация сетчатки, рис. 3d) могут быть обнаружены как ослепляющее состояние при многих заболеваниях, включая диабетическую ретинопатию, окклюзию ветвей вен сетчатки и ретинопатию недоношенных. Когда сосуды сокращаются, они могут кровоточить, вызывая кровоизлияние в стекловидное тело (кровотечение) (рис. 3а) или вызывать отслоение сетчатки, как показано здесь, вызывая тракционную отслойку сетчатки (рис. 3д).В запущенных случаях только операция витрэктомии может помочь восстановить зрение. (Изображения предоставлены ©ASRS Retina Image Bank, предоставлено Субером Хуангом, доктором медицины, MBA)

Рисунок 3f. Осколок металла (верхнее фото) прокалывает глаз и пронзает (прокалывает) сетчатку возле зрительного нерва. Для удаления внутриглазного (внутриглазного) инородного тела была проведена витрэктомия, а для предотвращения отслойки сетчатки был установлен лазер (черные пятна вокруг белого рубца на нижнем фото).Изображение предоставлено © ASRS Retina Image Bank, предоставлено Ахмадом Тарабиши, доктором медицины. Изображение 24834.

Рисунок 3ж. Тракционная отслойка сетчатки с вовлечением макулы при ретинопатии недоношенных (РН) (стадия 4б РН). Контрактура аномальных кровеносных сосудов формирует приподнятый гребень рубцовой ткани у новорожденного с тяжелой степенью недоношенности. Изображение предоставлено ©ASRS Retina Image Bank, предоставлено Audina Berrocal, MD. Изображение 1198.

Иногда на глазах с отслоением сетчатки витрэктомия сочетается с склеральным пломбированием — процедурой, включающей пришивание к склере куска силиконовой губки, резины или полутвердого пластика или наложение повязки вокруг глаза для уменьшения натяжения сетчатки.Выполнение витрэктомии в глазах, пораженных травмой (рис. 3f), или у глубоко недоношенных детей с ретинопатией недоношенных (рис. 3g) может быть очень сложной задачей. Это одни из самых сложных хирургических процедур во всей офтальмологии

3. Состояния, требующие операции на сетчатке или другой операции на глазах: Как отмечалось ранее, стекловидное тело и тракция сетчатки могут вызвать широкий спектр проблем. По этой причине витрэктомия также выполняется для предотвращения осложнений или улучшения результатов первичной операции.Например, при операциях на переднем сегменте (катаракта, глаукома, роговица, внутриглазная линза) иногда стекловидное тело выходит вперед через зрачок и выполняется передняя витрэктомия.

Аналогичным образом, когда фрагмент катаракты, интраокулярная линза или другое инородное тело смещается и падает обратно в стекловидное тело, выполняется витрэктомия, чтобы полностью освободить объект, который затем можно удалить или переместить.

Сетон (клапан) из плоской части глаза, вставленный в плоскую часть глаза для контроля внутриглазного давления в глазу с глаукомой.

Витрэктомия иногда выполняется как часть установки имплантата плоской части глаукомы (см. иллюстрацию). Это устройство снижает внутриглазное давление, позволяя лишней жидкости выйти из глаза. Витрэктомия удаляет стекловидное тело, которое в противном случае могло бы закупорить дренажную трубку. В каждом примере витрэктомия улучшает исход процедуры и снижает вероятность разрыва сетчатки, отслойки сетчатки, отека макулы (отека) и других осложнений.

4. Для диагностики витреоретинального состояния (диагностическая витрэктомия): Это специальное показание к витрэктомии используется, когда требуется удаление или взятие проб стекловидного тела для постановки диагноза.Диагностическая витрэктомия проводится при тяжелых глазных инфекциях, когда глаз воспален, а также при некоторых видах рака, которые могут распространиться на глаз. Осмотр стекловидного тела помогает убедиться, что используется наиболее подходящее лечение.

5. При размещении терапевтического устройства или доставки лекарств: Витрэктомия также выполняется при размещении терапевтического устройства в глазу. Устройства могут включать в себя устройства для пролонгированной доставки стероидных или противовирусных препаратов, дренажное устройство при глаукоме (рис. 3h), протез сетчатки и средства генной терапии, при которых терапевтические продукты помещаются под сетчатку.Новые технологии обещают направленное воздействие на сетчатку. Витрэктомия может быть одним из способов добиться этого.


Перед операцией (Pre-Op) — чего ожидать: Перед операцией ваш врач тщательно осмотрит ваш глаз и оценит ваше общее состояние здоровья. Обычно это включает в себя тщательную щелевую лампу , осмотр с расширенным зрением и лабораторные исследования, такие как ОКТ (когерентная томография глаза) , флуоресцентная ангиография , фотография сетчатки и/или УЗИ .

Другие тесты могут быть выполнены, если операция может затрагивать передний (передний) сегмент, роговицу или хрусталик. Если глаз был поврежден в результате травматического повреждения, может потребоваться КТ , МРТ и другие процедуры, чтобы полностью понять степень повреждения. Цель состоит в том, чтобы стабилизировать любые медицинские условия, если это возможно, до операции.

После выявления состояния сетчатки или стекловидного тела вы и ваш специалист по сетчатке составите план дальнейших действий.Риски, преимущества и альтернативы (включая наблюдение) будут обсуждаться в рамках информированного согласия. Подписываясь, вы даете разрешение запланировать и продолжить операцию.

Очень важно координировать другие медицинские мероприятия, такие как диализ, уход на дому и транспортировку, как до, так и после даты операции. Вы должны ожидать повторного визита на следующий день после операции, чтобы оценить свое состояние.

Как правило, пациентов просят «НПО» (не принимать внутрь) за 8 часов до операции.Иногда вам скажут «ничего устно после полуночи», но это зависит от времени начала операции. Хотя ваша операция может быть позже в тот же день, одна из причин придерживаться правила «ничего не принимать внутрь после полуночи» заключается в том, что ваш хирург может переместить ваше дело в графике, если произойдет непредвиденная отмена. Пациентов также просят соблюдать режим NPO, чтобы в случае рвоты содержимое желудка не попало в дыхательное горло и не попало в легкие.

Ваш врач и бригада анестезиологов посоветуют вам продолжать прием лекарств в день операции.Как правило, пациенты, принимающие глазные капли, могут продолжать прием даже в день операции. Тем не менее, таблетки и другие пероральные препараты требуют особого указания. Если лекарство имеет решающее значение для сердца, дыхания, кровяного давления, судорог или беспокойства, их, вероятно, будут продолжать принимать с чайной ложкой воды.

В случае инсулина, антикоагулянтов, кардиостимуляторов или других критических устройств каждый врач и анестезиологическая бригада проинформируют вас о своих рекомендациях. Другие таблетки, такие как витамины, препараты для снижения уровня холестерина или противозачаточные таблетки, вероятно, могут подождать до операции, чтобы возобновить их прием.

Всегда лучше приходить раньше, чем опаздывать на операцию. Возможно, вам придется подождать, если другие случаи операции занимают больше времени, чем ожидалось, но лучше приехать и отдохнуть, чем спешить и беспокоиться. После регистрации вам будет присвоена идентификационная (ID) полоса. Это первый шаг к тому, чтобы убедиться, что вы правильный пациент, которому сделали правильную операцию на правильном глазу.

В предоперационной зоне медсестры, анестезиологи и хирурги снова подтвердят вашу операцию; они также спросят о вашей аллергии и подтвердят, что ваше здоровье стабильно, чтобы продолжить.Прежде чем маркером будет использован маркер для определения глаза, подлежащего хирургическому вмешательству, вас снова попросят устно подтвердить, что согласие, карта и запланированная операция соответствуют вашим ожиданиям. Если вы не уверены, так и скажите!

Вас попросят переодеться и лечь на носилки, специально предназначенные для операции на глазах. Обычно накладывают пластыри для внутривенных вливаний и ЭКГ, а также кислородный монитор, чтобы команда могла дать вам лекарства для комфорта и отслеживать ваши жизненные показатели во время операции.Большинство взрослых получают только минимальную седацию , чтобы избежать побочных эффектов общей анестезии, а также потому, что большинству пациентов более комфортно с легкой релаксацией.

Общая анестезия обычно предназначена для детей и лиц с тяжелыми травмами, потенциально нестабильных или тревожных лиц. Местная (глазные капли) и периокулярная (вокруг глаза) анестезия также обычно применяется для обеспечения комфорта глаз и безболезненности операции.

Прежде чем продолжить, ваш хирург проведет последний «тайм-аут», чтобы убедиться, что весь персонал согласен и что все системы готовы к работе!

КОНТРОЛЬНЫЙ СПИСОК ХИРУРГИИ

  • Обсудите риски, преимущества и альтернативы со своим врачом
  • Подписать информированное согласие на операцию
  • Координация другой медицинской деятельности, такой как диализ, уход на дому и транспортировка после операции
  • Ничего не принимать внутрь за 8 часов до операции.В некоторых случаях ничего после полуночи
  • Проконсультируйтесь с лечащим врачом относительно приема лекарств в день операции
  • Прийти на операцию пораньше
  • Подтвердить процедуру и операцию на глазу с медицинской бригадой
  • Ожидайте оценочный визит на следующий день после операции — вам понадобится водитель

После операции (после операции) — чего ожидать: Как уже отмечалось, большинство операций проводится амбулаторно.Глаз, как правило, удобный, заплатанный и защищенный от травм. Если для лечения глаза использовался газовый пузырь или силиконовое масло, ваш хирург даст вам инструкции о том, как выполнять любое необходимое положение (например, лицом вниз) и как долго вы должны его продолжать.

Газовый пузырек служит для того, чтобы вернуть сетчатку в нормальное положение и удерживать ее там до тех пор, пока глаз не заживет. Поскольку обычно используется только легкая седация, пациенты обычно чувствуют себя хорошо и готовы уйти домой через час или меньше.Вам понадобится водитель, потому что больницы/хирургические центры не считают безопасным для вас водить машину сразу после операции.

Когда вы вернетесь в кабинет врача через день после операции, желательно, чтобы водитель помогал вам до тех пор, пока ваше зрение не вернется в достаточной степени, чтобы водить машину самостоятельно. Если использовался газовый пузырь, следует строго избегать авиаперелетов, использования анестезии закисью газа и подъемов на большие высоты, чтобы снизить риск повышенного глазного давления. Ваш врач даст конкретные инструкции о том, когда вы можете возобновить эти действия.

Сохранение положения головы и глаз после витрэктомии с использованием газового пузыря или силиконового масла — очень важный способ внести свой вклад в успех операции на глазах. При путешествии в качестве пассажира ваши глаза или голова должны быть повернуты в соответствии с указаниями. Вы должны всегда пристегиваться ремнем безопасности во время путешествия.

Во время вашего первого послеоперационного визита ваш врач и его персонал рассмотрят инструкции по лекарствам, каплям, позиционированию, использованию глазной повязки и общим действиям.Вы также запланируете следующую последующую встречу. Вам НЕ следует садиться за руль, пока вы не почувствуете себя в полной безопасности и не сможете управлять своим автомобилем; это может варьироваться от нескольких дней до нескольких недель после операции.


Восстановление: Удивительно, но витрэктомия и удаление стекловидного тела мало влияют на здоровье глаза. Солевой раствор или газовый пузырь постепенно замещаются собственными жидкостями глаза (водянистой влагой).

Если силиконовое масло используется в качестве заменителя стекловидного тела для лечения более серьезных состояний, через несколько месяцев после операции может быть проведена вторая процедура по удалению силиконового масла.После операции может быть некоторый временный отек век, синяки вокруг глаз и покраснение, но они проходят относительно быстро.

Легкое ощущение, будто что-то попало в глаз, является обычным явлением после операции, но сильная боль возникает редко, если нет необычного воспаления или высокого глазного давления. Лекарственные глазные капли очень важны для заживления глаз.

Как и в случае с большинством заболеваний, чем здоровее глаз до операции, тем больше вероятность того, что он быстро заживет и улучшится зрение.Некоторые пациенты отмечают ухудшение зрения в течение нескольких дней после процедуры. Другим, особенно при использовании газового пузыря или силиконового масла, могут потребоваться недели или даже месяцы для улучшения зрения.


Безопасность и результаты: Тяжелые осложнения встречаются редко, а анатомический успех витрэктомии составляет более 90% при многих состояниях. Достижения в области инструментов, методов и понимания заболеваний стекловидного тела и сетчатки сделали витрэктомию и хирургию сетчатки более успешными.

Хирургия заболеваний, которые когда-то были неизлечимыми, таких как макулярная дыра, теперь регулярно проводится с отличными результатами. Список показаний к хирургии стекловидного тела продолжает расти. Возможность непосредственно воздействовать на сетчатку или рядом с ней открывает большие перспективы в будущем не только для предотвращения потери зрения, но и для восстановления и улучшения нашей способности видеть.

Может ли дренажная змея повредить ваши трубы?

Если у вас засорилась труба, дренажная труба — это простой и дешевый инструмент, который вы можете использовать для ее устранения.Они рекламируются как устройства, которые каждый может использовать для прочистки канализации.

Но при неправильном использовании сливные шнеки могут усугубить засор. Вы можете сильнее заклинить препятствие или, что еще хуже, повредить трубы.

Есть несколько вещей, которые вы должны знать, прежде чем самостоятельно прокладывать канализацию. Вот некоторые вещи, которые следует учитывать, в том числе, как узнать, когда следует вызывать профессионального сантехника.

Прокладка дренажной трубы

Прокладка дренажной трубы включает скручивание пластиковой или проволочной катушки в засор и либо вытягивание препятствия, либо его разрушение, чтобы вода стекала в канализацию.Эти дренажные змеи обычно имеют коготь или крючок на конце, чтобы помочь захватить засор.

Дренажные шнеки представлены в широком ассортименте размеров и функций. Вот некоторые основные компоненты, которые влияют на их эффективность и удобство работы.

Размер змеевика

Вы должны убедиться, что у вас есть шнек нужного размера для змеевика вашего стока. Использование неправильного может привести к тому, что змея замкнется на себя и поцарапает внутренности водостока. Это может привести к принуждению, утечкам и может привести к повреждению до такой степени, что потребуется замена трубопровода.

Основными типами дренажных змей по размеру являются:

  • Верхние змеи
  • Туалетные шнеки
  • Мини-корнекопатели
  • Большие дренажные машины Они часто пластиковые и компактные, обычно не более 25 футов в длину.

    При попытке прочистить слив унитаза обязательно используйте правильное устройство. Специально для этой цели сделан туалетный шнек. Они предназначены для скольжения по фарфоровой поверхности и защитному покрытию унитаза.

    Поскольку туалетные трубы больше, эти шнеки обычно металлические и должны быть достаточно большими, чтобы протолкнуть значительный засор. У них также есть специальный механизм, чтобы не повредить фарфоровую поверхность сливного отверстия унитаза.

    Мини-корнеплоды представляют собой дренажные шнеки среднего размера, которые немного крупнее верхних змей. Обычно они сделаны из металла и могут использовать двигатели для перемещения извилистого механизма в канализацию.

    Большие шнеки являются наиболее «тяжелыми» вариантами и могут очистить практически любой засор.Но они самые дорогие. Даже некоторые сантехники не носят их с собой или, по крайней мере, резервируют для промышленного использования.

    Другие характеристики шнека

    Длина змеевика — это одна из характеристик, о которой следует подумать, если вы решаете, сможете ли вы справиться с засором самостоятельно. Двадцать пять футов — стандартная длина для большинства основных змей. Хотя вы можете найти потребительские модели, которые достигают 50 футов.

    Если вы не можете добраться до засора с помощью 25-футовой змеи, вы можете подождать и вызвать сантехника.Причина в том, что большее расстояние требует специального оборудования для обеспечения крутящего момента, необходимого для удаления засора.

    Это подводит нас к источнику энергии. Многих шнеков с ручным приводом достаточно для незначительных ударов. А змеи с батарейным питанием могут обеспечить дополнительный крутящий момент по сравнению с тем, что вы можете создать вручную.

    Если эти виды змей недостаточно сильны, чтобы прочистить канализацию, может потребоваться помощь профессионала. Большинство мощных шнеков, использующих электрическую энергию, с гораздо большей вероятностью могут повредить ваши трубы, если их неправильно использовать.

    Безопасность

    Вы должны знать, что сливные змеевики могут нанести травму, особенно пользователям, не знакомым с их функциями. Чем мощнее электрическая сливная змея, тем большего опыта они требуют.

    Потеря контроля над одной из этих машин может быть опасной. Если вы сомневаетесь в своем комфорте при их использовании, оставьте это на усмотрение профессионала, который понимает их возможности.

    Возраст ваших труб

    Наконец, возраст ваших труб является основным фактором, когда вы думаете о том, насколько агрессивно следует действовать при прочистке труб своими руками.Старые дренажные системы могут иметь сливы, покрытые цинком, чтобы предотвратить ржавчину оцинкованных труб. Повреждение этого покрытия может привести к коррозии в будущем.

    Кроме того, стружка внутри ваших труб может отколоться и усугубить засорение. В итоге вы можете усугубить ситуацию.

    Стоит отметить, что это может случиться и с более новыми трубами. Но об этом следует помнить, особенно в старых домах.

    В опасности не только покрытие.Некоторые шнеки достаточно мощные, чтобы полностью разорвать трубы.

    Преимущества обращения к профессионалу

    Иногда засоры могут возникать глубоко в трубопроводных системах. Возможно, вам не удастся добраться до них с помощью простой змеи, которую вы купите в хозяйственном магазине. Профессионалы могут использовать такие методы, как струи воды под высоким давлением или гидроструйную обработку, чтобы преодолевать препятствия.

    Они также имеют то преимущество, что полностью очищают ваши трубы от отложений, так что они текут на полную мощность.И они намного безопаснее, чем шнековые, потому что вода под высоким давлением не повредит ваши трубы.

    Ваш засор может быть результатом более серьезного препятствия, например, корней деревьев. Профессиональный сантехник может использовать специальные устройства для устранения этих крупных препятствий.

    Еще одним преимуществом обращения к профессионалам является то, что они могут не только устранить засор, но и убедиться, что ваш трубопровод не поврежден. Если они обнаружат потенциальные проблемные места, они могут порекомендовать реконструкцию ваших труб. Или, если стоки сильно заржавели, специалисты по сантехнике могут предложить вам заменить или переделать их.

    Профессионал также может определить причину блокировки. Например, недостаточное количество воды, протекающей по трубам, может быть связано с частыми засорами.

    Выберите наилучший план действий

    Теперь, когда вы лучше понимаете, что влечет за собой прокладка канализации, и какие инструменты необходимы, вы можете решить, хотите ли вы сделать это самостоятельно или вызвать профессионала для очистки вашей канализации. Многие мелкие засоры можно удалить с помощью простых шнеков. Но убедитесь, что у вас есть подходящие инструменты для работы, и будьте осторожны, чтобы не попасть по голове.

    Компания Eyman Plumbing обслуживает столичный район Омахи уже более 60 лет. Мы можем помочь в прочистке канализации, обеспечивая целостность ваших труб. У нашей команды есть опыт, чтобы справиться с любой сантехнической задачей, которую вы можете нам бросить.

    Если вы не уверены в каком-либо аспекте прочистки канализации, мы здесь, чтобы помочь. Никогда не помешает проявить осторожность и доверить эту задачу обученному профессионалу. Позвоните в Eyman Plumbing Heating and Air сегодня по телефону (402) 731-2727.



    Процедура устранения фистулы | Стэнфордское здравоохранение

    Чего ожидать: процедуры по устранению свищей

    Ваш хирург применит различные техники для доступа и восстановления фистулы. Являясь всемирно известными экспертами в области малоинвазивной колоректальной хирургии, это означает использование специальных техник и минимально возможный разрез.

    Наиболее распространенной операцией по восстановлению свищей является хирургическая фистулотомия. Если эта процедура вам подходит, вот чего ожидать:

    • Мы делаем вам общую анестезию, то есть вы будете спать и не будете чувствовать никаких ощущений во время процедуры.
    • Вскрываем свищевой ход и удаляем пораженные ткани или дренируем гной. Это превращает свищ из туннеля в открытую борозду и позволяет свищевому тракту заживать изнутри наружу.
    • Если у вас большой или сложный свищ, вам может понадобиться специальный имплантируемый дренаж.
    • Чтобы помочь заживлению свищевого хода, мы «вскрываем» свищ, пришивая его стороны к сторонам вашего разреза.

    Другие процедуры закрытия свищей включают:

    • Выдвижение ректального лоскута : Закрытие сложных свищей путем закрытия внутреннего отверстия собственной здоровой тканью
    • Эндоскопическая коррекция свища : Если ваша фистула находится в верхней части тонкой кишки, мы можем использовать технику без разреза.С помощью небольшой гибкой трубки и крошечной камеры мы проходим через рот и пищевод (эндоскоп), получаем доступ к фистуле и удаляем ее. Узнайте больше об эндоскопии.
    • Фибриновый клей или коллагеновая пробка : В некоторых случаях мы восстанавливаем свищи, закрывая их, а не разрезая. После дренирования фистулы мы зашиваем внутреннее отверстие и закрываем наружное отверстие либо специальным клеем, изготовленным из белка плазмы (фибриновый клей), либо пробкой из белка коллагена.
    • Зажим для свища : С помощью имплантируемого зажима мы закрываем внутреннее отверстие свища. Постоянное давление клипсы высушивает ее и способствует заживлению.
    • Лигирование межсфинктерного свищевого хода (LIFT) : Эта процедура похожа на фистулотомию, но использует инновационный метод доступа к свищу и снижает риск повреждения здоровых тканей. С помощью специального устройства расширьте свищ. Через несколько недель мы удаляем инфицированную ткань и закрываем отверстие внутреннего свища.
    • Ремонт фистулы с помощью Сетона : Эта процедура заключается в обертывании хлопковой или шелковой нити (фистулотомический набор) вокруг отверстия фистулы и затягивании ее с течением времени для образования рубцовой ткани.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
