Сколько должно быть давление в системе отопления: Давление в системе отопления многоэтажного и частного дома: нормативы, причины перепада

Содержание

Какое давление должно быть в системе отопления частного дома

Здесь вы узнаете:

Отопительные системы закрытого типа становятся всё более распространёнными. Процесс их монтажа отлажен до мелочей. Тем не менее у пользователей остаются вопросы по их эксплуатации. Типичным тому примером является показатель давления в отопительном контуре. В этом обзоре мы расскажем, какое давление должно быть в системе отопления закрытого типа и как справиться с его скачками и падениями.

Оптимальный показатель

Давление в системе отопления в частном доме составляет 1,5-2 атмосферы – это норма. Если оно падает, эффективность обогрева начинает снижаться. При превышении оптимального показателя возможны аварии, грозящие затоплением жилища. Также возможно повреждение отопительного оборудования. Давайте посмотрим, из чего складываются показатели системы, изучим единицы измерения, а также разберёмся в причинах изменения давления в контуре.

Давление в индивидуальных и общедомовых системах отопления измеряется в атмосферах, барах или мегапаскалях. Одна атмосфера равняется 1,01 бар или 0,1 Мпа. Чтобы не создавать путаницы, будем пользоваться атмосферами.

Статическое давление в системе отопления зависит от высоты водяного столба – одна атмосфера на каждые 10 метров высоты. Аналогичным образом вычисляется примерное давление воды в морях и океанах у дна – делим глубину на 10 и получаем требуемую величину. Рабочее давление в системе отопления частного дома складывается из статического и динамического показателей. Динамическое же создаётся циркуляционным насосом и другими узлами – например, мембранным расширительным баком. В результате мы получаем итоговый показатель.

Пиковые значения

Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.

Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.

Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).

В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.

Падение давление в отопительном контуре

Мы уже знаем, что норма давления в системе отопления частного дома – это 1,5-2 атмосферы. В холодном состоянии это значение ниже. Включение контура подразумевает активацию циркуляционного насоса. Одновременно с этим начинается подогрев теплоносителя. Тепловое расширение жидкости вызывает небольшой рост. После прогрева контура датчик давления (манометр или термоманометр) покажет вышеуказанные цифры.

Система отопления под давлением хороша тем, что не обязательно следовать требованиям о соблюдении уклонов, заужений труб, высоты их расположения. При её строительстве используются недорогие тонкие трубы, прокладываемые под любыми углами – протекание теплоносителя обеспечивается циркуляционным насосом. Есть и другие плюсы:

  • Не нужно следить за уровнем жидкости в контуре.
  • Простота в монтаже.
  • Возможность применения альтернативных теплоносителей.
  • Возможность организации нескольких контуров.
  • Возможность реализации системы тёплых полов.

Недостатком считается её зависимость от электросети – электроэнергия необходима для работы циркуляционного насоса.

Давление в системе отопления закрытого типа с циркуляционным насосом держится примерно на одном уровне, проявляя зависимость от температуры теплоносителя и включённого/отключённого насоса. Если оно начинает падать, это указывает на какие-то неполадки. Основные причины:

Повысить давление в системе отопления можно за счёт подачи дополнительного количества теплоносителя. Но прежде всего необходимо выявить причину падения и устранить поломку.

  • Образование протечки в трубопроводах или радиаторах.
  • Неисправность теплообменника котла.
  • Повреждение мембраны в расширительном бачке.
  • Наличие воздушных пробок.

Иногда давление в закрытой системе отопления падает из-за поломки циркуляционного насоса – по каким-то причинам он перестаёт обеспечивать требуемый напор. Такое часто происходит с недорогими моделями от малоизвестных брендов. Поэтому экономить на циркуляционных насосах не рекомендуется.

Поднять давление воды в системе отопление поможет более точная настройка циркуляционного насоса. Его необходимо отрегулировать так, чтобы добиться равномерного прогрева всего контура и не создать разрежение за самим насосом. О выборе режимов работы мы уже говорили в наших обзорах.

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

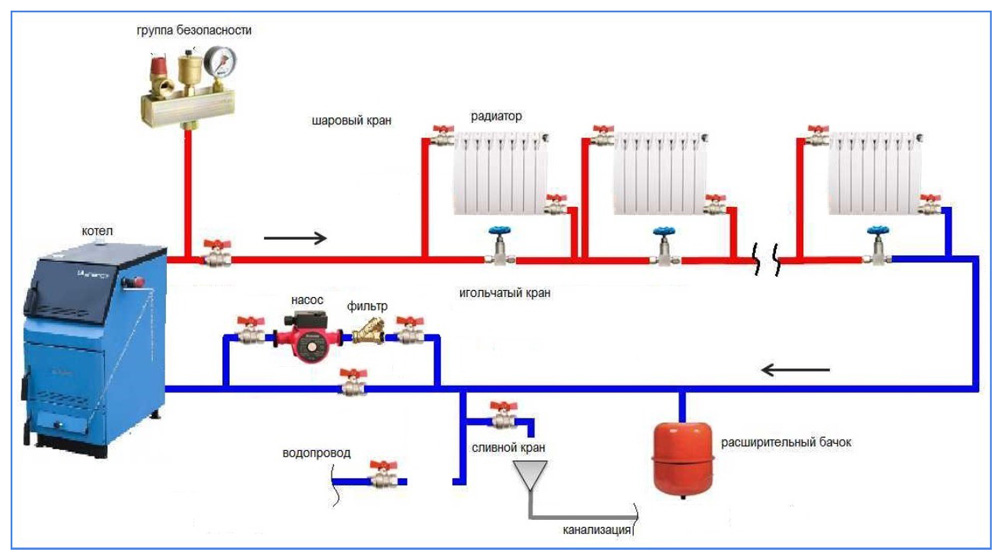

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

  • Манометр (или термоманометр) – используется для снятия контрольной информации.
  • Воздухоотводчик – убирает воздух из контура.
  • Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Засор отопительного контура тоже может стать причиной повышения давления в системе. Отопление засоряется не очень часто, но исключать этого нельзя. Причиной засоров чаще всего становится загрязнённый теплоноситель – это характерно для систем с металлическими трубами, подвергающимися коррозии.

Одной из причин поломки может стать накипь в трубах. Обычно участки труб после засоров более холодные – именно так и вычисляем загрязнившийся участок.

Прочие причины повышения давления в системе отопления:

  • Пользователи «начудили» с вентилями и задвижками – это становится причиной холодных радиаторов.
  • Постоянная подпитка контура водой – это нужно для первоначального наполнения системы или при падении давления, в остальное время подача воды должна быть перекрыта.
  • Поломка циркуляционного насоса или его неправильная настройка – создаётся чрезмерный напор вместе с ростом давления.
  • Засорение того или иного контура – засоры отдельных «направлений» могут спровоцировать подъём давления во всей системе отопления.

Всех этих знаний более чем достаточно для поддержания правильного давления теплоносителя в системе отопления.

Регулятор давления воды в системе отопления – это устройство, которое в большинстве случаев используется в централизованных отопительных системах. Оно позволяет настраивать контуры на правильную работу. В частных домовладениях такое оборудование не используется – вполне достаточно предохранительных клапанов и вентилей.

Давление в системе отопления. Рабочее давление в системе отопления

Нормальное давление в закрытой системе отопления – это очень важно. Во-первых, это теплое помещение в зимнее время, а во-вторых, нормальная работа всех составляющих котла. Но далеко не всегда стрелка находится в нужном нам диапазоне, и причин тому может быть масса. Повышенное и пониженное давление в системе отопления приводит к блокировке насоса и отсутствию теплых батарей. Давайте более подробно поговорим о том, сколько атмосфер должно быть в наших трубах и как исправить типичные проблемы.

Немного общей информации

Еще на этапе проектирования системы отопления в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Пониженное и повышенное давление в системе

Зачастую перепад давления в системе отопления обусловлен несколькими факторами. Во-первых, это утечка теплоносителя, что является самой распространенной причиной понижения количества атмосфер. Утечка чаще всего находится в местах соединения деталей. Если там ее нет, то, скорее всего, проблема в насосе. Накипь в теплообменнике – еще одна причина понижения давления в системе. Это же касается и физического износа нагревательного элемента. А вот увеличение давления случается из-за образования воздушной пробки. Также причиной может быть затрудненное движение носителя по трубам из-за непроходимости в фильтре или грязевике. Иногда из-за сбоев автоматики случается чрезмерная подпитка системы, в этом случае давление также повышается.

Как исправить ситуацию при перепаде?

Тут все предельно просто. Во-первых, вам необходимо взглянуть на манометр, который имеет несколько характерных зон. Если стрелка находится в зеленой, то все нормально, а если замечено, что падает давление в системе отопления, то показатель будет в белой зоне. Есть еще красная, она сигнализирует о повышении. В большинстве случаев можно справиться своими силами. Для начала вам необходимо найти два клапана. Один из них служит для нагнетания, второй – стравливания носителя из системы. Дальше все просто и понятно. При недостаче носителя в системе, необходимо открыть клапан нагнетания и проследить за манометром, установленном на котле. Когда стрелка дойдет до необходимого значения, закрываете вентиль. В случае если нужно стравливание, все делается аналогичным образом с единственным различием в том, что нужно взять с собой посудину, куда будет сливаться вода из системы. Когда стрелка манометра покажет норму, закручиваете вентиль. Зачастую именно так «лечится» перепад давления в системе отопления. А сейчас давайте пойдем дальше.

Каким должно быть рабочее давление в системе отопления?

А вот ответить на этот вопрос в двух словах довольно просто. Многое зависит от того, в каком доме вы живете. К примеру, для автономного отопления частного дома или квартиры зачастую считается нормальным 0,7-1,5 Атм. Но опять же, это приблизительные цифры, так как один котел предназначен для работы в более широком диапазоне, например, 0,5-2,0 Атм, а другой в меньшем. Это необходимо смотреть в паспорте вашего котла. Если таковой отсутствует, придерживайтесь золотой середины – 1,5 Атм. Совсем другим образом обстоит ситуация в тех домах, которые подключены к центральному отоплению. В этом случае необходимо руководствоваться этажностью. В 9-этажках идеальным давлением является 5-7 Атм, а в высотных зданиях — 7-10 Атм. Что же касается давления, под которым подается носитель в здания, то чаще всего это 12 Атм. Понизить напор можно при помощи регуляторов давления, а повысить – установив циркуляционный насос. Последний вариант крайне актуален для верхних этажей высотных зданий.

Как температура носителя влияет на давление?

После того как закрытая система водоснабжения будет смонтирована, закачивается определенное количество теплоносителя. Как правило, давление в системе должно быть минимальным. Это обусловлено тем, что вода пока еще холодная. Когда носитель будет греться, произойдет его расширение и, как следствие, давление внутри системы несколько увеличится. В принципе, вполне разумно регулировать количество атмосфер, регулируя температуру воды. В настоящее время используются расширительные баки, они же гидроаккумуляторы, которые аккумулируют внутри себя энергию и не допускают увеличения напора. Принцип работы системы предельно прост. Когда рабочее давление в системе отопления достигает 2 Атм, в работу включается расширительный бак. Гидроаккумулятор отбирает в себя излишки теплоносителя, тем самым поддерживая напор на необходимом уровне. Но бывает так, что расширительный бак полон, излишку воды деваться некуда, в этом случае в системе может возникнуть критическое избыточное давление (более 3 Атм.). Чтобы спасти систему от разрушения, включается предохранительный клапан, удаляющий лишний объем воды.

Статическое и динамическое давление

Если простыми словами объяснять роль статического давления в закрытой системе отопления, то можно выразиться примерно так: это усилие, с которым давит жидкость на радиатор и трубопровод в зависимости от высоты. Так, на каждые 10 метров приходится +1 Атм. Но это касается только естественной циркуляции. Есть еще и динамическое давление, которое характеризуется давлением на трубопровод и радиаторы во время движения. Стоит обратить внимание, что при монтаже закрытой системы отопления с циркуляционным насосом плюсуют статическое и динамическое давление, при этом учитывают особенности оборудования. Так, чугунная батарея рассчитана на работу при 0,6 МПа.

Диаметр труб, а также степень их износа

Необходимо помнить о том, что нужно учитывать и размер трубы. Зачастую жильцы устанавливают необходимый им диаметр, который практически всегда несколько больше стандартных размеров. Это приводит к тому, что давление в системе несколько снижается, что обусловлено большим количеством теплоносителя, который поместится в систему. Не забывайте и о том, что в угловых комнатах напор в трубках всегда меньше, так как это самая удаленная точка трубопровода. На то, каким будет давление в системе отопления дома, влияет и степень износа труб и радиаторов. Как показывает практика, чем старше батареи, тем хуже. Конечно, менять их каждые 5-10 лет может далеко не каждый, да и нецелесообразно этого делать, но вот время от времени проводить профилактику не помешает. Если же вы переезжаете на новое место жительства и знаете, что система отопления там старая, то лучше сразу поменяйте ее, так вы избежите многих неприятностей.

О тестировании на герметичность

В обязательном порядке необходимо проверять систему на наличие утечек. Это делается для того, чтобы работа отопления была эффективной и не имела сбоев. В многоэтажных зданиях с центральным отоплением чаще всего прибегают к испытанию холодной водой. В этом случае, если давление воды в системе отопления падает более чем на 0,06 МПа за 30 минут или за 120 минут теряется 0,02 МПа, необходимо искать места порывов. Если же показатели не выходят за пределы нормы, то можно запускать систему и начинать отопительный сезон. Проверка с горячей водой осуществляется непосредственно перед отопительным сезоном. В этом случае носитель подается под давлением, которое является максимальным для оборудования.

Заключение

Как вы видите, разобраться с данным вопросом довольно просто. Если вы используете автономное отопление, то рабочее давление в системе должно составлять примерно 0,7-1,5 Атм. В остальных же случаях многое зависит от этажности здания, а также степени износа батарей и радиаторов. Во всех случаях необходимо позаботиться об установке расширительного бака, который исключит возникновение гидроударов и при необходимости понизит давление. Помните о том, что желательно хотя бы 1 раз в 2-3 года перед отопительным сезоном осуществлять прочистку труб от накипи и других продуктов распада.

Какое давление должно быть в системе отопления?

Давление в системах отопления — главная причина, правильной слаженной и эффективной коммуникаций труб и подачи тепла помещению или дому, а так же долгосрочности использования агрегатов.

Давление рабочее — это общая слаженная работа насоса, труб: генератора, теплоотдачи и бака, которая считается, если сложить все показатели вместе.

В основном даление измеряется в единице БАР. Так же существуют, такие единицы как: атмосфера, джоули и так далее. В большинстве случаев единица бар указывается на устройствах теплоотдачи.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

  • Правильная подача тепла. При грамотном распределении давления, тепло будет учитывать расход и экономить бюджет, а также обеспечивать достаточный уровень тепла без перебоев;
  • Долговечность приборов отопления. Эффективное давление не повредить агрегаты и инструменты отопительной системы: радиаторы, трубы, краны, котлы и так далее. Отопительные системы закладываются на начальных уровнях строительства и ремонт или переделка повлечёт за собой огромные расходы и потери времени и комфорта.
  • Безопасность. Уровень давления в системе поможет избежать чрезвычайных случае в виде: пожара, водных затоплений или взрыва газовых приборов.

Давление в закрытой системе

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

У закрытой системы теплоотдачи есть свои особенности. Чтобы отопление работало наиболее эффективно, в закрытой системе, желательно установить максимальное давление, допустимое техникой безопасности- это 2 БАРА. В среднем нормальным считается давление в 1-1,5 бара.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Давление в открытой системе

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

  • Лёгкий монтаж;
  • Бюджетный вариант;
  • Достаточная подача тепла которая экономит бюджет;
  • Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Рабочее давление в котле

газовый котел baxi luna 3 настенныйСтандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Уровень давления в расширительном баке

устройство расширительного бака

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Давление в многоквартирных домах

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

  1. 5 этажей и выше. 2-4 атмосферы.
  2. 6 и до 10 этаже. 5-7 атмосфер.
  3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
    Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Читайте так же:

Какое давление в системе отопления многоэтажного дома должно быть

Давление, которое должно быть в системе отопления многоквартирного дома, регламентируется СНиПами и установленными нормами. При расчете берут во внимание диаметр труб, типы трубопровода и отопительных приборов, расстояние до котельной, этажность.

система отопления многоквартирного дома и ее давление

Виды давления

Говоря о давлении в системе отопления, подразумевают 3 его вида:

  1. Статическое (манометрическое). При выполнении расчетов его принимают равным 1атм или 0,1 МПа на 10 м.
  2. Динамическое, возникающее при включении в работу циркуляционного насоса.
  3. Допустимое рабочее, представляющее собой сумму двух предыдущих.

В первом случае это сила давления теплоносителя в радиаторах, запорной арматуре, трубах. Чем выше этажность дома, тем большее значение приобретает этот показатель. Чтобы преодолеть подъем столба воды применяют мощные насосы.

Второй случай — это давление, возникающее в процессе движения жидкости в системе. А от их суммы — максимального рабочего давления, зависит работа системы в безопасном режиме. В многоэтажном доме его величина достигает 1 МПа.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность Рабочее давление, атм
До 5 этажей 2-4
9-10 этажей 5-7
             От 10 и выше 12

На реальную величину давления влияют следующие факторы:

  • Состояние и мощность оборудования, подающего теплоноситель.
  • Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
  • Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
  • Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

параметры давления в зависимости от температурыКак меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

  • на подаче теплоносителя от источника и на выходе;
  • перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
  • на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Давление в летний период

В период, когда отопление бездействует как в теплосети, так и в системах отопления поддерживается давление, величина которого превышает статическое. В противном случае в систему попадет воздух и трубы начнут коррозировать.

Минимальное значение этого параметра определяется высотой здания плюс запас от 3 до 5 м.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

опрессовка системы отопления

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

  • Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
  • Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
  • Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Минимальное давление

Из условия, когда перегретая вода в системе отопления не вскипает, принимается минимальное давление.

Температура воды,

градусов С

Минимальное давление ,

атм

130 1,8
140 2,7
150 3,9

Определить его можно следующим образом:

К высоте дома (геодезической) добавляют запас приблизительно 5 м, чтобы избежать завоздушивания, плюс еще 3 м на сопротивление системы отопления внутри дома. Если на подаче давление недостаточное, то батареи на верхних этажах останутся непрогретыми.

Если взять 5-этажный дом, то на подаче минимальное давление должно иметь значение:

5х3+5+3=23 м = 2,3 ата = 0,23 Мпа

Перепад давления

перепад давления системы отопления

Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.

Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.

В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.

Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.

В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.

Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:

  • Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
  • Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
  • В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
  • В схеме теплоснабжения присутствует запорная арматура.

Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.

Давление в системе отопления — нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин. Просмотров 5.2k. Обновлено

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Оборудование автономной системы отопления домаОборудование автономной системы отопления дома

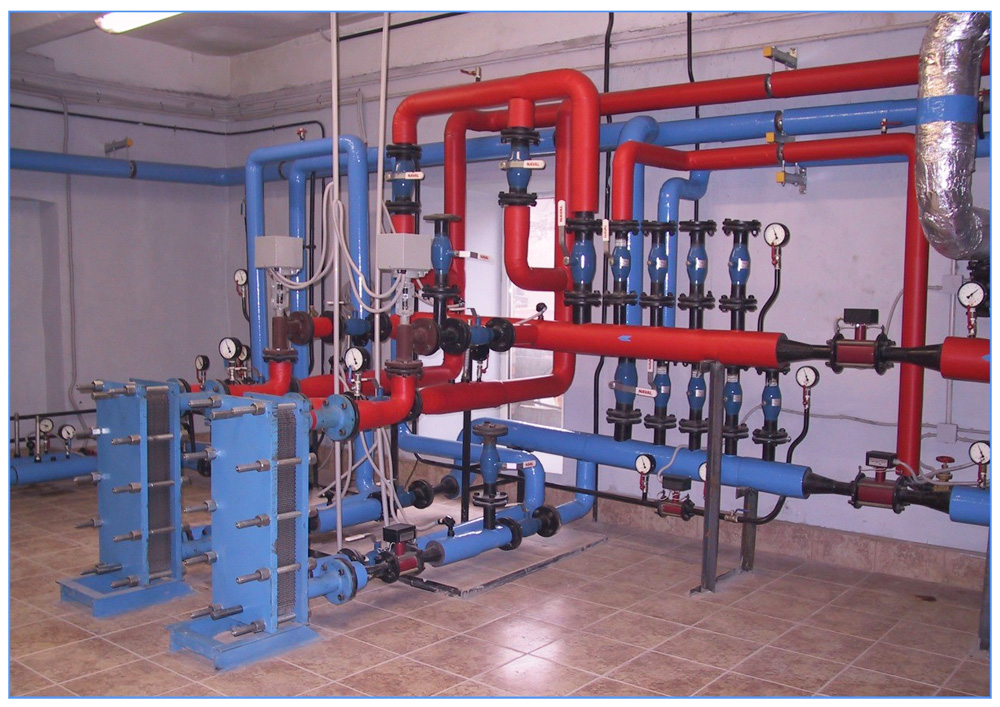

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Давление в системе отопленияДавление в системе отопления

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора – основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

  • Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
  • Рабочее давление в системе отопления частного дома или номинальное – указывает значение, при котором она функционирует в течение всего отопительного периода.
  • Опрессовочное – давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
  • Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
  • Динамическое – равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

Замкнутая система отопленияЗамкнутая система отопления

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса – это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 – 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 – 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Открытая система отопленияОткрытая система отопления

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 – 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

  • 5 бар для старых пятиэтажных домов;
  • 6 – 7 бар для девятиэтажек;
  • 10 бар для высотных жилых зданий до 16 этажей.

Схемы разводки радиаторов в многоэтажном домеСхемы разводки радиаторов в многоэтажном доме

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

  • Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
  • Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
  • Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
  • Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
  • Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Тепловой пункт многоэтажного домаТепловой пункт многоэтажного дома

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

  • Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
  • Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
  • Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
  • Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
  • Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами – для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Обвязка котлаОбвязка котла

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

  • Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
  • Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
  • Присутствие воздухоотводчика в высшей точке контура.
  • Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
  • Установка циркуляционного электронасоса желательно с тремя скоростями – это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
  • Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Группа безопасности котла отопленияГруппа безопасности котла отопления

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

Поддерживать номинальное давление в системе отопления закрытого типа – одно из важных условий ее нормального функционирования, для контроля за показаниями в контуре имеется манометр. Любые отклонения от номинальных значений за пределы рабочего диапазона означают какие-либо неисправности, для их устранения существует ряд методов, как поднять давление в системе отопления или наоборот, снизить его показатели.

Давление в системе отопления в частном доме

Давление в отопительной системе

В вопросе: каким должно быть давление в системе отопления в частном доме – следует хорошо разбираться каждому домовладельцу.

Ведь от этого параметра зависит не только эффективность и работоспособность контура, но и его целостность.

В статье подробно рассмотрим данный вопрос и разберемся в причинах отклонения давления от нормы.

Какое давление в системе отопления частного дома считается нормальным?

Итак, какое давление должно быть в системе отопления?

Прежде всего, необходимо знать, что давление в любой отопительной системе не должно превышать порог прочности самого слабого ее компонента.

Обычно таковыми являются теплообменники котлов.

Самые выносливые из них выдерживают давление до 3 атмосфер или бар.

Часто давление указывают в МПа (мегапаскаль). Соответствие величин такое: 1 атм = 0,1 МПа.

Арматура и радиаторы, как правило, являются более прочными. Так, например, чугунный радиатор способен выдерживать давление в 6 атм.

Ответ на вопрос о том, какое давление может считаться нормальным для той или иной системы отопления, будет зависеть от ее типа. Самая простая разновидность – системы с естественной циркуляцией теплоносителя, также именуемые термосифонными. В таком контуре теплоноситель перемещается только за счет конвекции. Это явление обусловлено гравитацией, поэтому такие системы также называют гравитационными.

Давление в термосифонной системе зависит только от высоты столба воды, то есть от разности высот между самой низкой и самой высокой точками. Такое давление называют статическим. Перепад высот величиной в 10,34 м создает в самой нижней точке давление величиной в 1 атм. Таким образом, рассчитанный на 3 атм котловой бак может разрушиться только в том случае, если система будет возвышаться над ним на 10,34 х 3 = 31,02 м.

Отопительная система после монтажа

Отопительная система с расширительным баком

Еще раз обратим внимание читателя на то, что статическое давление в системе отопления является максимальным только в самой нижней точке. В направлении снизу вверх оно постепенно снижается и в верхней точке становится равным нулю.

Фактическое давление в верхней точке объема жидкости равно атмосферному, но нас интересует так называемое избыточное давление – именно оно равняется нулю.

Поскольку избыточное давление в верхней точке контура отсутствует, установленный здесь расширительный бачок может иметь вид простой открытой емкости. Поэтому такие системы еще называют открытыми.

Если же система отопления оборудована циркуляционным насосом, который перекачивает теплоноситель, ее приходится делать закрытой.

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

  1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
  2. Можно использовать трубы меньшего диаметра.
  3. Радиаторы можно подключить последовательно (однотрубная схема).
  4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
  5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
  6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

Развиваемое циркуляционным насосом давление называется динамическим.

Отопительная система закрытого типа

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

  1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
  2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, – иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

Причины падения показателей

Снижение давления теплоносителя в системе отопления может быть обусловлено одной из следующих причин:

Имеют место утечки

Часть рабочей среды может покинуть систему несколькими путями:

Манометр

  1. Через трещину в мембране расширительного бачка. Вытекший теплоноситель остается внутри бака, поэтому протечка является скрытой. Для проверки нужно прижать пальцем золотник, через который производится подкачка воздуха в расширительный бачок. Если из него потечет вода – предположение можно считать подтвержденным.
  2. Через предохранительный клапан при закипании теплоносителя в теплообменнике котла.
  3. Через микротрещины в приборах (с особенным вниманием нужно отнестись к местам, пораженным ржавчиной) и неплотные соединения.

Из теплоносителя выделился воздух, который затем был удален через автоматический воздухоотводчик

В этом случае давление падает вскоре после заполнения системы. Чтобы не сталкиваться с такими проблемами, воду перед заливкой в отопительный контур следует подвергать деаэрации, которая снижает количество растворенного воздуха в 30 раз. Также очень важно выполнять заполнение медленно, снизу и только холодной водой.

В системе отопления присутствуют алюминиевые радиаторы

Алюминиевый радиаторВода, которая контактирует с алюминием, распадается на составляющие: кислород вступает в реакцию с металлом, образуя окисную пленку, а выделившийся при этом водород удаляется через автоматический воздухоотводчик.

Данное явление наблюдается только в новых радиаторах: как только вся поверхность алюминия будет окислена, реакция разложения воды прекратится.

Пользователю нужно будет восполнить недостаток теплоносителя, и бороться с этой неприятностью больше не придется.

Причины резкого возрастания давления

Причин, обуславливающих чрезмерный рост давления, также может быть несколько:

  1. Закипание теплоносителя в котловом баке (такое иногда происходит в твердотопливных котлах, тепловую мощность которых нельзя уменьшить слишком быстро).
  2. Образование труднопроходимого участка, например, из-за появления воздушной пробки, зарастания труб накипью или засорения фильтра. Перед таким участком возникает подпор, давление в котором может оказаться слишком большим.

Возможен износ прокладки в подпиточном клапане или его заклинивание, вследствие чего давление в отопительном контуре достигает того же значения, что и в системе водоснабжения.

Методы контроля

Группа безопасности котлаЗа давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

  1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
  2. В низшей и наивысшей точках системы (для домов в несколько этажей).
  3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос – котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Проверка герметичности

Для проверки герметичности трубопроводов выполняют процедуру, называемую опрессовкой.

Суть ее состоит в следующем:

  1. К опорожненной системе через специальный патрубок подключается опрессовщик – насос с манометром.
  2. В систему нагнетается воздух, пока его давление не превысит на 20% рабочее давление в системе отопления.
  3. На несколько часов систему оставляют под давлением. Если оно падает, значит система негерметична. Обнаружить места утечек можно по шипению воздуха или при помощи мыльной пены, которая наносится на соединения.

Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Возможные неисправности и работы по устранению

Значительные перепады давления в системе отопления при изменении температурного режима работы котла могут быть обусловлены неправильным расчетом объема расширительного бака и давления в его воздушной камере.

Утечки обычно обнаруживаются в местах резьбовых соединений и объясняются недостаточным количеством уплотнителя. Новичку будет легче добиться герметичности такого соединения при помощи уплотнительной нити «Танг ит Унилок». В случае некоторой «передозировки» она, не в пример пакле, не вызывает разрушения навинчиваемой детали.

Утечка в трубеВ трубопроводах из полипропилена протечки зачастую возникают из-за нарушения технологии сваривания.

К примеру, некоторые пользователи сваривают трубы без муфты – просто встык.

Такое соединение весьма недолговечно и очень быстро разрушается под действием давления.

Неверно выполненные или бракованные соединения необходимо срезать и заменить качественными.

Если вода, использующаяся в качестве теплоносителя, не была обессолена, теплообменник со временем придется очищать от накипи. Для этого котел отсоединяют от контура отопления и промывают специальными реагентами, например, «Антинакипином». Такой промывке можно подвергнуть и всю систему отопления, но эту задачу ввиду ее сложности следует доверить профессионалам.

Пружинные предохранительные клапаны могут залипать, поэтому их периодически нужно открывать принудительно при помощи специального рычага.

Видео на тему

Нормы, ГОСТ, причины перепадов между подачей и обраткой, регулировка, образцы жалоб

Отопительная система многоэтажного дома представлена сложным устройством для обогрева квартир. Незначительные колебания ее параметров отражаются холодными батареями централизованной подачи горячего теплоносителя. Одним из условий постоянства является рабочее давление в системе отопления здания. Несоблюдение правила может вызвать серьезные проблемы, вплоть до разрушения целостности и работоспособности конструкции.

Уважаемые посетители!

Наши статьи носят информационный характер о решении тех или иных юридических вопросов. Вместе с тем каждая ситуация индивидуальна.

Для решения конкретной задачи заполните форму ниже, либо задайте вопрос онлайн-консультанту во всплывающем окне справа внизу экрана или звоните по бесплатным номерам указанным на сайте (круглосуточно и без выходных).

Это быстро и бесплатно!

Признаки и причины неполадок в подаче теплаПризнаки и причины неполадок в подаче тепла

Признаки и причины неполадок в подаче тепла.

СодержимоеПоказать

Нормативная база, регулирующая рабочее давление в системе отопления

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 565012015, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

  • 5-эт. дом – 2-4,0 атмосферы;
  • 10 – 4-7,0;
  • свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

  • при нагреве 130°C, давление составляет 1,70-1,90 атм;
  • 140° — 2,60-2,70;
  • 150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: «Почему падает давление в системе отопления и что нужно делать.»

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

  • статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
  • динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
  • рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

  1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
  2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
  3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

  • малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
  • одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
  • высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

Откуда берется тепло в батареяхОткуда берется тепло в батареях

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Перепад между подачей и отводом

Работоспособность любой отопительной коммуникации выражается стабильной и определенной величиной разницей напора. Перепад давления в системе отопления между подачей и обраткой не должен быть меньше 0,20 МПа. Если же подобное снижение существует, это объясняется проходом горячей воды через радиаторы без их нагрева до необходимой степени.

Если же показатель превышен, указывает на завоздушивание схемы отопления. Резкие изменения давления отрицательно сказываются на оборудовании искусственного обогрева квартиры, вплоть, до его поломки.

Пиковое значение

Схема отопления закрытой формы обусловливается прохождением жидкости по замкнутому циклу, без сообщения с внешней атмосферной средой. Герметичность первой обеспечивается оборудованной мембранной расширительной емкостью. Она может устанавливаться на произвольном участке схемы, в противоположность обычному бачку. Мембранными расширителями оборудовано большинство настенных отопительных котельных устройств.

Циркулируя по замкнутому пространству, жидкость создает определенный натиск. Для частных домов нормальным считается давление до 2 атм, у более высоких коттеджей оно сильнее. Предел работоспособности вычисляется по самому слабому элементу схемы. Таким обычно является отопительный котел.

Наиболее устойчивые к нагрузкам выдерживают не больше 3 атм. Однако, в небольших по размеру домах устанавливаются бюджетные модели, где показатель уменьшен вдвое. Высотные строения допускают пиковые характеристики до 20 и более единиц. Но не рассчитанные на такое давление старые батареи и трубы разрушаются под влиянием гидроударов. Поэтому многоэтажные строения принято оборудовать трубопроводами и радиаторами выдерживающих напор до сотни атмосфер.

Факторы неустойчивого напора

Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.

Отклонение от законодательно установленных норм происходит по таким причинам:

  • засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
  • непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
  • разгерметизация схемы и последующая утечка теплоносителя;
  • низкая температура помещения элеваторного узла может повлиять на повышение натиска;
  • самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
  • воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
  • несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
  • гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.

Производя замену старых батарей новыми, нужно обратить внимание на запас прочности последних, они должны иметь не менее 13 атмосфер.

Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка. При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя.

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

  • температура горячего ресурса завышена против установленной нормы;
  • диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
  • формирование воздушных пробок в концевых радиаторах этажей;
  • использование центробежных насосов большей мощности, чем предусмотрено планом;
  • часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

  • аварийные ситуации, когда происходит разрыв подающих трубопроводов;
  • неисправность или неудовлетворительная работа циркуляционного насоса;
  • выход из строя блока безопасности;
  • разрыв резонатора расширительного бака.

Виды систем теплоснабженияВиды систем теплоснабжения

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

  1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
  2. При закипании ресурса в теплообменнике – через сбросной клапан.
  3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора. Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

  • белая – говорит о падении натиска воды;
  • зеленая, о том, что напор нормальный;
  • красная – увеличенное количество атмосфер.

Для уравновешивания больших скачков давления теплового агента, необходимо прибегнуть к помощи нагнетающего и стравливающего клапанов. Они расположены в зоне измерительного прибора.

Путь теплаПуть тепла

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

  • перед началом сезона проверяется магистраль холодной водой на герметичность;
  • если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
  • при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Адаптация процесса давления в отоплении

После реконструкции старого или установки нового отопительного контура, первые несколько дней будут обусловливаться устойчивым снижением напора носителя. Это считается нормальным из-за выхода из радиаторов и труб воздуха. После принудительного обезвоздушивания схемы давление стабилизируется.

Если же последнее будет в течение 30 суток постоянно снижаться, нужно обратить внимание на расширительный бачок, неправильный расчет его вместимости. Аварийный клапан емкости может постоянно срабатывать и вызывать тем самым сброс агента и его остывание, что приводит к уменьшению натиска.

При исправном состоянии мембранного расширительного бака и падении атмосфер, необходимо проверить герметичность системы.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

  • установке предохранительного клапана на оборудовании, для сброса лишнего напора;
  • проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
  • промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Подача жалоб, образцы претензий по вопросам отопления

Жители многоквартирного здания вправе подать жалобу за несоответствие рабочего давления в контуре отопления. Первоначально ходатайство направляется управляющей организации, где излагается суть проблемы. Письмо составляется в произвольном виде, однако, без ошибок, исправлений и подчисток. Жалоба не должна содержать оскорблений, ругательств, непонятных сокращений слов. Реквизиты жилищного предприятия можно найти на бланке организации.

Обратиться к жилищной инспекции гражданин вправе после отрицательного ответа управляющей структуры или ее бездействия. ГЖИ контролирует работу хозяйственных организаций.

Местные исполнительные структуры власти могут рассмотреть обращение жителей по поводу несоблюдения температурного режима жилого строения. Подача заявления в исполком обусловливается отсутствием полномочий у компании для проведения крупных работ по ремонту отопительной схемы. Образцы жалоб можно скачать на портале муниципалитета.

Служба защиты потребителей вправе обратить внимание на претензию жильцов, если местные институты власти бездействуют, либо ограничиваются отписками.

Судебная инстанция представляется последней, где жители могут обжаловать бездействие теплосети и подать иск для выплаты моральной или материальной неустойки. Последняя может образоваться из-за отсутствия напора теплового агента и причинения убытка.

Рабочее давление в системе отопления многоквартирного дома должно соответствовать установленным законодательством нормативам. Его несоблюдение приводит к выходу оборудования из строя, порыву трубопроводов и радиаторов. При обращении к управляющей организации или ее бездействии, жители вправе обратиться к государственным институтам власти.

Посмотрите видео: «Какое давление в системе отопления многоэтажного дома должно быть.»

Объяснение давления воды в жилых домах

Хорошее давление воды — это то, что большинство домовладельцев считают само собой разумеющимся. Нет ничего хуже, чем прийти домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы — от стыков до линий подачи и до смесителей; высокое давление также будет держать ваш счет за воду выше, чем должен быть.Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды. Во многих районах используются источники подземных вод, но поверхностные воды — водохранилища, озера и реки — составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых общинах используются высокие водонапорные башни).Высота этих резервуаров относительно зоны распределения — вместе с весом воды — это то, что создает давление. Чем выше бак, тем больше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут располагаться подкачивающие станции, в которых используются насосы для поддержания давления в системе распределения. В областях, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в области с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилищных колодцах используется напорный бак и переключатель для контроля давления воды. Обычно они устанавливаются на 30-50 фунтов на квадратный дюйм, включая насос при 30 фунтах на квадратный дюйм и выключаемый при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

Многие факторы влияют на конечное давление воды в вашем доме. Высота здания относительно высоты резервуара / башни и расположения водопровода может иметь большое значение, равно как и размер магистрали и количество соединенных с ней домов.Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует потребностям дома, также может повлиять на конечное давление в кране.

Профессиональный совет: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление — типичные виновники — заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые утечки.

Давление воды в жилых помещениях составляет от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм. Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, например стиральные машины, имеют минимальные требования к давлению), высокое давление воды влечет за собой значительно повышенный риск повреждения труб, стыков, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как измерить и исправить давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любой наконечник шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете скачки высокого давления, которые также могут вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в доме, обслуживаемом PRV, есть водонагреватель, большинство кодов требуют, чтобы код добавлял расширительный бак к водонагревателю. Это связано с тем, что у PRV есть внутренний обратный клапан, который позволяет воде течь только в одном направлении, предотвращая возврат воды на стороне дома PRV в обратном направлении. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно к магистрали за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что вы можете сделать с низким давлением воды».

.

Теплота сгорания — Простая английская Википедия, бесплатная энциклопедия

Эти куски древесного угля имеют теплотворную способность 7543 ккал / кг. Горели почти 4 часа.

Теплота сгорания , также называемая теплотворной способностью . или . Энергетическая ценность. вещества — это количество энергии, которое выделяется при сгорании определенного количества вещества. Эта энергия выделяется в виде тепла, когда вещество сжигается в стандартных условиях.

Теплота сгорания ( Δ H ° c ) — это мера количества энергии, выделяющейся в виде тепла ( q ) при сгорании одного моля вещества (горение).Выработка тепла означает, что реакция является экзотермическим процессом и выделяет энергию. Теплота сгорания — это особая форма энтальпии реакции, поскольку она измеряется в стандартных условиях и ограничена одним моль исходного материала. Символ (°) показывает, что значение теплоты сгорания достигается при стандартных условиях: 25 градусов Цельсия (298,15 Кельвина) и при постоянном давлении. Сообщается, что давление составляет один бар или одну атмосферу в зависимости от источника. [1] , [2]

Теплота сгорания также называется энтальпией сгорания, поскольку энергия, выделяемая в результате реакции сгорания, является результатом изменения общей энтальпии исходного вещества, поскольку оно полностью реагирует с кислородом.Термины теплота сгорания и энтальпия сгорания используются взаимозаменяемо из-за Первого закона термодинамики и соотношений между теплотой при постоянном давлении ( q P ), изменением внутренней энергии (ΔU) и изменением энтальпии. (ΔH). [3] , [4]

Уравнение для изменения внутренней энергии:

Δ U = q P PΔV .

Если уравнение переставить, то

q P = Δ U + P Δ V .

Уравнение изменения энтальпии имеет вид

Δ H = Δ U + P Δ V + V Δ P .

Член V Δ P отменяется, так как давление не изменяется, поэтому

Δ H = Δ U + P Δ V .

Как указывалось ранее,

q P = Δ U + P Δ V .

Следовательно, q P = Δ H .

Измерения теплоты сгорания наиболее распространены при сгорании органических углеводородов, соединений, состоящих из углерода и водорода, но могут включать и другие атомы, присутствующие в органических соединениях, таких как азот, фосфор, сера и особенно кислород. Значения теплоты сгорания наиболее широко используются для определения того, является ли вещество эффективным источником топлива. [5] Многие органические соединения можно найти в таблицах теплоты сгорания.

Единицы теплоты сгорания можно варьировать, но они всегда указываются в единицах энергии на моль или на единицу массы или объема в зависимости от метода, используемого для сообщения значений.Для оценки эффективности вещества как топлива более удобна энергия на единицу массы или объема. [5]

Как и при любом горении и многих реакциях окисления, кислород должен присутствовать для того, чтобы вещество могло воспламениться. Реакции горения проводятся с кислородом при постоянном давлении в калориметре. Типичной реакцией горения является реакция метана (CH 4 ) в присутствии кислорода.

CH 4 (г) + O 2 (г) → CO 2 + H 2 O (л)

Продуктами реакции горения являются вода и углекислый газ, если реагентами являются кислород и углеводороды.Водный продукт может быть в виде газа или жидкости в зависимости от температуры дожигания. Для определения истинной теплоты сгорания используется жидкая вода в конце реакции из-за того, что эксперимент возвращается к стандартной температуре 25 ° C, при которой вода конденсируется в жидкость. [3] , [4] , [2] .

  1. ↑ Домальский, Э.С. Избранные значения теплоты сгорания и теплоты образования органических соединений, содержащих элементы C, H, N, O и P.J. Phys. Chem. Ref. Данные 1972 г., 1, стр. 221-277.
  2. 2,0 2,1 Schmidt-Rohr, K. Почему процессы сгорания всегда экзотермичны, давая около 418 кДж на моль 02. J. Chem. Эд. 2015, 92, 2094-2099.
  3. 3,0 3,1 McQuarrie, D. A .; Саймон, Дж. Д. Молекулярная термодинамика; Научные книги университета, Саусалито, Калифорния, 1999.
  4. 4,0 4,1 Мортимер Р.Г. Физическая химия; 3-е изд .; МакГроу-Хилл, Лондон, 2002.
  5. 5,0 5,1 McMurry, J.E; Fay, R.C .; Робинсон, Дж. Химия; 7-е изд .; Пирсон, Верхняя Сэдл-Ривер, Нью-Джерси, 2015. стр. 335-337.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
