Схемы подключения радиаторов отопления — Авалон

В процессе монтажа батарей сотрудники компании «Авалон» используют разные схемы подключения радиаторов отопления в зависимости от количества секций в них и особенностей системы обогрева (однотрубная, двухтрубная). Слесари-сантехники по доступной цене подключают алюминиевые, стальные, чугунные, биметаллические батареи в квартирах, коттеджах, офисах. Мастера оперативно выполняют работы «под ключ» в любое время года.

Наиболее распространенные схемы

Схемы подключения радиаторов отопления

Боковое одностороннее подключение

При использовании этой схемы верхний и нижний патрубки радиатора присоединяются к трубе с одной стороны. Этот способ можно применять как при однотрубной, так и при двухтрубной системе обогрева. Такая схема подключения радиаторов отопления с успехом используется в многоэтажных зданиях с вертикальной подачей теплоносителя.

Существенная особенность этого вида – монтаж так называемого байпаса (перемычки) и двух кранов нужных для того, чтобы можно было снять батарею для ремонта или замены, не прерывая циркуляцию горячей воды по трубам в стояке. У одностороннего бокового подключения есть, тем не менее, небольшой минус – оно не рекомендуется для присоединения радиаторов с большим количеством секций, так как они будут плохо прогреваться.

Боковое одностороннее подключение

Боковое подключение с закольцовкой

По сути, этот метод ничем не отличается от упомянутого выше способа. Радиатор таким же образом подключается к стояку с одной стороны. Однако в этом случае теплоноситель, пройдя по батарее, не поднимается выше, а отправляется вниз. Боковое подключение с закольцовкой – это оптимальный вариант для квартир или офисов, располагающихся на последних этажах здания. Упомянутая схема подключения радиаторов отопления также предполагает использование байпаса и двух кранов, чтобы оставалась возможность отключения и демонтажа батареи осенью или зимой без перекрытия подачи теплоносителя.

Боковое подключение с закольцовкой

Двухтрубное подключение

Такая схема используется в зданиях, в которых имеются два стояка: один для циркуляции нагретой воды, второй для ее оттока. Верхний патрубок подключается к «подаче», нижний присоединяется к «обратке». В этом случае байпас не используется, соответственно, работы по покраске, ремонту или замене радиаторов желательно проводить в теплое время года, когда в трубах отсутствует теплоноситель.

Двухтрубное подключение

Диагональное подключение с двух сторон

Эта схема применяется в том случае, когда устанавливаются батареи с большим количеством секций (12 и выше). Подающий контур присоединяется к верхнему патрубку радиатора, а отводящий – к нижнему, находящемуся с противоположной стороны. Такая система подключения дает возможность равномерно прогревать все секции, так как обеспечивает хорошую циркуляцию носителя тепла по всем секциям батареи.

Диагональное подключение с двух сторон

Нижнее подключение

Сразу оговоримся, что такие схемы редко используются в квартирах и офисах. Они больше подходят для коттеджей с автономными системами обогрева с принудительной циркуляцией жидкости. Радиаторы в таком случае подключаются к трубам снизу, а не с боков. Нижнее подключение также можно использовать как при одно-, так и при двухтрубных системах отопления. К этому же типу относится так называемое седельное подсоединение радиаторов (с нижних боков), однако оно используется достаточно редко, так как менее эффективно. Подходит тогда, когда работает система водяного обогрева пола и батареи подключаются к ней.

Нижнее подключение

Преимущества подключения радиаторов отопления от нашей компании

Сразу отметим тот факт, что без наличия навыков, опыта, инструмента, лучше не пытаться самостоятельно установить батареи, изучив лишь краткое изложение основных схем подключения радиаторов отопления. Доверьте все работы профессионалам, чтобы получить положительный результат и быть уверенными в качестве выполненных работ.

Стоимость того или иного варианта подключения Вы можете просмотреть здесь

Мы рекомендуем воспользоваться нашими услугами в силу следующих причин:

опытные сотрудники, обладающие необходимой квалификацией;
быстрое выполнение заказов в любое время года;
привлекательная стоимость без необоснованных наценок;
решение всех вопросов по согласованию с ЖЭУ;
бесплатная доставка материалов, инструментов и радиаторов до объекта заказчика;
гарантия на выполненные работы – 5 лет;
гибкая система скидок;
профессиональные консультации, предоставляемые специалистами;
постоянное наличие комплектующих и батарей для систем отопления коттеджей и квартир;
бесплатный выезд сантехника на объект в день обращения;
составление сметы для прозрачности расходов;
предоставление услуг по официальному договору.

Позвоните или напишите нам, чтобы получить больше информации и оставить заявку. Наши контактные данные: г. Екатеринбург, Чкалова 124; Бахчиванджи 2а-406; +7 (343) 328-08-68; WhatsApp\Viber: (922) 174-00-00; [email protected].

Схемы подключения радиаторов отопления: одностороннее, двухстороннее, по диагонали

Для рассмотрения возможных вариантов подключения к системе отопления отопительных приборов нужно некоторое внимание уделить видам самой системы, а точнее разводке трубопроводов. От размещения в помещении трубопроводов и типа разводки напрямую зависит схема подключение радиаторов.

Существуют две широко применяемые исполнения разводки – однотрубная и двухтрубная:

При однотрубной схеме теплоноситель (вода или, в некоторых случаях, специальная среда) проходит по подающей трубе к последовательно подключенным радиаторам, постепенно остывая. Иными словами, подающий трубопровод “превращается” в обратный.
При двухтрубном варианте организации отопления способ подключения радиаторов отопления – параллельный. То есть, подающая и обратная ветки независимы друг от друга. Соединение их происходит через конечный прибор системы.

Практически все радиаторы при покупке унифицированы под любое соединение, имея 4 возможные точки подключения (2 верхние и 2 нижние). В комплект обязательно входят заглушки, а также воздушный клапан (воздухоотводчик, кран Маевского и пр.) для удаления воздушных “пробок”. Рассмотрим типовые подключения радиаторов, но перед рекомендуем вам посмотреть видео – будет очень полезно и познавательно:

Одностороннее присоединение подачи и обратки

Для удобства выходящую из радиатора трубу будем называть “обраткой” и для однотрубной системы. Эта схема подключения наиболее часто применяется в этажных многоквартирных домах. Чаще всего в таких строениях устраивается система с верхней (чердачной) разводкой.

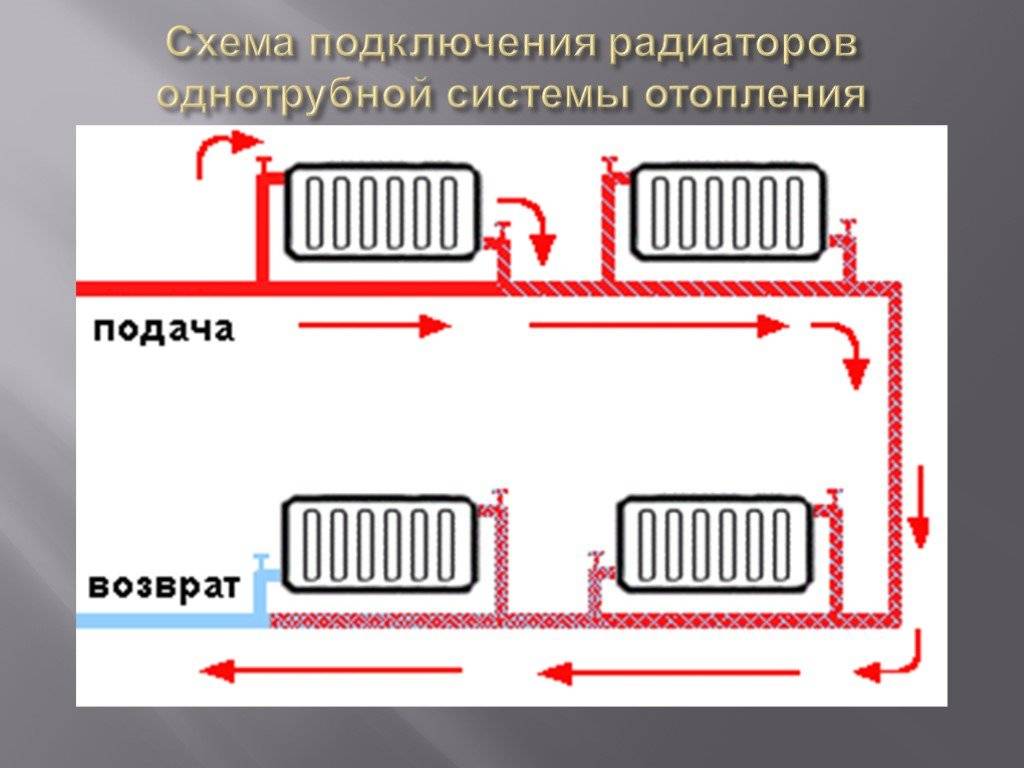

Схема одностороннего подключения радиатора к однотрубной отопительной системе

Эффективность такого подключения практически стопроцентная, но при условии небольшого количества секций подключаемого прибора (до 12-15). С увеличением количества регистров (секций), при боковом подключении к прибору, снижается прогрев противоположного отдаленного участка, что приводит к снижению теплоотдачи.

Для малометражных советских комнат, в которых не требовались мощные радиаторы, такие системы и подключения были оптимальны. Одностороннее – экономное подключение с точки зрения расхода материала (типовая стояковая система не требует длинных отводов).

Пример однотрубного бокового подключения радиатора

Чтоб избежать резкого остывания теплоносителя при однотрубной системе с односторонним последовательным подключением отопительных радиаторов, между патрубками входа и выхода воды предусматривается перемычка (замыкающий участок). Часть теплоносителя с параметрами, близкими к начальным, в таком случае, проходит мимо прибора к следующему. Система с замыкающими участками требует детального гидравлического и теплового расчета для определения нужных диаметров всех участков.

Нужно отметить, что нарушать такую обвязку самовольным демонтажем перемычки (как это довольно часто происходит в многоэтажках с централизованной подачей тепла) ни в коем случае нельзя.

Подключение радиатора отопления по диагонали

Для радиаторов с пятнадцатью и более секциями, если позволяет установка прибора, применим иной способ обвязки: подключение по диагонали. То есть, по ходу перемещения воды – сверху вниз с разных сторон. Такая схема дает максимальный равномерный прогрев всех участков прибора, а величина теплового потока наиболее приближена к паспортной.

Схема подключения радиатора по диагонали к двухтрубной отопительной системе

Неудобство такого присоединения замечается при однотрубном теплоснабжении – теплоноситель, проходя последовательно через каждый радиатор, значительно теряет свой температурный показатель. Тепловой напор от конечных приборов при большой длине ветки или стояка будет мал. Поэтому такую обвязку применяют только для двухтрубного исполнения системы.

Отметим, что эти две схемы подключения радиаторов отопления предусматривают подачу горячей воды в верхний патрубок, а обратный трубопровод подключается к нижнему.

Такая врезка наиболее эффективна с точки зрения физики процесса циркуляции теплоносителя и теплоотдачи. В противном случае, отдача тепла от радиатора воздуху помещения снижается до 40-50%.

Нижнее двухстороннее подключение

Отметим, что радиаторы отопления с нижним подключением отдают помещению на 12-15% меньше тепловой энергии от номинальной мощности прибора. Это происходит из-за того, что гидравлическое сопротивление прохода теплоносителя мимо прибора меньше препятствия проходу через радиатор.

Нижнее двухстороннее подключения радиатора отопления

Такого подключения стараются избегать, но часто конфигурация отопительной системы (особенно индивидуального исполнения в частном доме с прокладкой трубопроводов у пола) диктует такую обвязку. Подключение к системе отопления алюминиевых или биметаллических радиаторов сокращает потери величины теплоотдачи за счет высокого значения теплопроводности материалов, из которых они изготовлены.

Запорная арматура – важный элемент системы отопления

Обвязка радиатора играет большую роль не только в подаче и распределении теплоносителя по прибору отопления. На подающем и обратном патрубках устанавливаются регулирующие и запорные устройства (арматура). В первую очередь запорные вентили, позволяющие отсечь подачу воды в радиатор для осуществления его замены или ремонтных работ не нарушая циркуляции жидкости по системе.

Элементы регулирующей и запорной арматуры

На подающем отводе к прибору практически всегда предусматривается арматура с устройством температурного регулирования путем изменения проходного сечения трубы. Такой арматурой осуществляется наладка всей системы (обеспечивается равный прогрев всех приборов и предотвращается перегрев первых по ходу радиаторов). Регулирование строго необходимо в однотрубных системах.

Заметим, что согласно правил эксплуатации отопительных систем, регулировка расхода запорными устройствами не разрешается.

Обвязка радиатора в некоторых случаях оснащается дренажным отводом, если прибор установлен в нижней точке системы или ее части. Дренажный вентиль может выполняться как на подводящей трубе (обычно обратной), так и в “пробке” самого прибора.

К запорным, регулирующим и дренажным элементам необходимо обеспечить свободный доступ, а в декоративных панелях выполнить отверстия.

Какие есть варианты подключения радиаторов отопления в доме?

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.

Как можно подключить радиаторы отопления в частом доме

При монтаже отопления в частных дома используют подключение:

однотрубное;

двухтрубное.

Однотрубная схема подключения радиаторов отопления

Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.

Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления. К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.

Двухтрубная схема отопления

Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:

горизонтальные;

вертикальные.

Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы. Двухтрубная система отопления может быть использована для подключения всех типов радиаторов.

Где купить радиаторы отопления?

В нашем интернет магазине вы можете приобрести:

Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.

Однотрубная система отопления частного дома: как выбрать лучшую схему

Автор Евгений Апрелев На чтение 6 мин Просмотров 1.1к.

Мода на здоровый образ жизни и с каждым годом ухудшающаяся экологическая обстановка в мегаполисах является основным фактором, который толкает многих людей на смену душных городских квартир на загородную недвижимость. Кто, по каким-либо причинам не может сменить квартиру на частный дом, вспоминает о даче, которая без инженерных систем, является тем еще «развлечением» наших соотечественников. В этой публикации будет рассказано о системе отопления, а именно об однотрубном ее варианте, так как она является наиболее простой, доступной и эффективной, даже при самостоятельном изготовлении и обслуживании.

Основы и теория

Существует три основных типа систем отопления (СО):

Однотрубная.
Двухтрубная.
Коллекторная.

Различаются они количеством труб, к которым подключены радиаторы – приборы, благодаря которым воздух в помещении нагревается.

На данном рисунке показана простейшая схема однотрубной системы отопления для одноэтажного дома. Чтобы понять разницу, между однотрубной и двухтрубной СО, рекомендует обратить внимание на схему.

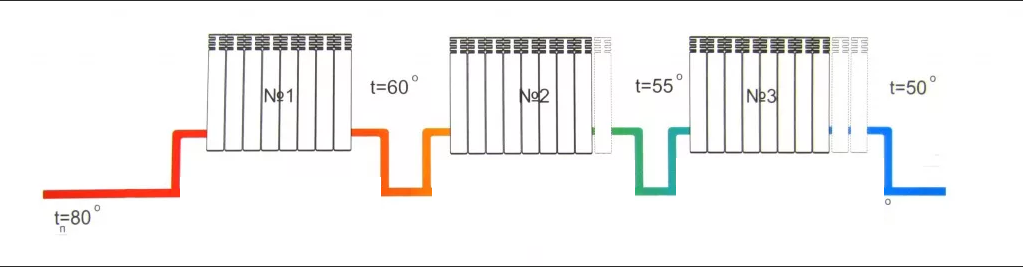

Тут видно, что в однотрубной СО все радиаторы подключены последовательно, а во втором – параллельно. Теперь, когда разница очевидна, невооруженным глазом видны достоинства и недостатки однотрубной системы отопления:

Меньшее количество труб, а значит проще монтаж и меньшая стоимость системы.
В конечном радиаторе всегда будет ниже температура теплоносителя.

Существуют схемы и методики, предназначенные для нивелирования недостатков данного варианта обогрева частного дома.

Доступные для реализации схемы однотрубного отопления

Перед выбором отопительного контура вашей будущей СО необходимо знать, что для одноэтажного и многоэтажного строительства схемы различаются:

Способом перемещения теплоносителя.
Разводкой.
Направлением движения теплоносителя.
Способом присоединения радиаторов.

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

Важно! Сейчас, большинство котельных установок оснащаются циркуляционными насосами, поэтому в данной публикации будут рассмотрены варианты СО с принудительным перемещением теплоносителя.

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.

Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.

Для двухэтажного дома

Однотрубная система отопления для двухэтажного дома может быть реализована все той же схемой «Ленинградка», как с горизонтальной разводкой, так и с вертикальными стояками.

На данном эскизе представлена однотрубная СО с горизонтальной разводкой и принудительным перемещением теплоносителя.

На данном эскизе показана схема СО «Ленинградка» с вертикальными стояками и верхней подачей теплоносителя. Изменения могут коснуться следующих моментов:

Направления подачи теплоносителя (нижняя разводка, верхняя разводка)
Способ подключения радиаторов.

У данного варианта обогрева есть один недостаток: теплоноситель теряет температуру пока дойдет до потребителя (батарей). Решением стала нижняя подача теплоносителя.

Подающий трубопровод проходит по подвалу или под полом и не выходит на неутепленный чердак, поэтому при такой разводке теплопотери при транспортировке теплоносителя значительно снижены.

На данном эскизе показано классическое нижнее подключение батарей, но оно признано малоэффективным и применяется только в гравитационных системах (где теплоноситель перемещается по контуру самотеком). Наиболее эффективная схема подключения радиаторов отопления при однотрубной системе с принудительным движением теплоносителя – это по диагонали с перемычкой между входом и выходом (байпасом). Для примера, предлагаем ознакомиться с теплопотерями на радиаторах, в зависимости от способа их подключения.

Что касается оборудования, используемого в СО двухэтажного дома, то оно отличается от «одноэтажной» схемы только количеством.

Совет: Многие спрашивают, какая схема однотрубной системы отопления двухэтажного дома наиболее эффективна, горизонтальная или вертикальная? Прежде всего в вертикальной значительно снижены теплопотери. На деле, застройщик, выбравший вертикальную разводку, может столкнуться с проблемой установки радиаторов, так как практически все модели разработаны для горизонтальных систем. Именно поэтому для двухэтажных домов лучшим выбором будут схемы с горизонтальной разводкой.

Для многоэтажного дома

В современном строительстве, все реже реализуются схемы однотрубной системы отопления многоэтажных домов. Начало массового применения данного варианта СО пришлось на «Хрущевки», жители которых по сей день страдают от неравномерно нагретых батарей. Однотрубную вертикальную СО, с нижней или верхней разводкой, можно и сейчас встретить в новостройках.

Рассмотрим варианты с нижней разводкой, П и Т-образными стояками для зданий с чердаком или без него, высотой 3 и более этажей.

В П-образном стояке монтаж радиаторов производится по различной схеме: 1 и 6 подсоединяются проточным способом; 2-5 – через перемычку со смещением по оси; 3 и 4 по замыкающей технологии. Основным недостатком П-образны стояков является то, что теплоноситель сразу отдает свое тепло в первых по ходу движения радиаторах. Именно поэтому на радиаторах в отдающей ветке будет достаточно низкая температура. Для получения необходимой теплоотдачи на обратном трубопроводе нужно наращивать количество секций батарей.

В Т-образном стояке вода поднимается от котельной установки вверх и по распределительному трубопроводу поступает в обратные стояки с радиаторами. При таком подходе, радиаторы будут прогреваться более равномерно.

Рассмотрим вертикальные однотрубные СО с верхней разводкой, применяющиеся в многоэтажном строительстве (до 9 этажей).

В данных СО, теплоноситель поступает на чердак, после чего распределяется по стоякам. Эффективность работы зависит от способа подключения радиаторов (проточный или через байпас).

Третий тип однотрубного отопления многоэтажных домов (в) – с опрокинутой циркуляцией. Как правило, данная схема реализуется в домах, высотой более 10 этажей.

Теперь, когда вы ознакомились с конструкцией различных систем обогрева частного дома, осталось сделать выбор и приступить к реализации плана. Для того чтобы сделать грамотный расчет отопительной системы обратитесь к специалистам или ознакомьтесь с тем, как самостоятельно рассчитать однотрубную систему отопления.

Возможные способы подключения радиаторов отопления

Вводная часть

Способы подключения радиаторов отопления зависят от систем отопления (однотрубная или двухтрубная), а также от места расположения радиаторов и особенностей прокладки труб отопления. Ниже вы можете видеть наиболее применяемые способы подключения радиаторов отопления. Их шесть.

Приобрести радиаторы можно на сайте grostal.ru – Интернет-магазин, где вы можете купить радиаторы, батареи, водонагреватели, вентиляционные решетки и всего что нужно для эффективного обогрева и проветривания помещений.

Шесть способов подключения радиаторов отопления

С запорными кранами сверху и снизу;

Нижнее подключение в одной точке;

Нижнее подключение в двух точках;

Подключение в двух точках с регулировочными кранами;

Подключение с автоматическими термостатическими кранами;

Подключение от стены.

С запорными кранами сверху и снизу

Этот способ подключения радиаторов применяется в двухтрубных системах отопления. Способ использует байпас для изолирования данного радиатора от общей системы отопления. Радиатор подключается в верхней и нижних точках радиатора, с одной его стороны. Шаровые запорные краны позволяют отключить от системы отопления, а байпас позволяет при снятом радиаторе не прерывать общую систему отопления.

Нижнее подключение в одной точке

Нижнее подключение в одной точке осуществляется, при помощи специального инжекторного клапана. Инжекторный клапан позволяет подключать алюминиевые, биметаллические, чугунные радиаторы в одной точке, с подводом труб снизу радиатора. Может комплектоваться термоголовкой для обеспечения автоматической поддержки температуры.

Нижнее подключение в двух точках

Нижнее подключение в двух точках осуществляется специальными наборами для нижнего подключения. В набор входят: гидравлический узел для нижнего подключения, хромированная трубка байпаса, угловой (или осевой или термостатический) клапан с термоголовкой.

Подключение в двух точках с регулировочными кранами

Этот способ подключения похож на подключение с запорными клапанами, только вместо запорных вентилей имеющих, только две позиции «открыто» и «закрыто», это подключение позволяет плавно регулировать поток теплоносителя через радиатор, а, следовательно, регулировать температуру радиатора.

Подключение с автоматическими термостатическими кранами

Термостатические краны позволяют автоматически регулировать температуру радиатора при помощи термостатических кранов.

Подключение от стены

Подключение от стены это специфический способ подключения при выходе труб отопления из стены. Способ наиболее эстетичен по исполнению.

Отметки элементов на рисунках

Воздухоотводчик – позволяет удалять скопившейся воздух;

Краны шаровые запорные – позволяют отключить радиатор от системы отопления. Имеют два положения «Закрыто» или «Открыто».

Байпасная линия (Байпас) нужна для протекания теплоносителя к другим радиаторам при закрытых радиаторных кранах. Применяется в однотрубной системе отопления.

Клапан Ижекторный – позволяет подключать радиатор в одной точке. Применяется в двухтрубных системах отопления.

5. Набор для нижнего подключения радиаторов отопления. Набор для нижнего подключения состоит из гидравлического узла для нижнего подключения, хромированной трубки байпаса, углового (или осевого или термостатического) клапана с термоголовкой.

6. Клапан радиаторный ручной – позволяет вручную регулировать поток теплоносителя через радиатор, тем самым регулируя температуру в помещении.

7. Клапан радиаторный обратный – позволяет отбалансировать расход теплоносителя в радиаторе. Также, клапан выполняет функцию запорного крана при демонтажных работах.

8. Клапан термостатический с термоголовкой – позволяет автоматически регулировать температуру радиатора. Не требует электропитания.

9. Радиатор

Это все способы подключения радиаторов отопления, которые мы хотели показать в этой статье.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы

Как правильно подключить радиатор отопления при однотрубной системе

Правильный выбор схемы — залог тепла в доме. Тепло, получаемое от радиатора, зависит от вида отопления и типа подключения.

Однотрубная система

Вид, где все батареи подсоединены к 1 трубопроводу. Нагретый и остывший теплоноситель движутся в одной трубе, последовательно поступают во все приборы.

Делают байпасы на радиаторах 1трубной системы. Это дает право сделать демонтаж прибора на ремонт, не нарушив работу системы. Хорошо работает с трубопроводами до 30 метров. Количество отопительных приборов 4-5 шт.

Правильное подключение

По традиции радиаторы ставят под окнами. Теплый воздух отсекает холодный от окон. Тепло не дает собираться конденсату. Радиатор занимает 70% по ширине окна.

Правильно расположены батареи если:

Низ подоконника — 100 мм.
От пола — 120 мм.
Стены — 20 мм.
Радиатор — пол — 7-13 см.
До подоконника — 11-12 см.
До стены — 4-6 см.

Движение теплоносителя

Вариант:

естественной;

принудительной циркуляции.

При естественной циркуляции нет насоса, а сам котел не зависит от электроэнергии. Вода в системе движется, нагретым столбом h3O, вытесняет холодный теплоноситель.

При 2-ом варианте используется вода, которая заливается в отопительную систему. Используется водяной насос, проталкивающий воду по системе.

Важно сделать воздушные спускники по удалению лишнего воздуха, установить автоматические воздухоотводчики.

Подключение отопительных приборов

Перекрестное расположение

Считается самым эффективным. Теплоноситель поступает наверх батареи, а выходит из нижней части.

Седельное подключение

Располагаются элементы на одной стороне и на разных уровнях. Самый малоэффективный, потери 12-15%. Является оптимальным с эстетической точки зрения — трубы кладутся в пол. Подводящая и отводящая труба прикрепляются к нижним патрубкам.

Диагональное подключение

Подключение эффективно, его берут за эталон. Характеризуется минимальными теплопотерями. Подача тепла с прибора, проходящего секции и выходящего в отверстие другой стороны. Позволяет использовать длинные приборы, которые хорошо прогреваются.

Одностороннее соединение

Подключение трубопроводов с 1-ой стороны. Удобен при стояке, проходящем сбоку. Обычно такой тип подключения и преобладает. Эффективность ниже на 2%. Секции должно быть не больше десяти.

Радиаторы нижнего подключения

Патрубки. Схема решает дизайнерские задачи. Установка циркуляционного насоса обязательна. Используется под отопление собственных домов.

Ленинградка — схема проста. Монтаж трубы и подключение радиаторов. Подается в радиатор и обратно в 1 трубу. Можно подключать несколько точек по теплоснабжению. Требуется 1 байпас для котла и 1 для стояка.

Основные достоинства и недостатки

Плюсы:

Низкая стоимость сети.
Легко спрятать подведенные трубопроводы.
Структура системы достаточна, проста и её можно возводить своими руками.
Обогревательная система работает без принудительной циркуляции.

Недостатки:

Не регулируется поступление рабочей среды в отопительные приборы.
Замену или ремонт с полной остановкой коммуникации.
Не рекомендуется, если длина трубопровода большая.

Монтажные работы и установка приборов

Правила монтажа батареи:

Тип материала батареи и труб должны быть одинаковым.
Устанавливать шаровые краны по стравливанию воздуха.
Нанесение разметки и отметки для установки кронштейнов или крюков.
Сверлятся отверстия, соответствующие крепежным деталям.
При наличии циркуляционного насоса нужен источник резервного питания.

Материал начинающим мастерам поможет подключить радиаторы однотрубной схемы.

Однотрубная или двухтрубная система центрального отопления | ООО «АЭЛ Отопление Солюшнс»

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, отходящую от основной подводящей трубы для питания радиатора. Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.

Однотрубная система центрального отопления

Однотрубная система центрального отопления

Двухтрубная система центрального отопления

Двухтрубная система центрального отопления: подающая и обратная.

Управление паровыми радиаторами — The New York Times

Во время учебы на докторскую степень. Шесть или семь лет назад Маршалл Кокс, получив степень бакалавра электротехники в Колумбийском университете, регулировал температуру в своей комнате зимой так, как это делают большинство ньюйоркцев с паровыми радиаторами. Он открыл окно.

Но потом его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. По словам мистера Кокс, его брат «постоянно жаловался», что «в течение ночи вода то кипела, то замерзала.Это побудило Маршалла Кокса изобрести Cosy, крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить его в недогретую комнату. Cozy, которую г-н Кокс назвал «прославленной прихваткой» и которая продается в ограниченном количестве, выиграла премию M.I.T. на 220 000 долларов. Премия за чистую энергию в 2012 году.

Победа The Cozy понятна. Он решает проблему, которая беспокоила жителей Нью-Йорка с начала 1900-х годов, когда директива Совета здравоохранения требовала, чтобы окна были открытыми даже в самые холодные зимние дни, из-за необходимости установки радиаторов большого размера.Это было тогда, когда «свежий воздух» считался универсальным панацеей.

Сегодняшние обитатели квартир и кондоминиумов не должны страдать. Благодаря современным технологиям, энергосберегающим программам и горстке мастеров, разбирающихся в столетних методах сантехники, существует множество способов укротить неуправляемые радиаторы.

Большая часть проблемы перегрева в Нью-Йорке может быть связана с эпидемией испанского гриппа в 1918 году, сказал Дэн Холохан, историк отопления и автор 18 книг на эту тему.«Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он. «Авторы упомянули бы «Движение свежего воздуха» и предупредили, что и котлы, и радиаторы теперь должны быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Свежий воздух специально предназначен для защиты от болезней, передающихся воздушно-капельным путем, таких как грипп. Хотя испанский грипп поутих в 1920 году, инженерные стандарты, предписывающие радиаторы больших размеров, остались.

Теперь, когда мастер-сантехник Джон Катанео отвечает на звонок, «я могу написать сценарий почти для каждого звонящего», — сказал он.«Я закипаю, не могу спать по ночам, и здание не помогает».

Теоретически паровое отопление просто, эффективно и легко в обслуживании. Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и мчится по цепи труб. Часть пара поступает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который затем нагревает воздух в помещении. Этот перенос заставляет пар охлаждаться, и он снова превращается в воду, называемую конденсатом.Конденсат возвращается в котел для повторения цикла.

Узнайте больше о Нью-Йорке. Небоскребы

Но правильно работающая система парового отопления требует тонкого балансирования. Многочисленные радиаторы подключены к единому источнику пара. Сложно получить нужное количество пара в каждом радиаторе, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к тому, что в другую комнату будет направлено слишком много пара. «Это очень просто, — сказал мистер Хулохан, — но на практике очень легко облажаться.

Годы разрозненного ремонта часто приводят к стуку, лязгу и неравномерному нагреву, столь характерному для довоенных зданий.

Действия, необходимые для улучшения перегретой квартиры, зависят от того, однотрубная у вас радиаторная система или двухтрубная.

В двухтрубной системе тепло сдерживается клапаном, который представляет собой двухпозиционную ручку, которая впускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло сдерживается вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, чтобы освободить место для входа пара.

Одним из возможных решений является вентиляционное отверстие, позволяющее контролировать температуру радиатора. «В однотрубной системе регулируемый вентиляционный клапан может быть очень недорогим решением; это 25 долларов», — сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехнике, отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы повышает цену. По словам Пола Шэя, мастера-сантехника и консультанта по отоплению, будьте готовы заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко злоупотребить. «Люди прибегают к крайностям, — сказал г-н Катанео. Когда людям становится холодно, они полностью открывают вентили, пока в комнате не становится слишком жарко, а затем полностью их закрывают. По его словам, из-за массы радиатора «в этой штуке еще остается полчаса тепла». Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», — сказал г-н К.— сказал Катанео. «Эти устройства могут обеспечить большой комфорт — им просто нужно время, чтобы поработать».

Этих проблем можно избежать, используя правильно установленный термостатический клапан радиатора, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. Недостатком является то, что TRV часто устанавливаются неправильно, говорят сантехники, и они менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы с паровым нагревом, которые нельзя устранить с помощью TRV.Паровые системы смешивают металлические трубы, воду и воздух — рецепт ржавчины, которая может вывести из строя клапаны и вентиляционные отверстия. Если их не поразила ржавчина, маляры печально известны тем, что портят их слоем краски.

В то время как жильцы квартир могут попытаться управлять своим отоплением самостоятельно, предпочтительным решением проблемы перегрева нью-йоркских квартир является техническое обслуживание всей системы, за которое многие домовладельцы не хотят платить, но городские власти Нью-Йорка предпринимают шаги, которые могут стимулировать модернизацию.

Паровые системы отапливают примерно 70 процентов больших зданий в городе и являются ведущими источниками энергии.Чтобы справиться с этой неэффективностью использования энергии, Местный закон Нью-Йорка 87 в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

В то время как местный закон не принуждает арендодателей к капитальному ремонту системы отопления, энергоаудит покажет, сколько можно сэкономить за счет модернизации, и сообщит арендодателям, какая помощь может быть доступна для оплаты модернизации.

Кооперативное правление 860 и 870 West 181st Street, пары кирпичных довоенных зданий с видом на мост Джорджа Вашингтона, не стало дожидаться обязательного энергоаудита, чтобы модернизировать свое отопление.Здание прошло энергетическую оценку и в 2012 году подал заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление TRV на всех 126 блоках, более чем в 36 000 долларов в год. Власти штата выделили 63 000 долларов на эти и другие обновления, что помогло покрыть расходы. И есть расплата в комфорте. «Наличие TRV, где мы можем регулировать наши радиаторы, это действительно здорово», — сказала Джейн Мейзел, член правления кооператива и учитель. На протяжении многих лет г-жа Мейзел и некоторые ее соседи демонтировали радиаторы, чтобы справиться с перегревом квартир. «Теперь некоторым людям, вроде меня, вероятно, придется вставить немного обратно», — сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, производящая и продающая крышки радиаторов Cozy, которые были установлены и изучены в двух зданиях Верхнего Манхэттена.Уютный работает как изолятор, удерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор на Cozy обеспечивает циркуляцию воздуха, чтобы радиатор мог обогревать комнату. По данным Radiator Labs, в зданиях, протестированных до сих пор, Cosy снизила расходы на отопление на 24-33%.

На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть специально подобран специально обученным техническим специалистом, что делает их производство дорогим для отдельной квартиры.Г-н Кокс работает над созданием регулируемой модели, которую можно было бы производить серийно для работы с радиаторами разных размеров.

Подключение радиаторов к однотрубной системе отопления. Установка и подключение радиаторов своими руками

Выбор способа монтажа радиаторов зависит от конфигурации системы отопления, которая может быть однотрубной, двухтрубной, коллекторной, с естественной или принудительной циркуляцией теплоносителя.Важными параметрами также являются: длина системы, способ прокладки подводящих и отводящих труб, размеры и количество секций радиаторов. Схема подключения батарей отопления должна способствовать максимальной теплоотдаче приборов.

Пример нижнего подключения радиаторов при устройстве автономной системы отопления в загородном доме

Подключение радиаторов: последовательное и параллельное

В однотрубной системе нагреваемый котлом теплоноситель проходит через все радиаторы в последовательное, поэтому такое подключение батарей к системе отопления называют последовательным.Теплоноситель по мере прохождения по контуру остывает, что приводит к неравномерному нагреву отопительных приборов (ОД). В комнатах ближе к котлу будет тепло или жарко, а в дальних прохладно или совсем холодно.

В двухтрубной системе по одной трубе (подводящей) горячая вода поступает в ОП, а по другой (отводной) остывший теплоноситель возвращается в котел. Такая разводка труб предполагает параллельное подключение батарей, обеспечивающее равномерный обогрев всех помещений в доме вне зависимости от их удаленности от котла.Для снижения температуры в помещении любую батарею можно закрыть вентилем, перекрывающим путь горячему потоку, при этом остальная часть системы будет работать в штатном режиме.

Где и как устанавливать отопительные приборы (ОП)

Независимо от типа подключения радиаторы обычно устанавливаются под подоконником, чтобы преградить путь холодному воздуху с теплым. Теплые потоки воздуха поднимаются вверх, образуя невидимый защитный щит. Чтобы «тепловая завеса» работала эффективно, необходимо соблюдать установочные расстояния, предусмотренные строительными нормами.Правильно расположенный ОП отделяют:

100 мм от низа подоконника;
120 мм от поверхности пола;
20 мм от плоскости стены.

Важно! Нарушать указанные нормы нельзя, иначе установленное оборудование не будет работать в полную силу.

Три способа подключения батарей отопления

Способ №1: одностороннее подключение

Подающий и отводящий трубопроводы подключаются к одной стороне радиатора.При этом теплоноситель поступает в верхнюю часть батареи, а отток – через обратку, соединенную с нижней частью ОП. Такой способ монтажа обеспечивает равномерный прогрев всех секций. Такой вариант подключения батарей-гармошек особенно хорош для одноэтажных домов.

Важно! Не используйте односторонний тип подключения, если количество секций превышает 15. Игнорирование этой рекомендации приводит к значительным потерям тепла.

Схема одностороннего нагревателя

Способ № 2: подключение снизу

Подходит для трубопроводов, скрытых в полу.Седельный тип входит в эту же группу, но трубы идут над поверхностью пола. При этом входной и выходной патрубки соединяются внизу батареи: один слева и один справа. Отопительные батареи с нижним подключением могут неравномерно прогреваться в верхней части, при этом может теряться до 15% тепла.

Нижняя схема подключения, на которой показано направление движения теплоносителя в приборе

Способ №3: диагональное подключение

Используется при монтаже длинных отопительных приборов с большим количеством секций. Трубка подачи охлаждающей жидкости подсоединяется к верхней части радиатора, а отводящая – к нижнему отводу, расположенному на противоположной стороне устройства. Результат: вода или антифриз равномерно прогревают поверхность конвектора. Количество теплопотерь составляет всего пару процентов.

Как происходит циркуляция теплоносителя на установке оборудования

Если в системе отопления частного дома установлен циркуляционный насос, нагнетающий воду или антифриз по тепловому контуру, можно выбрать любой способ подключения радиаторов .Работоспособность системы в этом случае не будет зависеть от схемы установки ОП на трубопровод. При естественной циркуляции теплоносителя лучше использовать диагональный способ подключения батарей.

Без качественной системы отопления ни один дом не будет максимально комфортным и уютным. Особенно, если он находится в России – ведь в нашей стране не мягкий климат. Планируя систему отопления в собственном доме и какой будет система подключения радиаторов, мы стараемся сделать так, чтобы она хорошо обогревала дом или квартиру, была качественной и работала без сбоев.

Но многие владельцы добавляют еще одно требование, что, надо отметить, вполне логично. Система отопления также должна быть экономичной. То есть его покупка, установка и дальнейшая эксплуатация, и какое подключение радиаторов отопления лучше, не должны, как говорится, влететь владельцу в копеечку.

Один из самых распространенных способов сэкономить на системе отопления – приобрести и установить ее без привлечения специалистов.

И надо отметить, что с этим прекрасно справляются даже те, кто никогда раньше не имел дела с системами отопления.Конечно, чтобы все сделать правильно, необходимо ознакомиться с некоторой информацией, в том числе со схемами подключения радиаторов отопления. Рассмотрим способы подключения радиаторов отопления и как лучше подключить радиатор отопления вам.

Принцип подключения радиаторов

Отопительные приборы можно подключать к системе различными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размеров и расположения относительно других радиаторов системы, а также типа самой системы.

Возможны такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижним подключением, последовательное подключение радиаторов отопления и параллельное.

К наиболее распространенным относятся радиаторы с боковым подключением и радиаторы с нижним подключением. Рассмотрим эти типы более подробно:

боковое подключение. Этот метод характеризуется присоединением подающей трубы к верхней трубе, а отводящей трубы к нижней трубе. То есть обе трубы — и подачи, и оттока теплоносителя — расположены с одной стороны радиатора.Этот способ довольно распространен по той причине, что позволяет добиться максимального нагрева радиатора, а соответственно – максимальной теплоотдачи. Однако радиаторы с боковым подключением не следует использовать для большого количества секций – в этом случае последние могут недостаточно прогреваться. Однако если другого способа подключения нет, то для устранения проблемы используйте удлинитель водотока.

Радиаторы

с нижним подключением. Этот вариант используется, если радиаторы с нижней разводкой проходят под плинтусами или полом.Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подвод теплоносителя, а его отток спрятаны под полом и соединены с радиатором при помощи труб, направленных к полу.

Типы систем отопления

На сегодняшний день существует достаточно большое количество видов систем отопления. Каждый из них имеет свои особенности подключения радиаторов. Несомненно, если вы решите привлечь мастера для установки батарей, он все это знает.Но если вы планируете устанавливать радиаторы самостоятельно, то вам необходимо различать виды подключения радиаторов отопления – ведь вам нужно знать, какая система будет работать в вашем доме.

Однотрубная система

Этот вид отопления распространен в многоэтажных домах. Простота планирования и монтажа, а также минимальное количество используемых материалов делают его очень выгодным.

Но у однотрубного подключения радиаторов отопления есть существенный недостаток — нет возможности регулировки подачи тепла (степени нагрева батарей).И в некоторых случаях это существенный минус.

В этом случае теплоотдача системы рассчитывается еще при создании проекта отопления, и в последующем полностью соответствует заданному параметру.

Принцип работы данной системы отопления прост – нагретый теплоноситель подается в батарею по одному контуру. А истечение остывшего теплоносителя осуществляется по другому контуру. Все отопительные приборы в системе подключаются параллельно.Существенным преимуществом двухтрубной системы отопления является то, что есть возможность контролировать и при необходимости регулировать уровень нагрева. Для этого на двухтрубном подключении радиаторов отопления – на отдельном радиаторе ставятся специальные вентили. Важно помнить – при подключении радиаторов необходимо строго соблюдать все правила, указанные в СНиП 3.05.01-85.

Где лучше установить радиатор?

Радиаторы отопления, устанавливаемые в любом помещении, помимо функции обогрева, несут еще одну, не менее важную – защитную.То есть поток теплого воздуха, идущий от обогревателя, создает своеобразный щит, предохраняющий помещение от проникновения холодного воздуха. Причем, в данном случае не имеет значения, как подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Именно создание такого барьера от холода и заставляет нас устанавливать радиаторы там, где возможен подсос холодного воздуха — в нише под окнами.

Поэтому — параллельное или последовательное подключение батарей отопления будет в данном случае — не важно.

Чтобы помещение было максимально защищено от холода, прежде чем приступить непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться. Это не лишняя мера предосторожности — ведь возможности что-либо изменить в дальнейшем не будет.

Еще одна важная особенность – следует не только знать, где разместить батареи, но и как это правильно сделать, а в дальнейшем – какая будет схема подключения радиаторов отопления.

В частности, существует несколько правил относительно того, как далеко от поверхностей должен быть установлен обогреватель:

от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
от пола до низа радиатора должно быть не менее 12 см;
от задней части радиатора до стены должно быть не менее 2 см.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев является вода, может циркулировать в системе отопления двумя способами – принудительно и естественным путем.Принудительная циркуляция подразумевает наличие в системе отопления специального насоса, посредством которого перемещается теплоноситель. Насос может быть элементом котла отопления (то есть встроенным) или может быть установлен непосредственно перед котлом отопления – на обратной стороне трубы. При разработке схемы подключения батарей отопления необходимо заранее правильно определить место для насоса.

Система с естественной циркуляцией теплоносителя – отличное решение для тех домов, в которых часто бывают перебои с электричеством.Движение теплоносителя основано на элементарных законах физики. В такой системе котел энергонезависимый.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Кроме того, также необходимо учитывать продолжительность труб системы и особенность их расположения.

Этот тип подключения радиатора предполагает, что и трубка подачи горячей охлаждающей жидкости, и труба обратки будут подсоединены к одной стороне аккумулятора.Использование такого принципа соединения наиболее рационально для одноэтажных домов. Особенно подходит, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако если количество секций больше 15, возможно снижение эффективности обогрева – то есть последние секции радиатора будут холоднее тех, что ближе к трубам. Поэтому в этом случае следует выбирать другие варианты подключения радиаторов отопления.

Седло и нижнее соединение

Такое соединение подходит для тех систем, трубы которых монтируются под поверхностью пола.В этом случае над поверхностью будет только небольшой отрезок трубы, который подводится к нижней трубе. При этом впускной патрубок монтируется с одной стороны радиатора, а выпускной – с другой. Недостатком этого способа подключения являются значительные (до 15%) потери тепла. В верхней части радиатор может прогреваться не полностью.

Диагональное подключение радиаторов отопления наиболее рационально использовать для радиаторов с большим количеством секций.Конструкция радиатора позволяет равномерно распределить теплоноситель внутри секций – это позволяет получить максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подсоединяется нагретый патрубок подвода теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится обратка. Преимуществом данного типа подключения являются минимальные теплопотери – всего 2%.

Качество обогрева помещений будет зависеть от того, насколько правильно вы определитесь с подключением батарей отопления к вашей системе отопления.Предложенные варианты подключения радиаторов отопления предельно просты и максимально качественны.

В этой статье мы рассмотрим схемы подключения радиаторов отопления и вы поймете какую схему выбрать именно вам. Сегодня вопрос стоит в выборе двух схем и двух систем для работы систем радиаторного отопления. Первая – самотечная система, работающая без принудительной циркуляции с использованием циркуляционного насоса. А вторая система – это именно та система, которая работает принудительно с помощью циркуляционного насоса.Но также эти системы могут взаимодействовать друг с другом.

То есть имеем гравитационно-радиаторный контур отопления, работающий сам по себе, именно по физическим законам тепла и холода, а есть принудительную систему.

Что может быть проще подключения радиаторов? Имеется котел: твердотопливный, дизельный, газовый и т.д. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель поступает в радиаторную систему отопления, в радиаторах тепло передается окружающему воздуху.Теплоноситель остывает и уже остывший снова возвращается в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, на деле схемы гораздо сложнее. Давайте посмотрим, что это за схемы и чем они отличаются друг от друга, разберем их преимущества и недостатки.

Схема подключения радиатора Spider

Образно представляем котел, от которого берем трубопровод, и выводим его где-нибудь в центре дома.Обычно такую систему называют спайдером. Опускаем стояки и собираем, направляем все это в обратку. Подключаем радиаторы к трубам. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а по второй трубе посередине выходит и падает вниз. Он проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут вниз. Это единственная проблема, что вам нужно сделать смещения. Но именно в сегодняшнее время многие снова переходят на эти старые системы, так как начинаются проблемы с энергоносителями.Например, часто отключают электричество, и насос работать не будет. Система просто встает. Но такая система работает на вас постоянно. Котел может быть любым: газовым, угольным, дизельным и даже электрическим. Вся эта система будет работать.

Эта система очень громоздка. Его нужно практически вывести на крышу и на чердак. Поэтому не каждому дано овладеть ею.

Схема подключения «Ленинградка»

Рассмотрим вторую систему. Когда мы берем корм из котла и затем опускаем его вниз. Проводим на уровне радиаторов и потом возвращаем обратно в котел. Также необходимо соблюдать уклон. Образно это называется радиаторной системой отопления, так как по длине монтируется 2-3 радиатора. То есть первый поступает в горячий теплоноситель, какая-то часть уходит из охлажденного по обратке, а горячий идет к следующему радиатору. Такую схему подключения радиатора отопления еще называют «классической Ленинградкой». Единственное, нужно немного поднять трубы вверх, чтобы создать ускорение.Потом вода пойдет под откос, тут они тоже очень важны. Это не всегда удобно делать, ведь двери будут вам мешать. Кроме того, чем меньше изгибов, тем лучше работает эта система. Если не следовать этому правилу, можно засадить всю систему.

Ленинградка может работать с насосом. Он врезается в обратку. За счет него увеличивается скорость и система работает эффективнее. Единственным недостатком этой системы является большой диаметр труб. Если взять трубы диаметром 32 в принудительном подключении радиаторов отопления, то поставим насос и он везде все протолкнет. Здесь для работы системы трубы должны быть большими. Так что теперь это очень хорошие системы. В новостройках мы всегда рекомендуем делать именно такую схему подключения радиаторов, если есть проблемы с подачей электричества. А еще здесь можно топить печкой или даже газовыми котлами. Сейчас есть энергонезависимые системы с контролем температуры.

Однотрубный принудительный контур

Самая простая схема подключения радиаторов отопления, которая используется на практике, – однотрубная система.Он хорош тем, что он простой и на дорожки уходит меньше труб. Именно из-за этого его часто применяли еще в советское время именно для экономии материала.

Однако это «однотрубное» преимущество выглядит сомнительно на фоне его недостатков. Основной из них — параллельные потоки. Охлаждающая жидкость поступает в радиатор, в нем отдает тепло окружающему воздуху, затем снова возвращается в собственный поток. Но, так как охлаждающая жидкость в радиаторе немного охлаждается, то и температура подачи несколько снижается. То есть во второй радиатор охлаждающая жидкость поступает более холодная, чем та, что пришла в первый. Второй радиатор снова отдает тепло, теплоноситель снова охлаждается и снова смешивается с теплоносителем, поступающим от котла и от первого радиатора. К третьему радиатору он поступает еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно заметны.

Как исправить ситуацию, когда разные радиаторы греют по-разному? Единственный выход — увеличить размер последних радиаторов.И проще всего не использовать одноламповую схему, а выбрать какую-нибудь другую. Который из? Будем ли мы рассматривать это дальше?

Схема подключения двухтрубного радиатора

Очень просто: все устройства в этой схеме подключения радиаторов подключаются параллельно друг другу. Как и все движущееся, жидкость, конечно, выбирает тот путь, который ей дается легче всего. При двухтрубной схеме легче протекать через первый радиатор. Далее на втором радиаторе давление будет слабее, поэтому расход через него будет меньше.У третьего радиатора давление будет еще меньше, и так по всей сети. Если радиаторов много, то вполне вероятно, что при такой схеме через последний радиатор ничего не потечет.

Получается, что первый радиатор греет лучше всего, второй греет хуже, третий — еще хуже, четвертый греет очень плохо, а последний вообще не греет. Проблема аналогична той, что мы наблюдали в однотрубной схеме; частично ее можно решить, увеличив площадь последнего радиатора.

Обе системы плохи тем, что они очень плохо сбалансированы. Мы можем долго бороться с тем, что один радиатор у нас греется, а другой не греется. Если мы закроем один, первый начнет нагреваться. Первую закрываем, вторая начинает греть, а первая перестает греть. Вот такая ерунда в двухтрубных схемах подключения радиаторов отопления. Бывает, что рядом стоят два радиатора, через один воздуховод есть, а через другой нет. Это все. Как ни борись, как ни регулируй, греет то одно, то другое, но никогда вместе. Поэтому если вы используете такую систему, то используйте ее в очень маленьких помещениях.

Схема Тихельмана: все радиаторы в одинаковых условиях

Как следует из названия, эта схема подключения радиаторов отопления достаточно проста, но в то же время и хитра. Первый радиатор расположен ближе всего к помпе, но дальше всего от обратки, а последний — дальше всего от помпы, но ближе всего к «обратке».Получается, что сопротивление на каждом радиаторе, или давление на каждом радиаторе, одинаково. Воздуховоды через все радиаторы одинаковые. Если мы возьмем и перекроем любой из этих радиаторов, остальные будут работать как работали, система сама уравновесится. Кажется, здесь получается больше труб, но на самом деле, если эти радиаторы расположены по всему зданию, то схема получается гораздо легче, проще, изящнее, чем предыдущие. Петлю Тихельмана можно связать и в два, и даже в три этажа. Причем, если на одном этаже закрыть все радиаторы, на другом они продолжат нормально греть.

Схема подключения радиаторов

Рассмотрим схему, в которой используется коллектор. Теплоноситель от котла подходит к коллектору, а уже от коллектора к каждому из радиаторов идет своя пара труб: прямая и обратная. Если эти трубы спрятать в полу, например, в утеплении стяжки теплого пола, или даже разместить между «черным» полом и чистовым полом, помещение без труб будет выглядеть очень эстетично.Трубы на другой этаж можно проложить по потолку. При такой схеме каждый из радиаторов также можно отключить, но остальные продолжат работать.

Что и где использовать в итоге?

Подведем итоги. Если вы живете в центральных городах и у вас нет проблем с энергетикой, газом, электричеством и прочим, рекомендуем использовать двухтрубную систему, со встречным движением, с круговым движением и принудительной циркуляцией. С тех пор мы экономим на диаметре труб и на объеме теплоносителя. Соответственно, чем меньше требуется воды, тем меньше энергии требуется для ее нагрева.

Если у вас проблемы с источниками энергии или часто возникают аварийные ситуации, то вам стоит рассмотреть схемы подключения радиаторов отопления гравитационного типа с естественной циркуляцией. На всякий случай туда же можно вставить насос, только он обрезает трубу, чтобы не мешать основному проходу. В то время, когда у вас будет электричество, вы будете гонять его насосом, потому что скорость увеличивается, радиаторы все однородной температуры.КПД насоса увеличивается на 30-50%. Когда нет электричества, эта система будет продолжать работать на вас. Вы уже знаете, какие радиаторы выбрали, их количество и размеры. Соответственно, теперь вы можете рассчитать, что вам нужно для того, чтобы их соединить. Напомню, в первом случае нужны большие, большие диаметры, можно использовать большие вентили. И конечно в этом случае сложно контролировать температуру. Варианты конечно есть, их мы обязательно рассмотрим в более подробном обзоре.

Способы подключения радиаторов

Классический многосекционный радиатор состоит из нескольких секций, передающих тепло от теплоносителя окружающему воздуху. При сборке радиатора, благодаря резьбовому соединению, верхний и нижний коллектор каждой секции герметично соединяются друг с другом, увеличивая общую длину. Образуется замкнутая система, использующая теплоноситель в качестве источника энергии.

Есть 3 схемы подключения батареи отопления к системе:

Боковой.
Нижний.
Диагональ.

Подробно разберем каждый вариант.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов подвод и отвод патрубков происходит с одной стороны. Чаще всего горячий теплоноситель поступает через точку входа в верхней части батареи, а отработанное тепло выходит через нижнюю точку подключения. Но бывают исключения при подключении наоборот.Предполагается, что теплоноситель течет равномерно по всей длине радиатора, затем опускается вниз и выходит наружу. Но на самом деле это не так, через ближние к выходу участки теплоноситель проходит гораздо быстрее, чем через дальние.

Это связано с длиной пути, если для ближнего участка это 8-10 см ширины участка, вертикальный трубопровод и 8-10 см до выхода, то для дальнего участка этот путь в несколько раз больше. За время, пока теплоноситель дойдет до дальнего участка, а затем вернется обратно, через ближний участок может пройти в два-три раза больший объем.Из-за этого процесс нагрева батареи происходит неравномерно, дальние участки могут быть слегка теплыми, а ближайшие к входу и выходу горячими.

Есть и боковая схема подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель поступает снизу и по идее равномерно поднимается вверх. Но по факту имеем то же самое, что и при верхнем подключении: первые секции отлично прогреваются. Остальные все меньше и меньше.

Нижнее подключение радиаторов

Довольно часто встречается такая схема подключения радиаторов отопления, когда входящий поток теплоносителя подключается к нижнему коллектору, а выходящий поток подключается к нижнему коллектору с другого края радиаторной батареи.

Горячая вода имеет меньшую плотность и за счет этого должна подниматься вверх, а уже остывший теплоноситель опускаться вниз. Благодаря этой циркуляции охлаждающая жидкость заменяется на более горячую. Но по подсчетам производителей, при таком типе подключения аккумуляторов от 10 до 20 процентов теплоносителя просто течет мимо вертикальных трубопроводов и не участвует в теплообмене. Это связано с тем, что узкий канал плохо способствует эффективной циркуляции и процесс вытеснения охлажденного теплоносителя может происходить очень медленно.Естественно, что при отложении солей и накипи на вертикальных трубах радиатора скорость циркуляции ухудшится, а КПД упадет еще больше.

Диагональное подключение батареи

Наиболее эффективная схема подключения батареи отопления к системе отопления. При этом входной поток подключается к верхнему коллектору, а выходной к нижнему коллектору с противоположной стороны. Течение теплоносителя происходит по диагонали, и все сечения участвуют в эффективном теплообмене. Таким образом достигается максимальная эффективность использования теплоносителя и снижаются потери.

Специальные модели радиаторов

В многоквартирных домах разводка отопления часто выполняется таким образом, что возможно только боковое или нижнее подключение батарей отопления. Внесение изменений в проект возможно только по согласованию с комиссией, а это дело долгое и нудное. Но многие производители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

Вы можете сделать такие обновления с уже установленными батареями.Кронштейны с удлинителями можно легко найти в магазинах сантехники. Для монтажа потребуется опытный сантехник, так как необходимо будет отключить радиаторы от сети, разобрать подводящую или отводящую трубу и загерметизировать узел.

Для перекрытия крайней секции есть аналогичные решения. Чаще всего это муфта, закручивающаяся в месте выхода и имеющая выносную вилку. Он закрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок несколько полезных советов:

не делайте слишком длинные ответвления, особенно на других этажах. Охлаждающая жидкость обязательно должна дойти до радиатора;
при размещении коллектора в помещении не ставьте его в конце. Длина ответвлений к радиаторам должна быть примерно одинаковой. В противном случае температура охлаждающей жидкости в разных радиаторах может существенно различаться;

№

при монтаже труб к полу или к потолку ведите их к радиаторам целиком, не разрывая соединений.Иначе, если однажды такая труба потечет, это будет очень большая проблема.

Как видите, ничего сложного в схемах подключения радиаторов отопления типовых систем отопления нет. Любой, кто имеет общее среднее образование, может понять их, чтобы спроектировать и построить свою систему. Конечно, при создании систем отопления необходимо учитывать множество нюансов, но это тема для отдельного разговора.

Рано или поздно любой радиатор придется менять. Это происходит, если он выходит из строя, начинает течь. Или если на его внутренней поверхности за долгие годы эксплуатации накопилось столько известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, соответствующая нормам, установленным СНиП.

В частном доме установку может произвести сам хозяин. Даже если при запуске системы обнаружена протечка, отключить индивидуальное отопление для устранения каких-либо недостатков не составит труда.В многоэтажных домах все сложнее. Если в месте стыка труб и радиаторов теплоноситель начинает подкапывать через 2-3 недели после начала отопительного сезона, отключить систему отопления всего дома сложно. Кроме того, соседи пострадают из-за отсутствия отопления или из-за затопления.

Сантехники знают, как установить радиаторы отопления в квартире, поэтому лучше доверить эту работу им.

Даже если после запуска системы произойдет авария, они будут нести ответственность за случившееся. Им предстоит ликвидировать его за свой счет, а также возместить причиненный жильцам ущерб. Если цена выполненных мастерами радиаторов слишком высока, потребитель не может себе этого позволить, придется выполнять работу своими силами. Для этого необходимо ознакомиться с прилагаемой к новому отопительному прибору инструкцией, изучить схему установки.

Перед тем, как произвести монтаж радиаторов отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления установка осуществляется в зависимости от типа системы и схемы подключения.

Типы систем отопления

Уровень теплоснабжения напрямую зависит от типа системы отопления в квартире или доме. По схеме соединения труб можно выделить 3 типа систем: однотрубная, двухтрубная и с использованием коллектора.

Однотрубная система

Однотрубный монтируется так, чтобы теплоноситель поступал по одной трубе (последовательно) в каждый радиатор, после чего возвращался в котел, охлаждая его. Такая система является самой простой в установке.Универсально устанавливается в многоэтажных домах. Недостаток его в том, что каждый последующий радиатор получает все более охлаждающийся теплоноситель, и хуже обогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При необходимости придется отключать весь стояк.

Двухтрубная система

предполагает поступление горячего теплоносителя к каждому радиатору отдельно (параллельное подключение), по одной трубе. Таким образом, все они прогреваются до одинаковой температуры. А охлажденная жидкость поступает в отдельную обратку и движется в котел для догрева.В этом случае правила установки радиаторов упрощаются. Ведь для замены можно отключить от системы только один старый радиатор.

Коллекторная система

Коллекторная система очень сложная. Предназначен для коттеджей. Предполагает большой расход труб, так как к каждой батарее подведены отдельные трубы. Эту систему могут установить только профессионалы.

Схемы подключения

Прежде чем самостоятельно установить радиатор отопления, определитесь со способом его подключения к сети.Наиболее часто используемые схемы:

Вы можете узнать у специалистов, сколько стоит установка радиатора отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие вспомогательные элементы потребуются для монтажа.

Крепление

Проводится в любое время года. В системе с естественной циркуляцией жидкости нельзя устанавливать более двенадцати секций батарей, а с искусственной – более 24.Перед монтажом необходимо приобрести пакет или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепеж из соответствующего материала, например, скобы определенной длины, щиты разных размеров. Размер резьбы свесов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали стоят недешево, а стоимость установки радиаторов отопления тоже нельзя назвать низкой, нанять специалистов бывает проблематично. Кроме того, в эту работу входит демонтаж радиаторов отопления, цена которых хоть и не высока, но все же влияет на итоговую стоимость. А потому в любом случае демонтаж лучше проводить самостоятельно, чтобы не переплачивать.

Для этого сначала слейте охлаждающую жидкость из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или от всей однотрубной системы. При выполнении работ в многоквартирном доме следует обратиться к жео, чтобы его сотрудники слили воду из стояка, который заменяется.После этого можно снять старый радиатор.

Чтобы самостоятельно установить радиатор отопления, предварительно необходимо установить на него запорно-регулирующую аппаратуру.

А также смонтировать кран Маевского, с помощью которого впоследствии можно будет стравливать воздух из батарей. Кронштейны устанавливаются на стену, предварительно тщательно разметив место для установки. Считается, что для монтажа радиатора среднего размера потребуется 2-3 скобы для удержания его верхней части и 2 для фиксации нижней.

Крепеж выравнивается и на него устанавливается батарея. Если кронштейны установлены правильно, они должны плотно прилегать к опорам, не шататься. Небольшая мелочь: отопительный прибор устанавливается с небольшим уклоном (0,3 см на каждый метр его длины) таким образом, чтобы возле самой высокой точки располагался кран Маевского. Собственно установка радиатора отопления, цена которого снижена за счет самостоятельной установки, начинается с того, что с батареи откручиваются пробки.

Если установить байпас с клапаном. В двухтрубной системе подключается только сток, на котором установлен клапан. Затем к трубам подключаются приводы. Для этого нужны динамометрические ключи. Их придется покупать, что увеличит стоимость установки радиатора отопления, но без них не обойтись. Они позволят не переусердствовать при затяжке гаек и других крепежных элементов, так как допустимый крутящий момент указан в инструкции к каждому вспомогательному элементу.

Слабое соединение также опасно из-за возможности протечек. Стыки заделывают паклей, смоченной масляной краской, либо специальным герметиком. Их также можно сваривать. После установки соединения необходимо обжать. Это будет выполнено вызванным сантехником, так как покупать обжимной инструмент дорого. По окончании работы нужно произвести пробный запуск системы, и при необходимости сразу же устранить недостатки.

Ознакомившись с тем, как правильно установить радиаторы отопления, стоит задуматься, нужно ли выполнять эту работу самостоятельно.Если у вас нет навыков установки отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населенном пункте, где они будут монтироваться.

Если установлены алюминиевые или , оставьте их в упаковке до завершения установки, чтобы в случае случайного удара они не повредили поверхность. Примечательно, что установка чугунных радиаторов отопления также имеет свои особенности. Они тяжелые, поэтому требуют установки большего количества кронштейнов. Кроме того, эти детали следует заделывать глубже в стену, особенно если она кирпичная.

Если стена из гипсокартона, то тяжелую батарею на нее не вешают, а устанавливают на специальные напольные стойки, а для предотвращения падения конструкции необходима пара настенных кронштейнов. Кроме того, если монтируемое устройство чугунное, то его соединение с трубами выполняется сварочным аппаратом. То есть в этом случае практически всегда используется установка радиаторов отопления газового отопления, и пренебрегать этим не следует.

Из всего вышесказанного следует, что установка батарей отопления может быть достаточно простой, если изначально хорошо к ней подготовиться, и изучить все инструкции, которые идут в комплекте с устройством. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не один десяток лет.

Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.

В этой статье вы узнаете:

Иди…

При виде разных радиаторов глаза разбегаются…

Помогу быстро разобраться с видами и расскажу как подключить те или иные виды радиаторов.

Конвекторы и чугунные радиаторы рассматривать не будем…

О них вы можете узнать из этой статьи:

Продолжаем…

На сегодняшний день самые популярные

7 радиаторы — секционный: алюминиевый и биметаллический.

Алюминиевые радиаторы

Рабочее давление до 16 бар.

Радиаторы биметаллические

Рабочее давление до 20-40 Бар.

Чем отличаются алюминиевые радиаторы от биметаллических?

Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.

Так как в биметаллических радиаторах скрыта сталь, покрытая алюминиевой оболочкой.

Многие пишут в своих статьях, что нет смысла устанавливать больше 10 разделов, а я говорю обратное.Тут дело в том, что теплоотдача от радиатора с большим количеством секций гораздо больше. Закон теплотехники.

20-секционный радиатор. Пример из жизни! Отлично греет!

Если вы решили поставить до 20 секций, то обратите внимание на крепления, четырех может не хватить. В природе существует два типа креплений:

1. Угловой кронштейн

2. Штифтовой кронштейн

Угловой кронштейн подходит для гладких оштукатуренных стен.

Штыревой кронштейн — для любой стены. Единственным недостатком является то, что штифтовая скоба плохо держится в пустотелом кирпиче.

Лучший угловой кронштейн тот, на котором стена с креплением самая большая по площади. Такой угловой кронштейн лучше удерживает горизонтальное положение, не деформируясь вниз.

Из штифтовых скоб те, у которых штифты большего диаметра, лучше и лучше разрываются в пробке. На данный момент мне нравится от Omec.

Способы подключения радиаторов.

Рассмотрим другой набор соединений. Ниже рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубными системами и с двухтрубными системами.

Преимущества и недостатки каждой схемы.

1 место. Диагональное соединение. Наиболее эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя. Недостатком является невозможность изменения количества секций радиатора.

2 место. Боковое соединение. Не сильно проигрывает по КПД от диагонального подключения. Если возникает вопрос между вариантами 1 и 2, я выбираю боковое подключение. Так как если по каким-то причинам мощность меня не устраивает, то можно добавить (или уменьшить) количество секций без переделок в узлах соединения.

3 место. Нижнее соединение. Об этой связи ходит много мифов. А теперь скажу недостаток этого подключения.

Недостаток. Для частного дома. При начале заливки в систему незамерзающей жидкости без тщательного перемешивания с долей дистиллированной воды возникает слой по высоте (вода/незамерзающая). А поскольку незамерзающая жидкость тяжелее воды, она ниже обычной воды. Поэтому в радиаторе по массе находится слоеный пирог в виде двух разных сред: водной и незамерзающей. Этот несмешанный слоистый пирог мешает внутри радиатора. Это явление похоже на то, как вы пытаетесь смешать масло с водой и, естественно, из-за разной плотности эти две среды (вода и масло) окажутся друг над другом.

Поступающая в радиатор незамерзающая жидкость не может подниматься вверх и смешиваться с водой, так как идет прямолинейно. Смотрите изображение:

Очень часто лично я сталкивался с такой проблемой, что верх радиатора оставался холодным. Даже вода, охлажденная на 100 градусов, не станет тяжелее незамерзшей.

Эта проблема решается следующим образом.

Через кран Маевского слить всю верхнюю (светлую) воду. И, в самом конце, вы увидите, когда на него пойдет незамерзание определенного цвета (синего, розового или зеленого).

Насчет плавного нагрева в радиаторе при таком подключении это полная ерунда. И не зацикливайтесь на этом.

Подключение радиатора сверху вниз

Это лучшее, что может быть для системы отопления. Поверьте моему опыту гидравлики и теплотехники.

В нашей компании при прокладке систем центрального отопления для обвязки использовались только стальные трубы. И это не обсуждалось, так как они закладываются.

Преимущество стального трубопровода для центрального отопления.

Для тех, кто не в курсе. Стальной трубопровод представляет собой обычный железный трубопровод. Есть оцинкованная труба — это сталь (железо), покрытая снаружи тонким слоем цинка. Цинк вреден для системы, то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже цинк имеет отложения. Существуют химические промывки для удаления отложений.

Попробуйте найти пластиковую трубу с такими параметрами!

А в системах центрального отопления развалы типа:

Поэтому для систем центрального отопления необходимо установить стальной трубопровод.

Пластик не любит температуру уже выше 80 градусов. Полипропилен тем более. Кстати рекордсмен по устойчивости к высоким температурам. Можно, конечно, выбрать медь, но с медью тоже были проблемы. Медь может быть разрушена блуждающими токами в трубопроводе при прикосновении к некоторым металлам. Например, стальная арматура в стене. Контакт меди с алюминием и сталью также вреден. Оловянный припой на стыках не любит щелочи, которая присутствует в центральных системах.На практике случались случаи, когда в медной трубе образовывались дыры из-за соприкосновения медной трубы со стальной арматурой. Поэтому не скручивайте его, а для центрального отопления лучше подходит стальной трубопровод. Кроме того, это дешевле.

Во избежание отложений в стальной трубе добавляются различные добавки.

Но все не так страшно как кажется!!!

Выше я рассказал байку обо всех преимуществах стального трубопровода.

Для систем центрального отопления можно использовать сшитый полиэтилен, полипропилен, медь.Однако знать их особенности нужно в полной мере.

Есть дома, в которых есть своя с личной закрытой системой. Поэтому, если вы решились на пластиковую трубу или медную, то вам необходимо проконсультироваться с жилищно-управляющей компанией. Кроме того, во многих котельных стоит автоматика, которая не допустит высоких температур и высокого давления в системе отопления.

Жизнь не стоит на месте, а автоматизация упрощает нашу жизнь. Но всегда остается риск, что автоматика не сработает.

Поэтому, устанавливая пластик в систему отопления, вы действуете на свой страх и риск. Хотя с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.

Как заменить старый радиатор на новый в системах центрального отопления?

Если это однотрубная система, то лучше стояк перемычкой не трогать и оставить как есть!

На идущих стальных трубопроводах от стояка после перемычки необходимо поставить ремонтную арматуру для ремонта радиатора.Это могут быть обычные шаровые краны. После кранов продолжайте со стальными или другими трубами до тех пор, пока. На радиатор лучше поставить термостатические вентили для регулировки температуры в помещении.

Термостатический клапан на радиаторе.

Термостатический клапан с термоголовкой обеспечивает климат-контроль в помещении. То есть сама термоголовка, чувствуя температуру в помещении, меняет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если становится жарко, клапан перекрывает проход охлаждающей жидкости. Если холодно, клапан открывает проход для входа охлаждающей жидкости.

Крепление радиатора

Что касается установки радиатора, то минимальное расстояние от пола по стандарту составляет от 10-12см.

От стены 2-3 см.

Все эти зазоры влияют на отвод тепла от радиатора. Чем дальше от стены, тем больше тепла. Если топить на полу, это тоже снизит теплоотдачу радиатора.Минимальное расстояние от пола должно быть 10 см. Максимально должно быть 15 см. Также сверху радиатора до подоконника должно быть отверстие для вентиляции.

И не нужно задвигать кресло и кровати со спинкой на себя — это снижает тепловыделение.

Если в вашем доме холодно, то в вашем случае противопоказано закрывать радиатор декоративными решетками.

Эта система создает трубу равной длины к радиатору.Это условие помогает создать равномерное распределение потока между радиаторами.

Дело в том, что по длине трубопровода есть сопротивления, влияющие на расход.

Если вы хотите глубже понять, что такое сопротивление в системе отопления, то вам следует ознакомиться с такими разделами, как:

Коллекция фото для размышления:

Все схемы рабочие, есть и недостатки. Эти схемы предназначены только для размышлений…

Подключение аккумулятора к 2-трубной системе. Схема подключения радиаторов отопления в общую отопительную цепь.

Лучшие и худшие черты двухтрубной системы

Выбор способа монтажа радиаторов зависит от конфигурации системы отопления, которая может быть однотрубной, двухтрубной, коллекторной, с естественной или принудительной циркуляцией теплоносителя.Важными параметрами также являются: длина системы, способ прокладки подводящих и редукционных труб теплоносителя, габариты и количество секций радиаторов. Схема управления нагревательными батареями должна способствовать максимальной теплоотдаче приборов.

Пример нижнего подключения радиатора при устройстве автономной системы отопления в загородном доме

Подключение радиаторов: последовательное и параллельное

В однотрубной системе нагретый котлом теплоноситель проходит последовательно через все радиаторы, поэтому такое подключение батареи к системе отопления называется последовательным.Теплоноситель при прохождении по контуру охлаждается, что приводит к неравномерному нагреву отопительных приборов (ОП). В помещениях, расположенных ближе к котлу, будет тепло или жарко, а в отдаленных – прохладно или холодно.

В двухтрубной системе по одной трубе (подающей) горячая вода поступает в ОП, а по другой (отводящей) более холодный теплоноситель возвращается обратно в котел. Данная схема разводки труб предполагает параллельное подключение батарей, обеспечивающее равномерный обогрев всех помещений в доме, вне зависимости от их удаленности от котла.Для снижения температуры в помещении любую батарею можно перекрыть вентилем, перекрывающим путь горячего стока, а остальная система будет работать в обычном режиме.

Где и как устанавливаются отопительные приборы (ОП)

Независимо от типа подключения радиаторы обычно устанавливаются под подоконником для перекрытия в холодную погоду. Потоки теплого воздуха поднимаются вверх, образуя невидимый защитный экран. Чтобы «тепловая завеса» работала эффективно, необходимо выдерживать монтажные расстояния, предусмотренные строительными нормами. Правильно расположенный ОП будет:

100 мм от низа подоконника;
120 мм от поверхности пола;
20 мм от плоскости стены.

Важно! Нарушать эти нормы нельзя, иначе установленное оборудование не будет работать в полную силу.

Три способа подключения батарей отопления

Способ №1: Одностороннее подключение

Подающий и отводящий трубопровод подключается к одной стороне радиатора.При этом подача теплоносителя идет на верхнюю часть батареи, а отток — на обратку, которая соединяется с ОП снизу. Этот модуль обеспечивает равномерный прогрев всех секций. Такой вариант подключения батарей-гармошки особенно хорош для одноэтажных домов.

Важно! Не следует использовать односторонний тип подключения, если количество секций превышает 15. Игнорирование этой рекомендации приводит к значительным потерям тепла.

Схема одностороннего подключения отопительного прибора

Способ №2: Нижнее подключение

Подходит для трубопроводов, скрытых в полу. В эту же группу входит седловой тип, но трубы идут по поверхности пола. В этом случае подводящий и отводящий патрубки подключаются к днищу батареи: один слева, другой — справа. Батареи отопления с нижними подключениями могут неравномерно прогреваться вверху, при этом возможна потеря до 15% тепла.

Схема нижнего подключения, показывающая направление движения теплоносителя в приборе

Способ №3: Диагональное подключение

Используется при монтаже длинных отопительных приборов с большим количеством секций.Подающий патрубок подсоединяется к верхней части радиатора, а отводящий – к нижнему сплаву, расположенному на противоположной стороне устройства. Результат: Поверхность конвектора равномерно нагревает воду или антифриз. Величина тепловых потерь составляет всего пару процентов.

Как влияет циркуляция теплоносителя на монтаж оборудования

Если в системе отопления частного дома установлен циркуляционный насос, принудительно гоняющий воду или антифриз по тепловому контуру, можно выбрать любой способ подключения радиаторы. Эффективность функционирования системы в этом случае не будет зависеть от схемы установки НП на трубопровод. При естественной циркуляции теплоносителя лучше использовать диагональный способ подключения батарей.

Многие домовладельцы недовольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой нагрев связан с негерметичным радиатором. В этом случае заменяем отопительную конструкцию на более производительное и мощное оборудование.На сегодняшний день существуют керамические батареи отопления, биметаллические и . Но самыми надежными и долговечными остаются все-таки чугунные модели. Если аккумулятор в отличном состоянии, менять его нецелесообразно. В этом случае к радиатору можно добавить секции. Данная статья посвящена увеличению батареи отопления.

На данный момент есть несколько радиаторов для подключения радиаторов.

Специалисты утверждают, что неправильно выбранная схема может привести к тому, что 50% тепла будет потеряно.

При неправильном подключении дополнительных секций система будет прогреваться неравномерно. И малейшая ошибка, дефект могут вызвать протечки и прорывы. Поэтому важно знать, как правильно подключить батареи отопления, и выполнять работы аккуратно и аккуратно.

Способы подключения радиаторов показаны ниже:

Следует отметить, что последовательное подключение радиаторов отопления является наиболее надежным и экономически обоснованным.Наиболее простой способ реализации метода — выполнение одного общего канала подачи теплоносителя.

Что потребуется для сборки батареи?

Перед подключением радиатора отопления необходимо рассчитать, сколько секций необходимо установить для более эффективного обогрева помещения. И приобрести необходимое количество дополнительных секций. Лучше выбирать чугун.

Также перед тем, как правильно подключить радиаторы отопления, следует подготовить все необходимые инструменты, приобрести некоторые материалы:

Как подключить аккумулятор?

Не разобравшись, как подключить батареи отопления, не зная принципа работы системы отопления, радиатор правильно не определит.

Подготовительные работы

В первую очередь нужно провести подготовительные работы. Имеется в виду демонтаж радиатора. Вам нужно удалить разделы, которые планируется увеличивать.

Аккумулятор необходимо очистить, удалить ржавчину, пыль и грязь.

Следует осматривать резьбовое отверстие, соединяющее конструкцию с трубой. Могут быть наросты. Их нужно удалить с помощью наждачной бумаги. В противном случае будет установлена межсекционная прокладка. А это может привести к тому, что система отопления потечет.

Присоединение секций

Осуществляется соединение секций. Соединённые секции плотно прикрепите к батарее. Сделать прокладку. С помощью радиаторного ключа измеряется расстояние до ниппеля. Наппель в батарее вставляется в пер. Клавиша трубы прокручивает клавишу радиатора. Затем сосок превращается в два противоположных отдела. Сделайте 3 оборота ключом радиатора. Аналогичные действия проделываем с нижней частью аккумулятора.

Далее берутся паронитовые прокладки и боковые заглушки и устанавливаются в аккумулятор. При этом используйте трубный ключ. Главное очень сильно затянуть, чтобы получилась надежная, герметичная конструкция. Секция крепится к радиатору. Аналогично соединяются остальные секции.

Крепление радиатора к стене

После прикрепления всех дополнительных разделов выполняется. Для этого установите крючки на уровне батареи. Конструкция подвешена. Все соединения фиксируются фитингами. Сделать затягивающий ключ. Все соединения обработаны герметиком. Недавно в продаже появились специальные клейкие ленты для труб.

Проверка

Полученная конструкция одним концом вставляется в трубу, а другим в батарею. Места соединения туго закрутить ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.

После окончания сборки батарей отопления проводится осмотр системы на наличие дефектов. Если все в порядке, осуществляется пробный пуск теплоносителя. Первый раз вода запускается под пониженным давлением.Это позволяет обнаружить, где связь некачественная и дает течь. При обнаружении протечек воду отключают и приступают к устранению неполадок. Второй раз запускается теплоноситель под нормальным давлением.

После подключения батареи отопления пришлось дать поработать радиатору на несколько часов. А по истечении этого времени проверить состояние труб, арматуры, аккумуляторов.

Какую схему подключения аккумулятора выбрать?

Поскольку радиаторы отопления можно комбинировать между собой, рассмотрим, какой из них удобнее и эффективнее.

Наиболее часто используется последовательное соединение радиаторов. Потому что обеспечивает высокий уровень надежности. Требует минимального обслуживания. Технические затраты небольшие. По такой схеме можно подключить до четырех аккумуляторов. Нагревательное устройство подключается к системе ниже. При провисании радиаторов, труб нужно поставить распорки.

Единственный минус при подключении батарей по такой схеме — большие тепловые потери. При попадании воды в верхнюю часть системы аккумулятор охлаждается примерно до 7 градусов. Последние радиаторы прогревать квартиру будут хуже. Разница температур ближнего и дальнего аккумулятора может достигать 18 градусов. Таким образом, помещение прогреваться будет неравномерно. Но эту проблему можно решить – поставить дополнительный электрокотел.

В условиях холодов, межсезонья и сильных морозов в зимний период система отопления должна обеспечивать максимально комфортную температуру во всех помещениях дома. Правильный монтаж тепловой сети зависит от многих факторов: от общей длины конструкции, площади дома, количества батарей и способов их присоединения к центральным стоякам.Получается, что для каждого дома подбирается индивидуальная система отопления. Многие владельцы жилья, особенно проживающие в многоквартирных домах, часто задаются вопросом: как правильно подключить батарею отопления?

Два типа систем отопления

Системы отопления домов делятся на два типа: однотрубные, как более экономичный вариант, и двухтрубные, имеющие больше преимуществ. Рассмотрим их и назовем основные отличия.

Однотрубная система

В однотрубной системе горячая вода движется по трубам сверху вниз.Он равномерно распределяется по нагревательному устройству и проходит через другое сопло, снова попадая в ту же трубу. Этот вид тепловой сети характерен больше для многоэтажных домов. Он прост в монтаже и не требует большого количества материалов. Имеет систему и свои недостатки:

Температура радиаторов на первых этажах многоквартирного дома значительно ниже, чем на верхних, так как вода в них попадает не такая горячая.
Нет возможности изменить степень нагрева в отдельных квартирах.
Для устранения протечек в результате аварии и замены батареи на одном этаже приходится отключать весь стояк.
Для установки автономного отопления отдельной квартиры сложно отключить от общей системы.

Думая, как подключить батареи отопления, чтобы в квартире на нижнем этаже было тепло, можно применить циркуляционный насос, который будет распределять горячую воду по всем радиаторам. Для владельцев своего дома можно посоветовать увеличить количество секций в отопительных приборах в дальних помещениях, что повысит теплоотдачу.

Во избежание остановки нагрева для стояка, что происходит в результате зуммирования или протечек в отдельном приборе, их устанавливают с байпасом — перемычкой между двумя проводками.

Двухтрубная система

Грамотное подключение радиаторов отопления при двухтрубной системе часто используется для отопления частного дома, коттеджа. Его преимущество, по сравнению с однотрубным, в том, что все радиаторы, в том числе удаленные от котла, имеют одинаковую температуру.

Эффективность этой системы влияет на ее более высокую стоимость.Ведь предстоит монтировать два контура трубы. Первый подает горячую воду к радиатору, который сливается поверх второго. Аккумуляторы в такой системе монтируются параллельно. Преимущества такой установки трубы:

горячий теплоноситель распределяется по радиаторам наиболее равномерно;
есть возможность регулирования температуры в каждой комнате;
при ремонте отдельной батареи остальная система отопления продолжает работать.

Основные схемы подключения радиаторов к тепловой системе

Бедняге иногда непонятно как правильно подключить аккумулятор и почему радиатор по разному подключается к патрубкам.Суть в том, что разные варианты подключения и работы неодинаковы, давая свой процент теплоотдачи отопительного прибора, направление движения потока теплоносителя и его интенсивность.

Батареи в двухтрубных и однотрубных системах подключаются несколькими способами: боковым, диагональным, нижним и другими.

Боковой

Самый распространенный способ подключения. Он заключается в том, что к верхнему патрубку подходит одна труба с горячим теплоносителем, а к нижнему присоединяется заправочный патрубок, который немного остынет, горячая вода уходит.Для такого подключения есть ограничение на количество секций в радиаторе, их не должно быть больше 15.

Диагональ

Такой способ подключения батареи к системе отопления используется для длинных радиаторов. Подключение теплоносителя происходит следующим образом: Подача подходит к верхнему патрубку с одной из сторон, а реверс находится на нижнем патрубке с другой стороны. Горячая вода имеет свойство наиболее равномерно распределяться по прибору отопления.

Нижний

Такой способ соединения встречается в домах, в которых трубы системы отопления спрятаны под полом. Его можно монтировать не только в однотрубные системы отопления, но и в двухтрубные для малоэтажных домов частного сектора. Этот способ подключения не самый эффективный. Часто приходится добавлять в систему циркулярный насос.

Есть и другие способы подключения радиаторов. Например, односторонняя нижняя, у которой подача и реверс рядом.Трубы в такой схеме почти не видны, но для хорошего отопления требуется батарея с большим количеством секций.

Решая, как правильно подключить батареи отопления, нужно обратить внимание на экономичность способа подключения. Рассчитывая мощность отопительного прибора, используют различные повышающие и понижающие коэффициенты. Они напрямую связаны со способом соединения радиатора с центральным стояком. Различные схемы имеют такие индикаторы:

сбоку — К равно 1, 0;

Диагональ

— K равно 1.1-1,2;
нижний — К 0,7-0,9.

Как видно, наибольший коэффициент полезного действия может иметь радиатор отопления, если правильно подключить его диагональным способом. Но каждый владелец жилья сам решает, какой тип подключения использовать.

Установка батареи: необходимые факторы

Место

Подключение радиаторов отопления в квартире или доме обычно происходит по некоторым правилам. Вы можете расположить батареи в комнате в любом месте.Это зависит от пожеланий владельцев. Но целесообразнее будет выбрать место, где есть теплопотери, чтобы уменьшить их величину и получить ощущение комфорта.

Наиболее ощутимые потери тепла происходят через оконные проемы. И какие бы современные технологии не применялись при создании новейших стеклянных окон, потери в них будут больше, чем в стенах. Поэтому в многоквартирных домах радиаторы находятся в помещении под окнами, где они ограничивают зону с холодным воздухом.

При установке радиатора обычно соблюдают следующие требования:

расстояние от подоконника до верха радиатора должно быть не менее 5-10 см;
до стены – 2-5 см;
до пола — 8-12 см.

Прежде чем правильно подключить батареи отопления в квартире, следует рассчитать длину радиатора или необходимое количество секций. От этого может зависеть, будет ли здесь тепло и уютно и в очень холодные дни. Существует несколько способов расчета на основе сложных формул и коэффициентов.

Неконкретный, владелец или проживающий в квартире может сделать более простой расчет. Вам достаточно знать параметры своего помещения и мощность выбранных аккумуляторов.Мощность радиатора 100 Вт позволяет обогреть помещение площадью 1 м². Умножаем площадь комнаты на 100. Получается значение общей мощности аккумулятора. Делим указанное в документации значение мощности одной секции. Получите необходимое количество секций.

Есть более простое старое правило правильного подключения радиатора отопления. Батарейная секция рассчитана на обогрев 2 м² помещения, площадь которого не превышает 2,7 м. Удерживая количество секций, производим округление. Эта схема не подходит для угловых квартир и частных домов с большими комнатами и высокими потолками.Есть расчет индивидуально.

Установка стагнатора аккумулятора

Прежде чем правильно подключить радиатор отопления в квартире, нужно подумать, стоит ли устанавливать систему возможного регулирования теплоснабжения. Он может быть создан в автоматическом и ручном режиме.

Не нужно экономить на установке ручных устройств, обеспечивающих дополнительную безопасную эксплуатацию радиаторов: кранты, краны, вентили. Они помогут в критических ситуациях быстро вывести из строя радиаторы.Незаменимы они и при ремонте отдельных батарей, тогда не будет необходимости останавливать поступление тепла по всему дому.

Решая, как правильно подключить батарею отопления, можно воспользоваться этой инструкцией:

Сначала производят необходимую разметку перед креплением кронштейнов, затем монтируют их к стене.
Краны Маевского, на батареи устанавливаются специальные устройства, помогающие воздуху от аккумуляторов в случаях воздушных пробок.
Заглушки и регуляторы монтажные для теплоснабжения, арматуры и других механизмов.
Установив радиатор на кронштейны, выровняйте его по горизонтали относительно пола.
Подсоедините батарею к общей системе отопления с помощью переходных бит.
Произвести предварительное испытание аккумуляторной батареи для проверки надежности при пуске охлаждающей жидкости.

Вам нужно знать! Самостоятельный перенос высоты, установка и подключение радиаторов отопления могут впоследствии создать массу проблем, как для владельца квартиры, где производились данные действия, так и для соседей, которым будет мешать тепловое помещение помещения. Данные работы выполняются только с разрешения управляющей компании и после осмотра эксперта.

Полезные советы тем, кто самостоятельно подключает батареи отопления

Некоторые владельцы считают не столько важными способы подключения радиаторов к тепловой системе дома, сколько материал, из которого они изготовлены. Так, теплоотдача у биметаллических батарей выше, чем у изготовленных из чугуна. Но при неправильной схеме подключения такие радиаторы будут иметь коэффициент рекуперации тепла ниже.Если биметаллические отопительные приборы подключить к трубам нижним способом, то потери тепла составят 12%, что скажется на температурном режиме помещения и потерях топлива.

Специалисты рекомендуют, как увеличить рекуперацию тепла, если радиатор отопления установлен правильно. Для этого за ним прикрепите светоотражающую панель. Его роль может сыграть обычный кусок фанеры или ДВП, обернутый алюминиевой фольгой. Но в этом случае от стены до батареи расстояние должно быть не менее 1,5 см.

На веки к прибору нагрева, советуют регулирующие и запорные механизмы. Также требуется для балансировки, и возможного снятия радиатора в случае замены и промывки.

Если говорить о том, что в первую очередь является комфортом в доме, то одним из первостепенных факторов будет тепло. Именно оно «вдыхает жизнь» в любое строение, вне зависимости от этого речь идет о роскошном доме в несколько этажей или небольшой квартире в доме старой постройки.Что такое гарантированное тепло? Естественно грамотно созданное отопление. Причем в современных условиях он должен быть не только эффективным, но и экономичным, а этого баланса добиться достаточно сложно. Хотя ничего невозможного в принципе не существует, поэтому мы последовательно рассказываем на страницах нашего сайта, как создать в жилище отличный обогрев. На этот раз наша тема: Схемы подключения радиаторов отопления. Это один из самых важных моментов в устройстве системы отопления, который можно реализовать несколькими способами.

Какие виды систем отопления бывают?

Для того, чтобы понять, как подключить радиатор отопления, нужно четко представлять, в какую систему он будет интегрирован. Даже если все работы будут выполнять мастера из специализированной компании, все равно хозяину дома необходимо знать, какая именно схема отопления будет реализована в его жилище.

Однотрубный нагревательный элемент

Основан на подаче воды в радиаторы, установленные в многоэтажном доме (как правило, в многоэтажных домах).Такое подключение радиатора отопления самое простое.

Однако при наличии установки эта схема имеет один серьезный недостаток — невозможность регулировки подачи тепла. Никакие специальные устройства не обеспечивают такой системы. Следовательно, теплоотдача соответствует обозначенной норме проекта.

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно обратить внимание на двухтрубную систему отопления. Его функционирование основано на подаче горячего теплоносителя по одной трубе и открытии охлажденной воды в обратном направлении по второй трубе.Вот параллельное подключение отопительных приборов. Преимуществом такого подключения является равномерность прогрева всех батарей. Кроме того, интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований основного нормативного документа – СНиП 3.05.01-85.

Выбор места установки радиатора: что важно?

Вне зависимости от того, было ли реализовано последовательное подключение радиаторов отопления или параллельно, функциональное назначение этих устройств — не только отапливаемое помещение.Через батареи создается определенная защита (экран) от проникновения холода извне. Это объясняется расположением батарей под подоконником. При таком размещении радиаторов в местах наибольших теплопотерь, то есть создается эффективная тепловая завеса в районе оконного проема.

Прежде чем рассматривать способы подключения радиаторов отопления, необходимо составить схему расположения этих устройств. Важно правильно определить расстояния установки радиаторов, которые обеспечат их максимальную теплоотдачу.Итак, батареи отопления абсолютно правильные, если:

опускают подоконник снизу на 100 мм;
от пола находятся на расстоянии 120 мм;
дельта от стены на расстоянии 20 мм.

Методы циркуляции охлаждающей жидкости

Как известно, вода, а обычно именно она заливается в систему отопления, либо естественным путем. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе.Естественно, этот элемент включается в общую схему отопления. И устанавливается он в большинстве случаев либо возле котла отопления, либо уже является его конструктивным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электричеством. На схеме не предусмотрен насос, а сам котел отопления энергонезависимый. Вода по системе движется за счет того, что холодный теплоноситель вытесняется нагретым раневым столбом. Как будет осуществляться подключение радиаторов в таких условиях, зависит от многих факторов, в том числе следует учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии циркуляционного насоса в системе отопления.

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одной из составляющих его эффективности является подключение радиаторов отопления. Неважно, чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно правильно выбрать способ подключения.

Типы систем отопления

Количество тепла, которое будет излучать радиатор отопления, не зависит от типа системы отопления и выбранного типа подключения.Для выбора оптимального варианта необходимо сначала разобраться, какие бывают системы отопления и чем они отличаются.

Одинарная трубка

Однотрубная система отопления – наиболее экономичный вариант с точки зрения затрат на монтаж. Поэтому такой тип планировки предпочтительнее в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включаются в магистраль последовательно и теплоноситель проходит сначала через одну отопительную пробу, затем поступает на второй ввод и так далее.Выход последнего радиатора подключается к входу котла отопления или к стояку в многоэтажных домах.

Недостаток такой компоновки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любой из радиаторов, вы настроите всю остальную систему. Второй существенный недостаток – разная температура охлаждающей жидкости на различных радиаторах. Очень хорошо греются те, кто ближе к котлу, которые все же становятся холоднее.Это следствие последовательного подключения радиаторов отопления.

Двухтрубная компоновка

Двухтрубная система отопления отличается тем, что имеет две нитки трубопровода – подачу и обратную. Каждый радиатор подключается к обоим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент – к каждому из радиаторов можно установить термостат и можно менять количество тепла, которое он выделяет.

Недостатком такой системы является количество труб при разводке системы больше почти в два раза. Но систему можно легко сбалансировать.

Куда ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекается холодным, поступающим из окон. Кроме того, теплый воздух нагревает стекла, не позволяя образовываться на них конденсату. Только для этого необходимо, чтобы радиатор занимал не менее 70% ширины оконного проема.Только так окно не запотеет. Поэтому при выборе мощности радиаторов подбирайте ее так, чтобы ширина всей батареи отопления была не меньше заданного значения.

Кроме того, необходимо правильно подобрать высоту радиатора и место для его размещения под окном. Его необходимо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, будет неудобно, если поднять выше – ноги будут холодными.Также регулируется расстояние до подоконника – оно должно быть 10-12 см. В этом случае теплый воздух свободно огибает преграду – подоконник – и поднимается по оконному стеклу.

И последнее расстояние, которое нужно выдержать при подключении радиаторов отопления – расстояние до стены. Он должен быть 3-5 см. В этом случае восходящие потоки теплого воздуха будут подниматься по задней стенке радиатора, улучшится скорость обогрева помещения.

Схемы подключения радиаторов

Насколько хорошо будут греть радиаторы, зависит от способа подачи теплоносителя.Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два вида подключения — боковое и нижнее. При нижнем подключении никаких расхождений быть не может. Форсунок всего две — входная и выходная. Соответственно, с одной стороны теплоноситель подается к радиатору, а с другой отдается.

Конкретно где подключать подачу, а где реверс написано в инструкции по установке, которая должна быть в наличии.

Боковое подключение нагревательной батареи

С боковым подключением вариантов гораздо больше: здесь подающий и обратный патрубок можно соединить в два штуцера, соответственно четыре варианта.

Вариант №1. Диагональное соединение

Такое подключение радиаторов отопления считается наиболее эффективным, оно принято за стандарт и именно так переживают производители своих отопительных приборов и данные в паспорте теплоснабжения — для такого вкладыша.Все остальные виды соединения менее эффективно отдают тепло.

Все потому, что при диагональном соединении батарей горячий теплоноситель подается к верхнему входу с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Односторонний

Как понятно из названия, трубопроводы соединены с одной стороны — подача, с обратной — нижняя. Этот вариант удобен, когда стояк проходит со стороны отопительного прибора, который часто бывает в квартирах, ведь такой тип подключения обычно распространен.При подаче теплоносителя снизу такая схема используется нечасто – не очень удобно размещать трубы.

При таком подключении радиаторов эффективность обогрева лишь немного ниже — на 2%. Но это только если секций в радиаторах немного — не более 10. С более длинной батареей далеко от края будет плохо или вообще останется холодным. В панельных радиаторах для решения проблемы используются удлинители потока – трубки, которые немного подводят теплоноситель посередине.Эти же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая теплообмен.

Вариант №3. Нижнее или седловидное соединение

Из всех вариантов седловое подключение радиаторов отопления самое интимное. Потери составляют около 12-14%. Но этот вариант самый незаметный – трубы обычно укладываются на пол или под него и этот способ самый оптимальный с точки зрения эстетики. А чтобы потери не сказались на температуре в помещении можно взять радиатор чуть мощнее требуемого.

В системах с естественной циркуляцией такой тип подключения делать не стоит, но при наличии насоса он работает хорошо. В некоторых случаях даже не хуже, чем сбоку. Просто при некоторой скорости движения теплоносителя возникают вихревые течения, прогревается вся поверхность, повышается теплоотдача. Эти явления еще не изучены до конца, поэтому предсказать поведение теплоносителя невозможно.

– Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

Если у вас старый дом с водяным отоплением и только одним термостатом на весь дом, поддержание равномерной температуры может оказаться сложной задачей, особенно в некоторых комнатах/зонах. жарко или слишком холодно по отношению к другим. При установке системы отопления каждый радиатор был подключен к одному комплекту труб, что не позволяет осуществлять индивидуальный контроль. В готовом доме может быть сложно заменить трубы без больших затрат на ремонт и строительство, поэтому одним из решений, которое может сработать, является установка термостатических регулирующих клапанов (ТРВ) на отдельных радиаторах.

Новая установка TRV

TRV — это саморегулирующийся клапан, работающий за счет изменения подачи горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка находится на корпусе.При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его либо открываться, либо закрываться.

Honeywell eTRV

Традиционные термостаты TRV работают без электроэнергии и устанавливаются путем удаления старого ручного запорного клапана и замены его клапаном TRV, которым легко управлять, поворачивая циферблат для регулировки температуры. Как и для многих других современных устройств, доступны электронные «умные» версии.Эти головки клапанов, известные как eTRV, могут питаться от батарей или подключаться к домашнему источнику питания. Они могут быть запрограммированы с настройками времени и температуры, и есть даже версии, которые можно запрограммировать и контролировать с помощью приложения для смартфона, точно так же, как интеллектуальный термостат для всего дома или зональной системы, такой как Nest или Honeywell Lyric.

Есть два места, где нельзя устанавливать ТРВ – первое – в ванных комнатах. Это связано с тем, что тепло, выделяемое ванной/душем, приведет к тому, что TRV отключит тепло от радиатора, что означает, что он не сможет бороться с конденсатом.Второе место находится в той же комнате, где находится основной термостат отопления. Главный термостат напрямую связан с котлом, поэтому при наличии ТРВ в одной комнате они будут бороться за управление, а если ТРВ победит, то отключится отопление всего дома.

Наряду с созданием более комфортной и сбалансированной отопительной среды, термостатические радиаторные клапаны позволяют сэкономить деньги за счет сокращения потерь тепла, поступающего в помещения, которые обычно нагреваются, или в помещения, которые редко используются, например, гостевая спальня или дополнительная комната.

Клапаны термостатические радиаторные на системах парового отопления

Существующий уровень и характер перегрева

Если существующая средняя температура помещения выше 72 °F, но не чрезмерно, это уменьшит (но не устранит) возможность модернизации TRV для снижения потребности в отоплении всего здания по сравнению со зданиями, где существующая средняя температура отопления помещения составляет, например, 80°F или выше.

Если существующая разность средней температуры по всему зданию невелика, у TRV также будет меньше возможностей уменьшить перегрев по сравнению со зданием, в котором потребность в отоплении сильно различается от квартиры к квартире.Например, в здании, в котором некоторые квартиры имеют большие окна, выходящие на юг (высокая солнечная нагрузка), в здании с флигелем, подверженным сильному ветровому воздействию, или в здании, в котором уровень теплового комфорта жителей сильно различается, управляющий обычно вынуждены поддерживать высокую среднюю температуру помещения, чтобы удовлетворить потребности самых холодных квартир. TRV потенциально могут снизить потребность в этом, ограничивая мощность теплогенератора в помещениях с меньшей потребностью в тепле, в то время как мощность котла продолжает удовлетворять помещения с большей потребностью в тепле.

Радиатор для однотрубного конвектора

Существует несколько ключевых отличий между применением термостатических радиаторных клапанов в однотрубной конвекторной радиаторной системе по сравнению с двухтрубными системами и/или чугунными радиаторами. В случае двухтрубного пара TRV может быть размещен на входе в радиатор, где он может полностью блокировать попадание пара в радиатор, когда TRV закрыт. В однотрубном паровом приложении TRV устанавливаются на вентиляционной стороне радиатора, в основном из-за проблем с засорением входного отверстия мусором и конденсатом, а также из-за более высоких затрат на оплату труда.Однотрубный TRV в положении вентиляции может работать одним из двух способов:

Если температура в помещении уже удовлетворяет показания датчика и клапан TRV закрывается до начала парового цикла, это может предотвратить выход всей массы воздуха в радиаторе из корпуса радиатора. Цикл работает, и в пространство не добавляется тепло (пока давление пара низкое).
Если клапан TRV открыт в начале парового цикла и закрывается, когда воздух лишь частично вытесняется из корпуса радиатора, это эффективно ограничивает объем корпуса радиатора, который может принимать пар в течение оставшегося парового цикла.

Второй сценарий требует, чтобы после начала парового цикла датчик TRV мог привести в действие клапан за более короткий промежуток времени, чем тот, в течение которого воздух вытесняется из радиатора. Большой чугунный радиатор может полностью заполниться паром за восемь-десять минут, тогда как конвекторы заполнятся за две минуты или меньше. Таким образом, реакция TRV должна произойти менее чем за десять минут с начала парового цикла для чугуна и менее чем за две минуты для конвекторов.Расширение материала сенсора происходит в течение нескольких секунд; ограничивающим фактором является время, необходимое для установления конвекционного потока в помещении, который омывает датчик TRV воздухом, температура которого превышает его заданную температуру. Место, в котором датчик TRV размещается в помещении, является решающим фактором при реагировании на более высокие температуры в конвективном потоке. Кроме того, на это время отклика может повлиять сама уставка температуры TRV относительно желаемой температуры в помещении.

Уставки управления котлом

Рабочее давление котла и настройки кривой сброса наружного воздуха потенциально могут повлиять как на способность TRV контролировать тепловую мощность отдельного радиатора, так и на влияние TRV на использование топлива для отопления в масштабе всего здания. Например, паровой котел в типичном здании может быть настроен на работу в диапазоне 2-5 фунтов на квадратный дюйм (psi) выше атмосферного давления. Если пренебречь перепадами давления в паровых магистралях и стояках, 5 фунтов на квадратный дюйм на радиаторе сожмут объем захваченного воздуха примерно на 25% и, следовательно, позволят этому радиатору излучать четверть его максимальной тепловой мощности, даже когда TRV успешно закрыт. Если бы рабочее давление можно было снизить до 2 фунтов на квадратный дюйм, это позволило бы заполнить паром только 12% радиатора в том же случае, что увеличило бы способность TRV ограничивать тепловую мощность радиатора.

Поведение резидента

Поведение арендатора трудно предсказать и на него трудно повлиять. Частое открывание окон жителями может быть установленным средством (читай: привычкой) контроля перегрева. Обеспечение сбалансированного парового тепла и постоянной температуры в помещении является необходимым условием для установки TRV по другим причинам, упомянутым в этом руководстве, а также для уменьшения потребности и привычки арендаторов регулировать температуру в помещении таким образом.Если такое поведение сохраняется после установки TRV, возможно, что данный датчик TRV никогда не превысит заданную температуру и, следовательно, никогда не приблизится к пределу мощности радиатора. По этой причине ключевое значение имеет обучение резидентов.

Система вентиляции

В старых зданиях, которые, как правило, имеют однотрубное паровое отопление, часто не используется центральная механическая система вентиляции для подачи свежего воздуха в жилые помещения и удаления спертого воздуха и запахов из кухонь и ванных комнат.Скорее, открывающиеся окна, контролируемые жильцами дома, являются основным средством вентиляции. Это тот случай, когда дизайн здания по своей сути чувствителен к поведению жильцов — ожидается, что кулинарные привычки и индивидуальные предпочтения будут влиять на уровни вентиляции. Оконная вентиляция представляет собой отдельное явление от контроля перегрева, опосредованного окнами, но может также способствовать неправильной работе TRV.

Вопросы TRV

Разнообразие марок и моделей TRV: TRV производятся несколькими компаниями, каждая из которых выпускает несколько моделей, конструкция которых со временем подвергается изменениям.Кроме того, существует два основных типа работы ТРВ: восковой и сильфонный (сильфонные, в свою очередь, могут быть заполнены как жидкостью, так и паром), что влияет на время отклика.
Регулировка TRV: В зависимости от целей владельца здания у вас есть возможность установить TRV, которые регулируются жильцами или которые заблокированы на определенную температуру на заводе. Кроме того, размещение циферблата TRV в шкафу радиатора может затруднить его регулировку, в то время как для удобства жителей также доступны варианты настенного монтажа.
Уплотнения впускного клапана радиатора и другие соединения: TRV, а также вентиляционные отверстия радиатора работают на том основании, что они могут контролировать движение воздуха внутри радиатора. Если на резьбовых соединениях радиатора в сборе или на уплотнении впускного клапана имеются какие-либо утечки, эта функция может быть нарушена и/или пар может попасть непосредственно в кондиционируемое пространство.
Размещение датчика TRV: Датчики TRV могут подвергаться воздействию более низких или более высоких температур в результате их размещения в помещении.Например, датчики можно разместить снаружи или внутри шкафов конвектора (в прямом потоке возвратного воздуха), на стене рядом с радиатором, на самом ТРВ или на внутренней стене. Размещение датчиков в стороне и внутри радиаторных шкафов может защитить их от непреднамеренных ударов и износа, которые могут повредить хрупкие капиллярные трубки; однако это также может привести к слишком сильному или слишком слабому нагреву и ограничить эффективность TRV.
Номинальное давление закрытия: Также важно убедиться, что TRV в вашей установке могут правильно закрыться при рабочем давлении, создаваемом паровой системой.Некоторые производители TRV сообщают, что их продукция способна выдерживать давление до 15 фунтов на квадратный дюйм без риска механического отказа — конечно, 15 фунтов на квадратный дюйм в качестве рабочего диапазона для паровой системы было бы совершенно неподходящим по причинам, описанным выше, — но обязательно проконсультируйтесь с производителем. .

Анализ затрат и результатов

Стоимость установки

TRV может сильно различаться, частично из-за используемого продукта и частично из-за используемого метода установки, т. е. самостоятельно или лицензированными подрядчиками.Также будут различаться степень имеющегося перегрева в здании и продолжительность отопительного сезона. В результате, в некоторых случаях TRV могут быть рентабельными как решение для всего здания, в то время как в других они могут подходить только для конкретных проблемных участков с перегревом.

Энергетическое моделирование TRV, установленных в типичных каменных зданиях в климате Нью-Йорка, показывает, что при стоимости установки в 140 долларов установка будет иметь положительную окупаемость только в том случае, если средняя температура в помещении будет снижена на 6°F или более для типичного естественного климата. газовые котлы.

Confused — Системы с одной зоной

Однозонные системы предназначены для контроля площадей разного размера от 10 м2 до 100 м2. Вы увидите 2 различных типа однозонной системы в нашем магазине Стандартная комната и Высокая производительность, единственная разница между этими двумя вариантами заключается в количестве труб, которые вы получаете в комплекте.

На что обратить внимание
- Размер заказываемого вами комплекта будет определять тип насоса/смесительного клапана, который вы получите в комплекте.
- Обратите внимание, что расстояние между трубами определяет количество квадратных метров, которые вы можете покрыть.
- Самая длинная труба, которую вы можете иметь, составляет 100 метров.
- Стандартный комплект с шагом 250 мм между трубами покрывает площадь 30 м2.
- Высокопроизводительный комплект с расстоянием между трубами 200 мм покроет площадь 24 м2.

Насосом можно управлять двумя способами – опция 1

Самый простой способ — подключить подачу и обратку от имеющегося контура радиатора (т. е. отвод труб радиатора) это означает, что, когда ваши существующие радиаторы запрограммированы на включение (обычно часы рядом с котлом), насос теплого пола также включится, при условии, что и термостат радиатора, и термостат теплого пола включены. вызов тепла (обратите внимание – насос теплого пола не запустится, пока температура воды в трубах не достигнет 40 градусов).

Любой стандартный комплект для помещений площадью до 30 м2 будет поставляться с предварительно собранным блоком насосов и смесительных клапанов Grundfoss для одной зоны

Комплект на 30 м2 содержит 120 м трубопровода, что является максимальным количеством труб, допустимым для любого однозонального насоса, в противном случае температура воды в трубе понизится, прежде чем она вернется к насосу.

Любой стандартный комплект для помещений площадью более 30 м2 будет поставляться с нашим предварительно собранным коллекторным насосом и смесительным клапаном Grundfoss

Разница между этими двумя системами заключается в том, что коллектор, присоединенный к насосу, может работать с большим количеством зон. Преимущество коллектора означает, что вы можете добавить больше зон в систему и отапливать большие площади (каждый порт коллектора может управлять трубой длиной до 100 м). Каждая зона включается одновременно, когда система требует тепла (т.е. когда ваш термостат настроен на включение).

Например,

Стандартный комплект площадью 50 м2 будет поставляться с 3-ходовым коллектором. Это означает, что у вас может быть либо 1 большая площадь 50 м2, снабженная 3 зонами труб, либо вы можете иметь 3 разные комнаты 20 м2 + 20 м2 + 10 м2, снабженные одним и тем же комплектом.

На что обратить внимание

Все 3 разные комнаты будут контролироваться одним и тем же термостатом.
Ни одна зона не может использовать более 100 м трубы.
Длина участка трубопровода от коллектора до помещения.

Опция 1 (системный котел, не комбинированный)

Всегда консультируйтесь со своим установщиком, так как конфигурации котлов могут отличаться от представленных на рисунке. Это стандартное руководство по установке для типовых установок.

Если вы хотите иметь возможность включать подогрев пола независимо от радиаторной системы, то вам необходимо отсоединить отопительный контур от котла, это означает установку нового 2-ходового клапана на системе типа «S» для самостоятельно управлять новой зоной теплого пола.

Клапан управляется термостатом из комплекта поставки, мы рекомендуем использовать цифровой термостат, а не термостат с ручным управлением, так как цифровые термостаты могут программировать время включения и выключения.

Преимущество такой установки в том, что вы можете самостоятельно управлять системой обогрева пола.

2-контурная система для одной комнаты

(проводка не показана) Не используется в системе Y-плана

Схемы подключения радиаторов отопления — Авалон

Схемы подключения радиаторов отопления: одностороннее, двухстороннее, по диагонали

Одностороннее присоединение подачи и обратки

Подключение радиатора отопления по диагонали

Нижнее двухстороннее подключение

Запорная арматура – важный элемент системы отопления

Какие есть варианты подключения радиаторов отопления в доме?

Как можно подключить радиаторы отопления в частом доме

Однотрубная схема подключения радиаторов отопления

Двухтрубная схема отопления

Где купить радиаторы отопления?

Однотрубная система отопления частного дома: как выбрать лучшую схему

Основы и теория

Доступные для реализации схемы однотрубного отопления

Для одноэтажного дома

Для двухэтажного дома

Для многоэтажного дома

Возможные способы подключения радиаторов отопления

Вводная часть

Шесть способов подключения радиаторов отопления

С запорными кранами сверху и снизу

Нижнее подключение в одной точке

Нижнее подключение в двух точках

Подключение в двух точках с регулировочными кранами

Подключение с автоматическими термостатическими кранами

Подключение от стены

Отметки элементов на рисунках

Другие статьи раздела: Радиаторы

Похожие статьи

Как правильно подключить радиатор отопления при однотрубной системе

Однотрубная система

Правильное подключение

Движение теплоносителя

Подключение отопительных приборов

Перекрестное расположение

Седельное подключение

Диагональное подключение

Одностороннее соединение

Радиаторы нижнего подключения

Основные достоинства и недостатки

Монтажные работы и установка приборов

Однотрубная или двухтрубная система центрального отопления | ООО «АЭЛ Отопление Солюшнс»

Однотрубная система центрального отопления

Двухтрубная система центрального отопления

Однотрубная система центрального отопления

Двухтрубная система центрального отопления

Управление паровыми радиаторами — The New York Times

Узнайте больше о Нью-Йорке. Небоскребы

Подключение радиаторов к однотрубной системе отопления. Установка и подключение радиаторов своими руками

Подключение радиаторов: последовательное и параллельное

Где и как устанавливать отопительные приборы (ОП)

Три способа подключения батарей отопления

Способ №1: одностороннее подключение

Способ № 2: подключение снизу

Способ №3: диагональное подключение

Как происходит циркуляция теплоносителя на установке оборудования

Принцип подключения радиаторов

Типы систем отопления

Однотрубная система

Где лучше установить радиатор?

Типы циркуляции теплоносителя и варианты подключения

Седло и нижнее соединение

Схема подключения радиатора Spider

Схема подключения «Ленинградка»

Однотрубный принудительный контур

Схема подключения двухтрубного радиатора

Схема Тихельмана: все радиаторы в одинаковых условиях

Схема подключения радиаторов

Что и где использовать в итоге?

Способы подключения радиаторов

Боковое подключение батарей отопления

Нижнее подключение радиаторов

Диагональное подключение батареи

Специальные модели радиаторов

Типы систем отопления

Однотрубная система

Двухтрубная система

Коллекторная система

Схемы подключения

Крепление
