Схема подключения радиатора при однотрубной системе: видео-инструкция по монтажу своими руками, особенности диагонального соединения батарей отопления, цена, фото

Подключение радиаторов при однотрубной системе отопления Ленинградка

23 октября, 2013. Прочитано 28419 раз(а)

При монтаже радиаторов используется несколько методов подключения к общей отопительной сети. Как правило, существенных отличийв них нет, все они используются в зависимости от применяемой схемы отопительной сети. Но однотрубная система имеет ряд существенных преимуществ.

ДИАГОНАЛЬНОЕ ПОДКЛЮЧЕНИЕ

При таком подключении радиатора отопления главный входной патрубок располагается наверху с одной стороны батареи, а второй-выходной − внизу на другой стороне радиатора. Считается, что данная схема подключения батареи отопления более эффективна с позиции теплоотдачи. Такая система рекомендуется для больших радиаторов (12 секций и более).

НИЖНЕЕ ПОДКЛЮЧЕНИЕ БАТАРЕЙ

 Данная система подключения радиатора отопления считается наименее эффективной по теплоотдаче среди всех имеющихся вариантов. Тем не менее, такой тип подключения часто используется в закрытых системах отопления собственных домов. Главная причина − при нижнем подключении трубы легко скрыть подводки,  особенно в том случае, когда используют специальная батарея с нижним подключением к сети. Такой вид трубы можно легко замаскировать под плинтусом или просто упрятать в стяжку под пол.

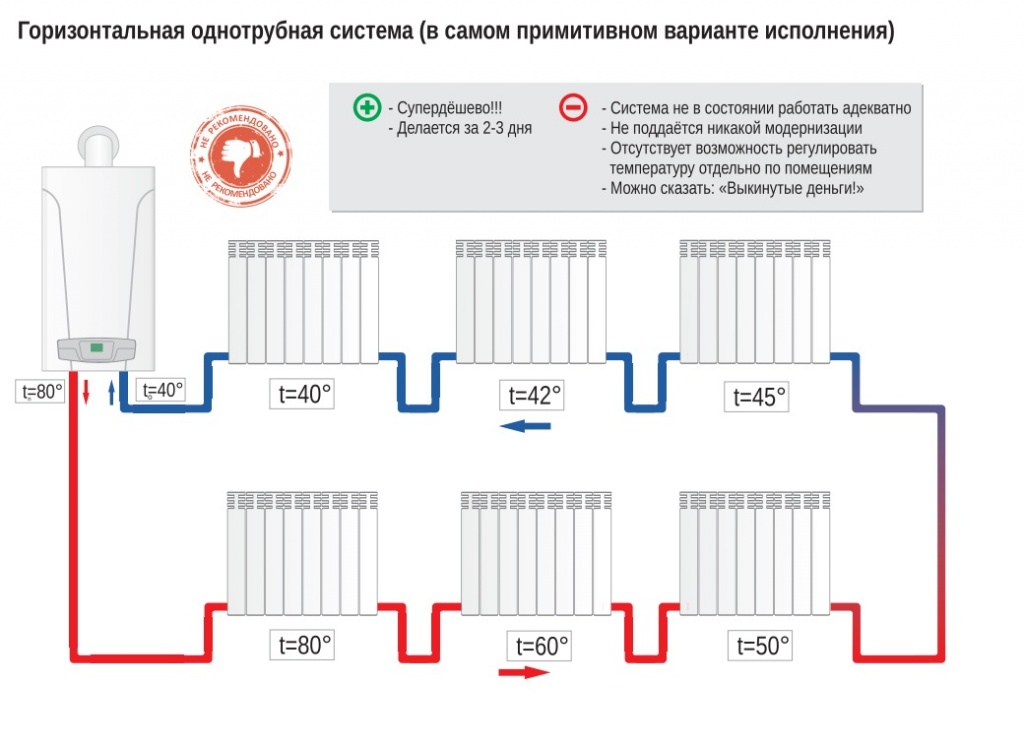

 Подключение радиаторов отопления при однотрубной системе отопления Ленинградка – самая надежная и простая схема для системы отопления. Просто монтируем трубопровод и подключаем радиаторы. При этом подача в радиатор и обратка идет в одну трубу. Основным достоинством данной системы выступает возможность подключения одновременно нескольких источников теплоснабжения. Всего одна труба, поэтому понадобится одна байпасная перемычка на котел и одна на стояк.

Незначительные недостатки

— Радиаторы можно подключить только нижним методом.

— Большая разница температур на последнем и первом радиаторе данной однотрубной системы может достигать 10 градусов. Поэтому лучше всего на такую систему монтировать чугунные батареи. У них не такая большая теплоотдача, и как следствие меньше перепад температур до 5 градусов. Алюминиевые радиаторы имеют высокий коэффициент теплоотдачи и большую разницу температур в системе.

Благодаря использованию насоса, циркуляция станет лучше, и разница температур станет незначительной.

Подключение радиаторов отопления при однотрубной системе отопления видео и фото представлены в нашей статье, где также описаны основные параметры и достоинства.

Рекомендуем вам еще:

схема, как правильно подключить батареи, правильный монтаж конструкции

От специалистов можно услышать мнение, что однотрубная система отопления — это пережиток прошлого, тем не менее, она и по сей день стоит в ряду эффективных способов отопления частных и многоэтажных домов.

Стоит только немного модифицировать заслуженную классику, и проявятся все преимущества однотрубного соединения при монтаже отопительных систем: комфорт, уют в доме и возможность локального ремонта отопительной системы без отключения теплоснабжения.

А ещё — экономия денег при отключении энергоснабжения территории.

Однотрубная система: «изюминки» подключения и реальная выгода при установке

Изначально однотрубная система подключения теплоснабжения была единственно выгодной: радиаторы отопления подсоединялись по физическим параметрам «последовательного соединения».

Выбор основывался на экономном ценообразовании:

• Вдвое сокращались затраты на приобретении проводников для теплоносителя в сравнении с двухтрубной системой.
• Достигалась экономия при покупке футорок, фитингов, кранов.
• Для этой системы подходили радиаторы всех существующих марок: от чугунной классики до «продвинутого» биметалла.

Не обошлось и без отрицательных моментов: радиаторы, последовательно закольцованные, нагревались неравномерно, последний в цепи не соответствовал заданным (ожидаемым) температурным параметрам. Так было до той поры, пока специалисты не открыли принцип «обводной трубы», известный как байпас.

Плюсы байпаса

Домовладельцу иногда сложно принять решение по рекомендации специалистов при монтаже однотрубной системы отопления об установке байпаса. Принцип прост: в конструкцию включается обводная труба (это и есть байпас), которая сэкономит материальные ресурсы, и позволяет вести локальный ремонт радиатора без отключения всей системы. Последнее актуально для владельцев частных домов и для жильцов типовых многоэтажек прошлого века.

Фото 1. Радиатор, подключенный к отопительной системе. Стрелками указано расположение байпаса и шаровых кранов.

Для обладателей обширного жилого помещения с однотрубной системой теплоснабжения, станет целесообразным подключение «обводки». Она представляет собой отрезок трубы, который устанавливается в непосредственной близости от радиатора. Диаметр трубы на одну позицию ниже, чем сечение основного трубопровода. Это объясняется тем, что при подаче носителя, вода предпочитает устремляться по каналам большего диаметра. Таким образом, появляется возможность безболезненно для отопления дома начать ремонт протекающих узлов радиатора.

Самотечная система не обеспечивает комфортную (и регулируемую) температуру в жилых помещениях, вот здесь и необходим байпас. Мастера монтируют обводную трубу с расположенным в ней циркуляционным насосом и термодатчиками. Не беда, если прервётся энергоснабжение — байпас направит потоки воды по принципу «самотёка» и в аварийном режиме. Обводная труба приносит экономию домовладельцу до 25% платы за электроэнергию, перемежая самотёк и принудительную циркуляцию теплоносителя.

Внимание! Циркуляционный насос устанавливайте в обводную трубу, придерживаясь правила «криволинейности»: чем больше изгибов, тем меньше теплопроводность системы отопления.

Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор.

Правильный монтаж конструкции без обводной трубы

Такая схема не потребует параллельной отводки трубы, базирующейся на сварке или креплении с помощью переходников и фитингов.

Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.

Инструменты

Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:

• специальные ключи для подсоединения американок;
• инструменты для навинчивания переходников;
• динамометрические ключи для «нежных» деталей.

Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.

Схемы и способы подключения

При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.

• Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев, прогревание батарей происходит равномерно.

Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.

• Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности, но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
• Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
• Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.

Вам также будет интересно:

Как правильно подключить радиаторы

При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров. Вдвое меньше допускается зазор от стены.

Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.

Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.

Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.

С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.

Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла». Иначе краска со временем отслоится и соединение даст протечку.

Почему рекомендуется ставить краны?

При самостоятельном монтаже системы не экономьте на установке кранов — иначе производить мелкий ремонт придётся при отключении системы и разрезании трубопровода.

Установите краны на подаче теплоносителя и обратке. Это могут быть обычные шаровые краны с американкой (сгоном). Накручиваются с помощью накидных гаек.

Вместо шаровых кранов, специалисты рекомендуют установить вентили на батарею, и тогда появится возможность регулировать водяной поток, меняя температуру в батареях.

Монтируйте вентили с помощью вкручивания американок.

Справка. Не применяйте чрезмерную силу при вкручивании переходников, пользуйтесь динамометрическим ключом. Уменьшить зазор между трубой и переходником способна льняная пакля или фум-лента.

Полезное видео

Посмотрите видео, в котором демонстрируется подключение радиатора к однотрубной системе отопления.

Эффективность системы

При минимальных затратах на монтаж однотрубной отопительной системы, можно сделать её более эффективной. Подключите батареи диагональным способом, установите циркуляционный насос и врежьте в систему байпас.

Дополните трубопровод системой кранов и вентилей, чтобы регулировать температуру во всех жилых помещениях дома, проводить ремонтные работы, реконструкцию системы без отключения тепла.

Подключение радиаторов отопления: способы и схемы

Главная » Отопление » Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Содержание статьи

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Схема подключения радиаторов отопления — нижнее, последовательное, диагональное подключение радиаторов при однотрубной системе, виды на фото и видео

Содержание:

1. Однотрубная система отопления

2. Двухтрубная отопительная система

3. Разнообразие схем подключения батарей

4. Одностороннее боковое подключение радиаторов

5. Диагональная схема подключения радиаторов отопления

6. Нижний вид подключения

7. Подключение по схеме Тихельмана

8. Выбор места для установки радиаторов

Отопительная система должна выполнять свое основное назначение – обеспечивать эффективный обогрев квартиры или дома. Все элементы конструкции следует располагать таким образом, чтобы теплоотдача приборов была максимальной. Схема подключения радиаторов отопления должна учитывать ряд нюансов, включая необходимое их количество, длина трубопроводов, особенности местонахождения и подсоединения труб и т.д.

Проектное решение относительно расположения отопительных батарей желательно выполнять на подготовительном этапе. В собственных домовладениях чаще всего применяют двух – или однотрубное подключение радиаторов отопления.

Однотрубная система отопления

Однотрубная отопительная конструкция предполагает, что будет выполнено последовательное подключение радиаторов отопления с использованием одной трубы.

Ее подводят в направлении от котла к первому из приборов, затем она идет ко второй батарее, а от нее – к третьей и так далее. Схема подключения радиаторов отопления при однотрубной системе довольно популярна.

Существует так называемый усовершенствованный вариант подсоединения радиаторов отопления по однотрубной схеме. При ней к цельной трубе для подачи горячего теплоносителя присоединяют батареи при помощи двух стояков — подачи и «обратки». Данный способ позволяет установить термовентиль перед радиаторами. Основная функция этого устройства заключается в прекращении подачи горячего теплоносителя к батареям после того, как в помещении будет достигнут необходимый уровень температуры воздуха.

В первом случае при однотрубной системе схема подключения радиаторов отопления не предусматривает возможность заблокировать отопительный прибор без прекращения подачи воды в следующие за ним батареи. Основное преимущество данного варианта заключается в его простоте и экономии материалов и денежных средств, что является значительным плюсом. Среди недостатков нельзя не отметить, что существует разница в степени нагрева между самым ближним к котлу прибором и наиболее удаленным от него радиатором.

При наличии в системе естественной циркуляции теплоносителя, общая протяженность конструкции не бывает значительной. Для решения проблемы требуется монтаж специального насоса, обладающего высокой производительностью.

Если здание имеет больше, чем один этаж, тогда однотрубная схема подключения отопительных радиаторов функционирует следующим образом: по трубе прямого стояка горячий теплоноситель подается на самый верхний этаж, а затем перемещается вниз, при этом проходя через каждый последовательно подключенный прибор (подробнее: «Как подключить радиатор отопления — способы и варианты»). К сожалению и при таком методе присутствуют свои недостатки: батарея на первом этаже будет обладать меньшей теплоотдачей, чем на верхнем. Притом, что повлиять на данный недостаток невозможно.



Двухтрубная отопительная система

При двухтрубной отопительной схеме подразумевается параллельное подключение радиаторов отопления. При этом теплоноситель к батареям подводится по одной трубе, а отводится по другой. Такой вариант обычно используется для обогрева жилых помещений в частных домовладениях и загородных усадьбах (прочитайте: «Двухтрубное отопление с нижней разводкой — схема и монтаж»). В данном случае степень теплоотдачи у всех приборов одинаковая и ее можно корректировать, установив на прямом стояке терморегулятор.

Разнообразие схем подключения батарей

На сегодня имеются следующие виды подключения радиаторов отопления к центральной системе теплоснабжения:

• одностороннее боковое;
• нижнее;
• диагональное;
• попутно перехлестывающий способ (вариант Тихельмана).

Одним из важных элементов отопительной конструкции при подключении радиатора к стоякам (прямому и обратному) является байпас, представляющий собой отрезок трубы с меньшим диаметром, чем у всех остальных. Он соединяет между собой подачу и «обратку» и его монтируют, если в однотрубной схеме присутствует терморегулятор для радиатора отопления.

Одностороннее боковое подключение радиаторов

Боковое подключение радиаторов отопления (одностороннее) предполагает присоединение радиаторов к прямому и обратному стояку при помощи труб сверху и снизу одной и той же секции, как это выглядит видно на фото (прочитайте также: «Стояковая система отопления — устройство на примерах»). Специалисты рекомендуют подключать подачу к верхней части прибора, а обратку – к нижней.

Дело в том, что подключение радиаторов с нижней подводкой горячего теплоносителя, приводит к уменьшению степени теплоотдачи примерно на 7%. Боковое одностороннее подключение батарей отопления способно обеспечить максимальный прогрев радиаторов при условии наличия большого количества секций или равномерный нагрев всех отопительных приборов, соединенных параллельно, если их установка выполняется в высотном здании.

Диагональная схема подключения радиаторов отопления

Диагональное подключение радиаторов отопления к отопительной системе предусматривает расположение труб от стояков подачи и обратки по разные стороны прибора. Прямую трубу следует подвести к верхней части батареи, а обратную трубу — к нижней. Если не соблюдать рекомендованный порядок, эффективность обогрева объекта снизится не меньше, чем на 10%.

Диагональное подключение радиаторов принято считать оптимальным решением при обустройстве отопительной конструкции, когда планируется установка большого количества батарей. При таком виде подсоединения горячий теплоноситель равномерно распределяется по внутреннему пространству отопительного прибора, что касается теплопотерь, то они в данном случае не превышают 2% (прочитайте также: «Однотрубная и двухтрубная система отопления — делаем правильный выбор»).

Нижний вид подключения

Используют нижнее подключение радиаторов отопления, если необходимо убрать все трубы конструкции в пол. Соединение со стояками подвода и обратки выполняется путем присоединения их к нижним частям крайних секций. Теплопотери при таком варианте монтажа достигают 15% , поскольку верхняя часть приборов нагревается крайне неравномерно.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.

Обратку собирают согласно зеркальной схеме. К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы.

Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Выбор места для установки радиаторов

Отопительную батарею следует располагать так, чтобы она не только эффективно прогревала помещение, но и препятствовала распространению по нему холодных воздушных потоков. Поэтому традиционным местом их установки стало пространство под подоконником. При этом необходимо придерживаться определенного расстояния между стеной и прибором (3-5 сантиметров), а также радиатором и напольным покрытием (10 сантиметров). Прочитайте также: «Напольные радиаторы отопления — оригинально и практично».


Батарея не должна монтироваться полностью под подоконником и в том случае, когда он очень широкий, его нужно выдвинуть немного вперед. Если в период отопительного сезона жар от прибора сильный, тогда желательного установить защитный декоративный экран, который будет способствовать равномерному передвижению теплого воздуха.

Немаловажным моментом является этап проектирования отопительной конструкции. Если в схеме планируется использование электрического циркуляционного насоса, то проблем в процессе теплоснабжения обычно не возникает. Иначе обстоят дела в системах с естественной циркуляцией, но зато они энергонезависимы.

Видео о схеме подключения радиаторов отопления:

Схемы подключения биметаллических радиаторов отопления: нижняя, боковая, диагональная

Схемы подключения биметаллических радиаторов отопления фактически не имеют отличий от стандартных способов установки других видов отопительных батарей, например, чугунных. Вне зависимости от того, планируете ли вы выполнить работы самостоятельно или обратиться за помощью к профессионалам, стоит изначально продумать, какую именно схему выбрать и почему.

Первое, о чем стоит знать — существует три схемы подключения биметаллических радиаторов отопления:

• Боковое.
• Диагональное.
• Нижнее.

Если вы хотите выполнить подключение биметаллических радиаторов отопления оптимальным способом, то есть так, чтобы трудозатраты были минимальны, а эффективность приборов максимальна, то при определении подходящей схемы нужно ориентироваться на следующие параметры:

• Тип системы: одно- или двухтрубная.
• Как происходит подача теплоносителя: снизу или сверху.
• Число секций в радиаторе.

Выбор способа подключения в зависимости от типа системы

Выделяют два типа систем: одно- и двухтрубные. В первом случае теплоноситель проходит по подающей трубе к отопительным приборам, при этом по мере движения он остывает. В однотрубных схемах радиаторы монтируются последовательно. Фактически при такой схеме подающий трубопровод «превращается» в обратный. В двухтрубных системах применяется параллельное подключение биметаллических радиаторов отопления: подающая и обратная ветки полностью «автономны» друг от друга, а соединяются они с помощью конечного прибора системы отопления.

Все выпускаемые сегодня биметаллические радиаторы отопления унифицированы под любое подключение, в их конструкции предусмотрено 4 возможные точки подключения, то есть пара снизу и пара сверху. Поэтому выбирать схему нужно, ориентируясь на тип дома, его этажность, тип системы.

Особенности одно- и двухтрубных систем

Помните о том, что:

• Однотрубные системы могут быть с горизонтальной или вертикальной разводкой. Первая, как правило, применяется в частных домах высотой в 1 или 2 этажа, в исключительных случаях — в трехэтажных. Вертикальная разводка типична для многоэтажных объектов. Преимуществом однотрубных систем является то, что их устройство требует минимальных финансовых затрат, и при этом они отличаются стабильностью (то есть разбалансировать такие системы непросто).
• Двухтрубные системы редко эксплуатируются в «многоэтажках». Это обусловлено тем, что для создания такой системы требуется большее число труб, также в обязательном порядке необходимо применение регулирующей арматуры. Впрочем, у нее есть существенное преимущество — на все радиаторы отопления подается теплоноситель одинаковой температуры, а значит, во всех помещениях будет одинаково тепло.

Направление подачи теплоносителя

Подключение биметаллического радиатора отопления может быть выполнено снизу — в данном случае используется нижний вертикальный коллектор. При использовании такой схемы главное точно знать, к какому именно из входов подключается вода. Эти данные можно уточнить в техническом паспорте.

Также возможна боковая и диагональная подводка. В последних двух вариантах подключения биметаллических радиаторов отопления, подача теплоносителя заводится сверху, при этом снизу устанавливается труба обратного трубопровода.

Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Впрочем, есть некоторые хитрости, которые позволяют и радиаторы с 9, 10 и более секциями подключать боковым способом. Для этого необходимо использовать так называемый удлинитель потока.

Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

При использовании удлинителя потока удается обеспечить условия, при которых теплоноситель будет подаваться не ко входу устройства, а чуть дальше (условно — в центральную часть), за счет этого и обеспечивается более равномерный прогрев поверхностей всех секций радиатора.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:

• Удлинитель должен составлять 2/3 от общей длины радиатора.
• Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

При этом выбирать вариант нужно методом экспериментов. Например, в некоторых случаях удлинитель, достающий до середины последней секции, не позволяет первым секциям прогреваться до той же степени, что и последним. Если вы столкнулись с такой ситуацией — не стоит переживать, ведь проблема решается просто: достаточно просто укоротить трубку. Эксперты советуют всегда приобретать удлинитель «с запасом», чтобы при необходимости его можно было укоротить: очевидно, что со слишком коротким приспособлением сделать уже будет ничего нельзя. А то, какой именно вариант подойдет (на 2/3 или до середины последней секции), напрямую зависит от диаметра подводки, а также давления в стояке.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Советы экспертов

Полезные советы по безопасному подключению биметаллических радиаторов отопления:

• Желательно устанавливать запорные краны на входе и выходе радиатора. Например, это могут быть шаровые краны. Наличие таких элементов значительно упростит работы в случае, если требуется ремонт, модернизация или обслуживание отопительной системы. Принцип функционирования прост: достаточно закрыть шаровые краны, подождать, пока теплоноситель станет холодным, после чего радиатор можно без опасений снимать.
• При подключении биметаллических радиаторов отопления, обязательно используются воздухоотводчики. Когда теплоноситель контактирует с материалом коллектора, неминуемо возникают химические реакции, сопровождающиеся образованием газов. Воздухоотводчики необходимы для эффективного отвода газов и воздуха, скопившихся в радиаторе. Если их нет, то в приборе возникнет избыточное давление, и при наступлении отопительного сезона неминуемо будет нарушена циркуляция, вследствие чего одна или несколько секций радиатора (или их части) попросту перестанут нагреваться.
• При подключении необходимо обеспечить условия, при которых биметаллический радиатор отопления будет расположен строго горизонтально. При этом можно немного «поднять» угол прибора с той стороны, где монтирован воздухоотводчик — в этом случае газы из прибора будут спускаться гораздо эффективнее. При этом обратный уклон неминуемо нарушит циркуляцию.

Если вы хотите получить профессиональные рекомендации по выбору оптимального способа подключения биметаллических радиаторов отопления, а также узнать другие особенности, которые следует учитывать при планировании системы, просто свяжитесь со специалистом компании «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80.

Схемы подключения радиаторов отопления — Авалон

В процессе монтажа батарей сотрудники компании «Авалон» используют разные схемы подключения радиаторов отопления в зависимости от количества секций в них и особенностей системы обогрева (однотрубная, двухтрубная). Слесари-сантехники по доступной цене подключают алюминиевые, стальные, чугунные, биметаллические батареи в квартирах, коттеджах, офисах. Мастера оперативно выполняют работы «под ключ» в любое время года.

Наиболее распространенные схемы

Схемы подключения радиаторов отопления

Боковое одностороннее подключение

При использовании этой схемы верхний и нижний патрубки радиатора присоединяются к трубе с одной стороны. Этот способ можно применять как при однотрубной, так и при двухтрубной системе обогрева. Такая схема подключения радиаторов отопления с успехом используется в многоэтажных зданиях с вертикальной подачей теплоносителя.

Существенная особенность этого вида – монтаж так называемого байпаса (перемычки) и двух кранов нужных для того, чтобы можно было снять батарею для ремонта или замены, не прерывая циркуляцию горячей воды по трубам в стояке. У одностороннего бокового подключения есть, тем не менее, небольшой минус – оно не рекомендуется для присоединения радиаторов с большим количеством секций, так как они будут плохо прогреваться.

Боковое одностороннее подключение

Боковое подключение с закольцовкой

По сути, этот метод ничем не отличается от упомянутого выше способа.  Радиатор таким же образом подключается к стояку с одной стороны. Однако в этом случае теплоноситель, пройдя по батарее, не поднимается выше, а отправляется вниз. Боковое подключение с закольцовкой – это оптимальный вариант для квартир или офисов, располагающихся на последних этажах здания. Упомянутая схема подключения радиаторов отопления также предполагает использование байпаса и двух кранов, чтобы оставалась возможность отключения и демонтажа батареи осенью или зимой без перекрытия подачи теплоносителя.

Боковое подключение с закольцовкой

Двухтрубное подключение

Такая схема используется в зданиях, в которых имеются два стояка: один для циркуляции нагретой воды, второй для ее оттока. Верхний патрубок подключается к «подаче», нижний присоединяется к «обратке». В этом случае байпас не используется, соответственно, работы по покраске, ремонту или замене радиаторов желательно проводить в теплое время года, когда в трубах отсутствует теплоноситель.

Двухтрубное подключение

Диагональное подключение с двух сторон

Эта схема применяется в том случае, когда устанавливаются батареи с большим количеством секций (12 и выше). Подающий контур присоединяется к верхнему патрубку радиатора, а отводящий – к нижнему, находящемуся с противоположной стороны. Такая система подключения дает возможность равномерно прогревать все секции, так как обеспечивает хорошую циркуляцию носителя тепла по всем секциям батареи.

Диагональное подключение с двух сторон

Нижнее подключение

Сразу оговоримся, что такие схемы редко используются в квартирах и офисах. Они больше подходят для коттеджей с автономными системами обогрева с принудительной циркуляцией жидкости. Радиаторы в таком случае подключаются к трубам снизу, а не с боков. Нижнее подключение также можно использовать как при одно-, так и при двухтрубных системах отопления. К этому же типу относится так называемое седельное подсоединение радиаторов (с нижних боков), однако оно используется достаточно редко, так как менее эффективно. Подходит тогда, когда работает система водяного обогрева пола и батареи подключаются к ней.

Нижнее подключение

Преимущества подключения радиаторов отопления от нашей компании

Сразу отметим тот факт, что без наличия навыков, опыта, инструмента, лучше не пытаться самостоятельно установить батареи, изучив лишь краткое изложение основных схем подключения радиаторов отопления. Доверьте все работы профессионалам, чтобы получить положительный результат и быть уверенными в качестве выполненных работ.

Стоимость того или иного варианта подключения Вы можете просмотреть здесь

Мы рекомендуем воспользоваться нашими услугами в силу следующих причин:

• опытные сотрудники, обладающие необходимой квалификацией;
• быстрое выполнение заказов в любое время года;
• привлекательная стоимость без необоснованных наценок;
• решение всех вопросов по согласованию с ЖЭУ;
• бесплатная доставка материалов, инструментов и радиаторов до объекта заказчика;
• гарантия на выполненные работы – 5 лет;
• гибкая система скидок;
• профессиональные консультации, предоставляемые специалистами;
• постоянное наличие комплектующих и батарей для систем отопления коттеджей и квартир;
• бесплатный выезд сантехника на объект в день обращения;
• составление сметы для прозрачности расходов;
• предоставление услуг по официальному договору.

Позвоните или напишите нам, чтобы получить больше информации и оставить заявку. Наши контактные данные: г. Екатеринбург, Чкалова 124; Бахчиванджи 2а-406; +7 (343) 328-08-68; WhatsApp\Viber: (922) 174-00-00; [email protected].

Схемы подключения радиаторов отопления в частном доме

Различают три схемы подключения радиаторов отопления к отопительной системе. Каждая из них имеет свои достоинства и недостатки и применяется в зависимости от общей схемы отопления.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке)  или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Нижнее подключение

При нижнем подключении радиаторов подающая труба подключена к нижнему боковому отверстию прибора отопления, а отвод теплоносителя производится из нижнего отверстия, расположенного на противоположной стороне радиатора. Благодаря естественной конвекции тепло, поступающее снизу, поднимается вверх и полностью прогревает прибор отопления. Однако в верхних углах радиатора при таком подключении образуются застойные холодные зоны, наличие которых снижает эффективность работы прибора отопления в среднем на 5%.

Несмотря на этот  недостаток, нижняя схема обвязки радиатора широко распространена в частных домах, особенно при использовании однотрубной системы отопления. Как правило, основным аргументом в ее пользу является малая материалоемкость — труб для нижней схемы подключения потребуется немного меньше, чем при реализации диагональной схемы подключения.

Диагональная схема подключения радиаторов

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Как выбрать схему подключения радиаторов?

Какой схеме подключения радиаторов отдать предпочтение во многом зависит от схемы разводки отопления.

Различают несколько схем отопления:

• однотрубную
• двухтрубную
• коллекторную

Выбор схемы отопления во многом зависит от способа движения теплоносителя: самотеком или принудительно, с помощью циркуляционного насоса.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.

Однотрубная система отопления

При однотрубной системе отопления  теплоноситель поступает в радиатор, проходит по нему и возвращается вновь в ту же трубу. При этом температура теплоносителя постепенно снижается при движении от одного прибора отопления к другому. В результате первый радиатор является самым нагретым и работает с полной теплоотдачей.
Для обеспечения расчетной мощности отопления второй радиатор должен быть большей мощности, а третий прибор отопления еще более мощным.

В частных домах трудно точно рассчитать требуемую мощность приборов отопления при подключении их к однотрубной системе. Как правило, подбор радиаторов происходит «на глазок», что приводит к неравномерному прогреву помещения: в одной комнате, близкой к котлу будет жарко, а в другой, напротив, холодно.

Остается добавить, что реальной экономии на трубах при монтаже однотрубной системы отопления также не удается получить.

Коллекторная схема системы отопления

При коллекторной схеме отопления теплоноситель от  котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему , создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки  каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Подведем итоги

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар проходит от котла к радиаторам, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе. Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается на дне радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой трубе, присоединенной к ним, всегда под прямым углом. снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов на 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открытым или полностью закрытым. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару. Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.

Однотрубный клапан парового радиатора должен быть полностью открыт или полностью закрыт, но не между ними.

Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения. Второй механизм — это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара.Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел. Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота. Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления.Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Какой размер клапана?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или меньше и клапаны на 1 ¼ дюйма выше этого.Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Схемы трубопроводов для водяного отопления

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, обеспечивающей комфорт во всех комнатах дома.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусом из оребренных труб, используемые во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

После того, как вы выбрали котел и несколько излучателей тепла, вам понадобится система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности.В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре. Радиаторы в конце контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла.В этом устройстве температура воды постепенно снижается по мере того, как она перемещается от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе. В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые комнаты в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные комнаты в конце.

Основным преимуществом последовательных цепей является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя. Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона.Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отбирают воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода.Если ручной или автоматический регулирующий клапан размещен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не влияя на всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой — функции, не предлагаемой последовательными цепями. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами при использовании однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить негабаритный излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, при этом все они подключаются как отдельные ответвления от главной распределительной цепи.Каждый агрегат по-прежнему необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Наилучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по главному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивающий воду примерно одинаковой температуры в каждую зону.Предпочтительный метод заключается в использовании небольшого циркуляционного насоса и обратного клапана на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный контур трубопровода для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одна или несколько зон требуют тепла.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Отказ циркуляционного насоса в системе с зонным клапаном препятствует подаче тепла во всю систему.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь в обратном направлении через контуры, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: в каждую зону поступает вода примерно одинаковой температуры.Это может позволить уменьшить размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической системы распределения в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей магистрали и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать тепловые излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированному потоку через ответвленные контуры.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температур между подающей и обратной линиями котла будет меньше, чем в системе последовательных трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, тем самым предотвращая конденсацию дымовых газов.

Двухтрубные системы — лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплых полов можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать, используя клапаны для регулирования потока через любой данный излучатель тепла.

Параллельное подключение радиаторов отопления в однотрубную систему. Как правильно подключить радиаторы

«Ленинградка» — самая распространенная, экономичная однотрубная система отопления (см. Схему).Применяется в квартирах и домах небольшой площади. Бывает вертикально — в подъездах дома между этажами, и горизонтально — в комнате или на том же этаже.

К однотрубной системе отопления можно подключать радиаторы с нижним и верхним подключением. Если у радиатора нижняя разводка, теплоноситель устанавливается ниже уровня отопительных приборов, трубы идут от него горизонтально, а затем поднимаются к батареям. Вверху разводки наоборот — теплоноситель устанавливается в самой высокой точке системы отопления, а оттуда циркулирует вода.

Только в однотрубных конструкциях. Отопление используется для перекрытия воды. Они располагаются на так называемых байпасных участках, объем которых в несколько раз меньше основных труб системы отопления.

О плюсах и минусах

Однотрубная схема отопления имеет преимущества:

1. Простота схемы.
2. Простая установка.
3. Экономия строительных материалов.

Он максимально подходит для небольших отапливаемых площадей. Имеет ряд недостатков:

1. Чем дальше радиатор от охлаждающей жидкости, тем ниже температура нагрева.
2. Невозможность и нецелесообразность подключения к одной системе более 10 радиаторов.
3. Регулировать поток тепла невозможно.

Итак, радиаторы желательно делать максимально удаленные от обогревателя, с большей площадью поверхности. И в такой схеме регулировать подачу тепла невозможно, все заложено в проектных расчетах.Может быть, поэтому мы иногда мерзнем в своих квартирах, а иногда страдаем от жары. Но ясно одно, к однотрубной системе отопления необходимо подключать до 10 радиаторов, иначе от холодных обогревателей не будет никакой пользы.

Подготовить инструменты

Конечно, вам необходимо убедиться, что подключение правильное, с точки зрения обслуживания и эксплуатации. Для этого подготовьте:

1. Стойка для радиатора.
2. Перфоратор.
3. Инструменты: отвертка, молотки, паяльник.
4. Квартиры — болгарские (230, 125кв в зависимости от трубы).
5. Всевозможные насадки, которые будут подключать радиатор к системе отопления.
6. Паяльник трубчатый специальный.

Способы подключения

Его можно подключать к трубам по-разному, в зависимости от места установки и укладки труб в помещении и, конечно же, схемы отопления:

1. По диагонали.
2. Вертикали.
3. Снизу.
4. Выше.

При выборе способа подключения (см. Схему) необходимо:

Правильная резьба

Выполнение резьбовых соединений производится, как это настоятельно требуется специалистами, только с помощью льна в сочетании с унипаком. А без присоединения резьбовых соединений при подключении радиатора к любой системе отопления нет необходимости устанавливать кран и кран-регулятор, устройство просто необходимо. может даже накапливаться на том, что трубы неправильно наклонены или расположены, то без крана Маевского не обойтись.

Общие положения

Чрезмерное армирование влияет на качество системы отопления и быстро приводит к износу ее элементов. Свободные трубы и соединения (без хомутов и хомутов) служат намного дольше. Это следует учитывать при подключении аккумуляторов к системе.

Также учтите, что у вся отопительная система должна быть из одного материала: полипропилен, металл (одной марки).

Подключение однотрубной системы отопления подходит для небольших коттеджей, квартир.

Эта закрытая система (см. Схему) отапливает помещение, в котором можно разместить не более 10 радиаторов. Остальные отопительные приборы не будут иметь смысла (даже большой объем поверхности), так как, поскольку они находятся далеко, они просто будут подводиться по трубам охлажденной воды.

Однотрубные системы просты как по схеме, так и по монтажу. Они более рентабельны и дешевы.

Отопление в частном доме — это сложный и многокомпонентный механизм, завершающим элементом которого являются радиаторы, передающие тепло в помещение.От производительности радиаторов отопления, скрытых или открытых конвекторов, батареек или самодельных регистров зависит комфорт проживания и комфорт жилья. Самостоятельная разработка проекта отопления, установка и наладка оборудования — дело сложное, но выполнимое, тем более что любая работа своими руками экономит семейный бюджет.

Как выбрать оптимальную и эффективную схему обвязки

Упрощенное устройство любого радиатора можно объяснить так: вертикальные перемычки (секции радиатора) соединяются с горизонтальными верхним и нижним коллекторами, и по всем этим проходам теплоноситель движется — с помощью циркуляционного насоса или, естественно, под действием силы тяжести.Радиаторы изготавливаются из металла, так как этот материал имеет высокий коэффициент теплопередачи. Также современные радиаторы могут быть биметаллическими, что не только увеличивает теплоотдачу устройства, но и защищает его от преждевременной коррозии.

Коллекторы радиаторов на концах имеют четыре выходных резьбовых отверстия — два вверху и два внизу с каждой стороны корпуса. При любой схеме подключения ТЭНа к трубам сработают всего два отверстия — для входа и выхода горячей воды (антифриза).Сделано четыре отверстия для удобного подключения аккумулятора в зависимости от его размещения в помещении. От способа подключения зависит, насколько эффективно будет работать радиатор отопления.

Поэтому перед установкой радиаторов необходимо выяснить, какая схема отопления уже работает в доме, либо при организации отопления дома с нуля определиться с разводкой и подключением всего оборудования. Это направление потока теплоносителя, реверсивный контур, расположение котла, трубопроводов и радиаторов для каждого помещения, а также установка устройств контроля и регулирования — термостатов, кранов и других клапанов.

Однотрубная система

В многоквартирных многоэтажках традиционно монтируется однотрубная система, где каждая батарея отопления заделана в подающую трубу, то есть включена в последовательную цепь. Недостаток такой схемы в том, что каждый следующий радиатор будет холоднее предыдущего.

В одноконтурной схеме часто устанавливается «байпас», чтобы можно было ремонтировать и предотвращать локальные участки без отключения всей системы отопления.Байпас — это перемычка из труб, соединяющая трубы трассы, соединяющей радиатор или насос с общим стояком, за исключением самого радиатора. Исключение из схемы делается с помощью клапанов.

Однотрубная схема отопительного контура теплоносителя применена в основном из-за возможности экономии материалов. Такое соединение четко показывает направление движения теплоносителя.

Двухтрубная система

При реализации такой схемы отопления работают две трубы — для подачи горячего теплоносителя и для возврата его в котел.При двухтрубном соединении труб температура корпуса радиатора не зависит от места подключения и его расположения в доме — первого или последнего — все радиаторы прогреваются одинаково. В двухконтурном решении радиаторы можно подключать к трубопроводу разными способами:

Двустороннее диагональное подключение горячей воды сверху вниз является наиболее эффективным. Хладагент свободно перемещается по верхнему коллектору и по секциям, отдавая максимальное количество тепла в пространство.Схема обеспечивает равномерный и равномерный прогрев радиатора во всех секциях.

Односторонняя схема подключения с движением горячей воды по радиатору сверху вниз выглядит более компактной при установке, но при условии, что и подача, и прямой и обратный поток через дом по вертикали. По такой схеме рекомендуется обвязка аккумуляторов небольшим количеством секций, установка в небольших помещениях. Отрицательная сторона схемы — при большом количестве секций аккумулятор может нагреваться неравномерно, поэтому для такой схемы рекомендуется включать в устройство не более 12 секций.Правило расчета системы отопления гласит, что при оптимальном количестве радиаторов (7 шт.) Тепловая мощность последней секции будет на 3-5% меньше. Очевидно, что чем длиннее устройство, тем холоднее будет сечение по направлению теплоносителя.

Двухсторонняя схема с нижним (седловым) входом обеих труб позволяет замаскировать трубопровод под полом или в нишах, чтобы не испортить интерьер. Но теплопотери при навешивании радиаторов возрастают до 10-15%, так как горячая вода течет по нижней дорожке в устройстве, а верхние части секций и коллектор вверху нагреваются по остаточному принципу.

Подключение нагревателя с обеих сторон диагонали и с нижним потоком аналогично способу с подводом сверху, но разница в результатах огромная. Тепловые потери достигают 20%, так как из-за разницы температур вверху и внизу корпуса теплоноситель легче перемещается к верхней части батареи секциями. Следовательно, вверху радиатор всегда будет горячее, чем с противоположной стороны по низу батареи. На самом деле диагональная схема применяется редко, так как есть другие, более эффективные способы решения максимальной теплоотдачи в дом.

Как повысить КПД радиатора в зависимости от расположения

Но на правильное подключение радиаторов отопления к контуру трубопровода аккумуляторной батареи большое влияние оказывает место их установки, и для различных способов подключения радиаторов были разработаны особые общие правила и требования, касающиеся, в частности, расположения соседние объекты — мебель, бытовая техника, предметы интерьера.

1. Максимальная теплоотдача от радиатора будет при длине корпуса ≈ 75% или более ширины окна;
2. Расстояние между подоконником и верхней стенкой радиатора составляет ≈ 100 мм, или ≤ 75% толщины радиатора, в противном случае теплый воздух будет трудно циркулировать в замкнутом пространстве, что повлияет на теплопередачу. эффективность;
3. Расстояние от пола до нижней стенки радиатора ≈ 100-120 мм.Если нельзя сделать расстояние больше 100 мм, это скажется на теплоотдаче и уходе за устройством. На расстоянии более 120 мм тепло будет хуже распространяться по полу;
4. Расстояние от стены до задней стенки радиатора ≈ 20 мм.

Также не рекомендуется закрывать радиаторы декоративными решетками или экранами, у которых слишком маленькие расстояния между стержнями, ячейками или отверстиями, чтобы пропускать теплый воздух. Ширина подоконника также является одной из проблем эффективного теплообмена — плоскость подоконника, которая полностью закрывает радиатор и даже больше, снижает эффект обогрева на 2-5%.Плотные шторы или портьеры также мешают циркуляции воздуха. Основные рекомендации, которые помогут сохранить тепло при правильно установленном радиаторе, перечислены ниже.

Влияние расположения радиатора на его тепловую мощность

1. Нагревательный прибор монтируется на стене открытым способом или располагается под подоконником, закрывающим корпус прибора на ≤ 75% его толщины. При такой установке полностью сохраняются оба основных метода теплопередачи — как конвекционные воздушные потоки, так и тепловое излучение.Коэффициент теплопередачи принимается равным 1;
2. Накладка порога радиатора по всей толщине. Если радиатор работает как инфракрасный излучатель, то это не страшно, но при работе конвекция замедляется от движения теплоносителя по трубам, потери тепла могут составлять 3-5% мощности радиатора. Мощность каждого устройства указана в паспорте, поэтому легко подсчитать, сколько тепла теряет комната, а хозяин теряет деньги;
3. Если преграда не подоконник, а ниша в стене, то потери будут до 7-8%, так как тепло пойдет на обогрев стены;
4. Радиатор с декоративной решеткой не будет отдавать 10-12% тепла из-за потерь тепла от инфракрасного излучения;
5. Радиатор со всех сторон закрыт кожухом с отверстиями или прорезями.Убытки увеличатся до 20-25%.

Что нужно для подключения радиатора

Это набор компонентов:

• В секциях радиатора нарезана однодюймовая внутренняя резьба, левая резьба находится с левой стороны корпуса, правая резьба — с правой стороны, а для соединения секций с противоположной стороны используются ниппели. сторона. Толщина металлических резьбовых переходников может быть разной и зависит от толщины подводящего патрубка;
• Как уже говорилось выше, радиатор подключается к двум входам, а еще два нужно заглушить специальными пластмассовыми или металлическими заглушками с внешней резьбой.Корпус заглушек имеет шестиугольную форму под ключ;

• Но обычно на радиатор ставят одну заглушку, а вместо второй навинчивают кран Маевского. С помощью этого регулятора можно уменьшить воздух, попадающий в систему. В комплекте с краном Маевского есть ключ для открывания, но для его открытия можно использовать обычную плоскую отвертку;
• Готовые наборы продаются на рынке, но каждую деталь можно приобрести отдельно.В комплект входят две втулки, заглушка для крайних секций, кран Маевского. Также есть наборы, в которые добавляются кронштейны для крепления радиатора к стене — их должно быть два-три (для радиаторов с большим количеством секций). Резьба деталей в наборах составляет ½ или ¾ дюйма.
• Для возможности проведения ремонтных или профилактических работ в системе отопления ее необходимо будет отключить, а для этого необходимо предусмотреть в схеме места для нарезки шаровых кранов с муфтой с гайкой «американка». .Такие комплекты значительно упростят ремонт или установку системы;
• Для уравновешивания и эффективной передачи тепла радиатором шаровые краны также устанавливаются на входе и выходе трубопроводной разводки. В продаже имеются специальные метчики с регулировочной резьбовой заглушкой — после настройки системы настройку необходимо защитить от несанкционированного вмешательства.

• Рабочие инструменты, которые потребуются для установки и регулировки обогрева: рожок (от 11 х 12 до 22 х 24) и / или разводные ключи, намоточная (пакля или ФУМ лента) уплотнительная паста.Чтобы закрепить радиатор на стене, вам понадобится перфоратор или перфоратор, а также уровень, рулетка, карандаш.

Как проложить трубы вокруг дома или квартиры, где установить краны и термостаты, как организовать радиационную или другие виды трубной разводки, следует рассматривать отдельно, так как уже проработано много практических решений — и открытая (закрытая) прокладка труб. , и схемы, оптимальное использование которых зависит от материала трубы, и другие варианты схем.

Подключение радиаторов обновлено: 8 марта 2017 автор: kranch0

Установка аккумулятора

Если дом красивый, но холодный, жить в нем будет не очень комфортно. Поэтому монтаж инженерных коммуникаций — дело очень ответственное. Если он проводится самостоятельно, специалисты рекомендуют сначала как можно более внимательно изучить все особенности монтажа. Мы расскажем о том, как подключить радиатор и какую схему выбрать для его максимальной теплоотдачи.

Прежде чем говорить о вариантах, стоит остановиться на существующих схемах отопления, выбрав наиболее подходящее место для установки радиатора, а также на описании способов циркуляции теплоносителя

Схемы отопления

Для обслуживания многоквартирных и частных домов сегодня активно используются две системы отопления — однотрубная и двухтрубная.

Однотрубная схема предполагает подачу горячего теплоносителя сверху дома, а затем его раздачу на отопительные приборы, установленные в каждой квартире.У этой системы есть один серьезный недостаток. Он не позволяет регулировать температуру, создаваемую отопительными приборами, без дополнительной установки специальных устройств. И еще один существенный минус — когда вода достигает нижних этажей, теплоноситель заметно остывает, поэтому в квартирах не хватает тепла.

Двухтрубная система полностью лишена таких моментов. Это более эффективная схема из существующих систем отопления. Ведь в нем по очереди подаётся горячая вода в батарею, а потом ещё одна — обратная труба — возвращается в общую схему.В систему параллельно подключаются отдельные аккумуляторы, поэтому в каждом нагревателе температура теплоносителя примерно одинакова. Его можно отрегулировать, установив на радиатор терморегулятор. И это еще одно преимущество такой отопительной организации.

Что важно учитывать при выборе места установки радиатора?

При выборе места подключения аккумулятора важно учитывать, что функции этого устройства заключаются не только в обеспечении тепла, но и в защите помещения от проникновения холода извне.Поэтому радиаторы устанавливают в наиболее слабых с этой точки зрения местах — под подоконниками. Так они перекрывают поток холодного воздуха, попадающего в комнату через окно или балконный блок.

Есть готовый макет. Монтажные расстояния определяются согласно действующим нормам СНиП. Они позволяют получить в результате максимальную теплоотдачу. Поэтому о них обязательно стоит упомянуть.

Примечание! Батарейки следует размещать на расстоянии 12 см от пола, 10 см от подоконника и 2 см от стены.Нарушать эти нормы не рекомендуется.

Дополнительное оборудование и способы циркуляции теплоносителя в системе отопления

Как подключить отопление

Прежде чем приступить к описанию отопительных контуров, стоит поговорить об оборудовании, которое понадобится на момент его выполнения.

Вода внутри системы может циркулировать естественным и принудительным образом. Второй вариант предполагает подключение циркуляционного насоса.Он толкает горячую воду, помогая ей добраться до самых труднодоступных мест. Для этого насос необходимо встроить в общую систему, выбрав место непосредственно у котла.

Примечание! Подключив циркуляционный насос, мы делаем систему отопления энергозависимой. В случае отключения электричества он не сработает.

Но инженеры давно придумали устройство, позволяющее перенастроить принудительную циркуляцию теплоносителя на естественную. Это устройство называется обходным.По сути, такое оборудование представляет собой обычную перемычку, которая устанавливается между подающей и обратной трубой. Чтобы система работала без перебоев, диаметр байпаса должен быть меньше диаметра основной проводки.

Схема подключения радиатора

Есть несколько контуров отопления, позволяющих подключать аккумуляторы к центральной магистрали. Это:

1. Боковое одностороннее соединение.
2. Нижний
3. Диагональ

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие предпочитают именно его.При выборе такой схемы подключение аккумуляторов к разводке осуществляется следующим образом. Впускной патрубок подсоединяется к верхнему боковому патрубку, а выпускной патрубок подсоединяется к нижнему с той же стороны.

Установка радиаторов

Данная схема способствует равномерному распределению объема теплоносителя внутри аккумулятора. Последний полностью нагревается, а значит, и отдает тепло в большем количестве. Специалисты настоятельно рекомендуют такой вариант, когда радиатор состоит из большого количества секций — до 15 единиц.Также его следует использовать, когда в доме или квартире все отопительные приборы включены в единую сеть параллельно.

Нижнее соединение позволяет скрыть обвязку трубы в полу. С его помощью и впускной, и выпускной патрубки соединяются с нижними выводами аккумуляторной батареи. Система эффективно работает только при постоянном максимальном напоре воды. Как только он падает, радиатор внутри наполовину пустой, а тепловая мощность снижается на 15%. В этом варианте аккумуляторы нагреваются неравномерно — их низ горячий верх.И это необходимо учитывать при выборе аналогичного способа подключения.

Диагональное подключение подразумевает подачу подводящего патрубка к верхнему патрубку аккумуляторной батареи и отвод обратного патрубка к нижнему, расположенному на противоположной стороне. При таком варианте аккумулятор внутри тоже полностью залит, поэтому потеря теплопередачи составляет не более 2%.

Как подключиться?

Установка радиаторов

После выбора схемы подключения необходимо правильно установить батареи:

• Радиатор лучше повесить на стену с помощью кронштейнов.В этом случае два устанавливаются сверху, принимая на себя основную нагрузку веса, и два снизу, поддерживая тяжелый обогреватель. Примечание! Если используется радиатор, состоящий из 12 и более секций, необходим дополнительный кронштейн, который монтируется сверху точно по центру обогревателей.
• При монтаже желательно вооружиться строительным уровнем и установить батареи горизонтально и вертикально. Любое смещение, даже самое незначительное, вызовет воздушную пробку внутри радиатора.Это не позволит устройству продемонстрировать максимум своих возможностей.
• Количество секций рассчитывается не только с учетом вместимости. Подбираются модели, ширина которых полностью закрывает пространство под подоконником.
• При подключении необходимо, чтобы верхняя входная труба не загибалась вниз, а нижняя — вверх. Это тоже приведет к образованию пробок, но не в самой батарее, а в трубах. И устранить их будет крайне проблематично.
• Если устанавливаются радиаторы, состоящие более чем из 12 секций, лучше выбрать диагональное подключение. В противном случае заполнить теплоносителем весь объем отопительного прибора будет крайне сложно.
• Для достижения максимальной теплоотдачи специалисты рекомендуют использовать экран из фольги, который крепится с тыльной стороны устройства прямо к стене. Если этого не сделать, значительное количество тепла уходит на обогрев стены, а не комнаты.

Какой материал выбрать для подключения аккумуляторов?

Полная схема системы отопления

Сегодня в 90% случаев для подключения радиаторов используют металлические трубы.Приводы крепятся к устройствам сваркой по металлу, а затем пайкой производится электромонтаж. В результате получается очень прочное и надежное соединение, которое выглядит очень эстетично.

Для большей безопасности сразу же устанавливается все необходимое запирающее оборудование. Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они позволят в автоматическом режиме провести всю необходимую регулировку.

При покупке современного радиатора не нужно думать о выборе комплекта для грамотного подключения.В комплектацию уже входят и кронштейны, и футорки радиатора, и дефлектор, и американские клапаны, несколько разъемов, тройники, колена и хомуты. Таким образом, выполнить качественное соединение с данными рекомендациями будет очень просто.

Заключение по теме

Подключение радиаторов производится тремя способами. Выбор того или иного варианта зависит от многих факторов. Важно учитывать количество секций радиаторов и особенности систем отопления.

Например, при наличии принудительной циркуляции можно использовать любой из трех типов подключения — и нижнее, и диагональное, и одностороннее.При естественной циркуляции часто возникают колебания давления в теплоносителе, и донное соединение в этом случае не всегда эффективно.

Важным вопросом при установке отопления в доме является выбор подключения радиаторов. Приняв верное решение, вы оптимизируете затраты на отопление, как при установке, так и при эксплуатации оборудования. Важно, чтобы схема подключения радиатора была правильно согласована с системой отопления вашего дома.

Нижнее соединение радиатора

При таком подключении подводящий патрубок, как и обратный патрубок, входит в нижние заглушки АКБ.У теплоносителя приоритетное направление движения по нижнему коллектору. Дополнительная теплоотдача происходит за счет того, что нагретая охлаждающая жидкость поднимается вверх по радиатору. Такая схема является наиболее экономичной по материалам, и ее удобно выполнять даже при производстве работ своими руками в одних руках.

Чаще всего такая схема применяется при установке однотрубной системы отопления, она позволяет незаметно опорожнить трубу, а при укладке магистральной трубы на пол оставить видимыми только короткие соединения для подключения батареи.

Одним из существенных недостатков такого подключения радиаторов является пониженная эффективность теплообмена по сравнению с диагональным подключением в двухтрубной системе. Разница составляет около 12-15%.

Однако следует отметить, что при устройстве отопления в небольшом доме с небольшим бюджетом, включая отопление, использование данной схемы оправдано, и в будущем вы никогда не задумаетесь об этих процентах. Схема надежна, проверена временем и верно служит не одному поколению владельцев частных домов.

На наш взгляд, схема не приемлема при работе отопления без насоса. Еще одна его особенность — необходимость выполнения на однотрубной системе «тормозов» под радиатором, участки сужения диаметра магистральной трубы между двумя точками врезки. Такое сужение позволяет перенаправить поток охлаждающей жидкости через радиатор, а не мимо. Однако, как уже было сказано, не стоит использовать такую ​​схему при значительной длине трубы системы отопления.

Можно использовать аналогичную схему с двухтрубной разводкой, однако здесь схема подключения теряет свои достоинства, сохраняя недостатки.

Диагональное соединение в двухтрубной системе

Наиболее правильным с точки зрения теплообмена является отопление, выполненное в двухтрубном исполнении, с диагональным подключением радиаторов. Подающий патрубок соединяется с верхним стопором, а возвратный патрубок — с нижним, на противоположной стороне. Такая система в расчетах принята за 100% КПД. Но среди прочего это более дорогая система по материалам и времени исполнения.

При диагональном подключении горячий хладагент на входе в радиатор и вдоль верхнего коллектора встречается с уже нагретым комнатным воздухом в нижних частях радиатора и нагревает его до более высокой температуры.Таким образом, тепло, передаваемое от теплоносителя (воды) воздуху в доме, используется с наибольшей эффективностью.

Незначительным недостатком данной системы соединения, как указано выше, будет невозможность добавления дополнительных секций без резки труб и их переваривания. Однако при тщательном расчете количества радиаторов на этапе проектирования системы этим недостатком можно пренебречь.

Диагональное соединение отлично зарекомендовало себя как при работе с принудительной циркуляцией, так и с самовращением.В системах, работающих на естественной циркуляции, диагональная разводка позволяет отказаться от установки термостатических клапанов, что снижает гидравлическое сопротивление системы трубопроводов и положительно сказывается на работе системы. Правда, сейчас выпускаются радиаторные краны с минимальным сопротивлением, и мы рекомендуем их устанавливать для удобства обслуживания.

Конечно, диагональное подключение радиаторов наиболее желательно, но это не всегда возможно.

Диагональное соединение для однотрубной проводки

Таким образом пытаются уйти от тех 12-15% снижения эффективности теплопередачи при нижней разводке. Подключение происходит в верхней крышке радиатора и в противоположной нижней крышке с соблюдением последовательности подключения аккумулятора в цепи.

Использование диагонального подключения радиаторов по однотрубной системе не дает тех преимуществ, которые оно имеет при выполнении по двухтрубной разводке.Контур значительно увеличивает искажение теплоотдачи и температуру теплоносителя. Фактически, в первых теплообменниках отводится большая часть тепла. Даже наличие байпаса ситуацию не исправит.

Одностороннее соединение

Это достойная альтернатива диагональному подключению и имеет свои особенности. Подающий патрубок входит в верхнюю крышку радиатора, а возвратный патрубок входит в нижнюю с той же стороны. Эффективность такого подключения по сравнению с диагональю ниже на 2-7%.

1. Двухтрубная проводка. 2. Схема однотрубная

Такое соединение часто используется в системах отопления, в которых стояки переходят от одного этажа к другому. Многие используют его, когда нет возможности установить нужное количество аккумуляторных секций уже при первоначальной установке, и предполагается, что в будущем их количество будет увеличиваться. Одностороннее подключение позволяет в любой момент добавить определенное количество секций, если есть клапаны.

Как установить радиаторы: выбор между последовательным и параллельным

Радиаторы лучше устанавливать последовательно или параллельно ? В этой статье мы объясним разницу между обоими методами установки и поможем выбрать между однотрубной системой и двухтрубной системой.

Установка радиаторов параллельно

При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой .Двухтрубная система состоит, как вы уже догадались, из двух отдельных труб: одна для подачи горячей воды к радиаторам, а другая — для отвода отработанной воды обратно в котел. Другими словами, радиаторы установлены параллельно . Хотя обычно более дорогая, чем однотрубная система, двухтрубная система является предпочтительным вариантом для современных зданий.

Двухтрубные системы бывают двух разновидностей :

• Двухтрубные системы с медными или пластиковыми трубами .Трубы присоединены к коллектору, каждый радиатор имеет отдельную подающую и обратную трубу. Этот тип системы на сегодняшний день является наиболее распространенным.
• Двухтрубные системы со стальными трубами : каждый радиатор отдельно подключается к подающим и обратным трубам.

Клапаны Vasco идеально подходят для обоих типов двухтрубных систем.

Как установить радиаторы серии

Однотрубная система широко применялась в жилищном строительстве в семидесятые и восьмидесятые годы.При последовательном подключении возвратная вода одного радиатора служит питанием для следующего. Следовательно, последний радиатор в системе передает меньше тепла, чем первый. Чтобы компенсировать потерю тепла, радиаторы должны увеличиваться в размерах по мере удаления от источника тепла. Другой вариант — установка байпасного клапана , который смешивает охлажденную возвратную воду с теплой водой перед ее подачей к следующему радиатору.

И последнее, но не менее важное: для последовательной установки радиаторов требуется трубы соответствующего диаметра ! Проконсультируйтесь со специалистом по отоплению или посетите наш центр загрузок, чтобы проверить техническую информацию и инструкции по установке.

A Праймер для парового отопления

Опубликовано: 25 июня 2014 г. — Дэн Холохан

Категории: Steam

(Слушайте аудиозапись этой статьи здесь. Спасибо Брайану Орру из школы HVACR за создание этой записи с нашего разрешения.)

Если вы спросите дюжину людей, каково надлежащее рабочее давление для паровой системы, вы Наверное, получу с десяток разных ответов.

Большинство людей просто следуют тому, «чему их учили», не задумываясь о результатах. Вы видите, что большинство паровых систем работают под смехотворно высоким давлением.

Еще в 1900 году производители бытовых котлов решили, что паровая система отопления дома не должна работать при давлении выше двух фунтов на квадратный дюйм. Они могли сделать это заявление, потому что фактическую работу по отоплению в жилой системе выполняет скрытое тепло, а не давление пара .

Скрытое тепло — это энергия, которую мы вкладываем в воду, чтобы заставить ее перейти из жидкого состояния в газообразное.В начале 1800-х годов англичанин Томас Тредголд ввел термин «британская тепловая единица». Он определил Btu как количество тепла, необходимое для повышения температуры одного кубического фута воды на один градус по Фаренгейту. После его смерти люди изменили кубический фут на фунт (примерно пинта воды). Они могли это сделать, потому что мистер Тредголд просто придумывал это. Вот об этом подробнее.

Например, предположим, что у нас есть одна пинта воды с температурой 32 градуса (вода может существовать в твердом или жидком виде при 32 градусах.Вы знали об этом?). Если бы мы хотели поднять эту пинту воды до 212 градусов, нам пришлось бы добавить около 180 британских тепловых единиц тепла. Это даст нам одну пинту воды, а не пара, при 212 градусах (вы видите, вода также может существовать в виде жидкости или газа при 212 градусах).

Но как заставить эту пинту воды изменить состояние и стать паром? Мы делаем это, добавляя много скрытого тепла. Вы знаете старую поговорку: «Горшок, на котором наблюдают, никогда не закипает»? Что ж, это, безусловно, правда, потому что для того, чтобы эта пинта воды превратилась в пар, мы должны добавить 970.3 БТЕ!

Подумайте об этом. Потребовалось всего 180 британских тепловых единиц, чтобы эта пинта воды поднялась с 32 до 212 градусов. Но потребовалось более чем в пять раз больше тепла (970,3 БТЕ), чтобы заставить его перейти с 212 воды на 212 пара. Не было изменений температуры, но определенно было изменение содержания энергии.

Эта энергия представляет собой скрытое тепло; это то, что отапливает дом. Мы почти все это получаем обратно, когда пар конденсируется в радиаторах. Пар имеет способность нагреваться, когда он находится под давлением 0 фунтов на квадратный дюйм.Вы видите, что для обогрева здания не требуется большого давления. Все, что вам нужно, это скрытое тепло.

Чтобы доказать, что это правда, примите во внимание следующее: если вы добавите еще только 10 британских тепловых единиц скрытого тепла на фунт пара к пару с нулевым фунтом на квадратный дюйм, вы получите пар под давлением 10 фунтов на квадратный дюйм. Эти 10 дополнительных британских тепловых единиц незначительны, когда речь идет об отоплении здания, но они могут вызвать множество проблем с системой. Как вы увидите.

Задача давления пара состоит в том, чтобы преодолеть трение, возникающее при движении пара по системе.Все, что нам нужно сделать, это подать в котел давление, достаточное для преодоления трения трубопровода системы.

И давление, которое вам нужно, очень низкое, потому что много лет назад монтажники выбирали трубы таким образом, чтобы они имели очень небольшое сопротивление потоку пара. Фактически, мы измеряем это давление в унциях на 100 футов трубопровода. Вот почему производители котлов так много лет назад решили, что все, что вам нужно, — это два фунта на квадратный дюйм для работы любой системы отопления дома. Повышение давления выше двух фунтов на квадратный дюйм вызовет проблемы только потому, что пар — это газ.Когда вы повышаете давление газа, вы его сжимаете. Только подумайте, что происходит, когда вы наполняете шины воздухом. И если вы хотите узнать об этом больше, нажмите здесь.

Пар — это газ, как и воздух. Когда вы его сжимаете, он, естественно, занимает меньше места. Удивительно то, что он тоже начинает двигаться медленнее. Он не такой «большой», поэтому может позволить себе двигаться медленнее. Это может показаться странным, но для выхода пара высокого давления к радиаторам требуется больше времени, чем для пара низкого давления.Кроме того, пар высокого давления, поскольку он более плотно упакован, будет вызывать больше воды из котла, чем пар низкого давления. Это может привести к недостатку воды в котле.

Пар перемещается по системе из-за небольшой разницы в давлении. Помимо трения, возгорание в котле и конденсация пара в радиаторах также приводят к разнице давления во всей системе. Огонь создает начальное давление. Поскольку все вентиляционные отверстия открыты, внутри системы трубопроводов атмосферное давление (14.7 фунтов на квадратный дюйм на уровне моря и разные в других частях страны). Пар начинает двигаться от более высокого давления в котле к более низкому давлению в системе.

Но как только он начинает двигаться, он также начинает конденсироваться в воду, потому что трубы холодные, а пар горячий. Когда пар конденсируется в воду, он оставляет на своем месте частичный вакуум. Этот вакуум вызывает процесс конденсации.

Это прекрасный момент, о котором вы, вероятно, никогда не задумывались.Пар занимает примерно в 1700 раз больше воды. Это означает, что если вы наполните стакан на восемь унций водой и вскипятите его, вам понадобится 1700 стаканов на восемь унций, чтобы собрать пар! Пинта закипевшей воды взлетает и заполняет кубический ярд! Это как попкорн.

Это также означает, что когда пар конденсируется в радиаторах, он сжимается до 1/1700 части пространства, которое он занимал в виде пара. То, что у нас остается (пока вентиляционные отверстия остаются закрытыми), — это частичный вакуум.

Это хорошо, потому что заставляет пар подниматься в радиаторах туда, где он вам нужен. Вот почему вам не нужны насосы для подачи пара. Все, что вам нужно, — это небольшая разница в давлении.

А теперь подумайте об этом. По мере того, как радиатор нагревается, скорость конденсации в этом конкретном радиаторе будет снижаться, верно? Фактически, в конечном итоге он достигнет точки, когда конденсируется очень мало пара. Металл достигнет температуры пара; в комнате будет достигнута установка термостата.Задача природы — уравновешивать температуру и давление.

И это тоже хорошо, потому что это позволяет пару проходить к следующему радиатору по линии. Задача котла — просто отводить пар (газ) до последнего радиатора, прежде чем он превратится в воду (жидкость). Если котел слишком мал для этой задачи, здание будет частично горячим, а частично холодным, у вас возникнут проблемы.

Когда вы работаете с паровым теплом, вы действительно наблюдаете гонку между паром и холодными трубами.Если размер котла правильный, пар выиграет эту гонку. Вот почему мы измеряем паровые котлы для замены, измеряя радиаторы. Как ни странно, теплопотери здания не важны. Имеет значение только «раса». Мы должны «заполнить этот стальной баллон» (систему трубопроводов) паром, прежде чем он сможет конденсироваться в воду. Что касается замены котла, то не имеет значения, утеплел ли домовладелец каждый укромный уголок и заменял все окна в доме. Если трубы и радиаторы есть, их нужно заполнить паром.Это так просто.

Не делайте ошибку, определяя размер нового котла, снимая информацию со старого котла. Возможно, человек, который сделал такой размер, ошибся. Или кто-то мог удалить или добавить радиаторы на протяжении многих лет. Не рискуйте; сделай это правильно.

Также имейте в виду, что к чистой радиационной нагрузке необходимо прибавить запас прочности, чтобы обеспечить нагрев труб. Мы называем это «подъемным» фактором. В настоящее время мы допускаем дополнительные 33%. Несколько лет назад этот коэффициент безопасности был намного больше, поэтому при выборе парового котла на замену возраст системы также имеет значение.

Этот «повышающий» коэффициент представляет собой разницу между номинальными показателями нетто (фактическая радиационная нагрузка) и номинальной тепловой мощностью Министерства энергетики США (радиаторы и трубы). Мощность котла должна соответствовать номинальной тепловой мощности системы DOE (это трубопровод плюс излучение).

Давайте посмотрим на некоторые другие изменения, которые производители внесли в котлы за последние годы.

Важность трубопроводов вокруг котла

По мере того, как котлы становились меньше, трубопроводы вокруг них становились все более важными.Сегодняшний паровой котел на замену содержит намного меньше воды, чем котлы прошлых лет. И все же новый котел производит столько же пара, сколько и старый котел! Это возможно благодаря современным жидкотопливным горелкам и улучшенной конструкции котла. Но если вы хотите, чтобы эта работа увенчалась успехом, вы должны обратить особое внимание на технические характеристики трубопровода около котла производителя котла. Игнорируйте их на свой страх и риск!

Целью спецификации трубопроводов является предоставление котла, вырабатывающего сухой пар. Сухой пар содержит большое количество скрытого тепла.Если вы добавите в пар даже немного влаги, неправильно подключив трубопровод к котлу (и позволив воде покинуть котел вместе с паром), сократится скрытая теплота пара. По сути, пар конденсируется во влаге, прежде чем достигнет радиаторов. Короче говоря, пар проиграет «гонку» последнему радиатору, и части здания станут холодными.

И не только здание нагревается неравномерно, но и увеличивается расход топлива, потому что регулирование давления никогда не достигнет своего верхнего предела.И что еще хуже, у вас, вероятно, также будет гидроудар — это стук в трубах, который люди, не знающие ничего лучше, считают нормальным явлением. Точно следуйте инструкциям производителя котла, и вы избежите большинства распространенных проблем, связанных с паром. Вот несколько вещей, которые вам советуют делать производители котлов:

• Оставьте не менее 24 дюймов между верхней частью котла и нижней частью парового коллектора.
• Используйте полноразмерные подступенки к заголовку.
• Подайте отводы системы в точке между последним стояком жатки и уравнителем.
• Вставьте поворотные шарниры в коллектор. Используйте переходник для соединения жатки с эквалайзером.

Вероятно, вы также увидите раздел о том, как очистить котел после того, как вы с ним поработали. На самом деле нет никакого способа обойти это; все паровые котлы после установки подлежат очистке. Необязательно делать это немедленно, но делать это нужно. Часто бывает полезно дать системе поработать несколько дней, прежде чем вернуться и хорошенько ее почистить.Если подождать несколько дней, масло и грязь осядут на поверхности воды.

О том, как лучше очистить паровой котел, существует множество мнений. Один из самых старых способов — растворить фунт тринатрийфосфата (TSP) и фунт каустической соды (щелочь) в воде и залить ее в бойлер. Дайте ему повариться несколько часов, а затем слейте воду из бойлера. Если вы не можете купить TSP в своем городе, попробуйте коммерческое мыло под названием MEX. Он работает хорошо и не повредит резиновые прокладки некоторых котлов.Однако, прежде чем чистить какой-либо бойлер, ознакомьтесь с инструкциями производителя.

Очистка котла от грязи — лучший способ удалить масло с поверхности. Вы узнаете, что в бойлере есть масло, если заметите влагу в измерительном стекле над уровнем воды. Многие техники обманываются, полагая, что вода чистая только потому, что она кажется прозрачной в мерном стекле. Но их ждет сюрприз, потому что масло может быть бесцветным в котловой воде. Часть измерительного стекла над линией ватерлинии должна быть сухой.Это должно выглядеть так, как будто кто-то только что пропустил через него полотенце для посуды.

Если у вас переполненная водопроводная линия, а в измерительном стекле есть влага, попробуйте выполнить холодную очистку котла. Вы делаете это, открывая горизонтальный отвод над ватерлинией и устанавливая шестидюймовый ниппель. Медленно открывайте линию подачи воды, пока уровень воды не поднимется до центра ниппеля и не выльется наружу. Не торопись. Если вы спешите, вы будете скользить из-под поверхности воды и ничего не добьетесь.

Дайте воде медленно стечь из порта для сбора грязи в течение нескольких часов.Периодически проверяйте это, беря образец воды и кипятя ее на плите клиента в небольшой кастрюле. Если в воде есть масло, вода будет пениться при кипении.

Продолжайте снимать и проверять, пока образец не закипит, как водопроводная вода; вот когда вы знаете, что закончили. Снимаем ниппель и запускаем котел. В большинстве случаев ваши нарастающие проблемы останутся просто плохим воспоминанием.

Удаление грязи с верхней части котла также не работает, потому что поднимающаяся вода будет цепляться за металл, прежде чем она успеет выйти из котла.Слив из нижней части котла не работает так же хорошо, как горизонтальный сбор воды по той же причине.

Топление небольшого котла во время обезжиривания неэффективно, потому что поверхностная нефть будет эмульгироваться в воде. Просто подумайте, что происходит с маслом, которое вы добавляете в кастрюлю с кипящей водой, прежде чем бросить фунт спагетти. Масло не остается на поверхности при кипении, особенно в высокоэффективных котлах с низким содержанием воды.

Холодный горизонтальный отвал в большинстве случаев работает неплохо, если котел был запущен и работал какое-то время.

Давайте взглянем на несколько различных типов паровых систем.

Однотрубный пар

Однотрубный пар получил свое название от единственной трубы, которая соединяет каждый радиатор с паропроводом. И пар, и конденсат движутся по этой трубе, но в противоположных направлениях. Это то, что часто затрудняет управление однотрубным паром. Когда пар и конденсат движутся в противоположных направлениях (то, что мы называем «противотоком»), вы должны обращать особое внимание на размер и шаг труб.Например, когда пар и конденсат движутся в одном направлении (то есть «параллельный поток»), шаг должен быть не менее одного дюйма на двадцать футов. Однако при наличии противотока шаг должен составлять не менее одного дюйма на десять футов. Он удваивается.

Исключение составляют случаи, когда у вас есть горизонтальное биение к стояку радиатора. Здесь шаг должен быть не менее одного дюйма на фут. Если вы не можете получить такой шаг (или когда горизонтальное биение длиннее восьми футов), вам придется перейти к трубе следующего размера.

Правила довольно просты, но мало кто тратит время на их изучение. Вот почему у вас так много грохочущих радиаторов и так много вентиляционных отверстий, которые плюются. Если вы устанавливаете или снимаете радиаторы, посоветуйтесь с авторитетным поставщиком паровых продуктов. Они смогут помочь вам с определением диаметра трубы и ее шага.

Давайте взглянем на основные элементы управления в однотрубной (и двухтрубной) системе.

Pressuretrol определяет рабочий диапазон котла во время цикла нагрева.Важно понимать, что отопительный котел не все время вырабатывает пар. Это происходит только тогда, когда включается термостат. Во время запроса на тепло котел будет переключаться до уставки отключения регулятора давления. В этот момент регулятор давления отключит горелку.

Некоторые регуляторы давления показывают настройку отключения как «Дифференциальный». Обычно вы добавляете этот «Дифференциальный» к настройке «Cut-In», чтобы получить настройку «Cut-Out». Однако будьте осторожны, потому что некоторые регуляторы давления показывают «Дифференциал» как число, которое нужно вычесть из настройки отключения.Уделите несколько минут, чтобы прочитать инструкции и подумать о том, что вам говорит производитель.

Когда регулятор давления достигает положения отключения, пар будет выходить в систему и конденсироваться в трубах. Этот процесс конденсации приведет к общему падению давления в системе. Когда система переходит к настройке контроля давления включения, регулятор давления перезапускает горелку, пока термостат все еще требует тепла. Если термостат не требует нагрева, горелка останется выключенной, а давление пара упадет до нуля (атмосферное давление).

Обычно вы должны настраивать регулятор давления для включения горелки на половину фунта на квадратный дюйм и выключения при минимально возможном давлении, необходимом для нагрева самого дальнего радиатора. Если это давление превышает 2 фунта на квадратный дюйм, вероятно, что-то не так. Скорее всего, вентиляционные отверстия не работают должным образом.

Несколько лет назад монтажники использовали паростаты для управления котлом. Это похоже на регуляторы давления, но они гораздо более чувствительны. Паростат измеряет давление в унциях. Они все еще доступны сегодня, но они дороже, чем регуляторы давления.Тем не менее, наряду с качественными вентиляционными отверстиями, паростат, вероятно, лучшее вложение, которое вы можете сделать. Видите ли, когда дело доходит до пара, низкое давление — ключ к успеху.

Если вас беспокоит горелка из-за ее коротких циклов, обратите внимание на вентиляционные отверстия, а не на регулятор давления. Главное здесь — главные вентиляционные отверстия. Избавьтесь от воздуха, и здание должно нагреваться без коротких циклов.

Коммерческие котлы также требуют ручного сброса реле верхнего предела давления для отключения горелки в случае слишком высокого повышения давления.Убедитесь, что вы устанавливаете его с регулятором рабочего давления, но не на том же кабеле.

Кстати, вы подключаете регулятор давления к паровому кабелю, так что между регулятором и котлом будет гидрозатвор. Вода защищает регулятор от воздействия температуры пара и продлевает срок его службы. Очевидно, у вас не должно быть клапана между котлом и регулятором давления. Если косичка засоряется (а это обязательно!), Замените ее на новую. Если у горелки короткие циклы, это может быть из-за засорения пигтейла.Проверить это.

Предохранительный клапан защищает котел от внезапного возгорания. На паровых котлах, предназначенных для отопления помещений, предохранительный клапан установлен на давление 15 фунтов на квадратный дюйм. Это предел для любого котла низкого давления.

Предохранительный клапан должен соответствовать требованиям Американского общества инженеров-механиков (сокращенно ASME), и вы должны рассчитывать его на максимальную нагрузку котла. В целях безопасности протяните его к водостоку или на расстоянии нескольких дюймов от пола.

Не рекомендуется выводить предохранительный клапан на улицу, потому что, если он выскочит, вода будет удерживаться в трубе за счет вакуума, так же как вода удерживается в соломинке, когда вы кладете палец на один конец.Зимой вода, попавшая в разгрузочную линию, которая выводится на улицу, может замерзнуть и заблокировать выход пара с такой же надежностью, как и заглушка. Если необходимо вывести предохранительный клапан наружу, используйте прерыватель вакуума на выходе клапана. Это позволит воде слить воду из линии после срабатывания предохранительного клапана. Однако по возможности лучше всего избегать всего этого вместе. И, естественно, никогда не должно быть никаких клапанов между предохранительным клапаном и котлом или предохранительным клапаном и сливной линией.

Отсечка по малой воде требуется по коду. Его задача — выключить горелку, если уровень воды упадет до опасной отметки. Производитель котла определяет этот уровень, но обычно он находится в пределах полутора дюймов от нижней части измерительного стекла.

Отсечка малой воды может быть поплавковой или зондовой. Отсечка низкого уровня воды зондового типа становится очень распространенной на котлах с низким содержанием воды, потому что эти отсечки имеют временные устройства для предотвращения нежелательных отключений в случае скачка воды в котле.Отсечки зондового типа посылают низковольтный заряд через воду на землю на металл котла. Не используйте зондовое управление, не получив предварительно рекомендаций производителя котла относительно того, где они хотят его установить.

Поплавковые выключатели устанавливаются непосредственно на мерное стекло котла и механически регистрируют движение водопровода. Производитель отсечки по низкому уровню воды определяет, где находится отсечка. Вы никогда не должны изменять эти настройки.

Некоторые установщики пытаются сделать котел более «автоматическим», увеличивая отсечку низкой воды так, чтобы она покрывала теплообменник бытовой воды в течение всего года.Они думают, что это избавит домовладельца от необходимости поднимать уровень вручную летом. Но это плохая идея, потому что она также создает «нормальную» линию воды, которая на несколько дюймов выше. Он подводит котловую воду слишком близко к выпускному отверстию пара и нагнетает воду в систему. Прежде чем вы это узнаете, у вас будет больше проблем, чем вы рассчитывали. Избавьте себя от головной боли и попросите клиента раз в год накрывать бункерный змеевик вручную.

Измерительное стекло — это ваш способ узнать, где находится вода в бойлере.Ожидайте увидеть небольшое движение по ватерлинии. Любое движение вверх-вниз от половины до трех четвертей дюйма является нормальным.

Когда котел выключен, «нормальная» линия воды находится в центре измерительного стекла. Когда система работает, «нормальная» линия подачи воды находится около дна измерительного стекла. Это потому, что вода в виде пара и конденсата отсутствует в системе. Когда горелка выключится, уровень снова вернется к центру измерительного стекла.Не пытайтесь удерживать воду в центре стакана, когда система работает, потому что, очевидно, это вызовет затопление бойлера, когда конденсат, наконец, вернется в цикл опускания. Опять же, вот почему вы не должны вмешиваться в уровень отсечки при низком уровне воды.

Автоматический дозатор воды (если вы его используете) предназначен для поддержания безопасного минимального уровня воды. Это не для поддержания «нормальной» ватерлинии при выключенном котле.

Устройство для подачи воды защитит систему от замерзания, если люди уезжают зимой, и, скажем, из подземного водозабора может возникнуть утечка.Без питателя отключение низкого уровня воды отключило бы горелку, и дом замерзнет.

Таким образом, хотя это и не важно для работы системы, вы можете рассматривать автоматический податчик воды как полезное резервное устройство безопасности. Кроме того, устройство подачи обеспечит некоторое удобство в старой системе, подверженной утечкам. Питатель будет поддерживать рабочий уровень воды, а не ежедневно отключать горелку из-за низкого уровня воды.

Если заказчик не хочет, чтобы его протекающие закопанные возвраты были заменены, то использование автоматического устройства подачи имеет большой смысл.Но, естественно, большое количество свежей питательной воды также может повредить котел из-за кислородной коррозии. Об этом следует помнить, когда вы консультируете клиента. Сообщите им факты и их варианты. Затем оставьте решение за ними.

Давайте теперь определим некоторые термины.

мокрый возврат — это любая труба, проходящая ниже линии котловой воды. Сухой возврат — это любая труба, расположенная выше ватерлинии.

Коллектор представляет собой большую горизонтальную трубу прямо над котлом.Вы должны подобрать его так, чтобы он выдерживал всю паровую нагрузку котла. В настоящее время производитель котлов часто увеличивает размер коллектора, чтобы он действовал как точка низкой скорости. Это дает пару место, где он может замедлиться и высохнуть, прежде чем он направится в трубопровод системы. Перед установкой парового котла на замену всегда проверяйте требования производителя котла к размеру коллектора. Вы часто обнаружите, что старый коллектор слишком мал для нового котла.

Стояк — это трубы между котлом и коллектором.Они должны быть в полный размер отвода котла. Не уменьшайте их, потому что из-за этого пар будет двигаться слишком быстро. Когда это произойдет, пар вытянет часть воды из котла и бросит ее в трубопровод системы.

Для многих новых котлов требуется два (или три!) Стояка к коллектору. Старому котлу, возможно, не потребовалось столько. Если вы выберете старый трубопровод и проигнорируете инструкции производителя для нового котла, водопровод нового котла может наклониться под большим углом.Это может привести к очень влажному пару и, во многих случаях, к поломке котла, потому что пламя будет лизать оголенный верх котла. Без воды, отводящей тепло, котел может треснуть.

Если котел имеет более одного выхода, также важно не забыть прокладывать коллекторы с помощью поворотных шарниров. Если вы этого не сделаете, секции котла можно расколоть настежь, как гармошку, когда горизонтальный коллектор нагреется и расширится.

Если у вас такой котел с более чем одним выпускным отверстием (и поворотными соединениями), вам не следует использовать медь вместо стали для вашего коллектора.Это связано с тем, что медь расширяется вдвое больше, чем сталь. Это может привести к разрыву паяных соединений и утечке пара у клиента. Учтите также, что при использовании меди в паровой системе из-за разнородных металлов коррозия будет больше, чем обычно. Медь, сталь и железо вызывают коррозию в местах их соединения.

Отводы — это трубы, соединяющие коллектор с системой. Вы, вероятно, не будете их менять. Первоначальный установщик рассчитал их для работы с подключенной нагрузкой.Иногда кто-то добавляет радиацию к существующему взлету, и вы должны следить за этим, потому что это может вызвать проблемы с обслуживанием. Взлет может не выдержать дополнительного тепла в холодный день. Любой авторитетный производитель паронагревательного оборудования сможет сверить размер взлета с подключенной нагрузкой и проконсультировать вас.

Размер регулятора определяет производитель котла. Его задача — возвращать любую воду, которая выскальзывает из котла вместе с паром, а также уравновешивать давление между подающей и обратной сторонами котла.Без выравнивателя подходящего размера вода может вытечь из бойлера.

Ни в коем случае не направляйте отвод пара через уравнитель. Скорость пара может создать перепад давления в уравнителе, который поднимет воду вверх, вызывая соответствующее падение в водопроводе котла.

В 1919 году компания Hartford Steam Boiler Insurance and Inspection Company изобрела петлю Hartford Loop . Его задача заключалась в предотвращении выхода воды из котла в случае протечки возвратной пружины. Подробнее о петле Хартфорда.

Соединение между петлей и уравнителем должно быть выполнено с помощью закрытого ниппеля, чтобы предотвратить гидравлический удар. Это связано с тем, что в контуре соединения образуется пар. Возвратный конденсат может привести к быстрой конденсации этого пара и его сжатию до 1/1700 его объема пара. Вода устремляется и заполняет пустоту. Когда конденсат ударяется о заднюю часть тройника, вы получаете гидроудар в обратном направлении.

Размер, обозначенный на схеме буквой «A», представляет собой расстояние, которое необходимо выдерживать между центром измерительного стекла и нижней частью самой нижней точки сухого возврата в системе.В однотрубных системах, у которых мощность нагрева DOE превышает 100 000 БТЕ, «Размер А» не должен быть меньше 28 дюймов.

«Размер А» обеспечивает силу, возвращающую конденсат в котел. Без него вода будет возвращаться в горизонтальный трубопровод и перекрывать отводы к радиаторам. Дом будет нагреваться очень медленно (если будет вообще) и, конечно, очень неравномерно. Вероятно, у вас также будет гидроудар.

И именно поэтому вы не видите основных вентиляционных отверстий на многих рабочих местах.Они установлены неправильно и повреждаются в первые несколько циклов. Это позор, потому что главные вентиляционные отверстия являются ключом к хорошей работе с паром в одной трубе. Если вы используете хорошие основные вентиляционные отверстия на концах каждой магистрали, пар очень быстро попадет к каждому радиатору в здании. Выпустите воздух из больших радиаторов быстро и из маленьких радиаторов медленно, независимо от того, где они находятся в здании. Сосредоточьтесь на содержании воздуха в радиаторе, а не на его местонахождении в здании. Если основные вентиляционные отверстия работают, пар будет поступать к каждому радиатору примерно в одно и то же время.

Плинтус длиной более трех футов не место в однотрубной паровой системе. В большинстве случаев вы никогда не сможете добиться нужного шага или размера, чтобы воздухозаборник не разбрызгивал воду к потолку. Если вам необходимо использовать плинтус, соедините его двумя трубами, провентилируйте выходную сторону и сразу же закапайте обратную трубу в мокрую обратную линию. Не используйте конденсатоотводчик; просто капните его в мокрый возврат. Наклоните плинтус в сторону возврата как можно дальше.

Давайте теперь взглянем на другой тип системы.

Двухтрубный пар

Как и однотрубный, двухтрубный пар получил свое название от количества соединений, которые вы найдете на радиаторе. Поскольку в прежние времена количество отопительных работ увеличивалось, монтажники пришли к выводу, что имеет смысл иметь только пар в одной трубе и только конденсат в другой. Таким образом, каждая труба могла быть меньше, а шаг трубы становился менее важным, потому что все двигалось в одном направлении.

В двухтрубной паровой системе подключение пара обычно находится в верхней части радиатора; соединение для конденсата находится внизу с противоположной стороны, но это не всегда так.Вы также можете расположить впускной и выпускной патрубки в нижней части радиатора на противоположных концах. Или вы можете расположить впускное отверстие вверху и выпускное отверстие внизу на одной стороне радиатора.

На рубеже веков существовал тип паровой системы, называемой двухтрубной системой вентиляции. Эта система имела две трубы (и два подающих клапана) на противоположных концах нижней части радиатора. Поскольку в этой системе не использовались конденсатоотводчики (их еще не изобрели!), По обеим трубам шел пар. Сработало из-за дефлекторов.Одна труба всегда была больше другой. Труба большего размера всегда находилась на впускной стороне радиатора. Когда пар проходил через систему, он отдавал предпочтение трубе большего размера, потому что именно там было наименьшее сопротивление потоку.

Но установка этой системы была дорогостоящей, поскольку в ней было вдвое больше труб, чем в однотрубной системе, и она давала преимущество только тогда, когда радиаторы были очень большими. При использовании большого радиатора много конденсата течет обратно по однотрубной линии подачи.Это может создать гидроудар.

Двухтрубная паровая система умерла преждевременно и уже много лет является устаревшей. Но их еще много. Они были популярны в зданиях муниципального типа, таких как школы и суды. Если вы видите два подающих клапана внизу радиатора, вероятно, у вас одна из этих старых систем. Будь осторожен. Эту систему легко спутать с настоящим двухтрубным паром. Однако он работает по-другому и может вызвать немало проблем, если вы внесете в систему определенные изменения в трубопроводе.

Настоящий двухтрубный пар использует термостатические конденсатоотводчики на радиаторах. Конденсатоотводчик выполняет три функции. Он открывается, позволяя воздуху проходить через радиатор в обратный трубопровод. Воздух — отличный изолятор. Если оставить в радиаторе, у вас будет холодная комната. Кроме того, когда вода кипит, она выделяет большое количество углекислого газа из-за карбонатов и бикарбонатов, которые являются обычными для пресной воды. Этот углекислый газ будет проходить через систему и смешиваться с конденсатом, образуя умеренно агрессивную угольную кислоту.Естественно, эта кислота вредна для радиаторов и трубопроводов. Это еще одна причина того, почему хорошие основные вентиляционные отверстия так важны для паровых систем. Вы должны избавиться от углекислого газа, прежде чем он смешается с конденсатом. Так что конденсатоотводчики на самом деле тоже являются вентиляционными отверстиями!

Вторая задача конденсатоотводчика — закрываться, когда пар достигает его. Конденсатоотводчики радиаторов имеют термостатический сильфон. Производители заполняют эти сильфоны смесью спирта и воды. Они используют спирт, потому что он кипит при 170 градусах при атмосферном давлении (вода закипает при 212).Смесь спирта и воды обычно доводится до кипения примерно при 180 градусах. Когда пар достигает сифона радиатора, спирт «вспыхивает» и расширяет сильфон. Внизу сильфона есть заостренный металлический стержень, называемый «штифтом». Когда сильфон расширяется, он вдавливает этот штифт в седло ловушки. Ловушка закрыта, пар не выходит. Некуда деваться, пар конденсируется и отдает скрытое тепло в комнату. Если сильфоны выйдут из строя, большая часть пара пройдет в возвратные трубы и нагреет стены здания изнутри, а не комнаты, в которых находятся люди.Это расточительно, шумно (гидравлический удар) и разрушительно для конденсатного насоса, если вы его используете. Но вышедшую из строя ловушку трудно обнаружить, потому что радиатор будет продолжать нагреваться. Снаружи он ничем не отличается,

Третья задача ловушки — открываться после охлаждения конденсата. Конденсат проходит через сифон и стекает в котел.

Срок службы большинства элементов сифона радиатора составляет около трех лет. Это связано с тем, что элемент изгибается примерно 155 000 раз за отопительный сезон.Это почти постоянное движение в сочетании с гидроударом убивает элементы. К сожалению, большинство людей проверяют ловушки примерно раз в 30 лет!

Вы можете проверить ловушки радиатора с помощью термочувствительного мелка, называемого TempilStick, или термощупа. Разница между рабочими ловушками должна составлять около 20 градусов. Проблема в том, что если выйдет из строя хотя бы одна ловушка, пар, попадающий в возвратные трубы, может заставить вас думать, что ближайшая ловушка тоже вышла из строя.

Это помогает проверить систему в обратном направлении, начиная с большого возврата и продвигаясь к ветвям.Это должно выявить проблемные области. Тогда остается только изолировать радиаторы и проверить их. Правда, на это уходит много времени, но это тоже необходимо.

Конденсатоотводчики также оказывают любопытное влияние на отдачу системы. Поскольку они близки к пару, ловушки предотвращают попадание пара в возвратные трубы. Помните, что мы говорили о однотрубной системе? Вода вернулась в котел из-за статического веса воды в «Размер А» и давления пара в конце магистрали.

В случае двухтрубной системы у вас больше не будет «остаточного» давления пара для возврата конденсата в котел. Это из-за ловушек. Это означает, что единственная сила, от которой вы можете зависеть, — это статическая высота в «измерении А.»

Для двухтрубного пара «Размер А» должен составлять не менее 30 дюймов на каждый фунт давления в котле. Другими словами, если вы запустите котел на 2 фунта на квадратный дюйм, вам понадобится 60 дюймов высоты между центром измерительного стекла и нижней частью самого нижнего паропровода.Если вы сделаете 5 фунтов на квадратный дюйм, вам понадобится 12-1 / 2 фута между этими двумя точками!

Это еще одна веская причина поддерживать низкое давление пара, не так ли?

Вот почему вы часто будете видеть конденсатные насосы, используемые в двухтрубных паровых системах. Насос обеспечивает давление, необходимое для возврата конденсата в котел, потому что фундамент недостаточно глубок, чтобы выдержать достаточный статический вес возвращающегося конденсата.

Конденсатный насос — это нижняя точка в системе. Все должно стечь к нему.Если какая-либо часть трубопровода системы опускается ниже входа конденсатного насоса, вскоре после первого запуска системы произойдет гидроудар.

Конденсатный насос имеет ресивер из стали или чугуна (чугун служит намного дольше, чем сталь, поскольку конденсат вызывает коррозию). Этот ресивер представляет собой не что иное, как сборную камеру для возврата конденсата. Он выбрасывается в атмосферу, потому что по большей части приемники конденсата не рассчитаны на то, чтобы выдерживать какое-либо давление. Если закрыть вентиляционное отверстие ресивера, ресивер может взорваться!

Внутри приемника находится электрический поплавковый выключатель.Этот переключатель включает насос, когда уровень воды внутри ресивера поднимается, и выключает, когда он падает.

На нагнетательной стороне насоса вы найдете обратный клапан (чтобы вода котла в theboiler) и дроссельный клапан. Дроссельный клапан предназначен для замедления откачки. Вы видите, что большинство конденсатных насосов откачиваются при давлении 20 фунтов на кв. Это слишком много для большинства отопительных приложений (однако не слишком много для коммерческих приложений). Дроссельный клапан предотвращает вибрацию обратного клапана, добавляя сопротивление давлению насоса.Просто поверните вентиль вниз, пока шум не прекратится.

Конденсатный насос не может узнать, нуждается ли обслуживаемый им котел в воде или нет. Когда он наполняется, он сваливается; это так просто.

Из-за этого иногда вместо конденсатных насосов используются котловые насосы. Особенно это касается современных маловодных котлов.

Питательный насос котла отличается тем, что поплавковый выключатель, расположенный на котле, а не в ресивере насоса, управляет насосом. С питательным насосом котла насос может включаться только в том случае, если котлу нужна вода.

Ресивер в питательном насосе котла также намного больше ресивера конденсатного насоса. Этот негабаритный ресивер позволяет конденсату ждать, пока он не понадобится котлу.

Будьте осторожны при замене старого котла в двухтрубной системе на новый. Вы можете обнаружить, что старый конденсатный насос несовместим с новым котлом. Вам может понадобиться котловая помпа.

Подвешивание накопительного бака сбоку котла не заменяет питающий насос котла.Прежде всего, вся резервная вода должна быть размещена в пределах трех дюймов рабочего диапазона котла. Это приводит к очень длинным и очень узким резервуарам.

Но более важно то, что дополнительная вода должна быть доведена до температуры пара в каждом цикле обжига. В баке обычно содержится около 125% воды в бойлере! Это снижает общую эффективность работы котла и может привести к тому, что клиент будет использовать больше топлива, чем он имел бы со своим старым котлом.

Когда вы используете конденсатный или питающий насос котла, или когда двухтрубная система имеет сухой возврат, вы найдете поплавковые и термостатические (F&T) ловушки на концах паропровода. Эти большие уловители препятствуют проникновению пара в трубопровод сухого возврата.

Термостат в сифоне F&T предназначен для пропускания воздуха к вентиляционному отверстию конденсатного насоса. Конденсат проходит через ловушку, поднимая поплавок. Этот поплавок очень похож на шаровой кран в унитазе.

Ловушка нормально закрыта. Пар не может проходить через уловитель, когда шар опущен, потому что рычаг, прикрепленный к шару, также прикреплен к штифту уловителя, и этот штифт прочно сидит в выпускном отверстии уловителя. Поскольку пар не может выйти, он будет конденсироваться. Именно этот конденсирующийся пар в конечном итоге поднимает поплавок и открывает ловушку. Когда ловушка открывается, более высокое давление на входе ловушки выталкивает конденсат через ловушку в обратную линию. Когда ловушка высыхает, шар опускает штифт обратно в седло и препятствует выходу пара.

Поскольку ловушка обычно закрыта, она также влияет на возврат конденсата. Вам понадобится 30 дюймов высоты между ловушкой и центром измерительного стекла на каждый фунт давления в котле. Это, конечно, если у вас нет конденсатного или питательного насоса котла, обеспечивающего обратное давление.

Здесь уместно упомянуть, что зонные клапаны с электроприводом на отводах пара имеют такой же эффект на возврат конденсата, как и уловители. Вы никогда не должны использовать их в паровой системе, если вы также не используете конденсатный насос или насос подачи котла, а также сифоны F&T.

Поскольку ловушки F&T являются механическими устройствами, они нечувствительны к температуре (термостатические радиаторные ловушки чувствительны к температуре). В ловушке F&T не наблюдается заметного перепада температуры с одной стороны на другую. Они сливают воду той же температуры в группе. Помните, что мы говорили о паре в разделе «Как пар нагревается?» Это может быть жидкость или газ одной температуры, верно? Разница между ними заключается в скрытом тепле, и вы не можете измерить скрытое тепло термометром.Здесь все становится немного сложнее, потому что вы не можете проверить ловушку F&T с помощью TempilStick (908-757-8300) или температурного датчика. Нет разницы в температуре в ловушке F&T, даже когда ловушка работает!

Чтобы проверить ловушки F&T, откройте штуцер или клапан на стороне нагнетания и посмотрите, что выходит. Если ловушка не работает должным образом, будет несколько дюймов невидимого пара, а затем облако пара. Если ловушка работает, вы увидите только пар и воду.

Вот почему рекомендуется установить новые сифоны F&T со сливным клапаном и запорным клапаном на стороне нагнетания. Эти два клапана упрощают поиск и устранение неисправностей.

Большинство ловушек F&T выходят из строя из-за слишком большого размера. Никогда не следует устанавливать ловушку F&T в соответствии с размером лески. Это приводит к тому, что седло в мгновение ока выдвигается и протекает.

Подобрать ловушку несложно, но вам нужно знать, сколько конденсата будет проходить через ловушку и при каком давлении (как давление подачи, так и противодавление).Если вы не знаете, что делать, обратитесь за советом к надежному производителю конденсатоотводчиков.

В последние годы многие старые двухтрубные паровые системы были оснащены неэлектрическими термостатическими радиаторными клапанами. Эти клапаны определяют температуру воздуха в помещении и открывают или закрывают подачу пара к радиатору. Они устанавливаются вместо подающего клапана. Поскольку в двухтрубной системе по подающей трубе не идет конденсат, вы можете дросселировать подающий клапан, не получив гидроудара.

Эти термостатические радиаторные клапаны повышают эффективность системы, поскольку предотвращают перегрев радиатора. Они также компенсируют внешние источники тепла, такие как солнечный свет, машины и людей.

Не торопитесь и всегда помните, что все паровые системы работают по простому закону перепада давления. Высокое давление всегда будет двигаться в сторону низкого давления. И это давление обычно очень тонкое.

Вот и все!

Хотите узнать больше? Ознакомьтесь с книгами Дэна Холохана «Утраченное искусство парового отопления» и «Возвращение утраченного искусства парового отопления».

Дивертер-тройник Q&A

Опубликовано: 18 июня 2014 г. — Дэн Холохан

Категории: Горячая вода

Q: Каков принцип системы тройника дивертора?
A: Эта система позволяет подавать горячую воду в радиатор и возвращать более холодную воду из того же радиатора по одной трубе.

Q: Не поэтому ли все называют это «однотрубной» системой?
A: Да, подающая и обратная магистрали — это одно и то же.В других типах систем горячего водоснабжения одна труба используется для подачи горячей воды в радиатор, а вторая труба — для возврата более холодной воды из того же радиатора в бойлер. Мы называем эти системы «двухтрубными».

Q: Как возникла система тройника с отводом?
A: В те времена, когда большинство людей использовали пар для обогрева больших зданий, у людей, продававших оборудование для горячего водоснабжения, были проблемы. Как вы можете продать систему отопления, для которой требуются две трубы, когда вашим конкурентам (паровой) нужна только одна? Ответом стала система однотрубных отводных тройников.

В: Была ли эта система широко принята подрядчиками?
A: Конечно, было! По сравнению с паром, однотрубная система с отводным тройником дешевле в установке, работает тише и использует трубы гораздо меньшего размера.

Вопрос: Какие производители продвигали этот тип системы?
A: В первую очередь Bell & Gossett. Они назвали свою фурнитуру «Monoflo» и опубликовали серию популярных руководств в тридцатые и сороковые годы, в которых объяснялось, как определять размеры и устанавливать эти системы.Taco также проделал хорошую работу по продвижению того, что они называли фитингами Вентури. Однако для наших целей мы не будем обращать внимания на торговые марки производителей и будем называть их просто «однотрубными тройниками с переключателем».

Вопрос: Bell & Gossett и Taco первыми придумали футболку с переключателем?
A: Нет, заслуга в этом принадлежит Оливеру Шлеммеру, инженеру-теплотехнику из Цинциннати, штат Огайо, который разработал и запатентовал свой фитинг O-S в начале этого века.Вот как выглядел фитинг O-S.

Q: Где мне найти фитинги O-S?
A: Вы найдете их в старых самотечных системах водяного отопления, подобных тем, которые мы рассмотрели в первой главе.

Q: Где я могу найти более современные однотрубные тройники с отводным клапаном?
A: В основном в зданиях, построенных в 1940-х и 1950-х годах. Эта система была очень популярна среди домостроителей того времени, потому что она предлагала им преимущества водяного тепла без трудоемких аспектов парового и гравитационного водяного отопления.

Q: Как работает тройник дивертора?
A: Чтобы ответить на ваш вопрос, сначала нужно посмотреть, что происходит, когда вода попадает в стандартный тройник.

Вода течет в одном направлении, но может выходить бесконечным множеством способов. Например, если в этот тройник с левой стороны поступит четыре галлона в минуту, через два выхода будет возможна любая комбинация потоков общим объемом 4 галлона в минуту. Поток может разделиться пополам: 2 галлона в минуту, протекающие через боковую часть тройника, и 2 галлона в минуту, протекающие по ходу? Или 3 галлона в минуту могут идти прямо, в то время как 1 галлон в минуту выходит в сторону.С тройником возможно все.

В: Могут ли все 4 галлона в минуту пройти прямо через тройник без какого-либо потока через боковую часть?
A: Конечно! Все, что потребуется, чтобы это произошло, — это частично закрытый клапан (или что-то еще, что создает ограничение) в отводном трубопроводе.

Клапан увеличивает сопротивление потоку через боковую часть тройника, что затрудняет прохождение воды в этом направлении. Вместо этого вода идет прямо.

Вопрос: Это то, что мы имеем в виду, когда говорим, что вода следует «путем наименьшего сопротивления»?
О: Да.Вода будет течь только из точки с высоким давлением в точку с низким давлением. Чем больше разница в давлении между этими двумя точками, тем больше будет расход. Все, что препятствует потоку, уменьшит разницу в давлении между двумя точками, и это приведет к тому, что в этом направлении будет течь меньше воды.

В: Что бы произошло, если бы этот частично закрытый клапан находился в трубопроводе между двумя тройниками, а не в ответвлении?
A: Вы имеете в виду, если вы установите такой трубопровод?

Ну тогда бы сопротивление потоку по магистрали увеличилось.Больше воды будет течь через отводной трубопровод и меньше воды будет течь по магистрали. Вода всегда будет идти по пути наименьшего сопротивления.

Q: Предположим, у вас есть трубопровод, настроенный таким образом, с двумя стандартными тройниками и без клапанов. Будет ли тогда течь вода через отводной трубопровод?

A: Вы имеете в виду это?

При таком трубопроводе часть воды может протекать через ветку, но я предполагаю, что большая часть воды будет следовать по пути наименьшего сопротивления и течь по магистрали.Почему? Просто так будет проще.

Имейте в виду, что вода не обязательно течет по трубе только потому, что вы подключили ее к другой трубе.

Q: Сколько воды будет протекать через ветвь в этом случае?
A: Это полностью зависит от разницы давлений между двумя стандартными тройниками.

Чем больше разница в давлении между этими двумя точками, тем больше воды будет проходить через ответвление.Если между тройниками практически нет разницы в давлении, вода будет протекать через ответвление очень мало, если вообще будет.

В: Обычно существует большая разница в давлении между двумя стандартными тройниками?
A: Нет, если они расположены близко друг к другу. Единственная разница заключается в трении, которое создает вода, когда течет по магистрали между двумя тройниками. Чем ближе вы разместите тройники, тем меньше будет трение и разница давления. Вот почему нам нужны отводные тройники, чтобы такая однотрубная система работала.

В: Подождите минутку. А нельзя ли просто уменьшить размер трубы между двумя стандартными тройниками? Это увеличило бы трение в основном и создаст большую разницу в давлении между двумя тройниками. Это сработает?
A: Конечно.

Знаете почему? Потому что часть воды будет легче пройти через патрубок 3/4 дюйма, чем через магистраль 1/2 дюйма.

Q: Сколько воды будет протекать через ответвление?
A: Это все еще зависит от разницы давлений между тройниками.Сказать очень сложно. Многое зависит от длины трубы.

Q: Предположим, в этом случае моя ответвленная цепь очень длинная. Будет ли вода по-прежнему течь таким образом?
A: Может быть, а может и нет. Это все еще сводится к вопросу о том, какая разница в давлении между этими двумя тройниками.

Давайте посмотрим на выбор воды, когда она попадает в тройник слева. Он может идти прямо и выдерживать перепад давления в трубе 1/2 дюйма между двумя тройниками.Или он может войти в ответвление и справиться с перепадом давления в длинном ответвлении.

Q: Но подождите минутку, ответвление шире основного трубопровода. Почему в таком случае должно быть большее падение давления?
A: Это из-за относительной длины двух путей. Знаете, дело не только в ширине труб. Патрубок, конечно, шире, но и длиннее. Основная же труба на полный размер меньше, чем патрубок, но и короче.

Это все еще сводится к вопросу о разнице давления между тройниками.

В: Значит ли это, что длина пути к радиатору важна?
A: Это очень важно. Я помню, как видел работу, где установщик подключал почти 200 футов излучения плинтуса к единственному переключающему тройнику от однотрубной питающей магистрали.

Он не мог понять, почему плинтус не нагревается. Он упустил ключевой момент — через плинтус было очень мало воды, если она вообще текла.А там, где нет потока, не может быть тепла.

Q: То, что я подключаю радиатор к магистрали, не обязательно означает, что он будет работать?
A: Хорошо, желание и надежда уведут вас так далеко. Всегда все сводится к разнице давления между тройниками и количеству воды, протекающей по магистрали и ответвлению. Вы должны думать о потоке, как о поезде, в котором тепло движется как пассажир.

Q: Значит, задача тройника отводящего устройства — направлять поток в ответвление?
О: Да.Он создает фиксированное сопротивление потоку по магистрали. Сопротивление загоняет часть воды в ветку. Вот, загляните внутрь этого.

Тройники

работают, потому что они изменяют путь воды с наименьшим сопротивлением.

В: Почему конус внутри тройника?
A: Конус образует узкое отверстие, через которое должна пройти вода, если она будет продолжать течь по водопроводу. Поскольку конус затрудняет движение всей воды по прямой, часть воды будет отклоняться в ветвь.

Q: Имеет ли значение, в какую сторону я смотрю на конус?
О: Да. Если вы используете один тройник, лучше всего поставить его на обратной стороне так, чтобы широкий конец конуса принимал поток.

В: Если конус находится на обратной стороне, как он может отвести воду в радиатор?
A: Вы должны использовать свое воображение, чтобы увидеть, что здесь происходит. Думайте о себе как о воде. Вы спускаетесь по магистрали к тройникам, ведущим в радиатор.Первый — стандартный тройник, второй — отводной тройник. Вы смотрите вперед и видите узкое место на главной «дороге». Это «пробка», которую создает конус. Дела замедляются, поэтому вы решаете пойти по «служебной дороге» через ветку.

Как только они минуют конус, два потока — один от основного, а другой от ответвления — снова соединяются и переходят к следующему набору тройников. Возьми?

Q: Значит, тройник дивертера не «зачерпывает» воду в радиатор?
A: Нет, это просто создает сопротивление вдоль магистрали.Вода идет по пути наименьшего сопротивления через ветку.

Q: Могу ли я повернуть тройник отводящего устройства так, чтобы конус был направлен в сторону потока, и использовать его в качестве первого тройника вместо второго?
A: Можно, и это будет работать, потому что применяется тот же принцип: тройник с отводом увеличивает падение давления в магистрали и создает поток в ответвлении.

Однако, если конус направлен в поток, вода будет немного более турбулентной, и, если вы используете достаточное количество тройников, вам, возможно, придется использовать циркуляционный насос большего размера, чтобы преодолеть дополнительное падение давления, вызванное турбулентностью.Вот почему большинство старожилов ставят отводную тройник на обратную сторону так, чтобы широкий конец конуса был обращен к потоку.

Q: Мне нужен один или два тройника переключателя?
A: Это зависит от того, какое падение давления необходимо применить вдоль магистрали, чтобы получить необходимый поток через ответвление. Как показывает практика, вы должны использовать один тройник отводящего устройства, если радиатор расположен выше основного (используя его как обратный тройник), и два тройника отводящего устройства, если радиатор находится ниже основного.

В: Зачем нужны два тройника, если радиатор находится ниже основного?
A: Потому что горячая вода плавучая и не хочет спускаться вниз.Второй отводной тройник увеличивает перепад давления в магистрали и помогает направлять горячую плавучую воду в радиатор.

Q: Предположим, я использую только один тройник отводящего устройства для питания радиатора, расположенного ниже основного. Что может случиться?
A: Скорее всего, вы не получите нужный поток через этот радиатор. И вы, вероятно, не получите нужного количества тепла от радиатора в более холодные дни года.

Q: Я замечу проблему только в холодные дни года?
A: Наверное, потому что все мы устанавливаем размеры радиаторов, чтобы избежать наихудших условий потери тепла.В более мягкие дни размер радиатора действительно увеличен. Тепла, который вы получите от него, будет достаточно, чтобы сделать комнату комфортной в мягкий день, но в действительно холодный день потока не будет, чтобы обеспечить достаточно тепла для радиатора.

В: Поможет ли вентиляция радиатора?
A: Нет, потому что это проблема с потоком … это не проблема с воздухом.

Q: Но когда я проветриваю радиатор, он нагревается на всем протяжении и какое-то время кажется нормальным. В чем дело?
A: Открывая вентиляционное отверстие на радиаторе, вы временно изменяете путь воды с наименьшим сопротивлением.Внезапно ему становится легче течь в ответвление и к радиатору, потому что вентиляционное отверстие широко открыто в атмосферу. Фактически, когда вы открываете вентиляционное отверстие, поток идет вниз как по подающей, так и по обратной трубам. Видеть? Это по-прежнему вопрос перепада давления, но при широко открытом вентиляционном отверстии вода перемещается, скажем, с системного давления 12 фунтов на кв. Дюйм до атмосферного. Вот почему вы получаете временное увеличение расхода и соответствующее увеличение тепла от радиатора. Но как только вы закроете вентиляционное отверстие, ситуация вернется к «нормальной», и ваш радиатор снова станет холодным.

Q: Значит, с системами с отводным тройником легко спутать проблемы с потоком с проблемами с воздухом?
A: Их очень легко спутать. Любой тип излучения из ребристых труб (плинтус или конвекторы) способен отдавать много тепла в небольшом пространстве. Если расход меньше, чем должен быть, передний конец радиатора будет горячим, а задний конец будет холоднее. На ощупь вроде проблема с воздухом, но это не так.

Q: Как я могу отличить проблему с воздухом от проблемы с потоком?
A: Если воздух не попадает в радиатор, это не проблема с воздухом! Так что хватит вентилировать.

В: Есть ли способ подключения радиаторов, чтобы минимизировать проблемы с воздухом?
A: Когда старожилы использовали отдельно стоящие радиаторы, их обычно соединяли снизу и снизу, вот так.

При таком трубопроводе вода будет продолжать течь через радиатор, даже если немного воздуха скапливается наверху.

Q: Будет ли вода проходить через радиатор коротким замыканием, если я буду протягивать его таким образом?
A: Более горячая вода обычно поднимается в радиатор, вытесняя более холодную воду, потому что отдельно стоящий чугунный радиатор — это «широкое пространство на дороге».»Течение через него относительно медленное, поэтому более горячая вода поднимается вверх.

Q: Что произойдет, если я протянут этот радиатор так, чтобы одна труба была вверху, а другая — внизу?
A: Вы имеете в виду вот так?

Что ж, если вы разместите подающую или обратную магистраль вверху, захваченный воздух сможет остановить циркуляцию через радиатор, если соберется достаточно и создаст «пустое пространство» наверху.

Q: Насколько близко друг к другу можно соединить два тройника?
A: Когда радиатор находится над основным, тройники могут быть на расстоянии шести дюймов (если это тройники Bell & Gossett) или 12 дюймов (если это тройники Taco).Если у вас радиатор расположен ниже основного, тройники должны быть на таком же расстоянии друг от друга, как и концы радиатора. Это очень важно.

Q: Почему тройники должны быть так широко расставлены в системе с нижней подачей?
A: Опять же, потому что вода в магистрали более горячая и плавучая, чем вода в радиаторе. Он не «хочет» спускаться. Расставляя тройники дальше друг от друга, вы увеличиваете сопротивление потоку по магистрали и пропускаете больше воды через радиатор.

Q: Здесь важно расстояние до моего радиатора?
A: Да, старайтесь, чтобы трубопровод к радиатору и от него был как можно более прямым. Избегая большого количества ненужных фитингов, вы минимизируете падение давления в радиаторе и поможете наладить циркуляцию.

Q: Предположим, у меня длительный период излучения основной платы, и он ниже основного. Как я могу разместить эти тройники «на ширину излучения»?
A: Это сложно, не правда ли? И это обычная проблема, с которой сталкиваются многие установщики этих систем.Кто-то заменит старый конвектор на длинный плинтус. Он воспользуется существующими тройниками с переключателем, а затем обнаружит, что плинтус не нагревается так же хорошо, как старый конвектор. Слишком большое сопротивление для протекания через этот длинный отрезок плинтуса, поэтому большая часть воды уходит в обход радиации и течет по магистрали.

Q: Это похоже на проблему с воздухом?
A: Похоже, это самая серьезная проблема с воздухом, которую вы когда-либо видели.

В: Но когда я стравливаю плинтус, воздух не поступает, так что это не может быть проблемой с воздухом, верно?
A: Хорошо, если нет воздуха…это не проблема с воздухом.

Q: Могу ли я решить проблему, используя более крупный циркуляционный насос? Может быть, циркулятор с высоким напором?
A: Если вы попытаетесь забить больше воды в трубу, вы, вероятно, измените соотношение перепада давления между тройниками, и вы можете получить немного больший поток через радиатор. Но тогда ваш клиент, вероятно, также получит скоростной шум, более высокие счета за электроэнергию и нежелание платить вам. Здесь, как и в большинстве систем, ловкость работает лучше, чем грубая сила.

Q: Так как я могу решить эту проблему с холодным плинтусом?
A: Лучше всего использовать излучение плинтуса как отдельную зону, если она действительно должна быть такой длины, чтобы преодолеть потери тепла. Имейте в виду, что количество необходимого плинтуса зависит от потери тепла в комнате, а не от длины стены. Может быть, вам стоит проверить длину пробежки, прежде чем делать что-либо еще. Знаешь, посмотри, действительно ли тебе это нужно.

Q: Допустим, мне это нужно.Есть ли другой способ решения проблемы недостаточного потока через плинтус?
A: Вы можете запустить плинтус как часть главной в системе дивертер-тройника.

Убедитесь, что вы вырезали две тройники дивертора и главный трубопровод между тройниками, а затем просто сделайте излучение плинтуса частью основного.

В: Можно ли просто оставить там тройники?
A: Нет, если одно из выпускных отверстий закупорено, тройники будут добавлять слишком большое сопротивление потоку и повсюду могут создавать проблемы с потоком.

Q: Если я подключу системную плату как часть шлейфа, может ли она быть где-нибудь в системе?
A: Лучше всего, если это будет последняя вещь в петле.

В: Почему?
A: Потому что есть большая вероятность, что кто-то слишком большой для излучения плинтуса, проложив его от стены к стене без учета потери тепла. Если плинтус — последний радиатор на линии, вода будет относительно прохладной. Он не будет перегревать комнату так сильно, как если бы это было в первую очередь.

Q: Если бы он был первым на линии, мог бы он вызвать какие-либо другие проблемы?
A: Если он слишком большой и первый в сети, он может забирать слишком много тепла из воды. К тому времени, когда более холодная вода достигнет других радиаторов, она может не переносить достаточно тепла, чтобы согреться в холодные дни года.

Q: Предположим, я просто хочу избавиться от радиатора. Надо ли мне избавляться от тройников с переключателем или можно их просто закрыть?
A: Вы не можете закрыть один из этих выходов и рассчитывать на поток, который вы получали раньше.Падение давления будет намного больше.

Вы можете оставить тройники на одной линии, если соедините ответвления медной линией 1/2 дюйма. Это дает воде куда-то течь и сохраняет вещи почти такими же, какими они были до того, как вы отключили радиатор от линии.

В: Как лучше всего подключить радиаторы к сети, если в системе есть радиаторы как над, так и под магистралью?
A: Чередуйте подачу и возврат следующим образом.

Наличие дополнительного перепада давления тройника отклоняющего устройства верхнего радиатора между двумя тройниками отклоняющего устройства нисходящей подачи способствует потоку в нижние радиаторы.

Q: Должен ли я установить главный кабель в системе с отводным тройником?
A: Если большая часть излучения находится ниже основной, вы должны наклонить магистраль, по крайней мере, на один дюйм на двадцать футов в направлении потока. Вам также понадобится вентиляционное отверстие в конце магистрали, чтобы помочь вам избавиться от воздуха при запуске.

Если большая часть излучения выше основного, высота тона не так важна. Основная в этом случае может быть ровной, но небольшой уклон по направлению потока всегда хорошая идея.

Q: Нужно ли мне наклонять и радиаторы?
A: Это помогает слегка наклонить их в направлении потока и установить вентиляционные отверстия на обратной стороне каждого из них.

В: Должен ли я искать эту подачу при устранении неполадок?
A: Да, особенно в подвале, потому что люди вешают вещи на свои трубы отопления в подвале — белье, пиломатериалы, детей (они подтягиваются!), Вы называете это. По мере того, как вы теряете угол в один дюйм на двадцать футов, возникают проблемы с воздухом.

В: Трудно ли удалить воздух из тройника отводящего потока при первом запуске?
A: Да, обычно это происходит потому, что воздух направляется в верхнюю часть системы, где вода наиболее холодная, а давление минимально.

В: Есть ли какой-нибудь прием, который я могу использовать, чтобы избавиться от пускового воздуха?
A: Воздух растворяется в воде пропорционально его давлению. Чем выше давление, тем легче воздух переходит в раствор. Если вы поднимете давление наполнения системы до точки, где оно приближается к настройке предохранительного клапана, в раствор перейдет больше воздуха.

Q: Что вы подразумеваете под «в растворе»?
A: Пузырьки не появляются. Это незаметно в воде и не проблема в радиаторе.

Q: Другими словами, если я увеличу давление наполнения, в верхней части системы будет меньше пузырьков воздуха.
A: Верно, но вы должны не забыть сбросить давление наполнения до надлежащего значения после того, как очистите воздух. Если вы оставите слишком высокое давление наполнения, ваш компрессионный резервуар будет, по сути, меньше по размеру.

Q: Когда большинство радиаторов находится ниже основного, мне обычно трудно избавиться от пускового воздуха. Есть ли какие-нибудь уловки, которые могут мне с этим помочь?
A: Есть один, который работает очень хорошо. Когда радиаторы с подачей вниз не нагреваются из-за проблем с потоком воздуха, большинство монтажников повышают температуру воды. Они считают, что более горячая вода быстрее попадет в радиатор. Кажется, это имеет смысл — и поэтому не работает.

Уловка в этом случае состоит в том, чтобы делать то, что не имеет смысла.Вместо того, чтобы повышать температуру воды, понизьте ее. Затем отойдите в сторону и посмотрите, насколько быстрее нагреваются эти опускаемые радиаторы.

Q: Как это работает?
A: Чем горячее вода, тем она светлее. Когда вы впервые запускаете систему, вода в радиаторах холоднее и тяжелее, чем вода, циркулирующая в магистрали. Если захваченный воздух замедляет поток через радиаторы, подаваемые вниз, вода в радиаторах не имеет возможности нагреться и стать более плавучей.Если вы повысите температуру воды, вы усугубите ситуацию. Но, понизив температуру воды, вы приблизите плотность воды в основном к плотности воды в радиаторах и получите гораздо больше шансов наладить циркуляцию. Попробуйте, вы поймете, о чем я.

Q; Я слышал, мне нужно протянуть циркуляционный насос, чтобы он откачивался от моего компрессионного бака. Это правда?
A: Циркуляционный насос всегда будет работать лучше всего в этом положении, особенно в этих системах.

Вопрос: Почему?
A: Потому что, как я уже сказал, воздух растворяется в воде пропорционально давлению, приложенному к системе. Когда вы откачиваете из компрессионного бака, вы добавляете перепад давления циркуляционного насоса к давлению наполнения системы. Когда вы качаете в компрессионный бак, вы удаляете перепад давления циркуляционного насоса из давления наполнения системы. В ваших интересах использовать давление циркулятора каждый раз, когда система работает. Захваченные пузырьки воздуха всегда легче переходят в раствор при высоком давлении.

Q: Если я использую циркуляционный насос с высоким напором, и он установлен на обратной линии, нагнетая в компрессионный бак, будет ли мне еще труднее избавиться от воздуха?
A: Конечно. Чем выше напор насоса, тем больше падение давления при его запуске. Циркуляционные насосы с водяной смазкой могут снизить давление в системе в типичном доме примерно на половину статического давления заполнения. Результат впечатляет — заедание воздуха и шум воздуха. Переместите циркуляционный насос на сторону подачи системы, откачивая от компрессионного бака, и вы сразу увидите разницу.

Q: Как тройники переключателя влияют на размер моего циркуляционного насоса?
A: Поскольку это однотрубная система, вся вода должна проходить через все тройники. Это означает, что падение давления на тройниках отводящего устройства является кумулятивным.

Чем больше у вас отводных тройников, тем большее давление должен будет создать ваш циркуляционный насос.

В: Как избежать слишком большого циркуляционного насоса?
A: Разделив петлю.

Вы должны рассчитать ваш циркуляционный насос для общего расхода системы при падении давления в контуре с наибольшим сопротивлением.При разделении контура контур с наибольшим перепадом давления будет иметь только часть тройников.

Сравните этот трубопровод с разделенным контуром с такой же системой только с одним контуром.

Вы видите, как теперь вся вода должна течь через все тройники? Циркуляционный насос должен преодолевать совокупное падение давления на каждом из этих тройников. Но в системе с разделенным контуром контур с наибольшим перепадом давления имеет только некоторые тройники. В результате обычно получается насос меньшего размера.

В: Как определить размер тройников с переключателем?
A: Возможности переключающих тройников варьируются от производителя к производителю, поэтому лучше обращаться к их таблицам размеров.Они спросят вас, сколько воды у вас протекает через магистраль и сколько этой воды вы хотите передать в ответвление, ведущее к радиатору. Ваши Btu / hr нагрузки будут определять скорость потока как в главном, так и в ответвлении. Если ваша система рассчитана на перепад температуры на 20 градусов по Фаренгейту от подачи к обратной, каждый галлон в минуту потока будет переносить 10 000 БТЕ / час тепла.

Q: Вы можете привести мне пример того, как производитель может определить размер системы?
A: Конечно. Допустим, у вас есть система с общей тепловой нагрузкой 40 000 БТЕ / час.Если вы работаете с перепадом температуры на 20 градусов по Фаренгейту, вам нужно обеспечить циркуляцию 4 галлонов в минуту через магистраль (каждый галлон в минуту несет 10000 БТЕ / час, когда падение температуры составляет 20 градусов по Фаренгейту). Теперь предположим, что вашему первому радиатору требуется 10 000 БТЕ / час. Эта нагрузка составляет 1 галлон в минуту. Поэтому производитель попытался бы подобрать размер тройника переключателя (или тройников), чтобы пропускать 1 галлон в минуту в радиатор. Естественно, пока это происходит, по магистрали между двумя тройниками будет течь 3 галлона в минуту.

Два потока (1 галлон в минуту и ​​3 галлона в минуту) воссоединятся на обратной стороне радиатора и составят 4 галлона в минуту, с которых вы начали.

Q: Не будет ли этот объединенный поток холоднее?
A: Да, потому что часть тепла отводится в радиатор.

Q: Как я могу определить, насколько холоднее будет вода, когда она направится к следующему радиатору?
A: Если вам известны скорости потока и нагрузки в британских тепловых единицах в час, вы можете найти простую формулу. Он имеет дело с условиями в тройнике возврата, и это выглядит следующим образом.

Входящий расход участка) X (Входная температура цикла) + (Входящий поток ответвления) X (Входная температура ответвления) = (Выходной расход тройника) X («X» Неизвестная температура)

Q: Вы можете привести мне пример этого?
A: Конечно, вот некоторые реальные числа.

Здесь у нас есть 3 галлона воды 180 градусов F, поступающей в линию тройника, и 1 галлон воды 160 градусов F, поступающую из ответвления. Мы знаем, что комбинированная скорость выходящего потока составит 4 галлона в минуту. Чего мы не знаем, так это температуры этого смешанного потока. Подставьте числа в формулу:
(3 галлона в минуту) X (180 градусов по Фаренгейту) + (1 галлон в минуту) X (160 градусов по Фаренгейту) = (4 галлона в минуту) X («X» — неизвестная температура)
540 + 160 = 4 X
700 = 4 X
700/4 = X
175 = X

Q: Значит, температура воды, идущей к следующему радиатору, будет 175 градусов по Фаренгейту?
A: Верно.В этот радиатор будет входить 4 галлона в минуту с напором воды 175 градусов по Фаренгейту.

Q: Этот радиатор должен быть больше первого?
A: Возможно, это так, поскольку он работает с более холодной водой. Все зависит от теплопотерь помещения, которое должен обогревать радиатор.

В: Означает ли это, что в случае систем с отводными тройниками лучше сначала обеспечить зоны наибольших потерь тепла, потому что вода будет более горячей?
A: Не обязательно, это зависит от размера радиаторов.Вам придется подбирать размер каждого радиатора в соответствии с пространством, которое он обслуживает, независимо от того, как вы на это смотрите. Большинство установщиков ошибаются, если все завышают. Они пытаются прикрыться, но обычно заканчиваются перегретыми или недостаточно отапливаемыми комнатами и недовольными клиентами.

Вопрос: Все ли эти переменные указаны в таблицах размеров производителя?
A: Нет, в основном они показывают вам скорость потока, которую вы можете ожидать в данной ситуации, если вы используете один или два тройника.

В: Всегда ли я смогу получить точную скорость потока, которая мне нужна?
A: Наверное, нет.Чаще всего вам придется довольствоваться немного большим или меньшим. Например, предположим, что таблица размеров производителя отводного тройника показывает, что вы не можете получить ту 1 галлон в минуту, которую искали, используя один тройник, потому что ваш трубопровод к радиатору слишком длинный. Однако производитель показывает, что, используя две тройники, вы можете получить, скажем, 1-1 / 4 галлона в минуту. Это больше, чем вам нужно, но он выполнит свою работу.

Q: Нет другого выхода?
A: Конечно, есть.Обычно в отоплении есть способ обойти почти все, но есть и цена. В этом случае вы можете использовать трубу большего размера между магистралью и радиатором. Это уменьшит падение давления в параллельном контуре и избавит вас от необходимости покупать второй тройник с переключателем. Решите вы это сделать или нет, зависит от того, сколько времени и денег вам нужно будет вложить в это решение. Я обнаружил, что большинство людей выбрали бы вторую футболку с переключателем.

В: Но разве этот дополнительный тройник переключателя не увеличит размер моего циркуляционного насоса?
A: Будет, и это одна из вещей, которую вы должны уравновесить, когда впервые посмотрите на систему.Бесплатного обеда нет!

Q: Почему мы больше не видим, как установщики устанавливают системы с отводными тройниками?
A: Бьет меня! Я думаю, что это прекрасная система, но она требует большего размышления, чем система, которую мы собираемся рассмотреть в следующий раз.

Как подключить радиатор отопления. Схема подключения радиаторов отопления в общий контур отопления. Какую схему подключения АКБ выбрать?

Радиаторные системы отопления бывают двух типов: однотрубные и двухтрубные.

Одинарная труба требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе в радиаторы. Получается, что тот, что ближе к котлу, греется сильнее, тот, что дальше, слабее. В сетях дальней связи может случиться так, что в последний радиатор попадет совсем остывший теплоноситель. Часто это можно наблюдать на первых этажах многоэтажных домов. Там обычно применяется однотрубная система, а теплоноситель подается с верхних этажей вниз.

Естественная циркуляция воздуха Делает все необходимое

Радиаторы сделаны из металла, потому что они отлично проводят тепло. Горячая вода или пар проходят через радиатор, и внешние ребра со временем естественно нагреваются. Когда эти ребра нагреваются, нагревается окружающий воздух. Необычно для радиатора есть какая-то воздуходувка, потому что она просто не нужна. По мере того, как воздух, окружающий радиатор, нагревается, он поднимается и уходит в сторону, а на его место поступает новый, более прохладный воздух.Вокруг радиатора создается вращающийся поток воздуха, в результате чего весь воздух в комнате медленно нагревается.

На рисунке изображена горизонтальная схема последовательного подключения радиаторов отопления, ее еще называют «Ленинградская». Для возможности ремонта с обеих сторон ТЭН устанавливаются запорные краны. Закрыв их, вы сможете снять, поменять и отремонтировать радиатор, не останавливая всю систему. Подобная схема часто используется при подключении аккумуляторов. Он просто монтируется, а при небольшой длине теплоотдача каждого радиатора регулируется с помощью игольчатых кранов, с помощью которых можно изменять расход теплоносителя.

Паровые радиаторы являются одними из старейших типов радиаторов и широко используются до сих пор. Паровые радиаторы подключаются к котлу с задачей нагрева воды. Котел нагревает воду до тех пор, пока она не превратится в пар. Затем пар поднимается по вертикальной трубе к радиатору, где тепловая энергия выделяется через ребра. По мере того, как пар теряет тепло, он начинает медленно возвращаться в воду. В конце концов, пар превращается в воду и снова возвращается в котел для обогрева.

Как функция радиаторов горячей воды

Цикл обогрева и охлаждения повторяется снова и снова для распределения тепла по всему дому. Радиаторы с горячей водой работают так же, как паровые радиаторы, за исключением того, что давление пара не создается, и используется более активный подход к перемещению тепла. Каждый радиатор в системе горячего водоснабжения имеет вход и выход. Входное отверстие должно поступать в горячую воду, а выходное — слить воду. Во время работы системы вода где-то нагревается в водонагревателе.Он очень горячий, но никогда не закипает.

Однотрубную систему еще называют «последовательным подключением радиаторов отопления»

Двухтрубная система — параллельное подключение нагревательных приборов

Варианты подключения радиатора отопления

В любой из систем радиаторы можно подключать несколькими способами. Выделяют три основных.

После того, как вода достигнет желаемой температуры, она откачивается из водонагревателя и проходит через все радиаторы в доме.Когда вода проходит через каждый радиатор, она теряет часть своего тепла. Наконец, становится слишком холодно, чтобы эффективно нагреть радиатор и снова вернуть его в обогреватель для повторного нагрева. Чтобы утеплить дом, цикл происходит каждый раз, когда нужно повышать температуру. Нагреватель и насос обычно привязаны к термостату, чтобы они знали, когда пнуть. Это гарантирует, что они будут работать только тогда, когда необходимо обеспечить тепло для остальной части дома.

Диагональ

В этом случае чаще всего подвод теплоносителя сверху, «обратка» подключается снизу.Теоретически это считается лучшей схемой подключения радиатора. Расчетные потери тепла более 2-5%. Получается, что горячая вода более равномерно распределяется по всем участкам. В паспортных данных по каждой секции указана тепловая мощность. Итак, при тестировании используйте именно эту схему.

Особенности диагонального подключения

В отличие от других систем отопления, например, с принудительной подачей воздуха, где баланс встроен непосредственно в оригинальную конструкцию устройства, радиаторы необходимо сбалансировать, чтобы обеспечить хороший уровень теплоотдачи от всех агрегатов.Этот баланс достигается за счет контроля скорости прохождения горячей воды через каждый радиатор. Чем медленнее вода течет через радиатор, тем больше выделяется тепла. Если он протекает через систему быстрее, вода выделяет меньше тепла.

Правильно работающие радиаторы должны отклоняться примерно на 10 градусов Цельсия от одного конца к другому, прежде чем перейти к следующему радиатору в вашем доме. Проверить это несложно. Просто оставьте термометр на входе в радиатор, когда вода течет через него, чтобы увидеть, какая температура, а затем наденьте его на выхлопную трубу, чтобы увидеть, какова температура выходящей воды.Если температура упадет более чем на 10 градусов по Цельсию, вода будет слишком долго течь по радиатору и выкачивает слишком много тепла в этом месте.

Диагональное подключение — одно из самых эффективных (слева)

Иногда можно встретить другую картину — когда поток идет вниз, а обратка подключается сверху. Хотя это диагональное подключение, но при таком поступлении теплоносителя расчетные потери составят 20-25%. В некоторых ситуациях эта схема хорошо себя показывает, и если у вас такое диагональное подключение, вся поверхность устройства прогревается более-менее нормально, то для вашей системы это работает.

Соединение, вид снизу

Чтобы решить эту проблему, нужно немного приоткрыть вентиль, чтобы вода быстрее попадала в радиатор. Если его не хватает, вода течет слишком быстро, и клапан нужно немного прикрыть. Балансировка системы жизненно важна, когда вы пытаетесь создать комфортное жилое пространство. Если один радиатор выделяет слишком много тепла, а другие не улавливают его, в вашем доме будет жарко и холодно. Найдите время, чтобы все сбалансировать, чтобы вы могли максимально использовать свою радиаторную систему.

Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления — лучший вариант. В однотрубных системах с принудительной циркуляцией нижнее соединение часто работает лучше.

Нижний

По теории тепловые потери при таком варианте велики — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора сверху вниз хорошо прогревается. А все потому, что возникают вихревые течения.Эта часть теплотехники (распределение и поведение вихревых течений) еще недостаточно изучена, невозможно предсказать поведение этих самых вихревых течений. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления оказывается наиболее эффективным.

Радиаторы должны быть чистыми по всему дому, чтобы вы могли максимально использовать их. Поскольку тепло передается от воды или пара в радиаторе к наружному воздуху, жизненно важно, чтобы передача тепла могла проходить беспрепятственно.Любая грязь или пыль, которые скапливаются на ребрах или ребрах радиатора, служат изолятором и препятствуют передаче тепла изнутри радиатора в воздух снаружи.

Видео: мастерская по установке радиаторов отопления

Просто протирайте радиаторы еженедельно, чтобы не загрязнить грязь и мусор. Их можно мыть обычной жидкостью в большинстве случаев или слабым мыльным раствором при удалении более сложных веществ. Чистые радиаторы намного эффективнее грязных, и если потратить время на то, чтобы вытереть грязь, вы со временем сэкономите деньги.

Схема популярна еще и тем, что при скрытой прокладке трубы в полу ее практически не видно. Но есть два варианта нижнего подключения. Седло — это когда трубы соединяются с противоположных сторон. Обычно используется на секционных радиаторах. И это нижнее подключение — когда вход и выход нагревательной панели находятся на меньшем расстоянии друг от друга. Такой вариант подключения используется для панельных радиаторов.

Климат Теплая вода Радиатор Центральное отопление

Быстро обогрейте дом с помощью радиатора центрального отопления

Радиаторы центрального отопления — это быстрый и эффективный способ обогрева вашего дома, который контролирует температуру в каждой отдельной комнате.Радиаторы нагреваются с нижнего уровня, поэтому вокруг них быстро ощущается тепло. Кроме того, при нагреве радиаторов возникает эффект естественной конвекции. Это означает, что вы будете наслаждаться преимуществами лучистого тепла и получите двойную дозу тепла от естественной конвекции.

Сторона или одна сторона

Чаще всего такой вид подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки спускаются сверху вниз, проходя через все этажи. Радиаторы подключены на каждом этаже.Чаще в этом случае система однотрубная (один стояк), но есть двухтрубные соединения (рядом два стояка).

Котел, обычно расположенный в гараже или прачечной, нагревает воду, а затем перекачивает ее по трубопроводам к радиаторам по всему дому. Теплая вода протекает через радиаторы и нагревает их, что, в свою очередь, нагревает комнату. Вода возвращается в котел для повторного нагрева и продолжает цикл обратно в радиаторы. Дровяные котлы также доступны, но они, как правило, менее популярны из-за количества труда, необходимого для их эксплуатации.

Система управляется программируемым контроллером, который можно настроить на включение и выключение в удобное для вас время. Клапаны на каждом радиаторе отопления используются для регулирования температуры отдельных помещений. Вы также можете добавить к этой системе полотенцесушитель, который удерживает сухие полотенца и предотвращает попадание влажного воздуха в ванную комнату.

Этот вид подключения радиаторов отопления средний по потерям. Они могут составлять 5-10%. Его часто используют из-за минимального расхода труб при подключении и хорошей, в принципе, экономичности.

Где установить

Со схемами подключения радиаторов отопления мы разобрались, но все же важно правильно выбрать место расположения. Традиционно они располагаются под окнами. Это оправдано с точки зрения теплотехники. В комнатах наибольшие потери тепла через окна. Устанавливая под них радиаторы, мы создаем тепловую завесу, препятствующую утечке тепла из помещения. Аналогично будут работать радиаторы, расположенные возле входных дверей.

Байпасное соединение

В новых или существующих домах можно установить систему центрального радиаторного отопления. В существующих домах должно быть достаточно места под полом для прокладки трубопроводов. Систему также можно комбинировать с полом с подогревом, который обеспечивает нижний уровень дома или главную гостиную роскошным полом с подогревом, а остальная часть дома отапливается радиаторами.

Радиаторы отопления, доступные для климатических условий

Радиаторы центрального отопления — популярный выбор в домах Таранаки.Мы предлагаем ряд стилей радиаторных и котельных систем, чтобы обеспечить вам эффективную систему для дома.

Хотите узнать больше о радиаторах центрального отопления

Кроме того, вы можете отправить нам сообщение через контактную форму. Природный газ или дизельное топливо. Существуют котлы с горелкой для сжигания, но они больше подходят для любителей огня.

• Экономичен, так как вода переносит больше тепла, чем воздух.
• Индивидуальный контроль температуры для каждой комнаты.
• Безопасно находиться рядом с детьми.
• В доме центральное отопление. Особенно подходит для старых домов вилл.

У нас нет отношений с рекламодателями, продуктами или услугами, обсуждаемыми на этом веб-сайте.

Но также нужно правильно установить радиатор, соблюдая рекомендуемые расстояния от пола и подоконника. При определении высоты нагревательных приборов нужно исходить не только из необходимой мощности, но и из того, как «встает» батарея такого размера.

Руководство по трубным соединениям для парового радиатора: в этой статье описываются трубопроводные соединения для паровых радиаторов. Мы объясняем разницу между однотрубными и двухтрубными системами парового отопления. Мы проиллюстрируем подводные паровые трубы, паровые выхлопные трубы и проясним, какой тип парового тепла установлен в здании — с точки зрения распределения пара. Мы объясняем, как пар поднимается или входит в радиаторы и как конденсат из парового радиатора возвращается в паровой котел.

Вопрос: где паровые трубы входят в паровые радиаторы: сверху, снизу или оба?

Можно сделать вывод, что это система водяного отопления, а не система парового отопления, потому что клапан сначала устанавливается в верхней части радиатора. На фотографии в верхнем левом углу изображен двухтрубный паровой радиатор отопления, установленный в Вассарском колледже.

Кроме того, стоит учесть, что, закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также уменьшаем количество исходящего от них тепла.

Лучшая схема подключения радиаторов отопления и поиск неисправностей

Все эти потери, которые могут возникнуть в нагревательных приборах, необходимо учитывать только в больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любым. Если это отражается на количестве передаваемого тепла, то совсем несущественно. Выбирайте наиболее удобный в вашем случае тип подключения радиаторов отопления. Он будет лучшим.Важно правильно рассчитать количество секций, и вы не почувствуете снижения теплоотдачи на 7% или 15%: все расчеты ведутся с запасом, округляя в большую сторону. Так что особых причин для беспокойства нет.

Дэн, наверное, самый опытный из ныне живущих людей, когда речь идет о системах парового отопления. Текст Дана, на который вы ссылаетесь, включает эти два утверждения. Когда пар входит в нижнюю часть радиатора, он течет вверх по секции, вытесняя воздух при входе.

• Старые паровые радиаторы имеют ниппели только в нижней части секций.
• Это потому, что пар легче воздуха.

Большинство двухтрубных паровых излучателей тепла действительно будут отображаться с паром, входящим в радиатор на одном конце в верхней части радиатора, а конденсат будет выходить из нижней части радиатора на его противоположном конце.

Приходится беспокоиться, когда «батареи не нагреваются» или нагреваются неравномерно. Но здесь необходимо в каждом случае учитывать конкретную ситуацию: подключение, тип системы и проводку.Но есть несколько стандартных ситуаций, в которых причины также часто бывают стандартными:

Вообще ситуаций и причин много. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стало холодно, причина кроется в засорении трубы или клапана, в заросшей трубе. Все проверьте, уберите. Должен заработать. Если результата нет, вызовите специалиста. Но он, скорее всего, повторит ваши манипуляции.

Иногда мы встречаем двухтрубную паровую систему с патрубками для пара и конденсата в нижней части радиатора, и, конечно же, все однотрубные паровые радиаторы поставляются с патрубком для патрубка снизу радиатора.Все однотрубные паровые излучатели тепла получают питание от нижней части радиатора с одного конца, как мы объясним и проиллюстрируем далее в этой статье.

Переоборудовать в водяной радиатор

Слева радиатор отопления нижнего потока горячей воды. Что интересно в радиаторе вверху справа, так это то, что он был преобразован в термальную воду от предварительного двухтрубного парового отопления. Обратите внимание на безумное положение выпускного клапана с левой стороны радиатора?

Слабые радиаторы — одна проблема.Не менее неудобно чувствуешь себя, когда в комнате слишком жарко. И это часто ощущают те, кто ставит металлопластиковые окна. Сразу становится очень тепло, временами при умеренных температурах «за бортом» невыносимо жарко. Приходится либо часто открывать окна, либо закрывать краны на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Это место, где был установлен пароотводчик. У вас будет время выпустить весь воздух из этого радиатора, когда он превратится в горячую воду — по крайней мере, не через этот стравливающий воздух.Первоначально на момент установки он был двухтрубным паровым радиатором. Пароотводчик работал правильно в том месте, которое мы показываем, и где он теперь установлен.

Направление подачи подающей трубы: подача вниз и подача: двухтрубных радиаторов

На радиаторе с подогревом горячей воды нам нужно, чтобы поток воздуха находился в верхней части устройства — там, где будет воздух. Для начала разберемся, с какого направления пар подается в паровой радиатор. Да, конечно, Дэн прав в том, что некоторые из двухтрубных паровых систем также имеют «удерживающие стояки пара».”

Есть несколько способов отрегулировать (понизить или поднять) температуру, но не полностью ее закрыть. Есть игольчатые клапаны, позволяющие вручную изменять подачу теплоносителя. Вы частично перекрываете поток, выделяется меньше тепла. Стало холоднее — кран открывался больше — стало выделяться больше тепла. Есть автоматические устройства — терморегуляторы для батарей (радиаторов), они называются «термокран», «термостат», «регулятор». От этого суть не меняется. Поворачивая головку этого термостата, вы устанавливаете температуру, которую хотите поддерживать в комнате.А сам прибор регулирует подачу теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Сводка

Потеря теплопередачи радиаторов может сказаться на неправильно рассчитанной системе или на ее большой протяженности. Если расчет верен, а система имеет определенный запас мощности, то подключите радиаторы так, как вам удобнее. Гораздо важнее выдерживать правильный уклон: сторона радиатора, на которой установлен кран Маевского, должна быть немного выше его противоположного конца.

Лето — традиционная пора не только для отдыха, но и для монтажа систем отопления. В наших широтах надежное теплоснабжение — это первоочередной вопрос при строительстве и реконструкции дома. Решается в следующем порядке:

• выбор системы отопления;
• определение мест;
• подбор схемы подключения радиаторов отопления;
• выбор класса, типа и модели устройств.

Есть два способа установки водяного отопления: однотрубный и двухтрубный.Рассмотрим их подробнее.

Модель 1

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх и, вытесняя столб холодной воды, поочередно поступает во все отопительные приборы. А потом опускается, попадая в котел для последующего нагрева. Способ экономичный, часто применяется при обогреве многоэтажных домов.

Плюсы и минусы

Достоинства данной схемы — простота монтажа и небольшой расход труб.Однако есть существенные недостатки:

• при последовательном подключении нескольких радиаторов разница температур между первым и последним будет значительной;
• теплоснабжение не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батареи.

Методы преодоления

Существует ряд методов компенсации недостатков однотрубной системы:

• каждый последующий блок должен состоять из большего количества секций, чем предыдущий;
• можно увеличить количество аккумуляторов в комнате;
• первым соединит помещения с наибольшими потерями тепла;
• установить вентили диагонального подключения радиаторов;
• оснастить систему циркуляционным насосом.

Вторая модель

В двухтрубной системе горячая вода подается по одной трубе, а отводится в охлажденном виде по другой. В схеме этого типа нагреватели подключаются параллельно.

профи

Достоинствами такой схемы подключения являются следующие факторы:

• все нагреватели нагреваются одинаково;

Клапаны

• могут быть установлены перед радиаторами для регулирования количества подаваемой охлаждающей жидкости.

Недостатков системы всего два: требуется большее количество труб для установки стояков и обвязки и соответственно выше трудозатраты на установку системы.

Расположение

Точное количество секций радиатора определяется при теплотехническом расчете. Правильно выполненный расчет позволит компенсировать теплопотери и повысить энергоэффективность. Основными данными для расчета являются величина теплопотерь для каждого отдельного помещения и мощность теплопередачи аккумуляторной секции.

Рассмотрим расчет секций на примере радиаторов Кондор

Общее тепловыделение батарей должно компенсировать тепловые потери. Также при расчете определяется необходимое сечение трубы для каждого участка системы. Есть типовые варианты размещения отопительных приборов.

Принципы размещения

Правильнее будет разместить дополнительные батареи в угловых помещениях и на крайних этажах: потери тепла в этих помещениях намного выше, чем в середине здания.Это связано с наличием поверхностей, контактирующих с внешней средой: холодных стен угловых помещений, пола и потолка внешних этажей.

Традиционное расположение радиаторов отопления именно под окнами, основными источниками потерь тепла. Это позволяет создать защиту (экран) от холодного воздуха.

Тепло, уходящее через световые отверстия в результате воздухообмена, немедленно восполняется, что предотвращает сквозняки и значительные перепады температуры.

Параметры

Не влияет на расположение аккумуляторов: они устанавливаются в соответствии со строительными нормами. Главное — обеспечить эффективную циркуляцию воздуха вокруг аккумулятора. Это позволит передать в помещение больше тепла от теплоносителя.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

• 10 см от низа подоконника;
• 12 см от пола;
• 5 см — зазор между агрегатом и стеной или слоем утеплителя.

Обращение

Теплоноситель системы отопления — вода — может циркулировать естественным или принудительным образом. происходит за счет вытеснения столбом теплой воды холодного теплоносителя — это происходит по законам физики.

Естественная циркуляция

Это правильное решение при частых отключениях электроэнергии, поскольку оно энергонезависимо. Длина ветвей естественной циркуляционной системы ограничена. Чтобы принудительная система отопления работала, необходимо установить насос возле котла отопления или иметь в его конструкции насос.

Методы принудительной циркуляции

Подключение радиаторов отопления зависит от длины теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут применяться следующие схемы:

• односторонний;
• кореш;
• диагональ
• нижний.

Первый тип

Боковое или одностороннее соединение предполагает, что впускная труба (подающая) и выпускная (обратная) монтируются на одной стороне радиатора (к одной секции).Боковое подключение эффективно при количестве секций не более 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, что еще больше усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления позволяет подавать тепло батареям с большим количеством секций. Подача осуществляется сверху, отвод — снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу.В нижний патрубок секции, в которую подается вода, монтируется заглушка, а диагональный кран — кран Маевского.

Тепловые потери при диагональном подключении не превышают 2%. При указании заряда батареи имеется в виду данный тип подключения. Единственный недостаток диагонального соединения — это внешний вид: трубы подходят с двух сторон и их сложно скрыть.

Сторона

Параллельное подключение батарей отопления осуществляется в тех случаях, когда труба отопления скрыта под полом.Подводящие и обратные трубы подсоединяются с разных сторон к трубам нижнего сечения. Недостатком этого варианта является неравномерное распределение теплоносителя и, как следствие, низкая теплоотдача.

Несмотря на значительные потери тепла — 10-15% — это соединение используется довольно часто из-за возможности скрыть практически все трубы. Нижнее подключение аналогично сиденью, но подающий и обратный патрубки расположены рядом в нижней части радиатора. Эффективность такой схемы даже ниже, чем у предыдущей.

Приложение

Все эти схемы применимы в частном доме. При желании можно использовать два источника отопления: котел, установленный в топке, и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

• установка отопительного котла;
• отделка стен в местах установки аккумуляторов, при необходимости теплоизоляция;
• установка на стены радиаторов отопления;
• определение мест крепления труб и врезки отводов;
• заполняет систему водой и проводит пробный пуск.

Присоединение радиаторов отопления может быть проточным и с замыкающими секциями. Первый способ проще, требует меньше материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать расход теплоносителя для каждого радиатора в отдельности, но требует установки дополнительных байпасных секций — байпасов. Здесь также требуются дополнительные запорные клапаны.

.
