Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

  • замерзание при нулевой температуре;
  • увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
  • содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2. 04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

  • Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;

Открытое исполнение является более предпочтительным

  • Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

  1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
  2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
  3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
  4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



Калькулятор расчета необходимой мощности котла



Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

  • стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии

  • медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;

Трубы из меди способны прослужить много лет

  • полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

  • стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
  • алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
  • стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
  • чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.

Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление

Калькулятор расчета производительности циркуляционного насоса



Калькулятор расчета необходимого напора циркуляционного насоса



Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей

Калькулятор расчета минимального объема расширительного бака



Тепловой контур

Предназначен для передачи, распределения и возврата теплоносителя в котел. Нуждается в тщательном выборе материала труб, так как излишняя шероховатость может стать причиной торможения транспортируемого теплоносителя. В зависимости от гидравлического сопротивления выбор делается в пользу схемы с естественной либо принудительной циркуляции.

Схема контура водяного отопления может отличаться

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Отопительные устройства зависят от площади отапливаемого помещения

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяное отопление бывает различным

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество теплых полов – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы «Теплый пол» стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома. В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

«Теплый пол» редко монтируется один

Плинтусные системы отопления

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи плинтусов, но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

  • формирование комфортного микроклимата без активной циркуляции воздуха;
  • утепление мест, в которых чаще всего появляется плесень;
  • простота выполнения монтажных работ;
  • возможность выбора элементов с подходящим дизайном;
  • доступность.

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки мебели вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Плинтусные схемы имеют ограничения по монтажу

Статья по теме:

Теплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Радиаторные

Наиболее распространенный вариант. Теплоотдача осуществляется от нагретых до определенной температуры радиаторных батарей, установленных в каждой комнате. Радиаторному типу отдается предпочтение при устройстве водяного отопления не только в жилых домах, но и общественных зданиях.Грамотный подбор элементов отопительного контура позволяет разумно распорядиться внутренним пространством и создать комфортные условия в каждой комнате.

Популярность обусловлена простотой выполнения монтажных работ. Установку элементов можно выполнить своими руками.

Радиаторная схема самая популярная

Статья по теме:

Какие радиаторы отопления лучше для квартиры подскажет анализ отдельных моделей и характеристик оборудования, рассмотренные в данной статье. От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность.

Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя

Водяное отопление с естественной циркуляцией актуально для обогрева частного дома небольшой квадратуры. Движение теплоносителя по отопительному контуру обеспечивается за счет воздействия гравитационных сил и законов физики, обеспечивающих подъем воды по трубе.

Нагревшись да заданного значения вода, покину котел, начинается подниматься по трубопроводу, а затем спускается к дальнему радиатору. После этого по отводам теплоноситель начинает поступать внутрь остальных радиаторов. Остывший радиатор возвращается в обратную трубу и спускается к котлу.

При монтаже системы отопления с естественной циркуляцией одноэтажного дома следует создать достаточный уклон для облегчения протекания теплоносителя по трубопроводу. Протяженность горизонтального участка ограничена 30 метрами.

Монтаж системы отопление без насоса отличается доступностью, так как предполагает отказ от использования дополнительного оборудования. Однако из-за ограниченности горизонтального участка и необходимости монтажа труб большего диаметра многие отдают предпочтению отоплению с принудительной циркуляцией.

Радиаторная схема самая распространенная

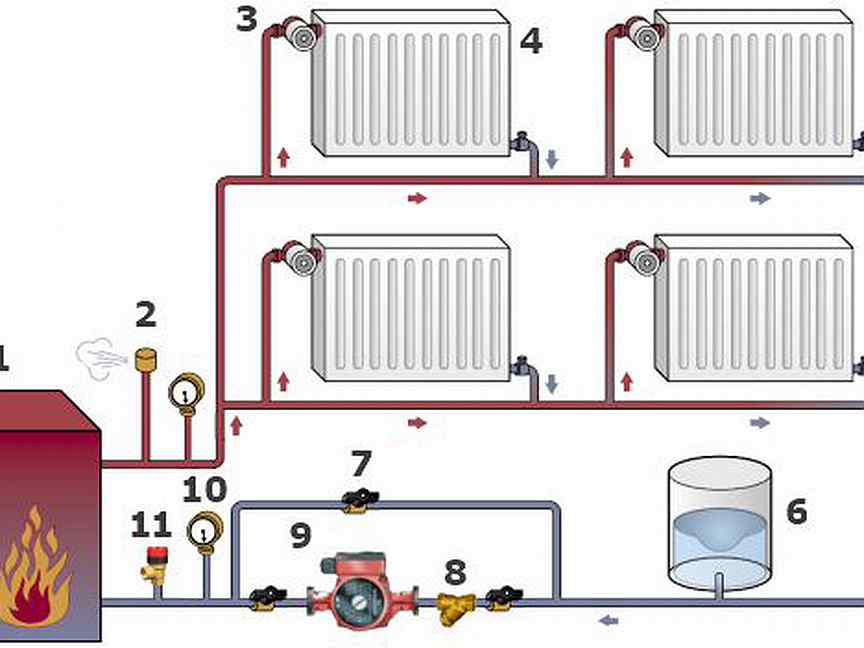

Системы с принудительной циркуляцией теплоносителя

Такая схема предполагает наличие специального насоса, обеспечивающего принудительную циркуляцию теплоносителя по трубопроводу. В результате становится возможным:

  • обогрев частного дома большей квадратуры, включающего несколько этажей;
  • формирование контура с многочисленными изгибами;
  • монтаж труб с небольшими поперечными размерами.

Предпочтительным является замкнутый контур, при котором количество кислорода, переносимого теплоносителем, резко сокращается, что способствует увеличению срока службы монтируемого контура. Расширительный бачок может располагать в любом месте. К недостаткам следует отнести энергозависимости и большие затраты на выполнение монтажных работ.

Схема с циркуляционным насосом достаточно эффективна

Статья по теме:

Тепловой насос для отопления дома. Подобный способ организации отопления жилища вызывает огромное множество споров насчет эффективности и окупаемости. Давайте попробуем разобраться с этим в специальной публикации.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Внимание! Однотрубная схема может быть с естественной и принудительной циркуляцией.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Таким образом, выполнить монтаж отопления своими руками в частном доме относительно несложно. Делитесь в комментариях, как схема отопления в вашем доме и самостоятельно ли вы выполняли работу.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

  • Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
  • Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
  • Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
  • Радиаторы – передают энергию воздуху.
  • Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
  • Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
  • Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые – два режима работы «открыл-закрыл».
  • Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
  • Клапаны дух-трех-ходовые – автоматические регуляторы потока.
  • Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
  • Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

  • Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
  • Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
  • Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
  • Пеллеты – «автоматизированые дрова», удобней, но дорого.
  • Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

  • С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
  • С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
  • Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

  • Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
  • Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
  • Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
  • Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
  • Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
  • Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

  • Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
  • Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.
  • Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.
  • Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

  • Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
    Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
  • Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
  • Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

Построение схем отопления двухэтажных индивидуальных домов

Монтаж системы отопления частного дому лучше будет доверить профессионалам, так как они уже знакомы со всеми тонкостями и нюансами, с которыми можно столкнуться во время монтажа. Также специалисты помогут Вам с выбором оборудования и смогут выполнить все работы «под ключ». Мы обратились в компанию АкваХит, чтобы узнать более подробно о схемах отопления частного дома.

Частный коттедж, не подключенный к центральной отопительной магистрали, необходимо оборудовать собственной системой отопления. Автономная отопительная система может быть однотрубной или двухтрубной. Первая более экономична и проста в установке, но менее эффективна в эксплуатации. Более популярна сейчас двухтрубная система отопления двухэтажного дома, схема которой предполагает параллельное подключение всех радиаторов и наличие обратного стояка.

Разница между одно и двухтрубной схемами отопленияИсточник timber-ok.ru

Из чего состоит система отопления

Основные конструктивные детали отопительной системы частного дома:

  • набор радиаторов;
  • теплоноситель – чаще всего вода, но может быть газообразная среда или незамерзающая жидкость, в зависимости от типа котла;
  • котел – электрический, газовый, твердотопливный, дизельный или керосиновый;
  • теплопровод.

Система имеет замкнутый принцип работы, то есть сначала теплоноситель подогревается котлом, направляется по трубопроводу в радиаторы, а потом, остывший, возвращается в теплоисточник. Набор отопительных приборов вместе с теплопроводом называют отопительным контуром.

Перечисленных элементов хватит, чтобы создать простейший проект отопления двухэтажного дома. Однако для повышения эффективности автономного отопления, в схему добавляют еще несколько деталей:

  • фильтр – нужен для защиты котла от засорения;
  • насос – для принудительной циркуляции теплоносителя по трубам;
  • приборы безопасности (клапан сброса давления, воздухоотводчик, манометр) – необходимы в системах с принудительной циркуляцией;
  • расширительный бак – собирает излишек теплоносителя, когда он перегревается и расширяется в объеме.

Таким образом  получается схема отопления двухэтажного дома с принудительной циркуляцией.

Система отопления состоит из множества связанных между собой элементовИсточник opechi.ru

Основные требования к системе

Существует ряд важных требований, которые необходимо учитывать при проектировании отопительной системы.

  1. В целом, проект отопления двухэтажного дома должен соответствовать архитектурному решению здания. Размещение котла требует определенных конструкционно-проектировочных условий помещения, в котором он будет находиться. Места установки радиаторов, а также пути пролегания трубопровода не должны нарушать архитектурные правила обустройства жилых и технических помещений. Все это означает, что составлять план отопительной системы должен квалифицированный проектировщик, на основании готового архитектурного проекта дома.
  2. В процессе эксплуатации система должна обеспечивать всем внутренним и наружным поверхностям такую температуру, которая предусмотрена строительными нормами и правилами (СНиПами).
  3. Система должна быть достаточно экономичной в эксплуатации. Если отопление дома требует слишком больших расходов энергоресурсов, стоит обратиться к специалистам: возможно некоторые детали или узлы получится унифицировать.
  4. Трубопровод должен иметь минимум изгибов и поворотов. Если при его монтаже нужно большое количество крепежных деталей в различных типоразмерах, значит, схема отопления составлена некачественно.

Всегда надо составлять и оценивать предварительную схемуИсточник tapiart.ru

  1. В процессе использования система должна быть надежной, безопасной, удобной и бесшумной. Хорошая система позволяет владельцам дома легко управлять отопительными приборами, а при необходимости легко ремонтировать их.
  2. Немаловажна и эстетическая сторона. Радиаторы и подведенные к ним трубы должны иметь аккуратный привлекательный вид. Чем меньше заметны элементы отопления, тем лучше.

В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Проектирование системы отопления для двухэтажного дома

Отопительная система здания, в котором больше одного уровня должна обеспечивать подъем теплоносителя на высоту этажа. Схема подключения отопления в двухэтажном частном доме может быть с принудительной или естественной циркуляцией теплоносителя, с вертикальным или горизонтальным расположением стояков, с нижней или верхней разводкой. И, конечно же, она может предполагать однотрубную или двухтрубную разводку. Прежде чем выбрать тот или иной вид схемы отопительной системы, нужно ознакомиться с достоинствами и недостатками каждого из них.

Естественная циркуляция теплоносителя

Отличительной особенностью схемы с естественной циркуляцией теплоносителя является размещение труб системы под небольшим углом, чтобы «помочь» жидкости перетекать из одной части схемы в другую.

Система с естественной циркуляцией теплоносителя – трубы располагаются под угломИсточник strojdvor.ru

Естественная или самотечная схема отопления двухэтажного дома функционирует за счет того, что жидкость (теплоноситель), при нагревании расширяется, и плотность ее снижается. В неплотном состоянии она поднимается по разгонному вертикальному участку в радиаторы второго этажа. После этого в остывшем плотном состоянии пускается вниз по трубопроводу и попадает в котел для дальнейшего нагрева.

Системы с естественной циркуляцией имеют свои преимущества:

  • экономичность при установке;
  • простота монтажа и эксплуатации;
  • отсутствие шума, который возникает при работе насоса в принудительных системах;
  • независимость от энергоснабжения, но только в том случае, если котел может работать без подачи электричества;
  • не требует частого ремонта, так как состоит из простых элементов.

Минусы:

  • Система с естественной циркуляцией имеет совсем небольшой радиус действия, и поэтому не подходит для домов с площадью более 100 кв. метров.
  • Система требует обязательной установки расширительного бака в чердачном помещении, а это означает, что с возникнут дополнительные сложности при обустройстве отопления на жилом подкрышном этаже – мансарде.

Расширительный бак в такой схеме надо устанавливать в верхней точке системыИсточник pinterest.co.uk

  • Помещения при отоплении с естественной циркуляцией прогреваются очень медленно. От момента запуска котла до полного прогревания дальних помещений может пройти несколько часов.
  • В проходных помещениях, в которых не установлены радиаторы, необходимо утеплять трубы, поскольку в этих местах существует риск замерзания жидкости.

Качественное отопление в загородном доме — основные моменты монтажа отопительной системы

Принудительная циркуляция

В случае с принудительной циркуляцией разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, который гонит теплоноситель по трубам с нужной скоростью. Это более современный и эффективный вариант обогрева здания.

Принудительная схема отопления двухэтажного частного дома наделена такими преимуществами:

  • быстрый обогрев всех помещений;
  • возможность устанавливать трубы минимального диаметра;
  • детали трубопровода не испытывают перепады температуры, и поэтому служат достаточно долго;
  • можно регулировать температуру в доме;
  • можно регулировать температуру в каждой комнате отдельно.

Циркуляционный насос это обязательная часть принудительной схемы отопленияИсточник rookame.ru

Есть у системы с принудительной циркуляцией и свои минусы:

  • в обесточенном доме система с насосом работать не будет;
  • насос потребляет электроэнергию, в результате энергопотребление дома повышается;
  • работающий насос создает шум, который, впрочем, при грамотном подборе и монтаже оборудования, будет практически незаметным.

Однотрубная схема отопления

Однотрубная система отопления двухэтажного дома, схема которой предполагает поочередное подключение радиаторов к трубопроводу, имеет такие преимущества:

  • минимальная затрата материалов при монтаже;
  • возможность проложить трубы там, где это нужно, даже в самых труднодоступных местах;
  • одна труба, проложенная вдоль стены, выглядит эстетичные, чем две;
  • быстрый и легкий монтаж.

В числе минусов такие особенности:

  • если потребуется ремонт или замена какой-либо детали системы, нужно останавливать ее всю;
  • тепло распространяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.

Если в однотрубных системах применяется параллельное подключение конвекторов – такая схема называется «ленинградка»Источник teplomirkr.ru

Воздушное отопление частного дома: особенности системы, ее монтажа и обслуживания

Двухтрубная схема

 Двухтрубная схема предусматривает два контура труб, подведенных к радиаторам. В первой магистрали находится горячая вода, поступающая из котла кратчайшим путем к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества данного варианта настолько убедительны, что в большинстве современных домов отопление обустраивается именно по двухтрубному принципу. Перечислим основные плюсы:

  • во все радиаторы попадает теплоноситель одинаковой температуры;
  • в дальних комнатах так же тепло, как и в ближних, поэтому не нужно наращивать количество секций радиаторов для выравнивания температуры;
  • двухтрубные системы более удобны в управлении и регулировании.

Минусы:

  • большой расход туб при монтаже;
  • работа по установке двух линий труб вместо одной выходит достаточно дорогой.

А еще может быть использована универсальная схема – теплоноситель здесь перемещается самотеком, а при необходимости включается циркуляционный двигательИсточник termoresurs. ru

Лучевая схема отопления (снизу) – самая эффективная из существующих, но для монтажа надо большое количество трубИсточник rmnt.mirtesen.ru

Выбор оптимальной схемы отопления

Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.

Теперь выберем между однотрубным и двухтрубным вариантом. Если в доме немного помещений, а требования к эстетичности интерьера высоки, лучше установить отопление по однотрубной схеме. Но если комнат много, а тепловой режим отдельных помещений, например детских, имеет для вас большое значение, выбирайте двухтрубный тип отопления.

Принимая окончательное решение важно помнить, что большинство домовладельцев предпочитают двухтрубную схему с принудительным принципом функционирования

Все вопросы, касательно воздушного отопления смотрите в данном видео:
