Схема обвязки настенного двухконтурного газового котла: Обвязка двухконтурного газового котла — Всё об отоплении

общие принципы и рекомендации. Основные схемы обвязки напольных газовых котлов Схемы обвязки одноконтурных котлов

Монтаж собственной системы обогрева позволяет отказаться от дорогостоящих и нестабильных сетевых ресурсов.

Что необходимо делать в первую очередь?

Монтаж, подключение и первый запуск газового котла представляет собой довольно сложный комплекс работ. В первую очередь необходимо определиться, где конкретно будет находиться аппарат. Немаловажным фактором, влияющим на месторасположение оборудования, является тип котла. В частности, агрегаты напольного типа устанавливаются в специально отведенном под котельную помещении. Это необходимо в основном из соображений безопасности. Если же говорить о настенных агрегатах, то чаще всего их монтируют в кухне или сантехническом узле.

Лицо, занимающееся установкой, обязано соблюдать условия пожарной безопасности.

Что такое двухконтурные газовые котлы и чем они отличаются от одноконтурных

Принцип работы прибора сводится к следующему: существует два контура, причём работают они независимо друг от друга.

Один обеспечивает бесперебойную подачу и правильную эксплуатацию теплоносителя в системе отопления, второй — в системе горячего водоснабжения.

Теплообменники (основной и дополнительный) позволяют выполнять две задачи: нагревать теплоноситель, курсирующий по системе отопления и воду для ГВС. Одноконтурный котёл такими возможностями похвастаться не может. Он снабжён одним теплообменником, поэтому используется только для снабжения дома теплом.

Схемы обвязки

Существует две схемы обвязки, которые сегодня используются чаще всего.

1. Однотрубная.
2. Двухтрубная.

Однотрубная схема

Как было сказано выше, это самая простая и дешевая обвязка котла, в которой используется минимальное количество материалов. Схема ее такова:

• Котел, установленный в помещении, соединен с радиаторами отопления трубой, которая отходит от него в горизонтальной плоскости, чаще всего по уровню пола. Иногда проектируется проводка в теле пола, так называемая скрытая проводка.
• Здесь используется один контур, который схематично представляет собой кольцо.
• Радиаторы отопления могут соединяться последовательно от прибора к прибору. Скажем прямо, не самая лучшая схема, потому что малоэффективная.
• Второй вариант – «Ленинградка». Здесь совершенно другой подход. От котла отводится труба, которая проходит по всем комнатам, возвращаясь к отопительному агрегату. При этом радиаторы врезаются параллельно контуру, но последовательно между собой. Более эффективный вариант.

Оба варианта чаще всего используются в одноэтажном домостроении. Но если установить в систему циркуляционный насос, то схема может быть использована и в многоэтажных домах.

Двухтрубная схема

Двухтрубная

Это более затратная схема, в которой подающий контур выходит вверх (он называется стояком) и проходит под потолком или по чердачному помещению. От него к каждому радиатору спускается труба. А вот обратный контур располагается у пола, к нему от каждой батареи врезается патрубок, проводящий охлажденный теплоноситель. Именно такая схема обвязки позволяет распределить теплоноситель по всем помещениям равномерно.

Здесь, как и в случае с однотрубным вариантом, можно установить насос. Но, как показывает практика, в малоэтажном строительстве неплохо работает схема с естественной циркуляцией теплоносителя, что позволяет неплохо сэкономить на потреблении электроэнергии.

Схема с циркуляционным насосом

Правила и технические требования по установке и обвязке газовых котлов

Основные правила монтажа и обвязки газовых котлов:

• Обязательное наличие подготовленного проекта – мы оказываем услуги инженерного проектирования
• Составленный список технических условий – мы заказываем его у поставщика газа
• Любые работы с центральным и внутренним газопроводом должны производить только аккредитованные специалисты с соответствующими допусками – и у нас они есть

Также существует большой перечень требований к помещению, самой системе и ее компонентам, месту установки котла, но вам их знать необязательно, так как провести эти работы самостоятельно вы не сможете уже по причине отсутствия нужных допусков, а также за неимением практического опыта и специального инструмента.

Одноконтурный и двухконтурный котел отопления.

Имеет довольно простой принцип работы. Во время установки его подсоединяют к дымоходу. Для нормального функционирования системы достаточно наличия обычной естественной тяги.

Зачастую устанавливают одноконтурные котлы , которые в своей конструкции имеют открытую камеру сгорания, что требует создания определенных условий в помещении.

В процессе своей работы котел использует воздух из помещения. Именно поэтому его следует устанавливать в каком-либо отдельном помещении. Стоит отметить, что при работе одноконтурного котла, скапливаются вредные для организма человека вещества и газы, это основная причина необходимости оборудования комнаты с котлом дымоходом или вытяжкой. Если создать все вышеуказанные условия, то риск взрыва будет исключен, а также обеспечит безопасное использование оборудования.

отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы так же косвенным образом могут нагревать воду. Процесс теплоотдачи у них выполняется во время прохождения теплоносителя через вторичный теплообменник.

Основным отличием двухконтурного котла от одноконтурного, является прямая отдача тепловой энергии воде. Главной особенностью является то, что при расходе горячей воды теплоноситель не подвержен нагреву, к тому же параллельная работа двух контуров исключается. Практика показывает, что режим функционирования котла не принципиален для домов с качественной теплоизоляцией, из этого следует, что с тепловой инерционностью схема отопления будет одинаковой при любом типе обогрева. Внушительный объем горячей воды можно получить, комбинируя одноконтурную конструкцию и нагревательные колонки.

Двухконтурный котел не стоит проектировать в сочетании с системой естественной циркуляции, так как после остановки нагрева теплоносителя движение жидкости быстро прекращается. Процесс вторичного нагрева длится довольно долго, и тепло в радиаторе распределяется неравномерно.

Основным преимуществом схемы является возможность работы в режиме естественной циркуляции . Разгонным коллекторов в данном случае является труба, по которой теплоноситель перемещаются к верхнему розливу.

В заключение, важный вывод

Из сказанного видно, что решение вопроса о том, как подключить газовый котел с твердотопливным, зависит от финансовых возможностей, общей отапливаемой площади и требуемого уровня безопасности. Если позволяют финансы и дом большой, то лучше всего использовать теплоаккумулятор, а в маленьком доме будет отлично работать и последовательная схема.

Однако, как показывает опыт, оптимальным вариантом является система с гидравлическим разделителем 93х ходовым клапаном). При настенном газовом котле требуется купить только 2 насоса – на твердотопливный котел и в целом на систему. А сам разделитель, по своей сути, является тепловым аккумулятором в миниатюре, только без змеевика. Единственный недостаток заключается в том, что твердотопливный котел работает в закрытой системе циркуляции, что снижает уровень безопасности в случае отключения электроэнергии.

Варианты котлов с работой на разном топливе

Изготовители котлов на твердом топливе предлагают потребителям комбинированные виды, которые способны работать на двух или даже трех видах топлива. Однако кроме высокой цены на универсальные источники тепла, нужно понимать, что в результате будет снижен уровень надежности всей системы отопления. Если такой универсальный котел выходит из строя, то вы не сможете обеспечить тепло в доме, пока не будет выполнен ремонт или наладка.

Существует несколько схем обвязки двух котлов для совместной работы. Самые распространенные это:

• последовательная установка;
• параллельное подключение двух источников тепла к системе отопления;
• подача тепла от котлов через гидравлический разделитель;
• использование аккумулятора тепла.

Каждый из способов имеет свои преимущества и недостатки. Одна схема обойдется дешевле, но потеряет в надежности. Другая стоит дороже, но выигрывает с обеспечении более стабильной работе и увеличении экономии топлива.

Последовательная установка

При такой схеме подключения на обратный трубопровод системы отопления устанавливается один циркуляционный насос, даже если он присутствует в конструкции газового котла. Его производительность должна обеспечить достаточную циркуляцию для котла большей мощности. У каждого котла монтируется транзитная перемычка для возможности аварийного отключения агрегата без остановки отопления в доме.

Теплоноситель из обратки сначала поступает в менее мощный источник тепла, а после этого в следующий. Система отопления закрытого типа с одним общим расширительным баком. Обвязка потребует минимальных финансовых затрат, однако может использоваться только в небольших жилых домах с отапливаемой площадью не более 120 м2.

Элементы обвязки газового котла

Самостоятельная обвязка настенного котла отопления не так сложна, но перед началом работ необходимо ознакомиться со схемой, требованиями, которые предъявляются к ней. Основными элементами, которые имеет схема обвязки, являются:

Схема подключения котла.

• гайки типа «американки», которые нужны для присоединения газового котла к общей системе отопления;
• шаровые краны, отсекающие котел от общей системы с теплоносителем и горячей/холодной водой;
• фильтр грубой очистки. Он необходим для очистки теплоносителя от различных примесей, мусора, любых крупных фракций, которые могут попадать в воду при использовании системы;
• краны Маевского, тройники, термоголовки, запорные краны и прочие фитинги, которые могут потребоваться для обвязки газовых котлов;
• расширительный бачок, защищающий всю систему от гидроперегрузок;
• водяные счетчики;
• манометры, циркуляционные насосы, гидравлические расширители, термометры и прочее измерительное оборудование, датчики, которые будут размещаться в помещениях дома для контроля над микроклиматом.

Зачем нужны расширительный бачок и система отключения?

Подключение газового котла осуществляется за счет использования различных элементов, но одним из важнейших является расширительный бак, который обеспечивает регулирование общего давления в трубах. Именно расширительный бачок защищает всю систему от гидроудара. Сам бачок представляет собой небольшую емкость, разделенную на 2 части. В одной их этих частей находится воздух, в другой – теплоноситель. Между отсеками располагается эластичная мембрана.

Во время смены уровня давления мембрана смещается, отсек с водой увеличивает свой объем или уменьшает – все зависит от обстоятельств.

Сам бак не отличается большими размерами, но его объема вполне достаточно для обеспечения безопасности и надежности системы. Устанавливать его не так сложно, но все же рекомендуется приглашать опытного специалиста.

При подключении котла своими руками необходимо предельно внимательно устанавливать систему отключения. Такое устройство требуется для остановки системы с целью выполнения ремонтных либо профилактических работ, при прочистке теплоносителя и т. д. Проблема отключения решается очень просто путем установки шаровых кранов на трубы. По ним в систему поступает холодная вода.

Установка фильтра

Для снижения засорения фильтр устанавливают на входные патрубки.

Схема обвязки включает в себя не только трубы и сам котел, но и фильтр, который необходим для нормального функционирования всей системы. Благодаря такому оборудованию в систему не будут попадать частицы ржавчины, мусор, осадочные частицы, окалина. Обратная труба должна иметь обязательно фильтр очистки, но до этого ставятся шаровые краны. Они позволяют отделить систему отопления от фильтров, чтобы была возможность полностью промывать, прочищать теплоноситель и воду от примесей, загрязнений.

Сегодня на рынке можно приобрести различные типы фильтров, но лучше брать те, которые предназначены именно для газовых котлов. Для стабильной работы требуется наличие инвертора, питающего оборудование, позволяющего всем датчикам системы работать надежно и правильно, без сбоев. При помощи таких датчиков обеспечивается контроль над работой каждого элемента обвязки котла.

Основные узлы и элементы системы

Для обустройства газовой обвязки потребуются такие приборы:

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

из Замкнутые системы имеют определенный объем, и отопительная не исключение. Вода расширяется при нагреве, за счет чего растет давление. Чтобы в системе не появились течи, нужен расширительный бак, куда поступает лишняя жидкость. Еще одна функция прибора – восполнение дефицита воды, когда температура снижается Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления. В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства Расширительный бак в системе отопленияУстановка циркуляционного насосаУстановка манометра в обвязкеБалансировочный кран для системы обогреваСливной кран – важный узел системыФильтр механической очисткиШаровой кран – элемент арматурыПринцип работы байпаса с обратным клапаном

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы. От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

• — поддерживает постоянное давления теплоносителя в отопительной системе;
• — Удаляет воздух, препятствующий циркуляции воды;
• — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
• — путем подключения в систему бойлера, происходит накопление горячей воды.

Элементы обвязки газового котла:

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

• -расширительный бачок, предназначенный для компенсации давления в системе;
• -циркуляционный насос для перекачивания теплоносителя;
• — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Какие трубы лучше использовать для обвязки

Схема #— отопительный контур с естественной циркуляцией

Эти схемы подключения газовых котлов отопления являются самыми простыми и доступными.

Их характерная черта – это отсутствие насосного оборудования, отвечающего за перемещение теплоносителя, которое, в свою очередь, происходит под действием гравитационных сил.

Иногда такие схемы так и называют – гравитационными. Они вполне пригодны для загородных домов или коттеджей, но не способны справиться со своей функцией в многоэтажках. Простейшая гравитационная схема обвязки включает в себя всего три компонента: котел, расширительный бак и радиаторы.

К преимуществам гравитационного отопления относятся:

• очень простой монтаж;
• независимая от электричества работа системы;
• бюджетный размер, как самого сооружения, так и обслуживания;
• практически бесперебойная работа, обусловленная отсутствием приборов, способных в неподходящий момент выйти из строя;
• возможность самостоятельного ремонта системы, в случае полной исправности самого котла.

Недостатки:

• Немалый диаметр труб, расчет которого должен быть очень точным;
• Не слишком презентабельный вид в интерьере;
• Невозможность регулировки функционала.

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Расположение и монтаж газового котла

Основное правило выбора месторасположения напольного котла: он не должен находиться выше батарей. Если его не придерживаться, возможно появление пузырьков воздуха и образование пробок в системе. Труба, отходящая от котла, должна располагаться строго по вертикали.

Если же выбор сделан в пользу настенной модели, то она должна быть оборудована автоматическим воздухоотводчиком. При разработке схемы обвязки обязательно учитывают подобные нюансы.

Для отопления с принудительной циркуляцией лучше выбрать модель со встроенными дополнительными механизмами. А вот для гравитационной системы это ненужные узлы, и переплачивать за них нет смысла

Многие современные модели заранее укомплектованы всеми необходимыми дополнительными приборами: расширительными баками, защитными системами, насосами. Их недостаток – высокая цена по сравнению с более «простыми» котлами.

Функции обвязки

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

1. Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
2. Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
3. Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.
4. Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

Организация дымохода

Подключение настенного котла предусматривает использование коаксиального дымохода, выходящего через стену здания на улицу.

Конструктивно устройство представляет собой отрезок трубы с двумя оболочками — по внутренней камере горячие продукты горения выходят наружу, а через внешнюю происходит всасывание воздуха для работы газовых горелок. Коаксиальный дымоход при выходе наружу наклоняют вниз на 3 — 5 градусов для стекания конденсата на землю.

Для подключения напольного агрегата используют вертикальный дымоход, основные требования ко всем видам:

• Материалы исполнения дымохода должны быть негорючими и коррозионностойкими, обычно это оцинкованная сталь или нержавейка.
• Участок вертикального дымохода на чердаке или при выходе на крышу, имеющий контакт с наружным воздухом, должен быть теплоизолирован. Это предотвратит чрезмерное появление конденсата.
• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла.
• В дымоходной трубе должны быть предусмотрены окошки для прочистки.
• По пути следования продуктов сгорания не должны располагаться изгибы и повороты трубы (их число не может быть больше 2-х).
• Длина соединительного котлового патрубка с дымоходной трубой не должна превышать 250 мм.

Рис. 13 Правила подключение котла к системе отопления и внешний вид коаксиальных дымоходов

Решая задачу, как подключить котел к отопительной системе, рассматривают функциональные возможности оборудования и выбирают правильную схему его соединения с трубопроводом, запорно-регулирующей арматурой и приборами. Стоит отметить, наибольшей сложностью обладает схема подключения двухконтурного газового котла или его одноконтурного аналога к бойлеру косвенного обмена, однако и в этих вариантах правильно провести монтаж по силам работнику даже с небольшим опытом.

Разводка с принудительной циркуляцией

Принудительную циркуляцию носителя от котла по схеме осуществляет насос.

Добавление насоса – расширение возможностей. Среди вариантов отопления на циркуляции по принуждению самые новаторские, модные.

Принудительные циклы не боятся мембранных баков, клапанов. Тяга, создающаяся в цикличном отоплении, достаточна для преодоления эластичных помех.

Создание тяги, отопление сопровождается звуком работающего насоса. Бесшумно работающие модели обходятся дороже стандартных, звук работы стандарта не оглушителен. Обустроив котельную в подвале, подсоединив трубопроводы правильно, труба не будет издавать звуков. Радиаторы бесшумны.

С насосом

Оборудование для обвязки котла отопления

• Обеспечить нормальные условия для работы отопительного оборудования.
• Защитить от возможных аварийных ситуаций: перегрева теплоносителя, гидроударов (возникают из-за разницы температур в подаче и обратке).
• Поддержания необходимого давления в системе.

1. – обвязка котла с буферной емкостью является обязательным требованием для всех ТТ котлов и желательным для газового оборудования. При этом экономичные европейцы устанавливают теплоаккумулятор еще по причине существенной выгоды. Затраты на нагрев помещения с помощью резервуара снижаются приблизительно на 5-10%.
2. – по своей сути, это устройство представляет обычный распределительный механизм. После поступления нагретого теплоносителя, он в согласии с установками направляет его, запитывая контуры отопления. Такой же принцип работы используется в системах центрального отопления. Для каждого подъезда многоэтажного дома предусмотрена распределительная рамка.
3. – это оборудование можно вынести в отдельную категорию, благодаря его востребованности. Не зависимо от комплектации самого котла, может понадобиться установить циркуляционный насос в случае использования гидрострелки (понадобится по одному прибору на каждый контур), а также при обогреве помещения с большой площадью.

Также может понадобиться дополнительная арматура для обвязки котлов: предохранительные клапаны, расширительные баки, топливные насосы, датчики давления и т.д.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла — от м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3. 0 м.

Материалы и инструменты

Чтобы соорудить газовый котёл, подготовьте следующие материалы и инструменты:

• электрическую дрель;
• пассатижи;
• уровень;
• угол;
• рулетку;
• трубу металлическую;
• стальной лист;
• трубу газопроводную;
• дверцы для создания топки;
• кирпич красный;
• арматуру;
• глину;
• оцинкованную жесть;
• сварочный инструмент;
• термостат;
• автоматику;
• дефлектор.

Если с большей частью вышеперечисленного всё понятно, то правильно подобрать автоматику, дефлектор и термостат — не самая простая задача. На что ориентироваться при их выборе:

термостаты бывают проводными и беспроводными. Первые стоят чуть дешевле вторых. Выбирайте программируемые модели, с их помощью проще контролировать и регулировать температуру котла. Конструктивно термостат состоит из двух устройств. Одно размещают в комнате, другое — на фасаде котла. Когда температура в помещении падает, термостат запускает отопитель в работу

Обратите внимание на отечественные модели устройств. Они ничем не уступают дорогим зарубежным аналогам; в понятие «автоматика для газовых котлов» входят: модуль пламенного контроля, защита от перегрева, контроллер тяги, подрывной клапан

Эти устройства продаются отдельно. Для нормальной работы отопителя нужны все перечисленные устройства. Не выбирайте самые дешёвые или слишком дорогие модели. Остановитесь на средней цене; дефлектор обеспечивает хорошую вытяжку. Его устанавливают его сверху дымоходной трубы. Для самодельного газового котла подойдёт модель в виде конусообразного зонтика из нержавеющей стали.

Дополнительное оборудование и комплектующие котельной

Обеспечение максимально возможного уровня безопасности является настолько же важным аспектом монтажа котельной, как и правильность выполнения установки. Достичь наибольшего уровня эффективности помогает дополнительное оборудование и комплектующие:

• Коллекторы — подобное оборудование способствует равномерному распределению подогретого до нужного температурного режима теплоносителя по многочисленным контурам;
• Датчики утечки горючего, появления дыма, жидкого топлива, стабильности рабочего давления — такие приборы помогают существенно повысить степень безопасности, поскольку способны своевременно подать сигнал об опасности;
• Температурные датчики, системы автоматики — способствуют облегчению процессов управления отопительной системой, делая возможным автоматизацию абсолютного большинства технологических процессов;
• Запорная арматура — предоставляет возможность выполнять распределение потоков теплового носителя внутри системы в зависимости от пожеланий пользователя;
• Группы быстрого монтажа — готовый распределитель тепла по контурам, который достаточно корректно установить в котельной, подключить к котлу и к системе отопления, водяным тёплым полам, бойлеру и к электропитанию;
• Гидравлический разделитель — необходим для гидродинамической балансировки системы отопления и служит в качестве добавочного узла. Этот прибор дает возможность сберечь теплообменники котлов, сделанные из чугуна, от возможных тепловых ударов.

Для объединения всех перечисленных элементов в единую действующую систему, Вам потребуется воспользоваться услугами нескольких специалистов, имеющих многолетний практический опыт в комплектации и монтаже котельных и систем отопления. Обращаясь к нам, Вы делаете правильные выбор!

схемы и фото. Схема обвязки котла отопления – основные особенности Обвязка котла отопления стальными трубами

Подключение газового отопления – один из самых ответственных этапов благоустройства здания. От качества выбранных материалов и монтажных работ зависит комфорт в доме на долгие годы. Правильная схема обвязки газового котла отопления защищает систему от перегрузок и обеспечивает равномерный обогрев всех помещений.

В предложенной нами статье приведены правила и проверенные на практике схемы обвязки отопительного оборудования. Даны рекомендации, обеспечивающие качество сборки и дальнейшую безупречную эксплуатацию котла. Представленная нами информация опирается на строительные нормативы.

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Галерея изображений

Практически вся обвязка в этом случае состоит в подключении к котлу подающего трубопровода и трубопровода обратки.

Когда реализована такая обвязка газового котла отопления, схема будет рабочей сразу, как только вы повесили котел на стену и подвели к нему трубы системы отопления. Конечно, если у вас подведен магистральный газ или установлен газгольдер.

Если у вас установлен , то подведя к его второму контуру холодную водопроводную воду, вы получите на выходе горячую воду для ГВС.

Схема обвязки с напольным одноконтурным газовым котлом

Какой будет схема обвязки для одноконтурного ? Фактически, она будет идентичной той, которую мы рассматривали выше. Только корпус котла будет «распотрошен» — все компоненты будут снаружи и будут стоять отдельно.

Получится, что в корпусе напольного будет только два компонента из списка выше:

1. Газовая горелка.
2. Теплообменник.

Все остальные устройства будут находиться в самой котельной — это группа безопасности, расширительный бак и циркуляционный насос.

А в случае производства ГВС здесь роль «второго контура» будет выполнять БКН – бойлер косвенного нагрева.

То есть, система стала более «разбросанной», но формально сохранила все те же части, что и на схеме с двухконтурным газовым настенным котлом.

Все прочие атрибуты теплогенерирующего оборудования – , система подмеса воды и подающая газовая труба с датчиками и счетчиками – едины в любой схеме. То есть, могут конечно быть различными, уже не зависят от типа котла.

Еще по этой теме на нашем сайте:

1. Правильная, грамотная, качественная организация отопления дома способствует равномерному распределению тепла по всей жилой площади. Обвязка газового настенного котла с двумя…
2. Простая обвязка настенного двухконтурного газового котла, фото которой вы видите на этой странице, может быть выполнена вашим мастером, а можете…
3. Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими. ..
4. Чтобы не тратиться на полноценный дымоход, вам понадобится коаксиальная труба для газового настенного котла. Установка, фото которой опубликовано на этой…

Качественная обвязка двухконтурного газового котла — эффективная экономия

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

1. Нагревательный котел
   . Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
2. Патрубки
   . Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
3. Расширительный бак
   . Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
4. Радиаторы отопления
   . Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: «Схема обвязки твердотопливного котла: что и как»).

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров.

Обвязка двухконтурного настенного котла отопления своими руками

Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла»).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: «Обвязка радиаторов отопления полипропиленом — просто и доступно»). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах»).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).


Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

Схема обвязки настенного двухконтурного газового котла

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание!
Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ.

Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу.

Делаем надёжную обвязку отопительного котла своими руками

После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание!
При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлениюЗаключение

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Какая схема подключения радиаторов отопления оптимальна

Отопительная система должна выполнять свое основное назначение – обеспечивать эффективный обогрев квартиры или дома. Все элементы конструкции следует располагать таким образом, чтобы теплоотдача приборов была максимальной. Схема подключения радиаторов отопления должна учитывать ряд нюансов, включая необходимое их количество, длина трубопроводов, особенности местонахождения и подсоединения труб и т. д.

Проектное решение относительно расположения отопительных батарей желательно выполнять на подготовительном этапе. В собственных домовладениях чаще всего применяют двух – или однотрубное подключение радиаторов отопления.

Однотрубная система отопления

Однотрубная отопительная конструкция предполагает, что будет выполнено последовательное подключение радиаторов отопления с использованием одной трубы.

Ее подводят в направлении от котла к первому из приборов, затем она идет ко второй батарее, а от нее – к третьей и так далее. Схема подключения радиаторов отопления при однотрубной системе довольно популярна.

Существует так называемый усовершенствованный вариант подсоединения радиаторов отопления по однотрубной схеме.

При ней к цельной трубе для подачи горячего теплоносителя присоединяют батареи при помощи двух стояков — подачи и «обратки». Данный способ позволяет установить термовентиль перед радиаторами. Основная функция этого устройства заключается в прекращении подачи горячего теплоносителя к батареям после того, как в помещении будет достигнут необходимый уровень температуры воздуха.

В первом случае при однотрубной системе схема подключения радиаторов отопления не предусматривает возможность заблокировать отопительный прибор без прекращения подачи воды в следующие за ним батареи. Основное преимущество данного варианта заключается в его простоте и экономии материалов и денежных средств, что является значительным плюсом. Среди недостатков нельзя не отметить, что существует разница в степени нагрева между самым ближним к котлу прибором и наиболее удаленным от него радиатором.

При наличии в системе естественной циркуляции теплоносителя, общая протяженность конструкции не бывает значительной. Для решения проблемы требуется монтаж специального насоса, обладающего высокой производительностью.

Если здание имеет больше, чем один этаж, тогда однотрубная схема подключения отопительных радиаторов функционирует следующим образом: по трубе прямого стояка горячий теплоноситель подается на самый верхний этаж, а затем перемещается вниз, при этом проходя через каждый последовательно подключенный прибор (подробнее: «Как подключить радиатор отопления — способы и варианты»).

К сожалению и при таком методе присутствуют свои недостатки: батарея на первом этаже будет обладать меньшей теплоотдачей, чем на верхнем. Притом, что повлиять на данный недостаток невозможно.

Двухтрубная отопительная система

При двухтрубной отопительной схеме подразумевается параллельное подключение радиаторов отопления. При этом теплоноситель к батареям подводится по одной трубе, а отводится по другой. Такой вариант обычно используется для обогрева жилых помещений в частных домовладениях и загородных усадьбах (прочитайте: «Двухтрубное отопление с нижней разводкой — схема и монтаж»). В данном случае степень теплоотдачи у всех приборов одинаковая и ее можно корректировать, установив на прямом стояке терморегулятор.

Разнообразие схем подключения батарей

На сегодня имеются следующие виды подключения радиаторов отопления к центральной системе теплоснабжения:

• одностороннее боковое;
• нижнее;
• диагональное;
• попутно перехлестывающий способ (вариант Тихельмана).

Одним из важных элементов отопительной конструкции при подключении радиатора к стоякам (прямому и обратному) является байпас, представляющий собой отрезок трубы с меньшим диаметром, чем у всех остальных. Он соединяет между собой подачу и «обратку» и его монтируют, если в однотрубной схеме присутствует терморегулятор для радиатора отопления.

Одностороннее боковое подключение радиаторов

Боковое подключение радиаторов отопления (одностороннее) предполагает присоединение радиаторов к прямому и обратному стояку при помощи труб сверху и снизу одной и той же секции, как это выглядит видно на фото (прочитайте также: «Стояковая система отопления — устройство на примерах»). Специалисты рекомендуют подключать подачу к верхней части прибора, а обратку – к нижней.

Дело в том, что подключение радиаторов с нижней подводкой горячего теплоносителя, приводит к уменьшению степени теплоотдачи примерно на 7%. Боковое одностороннее подключение батарей отопления способно обеспечить максимальный прогрев радиаторов при условии наличия большого количества секций или равномерный нагрев всех отопительных приборов, соединенных параллельно, если их установка выполняется в высотном здании.

Диагональная схема подключения радиаторов отопления

Диагональное подключение радиаторов отопления к отопительной системе предусматривает расположение труб от стояков подачи и обратки по разные стороны прибора. Прямую трубу следует подвести к верхней части батареи, а обратную трубу — к нижней. Если не соблюдать рекомендованный порядок, эффективность обогрева объекта снизится не меньше, чем на 10%.

Диагональное подключение радиаторов принято считать оптимальным решением при обустройстве отопительной конструкции, когда планируется установка большого количества батарей. При таком виде подсоединения горячий теплоноситель равномерно распределяется по внутреннему пространству отопительного прибора, что касается теплопотерь, то они в данном случае не превышают 2% (прочитайте также: «Однотрубная и двухтрубная система отопления — делаем правильный выбор»).

Нижний вид подключения

Используют нижнее подключение радиаторов отопления, если необходимо убрать все трубы конструкции в пол. Соединение со стояками подвода и обратки выполняется путем присоединения их к нижним частям крайних секций. Теплопотери при таком варианте монтажа достигают 15% , поскольку верхняя часть приборов нагревается крайне неравномерно.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.

Обратку собирают согласно зеркальной схеме. К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы.

Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Выбор места для установки радиаторов

Отопительную батарею следует располагать так, чтобы она не только эффективно прогревала помещение, но и препятствовала распространению по нему холодных воздушных потоков. Поэтому традиционным местом их установки стало пространство под подоконником. При этом необходимо придерживаться определенного расстояния между стеной и прибором (3-5 сантиметров), а также радиатором и напольным покрытием (10 сантиметров).

Обвязка настенного двухконтурного газового котла — фото и схемы

Прочитайте также: «Напольные радиаторы отопления — оригинально и практично».

Батарея не должна монтироваться полностью под подоконником и в том случае, когда он очень широкий, его нужно выдвинуть немного вперед. Если в период отопительного сезона жар от прибора сильный, тогда желательного установить защитный декоративный экран, который будет способствовать равномерному передвижению теплого воздуха.

Немаловажным моментом является этап проектирования отопительной конструкции. Если в схеме планируется использование электрического циркуляционного насоса, то проблем в процессе теплоснабжения обычно не возникает. Иначе обстоят дела в системах с естественной циркуляцией, но зато они энергонезависимы.

Видео о схеме подключения радиаторов отопления:

Обвязка газового котла отопления: схема, элементы, правила монтажа

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления.

Как правильно обвязать котел отопления схема

Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел — важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами
.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести
:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников
.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов
:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении (на энергонезависимых системах)
. Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат
:

• Сталь
  . В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь
  . Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик
  . Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые
  трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен
  . Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД)
  . Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

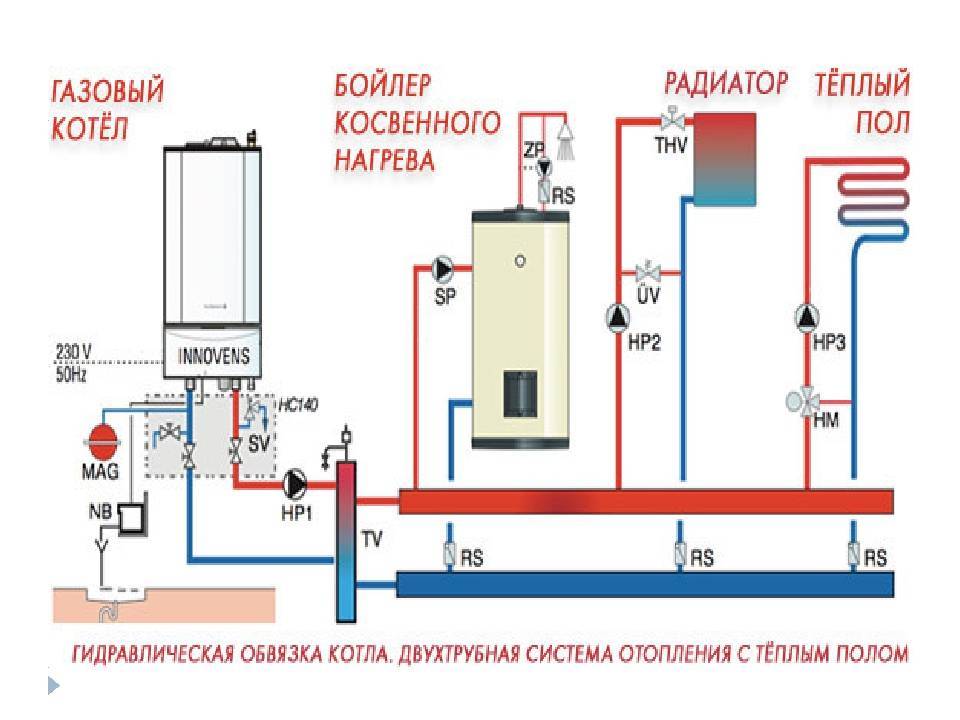

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы
:

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются
:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения
:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью
.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки
, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т. п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС
.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной
.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей
. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды
. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

{{ reviewsOverall }} / 5

Оценка владельцев

(3
голосов)

Ваше мнение

0″>
Сортировать по:

Самые последние
Наивысший балл
Наиболее полезно
Худшая оценка

Будьте первым, чтобы оставить отзыв.

Установка и обвязка газового котла для отопления частного дома должна выполняться в соответствии с правилами, прописанными в нормативной документации. Их соблюдение обязательно, поскольку любое газоиспользующее оборудование является источником повышенной опасности. Цель данной статьи – разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы их обвязки.

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

• строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
• технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
• монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
• запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Примечание.
Обычно весь комплекс работ по проектированию, подведению и присоединению к магистрали берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, находящемся у наружной стены здания;
• в наружной пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки.
В Российской Федерации все нормы, касающиеся размещения газовых котлов, прописаны в документе МДС 41-2. 2000. В других странах бывшего СССР действуют собственные нормативные акты, но с технической стороны они практически не отличаются от российских.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

Какой газовый котел допускается устанавливать в кухне или другом отдельном помещении, – напольный или настенный, нормами не регламентируется.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

• от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
• при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.

При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:

В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Можно ли установить газовый котел в квартире?

Сложности, связанные с данным мероприятием, лежат отнюдь не в технической плоскости. В действительности технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома. Нужна кухня необходимого объема, отвечающего этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большая часть кухонь в квартирах многоэтажных домов пригодна для размещения котлов.

Другое дело, что на монтаж индивидуального отопления требуется получить разрешение от органов местного самоуправления. Это бывает непросто, а подчас и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР напрямую запрещают устройство индивидуального обогрева с помощью газовых котлов. Отсюда вывод: теоретически поставить теплогенератор в квартиру возможно, но на практике вы можете столкнуться с проблемами при его легализации и подключении к газовым сетям.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

Примечание.
Подключение к газовой магистрали мы не рассматриваем, так как самостоятельно выполнить его нельзя.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Внимание!
Запрещается присоединять котел, работающий на газе, к вентиляционному каналу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Примечание.
Подразумевается, что сетчатый фильтр установлен на входе водопровода в дом.

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2-3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Заключение

Выполняя установку и обвязку котла на природном газе, нельзя отклоняться от требований нормативных документов. Мало того что первая же проверка газовой службы выявит нарушения и даст предписание на их устранение. Несоблюдением норм можно подвергнуть опасности здоровье и жизнь ваших близких, так как может привести к последствиям различной степени тяжести.

три способа и схемы для простых и сложных систем Как обвязать газовый напольный котёл

При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электроэнергии. Его подключают параллельно основной системе и отсекают шаровым краном или обратным клапаном. При отключении насоса клапан либо кран перекрывают, после этого теплоноситель продолжает циркулировать естественным образом.

Самой популярной является обвязка одноконтурного газового котла с принудительной циркуляцией теплоносителя. Она является самой простой и удобной в использовании. Данная схема включает циркуляционный насос, который обеспечивает движение теплоносителя по системе под давлением. Однако насос может работать только от электричества, иначе система функционировать не сможет.

Чтобы одноконтурный газовый котел мог производить ГВС, необходимо соединить его с бойлером косвенного нагрева. В нем находится собственный теплообменник, который выполняет роль второго контура. Через него циркулирует теплоноситель, который поступает из газового котла.

Бойлер подсоединяют к трубам подачи и обратки газового котла параллельно отопительной системе. К накопительной емкости также проводят водопроводные трубы, через одну из них в бойлер поступает холодная вода, а через вторую выходит горячая.

Многие хозяева, которые решают сделать обвязку газового котла своими руками, недооценивают важность правил ее выполнения. А ведь правильно сделанная обвязка способна:

Правильно выполненная обвязка обеспечивает надежность, хорошую производительность и безопасность всей системы.

Чтоб не ошибиться при выполнении обвязки одноконтурного газового котла, следует соблюдать определенные рекомендации:

Обратите внимание!
Если в Вашем населенном пункте случаются перебои с газом и электроснабжением, то следует предусмотреть аварийный режим работы. На случай отключения электричества желательно иметь бензиновый генератор, который сможет питать отопительное оборудование до возобновления подачи электроснабжения. При проблемах с газом в обвязку можно включить электрокотел.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Многоконтурные отопительные системы снабжаются гидравлическими распределителями, компенсирующими разницу давления и балансирующими потоки теплоносителя. Иногда можно организовать систему без гидравлики, тогда давление регулируют балансировочные вентили.

Установка и обвязка газового котла для отопления частного дома должна выполняться в соответствии с правилами, прописанными в нормативной документации. Их соблюдение обязательно, поскольку любое газоиспользующее оборудование является источником повышенной опасности. Цель данной статьи – разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы их обвязки.

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

• строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
• технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
• монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
• запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Примечание.
Обычно весь комплекс работ по проектированию, подведению и присоединению к магистрали берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, находящемся у наружной стены здания;
• в наружной пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки.
В Российской Федерации все нормы, касающиеся размещения газовых котлов, прописаны в документе МДС 41-2.2000. В других странах бывшего СССР действуют собственные нормативные акты, но с технической стороны они практически не отличаются от российских.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

Какой газовый котел допускается устанавливать в кухне или другом отдельном помещении, – напольный или настенный, нормами не регламентируется.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

• от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
• при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.

При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:

В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Можно ли установить газовый котел в квартире?

Сложности, связанные с данным мероприятием, лежат отнюдь не в технической плоскости. В действительности технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома. Нужна кухня необходимого объема, отвечающего этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большая часть кухонь в квартирах многоэтажных домов пригодна для размещения котлов.

Другое дело, что на монтаж индивидуального отопления требуется получить разрешение от органов местного самоуправления. Это бывает непросто, а подчас и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР напрямую запрещают устройство индивидуального обогрева с помощью газовых котлов. Отсюда вывод: теоретически поставить теплогенератор в квартиру возможно, но на практике вы можете столкнуться с проблемами при его легализации и подключении к газовым сетям.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

Примечание.
Подключение к газовой магистрали мы не рассматриваем, так как самостоятельно выполнить его нельзя.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Внимание!
Запрещается присоединять котел, работающий на газе, к вентиляционному каналу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Примечание.
Подразумевается, что сетчатый фильтр установлен на входе водопровода в дом.

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2-3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Заключение

Выполняя установку и обвязку котла на природном газе, нельзя отклоняться от требований нормативных документов. Мало того что первая же проверка газовой службы выявит нарушения и даст предписание на их устранение. Несоблюдением норм можно подвергнуть опасности здоровье и жизнь ваших близких, так как может привести к последствиям различной степени тяжести.

Способствует равномерному распределению тепла по всей жилой площади. Обвязка газового настенного котла с двумя контурами – это процесс, в ходе которого оборудование подключается к горячему водоснабжению. Правильно выполненная обвязка в полной мере обеспечивает подачу тепла к радиаторам и качественную работу котла.

Правильная обвязка гораздо лучше повлияет на работу котла, чем покупка дорогостоящего оборудования.

Для чего проводят обвязку котла

Устройство двухконтурного газового настенного котла предполагает обязательную обвязку.

Обвязка газового настенного котла проводится для того, чтобы увеличить срок эксплуатации системы, а также для того, чтобы оборудование не перегревалось.

Благодаря , помещение достаточно быстро прогревается до комфортной температуры, которая поддерживается необходимое время. Наиболее актуальна обвязка для твердотопливных газовых котлов. Своевременная обвязка настенного двухконтурного газового котла твердотопливного, может полностью заменить дорогостоящее газовое отопление.

Обвязка настенного двухконтурного газового котла − это экономия средств и способ эффективного распределения тепловой энергии.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.

Для того чтобы избежать резких температурных перепадов, нужно обратить особое внимание на регулировку температуры на входе и выходе.

В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.

При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

Имеет классическую схему, которая включает в себя:

1. Насос циркуляционный.
2. Распределительный клапан.
3. Бачок расширительный.
4. Фильтры.
5. Хомуты, крепежные и другие элементы.

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.

Существуют следующие способы подсоединения к системе энергопотребления: система ГВС, отопительная и система полов с подогревом.

Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.

Аварийная схема обвязки

Устройство предусматривает аварийную схему обвязки котла. Аварийная схема обеспечивает полноценное функционирование системы отопления в аварийных ситуациях.

Существуют такие виды аварийной схемы обвязки:

1. Источник подачи воды в систему отопления – водопровод. Котел отопительный газовый двухконтурный настенный для таких случаев должен иметь гидроаккумулятор.
2. Гравитационная циркуляция для котла. После отключения насоса, включается специальный контур небольших размеров, работа которого направлена на съем лишнего тепла внутри отопительной системы.
3. Питание от ИБП. Чтобы бесперебойник в нужный момент сработал, необходимо всегда следить за зарядкой аккумуляторов.
4. Котел отопительный газовый двухконтурный настенный для аварийных ситуаций предусматривает наличие специального контура – аварийного. Аварийный контур – это часть отопительной системы, которая заставляет работать одновременно принудительный и гравитационный контур.

Перед тем, как подключить настенный газовый котел и для правильного выбора схемы обвязки, следует изучить и учесть множество факторов, оценить материальные возможности и конструкцию системы отопления в здании.

Котел отопительный газовый двухконтурный настенный предусматривает более сложную схему обвязки, чем котел с одним контуром, но зато такая система намного эффективнее и практичнее.

Подключение газового настенного двухконтурного котла − сложный поэтапный процесс, который требует технических навыков и знаний. Но если подготовиться к этому процессу, то подключить газовый котел и организовать обвязку котла самостоятельно вполне возможно. Какую схему лучше выбрать зависит только от конструкции системы отопления и от личных пожеланий.

Одной из оптимальных схем считается обвязка с естественной циркуляцией, так как ее нетрудно выполнить своими руками.

Чтобы обеспечить эффективный обогрев жилищ, необходимо максимально грамотно выполнить обвязку газового котла для отопления частного дома. В ее состав входит несколько элементов, расположенных в определенной последовательности.

Разновидности подключения

Автономное отопление можно реализовывать с помощью:

1. Настенного одноконтурного котла с электронным розжигом, обеспечивающего принудительную циркуляцию в радиаторной системе.
2. Энергонезависимого настенного или любого напольного оборудования.
3. Энергонезависимого котла, который установлен в открытом контуре с естественной циркуляцией.
4. Модификации отопительного контура для теплых полов. Здесь характерна невысокая температура теплоносителя.
5. Одноконтурного котла, подключенного к системе горячего водоснабжения. Речь идет о схеме обвязки газового котла отопления с бойлером
6. Двухконтурного котла, обеспечивающего отопление и ГВС. Таким способом подключается двухконтурный газовый котел с бойлером , который достаточно популярен.
7. Когда контур ГВС имеет рециркуляцию воды. Благодаря постоянному движению воды в контуре поддерживаются в горячем состоянии полотенцесушители, соединенные с ГВС. Также обеспечивается высокая скорость подачи горячей воды на смесители.

Если разводки ГВС значительной длины не будет иметь рециркуляцию воды, она будет нуждаться в продолжительном сливании до нагрева. Кроме известных неудобств это влечет за собой также финансовые потери. Тоже касается и тупиковой разводки ГВС без рециркуляции. В таком случае нагревание подключенных к разводке полотенцесушителей происходит исключительно во время водозабора.

Комплектация обвязки

В состав обвязки входят следующие элементы:

• Мембранный расширительный бачок
  . Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
• Предохранительный клапан
  . Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.

• Воздухоотводчик
  . При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
• Манометр
  . Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
• Открытый расширительный бак
  . Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
• Бойлер косвенного нагрева
  . Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

• Циркуляционный насос
  . Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур. При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт. Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.
• Гидрострелка
  . К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

• Фильтр грубой очистки
  . Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
• Двух- и трехпроходные термостатические смесители
  . Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

• Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
• Давление. Допустимые пределы: 1 -2,5 кгс/см 2 .

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.

• Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
• При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
• Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
• Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см 2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов систему можно оснастить:

• Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
• Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

• Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м 3 /час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м 3 /ч.
• Мембранная расширительная емкость.
• Предохранительный клапан.
• Автоматический воздушник.
• Манометр.

Оптимальным местом расположения группы безопасности является выход котла: именно здесь показатели температуры и давления достигают своих максимальных значений. Помпу размещают перед котлом, на участке с самой невысокой температурой теплоносителя (это позволяет заметно продлить срок службы крыльчатки и резиновых уплотнителей). Расширительную емкость можно монтировать в любом месте системы: главное, чтобы расстояние до крыльчатки насоса было не больше двух диаметров (если она устанавливается перед насосом).

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Естественная циркуляция

Для самотечной системы характерна полная энергетическая независимость: ее работу обеспечивает атмосферное давление. Вместо громоздкой группы безопасности в обвязке одноконтурного котла достаточно наличия расширительного бака. На розлив перед теплообменником котла желательно установить сбросник: это даст возможность полностью слить воду в канализацию или дренажный колодец. Обычно такая потребность возникает в случае длительного отъезда, или когда прекращается подача газа. Как результат, система защищается от разморозки.

Отдельные узлы системы расположены таким образом:

1. Бак рекомендуется установить выше всех остальных элементов.
2. Расположенный сразу после котла розлив позиционируют в вертикальном направлении (допускается наличие небольшого угла). Благодаря разгонному участку нагретая в теплообменнике вода поднимается в верхнюю точку розлива подачи.
3. Важно соблюсти постоянный уклон при прокладке розлива после бачка. В результате остывающая вода будет возвращаться самотеком: воздушные пузыри при этом смогут выходить внутри расширительного бака.
4. Котел необходимо опустить максимально низко. Лучшее место для размещения нагревателя – приямок, цокольный этаж или подвал. За счет разницы высоты между теплообменником и отопительными приборами обеспечивается должный уровень гидравлического напора, обеспечивающего циркуляцию воды в контуре.

Некоторые особенности обустройства инерционной системы отопления:

• Для внутреннего диаметра розлива выбирается показатель от 32 мм. Если используются пластиковые или металлопластиковые трубы, то внешний диаметр ровняется 40 мм. Благодаря значительному сечению достигается компенсация минимального гидравлического напора, за счет которого перемещается теплоноситель.
• В состав гравитационной системы иногда входит насос: однако это не означает, что контур теряет энергонезависимость. Помпу в таком случае монтируют не в разрыве розлива, а параллельно ему. Для соединения отдельных врезок применяется обратный клапан шарикового типа, для которого характерно очень маленькое гидравлическое сопротивление. Также устанавливают шаровый кран. В случае остановки насоса производят перекрывание байпаса, что сохраняет работоспособность контура с естественной циркуляцией.

Теплые полы

Существует несколько вариантов их подключения.

Гидрострелка

Этот узел включают в себя оба контура:

1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.

Принципы работы следующие:

• Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
• При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
• Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Рециркуляция

В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.

Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

Одноконтурные котлы с питанием для ГВС

Чтобы обеспечивать горячее водоснабжение, наряду с группой безопасности, насосом и расширительным бачком, обвязка одноконтурного газового котла должна включать бойлер косвенного нагрева. Возможна схема подключения бойлера косвенного нагрева с рециркуляцией . Нагрев воды в таком случае осуществляется благодаря теплоносителю из отопительного контура. Это приводит к появлению двух контуров циркуляции — большого (через систему отопления) и малого (через бойлер). На каждом из них имеются отсекающие краны, что позволяет включать их по-отдельности. Для разрыва розлива подачи используется схема обвязки одноконтурного котла с бойлером, сразу за которым монтируют байпас с краном.

Качественная обвязка двухконтурного газового котла — эффективная экономия

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

1. Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
2. Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя. Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
3. Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
4. Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем.

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель.

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение.

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками. В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса.

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

Схема обвязки газового котла отопления – как ее реализовать?

Большинство владельцев частного дома, планируя отопительную систему, представляют ее в виде нагревательного котла, который трубами соединен с радиаторами. И услышав о том, что требуются обвязка котла, искренне недоумевают.

А между тем, правильная обвязка любого отопительного котла – залог длительной и качественной работы отопления.

Что это такое?

По сути, обвязка – комплекс элементов отопительной системы, предназначенный для ее защиты. В нее входят все элементы, которые расположены между котлом и радиатором.

Обвязка газового котла отопления может быть создана своими руками. Но браться за ее монтаж следует только в том случае, если вы имеете представление о том, как правильно, и в какой последовательности, необходимо устанавливать те или иные элементы. Если не знаете или сомневаетесь – лучше обратится к специалистам.

Важно: малейшая, и на первый взгляд, несущественная погрешность при монтаже может стать причиной выхода из строя отопительного котла.

Элементная база

Существует принципиальная разница в обвязке одноконтурного и двухконтурного агрегатов.

Дело в том, что в первом случае содержится достаточно мало элементов. Простая, но надежная схема обвязки предлагается каждым производителем. И для того, чтобы узнать, какая именно обвязка предусмотрена для вашего котла – просто загляните в сопроводительную документацию к агрегату. В ней найдете всю важную информацию.

Но это касается только одноконтурных котлов. В случае  с двухконтурными все несколько сложнее.

Обязательными элементами в схеме являются:

• Манометры.
• Термометры.
• Циркуляционный насос.
• Расширительный бак.
• Грязевик.
• Клапаны.
• Краны.
• Крепежные и соединительные элементы.

Рассмотрим, зачем нужны все эти элементы.

Манометры и термометры – датчики, показывающие давление и температуру в системе. Показания крайне важны, поскольку отклонение от нормы может, в лучшем случае, повлечь сбой в системе отопления, а в худшем – вывести ее из строя.

В настоящее время большинство систем автоматизированы и позволяют оборудованию самостоятельно корректировать работу в соответствии с установленной программой.

Циркуляционный насос служит для перемещения теплоносителя в отопительной системе. Принудительная циркуляция позволяет быстрее прогревать помещения.

Детальнее о таком насосе читайте в этом материале.

Устанавливается насос в любом месте, но чаще всего его монтируют на трубу обрата, перед входом в котел. Перед насосом обязательно следует установить грязевик (фильтр) который будет удерживать в себе все твердые частицы, содержащиеся в воде. И насос, и сам газовый котел – достаточно чувствительное оборудование, банальный сор в теплоносителе может значительно ухудшить их работу, сократив срок эксплуатации. По обе стороны от насоса следует установить запорную арматуру. Ее наличие позволяет в любой момент снять насос, допустим, для профилактики, ремонта или замены.

Расширительный бак – важный элемент отопительной системы. С его помощью компенсируется увеличение теплоносителя в объеме. Как правило, расширительный бак устанавливается после отопительного котла. При этом место для его установки – самое высокое место в отопительной системе. Однако, если вы приобрели мембранный расширительный бак, его можно установить в любом, наиболее удобном месте отопительной системы. Единственное требование – желательно выбрать наиболее прямой участок, на котором присутствует минимальное завихрение теплоносителя.

Читайте в тему о нюансах установки расширительных бачков в системе — http://kvarremontnik.ru/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya/

Предохранительный клапан – элемент, который, при необходимости позволяет сбросить некоторое количество теплоносителя.

Подробно о самой схеме

Сама схема обвязки газового котла отопления довольно проста, хоть и требует определенных знаний.

Одноконтурный котел обвязывается, как уже было сказано ранее, по схеме, предлагаемой производителем оборудования.

В случае, если требуется обвязка для двухконтурного агрегата, необходимо определится со схемой подключения элементов отопительной системы.

Она может быть:

1. прямая: то есть, температура в системе корректируется исключительно горелкой;
2. смесительная – температура регулируется посредством применения смесителя с сервоприводом.

Пример обвязки котла

Обвязка настенного газового котла предполагает строго вертикальное параллельное подведение труб к агрегату. При этом на каждой следует установить американку и кран.

Обязательным элементом обвязки является группа безопасности. Состоящая из датчиков (термоманометр или простой манометр), автоматического воздушника и клапана, она помогает, при необходимости, сбросить воздух или излишек теплоносителя, тем самым скорректировав работу системы.

Подробнее схемы обвязки смотрите в видео ролике ниже. В нем рассмотрены две самые популярные схемы.

Вывод

Правильно выполненная обвязка газового котла отопления – залог комфорта и тепла в вашем доме. Не следует экономить на качестве используемых для обвязки элементов, не следует спешить или пытаться выполнить работу при наличии сомнения. И тогда в вашем доме всегда будет тепло и уютно.

Будем сильно признательны вам, если нажмете на кнопки социальных сетей, которые расположены ниже.

Схема обвязки газового котла отопления и ее элементы

Котел отопления является устройством, в котором сжигается топливо и нагревается жидкий теплоноситель. Тепло еще надо подавать в водяные контуры радиаторов, теплого пола, бойлера и др. Здесь обязательно нужна схема обвязки газового котла отопления — все, что соединяет его с приборами в помещениях.

Назначение обвязки

1. Поддерживание стабильного давления теплоносителя в системе.
2. Удаление из жидкости воздуха, мешающего ее циркуляции. При образовании воздушной пробки прохождение воды через это место прекращается. В правильной схеме устанавливаются воздухоотводчики.
3. Очистка теплоносителя от загрязнений. Механические примеси ухудшают работу оборудования. В связи с этим необходима установка фильтров для очистки.
4. Компенсация температурного расширения жидкости. Чтобы жидкость не разрушила систему избыточным давлением, устанавливается бачок, компенсирующий расширение.
5. Подключение в систему одного или более контуров.
6. Накопление горячей воды при подключенном бойлере.

Простейшая схема с одним контуром

Самая простая схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями.

В обвязку также входит подключение подачи газа к горелке.

Обвязка газового котла отопления: схема, фото

Простейшая система с одним контуром составляется в соответствии с его характеристиками и требованиями. С подающей стороны устанавливают обратный клапан и шаровой кран.

На обратной или нагнетающей трубе устанавливают насос для создания циркуляции жидкости, обеспечивающий равномерное распределение теплоносителя по комнатам. Перед ним подключается сетчатый фильтр, расположенный вниз отстойником. Перед входом жидкости в котел целесообразно установить фильтр тонкой очистки.

Ближе к котлу устанавливают расширительный бак закрытого типа. В нем находится мембрана, позволяющая сбрасывать лишнее давление при температурном расширении жидкости.

После насоса теплоноситель поступает по контуру на радиаторы. Более современной является развязка через коллектор — особый водосборник, от которого производится раздача жидкости по нескольким контурам. Его помещают в отдельный шкаф, из которого теплоноситель распределяется по трубопроводам.

Схема обвязки газового котла отопления содержит предохранительный клапан. При закипании теплоносителя от перегрева расширительный бак может не справиться со скачком давления. Последствия могут быть следующими:

• разрывы трубопроводов и протечки соединений;
• разрушение фитингов и труб;
• взрыв емкости котла.

Предохранительный клапан устанавливают как можно ближе к котлу, потому что в нем начинает расти давление.

На некоторых агрегатах устанавливаются группы безопасности, состоящие из клапана сброса, автоматического воздухоотводчика и манометра. Приборы вмонтированы непосредственно в водяную рубашку котла, но могут устанавливаться также на трубопроводах. На газовых и электрических котлах эти устройства могут быть заменены на другие, где при достижении критической температуры жидкости горелки или электронагреватели отключаются.

Вариантов подключения отопительного оборудования к котлам множество, но основой классификации является разделение на естественную и принудительную циркуляции.

Естественная циркуляция

Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.

Монтаж подводящих и отводящих труб производится с наклоном как минимум 3⁰, чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.

Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.

Достоинства способа:

• простота системы;
• легкость монтажа;
• бесшумность работы;
• долговечность.

Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м². К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.

Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Обвязка полипропиленом

Пластиковые трубы пришли на смену металлическим повсюду, в том числе и для водопроводов. Для отопления используют многослойные армированные изделия, выдерживающие высокое давление. Благодаря соединениям пайкой получается монолитная обвязка газового котла отопления полипропиленом. Схемы создаются любой сложности и за короткое время.

Важно! Чем проще схема системы отопления, тем она надежней, а производительность выше.

В отличие от теплоносителя газ подключается к котлу через металлическую трубу с паронитовой прокладкой. Уплотнение герметично и не горит.

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

Монтаж настенного котла

Котлы можно вешать на стену даже на кухне. Они занимают мало места. Обвязка настенного газового котла отопления (схема ниже) идет в комплекте и может быть даже встроенной в котел. Компактное расположение оборудование требует меньше места, но подобные модели сложней обслуживать.

Недостатком настенных котлов является небольшая мощность. Кроме того, устройства не работают без электричества, а естественная циркуляция теплоносителя для них применяется редко. С другой стороны, практически все котлы уже оборудуются электроникой и электричество для них необходимо. В местах с его нестабильной подачей можно поставить бесперебойный блок питания.

В большинстве настенных моделей предусмотрена обвязка двухконтурного газового котла отопления, схема которой позволяет снабжать дом горячей водой.

Недостатком двухконтурного варианта является отключение отопления во время потребления горячей воды. Это особенно заметно, когда мощность котла небольшая. Если ее достаточно, температура теплоносителя за пару часов снижается всего на несколько градусов. Это относится к домам с качественной теплоизоляцией и достаточным количеством радиаторов, обладающих тепловой инерцией.

Заключение

Схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями. Для дачи подходит система естественной циркуляции через один контур, а для большого дома — с принудительной и многоконтурной.

Обвязка котла отопления своими руками

Обвязка котла отопления

Содержание:

Только правильно выполненная обвязка котла способна заставить его работать в полную меру, обеспечить подачу тепла к отопительным приборам.

Всё котельное оборудование должно генерировать тепло, а для этого необходимо в соответствии со всеми нормами соединить распределительную сеть с котлом при помощи дополнительных устройств.

В данной статье будут рассмотрены следующие вопросы, касающиеся основных и аварийных схем обвязки котла.

Зачем обвязывать котёл?

Схема обвязки котла Baxi Eco для двухэтажного дома

Обвязку котла проводят для того, чтобы отопительное оборудование не перегревалось, увеличивался срок эксплуатации системы.

Только выполнив эту работу, можно быть уверенным в надёжности и безопасности всей отопительной конструкции.

Кроме того при помощи обвязки тепловая энергия распределяется в помещении равномерно, быстрее достигается наиболее оптимальная температура в доме.

Выполнив эту процедуру своими руками, хозяин может хорошо сэкономить денежные средства не только на оплате этой работы мастеру, но и на покупке автоматики, которая регулирует и контролирует работу отопительного оборудования, а стоит она совсем не дёшево. Если обвязка проведена правильно, то автоматика совсем не понадобится.

Важно: Следует обратить внимание, что для котлов, предназначенных для отопления на твёрдом топливе, обвязка является наиболее актуальной, так как автоматическая система здесь не предусмотрена вовсе.

Так что, твёрдотопливный котёл, оборудованный по всем правилам, вполне может заменить газовое отопление, стоящее гораздо дороже, и даже работать более эффективно. Стоит только подумать о подходящей системе отопления, прочитать необходимую литературу и самому выполнить все работы.

Схема обвязки: классическая

Классическая схема обвязки для коттеджа

Как уже было сказано выше, эффективная работа отопительной системы полностью зависит от правильно выполненной обвязки отопительного оборудования.

Чтобы не происходило больших перепадов температуры, следует уделить внимание её регулировке на входе-выходе.

Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения.

Поэтому большое значение имеет создание системы отопления из нескольких контуров, ведь именно они могут обеспечить регулировку температуры.

Элементы, которые необходимо иметь в конструкции – насос для циркуляции, распределительный клапан, бачок для расширения, шаровые краны и краны для балансировки и слива, манометр, фильтр для прохода, обратный и предохранительный клапаны, крепёжные детали и др.

Виды других популярных схем обвязки котла отопления

Ее часто выполняют по одному из четырех видов схем:

• по способу принудительной циркуляции
• по способу естественной циркуляции
• по способу разводки
• используя классическую коллекторную разводку.

Виды для настенного котла

Схема для настенного котла

Для выполнения данной работы существует несколько способов:

• При помощи подсоединения к системе энергопотребления
• При помощи горячего водоснабжения
• С подсоединением к системе тёплый пол
• С присоединением к отоплению.

Схема обвязки котла с двухконтурной модификацией может быть или смесительной, или прямой.

Выполнить её гораздо труднее, чем обвязку с одним контуром, так как в последнем случае нужно руководствоваться лишь инструкциями по монтажу и эксплуатации системы.

Регулируется температура в котле с одноконтурной модификацией лишь горелкой, тогда как котлы с двумя контурами кроме горелки, регулируются смесителем с сервоприводом.

В любом случае, обвязка двухконтурного намного сложнее, чем одноконтурного, но и система такая эффективнее.

Аварийные схемы и их особенности

Аварийная схема обвязки с приоритетом горячего водоснабжения

Какая бы конструкция обвязки котла отопления двухконтурного не была бы выбрана, без аварийной схемы не обойтись.

Только аварийная схема отопления способна обеспечить подачу тепла в помещение при ненормированной ситуации, например, тогда, когда отключают электроэнергию. Существует несколько видов аварийных схем.

Подача воды в систему из водопровода:

Такой способ применяется редко, на практике он неэффективен. Дело в том, что при прекращении подачи электроэнергии, как правило, прекращается и подача воды.

Конечно, для этого подразумевается наличие гидро аккумулятора, где продолжает циркулировать небольшое количество воды, но этого будет недостаточно для того, чтобы защитить отопительную систему от перегрева.

Важно: Нужно обратить внимание на опасность слития при аварии большого количества антифриза в канализацию, если в качестве теплоносителя используется именно он.

Питание циркуляционного насоса от бесперебойника:

Такой способ является наиболее эффективным при отключении электроэнергии. Но, здесь существуют и свои минусы. Так, бесперебойник в некоторых ситуациях, может и не сработать, а применив такую схему отопления при обвязке двухконтурного котла, придётся постоянно наблюдать и обслуживать систему.

В этом случае будет необходимо ставить на зарядку аккумуляторы и следить, чтобы они работали.

Гравитационная циркуляция:

Гравитационная и классическая насосная схемы

При таком способе создаётся специальный дополнительный контур маленьких размеров, который предназначен для съёма лишнего тепла в системе отопления.

Такой малый контур начинает функционировать только после выключения циркуляционного насоса, но полностью помещение обогреваться не будет.

Специальный аварийный контур:

Наиболее эффективный вариант схемы отопительной системы, в которой составной частью является аварийный контур.

При использовании такой схемы, достигается одновременная работа принудительного и гравитационного контура, расположенных в разных частях отопительной системы. Функционирование контуров происходит в стандартном режиме. Если отключить насос, то продолжать работу будет гравитационный контур.

Для того чтобы выбрать оптимальную для своего дома модель системы отопления, следует учесть множество факторов. Посмотрите это видео урок, он вам поможет определиться с выбором:

Следует внимательно отнестись к вышеперечисленным схемам обвязки отопительных котлов, оценить материальные возможности, свои реальные навыки и знания, касающиеся данного вопроса, а также обратить внимание на конструкцию системы отопления, имеющуюся в доме.

три способа и схемы для простых и сложных систем Как обвязать газовый напольный котел

При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электричества. Он подключается параллельно основной системе и перекрывается шаровым краном или обратным клапаном. При отключении насоса клапан или кран перекрывают, после чего теплоноситель продолжает циркулировать естественным путем.

Наиболее популярна обвязка одноконтурного газового котла с принудительной циркуляцией теплоносителя.Он самый простой и удобный в использовании. В эту схему входит циркуляционный насос, обеспечивающий движение теплоносителя по системе под давлением. Однако насос может питаться только от электричества, иначе система не сможет функционировать.

Чтобы одноконтурный газовый котел производил горячую воду для бытовых нужд, он должен быть подключен к бойлеру косвенного нагрева. Имеет собственный теплообменник, выполняющий роль вторичного контура. По нему циркулирует теплоноситель, который поступает от газового котла.

Котел подключается к подающему и обратному трубопроводу газового котла параллельно системе отопления. К накопительному баку также подведены водопроводные трубы, по одной из них в котел поступает холодная вода, а по второй выходит горячая вода.

Многие владельцы, решившие сделать обвязку газового котла своими руками, недооценивают важность правил ее выполнения. Но правильно выполненная обвязка способна:

Правильно выполненная обвязка обеспечивает надежность, хорошую работу и безопасность всей системы.

Чтобы не ошибиться при обвязке одноконтурного газового котла, следует придерживаться определенных рекомендаций:

Внимание! Если в вашем населенном пункте есть перебои с газо- и электроснабжением, то следует предусмотреть аварийный режим работы. На случай отключения электроэнергии желательно иметь бензиновый генератор, способный питать отопительное оборудование до возобновления электроснабжения. При проблемах с газом в обвязку можно включить электрический котел.

Подключение нескольких котлов в одну систему

В регионах с нестабильной подачей газа или электричества прибегают к установке двух котлов, например, твердотопливного и газового. Два блока могут работать по-разному:

1. Последовательное подключение — между блоками установлен тепловой аккумулятор, в который подается нагретый теплоноситель от твердотопливного котла. Затем направляется в систему с газовым устройством, после чего расходится к потребителям.
2. Параллельное подключение — в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также установлен трехходовой вентиль, с помощью которого можно отключить любой из агрегатов.

Многоконтурные системы отопления оснащены гидрораспределителями, компенсирующими перепад давления и уравновешивающими потоки теплоносителя. Иногда можно организовать систему без гидравлики, тогда балансировочные клапаны регулируют давление.

Монтаж и обвязка газового котла для отопления частного дома должны производиться в соответствии с правилами, прописанными в нормативной документации.Их соблюдение обязательно, так как любое газоиспользующее оборудование является источником повышенной опасности. Цель данной статьи разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы обвязки.

Общие правила установки газового оборудования

Домовладелец, планирующий установить в своем доме газовый котел, должен понимать несколько общих правил:

Строительные нормы

• предписывают, что газоиспользующее оборудование, в том числе котлы, можно устанавливать только при наличии проектной документации.
• технические условия на реализацию проекта выдает организация — поставщик природного газа, она же проводит последующее согласование документации
• можно выполнить монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу, но согласно проектным решениям;

№

• запрещается самостоятельно вести газовую магистраль в топочное помещение и подключать ее к котлу. Эти работы должны выполняться фирмами со специальным разрешением.

Примечание. Обычно весь комплекс работ по проектированию, поставке и присоединению к сети берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца — решить, в какой комнате разместить котельную. У пользователей часто возникают вопросы о том, можно ли устанавливать газовый котел в ванной, туалете или других помещениях. На этот счет строительные нормы дают четкие указания, согласно которым установка теплогенератора допускается в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, расположенном у наружной стены здания;
• во внешней пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки. В РФ все нормы по размещению газовых котлов прописаны в документе МДС 41-2. 2000. В других странах бывшего СССР есть свои регламенты, но с технической точки зрения они практически не отличаются от российских.

Получается, что нельзя размещать теплогенератор в ванной или другом жилом помещении. Если вы планируете установить на кухне отопительный агрегат, то необходимо учитывать, что его высота должна быть не менее 2 м.5 м. Второе требование: минимальный объем помещения должен быть 15 м3 + 0,2 м3 на каждый кВт мощности котла. Например, для установки агрегата на 15 кВт нужна кухня объемом 15 + 15 х 0,2 = 18 м3. Кроме того, необходимы вентиляционная и приточная решетка, встроенная в нижнюю часть входной двери. Его проходное сечение не менее 0,025 м2.

Какой газовый котел разрешено устанавливать в кухне или другом отдельном помещении – напольном или настенном – нормами не регламентировано.

При размещении отопительного оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничивается фиксированной цифрой — 15 м3. При этом между корпусом напольного блока и стенами необходимо соблюдать следующие расстояния:

• от края любой части, выступающей с лицевой стороны на стену — 1 м;
• при необходимости обслуживания по бокам проходы шириной не менее 0.требуется 6 м
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть не менее 0,6 м по ширине.

При установке настенного газового котла, в том числе внутри кухонного шкафа, следует соблюдать интервалы, указанные на схеме:

В наружной стене помещения необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0,03 м2 на каждый кубический метр объема котельной.Перегородки, отделяющие его от смежных помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае возникновения пожара в течение 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Его задача — обеспечить трехкратную замену воздуха в котельной в течение 1 часа. В цифрах это выражается так: объем помещения умножаем на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно.Но для теплогенераторов, забирающих воздух для горения непосредственно из помещения (открытая камера), расход этого воздуха следует прибавлять к тройному обмену. Его значение можно найти в техническом паспорте продукта.

Можно ли установить в квартире газовый котел?

Трудности, связанные с этим событием, отнюдь не технические. По сути, технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома.Нужна кухня необходимого объема, отвечающая этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большинство кухонь в квартирах многоэтажных домов подходят для размещения котлов.

Другое дело, что для установки индивидуального отопления требуется разрешение органов местного самоуправления. Это может быть сложно, а иногда и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР прямо запрещают устройство индивидуального отопления с помощью газовых котлов.Отсюда вывод: теоретически поставить теплогенератор в квартиру можно, но на практике можно столкнуться с проблемами при его узаконивании и подключении к газовым сетям.

Как подключить теплогенератор

По своей сути газовые котлы представляют собой высокотехнологичные автоматизированные устройства, поэтому сделать их обвязку достаточно просто даже своими руками. Он состоит из следующих видов деятельности:

• подключение к системе водяного отопления;
• организация удаления продуктов сгорания;
• подключение к сети ГВС, если агрегат двухконтурный.

Примечание. Подключение к газовой магистрали не рассматриваем, так как самостоятельно это сделать невозможно.

Проще всего обвязать настенный котел, в него уже встроен циркуляционный насос, а иногда и расширительный бак. Нужно просто повесить теплогенератор на стену и подвести к нему трубы системы отопления снизу. Подключать их следует с помощью американок, устанавливая перед ними запорные вентили.Также обязательно нужно установить сетчатый фильтр (отстойник) на обратку.

Подключение дымохода зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымовой трубе, выведенной на уровень крыши. Теплогенераторы с турбонаддувом забирают воздух снаружи, поэтому им нужен короткий горизонтальный дымоход, называемый коаксиалом. Она проложена прямо через стену на улицу, хотя никто не запрещает вывести трубу на крышу.

Внимание! Не подключайте газовый котел к вентиляционному каналу.

Что касается узлов теплого пола, не оснащенных дополнительным оборудованием, то их обвязать несколько сложнее. Вам необходимо купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как правильно это сделать показано на схеме:

Для более сложной системы с несколькими отопительными контурами используется метод трубопровода с разделителем с малыми потерями, как показано ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла, в двухконтурной обвязке задействовано 2 дополнительных трубопровода, которые необходимо подсоединить к соответствующим патрубкам агрегата. Так что особых сложностей нет, просто нужно потратить больше времени. Правильное подключение нагревателя с двумя отопительными контурами показано на схеме:

Примечание. Предполагается установка сетчатого фильтра на входе водопровода в дом.

Так как двухконтурные котлы не рассчитаны на интенсивный забор горячей воды, достаточно будет проложить трубу к 2-3 основным потребителям в доме.При этом не следует увеличивать диаметр этого трубопровода, ориентируйтесь на размеры патрубка теплогенератора.

Заключение

При монтаже и обвязке газового котла нельзя отступать от требований нормативных документов. Причем первая же проверка газовой службы выявит нарушения и даст предписание об их устранении. Несоблюдение норм может поставить под угрозу здоровье и жизнь ваших близких, так как может привести к последствиям разной степени тяжести.

Способствует равномерному распределению тепла по жилой площади. Обвязка газового настенного котла с двумя контурами – это процесс, в ходе которого оборудование подключается к горячему водоснабжению. Правильно выполненная обвязка полностью обеспечивает подачу тепла к радиаторам и качественную работу котла.

Правильная обвязка гораздо лучше скажется на работе котла, чем покупка дорогостоящего оборудования.

Зачем проводится обвязка котла?

Устройство двухконтурного газового настенного котла предполагает обязательную обвязку.

Обвязка газового настенного котла выполняется с целью увеличения срока службы системы, а также для того, чтобы оборудование не перегревалось.

Благодаря , помещение быстро прогревается до комфортной температуры, которая поддерживается необходимое время. Наиболее актуальна обвязка для твердотопливных газовых котлов. Своевременная обвязка настенного двухконтурного твердотопливного газового котла способна полностью заменить дорогое газовое отопление.

Обвязка настенного двухконтурного газового котла – экономия средств и способ эффективного распределения тепловой энергии.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией длительного использования системы отопления.

Во избежание резких перепадов температуры следует уделять особое внимание регулированию температуры на входе и выходе.

В самом начале осуществляется циркуляция по малому контуру до достижения определенной температуры.

При достижении нужной температуры циркуляция осуществляется по большому контуру.Было бы правильно создать несколько контуров, чтобы обеспечить качественную регулировку температуры.

Имеет классическую схему, в которую входят:

1. Циркуляционный насос.
2. Распределительный клапан.
3. Расширительный бачок.
4. Фильтры.
5. Зажимы, застежки и другие элементы.

Обвязка настенного двухконтурного газового котла может осуществляться несколькими способами.

Возможны следующие способы подключения к системе энергопотребления: система ГВС, система отопления и система теплых полов.

Обвязка настенного двухконтурного газового котла может выполняться по прямоточной и смесительной схеме.

Схема аварийного трубопровода

Устройство обеспечивает аварийную схему обвязки котла. Аварийный контур обеспечивает полноценное функционирование системы отопления в аварийных ситуациях.

Существуют такие виды схемы аварийной обвязки:

1. Источником подачи воды в систему отопления является водопровод.Двухконтурный настенный газовый котел отопления для таких случаев должен иметь гидроаккумулятор.
2. Самотечная циркуляция для котла. После отключения насоса включается специальный контур малых габаритов, работа которого направлена ​​на отвод лишнего тепла внутри системы отопления.
3. Питание от ИБП. Чтобы источник бесперебойного питания сработал в нужный момент, необходимо всегда следить за зарядкой аккумуляторов.
4. Настенный двухконтурный газовый котел отопления для аварийных ситуаций предусматривает специальный контур — аварийный.Аварийный контур – это часть системы отопления, которая заставляет работать принудительный и самотечный контур одновременно.

Перед подключением настенного газового котла и для выбора правильной схемы обвязки следует изучить и учесть множество факторов, оценить материальные возможности и конструкцию системы отопления в здании.

Настенный двухконтурный газовый котел отопления предусматривает более сложную схему обвязки, чем одноконтурный, но такая система намного эффективнее и практичнее.

Подключение газового настенного двухконтурного котла – сложный пошаговый процесс, требующий технических навыков и знаний. Но если подготовиться к этому процессу, то подключить газовый котел и организовать обвязку котла вполне можно самостоятельно. Какую схему лучше выбрать, зависит только от конструкции системы отопления и от личных пожеланий.

Одной из оптимальных схем считается обвязка с естественной циркуляцией, так как ее несложно сделать своими руками.

Чтобы обеспечить эффективное отопление жилых помещений, необходимо правильно обвязать газовый котел для отопления частного дома. Он включает в себя несколько элементов, расположенных в определенной последовательности.

Типы подключения

Автономное отопление можно реализовать с помощью:

1. Настенный одноконтурный котел с электронным розжигом, обеспечивающим принудительную циркуляцию в радиаторной системе.
2. Энергонезависимое настенное или напольное оборудование.
3. Энергонезависимый котел, который устанавливается в открытый контур с естественной циркуляцией.
4. Модификации отопительного контура для теплого пола. Здесь характерна низкая температура теплоносителя.
5. Котел одноконтурный, подключаемый к системе горячего водоснабжения. Речь идет о схеме обвязки газового котла отопления с котлом
6. Котел двухконтурный, обеспечивающий отопление и горячее водоснабжение. Таким способом соединяется двухконтурный газовый котел с бойлером, что достаточно популярно.
7. Когда в контуре ГВС рециркуляция воды. Благодаря постоянному движению воды в контуре полотенцесушители, подключенные к ГВС, поддерживаются в горячем состоянии. Он также обеспечивает высокую скорость подачи горячей воды к смесителям.

Если разводка ГВС значительной протяженности не имеет рециркуляции воды, ее нужно будет долго сливать перед нагревом. Помимо общеизвестных неудобств, это влечет за собой и финансовые потери.То же касается и тупиковой разводки горячего водоснабжения без рециркуляции. При этом подключение полотенцесушителя к проводке происходит исключительно во время забора воды.

Полный комплект ремней безопасности

Обвязка включает в себя следующие элементы:

• Бачок расширительный мембранный . .. Предназначен для компенсации скачков объема теплоносителя при нагреве. Такая необходимость возникает в закрытых системах отопления. Внутри контейнера находится эластичная мембрана, которая делит его пополам.Одна половина содержит воздух или азот (в этом случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжатие газа: в результате общее давление в системе остается практически одинаковым. Стандартный объем расширительного бака составляет 10% от количества теплоносителя. Для грубого расчета обычно используют соотношение 15 л/кВт мощности отопительного котла.
• Клапан предохранительный … Осуществляет сброс избыточного теплоносителя при повышении давления в контуре до опасных значений.В результате предотвращается разрыв труб и радиаторов. Для отвода воды в канализацию предусмотрена дренажная труба. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной емкости расширительного бачка.

• Воздухоотводчик . .. В случае воздушных пробок выводятся в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива охлаждающей жидкости. Они вызывают гидравлический шум и дополнительные препятствия нормальной циркуляции в режиме низкого гидравлического напора.
• Манометр … Контролирует рабочее давление в контуре. Иногда его заменяет термоманометр, который дополнительно регистрирует температуру. Шкала прибора должна иметь наценку до 4 атмосфер.
• Открытый расширительный бак … Заменяет расширительный бак, воздухоотводчик и предохранительный клапан открытого контура. В этом случае система не сталкивается с проблемой избыточного давления. Для подключения бака, сообщающегося с атмосферой, к системе ГВС используется кран: это обеспечивает подпитку контура.
• Бойлер косвенного нагрева … Внутри этого теплоизолированного бака с теплообменником готовится горячая вода. Подвод тепла осуществляется за счет теплоносителя, проходящего через теплообменник из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления; подключение бойлера косвенного нагрева должно осуществляться специалистами.

• Циркуляционный насос . Благодаря ему осуществляется принудительная циркуляция теплоносителя по контуру отопления.При выборе подходящего насоса обратите внимание на уровень создаваемого им давления и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт. За счет этого скорость движения теплоносителя можно менять в зависимости от ситуации.
• Гидрострел … К этому контейнеру с патрубками можно подключить несколько контуров отопления. Его задача – совместить подающую и обратную трубы. В результате появляется возможность сближения систем с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

• Фильтр грубой очистки … Внутри поддона с фильтрующей сеткой задерживаются крупные частицы в воде. Чаще всего речь идет о песке и окалине. В результате предотвращается засорение тонких трубок теплообменника в газовом котле.
• Смесители термостатические двух- и трехходовые . Благодаря им становится возможным создание рециркуляции теплоносителя, температура которого на порядок уступает показателям в основном контуре.Для управления заслонкой смесителя используется термоголовка. Клапан меняет свое положение в зависимости от температуры чувствительного элемента.

Трубы

С помощью труб газовый котел подключается к системе отопления, а теплоноситель разводится в нужных направлениях.

При правильном выполнении проекта автономной системы отопления ее параметры характеризуются абсолютной стабильностью и управляемостью:

• Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами).Не должно быть больше +75-80 градусов. Нагрев теплых полов не превышает +25-35 градусов.
• Давление. Допустимые пределы: 1 -2,5 кгс/см 2.

При выходе из строя циркуляционного насоса термостат почти мгновенно остановит процесс горения. Это защитит охлаждающую жидкость от перегрева и закипания. По этой причине коммутацию котла и разводку отопления часто осуществляют полимерными и металлополимерными трубами, что позволяет сэкономить на покупке дорогостоящих металлических изделий.

• Для осуществления последовательной разводки радиаторов и переключения котла чаще всего используются металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
• При установке резьбовых фитингов на металлопластик необходимо соблюдать особую осторожность: если уплотнительные кольца хоть немного сдвинутся, это приведет к протечке. Как правило, такой неприятности следует ожидать после нескольких циклов нагрева-охлаждения.
• Неармированный полипропилен (или армированный стекловолокном) имеет очень высокий коэффициент удлинения. Повышение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно на 6,5 и 3,1 мм соответственно. Этот вариант также не подходит.
• Для организации радиальной разводки или теплого пола также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Разновидности схем отопления частного дома

В простейшем варианте схемы котла трубопровода нет вообще.В подавляющем большинстве случаев заводская комплектация котлов с электронным зажиганием состоит из следующих элементов: насоса, расширительного бака, автоматического воздухоотводчика и клапана (с настройкой давления 2,5 кгс/см 2 ). Расположение всех узлов обвязки — корпус: в результате комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов система может комплектоваться:

• Фильтр. Место его установки – входной патрубок.В результате теплообменник получает защиту от загрязнения, с увеличением гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос испытывает дополнительную нагрузку.
• Шаровые краны. Их устанавливают на входе и выходе. Это дает возможность демонтировать теплообменник или котел, сохранив контур отопления.

Напольные газовые котлы с пьезорозжигом

Пьезокотлы и напольное оборудование не относятся к мини-котельным: это отопительные приборы, требующие внешней обвязки.

Включает в себя:

• Насос. Для выбора производительности насоса используется формула Q = 0,86R/Dt (Q — производительность в м 3 /час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и возвращение). Чтобы система конвекционного отопления с газовыми котлами работала нормально, перепад температур должен составлять 20 градусов (на подаче +75-80 градусов, а на обратке +55-60 градусов). Мощность котла 36 кВт предполагает наличие следующей разумной минимальной производительности насоса – 0.86х36/20 = 1,548 м 3 /ч.
• Мембранный расширительный бачок.
• Предохранительный клапан.
• Автоматический воздухоотводчик.
• Манометр.

Оптимальным местом для группы безопасности является выход из котла: именно здесь значения температуры и давления достигают своих максимальных значений. Насос размещают перед котлом, в зоне с наименьшей температурой теплоносителя (это позволяет значительно продлить срок службы крыльчатки и резиновых уплотнений).Расширительный бак можно монтировать в любом месте системы: главное, чтобы расстояние до рабочего колеса насоса было не более двух диаметров (если оно установлено перед насосом).

При установке после насоса это расстояние увеличивается до восьми диаметров. Это расстояние необходимо для того, чтобы скачки давления, возникающие при работе насоса, не снижали срок службы мембраны бака. Чтобы не образовывался конденсат, теплообменник часто оснащают дополнительным малым циркуляционным контуром. Если обратка охлаждается, то внутрь нее добавляется более горячий теплоноситель (забирается из подающей трубы с помощью смесительного узла).

Естественная циркуляция

Гравитационная система отличается полной энергонезависимостью: ее работа обеспечивается атмосферным давлением. Вместо громоздкой предохранительной группы в обвязке одноконтурного котла достаточно иметь расширительный бак. Перед теплообменником котла желательно установить отдушину для заливки: это даст возможность полностью сливать воду в канализацию или дренажный колодец.Обычно такая необходимость возникает в случае длительной поездки, либо при отключении подачи газа. В результате система защищена от размораживания.

Отдельные блоки системы расположены следующим образом:

1. Бак рекомендуется устанавливать выше всех остальных элементов.
2. Заливка, расположенная сразу после котла, устанавливается в вертикальном направлении (допускается небольшой угол). Благодаря бустерной секции вода, нагретая в теплообменнике, поднимается до верхней точки наполнения подачи.
3. При укладке заполнения после бачка важно соблюдать постоянный уклон. В результате охлаждающая вода будет возвращаться самотеком: в этом случае пузырьки воздуха смогут выйти внутрь расширительного бачка.
4. Котел необходимо опустить как можно ниже. Лучшее место для размещения обогревателя – яма, подвал или цокольный этаж. Благодаря разнице в высоте между теплообменником и нагревателями обеспечивается надлежащий уровень гидравлического напора для циркуляции воды в контуре.

Некоторые особенности обустройства инерционной системы отопления:

• Для внутреннего диаметра начинки показатель выбирается от 32 мм. Если используются пластиковые или металлопластиковые трубы, то наружный диаметр равен 40 мм. За счет большого сечения достигается компенсация минимального гидравлического напора, за счет которого движется теплоноситель.
• Гравитационная система иногда включает насос: однако это не означает, что контур теряет свою энергетическую независимость. При этом насос монтируется не в зазор наполнения, а параллельно ему. Для соединения отдельных соединений используется шаровой обратный клапан, который характеризуется очень низким гидравлическим сопротивлением. Также установлен шаровой кран. В случае остановки насоса байпас закрывается, что сохраняет работоспособность контура с естественной циркуляцией.

Теплый пол

Есть несколько вариантов их подключения.

Гидрострел

Этот узел включает оба контура:

1. Первый использует движение теплоносителя между гидрострелкой и теплообменником котла.
2. Во втором на него коммутируют один или несколько отопительных контуров с разным уровнем нагрева.

Принцип работы следующий:

• Вертикальная гидравлическая стрелка дает возможность выбора охлаждающей жидкости разной температуры. Верх будет горячим, а низ холодным.
• При заборе воды из верхней пары выпусков допускается коммутация конвекционного отопления. Нижняя пара используется в напольной схеме.
• Показатель температуры теплоносителя ниже уровня переключения обратки контура на стыке гидропереключателя и котла может значительно упасть.

Рециркуляция

Параллельно основному радиаторному контуру отопления или малому контуру на участке от котла до гидрострелки устраивают низкотемпературный контур. Он включает в себя байпас и трехходовой термостатический клапан. Благодаря насосу внутри труб теплого пола постоянно циркулирует вода.

Трехходовой смеситель предназначен для забора новых порций горячего теплоносителя из подающего трубопровода при снижении температуры внутри обратки. Его можно заменить простым термостатическим клапаном, оснащенным выносным датчиком температуры капиллярного типа или электрической термопарой. Место установки датчика – ниша на обратке теплого пола. Клапан срабатывает при снижении температуры охлаждающей жидкости.

Последовательное подключение радиатора

Такой вариант возможен, если используется конденсационный газовый котел, т. к. работа классического оборудования затруднительна при температуре обратки ниже +55 градусов.Дело в том, что охлаждаемый теплообменник собирает на своей поверхности конденсат. Продукты сгорания газа содержат, наряду с водой и углекислым газом, едкие кислоты. В этом случае возникает реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип действия. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В результате происходит дополнительная теплоотдача и повышение КПД оборудования.Из-за этого оптимальный уровень температуры обратки +30-40 градусов. Система отопления состоит из двух последовательно соединенных контуров – радиаторного и напольного. Обратная труба первого является подающей трубой второго.

Котлы одноконтурные с горячим водоснабжением

Для обеспечения горячего водоснабжения, наряду с группой безопасности, насосом и расширительным баком, в обвязку одноконтурного газового котла должен входить бойлер косвенного нагрева. Возможная схема подключения бойлера косвенного нагрева с рециркуляцией.В этом случае вода нагревается благодаря теплоносителю из отопительного контура. Это приводит к появлению двух циркуляционных контуров — большого (через систему отопления) и малого (через котел). Каждый из них имеет запорную арматуру, что позволяет включать их по отдельности. Для разрыва заполнения подачи используется схема обвязки одноконтурного котла с бойлером, сразу за которым монтируется байпас с отводом.

Как установить двухконтурный газовый котел в доме.Как самостоятельно установить настенный газовый котел. Правила монтажа системы отопления

Сегодня газовые котлы и водонагреватели используются повсеместно как для нагрева воды, так и для отопления домов. В большинстве своем для отопления и горячего водоснабжения используются отдельные одноконтурные котлы или один одноконтурный котел и бойлер косвенного нагрева, что создает определенные неудобства при их размещении. Поэтому в домах и квартирах с малым потреблением горячей воды все большую популярность набирает установка двухконтурных газовых котлов, совмещающих нагрев воды, как для хозяйственных нужд, так и для отопления.Установка газовых котлов сопряжена с рядом определенных трудностей, связанных больше с соблюдением норм и требований к котлам, чем с процессом их монтажа.

Конструкция двухконтурных газовых котлов по своей сути аналогична конструкции обычного одноконтурного, где газовая горелка нагревает теплообменник с теплоносителем. Основное отличие заключается в способности двухконтурных котлов одновременно нагревать воду для отопления дома и для хозяйственных нужд.Это достигается за счет совмещенного размещения труб отопления и горячего водоснабжения в теплообменнике.

Теплообменник двухконтурного котла на первый взгляд представляет собой обычный змеевик с решеткой радиатора. Но следует отметить, что змеевик двухконтурного котла чаще всего представляет собой комбинацию труб 2 в 1. Внутри основной трубы, по которой течет вода для отопления, есть еще одна для горячего водоснабжения. В то же время следует отметить еще один очень важный момент.Вода в таком двойном теплообменнике циркулирует в противоположных направлениях в каждом из контуров. Это сделано специально для улучшения теплоотдачи и это необходимо учитывать при проектировании и подключении системы водоснабжения и отопления к двухконтурному котлу.

Наличие сразу двух отопительных контуров сказалось на количестве подключаемых труб. В отличие от одноконтурных, где было всего три трубы подачи и отвода воды и одна подающая газа.Таких труб в двухконтурном котле пять. На схеме, изображающей двухконтурный газовый котел, видно (справа налево):

• Труба с подводом теплоносителя для отопления;
• подводящая труба для горячего водоснабжения;
• трубка подачи газа;
• труба с отводом горячей воды для водоснабжения;
• труба с отводом теплоносителя для отопления.

Важно! Прежде чем использовать вышеописанную схему при подключении собственного котла, внимательно изучите инструкцию к нему.Вполне возможно, что подключение вашего котла будет выполнено немного по-другому. Например, обе подающие трубы находятся с правой стороны, а обе отходящие — с левой.

Также стоит отметить, что сегодня на рынке можно найти двухконтурный газовый котел, как настенный, так и напольный. Помимо способа установки, разница между ними заключается в том, что для напольного требуется обязательное отдельное помещение – котельная, а для настенного можно установить на кухне или в месте, отведенном для котла.Где и как установить газовые котлы отопления рассмотрим далее.

Нормы и требования по установке газовых котлов

Сразу необходимо оговориться, что установкой и подключением двухконтурного газового котла могут заниматься только специализированные организации, имеющие допуск и лицензию на данную деятельность. Самостоятельный монтаж и подключение чревато довольно высокими штрафами. Но все же некоторые работы по подготовке к подключению котла и получению необходимых разрешений придется провести самостоятельно.

Приведенные ниже рекомендации и правила являются выдержкой из основных нормативных документов, таких как СНиП 42-01-2002 «Газораспределительные системы», а также СНиП II-35-76 «Котельные установки», Свод правил проектирования систем автономного теплоснабжения СП-41-104-2000. В этих нормативных документах подробно описано, что можно и что нельзя делать при установке газового оборудования. Мы рассмотрим основные наиболее важные требования к установке газовых котлов.

1.Помещение, где будет установлен газовый котел, должно быть не менее 4 м2 с потолками не менее 2,5 м;

2. Ширина дверного проема в помещении должна быть не менее 80 см;

3. В помещении должен быть оконный проем. Размер окна рассчитывается исходя из следующих требований — на 10 м2 площади окно площадью 0,3 м2;

4. Обязательно наличие качественной вентиляции в помещении для обеспечения постоянного горения газа. Площадь отверстия должна быть 8 см2 на 1 кВт мощности котла.Это относится и к котлам с закрытой камерой сгорания, для которых применяются коаксиальные дымоходы, совмещающие функции удаления продуктов сгорания и подачи воздуха в котел;

5. Диаметр дымохода подбирается по мощности самого котла и рассчитывается по специальной формуле. Вообще для отопления дома чаще всего используют котлы от 30 кВт до 40 кВт. Соответственно устанавливаются дымоходы диаметром 130 мм и 170 мм;

6.Верхний конец дымохода должен выступать над коньком крыши на 50 см. Если используется коаксиальный дымоход, его выходной конец должен выступать из воздухозаборника не менее чем на 20 см;

7. Газопровод в доме должен быть из металлических труб. А вот для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен быть оборудован специальной автоматической максимальной токовой и тепловой защитой;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10.Установка газовых котлов в подвалах разрешена только для частных домов. Для многоквартирных домов установка газовых котлов допускается только на кухне или в специально отведенных под котельную помещениях;

11. Каждый котел должен быть оборудован газовым счетчиком;

12. В помещении должен быть водопровод холодной воды;

13. В помещении, где будет установлен котел, стены необходимо выровнять и оштукатурить;

14. Котлы нельзя устанавливать на горючих поверхностях, в коридорах, в санузлах, в общежитиях, на балконах, в помещениях без окон и форточек, в подвалах многоквартирных домов;

15.Котел должен располагаться на расстоянии не менее 15 см от стены. От верхнего края дымохода до потолка должно быть не менее 20 см. Внешняя часть дымохода должна выступать из стены дома на 30 см. Высота установки настенного котла должна составлять 0,8 — 1 м от пола, а между стеной и котлом должна располагаться теплоизоляционная панель.

Важно! Если котел двухконтурный с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила, вы без труда получите разрешение на установку у себя дома двухконтурного котла. Конечно, более подробное знакомство со СНиПом не будет лишним, так как приведенные выше правила являются общими и для каждого конкретного случая возможны определенные ограничения.

Согласование установки в органах

При установке двухконтурных котлов соблюдение СНиПов – это лишь малая часть хлопот, с которыми вам придется столкнуться.Больше всего времени уйдет на получение необходимых разрешений и согласование установки. Для получения разрешения необходимо сделать следующее:

1. Для подключения частного дома или квартиры к городскому газоснабжению необходимо получить технические условия на подключение. Для этого пишем заявление в городскую газовую службу. В заявке обязательно указать расчетный объем потребляемого газа в час. Рассмотрение заявки займет от 1 до 2 недель. После этого вам будут предоставлены параметры установки.

2. Получив техническое задание, необходимо разработать проект газоснабжения. По сути, это схема установки котла, прокладки газопровода и точек подключения. В частном доме сюда входит и схема прокладки газовых коммуникаций по участку. Проект разрабатывается в специализированном бюро инженерами-проектировщиками, имеющими лицензию на проектирование газовых коммуникаций. Контакты компаний, выполняющих проектирование, легко найти в Горгазе.

3. После создания и доработки проекта он направляется в Горгаз или другую компетентную службу (Райгаз, Облгаз, Мингаз). Утверждение проекта может занять от 1 недели до 3 месяцев. Срок согласования зависит от сложности самого проекта. Вместе с проектом также необходимо представить ряд сопутствующих документов:

• паспорт котла;
• инструкция по его эксплуатации;

сертификат соответствия

• техническим и санитарным требованиям;
• заключения экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверить их наличие при покупке котла.

Конечно, возможен вариант отказа от проекта. В этом случае вы должны получить официальный документ с отказом и причинами отказа, а также список правок по проекту. После внесения исправлений и повторной отправки на согласование вы получите разрешение на установку котла.

Монтаж двухконтурного газового котла

Определившись с местом установки двухконтурного газового котла, а также подведя к нему все коммуникации от ГВС (ГВС) и отопления, можно приступать к установке самого котла. Необходимо сразу оговориться, что независимо от того, настенный это котел или напольный, для его монтажа и обвязки потребуются одни и те же материалы и комплектующие.Ниже общий список того, что потребуется для надежной работы:

• Шаровые краны;
• фильтр грубой очистки;

магнитный фильтр

• ;

сетчатый фильтр

• ;
• газовый фильтр;
• дисков;

гибкий гофрированный шланг

• ;

манометр

• ;
• термостат;
• коаксиальный дымоход;
• предохранительный клапан 3 бар.

Важно! Количество и комплектность сопутствующих материалов зависит от схемы подключения газового котла.

Двухконтурный настенный газовый котел устанавливается практически в любом разрешенном для него помещении. Его установку можно выполнить самостоятельно, а вот непосредственное подключение газового оборудования осуществляет специалист, имеющий соответствующий сертификат на данный вид работ. Самостоятельное подключение котла приведет к штрафам.

Подключение двухконтурного газового котла начинается с подготовки площадки под его установку. В первую очередь это касается подвода труб ГВС и отопления, а также подготовки отверстия под дымоход и облицовки стен огнеупорным материалом.Как только все готово приступаем к установке котла:

1. Первым шагом является промывка системы трубопроводов котла для удаления возможных частиц грязи из системы, которые могли попасть туда во время сборки котла на заводе. Затем надеваем на них снятые ранее заглушки.

2. Настенный котел крепится на специальные планки, которые идут в комплекте. Высота установки настенного котла должна быть 0,8 — 1 м от пола. Просверливаем в стене отверстия для планок и крепим их к стене саморезами.Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом укладываемых планок. От этого зависит правильное размещение самого котла. Малейшая несоосность может привести к быстрому выходу из строя системы отопления котла.

3. Установите котел на фиксирующие планки. Проверяем, как именно стоит. Исправьте и исправьте, если необходимо.

4. Находим входящие трубы и подключаем к ним сначала шаровые краны, а затем фильтры грубой или тонкой очистки воды.Это позволит при необходимости отключить всю систему для промывки и очистки фильтров.

6. Следующим шагом будет установка ракелей. Именно они соединят котел трубами от горячего водоснабжения к отоплению.

Важно! Трубку подачи газа котла не трогаем. Установку счетчика, запорной арматуры, а также ее подключение и опрессовку выполнит специалист газовой компании, имеющий допуск к проведению такого рода работ.

7. Переходим к подключению системы отопления. Если вы подключаете котел к старой системе, то сначала ее нужно несколько раз промыть, чтобы удалить из нее накипь и соль.

8. Соединяем швабру с трубой отопления, подведенной к котлу. При необходимости между шваброй и трубой можно установить циркуляционный насос.

Важно! Следим, чтобы стрелки на кранах, ракелях и фильтрах указывали направление движения воды из системы в котел.

8. Процедура подключения к отоплению завершается подключением отходящей трубы от котла к системе отопления. При этом следим, чтобы направление движения воды на арматуре соответствовало реальному.

9. Подключаем горячее водоснабжение. Вся работа, по сути, идентична подключению отопления, с той разницей, что вместо фильтра грубой очистки устанавливается фильтр тонкой очистки или магнитный фильтр.

10.Присоединяем дымоход к котлу. Для этого в заранее подготовленное отверстие вставляется дымоходная труба и затем через колено соединяется с дымоходным штуцером в самом котле.

Важно! Если вы купили котел с открытой камерой сгорания, то труба дымохода должна соответствовать следующим условиям:

• труба должна быть изготовлена ​​из металла, стойкого к кислой среде;
• дымоход выведен выше конька дома;
• в сам дымоход необходимо установить люк для чистки;
• сам дымоход должен состоять не более чем из трех колен;
• части дымохода от котла наружу не должны превышать 25 см.

Описанным способом устанавливается газовый двухконтурный напольный котел. Ключевыми отличиями установки напольного котла является выделение для котла специального помещения, где на полу и стенах устанавливается противопожарная защита. Кроме того, сам котел не крепится к стене кронштейнами, а чаще всего крепится к полу.

По завершению монтажа двухконтурного котла остается дождаться его подключения к газовой трубе и ввода в эксплуатацию.Этот этап установки котла осуществляет специалист газовой компании. Стоит отметить, что если вы никогда раньше не занимались подобными работами, лучше будет обратиться за помощью к мастерам. Конечно, все работы влетят в копеечку, но безопасность и надежность подключенного котла тоже будет на порядок выше.

Магистр архитектуры, окончил Самарский государственный архитектурно-строительный университет. 11 лет опыта в проектировании и строительстве.

Природный газ – самый удобный и доступный вид топлива для работы котлов отопления в частных домах. Трубопроводная система подачи газообразного топлива в горелку, простой розжиг, контроль параметров и отключение делают эксплуатацию систем газового отопления простой и не требуют специальной подготовки. Возможность немедленного прекращения горения в аварийных ситуациях обеспечивает повышенный уровень безопасности при эксплуатации установленного оборудования.

В то же время к установке газового котла в частном доме предъявляются особые требования.Их выполнение обязательно для всех видов оборудования с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых домах и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным преимуществом частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. Действующие нормативные документы предусматривают ряд требований к размерам и обустройству таких помещений.Основные из них:

• общей площадью 4 м 2 и более должны обеспечивать возможность размещения котла на расстоянии 350 мм от наружной стены;
• высота потолков не менее 2,5 метров;
• уровень пола в топке не ниже нулевой отметки здания;
• ширина входной двери от 800 мм, при этом створка должна открываться наружу;
• обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловых характеристик газового котла;
• скорость освещения установлена ​​на 0. 03 л/м 2 ;
• минимальная площадь поперечного сечения воздушного канала приточной естественной вентиляции 8 см 2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха необходимо учитывать его количество, используемое для сжигания газа, а также прибавлять трехкратный воздухообмен в объеме помещения.

Все стены и внутренние перегородки должны быть выполнены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут.Планировка помещения и расположение вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Количество свободной площади, не занятой установленным оборудованием, нормируется в зависимости от мощности устанавливаемых котлов:

• для тепловых пунктов до 30 кВт — менее 7,5 м 3 ;
• 60 кВт — 13,5 м 3 ;
• более 60 кВт — 15 м3.

Запрещается установка газового котла в частном доме с общей тепловой мощностью более 200 кВт. При этом мощность одного агрегата не должна превышать 100 кВт.

Выход дымовых газов

Каналы и трубы, предназначенные для отвода продуктов сгорания газов, должны обеспечивать нормальное горение в топке котла. Касательно:

• сечение дымохода должно быть не меньше размеров соединительной трубы котла;
• допускается уменьшение площади поперечного сечения дымохода, если конструкцией отопительного агрегата предусмотрен принудительный отвод продуктов горения и подача воздуха;
• каналы могут располагаться внутри капитальных стен и перегородок соответствующей толщины или примыкать к ним;
• материал для изготовления дымоходов должен быть пожаробезопасным и не подвергаться активной коррозии;
• конструкция дымохода должна предусматривать специальный люк для очистки канала от копоти и устройство для слива образующегося конденсата;
• высота дымохода над коньком крыши или линией под углом 15° на расстоянии от нее.

Все стыковые соединения элементов выполнены герметичными и исключают не только выход продуктов горения в помещения, но и возможность подсоса воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по размещению вспомогательного оборудования, технических характеристик и внутреннее устройство котлоагрегата.

Для получения разрешения на подключение отопительного котла к газопроводу и подачу газоснабжения в жилой дом собственник здания должен подать заявление в местную газовую службу, где заявление будет рассмотрено специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения имеющихся замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь за собой ответственность собственника дома, размер которой определяется последствиями содеянного.

Проект индивидуальной печи разрабатывается с учетом всех технических требований и правил, изложенных в условиях. Рассчитаны тепловые потери здания и определена мощность котла с учетом расхода горячей воды на хозяйственно-бытовые нужды.

Готовый проект должен быть одобрен службой специального надзора газоснабжающей организации. Для этого вместе с ним в контролирующий орган направляется:

• технический паспорт котла;
• инструкция производителя по монтажу и эксплуатации отопительного агрегата;
• копию сертификата на соответствие действующим нормативным документам.

Следующий этап работ — комплектация оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительной арматуры по размеру и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования, предусмотренных проектными решениями.

Необходимо понимать, что печное оборудование является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Установка котлов в индивидуальных домах

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным.Следует отметить, что напольные модели в большинстве случаев превосходят по тепловой мощности навесные источники тепла.

Кроме того, более свободная циркуляция теплоносителя в таких устройствах позволяет устанавливать их для работы в автономных системах отопления с естественной циркуляцией.

Установка напольных котлов в отдельном топочном помещении

При необходимости установки источника тепла мощностью более 32 кВт выбирают газовые котлы с напольной установкой, так как тепловые характеристики серийных навесных моделей не не превышает названного значения.Разработанные типовые схемы печей для частных домов предусматривают наличие:

• расширительного бака;
• водонагреватель для бытовых нужд;
• емкостный или быстродействующий сепаратор;
• распределительная гребенка;
• не менее двух циркуляционных насосов.

Кроме того, требуется установка линий аварийного сброса и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по установке котла начинаются с подготовки кирпичного или бетонного фундамента не только под него, но и под все баки, которые после заполнения водой станут достаточно тяжелыми.После этого необходимо собрать распределительные коллекторы и насосные агрегаты с запорной арматурой, и закрепить их на стене согласно расчетной схеме.

Трубопровод котла

Установите баки и котел на основания и при наличии монтажных отверстий зафиксируйте положение анкерными болтами. Теперь можно приступать к работе над дымоходом и монтажом трубопроводов.

Один из циркуляционных насосов установлен на обратке между котлом и сепаратором.Второй находится на линии подачи после смешения потоков теплоносителя в разделительной колонне. На линии выхода горячей воды из котла необходимо установить предохранительный клапан, который защитит установленное оборудование при повышении давления.

Возврат.

Линии аварийного слива нельзя подсоединять к бытовой пластиковой канализации, которая может быть повреждена при сливе кипятка. В качестве материала необходимо использовать металл. При подключении к водопроводу устанавливается регулятор подпитки системы отопления, который в простом варианте представляет собой перепускной клапан, регулирующий давление за собой.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводской трубы. После этого дымоход необходимо перевести в вертикальное или наклонное положение под углом не менее 30°. Если температура уходящих дымовых газов по паспортным данным агрегата превышает 85°, металлические дымоходы необходимо покрыть теплоизоляцией.

Подключение газового котла в частном доме к газопроводу, продувка топливопровода и пробный пуск газа осуществляются работниками газоснабжающей организации.Эти работы допускается проводить силами монтажной организации, но только в присутствии представителя контролирующего органа.

Установка настенных котлов

В отличие от напольных конструкций подвесные модели не требуют такой сложной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева ГВС и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-печь.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме площадью до 300 м 2 . При этом, если учесть расход горячей воды в двойном схемы приборов, то отапливаемая площадь должна быть уменьшена на 25-40%. А вот для небольших строений настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

На массовом рынке представлены навесные газовые котлы двух типов, которые отличаются способом организации подачи воздуха для горения и отвода дымовых газов.Их называют атмосферными и закрытыми котлами. Во втором случае конструкция агрегата предусматривает наличие осевого вентилятора-дымососа и двойного коаксиального дымохода. Трубопровод обоих типов конструктивно одинаков.

Коаксиальный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой следует монтировать как можно ближе к вертикальному дымоходу, проходящему внутри стены. Агрегаты с закрытой топкой можно устанавливать только на наружную стену или на примыкающую к ней перегородку, чтобы иметь возможность вывести коаксиальную трубу на улицу.

Краткая инструкция по установке

В каждую упаковку производители вкладывают монтажный или маркировочный лист, на котором нанесены контуры котла, маркировка всех соединений и мест установки крепежных элементов. Его наличие значительно упрощает работу. Порядок монтажа следующий:

1. закрепить на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
2. монтажный лист должен быть приклеен к поверхности листа;
3. просверлить отверстия по меткам крепления и установить анкерные крюки, на которые будет подвешиваться отопительный агрегат;
4. повесить котел на стену;
5. проверить зазор между котлом и стеной, при необходимости снять прибор и подтянуть или открутить крепления;
6. ориентируясь на разметку монтажного листа, подключить газовый котел к системе отопления и горячего водоснабжения;
7. установить дымоход на выходную трубу и подвести к дымоходу или вывести на улицу;
8. подключить котел к сети через стабилизатор напряжения или источник бесперебойного питания;
9. пригласить работников газовой службы и в их присутствии подключить установку к газопроводу.

Нормальная работа нагревательных приборов может быть обеспечена только при стабильном электропитании. Даже кратковременные сбои приведут к остановке котла и возможному выходу из строя электронного блока управления. Поэтому защита обязательна.

Правила эксплуатации и обслуживания газового котла

Эксплуатацию отопительного оборудования следует проводить при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и исправность вентиляционной системы и дымоходов.К основным мероприятиям при эксплуатации котла обязательно должны быть отнесены:

• ежегодная очистка всех установленных фильтров;
• контроль технического состояния блока управления;
• проверка теплообменника на наличие сажи;
• проверка герметичности стыков и соединений газопровода намыливанием;
• очистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменить новыми, а не пытаться восстановить. Добросовестное соблюдение всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Похожие видео

1.
2.
3.
4.

Котлы газовые предназначены для нагрева жидкого теплоносителя в автономных отопительных сооружениях; настенные газовые котлы отопления устанавливаются в квартирах или частных домовладениях. Так как эти отопительные приборы работают на взрывоопасном виде топлива, необходимо строго соблюдать правила установки настенного газового котла, чтобы обеспечить жильцам абсолютную безопасность.

Прежде всего, владельцы недвижимости должны знать, что все работы, связанные с подключением прибора к газопроводу и системе отопления, должны выполняться специалистами в строгом соответствии с утвержденными СНиПами.

Самостоятельный монтаж настенных газовых котлов отопления

Потребители часто интересуются, можно ли установить газовый котел самостоятельно? Перед монтажом системы газового отопления должен быть разработан и утвержден в местных надзорных органах проект (подробнее: « »).

В проектной документации указаны параметры котла, его расположение и описана схема того, как будет функционировать вся система отопления. Только после его утверждения часть монтажных работ можно будет выполнить своими руками.

Однако не все производители газового отопительного оборудования разрешают установку своих отопительных агрегатов самостоятельно:

• Аристон, Виссманн, Бош и ряд других обязывают покупателей устанавливать настенный газовый котел исключительно работниками сертифицированных центров;
• некоторые производители, такие как BAXI, Ferroli, Electrolux, более лояльно относящиеся к этому вопросу, не запрещают несанкционированную установку настенной техники.Но в любом случае для ввода отопительной конструкции в эксплуатацию потребуются услуги специалистов, имеющих разрешение на подключение газового и электрического оборудования.

Прежде чем приступить к самостоятельной установке котла, необходимо убедиться, что такие работы разрешены заводом-изготовителем.

Схема подключения настенного газового котла

Навесные теплогенераторы целесообразно размещать в отдельном помещении. Ее принято называть топочной или котельной.Требования к этому помещению зависят от типа камеры сгорания котла, которую планируется приобрести (подробнее: «»).

Топочная камера открытого типа . Принцип работы такого устройства во многом аналогичен функционированию обычной печи и заключается в следующем: устройство, используя естественную тягу, забирает воздух из помещения, а затем выхлопные газы удаляются через дымоход.

Газовые котлы требуют наличия в помещении определенного количества воздуха, в противном случае газ не сгорает полностью, и образуются ядовитые вещества, представляющие серьезную опасность для здоровья человека.При установке настенных газовых котлов отопления должно быть предусмотрено окно, выходящее на улицу, площадью не менее 0,5 «квадрата» и место для обслуживания. Поверхность стен котельной должна быть выполнена из огнеупорных материалов.

Объем топки зависит от мощности подключаемого оборудования:

• при мощности котла не более 30 кВт — 8 м³;
• на 30-60 кВт достаточно 13-14 м³;
• для мощностей до 200 кВт — 15 м³ и более.

Топочная камера закрытого типа . В комплекте с такими котлами идет коаксиальный дымоход, представляющий собой двойную трубу, у которой наружная часть предназначена для забора воздуха непосредственно с улицы, а внутренняя нужна для отвода продуктов горения . При установке отопительных агрегатов с закрытым типом камеры сгорания требуется обязательное подключение к электросети для подачи питания на вентилятор, создающий циркуляцию воздуха через дымоход. Обычно это предусмотрено.

Правила установки настенного газового котла

Монтаж и дальнейшее подключение настенного газового прибора во многом зависит от типа топочной камеры и количества контуров (если планируется только отопление, то он будет один, а при отоплении плюс горячее водоснабжение, тогда система будет двухконтурной). Читайте также: «». В данной статье рассматривается установка одноконтурных котлов.

Первый этап — настенный монтаж. Показанный на фото навесной газовый котел крепится на специальный кронштейн, который входит в комплект с устройством.Но не всегда к нему подходят крепежи, и их часто приходится приобретать отдельно, учитывая материал стены, на которой планируют разместить. Дело в том, что кронштейн должен выдерживать вес устройства и обеспечивать его абсолютно ровное положение. Читайте также: «».

Поверхность стены за отопительным прибором должна быть защищена негорючим материалом. Высота установки настенного газового котла предполагает, что подвес нижней части отопительного агрегата будет находиться на расстоянии не менее 80 сантиметров от пола, а зазор между стеной и задней поверхностью составит 5 сантиметров. .

Этап второй — подключение магистральных труб отопления. Количество труб нужно будет подключить к котлу в зависимости от того, какая система монтируется – однотрубная или двухтрубная. Перед выполнением подключения заглушки снимаются с патрубка агрегата. Специалисты советуют установить фильтр на входе обратки, чтобы в котел не попадал мусор и грязь из теплотрассы.

Немаловажное значение имеет качество воды, а точнее ее жесткость при использовании в качестве теплоносителя.Устранить дефект поможет чистящее оборудование, такое как дозаторы полифосфатов, иначе настенное устройство быстро перестанет работать.

При проведении работ потребуется установить следующие элементы:

• кран шаровой (газовый), который монтируется на входе в установку;
• счетчик газа и датчик протечки — врезаются в магистраль перед прибором;

Клапан термозапорный

• (в соответствии с правилами пожарной безопасности).При повышении температуры возле настенного отопительного агрегата до критического значения, например, в случае пожара, этот прибор автоматически перекроет подачу газа.

Этап четвертый — подключение к сети. Электроснабжение необходимо не для всех газовых котлов, а только для тех, у которых есть вентилятор для удаления отходов и система автоматики. Обычно обустраивают трехпроводную схему подключения и обязательно с заземлением. Подключать навесной котел к электросети лучше с помощью стабилизатора напряжения во избежание скачков напряжения.Читайте также: «Монтаж газового отопления – от выбора оборудования до монтажа системы отопления».

Этап пятый — обустройство выхода в дымоходную трубу. Для атмосферных газовых котлов требуется подключение к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает подключение устройства к дымоходу с помощью железной трубы определенного сечения, устойчивой к высоким температурам, механическому износу и влиянию продуктов горения.

Перед тем, как приступить к подключению, необходимо убедиться, что в дымоходе нет мусора и остатков сажи.

При монтаже отрезка трубы от котла в дымоход соблюдаются следующие правила:

• вертикальная часть, расположенная на выходе из аппарата, должна иметь длину не менее двух диаметров до точки поворота;
• далее труба должна располагаться с уклоном в сторону агрегата;
• секция, подсоединенная к дымоходу, должна быть как можно короче.

В котлах, оборудованных закрытой камерой, проблема удаления продуктов сгорания решается проще. Их можно подключить к коллективным дымоходам или использовать коаксиальную трубу, выходящую через стену прямо на улицу. Нет необходимости следить за высотой подвеса трубы, так как тягу создает встроенный вентилятор.

Этап шестой — заполнение водой. Перед пробным пуском откройте вентиль, обычно расположенный внизу навесного котла. Вода закачивается до тех пор, пока давление не станет 2 атмосферы.Этот процесс необходимо проводить медленно, чтобы удалить воздух внутри. Отопительную конструкцию необходимо проверить на герметичность.

В процессе выполнения пуско-наладочных работ возможно задать интересующие вопросы специалисту по эксплуатации отопительного газового оборудования.

После завершения пуско-наладочных работ подписывается акт.

Таким образом, можно сделать следующий вывод: монтаж настенных газовых котлов нельзя назвать простым.Требуется соответствующий опыт работы в сфере строительства, монтажа и сантехники. На некоторых этапах без участия специалистов не обойтись. Но если вы выполните ряд шагов самостоятельно, то сможете значительно сэкономить.

Примеры установки настенного газового котла отопления на видео:

Газовое отопление считается самым дешевым и при этом самым эффективным. Этим можно объяснить тот факт, что производители газовых котлов предлагают своим покупателям самый широкий ассортимент своей продукции.Газовый котел можно подобрать разной мощности исходя из общей площади дома, а также разных размеров для размещения в специально отведенном для него помещении. От того, насколько эффективно будет работать система отопления и насколько экономичным будет котел, зависит то, насколько качественно будет проведена установка газовых котлов отопления.

Требования к установке газового котла

Первый нюанс, на который стоит обратить внимание, это то, что установка газовых котлов отопления должна производиться в нежилом помещении.Некоторые задаются вопросом, можно ли установить бойлер в ванной или на кухне. Ответ на этот вопрос зависит от того, удастся ли организовать отвод продуктов горения из такого помещения. Дымоход должен быть установлен таким образом, чтобы он не мешал проходу и соответствовал всем правилам пожарной безопасности. В котельной необходимо оборудовать приточно-проточную систему вентиляции. Воздух должен выходить через отверстия, расположенные под потолком, а поступать через отверстия, расположенные над полом, но не выше 30 см.

Для частного или загородного дома с небольшой площадью идеально подойдет котел мощностью 20-30 кВт. Чтобы установить такой котел, а затем подключить отопление к газовому котлу, вам понадобится помещение объемом не более 7,5 куб. Если котел планируется установить на кухне, то такое помещение должно иметь площадь не менее 12 кв. метров.

Как установить газовый бойлер в ванной

Для установки газового котла отопления в помещении данного типа необходимо выполнение одного из следующих условий:

• Наличие окна в санузле;
• Установить котел с открытой или закрытой камерой сгорания.

Для котла с закрытой камерой сгорания также можно выбрать помещение без окна. Обычно такие котлы оснащены дымоходом, который служит каналом для проникновения кислорода.

В случае установки котла с открытой камерой сгорания окошко будет просто необходимо. Если котел с открытой камерой сгорания, а окна нет, а установить его в ванной все же хочется, то не останется ничего другого, как прорезать окно.Если этого не сделать, то ЖКХ и ЖКХ просто не дадут вам разрешение на установку и подключение газовых котлов отопления.

Особое внимание следует уделить электропроводке газового блока. Современные устройства оснащены различной автоматикой и электронными компонентами. К проводке должен быть обеспечен хороший и надежный привод. Провода должны быть очень хорошо изолированы, так как в ванной всегда повышенная влажность.

Если вы не уверены, что сможете выполнить эти процедуры самостоятельно, лучше не рисковать и обратиться к специалисту в этой области.

Как установить бойлер на кухне

Кухня – одно из самых оптимальных помещений для установки газового котла, и на это есть несколько причин:

• Первая причина – кухня соответствует всем требованиям и нормам безопасности.
• Во-вторых, на каждой кухне есть окно, а иногда и несколько. Также у окна обычно есть окошко, а это важная деталь для проветривания помещения.
• Другая причина в том, что кухня проветривается.
• Обычно стены кухни возводят из материалов, не имеющих способности к воспламенению. Даже если стены выполнены из материала другого типа, то достаточно будет установить газовый котел отопления исходя из правил пожарной безопасности.

Установка напольного котла

Газовые котлы

делятся на несколько видов, и основным критерием разделения является способ монтажа. Производители современных котлов предлагают своим покупателям настенные и напольные котлы.

Напольный котел отличается более простой установкой. Для установки такого котла потребуется организовать подиум из металлического листа или бетонного раствора. Самое главное условие – сделать прочное основание и использовать для этого негорючий материал.

Единственным недостатком таких котлов является то, что они требуют больше свободного места, чем настенные устройства.

Производители газовых котлов рекомендуют отводить для напольных устройств отдельное помещение в доме.Это позволит не только соблюдать правила техники безопасности, но и котел не будет мешать проходу. Котельную можно организовать из отдельного помещения. Сюда же можно установить и другие агрегаты и узлы системы отопления.

Монтаж такой системы начинается с самого главного элемента – котла. После этого к нему нужно приделать дымоход. После установки дымохода следует обвязка газового котла отопления. Для правильного выполнения этого существует схема обвязки газового котла отопления.Последним этапом является подключение устройства к газовой и водопроводной трубе.

Установка настенного котла

Установка газовых котлов отопления данного типа требует осторожности при установке крепежа, который фиксируется на одной из стен помещения. Такой котел очень популярен у владельцев частных или загородных домов, так как имеет небольшой вес и компактные размеры.

При установке такого котла также необходимо соблюдать некоторые правила и меры безопасности.

Если дом построен из такого материала, как дерево, то стена, на которой будет установлен котел, должна быть покрыта листом из негорючего материала, например металла. Часто в частных домах настенный газовый котел монтируется на кухне. Современные устройства имеют привлекательный внешний вид, поэтому впишутся в любой интерьер и будут сочетаться с кухонной мебелью.

Настенный газовый котел не требует отдельной котельной, так как включает в себя все узлы и узлы, такие как циркуляционный насос, запорную аппаратуру, автоматику и другие.Вам потребуется осуществить такой этап, как разводка отопления от газового котла.

Монтаж газового котла настенного или напольного типа, подключение и обвязка таких элементов, как газовые котлы отопления, ремонт — все это лучше доверить специалисту.

Это поможет избежать ошибок, которые могут повлиять на эффективность системы отопления. Если делать монтаж своими руками, то нужно иметь определенные навыки и знания, а также брать за основу все требования, которые указаны СНиП.В противном случае систему просто не одобрят госслужбы и потребуется ремонт газовых котлов отопления.

Качественная обвязка двухконтурного газового котла – эффективная экономия. Как правильно обвязать котел отопления Варианты обвязки газовых напольных котлов

Обвязка газового котла: напольная, стеновая, одноконтурная и двухконтурная

5 (100%) голосов: 1

Обустройство газового отопления очень важный и ответственный этап. Комфортная и уютная атмосфера в доме зависит от того, насколько качественные материалы подобраны, а также от технологии проведения монтажных работ.Безусловно, правильная схема обвязки газового котла выступит защитой системы от перегрузок, а также обеспечит равномерное распределение тепла по помещению.

Трубопровод газового котла отопления

Обвязка газового котла и его назначение

Под трубопроводами понимаются трубы и механизмы, служащие для подачи теплоносителя от котла к радиаторам. Это почти вся система отопления, за исключением батарей.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас.Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

В систему входит большое количество узлов, но самый простой вариант обвязки может быть смонтирован непрофессионалом. Но если требуется схема, то в этом случае лучше обратиться за помощью к специалистам.

При выборе схемы обвязки в каждом конкретном случае необходимо учитывать тип котла, особенности конструкции, тип системы отопления.

Любая газовая установка опасна. Если допустить ошибки в процессе подключения, то в результате можно получить не только проблемы с отоплением дома, это еще и чревато взрывами и разрушениями. Именно поэтому очень важно строго соблюдать правила и требования техники безопасности. При обвязке газового котла для отопления частного дома следует опираться на требования СНиП.

Необходимо хорошо спланировать схему отопления, решить, где будет располагаться оборудование, особенности прокладки трубопроводов.

Обвязка котла выполняет ряд очень важных функций:

1. Обеспечивает контроль давления. Если соблюдены все условия обвязки и она сделана правильно, то тепловое расширение компенсируется. Это значит, что давление в системе отопления не будет подниматься до слишком высоких отметок.
2. Следующая функция — удаление воздуха. Из-за пузырьков воздуха возникают пробки, что негативно сказывается на нагреве воды. В таких ситуациях радиаторы прогреваются неравномерно, а расход ресурсов остается прежним.Необходимо выполнить качественную обвязку котла, чтобы избежать таких неприятных моментов.
3. Предотвращение засоров в системе. Если в процессе обвязки котла допущены ошибки, то высока вероятность образования накипи в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что приводит к перерасходу топлива, а это удорожает отопление, несмотря на то, что снижается его качество.
4. Можно подключить другие цепи.Можно дополнительно смонтировать теплый пол, накопительный бойлер.

По большому счету теплоснабжение напрямую зависит от точности соблюдения технологии подключения котла к трубопроводам и другим важным элементам, поэтому очень важно тщательно продумать схему обвязки газового котла и произвести ее с максимальной качество.

Компоненты трубопровода котла

Обвязка котла может включать различные элементы:

1. Мембранный расширительный бачок.Его основная задача – компенсировать увеличение объема воды или антифриза в замкнутом отопительном контуре при нагреве. Резервуар разделен на две части эластичной мембраной, и часть его объема заполнена воздухом. При увеличении объема теплоносителя происходит сжатие газа и совсем немного повышается давление в контуре.
2. Предохранительный клапан. Для этого элемента основная функция – сбрасывать лишний теплоноситель при опасном повышении давления в контуре, тем самым защищая систему от возможного разрыва труб и аккумуляторов.Вода сливается по сливной трубе в канализацию. Если клапан срабатывает часто, это означает, что объем расширительного бачка слишком мал.
3. Вентиляционное отверстие.
   Используется для автоматического выпуска в атмосферу воздушных карманов, которые остаются в контуре после слива теплоносителя. Воздух создает гидравлический шум и мешает нормальному движению при низком гидравлическом давлении.

Манометр

4. .
   Манометр необходим для контроля рабочего давления в контуре.Иногда вместо него используется термоманометр, показывающий температуру и давление. Шкала прибора должна быть размечена не менее чем до 4 атм (бар, кгс/см²).
5. Открытый расширительный бачок. Этот элемент выполняет функции расширительного бака, воздухоотводчика и предохранительного клапана в открытой (то есть функционирующей без избыточного давления) системе отопления. Резервуар выходит в атмосферу и часто подключается краном к системе холодной воды для питания контура.
6. Бойлер косвенного нагрева.Это утепленный бак с теплообменником для обеспечения дома горячей водой. Источником тепла является вода или антифриз системы отопления, проходящие через теплообменник.
7. . Этот элемент обеспечивает процесс принудительной циркуляции теплоносителя по контуру отопления. Современные насосы имеют мощность 50-200 Вт и могут регулироваться, за счет чего меняется и скорость движения теплоносителя.
8. Гидропушка. Представляет собой емкость с патрубками, предназначенную для подключения нескольких контуров отопления, в ней же объединены подающий и обратный трубопроводы.Благодаря гидравлической стрелке можно подключать контуры с разным температурным режимом и скоростью циркуляции, минимизируя их взаимное влияние.
9. Фильтр грубой очистки. Эта часть представляет собой отстойник с фильтрующей сеткой, предназначенный для очистки воды от крупных загрязнений (прежде всего, песка и накипи). Фильтр не позволяет засориться тонким трубкам теплообменника газового котла.
10. Двух- и трехходовые термостатические смесители. Он отвечает за рециркуляцию теплоносителя, позволяя сформировать вспомогательный контур с более низким температурным режимом по сравнению с основным контуром.Заслонка смесителя управляется термоголовкой – устройством, изменяющим положение клапана в зависимости от температуры чувствительного элемента.

Трубопровод одноконтурного газового котла

Простая система обвязки газового одноконтурного котла составляется исходя из особенностей и требований отопительного агрегата. На стороне подачи установлены обратный клапан и шаровой кран. На обратке и нагнетании монтируется насос, обеспечивающий циркуляцию жидкости и равномерное распределение теплоносителя по помещениям.

Пример обвязки котла для частного дома

Перед ним устанавливается сетчатый фильтр, который ставится поддоном вниз. Перед тем, как жидкость попадет в котел, специалисты рекомендуют установить фильтр тонкой очистки. Расширительный бак закрытого типа должен располагаться ближе к котлу. Он содержит мембрану, обеспечивающую возможность сброса давления при тепловом расширении жидкости. От помпы охлаждающая жидкость движется по контуру к радиаторам.

Более современной считается развязка через коллектор – специальный водосборник, от которого жидкость распределяется по нескольким контурам.Коллектор находится в специальном шкафу, из которого по трубопроводам распределяется теплоноситель.

В схему обвязки газового котла включен предохранительный клапан. При закипании охлаждающей жидкости из-за перегрева расширительный бачок может просто не выдержать перепадов давления и из-за этого произойдет неисправность, что чревато следующими последствиями:

• разрывы трубопроводов и течи соединений;
• разрушение труб и фитингов;
• Взрыв бака котла.

Предохранительный клапан монтируется как можно ближе к котлу, т.к. в нем создается давление. Некоторые устройства имеют группы безопасности, включающие предохранительный клапан, автоматический воздухоотводчик и манометр.

Устройства устанавливаются в водяную рубашку котла, но могут монтироваться и на трубопроводы. На агрегатах, работающих на газе и электричестве, такие устройства можно заменить другими.

Существует большое количество способов подключения описываемых элементов к котлу, они классифицируются исходя из того, естественная или принудительная циркуляция теплоносителя в системе.

естественная циркуляция

Принцип работы основан на уменьшении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, где протекает через нагревательные приборы, выделяя некоторое количество тепловой энергии, и снова возвращается в котел для нагрева.

Выходной и входной патрубки устанавливаются с уклоном не менее 3°. Это необходимо для того, чтобы осуществлялась естественная циркуляция и в системе скапливалось меньше воздуха.

При естественной циркуляции котел отопления подключается таким образом, чтобы радиаторы находились над подающей трубой.

Обратка идет сверху и с уклоном. Если монтаж выполнен правильно, а диаметры труб выбраны в соответствии с требованиями, то естественная циркуляция по мощности практически не отличается от принудительной циркуляции.

Преимущества этого метода:

• система проста;

установка

• не вызывает затруднений;
• при работе агрегаты практически не шумят;
• характеризуется длительным сроком службы.

Система предназначена для теплоснабжения небольших помещений, площадь которых не превышает 100 м². В качестве недостатков можно отметить то, что помещение прогревается в течение длительного периода времени и отрегулировать температуру в отдельных комнатах не получится.

Типы трубопроводов газового отопительного котла

Гравитационная схема обычно применяется в малогабаритных домах, на дачных участках, при наличии одного отопительного контура. Трубы лучше монтировать в стены, т.к.они будут не очень привлекательно смотреться в интерьере.

принудительная циркуляция

Этот способ считается самым популярным и распространенным, т.к. насос осуществляет интенсивную прокачку теплоносителя по системе и эффективность обогрева увеличивается на 30%.

В качестве достоинств можно отметить возможность регулировки температуры и небольшой расход труб при монтаже. Система будет стоить дороже, потому что она сложнее и требует больше инструментов.Установленные узлы требуют балансировки, а вся система требует регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, то она будет сочетать в себе преимущества обеих предыдущих. Переключить его в любой режим работы можно с помощью байпаса, который устанавливается вместе с насосом. В этом случае функционирование отопления будет находиться в прямой зависимости от подачи электрической энергии в дом.

Обвязка двухконтурного газового котла своими руками

Теперь рассмотрим, как обвязать газовый двухконтурный котел отопления.

Основное отличие такого обогревателя от одноконтурного заключается в универсальности первого. Он поддерживает градусный режим теплоносителя в контуре отопления, а также нагревает воду для бытовых нужд. Одноконтурные агрегаты также могут косвенно нагревать воду. Процесс теплообмена в них осуществляется в процессе движения теплоносителя через вторичный теплообменник.

Также отличительной чертой двухконтурного котла является непосредственная отдача тепловой энергии воде.При потреблении горячей воды не происходит нагрева теплоносителя. Одновременная работа двух цепей невозможна.

Как показывает практика, для домов с качественной теплоизоляцией режим работы котла отопления не имеет принципиального значения. Схема отопления будет одинаковой для любого вида отопления.

Радиаторы и охлаждающая жидкость обеспечивают длительное охлаждение. Такой результат обусловлен выбором радиаторов большой мощности и большого диаметра труб.Большой объем горячей воды можно получить, совместив одноконтурную конструкцию и нагревательную колонку. В домах большей площади на работу котла особо не влияет, поэтому схемы отопления будут идентичными.

Особенности подключения

Двухконтурный котел не нужно проектировать совместно с системой естественной циркуляции — после окончания нагрева теплоносителя его движение прекратится в короткие сроки. Повторный нагрев осуществляется в течение достаточно длительного периода времени, и, как следствие, неравномерное распределение тепла в радиаторе.Однако многие модели поставляются с циркуляционными насосами.

Традиционный вариант обвязки котлов с двумя контурами выглядит следующим образом. Горячая вода поднимается в водопроводную трубу, которая охватывает дом наверху. Затем теплоноситель течет по соединенным стоякам с отопительными приборами, не открывающими полностью стояк.

В комплектацию радиаторов входит перемычка и дроссель, отвечающие за функции регулирования тепла. На второй линии подачи требуется запорный клапан.Воздухоотводчик монтируется в верхней части контура расширительного бачка. По нижнему патрубку системы охлаждения он движется в обратном направлении. Преимуществом такой схемы является возможность работы в режиме естественной циркуляции.

Обвязка напольного газового котла

Напольный газовый котел имеет небольшие габариты, однако для установки такого оборудования необходимо много места. Это связано с необходимостью размещения всех основных элементов: циркуляционного насоса, коллектора, отводов, втулок, кранов и приборов.

Подключение напольного газового котла

Большинство настенных моделей одноконтурные. А для обеспечения дома горячей водой необходимо установить котел со всеми подключениями. Система горячего водоснабжения предполагает наличие отдельного насоса (в случае, когда нет центрального водоснабжения), расширительного бака, термостатического смесителя.

Очень важно правильно подключить газ к котлу. Для этого необходимо заказать проектную документацию, которая составляется специалистами.Ввод газовой трубы в дом осуществляется при наличии отключающего устройства (на случай аварийной ситуации). Подключение газа осуществляется специальными службами, которые используют специальные трубы, шланги и другое оборудование.

Обвязка настенного газового котла

Можно крепить газовые котлы на стене на кухне. Они очень компактны и могут быть размещены даже в небольших помещениях. Трубопровод настенного газового котла входит в комплект и может быть даже встроен в котел.

В качестве минуса настенных агрегатов можно отметить малую мощность.Кроме того, такой обогреватель не может функционировать без электричества, а естественная циркуляция теплоносителя им не свойственна. С другой стороны, почти все модели отопительных котлов оснащены электроникой и требуют электричества. В районах с нестабильным его снабжением можно установить .

Многие настенные модели предусматривают обвязку двухконтурного котла отопления, схема которого позволяет обеспечить дом горячей водой.

Недостатком двухконтурного агрегата является то, что отопление отключается в период потребления горячей воды.Особенно это заметно при малой мощности котла. Если его достаточно, то температура теплоносителя падает всего на пару градусов за несколько часов.

Обвязка газового котла с бойлером косвенного нагрева

Для подключения бойлера косвенного нагрева к газовому котлу в его конструкции предусмотрен датчик температуры, размещенный в баке.

Для того, чтобы котел функционировал вместе с отопительным агрегатом, который оборудован контуром горячего водоснабжения, используется предохранительный клапан.С помощью него поток нагретого теплоносителя распределяется между основным контуром отопления и вспомогательным контуром горячего водоснабжения.

Управление осуществляется по сигналам, поступающим от термостата, установленного в водонагревателе. Когда вода в котле остывает ниже установленного значения, термостат включает вентиль, который направляет поток теплоносителя из трубопровода отопления в контур ГВС. Термостат переводит клапан в исходное состояние, когда температура воды в баке становится выше заданного значения.В этом случае поток теплоносителя перемещается в теплотрассу. В теплое время года происходит перенаправление потока и управление режимом горения котла. При понижении температуры воды в котле термостат с помощью трехходового клапана «зажигает» основную горелку прибора, а при ее повышении подача газа на горелку прекращается.

Подобная схема станет отличным вариантом для газовых котлов, которые оснащены циркуляционным насосом и автоматикой. В таких ситуациях клапаном может управлять сам котел по команде, полученной от термостата водонагревателя.

При подключении котла к одноконтурному котлу схема с двумя циркуляционными насосами. Подобный способ подключения, по сути, может заменить схему с трехходовым датчиком. Отличительной чертой этого способа подключения является разделение потоков теплоносителя по разным трубопроводам с помощью насосов. Контур ГВС также имеет более высокий приоритет, чем контур отопления, но достигается это благодаря грамотно выстроенному алгоритму переключения.

Центробежные насосы включаются поочередно по сигналам термостата, который находится в баке.

Во избежание смешения потоков теплоносителя перед каждым насосом должен быть установлен предохранительный клапан.

Обвязка газового котла полипропиленом

Обвязка котла осуществляется по технологии пайки – это сводит к нулю риск протечек, которые чаще всего возникают из-за некачественного монтажа арматуры.

Преимуществом в работе с трубопроводом из полипропилена будет возможность создания любой схемы. Новичкам можно использовать самую простую схему обвязки.

Возможно применение различных технологий сварки полипропилена и работы с размерной арматурой. Стоит избегать большого количества подключений и не пренебрегать возможностью плавных переходов.

Важно соблюсти одно условие — жесткое подключение на подводе газа к котлу.

Специалисты советуют использовать металлическую трубу и подключать ее к котлу с помощью «американки» или привода. Это ключевое требование при работе с газовыми обогревателями.

Можно использовать паронитовую прокладку. Не стоит использовать паклю, фум-ленты и резиновые компоненты. Они могут загореться, а резина значительно уменьшит диаметр прохода трубы, что негативно скажется на процессе подачи газа. Такой трубопровод отличается длительным сроком службы, выдерживает давление более 25 бар, температуру теплоносителя 95°С.

Подводя итог всему вышесказанному, стоит отметить, что схема обвязки газового котла отопления составляется исходя из их особенностей и требований в каждом отдельном случае.

Планируем установить в доме двухконтурный газовый котел. Какие есть схемы, как выбрать? Влияет ли на схему то, что газовый котел турбированный или дымоход? Что влияет на выбор схемы?

Схема подключения для всех типов двухконтурных котлов одинакова, так как и у турбированного, и у дымоходного котла одинаковое расположение патрубков подключения котла к системам отопления, водоснабжения и газоснабжения.

Перед началом подключения обязательно смонтировать фильтр грубой очистки.Это предотвратит попадание мусора в котел. На обратке котла следует установить запорный вентиль, необходимый для того, чтобы исключить необходимость завоздушивания теплоносителя в системе отопления. Клапан должен быть смонтирован на разъемном соединении, чтобы при необходимости его можно было снять.

На выбор схемы влияет этажность дома и площадь, которую необходимо отапливать. Самая простая схема – однотрубная или ленинградка, применяемая для одноэтажного дома.

Вот как выглядит такая схема:

Цифрами от 1 до 9 обозначены краны шаровые, устанавливаемые в системах холодного (1) и горячего (2) водоснабжения, на трубах подачи (3) и обратки (4) отопления, для слива теплоносителя (5 и 6) , на обратке теплоснабжения (8 и 9). Остальные цифры обозначают привод (10), магнитный фильтр (11) и газовый фильтр (12).

Более сложная схема – двухтрубная, когда котел будет нагревать либо теплоноситель, либо горячую воду, но ни в коем случае не одновременно.Используется для двухэтажных домов с большим количеством комнат. От котла нагретую воду или теплоноситель направляют в подающий трубопровод, который должен располагаться на чердаке или в стояки теплоснабжения, а на каждом радиаторе устанавливают перемычку и регулировочный дроссель. По нижнему трубопроводу, служащему для отвода теплоносителя, он возвращается в котел.

Схема подключения включает в себя также монтаж трубопровода котла, который может различаться в зависимости от типа котла и системы отопления.Переплет устраивается с автоматическим тиражом или естественным.

Какая схема обвязки двухконтурных котлов?

Схема подключения для всех типов двухконтурных котлов одинакова, так как и у турбированного, и у дымоходного котла расположение патрубков подключения котла к системам отопления, водоснабжения…

Схема обвязки стены -навесной двухконтурный газовый котел

Владельцам загородных домов в процессе строительства необходимо решить очень важный вопрос, как будет отапливаться помещение.Как правило, частные дома не имеют возможности подключения к системе центрального отопления, поэтому приходится искать альтернативные варианты.

Есть несколько способов обустроить автономную систему отопления дома. Популярен вариант с газовыми двухконтурными котлами. Голубая топливная система имеет ряд преимуществ. Это надежно и доступно, так как газ на наших территориях не является дефицитом. С ним можно обустроить такую ​​сетку, что будет тепло не только в небольшом доме, но и на даче.

Традиционная схема обвязки газового настенного котла

Чаще всего владельцы отдают предпочтение двухконтурным котлам. Они функциональны и надежны, позволяют обеспечить дом не только теплом, но и горячей водой. На рынке представлено множество моделей отопительного оборудования. Эффективность системы зависит не только от устройства, но и от качества монтажных работ. Перед тем, как приступить к установке, необходимо ознакомиться с устройством устройства, а также понять, что такое схема обвязки двухконтурного газового котла.

Устройство двухконтурного котла

Настенные двухконтурные котлы очень выгодны и удобны. Главное их преимущество – компактный размер. Вы можете установить оборудование практически в любом помещении, например, в ванной или на кухне. Конечно, монтаж отопительных приборов специалисты рекомендуют доверять профессионалам, однако при большом желании это можно сделать и самостоятельно, предварительно ознакомившись с устройством, принципом работы и нюансами установки котла.А также необходимо выяснить, какая схема обвязки настенного двухконтурного газового котла.

Настенный котел представляет собой нечто вроде небольшой котельной. Состоит из следующих элементов:

• два теплообменника. Один отвечает за нагрев теплоносителя в системе отопления, второй за горячее водоснабжение. Как правило, они работают последовательно. Чтобы избежать неудобств, возникающих в связи с этим, следует покупать устройства со сдвоенным теплообменником;

Устройство настенного газового котла

Схема обвязки определяется типом теплообменника.

Схемы обвязки

Итак, к двухконтурному газовому котлу примыкают пять труб. По одному транспортируется топливо, по остальным циркулирует вода. Если с газоотводом все понятно, то с водяными каналами придется повозиться.

• труба одна предназначена для соединения патрубка основного теплоносителя с обратным контуром системы отопления;
• второй канал соединяет тот же теплоноситель под другим углом с патрубком подводящего контура;
• третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводом;
• , а четвертая труба соединяет канал подачи горячей воды с краном со вторым теплоносителем.

Схемы обвязки различных газовых котлов

Схема обвязки газового двухконтурного настенного котла определяет принцип его работы. В этом случае получается следующее.

1. Сначала вода распределяется из основного теплообменника.
2. Далее через трехходовой кран контур отопления закрывается, и теплоноситель начинает поступать в дополнительный теплообменник. Горячая вода греется, отопление пока в дежурном режиме.
3. При закрытии крана горячей воды система сразу переключается на подогрев теплоносителя, который циркулирует по трубам отопления.

Внимание!
Эта схема не лишена недостатков. Для семьи, состоящей из двух-трех человек, такого котла будет вполне достаточно. Если семья большая, такой тип системы отопления не сможет эффективно обслуживать дом. В процессе эксплуатации возникнут неприятности.

с котлом

Если к системе еще подключен котел, то схема будет немного отличаться от общей.Количество труб не меняется. В этом случае контур отопления котла закольцовывается дополнительным теплообменником. Водопровод подключается непосредственно к самому котлу, без контакта с теплообменником. От бойлера горячая вода подается к крану. Горячая вода есть, при этом система отопления не перестала функционировать.

Данная схема имеет неоспоримые преимущества, среди которых можно выделить следующие:

• предотвращено засорение теплообменника осадком, остающимся после нагрева воды из водопровода;
• при использовании горячей воды система отопления не отключается.

Схема обвязки котла с котлом

Но может возникнуть вопрос, зачем устанавливать дополнительный котел, если котел двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако бывают случаи, когда без такого решения не обойтись, например, если котел уже установлен, он хорошо справляется с отоплением дома, но горячей воды для семьи не хватает.

С электрическим бойлером

Правильная схема обвязки двухконтурного газового котла, функционирующего совместно с электронагревателем, немного отличается от описанного выше варианта.Основной патрубок дополнительного теплообменника подключается к водопроводу, второй патрубок — к отопительному прибору. Смесители с электробойлером соединяются при помощи труб.

Эта схема весьма выгодна в ряде случаев. В бойлере всегда есть горячая вода, температура поддерживается специальным нагревателем. Если вы купите прибор достаточного объема, вы никогда не столкнетесь с проблемой отсутствия горячей воды. Вы сможете сэкономить и на топливе, и на электричестве, так как вода в нагревателе уже будет теплой.И перебоев в работе системы отопления не будет.

Важные моменты

Существует несколько способов организации систем отопления и горячего водоснабжения. Газовый настенный двухконтурный котел – один из лучших вариантов повышения комфортности проживания в загородном доме. Во избежание непредвиденных ситуаций при эксплуатации следует позаботиться о качественном монтаже. При покупке устройства обратите внимание на его мощность, достаточно ли ее для обеспечения комфорта семьи.

Внимание!
В качестве охлаждающей жидкости может выступать не только вода, но и антифриз. Если сначала использовался один тип, а затем планируется закачка второго, трубопровод следует предварительно тщательно промыть. При соединении антифриза с молекулами воды может произойти взрыв.

Если для организации системы отопления дома выбран качественный двухконтурный газовый котел, а монтажные работы выполнены правильно, вам не придется сталкиваться с такими неприятностями, как неисправности системы отопления, протечки и протечки, отсутствие горячей воды или недостаточно высокой температуры в помещениях.Чтобы не допустить проблем, доверьте монтаж отопительного оборудования профессионалам, ведь это не так просто, как может показаться на первый взгляд.

Схема обвязки настенного двухконтурного газового котла: монтаж

Какой может быть схема обвязки настенного двухконтурного газового котла? Преимущества схем с бойлерами или электронагревателями. Что нужно

Правильная обвязка настенного двухконтурного газового котла – устройство, схема, подключение

Правильная, грамотная, качественная организация отопления дома способствует равномерному распределению тепла по всей жилой площади.Обвязка газового настенного котла с двумя контурами – это процесс, в ходе которого оборудование подключается к горячему водоснабжению. Правильно выполненная обвязка полностью обеспечивает подачу тепла к радиаторам и качественную работу котла.

Правильная обвязка гораздо лучше повлияет на работу котла, чем покупка дорогостоящего оборудования.

Зачем проводится обвязка котла

Устройство двухконтурного газового настенного котла требует обязательной обвязки.

Обвязка газового настенного котла проводится с целью увеличения срока службы системы, а также для того, чтобы оборудование не перегревалось.

Благодаря обвязке помещение быстро прогревается до комфортной температуры, которая поддерживается необходимое время. Наиболее актуальна обвязка для твердотопливных газовых котлов. Своевременная обвязка настенного двухконтурного твердотопливного газового котла способна полностью заменить дорогое газовое отопление.

Обвязка настенного двухконтурного газового котла – это экономия средств и способ эффективного распределения тепловой энергии.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией длительного использования системы отопления.

Во избежание внезапных колебаний температуры необходимо уделять особое внимание регулированию температуры на входе и выходе.

В самом начале осуществляется циркуляция по малому контуру до достижения определенной температуры.

При достижении нужной температуры осуществляется циркуляция по большому контуру.Было бы правильно создать несколько контуров, чтобы обеспечить качественную регулировку температуры.

1. Циркуляционный насос.
2. Распределительный клапан.
3. Бак расширительный.
4. Фильтры.
5. Зажимы, застежки и другие элементы.

Обвязка настенного двухконтурного газового котла может производиться несколькими способами.

Возможны следующие способы подключения к энергосистеме: система ГВС, система отопления и система теплого пола.

Обвязка настенного двухконтурного газового котла может выполняться по прямой и смесительной схеме.

Схема аварийной обвязки

Устройство настенного газового котла предусматривает аварийную схему обвязки котла. Аварийный контур обеспечивает полноценное функционирование системы отопления в аварийных ситуациях.

Существуют такие виды схем аварийной обвязки:

1. Источником подачи воды в систему отопления является водопровод.Двухконтурный настенный газовый котел отопления для таких случаев должен иметь гидроаккумулятор.
2. Самотечная циркуляция для котла. После отключения насоса включается специальный малогабаритный контур, работа которого направлена ​​на отвод лишнего тепла внутрь системы отопления.
3. ИБП включен. Чтобы источник бесперебойного питания сработал в нужный момент, необходимо всегда следить за зарядкой аккумуляторов.
4. Двухконтурный настенный газовый котел отопления для аварийных ситуаций предусматривает специальную схему — аварийную.Аварийный контур – это часть системы отопления, заставляющая работать принудительный и самотечный контуры одновременно.

Перед подключением настенного газового котла и для правильного выбора схемы обвязки следует изучить и учесть множество факторов, оценить материальные возможности и конструкцию системы отопления в здании.

Двухконтурный настенный газовый котел отопления предусматривает более сложную схему обвязки, чем одноконтурный котел, но такая система намного эффективнее и практичнее.

Подключение газового настенного двухконтурного котла – сложный пошаговый процесс, требующий технических навыков и знаний. Но если подготовиться к этому процессу, то подключить газовый котел и организовать обвязку котла вполне можно самостоятельно. Какую схему лучше выбрать, зависит только от конструкции системы отопления и от личных пожеланий.

Одной из оптимальных схем считается обвязка с естественной циркуляцией, так как ее несложно сделать своими руками.

Подробнее по этой теме на нашем сайте:

Простейшую обвязку двухконтурного котла отопления полипропиленом, схемы, фото и чертежи которой представлены на этой странице, можно изготовить своими руками.

Простую обвязку настенного двухконтурного газового котла, фото которого вы видите на этой странице, может сделать ваш мастер, а можете вы.

Если вас интересует, как делается правильная обвязка газового котла отопления, схема на этой странице поможет вам разобраться.

Зачастую частные дома не имеют доступа к централизованным системам, поэтому хозяевам приходится самостоятельно решать, как это реализовать.

Обвязка настенного двухконтурного газового котла

Перед подключением настенного газового котла необходимо изучить схемы обвязки котла. В статье описаны классическая и аварийная схемы обвязки.

Схемы обвязки отопительных котлов различных типов циркуляции и контуров

При устройстве автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твердотопливных и электрических котлов.Рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специальных схемах, а также об основном оборудовании этих схем.

Основными принципами обвязки котла любой конструкции являются безопасность и экономичность, а также максимальный ресурс всех элементов системы отопления. Рассмотрите различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.

Подключение котла к источникам питания

Если котел работает на газовом топливе, то необходимо организовать к нему газоснабжение.При магистральном газоснабжении это должен делать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж доверить фирме, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны, и сейчас не время экономить деньги и выполнять работу самостоятельно.

1. Теплоснабжение. 2. ГВС. 3. Газ. 4. Холодная вода в контур ГВС. 5. Обратная линия отопления

При использовании баллонного газа необходим переходник для объединения группы баллонов

Электрокотел должен быть подключен к сети.Котел и клеммная коробка должны быть заземлены, все соединения выполнены медной проводкой сечением не менее указанного в техническом паспорте на оборудование.

Твердотопливный котел всегда автономен и требует только подключения труб отопления и горячего водоснабжения. Подключения к цепям электроснабжения требуются только автоматическим блокам управления, если они используются.

Одноконтурные и двухконтурные котлы

Котлы одноконтурные предназначены преимущественно для отопления.Через них проходит только один контур, включая автоматику, трубопроводы и радиаторы. Также в схему может быть включен бойлер косвенного нагрева для подачи горячей воды к смесителям для умывальников, душевых и ванн. Мощность котла подбирается с соответствующим запасом мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушается устойчивость системы отопления внезапным отбором тепла. Решить проблему можно, оснастив контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

Котел одноконтурный с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Вход в холодную воду

В двухконтурном котле горячее водоснабжение наряду с отоплением входит в функции котла и составляет один из двух его циркуляционных контуров. Более стабильная работа обеих систем осуществляется при оснащении котлов двумя раздельными теплообменниками на два контура. Особенность системы: нет накопительного бака горячей воды.

Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Вход в холодную воду

Схема обвязки котла естественной циркуляции

Естественная циркуляция основана на законах физики — тепловом расширении теплоносителя и гравитации, поэтому в обвязке котла нет напорного оборудования.

Чтобы вода в контуре совершала непрерывное движение, необходимо соблюдать несколько правил.

Котел должен располагаться в самой нижней точке дома, желательно в подвале или в специально оборудованной яме.

Трубопровод от верхней точки к радиаторам отопления, а от них к «обратке» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

Отопление с естественной циркуляцией. Н — разница уровней подающей и обратной линий, определяет давление в контуре отопления

Диаметр разводящих труб отопления должен обеспечивать скорость воды не менее 0,1 м/с и не более 0,25 м/с. Такие значения необходимо принять заранее и проверить расчетом, исходя из разницы температур на входе и выходе (градиента) и разницы высот по осям котла и радиаторов (не менее 0,0.5 м).

Самотечные контуры котла могут быть открытого и закрытого типа. В первом случае расширительный бак открытого типа устанавливается в самой высокой точке системы (на чердаке или крыше), он же выполняет роль воздухоотводчика.

Закрытая система оснащена мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть оборудована группой безопасности (манометр, предохранительный клапан и воздухоотводчик).Группа расположена таким образом, что воздушный клапан находится в самой высокой точке контура.

Системы естественной циркуляции не зависят от источника питания и наиболее распространены там, где электросеть недоступна или ненадежна.

Схема обвязки котла принудительной циркуляции

Стимулятор движения воды в контуре с принудительной циркуляцией — циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос, как правило, устанавливается в месте, где температура воды имеет наименьшее значение — на ее входе в котел, и монтируется на этой же площадке. Выбор насоса производится на основании отопительного расчета, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от датчика, установленного на входе в котел.

1. Котел. 2. Группа безопасности. 3. Расширительный бачок. 4. Циркуляционный насос. 5. Радиаторы отопления

Одно- и двухтрубная разводка системы отопления

Однотрубная система широко распространена в старых многоквартирных домах. Температура воды от радиатора к радиатору постоянно снижается, что приводит к неравномерной подаче тепла в отдельные помещения. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потеряв температуру, он поступает во вторую трубу – «обратку».Таким образом, двухтрубная система более равномерно обеспечивает дом теплом.

1. Схема однотрубной разводки. 2. Схема двухтрубной проводки

Схема подключения коллектора системы отопления

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «теплого пола» лучшей схемой разводки является коллекторная. В контуре котла устанавливают не менее двух коллекторов: на подаче воды — раздаточной, а на «обратке» — собирающей. Коллектор представляет собой кусок трубы, в который врезаются вентили, чтобы можно было регулировать отдельные группы.

Группа коллекторов

Пример подключения отопительного контура и системы «теплый пол» с помощью коллекторной группы

Коллекторную разводку

еще называют балочной, так как трубы могут расходиться пучками в разные стороны по всему дому. Такая схема в современных домах является одной из самых распространенных и считается практичной.

первично-вторичные кольца

Для котлов мощностью 50 кВт и более или группы котлов, которые предназначены для отопления и горячего водоснабжения больших домов, применяется схема первично-вторичных колец.Первичное кольцо состоит из котлов — теплогенераторов, вторичное кольцо — потребителей тепла. Причем потребители могут быть установлены на прямом ответвлении и быть высокотемпературными, или на обратном — и называться низкотемпературными.

Во избежание гидравлических перекосов в системе и для разделения контуров между первичным и вторичным циркуляционными кольцами установлен гидроразделитель (стрелка). Он также защищает теплообменник котла от гидравлического удара.

Если дом большой, то после разделителя устраивают коллектор (гребенку).Для работы системы нужно рассчитать диаметр стрелы. Выбор диаметра производится исходя из максимальной производительности (расхода) воды и расхода (не выше 0,2 м/с) или как производная от мощности котла с учетом температурного градиента (рекомендуемое значение Δt — 10 °С). ).

Формулы для расчетов:

• G — максимальный расход, м 3 /ч;
• w – скорость воды через поперечное сечение стрелы, м/с.

• Р — мощность котла, кВт;
• w — скорость воды через поперечное сечение стрелы, м/с;
• Δt – градиент температуры, °С.

Аварийные цепи

В системах с принудительной циркуляцией насосы зависят от электропитания, которое можно отключить. Для предотвращения перегрева котла, который может вывести оборудование из строя или даже привести к разгерметизации, котлы оборудуются аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, который будет питать циркуляционные насосы. По эффективности этот метод является одним из самых оптимальных.

Второй вариант.Создается маленькое резервное кольцо, работающее на гравитационном принципе. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивающий теплообмен теплоносителя. Дополнительный контур не может обеспечить полный нагрев.

Третий вариант. При строительстве проложено два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность обмениваться теплом и массой на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодная вода подается в контуры отопления по специальной трубе с запорной арматурой (перемычка между системами водоснабжения и отопления).

Схемы обвязки котлов отопления различных видов циркуляции и контуров

При устройстве автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твердотопливных и электрических котлов. Рассмотрим возможные схемы и элементы обвязки, поговорим о

Автономное отопление позволяет не зависеть от установленных норм потребления, ценовой политики поставщиков тепла и их настроения.Это дает возможность самостоятельно контролировать процесс отопления и поддерживать максимально комфортную температуру в доме, при этом экономя ресурсы.

А если у вас обвязка котла отопления своими руками, то она и прослужит дольше, и финансовых средств «заберет» меньше, верно? Но вы никогда не занимались обвязкой, и само слово на первый взгляд кажется вам непонятным?

Не пугайтесь обилия труб, приспособлений и технологических этапов — после прочтения статьи эта работа будет за вами.Здесь рассмотрены схемы обвязки напольного и настенного типов отопительного оборудования, подобраны наглядные фото и рекомендации специалистов по обвязке дома.

Обвязка котла отопления — система трубопроводов и оборудования, предназначенная для обеспечения радиаторов теплоносителем. Проще говоря, это все, кроме батарей.

Первым шагом является выбор котла отопления, производительность которого необходимо определить заранее.

На расчет необходимой мощности теплового узла влияет множество факторов, это:

• объем здания;
• количество окон и общая площадь остекления;
• количество и площадь дверных проемов;
• теплопроводность материалов, применяемых при возведении стен;
• степень изоляции несущих конструкций;
• среднегодовая температура в районе строительства;
• местонахождение здания, т.е.е. на какую сторону света обращен главный, традиционно самый застекленный фасад.

Однако есть усредненный показатель, который без глубоких расчетов позволяет определить требуемую производительность.

Для средней полосы, как отправную точку (но не руководство к действию!) можно взять 1 кВт на 10 м² отапливаемой площади. К расчетной мощности котла отопления обязательно нужно добавить запас не менее 20%.

Тепло для отопления зданий получают путем переработки топлива в котлах, нагревающих теплоноситель

Виды отопительных котлов

Условно отопительные котлы можно разделить на автономные и с ручной загрузкой.

Автономные котлы в зависимости от используемого топлива бывают:

Порядок в списке определяет стоимость отопления в зависимости от вида топлива: газовые котлы будут самыми дешевыми в эксплуатации.

Галерея изображений

Содержание

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к сети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления.Этот процесс, также называемый обвязкой, состоит из нескольких этапов. В связи с тем, что газ является очень опасным топливом, некоторые работы должны выполнять сертифицированные работники газовой службы, но многое можно сделать и самостоятельно.

Подключение настенного газового котла – это комплекс работ, который включает в себя: разводку труб в системе отопления, подключение к газовой и электрической сетям, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того, как нагреватель будет готов и установлен на стене, первым делом необходимо подключить его к системе отопления.В зависимости от того, какая модель установлена ​​одноконтурная или двухконтурная, существуют различные схемы обвязки. Процесс подключения рассмотрим на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников.Двухконтурный котел выдает не очень много горячей воды, но ее хватает на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит в себе основные элементы, необходимые для работы системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группу безопасности. В системах отопления небольших частных загородных домов этого более чем достаточно, но при необходимости можно установить дополнительный расширительный бак или еще один насос.

Внизу любого навесного двухконтурного котла имеется 5 патрубков. Подключаются к: подаче и обратке системы отопления, подаче и обратке горячего водоснабжения, магистрального газа. Впускное отверстие для газа обычно расположено в центре и окрашено в желтый цвет. Все остальные линии можно расположить в любом порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуется уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами.Сечение труб отопления обычно больше, чем труб ГВС на 3/4 и 1/2 дюйма соответственно. Система отопления подключается к котлу через гайки-американки. На каждой линии установлены шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для отключения котла от системы отопления при необходимости. Для обеспечения герметичности все соединения необходимо выполнять с помощью сантехнической ФУМ-ленты или полотна.

Фильтры грубой очистки должны быть установлены в обратной линии отопления и в линии подачи ГВС.Для удобства их мытья и чистки они также отсекаются запорной арматурой. Часто для увеличения срока службы вторичного теплообменника двухконтурного котла на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к сети

Большинство современных настенных газовых котлов оснащены сложной автоматикой. Он управляет многими процессами, превращая котел отопления в автономную мини-котельную, работа которой практически не требует вмешательства владельца.Очевидно, что блок управления и различные датчики требуют электрического подключения.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения непосредственно к автомату. В любом случае они должны питаться от сети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальная розетка для газового котла должна располагаться рядом с ней, но ни в коем случае не под ней. Это одно из требований безопасности, чтобы в случае утечки теплоносителя не произошло короткого замыкания.

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвале или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Категорически запрещается заземлять настенный газовый котел на радиатор отопления или трубу подачи газа. Это является грубым нарушением правил эксплуатации газового оборудования и крайне опасно.

Автоматика котла очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе устройства быстро выходят из строя. Чтобы предотвратить частые поломки и продлить срок службы агрегата, необходимо подключение. Чтобы избежать остановки отопительного оборудования в случае отключения электроэнергии, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе.В зависимости от модели это может быть как традиционный дымоход, так и небольшой горизонтальный дымоход, который можно вывести наружу прямо через стену дома.

Фото 4: Монтаж коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания процесс горения происходит с помощью воздуха из помещения, в котором установлена ​​каменка. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов горения их соединяют из или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (с турбонаддувом) используют в своей работе наружный воздух. Он подается в устройство через один из каналов коаксиального дымохода. Второй канал используется для отвода дымовых газов в атмосферу. Коаксиальный дымоход очень прост в монтаже и к нему можно подключить газовый котел своими руками.

Способствует равномерному распределению тепла по жилому помещению. Обвязка газового настенного котла с двумя контурами – это процесс, в ходе которого оборудование подключается к горячему водоснабжению.Правильно выполненная обвязка полностью обеспечивает подачу тепла к радиаторам и качественную работу котла.

Правильная обвязка гораздо лучше повлияет на работу котла, чем покупка дорогостоящего оборудования.

Зачем проводится обвязка котла

Устройство двухконтурного газового настенного котла требует обязательной обвязки.

Обвязка газового настенного котла проводится с целью увеличения срока службы системы, а также для того, чтобы оборудование не перегревалось.

Благодаря этому помещение быстро прогревается до комфортной температуры, которая поддерживается необходимое время. Наиболее актуальна обвязка для твердотопливных газовых котлов. Своевременная обвязка настенного двухконтурного твердотопливного газового котла способна полностью заменить дорогое газовое отопление.

Обвязка настенного двухконтурного газового котла – это экономия средств и способ эффективного распределения тепловой энергии.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией длительного использования системы отопления.

Во избежание внезапных колебаний температуры необходимо уделять особое внимание регулированию температуры на входе и выходе.

В самом начале осуществляется циркуляция по малому контуру до достижения определенной температуры.

При достижении нужной температуры осуществляется циркуляция по большому контуру. Было бы правильно создать несколько контуров, чтобы обеспечить качественную регулировку температуры.

Имеет классическую схему, в которую входят:

1. Циркуляционный насос.
2. Распределительный клапан.
3. Бак расширительный.
4. Фильтры.
5. Зажимы, застежки и другие элементы.

Обвязка настенного двухконтурного газового котла может производиться несколькими способами.

Возможны следующие способы подключения к энергосистеме: система ГВС, система отопления и система теплого пола.

Обвязка настенного двухконтурного газового котла может выполняться по прямой и смесительной схеме.

Схема аварийной обвязки

Устройство обеспечивает аварийную схему обвязки котла. Аварийный контур обеспечивает полноценное функционирование системы отопления в аварийных ситуациях.

Существуют такие виды схем аварийной обвязки:

1. Источником подачи воды в систему отопления является водопровод. Двухконтурный настенный газовый котел отопления для таких случаев должен иметь гидроаккумулятор.
2. Самотечная циркуляция для котла.После отключения насоса включается специальный малогабаритный контур, работа которого направлена ​​на отвод лишнего тепла внутрь системы отопления.
3. ИБП включен. Чтобы источник бесперебойного питания сработал в нужный момент, необходимо всегда следить за зарядкой аккумуляторов.
4. Двухконтурный настенный газовый котел отопления для аварийных ситуаций предусматривает специальную схему — аварийную. Аварийный контур – это часть системы отопления, заставляющая работать принудительный и самотечный контуры одновременно.

Перед подключением настенного газового котла и для правильного выбора схемы обвязки следует изучить и учесть множество факторов, оценить материальные возможности и конструкцию системы отопления в здании.

Двухконтурный настенный газовый котел отопления предусматривает более сложную схему обвязки, чем одноконтурный котел, но такая система намного эффективнее и практичнее.

Подключение газового настенного двухконтурного котла – сложный пошаговый процесс, требующий технических навыков и знаний.Но если подготовиться к этому процессу, то подключить газовый котел и организовать обвязку котла вполне можно самостоятельно. Какую схему лучше выбрать, зависит только от конструкции системы отопления и от личных пожеланий.

Одной из оптимальных схем считается обвязка с естественной циркуляцией, так как ее несложно сделать своими руками.

принцип работы, инструкция и схема Тепловое устройство настенного двухконтурного котла

Пришла очередь рассказать о двухконтурном котле … О том, чем он отличается от одноконтурного, и, главное, какие у него есть недостатки и как с этими недостатками дальше жить…

Чем двухконтурный котел отличается от одноконтурного?

Котлы двухконтурные отличаются тем, что помимо основного — первичного — контура теплоносителя имеют второй контур — контур водопроводной воды, обычно нагреваемой в таком теплообменнике:

Напомню, что при работе на системе отопления забирает теплоноситель из системы отопления насосом, прогоняет его через свой теплообменник, расположенный над газовой горелкой, и возвращает в систему отопления:

Когда к нему подключен котел, то при недостатке теплой воды в котле теплоноситель направляется в первую очередь в котел — до тех пор, пока вода в нем не станет достаточно горячей… ну об этом мы говорили в предыдущей статье, я лишь напомнил, что, читая дальше, вы поняли, в чем разница между одноконтурным и двухконтурным котлом.

В дальнейшем я буду называть водопроводную воду просто водой, а воду из системы отопления — теплоносителем (причем теплоносителем не всегда является вода).

Устройство двухконтурного газового котла

Устройство двухконтурного настенного газового котла показано на схеме:

1 — основной теплообменник; 2 — газовая горелка; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — теплообменник нагрева воды; 6 — термостатический клапан.

На схеме видно, что двухконтурный котел имеет еще один теплообменник (5) — для нагрева воды. В этом теплообменнике два контура: контур водопроводной воды и контур теплоносителя системы отопления, но они движутся навстречу друг другу, но по разным трубам, разделены стенками труб и не смешиваются друг с другом. Но эти стенки настолько тонкие, что тепло от теплоносителя легко передается водопроводной воде.

Теплообменник выполнен в виде «гармошки» для улучшения теплоотдачи:

Вода (по трубе 2) и теплоноситель (по трубе 4) идут навстречу друг другу, в результате чего происходит теплообмен, вода нагревается и выходит из котла по трубе 3.

Назначение отходящих труб следующее:

Обычно , крайний патрубок для подключения к отоплению, второй по краю — для подключения к холодному водоснабжению и горячему выходу. Но проверьте и паспорт вашей модели котла.

Как работает система отопления с двухконтурным котлом?

Теплоноситель нагревается от горелки (2, см. схему выше) и под действием циркуляционного насоса (4) поступает в систему отопления, затем возвращается в котел и снова направляется на отопление.Если от датчика температуры поступает запрос о необходимости подогрева воды, срабатывает трехходовой клапан (6), и теплоноситель циркулирует только внутри котла: выходит из первичного теплообменника (1), поступает во вторичный теплообменник (5), отдавая тепло водопроводной воде, возвращается к насосу и оттуда в первичный теплообменник, где снова нагревается.

Вода поступает в теплообменник через его отдельный патрубок (2), движется во вторичном теплообменнике навстречу горячему теплоносителю и, нагреваясь, поступает по патрубку (3) к потребителю:

Как видно на схеме, котла в данном случае нет.

Для включения котла на приготовление горячей воды внутри котла установлено устройство, называемое аквасенсором:

Аквасенсор измеряет расход воды, и при достижении расходом порогового уровня (например, 1,5 л/мин.) происходит переключение трехходового клапана, срабатывает бойлер, начиная подготовку горячей воды для водопровода.

Существуют также комбинированные теплообменники, иначе называемые битермическими:

В таком теплообменнике вода нагревается пламенем горелки, как и теплоноситель.То есть в одном теплообменнике два контура — с теплоносителем системы отопления и водопроводной водой — которые между собой не смешиваются, а оба нагреваются газовой горелкой.

Теплообменник состоит из трубок внутри «рубашки». Итак, по внутренним трубам течет вода, а в «рубашке» находится теплоноситель системы отопления. Это делается для того, чтобы вода для водопровода не соприкасалась с пламенем горелки и не сильно нагревалась, что, как утверждают производители котлов, снижает образование накипи.

Почему двухконтурный котел называют «котлом для бедняков»?

Двухконтурный котел еще называют «котлом для бедных». Почему?

Да потому, что это самый дешевый вариант приготовления горячей воды газовым настенным котлом. Двухконтурный котел готовит воду не больше, чем обычная газовая настенная колонка. Это означает, что он подходит только для 1-2 жителей и будет хорошо работать для 1-2 водоразборных точек. Ну и еще один недостаток таких котлов – образование накипи на стенках теплообменника.Более того, с течением времени масштаб растет все быстрее и быстрее.

Подключение котла к двухконтурному котлу

Однако не все так безнадежно, как написано выше: бойлер косвенного нагрева можно подключить и к двухконтурному котлу.

Подключать котел к двухконтурному котлу лучше всего через гидроразделитель (по-другому гидрострелку):

Для работы котла имеется насос отопления (загрузочный) котла (1). Этот насос подает воду в водяной пистолет.Так как в результате этого внутри котла возникает некоторый вакуум, горячий теплоноситель поступает в него из другой части гидроразделителя.

Отличие от ранее рассмотренных схем в том, что здесь одновременно может работать и котел, и система отопления.

Для того, чтобы загрузочный насос котла включался и выключался при необходимости, используется датчик температуры — термостат (2), установленный на котле и подключенный к насосу. Когда вода в котле остывает, термостат включает загрузочный насос котла.Ну а о работе помпы уже упоминалось чуть выше. Как только вода в бойлере нагрелась, термостат отключает насос.

Так что если вы когда-нибудь устанавливали двухконтурный котел , и вам стало не хватать нагретой им водопроводной воды, то выход есть и котел менять не обязательно. Удачи.

котел отопительный двухконтурный

Как правило, технологиями отопления интересуются владельцы загородных домов, где нет горячего водоснабжения и автономного отопления.Чтобы обеспечить себе определенные условия комфорта, владельцам таких домов приходится либо устанавливать водонагреватель и одноконтурный котел и водонагреватель, либо двухконтурный котел. Последний вид оборудования позволяет одновременно получать горячую воду для бытовых нужд и обеспечивать эффективную работу системы отопления в зимний период.

Двухконтурный котел имеет особую конструкцию, обеспечивающую его преимущества, позволяющие использовать его для получения необходимого объема горячей воды за короткий период.Чтобы точно понять, как работает такое оборудование, необходимо рассмотреть его в сравнении с другими видами отопительного оборудования.

Типы отопительных котлов

Ассортимент современного оборудования, которое можно использовать в качестве нагревательного элемента в системе отопления, чрезвычайно широк. На рынке котельного оборудования представлены различные модели от производителей из разных стран. Однако все многообразие можно разделить всего на две категории по типу установки (настенные или напольные) и по типу конструкции (одноконтурные или двухконтурные).

Настенный газовый котел компактнее напольного, что часто требует оборудования отдельного помещения (котельной). Разделение котлов по количеству контуров отопления говорит об их функциональности. В первом случае газовый котел используется только для отопления, а во втором встраиваются два отопительных контура, за счет чего они используются и для обеспечения горячего водоснабжения. При этом оба контура работают независимо друг от друга, то есть если вам нужно нагреть воду, это никак не повлияет на эффективность и качество нагрева.

Устройство газового отопительного оборудования

Принцип устройства всех газовых котлов одинаков. Они могут отличаться в деталях, что не влияет на общую схему работы.

Каждый газовый котел представляет собой утепленный кожух, слой теплоизоляции в котором предотвращает потери тепловой энергии, образующейся при сгорании газа.

Корпус содержит функциональные элементы:

• горелка;

теплообменник

• ;
• автоматика.

Особенности формы и конструкции горелки связаны с используемым энергоносителем. В газовых котлах это камера, внутри нее при сгорании газа выделяется тепловая энергия и образуются различные оксиды (в данном случае продукты сгорания). Горелка предназначена для выработки энергии, которая расходуется на нагрев теплоносителя системы отопления.

Теплообменник представляет собой конструктивный элемент, расположенный над горелкой с теплоносителем внутри.В большинстве систем в качестве охлаждающей жидкости используется вода, но это может быть и антифриз. Продукты сгорания вместе с полученным теплом перемещаются от горелки к теплообменнику, нагреваются его стенки, а вместе с ними и теплоноситель. Он начинает свое движение по системе, благодаря чему помещение нагревается, а остывшие продукты сгорания направляются в дымоход и выводятся на улицу.

Газовые котлы могут передавать тепло по-разному, в зависимости от особенностей их конструкции это:

• битермический;
• пластинчатый (или двойной).

Теплообменник последнего типа состоит из двух частей. Часть контура отопления состоит из медных пластин и труб, покрытых защитным слоем для предотвращения коррозии. Основной функцией этого элемента газового котла является теплопередача. Вторая часть обеспечивает нагрев воды для бытовых нужд. Он состоит из пластин, передающих тепло нагреваемой среде. Такие теплообменники называются пластинчатыми из-за их конструкции.

Битермический теплообменник состоит из двух труб, одна из которых расположена внутри другой.Внутренняя часть этой конструкции предназначена для обеспечения горячего водоснабжения, а внешняя – для отопления.

Газовый котел имеет некоторые особенности в эксплуатации в зависимости от типа розжига, которым он оснащен. Их два:

• пьезорозжиг;
• электроподжиг.

Тип устройства зажигания обеспечивает характеристики сгорания топлива. Также необходимо учитывать различные варианты подачи воздуха к месту сжигания топлива.Можно использовать как внутренний, так и наружный воздух. В первом случае камера сгорания открыта, а во втором – закрыта. В последнем случае может быть предусмотрена естественная или принудительная вентиляция.

Работой различных вентиляторных блоков управляет автоматика. Современные газовые котлы оснащены микропроцессорной автоматикой. Благодаря этому вы можете настроить устройство на определенную программу работы и все его параметры будут настроены автоматически.

Принцип работы двухконтурного газового котла

Газовый котел сконструирован таким образом, что может работать в двух режимах: отопление и горячее водоснабжение.При отоплении помещения теплообменник с теплоносителем нагревается в барабане котла. Он может нагреваться до температур от 35 до 80°, в зависимости от желаемого результата.

Для включения режима отопления газовый котел оснащен термостатом, реагирующим на понижение температуры в помещении. При этом он передает сигнал в систему, в результате чего запускается насос, создающий разрежение в трубе обратки теплоносителя. В результате нагретый теплоноситель попадает в систему отопления.Если при этом давление в системе достигает 0,45 бар или поднимается выше этой отметки, контакты реле замыкаются и горелка начинает работать. Запуск этих процессов контролируется микропроцессором.

Первое время после запуска газовый котел работает на минимальной мощности, которая постепенно увеличивается до максимальной. Если в процессе увеличения мощности теплоноситель нагревается до необходимой температуры, то дальнейшее увеличение мощности не происходит и работа аппарата переходит в модуляционный режим.Если сразу после запуска рабочая мощность прибора слишком высока, горелка выключается электронным способом. Его можно повторно зажечь не ранее, чем через 3 минуты.

Горелка занимает нижнюю часть камеры сгорания, представляющую собой металлический контейнер с хорошей теплоизоляцией. Над ним расположен теплообменник. Горелка начинает работать в тот момент, когда для продолжения правильной работы системы необходимо нагреть воду, которая в данном случае используется как теплоноситель.Одновременно с работой горелки начинается работа циркуляционного насоса, обеспечивающего движение теплоносителя по трубопроводу системы отопления.

При достижении параметров работы котла по умолчанию подача газа будет уменьшена и котел перейдет в режим ожидания. Когда температура снова упадет, датчик температуры подаст сигнал, что приведет к интенсивной подаче газа, за счет чего произойдет розжиг горелки.

Вода из контура отопления не поступает в контур ГВС благодаря трехходовому клапану.Теплоноситель поступает в трубопровод системы отопления по подающим патрубкам и возвращается по обратным. То есть в первом теплообменнике вода движется по замкнутому кругу. Благодаря этому на внутренней поверхности труб образуется минимальное количество налета. Во второй контур вода подается из водопровода, в ней, как правило, гораздо больше примесей, что увеличивает вероятность выхода контура из строя. Если это произойдет, то котел можно использовать как одноконтурный, то есть только для отопления.

Работа газового котла летом

Летом нет необходимости отапливать помещение, но доступ к горячей воде для бытовых нужд все же необходим. В этом случае можно эксплуатировать двухконтурный газовый котел в летнем режиме. В этом случае принцип работы устройства будет несколько иным. Тепловая линия перекрывается трехходовым краном и вода из системы отопления поступает во вторичный теплообменник вместо первичного.

При движении через вторичный теплообменник вода получает тепло и подается в контур горячего водоснабжения.Этот процесс можно запустить благодаря реле давления. Когда расход воды превышает 2,5 литра, реле замыкается. В этом случае сигнал передается на горелку, после чего происходит ее розжиг. Клапан подачи топлива открывается, начинает работать устройство, на начальном этапе которого мощность невелика, но при плавном увеличении со временем достигает своего максимума.

Таким образом, устройство работает до тех пор, пока вода не нагреется до определенной температуры, которую вы можете установить самостоятельно. После этого котел переходит в режим работы, при котором осуществляется плавное регулирование температуры воды.

Интенсивность горелки регулируется автоматически и зависит от индивидуального расхода воды. Выключается при превышении температуры воды заданной на 5°С и снова включается при ее снижении на 1°С. В летнем режиме отопительный контур не работает. Все тепло, полученное от горелки, идет на нагрев сохраняющего неподвижность теплоносителя, а от него — в контур водоснабжения.

Преимущества двухконтурных устройств

Выбор этого типа отопительного оборудования принесет вам много преимуществ.В первую очередь необходимо отметить возможность сэкономить на покупке оборудования для обеспечения горячего водоснабжения. Кроме того, оба контура могут работать независимо друг от друга, то есть при выходе из строя одного из них второй не пострадает. При этом замена контура в двухконтурном котле не так затратна, как ремонт отдельных устройств, используемых для нагрева воды и обогрева помещения.

Такие устройства очень удобны в эксплуатации и экономичны, так как работают на самом дешевом на сегодняшний день виде топлива.Такое устройство намного компактнее, чем два отдельных устройства.

Итак, двухконтурный газовый котел работает по достаточно простой схеме. Особая конструкция позволяет решить сразу две задачи, очень важные для обеспечения комфортной жизни: тепло в доме и постоянный доступ к горячей воде.

Самые популярные статьи блога за неделю

Правильный выбор газового котла отопления – важный и ответственный момент для последующей работы всей системы отопления, особенно если необходимо еще и организовать бесперебойное горячее водоснабжение.

Человеку, впервые столкнувшемуся с этим вопросом, сложно принять объективное правильное решение: прилавки магазинов отопительной техники заполнены котлами различных марок, а продавцы настоятельно рекомендуют несколько моделей, руководствуясь соображениями прибыли своего предприятия, а вовсе не интересы потребителей.

Иногда доводы счетчиков настолько убедительны, что перед ними теряются даже те, кто изначально выбрал для себя совсем другую технику.В результате люди покупают котлы, не выдерживающие интенсивной эксплуатации, обвиняют производителей в выпуске некачественного товара, не думая, что сами сделали неправильный выбор и приобрели «игрушечный совок для копания огорода».

Как выбрать двухконтурный котел отопления

Знание их основных отличительных признаков, а также их общепринятой классификации поможет в правильном выборе котла отопления.

Начнем с определения

Котел газовый отопительный — устройство, предназначенное для выработки тепловой энергии, которая в последующем используется для обогрева помещения и получения определенного количества горячей воды для бытовых нужд.Здесь важно понимать получение максимального количества горячей воды без ущерба для качества нагрева теплоносителя (что равнозначно качеству нагрева) для каждого котла в отдельности.

В качестве топлива для газового отопительного котла используется природный или сжиженный газ. Его использование позволяет получать доступную тепловую энергию, легко контролировать работу котла и использовать систему автоматического управления для его безопасности.

Современные газовые отопительные котлы могут иметь разные конструктивные особенности, но принцип работы у всех одинаков: сначала поджигается запальник (в котлах старых моделей для этого используется простая спичка, а в котлах новых — электронная установлена ​​система зажигания).Зажигалка горит постоянно. От нее зажигается основная горелка, которая нагревает температуру теплоносителя в котле до определенного значения, при достижении которого термостат дает команду на отключение основной горелки.

При снижении температуры охлаждающей жидкости до минимального значения снова поступает сигнал от термостата на включение подачи газа, он поджигается и процесс повторяется.

Классификация котлов по месту установки

В зависимости от места установки газовые котлы могут быть настенными или напольными.

• Настенные отопительные котлы

Настенные котлы компактны, и, как правило, представляют собой мини-котельную, в комплект которой входит все оборудование, необходимое для устройства автономной системы отопления. Разумеется, за исключением самих отопительных приборов и трубопровода, необходимого для их подключения.

Настенные котлы могут иметь закрытую или открытую камеру сгорания, но в основном данный тип оборудования выпускается с закрытой камерой сгорания.Мощность настенных котлов отопления обычно ограничивается 30 кВт, (реже 100 кВт), но точно говорить о пределе мощности настенного котла нельзя: этот тип оборудования постоянно совершенствуется и возможно, пока писалась эта статья, производители не предложили покупателям более мощные и экономичные настенные котлы отопления…

При необходимости увеличить выработку тепловой энергии многие модели настенных котлов отопления можно соединить в каскад.

• Напольные отопительные котлы

Напольные отопительные котлы устанавливаются на предварительно подготовленный фундамент или площадку. Трубка котла не входит в комплект и приобретается отдельно.

Установка котла на прочном фундаменте — это не прихоть конструктора или недоработка изготовителя, а конструктивная особенность прибора, точнее его теплообменника, и в зависимости от типа которого различают

• Котлы стальные жаротрубные , мощностью до нескольких МВт, оборудованные теплообменником в виде стальных вертикальных труб, расположенных по периметру камеры сгорания.Для повышения КПД котел оборудован специальной дутьевой горелкой, в которой предварительно готовится смесь газа и воздуха в оптимальном для сжигания топлива соотношении.
• Котлы чугунные газовые , мощность которых несколько сотен кВт. Корпус и основные элементы такого котла изготовлены из стали, а из чугуна – только теплообменник. Горелки чугунных котлов могут быть дутьевыми (для более эффективных моделей) или атмосферными. Чугунные котлы самые долговечные.Они менее подвержены коррозии, но при этом являются достаточно хрупким оборудованием.

Напольные газовые котлы отопления всегда представляют собой оборудование большой мощности, предназначенное для обогрева больших площадей, к которым могут относиться жилые помещения, производственные цеха, хозяйственные постройки и т.п.

Установка напольного котла требует отдельного помещения для котельной, а также отдельного дымохода (коаксиальный дымоход здесь не ограничивается).

Исключение составляют котлы отечественного производства старых моделей, которые хорошо зарекомендовали себя и поэтому выпускаются (и закупаются) по сей день.Речь идет о напольных котлах АОГВ относительно небольшой мощности, но устанавливаемых исключительно на полу. Основным преимуществом этих котлов является их дешевизна и энергонезависимость.

Одноконтурные и двухконтурные котлы отопления — принцип работы

В зависимости от функционального назначения котлы отопления могут быть одноконтурными, предназначенными только для нагрева теплоносителя, или двухконтурными, предназначенными для нагрева как теплоносителя, так и воды для горячего водоснабжения.

В двухконтурных котлах отопления возможен попеременный нагрев воды и теплоносителя, но при этом преобладающим является нагрев воды на горячее водоснабжение (горячее водоснабжение), при котором происходит нагрев теплоты. перевозчик останавливается.Понятно, что при большом заборе горячей воды, например, при принятии душа, теплоноситель может остыть и падение его температуры может быть не только заметным, но и опасным для целостности системы: при малом воздухе температуры система отопления может просто замерзнуть.

Для предотвращения возможных аварийных ситуаций котлы, предназначенные для продажи в нашей стране, оснащены системами безопасности, блокирующими нагрев воды для горячего водоснабжения при снижении температуры теплоносителя ниже критической отметки.

Это означает, что в мороз вряд ли можно рассчитывать на комфортное горячее водоснабжение, имея для этого только двухконтурный котел отопления. Гораздо проще и безопаснее использовать бойлер косвенного нагрева в комплекте с бойлером. При этом его можно подключить к любому котлу, как одноконтурному, так и двухконтурному.

Заключение

Подводя итоги, следует отметить, что напольные котлы более производительны, но в то же время громоздки.Для их установки требуется отдельное помещение. С их помощью можно получить не только тепло, но и горячую воду: нужно только установить бойлер косвенного нагрева.

Настенные котлы отопления компактны и могут использоваться для горячего водоснабжения и отопления, однако безопаснее и удобнее использовать с ними бойлер косвенного нагрева, который позволяет всегда иметь запас горячей воды.

Разновидности газовых котлов

Выбор котла

Производители газовых котлов

Использование настенных газовых котлов – наиболее распространенный способ организации отопления и горячего водоснабжения как частного дома, так и квартиры.Использование относительно дешевого газа в качестве топлива обеспечило их высокую популярность на протяжении многих десятилетий. Эксплуатация таких котлов более комфортна и автоматизирована, по сравнению с котлами на твердом или жидком топливе, и намного экономичнее, чем при использовании электрических котлов. Максимальная мощность настенного котла может достигать 42 кВт, чего вполне достаточно для обогрева дома площадью около 400-450 м². Котлы большей мощности выпускаются только в напольном исполнении.

Устройство и принцип работы настенного газового котла

В настоящее время настенный газовый котел представляет собой компактный отопительный прибор, в корпусе которого, помимо самих ТЭНов, находится все необходимое оборудование для его эффективной работы. Настенный газовый котел состоит из следующих основных элементов:
1. Подача газа в камеру сгорания осуществляется посредством газовой горелки. Форсунки обеспечивают равномерное распределение газа в камере нагрева теплоносителя. В современных котлах используются модулирующие горелки, способные регулировать пламя и точно поддерживать заданную температуру.
2. Теплообменник может быть изготовлен из меди или нержавеющей стали. Медные теплообменники обладают лучшей теплопроводностью и более высоким КПД, а стальные теплообменники более долговечны и устойчивы к коррозии.Конденсационные котлы могут иметь как один, так и два теплообменника.
3. В зависимости от мощности котла расход воды обеспечивается одним или двумя циркуляционными насосами.
4. Расширительный бак компенсирует избыток воды за счет нагрева.
5. Автоматика газовых котлов представляет собой систему устройств, направленных на поддержание стабильной температуры в системе отопления и помещении. Автоматика подразделяется на энергозависимую (электронные датчики, программаторы, комнатные термостаты, электромагнитные клапаны) и энергонезависимую, реагирующую на изменение давления теплоносителя в результате перегрева или охлаждения.
6. Вентилятор (для турбированных котлов).
7. Термометр, манометр, воздухоотводчик, газовый кран и др. — контрольно-измерительные приборы, необходимые для правильной работы котла.
8. Системы безопасности. Встроенная система защиты останавливает работу котла при отключении электроэнергии и закрывает электромагнитный клапан подачи газа. При восстановлении подачи электроэнергии котел перезапускается вручную.

Большинство моделей также имеют систему защиты от замерзания. При длительной работе котла в энергосберегающем режиме температура теплоносителя контролируется с помощью датчиков.При снижении температуры до 4-6°С котел кратковременно включается и теплоноситель прогревается, после чего котел снова переходит в «спящий» режим.

Система самодиагностики позволяет определить до 90% неисправностей котла. Информация о характере поломки выводится на электронное табло в виде кода.

Основные принципы работы общие для различных модификаций газовых настенных котлов. Контроллер управления регистрирует температуру теплоносителя и окружающей среды с помощью датчиков и определяет потребность в тепле.Исходя из необходимости, в горелку подается газ и производится электрический или пьезоэлектрический розжиг. Подогретая до заданной температуры вода подается с помощью циркуляционного насоса из теплообменника в систему отопления. После достижения максимальной температуры, установленной термостатом, горелка автоматически отключается.

Разновидности газовых котлов

Все настенные газовые котлы можно условно разделить на несколько основных категорий:
— в зависимости от используемого способа сжигания топлива котлы бывают с открытой и закрытой камерой сгорания;
— по классу эффективности и наиболее полному использованию вырабатываемой теплоты классические и конденсационные;
— по функциональному назначению, на одноконтурные (обеспечивающие только систему отопления) и двухконтурные (обеспечивающие как систему отопления, так и горячее водоснабжение).

Котлы с открытой камерой сгорания. Другое название котлов с открытой камерой сгорания: котлы с естественной тягой. Для обеспечения процесса сжигания газа подается необходимое количество воздуха естественным путем, из помещения, в котором находится котел, а отработанные газы и другие продукты сгорания выводятся наружу через дымовое отверстие котла. Как следствие, при установке котла с естественной тягой в жилом помещении обязательно должна присутствовать высокопроизводительная система приточной вентиляции.В противном случае может быть нехватка кислорода, духота, а в случае дефектов или негерметичности дымохода возможно отравление угарным газом. Для такого котла крайне желательно выделить отдельное помещение – котельную, оборудованную дымоходом и системой вентиляции в соответствии с нормами безопасности. Основной причиной популярности котлов с естественной тягой является их привлекательная цена и способность некоторых моделей работать вне зависимости от наличия электричества.

Котлы с закрытой камерой сгорания. Турбированные газовые котлы с закрытой камерой сгорания забирают необходимый для процесса горения воздух с улицы, что позволяет монтировать их, в том числе и в жилых помещениях, придерживаясь определенных норм и правил безопасности. Как подача воздуха, так и отвод дымовых газов осуществляется посредством коаксиального дымохода. Конструкция коаксиального дымохода представляет собой трубу меньшего диаметра, помещенную в трубу большего диаметра. С помощью трубы меньшего диаметра удаляются продукты горения, а в обратном направлении через стенку между трубами снаружи подается воздух, необходимый для поддержания процесса горения.Выпуск и подача воздуха осуществляется с помощью мощного вентилятора. Таким образом, работа котла не влияет на атмосферу внутри помещения, что позволяет снизить требования к условиям установки. Кроме того, за счет теплообмена воздух поступает в камеру сгорания уже нагретым, что способствует более полному сгоранию газа и, соответственно, обеспечивает более высокий КПД котла. С точки зрения комфортной эксплуатации и безопасности для здоровья человека такая система гораздо предпочтительнее.К недостаткам котлов с закрытой камерой сгорания можно отнести их относительно высокую стоимость, необходимость подключения электричества для работы вентилятора, более шумную работу.

Традиционные и конденсационные котлы. Принцип работы конденсационных котлов основан на использовании тепла вторичных газов, образующихся при сгорании. Отходящие газы включают двуокись и окись углерода, окись азота и серы, а также до 20 % нагретого водяного пара. В традиционных котлах все продукты сгорания выбрасываются в атмосферу.В конструкцию конденсационного котла входит специальный дополнительный теплообменник (из нержавеющей стали, силумина и других неагрессивных материалов), предназначенный для конденсации паров воды. В зависимости от режима работы котла выделяется определенное количество дополнительной тепловой энергии. Чем ближе температура дымовых газов к «точке росы» (температура образования конденсата), тем выше КПД котла. Такие котлы отличаются не только высоким КПД, но и помогают снизить выброс вредных веществ в атмосферу.Продукты горения концентрируются в образовавшейся жидкости, которая сбрасывается в канализационную систему.

Котлы одноконтурные. Котел одноконтурный предназначен исключительно для отопления; для организации горячего водоснабжения дополнительно требуется установка газовой колонки или электрического котла.

Котлы двухконтурные. Такие котлы обеспечивают как потребность в отоплении, так и горячем водоснабжении. В котел встроен отдельный контур нагрева горячей воды, но технологически одновременный нагрев воды на отопление и горячее водоснабжение не предусмотрен.Приоритет отдается приготовлению горячей воды, поэтому при включении горячей воды отопление временно прерывается. Учитывая, что для заметного снижения температуры в помещении потребуется несколько часов непрерывной работы котла только на приготовление горячей воды (чего на практике практически не бывает), такой котел достаточно эффективен.

Выбор котла

Основными характеристиками, которыми следует руководствоваться при выборе котла, являются его мощность и количество горячей воды, которое он может приготовить в единицу времени.Точный теплотехнический расчет требуемой мощности котла с учетом всех факторов (степень утепления здания, толщина стен, качество стеклопакетов, климатические условия и др.) может провести только инженер-теплотехник. Предварительно определить мощность котла можно исходя из потребности в 1 кВт на каждые 10 м² помещения при высоте потолков около 3 метров. Большинство моделей двухконтурных котлов вполне способны обеспечить отопление и горячее водоснабжение домов площадью до 250 м², при повышенном расходе горячей воды в таких домах (наличие нескольких санузлов или душевых), желательно дополнительно установить газовую колонку или бойлер.Для домов с большей площадью, где нагрузка на отопительный контур значительно превышает потребность в горячем водоснабжении, лучше отдать предпочтение одноконтурному котлу, а для приготовления горячей воды использовать автономное отопительное оборудование.

Для комфортной эксплуатации котла имеет значение тип горелки, используемой для розжига устройства. Пьезоподжиг осуществляется вручную, нажатием кнопки запальный фитиль начинает гореть и поддерживает дальнейшее зажигание самой горелки.При электроподжиге постоянный процесс горения не поддерживается, включение происходит автоматически посредством электрической искры. Этот способ дороже, но он более экономичен и удобен.

Важным фактором при выборе котла является то, как организован процесс удаления выхлопных газов. Так, котлы с естественной тягой требуют оборудования вертикального дымохода, а также выделения под топку отдельного помещения, что не всегда возможно. Конденсационные котлы несколько дороже, но имеют ряд преимуществ.Благодаря использованию принудительной тяги вытяжка воздуха и оборудование дымоходного отверстия могут осуществляться как вертикально, так и горизонтально через наружную стену. Кроме того, такие котлы имеют более высокий КПД и могут быть установлены на кухне, в ванной, кладовой и других помещениях с соблюдением необходимых норм безопасности.

Условия установки настенных газовых котлов

Учитывая, что газовые котлы являются устройствами повышенной пожаровзрывоопасности, а также требуют подключения к внешнему источнику газа, их установка имеет свою специфику и допускается после ряда согласований и в строгое соответствие с существующими нормами и правилами.

Самостоятельный монтаж газового оборудования может производиться только квалифицированными специалистами. На основании заявления, поданного в газовую службу, заявитель получает технические условия, согласно которым котел должен быть установлен. Инженеры-проектировщики на основании предоставленных технических условий составляют проектную документацию, включающую схему прокладки газопровода от магистрали и схему установки самого подогревателя. Проектная документация, паспорт и сертификат выбранного настенного газового котла передаются на согласование в контролирующие органы газового хозяйства, где проходят окончательную сертификацию или отправляются на доработку.

Перед установкой как напольного, так и настенного газового котла необходимо соответствие ряду требований:
— помещение, отведенное под установку котла, должно иметь площадь не менее 4 м² и высоту потолка 2,2 м;
— отделка стен и полов негорючими материалами, стены оштукатурены;
– ширина дверного проема не менее 80 см;
– помещение должно быть хорошо освещено, не менее 0,3 м² площади окон на 10 кубометров внутреннего пространства;
— помещение должно быть обеспечено газом, холодной водой, канализацией и электричеством;
— площадь проемов для приточной вентиляции рассчитывается исходя из следующих норм: не менее 8 см² на 1 кВт мощности котла для притока воздуха снаружи и от 30 см² на 1 кВт для притока внутрь здания;
— диаметр дымохода должен соответствовать мощности котла и быть не меньше площади выхода.

Большинство компаний, торгующих газовыми котлами, имеют собственные проектно-монтажные отделы или сотрудничают с соответствующими организациями. Обязательно заключение договора на техническое обслуживание котла, как на гарантийный, так и на послегарантийный период. Изначально гарантия дается на год эксплуатации котла и может быть продлена после ежегодного технического обслуживания.

Преимущества и недостатки газовых котлов

Настенные газовые котлы имеют ряд преимуществ:
— компактные размеры и привлекательный дизайн позволяют устанавливать их практически в любом помещении;
— комплектное котельное оборудование с необходимым оборудованием в одном корпусе;
— заменой форсунок можно адаптировать котел для работы на жидком топливе;
— использование газа в качестве топлива сегодня дешевле других видов энергоносителей.

К недостаткам настенных газовых котлов можно отнести их относительно высокую стоимость, большое количество разрешений на установку, необходимость ежегодного обслуживания и чувствительность к качеству теплоносителя.

Производители газовых котлов

Надежность и эффективность работы котла во многом зависит от качества сборки и технологий, используемых при производстве. На рынке широко представлены котлы из Евросоюза (Германия, Италия, Чехия), Азии (Южная Корея, Япония, Китай), а также отечественных производителей.

К более дорогому сегменту рынка относятся газовые котлы немецких производителей, таких как Wolf, Vaillant, Bosch и Buderus … Для производства котлов эти производители используют новейшее оборудование и технологии, управление максимально автоматизировано, а большой модельный ряд позволяет выбрать модель, отвечающую практически любым требованиям.

При покупке котла следует обратить внимание на наличие официального представительства и сервисных центров выбранного производителя в близлежащих регионах.При отсутствии должной сервисной поддержки от производителя ожидание необходимой детали для ремонта котла может растянуться на месяцы.

Котел газовый двухконтурный — устройство, обеспечивающее подачу теплоносителя на 2 контура, а именно контур отопления и ГВС (рис. 1). Принцип работы двухконтурного газового котла должен знать каждый, у кого в доме есть подобное оборудование. Следует отметить основные функции данного устройства:

• Обеспечение системы отопления теплоносителем и дальнейшее поддержание температуры в системе;
• Горячее водоснабжение, то есть обеспечение дома горячей водой для хозяйственных нужд.

Рис. 1

Принцип работы

Двухконтурный котел нагревает теплоноситель в теплообменнике. Весь процесс отопления работает благодаря термостату, который запускает двухконтурный котел, если температура теплоносителя падает до определенного уровня. Когда термостат запускается, он дает команду циркуляционному насосу. Насос, в свою очередь, тоже начинает функционировать и производит движение теплоносителя в обратке. В результате теплоноситель, который нагревается в теплообменнике, начинает циркулировать по системе.

После запуска газовый прибор начинает работать на малой мощности, но в процессе нагрева увеличивается до максимальной. Но в случае, когда установлен режим работы, котел прогревается до нужной температуры. Этим процессом управляет автоматика, при очень быстром нагреве она отключает котел, то есть перекрывает подачу газа на горелку.

Рис. 2

Теплообменник нагревается за счет тепла, выделяющегося при сгорании газа.Таким образом, камера сгорания с горелкой располагается внизу, а уже над ней находится теплообменник.

При достижении теплоносителем в системе отопления заданной температуры горелка постепенно гаснет, а затем газ вообще не идет. Далее двухконтурный газовый котел находится в дежурном режиме, до новой команды от термостата.

Что касается второй функции двухконтурного агрегата – горячего водоснабжения, то она осуществляется с помощью трехходового клапана.Он перекрывает путь теплоносителя в систему отопления, при этом вода поступает во вторичный теплообменник, который предназначен для горячего водоснабжения. Этот теплообменник расположен над первичным. Трехходовой кран срабатывает при открытии водопроводного крана, а после его закрытия двухконтурный котел продолжает работать на нагрев теплоносителя для радиаторов.

Розжиг

Розжиг газовых котлов может быть двух видов:

• Электрический — этот тип розжига встречается в приборах, работающих от электричества.Благодаря блоку управления такое зажигание происходит в автоматическом режиме;
• Пьезорозжиг — недорогие котлы оснащены этим типом розжига, это энергонезависимая система. Зажигание происходит нажатием кнопки на корпусе. При этом запальник горит постоянно.

Рис. 3 Напольный двухконтурный котел

Работа контура ГВС

Устройство двухконтурного котла заключается в том, что в летнее время его можно использовать как газовую колонку. Как работает двухконтурный газовый котел летом? Котел активируется из дежурного режима после открытия водопроводного крана.Это связано с замыканием реле давления.

Расход воды для этого требуется не более 2,5 литров. В результате автоматической команды происходит розжиг и постепенно увеличивается подача газа. Трехходовой клапан также реагирует на открытие крана, перекрывая отопительный контур. Далее из первичного теплообменника вода подается во вторичный, где нагревается.

После того, как вода в теплообменнике нагреется до нужной температуры, оборудование начинает работать на меньшей мощности и просто регулирует плавный нагрев.Газовая горелка включается, если температура упала на 1 градус.

Аппараты конденсационные и конвекционные

Двухконтурные газовые котлы могут работать по двум принципам:

• Конвекция;
• конденсат.

Принцип работы газоконвекционной установки заключается в выпуске пара от сгорания газа, который в последующем удаляется через систему удаления продуктов сгорания. Но конденсационные модели работают иначе.Имеют дополнительную камеру сгорания, в которую подаются отработанные пары от сгорания топлива. Там они еще нагреваются до определенной температуры, а потом нагревают вторичный теплообменник. Вторичный теплообменник предназначен для контура горячего водоснабжения.

Что касается конвекционного принципа работы котла, то он проще и легче в управлении. Поскольку пар уходит в дымоход, внутри не образуется конденсат, а значит, вероятность коррозии минимальна.Конденсационные котлы имеют более высокий КПД, так как в комплектации имеется дополнительная камера сгорания.

Устройство двухконтурного устройства

Устройство двухконтурного газового котла (рис. 4) состоит из трех основных узлов, которые есть во всех типах устройства:

• Газогорелочный;
• Теплообменники;
• Автоматика.

Также неизменной частью газового отопительного агрегата является корпус со слоем теплоизоляции.

Рис. 4

Газовая горелка представляет собой конструкцию с перфорацией по всему корпусу, а внутри находятся сопла. Форсунки подают и распределяют газ для равномерного пламени. Горелка может быть нескольких видов:

• Одноступенчатая — эта горелка сконструирована так, что ее нельзя регулировать, она работает в одном режиме;
• Двухступенчатый — это устройство имеет 2 положения регулировки мощности;
• Модулируемая — мощность такой горелки можно регулировать, за счет чего котлы экономнее расходуют топливо.

Теплообменник. В двухконтурных газовых приборах 2 теплообменника:

• Первичный – нагревает теплоноситель для контура отопления. Из стали или чугуна;
• Вторичный теплообменник, в котором нагревается вода для контура ГВС. Обычно он несколько меньше подвержен влиянию температуры, чем первичный, поэтому может быть изготовлен из таких материалов, как медь, нержавеющая сталь и т. д.

Рис. 5 Теплообменник первичный к двухконтурному газовому аппарату

Автоматика — блок, управляющий работой газового аппарата.Он включает в себя электронную схему и сенсорную систему. Датчики подают показания работы двухконтурного котла на электронную схему, которая устанавливает режим работы или отключает прибор.

Циркуляционный насос — это устройство необходимо для системы отопления с принудительной циркуляцией. Это вспомогательная часть энергозависимой системы. Такой насос обеспечивает необходимый показатель давления.

Система удаления продуктов сгорания может быть с:

• естественной тягой.При этом продукты сгорания выводятся в дымоход, который должен возвышаться над крышей не менее чем на 1 метр;
• принудительная тяга. Котлы с такой системой имеют в конструкции вентилятор для отвода продуктов сгорания в коаксиальный дымоход (труба в трубе). Такие котлы называются турбированными.

Расширительный бак. При нагреве охлаждающей жидкости до высокой температуры она расширяется, а ее излишки временно попадают в расширительный бачок. Объем бака может быть разным, это зависит от объема теплоносителя в системе и мощности котла.

Камера сгорания представляет собой металлический контейнер с теплоизоляцией. Именно над ним располагается первичный теплообменник, а внизу – горелка. Камера сгорания газового аппарата может быть:

Газовый двухконтурный аппарат с открытой камерой – это аппарат, который может быть энергонезависимым, так как забирает воздух для горения непосредственно из помещения, в котором он установлен. Такие агрегаты рекомендуется устанавливать в отдельных помещениях – котельных. Они должны быть обустроены по всем правилам, а именно иметь хорошую вентиляцию и окно.Если двухконтурному котлу с открытой камерой сгорания не будет хватать воздуха, он будет выделять углекислый газ.

Устройство газовое двухконтурное с закрытой камерой — устройство, забирающее воздух для горения с улицы через коаксиальный дымоход. Принцип коаксиальной системы газоотвода заключается в ее особой конструкции — «труба в трубе» (рис. 6). То есть труба меньшего диаметра находится в трубе большего диаметра. Продукты сгорания выходят через маленькую трубу, а через большую трубу в газовый котел засасывается воздух.Преимущество коаксиального дымохода в том, что его можно устанавливать как горизонтально, так и вертикально.

Рис. 6

Энергонезависимые и энергонезависимые котлы

Принцип работы двухконтурного газового котла энергозависимого типа практически не отличается от энергонезависимых котлов. Они функционируют благодаря компонентам, работающим от электричества. Это циркуляционный насос, автоматика (полное управление роботами агрегата), вентилятор для отвода продуктов горения.В эксплуатации энергозависимых двухконтурных установок имеются такие недостатки:

• такое оборудование чувствительно к перепадам напряжения в сети, поэтому необходимо дополнительно приобрести стабилизатор напряжения;
• если будут какие-то обрывы на линии электропередач и не будет света, то котел работать не будет. В этом случае необходимо обзавестись генератором или источником бесперебойного питания.

В энергонезависимых моделях котлов теплоноситель циркулирует естественным путем, по принципу конвекции.Для нормальной работы такого агрегата трубы в системе отопления должны быть большего диаметра. И также в этом случае расширительный бачок должен быть открыт. Также для хорошей циркуляции трубопровод системы отопления выполнен под углом. Система удаления продуктов сгорания работает по принципу естественной тяги. Для этого устанавливается дымоход, высота которого должна быть не менее 4 метров.

Энергонезависимые приборы нуждаются в постоянной подаче воздуха, так как они оснащены открытой камерой сгорания.Это значит, что помещение нужно регулярно проветривать. Но конечно несомненным плюсом этого двухконтурного котла является то, что отсутствие электричества никак не сказывается на его работе.

%PDF-1.4
%
468 0 объект
>
эндообъект

внешняя ссылка
468 74
0000000016 00000 н
0000002342 00000 н
0000002701 00000 н
0000002753 00000 н
0000003159 00000 н
0000003364 00000 н
0000003488 00000 н
0000003660 00000 н
0000003824 00000 н
0000003959 00000 н
0000004348 00000 н
0000004375 00000 н
0000004534 00000 н
0000004785 00000 н
0000005031 00000 н
0000005054 00000 н
0000005105 00000 н
0000006183 00000 н
0000007263 00000 н
0000008460 00000 н
0000009675 00000 н
0000010709 00000 н
0000011840 00000 н
0000012940 00000 н
0000026920 00000 н
0000027794 00000 н
0000029336 00000 н
0000078932 00000 н
0000079193 00000 н
0000079394 00000 н
0000079553 00000 н
0000079580 00000 н
0000080002 00000 н
0000080072 00000 н
0000080165 00000 н
0000081707 00000 н
0000130499 00000 н
0000130765 00000 н
0000130963 00000 н
0000131127 00000 н
0000131197 00000 н
0000131375 00000 н
0000132917 00000 н
00001

00000 н
00001

00000 н
00001

00000 н
00001 00000 н
00001 00000 н
00001

00000 н
00001 00000 н
00001

00000 н
00001

00000 н
0000266030 00000 н
0000266305 00000 н
0000266674 00000 н
0000266804 00000 н
0000266831 00000 н
0000267240 00000 н
0000267500 00000 н
0000267551 00000 н
0000267700 00000 н
0000267844 00000 н
0000267937 00000 н
0000268110 00000 н
0000268375 00000 н
0000268398 00000 н
0000268569 00000 н
0000268639 00000 н
0000268734 00000 н
0000268907 00000 н
0000270449 00000 н
0000287540 00000 н
0000287798 00000 н
0000001776 00000 н
трейлер
]/предыдущая 431409>>
startxref
0
%%EOF

541 0 объект
>поток
hb«`b`f`g`df@

общие принципы и рекомендации.Обвязка котла медными трубами

Согласно строительным требованиям присоединение газовой магистрали к котлу должно быть жестким и обеспечиваться металлической трубой и соединением через металлический хомут или «американку». Для герметичности допускается использовать только паронитовую прокладку. Запрещается использовать резину или паклю.

В зависимости от конструкции агрегата, а также подключаемых дополнительных систем схемы обвязки газовых котлов могут отличаться. Рассмотрим подробнее наиболее распространенные варианты.

Летучие напольные газовые котлы с принудительной циркуляцией теплоносителя обычно комплектуются всеми необходимыми деталями: расширительным баком, циркуляционным насосом, манометром и др. Такая система является наиболее гибкой в ​​управлении. Вы можете запрограммировать отдельную температуру для каждой комнаты, и автоматика будет поддерживать этот режим постоянно.

Стоит учитывать, что энергозависимая система не может работать без электричества. Кроме того, для продления срока его службы необходимо будет приобрести стабилизатор напряжения.

В обвязку одноконтурного напольного газового котла входят следующие соединения:

Независимые от электричества напольные газовые котлы не имеют циркуляционного насоса, и теплоноситель в такой системе движется только по законам физики. В этом случае обвязку напольного газового котла своими руками выполнить проще, однако, чтобы такая система работала эффективно, следует учитывать множество нюансов:

При монтаже труб их следует устанавливать с небольшой уклон к вертикали, чтобы обеспечить свободную циркуляцию теплоносителя.Разница по высоте между теплообменником агрегата и радиаторами отопления обеспечивает гидравлический напор, приводящий теплоноситель в движение.

При желании такую ​​систему можно дополнить насосом, при этом она не требует подключения к электросети. Он разрезается параллельно заправочной системе, а между вставками монтируется шаровой кран.

В обвязку одноконтурного газового котла, способного производить горячую воду, дополнительно входит бойлер косвенного нагрева.Вода в нем нагревается от теплоносителя основного контура. Получается, что он идет по двум схемам: большая — через систему отопления, малая — через котел. Каждый из двух контуров снабжен запорной арматурой, что позволяет отключать каждый из них независимо от другого.

Бойлер косвенного нагрева подключается к малому циркуляционному контуру через трехходовой вентиль. Сразу после него ставится отвод между подачей и обраткой.Это позволяет использовать теплую воду летом, когда нет необходимости в подогреве.

Двухконтурный напольный газовый котел оборудован двумя теплообменниками: основной на отопление, второй на обеспечение горячего водоснабжения. Оба текут. Контур ГВС начинает греть только при открытии крана, поэтому перегрев и повышение давления в нем исключены – расширительный бак в этом случае не нужен.

Кроме соединений трубопроводов для одноконтурной системы отопления, схема двухконтурного котла предусматривает подключение холодной воды к входу теплообменника ГВС, а трубы, распределяющей горячую воду через смесители к выходу .

На трубопровод подачи холодной воды в контур ГВС рекомендуется установить фильтр грубой очистки, а также врезать шаровые краны на входе и выходе теплообменника.

Если планируется подключение теплых полов к газовой системе отопления, то следует учитывать, что в радиаторах отопления теплоноситель нагревается до 80ºС, а в системе «теплый пол» — до 35ºС. Следовательно, они не могут быть связаны напрямую. Здесь подойдет схема обвязки напольного газового котла с гидроколлектором, который будет выравнивать давление и температуру.



Внимание! Уравнители гидравлические включаются в схемы обвязки газовых котлов мощностью 50 кВт и более с использованием нескольких контуров.

Готовый гидроколлектор подключается к котлу, а затем к трубам первого подключается система отопления и «теплые полы». Обратка от радиаторов отопления стабилизируется в гидроколлекторе и, уже подготовленная, подается на теплый пол.

Трубопроводы отопительных котлов относится к процессу подключения оборудования к горячему водоснабжению, а также к распределительным сетям в соответствии с действующими нормами.

Котел является основным ядром отопительного контура, его тип влияет на выбор схемы обвязки … Основное правило установки напольного котла — категорически запрещается его размещение в верхней части разводки трубопровода. Если это правило будет нарушено, то котел, для которого не созданы условия для отвода воздуха, начнет завоздушивать систему. Труба, выходящая из котла без воздухоотводчика, должна располагаться только вертикально. Патрубки, расположенные в нижней части агрегата, могут быть выполнены таким образом, чтобы к ним можно было подключить автоматический воздухоотводчик.Воздухоотводчики предусмотрены в настенных электрических и газовых моделях и необходимы для подключения к отопительной сети.

Для расчета систем отопления дома можно воспользоваться калькулятором расчета отопления, теплопотерь дома.

Эту особенность необходимо учитывать при обвязке котла, по той причине, что настенные моноблочные модели способны самостоятельно проветривать систему.

Разновидности схем, особенности обвязки котлов.

Одним из важнейших элементов обвязки котла является мембранный расширительный бак , который позволяет защитить систему от гидроударов.Он устроен таким образом, что две полости, которые разделены мембраной, регулируют перепады давления: теплоноситель движется одна за другой, а вторая заполняется воздухом. Для обвязки котлов отопления лучше всего использовать полипропиленовые трубы или металлические трубы. Обвязка котла полипропиленовыми трубами имеет множество преимуществ, главным из которых является простота монтажа и невысокая стоимость. Также на стенах не образуется налет, а за счет простых инструментов монтаж трубопровода осуществляется легко, собственно, как и соединение труб с использованием поливинилхлорида.

Обвязка газовых котлов полипропиленом выполняется методом пайки, этот способ полностью исключит протечки, которые могут появиться из-за некачественно установленной арматуры. Преимуществом работы с полипропиленовым трубопроводом будет возможность сформировать любой контур. При использовании полипропиленовых труб также следует избегать большого количества соединений, не следует пренебрегать возможностью плавных переходов.

Для газоснабжения котла основным условием будет жесткое соединение …Для этих целей используется металлическая труба и подключение к агрегату посредством «американки» или швабры. Прокладки, которые используются для герметизации стыков газового котла и газовой трубы, можно использовать только из паронита, использование пакли, фумленты и резиновых компонентов запрещено. Правильно установленный трубопровод прослужит долго и способен выдержать давление свыше 25 бар и температуру теплоносителя 95 градусов.

Котлы этого типа не имеют возможности регулировки тепла. Сгорание топлива происходит непрерывно, поэтому в случае отключения электроэнергии отключится насос, отвечающий за принудительное движение теплоносителя.Но, нагрев будет продолжаться, а давление будет расти, в результате этот процесс выведет из строя всю систему.

Для предотвращения таких ситуаций предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло:

• Аварийное холодное водоснабжение;
• Подключение помпы к аккумуляторам или генератору;
• Наличие гравитационного контура;
• Дополнительный аварийный контур.

Стоит обратить внимание на принципы циркуляции теплоносителя по контуру отопления.Этот принцип называется гравитационным, то есть движение жидкостей в теплоносителе происходит естественным путем, и схема будет работать по принципу принудительной циркуляции. В системе с естественной циркуляцией движение в замкнутой системе происходит под действием законов физики, такой процесс обусловлен показателями разности плотности воды. Такой вид отопления исключает потребление электроэнергии. Система с естественной циркуляцией, не имеет функций автоматического регулирования.Естественный рисунок движения лучше всего подходит для небольшой площади.

Преимущества системы с естественной циркуляцией:

• Простота установки;
• Независимость от источника питания;
• Низкая стоимость;
• Надежность работы.

Принудительная циркуляция способна обеспечить создание необходимого давления за счет работы электронасосов. Схема принудительной циркуляции очень удобна в использовании, так как она автоматически регулируется при условии стабильного электроснабжения.При использовании схемы принудительного типа вы сможете выбрать отдельные параметры температуры для каждого помещения, которые будут контролироваться датчиками системы.

У такой системы есть свои недостатки:

• Сложность схемы обвязки.
• Обязательная балансировка деталей.
• Стоимость обслуживания высока.
• Комплектующие дорогие.

Если установка котла отопления будет производиться на первично-вторичных кольцах, то не требуется наличие большого количества крепежных и соединительных элементов, а вместо них потребуется установка насосов на кольца отопления .Систему, которая будет состоять из колец, вместе с напольным котлом нужно будет дополнить гребенками – отопительными коллекторами, чтобы равномерно распределять подачу теплоносителя на ТЭНы.

Одноконтурный и двухконтурный котел отопления.

Имеет достаточно простой принцип работы. При установке его подключают к дымоходу. Для нормального функционирования системы достаточно наличия обычной естественной тяги.

Часто устанавливают одноконтурные котлы , которые по своей конструкции имеют открытую камеру сгорания, что требует создания в помещении определенных условий.

Котел в процессе своей работы использует воздух из помещения. Именно поэтому его следует устанавливать в отдельном помещении. Стоит отметить, что при работе одноконтурного котла скапливаются вредные для организма человека вещества и газы, это основная причина необходимости оборудовать помещение с котлом дымоходом или вытяжкой. При создании всех вышеперечисленных условий риск взрыва будет устранен, а также обеспечена безопасная эксплуатация оборудования.

отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, нагревает воду для бытовых нужд. Одноконтурные генераторы также могут косвенно нагревать воду. Процесс передачи тепла от них осуществляется при прохождении теплоносителя через вторичный теплообменник.

Основное отличие двухконтурного котла от одноконтурного заключается в прямой отдаче тепловой энергии воде.Главная особенность заключается в том, что при потреблении горячей воды теплоноситель не подвергается нагреву, к тому же исключается параллельная работа двух контуров. Практика показывает, что режим работы котла не принципиален для домов с качественной теплоизоляцией, отсюда следует, что при тепловой инерции схема отопления будет одинаковой для любого вида отопления. Внушительный объем горячей воды можно получить, совместив одноконтурную конструкцию и отопительные колонки.

Двухконтурный котел не стоит проектировать в сочетании с системой естественной циркуляции, так как после прекращения нагрева теплоносителя движение жидкости быстро прекращается.Процесс вторичного нагрева занимает довольно много времени, а тепло в радиаторе распределяется неравномерно.

Основным преимуществом схемы является возможность работы в режиме естественной циркуляции . В данном случае бустерный коллектор представляет собой трубу, по которой теплоноситель движется к верхней заливке.

Принципиальная схема обвязки котла отопления.

Важно понимать, что эффективность обогрева будет напрямую зависеть от точности подключения.Общая схема обвязки котлов отопления различных типов, в том числе твердотопливных и конденсационных, достаточно проста, и выглядит так:

• Котел;
• Радиатор;
• Гайки американки – для подключения котла к системе отопления;
• Краны шаровые — для отключения котла от системы;
• Фильтры для очистки — защищают от нестандартных фракций воды;
• Термоголовки, тройники, отводы Маевского Уголки и тройники;
• Арматура: прямоточная, разделительная, воздушная и предохранительная;
• Расширительные баки;
• Теплосчетчик;
• Манометр, термометр, гидравлический разделитель, циркуляционный насос;
• Зажимы и другие крепежные детали.

Всем известно, что при нагревании плотность воды меняется, и она расширяется. В этом случае начинает нарастать давление, что может привести к взрыву. При наличии расширительного бачка излишки охлаждающей жидкости уходят в него.

Имеет значение и размер бака, следует учитывать, что расширительные баки различаются по назначению и цвету (для системы отопления используется бак красного цвета). При подключении системы отопления необходимо создать в баке необходимое давление – заводские параметры обычно не соответствуют норме.

Предохранительные клапаны, воздухоотводчик и циркуляционный насос.

Не используется с открытой системой отопления. Основное назначение клапана – защита котла от поломки в случае резкого скачка давления в системе. Как правило, клапан забывают или устанавливают модель или группу безопасности с другими характеристиками. Во время срабатывания клапана часть воды естественным образом выливается из системы, что обеспечивает сброс давления и защиту.

Необходимо установить сразу после установки котла, это необходимо во избежание «завоздушивания системы».Вентиляционное отверстие должно быть прямо вверх. Если воздухоотводчик начинает подтекать, перед ним устанавливается запорный вентиль, для удобства замены на новый.

Он будет работать исправно только при горизонтальном положении оси, а это положение значительно продлит «жизнь» подшипников. Насосный механизм должен быть защищен от внешней грязи и мусора.

Ошибки при обвязке котлов отопления.

Внимание: Неправильно рассчитанная мощность котла не сможет обеспечить должный уровень нагрева.Мощность должна превышать параметры теплопередачи по формуле 1кВ х10м 2 , так как в морозы тепло быстро выветривается через окна и двери. Большой котел сможет быстрее прогреть систему и, естественно, будет потреблять больше ресурсов, но при этом будет реже включаться. Не стоит также забывать о притоке свежего воздуха в помещение, в котором работает котел, это необходимо для процесса горения и особенно касается небольшой площади.

Вывод : Грамотный монтаж и точность расчетов мощности отопительного котла помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Главную роль во всех системах отопления играет бойлер. Он, сжигая топливо, нагревает теплоноситель, циркулирующий по трубопроводам. Однако по-настоящему качественным, безопасным и эффективным отопление будет только тогда, когда будет продумана правильная обвязка отопительного котла, которую можно сделать своими руками.

Все, что будет располагаться между отопительными приборами и котлом, называется трубопроводом. Многие не уделяют ему должного внимания, но именно его правильная организация решает большинство проблем:




Обвязка — что это такое?

• Обеспечивает, чтобы давление в системе не превышало максимально допустимого уровня
• Удаляет растворенный в воде воздух, предотвращая образование воздушных подушек
• Избавьтесь от накипи, песка, шлака и другого мусора, циркулирующего с охлаждающей жидкостью
• Компенсирует избыточное тепловое расширение
• Позволяет подключить более одного контура к системе
• Может включать котел и накапливать горячую воду, тем самым позволяя экономить

Обобщая вышесказанное, трубопровод должен обеспечивать надежность, безопасность и работоспособность всей системы в целом.Особое внимание необходимо уделить твердотельным котлам, в которых не предусмотрены системы автоматики. Правильно укладывая из них трубы, можно будет добиться большей эффективности, чем у .

Схемы

Вводный видеоурок

Варианты обвязки котельного оборудования

Вариантов обвязки множество. Однако основной их классификацией является принцип движения теплоносителя по трубам:

1. Принудительная циркуляция

Развязка с принудительной циркуляцией

Наиболее распространена обвязка котла отопления с принудительной циркуляцией.Это более практично и удобно. За движение теплоносителя отвечает установленный насос, благодаря которому жидкость будет быстро циркулировать по трубам.

Несмотря на свою практичность, трубопровод с принудительной циркуляцией имеет ряд существенных недостатков:

• Многочисленные устройства, входящие в схему, значительно ее усложняют.
• Высокая стоимость устройств
• Высокая стоимость установки и последующего регулярного обслуживания
• Необходимо сбалансировать установленные элементы друг с другом
• Зависимость от источников питания

Установка котлов с двумя и более контурами требует трубопроводов с принудительной циркуляцией.Однако основным показателем производительности будет мощность выбранного котла. Если его будет недостаточно, он не успеет нагреть необходимое количество теплоносителя.

Узел естественной циркуляции

Наиболее доступной и простой является обвязка котла отопления с естественной циркуляцией, которую может сделать любой желающий. В этой схеме насос отсутствует, а теплоноситель движется по трубам за счет способности холодных, более плотных жидкостей выталкивать менее плотные, теплые.

Гравитационный контур имеет ряд преимуществ:

• Низкая стоимость установки и обслуживания
• Простая установка, которую может выполнить каждый
• Возможность быстрого восстановления системы в случае поломки

Приступая к работе, нужно все правильно рассчитать и учесть несколько важных правил:

1. Минимум внутренний диаметр трубы — 32 мм
2. Расположение радиаторов отопления должно быть выше котла отопления
3. Минимизировано количество витков и других участков, перекрывающих поток охлаждающей жидкости
4. Прямые горизонтальные участки должны иметь уклон не менее 5 мм на метр в направлении движения теплоносителя

Несмотря на неоспоримые достоинства, гравитационная обвязка имеет существенный недостаток.Он применим только для отопления с одним контуром и наиболее эффективен в небольших домах. Трубы, проложенные над потолком и возле пола, немного испортят интерьер.

Электропроводка коллектора

В настоящее время варианты с естественной и принудительной циркуляцией теплоносителя на основе тройников заменяются более современными коллекторными или радиальными развязками. Он намного эффективнее, но сложнее в настройке и требует больших первоначальных затрат.

Коллекторная схема предполагает размещение за котлом отопления коллектора – специального водосборника.Каждый кран или радиатор, входящий в систему отопления, подключается к ней отдельно.

Коллектор должен быть установлен в специальном шкафу. Теплоноситель, который нагревается котлом, поступает непосредственно в него и только потом распределяется по трубопроводам.

Преимущества балочной компоновки должны быть очевидны для всех:

• Возможно управление отдельными нагревательными элементами в одном месте — коллекторный шкаф
• Обеспечено стабильное одинаковое давление в каждой точке системы отопления

Однако за высокий уровень комфорта приходится платить.Каждый отдельный узел должен будет прокладывать свой трубопровод. Это повлечет за собой увеличение времени монтажа, расхода труб, фитингов и другой вспомогательной арматуры.

Основные элементы

Прежде чем приступить к обвязке котла отопления, необходимо заранее составить перечень необходимого оборудования и комплектующих. Основными элементами, без которых невозможно выполнение работы, являются:

Нажмите, чтобы увеличить изображение

1. Циркуляционный насос , назначение которого всем известно.Должен обеспечивать бесперебойное движение теплоносителя по трубам системы отопления
2. Расширительный бачок — емкость, устанавливаемая в самой высокой точке. В нем скапливается излишек теплоносителя и сбрасывается в канализацию
3. Клапаны воздушные — специальные устройства, удаляющие скопившийся в системе воздух. Чаще он попадает туда вместе с охлаждающей жидкостью и если его не устранить, то может образовать воздушную пробку
4. Отстойник — предназначен для удаления различного мусора, песка, окалины, шлака и т.п.от охлаждающей жидкости.
5. Гидростатическая стрела — представляет собой толстую трубу с циклическим ответвлением и устанавливается между обраткой и подачей. Его основная задача – подключение к системе контура с другими параметрами теплоносителя.
6. Коллектор или теплоноситель — емкость, в которой накапливается горячая жидкость

Обвязка своими руками

Первым делом нужно установить отопительный котел. Для напольной модели следует предусмотреть небольшое бетонное основание, а вокруг уложить лист стали.Затем оборудование подключается к дымоходу. Для газовых моделей лучше всего остановить свой выбор на коаксиальном дымоходе.

Не нужно оборудовать систему отопления без колпака. Самый простой способ – небольшое отверстие, закрытое решеткой в ​​стене. Для системы отопления, работающей с несколькими контурами и на базе вместительного мощного котла, устанавливается вытяжной колпак.

Пришло время приступить к самому ответственному этапу работы — обвязке:

1. Прежде чем приступить к соединению труб между собой, следует учесть их входной и выходной диаметры — они должны быть равны между собой
2. В первую очередь выбирается место расположения коллектора, ознакомившись с прилагаемой инструкцией.Он должен включать линии подачи и приема.
3. Как правило, от котла к трубопроводу прокладывается труба диаметром 1,25″, а от коллектора к приборам — 1″.
4. Если часть отверстий коллектора не будет использоваться, они закрыты заглушками.
5. На входном патрубке должна быть установлена ​​смесительная (распределительная) труба, которая будет следить за температурой подаваемого теплоносителя; в системах «теплый пол» аналогичный элемент монтируется на выходе
6. На обратке установлен насос.Его можно установить за регулирующим клапаном или врезать непосредственно в контур

.

7. Последним рабочим этапом является установка дополнительных устройств: различных датчиков, кранов, фильтров, предохранителей и т.д.

Обучающие видеоролики

В заключении

Каждый владелец должен самостоятельно оценить сложившуюся ситуацию и выбрать наиболее подходящую обвязку котла отопления, удовлетворяющую его. Разумеется, для частного коттеджа с большим количеством комнат приоритет отдается обязательной схеме с коллектором; для дачи можно остановиться на гравитационном варианте.

Работу необходимо проводить поэтапно, убедившись в качестве уже собранной части системы. По возможности следует обратиться за консультацией к специалисту или нанять профессиональных мастеров, дающих гарантию надежности и качества.

Монтаж и обвязка газового котла для отопления частного дома должны производиться в соответствии с правилами, прописанными в нормативной документации. Их соблюдение обязательно, так как любое газоиспользующее оборудование является источником повышенной опасности.Цель данной статьи разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы обвязки.

Общие правила установки газового оборудования

Домовладелец, планирующий установить в своем доме газовый котел, должен понимать несколько общих правил:

Строительные нормы

• предписывают, что газоиспользующее оборудование, в том числе котлы, может быть установлено только при наличии проектной документации.
• технические условия на реализацию проекта выдает организация — поставщик природного газа, она же проводит последующее согласование документации;
• можно выполнить монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу, но согласно проектным решениям;

№

• запрещается самостоятельно вести газовую магистраль в топочное помещение и подключать ее к котлу. Эти работы должны выполняться фирмами со специальным разрешением.

Примечание. Обычно весь комплекс работ по проектированию, поставке и присоединению к сети берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца — решить, в какой комнате разместить котельную. У пользователей часто возникают вопросы о том, можно ли устанавливать газовый котел в ванной, туалете или других помещениях. В связи с этим строительные нормы дают четкие указания, согласно которым допускается установка теплогенератора в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, расположенном у наружной стены здания;
• во внешней пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки. В РФ все нормы по размещению газовых котлов прописаны в документе МДС 41-2.2000. В других странах бывшего СССР есть свои регламенты, но с технической точки зрения они практически не отличаются от российских.

Получается, что нельзя размещать теплогенератор в ванной или другом жилом помещении. Если вы планируете установить на кухне отопительный агрегат, то необходимо учитывать, что его высота должна быть не менее 2 м.5 м. Второе требование: минимальный объем помещения должен быть 15 м3 + 0,2 м3 на каждый кВт мощности котла. Например, для установки агрегата на 15 кВт нужна кухня объемом 15+15 х 0,2=18 м3. Кроме того, необходимы вентиляционная и приточная решетка, встроенная в нижнюю часть входной двери. Его проходное сечение не менее 0,025 м2.

Какой газовый котел разрешено устанавливать в кухне или другом отдельном помещении – напольном или настенном – нормами не регламентировано.

При размещении отопительного оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничивается фиксированной цифрой — 15 м3.При этом между корпусом напольного блока и стенами необходимо соблюдать следующие расстояния:

• от края любой части, выступающей с лицевой стороны на стену — 1 м;
• при необходимости обслуживания по бокам нужны проходы шириной не менее 0,6 м;
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть не менее 0,6 м по ширине.

При установке настенного газового котла, в том числе внутри кухонного шкафа, следует соблюдать интервалы, указанные на схеме:

В наружной стене помещения необходим оконный проем для организации естественного освещения.Площадь остекления принимается из расчета 0,03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие его от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае возникновения пожара в течение 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Его задача — обеспечить трехкратную замену воздуха в котельной в течение 1 часа. В цифрах это выражается так: объем помещения умножаем на 3, в результате получаем расход воздуха в м3/час.Для работы газовых котлов с закрытой камерой сгорания этого достаточно. Но для теплогенераторов, забирающих воздух для горения непосредственно из помещения (открытая камера), расход этого воздуха следует прибавлять к тройному обмену. Его значение можно найти в техническом паспорте продукта.

Можно ли установить в квартире газовый котел?

Трудности, связанные с этим событием, отнюдь не технические. По сути, технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома.Нужна кухня необходимого объема, отвечающая этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большинство кухонь в квартирах многоэтажных домов подходят для размещения котлов.

Другое дело, что для установки индивидуального отопления требуется разрешение органов местного самоуправления. Это может быть сложно, а иногда и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР прямо запрещают устройство индивидуального отопления с помощью газовых котлов.Отсюда вывод: теоретически поставить теплогенератор в квартиру можно, но на практике можно столкнуться с проблемами при его узаконивании и подключении к газовым сетям.

Как подключить теплогенератор

По своей сути газовые котлы представляют собой высокотехнологичные автоматизированные устройства, поэтому сделать их обвязку достаточно просто даже своими руками. Он состоит из следующих видов деятельности:

• подключение к системе водяного отопления;
• организация удаления продуктов сгорания;
• подключение к сети ГВС, если агрегат двухконтурный.

Примечание. Подключение к газовой магистрали не рассматриваем, так как самостоятельно это сделать невозможно.

Проще всего обвязать настенный котел, в него уже встроен циркуляционный насос, а иногда и расширительный бак. Нужно просто повесить теплогенератор на стену и подвести к нему трубы системы отопления снизу. Подключать их следует с помощью американок, устанавливая перед ними запорные вентили.Также обязательно нужно установить сетчатый фильтр (отстойник) на обратку.

Подключение дымохода зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымовой трубе, выведенной на уровень крыши. Теплогенераторы с турбонаддувом забирают воздух снаружи, поэтому им нужен короткий горизонтальный дымоход, называемый коаксиалом. Она проложена прямо через стену на улицу, хотя никто не запрещает вывести трубу на крышу.

Внимание! Не подключайте газовый котел к вентиляционному каналу.

Что касается узлов теплого пола, не оснащенных дополнительным оборудованием, то их обвязать несколько сложнее. Вам необходимо купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как правильно это сделать показано на схеме:

Для более сложной системы с несколькими отопительными контурами используется метод трубопровода с разделителем с малыми потерями, как показано ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс.В отличие от обычного котла, в двухконтурной обвязке задействовано 2 дополнительных трубопровода, которые необходимо подсоединить к соответствующим патрубкам агрегата. Так что особых сложностей нет, просто нужно потратить больше времени. Правильное подключение нагревателя с двумя отопительными контурами показано на схеме:

Примечание. Предполагается установка сетчатого фильтра на входе водопровода в дом.

Так как двухконтурные котлы не рассчитаны на интенсивный забор горячей воды, достаточно будет проложить трубу к 2-3 основным потребителям в доме.При этом не следует увеличивать диаметр этого трубопровода, ориентируйтесь на размеры патрубка теплогенератора.

Заключение

При монтаже и обвязке газового котла нельзя отступать от требований нормативных документов. Причем первая же проверка газовой службы выявит нарушения и даст предписание об их устранении. Несоблюдение норм может поставить под угрозу здоровье и жизнь ваших близких, так как может привести к последствиям разной степени тяжести.

В отличие от электрических и газовых отопительных агрегатов твердотопливные котлы почти никогда не комплектуются циркуляционными насосами, группой безопасности, устройствами регулирования и контроля. Эти вопросы каждый решает самостоятельно, выбирая схему обвязки отопительного прибора в соответствии с типом и особенностями отопительной системы. От того, насколько правильно проведен монтаж теплогенератора, зависит не только эффективность и производительность отопления, но и его надежная, безаварийная работа.Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность работы отопительного агрегата и его защиту при возникновении аварийных ситуаций.

Кроме того, при установке твердотопливного котла не стоит отказываться от оборудования, создающего дополнительные удобства и комфорт. можно решить проблему перепада температур при перезапуске котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем Вам в этом!




Типовые схемы обвязки твердотопливных котлов

Мнение, что твердотопливный котел – это устаревший агрегат, покрытый грязью и сажей, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности системы отопления, что отрицательно сказывается на удобстве и безопасности при эксплуатации.Ситуация осложняется еще и тем, что КПД агрегатов такого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления трубопровод должен обеспечивать температуру теплоносителя в пределах 60 – 65°С. Конечно, при неправильной интеграции оборудования такой обогрев при положительных температурах «за бортом» будет очень некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов – типа системы отопления, количества контуров, наличия дополнительных потребителей энергии и др.Представленные ниже учитывают наиболее распространенные случаи. Если ни один из них не соответствует вашим требованиям, то знание принципов и особенностей устройства систем отопления поможет в разработке индивидуального проекта.

Открытая система с естественной циркуляцией в частном доме

В первую очередь следует отметить, что наиболее подходящими для твердотопливных котлов считаются открытые системы самотечного типа. Это связано с тем, что даже в аварийных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и эффективным.Немаловажно и то, что функциональность отопительного оборудования не зависит от наличия электропитания. Учитывая, что дровяные котлы устанавливаются не в мегаполисах, а в районах, удаленных от благ цивилизации, этот фактор не покажется вам таким уж незначительным. Конечно, эта схема не лишена недостатков, основные из которых:

• свободный доступ кислорода в систему, вызывающий внутреннюю коррозию труб;
• необходимость пополнения уровня охлаждающей жидкости из-за ее испарения;
• неравномерность температуры теплоносителя в начале и в конце каждого контура.

Слой любого минерального масла толщиной 1 — 2 см, залитый в расширительный бачок, предотвратит попадание кислорода в охлаждающую жидкость и уменьшит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема пользуется большой популярностью благодаря простоте, надежности и дешевизне.

Схема установки твердотопливного агрегата в системе отопления открытого типа

Принимая решение о проведении монтажа таким способом, имейте в виду, что для нормальной циркуляции теплоносителя вход в котел должен быть не ниже 0.на 5 м ниже радиаторов отопления. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамические сопротивления всех ответвлений системы, а в процессе проектирования постараться уменьшить количество запорно-регулирующей арматуры. Корректная работа системы с естественной циркуляцией теплоносителя также зависит от расположения расширительного бачка – он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка

на обратке позволит избежать вредного воздействия кислорода и избавит от необходимости контролировать уровень охлаждающей жидкости.

Мембранный расширительный бак

При принятии решения об оснащении самотечной системы герметичным расширительным баком учитывайте следующие моменты:

• емкость мембранного бака должна содержать не менее 10% объема всего теплоносителя;
• на подающем трубопроводе должен быть установлен предохранительный клапан;
• самая высокая точка системы должна быть оборудована вентиляционным отверстием.

Дополнительные устройства, входящие в группу безопасности котла (предохранительный клапан и воздухоотводчик), придется приобретать отдельно — производители очень редко комплектуют агрегаты такими устройствами.

Предохранительный клапан позволяет сливать теплоноситель в случае, если давление в системе превышает критическое значение. Нормальным рабочим показателем считается давление от 1,5 до 2 атм. Аварийный клапан отрегулирован на значение 3 атм.

Узнайте больше об этой системе в нашей следующей статье:.

Особенности систем с принудительным движением теплоносителя

Для выравнивания температуры во всех помещениях в замкнутую систему отопления встроен циркуляционный насос.Так как этот агрегат может обеспечить принудительное движение теплоносителя, то требования к уровню установки котла и соблюдению уклонов становятся незначительными. Однако не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить байпасную ветвь, то при отключении электроэнергии циркуляция теплоносителя будет обеспечиваться силами гравитации.

Использование байпаса позволит при необходимости перейти на естественный способ циркуляции теплоносителя

Электронасос устанавливается на обратку, между расширительным бачком и входным патрубком.За счет пониженной температуры охлаждающей жидкости помпа работает в более щадящем режиме, что повышает ее долговечность.

Видео: Обвязка твердотопливного котла

Правильный монтаж твердотопливного котла в закрытой системе отопления

Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешений. Монтаж можно произвести своими руками, тем более, что для этого не требуется ни специального инструмента, ни особых знаний. Главное, ответственно подойти к работе и соблюдать последовательность всех этапов.

Устройство котельной

Недостатком отопительных агрегатов, работающих на дровах и углях, является необходимость специального, хорошо проветриваемого помещения. Конечно, можно было бы установить котел на кухне или в ванной комнате, однако периодическое выделение дыма и копоти, грязи от топлива и продуктов горения делают эту затею непригодной для реализации. Кроме того, установка топочного оборудования в жилых комнатах также небезопасна – выделение гнилостных газов может привести к трагедии.

Твердотопливный котел лучше всего устанавливать вне жилых помещений.

При установке теплогенератора в котельной соблюдают несколько правил:

• расстояние от дверцы топки до стены должно быть не менее 1м;

вентиляционные каналы

• должны быть установлены на расстоянии не выше 50 см от пола и не ниже 40 см от потолка;
• в помещении не должно быть горючих, смазочных и легковоспламеняющихся веществ и предметов;
• базовая площадка перед зольником защищена металлическим листом размером не менее 0.5х0,7 м.

Кроме того, в месте установки котла предусмотрено отверстие для дымохода, которое выводится наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому ничего выдумывать не нужно. Конечно, если возникнет необходимость, можно отступить от требований документации, но в любом случае канал отвода продуктов сгорания должен обеспечивать отличную тягу в любую погоду.

Как правильно установить дымоход

При монтаже дымохода все стыки и зазоры заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и конденсатоотводчик.

Подготовка к установке нагревательного элемента

Перед установкой котла выбирается схема обвязки, рассчитывается длина и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.

Несмотря на все разнообразие конструктивных решений, специалисты рекомендуют выбирать комбинированное отопление, которое также может обеспечить естественную циркуляцию теплоносителя. Поэтому при расчете необходимо продумать, как будет установлен параллельный участок подающего трубопровода (байпас) с центробежным насосом и предусмотреть уклоны, необходимые для работы самотечной системы.Не стоит отказываться и от буферной емкости. Конечно, его установка повлечет за собой дополнительные расходы. Тем не менее, накопитель такого типа сможет выровнять температурную кривую, а одной заправки топливом хватит на более длительное время.

Подключение котла к системе отопления с буферной емкостью двойного назначения

Особый комфорт обеспечит тепловой аккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая то, что за счет установки твердотопливного агрегата в отдельном помещении длина контура ГВС значительно увеличивается, на него монтируется дополнительный циркуляционный насос.Это избавит от необходимости сливать холодную воду в ожидании подачи горячей воды.

Перед установкой котла обязательно предусмотреть место и не забыть про устройства, предназначенные для снижения давления в системе в критических ситуациях. На нашем рисунке показана простая схема обвязки, которую можно использовать в качестве рабочего проекта. Он интегрирует все вышеперечисленное оборудование и обеспечивает его правильную и бесперебойную работу.

Подробнее об обустройстве котельной и монтаже оборудования вы узнаете из нашей статьи: .

Монтаж и подключение твердотопливного теплогенератора

После всех необходимых расчетов и подготовки оборудования и материалов приступают к монтажу.

1. Отопительный агрегат устанавливается на место, выравнивается и крепится, после чего к нему подсоединяется дымоход.
2. Установлены радиаторы отопления, установлен аккумулятор тепла и расширительный бачок.
3. Проложен подающий трубопровод и байпас, на котором установлен центробежный насос.В обеих секциях (прямой и перепускной) установлены шаровые краны, чтобы теплоноситель мог транспортироваться принудительно или естественным путем.



   Напоминаем, что центробежный насос можно устанавливать только с правильной ориентацией вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов установки производитель указывает в инструкции к изделию.

4. Напорная магистраль подключена к теплоаккумулятору. Необходимо сказать, что и входной, и выходной патрубки буферного резервуара должны быть установлены в его верхней части.Благодаря этому количество теплой воды в баке не повлияет на готовность отопительного контура. Обязательно обратите внимание на то, что охлаждение котла в период перезагрузки снизит температуру в системе. Это связано с тем, что в это время теплогенератор будет работать как воздушный теплообменник, отдавая тепло из системы отопления в дымоход. Для устранения этого дефекта в котловом и отопительном контурах устанавливают отдельные циркуляционные насосы. Поместив термопару в зону горения, можно остановить движение теплоносителя по контуру котла при тушении пожара.

   Установка отдельных насосов на котел и теплообменный контур может решить проблему утечки тепла через котел при его остывании

5. На линии подачи установлен предохранительный клапан и воздухоотводчик.
6. Подключен аварийный контур котла или установлена ​​запорно-регулирующая арматура, которая при закипании воды откроет линию ее слива в канализацию и канал подачи холодной жидкости из водопровода.
7. Проложен обратный трубопровод от теплоаккумулятора к отопительному агрегату. Перед входом в котел установлены циркуляционный насос, трехходовой клапан и фильтр-отстойник.
8. Расширительный бачок монтируется отдельно на обратке.



   Внимание! На трубопроводах, которые подключены к устройствам защиты, запорную арматуру не устанавливают. В этих областях должно быть как можно меньше связей.

9. Верхний выход теплоаккумулятора подключается к трехходовому крану и циркуляционному насосу отопительного контура, после чего подключаются радиаторы и устанавливается обратный трубопровод.
10. После подключения основных контуров приступают к обустройству системы горячего водоснабжения. Если змеевик теплообменника встроен в буферную емкость, то достаточно будет просто подключить вход и выход холодной воды к «горячей» магистрали к соответствующим патрубкам. При установке отдельного водонагревателя косвенного нагрева используется схема с дополнительным циркуляционным насосом или трехходовым клапаном. В обоих случаях на входе подачи холодной воды устанавливается обратный клапан.Он перекроет путь нагретой жидкости в «холодный» водопровод.
11. Некоторые твердотопливные котлы оснащены регулятором тяги, работа которого заключается в уменьшении проходного сечения нагнетателя. За счет этого уменьшается поступление воздуха в зону горения и снижается его интенсивность, а соответственно и температура теплоносителя. Если отопительный агрегат имеет такую ​​конструкцию, то монтируется и регулируется привод механизма воздушной заслонки.

    Установка автоматического регулятора тяги позволит контролировать процесс сгорания топлива

Места всех резьбовых соединений необходимо тщательно заделать сантехническим льном и специальной невысыхающей пастой.

После завершения монтажа в систему заливают охлаждающую жидкость, включают на полную мощность центробежные насосы и тщательно осматривают места всех соединений на наличие утечек. Убедившись в отсутствии утечек, запустите котел и проверьте работу всех контуров на максимальных режимах.

Особенности интеграции твердотопливного агрегата в открытую систему отопления

Основной особенностью открытых систем отопления является контакт теплоносителя с атмосферным воздухом, который происходит при участии расширительного бачка.Эта емкость предназначена для компенсации теплового расширения теплоносителя, возникающего при его нагреве. Расширитель врезается в самой высокой точке системы, а для предотвращения залива помещения горячей жидкостью при переполнении бака к его верхней части подсоединяется сливная труба, другой конец которой выводится в канализацию .

Конструкция расширительного бака открытого типа

Большой объем бака вынуждает устанавливать его на чердаке, поэтому потребуется дополнительное утепление расширителя и подходящих к нему труб, иначе зимой они могут замерзнуть.Кроме того, необходимо помнить, что этот элемент является частью системы отопления, поэтому его тепловые потери приведут к снижению температуры в радиаторах.

Так как открытая система не герметична, нет необходимости устанавливать предохранительный клапан и подключать аварийные контуры. При закипании охлаждающей жидкости давление будет сбрасываться через расширительный бачок.

Особое внимание следует уделить трубопроводам. Поскольку вода в них будет поступать самотеком, на циркуляцию будет влиять диаметр труб и гидравлическое сопротивление в системе.Последний фактор зависит от поворотов, перетяжек, перепадов уровня и т. д., поэтому их количество должно быть минимальным. Чтобы изначально придать водному потоку необходимую потенциальную энергию, на выходе из котла монтируется вертикальный стояк. Чем выше по нему сможет подняться вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. С этой же целью ввод обратки должен находиться в самой нижней точке отопительной системы.

Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Это связано с более высокой вязкостью, пониженной теплоемкостью и быстрым старением вещества при контакте с воздухом. Что касается воды, то ее лучше всего смягчить и, по возможности, никогда не сливать. Это позволит увеличить срок службы трубопроводов, радиаторов, теплогенераторов и другого отопительного оборудования в несколько раз.

Обратите внимание на статью по выбору теплоносителей для систем отопления:.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, в том числе от особенностей системы отопления и необходимости установки дополнительного оборудования.Если вы успешно разобрались со всеми нюансами, то можете смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если вы не уверены в собственных силах, не экспериментируйте. Помните, что ошибки при установке рано или поздно приведут к серьезным проблемам, поэтому не стесняйтесь обращаться за советом к специалистам.

Водогрейный котел газовый двухконтурный. Настенный газовый котел с бойлером

Двухконтурный газовый котел, оснащенный котлом послойного отопления, уверенно завоевывает рынок и сердца домовладельцев.Однако производители отопительного оборудования уверены, что ряд моделей с трубчатым теплообменником может уверенно конкурировать с ним. Дело в том, что в некоторых случаях агрегаты со стратифицированным отоплением очень быстро выходят из строя. В этой статье мы раскроем возможные альтернативы такому устройству и расскажем массу технических нюансов.

Трубы и плиты: в чем принципиальная разница?

Традиционный трубчатый теплообменник представляет собой трубу небольшого диаметра, расположенную по спирали.Вода для системы отопления и горячего водоснабжения движется внутри, нагреваясь. Система практичная, но достаточно громоздкая, так как модели большой мощности оснащены отдельно стоящим котлом. Часто для организации котельной нужно выделить отдельное помещение.

Проблема была решена с появлением слоевых котлов отопления. Внутри этого агрегата находится ряд пластин, между которыми оставлено небольшое пространство. Эти пластины нагревают воду, циркулирующую в котле. В итоге:

• вода нагревается значительно быстрее, чем в трубчатом котле;

котел

• встроен непосредственно в газовый котел;
• устройство очень компактное;
• стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако очень скоро многие домовладельцы обнаруживают, что у послойного обогрева есть и ряд недостатков. На пластинах образуются минеральные отложения, пространство между ними забивается и агрегат выходит из строя. Особенно важно учитывать эту особенность пластинчатых теплообменников в местах, где вода отличается повышенной жесткостью.

В пластинчатом теплообменнике вода нагревается примерно до 80 градусов, что способствует активному осаждению отложений и засорению узких протоков.При содержании минералов более 140 мг/л рекомендуется отказаться от пластинчатого нагревателя в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, оснащенных встроенным бойлером косвенного нагрева. На трубах, по которым движется вода, также могут откладываться минералы, но этот процесс протекает значительно медленнее, чем при послойном нагреве. Конструкция такого котла практически ничем не отличается от комплекта из одноконтурного котла и котла с трубчатым теплообменником.Оба эти элемента, а также помпы и прочая фурнитура встроены в аккуратный компактный корпус.

Обратите внимание, что минералы также оседают на трубчатом теплообменнике, хотя это происходит довольно медленно. Для эффективной работы котла рекомендуется проводить его чистку каждые несколько месяцев. Кроме того, чтобы уменьшить интенсивность осаждения, следует установить регулятор нагрева на 54 градуса или ниже.

Эта схема иллюстрирует разницу в работе двух типов котлов, описанных выше.

Какой вариант подойдет для большой площади?

Специалисты считают, что для системы ГВС большого дома трубчатый теплообменник предпочтительнее пластинчатого. Так как расстояние от водонагревателя до точки забора воды может быть значительным, приходится долго ждать, пока потечет холодная вода. Проблема решается с помощью системы рециркуляции. Это отрезок водопроводной системы, по которому горячая вода циркулирует между нагревателем и точкой разборки постоянно, поддерживая заданную температуру.С пластинчатым теплообменником такое устройство использовать нельзя, так как на пластинах будут очень интенсивно образовываться минеральные отложения.

В маленьком доме важен размер оборудования. Оптимальным выбором может стать компактный котел, в который вставлен большой трубчатый теплообменник. В этом случае трубы располагаются спиралью по всей высоте котла, чтобы быстро нагреть сразу весь объем воды. Повышает эффективность правильное расположение катушки, например, в виде двух параллельных спиралей.Такое устройство позволяет с комфортом пользоваться даже небольшим бойлером, объемом всего 10-20 литров.

Газовые двухконтурные котлы Vaillant — оптимальное сочетание качества и доступной цены. Это отопительное оборудование давно известно и пользуется заслуженной популярностью.

Несколько слов о характеристиках котла

При выборе котла важно правильно оценить его производительность. Зачастую производитель указывает только начальную емкость, которая учитывается при полном баке горячей воды.Для потребителя важнее учитывать производительность, которую выдает котел при обычном потреблении воды. Этот показатель значительно ниже исходного показателя.

Еще один важный момент, влияющий на производительность, — повышение температуры. Чем ниже этот показатель, тем дольше проработает котел и тем меньше будет поломок. Указывая производительность котла, производители ориентируются на разные данные по увеличению. В целом следует соблюдать правило: чем больше мощность оборудования и объем котла, тем производительнее оборудование.

Подробнее о выборе газового котла отопления представлено в видео:

Предлагаем Вам онлайн калькулятор для подбора котла в зависимости от особенностей Вашего помещения:

Обзор производителей и цен

Интересная линейка двухконтурных газовых котлов со встроенным котлом итальянского производителя Baxi. Популярны следующие напольные и настенные модели:

• Baxi SLIM 2.300i;
• Бакси СЛИМ 2.300 Фи;
• Baxi NUVOLA 3 COMFORT 240Fi;
• Baxi NUVOLA 3 280B40i;
• Baxi NUVOLA 3 COMFORT 280i.

Большинство газовых котлов оснащены электронными системами самодиагностики, контроля пламени, защиты от перегрева и другими модулями безопасности. Есть электронное зажигание, возможность перехода на сжиженный газ, программируемый таймер и т.д. Цены варьируются в районе 1500-2000$.

Двухконтурные газовые котлы Baxi со встроенным бойлером отличаются компактными размерами, привлекательным внешним видом, удобной панелью управления и возможностью автоматического управления работой оборудования.

Не менее востребованы газовые котлы

другого популярного итальянского производителя, Ferroli. Чаще всего покупатели выбирают модели:

• Ferroli DIVAtop 60 F 32;
• Ferroli DIVAtop 60 F 24;
• Ferroli DIVAtop 60 C 32;
• Ferroli PEGASUS D 30 K 130;
• Ферроли ПЕГАСУС D 40 K 130.

Эти газовые двухконтурные котлы разнообразны по мощности и типу установки (напольные и настенные), но все отличаются повышенной коррозионной стойкостью и удобной панелью управления с ЖК-монитором.Снаружи теплообменник покрыт слоем алюминиевого антикоррозионного состава, внутри находится электрод ионизации для защиты от электрохимических процессов. Практически все модели имеют электроподжиг, два микропроцессорных регулятора, защиту от блокировки помпы и так далее. Стоимость газовых двухконтурных котлов Ferroli варьируется в достаточно широком диапазоне: от 1200 до 3000 долларов.

Хорошо известны на рынке двухконтурные газовые котлы итальянского производителя Ferrolli.Их главная особенность – европейские стандарты качества и повышенная надежность.

Качественные газовые котлы отличаются от Nova Florida, появились на рынке сравнительно недавно – в 1992 году. Это торговая марка итальянской компании Fondital. Чаще всего покупатели обращают внимание на модель:

.

• Nova Florida Libra Dual Line Tech BTFS
• Nova Florida Libra Dual Line Tech BTFS 28
• Nova Florida Libra Dual Line Tech BTFS 32
• Nova Florida Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой марки стоят относительно недорого: 1200-1500$.Цена более мощных моделей может достигать 2500-3000 долларов. Для работы котлов можно использовать металлы или сжиженный газ. Оборудование имеет высокую степень электрозащиты, панель управления оснащена удобным ЖК-монитором. Возможно автоматическое управление работой котла с помощью комнатных и внешних датчиков температуры.

Совет! Из-за колебаний температуры эмалевое покрытие корпуса трескается. В этом плане корпус из нержавейки более практичен, хотя и стоят такие котлы дороже.Повышает стойкость оборудования к электрохимической коррозии расположенный в баке анод.

Напольные газовые котлы из чугуна обычно дешевле и оснащены одноуровневой горелкой. Для регулирования работы такого котла необходимо установить смесительный узел, в который встроен автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для снижения расходов на отопление дают конденсационные модели, использующие энергию, вырабатываемую при конденсации пара.

Отопительный газовый котел с бойлером в частном доме может быть установлен при условии наличия магистрального газопровода, проходящего в непосредственной близости от здания. Природный газ является наиболее распространенным и экономичным топливом в нашей стране.

Современные производители газового оборудования для бытовых нужд предлагают потребителям следующие виды таких устройств:

• Одноконтурные — котлы предназначены исключительно для обогрева небольших помещений.
• Двухконтурный – прекрасно справляется с выполнением двух функций по обогреву помещения и по нагреву проточной воды.

Современные газовые котлы, выпускаемые производителями отечественной и зарубежной промышленности, также различаются по принципу подачи газа.

Так, например, некоторые модели котлов могут успешно функционировать при естественных способах подачи топлива, при этом вывод продуктов сгорания осуществляется через дымоход. Корректная работа данного типа оборудования возможна только при условии постоянного наличия свежего воздуха в помещении, что обеспечит поддержание процесса горения.

Другие типы газовых котлов дополнительно оснащаются принудительными (коаксиальными) продуктами сгорания газа. В данном случае подача воздуха осуществляется с улицы, туда же выводятся продукты сгорания топлива.

Стена и пол

Помимо функциональных особенностей модели оборудования для отопления и нагрева воды различаются между собой по принципу крепления:

• Отопительный газовый котел с настенным бойлером.Устройство предназначено для обогрева помещения небольшой площади. Котлы этого типа закрепляются на стене помещения при помощи специальных кронштейнов. Отличительной чертой этого вида оборудования являются его компактные размеры и относительно небольшой вес – около 100 кг.
• Отопительный газовый котел с котельным полом. Доля таких единиц, как правило, превышает отметку в 100 кг. Объясняется это тем, что под одним корпусом находится по сути два устройства – накопительный котел и рабочий агрегат.Оборудование этого типа выпускается только в одной вариации – напольной.
• Котел отопительный газовый без котельного пола. Высокая стоимость таких устройств обусловлена ​​конструктивными особенностями – агрегат оснащен высокопрочным теплообменником из чугуна. Такие котлы неплохо уживаются с системами центрального отопления старого типа.
• Отопительный газовый котел без котловой стенки. Небольшой вес и компактные габариты являются основными преимуществами этого типа оборудования. Устройство отлично справляется с функциями мини-мотеля.Агрегат оснащен расширительным баком, насосом, предохранительным клапаном. Практичное решение для небольших квартир и домов.

Оптимальный объем котла

Объем бойлера стандартного одноконтурного котла варьируется в пределах 60-300 литров. При выборе оборудования необходимо определить показатель объема устройства.

Этот показатель зависит от уровня потребления воды всеми членами семьи. Обратите внимание: при наличии ванной с гидромассажной ванной или джакузи, мощность и объем прибора больше.

Атмосферная или паяльная лампа

Стандартный газовый котел с котлом напольного типа может функционировать со съемным нагнетателем или со встроенной атмосферной горелкой. Ввиду этого агрегаты существенно различаются между собой, например, КПД устройства с атмосферной горелкой значительно выше, чем у аналога с дутьевой горелкой. Агрегаты с атмосферными горелками намного безопаснее в эксплуатации, стоимость таких экземпляров довольно высока.

Основным преимуществом котлов с дутьевыми горелками является доступная стоимость и низкий уровень шума.Помимо прочего, такое оборудование может работать с использованием жидкого топлива – достаточно лишь установить сменные элементы. Стандартная мощность уличного котла, оснащенного атмосферной горелкой, составляет от 10 до 80 кВт. Для сравнения: мощность котла с паяльной лампой может достигать нескольких тысяч кВт.

Подключение и установка

Этот процесс профессиональные монтажники отопительного и водонагревательного оборудования называют обвязкой. Включает в себя целый комплекс работ: монтаж труб и узлов, мероприятия по подключению котла к системе отопления (водоснабжения), наладка, подключение котла.

Схема подключения газового котла с бойлером косвенного нагрева

Важно: монтажные работы следует доверять только профессионалам. Если вы сами решили справиться с этим вопросом, обязательно ознакомьтесь с техническим паспортом устройства и рекомендациями по его установке и подключению.

Газовый котел

находит свое применение во всех типах зданий, особенно если нет подключения к системе центрального отопления.Если брать в качестве примера настенный газовый двухконтурный котел с бойлером, то его преимущество заключается в том, что второй контур легко может удовлетворить все потребности в ГВС в любое время года.

Система отопления с двухконтурным газовым котлом

В связи с тем, что мощность настенных агрегатов составляет от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у уличных аналогов. Такой диапазон мощностей позволяет подобрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены также варьируются в зависимости от марки производителя – рынок наполнен агрегатами различных марок, и вам не составит труда выбрать устройство с оптимальным соотношением цены и качества.

Важным аспектом является простота монтажа данного котла. Вряд ли кому-то доставляет удовольствие возиться целыми днями, монтируя инсталляцию. Двухконтурный газовый котел не обязательно выносить в отдельное помещение, его привлекательный и современный дизайн и небольшие габариты позволят сэкономить приличное количество места и денег, как на монтаж, так и на дизайн.

Классификация газовых пароварок

Газовые котлы можно классифицировать по следующим признакам:

   Двухконтурный газовый котел со встроенным бойлером

1. Мощность является основной характеристикой. Естественно, чем мощнее газовый котел, тем больше он обогревает помещение. Ориентируйтесь на площадь вашего дома, если он небольшой, то очень мощный котел не нужен. Если отапливаемая площадь достаточно велика, то следует исходить из формулы, что 1 кВт вырабатываемой тепловой энергии обогревает примерно 10 квадратных метров площади при условии, что потолки в доме не превышают 3 метров.
2. Второй контур. Это важная характеристика, ведь если котел однопоточный, то это накладывает определенные ограничения на использование агрегата. Одноконтурные агрегаты значительно дешевле и не хуже справляются с обогревом помещения, особенно если от него требуется только это. Если вы хотите, чтобы котел грел еще и воду для бытовых нужд, то вам обязательно нужен настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличие от проточного водонагревателя, который при больших объемах не справляется со своей задачей.
3. Выхлопная система выброса топлива. Этот параметр напрямую отвечает за безопасность, ведь если котел сжигает кислород и воздух в помещении, то возникают как минимум неприятные побочные эффекты для всех в доме. По этой причине устройства с системой естественной тяги подходят только при наличии специальных дымоходов для отвода газов. Иначе не было бы такой ели; оптимальным выбором будет система принудительного отвода газов. Суть которого – двойная труба, через внутреннюю выводятся выхлопные газы, а через внешнюю засасывается свежий воздух.Они более экономичны при монтаже, за счет того, что не нужно сооружать специальный дымоход.
4. Способ зажигания. Это не важный аспект, но тем не менее он может помочь немного сэкономить на эксплуатации котла. Основными методами являются использование пьезоэлемента и полная автоматизация. Автоматика намного экономичнее, из-за отсутствия запальника, а значит, и в ней не горит огонь. Кроме того, вам не нужно нажимать на кнопки и заново разжигать пламя каждый раз, когда происходит перебой с подачей газа.В автономном режиме все будет поджигать и регулировать температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Самые распространенные из них:

1. Датчик пламени. Обязательное устройство, так как именно оно блокирует подачу газа на случай, если пламя внезапно погаснет
2. Термостат. То же самое относится и к основным датчикам, ведь он отключает газовый котел, если вода в нем достигает критической отметки температуры.
3. Датчик блокировки котла при внезапном отключении электроэнергии.
4. Датчик — замок, срабатывающий при перебоях в газе.
5. Датчик управления тягой. Отключает котел при отсутствии тяги.
6. Датчик уровня газа. В случае небольшого количества поступающего газа котел выключается.

Производители газовых котлов

Как это не печально, но отечественные производители таких марок как «Конорд», «Лемакс», «Боринское» не в состоянии полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самое лучшее качество, это одна из основных причин.Печально, но до импортных моделей отечественным еще очень далеко, качество хромает, но дело даже не в экономичности и надежности. Рассмотрим основные особенности импортных моделей котлов.

ВАЙЛАНТ . Самая востребованная серия этих котлов – «ecoTECB». В этой линейке газовых котлов реализована система пониженного выброса продуктов сгорания. Они выведены по типу принудительного газоотвода, то есть труба в трубе. В связи с этим его труба отличается немного длинной.

ВИЕСМАНН.  Главной особенностью являются небольшие габариты и достаточно высокая мощность. Производится в Германии, а значит будет надежно работать даже при высоком давлении газа.

ЮНКЕРС . Также немецкое производство, имеет специфическую особенность, представленную турбиной второго контура. Эта турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно отличает этот котел от конкурентов.

БАКСИ.   Является агрегатом с высокой производительностью и бесшумной работой.Также может работать при пониженном давлении газа.

ПРОТЕМ. Сложно выделить определенные стороны, просто хороший настенный газовый двухконтурный котел с бойлером по доступной цене.

ГЕРМАНН.   Интересный дизайн и эффективность.

ИММЕРГАЗ.   Компактные котлы от итальянского производителя маленькие, привлекательные и достаточно мощные.

Ferroli Все водоотводные элементы изготовлены из нержавеющей стали, что гарантирует долговечность.

БЕРЕТТА.  Разнообразие моделей поразит воображение. Самые разные модели для разных целей. Особенность – работа при температуре не ниже 25 градусов Цельсия.

АРИСТОН.  Всем известен бренд, который славится не только газовыми котлами. Его особенностью является простое обслуживание, благодаря простоте конструкции и наличию базовых модулей.

Также стоит отметить фирменную гарантию известных брендов. Это примерно 10-15 лет, но отечественные производители не могут похвастаться такими цифрами.По истечении этого срока желательно сменить оборудование.

Опыт специалистов, занимающихся разработкой систем отопления, работающих на природном газе, и проведением испытаний, в том числе в наших климатических условиях, позволит сделать правильный выбор. Просто следуйте советам ниже:

• При покупке малогабаритного котла обязательно смотрите на меньшие значения мощности. Если он немного выше расчетного значения, то стоит дополнительно купить терморегулятор.Это позволит сэкономить средства на эксплуатации оборудования в долгосрочной перспективе, а также прилично увеличить срок службы за счет сокращения количества пусков оборудования.
• Известно, что теплообменник страдает одной серьезной болезнью — отложением солей и извести. Чтобы этого избежать, в условиях «жесткой» воды следует брать оборудование с битермическими теплообменниками. Если вода проходит предварительную очистку, так называемое «умягчение», то лучше, чтобы теплообменник был отдельным, в первом случае вы уменьшите образование извести, а во втором – сэкономите.
• В случае объедения большой площади дома, а также большой расход горячей воды из-за большого количества точек потребления, лучше будет приобрести такую ​​замечательную вещь, как бойлер. В некоторых двухконтурных котлах он уже есть, а если нет, то надо добавить. Бойлер увеличит расход горячей воды в разы, так что недостатка в ней вы не будете испытывать.

Информация!

Важно помнить, что газовые котлы в большинстве своем рассчитаны на работу с центральным газопроводом, если такового нет, а необходимо, чтобы оборудование работало на сжиженном газе, обязательно сообщите об этом продавцу и при настройке и установке пользуйтесь только услугами квалифицированного специалиста, не подвергайте себя и близких лишнему риску.

• Также в случае необходимости подключения к котлу таких вещей, как теплый пол, вентиляция и прочие сторонние контуры, важно всегда доверить расчеты и подбор комплектующих специалисту.
• При покупке котла следует позаботиться о покупке и установке СКУД в доме. Автоматика в долгосрочной перспективе с лихвой окупит не только себя, но и значительно снизит затраты на обогрев помещений. Они работают по принципу регулировки и регулирования мощности котла при ежедневной работе.Купив САУ один раз, вы сможете сэкономить на топливе около 20%, что обязательно отразится на вашем кошельке.

Вопрос отопления жилища и обеспечения горячей водой требует максимальной ответственности и внимательности. Купить настенный газовый двухконтурный котел с бойлером необходимо в специализированных магазинах и центрах с обязательной предварительной консультацией. В противном случае невнимательность и легкомыслие могут привести к несчастным случаям и плачевным последствиям. Только квалифицированные специалисты и консультанты могут гарантировать корректную работу такого тонкого оборудования на протяжении всего срока эксплуатации.

No related posts.
