Схема люминесцентного светильника с двумя лампами: с дросселем, стартером, без них

Содержание

Подробная схема подключения люминесцентной лампы, устройство

Люминесцентные лампы обычно используют для освещения супермаркетов, учебных аудиторий, промышленных объектов, общественных закрытых помещений и прочего. С появлением более современных видов, которые выпускаются со стандартным цоколем E27, их начали использовать и в домашних условиях.

По истечении времени они набирают всё большей популярности. Но схема включения люминесцентных ламп достаточно сложная и требует особых познаний в этой области. Обычно подключают двумя схемами, о которых мы и поговорим дальше. Но сначала следует разобраться в принципе работы и строении такого светильника.

Принцип работы

Давайте разберём, что такое люминесцентная лампа, и как она работает. Представляет из себя стеклянную трубку, которая начинает работать за счёт разряда, который зажигает газы внутри её оболочки. На обоих концах установлен катод и анод, именно между ними и происходит разряд, который вызывает пусковое загорание.

Пары ртути, которые помещают в стеклянный футляр, при разряде начинаю излучать особый невидимый свет, который активизирует работу люминофора и других дополнительных элементов. Именно они и начинают излучать тот свет, который нам необходим.

Принцип работы лампы

Благодаря разным свойствам люминофора, такой светильник излучать большой спектр разнообразных цветов.

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются. Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать.

Какими недостатками она обладает:

  1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
  2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
  3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
  4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
  5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

  • Стартерная система продлевает период работы светильника.
  • Особый принцип работы также продлевает период службы примерно на десять процентов.
  • Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
  • Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
  • Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Схемы подключения люминесцентных ламп дневного света

Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.
Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.

Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.

Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.
Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

Схемы

При подключении  люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА : электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).

Схема подключения с применением электромагнитный балласта или  ЭмПРА (дросель и стартер)

Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения.






Принцип работы:  при подключении электропитания в стартере появляется разряд и
замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше  рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.
Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно  для повторного замыкания электродов стартера.
Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.

 Основные недостатки

  • В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.
  •  Долгий пуск  не менее 1 до 3  секунд (зависимость от износа лампы)
  •  Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.
  • Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем  детали станков, вращающихся синхронно с частотой сети-  кажутся неподвижными.
  • Звук от гудения пластинок дросселя, растущий со временем.

Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.
Следует заметить что в последовательной схеме включения  двох ламп применяются стартеры на 127 Вольт,  они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт

Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

или сложнее

Если в вашем светильнике вышел с строя стартер или мигает постоянно лампа (вместе с стартером если присмотрется под корпус стартера) и под рукой нечем заменить, зажечь лампу можна и без него — достаточно на 1-2 сек. закоротить контакты стартера или поставить кнопку S2 (осторожно опасное напряжение)

тот же случай но уже для лампы с перегоревшей нитей накала

Схема подключения с применением электронного балласта или ЭПРА

Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного  подает на лампы  напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Основные преимущества схем с ЭПРА

  •   Повышение срока эксплуатации люминесцентных ламп, благодаря особому режиму работы и пуска.
  •   В сравнении с ПРА до 20% экономия электричества.
  •   Отсутствие в ходе работы шума и мерцания.
  •   Отсутствует в схеме  стартер, который часто ломается.
  •   Особые модели выпускаются с возможностью диммирования  либо регулировки яркости свечения.

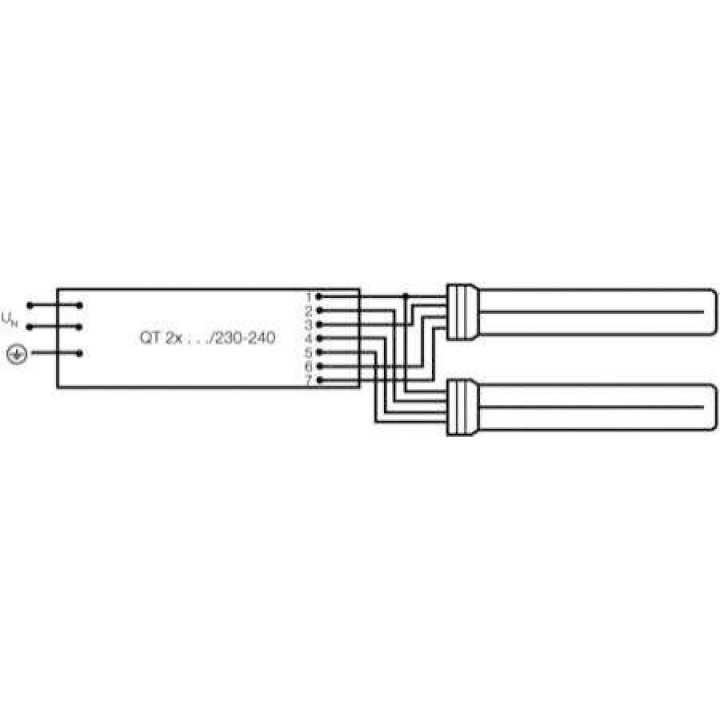

Схема подключения конкретного электронного балласта изображена на каждом конкретном устройстве и не составляет особой проблемы в подключении

Внутри такого электронного «дросселя» как правило схема на подобие етой…

Подключение люминесцентных ламп — схема и варианты монтажа

Отличительный принцип схемы подключения люминесцентных светильников заключается в необходимости включения в нее приборов пускового типа, от них зависит длительность эксплуатации.

Для того чтобы разбираться в схемах необходимо понимать принцип работы данных светильников.

Технические характеристики люминесцентных ламп

Устройство светильника люминесцентного типа – это герметичный сосуд, наполненный особой консистенцией из газа. Расчёт смеси производился с целью растрачивания меньшей энергии ионизации газов в сравнении с обычными лампами, за счет этого можно хорошо сэкономить на освещении дома или квартиры.

Для постоянного освещения необходимо удержание тлеющего разряда. Этот процесс обеспечивается с помощью подачи нужного напряжения. Проблема заключается лишь в следующей ситуации — такой разряд появляется от подающего напряжения, которое выше рабочего. Но и эта задача была решена производителями.

На двух сторонах лампы устанавливаются электроды, которые принимают напряжение, и поддерживают разряд. Каждый электрод имеет два контакта, с которыми происходит соединение источника тока. За счет этого происходит нагревание зоны, которая окружает электроды.

Светильник загорается впоследствии нагрева каждого электрода. Происходит это за счет воздействия на них высоковольтных импульсов и последующей работы напряжения.

При воздействии разряда газы находящиеся в емкости лампы активизируют излучение ультрафиолетового света, который не воспринимается глазом человека. Для того чтобы зрение человека различало это свечение колба внутри покрыта люминофорным веществом, которое смещает частотный интервал освещения в видимый интервал.

Изменяя структуру данного вещества происходит изменение гаммы цветовых температур.

Важно! Нельзя попросту включить светильник в сеть. Дуга появится после обеспечения прогревания электродов и импульсного напряжения.

Специальные балласты помогают обеспечить такие условия.

Подключение через электромагнитный балласт

Нюансы схемы подключения

Цепь данного вида должна включать в себя наличие дросселя и стартера.

Стартер выглядит как небольшой по мощности источник неонового освещения. Для его питания необходима электросеть с переменным значением тока, также он оснащен некоторым количеством биметаллических контактов.

Подключение дросселя, стартерных контактов и электродных нитей происходит последовательно.

Другой вариант возможен при замещении стартера на кнопку от входного звонка.

Напряжение будет осуществляться удержанием кнопки в состоянии нажатия. Когда светильник зажжётся ее необходимо отпустить.

1-й способ подключения люминесцентных ламп

  • подключенный дроссель сохраняет электромагнитную энергию;
  • с помощью стартерных контактов поступает электричество;
  • перемещение тока осуществляется с помощью вольфрамовых нитей нагревания электродов;
  • нагрев электродов и стартера;
  • затем размыкаются контакты стартера;
  • энергия, которая аккумулируется с помощью дросселя освобождается;
  • светильник включается.

Для того чтобы увеличить показатель полезного действия, уменьшить помехи в модель схемы вводятся два конденсатора.

Плюсы данной схемы:

— простота;

— демократичная цена;

— она надежна;

Недостатки схемы:

— большая масса устройства;

— шумная работа;

— лампа мерцает, что не хорошо сказывается на зрении;

— потребляет большое количество электроэнергии;

— включается устройство около трех секунд;

— плохое функционировании при минусовых температурах.

Очередность подключения

Подключение с помощью вышеописанной схемы происходит со стартерами. Рассматриваемый ниже вариант имеет модель стартера S10 мощностью 4-65Вт., лампу на 40Вт и такую же мощность у дросселя.

Этап 1. Подключение стартера к штыревым контактам лампы, которые имеют вид нитей накаливания.

Этап 2. Остальные контакты подключается к дросселю.

Этап 3. Конденсатор подключается к контактам питания параллельным образом. За счет конденсатора компенсируется уровень реактивной мощностью, и происходит уменьшение количества помех.

Подключение люминесцентных ламп через электронный балласт

Особенности схемы подключения

За счет электронного балласта лампе обеспечивается долгий период функционирования и экономия затрат электроэнергии. При работе с напряжением до 133 кГц свет распространяется без мерцания.

Микросхемами обеспечивается питание светильников, подогрев электродов, тем самым повышается их продуктивность и увеличиваются сроки эксплуатации. Имеется возможность совместно с лампами данной схемы подключения использовать диммеры – это устройства, которые плавно регулируют яркость свечения.

Электронный балласт преобразует напряжение. Действие постоянного тока трансформируется в ток высокочастотного и переменного вида, который переходит на нагреватели электродов.

Повышается частота за счет этого происходит уменьшение интенсивности нагревания электродов. Использование электронного балласта в схеме подключения позволяет подстроиться под свойства светильника.

Плюсы схемы данного вида:

  • большая экономия;
  • лампочка плавно включается;
  • отсутствует мерцание;
  • бережно прогреваются электроды лампы;
  • допустимая эксплуатация при низких температурах;
  • компактность и маленькая масса;
  • долговременный срок действия.

Минусы схемы данного вида:

  • усложненность схемы подключения;
  • большая требовательность к установке.
Порядок подключения ламп

Светильник подключается в три этапа:

— происходит прогревание электродов, за счет чего аккуратно и размеренно запускается устройство;

— создается мощный импульс, который требуется для поджигания;

— рабочее напряжение балансируется и подается на лампу.

Подключение люминесцентных ламп последовательно

Очередность подключения

Этап 1. Параллельное подсоединение стартера к каждой лампе.

Этап 2. Последовательное подсоединение с помощью дросселя свободных контактов к сети.

Этап 3. Параллельное подсоединение конденсаторов к контактам лампы. За счет этого происходит снижение помех, а также компенсирование реактивной мощности.

Видео — Подключение люминесцентных ламп


Поделитесь если вам понравилось:









Похожие материалы

Схема включения люминесцентных ламп

Лампы дневного света с самых первых выпусков и частично до сих пор зажигаются с помощью электромагнитной пускорегулирующей аппаратуры – ЭмПРА. Классический вариант лампы выполнен в виде герметичной стеклянной трубки со штырьками на концах.

Как выглядят люминесцентные лампы

Внутри она заполнена инертным газом с парами ртути. Ее установка производится в патроны, через которые подается напряжение на электроды. Между ними создается электрический разряд, вызывающий ультрафиолетовое свечение, которое действует на слой люминофора, нанесенный на внутреннюю поверхность стеклянной трубки. В результате появляется яркое свечение. Схема включения люминесцентных ламп (ЛЛ) обеспечивается двумя основными элементами: электромагнитным балластом L1 и лампой тлеющего разряда SF1.

Схема включения ЛЛ с электромагнитным дросселем и стартером

Схемы зажигания с ЭмПРА

Устройство с дросселем и стартером работает по следующему принципу:

  1. Подача напряжения на электроды. Ток через газовую среду лампы сначала не проходит из-за ее большого сопротивления. Он поступает через стартер (Ст) (рис. ниже), в котором образуется тлеющий разряд. При этом через спирали электродов (2) проходит ток и начинает их подогревать.
  2. Контакты стартера разогреваются, и один из них замыкается, так как он выполнен из биметалла. Ток проходит через них, и разряд прекращается.
  3. Контакты стартера перестают разогреваться, и после остывания биметаллический контакт снова размыкается. В дросселе (Д) возникает импульс напряжения за счет самоиндукции, которого достаточно для зажигания ЛЛ.
  4. Через газовую среду лампы проходит ток, после запуска лампы он уменьшается вместе с падением напряжения на дросселе. Стартер при этом остается отключенным, так как этого тока недостаточно для его запуска.

Схема включения люминесцентной лампы

Конденсаторы (С1) и (С2) в схеме предназначены для снижения уровня помех. Емкость (С1), подключенная параллельно лампе, способствует снижению амплитуды импульса напряжения и увеличению его продолжительности. В результате увеличивается срок службы стартера и ЛЛ. Конденсатор (С2) на входе обеспечивает существенное снижение реактивной составляющей нагрузки (cos φ увеличивается с 0,6 до 0,9).

Если знать, как подключить люминесцентную лампу с перегоревшими нитями накала, ее можно использовать в схеме ЭмПРА после небольшого изменения самой схемы. Для этого спирали замыкают накоротко и последовательно к стартеру подключают конденсатор. По такой схеме источник света сможет проработать еще какое-то время.

Широко распространен способ включения с одним дросселем и двумя лампами дневного света.

Включение двух ламп дневного света с общим дросселем

2 лампы подключаются последовательно между собой и дросселем. Для каждой из них необходима установка параллельно подключенного стартера. Для этого используется по одному выводному штырьку с торцов лампы.

Для ЛЛ необходимо применять специальные выключатели, чтобы у них не залипали контакты от высокого пускового тока.

Зажигание без электромагнитного балласта

Для продления жизни сгоревших ламп дневного света можно установить одну из схем включения без дросселя и стартера. Для этого используют умножители напряжения.

Схема включения ламп дневного света без дросселя

Нити накала замыкают накоротко и подают на схему напряжение. После выпрямления оно увеличивается в 2 раза, и этого достаточно, чтобы светильник загорелся. Конденсаторы (С1), (С2) подбирают под напряжение 600 В, а (С3), (С4) – под 1000 В.

Способ подходит также для исправных ЛЛ, но они не должны работать с питанием постоянным током. Через некоторое время ртуть собирается вокруг одного из электродов, и яркость свечения падает. Чтобы ее восстановить, надо перевернуть лампу, тем самым изменив полярность.

Подключение без стартера

Применение стартера увеличивает время разогрева лампы. При этом срок его службы небольшой. Электроды можно подогревать без него, если установить для этого вторичные трансформаторные обмотки.

Схема подключения люминесцентной лампы без стартера

Там, где не используется стартер, на лампе есть обозначение быстрого старта – RS. Если установить такую лампу со стартерным запуском, у нее могут быстро перегореть спирали, так как для них предусмотрено большее время разогрева.

Электронный балласт

Электронная схема управления ЭПРА пришла на смену старым источникам дневного света для устранения присущих им недостатков. Электромагнитный балласт потребляет лишнюю энергию, часто шумит, выходит из строя и при этом портит лампу. Кроме того, светильники мерцают из-за низкой частоты напряжения питания.

ЭПРА представляет собой электронный блок, который занимает мало места. Люминесцентные светильники легко и быстро запускаются, не создавая шума и обеспечивая равномерное освещение. В схеме предусмотрено несколько способов защиты лампы, что увеличивает срок эксплуатации и делает ее работу безопасней.

ЭПРА работает следующим образом:

  1. Разогрев электродов ЛЛ. Запуск происходит быстро и мягко, что увеличивает срок службы лампы.
  2. Поджиг – генерирование импульса высокого напряжения, пробивающего газ в колбе.
  3. Горение – поддержание небольшого напряжения на электродах лампы, которого достаточно для стабильного процесса.

Схема электронного дросселя

Вначале переменное напряжение выпрямляется с помощью диодного моста и сглаживается конденсатором (С2). Следом установлен полумостовой генератор высокочастотного напряжения на двух транзисторах. Нагрузкой служит тороидальный трансформатор с обмотками (W1), (W2), (W3), две из них включены противофазно. Они поочередно открывают транзисторные ключи. Третья обмотка (W3) подает резонансное напряжение на ЛЛ.

Параллельно лампе подключен конденсатор (С4). Резонансное напряжение поступает на электроды и пробивает газовую среду. К этому времени нити накала уже разогрелись. После зажигания сопротивление лампы резко падает, вызывая снижение напряжения до достаточной величины, чтобы поддерживать горение. Процесс запуска продолжается менее 1 с.

Электронные схемы имеют следующие преимущества:

  • пуск с любой заданной задержкой времени;
  • не требуется установка стартера и массивного дросселя;
  • светильник не моргает и не гудит;
  • качественная светоотдача;
  • компактность устройства.

Использование ЭПРА дает возможность установить его в цоколь лампы, которую также уменьшили до размеров лампы накаливания. Это дало начало новым энергосберегающим лампам, которые можно вворачивать в обычный стандартный патрон.

В процессе эксплуатации лампы дневного света стареют, и для них требуется увеличение рабочего напряжения. В схеме ЭмПРА напряжение зажигания тлеющего разряда у стартера уменьшается. При этом может происходить размыкание его электродов, что вызовет срабатывание стартера и отключение ЛЛ. После она снова запускается. Подобное мигание лампы приводит к ее выходу из строя вместе с дросселем. В схеме ЭПРА подобное явление не происходит, поскольку электронный балласт автоматически подстраивается под изменение параметров лампы, подбирая для нее благоприятный режим.

Ремонт лампы. Видео

Советы по ремонту люминесцентной лампы можно получить из этого видео.

Устройства ЛЛ и схемы их включения постоянно развиваются в направлении улучшения технических характеристик. Важно уметь выбирать подходящие модели и правильно их эксплуатировать.

Оцените статью:

3 схемы подключения люминесцентной лампы без дросселя и стартера.

Лампы
дневного света несмотря на всю их «живучесть», по сравнению с
обычными лампочками накаливания, в один прекрасный момент также выходят из
строя и перестают светить.

Конечно,
срок их службы не сравнить со светодиодными моделями, но как оказывается, даже
при серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановить
без каких либо серьезных капитальных затрат.

В первую очередь вам нужно выяснить, что же именно сгорело:

  • сама люминесцентная лампочка

Как это сделать и быстро проверить все эти элементы, читайте в отдельной статье.

Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами.

Одна из
наиболее серьезных проблем — это вышедший из строя дроссель.

Большинство
при этом считают такой люминесцентный светильник полностью негодным и
выбрасывают его, либо перемещают в кладовку на запчасти для остальных.

Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится. В статье пойдет речь об альтернативных вариантах, когда этот самый дроссель можно заменить другим элементом, имеющимся у вас под рукой дома.

Как запустить лампу дневного света без дросселя

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней
используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на
некоторые преимущества (возможность запуска сгоревших ламп дневного света), все
эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый
светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому. Что вам для этого потребуется?

Вам
понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно,
схему с ее использованием нельзя считать абсолютно бездроссельной, так как на
плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам
гораздо меньше, так как экономка работает на частотах до нескольких десятков
килогерц.

Этот
минидроссель ограничивает ток через лампу и дает высоковольтный импульс для
зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была
большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня
уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому
некоторые сознательные и бережливые граждане, которые еще не сдали их в
специальные пункты приема, хранят подобные изделия у себя на полках в
шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от «нитей накала» колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас
должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и
естественно не забываем про питание 220В. Это те самые жилки, которые идут от
цоколя.

Все что
нужно сделать далее, это припаять по два проводника к каждому контакту на плате
(от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного
света.

То есть, отдельно два провода справа и два провода слева. После чего, остается только подать напряжение 220В на схему энергосберегайки.

Лампочка дневного света будет прекрасно гореть и нормально работать. Причем для запуска вам даже не нужен стартер. Все подключается напрямую.

Если стартер
в схеме присутствует, его придется выкинуть или зашунтировать.

Как выбрать мощность энергосберегающей лампы

Запускается такой светильник моментально, в отличие от долгих морганий и мерцаний привычных ЛБ и ЛД моделей.

Какие есть недостатки у такой схемы подключения? Во-первых, рабочий ток в энергосберегайках при равной мощности, меньше чем у линейных ламп дневного света. Чем это чревато?

А тем, что выбрав экономку равной или меньшей по мощности с ЛБ, ваша плата будет работать с перегрузкой и в один прекрасный момент бабахнет. Чтобы этого не случилось, мощности плат от экономок в идеале должны быть на 20% больше, чем у ламп дневного света.

То есть, для модели ЛДС на 36Вт, берите плату от лапочки на 40Вт и выше. Ну и так далее, в зависимости от пропорций.

Если вы
переделываете светильник с одним дросселем на две лампочки, то учитывайте
мощности обеих.

Почему еще
нужно брать именно с запасом, а не подбирать мощность КЛЛ равную мощности ламп
дневного света? Дело в том, что в безымянных и недорогих лампочках КЛЛ,
реальная мощность всегда на порядок меньше заявленной.

Поэтому не
удивляйтесь, когда подключив к старому советскому светильнику ЛБ-40, плату от
китайской экономки на те же самые 40Вт, вы в итоге получите негативный результат.
Это не схема не работает — это качество товаров из поднебесной не соответствует
«железобетонным» советским гостам.

2 схемы бездроссельного включения ламп дневного света

Если вы все таки намерены собрать более сложную конструкцию, при помощи которой запускаются даже сгоревшие линейные светильники, то давайте рассмотрим и такие случаи.

Самый простейший вариант — это диодный мост с парой конденсаторов и подключенная последовательно в цепь в качестве балласта, лампочка накаливания. Вот схема такой сборки.

Главное
преимущество ее в том, что подобным образом можно запустить светильник не
только без дросселя, но и перегоревшую лампу, у которой вообще нет целых
спиралей на штырьковых контактах.

Для трубок
мощностью 18Вт подойдут следующие компоненты:

  • диодный мост GBU408
  • конденсатор 2нФ (до 1кв)
  • конденсатор 3нФ (до 1кв)
  • лампочка накаливания 40Вт

Для трубок в
36Вт или 40Вт емкости конденсаторов следует увеличить.  Все элементы соединяются вот таким образом.

После чего схемка подключается к лампе дневного света.

Вот еще одна
подобная бездроссельная схема.

Диоды подбираются с обратным напряжением не менее 1kV. Ток будет зависеть от тока светильника (от 0,5А и более).

Зажигаем сгоревшую лампу

В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.

Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.

Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.

Электроны
необходимые для ионизации, вырываются наружу и при комнатной температуре, даже
если спираль и перегорела. Все происходит за счет умноженного напряжения.

Весь процесс
выглядит следующим образом:

  • первоначально в колбе разряд отсутствует
  • затем на концы подается умноженное напряжение
  • свет внутри за счет этого моментально зажигается
  • далее загорается лампочка накаливания, которая своим сопротивлением ограничивает максимальный ток
  • в колбе постепенно стабилизируется рабочее напряжение и ток
  • лампочка накаливания немного тускнеет

Недостатки
подобной сборки:

  • низкий уровень яркости
  • повышенная пульсация

А еще при питании люминесцентных ламп постоянным напряжением, вам придется очень часто менять полярность на крайних электродах колбы. Проще говоря, перед каждым новым включением переворачивать лампу.

В противном
случае пары ртути будут собираться только возле одного из электродов и
светильник без периодического обслуживания долго не протянет. Это явление
называется катафорез или унос паров ртути в катодный конец светильника.

Там где
подключен «плюс», яркость будет меньше и этот край начнет чернеть
значительно быстрее.

Особенно это
заметно при монтаже светильников ЛБ в холодных помещениях — гараж, сарай,
коридор, подвал. Если колба не прогрета, она может даже не запуститься.

В этом
случае стоит до нее дотронуться теплой рукой и она тут же начинает гореть.

Поэтому
запомните — люминесцентная лампа это источник света переменного тока.
Постоянный ей противопоказан и убивает лампу. Особенно импортные дохнут очень
быстро.

Еще один
минус подобных диодных схем, про который мало кто говорит — итоговый ток
потребления из розетки. Для 40Вт ЛБ лампочки при не идеально подобранных
компонентах, ток потребления из сети 220В может доходить до 1А.

А это даже
превышает нагрузку обычной лампы накаливания в 200Вт. Вот это экономия у вас
получится!

Поэтому какой из способов подойдет именно вам, решайте сами, исходя из имеющихся под рукой запчастей и познаний в электронике.

Схема подключения люминесцентной лампы с дросселем и стартером, с двумя лампами

На чтение 9 мин Просмотров 275 Опубликовано Обновлено

Качественное равномерное освещение можно создать с помощью разных источников света. В домах, офисах, производствах активно устанавливаются энергосберегающие люминесцентные лампы. Их установка и схема сложнее, чем у лампочек накаливания. Для корректного монтажа мастер должен знать, как функционирует устройство, какие виды бывают и какую схему использовать для подсоединения.

Устройство лампы

Люминесцентные лампы цилиндрической формы

Люминесцентный источник счета – это осветительный прибор, в котором ультрафиолетовое излучение преобразуется в видимый свет определенного спектра. Свечение достигается благодаря электрическому разряду, который появляется при подаче электричества в газовой среде. Образуется ультрафиолет, который воздействует на люминофор. В результате лампочка загорается и начинает светить.

Большая часть люминесцентных ламп изготавливается в форме цилиндрических трубок. Могут встречаться более сложные геометрические формы колбы. По краям трубки располагаются вольфрамовые электроды, которые припаяны к наружным штырькам. Именно к ним подается напряжение.

Колба наполняется смесью инертных газов с отрицательным сопротивлением и парами ртути.Строение люминесцентной лампы

Стандартная схема лампочки состоит из стартера и дросселя. Дополнительно могут использоваться различные управляющие механизмы. Основной задачей дросселя является образование импульса необходимой величины, которое сможет включить лампу. Стартер представляет собой тлеющий разряд, у которого электроды находятся в инертной среде из газов. Обязательное условие – один электрод должен быть биметаллической пластиной. Если лампа выключена, электроды разомкнуты. При подаче напряжения они замыкаются.

Классификация проводится по разным критериям. Основной из них – свет. Он может быть дневным или белым с разной цветовой температурой. Разделение производится и по ширине трубки. Чем она больше, тем выше мощность лампы и площадь освещаемого участка. Люминесцентные лампы делятся по числу контактов, рабочему напряжению, наличию стартера, форме.

Принцип работы

Принцип работы люминесцентной лампы

Подается питающее напряжение. В начальный момент электрический ток не протекает, так как среда обладает высоким сопротивлением. Ток движется по спиралям, нагревает их и подается на стартер. Появляется тлеющий разряд. После нагрева контактов биметаллические пластины замыкаются. Температура на биметаллической части падает и контакт в сети размыкается. Это приводит к тому, что дроссель создает необходимый импульс в результате самоиндукции, и лампа начинает светить. Дуговой разряд поддерживается за счет термоэлектронной эмиссии, происходящей на на поверхности катода. Электроны разогреваются под действием тока, величину которого ограничивает балласт.

Свет появляется за счет того, что на лампу нанесено специальное вещество – люминофор. Он поглощает ультрафиолетовое излучение и дает свечение определенной гаммы. Цвет можно менять, нанося на колбу различные по составу люминофоры. Они могут быть из галофосфата кальция, ортофосфата кальция-цинка.

Основные преимущества лампы – экономия электроэнергии, долгий срок службы, яркое свечение. Из недостатков можно выделить невозможность прямого подключения к сети и наличие ртути внутри колбы. Лампы стоят дороже лампочек накаливания, но дешевле светодиодных источников света.

Способы подключения

Существуют различные варианты подключения люминесцентной лампы к сети. Самая популярная схема люминесцентного светильника — подсоединение с использованием электромагнитного балласта.

Схема с электромагнитным балластом (ЭмПРА)

Схема с электромагнитным балластом (ЭмПРА)

Принцип работы данной схемы основывается на том, что при подаче напряжения в стартере возникает разряд, приводящий к замыканию биметаллических электродов. Электрический ток в цепи ограничен внутренним дроссельным сопротивлением. Это приводит к тому, что рабочий ток возрастает почти в 3 раза, электроды резко нагреваются, а после уменьшения температуры возникает самоиндукция, приводящая к зажиганию стартерной люминесцентной лампы.

Минусы схемы люминесцентной лампы с ЭмПРА:

  • Высокие затраты на электроэнергию по сравнению с другими способами.
  • Долгое время запуска – примерно 1-3 секунды. Чем выше износ лампочки, тем дольше она будет зажигаться.
  • Не работает при низких температурах. Это приводит к невозможности использования в подвале или гараже, которые не отапливаются.
  • Стробоскопический эффект. Мерцание негативно сказывается на человеческом зрении и психике, поэтому подобное освещение не рекомендуется использовать на производстве.
  • Гудение при работе.

В схеме предусмотрен один дроссель для двух лампочек. Его индуктивности хватает на оба источника света. Напряжение стартера – 127 В, для светильника с одной лампой потребуется напряжение 220 В.

Есть схема люминесцентной лампы на 220 в с бездроссельным подключением. В ней отсутствует стартер. Такое бесстартерное подключение применяется при перегорании нити накала у лампочки. В конструкции также есть трансформатор и конденсатор для ограничения тока. Для ламп с перегоревшей нитью накала существуют переделки схемы и без трансформатора. Это облегчает конструкцию.

Два дросселя и две трубки

Дроссель

Этот метод применяется для двух ламп. Подключать элементы нужно последовательно:

  • Фаза – на вход дросселя.
  • От выхода дросселя один контакт подсоединить к первой лампе, второй – к первому стартеру.
  • С первого стартера провода идут на вторую пару контактов первой лампы, свободный провод нужно подсоединять к нулю.

Аналогичным образом подключается вторая лампа.

Подключение двух ламп от одного дросселя

Схема на две люминесцентные лампы

Этот вариант используется нечасто, но реализовать его несложно. Двухламповое последовательное подсоединение отличается своей экономностью. Для реализации потребуется индукционный дроссель и пара стартеров.

Схема подключения ламп дневного света от одного дросселя:

  • На штыревой выход ламп параллельным соединением подключается стартер.
  • Свободные контакты подсоединяются к электрической сети через дроссель.
  • Параллельно источникам света подключаются конденсаторы.

Бюджетные выключатели периодически могут залипать из-за повышения стартовых токов. В таком случае рекомендуется использовать высококачественные коммутационные устройства. Это обеспечит долгую и стабильную работу люминесцентной лампы.

Схема с электронным балластом

Схема подключения электронного балласта

Все минусы ЭмПРА привели к тому, что пришлось искать другой способ подключения. В результате электромагнитный балласт был заменен на электронный, работающий не на сетевой частоте 59 Гц, а на высокой 20-60 кГц. Благодаря этому решению исключается моргание света. Такие схемы применяются на производствах.

Визуально балласт представляет собой блок с клеммами. Внутри располагается печатная плата, на которой собирается электронная схема. Важное преимущество электронного балласта – миниатюрные размеры. Поместить блок можно даже в небольшой источник света. Также время запуска меньше, а работает устройство беззвучно. Метод с электронным балластом еще называется бесстартерным.

Собрать схему такого устройства несложно. Обычно она размещена на обратной стороне прибора. На схеме обозначается число лампочек для подсоединения, все поясняющие надписи, информация о технических характеристиках.

Как подключить светильник люминесцентный:

  • Контакты 1 и 2 – к паре контактов с лампы.
  • Контакты 3 и 4 – на оставшуюся пару.

На вход необходимо подать питающее напряжение.

Схема с умножителями напряжения

Для увеличения срока действия  может применяться способ без электромагнитного балласта. Время эксплуатации продляется при условии, что мощность лампы не превышает 40 Вт. Нити накала могут быть перегоревшими – их при любой ситуации следует закоротить.

Такая схема позволяет выпрямить напряжение и повысить его в два раза. Лампа загорается сразу же. Для реализации схемы нужно правильно подобрать конденсаторы. 1 и 2 выбираются на 600 В, 3 и 4 – на 1000 В. Недостаток – большие размеры конденсаторов.

Подсоединение без стартера

Стартер вызывает дополнительный нагрев у люминесцентной лампы. Также он часто выходит из строя, из-за чего эту деталь приходится заменять. Существуют схемы, в которых люминесцентный источник света работает без стартера. Электроды подогреваются до нужного уровня при помощи трансформаторных обмоток, выступающих в роли балласта.

При покупке лампочки нужно обратить внимание на надпись RS – быстрый старт. Именно такие изделия работают без стартера.

Схема с последовательным подключением двух ламп

Схема для последовательного подключения двух ламп

Есть две лампы, которые необходимо соединить при помощи одного балласта последовательным образом. Для выполнения подобных работ потребуются следующие компоненты:

  • Индукционный дроссель.
  • Два стартера.
  • Два люминесцентных светильника.

Схема подключения люминесцентной лампы следующая:

  • К каждой лампе подключается стартер параллельно на штыревой вход на торце колбы.
  • Оставшиеся контакты следует подключить в электрическую сеть через дроссель.
  • На контакты лампочек подключаются конденсаторы. Они необходимы для того, чтобы уменьшить интенсивность помех и реактивную мощность.

Конденсаторы выбираются с учетом нагрузки.

Замена люминесцентных ламп

Чтобы снять люминесцентную лампу, необходимо повернуть в том направлении, которое указано на держателе

Люминесцентный источник света отличается от классических галогеновых ламп и изделий с нитью накала длительным сроком службы. Но даже такие надежные лампочки могут выйти из строя, из-за чего их приходится заменять.

Выполнить замену можно следующим образом:

  • Разобрать светильник. Важно аккуратно снимать все детали, чтобы прибор не повредился. Люминесцентные трубки нужно поворачивать вокруг оси в отмеченном направлении. Оно указывается на держателе стрелками.
  • После поворота на 90 градусов трубку следует опустить. Тогда контакты легко выйдут из соответствующего отверстия.
  • Визуально осмотреть целостность лампочки, нитей накала. Если зрительных проблем нет, поломка может быть вызвана внутренними компонентами.
  • Следует взять новый источник света. Его контакты должны находиться в вертикальном положении и помещаться в отверстие. После установки лампочки ее нужно прокрутить в обратном положении.

Снимать прибор нужно аккуратно, чтобы не разбить стеклянную колбу. Внутри находится ртуть, которая опасна для здоровья.

После того как система собрана, можно подавать питающее напряжение, выполнять включение и приступать к тестированию. Финальным шагом будет установка защитного плафона на светильник.

Проверка работоспособности

Прозвонка электродов мультиметром

Выполнить проверку собранной системы можно с помощью тестера, который проверяет нити накала. Его допустимое сопротивление должно составлять 10 Ом.

Если тестирующее устройство показало бесконечное сопротивление, лампочка подходит только для использования в режиме холодного запуска. Также бесконечность может показываться при неисправности источника света. Нормальное сопротивление, которое должен показывать тестер, достигает несколько сотен Ом. Это связано с тем, что в обычном состоянии контакты стартера находятся в разомкнутом виде. При этом конденсатор не пропускает постоянный ток.

Если коснуться щупами мультиметра дроссельных выводов, сопротивление будет постепенно падать до постоянного значения в несколько десятков Ом.

Точное значение определить нельзя при помощи обычного тестера. Но на некоторых приборах есть функция измерения индуктивности. Тогда по данным ЭмПРА можно проверить значения. В случае их несовпадения можно судить о проблемах с прибором.

Схема подключения и принципы работы люминесцентных ламп.

Среди всех источников искусственного света самыми распространенными сегодня являются люминесцентные лампы. Благодаря тому что они в 5-7 раз экономичнее ламп накаливания и гораздо дешевле самых сверхэффективных на сегодня- светодиодных.

Люминесцентные лампы сегодня можно встретить на каждом шагу. Они используются преимущественно для освещения в магазинах, супермаркетах, учебных заведениях, общественных зданиях, а после появления компактных вариантов, подходящих под обычные патроны E27 и E14 домашних светильников и люстр, люминесцентные лампы стали широко применяться для освещения в многоквартирных квартирах и частных домах.

Принцип работы.

Люминесцентная лампа — это газоразрядный источник света, внутри стрелянной трубы протекает электрический разряд между двумя спиралями (катодом и анодом), расположенными  с обоих сторон. Пары ртути под воздействием электрического разряда излучают невидимое для наших глаз ультрафиолетовое излучение, которое затем преобразовывается в видимый свет при помощи нанесенного по внутренней поверхности лампы люминофора, состоящего из смеси фосфора с другими элементами.

Схема подключения с применением электромагнитный балласта или  ЭмПРА.

ЭмПРА — это сокращенная аббревиатура- Электромагнитный Пускорегулирующий Аппарат. Часто называемый, как дроссель. Его мощность должна соответствовать общей мощности подключаемым к нему лампам.
Это довольно старая (активно применяемая еще в советское время) простая стартерная схема подключения к электросети  люминесцентной лампы дневного света.

Стартер — это миниатюрная лампочка с неоновым наполнением с  двумя биметаллическими электродами внутри, которые разомкнуты в нормальном положении.

Принцип работы: при включении электропитания в стартере возникает разряд и замыкаются накоротко биметаллические электроды, после чего ток в цепи электродов и стартера ограничивается только внутренним сопротивлением дросселя, в результате чего возрастает почти в три раза больше  рабочий ток в лампе и моментально разогреваются  электроды люминесцентной лампы. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В этот момент разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и зажигается лампа. После этого напряжение на ней будет равняться половине от сетевого, которого будет недостаточно  для повторного замыкания электродов стартера.
Если лампа светит стартер не будет участвовать в схеме работы и его контакты всегда будут разомкнуты.

Часто встречается последовательная схема включения  2 ламп, для работы в которой применяются стартеры на 127 Вольт,  но они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт!



Недостатки  схемы ПРА:

  1. По сравнению со схемой с электронным балластом на 10-15 % больший расход электроэнергии.
  2. Долгий запуск  не менее 1 до 3  секунд (зависимость от износа лампы).
  3. Звук от гудения пластин дросселя, возрастающий со временем.
  4. Стробоскопический эффект мерцания лампы, что негативно влияет на зрение, при чем  детали станков, вращающихся синхронно с частотой сети-  кажутся неподвижными.
  5. Неработоспособность при низких температурах окружающей среды. Например, зимой в неотапливаемом гараже.

Схема подключения с применением электронного балласта или ЭПРА.

Электронный Пускорегулирующий Аппарат (сокращенно-  ЭПРА) в отличии от электромагнитного-  подает на лампы  напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает возможность появления заметного для глаз мигания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Схемы подключений бывают разные, как правило они наносятся сверху на блоке и не вызывают трудности в подключении. Давайте рассмотрим пример.

Слева, L – фаза и N- ноль от электропитания. Один провод общий на контакты с левой стороны и два — раздельные.
Справа, 4 контакта. По два на каждую нить накала. Только соблюдайте схему подключения на каждую лампу с обоих сторон.

Преимущества схем с ЭПРА:

  • Увеличение срока службы люминесцентных ламп, благодаря специальному режиму работы и запуска.
  • По сравнению с ПРА до 20% экономия электроэнергии.
  • Отсутствие в процессе работы шума и мерцания.
  • Отсутствует в схеме  стартер, который часто ломается.
  • Специальные модели выпускаются с возможностью диммирования  или регулирования яркости свечения.

Как Вы уже поняли у ЭПРА  много преимуществ,  именно поэтому Мы только и рекомендуем их использовать.
Дополнительно прочитайте по этом теме нашу статью  ”Характеристики люминесцентных ламп и светильников”.

Люминесцентные лампы, балласты и приспособления

Назад к содержанию часто задаваемых вопросов о F-лампе Сэма.

Люминесцентные светильники и балласты

Люминесцентные светильники

Типичное приспособление состоит из:

  • Патрон — самый распространенный, предназначен для лампы с прямым двуполярным цоколем.
    Прямые светильники диаметром 12, 15, 24 и 48 дюймов распространены в домашнем хозяйстве и
    офисное использование. Типоразмер 4 фута (48 дюймов), вероятно, является наиболее широко используемым.
    U-образные, круглые (Circline ™.) И другие специальные трубы также
    имеется в наличии.
  • Балласт (ы) — доступны для 1 или 2 ламп. Светильники с
    4 лампы обычно имеют два балласта. См. Разделы ниже о балластах.
    Балласт выполняет две функции: ограничение тока и обеспечение
    пусковой толчок для ионизации газа в люминесцентных лампах.
  • Управление включением / выключением, если не подключено напрямую к проводке здания в
    в этом случае в другом месте будет переключатель или реле. Выключатель питания
    может иметь кратковременное «стартовое» положение, если нет стартера и
    балласт не обеспечивает этой функции.
  • Стартер (только приспособления для предварительного нагрева) — устройство для включения электрода.
    предварительный нагрев и высоковольтный «толчок», необходимые для запуска. В другом
    типы приспособлений, балласт выполняет эту функцию.

Балласты люминесцентных ламп

Для подробного объяснения проверьте свою библиотеку. Вот краткое изложение.

Балласт выполняет две функции:

1. Обеспечьте стартовый удар.

2. Ограничьте ток до надлежащего значения для используемой лампы.

Раньше люминесцентные светильники имели стартер или выключатель питания с
«стартовое» положение, которое, по сути, является ручным пускателем.Некоторые дешевые
до сих пор использую эту технологию.

Пускатель — это переключатель с выдержкой времени, который при первом включении позволяет
нити на каждом конце трубки для разогрева, а затем прерывают эту часть
схемы. Индуктивный удар в результате прерывания тока
через индуктивный балласт обеспечивает достаточное напряжение для ионизации газа
смеси в трубке, а затем ток через трубку поддерживает
нити горячие — обычно. Вы заметите, что несколько итераций иногда
нужно, чтобы трубка загорелась.Стартер может работать бесконечно долго.
если неисправна она или одна из трубок. Пока лампа горит,
балласт предварительного нагрева — это просто индуктор, который при 60 Гц (или 50 Гц) имеет
соответствующий импеданс, чтобы ограничить ток в трубке (ам) до надлежащего
значение.

ПРА, как правило, должны быть достаточно близки к лампе с точки зрения
мощность, длина и диаметр трубки.

Типы железных балластов

Мгновенный запуск, запуск триггера, быстрый запуск и т. Д. Балласты включают слабо
соединить обмотки высокого напряжения и прочее и отказаться от стартера:

  1. Балласт для устройства предварительного нагрева (в сочетании со стартером или силовым агрегатом).
    переключатель с положением «старт») в основном представляет собой последовательный индуктор.Прерывание тока через катушку индуктивности обеспечивает пусковое напряжение.
  2. ПРА для устройства быстрого пуска дополнительно имеет небольшие обмотки для
    нагревая нити, снижая необходимое пусковое напряжение до 250 до
    400 В. Вероятно, сегодня используются наиболее распространенные типы. Курок
    Стартовые приспособления аналогичны приспособлениям быстрого старта.
  3. Балласт для приспособления для мгновенного пуска имеет слабо сцепленную высоту
    обмотка трансформатора напряжения, обеспечивающая запуск от 500 до 600 В
    в дополнение к серийному дросселю.Электроды «мгновенного старта»
    лампочки рассчитаны на запуск без предварительного нагрева. На самом деле они
    закорочены внутри и поэтому несовместимы с предварительным нагревом и быстрым
    пусковые балласты (а на каждом конце у них только по одному штырю!). В
    электроды по-прежнему испускают электроны из-за термоэмиссии, но поскольку они
    закороченный не может быть предварительно нагрет. Вот почему они требуют более высокого
    пусковое напряжение от балласта. Они зажигаются мгновенно, но это
    немного сокращает срок службы лампы.

Пусковое напряжение обеспечивается индуктивным толчком при прерывании.
тока, проходящего через пускатель для (1) или обмотки высокого напряжения
в (2) и (3).

Во всех случаях ограничение тока обеспечивается прежде всего импедансом.
последовательной индуктивности при 60 Гц (или 50 Гц в зависимости от того, где вы живете).

(От: Вика Робертса ([email protected]).)

Самый простой балласт — это не что иное, как устройство ограничения тока, такое
как индуктор, резистор или конденсатор. Для приложений 50 и 60 Гц
Наиболее распространенным устройством ограничения тока является индуктор.

Простой ограничитель тока лучше всего работает при линейном напряжении не менее 2 раз.
напряжение лампы.Итак, простой индуктор можно использовать в Европе, где линия
напряжение от 220 до 240 В переменного тока, для работы 4-футовой лампы, которая работает от 85 до
100 вольт, в зависимости от конструкции.

В США и других странах, где используются линии 120 В переменного тока, балласт — это
комбинированный автотрансформатор (для повышения напряжения) и индуктор (
ограничитель тока).

Кроме того, балласт Rapid Start имеет дополнительные обмотки для питания около
3,6 В переменного тока для нагрева нитей.

(Источник: Азимов (Asimov @ juxta.mn.pubnix.ten).)

Балласт — это простой трансформатор с вторичной обмоткой с очень высоким импедансом.
обмотка, которая делает его ток самоограничивающимся. Он также имеет обмотки для
каждая лампа накаливания. При запуске нити получают большую часть мощности и
нагрейте, чтобы облегчить ионизацию.

Между тем вторичная обмотка создает очень высокую ЭДС, которая, наконец, полностью
ионизирует плазму между обеими нитями. На данный момент эффективный
Сопротивление проводящей плазмы довольно низкое, и ток равен
ограничено импедансом вторичной обмотки.Это также частично насыщает
сердечник и, как следствие, снижает мощность нитей.

Обычная неисправность балластов заключается в том, что изоляция вторичной обмотки
портится и начинает стекать на землю. Часто потому, что правильный
Полярность проводки не соблюдалась. Вторичный, таким образом, больше не может
генерируют высокую ЭДС, необходимую для запуска плазменной проводки.

Метод испытания KISS заключается в использовании заведомо исправной лампы. Если горит, значит
балласт тоже хорош. Балласт также можно проверить при выключенном питании.
проверка целостности обмоток накала и очень высокого
сопротивление заземлению для каждой нити накала.Не пытайтесь делать это при включенном питании!

(От: Крейга Дж. Ларсона ([email protected]).)

Позвоните Magnetek, производителю балласта, по телефону 1-800-BALLAST. Попросите копию
Руководства по поиску и устранению неисправностей и обслуживанию линейных люминесцентных ламп.
Системы освещения. Это прекрасный небольшой путеводитель, который научит вас основам.

Электронные балласты

Эти устройства в основном представляют собой импульсные источники питания, устраняющие
большой, тяжелый, «железный» балласт и заменить его встроенным высокочастотным
инвертор / переключатель.В этом случае ограничение тока осуществляется очень маленьким
индуктор, имеющий достаточное сопротивление на высокой частоте. Должным образом
электронные балласты должны быть очень надежными. Актуальны ли они
надежны на практике, зависит от их расположения относительно тепла
производимые лампами, а также многие другие факторы. Поскольку эти балласты
включать выпрямление, фильтрацию и работать с лампами на высокой частоте,
они также обычно устраняют или значительно уменьшают мерцание 100/120 Гц
связанные с системами с железным балластом.Тем не менее, это не всегда так
и в зависимости от конструкции (в основном от того, насколько сильно фильтруется выпрямленный
линейное напряжение), может присутствовать разное количество 100/120.

Однако я слышал о проблемах, связанных с радиочастотой.
помехи от балластов и трубок. Другие жалобы привели
из-за неустойчивого поведения электронного оборудования при использовании инфракрасного пульта дистанционного управления
контролирует.

Сами люминесцентные лампы излучают небольшое количество инфракрасного излучения.
и это заканчивается импульсом на частотах инвертора, которые
иногда похожи на те, что используются в ручных ИК-пультах дистанционного управления.

Некоторые электронные балласты рисуют нечетные формы волны тока с высоким пиком.
токи. Это связано с тем, что эти балласты (маломощные
типа) имеют двухполупериодный мостовой выпрямитель и фильтрующий конденсатор. Текущий
может быть нарисован только в те короткие промежутки времени, когда мгновенная линия
напряжение превышает напряжение конденсатора фильтра.

Из-за высоких пиковых токов, потребляемых некоторыми электронными балластами, он
часто важно правильно подобрать размер проводки для таких высоких пиковых токов. Для
нагрев проводки и соображения предохранителя / цепи, следует предусмотреть
ток в 4-6 раз превышает отношение мощности лампы к линейному вольту.Для проводки
соображения падения напряжения (падение напряжения конденсатора фильтра балласта
заряжается до), эффективный ток даже выше, иногда до
в 15-20 раз больше отношения мощности лампы к среднеквадратичному значению линейного напряжения.

При мощности менее 50 Вт ток, потребляемый электроникой с низким коэффициентом мощности.
балласты обычно не проблема. Для нескольких балластов или всего
мощностью более 50 Вт, может быть важно учитывать эффективную
ток, потребляемый электронными балластами с малым коэффициентом мощности.

Если вы хотите получить представление о некоторых типичных современных конструкциях электронных балластов,
см. Интернет-сайт International Rectifier
сайт. Выполните поиск по запросу «электронные балласты» или загрузите следующую ссылку
примечания к дизайну:


Назад к содержанию часто задаваемых вопросов о F-лампе Сэма.
Схема подключения люминесцентных светильников

Электропроводка для люминесцентных светильников с предварительным нагревом

Ниже приведена принципиальная схема типичной лампы предварительного нагрева, которая
использует стартер или пусковой выключатель.

              Выключатель питания + ----------- +
 Строка 1 (H) o ------ / --------- | Балласт | ----------- +
                              + ----------- + |
                                                      |
                      .--------------------------. |
 Строка 2 (N) o --------- | - Флуоресцентный - | ---- +
                      | ) Трубка (|
                  + --- | - (бипин) - | ---- +
                  | '--------------------------' |
                  | |
                  | + ------------- + |
                  | | Стартер | |
                  + ---------- | или начиная с | ---------- +
                             | переключатель |
                             + ------------- +



Вот вариант, который используют некоторые балласты для предварительного нагрева.Этот тип был найден на
светильник F13-T5. Подобные типы используются для предварительного нагрева 30 и 40 Вт.
лампы. Этот трехпроводной пускорегулирующий аппарат с предварительным подогревом повышает напряжение с высокой утечкой.
автотрансформатор реактивного сопротивления «используется, если напряжение на трубке очень велико.
более прибл. 60 процентов сетевого напряжения. Технические подробности о том, почему
люминесцентная лампа не будет работать с обычными балластами, если напряжение лампы
только немного меньше, чем напряжение в сети, посмотрите на Дона Клипштейна
Документ по механике газоразрядной лампы.

              Выключатель питания + ------------- +
 Линия 1 (H) o ------ / -------- | Балласт |
                  + ---------- | B C | ---------- +
                  | + ------------- + |
                  | |
                  | .--------------------------. |
 Строка 2 (N) o ----- + --- | - Флуоресцентный - | ---- +
                      | ) Трубка (|
                  + --- | - (бипин) - | ---- +
                  | '--------------------------' |
                  | |
                  | + ------------- + |
                  | | Стартер | |
                  + ---------- | или начиная с | ---------- +
                             | переключатель |
                             + ------------- +



Работа люминесцентного стартера

Стартеры могут быть как автоматическими, так и ручными:

  • Автоматический — распространенный тип, называемый «стартером с тлеющей трубкой» (или просто
    стартер) и содержит небольшой газ (неон и т. д.) заполненная трубка и дополнительная
    Конденсатор подавления радиопомех в цилиндрическом алюминиевом корпусе с 2-контактным основанием.
    Хотя все пускатели физически взаимозаменяемы, номинальная мощность
    стартер должен соответствовать номинальной мощности люминесцентных ламп для
    надежная работа и долгий срок службы.

    В лампе накаливания есть переключатель, который нормально разомкнут. Когда сила
    применяется тлеющий разряд, который нагревает биметаллический контакт. Второй
    или чуть позже контакты замыкаются, обеспечивая ток к люминесцентному
    нити.Поскольку свечение гаснет, нагрева больше нет
    биметалла и контакты разомкнуты. Индуктивный толчок, возникающий на
    момент открытия вызывает основной разряд в люминесцентной лампе.
    Если контакты размыкаются не вовремя — ток близок к нулю, не хватает
    индуктивный толчок, и процесс повторяется.

    Более высокотехнологичные замены, называемые «импульсными пускателями», могут быть доступны для
    простой стартер с лампой накаливания. Эти устройства совместимы с контактами и
    содержат немного электроники, которая определяет подходящее время для прерывания
    цепь накала для создания оптимального индуктивного удара от балласта.Так,
    запуск должен быть более надежным с небольшим количеством циклов мигания / без мигания даже с
    непрозрачные лампы. Они также оставят использованные трубки выключенными, не допуская
    они раздражающе мигают.

  • Если ручной пусковой выключатель используется вместо автоматического стартера,
    будет три положения переключателя — ВЫКЛ, ВКЛ, СТАРТ:

    • ВЫКЛ: Оба переключателя разомкнуты.
    • ВКЛ: выключатель питания замкнут.
    • ПУСК (мгновенный): выключатель питания остается замкнутым, а пусковой выключатель включен.
      закрыто.

    При отпускании из исходного положения обрыв цепи накала
    приводит к индуктивному толчку, как и в случае автоматического стартера, который запускает
    газовый разряд.

Электромонтаж приспособлений для быстрого пуска и триггерного пуска

У приспособлений для быстрого и триггерного пуска нет отдельного стартера или
пусковой выключатель, но для этой функции используйте вспомогательные обмотки на балласте.

Быстрый старт сейчас наиболее распространен, хотя вы можете найти некоторые помеченные
запуск триггера.

ПРА триггерного старта, кажется, используются для 1 или 2 маленьких (12-20 Вт) ламп.
Базовая операция очень похожа на работу балластов с быстрым запуском и
проводка идентична.«Триггерный запуск», кажется, относится к «быстрому запуску»
трубок, предназначенных для запуска предварительного нагрева.

Балласт включает отдельные обмотки для нитей и высокого напряжения.
пусковая обмотка, которая находится на ответвлении магнитной цепи, которая слабо
соединен с основным сердечником и, таким образом, ограничивает ток при зажигании дуги.

Отражатель, заземленный на балласт (и силовую проводку), часто требуется для
начиная. Емкость отражателя способствует начальной ионизации
газы.Отсутствие этого соединения может привести к нестабильному запуску или необходимости
коснуться трубки или провести рукой по ней, чтобы начать.

Полная электрическая схема обычно прилагается к корпусу балласта.

Питание часто включается через предохранительную блокировку, работающую от розетки (x-x), чтобы
свести к минимуму опасность поражения электрическим током. Однако я видел нормальные (прямые) приспособления.
в которых отсутствует этот тип розетки даже там, где этого требует маркировка балласта.
Приспособления Circline не нуждаются в блокировке, так как разъемы полностью
прилагается — маловероятно, что может быть случайный контакт с
штифт при замене лампочек.

Схема подключения однотрубного балласта для быстрого или триггерного пуска

Ниже представлена ​​электрическая схема для быстрого или триггерного пуска с одной лампой.
балласт. Цветовая кодировка довольно стандартная. Тот же балласт мог
использоваться с лампами F20-T12, F15-T12, F15-T8 или F14-T12. Похожий
балласт для приспособления Circline можно использовать с FC16-T10 или
лампа FC12-T10 (без блокировки).


             Выключатель питания + --------------------------- +
 Линия 1 (H) o ---- / ---------- | Черный Rapid / Trigger |
                      + ------ | Белый Начало Красный | ------ +
                      | + --- | Синий балласт Красный | --- + |
                      | | + ------------- + ------------- + | |
                      | | | | |
                      | | Заземлен | Отражатель | |
                      | | ---------- + ---------- | |
                      | | .-------------------------. | |
                      | + ---- | - Флуоресцентный - | ---- + |
                      + ------ x | ) Трубка (|
 Строка 2 (N) o ---------------- x | - (двойная или круговая линия) - | ------- +
                              '-------------------------'



Схема подключения

для двухтрубного балласта быстрого пуска

Следующая схема подключения предназначена для одной пары (от 4-х трубного крепления).
типичного 48-дюймового приспособления для быстрого старта. Эти балласты определяют
Тип лампы должен быть F40-T12 RS.На этом нет защитной блокировки
приспособление. (Подобная схема также может быть использована на двухтрубном Circline
приспособление, хотя для каждой трубки могут потребоваться немного разные номиналы, так как
они бы были разных размеров.)

             Выключатель питания + -------------------------- +
 Линия 1 (H) o ---- / ---------- | Черная двойная трубка, красная | ----------- +
 Строка 2 (N) o ---------------- | Белый Быстрый Красный | -------- + |
                       + ----- | Желтый Начало Синий | ----- + | |
                       | + - | Желтый балласт Синий | - + | | |
                       | | + ------------- + ------------ + | | | |
                       | | | | | | |
                       | | Заземлен | Отражатель | | | |
                       | | ---------- + ---------- | | | |
                       | | .----------------------. | | | |
                       | + ---- | - Флуоресцентный - | ---- + | | |
                       | | | ) Трубка 1 (| | | |
                       + ------- | - бипин - | ------- + | |
                       | | '----------------------' | |
                       | | .----------------------. | |
                       | + ---- | - Флуоресцентный - | ---------- + |
                       | | ) Трубка 2 (|
                       + ------- | - бипин - | ------------- +
                               '----------------------'



Схема типичного балласта одной лампы для быстрого запуска / триггерного пуска

Этот балласт имеет маркировку «пусковой балласт триггера для ONE F20WT12, F15WT12,
F15WT8 или F14WT12 Пусковая лампа предварительного нагрева.Установите трубку в пределах 1/2 дюйма от заземленного
отражатель металлический ».

Напряжения измерялись без установленной лампы с отключенной защитной блокировкой.

Внутренняя проводка была выведена из измерений сопротивления и напряжения.

Автотрансформатор с потерями повышает линейное напряжение до значения, необходимого для
надежный пуск с нагретыми нитями. Предполагается, что часть
магнитная цепь слабо связана, так что помещая лампу между
Красный / Красный и Синий / Белый приводят к безопасной работе с ограничением тока, когда
дуга загорелась.

Полная схема подключения прибора, как показано в разделе:
Электропроводка для приспособлений для быстрого пуска и триггера будет
вероятно, будет указано на этикетке.

Цифры в () — это измеренные сопротивления постоянному току.


              Красный o -------------------------- +
                      8,5 В (5)) || Нить 1
              Красный o ---------------------- + --- + ||
                                         | ||
                                         + ||
                                          ) || == || Повышающая обмотка / дроссель
                     82.5 В (37)) || || слабо связан с основным
                                          ) || == || магнитная цепь
                                         + ||
                                         | ||
   + -> Черный (H) o ---------------------- + --- + ||
   | ) || Первичный запуск
                    106,5 В (31)) || автотрансформатор
 115 В) ||
             Синий o -------------------------- + ||
   | 8.5 В (3)) || Нить 2
   + -> Белый (N) o ----------- o / o ------------ + |
                           Блокировка |
        Зеленый (G) o ----------------------------- +




Схема балласта для быстрого пуска с изолированной вторичной обмоткой

Как уже отмечалось, приспособления для быстрого пуска не имеют отдельного стартера или пускового устройства.
переключателя, но для этой функции используйте вспомогательные обмотки на балласте. Здесь
схематическое изображение типичного приспособления для быстрого пуска с одной трубкой, включая
внутренняя разводка балласта.

Этот балласт включает отдельные обмотки для нитей и высокого напряжения.
обмотка, которая находится на ответвлении магнитной цепи, которая слабо связана и
таким образом ограничивает ток после зажигания дуги. Неизвестно, если это
дизайн обычный. Изолированная вторичная и отдельная обмотка высокого напряжения
сделало бы его более дорогим в производстве.

Полная схема подключения прибора, как показано в разделе:
Электропроводка для приспособлений для быстрого пуска и триггера будет
вероятно, будет указано на этикетке.————————- +
) || || (_ | _
) || || (+ ————— o —
) || || ((намотка нити на оба контакта
Строка 2 (N) o ——— + || || (+ —- + ——— o на другом конце
|| ====== || (|
+ ——- +

В результате возникает слабая магнитная связь в балластном сердечнике.
в индуктивности рассеяния для ограничения тока.

Схема двойного балласта лампы быстрого запуска

Этот балласт имеет маркировку «Балласт быстрого запуска для ДВУХ ламп F40WT12. Крепление
трубки в пределах 1/2 «заземленного металлического отражателя». Эта схема была выведена
из измерений, перечисленных в разделе:
Измерения двухтрубного балласта быстрого запуска.

Автотрансформатор повышает линейное напряжение до значения, необходимого для надежной работы.
начиная с нагреваемых нитей. Последовательный конденсатор приблизительно
4 мкФ используется вместо индуктивности рассеяния для ограничения тока в лампах.Индуктивность утечки из-за слабой магнитной связи используется для сглаживания
осциллограмма тока, протекающего по трубкам. Конденсатор 0,03 мкФ
обеспечивает обратный путь во время пуска к обмотке желтой нити накала, но
на самом деле не используется при нормальной работе.

Цифры в () представляют собой приблизительные измеренные сопротивления постоянному току.


             Красный 1 o -------------------------- +
                       8,5 В (0,5)) || Трубка 1 Нить 1
             Красный 2 o ---------------------- + --- + ||
                                         _ | _ ||
                                    4 мкФ --- ||
                                          | ||
                                          + --- + ||
                                               ) ||
                                               ) ||
                                               ) || Обмотка ВН
                                               ) ||
                                               ) ||
                                + --------- + --- + ||
                                | _ | _ ||
                                | .03 мкФ --- ||
                                | | ||
            Желтый o ---------------------- + --- + ||
                       8,5 В | (.5)) || Трубки 1 и 2 нить 2
            Желтый o -------------------------- + ||
                                | ||
                                | ||
            Синий 1 o ------------ + ------------- + ||
                       8,5 В (0,5)) || Трубка 2, нить 1
            Синий 2 o - + ----------------------- + ||
                      | ||
    + -> Черный (H) o - + ----------------------- + ||
    | ) || Первичный из
  115 В (13)) || автотрансформатор
    | ) ||
    + -> Белый (N) o ------------ o / o ----------- + ||
                            Блокировка ||
                                                 |
         Зеленый (G) o ----------------------------- +




Измерения двухтрубных балластов для быстрого пуска

Один — Универсал, другой — Вальмонт.

(Измерения выполнены мультиметром Radio Shack)

Сопротивление:

    Универсальные измерения Valmont
------------------------ ----------- -----------
  Бело-Черный 13 13
  Между блюзом .5 .55
  Между красными .5 .55
  Между желтыми .5 .6
  Черный ближе к синему
Напряжение на выходе холостого хода (с одного красного провода на один синий,
наивысшее значение из четырех комбинаций):

  Красно-синий 270 В 275 В



Серийные люминесцентные лампы?

Это невозможно при линейном напряжении от 105 до 125 В переменного тока, потому что это не так.
Достаточно для поддержания разряда, когда две лампы включены последовательно.------- + + ----- +
| Балласт | | |
| (Индуктор) + | - | + |
| | - | |
| | | + - +
| Трубка 1 | | | S | Свечение стартер
| | | + - +
| | - | |
| + | - | + |
| | | |
_ | _ Коэффициент мощности | + ----- +
___ Исправление |
| Конденсатор | + ----- +
| | | |
| + | - | + |
| | - | |
| | | + - +
| Трубка 2 | | | S | Свечение стартер
| | | + - +
| | - | |
| + | - | + |
| | | |
Нет --- + ------------------- + + ----- +

Параллельные люминесцентные лампы?

Как и большинство газоразрядных трубок, люминесцентные лампы имеют отрицательное сопротивление.
устройств.Следовательно, невозможно установить более одной лампы параллельно.
и вывести их на свет — нужны дополнительные компоненты. Следующие
применяется в основном к приборам с магнитным балластом. Где электронные балласты
При использовании, можно играть во все виды игр, чтобы реализовать странные конфигурации!

В странах с питанием 110 В переменного тока светильники с несколькими лампами обычно имеют специальные
балласты с раздельными обмотками для этой цели. Где 220-240 В переменного тока
в наличии, можно подключить несколько ламп последовательно с индивидуальным
закуски.См. Раздел: Серийные люминесцентные лампы ?.

Однако есть как минимум одно приложение, в котором две лампы устанавливаются параллельно.
имеет смысл: светильники в труднодоступных или критически важных для безопасности местах, где
избыточность желательна. С минимальными изменениями, обычная
одиночный балласт лампы можно подключить к паре ламп таким образом, чтобы только
один загорится в любой момент. (То, что на самом деле начинается, может быть случайным
однако без дополнительных схем.) Если лампа перегорела или
удален, другой возьмет на себя управление.Балласт должен обеспечивать мощность, достаточную для
нити для запуска, но после запуска лампа, которая горит, будет работать
нормально, и не должно быть ухудшения рабочих характеристик или ожидаемого ухудшения характеристик лампы.
срок службы (за исключением случаев, когда нити незажженной лампы могут оставаться горячими).

Следующее — всего лишь предложение — я не подтвердил,
модели балластов эти схемы будут работать!

Для балластов с быстрым запуском это может быть так же просто, как подключить все соединения к
лампы параллельно — если у балласта достаточно тока для питания
оба набора нитей для запуска.Для пусковых пусковых балластов нить накала
мощность не проблема, поэтому должно быть еще проще:

             Выключатель питания + --------------------------- +
 Строка 1 (H) o ---- / --------- | Черный Rapid / Trigger |
                      + ----- | Белый Начало Красный | -------- +
                      | + - | Синий балласт Красный | ----- + |
                      | | + -------------- + ------------ + | |
                      | | | | |
                      | | + --------------- + | |
                      | | Заземлен | Отражатель | | |
                      | | ---------- + ---------- | | |
                      | | .-------------------------. | | |
                      | + ---- | - Флуоресцентный - | - | - + |
                      | | | ) Трубка (| | | |
                      + - | ---- | - (двойная или круговая линия) - | - | - | - +
                      | | '-------------------------' | | |
                      | | + --------------- + | |
                      | | Заземлен | Отражатель | |
                      | | ---------- + ---------- | |
                      | | .-------------------------. | |
                      | + ---- | - Флуоресцентный - | ----- + |
                      | | ) Трубка (|
 Строка 2 (N) o --------- + ------- | - (бипин или круговая линия) - | -------- +
                              '------------------------'



Примечание: блокировка обычно присутствует на большинстве устройств быстрого / триггерного пуска.
были удалены, чтобы одна лампа могла работать, если другая будет удалена.

Для балластов с предварительным нагревом параллельная разводка нитей, вероятно, приведет к
при недостаточном токе к любой лампе для надежного запуска.Если
нити накала были подключены последовательно, одна лампа, вероятно, запустилась бы, но если бы
Перегорела нить одной лампы или ее сняли, светильник
перестают функционировать, как бы побеждая цель этих круговоротов!

Подключение люминесцентных ламп к выносным балластам

На разумных расстояниях это должно работать надежно и безопасно при условии, что:

  1. Попытка предпринята только с железными балластами. Пожарная безопасность и
    надежность электронных балластов, которые не находятся в непосредственной близости от
    лампы неизвестны.Балласт может либо катастрофически выйти из строя.
    сразу или через короткое время, так как цепь может зависеть от низкого
    Импедансный (физически короткий) путь для стабильности.

    Кроме того, почти наверняка будет значительная радиочастота.
    Помехи (RFI), создаваемые токами высокой частоты в длинных
    провода. Полиция Федеральной комиссии по связи (или ваши соседи) придут и заберут вас! Этот
    может быть проблема и с железными балластами — но, вероятно, менее
    строгость.

  2. Используется провод соответствующего номинала.Пусковое напряжение может превышать 1 кВ.
    Убедитесь, что изоляция рассчитана как минимум на вдвое большее напряжение. Использовать
    Провод калибра 18 AWG (или больше).
  3. Нет возможности контакта с людьми ни во время работы, ни при ее наличии.
    разъемы должны случайно отсоединиться — опасное сетевое напряжение и
    при отключенных трубках будет высокое пусковое напряжение.

Примечание: одно приложение, которое подходит для этого типа удаленной настройки, предназначено для
освещение аквариума. Я бы порекомендовал дважды подумать о любом
доморощенная проводка вокруг воды.GFCI может не помочь с точки зрения шока
опасность и / или может мешать отключение из-за индуктивного характера балласта
(оба зависят, по крайней мере частично, от конструкции балласта).

Схема подключения люминесцентных ламп малой мощности 220 В переменного тока
Лампа

(От: Мануэля Каспера ([email protected]).)

Схема в люминесцентной лампе малой мощности 220 В переменного тока
от «световой ручки» с питанием от сети переменного тока. Так что нет причудливого инвертора
схема внутри, но простой балласт без всяких гадких катушек — только конденсаторы,
резисторы и диоды. Возможно, потребуются некоторые модификации, чтобы
заставить его работать от 110 В переменного тока.Лампа работает ярче, чем аналогичная лампа.
питание от инвертора 12 В. (См. Раздел:
«Инвертор автомобильного света» в документе:
Различные схемы и
Диаграммы. FWIW, торговая марка «Brennenstuhl».

Открыть было чертовски сложно, потому что все было сделано из толстого пластика.
без шурупов (неудивительно, это стоило 6 долларов) — но благодаря огромной пиле мне удалось
чтобы добраться до кишок, не повредив трубку или цепь.


  • Назад к содержанию FAQ Sam’s F-Lamp.

    Типы специальных люминесцентных ламп

    Все виды менее обычных ламп

    В дополнение к скучным белым (ну ладно, «белый» бывает в разных
    цвета!), другие интересные типы ламп включают в себя всевозможные настоящие цвета
    (красный, зеленый, синий, желтый), лампы черного света, бактерицидные лампы, в которых есть
    это совсем без люминофорного покрытия и кварцевая трубка для передачи коротковолнового УФ-излучения.
    свет (например, стиратели EPROM и активация фоторезиста печатных плат), солнечные лампы, растения
    огни и специальные лампы с определенной длиной волны, такие как репрография и
    копировальные лампы.

    Базовая технология чрезвычайно гибкая!

    (От: Брюса Поттера ([email protected]).)

    Существуют также лампы с высокой и очень высокой мощностью, которые
    иметь ток разряда 0,8 А и 1,5 А вместо штатного
    0,3 A. Лампы HO и VHO используются, когда требуется высокая светоотдача.
    но их вытесняют лампы HID, такие как галогениды металлов.

    Люминесцентные лампы Blacklight

    (От: Дона Клипштейна ([email protected]).)

    BL в обозначении трубки (напр.г., F40T12BL) означает «черный свет», который
    люминесцентная лампа с люминофором, который излучает дольше всех
    невидимые длины волн УФ-излучения, которые эффективно и довольно дешево
    возможный. Этот люминофор, кажется, излучает полосу УФ в основном от 350 до
    370 нанометров в диапазоне УФ-А.

    BLB означает «черный свет-синий», который отличается от «черного света» только тем, что
    стеклянная трубка этой лампы тёмно тонирована чем-то с тёмным
    фиолетово-синий цвет, поглощающий большую часть видимого света. Большинство УФ-лучей проходит
    это, наряду с большей частью тускло видимого темно-фиолетового 404.7 нанометров
    линия ртути. Большая часть фиолетово-синей линии 435,8 нм составляет
    поглощается, но проходит достаточно этой длины волны, чтобы в значительной степени доминировать
    цвет видимого света от этой лампы. Более длинный видимый свет
    длины волн не проникают в очень глубокий фиолетово-синий цвет BLB.
    стекло, известное как «стекло Вуда». УФ такой же, как у
    лампа BL, в основном от 350 до 370 нанометров.

    Есть лампа черного света 350BL, использующая другой люминофор, который излучает
    полоса несколько более коротких длин волн УФ-А диапазона.В
    аргументация в пользу этой лампы заключается в том, что она якобы оптимизирована для привлечения
    насекомые. Эти лампы — одна из разновидностей УФ-ламп, используемых в электрических жуках.
    убийцы.

    Есть и другие УФ люминесцентные лампы. Есть как минимум два разных
    Люминесцентные лампы УФ / темно-фиолетового излучения, используемые в основном в полиграфии.
    промышленность, излучающие в основном волны с длиной волны от 360 до 420 нанометров.
    Возможно, один из них также используется в убийцах насекомых. Я заметил один
    разновидность УФ люминесцентной лампы для убийц насекомых с широкополосным люминофором
    со значительным выходом из диапазона 360 нанометров (возможно, также короче)
    в видимые длины волн от 410 до 420 нанометров или около того.

    Есть еще более короткая УФ-лампа, используемая для загара. я буду
    предполагаю, что люминофор излучает в основном в диапазоне от 315 до 345 нанометров.
    Одна марка таких ламп — «Ювалюкс».

    Есть даже люминесцентная лампа с УФ-В излучением. Его люминофор излучает
    в основном на длинах волн УФ-В (от 286 до 315 нанометров). Он используется в основном для
    специальные лечебные цели. Воздействие УФ-В на кожу вызывает эритему, которая
    в некоторой степени является ожоговой реакцией кожи на слегка деструктивный
    раздражитель.Использование ультрафиолета B в значительной степени ограничивает его внешними слоями кожи.
    (возможно, в основном эпидермис) и частям тела, где кожа
    тоньше. Длина волны УФ-А чуть более 315 нанометров также может вызывать
    солнечные ожоги, но они более проникающие и могут поражать дерму. Пожалуйста
    обратите внимание, что самые смертоносные разновидности рака кожи обычно возникают в
    эпидермиса и обычно наиболее легко вызываются УФ-В лучами.

    Существуют прозрачные УФ-лампы из специального стекла, позволяющего
    через основное коротковолновое УФ (УФ-С) ртутное излучение на 253.7 нанометров.
    Эти лампы продаются как бактерицидные лампы, а также как стандартные лампы.
    Размеры люминесцентных ламп имеют номера деталей, начинающиеся с G вместо F.
    Эти лампы подходят для стандартных люминесцентных ламп.

    Также используются бактерицидные лампы с холодным катодом; они чем-то напоминают
    «неоновые» трубки.

    Имейте в виду, что коротковолновое ультрафиолетовое излучение бактерицидных ламп предназначено для
    быть опасным для живых клеток и опасно, особенно для
    конъюнктива глаз. Признаки поражения ультрафиолетом часто задерживаются,
    часто впервые проявляется через несколько минут после воздействия и обострения
    от получаса до нескольких часов после.

    Обратите внимание, что нефлуоресцентный (выброс паров ртути под высоким давлением)
    солнечные лампы обычно излучают больше УФ-В-лучей, чем УФ-А диапазона загара.
    лучи. Эти лампы действительно имеют значительную мощность УФ-А, но в основном при небольшой мощности.
    кластер длин волн около 365 нанометров. Загар наиболее эффективен
    достигается с помощью длин волн в диапазоне 315-345 нанометров. Кроме того,
    Загар без УФ-излучения полностью безопасен.

    Компактные люминесцентные лампы

    Это миниатюрные люминесцентные лампы с люминофором премиум-класса.
    которые часто поставляются со встроенным балластом (железным или
    электронный).Как правило, они имеют стандартное резьбовое основание, которое можно
    устанавливается практически в любую настольную лампу или осветительный прибор, который принимает
    лампа накаливания.

    Компактные люминесцентные лампы широко рекламируются как энергосберегающие
    альтернативы лампам накаливания. У них также гораздо более долгая жизнь —
    От 6000 до 20000 часов по сравнению с 750 до 1000 часов для стандартного
    накаливания. Пока эти базовые посылки не оспариваются — не все.
    персики и сливки:

    1. Они часто физически больше, чем лампы накаливания, которые они заменяют.
      и просто может не поместиться в лампе или приспособлении удобно или вообще.
    2. Забавная продолговатая или круглая форма может привести к менее оптимальной
      схема освещения.
    3. Свет обычно более прохладный — менее желтый — чем лампы накаливания — это
      может быть нежелательным и приводить к менее приятному контрасту с обычным
      лампы и потолочные светильники. Новые модели решают эту проблему.
    4. Некоторые типы (обычно железные балласты) могут вызывать раздражающие 120 Гц.
      (или 100 Гц) мерцание.
    5. Обычные диммеры нельзя использовать с компактными люминесцентными лампами.
    6. Как и другие люминесцентные лампы, работа при низких температурах (ниже
      50-60 градусов F) может привести к снижению светоотдачи. Запуск также может быть
      неустойчивый, хотя кажется, что большинство компактных люминесцентных ламп начинают нормально работать с
      температуры близкие к нулю. Многие типы начинают нормально около нуля градусов по Фаренгейту.
      Работа в закрытом светильнике часто приводит к полной световой отдаче.
      в прохладной обстановке после того, как лампа прогреется в течение нескольких минут, пока
      так как начальная температура достаточно высока, чтобы обеспечить хороший старт.Однако закрытие компактных люминесцентных ламп часто снижает их способность
      хорошо работают при более высоких температурах.
    7. Может слышно гудеть от балласта.
    8. Они могут создавать радиочастотные помехи (RFI).
    9. Авансовая стоимость значительна (если не будет большой скидки): 10 долларов США.
      до 20 долларов за компактную люминесцентную лампу вместо лампы накаливания мощностью 60 Вт!
    10. Из-за высокой первоначальной стоимости срок окупаемости может приближаться к бесконечности.
    11. Пока их жизнь может составлять 20000 часов, своенравный бейсбол сломается.
      одну из этих лампочек от 10 до 20 долларов так же легко, как лампу накаливания за 25 центов.

    Тем не менее, благодаря более низкому энергопотреблению и более низкой температуре, компактный
    люминесцентные лампы действительно представляют собой желаемую альтернативу лампам накаливания. Просто
    пока не открывайте этот инвестиционный счет для всех своих увеличенных сбережений!

    Дополнительную информацию см. В отдельном документе на
    Компактные люминесцентные лампы.

    Люминесцентные лампы для холодной погоды

    (От: Брюса Поттера ([email protected]).)

    Существуют специальные лампы с толстыми стеклянными кожухами и / или с газовым криптоном.
    наполнение для холодных погодных условий / морозильных камер.Они работают лучше всего ниже
    комнатные температуры. Меня действительно раздражает, когда я иду в продуктовый магазин или смотрю
    внешние установки с тусклыми мерцающими трубками! Какая трата электроэнергии!


  • Назад к содержанию FAQ Sam’s F-Lamp.

    Поиск и устранение неисправностей люминесцентных ламп и светильников

    Проблемы с люминесцентными лампами и светильниками

    Помимо обычных неисправных или поврежденных вилок, обрыв проводов в
    шнур, общие плохие соединения, люминесцентные лампы и светильники имеют некоторые
    собственные уникальные проблемы.Ниже предполагается, что лампа или приспособление
    с обычным железным (неэлектронным) балластом. Всегда пробуйте новый набор
    люминесцентных ламп и стартера (если используется), прежде чем рассматривать другие
    возможные сбои.
    Если две лампы тускнеют или мерцают одновременно, это означает, что на обе лампы подается питание.
    тем же балластом. Часто это означает, что вышла из строя одна трубка, хотя
    другая трубка также может быть в плохом состоянии или приближается к концу
    жизнь. Обе трубки должны быть заменены заведомо исправными трубками, чтобы
    неисправный балласт.

    1. Неисправные люминесцентные лампы. В отличие от ламп накаливания, где визуальный
      осмотр самой лампы часто выявляет обрыв нити накала.
      часто невозможно просто взглянуть на люминесцентную лампу, чтобы определить,
      Плохо. Это может выглядеть нормально, хотя перегоревшие флуоресцентные лампы часто
      почернели один или оба конца. Однако почерневший конец не сам по себе
      всегда признак плохой трубки. Почерневшие концы — несколько
      надежные средства определения неисправных ламп при быстром запуске 34 или 40 Вт
      светильники.Почерневшие концы — не такой надежный индикатор при предварительном нагреве.
      или пусковые устройства запуска, или для ламп 20 Вт или меньше.

      Отказ электродов / нитей на одном или обоих концах
      люминесцентная лампа обычно приводит либо к свечению низкой интенсивности, либо к
      мерцание, а иногда и отсутствие света. Сломан
      нить накала в люминесцентной лампе, используемой в приспособлении типа предварительного нагрева (с
      стартер) почти всегда приводит к тому, что лампа полностью не горит, так как
      не подается питание на стартер. Тусклое свечение в этом случае встречается редко и может
      вероятно, будет ограничиваться областью разорванной нити, если это произойдет.Лучший подход — просто попробовать заменить любые подозрительные трубки —
      предпочтительно оба в паре, приводимые в движение от одного балласта.

      В приспособлениях, в которых балласт быстрого запуска работает с двумя трубками, обе трубки будут
      выходи, когда один терпит неудачу. Иногда одна или обе трубки тускло светятся
      и / или мерцание. Если одна трубка тускло светится, а другая полностью
      мертвые, это не означает, какая трубка вышла из строя. Более яркая трубка
      может быть хорошим или плохим. Плохая трубка обычно имеет заметный
      почернение с одного конца.Замена обеих трубок может окупиться, особенно если
      связаны значительные трудозатраты. Также длительное тусклое свечение может
      разрушить трубку, которая изначально не вышла из строя.

      В пусковых устройствах триггера, которые используют один балласт для питания двух 20-ваттных
      трубки, иногда обе трубки мигают или периодически тускнеют.
      Замена любой трубки заведомо исправной может не решить эту проблему. В
      трубки могут продолжать мигать или периодически тускнеть, пока обе
      заменены на новенькие трубки. Иногда это указывает на пограничный низкий уровень
      линейное напряжение («пониженное напряжение» и т. д.), неидеальные температуры или пограничные
      (вероятно дешево спроектированный) балласт.

    2. Плохой стартер (только приспособления для предварительного нагрева). Маленький стартер может испортиться
      или быть поврежденным неисправными люминесцентными лампами, постоянно пытающимися запустить
      безуспешно. Рекомендуется заменять стартер всякий раз, когда лампы
      заменяются в этих типах светильников. Один из способов, которым начинаются плохие вещи, — это
      застрять». Симптомы этого — концы пораженной трубки.
      светится, как правило, тем или иным оранжевым цветом, но
      иногда с цветом, близким к обычному цвету трубки, если образуются дуги
      поперек волокон.Иногда только один конец изгибается и светится
      ярко, а другой конец светится более тусклым оранжевым цветом.

      Учтите, что это тяжело как для трубки, так и для балласта, а
      неисправный стартер следует немедленно удалить.

      Если один или оба конца светятся ярким желтовато-оранжевым цветом с
      нет никаких признаков дугового разряда вокруг каждой нити накала, тогда излучающий
      материал на нитях, вероятно, истощен или неисправен. В таком
      В этом случае трубку следует заменить независимо от того, что еще не так.Если
      оба конца светятся тусклым оранжевым цветом, затем эмиссионное покрытие нитей
      может быть или не быть в хорошей форме. Это занимает ок. 10 вольт для формирования
      дуги на нити здоровой люминесцентной лампы.

    3. Неисправный железный балласт. Балласт может быть явно подгоревшим и иметь неприятный запах,
      перегрев, громкий гул или жужжание. В конце концов, термозащита
      встроенные во многие балласты откроются из-за перегрева (хотя это
      наверное сбросится, когда остынет). Может показаться, что прибор мертв.Плохой балласт может повредить и другие детали и взорвать
      люминесцентные лампы. Если обмотки высокого напряжения быстрого пуска или триггера
      пусковые балласты разомкнуты или закорочены, лампа не запускается.

      ПРА для светильников мощностью менее 30 Вт обычно не имеют теплового
      защиты и в редких случаях загораются при перегреве. Дефектный
      светильники нельзя оставлять работающими.

    4. Плохие розетки. Они могут быть повреждены из-за насильственной установки или
      снятие люминесцентной лампы.С некоторыми балластами (мгновенный старт,
      например), переключающий контакт в розетке предотвращает генерацию
      пусковое напряжение, если на месте нет трубки. Это сводит к минимуму
      возможность удара током при замене трубки, но также может быть дополнительным
      место для неисправного соединения.
    5. Отсутствие заземления. Для люминесцентных светильников с быстрым запуском или мгновенным запуском.
      пусковые балласты, часто бывает необходимо, чтобы металлический отражатель был
      подключен к защитному заземлению электрической системы. Если это не так
      готово, запуск может быть нестабильным или может потребоваться провести рукой по
      трубку, чтобы она вышла на свет.Кроме того, конечно, это важный
      требование безопасности.

    Предупреждение: электронные балласты переключают источники питания и должны быть
    обслуживается квалифицированным специалистом по ремонту как в целях личной безопасности, так и
    а также постоянную защиту от поражения электрическим током и пожара.

    комментариев о черных полосах и других дефектах флуоресценции
    Выпуск

    (От: Дона Клипштейна ([email protected]).)

    Люминесцентные лампы, выходящие из строя таким образом, обычно потребляют пониженный ток. В
    напряжение на трубке выше, и трубка иногда потребляет больше энергии,
    но ток через балласт меньше.

    Так как концы лампочки обычно перегорают неравномерно, какой-нибудь «чистый постоянный ток» может попробовать
    течь через балласт. Мой опыт показывает, что опасная насыщенность ядра
    эффекты не возникают. Кроме того, обычные балласты для быстрого пуска имеют
    конденсатор, включенный последовательно со вторичными обмотками, блокирующий любой постоянный ток.

    Я когда-то знал о другой проблеме, вызывающей пожар: стартеры
    застревание в «закрытом» состоянии. Симптом — концы трубки.
    ярко светится желто-оранжевым цветом или цветом, близким к нормальной трубке
    цвет, иногда даже один конец светится желто-оранжевым, а другой светится более
    нормальный цвет.В этом случае протекает чрезмерный балластный ток. Это не
    проблема с приборами «мгновенный запуск», «быстрый запуск» или «запуск по триггеру». Это
    проблема только там, где есть стартеры.

    Тусклое оранжевое или красно-оранжевое свечение, скорее всего, указывает на мертвые трубы на быстром
    пуск или пусковой пусковой балласт. Если прибор подогреваемый, тускло-оранжевый.
    конец свечения указывает на меньший ток, чем более яркий желто-оранжевый, а балласт
    меньше вероятность перегрева. ПРА разных марок рассчитаны на
    немного иначе.

    Если в приспособлении для предварительного нагрева лампа светится только на концах, рекомендуется
    немедленно снять трубку, чтобы предотвратить перегрев балласта.
    Следует заменить и трубку, и стартер. Стартер плохой, если это
    происходит, и трубка обычно также плохая. Обычно стартер выходит из строя
    после слишком долгого времени попыток завести плохую трубку. В маловероятном случае
    стартер имел первоначальную неисправность, трубка будет повреждена длительным
    чрезмерное торцевое свечение.

    Зачем нужен заземленный прибор для надежной
    Начиная?

    Многие люминесцентные светильники не будут надежно запускаться, если они не подключены.
    к твердому (безопасному) заземлению.Скорее всего, это случай с быстрым или
    пусковые магнитные балласты. Обычно на этикетке указывается:
    «Установите трубку в пределах 1/2 дюйма от заземленного металлического отражателя». Если этого не сделать
    или если все приспособление не заземлено, запуск будет неустойчивым — возможно
    длительное или случайное время для начала или ожидание, пока вы почистите
    рукой по трубке.

    Причина проста:

    Металлический отражатель или ваша рука обеспечивает емкостный путь к земле через
    стенка люминесцентной лампы.Это помогает ионизировать газы внутри
    трубка и инициировать проводимость в трубке. Однако, как только ток течет
    от конца до конца полное сопротивление в цепи балласта намного ниже, чем
    это емкостный путь. Таким образом, добавленная емкость не имеет значения, если трубка
    началось.

    Причина, по которой это требуется, частично связана с ценой: это дешевле.
    для изготовления балласта с немного более низким пусковым напряжением, но требующим
    приспособление заземлить — в любом случае, как и должно быть в целях безопасности.

    Почему гудят люминесцентные лампы и что с этим делать
    Это?

    Жужжащий свет, вероятно, является приземленной проблемой из-за неисправного или дешевого
    балласт. Также возможна неаккуратная механическая конструкция.
    который позволяет чему-то вибрировать от магнитного поля балласта до тех пор, пока
    тепловое расширение в конечном итоге останавливает его.

    Сначала проверьте, нет ли незакрепленных или вибрирующих деталей из листового металла — балласт может
    просто вибрируйте этим и само по себе не неисправно.

    Большинство новых приспособлений относятся к типу «быстрый старт» или «теплый старт» и
    нет стартеров.ПРА имеет обмотку высокого напряжения, которая обеспечивает
    пусковое напряжение.

    Всегда будет балласт — надо ток ограничивать до
    трубку (и) и для запуска, если нет стартера. В более старых светильниках эти
    будут большие тяжелые магнитные дроссели / трансформаторы — их трудно пропустить, если вы
    открыть вещь. Дешевые и / или бракованные, как правило, шумят. Они
    заменяемы, но вам нужно получить один того же типа и рейтинга —
    надеюсь более высокого качества. Новое приспособление может быть дешевле.

    Стартер, если он присутствует, представляет собой небольшую цилиндрическую алюминиевую банку, примерно
    3/4 «x 1-1 / 2» в розетке, обычно доступной без разборки. Это
    поворачивает против часовой стрелки, чтобы снять. Они недорогие, но вряд ли
    твоя проблема. Для проверки просто снимите стартер после того, как загорится лампа — он
    тогда не нужно.

    В новейших светильниках могут использоваться полностью электронные балласты, которые меньше
    скорее всего будет гуд. Предупреждение: электронные балласты в основном переключаются
    источники питания и могут быть опасны для обслуживания (как с точки зрения
    ваша безопасность и риск возникновения пожара из-за ненадлежащего ремонта), если только
    у вас есть соответствующие знания и опыт.

    Замена балластных гудков

    Предполагая, что замена того же типа, что и оригинал, и плотно прилегает к нему.
    установлен, вероятно, в этом нет ничего плохого — он просто не такой тихий, как
    ваш предыдущий балласт. Убедитесь, что это балласт, а не его монтажный лист.
    металл вибрирует. Если звук исходит от балласта, на самом деле нет
    многое можно сделать, кроме как попробовать другого производителя или образец. Также
    см. раздел: Почему гудят люминесцентные лампы и что делать
    Об этом?.

    (От Брайана Бека ([email protected]).)

    Есть 2 основных типа балластов; для домашнего использования и для
    коммерческое использование. Коммерческий тип прослужит дольше, а срок службы лампы
    тоже лучше.

    Есть три уровня шума:

  • A — очень тихий (например, библиотеки, церкви).
  • B — несколько шумно (например, рабочие зоны, магазины).
  • C — на улице шумно (например, 60-футовые столбы на стоянках).

    Я предполагаю, что у вас есть балласт для дома с рейтингом звукоизоляции «B».Там
    с балластом все в порядке — он просто шумный. Если кайф беспокоит
    верните его в магазин, где вы его купили, и купите его по факту
    поставщик электрических деталей (бытовые центры и хозяйственные магазины могут не иметь
    комплектующие высочайшего качества). Для двухлампового светильника F40 / T12 / CW / SS,
    вам нужен балласт R2S40TP.

    Почему люминесцентные лампы иногда тусклее, чем
    Ожидал?

    «Недавно я заменил кухонный потолочный светильник двумя лампами на 75 Вт.
    с люминесцентным с двумя лампочками по 20 Вт.Угадай, что? Недостаточно
    свет! «

    Почему-то у меня создалось впечатление, что ватт люминесцентного освещения
    произвел намного больше свечей, чем ватт лампы накаливания, но
    очевидно, я переоценил соотношение «.

    Люминесцентная лампа мощностью 20 Вт с более высокой светоотдачей должна обеспечивать
    много света, как у лампы накаливания мощностью 75 Вт (от 1170 до 1210 люмен), НО:

    1. Некоторые цвета люминесцентных ламп более тусклые, например, версии Deluxe
      холодный белый и теплый белый, и некоторые другие.
    2. Люминесцентные лампы обеспечивают полную светоотдачу только в узком
      диапазон температур.Флуоресцентные лампы, вероятно, не будут полностью освещать
      когда они только начинают. Обычно они светятся больше после согревания.
      на несколько минут, затем может немного потерять световой поток, если они нагреются
      выше оптимальной температуры.
    3. Некоторые балласты не позволяют люминесцентным лампам давать полный свет. Некоторый
      В светильниках мощностью 20 Вт используется универсальный балласт, предназначенный для использования с
      несколько ламп разной мощности, которые обычно дают около 16 Вт
      мощности на лампу 20 Вт. Несколько других балластов посылают слабый ток
      форма волны к трубке, снижая эффективность.Я нашел некоторые приспособления от
      «Огни Америки» немного снизят эффективность из-за меньшего
      плавная форма волны тока, генерируемая балластной системой мгновенного пуска, которая
      мгновенно запускает «подогрев» трубок без стартера. Какой-то более дешевый быстрый
      пусковые и пусковые пусковые балласты производят немного меньший ток
      формы волны.

      Некоторые из немного популярных 2-ламповых 20-ваттных пускорегулирующих аппаратов с пусковым механизмом.
      дешевы и «привередливы», и работают хорошо, только если все оптимально.
      Эти балласты часто плохо работают при низких температурах.
      низкое линейное напряжение или слегка слабые лампы.Их лучшее не может быть слишком
      в любом случае отлично. То же самое можно сказать и о более дешевых двух лампах на 40 Вт.
      балласты «магазинные легкие». Кроме того, некоторые «магазинные светильники», которые вы можете
      Думаю, двойные 40-ваттные светильники на самом деле двойные 25-ваттные 4-футовые приборы.

    4. Некоторые цвета люминесцентных ламп (особенно теплый белый, белый и холодный
      белый) имеют спектральное распределение, при котором большая часть красных и зеленых тускнеет.
      Это может сделать изображение более тусклым. Подробнее об этом эффекте см.
      соответствующий раздел в
      http: // www.misty.com/~don/dschtech.html
      (Мой веб-документ, связанный в основном с механикой газоразрядных ламп)

    «Что будет, если я заменю два T20 на лампы большей мощности? (Если
    некоторые перегорят, могу я его заменить? »

    Балласты почти во всех 20-ваттных светильниках не будут передавать больше 20-ти ваттных ламп.
    ватт мощности на лампу любого размера. Иногда даже немного больше 16 Вт
    к трубке любого размера. Вам нужно другое приспособление, больше приспособлений / трубок или
    возможно лампы той же мощности, но лучшей яркости и / или цвета
    осветление (более современные «3000», «D830», «3500», «D835», «4100» или «D841»
    трубки с более высоким световым потоком, но с мощностью и размером для приспособления).

    Замена люминесцентной лампы или компонентов светильника

    Большинство этих деталей легко заменяются и легко доступны. Тем не мение,
    обычно необходимо справедливо сопоставить оригинал и замену
    внимательно. В частности, балласты рассчитаны на определенную мощность,
    тип и размер, а также конфигурация трубки. Возьми с собой старый балласт
    при покупке замены. Могут быть разные типы розеток
    а также в зависимости от типа имеющегося у вас балласта.

    Также возможна опасность пожара при замене люминесцентных ламп на люминесцентные лампы.
    разная мощность, даже если они подходят физически.Специальное предупреждение было
    выдано, например, о замене ламп мощностью 40 Вт на энергосберегающие лампы мощностью 34 Вт.
    Проблема в том, что балласт также должен быть правильно подобран для нового
    трубки, и простая замена трубок приводит к чрезмерному току и
    перегрев балласта (ов).

    Кольца или завитки света в люминесцентных лампах

    Жалобы обычно имеют следующую форму:

    «Я просто заменил свои лампочки, потому что у них были черные полосы на конце и
    наконец погас совсем.Новые лампочки светятся нормально, но у них тонкие
    кольца света пробегают по ним «.

    или же

    «Мои люминесцентные лампы выглядят так, будто у них внутри корчится змея, пытающаяся
    чтобы выйти.»

    (От: Дона Клипштейна ([email protected]).)

    Кольца иногда случаются. Я забыл название этого, но иногда
    нормальная особенность главного разрядного столба в лампах низкого давления. В
    люминесцентные лампы, чаще бывает, если колба холодная или не полностью нагрета
    новый или еще не сломанный, или если балласт некачественный или
    Несоответствие лампы и балласта.

    Дважды проверьте этикетку на балласте и тип лампы, чтобы убедиться, что они
    совместимы друг с другом.

    Если лампа «энергосберегающая» модель мощностью 34 или 35 Вт (обычно номер детали
    начинается с F40, что аналогично обычной лампочке на 40 Вт), убедитесь, что
    балласт совместим с этой лампочкой. Если он совместим как с 34, так и с
    40-х годов, он совместим с 35-ми годами. Подходящие лампы / балласты важны для
    Эти модели предназначены главным образом для обеспечения длительного срока службы лампы и предотвращения перегрева лампы.
    балласт.Лампы на 34 и 35 Вт склонны к звенящим сигналам, мерцанию и тусклому свету.
    и необычно чувствительны к холоду из-за природы этих лампочек и
    может сделать это независимо от того, какой балласт вы используете. Обычно они ведут себя должным образом
    после прогрева, особенно в потолочных светильниках, где накапливается тепло.

    Люминесцентные лампы иногда также «кружатся» перед тем, как сломаться, или если они
    недостаточная мощность из-за неправильного или некачественного балласта.

    Комментарии о совместимости мгновенного запуска / быстрого запуска

    (Источник: Кен Берг (goken @ inreach.com).)

    Проблема преждевременного выхода из строя лампы при использовании балласта Instant Start заключается в
    принципиальная разница в основных принципах работы Rapid
    Лампы запуска и мгновенного запуска. На самом деле это не имеет ничего общего с тем,
    балласт бывает магнитным или электронным. Балласты Instant Start действительно разработаны
    для использования со стандартными однополюсными лампами Slimline T12. Мгновенный старт
    балласты обеспечивают более высокое напряжение зажигания при пуске, чем быстрый пуск
    балласты делаю. Лампы Slimline (одноштырьковые) имеют немного более тяжелый
    катод, чтобы выдержать пусковой цикл.Благодаря Instant Start лампы
    действительно запустили стиль «холодный катод», а потом они, конечно, работают как горячие
    катод.

    Иногда даже стандартные T12 Slimlines отказываются «умирать, как джентльмены».
    и дико мигают и кружатся. Специалисты по обслуживанию десятилетиями знали, что
    им необходимо незамедлительно заменить Slimlines, если они начнут это делать. Они будут
    Необходимо помнить об этом и при работе с лампами F32T8. Четный
    хотя лампы двухконтактные и выглядят как старые Rapid Start T12,
    они более чем вероятно работают в цепи мгновенного запуска и будут
    иногда так бывает.

    Катоды в большинстве двухштырьковых ламп предназначены для быстрого запуска, что
    метод запуска, более легкий для нитей. Производителями ламп являются
    Предполагается, что уже взяли стартовые характеристики нового F32T8
    Учитываются балласты Instant Start, но некоторые из них могут просто
    дешево и экономно на нити лампы.

    Преждевременный отказ катода в затемненных флуоресцентных лампах
    Лампы

    «Я экспериментировал с лампами T8 мощностью 15 Вт, работающими от регулируемой яркости.
    Электронный балласт.Я обнаружил, что если установить низкий уровень освещенности после
    через несколько дней один из катодов в трубке часто открывается
    схема.»

    (От: Клайва Митчелла ([email protected]).)

    Единственное объяснение, которое я могу придумать, — это то, что недостаточно
    протекает ток, чтобы катоды оставались теплыми, и это вызывает разряд
    сосредоточиться на малой точке. Выделения, как правило, остаются
    в этой точке, так как это единственный теплый бит и, как таковой, излучает
    электроны, что делает его наиболее простым путем для прохождения тока.

    Падение напряжения в этой точке будет выше, чем обычно, поскольку
    выделяемое тепло рассеивается остальной частью катода и
    это означает, что от этого рассеивается больше энергии, чем обычно.
    точка, вызывающая разбрызгивание. Это могло вызвать преждевременное выгорание.

    Лучший способ подтвердить это — использовать прозрачную трубку, чтобы увидеть
    активность катодного разряда.

    Я видел подобное явление, когда зажигал галогенидную лампу на слабом
    уровень с небольшой схемой умножителя напряжения.Светодиод тлеющего разряда
    до белой горячей точки на электроде, вызвавшей разбрызгивание.

    Если это так, то лекарство состоит в том, чтобы использовать балласт, который может обеспечить
    постоянный ток нагрева катодов.


  • Назад к содержанию FAQ Sam’s F-Lamp.

    Предметы интереса

    Все эти 4-футовые и F40 лампы различной мощности?

    Первоначальной 4-футовой люминесцентной лампой была F40T12, что составляет 47,75 дюйма.
    (прибл. 121,3 см) длиной от кончика иглы до кончика булавки и 1.5 дюймов (около 4 см)
    в диаметре и рассчитан на потребление 40 Вт. Не так много лет назад это
    была самой распространенной и самой дешевой люминесцентной лампой.

    Есть 4-футовая трубка «HO» (высокая мощность) и «SHO» (сверхвысокая мощность).
    4-х футовая труба. Они не распространены и используются только там, где нет
    достаточно места, чтобы разместить достаточно стандартных ламп F40, чтобы обеспечить достаточно света. Эти
    лампы немного менее эффективны, чем стандартные люминесцентные лампы. Эти
    для трубок требуется больше тока, чем для стандартных 4-футовых трубок, и для них требуются специальные
    балласты.Эти трубки следует использовать только с соответствующими балластами, и
    эти балласты следует использовать только с теми трубками, для которых они предназначены.

    В ответ на нехватку энергии 1970-х годов лампа мощностью 34 Вт с
    были введены те же физические размеры. Работает в большинстве 40 ватт
    светильники и потребляет 34 Вт в этих светильниках. Однако около 40 ватт
    балласты могут перегреться с этой лампой. Балласт должен сказать, что это
    рассчитан на использование с лампами мощностью 34 Вт.
    Обратите внимание, что лампа на 34 Вт может говорить F40 и при этом оставаться лампой на 34 Вт.
    и не быть лампой на 40 ватт.Это как-то скажет рядом с обозначением F40
    что это энергосберегающая трубка. Также было несколько 35 ваттных
    лампы, которые достаточно похожи на лампы на 34 Вт, чтобы работать где угодно и 34
    и 40-ваттные лампы могут работать. Лампы мощностью 34 Вт иногда заметно выделяют
    меньше света, чем лампы мощностью 40 Вт, особенно в более прохладных помещениях.

    В настоящее время существует лампа «магазинного света» мощностью 25 Вт. Лампы мощностью 25 Вт должны
    может использоваться только с соответствующими пускорегулирующими аппаратами на 25 Вт, и эти
    балласты следует использовать только с этими трубками.Пожалуйста, не путайте эти
    с другими лампами / приспособлениями тех же физических размеров, которые
    также иногда называют «магазинными огнями».

    Более поздней разработкой является лампа T8 мощностью 32 Вт, длина которой составляет 4 фута, но
    всего один дюйм (2,5 см) в диаметре. Для них нужны балласты.
    Многие из балластов, изготовленных для этих ламп, являются электронными балластами.

    Путаница усилилась в последние годы, когда у США есть
    закон об энергосбережении против производства и импорта стандарта 40
    ваттные белые люминесцентные лампы.Специальные лампы и белые с цветом
    индекс рендеринга не менее 82 (из максимально 100) освобождаются и
    все еще доступны в США как настоящие 40-ваттные лампы.

    Опять же, убедитесь, что вы не ошиблись между лампочкой и балластом.
    Если балласт не рассчитан на работу с лампой используемого типа, лампочка
    срок службы, вероятно, сократится, а срок службы балласта может сократиться. В
    В некоторых случаях балласт может загореться после выхода из строя.

    Что за разные оттенки белого?

    Когда-то большинство люминесцентных ламп были «холодно-белыми», что уже давно не годится.
    белый с цветом среднего солнечного света.
    Одна плохая черта «холодного белого» заключается в том, что спектр «холодного белого» имеет
    избыток желтого и недостаток зеленого и красного. Поскольку смешивание красного
    свет с зеленым светом превращается в желтый, белый свет холодной белой лампы
    все еще выглядит белым. Поскольку желтые объекты обычно отражают зеленый через красный,
    в этом свете они, как обычно, выглядят желтыми.
    Но красные объекты отражают в основном красный свет, а зеленые объекты отражают в основном
    зеленый свет, и выглядят тускло и тускло из-за нехватки красного и зеленого
    длины волн в «холодном белом».Загрязненные красные и зеленые цвета будут выглядеть менее красными и
    менее зеленым и темным — отчего они выглядят более коричневыми.

    Другие ранние белые были «теплым белым» и «дневным светом». Теплый белый цвет
    похож на лампы накаливания, хотя обычно выглядит слегка
    менее желтого и более бело-розового. Спектр тёпло-белой лампы имеет избыток
    желтого и фиолетово-синего и недостаток красного, зеленого и зелено-синего. Нравиться
    холодный белый или теплый белый цвет могут нелестным образом искажать цвета.
    И «теплый белый», и «холодный белый» получают с использованием «галофосфата».
    люминофоры.Избыток желтого и нехватка красного и зеленого — это общее
    характеристика галогенфосфатных люминофоров.
    «Дневной свет» — голубовато-белый цвет, в нем не так много желтого.
    как и другие галофосфатные белки. Но он также немного тусклее.

    Следующими были «роскошные» версии холодного белого и теплого белого цветов. У них есть
    «улучшенные» галогенфосфатные люминофоры, которые иногда называют «широким спектром»
    лампы. У них менее серьезный избыток желтого цвета и недостаток красного / зеленого, чем у них.
    стандартные галофосфатные лампы.Также они излучают немного меньше света.

    Другой немного распространенный белый галофосфат — это «белый», который находится между
    «холодный белый» и «теплый белый» по цвету.

    Прочие галогенфосфатные белые, разного спектрального качества или
    разные оттенки «тепла / прохлады» включают «белый супермаркет», знак «
    белый »,« северный свет »,« мерчендайзинг белый »и т. д. Обратите внимание, что некоторые
    из них производятся не всеми производителями люминесцентных ламп, а некоторые из
    наименования менее стандартных цветов являются товарными знаками соответствующих
    производители.

    Один из более ранних цветов люминесцентных ламп с повышенным спектральным содержанием красного —
    естественный». Лампа имеет «холодный белый» галофосфатный люминофор с
    добавлен красный люминофор другого типа. Эти лампы выглядят слегка
    розоватого цвета, иногда пурпурного по сравнению с более теплым светом
    например, лампа накаливания. «Натуральные» люминесцентные лампы делают оттенки кожи.
    выглядят розоватыми, в отличие от обычных типов галофосфатов, придающих коже оттенок
    выглядят зелено-желтоватыми. Некоторые витрины с мясом имеют «натуральные» люминесцентные лампы
    чтобы мясо выглядело более красным.

    В настоящее время существуют люминесцентные лампы типа «трифосфор». У них есть спектр
    сильно отличается от галофосфатных ламп. Трифосфорные лампы
    имеют свое спектральное содержание в основном в отчетливых полосах и линиях:
    Оранжево-красный, слегка желтовато-зеленый, зелено-синий и фиолетово-синий. Для
    лампы более прохладного цвета, есть дополнительная полоса посередине синего цвета.
    Трифосфорные лампы не искажают цвета так сильно, как галофосфатные лампы.
    и искажения цвета трифосфора обычно не так неприятны, как
    галофосфата.Кроме того, трифосфорные лампы часто делают красные и зеленые цвета.
    немного ярче, чем обычно, в отличие от галофосфатных ламп, которые обычно
    сделать эти цвета более тусклыми, чем обычно.

    Самые компактные люминесцентные лампы и большинство 4-футовых ламп T8 (диаметром 1 дюйм)
    лампы трифосфорные.

    Трифосфорные лампы бывают разных теплых и холодных оттенков, обычно обозначаемых
    по «цветовой температуре». Это температура, при которой идеальная лампа накаливания
    радиатор нагревается до такой же степени, чтобы светиться аналогичным цветом.Цвет
    коды люминесцентных ламп могут включать цветовую температуру или 1/100
    цветовая температура. Лампы марки Osram / Sylvania часто имеют сразу D8
    перед цветовым кодом.

    2700 или 27 — оранжевый оттенок, распространенный для компактных люминесцентных ламп, аналогичный
    ко многим лампам накаливания.

    3000 или 30 — «теплый белый», похожий на более белые оттенки ламп накаливания.

    3500 или 35 — между теплым белым и холодным белым, как самый белый
    галогенные лампы и лампы для проекторов.

    4100 или 41 — «холодный белый» или цвет среднего солнечного света.

    5000 или 50 — ледяной, чистый белый цвет, подобный полуденному тропическому солнечному свету.

    6500 или 65 — слегка голубовато-белый или «дневной».

    Есть еще и другие специальные белые вина, в том числе со смесью
    составы люминофора «широкого спектра» и «трифосфор» для получения спектра
    больше похоже на дневной свет. Некоторые другие имеют особенно хорошие «широкие»
    спектра «люминофоры, иногда смешанные с другими люминофорами для индивидуального
    спектр. Многие из них, как и большинство трифосфорных ламп, имеют цвет
    обозначения температуры.

    Почему маленькие люминесцентные лампы стоят более 4 футов
    Единицы

    Можете ли вы сказать «спрос и предложение» и «экономика массового производства». Ты
    сравнивают цену на обычную лампу F40CW-T12 производства
    миллионы и продается в домашних центрах примерно за 1 доллар со специальными лампами
    в относительно небольшом количестве устройств, таких как люминесцентные фонари с батарейным питанием
    и зеркала для макияжа. Эти маленькие лампочки действительно могут стоить до десяти раз.
    столько же, сколько и гораздо более крупные.

    По любым меркам материалов и стоимости изготовления 4-футовая лампочка — это очень много.
    намного дороже в производстве.В этом нет ничего особенного.

    Энергопотребление и износ из-за
    Начиная с

    (От: Джона Гилливера ([email protected]).)

    Не стоит беспокоиться о количестве энергии, затраченной на запуск. Тем не мение,
    помимо ухудшения включения / выключения, есть еще и установившееся состояние
    « при ‘ухудшении (они не работают вечно, даже если их оставить включенными), так что …

    Что касается износа при включении:

    Не могу назвать это в процентах, но для обычных полосатиков я слышал цифру
    15 минут (около 15 лет назад), т.е.е. включение его напрягает так же сильно, как
    оставив его так долго. Возможно, к настоящему времени все изменилось (и есть
    так много видов и в наши дни).

    Для использования с низким энергопотреблением я бы выбрал люминесцентные лампы в любой день, если только размер не слишком велик.
    главный фактор (Босх [я думаю] и другие пытались
    газоразрядной лампы для фар уже давно, но пока не видел).
    Вы также можете посмотреть на светодиоды, но я сомневаюсь, что они будут соответствовать по эффективности;
    конечно, только типы с высокой эффективностью (все, кажется, потребляют около 10, 20,
    или 30 мА, но выходная мощность на свету, кажется, сильно варьируется, от нескольких
    милликанделы примерно до трех кандел!).Они узкополосные (т. Е. Цветные)
    ну конечно.

    Что происходит при износе люминесцентных ламп?

    (От: Чарльза Р. Салливана ([email protected]).)

    Обычный вид отказа — это истощение эмиссионной смеси на нитях.
    Тогда они не испускают электроны, и дуга не может поддерживаться. Пока не
    балласт подает достаточно высокое напряжение, чтобы можно было установить очень сильное поле
    рядом с электродом. Тогда ионы, бомбардирующие электрод, имеют высокий
    достаточно энергии, чтобы выбивать электроны из металла даже без излучения
    смешать или нагреть металл до такой степени, что он испускает электроны.Высокое поле
    также достаточно для ионизации наполняющего газа аргона — обычно только ртуть
    ионизированный. Излучение аргона имеет более фиолетовый цвет. Это наверное
    что ты видишь.

    Почернение концов люминесцентных трубок

    Это обычное явление для большинства распространенных люминесцентных ламп, поскольку они
    возраст. Однако частый или повторный запуск может ускорить процесс. В
    черные области сами по себе не влияют на работу, за исключением небольшого уменьшения
    количество света, доступного, поскольку люминофор в этой области мертв.Тем не мение,
    они действительно представляют собой потерю металла на электродах (нитях).

    Причина — разбрызгивание из нитей, чаще всего в холодном состоянии. Таким образом. это
    чаще всего происходит при запуске или с неисправным балластом для быстрого пуска, который
    не нагревает нить (и), балласт или стартер, которые непрерывно
    циклы. Когда нить накала холодная и является катодом (на отрицательной половине
    цикл переменного тока для этого конца трубки), работа выхода выше и ионы
    имеют более высокую скорость при ударе, сбивая атомы металла в
    процесс.Это значительно уменьшается, когда нить накала возвращается в нормальный рабочий режим.
    температура (хотя и тогда некоторое разбрызгивание неизбежно).

    (От: Грега Гривза ([email protected]m).)

    Лампы с наибольшим сроком службы обычно используют более тяжелые благородные газы в качестве
    буферный газ (ксенон или криптон вместо аргона), потому что распыление, которое
    происходит на катоде из-за бомбардировки быстрыми ионами ионизированных газов.
    в трубке. более тяжелые атомы имеют меньшую скорость для данной кинетической
    энергия ускорения.это не полная энергия иона, который распыляется, а
    это импульс при ударе, который сбивает с толку другие атомы. Я полагаю, вот почему
    Лампы Kr и Xe могут работать ярче, потому что они могут увеличить мощность и
    все еще имеют примерно такое же время жизни. В некоторых лампах используется конструкция с полым катодом.
    в котором форма катода предназначена для отклонения ударяющихся ионов, а
    чем их брызгали. Во всяком случае, это мое понимание, есть гораздо больше
    к рассказу …

    (От: PBerry1234 (pberry1234 @ aol.ком).)

    Я вспоминаю одну марку лампы, в которой экраны вокруг электродов
    предотвратить почернение. Я полагаю, это улучшило внешний вид открытой лампы.
    приложений, но не знаю других преимуществ.

    Горячий катод по сравнению с холодным катодом

    Катод — отрицательный электрод вакуумной трубки или газонаполненного разряда.
    трубка. Ток течет через электроны, вылетающие из катода и притягивающиеся.
    к положительному электроду, аноду.

    Горячий катод — это тот, который необходимо нагревать для правильной работы — чтобы испускать
    достаточно электронов, чтобы быть полезным.Примеры: телевизоры и мониторы с электронно-лучевой трубкой, большинство
    вакуумные лампы (или клапаны), вакуумные флуоресцентные дисплеи (например, на вашем
    Видеомагнитофон). Это называется термоэлектронной эмиссией — выкипанием электронов.
    с поверхности катода. Обычные люминесцентные лампы — это горячий катод.
    устройства — частично поддерживаются самим током разряда. Все они
    есть какой-то период разминки (хотя он может быть довольно коротким).

    (От: Phil Rimmer ([email protected]).)

    Холодный катод — это тот, где работа происходит независимо от
    нагрев поверхности над окружающей.Есть разные устройства, которые используют
    «холодные» катоды — неоновые лампы и вывески, люминесцентные лампы подсветки и
    гелий-неоновые лазерные трубки. Естественно, устройства с холодным катодом не имеют особой
    требование разминки.

    Назначение катода — подавать электроны на отрицательный конец
    положительный столб (разряд), поэтому они могут по-разному возбуждать и ионизировать газ
    или атомы пара.

    Электроны высвобождаются из катодов под действием положительных ионов.
    ускоряется к ним из-за электрического поля в окрестности
    катод.

    Электроны обычно высвобождаются двумя способами: тепловым излучением и вторичным.
    эмиссия.

    • Тепловое излучение — это основной процесс, используемый в лампах с горячим катодом.
      включают стандартные люминесцентные лампы. Ионы ускоряются в сторону
      катод через небольшое катодное напряжение (менее 10 вольт) и усиление только
      энергии достаточно, чтобы нагреть небольшую часть очень тонкого проволочного электрода, когда они
      столкнуться с ним. Они нагревают его до тех пор, пока он не начнет тускло светиться и электроны не «закипят».
      выключен », выделяемый тепловой энергией.Этот процесс очень эффективен в
      производит много электронов и приводит к появлению эффективных ламп.
    • Вторичная эмиссия — более жестокий процесс генерации электронов. Это
      требует ускоряющего падения напряжения от 130 до 150 вольт. Он используется в
      лампы с холодным катодом, которые имеют относительно огромные железные цилиндры для
      электроды. Эти массивные электроды требуют слишком много энергии, чтобы
      превратить их в тепловые излучатели. Энергичные ионы просто «сбивают» электроны.
      с металлической поверхности. При этом они также сбивают часть металла, как
      ну, процесс называется напылением.Для больших электродов достаточно материала
      длиться до того, как другие эффекты вызовут выход лампы из строя.

    Лампы с горячим катодом работают в режиме холодного катода, если на катод также поступает сигнал.
    мало энергии, чтобы он светился. Сталкивающихся ионов в тридцать раз больше
    энергичнее, чем обычно, и вскоре выплескивает достаточно металла на крошечные электроды
    чтобы уничтожить их.

    Мораль: предварительно нагрейте электроды перед началом разряда и поддерживайте
    вспомогательный ток в электродах, если ток разряда низкий (например,
    при затемнении).

    комментарии о Малые люминесцентные лампы с инверторным питанием
    Лампы

    (От: Пол Биллинг ([email protected]).)

    Многие небольшие недорогие инверторы используют 2 транзистора (один довольно маленький).
    колебательный контур. Просто минимум функций, низкая стоимость. Эти схемы могут быть
    довольно эффективен при низких уровнях мощности. Я видел, как они потребляли до 50 Вт.

    Потери обычно возникают в трансформаторе и переключающих транзисторах. Как
    увеличиваются токи, потери обычно увеличиваются при заданной выходной мощности.

    Для зажигания лампы требуется высокое напряжение, обычно от 300 до 500 В. В
    напряжение зависит от длины / мощности лампы. После удара ток
    через лампу ограничивается достижением мощности. Напряжение на
    небольшая ходовая лампа будет иметь напряжение от 60 до 100 вольт переменного тока.

    Многие простые инверторы используют последовательный резонансный контур для генерации высоких частот.
    напряжение удара, которое отключается рабочим током.

    Пару лет назад я сконструировал инвертор для лампы PL11 мощностью 11 Вт на базе
    на ИС контроллера импульсного источника питания, 2 мощных МОП-транзистора и двухтактный
    трансформатор, работающий на частоте около 200 кГц.Основное применение было в дизельном топливе.
    локомотивы, работающие от 75 В постоянного тока. У меня была схема, работающая до 10 В.
    DC (разная обмотка трансформатора). Первичный ток возрастает, и
    рассеивание увеличивается.

    Работа с люминесцентной лампой от постоянного тока

    «Я имею в виду приложение, которое будет использовать источник постоянного тока около 100
    вольт и люминесцентное освещение. Какое напряжение мне нужно отправить
    флуоресцентный? Есть ли хорошие источники информации. для схемотехники
    Мне понадобится?»

    (От: Дона Клипштейна (don @ Misty.com).)

    Если это лампа предварительного нагрева мощностью 22 Вт или меньше, дешевый и грязный способ
    сделать это — использовать обычное приспособление для предварительного нагрева. Единственное изменение — добавить
    резистор последовательно с балластом. Этот резистор должен быть может быть 100
    Ом для ламп на 20 и 22 Вт, чуть больше для ламп меньшей мощности. Это
    должен иметь возможность безопасно рассеивать мощность, сопоставимую с мощностью
    фонарь.

    Вышеупомянутое включает самые простые «PL» / двухтрубные компактные люминесцентные лампы.
    со съемными лампочками с двумя штырями, а также самые компактные люминесцентные
    лампочки с балластами типа «дроссель», работающие от переменного тока 120 вольт.

    Если вам нужно что-то более энергоэффективное, чем это, то есть
    мир электронных балластов.

    Кстати, самые компактные люминесцентные лампы на 120 В переменного тока с низким коэффициентом мощности
    с электронными балластами нормально работают «как есть» с напряжением около 160 вольт постоянного тока или
    квадратная волна.

    Балласты и печатные платы (тип Hazmat)

    (От: Дэвида Морриса ([email protected]).)

    Балласты, изготовленные после конца 70-х годов, не содержат печатных плат. я говорил
    с балластом Advance и GE.несколько лет назад об этом и я был
    сказал, что единственный надежный способ узнать, что печатных плат нет, — это если
    балласт говорит, что печатных плат нет. Любой балласт, который не говорит, что лучше
    шанс иметь это более 80%. Сумма в балласте ОЧЕНЬ минута.
    Менее чем наперсток полный. Он используется для охлаждения конденсатора в балласте.
    Поскольку он сказал, что свету около 12 лет, я совершенно уверен, что
    балласт не содержит печатных плат. В нашем штате законно утилизировать
    этих балластов в ограниченном количестве на свалку или выбросить
    их в хлам.Большие количества требуют методов утилизации Hazmat.
    Политика нашей компании — оставлять старые балласты без отметки «нет».
    Печатные платы »в распоряжение заказчика.

    В качестве примечания я прочитал в одной из тряпок для электротехники, что
    жидкость, которая заменила печатные платы, оказывается более опасной, чем
    сами себя. Иди разбери !! 🙂

    Что касается возгорания, балласты содержат термозащитный кожух, который будет разрезать
    мощность, если балласт становится слишком горячим. Только настоящие старые балласты не
    есть эта функция.Этой защитой обладают балласты, обозначенные как класс P. это
    очень редко один из этих балластов действительно загорается, хотя он
    действительно случается. Чаще дымят дом при перегреве
    и термозащита выходит из строя.

    Приводные люминесцентные лампы с холодным катодом

    (От: Дэвида ВанХорна ([email protected]).)

    Линейная технология имеет несколько
    чрезвычайно подробные примечания к приложению, написанные Джимом Уильямсом по этой теме. Это более
    сложно, чем вы можете себе представить, сделать это правильно. Просто делаю лампу легкой
    возможно, всего 10% работы.Остальное включает в себя длительную работу
    время без почернения, с возможностью настройки яркости, а не
    теряя всю свою энергию на емкость проводки, а не на создание электромагнитных помех
    ночной кошмар.

    Обязательно прочтите и поймите эти примечания к приложению, даже если вы перейдете к другому
    продавец! Хорошая новость в том, что на самом деле схема не так уж плоха!

    Что такое электронная лампа?

    Электронная лампа — одно из тех изобретений, которые звучат как действительно хорошая идея.
    но до сих пор (насколько мне известно) не попал в массовое производство.По сути, это компактная люминесцентная лампа с ВЧ возбуждением. Несколько из
    Основные характеристики E-lamp включают.

    • Устанавливается в стандартные цоколи бытовых ламп.
    • Было испущено радиочастотное излучение, которое затем преобразовалось в свет.
    • Диммирование с помощью стандартного диммера с регулировкой фазы — никаких специальных устройств не требуется.
    • Очень эффективен, поэтому работает холодно и потребляет гораздо меньше энергии, чем лампы накаливания
      лампы (не знаю, как они сравниваются с компактными люминесцентными лампами).
    • Желаемые спектральные характеристики белого.
    • Нет изнашиваемой нити (и нет проводов через стекло), что потенциально
      очень долгая жизнь.

    Помимо вопросов стоимости, могут возникнуть опасения в отношении РФ.
    воздействие выбросов на здоровье и вмешательство в работу других бытовых приборов
    и электроника.

    (Виктор Робертс ([email protected]).)

    Электронные лампы представляют собой безэлектродные люминесцентные лампы. Они используют высокую частоту или RF
    магнитное поле для создания изменяющегося во времени электрического поля, которое, в свою очередь, приводит в движение
    разряд, очень похожий на разряд в обычном люминесцентном
    фонарь.За исключением средств, с помощью которых создается разряд, эти электронные лампы
    и идентичен всем другим люминесцентным лампам. Нет никакой магии, кроме
    тот факт, что безэлектродное возбуждение позволяет исключить
    электроды, поэтому поломка и износ электродов больше не являются проблемой. Также,
    безэлектродное возбуждение снимает требование, чтобы лампа была длинной и
    тонкий для достижения высокой эффективности. Доказательство этого выходит за рамки настоящего
    Примечание. 🙂 Следовательно, безэлектродную люминесцентную лампу проще сделать в
    форма лампы накаливания.

    Есть также безэлектродные металлогалогенные лампы и, конечно же,
    безэлектродная серная лампа.


  • Назад к содержанию FAQ Sam’s F-Lamp.

    — конец V1.90 —

  • Как работают люминесцентные лампы

    Как работают люминесцентные лампы

    Elliott Sound Products Как работают люминесцентные лампы

    © 2007 Род Эллиотт (ESP)


    Лампы и индекс энергии

    Главный указатель


    Содержание


    1 Введение

    Статья «Традиционные люминесцентные ламповые лампы и их альтернативы» рассматривает работу люминесцентных ламп в довольно простых терминах, но здесь мы рассмотрим лампы и их балласты (как «традиционные» магнитные, так и электронные) и немного углубимся в их внутреннюю часть. выработки.Используются альтернативные схемы балласта (например, схема «опережение / запаздывание»), и это показано в предыдущей статье. Здесь это не рассматривается, потому что речь идет о том, как они работают, а не о способе подключения арматуры.

    Принцип работы люминесцентной лампы сильно отличается от простой лампы накаливания, и современные люминесцентные лампы (особенно компактные люминесцентные лампы или КЛЛ) используют электронные балласты для регулирования напряжения на лампе и тока через нее.При первом запуске необходимо обеспечить значительно более высокое напряжение, чем обычно, чтобы вызвать возникновение внутренней дуги, а после запуска ток должен быть ограничен до безопасного значения для трубки.

    В этой статье показаны некоторые способы достижения этих целей, начиная с базового индуктивного балласта, который был основой производства люминесцентных ламп на протяжении многих лет.

    Обратите внимание, что показанные здесь формы сигналов представляют собой комбинацию моделирования и реальных измерений.При необходимости смоделированные формы сигналов корректируются для соответствия измеренным. Причина этого подхода проста … симулятор не может представить нагрузку с отрицательным импедансом с соответствующими напряжениями удара и другими характеристиками, которые представляет люминесцентная лампа. Точно так же очень сложно (и потенциально смертельно) пытаться уловить все напряжения и токи, которые существуют в цепях реальных люминесцентных ламп.

    Хотя принятый подход действительно вносит некоторые незначительные ошибки в показанные формы сигналов, они относительно незначительны, а конечный результат находится в пределах любого традиционного производственного допуска для балластов, ламп и других компонентов.


    2 Индуктивный балласт

    Для объяснения индуктивного балласта я использовал старую «компактную» люминесцентную лампу, которая идеально подходит для тестирования. Хотя он по-прежнему работает, световой поток несколько ниже, чем должен быть, но это лишь немного меняет некоторые измеренные значения. Принципы не меняются.

    Сама лампа имеет следующие характеристики …

    Диаметр трубки 11,3 мм (нестандартный)
    Длина 533 мм (21 дюйм)
    Сопротивление нити (в холодном состоянии) 12.8 Ом
    Сопротивление нити (горячее) 23 Ом
    Балластное сопротивление 105 Ом
    Индуктивность балласта 2,11 H
    Starter 2,11 H
    Starter Starter 1,2 нФ

    Диаметр люминесцентных ламп обычно обозначается как T8 (например). Это означает, что диаметр составляет 8 x 1/8 дюйма, что составляет 1 дюйм (25.4 мм). Ранние лампы были T12 (1½ дюйма или 38 мм в диаметре), но они были уменьшены в размерах до T8, когда были представлены (тогда) «новые» высокоэффективные типы. Стандартная 4-футовая трубка (1200 мм) раньше рассчитывалась на 40 Вт, но их заменили на 36 Вт, а светоотдача была улучшена. Последнее воплощение — T5 (диаметр 16 мм), в котором используется меньшее расстояние между выводами и другое приспособление для надгробия. Они также короче (1163 мм) и не подходят для стандартного светильника. разработан для более ранних ламп.

    В случае моего тестового образца диаметр трубки намного меньше обычного, потому что лампа обозначена как компактная, поэтому ее складывают, чтобы уменьшить общую длину.Упоминается сопротивление нити, потому что оно будет упомянуто позже в этой статье. Схема представлена ​​ниже и является стандартной во всех отношениях.

    Рисунок 1 — Схема люминесцентной лампы

    Катушка индуктивности — это балласт, и на самом деле это гораздо более важный компонент, чем он может показаться. Он не только ограничивает максимальный ток трубки, но и используется для генерации импульсов высокого напряжения, необходимых для запуска плазменной дуги внутри трубки. Сама люминесцентная лампа имеет на каждом конце нагреватель, небольшое количество ртути и инертный газ (обычно аргон).Стенка трубки покрыта люминофором, который излучает видимый свет при возбуждении интенсивным коротковолновым ультрафиолетовым светом, излучаемым ртутным дуговым разрядом. Дополнительный конденсатор (C2) предназначен для коррекции коэффициента мощности — подробнее об этом позже.

    Маленькая лампочка — стартер. Биметаллическая полоса запечатана в стеклянную оболочку с (обычно) неоновым газом внутри. При подаче питания напряжения более чем достаточно, чтобы вызвать дугу в неоновом пускателе, но не настолько, чтобы вызвать дугу в самой лампе.Тепло от неоновой дуги заставляет биметаллическую полосу изгибаться, пока она не замыкает контакты. Затем дуга в неоновом стартере прекращается, и сеть подключается через балласт и нити на каждом конце трубки через выключатель стартера.

    Когда в пускателе нет дуги (или накаливания), биметаллическая полоса охлаждается, и примерно через секунду выключатель размыкается. Прерывание тока через катушку индуктивности вызывает возврат напряжения — импульс высокого напряжения, который (будем надеяться) зажжет дугу в трубке.Если дуга не запускается с первого раза, процесс повторяется до тех пор, пока не начнется. Вот почему стандартные люминесцентные лампы при включении несколько раз мигают. Нити — это нагреватели, которые действуют как катоды (эмиттеры электронов) и необходимы для обеспечения достаточного количества тепла для испарения ртути и для получения хорошего потока электронов для возбуждения плазмы. Когда лампа работает нормально, потока электронов достаточно для поддержания приемлемой рабочей температуры нити накала. Обе нити действуют как катоды и аноды поочередно, потому что полярность меняется 50 (или 60) раз в секунду.

    Плазма имеет интересную характеристику … отрицательное сопротивление! Как только начинается дуга, более высокий рабочий ток вызывает падение сопротивления и меньшее напряжение появляется на трубке. Если бы это продолжалось, трубка очень быстро разрушилась бы. Балласт предотвращает это, потому что он вводит последовательный импеданс для ограничения тока. Сопротивление не сработает, потому что оно слишком расточительно и не обеспечивает накопления энергии для генерации всплеска обратного напряжения для повторного зажигания дуги при каждом изменении полярности.

    Рисунок 2 — Рабочие осциллограммы

    На рисунке 2 вы можете видеть, что когда ток трубки (зеленая кривая) максимален, напряжение (красная кривая) на трубке минимально. Эффект можно увидеть сразу после каждого скачка напряжения. По мере увеличения тока напряжение падает (для этой трубки минимум составлял ± 126 В). Пик в точке пересечения нуля формы волны тока генерируется балластом, и именно он повторно зажигает дугу на каждом полупериоде подключенной сети.На рисунке 3 показано напряжение на балласте — быстрые переходы соответствуют пикам, приложенным к лампе, и происходят около пика напряжения, где ток прерывается, когда проходит через ноль.

    Рисунок 3 — Напряжение и ток в балласте

    Форма волны напряжения на балласте по существу представляет собой разницу между приложенным сетевым напряжением и напряжением на лампе. Для работы на 120 В напряжение явно меньше, но лампе все еще нужно где-то между 300-400 В, чтобы зажигать (или повторно зажигать) дугу, поэтому балласт должен иметь возможность компенсировать разницу с помощью обратного импульса на каждом нуле. -пересечение тока.У меня нет люминесцентной лампы на 120 В или пускорегулирующего устройства, поэтому я не могу предоставить полную информацию. То, что люминесцентные лампы вообще работают с напряжением 120 В, несколько примечательно, но легко понять, почему электронные балласты так популярны в США. Многие балласты для стран с напряжением 120 В используют «балласт» автотрансформатора, который увеличивает доступное напряжение и действует как ограничитель тока.


    3 Системные потери

    В системе несколько потерь, причем балласт является одним из основных факторов.Балласт, использованный в моих тестах, имеет сопротивление постоянному току 105 Ом, поэтому расходуется почти 7 Вт. Потери на самом деле выше, потому что стальные листы очень быстро нагреваются, поэтому «потери в железе» значительны. Это можно уменьшить только за счет использования стали более высокого качества и более тонких листов. Оба значительно увеличат стоимость.

    Каждая нить накала имеет горячее сопротивление 23 Ом, а во время работы лампы на каждой нити накала присутствует напряжение почти 6 В. Помните, что во время работы конец нити накала, идущий к стартеру, отключается (за исключением очень маленькой емкости на стартере).Измеренное напряжение представляет собой градиент, вызванный током плазмы, и каждая нить накала рассеивает около 1,5 Вт (всего 3 Вт). Только в этих компонентах люминесцентная лампа расходует 10 Вт подаваемой мощности в виде тепла (7 Вт для балласта, 3 Вт для нити накала).

    Хотя балластные отходы можно уменьшить с помощью более качественного устройства, потеря накала необходимы для работы лампы. Это относится ко всем люминесцентным лампам, кроме специализированных типов с холодным катодом, но для них требуется такой же специализированный электронный балласт.CCFL (люминесцентные лампы с холодным катодом) чаще всего встречаются в ЖК-мониторах и телевизорах, но теперь их заменяют светодиоды в новых моделях.

    Есть еще одна потеря, которую пользователь не видит и даже не оплачивает. Эти потери являются результатом низкого коэффициента мощности люминесцентных ламп, и это вызвано преимущественно индуктивной нагрузкой. Индуктивная нагрузка вызывает запаздывающий коэффициент мощности, когда максимальный ток возникает после максимального напряжения. Вы также можете рассматривать это как точку, в которой нагрузка (лампа и индуктор) фактически возвращает некоторую мощность источнику питания.Для поставщика электроэнергии это означает, что трансформаторы, кабели и генераторы переменного тока должны выдерживать больший ток, чем должен быть. Это становится очень дорогостоящим, когда очень много нагрузок имеют низкий коэффициент мощности.

    Рисунок 4 — Напряжение Vs. Текущие, нескорректированные и исправленные

    На рисунке 4 вы можете видеть, что нескорректированная форма волны тока имеет видимые искажения около точки пересечения нуля. Как вы также можете видеть, среднеквадратичный ток также значительно выше, чем указано в номинальной мощности.Реактивные нагрузки имеют разные значения мощности и ВА, но для резистивной (или нереактивной) нагрузки они одинаковы.

    В этом случае ток без C2 составляет 256 мА, а при добавлении C2 он падает до 162 мА. При приложенном напряжении 240 В это означает, что …

    Без компенсации Общая мощность = 38 Вт
    ВА = 61,4 Коэффициент мощности = 0,62
    Компенсированный Общая мощность = 38 Вт
    ВА = 38 Вт
    ВА =9 Коэффициент мощности = 0,97

    Коэффициент мощности можно рассчитать, используя фазовую задержку или разделив фактическую мощность на ВА (Вольт * Ампер). Что касается фазового угла, ток отстает от напряжения на 57,4 °, а коэффициент мощности рассчитывается путем взятия косинуса фазового угла — 0,53 в данном случае. Цифры разные, потому что форма волны тока не является чистой синусоидой — она ​​имеет искажения. Добавление конденсатора сдвигает фазу искажения, так что форма сигнала компенсированного тока становится плоской (что-то вроде ограничения усилителя).Хотя это вносит гармоники в сеть, их влияние далеко не так плохо, как в некомпенсированной цепи, о чем свидетельствует скорректированный коэффициент мощности. Добавление конденсатора правильного номинала в чисто индуктивную цепь (без искажения формы сигнала) даст коэффициент мощности, равный единице — идеальный вариант.

    Обратите внимание, что использование косинуса фазового угла (CosΦ) является сокращением, и можно использовать только , когда оба
    напряжение и ток являются синусоидальными волнами.Он вообще не работает для сигналов с сильно искаженными формами, например, генерируемых электронными нагрузками, и даст неверный результат.
    ответ для индуктивных нагрузок, которые включают искажения (например, люминесцентные лампы). У вас будет , всегда получите правильный ответ, если разделите реальную мощность на ВА.

    Также доступны пускорегулирующие аппараты с «быстрым пуском» и пускорегулирующие устройства без стартера. Они выходят за рамки данной статьи, которая предназначена для описания основных принципов, а не для подробного описания всех имеющихся балластов люминесцентного освещения.


    4 электронных балласта

    Электронные балласты становятся все более распространенными, потому что их можно сделать более эффективными, чем типичный магнитный балласт, и для них требуется гораздо меньше материала. Это делает их дешевле (в изготовлении, но не обязательно для покупки вами), чем люминесцентные лампы с обычным балластом. В частности, теперь во всех компактных люминесцентных лампах (КЛЛ) используется электронный балласт, который обычно поставляется вместе с самой лампой. Хотя это удобно, это ужасная трата ресурсов, потому что все электронные компоненты просто выбрасываются, когда лампа выходит из строя.Лампы T5 в настоящее время становятся стандартом для люминесцентного освещения, и для максимального срока службы электронный балласт является обязательным.

    В некоторой степени повышение эффективности по сравнению с магнитным балластом может быть иллюзией — по крайней мере, частично. Поскольку они намного легче, есть реальная и определенная экономия на транспортных расходах, но магнитные балласты могут быть такими же эффективными, как и электронная версия, а может быть, даже больше. Как бы то ни было, переход к электронным балластам сейчас не остановить, и по мере того, как цена будет снижаться, их использование будет продолжать расти.У электронных балластов есть и другие преимущества, о которых мы поговорим позже.

    Типичная (более или менее) принципиальная схема электронного балласта, используемого в КЛЛ, показана ниже. Те, которые используются для обычных люминесцентных ламп, будут очень похожи, но, как правило, будут использовать обновленные компоненты. В то время как электроника в КЛЛ может прослужить всего 15000 часов, фиксированный электронный балласт, как ожидается, прослужит 100000 часов или более (более 10 лет непрерывной работы).На самом деле электронный балласт должен быть способен прослужить столько же, сколько и его магнитный аналог, поэтому срок службы 40 лет не так глуп, как может показаться.

    Рисунок 5 — Схема электронного балласта [2]

    Схема на Рисунке 5 представляет собой немного упрощенную версию схемы, показанной в листе данных Infineon. Он полностью скорректирован по коэффициенту мощности и имеет защиту для обнаружения неисправных (или отсутствующих) ламп. Характерным режимом отказа люминесцентных ламп является «выпрямление», когда одна нить накала (катод) становится значительно слабее другой.Если не обнаружено, смещение постоянного тока приведет к отказу коммутирующих устройств, что сделает балласт бесполезным (маловероятно, что кто-то отремонтирует их, когда они выйдут из строя).

    Электронный балласт действительно имеет ряд преимуществ перед магнитной версией. Поскольку дуга полностью погаснет примерно через 1 мс, при использовании более высокой частоты, чем сеть 50 или 60 Гц, дуга останется. Его не нужно наносить повторно, а просто меняет направление [1]. Кроме того, светоотдача увеличивается примерно на 10% выше 20 кГц, поэтому улучшается световая отдача.

    До тех пор, пока все эти электронные балласты не будут скорректированы по коэффициенту мощности, они будут вызывать проблемы с распределением. К сожалению, во многих странах не требуется, чтобы приборы малой мощности (обычно менее 75 Вт) имели коррекцию коэффициента мощности, но, учитывая распространение КЛЛ и электронных балластов в обычных люминесцентных лампах, это придется изменить. Поскольку освещение используется в каждом доме, проблема неисправленного коэффициента мощности выйдет из-под контроля, если что-то не будет сделано.

    В отличие от магнитного балласта (индуктора), коэффициент мощности электронного балласта нельзя скорректировать простым добавлением конденсатора. Как видно на диаграмме выше (хотя это может быть не сразу очевидно), на выходе входного мостового выпрямителя имеется очень маленький конденсатор емкостью 220 нФ. Первый полевой МОП-транзистор работает как повышающий преобразователь и переключается на протяжении каждого полупериода. Таким образом, среднеквадратичный ток, потребляемый из сети, поддерживается в фазе с напряжением, а форма волны тока является приблизительно синусоидальной.Это дает очень хороший коэффициент мощности — возможно лучше 0,9. Чтобы предотвратить возвращение высокоскоростных коммутационных импульсов в сеть, необходима обширная фильтрация, на что указывает фильтр EMI (электромагнитные помехи) на входе.

    Для компактных люминесцентных ламп (КЛЛ) используется несколько более простая схема, так как схемы предназначены для выбрасывания. Лично я считаю это бессмысленным расточительством и надеюсь, что это не будет продолжаться (или, по крайней мере, будет введена переработка, чтобы восстановить как можно больше).Типичный инвертор CFL показан ниже …

    Рисунок 6 — Типовая схема электронного балласта CFL

    Я говорю «достаточно типичный», потому что реальные схемы сильно различаются. Доступны специализированные микросхемы драйверов MOSFET, но большинство дешевых (потребительских) CFL будут использовать вариант вышеупомянутого. Обратите внимание, что резистор 0,47 Ом, показанный на входе, обычно представляет собой плавкий резистор, и он используется в первую очередь в качестве предохранителя. Почему бы не использовать настоящий предохранитель? Резисторы дешевле.Большинство деталей будет выбрано таким образом, чтобы выжить в течение указанного срока службы лампы, поэтому передовые методы проектирования обычно игнорируются, если можно ожидать, что деталь с более низким номиналом (и более дешевая) прослужит около 10 000 часов.

    Трансформатор (T1) обеспечивает обратную связь с транзисторами и генерирует базовый ток, необходимый для надежного переключения. Цикл инициируется DIAC — двунаправленным устройством, которое имеет резкий переход из непроводящего состояния в проводящее.Поскольку его характеристики очень похожи на характеристики устройства с отрицательным импедансом, его часто используют в диммерах, люминесцентных балластах и ​​даже в стробоскопах. Для получения дополнительной информации щелкните здесь, чтобы перейти к руководству по DIAC.

    Обратите внимание, что схемы, показанные выше, предназначены только для информации и не должны быть построены так, как показано. Для некоторых компонентов требуются очень специфические характеристики, трансформаторы и индукторы имеют решающее значение. В схемах нет ничего неправильного, им просто не хватает всей информации, необходимой для их построения.Речь идет о том, как эти вещи работают, а не о том, как их построить.


    5 Коэффициент мощности
    Коэффициент мощности

    не совсем понятен большинству энтузиастов электроники, и это вполне понятно, потому что он мало востребован в общих электронных схемах. Есть аспекты коэффициента мощности, которые даже не понимают многие инженеры, которым следует знать лучше. Когда создаются несинусоидальные формы волны тока, даже многие инженеры делают двойную попытку, потому что они не могут быть использованы для работы с электронными нагрузками.Я рассмотрю здесь оба случая, а также намереваюсь показать методы пассивной и активной коррекции коэффициента мощности. Хотя пассивный PFC (коррекция коэффициента мощности) привлекает своей простотой, на самом деле он оказывается более дорогим из-за необходимости в большой катушке индуктивности. Активный PFC кажется сложным (и это действительно так, если вам нужно его спроектировать), но однажды спроектированный использует относительно дешевые компоненты.

    Самый простой случай — индуктивная нагрузка. Это относится ко многим электрическим машинам, включая двигатели, трансформаторы и (конечно) балласты люминесцентного освещения (магнитные типы).Когда двигатель или трансформатор полностью нагружены, он проявляет себя как резистивная нагрузка и имеет отличный коэффициент мощности. При малых нагрузках эта же часть оказывается индуктивной, и это приводит к отставанию тока от напряжения. Если нагрузка работает в этом режиме большую часть своего срока службы, необходимо применить поправку, чтобы вернуть PF как можно ближе к единице.

    Коэффициент мощности резистивной нагрузки равен , всегда единиц — это идеально. Каждый вольт и каждый ампер используются для выработки тепла.Распространенными примерами являются электрические обогреватели, тостеры, чайники и лампы накаливания. Не все нагрузки резистивные, поэтому давайте рассмотрим типичный пример (но упрощенный для простоты описания и понимания).

    Электрическая машина обычно работает с половинной нагрузкой, но может потребоваться полная мощность при запуске или для работы с переходными нагрузками. Это может быть двигатель или трансформатор — две из наиболее распространенных используемых электрических машин (люминесцентная лампа с магнитным балластом немного сложнее).В каждом случае индуктивная и резистивная составляющие нагрузки будут равны (для половинной мощности), а формы сигналов напряжения, тока и мощности выглядят следующим образом …

    Рисунок 7 — Электрическая машина на половинной мощности

    Как и ожидалось, когда резистивная и индуктивная составляющие равны, наблюдается сдвиг фазы на 45 °, при этом ток отстает от напряжения (запаздывающий коэффициент мощности). Приложенное напряжение — 240 В, резистивная часть нагрузки — 120 Ом, индуктивное реактивное сопротивление — также 120 Ом, мощность — 240 Вт.Мы должны использовать 1 А от сети (240 В x 1 А = 240 Вт), но вместо этого потребляем 1,414 А. Дополнительный ток необходимо подавать, но он полностью расходуется впустую. Что ж, это не совсем так — его возвращают в сеть. Однако, если многие нагрузки делают то же самое, то оно просто рассеивается в виде тепла в трансформаторах, линиях электропередачи и генераторах электростанций. Очень мало реальных нагрузок являются емкостными, поэтому в схему добавляется конденсатор.

    При сдвиге фаз 45 ° коэффициент мощности равен 0.707, и мы потребляем 1,42 А от сети вместо 1 А. Чтобы восстановить ток так, чтобы он был в фазе с напряжением, нам нужно добавить в схему конденсатор. Конденсатор фактически противоположен катушке индуктивности и (сам по себе) будет создавать ведущий коэффициент мощности — ток будет предшествовать напряжению. Добавив в схему конденсатор нужного номинала, коэффициент мощности можно восстановить до единицы, что приведет к значительному снижению тока, потребляемого из сети. Для этого примера 13 мкФ почти идеальны, но даже 10 мкФ уменьшат фазовый сдвиг запаздывания до 14.2 °, и это увеличивает коэффициент мощности до 0,96 — обычно считается максимально близким к идеальному.

    Весь процесс несколько нелогичен. То, что нагрузка может потреблять больше тока, чем должно, достаточно легко понять, но то, что повторное прохождение большего тока через конденсатор уменьшит сетевой ток, кажется, не имеет никакого смысла. Все дело в относительной фазе двух токов, и это действительно работает. В противном случае наша энергосистема оказалась бы в крайне тяжелом положении.

    Рисунок 8 — Флуоресцентный свет при нормальной работе

    На несколько упрощенной диаграмме выше показаны формы сигналов напряжения и тока люминесцентной лампы. Упрощение заключается в том, что симуляторы не включают в себя нелинейные нагрузки с отрицательным сопротивлением, но на основной принцип (и результирующие формы сигналов) это существенно не влияет. Как видите, форма сигнала тока слегка искажена, и это влияет на форму сигнала после применения компенсации. Фактически, гармоники, генерируемые искажением, сдвинуты по фазе, поэтому окончательная форма волны тока выглядит как обрезанная синусоида.Однако после компенсации коэффициент мощности очень хороший, 0,98 — отличный результат.

    Без компенсации потребляемый ток составляет 276,5 мА (что дает коэффициент мощности 0,57), а после компенсации он падает до 159,5 мА. Мощность в нагрузке (сама лампа) составляет 29,8 Вт, а резистивный компонент балласта (R1) рассеивает 7,8 Вт — это теряется в виде тепла. Все потраченное впустую тепло снижает общую эффективность, но это неизбежно, поскольку реальные компоненты имеют реальные потери.

    Ситуация становится намного хуже, когда используется нелинейная (электронная) нагрузка.На рисунке 9 показаны эквивалентная схема и осциллограммы — ток протекает только на пике приложенного напряжения. Хотя этот ток находится в фазе с напряжением, коэффициент мощности ужасен, потому что форма волны тока не похожа на синусоиду. Резкие пики тока имеют сравнительно высокое среднеквадратичное значение, но мощность, подаваемая и передаваемая в нагрузку, намного меньше.

    Рисунок 9 — Осциллограммы мощности электронной нагрузки

    Скорректированный ток не показан по той простой причине, что для коррекции формы сигнала необходимы значительные дополнительные компоненты.В отличие от случая, когда ток нагрузки является синусоидальным (или близок к нему), простое добавление конденсатора ничего полезного не принесет. Пики тока таковы, что их можно удалить только с помощью фильтра, предназначенного для пропускания только частоты сети. Как показано, ток составляет 296 мА, но, как видно, пиковое значение составляет почти 2 А. Нагрузка рассеивает 28 Вт, но «полная мощность» (ВА) составляет 71,4 ВА. Это дает коэффициент мощности 0,39 — действительно очень плохо. Если вам интересно, куда пропала разница в 1 Вт между источником и нагрузкой, она теряется в диодах.

    Добавив фильтр (пассивный PFC), состоящий из катушки индуктивности и пары конденсаторов, это можно улучшить, но требование относительно большой индуктивности значительно увеличивает вес и стоимость. Один Генри примерно настолько мал, насколько вы можете использовать для определения номинальной мощности нагрузки, и хотя большее значение будет работать лучше, оно также снова будет больше, а также с более высокими потерями. По этим причинам пассивная коррекция коэффициента мощности обычно не используется с импульсными источниками питания.

    Рисунок 10 — Пассивная коррекция коэффициента мощности

    За счет добавления катушки индуктивности и конденсатора, как показано на рисунке, коэффициент мощности значительно повышается.Форма волны тока все еще не очень хорошая, но намного лучше, чем схема без коррекции вообще. Среднеквадратичный ток снижен с 296 мА до 136 мА, что дает 32,6 ВА. Мощность нагрузки составляет 29 Вт, поэтому коэффициент мощности теперь составляет 0,88, что намного более достойно. Как показано на рисунке 9, электроника практически не имеет потерь. Излишне говорить, что это не так, но речь идет скорее о PFC, чем о потерях в цепи.

    Катушка индуктивности (L1) — это относительно большой компонент, и по этой причине он будет сравнительно дорогим.Для снижения стоимости и веса лучше использовать электронную схему коррекции коэффициента мощности, и она также будет более эффективной. Меньшие потери мощности означают меньше потерь тепла и более прохладную электронику.

    Рисунок 11 — Схема активной коррекции коэффициента мощности

    Схема, показанная здесь, почти идентична схеме на рисунке 5, но упрощена, чтобы ее было легче понять. Входящая сеть проходит через фильтр электромагнитных помех, состоящий из C1 и L1. Затем он переходит в мостовой выпрямитель, но вместо большого электролитического конденсатора нужен конденсатор 220 нФ (C2).Выходной сигнал представляет собой пульсирующий постоянный ток и изменяется от почти нуля до полного пикового напряжения (340 В для источника питания 240 В RMS). Затем он передается на очень умный повышающий преобразователь режима переключения — L2, Q1 и D5. Это увеличивает любое мгновенное напряжение на его входе до пикового напряжения — в этом случае моделируемый преобразователь стабилизируется на уровне 446 В (несколько выше, чем обычно используется).

    Время включения и выключения тщательно контролируется для поддержания тока, который пропорционален форме волны входящего переменного тока, поэтому рабочий цикл (коэффициент включения-выключения) постоянно изменяется для поддержания правильного повышенного напряжения и пропорционального тока.D6 включен для обеспечения быстрой зарядки крышки основного фильтра (C3) от сети, а также обеспечивает подзарядку крышки. Это позволяет упростить схему управления.

    Выходное напряжение повышающего преобразователя (обычно) регулируется, но регулирование не обязательно должно быть прекрасным, что опять же в некоторой степени упрощает схему. В схеме, показанной на рисунке 5, вы видите, что катушка индуктивности повышающего преобразователя (1,58 мГн) имеет вторичную обмотку. Это используется, чтобы сообщить IC контроллера, когда был достигнут правильный ток.В упрощенной схеме, показанной на рисунке 11, это не используется — период переключения фиксирован (схема была смоделирована, чтобы я мог получить форму тока, показанную ниже). Хотя эта упрощенная версия не так хороша, как «настоящая», она работает довольно хорошо — по крайней мере, в симуляторе.

    Рисунок 12 — Формы сигналов активной коррекции коэффициента мощности

    Как видите, форма сигнала тока довольно искажена, но измеренные характеристики симулятора впечатляют, несмотря на его относительную простоту.При 60 Вт в нагрузке (балласт и люминесцентная лампа) фактическая мощность сети составляет 61 Вт (потери в диодах, как и раньше), а при сетевом токе 266 мА он потребляет 64 ВА. Таким образом, коэффициент мощности составляет 0,94 — действительно очень удовлетворительный результат. Это значительно лучше, чем схема пассивной коррекции коэффициента мощности, и этого следовало ожидать. Весь анализ, который я видел, показывает, что активная схема коррекции коэффициента мощности превосходит пассивную схему как с точки зрения общей эффективности, так и коэффициента мощности. Катушки индуктивности имеют небольшие размеры (электрически и физически), а потери будут намного ниже, чем в любой пассивной цепи PFC.

    На случай, если вам интересно, мощность лампы в два раза больше, чем в двух предыдущих примерах из-за более высокого выходного напряжения повышающего преобразователя, чем желаемое. Мне очень не хотелось тратить много времени на попытки подобрать уровни мощности, а моя упрощенная версия не регулируется. Успешно запустить симуляцию для импульсного преобразователя было непросто, а симуляция требует много времени из-за высокочастотного переключения. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    Сейчас довольно стандартно, что искажение формы волны обозначается как THD (полное гармоническое искажение), которое в случае активной схемы PFC равно 11.7%. Делайте из этого то, что хотите.


    6 Температура

    Для правильной работы всех ртутных люминесцентных ламп очень важна температура. Есть относительно узкая полоса над и под которой уменьшается дуга, что приводит к более низкому, чем ожидалось, светоотдаче. Когда трубка холодная, в ней меньше паров ртути, поэтому дуга не может достичь полной силы, потому что не хватает молекул ртути для поддержания разряда на желаемом уровне.

    Когда температура слишком высока, давление пара увеличивается, увеличивая эффективное сопротивление дуги и снова уменьшая ток разряда. Для большинства компактных ламп (а также, вероятно, большинства стандартных люминесцентных ламп) температура трубки должна быть около 40 ° C для максимальной светоотдачи. При 0 ° C светоотдача составляет всего 40% — действительно очень тусклая лампа. Более высокие температуры не так сильны, но слишком горячая лампа все равно будет сильно разряжена.

    Рисунок 13 — Светоотдача в зависимости отТемпература

    Когда температура приближается к -38,83 ° C, световой поток полностью прекращается. Это температура, при которой ртуть замерзает, поэтому пары ртути не могут поддерживать дугу и излучать УФ-излучение. Кроме того, при понижении температуры напряжение, необходимое для зажигания дуги, увеличивается, и при 0 ° C лампе для зажигания потребуется примерно на 40% больше напряжения по сравнению с напряжением зажигания при нормальной температуре окружающей среды.

    Во многих частях света 0 ° C (или ниже) — это нормальная температура окружающей среды в течение многих месяцев в году, поэтому лампу будет труднее запустить, и она будет иметь низкую мощность, пока лампа не нагреется немного. .В таком климате трубку следует закрывать, чтобы защитить ее от ветра, который может значительно снизить температуру и светоотдачу.

    9060%

    Относительная светоотдача (RLO) [3]
    Температура окружающей среды Открытое приспособление Закрытое приспособление *
    -10 ° C
    0 ° C 50% 80%
    10 ° C 80% 100%
    25 ° C 100% 98%

    6

    Свет и яркость .Температура окружающей среды

    * Примечание — закрытый светильник обеспечивает повышение температуры на + 10 ° C по сравнению с окружающей средой.

    Как и все материалы по этой теме, существуют различия в способе подачи материала, и разные типы трубок могут существенно отличаться друг от друга. Цифры в основном согласуются с приведенным выше графиком, но небольшое примечание предполагает, что указанные температуры находятся в состоянии теплового равновесия. Для стабилизации может потребоваться некоторое время, поэтому исходная светоотдача при первом включении лампы будет одинаковой для открытых и закрытых светильников.Поскольку объем светильника по отношению к лампе не указан, будут большие отклонения, если размер корпуса больше или меньше (неустановленных) значений, используемых в таблице.


    Ссылки

    1. Электронный балласт для люминесцентных ламп, учебный модуль для студентов — Цзинхай Чжоу, Политехнический институт Вирджинии и Государственный университет
    2. ICB1FL02G Интеллектуальная ИС управления балластом для балластов люминесцентных ламп, техническое описание, версия 1.2, февраль 2006 г., Infineon Technologies AG
    3. Работа люминесцентных систем при низких температурах (Sylvania)


    Лампы и энергетический индекс
    Основной указатель

    Уведомление об авторских правах. Эта статья, включая, но не ограничиваясь, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2007. Воспроизведение или повторная публикация любыми средствами, электронными, механическими или электромеханическими, строго запрещены. в соответствии с международными законами об авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только для личного использования, а также разрешает сделать одну (1) копию для справки. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.

    Страница создана и авторские права © июнь 2007 г.

    Электропроводка балласта — электрическая 101

    Для работы люминесцентных ламп требуется балласт. Схема люминесцентной лампы включает балласт, провода, патроны и лампы.

    Лампа против лампы

    Электрики обычно называют лампочку лампой. Производители лампочек используют термин «лампа», когда относятся к люминесцентным лампам.На этой странице мы будем называть люминесцентную лампу лампой или трубкой.

    Отдельные и общие провода балласта

    Каждый провод балласта подключается к патрону на одной стороне каждой трубки. Общий провод (а) подключается ко всем патронам на другой стороне трубок.

    Цвета проводов балласта

    Цвета проводов для отдельных и общих соединений на люминесцентных балластах будут различаться в зависимости от типа балласта, марки и количества поддерживаемых ламп.Балласты имеют определенные цвета для отдельных проводов к патронам и другие цвета для общих проводов к патронам.

    Магнитные балласты и электронные балласты

    Старые магнитно-люминесцентные балласты обычно быстро запускаются и подключаются последовательно. Более новые электронные балласты — это мгновенный запуск (подключенные параллельно), быстрый запуск (подключенные последовательно), запрограммированный запуск (подключенные последовательно — параллельно, регулируемые балласты и балласты CFL.

    Быстрый запуск против балластов мгновенного запуска

    Когда балласт быстрого запуска (соединенный последовательно) работает с несколькими лампами и одна лампа выходит из строя, цепь размыкается, и другие лампы не загораются.

    Когда балласт мгновенного пуска (включенный параллельно) управляет несколькими лампами в цепи, лампы работают независимо друг от друга. Если одна лампа выходит из строя, другие могут продолжать работать, поскольку цепь между ними и балластом остается непрерывной.

    При использовании некоторых пусковых балластов с 3 и 4 лампами (подключенных последовательно — параллельно), если одна лампа в одной ветви выходит из строя, лампа (и) в параллельной ветви продолжает работать.

    • ПРА для быстрого пуска можно подключать только последовательно в соответствии со схемой на пускорегулирующем аппарате.
    • ПРА для мгновенного пуска можно подключать параллельно только в соответствии со схемой на пускорегулирующем аппарате.
    • Изменение проводки люминесцентного светильника с быстрого запуска на мгновенное включает изменение проводки с последовательного на параллельное.

    Схема балласта для быстрого запуска 1 лампы

    Схема балласта для быстрого запуска 1 лампы

    Заземление балласта

    Заземление балласта очень важно.Заземление обычно происходит автоматически, если светильник заземлен должным образом.

    Заземляющий провод от источника питания должен быть подключен к осветительной арматуре. Металлический балласт, установленный на металлической осветительной арматуре, автоматически заземляет балласт.

    Если балласт имеет клемму заземления, к ней должен быть подключен заземляющий провод.

    Схема подключения люминесцентных ламп и принцип их работы

    Сегодня люминесцентные лампы — один из самых распространенных источников искусственного освещения.Это связано с тем, что лампы этого типа в несколько раз экономичнее привычных нам стандартных приборов лампы накаливания и дешевле светодиодных.

    Флуоресцентные частицы сегодня встречаются практически на каждом шагу: в офисах, больницах, школах и домах.

    Люминесцентная лампа представляет собой газоразрядное устройство, внутри которого формируется разряд между парами спиралей. Информационная спираль не имеет ничего общего с анодом и катодом, они расположены с двух сторон. Видимый свет появляется при ультрафиолетовом излучении паров ртути.Этому способствует осаждение на внутренней поверхности лампы люминофора — вещества, в состав которого входят фосфор и другие элементы.

    Люминесцентные лампы работают через специальное устройство — балластный аппарат, другое название дросселя. Многие модели импортного производства функционируют как штатный штуцер, так и с устройством для автоматической работы. Последние распространены как электронно-балластные машины.

    Преимущества устройств на ЭПРА

    Среди положительных качеств этих моделей можно выделить следующие:

    • отсутствие мерцания;
    • без шума;
    • относительно легкий вес;
    • лучшее зажигание;
    • экономия электроэнергии.

    Каждая люминесцентная лампа имеет ряд преимуществ перед стандартной лампой накаливания:

    • прочность;
    • КПД

    • ;
    • большая светоотдача.

    Однако у этой технологии есть существенный недостаток — если температура в помещении не более пяти градусов, зажигание такой лампы происходит медленно, а свет от нее тускнеет.

    Есть несколько схем подключения люминесцентных ламп.

    В случае использования электронных балластов схема подключения выглядит следующим образом:

    • С компенсационным конденсатором;
    • LL– дроссель;
    • ЭЛ– лампа люминесцентная;
    • SF– стартер.

    Как правило, на практике наиболее распространены лампы, в которых используются два последовательно соединенных преобразователя. В этой схеме они подключаются так:

    A — для люминесцентных моделей 20 (18) Вт

    Для светящихся моделей мощностью 40 (36) Вт

    При использовании двух ламп можно уменьшить пульсации общего светового потока. Это связано с тем, что пульсации отдельных ламп не синхронные, то есть небольшой сдвиг во времени.В связи с этим никогда не будет равным нулю значение полного светового потока. Другое название схемы при применении от двух ламп — это схема с разделением фаз. Важным преимуществом является то, что не требуется дополнительных мер по повышению коэффициента мощности. Еще одно преимущество состоит в том, что при более низком напряжении общий световой поток остается стабильным.

    При подключении обязательно учитывать, что мощности дросселя и лампы должны быть одинаковыми. Если емкость вторая большая, то можно использовать два дросселя.

    Однако, несмотря на все очевидные достоинства, необходимо указать на один недостаток таких моделей. Все они содержат это опасное вещество, поскольку ртуть находится в жидкой форме. На сегодняшний день существует проблема утилизации таких вышедших из строя устройств, поэтому использование люминесцентных ламп представляет угрозу для окружающей среды.

    Если при установке лампа случайно выскользнула из руки и разлетелась, можно увидеть маленькие шарики ртути, которые катятся по земле.

    Ниже описана подробная электрическая схема с электромагнитным балластом.

    • Включите цепь. Затем он проходит через дроссель и нити, а затем к клеммам стартера;
    • Стартер

    • — нет ничего лучше неоновой лампочки с двумя контактами. Один из этих контактов — сварная биметаллическая пластина;
    • напряжение начинает ионизировать неон. Через стартер начинает течь ток большой мощности, греющий газ и пластину биметалла;
    • пластина начинает гнуться и замыкать выводы стартера;
    • электрический ток проходит по замкнутой цепи, в результате чего нить накаливания нагревается;
    • это прогрев и дает толчок появлению свечения ламп в условиях пониженной нагрузки;
    • в момент, когда лампа начинает гореть, на стартере начинает падать напряжение.Он падает до такого уровня, когда ион больше не может ионизироваться. Стартер автоматически отключается, и нити перестают находиться под действием тока.

    Для обеспечения работы ламп установите дроссель. Это устройство используется для ограничения тока до необходимого значения в зависимости от мощности. Благодаря самоиндукции дает возможность надежно запускать лампы.

    Конструкция и схема этих светильников довольно просты. Однако, несмотря на это, они отличаются высокой надежностью и относительно невысокой стоимостью, но имеют недостатки.

    Среди них:

    • нет гарантии запуска при низкой температуре;
    • мерцание;
    • вероятность низкочастотного гула;
    • повышенное потребление электроэнергии;
    • довольно много по весу и габаритам.

    Многие современные люминесцентные лампы такого типа подходят для освещения производственных помещений. Однако для домашнего использования они неудобны из-за большого размера и неподходящего дизайна. Технология не стоит на месте и сегодня созданы такие устройства, которые имеют малогабаритный электронный балласт.Запатентованная компактная люминесцентная лампа была получена в 80-х годах прошлого века, однако в быту они стали применяться не так давно. Сегодня размеры компактных люминесцентных моделей не превышают привычных стандартов. Что касается принципа работы, то все осталось прежним. На концах колбы есть две нити накала. Это между ними, и вы получаете дуговый разряд, который производит ультрафиолетовые волны. Под действием этих волн находится люминофор.

    Компактный производитель лампы, должно быть около десяти тысяч часов.Однако из-за постоянной нестабильности сетевого напряжения срок службы устройств значительно сокращается. Для сокращения срока службы и частоты включения и выключения в цепи, а также работы в условиях высоких или, наоборот, слишком низких температур. По статистике, наиболее частая причина выхода из строя этих устройств — перегоревший канал накала.

    Связанные с контентом

    Устранение неисправностей и ремонт люминесцентных ламп и ламп

    По шкале домашнего ремонта от 1 до 10 (10 — самый тяжелый), ремонт
    люминесцентный светильник 3 или 4… довольно простой, но некоторые основные электрические
    необходимы навыки, такие как умение идентифицировать провода по цвету, зачистка
    изоляция концов обрезанных проводов, установка гаек проводов и снятие показаний
    инструкции. Я добавил первый и последний язык в щеку … Я знаю
    большинство из вас не дальтоник и большинство из вас умеют читать … иначе бы вас здесь не было!

    Вот несколько общих флуоресцентных уродов и некоторые из них
    решения! Обратите внимание, что в первую очередь я буду иметь в виду светильники, использующие
    прямые люминесцентные лампы в этом обсуждении.Изогнутые трубы работают в
    аналогичны, но имеют разные способы крепления.

    Я использую термины «лампочка» и «трубка» несколько случайно и
    непоследовательно. Мои извинения. Хотя оба верны
    «трубка» — более правильный термин и, вероятно, немного менее запутанный.

    Люминесцентные лампы, предназначенные для замены ламп накаливания в
    стандартные светильники, такие как встраиваемые светильники или настольные лампы, имеют все те же
    особенности люминесцентного светильника. Увы, ремонту не подлежат …Они
    необходимо заменить, если они вышли из строя.

    Наконец, пусть покупатель остерегается !! Детали для небольших люминесцентных ламп
    светильники могут стоить больше, чем новое приспособление!

    Устранение неисправностей мертвых или мерцающих флуоресцентных ламп …
    может быть лампочка, стартер или балласт !!

    Неисправность люминесцентной лампы может быть вызвана отсутствием электроэнергии (сработал прерыватель
    или перегоревший предохранитель), неисправный или умирающий балласт, неисправный стартер или неисправная лампочка (и). Проверять
    сначала по мощности … затем стартер (если есть), а затем лампочки.Когда все остальное терпит неудачу,
    балласт необходимо заменить. Поскольку это самый дорогой предмет, будьте
    уверен, что он действительно мертв !! Уточняйте цену перед покупкой …
    балласты дороже новых светильников !!

    Если мерцание является проблемой, вы все равно должны сделать то же самое
    устранение неполадок с все те же проблемы , которые могут привести к тому, что лампа не
    работа также может вызвать мерцание … неисправные стартеры, неисправные лампы или
    бракованный балласт.

    ВАЖНАЯ ИНФОРМАЦИЯ: Мерцающие люминесцентные лампы могут вызвать переполнение балласта.
    перегреваются и преждевременно выходят из строя! Они могут даже вызвать перегорание стартера!

    Не ждите слишком долго, чтобы решить проблему, иначе у вас может получиться
    ремонт!

    Испытательные люминесцентные лампы…

    Первый
    и прежде всего … посмотрите на лампочки! Если одна из лампочек очень темная
    рядом с любым концом лампа неисправна или близка к отказу. Примечание
    верхняя лампочка на левом графике … она определенно приближается к своей золотой
    годы! Хотя эта лампочка все еще излучает свет, дни ее сочтены.

    Там
    представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть
    два видимых штифта, которые входят в монтажные гнезда на обоих концах
    приспособление. Путем тестирования этих контактов вы можете определить,
    электроды целы.Говоря электрически, если есть преемственность
    поперек контактов электрод должен работать. Однако , даже если
    электроды целы, лампочка может не загореться.
    Это может произойти
    если часть или весь газ протек из лампы … состояние, при котором
    нет нюхательного теста! Кроме того, может быть небольшое короткое замыкание в
    электроды, которые дают положительное значение, но на самом деле электрод каблоой !

    Таким образом, самый надежный способ проверить люминесцентную лампу — это установить ее в
    известный
    рабочий приспособление.Если вы устраняете неисправность 4-лампового люминесцентного
    приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп.
    пробирки и замените их каждой из сомнительных пробирок по очереди. 99%
    время это будет одна из трубок, которая является виновником.

    А как насчет пар люминесцентных ламп?

    Мерцающая люминесцентная лампа означает, что она или одна из зависимых пар
    лампочки в светильнике есть купил в колхозе . Во многих люминесцентных светильниках
    мощность передается через пару лампочек.Если одна из ламп неисправна, они могут
    оба мерцают, или один может мерцать, а другой не показывает жизни.

    Моя философия разумного ремонта — всегда заменять обе лампы.

    Люминесцентные лампы

    имеют такой долгий срок службы и такие недорогие (с учетом
    за исключением некоторых лампочек «естественного света»), что не имеет смысла
    экономить.

    Я признаю, что замена всех лампочек — не самое экономичное решение … это просто практическая точка зрения кого-то (меня), кто
    получил оплату за выполнение этой работы для других (вас).Люминесцентные лампы — это
    в целом экономичный выбор по сравнению с альтернативами! Просто имеет смысл заменить обе трубки сразу. Чтобы получить
    второй вызов в сервисный центр за месяц из-за того, что одна из других лампочек вышла из строя,
    нежелательно с точки зрения клиента ($$) или моей (гордость за работу
    сделано правильно).

    Однако, если обе трубки исправны, проблема в балласте или,
    если применимо, стартер . Сначала заменяют стартер, и если это не решает проблему,
    балласт необходимо заменить.Читайте дальше …

    Есть ли у вашего прибора стартер? Может быть…
    хотя, наверное, нет!

    А
    люминесцентный стартер представляет собой маленький серый металлический цилиндр, который вставляется в розетку.
    крепится к раме светильника. Его функция — отправить отсроченный снимок
    высоковольтное электричество для газа внутри люминесцентной лампы. Задержка
    позволяет газу стать ионизированным, чтобы он мог проводить электричество.
    Поскольку этот процесс не происходит мгновенно, лампочки будут мигать несколько секунд.
    секунд до зажигания.Следовательно, неисправный стартер может вызвать либо
    мерцание или полная темнота!

    Большинство современных люминесцентных светильников не используют стартеры, поэтому вы можете не найти
    один, если вашему прибору меньше 15–20 лет. При определении
    Если в вашем приспособлении используется стартер, обязательно загляните под лампочки …
    иногда необходимо сначала удалить луковицы, чтобы получить доступ к
    стартер. Если вы не видите стартер … они никогда не прячутся ни под каким
    крышки или «люки» … ваш светильник — современный
    «самозапускающийся» тип.

    Пускатели

    оцениваются по мощности ламп, которые они будут контролировать. если ты
    есть приспособление, но вы потеряли стартер, запишите мощность любого
    люминесцентных ламп
    и отнесите эту информацию в хозяйственный магазин,
    чтобы тебя не отругал подлый клерк и не отправил домой без ужина …
    стартер.

    К сожалению, домашний разнорабочий не может устранить неисправность стартера, кроме как
    заменив его. Однако перед заменой существующего стартера убедитесь, что он
    надежно закреплен в основании, сняв и снова установив его.А
    Стартер устанавливается путем вдавливания его в розетку и последующего поворота по часовой стрелке.
    пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните
    против часовой стрелки … затем снимите стартер.

    Если у вас есть люминесцентные светильники, в которых используются стартеры, всегда держите под рукой несколько
    для устранения неполадок! И не забудьте в выбросить старые
    в большинстве случаев невозможно отличить хорошее от плохого.
    стартер!

    Замена балласта (или нет) может иметь непредвиденные
    побочные эффекты на вашем кошельке!

    Я уверен, что многие из вас задаются вопросом, откуда взялось название «балласт»
    из.В конце концов, есть морской термин «балласт», который
    относится к содержимому баков подводной лодки, которое контролирует ее плавучесть.
    Заполните балластные цистерны водой, и подводная лодка тонет … воздухом, и он
    поверхности.

    Неисправный балласт в вашем люминесцентном светильнике может заставить вас потопить его.
    в ближайшем пруду! Действительно, стоимость замены балласта в
    приспособление может соперничать со стоимостью нового приспособления … особенно если вы хотите использовать
    современный электронный балласт, который зажигает лампочки быстрее, работает холоднее и практически
    без гула.(Да, Вирджиния, этот гул, когда ты включаешь
    люминесцентная лампа стоит от балласта, а не от лампочек!)

    Когда мои клиенты спрашивают моего совета в этом вопросе, я всегда склоняюсь к
    эстетика в первую очередь. Нравится ли им внешний вид светильника? Если не,
    добавьте одну точку в сторону «заменить». Затем я противостою
    вопрос ремонта потолка. Если новое приспособление меньше или имеет другой
    «след», чем оригинальный светильник, потолок, возможно, потребуется
    перекрашивают, чтобы закрыть неокрашенный участок под старым приспособлением.Иногда,
    текстура потолка также должна быть подкрашена после демонтажа светильника!

    Люминесцентные светильники меньшего размера, например, для освещения кухонь.
    столешницы или встроенные в мебель, следуйте тем же основным критериям. С
    у вас могут возникнуть проблемы с поиском точного приспособления для замены (особенно если
    приспособление имеет очень точные размеры), замена балласта может быть лучшим выбором.

    Таким образом, если приспособление не является абсолютно безобразным, замена балласта
    обычно самый дешевый ремонт в целом, когда все остальные факторы
    считается!

    Замена балласта… просто следите за цветами!

    Слева изображение люминесцентной лампы с двумя балластами и четырьмя лампами.
    системы, при снятой крышке балласта, чтобы оголить проводку. Один взгляд на подобную спагетти проводку может заставить кого угодно потерять
    аппетит! Но получите Ролайдов … еще не все потеряно! Внутри этого рычания
    беспорядок порядок … просто следите за цветами!

    К счастью, большинство современных балластов имеют правильную схему подключения.
    на корпусе балласта, с четко обозначенными цветами проводов. Если не,
    диаграмма будет упакована в коробку или напечатана на ней.
    В виде
    если этого было недостаточно, обычные балласты часто используют одну и ту же цветовую схему,
    сделать работу настолько простой, насколько это возможно!

    Universal Lighting Technologies имеет множество технических
    информация и даже довольно тщательный инструмент выбора балласта. Посетите их сайт http://www.unvlt.com
    )

    ПРИМЕЧАНИЕ: Ваш новый балласт может иметь такую ​​же проводку, что и старый, но цвета проводки могут отличаться от . Обязательно сравните их перед отключением старого балласта.

    Выбор правильного балласта…

    Излишне говорить, что когда вы идете по магазинам, возьмите с собой старый балласт
    убедитесь, что вы получили правильный размер. Однако размер — это еще не все.
    Так как вы должны приобрести балласт, который подключен идентично к
    существующий, ваш единственный выбор — тип балласта, магнитный или
    электронный
    .

    Магнитные балласты — старые рабочие лошадки в мире люминесцентных ламп.
    Они недороги и прослужат от 10 до 20 лет. Было
    некоторые люминесцентные светильники на заправочной станции моего отца, которым было больше 40 лет
    и все еще работает !!

    Электронные пускорегулирующие аппараты — новинка.У них есть
    особые преимущества перед магнитными балластами. Во-первых, они начинают быстрее
    чем магнитные балласты. Во-вторых, они не гудят. Магнитные балласты
    жужжание прямо из коробки. Звук исходит от внутренних вибраций
    вызвано магнитным сердечником, который подает питание на лампочки. Так как они
    с возрастом магнитные балласты становятся все громче и громче … пока, наконец,
    неудача. Электронные балласты из коробки бесшумны и остаются такими … до
    смерть тебя разлучит.

    Стоит ли дополнительная стоимость электронного балласта в два раза больше
    стоимость зависит от вас.Лично я предпочитаю электронные балласты, потому что
    гул сводит меня с ума. Тебе решать!

    Можно ли использовать диммер с люминесцентными светильниками?

    Да и нет. Да, есть специально разработанный диммер, который будет работать с и .
    люминесцентные светильники. Однако этот тип диммера
    «зависимые от балласта», что означает, что люминесцентные диммеры каждой марки
    будет работать только с определенными балластами от определенных производителей .
    Другими словами, попытка найти диммер, подходящий для вашего прибора, может оказаться непростой задачей.
    умопомрачительная рутинная работа.Идеальная ситуация — выбрать диммер и
    светильник вместе, чтобы гарантировать совместимость. Кроме того, эти диммеры будут
    не работает для ламп накаливания. Вы не можете смешивать люминесцентные светильники
    и лампы накаливания на одном диммерном переключателе.

    «Нет» в этом вопросе заключается в том, что «обычные»
    диммерные переключатели, которые можно приобрести в строительном магазине, предназначены для
    Только лампы накаливания, а не лампы дневного света. Если вы попытаетесь
    использовать их, люминесцентный светильник может работать, но только в крайнем положении, если
    вообще.

    Оставляя люминесцентные лампы включенными … Экономия энергии ??

    Не обязательно! Как и в большинстве случаев в жизни, умеренность — ключ к
    долголетие! Прочтите нашу статью о фактах и ​​мифах о великом
    люминесцентное отключение! Нажмите ЗДЕСЬ
    за полную статью!

    Другие ресурсы …

    Если вам нужна хорошая техническая информация об испытании балластов,
    Полный источник, который я нашел в Интернете, — это Центр освещения по адресу http: //www.thelightingcenter.com / lcenter / technica.htm.

    Если вы хотите подробно изучить, как работают люминесцентные светильники, посетите
    «How Stuff Works» с подробным и увлекательным объяснением на http://www.howstuffworks.com/fluorescent-lamp.htm.

    Вернуться к списку электротехнических изделий

    Схема отключения пускового конденсатора люминесцентной лампы

    УРОВЕНЬ ТЕХНИКИ

    Настоящее изобретение в целом относится к балласту люминесцентных ламп и, в частности, к схеме отключения пускового конденсатора для люминесцентной лампы.

    Балласт люминесцентных ламп для освещения последовательно соединенных люминесцентных ламп обычно использует один или несколько конденсаторов (обычно называемых пусковыми конденсаторами) для пусковых целей. Каждый пусковой конденсатор подключен как минимум к одной из последовательно соединенных ламп. Напряжения на выходе балласта недостаточно для одновременного зажигания всех последовательно соединенных ламп. Пусковой конденсатор действует как шунт между одной или несколькими лампами, к которым конденсатор подключен параллельно.Затем к ней может быть приложено напряжение, достаточное для зажигания неуправляемой лампы. После зажигания неуправляемой лампы зажигаются одна или несколько шунтированных ламп, потому что напряжение, создаваемое балластом, теперь достаточно для зажигания этих одной или нескольких шунтированных ламп.

    Пики тока, создаваемые пусковым конденсатором, производители ламп считают, что они отрицательно влияют на срок службы лампы из-за чрезмерного распыления материала излучающего электрода на внутренние стенки лампы.Распыленный электродный материал, покрывающий внутреннюю стенку лампы, снижает световой поток. Пусковой конденсатор также перенаправляет часть доступного тока от шунтированных ламп, что приводит к уменьшению света от последних.

    Соответственно, желательно обеспечить люминесцентный балласт с улучшенными пусковыми характеристиками, чтобы увеличить срок службы лампы и поддерживать номинальный световой поток в течение более длительного периода времени. Люминесцентный балласт должен по существу устранять как всплески тока, создаваемые одним или несколькими пусковыми конденсаторами, так и отклонение тока одним или несколькими пусковыми конденсаторами от одной или нескольких ламп после зажигания всех ламп.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    В общем, в соответствии с изобретением балласт для питания, по меньшей мере, двух ламповых нагрузок, последовательно соединенных вместе, включает в себя источник для создания переменного тока. напряжение, чувствительное устройство для определения, когда переменный ток напряжение достигло заданного или более высокого уровня переменного тока. напряжения, шунтирующее устройство для шунтирования по меньшей мере одной ламповой нагрузки и переключающее устройство, реагирующее на чувствительное устройство, для управления при возникновении шунтирования шунтирующим устройством по меньшей мере одной ламповой нагрузки.

    Предпочтительно, шунтирующее устройство включает в себя конденсатор, чувствительное устройство представляет собой двусторонний электронный переключатель, а переключающее устройство включает в себя оптопару. Ламповые нагрузки обычно люминесцентные. Переключающее устройство, контролируя, когда шунтирующее устройство (например, конденсатор) шунтирует, по меньшей мере, одну из ламповых нагрузок, избегает генерации всплесков тока, обычно связанных с использованием емкостного шунтирующего устройства. Шунтирование шунтирующим устройством прерывается переключающим устройством всякий раз, когда чувствительное устройство обнаруживает напряжение ниже заданного уровня a.c. Напряжение. Заранее определенный уровень обычно выбирается как минимум чуть выше напряжения на всех ламповых нагрузках после их зажигания. Таким образом, в соответствии с изобретением устраняются недостатки, связанные с генерированием всплесков тока, включая сокращение срока службы лампы и уменьшение светового потока.

    Предпочтительно, шунтирующее устройство и переключающее устройство последовательно подключаются ко всем ламповым нагрузкам, кроме одной. Каждая из ламповых нагрузок включает в себя нити накала. В соответствии с признаком изобретения дополнительное переключение в ответ на переключающее устройство управляет, когда имеет место предварительная подготовка нитей для запуска ламповых нагрузок.Шунтирование с помощью шунтирующего устройства и предварительное кондиционирование с помощью дополнительного переключения предпочтительно происходят одновременно.

    В соответствии с другим аспектом изобретения способ балластировки по меньшей мере двух ламповых нагрузок, последовательно соединенных вместе, включает в себя этапы создания переменного тока. напряжение, обнаруживая, когда переменный ток напряжение достигает по крайней мере заданного уровня и шунтирует по крайней мере одну из ламповых нагрузок только при заданном или большем уровне переменного тока. обнаруживается напряжение. Удаление такого шунтирования происходит всякий раз, когда уровень a.c. напряжение меньше заданного уровня.

    Соответственно, задачей изобретения является создание улучшенной схемы балласта люминесцентных ламп, которая увеличивает срок службы лампы.

    Другой целью изобретения является создание улучшенной схемы балласта люминесцентных ламп, которая минимизирует генерацию всплесков тока.

    Еще одной задачей изобретения является создание улучшенной схемы отключения пускового конденсатора для балласта люминесцентных ламп, которая эффективно удаляет пусковой конденсатор из балласта после того, как все лампы были зажжены.

    Еще одна цель изобретения — предоставить улучшенную схему балласта для последовательно соединенных люминесцентных ламп, которая увеличивает световой поток тех ламп, которые шунтируются пусковым конденсатором.

    Другие цели и преимущества изобретения частично будут очевидны, а частично будут очевидны из описания.

    В соответствии с этим изобретение включает несколько этапов и соотношение одного или нескольких таких этапов по отношению к каждому из других, а также устройство, воплощающее особенности конструкции, комбинации элементов и компоновки частей, которые адаптированы для выполнения таких этапов, все, как проиллюстрировано в следующем подробном раскрытии, а объем изобретения будет указан в формуле изобретения.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Для более полного понимания изобретения сделана ссылка на следующее описание, сделанное вместе с прилагаемыми чертежами. , в котором:

    РИС.1 — обычный балласт для балласта последовательно подключенных ламповых нагрузок;

    РИС. 2 графически иллюстрирует напряжение лампы и ток лампы в зависимости от времени для балласта по фиг. 1;

    РИС. 3 — балласт для балласта последовательно подключенных ламповых нагрузок в соответствии с одним вариантом осуществления изобретения;

    РИС. 4 графически иллюстрирует зависимость напряжения лампы и тока лампы от времени для балласта по фиг. 3; и

    фиг. 5 — балласт для балласта последовательно подключенных ламповых нагрузок в соответствии с альтернативным вариантом осуществления изобретения.

    ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

    Как показано на фиг. 1, обычный балласт 10 для питания последовательно подключенных ламповых нагрузок L1 и L2 включает в себя источник переменного тока. источник 100 напряжения (то есть балластный инвертор), подключенный к первичной обмотке PW трансформатора TR. Трансформатор TR также включает в себя вторичную обмотку SW и три обмотки нагревателя HW1, HW2 и HW3. К одному концу вторичной обмотки SW подключен конденсатор C1, а на другом его конце — первичная обмотка PW, обмотка нагревателя HW1 и нить накала F2B ламповой нагрузки L2.К узлу N1 подключены конденсатор C1, пусковой конденсатор SC, обмотка нагревателя HW2 и нить накала F1A ламповой нагрузки L1.

    Обмотка нагревателя HW2 подключена через нить накала F1A. Обмотка нагревателя HW1 соединена поперек нити накала F2B с узлом N2, промежуточным между соединением, соединяющим один конец обмотки нагревателя HW1 с одним концом нити накала F2B. Обмотка нагревателя HW3 подключена к паре нитей F1B и F2A ламповых нагрузок L1 и L2 соответственно. Пусковой конденсатор SC подключается к переходу, соединяющему обмотку нагревателя HW3 и нити накала F1B и F2A вместе.

    ПРА 10 работает следующим образом: Переменный ток. Напряжение, создаваемое источником 100, преобразуется трансформатором TR для создания повышенного напряжения на вторичной обмотке SW. Конденсатор C1, который включен последовательно со вторичной обмоткой SW, служит в качестве первичного балластного сопротивления для ограничения тока через ламповые нагрузки L1 и L2. Конденсатор C1 также служит для коррекции коэффициента мощности балласта 10.

    Перед зажиганием ламповой нагрузки L2 каждая из обмоток нагревателя HW1, HW2 и HW3 подает ток для нагрева и, таким образом, предварительного кондиционирования нитей ламповых нагрузок L1 и L2.В частности, обмотка HW1 нагревателя обеспечивает ток для нагрева и, таким образом, предварительной подготовки нити F2B для нагрузки L2 пусковой лампы. Обмотка нагревателя HW2 вырабатывает ток, который течет в нить накала F1A и тем самым создает условия для включения пусковой ламповой нагрузки L1. Обмотка нагревателя HW3 обеспечивает ток для нагрева и тем самым предварительного кондиционирования нитей F1B и F2A для нагрузок L1 и L2 пусковых ламп соответственно.

    После того, как ламповые нагрузки L1 и L2 были предварительно нагреты (то есть предварительно подготовлены) обмотками нагревателя HW1, HW2 и HW3, напряжение между узлами N1 и N2 за вычетом падения напряжения пускового конденсатора SC подается на ламповую нагрузку L2.В частности, пусковой конденсатор SC шунтирует ламповую нагрузку L1, так что напряжение между узлами N1 и N2 за вычетом падения напряжения пускового конденсатора SC прикладывается непосредственно между нитями F2A и F2B ламповой нагрузки L2 для запуска (зажигания) последней. Ламповая нагрузка L2 переходит в стадию накала. Напряжение на узлах N1 и N2 за вычетом падения напряжения на ламповой нагрузке L2 теперь появляется на пусковом конденсаторе SC и ламповой нагрузке L1, и этого достаточно для зажигания последней.

    РИС. 2 показан ток I L , протекающий через ламповые нагрузки L1 и L2, и напряжение V L через ламповые нагрузки L1 и L2 во время работы в установившемся режиме ламповых нагрузок L1 и L2.Во время каждого цикла зажигания ламповых нагрузок L1 и L2 появляются всплески тока, связанные с пусковым конденсатором SC. Наиболее выраженный всплеск тока во время каждого цикла зажигания ламповых нагрузок L1 и L2 был идентифицирован на фиг. 2 как I SP . Значения напряжения V L и тока I L основаны на генерировании приблизительно 300 вольт среднеквадратичного значения (т.е. приблизительно 450 вольт пикового значения) на узлах N1 и N2 до зажигания ламповых нагрузок L1 и L2. Ламповая нагрузка L1 и L2 составляет 4 фута каждая., 32 Вт, люминесцентные лампы типа Т8.

    По мнению производителей ламп, скачки тока во время каждого цикла зажигания ламповых нагрузок L1 и L2 отрицательно влияют на срок службы лампы за счет более быстрого истощения эмиссионного материала из нити накала лампы. Более излучающий материал, который распыляется на внутренние стенки лампы, также уменьшает количество света, производимого лампой.

    Как показано на фиг. 3, балласт 20 в соответствии с первым вариантом осуществления изобретения подключен к ламповым нагрузкам L1 и L2.Ламповые нагрузки L1 и L2 последовательно соединены между собой. Подобно балласту 10, датчик переменного тока напряжение, создаваемое переменным током источник 100 подключен к первичной обмотке PW трансформатора TR. SW вторичной обмотки увеличивает переменный ток. напряжение до уровней, необходимых для запуска и последующей работы в установившемся режиме ламповых нагрузок L1 и L2.

    К одному концу вторичной обмотки SW подключен конденсатор С1. Вторичная обмотка SW также соединена с переходом, соединяющим обмотку нагревателя HW1, первичную обмотку PW и нить накала F2B ламповой нагрузки L2.Другой конец конденсатора C1 подключен к узлу N1, соединяющему SIDAC S, пусковой конденсатор SC, обмотку нагревателя HW2 и нить накала F1A ламповой нагрузки L1 вместе.

    К другому концу SIDAC S подключен резистор R1. Конденсатор C2 подключен между резистором R1 и переходом, соединяющим анод диода D1 и катод диода D3 вместе. Диоды D1 и D3 являются частью диодного моста DB, который также включает пару диодов D2 и D4. Анод диода D2 и катод диода D4 подключены к переходу, соединяющему обмотку нагревателя HW1 и нить накала F2B вместе.SIDAC S, резистор R1, конденсатор C2 и диодный мост DB образуют цепь измерения напряжения VS. Схема измерения напряжения VS находится непосредственно на выходе балласта 20, то есть подключена к узлам N1 и N2. Обмотки нагревателя HW1 и HW2 подключены через нити F1A и F2B соответственно. Обмотка нагревателя HW3 подключена к соединениям, соединяющим нити F1B и F2A вместе.

    Оптрон OC имеет множество контактов 1-6. Между контактами 1 и 3 подключен фотодиод PD. Между контактами 4 и 6 подключен фототриакный СТ.Вывод 2 оптопары OC подключен к переходу, соединяющему аноды диодов D3 и D4. Вывод 1 оптопары OC подключен к переходу, соединяющему катоды диодов D1 и D2. Вывод 4 оптопары OC подключен к пусковому конденсатору SC. Контакт 6 оптопары OC подключен к стыку, соединяющему обмотку нагревателя HW3 и нити F1B и F2A вместе.

    Работа балласта 20 заключается в следующем. Переменный ток. напряжение, создаваемое источником 100 напряжения, подается на первичную обмотку PW, которая индуцирует напряжение во вторичной обмотке SW и в обмотках нагревателя HW1, HW2 и HW3.Подобно балласту 10, конденсатор C1 служит импедансом первичного балласта для ограничения тока, протекающего через ламповые нагрузки L1 и L2, и для коррекции коэффициента мощности балласта 20.

    SIDAC S — двустороннее электронное устройство, которое переключается в проводящее состояние при заранее заданном (пороговое / пробивное) напряжение достигается и остается в непроводящем (то есть в открытом состоянии) ниже этого напряжения пробоя. Резистор R1 выбран для ограничения тока, протекающего через цепь измерения напряжения VS.Конденсатор C2 служит для фильтрации посторонних сигналов (обычно выше 60 Гц), проходящих через SIDAC S. Следовательно, напряжение пробоя SIDAC S должно поддерживаться более нескольких микросекунд, прежде чем SIDAC S.

    Перед зажиганием ламповых нагрузок L1 и L2 балласт 20 находится в состоянии разомкнутой цепи, то есть напряжение разомкнутой цепи появляется на цепи VS измерения напряжения между узлами N1 и N2. Это напряжение холостого хода равно или превышает напряжение пробоя SIDAC S.

    Напряжение холостого хода между узлами N1 и N2 переводит SIDAC S в проводящее состояние, позволяя току течь через цепь измерения напряжения VS. В частности, ток будет течь во время каждого цикла зажигания ламповых нагрузок L1 и L2 по пути, который включает SIDAC S, резистор R1, конденсатор C2, диод D1, фотодиод PD оптопары OC и диод D4, или по пути, который включает диод D2, фотодиод PD, диод D3, конденсатор C2, резистор R1 и SIDAC S.

    Фотодиод PD и фототриак PT оптически связаны друг с другом.Следовательно, ток, протекающий через фотодиод PD, переводит фототриак PT в проводящее состояние. Пусковой конденсатор SC в сочетании с фототриаком PT служит шунтом через ламповую нагрузку L1. Напряжение холостого хода между узлами N1 и N2 теперь появляется на ламповой нагрузке L2 (то есть между нитью накала F2A и F2B) и является достаточным для зажигания ламповой нагрузки L2.

    Перед зажиганием ламповой нагрузки L2 каждая из обмоток нагревателя HW1, HW2 и HW3 подает ток предварительной подготовки к нити ламповой нагрузки L1 и L2.В частности, обмотка HW1 нагревателя обеспечивает ток для нагрева и, таким образом, предварительного кондиционирования нити F2B для нагрузки L2 пусковой лампы. Обмотка нагревателя HW2 вырабатывает ток, который течет в нить накала F1A и тем самым создает условия для запуска ламповой нагрузки L1. Обмотка нагревателя HW3 обеспечивает ток для нагрева и тем самым предварительного кондиционирования нитей F1B и F2A для нагрузок L1 и L2 пусковых ламп соответственно.

    После зажигания ламповой нагрузки L2 напряжение, возникающее на нитях F1A и F1B ламповой нагрузки L1, приблизительно равно напряжению между узлами N1 и N2 за вычетом падения напряжения на ламповой нагрузке L2, последняя из которых вошла в свечение. сцена.Напряжения на ламповой нагрузке L1 теперь достаточно для зажигания ламповой нагрузки L1.

    После запуска обеих ламповых нагрузок L1 и L2 напряжение между узлами N1 и N2 падает ниже напряжения пробоя SIDAC S. Теперь SIDAC S переходит в непроводящее состояние. Ток больше не течет через фотодиод PD оптопары OC. Свет больше не излучается фотодиодом PD, что приводит к переключению фототриака в непроводящее состояние. Пусковой конденсатор SC в сочетании с фототриаком PT больше не шунтирует ламповую нагрузку L1.Пусковой конденсатор SC эффективно удаляется через ламповую нагрузку L1.

    РИС. 4 показан ток лампы I L , протекающий через лампу, и напряжение V L между лампами L1 и L2 во время работы балласта 20 в установившемся режиме. В частности, в течение каждого цикла зажигания ламповых нагрузок L1 и L2 практически не возникают всплески тока. По существу устраняя всплески тока, такие как всплески I SP , как показано на фиг. 2, во время каждого цикла зажигания происходит гораздо меньшее распыление излучающих материалов нити накала.Следовательно, срок службы лампы увеличивается. Номинальный световой поток каждой лампы сохраняется в течение более длительного периода времени. Также отсутствует путь от пускового конденсатора SC для отвода тока от ламповой нагрузки L1 во время работы лампы в установившемся режиме. Следовательно, больше света излучается ламповой нагрузкой L1 после того, как последняя была зажжена, путем удаления шунтирующего пути пускового конденсатора SC и фототриака PT через ламповую нагрузку L1.

    При сравнении фиг. 2 и 4, также очевидно, что требуется более высокое напряжение для поддержания ламповой нагрузки L1 и L2 горящими (т.е.е. более высокое напряжение повторного зажигания, необходимое для поддержания дуги лампы). В частности, напряжение между узлами N1 и N2, необходимое для повторного зажигания ламповых нагрузок L1 и L2, на основе схемы балласта по фиг. 2 требует пикового напряжения примерно 456 вольт по сравнению с только примерно 416 вольт на фиг. 4.

    В соответствии с альтернативным вариантом осуществления изобретения на фиг. 5 показан балласт 30, который включает схему отключения пускового конденсатора балласта 20 со схемой отключения нити.Балласт 30 включает в себя многие из тех же элементов, что и балласт 20. Эти элементы балласта 30, аналогичные по конструкции и работе с соответствующими элементами балласта 20, обозначены такими же ссылочными позициями и не будут дополнительно обсуждаться в данном документе.

    В отличие от балласта 20, балласт 30 включает три симистора TR1, TR2 и TR3. Каждый из этих симисторов имеет главные выводы MT1 и MT2 и затвор G. Балласт 30 также включает в себя три оптопары OC1, OC2 и OC3. Каждый из этих оптопар включает шесть контактов (1-6).Между контактами 1 и 2 оптопар OC1, OC2 и OC3 находится фотодиод PD1, PD2 и PD3 соответственно. Между контактами 4 и 6 оптронов OC1, OC2 и OC3 находится фототриак PT1, PT2 и PT3 соответственно.

    Главный вывод MT1 симистора TR1 подключен к переходу, соединяющему конденсатор C1 и обмотку нагревателя HW2. Главный вывод MT2 симистора TR1 подключен к нити накала F1A ламповой нагрузки L1. SIDAC S подключен к узлу N1, соединяющему обмотку нагревателя HW2, контакты 4 оптопар OC1 и OC2 и нить накала F1A ламповой нагрузки L1.Токоограничивающий резистор R2 подключен между выводом 6 оптопары OC1 и затвором G симистора TR1.

    Пусковой конденсатор SC подключается между выводом 6 оптопары OC2 и переходом, соединяющим вывод 4 оптопары OC3, обмотку нагревателя HW3 и нити F1B и F2A вместе. Главный вывод MT2 симистора TR2 подключен к соединению, соединяющему нити F1B и F2A вместе. Главный вывод MT1 симистора TR2 подключен к обмотке нагревателя HW3. Токоограничивающий резистор R3 подключен между выводом 6 оптопары OC3 и затвором G симистора TR2.

    Главный вывод MT2 симистора TR3 подключен к нити накала F2B. Обмотка нагревателя HW1 подключена одним концом через узел N2 к нити накала F2B и напрямую к переменному току. источник 100, а на другом его конце — первичная обмотка PW и главный вывод MT1 симистора TR3. Затвор G симистора TR3 подключен к переходу, соединяющему анод диода D2 и катод диода D4. Вывод 1 оптопары OC1 подключен к переходу, соединяющему катоды диодов D1 и D2. Переход, соединяющий аноды диодов D3 и D4, подключен к выводу 2 оптопары OC3.Вывод 2 оптопары OC1 подключен к выводу 1 оптопары OC2. Точно так же контакт 2 оптопары OC2 подключен к контакту 1 оптопары OC3.

    Работа балласта 30 заключается в следующем. Переменный ток напряжение, создаваемое источником 100, прикладывается к последовательной комбинации первичной обмотки PW и обмотки нагревателя HW1. Напряжение, создаваемое переменным током. источник 100 преобразуется и повышается трансформатором TR. Перед зажиганием ламп L1 и L2 напряжение холостого хода между узлами N1 и N2 достаточно для включения (т.е.е. переключить в проводящее состояние) SIDAC S. Ток теперь течет через фотодиоды PD1, PD2 и PD3 оптопар OC1, OC2 и OC3 соответственно. Свет, излучаемый этими фотодиодами, включает соответствующие фототриаки PT1, PT2 и PT3, чтобы поместить пусковой конденсатор SC через ламповую нагрузку L1. То есть пусковой конденсатор SC в сочетании с фототриаком PT2 шунтирует ламповую нагрузку L1. В то же время ток течет на затворы G симисторов TR1, TR2 и TR3, чтобы включить каждый из этих симисторов. Когда симисторы TR1, TR2 и TR3 переключены в их токопроводящие состояния, обмотки нагревателя HW1, HW2 и HW3 подают ток для предварительного кондиционирования нитей ламповых нагрузок L1 и L2.

    Пусковой конденсатор SC, шунтируя ламповую нагрузку L1, позволяет приложить достаточное напряжение к ламповой нагрузке L2 для зажигания последней. После этого зажигается ламповая нагрузка L1 после ламповой нагрузки L2. Напряжение на SIDAC S после зажигания обеих ламповых нагрузок L1 и L2 падает ниже уровня пробоя SIDAC S. Теперь SIDAC S переходит в непроводящее состояние. Ток больше не течет через фотодиоды PD1, PD2 и PD3. Фототриаки PT1, PT2 и PT3 выключаются. Пусковой конденсатор SC эффективно удаляется из балласта 30, то есть больше не шунтирует ламповую нагрузку L1.В то же время симисторы TR1, TR2 и TR3 выключены. Таким образом, ток для предварительной подготовки нитей ламповых нагрузок L1 и L2 прекращается.

    Эффективное удаление пускового конденсатора SC из балласта 30 после того, как обе лампы нагрузки L1 и L2 были зажжены, по существу устраняет всплески тока из тока лампы I L . В результате увеличивается срок службы лампы и период времени, в течение которого поддерживается номинальный световой поток каждой ламповой нагрузки. Также избегается отвод тока от ламповой нагрузки L1 пусковым конденсатором SC.Существует также более низкое напряжение повторного зажигания, которое требуется, как объяснялось ранее. В то же время, когда пусковой конденсатор эффективно удаляется из балласта 30, нагрев нити накала прекращается. Таким образом, потребление энергии снижается, а срок службы лампы увеличивается за счет прекращения непрерывного нагрева нитей после зажигания ламповых нагрузок L1 и L2.

    Формы сигналов тока и напряжения на фиг. 4 основаны на переменном токе. источник 100 формирует по существу синусоидальную форму волны.Трансформатор TR относится к типу автотрансформатора и имеет коэффициент трансформации около 2,5: 1. Конденсатор С1 имеет рейтинг 1,75 мкФ, 300 вольт. SIDAC S имеет напряжение переключения примерно 300 вольт (т. Е. Пороговое). Резистор R1 выбран для ограничения тока через диодный мост DB до максимального уровня около 25 миллиампер. Оптопары OC балласта 20 и OC2 балласта 30 производятся Motorola Corp. из Шаумбург, штат Иллинойс, по каталогу № MOC3063. Оптопары OC1 и OC3 балласта 30 производства Motorola Corp.по каталожному номеру MOC3012. Каждая из ламповых нагрузок L1 и L2 представляет собой 4-футовые люминесцентные лампы типа T8 мощностью 32 Вт. Резисторы R2 и R3 выбраны так, чтобы ограничить ток, протекающий через них, до максимального уровня приблизительно 10 миллиампер. Симисторы TR1, TR2 и TR3 доступны от Teccor Co., Ирвинг, Техас, по каталогу № Q201E3.

    Как легко понять, улучшенные схемы балласта люминесцентных ламп на фиг. 3 и 5 по сравнению со схемой балласта на фиг. 1 увеличить срок службы лампы и поддерживать номинальный световой поток в течение более длительного периода времени для тех ламп, к которым подключен пусковой конденсатор SC.В частности, балласты 20 и 30 эффективно удаляют оттуда пусковой конденсатор SC после того, как все ламповые нагрузки были зажжены. Создание пиковых токов пусковым конденсатором SC во время установившейся работы ламповых нагрузок L1 и L2 существенно исключается. Также легко понять, что каждая из ламповых нагрузок L1 и L2 может включать в себя любую комбинацию ламп и показана, но не ограничиваясь этим, последовательная комбинация двух люминесцентных ламп.

    Таким образом, будет видно, что цели, изложенные выше, и те, которые стали очевидными из предшествующего описания, эффективно достигаются, и, поскольку в приведенную выше конструкцию могут быть внесены определенные изменения, не выходящие за рамки сущности и объема изобретения, она Предполагается, что все материалы, содержащиеся в приведенном выше описании и показанные на сопроводительных чертежах, должны интерпретироваться как иллюстративные, а не в ограничивающем смысле.

    Также следует понимать, что нижеследующая формула изобретения предназначена для охвата всех общих и конкретных признаков изобретения, описанных здесь, и всех положений объема изобретения, которые, говоря языком, попадают между ними.

    % PDF-1.4
    %
    192 0 объект
    >
    эндобдж

    xref
    192 53
    0000000016 00000 н.
    0000002699 00000 н.
    0000002784 00000 н.
    0000003005 00000 н.
    0000003136 00000 п.
    0000003348 00000 п.
    0000003896 00000 н.
    0000004036 00000 н.
    0000004746 00000 н.
    0000005303 00000 н.
    0000006183 00000 п.
    0000006566 00000 н.
    0000006832 00000 н.
    0000007109 00000 н.
    0000007377 00000 н.
    0000007480 00000 н.
    0000009767 00000 н.
    0000010089 00000 п.
    0000010475 00000 п.
    0000010669 00000 п.
    0000010955 00000 п.
    0000011917 00000 п.
    0000012053 00000 п.
    0000012949 00000 п.
    0000013086 00000 п.
    0000013372 00000 п.
    0000014332 00000 п.
    0000015184 00000 п.
    0000015911 00000 п.
    0000016487 00000 п.
    0000017041 00000 п.
    0000022367 00000 п.
    0000022833 00000 п.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
