Сечение и диаметр проводов по мощности таблица: Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей

Таблица мощности проводов: рассмотрим подробно

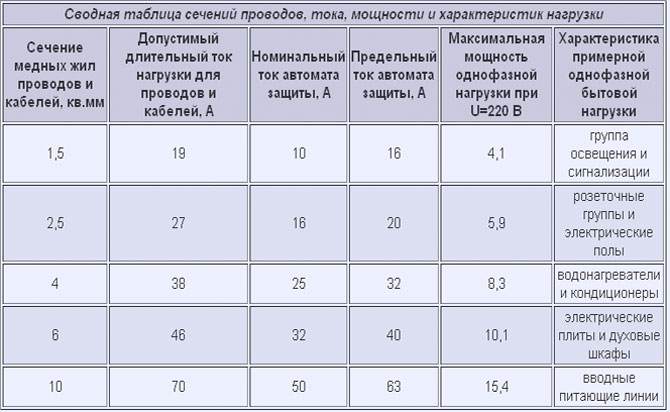

Упрощенная таблица для выбора сечения проводника по номинальной мощности

Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.

В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.

Как правильно выбирать сечение провода

Почему нельзя пользоваться таблицами мощности

Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.

Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.

Итак:

• Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.

Что такое cosα

• Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
• Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
• Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода. Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.

Выбор сечения провода по номинальному току

Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.

Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.

Итак:

• Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).

На фото представлена таблица выбора сечения провода из ПУЭ для алюминиевых проводников

• Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.

Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.

• Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
• Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре. Это учитывается в таблицах ПУЭ.

Таблица выбора сечения провода для медных проводников

Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.

• Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.

Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п.3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм².

Дополнительные аспекты выбора сечения провода

Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.

Таблица поправочных температурных коэффициентов

• Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
• Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.

Вывод

Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.

Ведь цена ошибки может быть очень велика. Чего стоит только статистика пожаров, случившихся из-за короткого замыкания. А причина в большинстве случаев — не отвечающая нормам по нагреву проводка.

Калькулятор расчета сечения кабеля по диаметру

Правильный выбор электрического кабеля для питания электрооборудования – залог длительной и стабильной
работы установок. Использование неподходящего провода влечет за собой серьезные негативные последствия.

Физика процесса порчи электрической линии вследствие использования неподходящего провода такова: из-за
недостатка места в кабельной жиле для свободного передвижения электронов повышается плотность тока; это
приводит к избыточному выделению энергии и повышению температуры металла. Когда температура становится
слишком высокой, оплавляется изоляционная оболочка линии, что может стать причиной пожара.

Чтобы избежать неприятностей, необходимо использовать кабель с жилами подходящей толщины. Один из способов
определить площадь сечения кабеля – отталкиваться от диаметра его жил.

Калькулятор расчета сечения по диаметру

Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат
формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.

Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится.

Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь
электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно
ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и
сервис покажет искомое сечение провода.

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех
случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

D – диаметр жилы.

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками.
При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки,
после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только
одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия
пустот. В этом случае формула расчета сечения будет иметь вид:

D – диаметр жилы;

а – количество проволок в жиле.

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо
освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки
должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

L – длина намотки проволоки;

N – число полных витков.

Чем больше длина намотки жилы, тем точнее получится результат.

Выбор по таблице

Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения
кабеля по диаметру жилы выглядит таким образом:

Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого
провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого
понадобится таблица зависимости сечения от максимального тока и мощности.

Перевод ватт в киловатты

Чтобы правильно воспользоваться таблицей зависимости сечения провода от мощности, важно правильно перевести ватты
в киловатты.

1 киловатт = 1000 ватт. Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо
разделить на 1000. Например, 4300 Вт = 4,3 кВт.

Примеры

Пример 1. Необходимо определить значения допустимых тока и мощности для медного провода с
диаметром жилы 2,3 мм. Напряжение питания – 220 В.

В первую очередь следует определить площадь сечения жилы. Сделать это можно по таблице или по формуле. В первом
случае получается значение 4 мм², во втором – 4,15 мм².

Расчетное значение всегда более точное, чем табличное.

С помощью таблицы зависимости сечения кабеля от мощности и тока, можно выяснить, что для сечения медной жилы
площадью 4,15 мм² допустима мощность 7,7 кВт и ток 35 А.

Пример 2. Необходимо вычислить значения тока и мощности для алюминиевого многожильного провода.
Диаметр жилы – 0,2 мм, число проволок – 36, напряжение – 220 В.

В случае с многожильным проводом пользоваться табличными значениями нецелесообразно, лучше применить формулу
расчета площади сечения:

Теперь можно определить значения мощности и тока для многожильного алюминиевого провода сечением 2,26
мм². Мощность – 4,1 кВт, ток – 19 А.

Расчет сечения кабеля | Таблицы, формулы и примеры

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

• Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
• Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

• Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
• Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

• Суммарная мощность всех приборов.
• Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
• ПУЭ 7. Правила устройства электроустановок. Издание 7.
• Материал проводника: медь или алюминий.
• Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,

где P₁, P₂ и т. д. – мощность подключаемых приборов, К_с – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, К_з – коэффициент запаса на случай добавления новых приборов в доме. К_с определяется так:

• для двух одновременно включенных приборов – 1;
• для 3-4 – 0,8;
• для 5-6 – 0,75;
• для большего количества – 0,7.

К_з в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм².

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

• L – длина проводника, м. Для примера взято значение 40 м.
• ρ – удельное сопротивление материала (медь или алюминий), Ом/мм²·м: 0,0175 для меди и 0,0281 для алюминия.
• I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · К_с) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, К_с – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм².

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм². Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1.3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

I = (P · К_с) / (U · cos ϕ).

Для трехфазной сети используется другая формула:

I=P/(U√3cos φ),

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

I = (P · К_с) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм². У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r² = 3,14 · (1,5/2)² = 1,8 мм², что полностью соответствует указанному требованию.

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм². У кабеля ABБбШв 4×16 сечение одной жилы равно:

S = π · r² = 3,14 · (4,5/2)² = 15,89 мм².

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

Таблицы и формулы для выбора сечения кабеля

Электроэнергия может вырабатываться генератором на напряжении 6, 10, 18кВ. Далее она идет по шинопроводам или комплектным токопроводам к трансформаторам, которые повышают эту величину до 35-330кВ. Чем выше напряжение, тем дальше эту энергию передавать. Затем уже по ЛЭП электричество идет до потребителей. Там опять трансформируется через понижающие трансформаторы до величины 0,4кВ. И между всеми этими преобразованиями электричество идет по воздушным, кабельным линиям различного напряжения. Выбор сечения этих кабелей отдельный вопрос, который и рассматривается в данной статье.

Если обратиться к основам вопроса, то его сразу можно разделить на две части. Часть первая, выбор сечения в сетях до 1кВ, ну и вторая часть (в отдельной статье) — выбор сечения в сетях выше 1кВ. Кроме того, рассмотрим общий для этих классов напряжения вопрос — определение сечения кабеля по диаметру. Сразу предупреждаю, что впереди много таблиц, но пусть это Вас не пугает, так как порой таблица лучше тысячи слов.

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.

Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.

В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Выбор сечения кабеля по току

Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Расчет кабеля по мощности и длине

В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.

Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.

В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.

Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:

Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:

• сеть постоянного тока
• сеть переменного тока, при cos=1
• сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.

В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:

где р — удельное сопротивление (для меди — 0,0175, а для алюминия — 0,03)

Далее два варианта расчета:

а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.

б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.

В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.

А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы — наше всё!

Определение сечения кабеля по диаметру

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении.
Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Самое популярное

Расчет сечения провода и кабеля

Перед многими покупателями встает вопрос, какого сечения нужен провод или кабель, для выполения определенной задачи?

Расчёт сечения провода, кабеля

Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).

Основные показатели, определяющие сечение провода:

— Металл, из которого изготовлены токопроводящие жилы.

— Рабочее напряжение, В.

— Потребляемая мощность, кВт и токовая нагрузка, А.

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм². Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм² максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Кабели и провода нашего завода полностью соответствует заявленному сечению!

Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум  — только 4 ампера, а медный провода  10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Площадь поперечного сечения к диаметру пересечение круга пересечения диаметр поперечного сечения электрического кабеля формула проводника диаметр провода и расчетное сечение провода AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрический кабель формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толщина сплошного провода формула удельное сопротивление многожильный провод длина литца ток — sengpielaudio Sengpiel Berlin

Преобразование и расчет — поперечное сечение <> диаметр

● Диаметр кабеля по окружности площадь поперечного сечения и наоборот

электрический кабель , провод , провод , шнур ,
строка ,
проводка и веревка

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если вы принимаете за площадь квадрат этой меры.

Литц-провод (многожильный провод), состоящий из множества тонких проводов, требует на 14% большего диаметра по сравнению со сплошным проводом.

Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель

Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)

Падение напряжения Δ В

Производная единица удельного электрического сопротивления в системе СИ ρ — Ом × м, сокращенная от
прозрачный Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление ρ = 1/ κ = 1/ σ

Разница между удельным электрическим сопротивлением и электропроводностью

Сопротивление = удельное сопротивление x длина / площадь

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

1 миллисименс = 0,001 МО = 1000 Ом

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим импедансом. Вот таблица, в которой указаны возможные потери мощности.

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge

Американский калибр проводов — диаграмма AWG

Как высокие частоты демпфируются длиной кабеля?

Таблица размеров калибра проволоки | Таблица AWG

Калькулятор и таблица размеров американского калибра проводов (AWG).

Калькулятор калибра провода

* @ 68 ° F или 20 ° C

** Диаметр и площадь поперечного сечения не включают изоляцию.

*** Результаты могут отличаться для реальных проволок: различное удельное сопротивление материала и количество жил в проволоке

Калькулятор падения напряжения ►

AWG диаграмма

Расчет калибра провода

Расчет диаметра проволоки

Диаметр проволоки калибра n d _n дюймов (дюймов) равен 0.005, умноженное на 92 в степени 36 минус значение шкалы n, разделенное на 39:

d _{n (дюйм)} = 0,005 дюйма × 92 ^{(36- n ) / 39}

Диаметр проволоки калибра n d _n в миллиметрах (мм) равен 0,127 мм, умноженному на 92, в степени 36 минус номер калибра n, деленный на 39:

d _{n (мм)} = 0,127 мм × 92 ^{(36- n ) / 39}

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода n-го калибра A _n в килокружных милах (kcmil)
равно 1000 диаметрам квадратной проволоки d в дюймах (дюймах):

A _{n (kcmil)} = 1000 × d _n ²
= 0.025 дюйм ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n в квадратных дюймах (в дюймах ² )
равно пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):

A _{n (дюйм} 2 ₎ = (π / 4) × d _n ²
= 0,000019635 дюйм ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n
в квадратных миллиметрах (мм ² )
равно пи, деленному на 4 диаметра квадратной проволоки d в миллиметрах (мм):

A _{n (мм} 2 ₎ = (π / 4) × d _n ²
= 0.012668 мм ² × 92 ^{(36- n ) /19,5}

Расчет сопротивления проводов

Сопротивление R провода калибра n в Ом на килофит (Ом / кфут) равно 0,3048 × 1000000000 удельному сопротивлению провода ρ дюйм
Ом-метр (Ом · м), разделенное на 25,4 ² , умноженное на площадь поперечного сечения A _n в квадратных дюймах (в ² ):

R _{n (Ом / kft)} = 0,3048 × 10 ⁹ × ρ _{(Ом · м)} / (25.4 ²
× A _{n (в} 2 ₎ )

Сопротивление провода N калибра R в Ом на километр (Ом / км) равно 1000000000 удельному сопротивлению провода ρ дюйм
ом-метры (Ом · м), разделенные на площадь поперечного сечения A _n в квадратных миллиметрах (мм ² ):

R _{n (Ом / км)} = 10 ⁹
× ρ _{(Ом · м)} / A _{n (мм} 2 ₎

См. Также

Справочный центр

— Справочная таблица калибра проводов (AWG)

Все размеры калибра на этом веб-сайте относятся к американскому калибру проводов (AWG).Имеющиеся манометры выделены жирным шрифтом ниже. Информация о диаметре в таблице относится только к сплошной проволоке. Калибры многожильных проводов следует измерять путем расчета эквивалентной площади поперечного сечения меди. Во-первых, измерьте чистый диаметр одной пряди и найдите значение круговых милов в строке, которая соответствует вашему измерению. Во-вторых, умножьте круглые милы на количество жил кабеля. Наконец, найдите в таблице строку с круговым числом милов, которое наиболее точно соответствует вашему расчету.

Американский калибр проводов (AWG) — это система числовых размеров проводов, которые начинаются с наименьших цифр (6/0) для наибольших размеров. Размеры датчиков разнесены на 26% в зависимости от площади поперечного сечения. AWG также известен как Brown & Sharpe Gage.

SWG = Standard or Sterling Wire Gauge, британская система измерения проволоки.

BWG = Birmingham Wire Gauge, старая британская система измерения проволоки, которая широко использовалась во всем мире.

Cir Mils или CMA = Circular Mil Area, которая равна 1/1000 (0.001) диаметром дюйма или 0,000507 мм.

7

9

2 900,08

0
