Строительные леса

Наверное сейчас у многих возникает вопрос «Как сделать строительные леса?». Сейчас мы не будем рассматривать изготовление строительных лесов в промышленном масштабе, а поговорим о том как можно бюджетно сделать строительные леса своими руками.

Не хотите заниматься этим самостоятельно – тогда вам нужно строительные леса купить в спб, например, на сайте arenda-lesa.ru.

Первый вопрос, который мы себе зададим — это из какого материала мы будем делать самодельные строительные леса? Металлические трубы нам конечно же не подойдут, т.к. их будут использовать производители строительных лесов для изготовления этого строительного оборудования в больших объемах для крупных строек. Следующий материал, который приходит на ум для изготовления строительных лесов в «домашних условиях» — бамбук, возможно это Вам покажется смешным и нелепым, но это, наверное, наиболее подходящий материал для изготовления лесов после стальных труб, т. к. он выдерживает нагрузку до 700 кг.

Второй вопрос, который мы зададим себе — насколько метров в высоту мы можем собрать деревянные строительные леса? Я бы не стала рекомендовать собирать строительные леса из дерева на большую высоту и ограничилась бы высотой 6-8 метров. Почему? Ну, потому что дерево — это не бамбук, который может держать большую нагрузку, а также не сталь. Исходя из того, что деревянные леса — это не профессиональные строительные леса, не советую устанавливать на них поддоны с кирпичом и строительной техникой. Максимум, для чего люди собирают строительные леса — это, например, не масштабные малярные или ремонтные работы — человека с ведром краски они выдержат.

На третий вопрос — где можно использовать самодельные леса мы почти ответили — это на небольшом объеме строительных работ на фасаде здания (на даче или приусадебном участке, а также небольшом частном доме).

Четвертый, наверное, наиболее важный вопрос — как сделать строительные леса? К этой статье мы добавили фотографию, на которой вы можете увидеть примерные размеры пиломатериалов, используемых при возведении лесов. Как вы можете видеть, при сборе лесов устанавливаются «стойки» (вертикальные несущие элементы), скрепляются горизонтальными «стяжками», и «поперечинами» для большей прочности конструкции, а также как и в рамных лесах, штыревых и клиновых лесах здесь есть диагональные «стяжки» — нужны они, чтобы конструкция была наименее шаткой. На верхнем ярусе мы видим установленный настил, который используется для размещения рабочих и материалов, с которыми ему нужно работать. В строительных лесах, которые используют строители на строй площадках, конструкция предполагает использование анкеров для крепления строительных лесов к фасаду. В связи с тем, что здесь это не используется на фотографии мы видим использование боковых упоров (которые применяются в конструкции вышек-тур).

И пятый вопрос, наиболее алчный — это в какую сумму обойдутся самодельные леса? Точную сумму я назвать не смогу, но могу точно сказать, что деревянные строительные леса обойдутся Вам в 3-4 раза дешевле, чем аналогичная конструкция из стали (например, рамные строительные леса).

Леса для строительства и ремонта дома: какие выбрать?

Как только люди начали возводить здания и работать на высоте, появились строительные леса, как надежный помощник и партнер человека. Конструкция лесов видоизменялась со временем, но основной задачей такого оборудования всегда было обеспечение безопасной работы на высоте.

Строительные леса своими руками

Для стройки и ремонта малоэтажных зданий, вы можете своими руками сделать 2 вида лесов:

Деревянные строительные леса.
Леса разборные металлические.

Особенность самодельных деревянных конструкций в том, что их можно использовать один раз. После демонтажа брус теряет прочность не обеспечивает безопасность. Также на леса из дерева нельзя давать большую нагрузку.

Для самостоятельной сборки деревянных строительных лесов вам потребуются такие инструменты и материалы:

деревянный брус и доски с размерами как на рисунке;
гвозди и молоток;
уровень;
пила.

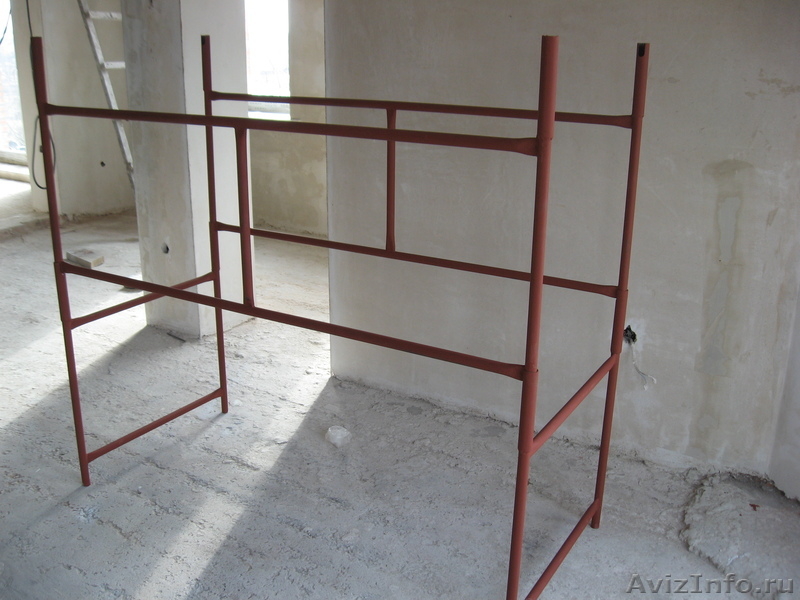

Металлические леса можно самостоятельно сделать из труб или квадратного профиля.

Здесь важно иметь время на тестирование, потому что чертежей в интернете много, но некоторые из них не обеспечивают безопасность. Вторые не проверены, а третьи требуют для выполнения бюджет, который больше, чем при покупке заводских рамных лесов.

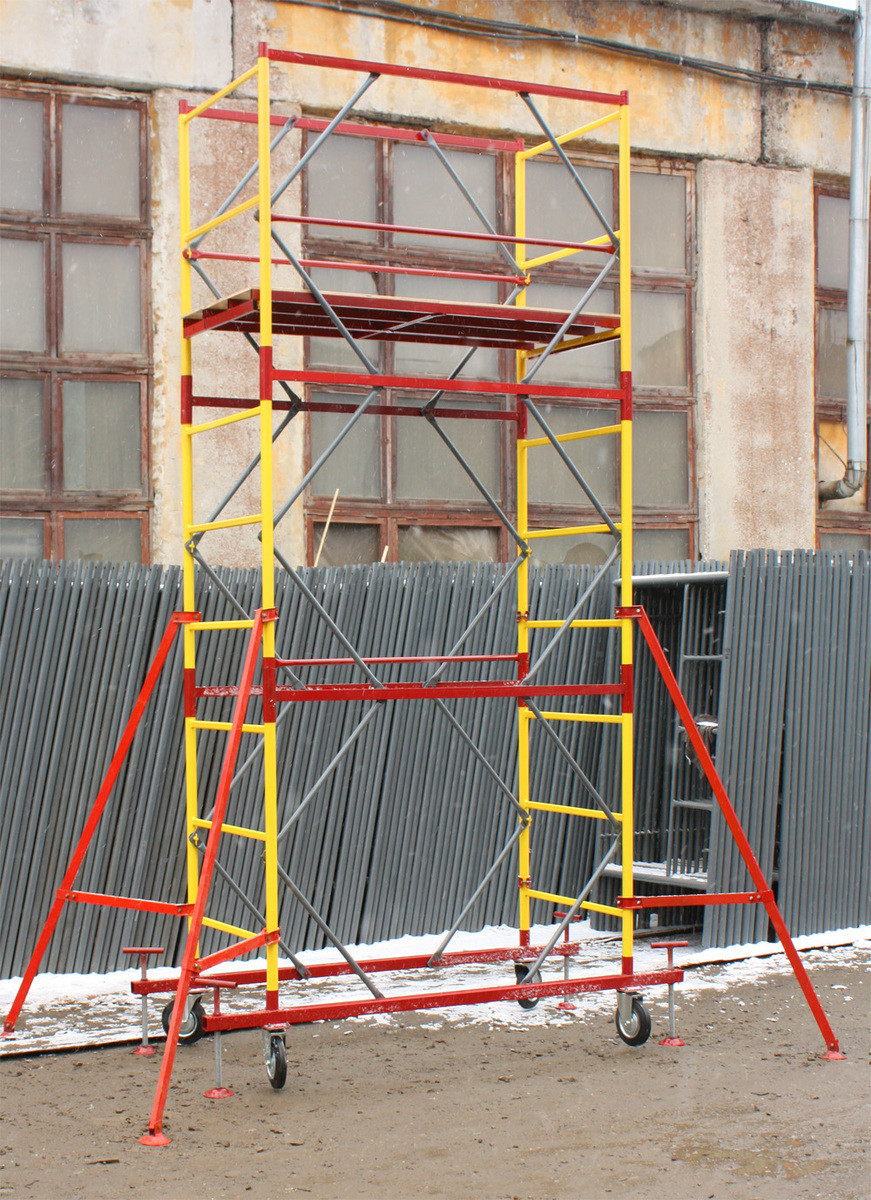

Для малоэтажного строительства и ремонта, завод МВК предлагает леса рамные облегченные ЛР-20.

Леса для строительства и ремонта дома

Если вы строите 2-х и более этажную дачу на своем участке или занимаетесь ремонтно-строительным бизнесом, самодельные строительные леса не подойдут.

Многоразовый монтаж-демонтаж строительных лесов и экстремальные условия российской стройки разнесут самодельные леса в пух и прах. Они придут в негодность после одного-двух объектов.

Заводские строительные леса выполнены по специальным ТУ и проходят испытания на прочность, поэтому гарантируют выдерживание указанной в паспорте нагрузки при допустимой высоте.

Технические характеристики строительных лесов завода МВК смотрите на странице ЛРСП-200. Они подходят для многоэтажного строительства, ремонта и отделки фасадов зданий, возведения стадионов и т.д.

Леса для строительства в аренду

Если у вас малый бизнес и крупные объекты попадаются не всегда, многие компании предлагают аренду строительных лесов. Также актуально брать оборудование напрокат, когда вы в основном справляетесь с вышками-тура. Это может быть монтажный бизнес (холодильное, климатическое оборудование) наружный, внутренний ремонт домов и т.д.

На сайте завода МВК вы увидите только реальные фото строительных вышек и лесов собственного производства. При покупке и аренде оборудования получите всю необходимую документацию.

Также в списке услуг производителя есть обратный выкуп оборудования.

Сделать леса для строительства своими руками или обратиться к производителю и купить долговечное оборудование, решать вам.

Ждем вас в гости — главный офис завода находится в Екатеринбурге, также есть филиалы в Уфе, Челябинске, Владивостоке и Тюмени. Адреса и телефоны смотрите на странице контакты.

Строительные леса своими руками из профильной трубы, чертежи

Сложно без лессов выполнять строительные работы, особенно, если производить их необходимо на большой высоте. Конструкция поможет безопасно взобраться на возвышение, сделать все необходимое, поставить рядом материалы, которые помогут в деле. Брать в аренду строительные лесса из профильной трубы неудобно, так как это постоянно будет тянуть средства, что некоторым может не понравиться. Как вариант, лесса можно сделать своими руками. Они будут выполнены как удобно хозяину, обеспечат возможность подниматься на желаемую высоту.

Виды лессов

Существует несколько разновидностей лессов, которые вполне можно сделать самостоятельно. Для изготовления подойдут металлические трубы, можно добавлять в конструкцию доски. Если делать все из дерева, получится гораздо дешевле металлических. Но такие установки не смогут выдерживать значительную нагрузку, есть вероятность надлома при большом весе, установленном на них.
Пример строительных лессов

По времени, каркас из металла будет выполняться дольше, но постепенно затраты на его изготовление будут перекрыты надежной службой. Если нужно конструкцию можно будет разобрать, перестроить. Кроме деревянных, имеются и другие виды лессов:

1. Хомутовые. Приоритетно, их используют для работы со зданиями, имеющими сложную конфигурацию. Собрать такие изделия проблематично, но есть вариант изгибать их, как того требует необходимость.

2. Клиновые. На них можно укладывать значительную массу.

3. Штыревые. Их достаточно просто собрать-разобрать. Они пойдут для мелких строительных работ, не требующих серьезной подготовки.

4. Рамные. Их преимущество в легкости, простоте сборки. Собрать их можно очень высокими, до 50 метров. Выдержать они смогут около 200 кг на каждый метр поверхности основания. В стройке их используют чаще всего, потому как сделать их своими руками несложно.

Важно: строительные лесса, сделанные своими руками из профильной трубы, не стоит подвергать значительным нагрузкам. Вдвоем становиться на них не рекомендуется.

Изготовление лессов

Сделать лесса из труб вовсе несложно. Для этого необходимо подобрать требуемые элементы, соединить их в правильной последовательности. Чтобы работа проходила быстрей, рекомендуется заранее приобрести и подготовить требуемые части. После нужно будет только проделать определенные действия с ними и соединить в одну конструкцию.

Материалы для изготовления лессов

Чтобы изготовить лесса, чертежи которых приведены в материале, нужны стальные стойки и рамы. Подставку для ног делают из досок. Можно сделать из алюминия, но выдержать получится меньшую нагрузку. Рекомендованная высота одной секции составляет 150 см, по ширине удобней всего делать около метра. Длина будет составлять 1,5-2 метра. По высоте, делать леса необходимо в зависимости от высоты дома.

До начала сбора конструкции, необходимо приобрести материалы для изготовления. Нужны будут:

Профили длиной по 1,5 м и сечением 3х3 см. Они подойдут, чтобы сделать вертикальные грани.
Трубы по диаметру 15 мм, которые послужат для сооружения распорок.
Профиль для соединительных элементов. Сечение 2,5х2,5 см. На эти элементы будет осуществляться опора настила.
Лестница. Можно вставить готовую, но если нет, выполнить ее можно тоже из профиля.
Болты, гайки и шайбы, которыми будет закрепляться каждый элемент. Саморезы, чтобы соединить ими деревянные части.

Простые лесса

Для работы использовать нужно будет сверло, болгарку или ножовку по металлу, сварку. Соединения можно производить, делая в необходимых элементах резьбу. Земля в месте установки должна быть хорошо утрамбована, чтобы не возникало перекосов в процессе изготовления. Если работа проходит в дождь, стоит подумать над изготовлением водоотвода. Земля под лессами будет крепкой, никакой опасности для людей на высоте возникать не будет.

Важно помнить, что даже минимальное шатание в местах соединений частей приводит к сильному наклону элементов повыше и стройка может замедлиться по причине невозможности подняться на высоту. Потому все элементы должны соединяться надежно, качественно.

Сбор лессов

Схема конструкции

Собираются строительные лесса в следующем порядке:

1. Вначале необходимо нарезать заготовки: диагональные части, скрепляющие конструкцию, по 2 метра. Их нужно надрезать по краям и сплющить примерно 6-7 см. Горизонтальные элементы – по 1 метру.

2. 2 стойки, располагающиеся по вертикали, соединяются с помощью распорок. Находиться они должны строго горизонтально.

3. Горизонтальные части соединяются с помощью стяжек, на расстоянии примерно 30 см. Потом туда будут укладываться доски.

4. Соединительные части закрепляются.

5. На опорах необходимо проделать отверстия для болтов.

6. Конструкция собирается полностью, с досками. Деревянные элементы соединяются саморезами. Схемы помогут понять, что и как делать.

Имеет смысл покрыть подмости краской, чтобы они прослужили дольше. Если конструкцию планируется часто разбирать-собирать, можно соединять элементы с помощью переходников. Необходимо нарезать трубы 3х3 см по 10 см. В них вставляется кусок профиля 2,5х2,5 см и элементы свариваются.
Схема строительного сооружения

Многие задумываются, стоит ли самостоятельно делать строительные лесса. С одной стороны, эта конструкция громоздкая, придется искать место для хранения всех частей. Если делать все из дерева, можно просто разобрать части, но это долго. Деревянные лесса соединяются только гвоздями, не саморезами. Доски будут целыми после работ, их можно использовать в других нуждах.

С другой стороны, если работы по строительству будут производиться часто, а высота на уровне второго этажа и дальше, здесь не обойтись без собственных лессов.

Строительные леса своими руками — как сделать подмости

Строительные леса представляют собой временное инженерное сооружение, предназначенное для доступа к строящемуся объекту, размещения строительного материала, подсобного инвентаря и инструментов. После завершения работ на объекте эти конструкции обязательно демонтируются.

Конструктивно леса выполняются обычно в виде многоярусных построек, состоящих из наращиваемых поэтапно уровней с соединительными лестницами и специальными ограждениями. Помимо этого леса могут использоваться при проведении капитальных ремонтных и отделочных работ в малоэтажном строительстве в условиях, когда привлечение специальной высотной техники нецелесообразно.

В качестве примера мы можем привести случаи использовании лесов при работах по кладке и оштукатуриванию стен небольшого загородного дома, что обеспечивает выполнение всех предусмотренных нормативами требований по технике безопасности.

Виды лесов

Леса, используемые в ходе проведения строительных мероприятий, могут заметно отличаться по своей конструкции. И если вы задались вопросом о том, как сделать строительные леса самостоятельно, то вам, прежде всего, следует ознакомиться с некоторыми из наиболее распространенных на сегодня конструкций. Леса в самом общем случае бывают:

штыревыми;

клиновыми;

рамными;

хомутовыми.

О достоинствах и недостатках того или иного вида лесов можно сказать следующее.

Штыревые строительные леса

Леса штыревого типа характеризуются очень высокой скоростью сборки и разборки. Клиновые леса гарантируют строителям возможность «держать» большие рабочие нагрузки. Леса рамного типа уникальны из-за своего небольшого веса. Хомутовые леса не совсем практичны и используются, как правило, только при работах на достаточно сложных объектах и имеют часто индивидуальный характер.

Практика взятия лесов в аренду у специализированных фирм с последующей самостоятельной доставкой и установкой на месте (входящей, кстати, в стоимость заказа) вполне разумна, поскольку заметно упрощает все процедуры по монтажу и демонтажу этой строительной конструкции.

Клиновые строительные леса

Разумность этого способа организации строительных работ объясняется ещё и тем, что экономия от проведения этого мероприятия по времени очень чувствительна. А это в определённой ситуации может иметь решающее значение для своевременного завершения проводимых работ.

Если вы решили построить строительные леса своими руками, то вам необходимо знать, что сооружённые собственными силами леса должны изготавливаться согласно действующим нормативам или инструкциям их производителей.

Дело в том, что кажущаяся простота конструкции лесов внешне очень обманчива, и самое небольшое отклонение от нормируемых показателей может привести к потере их жесткости и устойчивости. В качестве примера можно отметить то, что небольшой «недоворот» резьбовых соединений или наличие незначительного люфта в сочленении, а также недостаточно плотное прилегание поверхностей в местах контакта могут в определённой степени повлиять на устойчивость всей конструкции в целом.

Изготовление строительных лесов

Несмотря на всю важность и ответственность рабочих процедур по строительству лесов они, тем не менее, не считаются очень сложными сооружениями. В том случае, если вы решили построить свой собственный загородный дом – вам вполне подойдёт вариант изготовления лесов собственными силами. Согласно действующим строительным нормативам возведение лесов из бруса и досок для собственной постройки разрешается при наличии в ней не более двух ярусов (два метра высотой).

При этом последовательность операций по одному из известных вариантов сборки лесов обычно выглядит следующим образом.

Для изготовления вертикальных стоек берётся строительный брус 10х10см; причём для повышения устойчивости эти стойки должны сверху чуть-чуть сходиться.

К стойкам крепятся поперечины из доски 4см, формирующие рассредоточенные по периметру квадрата опорные площадки, на которые и укладывается впоследствии настил.

Настильные «полы» каждого из ярусов, а также повышающие общую жёсткость конструкции крестовины делаются обычно из горбыля, всегда остающегося после демонтажа фундаментной опалубки.

В торцевой части конструкции можно расположить ступеньки, устанавливаемые на шурупы или длинные саморезы.

Монтаж строительных лесов

Подобная конструкция не рассчитана на большую нагрузку – вот почему не следует допускать на такие самодельные леса более 2-х человек и нагружать их слишком тяжелым материалом (мешками с цементом и кирпичом).

При больших строительных нагрузках лучше всего воспользоваться специальными лесами, сооружаемыми на основе металлических труб и собираемыми по типу конструктора (правда для их сборки вам потребуется много времени).

Другой вариант конструкции лесов предполагает использование тех же стоек, но уже изготовленных из доски 50х100мм, причём расстояния между стойками в зависимости от размеров объекта могут иметь значения от 2 до 2,5 метров. Такие леса рассчитаны на общую ширину не менее1 метра, в противном случае на них неудобно будет работать. Вертикальные стойки связываются между собой «крест на крест» при помощи более тонких досок (25-30мм). Крепёж конструкции осуществляется при помощи гвоздей размером 100-120мм.

На нужной вам высоте крепятся перемычки из «пятидесятки», а уже на последние укладывается настил из тех же досок и крепко прибивается к ним. С внешней стороны лесов необходимо установить доску, играющую роль ограждения. В случае необходимости сооружается второй ярус, расположенный над первым настилом и оборудованный той же ограждающей доской.

Особое внимание следует уделить обустройству упоров, с помощью которых вся конструкция фиксируется (прижимается) к возводимому строению по направлению к стене. Это достигается за счёт надёжного крепления стоек к стенам возводимого сооружения с помощью дополнительных досок или монтажа специальных наклонных упоров.

При выполнении всех этих условий вы смело можете выполнять любые строительные и ремонтные работы на своём участке.

Строительные леса «конверты». Как сделать леса своими руками.

После того как мы доделали стропильную систему крыши дома нам предстоит поработать на высоте. Первым делом необходимо срезать излишки стропильных ног, а для этого нужны строительные леса. Была мысль взять леса в аренду, но цены на них, как говорится, «кусаются»… В связи с этим мы решили сделать леса своими руками. Остановились на интересном варианте — леса-конверты. Строительные леса, которые мы делали ранее, оказались не сильно устойчивыми и работать на них на высоте было бы опасно. При этом на стандартные варианты лесов уходит достаточно много досок, так что леса-конверты — для нас самый оптимальный вариант.

Леса конверты представляют собой кронштейны из досок треугольной формы, которые крепятся к стене дома. На них устанавливается площадка. Вся эта конструкция зафиксирована подпорками.

Строительные леса типа конверты

Для опоры мы будем использовать брус 100х100 мм, предназначенный для крыши дома. Этот брус будет упираться в конструкцию под названием «конверт».

Как сделать строительные леса своими руками.

скрепляем 2 доски под прямым углом в 90 градусов при помощи гвоздей;
по диагонали крепим доски для создания «конверта»;
срезаем все излишки при помощи циркулярной пилы;
крепим доски с другой стороны.

Как сделать строительные леса конверты

Затем самодельные конверты необходимо поднять на нужную высоту и сделать опору из бруса. К конвертам привязали веревки, чтобы регулировать их высоту с крыши. Брус в этот момент уже находился внутри лесов. После того как стало понятно точное расположение опор брус прибиваем гвоздями к конвертам. Затем крепим к стене всю конструкцию при помощи саморезов. После этого кладем на конверты доски, крепим их при помощи саморезов к конвертам, а затем фиксируем доски между собой, добавляя к ним еще дополнительную доску по центру. Таким образом, получаем надежную площадку для передвижения. Снизу опорный брус зафиксировали при помощи остатков арматуры, чтобы он не отъезжал в стороны. На 11 метров стены дома мы установили 6 самодельных лесов.

Полезный совет. Строительные леса лучше крепить до момента установку стропильных ног. С одной стороны дома мы именно так и поступили, а вот с другой стороны дома работа по монтажу лесов была сложнее. Веревки, которые поддерживали конверты при установке, приходилось перекидывать через каждую стропилу для их перемещения. Это достаточно неудобно и трата времени ощутимая.

Что касается размеров строительных лесов, то они у нас получились достаточно просторными и удобными. Ширина площадки для хождения порядка 1,5 метра. При этом стропильные ноги выходили за пределы дома ориентировочно на 50 см, соответственно у нас оставался 1 метр на передвижение по лесам. Такая ширина лесов показалась нам достаточно комфортной для работы на высоте.

Подробный видео отчет о том, как построить леса своими руками, находится ниже.

И не забывайте подписываться на наш ютуб-канал “Все своими руками”, только там все последние новости про нашу стройку дома, и ждем вас в наших соцсетях инстаграм, в контакте или на фейсбуке, будем рады пообщаться с вами!

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

самодельные строительные леса | Грей Хаус Харбор

Картина продолжается! Когда мы с Красавчиком добрались до лестничных клеток, мы немного растерялись. Даже с его ростом 6 футов 3 дюйма и удлинителем, как, черт возьми, вы вырезаете и заканчиваете такие пространства, как эта массивно высокая лестница? Нанять маляра за 30 долларов в час? Аренда строительных лесов по 50 долларов в день?

После быстрого поиска на YouTube, поездки в Home Depot за 2×6 и одолженной у соседа удлинительной лестницы мы были в деле.

Шаг 1. Сделайте фото «до». Смейтесь над тем, как 5-летняя девочка совершенствует свои навыки фотобомбардировщика. Затем твердо предупредите ее, чтобы она не связывалась с шагами 2-6. (этот шаг не обязателен)

Шаг 2. Прикрепите ножки удлинительной лестницы к лестнице. Если плотно прижать к задней части ступени, она не соскользнет.

Шаг 3. Прислоните лестницу к дальней стене и еще раз проверьте, установлены ли все предохранительные устройства лестницы.

Шаг 4. Используйте вторую стремянку на верхней площадке, держа ее ножки на расстоянии нескольких дюймов от края ступени!

Шаг 5.Проложите один конец бруса 2×6 через удлинительную лестницу. Дважды зажмите другой конец стремянки. Нам нужна была 10-футовая доска, но обязательно измерьте свое расстояние, чтобы определить, какой длины должна быть ваша.

Шаг 6. ОСТОРОЖНО поднимитесь по удлинительной лестнице и пройдите по доске, чтобы закончить работу. Подрядчик на YouTube сказал, что это безопасно, так что это должно быть правдой, верно?!

Наши передние зигзагообразные лестничные площадки были слишком узкими, чтобы полностью открыть стремянку, но прислонение ее к стене сработало так же хорошо.

Эта техника НЕ для слабонервных или неуклюжих. Я пытался выяснить, какой вес может выдержать 2×6, прежде чем он сломается, но не смог найти конкретное число. Моя девичья фигура в 140 фунтов слегка изгибала балку, и она немного подпрыгивала, когда я шла, но никогда не ломалась и никогда не чувствовала себя в безопасности. (Я только что выложил свой вес, чтобы мир знал?! В интересах безопасности… да, да, я это сделал.) Лучше всего сделать пробный заезд очень низко к земле, прежде чем пытаться это сделать наверху.

7 долларов за пиломатериалы и немного капитала — вот о чем я говорю!

А теперь идите вперед и покоряйте эти невозможные просторы, друзья мои.
И если вы пропустили какой-либо из предыдущих постов о покраске, вы можете найти их ЗДЕСЬ.

Отказ от ответственности: Пожалуйста, будьте предельно осторожны и руководствуйтесь здравым смыслом. Я не несу ответственности за неудачную или неправильную ходьбу по планке!

Самодельные строительные леса — Часть 3 — Мастерская Wobblycogs

Во второй части этой серии я рассмотрел некоторые расчеты и составил список деталей.В этой части я начну сборку с построения сторон башни.

Ноги и носилки — самая важная часть этой сборки, так как все зависит от того, все ли четыре из них идентичны. Я использовал древесину 47×150 мм (2″x6″) для ножек и подрамников, что, возможно, было немного больше, чем нужно. Я думаю, что 47×100 мм (2″x4″) подойдет для башни такой высоты, но с точки зрения стоимости разница составляет всего несколько фунтов, поэтому я выбрал более крупный материал, чтобы быть в безопасности

Сначала отрежьте один конец каждого бруска, а затем измерьте и отметьте их до нужной длины. Положите части рядом, чтобы избежать ошибок. На фото ниже я раскладываю ноги, носилки сложены рядом.

Как только вы будете счастливы, они все размечены, правильно разрежьте каждую часть. Обычно, когда мне нужно несколько заготовок одинаковой длины, я отрезаю их группами (например, отрезаю все заготовки одновременно), но, в частности, ножки оказалось трудно надевать на пилу более чем по одной за раз.

Если у вас нет огромной мастерской или рабочей зоны, вы, вероятно, в конечном итоге будете строить одну сторону за раз, как это сделал я.Положите две ноги вниз, а затем положите на них носилки. В этот момент я был немного удивлен тем, насколько большим будет готовое изделие.

Все леса скреплены болтами (в основном с использованием 10-миллиметровых болтов), и важно убедиться, что отверстия, через которые будут проходить болты, перпендикулярны поверхности древесины, через которую они проходят. Кроме того, отверстия должны хорошо подходить для болта, так что вам придется слегка постучать по болту.

Для кусков древесины обычного размера самый простой способ сделать отверстие под прямым углом к поверхности — это приклеить его к сверлильному станку, но очевидно, что здесь это не сработает, по крайней мере, без большого количества возни. Мое решение состояло в том, чтобы найти кусок дерева и просверлить в нем 10-миллиметровое отверстие на сверлильном станке и использовать его в качестве направляющей для строительных лесов.

После того, как сверло войдет в древесину лесов на 20–30 мм, оно, естественно, станет правильным, поэтому я смогу снять направляющий блок и полностью просверлить две части лесов за один проход.Одной из проблем с использованием направляющего блока, такого как этот, является расположение сверла в начале. Я решил эту проблему, сначала просверлив зенкер в том месте, где хотел сверлить. Зенковка давала хорошую выемку, в которую естественно попадало сверло.

№

Еще одно бесценное приспособление — это направляющая для сверла Форстнера, используемого для рассверливания шайб и головок болтов. Это просто кусок тонкого ломового материала с просверленным в нем отверстием соответствующего размера. Я просверлил два отверстия разного размера, так как меньшее было достаточно большим для шайб, которые я использовал.В итоге мне понадобилось только маленькое отверстие.

Если вам нужно расточить отверстие, поместите приспособление на древесину, плотно прижмите и вставьте сверло Форстнера. Как только сверло Форстнера погрузится на пару миллиметров в заготовку, приспособление можно снять, чтобы облегчить удаление стружки.

Теперь разметьте носилки по плану и просверлите их. Отверстия должны быть на расстоянии 75 мм от конца и 35 мм от края. Уровень точности, которого вы сможете достичь, не будет достаточно хорошим, чтобы детали были взаимозаменяемыми, поэтому точное расположение отверстий не имеет жизненно важного значения.

Каждая ножка имеет восемь перекладин, которые входят в углубления, прорезанные в ножке. Сейчас самое время разметить и вырезать эти розетки. Начните с того, что положите все ножки на бок и тщательно выровняйте то, что будет низом/ножкой. Используйте молоток, чтобы постучать по любым торчащим ножкам, чтобы привести все части в идеальное положение.

После того, как все края дна и ножек выровнены, плотно зажмите детали ножек вместе с обоих концов. Я обнаружил, что подъем кусков на пару обрезков облегчил жизнь.С помощью угольника и линейки отметьте расположение гнезд перекладин. Важно каждый раз измерять от нижней части ноги. Не пытайтесь измерять от ступени к ступени, иначе вы получите составную ошибку.

В этот момент я попытался проложить розетки, но даже с маршрутизатором на 2,2 кВт и битой 1/2″ было ясно, что это займет много времени. Решение заключалось в том, чтобы использовать лобзик, чтобы вырезать пару миллиметров внутри макета для гнезда, а затем выковырять лом старой отверткой.

ОБНОВЛЕНИЕ

: Если вы строите свою собственную версию этих лесов, я предлагаю прочитать до конца, где я устанавливаю ограждение. Окончательный дизайн требует дополнительной перекладины в верхней части ножек, и на данном этапе ее будет намного проще вырезать.

С помощью грубых вырезов гнезд снова соберите ножки, используя метки перекладин для выравнивания. Затем я быстро изготовил приспособление для фрезерования направляющей втулки для вырезания гнезд. Это просто два параллельных куска дерева на расстоянии ширины рельса плюс немного для втулки.Я говорю немного, потому что это зависит от комбинации фрезы и втулки, которую вы используете.

Предполагая, что ваше приспособление настроено правильно, теперь вы сможете вставить рейку в первый набор гнезд.

Оставьте эту первую направляющую на месте, пока вы будете фрезеровать другие гнезда, так как это обеспечит надежное выравнивание ножек. Я был настолько уверен, что первая рейка будет правильно выровнена, что поднял ножки, чтобы упростить маршрутизацию.

Несмотря на то, что я приложил немало усилий, чтобы убедиться, что все ножки были выровнены, когда я делал разметку, и на всех других этапах подготовки все еще была небольшая (до 1 мм) разница в положении. Так как ноги теперь стали намного легче, я соединил их и обрезал низ. Я использовал кусок материала для перекладин, чтобы убедиться, что они идеально выровнены друг с другом.

Строго говоря, этот шаг, вероятно, не был необходим, но я считаю, что хорошо сохранять точность везде, где у вас есть возможность. Я должен отметить, что после этой операции вы должны относиться к ногам, которые были подстрижены вместе, как к паре, которая будет составлять один конец каркаса.

В четвертой части этой серии я прикрепляю носилки и поперечную распорку и завершаю одну сторону лесов.

Страшные леса: 24 опасных строительных площадки

Строительные леса являются важной частью любого проекта реконструкции или строительства. К счастью, существуют строгие правила техники безопасности, чтобы обеспечить стабильную платформу для строителей, которым приходится преодолевать лабиринт труб и рельсов, составляющих любой проект строительных лесов. К сожалению, не каждая страна (или место работы) соблюдает правила… К сожалению, это может привести к травмам, которые могут причинить большой вред. Если вы пострадали на строительной площадке из-за несоблюдения правил, вы можете обратиться к юристу, чтобы узнать, можете ли вы получить компенсацию. Какими бы забавными ни были эти обрушения строительных лесов, они очень опасны, и их следует избегать любой ценой!

(Изображения через forkparty, dassad, pollsb, sportspool)

Некоторые вещи можно сделать своими руками, но не строительные леса. Эти стройки сбалансированы на равных долях надежды и безрассудства. Складывание содержимого вашего гаража в башню не является эшафотом.

(itchyfeetchronicles, gadling, oobject, flickr)

В некоторых странах меньше стандартов безопасности строительных лесов. В США требуются рельсы, а также определенный набор испытанных материалов, которые, как известно, способны выдерживать требуемые усилия. Многие другие страны просто связывают бамбуковые шесты (на удивление прочный материал), а затем позволяют строителям карабкаться на головокружительную высоту.

(Изображения с сайта seattletimes, ruthie822, safephoto, spurgeonblog, flickr)

Когда строительные компании берутся за масштабные проекты, эти леса могут выйти из-под контроля.Эти рабочие места выглядят как мини-города-эшафоты, гигантская подушка для булавок, заключающая в себе каменные башни и позволяющая рабочим «безопасно» добраться до каждого закоулка.

(Изображения предоставлены scaffoldbuilders, deroucicho)

Когда в некоторых странах ведутся строительные работы, их платформы больше похожи на импровизированную решетку/лестницу, чем на тщательно структурированные строительные леса, встречающиеся в городах США. Хотя есть что-то крутое в том, чтобы ползать вверх и вниз по решетке, чтобы выполнять строительные работы, это не так круто, когда рабочие скользят.

(Изображения через funnystuff, syracuseinjurylawyerblog, deroucicho, freshpics)

Когда надоело сидеть в кабинке, важно помнить, что некоторые работники хотели бы, чтобы их ноги стояли на твердой земле.

(Изображения через outtheliving, ascentbuilders, designboom, ourbrooklynhome, building)

Плохие строительные леса — это не просто чужая проблема. Всякий раз, когда домовладельцы решают взять строительные проекты в свои руки, все может стать довольно грязным.Нестабильные приспособления, скрепленные несколькими случайными гвоздями, — это не то, над чем хотелось бы работать большинству людей.

Самодельный письменный стол из строительных лесов

Рабочий стол для электроники

Стол, который я использовал в качестве верстака для электроники, довольно мал. Поскольку мое увлечение электроникой расширяется, как это обычно бывает с хобби, небольшой размер стола стал для меня обузой. Пришло время для нового. Во время поиска в Интернете я нашел на Etsy L-образный стол из мелиорированных строительных лесов.L-образный стол идеально впишется в угол, сэкономив много места. Стол действительно хороший, но и очень дорогой (около 1500 долларов). Глядя на изображение, я подумал, что это не очень сложно сделать даже с помощью простых инструментов. Я смог построить его за 300 долларов из восьми деревянных досок (шириной 8 дюймов), трех досок шириной 2,5 дюйма, 6 оцинкованных труб длиной один метр (толщиной 28 мм), четырех Т-образных зажимов и четырех опорных зажимов. Вот несколько фото стола и процесса сборки.

РЕДАКТИРОВАТЬ: Позже я добавил полки к верстаку.С этим хобби не может быть слишком много места для хранения.

Примечание: я обнаружил, что хомуты и трубы можно купить в Интернете за одну треть! от цены, которую я заплатил в хозяйственном магазине, сократив стоимость материала верстака вдвое (150 долларов).

Готовый самодельный стол из строительных лесов и оцинкованной трубы и хомутов.

Леса распиленные и отшлифованные.

Резка труб с помощью Dremel DSM-20.

Сборка с 2-дюймовым шурупом.

Использование масла вместо лака. Наносится полотенцем в три слоя для затемнения и защиты древесины.

L-образный стол в углу комнаты.Я добавил некоторую поддержку, чтобы сгладить верхнюю часть стола. Я также смыл винты с поверхностью.

Установка инструментов и деталей на столе и внизу.

Надлежащая практика возведения строительных лесов — Охрана труда и техника безопасности

Надлежащая практика возведения строительных лесов

Ключом к снижению несчастных случаев является обучение, правильный выбор и правильное использование оборудования.

Дейл Линдемер, PE
14 августа 2007 г.

A Многие работники строительной отрасли ежедневно используют строительные леса. По данным OSHA, почти 65 процентов рабочих в строительной отрасли часто работают на строительных лесах. От монтажников стали до монтажников строительного оборудования, каменщиков, мойщиков окон, плотников и маляров, и это лишь некоторые из них, почти 2,3 миллиона строителей часто работают на строительных лесах.

Строительные площадки по своей природе представляют собой нестабильную среду с перемещением рабочих, материалов и т. д. и меняющимся ландшафтом. В 2004 году около 400 000 рабочих получили травмы на стройке. В 1996 году Бюро трудовой статистики сообщило, что 25 процентов рабочих, получивших травмы в результате несчастных случаев на строительных лесах, не проходили обучение работе на строительных лесах. В связи с высокой вероятностью получения серьезных травм обучение технике безопасности при строительстве остается главным приоритетом.

О строительных лесах
Леса определяются как приподнятая временная рабочая платформа. Существуют три основных типа лесов:
• Опорные леса, состоящие из одной или нескольких платформ, поддерживаемых жесткими несущими элементами, такими как стойки, опоры, рамы, выносные опоры и т. д. Распространенными типами поддерживаемых лесов являются рамные, системные. передвижные (передвижные) и т.п.
• Подвесные подмости, представляющие собой одну или несколько платформ, подвешенных на канатах или других нежестких подвесных опорах.Подвесные леса часто используются при мытье окон или для доступа к мостам и другим конструкциям, когда подвесная опора является лучшим вариантом.
• Прочие леса, в основном подъемники для людей, подъемники для вишни, ножничные подъемники и т. д., иногда рассматриваются как транспортные средства или механизмы, но могут рассматриваться как другой тип поддерживаемых лесов.

Предотвращение несчастных случаев на строительных лесах
Наиболее важными профилактическими мерами являются обучение и подготовка, правильный выбор оборудования и правильное использование оборудования.Просвещение является самым мощным инструментом в снижении количества и тяжести травм, связанных со строительными лесами. Ниже приведены некоторые основные рекомендации для рабочих, использующих строительные леса:

Эта статья впервые появилась в выпуске журнала Occupational Health & Safety за август 2007 года.

Как сделать строительные леса своими руками. Порядок установки строительных лесов из профильных труб и пиломатериалов Как сделать 6 метровые леса

Даже одноэтажный жилой дом или флигель проблематично построить без площадок и подмостей.Какая-то возвышенность все же нужна и будет абсолютно правильной, если это будут хорошие леса. Они обеспечат безопасность на строительной площадке и высокую скорость работы, не говоря уже об удобстве прорабов и подсобных рабочих. Не всегда выгодно арендовать, а тем более покупать пространственные конструкции для строительства, поэтому постараемся немного сэкономить.

Что это такое и зачем они нужны

Строить строительные леса своими руками не составит труда, но они позволяют решить массу вопросов, связанных с возведением стен, кровли, отделкой фасада.Цена металлических строительных лесов составляет около 200 рублей за квадратный метр. С одной стороны их не так много, а с другой — зачем покупать, если самодельные в три раза дешевле по стоимости, а по качеству и функциональности ничем не хуже, если придерживаться определенных норм и правил.

Основной задачей строительных лесов является обеспечение возможности работы на определенной высоте. В данном случае безопасность и удобство считаются в первую очередь. Независимо от конструкции и высоты, материала, леса должны быть оборудованы либо поручнями, либо сеткой, быть простыми в установке и компактными для хранения и транспортировки. Велосипед изобретать не надо, все уже придумано до нас и описано в ГОСТах и стандартах.

Параметры и характеристики деревянных и металлических конструкций

Перед выбором материала для строительных лесов необходимо определиться с их размерами с учетом требований строительных норм. Их следует соблюдать хотя бы по той причине, что, в первую очередь, они призваны заботиться о нашей безопасности. В первую очередь перед непосредственным возведением конструкции выполняется чертеж с учетом следующих параметров:

максимальная высота пространственной конструкции не должна превышать шести метров;
любые леса опираются на стойки, расстояние между которыми должно быть не менее двух метров;
рабочее пространство, независимо от высоты, должно быть шириной не менее одного метра, это необходимо как для удобства работы, так и для предотвращения падения инструментов и материалов.

Рассмотренные ниже параметры помогут избежать ненужного расхода материала. Например, с точки зрения эргономики удобнее всего работать, когда рабочая зона находится на 40 см ниже грудного отдела. Поэтому именно на таком расстоянии следует устанавливать самую низкую платформу. Площадка второго уровня устраивается на высоте от 175 до 200 см от уровня первой площадки. Также стоит продумать систему раскосов или крепления к стене, что не позволит конструкции отойти от обрабатываемой поверхности.Теперь, вооружившись общими параметрами и составив чертеж, приступаем к сборке строительных лесов из дерева или металла.

Собираем металлические леса

Каркасная металлоконструкция с деревянным настилом – то, что нужно для частного строительства. Такие подмости дешевле бугельных, дороже деревянных, но они прочнее и могут многократно использоваться. Каркасные металлические леса состоят из секций 2х2х1 м. Размеры можно изменять в допустимых пределах, о которых мы уже упоминали.Для сборки строительных лесов потребуются следующие материалы:

труба 30 мм;
труба 15 мм;
доска обрезная сорок;
приставная лестница;
резьбовой крепеж;
болгарка, дрель, сварка, строительный уровень и простейший слесарный инструмент.

Монтаж металлических лесов осуществляется в несколько этапов:

Изготовление проставок из трубы 15 мм. Распорка из более тонкой трубы поможет сохранить жесткость конструкции, при этом не сильно утяжелив ее.Поперечные (горизонтальные) распорки должны быть длиной не менее метра, а диагональные – 2 м. Отрезанные трубы сплющиваются с обоих концов, после чего в деформированных концах просверливается отверстие, соответствующее диаметру метизов.
Изготовление адаптеров. Для того чтобы иметь возможность увеличить вертикальные опоры по высоте, необходимо сделать переходники, которые будут вставляться в стойки и на них будет одеваться продолжение вертикальной стойки. Количество переходников рассчитывается в зависимости от высоты лесов.Для их изготовления используется профиль 25х25 мм, длина около 300 мм, для крепления на переходник надевается втулка длиной 6-8 см из профиля 30х30.

Сборка рамы и пола

Каждая вертикальная стойка соединена горизонтальными перемычками, которые привариваются через каждые 30-35 см.
Опорные пластины в виде квадрата со стороной 70-80 мм привариваются к нижним концам опорных стоек, чтобы конструкция не провалилась в землю.
Каждые две стойки устанавливаются вертикально строго по отвесу или уровню.К ним примеряются диагональные стойки. Маркер используется для обозначения мест сверления. Просверлите отверстия в распорках и болтовых стойках.
Щиты собираются из доски толщиной 40 мм по длине секции, сбиваются с тыльной стороны и укрепляются, чтобы не было прогиба.
По краям настила П-образный профиль фиксируется по размеру ригеля на вертикальной стойке саморезами.
Уложенный настил будет закреплен П-образным профилем, который не позволит смещаться щиту.

Теперь осталось только обработать новые леса антикоррозийным составом, загрунтовать и по желанию покрасить. Состав полностью готов к работе. Всем удачного строительства!

При строительных работах снаружи и внутри помещений (если они имеют высокие потолки) часто необходимы строительные леса — чертежи вспомогательных конструкций выполнять своими руками не обязательно, а собрать их готовым методом может любой желающий.

Требования к лесам для строительства и ремонта

Леса широко используются в строительстве и ремонте.Даже обычную штукатурку стен своими руками без них провести непросто, а монтаж кровельного или стенового сайдинга становится очень сложной задачей и вовсе без вспомогательных несущих конструкций. Конечно, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а стоимость их заметно ниже.

Но только сплошные леса позволят не отвлекаться на постоянное движение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – вот основное преимущество строительных лесов, самодельных или покупных … Производительность строительного труда при использовании лесов возрастает в несколько раз — так что их стоимость можно занести в графу «оплата за скорость и удобство ремонта».

Любая конструкция лесов должна быть надежной и долговечной — в том числе с учетом размещаемых на них людей, инструментов, конструкций и расходных материалов. Если есть хоть малейшее сомнение в том, что строительные леса не удастся собрать с должным запасом устойчивости, лучше приобрести готовое брендовое изделие в специализированном магазине.Тем более что выбор таких изделий достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и покраской при строительстве дворцов и других элитных зданий. Для штукатуров и отделочников возводили многометровые «этажерки» из настоящих бревен и платформ. После завершения работ весь этот материал был израсходован на дрова, оставив потомкам только свое название и принцип построения.

Современные варианты основаны на раме и сделаны с учетом многоразового использования. Конструктивно подмости могут быть выполнены в следующих вариантах:

Подмости штифтовые — из стальных труб, с приваренной гнутой арматурой и раструбными замками. Тяжелый и громоздкий, требует значительного времени для сборки и перемещения, но очень прочный. Например, кладку или кирпичную кладку лучше делать с их помощью. На штифтовые подмости можно загрузить большое количество тяжелых строительных материалов, они очень устойчивы и долговечны;
Леса рамные из легких алюминиевых и/или стальных сплавов — из труб и ребер жесткости с надежной фиксацией конструкции в прочный каркас.Может иметь колеса для перемещения по ровной поверхности. Отлично подходит для оштукатуривания или обшивки балкона сайдингом – когда вес стройматериалов небольшой, а работа связана с быстрым перемещением (вверх-вниз) по ремонтируемому объекту;
Клиновые леса представляют собой своеобразный симбиоз рамной и штифтовой конструкций, сочетающий в себе преимущества обеих. Они выдерживают большие нагрузки и при этом мобильны. Крепления выполнены в виде прорезных фланцев, что позволяет создавать ломаные и ломаные линии вдоль сложных фасадов.
Строительные леса скобовые — универсальные конструкции малой несущей способности для ремонта и реставрации криволинейных фасадов;
Подвесные – всем известные «люльки», с помощью которых моется фасадное стекло и герметизируются межплиточные швы. Конструкция без опоры на грунт также может быть подвешена между двумя стационарными лесами.

Подвесной, зажимной и клиновой варианты только приобретаются, их самостоятельное «изготовление» не рекомендуется. Штыревые или рамные леса, чертежи которых приведены ниже, собираются своими руками при наличии соответствующих столярных и слесарных навыков.

Леса — сделай сам из дерева, пошаговая инструкция

Дерево — самый простой в обработке и при этом недорогой материал — создание деревянных лесов укладывается в несколько ремонтных этапов, которые вполне осуществимы сами по себе. Мы подробно расскажем, как сделать их из деревянного бруса, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: выбор и подготовка древесины

Для работы вам понадобится несколько пород дерева.Несущие опоры изготавливаются из бруса 10х10 см (меньшее сечение не позволит выполнять тяжелые строительные работы из подмостей). Горизонтальные настилы сколочены из толстых досок (от 50 мм), ребра жесткости — из досок толщиной 25 мм. Можно использовать ограждающие рейки толщиной 20 мм и более. Древесина для опор и подмостей должна быть без сучков и трещин, обработана специальными составами для предотвращения гниения и появления плесени.

Шаг 2: планирование каркаса

Торцевые стороны деревянных подмостей необходимо сделать под сходящимся углом — это значительно повысит устойчивость конструкции и не помешает ремонту стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбирать цельными, а не составными — тогда прочность многоэтажного строения будет выше. Минимально допустимая ширина самодельных подмостей из дерева – 50 см, их длина может быть 3-4 метра. Ограничением по высоте считается 6 метров, иначе велик риск опрокидывания строительных лесов во время работы. Для работы вам понадобятся стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Этап 3: Сооружение каркаса

На ровную горизонтальную поверхность укладывают две балки высотой не более 6 метров, расстояние между которыми равно планируемой длине лесов. Два других также сложены рядом. Верхняя часть балок должна немного сходиться вверх для устойчивости всей конструкции. При расстоянии между опорами 4 метра по длине подмостей по низу схождение 40-50 см достаточно вверх … То есть, если межосевое расстояние между опорными балками внизу равно четырем метрам, то вверху оно устанавливается в 3,5-3,6 метра. В результате получаются две симметричные деревянные трапеции.

Боковины из бруса прикручиваются к опорным балкам саморезами. Они будут служить опорами для рабочих настилов, поэтому монтируются с внутренней стороны. В общем случае самодельные деревянные леса могут иметь не более трех «сборочных этажей», поэтому боковин из бруса будет только четыре… Три соответствуют уровням подмостей, а нижний служит для прочности, его закрепляют в 20-30 см от земли.

Шаг 4: выполняем объемный каркас

Для соединения боковых трапеций в массив дерева потребуется помощник (а лучше два). В одиночку эту операцию выполнить сложно, и точность стыковки непременно пострадает. Боковые перекладины подготавливаются заранее, и они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальными как по ширине, так и по длине … Необходимый угол схождения небольшой, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобный зазор. Скажем, для ширины в 1 метр будет достаточно верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, крепим боковые перекладины длинными саморезами. Использование саморезов предпочтительнее, так как после ремонтно-строительных работ строительные леса можно разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: заключительный и дополнительный

Осталось прибить половицы и перила над каждой площадкой к поперечным брускам. По бокам подмостей можно набить дополнительные поперечины, которые будут выполнять роль лестницы. Полезно также над каждой опорой сделать узел в виде выдвижного штыря для крепления подмостей к земляному грунту — на ровных поверхностях он снимается, и вся конструкция стоит на срезах торцевых балок.

Из этой статьи вы узнаете, как правильно собрать деревянные леса своими руками – для вас подготовлена пошаговая инструкция.Статья расскажет о требованиях к отдельным элементам и конструкции в целом. Вы также узнаете об аксессуарах для работы на высоте.

Леса — это временная или постоянная система опор и лестниц, которая используется для подъема и работы на высоте. К ним предъявляются повышенные требования по прочности, устойчивости и безопасности, так как работа на высоте более 1,5 м травмоопасна.

Независимо от материала и принципа конструкции к лесам предъявляются следующие общие требования:

Надежность.Система элементов должна с запасом выдерживать вес рабочих и материала в движении.
Технологичность. Подразумевает удобство сборки/разборки всей конструкции. С этой работой должен справиться разнорабочий или специалист начального уровня.
Эконом. Конструкция должна содержать допустимый минимум элементов, но при этом быть устойчивой и надежной.
Утилита. Для инвентарных подмостей — возможность максимально повторного использования конструкции и отдельных элементов.Для дерева – возможность повторного использования материала после разборки в других целях без существенной потери качества.

Леса инвентарные профессиональные и дорогие изделия. Приобретать их для домашнего использования невыгодно, возможна только аренда при большом объеме работ (например, с фасадом дома). Как правило, в частном строительстве принято возводить условно-разовые леса, точно соответствующие конструкции здания.

Стандартные деревянные леса

Конструкция этих подмостей пришла к нам из Средневековья.Принцип формирования каркаса и соединения деталей с тех пор не изменился. Усовершенствованы только сами застежки. На них следует обратить особое внимание.

Основные элементы деревянных лесов

1 — стойки; 2 — поперечные; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Стойки. Вертикальные опоры для обрезной доски хорошего качества. Они воспринимают нормальную (по вектору силы тяжести) нагрузку от всей конструкции и передают ее на основание (грунт).Требования к стойке:

Доска обрезная 1 сорта любой породы.
Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
Механическая целостность каждого отдельного элемента. Доска не должна быть сломанной, сломанной, гнилой, кривой, переменного сечения, с чрезмерным обзолом или дырками.
Насекомые не должны поражать доску.

Особое внимание следует уделить узлу вертикального соединения. Элементы должны быть соединены «встык», а не «внахлест» и зажаты с двух сторон.

Ригели. Принимают нагрузку от настила и передают ее на стойки. Требования к ним аналогичны требованиям к стеллажам. Еще одно требование: нельзя использовать сращенные поперечины без дополнительной поддержки.

Полы. Поперечные лестницы, передающие нагрузку от людей и материалов на поперечины. Он может быть из обрезной или необрезной доски, а также быть комбинированным – направляющие из доски, сверху листовой материал.Допускается сплошной настил и в шахматном порядке.

Брекеты. Диагональные стяжки, соединяющие столбики разных рядов. Допускается использование реек, плит. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

Склоны. Диагональные упоры поддерживают конструкцию во избежание отклонения от стены. Обычно используется доска 25 мм.

Правила устройства деревянных лесов

Существует свод общих правил, следуя которым можно собрать надежную и безопасную конструкцию.Настоящие правила выведены из требований безопасности и опыта мастеров-высотников:

Фундамент должен быть прочным. Если под ногами рыхлая земля или песок, сделайте деревянные площадки для поддержки стоек.
Ширина прохода между стойками не менее 500 мм.
На каждый узел — не менее 3-х точек крепления. Для многоточечного монтажа — шаг 50-70 мм в шахматном порядке.
Используйте мощные саморезы (не менее 4.2 мм). В случае сборки на гвозди (100 мм) загните их с обратной стороны.
Всегда устанавливайте поручни внутри стойки.
Используйте переднюю доску (ограждение на палубе).
Стойки в месте стыковки необходимо подрезать.
Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка строительных лесов

Для создания деревянной конструкции подмостей понадобится минимум инструментов: пила, молоток с гвоздями и рулетка.

Порядок работы:

Длину рабочего пространства разделить на оптимальный шаг (1,5 м) и получить количество стоек.
Собираем «конверт» — каркас из стоек и ригелей. Для этого выложите две доски параллельно и измерьте высоту яруса. Сшиваем их в этом месте перекладиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой.

Прошиваем каркас с подкосом.
Готовим необходимое количество «конвертов».
Установить два «конверта» вертикально, в проектное положение. Сшейте их скобой на максимальной высоте, чтобы они стояли без опоры.
Установите количество конвертов по длине половицы так, чтобы ее края приходились на перекладины.
Наденьте половицу на перекладины и закрепите ее. Усильте распорку.
Закрепить настил сверху саморезами или гвоздями.
Таким же образом установите остальные «конверты» и настил.

Внимание! Никогда, ни при каких обстоятельствах не склеивайте настил между опорами! Стык досок или листов настила должен быть на перекладине!

Установите поручень и переднюю панель.
Если возможно, привяжите конструкцию к стене.
Если высота больше 2-х ярусов и нужно соорудить стеллажи, то сначала нужно установить откосы. Для этого обвяжите стойки внизу горизонтальной доской максимальной длины.Затем привяжите край этой доски к верху стойки — получится надежный треугольный упор.

Леса демонтируются в обратном порядке — разборка настила, ригелей, удлиненных стоек, откосов и ограждающих конструкций. Демонтаж должен производиться квалифицированными и опытными плотниками.

Аксессуары для устройства деревянных подмостей

Стальная поперечина — кронштейн

Этот элемент значительно упрощает монтаж, позволяя быстро менять уровень напольного покрытия.Такое устройство должно соответствовать сечению доски.

Треугольный кронштейн

Этот кронштейн может быть деревянным или стальным. Позволяет прикрепить леса непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для лестницы. Но в то же время, чтобы его переставить, приходится его демонтировать. Установка чего-либо снизу вверх невозможна. Самый опасный вид высотных лесов. При работе требуется особое мастерство и внимательность.

Строительные леса Mason’s Express

Создан из поддонов, на которых привозили кирпичи. Для настила, как правило, используется стропильная доска. Не требует распиливания материала, при этом достаточно надежен, если не делать пролеты более 1,5 м.

Эшафот Мейсона на видео

Какой бы тип леса или леса вы ни выбрали, помните, что ваша жизнь и здоровье в ваших руках. Экономия одной доски или 10 минут времени на укрепление может обернуться неприятными, а иногда и серьезными последствиями.

Из этой статьи вы узнаете, как правильно собрать деревянные леса своими руками – для вас подготовлена пошаговая инструкция. Статья расскажет о требованиях к отдельным элементам и конструкции в целом. Вы также узнаете об аксессуарах для работы на высоте.

Леса — это временная или постоянная система опор и лестниц, которая используется для подъема и работы на высоте. К ним предъявляются повышенные требования по прочности, устойчивости и безопасности, так как работают на высоте более 1.5 м травмоопасно.

Независимо от материала и принципа конструкции к лесам предъявляются следующие общие требования:

Надежность. Система элементов должна с запасом выдерживать вес рабочих и материала в движении.
Технологичность. Подразумевает удобство сборки/разборки всей конструкции. С этой работой должен справиться разнорабочий или специалист начального уровня.
Эконом. Конструкция должна содержать допустимый минимум элементов, но при этом быть устойчивой и надежной.
Утилита. Для инвентарных подмостей — возможность максимально повторного использования конструкции и отдельных элементов. Для дерева – возможность повторного использования материала после разборки в других целях без существенной потери качества.
