Самодельная печь для бани из металла: чертежи печки из металла и колесных дисков, металлические печи-самоделки

чертежи печки из металла и колесных дисков, металлические печи-самоделки

К выбору и строительству печки для своей баньки всегда нужно относиться с особенным отношением, поскольку печка – это наиглавнейшая часть в бане, сердце. У банной печки совершенно специфическое применение, она не только нагревает парную и дает пар – она может нагревать водяной бак.

Особенности и требования

К печке в бане, как и к любому другому оборудованию, предъявляют определенные требования не только из-за того, что она должна доставлять удовольствие при эксплуатации, но еще и потому, что она может быть пожароопасной.

• Печь устанавливается на отдельном фундаменте (исключение – мобильные варианты).
• Она обязательно должна отвечать требованиям герметичности, в идеале не должна иметь ни одного зазора, или трещины.
• Деревянная отделка, которая находится в непосредственной близости от печки, обрабатывается с помощью антисептика, и чтобы обеспечить ее пожаробезопасность, не желательно обшивать покрытием из металла.
• Необходимо соблюдать безопасную дистанцию до частей из металла у печки до любых предметов, изготовленных из горючих материалов (пластик, дерево и так далее).
• Зольника размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
• Потолок и верх печки должны быть разделены не менее, чем полуметром свободного пространства.
• Пол вокруг печи зашивают при помощи металлических листов.
• Обычно печку располагают рядом с предбанником.

Печка должна нагревать верхний уровень в парилке до температуры 80°С, для нижней зоны температура не должна опускаться ниже 45°С.

Обязательно условие прогрева камней на печи для образования достаточного количества пара при их проливе.

Когда используют твердое топливо, сгорать оно должно полностью. Еще одно обязательное условие – полная герметичность дымохода и топки печки, чтобы она обладала высоким КПД.

Виды

Каменка печи может быть закрытого, или открытого типа. Закрытая каменка не остывает более долгий промежуток времени, зато прогреть парилку удастся за более долгое время, да и топлива будет потрачено гораздо большее количество. Закрытую каменку сооружают в случае, когда баню используют относительно редко.

При каменке открытого типа парилку удается нагреть за короткое время, зато, когда на камни проливают воду, она быстро теряет температуру. Для любой каменки рекомендуют использовать только цельные части каменной породы округлых форм.

Материалы изготовления

Если хотят возвести кирпичную печь, советуют брать определенные сорта, особенно это важно при облицовке огнеупорами.

Если речь идет о печах из металла, их могут сваривать, используя и листы металла, и толстостенные трубы больших диаметров, и использованные баллоны, и бочки, а иногда в ход идут такой экзотический вид материала, как колесные диски.

Как сделать своими руками?

Чтобы самостоятельно возвести банную печь, необходимо принимать во внимание любой совет опытного мастера. До того как начать строительные работы, ознакомьтесь с завершенными вариантами, чертежами, выясните, насколько сильно греется от печи стена бани. Вид топлива, использующийся для нагрева парилки, также занимает не последнее место – где-то используют печки на газу по причине отсутствия других видов топлива.

Следующий шаг – проведение фундаментных гидроизоляционных работ.

Заливка фундамента происходит на 5–7 см больше вертикальной проекции стен печи.

В отделение для подачи топлива необходима установка колосников, чтобы просеивать золу и сбрасывать её.

С его помощью топливо горит лучше, это помогает прогревать баню. Расстояние от топливника до зольника – от 30 сантиметров и более. Когда выводят дымоход, необходимо устанавливать шиберную заслонку (вьюшку) в вытяжку, для регулировки вытяжки.

Кирпичную печку

Несмотря на выгоды при монтаже и простоту банной металлической печи, несмотря на быстроту прогрева, практически любой опытный печник посоветует только кирпичную печку. Практика показывает, что только такая печь создаст комфортную атмосферу парилки, дышаться будет свободно, не затруднительно, тепло будет мягким. Создание мягкого тепла – это несомненное преимущество любой банной печи, сложенной из кирпича.

Отдельно можно выделить возможность оригинального дизайна подобных печей – выдумка хорошего печника не знает границ.

Печь бани из кирпича — это классическое печное искусство.

Основательная, зато простая печь классической конструкции должна приблизительно состоять таких элементов:

• топка, выложенная огнеупорами (кирпичом) или вся построенная из них;
• зольник, располагающийся под топочным отделением;
• чугунная или стальная решетка, на которую кладут камни;
• дымоход;
• змеевик;
• дверца.

Масса самодельной кирпичной банной печки весьма солидна, поэтому она устанавливается на отдельное основание. Кирпичи кладут не на раствор, здесь используют только чистую глину и песок, поскольку стойкость раствора к перепадам температур невысока, и это развалит банную печку не дольше, чем за год-два. Чтобы сделать всю конструкцию еще более прочной, фундамент кладут особым способом.

Есть возможность выложить печь с использованием бута или тщательно обожженного кирпича. Толщина стенки в этом случае оказывается в пределах 13–25 см. Используют куски породы массой от 1 до 5 кг.

Важно! Для камней в каменку берут гранитную, бутовую породу, голыши. Кремни использовать нельзя, они от перепада температур трескаются и могут нанести серьёзные травмы разлетающимися осколками.

Самодельная каменка как следует должна накапливать и держать температуру. Для этого рекомендуется добавление чушки из чугуна в пропорции до 20% на 80% каменной породы.

Котел, или водяной бак в банной печи может иметь опору или на стену печки, или на опоры/столбики внутри топки, еще вариант – подвесить его.

Решетку для печки либо можно сделать стальной, из стали значительной толщины, либо приобрести готовую, отлитую из стандартного чугуна.

Вариант из металла

Банная «печка-самоделка», для изготовления которой применили железную трубу – довольно интересный вариант. Она без особенных затруднений изготавливается и монтируется за короткое время. Единственное, до того как начинать, нужно выбрать площадку, где запланировано будет расположение будущей печки.

Чтобы печка вышла достойной, придется применить следующий набор инструментов:

• шлифмашинку или болгарку;
• аппарат для электросварки, использующий электроды Д = 3,4 мм.

Понадобятся и материалы:

• полуторометровая труба из стали диаметром 50 см и со стенкой, толщиной 1 см;
• листовое железо толщиной 3–10 мм;
• арматура или прутик 8–10 мм.

Также придется заняться строительством. Будет необходимо воспользоваться стройматериалами, а именно:

• песком и щебнем 0,1 м3;
• цементом 150 кг;
• кирпичом в количестве 300–400 шт.;
• глиной.

Печь имеет немалый вес, поэтому под местом, где она будет находиться, происходит закладка фундамента. Для этого сбивается опалубка габаритами 1 х 1 м, высотой 30 см. После арматура укладывается в один слой, по квадратам со стороной 20 см, которые связаны с помощью проволоки. Для фиксации арматуры к поверхности, в землю вбивают 4 прутка и привязывают арматуру к ним так, чтобы имелось расстояние до поверхности почвы.

Следующий этап – заливка фундамента.

У фундамента есть высокая вероятность растрескивания, поэтому на протяжении двух недель (время отверждения материала фундамента) на его поверхности должна находиться влажная ветошь, которую необходимо периодически смачивать и не давать ей высохнуть.

Чтобы воздух в помещении не застаивался – нужна вентиляция. Для этого открывают окна и двери.

Рассмотрим процесс изготовления поэтапно.

I этап – подготовительный

Полуторометровую стальную трубу диаметра 50 см и со стенкой, толщиной 1 см, разрезают на две части: первая – 60 см, вторая – 90 см. Последний отрезок будет использоваться в качестве топки каменки, а из шестидесятисантиметрового фрагмента получится водогрейный бачок.

II этап – строительный

В нижней части отреза в 90 см, предназначенного для топочного отделения, вырезают проем для поддувала. Он должен быть не уже 20 см и не меньше 6 см по высоте. Выше проема приваривается пластина из стали круглой формы, толщиной менее 1,2 см.

Затем вырезают колосниковый проем и приваривают 4 «ушка» для его фиксации. Далее следует вырезание ниши для топки. Оставшийся отрезок трубы можно употребить на изготовление топочной дверцы. Ее размер 25 х 30 см. Когда дверца готова, её навешивают на петли и прикрепляют к ней защелку.

Для изготовления каменки подойдет отрезок той же трубы длиной 30–35 см. Каменку приваривают на верхнюю часть топки и проделывают еще один проем размером 25 х 30 см.

В каменке рекомендуется использование только камней округлой формы. Заполняют ими каменку нужно только наполовину.

К верхней части печи устанавливают муфту из стали. Она послужит в качестве крепежного элемента, на который устанавливают водогрейный бак.

III этап – промежуточный

Бачок для воды изготавливается из отреза в 60 см. Днище приваривают к торцу этого отрезка. Металл для днища используют толщиной 8 мм. В нем прорезают круглый проем диаметром 15 см, чтобы установить дымоход. Отверстие нужно сместить в сторону задней стенки бачка. Дымовая труба плотно, без зазоров приваривается к днищу бака для того, чтоб не допустить протекания воды. Бачок закрывают с помощью металлической крышки с проделанными отверстиями, в которые проходит дымовая труба и добавляется вода.

Стальной квадрат площадки со стороной 30 см приваривается к дымоходу, на уровне в 5 см выше кромки водяного бачка, с целью установить кирпичную трубу. Ее выводят наружу по вертикали сквозь потолочные и кровельные перекрытия. В кирпичной трубе оборудуется задвижка.

В нижней части водогрейной емкости к бачку приваривают кран.

IV этап – установочный

Внутренний монтаж собранной печи производят следующим образом, руководствуясь определенными технологическими правилами:

• Нужно тщательно придерживаться размеров площади, которую запланировали установку печки. Она должна быть в форме квадрата со сторонами 70 см, высота должна быть 15–20 см. Печку необходимо устанавливать так, чтобы расстояние от ее поверхности до ближайшей стены превышало 20 см стены со всех сторон.
• Печку такой конструкции устанавливают на основание из бетона, фундамент должен быть выложен огнеупорным кирпичом на высоту не ниже 20–30 см при помощи растворенной глины.
• Там, где идет печная дымовая труба, нужно выложить утолщенную кирпичную кладку слоем не менее 12 см.
• Все перекрытия, из дерева или других горючих материалов, покрывают асбестовыми составами с добавлением глины или самим асбестом.
• Всю часть дымохода, которая находится между покрытием крыши и потолочным перекрытием необходимо оштукатурить и побелить известью.
• По высоте кирпичную трубу дымохода строят выше полуметра.
• Топочные дверцы ориентируют так, чтобы они «смотрели» на входные двери, а дверца каменки – наискосок на угол помещения.
• В том случае, когда сруб выстроен из дерева, печь из металла обкладывается огнеупором на высоту 120 см, и на 80 см вокруг.

Полезные советы и рекомендации

• Иногда рекомендуется установка каменки внутри топки. Для этого предусмотрена крышка. Такая конструкция имеет возможность функционировать в двух режимах: когда крышка открыта – для получения сухого пара, и закрыта – чтобы вырабатывать большее количество пара.
• Испытывать печку в присутствии посторонних внутри бани не рекомендуется.
• Полки внутри парной лучше размещать на стене, у которой находится печка. Также следует обратить внимание на уровень верхнего полока. Поскольку касаясь потолка головой, можно получить травму. Горячий воздух и пар поднимаются к нему и сильно его нагревают.
• Потолок парной не место для установки светильников, это небезопасно из-за повышенной влажности воздуха.

Наглядный пример самодельной печи для бани смотрите в видео ниже.

Делаем печь для бани самостоятельно

К выбору и строительству печки для бани необходимо отнестись с особо пристальным вниманием, поскольку печка является самым главным ее элементом. В бане она выполняет две очень важные функции: нагревает воду для процедур и разогревает воздух в помещении. Печь бывает с закрытой либо открытой каменкой.

Печь с закрытой каменкой сохраняет дольше тепло, но для прогрева парилки уходит больше времени и дров. Если Вы планируете пользоваться баней не часто, рекомендуется отдать предпочтение закрытой каменке. С открытой каменкой парилка нагревается быстро, но, при поливе камней водой, быстрее охлаждается. Камни, расположенные в парилке должны быть цельными и округленными.

Если хотите возвести самодельную печку для бани, учитывайте рекомендации и советы печников. Прежде чем строить печь-каменку, необходимо ознакомиться с уже существующими проектами, и выбрать для себя подходящую конструкцию. Затем проводится хорошая гидроизоляция фундамента, который необходимо заливать на 5 сантиметров шире печки. В топливник устанавливаются колосники для просева золы в зольник. С помощью зольника улучшается горение топлива, что дает возможность нагревать парилку быстрее. Между топливником и зольником расстояние должно быть не менее 30-ти сантиметров. Обязательно при выводе дымохода установите в вытяжной трубе шибер для регулирования интенсивности тяги.

Требования к банным печам

• Под печью должен располагаться отдельный фундамент.
• Печь должна быть герметична, без разных зазоров и трещин.
• Необходимо деревянную отделку, находящуюся возле печи, обработать антисептиком, но для защиты от самовозгорания лучше все-таки обшить ее стальными листами.
• Металлические элементы печи не должны соприкасаться с элементами из легковоспламеняющихся материалов (пластиковая или деревянная обшивка, и т. д.).
• Зольник должен находиться на расстоянии выше 15 см от пола.
• Расстояние между потолком и верхней кромкой печи не должно быть меньше полметра.
• Рекомендуется около печи зашить пол металлическим листом.
• Печь устанавливается около двери предбанника.

Самодельные печи для бани должны соответствовать следуюющим условиям:

1. Печь должна обеспечивать температуру в верхней части парилки не ниже 80° С, и 45° С в нижней зоне.
2. Камни на печке должны хорошо прогреваться, чтобы при их поливе образовывалось достаточно пара.
3. Если печка работает с помощью твердого топлива, то оно должно сжигаться равномерно.
4. Дымоход и топка печи должны быть герметичные.
5. Печь должна обладать высоким коэффициентом полезного действия.

Варианты самодельной печки для бани

Металлическая самодельная печь из листового металла имеет нижнюю топку и бак для нагрева воды. Часть печи обкладывают кирпичами. Нижняя топка и стенка также кирпичные. Работает печка таким образом: через боковую дверцу льется вода, из которой выделяется пар.

Печь из листового железа работает так, как и в предыдущем варианте: вода и пар поступают через боковую дверцу. Внутренние стенки кирпичные. Для строительства такой печи для бани могут подойти листы железа толщиной более 5 мм.

Кирпичная печка для бани — это один из наиболее популярных вариантов. Она выглядит таким образом: топка выложена из огнеупорного кирпича, ниже топки располагается зольник, заьем чугунная или стальная решетка, которая предназначена для укладки камней. В кирпичной печи присутствует дымоход и дверцы. Горячая вода подается с помощью змеевика. Печь возводят на фундаменте. Для такой конструкции используют раствор, изготовленный из песка и глины. Недопустимо использовать раствор для кладки кирпича, в котором присутствует цемент, который не устойчив к высоким температурам. Кирпичная печь пожаробезопасна. Кладка такой печки является достаточно трудоемким и сложным процессом.

Печь для бани из металлической трубы

Наиболее интересный вариант — это металлическая печка для бани, изготовленная с использованием металлической трубы. Возвести ее можно за короткий срок без проблем. Перед началом работы необходимо тщательно продумать месторасположение будущей печки.

Для возведения самодельной печи из трубы, Вам понадобятся:

• Инструменты— болгарка, сварочный аппарат, электроды диаметр 3,4.
• Материаллы— металлическая труба диаметром 50 см, толщиной стенки 1 см и длиной полтора метра, железо листовое 3- 10 мм, арматура или прут 8 — 10 мм.
• Строительные материаллы— песок и щебень 0,1 куба, цемент 150 кг, кирпич 300 — 400 штук, глина.

Ниже представлена функциональная схема металлической печи из трубы для бани.

1) поддувало; 2) топка; 3) каменка; 4) дверка; 5) кран; 6) резервуар для горячей воды; 7) труба дымоходная; 8) площадка для кирпичной трубы; 9) труба из кирпича; 10) шибер; 11) верхняя часть бака; 12) отверстие для дымохода; 13) крышка с ручкой; 14) отверстие для трубы; 15) дно резервуара; 16) решетка из арматурных прутьев; 17) пластина из стали; 18) колосник; 19) ушки; 20) муфта из стальной шины.

Для того, чтобы установить печь в бане, необходимо залить под нее фундамент. Сбиваем опалубку размером 1×1 м, высотой 30 см. Укладываем одним слоем арматуру квадратами 20×20 см, связывая друг с другом проволокой. Чтобы арматура не лежала на земле, вбиваем по краям четыре куска арматуры и на весу привязываем к ним решетку. Далее заливаем фундамент. Чтобы фундамент не трескался, при высыхании на него ложим мокрые тряпки, которые смачиваем на протяжении двух недель. Для вентиляции открываем все окна и двери.

Пошаговая технология изготовления печи из трубы

I шаг. Подготовка деталей, из которых будет изготовляться печь

Берем трубу длиной полтора метра, диаметр пятьдесят сантиметров, толщина стенки трубы не меньше одного сантиметра и вырезаем детали необходимые для печи. Трубу разрезаем на две части: одна 60 сантиметров, вторая 90 сантиметров. Из отрезка трубы, который больше, будем устанавливать топку и каменку, а меньший отрезок используем для водогрейного бачка.

II шаг. Строим печь

Внизу большего куска трубы, которая предназначена для каменки, вырезается отверстие для поддувала. Его ширина 20 сантиметров и высота 6 сантиметров. Над вырезом при помощи сварки монтируется круглая стальная пластина, толщина которой не меньше 1,2 сантиметра. Потом отдельно вырезается часть металла для колосника в поддувале. С помощью сварки приваривается четыре ушка, чтобы его закрепить.

Дальше вырезаем нишу, где будет расположена топка. Из остатка трубы делаем дверцу для топки размером 25 на 30 сантиметров и навешиваем ее на петли. К дверце прикрепляется защелка. Из отрезка трубы высотой 30 или 35 сантиметров делаем каменку. Привариваем ее над топкой и делаем еще одну дверцу, размер которой 25 на 30 сантиметров.

Округленными камнями заполняем каменку (половина ее объема). Устанавливаем в верхней части печки стальную муфту, которая нужна для крепления водогрейного бака.

III шаг. Изготавливаем водогрейный бак

Для изготовления бака используем отрезок меньшей трубы (60 см). Привариваем к торцевой части отрезка трубы дно, толщина которого должна быть восемь миллиметров. В дне необходимо прорезать отверстие диаметром 15 сантиметров для установления дымовой трубы. Оно должно быть смещено к задней стенке резервуара.

Дымовую трубу наглухо привариваем ко дну бачка, чтобы избежать протечки воды в топку. Сверху бак закрывается металлической крышкой, в которой должны быть отверстия для дымовой трубы и для воды. К дымовой трубе, на 5 сантиметров выше резервуара, нужно приварить стальную квадратную площадку со сторонами по 30 сантиметров, для установления кирпичной трубы, которая выводится через потолок, а затем через крышу.

Кирпичную трубу оборудуем задвижкой. Напротив водяного отверстия внизу к баку привариваем вентиль с краником.

IV шаг. Устанавливаем готовую печку в помещении

После сборки металлической печки из трубы можно проводить ее монтаж в помещении. При установке печи необходимо придерживаться технологических правил:

1. Необходимо строго соблюсти размер площадки, на которой будет устанавливаться печь. Площадка должна иметь квадратную форму со стороной 70 сантиметров и высотой 15 — 20 сантиметров. Печь должна устанавливаться на расстоянии 20 сантиметров от стены.
2. Печь такой конструкции устанавливается на бетонный фундамент, выложенный из огнеупорного кирпича, высотой 20 — 30 сантиметров с помощью раствора из глины.
3. В местах, где проходит вывод печной трубы, необходимо сделать утолщение кладки из кирпича— около 12 сантиметров. Перекрытия (деревянные) покрываютя картоном, асбестом или войлоком, смоченными раствором из глины. Промежуток трубы от крыши до потолка должен быть оштукатурен и затем побелен известью. Высота наружной кладки кирпичной трубы должна быть более 50-ти сантиметров от уровня крыши.
4. Дверки топки должны направляться в сторону выхода, а дверца каменки — к углу бани по диагонали.
5. Полки в парной должны располагаться у стены, где стоит печь. Необходимо рассчитывать их высоту, чтобы сидя головой не касаться потолка. Нагретый воздух поднимается вверх, и из-за этого потолок очень горячий. На потолке в парной не стоит устанавливать светильники для безопасности нахождения в ней.
6. Если баня деревянная, то металлическую печь для противопожарной безопасности следует обложить кирпичом. Высота кирпичной облицовки 120 сантиметров, длина 80 сантиметров с обеих сторон печи. Теперь можно строить стенку.
7. Испытание печи необходимо проводить без присутствующих в бане.

Для построения самодельной печи для бани из металлической трубы, воспользуйтесь нашей инструкцией, которая поможет вам осуществить свою мечту. Желаем удачи!

Оцените статью: Поделитесь с друзьями!

Металлические печи для бани: пример устройства самоделки

Металлические печи всегда были серьезной конкуренцией для кирпичных – и в частных домах, и в банях. Они быстро нагреваются и просты в монтаже, что и привлекает сегодня тех, кто строит свою заветную парную своими руками. С одной стороны, металлическая печь для бани отличается эстетичностью и хорошей теплопроводностью. Но, если использовать ее технически неправильно, не избежать пожара. Вот почему так важно учесть все нюансы – о чем и будет эта статья.

Какими бывают современные металлические печи?

Самые простые самодельные металлические печи для бани – это так называемые «буржуйки». Они состоят из ящика с трубой и дверцей, дают мало тепла, а вот дров требуют много. Можно сказать, такие печки – это попросту пережиток прошлого.

Современные же металлические банные печи куда более безопасны. Изготавливаются они в основном из листового железа в 4-5 мм толщиной, с продуманной специальной тепловой камерой для каменной засыпки. Часто их конструкция предусматривает и бак для воды – даже до 70 литров объемом. Но самое главное – металлическая печь обязательно выкладывается огнеупорным кирпичом. Ведь только так можно избежать ожогов и позволить воздуху разогреваться равномерно.

Всего же металлические печи для бани чертежи имеют трех видов: закрытая конструкция, открытая и комбинированная. Первая особенно удобна в семейных небольших банях благодаря своей компактности – внутри и снаружи она застраивается красным кирпичом ради теплоемкости. Сами кирпичи в ней зафиксированы проволочными скрепами, а посредине печи установлена решетка для камней.

Печи же открытой конструкции имеют бак с объемом поменьше, а каменку – открытую. Парилка такой печью прогревается намного быстрее, а для увеличения теплоемкости камни накрываются экранной оцинкованной крышкой. А вот комбинированные металлические печи изготавливаются из листов стали с толщиной 3-5 мм и состоят из топливника с двумя задвижками, поддувалом и решеткой, и из двух патрубков 10 и 14 см диаметром, с четырьмя отверстиями для трубы и обводного колена.
Бывает железная печь для бани разной и по виду топлива:

• Электрическая

Конструкции электрических металлических печей состоит из корпуса с нагревательными ТЭНами и теплоизоляционными материалами.

Это – железные печи для бани с термостатом для регулирования мощности. За безопасность агрегата отвечает предохранительное устройство, которое мгновенно перекрывает подачу газа, если огонь потух.

Такие печи нагреваются медленнее, зато радуют теплом настоящего огня и приятным запахом. Но топлива они требуют немало, как и постоянного ухода за ними.

Пример установки жаростойкого экрана на печку и ее облицовка мыльным камнем — талькохлоритом

Пример устройства металлической печи-самоделки

Сколько бы не ругали самодельные железные печи для бани за «жесткость» тепла, преимуществ у них куда больше, чем недостатков:

• Парилка полностью прогревается буквально за 1,5 часа – ведь металл обладает куда большей теплоотдачей, нежели кирпич или камень.
• Угарным газом отравиться практически невозможно: все вредные вещества при сгорании дров уходят в дымоход, а не проникают через невидимые щели.
• Даже, если дрова мокрые – помещение не задымится.

Но устанавливать железные печи в баню нужно грамотно: не ближе, чем на метр от стен, только рядом с дымоходом и на хорошее, массивное основание из огнеупорных материалов.

Неплохая самодельная железная печь для бани может быть сделана и своими руками – на самом деле это не так сложно, как кажется. А то, что по внешнему виду она будет уступать эффектной магазинной – это пустяк, ведь все равно понадобится кирпичный экран, который все закроет. Главное – чтобы толщина металла была не менее 10 мм.

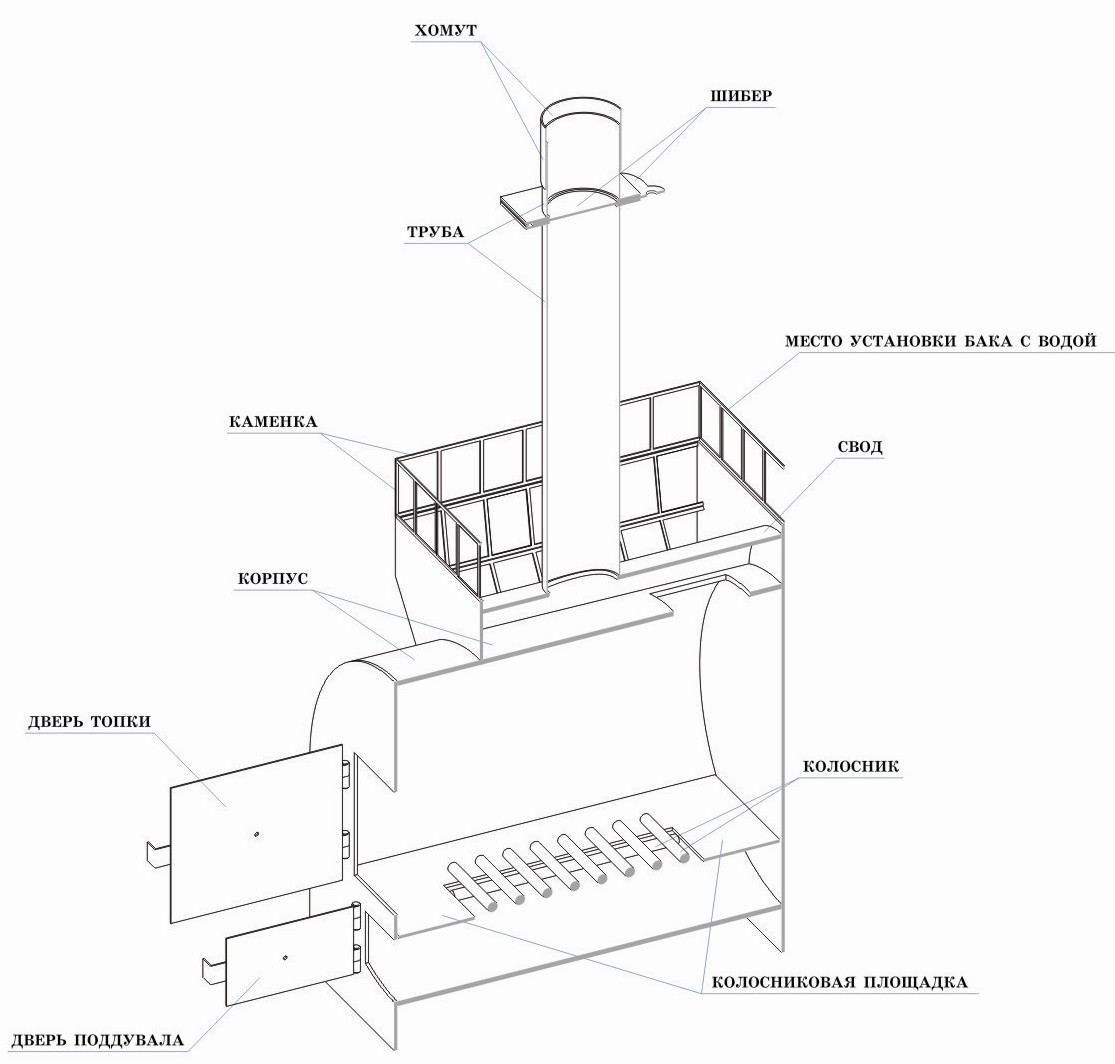

Монтаж железной печи в стену бани из бревен

Всего в печке две главные части: одна для топки, вторая – для бака с водой. Внизу трубы нужно будет сделать вырез до 20 см шириной – это будет поддувало, над ним же – смонтировать круглую стальную пластину. После чего вырезается ниша для топки, и из куска металла – дверца. Теперь над топкой приваривается каменка – так, чтобы от ее верха до дна было не меньше, чем 10 см. И, наконец, бак для горячей воды – в нем будет отверстие для дымовой трубы. Важно при этом всем внимательно следить за герметичностью всех швов.

Почему так важна форма печи?

От формы печи зависит и ее производительность, и удобство эксплуатации. Так, чаще встречаются такие металлические печи: цилиндрические, фигурные, горизонтальные и наиболее практичные – прямоугольные. Последние хороши тем, что уголоватые зоны их никогда не накаляются докрасна, а потому именно такой каркас в буквальном смысле «держит» форму печи. Хотя даже при такой конструкции ребра жесткости лишними не будут – их можно оборудовать с помощью приваренных уголков.

А вообще форма топливника полностью определяет, какие именно элементы будут больше нагреваться, а какие – меньше. И разогрев одного элемента (к примеру, низа) приводит к уменьшению степени нагрева стенки от зоны горения, что помогает помещению парилки разогреваться более равномерно и устанавливает баланс тепловых потоков. Во-вторых, правильный разогрев определяет механическую устойчивость конструкции. И менее устойчива в этом плане цилиндрическая и круглая печь – вот почему стенки у нее всегда очень толстые, усиленные. В прямоугольной же тонкие стенки держатся за счет холодных углов, но и коробления со временем избежать не получится – это факт.

Установка металлической печи должна проходить по всем правилам — жаростойкие экраны и фундамент, если понадобится

Но правильно выбрать металлическую печь по одной только форме и материалу не так просто – есть масса важных моментов. И самое главное – это предупредить возможное коробление стенок печки, т.е. сплющивание печи из-за перегрева. Это крайне опасно в плане пожара: перегрев металлических стен приводит к образовании трещин в так называемых «складках коробления», которые со временем расширяются и приводят к воспламенению бани.

Об этом процессе более подробно: горячие листы металла естественным образом увеличиваются в линейных размерах, сильно вспучиваются — и оттого гнут соседние, более холодные части печи. И при остывании они уже не могут вернуться в прежнюю форму. А потому при выборе металлической печи для бани или ее самостоятельно изготовления важно провести тщательный осмотр всех ее стенок на предмет прогаров или трещин.

Если же все окажется в порядке – новая металлическая печь будет радовать теплом и прочность еще много лет!

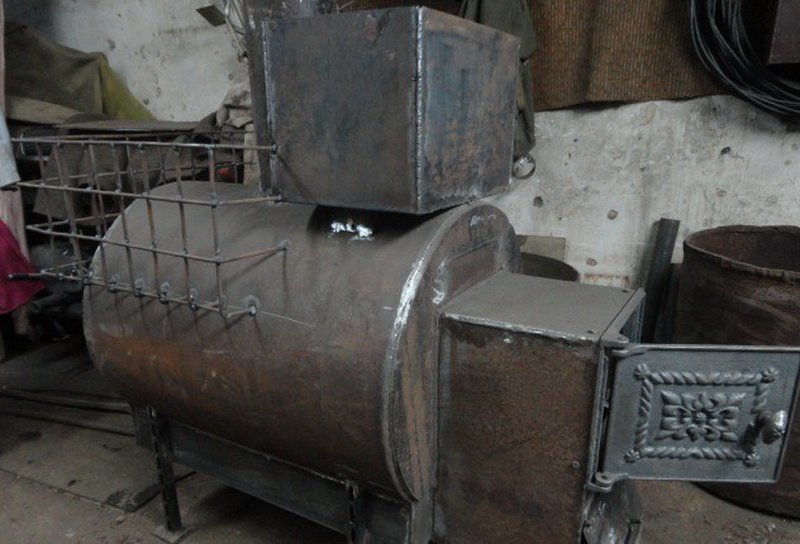

горизонтальная печка самодельная, как сделать


Содержание:


Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение — печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.




Коротко о печах из труб


Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.


Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.





Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Вертикальная печь из трубы


Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

• Сварочный аппарат;
• Электроды для сварки металла;
• Инструмент для резки металла, например, болгарку;
• Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
• Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
• Два листа металла толщиной в 10 мм;
• Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
• Арматуру;
• Колесник;
• Врезной металлический кран;
• И 4 комплекта дверных петель.





Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

1. Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.
2. Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
3. Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
4. Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
5. Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: «Как сделать сетку на трубу для камней в бане – теория и практика»). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
6. Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: «Как сделать и установить бак на трубу для бани – практические рекомендации»). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
7. Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Горизонтальная печь из трубы


Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

• Основная труба должна быть длинной в 75 см и диаметром в 53 см;
• Вторая труба должна быть меньшим диаметром (11,4 см).


Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.








Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

1. Расположите трубу горизонтально и приварите к ней ножки;
2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.





Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

Как сделать печь для бани из трубы своими руками: видео, чертежи

Настоящий русский человек никогда не откажет себе в удовольствии попариться в баньке. А что считается центровой составляющей любой бани? Без сомнений — это печка. Современный рынок готов продемонстрировать вам разные устройства. Но подобные конструкции оказываются не каждому по карману. Тогда в голову закрадывается мысль — могли бы вы обойтись без сторонней помощи? Практика показывает, что достаточно небольшого навыка в использовании сварочного аппарата и у вас всё получится.

О разновидностях

Самая экономная, распространенная и легкая в монтаже печка — это печь из трубы. Вам даже не придется знакомиться с азами печного мастерства. Данная статья познакомит вас с парочкой разновидностей банных печей. Сначала речь пойдет о такой, где труба будет установлена вертикально, а затем горизонтально.

Поэтапное руководство

Изготовление банной печи с вертикальной трубой

Самодельная печь для бани из трубы (вертикальная)

Для изготовления такой конструкции вам в помощь надо взять аппарат для сварочных работ, инструменты, чтобы резать металл, сварочные электроды, труба (два куска 60 и 90 с диаметром 50 см и больше, с толщиной стенок в 10 мм), арматуру, дымоходную трубу с диаметром 15 см (длина должна позволить еще трубе возвыситься над крышей), врезной кран из металла, труба с диаметром 35 сантиметров (для каменки), металл (пару листов толщиной 10 мм), колесник и дверные петли (четыре комплекта).
Тот кусок трубы, который длиннее, будет использован для топки, а труба для бани покороче будет использована в качестве бака для воды.

Как сделать вертикальную трубу своими руками

Ваши дальнейшие действия:
• вы должны подготовить металлический лист. Из него надо будет вырезать овал. Это будущее дно. Диаметр этого круга должен быть аналогичным диаметру главной трубы. Потом берете большой отрезок трубы и к нему уже приваривается это самое дно.
• не плохо было бы тут же укрепить конструкцию. Для этого вам надо подготовить металлический каркас из профиля. В будущем это станет ножками.

банные печи из трубы

• далее приступайте к изготовлению дверки. Располагаться она будет сбоку, от дна должно быть четыре сантиметра. Её размеры 25 на 8. Вырезать её можно болгаркой. На куске петли, который вы вырежете, надо будет расположить ручку и щеколду. Они привариваются.
• теперь придется позаботиться о колосниковой решетке. Вам снова понадобится металл. Вернее, металлический круг. У внутренней трубы и этого круга должен совпадать диаметр. Вам надо разметить центр этого круга и вырезать прямоугольник. Центр этой фигуры будет заварен прутьями арматуры, которые надо выложить в виде решетки.
• от колосника надо отступить сантиметров 20 и вырезать дверку, в которую надо будет закладывать топливо. Размер — 25 на 25. Делаете петли и закрепляете запорную ручку.
• Ну а сейчас настало время каменки. Работа может быть выполнена несколькими способами. Начинайте с основания. Оно понадобится для того, чтобы было куда положить камни.
Ваше вниманию будет представлен способ попроще. Для этого вам надо приготовить прутья. Находите верхний край трубы и от него вглубь отмеряете 15 см. На этом месте надо наварить решетку. Именно на ней и будут располагаться камни.

Работая с опасным инструментом, не забывайте о средствах защиты

Чтобы у вас была возможность в дальнейшем достать камни, вам надо будет немного выше решетки для камней прорезать отверстие прямоугольной формы размером 25 на 8. И так же оборудовать его дверкой. Тогда вам будет легче производить замену камней и счищать нагар с решетки.

Такую конструкцию конечно соорудить проще, но у неё есть свои минусы. К примеру, при большом количестве наложенных камней может быть нарушена циркуляция воздуха в печи. Тогда дым выйдет в саму баню.

• теперь переходите к баку для воды. Для этого понадобится труба, которая по высоте меньше. К ней приваривается дно. Образуется бочка. В дне надо сделать дырку для дымоходной трубы. Диаметры должны быть одинаковыми. Берете парубок, вставляете го и ввариваете.

Чертеж вертикальной трубы

• будет удобнее, если крышка бака будет сделана из двух частей. Берется круг аналогичного диаметра как и бак. Потом он делится пополам.
• Снизу бака надо разместить кран для забора горячей воды.
• и последний штрих — сварить части между собой.
Таким способом вы можете смастерить печку из трубы в 500 мм. Какой бы не был диаметр трубы, принцип работы тот же самый. Главное условие заключается в толщине стенок (10мм). Иначе печь может быстро перестать быть рабочей.

Горизонтальная печь

печь из трубы своими руками горизонтальная

Чтобы приступить к изготовлению банной печи с трубой, которая будет располагаться горизонтально, придется так же заготовить некоторые материалы. В принципе, они те же самые, что и в предыдущем случае: сварочный аппарат плюс электроды к нему, то, чем можно порезать металл, в этом случае трубы нужны других размеров по 75 см и диаметром 53 (толщина стенок такая же 10 мм), потом ещё нужна одна труба с диаметром 11,4 см, колосники, стальная арматура, петли для дверей, пару листов из металла, нержавейка и врезной кран.

Отличительная особенность подобного строения заключается в том, что вы можете самостоятельно определиться с местом расположением бачка для воды: на самой топке или привешен за ней. Чаще всего бак изготавливают отдельно.

• Главная труба должна быть расположена вами горизонтально. Если есть желание, то можете сразу и ножки приварить.
• Вам надо опуститься к нижней точке, которая находится на трубе. От неё отсчитываете такое расстояние, которое равнялось бы 1/3 диаметрам. Далее вам понадобится металлический лист. Из него вы должны вырезать прямоугольник, длина которого составляет 750 мм, а ширина приравнивается к тому расстоянию, которое вы замеряли. Это будущая площадка, где будут закладываться дрова.

горизонтальные банные печи из трубы

Как сделать горизонтальную печь из трубы своими руками

В центре этого прямоугольника организовывается дырка для колосниковой решетки.
• то, что у вас получилось, надо приварить теперь к трубе.
• подготовьте два металлических прямоугольника 53 на 70. Это торец печи. Приваривать эти части надо к торцу основной трубы.
• Лицевая часть должна быть оборудована отверстиями, которые в будущем станут поддувалом и топливной камеры.

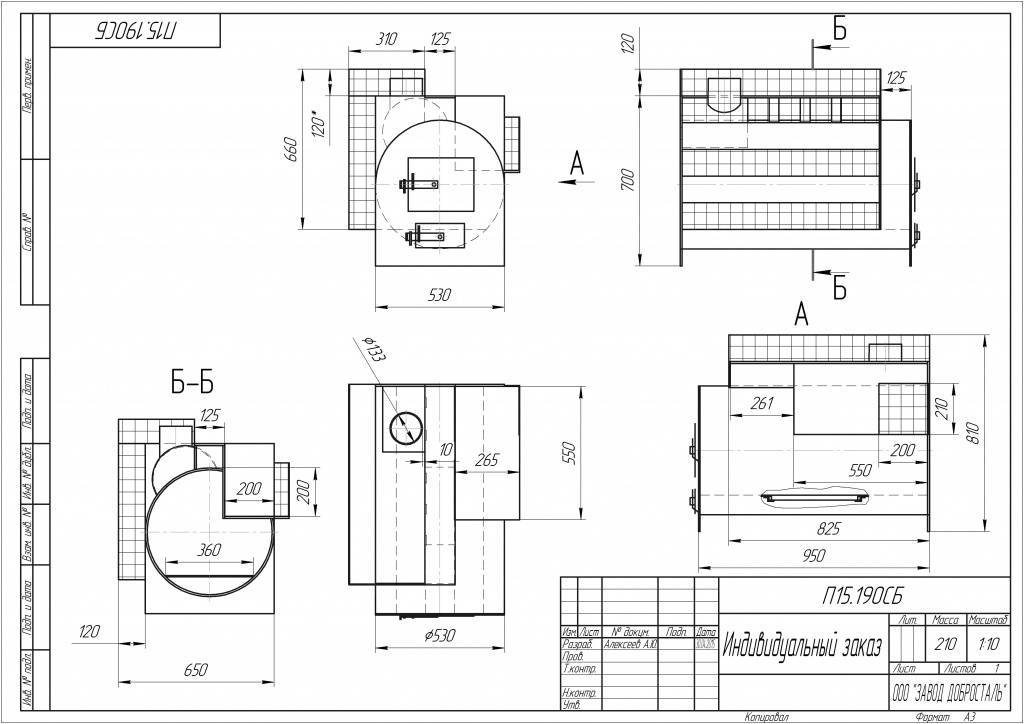

Банная печь из трубы горизонтальная. Схема

• теперь надо позаботится о том, через что будет выходить дым. Отверстие будет расположено вверху главной трубы поближе к задней стенке.
• Труба, у которой диаметр равен 20 см, а длина 35 см, будет разделена на две равные части. Торцы одно половины надо заварить. Где-то в районе середины нужно прорезать отверстия для дымоходной трубы.
• туда, где должна быть дырка для дымовой трубы, вы должны вставить патрубок и приварить его.
• арматуру вы будете использовать как материал для изготовления корзины для камней. Её месторасположение — над топкой.

• бак, в который будут заливать воду, вам надо будет сделать из нержавеющей стали.

Банные печи своими руками — пошаговая инструкция!

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

• наличие необходимой тепловой мощности и возможности для ее регулирования;
• наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
• отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
• наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугунаПечи для баниПечь в банеПечь в бане

Компактная печь для бани

Компактная печь для баниКонструкция печи

Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

• корпус из металла;
• стенка из кирпича;
• дымоотводящая труба;
• водяной бак;
• топливник;
• решетка из чугуна;
• камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

• металлический корпус;
• дымоход;
• топливник;
• поддувало;
• дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Узнайте, как установить парогенератор для бани своими руками, а таже ознакомьтесь с инструкцией для домашнего мастера, из нашей новой статьи.

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Печь из металлической трубы

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Самодельная печь из металлической трубыИз куска трубы делаем камеру для камнейДелаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Цены на банные печи Гефест

Банные печи Гефест

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

Установите печьУстановите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

Банная печь из трубы горизонтальная

Удачной работы!

Видео – Банные печи своими руками

Самодельные банные печи фото —

Самодельные печи для бани: рекомендации по изготовлению

Поскольку покупка фабричного изделия от производителя с мировым именем – дело весьма затратное, многие наши соотечественники предпочитают самодельные печки для бань. Если внимательно изучить конструкцию такой печи, то становится ясно, что никаких особо сложных деталей в ней нет. А потому изготовить ее своими руками можно при наличии минимальной сноровки.

В разделах нашей статьи мы расскажем о том, как делаются металлические и кирпичные самодельные печи для бань.

Схема и габариты самодельной конструкции

Металлические модели

Проектировка и подбор материала

В большинстве своем самодельные печки для бани представлены стальными и кирпичными моделями. Конечно, встречаются и оригинальные конструкции, использующие фабричные детали (например, цельнолитые чугунные топки), но они являются скорее исключением, а потому рассматривать их мы не станем.

И все же, если вы считаете, что имеющихся навыков хватит, то попытаться сложить каменку для небольшой бани можно.

• Для кладки нужно использовать полнотелый красный кирпич. Каменка и стены выкладываются из обычного материала, а вот топливник и футеровка требуют использования огнеупоров.
• Наилучший эффект обеспечивает использование песчано-глиняного раствора (1:1).
• Также некоторые специалисты советуют применять специальные термостойкие добавки, но если инструкция соблюдается точно, то и на глине с песком самодельная печь для бани стоит просто великолепно.

Фундамент

Для того чтобы конструкция была максимально стабильной, под нее необходимо уложить качественный фундамент.

Для поддержки массы конструкции в полтонны или более основание нужно обустраивать примерно по такой схеме:

Фото котлована под основание

• На грунте размечаем участок под капитальную несущую конструкцию и вынимаем субстрат на глубину не менее 0,5 м.

Совет! Габариты фундамента делаем ровно на полкирпича больше габаритов конструкции.

• Дно полученного котлована выравниваем, трамбуем и засыпаем слоем песка.
• Установив опалубку, заливаем ее раствором. В качестве наполнителя можно использовать гравий, щебень или бутовый камень.
• Основание просушиваем в течение двух недель, после чего обеспечиваем качественную гидроизоляцию, укладывая поверх фундамента полосы рубероида. Укладку проводим минимум в два слоя, заполняя пустоты битумом или мастикой.

Последовательность работ

Самодельные печки в баню кладутся по такой схеме:

• Подготовленный кирпич замачиваем в воде на несколько минут. Это позволит нам избежать обезвоживания раствора, и обеспечит максимально качественно сцепление.
• Далее приступаем к кладке первого ряда, полностью покрывая кирпичами основание.

Порядовка кирпичной печи небольшого размера

• Второй ряд укладываем по периметру, очерчивая контуры будущей печи. При определении последовательности следует ориентироваться на порядовку (последовательность размещении блоков в каждом ряду).
• При укладке третьего ряда закладываем в швы проволоку, закрепленную на петлях дверцы для поддувала. Проволоку лучше использовать оцинкованную – так фиксация получится более надежной.

Обратите внимание! Если габариты дверцы не совпадают с габаритами кирпича, то блоки можно немного подпилить.

• Продолжаем класть кирпичи, контролируя углы с помощью отвеса и уровня. На четвертом ряду монтируем зольную решетку.
• Далее возводим кладку, постепенно поднимая уровень стенок. На необходимой высоте (она опять же определяется порядовкой для конкретной модели) устанавливаем колосниковую решетку и топочную дверцу.

Укладка колосниковой решетки

• Поверх топки монтируем решетку каменки – на нее мы затем уложим камни, которые будут нагреваться и обеспечивать равномерный жар.

Совет! Чтобы получить максимальную температуру при минимальном расходе топлива, банная печь может быть оборудована комбинированной засыпкой – галька или базальт вперемешку с чугунными литыми шарами.

• На следующем этапе необходимо смонтировать бак для воды. Для этого нам понадобится металлическая емкость с крышкой. Её мы устанавливаем в печь и обкладываем кирпичом. Также возможен открытый монтаж бака, но в этом случае повышается риск получить ожог при прикосновении к горячей поверхности.

Готовая конструкция с декоративной облицовкой

• Трубу можно как выложить из кирпича, так и сделать из металла. Второй вариант гораздо проще и практичнее, но теплопотери будут более существенными.

Уложенную печь следует оштукатурить глиняным раствором (одна часть глины на полторы-две части песка). Не так давно мастера отдавали предпочтение смесям с добавлением асбеста, но канцерогенные свойства этого материала делают его использование нежелательным.


Вывод

Самодельные банные печи могут быть изготовлены по разным технологиям. Выше приведены лишь самые простые варианты, которые могут быть реализованы начинающим мастером (см.также статью «Чертежи печи для бани из металла: простейшие конструкции»).

Если же вы хотите сделать более сложную модель, советуем внимательно изучать дополнительные источники информации, и в первую очередь — видео в этой статье.

Как сделать печь для бани своими руками – подробности от мастера

В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок. Достаточно часто походная баня с печкой делается самостоятельно.

Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку. Печи для бани с закрытой каменкой достаточно эффективны.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

• Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Чтобы получилась лучшая печь для русской бани, сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
• Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3 , потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.

Изготовление печи для сауны

Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.

Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

Как сварить печь для бани из трубы или баллона

Самодельная банная печь на дровах – достойная альтернатива заводским аналогам. Далеко не каждый любитель банных процедур может купить металлическую буржуйку или построить добротный кирпичный отопитель, под который и места не всегда хватает. Имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Цель статьи — рассказать, как своими руками сварить печь для бани из трубы большого диаметра или газового баллона.

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

Готовая печка с сеткой для камней и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

• листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
• асбестовый шнур – на уплотнение дверец;
• отрезок трубы DN150 для патрубка дымохода;
• арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
• уголок 25 х 3 мм;
• подходящий металлопрокат для ножек;
• ручки дверец покупные.

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

Проверяем цвет искр от стали на наждаке

При сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент: эта сталь расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву сварных швов. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.

Отличить металл с низким содержанием углерода довольно просто. Надо поднести край листа к вращающемуся кругу наждачного станка, чтобы изучить цвет и поведение искр. Они должны быть светло-желтыми и сыпаться прямолинейно, как показано выше на фото. Если цвет искры ближе к белому и рассыпается она в разные стороны с множеством «звездочек», то материал содержит высокий процент углерода. Тусклый оранжевый, красный либо яркий белый цвет свидетельствует о том, что сталь – легированная.

Порядок ведения работ

Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

• талькохлорит;
• базальт;
• речная галька;
• белый или малиновый кварцит;
• габбро-диабаз.

Буржуйка с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парной

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

Металлические печи для бани своими руками

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.


Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».

К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.


Дровяная печь из листовой стали: 6 ступеней (с изображениями)

Корпус основного ящика: Когда дело дошло до сгибания ящика, я понял, что это сложнее, чем я первоначально думал. Я не хотел отрезать слишком много стали на случай, если она расколется. Он действительно раскололся в одном углу, но я не особо волновался, так как все равно планировал сварить все изнутри.

В итоге я использовал паяльную лампу, чтобы нагреть область, которую нужно согнуть, сначала для размягчения металла, а затем применил грубую силу и немного смазки для локтей, чтобы сформировать коробку.

Итак, как только коробка сформирована, вы просто проводите валик сварного шва по внутренним углам — это не должно быть слишком аккуратно, так как его никогда не видно, поэтому используйте это как практику для более заметных частей. Я также сварил переднюю часть изнутри и снаружи и отшлифовал эту плоскость. большая часть этого стыка будет видна, поэтому он должен хорошо выглядеть.

Перегородка: Затем я вырезал кусок, который я использовал бы в качестве перегородки, который проходил почти по всей длине коробки с задней стороны, оставив небольшой зазор спереди примерно 30 мм для нагнетания горячего воздуха вокруг вторичного ожога.

Верх: Затем я вырезал верхнюю часть и приварил ее на месте снаружи — так что эти сварные швы должны были быть прочными и красиво выглядеть. так что не торопитесь! Я скругил углы, чтобы не цепляться за них, и увеличил верх примерно на 50 мм по всему периметру, чтобы верхняя поверхность была более удобной. Итак, верхняя часть: длина 600 мм x ширина 300 мм.

Я прорезал отверстие в верхней части печи, просверлив в нескольких местах по кругу, а затем вырезав его лобзиком.Эту деталь я потом использовал как заслонку в дымоходе.

Нижняя часть: Затем я приварил несколько маленьких выступов внутри внизу для основания, чтобы закрепить их, просверлил и заклеил их лентой, чтобы в них можно было вставить несколько хороших болтов с потайной головкой под шестигранник, которые у меня были. Основание находится заподлицо с дном. В то время я не делал никаких фотографий этого, но постараюсь сделать несколько готовых снимков.

24 Дровяные печи своими руками — Thehomesteadingboards.com

Вот 24 дровяных печи своими руками, которые может построить каждый.Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены с небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что ты сделаешь это на сто процентов.

Когда мы построили нашу коптильню почти шесть лет назад, мы спорили о том, что мы хотим использовать в качестве источника дыма. Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

Источник

Моя немедленная реакция лучше всего описана слева.Использование ископаемого топлива для курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность. Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.

Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью высокотемпературного рустолеума. Я называю это своим маленьким коричневым бомбардировщиком. В качестве дымовой трубы мы использовали кусок трехдюймовой трубы глушителя, которая затем привязывалась к трубе, идущей в нашу коптильную камеру. Но хватит о нашем проекте; Давайте перейдем к 24 другим дизайнам.

Некоторые из них представляют собой не что иное, как водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.

24Mini Camping Stove

CC Автор: 2.5

Lazyman’s Mini Camping Brazier от воблера.

Мини-мангал для кемпинга горит около 15-20 минут, прежде чем за одну загрузку останется немного пепла. Учитывая его размер, при запуске он выделял много тепла и лишь немного дыма. Поскольку пламя гаснет, его будет легко поддерживать.

23Rocket Stove

CC Автор: 2. 5

Rocket Stove by Andytompkins

Обожаю ракетные печи… Для тех, кто не знает, что это отличный способ готовить на дровах.Основной принцип — сжигать дрова горячим и быстрым способом, что более эффективно. Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки важны, поскольку это предполагает частую обрезку листового металла.

22 Взломать Weber

CC Автор: 2.5

Взломать Weber Rapidfire®, Markyb

За эти годы я сделал несколько таких печей, вырезанных из жестяных банок и прочего металлолома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, будто был готов к взлому действительно хорошей дровяной печи.

21 Дровяная печь

CC Автор: 2.5

Дровяная печь от carsten888

Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими горячими искрами. Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.

20 Дровяная печь с резервуаром для горячей воды

Public Domain

Водонагреватель в дровяной печи от ShutterBugger

Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать конструкции дровяных печей.В «Новостях Матери-Земли» (выпуск № 49 — январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.

19Миниатюрная походная плита

CC Автор: 2.5

Миниатюрная походная плита от Random_Canadian

Глядя на походные печи, я подумал, что мне нужна крошечная. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных трубок лома и около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.

18 Дровяная горелка для газовых баллонов

CC By: 2. 5

Дровяная горелка для газовых баллонов от btop

Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок. Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.

17 Пограничная плита из газового баллона

CC Автор: 2.5

Сделайте Пограничную плиту из газового баллона от Beenay25

Недавно я увидел в сети печку пограничного типа и подумал, насколько она хороша для кемпинга.Я также думал, что цена была глупой, и что я мог сделать такой же хороший почти за бесценок. Я не могу не подчеркнуть, насколько важно безопасно пройти этот этап. В газовом баллоне не должно быть газа.

16 Ракетная печь космического корабля «Шаттл»

CC Автор: 2.5

Ракетная печь космического корабля «Шаттл» автор: msel

Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На ее создание у меня ушел один день. Если вы хотите построить, изгибая внешний стальной корпус, вы можете сделать это без особой сварки.

15 Подогреватель массы с ракетной печью

CC Автор: 2.5

Подогреватель массы с ракетной печью от Seniortrader

Через Google Translate: Топливо подвергается сильному нагреву. Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.

14CNG Трубка Salamander

CC By: 2,5

Трубная газовая печь Salamander от Rimar2000

Около двух месяцев назад я обнаружил на свалке (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, который, несомненно, принадлежал одной из нескольких угнанных машин, которые там сгорели.С трудом поднял, загрузил в багажник машины и привез домой.

13 Дровяная печь из листовой стали

CC By: 2.5

Дровяная печь из листовой стали от GarlicCharge

Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат был очень успешным … Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, и выдает примерно 4-5 кВт, когда он полностью нагреется до температуры.

12Ракетный нагреватель массы

CC Автор: 2.5

Как построить подогреватель ракетной массы с помощью велакреации

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.

11 Бочковая печь

CC Автор: 2.5

Бочковая печь Построена при помощи Falling_stone

У меня есть несколько бочек из нержавеющей стали. Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.

10 Горелка для баллонов с газом

CC By: 2.5

Горелка для баллонов с газом от Dw-fabriation

Моя профессия — сварка и производство, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка. Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.

9Pot Belly Stove

CC Автор: 2.5

Pot Belly Stove / Открытый дровяной обогреватель от qakaos

Вот моя версия типичного «уличного дровяного обогревателя», построенного во время каникул и подготовленного к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня на сварку вещей вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.

Горшочная печь из баллона с пропаном

Public Domain

Горшочная печь.сделанный из бензобака доктором Куи

Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень немногие менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.

7 Печь из лома

CC Автор: 2,5

Дровяная печь из лома от NutandBolt

Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо отметила, сколько раз я буду использовать печь, а сколько раз мы будем сидеть холодным днем ​​в саду с теплая дровяная печь.

6Minion Log Burner

CC Автор: 2.5

Minion Log Burner от doddieszoomer

Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.

5Vader Газовая баллонная плита

CC Автор: 2.5

Газовая баллонная горелка Vader от doddieszoomer

Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, куда пойдет петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4×10 мм. Мне легче просверлить, постучать и прикрепить петлю, пока бутылка цела.

Газовая горелка для баллонов

CC Автор: 2.5

Газовая горелка для баллонов от doddieszoomer

Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки не качаются. Распыление краской для печи и барбекю. Что ж, первый огонь — это ошеломительный успех, я действительно впечатлен тем, сколько тепла он выделяет… если бы я снова зажег огонь, я бы сделал дверь меньше.

Горелка в форме поросенка

CC By: 2. 5

Горелка в форме поросенка. автор: RuudvandeLooij

Добро пожаловать на создание моей версии газовой горелки на дровах. Я надеюсь, что вам всем он понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду подробно описывать, как правильно выполнять сварку.

2Babe BBQ

CC От: 2,5

Babe-BQ от abitdifferent

Я смотрел на несколько газовых баллонных плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для контроля тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения требуются только гриль и пепельница.

1 Дровяная печь Боббы Фетта

CC Автор: 2.5

Дровяная печь Бобы Фетта от RushNafikov

Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки радиатора из хозяйственного магазина (серебристая и черная) и краска для двигателя (красная и зеленая).

Одно слово предупреждения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при разрезании баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рискнуть использовать списанный бак. Будьте осторожны, люди.

Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

Наша семья переехала в штат Мэн 17 лет назад, чтобы вести более простой образ жизни после рождения дочери. Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы мы могли поделиться своими проектами с людьми, которые также хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Как сделать тепловые экраны для дровяных печей

Достаточные зазоры — одно из двух наиболее важных элементов безопасности при установке любой дровяной печи. (Другой — подходящие материалы.) Правильно установленная и обслуживаемая дровяная печь может быть одним из самых безопасных приборов в вашем доме.Но изменение разрешений может создать очень опасную ситуацию.

Не верь изображениям

Глянцевая плитка и очаг Карлик 4кВт

Мы получаем много вопросов о фотографиях печей, которые кажутся гораздо более тесными, чем разрешено. «Как они могут это сделать?»

Иногда по фотографии сложно определить, насколько близко плита от стены. Зазоры могут быть нормальными, но на фото они кажутся ближе, чем есть на самом деле.

Люди действительно часто нарушают допуски и публикуют результаты в Интернете. То, что это кто-то сделал, не означает, что это безопасно.

В некоторых случаях печи устанавливаются таким образом, что их невозможно установить, а затем исправить позже. Например, в Tiny House Nation S5E15 у них не было времени установить дымоход перед съемкой эпизода, поэтому декораторы просто поставили плиту там, где, по их мнению, она выглядела лучше всего. На фотографиях в эпизоде ​​печь слишком близко к стене, но если вы присмотритесь, то увидите, что печь еще не подключили.

Пиролиз — Почему такие большие зазоры

Свободные пространства важны, потому что дровяные печи во время работы сильно нагреваются. Горючие материалы, расположенные слишком близко к плите, могут нагреться до температуры самовоспламенения и загореться. Для разжигания огня не требуется искра, только тепло, топливо и кислород.

В большинстве случаев нарушение разрешений не вызывает немедленного возгорания. Поскольку материал неоднократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом. После месяцев или лет многократного нагрева поверхность, у которой «еще не было проблем», может самопроизвольно загореться.

В целях безопасности температура открытых горючих материалов вокруг печи никогда не должна превышать 117 градусов по Фаренгейту выше температуры окружающей среды, а температура открытых участков (например, под камином) никогда не должна превышать температуру на 90 градусов по Фаренгейту. Если вы наблюдаете обесцвечивание потенциально горючих материалов вокруг печи, это может быть признаком пиролиза. Но вы не всегда сможете это увидеть.

Что происходит, когда вы обманываете

Последствия пожара в сауне

Нарушение габаритов — особенно опасная проблема, потому что часто не сразу приводит к возгоранию. Иногда пиролиз проявляется в обесцвечивании или обугливании поверхности горючих материалов, но иногда пиролиз может происходить внутри стены. Вы можете без проблем пользоваться дровяной печью в течение месяцев или лет, пока однажды ваша стена не загорится изнутри без предупреждения.

Зазоры для мошенничества также могут быть вызваны использованием неподходящих материалов.Например, если вы используете гранулированную трубу вместо надлежащей дымоходной трубы класса A для проникновения в вашу крышу, и вы соблюдаете рекомендуемый производителем зазор до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур. Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры производителя больше не соответствуют требованиям.

Как безопасно сократить зазоры для дровяной печи

Зазоры для дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный тепловой экран.Очень важно, чтобы тепловые экраны были спроектированы должным образом и чтобы соблюдалось уменьшение номинальных зазоров для данного типа экрана.

NFPA-211, промышленный стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов. (Примечание: NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и этой статье. Правила в NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандарты, если вы не устанавливаете на лодке.)

Как создать тепловые экраны с воздушным охлаждением

Карликовая печь с изогнутым металлическим экраном

Самыми эффективными теплозащитными экранами являются экраны с воздушным охлаждением. Эти экраны сконструированы из листа толщиной 24 мм или более, или цементной плиты 1/2 дюйма или толще, с воздушным пространством 1 дюйм позади экрана и по периметру для обеспечения свободного потока воздуха. Прокладки для теплозащитного экрана диаметром 1 дюйм доступны для этой цели в Интернете или иногда в местном хозяйственном магазине.

Старайтесь не размещать распорку непосредственно между центром печи и стеной, так как распорки могут проводить тепло через экран к горючей стене.Обычно лучше размещать распорки по периметру щита.

Воздушный поток за экраном и по периметру экрана имеет решающее значение для его успеха. Когда экран нагревается, естественная конвекция воздуха вокруг экрана будет поддерживать охлаждение экрана и материала за ним.

Правильный тепловой экран с воздушным охлаждением уменьшает зазоры до 2/3 (18 дюймов становится 6 дюймов) при использовании в качестве защиты стен или до 1/2 (18 дюймов становится 9 дюймов) при использовании в качестве защиты потолка.

Как рассчитать зазоры с теплозащитным экраном

Зазоры рассчитываются от источника тепла до горючей поверхности.Таким образом, для уменьшения зазора 18 дюймов до 6 дюймов с экраном, который стоит на расстоянии 1 дюйма от стены, потребуется не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть тепловые экраны?

Щиток из листового металла на скамейке

Зазоры рассчитываются во всех направлениях по прямой. Самый простой способ выяснить, какие поверхности должен покрывать экран, — это отрезать дюбель до номинального зазора, который вы проверяете.

Например, от задней части печи Dwarf расчетное расстояние до горючих материалов составляет 18 дюймов.С помощью 18-дюймового дюбеля измерьте все точки на стене, которых вы можете коснуться одним концом дюбеля, в то время как другой конец касается задней части печи. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и боковых стенок печи на соответствующих зазорах.

Вы заметите несколько вещей в этом упражнении. Во-первых, тепловые экраны будут иметь тенденцию быть значительно больше, чем профиль печи или дымохода.Во-вторых, чем дальше от горючего материала находится печь или дымовая труба, тем меньше должен быть тепловой экран.

Крепление кожухов непосредственно к плите или дымовой трубе

Лазерный настенный экран и трубный экран

Нормы промышленного стандарта NFPA-211 для настенных и потолочных экранов не распространяются на крепление экранов непосредственно к плите или трубе, но в некоторых случаях можно уменьшить зазоры с помощью прикрепленных экранов.

Прикрепление тепловых экранов с воздушным охлаждением непосредственно к корпусу печей Dwarf с помощью нашего заводского комплекта теплозащитных экранов сокращает необходимые зазоры вдвое, так что 16 дюймов по бокам становятся 8 дюймов, а 18 дюймов сзади становятся 9 дюймов.Точно так же прикрепление тепловых экранов с воздушным охлаждением к нашей одностенной трубе создает двустенную трубу, для которой требуется 9-дюймовый зазор до горючих материалов с теплозащитным экраном между ними вместо стандартных 18 дюймов.

Самый простой способ сделать тепловые экраны с воздушным охлаждением для дымохода — это разрезать кусок одностенного дымохода. Затем прикрутите экран к трубе, используя термостойкие винты 1-1 / 4 дюйма и керамические или металлические прокладки теплозащитного экрана 1 дюйм.

Посмотрите видео по установке 5er Ника, чтобы увидеть пример использования щитов, прикрепленных непосредственно к плите и трубе, чтобы уменьшить зазоры с минимальным визуальным воздействием.

Если ваша плита произведена другим производителем, прикрепление щита своими руками непосредственно к плите или дымовой трубе может быть запрещено, а заводские тепловые экраны могут быть доступны или отсутствовать. Так что обязательно уточняйте у производителя.

Изолированные экраны, кладки и другие типы экранов

Карликовая печь с каменным щитом

В NFPA-211 описаны два других типа экранов, но они редко используются в крошечных живых объектах. Эти два типа щитов построить не легче, чем щиты с воздушным охлаждением, и они менее эффективны.

Изолированные экраны идентичны экранам с воздушным охлаждением, но вместо 1 дюйма воздушного пространства за экраном вы используете 1 дюйм огнестойкой изоляции, такой как минеральная вата или керамическое волокно. Щит этого типа может уменьшить зазоры от стен на 1/2 или от потолка на 1/3.

Щиты для каменной кладки — это кладки толщиной 3-1 / 2 дюйма без воздушного пространства, т. Е. Стандартная кирпичная стена. Щиты этого типа могут уменьшить зазоры между стенами до 1/3 и обычно не используются для потолка.

Экран любого типа, кроме трех типов, упомянутых в NFPA-211, обычно не следует использовать для уменьшения зазора, если эта конфигурация не была протестирована.Хотя экраны с воздушным пространством или изоляцией, отличными от 1 дюйма, или экраны с двойным слоем листового металла, вероятно, дадут определенную пользу, степень безопасного уменьшения зазора, которую они могли бы обеспечить, неизвестна.

Щиты, которые не являются щитами

Плитка, прикрепленная непосредственно к стене без изоляции или воздушного пространства, не является теплозащитным экраном. Плитка будет проводить тепло прямо через горючую поверхность позади нее. Если толщина слоя плитки не превышает 3-1 / 2 дюйма, он не обеспечивает уменьшения номинального зазора.

Листовой металл, прикрепленный непосредственно к стене без воздушного пространства, также будет проводить тепло прямо через нее и не обеспечивает уменьшения номинального зазора.

Записка на жилые помещения

Помещения, на которые распространяется действие строительных норм и правил, обычно имеют особые требования к свободному пространству. Если печь внесена в список UL для жилых помещений, вы должны следовать инструкциям производителя в руководстве. Тем не менее, большинство крошечных печей не внесены в списки UL, поэтому вам может потребоваться следовать руководящим указаниям местного строительного кодекса для не включенных в перечень печей, которые обычно требуют зазора 36 дюймов для горючих материалов во всех направлениях.

Если вы используете тепловой экран для уменьшения зазоров в проекте в соответствии со строительными нормами, он не может уменьшить зазоры до менее 12 дюймов в любом направлении, если только щит и печь специально не протестированы и внесены в список для этой цели.

Руководство по экономии денег при изготовлении дровяных печей своими руками

В связи с недавним скачком и повышением цен на нефть и газ такие потребители, как вы, возможно, находят способы построить дровяную печь, чтобы сэкономить деньги и электроэнергию. Без сомнения, это может быть одним из лучших шагов, которые вы собираетесь сделать, потому что вы не только сэкономите кучу денег на постройку дровяных печей, но также сможете сэкономить топливо и газ, что мы обязаны матушке природе.

И с учетом всей этой огромной суммы денег, которую мы тратим на ежемесячные коммунальные услуги, в том числе газ для приготовления пищи, было бы разумно позволить нашему творчеству и находчивости проявить себя и помочь нам разработать самодельные печи, которые мы можем использовать для приготовления пищи и может быть, отопление наших домов.

Настолько, что эти самодельные печи очень просты в изготовлении, они еще и энергоэффективны, и некоторые советы о том, как это сделать, мы поделимся в последней части этого руководства.

См. Также: Обзор печи с горячим пеплом: безопасно сжигать дрова для быстрой еды в дороге

Знаете ли вы, что на самом деле можно построить дровяные печи из обрезков, включая газовый баллон, резервуар для воды, электрический водонагреватель, стальную бочку, стальные пластины и банки с краской, и многие другие? Что ж, нам не нужно акцентировать внимание на этом, но те материалы, которые, по вашему мнению, бесполезны, на самом деле могут быть вашим решением для экономии топлива, в конечном итоге снижая ежемесячные расходы, которые вы могли бы потратить на газ для приготовления пищи.

Изображение предоставлено: diybarrelstoveoutdoorfurnace.wordpress.com

Определенно, есть больше преимуществ, чем одно для изготовления дровяной печи, и, помимо упомянутого, можно также работать для обогрева вашего дома, что поможет вам еще больше сэкономить на энергии, особенно зимой, при условии, что вы выберете правильную древесину. использовать для прожига, что мы обсудим позже в этом руководстве.

Строительные дровяные горелки

Определенно один из самых простых в изготовлении, а также самый эффективный, газовый баллон, который годами стоит в гараже или на заднем дворе, может иметь свое предназначение, лучшую цель для обслуживания, кроме накопления ржавчины.А сделать самодельную дровяную печь своими руками совсем не сложно; возможно, это был один из самых популярных проектов DIY, что подтверждается многочисленными онлайн-руководствами, в которых рассказывается, как его сделать. Вы даже можете проверить такой очень простой проект, как походная печь своими руками, и поделиться им со своими старшими детьми.

По крайней мере, вам не понадобится много инструментов, которые вы можете себе представить, а некоторые из этих печей даже не требуют использования каких-либо сварочных инструментов. Однако первая задача — вооружиться самыми основными инструментами, которые понадобятся вам для этого проекта.Некоторые люди используют схемы, которые они распечатывают из онлайн-источников и которые содержат конкретный дизайн для постройки дровяной печи. Не стоит так сильно беспокоиться о какой-либо диаграмме, потому что вы можете проявить свой творческий потенциал при разработке своей собственной самодельной печи.

По большей части вам понадобятся пила, дрель, шлифовальный станок, отвертка, молоток, набор плоскогубцев и напильник, некоторые из инструментов, которые обычно используются при ремонте вещей в вашем доме и вокруг него. Что касается сварочного оборудования, оно может вам понадобиться в зависимости от материала фундамента, который вы собираетесь использовать для своей печи.

Что касается сырья, которое будет определять инструменты для использования, выбирайте правильные из них при изготовлении дровяной печи, и самым основным из всех является бывшая в употреблении стальная бочка со съемной крышкой или крышкой, которая позволяет зажимать и блокировка для вашей безопасности. Подумайте, что хранилось, например, легковоспламеняющийся материал, в бочке, прежде чем использовать ее для этого проекта. И из соображений безопасности многие люди выбирают использованные водонагреватели, а не газовые баллоны.

Что бы вы ни выбрали, убедитесь, что у него есть крышка для открывания и закрывания.Тогда, как правило, стоит использовать схему или нет, но что бы вы ни выбрали, убедитесь, что эта конструкция имеет хороший выхлоп и надлежащий воздухозаборник, а также может обеспечить пожарную безопасность.

Строительство дровяной печи из металлического листа

Подготовка материалов

Подготовьте лист мягкой стали, желательно толщиной не менее 3 миллиметров, но не толще 6 миллиметров, только если у вас нет промышленного оборудования для изготовления более толстых листов. В идеале такая толщина будет хороша для хорошего нагрева, пока она не деформируется.

Тем не менее, не стоит опускаться ниже идеальной толщины стального листа 3 мм. Также понадобится угловая шлифовальная машина, лобзик, напильник и наждачная бумага. Самое главное, вам понадобится много терпения и настойчивости, потому что изучение способов сборки дровяной печи на может оказаться сложной задачей.

Дизайн дровяной печи

Используйте программное обеспечение для создания эскизов, такое как Google SketchUp, для проектирования печи. Он бесплатный и простой в использовании даже для новичков.Подумайте, насколько большим вы хотели бы сделать свою. Например, для этой печи можно использовать низкоуглеродистую сталь толщиной 4 мм с размерами 1200 мм на 625 мм. Вы можете начать с самого простого, сделать переднюю, боковые и заднюю части вашей печи, создать что-то вроде сетки из куба, а затем сложить их, чтобы получились хорошие углы, что-то, что работает лучше, чем сваривать пластины, а затем тратить часы на шлифование, чтобы закончить гладко.

Приварите ее верх, а затем установите перегородку внутри нее для улучшения ожога перед установкой нижней части печи с помощью болтов (* для легкой очистки). Затем вы можете начать работу над ножками, добавив больше листов стали, чтобы сделать ножки под небольшим углом. Если у вас когда-нибудь закончится сталь, вы также можете использовать ножки старого стула.

Шлифовка или резка дровяной печи

Следующая остановка — резка или шлифование. Начните шлифовать канавку на ее внутренней стороне, а затем начните вырезать полосу из металлического листа. Когда вы закончите коробку, вы получите ее 500 x 200 x 250 миллиметров (LWH). Используйте угловую шлифовальную машину, чтобы согнуть печь по углам.Сначала используйте 2-миллиметровый отрезной диск для резки канавки, а затем используйте отрезной диск нормальной толщины примерно 4 мм, чтобы создать широкую прорезь.

Получите хороший сгиб, отрезав примерно три четверти толщины стали. Затем для проема дверцы печи вы можете отметить ее изогнутую верхнюю часть, а затем с помощью тонкой шлифовальной машины и лобзика сделайте надрез в углах печи.

Сварка / складывание дровяной печи

Для корпуса основного блока вы можете просто провести валик сварного шва прямо под его внутренними углами, как только ваша коробка будет сформирована, но это не обязательно должно быть слишком аккуратно. Приварите его переднюю часть изнутри и снаружи, а затем отшлифуйте ровно и гладко. Эта часть должна хорошо выглядеть, потому что она видна.

Изображение предоставлено: Writteninconcrete.info

Для перегородки вырежьте для нее кусок металла, который мог бы проходить по всей длине корпуса вашего ящика от его задней части, оставляя крошечное пространство в его передней части, в идеале всего около 30 миллиметров, чтобы можно было нагнетать горячий воздух, поддержание постоянного вторичного тепла и ожога. Затем вам нужно будет вырезать верхнюю часть и начать приваривать ее, начиная с внешней части.Учтите, что он должен быть прочным и при этом красиво выглядеть.

Вы можете не торопиться, закругляя углы, чтобы вам не приходилось их ловить. Затем увеличьте верхнюю часть примерно на 50 миллиметров, чтобы вы могли сделать ее более удобной, создавая размер 600 x 300 миллиметров (Д x Ш). Теперь вы можете вырезать отверстие в верхней части плиты, просверлив несколько точек по этому кругу, прежде чем вырезать их, чтобы сформировать отверстия лобзиком. Вы можете оставить эту деталь для заслонки в дымоходе.

Внутри и снизу вы можете начать приваривать маленькие выступы, чтобы зафиксировать основание. Просверлите их и заклейте лентой, чтобы они могли позволить себе небольшие потайные болты с шестигранным ключом, если они у вас есть. Это основание должно располагаться заподлицо с дном плиты.

Создание двери, петель и дефлекторов

Что касается двери, вы можете начать отрезать еще несколько частей вашего металлического листа, увеличив его на 10 миллиметров по периметру, чтобы можно было сделать хорошее уплотнение с помощью веревки. Чтобы закрыть дверь, используйте веревку и подходящий клей, чтобы полностью прикрепить ее.А затем для петель вы можете вырезать небольшие выступы с помощью плоского стержня, а затем просверлить их, чтобы они могли принять круглый стержень диаметром шесть миллиметров.

Вы можете использовать шестимиллиметровый стержень с резьбой на обоих шарнирах, прежде чем выровнять их для сварки, а затем снимать его, прежде чем полностью приварить круглый стержень к стержням внизу. В этом случае дверца может оторваться от петель, оставив штифт печи на коробке.

Отметьте форму вентиляционного отверстия и просверлите углы, а затем вырежьте их лобзиком.Используйте молоток, чтобы немного подразнить, и пилку для щекотки. Наденьте на него тонкое вентиляционное отверстие, чтобы оно вращалось, а затем обнажите отверстия, но при этом у него должна быть проволочная ручка, чтобы не было слишком жарко. Вы также можете начать установку вентиляционного отверстия вверху прямо над дверцей печи, чтобы обеспечить вторичное горение.

Вам не стоит беспокоиться, потому что это очень просто сделать, и вы можете просто положить плоский стержень на его переднюю часть, а затем просверлить обе детали, чтобы совместить отверстия. А затем начните приваривать маленькие кронштейны, чтобы они могли скользить, прежде чем сделать кольцо на его передней части.

Изготовление дымохода и опор

Возьмите трубу из мягкой стали толщиной около четырех дюймов (с толщиной стенки два миллиметра). Он не должен быть слишком толстым, потому что большая часть тепла поглощается корпусом печи. Отрежьте 1000 миллиметров и 500 миллиметров, чтобы создать механизм язычка для их соединения с помощью булавки. Вам нужно всего лишь на 1,5 метра над верхом печи, то есть примерно в двух метрах от земли, что составляет достаточную высоту головы.

Вставьте заслонку дымохода в более короткую часть печи через кусок, который вы вырезали из верхней части печи, а затем приварите два болта, проходя через отверстия по бокам.Вам нужно будет приварить болты, убедившись, что они находятся внутри дымохода. Затем вам нужно будет приварить небольшой рычаг, чтобы можно было управлять заслонкой снаружи печи. Вы можете использовать 24-дюймовую стальную линейку, чтобы создать воротник, в который можно вставить дымоход, а затем сверните его, чтобы создать хороший круг, который вы можете приварить вокруг отверстия, которое вы найдете наверху.

Для ножек вы можете использовать ножки старого школьного стула, а затем приварить несколько гаек внутри печи перед тем, как отправить болт сбоку, чтобы вы могли легко снять плиту для облегчения транспортировки.

Покраска и отделка печки

Обрызгайте дровяную печь термостойкой краской, которой хватит на несколько лет. Однако следите за тем, чтобы вы запилили шероховатые края, а также неровные сварные швы. Вы также должны отшлифовать поверхность печи наждачной бумагой для получения гладкой поверхности перед распылением краски. После распыления необходимо некоторое приготовление, чтобы краска прослужила дольше. Зажгите на плите слабый огонь на пару часов.

Затем сделайте простую решетку с толстой проволочной сеткой, хотя вы можете изменить ее позже, потому что она имеет тенденцию изгибаться посередине, и вам придется сглаживать ее каждый раз, когда вы собираетесь использовать печь.

Изображение предоставлено thehomesteadingboards.com

Изучение эффективных советов по сжиганию древесины

1. Помните, что чистая дровяная печь — это теплая дровяная печь, поэтому всегда держите ее в чистоте. Вы должны удалить сажу с плиты, чтобы нагревание было более эффективным. В противном случае это повлияет на тепловую эффективность, поскольку тепло не будет хорошо отводиться. Очищайте его чаще, если вы пользуетесь им каждый день.
2. Обратите внимание, что разные породы дерева также могут обеспечивать разный уровень нагрева.Как вы, возможно, уже знаете, древесина твердых пород может выделять больше тепла, чем древесина хвойных пород, хотя последнее намного дешевле. Хвойная древесина может быть хорошей альтернативой дровам только в начале и в конце зимы, когда температура не такая низкая. Они также могут дать более чистый ожог, не превращая ваш дом в сауну. Однако он горит быстро, поэтому при сжигании вы можете комбинировать древесину твердых пород.
3. Думаете, где разместить дровяную печь? Определите местоположение дымохода, если только вы не собираетесь делать новый для размещения этой новой дровяной печи.Помните, что может быть неразумно иметь более семи футов печной трубы, которую вы будете соединять с печью, идущей к дымоходу, из-за чрезмерного накопления креозота.
4. Разместите дровяную печь на расстоянии около 36 дюймов от любых горючих материалов, включая мебель, стены и двери. Вы также можете уменьшить зазор печи с 36 до 12 дюймов, используя тепловой экран, в котором можно использовать листовой металл 28-го калибра. Этот тип экрана следует устанавливать над землей, обеспечивая циркуляцию воздуха на дюйм между стеной и печью.
5. Если вы хотите отапливать свою собственность дровяной печью, вы можете расположить ее посередине вашего дома или там, где вы проводите большую часть времени бодрствования, потому что дровяные печи не являются центральными обогревателями для циркуляции тепла даже в удаленных комнатах или углах.
6. Есть потребители, сжигающие дизайнерские бревна, которые обладают низким энергопотреблением. Они могут работать адекватно, если вы хотите, чтобы поленья горели просто для окружающей среды, но недостаточно для обогрева.
7. Посмотрите, есть ли в дымоходе правильный поток воздуха и проходит ли воздух через него, а не выходит обратно через вашу дровяную печь.Если вы чувствуете сквозняк, значит, поток воздуха входит через дымоход, а не выходит наружу. Чтобы решить эту проблему, скомкайте несколько старых газетных страниц и затем поднимите их так высоко, чтобы они попали в печь, ведущую к дымоходу. Вы можете начать зажигать газету, пока воздух начинает всасывать шар, идущий в дымоход, изменяя направление воздушного потока.

Как видите, для постройки дровяной печи не требуется ракетостроение, и вам также не нужны какие-либо причудливые материалы или инструменты, чтобы их создать.Изучив этот навык, вы наверняка будете гордиться собой, так как сможете сэкономить деньги на покупку серийно сделанного. Так что, если у вас есть металлические отходы или использованный резервуар для воды, обогреватель или газовый баллон, возьмите их и соберите оставшиеся материалы, чтобы построить дровяную печь прямо сейчас. Наконец, вы также должны научиться пользоваться несколькими упомянутыми выше советами, чтобы получить максимальную отдачу от дровяной печи, сделанной своими руками.

Уроки YouTube:





Не стесняйтесь поделиться этой статьей с друзьями, которые, возможно, тоже думают построить себе дровяную печь.

Чтобы предоставить больше возможностей для выбора, ознакомьтесь с нашими информативными обзорами лучшей походной печи, которые помогут вам.

Дровяная печь Безопасность — Сделай сам

Тхо Ро написал о пнях, которые он вытащил со своего поля в Уолденском пруду: «Они согревали меня дважды, один раз, когда я их раскалывал, и еще раз, когда они горели. . » Следующее посвящено тому, чтобы помочь людям, которые нагревают дровами, предотвратить непреднамеренное третье потепление.

Когда-то давно безопасность дровяной печи могла быть была (как многие люди утверждают, что это до сих пор) вопрос использования старого доброго здравого смысла.Но — до вы, , предполагали, что ваши знания о кострах и каминах помогут вам в установке и использовании одного из современных сложных воздухонепроницаемых обогревателей — учтите тот факт, что даже «эксперты» не могут прийти к единому мнению о том, какие меры предосторожности следует соблюдать при сжигании древесины должен вовлекать.

Большая часть споров связана с тем фактом, что установка и эксплуатация печи safe часто либо неэффективны, либо неудобны (или и то, и другое!). И несмотря на то, что зачастую необходим компромисс между абсолютной безопасностью и эффективностью 100% , никто не может сказать вам, какой запас прочности (за счет какой степени эффективности) вам следует выбрать.Однако, как только вы поймете проблемы и альтернативы, связанные с достижением наилучшего компромисса, вы должны быть хорошо подготовлены, чтобы принимать такие решения самостоятельно.

Слишком мало потребителей знают, насколько важно выбрать печь мощностью для отапливаемого помещения. В конце концов, дровяные обогреватели совсем не недороги в наши дни энергетической сознательности, а финансовое давление часто вынуждает многих людей выбирать небольшую установку. . . решение, которое может привести к перестрелке.

И поскольку общепризнанные стандарты безопасности для установки дровяной печи основаны на нормальных рабочих температурах (с комфортными пределами для ошибки), перегретая топка может воспламенить стены или другие легковоспламеняющиеся материалы, выходящие за рамки «безопасных». периметр. (Знаете ли вы, например, что постоянные температуры чуть выше 200 ° F могут вызвать спонтанное возгорание древесины?)

С другой стороны, некоторые покупатели покупают топовые модели.. . при условии, что большая печь обеспечит их теплом про запас. К сожалению, хотя опасности обогревателя с недогревом и менее очевидны, чем опасности перегретого обогревателя, они столь же серьезны.

Поскольку большинство владельцев больших печей часто уменьшают мощность своих обогревателей, ограничивая подачу воздуха заслонкой — метод, который снижает эффективность горения, создает больше дыма и быстро образует креозот — покупая печь, которая на слишком велика для Ваши потребности могут быть косвенной причиной пожара в дымоходе.Фактически, такие несчастные случаи были известны в течение первой недели после установки новой печи и дымохода.

Из-за вероятности таких возгораний обязательно, чтобы любая предположительно герметичная печь, которая «дросселируется» (чтобы продлить время горения) на самом деле , была звуковой и хорошо герметичной. Лучшая защита от бушующего пожара в дымоходе — закрыть печь и, таким образом, перекрыть подачу кислорода в дымовую трубу.

Однако, если у вашей печи есть утечки вокруг дверцы (ей) или заслонки — или через сам корпус печи — вы можете создать катастрофическую ситуацию, пытаясь потушить дымоход.

Видите ли, если к тлеющему креозоту идет небольшой поток кислорода, O2 будет накапливаться до тех пор, пока его не будет достаточно, чтобы покрытие дымохода вспыхнуло. Это возгорание быстро поглотит весь доступный воздух, и огонь погаснет, пока кислород снова не накопится. Известно, что повторяющееся мигание, которое может происходить несколько раз в секунду, приводит к разрыву дымохода и даже кладки дымоходов!

Все новые печи, одобренные лабораторией Underwriters Laboratories (UL), соответствуют стандартам надежности и инженерии, но бывшие в употреблении печи часто выходят из строя.. . поэтому внимательно проверяйте любой использованный обогреватель ! (Вы можете найти ряд хороших советов по выбору более старой печи в статье Барри Дордала «Реставрация дровяной печи» в MOTHER EARTH NEWS) Кроме того, убедитесь, что покупаемая вами печь предназначена для сжигания древесины : Мало угля печи могут принимать бревна, и ни одна дровяная печь не может безопасно сжигать уголь без соответствующей решетки.

Установка дровяной печи

Ваша первая задача при установке дровяной печи — сохранить безопасные расстояния.Следуйте спецификациям в прилагаемых таблицах и, если у вас ограниченное пространство для печи, используйте подходящие термобарьеры для безопасного уменьшения зазоров. Обратите внимание, что Национальная ассоциация противопожарной защиты (NFPA) определяет древесно-волокнистые плиты из асбеста, а не цементные, и / или стальные листы. Но MOTHER EARTH NEWS надеется, что из-за вредного воздействия асбеста сознательные читатели выберут сталь и соответствующее воздушное пространство.

Более того, если корпус вашей дровяной печи установлен на высоте не менее 18 дюймов над легковоспламеняющимся полом (или даже если каркас , поддерживающий , может гореть), выстелите пол — под и рядом с каменкой — листом 24-го калибра. металл.Однако, если зазор меньше, используйте четыре дюйма полой кладки под металлом .

Конечно, расположение печи определит количество дымохода, необходимое для ее подсоединения к дымоходу. NFPA указывает, что следует использовать как можно меньше дымохода. Однако общепринято, что каждые четыре фута трубы (примерно до 12 футов), открытые для внутреннего воздушного пространства, будут давать около 10% «дополнительного» тепла от печи. Неизолированная дымовая труба отлично отводит тепло дымовых газов.

Однако, помимо очевидной опасности получить ожог от раскаленной металлической поверхности, существуют две другие основные опасности, связанные с использованием вытянутой дымовой трубы. Во-первых, с увеличением длины трубы увеличивается вероятность того, что ее стыки разорвутся во время пожара в дымоходе.

И тогда возникает вопрос, не повлияет ли на тягу обогревателя отрицательное влияние длинная труба. Видите ли, тепло дымовых газов рассеивается через металл, и этот действительно снижает эффект тепловой тяги .. . но более длинные секции также имеют тенденцию улучшать тягу за счет увеличения объема дымохода. Компромисс (а также точка, в которой один эффект преобладает над другим) является неопределенным.

Неизолированная дымовая труба должна очищать все легковоспламеняющиеся объекты на те же расстояния, которые указаны для печей в таблицах зазоров. Опять же, вы можете уменьшить необходимое пространство, используя тепловой барьер. Также можно использовать изолированный дымоход заводского изготовления (с зазорами, указанными производителем), но — если вы это сделаете — вы потеряете большую часть тепла, которое вы получили бы от дымовой трубы.(Кроме того, заводской продукт может стоить около 1,50 доллара за линейный дюйм , в то время как обычная дымовая труба в настоящее время продается примерно по 1,50 доллара за линейный фут !) монтироваться вверх … во избежание вытекания креозота вокруг швов. Тем не менее, все еще существует небольшая противоточная философия, которая считает, что женские соединения должны быть направлены вниз … чтобы не дать дыму уйти. Безопасный компромисс — установить концы женского пола вверх… и затем заделайте каждое соединение (кроме тех соединений, которые облегчают снятие трубы для очистки) печным цементом и тремя винтами для листового металла, расположенными по окружности соединения.

NFPA также указывает, что все дымовые трубы , идущие по горизонтали, должны подниматься (от печи) не менее чем на 1/4 дюйма на погонный фут. Опять же, не все специалисты по печам согласны с этим. Основная идея, лежащая в основе условия постоянного подъема, заключается в том, что тяга дымохода будет поддерживаться небольшим восходящим потоком.Независимо от того, действительно ли это , это достаточно простое требование. . . и немного лишняя безопасность никогда никому не помешает.

Если вы решите использовать длинную вытяжную трубу, поддерживайте трубу (обычно подвешивая ее тросами) не реже одного раза, каждые шесть футов. Кроме того, всегда старайтесь использовать минимальное количество изгибов — используя максимально возможное количество плавных кривых — для уменьшения турбулентности в выхлопных газах.

Помните также, что даже самая умело смонтированная и обслуживаемая дымовая труба имеет максимальный срок службы , равный трем годам.После первого сезона следует регулярно проверять трубку на прочность. Вы можете провести довольно точный тест, сжав трубу в руках. Если вы можете раздавить стены своей хваткой, значит, коррозионный креозот съел слишком много металла, чтобы установка была безопасной.

(Одна полезная функция, которую вы можете встроить при установке обогревателя, — это ловушка для мусора. Там, где труба выходит из печи, в большинстве случаев горизонтально, просто добавьте тройник вместо колена. Затем заглушите нижнюю конец тройника со съемным колпачком, который крепится саморезами для листового металла.Когда придет время чистки или осмотра, это отверстие предоставит вам легкий доступ к секции, которая обычно является самым длинным прямым участком дымохода.)

 Минимальные зазоры в дюймах
 отдельно стоящих печей от
 НЕЗАЩИЩЕННЫХ горючих поверхностей
 (Не устанавливать в туалете или нишах)
 ----------------------- ------------------------
 Выше From From From
 Типы нагревателя Верхняя Передняя Задняя сторона
 ------------ -----------------------------------
 Комнатный обогреватель 36 36 36 36
 Кухонная плита с 30 24 24 ( сторона огня)
 облицованная глиной 18 (противоположная сторона)
 костровище

 плита с 30 36 36 (сторона огня)
 костровище без подкладки 18 (противоположная сторона)

 Перепечатано с разрешения Национальной ассоциации противопожарной защиты

 Минимальные расстояния в Дюймы
 автономных печей из
 ЗАЩИЩЕННЫХ горючих поверхностей
 (указанная толщина является минимальной)
 ----------- -----------------------------------------
 Типы сторон дымохода
 Защитный соединитель вверху и задний
 ----------------------------------------------- -----
 [a] Асбест 1/4 дюйма 12 30 18
 толстый картон с шагом 1 дюйм

 [b] 0.013 дюймов (размер 28) 12 24 18
 листовой металл на 1/4 дюйма
 асбестовый картон

 [c] 0,013 дюйма (28 размер) 9 18 12
 листовой металл с шагом 1 дюйм

 [d] 0,013 дюйма (28 размер) ) 9 18 12
 листовой металл на 1/8 дюйма
 асбестовый картон
 с шагом 1 дюйм

 [e] 1/4 дюйма асбест 6 18 12
 толстый картон на 1 дюйм минерального волокна
 войлок армированный
 с проволочной сеткой

 [f ] 0,027 дюйма (калибр 22) 3 18 12
 листовой металл на 1 дюйм
 войлок из минерального волокна
 армированный проволокой
 сетка


патрубок дымохода

Существует четыре основных способа подсоединения дымохода к дымоходу: [a] прямое соединение с каменным дымоходом, [b] проход через горючую перегородку в каменный дымоход, [c] вход в камин и дымоход, или [ г] выход через стену или потолок через заводской металлический дымоход.

Любая дымовая труба, вставленная непосредственно в дымоход из кирпичной кладки, должна доходить до внутреннего края облицовки кладки (но не дальше) и должна быть заделана печным цементом. . . если в дымоход не вставлен каменный наперсток, чтобы принять вставную секцию трубы. (Если вы не можете получить доступ к этому соединителю для чистки, обязательно используйте наперсток, чтобы вы могли периодически снимать трубу и чистить ее.)

Любой соединитель, который проходит в пределах 18 дюймов от легковоспламеняющейся перегородки, попадает во вторую категория.Регулирование NFPA (номер 211) указывает, что в таких случаях, установка включает либо вентилируемые металла наперстка (с диаметром 12 дюймов больше, чем трубы) или каменной кладки наперстка, окруженной по крайней мере, восемь дюймов огнестойкой кирпичной кладки. Единственный другой разумный вариант — оставить не менее 18 дюймов пространства снаружи дымохода, а затем закрыть отверстие огнестойким барьером.

При использовании дымохода камина для вытяжки дровяной печи вход в камин должен быть герметизирован, или — если соединитель присоединяется к дымоходу выше камина — дымоход должен быть заглушен ниже точки соединения.Эта мера предосторожности не только предотвращает попадание горящих углей в камин (и, возможно, на пол), но также поддерживает надлежащую тягу для вашей печи. В идеале все такие входы в дымоход для дровяных печей должны располагаться над камином, но по практическим соображениям часто требуется, чтобы соединение производилось через герметизирующую перегородку в сам камин. Чтобы предотвратить сильное креозирование (особенно в любом камине с прохладным внешним дымоходом), вы должны удлинить дымоход так, чтобы он поднимался вверх и в дымоход.

Правила NFPA запрещают проход дымохода через любой пол, потолок или противопожарную стену. Однако вы, , можете пропустить трубу через стену или пол / потолок , если вы используете заводской изолированный дымоход. Если у вас нет подходящего дымохода из каменной кладки, этот довольно дорогой трубопровод — ваш единственный выбор. Тем не менее, пока вы выкладываете свои деньги, вы можете воодушевиться эффективностью готового материала для дымохода. У вас будет лучший осадок — и более медленное накопление креозота — для его использования.

Проверка дымохода

Если у вас есть каменный дымоход, который вы хотели бы использовать, есть несколько мер предосторожности, которые следует соблюдать перед розжигом новой печи. Во-первых, площадь поперечного сечения дымохода должна быть примерно на 25% больше, чем площадь поперечного сечения дымовой трубы, которую он обслуживает. (Добавьте около 4% на каждые 1000 футов высоты географического района вашего дома.) Дымоход, который был построен для работы в масляной, газовой или угольной печи, вероятно, будет слишком большим для дровяной печи.Вы можете обойти проблему, проложив дымоход до конца дымохода, или (в некоторых случаях) установив колпачок соответствующего размера поверх дымохода .

Старый дымоход также следует проверить на прочность перед тем, как подсоединить к нему дровяную печь. (Полезным испытанием является метод, называемый «затяжкой», который включает в себя закупоривание верхней части дымохода и разжигание небольшого дымного костра внизу … дым будет вырываться из-за любых утечек в облицовке дымохода.)

Вам также следует очистите дымоход перед розжигом дровяной печи, если вообще есть какое-либо значительное накопление креозота.Большинство экспертов сходятся во мнении, что слой черной слизи толщиной более 1/4 дюйма представляет собой опасность возгорания и препятствует эффективному рисованию. Либо позвоните в местную инспекцию, либо ознакомьтесь с методами и сделайте работу самостоятельно. (Отличное руководство по подметанию — это книга Кристофера Кертиса и Дона Поста. Be Your Own Chimney Sweep .)

Более того, если у вас есть внешний (идущий по внешней стене) дымоход, вам придется решить, будет ли юнит вообще стоит использовать. Наружные дымоходы, как правило, примерно на 20% менее эффективны, чем такие конструкции, которые находятся внутри дома .. . потому что холодный воздух препятствует передаче тепла каменной кладкой в ​​здание. Кроме того, тот же охлаждающий эффект способствует быстрому образованию креозота. Если ваш внешний дымоход не находится в отличном состоянии и идеально подходит для вашей печи, вместо него может быть выгодно использовать заводской изолированный дымоход.

Хотя безопасность и эффективность дровяной печи часто противоречат друг другу, они работают рука об руку в вопросе высоты дымохода. Высокий дымоход защитит ваш дом от искр и обеспечит достаточную тягу.Выход дымохода должен быть на высоте не менее трех футов над уровнем крыши на его выходе. . . и не менее чем на два фута выше любой части крыши , которая находится в пределах 10 футов.

Накачивание

По иронии судьбы, фактический , сжигающий вашей печи, является самым большим компромиссом в игре безопасность / эффективность / удобство. Если бы вы поддерживали горение небольшого костра с достаточным количеством кислорода (по крайней мере, 50% открытую тягу), вам, возможно, никогда не пришлось бы беспокоиться о креозоте.. . но вы также должны либо вставать по крайней мере три раза за ночь, чтобы добавить дров, либо просыпаться в очень холодном доме . Если предположить, что вы – намереваетесь поддерживать огонь в печи всю ночь — и держите пальцы ног в тепле под одеялом — существует несколько мер предосторожности и специальных приемов, которые помогут вам контролировать проблему накопления креозота.

Вопреки распространенному мнению, сжигание твердой древесины (или даже эксклюзивной коллекции выдержанной древесины) , а не предотвратит креозинг.Однако — в то время как древесина твердых пород содержит столько же креозотообразующих гадостей, сколько и более мягкие разновидности, древесина green может креозотировать особенно сильно, если она не сгорает должным образом. Поскольку влажность древесины должна быть преобразована в пар, прежде чем топливо сможет производить газы, которые горят, несвежая или влажная древесина может привести к неэффективному, вызывающему сажу горению, если древесина не имеет достаточной тяги и установленного слоя горящих углей для Помогите ему начать работу.

Один из хороших методов получения относительно чистого длительного ожога — это загрузить вашу печь смесью частично выдержанных и хорошо высушенных дров примерно за полчаса до сна.Оставьте заслонку открытой, чтобы огонь хорошо разжился, пока не уйдете на пенсию. Затем гасить на вечер сильно горящее пламя.

В большинстве случаев вам, вероятно, не следует покупать печь с впуском вторичного воздуха, чтобы помочь контролировать креозинг. NFPA считает, что такая опция обычно снижает эффективность сгорания за счет введения холодного воздуха в поднимающиеся газы. Если рассматриваемая печь не имеет превосходно спроектированной вторичной вытяжки (которая поддерживает температуру в диапазоне 1100 ° F), дополнительный кислород никак не поможет воспламенению поднимающегося дыма.Холодные выхлопные газы означают тяжелый креозинг.

Кроме того, никогда не сжигайте мусор в печи! Бумажные отходы, как правило, вызывают очень горячий огонь в течение короткого периода времени, способствуя возгоранию любых отложений креозота в вашей дымовой трубе. А синтетические отходы, такие как пластиковая обертка, при горении выделяют фтористоводородную и соляную кислоту. Воздействие таких коррозионных веществ на дымоход (и корпус вашей печи) вполне может привести к катастрофе.

Вы также можете обнаружить, что оставление слоя золы толщиной в один дюйм на дне плиты может помочь обогревателю выдержать горячий огонь.Остаток действует как отражатель и изолятор … поэтому всегда оставляйте в топке и золы. При утилизации отходов имейте в виду, что зола в сочетании с водой образует едкий щелочной раствор.

Обслуживание дровяной печи

Частота, с которой ваша плита будет нуждаться в чистке, будет зависеть от того, как вы решили поступить с компромиссом между безопасностью и эффективностью, обсуждаемым в этой статье. Печь, которая не имеет чрезмерного демпфирования ( и , у которой есть хорошо спроектированный дымоход из заводской изолированной трубы), может работать весь сезон без необходимости «зачистки».С другой стороны, даже относительно хорошо установленная система, если она предназначена для поддержания огня всю ночь, может нуждаться в чистке не реже, чем каждые две недели.

Тщательное техническое обслуживание — единственный способ компенсировать использование эффективной, но грязной техники сжигания или неидеального дымохода. После установки новой печи обязательно каждые две недели проверяйте дымовую трубу на наличие креозинга, пока вы не привыкнете к поведению каменки. (Любые отложения толщиной более 1/4 дюйма указывают на то, что труба требует внимания.) Можно с некоторой точностью контролировать накопление в дымоходе, постукивая по секциям металлическим предметом. Как только вы привыкнете к звенящему звуку, который издает чистая труба, глухой стук грязной трубы станет отчетливым.

В конечном итоге вы можете сэкономить деньги, прочистив собственный дымоход. . . но не пытайтесь сделать это, если вы не планируете научиться выполнять работу должным образом и с помощью подходящих инструментов. (Заменить щетку для дымохода невозможно … различные комбинации цепей в мешках из мешковины и едких химикатов не особенно эффективны и могут легко повредить облицовку дымохода.) В той части страны, где есть новости MOTHER EARTH NEWS, вызов зачистки стоит около 40 долларов. Такие расходы будут терпимы один или два раза в год. . . но если ваша система нуждается в чистке один раз в месяц, то затраты времени, книг и оборудования на самостоятельные работы быстро окупятся.

Дымоход Пожар!

Почти в каждом доме, где топят дрова, рано или поздно возникает пожар в дымоходе. . . хотя пламя обычно довольно слабое. Однако, когда это произойдет, у вас не возникнет никаких сомнений.Дымовая труба станет очень горячей (возможно, даже до точки накаливания), и через сквозняк в печи возникнет прилив воздуха. Если вы выйдете на улицу, вы часто увидите поток искр, вырывающийся из дымохода.

Если начнется такое возгорание, позвоните в пожарную службу! Немедленно! (Возможно, вам не понадобится помощь профессионалов, но к тому времени, когда вы, , поймете, что , что вы делаете, будет уже слишком поздно.) Затем, самостоятельно, попробуйте лишить пламя кислорода, закрыв заслонку. Если ваша плита негерметична, это может только уменьшить интенсивность огня…. или это могло вызвать эффект ударов креозота, описанный выше в разделе «Выбор плиты». В этом случае откройте заслонку настолько, чтобы горел постоянный огонь.

Если вы не можете истощить огонь кислородным голоданием, используйте огнетушитель факельного типа (тип, специально разработанный для пожаров в дымоходе … например, устройство Chimfex, доступное у большинства дилеров дровяных печей), которое является предохранительным устройством, которое Каждая дровяная горелка должна быть под рукой.

Но не заливайте воду в топку! Быстрое охлаждение металлического корпуса печи могло привести к ее растрескиванию.Некоторые старожилы предлагают бросить в огонь большое количество соли. Такая обработка поможет погасить пламя в топке, но окажет ограниченное влияние на пожар в дымоходе. . . и мог разъесть корпус печки.

Пожар, вероятно, продлится всего несколько минут. . . но в редких случаях пожар в дымоходе может длиться до часа. Следите за температурой дымохода и наблюдайте за находящимися поблизости легковоспламеняющимися предметами, чтобы убедиться, что они не слишком горячие.Кроме того, время от времени высовывайтесь на улицу, чтобы быть уверенным, что искры, исходящие из дымохода, не зажгут что-либо в этом месте (особенно вашу крышу!).

После того, как огонь погас, очистите и осмотрите вашу печь, дымоход, дымоход и . . . и решите делать работу чаще в будущем! Старая поговорка о том, что при пожаре в дымоходе очищается креозот, — это просто чушь! Часто огонь просто превращает креозот в более толстый и более твердый слой. . . и преобразование обычно приводит к очень быстрому дополнительному накоплению.Также внимательно проверьте облицовку дымохода на предмет повреждений. При пожаре в дымоходе температура может достигать 2500 ° F. . . которые могут треснуть кладку или покоробить сталь.

Заключение

Несмотря на то, что дровяные печи с номерами по потенциально опасны (как и любые устройства … независимо от того, работают ли они на электроэнергии, газе, масле, керосине, или дровах), статистика страховых компаний показывает Подавляющее большинство несчастных случаев, связанных с дровяными печами, является результатом неправильной установки или отсутствия технического обслуживания.И, конечно же, любой мужчина или женщина, которые так же хорошо осведомлены, как , как и вы, , не должны быть виноваты в таких ошибках. При правильном уходе и уходе ваша дровяная каменка или кухонная плита может стать практичным, эстетичным и просто трогательным дополнением к вашему дому.

---

Первоначально опубликовано: январь / февраль 1980 г.

Как построить сауну на дровах

Первая печь

Я хотел сделать это своими руками и по дешевке, и после того, как увидел несколько печей, сделанных из баллонов с пропаном, я заглянул в гараж, и у нас был 20-фунтовый резервуар для сбора пыли.

Бак использовался, но был пуст, поэтому я снял фитинг с небольшим количеством смазки для локтей и дал ему проветриться в течение часа. Затем я наполнил его водой и оставил на 20 минут.

Затем его бросили в костровище и горели в течение часа, чтобы удалить все следы пропана и мерзкой добавки, которая, как мне кажется, ядовита.

Я хотел, чтобы здание было небольшим и вмещало 3-5 человек, поэтому для экономии места я сделал выбор / ошибку, поставив танк вверх. Я купил 8 футов 6-дюймовой одностенной печной трубы.

Который я вырезал отверстие меньше трубы в резервуаре с помощью угловой шлифовальной машины. Много искр и громкая, но довольно быстрая работа.

Я сделал дверь спереди и использовал стальную ленту и шурупы для листового металла, чтобы прикрепить обвязку и дверные петли. Поскольку бак был вертикальным, а не горизонтальным, пришлось вести огонь в топке.

Итак, я использовал кусок листовой стали и несколько болтов, чтобы можно было отрегулировать воздушный зазор для оптимальной тяги, но при этом сохранить огонь в коробке.

Примечание: на картинке вы увидите кусок воздуховода на резервуаре, он оцинкован, и большой НЕТ для дымохода, заканчивающийся отравлением цинком, но он 6 дюймов и работал для демонстрации.

Шаг 1 был завершен. У меня была топка, которая, казалось, работала довольно хорошо, и я смог сделать ее без сварки.

Я знал, что проект будет стоить несколько сотен долларов, но он будет бережливым и находчивым, насколько я могу, не жертвуя большим количеством времени, чтобы сэкономить доллар.

Итак, я посмотрел, какие планы этажей смог найти в сети, и из соображений размерной древесины я выбрал 4’x8 ‘и остановился на односкатной крыше, которая будет 7 футов на верхнем конце и 6 футов 4 на коротком конце.

Я действительно хотел, чтобы это была настоящая сауна, и кедр был предпочтительной древесиной. Но я бы ни за что не стал покупать столько кедра в большом магазине коробок, который является противоположностью скромной постройки!

Итак, план сформировался. Я бы построил каркас из объемного бруса и выровнял бы его кедровыми досками размером ~ 3/8 фута, а внешний вид был бы из белой сосны 0,75-1,25 дюйма.

Чтобы сэкономить, я разрезал 2х4 пополам, и каркас строился по одной стене. Сосновые доски были 9-15 дюймов шириной и 8-11 футов длиной и варьировались от.75-1,25 толщиной.

С большим количеством времени мы почти закончили.

Я продолжал прибивать сосновые доски до тех пор, пока внешний вид не достиг уровня крыши, который находится под углом, поэтому доски возле верха нужно было обрезать под углом, чтобы соответствовать уклону крыши.

Мой папа помог мне, и мы обрамили крышу и купили стальную кровлю в красивой лесной зелени.

Дверь была сделана из оставшихся сосновых досок, в которых уже был прорезан борт корабля, и окна, которому около 100 лет, которое я нашел на чердаке, которое, как мне кажется, было построено во время постройки дома моих родителей.

Я прикрепил пружину к двери и стене, чтобы она оставалась закрытой и оставалась теплой!

Окно было сделано из стеклянной пластины, которую я лежал вокруг.

Решил переделать печку

Ну, это было похоже на сауну и технически работало, но для достижения температуры 150 градусов потребовалось 2-3 часа. И никогда не было достаточно горячим, как мне хотелось бы.

У печи была отличная тяга, но я думаю, что большая часть тепла терялась из верхней части трубы печи из-за вертикальной конструкции.Я поискал в Craigslist и нашел более крупный 30-фунтовый бак за 10 долларов.

На этот раз я не стал бездельничать, я хотел сохранить больше тепла в здании и выбрал горизонтальную конструкцию, которая, кажется, чаще используется с дровяными печами с пропановым баком.

Это был хороший ход, он в основном повторил тот же процесс и построил несколько ножек и дверь большего размера, чем раньше, и разрезал старую печь, чтобы использовать ее как перегородку для новой.

Теперь сауна достаточно быстро нагревается, примерно за 45-1 час, она готова к использованию.

Так прошло 4 месяца

Сауна работает уже 4 месяца и используется примерно два раза в неделю. Он сжигает около половины тачки дров при каждом пожаре, так что моей самой большой проблемой было найти сухие дрова.

Правильная древесина является ключевым моментом, так как намного легче подогреть горячую камеру до нужной температуры, если у вас есть сухой запас. Этим летом буду накапливать запасы, но пока горящие поддоны и обрезки с лесопилки.

Ветер также играет большую роль в сквозняке, и легкий ветерок кажется лучшим для самых быстрых и горячих пожаров.

У меня была целая куча дубовых и сосновых полос, а в день с 18 градусами температура в сауне была 201 градус, а это было так жарко, как я, обычно 175 — моя зона.

Я использую кухонный термометр для измерения температуры, и он свисает на высоте 6 дюймов от потолка на высокой стороне сауны, сегодня он достиг 175.

Безопасность дровяной печи | III

Если вы один из тысяч тех, кто поддался соблазну дровяной печи, имейте в виду, что возвращение к «старым добрым временам» дровяного печного отопления может иметь некоторые старомодные недостатки.

Пожарная опасность — одна из них.

Возрождение дровяной горелки в качестве дополнительного источника тепла привело к тревожному — и растущему — количеству пожаров, связанных с небрежной установкой или неправильным использованием.

Цель этой брошюры — помочь восполнить пробел в знаниях о дровяных печах, предоставляя некоторую базовую информацию о выборе, установке, использовании и обслуживании отопительного оборудования на твердом топливе.

Вот некоторые основные правила, которые можно и нельзя:

DO — убедитесь, что между печью и горючими материалами, включая пол, стены и потолок, достаточно свободного пространства.
DO — установить печь на негорючую огнеупорную основу.
DO —Попросите каменщика или другого компетентного лица осмотреть дымоход.
DO — сжигать только сухую, хорошо выдержанную древесину.
DO — открыть окно щелью для вентиляции.
DO —удаление золы в закрытом металлическом контейнере вне дома.

НЕ — протяните трубу печи через стену или потолок, если нет альтернативы.
НЕ — подключайте дровяную печь к дымоходу камина, если камин не загерметизирован.
НЕ — подключать дровяную печь к дымоходу, обслуживающему другой прибор, работающий на другом топливе.
НЕ — разжигайте печь с горючими жидкостями, такими как бензин.
НЕ — мусор сжигать в печи; это может привести к возгоранию дымохода.
НЕ — дайте дровам сгореть без присмотра или на ночь.

Выбор печи

Убедитесь, что ваша печь сделана из прочного подходящего материала, например чугуна или стали.Ищите плиты, перечисленные Underwriters Laboratories (UL) или другими признанными испытательными лабораториями.

Если вы покупаете бывшую в употреблении печь, внимательно проверьте ее на наличие трещин и других дефектов. Ножки, петли, решетки и жалюзи также должны быть тщательно проверены.

Если вы живете в передвижном доме, убедитесь, что ваша печь относится к типу, специально одобренному для использования в таком жилище.

Установка

Перед установкой печи узнайте у местных властей, что вы соблюдаете местные правила пожарной безопасности и строительные нормы.
Дважды подумайте, где вы поставите плиту. Обычно централизованное расположение лучше всего, если печь будет использоваться в качестве обогревателя.

Следует учитывать, что теплый воздух поднимается вверх. Если печь находится слишком близко к лестничной клетке, вы можете потерять большую часть тепла на этаж выше.

Если вы планируете использовать существующий дымоход, определяющими факторами будут его расположение и длина. Обратите внимание на эти рекомендации:

• Горизонтальный участок неизолированной трубы печи не должен составлять более трех четвертей длины участка дымохода выше точки, в которой труба соединяется с дымоходом.

Стандарты

• Национальной ассоциации противопожарной защиты (NFPA) предусматривают наличие зазора в 36 дюймов между печью-обогревателем и любой горючей поверхностью стены или потолка. Если длина горизонтальной части трубы печи не позволяет обеспечить такой большой зазор, защитите горючую стену панелью из какого-либо защитного материала, например листового металла, на расстоянии не менее одного дюйма от стены.

Очень важно уделять особое внимание установке печи на полу. Для соответствия стандартам NFPA:

• Печи, имеющие менее двух дюймов вентилируемого открытого пространства под топкой или основанием агрегата, никогда не должны устанавливаться на горючие полы или иметь какие-либо горючие материалы под ними, если это не разрешено их списком .
• Печи, имеющие ножки или подставки, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под топкой или основанием, могут быть установлены на воспламеняемых полах, защищенных четырехдюймовым пустотелым кирпичом, уложенным для обеспечения циркуляции воздуха и покрытым листовым металлом толщиной 24 мм, если это не разрешено. по их списку.
• Если имеется более шести дюймов вентилируемого открытого пространства под топкой или основанием, печь может быть размещена на воспламеняемом полу, защищенном сплошным кирпичом, бетоном или каменной кладкой толщиной не менее двух дюймов.Этот блок должен быть покрыт листом стали 24-го калибра, если это не разрешено перечнем печей.
• Защита пола должна выступать не менее чем на 18 дюймов со всех сторон печи.

Требования к дымоходу

Если вы используете существующий дымоход камина для вентиляции печи, он должен быть загерметизирован ниже точки входа трубы печи, чтобы предотвратить попадание токсичных газов в комнату. Это можно сделать по:

• заглушка камина, или
• герметизирует дымоход между соединением трубы печи и проемом камина.

Площадь поперечного сечения дымохода должна быть не менее чем на 25 процентов больше и не более чем в три раза больше, чем у дымовой трубы.

Избегайте подключения более одного нагревательного устройства к одному дымоходу, потому что дымовые газы и искры могут переходить из одного отверстия в другое, что также может привести к неудовлетворительной работе.

Убедитесь, что дымоход находится в хорошем состоянии и что у него есть дымоход. Проверьте отсутствие плиток дымохода и трещин в кирпичной кладке.Вы можете попросить трубочиста проверить дымоход, а каменщик выполнит любой ремонт, который может потребоваться.

При каменном дымоходе дымовая труба должна проходить через стену дымохода до его внутренней поверхности, , но не более . Для крепления трубы к кирпичной кладке используйте высокотемпературный цемент.

Если у вас нет подходящего дымохода или вы предпочитаете не закрывать камин, хорошим решением будет дымоход заводского изготовления, внесенный в список признанной испытательной лаборатории. Он должен выступать не менее чем на три фута над самой высокой точкой, где он проходит через крышу здания, и как минимум на два фута выше любой части здания в пределах 10 футов.

Труба печная

Печная труба должна быть из коррозионно-стойкой стали подходящей толщины. Это стандарты, установленные NFPA:

26	менее 6
24	от 6 до 10
22	10 до (не включая) 16
16	16

Стандарты NFPA также требуют, чтобы дымовая труба имела внутреннюю площадь поперечного сечения не меньше, чем у воротника дымохода.

Труба должна быть как можно более прямой и короткой, с должным образом закрепленными секциями. Если он должен иметь углы, ограничьте их одним или, самое большее, двумя широкими изгибами под углом 90 градусов или эквивалентными. Горизонтальная часть трубы должна подниматься не менее чем на четверть дюйма до линейного фута, чтобы обеспечить хорошую тягу.

Не следует пропускать дымовую трубу через горючую стену для подключения к дымоходу. Однако, если альтернативы нет, трубу печи необходимо пропустить через наперсток или хомут.NFPA установило следующие стандарты:

— Металлический наперсток вентилируемого типа 24 калибра должен быть как минимум на 12 дюймов больше в диаметре, чем труба печи. (Это может быть сделано с помощью местного листового металла компании или жестянщика.)
-A металла или сожжены шамотной наперстка должен быть окружен не менее восьми дюймов кирпичной кладки или эквивалентного огнестойкого материала.
—В противном случае весь горючий материал должен быть вырезан из стены, чтобы обеспечить зазор не менее 18 дюймов со всех сторон трубы. Материал для закрытия этого отверстия должен быть негорючим и изолирующим.

Амортизаторы

Если дровяная печь оснащена автоматическим регулятором тяги, управляемым термостатом, необходимо тщательно соблюдать инструкции производителя по его установке. Как вариант, на трубе возле печи можно установить заслонку с ручным управлением. Этот демпфер не должен закрывать более 80 процентов площади трубы.

Вторая заслонка выше на вертикальной части трубы печи рекомендуется для отключения печи в случае пожара в дымоходе.Вы можете заказать его в местной компании по производству листового металла или у жестянщика.

Твой лес

Зеленая древесина имеет слишком высокое содержание влаги для удовлетворительного использования. Для своей печи выбирайте древесину, предпочтительно твердую древесину, которая выдерживается от шести месяцев до года.

Древесина, расколотая перед сезонным хранением, сохнет за меньшее время и горит более равномерно. Яблоко, красный дуб, сахарный клен, бук и железное дерево обладают лучшими тепловыми качествами, согласно данным Службы распространения знаний Университета штата Мэн.

Использование надлежащей древесины — лучшая защита от скопления креозота, маслянистого вещества, образующегося в результате неполного сгорания, на футеровке дымохода.Искра может воспламенить креозот и вызвать чрезвычайно горячий и опасный пожар.

Сухая и хорошо выдержанная древесина не только минимизирует вероятность образования креозота, но и даст вам наиболее эффективный огонь.

Горящая зеленая древесина может вызвать образование такого количества креозота, что он может даже стекать в трубу печи и капать на плиту или пол.

Разжигание огня

Обязательно откройте заслонку возле печи перед розжигом огня .(Если у вас есть второй, более высокий, он может оставаться открытым для использования только в экстренных случаях.)

Разведите огонь на неглубоком слое из золы, обеспечивающем теплоотражающую поверхность. Используйте небольшое количество скомканной бумаги и накройте ее несколькими небольшими полосками древесного топлива, — говорит NFPA. Когда тяга запускается в дымоход, можно добавлять более крупные куски дерева.

Если огонь горит слишком медленно, необходимо открыть тяговые заслонки печи, а заслонку над трубой печи открыть шире или полностью.Регулируя тягу и добавляя частые, но небольшие количества дров, можно получить ровный и непрерывный горячий огонь.

Прежде всего, никогда не обливайте дерево бензином, керосином или другой легковоспламеняющейся жидкостью для быстрого возгорания. .

Еще один способ вызвать неприятности — использовать печь для сжигания мусора. Возникающее пламя может вызвать пожар в дымоходе.

При пожаре

Если у вас пожар в дымоходе, сначала позвоните в пожарную службу .

Пока вы ждете прибытия пожарных, вы можете помочь справиться с огнем, закрыв жалюзи тяги печи и сплошную заслонку в трубе печи.

Проверки

Ежегодно перед началом отопительного сезона проверяйте и тщательно очищайте дымоход и печную трубу, а также выполняйте необходимый ремонт.

No related posts.
