Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

• на кухне, в связи с появлением огромного количества бытовых приборов;
• в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
• в спальне — для включения множества требующихся в быту приборов;
• в ванной — для стиральной машины, электробритвы, фена.

Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

• Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
• Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
• Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Схема подключения двойной розетки с заземлением и без земли

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика» знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

Накладной корпус

Скрытый монтаж

Использование шлейфа

Похожий материал:

Как подключить двойную розетку. Двойная розетка в один подрозетник

Создание комфорта и уюта в современных помещениях часто достигается использованием большого количества электроприборов. Поэтому поиск свободной розетки (установочного изделия) стал вполне обыденным явлением современной действительности. Иногда справиться с проблемой помогает обычная замена одной или нескольких из них на более совершенные модели.

Созданные в последние годы универсальные розетки на два и более посадочных места для включения вилок имеют неоспоримые преимущества перед своими одноместными прототипами. Они удобны, компактны и позволяют сохранить существующую электрическую разводку при одновременном увеличении количества контактных групп.

Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение. Необходимо лишь правильно подобрать и подключить розетку.

Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. Решением данной проблемы может послужить увеличение количества разъемов для подключения методом замены одинарных розеток, и сегодня рассмотрим, как подключить двойную розетку с заземляющим контактом.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Понравилась статья — поделись с друзьями!

Розетка двойная ВАШ ЭЛЕКТРИК Астра без заземления Белый

Описание

Розетка предназначена для установки как в жилых помещениях, так и в офисах, магазинах, на предприятиях. Розетка выполнена в классическом стиле, имеет простую конструкцию. Преимущества: высокая надежность и прочность; безопасность в эксплуатации; подпружиненные контакты розеток; корпус выполнен из АБС пластика, придающего изделию прочность; термостойкость и устойчивость к воздействию солнечных лучей.

Под заказ: доставка до 14 дней 58 ₽

Под заказ: доставка до 14 дней 60 ₽

Под заказ: доставка до 14 дней 67 ₽

Под заказ: доставка до 14 дней 71 ₽

Под заказ: доставка до 14 дней 84 ₽

Характеристики

• Размеры

• Длина:

  100 мм

• Ширина:

  60 мм

• Высота:

  30 мм

• Вес, объем

• Вес нетто:

  0.059 кг

• Другие параметры

• Материал:

  Основание-керамика

• Номинальный ток, А:

  10

• Число гнезд:

  2

• Производитель:

• Срок поставки в днях:

  14

• Способ монтажа:

  Открытый

• Способ установки:

  Внешний

• Срок хранения(мес):

  240

• Степень защиты, IP:

  IP20

• Цвет:

  Белый

• Страна происхож. :

  Китай

• Торговая марка:

• Гарантия:

  3года

• Крышка (естьнет):

  нет

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и
хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой
базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в
оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с
учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при
заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится
согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после
согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин
регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если
указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства,
пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к
товару Розетка двойная ВАШ ЭЛЕКТРИК Астра без заземления Белый на сайте носят информационный
характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского
кодекса Российской федерации. Они могут быть изменены производителем без предварительного
уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик
товара. Для получения подробной информации о характеристиках данного товара обращайтесь
к сотрудникам нашего отдела продаж или в Российское представительство данного
товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Розетка двойная ВАШ ЭЛЕКТРИК Астра без заземления Белый в магазине
Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

Как подключить двойную розетку? Основные методы подключения

Монтаж простых электрических приборов не требует специальной подготовки. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Сегодня нередко возникают ситуации, когда увеличение количества бытовой техники требует ее подключения в разных комнатах. А свободные точки отсутствуют. Поэтому приходится снимать одинарные и устанавливать двойные, тройные системы, а иногда и комбинированные.

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
• электронные или газовые варочные панели;
• посудомоечные машины;
• вытяжные системы;
• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах.
Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

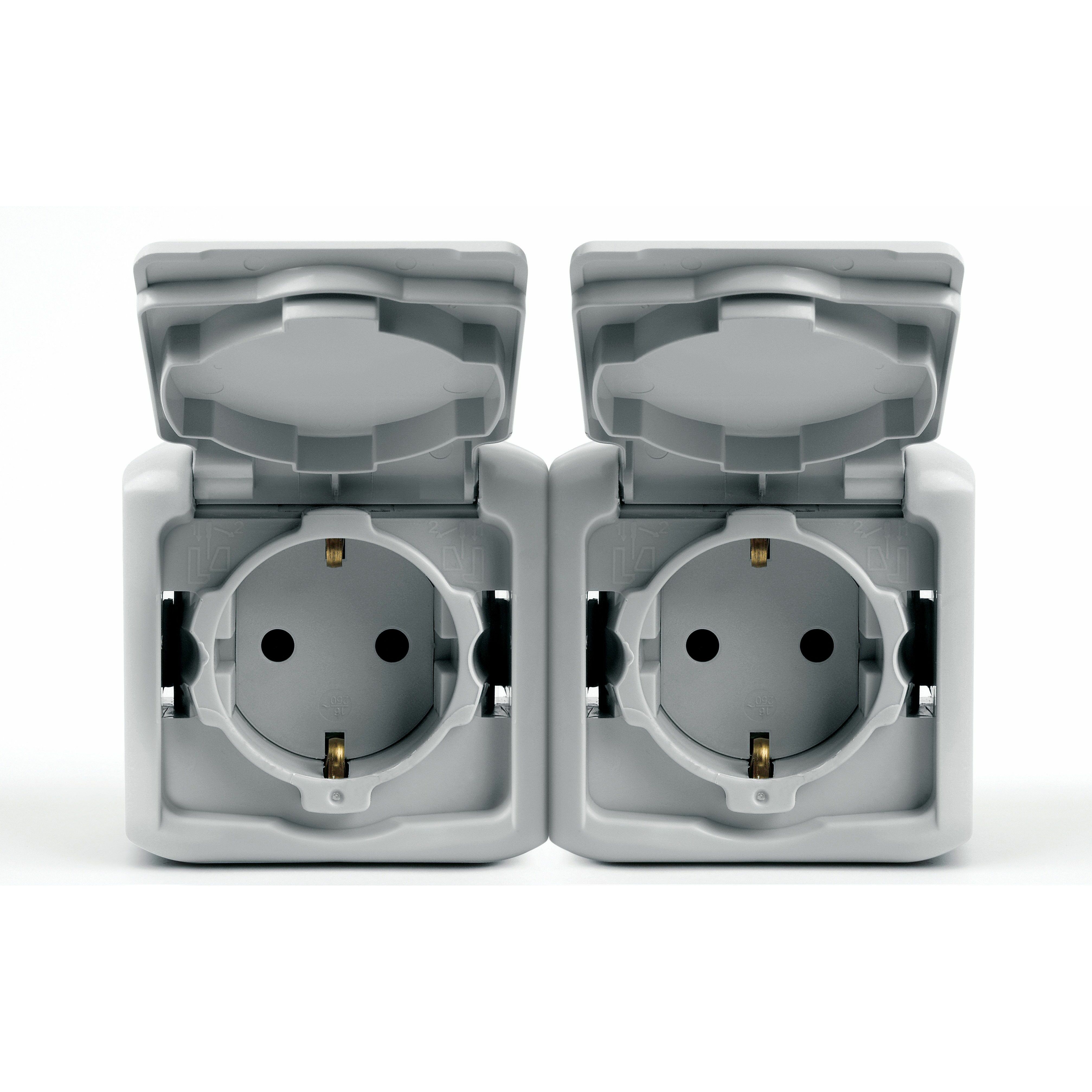

Как подключить двойную внешнюю розетку?

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов:
1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах.
2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель.
3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта.
4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.

5. Отмечается место крепежных отверстий.
6. Фиксируется основание прибора с помощью дюбелей типа гвозди.
7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки.
8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм.
9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой).
10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов.
11. Затем восстанавливается корпус наружной розетки в обратном порядке.

Как последовательно подключить двойные компьютерные розетки?

Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.

Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.

RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на:
• одинарные;
• двойные;
• терминальные;
• комбинированные.

По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.

Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.

Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.

Посмотрите видео «Как подключить двойную розетку»

        Поделиться:

схема подключения в один подрозетник, вместо одинарной

Во многом комфорт проживания в квартире и доме зависит от вида и количества установленной в ней бытовой техники и электрических приборов. Нехватка розеток становится привычным явлением, вызывающим использование множества удлинителей и тройников. Эти действия помогают решить проблему, но имеют побочные эффекты — провода путаются под ногами, дополнительные колодки портят интерьер помещения. В некоторых случаях решить вопрос недостатка точек подключения поможет двойная розетка. Современные изделия отличаются компактностью, достаточной мощностью и презентабельным видом. Для проведения переоборудования электрохозяйства нет необходимости приглашать специалистов. Работу можно выполнить своими руками после ознакомления с мерами безопасности, правилами выбора и установки электроприборов.

Когда появляется необходимость ставить двойную розетку

Двойная розетка
В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.

Преимущества такого решения следующие:

• Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
• Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
• Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
• Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.

Если в кабеле имеется провод заземления, рекомендуется приобретать розетки электрические внутренние двойные, у которых имеется соответствующий контакт. Заземлять электроприборы рекомендуется не только в целях безопасности. Подключение этого провода позволит избавиться от фона и треска, издаваемого динамиками бытовой техники.

Завершающий этап

На фото двойных розеток не видно никаких торчащих проводов. Они все аккуратненько вложены внутрь. Под лапками крепления не должно находиться ничего лишнего. Иначе может повредиться вся изоляционная система. Сгибайте проводки обычной «гармошкой». Укладка производится просто идеально в таком случае.

Потом её медленно заглубляете вовнутрь. Все фиксируется при помощи саморезов или лапок крепежа. При помощи уровня можно всегда выбрать оптимальное место. Её вспомогательная часть после этого присоединяется к установочной коробке.

Никогда не забывайте, что хоть это и двойная розетка, но нагрузка на ней не превышает стандартных 16 Ампер. Нагрузка не может быть увеличена 2 два раза после подключения. При включении самых разных электроприборов стоит помнить эти данные.

Две одинарные розетки рядом ставятся в том случае, если нет лишнего пространства при работе евростандартом. Внимательно изучите вопрос, чтобы потом самостоятельно все проделать.

Как выбрать хорошую двойную розетку

Таблица степеней защиты
При выборе товара следует обращать внимание на следующие критерии:

Имеет значение цвет изделия. Необязательно брать стандартные белые розетки. Чтобы оригинально обыграть интерьер, можно купить товар синего, красного, желтого или любого другого цвета.

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.

Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Краткий обзор характеристик и цен

Legrand Valena
На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Последовательное соединение розеток

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки.

Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя.

Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней.

Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Монтаж двойной розетки

Устройство розетки
Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

• Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
• Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
• Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

Чтобы правильно собрать розетку, необходимо иметь индикатор, прямую и крестовую отвертку.

В один подрозетник

Двойная розетка в одном подрозетнике
Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением
Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Последовательность установки двойной розетки

Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.

Далее приведен пошаговый алгоритм установки двойной розетки.

Демонтаж старого устройства

Снятие бывшей в употреблении розетки проводится в такой последовательности:

1. Снимается крышка.
2. Аккуратно удаляются наплывы штукатурки и края обоев.
3. Ослабляются лапки, корпус извлекается из стакана.
4. Остается ослабить контактные болты и извлечь из них жилы.

1

2

3

4
Старое изделие выбрасывается или пускается на запчасти.

Новый подрозетник

Установка нового подрозетника
Если подрозетник проржавел или деформирован, его следует заменить.

1. Стенку стакана нужно согнуть внутрь, захватить плоскогубцами и вытащить из отверстия.
2. Заизолировать концы провода и очистить проем от мусора.
3. Провести замеры, при необходимости довести размер отверстия до нужных параметров.
4. Просунуть провод в отверстия монтажной коробки, после чего вставить ее в проем, в который заранее нанесена шпаклевка.
5. Утопить стакан на нужную глубину, выровнять его по горизонтали.

Продолжать работу можно, когда раствор полностью затвердеет.

Подготовка к подключению

Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления

Как подключить провода

Подключение розетки
Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.

Схема соединения следующая:

• фаза — слева;
• земля — посередине;
• ноль — справа.

Крепление стоит начинать с центра, крепко затягивая болты на каждой клемме. После этого кабелю нужно придать форму спирали, чтобы он компактно сложился при установке корпуса.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Двойная силовая розетка, тип E, с клеммой заземления LOGI 02-1253-102 bi

Информация об обработке персональных данных (GDPR)

Контроллером ваших персональных данных является Kanlux S.A. с зарегистрированным офисом в Радзионкове (41-922) по ул. Объездова 1-3 («Контролер»).

1. Контактные данные Контролера: ado@kanlux.пл.
2. Персональные данные обрабатываются с целью выполнения законных интересов Контролера в выполнении соглашения, предъявлении претензий, связанных с осуществляемой деловой деятельностью, и — в случае добровольного согласия — ведения прямого маркетинга собственных продуктов или услуг.
3. Персональные данные будут храниться в ИТ-среде, что означает, что данные также могут временно храниться и обрабатываться, например в резервных копиях, в рамках испытаний ИТ-систем или процедур, направленных на выявление нарушений или защиту от мошенничества или атак, с целью обеспечения безопасности и надлежащего функционирования ИТ-систем.
4. Получателями данных будут лица, поддерживающие Контролера в сфере ИТ-услуг, транспортных услуг, а также дочерние и аффилированные компании Kanlux SA и ее постоянные коммерческие представители, имеющие свои зарегистрированные офисы на территории государства-члена Европейского Союза. , а также юристы и аудиторы.
5. Контролер не намерен передавать данные в третью страну или международную организацию.
6. Персональные данные будут храниться в течение срока действия договора, а после его расторжения — в течение периода, необходимого для исполнения бухгалтерских или налоговых обязанностей (в течение их срока действия), и периода, необходимого для истечения срока действия или ограничения любых возникающих требований от договора, а в случае согласия на обработку персональных данных в маркетинговых целях — до отзыва согласия.
7. Вы имеете право:
а) требовать доступ к данным;
b) Требовать исправления ваших данных, если они были неправильно сохранены или если они изменились;
c) Требовать удаления данных, если законное основание для их обработки больше не действует;
d) Требовать ограничения обработки, если, по вашему мнению, они неверны (на период, позволяющий Контролеру проверить точность данных) или в ожидании обработки вашего возражения, или если Контролеру больше не нужны личные данные, но они нужны вам для установления, рассмотрения или защиты ваших требований;
e) Выдвигать возражения против обработки персональных данных, если они больше не нужны для целей законных интересов, преследуемых Контролером;
f) Подать жалобу в надзорный орган, если вы считаете, что обработка персональных данных нарушает закон. ;
8. Предоставление данных, связанных с выполнением соглашения, является добровольным, но необходимым для целей выполнения соглашения. Предоставление данных в маркетинговых целях является добровольным.
9. Никаких автоматизированных решений, в том числе посредством профилирования, на основе ваших персональных данных не принимается.
10. После завершения обработки ваших персональных данных для первоначальной цели данные не будут обрабатываться для каких-либо других целей.

Показать больше ▾

Розетки

Содержание страницы

ХАРАКТЕРИСТИКИ:

• 3 штифта с защитой от детей
  защитная шторка на розетки 13а
• Двойные клеммы заземления для высоких
  Целостное заземление
• Литой индикатор включения мигает
  Кулисные переключатели не стираются – абсолютно безопасны
• Дополнительные неоновые индикаторы в
  качельки переключателей с обзором 175° в горизонтальной и вертикальной плоскостях
• Двухполюсное переключение — нейтраль
  Функция «сделать первым», «разбить последним»
• Отключенный и захваченный терминал
  винты
• Минимальный зазор между контактами переключателя 3 мм
• Доступ сверху, наклонный в линию
  клеммы упрощают и ускоряют подключение
• Печатная маркировка клемм на
  серые задние молдинги для более четкой идентификации
• Контакты переключателя с серебром
  контакты на обеих поверхностях для надежной непрерывности
• Отвертка только одного размера
  требуется для установки​

​​​​​​
№

* Доступны варианты с белой или черной пластиковой окантовкой. Добавьте суффикс «W» или «B» к номеру детали при заказе, например. MHFPxxxBSSW = матовая нержавеющая сталь с белой отделкой.
NB: рекомендуется, чтобы цвет отделки соответствовал выбранному функциональному модулю

.

Китай производитель настенных выключателей, настенный выключатель, поставщик розеток

Wenzhou Qingtai Industrial Co. Ltd находится в промышленном парке Биньхай, в зоне экономического и технологического развития Вэньчжоу, провинция Чжэцзян. Это частное предприятие, занимающееся разработкой и исследованием электроприборов, настенных выключателей, розеток и удлинителей.

Компания занимает площадь в 30 000 квадратных метров, имеет около 300 сотрудников и рабочих и 22 инженера. …

Wenzhou Qingtai Industrial Co. Ltd находится в промышленном парке Биньхай, в зоне экономического и технологического развития Вэньчжоу, провинция Чжэцзян. Это частное предприятие, занимающееся разработкой и исследованием электроприборов, настенных выключателей и розеток, а также удлинителей.

Компания занимает площадь в 30 000 квадратных метров, имеет около 300 сотрудников и рабочих и 22 инженера.Годовой объем продаж достиг более 20 миллионов долларов США. Сильная команда разработчиков и исследователей, передовое производственное оборудование, отличное производство и строгий контроль качества гарантируют вам превосходное сотрудничество с нами.

Продукция в основном экспортируется в страны Восточной Европы и часть стран Западной Европы. Он получил систему ISO9001-2008, выпущенную США, CE от ЕС, одобрение VDE.

Благодаря сильным производственным возможностям, хорошему методу управления наша фабрика развивается устойчивыми шагами, и доля рынка BHV постепенно увеличивается.

Мы приветствуем все сообщения от клиентов по электронной почте, факсу или телефону, чтобы создать возможность взаимного сотрудничества.

Наша компания поставляет различные виды продукции. Высокое качество и выгодная цена. Мы рады получить ваш запрос и свяжемся с вами как можно скорее. Мы придерживаемся принципа «прежде всего качество, прежде всего обслуживание, постоянное совершенствование и инновации для удовлетворения потребностей клиентов» для управления и «ноль дефектов, ноль жалоб» в качестве цели качества.Чтобы усовершенствовать наш сервис, мы предоставляем продукцию хорошего качества по разумной цене.

Могу ли я одновременно использовать два разных продукта Earthing®? — Заземление

Обновлено 1 год назад

от
Клинт Обер

Да, вы можете использовать несколько заземляющих устройств одновременно, но в целях безопасности их следует подключать только к одному источнику заземления: либо к заземленной розетке, либо к заземляющему стержню. Не один к розетке, а другой к заземляющему стержню. Причина заключается в том, чтобы избежать риска поражения электрическим током в случае скачка напряжения из-за отключения электроэнергии или грозы.

И вот почему: Электрическая система вашего дома/здания подключена и стабилизирована заземляющим стержнем в земле, обычно расположенным под электрическим щитом. Петлевой провод (также известный как заземляющий провод) проходит через вашу систему, и вы подключаетесь к нему всякий раз, когда вставляете шнур заземления® в третье отверстие (заземляющий порт) розетки.Если вы, например, подключите свой лист Earthing® к розетке, вы заземлитесь через заземляющий стержень дома.

Допустим, вы также хотите спать с накладкой Earthing® Patch и подключаете ее к заземляющему стержню Earthing®.

Если бы вы сделали это, вы бы создали так называемый «контур заземления», что означает замкнутый контур — замкнутый контур с заземлением, замыкающим контур. Когда вы помещаете заземляющий стержень Earthing® в почву, обычно он не находится близко к заземляющему стержню дома. Существуют различия в размере, глубине и состоянии почвы между двумя стержнями, которые создают электрическое сопротивление между двумя стержнями.Это означает другой «электрический потенциал», то есть уровень электрической энергии, и разница будет генерировать ток в замкнутой цепи, частью которой вы являетесь. Итак, ток течет через вас.

В общем, ничего необычного вы бы не почувствовали и не навредили бы себе. Но существует риск удара током, например, при скачке напряжения или грозе. В этом случае разница электрических потенциалов может стать очень большой, достигая даже нескольких сотен или даже тысяч вольт, и создать очень сильный ток — достаточный для того, чтобы вы почувствовали легкий удар током.

Все шнуры продуктов Earthing® имеют встроенные резисторы, которые защищают вас. Если бы не наличие резистора, удар, который вы почувствуете, был бы намного сильнее.

Суть: если вы используете более одного изделия Earthing® одновременно, подключите их к одному и тому же источнику заземления, либо к заземленной розетке, либо к заземляющему стержню. Вы, безусловно, можете подключить два отдельных шнура заземления® к двум розеткам стандартной заземленной розетки или даже к двум разным розеткам. Или вы можете поместить оба в Earthing® U.S. Адаптер безопасности.

Следует отметить, что в новых домах под домом в нескольких точках ниже пути прохождения заземляющего провода имеются заземляющие стержни, что позволяет улучшить систему заземления. Старые системы заземления могут иметь провода с напряжением в один или два вольта из-за длины провода и небольшого нарастания сопротивления. Электрогиперчувствительные люди могут ощущать даже это низкое напряжение, и в этом случае им рекомендуется подключить свой продукт Earthing® к специальному заземляющему стержню Earthing®, установленному в почве за соседним окном, если это возможно.

Двойная розетка без заземления, вертикальная

Цифровой черный, подключенный настраиваемый экран управления, 230 В

Digital black — это полностью настраиваемый сенсорный экран с очень удобным интерфейсом и четкими символами. Экран автоматически активируется, когда ваша рука приближается. Если установка Niko Home Control недоступна, встроенным переключающим контактом можно управлять с помощью сенсорного экрана или N.O. Удлинитель кнопки (170-00005). После подключения к системе Niko Home Control становится возможным переключать или приглушать свет, устанавливать сценарии, устанавливать режимы вентиляции, устанавливать жалюзи и солнцезащитные шторы в нужное положение за одну операцию. Короче говоря, все возможные типы управления доступны в вашей установке Niko Home Control. У вас есть термостат Niko Home Control (550-1305x) или активное соединение с одним из наших партнеров по отоплению? Затем вы можете легко установить температуру с помощью цифрового черного.С помощью соответствующего приложения Niko Home вы можете не только выбрать, какие элементы управления будут отображаться или где они будут отображаться на экране, но и способ навигации по экранам управления. Вы можете скачать это приложение бесплатно в соответствующем магазине приложений для своего мобильного устройства.

Digital black может быть легко установлен в любую стандартную коробку для скрытого монтажа с помощью привычных зажимов или винтов и питается от сети 230 В переменного тока (требуется провод L- + N). Этот вариант 230 В переменного тока оснащен переключающим контактом 10 А (резистивный), что означает, что его можно легко заменить обычным однополюсным выключателем.В сочетании с беспроводным интеллектуальным концентратором для Niko Home Control (552-00001) и дополнительными элементами управления из линейки Niko Home Control для традиционной проводки вы можете легко автоматизировать свою обычную установку.

Экран связывается через вашу беспроводную домашнюю сеть с остальной частью вашей системы управления домом Niko. Вам необходимо активное подключение к Интернету, чтобы активировать Digital Black. Это подключение к Интернету гарантирует, что ваша установка Digital black и Niko Home Control всегда актуальна и имеет самые последние функции.

Дорожный адаптер для Франции | Электробезопасность прежде всего

Дорожные адаптеры для Франции

Вам нужно будет подумать, что упаковать, чтобы вы могли безопасно пользоваться своими личными электроприборами за границей. Обычно это включает в себя использование дорожного адаптера, который представляет собой устройство, которое просто позволяет вам подключать любой электроприбор Великобритании к иностранной электрической розетке. Важно отметить, что он не преобразует напряжение или частоту.

Для Франции существует два соответствующих типа вилок, типа C и E. Вилка типа C — это вилка с двумя круглыми контактами, а вилка типа E — это вилка с двумя круглыми контактами и отверстием для вилки заземления розетки. Франция работает от сети с напряжением 230 В и частотой 50 Гц.

• Тип С
• Тип Е

Преобразователи напряжения и трансформаторы

Электроснабжение по всему миру может варьироваться от 100 В до 240 В.Использование электроприбора, рассчитанного на напряжение, отличное от напряжения питания, может быть чрезвычайно опасным.

Поскольку напряжение в разных странах может различаться, во Франции вам может понадобиться преобразователь напряжения или трансформатор. Если частота отличается, нормальная работа электроприбора также может быть нарушена. Например, часы с частотой 50 Гц могут работать быстрее при подаче электроэнергии с частотой 60 Гц. Большинство преобразователей напряжения и трансформаторов поставляются со штепсельными адаптерами, поэтому вам может не понадобиться покупать отдельный дорожный адаптер.

Все преобразователи и трансформаторы имеют максимальную номинальную мощность (AMPS или WATTS), поэтому убедитесь, что любой прибор, который вы собираетесь использовать, не превышает этот номинал.

Устройство двойного напряжения

Вы можете определить, нужно ли вам использовать преобразователь или трансформатор, взглянув на паспортную табличку прибора.

Устройство с двойным номинальным напряжением будет отображать, например, «ВХОД: 110–240 В» на корпусе устройства или на его блоке питания. Это означает, что вам не понадобится преобразователь или трансформатор, а просто адаптер для путешествий, потому что Франция работает от напряжения питания 230 В, что находится в диапазоне 110-240 В, от которого работает устройство с двойным напряжением.

Приборы с одним номинальным напряжением

Во Франции напряжение питания 230В. Если прибор рассчитан на одно номинальное напряжение, он должен работать при том же напряжении, что и напряжение питания в стране, т. е. 230 В. Если это не так, его следует использовать вместе с трансформатором или преобразователем напряжения, чтобы обеспечить безопасную и правильную работу прибора.

Преобразователи и трансформаторы выполняют аналогичную функцию, но их применение различается. Преобразователи обычно используются с приборами, которые работают в течение короткого времени (1-2 часа), в то время как большинство трансформаторов можно использовать вместе с приборами, которые работают непрерывно.

Важно понимать, что некоторые дорожные адаптеры не подходят для каких-либо приборов, требующих заземления. Эти типы дорожных адаптеров следует использовать только с оборудованием с двойной изоляцией, которое будет четко обозначено символом, показанным ниже.

Перед тем, как отправиться в путешествие, мы рекомендуем вам проверить свою бытовую технику, чтобы понять требования во Франции.

Четыре способа модернизации двухконтактных розеток

Между 1920 и 1960 годами в Соединенных Штатах были построены десятки тысяч домов.Почти все они имели двухштырьковые розетки. Многие из них все еще делают. В то время как большинство домов в Индиане были построены в 1990-х годах, в настоящее время выставлено на продажу более 8600 домов, построенных между 1920 и 1960 годами в штате Хузьер. Многие другие вне рынка. Если вы живете в доме с двумя штыревыми розетками, возможно, вы захотите рассмотреть вопрос об обновлении. Вы рискуете получить больше, чем неудобства, когда пытаетесь подключить телевизор 21 ^st Century к одной из этих розеток.

Риски, связанные с выходами с двумя штырьками

Существует два риска, связанных с розетками с двумя штырьками: поражение электрическим током и скачки напряжения.Обе эти проблемы связаны с тем, что проводка в розетках с двумя контактами не заземлена. В розетках, построенных с 1962 года, электрические нормы США требуют, чтобы все розетки были оснащены заземляющим проводом. Этот заземляющий провод защищает электронику и людей от электрических скачков и сбоев, обеспечивая путь для выхода дополнительной энергии из схем дома. Когда при заземлении возникает неисправность или перенапряжение, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как произойдет повреждение (надеюсь).Затем энергия проходит через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и технику с помощью сетевых фильтров. Сетевые фильтры работают только в том случае, если они могут быть подключены к заземляющему проводу. Без этого провода они не обеспечивают лучшей защиты электронных устройств, чем многоконтактные розетки.

Двухконтактные розетки не соответствуют коду

Модернизация электрической системы вашего дома может стоить от 5 до 15 процентов стоимости вашего дома — цена, которую многие люди не могут себе позволить. Имея это в виду, регулирующие органы решили, что домовладельцам с двумя розетками не нужно их модернизировать. Однако это не означает, что они являются самым безопасным вариантом.

На протяжении более 50 лет нормы требовали, чтобы все новые конструкции имели трехштырьковые розетки с заземлением. Совсем недавно электрические нормы США требовали, чтобы не только розетки были заземлены, но и чтобы розетки в местах с наличием воды имели GFCI. GFCI, сокращение от прерывателя цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания.(Короткое замыкание — это когда энергия направляется из обычного пути цепи по пути с небольшим сопротивлением или без сопротивления.) Если это короткое замыкание происходит из-за того, что человека ударило током, GFCI может спасти его жизнь.

Для двухконтактной розетки такая защита недоступна.

Двухштырьковые розетки указывают на другие проблемы

Розетки с двумя штырями также сигнализируют о других проблемах с электричеством, которые могут присутствовать. Дома, построенные до 1965 года, были построены с панелями предохранителей на 30 или 60 ампер.В то время как панели предохранителей на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели предохранителей на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Блоки предохранителей

на 60 ампер проблематичны, потому что они тоже не справляются с современными требованиями к электрическим системам. Для сравнения, недавно построенные дома сегодня построены с автоматическими выключателями на 200 ампер (служебные панели, которые заменили блоки предохранителей).

Когда через провод проходит слишком много энергии, он нагревается, что может привести к пожару в доме.Слишком много энергии (электричества) также приведет к перегоранию предохранителей. Вам придется постоянно заменять, если номинальная сила тока в блоке предохранителей не соответствует вашим потребностям.

Еще одна проблема, которую следует учитывать при наличии розеток с двумя контактами, — это отсутствие заземления в розетках, которые имеют три контакта. Если в доме есть как двухконтактные, так и трехштырьковые розетки, это означает, что трехштырьковые розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что заземлена только часть электрической системы вашего дома.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если розетки с тремя контактами не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации двухконтактных розеток

Чтобы обновить две розетки, нельзя просто добавить розетку с тремя контактами. Это решит проблему удобства, но не решит проблему безопасности.

Если вы действительно хотите решить проблемы с двумя розетками и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1: переподключите розетки

Ваш первый и лучший вариант — нанять электрика, чтобы он заменил розетки в вашем доме и электрический щиток. Если вас беспокоят расходы, подумайте о том, чтобы ваш электрик переподключил некоторые розетки, к которым вы будете подключать более крупные или более чувствительные электронные устройства, такие как компьютер или консультант по играм.

Обратите внимание, что это не проект, который вы можете сделать самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для прокладки заземляющего провода от розетки до сервисной панели, а затем его надлежащего заземления.

Вариант 2: Заземление трехштырьковых розеток с помощью металлического кожуха

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были заземлены. Если в вашем доме есть двухконтактные розетки с металлическими коробками, возможно, вы сможете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепи. Вставьте один из штырей тестера в горячий слот (более короткий слот в розетке).Наденьте другой штырь на винт, удерживающий накладку. Если тестер загорится, это означает, что металлическая коробка заземлена.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к армированному кабелю или BX в задней части коробки.
