Для отопления загородного домовладения в настоящее время в основном используется природный газ. Но стоит он дорого, а кроме этого, газоснабжение имеется не в каждом населенном пункте, поэтому многие хозяева частных домов, особенно в сельской местности, отдают предпочтение твердотопливным приборам. Для поддержки комфортной температуры в котлы устанавливают регуляторы тяги.

Сила тяги котлов на твердом топливе

Во многом сила тяги зависит от:

сечения дымоходной системы;

погодных условий в регионе;

температуры дымовых газов.

Одновременно следует отметить, что влияние перечисленных параметров на работу котлов отличается. В первую очередь необходимо обращать внимание на условия их функционирования в каждом отдельном случае.

Принцип работы регулятора тяги

Монтируют регулятор горения для твердотопливного котла непосредственно в дымоход. Его функциональное назначение – подача воздуха в топку. В случае его резкого порыва он защищает отопительную систему от задувания пламени в топливнике. Если наблюдается недостаток кислорода, он обеспечивает его подачу с целью равномерного сгорания твердого топлива.

В основе работы регулятора лежит термомеханический принцип. Его конструкция представляет собой герметичный баллон. Когда носитель тепла нагревается до нужной температуры, на заслонку поступает сигнал, что приводит к уменьшению объема подаваемого воздуха.

После этого оборудование переходит в режим продолжительного горения. Данное устройство пригодно для всех твердотопливных агрегатов. Зависимости от вида используемого топлива нет.

Виды устройств для регулировки горения

В продаже можно встретить автоматический и механический регулятор тяги для твердотопливных котлов. Обычно потребители приобретают второй вид устройств. Объясняется такой выбор, тем, что для работы автоматических систем требуется электрическая энергия и агрегат становится зависимым от наличия стабильного электропитания.

Автоматический регулятор тяги для твердотопливных котлов может доставлять немало проблем при эксплуатации. Кроме этого, повысятся финансовые расходы. Для отопительного агрегата отлично подойдет и механическое устройство.

Заслуженную популярность приобрели секционные чугунные агрегаты, которые считаются лучшим выбором для загородных домовладений. Наличие регулятора позволяет жильцам частного дома не наблюдать постоянно за воздушной заслонкой, а доступная цена на твердое топливо делает стоимость теплоснабжения экономичным.

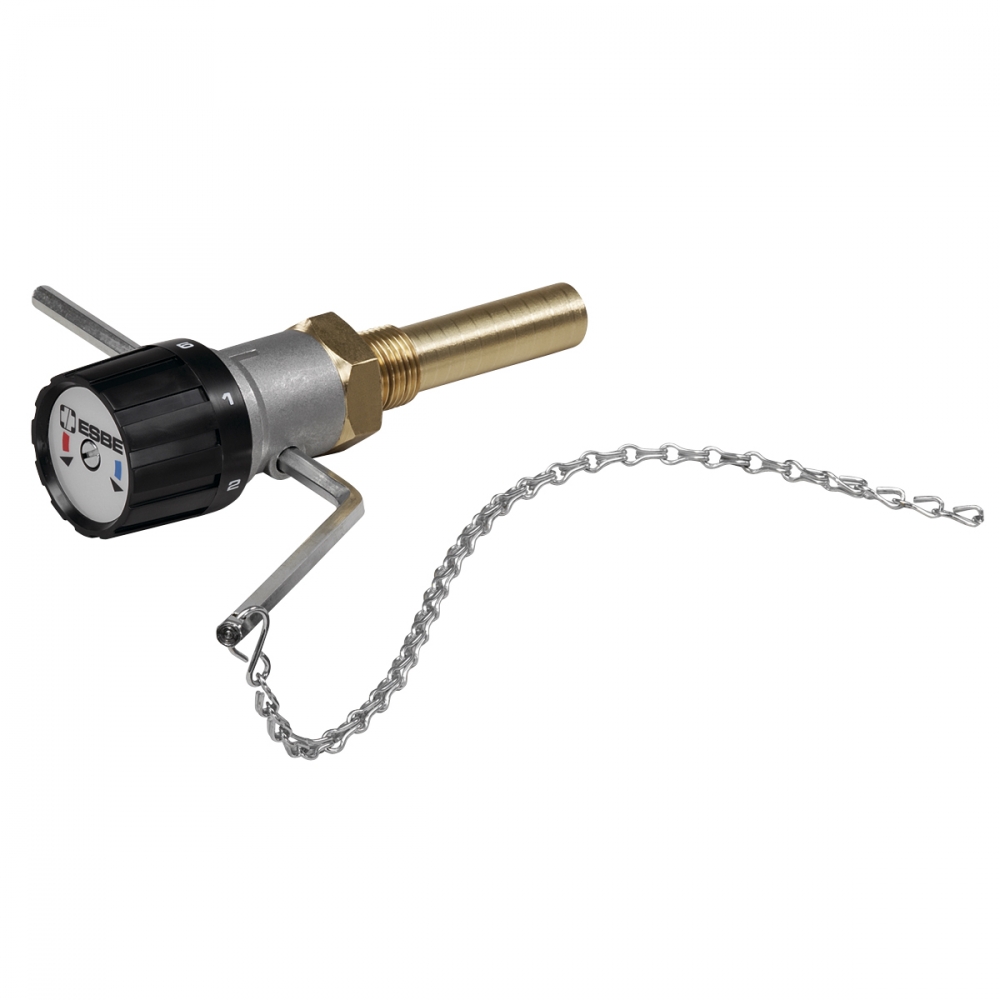

Современным устройством для регулировки тяги является изделие ТМ ESBE. Оно предназначается для корректировки температурного режима в твердотопливных приборах за счет подачи воздуха. Ему не требуется подключение электроснабжения, и его установка отличается простотой.

Температуру агрегата измеряет головка термостатического механизма. Настройка регулятора тяги для твердотопливных котлов в этом случае выполняется за счет изменения положения воздушной заслонки посредством цепи и рычага.

Улучшением его конструкции считается укороченная гильза, удобная для наблюдения шкала выставляемой температуры и усовершенствованная рукоять. Именно эти изменения соответствуют современным требованиям, предъявляемым к отопительному оборудованию на дровах.

Преимущества и недостатки регуляторов тяги

Эти устройства имеют как достоинства, так и недостатки.

Среди преимуществ значатся:

Низкая цена на устройства. Их стоимость зависит от компании-производителя и модели.

Механический регулятор тяги для твердотопливных котлов – тягорегулятор функционирует автономно, вне зависимости от электроэнергии.

Топливо на него доступное.

Работает долго и качественно.

Недостатки также имеются:

Топлива хватает на непродолжительное время.

Загружают его самостоятельно.

Нужна дополнительная площадь, чтобы хранить топливо.

Если планируется приобретение агрегата на твердом топливе, то после его подключения к отопительной системе непременно станет вопрос, как настроить регулятор тяги для твердотопливных котлов правильно, поскольку это влияет на КПД и расход топлива. Лучше это доверить специалисту.

<br />

инструкция, настройка, принцип работы, автоматический и механический

В нынешнее время высоких технологий появилось очень много разнообразных средств автоматизации, благодаря которым можно эксплуатировать котельное оборудование, уделяя ему минимум внимания. Однако, большинство из них питаются электроэнергией, а это не всегда удобно.

Ситуация, когда вместе с отключением электричества в доме пропадает и тепло, — не редкость. Причина этому — отключение отопительной установки автоматикой. Но существуют и простые средства автоматизации, которым не требуется электроэнергия, например, автоматический регулятор тяги для твердотопливных котлов с механическим приводом.

Устройство и принцип действия

Конструкция изделия довольно проста, в этом можно убедиться на примере термостатического регулятора RT 10, изображенного на рисунке.

1 – рукоять установки желаемой температуры; 2 – шток; 3 – исполнительный механизм; 4 – направляющая; 5 – корпус прибора; 6 – гильза погружная; 7 – термочувствительный элемент; 8 – пружина; 9 – рычаг цепного привода; 10 – цепь; 11 – винт крепления рукояти; 12 – винт крепления рычага.

В зависимости от того, какая конструкция твердотопливного котла, регулятор устанавливается сверху, на фронтальной или боковой панели в специальное посадочное место водяной рубашки, чтобы погружная гильза изделия контактировала с теплоносителем. Находящийся в ней термочувствительный элемент заполнен жидкостью или газом, расширяющимися при нагревании.

Когда температура теплоносителя начинает расти, термоэлемент через шток воздействует на исполнительный механизм, который опускает рычаг цепного привода. Цепь, закрепленная одним концом на рычаге, а другим – на воздушной откидной заслонке зольной камеры, начинает прикрывать эту заслонку. Таким способом подача воздуха через зольник в топку ограничивается, а интенсивность горения уменьшается. Как только температура воды в рубашке котла упадет, термоэлемент посредством исполнительного механизма, рычага и цепного привода снова откроет дверцу и подача воздуха возобновится.

Технические параметры

Выбирая терморегулятор для котла, нужно знать несколько технических параметров, которыми характеризуются эти средства автоматизации:

Диапазон температур воды, в которых может работать термоэлемент.
Рабочий ход рычага цепного привода в мм, его надо сопоставить с перемещением дверцы зольника от полного закрытия до максимального открытия. Рабочего хода привода регулятора должно хватать для полного распахивания заслонки, иначе котел может не набирать свою тепловую мощность.
Максимальный вес дверцы, с которым сможет работать регулятор. Если воздушная заслонка вашего теплогенератора весит больше, чем может тянуть цепной привод, то такое изделие вам не подойдет, следует искать модель с большим усилием на подъем. Также стоит проверить, входит ли в подъемное усилие вес самого привода или его надо посчитать отдельно.
Максимальная температура теплоносителя.
Диаметр (в дюймах) резьбового присоединения посадочного места.

Представленный в качестве примера регулятор тяги для котла RT 10 сконструирован таким образом, чтобы замену или ремонт исполнительного механизма можно было производить без опорожнения водяной рубашки отопительной установки. Это реализовано за счет съемной погружной гильзы. В изделиях других производителей такой опции может и не быть, тогда для замены придется сливать воду из всей системы отопления и котельного бака.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Заключение

Регулятор тяги для твердотопливного котла– это простейшее средство автоматизации, полностью энергонезависимое. Это его главное достоинство наряду с невысокой стоимостью. Недостаток же заключается в невысокой точности регулировки температуры воды в рубашке отопителя, что на бытовом уровне не играет большой роли, поскольку регулировка системы по температуре теплоносителя является косвенной. Прямое регулирование – это работа по температуре воздуха, что реализовывается более сложными средствами автоматизации.

Автоматический регулятор тяги дымохода — flue.com.ua

Содержание статьи

Автоматический регулятор тяги дымохода используется для стабилизации и уменьшения избыточного давления в дымовых трубах или чрезмерного разрежения, которое:

происходит несмотря на правильный расчёт площади поперечного сечения дымохода;
появляется, когда дымовые трубы слишком большого сечения и высоты;
вызвано временными изменениями атмосферных факторов, например, порывами ветра.

Регулятор настолько сбалансирован, что при создании слишком большого разрежения в трубе открывается заслонка, в результате чего холодный воздух попадает в дымоотвод и скорость потока газов уменьшается.

Это уменьшает вакуум в трубе за счёт:

охлаждения выхлопных газов, в результате чего происходит уменьшение тяги;
повышения сопротивления потоку дымовых газов. Дымоход должен дополнительно поднимать холодный воздух в дополнение к горячим выхлопным газам.

Внимание: не путайте регулятор тяги дымохода с регулятором подачи воздуха в камеру сгорания котла. У них совершенно разные функции хотя оба работают одновременно.

Прежде чем купить автоматический регулятор тяги дымохода ознакомьтесь с его действием.

Принцип действия автоматического регулятора скорости движения газов в дымоходе

Слишком маленькая скорость движения газов в дымовой трубе это медленное и неэффективное сгорание топлива. Но слишком большая скорость — это ещё большая проблема. Результатом чрезмерной тяги в дымовой трубе, как и в случае слишком малой, является неправильное сгорание топлива. Слишком большая скорость движения дымовых газов — это быстрое, неэффективное сгорание в печи, твердотопливном котле или камине. Много тепла уходит из дома «в трубу», вместо того, чтобы его использовать, а эффективность отопительных систем значительно падает, наши счета за отопление увеличиваются. Могут быть ситуации, когда процесс сгорания не происходит полностью, а топливо догорает в дымовой трубе. Мало того, что тепло уходит из топки, но за этим следует их разрушение из-за повышенной температуры дымовых газов. Дымоходы не рассчитаны на выполнение функций камеры сгорания.

Знаете ли вы, что: Регулярная чистка камеры сгорания от копоти позволяет уменьшить расход газа на 10-15%.

На графике представлены два примера, показывающие примерное изменение эффективности нагревательного устройства в зависимости от температуры уходящих газов. Здесь напрямую влияет на КПД количество воздуха, используемого для сжигания древесины, угля, жидкого или газообразного топлива и температура выхлопных газов. Очевидно, что эффективность нагревательного устройства с неправильной регулировкой может упасть ниже заявленных технических характеристик.

Это связано с тем, что в большинстве случаев генераторы тепла приобретаются уже после строительства дома. Соответственно сечение дымохода не совпадает с требованиями производителей. В таких случаях отрегулировать работу тепловых приборов можно регуляторами подачи воздуха в камеру сгорания и тяги дымохода.

Из анализа графика можно заметить, что эффективность работы печи, камина или котла зависит от температуры отработанного газа. Чем ниже температура дыма, тем выше КПД нагревательного устройства. Другая проблема, о которой необходимо упомянуть, — это температура воздуха для горения. Ошибочно думать, что вытягивание воздуха, связанного с процессом сгорания из комнаты, экономит деньги.

Отсутствие притока свежего воздуха извне квартиры или дома приводит к охлаждению помещения, в котором смонтирован генератор тепла.

Каким должно быть сечение дымохода? Правильный ответ — расчётным. Угадать сечение дымохода в уже построенном доме для нового котла нереально. Правильную тягу может определить только трубочист прибором анемометром. Для котлов в инструкции по эксплуатации есть точные значения поперечного сечения дымохода и вакуума в дымовой трубе, которые должны быть обеспечены для достижения оптимальных рабочих параметров. Как правило, отрицательное давление находится в диапазоне 10-25 Па.

Способы регулирования тяги в дымоходе

Очень простое регулирование скорости движения дымовых газов достигается регулировкой дросселя воздухозаборника в котле, камине или печи. Однако это не всегда эффективно и не гарантирует стабильную работу дымохода. Это обеспечивается устройством, называемым автоматическим регулятором тяги.

Его конструкция довольно проста — он имеет подвижный демпфер с грузом, который под воздействием вакуума меняет своё положение и пропускает дополнительный воздух, влияя на скорость движения газов. Автоматический регулятор тяги дымохода используется для уменьшения избыточного давления, которое возникает несмотря на правильную оценку площади поперечного сечения дымохода.

Настройка регулятора тяги дымохода для котлов

Сила тяги в дымоходе должна быть достаточной не только для работы при нагреве воды до минимальной температуры 40 градусов, но и для нагрева теплоносителя до максимальной температуры 80 градусов. Это оптимальный диапазон температуры воды для котлов. У различных марок этот диапазон температур может быть разным.

Внимание: Применение регулятора тяги дымохода позволяет продлить время горения топлива на 10-15% и соответственно сэкономить тепло и деньги.

Правильно настроить регулятор тяги дымохода можно только вместе с регулятором горения котла. Он устанавливается на входе и управляет заслонкой поддувала.

Отрегулировать тягу можно только при работе котла на минимальную, а потом максимальную мощность.

Пошаговая инструкция настройки регулятора тяги дымохода:

Зажгите топливо в котле и установите температуру воды 40 °C.
На регуляторе подачи воздуха в камеру сгорания установите температуру 40 °C и цепь зацепите таким образом, чтобы в поддувало заходило минимальное количество воздуха. Это приблизительно щель для прохода воздуха 1 см.
Дождитесь момента, когда градусник начнёт показывать температуру воды сорок градусов.
Начните регулировать стабилизатор тяги таким образом, чтобы клапан реагировал на увеличение подачи воздуха в топку. Для этого вручную приподнимите заслонку поддувала на несколько сантиметров. Если клапан настроен правильно он должен начать отклоняться и пропускать в дымоход свежий воздух. Продолжайте вращать регулировочный винт до тех пор, пока клапан не начнёт реагировать на подачу воздуха в котёл.
После этого установите на регуляторе подачи воздуха максимальную температуру 80 °C. Заслонка поддувала поднимется и в котле начнётся интенсивное горение топлива. При достижении максимальной температуры клапан регулировки тяги в дымоходе должен быть приоткрытым на четверть диаметра трубы, а при порывах ветра и вовсе наполовину.
После достижения максимальной температуры и её дальнейшем росте регулятор тяги котла должен прикрыть заслонку, чтобы приток воздуха уменьшился.

Такой способ регулирования годится для котлов и печей без принудительного наддува воздуха вентилятором.

Выводы

Правильная работа регулятора тяги дымохода возможна только в паре с регулятором притока воздуха в котёл.

Зачем нужен регулятор тяги для твердотопливных котлов? — ТЭК

Механические регуляторы, управляющие открыванием дверцы зольника, появились практически в одно время с твердотопливными котлами. Раньше пользователи печей занимались регулированием вручную, закрывая или распахивая дверцу поддувала по мере необходимости. Возникает вопрос: зачем же тогда регулятор тяги, если можно и с котлами справляться самостоятельно?

Принцип работы

Регулятор тяги состоит из термостатического привода, вмонтированного в закрытый корпус, и исполнительного механизма с рычагом и длинной цепочкой. Цепочка вторым концом прикреплена к дверце зольника или воздушной заслонке, установленной в зольной камере. Привод — это резервуар, заполненный термочувствительной жидкостью, что значительно расширяется при повышении температуры.

Корпус регулятора тяги вкручивается в специальную гильзу, встроенную в водяную рубашку теплогенератора на твердом топливе. В режиме розжига котла дверца зольника находится в открытом положении до тех пор, пока теплоноситель в котловом баке не начнет прогреваться. Нагрев вызовет расширение жидкости в приводе, он воздействует на шток, а тот станет отпускать рычаг и цепочку, прикрывая заслонку и подачу воздуха на горение.

Регулятор тяги настраивается таким образом, чтобы прикрывать заслонку задолго до того, как вода в котле закипит. Рекомендуемая максимальная температура — 85 °С.

Когда температура теплоносителя падает, в терморегуляторе происходит обратный процесс и воздушная заслонка начинает приоткрываться. Дрова в топке разгораются и нагрев возобновляется.

Можно ли обойтись без регулятора?

Твердотопливный котел — это не печь, при бесконтрольном горении ему ничего не стоит закипеть. В результате — разрушение обшивки водяной рубашки и взрыв. Отсюда ответ на вопрос: дровяные источники тепла могут спокойно функционировать без регулятора тяги лишь при условии совместной работы с буферной емкостью — теплоаккумулятором. Тогда излишки теплоты уйдут в емкость и теплоноситель не закипит никогда. В остальных случаях автоматический регулятор нужен и вот почему:

из соображений безопасности;

для поддержания невысокой температуры теплоносителя;

для увеличения длительности горения путем ограничения подачи кислорода в топку.

Без буферной емкости, да еще и при работе на самотечную систему отопления твердотопливный котел не сможет работать на максимуме, его потребуется «придушить» по воздуху. Если вы не собираетесь дежурить возле теплогенератора день и ночь для ручного управления, то без регулятора тяги обойтись будет сложно.

Новое. Запчасти на интернет-аукционе Au.ru

Устройство предназначено для регулирования силы тяги в твердотопливных котлах, работающих на угле, дровах, топливных брикетах и гранулах. Регулятор автоматически регулирует тягу в камере сгорания и изменяет интенсивность процесса горения. Использование регулятора тяги позволяет существенно экономить топливо, поддерживая при этом комфортную температуру в помещении.

Регулятор тяги устанавливается на твердотопливных котлах. Он регулирует доступ воздуха в камеру сгорания и, соответственно, температуру воды в подающем трубопроводе путем открытия или закрытия воздушной заслонки камеры сгорания. Корпус металлический, высокой прочности и надежности, рукоятка регулирования из термоотверждающей прочной смолы, устойчивая к высоким температурам. Термочувствительный элемент высокой точности и мощности, гарантирует быстроту и безопасность регулировки.

Технические характеристики:

• Регулируемый диапазон температуры теплоносителя: 30-90 °C

• Длина цепочки: 1200 мм

• Рычаг: стандартный рычаг, угол 120°, размер 120×145 мм

• Ход цепочки: 10 мм/10 °C

• Присоединительный размер: ¾”

• Монтаж: вертикальный или горизонтальный

• Производитель: Италия

Принцип действия

Настройки регулятора тяги

Регулировка производится изменением длины цепочки, которая зафиксирована на дверце тяги. Ручка регулятора выставляется на 60 градусов. Котел разжигается с открытой дверцей тяги. При нагреве котла до 60 градусов и стабилизации температуры в течение нескольких минут цепочка закрепляется на дверце тяги. При этом дверца должна быть приоткрыта на 1 мм. В завершении настройки регулятор выставляется на желаемую температуру, и в дальнейшем тяга будет регулироваться автоматически.

Регулятор тяги котла универсальный Теплодар

   Комнатный термостат (терморегулятор) представляет собой электронный прибор для регулирования работы газового котла или электрического радиатора в зависимости от температуры воздуха. Производители оборудования заявляют о его способности снизить расходы на отопление квартиры минимум на 30% и существенно продлить срок эксплуатации котла. Так ли это на самом деле и стоит ли устанавливать терморегулятор? Попробуем разобраться.

Нужно ли устанавливать термостат для газового котла?

Если в помещении установлен двухконтурный газовый котел, то вы можете самостоятельно регулировать температуру воды, являющейся теплоносителем в системе отопления. Как только температура достигает установленной отметки, автоматика отключает или включает котел. Соответственно регулировкой занимаетесь вы, что априори порождает избыточный расход энергии. Если установить комнатный термостат, то он будет регулировать работу котла в зависимости от температуры воздуха.

Соответственно комнатный термостат необходим для:
— Регулировки включения и выключения котла в зависимости от температуры воздуха.
— Поддержания комфортного микроклимата в помещении.
— Экономии на платежах за газ и электроэнергию.

Пример: если задать температуру воздуха на уровне, например, +24°С, то при ее понижении на 0.25-1°С от этой отметки термостат подаст котлу сигнал о необходимом включении. Как только температура воздуха восстановится, котел отключится. Причем в отключенном состоянии будет находиться не только газовая горелка, но и сам насос. Важно понимать, что воздух в помещении остывает медленнее воды, потому гарантирована экономия и рациональный расход эксплуатационного ресурса котла.

По самым скромным подсчетам газовые котлы бесполезно тратят до 30-35% энергии. Если установить термостат, то вы автоматически начнете экономить свыше трети на коммунальных платежах за отопление и одновременно продлите срок службы дорогостоящего оборудования. Помимо этого вам не придется проводить ручное управление котлом и поддерживать определенную температуру теплоносителя – за вас это сделает простой в настройке и использовании терморегулятор.

Виды комнатных термостатов и особенности их выбора.
  По функциональному исполнению различают непрограммируемые и программируемые термостаты. Последние имеют несколько предустановленных и несколько пользовательских программ, которые позволяют поддерживать комфортную температуру в разное время суток, при разной погоде и даже в зависимости от состояния вашего здоровья.

По типу управления терморегулятор может быть ручным или автоматическим. Вторая категория приборов самостоятельно регулирует работу теплоносителя в соответствии с температурой воздуха. Обратите внимание: комнатные термостаты подходят не только для газовых котлов, но и для электронных отопительных приборов.

  По конструкционному исполнению выделяют беспроводные и проводные термостаты. Беспроводные модели передают сигнал на датчик оборудования при помощи радиосигнала, в проводных же приборах сигнал поступает по проводам как импульс. Отметим, что беспроводные модели получили широкое распространение ввиду простоты установки и эргономичности дизайна.

   По типу датчиков различают электронные и механические терморегуляторы. Модели с механическими датчиками на российском рынке в основном представлены капиллярными термостатами – они надежны в работе, но несовместимы с программируемыми контроллерами. Потому наибольшее распространение получили электронные термостаты.

Выбрать термостат можно здесь: https://gaziteplo.ru/catalog/termostaty/

АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ТЯГИ — это… Что такое АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ТЯГИ?

АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ТЯГИ

— прибор, автоматически устанавливающий силу тяги в топке и дымоходах парового котла в зависимости от изменений нагрузки котла.

Самойлов К. И.
Морской словарь. — М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР,
1941

АВТОМАТИЧЕСКИЙ ПРОКЛАДЧИК
АВТОМАТИЧЕСКИЙ РУЛЕВОЙ

Смотреть что такое «АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ТЯГИ» в других словарях:

Дизель-поезд Д1 — Д1 Дизель поезд Д1 … Википедия
ЧС200 — ЧС200 … Википедия
Электровоз ЧС200 — ЧС200 ЧС200 002 в железнодорожном музее Варшавского вокзала в Санкт Петербурге … Википедия
Водолазное дело — Так как человек может пробыть под водою лишь очень короткое время, а именно столько, сколько он способен удерживать дыхание, то для различных подводных работ необходимы различные приспособления, которые позволяли бы водолазу дышать. В настоящее… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
ГОСТ Р 54439-2011: Котлы газовые для центрального отопления. Котлы типа В с номинальной тепловой мощностью свыше 300 кВт, но не более 1000 кВт — Терминология ГОСТ Р 54439 2011: Котлы газовые для центрального отопления. Котлы типа В с номинальной тепловой мощностью свыше 300 кВт, но не более 1000 кВт оригинал документа: 3.2.3.3 автоматическая система управления горелкой: Система, которая… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 53634-2009: Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытаний — Терминология ГОСТ Р 53634 2009: Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытаний оригинал документа: 3. 2.3.15 автоматическая… … Словарь-справочник терминов нормативно-технической документации
система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 54788-2011: Кондиционеры абсорбционные и адсорбционные и/или тепловые насосы газовые с номинальной тепловой мощностью до 70 кВт. Часть 1. Безопасность — Терминология ГОСТ Р 54788 2011: Кондиционеры абсорбционные и адсорбционные и/или тепловые насосы газовые с номинальной тепловой мощностью до 70 кВт. Часть 1. Безопасность оригинал документа: 3.1.11 абсорбция (absorption): Процесс, при котором… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 53635-2009: Газовые воздухонагреватели с принудительной конвекцией для отопления (обогрева) помещений теплопроизводительностью до 100 кВт. Общие технические требования и методы испытаний — Терминология ГОСТ Р 53635 2009: Газовые воздухонагреватели с принудительной конвекцией для отопления (обогрева) помещений теплопроизводительностью до 100 кВт. Общие технические требования и методы испытаний оригинал документа: 3.2.2… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 51733-2001: Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний — Терминология ГОСТ Р 51733 2001: Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний оригинал документа: 1.3.4.11 блокировка подачи газа:… … Словарь-справочник терминов нормативно-технической документации

Зачем нужен регулятор тяги?

Регуляторы тяги или барометрические заслонки — это устройства, используемые для регулирования тяги в топках, котлах и водонагревателях, работающих на жидком топливе. Да хоть водонагреватели! Я не могу сказать вам, сколько раз я видел водонагреватели, установленные без установленного регулятора тяги, и температуру дымовой трубы выше 900 ° или 1000 ° F, а также сквозняк над огнем, который (как мы раньше говорили) засосал воду. хром с бампера. Ну, тогда бамперы у машин были хромированные.

Чтобы вы меня поняли, регулятор тяги, о котором я говорю здесь, используется только в отопительном оборудовании, работающем на жидком топливе, а не в оборудовании, работающем на газе. Это совсем другое животное.

В оборудовании, работающем на жидком топливе, регулятор тяги обычно представляет собой круглое устройство с качающейся дверцей, которая может поворачиваться только в одну сторону, и с регулируемым грузом на ней, что позволяет регулировать тягу для регулирования тяги. Вы регулируете вес, чтобы контролировать степень открытия этой заслонки, которая, в свою очередь, контролирует количество избыточного воздуха, который может попасть в дымоход и дымоход при работающей масляной горелке.Таким образом вы регулируете тягу над огнем в приборе.

Чтобы быть уверенным в терминологии, прямой участок тройника называется «участком», а соединитель под углом 90 градусов в середине называется «упор». Регулятор тяги должен быть вставлен в «выступ» дымовой трубы между отопительным прибором и дымоходом, обычно на расстоянии не менее 18 дюймов от прибора. Сколько раз вы видели его установленным в «пробеге» тройника? Раньше мы устанавливали тройник так, чтобы дымовая труба проходила под прямым углом от прибора к дымоходу, помните? Было так удобно проверять и прочищать основание дымохода, но это было неправильно! Что ж, мы все ошибались.Таких еще так много в поле, не оставляйте это так!

Зачем вообще нужен регулятор тяги? Воздух, который используется для горения, называется горючим воздухом. Этот воздух может находиться в котельной или поступать с помощью механических средств, но это все еще горючий воздух. Этот воздух смешивается с топливом и является частью процесса сгорания. Образующиеся газы необходимо отводить обратно во внешнюю среду. Газы, проходящие через этот процесс, называются тягой.

Слишком большая тяга снизит эффективность отопительного прибора, увеличивая стоимость, но также повысит температуру дымохода (температуру дымовой трубы) до опасного уровня. Слишком малая тяга может привести к неполному сгоранию, образованию сажи, затяжек и, в крайнем случае, окиси углерода. Поскольку тяга в дымоходе сильно различается, нам нужен способ ее стабилизации. Это работа регулятора тяги.

Допустим, вы измеряете осадку в июле и получаете значение -.04 в дымовой трубе. Считаете ли вы, что без помощи законопроекта в феврале показания были бы такими же? Ветер и температура наружного воздуха влияют на сквозняк. Также второй блок, использующий тот же дымоход, что и обогреватель, скажем, водонагреватель, будет влиять на тягу. Кроме того, основная проблема, влияющая на тягу, находится за пределами котельной. Во многих домах котельная находится в задней части дома и доступна через отдельную дверь из дома. Я никогда не видел уличной котельной, в которой было бы больше места, чем нужно отопительному прибору.В большинстве, если не во всех этих комнатах, когда они были впервые спроектированы, были наружные вентиляционные отверстия, но с годами они были закрыты, над ними установили новую крышу или просто сняли, потому что никто не знал, для чего они здесь. Когда вы будете проводить испытания летом, оставьте дверь котельной открытой. Однако, когда я проводил тестирование, как бы это ни было неудобно, вам нужно закрыть дверь. Если вы этого не сделаете, все изменится. Обычно регулятор тяги устанавливается на самую низкую тягу, которая обеспечивает хорошее сгорание и правильную работу масляной горелки.Более высокая тратта приведет к потере денег для вашего клиента.

Обычно мы стараемся достичь значений тяги 0,02-0,03 дюйма водяного столба над огнем и 0,04-0,05 дюйма водяного столба в казенной части. Вы не можете проверить эти показания без испытательного оборудования. Не забывайте, что изменение тяги повлияет на показания CO2, которые вы получите, так что тестируйте, друг мой, тестируйте. Хотя эти показания тяги являются типичными, есть устройства, которые работают в режиме положительной тяги. Поэтому очень важно читать инструкции по эксплуатации, которые прилагаются к каждому новому устройству.Производители вышлют вам все необходимые инструкции для их устройства, просто спросите их.

Многое можно сказать о горючем воздухе, его количестве и источнике, но это уже в другой раз.

RC КОНТРОЛЬ ТЯГИ ДЛЯ УГОЛЬНОГО ИЛИ НЕФТЯНОГО ОБОРУДОВАНИЯ

Контроль тяги типа RC для нефтяного или угольного жилого и коммерческого оборудования

Регулятор тяги полевого типа RC входит в стандартную комплектацию многих ведущих марок отопительного оборудования, работающего на жидком или угольном топливе.Тип RC откалиброван, чтобы его можно было легко настроить в соответствии со спецификациями производителя печи или котла. Предназначенный для настроек от 0,02 ″ до 0,08 ″, этот элемент управления настолько чувствителен, что при настройке устройства во время установки следует использовать приборы.

Как работают регуляторы тяги? Статическое давление холодного воздуха оказывает давление на внешнюю часть печи или котла, на разрыв и дымовую трубу. Разница давлений между воздухом в помещении и нагретым газом (воздухом) заставляет продукты сгорания проходить (тянуть) через агрегат и подниматься через отверстие и дымоход.Воздух комнатной температуры поступает через барометрический регулятор тяги в точном количестве, необходимом для преодоления избыточных сквозняков, вызванных колебаниями температуры, колебаниями ветра и изменениями барометрического давления. Сгорание топлива завершено, процесс стабилизируется. Скорость продуктов сгорания через теплообменник снижается, поэтому отводится больше тепла. Устройство работает более эффективно, надежно и требует меньше обслуживания.

Когда использовать регулятор тяги? Обратитесь к нашему Справочному руководству подрядчика о том, когда использовать регулятор тяги с индуктором тяги / вентилятором, механическими горелками, горелками с наддувом, двухтопливными приборами и газовыми приборами.

Зачем нужен регулятор тяги? Воздух, используемый для горения, называется горючим воздухом и может находиться в котельной или подаваться механическими средствами. Этот воздух смешивается с топливом и является частью процесса сгорания. Образующиеся газы необходимо отводить обратно во внешнюю среду. Газы, проходящие через этот процесс, называются тягой. Слишком большая тяга снизит эффективность отопительного прибора, повысит стоимость и повысит температуру дымохода до опасного уровня.Слишком малая тяга может привести к неполному сгоранию, образованию сажи, затяжек и, в крайнем случае, окиси углерода. Поскольку тяга в дымоходе сильно различается, необходим способ ее стабилизации, и именно этим занимается регулятор тяги.

Проект — Полевое управление

Осадка должна оставаться постоянной для правильной работы и эффективного расхода топлива в отопительных приборах.

При использовании регулятора тяги в отопительных приборах, работающих на жидком топливе, газе и / или угле, топливо используется эффективно.Органы управления на местах Органы управления осадкой поддерживают постоянную осадку, противодействуя отрицательным силам, вызванным изменениями температуры и барометрического давления, а также ветром. Элементы управления сквозняком бывают разных типов для конкретных приложений. Когда вам нужно использовать черновик Control?

При использовании индукторов тяги и вентиляторов мощности тяга увеличивается или создается, вызывая колебания воздушного потока, проходящего через камеру сгорания. Эти колебания могут быть устранены путем использования барометрического регулятора тяги, расположенного между индуктором тяги или вытяжным вентилятором и печью, бойлером или водонагревателем, которые он обслуживает.Используйте регулятор одностороннего действия для нефтегазового оборудования с системой вентиляции. Используйте регулятор одностороннего действия для масла и регулятор двойного действия для газового оборудования с системой создания тяги.

Мощная горелка сконструирована таким образом, что вентилятор создает отрицательное давление воздуха в камере сгорания. Регулятор тяги одностороннего действия для масла поддерживает это отрицательное давление. Электроэнергетическая горелка, предназначенная для сжигания природного или сжиженного газа, работает таким же образом. В то время как вытяжной колпак (переключатель) часто используется на газовых установках, работающих с атмосферной горелкой, барометрический регулятор тяги двойного действия следует использовать для печей или котлов, работающих с механическими горелками.

Принудительная тяга, установленная с высотой дымовой трубы более 30 футов, вероятно, создаст чрезмерную естественную тягу, уменьшающую количество давления в топке или котле. Барометрический контроль тяги поможет устранить это нежелательное действие штабеля и позволит создать давление в агрегате.

Горелки, способные сжигать газообразное топливо или мазут, должны быть оборудованы барометрическим регулятором тяги. Field Controls предлагает использовать систему управления двойного действия на установках, где топливо часто меняется.Функция двойного действия важна для газовых приборов, поскольку она позволяет проливать продукты сгорания в случае засорения дымоходов или нисходящих потоков. Для обнаружения утечки дымовых газов на двухтопливной установке рекомендуется полевой термозащитный выключатель.

Газовые печи и котлы обычно требуют регулятора тяги двойного действия. Как и регулятор одностороннего действия, он открывается внутрь для поддержания равномерной тяги. Но, в отличие от регулятора одностороннего действия, он также может свободно открываться наружу, чтобы выливать продукты сгорания в случае засорения дымоходов или нисходящих потоков.Национальные кодексы часто требуют использования контроля тяги. Использование обычно ограничивается печами или котлами, предназначенными для использования с мощными горелками и инсинераторами. Регуляторы тяги обычно используются при переводе установок, работающих на жидком топливе, на газ

Барометрическая заслонка

и регулятор тяги

Да, барометрический регулятор тяги — это, по сути, просто регулятор тяги «автоматического» типа.
На форуме AS дров было несколько бурных споров о «баросе». Я могу только поделиться своим опытом и, возможно, добавить немного информации о баро, которую мало кто знает или которую неправильно понимают.Когда я поставил свою дровяную печь Yukon Big Jack, в руководстве требовалось установить барометр и установить давление тяги от -03 до -,04 дюйма вод.ст.
Я сомневался в необходимости этого по некоторым из тех же причин, упомянутых выше, и по многим другим причинам. Я пошел дальше и вставил его, потому что Юкон подчеркнул необходимость этого.
Я быстро обнаружил, что это работает хорошо и имеет большое значение. Больше не нужно сокращать воздухозаборник почти до нуля, чтобы попытаться контролировать бушующий горячий огонь из-за очень сильной тяги во время резкого похолодания или сильного ветра (баро — это колени пчел во время сильных, непостоянных ветров!).Плюс вроде бы топка тоже больше тепла откладывала. Это имеет смысл, потому что с помощью барометра, регулирующего тягу, он замедляет (или регулирует) скорость горячих газов сгорания, покидающих печь, до указанной производителем скорости, что в большинстве случаев дает больше времени для передачи тепла. место.

Один из аргументов против них — то, что они слишком сильно охлаждают дымоход. Нет, если дымоход остывает, давление тяги возрастает (заметьте, я сказал, что давление, а не вакуум), барометрическая дверь закрывается, и дымоход снова нагревается.Конечно, это происходит плавно, а не колеблется вверх и вниз (относится к сквозняку, а не к барометрической двери).
Следующий аргумент, они производители креозота. Я чувствовал, что это, скорее всего, правда. Мой опыт был отрицательным.
Я был сбит с толку, почему у меня не образовывалось скопление креозота (пока я следовал хорошей практике сжигания древесины), когда температура дымохода ниже по потоку от барометра составляла 2-250 *. Мои исследования привели меня к этому фактоиду (не помню, где я это нашел), дымовые газы после баро разбавлены до такой степени, что креозот не накапливается.Я не знаю, но, похоже, это имеет смысл, поскольку я получаю больше накопления сажи перед барометром, чем после него.
Теперь что касается аргумента о возгорании дымохода, ну да, возможно, мой лайнер SS плавился бы в лужу, что-то вроде пролитой ртути, если бы там было скопление креозота. Но помните, у меня не накапливается креозот, поэтому нет риска возгорания в дымоходе!

Они действительно пропускают много воздуха вверх по дымоходу, поэтому, поскольку у меня на Юконе есть 8-дюймовый дымоход, я пошел дальше и вставил рекомендованную трубу подпитки наружного воздуха в свою топочную.
Сейчас я использую свою вторую печь Yukon (использовалась дровяная печь для всего дома с резервным маслом), а это значит, что и мой второй барометр, и они просто работают.
Я знаю, я знаю, намного больше, чем кто-либо просил … но где еще мы, фанаты древесного тепла, могут выплеснуть извергнутый поток !?

Требования к заслонке угольной печи?

У меня есть (2) детектора CO с цифровым считыванием, которые всегда сообщают PPM CO, по одному в каждой спальне, рядом с кроватью, подключены ко всем розеткам на 120 В переменного тока. У них также есть батареи постоянного тока 9 В, поэтому, если питание отключится, они будут работать от резервного аккумулятора.Кроме того, у меня есть (1) детектор CO с батарейным питанием на кожухе над плитой с (4) перезаряжаемыми батареями NICAD AA.

ни один из них не сработал, когда шляпка трубы упала на трубу.

Маленький грязный секрет CO ДЕТЕКТОРОВ в том, что они сработают, только если вы будете на грани смерти, я имею в виду действительно серьезную высокую концентрацию.

оба цифровых детектора обычно показывают от 5 до 12 частей на миллион или выше, когда печь работает в нормальных условиях слабой топки зимой, БЕЗ ДЕМПФЕРА ДЫМОХОДА.Это потому, что в конечном итоге любой дымоход испытает небольшой нисходящий поток и будет выходить в дом, а воздухонепроницаемая печь не является воздухонепроницаемой на 100%. Это с высоким 22-дюймовым дымоходом. Печь стоила 1250 долларов, дымоход — 1350 долларов, и это двойная труба, внутренняя обшитая нержавеющей сталью.

представьте, если бы я закрыл заслонку дымохода, какие бы показания CO были. Они непреднамеренно должны быть ВЫШЕ, потому что демпфер задерживает газы.

то, что большинство людей не хочет признавать, если вы сжигаете уголь, у вас в доме есть крошечный кусочек CO, и этого не избежать.Просто откройте дверь, чтобы разгребать ее, и добавьте угля в огонь, вот и CO.

, это современная герметичная печь. Имейте в виду, что углекислый газ выходит из дымохода, опускается вниз по уровню земли и крошечным сквозняком втягивается обратно в подвал и жилое пространство. Если у вас нет 50-футового дымохода, это невозможно.

Проблема с барометрической заслонкой в том, что она открывается под давление в помещении и вытягивает нагретый воздух из комнаты, если восходящий поток в дымоходе становится чрезмерным в ветреную ночь.Конечно, он контролирует тягу в печи, но он также всасывает нагретый воздух из комнат прямо в дымоход.

Ручной демпфер и барометрический демпфер — это две разные вещи, и я бы не рекомендовал барометрический демпфер на ЛЮБУЮ дровяную или угольную печь.

Проблема с использованием барометрической заслонки на дровяной печи заключается в том, что если в дымоходе накапливается креозот и возникает пожар в дымоходе, барометрическая заслонка реагирует на сильный восходящий поток, полностью закрываясь и открывая дымоход для воздуха в помещении , давая дымоходу полный свежий воздух для продолжения горения — эффективно превращая дымоход в турбореактивный двигатель.И сжечь твой дом.

Ручная заслонка проста и удобна в управлении, но если у вас есть дымоход диаметром 6 дюймов, и вы запускаете печь с закрытым воздухом, то зачем начинать с дымохода диаметром 6 дюймов. Он эффективно закрывает дымоход до 2 дюймов.

Эти типы заслонок требовались назад, когда печи не были герметичными, ручной клапан был изобретен примерно в 1810 году.

Современные печи герметичны с тросовыми уплотнениями на сквозняке и дверцы из ясеня, которые можно полностью закрыть и полностью перекрыть приток воздуха.Если я провожу свой Harman чуть ниже 3/8 оборота от полностью закрытого положения, уголь просто погаснет.

При таком точном контроле тяги противопожарной и / или зольной дверцы заслонка дымохода действительно неэффективна.

Если печь выходит из строя с чрезмерным восходящим потоком, может помочь трубный демпфер, но я еще не видел ни одной печи в своей жизни, где у нее была бы слишком большая тяга. Все печки, с которыми я сталкивался, плохо нагреваются, страдают от недостаточной тяги.Эти трубные демпферы стоят некоторых денег, лучший ручной тип двойной толщины стоит около 80 долларов, а дешевые — от 30 до 50 долларов. Барометрический — это даже больше.

Это просто очередная трата на то, что не нужно.

Эти заслонки также покрываются креозотом на дровяной печи, и это закрывает оставшееся отверстие.

Я обогреваю свой существующий дом почти 20 лет с помощью 2 разных угольных печей без заслонок, и моя печь будет поддерживать угольный огонь в течение 36 часов после полной загрузки.Это самая маленькая плита Harman, сделанная на тот момент, когда я ее купил. Демпфер ничего не даст, и когда я купил его, установщик посоветовал мне не ставить демпфер. Если мне не изменяет память, в инструкции также сказано, что не используйте демпфер.

Лучшие угольные и дровяные печи теперь циркулируют дым по контуру внутри печи, чтобы извлечь из нее максимум тепла. Они имеют внутреннюю перегородку, а также имеют фиксированные крошечные неподвижные вентиляционные отверстия для противопожарных дверок над / под стеклом, которые позволяют воздуху, находящемуся сверху, сжигать любые побочные газы, такие как метан из угля.В современной печи много технологий и инженерии, так что им больше не нужен демпфер печной трубы.

Испытания, проведенные пользователями заслонок печных труб с термометрами, покажут такую же или немного более высокую температуру при закрытой заслонке и более низкую температуру дымохода по сравнению с открытой заслонкой.

Низкая температура в дымоходе — это то, чего вы НЕ хотите с дровяной печью, она создает больше креозота. Худшее, что вы можете сделать для накопления креозота, — это засыпать дровяную печь бревнами, затем закрыть заслонку дымохода и уединиться на ночь.Помогает заткнуть дымоход креозотом.

Барометрические регуляторы тяги

— Принадлежности для угольных печей — Продукты — Барометрический 5 с черной тройником

Мы изучили множество средств регулирования тяги, некоторые из них стоят дороже, а некоторые меньше, но полевой барометрический контроль тяги — лучшее, что мы нашли как по работе, так и по цене.

Этот полевой модуль работает безупречно. Другие, кажется, «зависают» при низких настройках тяги, что делает их практически неработоспособными.Он стабилизирует тягу к любому устройству, расположенному ниже барометрического регулятора тяги. Уравновешивающая заслонка открывается и закрывается в зависимости от силы отрицательного давления (тяги) в дымоходе. Когда заслонка открывается (с большей тягой), в дымоход попадает больше воздуха, тем самым уменьшая тягу к прибору.

Полевые барометрические регуляторы тяги

имеют регулируемые веса, которые позволяют настраивать единицы измерения на конкретную требуемую тягу. Они отлично справятся с поддержанием настройки тяги в пределах разумно малых допусков, за исключением случаев, когда общая тяга в дымоходе опускается ниже уставки на регуляторе барометрической тяги.Регулятор тяги может только уменьшить тягу, но не может увеличивать тягу.

В случае чрезмерно сильной тяги могут потребоваться два последовательных регулятора барометрического давления .

Постоянный нагрев, более длительное горение
Эффект автоматической стабилизации огня обычно увеличивает продолжительность горения и поддерживает более постоянную тепловую мощность. Исследования также связали использование барометрических демпферов со значительным сокращением креозота при эксплуатации дровяных печей.(Эти результаты следует рассматривать в перспективе, поскольку дровяные печи, работающие с чрезвычайно низкой скоростью горения, все еще могут производить опасные уровни креозота, даже при работе с барометрическим демпфером.)
Как угольные, так и дровяные печи выиграют от установки барометрического регулятора тяги.
Черный 24г. футболка с черным покрытием барометрического регулятора тяги.

Примечание: При использовании с дровяными печами соединительную трубу и дымоход необходимо проверять и содержать в чистоте. Барометрический регулятор тяги потенциально может удлинить и усилить пожар в дымоходе, обеспечивая неограниченную подачу воздуха для горения.
