Регулировка автоматики водяной станции: Реле давления насосной станции | регулировка и настройка

Реле давления насосной станции | регулировка и настройка

Как автоматизировать работу независимого водопровода и навсегда забыть о ручном запуске или остановке насосного оборудования? Насущный вопрос у заядлых дачников, жителей сел и пригородов, владельцев мелких предприятий. Решив наслаждаться полностью автономным водопроводом, стоит обзавестись реле давления насосной станции, которое облегчит его обслуживание.

Что такое реле насосной станции?

Реле – восприимчивое к изменениям устройство, контролирующее возрастание/снижение давления, отвечающее за запуск и остановку всех механизмов насосных станций. Благодаря такому датчику владельцы отдельно взятых водопроводов могут наслаждаться благами цивилизации также, как и с городской системой водоснабжения. Реле насосной станции считается «мозговым центром» всего оборудования, которое без участия человека гарантирует бесперебойное и автоматизированное выполнение рабочих процессов.

На рынке комплектующих представлен широкий модельный ряд, который условно можно разделить на три вида реле для насосной станции:

• электромеханическое – несложная модель, которая не первый год доказывает свою надежность и удобство эксплуатации;
• стрелочные датчики являются подтипом первого вида, уменьшают число включений и выключений механизма, увеличивают износоустойчивость во время отсутствия жидкости в баке;
• электронное – датчик, главным достоинством которого является простая и точная настройка.

Каждый вид имеет свои преимущества и недостатки, различается комплектацией и условиями эксплуатации. Также можно встретить системы блоков автоматизации с функцией противодействия «сухому ходу». Рассмотрим детально, что входит в конструкцию датчика, и по какому принципу действует реле давления для насосной станции.

Комплектация реле для насосной станции

«Умный» датчик представляет собой разборный незамысловатый механизм, благодаря которому возможно легко и просто корректировать работу гидроаккумулятора, регулировать и устанавливать допустимые пределы параметров.

Визуально устройство похоже на небольшой коробок асимметричной формы, под пластиковым корпусом которого находятся основные детали. Чтобы подключить в сеть и к насосу, предусмотрены муфтовые зажимы для электрокабелей, а для соединения с системой – патрубок из металла на 1, 1/2, 1/4 дюйма, на котором находится наружная или внутренняя резьба.

Под кожухом размещены основные элементы, находящиеся на основании. К ним относятся:

• металлическая пластина;
• большая и малая пружины;
• контакты для подключения;
• регулировочные гайки;
• мембрана.

Принцип действия, назначение и роль реле для насосной станции

За каждой пружиной размещен контакт подключения к электросети, который замыкается, когда давление достигает максимума. Под действием возрастающего давления возникает деформация мембраны. После появляется избыточное давление внутри груши, воздействующее на пластину. В ответ на это большая пружина прижимается пластиной, отключается контакт и прекращается подача напряжения на мотор.

При падении давления, пластина возвращается в первоначальное положение, а контакты замыкаются. После этого двигатель готов снова продолжать качку воды.

Вопреки непримечательным габаритам, датчик выполняет важную миссию. Реле для насосной станции,цена которого не больно бьет по кошельку, способно на следующее:

• контролировать функционирование всех приборов в установленном режиме;
• быстро отвечать на колебания давления и другие сбои;
• запускать и останавливать двигатель на момент достижения критических показателей.

Устанавливая реле, насос получает эффективного помощника, берущего на себя ответственность за автоматический ход работы.

Что нужно знать о настройке реле давления?

Регулировка реле давления насосной станции требует к себе предельного внимания и соблюдения определенных правил.

Для начала выполните следующее:

• при работающем насосе получите существующие данные на включении и выключении давления;
• затем отключите оборудование от системы питания, слейте оставшуюся воду;
• когда манометр покажет цифру «0», заново подключайте насос и запускайте двигатель;
• здесь будьте внимательны и следите за показателями манометра, фиксируйте значение давления, на котором насос остановится;
• перед началом повторной работы насоса снова опустошите расширительный бак от жидкости и зафиксируйте давление при запуске.

Проделав все вышеперечисленное, станет доступна настройка реле давления насосной станции.

Сначала снимите крышку корпуса, чтобы получить доступ к пружинам устройства, сила натяжения которых регулирует запуск и отключение агрегата.

На включениирегулировка реле насосной станции подразумевает следующее.

1. Затяните большую пружину, используя регулировочный винт, который можно поворачивать по часовой стрелке и против нее, отталкиваясь от значков «+» и «-».
2. Проведите тестирование.
3. Перед работой насоса слейте жидкость и наблюдайте за значениями давления при отключении, которые изменятся в большую сторону.
4. Если полученные параметры не внушают доверия, ослабьте или еще больше затяните пружину. Останавливайтесь тогда, когда увидите подходящие показатели.

Обратите внимание, что регулировка большой пружины влияет на изменения давления как при включении, так и выключении. В отличие от старшего аналога малая пружина предназначена для стабилизации расхождения давлений между запуском и остановкой оборудования.

Регулировка на выключение происходит также, но с участием маленькой пружины. Возьмите на заметку, что крайний предел расхождения должен достигать от 1 до 1,5 бар, а увеличение давления при отключении напрямую влияет на повышение расхождения давлений.

Особенности настройки реле давления

Зная, как настроить реле давления насосной станции, можно застраховаться от непредвиденных случаев и взять на вооружение тонкости регулировки.

Основные рекомендации.

1. Придерживайтесь инструкции производителя и устанавливайте указанные параметры. Также возможна индивидуальная корректировка для каждого отдельного агрегата, но тогда сужается показатель износоустойчивости.
2. Насосная станция прослужит не один год, если будут выставлены параметры, при которых разница между давлениями незначительна. Благодаря этому давление выровняется, и участится периодичность работы двигателя. В обратном случае, когда мотор редко включается, давление нарастает прерывистыми скачками.
3. Во время затягивания пружин движение против часовой стрелки – это снижение показателей, а по стрелке – увеличение.
4. Предварительно установите манометр, очистите все фильтры и убедитесь в исправности всего механизма.

Чтобы откорректировать «мозговой центр» насоса, не требуется привлечение специалистов, поскольку процесс довольно несложный и не отнимает много времени. Несмотря на то, что настройка реле насосной станции подразумевает закрепление, заводские настройки иногда целесообразнее менять в индивидуальном порядке. Как в каждом правиле есть исключения, так и в этом случае необходимо следить за работой насоса в целом и выбирать наиболее приемлемые параметры к каждому отдельному случаю. Отследив исправность работы отдельно взятого агрегата, можно будет в дальнейшем использовать эти данные, как базовые.

Читайте также: Устройство насосной станции.

Как производится регулировка давления насосной станции?

Итак, регулировка давления насосной станции осуществляется в следующем порядке.

Для начала нужно проверить давление сжатого воздуха внутри расширительного бака. Желательно проверять давление в баке насосной станции примерно раз в месяц. Можно установить датчик давления в насосной станции, чтобы быть осведомлённым о состоянии давления и сохранить насосную станцию и бачок в рабочем состоянии как можно дольше.

В расширительном баке установлена резиновая диафрагма; в неё которую насос закачивает воду. Между этой диафрагмой и металлическим корпусом бачка находится воздух под некоторым давлением. И для определения давления (а также для накачкиспуска воздуха) в задней части этого резервуара предусмотрен особый клапан (нипель).С помощью манометра измерим воздушное давление в баке насосной станции. При необходимости производим подкачку воздуха автомобильным насосом. Если это не поможет, необходимо будет осуществлять настройку реле давления на необходимое давление.

Для баков на 20-25 л рабочее давление насосной станции должно составлять примерно 1,4–1,7 бар, и для больших резервуаров (от 50 до 100 л) — давление в 1,7–1,9 бар.

Регулировка реле давления осуществляться должна в действующей системе под давлением. Включаем насос, даём ему накачать в систему давление и отключиться при достижении установленного давления. Это — «верхнее» давление; его значение будет отображаться на манометре. Если же это значение отлично от рекомендуемого, отрегулируйте его с помощью малого болта реле. Аналогичным образом измеряется «нижнее» давление. Начав сливать воду, наблюдаем за манометром. Значение давления на нём будет постепенно падать. Наконец, при достижении нижнего предела ваш насос снова включится. Это и будет «нижним» давлением. Оно регулируется большим болтом реле.

Итак, регулировка давления насосной станции завершена. Давление включения насоса должно быть больше давления воздуха в резервуаре на 10%; иначе резиновая диафрагма быстрее износится. Можно, конечно, установить на реле другие значения давления включения и выключения. Например, повысив значение разницы между нижним и верхним давлением, вы можете продлить срок службы вашего насоса за счёт того, что он включается реже. Но при этом давление во всей системе не будет равномерным.

Также помните, что гидроаккумулятор, резиновые шланги, сантехника и сама механика реле давления имеют своё рабочее давление насосной станции, которое нельзя превышать. Если вы будете соблюдать эти рекомендации, правильно настроенный датчик давления в насосной станции поможет ей прослужить как можно дольше.

Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

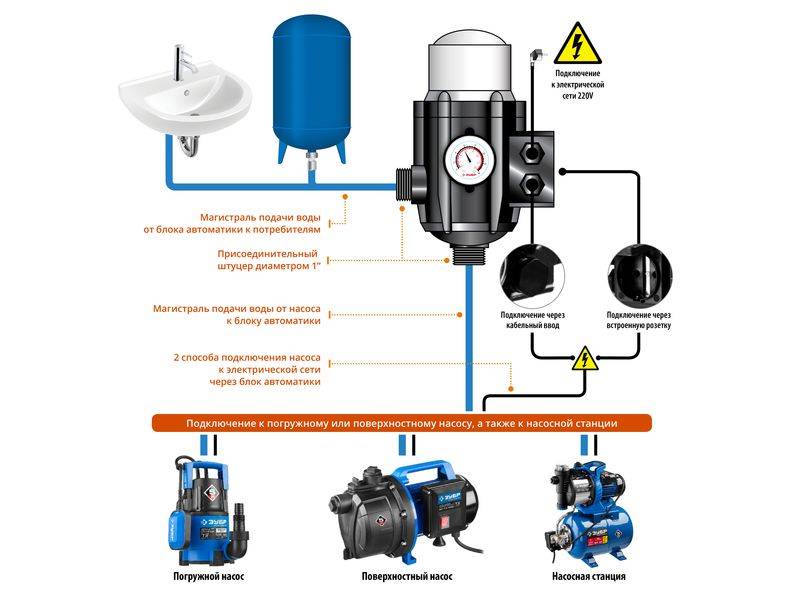

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

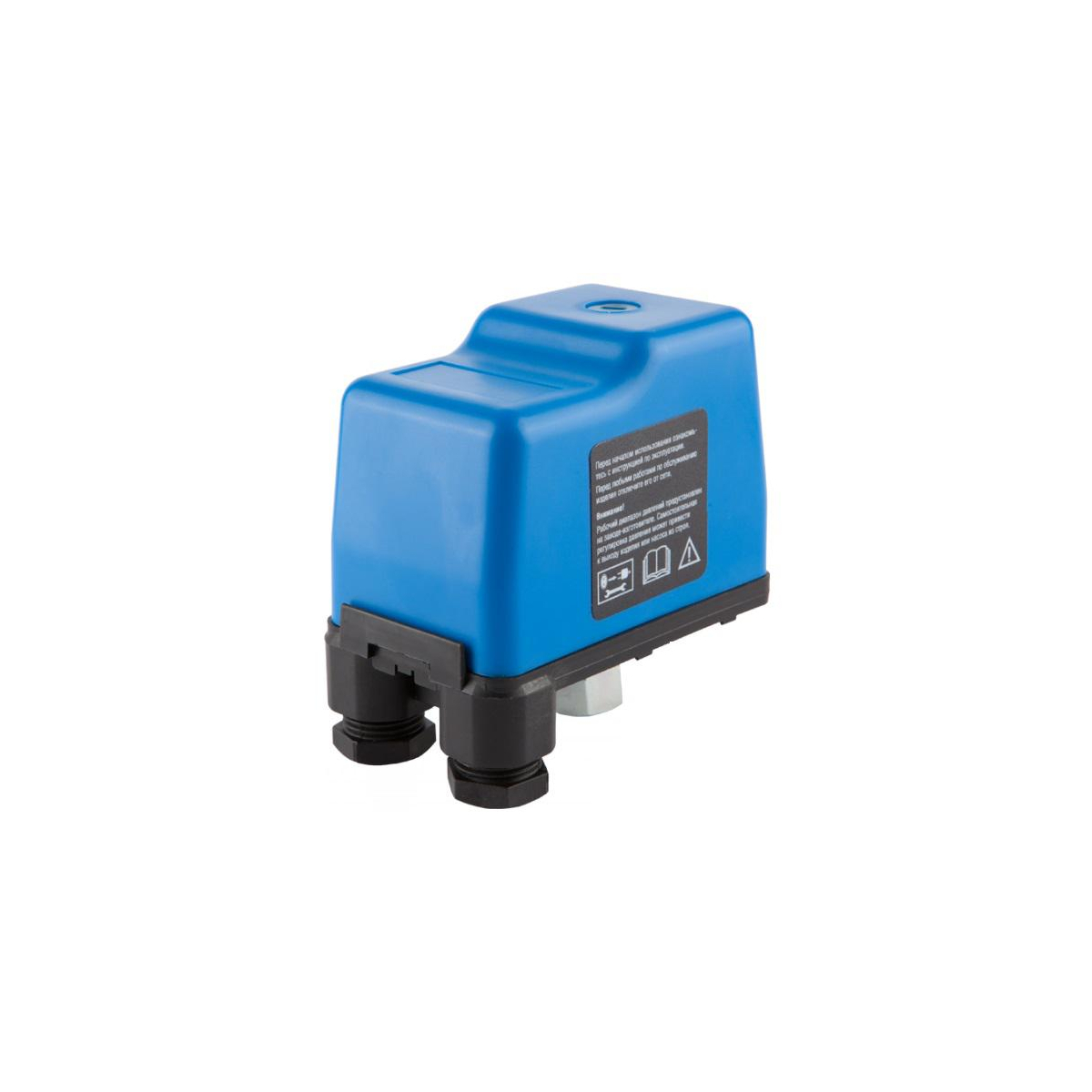

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

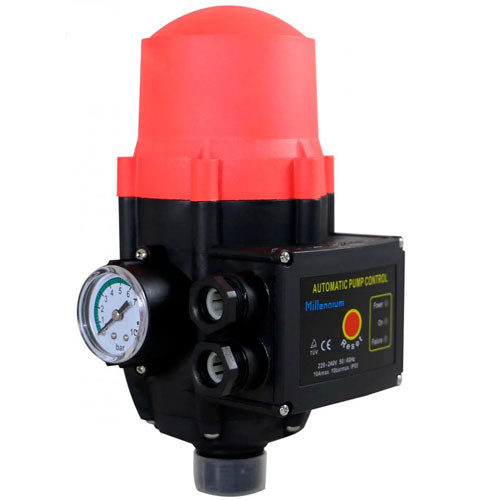

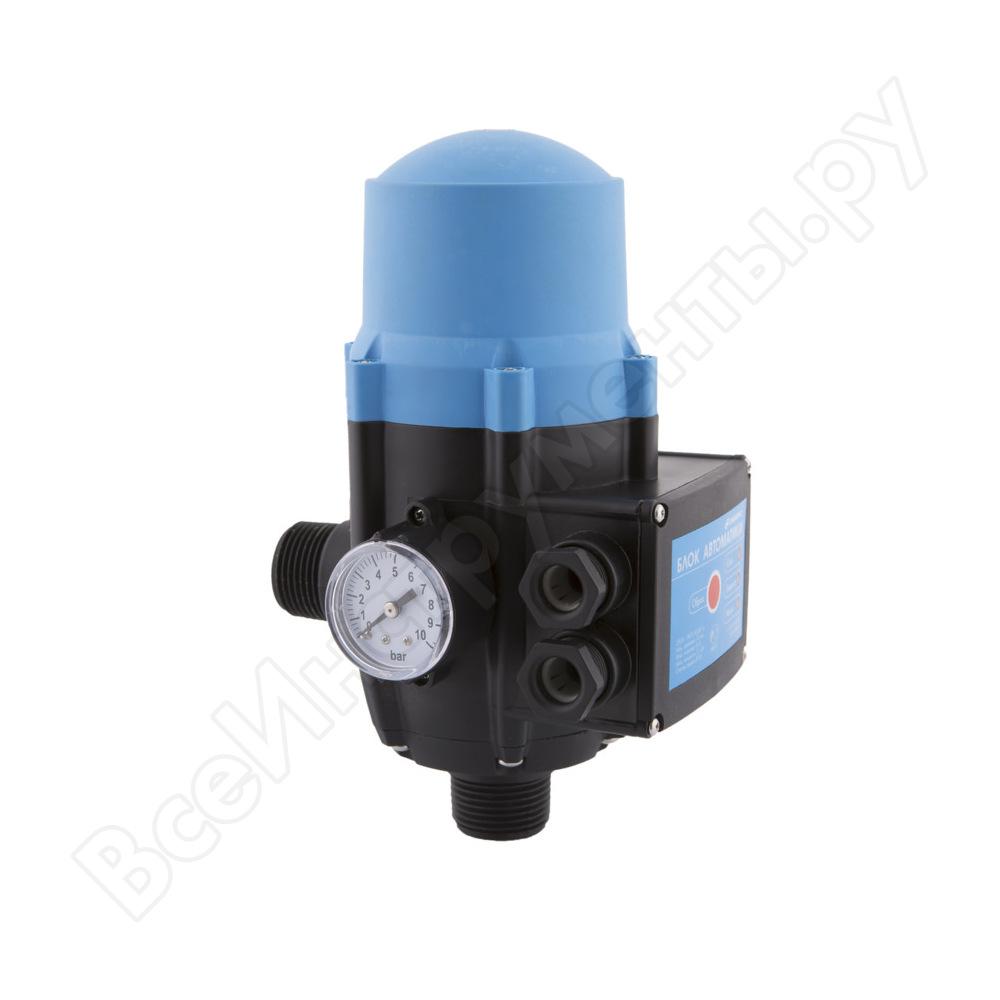

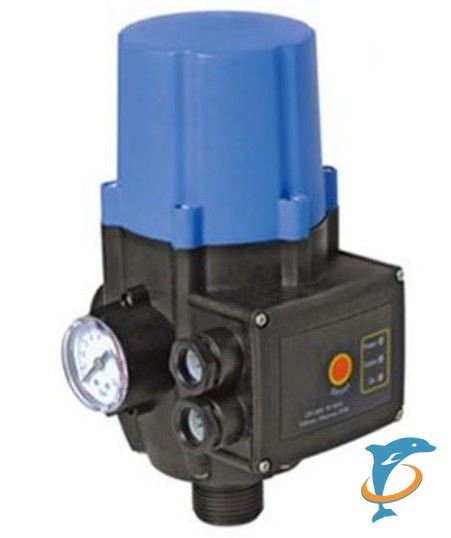

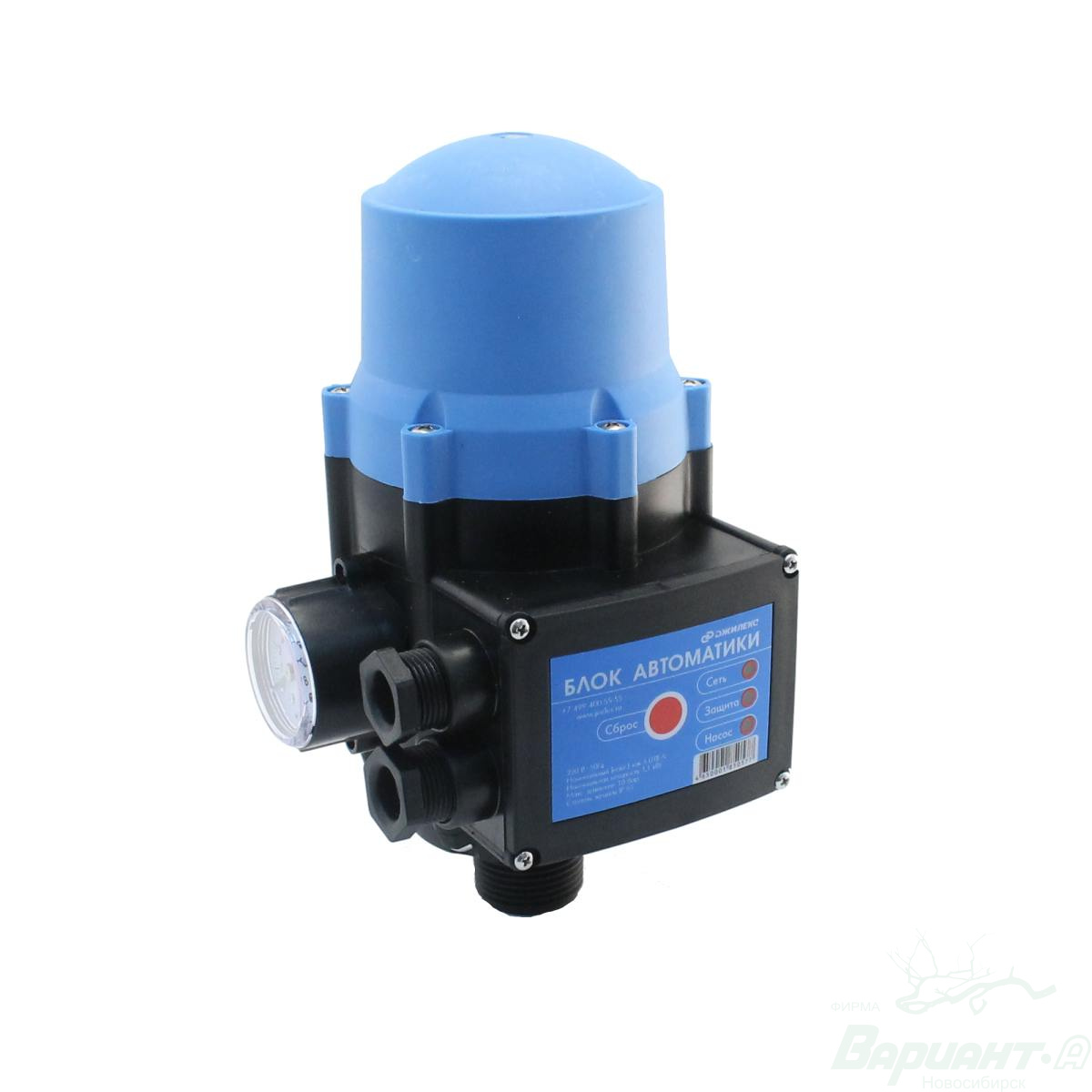

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

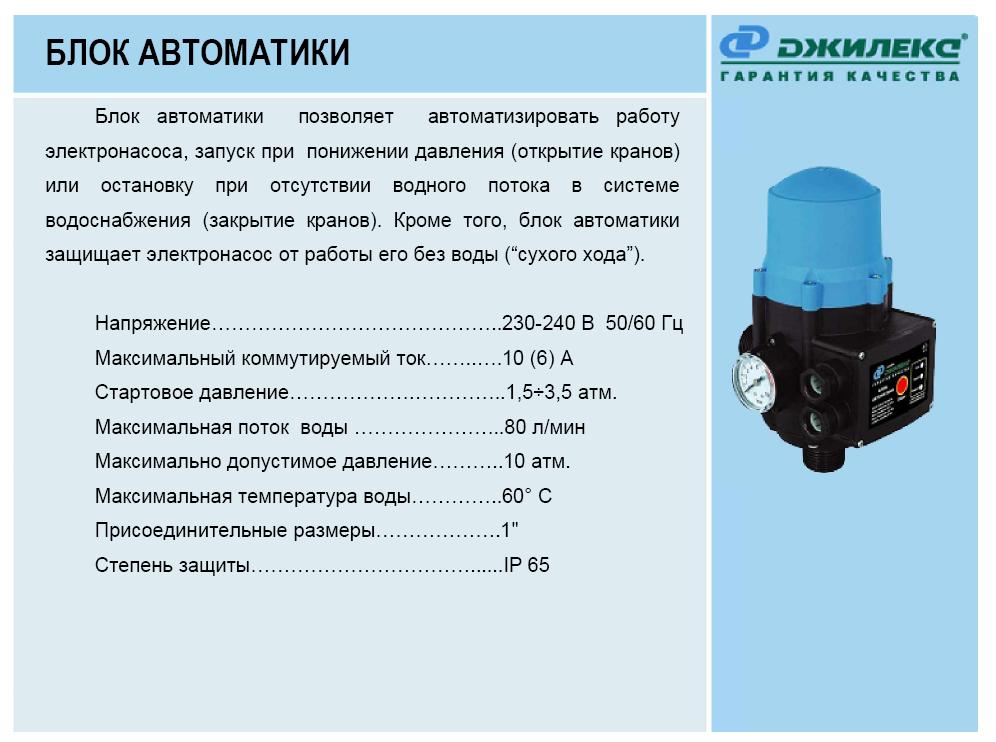

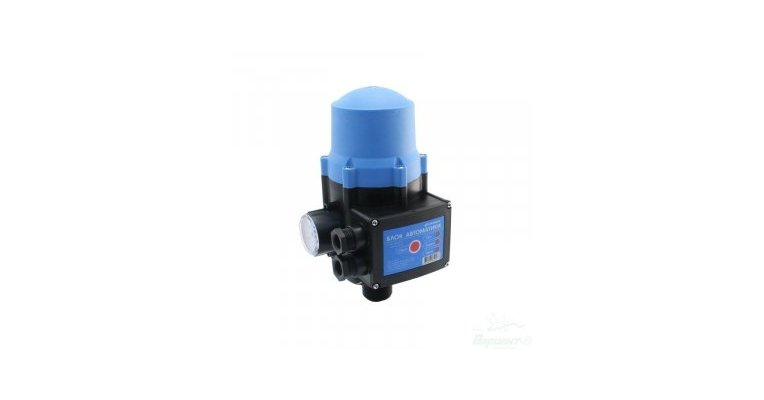

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

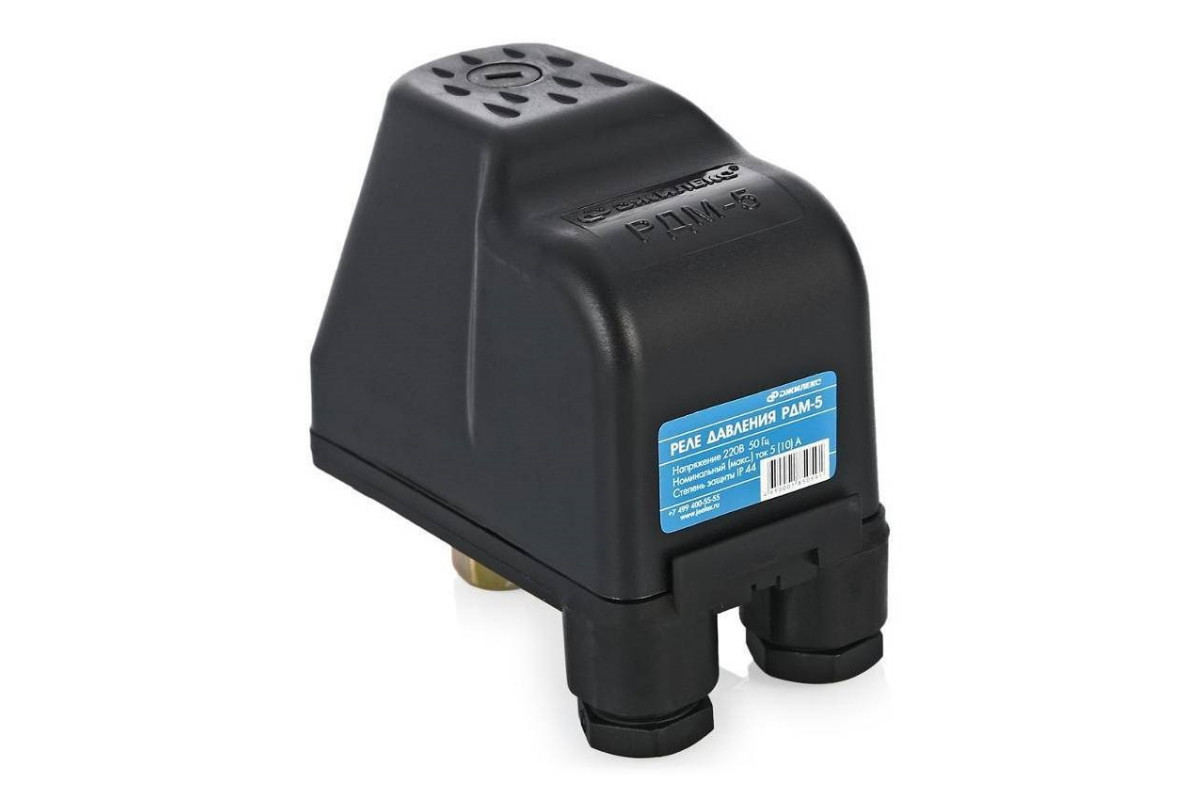

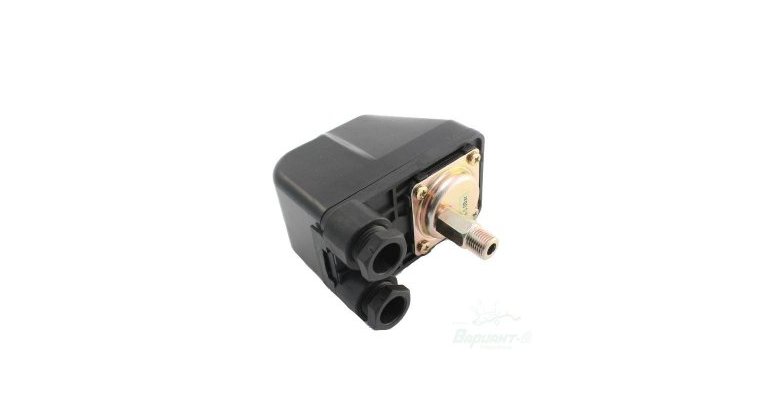

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5. Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Контроль и регулировка давления воздуха в гидроаккумуляторе

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4. 5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Регулировка реле давления насосной станции: как отрегулировать своими руками, регулировка давления воды в водопроводной сети

Реле давления является одним из основных элементов насосной станции. Отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в соответствующей конфигурации. Чтобы это сделать, необходимо знать, как он работает, его принцип действия и технические характеристики.

Читайте также: Сводки событий от ополчения.

Независимо от своих небольших размеров, реле значительно продлевает срок службы насоса, а также обеспечивает высокое качество работы насосной станции.

Особенности

При покупке насосной станции, много людей хочет сразу ознакомиться с ее устройством. Немаловажное значение имеет каждый элемент. Непосредственно за отключение и включение насоса при достижении определенного значения гидравлического давления отвечает реле давления.

Реле давления – элемент, который регулирует поток воды в системе. Через реле включается и выключается вся система насоса. Именно реле регулируется давление воды.

По принципу работы реле делятся на электронные и механические. Использовать электронные реле проще в плане работы, но и срок службы механических другое. Поэтому механические реле пользуются большой популярностью.

Реле могут быть изначально встроены внутри насосной станции, и идти отдельно. Таким образом, особенности, можно легко подобрать реле для эффективной работы насосов, системы.

В воде неизбежно включает в себя сторонние частицы и являются основной причиной отказов электронных реле. Так что лучше использовать специальный отдельный фильтр для очистки воды. Главное преимущество использования электронного реле заключается в том, что оно не дает насосной станции в состоянии ожидания. После отключения подачи воды электронное устройство будет продолжать работать еще какое-то время. Такие реле проще в настройке и установке.

Часто датчики давления сразу имеют заводские настройки. Как правило, устанавливаются на 1,5-1,8 атмосфер, чтобы включить, и на 2,5-3 атмосферы, чтобы отключить. Максимальное значение давления для реле 5 атмосфер. Однако не каждая система в состоянии выдержать. Если давление слишком высокое, это может привести к утечки, износ мембраны насоса и другие неисправности.

Первичная регулировка, не всегда подходит для конкретных условий работы станции, и тогда нужно установить реле. Конечно, для правильной регулировки лучше всего подробно ознакомиться с тем, что это небольшой прибор, и как он работает.

Принцип действия устройства

Наиболее распространены механические переключатели давления в насосной станции представляет собой металлическую пластину, на вершине которой находится контактная группа, два телескопов регулятора и соединительные клеммы. В нижней части металлической пластины крышки мембраны. Она защищает мембрану непосредственно и прикрепленный к нему поршень. А также на крышке есть винтовое соединение для крепления на адаптере, который находится на насосном оборудовании. Все выше перечисленные элементы конструкции покрыты пластиковой крышкой.

На рабочей части регулятора, эта крышка крепится винтами.

Ее можно удалить при необходимости с помощью гаечного ключа или отвертки.

Реле могут иметь разную конфигурацию, форму и даже изменять в некоторых элементов или схемой подключения. Есть реле, которые имеют дополнительные защитные элементы, которые удерживают устройство, при работе «всухую» и позволяют защитить двигатель от перегрева.

Для водоснабжения частных домов используются для конструкций станции, в которых регулятор давления работает RM-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину переносит давление воды в установке с помощью мембраны. Вращение гайки прижимной того или иного пружинного блока можно менять вверх или вниз границы, в которых работает реле. Пружины как способствуют тому, чтобы давление воды смещало пластину.

Механизм так, что при смещении пластины происходит размыкание или короткое замыкание несколько групп контактов. Если рассмотреть схему работы, это будет следующая. При включении насос качает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель питания. При этом в баке увеличивается давление воды.

Когда давление достигнет значения, которое определяется пружинами верхнего предела, механизм работает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода, не стекает обратно в скважину через обратный клапан. Когда используется вода, груша становится пустой, давление падает, и тут работает пружина нижнего параметра, который замыкает контакты, в том числе насосы. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления следующим образом:

• открывается кран с водой, и она поставляется с полного бака гидравлического масла;
• в системе давление начинает падать, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода попадает к потребителю, а когда клапан закрывается, наполнит бак для гидравлического масла;
• в наборе воды в бак, гидравлического масла происходит увеличение давления, действует на мембрану, а она, в свою очередь, на поршень, и контакты разомкнуты,
• насос перестает работать.

От настроек реле зависит то, как часто будет включаться насос, давление воды и срок службы всей системы. Если параметры установлены правильно, то насос будет работать правильно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понять, как работает тот же лоток (емкость). Представляет собой плотную сложного емкость. Основная часть работы бака — резиновая груша, в которую набирается вода. Вторая часть — металлический корпус аккумулятора. Пространство между корпусом и грушей заполнены воздухом под давлением.

Груша, в которой накапливается вода, подключен к водопроводной сети. Благодаря воздуха, гидравлического груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, движется по трубопроводу под давлением, насос не включается.

Перед тем как проверить давление в гидросистеме, необходимо отсоединить насосную станцию от сети, а из бака-аккумулятора, слить всю воду. Затем следует открыть боковую крышку на баке, найти сосок и с помощью велосипедного или автомобильного насоса с манометром для измерения давления. Хорошо, если его стоимость составляет около 1,5 атмосферы.

В том случае, если полученный результат имеет меньшее значение, это давление с помощью того же насоса, поднимают к цели. Стоит напомнить, что в баке воздух должен быть всегда под давлением.

В бак, гидравлического масла объемом 20-25 л давление лучше установить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно, чтобы при использовании насосной станции периодически проверять давление воздуха в гидросистеме (примерно раз в месяц или, по крайней мере, на три месяца), а если есть необходимость, то и прокачивать его. Эти процедуры позволят на мембране батареи работать дольше. Но тоже не следует, чтобы емкость слишком долго был пустым, без воды, так как это может привести к рассыханию стен.

После регулировки давления в гидроаккумуляторе случается так, что насосная станция перестает работать в нормальном режиме. Это значит, что необходимо отрегулировать непосредственно реле давления.

Как настроить своими руками?

После запуска скважинного насоса и станции очень важным является настройка реле. Причем сделана она должна быть правильно.

Несмотря на то, что реле давления сразу уже идет с заводской настройкой, то лучшим решением будет больше, их проверка и регулировка. Перед началом регулировки реле, стоит узнать, какие существуют значения, которые рекомендует производитель, чтобы установить правильные значения давления. Однако, надо принять во внимание, что отказ насосной станции из-за неправильной настройки является негарантийным случаем.

При вычислении допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей работы. Причем происходит это при проектировании параметров работы.

При их выборе учитываются следующие данные:

• правильное давление в верхнем участке водопровода;
• разница по высоте между насосом и самым высоким участком забора воды;
• возможно падение давления во время передачи воды.

Перед тем, как регулировать, нужно подготовить инструменты в виде набора отверток и ключей. Обычно крышку реле делают черного цвета, чтобы не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине в гайке.

Следует отметить, что размер верхней пружины больше, и гайка на ней регулирует давление на отключение. Еще иногда обозначают буквой «P». Маленькая гайка на нижней пружины позволяет регулировать разницу давлений. Обозначение маленькой гайки бывает как «ДОКТОР» (delta-P).

Стоит помнить, что точность производимых настроек лучше всего проверять по манометру, который встроен в систему. Для обеспечения более точной настройки, важно, чтобы сравнить полученные значения с теми, которые указаны в паспорте насосной станции. Будьте осторожны, чтобы не превышать максимальных значений.

Для повышения значения давления, при котором станция будет выключен, то гайку «P» затягивают по часовой стрелке, чтобы уменьшить-против часовой стрелки. Часто рядом с гайкой вынести метки в виде «+» и «-«. Вращение гайки следует проводить медленно, меньше оборотов на один раз. Помните, что при увеличении значения «P» воды в груши будет больше, а это значит, что насос будет включаться реже.

До того как перейти непосредственно к настройкам реле, необходимо хотя бы немного понимать, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из колодца в грушу. Она наполнена водой, происходит сжатие воздуха и создает давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку лимита наполнения резервуара, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит отметить, что вода в колодце делать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с давлением, которая равна выставленному давления. Вода из груши ускоряется, а давление падает и при достижении нижнего порогового значения, насос включается.

При монтаже насосной станции реле давления подключается между выходным патрубком бака для гидравлического масла и обратным клапаном на линии. При монтаже лучше всего использовать пятиконечный патрубок, который имеет резьбу на основные элементы, в том числе и манометр. Очень важно, чтобы в правильном порядке установить обратный клапан и патрубок. В противном случае будет трудно регулировать реле давления.

Стоит отметить, что в состав насосной станции, кроме реле, еще может входить датчик «сухого хода», а также инвертор, при необходимости.

Давление воздуха в гидравлической проверенные и имеет оптимальное значение, все фильтры в системе новые или заменены, это значит, что можно приступать к настройке реле давления. Сначала необходимо отключить насос, а затем слить воду из трубопровода, открывая низшую из-под крана. После с помощью ключа или отвертки, необходимо снять пластиковую крышку с реле. Включить насос и дать системе заполнить водой.

После срабатывания реле и отключения насоса, следует ввести значение, которое отображается на манометре. Это значение представляет собой верхнюю границу давления. Затем необходимо частично открыть клапан, находящийся на более высоком участке системы. В случае одноуровневой системы сбора воды, необходимо открыть кран, наиболее удаленный от насоса.

В случае падения давления до определенного состояния произойдет запуск насоса. В этот момент необходимо защитить данные с помощью манометра. Мы получаем значение нижнего давления. Если взять его от верхнего давления, зафиксированного ранее, то мы получим значение текущего перепада давления, реле.

Однако, кроме давления, следует проверить, достаточно ли давление воды создается в самом высоком и наиболее удаленном кране системы. Если слабый, то следует увеличить значение нижнего давления. Изначально прибор отключен от электрической сети, а затем проверяет гайку, которая находится на большей пружины. В случае сильного давления, гайку послабляют, чтобы его уменьшить.

Теперь вы можете регулировать разницу давлений, реле, расположенные выше. Обычно оптимальным значением является 1,4 атмосферы. При меньшей подача воды будет более равномерной, но насос чаще будет включаться, что уменьшает срок службы системы.

При значении перепада давления реле более 1,4 атмосферы система будет работать не в таком сильном режиме потребления, но будет довольно заметна разница между наибольшим и наименьшим давлением. Для его настройки необходимо повернуть гайку меньшей пружины. В целях повышения значения перепада давления, затяните гайку в направлении по часовой стрелке. При послаблении пружины, результат будет обратный.

Полностью ослабленных пружинах настройку реле производят несколько иным способом. Сначала запускают насосную станцию, чтобы произвести восстановление давления в системе. Его производства до уровня, пока можно дальше от насоса кран, вода не будет течь допустимое давление. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и затяните гайку, которая находится на большей пружины до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, и насос запускаются. Давление насоса на 1,4 атмосферы больше.

После чего устройство снова отключен от питания, снять крышку реле и затяните гайку меньшей пружины до тех пор, пока не услышите щелчок. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и низком давлении в 1,5 атмосферы. После завершения настройки следует обратить пластиковый корпус реле на место и подключить насосную станцию к электрической сети.

Настройка реле на груши, заполненной водой. Это связано с тем, что верхнее значение давления реле настроена как сумма давления воздуха и воды. Получается, что если лоток переполнен, вы не можете точно сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в системе всегда пользовалась своим давлением, стоит прислушиваться к советам, которые касаются настройки реле давления. Особенно важно, чтобы рассмотреть несколько вопросов, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атм). А также не следует гайки, которыми осуществляется регулировка давления, затяните до упора. В противном случае реле вообще не будет работать.

В процессе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные проблемы можно определить на слух. Например, если в емкости аккумулятора снижается давление воздуха, это будет явно слишком частое включение насоса. При этом автоматика будет включать в себя его практически мгновенно при открытии крана и выключается при закрытии. В том случае, когда клапан открыт, стрелка манометра будет доходить до нижнего значения.

Чтобы мембрана или груша, она работала как можно дольше, давление воздуха следует установить на 10% ниже, чем значение давления на включение при регулировке реле.

Следует учитывать, что проверка давления в гидросистеме осуществляется только тогда, когда вода сливается с водой, а насос отключен от питания.

Если во время регулировки верхней значений не происходит отключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватит, чтобы прокачать воду в определенных границах.

Отремонтировать реле можно, но не всегда это уместно. Лучше купить новое, исправное, реле, так как защищает пылесос от повреждений, а насос от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние части, которые трутся. Это позволит уменьшить сопротивление и реле будет работать точно.

Достижение оптимального режима работы насосной станции важно, и это во многом зависит от правильно подобранного гидравлического давления и правильной настройки реле.

Проверять давление лучше автомобильным насосом, в котором меньше градуированная. Это обеспечит более точные измерения. В некоторых моделях насосных станций являются пластиковые манометры, но они не отличаются надежностью и точными результатами. Что касается манометров электронных, их состояние часто зависит от температуры окружающей среды и уровня заряда аккумулятора. Поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Читайте также: Новости России и мира.

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

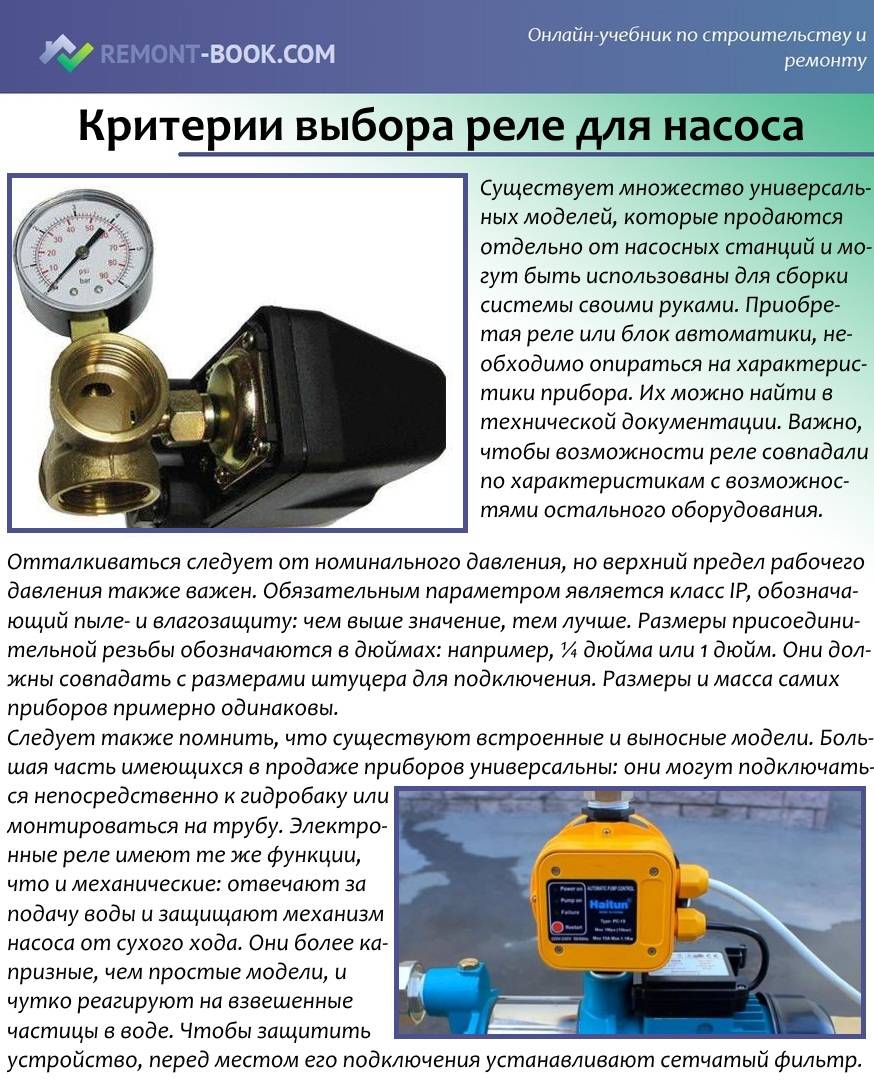

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

• Предназначены для работы с насосами мощностью до 1,5 кВт.
• Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
• Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

• Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
• Надежность в работе.




• Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
• Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

• Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
• Регулировка производится вращением.
• Универсальность настроек.
• Возможно подключение манометра.
• Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

• Золоченые контакты. Следовательно, «залипание» исключено.
• Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

• Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
• Влаго- и пылезащищенность – нулевые.
• Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

• Контактная группа – медные ламели.
• Антипригарное покрытие – слой Ag-Ni.
• Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

(PDF) АВТОМАТИЗАЦИЯ НАСОСНОЙ СТАНЦИИ СИСТЕМЫ ВОДОСНАБЖЕНИЯ ЖИЛЫХ ЗДАНИЙ

Автоматизация технологических и бизнес-процессов Том 8, Выпуск 2 /2016

www.journal-atbp.com

28

дом. Для управления приводами насосов используется система Wilo-Comfort [http://ovk. prom.ua/p1532359-nasosnaya-stantsiya-

wilo.html]. В зависимости от давления воды в системе насосы включаются или выключаются последовательно.

Однако данная система управления имеет недостатки:

1. При непосредственном включении электроприводов насосов мощностью 2,2 кВт каждые несколько лет выходят из строя контакторы электроприводов

по обгоранию контактов.

2. При давлении в системе водоснабжения близком к границе включения можно наблюдать частое включение/выключение

привода, что приводит к его нагреву. Если не настроить тепловую защиту двигателя, можно выйти из строя.

3.В квартирах, расположенных на верхних этажах дома, давление сильно колеблется (до 1 бар), что приводит к перестройке теплового режима при принятии душа.

Рассмотрим один из вариантов системы автоматического управления насосной станции водоснабжения многоквартирного дома

, разработанной в отделе автоматизации производственных процессов ОНАПТ.

Цель данного исследования — построить систему управления насосной станцией, которая позволила бы устранить указанные недостатки

и обеспечить экономное потребление электроэнергии. Поставленная цель достигнута за счет использования в системе преобразователя частоты

, питающего электроприводы насосов, а также за счет усовершенствования алгоритмов управления скоростью вращения насосов

и логической последовательности их включения.

Известны две системы управления насосной станцией с использованием преобразователя частоты с использованием постоянного или сменного супервизора

ПИД-регулятор [http://www.picad.com.ua/3403/pdf/26_30.pdf].

Схема исследования была выбрана с постоянным мастером ПОД регулятором, учитывая его относительную простоту и, следовательно,

большую надежность.Регулирует давление в системе дома по сигналу датчика давления, изменяя частоту вращения

одиночного насоса с преобразователем частоты. Когда давление за счет увеличения расхода упадет до определенного уровня, у вас

последовательно начнут включаться дополнительные насосы прямого включения.

Для реализации системы управления в ее состав, помимо преобразователя частоты, дополнительно

включены датчик давления и датчик расхода с непрерывным аналоговым выходным сигналом. Датчик давления

будет обеспечивать сигнал обратной связи в системе, а датчик протока необходим для оценки нагрузки, так как давление водопроводной сети

существенно зависит от затрат.

Основные функции разрабатываемой системы управления:

1. Стабилизация давления в водопроводной сети на заданном уровне путем изменения частоты вращения

первого насоса по ПИД-алгоритму.

2.Повышение динамической точности поддержания давления за счет корректировки управляющего сигнала в зависимости от изменения

расхода воды.

3. Логическое управление исполнительными механизмами переключения второго и третьего насоса в случае, если первый насос не обеспечивает требуемый

расход воды.

4. Сигнализация о критических значениях уровней воды в резервуаре накопления, а также о минимальных и максимальных значениях

давления воды во всасывающем и напорном трубопроводе.

5. Блокировка предаварийных ситуаций при критических значениях РНВ или давления с выдачей предупреждающих звуковых сигналов.

6. Отображение информации об операторе системы с возможностью переключения режимов работы и настройки

параметров алгоритмов.

7. Архивирование данных продистанционной системы в виде необходимых графиков.

8. Администрирование SCADA-системы.

Анализ технологического процесса водозащиты как объекта регулирования

Целью насосной станции является обеспечение в доме воды с необходимым давлением при наименьших затратах

электроэнергии.Это достигается поддержанием давления воды Рв бытовой сети на уровне 6 бар с длительными допустимыми отклонениями ±0,1

и переходным ±4 за 30С при переменных ее расходах в течение суток.

Минимизировать затраты электроэнергии за счет повышения динамической точности поддержания Рв(t) во времени, а также за счет

близости Rзад к максимально низкому уровню, т.е. к нижнему граничному давлению, при котором будет комфортно пользоваться холодная

вода, особенно на верхних этажах. В разработанной системе регулирования давления воды в сети

изменением скорости насоса, т.е. управляющим воздействием U1 является частота вращения инвертора, который приводит в действие насос.

В качестве управляемого возмущения рассмотрим изменения расхода воды Fв, которые можно измерить расходомером.

К неконтролируемым возмущениям можно отнести изменение давления в городской сети, но учитывая малые значения этих

изменений в дальнейшем учитывать их не буду, тем более, что большую часть времени насосная станция питается от воды, которая

потратила во всасывающем патрубке от бака накопление, и при этом давление в нем почти постоянное.

На блок-схеме представлены собственные каналы управления и контролируемые возмущения (рис.1)

Операции водоснабжения и водоотведения для управления полным жизненным циклом автоматизации с помощью EcoStruxure Automation Expert версии 21.2 от Schneider Electric

Schneider Electric, самая устойчивая корпорация в мире в 2021 году по рейтингу Corporate Knights и лидер в области цифровой трансформации управления энергопотреблением и автоматизации, сегодня объявила о выпуске версии 21. 2 EcoStruxure™ Automation Expert, еще больше расширяющей возможности первой в мире программно-ориентированной универсальная система автоматизации.

Вслед за предыдущим успешным внедрением в секторах потребительских товаров и логистики, новая версия будет направлена ​​на обеспечение перспективных операций предприятий водоснабжения и водоотведения (WWW) по всему миру.

Установки водоснабжения и водоотведения, использующие EcoStruxure Automation Expert, теперь будут иметь полное управление жизненным циклом, бесшовную интеграцию ИТ- и OT-сервисов и улучшенную системную диагностику для своих систем автоматизации. Решение также обеспечивает тесную интеграцию с портфолио AVEVA, дальнейшее расширение возможностей и опций, которые можно добавлять или изменять по мере возникновения будущих потребностей.

EcoStruxure Automation Expert v21.2 — это следующий продукт в продолжающейся серии обновлений и усовершенствований, которые Schneider Electrics выпускает на рынок не реже двух раз в год.

«Обеспечив цифровую непрерывность и бесшовную интеграцию с портфолио AVEVA, мы значительно повысим нашу эффективность с помощью EcoStruxure Automation Expert», — сказал Рафаэль Дигард, руководитель проекта в Armony System. «А устраняя зависимость между программным приложением и аппаратной платформой, на которой оно работает, мы можем быстро и просто модифицировать или модернизировать системы.Это очень важно для нас, чтобы оставаться на вершине наших установок по очистке сточных вод, которые нужны клиентам в будущем. EcoStruxure Automation Expert действительно меняет правила игры».

Устойчивое водоснабжение и водоотведение

Предприятия водоснабжения и водоотведения осознали, что бизнес-модель отрасли должна стать более замкнутой, гибкой и устойчивой. Промышленность вода в настоящее время потребляет 7% мировой энергии, что непосредственно способствует примерно 1% промышленных выбросов парниковых газов (ПГ) в Европе и от 3 до 10% общемировых выбросов.

Сегодня только 3% воды на Земле считается «пресной». Доступно только 0,5–1% запасов пресной воды на Земле, не запертых в ледяных шапках, атмосфере или почве. Тем не менее, он часто используется неустойчивым образом, что является важнейшей проблемой для будущего.

Стремясь обеспечить качество воды и осознавая, что вода становится все более ценным ресурсом, этот сектор начал осваивать и ускорять процесс цифровизации. Компания Schneider Electric считает, что настало подходящее время для значительных улучшений и прогресса в этом секторе за счет использования универсальной автоматизации для перехода на новый уровень рационального использования водных ресурсов.

Перспективная гибкость

При сроке службы 25–35 лет водоочистные сооружения и водоочистные сооружения обычно остаются у одного поставщика средств автоматизации на протяжении всего жизненного цикла проекта, что приводит к устаревшим и негибким операциям. Внедрение EcoStruxure Automation Expert позволяет отделить программное обеспечение для автоматизации от аппаратного обеспечения, предоставляя предприятиям WWW возможность избавиться от своей зависимости от поставщиков проприетарного оборудования.

EcoStruxure™ Automation Expert предоставит единую платформу, которая со временем будет развиваться для подсегментов водоснабжения и водоотведения, в том числе:

• Очистные сооружения : водоочистные и сточные воды, опреснительные установки, промышленные сточные воды
• Сетевые инфраструктуры : сети водоснабжения и водоотведения
• Водные ресурсы : распределенные системы, такие как ирригационные системы

«21.2 EcoStruxure Automation Expert — это большой шаг вперед в области автоматизации водоснабжения и водоотведения», — сказал Фабрис Жадо, старший вице-президент по автоматизации следующего поколения, Schneider Electric: . «Цифровизация и устойчивость лежат в основе отрасли, и мы гордимся тем, предоставить передовое решение, которое сэкономит драгоценное время и деньги в долгосрочной перспективе. Хотя мы знаем, что это не решит всех проблем, с которыми сталкивается отрасль, оно поможет нашим клиентам достичь 100% инженерной эффективности и быть готовыми к 100% операционной эффективности, чтобы приспособиться к постоянно меняющейся динамике рынка.

Технологии, преобразующие отрасли будущего

Новые улучшения в EcoStruxure Automation Expert V21.2 включают:

1. Усовершенствованное управление жизненным циклом : от проектирования и строительства станций водоснабжения и водоотведения до улучшения эксплуатации и технического обслуживания. EcoStruxure Automation Expert обеспечивает беспрепятственное подключение к инженерному программному обеспечению, включая AVEVA, так что новые проекты или изменения в существующих проектах могут быть подтверждены практически заранее. внедрению, уменьшая количество ошибок, экономя время и деньги.Этот подход, ориентированный на активы, позволяет автоматически развертывать элементы процесса (например, с их схемами управления, контроля, механики, электрики и управления), позволяя управлять активами процесса в цифровом виде на протяжении всего их жизненного цикла.
2. Улучшенная интеграция устройств и готовые библиотеки приложений : Постоянное стремление к открытым универсальным платформам автоматизации привело к упрощенной модели лицензирования и внедрению собственного решения для визуализации с человеко-машинным интерфейсом EcoStruxure Automation Expert, которое теперь доступно по экономичной цене. локальные панели.
3. Комплексное цифровое решение от конечной точки до облака : Бесшовная интеграция ИТ-систем с OT-системами повышает безопасность, долговечность и гарантирует, что клиенты получат решение, которое будет развиваться со временем
4. Расширенная языковая поддержка : для интерфейса теперь доступны варианты французского, немецкого и итальянского языков.

Универсальная автоматика

Компания Schneider Electric считает, что настало время для смелого шага в области промышленной автоматизации, и призывает промышленных пользователей, поставщиков, OEM-производителей, системных интеграторов и подрядчиков по всей отрасли к универсальной автоматизации.

Универсальная автоматизация — это мир готовых программных компонентов для автоматизации, основанных на стандарте IEC61499, которые проверенным способом решают конкретные проблемы клиентов. Внедрение стандартизованного уровня автоматизации на основе IEC61499, общего для всех поставщиков, предоставит безграничные возможности для роста и модернизации в масштабах всей отрасли.

С выпуском EcoStruxure Automation Expert 21.2 компания Schneider Electric еще больше расширяет возможности существующих систем на основе IEC61131 и реализует модель, подобную магазину приложений, для программных компонентов автоматизации.Schneider Electric полагает, что по мере появления более универсальных решений автоматизации другие поставщики будут внедрять универсальную автоматизацию, и конечные пользователи начнут требовать ее от своих поставщиков автоматизации и экосистемы.

Домашняя автоматизация Honeywell | Служба безопасности Центрального Иллинойса

Honeywell Home Automation

Благодаря продуктам и услугам домашней автоматизации Honeywell ^® вы найдете связь и управление на кончиках ваших пальцев или на кончике языка с помощью простых контроллеров и голосовых команд.Центр безопасности штата Иллинойс (CIS) может добавить в вашу систему Honeywell любое или все нижеперечисленные средства домашней автоматизации, чтобы ваш умный дом идеально адаптировался к вашей жизни и графику.

Управляйте всеми следующими настройками, находясь в своем умном доме с помощью интуитивно понятных элементов управления на сенсорном экране, или находясь вдали, используя удаленные службы Honeywell Total Connect Remote Services. Со своего компьютера, смартфона или планшета вы можете управлять системой безопасности, получать «умные оповещения» на мобильное устройство, управлять термостатами, освещением и замками и даже просматривать живое видео.

Системы безопасности домашней автоматизации

Управляйте своей системой безопасности вдали от дома и следите за тем, когда система была поставлена ​​на охрану или снята с охраны. Положитесь на интеллектуальную сигнализацию о дыме, пожаре или нежелательных злоумышленниках.

Термостаты домашней автоматизации

Контролируйте температуру, чтобы регулировать ее в соответствии с расписанием вашей семьи и настройками охранной сигнализации для повышения комфорта, уменьшения перепадов температуры и экономии энергии.

Освещение домашней автоматизации

Запрограммируйте внутреннее и наружное освещение на включение и выключение в зависимости от времени суток и вашего расписания для дополнительного удобства, атмосферы и безопасности.

Замки домашней автоматизации

Установите оконные и дверные замки в соответствии с настройками домашней сигнализации и семейным расписанием. Откройте дверь для разрешенных посетителей или членов семьи без ключей.

Домашняя автоматизация управления водой

Избегайте дорогостоящего ремонта дома, обнаруживая утечки воды, замерзание или проблемы с влажностью немедленно с помощью детектора утечки и замерзания воды. Умные оповещения отправляются на ваше мобильное устройство.

Видеодомофоны домашней автоматизации

Видеть, слышать, говорить и реагировать на посетителей у входной двери.Блокируйте и открывайте дверь для утвержденных гостей из приложения для смарт-устройства.

Нужна дополнительная информация? Узнайте о других вариантах домашней автоматизации, предлагаемых CIS:

Готовы сделать свой дом умным? Наши интеграторы умного дома проведут бесплатную оценку автоматизации умного дома без каких-либо обязательств. Запланируйте бесплатную оценку домашней автоматизации сегодня.

Экономичная модернизация системы управления водонасосной станцией

Удлинители линии Ethernet

позволяют использовать существующие телекоммуникационные кабели для новой отказоустойчивой сети передачи данных, поддерживающей обновленные ПЛК на водонасосной станции.Возможность регулировать скорость передачи данных помогла создать очень стабильное соединение. Встроенные инструменты помогают устранять неполадки и правильно настраивать устройства.

Экономичная модернизация сети передачи данных поддерживает новые ПЛК на водонасосных станциях в Бедфорд-Парке, Иллинойс, США. Удлинители линии Wolverine от Westermo позволили повторно использовать существующие кабели для создания новой отказоустойчивой сети Ethernet, что помогло сократить время и затраты на установку.

Устаревшие ПЛК, которые управляли оборудованием на трех насосных станциях, устарели, требования к техническому обслуживанию возросли, а поиск запасных частей стал проблематичным. Было решено заменить ПЛК вместе с поддерживающей сетью передачи данных, основанной на проприетарном протоколе и не обеспечивающей необходимой надежности или функциональности.

Компании

Concentric Integration, специализирующейся на коммунальных технологиях, было поручено модернизировать систему для повышения надежности и обеспечения поддержки в будущем. Требовалась новая сеть Ethernet, но замена существующих кабелей на оптоволоконные была не только очень дорогой, но и чрезвычайно трудоемкой.

Архитектура сети на водонасосной станции.

Компания Concentric

обратилась за поддержкой к Westermo, и линейка удлинителей линии Ethernet Wolverine компании предоставила решение этой проблемы. Удлинители используют технологию SHDSL на кабелях с витой парой для установления высокоскоростного удаленного соединения между двумя сетями Ethernet. Вместо прокладки оптоволоконных или радиоканалов технология SHDSL предлагает решение с использованием существующих кабелей.

В общей сложности девять расширителей линии Wolverine DDW-142-485 используются для создания сетей, поддерживающих обмен данными между ПЛК для трех насосных станций. Один удлинитель линии установлен на главных насосных станциях и еще один на каждом подземном учете и приемном узле. Удлинители линии Wolverine позволили передавать данные на расстояние около 0,3 мили от удаленного объекта к каждой насосной станции с использованием существующего двухпроводного телекоммуникационного кабеля. Важно отметить, что удлинители линии Wolverine разработаны для обеспечения чрезвычайно надежной и отказоустойчивой передачи данных, несмотря на шумную обстановку и несколько устройств защиты от перенапряжений на насосных станциях.

Возможность регулировать скорость передачи данных помогла создать очень стабильное соединение.Встроенные в операционную систему Westermo WeOS инструменты, показывающие соотношение сигнал-шум и другие статистические данные о линии SHDSL, помогли в устранении неполадок и настройке устройств.

«Росомахи могут формировать сеть на медных кабелях любого типа, что позволило создать очень экономичное решение с использованием ранее существовавшего телекоммуникационного кабеля», — пояснил Бенджамин Кэмпбелл, технический инженер Westermo. «Операционная система WeOS, разработанная для упрощения настройки и управления устройствами, сделала обновление простым и беспроблемным.

«Мы не только смогли выполнить проект эффективно и успешно, но расширители Wolverine Ethernet позволили значительно сократить проектные расходы и сэкономить время, поскольку нам не нужно было прокладывать новые кабели», — сказал Майкл Кляйн, президент Concentric Integration.

Прикладная статья Westermo

Предприятие водоснабжения успешно стандартизирует методы автоматизации

Эта утилита стандартизировала и определила лучшие практики для своих приложений, улучшив работу и сэкономив время и деньги.

Дэвид Рейган, Helix Water District

Установки промышленной автоматизации бывают разных форм и размеров. Приложения варьируются от автономных машин до крупных процессов, и в эксплуатирующей организации может быть только один специалист по техническому обслуживанию или целая группа инженеров. Но общей темой является необходимость стандартизации для рационализации усилий по проектированию, упрощения поддержки и снижения затрат.

Рис. 1: Типичная насосная станция внутри.

Поскольку эти проекты управления разрабатываются или модернизируются, задача стандартизации охватывает многие дисциплины.Схемы управления процессами и оборудованием, методы проектирования и разработки, выбор аппаратных и программных продуктов, а также методы программирования и конфигурирования — все это играет взаимосвязанные роли, поэтому усилия по стандартизации должны объединять все эти и другие области.

Не существует единого наилучшего метода выполнения этих задач из-за количества переменных для каждой области. Кроме того, многие проекты автоматизации реализуются и модернизируются в течение многих лет или десятилетий, что усугубляет трудности.

Поскольку конечные пользователи не всегда имеют доступ к крупным инженерным отделам, способным разработать оптимизированные стандарты и процедуры, они должны рассмотреть другие варианты. В этой статье показано, как предприятие водоснабжения со средним штатом сотрудников смогло осознать растущую сложность и расходы, связанные с поддержкой многочисленных действующих объектов разного возраста, а затем принять внутренние меры по внедрению стандартизации. Всего несколько практических шагов привели к многочисленным преимуществам для новых и модифицированных проектов, а также для текущих операций.

Водный район контролирует свое будущее

Helix Water District — это район общественного водоснабжения в восточной части округа Сан-Диего, штат Калифорния.Деятельность Helix включает водоочистную установку мощностью 106 миллионов галлонов в день, а также 25 насосных станций, обслуживающих около 270 000 клиентов. Как обычно для этих операций, насосные станции географически распределены по обширной территории
( Рисунок 1 ).

Супервайзер и четыре техника поддерживают существующую систему диспетчерского управления и сбора данных (SCADA). Технические специалисты используют свои системы управления и знания в области электротехники для работы с двигателями, приборами, средствами управления и сетевой системой SCADA.

Некоторым установленным объектам уже более 40 лет, что свидетельствует об их старости, и инженерный отдел Helix разработал 10-летний план капитального ремонта, который включал реконструкцию насосных станций и замену нескольких самых старых центров управления двигателями (ЦУД). Эти проекты обычно выполнялись с привлечением внешних проектных и подрядных организаций для выполнения детальной работы.

Предыдущий опыт показал группе SCADA, что даже для простой замены MCC каждый консультант по проектированию может выбрать различное оборудование и способы выполнения работы, даже если они соответствуют общим спецификациям.Эта проблема распространяется на связанные с ними элементы управления и теорию работы. Эти различия от объекта к объекту затрудняли для группы SCADA обслуживание и устранение неполадок
систем.

По этим причинам группа SCADA активно объединилась со своим внутренним инженерным отделом и внешней электротехнической фирмой, чтобы обеспечить стандартизацию своих будущих проектов.

Шаблон для успеха

Целью совместной работы было создание шаблона проекта MCC, который можно было бы модернизировать на всех существующих насосных станциях и внедрить на любых новых станциях.Этот шаблон должен содержать достаточно подробностей, чтобы гарантировать высоко стандартизированный результат для дизайна, аппаратного и программного обеспечения, но с достаточной гибкостью, чтобы адаптироваться к изменениям в полевых условиях.

Рис. 2: Внутри типичной модифицированной панели ПЛК.

Существующие объекты обычно использовали ЦУД с установленными внутри них компонентами автоматизации для компактной установки, сводящей к минимуму проводку на месте. Эта концепция была желательна для новых установок. Однако для мест модернизации новые элементы автоматизации также должны были быть расположены так, чтобы их можно было установить в существующие ЦУПы. Поскольку насосные станции бывают разных размеров, ЦУД и компоненты автоматизации также должны были приспосабливаться к двигателям разного размера, разным количествам насосов и иногда дополнительным сигналам ввода-вывода.

После подробного анализа команда определила наиболее важные элементы автоматизации, не допуская замены. Сюда входят основные программируемые логические контроллеры (ПЛК) AutomationDirect, модули ввода/вывода (I/O), человеко-машинные интерфейсы (HMI) и связанные компоненты. AutomationDirect был предпочтительным поставщиком других, более ориентированных на товары, компонентов, но было разрешено
замен.

В результате стандартизированная компоновка представляла собой компактное расположение клеммных колодок, распределения питания и компонентов ПЛК, которое можно было разместить в любом типичном ЦУД, при этом обеспечивая достаточное рабочее пространство ( рис. 2 ).

Совместные компоненты и конструкции позволяют немедленно ознакомиться с автоматией на любую насосную станцию, что облегчает устранение неполадок и поддерживать системы управления. Они могут хранить меньше деталей в офисе технического обслуживания и в своих грузовиках, но при этом быть готовыми решать любые проблемы в полевых условиях.

Код кодировки

Стандартизация оборудования послужила упрощению усилий по физическому проектированию для последующих проектов, как новых, так и модифицированных. Тем не менее, команда мудро приложила значительные усилия и к разработке программного обеспечения. Определение семейств ПЛК и ЧМИ AutomationDirect было лишь первым шагом. То, как эти платформы были запрограммированы, будет играть решающую роль в реализации, развертывании и обслуживании этих проектов.

Программирование и конфигурация программного обеспечения неосязаемы по сравнению с физическими проектами, и если код не организован логически и тщательно не задокументирован, он может быть совершенно непостижим для всех, кроме исходного программиста. Первой задачей Helix было определение логики ПЛК для надежного удовлетворения основных функциональных потребностей насосной станции общего назначения.

Затем команда приложила немало усилий, чтобы разработать логику, чтобы стандартную программу можно было использовать для различных мощностей насосов, диапазонов сигналов и даже сетевых технологий, просто внеся незначительные корректировки.Ячейки памяти и назначения адресов ввода-вывода также были стандартизированы для обеспечения согласованности от сайта к сайту.

Не меньшее внимание уделялось разработке графического интерфейса HMI

. Стандартизация графических объектов сделала настройку более эффективной и последовательной. В свою очередь, полученные экраны легче использовать обслуживающему персоналу независимо от того, на каждой из насосных станций.

Когда все элементы дизайна программного обеспечения были собраны воедино, следующим шагом стало тестирование всей концепции.

Общая картина

Для водоканала, такого как Helix, существует один главный операционный сайт и множество распределенных удаленных сайтов. Имеется крупная проводная и беспроводная сетевая инфраструктура, позволяющая объединить все это в единое целое под единым зонтиком SCADA. Каждое из удаленных местоположений должно иметь возможность работать локально как «остров» операций в случае сбоя связи,
но при нормальных обстоятельствах они должны
интегрироваться без проблем.

Локальный контроль на любой заданной площадке был простым. Первый уровень сложности заключался в обеспечении того, чтобы ПЛК могли взаимодействовать в одноранговой сети, что было необходимо, если ПЛК перекачки требовала информацию об уровне нижнего резервуара, обрабатываемом другим ПЛК. Поскольку эта связь влияла на запуск и остановку насоса, она требовала максимальной надежности.

Еще одним обязательным атрибутом архитектуры автоматизации был централизованный ПЛК сбора данных на главном заводе для мониторинга значений системы, обработки заданных значений пуска/останова, регистрации других событий, таких как сбои связи, и оповещения о сбоях.Этот сборщик данных также будет поддерживать более продвинутые общесистемные функции, такие как определение периодов времени использования для сброса нагрузки в часы пик для снижения затрат на электроэнергию.

Зная необходимые характеристики, Helix провел предварительное тестирование. Они смогли индивидуально проверить все основные функции связи, управления и визуализации с помощью доступной документации, онлайн-видео и бесплатной поддержки от AutomationDirect. Это дало команде уверенность в том, что части могут быть объединены в единое целое по мере необходимости.

Этот многоуровневый подход к локальному управлению, одноранговой связи и централизованному сбору данных не был развернут в полевых условиях за один раз. Вместо этого заранее было проведено тщательное лабораторное тестирование, чтобы убедиться, что концепция работает должным образом (, рис. 3, ).

Собрав несколько ПЛК, сконфигурированных как локальные станции, и объединив их в сеть с ПЛК сбора данных и друг с другом, команда смогла смоделировать и предварительно протестировать все уровни функциональности управления и связи к их удовлетворению.Работа HMI также была проверена на этапе тестирования. Обширные лабораторные испытания были ключом к успеху начальной и последующих полевых установок.

Доказательство развертывания

Усилия Helix по стандартизации

, в частности с использованием аппаратного и программного обеспечения AutomationDirect, увенчались успехом для всей команды как при новом строительстве, так и при модернизации. Они эффективно разработали аппаратный и программный шаблон, адаптируемый к различным сайтам, и к настоящему времени команда завершила несколько развертываний.

Полностью новая насосная станция была построена субподрядчиком в соответствии с шаблоном, и три существующие насосные станции были модернизированы с помощью новых ЦУДов и элементов управления ПЛК субподрядчиками с использованием того же подхода. Компания Helix также самостоятельно провела модернизацию существующей насосной станции с помощью новых элементов управления ПЛК. Это доказывает не только техническую пригодность работы по стандартизации, но и то, что работа может выполняться различными способами с коммерческой точки зрения.

Новые установки работали надежно, без существенных функциональных сбоев или сбоев компонентов, но команда знает, что в конечном итоге возникнет какая-то проблема, требующая устранения неполадок.

Дополнительным преимуществом нового дизайна является множество возможностей удаленного мониторинга и уведомлений. Команда предусмотрела возможность оповещения о локальных или системных сбоях через систему SCADA. В ходе нормальной работы или при обнаружении неисправности члены группы могут удаленно подключаться к ПЛК и ЧМИ для проверки ситуации, устранения неполадок при необходимости и инициирования действий. Это обеспечивает значительную экономию времени и средств по сравнению с более старыми насосными станциями, где требовался выезд техника.

Стандартные методы автоматизации достижимы

Большинство конечных пользователей промышленной автоматизации понимают преимущества внедрения стандартизации, но они могут быть обеспокоены тем, смогут ли они внедрить ее в зависимости от своего персонала, организации и типов задействованных автоматизированных процессов. Усилия Helix Water District по активной модернизации, стандартизации и совершенствованию своих систем автоматизации представляют собой пример того, как методично подходить к задаче снизу вверх, начиная с малого и повышая ценность на каждом уровне.

Рис. 3: Испытательный стенд ПЛК/ЧМИ

На пути к стандартизации есть много вариантов. Конечные пользователи могут выполнять столько работы, сколько захотят, или могут пользоваться помощью подрядчиков. Поскольку каждая компания, работающая с конечными пользователями, лучше всех знает свою работу и практикует ее, им рекомендуется играть активную роль в определении наиболее важных управляющих платформ, компонентов и аспектов архитектуры.

Другим ключевым моментом является предварительное тестирование основных элементов автоматизации, а затем комплексное тестирование на стенде, чтобы обеспечить функциональность и заинтересованность всех заинтересованных сторон.После этого можно уверенно проводить поэтапное развертывание. Даже после того, как система будет запущена в эксплуатацию, все еще есть возможность изучить и улучшить установленные стандарты.

Все конечные пользователи выиграют от внедрения стандартизации, следуя практическим и разумным шагам для определения и достижения своих целей.

Рисунки предоставлены AutomationDirect и Helix Water District

Биография автора

Команда Helix Water District состоит из нескольких специалистов по эксплуатации, техническому обслуживанию и инженерному персоналу, каждый из которых участвовал в усилиях по стандартизации и продолжает ежедневно эксплуатировать и поддерживать систему.В команду SCADA входят Генри Палечек, Бобби Фортуно, Гэри Ричардсон, Дэвид Рейган, Кайл Джеймс и Джереми Бун.

Quick Wins для автоматизации водоотведения

Средства управления очистными сооружениями используются для контроля и управления очистными сооружениями, что абсолютно необходимо в современном мире.

Сегодня 15 000 очистных сооружений помогают нам очищать бытовые сточные воды, собранные из почти 1 000 000 миль трубопроводов. В У.Только в Южной Америке и Европе люди производят около 67 миллиардов кубических метров сточных вод каждый год, и все они требуют очистки, прежде чем они снова попадут в оборот.

Так как же на самом деле за кулисами работает система управления водоочистными сооружениями? Как автоматизируются очистные сооружения?

Существует два разных набора процессов: один для очистки воды, а другой для удаления твердых частиц. Средства управления водоочистными сооружениями могут контролировать и управлять обеими сторонами.

На водной стороне ключевыми этапами и компонентами, управляемыми системами управления, являются:

• Предварительная очистка : удаление крупного песка и осадка из сточных вод
• Канализационная подъемная станция : перекачивает сточные воды против силы тяжести в водоочистные сооружения
• Химическая обработка : использует коагулянты и флокулянты для связывания более мелких частиц вместе
• Осаждение и фильтрация : удаление «хлопьев» и мелких частиц
• Дезинфекция : дезинфицирует воду и часто обрабатывает фтором для поддержки ухода за зубами
• Хранение очищенной воды : поднимает воду в накопительные башни для будущего распределения

Что касается твердых частиц, средства управления установкой управляют удалением твердых частиц из жидкостей посредством следующих шагов:

• Просеивание перед обработкой : отправляет твердые частицы в песколовки
• Осветлители : удаляют дополнительные твердые частицы из жидкостей для создания более густого осадка
• Аэрация : способствует росту микробов для дальнейшего расщепления отходов
• Хранение биогаза : хранение метана и побочных продуктов биогаза для сжигания в факелах или топлива
• Дезинфекция : использует химические вещества для дезинфекции перед выгрузкой
• Утилизация : выбрасывает твердые частицы на свалки, а очищенные жидкости (так называемые сточные воды) в поверхностные воды

Очистка сточных вод изо дня в день — сложная задача. Но для наших целей важно знать, что подавляющее большинство процессов управления водоочистными сооружениями, описанными выше, управляют двумя основными элементами оборудования: резервуарами и насосами.

На самом деле, мы используем резервуары и насосы практически во всех отраслях промышленности, связанных с транспортировкой и использованием жидкостей. Задача состоит в том, чтобы использовать автоматизированные средства управления, чтобы оставаться в курсе резервуаров и насосов, чтобы все работало бесперебойно в любое время. Для оператора водоочистных сооружений лучший способ решить эту задачу — автоматизированное управление установкой и удаленный мониторинг.

Резервуары и насосы являются основным технологическим оборудованием для каждого водоочистного сооружения.

Отслеживая, контролируя и автоматизируя работу резервуаров и насосов, операторы по очистке сточных вод могут повысить эффективность, сократить время простоя оборудования, устранить риски для безопасности, повысить экологичность и многое другое.

Лучшая часть?

Вы можете получить эти преимущества с помощью двух «быстрых побед», о которых мы поговорим ниже.

Быстрая победа №1: контроль уровня в баке

При очистке сточных вод мы используем множество различных типов резервуаров для временного хранения жидкостей и газов. Наиболее часто используемые резервуары для очистки сточных вод включают:

• Резервуары ливневых стоков
• Станция подъема мокрых колодцев
• Резервуары для хранения коагулянта
• Резервуары для хранения флокулянтов
• Резервуары для хранения хлора
• Резервуары для хранения фтора
• Резервуары для хранения ингибиторов коррозии
• Резервуары для коагуляции и флокуляции
• Резервуары для хлорирования
• Отстойники
• Чистые лунки
• Надземные резервуары и резервуары для хранения воды
• Резервуары для биогаза
• Отстойники

Каждый из этих резервуаров играет важную роль в очистке сточных вод. Как вы можете себе представить, следить за каждым резервуаром сложно, особенно при ежедневной обработке миллионов галлонов воды и сточных вод.

Системы удаленного мониторинга резервуаров позволяют операторам станций очистки сточных вод визуализировать уровни в резервуарах в режиме реального времени и получать сигналы тревоги о таких проблемах, как переполнение или дефицит.

Одним из решений этой проблемы является внедрение удаленного контроля уровня в баке. С помощью современной технологии удаленного мониторинга вы можете регулярно собирать показания уровня и объема резервуара, которые затем можно использовать для автоматизации управления водоочистными сооружениями.

Подумайте, как это будет работать для мокрого колодца подъемной станции — типичный мокрый колодец включает в себя поплавковые выключатели, подключенные к панели управления водоочистной станции над землей. Когда уровень воды становится слишком высоким, поплавковые выключатели активируют визуальные сигнальные огни над землей, показывая, что что-то не так с операторами подъемной станции. .. пока они физически присутствуют.

Типичная лифтовая станция имеет панель управления с индикатором тревоги над землей, но без удаленного мониторинга может пройти несколько дней, прежде чем сигнал тревоги будет обнаружен.Источник.

Во многих случаях операторы муниципальных водоочистных сооружений не находятся на месте, а это означает, что им приходится часто отправлять рабочих на станции, что увеличивает время работы ветрового стекла (т. е. риск для безопасности) и эксплуатационные расходы. Удаленный мониторинг уровня в резервуарах полностью устраняет эту проблему, заменяя необходимость постоянно проверять сигналы тревоги, что позволяет бригадам по очистке сточных вод управлять в порядке исключения.

Возникает закономерный дополнительный вопрос: что нам нужно для дистанционного контроля уровня сточных вод в резервуарах? Вот основной список:

Для получения более подробной информации о том, как все это сочетается, ознакомьтесь с нашим полным руководством по удаленному мониторингу уровня воды в резервуарах. Прочитав этот пост, вы получите гораздо лучшее представление о том, как воспользоваться этой быстрой победой для оптимизации системы управления вашей водоочистной установкой.

Быстрая победа №2: мониторинг и управление насосами

Резервуары держат воду в одном месте, насосы приводят ее в движение. Автоматизация работы насосов имеет решающее значение для очистных сооружений.

Наиболее распространенные типы насосов для очистки воды включают:

• Насосы подъемной станции
• Насосы для впрыска коагулянта
• Насосы для закачки флокулянта
• Насосы для впрыска хлора
• Насосы для впрыска фторида
• Инжекторные насосы ингибитора коррозии
• Шламовые насосы
• Насосы для сточных вод
• Шламовые насосы

В целом насосы, используемые для очистки сточных вод, относятся к одной из трех категорий:

• Центробежные насосы
• Объемные насосы
• Эксцентриковые шнековые насосы.

Для каждого из этих типов операторы несут ответственность за поддержание производительности и эффективности насоса.

Поддержание производительности имеет решающее значение при очистке сточных вод, поскольку нам необходимо поддерживать скорость потока в соответствии с конкретными технологическими требованиями. В качестве простого примера рассмотрим насосы с большим напором, которые подают воду из чистых колодцев в муниципальные резервуары для хранения или резервуары. Если эти насосы выйдут из строя, целые муниципалитеты могут лишиться доступа к пригодной для использования воде.

Таким образом, мы должны следить за насосами, чтобы убедиться, что они включаются вовремя.Мы также должны убедиться, что расход и давление нагнетания насоса совпадают с целевыми значениями.

Что касается эффективности, мы должны помнить, что на самом деле делают насосы — они преобразуют механическую энергию в гидравлическую, которая определяет скорость потока и давление. Таким образом, наш мониторинг насосов должен отслеживать потребление энергии по сравнению с производительностью, чтобы получить четкое представление об эффективности с течением времени.

Когда у операторов есть хорошие данные об эффективности, они могут предпринять шаги для устранения потенциальных недостатков.Например, они могут продлить срок службы насосов для сточных вод, снизить затраты на техническое обслуживание или снизить потребление энергии, что является ценным действием для улучшения итоговых результатов.

Итак, как мы можем контролировать насосы и управлять ими?

Во-первых, мы должны измерить токи двигателя, чтобы рассчитать потребление электроэнергии. Мы также можем отслеживать расход и давление нагнетания. С помощью этих двух групп измерений мы можем отслеживать эффективность насоса и определять потери производительности.

Датчик Холла можно использовать для контроля потребления тока двигателем насоса. Источник.

Во-вторых, мы можем использовать беспроводные мониторы резервуаров или другие датчики для включения и выключения насосов или регулировки скорости насоса на основе данных, полученных на первом этапе. Например, основываясь на предыдущем примере, мы можем автоматически включать насосы, когда уровень воды в мокром колодце поднимается выше определенного уровня, избавляя операторов от необходимости делать это вручную.

Точный подход к мониторингу и управлению насосом будет зависеть от конкретного типа рассматриваемого насоса, а также от его размера и источника питания. Но главный вывод заключается в том, что насосами можно управлять дистанционно и автоматически на основе данных, полученных от интеллектуальных датчиков в полевых условиях.

Окончательная победа: устойчивое управление водными ресурсами

Многие процессы мониторинга, контроля и автоматизации управляются локальными панелями управления водоочистными сооружениями. Хотя эти панели и справляются с автоматизацией, они не могут сделать это без ручного вмешательства в той или иной форме. И в этом настоящая ценность.

Добавление удаленного мониторинга к вашим процессам очистки сточных вод гарантирует, что важная информация будет немедленно доставлена ​​нужным людям, даже там, где уже могут существовать элементы управления и автоматизация.

Вам не придется посылать людей «по обходу» для сбора информации и проверки тревог с существующих панелей. Вместо этого вы можете сидеть сложа руки и ждать, пока ваша надежная система удаленного мониторинга сообщит вам, когда что-то не так, что даст вам свободу сосредоточить время и энергию на чем-то другом.

Чтобы помочь операторам достичь нирваны в очистке сточных вод, мы создали набор решений для мониторинга, управления и автоматизации специально для установок водоподготовки и очистки сточных вод. Если у вас мало опыта работы с технологией удаленного мониторинга, позвольте нам позаботиться о тяжелой работе за вас.

Посетите эту веб-страницу, чтобы узнать больше.

Оптимальное решение для водоподготовки и распределения, очистки сточных вод и ирригации | электронная фабрика | Интегрированное решение FA-IT

Решения Mitsubishi Electric оптимизируют водоочистные сооружения, минимизируя первоначальные затраты на развертывание и способствуя более эффективной и результативной работе.

Уже более 50 лет мы поставляем передовые и надежные решения для автоматизации водоподготовки в Японии и по всему миру. Mitsubishi Electric предлагает широкий ассортимент энергоэффективных инверторов и систем мониторинга и управления, которые могут легко интегрировать высокопроизводительные системы SCADA с надежными продуктами автоматизации. Благодаря открытым сетям и высоконадежным контроллерам мы поставляем интегрированные, гибкие системы с возможностью расширения в будущем для упрощенного управления данными, анализа и управления энергопотреблением в полевых условиях и на начальном этапе.

Очистка и распределение воды

Расширенный контроль и управление являются ключом к обеспечению бесперебойной подачи воды. Решения по автоматизации водоснабжения различаются по всему миру, потому что, например, фактические потребности клиентов в давно развитых регионах, таких как Европа, отличаются от потребностей быстрорастущих стран Азии. В обоих случаях поставщики воды обращаются за ответом к Mitsubishi Electric. Очистка и распределение воды являются наиболее важными из наших жизненных путей.

Основные области применения нашей продукции:

• — Регулятор расхода на впуске
• — Управление экраном
• — Управление насосом
• — Скорость фильтрации
• — Управление впрыском щелочного модификатора
• — Регулятор плотности впрыска хлора
• — Регулятор давления подачи в распределитель
• — Регулятор расхода распределения

Очистка сточных вод

Очистка сточных вод является энергоемким процессом.Решения Mitsubishi Electric по очистке сточных вод не только оптимизируют и поддерживают бесперебойный поток операций с признанной надежностью, но и способствуют повышению эффективности во всех областях, от человеко-часов до экономии энергии.

Основные области применения нашей продукции:

• — Управление насосной станцией
• — Контроль коэффициента аэрации/DO (растворенный кислород)
• — Контроль возвратного ила
• — Контроль загрузки/выгрузки шлама
• — Регулятор впрыска хлора
• — Регулятор впрыска коагулянта

Орошение

Доставка воды — сложная задача, связанная с огромными расстояниями от источника воды до конечных пользователей в сельском хозяйстве.Технологии Mitsubishi Electric предлагают решения по автоматизации, которые доставляют воду туда, где и когда это необходимо, в нужных количествах с минимальными потерями.

Производительность и эффективность на последующих этапах

В крупномасштабном сельском хозяйстве автоматизация может оказать огромное влияние на экономию воды, энергии и рабочей силы. Наши решения по управлению орошением обеспечивают автоматический мониторинг и управление удаленными клапанами в идеальных ночных условиях, экономя воду, энергию и ценные человеко-часы.

Синергия решений

Mitsubishi Electric предлагает универсальные решения по автоматизации.Благодаря правильному сочетанию наших запатентованных технологий мы можем разработать идеальное решение для любого ирригационного проекта любого масштаба, от автоматизации управления реками до оптимального орошения виноградника.

Открытым

1. Высококачественные системы для обеспечения высокой надежности

С любой точки зрения, от их жизненно важного статуса и роли в предотвращении наводнений до сохранения окружающей среды и биоразнообразия, водоочистные сооружения являются жизненно важной социальной инфраструктурой.Предоставляя систему с высоким резервированием и сеть для мониторинга и управления, Mitsubishi Electric реализует возможности «нон-стоп». Даже если компонент выходит из строя, его работа может продолжаться во время ремонта или замены. Используя множество инженерных инструментов, доведенных до совершенства благодаря нашему богатому опыту проектирования системной архитектуры с резервированием, мы можем легко спроектировать и построить высоконадежную систему, соответствующую вашим потребностям.

Дополнительная информация

2. Мобильный мониторинг и эксплуатация

Жизненно важный статус водоочистных сооружений повышает важность роли, которую играют системы мониторинга и контроля.Ранее это требовало полуночных и праздничных смен персонала в диспетчерской. Решения Mitsubishi Electric по мониторингу и управлению меняют эту модель. В зависимости от настроек системы возможен мониторинг и управление системами с ПК в удаленном офисе или даже с мобильного терминала. Используя возможности облака, вам не нужно создавать и поддерживать соответствующие ИТ-активы в вашей собственной компании или организации.

Дополнительная информация

3. Энергосбережение (мониторинг энергии + инвертор)

Длительная или бесперебойная работа оборудования водоочистных сооружений; поэтому экономия энергии оказывает огромное влияние на снижение не только затрат на электроэнергию, но и выбросов CO2.Решения Mitsubishi Electric позволяют визуализировать потребление энергии. Можно проанализировать количество и стоимость энергии, потребляемой насосами или другими компонентами, и результаты могут быть выражены в любых желаемых единицах, например, энергии на кубический метр поливной воды. Мгновенное создание диаграмм и таблиц может помочь определить способы экономии энергии. Оптимально контролируя напряжение, ток и частоту для вентиляторов, насосов, воздуходувок и другого оборудования, наша широкая линейка надежных инверторов является ключом к снижению потребления электроэнергии на водоочистных сооружениях по всему миру.

Дополнительная информация

SCADA MC работает64
Инверторы-FREQROL

4. Простота конструкции и обслуживания системы плюс безопасность

Выбор клиентов по всему миру. Продукция Mitsubishi Electric может похвастаться общей универсальностью, облегчающей настройку системы. Наши системы управления и мониторинга можно комбинировать с широким спектром оборудования сторонних поставщиков, и они разработаны для обеспечения максимальной гибкости и расширяемости в соответствии с растущими потребностями. Помимо нашей высокой надежности, наша глобальная сеть поддержки и партнерских системных интеграторов обеспечивает быстрое реагирование в случае возникновения каких-либо проблем или необходимости запасных частей.Еще одним преимуществом Mitsubishi Electric является надежная функциональность безопасности, которую мы встраиваем в наши решения, что очень важно для жизненно важной инфраструктуры, такой как водоочистные сооружения. Меры безопасности защищают системы и оборудование от несанкционированного доступа и защищают целостность данных.

Дополнительная информация

5. «Нулевое время простоя» благодаря профилактическому обслуживанию

В последние годы управление объектами перешло от реактивной модели к проблемам и приняло прогнозирующую модель, которая предупреждает проблемы до их возникновения.Обработка воды не является исключением из этой тенденции. Включая ноу-хау пользователя по управлению объектами, наши системы поддерживают не только профилактическое обслуживание, но и анализ причин отказа. Автономные диагностические функции позволяют заблаговременно подавать сигналы тревоги, а также другие функции, обеспечивающие непрерывную работу установки.

Дополнительная информация

Закрывать

Конфигурация системы

Линейка продуктов

Контроллеры

Серия MELSEC выводит управление на новый уровень.ПЛК серии MELSEC всегда отвечают требованиям вашей системы и даже больше, предлагая что-то для любой перспективной системы управления. Усовершенствованные решения реализуются за счет широкой линейки ПЛК и сетевых систем.

Дополнительная информация

Инверторы

Лучший выбор для полного спектра применений. Инверторы — это блоки питания с регулируемой частотой, которые могут легко и гибко изменять скорость вращения трехфазных асинхронных двигателей. Высокопроизводительный и экологически чистый инвертор, соответствующий мировым стандартам.Широкий выбор моделей доступен в зависимости от области применения.

Дополнительная информация

Человеко-машинные интерфейсы (ЧМИ) — GOT

The GOT предлагает миру искусство дизайна и производства. Широкий ассортимент модельного ряда отвечает потребностям производственных площадок. GOT может похвастаться расширенными функциональными возможностями, выступает в качестве бесшовного шлюза для других устройств промышленной автоматизации, повышая при этом производительность и эффективность.

Дополнительная информация

SCADA MC Works64

MC Works64 может контролировать работу предприятия и поддерживать его эффективную работу.MC Works64 — это интегрированное программное обеспечение, предоставляющее множество функций и усовершенствованный пользовательский интерфейс, подходящий для областей социальной инфраструктуры.

Дополнительная информация

Низковольтное оборудование для распределения электроэнергии

Широкий модельный ряд автоматических выключателей низкого напряжения. Компактные, безопасные и простые в использовании пускатели двигателей.

Дополнительная информация

Продукты для мониторинга электропитания

Надежное оборудование для управления питанием, мониторинга и контроля имеет множество энергосберегающих функций.
