Железобетонные сваи для фундамента изготовление размеры

Железобетонные сваи применяются преимущественно квадратной или прямоугольной формы со скошенными углами (фасками). Прямоугольное сечение более выгодно при работе сваи на изгиб.
Размеры сечения свай квадратной формы принимаются от 25Х25 до 45X45 см. Длина железобетонных свай в обычных условиях колеблется в пределах 6—12 м, в отдельных случаях применяются свай длиной до 18 м.
Железобетонные сваи армируют продольными стержнями и хомутами либо спиральной арматурой. Сваи сечением до 30 см армируют по углам 4 стержнями; при размерах более 30 см закладывают 8 стержней (4 по углам, 4 по середине боковых граней).

Диаметр продольных стержней 16—33 мм; диаметр хомутов и спиральной арматуры 6—8 мм.
Верхняя часть сваи испытывает местные напряжения от ударов молота, нижняя от сопротивления грунта. Эти места усиливают путем более частого расположения хомутов или витков спирали. В верхней части сваи дополнительно укладывают три горизонтальные сетки из стержней диаметром 6 мм, с ячейками от 4X4 до 7X7 см.

Продольная арматура, преимущественно периодического профиля, делается без крюков и доводится в головной части до нижней сетки; внизу продольные стержни отгибаются к середине и свариваются в пучок, образуя острие сваи.
Сваи изготовляют из бетонов R28=200+300 кг/см2, на портландцементах.

Отклонения размеров железобетонных свай и шпунта от проектных размеров не должны превышать величин, указанных в табл 3.

Таблица 3
Допускаемые отклонения при изготовлении железобетонных свай и шпунта

Заполнители — песок, гравий и щебень — должны удовлетворять соответственно требованиям ГОСТ.
К железобетонным сваям для морских и речных гидротехнически сооружений предъявляются повышенные требования в части плотности, водонепроницаемости и морозостойкости бетона.

Также получили применение облегченные полые железобетонные сваи прямоугольного и восьмиугольного сечений, объем и собственный вес которых значительно ниже свай сплошного сечения.

фото свай из железобетона

Значительное снижение расхода арматуры достигается при применении составных стыкованных свай. Наиболее широко испытана и проверена на практике фланцевая конструкция стыкового соединения инж. К. С. Силина, состоящая из отрезка стальной трубы и при варенных к нему двух колец из листрвого металла, усиленных ребра ми жесткости.

Для обеспечения плотности соединения стыкуемая плоскость верхнего кольца прострагивается на станке; по периметру верхнего кольца просверливаются отверстия для пропуска болтов. Фланцевая конструкция приваривается к продольной арматуре каркаса Высокопрочные и сравнительно легкие полые сваи изготовляют методом центрифугирования. Вес таких свай лишь на 10—15% превышает вес стальных свай.

Недостатком железобетонных свай является частое появление в них волосных трещин во время транспортирования и в процессе забивки. Проникание воды в тело свай, особенно агрессивной по отношению к бетону, вызывает коррозию арматуры и бетона свай, что приводит к преждевременному их разрушению.

Техническая характеристика железобетонных свай. Предварительно напряженные сваи

Технология изготовления железобетонных свай

Основу железобетонной сваи составляет каркас из стальной арматуры, нижний конец которого имеет пирамидальную форму. Каркасы вяжут или сваривают.
Для изготовления сваи применяется пластичная бетонная смесь с осадкой конуса 7—8 см. Бетонирование сваи ведется в один прием, без перерыва. Бетонную смесь укладывают от острия к голове.

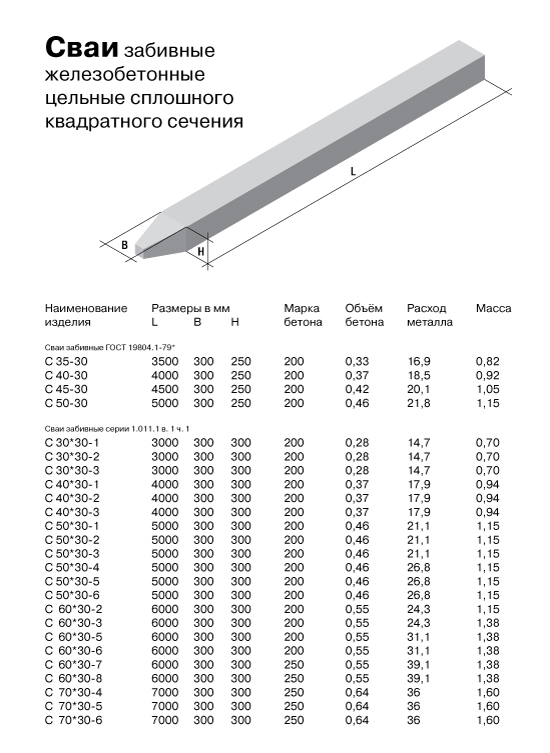

Сортамент свай призматической формы, квадратного сечения должен соответствовать данным табл.
Таблица 1. Номенклатура железобетонных свай (ТУ 243-56 Минстрой)

Примечания. 1. Марка сваи, например, С18-400 означает, что свая имеет длину (без острия) 18 м и сечение 400×400 мм.

Для армирования свай

Для армирования свай применяется горячекатаная арматурная сталь периодического профиля марки Ст. 5 (для продольных стержней), круглая сталь марки Ст. 0 или Ст. 3 (для хомутов или спиралей, для сетки в голове сваи и петель). Каркас делают сварным.

Предварительно напряженные сваи

Предварительно напряженные сваи (серия ОФ-02-01) изготовляются длиной от 12 до 25 м с интервалом через 1 м.
Сваи длиной более 25 м изготовляют по специальным проектам.

Для армирования применяется низколегированная сталь марки 25ГС, которую подвергают упрочнению вытяжкой до предела текучести 6 000 кг/см2. Марка бетона принимается 300 для свай всех длин. Номенклатура свай указана в табл. 2. Сваи изготовляют на щебне крупностью не более 40 мм, с прочностью при сжатии 600 кг/см2. Песок не должен содержать зерен гравия крупнее 10 мм.

Сваи сечением 300X300 мм армируются четырьмя стержнями, а все остальные — восемью продольными стержнями.
Предварительное напряжение продольных стержней производится на величину 0,9 . 6 000 = 5 400 кг/см2.

Погружение предварительно напряженных свай производится теми же средствами, что и ненапряженных свай (забивкой молотами или вибропогружателями).

Таблица 2 Номенклатура свай и расход стали в кг

Качество свай должно отвечать следующим требованиям:

1. трещины на поверхности свай, кроме волосных, не допускаются;
2. местные раковины и отколы углов на поверхности не должны превышать 10 мм по глубине и допускаются при условии, если общая их площадь занимает не более 5% от общей поверхности сваи.

На торцах свай несмываемой краской ставят марку сваи, дату изготовления и марку завода-изготовителя.
Каждую партию свай завод-изготовитель должен снабжать специальным паспортом.

Рис. 1. Схемы подъема свай

При перевозке железобетонных свай железнодорожным и автомобильным транспортом опирать концы свай следует на подкладки, располагаемые от концов сваи на 0,207 ее длины.

Подъем свай производится тросами по схемам, указанным на рис. 1. Трос должен охватывать сваю и проходить через подъемные петли. Сваи длиной 5—10 м можно поднимать по всем трем схемам; сваи длиной 11—16 м — по схемам I и II, а сван большей длины — только по схеме /.

монтаж по шагам, схемы, размеры и цены

Бетонные сваи для фундаментов представляют собой сплошной или армированный металлом стержень, изготовленный из растворов с высокой маркой прочности, размещаемый в земле с целью придания устойчивости и надежности основам жилых домов и промышленных объектов. Их сфера применения включает возведение и усиление оснований на слабых грунтах, в районах с повышенными сейсмическими воздействиями, на участках с неровным рельефом. К особенностям монтажа относят потребность в спецтехнике.

Оглавление:

1. Виды и характеристики свай
2. Преимущества свайных фундаментов
3. Пошаговая инструкция по установке
4. Цена ЖБИ

Разновидности

В зависимости от конструктивного исполнения и способа установки различают:

• Сваи забивные железобетонные – монолитные или сборные конструкции, размещаемые с помощью ударных молотов, прессов или виброоборудования без выемки грунта.
• Пустотелые (оболочковые) изделия, устанавливаемые в предварительно обустроенное отверстие.
• Набивные – заливаемый в подготовленную заранее вертикальную скважину железобетон. Из всех разновидностей эти лучше всего подходят для возведения своими руками, единственным требуемым оборудованием для них является бур для выемки земли.

Форма сечения, размеры и типы армирования могут быть разными. Все сваи под фундамент объединяет использование высококачественных бетонов и стали. Армирующий каркас бывает напрягаемого и ненапрягаемого типа, стержни располагаются продольно.

Основные характеристики

К главным показателям относят:

• Прочность, зависящую прежде всего от марки используемого бетона. Минимальный класс – В7,5, но у забивных свай он гораздо выше и достигает В30 (М400).
• Морозостойкость – от F.
• Влагостойкость – от W.
• Несущие способности – до 60 т, зависят от габаритов.
• Размеры и вес.

Стандартная маркировка включает тип конструкции (например, С и СЦ – универсальные цельные и составные с квадратным сечением, СГ – прямоугольным, СК – полые круглые, СО – оболочки), длину и ширину сваи, тип острия и информацию о схеме и типе армирования. Все первоначальные характеристики остаются неизменными в течение всего срока службы, для железобетона он достигает 100 лет и выше.

Особенности применения

Разнообразие в сортаменте и размерах позволяет выбрать сваи для фундамента из бетона и ж/б для любых климатических зон и грунтов. Главная функция – формирование оснований возводимых домов и усиление и ремонт уже эксплуатируемых. Максимальную устойчивость имеют забивные виды, несущие способности возрастают за счет уплотнения грунтов под нижним концом. Все конструкции размещаются строго вертикально по заранее составленной схеме, размеры подбирают из учета параметров почвы – низ опоры должен достигать устойчивых слоев.

К учитываемым особенностям относят необходимость использования изделий высокого качества, потребность в ростверке для фундамента и запрет на монтаж с применением ударного оборудование вблизи уже эксплуатируемых зданий (рекомендуемый минимум расстояния до соседних домов – 15 м). Большинство сложностей связаны со значительным весом железобетона: для подвоза и разгрузки требуется соответствующая техника (сваебойные установки, тележки) и наличие удобного подъезда (при его отсутствии задействуются краны и гусеничные машины). Это же касается необходимости строго вертикального размещения, невозможного без лебедок и гидравлических опор.

Достоинства свай

К однозначным преимуществам относят:

1. Длительный срок службы – до 100 лет без потребности в плановом или капитальном ремонте. Но такая долговечность обеспечивается исключительно при условии правильного монтажа.

2. Прочность, износостойкость и надежность. При выборе правильной схемы армированные сваи из бетона выдерживают вес многоэтажных домов, их несущие способности достигают 60 т.

3. Стойкость к коррозии, грунтовой и атмосферной влаге, действию химических веществ.

4. Универсальность, неограниченный климатический диапазон применения. Забивные изделия из железобетона используются наряду с металлическими винтовыми даже в районах с не оттаиваемыми грунтами.

5. Высокую устойчивость. Закладка фундамента на сваях позволяет достичь неподвижных слоев почвы вне зависимости от глубины их заложения и опереться на них с максимально возможной несущей способностью.

6. Огнеупорность.

7. Минимальное восприятие к перепадам давления. Сваи выдерживают и перераспределяют как опорно-поперечные нагрузки фундамента, так и боковые.

8. Ведение строительства на склонах и участках со сложным рельефом за счет использования изделий разной длины.

9. Быструю скорость монтажа благодаря задействованию спецтехники и виброоборудования, возможность закладки основания здания в холодное время года (для всех разновидностей за исключением набивных и заполняемых бетонным раствором).

10. Для забивных конструкций – уплотнение грунта вокруг опоры при ее погружении.

К учитываемым ограничениям относят массивность и крупные размеры свай, доставка собственным транспортом, как и монтаж своими руками, практически невыполнимы, по крайней мере для опор под жилые дома.

Нюансы и основные этапы установки

Выбор конкретной технологии погружения опоры в грунт зависит от ее типажа, для забивных требуется оказание статистического или динамического воздействия на оголовок при поддержке вертикального расположения самой сваи. С этой целью используются: гидравлические, дизельные и другие механические молоты, копровые устройства, вибропогружатели. Предпочтение отдается последним, эффект закрепления в грунте от постепенного погружения сильнее, а риск повреждения меньше, чем в случае забивания ударным инструментом.

Этапы включают:

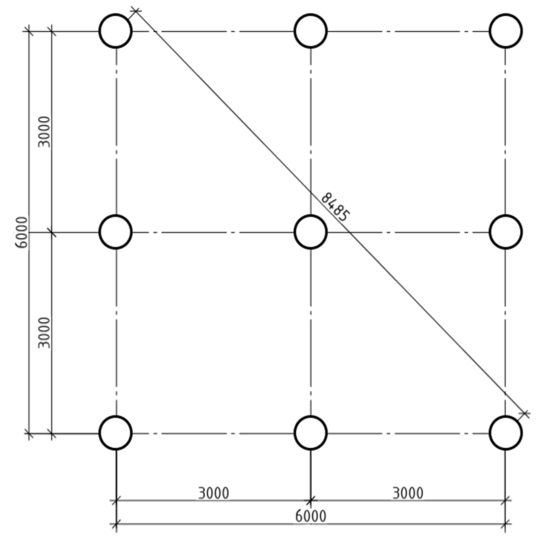

• Подготовку участка, разметку поля согласно заранее составленной схеме. На этом этапе важно очистить площадку от растений, по возможности она выравнивается. Места забивки обозначаются арматурой, с помощью шнура и уровня проводится проверка геометрии будущей основы.
• Доставку и разгрузку, перемещение по строительному участку.
• Задействование подъемной и забивной техники. На этом этапе сваи поднимаются и устанавливаются вертикально (контроль и поддержка уровня осуществляется с помощью гидроопор). Далее происходит их погружение: забивка одного изделия требует всего несколько минут, все опоры для фундамента оказываются в грунте за один день. На этом этапе постоянно контролируется уровень.
• Подготовку к обвязке: крепление к оголовку листов металла или дробление верхушки для соединения с каркасом будущего ростверка. На этом этапе важно выровнять высоту свай и вывести их на один уровень.

Дальнейшие работы зависят от степени заглубления и вида ростверка, при значительных весовых нагрузках его закладывают из сборного или монолитного железобетона, последний вариант считается самым надежным. Технология погружения и закладки набивных или пустотелых свай отличается – на первом этапе проводится выемка грунта. Бетонные работы возможны исключительно в теплое время года, организовать прогрев основания в данном случае крайне сложно. Приступать к возведению цоколя разрешается не ранее достижения раствором прочности. Это же условие соблюдается при заливке ростверка.

Расценки ЖБИ для обустройства свайного фундамента

Наименование	Длина, мм	Сечение, мм	Порядок армирования	Марка бетона	Вес 1 п. м., т	Цена, рубли
Забивные сваи с квадратным сечением
С 40.30-6	4000	300/300	6	М200	0,92	3200
С 50.30-8	5000		8		1,15	3990
С 60.30-3	6000		3		1,38	3990
С 70.30-8	7000		8	М350	1,6	5680
С 80.30-6	8000		6	М250	1,83	6190
С 100.35-6	10000	350/350	6		3,1	12630
С 120.35-9	12000		9		3,73	16050
То же, с напрягаемым каркасом
С 80.30-10.1	8000	300/300	10	М250	1,825	10500
То же, повышенной ударостойкости
С 90. 30-6.1у	9000	300/300	6	М350	2,05	9830

Размеры забивных ЖБ свай для фундамента | Фундамент на забивных ЖБ сваях

Сегодня очень часто можно встретить дома, стоящие на сваях, так называемом свайном фундаменте. Есть несколько основных типов свай, но наиболее популярными и востребованными считаются железобетонный армированные столбы.

Забивные ЖБ сваи

Забивные ЖБ сваи

Популярность их обусловлена несущими способностями, техническими характеристиками и долговечностью. Размеры свай для забивного фундамента бывают разными и по длине, и по диаметру. Они могут иметь квадратное или круглое сечение и так далее.

Почему сваи столь популярны?

• Они прочные надежные и долговечные.
• Материал не боится коррозии и гниения.
• Он не деформируется со временем.
• Работы ведутся быстро и легко.

Железобетонные забивные сваи

Железобетонные забивные сваи

Какие размеры свай существуют?

Сваи из бетона могут достигать в длину до 12 метров и иметь сечение до 400х400 миллиметров. Железобетонные сваи 3 и 4 метра считаются небольшими и используются для малоэтажного строительства.

Столбы, имеющие большую длину, пригодны и для возведения зданий в несколько этажей, их несущая способность составляет несколько сотен тонн. Поэтому они способны выдержать вес даже трехэтажного промышленного здания.

Забивные ЖБ сваи 200х200 мм длиной 3 – 4 метра самые востребованные в частном строительстве, одна такая свая, забитая в глинистый грунт может выдержать до 20 тонн нагрузки. Служат такие столбы свыше 100 лет.

Для деревянного строительства можно использовать сваи бетонные 150х150, они дешевле, но не уступают в характеристиках. Так как деревянные постройки довольно легкие, то использовать большие, длинные сваи не целесообразно.

Фундамент на забивных ЖБ сваях

Фундамент на забивных ЖБ сваях

Влияние размера сваи на ее стоимость

Размеры сваи и цены прямо пропорциональны друг другу, чем толще и длиннее столб, тем он увесистее и дороже. Вообще, сваи довольно доступный строительный материал, в отличие от кирпича, монолитных плит и так далее.

Как правильно подбирать сваи по размеру?

Чтобы правильно выбрать размер сваи под дом, необходимо иметь соответствующую квалификацию. Сделать это может только специалист на основе геодезических изысканий и грунтовых проб.

Такие работы позволят рассчитать несущие способности сваи и самой почвы, а потом подобрать необходимый тип, длину и сечение столба. По такому же принципу рассчитывается и необходимое количество свай для строительства.

Железобетонные сваи для устройства фундаментов

Железобетонные сваи для устройства фундаментов

У нас вы сможете приобрести забивные ЖБ сваи, которые подходят для вашего строительства лучше всего, мы можем доставить материал к вам на объект, а также совершить разметку свайного поля и вбить столбы.

Ждем ваших заказов и всегда рады новому сотрудничеству!

ИСТОЧНИК: https://сваи-фундамент.рф/company/articles/372/

характеристики по ГОСТ, размеры и цены

Большое распространение в строительстве получили бетонные и железобетонные сваи для фундамента, обладающие высокими показателями прочности и износостойкости. С забивкой в грунт начинается закладка основания под разные виды зданий. На первом этапе строительства осуществляются гидрогеологические исследования с целью определения свойств почвы и состояния грунтовых вод на участке. Исходя из полученных данных выбирается тип фундамента.

Оглавление:

1. Размеры конструкций
2. Преимущества использования
3. Технология монтажа
4. Разновидности оснований
5. Цена изделий

Для изготовления забивных свай применяется бетон тяжелых марок с классом прочности на сжатие В20 (М-250), В22,5 (М-300), В30 (М-400), показателем морозостойкости свыше F150 и водонепроницаемостью не ниже W6. Для усиления и придания изделиям прочности используется металлический армирующий каркас двух типов:

• с продольной ненапрягаемой арматурой;
• с предварительно напряженными продольными металлическими стержнями.

Сваи из железобетона представляют собой заостренный пруток квадратного сечения с разными размерами сторон. В зависимости от конструкционных особенностей изделия подразделяются на цельные (с маркировкой С и СЦ) и составные (звеньевые) с верхней (ССВ) и нижней (ССН) частями. Второй вид отличается меньшей трудоемкостью в ходе монтажа, но могут возникать сложности при создании строго вертикального положения. На рынке представлен большой ассортимент стержней для устройства фундамента.

Размеры

Сваи железобетонные и бетонные цельной конструкции изготавливаются в соответствии ГОСТ19804-91:

1. С сечением 300х300 мм и длиной от 3000 до 12000 мм, могут выдерживать нагрузки 3-12 т.

2. С параметрами сторон 350 мм и длиной от 3000 до 14000 мм, обладают грузоподъемностью 6-13 т.

3. С сечением 400х400 мм и длиной от 3000 до 16000 мм выдерживают 8-13 т.

Составные сваи при таких же параметрах сторон могут иметь длину до 28 м, а нагрузки – 6 т и более. Но иногда опоры для устройства забивного основания изготавливаются в разрез с регламентированными предписаниями ГОСТ. В таких ситуациях размеры соответствуют индивидуальным требованиям заказчиков и производятся под тип почвы и конкретное строение.

Особенности применения и преимущества

Забивные изделия из железобетона выдерживают большие нагрузки, применяются на глинистых, заболоченных, средних и слабых почвах, где присутствует агрессивная среда, повышенная подвижность (сейсмические регионы), пучинистость и влажность. Опоры принимают на себя давление от здания и боковое трение со стороны грунта. В процессе забивания происходит уплотнение почвы, увеличивается несущая способность фундамента и равномерно распределяются нагрузки.

Бетонные сваи без металлического армирования обладают меньшей способностью к давлениям и используются для устройства оснований под легкие деревянные дома и строения каркасного типа. Такие опоры подходят для дачных домиков, бань, небольших зданий и сооружений. В зависимости от типа и конструкционных особенностей, сваи тщательно подбираются под тип грунта и метод установки (вдавливание, забивание).

Все виды забивных бетонных свай обладают многочисленными преимуществами:

• Высокими прочностными показателями.
• Надежностью и износостойкостью.
• Отсутствием больших объемов земляных работ при установке.
• Устойчивостью к воздействиям химических агрессивных веществ.
• Неподверженностью коррозионным процессам.
• Надежной защитой котлованов от грунтовых вод.
• Универсальностью и широкой областью применения — используются во всех регионах независимо от климатических условий, включая районы с вечной мерзлотой.
• Высокой несущей способностью — до 60 т.
• Плотным погружением стержня в почву, обеспечивающим хорошее удерживание грунта.
• Большим ассортиментом железобетонных и бетонных свай.
• Быстрым монтажом и низкими трудовыми затратами.
• Экономичностью.
• Долговечностью — срок эксплуатации 100 лет и более.

Технология установки

Погружаются (забиваются) железобетонные сваи под фундамент с помощью специализированного оборудования ударным и безударным способом:

• Копровых устройств.
• Дизель-молотов трубчатых или штанговых.
• Гидромолотов.
• Других машин.

Принцип забивания бетонных свай заключается в том, чтобы стержень достиг плотного слоя грунта и опустился на глубину, предусмотренную проектной документацией. При таком способе создаваемая нагрузка через опоры передается на прочные и плотные нижние горизонты. Этот вид фундамента исключает выпирания почвы и подвижки, что положительно сказывается на целостности основания и отсутствии усадки самого здания.

Но при вхождении в почву не всегда удается дойти до плотного слоя, поэтому метод получил название «висячие» сваи. В таком фундаменте нагрузка передается силой трения, создаваемой между боковыми сторонами прута квадратного сечения и уплотненной почвой. По истечении некоторого промежутка времени грунт еще больше «втягивает» стержень, увеличивая силу сцепления со всех сторон. Установить свайный фундамент можно своими руками, но для этого потребуется специализированная техника.

Изготовление забивных железобетонных свай осуществляется в производственных цехах на заводе, но в некоторых случаях железобетонные опоры заливаются непосредственно на строительном объекте, что значительно снижает транспортные расходы. Установка начинается с углов, с последующим монтажом всех стержней в соответствии с проектной документацией. В ходе работ следует строго соблюдать вертикальное положение.

Когда все сваи будут размещены, выступающие верхушки выравниваются и лишнее срезается по уровню. Нужная длина проще регулируется составными железобетонными изделиями. Монтировать их можно своими руками. На заключительном этапе создается монолитная опорная конструкция — выступающие стержни соединяются между собой металлическим швеллером и при помощи сварки.

 Виды фундаментов

В зависимости от конфигурации зданий или сооружений и тяжести самого строения основание может исполняться в следующих вариациях:

1. Одиночными стержнями, на которые припадает малая нагрузка. Например, дом с колоннами, где опора выступает главным элементом.

2. Ленточный фундамент — это наиболее трудоемкий вид основания, предусматривающий установку свай по всему периметру строения или при создании протяженной конструкции.

3. «Кустовой» вариант, когда несколько опор сгруппированы в одном месте и принимают на себя нагрузку от одного элемента здания.

4. «Поле» — предусматривает размещение стержней как по периметру, так и внутри фундамента по всей его площади. Используется при строительстве крупногабаритных и тяжелых объектов.

Правильно выбранный вариант для устройства фундамента на сваях поможет создать надежное и прочное основание, которое прослужит не один десятков лет. Конструкции с ростверками подразделяются на три вида, бывают низкими (заглубленными), повышенными (на поверхности грунта) и высокими (над грунтом).

Расценки

Купить железобетонные изделия можно в интернет-магазине, где в прайс-листе указаны их размеры и виды.

Цена возведения фундамента из железобетонных опор зависит от размеров стержней, массы, примененной спецтехники, сложных грунтов, рельефа местности участка и объема работ.

Свайно-винтовой фундамент

Винтовая свая: стальная труба с острым наконечником диаметром 108 мм и лопастью, диаметр которой 300 мм, толщина трубы 4 мм. Лопасть снижает давление, нагрузку сваи на грунт, препятствует выдергиванию сваи силами морозного пучения грунта — является основным элементом сваи, определяющим её надежность как опоры. Благодаря лопасти винтовая свая обеспечивает неподвижную точку опоры. Длина сваи от 2500 до 5000 мм и более (в зависимости от неровности участка, особенностей грунта). Вес сваи длиной 2,5 метра — 35 кг.

Несущая способность одной сваи в среднем 4-6 тонн. Вес двухэтажного дома площадью 150 м2 из SIP панелей около 20 тонн. А фундамент такого дома по СНиП 2.02.03-85 «Свайные фундаменты» рассчитывается на нагрузку порядка 70 тонн (с учетом нормативной эксплуатационной и снеговой нагрузки и коэффициента надежности по нагрузке). Таким образом, согласно СНиП для устройства фундамента достаточно 17 свай. Винтовые сваи закручивают с шагом 2-3 м, затем сваи обвязвываются деревянным брусом. Обычно под двухэтажный дом площадью 150 м2 ввинчивают около 25 свай. Поэтому винтовой фундамент для СИП дома получается «сверхнадежным» по несущей способности. Расчет и проектирование винтовых фундаментов осуществляется в соответствии с СП 50-102-2003 «Проектирование и устройство свайных фундаментов».

Работы по установке винтовых свай

Топосъемка. Перед тем, как начать работы по проектированию дома или параллельно с этим процессом, необходим выезд специалиста на участок. Задача: определить перепады высот участка при помощи невелира; осмотреть грунт и при необходимости назначить геологическое исследование пластов. Цель: определиться с длиной сваи. Если перепады высот велики или большой уклон – длина сваи увеличивается соответственно. Если на глубине 2-3м проходят грунтовые воды – наша задача пройти эти пласты и обеспечить неподвижность, устойчивость сваи.

Если верхний грунт слабый, если сваи высоко обрезаются над уровнем грунта, если здание похоже на башню (большая высота при малой площади основания), то может потребоваться усиление жесткости свайного фундамента дополнительными связями (стальным уголком, прямоугольной трубой и т.п.). На участке с большим уклоном, если сваи обрезаются высоко (норма 0,5 метра) и явно слабый верхний грунт (например, насыпной грунт, чернозем или торфяник), то обвязку металлом лучше заказать сразу.

Если грунт каменистый, илистые грунты текучей консистенции, глубокие торфяники – это те редкие случаи, когда монтировать свайно-винтовой фундамент не представляется возможным.

Эпаты монтажа свайного фундамента

1. Разметка свайного поля. Клиент, заказавший проект дома, получает его в виде документа, который так и называется «проект дома». В проекте в обязательном порядке рассчитаны нагрузки на свайно-винтовой фундамент дома в соответствии с СНиП и СП. Раздел «План свайного поля» дает четкое указание специалистам: на каком расстоянии друг от друга и в каком порядке расположены сваи. Даны точные размеры между сваями и диагональ для того, чтобы не было ошибок при разметке и завинчивании свай. Это руководство к действию по разметке и завинчиванию свай непосредственно на участке. Разметка должна производиться максимально точно согласно Плану свайного поля Проекта.

2. Завинчивание свай спецтехникой или вручную. При помощи специальной техники — гидробур на базе экскаватора, ямобур (гидропривод на стреле крана) или вручную, постоянно контролируя точное местоположение сваи и вертикальное вхождение в грунт, происходит завинчивание свай.

3. Обрезка свай в проектный уровень. Проектом определяется длина каждой сваи в зависимости от уклона или неровности участка. И соответственно проекту производится обрезка свай.

4. Бетонирование стволов свай. Бетонирование защищает сваю от коррозии изнутри и дает дополнительную внутреннюю опору и соответственно прочность сваи и ее долговечность и надежность (много споров на эту тему: заливать или не заливать?)

5. Установка оголовков или ростверка из швеллера. Оголовок, площадка которого размером 250х250мм с отверстиями для крепления обвязочного бруса, одевается на сваю и приваривается. Приварка обеспечивает неподвижность оголовка относительно сваи. Нередко вместо обвязочного бруса используют в качестве ростверка металлический швеллер. Это дороже, но в несколько раз (с большим запасом – а надо ли?) повышает прочность и надежность фундамента.

Рассмотрим случаи, когда фундамент лучше сделать свайно-винтовым.

Прежде всего, это деревянные дома: из оцилиндрованного бревна, из клееного бруса; или дома из композиционных материалов, один из которых, так или иначе, имеет природу дерева: каркасные, дома из СИП панелей. Понятно, почему деревянные дома. Если идет соприкосновение с бетонным фундаментом деревянного перекрытия по всей поверхности, то естественный процесс гниения дерева неизбежен. В случае фундамента на винтовых сваях перекрытие касается металлических оголовков на площади 0,04м (одна свая) через гидроизоляционную прокладку. На всей остальной площади подполья происходит естественная вентиляция.

Неровный участок, участок на склоне горы, участок, который заливается водой по весне и многие подобные случаи – необходим монтаж свайно-винтового фундамента.

Монтаж в любое время года, в том числе зимой; быстрота возведения свайно-винтового фундамента – 1-2 (максимум) дня; Наращивание в любое время и в любом месте уже построенного дома; относительная дешевизна – все это неоспоримые преимущества фундамента на сваях.

Отделка цоколя

Фундамент на винтовых сваях обычно отделывается декоративными панелями и цокольным сайдингом

Необходимо оставлять зазор в 5-12 см между декоративной обшивкой и грунтом, чтобы при морозном пучении грунта отделка не повредилась.

Для вентиляции подпола в отделке цоколя делают продухи, закрывать которые не следует даже зимой. На температуру в подполье это влияет мало, поскольку перекрытие в СИП доме очень теплое

Сваи забивные железобетонные сечением 30*30 длиной от 3-х до 12 метров и нагрузкой (армированим) от 6 до 13.

Производство сваи железобетонные — это трудоемкий технологический процесс, который состоит из приготовления бетонной смеси, изготовления арматурных каркасов, армирования железобетонных изделий, подготовки и смазывания металлических форм, формования, пропарки. Свая железобетонная забивная — это изделие из железобетона, изготавливается из тяжелого бетона различных марок и для различных условий забивки в грунт сваи. Сваи железобетонные забивные могут применяться практически при любом строительстве фундамента. Сваи железобетонные используются при строительстве высотных жилых домов, в последнее время сваи железобетонные стали использовать при строительстве коттеджей. Сваи железобетонные особенно применяются при строительсве на слабых грунтах, где невозможно использовать блоки фундаментные. Сваи железобетонные незаминимы при строительстве прочного фундамента.

Технические характеристики сваи:

Сваи железобетонные изговливаются нашем предприятием по ГОСТ 19804-91, серия 1.011.1-10. Железобетонные сваи забивные сечение 30*30 с ненапрягаемой арматурой, бетон по классу В20(М-250), морозостойкость F150,  водонепроницаемость W4.

Размеры железобетонных сваий: сечение сваи 300ммх300мм, длинной сваи от 3-х до 12-ти метров

Маркируются сваи железобетонные включая в себя буквенную и числовую типа изделия, например — С 50-30-6:
С 50-30-6 – обозначение (маркировка) сваи, где:

С – тип (вид) сваи, сваи железобетонные забивные сплошного квадратного сечения;

50 – длина сваи железобетонной в дм, 5000 мм;

30 – размер сечения в см, на примере – 300 милиметров;

6 – обозначение нагрузки (армирование).

Сваи железобетонные имеют различную нагрузку (армирование). Нагрузка (армирование) железобетонных свай от шести(6) до тринадцати(13). В зависимости от того какой грунт, куда забивается свая, применяется различное армирование. Чем больше нагрузка (армирование), тем крепче свая и выше ее стоимость.

Поставляемые нашей компанией сваи железобетонные производятся из бетона марки по прочности B22,5(М-300), морозостойкость F200, водонепроницаемость  W-6.

Цены на сваи  указаны без учета стоимости доставки.

Сваи железобетонные цена

* Цена указана с НДС без учета доставки по Москве и Московской обл. Точные цены уточняйте по контактным телефонам…

Приобретая нашу продукцию, Вы без всяких сомнений можете быть уверены в качестве железобетонных свай т.к. в каждая партия проходит жесткий контроль качества. Каждый покупатель всегда может приехать к нам на предприятия и убедится в качестве продукции. Наши сваи железобетонные надежны и долговечны.

В зависимости от объёма требуемой продукции ПРЕДОСТАВЛЯЮТСЯ СКИДКИ!

ЗВОНИТЕ!!! Отдел продаж: (495) 727-59-97 многоканальный. Будем рады ответить на любые интересующие Вас вопросы!

Е-mail адрес:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Схема проезда на завод: раздел Контакты…

Мы готовы предложить Вам наиболее выгодные условия сотрудничества,

исходя из наших возможностей!!!

ВСЕГДА РАДЫ НОВЫМ КЛИЕНТАМ и НИКОГДА НЕ ЗАБЫВАЕМ О СТАРЫХ

Нагрузка на винтовую сваю 108, 133, 159, 89, 219

Какие допустимые нагрузки способны выдерживать винтовые сваи и какая у них несущая способность? Какой диаметр винтовой сварной сваи (свсн) будет самым подходящим для устройства свайно-винтового фундамента?  – это самые задаваемые вопросы на этапе проектирования строительства. Ошибки в расчётах, как правило, снижают надёжность опор под зданиями, приводят к усадке или крену строений. И, в конечном счёте, к повреждениям их основных конструкций.

Допустимая нагрузка – важнейший показатель винтовых элементов фундамента

Важной характеристикой винтовых свай, влияющей на правильный их подбор при устройстве фундаментов под конкретные сооружения, является несущая способность.

Это ничто иное, как учитывающая деформации почвы максимальная нагрузка, которую выдерживают сваи без потери своих функциональных качеств. Для грунтов с различными прочностными характеристиками, а также изделий, отличающихся длиной, диаметром трубы и лопастей – она разная.

Далее ознакомимся с параметрами, от которых зависит допустимая нагрузка на винтовые сваи, а также с правильным её теоретическим расчётом.

Виды свай и их параметры

Разнообразие типоразмеров этих изделий связано с применением их под конкретные виды возводимых объектов.

В частном домостроении преимущественно используются винтовые элементы фундаментов с диаметрами трубы от 89 до 159мм. Так, допустимая нагрузка на винтовую сваю 89мм делает возможным их применение при возведении каркасных одноэтажных домов, веранд и беседок. С увеличением диаметра трубы увеличивается цена и расширяется диапазон их применения: 108мм, 133мм и 159мм – для устройства фундаментов двухэтажных каркасных домов, а также одноэтажных из бруса, пенобетона и кирпича.

А допустимая нагрузка на винтовую сваю 325мм приемлема при использовании её в проектировании тяжёлых конструкций домов или промышленных объектов.

При расчётах допустимых нагрузок на сваи используют такой важный параметр, как площадь её конструктивного элемента – лепестковой подошвы.

При этом за радиус подошвы принимают расстояние от центра сваи до крайней (образующей контур лепестка) точки.

Для вычисления площади используют известную математическую формулу: возведённый в квадрат радиус лопастей умножают на 3,14 (число Пи). Для разных диаметров труб она составляет:

• 89мм – 490см²;
• 108мм –706см²;
• 159мм – 1590см²;
• 325мм – 9567см² (для расчётов значения диаметров лопастей всегда берут в сантиметрах).

На выбор длины детали влияют характер грунта (в том числе уровень его промерзания) и перепады высот на стройплощадке.

Длина свай стандартизована и составляет:

• для коротких – 160-250см;
• для длинных – до 11,5м (с шагом 50см).

При правильной установке они должны упираться лопастями в плотный слой грунта.

Прочность грунта основания

Одним из исходных данных при расчёте допустимой нагрузки на винтовые сваи являются прочностные характеристики грунта на участке строительства. Их точное определение возможно при выполнении изыскательского бурения.

Если вызов геологов не предусмотрен бюджетом – можно самостоятельно оценить залегающий грунт. Для этого достаточны информация о составе грунтов на конкретном участке и умение использовать в справочниках соответствующие данные. Примерные значения расчётных сопротивлений (кг/см²) грунтов на глубине 1,5м следующие:

• глина – 3,7–4,7;
• суглинки и супеси – 3,5–4,4;
• песок (от мелких фракций до крупных) – 4–6.

Такие данные содержат и строительные справочники, и СНиПы.

Определение максимально возможной величины нагрузки на винтовую сваю

Для расчёта нагрузок, которые способны выдержать элементы свайно-винтового фундамента, нужно знать площадь подошвы их лепестков и прочностные характеристики (максимальная несущая возможность) грунта. Перемножив между собой величины этих показателей, получают желаемое значение несущей способности винтовой опоры – максимально возможной выдерживаемой нагрузки.

Для примера определим, какую нагрузку выдерживает винтовая свая 108х2500мм. Исходные данные для упрощённого расчёта принимаем такими:

• грунт на строительном участке – глина;
• диаметр лопасти сваи 108мм – 300мм.

Воспользуемся данными таблиц в справочнике и определим несущую способность грунта (Rо) в месте установки фундамента: Rо = 6кг/см². Площадь лепестковой подошвы этого вида свай мы определили ранее (смотри выше), S = 706см².

Искомую нагрузку получим в результате перемножения:

F = Rо х S = 6 х 706 = 4,23 (тонны).

Именно такую расчётную (среднюю) нагрузку выдерживает одна свая 108мм, упираясь лопастью в слой глины.

Однако, её значение есть неоптимизированным, так как не учитывает коэффициент надёжности (γk). Он зависит от количества опор в фундаменте и способа производства геологических изысканий. При известных результатах таких изысканий на участке его значение составляет 1,2.

Выполняя самостоятельные исследования почвы на участке и используя табличные показатели прочности грунта, необходимо увеличивать запас надёжности. Для этого надо использовать в расчётах коэффициент надёжности порядка 1,7–1,4. Его величина зависит от количества свай в фундаменте: при минимальном количестве (до 5) он будет максимальным – 1,7. С увеличением опор до 20 коэффициент уменьшится до 1,4. При этом устанавливаемые сваи должны иметь низкие ростверки.

Таким образом, с учётом коэффициента надёжности расчёты максимально возможной нагрузки на сваи N (при пользовании табличными данными о грунтах) показывают её уменьшение по сравнению с расчётной нагрузкой F:

N = F : γk = 4,2 : 1,7 = 2,47 (т).

В качестве заключения

Качественный монтаж свайно-винтовых фундаментов зависит от правильного расчёта нагрузок на винтовые сваи, включающих и геологическую оценку грунта. Ошибки в расчётах приведут к занижению несущей способности фундамента или же большому перерасходу материала.

Двутавровые сваи

Несущие сваи необходимы, когда строение нельзя заложить на малозаглубленном фундаменте. Например, для высоких сооружений часто требуется глубокий фундамент, основанный на инженерных принципах. В других случаях грунты у поверхности могут не иметь прочности, чтобы поддерживать конструкцию. Таким образом, система глубокого фундамента должна быть спроектирована таким образом, чтобы нагрузка на фундамент передавалась вниз через стальные сваи, несущие нагрузку.

Двутавровые сваи имеют такую ​​же ширину, как и глубина, и имеют одинаковую толщину полки и стенки.По сравнению со стандартными балками Н-образная конструкция балок с двутавровыми сваями обеспечивает лучшее распределение веса по большей площади, что позволяет поддерживать более тяжелые и крупные конструкции. Это позволяет гибко строить более масштабные проекты без риска ослабления балок. Хотя они могут быть рассчитаны на поверхностное трение, Н-образная форма сваи наиболее эффективна для передачи нагрузки через сваю на острие. Отдельные сваи были испытаны на нагрузку более 1000 тонн. Эти сваи более эффективны в плотных грунтах, которые обеспечивают сопротивление сваи на кончике для точечной несущей способности.При закладке свайной системы на скале нет лучшей системы свай, чем стальные двутавровые сваи (также называемые HBP или HP).

Двутавровые сваи

производятся Nucor и составляют большую часть стальных свай, поставляемых Nucor Skyline. Традиционно двутавровые сваи изготавливались размером 8, 10, 12 и 14 дюймов. В последние годы вместимость предыдущих секций была почти удвоена за счет добавления 16- и 18-дюймовых свай. Как и вся другая сталь, производимая в электродуговой печи, двутавровая свая на 100 % состоит из металлолома и на 100 % подлежит вторичной переработке.Их можно извлекать из земли спустя десятилетия после использования, что делает их одним из самых экологически чистых продуктов для забивки свай.

Двутавровые сваи

обычно используются в качестве несущих свай в глубоких фундаментах и ​​вбиваются в землю для поддержки мостов, зданий, заводов, стадионов и почти всех других типов конструкций. Двутавровые сваи также используются в других целях в качестве систем крепления коффердамов, а также в балках и стенах с запаздыванием. Стальные двутавровые сваи используются для глубоких фундаментов и морских сооружений уже более 100 лет.

• Расширенный ассортимент двутавровых свай; HP 8×36 – HP 18×204
• Огромный инвентарь и легкодоступный материал
• Доступные марки стали: А572, А588, А690, А709, А913; с выходом до 65 тысяч фунтов на квадратный дюйм
• Доступны отдельные детали длиной до 130 футов

Стальные двутавровые сваи и двутавровые сваи | Молот и стальные двутавровые сваи и двутавровые сваи

Hammer & Steel поддерживает большие запасы стальной продукции для двутавровых свай на всех своих предприятиях в США. Эти конструкционные балки широко используются для глубоких фундаментов, чтобы добавить жесткости и поддержки стенам и фундаментам из шпунтовых свай.Двутавровые сваи представляют собой стальные балки, которые вбиваются в землю с помощью сваебойного оборудования. Прочные и долговечные поперечные сечения обеспечивают отличные ходовые качества при движении по сложным почвам и скалам.

Стальные двутавровые сваи

представляют собой конструкционные квадратные балки, которые доступны в самых разных размерах и также могут использоваться для морских конструкций.

Технические характеристики

Конструктивные свойства — стальные двутавровые сваи

Номер секции	Вес на фут фунтов	Область выбора A дюйм. 2	Глубина сечения d дюйма	Ширина фланца b f дюйм	Толщина фланца t f дюйм	Толщина стенки t w дюйм	Ось X-X l x дюйм 4	Ось X-X S x дюймов 3	Ось X-X r x дюймов	Ось Y-Y l y дюйм 4	Ось Y-Y S y дюйм. 3	Ось Y-Y r y дюйм	Площадь поверхности футов 2 /фут
HP14X	117	34,4	14.21	14.885	0,805	0,805	1220	172	5,96	443	59,5	3,59	7.11
	102	30	14.01	14.735	0,705	0,705	1050	150	5,92	380	51,4	3,56	7.06
	89	26,1	13,83	14.695	0,615	0,615	904	131	5,88	326	44,3	3,53	7.02
	73	21.4	13,61	14.585	0,505	0,505	729	107	5,84	261	35,8	3,49	6,96
HP12X	84	24,6	12,28	12. 295	0,685	0,685	650	106	5.14	213	34,6	2,94	5,97
	74	21.8	12.13	12.215	0,61	0,605	569	93,8	5.11	186	30,4	2,92	5,91
	63	18,4	11,94	12.125	0,515	0,515	472	79,1	5.06	153	25,3	2,88	5,86
	53	15.5	11,78	12.045	0,435	0,435	393	66,8	5.03	127	21.1	2,86	5,82
HP10X	57	16,8	9,99	10.225	0,565	0,565	294	58,8	4. 18	101	19,7	2,45	4,91
	42	12.4	9,7	10.075	0,42	0,415	210	43,4	4.13	71,7	14,2	2,41	4,83
HP8X	36	10,6	8.02	8.155	0,445	0,445	119	29,8	3,36	40,3	9,88	1,95	3,92

Диаметр сваи – обзор

Стальные каркасные конструкции

Расчетными параметрами осевых свай, используемых для крепления стальных каркасных конструкций к морскому дну, являются диаметр сваи, длина погружения в грунт и толщина стенки.

Характеристическое сопротивление сваи на сжатие в предельном состоянии по несущей способности рассчитывают по характеристическим значениям сопротивления основания и трения вала: q _{b 1, k} – характеристическое значение сопротивления основания сваи, q _{s 1, k}

( ) местное значение трения ствола сваи 5 z 9045 по глубине z , A _b – площадь основания, а A _s – площадь ствола сваи относительно соответствующего диаметра. В случае натяжных свай учитывается только сопротивление ствола сваи.

Нормативное значение сопротивления основания связных грунтов в определенной зоне контакта зависит от прочности недренированного грунта на сдвиг c _u,k :

Коэффициент несущей способности Н _{с 0} обычно принимают равным Н _{с 0} = 9. Сопротивление основания несвязного грунта:

[16.11]qb1,k=σv′⋅Nd0≤qb1,k,max

с эффективным вертикальным напряжением σ′ _v и коэффициентом несущей способности Н _{d 0} . В табл. 16.1 приведены коэффициент несущей способности Н _{d 0} и предельные значения сопротивления основания q _{b 1, к, max} для различных типов грунтов.

Таблица 16.1. Угол трения интерфейса δ _{K K} , коэффициент подшипника N и максимальные значения базового сопротивления

Q _{B1, K, MAX} и трение вала Q _{S 1, K, MAX} в не сплоченных почвах по DNV (1992) и API (2000)

₈

0 Средний густой песок, плотный песчаный сел

0 густой песок, очень плотный песчаный сел

	2 δ K [°]	Q S1, K , Max [KN / M 2 ]	N	2 D 0 [-]	Q B 1, K , Max [MN / M 2 ]. 8	8	8	1.9	1,9
Свободный песок, средний густой песчаный ил, плотный ил	20	67.0	12	29
25	81.3	81.3	20	4.8
30	95,7	40 95,7	40	9.6
Грубый гравий, очень густой песок	35	114.8	50	12,0

Внутреннее и внешнее трение вала сваи определяют либо на основе полных напряжений ( α -метод), действующих напряжений ( β -метод), либо как комбинация обоих ( λ -метод).

Для связных грунтов часто используется метод α , который основан на прочности недренированного грунта на сдвиг c _u,k ( z ): cu,kz

Параметр α определяется согласно DNV (1992) и API (2000) как:

[16. 13]α=0,5⋅cu,kσv′−ψ≤1,0при:Ψ={0,5⋅cu,k/σv′≤1,00,25forcu,k/σv′>1,0

В методе β , который используется для несвязных грунтов, но предполагается, что он больше подходит и для связных грунтов (см. Burland, 1973; Meyerhof, 1976), трение вала выводится из эффективного давления вскрышных пород [16.14]qs1,kz=K⋅tanδk⋅σv′z

, где K — коэффициент давления грунта, а tan δ _k — граничный угол трения, который обычно равен δ 2 5 ⋅ k 904 φ _к’ .Однако для больших смещений больше подходит остаточная прочность грунта на сдвиг, т.е. Для нормально сцементированных грунтов K получается из повышенного давления грунта в состоянии покоя K ₀ (Meyerhof, 1976):

[16.15]K=1,5⋅K0

and Murphy, 1985) связывают K с коэффициентом переуплотнения OCR :

[16.16]K=1,5⋅K0⋅OCRsinφk′

Для несвязных грунтов простое определение K дано в DNV (1992) и API (2000) с верхним пределом трения вала согласно таблице 16. 1:

[16.17]K={0,8открытые трубы с заглушкой1,0открытые трубы с заглушкойилитруба с закрытым концом прочность на сдвиг в недренированном состоянии c¯u,k:

[16.18]q¯s1,k=λσ¯v′+2⋅c¯u,k

Параметр λ определяется, например, Kraft et al. (1981), в зависимости от жесткости сваи-грунта

[16.19c]с: Ks=π⋅D⋅q1s,k,max⋅L2EApile⋅tmax

где D и L диаметр сваи и длина заделки соответственно, EA осевая жесткость свая, q _{1 s , k} , _max максимальное трение вала и t _max смещение, необходимое для его подвижки.

Помимо этих методов, в последние годы были разработаны процедуры, в которых несущая способность сваи определяется на основе исследований на месте. Наиболее известные методики основаны на сопротивлении наконечника конуса q _{c k} , измеренном в тесте на проникновение конуса (CPT).

В методах на основе СРТ предполагается, что конусный пенетрометр соответствует модельной свае. Например, Toolan & Fox (1977), Young (1991) и DNV (1992) рекомендуют следующие значения сопротивления основания и трения вала:

[16.20a]qb1,k={0,7⋅qc,kOCR=2−40,5⋅qc,kOCR=6−10≤15MN/m2

[16.20b]qb1,k≈{qc,k/300≤120kN/m2сжатиеqc,k /400tension

Более подробные процедуры определения несущей способности сваи описаны в Jardine et al. (2005), Lehane и др. (2005), Clausen и др. (2005) и Колк и др. (2005).

Процедуры на основе CPT представляют собой явное улучшение по сравнению с вышеупомянутыми стандартными процедурами проектирования. Однако сравнение с результатами испытаний статической нагрузки на сваи показывает, что, особенно с трубчатыми сваями, на результаты влияет то, как учитывается возможное закупоривание грунта внутри сваи (см. обсуждение в Jardine et al., 2005 г.; Клаузен и др. , 2005 г.; Лехейн и др. , 2005 г.; Сюй и др. , 2005). В результате в настоящее время трудно надежно предсказать несущую способность сваи с помощью любой из представленных здесь процедур.

Для рассмотрения возможных групповых эффектов свай дается ссылка, например, на Poulos and Davis (1980) для осевых свай и Brown et al. (1988), Remaud и др. (1998), McVay и др. (1998) среди прочих для свай с поперечной нагрузкой.

Допущения и рекомендации по проектированию оголовков свай

структурный мир
20 июля 2018 г.

Ростверк — один из типов фундамента, состоящий из толстой бетонной подушки, обычно опирающейся на сваи. Это обычно используется при строительстве фундаментов в географических точках с очень низкой несущей способностью грунта. Наголовник сваи служит для передачи нагрузки здания на твердые слои грунта через сваю или группу свай.С точки зрения конструкции, в конструкции наголовника сваи используется принцип ферменной системы, которую можно спроектировать с использованием метода распорки и связи. Проектирование наголовника сваи кажется сложным, потому что необходимо учитывать множество соображений, чтобы получить безопасный и прочный фундамент. Эти соображения включают правильное расстояние между каждой сваей, толщину верхушки сваи и так далее. Добиться этого можно, только поняв принципы его проектирования и правильно проработав наголовники свай. Борьба проектировщика над конструкцией наголовника сваи начинается с рассмотрения того, какие размеры или геометрию наголовника следует принять в первую очередь.Но знание правильных размеров оголовка сваи можно считать уже половиной пути к завершению проектирования.

В этой статье мы будем иметь дело со стандартами в определении геометрии и размеров оголовка сваи, а также соображений его конструкции. Для простоты мы разобьем наше предположение о дизайне следующим образом.

1. Рекомендуемая форма и размеры

Первое, что необходимо учитывать при проектировании наголовника, — это определить форму используемого наголовника. Формы различаются в зависимости от количества свай в наголовнике, которое может быть получено в зависимости от нагрузки на поддерживающую его колонну. На рисунке ниже показаны наиболее распространенные формы наголовника и рекомендуемые размеры.

• Исправления для изображения выше:
  • для 2-х свайной группы, длина наголовника должна быть (ɑ+1) x Ø сваи + 300 и
  • для группы из 5 свай расстояние между сваями будет: s=√(2ɑ) x Ø сваи

2.Рекомендуемая толщина верхушки ворса

Один из важных моментов, который следует учитывать при проектировании наголовника, — определить достаточную толщину. Толщина верхушки сваи также должна быть достаточной для удовлетворения требований к длине анкерного соединения стартовых стержней и нормальных требований к сдвигу при продавливании. Вот как принять толщину шапки ворса:

• Если диаметр сваи < 550 мм: толщина = 2 x диаметр сваи
• Если диаметр сваи > 550 мм: толщина = 1/3[(8 x диаметр сваи)-600]

3. Проверка на продавливание

Пробивной сдвиг по периметру колонны должен удовлетворяться в соответствии со стандартными кодами. Кроме того, при проверке конструкции следует учитывать пробивной сдвиг из-за свай. Более подробная информация о проектировании продавливающих ножниц будет вскоре опубликована в следующей статье.

4. Рекомендуемые детали

Надлежащая детализация наголовника сваи — еще один момент, который необходимо учитывать при завершении проектирования. Детали чертежа должны быть максимально четкими и простыми, чтобы подрядчик мог следовать им соответствующим образом.Обратитесь к изображению ниже, чтобы увидеть рекомендуемые типичные детали шапки ворса.

5. Подход к проектированию наголовника сваи

Есть так много способов спроектировать верхушку ворса. Технически его можно спроектировать вручную по принципу распорки и стяжки. Но если вы рассматриваете широкий наголовник сваи, поддерживаемый несколькими сваями, доступны компьютерные программы для проектирования конструкций для проектирования массивных наголовников свай.

В противном случае см. проект КОНСТРУКЦИИ КОЛПАЧКОВ для с двумя , с тремя и с четырьмя сваями , доступными в электронных таблицах Excel ниже.Пожалуйста, выберите изображение, чтобы воспользоваться!

Таблицы проектирования PILE CAP

Приведенные выше допущения и рекомендации по проектированию рассматриваются в качестве рекомендаций при выборе ростверка сваи в качестве фундамента. Пожалуйста, имейте в виду, что, в конце концов, это всегда решение инженера-строителя, и суждение по-прежнему будет следовать в зависимости от вашей смелости и прерогативы, но, по крайней мере, приведенные выше базовые знания могут помочь вам разобраться и изучить проектирование оголовка сваи.

Посмотрите видео-презентацию вышеуказанной статьи, представленную ниже. Не забудьте также подписаться на наш канал на YouTube!

Ссылка: Справочник проектировщика железобетонных конструкций, 10-е издание, авторы Charles E Reynolds and James C. Steedman

Расскажите нам, что вы думаете, как вы спроектировали наголовник?

Оставьте свое сообщение в разделе комментариев ниже.F Не стесняйтесь поделиться этой статьей, подпишитесь на нашу рассылку новостей и следите за нами на наших страницах в социальных сетях.

 64 739 всего просмотров, 77 просмотров сегодня

Авторское право защищено Digiprove © 2018-2019 The Structural World

Проектирование и строительство фундаментов из забивных свай – уроки, извлеченные из проекта Центральной артерии/туннеля

Предыдущая | Содержание | Далее

Глава 2.

Критерии проектирования забивных свай и спецификации

В этой главе представлены критерии и спецификации проектирования свай, использованные в проекте CA/T в контрактах C07D1, C07D2, C08A1, C09A4 и C19B1.Сюда входит информация о типах используемых свай, требованиях к емкости, минимальной глубине предварительного бурения и требованиях к испытаниям. Также обсуждаются подземные условия, на которых основывались критерии проектирования.

ПОДЗЕМНЫЕ УСЛОВИЯ

Репрезентативные профили почвы на каждом из контрактных участков показаны на рисунках 2–6 на основе интерпретации геотехнических бурений. (См. ссылки 4, 5, 6, 7, 8, 9 и 10)

Как показано на рисунках 2–5, условия на площадках в Восточном Бостоне (C07D1, C07D2 и C08A1) и в центре Бостона (C09A4) схожи.Подповерхностные условия в этих местах обычно состояли из насыпных вышележащих слоев органического ила, неорганического песка или ила, морской глины, ледниковых почв и коренных пород. Однако подземные условия, показанные на рис. 6, для участка C19B1 в Чарлстауне отличались от других четырех участков. Органические почвы и морские глины встречались на участке лишь в ограниченном количестве. Кроме того, толщина слоя насыпи была больше по сравнению с другими участками.

Физические свойства и геологическое происхождение грунтов, обнаруженных на контрактных участках, описаны ниже. ^(11-12)

Коренная порода: Коренная порода в этом районе состоит из аргиллита Кембриджской формации. Состояние коренных пород значительно варьируется в зависимости от местоположения, даже в пределах данного участка. Оценка образцов керна породы показывает, что порода обычно находится в мягком и выветренном состоянии и содержит значительное количество трещин. Однако в некоторых местах была обнаружена твердая и прочная коренная порода.

Ледниковые почвы: Ледниковые почвы образовались во время последнего оледенения примерно 12 000 лет назад.К этим отложениям относятся ледниковые тиллы, а также ледниково-морские, озерно-ледниковые и флювиогляциальные почвы. Тилль характеризуется массой несортированного мусора, который содержит угловатые частицы, состоящие из самых разных размеров зерен, от частиц размером с глину до крупных валунов. Ледниково-морские или озерно-ледниковые отложения обычно состоят из глины, ила и песка, тогда как флювиогляциальные отложения содержат более крупнозернистый песок и гравий. Ледниковые грунты, как правило, плотные по своей природе, о чем свидетельствует высокая устойчивость к стандартным испытаниям на проникновение (SPT), и сваи обычно заканчивались в этих отложениях.

Морские почвы: Морские почвы отложились поверх ледниковых почв во время отступления ледников в спокойной глубоководной среде. Слой морской глины, как показано на рисунках 2-5, является самой мощной единицей в профиле, но на участке Чарлстаун он был обнаружен лишь в ограниченном количестве. Глина, как правило, переуплотнена в верхних частях слоя и характеризуется относительно более высокими прочностными характеристиками. Переуплотнение является результатом прошлого высыхания, имевшего место в период низкого уровня моря.Для сравнения, более глубокие части слоя глины намного мягче, и проникновение разрезной ложки SPT иногда может происходить только под действием веса буровых штанг.

Неорганические почвы: Неорганические илы и пески обычно встречаются поверх морских почв. Эти почвы образовались в результате аллювиальных процессов.

Органические почвы: Органические почвы, встречающиеся ниже насыпи, обычно состоят из органического ила и могут содержать слои торфа или мелкого песка.Эти почвы являются результатом бывших приливных болот, существовавших вдоль прибрежных районов.

Насыпные грунты: Насыпной материал был помещен в недавнем прошлом, чтобы повысить уровень городского развития. Слой насыпи сильно различается по толщине и составу: от илов и глин до песков и гравия. Консистенция или плотность также варьируются, на что указывает количество ударов SPT. Вариативность заполнения объясняется характеристиками конкретного исходного материала заимствования и методами размещения.

Рисунок 2. Профиль почвы на контрактной площадке C07D1, обнаруженный в буровой EB3-5.

Рисунок 3. Профиль почвы на контрактной площадке C07D2, обнаруженный в Boring EB2-149.

Рисунок 4. Профиль почвы на контрактной площадке C08A1, обнаруженный в бурении EB6-37.

Рисунок 5. Профиль почвы на контрактной площадке C09A4, обнаруженный в Boring IC10-13.

Рисунок 6. Профиль почвы на контрактной площадке C19B1, обнаруженный в буровой AN3-101.

КОНСТРУКТИВНЫЕ КРИТЕРИИ И СПЕЦИФИКАЦИИ

Переменная засыпка и сжимаемость глинистых грунтов, обнаруженных на глубине, потребовали использования глубоких фундаментов. Были выбраны забивные сваи, разработаны проектные критерии и спецификации для их установки, предельной грузоподъемности и испытаний. Поскольку проект CA/T располагался в штате Массачусетс, критерии проектирования должны были соответствовать нормам, указанным в строительных нормах и правилах штата Массачусетс. ⁽¹³⁾ Техническое содержание Государственного кодекса основано на издании 1993 года Национального строительного кодекса и администраторов строительных норм (BOCA).

Спецификации, которые использовались для каждого контракта CA/T, содержатся в двух документах Департамента автомобильных дорог штата Массачусетс (MHD). Первый документ включает общие требования для всех контрактов CA/T и озаглавлен Дополнительные спецификации и Дополнительные спецификации CA/T к деталям конструкции Стандартных спецификаций для автомагистралей и мостов (раздел II) для центральной артерии (I-93)/туннеля. (I-90) Проект в городе Бостон . ⁽¹⁴⁾

Спецификации, относящиеся к отдельным контрактам, рассматриваются во втором документе, касающемся специальных положений. ⁽¹⁵⁾ Специальные положения необходимы, учитывая уникальность условий окружающей среды, грунта и типов конструкций, указанных в каждом контракте. В специальных положениях представлены конкретные сведения о типах свай, требованиях к их емкости и минимальной глубине предварительного бурения.

Информация, выбранная из спецификации, касающаяся типов свай, критериев предварительного бурения, критериев забивки свай, а также осевой нагрузки и критериев испытаний, выделена ниже.

Типы свай

В выбранных контрактах CA/T были указаны два типа свай: (1) сваи PPC и (2) сваи из стальных труб, заполненных бетоном. Сваи PPC были изготовлены из бетона с прочностью от 34,5 до 41,3 мегапаскалей (МПа) (28-дневная прочность) и предварительно напряжены до 5,2-8,3 МПа. Конструктивные чертежи типовых квадратных свай PPC диаметром 30 см и 41 см показаны на рисунках 7 и 8 соответственно.

Для предотвращения повреждения кончиков свай при забивке в очень плотные материалы сваи PPC также были оснащены 1. 5-метровые стальные двутавровые «стингеры». В сваях ППЦ диаметром 41 см в качестве стингера использовалось сечение НР14х89. Стингеры были приварены к стальной пластине, залитой в носок сваи, как показано на рис. 8. Стингеры периодически использовались на сваях PPC диаметром 30 м, состоящих из HP10 по 42 секции.

Залитые бетоном стальные трубчатые сваи имели диаметр от 31 до 61 см и толщину стенок от 0,95 до 1,3 см. Сваи были забиты с закрытым концом путем приваривания стального конуса или плоской пластины к кончику сваи перед забивкой.После забивания сваи на необходимую глубину ее заливают бетоном.

Сводка типов свай, используемых на CA/T, дана в таблице 2 вместе с расчетным количеством забиваемых свай. Количества основаны на количестве предложений подрядчика, которые были получены непосредственно от Bechtel/Parsons Brinckerhoff. Как показано в таблице 2, сваи PPC диаметром 41 см были преобладающим типом используемых свай, на долю которых приходилось более 70 процентов от общей длины забивных свай.

Критерии предварительного бурения

Предварительное бурение было указано для всех свай, которые были установлены в насыпи или в пределах указанных границ прилегающих сооружений. Проблемы с осадкой, наблюдаемые в отеле Hilton (контракт C07D1), привели к использованию предварительного шнека для уменьшения возможности пучения грунта, вызванного установкой свай. Вздутие грунта обсуждается далее в главе 3. Требуемая глубина предварительного бурения варьировалась в зависимости от контракта и расположения сваи, но колебалась от 7,6 до 32,0 м от поверхности земли.

Критерии забивки свай

Спецификации требовали, чтобы для выбора оборудования для забивки свай использовался анализ волновых уравнений свай (WEAP).Модель WEAP оценивает производительность молота, управляющие напряжения и сопротивление движению для предполагаемой конфигурации молота, типа сваи и профиля грунта. Приемлемость ударной системы была основана на успешной демонстрации того, что свая может быть забита до требуемой мощности или высоты острия без повреждения сваи при сопротивлении проникновению от 3 до 15 ударов на 2,5 см.

Критерии сопротивления забивке свай, полученные на основе анализа WEAP, также использовались в качестве первоначальных критериев забивки для установки испытательных свай. Требовались дополнительные анализы WEAP для изменения типа молота, типа или размера сваи или для значительных изменений в профиле почвы. Также было указано, что анализы WEAP должны быть проведены повторно с изменениями входных параметров, чтобы они соответствовали результатам, полученным в результате испытаний с динамической или статической нагрузкой. При необходимости могут быть внесены изменения в критерии забивки на основе результатов испытаний сваи под нагрузкой.

1 фут = 0,30 м

1 дюйм = 25,4 мм

Рис. 7.Типичные детали сваи для сваи PPC диаметром 30 см.

1 фут = 0,30 м

1 дюйм = 25,4 мм

Рис. 8. Типичные детали сваи PPC диаметром 41 см с жалом.

Критерии испытаний на осевую нагрузку и нагрузку на сваю

Требуемые допустимые осевые нагрузки, указанные в специальных положениях, приведены в таблице 3. Допустимые осевые нагрузки варьировались от 311 до 1583 килоньютонов (кН).Критерии боковой нагрузки не были определены в выбранных контрактах.

Осевая нагрузка свай была проверена с помощью испытаний на нагрузку свай, которые указаны в разделе 940. 62 общих спецификаций. ⁽¹⁴⁾ Требуемые предельные грузоподъемности для испытаний под нагрузкой были определены путем применения минимального коэффициента безопасности 2,0 к требуемым допустимым значениям. В контракте C19B1 был указан коэффициент запаса прочности 2,25, что соответствует критериям, рекомендованным Американской ассоциацией государственных служащих автомобильных дорог и транспорта (AASHTO) для свай, спроектированных и оцененных только на основе исследования недр, статического анализа, анализа WEAP и динамического анализа. испытание свай. ⁽¹⁶⁾

Потребовалось испытание динамической нагрузкой для тестовых свай и части эксплуатационных свай для контроля напряжений в сваях, вызванных забивкой, оценки эффективности и производительности молота, оценки распределения сопротивления грунта и оценки несущей способности сваи во время первоначальной установки и забивки. повторные забастовки. После установки сваи требовался период ожидания от 12 до 36 часов (ч), прежде чем можно было провести испытания на повторный удар.

Испытания свай на статическую нагрузку требовались для подтверждения того, что была достигнута минимальная заданная допустимая грузоподъемность, а также для более точной оценки или установления более высоких допустимых расчетных грузоподъемностей.В разделе 1817.4.1 Строительных норм и правил штата Массачусетс говорится, что нагрузка, достигающая верхней части несущего слоя при максимальной испытательной нагрузке для одиночной сваи или группы свай, должна быть не менее 100 процентов от допустимой расчетной нагрузки для концевых несущих свай. Поэтому в спецификациях требовалось, чтобы испытание на статическую нагрузку продемонстрировало, что 100 % расчетной нагрузки было передано несущему слою. Если какой-либо из критериев испытаний не был выполнен, подрядчик должен был провести дополнительные испытания на статическую нагрузку.
