Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

  • расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
  • труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
  • такое же расстояние до этих объектов следует выдержать и по вертикали;
  • если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
  • свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т. е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
  • если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
  • размер такого уклона может варьироваться в пределах 3-12 градусов;
  • не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
  • расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

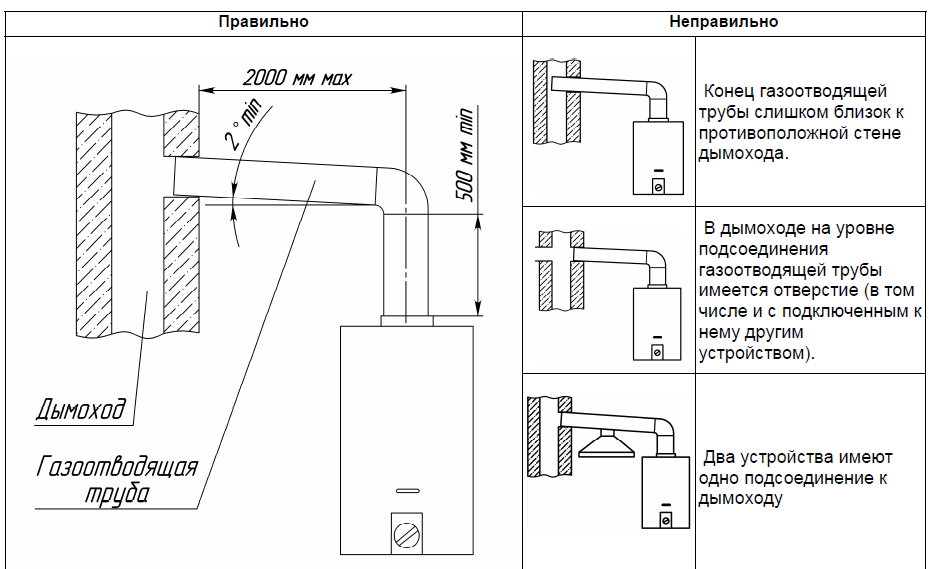

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

  • собственно трубы дымохода;
  • переходник для соединения котла с дымоходной конструкцией;
  • колено, тройник и т.п.;
  • обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

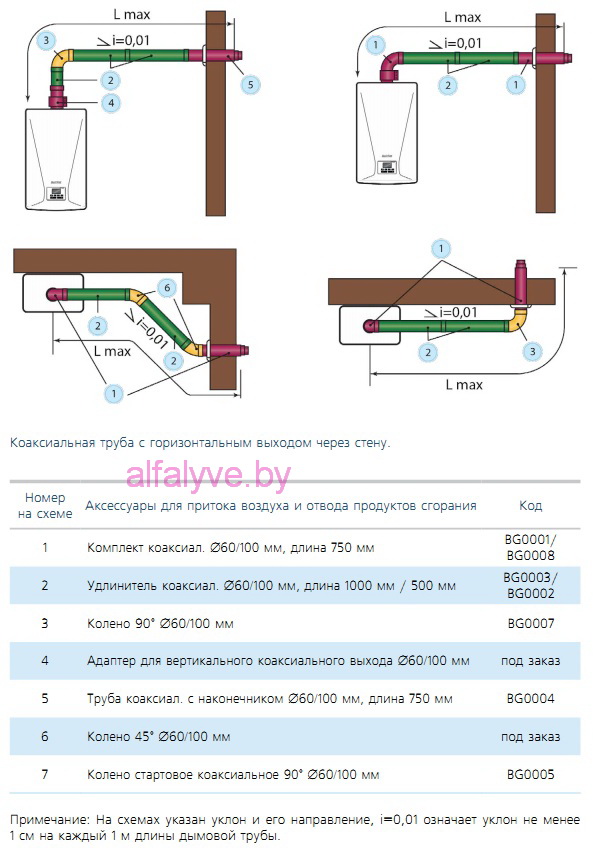

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т. е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

Можно ли расположить настенный турбированный газовый котёл в 20 см от окна

ПОДСКАЖИТЕ ПОЖАЛУЙСТА МОЖНО ПОВЕСИТЬ ТУРБИРОВАННЫЙ ГАЗОВЫЙ КАТЁЛ НА СТЕНУ ОТ ОКНА 20 СМ ?

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

  • Если вы устанавливаете газовое оборудование в новом доме либо реконструируете топочное помещение с изменением местоположения газового оборудования, вам придётся заказать проект газоснабжения в организации, обладающей лицензией на соответствующие работы. Монтаж котла и дымохода должен быть выполнен в строгом соответствии с этим проектом, это обязательное условие для оформления акта приёмки газовой и пожарной службой. Местоположение котла определит проектировщик, а утвердит инспектор. Сами вы не вправе решать подобные вопросы.
  • На сегодняшний день действующие в России и странах СНГ правила требуют соблюдения горизонтального расстояния между корпусом газового котла и открывающейся створкой окна не менее 0,5 м. Дистанция до глухого окна либо не открывающейся его части не нормируется. Это условие вполне оправдано для традиционной техники с открытой камерой сгорания, где воздушный поток от открытого окна может влиять на стабильность работы горелки. Увы, специфику газовых котлов с закрытой камерой сгорания (турбированных), не зависящих от воздушной среды в помещении, актуальные нормы не учитывают.
  • Если вы живёте в России: помимо федеральных строительных правил, регионы имеют право принимать собственные территориальные нормы (ТСН), дополняющие, а в некоторых случаях заменяющие отдельные положения общероссийских правил. В некоторых субъектах для котлов с закрытой камерой сгорания делают исключение. В части их расположения и требований к помещению допускается ориентироваться на технические требования производителя оборудования. Они указыны в руководстве по монтажу котла. Как правило, для турбированных котлов при условии забора воздуха снаружи дома расстояние от котла до окна не ограничивается.
  • Во многом фактором, определяющим расположение турбированного газового котла в помещении, в том числе относительно окон, является размещение коаксиального дымохода. В строительных нормах о двойных трубах сказано немного, поэтому в основном приходится ориентироваться на требования производителей.

Рекомендации производителей турбированных котлов схожи, но всё же могут в деталях отличаться. На иллюстрации — минимально допустимые расстояния (в том числе до окон) для коаксиальных дымоходов, отводящих продукты сгорания и подводящих воздух к газовым котлам с закрытой камерой сгорания DeDietrich.

Фрагмент из руководства к котлу Navien Ace. Требования строже: газоход не должен располагаться ближе 60 см от открывающегося окна.

Оптимальный вариант расположения коаксиального дымохода — прямой выход на улицу (справа), но допускаются и горизонтальные участки

  • Если котёл навешивается не на ту стену, где расположено окно, а на перпендикулярную ей, также имеет значение расстояние между корпусом окна и боковой стеной. Для стен из сгораемых материалов это не ближе 20 см без дополнительной защиты. Для негорючих в нормах величина не прописана. Поэтому следует ориентироваться на данные, указанные в руководстве, а это от 2,5 до 25 см в зависимости от марки и мощности котла.
  • Все нюансы, связанные с наличием региональных правил и, что немаловажно в нашей стране, трактовкой норм местными специалистами, вы сможете узнать в местном отделении газовой службы или в проектной организации.

Коаксиальный дымоход — нормы установки: соблюдение СниП производителей

Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

  • на расстоянии не меньше 2 метров от уровня поверхности земли;
  • минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
  • минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
  • расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
  • в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

  • Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
  • Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.
(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

  • удлинен оголовок,
  • конструкция воздухозаборного канала особо защищена,
  • выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

© 2021 stylekrov.ru

основные требования и особенности монтажа

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

Скорее нет, чем да. Хотя однозначного ответа на ваш вопрос нет. Вот что вам стоит знать:

  • Если вы устанавливаете газовое оборудование в новом доме либо реконструируете топочное помещение с изменением местоположения газового оборудования, вам придётся заказать проект газоснабжения в организации, обладающей лицензией на соответствующие работы. Монтаж котла и дымохода должен быть выполнен в строгом соответствии с этим проектом, это обязательное условие для оформления акта приёмки газовой и пожарной службой. Местоположение котла определит проектировщик, а утвердит инспектор. Сами вы не вправе решать подобные вопросы.
  • На сегодняшний день действующие в России и странах СНГ правила требуют соблюдения горизонтального расстояния между корпусом газового котла и открывающейся створкой окна не менее 0,5 м. Дистанция до глухого окна либо не открывающейся его части не нормируется. Это условие вполне оправдано для традиционной техники с открытой камерой сгорания, где воздушный поток от открытого окна может влиять на стабильность работы горелки. Увы, специфику газовых котлов с закрытой камерой сгорания (турбированных), не зависящих от воздушной среды в помещении, актуальные нормы не учитывают.
  • Если вы живёте в России: помимо федеральных строительных правил, регионы имеют право принимать собственные территориальные нормы (ТСН), дополняющие, а в некоторых случаях заменяющие отдельные положения общероссийских правил. В некоторых субъектах для котлов с закрытой камерой сгорания делают исключение. В части их расположения и требований к помещению допускается ориентироваться на технические требования производителя оборудования. Они указыны в руководстве по монтажу котла. Как правило, для турбированных котлов при условии забора воздуха снаружи дома расстояние от котла до окна не ограничивается.
  • Во многом фактором, определяющим расположение турбированного газового котла в помещении, в том числе относительно окон, является размещение коаксиального дымохода. В строительных нормах о двойных трубах сказано немного, поэтому в основном приходится ориентироваться на требования производителей.

Рекомендации производителей турбированных котлов схожи, но всё же могут в деталях отличаться. На иллюстрации — минимально допустимые расстояния (в том числе до окон) для коаксиальных дымоходов, отводящих продукты сгорания и подводящих воздух к газовым котлам с закрытой камерой сгорания DeDietrich.

Фрагмент из руководства к котлу Navien Ace. Требования строже: газоход не должен располагаться ближе 60 см от открывающегося окна.

Оптимальный вариант расположения коаксиального дымохода — прямой выход на улицу (справа), но допускаются и горизонтальные участки

  • Если котёл навешивается не на ту стену, где расположено окно, а на перпендикулярную ей, также имеет значение расстояние между корпусом окна и боковой стеной. Для стен из сгораемых материалов это не ближе 20 см без дополнительной защиты. Для негорючих в нормах величина не прописана. Поэтому следует ориентироваться на данные, указанные в руководстве, а это от 2,5 до 25 см в зависимости от марки и мощности котла.
  • Все нюансы, связанные с наличием региональных правил и, что немаловажно в нашей стране, трактовкой норм местными специалистами, вы сможете узнать в местном отделении газовой службы или в проектной организации.

Источник: http://xn—-8sbb2abjddd0ao2b.xn--p1ai/index.php/vse-pro-stroitelstvo/item/431-mozhno-li-raspolozhit-nastennyj-turbirovannyj-gazovyj-kotjol-v-20-sm-ot-okna

Установочное расстояние между газовой колонкой и газовым котлом. Расстояние от счетчика до котла

Вопрос №14: Какое минимальное расстояние должно быть между газовым котлом и газовой колонкой?Если я правильно понимаю то над котлом газовую колонку совсем нельзя вешать,даже если и будет определенное расстояние?(Петр

Ответ: Прежде всего внимательно читаем паспорт на изделие «Водонагреватель газовый проточный» раздел «Установка аппарата, место и схема установки».

В первую очередь необходимо выполнять требование завода-изготовителя а потом уже требования газовой службы.

Обратите внимание

При заказе проекта на установку газового водоподогревателя проектировщики в первую очередь выполняют требование именно производителя газового оборудования, а не требования  СНиПов.

На сегодняшний день  норм на расположение бытовых газовых приборов и газового оборудования не существует . Газовики пытаются пользоваться старыми СНиПами и Сводами Правил но даже в них конкретно такие нормы детально не указаны да и они утратили силу уже.

В старых правилах указаны были только расстояния между плитой и газовой колонкой-10сантиметров, расстояние между газовым котлом и счетчиком-20 см., а вот расстояние между котлом и колонкой даже в них не был определен.

СНиПом от 2003 года оговаривалась норма, что все что не указано в нормах определяется технической документацией на газовое оборудование. Самое интересное что ранее  не все  производители газового оборудования указывали  установочные размеры .

Такие же проблемы и с проектами на газоснабжение домов и квартир, установочные размеры оборудования не указываются проектировщиками а указывается только место их установки.

Значит потребителю приходится пользоваться здравым смыслом и максимальным удобством при пользовании.

Единственный нормативный документ, действующий на сегодняшний день ,это Свод Правил СП 62.13330.

2010 «Газораспределительные системы»,раздел 7 «Внутренние газопроводы» гласит: «При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта»,других рекомендаций по размещению газового оборудования в данном документе не оговаривается.

Важно

Устанавливать газовую колонку над котлом категорически запрещено самим изготовителем газового водоподогревателя, читаем опять же паспорт на изделие.

При установке газовой колонки и котла на газе их необходимо располагать как можно ближе друг к другу, так как удаление продуктов горения надо организовывать в один дымоход, а он не должен иметь горизонтальных отрезков, пример показан на фото:

Какое расстояние должно быть от окна до газового котла?

Дело обстоит следующим образом:

  • В действующих СНиП расстояние от газового котла до окна прямым образом не нормируется. Однако имеются указания на необходимость соблюдения рекомендаций производителей отопительного оборудования.
  • Многие (не все) производители водонагревателей ограничивают для газовых котлов с открытой камерой расстояние от открывающейся створки окна до корпуса котла. Как правило, это 50 см, но встречаются и иные значения. Такое отдаление обусловлено стремлением избежать возможного влияния порывов ветра на стабильность работы горелки.
  • Котлы с закрытой камерой сгорания не зависят от состояния атмосферы внутри помещения, черпая воздух для горения с улицы в случае организации газоотвода/забора воздуха через коаксиальную трубу снаружи здания. Даже в случае забора воздуха из топочной влияние окна или форточки минимально, так как воздух поступает в топку в центре верхней части корпуса. В инструкциях для таких теплогенераторов расстояние до окон, как правило, не оговаривается.

При установке газового котла с закрытой камерой сгорания имеет значение расстояние от окна до выхода коаксиального газоотвода на фасадную стену. Опосредствованно это влияет и на дистанцию от окна до корпуса водонагревателя

В итоге: при определении расстояния от газового котла до открывающейся створки окна необходимо руководствоваться рекомендациями производителя. Если их нет, необходимость соблюдать дистанцию отсутствует, водонагреватель можно располагать вплотную.

Однако существует ограничение, которое также может повлиять и на расположение водогрейного газового котла относительно окна. СП 62.13330.2011 предписывает размещать отключающие устройства (краны) газопроводов низкого давления не ближе 0,5 м от дверей либо открывающихся окон.

Кран, расположенный близ котла с обратной стороны от окна, никак не влияет на дистанцию между окном и водонагревателем.

А вот если он размещён между окном (открывающейся его частью) и котлом, водонагреватель придётся отодвинуть от створки на 50 см плюс расстояние, необходимое для обслуживания теплогенератора, но не менее 10 см. Итого, 60 см и более.

Газовый кран, питающий котёл (газовая магистраль окрашена в жёлтый цвет) не может располагаться ближе 50 см от открывающейся части окна

В заключение отметим, что определение местоположения газового котла в топочном помещении — не ваша прерогатива, его должен определять исключительно лицензированный проектировщик.

Габаритная привязка водонагревателя в плане отражается в проекте газоснабжения, который должен пройти согласование в надзорных органах, в том числе службе газоснабжения.

Совет

Дело установщиков — неукоснительно следовать проекту, что является залогом успешного принятия оборудования в эксплуатацию.

teploguru.ru

Настенный газовый котел закрытого типа 24 Квт. На каком расстоянии от боковой стены должен быть повешен котел? Каким СНиПом руководствуемся в 2015г

Хороший вопрос, спасибо. В интернете на эту тему бытует немало заблуждений, будет полезным разобраться.

«Каким СНиПом руководствуемся в 2015»? Как ни странно, никаким, если речь идёт о Российской Федерации. В старом добром СНиП 2.04.08-87, действовавшем в различных редакциях до 2002 года, в разделе «Газоснабжение жилых домов» было написано следующее:

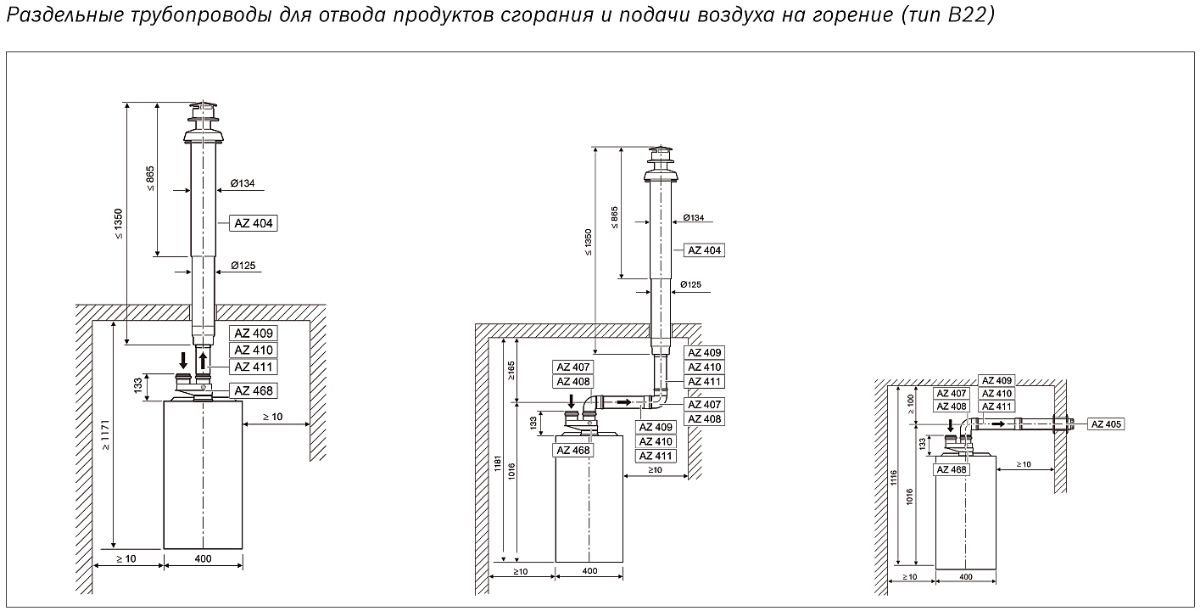

Мы видим, что расстояние между газовым настенным котлом и стеной — 10 см при условии, что она выполнена из негорючих материалов. Однако СНиП 87 года утратил силу и сегодня вместо него действует СП 62.13330.2011. В новых правилах нет даже упоминания о дистанции между котлом и стеной.

В этом есть логика, ведь современные газовые теплогенераторы сильно отличаются от тех, что выпускались четверть века назад. Корпус котлов с закрытой камерой сгорания нагревается значительно меньше. Единственный документ, на который сегодня можно однозначно опереться, это инструкция по монтажу и эксплуатации газового котла.

  И для каждой модели котла производитель указывает индивидуальные данные, например:

Настенные котлы Bosch серии Gaz 7000W, как с закрытой, так и с открытой камерой сгорания следует располагать не ближе 10 см от стены, как в старых советских нормах.

Всё понятно — строго следуем инструкции. Но изредка встречаются настенные газовые котлы, в руководствах к которым вообще отсутствует указание о минимально необходимой дистанции до стены.

Обратите внимание

В этом случае для котлов с закрытой камерой сгорания мы советуем ориентироваться на положение СП о необходимости обеспечения удобного обслуживания теплового агрегата. Следует обеспечить свободный демонтаж кожуха котла. Вам придётся изучить конструкцию котла.

На некоторых моделях чтобы снять кожух, сбоку необходимо открутить несколько винтов. Значит, следует оставить до стены пространство, достаточное для того, чтобы там поместилась отвёртка, около 15 см.

Котлы, для которых не указана дистанция, мы рекомендуем вешать не ближе 10 см от стены, даже если в этом нет необходимости для обслуживания. Проще будет оформить ввод в эксплуатацию, у инспектора не возникнет вопросов.

Однако следует учитывать, что отдельные регионы имеют право принимать собственные нормативные акты (инструкции), частично заменяющие федеральные нормы. Нам неизвестно, чтобы на сегодняшний день региональные нормы ограничивали расстояния от котла до строительных конструкций, но всё же рекомендуем вам на всякий случай проконсультироваться в местном отделении МинГАЗа.

Бытовые приборы учета потребления газа – газовые счетчики, стали пользоваться все большим спросом, в связи с ежегодным повышением стоимости «голубого топлива». Затраты на его установку, компенсируются в течение нескольких лет эксплуатации, благодаря тому, что фактическое потребление, значительно ниже норм, установленных органами местного управления.

Вопрос, который интересует каждого пользователя, решившего установить прибор: «Как спрятать газовый счетчик и трубы подвода к колонке или плите, без ущерба для эстетики кухни (столовой)?»

Выбор по техническим параметрам

Приборы учета расхода газа, представлены большим количеством модификаций от различных изготовителей и имеют некоторые отличия в своих технических параметрах. В связи с тем, что газ приравнен к источникам энергии повышенной опасности (в отличие от воды и отопления), установка счетчика проводится исключительно силами газовой компании.

После принятия решения по установке, не спешите покупать прибор учета на свое усмотрение.

Они имеют существенные различия, которые необходимо учесть:

  1. Пропускная способность – для обслуживания одной плиты на кухне, подойдет счетчик с параметром пропуска до 1,6 куб. м/час, колонки – 2,5 куб. м/час, котел отопления – до 4 куб. м/час газа.
  2. Диаметр подводящей газ трубы – в многоквартирных домах устанавливается труба диаметром ½ дюйма, в частном секторе и промышленных зданиях, размер может составлять ½, ¾ и 1 дюйм.
  3. Температурный режим эксплуатации – монтаж счетчика, допускает его соединение с трубой в неотапливаемом помещении или на улице. Разрешенные, к такой установке, приборы, имеют в своем обозначении символ «Т».
  4. Срок проверочных интервалов – в зависимости от завода изготовителя и назначения, газовые счетчики имеют различные проверочные сроки (8 – 12 лет). Данная характеристика указывается в техническом паспорте устройства.

Пользователям необходимо помнить, что срок проведения проверки (замены) счетчика высчитывается с даты изготовления, а не со дня его установки. Наиболее простым и чаще всего устанавливаемым на кухне, считается счетчик мембранного типа. Его основным преимуществом является надежность и хороший показатель точности, за все время эксплуатации.

Правила установки прибора учета газа на кухне

Пользователь, решивший установить газовый счетчик на кухне своей квартиры, должен учитывать, что данная процедура строго регламентирована по двум основным параметрам:

  1. «Врезка» в подводящую газ трубу, проводится на высоте 1,6 м от пола.
  2. Расстояние от колонки, плиты или отопительного котла до прибора, не должно быть меньше 0,8 м.

Именно эти правила, делают затруднительной возможность, спрятать газовый счетчик и трубы, для придания кухне более совершенного вида.

Может ли собственник отказаться от установки прибора, чтобы не портить ремонт на любимой кухне, даже ценой дополнительных затрат на оплату газа? Согласно принятому в 2009 году закону № 261-ФЗ, об обустройстве счетчиками 100% жилого сектора, нет.

Как спрятать счетчик и газовую трубу на кухне

Интернет заполнен объявлениями от частных ремонтных организаций, предлагающих произвести перенос и закрытие газовых труб и счетчика. Не забывайте, что ответственности (в виде) штрафа за самовольное переустройство, несет собственник жилого помещения.

Учтите следующие правила:

  • Не утапливайте трубу в стену, с последующей заделкой.
  • Запрещено закрывать оборудование не съемным коробом.
  • Не проводите трубы в системе вентиляции.

Укорачивание трубы или перенос счетчика, проводится только по согласованию с компанией, осуществляющей проверку и ремонт оборудования.

Спрятать их можно следующими способами:

  1. Оборудовать кухонную мебель отверстиями и каналами.
  2. Установить вентилируемый короб из гипсокартона.
  3. Декорировать различными комплектующими, которые широко представлены на рынке отделочных материалов.

Для качественного оборудования своей кухни газовым счетчиком, следует учесть необходимость последующего проведения ремонта помещения и изготовления (заказа) навесной мебели, которая поможет спрятать устройство и трубы.

Современную квартиру невозможно представить без бытовых приборов, системы отопления, водопровода и канализации. Эти элементы, необходимые для комфортной жизнедеятельности человека, мирно сосуществуют в пределах одной квартиры.

При этом важно не забывать правила безопасного расположения коммуникаций и электроприборов по отношению друг к другу.

Важно

Так, например, при подключении бытовых приборов на кухне нужно учитывать расстояние от газовой трубы до розетки, от которой они работают, расстояние от розетки и кабелей электроснабжения до отопительных приборов – батарей, конвекторов. Попробуем разобраться в этом вопросе, чтобы избежать аварийных ситуаций, штрафов и переделок.

Размещение розетки на нужном расстоянии от газовой трубы – залог безопасности на кухне.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте.

Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий.

Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Минимальное расстояние розетки до трубопровода или газовой трубы – 50 см.

Правила размещения труб и розеток

Прокладывая электрокабель, нужно учитывать, что он нагревается от токов, и отопительный прибор, находящийся рядом, тоже нагревает окружающий воздух. Поэтому лучше вообще избегать прокладки проводов вблизи труб газоснабжения и отопления.

Но если не получается, следует помнить, что нормами ПУЭ (правил устройства электроустановок) регламентировано, что температура воздуха в таких случаях не должна превышать +25˚С, поэтому в целях соблюдения правил пожарной безопасности, расстояние при параллельной прокладке расстояние от кабелей и проводов до труб отопления должно быть не меньше 100 мм, а до газовых труб – 400 мм.

При пересечении проводов с горячими трубопроводами расстояние между ними должно быть не меньше 50 мм, а с газопроводами – не меньше 100 мм.

Выключатель, розетка от газовой трубы должны размещаться на расстоянии не меньше 0,5 метра. Это требование обусловлено тем, что в газопроводе находится легковоспламеняющийся газ, а при аварийной ситуации малейшая искра из розетки или выключателя станет причиной непоправимой беды.

Близко расположенная к газовой трубе розетка может стать причиной аварийной ситуации, поскольку электричество соседствует с легко воспламеняющимся газом.

Чем регламентируются нормы

Расстояние от розетки до трубопровода, от электрокабелей до газовых труб регламентируется группой нормативных правовых актов Минэнерго – ПУЭ – правилами устройства электроустановок. В них четко описаны требования, предъявляемые к отопительным системам, газопроводам, их расположению по отношению к электрокоммуникациям.

Все параметры расположения электроприборов, проводов, розеток по отношению к газовым и отопительным трубам должны быть обозначены в проекте помещения. Они обязательно прописываются при составлении план-схемы кухни или другого помещения. Контроль над соблюдением возлагается на работников газовых контор. Они фиксируют нарушение и дают предписание устранить недостатки.

Но в любом случае, каждый из нас должен понимать, что от грамотного расположения всех коммуникаций в квартире зависит сохранность жилья, здоровье и жизнь его обитателей, безопасная эксплуатация оборудования на протяжении долгого времени.

Источник: https://rinnipool.ru/raznoe/rasstoyanie-ot-schetchika-do-kotla.html

Расстояние от дымохода до стены

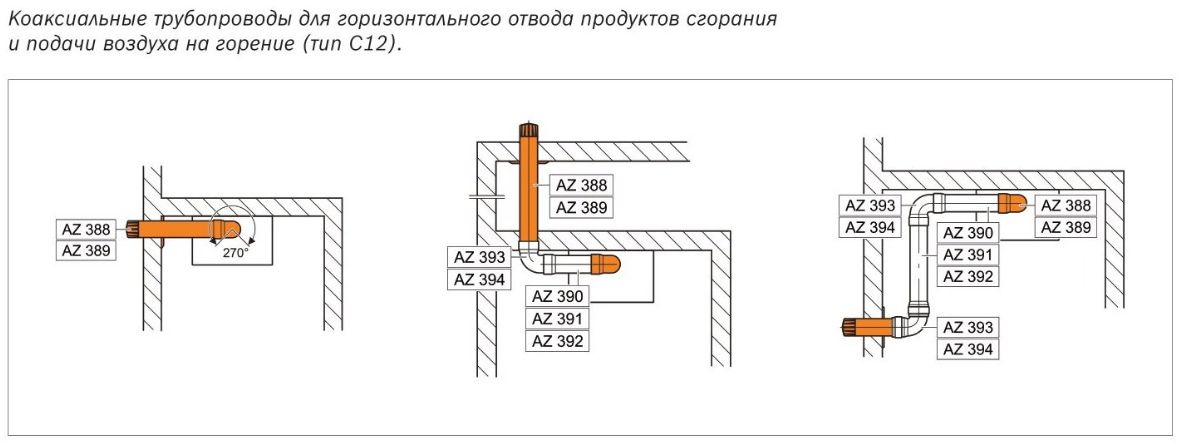

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла.

Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см.

Совет

В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

  • С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.
  • Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.
  • Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
  • Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

  1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
  2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
  3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
  4. Дымоход должен выступать от стены на расстояние более 0,3 м.
  5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
  6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
  7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

  • У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°.
  • Необходимо это для стекания скапливающегося конденсата;
  • У дымоходного канала не должно быть больше двух сгибов;
  • Дымоход не должен находиться ниже уровня земли;
  • Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
  • Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
  • Если отверстие трубы находится над уровнем земли ниже чем 1,8 м. , то следует установить решетку от защиты горячего дыма;
  • Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
  • Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Источник: https://astgift.ru/rasstojanie-ot-dymohoda-do-steny/

Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

  1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
  2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
  3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

  1. Прямые трубы. Они используются для сооружения основного корпуса.
  2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
  3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
  4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
  5. Соединительные приспособления. Они являются отводами на 90о и 45о или муфтами.
  6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
  7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
  8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
  9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
  10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

  1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
  2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
  3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
  4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

  1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
  2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

  1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
  2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
  3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
  4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах — от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
  5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
  6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
  7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
  8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

  1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
  2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
  3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
  4. Зафиксировать соединение при помощи болтов и хомутов.
  5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
  6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
  7. Вывести трубу дымохода на улицу.
  8. Обеспечить герметичность стыка.
  9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

  1. Определить место выхода и отметить его расположение на стене здания.
  2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
  3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
  4. Закрепить «сооружение» к стене при помощи кронштейнов.
  5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
  6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

  1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
  2. Количество поворотных муфт (меньше трёх).
  3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

  1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
  2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Оцените статью: Поделитесь с друзьями!

Коаксиальный дымоход требования к установке

Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

На снимке коаксиальный дымоход.

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Требования к установке коаксиального дымохода

Расстояние от коаксиального дымохода до соседнего дома:

  • в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
  • в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;
  • в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.

Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.

Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

Устройство коаксиального дымохода

Стандартное устройство коаксиального дымохода представляет собой:

  • прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
  • колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
  • переходник, необходимый для подключения дымохода к котлу;
  • сборник конденсата;
  • устройство для профилактического осмотра и очистки дымохода;
  • верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.

Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.

Монтаж коаксиального дымохода

На снимке горизонтальный коаксиальный дымоход.

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:

  • Для начала выбирается месторасположение котла, и соответственно дымохода.
  • На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
  • Проделывается отверстие необходимого размера для вывода дымохода на улицу.
  • Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
  • Дымоходная система по мере сборки и установки крепится специальными кронштейнами.

В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.

С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.

Обледенение коаксиального дымохода

В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения.  По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.

Элементы коаксиального дымохода

Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.

Видео

Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:

Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.

Устройство коаксиального дымохода + нормы установки и монтажа

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов.   Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

  • Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
  • Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
  • Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
  • Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
  • Экономия места за счет компактных размеров устройства.
  • Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м.  Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену — любые негорючие материалы. Коаксиальный дымоход всегда холодный — это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход — активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

Оцените статью:

Поделитесь с друзьями!

Как правильно выбрать вентиляцию камина

Независимо от того, купили ли вы камин, планируете купить печь или просто хотите заменить трубу старого агрегата в вашем доме, выбор правильных компонентов вентиляции имеет решающее значение как для надлежащей работы, так и для безопасности. В этой статье мы обсудим основы различных типов вытяжных и дымоходных труб, которые используются в этих очаговых приборах.

Новый камин, топка или печь

Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газ или дровяной камин и печь имеют определенные требования к соответствующим вентиляционным компонентам, как это определено производителем.

Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газ или дровяной камин и печь имеют определенные требования к надлежащим вентиляционным компонентам, как это определено производителем. Определенные марки или типы труб относятся к определенной категории. Например, вы не стали бы использовать ту же трубу для дровяной печи, как для газового камина с вентиляцией. Совершенно необходимо приобрести правильные компоненты дымохода. Частое заблуждение, которое мы часто видим, — это то, что домовладелец или подрядчик полагает, что существующая дымовая труба от старого камина может быть использована на новой модели, особенно если диаметр трубы, используемой на новом агрегате, соответствует диаметру дымохода, который уже установлен. Однако это действительно редкое явление, потому что большинство старых дымоходных и вентиляционных систем больше не используются с новыми агрегатами.

Старый камин, топка или печь

Старые камины и печи могут не иметь таких перечисленных опций или могут потребовать использования определенной марки, поэтому идеальные компоненты вентиляции будут определяться размером камеры сгорания и воротника дымохода на агрегате. Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу точно такой же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.Промышленность по производству каминов и печей заполнена производителями, которые прекратили свою деятельность, и одна из наиболее частых проблем, с которыми мы сталкиваемся здесь ежедневно, — это попытка найти подходящие детали для камина или печи, которым более 20 лет. Иногда это можно сделать, если детали все еще доступны у исходного производителя или у действующей компании, которая приобрела оригинального производителя. В последнем случае возможен специальный заказ деталей, необходимых для старого агрегата.

Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу точно такой же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.

** Всегда консультируйтесь с руководством пользователя камина / печи перед покупкой или установкой вентиляционных компонентов для устройства. Если у вас нет инструкций по установке от производителя, свяжитесь с нами, указав производителя и номер модели, и мы проверим, сможем ли мы найти необходимую информацию. **

предупреждение: Дезинформация и ошибки могут быть смертельными при работе с подовыми изделиями и вентиляционной трубой. Если вентиляционная система не соответствует требованиям производителя и / или местным нормам, последствия могут быть серьезными, включая возможные утечки угарного газа и пожары в дымоходе, которые могут привести к смерти, серьезному заболеванию и значительному материальному ущербу.

Чтобы избежать опасных ошибок при установке, мы настоятельно рекомендуем вам посмотреть видео по установке ниже, чтобы узнать о пяти наиболее распространенных ошибках, допускаемых некоторыми из самых опытных подрядчиков.

Камины с вентиляцией и камины без вентиляции / без вентиляции / без вентиляции

Прежде чем мы обсудим особенности выбора правильных компонентов вентиляции, мы должны сначала признать появление безвентиляционных печных устройств в течение последних нескольких десятилетий.Термин «без вентиляции», «без вентиляции» или «без вентиляции» применяется к печным приборам, работающим на газе (природном газе или пропане) и не требующим каких-либо дымоходов или вентиляционных систем. Эта терминология также используется для описания других каминов нишевого типа, таких как электрические и этанольные модели.

Действительно, развитие технологии чистого сжигания газа создало альтернативный вариант для потребителей, которые не хотят устанавливать дымоход из-за логистических трудностей или бюджетных проблем. Тем не менее, есть несколько вопросов, которые следует учитывать перед тем, как идти по этому маршруту (поэтому мы всегда рекомендуем вентилируемую систему, если это вообще возможно).Прежде чем мы даже перейдем к этому, вы должны отметить, что в некоторых районах Соединенных Штатов (например, весь штат Калифорния и части многих других штатов) запрещено использование внутри помещений газовых приборов без вентиляции по всем направлениям. Невентилируемые устройства также не разрешены для использования в Канаде.

Есть несколько основных проблем, связанных с газовыми каминами, печами и топками без вентиляции, которые следует тщательно изучить перед принятием решения, ни одна из которых не относится к вентилируемым каминам. Во-первых, подавляющее большинство потребителей газовых приборов без вентиляции сообщают о заметном запахе, исходящем от горелки. Это особенно важно для людей с сильным обонянием. Для большинства это просто неудобство, но иногда запах может быть достаточно сильным, чтобы вызвать беспокойство об утечке газа, даже если это не так.

Подавляющее большинство потребителей газовых приборов без вентиляции сообщают о заметном запахе, исходящем от горелки.

Во-вторых, камины чистого горения без вентиляции тщательно спроектированы для достижения полного сгорания, но без вентиляции выхлопу некуда идти, кроме как обратно в комнату.Хотя при этом образуется безвредный водяной пар и углекислый газ (не ядовитый окись углерода), это может быть проблемой в небольших помещениях. В некоторых случаях, особенно с пропаном в качестве топлива, чрезмерное количество водяного пара может вызвать конденсацию на окнах и влагу на занавесках, что может привести к появлению плесени или плесени при неправильной сушке.

Наконец, еще одним недостатком агрегатов без вентиляции является отсутствие реализма. Поскольку эти модели должны гореть чисто, дровяной камин без вентиляции или газовый камин без вентиляции не будет производить такое же пламя, как настоящий дровяной камин, и они также не могут сравниться с более реалистичными эффектами, наблюдаемыми в вентилируемом газовом камине.

Некоторые из этих проблем смягчаются в определенных ситуациях, например, при установке в большом открытом помещении или помещении, которое всегда открыто хотя бы для одной другой комнаты. Но хотя удобство и экономические преимущества устройства без вентиляции могут быть привлекательными, мы рекомендуем вентилируемый камин почти в любой ситуации. Для получения дополнительной информации и подробностей о плюсах и минусах газовых каминов без вентиляции, пожалуйста, ознакомьтесь с нашим Руководством по покупке газовых каминов и печей.

«Камины» vs.«Вкладыши»

Еще одна частая путаница в производстве каминов — это дифференциация терминов «камин» и «топка». Короче говоря, камин — это промышленный блок, который может быть обрамлен деревянным ограждением, стеной или каминным шкафом, а вставка — это модель, которую необходимо установить внутри существующего и действующего камина.

Для вентиляции ключевое отличие состоит в том, что камин должен иметь специальный дымоход или вентиляционную систему, которая может быть расположена в пределах 2 или 3 дюймов от горючих материалов (например, внутри деревянной вытяжки или возле внешней стены), но вставка требует использования облицовки дымохода, которая проходит внутри существующей, функциональной, полностью негорючей дымовой трубы (например, кирпичной дымовой трубы с глиняным или терракотовым дымоходом или трубы из нержавеющей стали).

В бытовых приборах, работающих на твердом топливе, таких как дровяная или угольная печь, используется дымовая труба класса А, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом.

Например, в камине с прямой вентиляцией используется коаксиальный (двустенный, система труба в трубе) газовый камин, который может оканчиваться либо горизонтально на внешней стене, либо вертикально над крышей, но в камине с прямым выходом газа В вставке используется коллинеарная (бок о бок) система алюминиевого вкладыша (обычно два вкладыша диаметром 3 дюйма), которая соединяется со вставкой и проходит внутри существующего дымохода до самого верха.

Точно так же для дровяного камина требуется дымоходная труба из нержавеющей стали с двойными или тройными стенками, а в топке для дровяного камина можно использовать одностенную облицовку из нержавеющей стали внутри дымохода, которая уже установлена.

Чрезвычайно важно использовать соответствующий тип дымохода или вентиляционной трубы с соответствующим устройством, и теперь мы более подробно рассмотрим эти различные категории вентиляционных труб.

Вентиляционная труба категории

Для каждого камина требуется определенный тип вентиляционной трубы, которые классифицируются соответственно.Например, твердотопливный прибор, такой как дровяная или угольная печь, использует дымоходную трубу класса А, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом. Для этой цели внутренняя стенка этих двустенных или трехстенных труб сделана из нержавеющей стали. С другой стороны, камины с прямой вентиляцией используют в качестве топлива природный газ или пропан, а выхлопные газы значительно менее горячие. Таким образом, газовая труба прямого выпуска, которая используется на этих устройствах, имеет внутреннюю стенку из алюминия.

См. Список типов печных устройств и соответствующую требуемую категорию вентиляционных труб, используемых для каждого из них, в таблице ниже. У нас есть эти категории, организованные в отдельные группы на нашей странице продуктов для дымоходов.

Таблица категорий вентиляционных труб

* В отдельно стоящих дровяных и угольных печах используется соединитель дымохода (дымовая труба), который представляет собой одинарную или двустенную черную трубу, которая подсоединяется к агрегату и затем проходит либо вертикально к потолку, либо горизонтально к стене, прежде чем она должна быть через соответствующий переходник перешел на дымоходную трубу класса А.

Если вы заинтересованы в покупке модели на нашем веб-сайте или если вы уже приобрели ее на месте, но вам нужны необходимые компоненты для вентиляции, вы можете заполнить нашу форму проектирования дымоходной трубы и расценки, чтобы получить бесплатную подробную смету. Если вы предоставите верную информацию о производителе и модели, мы обязательно процитируем материалы из соответствующего списка и избавим вас от многих хлопот. Мы также проверим, если возможно, соответствует ли предложенная вами конфигурация вентиляции перечисленным требованиям данной модели.

Допуск для горючих материалов

При установке любого камина, как самого агрегата, так и дымоходной системы, наиболее важным аспектом является соблюдение надлежащих расстояний до горючих материалов. Что касается дымохода, разные типы вентиляционных отверстий имеют разные зазоры.

При установке любого камина, как самого агрегата, так и дымоходной системы, наиболее важным аспектом является соблюдение надлежащих расстояний до горючих материалов.

Дымоход класса A обычно имеет зазор 2 дюйма до горючих материалов, а газоотводное отверстие типа B обычно имеет зазор 1 дюйм.Вентиляционная труба для прямого газового камина уникальна. Обычно он имеет зазор в 1 дюйм, когда он движется вертикально, но когда он движется горизонтально, требования к зазору меняются. В некоторых случаях горизонтальные секции трубы по-прежнему имеют зазор в 1 дюйм для горючих материалов по бокам и снизу, но сверху трубы он может составлять до 3 дюймов и, возможно, больше из-за горячих выхлопных газов. поднимаясь в вентиляционное отверстие.

Диаметр дымохода

Диаметр вентиляционной трубы также зависит от модели.В каждом камине, плите и топке будет использоваться труба или вкладыш, размер которых должен соответствовать диаметру воротника дымохода на агрегате. Обратите внимание, что проверка необходимого диаметра никогда не должна быть основным или единственным соображением при поиске вентиляционной трубы, поскольку используемые компоненты должны попадать в правильную категорию, указанную в приведенной выше таблице.

Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов — одна из наиболее распространенных ошибок при покупке вентиляционной трубы. Это особенно часто встречается, когда домовладельцы или подрядчики пытаются установить новые детали дымохода на старую систему дымохода. Никогда не смешивайте и не подбирайте секции дымохода разных марок / производителей, даже если диаметр (диаметры) труб совпадает. В вентиляционных трубах различных типов и марок используются патентованные соединения, обычно это система поворотного замка, которая соединяет вместе отрезки трубы и колена. Следовательно, невозможно будет правильно соединить два разных типа вентиляционных труб, даже если их диаметры будут одинаковыми.Монтажник никогда не должен пытаться «заставить его работать», обжимая, герметизируя или сваривая вместе две трубы разных марок / категорий.

Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов — одна из наиболее распространенных ошибок при покупке вентиляционной трубы.

Увеличители и редукторы дымовых труб, которые являются компонентами, которые изменяют диаметр дымохода, никогда не рекомендуется использовать, кроме случаев крайней необходимости (и допустимых в рамках требований производителя для данной модели) или при необходимости для конкретной конфигурации (использование удлинителя для печи на пеллетах или вставка встречается довольно часто).

Высота дымохода

Общая высота вентиляционной системы — еще один фактор, который следует учитывать для вентилируемых каминов, которые заканчиваются вертикально над крышей. Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге. Следовательно, даже если соблюдены требования производителя к вертикальному окончанию, минимальная высота дымохода должна соблюдаться для правильной работы прибора. Это обычная проблема с дровяными каминами в одноэтажных домах с дымоходом над пологой крышей.

Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге.

Требования и ограничения к минимальной и максимальной высоте дымохода могут изменяться в зависимости от смещений в системе.

Смещения / колена / горизонтальные проходы

Как и в случае с категорией вытяжной трубы и диаметром дымохода, для каждого прибора также должны быть инструкции, определяющие допустимые смещения, допустимые в системе дымохода.Дымоходы класса A не допускают изгибов более 30 градусов (45 градусов в Канаде), а длина каждого смещения ограничена в зависимости от модели. Колена нельзя комбинировать для создания больших смещений. Единственное предостережение — отдельно стоящие дровяные или угольные печи, использующие соединитель дымохода (также известный как дымовая труба), который проходит горизонтально через стену, может подключаться к тройнику класса A, который, по сути, служит изгибом на 90 градусов, чтобы повернуть дымоход вертикально. .

Вентилируемые газовые камины намного более терпимы к смещениям, но в руководстве по установке каждой модели есть ограничения, касающиеся допустимой длины смещения, количества используемых колен и длины горизонтального участка (ов).По большей части вентилируемые газовые камины позволяют использовать изгибы под углом 90, 45 и 30 градусов. Более того, большинство систем вентиляции газовых каминов позволяют использовать гибкую вентиляционную трубу, которая, конечно, может создавать любое отклонение от 0 до 90 градусов.

Вентиляционные наконечники и заглушки для дымоходов

У каждого камина также есть ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система. Все твердотопливные камины и печи должны заканчиваться над крышей в соответствии с «Правилом 3-2-10», которое гласит, что дымоход должен быть на высоте не менее трех футов над крышей в точке проникновения (измеряется с высокой стороны). и на два фута выше любого препятствия в радиусе 10 футов от верха дымохода.

Каждый камин имеет ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система.

Минимальная высота дымохода

Это правило не распространяется на вентилируемые газовые камины. Газовые камины B-Vent должны заканчиваться над крышей, как дровяная печь, но необходимая высота над крышей может составлять всего один фут в зависимости от требований модели и угла наклона крыши (степени наклона).Между тем, камины с прямой вентиляцией могут использовать вентиляционную систему, которая заканчивается вертикально над крышей или горизонтально на внешней стене. Опять же, допустимые нагрузки для каждой модели перечислены в руководстве по установке, как это определено производителем.

В конце этих вентиляционных систем необходимо использовать соответствующую заглушку. Дымоходные трубы класса А имеют собственные заглушки, специально разработанные для определенной марки и диаметра. Хотя для этих дымоходов доступны универсальные заглушки, использование чего-либо, кроме разрешенного производителем камина, печи или дымохода, может привести к аннулированию гарантии на прибор или компоненты дымохода.Однако в случае старых дымоходов, когда необходимо заменить колпачок, а замена больше не доступна, эти универсальные варианты модернизации являются единственным вариантом. То же самое касается газовых каминов B-Vent.

В конце этих вентиляционных систем необходимо использовать соответствующую заглушку.

Камины с прямой вентиляцией, однако, обязательно должны иметь соответствующий оконечный элемент, поскольку каждый из них предназначен для впуска воздуха для горения при безопасном удалении выхлопных газов из системы.Для вертикальных и горизонтальных заделок используются разные заглушки, причем оба типа обычно имеют несколько различных вариантов, из которых можно выбрать в эстетических целях.

Как обсуждалось ранее, все вставки заканчиваются в верхней части дымохода, в котором они установлены.

Об авторе

Тайлер Маклеллан

Тайлер со степенью бакалавра журналистики от Оле Мисс работает в eFireplaceStore с июня 2011 года. Он является одним из сертифицированных технических специалистов нашего Национального института каминов (NFI).Кроме того, он имеет звание Master Hearth Professional, что означает, что он сертифицирован во всех трех областях — древесине, газе и пеллетах.

В свободное от работы время он любит проводить время со своей женой Эмбер и семью детьми; Эшли (18), Натаниэль (14), близнецы Исаак и Иеремия (10), Дэвид (5), Джуд (4) и Энди (1).

Все о каминах с прямой вентиляцией

Что такое камины с прямой вентиляцией

Камины с прямой вентиляцией — отличный выбор для комнат, в которых
кладка камина нецелесообразна или невозможна.Прямая вентиляция
Газовый камин также отлично подходит для тех домовладельцев, которые хотят мгновенного тепла.
без беспорядка и обслуживания, которые связаны с сжиганием дров.
Использование газового камина с прямым выпуском не требует наличия каменной кладки.
дымоход или кирпичный камин и требует очень мало трубы для установки.
Камины с прямой вентиляцией могут вентилироваться горизонтально через наружную
стены или вертикально через крышу и минимизируют потери тепла через
дымоход. Камины

Direct Vent имитируют настоящий дровяной огонь с реалистичной
керамические или огнеупорные бревна, раскаленная тлеющая кровать и яркие танцы
пламя.Камины с прямым сбросом газа будут поставляться с заводской установкой.
газовые журналы, что не могут быть изменены или изменены каким-либо образом .
Газовый камин с прямой вентиляцией экономит место, позволяя размещать мебель
расположены с обеих сторон, так как тепло излучается спереди
блок, и их также можно врезать в стену, что делает их популярным вариантом
для кондоминиумов и квартир.

Как работает газовый камин с прямой вентиляцией

Газовый камин с прямой вентиляцией не требует дымохода
и может выходить горизонтально через боковую стенку или вертикально через крышу.Камины с прямой вентиляцией имеют полностью закрытую камеру, которая чрезвычайно
эффективный, всасывающий воздух для горения извне и вытеснение
газы также наружу. Камины с прямой вентиляцией имеют пористую переднюю часть
стеклянный корпус, пропускающий лучистое тепло в комнату. непосредственный
Вентиляционные камины способны обогревать комнату, не отнимая у нее кислород.
или нагретого воздуха, который он обеспечивает, в то же время сохраняя его свободным от
пары и горючие материалы, такие как зола и угли.

Вентиляционная труба для камина с прямым отводом воздуха

Использование каминов с прямой вентиляцией

Дымоходная труба Direct Vent Pro представляет собой сборную коаксиальную вентиляцию
система предназначена для использования с прямыми газовыми или пропановыми печами, обогревателями,
и камины. Дымоход Direct Vent представляет собой двустенный дымоход.
система с алюминиевой внутренней стенкой и внешней оцинковкой, сваренной лазером
стена. Дымоход Direct Vent проходит через отверстие в стене позади
устройство или через крышу над ним.Внешняя труба всасывает воздух
снаружи, чтобы создать горение для сжигания газа, в то время как
внутренняя труба выводит отходы наружу.

Камины с прямой вентиляцией

Газовые камины становятся все более популярными по сравнению с дровяными каминами из-за их удобства, низкой стоимости и простоты эксплуатации. Газовые камины обеспечивают мгновенное нагревание, которое можно легко запустить и управлять одним нажатием кнопки.

Купить сейчас

Direct Vent Pro разработан с учетом передового опыта, инноваций,
и стиль и указывается исключительно почти для каждой крупной печи и
производитель каминов в США и Канаде.Возможности Direct Vent Pro
герметичные внутренние соединения для превосходной производительности без прокладок и герметиков
требуется (если не указано производителем прибора). Dura Vent
Pro отличается низкопрофильными замками и без подгибов или бусинок для красивой
изделие, которое элегантно смотрится в любом интерьере.

Прямая вентиляция считается безопасной системой, поскольку
воздух изнутри не используется для сжигания, и все отходы попадают в
вне. Оба эти действия снижают риск накопления окиси углерода.
внутри дома.

Стили камина с прямой вентиляцией

Камины с прямой вентиляцией доступны в различных стилях.
с различными комплектами и отделкой. Хотите ли вы запечатлеть подлинность
настоящего каменного камина или спроектировать камин, полный
современный стиль, газовые камины с прямой вентиляцией могут воплотить ваше видение в
жизнь.

Некоторые камины с прямым выпуском газа спроектированы
выглядеть как настоящий каменный камин для тех, кто хочет традиционного,
настоящий опыт у камина без беспорядка и обслуживания
что сопровождает сжигание дров.Некоторые камины с прямой вентиляцией приходят
с кирпичными панелями и др. даже включают каминную полку для
истинный внешний вид кладки.

Камины с прямой вентиляцией также доступны в
модели, которые сжигают аксессуары, кроме газовых поленьев. Например, Наполеон
предлагает широкий выбор каминов с прямой вентиляцией, которые создают безмятежную
успокаивающая атмосфера с уникальными узорами пламени и современными современными
конструкции. Эти современные камины с прямой вентиляцией демонстрируют изящное пламя.
узоры, которые возвышаются над керамической чашей, полной гладких речных камней
или стеклянные угли.

Камины с прямой вентиляцией также доступны в
открытые модели и модели полуострова, которые предлагают несколько видов огня.
Предлагаем установку полуостровных и открытых каминов с прямой вентиляцией
возможности, которые практически безграничны и будут в центре внимания
комнаты независимо от того, где вы решите их установить.

Большинство каминов с прямой вентиляцией можно установить практически в любом помещении, включая
в спальне, ванной и даже в передвижных домах.Прямой сброс газа
Камины также можно устанавливать между комнатами и в углах, где
используется меньше места.

Большинство моделей с прямой вентиляцией
способны обеспечить больший приток тепла, добавив к
так теплый воздух циркулирует по всему дому, где бы
они есть. Обязательно проверьте свои местные коды перед установкой
Камин с прямой вентиляцией в спальне, ванной или передвижном доме.

Камины с прямой вентиляцией предлагают домовладельцам много преимуществ.Они
низкие эксплуатационные расходы, универсальный вариант отопления дома, в котором представлены все
красота и атмосфера настоящего дровяного огня безо всяких сложных
работы, затраты на установку, беспорядок и обслуживание сжигания натурального дерева.

Благодаря передовым технологиям и тому факту, что они
не используйте комнатный воздух для горения, камины с прямой вентиляцией работают с
КПД до 60-70 процентов. Камины с прямой вентиляцией не изменят
качество воздуха в помещении, потому что воздух для горения забирается извне
дома, и 100 процентов побочных продуктов сгорания выбрасываются в
вне.

Сделайте свою жизнь проще.
Независимо от того, являетесь ли вы владельцем дома, арендатором или владельцем бизнеса, вам понравится
мгновенное тепло, захватывающее представление пламени, теплое сияние и прикосновение
атмосферы, которую создает камин с прямой вентиляцией.

Общие сведения о коаксиальных кабелях — Полное руководство

Что такое коаксиальный кабель?

Коаксиальный кабель, запатентованный в 1880 году, является стандартным средством передачи высокочастотных электрических сигналов на расстояния с низкими потерями сигнала.Он имеет множество приложений, включая магистральные телефонные линии, сигналы кабельного телевидения и усилители сотовых телефонов. Кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Коаксиальный кабель имеет внутреннюю и внешнюю жилы, которые имеют общую геометрическую ось. Это предотвращает электромагнитные помехи и обеспечивает более надежную передачу данных на большие расстояния.

Исправляем плохой сигнал сотового телефона! Найдите подходящий усилитель сигнала:

Как устроен коаксиальный кабель?

Коаксиальный кабель состоит из одиночного медного или стального провода с медным покрытием в качестве центральной жилы, по которой передается высокочастотный сигнал.Этот провод окружен диэлектрическим изолятором, часто сделанным из пластика, который поддерживает постоянное расстояние между центральным проводником и следующим слоем. Этот изолятор обернут металлическим экраном из плетеной меди, алюминия или другого металла. Это устраняет внешние электромагнитные помехи. Последний слой — резиновая обертка, изолирующая всю конфигурацию.

Коаксиальный кабель

может использоваться как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов от солнца и влаги.Кабели, предназначенные для использования на открытом воздухе, могут проходить по внешней стороне вашего дома к спутниковой антенне или кабельной приставке на углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Как работает коаксиальный кабель?

Коаксиальный кабель передает сигнал, который проходит по центральному медному проводу, а также по металлическому экрану. Оба этих металлических проводника создают магнитное поле. Изоляторы не позволяют сигналам вступать в контакт или подавлять друг друга.Изоляторы также защищают сигнал от внешних магнитных полей. В результате сигнал передается на большие расстояния с небольшими помехами или потерей сигнала.

Области применения и применения коаксиальных кабелей

Коаксиальный кабель

используют кабельные операторы, телефонные компании и интернет-провайдеры. Если у вас есть кабельное телевидение, у вас дома проложен коаксиальный кабель. Коаксиальные кабели также используются для подключения видеомагнитофонов к телевизору или подключения вашего телевизора или цифрового преобразователя к персональной антенне.

Усилители сигналов

Wilson Amplifiers — ведущий поставщик усилителей сигнала для сотовых телефонов. Коаксиальный кабель также используется для подключения к усилителю сотового телефона. Антенна устанавливается снаружи вашего дома, усилитель усиливает сигнал сотового телефона внутри вашего дома, вторая антенна устанавливается внутри вашего дома. Коаксиальный кабель связывает три устройства вместе. Используя эту технологию, вы можете усилить слабый сотовый сигнал 3G и 4G.Он не может создавать сигнал там, где его не было, и не может усилить сигнал стационарного Wi-Fi.

Базовый РФ

RF — это радиочастота. Радиочастотные волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальный кабель передает радиочастотные сигналы.

Кабельный Интернет (медный)

Кабельный Интернет работает по коаксиальному кабелю. Кабель на основе меди поступает в ваш дом от поставщика услуг кабельного телевидения. Затем вы подключаете разъем к маршрутизатору или кабельному модему, который затем подключается к вашему телевизору или компьютеру для доступа к Интернету и просмотру кабеля.

Радиолюбитель

Радиолюбители — это средство общения людей с помощью воздушных волн. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Радиолюбители можно установить в глуши, и для них не требуется Интернет или сотовые телефоны.

Сколько типов коаксиальных кабелей существует?

Есть много разных типов коаксиальных кабелей. Ваше приложение определит, какой кабель имеет лучшие характеристики. Проконсультируйтесь с руководством пользователя и спецификациями каждого типа, чтобы принять наилучшее решение.Существуют сотни кабелей на выбор, чтобы удовлетворить любые ваши потребности, но вот несколько распространенных типов.

Если вы очень рассчитываете на конкретные значения потерь или сопротивлений, пожалуйста, ознакомьтесь с техническими характеристиками для каждого типа.

Таблица размеров коаксиального кабеля

РГ-6 / У

Импеданс: 75 Ом

Размер сердечника: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5.650

LMR®400

Импеданс: 50 Ом

Размер сердечника: 2,74 мм

Тип диэлектрика: PF

Максимальное затухание: 3,5

RG-8

Импеданс: 50 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5.650

LMR®600

Импеданс: 50 Ом

Размер сердечника: 4,47 мм

Тип диэлектрика: PF

Максимальное затухание: 2,3

RG-11

Импеданс: 75 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5.650

LMR®900

Импеданс: 50 Ом

Размер сердечника: 6,65 мм

Тип диэлектрика: PF

Максимальное затухание: 2,5

LMR®200

Импеданс: 50 Ом

Размер ядра: 1.12 мм

Тип диэлектрика: PF

Максимальное затухание: 9,0

LMR®1200

Импеданс: 50 Ом

Размер сердечника: 8,86 мм

Тип диэлектрика: PF

Максимальное затухание: 1,3

LMR®240

Импеданс: 50 Ом

Размер ядра: 1.42 мм

Тип диэлектрика: PF

Максимальное затухание: 6,9

LMR®1700

Импеданс: 50 Ом

Размер сердечника: 13,39 мм

Тип диэлектрика: PF

Максимальное затухание: 0,8

PE = твердый полиэтилен PF = вспененный полиэтилен Максимальное затухание (750 МГц (дБ / 100 футов)

РГ-6 / У

RG-6 / U — очень распространенный тип коаксиального кабеля.Он имеет импеданс 75 Ом и используется в большом количестве жилых и коммерческих приложений, включая кабельное телевидение.

RG-8

RG-8 похож на RG-6, но не может передавать чистые видеосигналы. Он имеет сопротивление 50 Ом и используется в комнатах управления аудиосистемой, на радиостанциях или в качестве соединений для внешних радиоантенн.

RG-11

RG-11 — это кабель большего сечения, используемый для кабельного телевидения, телевидения высокой четкости, телевизионных антенн и распределения видео.Он имеет сопротивление 75 Ом и обеспечивает частоту 3 ГГц.

LMR® — это новое поколение коаксиальных радиочастотных кабелей. Они обеспечивают большую гибкость, простоту установки и меньшую стоимость. Они используются в качестве линий передачи для антенн на ракетах, самолетах, кораблях, спутниках и средствах связи.

LMR®200

LMR®200 — это гибкий коаксиальный кабель с низкими потерями для наружного применения. Он имеет сопротивление 50 Ом и отлично подходит для коротких антенно-фидерных участков.Это также имеет особенность низкого PIM.

LMR®240

LMR®240 также является гибким коаксиальным кабелем с низкими потерями и сопротивлением 50 Ом. Он разработан для коротких фидеров для различных приложений, включая GPS, WLAN и мобильные антенны.

LMR®400

LMR®400 — это гибкий коаксиальный кабель с сопротивлением 50 Ом. Используется для сборки перемычек в системах беспроводной связи и коротких антенно-фидерных участках.Если вам нужен кабель, который требует периодического или многократного сгибания, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

LMR®600 «Half Inch» также разработан для использования вне помещений. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет сопротивление 50 Ом.

LMR®900 /
1200/1700

LMR®900 / 1200/1700 — это кабели большего размера, предназначенные для средних антенно-фидерных трасс в любых приложениях, требующих легко прокладываемого гибкого кабеля с низкими потерями.

Другие характеристики коаксиальных кабелей

Длина коаксиального кабеля

Коаксиальный кабель бывает разной длины. Чем короче и толще кабель, тем выше мощность передаваемого сигнала. Важно правильно выбрать длину и толщину кабеля. В радиосистемах длина кабеля сопоставима с длиной волны передаваемых сигналов. Вы можете изучить математику, необходимую для выбора оптимальной длины кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора — все это влияет на качество длины волны, проходящей через ваш кабель.

Коаксиальные кабели и дБм

дБм означает отношение мощностей в децибелах (дБ) к мощности, измеренной на один милливатт. Используется в радио-, микроволновых и волоконно-оптических системах, это сила сигнала. Тип используемого коаксиального кабеля будет определять мощность вашего сигнала и то, сколько дБм может выдержать ваш кабель.

Коаксиальные кабели, сопротивление и сопротивление

Импеданс — это величина сопротивления, с которой сталкиваются волны, проходящие через коаксиальный кабель.Чем ниже импеданс, тем легче волны проходят через кабель. Кабель каждого типа имеет номинальное сопротивление. Факторы, влияющие на это, — это размер кабеля и материалы, из которых он изготовлен. Стандартные коаксиальные сопротивления составляют 50-75 Ом. Это было проверено как отличный баланс между мощностью и низкими потерями.

Коаксиальные кабели и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы и может возникнуть искажение сигнала.По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто случается при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях LTE, HSPA и CDMA.

Что такое разъем для коаксиального кабеля?

Разъемы находятся на каждом конце кабеля. Они предназначены для поддержания целостности кабеля при передаче сигнала на ваше устройство. Обычно они покрываются металлами с высокой связностью, такими как устойчивое к потускнению золото или серебро.Тип необходимого разъема зависит от того, к чему вы подключаетесь и как далеко от источника питания находится устройство.

Несколько общих типов разъемов включают:


SMA

SMA расшифровывается как Subminiature Version A. Это минимальный интерфейсный разъем для коаксиального кабеля с винтовым соединительным механизмом. Он имеет сопротивление 50 Ом и предназначен для работы от постоянного тока (0 Гц) до 18 ГГц. Приложения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

F-Тип
Коннектор

Разъем F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый соединитель для жилой проводки, который используется с кабельным телевидением, спутниковым телевидением и кабельными модемами. Обычно используется с кабелем RG-6 / U.

N-Тип
Коннектор

Разъем

типа N — это более крупный разъем для использования с толстым стандартным кабелем.

Разъемы бывают «папа» или «мама».Штекерные соединители имеют резьбу на внутренней стороне корпуса, а гнездовые соединители имеют резьбу снаружи корпуса. Проверьте штекер на вашем устройстве, если он женский, вам нужен штекер, и наоборот.

Собираем вместе

Кабели RG6 с разъемами типа F

Кабель RG6 представляет собой кабель сопротивлением 75 Ом с разъемами F-типа. Это тот же кабель, который используется со многими устройствами кабельного / спутникового телевидения, и во многих домах он уже проложен, что упрощает его подключение и установку.

Разъем F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для жилой проводки.

В основном используется для домашней установки площадью от 2 500 до 5 000 кв. Футов. Длина кабеля от 20 до 50 футов. Поставляется только в белом цвете.

Они поставляются с популярным мультирум weBoost Home и бюджетным weBoost Home 4G.

Кабели RG11 с разъемами F-типа

Кабель RG11 — это еще один кабель на 75 Ом с разъемами F-типа.Что отличает его от R6, так это его диапазон: в то время как R6 достигает максимума на высоте 50 футов, RG11 составляет от 50 до 100 футов и имеет более низкие потери.

Они не идут в комплекте с какими-либо из наших усилителей сигнала, но настоятельно рекомендуются, если вы считаете, что вероятно вы будете использовать более 50 футов кабеля для питания вашего усилителя.

Кабели Wilson400 с разъемами типа N

Кабель Wilson400 является кабелем спецификации LMR®400.

Это коаксиальные кабели профессионального уровня с сопротивлением 50 Ом, предназначенные для крупных сетей от 7 500 до 50 000 квадратных футов. Длина кабеля в намотке составляет от 50 до 1000 футов. Ваш установщик обычно разделит кабель на более короткие отрезки, чтобы охватить диапазон установки при сохранении качества сигнала.

Wilson400 оснащен разъемом N-типа, большим разъемом, предназначенным для использования с толстым стандартным кабелем.

Самыми популярными устройствами, в которые входят эти кабели, являются weBoost Connect 4G-X и линейка коммерческих усилителей сигнала WilsonPro.Однако они совместимы с любым оборудованием, в котором используются кабели с сопротивлением 50 Ом, оснащенные N-коннекторами.

LMR®600 и LDF4 / Al4 RPV-50 «полдюйма» с разъемом N-типа

Если вам нужно проложить кабель на высоте более 150 футов, ваш установщик может порекомендовать либо LMR®600, либо коаксиальный кабель «полдюйма». Это очень толстые кабели, которые намного более промышленны, чем любые другие разновидности, и к тому же дороги. Установщик порекомендует любой из них только в редких, специализированных ситуациях, в зависимости от индивидуальных потребностей, но если они это сделают, у них обязательно будет веская причина.Это лучшие из имеющихся на рынке кабелей для поддержания качественного уровня сигнала.

Разница между LDF4 и AI4 RPV-50 заключается во внутренней части — LDF4 имеет покрытие из пеноматериала, а AI4 RPV-50 не имеет ничего. Однако разница в функциях минимальна.

Кабели RG58 и RG174 с разъемами SMA

Кабели

RG58 и RG174 используются в усилителях сигнала сотовых телефонов для транспортных средств. Разница между ними — лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с RG174 на 6 футов.Для больших транспортных средств, таких как дома на колесах или катера, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т. П. Они относительно недорогие, что позволяет снизить стоимость кабеля.

Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с максимальной длиной RG174 в 6 футов.

Совместим с weBoost Drive 4G-M, weBoost Drive Sleek и weBoost Drive 4G-S.

Рекомендации перед покупкой кабелей

Перед покупкой коаксиального кабеля необходимо учесть несколько моментов. Какое устройство вы используете? Для усилителя сигнала сотового телефона может потребоваться другой кабель, чем для спутниковой антенны. Проверьте сопротивление, сопротивление и соединения.

Затем рассчитайте, как далеко вам нужно пройти между устройствами или от источника питания до устройства. См. Раздел о длине кабеля. Обычно более короткое расстояние от источника до устройства дает более четкий сигнал.

Потеря сигнала неизбежна при перемещении на любое расстояние. Более короткий кабель будет иметь меньшие потери, чем более длинный кабель, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель, но все они будут иметь какие-то потери. Допустимая потеря будет зависеть от ваших устройств и вашего приложения. Чтобы минимизировать потери, импедансы источника и нагрузки должны быть правильными. Чтобы рассчитать размер убытка, воспользуйтесь онлайн-калькулятором в Интернете, например, www.qsl.net. Введите тип линии, длину линии, частоту, КСВ нагрузки и потребляемую мощность.Будут рассчитаны согласованные потери, потери КСВ, общие потери и отключенная мощность. В Интернете есть много калькуляторов, а формулы можно рассчитать вручную.

Мы не поддерживаем это специально. Калькулятор потерь QSL

Потеря сигнала на 10 футов

Чем больше длина кабеля, тем больше потери сигнала. Усиление и потеря сигнала измеряются в децибелах (дБ). А децибелы измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Согласно таблице, Wilson400 (и столь же мощный RG11) имеют лучшие минимальные потери и почти вдвое эффективнее RG6 для домашних установок.Единственные кабели более мощные — это дорогой LG600 и даже более дорогой Half-Inch.

RG174 никогда не следует устанавливать в какое-либо устройство, для которого требуется более 6 футов кабеля, так как он плохо передает сигнал на расстоянии 10 футов.

Как всегда, вы можете преобразовать кабельную систему с помощью специальных кабельных разъемов и переходников. Однако смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, поэтому лучше использовать соответствующие 50- или 75-омные системы и кабели того же типа.

В чем разница между кабелями на 50 и 75 Ом? Эта аналогия может помочь. Считайте сигнал напитком, а кабели — соломинкой. Кабели с сопротивлением 75 Ом — это типичные соломинки для газировки, а кабели с сопротивлением 50 Ом — это большие карнавальные соломинки.

Производители коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сигнала для сотовых телефонов.Усилители сотовых телефонов усиливают 4G, LTE и 3G для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить непостоянный сигнал:

  • Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
  • Бесплатная доставка.
  • Лучший сигнал или лучший в отрасли возврат денег в размере 90.Никаких вопросов не было задано.
  • Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и двухлетнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® — зарегистрированная торговая марка Times Microsystems.

Где разместить и как установить эфирную телевизионную антенну | По воздуху (OTA) DVR

15 августа 2018

Помимо телевизионной антенны, которую вы выбираете, вашего местоположения, избегания препятствий и помех, следующим важным фактором, влияющим на вашу способность принимать бесплатное эфирное телевидение, является место, где вы размещаете или устанавливаете свою антенну.

Качество приема вашего эфирного сигнала во многом зависит от этого выбора места, поэтому найдите время, чтобы выбрать лучшее место для установки вашей телевизионной антенны.

На самом деле, идеальное место для вашей антенны в вашем доме может быть не рядом с телевизором, а вместо этого на крыше, за пределами вашего гаража, на чердаке, в окне спальни или на балконе.

(К счастью, есть способы передать сигнал антенны на телевизор, даже если он находится не в той же комнате.Подробнее об этом ниже.)

Итак, при поиске «золотой середины» для приема OTA-телевидения в вашем доме помните следующие соображения:

Рекомендации по размещению ТВ-антенны №1 — Высота

Безусловно, наиболее важным фактором для размещения телевизионной антенны является высота. Чем выше антенна находится внутри дома, тем лучше будет прием ТВ.

Лучшее место для наружных телевизионных антенн — на крыше или в гараже.Если ваш чердак доступен, и у вас нет теплового барьера или металлической крыши, вы также можете попробовать установить наружную телевизионную антенну на чердаке.

Если вы не уверены, что самостоятельно устанавливаете крепление на крыше или чердаке, быстрый поиск в Google поможет вам найти местного эксперта по установке телевизионных антенн.

В качестве альтернативы, балкон или другое открытое пространство может быть отличным местом для установки телевизионной антенны, особенно для тех, кто живет в кондоминиумах или квартирах.

Вы даже можете приобрести кусочки плоского коаксиального кабеля, чтобы упростить прокладку кабеля антенны через окно или дверь.

(Резаки шнура, живущие в домах, управляемых ассоциациями домовладельцев, советами домовладельцев или недовольными арендодателями, защищены правилами Федеральной комиссии по связи, которые дают вам право на установку телевизионной антенны в «зонах исключительного использования» .)

Комнатные телевизионные антенны проще расположить и установить, и они идеально впишутся в ваш интерьер.

Попробуйте место возле окна или двери патио. Если у вас многоэтажный дом, предпочтительнее окно наверху. Однако избегайте окон и дверей с металлическими сетками или отражающими покрытиями, поскольку они могут блокировать телевизионные сигналы.

Рекомендации по размещению ТВ-антенны №2 — Направление антенны

Антенны эфирного телевидения будут работать лучше всего, когда они обращены к источнику сигналов — вашим местным башням вещания.

Выберите окно или место на открытом воздухе с видом на башни, свободное от препятствий.

Всенаправленные или плоские телевизионные антенны не обязательно нужно направлять дальше этого, но вы можете увидеть незначительные улучшения, поиграв с позиционированием на несколько футов или даже на несколько дюймов. Использование компаса может быть полезным при наведении направленных телевизионных антенн.

Когда вы вносите небольшие корректировки направления, не забудьте использовать опцию «повторное сканирование» на экране настроек вашего телевизора или приложения Tablo, чтобы найти «золотую середину» для самого сильного сигнала для телеканалов, которые вам нужны больше всего.

Рекомендации по размещению телевизионной антенны № 3 — Распространение сигналов телевизионной антенны OTA
Что происходит, когда лучше всего разместить антенну рядом с телевизором (или DVR)?

Существует несколько вариантов передачи сигнала телевизионной антенны из точки A в точку B, каждый из которых имеет свои преимущества и недостатки.

Вариант А — проложить новый коаксиальный кабель

Да, вы, конечно, можете взять катушку коаксиального кабеля и пропустить ее от антенны к телевизору или видеорегистратору.Однако, если вы не умеете сверлить отверстия в стенах, это может быть в лучшем случае некрасиво, а в худшем — споткнуться.

Кроме того, чем длиннее коаксиальный кабель между ТВ-антенной и тюнером (на телевизоре или в видеорегистраторе Tablo), тем выше вероятность ухудшения сигнала OTA.

Вариант B — повторное использование существующего коаксиального кабеля

Если у вас недавно было спутниковое или кабельное телевидение, вы можете повторно использовать существующую проводку для соединения антенны и телевизора или цифрового видеорегистратора.Однако вы все равно увидите некоторое ухудшение сигнала, особенно если вы не отключите неиспользуемые конечные точки.

Вариант C — Распределение ТВ-сигналов по вашей сети WiFi

Подключив телевизионную антенну к сетевому тюнеру или OTA DVR, например Tablo, вы можете разместить свою антенну практически в любом месте дома и использовать домашнюю сеть Wi-Fi для распространения телевизионных сигналов OTA.

Хотя и дороже, чем первые два варианта, сетевое распределение позволяет с помощью одной антенны доставлять видео и аудио на каждый экран в вашем доме, избегая при этом кошмаров с прокладкой кабелей.Это также упрощает добавление услуг, таких как экранный телегид, DVR и потоковое вещание из дома, к сигналу вашей антенны, воспроизводя опыт кабельного или спутникового телевидения без значительных ежемесячных затрат.

Понравилась статья?

Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

Подпишитесь на информационный бюллетень Tablo’s Cord Cutting This Week, чтобы получать последние новости отрасли по перерезанию шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, доставленные прямо на ваш почтовый ящик!

Газовый камин

FAQ — Mendota Hearth

Почему камин так важен при покупке?

Покупка газового камина заслуживает того же внимательного отношения, которое вы уделяете покупке автомобиля или крупного электроприбора.Если вы строите или реконструируете, важно, чтобы вы помогли своему строителю выбрать камин, который соответствует вашему дому и вашему вкусу, а не соглашаться на камины «строительный ящик», используемые в недорогом жилье и квартирах. Вот почему:

  • Камин — это уникальная покупка, которая постоянно устанавливается в вашем доме. Это не то, что вы часто меняете, например, автомобиль или телевизор.
  • Камин — это центр внимания в самой важной комнате вашего дома, и вы будете видеть его каждый день.Хотя это высокоэффективные настенные печи, это не то, что спрятано в топочном помещении.
  • Камин — это продукт, от которого вы ожидаете высокой производительности и безопасности.

верх

Почему я должен рассмотреть газовый камин Mendota?

Как и другие основные приборы, такие как холодильники, плиты и телевизоры с плоским экраном, газовые камины могут сильно различаться с точки зрения качества, производительности и мастерства.

Роскошные камины Mendota изготавливаются по индивидуальному заказу в ограниченном количестве для вдумчивого покупателя, который интересуется чем-то лучшим и более уникальным, чем камины «строительная коробка», которые устанавливаются в недорогом жилье, кондоминиумах и квартирах.Mendota использует только лучшие материалы, в том числе алюминированную сталь 18 калибра для внешнего корпуса, стекло NeoCeram® и системы горелок из нержавеющей стали, а наши топки непрерывно сварены швом.

Более того, камины Mendota прошли испытания на безопасность ANSI / AGA, это высокоэффективные настенные печи. Наши камины были удостоены награды «Best of Show» на выставке National Hearth Products Association Expo и включены в список «Лучшая покупка» для газовых каминов Consumer’s Digest.

наверх

Как я могу найти официального дилера Mendota?

Просто нажмите «Найти дилера», чтобы перейти на страницу поиска дилеров.Вы можете выполнить поиск по почтовому индексу или штату и мгновенно получить список всех авторизованных дилеров Mendota в вашем районе.

верх

Как узнать, какого размера камин мне нужен?

Существует ряд факторов, определяющих, какой размер камина идеально подходит для вашей комнаты. Сначала продумайте, насколько очаг вписывается в пропорции комнаты и является ли камин важным элементом дизайна. Например, современные великолепные комнаты идеально подходят для больших каминов, таких как Greenbriar или DXV60, а кухня, ванная комната или укромный уголок в спальне могут быть идеальным местом для Chelsea.

Тепловая мощность — не менее важный фактор при выборе камина. Газовые камины Mendota очень эффективны. Тем не менее, другие факторы могут изменить количество пространства, которое каждая модель способна обогреть, включая R-рейтинг изоляции вашего дома, количество и размер окон и типы окон в вашем доме, сводчатые потолки по сравнению с плоскими потолками, узкие коридоры между комнатная и наружная температура. Как правило, в старых домах планируйте от 5 до 6 БТЕ на кубический фут обогреваемого воздушного пространства.В более новых домах с более плотной конструкцией запланируйте около 4 БТЕ.

Ваш официальный дилер Mendota может помочь вам найти камин Mendota подходящего размера, газовую каминную топку или газовую плиту для вашего дома.

верхняя

Я живу в теплом климате и не хочу тепла. Какие у меня варианты?

Даже в более холодном климате иногда бывает слишком много тепла. Камины Mendota имеют чрезвычайно широкий диапазон «понижения температуры» (более 80%) и точно воссоздают внешний вид дровяного камина при любых температурных режимах.При повороте шкалы ваш Mendota может обеспечить все: от ревущего, наполненного пламенем камина с большим количеством принудительного воздушного тепла в холодные зимние ночи до романтических медленно горящих и светящихся поленьев у костра поздно ночью с мягким теплом в мягкие дни. Опции управления теплом

Mendota также позволяют перенаправлять тепло от камина, чтобы сделать ваш дом более комфортным и энергоэффективным.

верхняя

Могут ли камины Mendota использовать сжиженный газ?

Все модели Mendota можно переоборудовать для сжигания сжиженного газа.Обязательно сообщите своему уполномоченному дилеру Mendota перед заказом, если в вашем доме требуются газовые приборы на сжиженном газе.

верх

Можно ли установить газовые камины Mendota в спальнях?

Да. Большинство строительных норм и правил разрешают установку газового камина в спальне при условии, что это герметичный камин с прямым выходом.

верх

Кому следует установить камин Mendota?

Камины Mendota должны устанавливаться и обслуживаться официальными дилерами Mendota.Это сложные газовые приборы, для которых требуются знающие, хорошо обученные установщики, чтобы обеспечить надлежащую работу и право на пожизненную ограниченную гарантию Mendota.

верх

Кто будет устанавливать газопровод?

Лицензированный подрядчик или сантехник может установить вашу газовую линию. Обратитесь к своему авторизованному дилеру Mendota за рекомендацией или проверьте местные желтые страницы.

верх

Как я могу составить окончательный план установки Mendota?

Вы можете скачать копию руководства пользователя для своего камина Mendota, которое вы можете передать своему сантехнику, подрядчику, строительному инспектору и т. Д.

верх

Можно ли устанавливать газовые вставки Mendota в камины заводского изготовления или только в каменные?

Газовые вставки Mendota могут быть установлены либо в кирпичных каминах, построенных на месте, либо в дровяных каминах с нулевым зазором заводского изготовления.

верх

Какого размера разъем для газового прибора входит в комплект поставки газового клапана?

Соединитель представляет собой гибкий газовый соединитель из нержавеющей стали 3/8 «x 18» с запорным клапаном с внутренней резьбой 1/2 «NPT.

верх

Могу ли я установить отделочные материалы на лицевую панель Andover?

Да. На лицевую панель Andover можно наносить негорючие отделочные материалы, если есть достаточно места для открывания и закрывания дверей.

верх

Какова максимальная длина пробега дополнительной системы Mendota Versiheat, которая передает тепло от камина в другие помещения?

Максимальная длина 25 футов.

верх

Могу ли я использовать более одной системы теплопередачи Versiheat на камине Mendota?

Да.На камин можно использовать до двух комплектов Versiheat.

верх

Как вентилируются газовые камины Mendota?

Все газовые камины и топки Mendota имеют прямую вентиляцию (DV). Это означает, что у них есть фиксированная стеклянная передняя панель, которая изолирует газовую горелку и топку от вашего дома. 100% воздуха для горения, используемого в камине, поступает извне через коаксиальную трубу. Труба меньшего размера внутри трубы большего размера выводит все горючие газы, поддерживая высокое качество воздуха в помещении.Вентиляционное отверстие может проходить горизонтально через внешнюю стену или вертикально через крышу, в зависимости от ваших предпочтений. Максимальная и минимальная длина вентиляционной трубы указана в руководстве пользователя Mendota. Вы можете скачать копию для вашего конкретного подового изделия с нашего веб-сайта.

верх

«Прямая вентиляция» — это то же самое, что «без вентиляции», «без вентиляции» или «без вентиляции»?

Нет. Камины с прямой вентиляцией используют герметичную стеклянную переднюю панель, чтобы полностью изолировать дымовые газы и влагу от вашего дома.Это особенно важно в домах нового строительства, которые построены очень плотно в соответствии с современными энергетическими нормами. Камины без вентиляции, без вентиляции или без вентиляции предназначены для отвода дымовых газов и влаги непосредственно обратно в комнату. Камины и печи без вентиляции, без вентиляции или без вентиляции являются незаконными во многих штатах и ​​муниципалитетах.

верх

В чем разница между коаксиальной, коллинеарной и естественной вентиляцией для пластин Mendota?

Коллинеарный и коаксиальный отводы являются решениями «прямого отвода».Прямой воздухозаборник забирает воздух для горения снаружи здания. В Collinear используются два 4-дюймовых гибких соединителя. Первая гибкая труба идет к верхней части дымохода, вторая гибкая труба устанавливается в зону демпфера. Коаксиальный кабель использует гибкий 4-дюймовый соединитель внутри гибкого 6-дюймового соединителя. В большинстве случаев коллинеарный комплект вентиляции будет работать, однако с некоторыми дымоходами меньшего размера не хватит места для двух 4-дюймовых гибких трубок, и коаксиальный комплект будет лучшим выбором.

верх

Могу ли я использовать термостат с газовым камином Mendota или газовой каминной топкой?

Да.Mendota предлагает два типа термостатов: настенный или ручной дистанционный термостат.

верх

Будет ли мой газовый камин Mendota работать во время отключения электроэнергии?

Да. Поскольку камин работает от внутреннего генератора милливольт, горелка будет работать во время перебоев в подаче электроэнергии и станет надежным источником тепла, когда домашняя печь не работает.

верх

Могу ли я переставить поленья в газовом камине Mendota?

Нет.Размещение бревен имеет решающее значение для работы и производительности камина. Неправильно расположенные журналы могут привести к проблемам в работе. Если вы заметили, что бревна были перемещены во время чистки, обратитесь в сервисный центр Mendota и проверьте правильность размещения в инструкциях по установке и эксплуатации.

верх

Можно ли сжигать дрова или другие материалы внутри газового камина Mendota?

Нет. Никакие другие материалы нельзя сжигать в газовом камине Mendota. Газовые камины Mendota разработаны и сертифицированы UL специально для сжигания только сжиженного нефтяного газа или природного газа.Горящие дрова имеют гораздо более высокую пиковую температуру, что может не только навсегда повредить сам камин, но и создать реальную опасность пожара для вашего дома и жителей. Даже такая простая вещь, как горящая бумага, может повредить внутренние элементы управления камином и, возможно, перегреться и разбить стекло.

верх

Почему у меня синее пламя?

Это результат нормального запуска. Пламя начнет желтеть после того, как камин будет гореть примерно 30 минут.

верх

Сколько газа использует пилотная лампа?

Это будет зависеть от региона, газовой компании и типа топлива. Пилот потребляет около 1200 БТЕ в час. Ваш ежемесячный счет за газ должен включать вашу точную стоимость за термальную воду (100 000 БТЕ). Исходя из этого тарифа, вы можете рассчитать стоимость для вашего района.

верх

Можно ли отключить пилот летом?

Да, или можете спокойно оставить его гореть. Пилот помогает удерживать влагу внутри топки, которая вызвана влажностью воздуха.Если оставить пилот включенным, это также продлит срок службы термобатареи и термопары и предотвратит попадание насекомых в трубки горелки.

верх

Как часто мне нужно чистить газовый камин Mendota и вентиляцию?

Хотя частота обслуживания и ремонта вашего камина будет зависеть от его использования и типа установки, вам следует попросить квалифицированного специалиста по обслуживанию Mendota выполнять проверку устройства в начале каждого отопительного сезона.

верх

различных способов крепления HD-антенны для дома

Последнее обновление: пятница, 29 мая 2020 г.

Наличие HD-антенны — отличный способ получить бесплатные телеканалы.Размер вашей HD-антенны зависит от того, где вы живете. Иногда бывает сложно установить HD-антенну. Если вышки вещания находятся на расстоянии более 50 миль, скорее всего, вам придется установить антенну на чердаке или на крыше. Это может занять некоторое время и планирование. Если вы живете в большом городе или ближе к вещательным башням, то установка антенны в окне или возле телевизора подойдет. Давайте посмотрим на различные варианты установки HD-антенны.

Как лучше всего установить антенну HD?

Этот вопрос в конечном итоге зависит от того, какой тип антенны вам понадобится.Оконные антенны легко установить, и в большинстве случаев их просто прикрепляют к окну или стене. Так что никакой реальной системы крепления не требуется. Для более крупных антенн потребуется их установка. Вы можете использовать этот удобный инструмент для поиска антенн на веб-сайте, чтобы выбрать HD-антенну, наиболее подходящую для вашего региона. Просто введите свой почтовый индекс, и вам будут представлены каналы, доступные в вашем регионе. Он также покажет вам, как далеко вы находитесь от вышек вещания.

Если вы живете на расстоянии более 50 миль от зоны вещания, вам потребуется антенна на чердаке, балконе или крыше.В некоторых случаях, даже если вы живете недалеко от вышек, наличие антенны большего размера может позволить вам принимать еще больше каналов.

Типы вариантов монтажа

Как установить антенну большего размера? Есть несколько типов креплений, которые подойдут. Большинство антенн поставляются с каким-либо типом системы крепления — опорой на опоре, поворотным креплением, стойкой или системой зажима.

Где лучше всего установить HD-антенну?

В большинстве случаев, чем выше, тем лучше, желательно подальше от любых препятствий, таких как большое тенистое дерево или здания.Сначала вы должны определить, куда должна быть обращена ваша антенна. Распечатайте карту радиовещательной вышки или воспользуйтесь приложением для смартфона, которое покажет вам наилучшее направление движения к антенне. Эти ресурсы можно найти, перейдя к нашей статье о том, как выбрать эфирную антенну.

Варианты монтажа

Как только вы узнаете, куда должна быть обращена антенна, посмотрите на оптимальные области с наименьшим количеством внешних препятствий. Вот несколько вариантов, которые следует учитывать при установке антенны.

Монтаж на чердаке

Моя антенна стоит на чердаке, в подвале. Если у вас есть чердак, это отличное место для установки антенны. Как правило, он находится на уровне крыши большинства домов и должен быть достаточно высоким, чтобы избежать большинства внешних препятствий. Он находится внутри дома, и обычно до него легко добраться. В зависимости от размера чердака у вас может быть множество вариантов монтажа. Если у вас большой чердак, отлично подойдет опора или поворотная антенна.На чердаках меньшего размера может потребоваться размещение или зажим антенны между некоторыми балками пола. В большинстве случаев вам также потребуется просверлить отверстия, чтобы протянуть коаксиальные кабели к усилителю мощности и разветвителю.

Варианты монтажа на чердаке

Вот несколько вариантов, которые следует учитывать при установке антенны на чердаке. В зависимости от размера и расположения антенны будет определяться стиль кронштейна.

Регулируемое крепление для антенны на чердаке ANTOP
L-образный кронштейн для HD-антенны

Монтаж на крыше, дымоходе или сбоку

Для монтажа HD-антенны на крыше потребуются дополнительные работы и планирование.Антенны большего размера поставляются с системой крепления для крепления на крыше. Также можно установить антенну на стене дома или на дымоходе. Вам потребуется просверлить отверстия, чтобы привинтить крепление в нужное место, а затем продеть коаксиальный кабель к усилителю мощности или разветвителю. Обязательно заземлите антенну с помощью заземляющего стержня, чтобы защитить ваш дом от ударов молнии. Если вы не можете сделать это самостоятельно, то хорошим выбором может стать найм мастера, который поможет с установкой. Если вы ищете разнорабочего для вашего района, Amazon Home Services предлагает хороший вариант.Просто введите свой почтовый индекс и опишите, что вам нужно сделать, и подрядчики в вашем районе отправят цитату по электронной почте.

Варианты крепления на крышу и дымоход

Вот несколько вариантов, которые следует учитывать при установке антенны на крыше или сбоку дома.

Универсальное крепление J-Mount

Универсальное крепление для антенны подходит для наружных телевизионных антенн большинства марок и стилей. Мачтовая секция крепления регулируется и выдвигается от 24 дюймов до 44 дюймов, обеспечивая свободное пространство на большинстве скатных крыш.

Channel Master 3079 Антенна на мачте и опоре

Комплект для настенного крепления Channel Master 4 ”позволяет прикрепить антенную мачту диаметром до 1,5 дюймов к любой стене.

5-дюймовая антенная мачта Channel Master — это 5-футовая антенная мачта 18 калибра из оцинкованной стали с клиновидным концом.

Channel Master CM 3092 3-футовый штатив для ТВ-антенны

Крепление для штатива Channel Master 3 ‘используется для крепления мачты телевизионной антенны.Он хорошо подходит для установки антенны на крыше.

Channel Master CM-3080 Крепление для антенны на дымоход

Кронштейн для дымохода Channel Master 12 ‘- отличный комплект для крепления мачты телевизионной антенны к дымоходу.

Поворотные опоры

Поворотные антенны представляют собой устанавливаемые на опоре антенны высокой четкости с двигателем. Они могут работать на чердаке или на крыше. Это позволяет перемещать антенну на 360 градусов. Они могут быть очень удобными, если вещательные вышки находятся в нескольких разных местах.Это позволяет вам набрать прием для определенного канала. Для этого потребуется питание двигателя и блока контроллера.

Варианты поворотного крепления

Мастер-система вращения каналов

Система Channel Master Rotator может обеспечить простое позиционирование телевизионной антенны из удаленного места за счет использования электронного блока управления и блока управления. Он работает с мачтами диаметром до 2 дюймов.

Крепление на балкон

Если вы живете в квартире или кондоминиуме, лучше всего подойдет антенна, установленная на балконе.Их легко установить и установить. Как правило, они поставляются с системой зажима, позволяющей устанавливать антенну на перила или столб.

Варианты монтажа на балконе

ANTOP UFO Двойная всенаправленная антенна 720 °

ANTOP UFO Двойная всенаправленная антенна 720 °

Ходовые кабели

Существующий коаксиальный кабель

В некоторых домах кабели могут быть уже проложены за вас. Если у вас есть настенные розетки, которые использовались для кабельного телевидения, вы можете подключиться к существующей проводке.Это может сэкономить время, деньги и силы. Вы можете подключить коаксиальный антенный кабель к ближайшей розетке, а затем к разветвителю телевизора. Вы можете посмотреть нашу статью о том, как это делается.

Новый коаксиальный кабель

Если у вас не установлена ​​существующая кабельная разводка, вам придется протянуть проводку от антенны до телевизора. С этим легко справится средний умелый человек. Если вы не думаете, что справитесь с этим, вы всегда можете нанять электрика, который установит правильную проводку.

Экстремальные случаи

Если вы живете очень далеко от радиовещательных вышек, будут приняты крайние меры, чтобы получить какие-либо каналы. Для этого может потребоваться очень большая антенна, установленная на длинной стойке или лесах. Это может быть ошибкой или ошибкой, но, возможно, стоит потраченных усилий.

Заключение

Существует несколько различных способов установки HD-антенны. Если вы хотите избавиться от кабеля, то стоит попробовать установить HD-антенну. Почему бы не воспользоваться бесплатным эфирным телевидением? Стоит поэкспериментировать с некоторыми из этих вариантов крепления, чтобы увидеть, какие бесплатные каналы вы можете получить. Если у вас есть какие-либо вопросы относительно вашей настройки, пожалуйста, оставьте комментарий ниже.

Напольный газовый котел с коаксиальным дымоходом: особенности и разновидности. Стандарты установки коаксиального дымохода: основные требования к установке

Выбор оптимального дымохода для газового котла — задача не из легких, но вполне выполнимая. Ведь я хочу, чтобы он был предельно простой в установке и эксплуатации и даже с высоким КПД.Всем требованиям отвечает коаксиальный тип, установка которого может стать своеобразной «загвоздкой». Ты согласен?

Поможем разобраться в достаточно сложных вопросах. Мы предоставляем посетителям сайта обширную информацию о правилах устройства коаксиального дымохода, о выборе и устройстве оптимального варианта. Здесь вы найдете ценные советы по декорированию участков каналов внутри домов.

В предлагаемой нами статье подробно описаны нормы монтажа коаксиального дымохода.Приведены полезные схемы для его грамотной сборки и установки. Информация подтверждена и дополнена фотоотборками и видеогидами.

В семействе устройств для отвода продуктов сгорания выделяется коаксиальный дымоход. Такой современный дизайн намного эффективнее и безопаснее обычного дымохода. Эта система идеальна для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, нужно взять две трубы разного диаметра и вставить узкую трубу внутрь широкой.Еще необходимо соединить внутреннюю сторону широкой трубы и внешнюю часть узкой трубы специальными перемычками так, чтобы центральные оси обеих труб совпадали. Что ж, коаксиальный дымоход готов.

На практике такую ​​конструкцию, конечно, проще и безопаснее купить, чем изготовить. Стоимость коаксиального дымохода будет выше, чем цена обычной трубы из нержавеющей стали, но затраты окупятся полностью.

Галерея изображений

Двойная труба необходима для одновременного выполнения двух функций.Отвод продуктов сгорания из топки котла осуществляется по внутренней узкой трубе. А через зазор между внутренней и внешней трубами в камеру сгорания попадает воздух, то есть кислород, необходимый для сгорания топлива.

Это решение имеет ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход, совмещенный с принудительной подачей воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, где установлен котел. Коаксиальный дымоход позволяет забирать воздух с улицы и подавать его прямо в топку.

На схеме показан общий принцип работы коаксиального дымохода, а также его конструкция по сравнению с традиционным дымоходом (+)

Что происходит в таком дымоходе при работе котла? Горячие продукты сгорания движутся наружу по внутренней трубе, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит вполне естественный теплообмен: горячие газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в нагретом состоянии, что увеличивает общий КПД котла, так как нет необходимости тратить драгоценные килоджоули на нагрев воздушных масс.В этом случае температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартного дымохода. Это обстоятельство делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода в том, что он проще, потому что вам не нужно устанавливать систему. Кроме того, к этим конструкциям предъявляются другие требования, чем к. В результате система удаления продуктов сгорания занимает меньше места.

Снаружи здания коаксиальная труба дымохода выглядит намного лаконичнее и занимает меньше места, чем при наружной установке традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать как с газовыми котлами, так и с устройства, работающие на жидком или твердом топливе.В продаже есть дымоходы с разным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном доме — задача довольно сложная. Если это не было предусмотрено при проектировании, придется пройти через потолки и крышу или вывести дымоход.

Громоздкая конструкция может создать проблемы как внутри, так и снаружи здания. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на внешнюю стену смотрится лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа можно устанавливать горизонтально или вертикально. Первый вариант, который считается более простым и занимает меньше места, предпочтительнее. При этом необходимо соблюдать ряд требований:

  • расстояние от трубы до уровня земли снаружи дома должно быть не менее 2 м;
  • труба должна располагаться на расстоянии не менее полуметра по горизонтали от окон, дверей, вентиляционных отверстий и т. Д.;
  • одинаковое расстояние до этих объектов следует выдерживать по вертикали;
  • если над вентканалом расположено окно, расстояние до его нижнего края должно быть не менее одного метра;
  • свободное пространство перед коаксиальной трубой должно быть не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов или других подобных препятствий;
  • если нет специального устройства для сбора конденсата, то коаксиальную трубу дымохода следует располагать под уклоном к земле;
  • размер такого уклона может колебаться в пределах 3-12 градусов;
  • нельзя подводить канал дымохода не на улицу, а в другое помещение или сооружение: вход, подвал, тоннель, арку и т. Д.;
  • между элементами дымохода и газовыми трубами должно быть расстояние не менее 20 см, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход коаксиальной трубы дымохода находится под балконом или какой-то маркизой. Это вполне приемлемая ситуация, но необходимо учитывать следующее.

Нужно мысленно нарисовать круг в плоскости, перпендикулярной стене. Центр круга будет местом стыка навеса и стены, а радиус — длиной навеса или балкона.

Труба дымохода должна выступать за эту условную границу. Получается, что чем ближе отверстие дымохода к навесу, тем длиннее должна быть внешняя часть трубы.

Данная схема наглядно демонстрирует основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы установки не может быть больше чем три метра.это общее правило, из которого есть исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для установки коаксиального дымохода зависит от типа его расположения, но в целом перечень элементов может выглядеть так:

  • сам дымоход;
  • переходник для подключения котла к дымоходной конструкции;
  • отвод, тройник и др .;
  • зажимы обжимные для надежного соединения элементов.

Обычно в комплект коаксиального дымохода входят все элементы, необходимые для его монтажа.Для пропускания трубы через стену, потолок или крышу необходимо использовать огнестойкие прокладки. Они предотвратят перегрев и возгорание материалов, окружающих дымоход.

На этой схеме показаны отдельные элементы коаксиального дымохода. При необходимости удлинения трубы необходимо заказывать дополнительные детали промышленное производство (+)

Вот один из вариантов: в стене проделывается отверстие и в него вставляется гильза от асбестоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и втулкой заполняется асбестовым шнуром.Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным нормам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые мастера-любители пытаются наращивать длину труб с помощью уплотнительной ленты и. Но этот вариант не выдерживает критики с точки зрения безопасности.

Основные требования к установке

Тип установки — горизонтальный или вертикальный — зависит от характеристик помещения, в котором будет расположен котел.В пространстве между котлом и стеной, в которую будет выводиться коаксиальный дымоход, не должно быть посторонних предметов, это важное требование безопасности.

В этом случае место выхода дымохода из стены и патрубок котла, к которому он подсоединяется, должны быть разделены по вертикали не менее чем на 1,5 м. Труба также должна иметь небольшой уклон — примерно 3 градуса для обеспечения оттока конденсированной на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которое выводится коаксиальный дымоход, не должно быть закрыто посторонними предметами.

Следующим важным параметром является диаметр трубы и патрубка котла. Они должны совпадать по размеру. Ни в коем случае нельзя устанавливать трубу, диаметр которой уже, чем размеры выходного патрубка отопительного прибора.

Перед началом установки следует внимательно изучить технический паспорт и убедиться, что размеры трубы и дымохода соответствуют установленным стандартам … Подключение котла может быть расположено сверху или сбоку.Считается, что верхнее расположение форсунки упрощает установку.

Размеры дымовой трубы котла, переходника и коаксиальной трубы должны совпадать. Использование трубы меньшего диаметра не допускается.

Для подсоединения дымоходной трубы обычно используется переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри адаптера не должно быть препятствий для движения газовых и воздушных масс.

Если необходимо увеличить длину коаксиальной трубы, следует позаботиться о герметичности соединения.Для этого используются обжимные хомуты. Аналогичным образом подключаются переходники, отводы и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставлены друг в друга таким образом, чтобы не создавать препятствий для движения воздуха и продуктов сгорания. Стыки жестко фиксируются хомутами (+)

При установке коаксиального дымохода его нижние элементы вставляются в верхний и. Такой способ подключения обеспечивает хорошее сцепление с дорогой.Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены продувается пенополиуританом … Сверху устанавливаются специальные декоративные решетки, чтобы место установки выглядело привлекательно. Решётку можно приклеить подходящим клеевым составом, например жидкими гвоздями.

Часть коаксиального дымохода в помещении может быть замаскирована, например, с помощью коробки из гипсокартона:

Галерея изображений

Проблема неправильного наклона

Относительно наклона дымохода коаксиальной трубы , может возникнуть вопрос: куда именно его направить? Некоторые специалисты говорят, что конденсат должен стекать в сторону котла.По мнению других мастеров, уклон нужно делать в тыльную сторону, чтобы влага могла стекать по трубе на землю. В обоих случаях приводятся разумные аргументы.

Кажется вполне логичным, что капли конденсата отодвигаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается вне дома и естественным образом растворяется в окружающей среде … Все выглядит именно так, пока температура окружающей среды не опустится ниже нуля.

Обледенение коаксиального дымохода — естественное, но опасное явление.Ледяные отложения препятствуют удалению продуктов сгорания и попаданию свежего воздуха в топку.

С наступлением инея на коаксиальной трубе, установленной с уклоном к земле, капли конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как снаружи дымохода, так и в пространстве между двумя трубами соосной конструкции.

Это происходит из-за того, что температура внешнего контура у этого типа дымохода низкая, ее недостаточно для быстрого растопления льда.В результате отложения льда создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

Это снижает эффективность устройства. Длительная эксплуатация котла с обледеневшим коаксиальным дымоходом может привести даже к значительным поломкам оборудования. Оказывается, в теплых регионах, где практически нет морозов даже зимой, коаксиальный дымоход можно установить с уклоном к земле.

Во всех остальных случаях рекомендуется наклон трубы в сторону котла, что обычно соответствует рекомендациям производителей этих конструкций.Что делать с конденсатом, который при такой установке будет стекать в ТЭН?

Все просто, нужно установить и использовать специальную емкость для сбора конденсата. Такой конденсатоотводчик представляет собой небольшое устройство, вполне удовлетворительно справляющееся со своими задачами. Частично проблему промерзания дымохода можно решить путем его утепления, но стопроцентных гарантий эта мера не дает.

На схеме показано устройство специального элемента — сборника конденсата.Он улавливает капли влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые мастера считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, но самостоятельно менять конструкцию специалисты не рекомендуют.

По вопросу обледенения коаксиального дымохода есть еще одно интересное мнение: чем больше диаметр трубы, тем меньше вероятность замерзания конденсата.Пока мастера ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Для предотвращения обледенения коаксиального дымохода рекомендуется использовать специальную модель с колпачком для защиты от обледенения. Забор воздуха в такую ​​трубу осуществляется через отверстия на ее нижней стороне

Конструкция устойчива к обледенению и рассчитана на работу в условиях суровой российской зимы. Это устройство оборудовано удлинителем для выхода газа (т.е.е. внутренняя) труба. Внутри насадки установлена ​​узкая защитная спираль. В этом случае отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Не всегда удается выполнить все требования к горизонтальной установке коаксиального дымохода. Сложности могут возникнуть, если помещение, где установлен котел, очень маленькое. Это также может быть проблематично за пределами здания. Например, если есть окна, расположенные близко друг к другу.

При необходимости коаксиальный дымоход можно отвести вертикально через наклонную или плоскую крышу с использованием соответствующих защитных колпаков. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Также бывает, что расстояние до соседних построек слишком мало для обеспечения нормальной тяги коаксиального дымохода. Если нет возможности выполнить все условия для горизонтального монтажа конструкции, следует отдать предпочтение вертикальной установке, т.е.е. провести трубу через крышу.

Для вертикального монтажа коаксиального дымохода, как и, используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При прокладке коаксиального дымохода через кровельный пирог особое внимание уделяйте вопросам пожарной безопасности. Здесь следует использовать изоляционные рукава и рекомендовать огнестойкую изоляцию.

Они также используют защитные крышки для изоляции дымохода от контакта с другими предметами и материалами.Между коаксиальной трубой и зоной нахлеста следует оставить небольшой воздушный зазор, но крышу на выходе из трубы герметизируют очень тщательно. Место стыка трубы и крыши прикрывается плотным защитным кожухом.

Хороший вентиляционный прибор

Может показаться, что отопительный прибор с закрытой камерой сгорания и наличием коаксиального дымохода избавляет домовладельцев от необходимости обеспечивать нормальную вентиляцию котельной. Ведь воздух поступает в топку снаружи, а продукты сгорания выводятся через надежный герметичный канал.

Тем не менее, необходимость проветривать помещение, в котором установлен котел, все же остается. Начнем с того, что нормальный воздухообмен позволит поддерживать в помещении оптимальный уровень влажности, что предотвращает развитие коррозионных процессов и защищает корпус оборудования от разрушения.

И вы должны также принять во внимание, что любая система может выйти из строя со временем. Если его установить в котельной, то в случае поломки небольшое количество угарного газа уйдет из помещения естественным путем.В результате риск случайного отравления угарным газом значительно ниже.

Выводы и полезное видео по теме

Видео №1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видео:

Видео №2. Здесь подробно показано полное комплект коаксиального дымохода промышленного производства:

Видео № 3. Обзор коаксиального противообледенительного комплекта:

Коаксиальный дымоход — это удобное и простое в установке устройство, способное значительно улучшить жизнь в доме.Но чтобы такой дымоход эффективно функционировал, при его установке важно соблюдать нормы и требования.

Возникли вопросы при ознакомлении с материалом, обнаружены зазоры или возникло желание рассказать о собственном опыте сборки и использования коаксиального дымохода? Пожалуйста, оставляйте свои комментарии в блоке под статьей. Оставляйте посты со своим мнением и фотографиями по теме.

Само слово «коаксиальный» означает «один внутри другого».«Для дымохода это принцип труба в трубе. Такой дымоход для газового котла имеет двухконтурную конструкцию — труба меньшего диаметра помещается в трубу большого диаметра. Внутри эти трубы соединены между собой с помощью специальных перемычек, предотвращающих их соприкосновение.

Так выглядит коаксиальный аппарат

Чтобы не утруждать себя поисками неотъемлемых элементов систем газового отопления: соответствующих дымоходных труб и удлинителей, целесообразнее приобретать весь комплект.Во-первых, это должно сэкономить много времени, а во-вторых, такой дымоход, называемый коаксиальным, оснащенный стальными или пластиковыми трубами, обязательно окажется более безопасным и долговечным, ведь детали, начиная от тройников, отводов и заканчивая переходами и фланцы из нержавеющей стали в дымоходе должны максимально соответствовать друг другу.

Если вы не совсем представляете, какая труба дымохода потребуется для вашей системы отопления, будь то газовый котел, камин, плита или водонагреватель, возможно, лучше будет обратиться за помощью к специалистам.Те, кто произвел осмотр и замер помещения, подберут оптимальный вариант … И, что немаловажно, помогут с доставкой и установкой (услуги таких специалистов, кстати, есть практически в каждом магазине, который специализируется на дымоходах для газовых котлов и сопутствующего отопительного оборудования).

Для того, чтобы любой теплогенератор (кроме, разве что электрического) работал стабильно, в системе должен быть предусмотрен отвод газов, образующихся при сгорании топлива.Кроме того, как всем известно, правильное сгорание (как процесс) возможно только при условии непрерывной подачи достаточного количества воздуха. В противном случае имеем неполное сгорание топлива. Чем действительно коаксиальный дымоход для газового котла отличается от обычного — рассказывается в статье.

Нюансы установки

Монтаж дымоходов этого типа выполняется, как правило, на котлах с закрытой камерой сгорания, это обычно приборы напольного (или настенного) типа, расположенные на любом из этажей.Направление дымохода определяется индивидуально в каждой индивидуальной ситуации. Дымоход ставится как в вертикальной, так и в горизонтальной или наклонной плоскости.

Примечание! В целях пожарной безопасности дымоход должен быть выше котла не менее чем на полтора метра. Само отверстие должно немного превышать диаметр самой трубы. При выводе наружу трубу необходимо немного наклонить (угол более 3 градусов), чтобы обеспечить отток конденсата. Во избежание возможных засоров воздуховода выходное отверстие располагается не ближе полутора метров от поверхности почвы.

В котлах с принудительной циркуляцией всегда используется горизонтальный дымоход. Если нет (или, возможно, затруднительно) возможности выхода трубы через одну из стен прямо на улицу (причина может быть недостаточной шириной улицы или близко расположенными окнами), то вертикальный вариант коаксиального используется дымоход.

При установке используйте т.н. коаксиальные не только колена, но и фланцы, хомуты, переходники. Чтобы не нарушать дизайн комнаты, можно купить декоративные накладки, подобрав их в стиле общего интерьера… Если необходимо удлинить трубу, используйте только хомуты, без использования других доступных средств, таких как герметики и клеи.

Главное преимущество

Это то, что воздух для эффективного процесса сгорания забирается снаружи (а не из помещения). Простая духовка забирает кислород из помещения, что требует частой вентиляции. Принцип работы коаксиальных дымоходов несколько иной — здесь продукты сгорания попадают во внутреннюю трубу, а наружная служит притоком свежего воздуха.

Что дает

Такая конструкция сразу решает ряд проблем, присущих обычным отопительным приборам и дымоходам. Мы оставляем это на ваше усмотрение.
Поступающий снаружи воздух поступает уже горячим, потому что он нагревается внутренней трубой из-за очень горячих продуктов сгорания, проходящих через трубу. Это значительно снижает тепловые потери, в результате чего повышается эффективность всей системы;
Повышенный КПД приведет к полному сгоранию природного газа.В результате частицы несгоревшего топлива не будут выбрасываться в атмосферу, что повысит экологичность котла;
Очень важно то, что внутренняя труба, передавая часть своего тепла внешней трубе, отдает часть тепла и охлаждает. Этот момент частично снижает пожароопасность;
Все процессы нагрева от момента забора воздуха до отвода продуктов сгорания замкнуты — в камере сгорания. Соответственно, можно не беспокоиться о дополнительной вентиляции, ведь ни дыма, ни угарного газа;
Наличие большого разнообразия размеров труб, это касается как внешних, так и внутренних, дает возможность выбрать коаксиальный дымоход для газового котла практически любой мощности;
Компактность позволяет сэкономить много места внутри помещения;
Те, кто имел дело с таким оборудованием, отмечают простоту монтажа (это касается как самого котла, так и коаксиального дымохода).Также говорят об относительно простой эксплуатации и обслуживании такой системы отопления.
Естественно, допустив грубые ошибки при установке коаксиального дымохода, вы можете не получить его преимуществ. Это касается также безопасности и экологичности. Так что вопрос правильной установки очень важен.

А теперь предлагаю ознакомиться с коаксиальными дымоходами на конкретных примерах.

Напольные газовые котлы De Dietrich C230 (видео)

Как улучшить коаксиальный дымоход (видео)

Газовый напольный котел Protherm Bear KLOM

При устройстве коаксиальных дымоходов сложной конструкции, длину необходимо рассчитывать так, чтобы она была не более трех метров при количестве колен не более двух.Выход трубы при любой планировке должен находиться на расстоянии не менее 60-70 см от оконного проема. Расстояние от трубы подачи газа должно быть больше половины диаметра наружных труб дымохода.

Хотя установка коаксиального дымохода не представляет особой сложности, лучше для специалистов … Во-первых, они знакомы со всеми необходимыми требованиями безопасности. Во-вторых, без опыта работы с такими сложными материалами, как нержавеющая сталь и оцинкованные трубы, рискованно.

Без специальных навыков вы вряд ли правильно установите ревизии и отводы конденсата.

Комплексные системы

В многоквартирных домах, отапливаемых газовыми системами с закрытыми горелками, используются так называемые промышленные коллективные дымоходы. Трубы дымохода соединяются с основным (центральным) дымоходом, который выводится через крышу наружу дома.

Если тяга достаточная, это обеспечивает почти полное удаление продуктов сгорания и приемлемый поток кислорода через воздуховоды к горелкам.Толщина стенок дымохода составляет около 0,8 — 1,0 см, что связано с рабочей температурой около 250 градусов С.

Как утеплить коаксиальный дымоход

Иногда приходится сталкиваться с проблемой утепления таких дымоходов. Простая изоляция не всегда помогает. Поэтому практически не используется обычный утеплитель коаксиальных дымоходов. Пожалуй, единственный выход — уменьшить размеры дымохода. Головка замерзает из-за попадания конденсата в воздухозаборник (он попадает туда из второй трубы с продуктами сгорания), поэтому вам просто нужно укоротить трубу внутри относительно снаружи.Оптимальным вариантом будет установка двух отдельных труб, их изоляция будет иметь гораздо больший эффект, чем изоляция самого коаксиального дымохода.

Если классический вертикальный дымоход не может быть установлен для отопления, бездымчатые газовые котлы … Для такого отопительного оборудования не обустраивать вентилируемое отдельное помещение с естественной тягой.

Несмотря на название «бездымные», такие котлы имеют дымоход. В его роли выступает компактная коаксиальная труба, обеспечивающая тягу и отвод дымовых масс из камеры сгорания.

Внешний выход для коаксиального отвода дымовых газов

Устройство и принцип работы бездымного котельного оборудования.

Бескамерные котлы, как и классические газовые котлы, работают в режиме отопления — одноконтурном, а также как водонагреватели (ГВС) — двухконтурном.

Отличительная особенность конструкции — закрытая камера сгорания. Горелка, через которую газ нагревает воду в системе, находится в герметичной камере. Таким образом, окись углерода, сажа и дым от сгорания топлива не проникают в помещение, а КПД котла увеличивается.

Кислородный воздух для горения поступает в закрытую камеру через внешний блок дымохода. Воздух, нагретый элементом горелки, нагревает медный контур, по которому течет хладагент. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит через коаксиальную трубу внутреннего блока.

Схема работы напольного коаксиального котла

Коаксиальный отвод дымовых газов прост в конструкции. Это две скрепленные между собой коаксиальные трубы разного диаметра.Таким образом, отработанный нагретый газ охлаждается поступающим в камеру воздухом, что делает котел пожаробезопасным и экологически чистым для жителей дома. Охлаждая продукты сгорания, воздух попадает в камеру сгорания уже нагретым, что позволяет экономить энергию.

Для предотвращения недостаточной тяги газовые котлы большой мощности оснащены дефлекторами, увеличивающими расход воздуха в полтора раза. Если есть вероятность дуновения ветра, на выходе из трубы устанавливается специальный ветрозащитный элемент.

Особенности установки газовых котлов с коаксиальным дымоходом.

Напольные дымоходные котлы для автономных систем отопления устанавливаются как в небольших домах, так и во многих многоквартирных домах или производственных помещениях.

Котлы газовые бескамерные устанавливаются на специальный стенд. Если котел управляется электронной платой, то он подключается к электричеству по правилам монтажа электрогазового оборудования специалистами.

Включаются в систему отопления и газопровод так же, как дымовые газовые котлы.Отличие — установка коаксиального дымохода.

Схема установки горизонтального коаксиального дымохода

Требования для установки коаксиальной трубы в качестве дымохода:

  1. Выход дымохода на улицу проходит через стену горизонтально. Длина этого отрезка трубы не более 1 метра.
  2. Дымоход горизонтальный, но если горизонтальный вывод невозможен, используется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
  3. Наружная часть трубы находится не ниже 2 метров от земли.
  4. Расстояние от трубы до оконных или дверных проемов не менее полуметра.
  5. Не размещайте выпускной патрубок под окном.
  6. Для предотвращения скопления конденсата его устанавливают под углом 3-5 градусов.
  7. Соблюдайте диаметры коаксиальных дымоходных труб и их соотношение в целях пожарной безопасности.
  8. Просверленное отверстие в стене для трубы облицовано изоляцией из негорючего материала.

Соблюдение этих требований сделает работу котла безопасной и эффективной.

Бездымные котлы — их плюсы и минусы эксплуатации.

Преимущество напольных обогревателей с коаксиальной трубой — установка в жилом помещении. Чтобы котлы вписались в интерьер, подбирается отделка стен и стыков дымохода со стеной.

Подробнее о коаксиальных дымоходах и их применении для газовых котлов смотрите в видео ниже.

Коаксиальный котел в интерьере квартиры

Дополнительно другие плюсы:

  • простота и дешевизна монтажа;
  • Нет необходимости в установке приточно-вытяжной вентиляции;
  • высокая мощность агрегатов такой конструкции, что обогревают большие площади;
  • некоторые газовые модели оборудованы конвекционными отверстиями, что дает возможность обогревать помещение без радиатора;
  • долгий срок службы.

Недостатками коаксиальных котлов является система дымоудаления.Длина дымохода не более 5 метров. При отрицательных температурах дымовые котлы работают на большой мощности, поэтому в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и дымоудаление. Дымоход выдувается, если он не оборудован ветровым стеклом.

Котлы напольные без дымохода представляют собой газовые отопительные установки, оборудованные коаксиальной трубой, выполняющей роль дымохода и приточной вентиляции

Источник: kotlyhouse.ru

Котлы газовые напольные с коаксиальным дымоходом: цена и виды

При отоплении больших помещений особое значение имеют расход топлива и цена.На данный момент одним из самых экономичных вариантов генераторов являются напольные газовые котлы с коаксиальным дымоходом. С их помощью можно обеспечить обогрев помещений любого типа и площади, подогрев воды для бытовых и других нужд.

Принцип работы напольного газового котла

В качестве топлива для такого генератора чаще всего используется природный или сжиженный метан или пропан-бутан. В процессе его сгорания вырабатывается огромное количество энергии, которую генератор перенаправляет на теплоноситель.
В камере сгорания предусмотрен элемент, обеспечивающий воспламенение топлива. Все котлы этого типа имеют предохранитель, перекрывающий подачу газа при выключении зажигания.

Газовые котлы делятся на два типа — напольные и настенные. Настенные генераторы более компактны, что снижает их мощность. Такие котлы подходят для периодического обогрева небольших помещений, таких как теплицы, малогабаритные производственные здания, жилые помещения.

Напольные газовые котлы отличаются повышенной мощностью и высоким КПД.Такие параметры достигаются в первую очередь за счет большей камеры сгорания и корпуса в целом.

Теплогенераторы напольные применяются для отопления или обеспечения гречневой крупы водой промышленных помещений или крупных жилых домов.

Принцип коаксиального дымохода

Любые котлы, работающие на сжигании топлива, в процессе своей работы производят большое количество вредных выбросов в атмосферу. Эксплуатация такого котла невозможна без устройства дымохода.На данный момент особой популярностью пользуются напольные газовые котлы с коаксиальным дымоходом. Дымоход этого типа имеет двухконтурную конструкцию, т.е. состоит из двух труб, меньшая из которых находится внутри большей. Он предоставляет сразу две функции.
Дым и другие продукты сгорания выходят из котла по внутренней трубе меньшего диаметра. Большой дымоход обеспечивает постоянный поток воздуха для горения. Благодаря такому дымоходу КПД генератора увеличивается на 10-12%, подача воздуха в котел и отвод продуктов сгорания локализованы в одном месте.

Оба эти преимущества возможны за счет передачи тепловой энергии от воздушного потока от котла к воздушному потоку с улицы. Нагретый с улицы воздух увеличивает время сгорания единицы топлива, тем самым снижая его расход. Продукты сгорания, проходя путь от генератора на улицу, понижают свою температуру в среднем на 10 ° С. Благодаря этому внешнюю часть дымохода можно выносить в сторону помещения.

Виды напольных газовых котлов с коаксиальным дымоходом

Котел газовый напольный с коаксиальным дымоходом бывает конвекционный и конденсационный.Принцип такого разделения определяется полнотой использования топлива.
Конвекционные газовые котлы очень распространены из-за того, что в среднем стоимость такого оборудования в среднем на 20-30% дешевле второго варианта. Котел работает за счет более низкой теплотворной способности. Термин низшая теплотворная способность означает количество инфракрасной энергии, выделяемой единицей топлива без учета дополнительных факторов … Конструкция такого генератора гарантирует, что на стенках всех его частей не образуется конденсат.
Конденсационные котлы, помимо энергии сгорания топлива, используют тепло, которое образуется при испарении конденсата. В конструкции предусмотрены участки с точкой росы — перепадом температур, при котором вода в газообразном состоянии превращается в конденсат. Корпус такого котла намного больше, чем у конвекционного котла, поскольку в его конструкции помимо основных деталей предусмотрен экономайзер — элемент генератора из прямых или гофрированных чугунных труб, на стенках которых конденсируется накапливается.Расход топлива при использовании этого элемента значительно снижается.

Цена напольного газового котла с коаксиальным дымоходом
Как правило, дымоход и котел приобретаются отдельно. Средняя стоимость дымохода вне зависимости от комплектации и фирмы производителя колеблется в пределах 4 тысяч рублей. Довольно часто крупные компании по продаже отопительных котлов устраивают акции, во время которых дымоход выступает в качестве подарка генератору.
Сам генератор обойдется примерно в 20-30 тысяч рублей в зависимости от мощности.

Расход топлива напольного газового котла с коаксиальным дымоходом

Для обогрева 10 кв.м площади требуется 1 кВт мощности. На основании этих данных можно выявить, что генератора мощностью 10 кВт достаточно для обогрева помещения площадью 100 квадратных метров.

Расход топлива в зависимости от мощности генератора можно увидеть в следующей таблице.

На основании этих данных можно рассчитать, сколько топлива нужно для обогрева помещения в месяц.

Похожие материалы

Котлы газовые напольные с коаксиальным дымоходом: цена и виды

Котлы газовые напольные с коаксиальным дымоходом: цена и типы При отоплении больших помещений особое значение имеют расход топлива и цена.На данный момент одна из самых экономичных

Источник: otoplenie.tv

Котлы газовые напольные с коаксиальным дымоходом — особенности конструкции и практическое применение

Само слово «коаксиальный» означает «один внутри другого». Для дымохода это принцип «труба в трубе». Такой дымоход для газового котла представляет собой двухконтурную конструкцию — труба меньшего диаметра помещается в трубу большего диаметра. Внутри эти трубы соединяются между собой с помощью специальных перемычек, предотвращающих их соприкосновение.

Так выглядит коаксиальный аппарат

Чтобы не утруждать себя поисками неотъемлемых элементов систем газового отопления: соответствующих дымоходных труб и удлинителей, целесообразнее приобретать комплект целиком. Во-первых, это должно сэкономить много времени, а во-вторых, такой вид дымохода, называемый коаксиальным, оснащенный стальными или пластиковыми трубами, вероятно, будет более безопасным и долговечным, поскольку детали начиная от тройников, отводов и заканчивая переходами и фланцами от нержавеющая сталь к дымоходу должна максимально соответствовать друг другу.

Если вы не совсем представляете, какая труба дымохода потребуется для вашей системы отопления, будь то газовый котел, камин, плита или колонка, возможно, лучше будет обратиться за помощью к специалистам. Те, кто произведет осмотр и обмер помещения, подберут оптимальный вариант. И, что немаловажно, помогут с доставкой и установкой (услуги таких специалистов, кстати, есть практически в каждом магазине, специализирующемся на дымоходах для газовых котлов и сопутствующего отопительного оборудования).

Для того, чтобы любой теплогенератор (кроме, разве что электрического) работал стабильно, в системе должен быть предусмотрен отвод газов, образующихся при сгорании топлива. Кроме того, как всем известно, правильное сгорание (как процесс) возможно только при условии непрерывной подачи достаточного количества воздуха. В противном случае имеем неполное сгорание топлива. Чем действительно коаксиальный дымоход для газового котла отличается от обычного — рассказывается в статье.

Монтаж дымоходов этого типа выполняется, как правило, на котлах с закрытой камерой сгорания, это обычно приборы напольного (или настенного) типа, расположенные на любом из этажей.Направление дымохода определяется индивидуально в каждой индивидуальной ситуации. Дымоход ставится как в вертикальной, так и в горизонтальной или наклонной плоскости.

Примечание! В целях пожарной безопасности дымоход должен быть выше котла не менее чем на полтора метра. Само отверстие должно немного превышать диаметр самой трубы. При выводе наружу трубу необходимо немного наклонить (угол более 3 градусов), чтобы обеспечить отток конденсата. Во избежание возможных засоров воздуховода выходное отверстие располагается не ближе полутора метров от поверхности почвы.

Как выглядит коаксиальный дымоход в помещении

В котлах с принудительной циркуляцией всегда используется горизонтальный дымоход. Если нет (а может быть сложно) возможность выхода трубы через одну из стен прямо на улицу (причина может быть в недостаточной ширине улицы или близко расположенных окнах), то вертикальный вариант коаксиального дымохода используется.

При установке используйте т.н. коаксиальные не только колена, но и фланцы, хомуты, переходники.Чтобы не нарушать дизайн комнаты, можно купить декоративные накладки, подобрав их под стиль общего интерьера. Если необходимо удлинить трубу, используйте только хомуты, без использования других доступных средств, таких как герметики и клеи.

Это то, что воздух для эффективного процесса сгорания забирается снаружи (а не из помещения). Простая духовка забирает кислород из помещения, что требует частой вентиляции. Принцип работы коаксиальных дымоходов несколько иной — здесь продукты сгорания попадают во внутреннюю трубу, а наружная служит притоком свежего воздуха.

Что дает

Такая конструкция сразу решает ряд проблем, присущих обычным отопительным приборам и дымоходам. Мы оставляем это на ваше усмотрение.
Поступающий снаружи воздух поступает уже горячим, потому что он нагревается внутренней трубой из-за очень горячих продуктов сгорания, проходящих через трубу. Это значительно снижает тепловые потери, в результате чего повышается эффективность всей системы;
Повышенный КПД приведет к полному сгоранию природного газа.В результате частицы несгоревшего топлива не будут выбрасываться в атмосферу, что повысит экологичность котла;
Очень важно то, что внутренняя труба, передавая часть своего тепла внешней трубе, отдает часть тепла и охлаждает. Этот момент частично снижает пожароопасность;
Все процессы нагрева от момента забора воздуха до отвода продуктов сгорания замкнуты — в камере сгорания. Соответственно, можно не беспокоиться о дополнительной вентиляции, ведь ни дым, ни угарный газ не должны попадать в комнату;
Наличие большого разнообразия размеров труб, это касается как внешних, так и внутренних, дает возможность выбрать коаксиальный дымоход для газового котла практически любой мощности;
Компактность позволяет сэкономить много места внутри помещения;
Те, кто имел дело с таким оборудованием, отмечают простоту монтажа (это касается как самого котла, так и коаксиального дымохода).Также говорят об относительно простой эксплуатации и обслуживании такой системы отопления.
Естественно, допустив грубые ошибки при установке коаксиального дымохода, вы можете не получить его преимуществ. Это касается также безопасности и экологичности. Так что вопрос правильной установки очень важен.

Схема коаксиальных дымоходов

А теперь предлагаю ознакомиться с коаксиальными дымоходами на конкретных примерах.

Котлы газовые напольные с коаксиальным дымоходом

Котлы газовые напольные с коаксиальным дымоходом — анализ рынка

Источник: teplolivam.ru

Что такое коаксиальный газовый котел — плюсы и минусы

    Состав:

  1. Установка котла с коаксиальным выходом

Постоянный рост цен на газ сделал эффективность отопительного оборудования одним из основных критериев выбора. Коаксиальный газовый котел имеет высокий КПД до 109%. Благодаря особой конструкции камеры сгорания и определенным нюансам эксплуатации возможна установка коаксиального котельного оборудования в квартире многоэтажного дома.Котел подходит для подключения к любой системе отопления.

Почему котлы называют коаксиальными

Такое название появилось из-за особенностей системы дымоудаления. Котел имеет коаксиальную вытяжную конструкцию. Дымоход выполняет сразу две важные функции:

  • Отвод продуктов сгорания — конструкция дымохода представляет собой простое устройство «труба в трубе». Продукты сгорания удаляются по внутренней полости.
  • Подача воздуха к горелочному устройству — забор воздуха осуществляется через внешний патрубок.Воздух, поступающий в котел, окружает внутреннюю трубу дымохода, нагревается отходами горения, предварительно нагревается перед поступлением в горелку, что увеличивает теплоотдачу.

Свое название котлы получили благодаря особой конструкции комбинированного коаксиального устройства подачи воздуха и отвода продуктов сгорания, но отличие принципа работы (от классических вариантов отопительного оборудования) не только в этом.

Принцип работы коаксиальных котлов

Коаксиальные газовые котлы с закрытой камерой сгорания имеют более точное название — «конденсационные», отражающее основной принцип работы.Это оборудование имеет высокий КПД 108%, по сравнению с классическими теплогенераторами 92-96%. Конструктивные отличия:

  • Закрытая камера сгорания — система соосного дымоудаления выхлопных газов и воздухозаборника, предотвращающая сгорание кислорода из помещения. Забор воздуха и отвод продуктов сгорания осуществляется через горизонтальный дымоход. Такая конструктивная особенность позволяет снизить требования к помещению, где будет установлен газовый котел.
  • Использование тепла от продуктов сгорания — в нагретом воздухе содержится большое количество тепла.Принцип работы котла основан на улучшенном аккумулировании тепловой энергии от продуктов сгорания. Рекуперация тепла осуществляется методом целенаправленной конденсации частиц пара на поверхности специального теплообменника.

Отличие коаксиальных котлов от других

Есть несколько отличий коаксиального котла от классических атмосферных вариантов отопительного оборудования.

  1. Камера сгорания закрытая.
  2. Высокая эффективность достигается за счет максимального извлечения тепловой энергии в процессе сжигания газа.
  3. Меньше места требуется для установки газового коаксиального котла.

Котельное оборудование можно разместить в помещении от 8 м². Допускается установка на кухне. санузел (при условии, что действующие СНиП позволяют). Котлы можно установить в мебели или специальной нише.

Коаксиальный нагревательный прибор имеет ряд недостатков, связанных с его работой.Недостатками коаксиальных котлов являются:

  • Коаксиальные модели рекомендуются для подключения к низкотемпературным системам отопления. Именно в таких условиях КПД устройства достигнет 108-109%. В условиях суровой русской зимы не всегда целесообразно устанавливать коаксиальный котел.
  • Стоимость — в конструкции котла используются нержавеющий теплообменник, автоматика, конденсаторный агрегат и многие другие модули, увеличивающие стоимость оборудования. В среднем цена котла в 2-3 раза выше, чем у классического теплогенератора.

Установка газового котла с коаксиальным выходом

Устройство системы отопления с коаксиальным газовым котлом, не имеет сложной схемы … Монтаж всех узлов выполняется в течении 2-3 часов.

Общие требования к устройству:

  • Присоединение к дымоходу — труба монтируется в соответствии с действующими СНиП и рекомендациями производителя. Для обеспечения хорошей тяговооруженности запрещается использовать более двух углов поворота по всей длине дымохода.Общая длина вертикального дымохода не должна превышать 3 м.
  • Минимальная монтажная высота — расстояние рассчитывается по внешней стене здания. Требования регламентируют, чтобы голова располагалась на высоте не менее 1-1,5 м над поверхностью земли.
  • Система отвода конденсата — при работе в котле используется целенаправленное образование конденсата. Отработавший конденсат нужно будет удалить из специальной емкости в канализацию.
  • Оптимальные условия для установки коаксиального котла — установка оборудования на стене, через которую будет выводиться дымоход из здания.Для обеспечения наилучших характеристик тяги длина дымохода должна быть в пределах 1-1,5 м.
  • Избежать обледенения можно, установив изолированный коаксиальный дымоход. а также уловитель конденсата.

Коаксиальный дымовой котел модели

Для облегчения выбора все представленные модели отопительного оборудования разделены на три категории по следующим критериям:

  • Тип установки — потребителю предлагаются котлы отопления напольные коаксиальные газовые и их настенные аналоги.Стационарные модели обладают большой производительностью, но неудобны в установке и последующей эксплуатации.
    Настенные коаксиальные газовые котлы отопления более популярны благодаря компактным размерам и наличию большого количества различных функций.
  • Кол-во теплообменников — коаксиальный двухконтурный газовый котел, работает на системах отопления и отопления ГВС. Современные модели имеют встроенную буферную емкость, обеспечивающую практически мгновенную подачу горячей воды потребителю.
    Коаксиальный одноконтурный газовый котел, предназначен исключительно для отопления, но имеет большую мощность по сравнению с двухконтурным аналогом.При желании после небольшой доработки к теплогенератору подключают бойлер косвенного нагрева с одним теплообменником.
  • Производитель — популярные модели предлагают следующие компании: Buderus, Viessmann, De Dietrich, Baxi, Vaillant, Ferroli, Navien, Rinnai.

Стандарт качества — продукция немецких производителей. Французская техника отличается более простой и комфортной работой, а итальянские изделия отличаются приемлемой стоимостью и в то же время широким функционалом.

Котлы последнего поколения оснащены погодозависимой автоматикой, которая повысила КПД и облегчила эксплуатацию.

Расчет мощности и температуры теплого водяного пола

Что такое коаксиальный газовый котел — плюсы и минусы

Экономичный и эффективный коаксиальный газовый котел, отличается хорошей теплоотдачей, принципом работы, связанным с конструкцией и особенностями устройства, КПД достигает 109%. Оборудование данной системы автономного отопления

заслуженно пользуется спросом у владельцев частных домов и коммерческой недвижимости.Наиболее востребованы газовые котлы, ведь «голубое топливо» имеет доступную цену на рынке. В последние годы кризис в экономике и снижение доходов населения заставляют задуматься о приобретении самого экономичного отопительного оборудования. Никто не хочет опрометчиво сжигать природный газ, накапливая на прилавок невыносимые суммы. Коаксиальный отопительный котел имеет самый высокий КПД среди отопительного оборудования. Во время работы он потребляет меньше топлива, чем любая другая отопительная техника.

Характеристики коаксиальных котлов

Котлы данного типа получили свое название от системы удаления продуктов сгорания.Дымоход имеет конструкцию, которую проще всего описать термином «труба в трубе». Внутренняя труба действует как выпуск продуктов сгорания, которые имеют высокую температуру и нагревают воздух, поступающий через внешнюю трубу. В результате в газовую горелку поступает предварительно нагретый воздух, что обеспечивает более высокую теплоотдачу.

Вторая особенность котлов — это использование системы отопления с обратной магистралью в конденсационном теплообменнике. Благодаря этой технологии «обратка» в котел осуществляется с более высокой температурой теплоносителя и для его нагрева требуется меньше природного газа.

Преимущества и недостатки коаксиальных котлов

Главное достоинство газовых котлов этого типа — их высокий КПД. В технических характеристиках указаны такие цифры, как 105-109%, которые объясняются двойным использованием получаемого тепла. Кроме того, коаксиальные котлы имеют достоинство :

.

  • Автоматизированный;
  • Компактные размеры;
  • Низкий расход топлива;
  • Возможность установки на небольших площадях;
  • Возможность установки погодозависимой автоматики.

Коаксиальные котлы на сегодняшний день являются наиболее высокотехнологичным решением для автономных систем отопления.

Это оборудование производится ведущими мировыми компаниями, производящими продукцию эталонного качества. Именно по этой причине коаксиальные котлы отличаются повышенной надежностью в своей работе и имеют длительный срок службы. Можете ли вы найти недостатки в идеальном оборудовании? У коаксиальных котлов они есть: это дороговизна оборудования и относительная сложность установки дымохода.Первый из них отпугивает многих покупателей и совершенно напрасно, так как разница в стоимости по сравнению с обычным котлом окупается за несколько отопительных сезонов.

Все товары

Как сэкономить с коаксиальным котлом?

Нет предела совершенствованию техники, а также желанию потратить на коммунальные услуги минимум средств. Можно ли с помощью коаксиального котла снизить расходы на отопление даже больше, чем обещает производитель оборудования? Это реально — достаточно установить и можно будет значительно снизить расход расходуемого топлива.Чаще всего в загородном доме или офисе, городской квартире или магазине, где система отопления, нет арендаторов или сотрудников. Соответственно, можно снизить температуру в помещении до минимума.

Котлом можно управлять удаленно с помощью смартфона, откуда бы то ни было, где есть мобильная связь … Идя домой или на работу GSM термометр достаточно отправить команду по SMS и по прибытии в комнату установить максимально комфортную температуру. .. Оптимальное и тщательно контролируемое потребление газа сведет к минимуму коммунальные расходы.

НОРМАТИВНЫЕ ТРЕБОВАНИЯ ДЛЯ УСТАНОВКИ КОАКСИАЛЬНОГО ДЫМОХОДА

Государственные нормы и правила устройства коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания изложены в СНиП 2.04.08-87 и 2.04.05-91. Проектные, расчетные и монтажные работы выполняются в соответствии с нормативными документами … Несоблюдение рекомендаций приводит к отказу Газовой службы от ввода системы отопления в эксплуатацию.

Нормами регламентируется расстояние от коаксиального дымохода до оконных, дверных проемов, близлежащих построек.Определяет минимальные требования, связанные с производством диффузоров огня, и другие стандарты безопасности. В частности, СНиП оговаривает:

  • Расположение коаксиального дымохода на фасаде — головка размещается на расстоянии не менее двух метров от уровня земли. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае кирпичной стены на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах — нормы допускают установку труб этого типа при соблюдении следующих условий.Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, — не менее 0,5 м. К окну, расположенному над дымоходом, не менее 1 м.
    Если используется конденсационный котел, опасность отравления дымовыми газами, выходящими через коаксиальную трубу, отсутствует. При правильной установке системы влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе монтажа приводят к образованию конденсата на окнах соседей.
  • Нормы и требования пожарной безопасности. Размер зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловлен тем, что поверхность внешнего контура трубы практически не нагревается при эксплуатации. Установите негорючие материалы между коаксиальной трубой и деревянной стеной. Оптимально использовать базальтовый утеплитель.
    Регулируемое расстояние от коаксиального дымохода относительно окон и дверей соседних домов и других построек не менее 1.5 мес. Участок не должен быть загорожен стенами, столбами, деревьями и т. Д. Запрещается выпуск продуктов сгорания из конденсационного котла в обычный дымоход вместо коаксиального. …
  • Коаксиальный дымоход может быть горизонтальным или вертикальным. Установка коллективной системы дымоудаления проводится только после получения разрешения газовой службы. Не допускается подключение котлов с принудительным и естественным сбросом продуктов сгорания в одну сеть.
  • Горизонтальный разрез — прокладка двухканального дымохода через соседнее нежилое помещение допускается только при длине трубы не более 3 метров. В моделях с турбонаддувом при наличии функции принудительного сброса продуктов сгорания допускается увеличение горизонтального участка до 5 м.
  • Ограничения на выход через фасад Необходимо соблюдать осторожность, чтобы конденсат не капал на землю. Труба устанавливается под наклоном к котлу.При наличии отвода конденсата допускается уклон выпускной трубы к земле для отвода дождевой воды. При коллективном подключении необходимо будет согласовать утилизацию скопившегося конденсата с санитарно-эпидемиологическими органами.
  • Нормы установки — коаксиальный дымоход должен выступать из стены на расстояние не менее 30 см. Для котлов с турбонаддувом с сечением дымохода около 1 м необходимо устанавливать сужающую диафрагму — агрегат, компенсирующий недостаточную длину дымохода.Диафрагма в коаксиальном дымоходе нужна для ограничения потока воздуха в закрытую камеру сгорания. Котлы с турбонаддувом рассчитаны на работу с дымоходом 5 м. Диафрагма устраняет разницу.
  • Обслуживание коаксиальной трубы — обслуживание системы проводится ежегодно, в начале и в конце отопительного сезона .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
