Установка подрозетников в бетон, гипокартон и дерево.

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм . Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм. Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление. Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон. Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены. Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

Установка подрозетников в гипсокартон

В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм. Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно. Глубина коробки составляет 47 мм.

Также посмотрите видео про установку подрозетников в гипсокартон:

Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Разметка и установка подрозетников в гипсокартон

Очень часто в квартирах  при перепланировке устанавливают гипсокартонные перегородки. Так вот, сегодня мы рассмотрим как устанавливать в них подрозетники. Какие потребуются инструменты.

Гипсокартонные конструкции заняли достаточно серьезные позиции как в квартирном строительстве, так и в промышленном. Вместо кирпича часто изготавливают перегородки из гипсокартона. Плохо это или хорошо решать каждому для себя. Лично мне они не очень нравятся в жилых помещениях.

Если есть перегородки из гипсокартона, то в них нужно делать электропроводку, в частности устанавливать подрозетники и распределительные коробки. Как выбрать подрозетники для гипсокартона вы можете прочитать в статье о выборе подрозетников. А сейчас приступим к установке подрозетника в гипсокартон.

Для того, что бы установить подрозетники, нам необходимо приготовить следующие инструменты

  • коронка по гипсокартону — без нее нам будет трудно сделать аккуратные отверстия. Можно использовать коронки по дереву и по металлу. И первые и вторые хорошо справляются с поставленной задачей. Диаметр коронки для установки подрозетника нам потребуется на 68 мм.
  • линейка — для разметки расстояний между центрами подрозетников.
  • уровень — необходим для того, что бы мы могли установить наши подрозетники горизонтально или вертикально. Если нам требуется установить много подрозетников и есть желание начертить один уровень для всех, например, для розеток на высоте 300 мм, устанавливаем лазерный уровень и делаем отметки по всему периметру, в итоге подрозетники будут установлены одинаково.
  • карандаш — куда же без него, нам же нужно чем то на стенах рисовать.
  • строительный пылесос — работа с ним будет не пыльной, а гипсовая пыль это не самое приятное в нашей жизни, да и работать в чистоте намного приятнее.

Разметка стены для установки подрозетников.

Приступаем к разметке стены. Берем в руки проект, на котором обозначены все необходимые нам размеры, а это высота от пола и расстояние до ближайшей стены. Следует помнить, что высота указывается от пола до центра подрозетника, а расстояние от ближайшей стены — это расстояние от центра группы подрозетников до стены. В проекте так же могут быть особые отметки, например указано расстояние до края рамки подрозетников.

Давайте рассмотрим разметку группы из пяти подрозетников. Как же поступить, ведь рамки в основном идут на 4 штуки, а нам нужно сделать 5. Давайте разбираться на примере фурнитуры фирмы шнайдер. Вся разметка подойдет и для любой другой.

L — расстояние от стены до центра группы подрозетников

h — высота установки группы подрозетников

желтым цветом отмечены подрозетники

зеленым цветом обозначена рамка, которую мы установим для розеток

  1. Согласно проекту отмеряем от стены и пола указанные расстояния и ставим на стене крестик. Это будет центр нашей группы.
  2. Берем уровень, и наносим на стену горизонтальную линию. Эта линия будет проходить через все центры розеток и именно на ней мы будем производить всю разметку. Что же мы имеем — 5 мест для подрозетников, которые нам необходимо установить. Производим разметку согласно рисунку.

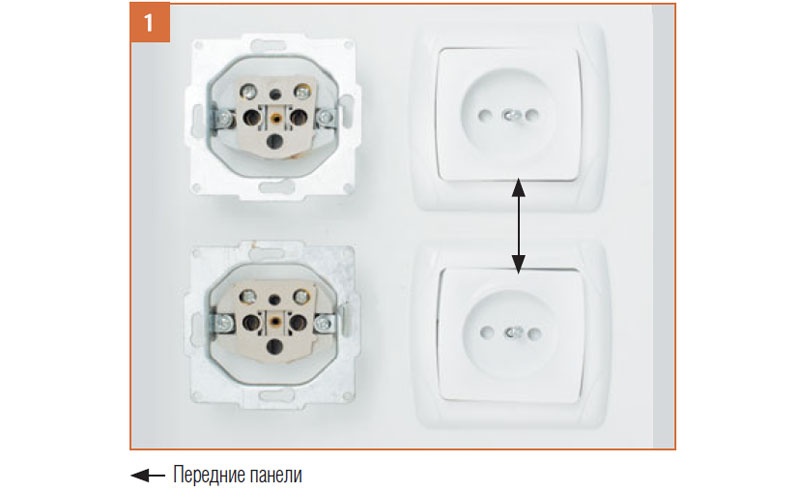

  3. Расстояние между центрами подрозетников, находящихся в одной группе, равно 71 мм. Если нам необходимо добавить еще один подрозетник или еще одну группу подрозетников справа или слева — отмеряем от правого или левого центра подрозетника расстояние в 100 мм и продолжаем разметку.

При такой разметке, в получившуюся группу подрозетников, мы сможем установить любую фурнитуру. Расстояние между рамками розеток будет в 5 мм. В процессе монтажа мы выяснили, что такое расстояние самое оптимальное и, при аккуратно выполненной разметке и последующих работах, внешне все выглядит очень красиво.

Теперь у нас на стене имеется пять крестиков, как мы уже написали выше — это центры будущих подрозетников. Теперь нам предстоит изготовить отверстия для них.

Установка подрозетников в гипсокартон

Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.

Приступаем к изготовлению отверстий для подрозетника

  1. Если вы сомневаетесь, что сможете сделать все достаточно точно — можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 — 4 мм и немного облегчить себе задачу.
  2. Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий.
  3. Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия.
  4. Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля. Заводим кабель в подрозетник и устанавливаем его.
  5. В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону. Проделываем эту операцию со всеми подрозетниками.

Вот и все. Наши подрозетники установлены. Если требуется расключение в подрозетниках без рапределительных коробок, то делаем расключение и устанавливаем фурнитуру. Если же расключение у вас происходит в распределительных коробках, делайте их правильно.

Распределительные коробки так же можно устанавливать в гипсокартонные стены. Как сделать качественное расключение, а так же как установить распределительную коробку в гипсокартонную перегородку вы можете прочитать в наших статьях. Теперь же давайте остановимся на важных моментах в установке подрозетников в гипсокартонную стену

  1. В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников. Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
  2. От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
  3. Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
  4. Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!

Розетки Legrand Valena



Розетки Legrand Valena — надежный контакт в элегантном корпусе!

Силовые и информационные розетки Legrand Valena выпускаются в двух цветовых исполнениях: белые (RAL9003) и цвета слоновой кости RAL (1013). Лицевые панели, клавиши и рамки изготовлены из поликарбоната. Электроустановочные изделия Legrand Valena устанавливаются в стандартные подрозетники или блоки электроустановочных коробок с межцентровым расстоянием 71 мм.

Сами розетки устройств могут быть закреплены в установочных коробках двумя способами: саморезами или при помощи «лапок»-захватов. Расстояние между захватами может составлять от 50 до 71 мм. Все электроустановочные изделия Legrand Valena поставляются в виде механизмов и не комплектуются рамками, которые продаются отдельно. Многопостовые рамки могут быть расположены, как вертикально, так и горизонтально. Конструкция крепления рамок к механизмам предусматривает регулировку глубину посадки 2 мм (что особенно актуально для толстых обоев и тканевых покрытий).

Прочный суппорт розеток изготовлен из оцинкованной стали. Размеры суппорта — 71х71 мм. Внешний размер однопостовой рамки составляет 81х81 мм.

Максимальная нагрузка, которую может выдерживать силовые розетки составляет 10А (2200 Вт) для розеток без заземления и 16А (3500 Вт) для розеток с заземляющим контактом. Максимальное сечение подключаемого провода составляет 2,5 кв.мм.


Популярные розетки Legrand Valena

Механизмы Legrand Valena поставляются без рамок (кроме двухместной розетки). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.


Остальной ассортимент выключателей и переключателей Legrand Valena

Механизмы розеток Legrand Valena поставляются без рамок (кроме двухместных розеток). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.

Розетка Legrand Valena с заземлением и защитными шторками (механизм)

774421 — белый цвет
774321 — кремовый цвет

Розетка двухместная Legrand Valena с заземлением и защитными шторками

774427 — белый цвет
774371 — кремовый цвет

Розетка Legrand Valena с заземлением и с крышкой (механизм)

774422 — белый цвет
774322 — кремовый цвет

Розетка ТВ Legrand Valena 1,5дБ (механизм). Для подключения типа «звезда» (примерно равное расстояние от сплитера до всех розеток)

774429 — белый цвет
774329 — кремовый цвет

Розетка ТВ проходная 14дБ Legrand Valena (механизм). Используется при соединении розеток шлейфом.

774431 — белый цвет
774331 — кремовый цвет

Розетка Legrand Valena с заземлением и с крышкой IP44 (механизм)

774220 — белый цвет
774120 — кремовый цвет

Розетка информационная (компьютер RJ45 + телефон RJ11) Legrand Valena (механизм)

774230 — белый цвет
774130 — кремовый цвет

Розетка компьютерная 2хRJ45 Legrand Valena (механизм)

774231 — белый цвет
774131 — кремовый цвет

Розетка телефонная 2хRJ11 Legrand Valena (механизм)

774439 — белый цвет
774339 — кремовый цвет

Розетка ТВ+спутник+радио 1,5дБ Legrand Valena (механизм)

774435 — белый цвет
774335 — кремовый цвет

Розетка ТВ+спутник+радио оконечная 10дБ Legrand Valena (механизм)

774436 — белый цвет
774336 — кремовый цвет

Розетка ТВ+спутник+радио проходная 14дБ Legrand Valena (механизм)

774437 — белый цвет
774337 — кремовый цвет

Розетка аудио Legrand Valena (механизм)

774223 — белый цвет
774123 — кремовый цвет

Розетка аудио двойная Legrand Valena (механизм)

774424 — белый цвет
774324 — кремовый цвет



Коробка для открытого монтажа розеток и выключателей Legrand Valena

776181 — белый цвет
776131 — кремовый цвет



Заглушка для свободного места в рамке Legrand Valena (без рамки)

774446  — белый цвет
774346 — кремовый цвет



Розетка Legrand Valena с заземлением и системой выталкивания (механизм)

774394 — белый цвет
774395 — кремовый цвет

Рамка одноместная с крышкой Legrand Valena IP44. Совместима со всеми механизмами, кроме IP44.

774450 — белый цвет
774350 — кремовый цвет

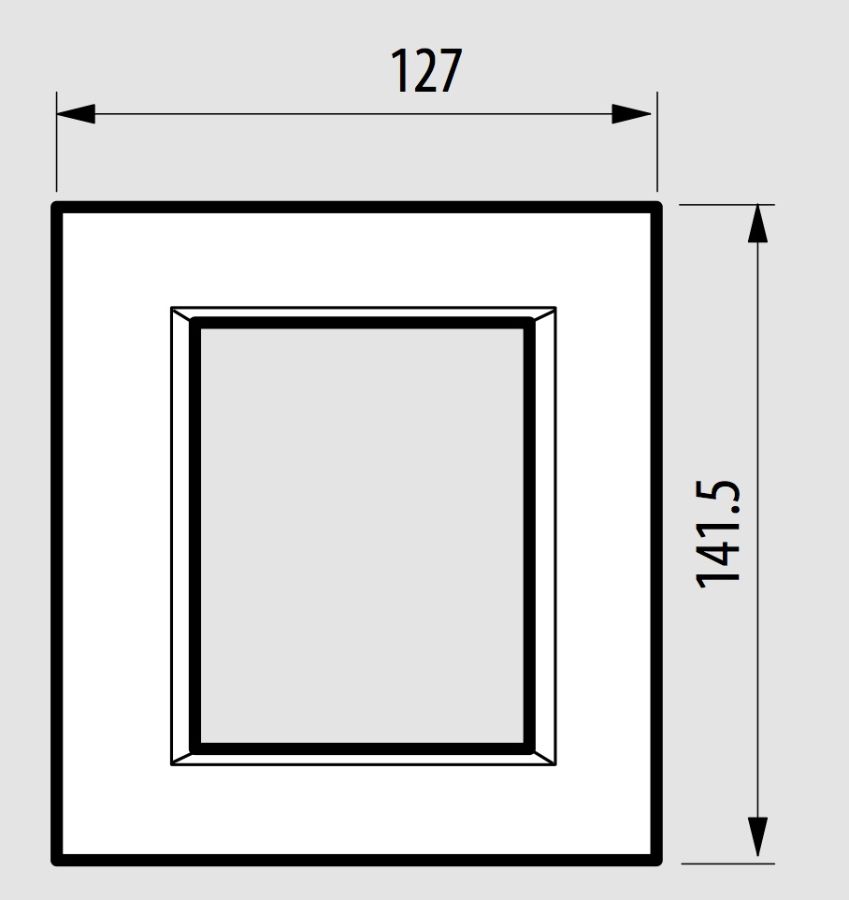

Рамки Legrand Valena

774451 Рамка одноместная Legrand Valena белая

774351 Рамка одноместная Legrand Valena слоновая кость

774452 Рамка двухместная Legrand Valena белая

774352 Рамка двухместная Legrand Valena слоновая кость

774453 Рамка трёхместная Legrand Valena белая

774353 Рамка трёхместная Legrand Valena слоновая кость

774454 Рамка четырёхместная Legrand Valena белая

774354 Рамка четырёхместная Legrand Valena слоновая кость

774455 Рамка пятиместная Legrand Valena белая

774355 Рамка пятиместная Legrand Valena слоновая кость

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.



Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно – 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.



Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно – «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.



Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

как подключить, специфика и схемы установки

Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?

Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.

Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.

Содержание статьи:

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

  • Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
  • Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто , располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола.  Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют . Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Инструкция по монтажу розеточного блока

Выбор способа монтажа, будь-то наружная прокладка или , зависит от материала, с которым приходится работать. Стены в доме могут быть бетонными или кирпичными, либо же выполненными из дерева или гипсокартона.

Планируете ли штробить бетон в панельном доме или ограничитесь установкой накладного блока при открытой проводке – решать вам.

Проведение подготовительных работ

Первое, что необходимо выполнить – обесточить участок, где будут выполняться работы.

После отключения автомата в электрощите в обязательном порядке следует убедиться, что нет напряжения, используя для этого индикаторную отвертку

В домах старой постройки, где не установлены автоматы, чтобы обесточить помещение нужно лишь выкрутить пробки.

Из материалов необходимо заранее подготовить:

  • розеточный блок;
  • декоративную планку;
  • провода для перемычек;
  • кабель для проводки;
  • подрозетники, соединяющиеся в блоки;
  • гипс или алебастр.

Выбор розеточного блока должен основываться на качестве изделия, а также возможности отдельного подключения РЕ проводников.

Из инструментов потребуются:

  • перфоратор, оснащенный бурильной коронкой D 70 мм;
  • строительный уровень;
  • рулетка, линейка и маркер;
  • электромонтажный набор инструментов;
  • емкость для замешивания гипса;
  • шпатель.

Выбор коронки для перфоратора зависит от материала, с которым приходится работать. Насадки для гипсокартона или того же бетона различаются по эксплуатационным параметрам и, соответственно, по цене.

Нанесение разметки на стену

Удобство установки и подключения розеточной группы во многом зависит от правильности нанесения разметки. Перед началом выполнения работ следует удостовериться в отсутствии под стеной коммуникаций. При работе с гипсокартонной основой важно не попасть на поддерживающий ее профиль.

С помощью линейки, уровня и маркера размечают место, где планируют производить установку. При нанесении разметки ориентируются на то, сколько электроточек включает группа. Перекрестными линиями обозначают центры будущих отверстий.

Галерея изображений

Фото из

Шаг 1 — выбор места установки блока подрозетников

Шаг 2 — использование лазерного или пузырькового уровня

Шаг 3 — обозначение на стене точек монтажа розеток

Шаг 4 — определение точного места посадки каждого подрозетника

В центре будущих отверстий удаляют углубления. Важно следить, чтобы направляющее сверло бурильной коронки не «уходило» в сторону. Маленькая хитрость: поскольку при создании розеточного блока довольно сложно добиться горизонтальности расположения отверстий, для работы можно использовать коронку чуть большего размера диаметром в 80 мм.

Расстояние между центрами подрозетников должно соответствовать 72 мм, иначе при установке декоративной крышки она просто не «сядет» на свое место

Чтобы при скрытой прокладке кабеля впоследствии избежать ошибочного просверливания отверстий, на этапе монтажа лучше сделать чертеж, в котором отобразить расположение проводов.

Способы устройства разводки и прокладки кабеля в квартире подробно изложены в нашего сайта.

Создание штроб и «посадочных» мест

Подготавливая «посадочные» места в бетонной или кирпичной стене, бурение по отмеченным перекрестиям начинают на малых оборотах, не забывая при этом контролировать положение сверла.

Чтобы обеспечить точность монтажа, отверстие сначала намечают сверлом небольшого диаметра. Лишь после этого насаживают коронку, которая делает углубление по контуру будущего «посадочного» места.

Чтобы установить розеточную группу в бетонной или кирпичной стене, необходимо сначала сформировать контуры с помощью коронки, а затем с помощью зубила и молотка изъять середину

Оставшийся в отверстиях стенной материал выдалбливают перфорированным зубилом. После этого между отверстиями прокладывают канавки, необходимые для соединительных выступов .

Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.

Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.

Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок

При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.

Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.

Специфика крепления подрозетников

Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.

Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы

Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.

Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.

Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.

Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.

Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок

Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.

Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.

Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.

Тонкости подключения электрики

После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.

Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.

Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.

Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на “скорую руку”

Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.

Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.

С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.

Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» – синего, а заземляющий проводник – зеленого

По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.

Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение

При подключении защитного проводника следует строго соблюдать основное требование ПУЭ, которое гласит, что все соединения этого провода должны быть неразборными. Недооценка важности качества монтажа чревата тем, что при опасном инциденте в разы увеличивается риск поражения электрическим током.

Так, если в головной питающей розетке в процессе монтажа пропадает контакт с землей, следующие за ней участники цепи утрачивают защитный ноль. В дальнейшем при случайном попадании на корпус сетевого напряжения, к примеру, из-за неисправности утюга, под напряжением окажутся корпуса всех подключенных к питающему проводу электроприборов.

Для достижения максимальной надежности соединения проводов лучше использовать розетки, оснащенные не одним болтом, а двумя креплениями

Подрозетники с подключенными жилами к соответствующим клеммам вставляют в стеновые отверстия и закрепляют боковыми зажимами. Затем проверяют надежность установки всех устройств, с помощью уровня корректируют их положение. При необходимости оголенные участки провода обматывают изоляционной лентой или изолируют термоусаживаемой губкой.

После этого остается только «дожать» все саморезы, зафиксировать корпус в подрозетнике и установить на место декоративную крышку.

Пошаговая фотоинструкция:

Галерея изображений

Фото из

Шаг 1 — выведение и зачистка проводов

Шаг 2 — монтаж проводов в клеммы

Шаг 3 — установка корпуса в подрозетник

Шаг 4 — посадка корпуса на крепежные винты

Шаг 5 — монтаж последней в ряду розетки

Шаг 6 — выравнивание розеток по горизонтали

Шаг 7 — протяжка крепежа в «ушках»

Шаг 8 — монтаж декоративной крышки

Если блок подключен правильно, все розетки должны работать, а рамка с подрозетниками не двигаться при использовании.

Выводы и полезное видео по теме

Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.

Видео #1. Обустройство подрозетников для розеточной панели:

Видео #2. Инструкция по установке пятирозеточного блока:

Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки. Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ.

Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.

Установка розеток и выключателей в перегородку из гипсокартона — ВикиСтрой

Выбор установочных коробок

К установке электрической фурнитуры предъявляются два главных требования: эстетичный внешний вид и надёжность закрепления механизмов. При монтаже в фальшстену успех по обоим параметрам зависит, в первую очередь, от выбора установочных коробок (подрозетников).

Главным образом качество этих изделий определяется характеристиками пластика, из которого они изготовлены. Коробка должна сжиматься с усилием до половины начального диаметра без намёка на треск и расслоение. Литьё пластика полное, без брешей, просечки под отверстия не должны быть залиты, разве только тончайшей плёнкой.

Надёжность механического крепления определяется двумя параметрами. Первый — насколько хорошо и добротно выполнены лапки. В полностью отпущенном положении они должны полностью скрываться за габаритами коробки, в затянутом — выступать за передний бортик на 2–3 мм. Металлические лапки кажутся более надёжными, но в них велика вероятность порчи резьбы и сгибания. Пластиковые лапки более надёжны: они не разгибаются при большом усилии затяжки, кроме того, саморез имеет не такой частый шаг резьбы и поэтому монтаж происходит быстрее.

Второй критерий, определяющий надёжность крепления механизмов — толщина и качество поверхности боковых внутренних стенок. Отжимные лапки розеток и выключателей хорошо распираются в коробке, где на внутренней поверхности имеются насечки, пусть даже самые незначительные. Кроме того, коробка не должна сильно деформироваться при распирании изнутри. Причиной такого явления может быть слишком мягкий и тонкий пластик, отсутствие каких-либо рёбер жёсткости.

На каком этапе проводить монтаж

Поскольку главным требованием к установке служит плотное примыкание рамок к поверхности отделки, монтаж электрофурнитуры проводят в два этапа. На первом монтируют установочные коробки, это следует делать как только плоскости фальшстен обшиты гипсокартоном. Небольшой выступающий бортик скроется в слое шпаклёвки, и фурнитура может быть прижата к отделке максимально плотно.

При монтаже установочных коробок рекомендуется выкрутить саморезы крепления металлической рамки и сохранить их в отдельном месте. Кабель можно разделывать сразу после заведения в коробку. В любом случае внутреннюю полость нужно защитить, закупорив её скомканной бумагой или полиэтиленовой плёнкой.

Окончательный монтаж проводится после завершения отделочных работ. Края отделки и шпаклёвки, выступающие внутрь полости коробки, нужно аккуратно срезать, избегая откалывания крупных обломков. По цилиндрическим утолщениям внутри коробки следует определить места для вкручивания саморезов и проколоть их шилом.

Исключение из общего порядка монтажа составляют сэндвич и панели МДФ, пластиковая вагонка. В этом случае можно все работы выполнять на последнем этапе, но коробки нужно подбирать под розетки специальным образом. Важно, чтобы в паз на изнаночной стороне рамки механизма бортик коробки помещался полностью, иначе между пластиковой панелью и стеной образуется зазор.

Разметка, сверление отверстий

При прокладке проводов их концы подводят к месту установки фурнитуры и оставляют с небольшим запасом, не проводя через обшивку. Обычно конец привязывают к ближайшему профилю или перемычке.

Разметка для отверстий начинается с общей горизонтальной линии, поднятой над чистовым полом около 30–40 см для розеток и 80–100 см для выключателей. В общем случае выключатели монтируют на одной высоте с дверными ручками. Разметку проводят только в том месте, где гарантированно не встретится каркасный профиль.

На горизонтальной линии нужно отметить центры отверстий, в которые будет устанавливаться направляющее сверло коронки. Сделать это можно рулеткой, зная межосевое расстояние между конкретным типом розеток. К примеру, для розеток и выключателей Schneider и Viko это стандартные 71 мм, у других производителей значения могут немного отличаться. Для уверенности можно использовать общую установочную рамку как шаблон.

Сверлить первое отверстие нужно аккуратно и в том месте, где гарантированно не встретится кабель. Желательно не допускать вылета коронки внутрь полости фальшстены. Когда первое отверстие проделано, в него вытягивают кабель или убеждаются, что он не будет задет при дальнейших действиях и сверлят остальные. Когда все отверстия проделаны, перемычки между ними подрезают ножом, оставляя свободную полосу около 30–35 мм по центру.

Сборки под общую рамку

Говоря о выборе коробок, мы намерено не касались темы их сборки для монтажа под общую рамку. Всего существует два вида подрозетников для этих целей: соединяемые «фишками» и в общем монолитном корпусе.

Последние кажутся более надёжными, но не особо практичны в монтаже и эксплуатации. Прежде всего, потому, что один из отсеков такой коробки можно по неосторожности повредить и тогда всё изделие придёт в негодность. В стыкуемых коробках проблема могла бы решиться заменой одной из них.

С другой стороны, если плотность посадки фишек в пазах недостаточно высока, при установке сборка будет постоянно рассыпаться. Напротив, если посадка соединителей в пазах излишне плотная, попытки забить фишки до упора могут привести к порче корпуса.

Если в сборке имеется более трёх механизмов, качество коробок должно быть очень высоким. Прежде всего, это касается соответствия межосевых отверстий, иначе ряд розеток и выключателей просто не поместится или будет закреплён недостаточно качественно.

Закрепление установочных коробок

Процесс монтажа подрозетников прост и интуитивно понятен. Нужное количество коробок после соединения вставляется в проделанные отверстия, при этом прижимные винты или шурупы выкручены практически до конца. Также следует предварительно выломать нужное число отверстий для ввода кабеля и пробить перемычки между секциями.

Вставлять подрозетники нужно аккуратно, чтобы не раскрошить края отверстий в гипсокартоне, последовательно обходя собранные коробки по периметру и поправляя выступающие элементы. Когда коробки утоплены полностью и бортик упёрся в стену, нужно затянуть винты или саморезы, чтобы прижать лапки.

При затяжке нужно контролировать усилие очень тщательно. Периодически можно оттягивать край коробки за бортик, проверяя наличие свободного хода. После того как все лапки будут предварительно поджаты, их следует по очереди подтянуть ещё на 0,5–0,7 оборота. Сильно затягивать не нужно, достаточно устранить любые проявления люфта.

Электрическое подключение

Вводной кабель заводится всегда в крайнюю коробку розеточной группы, но ни в коем случае не посередине. Сначала кабель обрезают с выступом из стены на 10–12 см, затем кабельным ножом снимается поясная изоляция. Разделку нужно проводить почти под корень, оставляя около 15–20 мм изоляции в месте её касания острых краёв пластиковой коробки.

Сразу же готовится нужное число перемычек той же длины. С них и с вводного кабеля стриппером снимается изоляция, оголять жилы нужно на 10–12 мм. Затягивать в один контакт можно не более двух жил, по одной с каждой стороны винта. Жилы нужно зажать длинногубцами в положении «вилочкой», завести по разные стороны винта и затянуть его, следя, чтобы жильная изоляция находилась вплотную к токоведущей площадке зажима.

После того как вся розеточная группа будет подключена, необходимо прижать жилы к корпусу и оставшийся запас сложить гармошкой. Параллельно проверяется, насколько легко механизм розетки входит в коробку, не мешают ли тому кабельные перемычки.

Завершение монтажа

На финальном этапе возвращаются на место сохранённые ранее саморезы. Ими механизм прикручивается за рамку к коробке, но без усилия. Достаточно, чтобы рамка сохраняла своё положение при разных углах наклона.

Когда все механизмы установлены на место, их пододвигают друг к другу вплотную, либо же равномерно распределяют оставшиеся зазоры. Выставлять розетки и выключатели по уровню нужно уже на этом этапе, пользуясь специальными пузырьковыми микроуровнями. Когда выравнивание завершено, саморезы затягивают сильнее, почти до упора. Следом проводится подтяжка распорных лапок.

Монтаж завершается установкой пластиковых накладок. Сперва в рамку вставляются накладки силовых розеток, их болтики распределяют по отверстиям и наживляют, затем поочерёдно затягивают. Клавиши выключателей, накладки телевизионных и телефонных розеток устанавливаются в последнюю очередь. После того как фурнитура смонтирована, её ещё раз проверяют уровнем и немного корректируют положение при необходимости.

рмнт.ру

24.02.17

ретро проводка вопросы и ответы Электробуфет

ретро проводка вопросы и ответы Электробуфет


Вопросы и ответы

  • Какое расстояние должно быть между изоляторами или какое количество изоляторов необходимо приобрести если известна длинна провода?
  • Мы рекомендуем клиентам расстояние между изоляторами 30 см что бы провод не провисал и не болтался из стороны в сторону, но не более 40 см.
  • Из какого материала жила в проводах?
  • Жилы в проводах всех производителей — медная, многопроволочная.
  • Какое сечение провода выбрать?
  • медные провода сечением 1,5 мм2 способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А)
  • Говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм2 и для осветительных групп – с сечением жил 1,5 мм2. Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4 мм2.
  • Есть ли у поворотных ретро выключателей аналог двухклавишных выключателей (т.е. выключателей у которых с помощью одной клавиши включается одна часть люстры а с помощью другой – другая)
  • Да есть – выбирайте выключатель на две группы света. При первом повороте включается одна группа света, при втором другая. Так же последовательно отключаются.
  • Что такое проходной выключатель?
  • Выключатель, схема подключения которого может обеспечивать включение/выключение света с разных мест, но не более двух.
  • Что такое перекрестный выключатель?
  • Выключатель, схема подключения которого может обеспечить включение/выключение света из трех и более мест.
  • Все выключатели на одну группу света являются проходными.
  • Выключатели поворотные на две группы света бывают перекрестными?
  • Нет, только двух-тумблерные для внутреннего (скрытого) монтажа
  • Можно ли устанавливать розетки и выключатели для наружного монтажа без рамок?
  • Да можно.
  • Я выбрал производителя розеток/выключателей, рамки любых производителей подойдут к ним?
  • Механизмы брендов Ретрика, Линдас, Бирони имеют одинаковые посадочные места – и рамки соответственно можно выбирать любого из этих производителей. К Сальвадору, Мезонину подходят только их рамки.
  • Как установить розетку/выключатель на круглую поверхность бревна?
  • Два варианта: либо стесывать бревно либо использовать специальные накладки изготавливаемые под диаметр бревна (выбрать можно здесь: http://electrobufet. ru/categories/nakladki-na-brevno-pod-rozetki), так же некоторые производители выпускают специальные рамки.
  • Есть ли рекомендации по сочетанию цвета провода и розеток/выключателей?
  • Да, рекомендуется выбирать всю «керамику» (выключатели, розетки, изоляторы, распаячные коробки) одного цвета, цвет провода может быть другим.








Товары с желтым ценником – это очень-очень выгодно!

Товары с желтым ценником – это очень-очень выгодно!





Соответствие нормам

— максимальное расстояние между розетками

Начните с прямого просмотра кода.

Глава 2 Электромонтаж и защита

Статья 210 Ответвительные цепи

210,52 Розетки в жилых помещениях.

(C) Столешницы. На кухнях, кладовых, в залах для завтрака, столовых и подобных помещениях жилых единиц розетки для столешниц должны быть установлены в соответствии с 210.52 (C) (1) — (C) (5).

(1) Настенные столешницы. Розетка должна быть установлена ​​на каждой стене столешницы шириной 300 мм (12 дюймов) или шире. Розетки розетки должны быть установлены так, чтобы ни одна точка вдоль линии стены не превышала 600 мм (24 дюйма) по горизонтали от розетки розетки в этом пространстве.

Исключение: Розетки не требуются на
стена прямо за плитой, готовка на прилавке
блок, или раковина в установке, описанной на рисунке
210.52 (С) (1).

Итак, если у вас есть прямая 28-футовая столешница без раковин, плит, холодильников и т. Д., Тогда вам понадобится как минимум 7 розеток, если вы хотите соответствовать кодексу.

Если, однако, у вас есть раковины, плиты, холодильники и т. Д., Тогда каждая часть столешницы будет считаться отдельным пространством на столешнице.

(4) Отдельные помещения. Пространства на столешницах, разделенные верхушками, холодильниками или раковинами, должны рассматриваться как отдельные пространства на столешницах при применении требований 210.52 (С) (1). Если плита, монтируемый на столешнице кухонный блок или мойка установлены на столешнице острова или полуострова, а глубина столешницы за плитой, установленным на столешнице кухонным блоком или мойкой составляет менее 300 мм (12 дюймов), кухонная плита, кухонная плита, установленная на столешнице, или раковина должны быть рассмотрены для разделения пространства столешницы на два отдельных пространства столешницы. Каждое отдельное пространство на столешнице должно соответствовать применимым требованиям 210.52 (C).

Если у вас есть столешница размером 4 фута или меньше, вам понадобится только одна стратегически размещенная розетка.На столешнице от 4 футов 1 до 8 футов вам понадобится две емкости. От 8 футов 1 до 12 футов потребуется три емкости, от 12 футов 1 до 16 футов — четыре и т. Д.

торговых точек и Windows • Гадкий утенок

Этот пост может содержать партнерские ссылки. Это не изменит вашу цену, но может разделить комиссию. Прочтите мое полное раскрытие здесь.

Когда дело доходит до лепки, труднее всего обходить препятствия в комнате (например, розетки, окна или даже комнату с не идеально ровными стенами).В проекте лепки картин в моей столовой я столкнулся со всеми тремя. Вот как я их обошла.

Шаг

Во-первых, давайте начнем с правил использования интервалов в целом. Изучая этот проект в Интернете, я узнал, что не существует жесткого правила, определяющего, как далеко должны быть друг от друга эти коробки. Они часто варьируются от 2¾ до 4 дюймов между каждой коробкой, сверху и снизу, но если вы сохраняете одинаковое расстояние по комнате, вы должны быть в хорошей форме. Расстояние сверху и снизу должно быть одинаковым, а расстояние между полями должно быть одинаковым, но вам не обязательно использовать одинаковый интервал в обоих случаях (так что у вас может быть 4 дюйма сверху и снизу и только 3 дюйма). между коробками, если хотите).Хорошие новости для таких людей, как я, которые хотят, чтобы все было просто. Некоторым нравится использовать клочок 2 × 4, чтобы разметить ровный интервал, но я выбрал использованную палочку для краски, чтобы сделать отметку 4 дюйма, чтобы обойти комнату, начиная с поручня стула.

Как только вы узнаете, где находится ваш общий внешний бокс, пора решить, сколько ящиков действительно войдет в каждое место и займется вашим любимым делом (Энн Мари, вы единственная, кто не читает это без сарказма). См. Рисунок ниже для лучшего визуального объяснения.Для обычных стен просто выберите число, которое, по вашему мнению, подойдет. Например, дальняя стена выглядела так, как будто пять коробок хорошо вписались бы во внешнюю коробку размером 116 дюймов, которую я измерил (это исключая исходный интервал в 4 дюйма, уже отмеренный). Затем я взял, сколько промежутков мне нужно между каждым блоком (5 блоков имеют 4 промежутка между ними, и 4 дюйма на промежуток = всего 16 дюймов). Вычитая интервал, у меня теперь было 100 дюймов для размещения 5 коробок, или 20 дюймов шириной на коробку.

Это был довольно простой пример, поскольку нам не приходилось работать с дробными измерениями.Но каждая стена обычно отличается, поэтому вам просто нужно проработать ее на куске бумаги, если это не имеет смысла. Например, у противоположной стены был дверной проем, поэтому мне пришлось использовать три коробки на 19 дюймов.

В моей комнате действительно была только одна стена с непрерывными коробками; каждая вторая стена была разбита дверным проемом или окном, что облегчало определение размеров. В таких случаях коробка будет любого размера, который я нарисовал после того, как все мои отметки в 4 дюйма были соединены вместе. Эти разные размеры идеально подходят; пока ваш интервал остается постоянным, он работает!

Остаться на уровне

Следующее испытание, связанное с этими отметками (которые были очень легкими и выполненными карандашом), я хотел убедиться, что квадраты, которые я буду рисовать, по-прежнему будут ровными и квадратными. Причина этого проста: когда дело доходит до ящиков, вам нужны точные углы в 90 градусов, что не так хорошо работает, когда ваша линия, пересекающая комнату, оказывается на 4 дюйма вниз от поручня стула, но путь с точки зрения реальной прямой.Произошло со мной, и, вероятно, случится с вами (найдите мне идеально квадратную комнату, и я назову вас пьяным). Я использовал лазерный уровень, чтобы отметить более толстую линию поперек комнаты по сравнению с моими отметками в 4 дюйма. Хотя отметки на более длинных стенах явно не видны, я решил по возможности использовать линию уровня. Я немного беспокоился об этих линиях, из-за которых существующие перила стула и каркас основания выглядели по сравнению с ними, но ваш взгляд будет более снисходительным, когда общая линия, пересекающая комнату, будет красивой и прямой.

Розетки и окна

У меня не было особых проблем с розетками, мешающими коробкам в комнате. То есть, пока я не добрался до большого окна. Я понял, что если бы я использовал такое же расстояние в 4 дюйма от молдинга окна, верхняя часть коробки проходила бы прямо над выпускным отверстием. Не хорошо. Чтобы компенсировать это, я отрегулировал расстояние только вверху, используя отметку 2¾ дюйма вместо обычных 4. Нижняя и боковые стороны остались на тех же 4 ″, что позволило сохранить единообразие.

Мое окно в некотором смысле помогло мне выбраться наружу — новая облицовка, добавленная по бокам и сверху, создала новое пятно для разметки 4 ″ расстояния для ящиков с обеих сторон. Слава богу за маленькие благословения, правда?

После этого нужно было вырезать и создать коробки, а затем прикрепить их к стене (обо всем этом см. В этой публикации!). В комнате еще есть чем заняться, но я поделюсь еще несколькими кадрами прогресса позже на этой неделе (так как на кухне происходило много активности, было вполне естественно работать в столовой, когда позволяло время! ).Не могу дождаться, чтобы поделиться больше. Надеюсь, у вас есть большая неделя!

Несмотря на то, что были предприняты все усилия для обеспечения точности и эффективности информации, представленной на этом веб-сайте, «Гадкий утенок» предназначен только для развлекательных целей. Все учебные пособия и демонстрации не предназначены для использования в качестве профессиональных рекомендаций (и не являются заменой как таковые), и я не даю никаких гарантий относительно процедур и информации здесь. Создавать с использованием предложенных мной методов, материалов и инструментов вы делаете на свой страх и риск.Пожалуйста, убедитесь, что вы следуете надлежащим инструкциям по использованию всего, и обратитесь за профессиональной консультацией, если вы не знаете, как что-то сделать! Прочтите мое полное раскрытие здесь.

Измерительная кухонная столешница за кухонными плитами и раковинами. Рисунок 210.52 (C) (1) — Jade Learning

Измерение пространства на кухонной столешнице за кухонными плитами и раковинами. Рисунок 210.52 (C) (1)

Автор: Джерри Дарем | 3 апреля 2019 г.

210.52 (C) NEC 2017 года излагает требования к кухонным столешницам и сосудам, которые необходимы для их обслуживания.Пространство столешницы, расположенное непосредственно за кухонной плитой, установленным на столешнице блоком (например, варочной панелью) или раковиной , может быть или не может считаться частью этой измеряемой поверхности столешницы при определении требований к розеткам и расстояния между емкостями для столешницы. . Все зависит от глубины поверхности столешницы за этим компонентом.

Кухонные столешницы

Когда плита, кухонная плита или мойка установлены на прямой части столешницы, а также глубина поверхности столешницы за этой плитой, варочной панелью, мойкой и т. Д.измеряет меньше, чем 12 дюймов , то считается, что этот компонент разбил эту столешницу на две отдельные части столешницы, и каждая часть столешницы с каждой стороны компонента должна рассматриваться отдельно при измерении ее на предмет сосуда.

Однако, если глубина поверхности столешницы, измеренная за этим компонентом, составляет 12 дюймов или более e, тогда столешница считается цельной и не была разбита на две части, даже если сейчас плита, плита или раковина в нем покоится.В этом случае ваша рулетка проходит прямо через столешницу за этим компонентом, и вы продолжаете измерять столешницу, как если бы там ничего не мешало.

Может случиться так, что ваши измерения завершатся установкой розетки за этой плитой, варочной панелью или раковиной — а может быть, и нет — это просто зависит от того, как она расположена при маркировке розеток. Но в любом случае суть в том, что если вы можете отмерить 12 дюймов или более от заднего края этой плиты, варочной панели или опуститься до самой задней части поверхности столешницы, где она встречается либо с фартуком, либо с прилегающей стеной, тогда у вас есть чтобы рассматривать всю столешницу как единое целое, и ваше 48-дюймовое расстояние между сосудами распространяется прямо через заднюю сторону этой плиты, варочной панели или раковины.

Угловые столешницы

Теперь измерения будут несколько другими, если этот компонент (плита, варочная панель или мойка) установлен на столешнице corner . Ваше измерение глубины поверхности столешницы за компонентом, установленным в углу, снова измеряется от заднего края компонента до самой дальней точки, где встречаются два угла фартука или стены, но решающее число составляет 18 дюймов — , а не 12 дюймов. Если измерение глубины поверхности столешницы за компонентом составляет меньше 18 дюймов , то считается, что компонент разбил эту столешницу на две части, и вы должны рассматривать каждую часть столешницы с каждой стороны как отдельные столешницы, измеряя их. соответственно и следуя руководству по измерениям, показанному на иллюстрации 210 NEC.52 (С) (1).

Если размер за компонентом составляет 18 дюймов или более , то угловой компонент имеет , а не , сломавшую столешницу пополам, и ваши измерения продолжаются, как если бы компонента даже не было. Следуйте методу измерения угловой столешницы, представленному на рисунке 210.52 (C) (1) вашего NEC.

Вы можете получить или не получить розетку за этой угловой плитой, варочной панелью или раковиной, это будет просто зависеть от того, насколько ваши измерения упадут, когда вы будете располагать коробки розеток на расстоянии 48 дюймов друг от друга (максимальное допустимое расстояние между ними при установке этих сосудов в соответствии с языком Кодекса.)

Мелкая бытовая техника, предназначенная для использования на столешнице на кухне или в аналогичных помещениях, обычно поставляется с заводским шнуром длиной 24 дюйма. Разместите розетки на столешнице так, чтобы они соответствовали коду: Розетка, расположенная в пределах 24 дюймов от каждого излома столешницы, а затем расположенная так, чтобы ни одна точка на поверхности столешницы не превышала 24 дюйма от розетки , почти гарантирует емкость в пределах досягаемости небольшого прибора, независимо от того, где он находится на столешнице.

Имейте в виду, что на Рис. 210.52 (C) (1) представлены две иллюстрации, показывающие, как правильно измерить эту площадь поверхности столешницы, когда компонент установлен внутри столешницы. На одной из иллюстраций показан компонент (варочная панель или раковина), установленный внутри прямого пространства столешницы, которое проходит вдоль прямого участка кухонной стены. На другом изображен компонент, установленный в углу столешницы, где две столешницы встречаются, как угол рамы для картины. Эти иллюстрации поясняют, как выполнять эти измерения, независимо от того, как установлен компонент. Цель состоит в том, чтобы ни одно место на столешнице не располагалось дальше 24 дюймов от емкости. Вот почему 48 ″ — это максимально допустимое расстояние между любыми двумя розетками на столешнице: Точка, расположенная между двумя розетками, разнесенными на 48 ″ друг от друга, оставляет вам максимально допустимые 24 ″ с каждой стороны.

Мелкая бытовая техника, предназначенная для использования на столешнице на кухне или в аналогичных помещениях, обычно поставляется с заводским шнуром длиной 24 дюйма. Разместите розетки на столешнице так, чтобы они соответствовали коду: Розетка, расположенная в пределах 24 дюймов от каждого излома столешницы, а затем расположенная так, чтобы ни одна точка на поверхности столешницы не превышала 24 дюйма от розетки , почти гарантирует емкость в пределах досягаемости небольшого прибора, независимо от того, где он находится на столешнице.

КАК ПОВЕСИТЬ ТЕЛЕВИЗОР SAMSUNG БЕЗ ЗАЗОРЫ

Я уверен, что, как и большинство из вас, мы жаждали этого телевизора больше года. Но с прекрасно работающим телевизором, висящим на стене, мы просто не могли оправдать вложения… а это вложение. Все изменилось, когда мы решили отремонтировать нашу гостиную в рамках One Room Challenge. Когда мы остановились на дизайне нового пространства, мы решили нажать на курок на Samsung The Frame.Нам продали две основные функции — художественный режим и крепление без зазоров. Мы создали этот пост, чтобы показать вам, как именно можно выполнить монтаж без зазоров с помощью Samsung The Frame TV, потому что мы видели, что это было сделано неправильно. Мы планируем написать в будущем пост о том, как создать свою собственную «рамку без зазоров» для существующего телевизора, но пока что мы идем.

Измерьте свое пространство

Убедитесь, что у вас есть подходящее место для центрирования и подвешивания крепления No Gap Mount.ВАЖНО: убедитесь, что по обе стороны от центральной точки у вас есть шпилька. Используйте инструмент для поиска шпилек, чтобы найти каждую из этих шпилек. На каждую из этих 2 шпилек будет установлено по 2 болта с отгибом для крепления крепления — подробнее об этом позже.

Отметьте свой рост

Убедившись, что у вас есть подходящее место для установки, вы хотите отметить высоту вашего телевизора. Высота будет варьироваться в зависимости от многих компонентов, например, от того, в какой комнате вы ее размещаете, и от того, какая у вас зона отдыха.Если у вас низкий диван, вы, скорее всего, захотите, чтобы телевизор был установлен ниже, чем на диване традиционной высоты. Мы рекомендуем 2–3 человека для этого шага.

На этом шаге вы также хотите отметить, где верхняя часть крепления без зазоров будет опираться на стену. Временно поместите крепление без зазоров на задней панели телевизора, когда он находится на земле, или на закрытой плоской поверхности, затем измерьте расстояние от верхней части телевизора до верхней части крепления без зазоров. Затем отметьте эту линию на стене.Вам нужно взять уровень и наметить длинную горизонтальную линию наверху этого крепления без зазоров. Это поможет обеспечить установку заподлицо и по уровню.

Затем вы хотите взять уровень и разметить вертикальные линии для каждой из ваших шпилек, затем, удерживая крепление, отметить, где каждый из 4 болтов с фиксатором будет установлен на шпильках. Возьмите сверло меньшего размера, чем прилагаемые боты с запаздыванием, я рекомендую сверло 5/32, и просверлите пилотные отверстия для каждого из ваших болтов с запаздыванием. Здесь произойдут две вещи: во-первых, вы узнаете, был ли ваш прибор для поиска шпильки точным, и вы действительно попали в шпильку.Если это так, вы золотой, в противном случае вам нужно найти два настоящих гвоздика, прежде чем двигаться вперед. Во-вторых, вы точно знаете, куда уходят ваши болты, когда приходит время ставить монтировку без цели. Победа — победа.

Найдите места размещения оптической подачи

По моему опыту, это самая важная часть для определения — где будет размещен ваш оптический кабель. Делаете ли вы черновую обработку новой стены, как это сделали мы, или добавляете старую рабочую коробку к существующей стене, вам необходимо убедиться, что коробка установлена ​​заподлицо с гипсокартоном и на ней нет пластинчатой ​​крышки за стенкой. ТЕЛЕВИЗОР.Любой дополнительный интервал будет мешать достижению вида без зазоров, что противоречит точке подвешивания рамы, верно?

Чтобы найти подходящее расположение коробки, измерьте расстояние от отмеченной вами линии, которая представляет верхнюю часть телевизора, и измерьте расстояние до места выхода оптического кабеля, примерно на 2 дюйма вверх от нижней части телевизора. Это измерение даст вам центральную отметку для установки вашего бокса.

Вторая коробка, через которую будет выходить оптический кабель и подключаться к вашему One Connect Box (так сказать, командному центру), теперь может быть размещена.У нас была роскошь создать совершенно новое пространство, поэтому наше оказалось во встроенном шкафу слева от мантии.

ПРЕЖДЕ ЧЕМ ЗАКРЕПИТЬ КОРОБКУ НА МЕСТЕ вам нужно будет обрезать заднюю часть коробки, чтобы подогнать концы оптического кабеля. Подойдет универсальный нож, но еще лучше подойдет качающийся инструмент с твердосплавным наконечником.

Протяните оптический кабель

Перед тем, как повесить крепление без зазоров, убедитесь, что вы пропустите оптический кабель через стену. Это нужно делать очень осторожно, так как оптический кабель чувствителен и при сгибании может сломаться. После того, как он будет разбит, он перестанет работать, и заменить его стоит недешево. Как правило, следует соблюдать осторожность с любыми электрическими компонентами и проводкой, поэтому это не должно вызывать удивления.

Мы установили наши через стену до гипсокартона, но это редкий сценарий. Я рекомендую использовать рыболовную ленту, чтобы протянуть кабель в одной коробке вниз и из другой. Просто прикрепите к рыбе оптический кабель изолентой и начните пропускать проволоку.Еще одна работа, на которую я рекомендую иметь двух человек — один для рыбалки, а другой для кормления.

Установите крепление на стену без зазора

После того, как оптический кабель проложен, пора, наконец, установить на стену беззазорное крепление. Помните, раньше я просил вас отметить верхнюю часть вашего телевизора и верхнюю часть, где будет падать крепление без зазора? Готов поспорить, вы рады, что он там сейчас, потому что пришло время установить крепление без зазоров! Используя стягивающие болты и дрель, начните установку крепления без зазора.Слегка вставьте все 4 болта с задержкой (скажем, на 80% или около того), а затем поднимите уровень вверх, медленно затягивая каждый из них.

Повесьте телевизор

Это становится реальностью … пора вешать The Frame TV! Снова с некоторой помощью поднимите телевизор и вставьте кронштейн на задней панели телевизора в крепление без зазора на стене. Затем подключите оптический кабель к телевизору и медленно наклоните телевизор, чтобы он прижался к стене. Поместите уровень на дно и сдвиньте, если необходимо, чтобы выровнять его — крепление без зазоров имеет некоторую гибкость, чтобы выровнять его, так что будьте уверены, что вы в порядке.

Подключите другой конец оптического кабеля к приставке One Connect и включите этого ребенка!

Установите комплект рамы

Если вы приобрели комплект каркаса, пора его установить. Очень просто сделать, так как он магнитный! Начните с каждой стороны, затем сверху и, наконец, снизу. Все должно быть ровным.

Это было нелегко, но я уверен, что у вас есть все знания и подготовка, необходимые для беспроблемной установки Samsung The Frame TV.Если у вас возникнут какие-либо вопросы, оставьте комментарий, и мы будем рядом, чтобы вам помочь.

-очень люблю

Установите молдинг для фоторамки • Блог о старом доме

Мы только что завершаем проект по установке молдинга для фоторамки под существующим поручнем для стульев в нашей столовой. Подумал, что я опубликую, что мы сделали, чтобы установить его, на случай, если это будет полезно кому-то еще.

Шаг 1

Определите расстояние, которое будет использоваться для молдинга фоторамки, чтобы оно было достаточно равномерным и симметричным по всей комнате.Не беспокойтесь о размещении розеток и т. Д. По отношению к тому, куда пойдет плинтус.

В нашей столовой, поскольку перила стульев очень низкая, мы решили использовать следующий интервал для длинных узких прямоугольников на стене:

  • 2 дюйма от нижней части поручня стула до верхней части молдинга рамы для картины
  • 2 дюйма от нижней части молдинга фоторамки до верхней части основной платы
  • 4 ″ между вертикальными деталями молдинга рамы и углами, дверной коробкой и т. Д.

Для визуализации того, что будет выглядеть правильно, используйте малярную ленту там, где будет лепное украшение. (Только не забудьте снять его относительно скоро, чтобы не повредить стену!)

Лента для рисования для визуализации интервалов

Шаг 2

С помощью циркуля начертите на стене направляющие линии, по которым будет проходить каркас. Эти линии должны быть параллельны любой существующей отделке и т. Д. В комнате.

Руководство по вытяжке для формовки

Шаг 3

Используя направляющие линии, нанесенные на стену, индивидуально измерьте точную длину, необходимую для каждого элемента отделки.

Мы обнаружили, что нередко каждая сторона рамы имеет немного разную длину, скорее всего, потому, что дом старый и не все точно квадратное. Мы решили, что важнее, чтобы рамы выглядели ровными и квадратными на стене рядом с существующей отделкой, а не то, что они на самом деле были ровными и квадратными, поэтому мы использовали точные размеры, снятые со стены для каждой детали, а не предполагали что-либо.

Шаг 4

Для каждой измеренной детали отрежьте концы молдинга под углом 45 градусов.Для этого мы использовали составную торцовочную пилу. Несмотря на то, что в некоторых случаях наши рамки не были полностью квадратными, у нас была только одна, где нам пришлось изменить угол с 45 градусов.

В случае, когда выпускное отверстие было расположено на пути отливки рамы для картины, мы разрезали его под углом 45 градусов и оставляли зазор примерно 3/4 дюйма между краем отливки и крышками выпускного отверстия.

Молдинг вокруг розеток

Шаг 5

Начиная с верхней стороны рамы, прикрепите молдинг к стене с помощью строительного клея и гвоздя так, чтобы он совпадал с направляющими линиями.После того, как будет прикреплена верхняя часть, установите две вертикальные детали молдинга, а затем нижнюю деталь. Мы обнаружили, что для каждой детали очень полезно сначала проверить подгонку, чтобы убедиться, что длина и угол наклона выровнены правильно.

Наши стены оштукатурены, и мы сначала беспокоились об использовании пистолета для гвоздей, опасаясь, что это может привести к разрушению штукатурки. Протестировали в шкафу, проблем не возникло, поэтому решили использовать его для крепления молдинга. Это сработало отлично, стены не повредились, но мы обнаружили, что строительный клей все еще нужен, чтобы помочь лепке оставаться прикрепленной к стене в тех местах, где стена была немного волнистой.

Крепление молдинга

Шаг 6

Приложив всю лепнину к стене, заполните отверстия для гвоздей, отшлифуйте края лепнины и нанесите герметик по краям каждой рамы, чтобы заполнить любые зазоры между лепниной и стеной. Мы также использовали очень небольшое количество герметика, чтобы заполнить и сгладить углы рамки.

Шаг 7

Загрунтовать и покрасить стены и новую лепнину.

Так как наши стены были оштукатурены, нам нужно было загрунтовать стены грунтовкой для бетона, а молдинг — грунтовкой для дерева.Если мы снова займемся этим проектом, мы, вероятно, выберем грунтовку стен и карниза перед установкой карниза, чтобы избежать всех разрезов, которые требовались для двух разных типов грунтовок.

Мы решили покрасить нашу рамку для картин и стену за ней полуглянцевой эмалью того же цвета, что и остальная отделка в нашем доме. Для крышек розеток мы купили несколько необработанных деревянных, которые загрунтованы и окрашены в тот же цвет, что и лепнина, чтобы они хорошо вписались.

Покраска молдинга рамы картины

Связанные

В рубрике: Товары для дома

Теги: фоторамка багет

Строительные нормы и правила подвала 101 | HGTV

Отраслевые стандарты сосредоточены на многих аспектах реконструкции подвала, от того, какие строительные материалы вы можете использовать, до того, какая опора вам понадобится для балок и колонн.Планируя отделку подвала, для обеспечения хороших результатов необходимо освежить в памяти строительные нормы и правила.

Строительные нормы и правила часто требуют изоляции и влагозащиты. Могут существовать местные или государственные строительные нормы и правила, определяющие, на сколько дюймов можно смещать стойки, например, на расстоянии 16 или 24 дюймов друг от друга, и сколько зазора вам нужно для потолков, площадок для нижней части лестницы, а также высоты и глубины шаги.

Уточните в местном строительном отделе, планируете ли вы вносить какие-либо изменения в элементы конструкции, такие как опорные колонны или несущие стены.

Просчет может вызвать серьезные структурные проблемы в вашем доме. «Полы могут прогибаться, в стенах будут трещины, двери не закроются», — говорит Фрэнк Ласки, основатель Capital Construction. «Вы можете увидеть дисбаланс снаружи в коньковой балке наверху своей крыши».

От инженера-строителя часто требуется спроектировать и утвердить устранение колонн и замену их балками.

Металлические двери могут потребоваться для разделения механических участков, содержащих печь или котел, и вам, возможно, придется подавать воздух в механическое помещение для вентиляции.

Дональд Пратер из компании Air Conditioning Contractors of America советует проверить, соблюдает ли специалист по HVAC Спецификации качества монтажа ACCA HVAC, в которых содержатся надлежащие инструкции по установке систем отопления, охлаждения и вентиляции.

Национальный электрический кодекс требует наличия розеток на стенах через каждые 12 футов, на любой стене шириной более 24 дюймов, а также розеток GFCI (прерыватель тока замыкания на землю) в ванных комнатах и ​​над столешницами. Уточняйте у местных, муниципальных и государственных кодексов.

Вам потребуется добавить один или два автоматических выключателя на 15 или 20 ампер на вашу электрическую сервисную панель. Обратитесь к квалифицированному электрику, имеющему лицензию на работу с высоким напряжением, для установки розеток, освещения и автоматических выключателей.Если вы добавляете сантехнику, она также должна соответствовать местным строительным нормам.

Большинство муниципалитетов потребуют от вас получения разрешения на строительство, для чего часто требуется чертеж и план электроснабжения. Ваш проект, скорее всего, будет проверен инспекторами по строительству, электричеству и сантехнике в вашем районе.

Как установить раму для нового потолочного вентилятора и осветительного прибора

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице описывается установка каркаса 2×4 для нового потолочного вентилятора или светильника, если в нужном месте нет розеточной коробки.

Чтобы установить эту раму, сначала определите, где будет располагаться приспособление. Если вы устанавливаете новый вентилятор, не забудьте разместить его так, чтобы концы лопастей находились на расстоянии не менее одной длины лопасти от всех стен. Также ищите место, которое будет рядом с существующим источником электричества. Например, если поблизости есть настенная розетка с доступной мощностью, ее можно использовать для обслуживания выключателя, который затем может обслуживать новый прибор. Проверьте местонахождение источника электропитания и рыболовного кабеля, чтобы узнать больше об установке проводки, необходимой для этого проекта.

с выходом на чердак

Работая на недостроенном чердаке над местом нового крепления, измерьте расстояние между двумя ближайшими балками потолка. Отрежьте 2×4 до этой длины и прикрепите новую выпускную коробку с вентилятором к средней точке с помощью шурупов для настила.

Собрав 2×4 и коробку, удерживайте их между балками так, чтобы выпускная коробка прижималась к задней части потолка. Обведите контур коробки карандашом, чтобы отметить отверстие. Снимите сборку и прорежьте отверстие по линии следа, используя пилу для гипсокартона или гипсокартона для штукатурки и сабельную пилу для штукатурки по дереву.

После вырезания отверстия снова вставьте 2×4 между балками и установите его так, чтобы выпускная коробка находилась заподлицо с готовой поверхностью потолка. Попросите помощника подержать доску над выпускным отверстием, чтобы поддержать коробку и удерживать ее на нужном уровне, при этом закрепляя ее на месте двумя 3-дюймовыми винтами для настила через каждую балку. При необходимости можно добавить металлические L-образные кронштейны по углам для большей поддержки.

Без доступа на чердак

Если доступ сверху недоступен, вы можете работать через выпускное отверстие, чтобы установить специально изготовленную регулируемую опору вентилятора.Используя этот метод, может быть сложно закрепить опору и установить выходную коробку на должный готовый уровень. Более простой способ убедиться в правильности размещения — это использовать этот метод для установки деревянного каркаса. Для этого потолок необходимо разрезать, после чего повреждения можно залатать и / или покрыть декоративным медальоном.

Найдите две балки, ближайшие к месту нового крепления, с помощью прибора для поиска стоек или постучите по стеновой панели, пока звук не укажет на общее расположение балок.Используйте дрель и сверло на восьмой дюйм, чтобы просверлить штукатурку там, где предположительно должны быть балки. Просверливайте отверстия с интервалом в 1 дюйм, пока не почувствуете сопротивление, и дерево не будет выброшено из балки. Отметьте положение каждой балки карандашной отметкой.

Прижмите коробку к потолку примерно на полпути между балками и обведите контур карандашом. Отрежьте канал от одной балки до другой такой же ширины, как и выпускная коробка. Используйте пилу для гипсокартона, чтобы разрезать гипсокартон, и сабельную пилу, чтобы разрезать деревянную штукатурку.

Создайте поддержку

Пройдя через канал, измерьте расстояние между балками и отрежьте до этой длины брус размером 2х4. Прикрепите розетку с номинальным вентилятором к середине 2×4, где вы хотите, чтобы приспособление было. Прикрепите балочные подвески к каждому концу 2х4, удерживая их заподлицо, не выступая за конец дерева. Прикрепление 2×4 к плоской поверхности во время сборки может помочь сохранить правильную установку кронштейна. Вставьте опору в сборе между балками и установите ее так, чтобы выпускная коробка была заподлицо с поверхностью потолка.

Прикрепите опору

Прижмите небольшую доску к нижней части выпускной коробки, чтобы удерживать ее заподлицо с потолком, прикрепляя опору в сборе к балкам. Проходя через канал, вбейте винты или гвозди для настила через отверстия в металлических подвесках и в балку. Используйте четыре винта на обоих концах опоры, по два с каждой стороны подвесов.

Ремонт потолочной доски

Вырежьте заплатки из гипсокартона, чтобы они соответствовали пространству с каждой стороны новой выпускной коробки, и прикрепите их к опоре 2×4 с помощью шурупов для гипсокартона.Заклейте швы липкой лентой, покройте все это компаундом и разгладьте. Нанесите несколько слоев, чтобы получить гладкую поверхность, которую можно отшлифовать и подкрасить.

Установите потолочный медальон

Более простой альтернативой ремонту повреждения является нанесение одного слоя грязи, а затем покрытие грубого ремонта предварительно отформованным медальоном. Пластиковый медальон можно установить, используя герметик, чтобы приклеить его к поверхности, или используя защитную пластину приспособления, чтобы удерживать его на месте.Вы также можете приобрести гипсовый медальон, который следует установить с помощью монтажной смеси или штукатурки Paris, чтобы прикрепить его к потолку. Продолжайте нажимать на медальон, чтобы удерживать его на месте, пока грязь не застынет.

Установка потолочного светильника

Потолочный светильник может быть установлен одним из двух способов: он может иметь винты, которыми основание крепится к монтажной ленте на выпускной коробке, чтобы выдержать вес, или стержень с резьбой и соединитель могут использоваться для подвешивания светильника. Чтобы установить приспособление с помощью винтов, найдите основание и убедитесь, что есть два отверстия, которые совпадают с отверстиями для винтов на монтажной ленте.Также убедитесь, что винты, которые будут использоваться, свободно ввинчиваются в отверстия, прежде чем подержать светильник и начать установку.

Удерживайте приспособление, чтобы соединить провода. Обычно первое сращивание проводов помогает поддерживать небольшой фонарь, но есть помощник, поддерживающий большую и тяжелую арматуру при выполнении соединений. Продолжая поддерживать вес, прикрепите основание к монтажной ленте с помощью винтов и прикрепите основание к потолку.

Установка муфты

Чтобы установить приспособление с помощью муфты, проденьте стержень в центральное отверстие монтажной ленты и установите глубину стержня так, чтобы основание приспособления плотно прилегало к потолку при его установке.Измерьте глубину крышки, чтобы оценить ее размещение, точность здесь не требуется, можно внести небольшие изменения в положение после установки, поворачивая гайку соединительной муфты. Убедитесь, что все провода зачищены для сращивания, удерживайте приспособление и пропустите их через стержень с резьбой в выходную коробку.

Удерживая приспособление, соедините провода вместе, закройте их гайками и сложите в коробку приспособления. Наденьте опорную пластину на провода и навинтите стяжную гайку на резьбовой стержень, чтобы подтолкнуть опорную пластину вверх и удерживать ее на месте.Отрегулируйте положение опорной плиты, поворачивая муфту, пока это плотно прилегает к потолку.

Комплекты скоб для крепления к потолку

Ремень или адаптер для крепления потолочного светильника, подобные изображенному на рисунке, можно приобрести в хозяйственных магазинах и в магазинах бытовой техники для этого типа установки. Один из них может потребоваться для осветительных приборов, в которых отсутствуют необходимые детали для установки в электрическую коробку. Для высоких потолков длину стержня с резьбой можно отрегулировать в соответствии с большинством ситуаций.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
