Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В эти выходные я с друзьями ходил в баню. В парилке меня посетила мысль, а почему бы не написать статью о том, как правильно выполнить монтаж электропроводки в бане или сауне.

Тема в принципе актуальная, ведь многие строят на своих дачных участках бани и сауны. А ведь эти помещения относятся к особо опасным (см. ПУЭ, п.1.1.13), имеют высокую температуру до 130° и высокий уровень влажности (сырости) до 90%, соответственно, к электропроводке в таком помещении предъявляются особые требования по пожарной и электробезопасности.

В данной статье я рассмотрю все требования к электрооборудованию и электропроводке в бане и сауне. Вам останется только выполнить все по перечисленным требованиям. Даже если Вы не выполняете электромонтажные работы своими руками, то с помощью этой статьи Вы проконтролируете правильность работы наемных электриков, и если они делают не так, то вовремя сможете их остановить и поправить.

Итак, поехали.

Разделение парилки в бане (сауне) на зоны

Помните, в статье про возможность установки розеток в ванной комнате, помещение ванны делилось на зоны. Здесь аналогичная ситуация. Согласно ГОСТ Р 50571.12-96, парилка бани (сауны) делится на 4 зоны:

• зона 1
• зона 2
• зона 3
• зона 4

Посмотрите рисунок ниже (вид парилки сбоку и сверху), чтобы наглядно представить себе как располагаются зоны в парилке бани. Красными цифрами я обозначил номера зон.

В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования.

В первой зоне устанавливаются только печи, в том числе электрические, или электрокаменки для бани.

Во второй зоне отсутствуют какие-либо требования по теплостойкости к установленному оборудованию.

В третьей зоне необходимо, чтобы оборудование выдерживало температуру не меньше 125°С, а изоляция кабелей и проводов — не меньше 170°С.

В четвертой зоне допускается устанавливать только устройства для управления электрическими печами, например, термопары или другие подобные датчики температуры. Изоляция электропроводки до этих устройств управления должна выдерживать температуру не меньше 170°С.

Термопара или иной датчик температуры должны отключать электрическую печь при достижении температуры в парилке 140°С (ГОСТ Р 50571.12-96, п.703.53).

Все электрооборудование, установленное в парилке бани, независимо от зоны, должно иметь класс (степень) защиты не меньше IР24. Расшифруем:

• первая цифра «2» — защита от твердых частиц размером более 12,5 (мм)
• вторая цифра «4» — защита от брызг и льющейся со всех сторон воды

В соответствии с перечисленным требованиями выбирается марка проводов и кабелей, способ прокладки электропроводки, класс (степень) защиты светильников, розеток и прочего электрооборудования.

Как выбрать кабель или провод для бани

Зная перечисленные выше требования к электрооборудованию и электропроводке, приступим к выбору проводов и кабелей для бани.

1. Парилка

В третьей и четвертой зоне парилки изоляция кабелей или проводов должна выдерживать температуру не меньше 170°С, поэтому нам подойдут следующие термоустойчивые марки:

• многопроволочный (гибкий) медный провод РКГМ, ПРКА, ПРКС, ПВКВ (выдерживает до 180°С)
• однопроволочный и многопроволочный (гибкий) ПМТК (выдерживает до 200°С)
• зарубежный кабель OLFLEX HEAT 205 (выдерживает до 200°С)

2. Тамбур, комната отдыха

Для остальных помещений бани или сауны (комната отдыха, тамбур) можно применять кабель ВВГнг-LS или другие марки, про которые я говорил в этой статье: как выбрать марку проводов и кабелей. Пользуясь случаем, напомню Вам, что провод ПУНП применять запрещено.

Способ прокладки проводов и кабелей от щитка до электроприемников

Читаем ПУЭ, п.7.1.40:

Отсюда делаем вывод, что в бане или сауне допускается применять, как скрытую, так открытую электропроводку, но все таки приоритетнее скрытая. Также обратим внимание на то, что при прокладке проводов и кабелей запрещено применять металлические трубы и металлическую гофру, или же кабели (провода) с оболочкой из металла, из-за быстрого появления на металлических поверхностях эффекта коррозии.

ГОСТ Р 50571.12-96, п.703.52 подтверждает сказанное выше — электропроводка в бане или сауне не должна быть проложена в металлических трубах или кабелями с металлическими оболочками.

Мое мнение: я сторонник того, чтобы электропроводку в бане прокладывать открыто. Почему? Об этом читайте здесь:

Для открытого способа прокладки рекомендую применять кабель-каналы или пластиковую гофрированную трубу.

Розетки в бане и сауне

1. Парилка

Коротко и ясно — розетки в парилках бань и саун устанавливать СТРОГО запрещено по ПУЭ, п.7.1.48:

Дополнение: тоже самое относится к распределительным коробкам и выключателям. Их в парилке устанавливать ЗАПРЕЩЕНО!!!

2. Тамбур, комната отдыха

В остальных помещениях бани розетки устанавливать можно.

Как выбрать светильник для бани и сауны

1. Парилка

Многие устанавливают светильники в парилке на потолке, что не допустимо!!!

Светильники в бане должны быть установлены только во второй или третьей зоне. Во второй зоне — в качестве декоративной подсветки, а в третьей зоне — на стене в качестве основного освещения.

Если во второй зоне особых требований по теплостойкости нет, то электрооборудование в третьей зоне должно выдерживать температуру не меньше 125°С, поэтому светильники должны быть влагозащищенные и термостойкие с классом защиты не меньше IР24, например, немецкий накладной светильник «Lindner» с классом защиты IР54.

Читайте в этой статье про расшифровку степеней защиты IP.

Он выполнен из стекла с керамическим основанием. Герметичность обеспечивается установкой между плафоном и корпусом силиконовой прокладки.

Крепится он на стену с помощью двух саморезов.

Светильник для бани «Lindner» имеет патрон со стандартным цоколем Е27.

Максимальная мощность лампы накаливания составляет 60 (Вт) при установке его на стене.

В продаже имеются светильники с пластмассовым основанием — применять их нежелательно, т.к. есть риск расплавления пластмассы.

2. Тамбур, комната отдыха

В этих помещениях ограничений по выбору светильников нет.

Какое напряжение сети выбрать для бани и сауны?

Пожалуй самый часто задаваемый вопрос, который мне приходится слышать: «Какое напряжение сети выбрать для парилки бани или сауны — 12 (В), 36 (В) или разрешено использовать напряжение бытовой сети 220 (В)?»

Отвечаю: в парилке разрешено применять бытовое напряжение 220 (В), но при соблюдении следующих минимальных условий:

Если перечисленные выше условия у Вас не соблюдены, то помещение парилки необходимо запитать через понижающий трансформатор 220/36 (В) или 220/12 (В), например, ЯТП-0,25 220/36 (В):

Соответственно, понижающий трансформатор должен быть установлен ВНЕ ПОМЕЩЕНИЯ ПАРИЛКИ!!!

Пример схемы электропроводки в бане.

Щиток для бани

Приведу пример простенького электрического щитка для бани. В принципе, на тему электрических щитков для квартир и дачных домов уже написано несколько статей на сайте, кто еще не знаком, то читайте:

Щиток для бани должен быть установлен только в сухом помещении, например, при входе в баню (тамбуре) или в комнате отдыха. Не в коем случае не устанавливайте щиток в парилке.

В моем примере в электрический щиток для бани входит:

• вводной однополюсный автоматический выключатель от фирмы АВВ  — 25 (А)
• вводное УЗО от АВВ — 40 (А), 100 (мА)
• 1 группа (розетки в комнате отдыха) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
• 2 группа (освещение комнаты отдыха) однополюсный автоматический выключатель от фирмы АВВ — 10 (А)
• 3 группа (освещение парилки) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
• нулевая шинка N
• шинка заземления РЕ

Для освещения комнаты отдыха используется кабель ВВГнг-LS (3х1,5), для розеток в комнате отдыха — ВВГнг-LS (3х2,5).

Освещение в парилке я сделал следующим образом. Я не стал от щитка до парилки прокладывать проводом РКГМ, поэтому около парилки я установил распределительную коробку с классом защиты IP54. От электрического щитка до этой распределительной коробки проложил кабель ВВГнг-LS (3х2,5), а от распределительной коробки по самой парилке уже РКГМ (3х2,5).

Я уже говорил в начале статьи, что электропроводку в бане я прокладываю открыто в гофрированной трубе.

Вот монтажная схема представленного в данной статье электрического щита для бани или сауны:

Старайтесь соблюдать цветовую маркировку жил проводов и кабелей

.

Если у Вас в бане установлена электрическая печь, то открывайте ее паспорт, смотрите мощность и выбирайте для нее сечение питающего кабеля. Для удобства можете использовать мою таблицу по выбору сечения проводов и кабелей.

После выполнения всех монтажных работ рекомендую Вам обратиться в электротехническую лабораторию по месту жительства для проведения основных приемо-сдаточных испытаний:

После удовлетворительных измерений, можно на 100% быть уверенным в правильности монтажа.

P.S. Из всего вышесказанного в статье сделаю вывод: электропроводка в сауне или бане своими руками вполне Вам под силу. Только отнеситесь к выполнению данной работы ответственно, соблюдайте все перечисленные в статье требования и, сделанная Вами электропроводка, будет служить вам долгие годы. С Легким Паром!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Электропроводка в Бане витым проводом

сегодня: %d %M %h~:~%m

Грамотно выстроенная баня – это удивительное место, где человек снимает стресс, отдыхает,  набирается сил и очищает организм, тем самым восстанавливая свое здоровье и дух.

Именно бани из дерево наиболее уязвимы при укладки электропроводке, так как дерево может легко возгореться. По этой причине в бане используется открытой монтаж электропроводке – чаще всего витым ретро проводом (безопасно и красиво). Такой вид монтажа заметно облегчит обслуживание всех коммуникаций в деревянном строении.

Подбирая витые ретро провода для открытого монтажа под старину электросети в бане, отдавайте свое предпочтение исключительно тем проводам, сердцевина которых выполнена из меди. Они способны пропускать гораздо больший ток, чем алюминиевые провода. К тому же медные провода в стиле ретро в шелковой оплетке менее подвержены механическим повреждениям при их изгибании.
Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной. Лучший ретро провод, с помощью которого может проводиться электропроводка в деревянной бани, это, по мнению опытных электриков – витой ретро кабель. Он медный, в специальной шелковой оболочке, которая не распространяет горение и выглядит довольно таки эстетично.

Ретро проводка под старину

Для ретро проводки рассчитывается сечение проводов для каждой ветки электросети бани (до ретро розеток и старинных поворотных выключателей, реро ламп Эдисона, электрокамина, и  до кондиционера и т. д.). Если же говорить о средних значениях, то в большинстве случаев сечения в 4 кв.мм вполне хватает для подвода электричества к распределительному щиту в бане, а 2,5 кв.мм – для монтажа всех остальных цепей.

Схема ретро электропроводки в бане: главное – безопасность! К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. Благодаря тому, что большинство производителей ретро проводки изначально заботится о защите, ставить ее можно не опасаясь за безопасность в деревянной бане. Что касается ретро розеток и выключателей наружнего монтажа, то их корпус может  быть металлическими, керамическим, пластиковым. Устанавливать их желательно только на стенах не высоко, т.к. под потолок как раз и уходит весь жар, и температура там выше. Цена на ретро проводку в настоящее время доступная всем «банщикам», которые хотят приобрести  ретро электрику, и поэтому купить ретро провод недорого вы можете в компании «Ретро Электро» по цене производителя.

С целью безопасности многие банщики электрики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и винтажным и необычным. Причем саму проводку к ней нужно делать специальным термостойким витым проводом .

В наше время баня без подключенного электричества, да еще что бы было и красиво, является неполноценным строением, в котором нельзя попариться в темное время суток и отдохнуть. Поэтому проведение электричества играет важную роль.

Сделайте свою Баню красивее и безопаснее с помощью декоративной витой проводки и ретро электрики!

Особенности подключения открытой электропроводки в банях и саунах…

сегодня: %d %M %h~:~%m

Главная \ Статьи \ Особенности подключения открытой электропроводки в банях и саунах…

Каждому владельцу  загородного  дома хотелось бы иметь у себя в хозяйстве баню или сауну, где можно провести время полезно для души и тела. Наиболее щепетильным вопросом при постройке этого помещения является проводка в бане и парилке, в особенности, если все работы нужно провести своими руками. Проведение электропроводки в местах повышенного риска поражения током и пожарной небезопасности, каковыми являются баня или сауна, требует соблюдения особых правил.

Требование для электропроводки в бане..

Чтобы сделать проводку в сауне или бане правильно, нужно действовать по ГОСТу. Здесь очень важно учесть все, начиная от сечения провода и заканчивая принципом его крепления.

1. Он должен быть хорошо изолирован от внешних агрессивных факторов;
2. Рекомендуется использовать провод более 2 жил,  т. к. подключение к заземлению является обязательным;
3. Провод должен быть достаточно гибким и надежным, чтобы протягиваться через различные отверстия, но в то же время, прочным; цена приемлема.
4. Помимо этого, шнур должен обладать устойчивостью к высоким температурам. Средняя температура в сауне варьируется от 100 градусов до 130, некоторые виды изоляции кабелей могут начать плавиться при таких воздействиях.

Обязательные условия  электропроводки в бани или сауне:

• Необходимо протянуть отдельную, самостоятельную линию поступления электроэнергии от главного распределительного щита с отдельным защитным автоматом, а также смонтировать обособленный контур заземления.
• По рекомендациям ПУЭ в парилке следует применять проводку, способную выдержать температуру до 170—180 градусов.
• Согласно требованиям ПУЭ, следует применять скрытую систему электропроводки, в то же время допускается открытая прокладка проводов, в том числе и витого ретро провода. Открытая ретро  электропроводка на керамических изоляторах допускается в деревянных стенах бани, то есть провода могут вестись по поверхности стен, а следовательно располагать их лучше в  заметных местах для винтажного декоративного стиля. В кирпичных стенах электропроводка должна быть скрытой, то есть проходить за слоем штукатурки.
• Электрические провода не должны касаться непосредственно деревянных стен или деревянных отделок. Поэтому проводку производят в закрытых коробах либо по огнеупорной поверхности (трассе) или на фарфоровых изоляторах.  Для этого под любое электрооборудование, розетки и выключатели подкладывают специальные термостойкие подкладки — рамки из керамики или красивые рамки из дерева для открытой проводки, которые служат отличным изолирующим материалом. Из термостойкого материала, не проводящего ток, монтируется трасса. Нужно заранее рассчитать расстояние между объектами с тем, чтобы укрепить изоляторы на приблизительно одинаковом расстоянии друг от друга. На бревенчатых стенах по горизонтальным линиям изоляторы крепятся вдоль бревна на расстоянии 30 см друг от друга. По вертикальным линиям установки электроприборов изоляторы устанавливаются по два на каждое бревно. Изоляторы прикручивают саморезами при помощи шуруповерта под углом 45 градусов вверх и вниз.

В части приборов и оборудования:

1. УЗО (устройство защитного отключения) в распределительном щите является обязательным условием применения. Задачей УЗО является сравнение тока, проходящего по фазе и нулю. И если разница этих значений больше предельного порога УЗО (то есть происходит утечка тока), то УЗО автоматически отключит фазу и нуль. Для бань используется УЗО на 5—10мА.
2. Розетки в бане должны выдерживать нагрузку в 10—16 А,  класса защиты IP-44 , такие как керамические розетки  «Бирони» по цене производителя. То же касается выключателей, соединительных распаячных коробок  и светильников, купить недорого доступно уже в любом интернет – магазине  и сразу с доставкой на дом.
3. Электрооборудование допускается использовать только специально предназначенное для использования в помещениях с повышенной влажностью. Всю невстроенную в электронагреватель аппаратуру лучше размещать вне саун.
4.  Если же вы собираетесь устанавливать печь-каменку, то ее необходимо располагать таким образом, чтобы дымовая труба по длине была как можно меньших размеров, а также ее нужно оградить термостойкими перилами, во избежание пожара.
5. Светильники для парной должны быть с деревянным абажуром, термостойким, влагонепроницаемым плафоном и керамическим патроном. Металлические части светильников должны быть заземлены. В моечной подойдет любой светильник с ретро лампой, предназначенный для ванных комнат. Рабочее напряжение не должно быть выше 24 Вольт в светильниках.

Запрещается  в части электропроводки:

1. Не допускается скруток, разрывов и соединений проводов в моечной и парной.
2. Категорически запрещено вести электрический кабель над печкой.
3. Не допускается проведение кабелей в металлических трубах, рукавах или с металлическими оболочками, а также по жестяным поверхностям.

В части приборов и оборудования запрещается..

1. Розетки штепсельные, переключатели и соединительные коробки не допускаются к установке в парилке, моечных помещениях и в помещениях, содержащих нагреватели для бань и саун, их устанавливают в предбаннике либо в комнате отдыха.
2. Электронагреватель также лучше разместить в другой комнате.

Некоторые общие рекомендации для электрики в бани…

• Светильники для бани лучше всего использовать настенные боковые, с мягким, рассеянным освещением.
• Количество светильников и их размещение зависит от площади помещения.
• Приветствуется также естественное освещение, для чего достаточно одного окна.
• В подвесных светильниках лучше использовать ретро лампы не более 60 Вт.
• Освещение парилки можно также устроить, если сделать перегородку с предбанником из термостойких стеклоблоков или же смонтировать стеклянную дверь.
• Самым безопасным вариантом освещения на сегодняшний день является керамические розетки и выключатели для открытой ретро проводки, ведь они теплостойкие и не подвержены коррозии  и очень красивы. Такая ретро электрика успешно применяется в турецких и русских банях, и хорошие отзывы специалистов.

Уровень установки розеток – не меньше метра от пола. В отдельных случаях допускается их монтаж на уровне плинтуса (в евростиле). Такое расположение часто можно увидеть в финских саунах; Если баня деревянная, а проводка – наружная, то удобнее всего использовать проводку в ретро-стиле. Она характеризуется декоративными узлами и ручками для проводов. Так можно будет скрыть некрасивые места соединения кабелей; Минимальное сечение провода для подключения силового электрооборудования в бане — 3*2.5 мм, такая проводка может передать до 5 кВт. Если у Вас печь тянет больше, то рассчитывайте значение строго в большую сторону.

При монтаже электрических проводов помните, что правильная электропроводка в бане – это залог вашего комфортного и безопасного отдыха в этом помещении.  Старайтесь подойти к вопросу максимально ответственно, монтируя проводку своими руками, или обратитесь к специалистам монтажникам .

Электропроводка в бане своими руками

Обычно на загородных участках устанавливают современные, деревянные или кирпичные бани. Для постройки необходимо провести электричество и установить розетки. Вы можете попробовать монтировать проводку своими руками, узнав несколько основных правил по установке и посмотрев обучающее видео.

Чтобы провести монтаж электрической проводки, нужно выполнить ряд действий:

• изучить основы электромонтажа
• подготовить все инструменты и материалы (паяльник, клеммные колодки и провода с кабелями)
• изучить инструкции по установке электропроводки

Монтаж электрической проводки в бане своими руками — сложный процесс, который требует определенных знаний и навыков. В первую очередь, следует учитывать особенности помещения с высокой температурой и влажностью. Сначала нужно провести кабель из главного дома в баню, по нему будет проходить электроэнергия от распределительного щитка.

Монтаж силового кабеля

Провести кабель в баню от основного щитка своими руками можно двумя способами:

• воздушный метод
• земляной метод

Каждый из них имеет свои особенности. Если вы решили использовать воздушный метод, следует учесть несколько правил:

• если расстояние больше 25 метров, нужна опора для кабеля
• следует использовать специальную растяжку или фарфоровые изоляторы
• над участком, где проезжает автотранспорт, кабель нужно проводить на высоте не менее шести метров, над пешеходной зоной — 3,5 метра

Земляной способ проводки кабеля включает рытье траншеи глубиной до одного метра. Это более затратный метод, так как для прокладки требуются особые виды проводов, зато кабель не будет подвержен атмосферным влияниям и прослужит долго.

Как установить электропроводку в бане своими руками

Обычно процесс монтажа происходит в несколько шагов:

• монтаж самого щитка
• разводка
• присоединение розеток и ламп

Важно правильно подобрать место для щитка в бане. Он должен состоять из отходящего и вводного автоматов, а также устройства защитного отключения (УЗО). Этот механизм в щитке в бане необходим, чтобы защитить проводку от короткого замыкания.

Однофазная электрическая проводка в бане, которую обычно применяют, должна иметь питающий кабель с тремя жилами:

• жила фазы, которую помещают на верхней клемме вводного автомата
• нулевая жила
• жила защиты

Сечение кабеля

Чтобы правильно выбрать сечение кабеля, необходимо рассчитать предполагаемую нагрузку в бане. Есть таблицы, которые помогают выбрать сечение. Также на электрических приборах указывают мощность их потребления. Не забудьте повесить рядом со щитком подробную схему электрической проводки.

Разводка кабеля от щитка своими руками

Сначала начертите подробную схему всей электропроводки в бане. Она вам пригодится и при монтажных работах и при эксплуатации щитка. При разработке схемы своими руками нужно учитывать ряд факторов:

• разводку следует делать одним куском
• в бане из дерева вы можете сделать открытую электропроводку и провести ее поверх стен. Нельзя использовать трубы ПВХ
• для кирпичных стен делают закрытую проводку, которую прячут под штукатуркой
• монтаж кабелей происходит как вертикально, так и горизонтально
• розетки с выключателями запрещено устанавливать в парилке. Это обусловлено температурным режимом и высоким содержанием влаги. Следует разместить их в предбаннике. То же самое можно сказать о монтажной коробке
• детали проводов нужно присоединять методом пайки или сварки для надежности
• примените защитное зануление
• провода лучше сделать как можно менее заметными. Их не следует вешать над горячими элементами бани

Если вы будете учитывать все эти правила при разработке схемы, а также ориентироваться на обучающее видео, проблем с электрической проводкой возникнуть не должно. Также помните, что нужно надежно изолировать все провода после их соединения.

Как подключить светильники и розетки

После того, как вы провели установку электрической проводки и щитка, можно заняться подключением прочих элементов. Следует выбирать специальные светильники для бани и парилки.

Они имеют стеклянные плафоны и металлический корпус, отличаются влагостойкостью и термостойкостью. В парилке нельзя размещать лампы дневного света. Также не следует вешать предметы освещения на потолок, так как жар и пар уходят наверх.

Розетки можно подключать только в комнате отдыха и в предбаннике на расстоянии 90 см от пола. Следует закупить розетки с крышками, чтобы дополнительно защитить их от попадания влаги. Тщательно рассчитайте нагрузку, чтобы подобрать соответствующее количество розеток.

Перед началом работ

Монтаж электропроводки в бане — достаточно сложный процесс, поэтому внимательно изучите все инструкции, просмотрите соответствующее видео. Если вы сомневаетесь в возможности провести монтаж проводки своими руками, следует заказать услуги у профессионала. От вашего умения общаться с электрооборудованием будет зависеть здоровье ваших друзей и родственников.

При проведении установки распределительного щитка в таких помещениях, как баня, нужно изучить вопрос техники безопасности. Ведь если вы что-то сделаете неправильно, есть большая вероятность короткого замыкания и, как следствие, возгорания.

Если вы все сделаете по инструкции, то сможете наслаждаться полезным отдыхом в бане.

Схема электропроводки в бане своими руками. Фото и видео

Автор Alexey На чтение 8 мин. Просмотров 721 Опубликовано 11.12.2016
Обновлено 11.12.2016

Баня — это место повышенной опасности возгорания. Поскольку провода под воздействием тока самостоятельно нагреваются, а повышенная влажность и температура только усугубляют это состояние. Проводка в бане своими руками производиться по особым требованиям правил устройств электроустановок (ПУЭ), которые специально разработаны для помещений с достаточно высоким уровнем влажности.

Чтобы правильно сделать проводку в бане, нужно запомнить пункты, которые категорически нарушать нельзя, иначе все приведет к негативным последствиям. Итак, запрещено:

1. Использовать проводку с изоляцией, целостность которой нарушена.
2. Ставить розетки и включатели в парной и душевой.
3. Перекручивать и перегибать провода.
4. Делать проводку по поверхностям, которые сильно и быстро нагреваются и над печкой.
5. Подключать на один включатель больше 2 светильников.

Запомнив эти правила, первым делом нужно провести электрическую сеть к бане, если она расположена в другом помещении, которое не примыкает к дому.

Способы подводки электросети к банному помещению.

Подключение бани к центральной электросети возможно воздушным или подземным способами. Использовать способ проведения провода под землей не очень целесообразен, поскольку нужно вырыть достаточно глубокую траншею и купить дорогостоящий кабель.

Воздушный монтаж подразумевает прокладку провода от основного щитка к банному помещению по воздуху и должен соответствовать определённым требованиям по ГОСТу и ПУЭ. Обязательно проводка не должны мешать движению транспорта, если трасса пересекает проезжую часть, и перемещению пешеходов.

От основного места подключения — столба или силового щитка дома, до бани расстояние не должно превышать 15 м. Если эта цифра больше, то нужно добавить столб, для того чтобы избежать обрыва кабеля. К самому зданию бани, как и к зданию дома провода крепятся на высоте 2,7м на специальные изоляторы. (рис.1)

Воздушный способ проводки

Для подключения бани можно использовать провода самонесущего изолирования (СИП). Для банного помещения применяют подключение как с одной, так и тремя фазами. Выбор количества фаз зависит от мощности приборов, использование которых планируется в бане, а также учитывается способ подключения дома.

Суммарная мощность однофазного подключения составляет около 10 кВт, а трёхфазного — до 30 кВт. Но во втором случае желательно использовать стабилизатор, так при нагрузке на одну из фаз, две оставшиеся, могут работать некорректно.

Для однофазной линии лучше использовать СИП на ввод с двумя проводками, а для трехфазного подойдет СИП с четырьмя поводками. Для крепления провода к внешней стене используют анкерные зажимы, сам провод следует изолировать с помощью гофро — труб или коробов.

Перед вводом в баню в специальном боксе надо установить двух- либо четырех полюсный автомат, в зависимости от количества подключенных фаз. Внешний провод идет к автомату, а от автомата, то есть вовнутрь бани, другой провод, он послужит для внутренней разводки.

Номер автомата должен быть на порядок выше, чем на автомате, который находится на силовом щите. Нужно обязательно помнить о заземлении, а отверстие в стене необходимо как следует армировать металлической трубкой.

Что сделать первым делом?

Для начала нужно нарисовать приблизительную схему проводки в помещении бани. Этим делом не должен заниматься дилетант, который ничего не смыслит в электрике. Лучше проконсультироваться с квалифицированным работником, который сделает все в лучшем виде. На ней можно и нужно определить где будут размещаться розетки, включатели, электроприборы, светильники и в каком количестве.

Схема электропроводки в бане поможет подсчитать длину кабеля и вычислить его допустимую мощность.

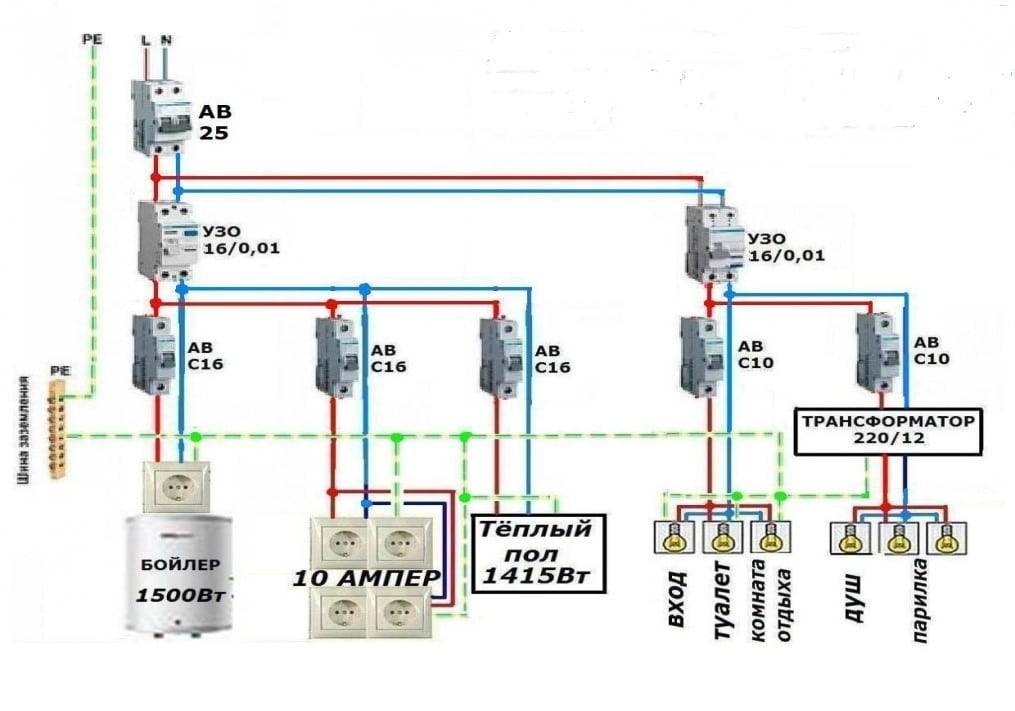

Схема электропроводки в бане

Электрический щиток в банном помещении должен быть отдельным от основного щитка. Это делают для того чтобы можно было максимально быстро обесточить линию передачи электричества при возникновении пожара или другой опасной ситуации.

Располагается он как можно ближе к подводным проводам, а также должен иметь приборы автоматического отключения. Повесить щиток рекомендуют на высоту 1,5 – 1,8 м от пола.
Очень важным этапом является выбор кабеля.

Он обязательно должен быть максимально изолирован, желательно трехжильным, для возможности заземления приборов и розеток, металлическая часть — медная или та которая может использоваться для внутренних работ.
Также не забываем о том, что все приборы должны быть влагостойкими и термостойкими. Желательно чтобы розетки имели специальные механизмы, защищающие от влаги.

Розетка с защитным покрытием

Выбор сечения кабеля

Для организации электропроводки в бане своими руками немаловажным фактором является выбор сечения кабеля. Кабель с малым диаметром сечения может не выдержать нагрузку больших по мощности приборов, что вызовет воспламенения проводов электрической сети.
Толщина кабеля для подключения с одной фазой.
Если однофазное подключение осуществляется проводом с двумя жилами, то первая это  жила фазы, а вторая – нейтральная. В проводе с тремя жилами еще присутствует заземление (защитный проводник).
Пример расчета.
Расчет сечения приводится с учетом стандартного напряжения в 220 В:

Сочетание силы тока и поперечного сечения кабеля представлены в таблице:

Таким образом, подойдет кабель с диаметром сечения 1,5 кв. мм. Существует и негласное правило, что на каждые 2 кВт потребляемой мощности необходимо увеличить толщину кабеля на 1 кв. мм. Но при повышении диаметра провода, это соотношение не будет точным.

Опытные электрики рекомендуют учитывать небольшой запас в своих расчетах, размером в 25%. Таким образом, для примера, приведённого выше следует выбрать толщину в 2,5 кв. мм. Поскольку: Мощность: 3120 Вт * 1,25 = 3900 Вт Сила тока: 3900 Вт/220В = 17,37 А

Диаметр сечения согласно таблице: 2,5 кв. мм.

Важно! Для каждой, подключённой к банному щитку группы электрических приборов, диаметр сечения рассчитывается отдельно. Наибольшее сечение имеют провода, которые соединяют основной и банный щитки поскольку этот провод должен соответствовать мощности всех приборов в бане, а также провод ,подключающий электропечь. Значение силы тока также важно для выбора автомата защиты.

Его номинал должен быть немного выше, значения силы тока, которая потребляется. Так, если величина тока равна 23 А, защитный автомат должен быть на 25 А и даже 32 А. При подключении проводки к бане немаловажным фактором является выбор устройства защитного отключения (УЗО). На этом приборе производителем всегда указывается значение силы тока, которое он способен пропускать.

Если сила тока в сети 22-28 А, то можно смело покупать УЗО со значением не ниже 30 А. Но учитывая, высокую влажность в бане опытный электрик посоветует УЗО на 10 мА. В таком случае вероятность случайного поражения током практично сводится к нулю.Подготовка к проведению проводов.Когда все выбрано и куплено в нужных количествах, нужно еще раз все проверить и подготовиться к ответственному процессу. Для начала можно карандашом наметить будущую трассу проводов.

При этом нужно обязательно учитывать расстояние от пола, потолка, дверных косяков, нагревательных предметов. Точные цифры указаны на рисунке ниже. (рис4) Если провод нужно повернуть, то это должен быть только прямой угол. Кабель используется только цельный. Если нужно, то проводку можно соединять только в соединительной коробке с помощью специальных клемм, никакие скручивания неприемлемы.

Проверьте светильники, они тоже должны быть защищены специальными плафонами. Для освещения довольно часто сейчас используют оптическое волокно, поскольку оно не проводит электрический ток и более безопасно. Количество осветительных приборов зависит от величины комнаты, но не стоит забывать и о естественном освещении.

Необходимо наличие окна. Оно послужит и средством вентиляции. Если помещение бани кирпичное, то вся проводка должна прятаться под штукатуркой. Если же стены деревянные, то здесь могут использоваться два варианта: скрытый (внутренний)  и открытый.

Внутренний тип монтажа электропроводки

Монтаж электропроводки в бане открытым путем проводится с помощью специальных коробов, лотков или электротехнических плинтусов. Этот способ достаточно быстрый и удобный.

Открытый тип монтажа электропроводки

Быстрый потому что не нужно дополнительно долбить стены, а удобный — провода легко доступны для ремонта. Но эстетически не совсем красиво, особенно на деревянных стенах. Как сделать более привлекательный вариант? Для этого используют скрытый монтаж.

При этом электропроводка в бане более безопасна, срок службы дольше. Из недостатков-сложности в доступе к отдельным участкам и непростая установка. Подведем итог и выделим этапы, которые нужно пройти для подведения и разведения электрической проводки в бане:

• выбор способа и подведение электричества к банному помещению;
• чертеж схемы проводки в бане на бумаге;
• расчет и подбор сечения кабеля;
• покупка всего необходимого;
• установка щитка и подключение его к электричеству;
• разводка проводки по всем нужным помещениям с установкой розеток, включателей и других необходимых приборов.

Электропроводка в бане своими руками должна быть проложена максимально безопасно поскольку, даже при незначительных нарушениях может возникнуть опасность поражения электрическим током, даже при случайном касании кабеля. А в помещении с повышенным уровнем влажности это смертельно опасно.

Электропроводка на изоляторах

Наиболее выгодно в деревянном доме смотрится открытый электромонтаж с применением фарфоровых изоляторов. Электропроводка на фарфоровых изоляторах, выполненная по стенам загородного коттеджа или дома, может быть прекрасным дизайнерским решением для эксклюзивного интерьера и придать ему вид законченности. Вы можете посмотреть примеры выполненных работ в разделе Фотогалерея.

Особенно красиво электромонтаж по старину смотрится в деревянных срубах, однако нельзя забывать, что дерево является легко воспламеняющимся материалом и поэтому монтаж электропроводки должен быть выполнен в соответствии со всеми нормами. Фарфоровые ролики сегодня можно купить практически в любом профильном магазине, а провод  для монтажа можно использовать с оболочкой из лакированных хлопчатобумажных нитей, например БПВЛ или ГПВОп, или более дорогой Gambarelli итальянского производства.

Если у Вас возникли трудности при монтаже электропроводки наши специалисты всегда готовы помочь реализовать ваши проекты и идеи.

Советы по монтажу открытой электропроводки на изоляторах.

Крепление изоляторов происходит на расстоянии 4 см от края розетки, выключателя или распаечной коробки.

Рекомендуется крепить изоляторы не далее 45 см друг от друга при монтаже кабеля по горизонтали (для исключения провисания) и не далее 50 см при монтаже кабеля по вертикали.

На углах рекомендуется использовать 2 изолятора с расположением 45 °

При установке розеток и выключателей оставляйте примерно 20 сантиметров кабеля для дальнешего расключения.

Затяните хомутом жгут проводов чтобы не дать им распустится.

Распустите косичку из проводов.

Ножом надрежте и снимите тканевую оплетку, но её не выбрасывайте она пригодится в дальнейшем.

Должно получится вот так:

Оставшаяся тканевая оплетка.

Обязательна процедура по перевязке проводов (узел должен быть расположен со стороны розеток и выключателей). Аналогичным способом кабель притягивается к угловым изоляторам. Перевязка служит для исключения натяжки проводов в распаечных коробках, розетках и выключателях. Только после этого можно приступать к расключению проводов в распаечных коробках и подключению выключателей и розеток.

При прохождении стен используйте фарфоровые втулки.

Используйте для перевязки оставшуюся тканевую оплетку снятую с провода. На фотографиях показана перетяжка кабеля белым шнуром для  лучшего контраста.

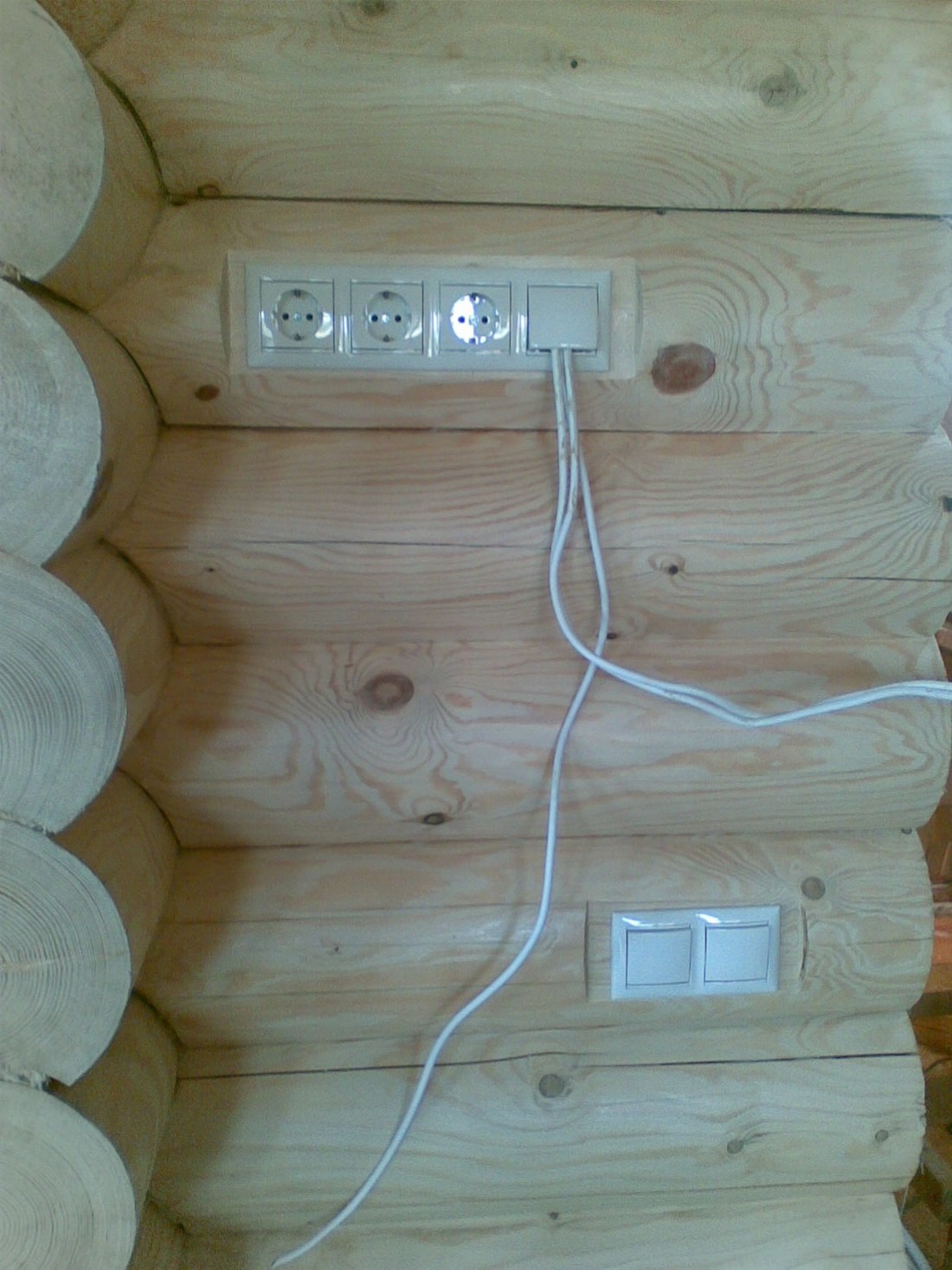

Пример монтажа ТВ розеток.

Пример монтажа выключателей.

Материалы, близкие по теме:

Услуги электрика в рп. Куркино и Куркинском районе Тульской области

Электромонтаж, электрика, электроснабжение, электропроводка, электричество. Электрическая проводка является, пожалуй, самой ответственной технологической составляющей комфортного и безопасного проживания, работы и просто досуга человека. Без электричества в настоящее время не обойдётся ни одно мероприятие: не заработает ни одно производство, не просуществует нормально ни офис, ни магазин, ни склад и т.д. У нас на первом месте стоит задача в обеспечении безопасной и бесперебойной работы электричества любого объекта жилой и нежилой недвижимости.   На рынке предоставления электротехнических услуг, электромонтажные работы внутри помещения (дома, дачи, бани, квартиры, коттеджа) – являются одними из наиболее востребованными. Имея в своём штате профессиональных электромонтажников, мы рады провести для Вас качественные электроработы в рп. Куркино и Куркинском районе Тульской области по электроснабжению строящегося или ремонтирующегося объекта. Пожалуй, каждый человек в состоянии поменять лампочку, починить вилку у телевизора, подключить пилот к компьютеру или ноутбуку. В быту мы очень часто встречаемся с трудностями, связанными с небольшими неисправностями в электрической проводке. Наши электрики способны починить, заменить розетку или выключатель, проложить кабель на стиральную машину, заменить люстру, найти и устранить неисправность электросети, смонтировать узел учета на столбе или в доме, произвести монтаж очага защитного заземления, грамотно сделать молниезащиту, молниеотвод, громоотвод. Электрическая проводка – не бетон, она с каждым годом не становится надежнее и прочнее. Электрические провода, как и все механизмы, имеют свойство изнашиваться. С истечением времени пропускная способность эл проводов и кабелей становится все меньше и меньше. С увеличением нагрузки, а в следствии и увеличении потребляемой мощности происходит, хотя не заметное, но постепенное нагревание электрической проводки. При неправильной эксплуатации электрической сети может произойти короткое замыкание и возгорание. Электроработы, которые мы производим: монтаж электрики в рп. Куркино и Куркинском районе Тульской области монтаж электропроводки в рп. Куркино и Куркинском районе Тульской области подключение электричества к участку электромонтаж дома под ключ электромонтажные работы электрификация в рп. Куркино и Куркинском районе Тульской области дома, участка электроработы в офисе электроснабжение в рп. Куркино и Куркинском районе Тульской области цеха, склада, магазина прокладка кабеля в рп. Куркино и Куркинском районе Тульской области подключение электросчетчика монтаж сип кабеля от столба к дому заземление дома в рп. Куркино и Куркинском районе Тульской области разводка электричества по даче монтаж электросетей подключение к электросетям проводка ландшафтного освещения монтаж трубостойки в рп. Куркино и Куркинском районе Тульской области прокладка электропроводки в деревянном доме в рп. Куркино и Куркинском районе Тульской области электротехнические работы в производственном помещении монтаж ретро-проводки в рп. Куркино и Куркинском районе Тульской области обустройство молниезащиты здания, дома установка кабель-канала, короба крепление металлического лотка электрические работы на стройке монтирование узла учета   Работая с нами, Вам предоставляется качественное исполнение всех электромонтажных работ — скрытая электропроводка, открытая электрическая проводка, защитное заземление, система молниезащиты, подключение электричества от столба в рп. Куркино и Куркинском районе Тульской области подземный или воздушный ввод в дом, здание. Электротехнические работы в рп. Куркино и Куркинском районе Тульской области производятся в рамках оговоренных сроков. На все проведенные нами электроработы, предоставляется гарантия. Сколько стоит электрификация загородного деревянного дома под ключ, стоимость монтажа громоотвода и цена оборудования, цена прокладки короба кабель-канала на даче, прайс лист на обустройство молниезащиты молниеотвода, прейскурант цен на электрические работы Вы можете узнать зайдя в раздел прайс-лист или в раздел контакты. Мы не работаем по стоимости работ за точку, по площади помещения по полу. Смета на электромонтажные работы составляется конкретно по каждой позиции отдельно: Наименование электроработ Ед. изм. Ст-ть за ед. монтаж кабель-канала короба 1 м/пог штробление стен 1 м/пог прокладка металлорукава, гофрошланга 1 м/пог прокладка кабеля 1 м/пог установка электрического счетчика 1 шт врезка подрозетника 1 шт установка розетки, выключателя 1 шт подключение автомата, узо 1 шт монтаж и подключение осветительных приборов 1 шт монтаж трубостойки 1 шт   — и т. д. Мы рады предложить Вам профессиональные услуги электрика в рп. Куркино и Куркинском районе Тульской области. Почему многие заказчики выбирают именно нас? У нас накопился большой опыт в ремонте старой электропроводки, прокладке новой проводки, вызвать электрика можно без выходных и праздников с 9:00 до 21:00 без перерыва на обед. Электрификация участка, дома происходит в заранее оговоренное и удобное для заказчика время. Если Вам нужен электрик не один, а бригада электриков — мы с огромным удовольствием предоставим необходимый штат электромонтажников. Наши электромонтажники имеют большие знания и приличный опыт в электротехнических работах в производственных и технических помещениях, в зданиях строящихся и ремонтирующихся, жилых квартирах, домах, коттеджах, таунхаусах, на даче. Наши электрики могут: провести электропроводку в деревянном доме подключить электричество к участку выполнить электромонтаж в рп. Куркино и Куркинском районе Тульской области в офисе, на складе, в магазине сделать электрику в квартире осуществить электромонтажные работы в цеху, на заводе электрифицировать дачный участок рассчитать стоимость электроработ в коттедже осуществить электроснабжение бани, сауны проложить кабель силовой, подземный, воздушный смонтировать кабель СИП от столба к дому обустроить защитное заземление правильно наладить внутренние электросети подвести кабель к электрическим сетям развести скрытую проводку внутри дома, квартиры установить трубостойку со щитом учета подсказать, как провести электротехнические работы составить смету на ретро-проводку выполнить монтаж молниезащиты в рп. Куркино и Куркинском районе Тульской области, молниеотвода, громоотвода   Выбирая нас, Вы, независимо от объёма и стоимости электротехнических работ, получаете качественное и гарантированное исполнение всех оговорённых электрических услуг. Наши электромонтажники выполняют свои обязательства (монтажные работы, пусконаладочные работы) в конкретно оговорённые временные рамки. По желанию заказчика мы можем составить смету на электромонтажные работы с учётом электротехнических материалов, которые закупаются и доставляются нами на строящийся или ремонтирующийся объект. Конечно, любой человек может позвать соседа дядю Васю Пупкина починить розетку, заменить выключатель, проштробить стену, проложить электрический провод. Но, навряд ли сосед сможет правильно рассчитать нагрузку, выбрать оптимальное сечение кабеля, подобрать автоматику защиты и дать гарантию на электромонтажные работы. Наши мастера могут качественно сделать скрытую или открытую электрику в деревянном доме, правильно подключить УЗО, электрический счётчик, по правилам проштробить стену, проложить кабель-канал короб, электрический лоток, перебрать или собрать заново распаячную коробку, провести воздушный или подземный кабельный ввод в рп. Куркино и Куркинском районе Тульской области. Если у Вас появился неприятный запах электропроводки, пропало в стене электричество, произошёл обрыв провода, выбивает УЗО или автомат, требуется сделать правильное защитное заземление, обустроить молниезащиту, громоотвод, молниеотвод – немедленно обращайтесь к специалистам. Каждый объект отличается друг от друга. Квартира, коттедж, брусовой или каркасный дом, дом из оцилиндрованного бревна, баня, таунхаус. Не встречается одинаковых строений. У каждого заказчика разные возможности и потребности в комфорте и функциональности своего жилища. Кому-то нравится много света и много выключателей, кто-то хочет пользоваться большим количеством розеток, кому-то по душе только умный дом. Из всего этого складывается, что разный объект требует разного количества электротехнического материала, а соответственно разных вложений и разного затраченного времени для реализации задуманного проекта. Мы предлагаем среднюю таблицу общего затрачиваемого времени на разные объекты, выполняемые под ключ, не зависимо от количества этапов монтажных и пусконаладочных работ: Объект Мат. стен Проводка Площадь Срок исполн. Квартира Кирпич Скрытая 32м*2 3 дня Квартира Кирпич Скрытая 50 м*2 4-5 дней Дом загородный Кирпич Скрытая 160 м*2 10-12 дней Дом дачный Вагонка Открытая 80 м*2 6 дней Дом из бревна Бревно Скрытая 200 м*2 14 дней Заземление Кирпич 1 день Молниезащита Кирпич От 1 дня Заказчик может: заказать услуги электрика узнать сколько стоит монтаж электропроводки пригласить электромонтёра в удобное время провести электричество на участок с нашей помощью сделать заказ на электромонтажные работы спросить расценки на электромонтаж у нас рассчитать стоимость электрификации своего объекта вызвать монтажника для производства электроработ обеспечить с нашей помощью капитальный ремонт системы электроснабжения узнать, зачем нужно заземление купить монтаж ретро-проводки сделать молниезащиту кровли, дома через нас   Не секрет, что человек стремится экономить денежные средства. Каждому хочется хорошо одеваться, вкусно поесть, иметь хорошую машину. Но не каждый хочет экономить доступными законными способами. Желающих экономить, а точнее своровать, на электроэнергии большое множество. Специалисты, в кавычках, научились отматывать электрические счетчики назад, делать потайные розетки мимо узла учета, ставить магниты на электросчетчики, появились счетчики электроэнергии с пультами дистанционного управления. Всё бы ничего, но кода это происходит в СНТ, кооперативах, дачных посёлках, садоводческих товариществах, в домах в общедомовыми приборами учета, в населённом пункте с общим учётом электричества за каждый сворованный киловатт приходится расплачиваться добропорядочным гражданам. Председатели этих сообществ нас просят, и мы выполняем: вынос узла учёта за территорию участка, монтаж щита с электросчетчиком на столбе за забором, установку электрического счётчика с автоматом ограничения мощности на отдельно стоящей трубостойки, присоединение к электросетям в рп. Куркино и Куркинском районе Тульской области с монтажом щита учета вне территории потребителя. Возможно, кому-то это не понравится, но других вариантов пока не придумано. Только добросовестное отношение к закону и окружающим людям, соседям избавит нас от вынужденных, я надеюсь пока, неудобств. Нам часто задают вопросы: Сколько стоят услуги электрика, за сколько можно сделать электропроводку в деревянном доме, цена разводки электричества на даче, расценки на электромонтаж цены, стоимость электромонтажных работ, стоимость электрификации частного дома, прайс-лист на электроработы, можно ли рассчитать стоимость монтажных работ электроснабжения загородного дома или коттеджа из клеёного бруса, оцилиндрованного бревна, профилированного бруса, рубленного бревна, цена протяжки кабеля вводного под землёй, расценки на монтаж сип кабеля в рп. Куркино и Куркинском районе Тульской области от столба к дому, стоимость заземления частного дома, как правильно заземлить дом газовый котёл, нужно ли заземлять электрические сети, сколько стоит провести электричество в рп. Куркино и Куркинском районе Тульской области, как подключиться к электросетям, технологическое присоединение к электрическим сетям в рп. Куркино и Куркинском районе Тульской области, сколько будет стоить установить трубостойку, трубостойка для ввода, трубостойки для электричества, стоимость монтажа проводки в деревянном доме, как сделать электропроводку в деревянном доме в рп. Куркино и Куркинском районе Тульской области, расценки на ретро проводку в деревянном доме, можно ли сделать молниезащиту дома молниеотвод дома громоотвод дома. Текс проверен на уникальность.

Электрическая проводка ванной комнаты

Резюме: Подробные фотографии и схемы электропроводки для ванной комнаты с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Узнайте, чем делятся другие, на Спросите электрика:
Это здорово. Нил из Сенойи, Джорджия.

Как установить электропроводку в ванной

Требования кодекса и спецификации энергоэффективности теперь включают энергосберегающий дизайн, а также функции безопасности, которые помогают защитить вас и вашу семью, пока вы наслаждаетесь своим недавно завершенным проектом ванной комнаты.

На что обратить внимание:
Красивые дополнения и улучшения вашей ванной комнаты могут повысить стоимость вашего дома, предоставляя вам налоговые льготы. Налоговые льготы могут быть предоставлены вашей местной электроэнергетической компанией.

Некоторые местные правила требуют установки люминесцентных светильников во время нового строительства и реконструкции.
Для получения дополнительной информации обратитесь к местному поставщику электроэнергии или в агентство*.

стиль=»очистить: слева»>

Ванная комната Требования к электрическим нормам
	Домашняя электропроводка для освещения ванных комнат должна быть либо: на диммерных выключателях, предусмотреть «ручное включение». датчик присутствия», или полностью люминесцентное освещение.
	Ванная комната розетки должны питаться как минимум от одной ответвленной цепи на 20 ампер. Эта цепь не должна иметь других розеток, кроме розеток для ванных комнат.Розетки в ванной должны быть защищены устройством GFCI. Подробнее об устройствах GFCI.
	Все вытяжные вентиляторы в ванных комнатах должны обеспечивать не менее 5 воздухообменов. в час. Подробнее о вытяжных вентиляторах для ванн.
	Гидро массажные ванны и связанные с ними электрические компоненты должны иметь GFCI — прерыватель цепи замыкания на землю. Все электродвигатели должны быть легко доступны для обслуживания.

Как подключить новую ванную комнату | Главная Руководства

Провести электропроводку в новой ванной комнате, не теряя доступа к стойкам стен и потолочным стропилам, совсем несложно. Несколько инструментов, которые вам понадобятся, — это инструменты, которые, скорее всего, уже есть в вашей мастерской. Это также хороший проект для тех, кто только учится делать свои собственные электрические работы. Электропроводка в собственной новой ванной комнате сэкономит вам деньги и доставит вам удовольствие от осознания того, что вы сделали это самостоятельно.

Получение разрешения на электромонтаж

Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила позволяют домовладельцу-резиденту делать почти все, что может делать лицензированный электрик, но он должен следовать тем же правилам, что и профессионал. Все новые электромонтажные работы требуют получения надлежащего разрешения на электромонтаж и проведения необходимых проверок вашей работы. Процедура подачи заявки может немного отличаться в разных отделах по обеспечению соблюдения строительных норм и правил, поэтому сначала позвоните, чтобы узнать, какую информацию вам нужно будет указать в заявке. Одна вещь, требуемая каждым органом, имеющим юрисдикцию (AHJ), — это чертеж, показывающий, где должны быть установлены все выключатели, розетки, розетки освещения и другие электрические устройства и как они должны быть подключены. Вам не нужно готовить чертеж профессионального качества; нарисованного от руки плана этажа на миллиметровой бумаге будет достаточно.

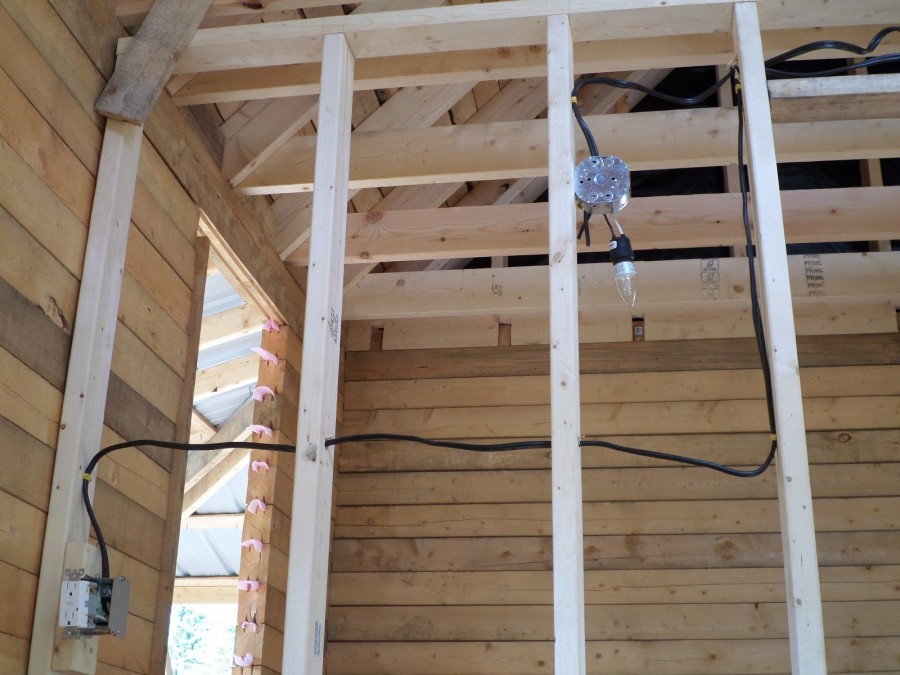

Черновая обработка проводки

Отметьте расположение всех коробок на шпильках и просверлите все отверстия для кабеля. Вы можете проложить новую проводку перпендикулярно стойкам стены и потолочным стропилам через отверстия, просверленные в элементах каркаса, используя 1-дюймовую лопату.При сверлении этих отверстий убедитесь, что край отверстия находится на расстоянии не менее 1 1/4 дюйма от ближайшего края стойки или стропила, поскольку в соответствии с разделом 310–4 NEC требуется такое смещение. Вы также можете проложить трос Romex по бокам стоек и стропил, если он отведен не менее чем на 1 1/4 дюйма от ближнего края стропила или стойки. Когда вы прокладываете его по сторонам элемента каркаса, он должен поддерживаться кабельными скобами в пределах одного фута от каждой электрической коробки и с интервалами, не превышающими четырех с половиной футов.

Установка розеток, выключателей и розеток освещения

Как NEC, так и все местные нормы требуют, чтобы ванная комната была оборудована по крайней мере одной 20-амперной защитой от замыканий на землю (GFCI) для розеток. Освещение ванной комнаты и вытяжной вентилятор могут быть подключены к этой цепи, но рекомендуется предусмотреть отдельную 20-амперную цепь для питания цепей освещения и вытяжного вентилятора, особенно если вытяжной вентилятор содержит свет и обогреватель.Вы можете обеспечить защиту GFCI одним из двух способов: вы можете использовать розетку GFCI или вы можете установить автоматический выключатель GFCI в сервисной панели. Цепь освещения и вытяжного вентилятора не обязательно должна быть защищена GFCI, но, поскольку она находится в ванной комнате, рекомендуется для безопасности. Установите все коробки непосредственно по бокам стоек и стропил таким образом, чтобы передняя кромка коробки была заподлицо со стеной и потолком после ее установки.

Установка провода

Проложите все кабели и вставьте концы кабелей так, чтобы они выступали на 6–8 дюймов от передней части коробок.Снимите внешнюю оболочку с концов кабеля с помощью кабельного рыхлителя или универсального ножа и снимите изоляцию с проводов на 3/4 дюйма. Теперь вам следует позвонить, чтобы провести предварительный осмотр. После отделки стен и потолка можно установить выключатели, розетки и светильники. Подсоедините ответвления цепей к выключателям GFCI и вызовите проверку отделки перед установкой накладок. Как только ваш проект будет отмечен «зеленой меткой», вы можете установить все обложки.

Электропроводка в ванной комнате — White’s Electrical Indianapolis

Независимо от того, проектируете ли вы новый дом или реконструируете существующий, электропроводка требует тщательного планирования. Ванные комнаты — это одно из мест, где особенно важно знать правила и стандарты безопасности, прежде чем пытаться подключить проводку. Ванные комнаты влажные и часто потребляют много энергии, поэтому в них есть особые потребности, когда дело доходит до проводки. Мы составили список нескольких вещей, о которых следует помнить, когда вы планируете соответствующую электропроводку в ванной комнате.

Какая электропроводка нужна для ванной комнаты?

Вентиляторы

В большинстве ванных комнат влажно, и во многих из них нет окон для удаления влаги и запахов.Даже с окнами вытяжной вентилятор в ванной более эффективно удаляет влагу и запахи.

Вентиляторы необходимы во всех новых ванных комнатах и ​​при реконструкции. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но для него требуются другие требования к проводке, чем для стандартного вентилятора без нагревателя. Если вентиляционный вентилятор имеет встроенный нагреватель, он должен иметь собственную 20-амперную цепь, называемую выделенной цепью. То же самое относится к тепловым лампам, настенным обогревателям и другим встроенным отопительным приборам.

Освещение

Во многих ванных комнатах не так много естественного света, поэтому необходимо установить много осветительных приборов.В общем, боковые огни лучше всего вокруг зеркала. Верхнее освещение имеет тенденцию оставлять ваше лицо в тени, когда вы приближаетесь к зеркалу. Боковые светильники можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Ванные и душевые зоны должны иметь специальные светильники. Светильники для этих областей имеют один из двух рейтингов: влажные места и влажные места. Любой осветительный прибор в «душевой зоне» (ванна или душевая и прилегающая комната в трех футах по горизонтали и восьми футах по вертикали от края ванны) должен быть рассчитан как минимум на влажные помещения.Однако, если на прибор можно распылять воду из душа, он должен быть рассчитан на влажные помещения.

Электрические цепи

Как правило, основная электропроводка ванной комнаты включает в себя 20-амперную цепь с защитой GFCI для розеток и 15-амперную цепь освещения для выключателей, светильников и вытяжного вентилятора. В зависимости от вашего географического положения может потребоваться подключение освещения и розеток к отдельным цепям. Таким образом, если розетка отключит автоматический выключатель, свет не погаснет.В некоторых помещениях допускается установка освещения, розеток и вытяжного вентилятора на одну 20-амперную цепь, если цепь обслуживает только ванную комнату.

Розетки

Все розетки в ванной должны быть защищены от замыканий на землю. Розетка с защитой GFCI отключит подачу электроэнергии, когда обнаружит, что электричество проходит через что-то, кроме розетки (например, через воду или человеческое тело). Это очень важно для предотвращения поражения электрическим током, особенно во влажных условиях ванной комнаты.

Вы можете получить защиту GFCI, используя автоматический выключатель GFCI или установив розетки GFCI в цепи розетки. Если вы используете одну розетку GFCI, она должна быть подключена для защиты «множества местоположений», чтобы она защищала все выходы ниже по потоку в одной и той же цепи.

White’s Electrical поможет вам с электропроводкой в ​​ванной комнате.

Электропроводка в ванной (или любой другой комнате!) не только потенциально опасна, но и требует знания норм и стандартов для прохождения проверки.К счастью, электрики White’s Electrical являются опытными лицензированными электриками, которые понимают процесс и юридические требования к электропроводке в ванной комнате. Свяжитесь с нами на Facebook, заполните эту онлайн-форму или позвоните нам сегодня, чтобы узнать, как мы можем вам помочь!

Электропроводка ванной комнаты — Чистое строительство дома

Краткое содержание: Прокладка электрического кабеля, установка коробок для розеток и выключателей и подготовка коробок — это процесс, известный электрикам как черновая проводка.Это необходимый компонент любого нового строительства или пристройки, и с небольшим руководством, с которым могут справиться даже домовладельцы с ограниченным бюджетом. Электрик Клифф Попеджой выбрал типичную ванную комнату, чтобы проиллюстрировать тонкости проводки в соответствии с нормами. Он обсуждает необходимость планировать расположение розеток, выключателей и светильников. На рисунке показано, как с помощью нескольких дополнений, помимо минимальных требований к коду, можно улучшить комфорт и функциональность ванны. После краткого описания различных типов электрических коробок он демонстрирует установку и размещение выключателей и розеток, комбинированного вентилятора и светильника, а также встраиваемого светильника.Он показывает свои методы прокладки кабеля, объясняет разницу между калибрами кабеля и требования к креплению кабеля. Наконец, он показывает, как подключить три распределительных щита к домашней линии с панели. Советы включают в себя рекомендуемые сверла, зачистку кабельных оболочек, продуманную маркировку проводников и способы расчета нагрузки цепи. Дополнительные видеоматериалы: Как подключить электропроводку в ванной

Если вы хотите вложить немного капитала в дом или пристройку, которую вы строите, вы можете подумать о том, чтобы взять на себя черновую проводку: установить коробки, проложить кабель и подготовить коробки перед навешиванием гипсокартона. Если стены открыты, это простая работа, и большинство строительных отделов разрешают домовладельцам делать электропроводку самостоятельно. Задача установки основного сервисного щита сложная и лучше доверить ее профессиональному электрику, но вы сэкономите деньги, выполнив остальную работу самостоятельно. И нет лучшего места для начала, чем ванная комната, пространство, которое довольно плотно с электрическими потребностями, но не слишком сложно. Недавно я подключил небольшую ванную комнату, которая была частью нового дома Habitat for Humanity в Сакраменто, Калифорния.Детали работы демонстрируют необходимые шаги по креплению коробок, прокладке проводов и выполнению предварительных соединений.

Требования к конструкции схемы и коду

Как и во всех хороших строительных проектах, вы должны начать с плана. На плане, обычно создаваемом архитектором или дизайнером, указано, где должны быть расположены светильники, розетки, выключатели и другие приспособления. Это также лучшее место для проверки соответствия пространства коду.

Национальный электротехнический кодекс (NEC) и местные нормы, основанные на NEC, позволяют питать свет, вентилятор и розетки в одной ванной комнате от одной 20-амперной цепи или для всех розеток ванных комнат в доме. по схеме 20 ампер.В последнем сценарии светильники и вентиляторы в ванной подключены к универсальным 15-амперным цепям. любой вариант не идеален.

Один ручной фен сам по себе может привести к перегрузке 20-амперной цепи, поэтому я всегда подключаю каждую дуплексную розетку к отдельной 20-амперной цепи, а вентиляционный вентилятор и свет к одной отдельной 15-амперной цепи. . Если вы сомневаетесь в емкости цепи, выполните расчеты нагрузки, чтобы убедиться, что вы не перегружаете ее.

Все розетки для ванных комнат должны иметь защиту GFCI (прерыватель цепи замыкания на землю).Большинство инспекторов хотят видеть розетки на уровне прилавка или выше, хотя в коде не указана высота. Кодекс требует дуплексного выхода в пределах 36 дюймов от края каждой раковины. Если есть двойная раковина, поставьте отвод между ними. Рассмотрите возможность установки пары дуплексных розеток возле каждой раковины, если, например, фен или плойка являются частью утренней рутины. Я настоятельно рекомендую использовать отдельную 20-амперную цепь для каждой розетки или даже 20-амперную цепь для каждой дуплексной розетки.Здесь я установил две розетки, каждая на свою 20-амперную цепь.

Из Fine Homebuilding # 249

Для получения дополнительных фотографий, рисунков и подробностей нажмите кнопку View PDF ниже.

Электрическая проводка в ванной комнате — распространенные проблемы и советы по безопасности

По данным Управления пожарной охраны США, неисправности электрооборудования входят в четверку основных причин пожаров в жилых домах в США в период с 2007 по 2016 год. Имея это в виду, всегда следует соблюдать меры предосторожности, когда речь идет о домашней электропроводке, особенно если она предполагает ванную комнату.

Вода и электричество – опасная смесь

Известно, что
вода и электричество — смертельная комбинация. В ванных комнатах часто бывает сыро и сыро.
можно только представить опасности в ванной, особенно когда
Проблемы с электропроводкой игнорируются.

5 Важнейшие меры предосторожности при подключении электропроводки в ванной

Во избежание рисков
от поражения электрическим током и обеспечить безопасность в ванной, вот пять
основные меры предосторожности при электропроводке в ванной:

• Используйте влагозащищенные выключатели.

Защита от брызг
защитные выключатели предназначены для предотвращения попадания воды в переключатель и
соприкасаясь с проводами внутри.

• Убедитесь, что все розетки защищены GFCI.

УЗО
розетки помогают снизить риск поражения электрическим током во влажных помещениях и уже
спас тысячи жизней. В настоящее время Национальный электрический кодекс требует
установка розеток GFCI в ванных комнатах, подвалах и кухнях среди
другие области в доме для защиты.

• Правильно расположите выпускные отверстия.

Розетки
в ванной должны располагаться соответствующим образом, а не где угодно
домовладелец хочет. Ваш
Розетки в ванной комнате должны быть на расстоянии не менее 6 футов от края душа или
ванной и на расстоянии не менее фута от раковины. Розетку можно разместить сзади
или рядом, но никогда поперек или над раковиной.

• Установить вентиляторы.

Выхлоп
вентиляторы необходимы для эффективного предотвращения накопления влаги и
влажность внутри ванной комнаты, которая может представлять опасность для электропроводки
внутри.

• Правильно распределите различные контуры в ванной комнате.

Чтобы неисправность в одной цепи не повлияла на работу другой цепи, важно распределить разные цепи в ванной и держать их изолированными. Например, светильники для ванных комнат должны иметь отдельную цепь, то же самое касается выключателей и вытяжного вентилятора.

Электрик | Электропроводка в ванной | Мейер Электрик Сервисез, Инк.

Высокие электрические требования современных ванных комнат и их влажных помещений следует рассматривать вместе. Правильная проводка для вашей бани в отношении вентиляции, освещения, розеток и контуров будет рассмотрена ниже. Проконсультируйтесь с лицензированным электриком, чтобы получить наилучшие результаты для вашей ванной комнаты.

Вентиляция

Ванные часто заполнены влагой, а в некоторых даже нет окон. Хотя окна полезны, вентиляторы для ванных комнат гораздо эффективнее удаляют влажный воздух и запахи.Еще одним преимуществом вентилятора является сохранение тепла зимой. Многие модели оснащены обогревателем. Строительные нормы обычно требуют вентиляторов для каждой реконструкции и новой ванной комнаты.

Освещение

Ванные комнаты часто являются самыми темными помещениями, поскольку для обеспечения уединения используются окна меньшего размера. Для общего освещения должно быть обеспечено достаточное освещение с рабочим освещением, предусмотренным для таких областей, как туалетные столики, зеркала, шкафы, а также ванные и душевые зоны.

Специальные светильники для ванных комнат и душевых имеют один из двух рейтингов: «влажные места» или «влажные места».Зона купания, также известная как душевая, нуждается как минимум в рейтинге влажных мест. Если приспособление находится в диапазоне душевой струи, то требуется рейтинг для влажных мест.

Что касается косметического зеркала, лучше всего подойдут такие источники света, как бра или боковое освещение. Верхнее освещение будет отбрасывать тень на ваше лицо, когда вы приближаетесь к зеркалу, поэтому свет сверху должен работать вместе с боковым освещением.

Розетки

Каждая розетка в ванной должна быть защищена прерывателем цепи замыкания на землю (GFCI), который помогает предотвратить поражение электрическим током.Защита GFCI может быть обеспечена автоматическим выключателем GFCI или розетками GFCI в цепи розетки. Для одной розетки GFCI требуется проводка, обеспечивающая защиту в нескольких местах, что делает все последующие розетки безопасными.

Цепи

Типичная базовая схема электропроводки для современных ванных комнат включает 20-амперную схему GFCI для розеток и 15-амперную цепь общего освещения для выключателей, осветительных приборов и вентилятора. Отдельные зоны должны иметь осветительные приборы и розетки на отдельных цепях.В случае отключения автоматического выключателя розеткой освещение останется включенным. Некоторым устройствам, таким как нагревательные приборы, обычно требуются выделенные цепи на 20 ампер.

Услуги по электроснабжению, которым можно доверять

Компания Meyer Electrical Services, основанная в 1991 году, предоставляет услуги по электроснабжению дома в Мэриленде, Вирджинии и округе Колумбия, где мы лицензированы и застрахованы. Наша команда, базирующаяся в Бетесде, с гордостью обслуживает весь округ Монтгомери. Получите бесплатную консультацию по индивидуальным электромонтажным работам сегодня по телефону (301) 941-1400.

Электрическая проводка кухни и ванной комнаты Gfci Electric Circuit Wiring

Электрическая проводка кухни и ванной Gfci Electric Circuit Wiring

Модернизация проводки для кухонь и ванных

Кухни и ванные комнаты требуют специальной электропроводки для электрических розеток.
Расположение электрических розеток также сильно отличается от других частей дома. Каковы требования к электричеству для кухни и ванной комнаты?

Поскольку требования к электроснабжению часто меняются, обязательно проконсультируйтесь со своим сертифицированным местным электриком по любым особым требованиям и вопросам, касающимся ремонта вашей кухни или ванной.Это краткое изложение некоторых руководящих принципов из национального электротехнического кодекса несколько лет назад.

В кухонной зоне NEC требует, чтобы не более 6 сборов в данном месте находились от розетки, расстояние между которой не превышало 12 футов (12 футов), со специальным расположением розеток в кухонной зоне или над столешницей.

Настольные розетки на вашей кухне должны обслуживаться двумя или более разными контурами. Каждое кухонное пространство шириной более 12 дюймов должно иметь собственную розетку, при этом ни одна точка вдоль столешницы не должна находиться на расстоянии более 24 дюймов друг от друга по горизонтали или 48 дюймов между розетками на кухне.

Часто электрики прокладывают трехжильный кабель 240 вольт от сервисного щитка и обеспечивают две новые цепи 120 вольт. Одна сторона каждой розетки обслуживается одной из цепей, а другая сторона обслуживается другой цепью, что дает две цепи, доступные в каждой розетке, что дает термин «разделенная цепь». Для защиты от перегрузки по току в разделенной цепи используется двойной выключатель, который подключается к панели цепи.

Для обеспечения безопасности кухни и ванной комнаты NEC требует защиты GFCI во всех новых ванных комнатах, а также в кухонных розетках в пределах шести футов от кухонной раковины и в других местах по всему дому.Добавление защиты от замыкания на землю к существующим цепям имеет смысл в любой ванной комнате или на кухне.

«Замыкание на землю» — это утечка тока, вызванная неисправной электрической изоляцией в инструменте или приборе, который подключен к сети. Эта утечка тока может быть слишком незначительной, чтобы отключить автоматический выключатель на кухне или в ванной, но может оказаться фатальной для любого человека. например, стоять на мокром полу или касаться заземленного металлического сантехнического прибора.

Существует три типа GFCI. Одним из них является автоматический выключатель, установленный на главной панели.Розетка GFCI второго типа устанавливается в розетке в качестве замены существующей розетки, а также имеется простая вилка в розетке GFCI или удлинитель. Установка подачи через розетку GFCI является наиболее распространенной для кухонь и ванных комнат с более чем одной розеткой. Подача через GFCI обеспечивает защиту от замыкания на землю для всех розеток за пределами розетки в той же цепи.

Хотя добавление розеток GFI является очень простым шагом при реконструкции кухни или ванной комнаты, люди, желающие выполнять работу самостоятельно, слишком часто совершают фатальную ошибку, упуская незначительное добавление розетки правильного типа.Обязательно разберитесь в этом шаге или наймите электрика, чтобы убедиться, что на вашей кухне и в ванной комнате есть электропроводка нужного калибра с правильным расстоянием друг от друга, и, по крайней мере, убедитесь, что ваши цепи в таких местах, как кухни и ванные, где может присутствовать влага. защищен розеткой типа GFI.

Мы надеемся, что это поможет вам начать планировать новую кухню и переделывать ее. Пожалуйста, сообщите нам, какая информация, которую вы искали на нашем веб-сайте, не имеет содержания, которое вы ищете, чтобы мы могли быть уверены, что включим ее в будущем.
