Проход дымохода через деревянное перекрытие: Правильный проход дымохода через деревянное перекрытие | Теплодар — котлы и печи для отопления и бани

Содержание

Правильный проход дымохода через деревянное перекрытие | Теплодар — котлы и печи для отопления и бани

Вывод дымохода наружу через деревянное потолочное перекрытие, систему стропил и кровлю должно осуществляться с соблюдением всех требований безопасности, не только пожарных, но и экологических. От этого зависит надежность и эффективность работы установленного отопительного оборудования.

Проход дымохода через потолок из горючих материалов в деревянном доме устанавливается таким образом, чтобы нагретые трубы не располагались от него в непосредственной близости. Для этого используют современные изоляционные материалы и различные приспособления.

Требования к проходу дымовой трубы через деревянное перекрытие

О высоте разделки дымохода в СНиП сказано, что она должна превышать его на 70 мм. Однако не уточняется, с какой стороны должен находиться излишек — снизу, в комнате, на потолке или сверху, в чердачном помещении. Обычно ступеньку располагают на чердаке, но проверяющие из пожарной инспекции могут затребовать «бортики» как снизу, так и сверху.

Разделка дымохода должна фиксироваться свободно к самому перекрытию и изоляционным материалам. Это делается для того, чтобы поврежденный участок или деталь не оказали деформирующего воздействия на другие составляющие конструкции. Свободное пространство заполняют керамзитом, минеральной ватой или другими термоизоляторами. Если разделку устанавливают в перекрытие, выполненное из дерева, то ее толщина должна обязательно быть больше. При оборудовании прохода дымовой трубы через деревянное перекрытие, идущей от металлической печи, следует выполнять рекомендации, данные заводом-изготовителем.

Чтобы правильно провести дымоход через деревянное покрытие, нужно соблюдать определенные требования и нормативы.

расстояние между верхней стенкой печи и потолочным перекрытием должно составлять не менее 800 мм, если установлена термозащита, при ее отсутствии — не менее 1 200 мм;
при проходе металлической дымовой трубы через деревянное покрытие для ее изоляции должны устанавливаться специальные гильзы большего диаметра из негорючего материала;
заделка зазоров, оставшихся вокруг дымохода, также выполняется из негорючего материала (класс НГ и Г1).

Не стоит надеяться на антипирены. У пропитанной ими древесины, конечно, повышается стойкость к возгоранию, но все же она по-прежнему будет считаться горючей. Поэтому нужно соблюдать требования пожарной инспекции, так как любая небрежность в этом отношении может привести к серьезным последствиям.

Приспособления для прохода трубы

Чтобы правильно обустроить проход металлической трубы дымохода через деревянное перекрытие, можно использовать готовый потолочно-проходной узел, соответствующий установленным СНиП размерами. Или сделать его самостоятельно из стального листа, толщиной не менее 0,5 мм. Понадобится термоизоляционный слой из керамзита, вермикулита или минеральной ваты.

Для изоляции прохода дымохода через потолок применяют минерит — прочный и негорючий материал, соответствующий всем экологическим требованиям, установленным в нормативных документах. Второе его название — гидроцементная плита. Именно его применяют для облицовки стен и местах монтажа дымохода.

Самостоятельно устанавливать дымоход не рекомендуется, так как при проводке его элементов через перекрытие необходимо выполнить сложный расчет. Труба в этом месте должна быть цельной, и ни в коем случае нельзя допускать стыковок с другими элементами конструкции. Между патрубком и трубой следует обеспечить зазор, необходимый для снятия лишнего тепла. После вывода дымохода, защитные элементы патрубка нужно закрепить.

Проход дымохода через деревянное перекрытие

Деревянный дом – это экологично и красиво, однако дерево имеет и недостатки. Это пожароопасный материал и если вы строите из него дом, то обязательно следует подумать о мерах предосторожности.

Наиболее уязвимое место – это проход дымохода через перекрытие. Именно здесь горячая труба соприкасается с деревянными конструктивными элементами.

Они начинаются обугливаться при температуре 200 градусов и возгораются при 300 градусах, а температура восходящих газов доходит до 500 и выше градусов. Поэтому проход дымохода через перекрытие должен выполняться со всей серьезностью и соблюдением установленных правил.

Способы обустройства прохода через перекрытие

Для обустройства прохода металлической трубы через перекрытия можно использовать несколько специальных устройств:

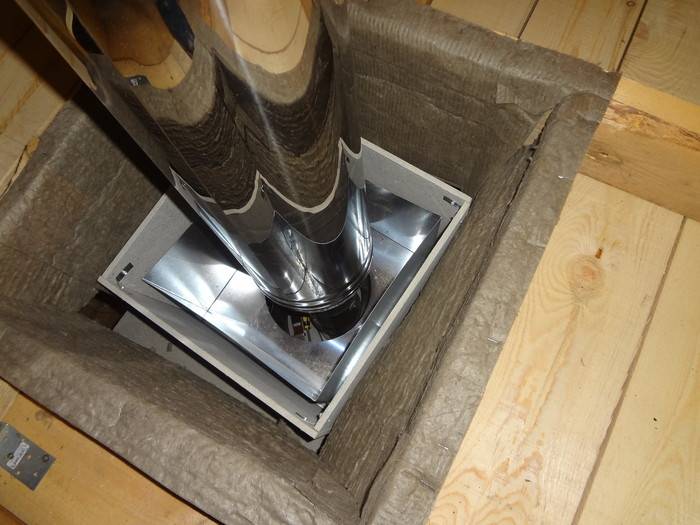

Металлический патрубок

Патрубок – это короб из металла, облицованный внутри базальтовым волокном или другим изоляционным материалом с отверстием для трубы.

Он монтируется в перекрытие там, где проходит дымоход, защищая деревянные элементы от соприкосновения с ним. Его размер должен быть таким, чтобы обеспечить достаточную прослойку воздуха между трубой и перекрытием. Он крепится на потолке и подшивается металлическим листом.

Конструкция из гипсокартона

Короб, через который проходит труба, можно сделать из гипсокартона. Его размер должен быть таким, чтобы от перекрытия до трубы было 20-25 см.

Снизу короб закрывают металлическим листом с отверстием для дымохода, на который укладывают минеральную вату или насыпают керамзит.

Если труба кирпичная, то в месте ее прохода через перекрытие используется особый способ кладки: распушку, а потом выдру.
Распушка – это расширение трубы перед прохождением перекрытия.

Ее ширина должна быть не меньше одного кирпича. Обязателен также изоляционный слой из войлока или глины. В том месте, где труба проходит через перекрытие, насыпают керамзит или другой негорючий материал.

Распушку можно также сделать из железобетона. Для этого вокруг трубы устанавливают опалубку, которую с помощью арматуры прикрепляют к трубе.

Внутрь заливают цементный раствор с добавлением песка и кусочком битого кирпича. Затем деревянный короб убирают, а распушку отделывают кирпичом.

Выдра – это выступающая часть дымохода, расположенная на крыше. Нужна она для того, чтобы осадки не попадали в подкровельное пространство. Сделать ее тоже можно из кирпича или железобетона.

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

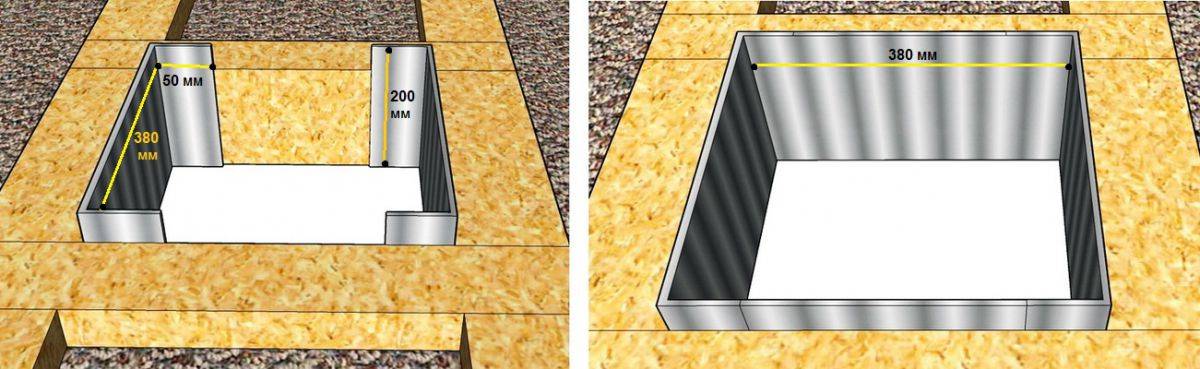

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

если больше 200мм, то правильный размер 1,0х1,0м;

если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

она должна быть не меньше 50 см в ширину;

при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.

ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.

Наиболее правильными с точки зрения пожаробезопасности материалами являются:

кирпич;

лист нержавейки с базальтовым картоном;

плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

квадратный,

круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

Проходной узел пройден не сэндвичем, а одностенной трубой.

Сам короб набивают песком или землей,а не керамзитом или минватой.

Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.

Прежде чем начать установку, необходимо выполнить следующие работы:

Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).

Обшить изнутри проход плитами минерита.

Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы

Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.

Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).

Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.

Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.

Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.

Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.

Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.

Здесь разделка проводится в три этапа:

Подготовка места.

Установка защитного короба.

Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

для подбора нужно воспользоваться строительным отвесом;

чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

прорезание проема необходимого размера и при необходимости создание каркаса из бруса;

монтаж сэндвич-трубы в месте проводки;

установка короба;

крепление металлической пластины;

теплоизоляция;

фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

торцы покрываются термоизоляционным материалом;

в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;

аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;

закрепляем сборку при помощи саморезов или других крепежей;

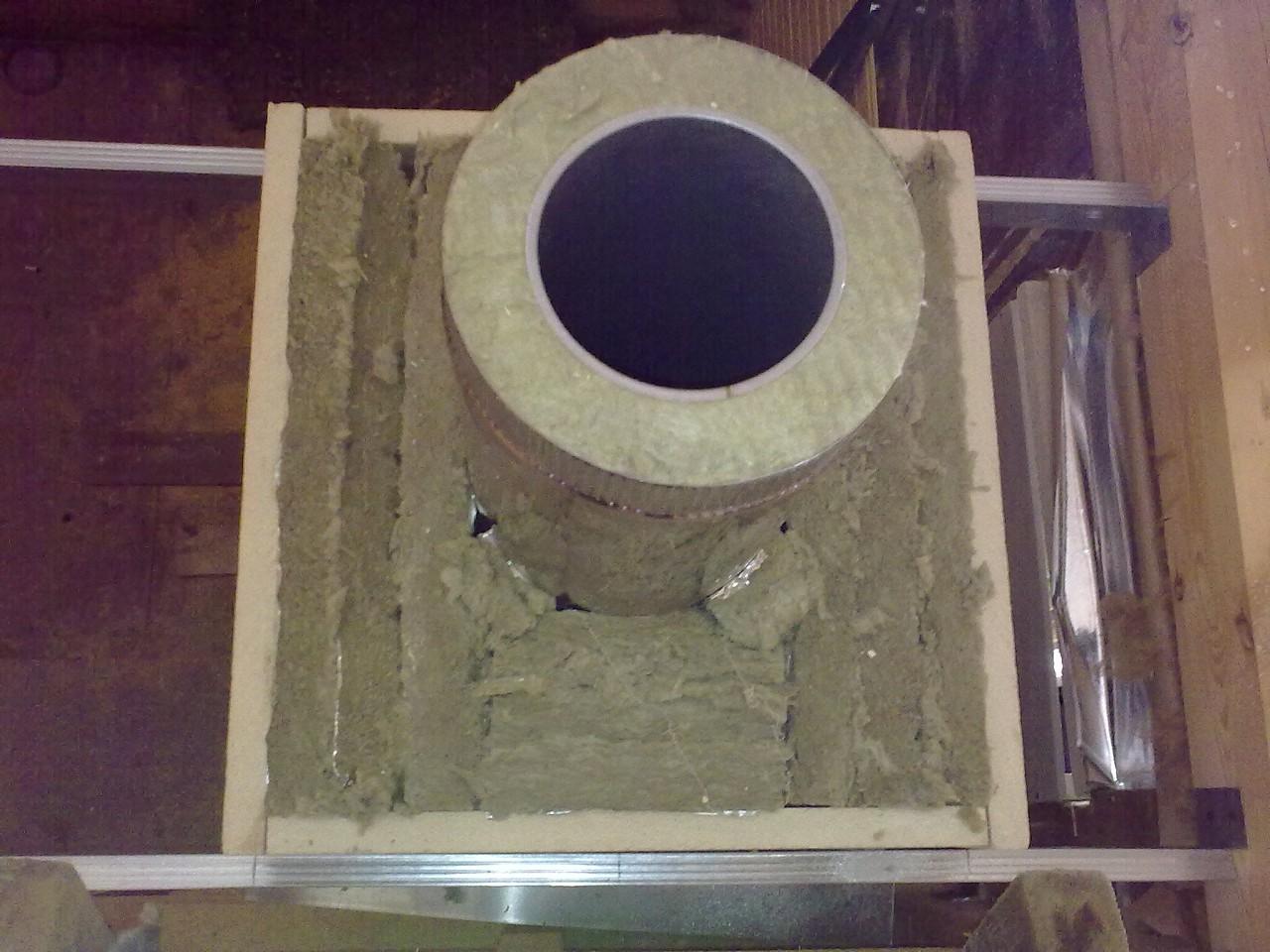

выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;

при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.

Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.

Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.

Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

проход дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
Стенные дымоходы чаще всего встраивают в капитальную стену , но иногда их пускают по стене .
Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра , вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаме тр тр убы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

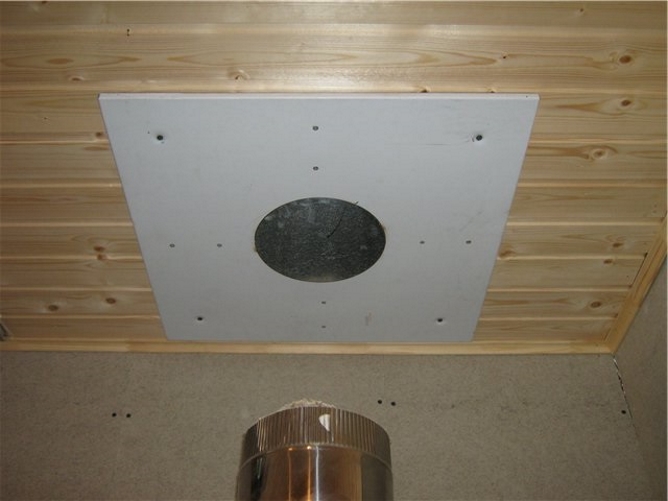

На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20 — 25 см.
Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
Через отверстие в листе устанавливается дымоходная труба.

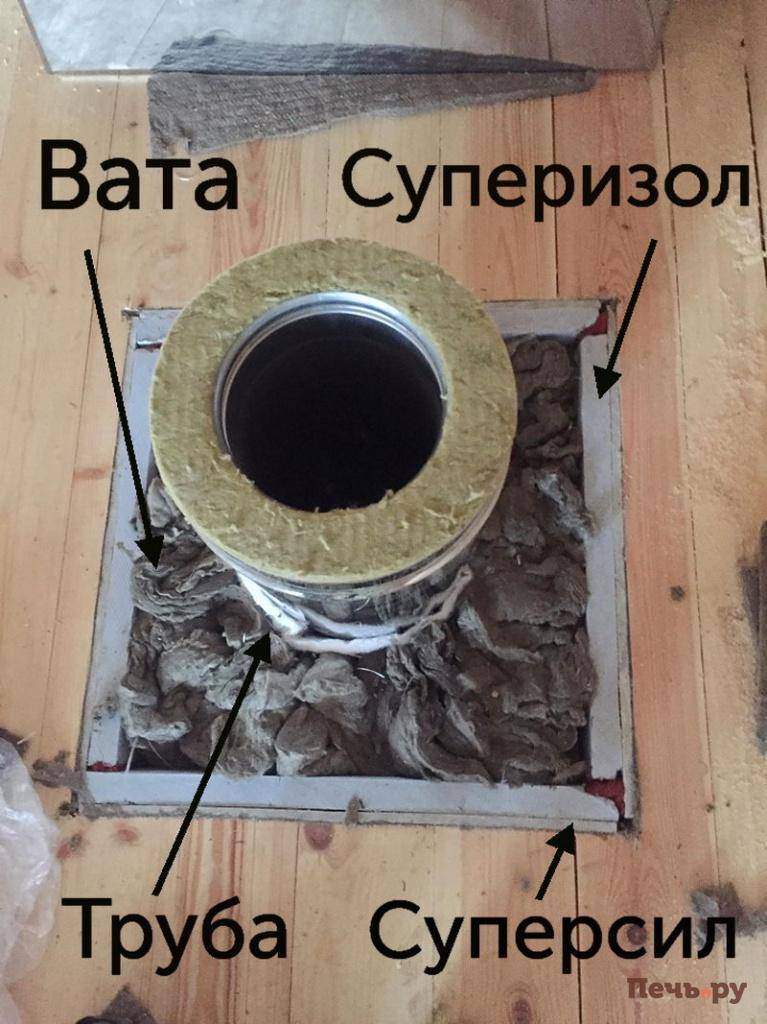

В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элеме нт ст роения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами , например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5 — 7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента , щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово :

Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом , кирпичи сдвигаются во внешнюю сторону от центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги , которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей , ( на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
Третий ряд укладывается по рисунку первого ряда выдры.
Четвертый ряд выкладывается без сдвига кирпичей, т.е . размер возвращается к размеру стояка.
На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
Шестой ряд повторяет пятый.
Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
Восьмой ряд кладут по размеру седьмого, соблюдая схему.
Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
Десятый ряд укладывают, не отступая от схемы.

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Требования и нормы к монтажу

Все подробности получится найти в специально подготовленных документах, они всем известны по аббревиатуре СНиП 41-01-2003. Но я выделю основное правило, которое пригодится каждому хозяину, пожарная безопасность дымового канала при установке ППУ гласит следующее: приспособление для отвода вредных элементов сгорания не должно нагревать строительную конструкцию из горючих материалов выше, чем на 50 градусов.

Поскольку с прямым выходом достигнуть выполнения рекомендации не выйдет, то установка защитного элемента способна исправить ситуацию к лучшему. При использовании такого устройства можно рассчитывать на качественную изоляцию, если все этапы монтажа были произведены правильно.

Некоторые скептически настроенные люди утверждают, что если труба не соприкасается с перекрытием из горючего материала, риск сводится к «0».

Но это не так, температура внешнего контура незащищенного узла для дымохода способна вызвать обугливание, а затем тление, что приведет к возгоранию. Именно поэтому все участки конструкции оснащаются дополнительной изоляцией класса НГ.

Размеры отступки

Этот показатель представляет собой расстояние между поверхностью канала дымохода и плохо защищенными от возгорания материалами.

Зачастую размеры колеблются от 20 до 50 сантиметров, но не стоит забывать, что толстые стенки способны меньше нагревать предметы, которые находятся в непосредственной близости от дымохода, проходящего через стену или крышу.

Учитывая этот фактор, можно нивелировать отступки, делать их меньше или больше. По мнению большинства специалистов, самая удачная работа будет произведена с использованием таких составляющих как:

Кирпич.
Нержавеющий металл, дополненный базальтовым картоном.
Плита фламма.
Минерит.

Но нельзя забывать об одном нюансе, расстояние между негорючими составляющими и кровлей не должен быть меньше 7-10 мм.

Как строится разделка

Своеобразный короб для дымохода через крышу должен отвечать неким стандартам, в противном случае максимально обезопасить строительные материалы в каркасе не получится. Чтобы не допустить возможного возгорания советую пользоваться такими рекомендациями:

Разделка конструируется так, чтобы ее ширина не была меньше 50 см.
Если стена оштукатурена и стенки достаточно толстые, то этот участок можно сократить до 35 см.
Высоту лучше подогнать на 7 см выше, чем используемый материал.

Каждый случай будет индивидуальным, поэтому необходимо провести ряд проверок и замеров, в противном случае добиться максимального результата защиты от возгорания не получится, а риск возникновения неприятных ситуаций останется.

Проход дымохода через деревянное перекрытие

Одним из самых трудных и ответственных моментов при монтаже дымохода считается обустройство прохода через перекрытия и крышустену. Во первом случае нужно обеспечить пожарную безопасность помещения, а во втором — и пожарную безопасность, и полную изоляцию от проникновения влаги. Если влага проникнет, то деревянная конструкция кровли со временем начнет разрушаться.

Чтобы проход перекрытия был безопасным необходимо соблюдать определенные правила. В статье мы расскажем основные шаги и правила.

Порядок монтажа ППУ (проходно-потолочного устройства) и требования к нему

1. Проходное устройство обеспечивает безопасный проход дымохода через перекрытия, стену или крышу.

2. Несмотря на то, что труба будет утеплена, она обязательно нагреется до высокой температуры. Поэтому необходимо сделать 26 сантиметровый вырез от диаметра внутренней трубы. Итоговый размер проема равен диаметру трубы по внутреннему контуру + 52см. Можно использовать лобзик или бензопилу. По периметру получившегося проема выкладывается негорючий материал Суперсил. Следом за ним — короб из негорючего материала Суперизол. Пример короба на изображении ниже.

3. Короб собирается из нескольких составных частей. Затем по углам части скрепляются саморезами или герметиком. Стоит отметить, что нельзя допустить касания саморезов и дерева, так как они передают тепло. Идеальным можно считать установку без саморезов.

4. Труба вставляется во фланец и продевается в проходное устройство. Отверстие снизу закрывается фланцем. Он представляет собой лист металла, в котором заранее вырезано отверстие под диаметр трубы. Нельзя забывать, что поверхность фланца нужно изолировать от деревянной поверхности потолка.

5. Далее пространство внутри короба набивают базальтовой ватой. И закрывают сверху фланцем.

6. Таким образом, безопасное потолочно-проходное устройство состоит из: Суперсила по всему периметру, короба из Суперизола, базальтовой ваты, самой трубы.

Задачи узла

Этот элемент можно с уверенностью назвать одним из самых необходимых в доме, к пожарной безопасности специалисты советуют относиться серьезно.

Потолочно-проходной узел дымохода или ППУ нужен для прохода дымовой трубы, через которую уходят газы по потолочным перекрытиям через крышу.

Хочу разобрать все существующие виды приспособления, подготовительные моменты и монтаж, а также насколько важна правильная герметизация, разобравшись во всех моментах, каждый человек не совершит фатальных ошибок на любом из этапов.

Визуально ППУ выглядит как круглый или квадратный короб со специальным отверстием внутри, главной задачей является защита от перегрева по отношению к деревянным перекрытиям.

Температура во время эксплуатации оборудования или печи на твердом топливе существенно повышается в проходе дымохода через кровлю, поэтому все составляющие перекрытия, находящиеся вблизи конструкции становятся подверженными этому фактору.

Есть возможность купить готовую продукцию или изготовить ее самостоятельно, но в первую очередь необходимо обращать внимание на такие моменты как:

Диаметр трубы.
Расположение печи.
Конструкцию потолочных перекрытий.
Наличие дымососа.

Специалисты советуют использовать в качестве теплоизоляции базальтовые рулоны, они достаточно практичны, а экран из фольги позволяет рассчитывать на высокую безопасность при повышении температуры.

Как делать нельзя.

1. Ранее в нашей стране активно применялись готовые ППУ из стали и базальтовой ваты. Подобные устройства в наше время считаются морально-устаревшими и не считаются безопасными!

Во-первых, они передают тепловую нагрузку от трубы на фланец и далее на деревянные конструкции. Во-вторых, не соблюдаются положенные по правилам пожарной безопасности отступы от внутренней трубы. Все это ведет к риску возникновения пожара. Особенно со временем. Когда изоляция внутри сэндвича спекается, уменьшается в объеме и проседает. Такая проходка превращается в бомбу замедленного действия.

Второе: однозначно нельзя делать как на фото ниже. Маленький выпил с некачественной и тонкой изоляцией. Это еще одна распространенная ошибка.

А на следующей фотографии последствия некачественного ППУ. В данном случае пожар удалось отследить практически сразу и оперативно потушить. К сожалению, так везет не всегда.

Проход дымохода через деревянное перекрытие

Нередко устройство кровли организовывается с прицелом на проход дымохода через деревянное перекрытие. Но такой проход кроет в себе повышенную опасность возникновения протечки или возгорания. Для того, чтобы не допустить возникновения таких неприятных факторов, необходимо придерживаться определенных правил по монтажу примыкания кровли и проходного элемента для дымохода.

Для того, чтобы обустроить кровельный проход для дымохода, необходимо иметь в наличии следующие инструменты:

шуруповерт;
ножницы по металлу;
молоток;
перфоратор;
строительный нож;
набор отверток;
шлифовальную машину;
электролобзик;
строительный фен;
мастерок;
шпатель.

Устройство прохода через мягкие кровли

Выполняя проход дымохода через перекрытие мягкой кровли, сначала монтируют проход через отверстие на крышу. Для этого, кровельный пирог вокруг трубы расчищают в форме прямоугольника до бетона. Заход по периметру составляет примерно 15 см. По краю разделки устанавливают опалубку и заливают бетонный бортик, минимальная высота над кровельным ковром которого составляет 15 см. После того, как бетон застыл, можно выполнять укладку рулонного изолятора на стенки бортика. Для этого, вдоль кромки бортика устанавливают металлическую полосу, которую прибивают дюбелями сквозь кровельное покрытие. Эта полоса предотвратит отслаивание материала кровли от бетонной поверхности. Далее из кровельной жести монтируют отлив по примыканию стенок дымохода и верхнего торца бетонной заливки.

Если необходимо сделать проход дымохода через стену или проход кирпичного дымохода через крышу, задача значительно упрощается. Для этого достаточно завести материал мягкой кровли на поверхность дымохода и установить поверх фартук. Верхнюю кромку фартука отгибают внутрь и заводят в подготовленную заранее штробу (глубина — 1,5 см).При этом по швам кирпич не штробят. После монтажа фартука, штробу заполняют герметиком, который выбирают с учетом того, чтобы в нем не содержалась уксусная кислота. Данная процедура справедлива для дымоходов прямоугольной формы, в этом случае устройство дымохода через стену оправдано. Для круглых труб ниже будет описан монтаж универсальной проходки.

Устройство прохода сквозь скатную кровлю

Проходной элемент для дымохода через скатную кровлю отличается большей сложностью. Для этого необходимо выполнить монтаж фланца, который будет достаточно жестким для восприятия нагрузок от обрешетки. Без фланца дымоход будет не закреплен, то есть будет «болтаться» в воздухе.

Вокруг дымохода обрешетку выполняют сплошной, в крайнем случае шаг делают более плотным. Это необходимо для того, чтобы иметь основу для крепления элементов, герметизирующих выход. Кроме того, так как дымоход находится на пути схода снега, то необходимо установить выше точки прохода снегозадержатель, который позволяет избежать повреждения дымоотвода.

Обычно в качестве фланца используют лист стали толщиной 2-3 мм. Поверх фланца укладывают базальтовый картон. Он предотвращает передачу тепла от дымохода к обрешетке. Если труба дымоотвода не позволяет воспринимать нагрузки от кровли, то их необходимо перенаправить на чердачное перекрытие. Для этого используются дополнительные стойки.

Кровельный пирог вырезают вокруг трубы дымохода на 3-4 см. В образовавшийся зазор укладывают прокладку из негорючей теплоизоляции. Также можно использовать базальтовый картон или обычную вату. Далее следует наиболее ответственный этап работ — герметизация примыкания покрытия кровли к дымоходу.

Особенность выполнения этого узла зависит от:

формы сечения трубы;
места, где размещается узел прохода дымохода через кровлю;
материала, из которого собран дымоход;
материала кровельного покрытия.

Проходник для дымохода круглого сечения

Независимо от материала, из которого изготовлены труба и кровля, лучшим решением будет использование универсальной проходки заводского изготовления. В строительных магазинах можно спокойно найти несколько типов подобных узлов прохода через кровлю.

Наиболее распространенный вариант — алюминиевый фланец с силиконовой или резиновой гофрой. Различные производители подобных проходок выпускают несколько основных размеров узла, что позволяет применять его для всех возможных диаметров дымохода.

Рабочая поверхность фланца имеет покрытие, аналогичное материалу из которого сделана гофра и канавка под герметик. В гофре необходимо срезать верхушку конуса под диаметр дымохода, после чего ее натягивают на трубу. Фланец покрывают герметиком и крепят саморезами к кровле.

Если кровля изготовлена не из метала, то фланец крепят дюбелями или длинными саморезами к обрешетке. В зависимости от уклона крыши можно найти проходной патрубок для дымохода с разными углами расположения фланца и гофры. Также можно использовать разъемную конструкцию. Особенно актуально такой тип проходника в том случае, когда гофру невозможно натянуть на трубу сверху или этому мешают некоторые дополнительные элементы конструкции дымохода.

На рынке также можно найти проходной узел дымохода с шарнирным сегментом вместо гофры. В этом случае нижняя часть элемента крепится к кровле, а верхняя — к трубе. Между собой элементы фиксируются саморезами.

Различные производители предлагают готовые решения для того, чтобы проход кровли дымоходом можно было собрать за наиболее короткие сроки. Такие готовые решения очень похожи на универсальные проходы, но в данном случае фланец уже формируется под определенный кровельный материал. Поэтому просто достаточно соблюсти необходимый перехлест и проходка легко закрепляется к обрешетке как часть кровли.

Герметизация стыка достигается за счет установки второго фартука внахлест с первым. Для того, чтобы компенсировать расширение материала под действием высокой температуры, стык не закрепляют, то есть труба «дышит».

Вывод трубы прямоугольного сечения

К сожалению, в отличие от дымоходов круглого сечения, к трубам прямоугольного сечения нельзя купить готовую проходку кровельную. Но здесь можно использовать специальные ленты и планки. Кровельщики изготавливают вокруг трубы фартук в два слоя. Такая конструкция отличается универсальностью и может быть установлена практически на любой тип кровельного покрытия. Фартуки изготавливают из обычной кровельной жести. Всего бывает 4 фартука: 2 боковых, передний и задний.

Основным является внутренний фартук. Его заводят на стену дымохода и под кровельное покрытие. На боковых сторонах делают специальные бортики, а под полку широкой части фартука заводят лист металла. Его направляют к карнизу или ендове и предназначен он для отвода воды.

Если дымоход собран из кирпича, то верхнюю кромку фартука заводят в штробу. После установки фартука, штробу герметизируют. Если дымоход выполнен из другого материала, то под кромку подкладывают резиновый уплотнитель. Стык герметизируют. К тому же фартук необходимо закрепить саморезами или дюбелями в трубу дымохода и обрешетку.

Верхний фартук изготавливают из металла, который имеет такой же цвет как и кровля. Фартук в этом случае представляет собой конструкцию из обычных уголков обрамления. Данный элемент имеет декоративную функцию, но также он позволяет уменьшить количество воды, которая попадает на нижний фартук.

Более простой проход крыши дымоходом изготавливается из тонких листов свинца или алюминия с клейким слоем. Трубу, выходящую через кровлю, просто оклеивают такими листами. Подобный вариант монтажа часто применяют для кровли из металлочерепицы. Перед приклеиванием листов, поверхность кровли следует обезжирить. Верхнюю кромку примыкания дополнительно прижимают к трубе планкой, которая имеет форму капельника. Ее фиксируют саморезами или дюбелями. Стыки с трубой промазываются герметиком.

Для кровли из ондулина устанавливаются комплектные планки. Для продольных поверхностей кровли используют ендову, а для поперечных — фартук. Стыки для герметизации проклеивают специальной лентой ондуфлеш. На кровлях из шифера часто используют герметизацию стеклотканью, предварительно пропитанной эпоксидной смолой. Но такой вариант не отличается долговечностью.

Перед тем как организовать проход дымохода через деревянную стену или крышу, следует внимательно изучить рекомендации производителей материала кровли, стен и дымохода. Разумеется если они покупались у лицензированного продавца. Для того, чтобы уберечь себя от ошибок, необходимо выполнять все операции по технологическим картам. А ввиду того, что вывод трубы дымохода через крышу сопряжен с некоторыми опасностями, следует всегда придерживаться техники безопасности.

Пожарная разделка

Проход дымохода через деревянное перекрытие — варианты монтажа

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома.

Проход дымохода через деревянное перекрытие

Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Патрубок из металла

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
Через отверстие в листе устанавливается дымоходная труба.
В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Распушка

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Труба для дымохода Комплект плоского потолка для трубы Rock-Vent класса A

Мы предлагаем комплект, который включает в себя стандартные элементы, необходимые для завершения установки плоского потолка, для упрощения заказа. В комплект для установки дымохода с плоским потолком входит потолочная опора 11 дюймов (круглая для 5,7 дюймов и 8 дюймов, квадратная для 6 дюймов), от 0/12 до 6/12 или от 7/12 до 12. /12 обшивка вентилируемой крыши (гальванизированная), штормовой воротник, универсальный переходник с наружной резьбой (для соединения с черной одностенной трубой печи) и стандартный дождевик для дымохода. Выберите подходящий оклад и уклон крыши для вашей установки: стандартный оклад для крыш с черепичной крышей или металлический оклад для металлических крыш.

Чтобы заказать трубу дымохода, которая должна идти вместе с этим монтажным комплектом, пожалуйста, выберите трубу дымохода Rock-Vent Class A для вашей установки.

Экранирование изоляции чердака Обзор:

Вам нужен изоляционный щит чердака? Необходимо следовать одному из этих трех методов (подробности см. в руководстве ниже):

Если площадь вашего чердака превышает 15 дюймов при установке плоского потолка, у вас должно быть место для установки теплоизоляционного экрана чердака
Если ваша потолочная опора выступает на 10 дюймов в чердачное помещение, вы можете установить штормовой воротник вокруг трубы дымохода, и он будет действовать как изоляционный экран чердака.(В этом сценарии вы будете использовать 24-дюймовую потолочную опору из комплекта для наклонного потолка и приобретете дополнительный штормовой воротник)
Если изоляционный экран чердака не подходит (как правило, при установке на низком чердаке), вы должны заключить трубу дымохода в рамный кожух и оставить необходимое 2-дюймовое воздушное пространство для горючих материалов
Подробнее см. руководство ниже

Установка и настройка

Пример установки с наиболее распространенными компонентами, необходимыми для прохода через горючую крышу/потолок.Обратите внимание, что некоторые компоненты, показанные на этом изображении, продаются отдельно.

Инструкции по установке Rock-Vent класса A

Установка через плоский потолок? Смотреть Как установить дымоход через плоский потолок.

ППУ для дымохода: чем залить проходной узел крыши в бане? ППУ для сэндвич-дымохода и др., монтаж блока через потолок

Блок прорезной (узел) представляет собой противопожарную вставку между трубой и стеной.Защищает стены от огня, когда они выполнены из горючих материалов (дерево, пластик), а также из нетермостойких блоков (типа пеноблоков или газоблоков).


Что это такое?

Устройство ППУ для дымохода в бане, в частности для сэндвич-дымохода, который нагревается при непрерывной работе печи в течение нескольких часов или даже в течение всего дня (или ночи, в зависимости от графика работы бани), не , в свою очередь перегревают стену, через которую проходит дымовой канал. Особенно используется в деревянных зданиях и зданиях из экспериментальных материалов . ППУ представляет собой квадратный или круглый отсек, в который заливается уплотнитель, плохо проводящий тепло из-за наличия в нем пористых структур. Стена или потолок, межэтажный или мансардно-потолочный потолок нуждаются в защите от высоких температур.

Модуль приобретается на специализированном строительном рынке — либо собирается самостоятельно мастером, разбирающимся в противопожарных технологиях .При выборе изделия учитывают диаметр дымохода и расположение печи или отопительного котла относительно потолка, чердака или межэтажных перекрытий.

Только соблюдая ряд правил безопасности при установке и эксплуатации, можно установить его правильно.


Какие они?

Проход через деревянный пол применяют в бане или сауне, всевозможных парилках, котельных или отсеках загородных и частных домов.

Кирпичная конструкция является частью стены или потолка, так как может быть дополнительно скреплена цементно-песчаным раствором . Со стороны будет казаться, что кирпичный дымоход представляет собой единое целое. Дымоход разрезается с помощью утолщения на проходе. Кирпичи укладываются в три ряда по высоте этого перехода. Нарушая эту технологию, вы не добьетесь наилучшей тяги, из-за чего помещение может задымиться, вплоть до пожара.


Переходная коробка также выполнена из высокотемпературного гипсокартона .Для него заранее подготавливают минеральную вату или асбест. Устанавливаются перегородки из гипсокартона, а свободное пространство между ними и трубой заполняется высокопористым и негорючим утеплителем. Сверху после базальтовой минеральной ваты насыпается керамзит, проникающий во все оставшиеся свободные пространства, при этом утепление не пострадает, так как вата не сомнется и теплоудержание не ухудшится.

Стальной ящик изготовлен из нержавеющей стали . При этом в одной из ее стенок прорезается отверстие — по диаметру наружной стенки сэндвич-трубы. Пустота заполняется керамзитом, базальтовой минеральной ватой или другими негорючими материалами.


Строительные нормы

По ГОСТу в потолке или в стене вырезается квадратный проем площадью 1 м2, в него вставляется проходной блок. Расстояние в бане между балками потребуется равное 1 м, что бывает не всегда. Простой пенополиуретан сделан в четыре раза меньше — квадрат со стороной полметра .Но правило установки простого ППУ не позволяет использовать трубы диаметром более 20 см. В местах соприкосновения по периметру ППУ на теплоизолятор наклеивается фольга со всех четырех сторон. Фольгированный утеплитель предотвращает нагрев древесины – слой фольги отражает тепло обратно.

Основное требование — металлический или кирпичный дымоход не должен нагревать стены и потолки выше 50 ° C . За это требование отвечает выписка из СНиП 41-01 в редакции 2003 года. Без потолочного перехода соблюсти это (непреложное) правило не удастся. При отсутствии прямого контакта с нагретой трубой достаточно, чтобы печь разогрелась до значительных температур, например, до 500 градусов, чтобы деревянная конструкция, окружающая трубу, начала гореть. Это влечет за собой потерю прочности балок с последующим их разрушением. Для предотвращения этого необходим слой теплоизоляции, который не выгорит, когда дымоход будет находиться практически в раскаленном состоянии длительное время.

Для этого необходим разделочный блок, создающий преграду вокруг дымохода.


Чем можно заполнить?

Среди наполнителей на первый план выходят керамзит и минеральная вата. Однако они не ограничиваются заполнением пустого пространства. Некоторые утеплители, например, керамзит и минеральную вату, можно комбинировать без потери теплоудерживающих свойств проходного блока .

Базальтовая и минеральная вата

Проще говоря, минеральная вата – это почти то же самое стекловолокно, которое использовалось в холодильниках советского производства. Работа с ним небезопасна, так как требует использования респиратора, защищающего легкие работающего при работе со стекловолокном, стеклянная пыль от которого может вызвать силикоз . А вот минеральная вата, как и чистое базальтовое волокно, способна выдерживать нагрев до нескольких сотен градусов, не теряя при этом «взбитого» состояния. Но он способен слеживаться, при нагревании выделяет формальдегиды, которые, в свою очередь, относят к канцерогенным веществам. Вата плохо переносит намокание – при этом теряются ее теплоизоляционные свойства.


Керамзит

Керамзитовый утеплитель

значительно превосходит вату – после высыхания легко восстанавливает свои теплоизоляционные свойства. Недостатком является использование специальной тары, при некачественной изоляции может высыпаться . Он безвреден, так как сделан из спеченной глины.


Минерит

Минеральный утеплитель включает цемент и опилки, «сдобренные» минеральными добавками. Высокотемпературный — выдерживает нагрев до 600 градусов .Не выделяет канцерогенов.


Асбест

Хотя асбест получают в основном из природных минералов, он может вызывать, опять же, рак у людей, находящихся в помещении, где работает печь, дымоход которой закрыт со стены или потолка асбестовым наполнителем. Его опасное действие на здоровье человека достигается в основном ядами, пары которых выделяются при нагревании . Исключены из перечня материалов, применяемых в жилых домах, ограничены к применению в металлургическом производстве в цехах, где применяется доменная печь.Это относительно безопасно, когда холодно.


Глина и песок

Глинисто-песчаные наполнители, уступая по теплоудержанию более современным композиционным и синтетическим материалам, занимают промежуточное положение между ними и твердыми материалами, обладающими, в свою очередь, хорошей теплопроводностью.

Глина и песок натуральны и безвредны, что доказано тысячелетним использованием их в качестве всевозможных наполнителей.


Этапы установки

При наличии между дымоходом и основными стеновыми материалами слоя негорючей и жаростойкой штукатурки более двух сантиметров, согласно ТУ, зазор между трубой и стеной может быть уменьшен так, чтобы общий зазор ППУ не превышать 35 см.Но это значение является необходимым минимумом, без которого невозможно обойтись. Высота штукатурки должна быть не менее чем на 7 см выше слоя теплоизоляции. Размер отступа от трубы до стены со всех сторон может варьироваться в пределах 20-50 см . Утолщенные стенки отсека позволяют сократить расстояние (но не ниже минимального) за счет дополнительной защиты от тепла нагретой трубы.

Самыми надежными материалами для короба считаются кирпич (можно взять огнеупорный, например, шамот), лист нержавейки, жаровые плиты или минеритовый наполнитель .Расстояние между стеной и кожухом должно быть не менее 1 см, то есть крепление короба вплотную к нему запрещено.


Обучение

На начальном этапе монтажа в стену или потолок (или, если строительство идет в новом проекте) врезается квадрат 1 или 0,25 м2. При близком расположении балок и стропил дополнительно деревянная коробка облицована минеритом изнутри . Короб фиксируется на балках, затем в него устанавливается проходной блок.Крыша в идеале должна быть сделана полностью из негорючих материалов. Покрытие деревянных конструкций негорючими пропитками не защитит их от обугливания при еще нарушенных интервалах противопожарной защиты.


Установка

Пошаговое руководство по установке дымохода с втулкой выглядит следующим образом

Сэндвич-труба позволяет снизить температуру внутренней трубы относительно внешней на 250°. Сэндвич-дымоход предотвращает образование конденсата внутри трубной конструкции.
На банную печь сначала укладывается одностенная труба, затем по достижении одного метра устанавливается переход на двустенную трубу. С двустенного дымохода можно перейти на сэндвич-дымоход с помощью соответствующего переходника.
Сам «бутерброд» «зашивается» в настенный или потолочный короб. Использование такой сложной схемы позволяет окончательно исключить перегрев трубы, идущей от топки к внешнему (над сводом) участку, позволяя ей прослужить дольше.Использование стыков на чердаке или на уровне стены/пола/кровли исключено.
Не следует злоупотреблять строго горизонтальными участками труб. Чтобы тяга не шла назад, рекомендуется использовать наклонные вверх, диагональные, а не 100% горизонтальные участки. Длина строго горизонтального участка не должна превышать 1 м. Использование более трех витков в дымоходе недопустимо.
На выходе недопустима жесткая фиксация трубы — сталь при нагревании расширяется.
Балки, расположенные слишком близко друг к другу, особенно деревянные, нуждаются в дополнительной защите минеритовым теплоизолятором.
Крепление короба дымоходного перехода допускается с помощью саморезов — при этом их головки должны быть надежно изолированы от источника тепла, чтобы с их помощью не произошло ожога деревянного пола.
Отверстие переходного блока должно строго совпадать с расположением выходной трубы, так как запрещается отклонять дымоход более чем на 1 мм в любую сторону: стыки неплотно прилегают, выхлопные газы могут выходить прямо в помещение, где работает печь.
При установке дымохода в двухэтажном доме рекомендуется через метр после выхода из пола на втором этаже снова перейти с сэндвич-сектора на одностенную трубу, что позволит качественно обогреть помещение расположенный выше.
Перед входом в чердачное помещение, где находится вторая такая же коробка, снова используется переход на двустенную трубу, а затем на сэндвич-конструкцию, выходящую на уровень выше кровельного «пирога».


Установка переходной коробки между этажами, в стены, ничем не отличается от ее установки в мансардно-потолочное перекрытие.Крыша из металла или профнастила одинаково хорошо подходит для вывода сэндвич-дымохода: и то, и другое — из профилированной стали.

Теплообмен

Какое количество теплоты необходимо для воспламенения лесного топлива? Растительный материал, такой как лесное топливо, воспламеняется при относительно низкой температуре.
температуры при условии, что количество влаги в топливе низкое и
на воздухе, чтобы было достаточно кислорода. Фактическая потребность в тепле для воспламенения мертвого лесного топлива варьируется от
примерно от 500 до 750 F.Много общих
источники воспламенения обеспечат достаточно тепла, включая горящую спичку и даже
тлеющая сигарета при контакте с сухим топливом.

ТЕМПЕРАТУРА ВОЗГОРАНИЯ ДЛЯ СУХОГО ЛЕСНОГО ТОПЛИВА = 500–750 F.

Нам известно множество методов нагревания лесного топлива для запуска двигателя.
процесс горения; а как процесс продолжается?
Огонь распространяется за счет передачи тепловой энергии тремя путями:
Излучение, конвекция и
Проводка.

Радиация

Излучение относится к излучению энергии в виде лучей или волн.
Тепло перемещается в пространстве в виде энергетических волн.
Это тип тепла, который ощущаешь, сидя перед камином или
вокруг костра. Он путешествует в
прямые со скоростью света. Этот
является причиной того, что при обращении к огню нагревается только передняя часть.
Зад не утеплен, пока человек не обернется.
Земля нагревается солнцем за счет излучения.
Солнечные ожоги — это жизненный факт, когда люди подвергаются воздействию солнца очень
длинная. Большая часть предварительного нагрева топлива перед пожаром осуществляется
излучение тепла от огня.В виде
фронт пожара приближается, количество получаемого лучистого тепла увеличивается.

Конвекция

Конвекция – это передача тепла физическим движением горячих масс.
воздуха. Как воздух
нагреваясь, он расширяется (как и все предметы).
Расширяясь, он становится легче окружающего воздуха и поднимается вверх.
(Вот почему воздух у потолка отапливаемой комнаты теплее, чем
рядом с полом.) Кулер
воздух поступает с боков. это
греется в свою очередь и тоже поднимается.Скоро
над огнем образуется конвекционный столб, который виден по дыму,
поднимается в нем. Этот
струя более холодного воздуха сбоку помогает поставлять дополнительный кислород для
процесс горения продолжаться.

Проводимость

Теплопроводность — это передача тепла внутри самого материала.
Большинство металлов являются хорошими проводниками тепла.
Древесина — очень плохой проводник, поэтому она очень медленно передает тепло.
Это можно проиллюстрировать тем фактом, что деревянная ручка на горячей жаровне
сковорода остается достаточно прохладной, чтобы ее можно было держать голыми руками.
Проводимость не является важным фактором распространения лесных пожаров.

Демонстрация

Снова зажгите свечу, которую мы использовали в предыдущей демонстрации.
(Обратите внимание, что вы можете держать спичку, пока горит другой конец, потому что дрова
не хороший проводник тепла. ) Теперь держите руку рядом со свечой и приближайте ее, пока
можно почувствовать тепло. Тепло от свечи достигает вашей руки
излучение. Поднесите руку ближе к свече.Что происходит с рукой? Это
становится теплее, потому что лучистое тепло не должно распространяться так далеко. Теперь держи
руку над свечой и поднесите ее как можно ближе. Можете ли вы держать его как
закрыть как можно сбоку? Вы не можете из-за повышения температуры конвекции
от свечи в дополнение к лучистому теплу.

1.
Три пути передачи тепла:
— выберите ответ -а. теплопроводность, излучение, конвекцияb. проводимость, конвекция, свертка c. проводимость, ощущение, излучение. проводимость, конвекция, остаточная
7.
Температура воспламенения сухого лесного топлива колеблется между
— выберите ответ -а. 400 и 1000р. 500 и 750 F500 и 750 C1000 и 1750

Resident Evil Village Часть 11 | В поисках дома с красным дымоходом

В следующей части Resident Evil Village с мрачным знакомым замком Итан снова отправляется в неизвестность, углубляясь в темные секреты этой заброшенной земли.

Покинув роскошные залы поместья Димитреску, вы попадаете в гораздо более скромную обстановку, а на крыше лачуги справа от вас лежит глубокий снег.

Чтобы увидеть этот контент, включите целевые файлы cookie.
Управление настройками файлов cookie

Крылатый ключ

Чтобы выбраться из холодного воздуха, идите вперед и войдите в лачугу перед вами.

Внутри вы найдете пишущую машинку для сохранения вашей игры и немного лома в шкафу.

Прыгните в открытое окно и возьмите немного пороха из туалета.

В данный момент здесь больше нечего делать, поэтому вернитесь через дом и поверните направо.

Выстрелите или вырежьте замок на двустворчатой двери, затем войдите внутрь.

Пройдите в темную пещеру и спрыгните с уступа.

В воде вы можете ножом или стрелять в рыбу, чтобы собрать мясо рыбы, которое вы сможете использовать позже.

Затем с другой стороны заберитесь на уступ и поднимитесь по лестнице к арке.

Пройдите через проход к деревянной двери и войдите внутрь.

После сцены со старухой взгляните на фреску Димитреску, Гейзенберга, Моро и Беневьенто, затем откройте ящик в храме и возьмите крылатый ключ.Теперь идите через крылатую дверь в задней части комнаты.

Поднимитесь по тускло освещенной лестнице, затем потяните рычаг в конце.

Вы окажетесь на месте церемонии, где сможете взаимодействовать с каменными диасами, но для продвижения держитесь налево к аркам.

После арки на правой развилке найдите ящик со снайперскими боеприпасами внутри, затем вернитесь на главную дорожку и спуститесь по лестнице.

Вдалеке вы увидите знакомые дружелюбные лица странствующих ликанов.

Когда вы подойдете к мосту, еще два ликана спрыгнут вниз и нападут. Разберитесь с ними, затем ищите лестницу слева, чтобы разобраться с третьим, которого вы могли видеть на расстоянии.

Внизу этой лестницы, в комнате под мостом есть козла оберега на нож, потом идем к разводному мосту и пытаемся его опустить. Нельзя без другого предмета, но запомните его на потом. Вернитесь к мосту, идите налево, и вы вернетесь к исходной деревне.

Эта область называется Одинокая дорога, и вы можете войти в три здания. У того, что слева, есть ликан и ящик с металлоломом внутри. В правом нижнем углу есть какой-то лом, а в правом верхнем углу есть сейф, который вы еще не можете открыть.

Вернитесь наружу, идите направо, толкните дверь и войдите в следующую область, Алтарь, где вы снова встретите Герцога.

Дом с красным дымоходом

Герцог не только даст вам возможность продать свою с трудом заработанную добычу в обмен на улучшения оружия, но и даст вам новую зацепку: дом в деревне, в котором предположительно есть ответы на некоторые ваши вопросы.

Купите все, что вам нужно, у Герцога, затем пройдите прямо через дверь рядом с ним с крылатым ключом, затем срежьте висячий замок на двери, чтобы попасть в деревню.

Теперь вы можете вернуться и забрать все, что не смогли сделать в первый раз — например, ящик для отмычек в доме к западу от статуи девы — полный магазин патронов для дробовика.

В этой комнате рядом с кроватью лежит 500 лей.

Затем вы можете перейти к открытию Дверей Железного Ключа Знака отличия, которые вы не могли открыть раньше, пройдя через дверь на кладбище.

Теперь над церковью стоит Защитный Козел, в которого можно стрелять. Если вы войдете внутрь церкви, вы увидите некоторые признаки жизни, но вам нужно пройти через железные ворота.

Внутри есть цыплята, которых можно нарезать ножом для птицы, которые, опять же, можно использовать позже.

Вернитесь к статуе Девы Войны, стреляя осколком кристалла из козьего глаза на щит Девы Войны, пока вы там.

Посмотрите мимо статуи на восточной стороне и увидите синие ворота.Пройдите через синие ворота, затем поднимитесь по лестнице в дом с синей оградой слева.

Записка внутри укажет вам на дыру в стене их конюшни, чтобы добраться до дома с красной трубой.

Возьмите боеприпасы из шкафа позади вас, затем несколько патронов для дробовика из ящика с отмычками, если они у вас есть, затем выходите через заднюю дверь дома.

Возьмите тело деревянного животного, затем откройте дверь.

Выходите во двор, слева в сортире есть какой-то хлам.Но дверь в конюшню справа.

Войдите внутрь и удерживайте подсказку, чтобы переместить полку. Сразу справа от вас будет ликан, сразитесь с ним, затем идите вперед.

Перед вами передвижной трактор, предмета для которого у вас пока нет. Но в конце идите налево к воротам «не входить».

Для небольшого объезда поверните направо к колодцу прямо перед воротами и внутри открытого здания рядом с ним, посмотрите вверх, и вы увидите клетку, которую вы можете сбить. Возьмите патроны для дробовика внутрь, затем срежьте замок на воротах, через которые нельзя входить.

Во дворе мастерской через непроходные ворота возьмите лом и снайперские патроны справа, затем войдите в открытое здание слева от вас.

Посмотрите на картинку сбоку и переверните ее. Он говорит: «Посмотри в окно». Это значит, что тот, что позади вас справа — подойди и посмотри.

Вы увидите, что код для открытия шкафа в углу: 070408.

Внутри есть новый пистолет и ручка домкрата, которую можно использовать для перемещения трактора.

Вернитесь к воротам мастерской, и вы увидите еще несколько дружелюбных парней, притаившихся на корточках для уютного вечера.

Они на 100% стоят у вас на пути и будут атаковать вас, когда вы попытаетесь продвинуться вперед, так что проявляйте инициативу, будьте как Хан Соло и стреляйте первым. Всего нужно разобраться с 4.

Когда они упадут, идите к трактору и переместите его с помощью рукоятки домкрата.

Проползите под трактором, затем в конце пути посмотрите направо.Перед вами еще один ликан на тракторе, так что наполняйте его свинцом, когда будете проходить.

Когда вы атакуете, к вам бросается еще один, поэтому будьте готовы переключиться на дополнительное оружие, чтобы быстро их уничтожить.

Следуйте по дорожке мимо трактора, под козьими головами, затем посмотрите налево.

На крыше дома еще один ликан, с которым нужно разобраться. Когда вы стреляете в него, появляются еще два.

Когда они закончат, идите по этой дорожке до конца.Справа от вас дверь с железным ключом, которую вы теперь можете открыть.

Прежде чем вы сможете это сделать, появится сложный мини-босс. Вам нужно последовательно стрелять в его тело, пока его шлем не оторвется, тогда вы сможете выстрелить ему в голову.

Из него выпадет идеальный хрустальный череп, который можно продать за хорошую сумму.

Когда он упадет, идите до конца дорожки и посмотрите налево, где вы увидите синие ворота с висячим замком.

Срежьте ножом висячий замок, затем возьмите предмет из туалета справа и разбейте ящик наверху, стреляя в охраняющего козла рядом с ним.

Затем в здании справа убейте ликана внутри, затем заберите боеприпасы и тело куклы Мадалины оттуда, где она охраняла.

Здание слева — дом мастера, ключ от которого держит человек по имени Йозеф Симон, садовник Беневьенто.

Покиньте эту область и откройте железную дверь позади вас.

Возьмите патроны и колодец из здания под лестницей, затем поднимитесь по лестнице.

Это ведет к крыше с металлическим ломом, откуда вы можете попасть на птичий двор, который ведет обратно к статуе девы войны.

На курятнике есть большой кристалл в флигеле сзади и самодельная бомба в флигеле справа.

Но если вы подниметесь по лестнице в задней части дома, в крыше есть дыра, через которую можно попасть внутрь.

За углом вы можете увидеть, что житель стал немного злым. Разберитесь с ним, затем обыщите место.

В комоде есть боеприпасы, а на столе объяснение того, что случилось с Роуз, а также еще несколько крыльев для вашего ключа, открывающего новые районы вокруг деревни.

Ваша цель снова изменится на Герцога, поэтому откройте дверь и вернитесь к статуе Девы, а затем к карете Герцога.

Но теперь у вас также есть колесо колодца, так что вы можете быстро вернуться к колодцам вокруг деревни и забрать их предметы.

У той, что рядом со статуей девы, есть голова для деревянной игрушки, которую потом можно продать.

У того, что на востоке деревни, есть отмычка.

У того, что на кладбище, есть незавершенное ожерелье (которое со временем станет очень ценным).

Вас атакуют горгульи по пути к той, что наверху парового участка, но там есть 3 самодельные бомбы, а также есть свинья, с которой можно получить качественное мясо. Это уникальный материал, который вам скоро понадобится для улучшения здоровья.

Вернувшись к Герцогу, он скажет вам, где взять остальные три фляги у других лордов земли.

Здесь игра раскрывается по-настоящему: все сундуки на вашей карте теперь являются побочными квестами, и у вас больше выбора, куда направить свое приключение.

И есть одно, за которое стоит взяться прямо сейчас: семейная реликвия Луизы.

Чтобы укрепить свои способности перед выполнением поставленной задачи, теперь вы также можете воспользоваться кухней герцога. Приготовление мяса, которое вы собрали в деревне, дает вам постоянные положительные эффекты к здоровью, способности блокировать и скорости передвижения.

Сложите все мясо, которое вы собрали, затем вернитесь через участок под паром к маркеру «Семейная реликвия Луизы». Здесь вы найдете коробку с ключевым предметом Ожерелье Луизы внутри, а также множество боеприпасов, разбросанных вокруг.

Осмотрите ожерелье, и вы получите драгоценный камень и ключ.

Вернитесь на Одинокую дорогу рядом с алтарем герцога.

Войдите в первую дверь слева от вас, и вы обнаружите, что ключ открывает коробку, которую вы не могли открыть раньше, что дает вам очень ценный кубок.

В следующей части мы сразимся с первым из трех оставшихся дворянских домов в деревне.

Прохождение Resident Evil Village Часть 1 — В деревню, дом Луизы и замок
Дверь настоятельницы Resident Evil Village
Resident Evil Village Часть 3 — Зал Войны, Подземелье, Бела Димитреску Первая Дочь Босс
Статуи Зала омовения Resident Evil Village
Resident Evil Village Часть 5 — Винный погреб, терраса и двор
Resident Evil Village Пианино Пазл
Resident Evil Village Часть 7 — Битва второй дочери с боссом в библиотеке
Resident Evil Village 5 колоколов в ателье
Resident Evil Village Часть 9 — Карта сокровищ, крыши и битва с третьей дочерью
Resident Evil Village Леди Димитреску Бой с боссом
Resident Evil Village Часть 11 — Дом с красным дымоходом
Кукольный домик Resident Evil Village Beneviento | Сокровище Беневьенто, код от двери, решения для головоломок музыкальной шкатулки
Resident Evil Village Часть 13 | Босс Моро, головоломка Шлюзовых ворот и местонахождение ключа от лодки
Resident Evil Village Часть 14 | Головоломка «Колодец», Мельница Отто, Крепость и Бой с боссом Уриаса
Resident Evil Village Часть 15 | Фабрика Гейзенберга и битва с боссом
Resident Evil Village Часть 16 | В поисках Криса Редфилда
Resident Evil Village Часть 17 | Мать Миранда Финальный Босс

Системы дымохода для небольших дровяных печей

Как построить безопасную систему дымохода для дровяной печи

Правильно установленная и обслуживаемая дровяная печь является очень безопасным прибором. Однако использование неподходящих материалов или их неправильная сборка могут быть опасными для пожара. В дополнение к следованию инструкциям, прилагаемым к вашей печи, несколько конструктивных соображений обеспечат безопасную установку.

Для получения дополнительной информации о безопасной установке см. промышленный стандарт для бытовых дровяных печей NFPA-211.

Надлежащие материалы

Ваша дымоходная система должна быть помечена для использования с твердотопливными или «многотопливными» печами. Не используйте пеллетную трубу, B-образное отверстие, оцинкованную печь или вентиляционное отверстие для сушилки, поскольку эти продукты не рассчитаны на то, чтобы выдерживать температуры, создаваемые дровяной печью.

Одностенная и неизолированная двустенная труба может использоваться в качестве соединительной трубы между печью и дымоходом, но вы должны использовать трубу класса А для прохода через потолок/крышу или стену, а также для всего, что снаружи. Труба класса А бывает либо двустенной с изоляцией между слоями, либо трехстенной трубой с воздушным охлаждением.

Безопасные зазоры

Поскольку при нормальной работе дымоход нагревается, необходимо обеспечить достаточные зазоры между трубой и любыми горючими материалами.Это особенно верно, когда труба проходит через вашу крышу или стену, так как вы не сможете увидеть проблему, пока не станет слишком поздно.

Как правило, для трубы класса A требуется зазор 2 дюйма до горючих веществ, для соединительной трубы с двойной стенкой требуется зазор 9 дюймов, а для одностенной трубы требуется зазор 18 дюймов. Некоторые трубы имеют другие номинальные зазоры, и иногда вы можете уменьшить безопасные зазоры с помощью нагрева. экраны, поэтому обратитесь к руководству по эксплуатации вашей печи или дымохода для получения информации о правильной установке.

Хороший дизайн дымохода

Дровяные печи с естественной тягой нуждаются в правильно спроектированной системе дымохода, иначе они не будут работать. Поднимающийся дым в трубе создает «тягу», которая втягивает воздух через воздухозаборники печи, а дым выходит через дымоход. Если ваш дымоход плохо спроектирован, ваша печь может просачивать дым в ваше жилое пространство.

Высота над крышей

Достаточная высота дымохода над крышей полезна по нескольким причинам:

Отверстие дымохода от крыши может предотвратить конденсацию креозота на крыше.Креозот грязен и в тяжелых случаях может воспламениться от искры из дымохода.
Достаточно высокий дымоход помогает предотвратить обратную тягу. Ветер, проходящий над строением, может давить на слишком короткую трубу, в результате чего дым возвращается в жилое пространство. Если дымоход достаточно высокий, любой ветер должен дуть в него сбоку, а не вниз.
Более высокий дымоход увеличивает общую высоту дымоходной системы, что создает более сильную тягу.

Для крошечных домов, построенных из палочек, обычно следует следовать правилу 3-2-10.Отверстие дымохода должно быть на 3 фута выше точки, где труба проходит через линию крыши, или на 2 фута выше самой высокой точки в пределах 10 футов, в зависимости от того, что выше.

В настоящее время не существует промышленного стандарта высоты дымохода над крышей для жилых автофургонов, автобусов и фургонов. Дымоходы на лодках должны заканчиваться только над палубой. В этих конструкциях иногда используются более короткие и короткие дымоходы. Тем не менее, для идеальной тяги в условиях, далеких от идеальных, идеальным вариантом будет съемный дымоход для увеличения высоты.Узнайте больше о строительстве съемного дымохода.

Вентиляционные отверстия в боковых стенах, где дымоход заканчивается горизонтально через стену ниже линии крыши, никогда не допускаются для дровяных печей. Даже если бы он мог создавать достаточную тягу для работы печи, вентиляционное отверстие в боковой стене закрывало бы сторону конструкции из креозота и создавало бы обратную тягу каждый раз, когда ветер дул на эту сторону конструкции.

Общая высота

Как правило, чем выше дымоход, тем сильнее тяга.Большинство бытовых печей предполагают высоту 15 футов или более между огнем и отверстием дымохода.

Большинство крошечных конструкций недостаточно высоки, чтобы выдержать 15 футов дымохода, и это нормально. Маленькие печи могут хорошо работать с более короткими дымоходами. Но чем короче дымоход, тем слабее тяга. Если у вас особенно короткая конструкция, уточните у производителя печи минимальную высоту дымохода для вашей печи, чтобы обеспечить надежную тягу.

Прямой и вертикальный

Прямой выход через крышу будет иметь лучшую тягу, чем любая другая конфигурация дымохода, хотя это не всегда возможно.Иногда пара отводов под 45 градусов или выход через стену — лучший вариант для дымохода.

Далеко не идеальные конфигурации могут работать хорошо. Но держите дымоход как можно более прямым и вертикальным, чтобы обеспечить сильную тягу.
