Монтаж каркаса перегородок из гипсокартонного профиля (ФОТО)

Каркасные межкомнатные перегородки активно используются для зонирования комнат и обустройства квартир. Зачем же монтируется каркас из металлопрофилей для создания гипсовых перегородок? Листы ГКЛ накладываются на профиль для перегородок. Это способ их крепления. Именно поэтому монтаж каркасных перегородок – это такой важный процесс. Нужно выбрать алюминиевый профиль для перегородок нужного размера, чтобы правильно соорудить стойки и направляющие, использовать подходящий гипсокартон. Чтобы сделать все правильно, давайте рассмотрим, как сделать перегородку из профиля.

О чем эта статья

Составление чертежа

Первое что необходимо составить, прежде чем сделать перегородку из профилей, это чертеж. Чертеж должен содержать в себе полное представление о будущей перегородке. На нем должны быть отражены все размеры, промежутки, особенно важно обозначить дверной проем. Если вы собираетесь монтировать в перегородке полочки или окна, их обязательно нужно указать на чертеже. Эскизы, наброски и схемы очень помогут вам в процессе создания перегородки, и даже в процессе дизайнерского оформления.
Также, составьте чертеж, на котором будет указано размещение перегородки в квартире. Это важно сделать, чтобы оценить уместность перегородки в доме и увидеть, с какими возможными препятствиями придется столкнуться в будущем. Кроме того, это позволит более четко определить, по какому маршруту нужно проводить электропроводку и другие коммуникации.

Расчет необходимых материалов

Лучше всего в этом вам поможет калькулятор:

  • Перегородка в 1 слой гипсокартона
  • Перегородка в 2 слоя гипсокартона

*Внимание ! Все результаты являются примерными — точность зависит от материала стен, состояния и формы помещения

Подготовка поверхности для монтажа

Первое, что необходимо сделать – это очистить все стены и пол от старых покрытий, на том месте, где будет устанавливаться каркас. Конечно, убирать покрытие с пола вовсе не обязательно, но только в том случае, когда вы уверены, что пол имеет ровную и прочную поверхность, которая не будет скользить со стороны в сторону. Со стен покрытие лучше убрать, если такое имеется.

Измеряйте высоту, на которой будет располагаться верх вашей перегородки и сделайте там отметку на будущее. Чаще всего, конечно, перегородки делаются до потолка, но это вовсе не обязательно. Если добавить в каркас дополнительные стойки и перемычки, то можно сделать перегородку ниже потолка. Тут все зависит от того, с какой целью вы возводите перегородку. Если вы хотите получить изолированную от звуков и других помещений комнату, то нужно обязательно делать каркас до потолка, а вот декоративные вариации перегородки можно сделать любого размера.

Если вы обшиваете гипсокартоном всю квартиру, то важно помнить, что в первую очередь делается потолок, а уже потом к нему прикрепляется перегородка. Чтобы лучше понять, как это реализуется, посмотрите на рисунок.

Но это актуально только в том случае, если вы делаете и гипсокартонную перегородку, и подвесной гипсокартонный потолок. Если же вы делаете гипсокартонную перегородку и реечный потолок, то вначале возводится именно перегородка. А уже реечный потолок крепится к уже построенной перегородке.

Разметка

Помимо чертежа на бумаге, очень важно иметь разметку на стенах, потолке и полу, чтобы правильно построить перегородку. На стены нужно нанести границы для каркаса. Это очень хорошо повлияет на ориентацию во время установки металлических профилей. Все линии чертежа должны быть замкнутыми. Нельзя просто начертить линии карандашом и линейкой. Чтобы получить ровные вертикальные линии, нужно использовать строительный уровень.

Когда вы нанесете чистовую границу перегородки, отступите от нее расстояние в две толщины гипсокартонного листа. На этом расстоянии нужно провести вторую замкнутую отметку. На полу также нужно сделать одну очень важную пометку. Нужно отметить границы будущего дверного проема. Когда разметка будет закончена, можно приступать к монтажу каркаса.



Установка направляющих профилей

Первый этап сбора каркаса – это установка направляющих металлических профилей, которые буду принимать на себя вес конструкции, и станут своеобразным фундаментом для будущей перегородки. Направляющие профили – это основа каркаса, так что к ним нужно отнестись со всей ответственностью.

Для начала, нам понадобятся ножницы по металлу, чтобы отрезать кусок профиля нужной нам длины. Дело в том, что стандартная длина направляющего профиля – три метра, а часто бывает так, что высота перегородки должна быть значительно меньше. Также и длина потолка может быть значительно меньше, поэтому изготавливаем три профиля нужного нам размера.

Загните край нижней направляющей, которая будет располагаться со стороны дверного проема так, чтобы получился прямой угол, а на стенке профиля сделайте вырез в сорок пять градусов.

Чтобы закрепить направляющие профили, просверлите через каждые шестьдесят сантиметров дырки в стене и в самом профиле. Диаметр сверла должен быть восемь миллиметров. На просверленных местах закрепите направляющие при помощи дюбелей и саморезов.

Прежде чем закрепить профиль, который будет соприкасаться с несущими поверхностями, наклейте на него специальную ленту – уплотнитель Дихтунгсбанд. Эта лента поможет уплотнить направляющие профили, что, в свою очередь, придаст стойкости всей конструкции, а также создаст дополнительную звукоизоляцию в вашей перегородке. Такая лента помогает предотвратить появление трещин в районе швов, которые часто там возникают.

Стоечные профили

Стоечные профили, которые еще называют стойками, устанавливают прямо на направляющие. Это профили, которые крепятся вертикально. Отрежьте две стойки нужной длины, по высоте вашей перегородки, а потом прикрепите их к стенам по бокам при помощи дюбель-гвоздей. От них крепятся стойки вдоль всего каркаса. Между двумя соседними стойками должно быть фиксированное расстояние в шестьдесят сантиметров.

Мерить это расстояние нужно не от края, а от середины профиля, поскольку два соседних гипсокартонных листа должны быть закреплены на одной и той же стойке. Исключением из этого правила является только дверной проем. Закрепите по одному стоечному профилю с обеих сторон дверного проема, а между ними ничего быть не должно.

Чтобы в будущем было легче устанавливать дверь, в стойки, расположенные по бокам дверного проема, нужно вставить деревянные бруски и прикрепить их к профилям.

Поперечные перемычки

Когда установлены и направляющие, и стоечные элементы каркаса, остается закрепить последний вид профилей – поперечные перемычки. Это не совсем отдельный вид профилей. Чаще всего перемычки делаются из стоек, поскольку они обладают большей жесткостью.

Крепить поперечины нужно к стоечным профилям. Одна сторона перемычки вставляется в стоечный профиль. Тут возникает небольшая проблема. Края стоечных профилей закруглены, так что для того, чтобы мы смогли вставить в них поперечные перемычки, придется поработать пассатижами.

Далее нужно создать определенную форму с другой стороны поперечной перемычки. Тут нам снова понадобятся ножницы по металлу. Сделайте на краю разрез вдоль профиля, чтобы получился своеобразный язык, а затем загните его внутрь. Затем его надо прикрутить к ровной стороне вертикальной стойки. В будущем бортики будут обрезаться. Если вам непонятно, как именно делается язык, то пример показан на фото.



Для крепления используются саморезы длиной в девять миллиметров.

Когда вы установите поперечные перемычки, вы получите готовый каркас. Но не будет лишним сперва его проверить на прочность. Каркас должен хорошо держаться и не шататься под механическим воздействием. Если вы не уверены в прочности каркаса, то лучше выполнить работу над ошибками, иначе последующий ремонт может оказаться гораздо более трудоемким и финансово затратным.

http://stroylab.su/wp-content/uploads/2014/06/montazh-gipsokartona-na-peregorodku-1024×743.jpg
http://gipsokartonom.ru/wp-content/uploads/tehnologiya-ustroystva-gipsokartonnyh-peregorodok.jpg
http://stroylab.su/wp-content/uploads/2014/06/brus-v-dvernom-proeme.jpg

Возведение перегородок из гипсокартона

Крепление направляющих профилей

Монтаж каркаса для перегородки начинают снизу. К «спинке» направляющего перегородочного профиля (UW), обрезанного по длине, приклеивают уплотнительную ленту. Затем профиль устанавливают по разметке и крепят к полу.

Для деревянного основания применяют саморезы по дереву без предварительного просверливания отверстий.

Для пола, смонтированного по плите перекрытия и стяжке, используют дюбели. Отверстия под них сверлят при помощи перфоратора прямо через направляющий профиль.

Таким же образом монтируют верхний направляющий профиль.

Важно знать: Уплотнительная лента не только улучшает фиксацию металлического профиля, но и снижает уровень шума, который передаётся через ограждающие конструкции.

Установка стоечных профилей

Стоечные перегородочные профили (CW) крепят к стенам так же, как и направляющие — с использованием уплотнительной ленты и дюбель-гвоздей или саморезов.

По высоте стоечный профиль не должен доходить до спинки направляющего профиля на потолке на 10–15 мм, в то же время «входить» в него не менее чем на 20 мм.

Важно знать: Необходимо использовать именно перегородочные профили UW и CW, а не «плоскостные» профили для обшивки стен и потолков UD и CD. Они имеют высоту боковых стенок соответственно 40 и 50 мм, а не 27 мм.

Затем переходят к монтажу промежуточных стоек, в том числе с учетом дверных или арочных проёмов.

В отличие от установки каркаса для обшивки стен, при возведении перегородок лучше использовать шаг стоек не 60, а 40 см. Уменьшение шага до 40 см, с одной стороны, обеспечит большую конструктивную прочность, а с другой — сохранит «попадание» стыков между соседними листами на профиль стойки.

Если не принимать в расчёт стойки дверного проёма, то все остальные стоечные профили должны быть сориентированы одинаково.

Каркас в проёме межкомнатной двери

При установке в перегородку дверной коробки, проём необходимо усилить дополнительными стоечными профилями или закладными деревянными брусками (внутри профилей самого проёма).

Допускается установка коробки без элементов усиления, если высота перегородки не превышает 2,6 м, ширина дверного полотна не более 0,9 м, а его вес менее 25 кг. Но в этом случае верхний направляющий UW профиль должен крепиться к потолку не далее чем на 10 см с каждой стороны от стоек дверного проёма.

Над проёмом необходимо смонтировать дополнительные две промежуточные вертикальные стойки.

Обшивка каркаса

Обшивка каркаса ГКЛ производится по тем же принципам, что и стеновая облицовка — листы монтируют вертикально. Если высота помещения больше, чем длина листа, то нижний ряд выполняют из обрезного ГКЛ, а верхний — из целого.

Стыки двух рядов должны идти вразбежку. А их крепление к стоечным профилям и поперечным связкам должны проходить симметрично относительно оси боковой стенки профиля. Точки крепления двух смежных листов также необходимо смещать относительно друг друга. Шаг крепления не должен превышать 60 см.

Если обшивку проводят в два слоя, то между слоями также необходим принцип смещения стыков и точек их пересечения.

Особенность обшивки дверного проема — вертикальные стыки обшивки каркаса над проемом не должны совпадать со стоечными профилями, к которым крепится дверная коробка, иначе нагрузки от воздействия распашного механизма при открывании/закрывании двери приведут к появлению трещин, даже если эти стыки армировать серпянкой.

После облицовки одной из сторон, проводят прокладку электрических кабелей и укладку шумоизоляционных материалов.

Обшивка второй стороны проходит со смещением листов гипсокартона относительной первой — желательно избегать, чтобы на один и тот же стоечный профиль попадали стыки с обеих сторон.

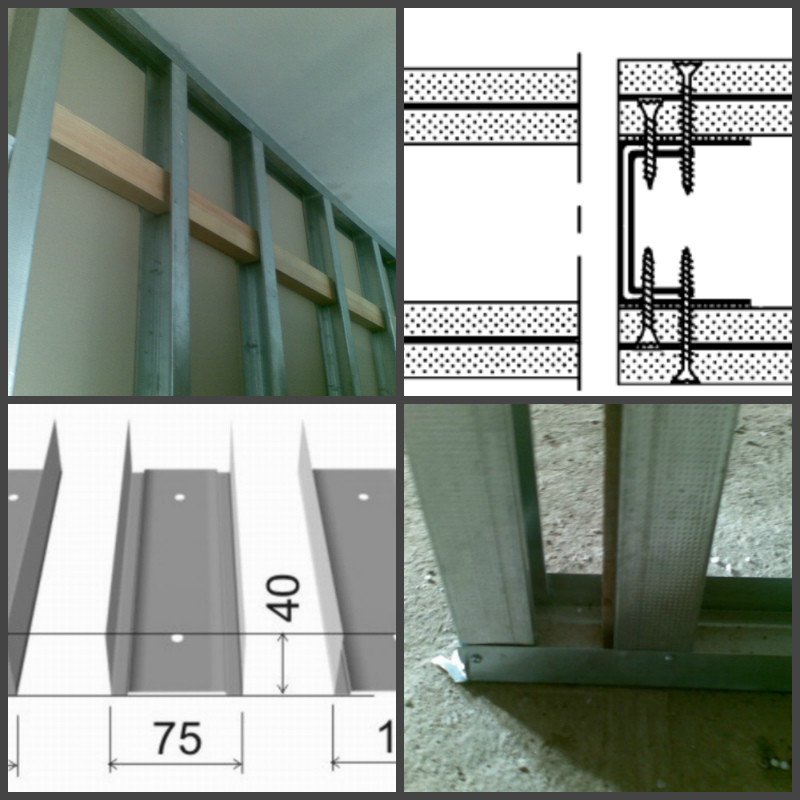

Профиль для перегородок из гипсокартона

  Металлические
профили для гипсокартона представляют собой длинномерные элементы,
выполненные методом холодной прокатки стальной ленты на современном
профилегибочном оборудовании. Профили используются во всех категориях зданий:
жилых, общественных, производственных. Они являются одной из главных
составляющих комплектных систем сухой отделки КНАУФ и служат для устройства
каркасов, различных по конструкции и назначению, в том числе для перегородок
поэлементной сборки, облицовок и подвесных потолков. Каркасы, в свою очередь,
являются жестким основанием для крепления гипсокартонных листов, КНАУФ-суперлистов
и Аквапанелей.

  Стандартная длина профилей составляет 3000 мм, и 4000
мм, но по согласованию с заказчиком профили могут быть изготовлены другой
длины. На стенках стоечных CW -, направляющих
UW- и потолочных СD-профилей имеются продольные гофры (ребра),
увеличивающие их жесткость.

  Гипсокартонные
профили выпускаются только с оцинкованным покрытием. Цинк на воздухе
покрывается слоем углекислого цинка, который защищает его от окисления.
Цинковое покрытие прочно соединено с поверхностью стали, образуя эффективный
защитный слой, который может быть нарушен только путем воздействия на него
концентрированных кислот. Места разрезов оцинкованных профилей не нуждаются в
дополнительной защите от коррозии.

  Резка
и сборка профилей производится с помощью разнообразных приспособлений и
инструментов (электроножницы, просекатели и т. д.), позволяющих существенно
повысить производительность труда.

  Металлические
профили для гипсокартонных конструкций классифицируются на:

• Профили
стоечные (CW) с размерами
сечений: 50/50, 75/50, 100/50 мм;

• Профили
направляющие (UW) с размерами
сечений:50/40, 75/40, 100/40 мм; • Профили потолочные (CD) с
размерами. сечения: 60/27 мм;

• Профили
потолочные направляющие (UD)
с размерами сечения: 28/27 мм;

В предыдущей статье мы рассмотрели характиристики профилей для монтажа гипсокартона до размера 50/ 50 мм. Далее последуем по нарастающей.
9. Профиль для перегородок направляющий

Размеры 66х30 3м, 0,50мм

  Профиль направляющий применяется в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов.

  Монтируется в паре с стоечным профилем 66х37.

  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм.

10. Профиль стоечный для перегородок

Размеры 66х37 3м, 0,50мм

  Профиль стоечный используется в качестве вертикального элемента каркасов, предназначенных для перегородок и обшивок стен.

  Монтируется с профилем направляющим 66х30.



  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм. В пачке: 12 шт.


11. Профиль направляющий для монтажа перегородок ГКЛ

Размеры 75х40 3- 4 м, 0,60мм

  Профиль направляющий применяется в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов.

  Монтируется в паре со стоечным профилем 75х50.

  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,60 мм. В пачке: 8 шт.

12. Профиль стоечный для Гипсокартона

Размеры 75х50 3-4 м, 0,50мм.

  Профиль стоечный используется в качестве вертикального элемента каркасов, предназначенных для перегородок и обшивок стен.

  Монтируется с профилем направляющим 75х40.



  Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм. В пачке: 12 шт


Перегородки из гипсокартона — мастер класс по монтажу перегородок.

Перегородки из гипсокартона пользуются большой популярностью, благодаря отличным эксплуатационным характеристикам и минимальной стоимости.

Легкая конструкция не требует усиления основания. Их можно возводить на любом перекрытии многоэтажного или частного дома.

Простота монтажа позволяет соорудить перегородку самостоятельно, владея минимальным опытом работы с электроинструментом.



Рисунок 1. Гипсокартонные перегородки в интерьере.



Что такое гипсокартон

Гипсокартонные листы (ГКЛ) — универсальный отделочный материал, состоящий из гипсовой основы и облицовки из тонкого и прочного картона.

Картон выступает в роли армирующего слоя, благодаря которому гипс не ломается и не крошится. При этом лист легко режется, пилится и гнется.

На тыльную сторону листа наносится маркировка. Эта сторона всегда обращается внутрь обшивки.



Рисунок 2. Тыльная сторона листа с нанесенной маркировкой.



Лицевая сторона состоит из двух слоев картона с повышенным содержанием целлюлозы. Она предназначена для последующей отделкии должна быть обращена внутрь помещения.

Благодаря специальным модифицирующим добавкам, гипсокартонвыпускается с различными техническими характеристиками:

ГКЛ — стандартный гипсокартон, применяемый для облицовки конструкций внутри помещений, в условиях нормальной влажности и температуры. Лицевая поверхность листа серая, маркировка синего цвета.

ГКЛВ — влагостойкие листы для отделки помещений с повышенной влажностью. Лист зеленый, маркировка синего цвета.

ГКЛО— огнестойкий гипсокартон, в состав которого добавлены антипирены и кристаллизованная вода. Материал может противостоять открытому огню в течение 60 минут. Применяется для устройства коммуникационных шахт, воздуховодов и помещений с повышенными требованиями к пожарной безопасности. Лист розового цвета с красной маркировкой.

ГКЛВО — гипсокартонные листы, сочетающие в себе влаго- и огнестойкость. Может применятся для отделки бань, саун, производственных цехов с высокими противопожарными требованиями, в условиях повышенной влажности. Лист зеленого цвета, с красной маркировкой.



Рисунок 3. Основные виды гипсокартонных листов.



Арочный ГКЛ — листы, толщиной 6 миллиметров, для устройства арок и криволинейных конструкций. Гипсовый сердечник таких листов включает в себя несколько слоев армирующей стеклосетки.

ГКЛУ — усиленные листы, толщиной от 18 до 25 миллиметров, для создания конструкций, требующих особой прочности.

Различные свойства гипсокартона позволяют возводить конструкции криволинейных форм, с нишами, проемами, полками и всевозможными декоративными элементами.

При помощи легких гипсокартонных конструкций можно выполнить зонирование общего пространства.



Рисунок 4. Устройство перегородок с нишами и полками.







Рисунок 5. Зонирование пространства при помощи декоративных перегородок.



ТОП 3 лучших товаров по мнению покупателей



Что понадобится для монтажа перегородок

Чтобы соорудить гипсокартонную перегородку, сначала нужно смонтировать каркас. Для его изготовления понадобится два вида оцинкованных профилей:

  1. Основной, опорный, или стоечный (ПС), обладающий особой прочностью, благодаря наличию ребер жесткости. На него навешиваются гипсокартонные листы.
  2. Направляющий профиль (ПН) при монтаже перегородок крепиться к потолку и полу. В него вставляются стойки основного профиля.



Рисунок 6. Стоечный профиль при монтаже вставляется в направляющий.



В сухих помещениях можно монтировать каркас из деревянных брусков.Этот материал дешевле металлического профиля, но имеет ряд существенных недостатков:

  • деформируется под воздействием влаги;
  • поражается грибком, плесенью и грызунами;
  • пожароопасен.

Если вы решили отдать предпочтение этому материалу, необходимо предварительно провести его обработку антипиренами и антисептиками.

Для обшивки перегородок в жилых комнатах берем обычный гипсокартон.

Для перегородок в кухне, ванной и санузлах приобретаем влагостойкий гипсокартон —ГКЛВ.



Рекомендую!

Приобретайте материал проверенных производителей. Длину листов заказывайте в соответствии с высотой ваших помещений. Этим вы избежите стыков листов по вертикали и сэкономите на устройстве горизонтальных перемычек.



Кроме материалов, необходимо приобрести инструменты:

  • шуруповерт, для вкручивания саморезов;
  • дрель электрическая, для сверления отверстий;
  • электрический лобзик, ножовка и нож для раскроя ГКЛ и отпиливания деревянных брусков;
  • ножницы по металлу для резки профиля;
  • рубанок со скошенными лезвиями для срезания фасок на гипсокартоне;
  • игольчатый валик для перфорации картона при устройстве арочных криволинейных конструкций;
  • молоток для вбивания дюбелей;
  • заклепочник для скрепления отрезков металлического профиля;
  • рулетка, отвес, угольник, строительный уровень для измерений, разметок и контроля;
  • длинная металлическая линейка для разметкии резки по ней гипсокартона;
  • карандаш и отбивочный шнур для нанесения отметок и линий;
  • шпатель для заделки стыков и шпатлевания перегородок;
  • терка с сеткой или наждачной бумагой для шлифования зашпаклеванных поверхностей;
  • кисти и валики для грунтования и окраски перегородок.

Подготовив материалы и инструмент, можно приступать к сооружению перегородки.



Пошаговая инструкция по устройству перегородок из ГКЛ

Процесс устройства перегородок состоит из нескольких этапов:

1.Разметка

Разметку каркаса начинаем с пола.

На месте расположения будущей перегородки, на полу, чертим идеально ровную линию,вдоль которой будем крепить направляющий профиль.

На линии отмечаем место, где будет находиться дверной проем.

Линию перегородки переносим на потолок при помощи отвеса, и так же чертим ровную линию.



Рисунок 7. Разметка под обшивку ГКЛ.



Края линий на потолке и полу соединяем и наносим вертикальные линии на стены, в местах расположения вертикальных направляющих профилей.

Размечаем вертикальные стойки, с шагом 60 сантиметров.



Рекомендую!

Разметку положения стоек лучше наносить не на горизонтальный профиль, а на пол и потолок, рядом с ним. Это вам пригодится и при креплении гипсокартонных листов.



2.Устройство каркаса

Устанавливаем направляющие профили по отмеченной линии на полу и крепим дюбель-шурупами, с шагом 40-60 сантиметров следующим образом:

  • через уложенные направляющие сверлим отверстия;
  • направляющие убираем, в просверленные отверстия забиваем пластиковые дюбели;
  • профиль, с наклеенной на него демпферной лентой, устанавливаем на место и крепим саморезами или забивными дюбелями.

 В месте нахождения дверного проема профиль не ставим.



Рисунок 8. Приклеивание к профилю демпферной ленты.



Аналогичным образом крепим направляющий профиль к потолку и к стенам, не забывая про демпферную ленту. Нижние и верхние концы вертикального профиля вставляются в направляющие, установленные на полу.



Важно!

В процессе монтажа необходимо постоянно контролировать положение профиля по уровню, чтобы не допустить даже малейших отклонений по вертикали и горизонтали.



Вертикальный профиль нарезаем на отрезки, на 5-10 миллиметров меньше расстояния от пола до потолка и устанавливаем, с шагом 60 сантиметров. Профиль между собой скрепляем саморезами по металлу.

Таким образом, на один лист гипсокартона, шириной 120 сантиметров, будет приходиться по три стойки. Листы должны стыковаться точно на середине стоечного профиля.

Если высота помещений больше высоты листа, устанавливаем перемычки из стоечного профиля, для крепления доборных элементов гипсокартона.



Рисунок 9. Устройство поперечных профилей.


Стойки крепим к горизонтальному профилю с обеих сторон саморезами по металлу.



Рисунок 10. Саморезы по металлу.



Установку вертикальных профилей лучше начинать от дверного проема по направлению к стене.



Рекомендую!

В местах, где вы планируете навешивать полки, декоративные детали интерьера, картины, зеркала, заранее установите закладные из деревянного бруса.



После монтажа каркаса, внутри него прокладываем электрические кабели и провода в специальной гофрированной изоляции или гладких трубках.

В профиле для этого просверливаем отверстия по диаметру трубок.

3.Особенность устройства дверного проема

В месте установки двери монтируем усиленные профили, вставляя один в другой и закрепляем их между собой.



Рисунок 11. Усиление профиля деревянным бруском.



Можно усилить профиль вставленным в него брусом, выпиленным точно по размеру.



Важно!

Стыковать листы гипсокартона необходимо над дверью, отступив не менее 10 сантиметров, дополнительно установив над проемом пару вертикальных стоек в местах стыковки листов.



Установку дверного блока выполняем в следующей последовательности:

  • дверное полотно, во избежание деформаций, расклиниваем в коробке;
  • устанавливаем вертикальную усиленную стойку, плоской стороной к двери и крепим строго по отвесу;
  • на стоечный профиль наносим тонкий слой монтажной пены, прижимаем дверной блок к стойке и через профиль притягиваем саморезами, длиной 16-25 миллиметров (в зависимости от толщины коробки), с шагом 30-50 сантиметров.
  • Вторую вертикальную стойку устанавливаем с другой стороны двери и крепим аналогично первой.
  • Перемычку из стоечного профиля крепим саморезамик вертикальным стойкам и к верхнему горизонтальному брусу дверной коробки.



Рисунок 13. Обвязка дверной коробки.



4.Обшивка каркаса гипсокартонными листами

Раскраиваем гипсокартонные листы при помощи специального ножа для бумаги или картона.

С лицевой стороны листа на линию разреза кладем металлическую линейку или кусок профиля и прорезаем картон и гипсовый слой как можно глубже.



Рисунок 14. Раскрой листа при помощи ножа и линейки.



Изгибаем лист и ломаем гипсовую сердцевину по линии разреза.

Разрезаем картон на тыльной стороне листа.

Края гипсокартона на линии разреза обрабатываем рубанком, снимая фаски с торцов под углом 45 градусов.

Монтаж листов начинаем вплотную к краю стены, обеспечивая зазор снизу, не менее 10 миллиметров. Для устройства зазора можно использовать обрезки гипсокартона.

Крепим листы к каркасу при помощи специальных саморезов для гипсокартона, с шагом 15-20 сантиметров, утапливая шляпки в лист на 0,5-1 миллиметр. Для вкручивания саморезов лучше использовать шуруповерт с ограничителем, не позволяющим шляпке входить в лист более, чем на один миллиметр.



Рисунок 15. Фосфатированныесаморезы для ГКЛ.



К одному вертикальному профилю крепим два листа, с зазором в 1-2 миллиметра. В месте соединения должна быть фаска. Если фаски нет, то ее срезаем при помощи рубанка.



Рисунок 16. Крепление гипсокартона на профиль.



В гипсокартоне, при помощи коронок, прорезаем отверстия для установкирозеток и выключателей, и выводим в них проложенные провода.



Рисунок 17. Устройство отверстий для установки розеток.



После обшивки каркаса с одной стороны, устраиваем звукоизоляцию перегородок из минеральной ваты, укладывая ее в распор между профилями каркаса, не допуская пустот.



Рисунок 18. Установка листов изоляции между стойками каркаса.



После устройства звукоизоляции, вторую сторону зашиваем гипсокартоном, аналогично первой.

5.Подготовка под финишную отделку

Стыки между листами заделываем, с применением специальной сетки-серпянки с клеевым слоем.



Рисунок 19. Оклеивание стыков серпянкой.



Швы тщательно заполняем шпатлевкой прямо через ячейки стеклосетки и разравниваем, снимая излишки материала шпателем.

После высыхания, повторно наносим шпаклевку, скрывая фактуру сетки.

Заделываем углубления от шляпок саморезов.

При наличии углов в перегородке, сначала на саморезы или силиконовый герметик крепим металлический перфорированный профиль, а затем наносим слой шпаклевки.



Рисунок 20. Заделка шпаклевкой углового профиля.



После высыхания шпаклевки, поверхность заделанных мест шлифуем.

Всю поверхность перегородки покрываем слоем проникающей грунтовки для гипсокартона,для повышения адгезии и шпаклюем.

Сплошной слой шпаклевки должен быть не более одного миллиметра. Равномерное покрытие можно обеспечить, наложив два максимально тонких слоя шпаклевки, «на сдир»

После высыхания сплошного слоя шпаклевки, поверхность шлифуем с помощью дисковой шлифовальной машинки с сетками №80 и 120, или специальной теркой с закрепленной сеткой за два захода, обметаем щетками и окончательно грунтуем.

Гипсокартонные листы совместимы со всеми клеями, шпаклевками и красками и подходят под любой вид финишной отделки.

К отделочным работам можно приступать через две недели после шпатлевания.

Самостоятельный монтаж гипсокартонных перегородок — вполне выполнимая задача. Вы легко справитесь с ней, следуя нашей инструкции.

профилей перегородок из гипсокартона, профилей перегородок из гипсокартона Поставщики и производители на Alibaba.com

Делайте покупки сегодня для впечатляющего. профилей перегородок из гипсокартона на Alibaba.com и откройте для себя неограниченные возможности в строительстве и других сферах применения. Файл. Профили перегородок из гипсокартона доступны во всех видах конструкций и размеров, чтобы их можно было применять в самых разных областях. Помимо прочности и долговечности,. Перегородки из гипсокартона пользуются большой популярностью благодаря своим замечательным качествам, которые нельзя сравнить с другими материалами.Профили перегородок из гипсокартона

отличаются лучшей экологической устойчивостью по сравнению с материалами, которые служат той же цели. Поэтому алюминий легко перерабатывается. Перегородки из гипсокартона способствуют экологичности и экологичности строительных конструкций. Отражающие свойства алюминия делают его идеальным вариантом для охлаждения зданий в жаркие месяцы. Здания, которые используют. Перегородки из гипсокартона требуют меньше электроэнергии для кондиционирования воздуха. Это выгодно, поскольку позволяет сэкономить на счетах за электроэнергию.

Все. Перегородки из гипсокартона на Alibaba.com обладают прочностью, которая делает их очень устойчивыми к атмосферным воздействиям. Когда. Перегородки из гипсокартона используются в различных конструкциях, они обладают достаточной прочностью, чтобы выдерживать тяжелые стеклянные панели, необходимые для естественного освещения. У них есть гибкость. профили перегородок из гипсокартона , которые позволяют изгибать их и придавать им различные формы, которые находят применение в строительстве.

Получите бесчисленные преимущества, делая покупки на Alibaba.com. Откройте для себя сенсационное. профилей перегородок из гипсокартона предлагает уже сегодня на сайте и выберет наиболее подходящий именно вам. Вы получите соотношение цены и качества, а также сэкономите время и деньги на приобретение качественных товаров. Воспользуйтесь предложениями и скидками на различные. профилей перегородок из гипсокартона через оптовых торговцев и поставщиков и, в свою очередь, получить продукцию в рамках вашего бюджета.

Как сделать перегородки из гипсокартона

Как сделать перегородки из гипсокартона?

Многие из наших клиентов, перегородка из гипсокартона информацию о нас, ища информацию.Чтобы быть вам полезнее, мы хотим подготовить статью о том, как сделать перегородки из гипсокартона. Если у вас есть тема в нашей статье, свяжитесь с нами и получите подробную информацию.

В соответствии со структурой укладываемого участка перед тем, как сделать перегородку из боярышника, полезно выбрать правильную гипсокартонную панель в соответствии с целью использования и сказать, что измерения следует проводить профессионально. Пожалуйста, свяжитесь с нами, если вы не работаете с кем-то профессиональным по этому поводу.Позвольте нам помочь вам с нашей профессиональной командой.

При изготовлении стены из гипсокартона необходимо начинать с земли, как и в обычных стенах. Каркас вырезается в соответствии с этим размером. Этот каркас очень важен, так как по нему будет сформирована стена. После того, как каркас грунта будет закреплен на участке, где будет возводиться стена, сверло откроет каркас на полу, и земля будет отмечена.

Отмеченные таким образом участки на земле затем просверливаются соответствующими сверлами.Очень важно использовать вставку, соответствующую используемому здесь дюбелю. После того, как земля просверлена, дюбели прикрепляются и фиксируются на каркасе пола, надежно фиксируя его. Затем каркас крепится к месту, где будет опираться гипсокартонное стеновое панно. Для этого с помощью спиртового уровня делается правильный замер от пола до потолка и отмечается место, где будет размещен каркас. Опять же, как в полу, перед тем, как каркас разрезается в соответствии с этим размером, и каркас через дрель и места для винтов открываются с помощью дюбелей на полу, где будет отмечено будущее, а затем просверливают стену подходящим сверлом. .

Практическое руководство по перегородке из гипсокартона 1

Каркас вставлен и закреплен. Качество используемых здесь материалов очень важно. При отсутствии качественной отделки стена через время начинает раскачиваться. Таким образом, после того, как каркас закреплен в потолке, каркас с помощью спиртового уровня вырезается на свободное пространство и прикрепляется к каркасу, закрепленному в нижней и верхней областях. Таким образом, экзоскелет готов.

Учитывая, что ширина панели в среднем составляет 120 см, опорные профили проложены между этим внешним профилем с интервалом 40 см.После этого запланированные гипсокартонные панели крепятся к каркасу саморезами. Если вы хотите иметь звукоизоляцию и теплоизоляцию, вы можете сделать это, поместив изоляционное стекло в середину панелей. Необходимо соблюдать осторожность при работе с панелями из гипсокартона. Ведь, как известно, гипсокартонные панели имеют хрупкую структуру и если надавить им на шесть пустых поверхностей, они могут сломаться. При креплении гипсокартона к каркасу полезно вкрутить шурупы совсем немного.Потому что при покраске после гипсокартона не должно быть проблем с штукатуркой.

Отделка перегородок из гипсокартона — 2

После монтажа гипсокартона следует укладывать атласную штукатурку для штор и металлические угловые профили. Металлические угловые профили улучшают внешний вид стены. После того, как углы подготовлены, угловые профили прижимают к штукатурке и приклеивают к штукатурке. После этого два стыка гипсокартона, остальные стыки гипсокартона и гвозди сатиновой штукатуркой исправляются процессом.Этот сустав еще раз укрепляется с помощью суставов. Затем на эту стыковочную ленту натягивают штукатурку. Таким образом, армирующий гипс может высохнуть после извлечения.

После этого на этой стене делается двойная сатиновая штукатурка. После снятия штукатурки производится шлифовка. Таким образом, стена готова к покраске. После покраски стены мы отправили нашим клиентам гипсокартон. Как видите, мастеру очень сложно очень легко познать этот процесс.

Завершение каркаса перегородки из гипсокартона-3

Здесь очень важны качество материала, качество изготовления и цена. Если вы хотите получить доступ ко всем этим компонентам с одного адреса, лучше всего искать нас, не теряя времени. Мы можем сделать перегородку из гипсокартона в том месте, где вы хотите перегородку из гипсокартона. Если хотите, вы можете узнать о нас, выполнив поиск по ссылкам, с которыми мы работали раньше. Спасибо, что выбрали нас.

Как произвести монтаж перегородок из гипсокартона Knauf, технология и способы возвидения стен

В современных строительных технологиях особое место занимает гипсокартон. Использование гипсокартона для скрытия практически любых дефектов стен и получения абсолютно ровной поверхности. С помощью гипсокартона можно создавать декоративные элементы любой сложности, в том числе арки, ящики, многоуровневую конструкцию.
И нам не обойтись без технологий, разработанных немецкой компанией Knauf.
Предлагаемая технология имеет высокую технологичность, безвредна для человека, позволяет собирать сложные конструкции, используя гипсокартон.

Особо популярной технологией монтажа гипсокартона Knauf является использование при отделке плоско-сухим методом.

О листах гипсокартона известно давно. хрупкость листов, сложность монтажа гипсокартона, сложность и неудобство не делать это в последнее время так популярны.

Что такое перегородка Кнауф?

Перегородка компании Knauf представляет собой слоеный пирог, состоящий из внешнего гипсокартона, установленного на специальных стальных оцинкованных каркасах.
Внутри пространство заполнено звукоизоляционным каркасом, теплосберегающими материалами.В качестве такого материала наиболее распространена минеральная вата.
Построенный по настоящей конструкции, технология имеет повышенную жесткость.

При строительстве различных видов гипсокартонных плит используются монтажные перегородки кнауф:

  • гипсокартон простой ГКЛ, применяемый в отделке внутреннего пространства помещений;
  • гипсокартон влагостойкий гипсокартон, применяемый в отделке ванных комнат, кухонь, помещений с повышенной влажностью;
  • Лист огнеупорный гипсокартон ГКЛО, применяемый для изготовления воздуховодов систем отопления, для скрытия электропроводки;
  • Огневлагостойкий лист гипсокартона ГКЛВО.

Для металлических каркасных профилей используются оцинкованные специальные конструкции.

Потолок имеет маркировку CD (PP) и используется для создания обрешетки многоуровневых конструкций потолка.

Направляющий профиль потолка обозначается буквами UD (PN) и используется для задания базовой линии по всему периметру потолочной конструкции.

Стеллаж имеет маркировку CW (PS) и является основой конструкции перегородок из гипсокартона.
Настенный направляющий профиль обозначен буквами UW (PN) и действует как мост между профилями корпуса.
Буквы в скобках относятся к маркировке российских производителей.

Все перегородки Knauf имеют специальную маркировку, состоящую из букв и трех цифр С.
например: С 113. Цифры 113 обозначают трехслойную облицовку каркаса однослойной металлической перегородки.
Ниже представлена ​​таблица, производимая перегородками Кнауф.

Из последних разработок компании Knauf следует отметить перегородки с двойным металлическим каркасом, на котором могут быть размещены различные коммуникации.

Инструмент для работы с панелями Knauf

Раскрой гипсокартона лучше всего ножовкой или зубчатой ​​пилой, щетелем, универсальным ножом.
Прикрепите металлический лист к профилю каркаса саморезами, используя отвертку. Используйте винты типа LN, TN.
При разметке лучше всего использовать лазерный или водный уровень, рулетку, шнур.
Стыки листов гипсокартона шпаклюют только фирменной шпаклевкой Knauf.
Для обработки стыков шпаклеванием используйте шпатели, полировальную тряпку или наждачную бумагу.

Как произвести монтаж перегородок из гипсокартона Knauf
Компания Knauf производит перегородки различной конструкции в зависимости от строительных задач.
Монтаж каждой конструкции имеет свои особенности.

Перегородки из гипсокартона Кнауф на едином каркасе с однослойной обшивкой.

Основными строительными материалами перегородок этого типа являются гипсокартон и металлические оцинкованные профили ПН и ПС.
Конструкция представляет собой металлический каркас, левое и правое колесо в однослойных листах гипсокартона.
К пространству здания каркас крепко крепится по периметру. На неподвижном каркасе саморезами крепятся гипсокартонные листы.Получается конструкция повышенной жесткости.
Данная конструкция имеет систему маркировки Knauf type C 111.

Перегородка Кнауф тип С 111 из гипсокартона с однослойной обшивкой предназначена для установки в помещениях с низким уровнем звукоизоляции и пожаробезопасности. После монтажа перегородки требуются обои или покраска.

Монтаж перегородки Кнауф

  • полу, потолок и боковые стены выполнены разметкой положения будущей перегородки;
  • перед установкой перегородок Кнауф, на стороне соприкосновения профилей со строительными конструкциями требуется нанести герметик или специальную ленту для их плотного прилегания;
  • ступеньки по 0,6 метра для выравнивания профилей и крепления их дюбелями к полу и потолку;
  • прикрепить к профилям стойки базовой стены;
  • Направляющие профили

  • крепят стоечные профили шурупами (возможна перфорация) с шагом не более 60 см;
  • В получившейся раме внутри монтируем вставки, делаем необходимую проводку и прочую разводку;
  • в случаях, когда высота перегородки больше длины гипсокартонных плит, в стыки листов «Метахим» необходимо установить дополнительные профили;
    Листы гипсокартона сначала прикрепляются к одной стороне саморезами каркасного типа TN. шаг крепления не более 75 см;
  • при необходимости внутрь каркаса уложить изоляционный материал;
  • устанавливаем листы гипсокартона и с другой стороны уже есть на схеме.
    не забываем делать скосы на листах этикеток в местах стыков;
  • делаем шпаклевку стыков по всем правилам.

Подробнее узнать об установке секретов разделов вы можете, посмотрев видео.

Несколько советов при работе с перегородками Кнауф

  • Листы гипсокартона надрезаются с лицевой стороны с помощью металлической линейки канцелярского ножа.Затем лист рвется и отрезается с изнаночной стороны.
  • Прилегающая к плоскости сторона обработана под углом 45º.
  • Обшивка

  • правильно выполнить гипсокартон толщиной не менее 12,5 мм.
  • Для облицовки стен керамической плиткой или облицовки стен не менее двух слоев гипсокартона.
  • Старайтесь избегать крестообразных стыков. Листы следует устанавливать без зазоров, встык.
  • Листы крепятся к каркасу при помощи саморезов Knauf, от центра листа или его верхнего угла, заглубляя шляпки на 1 мм.
  • Шаг установочных шурупов на стене не должен превышать 25 мм, на потолке не более 17 мм.
  • Для крепления гипсокартона следует использовать длинные саморезы, равные толщине листа +1 см.

Узнать, сколько вам нужно материалов, для приобретения поможет онлайн-калькулятор.




Подробно газовый пистолет Гипсокартон.

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная на каркасе из металлических профилей.Они бывают различной формы, размеров, назначения. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона предназначены для его конкретного применения, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями.Чтобы подкорректировать нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стеллажный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений Сокращенное наименование на российском рынке Краткий европейский титул
установка в стойку PS CW
направляющая PN ВАШ
накладные ПП CD
потолочная направляющая PNP ВЫХ

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW. толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
ВАШ (PN) -2-50 * 40 0,5 50 40 3
ВАШ (PN) -4-75 * 45 0,5 75 45 3
ВАШ (PN) -6-100 * 40 0,6 100 40 4

В профиле производителем могут быть выполнены отверстия 8 мм. для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечное), а также дополнительные материалы, такие как подвески, удлинители, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стойки для профиля стоячны, кратко ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины PS и PN, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м.
CW (PS) 50 * 50 0.4-0,6 50 50 2,6; 3; 4
CW (PS) 65 * 50 65
CW (PS) 75 * 50 75
CW (PS) 100 * 50 100

Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

Применение

, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). П-образный профиль с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлического основания под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю для потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м. Радиус изгиба, мм.
ПО (CD) — 60 × 27 КНАУФ 0 / 4-0 / 6 60 27 2,6; 3; 4 1000
ПО (CD) — 60 × 27 КНАУФ (доп.) 27 500

гнутый профиль

деталь, другие варианты изготовления арок.

усиленный профиль

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовое основание

Размеры усиленного профиля для гипсокартона:

Высота ребра

маркировка продукции толщина изделия Профиль задний, мм., мм. количество рядов тиснения на спине Стандартная длина профиля, м.
UA 50-40-2 2,0 мм. 50 40 1 шт. 2,6; 3; 4
UA 75-40-2 75 2 шт.
UA-100-40-2 100
UA-125-40-2 125
UA-150-40-2 150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его габариты:

обозначение Толщина, мм. Ширина полок, мм. Материал Длина профиля, мм.
УЕ 20-20 0,22-0,25 20 алюминий 3
УЕ 25-25 0. 4 25 оцинкованная сталь
УЕ 30-30 0,4 30
0,5
УЕ 35-35 0,5 35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основа каркаса под гипсокартон была прочной и прослужила долгую службу.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля оставляют незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только с помощью дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности конструкции металла.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление строительной площадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от местности, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения барьеров в квартире.

Видео:

Видео:

Infusions Эластичные перегородки | Потолочные решения Armstrong — коммерческие

Преобразуйте существующие общие пространства в сегментированные области с помощью непористых и легко очищаемых стеновых перегородок, искусно разработанных в различных узорах и цветах.

NRC (коэффициент снижения шума) — это стандартное измерение акустического поглощения материала в диапазоне от 0,00 (без поглощения) до 1,00 (полное поглощение).

CAC (класс затухания потолка) — это стандартное измерение способности потолочной системы блокировать звук между двумя закрытыми пространствами.Для обеспечения конфиденциальности речи рекомендуется значение CAC 35 или больше.

NIC (класс шумоизоляции) — это стандартное измерение полного затухания звука между двумя закрытыми пространствами. Учитываются потолок, стены и другая внутренняя отделка.

AC (класс артикуляции) — это стандартное измерение способности потолочной системы ослаблять звук в большом открытом пространстве. Для уменьшения отвлечения речи рекомендуется значение AC 170 или более.

Sabin — это единица измерения полного звукопоглощения акустического объекта (например, лопастей, перегородок, облаков и навесов).

Теперь стандартные продукты, доступные в течение 4 недель или меньше, предоставляют множество вариантов и короткие сроки выполнения, чтобы удовлетворить большинство бюджетов. Стандартные размеры и цвета означают, что не требуется заводских чертежей или предоставления одобренных образцов. Пакет с разнообразным портфелем решений Armstrong.

Хотите узнать больше? Ознакомьтесь с программой FAST для специальных потолков.

Время выполнения :

    {% #each controlOptions.fastSizes%}

  • {% метка %}

  • {% /каждый %}

{% #if controlOptions.colors.length> 0 || line.customColors%}

Цвет :
{% #if controlOptions. fastSizes.length> 1 &&! hideFastColorDisclaimer%}

(только выбираемые цвета являются частью программы FAST134)
{% /если %}

{% #each getColorsByGroup (controlOptions.colors)%}

{% #if groupColors%}

{% group%}

{% / if%}

{% /каждый %}

{% /если %}

{% #controlOptions.формы%}

{% #URL изображения %}

{% еще %}

{% /URL изображения %}

{% метка %}

{% /controlOptions.shapes%}

ПРИМЕЧАНИЕ. Чертежи фигур не в масштабе.

{% #if controlOptions.designs.length> 0%}

{% # controlOptions.designs%}

{% #if hasNoDesign%}

{% еще %}

{% /если %}

{% displayLabel || метка %}

{% / controlOptions. дизайны%}
{% #if controlOptions.designs.length> = 14%}

{% /если %}

{% /если %}
{% #if controlOptions.sizes.length> 0%}

{% /если %}
{% #if controlOptions.perforations.length> 0%}

{% #if строка.lineId == 17857%}
планок на панель / расстояние между планками
{% еще %}
Перфорация
{% /если %}
:

{% #if line.lineId! = 17857%}

{% /если %}

{% #if строка.lineId == 17857%}
{% # controlOptions. perforations%}
{% метка %}
{% /controlOptions.perforations%}
{% еще %}
{% # controlOptions.perforations%}

{% #if hasNoPerforation%}

{% еще %}

{% /если %}

{% метка %}

{% / controlOptions.перфорация%}
{% #if controlOptions.perforations.length> = 14%}

{% /если %}
{% /если %}

{% #if showCustomPerforations%}

{% /если %}
{% /если %}
{% #if controlOptions. edges.length> 0%}

{% #controlOptions.края%}

{% #if hasNoEdge%}

{% еще %}

{% /если %}

{% метка %}

{% /controlOptions.edges%}
{% #if controlOptions.Edge.length> = 14%}

{% /если %}

{% /если %}
{% #if controlOptions.acousticOptions.length> 0%}

Акустика :
{% #panelOnly%} (только панель) {% / panelOnly%}

Что это?

{% #controlOptions.ousticOptions%}
{% метка %}
{% /controlOptions.acousticOptions%}

* См. Техническое описание способов монтажа

{% #if showAcousticsDisclaimer%}

Акустические значения основаны на размере и других выбранных параметрах.

{% /если %}
{% #if showAcousticsInfillPanelDisclaimer%}

Акустические показатели достигнуты при использовании филенки.См. Подробности на странице данных.

{% /если %}

{% /если %}

Доступные панели заполнения (указываются отдельно)

Акустические показатели достигнуты при использовании филенки. См. Подробности на странице данных.

Какой размер профиля лучше всего подходит для раздела? Как выбрать прочный и надежный профиль для гипсокартона


Нередко при планировании и проведении строительно-ремонтных работ встречается понятие «профиль». Многие знают, что это такая особенная конструкция конструкции, призванная обеспечить надежность каркасов потолков, арок, разного рода перегородок и многого другого. На сегодняшний день известно несколько видов профилей, различающихся, главным образом, материалом, из которого он изготовлен. Однако в этой статье мы подробно остановимся на профиле для гипсокартона и его разновидностях.

Итак, вы наверняка знаете, что гипсокартон крепится к стене всего двумя способами:

  1. Клей
  2. Через профиль

Речь пойдет конкретно о втором способе.

Ввиду того, что гипсокартон крепится только к стене, имеющей ровную поверхность, профиль как нельзя лучше позволяет подготовить грунт для последующей работы с этим материалом. Как правило, профили изготавливаются из оцинкованного стального листа, разрезанного на отдельные пластины, гнутого, с предварительно проделанными отверстиями, необходимыми для дальнейшей работы.

Неудивительно, что прочность строительной конструкции напрямую зависит от надежности используемого профиля, основными требованиями к которому являются: высокая степень качества, долговечность эксплуатации и соблюдение необходимого уровня прочности.

Какие бывают профили для гипсокартона?

  1. Класс основных (реечных) профилей для гипсокартона. Их можно распознать по С-образной форме поперечного сечения с изогнутыми краями. Они представляют собой своеобразный несущий каркас, к которому крепится сам гипсокартон.
  2. Класс направляющих профилей для гипсокартона. Отличительная особенность — П-образная форма секции. И непосредственно с них начинается сама работа по подготовке поверхности к креплению гипсокартона.
  • Направляющая для работы со стенами / перегородками (PN)
  • Направляющая для потолка (PNP)
  • Основа для потолка (PP)
  • Стойка (FS)
  • Уголок (PU) предназначен для защиты углов
  • Мыльчковый ( PM) используется для придания стенам более ровной формы

Характеристики

Взяв за основу представленные выше типы профилей, остановимся более подробно на их характеристиках и особенностях.

  • ПС-50 (вертикальные стойки каркасов) крепятся саморезами
  • ПС-75 (каркас под обшивку)
  • ПС-100 (один из элементов опор) применяется для обшивки стен и перегородок
  • ПНП-27 (направляющая профиля ПП)
  • ПН-50 (направляющая профиля ПС) применяется для подвесных потолков
  • ПА (арочный профиль)

Как выбрать профиль для гипсокартона

В основном, как и с любым другим элементом, нужно руководствоваться поставленными целями. Итак, с учетом той функции, которую должен выполнять профиль для гипсокартона, выбирается тот или иной из вышеперечисленных видов. Также особое внимание при покупке уделяется материалу изготовления, который может быть представлен следующими вариантами:

  • Алюминий
  • Цинк Сталь
  • Пластик

Выбор за вами! Однако, прежде чем приобретать какой-либо конкретный профиль, внимательно ознакомьтесь с его особенностями, характеристиками и сферой использования, чтобы не попасть в казусные ситуации.

Монтаж легких и универсальных конструкций из гипсокартона очень прост даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, произвести точные замеры, чертеж, купить необходимые материалы и оснастить необходимым инструментом.

Неважно, собираетесь ли вы делать бригаду или, в основе любой конструкции будет металлический профиль. Именно из них формируется каркас, на котором будут располагаться листы гипсокартона. Современные изделия изготавливаются из тонких, но прочных металлических пластин. Они имеют широкую область применения, придают конструкциям из гипсокартона жесткость, не утяжеляя их, а также очень удобны в работе. Гнутые металлические бруски незаменимы при создании сложных декоративных элементов вашего дома.

Какие типы профилей существуют?

Если вы впервые работаете с гипсокартоном, ознакомьтесь с основными видами профилей для создания жесткого каркаса. Огромное количество их видов и элементов крепления может поставить в тупик начинающего мастера.

Шесть основных типов (маркировок) металлических профилей:

  • Направляющие для сборки рамы (SC) или (UW). Их стандартная глубина — 40 мм, ширина — 50 мм, 75 мм или 100 мм, в зависимости от толщины стены. Судя по названию, данное направляющее изделие представляет собой своеобразную рейку, основу для последующего крепления направляющих профилей стеллажа и потолка.
  • Потолочные направляющие (ПНП) ​​или (УД) выполняют те же функции и предназначены для крепления цоколя потолка под гипсокартонную обшивку. Этот вид незаменим при монтаже многоуровневых натяжных потолков.
  • Потолок (PP) или (CD) крепится к потолку с помощью прямых подвесов или анкерных зажимов. Из этого вида реек формируется сам каркас потолка.
  • Стойка

  • (ПС) или (CW) предназначена для крепления фундамента будущих гипсокартонных стен и стен, крепится непосредственно к направляющему профилю.
  • Маячный профиль для выравнивания стены по уровню (ПМ), его можно назвать рейкой, по которой идет правило.Очень удобно использовать при оштукатуривании стен.
  • Угловой профиль предназначен для выравнивания и усиления углов (UP).

К приспособлениям для крепления различных типов профилей относятся: соединители крабового типа, образующие их поперечно-перпендикулярные крепления в раме, удлинители для различных комбинаций металлических сегментов, анкерные зажимы, прямые крепления, двухуровневые разъемы CD и другие.

Для создания конструкций из профилей потребуются клещи для их крепления без шурупов (скрапппрофайл), фреза, черновая рубанка (рашпиль), инструмент для гибки, кусачки. Подсчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 или 4 метра.

3770

0

0

Привет, товарищи! Сегодня нам предстоит узнать, какие бывают профили для гипсокартона, для каких целей их можно использовать и как их монтировать. Кроме того, разберем пару базовых конструкций, которые являются основой практически всех видов внутренней отделки помещений с помощью ГКЛ.

Почему профиль

Как известно, для устройства каркасов и обрешетки под ГКЛ используются не только оцинкованные профили, но и.Какой из материалов лучше?

Ответ прост: профиль . Аргументы — к вашим услугам:

  • Оцинкованная сталь служит неограниченно долгое время, независимо от влажности воздуха. Из всех негативных воздействий стальной профиль боится только коррозии, от которой он надежно защищен слоем цинкового покрытия;

  • Цинкование не боится нападений насекомых, которые за 10-15 лет вполне способны разрушить или испортить деревянный каркас;
  • Геометрия и размеры элементов стального каркаса не изменились, а стержень будет удлиняться и рассыпаться с каждым сезонным повышением влажности. Изменение формы тушки предсказуемо приводит к появлению трещин между листами кожи или даже непосредственно над ними.

ГКЛ, однако, можно монтировать на плоских деревянных стенах без обрешетки, тем самым уменьшая неправильное использование полезной площади помещения. Нанести его и выровнять стены из минеральных материалов по клеевым маякам. В этом случае лист наклеивается на точечный гипсовый клей или любую выравнивающую гипсовую смесь.

Огласить весь список

Заголовки

Какие типы профилей можно найти в продаже?

Для сборки каркасов и ящиков используется всего четыре типа:

Однако при желании в строительных магазинах можно найти еще две разновидности:

  1. Арочный (гибкий).Умеет сводить дугой с небольшим радиусом, образуя арочные арки или загибы краев многоуровневых потолков;

  1. Угловой. Перфорированный оцинкованный уголок укладывается под шпаклевку для укрепления внешних углов стен, дверных и оконных проемов.

Угловой профиль изготавливается не только из оцинковки, но и из ПВХ. Пластиковые армирующие уголки часто поставляются с армирующей сеткой.

В будущем мы обращаем внимание, прежде всего, на те виды профилей для гипсокартона, которые используются для сборки жестких каркасов и обрешетки — CW, UW, CD и UD.

Функциональность

Как соотносятся типы профиля для гипсокартона и их применение? Чтобы ответить на этот вопрос, достаточно прочитать имена.

  • Стойка используется для крепления вертикальных стоек при сборке каркасов стен и. Также его можно использовать как перемычку между колоннами, усиливая жесткость каркаса;

Основным элементом каркаса стены с нишами является стеллаж УД.

  • Направляющая монтируется на капитальные конструкции (пол, прилегающие стены и потолок).Вставляет края стоек;

  • Потолок и потолочная направляющая используются аналогичным образом при установке потолочной решетки. С таким же успехом их можно использовать для выравнивания стен с крупным (более 50 мм) мусором, изгибами и качелями.

Стойки обладают достаточной жесткостью, чтобы выдерживать изгибающие нагрузки, но потолочный профиль из-за малой высоты боковых стенок требует дополнительной фиксации. Для этого используются подвесы — прямые и регулируемые.

При недостаточной длине проушин можно последовательно соединить две прямые подвески, тем самым увеличив максимальное расстояние от капитальной конструкции до облицовки.

Размеры

Какие бывают размеры профилей?

Сначала познакомимся со стандартными разделами основных сортов:

  • Все потолочные профили из гипсокартона имеют одинаковый размер стен — 60 и 27 миллиметров;

  • С ними совместимы потолочные ограждения — 27 и 28 мм соответственно;

  • Стеллаж имеет боковые стенки высотой 50 мм, но ширина (нижняя стенка) может составлять 50, 75 или 100 мм;

Чем шире стойка, тем больше ее жесткость по отношению к изгибающей нагрузке.

  • Высота боковых стенок направляющих UW — 40 миллиметров, ширина направляющей соответствует ширине стоек — 50, 75 или 100 мм.

С длиной все несколько сложнее. Теоретически по заверениям производителей все разновидности выпускаются длиной от 2,5 до 6 метров включительно.

На практике ассортимент товаров в магазинах намного меньше:

  • Для направляющих и потолочных направляющих профилей стандартная длина составляет 3 метра;
  • Для стоечного и потолочного — 3 и 4 метра.

Если максимальная длина потолочного профиля недостаточна для ваших целей (то есть меньше, чем длина помещения или высота выравниваемой стены), используются так называемые прямые соединители для стыковки изделий из меньшая длина. Помимо них в продаже можно встретить перемычки — «крабы».

Стоимость

Сколько стоят оцинкованные элементы обрешетки и каркаса? Приведу актуальные на данный момент (ноябрь 2016 г. ) цены для сети магазинов Леруа Мерлен.

Реальная стоимость зависит не только от сечения и длины профиля, но и от толщины металла, из которого он изготовлен. Продукция из оцинкованного листа толщиной 0,55 — 0,6 мм указывается в прайс-листе компании словами «премиум» или «стринг» и обходится заказчику примерно в 1,5 раза дороже, чем профили эконом-класса (0,4 мм).

Установка

Итак, мы изучили классификацию профилей и их назначение.Пора переходить от теории к практике.

Общие правила

Вот ряд общих для всех типов каркасов и правил установки обрешетки:

  • Для резки оцинкованной стали можно использовать только ножницы по металлу . Абразивная резка болгаркой по кругу по металлу крайне нежелательна. Дело в том, что нагрев зоны реза приводит к выгоранию антикоррозионного цинкового покрытия, а край элемента каркаса остается беззащитным перед ржавчиной;

  • Направляющие, направляющие потолочные профили и подвесы крепятся к кирпичным, каменным и бетонным поверхностям с помощью дюбелей. Размер крепежа зависит от прочности поверхности: для тяжелого бетона достаточно размера 40х4 мм, а для рыхлого газобетона или моллюсков лучше увеличить до 80х8;
  • При креплении направляющих просверливают стену, потолок или пол перфоратором прямо через прижатый к нему профиль. Затем в просверленное отверстие ввинчивается резьбовая пробка и прикручивается отверткой. Такая схема крепления избавит вас от проблемы совмещения отверстий в профиле и капитальной конструкции;

  • Расстояние между точками крепления направляющих должно быть около полуметра;
  • Подвесы по профилю на потолке крепятся с шагом 60 см, а на стене, где подвес выдерживает минимальную нагрузку 80;
  • Категорически запрещается использовать деревянные чопперы для крепления направляющих во влажных помещениях.В атмосфере с периодическими колебаниями влажности они быстро высыхают и выпадают из лунок;
  • Для соединения профилей между собой или с подвесами используют саморезы по металлу длиной 9 мм. Саморезы вкручиваются только отверткой: соединить два профиля своими руками, отверткой практически невозможно;

На фото проволочная отвертка, которую я использую для сборки гипсокартона.

  • Стандартный шаг между столбами или элементами обрешетки — 60 сантиметров: это ровно половина ширины листа гипсокартона.Шаг измеряется не между краями, а между осями элементов каркаса. В этом случае шов между соседними листами ложится ровно на середину профиля;

  • Если конструкция в процессе эксплуатации будет испытывать значительные нагрузки (например, если речь идет о стене в узком коридоре), шаг между профилями можно уменьшить до 40 и даже 30 см. Главное, чтобы ширина ГКЛ оставалась кратной этому шагу;

Усиление каркаса перегородки может быть достигнуто без увеличения толщины и уменьшения шага стоек — вложив в каждую из них планку сечением 50х50 или соединив стойки попарно (вставив одну CW в другую. или просто установив их рядом).

  • Для шумоизоляции под направляющими ставится демпферная планка. Гасит акустические колебания, предотвращая их передачу от ГКЛ на капитальные конструкции здания;
  • Дверные и оконные блоки (в том числе металлопластиковые) крепятся к боковым профилям и горизонтальными шурупами-перемычками длиной 16-32 мм (в зависимости от толщины коробки), вкручиваемыми через профиль. В качестве уплотнения и для усиления соединения с внешней поверхностью агрегата необходимо предварительно нанести полосу монтажной пены.

Подвесной потолок, выравнивание стен

Как правильно смонтировать профили под гипсокартон при сборке одноуровневого подвесного потолка?

Пошаговая инструкция — к вашим услугам:

  1. Разметив горизонтальную линию потолка, закрепите вдоль нее направляющую UD. Можно смело использовать дополнительные длины любой длины, главное — чтобы в местах соединения с потолком CD направляющая надежно фиксировалась;
  2. Отметьте линии, по которым будут крепиться потолочные профили, и закрепите подвес по этим линиям;
  3. Отрежьте (или соедините) потолочные компакт-диски по длине и вставьте их в направляющие;
  4. Выровняв каждый компакт-диск длинной линейкой, потяните его к боковым стенкам;
  5. Отогните ушки вешалок к потолку.

Если собрать обрешетку для выравнивания стены, все действия полностью идентичны описанным выше, с поправкой на вертикальную ориентацию каркаса.

Перегородка

Как собрать каркас перегородки?

В целом это делается так:

  1. С помощью отвеса отметьте оси перегородки на потолке, полу и прилегающих стенах;
  2. Закрепите по этой линии направляющие;
  3. Отметьте положение стоек на потолке и на полу, используя один и тот же отвес;

Маркировка должна оставаться видимой даже после оштукатуривания каркаса гипсокартоном.Он поможет вам закрепить листы на скрытых стойках.

  1. Обрежьте распорки по длине и отметьте их метками;
  2. Прикрепите каждую стойку к направляющим с обеих сторон.

Особый случай — монтаж изоляционной перегородки. В этом случае нам необходимо акустически развязать облицовку стены с двух сторон. Цель достигается путем сборки двух независимых рам на небольшом (в пределах сантиметра) расстоянии друг от друга.

Заключение

Итак, мы ознакомились с разновидностями оцинкованного профиля под ГКЛ и техникой их монтажа.Как всегда, дополнительный материал читатель может найти в видео в этой статье. Жду ваших комментариев. Успехов, товарищи!

7 декабря 2016 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Гипсокартон — один из популярных материалов, используемых для отделки квартир, офисов, загородных домов и других построек. Для устройства отделки из гипсокартона на стенах или на потолке, необходим металлический профиль. Какой профиль выбрать для гипсокартона? Профиль должен быть из качественного металла, иначе он не выдержит нагрузки и начнет прогибаться. По этой же причине не рекомендуется использовать деревянные или пластиковые рейки. Поэтому, если вы решитесь, вам понадобятся качественные и надежные профильные направляющие и подшипники. Цена на такой профиль наверняка будет выше, чем у более дешевых аналогов, но вы будете уверены, что ваш потолок не прогнется, а стены не прогнутся.
Приглашаю в группу по подписке.ru:
«Ремонт квартиры, полезные советы, дом и семья»

Профиль для гипсокартона

Что такое профиль для гипсокартона и зачем он нужен?

С помощью металлического профиля создается прочный каркас, к которому потом. Схема строения каркаса зависит от площади помещения и типа поверхности (стена или потолок).

Виды профилей из гипсокартона

Для крепления гипсокартона к стенам и потолку используются два типа профилей.

  1. КД (ПП) — горизонтальный, относится к несущим профилям. Он воспринимает большие нагрузки и отвечает за жесткость и прочность конструкции. Длина профиля этого вида составляет 250-400 см, ширина — 60 см.
  2. Профиль

  3. УД (ПН) направляющий для гипсокартона, монтируется по периметру потолка или стены. Его длина составляет 300 см, ширина — 2,7 см, а толщина — 0,55 мм.

UD и CD соединяются вместе, образуя каркас, к которому крепится гипсокартон.

Используются следующие виды профилей.

  1. CW (PS) вертикальный, являющийся носителем. Длина от 300 до 400 см;
  2. UW (вертикальный профиль) вертикальная направляющая. Имеет длину от 200 до 400 см. Ширина варьируется от 4 до 15 см.

Есть дополнительные виды профиля — арочный, служит для создания скругленных поверхностей и маяка.

Все профили имеют стандартные размеры, что позволяет легко выбрать нужный размер или при необходимости удлинить элемент профиля.

Выбрать профиль для гипсокартона

Для обеспечения прочности и надежности конструкции нужно ответственно подойти к выбору профиля. Важнейшим фактором при выборе профиля будет его толщина. Профиль толщиной 0,4 мм очень ненадежен, поэтому лучше выбирать профиль минимальной толщиной 0,55 мм.

Не покупайте дешевые, заведомо некачественные профили, которые легко деформируются вручную. Металлические профили должны иметь цинковое покрытие, которое является лучшей защитой от коррозии и ржавчины.Профессионалы, много лет работающие с гипсокартонами, советуют обратить внимание на качественные профили мировых производителей — Knauf и Gyproc. Эти производители имеют высокую репутацию на российском рынке.

Правильно подобранный профиль для гипсокартона позволит вам не только провести, но и прослужит не одно десятилетие.

Ну а более детально разобраться во всех нюансах этого процесса поможет видео.

Основа конструкции из гипсокартона, будь то перегородка, арка или подвесной потолок, строится из профилей, от которых зависят прочностные характеристики конструкции, а также их надежность и долговечность.Какой профиль выбрать и на что обращать внимание при покупке, мы расскажем в этой статье.

Что такое профиль?

Профиль — длинномерный металлический элемент с сечением в форме буквы «С». Основные параметры профиля: длина (наиболее распространен трехметровый профиль), ширина (размер «спинки») и высота полок (служит для создания жесткости каркасной конструкции конструкции. PS профиль). Качественный профиль отличается высокой антикоррозийной и деформационной стойкостью.Правильно собранный каркас из профиля прочен и долговечен, он не «поведет» за собой незначительные движения постройки.

Типы профиля

Какой профиль выбрать для возведения перегородки или устройства подвесного потолка? Богатый ассортимент не так уж и велик, если вы умеете правильно классифицировать анкеты по группам. Итак, профиль может быть: реечным (настенным), направляющим, потолочным, потолочным направляющим, специальным (арочным) и угловым.

Реечный профиль (ПС) предназначен для возведения внутренних стен и перегородок в жилых и офисных зданиях.Также он собирает торговые павильоны. В каркасных конструкциях профиль располагается вертикально. В «задней части» профиля имеются пазы (прорези) для крепления внутри каркасной стены различных каркасов, например, кабельных линий.

Профильная направляющая (PN) используется вместе с PS для разделения. Направляющая и стоечный профиль используются только одного типоразмера, иначе просто не получится собрать каркас.

Профиль потолочный (ПП) предназначен для монтажа натяжных потолков под обшивку ГКЛ.Учитывая, что при возведении таких конструкций необходимо максимально экономить место, ПП имеет небольшие габариты: ширина профиля 60 мм, высота полок 2,7 см. Также потолочный профиль используется для выравнивания стен по каркасной технологии и для устройства ниш, откосов, коробов и других конструкций. Прочный, надежный и тонкий (по сравнению с другими аналогами) полипропилен широко применяется при оформлении интерьеров различных помещений.

Потолочный направляющий профиль (ППН) имеет ширину 2.7 см (под размер ПП) и высота полки 2,8 см. Область его применения аналогична потолочному профилю. Например, чтобы собрать каркас подвесного потолка, сначала по его периметру прикручивается ППН, а затем в него вставляется ПП, который для дополнительной надежности дополнительно крепится подвесами.

Арочный профиль позволяет возводить сложные конструкции округлой формы. В зависимости от необходимого радиуса профиль изгибается и закрепляется во входном проеме или на потолке. Опытные мастера могут обойтись без арочного профиля: для устройства скругленного элемента каркаса через полочки ППН прорезаются равные промежутки, после чего профиль выгибается и принимает нужную форму.

Угловой защитный профиль («Уголок») — длинномерный элемент из тонкого металла, имеющий перфорированную структуру. Используется для выравнивания углов и их защиты от ударов и механических нагрузок. Профиль крепится к угловым элементам и скрывается под слоем шпаклевки.

Для монтажа натяжных потолков, выравнивания стен, устройства обрешетки, ниш и других конструкций, не подверженных серьезным нагрузкам, рекомендуется использовать потолочный профиль с соответствующими направляющими (ПП и ППН).

При возведении стен и перегородок, в том числе с дверными или оконными проемами, применяют более жесткий стеллажный профиль и ПН. Толщина стен зависит от ширины «спинки» профиля.

Для округлых и фигурных конструкций идеально подходит арочный профиль.

Если на поверхности профиля видны очаги коррозии, то это не может быть приобретено однозначно. Это означает, что производитель изготовил материал с нарушением технологии обработки металла.

Чтобы убедиться в качестве профиля, достаточно посмотреть вдоль него: если он перекручен, погнут или как-то деформирован, при установке возникнут серьезные проблемы.

Если вы приобретаете направляющую и профиль разных производителей, обязательно проведите экспериментальное подключение товаров прямо в магазине.Даже небольшая разница в размерах приведет к затруднениям при монтаже.

Справочная статья, основанная на мнении эксперта.

Стеклянные перегородки

— что такое стеклянные перегородки?

Что такое стеклянные перегородки?

Стеклянные перегородки или (стеклянные перегородки) — это высококачественные, ненесущие стеклянные панели, которые служат в качестве разделителей помещения. Стеклянные перегородки отлично подходят для открытия комнаты и создания открытой, просторной рабочей среды.Системы перегородок обычно представляют собой полностью стеклянные (от потолка до стены) перегородки. Эти системы удерживаются на алюминиевых рамах или другом монтажном оборудовании.

В качестве строительного материала это внутреннее стекло позволяет дизайнерам и архитекторам разделять комнату без ущерба для площади пола и рассеивания света. Стеклянные перегородки идеально подходят для создания комфортной и практичной офисной рабочей среды. Когда вы позволяете естественному свету течь в определенное пространство, он меняет то, как формы, цвета, узоры, текстуры и люди взаимодействуют.Стеклянные перегородки также являются одним из самых простых способов обновить офисное или коммерческое помещение.

Эти системы остекления становятся все более популярными по сравнению с традиционными системами гипсокартона. Дизайнеры интерьеров и архитекторы ценят эти системы стеклянных стен за их масштабируемость и прозрачность. Какие стеклянные конструкции для перегородок лучше всего?

Подключение к nvision Glass

Преимущества конструкции стеклянной перегородки:

  • Системы стеклянных перегородок со временем становятся более доступными, чем традиционные строительные материалы, такие как гипсокартон.
  • Эти коммерческие стеклянные системы масштабируемы.
  • Вы можете реконфигурировать и перемещать стеклянные перегородки, чтобы удовлетворить самые разные потребности.
  • По сравнению с гипсокартоном, стеклянные перегородки являются менее прочным и более мобильным решением.
  • Благодаря своей непрозрачности стеклянные стены пропускают естественный свет в рабочее пространство.
  • Безрамные стеклянные стены уменьшают потребность в дополнительном освещении.
  • Стеклянные перегородки, очевидно, обеспечивают большую прозрачность.
  • Клиенты, клиенты и сотрудники ценят то, с кем они работают.
  • Перегородки создают большее ощущение открытости и взаимосвязанности.

Стеклянные перегородки с алюминиевым каркасом и полностью стеклянные перегородки

Стеклянные перегородки в алюминиевом каркасе

Эти полностью каркасные системы лучше всего подходят для использования в офисах и торговых помещениях. Перегородки также используются в жилых помещениях. Каркасная система перегородок создает комнаты и разделяет рабочие зоны.Выбирая эти стеклянные модули, учитывайте дизайн вашего офиса или торговые площади. Во многих случаях установка выполняется просто для опытного установщика.

Состав материала

Алюминий обычно является предпочтительным строительным материалом для удержания рамных стеклянных перегородок на месте. Этот легкий материал обеспечивает достаточную жесткость и предотвращает коррозию. Поверхность алюминиевого каркаса иногда обрабатывается натуральным анодированием или порошковым покрытием. Еще одно решение для перегородок — это более тонкие профильные системы.

Каждый модуль в рамке также может иметь различное заполнение. Каждая стеклянная панель закреплена в рамочном модуле специальной прозрачной силиконовой прокладкой, благодаря которой переход от стекла к алюминию практически незаметен. Вы также можете выбрать перегородку из закаленного стекла (прозрачного, тонированного или непрозрачного) или меламина, МДФ, шпона, ПВХ или акриловых плит.

Двери и монтажное оборудование

Система перегородок из алюминиевого профиля может включать в себя обычные распашные двери с алюминиевым каркасом или раздвижные двери с нижней направляющей.Системы могут также включать подвесные двери с верхней направляющей. Таким образом, вы не споткнетесь о поверхность пола. Также стоит рассмотреть утопленные дверные ручки и накладные направляющие или ручки для тяги. Системы запирания обычно включают узкопрофильные замки, предназначенные для использования в алюминиевых дверях.

Перегородки целиком стеклянные

Это полностью стеклянные конструкции от пола до потолка. Благодаря минимальному профилю полностью стеклянные перегородки оставляют почти всю площадь стеклянной стены свободной.Эти системы создают максимально просторную рабочую среду.

Состав материала

В большинстве систем используется крепеж из стекла и алюминия.

Двери и монтажное оборудование

Цельностеклянную перегородку можно комбинировать с распашными или раздвижными дверями с помощью специального оборудования.

Для обеспечения безопасности стеклянные панели всегда закалены, а видимые края отполированы. Вертикальный шов, оставшийся между двумя стеклянными панелями, заполнен прозрачной силиконовой или вспененной акриловой лентой для обеспечения прочности и звукоизоляции.

При необходимости вертикальные профили соединяют стекло и стену. Непрозрачные и тонированные стекла позволяют создавать уникальные и уединенные комнаты. Вы также можете использовать декоративные пленки и наклейки для логотипов компаний или другого направленного текста.

Подключитесь к nvision Glass сегодня.

Мы тесно сотрудничаем с компаниями и предприятиями, чтобы помочь определить их коммерческие потребности в установке окон и стекла. В конечном итоге мы стремимся предложить вам широкий спектр коммерческих стеклянных решений, в том числе: стекло витрин, стеклянные навесные стены и стеклянные перегородки.Мы также обрабатываем размеры и спецификации для нестандартных окон с опытом, которого вы ожидаете от отраслевых экспертов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
