Вентиляция производственных помещений.Назначение и виды вентиляции

Вентиляция представляет собой систему технических средств, обеспечивающую регулярный воздухообмен в помещении. Она предназначена для удаления из помещения избыточного тепла, влаги, вредных газов и паров и создания наиболее благоприятного (отвечающего санитарно-гигиеническим требованиям) микроклимата и ионного состава.

Воздухообмен в помещении можно осуществлять естественным путем через форточку или вентиляционные каналы за счет разности температур и давлений воздуха внутри помещения и вне его. Такая вентиляция называется естественной или аэрацией. Более эффективна искусственная механическая вентиляция, осуществляемая с помощью вентиляторов и эжекторов.

Сочетание естественной и искусственной вентиляции образует смешанную систему вентиляции. Естественная вентиляция может быть неорганизованной, когда воздух подается в помещение и удаляется из него за счет инфильтрации через неплотности и поры наружных ограждений. Естественная вентиляция считается организованной, если она имеет устройства, позволяющие регулировать направление воздушных потоков и величину воздухообмена (вытяжные каналы, шахты, форточки и фрамуги зданий, аэрационные фонари и др.).

Естественная вентиляция позволяет подавать и удалять из помещений большие объемы воздуха без применения вентиляторов. Недостатком является зависимость ее эффективности от температуры наружного воздуха, силы и направления ветра.

Подачу приточного воздуха с помощью естественной вентиляции в теплый период года следует предусматривать на высоте не менее 0,3 м и не выше 1,8м, а в холодный период года — не менее 4 м от уровня пола. Общая площадь каналов для подачи воздуха через боковые световые проемы должна быть не менее 20% площади световых проемов, а фрамуги и жалюзи должны иметь устройства, обеспечивающие направление приточного воздуха вверх в холодный период года и вниз в теплый период года.

Искусственная механическая вентиляция, осуществляемая за счет вентиляторов и эжекторов, позволяет в отличие от естественной вентиляции, подавать воздух в любую зону помещения или удалять его из мест образования различных вредностей: пыли, влаги, тепла, газов. В системах механической вентиляции можно предусматривать устройства для подогрева, увлажнения и очистки воздуха от пыли, а также его ионизацию. Механическая вентиляция может применяться как для подачи воздуха в помещение, тогда она называется приточной, так и для удаления воздуха из помещения, тогда она называется вытяжной. Приточно-вытяжная вентиляция обеспечивает приток воздуха в помещение и одновременно его удаление из помещения. По месту действия вентиляция может быть общеобменной, местной и комбинированной. Общеобменная вентиляция осуществляет воздухообмен во всем помещении, а местная — лишь в определенных местах. Системы механической вентиляции состоят из вентиляторов, устройств для забора и подачи воздуха, воздуховодов, фильтров и т.д.

Механическая приточно-вытяжная механизация:

1 — воздухоприемник; 2 — воздуховоды; 3 — фильтр; 4 —- калорифер; 5 — центробежный вентилятор; 6 —- приточные отверстия; 7 — вытяжные отверстия; 8 — регулировочный клапан; 9 — устройства для выброса воздуха; 10 — воздуховод для циркуляции; 11 — помещение

Выброс загрязненного воздуха не следует допускать в непроветриваемые участки прилегающей территории. Общеобменная механическая вентиляция применяется при равномерном расположении источников вредностей в помещении, а также при одно- или двустороннем их расположении. Местная приточная вентиляция служит для создания требуемых условий воздушной среды в ограниченной зоне производственного помещения. К установкам местной приточной вентиляции относятся воздушные души, оазисы и завесы. Воздушное душирование применяется в горячих цехах на рабочих местах, характеризуемых воздействием лучистого тепла интенсивностью 300 ккал/м²⋅ч и более. Скорость обдува должна составлять от 1,0 до 3,5 м/с.

Установки воздушного душирования бывают стационарные и передвижные. Воздушные оазисы позволяют улучшить метеорологические условия на ограниченной площади помещения, которая для этого отделяется со всех сторон легкими передвижными перегородками и затапливается воздухом более холодным и чистым, чем воздух помещения. Воздушные и воздушно-тепловые завесы устраиваются для защиты людей от охлаждения, проникающим через ворота холодным воздухом. Местная вытяжная вентиляция служит для улавливания и удаления вредных веществ непосредственно у источника их образования и для предотвращения их распространения по всему помещению. Устройства местной вытяжной вентиляции делают в виде укрытий или местных отсосов (вытяжные шкафы, кабины, камеры, боковые отсосы и т.п.).

Внутри укрытия создается разрежение, благодаря которому вредные вещества не попадают в воздух помещения. Такой способ предотвращения попадания вредных выделений в помещение называется аспирацией. Местные отсосы способны удалить до 75% всех выделений вредных веществ, значительно снижая их поступление в зону дыхания работающих. Наиболее распространенными системами промышленной вентиляции являются комбинированные, при которых совместно с общеобменной вентиляцией используется и местная вентиляция. В этом случае за счет снижения воздухообмена достигается значительное снижение затрат

Общеобменная вентиляция

Если выделяющиеся в помещении тепло, влага, газы, пыль, запахи или пары жидкостей поступают непосредственно в воздух всего помещения, то устанавливают общеобменную вентиляцию.

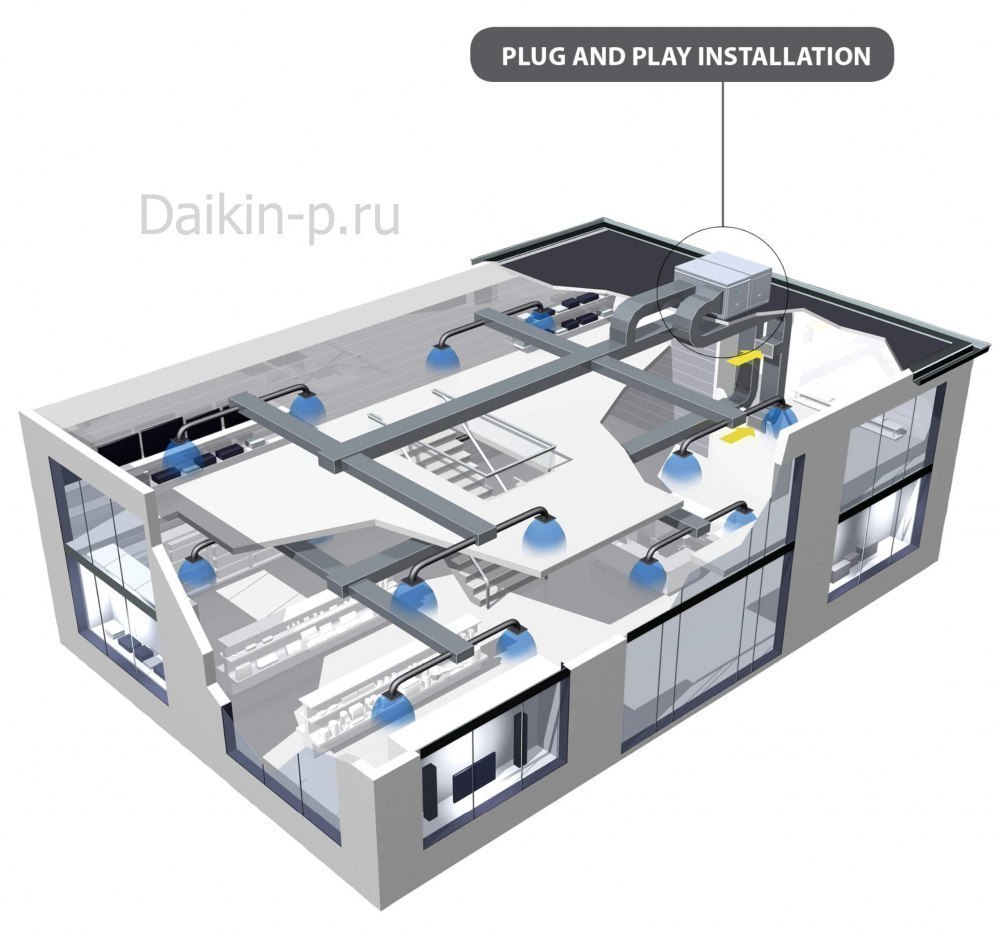

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

В этом случае рассчитывается объём вытяжного воздуха таким образом, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации (ПДК).

Обычно из помещения извлекается такое же количество воздуха, какое в него и подаётся. Однако бывают случаи, когда общий приток воздуха не равен вытяжке. Так, например, из помещений, в которых выделяются пахучие вещества или ядовитые газы, извлекается больше воздуха, чем подаётся через приточную систему, для того, чтобы вредные газы и запахи не распространялись по всему зданию. Недостающий объём воздуха подкачивается через открытые проёмы наружных ограждений или из соседних помещений с более чистым воздухом.

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция.

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/ м² , то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Вентиляция производственных помещений | СтройИнжиниринг

Вентиляция производственных зданий и помещений – это сложный комплекс систем, направленный на поддержание требуемых параметров микроклимата в, в зависимости от выполняемых технологических процессов и количества человек, находящихся в помещении.

Наша компания специализируется на проектировании и монтаже вентиляции в производственных помещениях.

Специалисты компании СтройИнжиниринг имеют многолетний опыт и способны выполнять любые задачи в сжатые сроки и в соответствии с требованиями СНиП и правилами противопожарной безопасности.

Задачи производственных зданий и помещений

Задачи производственных зданий и помещений зависят напрямую от выполняемых в них процессов. Большое разнообразие данных процессов требует индивидуальных и тщательных расчетов для каждого объекта согласно требованиям и нормам СНиП.

Самая важная задача вентиляции в производственных зданиях – это создание и поддержание требуемых параметров микроклимата для находящихся в помещении людей. Приточная вентиляция производственных помещений с постоянным или временным пребыванием людей рассчитывается исходя из ряда факторов таких, как количество людей, объем воздуха, требуемый для компенсации вытяжной системы.
Удаление вредных выбросов – является одной из самых сложных задач производственной вентиляции. Повышенная концентрация в воздухе различных выбросов, возникающих в процессе производства, может привести к отравлению людей, а также к возгоранию или взрыву.
Создание и поддержание параметров микроклимата, требуемых для бесперебойной работы технологического оборудования. Такие системы применяются для удаления излишков тепла при работе электрооборудования.

Системы вентиляции промышленных помещений

Типы промышленной вентиляции

По направлению движения воздуха подразделяют:

Приточная производственная вентиляция:

общеобменная приточная вентиляция, осуществляет подачу воздуха в объеме, требуемом нормами СНиП для данных помещений, но не меньше объема воздуха, необходимого людям, находящимся в данном помещении.
местная приточная вентиляция осуществляет подачу воздуха непосредственно, точечно. Примером тому может служить воздушное душирование, создающее своего рода воздушную завесу, защищающую человека от вредных выбросов, либо тепловыделений остального объема помещения.

Вытяжная производственная вентиляция:

общеобменная вытяжная вентиляция осуществляет удаление воздуха из общего объема помещения согласно требованиям СНиП.
местная вытяжная вентиляция осуществляет удаление вредных выбросов, паров и мелкодисперсной пыли непосредственно от источников выделения. Расчет данной системы вентиляции производственных помещений осуществляется исходя из требований к максимальной концентрации тех или иных загрязнений в воздухе. Для местных вытяжных систем зачастую применяется специальное оборудование и материалы, предотвращающие воспламенение и менее подверженные воздействию удаляемых выбросов. Для удаления мелкодисперсной пыли применяется оборудование, осаждающее частицы пыли для их дальнейшей утилизации.

По способу побуждения подразделяют:

Естественная производственная вентиляция:

приточная вентиляция с естественным побуждением не требует применения дорогостоящего оборудования, но также не позволяет осуществлять подогрев воздуха в холодный период года, а также осуществлять его очистку. Данная система вентиляции помещений применяется только при условии, что она допустима согласно требованиям СНиП и правилами противопожарной безопасности.
вытяжная естественная вентиляция применяется исключительно при отсутствии вредных выбросов в производственном помещении, а также при условии, что она допустима согласно требованиям СНиП и правилами противопожарной безопасности. Регулирование воздухообмена при такой системе крайне затруднительно.

Механическая производственная вентиляция:

приточная вентиляция создает требуемые параметры микроклимата, такие как влажность, температура, скорость воздуха в рабочей зоне. Современные системы автоматики позволяют менять параметры в зависимости от технологических требований.
вытяжная вентиляция позволяет эффективно удалять из помещений отработанный воздух, вредные выбросы и мелкодисперсную пыль. Для каждой задачи применяется индивидуальное оборудование, соответствующее требованиям противопожарной безопасности.

Аварийная вентиляция на производстве

Отдельно следует отметить аварийную вентиляцию производственных помещений. В целях обеспечения безопасной эвакуации людей из зданий и помещений, а также предотвращения распространения огня применяется системы дымоудаления и подпора воздуха.

Система дымоудаления срабатывает автоматически в случае включения пожарной тревоги и обеспечивает удаление угарных газов с путей эвакуации. Это позволяет людям безопасно покинуть здание. В системах дымоудаления применяется специальное оборудование, способное длительное время противостоять высоким температурам удаляемых газов. Воздуховоды системы дымоудаления также выполняются не из оцинкованной, а из черной стали, которая покрывается дополнительно тепло и огнестойкой изоляцией.

Специалисты компании СтройИнжиниринг имеют многолетний опыт и способны спроектировать и смонтировать системы удаления для всех типов производственных зданий и помещений согласно требованиям СНиП и правил противопожарной безопасности.

Схема системы дымоудаления

Система подпора воздуха работает совместно с системой дымоудаления и представляют собой единый комплекс мер по обеспечению безопасной эвакуации людей. Система подпора воздуха служит для создания избыточного давления воздуха и вытеснения угарного газа в сторону системы дымоудаления. К примеру, подпор воздуха осуществляется в лифтовые шахты. Данная система не требует специализированного оборудования, но оно должно обеспечивать расчетные параметры скорости, давления и расхода воздуха. Воздуховоды системы подпора воздуха выполняются из оцинкованной стали, рассчитанной на требуемое давление воздуха.

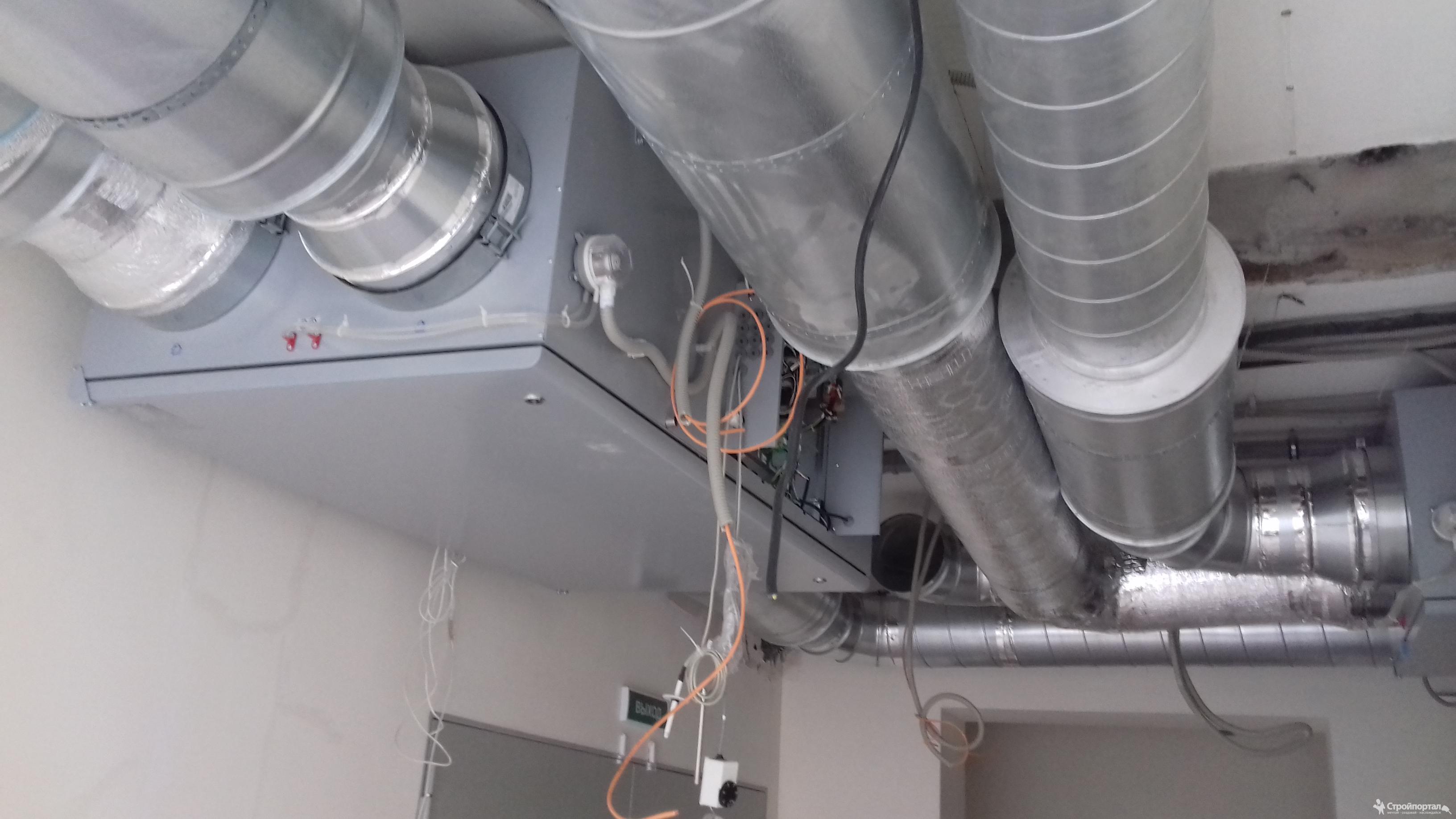

Оборудование, применяемое в промышленных системах вентиляции

Приточное оборудование

Большое количество технологических процессов и их специфика привели к появлению оборудования, способного обеспечить создание и поддержание любых параметров микроклимата. Различные бренды предлагают различное качество и показатели энергоэффективности. Различная ценовая категория требует грамотного технико-экономического расчета. Перед закупкой такого оборудования необходимо рассчитать все эксплуатационные расходы, чтобы знать сроки окупаемости.

Компания СтройИнжиниринг предлагает нашим заказчикам сразу несколько брендов оборудования для рассмотрения и предоставляет полную информацию о технико-экономических показателях.

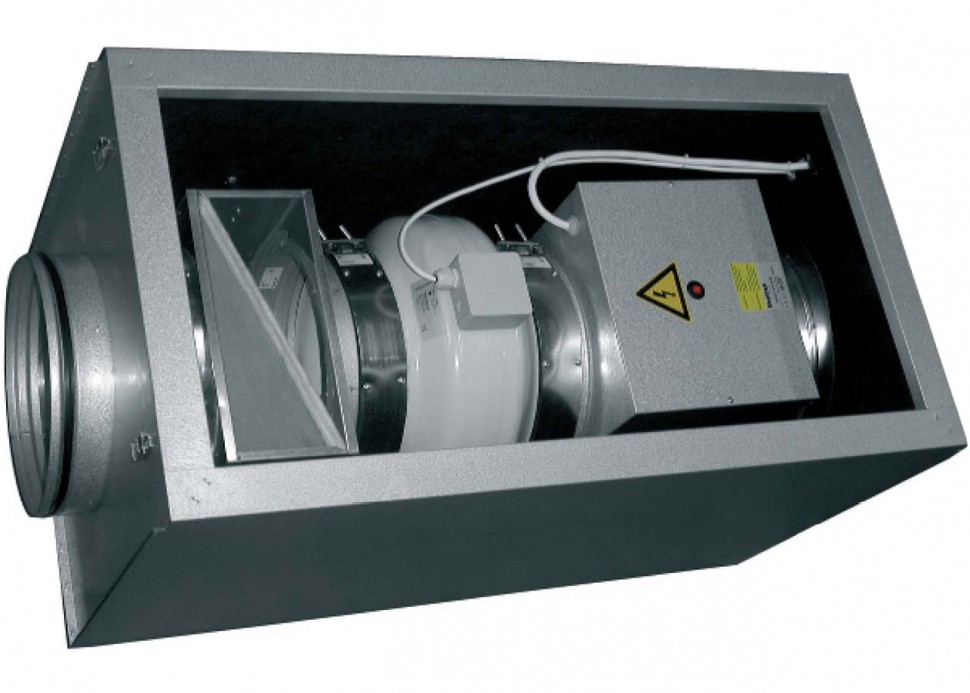

Оборудование для вентиляции производственных помещений

Современное оборудование имеет компактные размеры, возможность установки открытым способом, а также несколько способов теплоутилизации. Производственные здания и помещения зачастую требуют больших расходов воздуха, и соответственно энергозатрат на нагрев воздуха. Помимо подогрева приточного воздуха вытяжным, современные приточные установки также могут иметь функцию подогрева воздуха при помощи удаляемой канализацией воды из душевых или иных источников.

Вытяжное оборудование

Вытяжное вентиляционное оборудование промышленных помещений и зданий – это сложный комплекс мер по созданию и поддержанию требуемых параметров микроклимата согласно требованиям СНиП и нормам противопожарной безопасности.

Зачастую технологические процессы подразумевают выделение различных вредных выбросов, паров или мелкодисперсной пыли, превышение допустимой концентрации которых ведет к отравлению или возникновению воспламенения и взрыва.

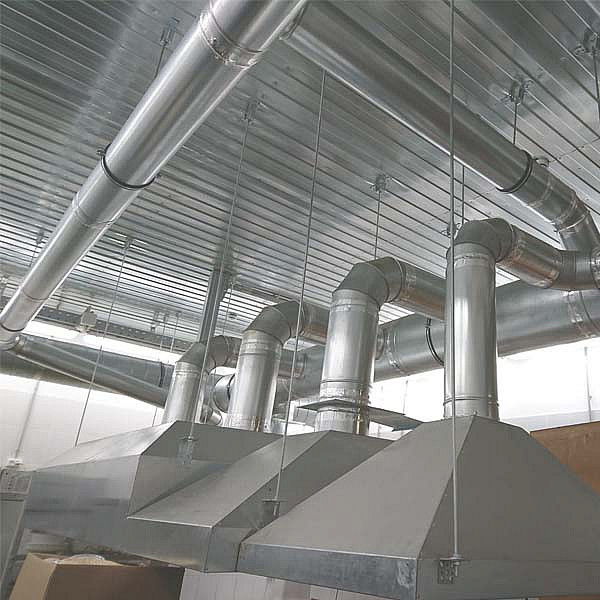

При выделении паров различных вредных элементов обязательно устройство местной вытяжной системы. Оборудование для такой системы применяется кислотостойкое. Это позволяет продлить срок эксплуатации оборудования. Также его конструкция позволяет производить более качественное обслуживание внутренней поверхности вентилятора.

При удалении мелко и крупно дисперсной пыли (деревообработка, металлообработка) обязательно применение вентиляторов во взрывозащищенном исполнении. Такое оборудование препятствует возникновению воспламенений.

Зачастую, воздух удаляемый местными вытяжными системами вентиляции производственных помещений запрещается выбрасывать в окружающую среду без предварительной очистки. При удалении паров различных элементов могут применяться фильтры грубой и тонкой очистки. Такие фильтры требуют постоянной замены, для того, чтобы не повышать сопротивление сети.

При удалении мелко и крупнодисперсной пыли применяется особое оборудование так называемые циклоны. Оно позволяет осаждать содержащиеся в воздухе частицы пыли для дальнейшей утилизации. Такое оборудование имеет больше размеры и предназначено для установки вне здания на специальной раме.

Системы вентиляции производственных помещений

Системы вентиляции производственных помещений относятся к обязательным инженерным коммуникациям, которыми должны присутствовать на любом промышленном объекте. Для производственных помещений характерно присутствие в воздушной среде вредных для человека веществ, неприятных запахов, токсичных испарений. Используя вентиляцию в помещениях:

создается благоприятный микроклимат для пребывания там рабочих;

исключаются угрозы их здоровью;

обеспечивается нормальный воздухообмен;

уменьшается запыленность, загазованность воздушной среды.

Параметры микроклимата производственных помещений определяются характером выполняемых там работ. Температура, влажность, скорость перемещения воздушных масс определяются в соответствии с нормативными требованиями СНиП 41-01-2003.

Виды промышленной вентиляции

Используемые в производственных помещениях вентиляционные системы различают по четырем признакам:

способ перемещения воздушных масс – естественный или принудительный;

направление воздушных потоков – приточное, вытяжное, приточно-вытяжное;

область действия вентиляции – местная, общая, комбинированная;

назначение – рабочая вентиляция, аварийная.

В процессе проектирования будущей вентиляции производственных объектов пользуются рекомендациями, описанными в СНиП 41-01-2003. Природный и принудительный воздухообмен реализуется разными способами. Каждый из них имеет свои нюансы, которые важно учитывать, планируя и создавая систему вентиляции производственного объекта.

Естественная вентиляция

Естественный воздухообмен помещений – это самый простой и наименее затратный способ, чтобы обеспечить вентиляцию производственного помещения. Потоки воздуха перемещаются за счет разности температур и давлений внутри и снаружи помещений. Различают два вида естественной вентиляции.

Неорганизованное вентилирование помещений – оно осуществляется за счет поступления воздуха через оконные проемы, форточки, фрамуги, неплотности ограждающих конструкций.

Регулируемая вентиляция или аэрация – обеспечивается за счет наличия в помещениях аэрационных фонарей. Если они не предусмотрены в конструкции зданий, процесс вентиляции может поддерживаться посредством специальных шахт и каналов с дефлекторами. Наличие дефлекторов способствует увеличению тяги и более интенсивному воздухообмену.

Принудительная вентиляция

Она предусматривает организацию воздухообмена с применением электрического вспомогательного оборудования. С его помощью выполняется:

забор воздуха из одного места и подачу его в нужную зону;

подогрев или охлаждение воздуха;

повышение или понижение его влажности;

непосредственная подача чистого воздуха к рабочему месту и отвод грязного воздуха с его последующей фильтрацией.

Система фильтрации воздуха, выводимого в атмосферу, является обязательной. Это исключит загрязнение внешней среды различными вредными веществами, которые могут выделяться при производственных процессах.

В зависимости от поставленной задачи, может использоваться одна из трех систем вентиляции:

приточная;

вытяжная;

приточно-вытяжная.

Конкретный вид вытяжной системы выбирается, исходя из специфики работ, выполняемых в производственных помещениях.

Приточная вентиляция

Этот тип вентиляционных систем предназначен для подачи внутрь чистого воздуха. В основном их устанавливают в помещениях, для которых характерна повышенная температура и небольшая концентрация вредных примесей. Вывод воздуха выполняется через отводы естественной вентиляции, способствует процессу подпор, создаваемый входящими воздушными массами.

Используя приточную вентиляцию, можно регулировать параметры микроклимата помещений. Воздух в них можно нагревать, охлаждать, увлажнять или высушивать. Для этого он сначала проходит через нагревательное или охладительное оборудование, и уже затем подается в помещение.

Вытяжная вентиляция

С помощью этих систем воздух из производственных помещений выводится во внешнюю среду. Различают два вида вытяжных вентиляций:

общая – используется для воздухоотвода из всего помещения;

местная – применяется для локального удаления воздуха из зоны отдельного рабочего места.

Подобного рода системы используются в помещениях, воздушная среда которых не имеет большой концентрации токсичных примесей и вредных газов. Если концентрации вредных веществ большие, пред выводом воздуха во внешнюю среду, он обязательно проходит через систему фильтрации.

Приток воздуха при работе вытяжной вентиляции осуществляется через элементы естественной вентиляции – окна, форточки, фрамуги. Интенсивности процесса способствует перепад давлений, который создается за счет принудительного вывода воздуха за пределы здания.

Приточно-вытяжная вентиляция

Этот тип систем объединил в себе функциональные возможности двух предыдущих. С их помощью выполняется приток свежего воздуха в помещение и удаление из него загрязненного. Эта вентиляционная система является наиболее сложной в техническом плане, поскольку должна контролировать два параллельные процессы, не препятствующие дуг другу. Такие системы устанавливаются на производственных объектах, где есть повышенные требования к воздухообмену их помещений.

Аварийная вентиляция

Кроме обычных вентиляционных систем, поддерживающих нужные параметры воздушной среды, на промышленных объектах обязательно устанавливаются аварийные вентиляционные комплексы. Это оборудование необходимо для того, чтобы минимизировать опасность для персонала в случае возникновения на объекте аварийных и внештатных ситуаций.

Аварийная ситуация работает только на выведение загрязненного воздуха из помещения. Благодаря этому снижается вредное воздействие на организм человека загрязнителей, попавших в воздух, а также обеспечиваются необходимые условия для безопасной эвакуации персонала.

Требования к системе вентиляции на производстве

Основные требования к производственным системам вентиляции описаны в соответствующих СНиП. К основным из них относятся:

вентиляционной системой должны оснащаться все промышленные объекты, независимо от количества работающих там людей и наличия/отсутствия факторов, загрязняющих воздух в помещениях;

обязательно наличие аварийной вентиляции, срабатывающей при авариях, пожарах, задымлениях, внештатных ситуациях;

сами системы вентиляции не должны являться причиной загрязнения внешней среды;

шум вентиляционного оборудования не должен превышать производственный шум;

вентиляционная система должна обеспечивать приток свежего воздуха в объемах не менее 30 м3 на одного человека;

для сильно загрязненной среды помещений объемы удаляемого воздуха должны превышать объемы приточного; для чистых зон промышленных объектов приток должен преобладать над вытяжкой.

Независимо от типа выбранной системы, она должна отвечать двум ключевым факторам: грамотному проектированию и правильному монтажу. Именно от них зависит надлежащая вентиляция помещений. Только в таком случае можно поддерживать нормальный микроклимат на производственных объектах, исключив опасность для здоровья работающего там персонала.

Компания «ПромТИС» готова обеспечить реализацию системы вентиляции под ключ для вашего производственного помещения. Мы спроектируем оптимальную систему вентиляции, поставим и установим необходимое оборудование, произведем отладку его работы, а также предоставим сервисное техническое обслуживание.

Подробности по телефонам: +7 (812) 327-50-19 или +7 (812) 324-25-61.
Также вы можете задать вопросы через контактную форму.

Проектирование вентиляции и систем очистки воздуха

Нормативы: Актуальные нормы микроклимата, воздухообмена, схемы и расчет систем вентиляции жилых домов приведены в документе Р НП АВОК 5. 2-2012 «Технические рекомендации по организации воздухообмена в квартирах жилых зданий» (разработаны на основе СП 60.13330.2012 «Отопление, вентиляция и кондиционирование» с учетом требований СП 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования», а также:
Для многоквартирных зданий: СП 54.13330.2011 «Здания жилые многоквартирные».
Для одноквартирных зданий (домов и коттеджей): СП 55.13330.2011 «Дома жилые одноквартирные» (взамен СНИП 31-02-2001), МГСН 3.01-01, СП 31.106.2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов».

СП 60.13330.2012 Отопление, вентиляция и кондиционирование (взамен СНиП 41-01-2003 )

7.1.17 Очистка воздуха от пыли в системах механической вентиляции и кондиционирования должна обеспечивать содержание пыли в подаваемом воздухе не более ПДК в атмосферном воздухе населенных пунктов — при подаче его в помещения жилых и общественных зданий;

7.2. 3 Системы вентиляции следует предусматривать общими для размещенных в пределах одного пожарного отсека следующих групп помещений: а) жилых;

7.5.5 В помещениях жилых, общественных, административно-бытовых и производственных зданий приточный воздух следует подавать таким образом, чтобы обеспечить требуемые параметры микроклимата в пределах обслуживаемой или рабочей зоны.

7.5.6 В помещениях жилых зданий приточный воздух следует подавать из воздухораспределителей, расположенных в верхней зоне (смесительная вентиляция). В помещениях общественного назначения (с избытком или недостатком теплоты) возможно применение как смесительной, так и вытесняющей вентиляции (подача приточного воздуха через специальные воздухораспределители непосредственно в обслуживаемую зону и удаление воздуха из верхней зоны помещения).

СП 54.13330.2011 Здания жилые многоквартирные (актуализированная редакция СНиП 31-01-2003)

При проектировании и строительстве жилых зданий в соответствии с настоящим сводом правил должны быть предусмотрены меры, обеспечивающие выполнение санитарно-эпидемиологических и экологических требований по охране здоровья людей и окружающей природной среды.

Расчетные параметры воздуха в помещениях жилого дома следует принимать по СП 60.13330 и с учетом оптимальных норм ГОСТ 30494. Кратность воздухообмена в помещениях в режиме обслуживания следует принимать в соответствии с таблицей 9.1.

Помещение	Величина воздухообмена
Спальная, общая, детская комнаты при общей площади квартиры на одного человека менее 20 м2	3 м3/ч на 1 м2 жилой площади
То же, при общей площади квартиры на одного человека более 20 м2	30 м3/ч на одного человека, но не менее 0,35 ч-1
Кладовая, бельевая, гардеробная	0,2 ч-1
Кухня с электроплитой	60 м3/ч
Помещение с газоиспользующим оборудованием	100м3/ч
Помещение с теплогенераторами общей теплопроизводительностью до 50 кВт:
с открытой камерой сгорания	100 м3/ч **
с закрытой камерой сгорания	1,0 м3/ч**
Ванная, душевая, туалет, совмещенный санузел	25 м3/ч
Машинное отделение лифта	по расчету
Мусоросборная камера	1,0*
* Воздухообмен по кратности следует определять но общему объему квартиры.
** При установке газовой плиты воздухообмен следует увеличить на 100 м3/ч.
Примечание- Кратность воздухообмена в помещениях другого назначения следует назначать по СНиП 31-06 и СП 60.13330.

9.3 При теплотехническом расчете ограждающих конструкций жилых зданий следует принимать температуру внутреннего воздуха отапливаемых помещений не менее 20 °С, относительную влажность — 50 %.

9.4Система отопления и вентиляции здания должна быть рассчитана на обеспечение в помещениях в течение отопительного периода температуры внутреннего воздуха в пределах оптимальных параметров, установленных ГОСТ 30494, при расчетных параметрах наружного воздуха для соответствующих районов строительства.

При устройстве системы кондиционирования воздуха оптимальные параметры должны обеспечиваться и в теплый период года.

В зданиях, возводимых в районах с расчетной температурой наружного воздуха минус 40 °С и ниже, должен предусматриваться обогрев поверхности полов жилых комнат и кухонь, а также помещений общественного назначения с постоянным пребыванием людей, расположенных над холодными подпольями, или следует предусматривать теплозащиту в соответствии с требованиями СП 50. 13330.

9.5 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения. Вентиляция может быть: с естественным притоком и удалением воздуха; с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением; комбинированная с естественным притоком и удалением воздуха с частичным использованием механического побуждения.

9.6 В жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием. квартиры, проектируемые для III и IV климатических районов, должны быть обеспечены горизонтальным сквозным или угловым проветриванием в пределах площади квартир, а также вертикальным проветриванием через шахты в соответствии с требованиями СП 60.13330.

9.7 Удаление воздуха следует предусматривать из кухонь, уборных, ванных комнат и, при необходимости, из других комнат квартир, при этом следует предусматривать установку на вытяжных каналах и воздуховодах регулируемых вентиляционных решеток и клапанов. Воздух из помещений, в которых могут выделяться вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения здания, в том числе через вентиляционные каналы. Объединение вентиляционных каналов из кухонь, уборных, ванных комнат (душевых), совмещенных санузлов, кладовых для продуктов с вентиляционными каналами из помещений с газоиспользующим оборудованием и автостоянок не допускается.

9.8 Вентиляция встраиваемых помещений общественного назначения, кроме указанных в 4.14 СП 54.13330.2011, должна быть автономной.

9.9 В зданиях с теплым чердаком удаление воздуха из чердака следует предусматривать через одну вытяжную шахту на каждую секцию дома с высотой шахты не менее 4,5 м от перекрытия над последним этажом.

СП 55.13330.2011 Дома жилые одноквартирные (актуализированная редакция СНИП 31-02-2001)

8.3. Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях в соответствии с санитарными требованиями и равномерность его поступления и распространения. Вентиляция может быть:

с естественным побуждением удаления воздуха через вентиляционные каналы;

с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;

комбинированная с естественным притоком и удалением воздуха через вентиляционные каналы с частичным использованием механического побуждения.

Удаление воздуха следует предусматривать из кухни, уборной, ванны и при необходимости — из других помещений дома.

Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы.

Для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания помещений дома через окна, форточки, фрамуги и др.

8.4. Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей. Из кухни в режиме обслуживания должно удаляться не менее 60 м3 воздуха в час, из ванны, уборной — 25 м3 воздуха в час.

Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)

№ п/п	Помещения	Расчетная температура воздуха в холодный период года, 0С	Кратность воздухообмена или количество удаляемого воздуха из помещения
№ п/п	Помещения	Расчетная температура воздуха в холодный период года, 0С	приток	вытяжка
1	2	3	4	5
1	Общая комната (гостиная), спальня, жилая комната общежития	20 (22) 2)	не менее 30 м3/ч на человека
2	Кухня квартиры и общежития: с электроплитами с газовыми плитами	16 (18) 2) 16 (18) 2)	—	не менее 60 м3/ч при 2-комфорочных плитах; не менее 75 м3/ч при 3-комфорочных плитах; не менее 90 м3/ч при 4-комфорочных плитах.
3	Кухня-ниша	16 (18) 2)	механическая приточно-вытяжная, по расчету
4	Ванная комната	25	—	25 м3/ч
5	Уборная	18	—	25 м3/ч
6	Совмещенный санузел	25	—	50 м3/ч
7	Совмещенный санузел с индивидуальным подогревом	18	—	50 м3/ч
8	Душевая	25	—	5-кратн.
9	Гардеробная комната для чистки и глажения одежды	18	—	1,5-кратн.
10	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
11	Вестибюль, общий коридор, передняя, лестничная клетка в общежитии	16	—	—
12	Постирочная	15	по расчету, но не менее 4-кратн.	7-кратн.
13	Гладильная, сушильная в общежитии	15	по расчету, но не менее 2-кратн.	3-кратн.
14	Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях	12	—	1,5-крат.
15	Машинное помещение лифтов 3)	5	—	по расчету, но не менее 0,5-кратн.
16	Мусоросборная камера	5	—	1-кратн. (через ствол мусоропровода по расчету)
17	Сауна	16 4)	—	по расчету
18	Тренажерный зал	16	—	по расчету
19	Биллиардная	18	—	0,5-кратн.
20	Библиотека, кабинет	20	—	0,5-кратн.
21	Гараж	5	—	по расчету
22	Бассейн	25	Механическая приточно-вытяжная, по расчету

Примечание

1. В одной из спален следует предусматривать расчетную температуру воздуха 22 С0.

2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.

3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С0.

4. Температура для расчета дежурного отопления.

5. В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.

6. В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С0 выше указанной в таблице (но не выше 22 С0).

СП.51.13330.2011 Защита от шума (взамен СНиП 23-03-2003)

Допустимый уровень шума

Назначение помещений или территорий	Время суток, ч	Уровень звука (эквивалентный уровень звука ), дБА	Максимальный уровень звука , дБА
Жилые комнаты квартир	7. 00-23.00	40	55
	23.00-7.00	30	45
Жилые комнаты общежитий	7.00-23.00	45	60
	23.00-7.00	35	50
Жилые помещения домов отдыха, пансионатов, домов-интернатов для престарелых и инвалидов	7.00-23.00	40	55
	23.00-7.00	30	45

Предельно допустимые концентрации загрязняющих веществ в воздухе населенных по ГН 2.1.6.1338

	Вещество	Предельно допустимая концентрация в наружном воздухе, д н ПДК, мг/м3
		Максимальная разовая	Среднесуточная
1	Азота двуокись	0,085	0,04
2	Пыль нетоксичная	0,5	0,15
3	Свинец	0,001	0,0003
4	Сернистый ангидрид	0,5	0,05
5	Углеводороды (бензол)	0,3	0,1
6	Углерода окись	5	3
7	Фенол	0,01	0,003

Инструкция по правильному расчету вытяжной системы вентиляции

12. 08.2019

Инструкция по правильному расчету вытяжной системы вентиляции

Главной функцией приточной вентиляции является постоянное выведение загрязненного воздуха из обслуживаемого пространства. Традиционно вытяжная система работает в комплексе с приточной, которая выполняет противоположную функцию – то есть обеспечивает регулярный приток свежего воздуха в помещение.

Для того, чтобы система вентиляции работала правильно и способствовала созданию оптимального микроклимата в конкретном пространстве крайне важно ее правильно спроектировать. Для грамотного проекта вентиляции принципиален процесс проведения расчетов системы. Они должны быть выполнены безошибочно, так как в противном случае, вентиляция не будет выполнять свои основные функции и это чревато негативными последствиями как для технического состояния здания, так и для здоровья людей которые в нем постоянно находятся. Ниже будет приведена подробная инструкция по правильному расчету вентиляционных систем.

Ключевые параметры для расчетов

Изначально стоит определиться с типом системы, которая будет монтироваться в конкретном здании. Современная вентиляция для помещений градируется на несколько основных разновидностей:

Вытяжная вентиляция. Осуществляет забор загрязненных воздушных масс из помещения и выводит их наружу;

Приточная вентиляция. Производит забор свежего воздуха с улицы и его подачу во внутренние пространства здания;

Приточно-вытяжные системы. Работают в универсальном режиме, одновременно выводя загрязненный воздух и подавая в помещение свежие и чистые воздушные массы.

Конкретная разновидность выбирается исходя из функционального предназначения помещения, в которой будет монтироваться система. Для производственных помещений обычно обустраивается вытяжная вентиляция. Однако стоит учесть — без дополнительного оборудования приточной системы, работать вытяжная система будет очень плохо.

Важно знать: Если из помещения воздушные массы будут в основном выдуваться, а свежий воздух поступать в недостаточных количествах — возможно возникновение сильных сквозняков. По этой причине специалисты рекомендуют устанавливать приточно-вытяжные системы, которые работают в универсальном режиме и обеспечивают одновременное выведение и подачу воздушных масс. Приточно-вытяжная система поможет создать комфортный микроклимат в помещениях любого типа: жилых, производственных, коммерческих.

Современные системы вентиляции могут дополнительно оснащаться различным оборудованием для нагрева/охлаждения/увлажнения/фильтрации воздушных масс. Наличие устройств повышает стоимость вентиляции, но при этом и обеспечивает ее максимальную эффективность при эксплуатации.

Выбрав тип системы для помещения, следует произвести ее предварительные расчеты, необходимые для определения ключевых параметров ее основных узлов. Вычисление этих параметров, вы сможете смонтировать ту вентиляцию, которая будет качественно и эффективно выполнять все возложенные на нее функции.

При проведении расчетов вентсистемы определяются ее следующие характеристики:

Показатели расхода и рабочего давления.

Мощность оборудования.

Сечение воздуховодов.

Отдельно можно произвести расчет энергозатрат, требуемых для стабильной и качественной работы вентиляции.

Расчет производительности

Проводить расчет вентиляции начинают с вычисления ключевой характеристики – производительности системы, которая исчисляется в особой единице — м3/ч. Чтобы провести расчет производительности вентсистемы правильно, сначала следует получить подробную и точную информацию по некоторым характеристикам самого помещения. В частности следует учесть:

Площадь пространства в котором будет монтироваться система;

Функциональное предназначение помещений;

Среднее количество людей, которые будут постоянно пребывать в помещении.

Также в расчетах вам понадобится такой показатель как кратность обмена воздуха, то есть частота смены воздуха в определенный временной промежуток. Этот показатель устанавливается нормативными документами и имеет свое значение для разных типов помещений. Для вентиляции в домах и квартирах берется кратность равная единице ( то есть полная смена воздушных масс в помещении осуществляется один раз в час), для промышленных и коммерческих помещений показатель кратности будет более высоким – от 2 до 3. И это вполне объяснимо тем, что воздух в производственном пространстве загрязняется значительно быстрее.

Чтобы вычислить продуктивность работы будущей системы максимально точно вам также потребуется узнать и величину воздухообмена по кратности и числу людей, которые будут пребывать в помещении более или менее постоянно. Количество человек берется среднее и затем проводится расчет величины воздухообмена, которая исчисляется по нижеприведенной формуле:

Величина воздухообмена = площадь помещения * высота потолков * показатель кратности (напоминаем, что согласно СНиПам для разных помещений показатель кратности будет разным)

Воздухообмен по количеству человек исчисляется по другой формуле, в которой умножается среднее количество воздуха потребляемое одним человеком на общее число людей, которые будут более или менее постоянно находится в пространстве, для которого проектируется вентиляция. Количество потребления воздуха одним человеком будет зависеть от степени активности его деятельности. Так, если человек занимается тяжелым физическим трудом, показатель потребления будет около 60 м3/ч. Все усредненные показатели также можно найти в СНиПах.

Важно знать: Для каждой комнаты расчеты показателей проводятся отдельно и после суммируются для получения общих чисел. Сумма всех показателей и будет значением производительности установки и на ее основании подбирается оборудование необходимое для создания системы.

Средние значения производительности вентиляции для помещений разных типов также приведены в СНиПах, однако лучше всего не ориентироваться на них, а провести подробный и грамотный расчет продуктивности системы под конкретное строение.

Вычисление мощности калорифера

Произвести расчет мощности нагревающего элемента необходимо для точности проектирования будущей вентиляции. Этот расчет проводится в том случае, если монтироваться будет не только вытяжная вентиляция, но также и приточная, в которой обязательно присутствует калорифер, прогревающий поступающие снаружи воздушные массы до определенных температурных показателей, что особенно актуально зимой и осенью.

Для правильного определения значения мощности калорифера применяются такие данные как общий расход воздуха, температура, до которой должны прогреваться поступающие внутрь воздушные массы, а также минимально допустимое температурное значение для закачиваемого во внутреннее пространство воздуха. Средние значения последних двух показателей установлены действующими СНиП. Согласно нормам, прописанным в СНиПах нагревающее устройство должно прогревать поступающий воздух до температуры в восемнадцать градусов. Минимальное температурное значение для поступающих воздушных масс варьируется в зависимости от климатических условий в конкретном регионе.

Важно знать: Современные вентсистемы могут быть оснащены регулирующими устройствами, позволяющими настраивать скорость воздухообмена. В холодные сезоны данная функция в вентиляции позволяет существенно сократить энергозатраты на обслуживание системы.

Чтобы определить максимальную температуру нагрева поступающего воздуха конкретной моделью калорифера можно применить несложную формулу: значение мощности прибора делится на общий воздухорасход и затем полученная цифра умножается на 2,98.

Формулы для расчета рабочего давления и сечения воздуховодов

Эти параметры при расчете вентиляции обязательно тщательно рассчитываются, поскольку от них во многом будет зависеть эффективность системы в целом. Для грамотного расчета рабочего давления системы применяются нижеперечисленные показатели:

Форма конструкций для монтажа системы и их сечение;

Рабочие характеристики вентилятора;

Количество переходов.

От сечения труб, которые будут использоваться для монтажа установки будет зависеть скорость перемещения воздушных масс в системе. Рекомендуемые сечения для помещений разных типов приведены в СНиПах.

Исчисляя все рассмотренные выше параметры – не торопитесь, поскольку от правильности расчета системы будет зависеть ее продуктивность, качество работы и долговечность.

Предварительный расчет энергозатрат

Проведение этого расчета необязательно, однако специалистами рекомендуется, поскольку вычисление примерных энергозатрат на работу и обслуживание системы позволит спроектировать экономичную по потреблению энергии вентиляцию. Особенно важно провести расчет энергозатрат при монтаже системы с нагревающим устройством, так как подогрев воздушных масс до определенных температурных показателей сопряжен с повышенным расходом энергии.

При вычислении параметра энергозатратности системы используются такие показатели как мощность нагревающего элемента, условия его эксплуатации, продолжительность процесса подогрева воздушных масс.

Если после проведения расчетов показатель энергозатратности получается высоким, снизить его поможет включение в систему дополнительных устройств — VAV-систем. Данные приборы помогают снизить потребление энергии почти до 50% и при использовании калориферов высокой мощности. Включение VAV-систем в вентиляцию увеличит расходы на ее оборудование, но все затраты быстро окупятся, за счет рационального использования электроэнергии.

После проведения всех расчетов вентиляции можно проектировать систему и закупать под нее необходимое оборудование. Монтаж оборудования проводится в соответствии с его типом и типом системы, которая была выбрана для конкретного помещения.

В качестве заключения

Эффективно работающая система вентиляции необходима как в промышленных помещениях, так и в квартирах и частных домах. При недостаточном притоке воздуха и несвоевременном выведении загрязненных воздушных масс из рабочего или жилого пространства создаются условия, благоприятные для развития разных заболеваний, а также вызывающие порчу оборудования, отделки, мебели.

Вентиляция позволит избежать всех подобных проблем и создать в помещении микроклимат комфортный для проживания и осуществления трудовой деятельности. Не стоит забывать и о том, что на производстве эффективная вентиляция – это требование, обязательное к исполнению на законодательном уровне.

Приведенная в статье инструкция поможет вам рассчитать все параметры, которые принципиальны для грамотного проектирования бытовой и промышленной вентиляции. Однако все расчеты требуют внимательности, а иногда и наличия специфических знаний в области проектирования и строительства, поэтому для расчета сложных систем вентиляции рекомендуется обращаться к услугам профессионалов.

Специалисты помогут вам в разработке проекта вентиляции, которая будет оптимальна для конкретного помещения и также могут провести монтаж системы, который может быть очень непростым мероприятием в случае, если вентиляция оборудуется в производственном или коммерческом здании. Профессиональная помощь может потребоваться и в подборе оборудования для системы, потому что выбрать климатотехнику из широкого ассортимента моделей, предлагаемых в магазинах без соответствующий знаний и опыта работа в области может быть непросто.

Затраты на профессиональное проектирование могут показаться высокими, но все же они меньше расходов на обслуживание неэффективной системы, некачественно выполняющей свои основные функции и не соответствующей требованиям действующих строительных норм.

Вентиляция под ключ

Вентиляция — главный элемент в создании благоприятного климата, призванный для подачи свежего воздуха с улицы и удаления загрязненного воздуха из помещений.

Воздух в помещениях — важный фактор, влияющий на здоровье, и, как следствие, на трудоспособность людей, в находящихся этих помещениях.

Вентиляция является одной из важнейших систем обеспечения нормальных условий жизнедеятельности человека. Если она действует совместно с другими климатическими системами, то в помещениях поддерживается комфортный микроклимат. Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещении и на рабочих местах в соответствии со строительными нормами. Речь идет о свежем воздухе, который должен поступать в помещение. Именно с этой целью в помещениях устанавливают системы вентиляции.

Во всех зданиях предусмотрены центральные вентиляционные стояки, ответвлением на каждом этаже через которые организуются естественные вытяжки из кухни и санузлов, а счет чего организуется простейший естественный воздухообмен в помещении: воздух уходит через вентиляционные решетки, а с улицы постепенно попадает через окна, двери, различные негерметичные стыки и т.п.

Для решения проблем вентиляции помещений различного назначения от квартир до производственных помещений существует большое количество вентиляционных систем, где необходимый объем циркуляции воздуха обеспечивается за счет вентиляторов различной мощности, помимо этого в таких системах обычно присутствуют дополнительные секции обработки воздуха: нагрев, фильтрация можно добавить увлажнение, охлаждение и т. п. по необходимости.

Вентиляцию характеризуют объем и кратность воздухообмена. Объемом вентиляции называется количество воздуха которое поступает в помещение в течении часа.

Классификация систем вентиляции

Четыре основных способа классификации систем вентиляции:

По способу создания давления для перемещения воздуха:

с естественным

с искусственным приводом

По назначению:

приточные

вытяжные

По зоне обслуживания:

местные

общеобменнные

По конструктивному исполнению:

канальные

бесканальные

Виды вентиляции

Естественная вентиляция

Механическая вентиляция

Приточная вентиляция

Вытяжная вентиляция

Приточно-вытяжная вентиляция

Общеобменная и местная вентиляция

Естественная вентиляция

Естественная вентиляция создается, как можно догадаться естественным путем, без применения вентиляционного оборудования, а только за счет естественного воздухообмена, отличия температуры в помещении и на улице и потоков ветра. За счет изменения атмосферного давления в зависимости от этажа, на котором расположено помещение. Естественные системы вентиляции легко монтируются и сравнительно не дорогие по стоимости. Но такие системы вентиляции вплотную зависят от климатических условий, вследствие чего они не способны решить весь объем возлагаемый на вентиляцию помещения.

Рисунок 1. Схема естественной вентиляции жилого помещения.

Механическая вентиляция

Принудительная замена отработанного воздуха в помещении на свежий называют механической вентиляцией. При этом используются специальное оборудование, позволяющее подводить и отводить воздух из помещений в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды.

При необходимости вентиляционные системы воздух подвергается различным видам обработки (нагреванию, очистке, осушению, охлаждению, увлажнению и т.д.), что практически невозможно реализовать в системах с естественной вентиляцией.

На практике часто предусматривают так называемую смешанную вентиляцию, совмещающую в себе одновременно естественную и механическую вентиляцию. В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным. Механическая вентиляция может устраиваться как на локальном рабочем месте (местная), так и для всего помещения в целом (общеобменная).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Приточная вентиляция

Приточная система вентиляции служит для подачи в вентилируемые помещения чистого воздуха в замен удаленного загрязненного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).

Вытяжная вентиляция

Вытяжная вентиляция удаляет из помещения загрязненный воздух.

В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.

Местная вентиляция

Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная приточная вентиляция

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Их задача — подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Местная вытяжная вентиляция

Рисунок 2.

Местную вытяжную вентиляцию применяют, когда вредности дым, газы, пыли, и частично тепло выделяются локализовано, например от станка на производстве или от плиты на кухне. Такая вентиляция улавливает и отводит вредности, позволяя предотвратить их распространение по всему помещению, к местной вытяжной вентиляции относятся местные отсосы- укрытия в виде шкафов или кожухов у станков, вытяжные зонты, бортовые отсосы и прочее. К местной вентиляции также относятся воздушные завесы – воздушные щиты которые не дают воздуху проникнуть из одного помещения в другое, или с улицы в помещение.

Основные требования, которым местная вытяжная вентиляция должна удовлетворять:

— Место образования вредных выделений по возможности должно быть полностью укрыто.

— Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.

— Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местных отсосов условно делят на три группы:

— Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.

— Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха.

ПРЕИМУЩЕСТВА: Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

НЕДОСТАТКИ: Местные системы вентиляции не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды. То же самое происходит, если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.

Общеобменная вентиляция

Общеобменная приточная вентиляция

Общеобменная вытяжная вентиляция

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

Вывод

Необходимость качественной вентиляции в помещении.

Чистый воздух является одним из важнейших условий существования жизни как таковой. Однако в воздухе всегда содержатся примеси, количество которых зависит от многих причин. Для снижения загрязненности наружного воздуха принимаются различные меры.

В то же время для повышения качества воздуха в помещениях делается очень немного. И это несмотря на то, что во всех частях света большую часть времени люди проводят в помещении. Например, жители Северной Европы проводят в помещении до 90 % времени.

Воздух в помещении изначально загрязнен примесями, содержащимися в наружном воздухе. Поэтому газ, который мы вдыхаем, является смесью наружного воздуха и примесей, выделяемых строительными материалами, машинами, людьми, животными и другими источниками загрязнения, находящимися в помещении. Современные дома обычно отличаются плотной изоляцией, поэтому внутри зданий быстро накапливаются загрязняющие вещества, если для их удаления не используются специальные системы.

Где бы ни находились люди — на работе, в школе или дома, при вдыхании очищенного воздуха их самочувствие и работоспособность улучшаются. Результаты исследований показывают, что с улучшением вентиляции в офисе уменьшается количество заболеваний (а, значит, и отпусков по болезни) среди персонала. Это подчеркивает необходимость улучшения качества воздуха.

Качество воздушной среды неразрывно связано с вентиляцией. Уменьшение количества кислорода и увеличение количества углекислого газа вызывают состояние духоты в помещениях. Повышенная концентрация углекислого газа приводит к кислородному голоданию мозга, сердечной недостаточности, удушью. Повышенная концентрация в воздухе пыли, табачного дыма и других загрязнителей отравляет организм человека. Неприятные запахи создают дискомфорт или раздражают нашу нервную систему, снижают трудоспособность. Повышенная скорость воздуха вызывает ощущение сквозняка, а пониженная приводит к застою воздуха в различных частях помещений, что вызывает ускоренное размножение бактерий и плесени. Находясь в помещении, мы ощущаем на себе воздействие любого из этих факторов. Именно в результате отсутствия циркуляции воздуха, плохого проветривания и недостаточного притока свежего воздуха в доме создаются условия, при которых вредные вещества могут действовать на человека, представляя непосредственную угрозу его здоровью.

Быстрыми темпами растет количество людей, страдающих различными видами аллергии. Даже наука не в состоянии объяснить причину столь широкого распространения этого заболевания. Очень важным фактором является внутренняя среда помещения — это признано всеми. Таким образом, снижение заболеваемости аллергией напрямую связано с повышением качества вентиляционной системы.

Просчет индивидуально согласно техн.зад. Заказчика

Общепромышленная вентиляция Часть 4: Естественная приточная/естественная вытяжка

В этом последнем выпуске нашей серии Общепромышленная вентиляция мы обсудим промышленное здание с системой естественной приточно-вытяжной вентиляции.

Естественная подача/естественная вытяжка – это самый простой, но и самый непонятный способ вентиляции промышленного здания.

Всем известно, что теплый воздух поднимается вверх, и это основной принцип этого метода: сделайте отверстие в стене здания, а затем сделайте отверстие в крыше здания, и тогда свежий наружный воздух естественным образом попадет внутрь. здание и более теплый внутренний воздух просто естественным образом вытекают из верхней части здания.

Проемы по бокам здания могут представлять собой жалюзи, большие верхние двери или съемную обшивку здания. Затем в отверстия в кровле здания устанавливаются естественные вытяжные вентиляторы. Они имеют форму крышных вентиляционных отверстий с капюшоном, высокопрофильных моновентиляционных отверстий, которые выглядят как частично открытая раскладушка, или низкопрофильных термовентиляционных отверстий. Вентилятор с естественной вытяжкой спроектирован с рядом внутренних и внешних перегородок для изменения направления воздушного потока, которые позволяют теплу выходить из здания и не пропускают дождевую воду.

Этот метод называется естественной вентиляцией или самотечной вентиляцией. Она стара как мир и работает с естественными силами природы. Этот метод вентиляции считается «зеленым», поскольку для его работы не требуется электроэнергия.

Если это кажется слишком хорошим, чтобы быть правдой, это для многих объектов.

Основным недостатком естественной вентиляции является то, что для ее эффективной работы необходимо наличие ряда внешних переменных.

Существуют превосходные компьютерные программы, использующие термодинамику, поток жидкости и реальную геометрию оборудования, которые позволяют вводить переменные для моделирования ожидаемой оптимальной скорости вентиляции. Однако при изменении значения одной или нескольких из этих переменных изменяется вся модель, и общая скорость вентиляции здания может снижаться.

Скорость воздухообмена не может быть гарантирована при любых погодных условиях
В зимнее время может иметь место подача холодного воздуха вниз через естественную вытяжку через крышу
Сильные наросты, лед или снег могут создать некоторые проблемы с отклонением и, в конечном счете, протечки, когда начинается таяние, если здание не работает круглосуточно и без выходных с постоянным выпуском горячего воздуха через крышный блок
Скопление тяжелых твердых частиц внутри естественного вытяжного вентиляционного отверстия может стать проблемой, увеличивающей вес крыши, «дождем» твердых частиц обратно в здание или вызывающим отклонение агрегата

СО ВСЕМИ ЭТИМИ ПРОЕМАМИ ПО ПЕРИМЕТРУ ЗДАНИЯ, КАК ВЕНТИЛЯЦИЯ В ЗИМНЕЕ ВРЕМЯ?

Для зимней вентиляции приточные жалюзи и двери по периметру просто закрываются. Крышные естественные вентиляторы могут быть снабжены заслонками, которые можно закрывать (или частично закрывать) зимой для поддержания тепла внутри здания. Общая скорость воздухообмена зимой снижается до нескольких раз в час, что обычно нормально.

МОЖНО ЛИ ФИЛЬТРОВАТЬ ПРИТЧНЫЙ ВОЗДУХ ДЛЯ ПОДДЕРЖАНИЯ ВНУТРЕННЕЙ ЧИСТОТЫ ЗДАНИЯ?

Нет, это нецелесообразно, потому что открытая зона естественного снабжения по периметру слишком велика, чтобы ее можно было покрыть фильтрами. Система естественной приточно-вытяжной вентиляции обычно используется в зданиях с горячими и грязными внутренними процессами, такими как кузнечные цеха, угольные электростанции и сталелитейные заводы.Фильтрация воздуха в производственных зданиях такого типа не требуется.

ОБЗОР

Система естественной приточно-вытяжной вентиляции считается «зеленым» способом вентиляции промышленного здания.
Это отличный способ проветрить промышленное здание, когда соблюдаются все внешние параметры и когда не требуется гарантированная скорость воздухообмена.
При правильной конструкции он предотвращает скопление тепла за счет отвода генерируемого внутри процесса горячего воздуха «проверенным и верным/старомодным способом», используя Мать-природу, работающую с максимальной выгодой.
Годовые эксплуатационные расходы практически равны нулю.
Этот метод не является решением всех проблем промышленной вентиляции, но он занимает важное место в общем арсенале приемлемой практики промышленной вентиляции.

Если вы еще этого не сделали, ознакомьтесь с другими статьями в этом 4-частном обзоре общепромышленных методов вентиляции. Я старался быть разговорчивым, не вдаваясь в технические подробности. Это было веселое упражнение, и я надеюсь, что оно было полезным и информативным для вас.

Компания Eldridge занимается решением проблем промышленной вентиляции уже более 70 лет. Мы приветствуем возможность быть полезными для вас в этой области. Позвоните нам для бесплатной консультации и предложения.

Вентиляционная система промышленных зданий

Специфика промышленных зданий в их многофункциональности. Это могут быть небольшие мастерские, склады, административно-технологические помещения, производственные цеха и лаборатории. В каждом случае свои требования к системе вентиляции.

Проектирование системы вентиляции происходит на этапе создания проекта строительства всего здания и по четко заданным параметрам. Еще на этапе создания проекта определяются функциональные возможности помещений и задачи, которые будет выполнять система вентиляции.

Склады. В большинстве случаев помещение оборудовано системой естественной вентиляции. Это наименее дорого. Воздухообмен происходит естественным образом, как через открытое окно.Но для хранения многих продуктов, фруктов, овощей, лекарств необходимо поддерживать определенную температуру, влажность. В некоторых случаях, например при хранении аккумуляторов, выделяется взрывоопасный газ, который необходимо постоянно удалять из помещения. Такие склады оборудуются приточно-вытяжной вентиляцией с кондиционированием воздуха.

Административно-технические помещения. К ним относятся высокотехнологичные мастерские и помещения с пультами управления. Современное сложное электронное оборудование для бесперебойной работы требует поддержания определенного микроклимата.Такие же требования предъявляются к воздуху административных помещений, офисов. В этих случаях используется стандартная приточно-вытяжная система с фильтрами базовой очистки воздуха.

Лаборатории. Требования к микроклимату в лабораториях аналогичны требованиям к административным зданиям. Исключение составляют медицинские учреждения и научные исследования при образовании вредных газов. В этих случаях требуются специальные фильтры и возможность более гибкого регулирования температуры, расхода воздуха и влажности.

Для удаления вредных газов и бактерий, предотвращения развития плесени должны быть предусмотрены локальные вытяжные шкафы, которые должны быть связаны с общей системой вентиляции для компенсации количества отработанного воздуха.

Мастерские. Эти производственные объекты, как правило, небольшие по размеру и с минимальным количеством сотрудников. Достаточно установки приточной или вытяжной вентиляции. Если работа цехов связана с выделением вредных газов, пыли или других мелких механических примесей, устанавливается более мощная система вытяжной вентиляции и дополнительные фильтры очистки воздуха.

Промышленные цеха. Как правило, применяется центральная система вентиляции, основные агрегаты которой расположены на крыше или в специальном помещении, воздух в цех поступает по разветвленной сети воздуховодов. Система кондиционирования воздуха устанавливается только там, где это экономически оправдано.

В производственных цехах возможно подвод приточно-вытяжных каналов к каждому рабочему месту. Он не позволяет газу, пыли, которые образуются при работе, распространяться по помещению.

Основные параметры при расчете системы вентиляции промышленных зданий:

Размер помещения, его географическое положение.
Категория работы.
Вид производства.
Количество сотрудников.
Продолжительность пребывания сотрудников в помещении.
Расположение рабочих мест.
Суммарная нагрузка на каждую комнату в здании.

Конструкция систем вентиляции промышленных зданий бывает трех видов.

Местный – устанавливается в небольших помещениях.

Центральный – используется для больших помещений, мастерских, складов. Имеет единый центр управления. Центральные системы могут быть с возможностью гибкого управления параметрами воздуха для каждого помещения или рабочего места или без такового. Центральные системы с возможностью гибкого управления параметрами воздуха для каждого помещения называются системами VAV, с переменным расходом воздуха.

Система вентиляции может быть оборудована кондиционером.

Система аварийной вентиляции работает только на отвод воздуха, удаление дыма и газа.Аварийная вентиляция активируется автоматически при необходимости.

Основные модули

Система вентиляции имеет модульную конструкцию. Наличие модулей зависит от задач, которые ставятся перед системой вентиляции в каждом конкретном случае.

Фильтры для очистки воздуха . Практически любая вентиляционная система оснащена сотовым или карманным пылевым фильтром. Через него проходит как наружный, так и рециркуляционный воздух. Возможна установка антибактериальных, адсорбционных фильтров.

Воздухонагреватели . Используемые вентиляционные системы для обогрева воздуха в холодное время года.

Воздухоохладители. Для крупных производственных зданий в качестве воздухоохладителя используются водяные или фреоновые теплообменники.

Увлажнитель . После охлаждения воздух значительно осушается. Для поддержания нужного значения влажности используют камеру орошения или паровой увлажнитель.

Вентилятор для нагнетания воздуха в воздуховоды.

Шумоглушители. Для снижения шума от вентиляции могут быть установлены глушители.

Установка

Монтаж системы вентиляции происходит при строительстве здания. Возможна также установка новой системы вентиляции на старое здание. Это более трудоемкий процесс.

Основные этапы монтажа системы вентиляции:

Прокладка трубопроводов, воздуховодов;
Установка клапанов, регуляторов давления;
Установка системных блоков: вентиляторы, кулеры, обогреватели и др.;
Тест системы.

После полной сборки системы вентиляции и готовности здания проводятся три испытания. В них принимают участие представитель организации, которая занималась монтажом и монтажом, представитель генерального подрядчика и представитель технадзора.

Обычно используемые инструменты для промышленной вентиляции

Что такое промышленная вентиляция?

Промышленная вентиляция — это механическая система, которая подает свежий наружный воздух на рабочее место (фабрику или производственное предприятие) и удаляет загрязненный воздух из помещения. Вентиляция используется на заводе для обеспечения здоровой и безопасной рабочей среды для сотрудников, а также для удаления или контроля загрязняющих веществ, выделяемых в рабочей среде внутри помещений. Вентиляцию можно обеспечить, открыв окно (естественно) или используя вентиляторы/вентиляторы (механические средства). Общие загрязняющие вещества, которые удаляются с помощью промышленной системы вентиляции, включают: легковоспламеняющиеся пары, сварочный дым, пыль, плесень, асбестовые волокна, масляные туманы, токсичные химические вещества, влагу и многое другое.

Установка надлежащей промышленной вентиляции имеет решающее значение для обеспечения безопасной и здоровой среды для рабочих.Они имеют решающее значение для контроля качества воздуха в помещении. Хорошо спроектированная система вентиляции будет подавать воздух в рабочее пространство с определенной скоростью, создавая необходимое давление воздуха, чтобы обеспечить экономию затрат на отопление и охлаждение.

Цели хорошо спроектированной системы промышленной вентиляции:

Обеспечение постоянной подачи свежего наружного воздуха
Поддержание температуры и влажности
Снижение опасности пожара и взрыва
Удаление или разбавление загрязняющих веществ в воздухе

Система промышленной вентиляции состоит из двух подсистем: приточной и вытяжной.

Система подачи свежего воздуха включает воздухозаборник, оборудование для фильтрации воздуха, оборудование для обогрева и/или охлаждения, вентиляторы, воздуховоды и регистры распределения воздуха.

Вытяжная система имеет зону забора воздуха и воздуховоды для удаления загрязненного воздуха из одной зоны в другую, устройство очистки воздуха, вытяжные трубы и вентиляторы.

Ограничения систем промышленной вентиляции

Некоторые ограничения многих, если не всех систем промышленной вентиляции:

Требуют постоянного обслуживания из-за скопления загрязняющих веществ в системе, особенно в фильтрах.
Для раннего выявления проблем и принятия корректирующих мер необходимо регулярное и плановое тестирование.
Только квалифицированные специалисты должны вносить изменения в систему вентиляции, чтобы обеспечить ее эффективную работу.
Внесение несанкционированных изменений в систему воздуховодов приведет к засасыванию воздуха в систему из нового места, что приведет к уменьшению потока воздуха из других мест. Это повлияет на воздушный поток всей системы вентиляции, что приведет к быстрому засорению системы, что не позволит системе адекватно удалять загрязняющие вещества.

Типы систем промышленной вентиляции

Существует три типа промышленных вентиляционных систем: разрежение, местная вытяжка и вентиляция для обеспечения качества воздуха в помещении

Система разбавления

Система разбавления уменьшает количество загрязняющих веществ в воздухе, смешивая загрязненный воздух с чистым, свежим воздухом. Для установки системы разбавления в стены или крышу завода устанавливают большие вытяжные вентиляторы.Этот тип системы промышленной вентиляции используется, когда:

Загрязнение воздуха низкое, уровень токсичности от низкого до умеренного.
Загрязняющие вещества представляют собой пары или газы
Выбросы однородны и широко рассредоточены
Рекомендуется для умеренного климата
Тепло отводится промывкой наружу
Мобильные источники загрязнения контролируются

Преимущества разбавления:

Требуется меньше обслуживания.
Снижение затрат на оборудование и установку
Рекомендуется для небольших количеств малотоксичных химикатов
Эффективно контролирует легковоспламеняющиеся или горючие газы или пары
Используется для мобильных или рассеянных источников загрязнения

Недостатки разбавления:

Не рекомендуется для высокотоксичных химических веществ
Не удаляет загрязнения полностью, поэтому не рекомендуется для высоких концентраций пыли, дыма, газов или паров
Требуется большое количество нагретого или охлажденного подпиточного воздуха .
Не рекомендуется для нерегулярных выбросов загрязняющих веществ.

Что такое подпиточный воздух?

Подпиточный воздух — это воздух, используемый для замены воздуха, удаляемого с рабочего места. Если не заменить, рабочее место может стать «голодным» по воздуху и привести к отрицательному давлению воздуха. Отрицательное давление воздуха может увеличить сопротивление вентиляционной системы, что приведет к меньшему перемещению воздуха. Для определения давления на рабочем месте:

Откройте дверь на 3 мм и поднесите дымовую трубу к проему.Если дым втягивается в помещение, в помещении отрицательное давление. Если дым выталкивается из помещения, в помещении создается положительное давление. Если дым поднимается прямо в воздух, то давление в помещении такое же, как и снаружи.
Проверьте сопротивление при нажатии или вытягивании двери.
Если в помещении отрицательное давление – простым решением является установка отдельного приточного вентилятора, расположенного вдали от вытяжных вентиляторов, для подачи свежего незагрязненного воздуха снаружи.В идеале воздух должен быть чистым и прогретым зимой или охлажденным летом; по мере необходимости. Ознакомьтесь с некоторыми часто задаваемыми вопросами и оптимальным размещением приточного вентилятора здесь (Каковы основные особенности вентиляции с разрежением?).

Местная выхлопная система

Местная вытяжная система захватывает загрязняющие вещества в источнике и выбрасывает их наружу. Он работает по принципу перемещения воздуха из областей с высоким давлением в области с низким давлением. Эта разница в давлении создается вентилятором, который прогоняет воздух через систему вентиляции.

Эта система используется в районах с высокой концентрацией загрязнения воздуха, где существует повышенный риск заражения сотрудников. Система вентиляции используется для изолированных или загрязняющих источников. Эта система требует:

Колпак или другое устройство для улавливания загрязнителей воздуха у источника.
Воздуховод как можно ближе к источнику загрязняющих веществ, чтобы удалить загрязняющие вещества изнутри. Материал должен быть совместим с воздушным потоком

Качественная система воздушного фильтра для очистки воздуха во время его движения.
Вентилятор, который перемещает воздух по системе и выдувает его наружу
Стопка, через которую удаляются загрязнения.
При проектировании, установке и обслуживании этой системы учитываются рабочие.

ПРИМЕЧАНИЕ. Вентилятор должен быть соответствующего типа, колеса, расположения и размера для применения. Для вентилятора может потребоваться искробезопасная конструкция или другие специальные опции.

Эта система может удалять многие виды загрязняющих веществ, включая пары металлов и пыль.Он потребляет меньше энергии, чем системы разбавления. Этот тип системы промышленной вентиляции используется, когда:

Непостоянные выбросы во времени
Высокая концентрация опасных материалов
Точечные источники загрязнения
Рабочие находятся вблизи источника загрязнения
Фабрика находится в суровом климатическом районе
Требуется не пропускать воздух на заводе

Преимущества системы местной вытяжной вентиляции:

Требуется меньше подпиточного воздуха, поскольку выбрасывается меньшее количество воздуха
Снижение затрат на отопление и охлаждение энергии
Улавливает излучение в источнике и удаляет его
Лучший тип вентиляции для высокотоксичных загрязняющих веществ, паров, газов, паров и пыли.

Недостатки местной системы вытяжной вентиляции:

Высокая стоимость проектирования, установки и обслуживания
Требуется регулярное обслуживание, проверка и очистка

Вентиляция для контроля качества воздуха в помещении

Вентиляция для контроля качества воздуха в помещении, которая подает свежий нагретый или охлажденный воздух в здания как часть системы отопления, вентиляции и кондиционирования воздуха (HVAC). Части системы HVAC включают:

Воздухозаборник
Оборудование для фильтрации воздуха
Оборудование для нагрева/охлаждения
Вентилятор
Воздуховоды
Регистры распределения воздуха

Выхлопная система состоит из:

Зона забора воздуха
Воздуховоды для перемещения воздуха из одной области в другую
Устройство очистки воздуха
Вентиляторы для подачи наружного воздуха на завод и выведения загрязненного воздуха из помещений наружу
Стеки

Решение для вентиляции Nex Flow®

Аспираторы дыма и пыли
Кольцо Vac®
Усилители объема воздуха

Система дымоудаления и пылеудаления предназначена для портативного использования, особенно для прерывистого (включено-выключено) применения. Они прочные и долговечные. Этот вариант выгоден своей низкой стоимостью при сниженном уровне шума. Для пайки и операций точечной сварки небольшой портативный менее дорогой аппарат, использующий небольшое количество сжатого воздуха, более экономичен, чем более тяжелый аппарат с электронным управлением.

Недорогая и надежная система состоит из:

Регулируемый воздушный усилитель
2-дюймовый шланг с замком, всасывающий большой объем
Магнитное основание – крепится к металлическому рабочему столу
К выходному отверстию усилителя можно прикрепить шланг для отвода паров и пыли в контейнер или в другое место.

Ring Vac® можно добавить и использовать для транспортировки собранного материала на расстояние более 10 футов (3 метра). Модель 40002FMS Stream Vac® (ссылка на продукт) — это доступная по цене компактная система очистки воздуха для удаления пыли, дыма и других загрязнений воздуха с рабочих мест. При подключении к 10-футовому (3-метровому) 2-дюймовому шлангу сжатого воздуха система будет удалять до нескольких сотен кубических футов воздуха вместе с дымом от сварки и пайки, твердыми частицами от местных шлифовальных работ, дымом и твердыми частицами при использовании очень небольшого количества сжатого воздуха.

Усилители воздуха , также называемые «воздуховодами», могут использоваться для перемещения больших объемов воздуха. Усилители воздуха используют небольшой поток сжатого воздуха для создания на выходе высокоскоростного и объемного потока воздуха низкого давления. Они идеально подходят для продувки или охлаждения, а также для вентиляции. Усилители воздуха используются для транспортировки порошков и пыли, выхлопных газов из резервуаров и перемещают воздух в 12–20 раз в воздуховодах до 60 раз в помещениях без воздуховодов. Усилители используют небольшое количество сжатого воздуха для всасывания потока, в 17 раз превышающего объем потребляемого воздуха, для быстрого и эффективного удаления паров при вентиляции.Дымы можно отводить на расстояние до 50 футов (15,24 м), а объем всасывания и расход легко контролировать.

Если необходимо собрать большое количество переносимой по воздуху пыли или паров и переместить их на большое расстояние, воздушный усилитель увеличивает способность воздушного конвейера транспортировать эти материалы на большие расстояния. Причина в том, что воздушные конвейеры создают высокий вакуум, но перемещают меньший объем по сравнению с воздушными усилителями, которые перемещают большой объем, но создают меньший вакуум. Системы воздушных конвейеров Nex Flow изготавливаются из анодированного алюминия для большинства применений и из нержавеющей стали 304 для работы в условиях высоких температур и агрессивных сред.Пневматические конвейеры из нержавеющей стали 316L доступны для пищевой и фармацевтической промышленности. Конвейер серии XSPC также доступен для перемещения материалов, которые могут засориться. Усилители воздуха легкие, компактные и портативные, поэтому любое приложение, где это может быть преимуществом, идеально подходит для их использования, особенно если использование прерывистое, сводя к минимуму реальную стоимость энергии сжатого воздуха.

Для усилителей воздуха Nex Flow доступны следующие аксессуары:

Шланг или труба для сбора или передачи материалов, дыма и пыли
Фильтры и выпускные фильтры
Монтажные системы, включая кронштейны
Регуляторы
ПЛКФК
Прокладки из нержавеющей стали для максимального срока службы изделия
Пневматический водоотделитель
Ручные клапаны
Запасные части
Фланцы

ПРИМЕЧАНИЕ. Трубы уменьшают усиление воздуха в 10:1 из-за обратного давления, но все же обеспечивают более эффективное усиление воздуха, поскольку системы Venture перемещают воздух или отводят газ.

Усилители воздуха

Nex Flow — это устройства, работающие на сжатом воздухе, которые часто используются для местной вентиляции из-за их портативности. Они не работают от электричества, поэтому нет риска взрыва. Компактные и прочные, они рассчитаны на долгий срок службы. Если существующие системы недостаточно сильны, чтобы перемещать загрязненный воздух, то усилители воздуха могут усилить эти системы и компенсировать потери. Этот недостаток может быть вызван перепадом давления на вентиляционных входах.

Фильтрация важна для поддержания эффективной и оптимальной работы всех пневматических изделий Nex Flow.Все продукты Next Flow, используемые для транспортировки. например, воздушные усилители, пневматические конвейеры и т. д. требуют чистого сжатого воздуха. Необходимо использовать фильтры для удаления воды и масла из линий сжатого воздуха. Эти фильтры устанавливаются перед воздушным усилителем или воздухораспределителем в системе промышленной вентиляции. Воздушные фильтры должны иметь такие размеры, чтобы выдерживать максимальный поток воздуха, ожидаемый для транспортировки загрязненного или чистого воздуха, который они перемещают. Фильтры для удаления воды и масла Nex Flow имеют размеры 5 микрон и 0.3 мкм соответственно.

В дополнение к фильтрам Nex Flow доступны два сепаратора для вспомогательных фильтров для удаления воды и масла: блоки Super Separator и EXPEL. Это специальные сепараторы для точек использования, которые идеально подходят для серьезных проблем с водой и маслом. Они могут устранить или уменьшить нагрузку на картриджные фильтры.

Передовой опыт после установки

Важно довести до конца своих сотрудников и обучить их системе промышленной вентиляции.Они должны знать следующее:

Конструкция выхлопной системы и ее назначение.
Использование ограничителей потока, отклонителей и дефлекторов, которые могут изменить движение воздуха.

Очищайте все кожухи, щели и рабочие отверстия воздуховодов от мусора, препятствий и отложений, которые уменьшают количество воздуха, поступающего в систему вентиляции
Идеальное место для размещения работника и оборудования, обеспечивающее максимальное поступление воздуха в вытяжной шкаф.
Сотрудники должны постоянно следить за системой вентиляции на предмет повреждений и ограничений потока. Они должны знать, кому сообщать о повреждениях. Манометр, используемый для контроля давления, является хорошим методом определения необходимости обслуживания системы.
Сотрудник должен выполнять регулярное техническое обслуживание системы, например, менять фильтры. Это уменьшит сопротивление в системе и повысит эффективность системы.

Что все это значит?

Важно правильно спроектировать систему промышленной вентиляции, чтобы достичь следующего:

Обеспечение постоянной подачи свежего воздуха
Защита рабочих от теплового удара или холода
Снижение риска возгорания или взрыва
Уменьшить воздействие переносимых по воздуху загрязнителей

Хотя все вентиляционные системы основаны на одних и тех же основных принципах, каждая система разработана специально для удовлетворения требований рабочей среды, включая тип работы и скорость выброса загрязнения на заводе. Некоторые важные стандарты и пункты, которые следует учитывать при проектировании промышленной системы вентиляции:

Правила OSHA и EPA
Правильная конструкция воздуховода
Отбор проб воздуха
Типы материалов, используемых при строительстве системы
Снижение опасности
Административный контроль
Эффективная конструкция вытяжки
Правильный выбор вентилятора
Опасность пожара и взрыва
Выбор оборудования для борьбы с загрязнением

Наши специалисты Nex Flow® помогут вам выбрать систему промышленной вентиляции, наиболее подходящую для вашей производственной площадки или завода.Пожалуйста, не стесняйтесь обращаться к нам за дополнительной информацией о наших вентиляционных решениях от простого усилителя воздуха до нашего Ring Vac® и дымоудаления и пылеудаления.

(PDF) Аварийная вентиляция производственных помещений предприятий химической промышленности

Международная конференция по строительству, архитектуре и техносферной безопасности

IOP Conf. Серия: Материаловедение и инженерия 687 (2019) 044016

IOP Publishing

doi:10.1088/1757-899X/687/4/044016

технологическое оборудование перед включением аварийной вентиляции распределяется по помещению за счет

диффузии, работы общемеханической вентиляции, неорганизованного естественного притока и вытяжки с

открытыми окнами, фрамугами, дверными проемами.При этом газоанализаторы, установленные на определенное значение концентрации

, могут не работать.

Представлена классификация аварийных ситуаций на промышленном объекте и описаны основные

функции аварийной вентиляции при выбросе вредных веществ различной степени опасности

[1-7]:

1. Аварийная ситуация в которых концентрация вредных веществ в производственных помещениях

повышена не более чем на 1 порядок допустимого превышения предельно допустимой концентрации

(ПДК), и допустимо кратковременное пребывание людей в такой атмосфере.

Такая аварийная ситуация может возникнуть при нарушениях технологического режима, которые

возможны на химических предприятиях, привести к увеличению выброса вредных веществ, что

значительно увеличит их концентрацию в производственных помещениях. То есть qвх < 0,1qLCL, где qвх –

концентрация вредных веществ, мг/м3, qвхн – нижний концентрационный предел распространения пламени

через газовоздушные смеси, мг/м3.

Задачей аварийной вентиляции в этом случае является предотвращение повышения концентрации

вредных веществ выше ПДК в рабочей зоне и сокращение времени пребывания людей в

атмосфере с повышенными концентрациями.

Аварийная вентиляция выполняет санитарно-гигиеническую функцию в проветриваемом помещении.

2. Аварийная ситуация, при которой без серьезного разрушения оборудования и коммуникаций

в производственном помещении выделяется значительное количество химических веществ.При этом могут создаваться концентрации, которые превышают

предельно допустимые и работающим придется пользоваться средствами индивидуальной защиты.

Таким образом, целью аварийной вентиляции является быстрое снижение концентрации после аварии

до максимально допустимой.

Если выбрасывается вредное и одновременно взрывоопасное вещество, то есть qLCL > qhs > 0,1qLCL, то

аварийная вентиляция должна снизить концентрацию до предела, при котором не возможен взрыв или

пожар.При этом важно, чтобы не только средняя концентрация, но и концентрация

во всех точках объема, в которых возможно искрение или имеются нагретые поверхности,

были ниже предельного уровня.

Аварийная вентиляция выполняет санитарно-гигиеническую функцию и функцию предотвращения

пожаров и взрывов в вентилируемом ею помещении.

3. Аварийная ситуация, при которой происходит разрушение оборудования или коммуникаций без

разрушения зданий, в большинстве случаев приводит к образованию взрывоопасных концентраций, то есть

qhs < qLCL.Важно предотвратить возможность последствий аварий, которые могут возникнуть

от взрыва или возгорания веществ в воздухе помещения.

Функция аварийной вентиляции в этом случае заключается в удалении из воздуха помещения с

повышенной концентрацией взрывоопасных веществ и выбросе их в верхние слои атмосферы. Это

необходимо для избежания отравления людей, а также несчастных случаев в соседних зданиях [8-14].

Аварийная вентиляция должна предотвращать последствия аварии и в помещении, в котором

авария уже произошла.Для этого аварийная вентиляция создает в помещении потоки

, которые уносят воздух с пожаровзрывоопасными концентрациями вредных веществ в сторону от возможных очагов возгорания

[15-18].

Несчастные случаи с разрушением здания не учитываются, так как в этом случае исчезают помещения по

, в которых может быть использована аварийная вентиляция.

Условия работы аварийной вентиляции должны исключать образование концентраций

выше 10 % нижнего предела распространения пламени по газовоздушным смесям в объеме производственного помещения

, qLCL, мг/м3:

1 условие. Концентрация вредных веществ при аварийном выбросе, qhs, является

максимальной величиной, qmax, и должна определяться исходя из того, что: qq  (1)

Коммерческий

Ресурсы и ссылки

Содержащиеся здесь рекомендации основаны на знаниях и опыте отдельных лиц, входящих в этот комитет в областях, связанных с HVAC&R.Владельцы зданий, инженеры также должны проконсультироваться с CDC, EPA и другими компетентными руководствами, которые специально не обсуждались, для составления плана обеспечения готовности. Такие элементы включают, помимо прочего, очистку и дезинфекцию, социальное дистанцирование и технические средства контроля для ограничения передачи инфекционных заболеваний, передающихся воздушно-капельным путем.

Информация CDC

OSHA

Агентство по охране окружающей среды

РЭХВА

АИКАРР

Глоссарий ASHRAE

Общие рекомендации | Вернуться к началу

Эксплуатация коммерческих офисных зданий в условиях эпидемии требует целостной основы во время кризиса и потенциального восстановления до нового «нормального состояния» после окончания чрезвычайной ситуации в области общественного здравоохранения.

В этом разделе описываются семь основных элементов, которые можно принимать в коммерческих зданиях, чтобы уменьшить воздействие SARS-CoV-2, вируса, вызывающего COVID-19. Этот документ основан на информации, доступной до 16 августа 2020 года. Возможно, содержание документа изменится в зависимости от будущей информации.

Пример вспышки Office | Вернуться к началу

Отличным примером является вспышка в колл-центре (см. рисунок). Один зараженный сотрудник пришел на работу на 11-й этаж здания.На этом этаже работало 216 сотрудников. За неделю из них заразились 94 человека (43,5%: синие стулья). 92 из этих 94 человек заболели (только 2 остались бессимптомными). Обратите внимание, что одна сторона офиса в основном заражена, тогда как на другой стороне зараженных очень мало. В то время как точное количество людей, инфицированных воздушно-капельным путем/респираторным воздействием, по сравнению с фомитами (дверные ручки, общие кулеры с водой, кнопки лифта и т. д.) неизвестно. Это служит для того, чтобы подчеркнуть, что пребывание в замкнутом пространстве, совместное пребывание на одном воздухе в течение длительного периода увеличивает ваши шансы на контакт и заражение.Заразились еще 3 человека на других этажах здания, но авторам не удалось проследить заражение до первичного кластера на 11-м этаже. Интересно, что несмотря на значительное взаимодействие между рабочими на разных этажах здания в лифтах и вестибюле, вспышка в основном ограничивалась одним этажом (ссылка). Это подчеркивает важность воздействия и времени для распространения SARS-CoV2.

1: Готовность здания: | Вернуться к началу

См. «Готовность здания ASHRAE к повторному открытию COVID-19», чтобы убедиться, что здание готово.

2: План обеспечения готовности и реагирования на инфекционные заболевания: | Вернуться к началу

Разработайте план эпидемии, который может помочь в принятии мер по защите от COVID-19. Этот план следует регулярно пересматривать и обновлять.

При разработке плана следуйте соответствующим рекомендациям CDC, EPA, OSHA, города, штата и федерального уровня.
Ставьте цели, учитывайте:

Снижение распространения инфекции среди жителей здания.
Поддержание систем отопления, вентиляции и кондиционирования воздуха и инженерных сетей в безопасных и здоровых условиях.
Минимизация воздействия на жителей и посетителей здания.
Сообщите пассажирам о рисках и принимаемых мерах предосторожности.

Кроме того, поскольку заказы на дому могут нарушить цепочки поставок, обеспечьте бесперебойную работу важнейших поставщиков и разработайте резервные планы для обеспечения поставок и оборудования.

Определите основных поставщиков, которые могут негативно повлиять на работу.
Просмотрите текущие соглашения с поставщиками услуг, чтобы узнать, можно ли привлечь альтернативных поставщиков в случае перебоев с поставками.
Попросите важных поставщиков поделиться своими планами обеспечения готовности к инфекционным заболеваниям и реагирования на них.
Установите границы с поставщиками оборудования и услуг — например, попросите их не посылать в ваши здания сотрудников, у которых могут быть признаки болезни.

Доступ

Разместите вывески и сообщите сотрудникам, арендаторам и посетителям процедуры входа и выхода из здания, чтобы свести к минимуму время, проводимое в общественных местах. Используйте бесконтактную систему контроля доступа, если она доступна и где это возможно.
Требовать и обеспечивать соблюдение социального дистанцирования в общественных местах с помощью вывесок.
Установите протокол связи и план обеспечения непрерывности операций.

Определите ключевые контакты и опубликуйте обычные и экстренные контактные данные.
Задокументируйте цепочку подчинения, требования к связи, предоставьте инструкции и изложите ожидания относительно того, как должны быть задокументированы все ответы. Оцените, какие записи должны храниться и распространяться.

Обеспечьте физическое дистанцирование во всех помещениях.Предоставить персоналу:

СИЗ согласно требованиям CDC и OSHA.
Обучение правильному использованию и утилизации СИЗ и отходов.
Обучение мерам профилактики и борьбы с инфекциями.
Перекрёстное обучение для обеспечения работы важнейших функций здания в аварийной ситуации.
Указание персоналу оставаться дома, если он плохо себя чувствует.

Составьте план уборки и технического обслуживания в нерабочее время.

3: Обзор внутренней и внешней среды | Вернуться к началу

Поддерживайте температуру по сухому термометру в пределах комфортных диапазонов, указанных в стандарте ANSI/ASHRAE 55-2017.
Если возможно, так как это может сократить период полураспада вируса. По возможности поддерживайте относительную влажность от 40% до 60%.

Рассмотрите вопросы, касающиеся возможности образования конденсата в помещении.

Обзор внешних условий:

Если качество наружного воздуха не соответствует требованиям раздела 4 стандартов ANSI/ASHRAE 62.1-2019, особенно с высоким содержанием твердых частиц, не открывайте окна и не усиливайте вентиляцию без использования соответствующих фильтров.
Регулярно проверяйте поступление наружного воздуха на любой потенциальный риск
Место забора воздуха; любое препятствие или менее 10 футов над землей
Ближайшие выхлопные газы или другие загрязнители

4: Обзор помещений внутри здания | Вернуться к началу

Для помещений ниже обратите внимание на расположение выходных отверстий подачи и возврата, не допускайте длительного воздействия потока воздуха с лица человека на окружающих.

Вестибюль:

Герметичный вестибюль снаружи.
Рассмотрите возможность установки термодатчика на входах в здание для проверки посетителей на повышенную температуру тела. Обратите внимание, что инфицированные люди могут не проявлять признаков болезни, в том числе не иметь лихорадки, и могут быть причиной многих случаев передачи. В таких случаях измерения температуры могут оказаться неэффективными.
Пометьте входные и выходные двери, чтобы обеспечить одностороннее движение.

Лифт:

Водители должны носить маски и свести к минимуму разговоры.
Лимит гонщиков с социальной дистанцией и лицом друг к другу.
В малоэтажных зданиях рассмотрите возможность остановки лифтов на каждом этаже.
Включите вентиляторы вентиляции кабины лифта, где это возможно.
Поощряйте жильцов подниматься по лестнице, где это возможно, особенно когда лифтовые вестибюли переполнены. Разместите указатели, поощряющие физическое дистанцирование. Разрешите лифтам работать на высокой скорости, чтобы свести к минимуму время пребывания в лифтах.
Рассмотреть возможность установки кнопки бесконтактного вызова
Рассмотрите переносной воздухоочиститель с фильтром HEPA в лифте для уязвимых водителей.(например, пожилые люди)

Лестницы:

При наличии двух или более лестниц учитывайте одностороннее движение.
Включите вентиляторы (например, наддув лестничной клетки), если они доступны.
Открыть окна наружу, если это возможно и позволяют внешние условия.
Рассмотрим переносные воздухоочистители.

Туалет:

Используйте датчик присутствия для информирования о присутствии в туалете, где это возможно.
Добавление крышки к унитазу и поощрение жильцов надевать крышки перед смывом.

Конференц-зал или личный кабинет:

Если двери должны быть закрыты, рассмотрите возможность использования переносного воздухоочистителя или возвратного вентилятора в потолочную камеру.

Атриум:

Все системы кондиционирования воздуха, подключенные к атриуму, должны иметь одинаковые меры.
Проверьте влияние эффекта стека.

5: Системы ОВКВ | Вернуться к началу

Общий:

Определение характеристик системы HVAC, просмотр исполнительного и проектного состояния.Составить и просмотреть руководства по эксплуатации и техническому обслуживанию.
Убедитесь, что элементы управления HVAC работают. Убедитесь, что в удаленном режиме существуют и функционируют возможности мониторинга и сигнализации.
Проверить и ввести в эксплуатацию системы HVAC, чтобы убедиться, что в каждое помещение подается как минимум минимальный объем наружного воздуха в соответствии со стандартами ASHRAE 62.1, а заслонки наружного воздуха должным образом контролируются.
Рекомендуется непрерывная работа всех систем в рабочее время.
Используйте минимальное количество наружного воздуха в соответствии с требованиями стандарта 62. 1. Используйте комбинации фильтров и воздухоочистителей, которые достигают уровня производительности MERV 13 или выше для воздуха, рециркулируемого системами HVAC.
Оценить время пребывания в здании, при необходимости скорректировать (были ли продлены часы работы здания для поощрения физического дистанцирования).
Последовательность или режим промывки должны быть реализованы для работы системы HVAC, чтобы обеспечить три эквивалентных замены чистого воздуха или два (2) часа, за счет рециркуляции минимум через MERV-13 или воздухоочистители, или использовать наружный воздух, если нет штрафа за потребление энергии и система может приспособиться к дополнительному воздушному потоку до того, как он заселится.Включите вытяжные вентиляторы во время промывки.
Рассмотрите использование УФ-излучения в качестве улучшения в помещениях, требующих дополнительных мер, например, помещения обслуживают уязвимых пассажиров, или фильтр MERV-13 или 100% наружный воздух невозможны и т. д.

Рассмотрите возможность открывания окон как улучшение притока наружного воздуха, особенно если система не может вместить фильтр MERV-13 или минимальное количество наружного воздуха.
Разместите предупреждающие знаки, если выхлопные отверстия находятся рядом с пешеходными зонами; подумайте об отклонении, чтобы избежать их.
Охлаждающие змеевики, нагревательные змеевики, поддоны для слива конденсата и увлажнители внутри вентиляционного оборудования могут быть загрязнены.

Рассмотрите возможность добавления UVGI для дезинфекции поверхности теплообменника и противня. Если змеевики загрязнены или по-прежнему требуется механическая очистка, рассмотрите возможность очистки змеевиков и дренажных поддонов с помощью пенообразователя, чтобы обеспечить проникновение через змеевик (избегайте использования промывки под давлением, чтобы предотвратить повторное аэрозолирование частиц на поверхности).
Эти устройства и системы следует часто контролировать, а регулярное и аварийное техническое обслуживание следует продолжать.
Обеспечьте защиту СИЗ для операторов зданий, техников по техническому обслуживанию и всех, кто должен осматривать устройство или оборудование или контактировать с ними.

Устройства рекуперации тепла

Некоторые энергетические колеса могут перекрестно загрязнять поток всасываемого и выхлопного воздуха.
Если устройства рекуперации тепла или энергии (тепловые колеса или энтальпийные колеса), используемые в системах кондиционирования воздуха и DOAS, обслуживают более одного помещения, подумайте, следует ли использовать устройство рекуперации энергии.
Дополнительные указания см. в специальном руководстве ASHRAE по эксплуатации устройств рекуперации энергии во время эпидемий и пандемий.
Другие устройства рекуперации тепла, которые разделяют потоки всасываемого и вытяжного воздуха, такие как вращающиеся змеевики, пластинчатые теплообменники и тепловые трубы, могут продолжать работать.

Незанятые часы

Если в помещении есть люди в нерабочее время (например, бригада уборщиков, обслуживающий персонал, строители и т. д.), помещение должно эксплуатироваться в режиме присутствия, обеспечивая работу как приточной, так и вытяжной систем.Туалет и другие соответствующие вытяжные системы должны быть включены, если помещение занято. Рассмотрите возможность использования только необходимых помещений в нерабочее время, ограничив занимаемые площади здания. Этого можно добиться, ограничив доступ в эти периоды персонала, обслуживающего персонала, обслуживающего персонала и т. д. Стратегии могут быть использованы для обозначения туалетов для людей, находящихся в зданиях в это время работы, чтобы еще больше ограничить занимаемые площади. Когда ожидается, что туалеты будут использоваться или очищаться, вытяжные вентиляторы туалетов должны быть включены и должны оставаться включенными в течение 20 минут (или 3 воздухообмена в туалетной комнате) после использования.Соответствующая система подпитки должна работать соответствующим образом.

Эксплуатация и техническое обслуживание системы ОВКВ: Владельцы зданий и специалисты по обслуживанию должны соблюдать требования стандарта ASHRAE 180-2018 «Стандартная практика проверки и обслуживания коммерческих систем ОВКВ», в котором есть таблицы с типичным техническим обслуживанием, необходимым для оборудования, находящегося в эксплуатации. . Учитывайте средства индивидуальной защиты при обслуживании вентиляционных материалов, включая фильтры, конденсат. Ознакомьтесь с дополнительными рекомендациями перед очисткой воздуховодов.Проверьте конкретно:

Уплотнения и рамы заслонок, фильтров и экономайзеров должны быть целыми и чистыми, исправными и реагирующими на управляющие сигналы. Проверьте настройку ручных заслонок (т. е. заслонка наружного воздуха открыта на 100 %, все регистры подачи, диффузоры открыты).
Оцените размещение решетки/регистратора RA и EA. Если возможно, измените пространство/мебель так, чтобы проход воздуха не мешал людям.
Зональные датчики и датчики температуры воздуха, влажности, CO2, PM2,5, PM10 и т. д. должны быть откалиброваны и точно сообщать об условиях окружающей среды на BAS или местные контроллеры.
Системы кондиционирования воздуха должны обеспечивать достаточный приток воздуха без закупорки системы воздуховодов (например, закрытые противопожарные/дымовые клапаны), а воздух из системы кондиционирования воздуха должен достигать каждого занятого помещения.
Вытяжные вентиляторы работают и выводят воздух наружу.
Обновите или замените существующую систему фильтрации воздуха HVAC до минимума MERV 13 или самого высокого уровня, совместимого со стойкой фильтров, и загерметизируйте края фильтра, чтобы ограничить байпас. Убедитесь, что системы кондиционирования воздуха и вентиляторы могут преодолеть дополнительное падение давления, вызванное новыми фильтрами, и по-прежнему поддерживать поток воздуха на приемлемом уровне.

Системные процедуры:

Рабочее окно:

В зданиях с открывающимися окнами, когда температурные и влажностные условия наружного воздуха и качество наружного воздуха являются приемлемыми, открывать окна там, где это уместно, в рабочие часы.
Отключение блокировки между открытием окон и блокировкой или выключением системы кондиционирования, если такая возможность предусмотрена в АСЗ.
Контролируйте внутренние помещения на наличие возможных загрязняющих веществ, проникающих через окна, такие как выхлопные газы из туалетов, расположенных поблизости, или через окна, доступные для публики, и интенсивного движения на прилегающих улицах и пешеходных дорожках.
Воздействие сезонных и других наружных аллергенов (пыльца и споры плесени) может происходить при открытых окнах.

Унитарные вентиляторы: Различные конфигурации:

Для потолочных вентиляторов: если возможно, измените направление потока на восходящий.
При использовании напольных и горизонтальных вентиляторов учитывайте характер воздушного потока и избегайте длительных каскадов потоков воздуха с лица человека на окружающих.
Если помещение имеет хорошую эффективность фильтрации (>= MERV 13), но плохое перемешивание воздуха или низкую скорость воздухообмена, запустите вентиляторы, чтобы способствовать хорошему перемешиванию.
Если имеется хорошая вентиляция и плохое смешивание воздуха, включите вентиляторы, чтобы обеспечить хорошее смешивание.
При плохой эффективности фильтрации и плохой вентиляции включите вентиляторы и установите переносной воздухоочиститель с блоками фильтров HEPA.
Если вентиляторы являются единственными системами вентиляции и кондиционирования воздуха в помещении, то либо откройте окно, установите переносной воздухоочиститель с блоками фильтров HEPA, либо не пользуйтесь помещением.

Унитарная сквозная система

Укажите код требуемого наружного воздуха.
Обеспечивает максимальную эффективность фильтрации, с которой может справиться устройство, предпочтительнее использовать фильтр MERV-13 или выше.
Остерегайтесь характера горизонтального потока воздуха и избегайте длительных каскадов потоков воздуха с лица человека на других.
Если в помещении недостаточно наружного воздуха в соответствии с нормами и фильтрация ниже MERV-13, рассмотрите возможность переносного воздухоочистителя с блоками фильтров HEPA.

Специализированная система наружного воздуха (DOAS) — максимизируйте количество наружного воздуха, доступного для помещения.Для разных типов ДОАС:

Без местной рециркуляции (например, лучистый потолок) — проверьте внешний поток воздуха в помещении на предмет его хорошего распределения.
С местной рециркуляцией, но без фильтра (например, настенный VRF, выбранная охлаждающая балка) — тщательно рассмотрите поток воздуха и убедитесь, что наружный воздух смешивается с рециркуляцией.
С локальной фильтрацией (например, фанкойлом) — установите фильтр с максимальной эффективностью, предпочтительно MERV-13 или выше, который может быть установлен в системе.
Если в помещении недостаточно наружного воздуха в соответствии с нормами и фильтрация ниже MERV-13, рассмотрите возможность переносного воздухоочистителя с блоками фильтров HEPA.

Система VAV:

Система VAV с минимальным количеством наружного воздуха — установите минимальный фильтр MERV-13 в месте расположения кондиционера со смешанным воздухом.
Система ВАВ с циклом экономайзера — обеспечивает необходимое минимальное количество наружного воздуха и минимум фильтра МЭРВ-13 для рециркуляции. Включайте экономайзер там, где это выгодно для экономии энергии.
Для блоков с вентилятором, где доступен вентиляционный воздух в соответствии с ASHRAE 62.1 , установите фильтр самого высокого качества, который может вместить блок, и блоки должны продолжать работать.

Блок питания вентилятора серии

Рассмотрите возможность корректировки заданного значения для обеспечения максимального количества первичного воздуха во время нагрева. Этого можно добиться, увеличив уставку температуры приточного воздуха, чтобы он был теплее, а значит, пространство требует большего количества воздуха.

Блок питания с параллельным вентилятором

Измените программу так, чтобы вентиляторы оставались включенными в режиме присутствия, чтобы увеличить движение воздуха в помещении.
Отрегулируйте заданное значение температуры нагрева для включения вентилятора, но не для включения нагрева.
Рассмотрите возможность корректировки уставки, чтобы обеспечить максимальное количество первичного воздуха, даже если вентилятор выключен во время охлаждения. Этого можно добиться, увеличив уставку температуры приточного воздуха, чтобы он был теплее, а значит, пространство требует большего количества воздуха.

Системы водяного отопления

Обеспечьте циркуляцию воды в системах отопления и поддерживайте температуру выше 140°F во избежание проникновения микробов. Не позволяйте температуре воды опускаться ниже 120°F.

Выхлопная система:

См. «Часы простоя» в Разделе 5 относительно вытяжки из туалета.
Вытяжные системы гаража должны включаться за 30 минут до заселения. Предпочтительно, чтобы вытяжные системы гаража работали непрерывно в течение рабочего дня. Продолжайте эксплуатировать вытяжные системы гаража через 30 минут после того, как в здании никого не будет. Эти меры могут потребовать отключения вентиляции по потребности, контролируемой окисью углерода.
Другие выхлопные системы должны продолжать работать в обычном режиме.
Если выхлопные отверстия расположены в пешеходных зонах снаружи, установите предупреждающие знаки и рассмотрите возможность изменения направления или изменения расположения выпускных отверстий для вытяжного воздуха, чтобы они не создавали возможности причинения вреда.
Временные и специальные выхлопные системы: Твердые частицы или аэрозоли следует улавливать, фильтровать или дезинфицировать как можно ближе к источнику. Частицы могут быть средством, с помощью которого вирусы могут прилипать и превращаться в аэрозоль.

6: Регулятор давления | Вернуться к началу

Каскадное давление от чистых к менее чистым помещениям.
Поддерживайте одинаковое давление на всех этажах многоэтажных зданий. Поддерживайте слегка положительное давление по сравнению с внешним давлением как в одноэтажных, так и в многоэтажных зданиях.
Перекройте возвратный воздух в центральные системы кондиционирования воздуха в помещениях, где могут находиться инфицированные люди, и используйте вытяжные вентиляторы, выпускающие воздух непосредственно наружу, вдали от открытых общественных мест, воздухозаборников и открываемых окон. Подумайте о HEPA-фильтре или лампах UVGI с вытяжным вентилятором, если выхлопные газы могут причинить вред населению. При необходимости подайте дополнительный наружный воздух, чтобы компенсировать дополнительную вытяжку.
В высоких зданиях при герметизации здания необходимо учитывать эффект дымовой трубы и влияние ветра.Направление эффекта стека может быть изменено между летом и зимой; поэтому настройки, вероятно, потребуется корректировать в течение года, чтобы поддерживать рекомендованные выше условия. Чтобы уменьшить эффект стека:

Закройте все двери в общественных местах по пути наименьшего сопротивления, где эффект дыма наиболее силен, например, в шахтах лифтов, соединяющих все этажи, в атриумах, на открытых лестницах, эскалаторах и т. д., чтобы изолировать перемещение воздуха между этажами.
Рассмотрите возможность установки вывесок, информирующих жильцов о необходимости держать эти помещения закрытыми.
Избегайте любых постоянных отверстий наружу.

Арендаторам и посетителям следует использовать вращающиеся двери и должным образом спроектированные вестибюли в зданиях, в которых предусмотрены входы и выходы такого типа, а не использовать для входа в здание одинарные распашные двери. Следует соблюдать осторожность при проходе через шлюзы, позволяя социальной дистанции «проветривать» пространство после прохода человека. Рассмотрите возможность установки вывесок, чтобы информировать и направлять жильцов о том, какие входы и выходы использовать.
Скорость ветра и давление в верхней части высотного здания могут быть значительно выше, чем на нижних этажах. Контроль давления, особенно в верхней части высотного здания, должен учитывать давление ветра. Здания с открывающимся окном в мягкую погоду могут увеличить воздухообмен на верхних этажах.

7: Система автоматизации и управления зданием: | Вернуться к началу

Автоматизируйте управляющие последовательности, описанные в этом документе, как операцию «Эпидемический режим», которую можно включать, выключать или переопределять, если необходимо, путем ручного выбора оператора.
Отслеживайте меры, описанные в этом документе, и устанавливайте оповещения и уведомления для обеспечения обратной связи в режиме реального времени с операторами здания и обслуживающим персоналом, где это возможно.
Если в системе здания есть датчики для мониторинга твердых частиц PM2,5 и PM10, настройте оповещения и уведомления, чтобы уведомлять жильцов о появлении большого количества твердых частиц.
Предоставление удаленного доступа к BAS персоналу и доверенным поставщикам услуг, отвечающим за эксплуатацию и техническое обслуживание BAS, безопасность, контроль доступа, информационные технологии, системы пожарной сигнализации и безопасности жизнедеятельности.Составьте письменные процедуры и протестируйте удаленный доступ и безопасные уровни доступа и разрешения для всех лиц до возникновения чрезвычайной ситуации, если это возможно.
Мониторинг и тенденция влажности в помещении, если система имеет возможность, и настройка предупреждений и уведомлений для операторов здания и обслуживающего персонала, когда условия выходят за пределы рекомендуемого диапазона 40%-60% относительной влажности.
- Рассмотрите возможность добавления датчиков влажности и мониторинга, если система поддерживает добавление этой функции. Рассмотрите возможность использования локальных регистраторов данных, которые отслеживают температуру и влажность, если BAS не может этого сделать.Разместите регистраторы в местах с высокой посещаемостью, таких как вестибюли, атриумы, конференц-залы и помещения, которые руководители объекта считают критически важными для функционирования и безопасности здания и т. д.
Для систем HVAC, в которых используются последовательности вентиляции с управлением по потребности, рассмотрите возможность отключения этой функции на время кризиса.
Регулярно проверяйте резервные батареи и источники резервного питания генератора для систем BAS, безопасности, пожарной сигнализации, безопасности жизнедеятельности, управления освещением, ИТ и устройств IOT, которые должны оставаться в эксплуатации.

Подкомитет по коммерческим зданиям

Шанти Плесс – NREL

Эми Джирон — Министерство энергетики

Брайан Гиллиган – GSA

Пол Торчеллини – NREL

Маркус Бьянки – NREL

Билл Ливингуд — NREL

Марва Заатари — SSPC 62. 1, TRG.4IAQP, BlueBox Air

Жозефина Лау – Университет Небраски – Линкольн

Кристиан Каллаган – Wework.com

Питер Симмондс – Строительная и системная аналитика

Дженнифер Изенбек — SSPC 62.1, Sodexo – Университет Тампы

Чарльз Фанк – BOMA, Jacobs Engineering Group

Николай Райкович – Университет в Буффало

Люк Люн – ASHRAE EHC, Skidmore Ownings & Merrill (SOM)

Стивен Рэй – Skidmore Ownings & Merrill (SOM)

5 типов вентиляции и все должны знать о

Как видно из темы, мы намерены поговорить о типах вентиляции. Но сначала подумайте над этими вопросами. Вы можете представить себе мир без свежего воздуха? Что произойдет, если вам придется дышать в атмосфере, полной загрязненного воздуха? Так расстраивает! Без сомнения, это было бы невозможно! На самом деле живые существа не выносят таких условий.

Ежедневно человек потребляет для дыхания более 12 000 литров воздуха. И какова роль вентиляции в этом? В мире, где мы проводим более 90% нашего времени в закрытых помещениях, важность вентиляции становится все более очевидной.

Но первый вопрос, что такое вентиляция? Как понять, что вентиляция работает правильно? Если нет, то как мы можем его улучшить? Какие бывают виды вентиляции в здании?

Давайте рассмотрим следующие концепции.

⇒ Посмотреть список продаваемых систем вентиляции и их поставщиков ⇐

Вентиляция

Вентиляция действует как легкие здания. Это процесс подачи наружного воздуха в здание или помещение и его распределения по территории. Свежий воздух разбавит загрязненный воздух внутри, а также заменит часть загрязненного воздуха. Основная цель вентиляции — подготовить здоровый воздух для дыхания людей в этом месте.

Контроль качества воздуха в помещении в школах с использованием системы вентиляции (Ссылка: ves.co.uk )

Система вентиляции каждого здания состоит из трех основных элементов:

Скорость вентиляции : Количество наружного воздуха, подаваемого в помещение и наружу качество воздуха.

Интенсивность вентиляции зависит от качества и количества наружного воздуха, вентилируемого в конкретном помещении. Здания должны соответствовать стандартам вентиляции, которые обычно отличаются для жилых и коммерческих зданий.Обычными единицами, используемыми для передачи скорости вентиляции, являются кубические футы в минуту (CFM), литры в секунду (л/с) и кубические метры в час (м ³ /ч). Каждый литр в секунду равен 3,6 кубических метра в час. Кроме того, каждый CFM составляет около 1,7 м ³ /час. Мы можем использовать эти единицы взаимозаменяемо.

Направление воздушного потока : Все направление воздушного потока.

Как следует из названия, направление воздушного потока определяется направлением движения вентилируемого воздуха внутри помещения. В идеальном мире он должен переходить из чистой области в загрязненную.

Схема воздушного потока : Схема воздушного потока или распределение воздуха.

Указывает на то, что воздух должен циркулировать таким образом, чтобы он эффективно доставлялся в каждую зону, а также успешно удалялись образующиеся в помещении загрязняющие вещества.

Чтобы иметь в виду эти элементы, мы можем оценить эффективность системы вентиляции по четырем аспектам:

Соответствует ли она стандартам, касающимся скорости вентиляции? Или, другими словами, достаточно ли у него мощности вентиляции?
Направление потока из чистой зоны в грязную?
Свежий воздух поступает во все части здания и помещения?
Выводит ли система вентиляции загрязненный воздух полностью из всех частей помещения?

Существуют и другие индексы, помогающие оценить производительность системы.О них мы поговорим далее. Но сначала давайте рассмотрим типы вентиляционных систем.

Подробнее о Linquip

Пять типов вентиляции

Вентиляцию обычно можно разделить на пять типов: естественная, механическая, гибридная, точечная и кондиционирование окружающей среды (TAC).

Независимо от того, как используется ваше здание или где оно находится, вы должны рассмотреть один из этих пяти типов систем вентиляции в вашем здании.

Естественная вентиляция

Естественная или традиционная вентиляция зависит от естественных сил, таких как ветер и термическая плавучесть, для подачи наружного воздуха через проемы здания. Три фактора играют роль в работе естественной вентиляции. Этими факторами являются климат, поведение человека и конструкция здания.

Схематический вид системы естественной вентиляции как типа вентиляции (Ссылка: vesco.uk )

При проектировании здания проектировщик должен предусмотреть некоторые специальные проемы, такие как двери, окна, солнечные дымоходы, ветряные башни , и так далее.Если эти отверстия работают правильно, система естественной вентиляции помогает снизить потребление энергии на 20–25 процентов.

Когда мы говорим о естественной вентиляции, можно подумать о простом открывании окон в помещении. Тем не менее, это сложнее, чем кажется. В некоторых конкретных местах, где внешнее загрязнение больше, чем внутреннее, естественная вентиляция может работать наоборот. Он будет не только вентилировать воздух в помещении, но и загрязнять его. Загрязненный воздух может попасть в здание через отверстия и поставить под угрозу наше здоровье.В связи с отсутствием существенного контроля при использовании естественной вентиляции в большинстве случаев ее заменяют механической.

Кстати, вы можете найти разные типы систем естественной вентиляции.

Плавучая система:

Также известна как дымовая вентиляция. Так как температура между внутренним и наружным воздухом различна, воздух поднимается вверх. Как известно, разница температур приводит к различной плотности. Чем теплее воздух, тем меньше у него плотность, и его плавучесть больше, по сравнению с более холодным, поэтому он возникает.

В здании есть отверстия возле крыши и пола. Если воздух в помещении имеет более высокую температуру, чем наружный воздух, более теплый воздух в помещении поднимается вверх и выходит из более высокого отверстия. Более холодный воздух снаружи здания поступает через нижнее отверстие. В конце концов, мы проветрили воздух.

Ветряная вентиляция:

Ветровая вентиляция намного проще. Ее также называют односторонней вентиляцией и перекрестной вентиляцией. Этот тип вентиляции основан на характере ветра и его взаимодействии с дымоходами, окнами или другими отверстиями в здании.

Люди часто имеют неправильное представление о ветровой вентиляции. Они воображают, что открытие окон решает проблему вентиляции. Даже если вам повезет, и вы получите правильную скорость ветра на улице, кондиционирование воздуха может значительно увеличить затраты на электроэнергию.

Механическая вентиляция

Механические вентиляторы обеспечивают механическую вентиляцию. Вентиляторы могут быть установлены непосредственно в окна или стены или в воздуховоды для подачи воздуха в помещение или из него.

Тип используемой механической вентиляции зависит от погоды.Например, в жарком и влажном климате может быть необходимо свести к минимуму или предотвратить проникновение, а не промежуточное уплотнение (которое, когда горячий и влажный воздух проникает через стену, потолок или пол изнутри здания с холодной поверхностью). В этих случаях часто используется система механической вентиляции с положительным давлением. И наоборот, в холодном климате следует избегать эксфильтрации и использовать вентиляцию с отрицательным давлением для предотвращения промежуточной конденсации. Система отрицательного давления часто используется для помещений с загрязняющими веществами местного производства, таких как ванная, туалет или кухня.

В системе с избыточным давлением помещение находится под избыточным давлением, и комнатный воздух просачивается через неплотность оболочки или другие отверстия. В системе с отрицательным давлением помещение находится под отрицательным давлением, а комнатный воздух компенсируется за счет «всасывания» наружного воздуха.

Сбалансированная механическая вентиляционная система представляет собой систему, в которой источники и выхлопы воздуха испытываются и регулируются в соответствии с проектными спецификациями. Давление в помещении может поддерживаться на уровне слегка положительного или отрицательного давления, что достигается за счет неодинаковой скорости приточной или вытяжной вентиляции.Например, небольшое отрицательное давление в помещении сводится к минимуму за счет отвода воздуха на 10 % больше, чем при подаче в холодную погоду, чтобы свести к минимуму возможность промежуточной конденсации. В воздушном предупредительном помещении для борьбы с инфекцией часто поддерживается минимальное отрицательное давление 2,5 Па относительно коридора

Типы систем механической вентиляции

Одним из видов вентиляции является механическая вентиляция, которая классифицируется на четыре типа . Типы механических систем вентиляции описаны ниже:

Только вытяжная вентиляция

В этих типах вентиляции вытяжная вентиляция является частью механической вентиляции.Эти системы работают за счет снижения давления внутри здания. Часто в нем нет специального компонента для втягивания наружного воздуха в помещение. Свежий воздух поступает в здание через неплотности в конструкции здания и уравновешивает давление.

Системы вытяжной вентиляции относительно несложны и экономичны в установке. Как правило, система вытяжной вентиляции содержит один вентилятор, подключенный к центральной вытяжной точке дома. Таким образом, у него также низкие эксплуатационные расходы.

Только вытяжные системы подходят для более холодных, а не более теплых мест; так как в более теплых зонах влага может вызвать трудности при снижении давления.

Приточная вентиляция

В этих типах вентиляции вытяжная вентиляция является частью механической вентиляции. В системе приточной вентиляции используется вентилятор, который нагнетает воздух в помещении и направляет поток наружного воздуха внутрь. Внутренний воздух выходит наружу через неплотности в стенах и каналы вытяжных вентиляторов. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которые обеспечивают поступление свежего воздуха в здание. Иногда они имеют систему с интегрированным центральным вентилятором (CFI).В этом случае могут возрасти затраты на установку и эксплуатацию.

Приточные вентиляционные системы лучше контролируют воздух, поступающий в помещение, чем вытяжные вентиляционные системы. Создавая давление в доме, приточные вентиляционные системы минимизируют попадание внешних загрязнителей в жилое пространство.

Приточно-вытяжная вентиляция

Если объединяются только вытяжная и приточная системы, возникает сбалансированная система. В этой системе скорость воздушного потока внутренней вытяжки и наружной подачи примерно одинакова.В некоторых случаях в сбалансированной системе используется вентилятор с рекуперацией энергии (ERV), а также вентилятор с рекуперацией тепла (HRV). Приточно-вытяжная вентиляция – это еще одна подгруппа типов вентиляции

С рекуперацией энергии

Когда мы говорим о типах вентиляции, мы также должны учитывать рекуперацию энергии. Вентиляция с рекуперацией энергии подготавливает контролируемый способ вентиляции для минимизации потерь энергии. Он передает тепло от теплого отработанного воздуха к холодному приточному воздуху. Таким образом, затраты на подогрев вентилируемого воздуха резко снижаются.Летом более холодный внутренний воздух получает тепло от более теплого свежего воздуха и охлаждает его, снижая затраты на охлаждение.

Система вентиляции с рекуперацией энергии для всего дома (Ссылка: hvi.org )

Гибридная вентиляция

Среди различных типов вентиляции гибридная вентиляция (смешанный режим) зависит от естественных движущих сил для обеспечения желаемой скорости потока (расчетный поток). ставка). Когда естественная вентиляция имеет очень низкий расход, заметна роль механической вентиляции.

Если естественная вентиляция сама по себе неприемлема, можно установить вытяжные вентиляторы для увеличения скорости вентиляции. У них достаточно предварительного тестирования и планирования, чтобы работать должным образом.

Примером смешанного режима являются палаты, в которых размещаются больные с воздушно-капельными инфекциями. Однако этот простой тип комбинированной вентиляции (смешанный режим) следует использовать с осторожностью. Вентиляторы следует устанавливать там, где комнатный воздух может напрямую выбрасываться наружу через стену или потолок.Объем целевого вентилируемого воздуха определяет размер и количество вытяжных вентиляторов, которые следует измерить и протестировать перед использованием.

Одним из факторов, который следует учитывать при выборе типа вентиляции, являются недостатки этой системы. С использованием вытяжного вентилятора связаны такие проблемы, как проблемы с установкой (особенно для больших вентиляторов), шум (исключительно мощные вентиляторы), повышение или понижение температуры в помещении, потребность в непрерывном электроснабжении. Если окружающая среда в помещении нарушает комфорт в системах охлаждения или обогрева, можно добавить потолочные вентиляторы, чтобы компенсировать комфорт.

Другим возможным вариантом является установка ветряков (ветрогенераторов), не требующих электричества, и установка вытяжной системы на крыше, которая увеличивает приток воздуха в здание.

Точечная вентиляция

Другим типом вентиляции является точечная вентиляция. Для повышения эффективности как естественной, так и механической вентиляции появилась точечная вентиляция. Другими словами, лучше сказать, что это вспомогательная система. Это включает в себя развертывание местных вытяжных вентиляторов, таких же, как те, которые используются в ванных комнатах или на кухнях.Удаляет влагу и загрязнение воздуха из помещения у его источника и, как следствие, повышает эффективность системы вентиляции.

Задача Кондиционирование окружающей среды (TAC)

Задача Кондиционирование окружающей среды (TAC) — это один из других типов вентиляции. Идеальная температура и уровень комфорта зависят от индивидуальных особенностей человека. В то время как некоторые люди жалуются на перегрев, другим может показаться, что температура какая-то холодная. Традиционные системы вентиляции не могут удовлетворить чьи-то предпочтения.Вот где свою роль играет задача-окружающая среда. Эта относительно новая технология регулирует поток воздуха в помещении.

Вот как работает Task Ambient Conditioning (Ссылка: ibec.or.jp )

В разных типах вентиляции каждый тип имеет особый принцип работы. Чтобы продемонстрировать свой принцип, он меняет поток воздуха, и тогда восприятие человеком комфорта будет меняться независимо от центральной температуры. При заданной температуре окружающей среды поток теплого воздуха отвечает за обогрев, а поток холодного воздуха за охлаждение.Следовательно, среднюю температуру в жарких местах можно установить выше зоны комфорта и таким образом сэкономить больше энергии. Люди, желающие большего охлаждения, увеличивают поток воздуха, а те, кто предпочитает тепло, сокращают поток воздуха или отклоняют его.

Купите оборудование или запросите услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

Вентиляция и качество воздуха в помещении

* Указывает обязательное поле

Страна

— Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGu INEA-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная Сэндвич IslandsSouth KoreaSouth СуданИспанияШри-ЛанкаSt.Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдалённые островаСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

Состояние

— None -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Занятие

ВыбратьАрхитектор/ИнженерСтроительПодрядчикРаспределитель электроэнергииРаспределитель ОВКВДомовладелецРаспределитель сантехникиРеконструкторДругое

Вентиляция производственных помещений.Назначение и виды вентиляции

Общеобменная вентиляция

Вентиляция производственных помещений | СтройИнжиниринг

Задачи производственных зданий и помещений

Типы промышленной вентиляции

Приточная производственная вентиляция:

Вытяжная производственная вентиляция:

Естественная производственная вентиляция:

Механическая производственная вентиляция:

Аварийная вентиляция на производстве

Оборудование, применяемое в промышленных системах вентиляции

Приточное оборудование

Вытяжное оборудование

Системы вентиляции производственных помещений

Виды промышленной вентиляции

Естественная вентиляция

Принудительная вентиляция

Приточная вентиляция

Вытяжная вентиляция

Приточно-вытяжная вентиляция

Аварийная вентиляция

Требования к системе вентиляции на производстве

Проектирование вентиляции и систем очистки воздуха

СП 60.13330.2012 Отопление, вентиляция и кондиционирование (взамен СНиП 41-01-2003 )

СП 54.13330.2011 Здания жилые многоквартирные (актуализированная редакция СНиП 31-01-2003)

СП 55.13330.2011 Дома жилые одноквартирные (актуализированная редакция СНИП 31-02-2001)

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)

СП.51.13330.2011 Защита от шума (взамен СНиП 23-03-2003)

Предельно допустимые концентрации загрязняющих веществ в воздухе населенных по ГН 2.1.6.1338

Инструкция по правильному расчету вытяжной системы вентиляции

Инструкция по правильному расчету вытяжной системы вентиляции

Ключевые параметры для расчетов

Расчет производительности

Вычисление мощности калорифера

Формулы для расчета рабочего давления и сечения воздуховодов

Предварительный расчет энергозатрат

В качестве заключения

Вентиляция под ключ

Общепромышленная вентиляция Часть 4: Естественная приточная/естественная вытяжка

Вентиляционная система промышленных зданий

Обычно используемые инструменты для промышленной вентиляции

Что такое промышленная вентиляция?

Ограничения систем промышленной вентиляции

Типы систем промышленной вентиляции

Система разбавления

Что такое подпиточный воздух?

Местная выхлопная система

Вентиляция для контроля качества воздуха в помещении

Передовой опыт после установки

(PDF) Аварийная вентиляция производственных помещений предприятий химической промышленности

Коммерческий

Ресурсы и ссылки

Общие рекомендации | Вернуться к началу

Пример вспышки Office | Вернуться к началу

1: Готовность здания: | Вернуться к началу

2: План обеспечения готовности и реагирования на инфекционные заболевания: | Вернуться к началу

3: Обзор внутренней и внешней среды | Вернуться к началу

4: Обзор помещений внутри здания | Вернуться к началу

5: Системы ОВКВ | Вернуться к началу

6: Регулятор давления | Вернуться к началу

7: Система автоматизации и управления зданием: | Вернуться к началу

Подкомитет по коммерческим зданиям

5 типов вентиляции и все должны знать о

Вентиляция и качество воздуха в помещении

Добавить комментарий Отменить ответ
