Пример расчета для двускатной крыши

Расчет стропильной системы двухскатной крыши: подробные примеры + советы инженеров

Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.

Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.

Содержание

Что собой представляет двускатная стропильная система?

Итак, вот основные элементы такого каркаса:

  • Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
  • Коньковый брус.
  • Наклонные балки и стропила.
  • Вертикальные стойки.
  • Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.

Ничего сложного – двускатная крыша как раз этим и радует:

Стандартная и ломаная двухскатная крыша

Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.

А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.

Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.

Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:

Как рассчитать двускатную стропильную систему?

Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.

Предлагаем для удобства разобраться с понятиями:

Рассчитываем угол наклона скатов

Теперь рассчитываем наклон скатов. Так, если ваш дом имеет стандартную ширину 6-8 м, тогда угол скатов 45° оставит для жилого пространства мансарды слишком мало места. Делайте 60° – это самый удачный вариант, хотя и обойдется вам дороже. Кроме того, уже с 45° наклона вы сможете использовать любые кровельные материалы.

Редко, но случается, когда двускатная крыша изначально планируется ассиметричной – хотя бы ради того, чтобы в чердачном пространстве было место для обустройства жилой мансарды. Но в любом случае угол наклона стандартной двускатной крыши высчитывайте исходя из ветровых и снеговых нагрузок вашего региона.

Но учитывайте, что с увеличением угла наклона скатов увеличится и расход материалов, хотя и эксплуатационные характеристики такой крыши тоже будут выше:

Строят также двускатные крыши с неравными углами скатов, чтобы выразить оригинальный дизайн. В ней много недостатков, а потому вы советуем вам спланировать все-таки симметричную крышу, в основании которой равнобедренные треугольники.

Определяемся с видом стропил

У двускатной крыши их всего два.

Висячие стропила

Отличительная особенность этого вида стропильной системы в том, что опора здесь идет только на боковые стены сооружения, т.е. стропила попросту висят. Этот процесс в строительстве считается негативным, т.к. подобное проектирование ведет к распирающей нагрузке крыши и со временем стены могут даже деформироваться. А с десятилетиями – даже перекоситься. Вот почему для более гармоничного и безопасного распределения нагрузки продумайте дополнительные и вспомогательные элементы – затяжки, бабки, укосы.

Но есть у висячей стропильной системы и свои преимущества:

  • Монтажные работы такой крыши довольно просты.
  • Нет сложных узлов и других элементов для надежности системы.
  • У всей стропильной конструкции – высокая степень жесткости.

А еще висячие стропила не рекомендуются в регионах высокой ветровой нагрузки.

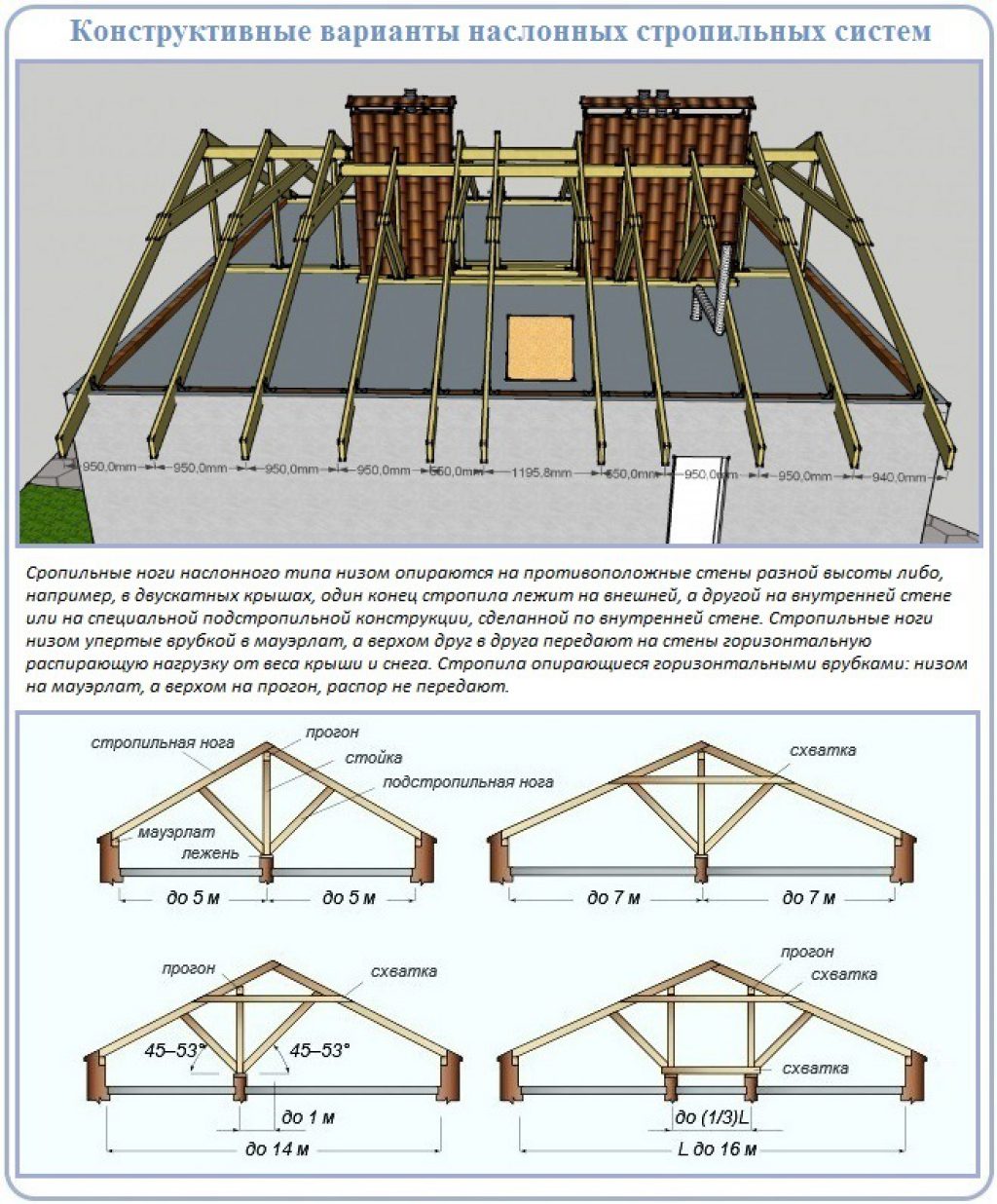

Наслонные стропила

Наслонная стропильная система характеризуется наличием внутренней опорной перегородки, которая располагается на одинаковом расстоянии от противоположных стен. На нее опирается вся кровля, а потому без наслонной системы не обойтись, если крыша будет иметь серьезный вес или размер.

Распределяем нагрузку стропил

А теперь важно максимально перераспределить нагрузку всех стропил на балки перекрытия. Если стропила нужно усилить, тогда добавьте в проект дополнительные накладки или большее, чем планировалось, сечение бруса.

Вес стропильной системы и кровельного покрытия

Рассчитываем все по таким таблицам:

В проекте также могут быть наклонные стойки, которые усиливают стропильную систему. Далее, ферму остроконечной крыши нужно будет усилить бабкой – центральной стойкой, которая соединит потолочную и коньковую балки.

Кроме того, важно, чтобы кровля могла легко переживать климатические диссонансы. Проще всего просчитывать и проектировать крыши в небольших странах, где по всей территории один и тот же климат. Вот почему у ирландцев принято строить одни конструкции, в жарких странах – другие, а шведов третьи. Просто в таких местностях веками складываются строительные традиции, которые на самом деле проверены на практике не одним поколением.

А вот в России такие традиции неоднозначны: где-то строят пологие низкие крыши и дома почти в земле, а где-то наоборот – высокие острые скаты у таких же высоких теремков. Дело в том, что климат в нашей стране разнообразен (естественно, из-за ее огромной территории), и в одних местностях пытаются справиться с тоннами снега, а в других – не дать шальному ветру сорвать все крыши в деревне. Поэтому все равно ориентируйтесь на опыт вашего региона и не принимайте слишком радикальных решений в просчете стропильной системы.

А узнать ветровую и снеговую нагрузку вашей местности не сложно при помощи таких карт:

Ветровая нагрузка

Итак, сила ветра оказывает боковое давление на крышу. Сталкиваясь с препятствием, ветер делится на два потока: вниз к фундаменту и вверх, под карниз. Если вы просчитаете все правильно, ваша крыша будет служить вам верой и правдой до самых правнуком, а если ошибетесь с расчетами – последствия будут печальными. Причем, если ветер срывает крышу в буквальном смысле этого слова, здесь не обойтись каким-нибудь небольшим ремонтом – придется строить заново всю стропильную систему.

Поэтому в строительном мире принято уделять особое внимание так называемому аэродинамическому коэффициенту крыши. Он зависит от ее угла наклона: чем круче, тем такая нагрузка будут больше и ветру будет легче опрокинуть кровлю. Чем ниже, тем сложнее, но здесь уже ветер будет действовать как подъемная сила, стремясь зацепить за карниз и сорвать, как шляпку гриба. А потому идеальная крыша для ветреных регионов – с небольшим углом наклона и минимальным карнизом. И уж точно не с висячими стропилами.

Другой опасный момент: в таких местностях ветер часто обрывает ветви у деревьев и разносит другие предметы. А чем выше кровля, тем больше вероятности, что с ней столкнется весь этот мусор. Пару царапин – и коррозия гарантирована. Поэтому от металлического покрытия тоже придется отказаться. Кроме того, если в вашей местности сильные ветра, мауэрлат укладывать близко к краю наружной стены не рекомендуется, чтобы порывы ветра не могли его сорвать.

Снеговая нагрузка

Снежный покров в зимние периоды на самом деле оказывает немалое давление на крышу. И чем севернее район, тем больше там таких осадков, и тем больше угроза пролома крыши, особенно при низком угле наклона. А потому проектировать и рассчитывать этот финишный элемент здания нужно осторожно, с учетом всех тонкостей и нюансов.

Особенно сложно продумать надежную крышу в тех районах, где периодическая смена температур – норма. Дело в том, что постоянное таяние снега, и его промерзание на следующий же день сказывается плохо на любом кровельном покрытии. В итоге деформируется вся стропильная система, разрушается гидроизоляции и утепление, а постоянные протечки кровли влекут за собой неприятную сырость и регулярные ремонты. У вас похожие погодные условия? Делайте ставку максимальную защищенность кровли!

Формула расчета угла наклона кровли в этом случае проста: чем выше уклон, тем меньше задерживается снег. В снежных регионах также забудьте о сложных формах крыши и многочисленности элементов. Рассчитывайте только простую конструкцию с высоким углом наклона, на которые обязательно нужно будет поставить снегодержатели (чтобы осадки не разрушили водосточную систему).

Современные программы для расчета двускатной крыши

Естественно, собственноручно начертить всю стропильную систему, как в официальной проектной документации, довольно сложно, если только у вас не образование архитектора. Но вполне достаточно обладать теми теоритическими знаниями, которые вам дает эта статья и хотя бы сделать наброску, чтобы можно было уже закупать строительный материал. И можно пойти еще одним путем – использовать современные 3D программы. С такими, как «Автокад» и «3D Max» разобраться будет сложно, но вот в «Аркон» все необходимые расчеты и эскизы сделать легко.

Также, если у вас все еще остались вопросы, на нашем сайте вы всегда найдете специальные онлайн-калькуляторы, которые быстро выполнят все необходимые расчеты.

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  • Конек. Это обозначения места схождения стропил в верхней части.
  • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  • Схватка. Брусок, расположенный вертикально между опорами.
  • Обрешетка. Конструкция для установки кровли.

Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Результаты расчетов

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации


Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Дляшифераразмер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Дляметаллочерепицытакой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Дляпрофнастилаугол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м 2 . Общее значение площади – 82 м 2 , т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Как рассчитать длину стропил двухскатной крыши, учитывая нагрузки – правила расчета

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

  • Мауэрлат;
  • Подкосы и раскосы;
  • Боковые и коньковые прогоны;
  • Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

  1. Квадратный метр кровельного материала весит 3. 5 кг.
  2. Квадратный метр гидроизоляционного слоя весит 5 кг.
  3. Квадратный метр утеплителя весит 10 кг.
  4. Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60 o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

  • Нагрузки из предыдущего раздела;
  • Удаленность перил;
  • Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45 o . Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Строительные калькуляторы — ProstoBuild.ru

Расчет стропильной системы крыши

Стропильная нога (стропила) – основной элемент стропильной системы. Изготавливают чаще всего из бруса шириной 50-100 мм, высотой 100-200 мм.
Мауэрлат – элемент стропильной системы, который укладывается на несущие стены и равномерно передает нагрузку от стропильных ног на стены. Сечение мауэрлата чаще всего 100х100, 100х150 либо 150х150 мм.
Прогон – элемент стропильной системы. Передает нагрузку стропильных ног на стойки, а также обеспечивает дополнительную жесткость стропильной системы. Сечение 100х100, 100х150 либо 100х200 мм.
Лежень – элемент стропильной системы. Функции лежня схожи с мауэрлатом (это перераспределение точечной нагрузки от стоек/стропильных ног в распределенную нагрузку на несущие стены). Разница в том, что на мауэрлат опираются стропильные ноги, а на лежень – стойки. Сечение 100х100, 100х150 либо 150х150 мм.
Стойка – вертикальный элемент стропильной системы, служащий для передачи нагрузки от стропильной ноги на лежень. Сечение 100х100, 100х150 мм.
Подкос – элемент стропильной системы, который служит для подпорки стропильной ноги и снятия с нее части нагрузки. Сечение 100х100, 100х150 мм.
Затяжка – горизонтальный элемент стропильной системы, служащий для восприятия распорной нагрузки от стропильных ног на несущие стены. Сечение 50х150 мм.
Обрешетка – элемент стропильной системы, предназначенный для передачи нагрузки кровли на стропильные ноги.
Кобылка – элемент стропильной системы, который используется как продолжение стропильной ноги и служит главным образом для экономии материала, либо просто при недостаточной длине стропильной ноги. Сечение 50х150 мм.

Расчет размеров, определение угла наклона

1. Когда у Вас есть пролет и угол наклона
2. Когда у Вас есть пролет и высота конька

Расчет по пролету и углу наклона:

Длина стропильной ноги будет состоять из суммы двух длин:

где L1 = C / cos a
L2 = B / cos a
C – выступ стропильной ноги (см. рисунок)
B – ширина пролета (см. рисунок)
а – угол наклона в градусах (если у вас угол дан в промилях или процентах – можете перевести у нас на калькуляторе)

Расчет по пролету и высоте конька:

Длина стропильной ноги L в обоих случаях будет максимально приближена в реальному размеру.

Сбор нагрузок на стропильную систему

1. Снеговая нагрузка
2. Ветровая нагрузка
3. Постоянная нагрузка от:
— Вес кровельного материала
— Вес обрешетки
— Вес утеплителя
— Собственный вес стропильной системы

Для начала давайте узнаем грузовую площадь на стропильную ногу. Грузовая площадь – это площадь, с которой нагрузка действует на расчетную конструкцию (стропильную ногу).

На рисунке показаны две грузовые площади (заштрихованы): на стропильную ногу №1 (F=L·D) и на стропильную ногу №2 (F=0,5·D·L). Логично, что площадь №2 в два раза меньше, чем площадь №1, а следовательно и стропильная нога №2 несет нагрузку в 2 раза меньше и сечение ее должно быть меньше, но с целью унифицирования конструкций стропильных ног, мы будем рассчитывать наиболее нагруженную и полученное сечение принимать для всех.

Например: длина стропильной ноги (возьмем с предыдущего примера) L=6410 мм, а расстояние между ними 900 мм. Следовательно, грузовая площадь на наиболее нагруженную стропильную ногу будет равна:

Перевести мм2 в м2 можно здесь.

Снеговая нагрузка – это основная нагрузка, которая действует на стропильную систему.

Искомая величина снеговой нагрузки равна

— если угол а ≤ 30 градусов, то μ=1
— если угол 30 Расчет стропильной системы

Расчет на прочность стропильной ноги будет основываться на следующей формуле:

Где M – максимальный изгибающий момент
W – момент сопротивления поперечного сечения изгибу
Rизг – расчетное сопротивление изгибу (1-ый сорт древесины – 14 Мпа, 2-ой сорт– 13Мпа, 3-ий сорт – 8,5Мпа)

Момент сопротивления прямоугольного сечения:

Где b – ширина сечения стропильной ноги
h – высота сечения стропильной ноги

Если задаться, что высота h в 1,5 раза больше чем ширина b, то в итоге мы будем иметь следующую формулу.

Если задаться, что высота h в 2 раза больше чем ширина b, то в итоге мы будем иметь следующую формулу.

Исходные данные – сосна 1 сорт, а геометрия и нагрузки такие же как в примерах выше.

Максимальный изгибающий момент рассчитаем у нас на калькуляторе путем ввода значений, посчитанных выше либо по формуле M=q·L1·L1/8 (менее точная):

L1 = 5189 мм – основной пролет
L2 = 1221 мм – правая консоль
q = 335,88 кг/м – нагрузка q

Результатом будем иметь максимальный изгибающий момент M=1008,7 кг·м

Переведем наш момент из кг*м в Н*мм.

Зададимся отношением h/b=1,5, следовательно, формула прочности будет иметь следующий вид:

Принимаем b = 125 мм, а высота h тогда будет 1,5·125=187,5 мм. Принимаем h =200 мм.

Полученное сечение стропильной ноги – 125х200 мм

Если задались бы отношением h/b=2, то получили бы следующее:

Принимаем b = 125 мм, а высота h тогда будет 2·125=250 мм. Принимаем h =250 мм.

Полученное сечение стропильной ноги – 125х250 мм

Итак, в г. Томск для крыши под углом 35 градусов с шагом стропил 900 мм из сосны I сорта, высотой до конька 7м с профнастилом в качестве кровельного материала подойдут стропила сечением 125х200 мм.

Подводя итог, можно сказать, что рассчитать стропила отнюдь не сложно, главное – внимательно собрать и рассчитать все данные.

Как рассчитать стропильную систему: расчет элементов, формулы, калькулятор

Возведение крыши собственными силами – задача вполне реальная. Конечно, для этого необходим определенный объем знаний, и в первую очередь это касается стропильной системы – основного элемента крыши, который воспринимает и противостоит всем типам нагрузок.

Стропильная система фактически обеспечивает жесткость конструкции кровли, поскольку распределяет нагрузку от обрешетки с уложенным материалом для кровли на внешние и внутренние опоры. Поэтому от того, как рассчитать стропильную систему, зависит надежность крыши, ее способность противостоять всем воздействиям.

Как правильно рассчитать стропильную систему ↑

Расчет элементов стропильной системы выполняют для того, чтобы определить оптимальные параметры конструкции, которые обеспечивают ее способность выдерживать воздействие от совокупного веса кровли, в том числе покрытия и теплоизоляции, в условиях максимального воздействия внешних нагрузок, ветровых и снеговых. В связи с этим закономерно встает вопрос, как рассчитать стропильную систему на суммарное воздействие возможных нагрузок. К примеру, вес покрытия, внутренней отделки потолков, града, ветра, гололеда на кровле в период и т. д. В расчетах используют коэффициенты надежности , скажем, 1,1 и 1,4. Первый увеличивает прочность рассчитанной кровли на 10%, а второй – на 40%.

Как правило, расчетная схема, которую принимают при расчетах – «идеализированная». Считается, что крыша находится под воздействием равномерно распределенной нагрузки, т. е. испытывает одинаковую и ровную силу, которая равномерно воздействует на все скаты. На самом деле такая картина практически не встречается. Например, когда ветер наметает на какой-то скат снеговые мешки, то он одновременно сдувает его с другого. Сила воздействия на скатах, таким образом, оказывается неравномерной.

Нагрузки на стропила ↑

Стропила испытывают два вида воздействия – временные и постоянные. Ко вторым относится вес элементов крыши, включая кровлю, обрешетку, прогоны и стропила. Ко вторым – снег и ветер. К временным – относят также полезную, если таковая имеется.

Снеговая

Этот тип воздействия может представлять серьезную опасность для надежности конструкции, поскольку большие объемы скопившегося на крыше снега оказывают на нее существенное воздействие. Величина нагрузки снега определяется в горизонтальной проекции по формуле:

S=Sg * µ,

где

  • Sg – масса снегового покрова, приходящейся на единицу площади горизонтальной плоскости. Этот параметр зависит от места расположения строения.
  • µ – это коэффициент, выражающий зависимость от угла наклона кровли. К примеру, для плоских крыш до 25⁰ – 1,0, для скатных с уклоном более 25 ⁰< α < 60⁰ – 0,7. При крутом уклоне, свыше 60°, снеговая нагрузка не учитывается.
Ветровая

Для подсчета средней ветровой нагрузки на данной высоте применяют следующую формулу:

W=Woхk,

в которой

  • Wo – нормативное значение, его подбирают по таблице, согласно ветровому району;
  • k – коэффициент зависимости давления ветра от высоты, он отличается в зависимости от местности, где осуществляется строительство:

Поправка на ветер в расчет стропил вносится только при уклоне кровли более 30°.

Выбор типа местности зависит от направления ветра, который применяют при расчете.

Как посчитать с учетом ветра и снега

Рассчитаем климатические нагрузки на примере Подмосковья, входящего в среднюю полосу РФ. Расчетные значения выбирают из СНиП 2.01.07-85*, а именно «Нагрузки и воздействия».

  СНиП 2.01.07-85* «Нагрузки и воздействия» (1,1 MiB, 2 936 hits)

Допустим, уклон крыши составляет 22⁰. Это третий снеговой регион, для которого расчетная – 180 кг/м2, а µ=1,0, тогда 180 x 1,0 = 180 кг/м2. Для скатных кровель с коэффициентом µ=0,7 эта величина уменьшается до 126 кг/м2.

При образовании снегового мешка значение этого показателя может возрасти до 400-500 кг/м2.

Расчетная ветровая нагрузка для того же региона равна 32 кг/м2. Если предположить, что речь идет о 10-метровом доме, то величина воздействия ветра окажется равной 32 х 0,65 = 20,8 кг/м2.

Другие
  • Нагрузку, создаваемую подкровельной конструкцией и самой кровлей рассчитывают согласно размерам сооружения и объему используемых материалов.
  • Полезная учитывается для конструкций, «связанных» со стропильными фермами. К примеру, подвешенные к ним потолки, вентиляционные камеры или водяные баки, расположенные на фермах и т. д.

При проектировании крыши проводятся два типа расчетов:

  • по прочности, который исключает повреждения стропильных ног;
  • по деформации, который определяет максимальную степень прогиба такой балки. Так, расчет стропильной системы ломаной крыши должен учитывать, что прогиб стропил для такой конструкции не должен быть больше 0,004 длины участка, то есть, к примеру, максимальный прогиб 6-метровой балки достигает 2 см. На первый взгляд может показаться, что это не так уж и много, однако, если даже чуть превысить величину деформации, она станет зрительно заметна. А большие прогибы сделают крышу похожей на китайскую пагоду.

Расчет элементов ↑

Конструкцию системы определяют с учетом следующих параметров:

  • наклон крыши,
  • величина перекрываемого пролета,
  • сечение стропил и обрешетин,
  • совокупная нагрузка от кровельного покрытия, ветра и снега,
  • расстояние между стропилами, его оптимальное значение определяют методом предела, то есть того значения, по достижении которого, можно ожидать частичного или полного разрушения.

Срез (сечение) стропил подбирают, исходя из их длины и величины испытываемых нагрузок.

Значения, приведенные в данной таблице, конечно, не являются результатом полноценного расчета, они всего лишь рекомендованы к применению при проведении стропильных работ для простых конструкций.

Полноценный расчет системы возможен при достаточном багаже теоретических знаний, определенных навыков черчения и рисования. К счастью, задача проектирования сегодня значительно облегчена, благодаря удобным компьютерным программам, предназначенным специально для разработки проектов всевозможных строительных элементов. Они подходят не только профессионалам, но и частным пользователям.

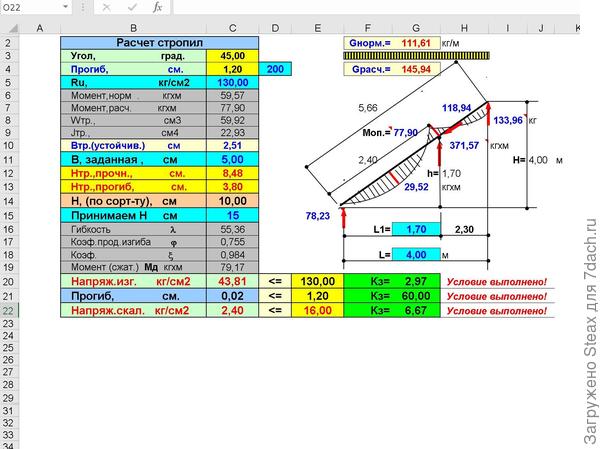

Пример расчета при помощи программ ↑

Шаг 1. Расчет нагрузок

На первом этапе в меню выбирают окно «Нагрузки» и вносят в ячейки таблиц голубого цвета необходимые изменения:

«Исходные данные»

  • Изменяют уклон ската и шаг стропил на предполагаемые. Следующую строчку таблицы «Нагр. Кровли» заполняют данными из нижеприведенной таблицы.
  • В следующую ячейку заносят сумму предварительно рассчитанных нагрузок от ветра и снега. Далее идет «Утепление (манс.)» – ячейку оставляют без изменений для теплого чердака или вписывают 0 – для холодного.
  • Корректируют также значения в таблице «Обрешетка».

Если заполненные данные корректны, в нижней части окна должно появиться сообщение «Несущая способность обрешетки обеспечена!». В противном случае потребуется изменить размеры обрешетки или расстояние между стропилами.

Шаг 2 Стропила с двумя опорами

На этом этапе работают с вкладкой «Строп. 1».

Начиная с этой вкладки, данные уже занесенные в таблицу будут подставляться программой в ячейки автоматически.

Какие правки выполняют на этом этапе?

  • Вносят изменения в значение величины горизонтальной проекции стропила на схеме и приступают к заполнению таблицы «Расчет стропил».
  • Значение толщины стропила, которое вносят в ячейку «В (заданное)» должно быть больше указанного« Втр (устойч. )».
  • Ширина стропил, внесенная строчку «Принимаем Н», должна превышать значения, указанные в строчках «Нтр.,(прогиб)» и «Нтр.,(прочн.)». Если все значения подставлены верно, то программа под схемой «запишет»: «Условие выполнено».

Строчка «Н, (по сорт-ту)» заполняется самой программа, но следует знать что менять данные можно и самому.

 Шаг 3 Стропила с тремя опорами

Такие стропила рассчитывают на вкладке «Строп.2» либо «Строп.3».

Какую выбрать зависит расположения промежуточной опоры. Вкладки отличаются по месту расположения средней стойки (опоры). В случае L/L1<2, иначе говоря, она находится правее середины стропила, пользуются «Строп.2», в противном случае – «Строп.3». Стойка может располагаться точно посередине, тогда не принципиально, какую из них выбрать – результат будет тот же. С этими вкладками работают аналогично «Строп. 1».

Шаг 4 Стойка

Величину изгибающего момента стойки и вертикального воздействия на нее вносят (в тоннах) соответственно в ячейки «М=» и «N=». Надписи «Внецентр. обеспечено» и «Центральное обеспечено!» в центре означают допуск к следующему этапу.

 Шаг 5 Балка

Балки перекрытия в то же время испытывают распределенную и сосредоточенную нагрузки.

«Распределенная»

  • В ней отмечают пролет и шаг балок. В качестве «Нагр.(норм.)» и «Нагр.(расч.)» выбирают соответственно 350 кг/м² и 450 кг/м². Согласно СНиП это усредненные значения с достаточным запасом прочности. В них включены эксплуатационные нагрузки и вес перекрытий.
  • В строке «В, заданная» отмечают имеющуюся ширину сечения, в «Н, прогиб» и «Н, прочность» – наименьшие высоты сечения, обеспечивающие допустимый прогиб, при которым балка не сломается. Высоту сечения выбирают, равной большей из них.
  • Если в конструкции нет стоек с опорой на балки перекрытия, расчет заканчивают. В противном случае заполняют следующие таблицы: «Распред.+сосредоточ.» и «Сосредоточенная нагрузка».

На практике работа с программой, как правило, затруднений не вызывает.

Для получения рекомендательных величин элементов конструкции можно использовать онлайн калькулятор стропильной системы, представленный ниже. Достаточно кликнуть по картинке, выбрать нужный раздел, и ввести данные крыши.
[js][/js]


© 2021 stylekrov.ru

Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы

Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.

Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.

Итак, вот основные элементы такого каркаса:

  • Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
  • Коньковый брус.
  • Наклонные балки и стропила.
  • Вертикальные стойки.
  • Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.

Ничего сложного – двускатная крыша как раз этим и радует:

Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.

А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.

Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.

Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:

Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.

Предлагаем для удобства разобраться с понятиями:

Рассчитываем угол наклона скатов

Теперь рассчитываем наклон скатов. Так, если ваш дом имеет стандартную ширину 6-8 м, тогда угол скатов 45° оставит для жилого пространства мансарды слишком мало места. Делайте 60° — это самый удачный вариант, хотя и обойдется вам дороже.  Кроме того, уже с 45° наклона вы сможете использовать любые кровельные материалы.

Редко, но случается, когда двускатная крыша изначально планируется ассиметричной – хотя бы ради того, чтобы в чердачном пространстве было место для обустройства жилой мансарды. Но в любом случае угол наклона стандартной двускатной крыши высчитывайте исходя из ветровых и снеговых нагрузок вашего региона.

Но учитывайте, что с увеличением угла наклона скатов увеличится и расход материалов, хотя и эксплуатационные характеристики такой крыши тоже будут выше:


Строят также двускатные крыши с неравными углами скатов, чтобы выразить оригинальный дизайн. В ней много недостатков, а потому вы советуем вам спланировать все-таки симметричную крышу, в основании которой равнобедренные треугольники.

Определяемся с видом стропил

У двускатной крыши их всего два.

Висячие стропила

Отличительная особенность этого вида стропильной системы в том, что опора здесь идет только на боковые стены сооружения, т.е. стропила попросту висят. Этот процесс в строительстве считается негативным, т.к. подобное проектирование ведет к распирающей нагрузке крыши и со временем стены могут даже деформироваться. А с десятилетиями – даже перекоситься. Вот почему для более гармоничного и безопасного распределения нагрузки продумайте дополнительные и вспомогательные элементы – затяжки, бабки, укосы.

Но есть у висячей стропильной системы и свои преимущества:

  • Монтажные работы такой крыши довольно просты.
  • Нет сложных узлов и других элементов для надежности системы.
  • У всей стропильной конструкции – высокая степень жесткости.

А еще висячие стропила не рекомендуются в регионах высокой ветровой нагрузки.

Наслонные стропила

Наслонная стропильная система характеризуется наличием внутренней опорной перегородки, которая располагается на одинаковом расстоянии от противоположных стен. На нее опирается вся кровля, а потому без наслонной системы не обойтись, если крыша будет иметь серьезный вес или размер.

Распределяем нагрузку стропил

А теперь важно максимально перераспределить нагрузку всех стропил на балки перекрытия. Если стропила нужно усилить, тогда добавьте в проект дополнительные накладки или большее, чем планировалось, сечение бруса.

Вес стропильной системы и кровельного покрытия

Рассчитываем все по таким таблицам:

В проекте также могут быть наклонные стойки, которые усиливают стропильную систему. Далее, ферму остроконечной крыши нужно будет усилить бабкой – центральной стойкой, которая соединит потолочную и коньковую балки.

Кроме того, важно, чтобы кровля могла легко переживать климатические диссонансы. Проще всего просчитывать и проектировать крыши в небольших странах, где по всей территории один и тот же климат. Вот почему у ирландцев принято строить одни конструкции, в жарких странах – другие, а шведов третьи. Просто в таких местностях веками складываются строительные традиции, которые на самом деле проверены на практике не одним поколением.

А вот в России такие традиции неоднозначны: где-то строят пологие низкие крыши и дома почти в земле, а где-то наоборот – высокие острые скаты у таких же высоких теремков. Дело в том, что климат в нашей стране разнообразен (естественно, из-за ее огромной территории), и в одних местностях пытаются справиться с тоннами снега, а в других – не дать шальному ветру сорвать все крыши в деревне. Поэтому все равно ориентируйтесь на опыт вашего региона и не принимайте слишком радикальных решений в просчете стропильной системы.

А узнать ветровую и снеговую нагрузку вашей местности не сложно при помощи таких карт:

Ветровая нагрузка

Итак, сила ветра оказывает боковое давление на крышу. Сталкиваясь с препятствием, ветер делится на два потока: вниз к фундаменту и вверх, под карниз. Если вы просчитаете все правильно, ваша крыша будет служить вам верой и правдой до самых правнуком, а если ошибетесь с расчетами – последствия будут печальными. Причем, если ветер срывает крышу в буквальном смысле этого слова, здесь не обойтись каким-нибудь небольшим ремонтом – придется строить заново всю стропильную систему.

Поэтому в строительном мире принято уделять особое внимание так называемому аэродинамическому коэффициенту крыши. Он зависит от ее угла наклона: чем круче, тем такая нагрузка будут больше и ветру будет легче опрокинуть кровлю. Чем ниже, тем сложнее, но здесь уже ветер будет действовать как подъемная сила, стремясь зацепить за карниз и сорвать, как шляпку гриба. А потому идеальная крыша для ветреных регионов – с небольшим углом наклона и минимальным карнизом. И уж точно не с висячими стропилами.

Другой опасный момент: в таких местностях ветер часто обрывает ветви у деревьев и разносит другие предметы. А чем выше кровля, тем больше вероятности, что с ней столкнется весь этот мусор. Пару царапин – и коррозия гарантирована. Поэтому от металлического покрытия тоже придется отказаться. Кроме того, если в вашей местности сильные ветра, мауэрлат укладывать близко к краю наружной стены не рекомендуется, чтобы порывы ветра не могли его сорвать.

Снеговая нагрузка

Снежный покров в зимние периоды на самом деле оказывает немалое давление на крышу. И чем севернее район, тем больше там таких осадков, и тем больше угроза пролома крыши, особенно при низком угле наклона. А потому проектировать и рассчитывать этот финишный элемент здания нужно осторожно, с учетом всех тонкостей и нюансов.

Особенно сложно продумать надежную крышу в тех районах, где периодическая смена температур – норма. Дело в том, что постоянное таяние снега, и его промерзание на следующий же день сказывается плохо на любом кровельном покрытии. В итоге деформируется вся стропильная система, разрушается гидроизоляции и утепление, а постоянные протечки кровли влекут за собой неприятную сырость и регулярные ремонты. У вас похожие погодные условия? Делайте ставку максимальную защищенность кровли!

Формула расчета угла наклона кровли в этом случае проста: чем выше уклон, тем меньше задерживается снег. В снежных регионах также забудьте о сложных формах крыши и многочисленности элементов. Рассчитывайте только простую конструкцию с высоким углом наклона, на которые обязательно нужно будет поставить снегодержатели (чтобы осадки не разрушили водосточную систему).

Естественно, собственноручно начертить всю стропильную систему, как в официальной проектной документации, довольно сложно, если только у вас не образование архитектора. Но вполне достаточно обладать теми теоритическими знаниями, которые вам дает эта статья и хотя бы сделать наброску, чтобы можно было уже закупать строительный материал. И можно пойти еще одним путем – использовать современные 3D программы. С такими, как «Автокад» и «3D Max» разобраться будет сложно, но вот в «Аркон» все необходимые расчеты и эскизы сделать легко.

Также, если у вас все еще остались вопросы, на нашем сайте вы всегда найдете специальные онлайн-калькуляторы, которые быстро выполнят все необходимые расчеты.

Надёжный костяк: расчёт стропильной системы двускатной крыши

Двускатная крыша образуется на базе каркаса, сочетающего в себе элементарность устройства и непревзойдённую надёжность. Но этими достоинствами костяк кровли в два прямоугольных ската может похвастаться только в случае тщательной подборки стропильных ног.

Параметры стропильной системы двускатной крыши

К расчётам стоит приступать, если вы понимаете, что стропильная система двускатной кровли — это комплекс треугольников, самых жёстких элементов каркаса. Они собираются из досок, размер которых играет особую роль.

Длина стропил

Определить длину прочных досок для стропильной системы поможет формула a²+b²=c², выведенная Пифагором.

Длину стропила можно найти, зная ширину дома и высоту крыши

Параметр «a» обозначает высоту и выбирается самостоятельно. Он зависит от того, будет ли подкровельное пространство жилым, также имеет определённые рекомендации, если планируется мансарда.

За буквой «b» стоит ширина здания, разделённая надвое. А «c» представляет собой гипотенузу треугольника, то есть длину стропильных ног.

Допустим, что ширина половины дома равна трём метрам, а крышу решено сделать высотой два метра. В этом случае длина стропильных ног будет достигать 3,6 м (c=√a²+b²=4+√9=√13≈3,6).

К цифре, полученной из формулы Пифагора, следует приплюсовать 60–70 см. Лишние сантиметры понадобятся, чтобы вынести стропильную ногу за стену и сделать необходимые запилы.

Шестиметровое стропило — самое длинное, поэтому подходит в качестве стропильной ноги

Максимальная длина бруса, используемого в качестве стропильной ноги, – 6 м. Если требуется прочная доска большей длины, то прибегают к приёму сращения — прибиванию к стропильной ноге отрезка от ещё одного бруса.

Сечение стропильных ног

Для различных элементов стропильной системы существуют свои стандартные размеры:

  • 10х10 или 15х15 см — для бруса мауэрлата;
  • 10х15 или 10х20 см — для стропильной ноги;
  • 5х15 или 5х20 см — для прогона и подкоса;
  • 10х10 или 10х15 см — для стойки;
  • 5х10 или 5х15 см — для лежня;
  • 2х10, 2,5х15 см — для обрешётин.

Толщина каждой детали несущей конструкции кровли обусловливается нагрузкой, которую ей предстоит испытывать.

Брус сечением 10х20 см идеально подходит для создания стропильной ноги

На сечение стропильных ног двускатной кровли влияет:

  • нагрузка на кровельные скаты;
  • тип строительного сырья, ведь «выдержка» бревна, обычных и клеёных брусов разнится;
  • длина стропильной ноги;
  • вид древесины, из которой были выстроганы стропила;
  • протяжённость просвета между стропильными ногами.

Наиболее существенно на сечении стропильных ног сказывается шаг стропил. Увеличение расстояния между брусьями влечёт за собой усиление давления на несущую конструкцию кровли, а это обязывает строителя использовать толстые стропильные ноги.

Таблица: сечение стропил в зависимости от длины и шага

Переменное воздействие на стропильную систему

Давление на стропильные ноги бывает постоянным и переменным.

Время от времени и с разной интенсивностью на несущую конструкцию крыши воздействуют ветер, снег и атмосферные осадки. В общем, скат кровли сравним с парусом, который под напором природных явлений может порваться.

Ветер стремится опрокинуть или приподнять крышу, поэтому важно произвести все расчёты правильно

Переменная ветровая нагрузка на стропила определяется по формуле W = Wo × k x c, где W — это показатель ветровой нагрузки, Wo — значение ветровой нагрузки, характерной для определённого участка России, k — поправочный коэффициент, обусловливаемый высотой сооружения и характером местности, а c — аэродинамический коэффициент.

Аэродинамический коэффициент может колебаться в рамках от -1,8 до +0,8. Минусовое значение характерно для поднимающейся крыши, а плюсовое — для кровли, на которую ветер давит. При упрощённом расчёте с ориентацией на улучшение прочности аэродинамический коэффициент считают равным 0,8.

Расчёт ветрового давления на крышу основывается на местонахождении дома

Нормативное значение ветрового давления узнают по карте 3 приложения 5 в СНиП 2. 01.07–85 и специальной таблице. Коэффициент, учитывающий изменение ветрового давления по высоте, тоже стандартизован.

Таблица: нормативное значение ветрового давления
Таблица: значение коэффициента k

На ветровой нагрузке отражается не только местность. Большое значение имеет зона расположения жилья. За стеной из высоких зданий дому почти ничего не грозит, но на открытом пространстве ветер может стать для него серьёзным врагом.

Снеговая нагрузка на систему стропил вычисляется по формуле S = Sg × µ, то есть вес снежной массы на 1 м² умножается на поправочный коэффициент, на значении которого отражается степень наклона кровли.

Вес снегового пласта указан в СНиП «Стропильные системы» и определяется типом местности, где построено здание.

Снеговая нагрузка на крышу зависит от того, где расположен дом

Поправочный коэффициент, если скаты кровли кренятся менее чем на 25°, приравнивается к единице. А в случае наклона крыши на 25–60° этот показатель уменьшается до 0,7.

Когда крыша наклонена более чем на 60 градусов, снеговую нагрузку сбрасывают со счетов. Всё-таки с крутой кровли снег скатывается быстро, не успевая оказать негативного влияния на стропила.

Постоянные нагрузки

Нагрузками, воздействующим беспрерывно, считают вес кровельного пирога, включая обрешётку, утеплитель, плёнки и отделочные материалы для обустройства мансарды.

Кровельный пирог создаёт постоянное давление на стропила

Вес кровли — это сумма веса всех материалов, использованных при строительстве крыши. В среднем он равен 40–45 кг/м.кв. По правилам на 1 м² стропильной системы не должно приходиться более 50 кг веса кровельных материалов.

Чтобы в прочности стропильной системы совсем не осталось сомнений, к расчёту нагрузки на стропильные ноги стоит добавлять 10%.

Таблица: вес кровельных материалов на 1 м²

Количество брусьев

Сколько стропил понадобится для обустройства каркаса двускатной кровли, устанавливают, разделив ширину крыши на шаг между брусьями и прибавив к полученному значению единицу. Она обозначает добавочное стропило, которое потребуется поставить на край кровли.

Допустим, между стропилами решено оставлять по 60 см, а длина крыши составляет 6 м (600 см). Получается, что необходимо 11 стропил (с учётом добавочного бруса).

Стропильная система двускатной крыши — это конструкция из определённого количества стропил

Шаг брусьев несущей конструкции кровли

Чтобы определить расстояние между брусьями несущей конструкции кровли, следует обратить пристальное внимание на такие моменты, как:

  • вес кровельных материалов;
  • длина и толщина бруса — будущей стропильной ноги;
  • градус наклона кровли;
  • уровень ветровой и снеговой нагрузок.

Через 90–100 см стропила принято располагать в случае выбора лёгкого кровельного материала

Нормальным для стропильных ног считается шаг в 60–120 см. Выбор в пользу 60 или 80 см делают в случае строительства кровли, наклоненной на 45˚. Таким же маленьким шаг должен быть при желании покрыть деревянный каркас крыши тяжёлыми материалами вроде керамической черепицы, асбоцементного шифера и цементно-песчаной плитки.

Таблица: шаг стропил в зависимости от длины и сечения

Формулы расчёта стропильной системы двускатной крыши

Расчёт стропильной системы сводится к установлению давления на каждый брус и определению оптимального сечения.

При расчёте стропильной системы двускатной кровли действуют следующим образом:

  1. По формуле Qr=AxQ узнают, какова нагрузка на погонный метр каждой стропильной ноги. Qr — это распределённая нагрузка на погонный метр стропильной ноги, выраженная в кг/м, A — расстояние между стропилами в метрах, а Q — суммарная нагрузка в кг/м².
  2. Переходят к определению минимального сечения бруса-стропила. Для этого изучают данные таблицы, занесённой в ГОСТ 24454–80 «Пиломатериалы хвойных пород. Размеры».
  3. Ориентируясь на стандартные параметры, выбирают ширину сечения. А высоту сечения вычисляют, используя формулу H ≥ 8,6·Lmax·sqrt(Qr/(B·Rизг)), если уклон крыши α < 30°, или формулу H ≥ 9,5·Lmax·sqrt(Qr/(B·Rизг)), когда уклон крыши α > 30°. H — это высота сечения в см, Lmax — рабочий участок стропильной ноги максимальной длины в метрах, Qr — распределённая нагрузка на погонный метр стропильной ноги в кг/м, B — ширина сечения см, Rизг — сопротивление древесины на изгиб, кг/см². Если материал произведён из сосны или ели, то Rизг может быть равен 140 кг/см² (1 сорт древесины), 130 кг/см² (2 сорт) или 85 кг/см² (3 сорт). Sqrt — это квадратный корень.
  4. Проверяют, соответствует ли величина прогиба нормативам. Она не должна быть больше цифры, которая получается в результате деления L на 200. Под L понимается длина рабочего участка. Соответствие величины прогиба соотношению L/200 выполнимо только при верности неравенства 3,125·Qr·(Lmax)³/(B·H³) ≤ 1. Qr обозначает распределённую нагрузку на погонный метр стропильной ноги (кг/м), Lmax — рабочий участок стропильной ноги максимальной длины (м), B — ширину сечения (см), а H — высоту сечения (см).
  5. Когда выше представленное неравенство нарушается, показатели B и H увеличивают.

Таблица: номинальные размеры толщины и ширины пиломатериала (мм)

Пример расчёта несущей конструкции

Предположим, что α (угол наклона крыши) = 36°, A (расстояние между стропилами) = 0,8 м, а Lmax (рабочий участок стропильной ноги максимальной длины) = 2,8 м. В качестве брусьев используется материал из сосны первого сорта, а это значит, что Rизг = 140 кг/см².

Для покрытия кровли выбрана цементно-песчаная черепица, и поэтому вес крыши составляет 50 кг/м². Суммарная нагрузка (Q), которую испытывает каждый квадратный метр, равна 303 кг/м². А для строительства стропильной системы используются брусья толщиной 5 см.

Отсюда вытекают следующие вычислительные действия:

  1. Qr=A·Q= 0,8·303=242 кг/м — распределённая нагрузка на погонный метр бруса-стропила.
  2. H ≥ 9,5·Lmax·sqrt(Qr/B·Rизг).
  3. H ≥ 9,5·2,8·sqrt(242/5·140).
  4. 3,125·Qr·(Lmax)³/B·H³ ≤ 1.
  5. 3,125·242·(2,8)³ / 5·(17,5)³= 0,61.
  6. H ≥ (примерная высота сечения стропила).

В таблице стандартных размеров нужно найти высоту сечения стропил, близкую к показателю 15,6 см. Подходящим является параметр, равный 17,5 см (при ширине сечения в 5 см).

Эта величина вполне соответствует показателю прогиба в нормативных документах, и это доказывается неравенством 3,125·Qr·(Lmax)³/B·H³ ≤ 1. Подставив в него значения (3,125·242·(2,8)³ / 5·(17,5)³), получится обнаружить, что 0,61 < 1. Можно сделать вывод: сечение пиломатериала выбрано верно.

Видео: подробный расчёт стропильной системы

Расчёт стропильной системы двускатной крыши — это целый комплекс вычислений. Чтобы брусья справились с возлагаемой на них задачей, строителю нужно безошибочно определить длину, количество и сечение материала, узнать нагрузку на него и выяснить, каким должен быть шаг между стропилами.

Мой отец — строитель. Поэтому мне есть, что рассказать домашним умельцам.

Оцените статью:

Поделитесь с друзьями!

Шишкин В.Е. Примеры расчета конструкций из дерева и пластмасс. М., 1974

%PDF-1.6 %
1 0 obj > endobj 554 0 obj >stream
2013-04-02T11:20:072017-02-21T15:05:28+05:002017-02-21T15:05:28+05:00libtiff / tiff2pdf — 20060323 / dШишкин В.Е. Примеры расчета конструкций из дерева и пластмасс. М., 1974application/pdf

  • Шишкин В.Е. Примеры расчета конструкций из дерева и пластмасс. М., 1974
  • Шишкин В.Е. Примеры расчета конструкций из дерева и пластмасс. М., 1974
  • Шишкин В.Е. Примеры расчета конструкций из дерева и пластмасс. М.
  • 1974
  • uuid:4be4f147-807a-4c07-8a3c-48b741e358e4uuid:086ce688-496d-48b5-8820-3e662be35f47


    endstream endobj 3 0 obj > endobj 4 0 obj >>>/Type/Page>> endobj 9 0 obj >>>/Type/Page>> endobj 14 0 obj >>>/Type/Page>> endobj 19 0 obj >>>/Type/Page>> endobj 24 0 obj >>>/Type/Page>> endobj 29 0 obj >>>/Type/Page>> endobj 34 0 obj >>>/Type/Page>> endobj 39 0 obj >>>/Type/Page>> endobj 44 0 obj >>>/Type/Page>> endobj 49 0 obj >>>/Type/Page>> endobj 54 0 obj >>>/Type/Page>> endobj 59 0 obj >>>/Type/Page>> endobj 64 0 obj >>>/Type/Page>> endobj 69 0 obj >>>/Type/Page>> endobj 74 0 obj >>>/Type/Page>> endobj 79 0 obj >>>/Type/Page>> endobj 84 0 obj >>>/Type/Page>> endobj 89 0 obj >>>/Type/Page>> endobj 94 0 obj >>>/Type/Page>> endobj 99 0 obj >>>/Type/Page>> endobj 104 0 obj >>>/Type/Page>> endobj 109 0 obj >>>/Type/Page>> endobj 114 0 obj >>>/Type/Page>> endobj 119 0 obj >>>/Type/Page>> endobj 124 0 obj >>>/Type/Page>> endobj 129 0 obj >>>/Type/Page>> endobj 134 0 obj >>>/Type/Page>> endobj 139 0 obj >>>/Type/Page>> endobj 144 0 obj >>>/Type/Page>> endobj 149 0 obj >>>/Type/Page>> endobj 154 0 obj >>>/Type/Page>> endobj 159 0 obj >>>/Type/Page>> endobj 164 0 obj >>>/Type/Page>> endobj 169 0 obj >>>/Type/Page>> endobj 174 0 obj >>>/Type/Page>> endobj 179 0 obj >>>/Type/Page>> endobj 184 0 obj >>>/Type/Page>> endobj 189 0 obj >>>/Type/Page>> endobj 194 0 obj >>>/Type/Page>> endobj 199 0 obj >>>/Type/Page>> endobj 204 0 obj >>>/Type/Page>> endobj 209 0 obj >>>/Type/Page>> endobj 214 0 obj >>>/Type/Page>> endobj 219 0 obj >>>/Type/Page>> endobj 224 0 obj >>>/Type/Page>> endobj 229 0 obj >>>/Type/Page>> endobj 234 0 obj >>>/Type/Page>> endobj 239 0 obj >>>/Type/Page>> endobj 244 0 obj >>>/Type/Page>> endobj 249 0 obj >>>/Type/Page>> endobj 254 0 obj >>>/Type/Page>> endobj 259 0 obj >>>/Type/Page>> endobj 264 0 obj >>>/Type/Page>> endobj 269 0 obj >>>/Type/Page>> endobj 274 0 obj >>>/Type/Page>> endobj 279 0 obj >>>/Type/Page>> endobj 284 0 obj >>>/Type/Page>> endobj 289 0 obj >>>/Type/Page>> endobj 294 0 obj >>>/Type/Page>> endobj 299 0 obj >>>/Type/Page>> endobj 304 0 obj >>>/Type/Page>> endobj 309 0 obj >>>/Type/Page>> endobj 314 0 obj >>>/Type/Page>> endobj 319 0 obj >>>/Type/Page>> endobj 324 0 obj >>>/Type/Page>> endobj 329 0 obj >>>/Type/Page>> endobj 334 0 obj >>>/Type/Page>> endobj 339 0 obj >>>/Type/Page>> endobj 344 0 obj >>>/Type/Page>> endobj 349 0 obj >>>/Type/Page>> endobj 354 0 obj >>>/Type/Page>> endobj 359 0 obj >>>/Type/Page>> endobj 364 0 obj >>>/Type/Page>> endobj 369 0 obj >>>/Type/Page>> endobj 374 0 obj >>>/Type/Page>> endobj 379 0 obj >>>/Type/Page>> endobj 384 0 obj >>>/Type/Page>> endobj 389 0 obj >>>/Type/Page>> endobj 394 0 obj >>>/Type/Page>> endobj 399 0 obj >>>/Type/Page>> endobj 404 0 obj >>>/Type/Page>> endobj 409 0 obj >>>/Type/Page>> endobj 414 0 obj >>>/Type/Page>> endobj 419 0 obj >>>/Type/Page>> endobj 424 0 obj >>>/Type/Page>> endobj 429 0 obj >>>/Type/Page>> endobj 434 0 obj >>>/Type/Page>> endobj 439 0 obj >>>/Type/Page>> endobj 444 0 obj >>>/Type/Page>> endobj 449 0 obj >>>/Type/Page>> endobj 454 0 obj >>>/Type/Page>> endobj 459 0 obj >>>/Type/Page>> endobj 464 0 obj >>>/Type/Page>> endobj 469 0 obj >>>/Type/Page>> endobj 474 0 obj >>>/Type/Page>> endobj 479 0 obj >>>/Type/Page>> endobj 484 0 obj >>>/Type/Page>> endobj 489 0 obj >>>/Type/Page>> endobj 494 0 obj >>>/Type/Page>> endobj 499 0 obj >>>/Type/Page>> endobj 504 0 obj >>>/Type/Page>> endobj 509 0 obj >>>/Type/Page>> endobj 514 0 obj >>>/Type/Page>> endobj 519 0 obj >>>/Type/Page>> endobj 524 0 obj >>>/Type/Page>> endobj 529 0 obj >>>/Type/Page>> endobj 534 0 obj >>>/Type/Page>> endobj 539 0 obj >>>/Type/Page>> endobj 544 0 obj >>>/Type/Page>> endobj 549 0 obj >>>/Type/Page>> endobj 550 0 obj >stream
    q 599. 0400 0.0000 0.0000 842.4000 0.0000 0.0000 cm /Im110 Do Q
    endstream endobj 552 0 obj >/Filter/CCITTFaxDecode/Height 1755/Length 20055/Name/Im110/Subtype/Image/Type/XObject/Width 1248>>stream
    &~\-p1K’2MrlJG»24(Fpld̑F\2; ч[email protected](3G»[email protected][Q,2dIj*ڒZIS\_7″

    1дA 5GH:;_gZB}URঝk#ƏeGKX>G__. U3;]&g-=Q`ze*nPH /kh#dtCȢ`xgY»»hL]N!0IQ B,e)ANWGDE2c,/b*tGDxʈ+q»ɦSƆu1hlFh#=VdDF»P[cgr «»»»$!G#+jgnXv5dڼ 莔8″$-kepDv]8#[email protected] u%
    o.»‘f_#dD|[2» xeA7G_3\5 xISx04\d08;Y|ÐFTÄ !ѠKp5p!l&8LB]Yۧ(#- e_3/6/@~d?u;_d~wT0űb»0?)YeP>963Fda|2CPA|.q

    2CL’$2

    нагрузки, количества, длины, фермы системы дома из дерева, калькулятор, СНиП

    Ни один дом невозможно построить без крыши, и ни одну кровлю невозможно возвести без несущей конструкции. Любое строительство начинается с проектирования и расчетов. Рассмотрим, как выполняется расчет стропил.

    Проведение таких расчетов чрезвычайно важно. Недопустимо строить стропильные системы «на глазок» или «приблизительно». Необходимо учесть все нагрузки, которые будут оказывать действие на кровлю. Они делятся на:

    • Постоянные. Это собственный вес покрытия, гидроизоляции, обрешетки и прочих составных частей «пирога». Если на крыше планируется установка какого-либо оборудования, то необходимо учесть и его вес.
    • Переменные. К этому типу нагрузок относят массу попадающих на кровлю осадков и прочие воздействия, которые не постоянно действуют на кровлю.
    • Особые. В сейсмически опасных районах или в местностях, в которых регулярно бывают ураганные ветры необходимо закладывать дополнительный запас прочности.

    Как рассчитать вес кровельного пирога?

    Схема кровельного пирога

    Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома.

    Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени.

    Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1.

    Пример расчета. Возьмем для примера кровлю, покрытую ондулином. Крыша состоит из следующих слоев:

    • Обрешетка крыши, собранная из дощечек толщиной 2,5 см. Вес метра квадратного этого слоя составляет 15 кг.
    • Утеплитель (вата минеральная) толщиной10 см, вес квадратного метра утеплителя10 кг.
    • Гидроизоляция – полимерно-битумный материал. Вес гидроизоляционного слоя –5 кг.
    • Ондулин. Вес квадратного метра этого кровельного материала составляет3 кг.

    Складываем полученные значения – 15+10+5+3 =33 кг.

    Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли.

    В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения50 кгна метр квадратный.

    Совет! Опытные строители рекомендуют опираться именно на эту цифру, хотя она является явно завышенной для большинства кровельных покрытий. Но зато, если через несколько десятилетий хозяева дома захотят поменять кровлю, то им не придется менять все стропила – расчет был произведен с солидным запасом.

    Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр

    Как произвести расчет снеговых нагрузок?

    Карта снеговых нагрузок России

    Снеговая нагрузка – это достаточно серьезное воздействие на конструкции кровли, так как снега на крыше может скопиться достаточно много.

    Чтобы подсчитать этот параметр, можно воспользоваться формулой:

    S=Sg x µ.

    В этой формуле:

    • S – это снеговая нагрузка,
    • Sg – вес снегового покрова, который покрывает квадратный метр горизонтальной поверхности. Это значение меняется в зависимости от места расположения дома. Найти данный коэффициент можно в снип  — стропильные системы.
    • µ — это поправочный коэффициент, значение которого зависит от угла наклона кровли. Так для плоских крыш, которые имеет угол наклона 25 градусов и меньше значение коэффициента – 1,0. Для крыш с углом наклона более 25 и менее 60 градусов, коэффициент составляет 0,7. Для крыши, имеющей крутые склоны, снеговые нагрузки можно не учитывать.

    Пример расчета. Например, необходимо рассчитать снеговую нагрузку для кровли дома, строящегося в Московской области, причем угол наклона ската составляет 30 градусов.

    Московский регион расположен в III снеговом районе, для которого расчетное значение массы снега на квадратный метр горизонтальной поверхности составляет 180 кгс/ кв. м.

    180 x 0,7 = 126 кгс/кв. м.

    Это расчетная снеговая нагрузка на кровлю.

    Как рассчитать ветровые нагрузки?

    Карта ветровых нагрузок центральной России

    Чтобы произвести расчет нагрузки на стропила применяется формула:

    W = Wo x k

    • Wo – это нормативный показатель, который определяется по таблицам, в зависимости от района страны.
    • k – это поправочный коэффициент, который позволит определить изменение ветровой нагрузки в зависимости от типа местности и высоты здания.
    Высота дома, измеряемая в метрахАБ
    201,250,85
    1010,65
    50,750,85

    А – это открытые местности: степи, побережье моря или озера;

    Б – местности, равномерно покрытые препятствия, например, городская застройка или лесной массив.

    Пример расчета. Рассчитать ветровую нагрузку для дома высотой5 метров, расположенного в лесистой местности в Подмосковье.

    Московский регион расположен в I ветровом районе, нормативное значение ветровой нагрузки в этом районе 23 кгс/кв. м.

    Поправочный коэффициент в нашем примере составит 0,5

    23 x 0,5 = 11,5 кгс/ кв. м.

    Это значение ветровой нагрузки.

    Как рассчитать сечения стропил и других элементов кровли?

    Расчет сечения стропил компьютерной программой

    Чтобы произвести расчет длины стропил, требуется знать, какой кровельный материал планируется использовать, а также из чего сделаны чердачные перекрытия (деревянные балки  или плиты из железобетона).

    Стандартные стропила, которые поступают в продажу, имеют длину 4,5 и6 метров. Но, в случае необходимости, длина стропил может быть изменена.

    Сечение бруса, который идет на изготовление стропил, зависит от следующих факторов:

    • Длина стропил;
    • Шаг установки стропил;
    • Расчетные величины нагрузок.

    Данные в представленной таблице являются рекомендательными, их нельзя назвать полноценной заменой расчетам. Поэтому расчет фермы стропильной является необходимостью для определения несущей способности кровли.

    Данные таблицы приведены в соответствии с атмосферными нагрузками, характерными для Московского региона.

    Шаг, с которым

    устанавливаются

    стропила (см)

    Длина стропил (метры)
    3,03,54,04,55,05,56,0
    215100х150100х175100х200100х200100х250100х250
    17575х15075х20075х200100х200100х200100х200100х250
    14075х12575х17575х20075х20075х200100х200100х200
    11075х15075х15075х17575х17575х20075х200100х200
    9050х15050х17550х20075х17575х17575х25075х200
    6040х15040х17550х15050х15050х17550х20050х200

    Сечения бруса для изготовления других элементов кровли:

    • Мауэрлат – 100х100, 100х150, 150х150;
    • Для ендов и изготовления диагональных ног – 100х200;
    • Прогоны – 100х100, 100х150, 100х200;
    • Затяжки — 50х150;
    • Ригели – 100х150,100х200;
    • Подкосы – 100х100, 150х150;
    • Доски подшивочные – 25х100.

    Определившись с сечением и длиной, а также с шагом расположения стропил, несложно произвести расчет количества стропил, ориентируясь на длину стен дома.

    При проектировании, помимо расчета на прочность, конструктор должен выполнить расчет на прогиб.

    То есть, нужно не просто гарантировать, что стропила не сломаются под оказываемой нагрузкой, но и выяснить, насколько балки могут прогибаться.

    К примеру, расчет деревянной стропильной фермы для строительства мансардной крыши должен быть выполнен так, чтобы величина прогиба не превышала 1/250 часть от длины участка, на который оказано давление.

    Таким образом, если использованы стропила длиной5 метров, то максимальный допустимый прогиб может достигать20 мм. Данная величина кажется совсем незначительной, однако при ее превышении, деформация кровли будет заметна визуально.

    Требования к качеству материала

    Проект кровли для расчета количества деревянных стропил

    Если осуществляется расчет деревянных стропил, то помимо таких параметров, как длина и сечение, нужно учитывать и качество строительного материала.

    Стропила для крыши своими руками изготавливают из древесины лиственных и хвойных пород.

    Основные требования к материалу изложены в ГОСТ 2695-83 и ГОСТ 8486-86. Среди них:

    • Допускает наличие сучков в количестве не более трех на метровый участок, размер сучков не должен превышать30 мм.
    • Допускается наличие несквозных трещин, не превышающих ½ длины;
    • Влажность пиломатериала не должна быть выше 18% при измерении влагометром.

    При приобретении материала, из которого планируется монтировать стропильные системы – снип предписывает проведение проверки документа о качестве, в котором указаны:

    • Данные о производителе;
    • Номер стандарта и название изделия;
    • Размер изделия, влажность и использованная порода древесины;
    • Количество отдельных элементов в упаковке;
    • Дата выпуска данной партии.

    Поскольку дерево материал натуральный, оно требует проведение предмонтажной подготовки. Эта подготовка планируется на стадии, когда проектируется стропильная система – снип предусматривает проведение защитных и конструктивных мероприятий.

    К защитным  мероприятиям относят:

    • Обработку древесины антисептиками для предотвращения преждевременного загнивания;
    • Обработку древесины антипиреновыми пропитками для защиты от возгорания;
    • Обработку биозащитными составами для защиты от насекомых-вредителей

    К конструктивным мероприятиям можно отнести:

    • Установка гидроизоляционных прокладок в месте соприкосновения кирпича и деревянных конструкций;
    • Создание гидроизоляционного слоя под кровельным материалом и пароизоляционного – со стороны помещений перед слоем утеплителя;
    • Оборудование вентиляции подкровельного пространства.

    При соблюдении все требований технологии стропильная система деревянного дома приобретет более высокие прочностные качества, и конструкция крыши прослужит долго, не требуя проведения ремонта.

    Программы для проектирования и расчета стропильных систем

    Расчет системы стропильной в специальной компьютерной программе

    Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

    К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

    Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

    Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

    Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

    В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

    Выводы

    Выполнение расчетов при проектировании – важный этап создания крыши. Его выполнение необходимо поручать профессионалам. Но предварительные расчеты можно провести и самостоятельно, это поможет лучше разобраться в готовом проекте.

    Сечение стропил: пример расчета, пошаговое руководство

    Для того чтобы стропильные фермы успешно объединились в единую надежную и прочную конструкцию, нужно составить грамотный проект и правильно выполнить все необходимые расчеты. И главнейшим параметром, которому нужно уделить особое внимание на подготовительном этапе, является сечение стропил. Чаще всего стропила представляют собой обыкновенный деревянный брус.

    Разновидности стропил.

    От правильности его выбора зависит целостность и безопасность не только кровли, а и всего строения в целом. Рассчитать сечение можно при помощи специальной программы, но лучше всего делать это вручную. Самостоятельный индивидуальный расчет исключает вероятность ошибки. В процессе расчета, помимо всего прочего, обязательно учитываются снеговые и ветровые нагрузки для рассматриваемого региона, особенности теплоизоляции и отделки.

    Что нужно учитывать при выборе сечения материала для стропил?

    Для того чтобы кровельная система была надежной и максимально прочной, нужно определить подходящее сечение стропил и непосредственно сам материал, используемый для работы. Сечение бруса является главным параметром стропильной системы. Именно от сечения стропил зависит, будет ли способна система выдержать вес кровельной конструкции.

    В процессе расчета сечения стропил учитываются следующие моменты:

    1. Суммарная масса кровельных материалов.
    2. Общий вес планируемой внутренней отделки, в том числе чердачных и мансардных помещений.
    3. Атмосферные воздействия на кровлю здания.

    Схема расчета стропильной системы.

    Для успешного самостоятельного расчета вам понадобится:

    1. Измерительная рулетка.
    2. Лист бумаги и карандаш или ручка для записей.
    3. Калькулятор.

    Дополнительно нужно учесть:

    1. Пролеты.
    2. Сечение бруса.
    3. Шаг установки ног.
    4. Форма стропильной фермы.
    5. Снеговые нагрузки, а также значения ветровых нагрузок для рассматриваемого региона и прочие данные, влияющие на результаты расчета.

    При желании вы можете поручить эту работу специалисту или использовать специальные программы. Но для большей точности и в целях экономии расчет лучше проводить самостоятельно. Понадобится всего несколько простых формул. Непосредственно сложность расчета и используемых формул зависит от сложности и размера кровли.

    Основные требования к брусу для устройства стропильной системы

    Помимо самого расчета стропил, нужно уделить должное внимание выбору бруса для обустройства системы. Материал должен быть хорошего качества. Максимально допустимый уровень влажности древесины составляет 20%. Брусья предварительно обрабатываются специальным раствором, обеспечивающим защиту деревянных конструкций от возгорания, гниения, порчи грызунами и насекомыми.

    Карта снеговых нагрузок России.

    На брус, используемый для обустройства стропильной системы, будут оказываться постоянные и периодические нагрузки. Под постоянными нагрузками нужно понимать вес стропильной конструкции, смонтированной обрешетки, облицовочного кровельного материала, теплоизоляционных и прочих материалов. Значения рассчитываются отдельно для каждого применяемого материала, а затем полученные результаты суммируются.

    Временные нагрузки могут иметь разную периодичность и быть продолжительными, кратковременными и редкими. Также выделяют особые нагрузки, к примеру, землетрясения. Под кратковременными нужно понимать снеговые и ветровые нагрузки, вес людей, выполняющих работы на кровле и т.д. Продолжительными считаются любые нагрузки, которым подвергается конструкция в течение некоторого временного промежутка.

    Учет ветровой и снеговой нагрузок в процессе расчета

    При выполнении расчета стропил обязательно учитывается снеговая нагрузка. Она будет меняться в зависимости от региона расположения дома. Существуют специальные утвержденные таблицы, позволяющие подобрать конкретные данные для своего региона.

    Сам расчет предполагаемых снеговых нагрузок выполняется по простой формуле, в соответствии с которой нужно умножить вес снега, приходящийся на 1 м² горизонтальной грунтовой поверхности, на специальный коэффициент, отражающий переход снеговой нагрузки на горизонтальную (либо с уклоном) кровельную поверхность. Для определения коэффициента нужно знать уклон кровли. Если уклон ската составляет 25 °, коэффициент принимается равным 1. В случае же уклона в 25-60 ° используется значение равное 0,7. Если же скат имеет уклон более 60 °, коэффициент учитывать не нужно, т.к. он не будет иметь существенного воздействия на сечение бруса.

    Схема расчета нагрузки на стропила.

    Для выполнения максимально правильного расчета стропил обязательно учитываются и ветровые нагрузки, которым подвергается дом. Недооценивать их нельзя. При недостаточной устойчивости конструкции последствия могут быть самыми неблагоприятными. Для определения средней ветровой нагрузки применяется специальная формула, в соответствии с которой нужно умножить нормативное значение ветровой нагрузки (берется из специальных таблиц для конкретного региона) на изменение ветрового давления, меняющееся с высотой над грунтом. Тоже определяется по таблице из справочника.

    Таблицы весьма информативны и просты в использовании. Там вы сможете найти значения как для рек, морских побережий, тундры, степей и лесостепей, так и для городских местностей с препятствиями разной высоты.

    В процессе расчетов также нужно обязательно учитывать информацию по направлению движения ветра, т.к. с его колебанием получаемый результат тоже может существенно изменяться.

    Пошаговое руководство по расчету сечения стропил

    При выполнении расчета стропил для кровли любого типа нужно учитывать такие параметры:

    1. Длина отдельной ноги.
    2. Шаг установки стропильных ног.
    3. Всевозможные значимые атмосферные нагрузки для конкретно взятого региона.

    Значения для расчета берутся из таблиц. К примеру, для Москвы и области актуальны такие показатели:

    1. Сечение деревянных брусьев для устройства мауэрлата – 10х10 см, 15х10 см, 15х15 см.
    2. Диагональные ендовы, стропильные ноги делаются из деревянных брусьев 20х10 см.
    3. Сечение изделий для устройства прогонов можно выбрать из 10х10 см, 20х10 см, 15х10 см.
    4. Сечение деревянного бруса для монтажа затяжки – 15х5 см.
    5. Сечение изделий для ригелей – 15х10 см, 20х10 см.
    6. Сечение брусков для стоек – 10х10 см, 15х15 см.
    7. Сечение изделий для обустройства кобылки, карниза, подкосов – 15х5 см.
    8. Для выполнения подшивки и лобовой доски – деревянная доска 2,2х10 см.

    Пример расчета сечения стропил

    Схема усиления стропильной балки.

    В данном примере вы сможете увидеть, для какой крыши дома, какое количество материала и с какими характеристиками понадобится. Расчет будет вестись с использованием следующих исходных данных:

    1. Суммарная расчетная нагрузка на всю кровлю – 317 кг/м2.
    2. Нормативная нагрузка – 242 кг/м2.
    3. Уклон скатов – 30 °. В горизонтальной проекции один пролет имеет длину 450 см, состоящую из участков длиной в 300 см и 150 см.
    4. Стропила монтируются с шагом в 80 см.

    Ригели крепятся при помощи болтов. Гвозди использовать нежелательно, т.к. они ослабляют материал. В случае с древесиной 2-го сорта сопротивление будет равняться 0,8. При ослабленном сечении сопротивление на изгиб составляет 104 кг/м².

    Нагрузка системы рассчитывается на каждый метр погонных стропил. В рассматриваемой ситуации она составит 0,8х317=254 и 0,8х242=194 кг/м.

    В случае если скат имеет угол не более 30 °, то система стропил относится к категории изгибаемых. В данном случае наибольший момент изгибания рассчитывается так: 254х(33+1,53)/8х(3+1,5)=-215 кг/м.

    Используется значение в -21500 кг/м. В таком расчете знак «-» указывает на то, что изгиб действует в противоположном направлении от прикладываемой рабочей нагрузки.

    Далее, вам нужно определить момент сопротивления на изгиб для стропил. Для этого разделите 21500 на 104. Получится, что сопротивление составит 207 см³.

    Стропила чаще всего изготавливаются из деревянных брусков, имеющих сечение с шириной в 5 см. Для определения нужной высоты стропил с учетом расчетных данных по сопротивлению нужно сделать следующее: разделить 207 на 5, затем умножить полученные данные на 6 и извлечь из значения квадратный корень. Для данного примера результат расчета будет составлять 16 см.

    Планируемая высота равняется 16 см, а сечение составляет 5 см. В соответствии с ГОСТом, максимально соответствующим этим параметрам нормативным значением является стропила с параметрами 17,5х5 см. Данное значение рассчитано для пролета длиной в 3 м.

    Вам надо определить инерционный момент для стропильной ноги. В этом примере он рассчитывается так: 5х17,53/12. Нехитрые вычисления дадут значение в 2233 см³.

    После этого рассчитайте значение для прогиба. Для этого примера нужно попросту разделить 300 на 200. Расчет покажет, что значение для прогиба равняется 1,5 см.

    Определите прогиб для нормативных нагрузок. Результатом расчета для этого примера является 1. Сверившись с нормативной документацией, вы увидите, что рассчитанное значение в 1 см меньше нормативного, которое составляет 1,5 см. То есть сечение в 17,5х5 см подобрано правильно, и вы можете смело использовать данный материал для обустройства стропильной системы своей кровли.

    Для того чтобы система стропил вашего дома была максимально надежной, прочной и спокойно переносила все предполагаемые нагрузки, нужно сделать правильный расчет сечения бруса, который и будет выполнять функцию основного строительного материала кровли. Расчет выполняется с применением ряда формул и требует использования специальных справочников с утвержденными нормативными показателями для конкретного региона. Должны быть рассчитаны снеговые нагрузки, ветровые нагрузки и прочие значимые показатели.

    Резка обычных стропил | JLC Онлайн

    Возвращаясь к основам , чтобы заложить прочную основу для следующего поколения строителей, JLC запускает новую серию основ для обучения профессиям. Мы сосредоточимся на некоторых навыках, которые разносторонний плотник должен приобрести в течение первого года работы. Наша цель — предоставить учебник для людей, желающих войти в отрасль, а также освежить в памяти ветеранов и предоставить бизнес-менеджерам инструмент, который они могут использовать при обучении сотрудников.Мы расскажем как о каркасе, так и об отделке, от раскладки и резки обычных элементов каркаса до подвесных дверей и ходовой части. Мы поговорим о технических аспектах каждого компонента и затронем базовую терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.

    В этой первой части мы начнем с каркаса крыши:

    Цель: Продемонстрировать основы расчета, разметки и резки обычных стропил для полной двускатной крыши или односкатной крыши на крыльце или небольшое дополнение.

    Необходимые навыки:

    • Умение читать рулетку / линейку.
    • Знакомство с использованием Speed ​​Square.
    • Умение безопасно работать с циркулярной пилой.

    Инструменты: Есть несколько подходов к выкладке стропил. Я расскажу о наиболее эффективном из найденных мною методах, в котором используется калькулятор Construction Master * и квадрат макета. Единственные другие инструменты, необходимые для разметки, — рулетка и острый карандаш.

    Чтобы распилить стропило, вам понадобятся:

    • Циркулярная пила
    • Ручная пила или лобзик
    • Защитные очки

    * Обзор калькулятора Construction Master см. В видео.

    Материалы
    ° 2×6 (или больше) стропила

    Термины для стропил
    Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться:

    • Отвес , обычно называемый ребристым вырезом , в верхнем конце стропила.
    • Birdsmouth , который состоит из двух разрезов — горизонтального разреза сиденья и вертикального разреза плеча .
    • Хвост , который может быть отрезан вертикально или под прямым углом, в зависимости от детализации карниза.

    Найдите эти стропильные элементы на иллюстрации ниже:

    Схема расположения стропил
    Чтобы выложить стропило, необходимо знать уклон крыши и рассчитать пролет стропил :

    Уклон крыши — это уклон крыши, выраженный как отношение количества дюймы подъема (вертикальное перемещение) на каждый фут пробега (горизонтальное перемещение).В нашем примере у нас есть крыша 7:12 — 7 дюймов подъема на каждый фут пробега. На строительных калькуляторах уклон часто называют «шагом».

    Прогон стропил — это горизонтальное расстояние, которое проходит стропила. На сплошной двускатной крыше это равно половине ширины здания минус половина толщины конька.

    Расчет длины стропил

    Последовательность расчетов для определения длины стропила в Construction Master показана ниже. Обратите внимание, что длина стропила измеряется от кончика отвеса на верхнем конце стропила (гребня) до строительной линии (показанной красной пунктирной линией в разрезе / фасаде ниже).Длина стропил не включает свес стропил.

    Для подробного объяснения того, как запустить этот тип вычислений в Construction Master, посмотрите видео здесь.

    На односкатной крыше стропильный проход — это расстояние от ригеля в главном здании до внешней стороны дополнительной стены или несущей балки крыльца. Нам нужно скорректировать общий пробег (73 дюйма в нашем примере), вычтя 1 1/2 дюйма полной толщины бухгалтерской книги (скорректированный пробег = 71 1/2 дюйма).

    Следующая страница : Схема расположения стропил и последовательность резки.

    Самый простой способ рассчитать ферму крыши —

    Когда приходит время заменить крышу, подрядчик — не единственный, у кого есть работа. Если вы занимаетесь заменой кровли, вам придется потратить время, чтобы изучить несколько различных компонентов кровли и их размеры. Эти знания помогут вам определить, куда уходят ваши деньги, когда вы получите смету от подрядчика, с которым выберете работать.Одним из примеров кровельной части, которую вам нужно будет измерить, является стропильная ферма. Ферма крыши обычно представляет собой треугольную конструкцию, которая предназначена для распределения веса крыши. Две части фермы крыши и «элементы» (прямые отрезки дерева) и точки пересечения, которые равномерно распределяют вес по длине каждого элемента. Ферма строится путем прикрепления концов элемента к соединениям, которые соединяются с пересечениями.

    Изучение того, как оценить стропильные фермы и их размеры, может показаться сложной задачей, но мы составили формулу, которая поможет вам легко произвести расчеты кровельных стропил.Самыми простыми и легкими в изготовлении крышами обычно являются «открытые двускатные крыши», и это тип крыши, который есть у большинства домовладельцев. Для расчета размеров стропильных ферм этого типа лучше всего использовать теорему Пифагора. Это старое уравнение, которое вы, возможно, помните из средней школы, наконец-то пригодится, чтобы помочь вам во время вашего путешествия по замене крыши. Мы выбрали это уравнение, потому что оно позволяет уменьшить каждую ферму до пары прямоугольных треугольников, расположенных спина к спине.

    Первое, что вам нужно сделать, это измерить «пролет крыши».Пролет крыши — это расстояние между внешними сторонами стен, которые будут поддерживать крышу. Половина этого расстояния называется «бегом». Прогон образует основание прямоугольного треугольника с высотой, равной подъему крыши. Стропила фермы будут использоваться как гипотенуза (высшая часть треугольника). Средняя крыша будет нависать над боковыми стенами дома лишь на небольшую величину (12-18 дюймов). Помните об этом при расчете длины стропил.

    «Уклон» (самая высокая точка) крыши — важный коэффициент при измерении фермы.Пример расчета будет следующим: крыша, которая поднимается на 1 дюйм на каждые 4 дюйма своего горизонтального расстояния, имеет уклон 1/4. От покрытия кровли зависит лучший исход ската. Например, если вы используете большую нагрузку из битумной черепицы, для надлежащего дренажа необходим минимальный шаг 2/12. В большинстве случаев уклоны не должны превышать 12/12, иначе по крыше опасно ходить.

    Длина стропил от подъема

    После того, как вы рассчитаете пролет крыши, вам нужно будет определить подъем на основе выбранного вами кровельного материала и других вариантов конструкции.Это также повлияет на длину стропил. Теперь представьте всю ферму в виде пары прямоугольных треугольников, соединенных спиной к спине.

    Уравнение: a2 + b2 = c2

    A = пролет

    B = подъем

    C = длина стропила

    Уже наличие подъема позволит легко определить длину стропил путем загрузки чисел в таблицу уравнений. Например, для крыши с пролетом 20 футов и высотой 7 футов требуются стропила, которые являются квадратным корнем из 400 + 49 = 21.2 фута. Это не включает дополнительную длину, необходимую для свесов.

    Расчет длины стропил по шагу

    Если у вас нет подъема крыши, вы можете узнать угол наклона на основе рекомендаций производителя для типа кровли, которую вы планируете использовать. Не волнуйтесь, потому что этой информации достаточно, чтобы рассчитать длину стропил с помощью простого и быстрого соотношения.

    Представьте, что желаемый шаг — 4/12. Это равносильно прямоугольному треугольнику с основанием 12 дюймов (один фут) и подъемом на четыре дюйма.Длина гипотенузы этого треугольника равна квадратному корню из уравнения a2 + b2 = 12 (2) + 4 (2) = 144 дюйма + 16 дюймов = 12,65 дюйма. Поскольку длина пролета и стропила измеряется в футах, вам нужно преобразовать 12,65 дюйма в 1,06 фута. Таким образом, длина гипотенузы этого маленького треугольника составляет 1,06 фута.

    Предположим, основание вашей крыши измеряется как 40 футов. Теперь выполните следующий расчет: Основание треугольника = основание крыши. После вставки цифр вы получите 1/40 = 1,06 / x (x — необходимая длина стропил). Решая для x, вы получаете x = (40) (1,06) = 42,4 фута.

    Теперь, когда у вас, наконец, есть длина стропила, у вас есть два варианта определения подъема. Найдите время, чтобы установить подобное соотношение, или вы можете решить уравнение теоремы Пифагора. Когда вы выбираете второй вариант, вы знаете, что подъем (b) равен квадратному корню из квадрата c — квадрату, где c — длина стропила, а a — пролет. Это означает, что рост равен корню (42,4 (2) — 40 (2)) = корень 1797,8 — 1600) = 14,06 фута.

    При использовании этого бесплатного расчета важно, чтобы у вас был правильный дизайн для нужной высоты. Убедитесь, что если у вас другой тип стропильной фермы, нежели простая конструкция с открытым фронтоном, вы используете другое уравнение. Вы должны убедиться, что правильно рассчитали все углы, высоту и размеры. Это значительно упростит понимание того, какие типы стропил и подкосов вам понадобятся и как их нужно комбинировать для каждой высоты. Если это стиль с открытым фронтоном, используйте этот расчет для деревянной крыши, стальной крыши или даже ферм односкатной крыши или ферм деревянной крыши. Знание этих размеров даст вам фору при замене крыши.

    Калькулятор стропил — оценка длины и стоимости замены стропил

    Калькулятор кровельных стропил рассчитает длину, размер доски, количество, стоимость доски и общую стоимость пиломатериалов!

    Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

    Цены основаны на предложениях различных складов пиломатериалов и поставщиков строительных материалов.

    Этот инструмент предоставит вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в доступной форме. форма.

    Как пользоваться калькулятором стропил

    Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши — это поможет вам более точно рассчитать длину доски.

    Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

    1) Укажите площадь основания дома: Длина — это сторона свеса крыши (желоба). Ширина или пролет — это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

    2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши.Введите желаемую длину свеса — это повлияет на длину стропил и пиломатериалы, необходимые для работы.

    3) Введите уклон / уклон крыши: Угол наклона крыши — это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши. Пример: если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши. Если у вас угол наклона крыши в градусах, используйте наш расчет наклона крыши для преобразования градусов в значение «уклона».

    4) Выберите шаг и ширину стропил:

    Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта.
    Размер / ширина пиломатериалов (доски 2×8 дюймов, 2×10 дюймов или 2×12 дюймов) будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

    Стропила ДЛИННЫМИ 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов. Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска из LVL (ламинированного шпона), которая представляет собой желтую фанерную доску, сделанную для строительных целей.

    LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой доски.LVL бывают стандартной длины 24 ‘, 28’, 30 ‘и 32’. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

    Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

    LVL цены указаны за фут за размер. Нет «цены доски», это означает, что доска 24 фута 2×10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2×10 дюймов. Единственная разница — длина.

    LVL Стоимость стропил (за погонный фут):

    Цены, указанные ниже, были получены от компании National Lumber в Ньютоне, Массачусетс.Это «розничные» цены, и если у вас есть учетная запись и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%. Размеры НОМИНАЛЬНЫЕ, что означает, что плата 2×8 на самом деле составляет 1,75 x 7,25 дюйма.

    2×8 — 4.37 $ / пер. футов

    2×10 — 5,23 $ / пер. футов

    2×12 — 6,48 $ / пер. футов

    2×14 — 8,35 $ / пер. футов

    2×16 — 9,24 $ / пер. футов

    Ограничения стропильного калькулятора

    Этот инструмент разработан для пиломатериалов длиной до 20 футов, которые обычно можно купить в местных магазинах товаров для дома и на лесных складах. Если длина ваших стропил превышает 20 футов, у вас есть два варианта:

    1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов за штуку. Доски большего размера НЕ доступны.

    2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

    Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

    Для получения информации о ценах для специального заказа (24-футовые доски или деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на склады пиломатериалов.

    Дополнительные ресурсы

    Если вы находитесь на стадии планирования строительства своего дома и вам нужно выяснить, сколько стоит черепица, используйте этот инструмент, чтобы получить точную оценку для черепицы с тремя вкладками и архитектурной черепицы.

    Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

    Связанные

    Опубликован:

    Это руководство по кровле представлено Лео Б.

    Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

    Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

    Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!

    Как рассчитать размеры стропильных ферм

    Крыши бывают разных стилей, но самый простой в строительстве — не считая плоских или односкатных крыш — вероятно, с открытым фронтоном. При правильной конструкции с использованием правильного оборудования фермы открытой двускатной крыши равномерно распределяют нагрузку на крышу и не требуют никакой поддержки, кроме стен. Чтобы рассчитать размеры фермы, вы можете применить теорему Пифагора, потому что каждая ферма может быть уменьшена до пары прямоугольных треугольников, расположенных спиной к спине.

    Терминология кровли

    Кровельщики называют расстояние между внешними сторонами стен, которые будут поддерживать крышу, «пролетом», а половину этого расстояния они называют «пробегом».«Прогон образует основание прямоугольного треугольника с высотой, равной« подъему »крыши, а гипотенуза образует« стропила ». Большинство крыш немного нависают над боковыми стенами — от 12 до 18 дюймов. — и важно помнить об этом при расчете длины стропил.

    «Уклон» крыши, то есть величина ее уклона, является важным параметром, и хотя математики выражают это как угол, кровельщики предпочитают чтобы выразить это как отношение. Например, крыша, которая поднимается на 1 дюйм на каждые 4 дюйма горизонтального расстояния, имеет уклон 1/4.Оптимальный шаг зависит от кровельного покрытия. Например, битумная черепица требует минимального шага 2/12 для надлежащего дренажа. В большинстве случаев уклон не должен превышать 12/12, иначе по крыше становится слишком опасно ходить.

    Расчет длины стропил по высоте

    После измерения пролета крыши следующим шагом при проектировании двускатной крыши является определение подъема на основе желаемого кровельного материала и других проектных соображений. Это определение также влияет на длину стропил крыши.Рассмотрение всей фермы как пары соединенных спиной к спине прямоугольных треугольников позволяет вам основывать вычисления на теореме Пифагора, которая говорит вам, что a 2 + b 2 = c 2 , где a — пролет, b — подъем, с — длина стропила.

    Если вы уже знаете высоту подъема, легко определить длину стропил, просто подставив числа в это уравнение. Например, для крыши шириной 20 футов и высотой 7 футов требуются стропила, которые являются квадратным корнем из 400 + 49 = 21.2 фута, не считая дополнительной длины, необходимой для свесов.

    Расчет длины стропил по уклону

    Если вам неизвестен подъем крыши, вы можете узнать угол наклона на основе рекомендаций производителя для кровельного покрытия, которое вы планируете использовать. Этой информации все еще достаточно, чтобы рассчитать длину стропил по простому соотношению.

    Иллюстрация показывает это: Предположим, желаемый шаг равен 4/12. Это эквивалентно прямоугольному треугольнику с основанием 12 дюймов, что составляет 1 фут, и подъемом на 4 дюйма.Длина гипотенузы этого треугольника равна квадратному корню из 2 + b 2 = 12 2 + 4 2 = 144 дюйма + 16 дюймов = 12,65 дюйма. Преобразуем это в футы, потому что длины пролета и стропил измеряются в футах: 12,68 дюйма = 1,06 фута. Следовательно, длина гипотенузы этого маленького треугольника составляет 1,06 фута.

    Предположим, что измеренное основание реальной крыши составляет 40 футов. Вы можете установить следующую эквивалентность: основание треугольника / основание реальной крыши = гипотенуза треугольника / гипотенуза крыши.Подставив числа, вы получите 1/40 = 1,06 / x, где x — необходимая длина стропил. Решая для x, вы получаете x = (40) (1,06) = 42,4 фута.

    Теперь, когда вы знаете длину стропил, у вас есть два варианта определения подъема. Вы можете установить аналогичное соотношение или решить уравнение Пифагора. Выбирая вариант 2, мы знаем, что подъем (b) равен квадратному корню из c 2 — a 2 , где c — длина стропила, а a — пролёт. Следовательно, рост равен: корень (42.4 2 -40 2 ) = корень (1797,8 — 1600) = 14,06 футов.

    Как измерить и оценить крышу для подрядчиков по кровельным работам

    Большинство подрядчиков по кровельным работам обычно измеряют крышу, вычисляя площадь крыши, а затем прибавляя 10% для возможных отходов. Когда кровельные подрядчики пользуются большим спросом, например, во Флориде после урагана, такой способ оценки крыши может быть приемлемым, но на более узком рынке вам, возможно, потребуется более точные навыки оценки, чтобы конкурировать с вашими конкурентами и выгода.Здесь я покажу вам, как получить быструю и очень точную оценку кровли для всех типов крыш.

    Перед тем, как подавать заявку на кровельные работы, необходимо знать, сколько будут стоить материалы. Чтобы знать, сколько материалов вам понадобится, вы должны знать размер крыши. Для начала вам нужно будет измерить общую площадь крыши. Затем вам нужно будет измерить длину выступов, граблей (фронтонов), бедер, впадин и карнизов. Если работа связана с установкой новой конструкции крыши, вы можете получить размеры по чертежам; однако, если крыша заменяется или ремонтируется, вам нужно будет измерить крышу самостоятельно.

    Многие кровельщики начинают измерять крышу с измерения карниза. На двускатной крыше вам нужно будет измерить только в одном направлении. На вальмовой крыше вам нужно будет измерить в двух направлениях.

    Двускатная крыша Вальмовая крыша

    После того, как вы сделаете замеры карниза, вам нужно будет измерить ширину крыши. Чтобы измерить ширину двускатной крыши, вам нужно будет привязать рулетку к одному из карнизов и провести ее до противоположного карниза. Таким же методом вы будете измерять ширину вальмовой крыши.

    После того, как вы измерили ширину крыши, вам нужно будет измерить ее длину. Чтобы измерить длину вальмовой крыши, вам нужно будет прикрепить измерительную ленту к карнизу у стропила конька, провести ее вверх по стропилам конька, по всей длине конька, а затем обратно вниз. стропила конька спускается до противоположного карниза. Вы можете измерить конек, пока снимаете длину крыши. Если вы получите длину двускатной крыши, просто измерьте конек.На двускатной крыше конек и длина будут одного размера.

    После того, как вы измерили длину крыши, вам нужно будет измерить впадины и вальмы. Вам нужно будет получить эти размеры, чтобы знать, сколько металла гребня (покрытия бедра) и ендовы.

    При измерении крыши некоторые измерения должны быть более точными, чем другие. Например, вы можете немного ошибиться с измерением гребня, бедра или впадины, и это не повлияет на ваши расходы.Однако, если вы не получите точных измерений ширины или длины крыши, это может стоить вам больше материалов, чем вы предполагали, если вы недооцените, или это может стоить вам работы, если вы переоцените и, следовательно, предложите завышенную цену. Если бы вы измерили крышу 100 на 120 футов, что на самом деле было 101 на 121 фут, разница составила бы 221 квадратный фут, что составляет 2,21 квадрата кровельных материалов, что может стоить несколько сотен долларов.

    При измерении кровли ВСЕГДА необходимо рисовать схему кровли.Ваш эскиз плана крыши должен включать размеры, уклоны, препятствия и проходы, а также любые другие необычные ситуации, такие как области мягких мест, гнилое дерево и любые другие препятствия.

    Когда у вас будут все измерения, вы сможете использовать их для расчета площадей, уклонов, углов и коэффициентов допуска. Давайте продолжим и сделаем пример простой крыши.


    Как измерить плоскую крышу

    Взглянув на план крыши выше, вы можете увидеть фактические размеры.Плоская крыша такой конструкции, вероятно, проще всего измерить. Очевидно, что не все крыши будут такими простыми, но это, по крайней мере, хорошее начало, чтобы научиться измерять крышу.

    При измерении крыши, подобной показанной выше, вам нужно будет разделить ее на прямоугольники, как мы это делали в Изображение 1.2 . Затем вы вычислите площадь прямоугольников и сложите их. Это известно как метод измерения положительной кровли. Итак, вы найдете площадь секций A, B и C и сложите их вместе, чтобы получить площадь всей крыши.Чтобы найти площадь прямоугольника уровня, умножьте длину на ширину.

    Площадь прямоугольника уровня = длина x ширина

    Пример 1.1

    Метод измерения положительной крыши

    Метод положительного измерения кровли требует, чтобы вы разбили крышу на измеримые участки. Для изображения 1.2 найдите площадь всех секций крыши, а затем сложите их вместе, чтобы найти общую площадь крыши.

    Площадь сечения A = 20 ′ x 60 ′ = 1200 квадратных футов

    Площадь участка B = 20 ′ x 40 ′ = 800 квадратных футов

    Площадь сечения C = 20 ′ x 20 ′ = 400 квадратных футов

    Таким образом, общая площадь верхнего плана крыши составляет 1200 квадратных футов + 800 квадратных футов + 400 квадратных футов = 2400 квадратных футов

    Пример 1.2

    Метод измерения отрицательной крыши

    Чтобы найти площадь крыши с помощью метода отрицательного измерения крыши, вы продлите линию крыши за крышу, чтобы сформировать единый прямоугольник. Затем вы вычтете прямоугольные области, лежащие за пределами крыши.

    Метод измерения отрицательной крыши

    Сначала вам нужно удлинить линии крыши, чтобы сформировать единый прямоугольник.

    60 ′ x 60 ′ = 3600 квадратных футов расширенный прямоугольник

    Затем вам нужно найти площадь прямоугольников за пределами площади крыши.Вы можете видеть на Изображение 1.3 , что области за пределами плана крыши разделены на секции A и B. Мы найдем области этих секций, а затем вычтем их из нашего расширенного прямоугольника.

    Площадь сечения A = 20 ′ x 20 ′ = 400 квадратных футов

    Площадь участка B = 20 ′ x 40 ′ = 800 квадратных футов

    Общая площадь за пределами планировки крыши составляет 800 кв. Футов + 400 кв. Футов = 1200 кв. Футов.

    3600 квадратных футов — 1200 квадратных футов = 2400 квадратных футов

    Вы можете видеть, что использование метода измерения отрицательной крыши дает тот же результат, что и метод измерения положительной крыши.


    Как измерить периметр плоской крыши

    Периметр плоской крыши — это общая длина, измеренная по краям крыши. Внешние края большинства крыш представляют собой не простые прямоугольники и квадраты. На большинстве крыш есть углубления, которые затрудняют измерение периметра крыши.

    Периметр крыши

    Формула для определения периметра крыши:

    L + W + L + W + R + R = Периметр крыши

    или

    2L + 2W + 2R = Периметр крыши

    или

    2 (Д + Ш + П)

    Формула крыши без выемок:

    2 (Д + Ш) = Периметр крыши

    Пример 1.3

    Давайте попробуем пример. Измерьте периметр крыши на фото 1,5 .

    Периметр крыши:

    2 x (25 ′ + 15 ′ + 5 ′) = 90 погонных футов


    ОТКЛОНКИ КРЫШИ

    Наклон крыши определяется подъемом (в дюймах) на 12 дюймов длины крыши. Например, крыша «4 из 12» — это крыша, которая поднимается на 4 дюйма на каждые 12 дюймов горизонтального пробега.

    Формула для определения уклона крыши:

    Наклон = общий подъем / общий пробег

    Уклон крыши = Подъем (в дюймах) / 12 (дюймов на фут пробега)

    Уклон крыши = (общий подъем / общий пробег) x 12

    Пример 1.4

    Давайте на примере найдем уклон крыши на изображении 1.7.

    Уклон крыши = 5 футов / 10 футов x 12 = 6 дюймов подъема на 12 дюймов спуска.

    Таким образом, имеется 6 дюймов подъема для 12 дюймов пробега, что делает эту крышу «6 из 12»


    Шаг кровли

    Чтобы найти уклон крыши, необходимо разделить общий подъем крыши на общий пролет крыши.

    Шаг = общий подъем / общий диапазон

    Наклон = 2 x шаг

    Обычно уклон кровли используется строителями, но иногда это все, что есть у кровельщика.Вы можете преобразовать уклон крыши в уклон крыши. Вот как это сделать.

    (2 x уклон крыши) = уклон

    Умножьте уклон на 12, и вы получите уклон крыши.

    Пример 1.5

    Преобразование 1/3 ската в скат крыши.

    Наклон = (2 x (1/3))

    = 2/3

    Уклон крыши = (2/3) x 12 = 8

    Следовательно, крыша представляет собой крышу «8 на 12»


    Как измерить уклон крыши

    Для измерения уклона крыши вам понадобится уровень и рулетка.Отметьте свой уровень в 12 дюймах от одного из концов. Держите этот конец на крыше и поднимайте уровень, пока пузырек уровня не окажется в центре. Теперь измерьте расстояние между крышей и отметкой 12 дюймов на вашем уровне. Это измерение — рост более чем на 12 дюймов. Если расстояние между отметкой 12 дюймов на вашем уровне и крышей составляет 5 дюймов, тогда крыша будет крышей «5 на 12», если расстояние составляет 4 дюйма, то это крыша «4 на 12», а если расстояние составляет 3 дюймов, тогда крыша будет крышей «3 в 12».

    Кровельные стропила

    Стропила — это наклонная часть каркаса крыши, на которую опирается кровельное покрытие и настил.

    Обычное стропило — Обычное стропило проходит перпендикулярно от внешней стены до коньковой доски.

    Стропила конька — Стропила, проходящая параллельно стропилам конька от края внешней стены до конца коньковой доски.

    Бедренные стропила — Бедренные стропила проходит по диагонали от внешнего угла здания до конца коньковой доски.

    Hip Jack Rafter — Стропило Hip Jack проходит от края внешней стены до бедра.

    Стропила Valley Jack — Стропила Valley Jack проходит перпендикулярно от коньковой доски к стропильной балке.


    Измерение длины стропил

    Вид сверху на двускатную крышу

    Взгляните на изображение 1.11. По длине край карниза проходит горизонтально до уровня земли. Таким образом, вы сможете узнать фактическую длину прямо из планов.То же самое можно сказать и о коньковой доске, так как коньковая доска проходит горизонтально и на уровне земли. Однако вы не сможете узнать точную длину обычных стропил, просто взглянув на планы, потому что крыша наклонная. Длина в плане обычных стропил известна как прогон стропил. Пролет стропил — это длина в плане, измеренная от края карниза до конька. См. Изображение 1.12 для лучшего понимания.

    Чтобы определить фактическую длину стропил на виде сверху или с высоты птичьего полета, вы можете просто использовать таблицу преобразования уклона крыши, показанную на изображении 1.13. В таблице преобразования представлены коэффициенты уклона крыши, которые можно умножить на длину вида в плане (пролет). Например, если вы хотите вычислить фактическую длину обычных стропил с длиной в плане 10 футов для крыши «10 из 12», вы просто умножите длину растений на коэффициент «10 из 12» для обычных стропил. Следовательно, фактическая длина будет 10 ′ x 1,302 = 13,02 ′ .

    Таблица коэффициентов преобразования уклона крыши

    Коэффициенты в столбце 3 на рисунке 1 .13 используются для нахождения фактической длины впадин и шатровых стропил с использованием прогона стропил долины или шатровых стропил. Коэффициенты в столбце 4 изображения 1.13 используются для нахождения фактической длины стропил ендовы и бедра с использованием длины стропила в плане. Коэффициенты в столбцах 3 и 4 предполагают, что стропила вальмы и впадины установлены под углом 45 градусов. Пожалуйста, обратитесь к рис. 1.14 для лучшего понимания хода бедра или впадины по сравнению с длиной бедра или впадины в плане.У обычных стропил и стропильных ног длина в плане и длина стропил одинаковы; тем не мение; это не относится к стропилам вальмы и впадины, как вы можете видеть на изображении 1.14 .

    Коэффициент преобразования уклона кровельных стропил вальмы и впадины

    обычных стропила: пролет равен длине плана

    стропила вальмы и впадины: пролет не равен длине плана

    Пример 1.6

    Шатровая и двускатная крыша

    Давайте попробуем на примере. Посмотрите на изображение 1 .15 Предположим, что крыша на изображении 1.15 представляет собой скатную крышу 5 на 12. Какова реальная длина обычных стропил, идущих от карниза до стропила конька? Как вы можете видеть, длина пробега составляет 10 футов, а поскольку уклон крыши составляет 5 из 12, коэффициент уклона крыши равен 1,083. Уравнение фактической длины обычных стропил:

    Фактическая длина = длина участка x коэффициент уклона крыши

    , поэтому для нашего примера

    10 ′ x 1,083 = 10,83 погонных футов

    , поэтому фактическая длина общих стропил равна 10.83 погонных фута

    Какова фактическая длина вальмовых стропил?

    Вылет шатровых стропил составляет 10 футов, а коэффициент уклона вальмовых и ендовых стропил для крыши 5: 12 при умножении на длину спуска составляет 1,474. Таким образом, для нашего примера фактическая длина тазобедренных стропил составляет 10 футов x 1,474 = 14,74 погонных фута.

    Какова фактическая длина стропил ендовы? Вы можете видеть, что ширина слухового окна 10 футов. Разделите ширину на 2, и вы получите бег по долинам. 10 ’/ 2 = 5 ′ , поэтому длина впадин составляет 5 погонных футов. Теперь давайте найдем реальную длину стропил ендовы. Длина впадины составляет 5 футов, а коэффициент уклона крыши 5 из 12 при умножении на длину хода составляет 1,474. Таким образом, для нашего примера фактическая длина стропил ендовы составляет 5 ′ x 1,474 = 7,37 погонных фута.

    Как измерить периметр скатной крыши

    Двускатная крыша и вальмовая крыша Вальмовая и двускатная крыша

    Периметр вальмовой крыши или вальмовой крыши проходит горизонтально до земли.Взгляните на изображение 1.16 и изображение 1.17 в качестве наглядного примера для лучшего понимания. Вы можете определить длину и ширину, просто используя размеры из плана крыши. Таким образом, вы можете найти периметр вальмовой крыши или вальмовой и двускатной крыши, используя ту же формулу, которая используется для определения периметра плоской крыши.

    Периметр = 2 (Д + Ш + П)

    Если в здании нет ниш, формула:

    Периметр = 2 (Д + Ш)

    пример 1.7

    Найдите периметр крыши на снимке 1.15

    Периметр = 2 (25 ′ + 30 ″) = 110 погонных футов.

    Когда вы пытаетесь найти периметр двускатной крыши, вы также должны учитывать наклон двускатной крыши. Поскольку край фронтона (в терминологии кровли именуемый граблями) проходит по диагонали от земли, длина в плане не является фактической длиной. Если бы вы использовали длину плана для определения периметра двускатной крыши, ваши измерения были бы короткими, что привело бы к недооценке необходимых материалов, таких как карниз, стропила и облицовочная доска.Чтобы найти периметр двускатной крыши, ваша формула:

    Периметр двускатной крыши = 2 (длина + фактическая ширина)

    Фактическая ширина = (Ш x коэффициент уклона крыши)

    Таким образом, формула периметра двускатной крыши:

    Периметр = 2 (длина + (ширина x коэффициент уклона крыши))

    Стропильная система полушатровой кровли — Полувальмовая кровля

    Стропильная система полускатной крыши: достоинства и недостатки

    Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах.Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

    Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

    Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли.Данная модификация позволила расширить список преимуществ такими характеристиками:

    1. Чердак.

    Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

    1. Противодействие ураганным порывам ветра.

    Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму.Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

    1. Кастомизация дизайна под индивидуальные требования.

    В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

    1. Сложность монтажных работ.

    Данная конструкция не относится к группе наиболее сложно построенных вариантов. Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

    Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю.Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

    Процесс сборки каркаса этого типа крыши

    Несмотря на то, что стропильная система полушатровой кровли состоит из двух частей, относящихся к разным типам крыш, монтаж ее каркаса не так уж и сложен. Этот процесс выглядит следующим образом:

    1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс.В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
    2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут закреплены основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила. В противном случае прочность конструкции будет ослаблена.
    3. Далее надеваем выступающие металлические прутья мауэрлата.Отдельные сегменты соединяются друг с другом методом шип-паз.
    4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
    5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев.Их верхние края упираются в прогон, а нижние — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).
    6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями. По нижним краям вырезаются пазы, после чего их окончательно фиксируют с помощью металлических уголков.
    7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
    8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов. Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
    9. Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

    Последний завершающий этап возведения кровли включает в себя работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами. Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) — на более крутых склонах.

    Особенности конструкции и установки — советы по ремонту

    В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной. Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой кровли.

    Крыша полускатная для жилого дома

    У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую.Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет отличные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

    В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

    • полускатная двускатная крыша;
    • полускатная четырехскатная крыша.

    Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

    Достоинства и недостатки полаватровой кровли: фото красивых домов

    Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а меньшие скаты имеют форму треугольников. В полувальмовой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

    Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

    Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности пандуса, образуя своеобразную «снежную шапку». Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

    Среди преимуществ полавальтовой крыши:

    • наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
    • эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
    • надежная защита дома от воздействия погодных условий: снега, дождя, сильного ветра.

    Полезный совет!

    Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

    Из недостатков крохи полубедра стоит отметить:

    • наличие определенных сложностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

    Жилой дом, крыша которого покрыта керамической черепицей

    • в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
    • процесс укладки кровли также приобретает определенные трудности.

    Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

    Мансардная крыша полускатная

    Мансардная крыша — это конструкция, имеющая две вершины в форме вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

    Для этого типа кровли характерны следующие достоинства и недостатки:

    • повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
    • Эстетичный внешний вид

    • позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
    • Низкий профиль

    • обеспечивает повышенную устойчивость к вибрации;
    • из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
    • мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
    • Необходимо рассмотреть возможность дополнительной принудительной вентиляции

    • , что влечет за собой расходы.
    Как устроена стропильная система полавальтовой крыши: схема и примеры фото

    Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

    • стропильная система, которая служит основанием для удержания всех элементов;
    • Мауэрлат — балка опорная нижняя для стропил;
    • материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
    • кровельное покрытие, обеспечивающее механическую защиту.

    Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

    Схема полавальтовой кровли и стропильной системы

    Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

    Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

    Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

    Монтаж стропильной системы на несущие стены дома

    Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полвальцовая крыша за счет этого этапа более прочная.

    Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно быть 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

    Стропильная система полускатной крыши: основы установки

    Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

    В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также аутригеры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

    За счет этого повышается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

    Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

    Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, пора приступать к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

    Полезный совет! Расстояние между стропилами следует учитывать с учетом ширины утеплителя, который вы будете использовать.

    Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы.

    Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полушатровой крыши окажется ненадежной.

    Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

    Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

    Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

    Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

    1. Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.
    2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет количество стропильных ног, необходимое для отделки одного ската крыши заданной длины.
    3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

    Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

    Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

    .

    В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

    Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

    Как вариант, для расчетов можно использовать специальные онлайн-калькуляторы, хотя гораздо лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

    Монтаж полушатровой кровли: завершающие этапы строительства

    Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

    Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно хорошо выполнит свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть в чердак.

    В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этой цели использовался рубероид, но сегодня он уступил место диффузионной мембране.

    Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

    Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

    И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

    Выбор кровельного материала для полушатровой крыши

    Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

    В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

    Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

    Сланец — достаточно стойкий кровельный материал.

    Для полушатровой кровли этот материал не подходит по двум причинам:

    • такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
    • Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

    Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

    Главный плюс металлочерепицы — небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

    Металл — лучший вариант по соотношению цены и качества

    Из недостатков этого материала можно выделить целостность листов, обрезка которых для полавальтовой кровли требует определенного мастерства и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

    Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

    Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

    • легкий материал;
    • огнестойкость и водонепроницаемость;
    • огромный выбор цветовых и стилистических решений;
    • устойчивость к плесени и гниению.

    Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

    Такое покрытие отлично подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень немалый вес.

    Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

    Самый прочный вариант кровли — керамическая черепица

    .

    Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

    Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

    • легкий вес;
    • простота транспортировки и укладки;
    • долгий срок службы;
    • устойчивость к коррозионным повреждениям;
    • большой выбор оттенков.

    Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

    Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.Кроме того, укладка профнастила на полуаватную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

    Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

    Стропильная система и покрытие

    Полуаватная кровля, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

    Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

    В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

    Как рассчитать аналогичную крышу?

    Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

    Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

    При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

    Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

    Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

    Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение необходимо умножить на 2. Если сложить эти значения, можно получить площадь крыши.

    Вернуться к содержанию

    Существующие типы стропильных систем полускатной кровли

    Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

    По типу шатровой кровли делятся на:

    1. голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
    2. датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым расположены небольшие треугольные фронтоны.

    Голландское кровельное строительство

    Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

    Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

    Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

    Рисунок 1.Схема поливальтовой крыши.

    1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
    2. Далее нужно уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В этом варианте укладывать мауэрлат следует на боковых откосах. На шатровых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
    3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
    4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
    5. Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — на конце коньковой планки.
    6. К основному мауэрлату и коньку крепят обычные стропила боковых откосов.
    7. Стропила крепятся наклонными опорами.

    Наиболее подходящей породой для стропильной системы полукровельной кровли является сосна.

    Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Самая подходящая порода дерева — сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

    При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

    Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

    Далее необходимо будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

    Как сделать датскую крышу такого типа?

    Рисунок 2. Схема конструкции датской кровли.

    Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

    Строительство по датскому образцу — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

    Для установки датской стропильной системы вам потребуются такие элементы:

    • Рейки
    • штанга коньковая;
    • ножки бедренные, обыкновенные и угловые стропильные;
    • опорных щитов;
    • шпренгелей;
    • затяжек.

    Монтаж этих элементов осуществляется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

    В датском исполнении стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и прикрепляется к стропилам конструкции. боковые пандусы.Внизу элементы будут опираться на мауэрлат.

    Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

    Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

    Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

    В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

    Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

    Стропильная система полускатной крыши

    Стропильная система полускатной крыши: подробная инструкция по монтажу

    Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

    Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половина прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

    Достоинства и недостатки полаватровой крыши:

    1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
    2. Сложнее убирать, проводить плановый ремонт;
    3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
    4. Главное достоинство этой конструкции — прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
    5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
    6. Благодаря низкому профилю такая крыша обладает хорошей виброустойчивостью.

    Как накачать полубедро

    Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

    Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

    1. Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
    2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона кровли.
    3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
    4. После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом в 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
    5. Разметить вдоль стены места, где будут располагаться стропила;
    6. Расположите стропила по периметру крыши, установите конек на желаемую высоту;
    7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
    8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания саморезами и подставками. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
    9. Далее нужно соорудить кровельный пирог.
    Полускатная крыша — СМД своими руками

    Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

    Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем показать свои расчеты, чертежи и схемы специалисту перед началом работ, он поможет проверить правильность и правильность их выполнения.

    Расчет кровли

    Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

    Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

    Для расчета диагоналей бедра необходимо использовать следующее уравнение:

    е = b / (2 cosa)

    Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

    d = (h4 + (b / 2) 2 + (b / 2) 2) 2

    Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

    Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

    Как накрыть крышу

    Устройство половинной крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

    Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

    Такая архитектура отлично смотрится как на одноэтажных, так и на двухэтажных домах. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же не рекомендуется монтировать ее при сильном ветре.

    Вальмовая крыша: стропильная система

    Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить мансардные окна.

    Три вида четырехскатных крыш.

    Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

    Ферма скатной крыши

    Чтобы понять, из каких элементов состоит кровельная система скатной кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

    В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее возведения, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

    • Элемент, соединяющий балку конька с углом постройки, называется стропилами.
    • Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
    • Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
    • Есть стропильные ноги, упирающиеся верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

    Шатровая крыша (стропильная система) — довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли — схема ее не проста.

    На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

    Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

    Ферма полускатная

    Полувальмовая крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самая сложная конструкция из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

    Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

    • Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.
    • Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
    • В полушатровой стропильной системе также имеются укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
    • И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

    Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием для укороченных центральных элементов. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

    Процесс сборки полускатной крыши выглядит следующим образом:

    • Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
    • Затем на него укладывают центральные стропила.
    • Далее, накосные элементы.
    • После чего установка дырки.
    • И последними будут установлены пауки на всех пандусах.
    Ферменная конструкция крыши

    Стропильная система крыши — самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

    На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

    Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

    • Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
    • Кровати выполняют роль мауэрлата, устанавливаемого внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, которые служат опорными элементами.
    • Прогоны — это турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
    • Шпренгели — это опорные стойки из бревен, брусьев или двойных досок.

    Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

    Параметры стропильной системы

    Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

    По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

    • Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
    • Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
    • Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
    • Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

    Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

    Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

    Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

    Устройство и расчет стропильной системы полавальтовой кровли

    Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

    Торт кровельный

    Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

    Обрешетка монтируется прямо на контррешетку и укладывается кровля.

    Расчет каркаса двускатной полускатной крыши

    Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

    Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

    Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

    Устройство стропильной системы

    Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

    Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

    Затем следует надеть балку мауэрлата на смонтированные шпильки и закрепить шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

    Устройство стропильной системы

    Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

    Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

    Стропила различаются акцентом на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. К тому же этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

    Правила установки и монтажа

    Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

    Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

    • установка фермы;
    • отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
    • место стыка конька и подкоса снабжено сложным трехплоскостным разрезом;
    • крепление на установленных участках укороченных стропильных ног с основных откосов, а также стропил с полушатровой части;
    • усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

    После крепления поперечных балок процесс монтажа стропильного каркаса завершен и необходимо оборудовать кровельный пирог.

    Обобщить

    Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

    Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

    Несмотря на то, что поливальтовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

    Двухскатная крыша: стропильная система и конструкция

    Двухскатная двускатная крыша — это не только красивая с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

    Варианты полускатной крыши

    При выборе кровельного материала и угла наклона скатов полушатровой кровли в первую очередь учитывается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

    Следующим фактором, влияющим на наклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное пространство как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

    Стропильная система

    Единственный недостаток полушатровой кровли — сложность стропильной конструкции, которая включает, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

    Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

    Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

    Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

    После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно простой операции — строгая вертикальность стоек, которая проверяется отвесом.

    На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

    Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

    Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

    Пирог с двускатной крышей

    Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается пленка из фольги. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

    Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

    Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

    Измерение уклона и уклона крыши

    Ник Громицко, CMI® и Бенджамин Громицко

    И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали.В этой статье описывается как наклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

    На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

    В конструкции крыши основание прямоугольного треугольника называется пролетом. Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

    Уклон

    Уклон — это наклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета.Это соотношение всегда выражается в дюймах на фут.

    Коэффициент уклона

    Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

    Наклон можно численно выразить как отношение. Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12.Наклон «6 из 12» выражается как 6:12.

    Треугольный символ над линией крыши на этом архитектурном возвышении предоставляет информацию о , ro или уклоне .

    • в виде отношения; и
    • дюймов на фут.

    Шаг

    Шаг — это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

    Доля шага

    Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета. В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

    Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3».Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

    Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6. Шаг «от 12 до 24» выражается как 1/2.

    Термины «шаг» и «наклон» часто используются как синонимы, что неверно.Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

    Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что наклон 2:12 может быть выражен как шаг 1/12, предполагая, что пролет в два раза превышает длину пробега. Если уклон 4:12, шаг для 24-футового пролета равен 1/6. Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут.А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

    Минимальные уклоны для различных кровельных покрытий

    Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и обязывает использовать инструкции производителя кровельного покрытия по установке.

    • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
    • На откосах крыш следует укладывать глиняную и бетонную черепицу 2.5:12 или выше (2015 IRC R905.3.2).
    • Металлическую черепицу следует устанавливать на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
    • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
    • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
    • Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
    • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
    • Сборные крыши должны устанавливаться на скатах крыш 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон кровли составляет одну восьмую вертикали при 12 единицах горизонтали. (Уклон 1%).
    • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
      • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без применения герметика
      • минимум крыши наклон 0.5:12 для металлических кровель внахлест, непаянных швов с нанесенным герметиком
      • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
    • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
    • Термореактивная однослойная кровля должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
    • Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
    • Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
    • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
    • Фотовольтаическая черепица должна устанавливаться на кровлях с уклоном 2:12 или больше (2015 IRC R905.16.2).

    Битумная черепица

    Уклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

    Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

    Измерение уклона

    Вам понадобится плотницкий уровень, рулетка и карандаш.

    Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

    Измерения можно проводить в недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

    Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

    Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

    Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

    Инспектор может счесть полезным использование мобильных технологий.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
