Подключение расширительного бака к системе водоснабжения: Установка расширительного бака в системе водоснабжения

Содержание

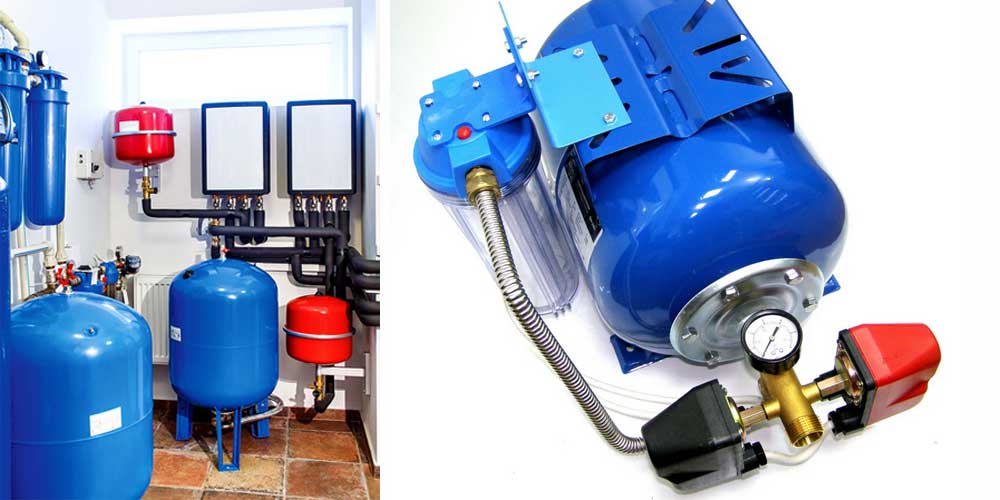

Расширительный бак для водоснабжения — выбор, установка

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Блок: 1/6 | Кол-во символов: 463
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Блок: 2/7 | Кол-во символов: 1924
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Блок: 3/6 | Кол-во символов: 1632
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Блок: 4/8 | Кол-во символов: 2731
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Правила установки

Особых отличий в системе подключения расширительных баков для водоснабжения нет – что горизонтальные, что вертикальные установки подсоединяются одинаково. Скорее, нужно обращать внимание на само помещение, где будет монтироваться установка. Бак должен быть установлен таким образом, чтобы к нему был беспрепятственный доступ для обслуживания. Также во время установки всей системы следует предусмотреть необходимость демонтажа устройства в случае его замены, ремонта. Следует заземлить бак, чтобы не произошло такого явления, как электролитическая коррозия. Между насосным оборудованием и участком подключения бака не должно быть ничего, что будет создавать гидравлическое сопротивление в системе.

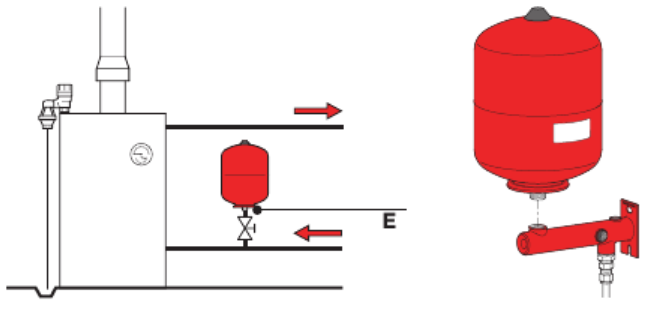

Принципиальная схема размещения мембранного бака

Расширительный бак – обязательный элемент любой автономной системы водоснабжения или отопления. Он поможет создать оптимальное давление воды и будет оберегать трубы от гидроударов, а также обеспечит домочадцев некоторым запасом воды. Но работать «как надо» установка будет только в случае ее правильного выбора.

Расширительный бак для водоснабжения: выбор, установка, монтаж

Выбор расширительного бака для систем отопления и водоснабжения

Мембранный расширительный бак

Разновидность прибора с жестко закрепленной мембраной

Закрытый или мембранный

Открытый

Расширительные баки «Джилекс»

Баки Elbi горизонтального способа

Баки Reflex

Бак расширительный Zilmet, 6л

Расширительный бак Aquasystem

Замена груши расширительного бака

Рассчитываем нужный объем расширительного бака

Расширительный бак FORWATER, 24 л, нержавейка

Подключение фильтра

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Подключение к системе

Установка манометра

Подключение реле сухого хода

Расширительный бак для водоснабжения, коллектор

Заменяемая мембрана расширительного бака

Схема работы гидроаккумулятора

Гидроаккумулятор в системе водоснабжения

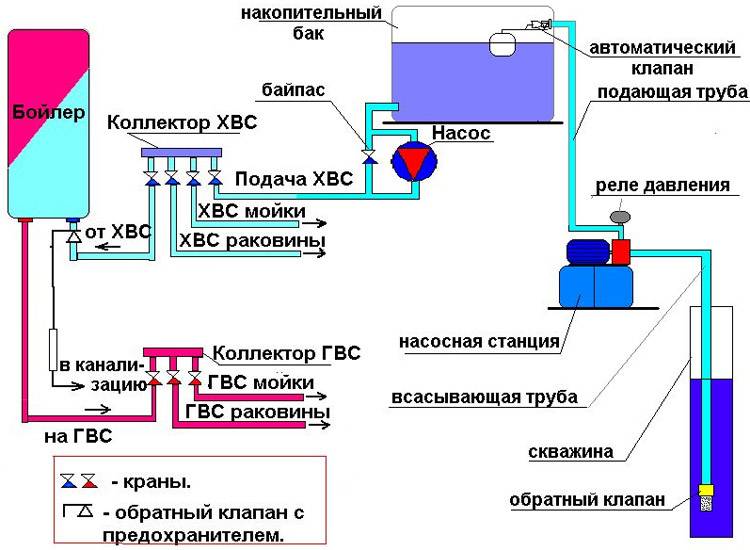

Водоснабжение частного дома из скважины с использованием расширительного бака

Принцип работы закрытого расширительного бака

Размеры расширительных баков

Расширительный бак мембранного типа

Принципиальная схема размещения мембранного бака

Блок: 7/7 | Кол-во символов: 2186
Источник: https://kanalizaciyaseptik. ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Блок: 5/8 | Кол-во символов: 2729
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Блок: 5/6 | Кол-во символов: 1121
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:

Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;
Чтобы эффективно отрегулировать давление следует открыть краны в доме. Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;
Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;
Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;
Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм.

Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Это может быть интересно! В статье по следующей ссылке читайте про схемы подключения радиаторов отопления в частном доме.

Блок: 6/7 | Кол-во символов: 2398
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Монтаж расширительного бака

Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.

Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.

Подключение фильтра

Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.

Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».

Подключение к системе

Шаг 4. Устанавливается манометр на «пятивывод».

Установка манометра

Шаг 5. Подключается реле сухого хода.

Подключение реле сухого хода

Видео – Подключение гидроаккумулятора «Джилекс»

Блок: 6/7 | Кол-во символов: 838
Источник: https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Блок: 7/8 | Кол-во символов: 1431
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.

Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

Блок: 7/13 | Кол-во символов: 1037
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

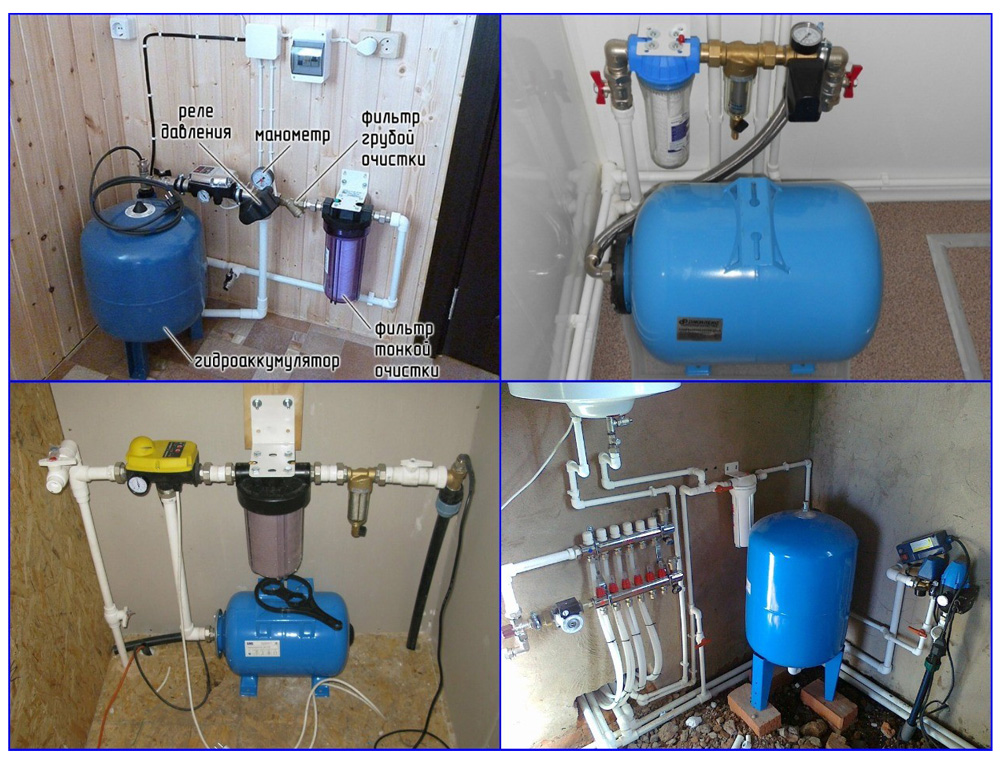

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Блок: 6/6 | Кол-во символов: 3080
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.

Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет. «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».

Сразу следует сказать, что прореху в тонких стенках фланца невозможно запаять или заварить. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Предотвратить подобную неприятность можно при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем, сделанным из толстой оцинкованной стали или нержавейки.

Блок: 10/13 | Кол-во символов: 1493
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.

Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

Блок: 8/13 | Кол-во символов: 1166
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Кол-во блоков: 17 | Общее кол-во символов: 26029
Количество использованных доноров: 5
Информация по каждому донору:

https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html: использовано 2 блоков из 7, кол-во символов 3024 (12%)
https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora: использовано 4 блоков из 6, кол-во символов 6296 (24%)
https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya. html: использовано 4 блоков из 8, кол-во символов 7878 (30%)
https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html: использовано 3 блоков из 13, кол-во символов 3696 (14%)
https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/: использовано 3 блоков из 7, кол-во символов 5135 (20%)

Источник: m-strana.ru

функциональные особенности и тонкости подключения

Сегодня нам предстоит выяснить, для чего нужна установка расширительного бака в системе водоснабжения, как устроен мембранный бачок, и как его правильно подключить. Начнем мы, однако, с уточнения формулировок и названий сантехнической арматуры.

Долой путаницу

В магазинах сантехники вы можете встретить две разновидности этих устройств, отличающиеся друг от друга цветом:

Изображение	Описание
	1. Устанавливаемые на отопление — водоснабжение расширительные баки обычно красные и в полном соответствии с названием предназначены для компенсации теплового расширения воды или жидкого теплоносителя при нагреве. Жидкости практически не сжимаются, и при их расширении давление в замкнутом контуре начинает расти с катастрофической скоростью; воздушная подушка тормозит его рост.
Гидроаккумуляторы, или расширительные баки для систем питьевого водоснабжения — синие	2. Гидроаккумуляторы — синего цвета (см. ) . Они позволяют создать автономный запас холодной воды, и выполняют функцию демпфера. То есть, гасят скачки давления при открытии/закрытии запорной арматуры и включении/выключении подающего воду насоса.

Узнать больше о мембранных баках вам поможет видео в этой статье.

Устройство

Как устроены расширительные баки для водоснабжения?

Мембранный бачок — это стальная емкость с патрубком для подключения к водопроводу или системе отопления и золотником для накачки. Она разделена эластичной мембраной на два отсека — воздушный и водяной. Воздушный отсек нередко вместо воздуха заполняется азотом, исключающим поражение стенок бачка коррозией.

Любопытно: расширительный бак системы горячего водоснабжения или отопления обычно снабжается мембраной с повышенной термостойкостью. Никаких других конструктивных различий между ним и гидроаккумулятором нет, поэтому расширительный бачок можно смело использовать в роли гидроаккумулятора.

Схемы

Теперь давайте более детально разберемся, зачем нужен расширительный бак в системе водоснабжения, на примере конкретных схем.

Обвязка бойлера

Обвязка бойлера обычно включает два установленных на его входном патрубке элемента арматуры:

Изображение	Описание
	Обратный клапан. Он пропускает холодную воду из водопровода внутрь накопительного водонагревателя, но не позволяет ей выливаться обратно при отключении ХВС.
	Предохранительный клапан. Поскольку обратный клапан превращает водопровод и бойлер в замкнутый контур, при нагреве воды в нем начинает быстро расти давление. Когда оно достигает опасных значений, предохранительный клапан сбрасывает избыток воды через дренажную трубку.

Полезно: объединенные в одном корпусе обратный и предохранительный клапаны часто продаются под названием «группа безопасности бойлера».

Пока объем бойлера невелик, потери нагретой воды незначительны или отсутствуют (тепловое расширение компенсируется упругостью стенок водопровода). А вот при его значительном объеме горячая вода сбрасывается в дренаж литрами и десятками литров, что заметно сказывается на расходах на нужды ГВС.

Подключение расширительного бака к системе водоснабжения полностью исключает потерю нагретой воды. Ее избыток вмещается мембранным бачком, что сопровождается незначительным ростом давления в контуре.

Насколько большим должен быть расширительный бак на систему водоснабжения с бойлером известного объема?

Обычно он берется равным 10% от объема бойлера. Да, тепловое расширение воды в разумных пределах температуры меньше 10%; однако не забывайте про то, что вместимость отсека для воды не равна полному объему мембранного бачка: часть этого объема занята воздухом.

Поэтому на практике используется округление в большую сторону: бак расширительный для водоснабжения 50 литров способен обеспечить безопасную работу 500-литрового бойлера.

Запас воды

Как использовать гидроаккумулятор или расширительный бак для холодного водоснабжения, обеспечив себя водой на время ее периодических отключений?

Инструкция по монтажу прибора своими руками предельно проста и состоит всего из двух пунктов:

Подключите патрубок бачка к любому участку водопровода гибкой или жесткой подводкой;

На вводе ХВС установите обратный клапан. Он не позволит воде сливаться из бака в отключенный и сброшенный магистральный водопровод.

Обратите внимание: полезная емкость мембранного бака заметно отличается от его полного объема. Например, расширительный бак системы водоснабжения 500 литров, способен запасти на случай отключения не больше 250 литров воды.

Вода из скважины

Как установить расширительный бак в системе водоснабжения с подачей воды из скважины или колодца? Он опять-таки монтируется в любой точке водопровода.

Помимо мембранного бака, такая система включает:

Изображение	Описание
	Погружной или Он поднимает воду и создает избыточный напор, обеспечивающий работу сантехнических приборов.
	Обратный клапан. Он ставится после погружного насоса или на всасывающем патрубке поверхностной насосной станции.
	Автоматическое реле, управляющее работой насоса (то есть включающее его при падении давления в контуре и выключающее при достижении давлением верхнего критического значения.

Какое давление в расширительном баке системы водоснабжения нужно поддерживать?

Ответ нельзя дать, на зная настроек автоматики управления насосом. Давление в расширительном бачке водоснабжения должно быть немного ниже (примерно на 0,2 атмосферы) давления включения подкачки воды из скважины. В этом случае насос будет запускаться до того, как остатки воды из мембранного бачка вытекут через открытый кран.

Как накачать расширительный бак в системе водоснабжения, если давление в нем упало ниже необходимого? Это можно сделать любым воздушным насосом — велосипедным, автомобильным и т.д. Шланг насоса подключается к золотнику на мембранном бачке.

Вода из емкости

Водоснабжение из накопительной емкости практикуется в садовых товариществах с подачей воды по графику, а также там, где изношенные магистрали водоснабжения часто отключаются для ремонта. Самый простой способ подачи воды в водопровод — самотеком, из установленного на чердаке бака.

Однако такая схема имеет три серьезных недостатка:

Запас воды ограничен прочностью перекрытия;
Чердак должен быть утепленным и отапливаемым, иначе вода замерзнет в первые же заморозки;
Напор в самотечном водопроводе ограничен расстоянием по вертикали между баком и краном. Между тем для нормальной работы бытовой техники (проточных водонагревателей, стиральных и посудомоечных машин) нужен напор не менее 3 метров (0,3 кгс/см2).

Подача воды из емкости, установленной в подвале, подполе или цокольном этаже, с помощью насосной станции лишена всех этих недостатков: вес стоящего на поверхности грунта или стяжки бака ничем не ограничен, напор создает насос, а температура грунта ниже уровня промерзания круглый год выше нуля.

Какую роль в этой схеме выполняет расширительный бак для систем водоснабжения? Ту же, что и при подаче воды из скважины: сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды.

Какой должна быть схема подключения расширительного бака для водоснабжения? Опять-таки такой же, как при автономном водоснабжении из скважины или колодца.

Однако: на практике на подачу воды из емкости обычно ставится поверхностная насосная станция, представляющая собой насос, автоматическое реле с датчиком давления и гидроаккумулятор на одной станине.

Борьба с гидроударами

Гидроударом называется кратковременный скачок давления, возникающий в замкнутом контуре вследствие инерции движущегося потока воды при его мгновенной остановке. Гидроудар часто выводит давление за пределы прочности труб и гибких подводок; последствия весьма предсказуемы — владелец получает разрывы водопровода по швам и фитинговым соединениям.

Если к водопроводу подключены расширительные баки — водоснабжение делается абсолютно безопасным: воздушная емкость и в этом случае исполняет роль демпфера. Бачок небольшого объема монтируется на вводе водоснабжения или (при коллекторной разводке воды) на коллекторе.

Заключение

Надеемся, что наш материал поможет уважаемому читателю в проектировании и монтаже собственного водопровода. Успехов!

На сегодняшний день сложно кого-либо удивить автономным водоснабжением. Такая система очень удобна и практична, но для её бесперебойной работы очень часто используются дополнительные устройства, о которых обычный человек может даже и не догадываться. Одним из таких элементов является расширительный бак для подачи холодной воды. На современном рынке водоснабжения представлено множество разнообразных моделей таких изделий. Поэтому, чтобы не ошибиться в выборе такого устройства, нужно понимать, на чём основан принцип его работы.

Конструктивные особенности и функционал

Основным предназначением расширительных баков является поддержание стабильного уровня давления
в автономной системе холодного водоснабжения. Чаще всего в системах подачи воды используется мембранное устройство закрытого типа.

Такое изделие напоминает резервуар, внутри которого монтируется мембрана, изготовленная из резины и разделяющая его на две отдельные камеры для воздуха и воды. После пуска системы посредством электронасоса происходит заполнение водной части бака. В свою очередь, воздушный камера начинает утрачивать свой объем. При этом чем меньше остаётся воздуха тем больше нагнетается давление.

В момент, когда давление в воздушной камере превысит заданные параметры, произойдёт автоматическое отключение насосного оборудования. В свою очередь, включение насоса произойдёт только в том случае, когда уровень давления в расширительном баке понизится ниже минимального значения. При этом циклы запуска и остановки оборудования происходят в автоматическом режиме.

Для удобства многие модели расширительных мембранных резервуаров оснащаются манометром
для контроля давления. Также современные устройства имеют возможность регулировки рабочего диапазона под параметры, подходящие потребителю. Установка расширительного бака в систему холодного водоснабжения предусматривает обеспечение следующих функций:

поддержание заданного уровня давления при неработающем насосе;
защита автономной системы подачи воды от непредвиденных гидроударов, которые могут провоцироваться перепадом напряжения в электросети или образованием воздушных пробок в трубопроводе;
сохранение определённого объёма воды под постоянным давлением;
дополнительная защита насоса от износа.

Установка расширительных баков для подачи холодной воды позволяет при незначительном потреблении водных ресурсов, вообще не использовать насосное оборудование
, а покрывать потребность за счёт жидкости, накопленной в резервуаре.

Расширительный бак со съёмной мембраной

Основной отличительной особенностью такого оборудования является возможность менять мембрану по мере её износа. Для этого её просто извлекают через специальное фланцевое устройство, закреплённое несколькими болтами. При этом важно учитывать, что в баках больших объёмов с целью стабилизации мембраны она дополнительно крепиться задней стороной к ниппелю.

Ещё одной особенностью такого изделия является то, что жидкость, попадающая в резервуар, находится внутри мембраны
, что предотвращает контакт с внутренними стенками бака. Благодаря этому металл корпуса прибора остаётся защищённым от коррозии, что значительно увеличивает его эксплуатационный ресурс. При этом на прилавках магазинов представлены модели как вертикального, так и горизонтального типа.

Расширительный бак с диафрагмой

Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.

Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.

Как не ошибиться с выбором прибора?

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:

По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:

если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления
в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.

Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.

Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться
, а домовладелец будет тратить деньги на его ремонт.

Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством. Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом.

Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей
искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.

Самостоятельный монтаж расширительного бака

Все модели расширительных баков разделяются на две основные группы
, которые определяются способом подключения в холодный водопровод. На рынке представлены модели вертикальной и горизонтальной конструкции. При этом особенных различий в конструкции таких приборов нет. Основное значение имеют особенности размещения водопроводных труб в помещении, где устанавливается оборудование. При этом в процессе установки мембранного бака следует придерживаться определённых рекомендаций специалистов:

Монтаж расширительного мембранного бака должен производиться в месте, к которому существует свободный доступ. Это нужно для проведения регулярных мероприятий по обслуживанию оборудования.
Важно предусмотреть возможность демонтажа соединительных труб с целью замены или ремонта резервуара в случае его поломки.
Важно учитывать, что диаметр подключаемых труб должен соответствовать входным патрубкам расширительного бака.
При монтаже устройства его обязательно заземляют, что снижает вероятность возникновения электролитической коррозии.

Установка расширительного мембранного бака производится со стороны всасывания насосного оборудования. При этом на отрезке между насосом и резервуаром не должно быть никаких дополнительных элементов, способных вносить гидравлическое сопротивление
в водопроводную систему.

Расширительные баки являются неотъемлемой частью любой автономной системы подачи холодной воды. Благодаря такому устройству поддерживается необходимый уровень давления в водопроводе, предотвращается преждевременный износ насосного оборудования и сохраняется определённый запас водных ресурсов. Однако этого можно достичь только при правильном выборе и установки прибора.

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

резервуары со сменной грушей;
емкости с фиксированной мембраной;
гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

Vt — полный объем гидробака;
Amax – максимально возможное расходование воды в минуту, литр;
К – коэффициент (см. табл.), зависящий от мощности насоса;
P max – настройки реле при отключении оборудования, бар;
P min – настройки реле при запуске оборудования, бар;
P возд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

рабочее давление;
страна производитель;
больший или меньший объем;
сменная или нет резиновая мембрана;
мембрана для технической или питьевой воды;
материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Схемы подключения гидробаков

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

обратный и запорный клапан;
группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

Галерея изображений

Гидроаккумулятор вместе с подключенной к нему обвязкой погружаем в бетонный кессон. Если гидробак расположен на поверхности, в этом этапе нет необходимости

Особенности регулировки гидроаккумулятора

Настройка давления бака в системе водоснабжения

Регулировка гидробака в обвязке водонагревателя

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды . Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

Автономная система водоснабжения для современного дома – это не новшество. Качественные устройства для подачи воды проверены пользователями и временем.

Но покупателям лучше ознакомиться с функционалом всех устройств автономной системы водоснабжения до покупки и установки.

Виды

Для того, чтобы правильно накачивать воду длительное время, необходим мембранный расширительный бак.

Для удобства системы и экономии пространства в продаже представлены три вида данных устройств:

напольный;
навесной;
плоский.

Замечание специалиста:
выбирая между видами расширительных баков, помните, что только напольный имеет сменную мембрану.

Что именно добавляет расширительный бак в систему:

Принцип действия

В системе нарастает давление жидкости. Затем накопительный бак заполняется определенным объемом.

В нем отсек для воды постепенно увеличивается, а противоположный отсек, содержащий воздух, уменьшается.

Этот процесс происходит до получения равновесия, иначе говоря, нужного давления в системе. При падении давления ниже уровня давления воздуха, происходит своевременное сокращение внутренней мембраны.

За счет неё нормализуется подача воды. Устройство бака функционирует столько, сколько необходимо для стабилизации давления воды и воздуха.

Правильный выбор прибора

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

Количество постоянных пользователей водой. (Ежедневное использование).
Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
Приблизительная периодичность пользования водозаборными точками в одно и то же время.
Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Лучше поинтересоваться про материал, из которого изготовлена мембрана. Её экологичность и стабильность улучшат комфорт, а также срок службы системы.

Возможно, Вам будет также интересна статья о .

Статью о неисправностях и ремонте гидроаккумулятора своими руками читайте .

Чем отличается от гидроаккумулятора

Схема установки мембранного расширительного бака Аккумуляторные, мембранные баки и – это приборы, которые наиболее востребованы в современном устройстве водопровода и отопления.

Но лучше знать их существенные отличия, ведь расширительный бак создает эффект сглаживания давления при нагреве жидкости.

Говоря простым языком, если не будет нужного пространства для воды, которая постепенно изменяет свой объем, то любая непластичная ёмкость лопнет. Для этого и создано устройство с мембраной, которое нормализует разницу в работающей системе.

Оба прибора по внешнему виду очень схожи. Но их устройство, назначения и эксплуатационные характеристики разные.

Гидроаккумулятор используется для подачи воды для питья.

Его главным свойством является подача нужного напора воды.

Важнейшая деталь в баке и гидроаккумуляторе – это мембрана.

Материал, из которого она изготовлена, различен в приборах для подачи воды, в том числе и между баком и гидроаккумулятором.

Также различны расположения камер для воздуха и жидкости. Гидроаккумулятор внутри оснащен баком «грушей». На нее оказывает давление воздух, он между стенками бака и емкостью для воды.

Для каждого из вышеперечисленных приборов наиболее важным параметром является долговечность и надежность мембраны. Её качество гарантирует стабильность всей системы.

Смотрите видео, в котором специалист разъясняет, как выбрать мембранный расширительный бак для водоснабжения дома:

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Как выбрать объем бака

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, мойка и небольшой . При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

С пятивыводным штуцером или без

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Как установить два гидробака на один насос

Подключение гидроаккумулятора к системе водоснабжения с поверхностным и глубинным насосом

В загородном доме мало просто сделать автономную систему водоснабжения. Схема водопровода должна предусматривать безотказную работу включенного в нее оборудования даже при перепадах давления в системе, ведь если подача воды будет нестабильной, есть вероятность, что бытовая техника попросту выйдет из строя. Подключение гидроаккумулятора к системе водоснабжения позволяет решить эту проблему, но для правильного выбора устройства нужно знать его особенности.

Гидроаккумулятор, подключенный к системе водоснабжения в деревянном домеИсточник project-home.ru

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Создает определенный запас воды (полезно, если отключили электроэнергию).

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным бакомИсточник vecu. ru

Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Конструкция и разновидности

Гидроаккумулятор – это специальный герметичный металлический бак, который внутри делится надвое эластичной мембраной. Сама мембрана выполняется в виде диафрагмы или баллона. Первая крепится поперек бака, а груша – на входе около входного патрубка.

Гидроаккумуляторы оснащаются двухуровневой защитой – манометр давления и механический клапанИсточник montagtrub. ru

У гидроаккумуляторов бывает разное назначение. В первую очередь устройства делятся на предназначенные для горячего и холодного водоснабжения, отопительных систем. Последние окрашены в красный цвет, а водопроводные – синие. Баки, применяемые в отоплении, как правило, меньше по объему и более доступные по цене. Обуславливается это не таким качественным материалом мембраны, ведь в обычном водопроводе питьевая вода, а в отоплении техническая.

Гидроаккумуляторы делятся также по типу размещения – устройства, располагающиеся по вертикали или горизонтали. В нижней части вертикальных моделей есть ножки, которыми они ставятся на поверхность, а некоторые модели предусматривают специальные пластины, позволяющие крепить их к стене.

Подключение гидроаккумулятора, как и подбор его характеристик – не самая простая задачаИсточник sharanavti.ru

Гидроаккумуляторы, устанавливаемые в отопительных системах, оснащены радиальными мембранами, внешне напоминающими тарелки. Для водопроводных систем чаще выбираются устройства с резиновой грушей.

Принцип работы

Цикл работы разделяется на несколько этапов:

Если внутри гидроаккумулятора есть только воздух, то давление будет штатным – 1.5 атм (заводское или выставленное самостоятельно, в зависимости от давления в системе).
При активации насоса, вода набирается в грушу, из-за чего она становится больше в объеме. Воздух, расположенный между мембраной и стенкой бака, сжимается в результате заполнения бака.
Когда давление воздуха достигает выставленного давления, насос выключится, а система стабилизируется.
Если открыть кран, давление в системе упадет и воздух начнет выталкивать воду из гидроаккумулятора. Она будет течь до той поры, пока давление воздуха не опустится ниже заданной метки. Далее насос опять включится и цикл повторится.

Система настраивается таким образом, что при больших расходах воды, к примеру, если нужно набрать ванну, насос начинает качать воду транзитом, то есть без закачки в бак. Последний наберется тогда, когда перекроются все краны. Включает и отключает насос такой элемент как реле давления.

Регулировать подачу воды поможет реле давленияИсточник winplast.ru

Система водоснабжения на даче: для сезонного или круглогодичного проживания, особенности, схемы, этапы монтажа, фото и видео

Установка аккумулятора

Схема подключения гидроаккумулятора к насосу и системе водоснабжения может различаться, так как в ходе работ используют не только погружной, но и поверхностный насос. У каждой из схем есть свои особенности подключения.

Схема с поверхностным насосом

Если вода к водопроводной системе закачивается через водопровод (то есть не нужно погружать насос), его монтируют прямо около аккумулятора. Схема подключения не имеет ничего сложного, но следует ознакомиться с нюансами.

Прежде чем осуществлять установку прибора, необходим точный расчет рабочего и минимального давления. В различных системах выставляется разное давление, но если рассматривается стандартная, небольшая система, то стандарт здесь – это давление в 1.5 атм. Бывает, что в системах подключен прибор, которому для работы необходимо высокое давление, поэтому параметр увеличивается вплоть до 6 атм, но не больше, так как это способно негативно сказаться на трубах и их соединительных элементах.

Схема с погружным насосом

Схема установки гидроаккумулятора в систему водоснабжения с использованием погружного насоса. Такая схема используется, если вода для системы берётся из скважины или когда насос в силу каких-либо причин установлен ниже всей системы.

Схема водопровода с гидроаккумулятором и скважинным насосомИсточник oboiman.ru

Такая схема имеет ключевую особенность – в систему монтируется обратный клапан. Это устройство предотвращает обратную утечку закачанной воды. Устанавливать обратный клапан следует до того, как будут подключены последующие элементы системы. Чаще всего клапан монтируют напрямую к насосу (ввод клапана), а к другому (вывод клапана) подсоединяется трубопровод, ведущий к гидроаккумулятору. Некоторые специалисты рекомендуют подключать обратный клапан не напрямую к насосу, а добавлять межу ними примерно метр трубопровода.

Порядок подключения аккумулятора к насосу следующий:

В первую очередь измеряют глубину, куда будет опускаться насос (он должен быть расположен над поверхностью дна колодца или скважины на 30 см). Расстояние обычно измеряют веревкой с прикреплённым грузом;
Насос, к которому уже подключен клапан, опускают в скважину и фиксируют при помощи страховочного троса;
Трубу от насоса, которая выходит на поверхность, подводят к месту расположения гидроаккумулятора и других устройств. Для дальнейшей разводки применяется специальный штуцер с пятью разъёмами.
К штуцеру подключают реле давления, гидроаккумулятор, потребляющий водопровод и систему управления. Исходя из этого, наиболее оптимален штуцер с пятью разъемами. Важно, чтобы все соединения были герметичными, для чего отлично подходит ФУМ-лента или обычная пакля, которую предварительно следует пропитать герметиком.

Как происходит подключение погружного насоса и гидроаккумулятора, смотрите в видеоролике:

Если планируется установка гидроаккумулятора, то важно знать, как определить критическое давление. Отталкиваясь от рабочего значения, сперва следует определиться с минимальным давлением, то есть тем, при котором начинает работать насос. На это значение выставляется реле давления. Далее измеряется давление в пустом аккумуляторе. Результат должен быть ниже критического параметра примерно на 0.5 – 1 атм. Затем осуществляется сборка системы. Ее центр, как и в предыдущей ситуации – штуцер с пятью разъемами, куда по очереди подключают: аккумулятор, трубу от насоса (он подключен к источнику воды), бытовой водопровод, реле и манометр.

Дренажный колодец: назначение, принцип действия, из каких материалов его лучше собирать

Как наладить оборудование водопроводной системы

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления, как бы это банально ни звучало, в первую очередь с прибора снимается крышка. На самой крышке есть заглушка, которую многие ошибочно принимают за регулировочный винт, но это не так — крышку надо снимать.

Под крышкой видим два болта — большой и малый – с надетыми на них пружинами, которые в свою очередь зафиксированы гайками.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалистуИсточник builld.ru

Натяжение бо́льшей пружины отвечает за смещение диапазона давлений, при котором насос будет включаться и выключаться. Т.е. если пружину снять вообще, то это будет, например 1-2 атм, а если начать подтягивать пружину, то 2-3 атм, соответственно, и так далее.

Натяжение меньшей пружины отвечает за ширину самого диапазона давлений — если пружину убрать, то это будет 1-2 атм, а если начать подтягивать, то 1-3 атм и так далее.

В целом, натяжения пружин и отвечают за включение и выключение насоса при достижении определенного давления. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать натяжение пружин, чтобы установить нужное значение. Делается это следующим образом:

Максимально ослабляем обе пружины.
Включаем насос и смотрим на манометр – при каких показателях давления происходит включение и отключение.
Если нижний порог недостаточный, то затягиваем бо́льшую пружину и проверяем давление до тех пор, пока оно не достигнет нужного значения.
Проверяем верхний предел давления. Если он недостаточный, то затягиваем меньшую пружину и проверяем давление до тех пор, пока оно не достигнет нужного значения.
При регулировке меньшей пружины, обычно немного поднимается нижний предел давления и натяжение бо́льшей пружины надо немного ослабить. Но в любом случае предварительно надо смотреть на показания манометра.

Наглядно весь процесс настройки реле давления смотрите в этом видеоролике:

Несмотря на кажущуюся простоту, настроить реле давления – достаточно сложная задача для неспециалиста, но если это сделать правильно, то наладочные работы можно считать законченными.

Схемы подключения радиаторов отопления в частном доме: особенности и принцип функционирования разных вариантов

Заключение

Гидроаккумулятор – специальное устройство, задача которого заключается в стабилизации давления в водопроводной системе. Важно правильно провести монтаж гидроаккумулятора для систем водоснабжения, но также следует внимательно отнестись к выбору устройства. В процессе работ учитывается множество разнообразных параметров, начиная с места монтажа прибора и заканчивая выбором объема емкости. Немаловажно также разбираться, как устроен сам агрегат. Эти знания позволят собрать надежную и стабильную водопроводную систему.

Схема водоснабжения из скважины с гидроаккумулятором

Конструкция гидробака

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё. Эта груша выполняет функции мембраны. По сути, гидробак – это звено в системе водоснабжения. Он способен накапливать определённый объём жидкости и создавать необходимое давление воды в трубопроводе. Благодаря тому, что в системе создаётся требуемое давление, обеспечивается эффективная работа санитарно-технических приборов, стиральной и посудомоечной машины, а также подача жидкости на верхние этажи жилого дома и в самые удалённые точки.

Сам по себе гидроаккумулятор состоит из следующих составных частей:

мембрана в виде резиновой груши – это эластичное изделие, которое крепится к входной части бака и находится внутри корпуса. В горловине ёмкости установлен пропускной фланец с клапаном;
металлический корпус на ножках – это герметичный бак, который может справиться с рабочим давлением от 1,5 до 6, а порой и 10, атмосфер;
ниппель с защитным закрывающим механизмом находится с обратной стороны корпуса. Это устройство позволяет закачивать воздух в пространство между резиновой грушей и стенками корпуса.

Помимо этого, для работы всей системы водоснабжения с гидробаком необходимо реле давления, которое позволяет поддерживать заданное давление в системе и управляет запуском и остановкой погружного насоса, а также обратный клапан.

Для фиксации резиновой груши к корпусу используется специальный фланец. В его конструкции есть входной патрубок. Внутреннее строение этого бака выполнено так, что между мембраной и стенками корпуса есть воздух. Он должен быть под определённым давлением, которое нагнетается в камеру при помощи автомобильного или велосипедного насоса. Этот воздух не только помогает поддерживать необходимое давление в системе водоснабжения, но и противодействует перерастяжению груши, в которую закачивается вода при помощи погружного насоса из скважины или колодца.

Все гидроаккумуляторы можно разделить на несколько видов:

агрегаты, предназначенные для работы с системами холодного водоснабжения;
устройства для трубопроводов с горячей водой;
расширительные гидробаки для систем отопления.

В нашей статье мы рассмотрим схему подключения и принцип работы гидробака для систем холодного водоснабжения. Этот бак устроен таким образом, чтобы накапливать необходимые объёмы воды и обеспечивать подачу жидкости к точкам водораздачи. Подобное оборудование позволяет избегать гидроударов и защищать скважинный насос от частого включения.

А можно ли в принципе использовать ваше реле давление с вашим насосом

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Применение нескольких гидроаккумуляторов

Владельцы загородных домов часто жалуются на нестабильную работу электросети. Жизнь в таких условиях не приносит удовольствия человеку. Особенно эта проблема касается тех земельных участков, на которых есть собственный источник воды. Установленный в доме гидроаккумулятор большого объема, не обеспечит жителей дома водой на длительное время. При долгих перебоях со светом, бак по мере его использования опустошается. Чем длительней пользование водопроводом, тем слабее подаваемое давление. И через некоторое время, вода в гидробаке заканчивается.

Откачка воды вручную — опасный метод

Возникает вопрос, что можно сделать в такой ситуации. Вариантов несколько. Первый – самый простой. Набирать воду вручную, используя ведра и занося их в дом. Кроме затраченных на это сил и полученного неудобства, такой метод может быть опасен. Риск есть в том случае, если колодец или скважина не оборудованы отмостками и лебедками. В темное время суток, при отсутствии освещения человек рискует получить травму или упасть в шахту колодца.

Другой вариант решения проблемы отсутствия запаса – покупка нового гидроаккумулятора большего объема. Но существуют недостатки этого метода. При установке нового элемента водопроводной системы, придется заново настраивать реле давления. Эта процедура хоть и разовая, но требует определенных навыков. Второй недостаток – стоимость. Гидроаккумуляторы большого объема дорогие. Иногда покупка двух гидробаков по 40 литров обойдется вам дешевле, чем один на 80. Исходя из этого недостатка, основывается третий метод решения проблемы наличия в доме воды при отключении света.

Схема подключения остается прежней. В уже созданную систему водоснабжения устанавливается тройник. Размещается он рядом с трубкой вывода воды первого гидробака. Используя пластиковые трубы или шланги, все элементы подключаются к тройнику. Первый выход направлен к одному гидробаку, второй – к другому, а третий – ведет к штуцеру. Помимо затрат на покупку дополнительного гидроаккумулятора, такой метод не имеет недостатков. Но, а к преимуществам относят: увеличение объема запаса воды, легкую установку и отсутствие повторной настройки давления.

Автоматический блок
Плюсы и минусы
Схемы станций
Местоположение

Водоснабжение дачного участка может обеспечиваться различными методами, но сегодня чаще применяются скважина или колодец. В таком случае можно получить бесперебойную подачу чистой питьевой воды, не зависеть от капризов центрального водопровода. Именно скважина является основным источником водоснабжения, когда участок находится далеко от города или нет никакой возможности пользоваться именно централизованным водопроводом. Чтобы скважина работала, необходимо предусмотреть наличие насоса, фильтра, гидроаккумулятора, для управления применяется специальная автоматика. Создается эффективная и производительная насосная станция, которая и обеспечивает бесперебойную подачу воды.

Такие станции сегодня поставляются в уже готовом виде, но можно ее собрать и своими руками. Автоматика для насоса даже предпочтительнее, так как есть возможность подобрать оборудование под конкретные нужды скважины, а не изменять заводские настройки или менять уже готовые узлы. Это затратно, не всегда эффективно и требует дополнительных финансовых средств. А самостоятельный подбор оборудования позволяет сэкономить средства, есть возможность подобрать именно то, что подходит для конкретного насоса и скважины.

Функции, назначение, виды

Место установки — в приямке или в доме

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

Виды

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Два вида гидроаккумуляторов

Принцип работы

Принцип работы гироаккумулятора с мембраной в виде груши

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности. Еще одно преимущество баллонного бака – простота замены резиновой мембраны

Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Источник

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Эксплуатация и ремонт

По мере проникновения внутрь гидроаккумулятора вода приносит с собой воздух. Для предотвращения подобного предлагаемые сегодня модели оснащены клапаном стравливания. Для эффективной работы от пользователя требуется время от времени открывать его.

Знакомясь с инструкцией, можно заметить, что там могут быть предусмотрены и другие действия, которые должны быть выполнены владельцем.

Явной подсказкой о том, что гидроаккумулятор вышел из строя, может выступать наличие течи в виде маленьких или прерывистых струек, а также резких перепадов в показаниях манометра. В подобных ситуациях необходимо надавить на золотник, имеющий вид клапана, который определяет направление движения воды.

Обязательно нужно удалить остатки воздуха! Если видно, что стрелка изменила свое положение на нижнее, то это указывает на то, что количество воздуха небольшое. Если из оборудования был удалён весь воздух, но течь не прекращается, то можно сделать вывод, что причина неисправности заключается в поврежденной мембране.

Чтобы аппарат смог исправно выполнять свою задачу при наличии поврежденной мембраны или каучукового баллона, необходимо приобрести новое изделие. За покупкой подобных элементов следует обратиться в специализированные магазины, занимающиеся продажей гидроаккумуляторов.

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Одна из схем подсоединения гидроаккумулятора к системе

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

Указано назначение контактных групп прибора

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Наглядная схема для самостоятельного подключения реле

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления. проводов для насоса.

Обратите внимание! Электромонтажные работы должны осуществляться в отключенном состоянии от сети. При установке нельзя пренебрегать соблюдением общих правил технической безопасности

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Ведутся работы по настройке прибора

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Демонстрируются регулировочные гайки устройства

Обратите внимание! Перед тем, как настроить реле давления гидроаккумулятора, необходимо запомнить простую истину. Минимально допустимая разница между максимальным и минимальным значением не должна быть меньше 1 атмосферы

принцип работы, инструкция по наладке, схема подключения + видео

Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.
Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Функционирование прибора
Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.

Описание, типы конструкции

Расширительный бак для водоснабжения используется для поддержки нужного уровня давления при автономном водоснабжении. Наиболее часто для этих целей применяют мембранные (расширительные резервуары). Это емкости, внутри которых имеются резиновые перепонки, которые разделяют объем на камеры. Одна камера — водная, другая — воздушная.

Бак соединен с водопроводом автономной системы водоснабжения загородного дома так, что входная ветка подает воду, наполняя его, и только после заполнения определенного объема происходит подача воды потребителям.

Принцип работы мембранного расширительного бака

Принцип работы таков: когда система включена (запущена), то насос накачивает в водную камеру воду до ее заполнения. При этом объем второй камеры значительно сокращается.

При сокращении воздушной камеры количество воздуха внутри нее не изменяется, поэтому увеличивается давление на диафрагму.

В расширительных баках используется мембрана, разделяющая его на 2 резервуара, один из которых с воздухом, а другой с жидкостью.

При этом необходимо наличие в устройстве аппаратуры контроля давления (реле давления). Это необходимо для автоматического отключения насоса, этим же датчиком насос автоматически запускается при падении давления в резервуаре ниже запрограммированного значения. Это позволит осуществлять автоматическую работу всей системы водоснабжения.

Схема установки мембранного бака

Для контроля необходимо установить и отдельный манометр, который будет дублировать реле на случай его поломки. При этом важно очень тщательно и точно настроить датчик, поскольку от его работы зависит напор в водопроводе. Установка расширительных мембранных резервуаров в сети автономного водоснабжения решает сразу несколько вопросов:

Поддержание давления при отключении насоса и в случае его остановки на обслуживание или ремонт. Кроме того, такие резервуары позволяют существенно снизить мощность насоса водоподачи из скважины.
Защита водопровода от гидравлических ударов, которые могут возникать из-за перепадов напряжения в электрических сетях, что существенно повышает живучесть.
Защищает от перепадов напора и других неприятных нюансов, связанных с попаданием воздуха в систему (например, при падении уровня в скважине).
В случае непредвиденного отключения насоса будет поддерживать некоторое давление.
Снижает износ насосного оборудования, тем самым продлевая срок его эксплуатации. Это происходит из-за того, что насос качает воду только после понижения напора воды, а не после понижения давления воды в системе.
В случае малого расхода воды позволяет вообще не включать насосное оборудование, а пользоваться только водой, которая находится в резервуаре.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
Мембрана для гидроаккумулятора
Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

количество пользователей водопроводной системы;
количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
производительность насоса;
максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб. м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Все про расширительный бак для водоснабжения: зачем нужен, как работает, как его подобрать?

Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать. К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.

Устройство и функции этого оборудования

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа.

Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой.

Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен.

Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически.

Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

Поддерживает давление при отключенном насосе.
Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
Сохраняет под давлением некоторое количество воды.
Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Вам также может быть полезен материал том, как правильно регулировать давление воды в системе водоснабжения с помощью реле: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю.

Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования.

Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять.

В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию.

Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования

В нашем следующем материале представлены рекомендации эксперта по выбору мембранного бака: https://aqua-rmnt. com/voprosy/podbor-membrannogo-baka-dlya-povysitelnoj-nasosnoj-ustanovki.html

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

Количество людей, использующих систему водоснабжения.
Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:

Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды.

Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ.

После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы.

Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана.

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

Подключение бака
Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

Схемы

Обвязка бойлера

Обвязка бойлера обычно включает два установленных на его входном патрубке элемента арматуры:

Полезно: объединенные в одном корпусе обратный и предохранительный клапаны часто продаются под названием «группа безопасности бойлера».

Клапан для бойлера

Мембранный бачок в обвязке бойлера

Насколько большим должен быть расширительный бак на систему водоснабжения с бойлером известного объема?

Расширение воды при нагреве

Запас воды

Инструкция по монтажу прибора своими руками предельно проста и состоит всего из двух пунктов:

Подключите патрубок бачка к любому участку водопровода гибкой или жесткой подводкой;

Гидроаккумулятор обеспечит вас водой при ее кратковременных отключениях

На вводе ХВС установите обратный клапан. Он не позволит воде сливаться из бака в отключенный и сброшенный магистральный водопровод.

Обратите внимание: полезная емкость мембранного бака заметно отличается от его полного объема. Например, расширительный бак системы водоснабжения 500 литров, способен запасти на случай отключения не больше 250 литров воды.

Вода из скважины

Мембранный бачок в системе автономного водоснабжения

Помимо мембранного бака, такая система включает:

Схема водоснабжения от скважины

Какое давление в расширительном баке системы водоснабжения нужно поддерживать?

Накачка мембранного бачка автомобильным компрессором

Вода из емкости

Самотечный водопровод с подачей воды из установленной на чердаке емкости

Однако такая схема имеет три серьезных недостатка:

Запас воды ограничен прочностью перекрытия;
Чердак должен быть утепленным и отапливаемым, иначе вода замерзнет в первые же заморозки;
Напор в самотечном водопроводе ограничен расстоянием по вертикали между баком и краном. Между тем для нормальной работы бытовой техники (проточных водонагревателей, стиральных и посудомоечных машин) нужен напор не менее 3 метров (0,3 кгс/см2).

Емкость с запасом воды установлена в цокольном этаже

Схема подачи воды из накопительной емкости

Однако: на практике на подачу воды из емкости обычно ставится поверхностная насосная станция, представляющая собой насос, автоматическое реле с датчиком давления и гидроаккумулятор на одной станине.

На фото — насосная станция

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Критерии выбора

Для долгосрочной эксплуатации специалисты рекомендуют приобретать модели с грушей. Мембранные гидроаккумуляторы более подвержены коррозии, так как мембрана не способна изолировать стенки корпуса от воздействия воды. Однако для моделей с грушей ремонт более сложен, чем для мембранных аналогов. Выбирая накопитель, также нужно учитывать и будущий расход воды.

Если пользователей будет больше, то и гидроаккумулятор требуется соответствующий. Перед установкой необходимо учесть следующее:

количество пользователей;
количество водоразборных точек;
количество бытовых сантехнических приборов;
наличие нагревательных элементов.

Обе процедуры обладают примерно одинаковой сложностью и сопоставимыми затратами на оборудование.

Нужен ли запас емкости

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

Например:

гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
таким образом, 0. 6 атмосфер потребуется для подъема воды и еще одна для работы;
т. е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Мембранный расширительный бак для водоснабжения: фото

Расширительный бак для водоснабжения. Устройство, монтаж, нормы

Расширительный бак (гидроаккумулятор) — предназначен для накапливания гидравлической энергии воды и последующего её использования. Гидроаккумулятор в системе водоснабжения выполняет функцию демпфера способного принять в себя, как прирост объёма или резкий скачок давления, так и компенсировать незначительный водоразбор для снижения частоты включения насоса.
Вода — жидкость практически несжимаемая, поэтому малейшая утечка в системе водоснабжения или мгновенное открытие водоразборного крана приведут к резкому снижению давления и последующему включению насоса. Малейший же прирост объёма, образующийся даже при расширении нагреваемой воды, может привести к резкому повышению давления и разрушению элементов системы водоснабжения.
Принцип действия гидроаккумулятора заключается в накоплении гидравлической энергии воды c последующим её использованием. При работающем насосе часть энергии затрачивается на сжатие воздуха заполняющего внутренний объёма бака и заполнение его водой. После отключения насоса сжатый воздух поддерживает давление в системе водоснабжения, а незначительный водоразбор компенсирует водой вытесняемой из бака.

Гидроаккумуляторы применяются в системах холодного и горячего водоснабжения для:
— Поддержания давления в системе водоснабжения.
— Создания запаса воды в системах с перебоями в водоснабжении.
— Компенсации температурных расширений возникающих при нагреве воды.
— Компенсации гидравлических ударов возникающих при включении насоса.
— Компенсации незначительных разборов воды или утечек провоцирующих недопустимо частое включение насоса.
— Сглаживания пиков водопотребления в системах с лимитированным мгновенным расходом воды.

Устройство и конструкция гидроаккумулятора

Конструкция гидроаккумулятора представляет собой герметичный бак, внутренний объём которого разделен эластичной мембраной. C одной стороны мембраны находится замкнутый объём воздуха, а с другой стороны вода из системы водоснабжения. Устройство гидроаккумулятора, аналогично устройству расширительного бака их отличие лишь в том, что применение баков гидроаккумуляторов допускается с холодной водой питьевого качества, а расширительные баки применяются с холодной и горячей технической водой. Корпус гидроаккумулятора изготавливают из нержавеющей или углеродистой стали, а устройство может предполагать горизонтальный или вертикальный монтаж. Внутренняя и наружная поверхность баков покрывается антикоррозионными лакокрасочными покрытиями допустимыми для применения с питьевой водой.

Мембрана гидроаккумулятора изготавливается из:
— Каучуков применяется в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды.
— Бутил применяется в гидроаккумуляторах для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью.
— EPDM мембрана из этилен пропилена устанавливается в гидроаккумуляторах для воды с температурой от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.
Мембрана может быть сменной или не сменной. Цена гидроаккумулятора со сменной мембраной, выше цены бака такого же объёма но со стационарной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того в гидроаккумуляторах со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии.
Некоторые гидроаккумуляторы серийно могут оснащаться манометром, датчиком разрыва мембраны и устройствами с помощью которых в баке будет обеспечена циркуляция исключающая застой воды.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора основан на накапливании гидравлической энергии воды и последующем её использовании. Ниже рассмотрен принцип работы гидроаккумулятора на примере наиболее распространённой схемы подключения с повысительным или скважинным насосом. Эластичная мембрана герметично разделяет объём бака на две полости — газовую и водяную. Мембрана может растягиваться таким образом, что весь объём гидроаккумулятора будет заполнен газом или водой. Газовая полость соединена с атмосферой через ниппель и с помощью компрессора в ней может быть создано начальное давление. Водяная полость через патрубок соединяется с трубопроводом водоснабжения.

Зарядка гидроаккумулятора водой начинается по сигналу датчика давления который при достижении значения Pmin подаёт сигнал на включения насоса. Работа насоса приводит к повышению давления в системе водоснабжения до максимально допустимой отметки Pmax и поступлению в гидроаккумулятор резервного объёма воды, при этом газ сжимается и доля занимаемого им объёма в баке уменьшается. Насос настраивается на давление включения Pmin и давление выключения Pmax.

Незначительный разбор воды, такой как, открытие одного крана, не ведёт к включению насоса, а покрывается водой вытесняемой сжатым газом из гидроаккумулятора. После вытеснения из гидроаккумулятора всего запаса воды и достижении минимального давления, поступит сигнал на включение насоса. Гидроаккумулятор предназначен для чистой питьевой воды. Запрещается использовать для горючих, химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые предметы, которые приводят к интенсивному износу мембраны.

Технические характеристики гидроаккумулятора

Начальное давление газового пространства — избыточное давление в газовой полости гидроаккумулятора на момент его поставки. В зависимости от условий эксплуатации, давление газового пространства может быть увеличено с помощью автомобильного компрессора или уменьшено спуском газа через ниппель.

Максимальное давление — максимальное избыточное давление в гидроаккумуляторе, при котором гарантирована длительная безаварийная работа.

Объём гидроаккумулятора — объём внутренней полости разделённый герметичной эластичной мембраной на две части. Следует иметь в виду, что запасённый объём воды в гидроаккумуляторе, как правило, составляет 40-50% объёма бака.

Максимальное давление в системе водоснабжения — максимальное избыточное давление в системе водоснабжения, ограниченное пределами прочности элементов системы или условием бесшумной работы водоразборной арматуры. Автоматика управления насосом настраивается на выключение при достижении этого давления.

Минимальное давление в системе водоснабжения — минимальное избыточное давление в системе водоснабжения, обусловленное высотой системы водоснабжения и минимальным избыточным давлением у верхней водоразборной точки. Автоматика управления насосом настраивается на включение при достижении этого давления.

Расчёт гидроаккумулятора

   В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.
   Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса. Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя. Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта. Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения. Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака.
   Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.

Подбор гидроаккумулятора

Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.
Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения. Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости. При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.

Настройка давления в гидроаккумуляторе

Перед подключением гидроаккумулятора к системе водоснабжения в нём должно быть создано начальное давление газового пространства. В пустом гидроаккумуляторе с предварительно накачанным давлением газового пространства Pг весь объём бака занимает воздух (газ азот). После включения насоса система заполняется водой и как только давление воды превысит начальное давление газового пространства вода растягивая мембрану и сжимая газ поступит в гидроаккумулятор, а при достижении минимального рабочего давления Pmin для системы водоснабжения заполнит его на 10-15%. 15% запас воды в баке гидроаккумуляторе необходим для покрытия водоразбора во время от поступления сигнала на включение насоса, до момента поступления воды от насоса к водоразборному крану. В противном случае, при отсутствии оговоренного запаса, возможен нестабильный режим водоразбора с перерывами в момент, когда из гидроаккумулятора была вытеснена вся вода, а насос включиться ещё не успел.
Начальное давление газового пространства рассчитывается под конкретные условия работы. Рассчитать давление в гидроаккумуляторе можно в разделе сайта — Расчёты. Если начальное давление газового пространства гидроаккумулятора, установленное в заводских условиях, превышает рассчитанное значение — его следует понизить спустив воздух, а если оно меньше, давление необходимо накачать компрессором. Начальное давление газового пространства принимают на 0,2 — 1 бар меньше давления включения насоса. Чем дальше установлен гидроаккумуляторный бак от точки поддержания постоянного давления, тем меньше следует принимать начальное давление газа. В разделе сайта расчёты приведена программа которая поможет вам определить все параметры необходимые для настройки давления в гидроаккумуляторе: начальное давление газового пространства Pг, давление включения Pmin и давление выключения Pmax насоса, под конкретные условия.

Схема подключения гидроаккумулятора

Схема подключения гидроаккумулятора зависит от возложенной на него функции. Ниже приведены наиболее популярные из схем установки гидроаккумуляторов в системах водоснабжения.

Повысительные насосные станции устанавливаются на объектах со значительным водопотреблением и как правило, один из насосов в них работает всё время. Гидроаккумулятор для повысительной насосной станции применяется в основном для сглаживания скачков давления в момент включения дополнительных насосов, ну и конечно же для компенсации незначительных водоразборов. Кроме того, подобная схема подключения гидроаккумулятора применяется в системах водоснабжения с частыми перерывами в подаче электроэнергии на повысительные насосы, если отсутствие воды во время отсутствия электроэнергии не допускается. В таком случае запасённый объём воды в гидроаккумуляторе играет роль резерва используемого во время отсутствия электроэнергии. Объём гидроаккумулятора выполняющего функцию демпфера будет тем больше, чем мощнее насосная станция и чем большее давление она должна поддерживать. В схеме установки гидроаккумулятора в качестве буферной ёмкости его объём будет тем больше, чем больше необходимый запас воды и чем меньше разница между давлением включения и давлением отключения насоса.

Оптимальный режим включений для погружного насоса, способный гарантировать ему длительную и бесперебойную работу составляет от 5 до 20 включений в час и указывается в технических характеристиках этого насоса. Реле давления включает насос при падении давления воды в системе водоснабжения до минимального значения и отключает при достижении максимального значения. Вода — жидкость несжимаемая, поэтому даже незначительное водопотребление или подкапывание, особенно в малых системах водоснабжения, понизит давление воды до минимальной отметки и станет причиной включения насоса, при этом через несколько секунд поступит сигнал на его выключение, потому что водопотребления нет, а утечку насос компенсирует моментально. Такой режим работы не благоприятен для погружного насоса и приведёт к быстрому выходу из строя. Запасённый в гидроаккумуляторе объём воды компенсирует незначительные утечки и малые водоразборы, снижая тем самым частоту включения насоса. Кроме того гидроаккумулятор в схеме с погружным насосом позволяет сгладить мгновенный рост давления воды в момент его включения. Объём гидроаккумулятора зависит от оптимальной частоты включения насоса, его мощности, часового расхода воды и высоты установки бака.

Гидроаккумулятор в схеме подключения накопительного водонагревателя выполняет функцию расширительного бака. При нагреве вода расширяется и чем больше её объём в системе горячего водоснабжения — тем большим будет прирост объёма. Вода, как известно — жидкость практически несжимаема и даже незначительный прирост объёма в замкнутом контуре приведёт к росту давления и разрушению элементов системы. Объём бака гидроаккумулятора будет тем больше, чем больше объём воды в системе водоснабжения и накопительном водонагревателе, чем больше температура до которой нагревается вода и чем меньше максимальное допустимое давление в системе водоснабжения.

Схема подключения гидроаккумулятора перед повысительными насосами по ходу движения воды, используется для сглаживания резкого падения давления во внешней водопроводной сети во время включения насосов. Объём бака будет тем больше, чем больше расход воды и чем меньше разница между минимальным и максимальным давлением водопровода перед повысительным насосом.

Установка и монтаж гидроаккумулятора

Установка гидроаккумулятора должна производиться квалифицированными специалистами в соответствии с инструкцией по монтажу.

Требования к установке:
— Не допускается монтаж гидроаккумуляторов с внешними повреждениями.
— Параметры рабочей среды в месте установки гидроаккумулятора не должны выходить за пределы параметров установленных изготовителем.
— Площадка предусмотренная для монтажа гидроаккумулятора должна выдерживать вес бака заполненного водой на 100%.
— В помещении с гидроаккумулятором следует предусмотреть возможность слива воды из бака, при необходимости.
— Помещение в котором предусматривается установка бака должно быть отапливаемым. Не допускается замерзание воды в баке.
— Элементы гидроаккумулятора не должны испытывать статической нагрузки от подводящих трубопроводов или другого оборудования.
— Гидроаккумулятор необходимо защитить от воздействия влаги и механических повреждений.
— Масса и габариты гидроаккумуляторов объёмом более 750 литров могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы и учтите, что его масса будет исчисляться сотнями килограмм.

Требования к монтажу:
— Не допускаются изменения в конструкции бака гидроаккумулятора.
— В обвязке гидроаккумулятора обязательна установка предохранительного клапана, при этом давление его полного открытия не должно превышать максимально допустимого давления в баке.
— На трубопроводе перед гидроаккумулятором по ходу движения воды должен быть установлен обратный клапан предотвращающий опорожнение бака в систему водоснабжения или скважину.
— Для проведения технического обслуживания на трубопроводах обвязки бака, до и после него, следует установить запорную арматуру защищённую от случайного закрытия и дренажный кран для слива воды.
— Если в конструкции гидроаккумулятора не предусмотрена арматура исключающая застой воды в нём и обеспечивающая циркуляцию во время водоразбора, рекомендуется её дополнительная установка.
— Подключение гидроаккумулятора должно производиться только после промывки системы водоснабжения подключенной за ним и трубопроводов перед ним.
— Перед монтажом в систему водоснабжения, в гидроаккумуляторе следует создать начальное давление газового пространства в соответствии со значением полученным расчётом. Расчёт всех необходимых параметров вы найдёте в разделе сайта, Расчёт объёма и давления в гидроаккумуляторе.

Обслуживание и ремонт гидроаккумулятора

Обслуживание гидроаккумулятора:
— Ежемесячная проверка давления включения и выключения насоса, на соответствие значениям заданным при наладке.
— Раз в пол года проверка внешних повреждений гидроаккумулятора, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
— Раз в пол года проверка начального давления газового пространства Pг, на соответствие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
— Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену.
— При длительном бездействии гидроаккумулятора, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
Проверка начального давления газового пространства в гидроаккумуляторе. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы водоснабжения, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
Проверка давления включения и выключения насоса. Давление включения и выключения насоса снимается по показаниям манометра установленного у гидроаккумулятора. Для этого открывается любой водоразборный кран и в момент включения насоса фиксируется значение давления. Давление отключения фиксируется после закрытия крана и последующего за ним отключения насоса.

Ремонт гидроаккумулятора в случае разрыва мембраны. Для того чтобы выявить разорванную мембрану необходимо отключить бак от системы водоснабжения и дренировать воду, если из дренажного крана пошёл воздух, значит целостность мембраны нарушена.
Разорванную мембрану лучше заменить, если она конечно заменяемая. Клеить мембрану не рекомендуется, так как большинство клеев не допускаются для применения с водой питьевого качества, да и циклическое растяжение-сжатие мембраны, повторяющееся несколько раз в час разрушающе для клееных соединений.

Порядок замены мембраны:
— Отсоедините гидроаккумулятор от системы водоснабжения и дренируйте его.
— Сбросьте давление газовой полости через ниппель в верхней части бака.
— Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
— Извлеките мембрану из отверстия в нижней части корпуса.
— Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус гидроаккумулятора.
— Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
— Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
— Смонтируйте на корпус фланец мембраны.
— Установите предварительное давление воздуха в гидроаккумуляторе. Проверьте на утечки и присоедините гидроаккумулятор к системе.

Замена частей допускается лишь оригинальными запчастями от производителя бака. Заполнять воздушную камеру лучше всего инертным газом, например азотом. Прежде чем удалить газ из воздушной камеры следует слить из бака воду. Ресурс службы гидроаккумулятора снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Требования норм, касающиеся гидроаккумуляторов

Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации гидроаккумуляторов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Гидроаккумуляторам применяемым в промышленности и технологических установках.

ДБН В.2.2-15 Жилые здания

Пункт 5.21 — Глава 5 Инженерное оборудование зданий

В одноквартирных домах, присоединённых к индивидуальному водозабору, систему водоснабжения следует проектировать с мембранным пневмобаком и насосом, автоматически управляемым по давлению.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 12.4 — Глава 12 Насосные установки

Располагать насосные установки (кроме пожарных) непосредственно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями не допускается.
Насосные установки с противопожарными насосами и гидропневматические баки для внутреннего пожаротушения допускается располагать в первых и подвальных этажах зданий I и II степени огнестойкости из несгораемых материалов. При этом помещения насосных установок и гидропневматических баков должны быть отапливаемыми, выгорожены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.

Примечания:
1. В отдельных случаях по согласованию с местными органами санитарно-эпидемиологической службы допускается располагать насосные установки рядом с перечисленными помещениями, при этом суммарный уровень шума в помещениях не должен превышать 30 дБ.
2. Помещения с гидропневматическими баками располагать непосредственно (рядом, сверху, снизу) с помещениями, где возможно одновременное пребывание большого числа людей — 50 чел. и более (зрительный зал, сцена, гардеробная и т. п), не допускается. Гидропневматические баки допускается располагать в технических этажах. При проектировании гидропневматических баков следует учитывать требования „Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР. При этом необходимость регистрации гидропневматических баков устанавливается пп. 6-2-1 и 6-2-2 указанных Правил.
3. Не допускается располагать противопожарные насосные установки в зданиях, в которых прекращается подача электроэнергии во время отсутствия обслуживающего персонала.

Пункт 12.7 — Глава 12 Насосные установки

Производительность хозяйственно-питьевых и производственных насосных установок следует принимать:
— при отсутствии регулирующей емкости — не менее максимального секундного расхода воды;
— при наличии водонапорного или гидропневматического бака и насосов, работающих в повторно-кратковременном режиме, — не менее максимального часового расхода воды;
— при максимальном использовании регулирующей емкости водонапорного бака или резервуара — согласно разд. 13.

Пункт 12.18 — Глава 12 Насосные установки

Насосные установки с гидропневматическими баками следует проектировать с переменным давлением. Пополнение запаса воздуха в баке надлежит осуществлять, как правило, компрессорами с автоматическим или ручным пуском или от общезаводской компрессорной станции.

Пункт 13.13 — Глава 13 Запасные и регулирующие ёмкости

Высота расположения водонапорного бака (в том числе бака горячей воды) и минимальное давление в гидропневматическом баке должны обеспечивать необходимый напор воды перед водоразборной арматурой, а в системах противопожарного или объединенного водопровода — необходимый напор у внутренних пожарных кранов до полного израсходования противопожарного запаса воды.
Примечание. В системах централизованного горячего водоснабжения баки-аккумуляторы предусматривать не следует, за исключением случаев, когда они необходимы для создания запаса воды (в банях, прачечных, в душевых бытовых зданий производственных предприятий и т. п.).

Пункт 13.14 — Глава 13 Запасные и регулирующие ёмкости

Водонапорные и гидропневматические баки питьевой воды, а также баки-аккумуляторы надлежит изготовлять из металла с наружной и внутренней антикоррозионной защитой; при этом для внутренней антикоррозионной защиты следует применять материалы, разрешенные Главным санитарно-эпидемиологическим управлением Минздрава СССР. Для баков-аккумуляторов систем горячего водоснабжения тепловую изоляцию следует предусматривать по расчету.

Пункт 13.17 — Глава 13 Запасные и регулирующие ёмкости

Гидропневматические баки должны быть оборудованы подающей, отводящей и спускной трубами, а также предохранительными клапанами, манометром, датчиками уровня и устройствами для пополнения и регулирования запаса воздуха.
Запас воды в баках-аккумуляторах, устраиваемых в бытовых зданиях и помещениях промышленных предприятий, следует определять в зависимости от времени их заполнения в течение смены, принимаемого при числе душевых сеток: 10—20 — 2 ч; 21—30 — 3 ч; 31 и более — 4 ч.

Пункт 13.18 — Глава 13 Запасные и регулирующие ёмкости

Гидропневматические баки надлежит устанавливать в помещениях, где расстояние от верха баков до перекрытия и между баками и до стен — не менее 0,6 м.

Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

· Разрыв мембраны

· Коррозия фланца

· Коррозия ёмкости

· Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Тепловое расширение воды и роль расширительного бака

При подключении водонагревателя к закрытой системе необходимо установить расширительный бак, чтобы исключить избыточное давление в воде. Чтобы понять, о чем идет речь, читайте дальше.

Почему в большинстве домов в Миннесоте нет проблем с избыточным давлением воды

Когда включается водонагреватель, вода в баке расширяется. Когда это происходит, куда уходит вода? Вернитесь обратно к входу холодной воды, полностью обратно к водопроводу, поступающему в дом.Муниципальный водопровод дома действует как гигантский расширительный бак… и никто этого не замечает. Это показано на диаграмме ниже.

Закрытые системы бывают разными

Что происходит, когда на водопроводную трубу дома устанавливается односторонний или обратный клапан?

Воде некуда деваться. Когда водонагреватель нагревает воду, она расширяется, что создает давление.Когда давление нарастает достаточно, предохранительный клапан температуры и давления на водонагревателе просто выполняет свою работу. Он сбрасывает избыточное давление, пропуская немного воды.

Вот короткий видеоклип, показывающий, как это происходит:

Это происходит не каждый раз, когда устанавливается редукционный клапан или обратный клапан, но в доме могут возникать и другие проблемы, такие как клапаны наполнения унитазов, случайно повторно наполняющие туалеты, или краны, постоянно капающие.

В Миннесоте редко устанавливается обратный клапан на линии подачи воды в дом, но довольно часто устанавливается регулятор давления. Проблема, которую могут создать эти регуляторы, заключается в том, что они будут действовать как обратный клапан; они пускают воду в дом, но не выпускают воду обратно. Это создает так называемую «закрытую систему».

Расширительный бачок на помощь

Если на водопроводе в доме имеется закрытая система, необходимо установить расширительный бачок где-нибудь в водопроводной системе.Это довольно простое и понятное исправление; расширительный бачок даст воде куда-то деться, когда она расширится, а предохранительный клапан температуры и давления на водонагревателе перестанет доставлять проблемы.

Это правило также распространяется на системы водяного отопления; когда бойлер нагревает воду в системе водяного отопления, расширительный бак позволяет воде расширяться без утечки предохранительного клапана. Если редукционный клапан на котле постоянно течет, даже после замены, это, вероятно, означает, что есть проблема с расширительным баком.

Требуется ли расширительный бак или просто хорошая идея?

Расширительные баки требуются в любое время, когда существует закрытая система, как производителями водонагревателей, так и сантехническими нормами. Требования Сантехнического кодекса штата Миннесота можно найти в главе 6. Раздел 608.2 требует наличия расширительного бака при установке регулятора давления:

Утвержденный расширительный бак должен быть установлен в трубопроводе распределения холодной воды после каждого такого регулятора для предотвращения роста избыточного давления из-за теплового расширения и для поддержания уставки давления регулятора.

В соответствии с разделом 608.3 требуется расширительный бак, если на линии подачи воды установлен обратный клапан или обратный клапан:

Водяная система, снабженная обратным клапаном, обратным клапаном или другим нормально закрытым устройством, предотвращающим рассеивание давления здания обратно в водопровод, должна быть оснащена утвержденным, внесенным в список расширительным баком соответствующего размера или другим утвержденным устройством, аналогичная функция для контроля теплового расширения.

Автор: Рубен Зальцман , Инспекция дома Structure Tech

Старое сообщение

Вопросы и ответы: «Должен ли я проверять на радон, если в доме уже есть система защиты от радона?»

Новое сообщение

Склеивание газопровода

Дэвидсон Уотер, Инк.

Компания Davidson Water, Inc. требует установки устройства предотвращения обратного потока в коробку счетчика воды, чтобы защитить распределительную систему от потенциальных перекрестных соединений или обратного потока от потребителя. Такие перекрестные соединения или обратный поток могут привести к загрязнению и/или загрязнению системы водоснабжения.

Если в вашем счетчике установлено устройство предотвращения обратного потока, вода из здания/дома не сможет поступать обратно в систему водоснабжения.Превентор обратного потока создает изолированную или закрытую водопроводную систему. Для некоторых домовладельцев тепловое расширение может привести к протечке кранов или срабатыванию предохранительного клапана на водонагревателях, а в некоторых случаях могут возникнуть другие повреждения. Тепловое расширение происходит, когда ваш водонагреватель нагревает воду, вызывая ее расширение.

Чтобы контролировать тепловое расширение, простое снижение температуры бака для горячей воды до 115-125 градусов (достаточно для большинства целей) может снизить вероятность теплового расширения.

Сантехник может порекомендовать установку одного из следующих двух типов продуктов для контроля теплового расширения:

Терморасширительный бак на водонагревателе. Макет, показанный ниже, предназначен только для демонстрационных целей.

Клапан заполнения шарового крана унитаза, противосифонный превентор обратного потока и предохранительный клапан теплового расширения в одном узле.

Редукционный клапан также может потребоваться, если давление воды превышает 70 фунтов на квадратный дюйм (фунтов на квадратный дюйм).

Davidson Water, Inc. стремится предоставить вам питьевую воду высшего качества, которая превосходит федеральные стандарты. Установив превентор обратного потока после счетчика воды, вы можете быть уверены, что мы защищаем вас и вашу семью, а также ваших соседей и общество.

Для получения дополнительной информации о тепловом расширении и продуктах с тепловым расширением вы можете просмотреть эту брошюру от производителя продуктов с тепловым расширением.

	Зачем кому-то расширительный бачок?

	Вода несжимаема.В отличие от воздуха, любое количество воды невозможно сжать в меньший объем. Это имеет значение в «закрытых» системах водоснабжения, таких как водонагреватель с обратным клапаном (регулятор давления и т.п.) перед нагревателем. Когда вода нагревается, она расширяется, и этот лишний объем должен куда-то деваться. Без расширительного бачка давление в закрытой системе может подняться до опасного уровня. Расширительный бак мембранного типа (например, тот, что мы продаем) представляет собой сосуд под давлением, который содержит гибкую мембрану, полностью отделяющую воду от замкнутого объема воздуха.Воздух сжимается, и когда температура воды повышается, создавая дополнительное давление/пространство, воздух в сосуде приспосабливается к этому увеличению. Тем самым предотвращается потенциально опасное повышение давления.

	Почему в верхней части некоторых погружных трубок есть отверстие?

	Причиной отверстия является нарушение эффекта сифонирования, когда вода отключается и возникает ситуация слива (вызванная такими вещами, как клапан или утечка, которая находится ниже водонагревателя).Типичным примером может служить водонагреватель для мобильного дома, где подача воды почти всегда находится под полом. Если подача воды перекроется (по какой-либо причине), без этого отверстия погружная трубка может пересидеть обратно (опорожнить большую часть воды и слить ее до уровня входа на погружной трубке для холодной воды), сжигая элементы или, возможно, пропуская газ. горелки, чтобы повредить почти пустой водонагреватель. Суть в том, что это для безопасности.

	У меня слышен дребезжащий звук из водонагревателя, когда течет горячая вода?

	Проверьте, установлены ли на верхней части водонагревателя ниппели с обратным клапаном.Обычно они выглядят как обычные оцинкованные ниппели, поэтому иногда трудно сказать, установлены ли они. Некоторые водонагреватели идут с ними. Это отличная идея, потому что они могут сэкономить немного энергии, но они также могут быть очень раздражающими.

Зачем мне нужен расширительный бак для моего водонагревателя?

Многие домовладельцы часто спрашивают: «Нужен ли мне расширительный бак для моего водонагревателя?» Причина, по которой люди спрашивают это, заключается в том, что они на самом деле не знают, что делает расширительный бак.Понимание основной функции расширительного бака облегчило бы ответ на этот вопрос.

Что такое расширительный бак?

Расширительные баки представляют собой небольшие резервуары для воды, которые подвешиваются рядом с водонагревателями и крепятся к ватерлинии дома или здания. Эти компактные барабаны могут вмещать до двух галлонов воды и отвечают за изменение давления воды. Расширительные баки предназначены для нормализации теплового расширения воды при повышении температуры в нагревателе, предотвращая чрезмерное давление воды.

Без расширительных баков, помогающих регулировать давление в системе водоснабжения, ваш обогреватель и сантехника могут получить значительные повреждения. Высокое давление воды может повредить и в конечном итоге разрушить клапаны, соединения и трубы в вашей водопроводной системе. Даже ваш водонагреватель может выйти из строя, если давление воды станет достаточно высоким.

Если функция расширительного бачка кажется важной, то это потому, что так оно и есть. Это отличная установка, если вы хотите защитить свой нагреватель и систему водоснабжения, но при этом наслаждаться горячей водой, как вам угодно, и мы все знаем, как важно иметь доступ к горячей воде в любое время.

Должен ли я устанавливать расширительный бак для моего нагревателя?

Быстрый ответ: да, нужно.

Настоятельно рекомендуется использовать расширительные баки, потому что всегда лучше предотвратить опасную ситуацию, если у вас есть для этого средства. Установив расширительный бак, вы избавите себя от проблем с системой водоснабжения и поломки водонагревателя. Предположим, в вашем доме используется замкнутая система водоснабжения. В этом случае расширительные баки становятся еще более необходимыми, потому что существует большее давление, а это означает, что существует больше шансов, что нерегулируемое давление повредит вашу сантехнику.

Хотя отсутствие расширительного бака не обязательно означает, что ваша водопроводная система взорвется, шансы на это значительно возрастут. Нет немедленных последствий отказа от использования расширительных баков, но избыточное давление не должно занять много времени, чтобы ускорить процесс износа вашей водопроводной системы.

Когда нерегулируемый напор воды начинает вызывать повреждения, первыми жертвами обычно становятся заливные клапаны унитаза, клапаны стиральных машин и линии подачи воды.Если этого недостаточно, представьте, что избыточное давление приводит к поломке вашего льдогенератора, посудомоечной машины и нагревателя. И давайте даже не будем начинать с того, как невыпущенный пар портит общую водопроводную систему вашего дома.

Расширительные баки стали настолько полезными, что многие города уже требуют их установки в целях безопасности. Если вы все еще не думаете, что вам нужен расширительный бак, возможно, вы можете поговорить с местными экспертами по сантехнике, чтобы узнать, можно ли пропустить этот процесс.

Обратитесь к инспектору по сантехнике в вашем городе, чтобы убедиться в применимых правилах сантехники в вашем районе.

Как долго служат расширительные баки?

Некоторые домовладельцы беспокоятся о том, что расширительные баки могут не прослужить долго, поэтому им не хватит средств на их установку. Общий срок службы расширительных баков составляет от одного до шести лет, а гарантия обычно составляет от одного до пяти лет.

Несколько факторов могут повлиять на срок службы расширительного бачка. Среди прочего, это качество самого резервуара, качество воды, протекающей через жилую (или коммерческую) систему, и наполнение резервуара.Как и любая другая часть дома, расширительные баки подвержены выходу из строя, если им не пользуются и не обслуживают имущество.

О нас

Хороший способ обеспечить максимальное использование расширительных баков – это проверить и установить их в профессиональной сантехнической компании. «Горячая вода Патрика» — известный бренд, который может помочь вам, отправив своих лицензированных и квалифицированных специалистов, чтобы гарантировать, что ваши расширительные баки находятся в хорошем состоянии и правильно установлены.

Что такое терморасширительный бак и как его проверить?

Проще говоря, если у вас есть обратный клапан на водопроводе, вам нужен терморасширительный бак. Поэтому, если у вас есть вода Del-Co или Delaware City Water, вам нужен расширительный бак. Означает ли это, что водные компании обходят дом за домом, чтобы убедиться, что у каждого, у кого должен быть расширительный бак, есть он? Нет, однако, если вы переделываете или продаете свой дом, где вам требуется разрешение или проверка, Департамент строительства БУДЕТ требовать наличия расширительного бака.

Эти обратные клапаны так хорошо справляются со своей задачей, что создают тепловое расширение в вашем баке с горячей водой, поэтому вам нужен терморасширительный бак. Видите ли, во всех системах водоснабжения создается давление, потому что горячая вода расширяется, и когда она нагревается, давление внутри основного бака будет сбрасываться в расширительный бак до тех пор, пока давление не нормализуется. Если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром (обратный клапан), ваш клапан T&P начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210*F для сброса давления.Такое повышение давления может привести к взрыву водонагревателя. Кроме того, если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром, вы создаете дополнительную нагрузку на всю водопроводную систему, например, на стиральную машину, туалет и посудомоечную машину. Некоторые гарантии могут быть фактически аннулированы, если имеется неисправный или отсутствующий терморасширительный бак, который требуется вам из-за вашей замкнутой системы. Терморасширительный бак продлит жизнь вашему водонагревателю и сантехническим приборам.

Для оптимальной работы при установке расширительного бака важно, чтобы давление воды, поступающей в дом, соответствовало давлению в расширительном баке. Также при монтаже расширительного бака его следует монтировать с холодной стороны между водонагревателем и основным запорным краном воды. Важно правильно установить, потому что, если бак наполняется водой, он становится очень тяжелым. 2-галлонный бак, наполненный водой, весит более 16 фунтов. Это большой вес, висящий на линии, особенно на линии из ХПВХ.

Размер необходимого вам терморасширительного бака зависит от размера вашего водонагревателя (водонагревателей). Примеры размеров в этой области: водонагреватель 52 Г или менее = расширительный бак на 2 Г, водонагреватель(и) 60 Г или более = расширительный бак на 4,5 Г. В зависимости от качества воды терморасширительный бак служит в среднем 5-8 лет. Наконец, проверка вашего терморасширительного бака важна и должна проверяться один раз в год, когда вы промываете водонагреватель. Если ваш терморасширительный бак висит на трубе, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выпущен, значит, бак работает правильно.Если ничего или вода не выходит, ваш бак неисправен и нуждается в замене. Если у вас есть какие-либо вопросы относительно вашего терморасширительного бака или вы хотите узнать, нужен ли он вам, позвоните в службу экстренной сантехники, отопления и вентиляции по телефону (740) 217-0450.

Полный список наших услуг можно найти на нашем веб-сайте www.emergencyplumbingservice.com.

Лучшая альтернатива расширительным бакам

Когда речь идет о комфорте ваших клиентов, важную роль играет система водонагревателя.Однако, без ведома домовладельца, не все части системы достаточно эффективны или надежны, чтобы поддерживать непрерывный комфорт.

В частности, расширительные баки являются одним из тех элементов, которые, как правило, требуют замены раньше, чем другие части системы. В RWC мы выслушали отзывы профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан от теплового расширения SharkBite представляет собой более долговечную альтернативу для ваших клиентов.Он заменяет громоздкий расширительный бачок, запорный клапан и фитинг прямо на водонагревателе, обеспечивая более простое в установке решение.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением. Как известно сантехникам, расширительный бачок выравнивает давление во всей водопроводной системе, обеспечивая пространство для поступления горячей воды.Без расширительного бачка давление будет распространяться на всю водопроводную систему, нагружая ее и сокращая срок ее службы.

Подобно расширительному баку, новый предохранительный клапан теплового расширения также разгружает ваши трубы:

Выравнивание давления
Управление тепловым расширением воды
Защита труб от разрыва или преждевременного износа

Однако вместо того, чтобы хранить воду, предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бака.

Общие проблемы с расширительным баком

Хотя расширительные баки требуются в большинстве систем водонагревателей с замкнутым контуром, они имеют репутацию неисправных. Общие проблемы с расширительным баком включают:

Износ резиновой диафрагмы. Давление под резиновой диафрагмой в баке могло быть установлено на неправильном уровне во время установки, например, из-за слишком частого попадания воды в бак и преждевременного износа диафрагмы.
Точечные утечки.Расширительные баки также известны тем, что в резиновом баллоне образуются точечные утечки, и нет никакого способа узнать об этом, не прибегая к его проверке или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
Чрезмерная конденсация. Резервуары также могут покрываться конденсатом, если, например, в баке слишком много воды, что может привести к грязному скоплению, опасному капанию и, в конечном итоге, к ржавому расширительному баку.

Поскольку снаружи и внутри водонагревателя имеются координирующие клапаны и детали, которые определяют, насколько эффективно и безопасно регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем — и все это без предупреждения.

Почему терморегулирующий предохранительный клапан является лучшим вариантом

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам выполнить работу быстрее, оставаясь при этом экономичными.Вот несколько способов, которыми новый предохранительный клапан теплового расширения SharkBite поможет вам добиться успеха.

Надежность

С терморасширительным предохранительным клапаном гадать не приходится. Устанавливаемый в том же месте, что и расширительный бак, он представляет собой комбинацию шарового крана с предохранительным клапаном, который открывается и сливает воду в дренажную трубу, как только давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работает диафрагма или мочевой пузырь, и нет неизбежной замены. И что самое приятное? Он соответствует требованиям кода.

Установка

Вам также проще установить, так как нет громоздких предметов, которые нужно обойти, когда все ставится на место. Независимо от того, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, где найти место для бака. Сделанный с торцевыми соединениями SharkBite, совместимыми с трубами PEX, медью, ХПВХ и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу — дополнительная поддержка не требуется.

Стоимость

С легкостью становится доступнее. Все, что вам нужно, это предохранительный клапан теплового расширения и дренажная линия, тогда как для расширительного бака требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Несмотря на то, что расширительные баки являются нормой для предотвращения повреждения водопроводных систем тепловым расширением, они связаны с проблемами надежности, дополнительными затратами на установку и потребностью в пространстве. Мы создали предохранительный клапан теплового расширения, чтобы дать вам функциональность расширительного бака без проблем.

Что такое тепловое расширение и как с ним бороться

Тепловое расширение является одной из наиболее серьезных проблем сантехники, но многие домовладельцы мало о чем знают. Поскольку многие дома не подвержены риску, кажется, что это редко входит в типичное обсуждение сантехники. Во многих домах отсутствует адекватная защита, поскольку требования кодекса часто применяются только к новым установкам.

Что такое тепловое расширение?

Вода практически не сжимается под давлением.А при нагревании он увеличивается в объеме: содержимое 40-галлонного резервуара для воды может увеличиться на полгаллона и более при нагревании! Ни одно из этих свойств не сулит ничего хорошего для закрытых водопроводных систем.

Если в вашем доме установлен редукционный клапан (PRV), клапан предотвращения обратного потока, рециркуляционный насос с обратным клапаном или что-либо еще, предотвращающее обратный поток воды, его водопроводная система считается «закрытой». Закрытая система — это система, в которой питьевая вода не может выйти из водопровода дома (в открытой системе вода внутри водопровода может быть возвращена в городскую водопроводную сеть через линию подачи).

Когда нагретая вода расширяется в закрытой системе, этому дополнительному объему некуда деваться, если не используются приспособления: предохранительный клапан, обратный клапан или обратный клапан перекрывают единственный выход. Это очень хорошо, если обратный поток из вашего дома угрожает загрязнить систему водоснабжения, но очень плохо для арматуры, труб и водонагревателя, если не принять меры предосторожности.

Давление, добавляемое в закрытую систему из-за теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к разрыву трубы.Срок службы водонагревателей может сильно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может привести к обрушению дымохода внутри, что приведет к утечке угарного газа.

способов справиться с этим

Universal Plumbing Code требует, чтобы устройство теплового расширения устанавливалось всякий раз, когда присутствует PRV или защита от обратного потока. Обычно это происходит в виде расширительного бачка, который подключается к водонагревателю, вмещая при этом увеличивающийся объем.Другие варианты включают клапаны с выпускными отверстиями, которые просто сливают все, что не может удержать система, и специальные клапаны для наполнения унитаза, которые сливают избыточный объем в бачок унитаза.

Знаете ли вы? Капающий клапан сброса температуры и давления (T&P) на водонагревателе является индикатором потенциальной проблемы теплового расширения. Это клапан с небольшой ручкой или рычагом, который автоматически открывается, когда температура или давление внутри резервуара нагревателя превышают установленный предел (обычно 150 фунтов на квадратный дюйм/210 °F).Это аварийные клапаны, и они не предназначены для регулярной работы. Когда один из них протекает, первым шагом обычно является замена клапана. Если утечка продолжается, есть проблема.

Проверенный и надежный способ борьбы с тепловым расширением — расширительные бачки. Эти баки, устанавливаемые на линии подачи, имеют резиновую камеру или диафрагму, которая отделяет воздушную камеру от остальной части бака. Воздух закачивается, чтобы соответствовать давлению водопровода. При расширении вода вместо создания давления в пределах водонагревателя или водопровода попадает в расширительный бачок, сжимая воздух.Как только расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в источник.

Расширительные баки должны находиться под правильным давлением для правильной работы. Всегда лучше следовать инструкциям производителя, которые обычно требуют, чтобы давление воздуха соответствовало давлению подачи (вы можете измерить это на патрубке с помощью водяного манометра). Если установить слишком низкое давление, вода будет слишком легко поступать в бак, который не предназначен для такого регулярного использования.Установите слишком высокое значение, и воде будет труднее попасть внутрь, что сведет на нет цель резервуара. Вы можете проверить давление в баке с помощью стандартного шинного манометра.

Если давление подачи превышает 80 фунтов на кв. дюйм, большинство производителей требуют, чтобы предохранительный клапан был установлен перед расширительным баком. Это также хорошая идея, чтобы уберечь вашу сантехнику от ненужного стресса.
Расширительные баки обычно имеют максимальное давление 150 фунтов на квадратный дюйм.
Размер расширительных баков зависит от мощности водонагревателя и входного давления подачи.Перед покупкой убедитесь, что у вас есть точные цифры для обоих.

Расширительные баки должны быть установлены на входной линии подачи холодной воды, перед водонагревателем. Хотя многие резервуары можно устанавливать в любом положении, они будут работать лучше и дольше, если будут установлены на горизонтальном участке, когда входное отверстие резервуара будет направлено вниз (чтобы вода поступала внутрь только при необходимости и легко стекала из резервуара).

Беглую проверку состояния резервуара можно выполнить в любое время, когда водонагреватель не нагревается, постукивая по его наружной поверхности костяшками пальцев или монетой: звук должен звучать как (в основном) полый металлический резервуар.Если вы слышите более громкий стук, возможно, бак полон воды. Вы можете убедиться, что бак залит водой, сняв колпачок, защищающий воздушный клапан Шредера (такой же, как на автомобильных и велосипедных шинах) и нажав на штифт. Как и в случае с вашими шинами, воздух должен выходить. Если вода выходит, значит резина испортилась и нужен новый бак. Если ничего не происходит, возможно, в баке недостаточно воздуха: используйте велосипедный насос или воздушный компрессор, чтобы восстановить давление в камере, следуя инструкциям производителя.

Совет: Расширительные баки следует проверять ежегодно.После установки единственный способ получить точные показания давления воздуха в расширительном баке — перекрыть подачу воды и сбросить давление в системе, открыв кран перед измерением. Поскольку ваш водонагреватель также должен проходить ежегодное техническое обслуживание, имеет смысл иметь дело с обоими одновременно.

Если у вас уже установлен расширительный бак, отлично! Если вы не знаете, открыта ваша водопроводная система или закрыта, узнайте! Хотя в вашем доме может быть устройство, регулирующее давление воды, или средства защиты от загрязнения водопровода, он все же может быть уязвим для разрушающего давления термически расширенной воды.

Терморасширительные баки | Компания Весселс

Тепловое расширение – баки для горячей воды

Терморасширительные баки

предназначены для регулирования давления в системах питьевого водоснабжения. Водонагреватель здания или система водяного отопления обычно создают термически расширенную воду. Терморасширительный бак надлежащего размера вместит этот дополнительный объем воды за счет расширения во время цикла нагрева и будет контролировать повышение давления в системе, удерживая давление от достижения критических пределов.Бак использует сжатый воздух для поддержания давления в системе, принимая и вытесняя меняющийся объем воды по мере ее нагрева и охлаждения. Эти резервуары спроектированы с использованием гибкого бутилового барьера, который отделяет хранящуюся воду от захваченной воздушной подушки контроля давления. Этот барьер, сменная камера или фиксированная диафрагма, позволяет удерживать воду внутри камеры, предотвращая коррозию и потенциальное заболачивание. Терморасширительные баки спроектированы в соответствии со стандартами ASME, а также доступны в нестандартных исполнениях.Терморасширительные баки Wessels предлагаются в самом широком в отрасли диапазоне от 2 до 4000 галлонов и до 250 фунтов на квадратный дюйм.

Терморасширительные баки под давлением отличаются от расширительных баков из простой стали тем, что гибкая камера или диафрагма отделяют воздушную подушку от жидкости системы. Предварительная заправка бака со стороны воздуха должна быть отрегулирована на месте, чтобы соответствовать давлению подачи в систему. По мере того, как вода в системе расширяется, мочевой пузырь раскрывается, толкая воздушную подушку, чтобы принять расширенную воду.

Баллоны температурного расширения (ASME/NON-ASME)

Баки-дозаторы необходимы в системах ОВКВ с подогревом или охлажденной водой с замкнутым контуром для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Расширительный или компрессионный бак подходящего размера выдержит расширение жидкости системы во время цикла нагрева или охлаждения, не позволяя системе превысить критические пределы давления в системе.

Узнать больше

Делитель

Термомембранные резервуары (ASME/не ASME)

Мембранный бак был разработан для отделения воздушной подушки системы от воды системы.Заболачивания резервуара не происходит, так как воздух удерживается между стенкой резервуара и внешней частью баллона, расположенного внутри бака, а системная вода находится внутри баллона. Это превращает систему в систему удаления воздуха, поскольку любой воздух, извлеченный из системной воды, выходит из системы в атмосферу.

Расширительный бак для водоснабжения — выбор, установка

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Как выбрать объем бака

Выполнение установки расширительного бака

Правила установки

Особенности регулировки гидроаккумулятора

Настройка давления бака в системе водоснабжения

Регулировка гидробака в обвязке водонагревателя

Как выбрать

Как наладить оборудование водопроводной системы

Монтаж расширительного бака

Видео – Подключение гидроаккумулятора «Джилекс»

Монтаж гидробака открытого типа

Стандартное устройство с насосом поверхностного типа

Подключение гидроаккумулятора к системе

С пятивыводным штуцером или без

Как установить два гидробака на один насос

Правила выбора гидробака

Установка насоса повысительного типа

функциональные особенности и тонкости подключения

Долой путаницу

Устройство

Схемы

Обвязка бойлера

Запас воды

Вода из скважины

Вода из емкости

Борьба с гидроударами

Заключение

Конструктивные особенности и функционал

Расширительный бак со съёмной мембраной

Расширительный бак с диафрагмой

Как не ошибиться с выбором прибора?

Самостоятельный монтаж расширительного бака

Особенности устройства и конструкции

Принцип работы гидроаккумулятора

Горизонтальная и вертикальная ориентация

Схемы подключения гидробаков

Особенности регулировки гидроаккумулятора

Настройка давления бака в системе водоснабжения

Регулировка гидробака в обвязке водонагревателя

Правила обслуживания гидробака

Монтаж гидробака открытого типа

Выводы и полезное видео по теме

Виды

Принцип действия

Правильный выбор прибора

Чем отличается от гидроаккумулятора

Функции, назначение, виды

Назначение

Виды

Принцип работы

Баки большого объема

Как выбрать объем бака

Каким должно быть давление в гидроаккумуляторе

Предварительная проверка и коррекция давления

Какое давление воздуха должно быть

Как выбрать

Подключение гидроаккумулятора к системе

С пятивыводным штуцером или без

Как установить два гидробака на один насос

Рекомендуем также

Подключение гидроаккумулятора к системе водоснабжения с поверхностным и глубинным насосом

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Конструкция и разновидности

Принцип работы

Установка аккумулятора

Схема с поверхностным насосом

Схема с погружным насосом

Как наладить оборудование водопроводной системы

Заключение

Схема водоснабжения из скважины с гидроаккумулятором

Конструкция гидробака

А можно ли в принципе использовать ваше реле давление с вашим насосом

Применение нескольких гидроаккумуляторов

Функции, назначение, виды

Назначение

Виды

Принцип работы

Баки большого объема
