Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

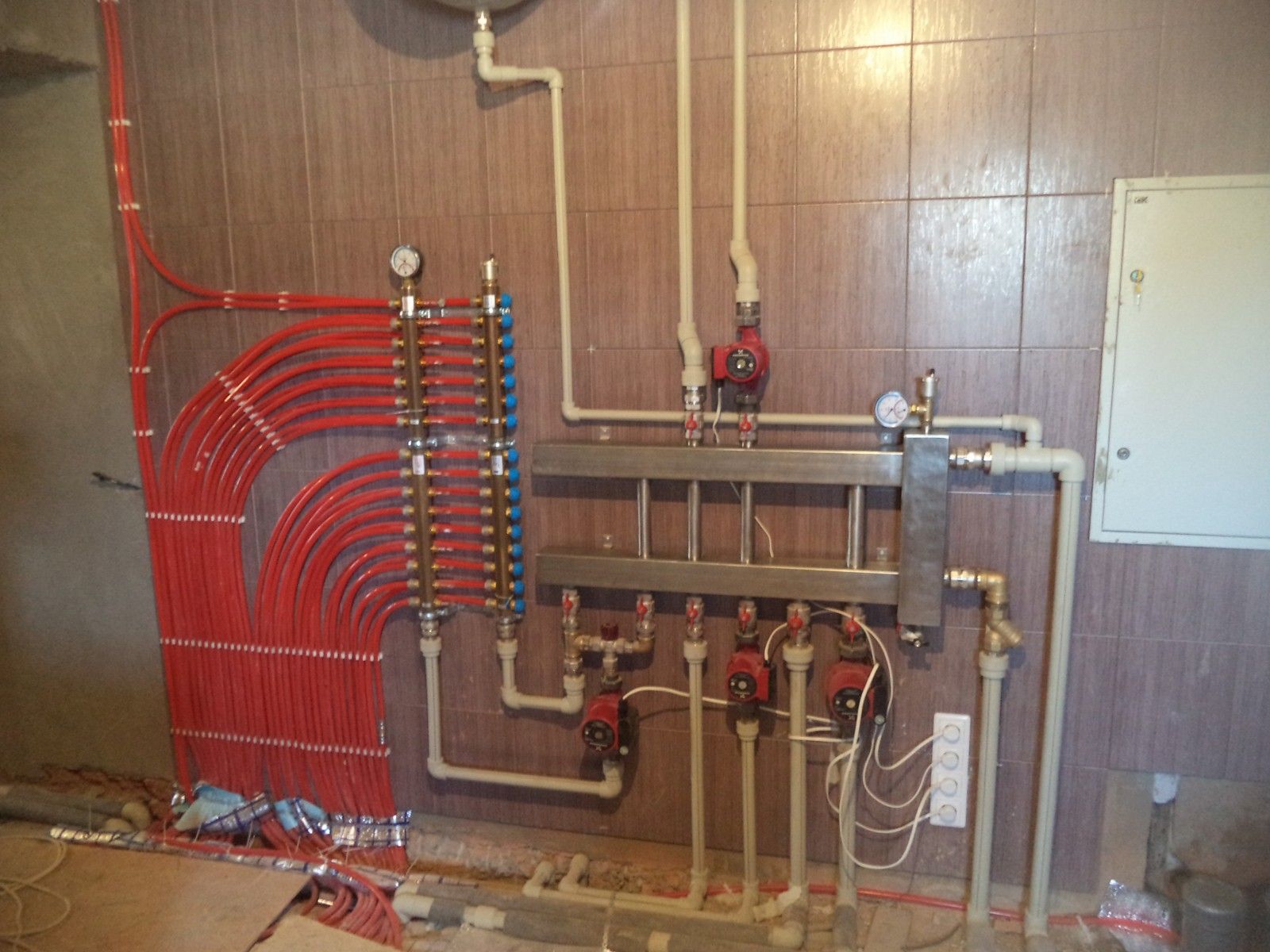

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

Коллектор отопления: виды, устройство, монтаж своими руками

Коллекторная система отопления двухэтажного дома

Пожалуй, коллекторная система отопления — это наиболее эффективный способ обогрева любого дома, независимо от количества этажей и комнат. Такую схему еще нередко называют лучевой, так как она, в отличие от других систем отопления, имеет довольно сложную (на первый взгляд) разводку, состоящую из нескольких отдельных ниток (лучей), хотя ее можно смонтировать и самостоятельно, если знать принцип функционирования контура.

Что она собой представляет, какие дает преимущества – с этими и другими вопросами мы детально и разберемся в данной статье.

Но сначала уточнимся с определениями. Для отопления жилых строений используются различные схемы, поэтому неспециалисту в этой области довольно сложно понять суть вопроса, если оперировать лишь спец/терминами.

Что такое коллектор? Данным словом обозначаются различные технические изделия. Применительно к системе обогрева – это устройство, с помощью которого обеспечивается регулирование объема теплоносителя, поступающего в ту или иную нитку контура.

Недостатком других схем отопления является неравномерность прогрева радиаторов по всей длине трассы, неоправданные теплопотери и ряд других. Но главный минус – отсутствие возможности изменения степени нагрева батарей (а в ряде случаев, и их полного отключения) без вмешательства в работу котельного оборудования, то есть изменения режима его работы.

Следует сразу отметить, что система отопления двухэтажного дома с использованием коллекторов – это не что-то особенное. Применение таких теплотехнических устройств может быть комплексным, независимо от того, по какой схеме смонтирован присоединенный контур.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.

Принцип работы коллектора

В него подается теплоноситель, который по системе труб поступает от котла. На устройстве есть несколько патрубков, которые являются входами и выходами для подключаемых контуров. Этим обеспечивается их независимое снабжение (развязка) тепловой энергией, что и позволяет производить ее дозирование (регулирование) по отдельно взятой нитке.

Схемы отопления (варианты)

Какие обогревательные приборы подключать, их тип и количество, места расстановки коллекторов – это определяется еще на этапе проектирования всей отопительной системы. Здесь единой рекомендации не существует. Применительно к строению в 2 этажа можно поставить или 1 «многоканальный» коллектор, или 2 – 3 менее функциональных.  Конкретная схема выбирается исходя из количества комнат и потребителей тепловой энергии.

В упрощенном виде, для большей наглядности, ее можно представить так:

Порядок расстановки и схема подключения радиаторов отопления – это уже отдельные вопросы. Коллекторная схема позволяет обустроить систему различного типа и любой конфигурации. Например, с отоплением подсобного строения (теплицы), с подогревом полов.

Достоинством коллекторных систем является возможность регулировать степень обогрева каждой комнаты индивидуально. Это позволяет не только снизить общие расходы на отопление, но и сделать проживание в доме более комфортным. Например, поддерживать температуру в жилых помещениях на уровне 24 ºС, а в подсобных – несколько меньшем. Что касается комнат на цокольном этаже, которые используются в качестве кладовок, то можно снизить и до +5 ºС, чтобы только избежать промерзания стен.

 Недостаток коллекторной системы отопления – высокая стоимость монтажа. Ведь если прокладывать несколько отдельных ниток, то возрастает расход труб и материалов (утеплителя, герметика и так далее).

Распределительный коллектор отопления своими руками, система и разводка

Сегодня многие владельцы загородных домов все чаще отдают свое предпочтение именно коллекторной системе отопления и ее разнообразным вариациям. И это недаром, ведь здесь подающие и обратные трубопроводы спрятаны в пол, сам коллектор находится в подвале или в центре дома. Да и сделать распределительный коллектор отопления своими руками – это не так-то и сложно.

Коллекторная система отопления

Конструкция

Коллекторная система отопления частного дома способна обеспечить равномерное распределение тепла и постоянный температурный режим в помещении, а, следовательно, – и комфорт, и уют. Вместе с термостатом для помещений коллектор может гарантировать точную регулировку расхода.

Помните, что в системах, где присутствует коллектор для отопления своими руками, обязательным условием является наличие циркуляционного насоса. Благодаря его работе сокращается разность температур носителя тепла на входе и на выходе системы, а это значит, что нагревание будет более качественным.

Перед тем, как сделать гребенку для отопления, вы должны изучить всю необходимую информацию о составляющих системы.

Каждый из отводов коллектора должен иметь шаровой кран, за счет этого приспособления будет происходить отсечение отопительных приборов без воздействия на систему. Такого рода система может быть оборудована для горизонтальной однотрубной или двухтрубной системы.

Коллектор для системы отопления

Подающий и обратный коллекторы размещаются на каждом этаже главного стояка. От коллекторов трубы монтируются в пол или стены, после чего подсоединяются к каждой батарее отопления. Если трубы подачи и обратного хода размещены в стяжке напольного покрытия, каждый прибор отопления должен быть снабжен воздушным краном или отводчиком воздуха.

Рекомендуем к прочтению:

Виды коллекторного отопления

Коллекторная система отопления двухэтажного дома может быть выполнена применительно к разным системам:

• Отопление батареями. Подключение может быть произведено – боковое, с внутренней циркуляцией, диагональное, верхнее и нижнее. Обычно применяется нижнее подключение, при нем можно хорошо использовать металлопластиковые и полипропиленовые трубы. Исполнение подобной системы подключения делается под плинтусом или под полом.

Коллекторная радиаторная система отопления

• Теплый пол. Если грамотно рассчитать систему теплоснабжения, то можно, в принципе, обойтись и без батарей отопления. Так, тепловые кольца замыкаются и прячутся в пол. Как правило, данная система не носит характер основной, но в настоящее время она довольно популярна.

Теплый водяной пол

• Солнечная энергия. Достаточно необычный способ. Излучение, которое происходит от солнца в ясную погоду, составляет 1.2 кВт на 1 квадратный метр. Так, если будет ясная погода, то за сутки можно из одного метра квадратного получить 10 кВт-часов энергии. Именно благодаря таким расчетам и появились солнечные коллекторы. Они бывают воздушными (парниковый эффект), подвижными (слежение за солнцем), плоского типа, трубчатыми, трубчатыми вакуумными, солнечные концентраторы.

Отопление с помощью солнца

Распределительный коллектор

Коллекторная разводка отопления характеризуется следующими свойствами: от коллектора к каждому отопительному прибору ведется две трубочки – прямая и обратная. В сущности, коллектор – это прибор, который собирает воду при водяном отоплении.

Он имеет встроенную вентильную вставку, которая гидравлически настраивает для пробного запуска системы. В такие коллекторы входят: термометр, шаровые краны, переходники, концевые секции для сливания воды и спускания воздуха, заглушки и кронштейны.

Распределительный коллектор отопления

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Рекомендуем к прочтению:

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

Когда вы планируете, как сделать коллектор для отопления, обязательно учитывайте, что она будет работать только с насосом циркуляции и вам нужно будет много труб, так как к каждому радиатору должна быть своя подводка.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой дли

Коллектор отопления своими руками для полипропиленовых труб

Коллектор отопления своими руками делают сотни самоучек и тысячи частых фирм. У кого-то получается хорошо, некоторые варят откровенную халтуру, пользоваться которой невозможно, даже если очень хочется.

Мы в Полисервис-юг всячески боремся с подделками, но в то же время уважаем труд добросовестного мастера, вложившего мозги и душу в своё творение.

Предлагаем вам небольшую подборку коллекторов отопления, изготовленных своими руками, которая определённо заставит вас задуматься.

Полипропиленовые гребёнки

Коллекторы из полипропилена заслуженно пользуются спросом. Они лёгкие, сравнительно недорогие, а главное делать их довольно просто. Одни паяют их из кусочков пп-труб и фитингов оставшихся после монтажа

Другие основательно закупаются на рынке

Сначала следует долгий процесс подготовки. Нужно сделать схему с расположением потребителей, точно определить все соединительные размеры и только потом брать в руки инструмент. Заметим, что готовиться надо обязательно, независимо от того, какой материал вы выбрали и даже в том, случае, когда коллектор вы покупаете уже готовым.

Это интересно. Коллектор отопления называют гребёнкой из-за сходства с последней. Действительно, патрубки, расположенные сверху и снизу напоминают гребешки. Кстати, именно к ним подключают трубопроводы и подводку потребителей.

В результате нехитрых манипуляций и грамотного монтажа получаются такие

или такие разводки

Плюсы

• Цена соответствует низкой стоимости трубы
• Небольшой вес упрощает установку и последующую эксплуатацию
• Собираются быстро

Минусы

• Большое количество соединений часто становится причиной протечки
• Высокая вероятность деформации швов объясняется не всегда надлежащим качеством полипропилена и паяющего устройства.
• Узкая специализация. Гребёнки создают или только для воды, чаще холодной, или тёплого пола. В расширенных версиях используют дополнительные комплектующие, увеличивающие конечную стоимость изделия.
• Средний срок службы около пяти лет.

Металлические коллекторы

Коллекторы отопления часто делают из металла. За основу берут стальные профили толщиной около трёх миллиметров. Их выпускают в основном специализированные заводы, поэтому подделать практически невозможно. Клеймо ГОСТ указывает на соответствие государственному стандарту. В почёте у мастеров конструкционная и нержавеющая сталь. Гребенки получаются крепкими, увесистыми и долговечными.

Прежде чем приступать к сварке, рисуют конструкцию будущего модуля

На эскизе указывают все размеры, условно обозначают арматуру и другие составные обвязки. Чем подробнее, тем лучше. Это даёт общее представление о том, как рационально организовать свою работу. Многое зависит от мощности котла, количества и расположения потребителей.

Согласно размерам, указанным на чертеже, выбирают профили, трубы и резьбы. Соединяют заготовки при помощи сварочного аппарата.

Места стыка дополнительно защищают и обезжиривают. Готовое изделие нужно непременно проверить на течь. В один патрубок наливается горячая вода, остальные заглушаются. Если где-то появились признаки протекания, проводят дополнительную обработку. Готовое изделие окрашивают водостойкой эмалью с лаком, порошковой краской или шлифуют до блеска на специальном станке.

Плюсы

• Надёжность. Стальные гребенки стойко переносят все внешние нагрузки, в том числе механические.
• Герметичность. Сварные швы держат форму максимально долго.
• Аккуратность. Благодаря жёсткой структуре металла конструкция выглядит более компактной.
• Эксплуатация. Сохраняет характеристики не менее 10 лет.
• Функциональность. Выполняет несколько задач сразу.

Минусы

• Высокая цена. В сравнении с полиэтиленовыми коллекторами, металлические обойдутся в несколько раз дороже.
• Вес. Масса устройства начинается от пяти килограмм.
• Продолжительный монтаж. Сборка потребует больше затрат, как физических, так и временных.
• Строгая последовательность. Чтобы сделать по-настоящему качественный коллектор, нужно соблюдать определённый алгоритм, что для неподготовленного мастера довольно сложно.

Надеемся, мы хоть немного помогли вам.

В следующий раз, когда будете думать, какой коллектор лучше, просто вспомните наш обзор и действуйте.

Источник: http://gidruss-yug.ru/stati/31-kollektor-otopleniya-svoimi-rukami

Коллектор для отопления своими руками

Чтобы сделать коллектор для отопления своими руками, нужно уделить особое внимание габаритам, металлу и отделке. Как варить, чем заводская сборка отличается от обычной и другие интересности, узнаем

Распределительный коллектор отопления для котельной своими руками

Автономное отопление в частном доме хорошо лишь тогда, когда оно устроено рационально. Однако бывает так, что и котел выбран подходящий, и все контуры спроектированы профессионально, и работы выполнены строго по технологии, а тепла в доме все равно не хватает. Очень часто для решения проблемы в системе не достает такого простого элемента, как распределительный коллектор. Изготовить такой прибор самостоятельно не так уж сложно — в этой статье мы вам расскажем, как это сделать.

Зачем вообще нужен распределитель?

В доме, где установлено несколько контуров отопления, распределительный коллектор просто необходим. Если суммировать диаметр входа каждого контура и сравнить с диаметром трубы подключения котла, станет очевидным, что последний показатель значительно меньше. Например, патрубок настенного газового котла чаще всего имеет диаметр ¾ дюйма. Допустим, к нему подключают:

• систему радиаторов;
• систему теплого пола;
• бойлер косвенного нагрева.

Диаметр подключения каждого потребителя составляет 1 дюйм. Будет ли теплоноситель успевать поступать через выход в ¾ дюйма на три входа по 1 дюйму? Ответ очевиден: в ходе эксплуатации такой системы вполне естественно возникает дефицит теплоносителя при включении одновременно всех контуров отопления.

Например, радиаторная система работает нормально, но при включении дополнительной системы теплого пола наблюдается снижение температуры, воздух в помещениях не прогревается. Говоря проще, горячая вода поступает в систему недостаточно быстро.

Распределительный коллектор позволяет полностью контролировать работу отопительной системы частного дома и настраивать ее под конкретные потребности и желания владельца

Для решения проблемы понадобится установить распределительный коллектор. Это специальная металлическая гребенка, на которой установлен ряд устройств ввода-вывода для каждого отдельного контура отопления. Коллектор позволяет регулировать объемы теплоносителя, поступающего в систему, его температуру, давление в системе и т. п. С помощью этого устройства можно осуществлять централизованный контроль за процессом обогрева каждого отдельного помещения, снабженного собственным контуром отопления.

Через распределительный коллектор подключают:

• системы теплого пола;
• радиаторные системы;
• конверторы;
• панельные системы отопления и т. п.

В распределительном коллекторе имеются подающий и возвратный отделы, которые связаны друг с другом. Подающий коллектор позволяет управлять собственно подачей горячего теплоносителя к каждому конкретному контуру отопления. Это очень удобно, поскольку в случае поломки не нужно отключать всю систему, можно перекрыть только отдельный контур и произвести необходимый ремонт. Возвратный отдел коллектора необходим для регулирования давления на определенном участке системы, чтобы качество отопления достигло заданного уровня.

Не стоит пытаться исправить ситуацию, устанавливая дополнительные циркуляционные насосы или специальные клапана. Они не помогут заполнить систему отопления достаточным количеством теплоносителя. А вот распределительный коллектор с этой задачей справляется вполне успешно. Обратите внимание, что в большом доме, имеющем два или более э

Коллектор для теплого пола: виды схемы подключения + фото

При устройстве водяного подогрева пола укладывается большое количество труб — несколько отрезков, которые называют контурами. Все они заводятся к устройству, раздающему и собирающему теплоноситель — коллектор для теплого пола.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и низкой температурой циркулирующего в них теплоносителя. В основном требуется подогрев теплоносителя до 35-40°С. Единственные котлы, которые могут работать в этом режиме — конденсационные газовые котлы. Но их устанавливают редко. Все остальные типы котлов производят более горячую воду на выходе. Однако запустить его с такой температурой в контуре нельзя — пол слишком горячий и это не комфортно. Для снижения температуры и нужных узлы смешивания. В них в определенных пропорциях смешивается горячая вода из подачи и менее горячая из обратки. Затем через коллектор на теплый пол подается в контур.

Коллектор для теплого пола со смесительным узлом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапан

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м³/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

• клапана с расходом до 2 м³/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
• если производительность (обозначается иногда как KVS) от 2 м³/час до 4 м³/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей более 200 м2 требуется производительность более 4 м³/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

Гидрострелка для отопления – устройство, чертежи, сжемы

Для нормальной работы системы обогрева, подключаемой к твердотопливным и газовым котлам, необходима установка оборудования, увеличивающего ее надежность и производительность.

Гидрострелка для отопления, дает возможность одновременного подключения низкотемпературных и высокотемпературных контуров. Задача гидроразделителя заключается не только в нивелировании разницы температур и давления. Дополнительные функции: защита системы отопления от коррозии, удаление частиц мысора и т. п.

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

• Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
• Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
• В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений.
  Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
• Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

• При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
• Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
• Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Принцип работы гидравлического разделителя

Гидроразделитель, это простое и одновременно эффективное устройство. Чтобы понять, как работает система после установки модуля, все процессы делят на несколько этапов:

• Трубопровод системы отопления заполняется водой. Жидкость имеет температуру ниже комнатной и находится в пределе 5-15°С.
• При включении котла, до тех пор, пока теплоноситель не прогреется и не достигнет температуры близкой к 55-60 °С, он циркулирует по малому или первичному контуру отопления. Гидрострелка в разрезе, представляет собой полый емкостный сосуд с расположенными отводами для подачи и обратки. Сразу за разделителем устанавливают обратный или трехходовой клапан.
  До достижения оптимальной температуры нагрева, жидкость попадая в гидрострелку, через верхний патрубок направляется вниз по существующей полости и через нижний отвод попадает в обратку системы отопления.
• После нагрева теплоносителя до оптимальной температуры, принцип работы гидравлической стрелки меняется. Модуль начинает равномерно распределять водяной поток между первичным и вторичным контуром обогрева.

Описанный выше метод используется в вертикальных разделителях. В случае горизонтального устройства гидрострелки отопления или совместного применения с вертикальными модулями, принцип работы несколько отличается:

• На подачу и обратку системы отопления, устанавливается отдельный горизонтальный емкостной гидравлический распределитель. Две емкости, между собой соединены манометром.
• Подающая гидрострелка имеет 3-4 отвода, на каждый установлен циркуляционный насос. После подачи теплоносителя в систему отопления, контур возвращается обратно и подключается к разделителю, установленному на обратку.
• Балансировка гидрострелки выполняется при помощи автоматики, включающей и отключающей циркуляционные насосы.

Горизонтальное устройство гидрострелки отопления, оптимальное решение для сложных систем. Разводка подходит при подключении обогрева многоэтажного дома, одновременной установки теплых полов и радиаторов.

Как правильно подобрать гидрострелку

Правильный выбор гидрострелки, обеспечивает плавную работу котла, отсутствие перегрева теплоносителя и комфортный обогрев помещений. При подборе подходящего разделителя, учитывают несколько факторов:

1. Материал.
2. Количество контуров.
3. Расчеты по тепловой мощности и пропускной способности.

Традиционно, разделители изготавливали из нержавейки. Металл, отличает небольшой вес и способность сопротивляться окислению и ржавчине, несмотря на качество используемого теплоносителя. Современные гидравлические разделители, производят из полипропилена. Корпус обходится дешевле, не имеет сварных швов, проще устанавливается и нейтрален к агрессивным жидкостям: антифризу и незамерзайке.

Как рассчитать гидравлическую стрелку

Расчёт гидрострелки для отопления, лучше предоставить специалисту. Как показывает практика, самостоятельные вычисления без соответствующих инженерных навыков, зачастую выполняются с ошибками, влияющими на работоспособность системы.

Существует несколько формул для расчета гидрострелки:

• Для вычисления диаметра, в зависимости от пропускной способности системы отопления:
• Расчет по мощности котла:
• Расчет оптимальных размеров гидроразделителя:

Формула для расчета гидрострелки требует знания следующих показателей:

• D – диаметр разделителя.
• Q – расход теплоносителя (м³/с).
• V – вертикальная скорость потока (м/с).
• π – константа, равная 3,14.
• P – мощность котла (Дж).
• C – теплоёмкость теплонесущей жидкости (вода 4,183 кДж/(кг*°C))
• ΔT – разность температур на подаче и обратке трубопровода.
• W – скорость циркуляции теплоносителя.

Методика расчета с помощью специальных формул, дает точный результат, но требует определенной квалификации того, кто делает вычисления. Подбор гидрострелки для системы отопления, учитывает еще один фактор: количество отводов.

Существует правило трех диаметров: расстояние между патрубками делают больше или меньше их тройной величины диаметра. При патрубке с сечением 50 мм, соседние отводы делают не ближе чем 150 мм. Гидрострелка на 3 контура, соответственно будет не меньше 500 мм. Разделитель на 4 контура от 700 мм длиной. Такие пропорции обеспечивают максимально качественное перемешивание теплоносителя.

Какую гидрострелку выбрать

При самостоятельном изготовлении гидрострелки, добиться таких же показателей, как у заводской продукции, крайне сложно. Если есть такая возможность, лучше подобрать разделитель одного из следующих брендов:

• Meibes MHK.
• Caleffi.
• Magra WST.
• Vaillant WH.
• Valtec.
• Север.
• Sinus.
• GIDRUSS.

Предлагаемые гидрострелки оптимизированы под работу и конфигурацию большинства европейских и отечественных котлов. Производители в технической документации указывают критерии, облегчающие подбор подходящего оборудования.

Сделать подобную гидрострелку своими руками сложно и требует проведения предварительных теплотехнических расчетов по формулам, приведенным выше.

Что такое соединение общего коллектора (или конфигурация CC)? — Определение, коэффициент усиления по току и ток коллектора

Определение : Конфигурация, в которой коллектор является общим между эмиттером и базой, известна как конфигурация CC . В конфигурации CC входная цепь подключена между эмиттером и базой, а выход берется из коллектора и эмиттера. Коллектор — это , общий для входа и выхода , схема , отсюда и название: соединение общего коллектора или конфигурация общего коллектора.

Коэффициент усиления тока (Y)

Коэффициент усиления тока определяется как отношение выходного тока к входному. В обычной конфигурации эмиттера выходной ток равен току эмиттера I _E , тогда как входной ток равен базовому току I _B .

Таким образом, отношение изменения тока эмиттера к изменению тока базы известно как коэффициент усиления тока. Это выражается буквой Y

.

Отношение между Υ и α

Y — это коэффициент усиления тока для конфигурации с общим коллектором, а α — это коэффициент усиления по току для соединения с общей базой.

и, подставляя значение ΔI _B в первое уравнение выше, получаем,

Приведенное выше соотношение показывает, что значение Y почти равно β. Эта схема в основном используется для усиления, так как входное сопротивление очень высокое, а выходное сопротивление очень низкое. Коэффициент усиления сопротивления очень низкий. Эта схема в основном используется для согласования импеданса.

Ток коллектора

Мы знаем это,

Входная характеристическая кривая

Входная характеристика конфигурации общего коллектора проведена между напряжением базы коллектора V _CE и током базы I _B при постоянном напряжении тока эмиттера V _CE .Значение выходного напряжения V _CE изменяется относительно входного напряжения V _BC и I _B С помощью этих значений строится кривая входной характеристики. Кривая входной характеристики показана ниже.

Кривая выходной характеристики

Выходная характеристика схемы с общим эмиттером проводится между напряжением эмиттер-коллектор V _EC и выходным током I _E при постоянном входном токе I _B .Если входной ток I _B равен нулю, то ток коллектора также становится равным нулю, и ток через транзистор не течет.

Транзистор работает в активной области, когда ток базы увеличивается и достигает области насыщения. График построен путем сохранения постоянного тока базы I _B и изменения напряжения эмиттер-коллектор V _CE , значения выходного тока I _E учитываются по отношению к V _CE . Используя V _CE и I _E при постоянном I _B , строится кривая выходной характеристики.

Управление котлом | Часто задаваемые вопросы и справка по котлу

Чтобы было теплее, включив или включив нагрев (в зависимости от текущего состояния), можно сказать….

• Алекса, сделай здесь теплее
• Alexa, сделай его теплее
• Alexa включи нагрев (в этой фразе «нагрев» не является именем сенсорного устройства по умолчанию, Alexa распознает это как заданную фразу)
• Alexa, установите « нагрев » на нагрев
• Alexa, включите « heating »
• Alexa включает « обогрев »
• Alexa увеличить мой нагрев

Чтобы снизить целевую температуру вашего Ideal Touch Connect, скажем…

• Алекса, сделай здесь круче
• Alexa убавляет нагрев (в этой фразе «нагрев» не является именем по умолчанию для сенсорного устройства, Alexa распознает это утверждение как установленную фразу)
• Alexa уменьшает мой нагрев (в этой фразе «нагрев» не является именем по умолчанию для сенсорного устройства, Alexa распознает это утверждение как установленную фразу)

Если обогрев включен или выключен, вы можете вернуться к заранее установленному расписанию, сказав….

• Alexa, установите « heating » на Auto

Чтобы выключить обогрев, вы можете сказать…

• Alexa, выключите « обогрев »

Чтобы узнать текущую температуру в помещении, скажите….

• Алекса, какая здесь температура?

Чтобы узнать, на какую целевую температуру настроено ваше устройство Ideal Touch Connect, вы можете сказать…

Алекса, какой у меня « обогрев »?

Чтобы настроить отопление на определенную температуру, скажем..

Alexa, установите « обогрев » на 20

• Alexa, установите температуру на 20 градусов

Если в заявлении содержится слово « heating» (курсивом), это имя устройства Touch Connect по умолчанию в Alexa, и его можно изменить.

Обратите внимание: когда вы изменяете обогрев с помощью Alexa, ваше приложение Boiler and Touch App будет быстро реагировать, вы можете заметить небольшую задержку обновления сенсорного термостата с помощью правильной команды от Alexa.

Котельная установка | ATMOS

ОБЩИЕ УСЛОВИЯ ДЛЯ НАДЛЕЖАЩЕЙ РАБОТЫ И ВЫСОКОЙ ЭФФЕКТИВНОСТИ КОТЛОВ ATMOS.

• Монтаж котла может производиться только профессиональными установщиками, прошедшими обучение у производителя.
• Котел должен быть установлен в сухом и хорошо вентилируемом помещении — котельной.
• При подключении котла к системе всегда необходимо устанавливать терморегулирующий клапан Laddomat 21 или TV 60 ° C после котла вместе с насосом, шаровым краном, плавающим обратным клапаном и фильтром, чтобы обеспечить возврат воды. к котлу никогда не опускается ниже 65 ° C — согласно стандарту ЧСН 070240/93.(Количество конденсирующихся смол и кислот уменьшается с увеличением температуры воды, возвращающейся в котел = увеличение срока службы котла). Мы рекомендуем использовать Laddomat 21 только мощностью до 50 кВт включительно.
• Насос в контуре котла должен всегда включаться независимым термостатом, когда температура достигает 70 — 80 ° C. В случае подключения котла без накопительных баков, насос в контуре обогреваемого объекта может работать только тогда, когда насос в контуре котла работает (одновременно).Причина в том, чтобы избежать переохлаждения котла через заднюю заслонку в контуре котла или Laddomat 21.
• В любом режиме котла температура воды на выходе из котла должна быть 80 — 90 ° C.
• Если котел постоянно работает на мощности менее 40% от номинальной мощности или используется для нагрева воды летом, необходимо ежедневно нагревать его теплом для поддержания долговечности котла. Котел нельзя постоянно эксплуатировать в режиме минимальной мощности, так как возможно образование смол или кислот.
• Котел должен быть защищен от перегрева в случае отключения электроэнергии, поскольку он обладает определенной инерцией.

Варианты решений защиты котла от перегрева

1. контур защиты от перегрева с клапаном TS 130 ¾ 90 ° C) или WATTS STS 20
2. резервный источник электроэнергии (аккумулятор) для насоса (см. Прайс-лист, котлы к этому источнику не подключаем)
3. одна из ветвей в системе подключена к самопроизвольной циркуляции воды с несколькими
4. Котел, соединенный с баком доохлаждения и обратным клапаном зоны

ВНИМАНИЕ — ВСЕ КОТЛЫ, ИЗГОТОВЛЕННЫЕ В 2003 ГОДУ И ДО ПРЕДЫДУЩЕГО, ОБОРУДОВАНЫ КОНТУРОМ ОХЛАЖДЕНИЯ.

РЕКОМЕНДУЕМЫЕ УСТАНОВКИ — КЛАССИФИЦИРОВАНА ПО ЗАКАЗУ С НАИЛУЧШИМИ ПРЕИМУЩЕСТВАМИ

(Примечание к схемам: в случае работы насоса обратный клапан закрывается избыточным давлением на выходе насоса; в случае отключения насоса клапан полностью открывается.))

Прочие 42 Рекомендуемая конфигурация установки

• Тяга в дымоходе должна достигать заданных значений (21 — 35 Па в зависимости от типа котла).

  Малая тяга снижает долговечность котла — котел более склонен к отложению смолы, забивается и дымит при добавлении топлива.
  Решение: выровняйте дымоход или установите на дымоход специальный переходник или вытяжной вентилятор.

  Большая тяга увеличивает расход топлива (увеличенные потери в дымоходе — меньший КПД котла).
  Решение: установить дроссельную заслонку в дымоходе между котлом и дымоходом.

• Зону загрузки котла и задний сборный канал необходимо регулярно очищать от золы и пыли.

ВНИМАНИЕ — Дымоход должен быть хорошо герметизирован и изолирован, чтобы избежать конденсации водяного пара и смолы в дымоходе при пониженной мощности котла.

Рекомендации ATMOS

Большинство вышеперечисленных условий выполняется при установке котла вместе с накопительными баками. Поэтому мы настоятельно рекомендуем это.

Несоблюдение этих инструкций ведет к прекращению гарантии и сокращает срок службы котла.

Laddomat 21

НАКОПЛЕНИЕ ТЕПЛА

Установка котла вместе с накопительными баками дает ряд преимуществ:

• меньший расход топлива (20-30%), котел работает на полную мощность и максимальный КПД, пока топливо не сгорит
• длительный срок службы котла и дымохода — образование гудрона и кислот сведено к минимуму
• Возможна комбинация с другими способами обогрева — эл.грамм. использование электроэнергии для накопления тепла
• предназначен для совмещения нагревательных элементов (радиаторов) с теплым полом
• комфортный обогрев и идеальное выгорание топлива
• более экологичное отопление
• Гарантия 3 года на корпус котла

Мы рекомендуем установку котла вместе с накопительными баками в качестве основного варианта установки.
Если вы не можете обеспечить рекомендуемый объем накопительного бака, подключите котел хотя бы с одним расширительным баком на 500-1000 л.Система отопления должна быть установлена ​​квалифицированной компанией в соответствии с ČSN 060830. Если вы выбираете накопительный бак большого объема, вы также должны выбрать котел с соответствующей мощностью, чтобы он мог заряжать резервуары в разумные сроки.

УСТАНОВКА КОТЛА С НАКОПИТЕЛЬНЫМИ СУДАМИ И LADDOMAT 21 — ГРАФИК СОЕДИНЕНИЙ

Laddomat 21 предназначен для котлов мощностью до 75 кВт, однако мы
Рекомендуем использовать максимум 50 кВт.
Котлы мощностью более 50 кВт рекомендуется оборудовать самым большим терморегулирующим клапаном ESBE и мощным насосом или трехходовым клапаном с сервоприводом с электрическим управлением, поддерживающим минимальную температуру возвратной воды в пределах 65-75 ° C. . Соединение котла с накопительными баками может быть выполнено с использованием открытого или закрытого расширительного бака.

Работа системы с аккумуляторами

После розжига котла во время работы на максимальной мощности (от 2 до 4 нагрузок) мы нагреваем накопительные баки до требуемой температуры 90 — 100 ° C.Затем даем котлу прогореть. После этого мы забираем тепло из резервуара через трехходовой клапан в течение периода времени, соответствующего размеру резервуара и температуре наружного воздуха. В отопительный период (при соблюдении минимальных емкостей гидроаккумуляторов) он может составлять от 1 до 3 дней. В случае, если невозможно использовать накопление, мы рекомендуем установить хотя бы один бак на 500–1000 л для балансировки запуска и завершения работы котла.

Изоляция емкости

Накопительные баки обычно поставляются без изоляции.Подходящим решением является совместное утепление указанного количества резервуаров (необходимого объема) минеральной ватой в каркас из гипсокартона или дополнительное заполнение заливным утеплителем. Рекомендуемая толщина утеплителя (минеральная вата) — 120 мм. Другой возможный вариант — приобрести емкости уже утепленные минеральной ватой в кожухе из кожзаменителя, также поставляемые нашей компанией.

Отопление ГВС

Для нагрева технической воды мы можем использовать комбинированный котел или накопительный бак с медным проточным водонагревателем (см. Прайс-лист).

Laddomat 21

Laddomat 21

Его конструкция заменяет классическое соединение нескольких независимых частей. Он состоит из чугунного корпуса, терморегулирующего клапана, насоса, обратного клапана без пружины, шаровых кранов и термометров. Когда вода в бойлере достигает температуры 78 ° C, терморегулирующий клапан открывает подачу из бака. Подключение к Laddomat 21 намного проще, поэтому мы настоятельно рекомендуем его.Арматура Laddomat 21 поставляется с термокартриджем на 72 ° C, который рассчитан на котлы мощностью более 32 кВт.

Емкости поставляются без изоляции или с изоляцией в кожухе из кожзаменителя.

Мы рекомендуем всегда выбирать больший объем накопительного бака из заданного размера.

Системы отопления с накопительными баками — лучшая установка с котлами на твердом топливе.

СДЕЛАНО В ГЕРМАНИИ. Клапаны, регуляторы + системы Тепловая солнечная энергия Станции, контроллеры, коллекторы, аксессуары, сервис, программное обеспечение

1 Инновации + качество Клапаны, системы управления + солнечные тепловые станции, контроллеры, коллекторы, аксессуары, услуги, программное обеспечение Ассортимент продукции Награда: MADE IN GERMANY

2 Тепловая солнечная энергия Содержимое Содержание страницы 3 Значение солнечной энергии 4 Солнечная подготовка горячей воды и поддержка системы отопления 5 Трубный коллектор ОКП-0/0 6 Плоский коллектор ОКФ 7 Станции Регусол-30 8 Станции Регусол-80 9 Станция Regusol X-Uno с теплообменником 0 Станция Regusol X-Duo с теплообменником Подготовка горячей воды и поддержка системы отопления Буферный накопитель и станция для нагрева питьевой воды Regumaq X Иллюстрация системы Подготовка горячей воды и поддержка системы отопления Буферное накопление Баллон и станция для нагрева питьевой воды Regumaq X Посекционная загрузка со станцией Regusol X-Duo Иллюстрация системы 3 Regumaq X-30-B / XZ-30-B Станции для нагрева питьевой воды 4 Regumaq XK Комплект каскадного управления для нагрева питьевая вода Концепции управления 5 Контроллеры Regtronic для солнечной энергии и отопления 6 Электронные контроллеры Regtronic Конфигурации трубопроводов, примеры 7 Regucor WHS Центр накопления энергии, Hydroc или Накопительные цилиндры 8 Солнечные диафрагменные расширительные баки, встроенные баки Трубы и фитинги 9 Другие продукты для тепловой солнечной энергии 0 Сервис, программное обеспечение Пример: Строительство солнечной электростанции в частном доме Станции для подключения солнечных станций и твердотопливных котлов становятся все более и более важный.Причины, наконец, заключаются не в росте цен на энергоносители и изменении экологического сознания потребителей. Эти станции не только устанавливаются в новых зданиях, но и существующие системы все чаще перестраиваются. Использование солнечной энергии для производства тепла — хорошая возможность снизить затраты на электроэнергию в сочетании с котлами с высокой теплотворной способностью, работающими на газе / мазуте.

3 Значение солнечной энергии Запасы ископаемого топлива будут становиться все более и более важными в ближайшие несколько лет, и по этой причине регенеративные источники энергии станут жизненно важными.На благо следующих поколений климатические цели и сокращение выбросов CO должны стать обязанностью каждого члена нашего общества. Солнечная энергия помогает экономить ресурсы, доступна в достаточной степени и помогает избежать выбросов CO. Таким образом, солнечная энергия является одним из самых многообещающих источников энергии и должна использоваться в полной мере. Во всем мире солнечные станции становятся все более важными для приготовления горячей воды и поддержки систем отопления. Солнечные установки не требуют особого ухода.Они не только устойчивы к кризисам и являются рассчитываемыми будущими инвестициями, но также позволяют своим пользователям в определенной степени избежать повышения цен на нефть и газ. И последнее, но не менее важное: солнечные электростанции создают рабочие места. Преимущества солнечных электростанций: — защита окружающей среды за счет экономии ресурсов и предотвращения выбросов CO — повышенная стоимость недвижимости — повышенная независимость — антикризисные системы Oventrop для солнечной тепловой энергии подходят для приготовления горячей воды, поддержки систем отопления и технологических процессов теплоснабжение.Солнечные системы и компоненты Oventrop, такие как коллекторы, станции и аксессуары, можно комбинировать с существующими приборами, которые не нужно заменять. Системы позволяют создавать индивидуальные конфигурации солнечных электростанций. Обычные солнечные установки используются не только для приготовления горячей воды, но и для поддержки системы отопления. Поскольку большая часть энергии в доме используется для системы отопления, комбинация подготовки горячей воды и поддержки системы отопления предлагает самый высокий потенциал экономии энергии.Частный дом с солнечной установкой Поле вакуумных трубок, установка на плоской крыше 3 Установка вакуумных трубок, настенная установка 3 3

4 Солнечная система подготовки горячей воды и поддержка системы отопления Подготовка солнечной горячей воды В летние месяцы энергия, необходимая для подготовки горячей воды, может быть полностью покрыта за счет профессионально рассчитанной и установленной солнечной тепловой установки.Солнечная тепловая система Oventrop для приготовления горячей воды состоит в основном из следующих основных компонентов: коллекторное поле, состоящее из вакуумных трубчатых коллекторов ОКП или плоских коллекторов большой емкости ОКФ. солнечная станция Regusol со встроенным управлением теплопередачей и необходимыми предохранительными устройствами 3. Накопительный накопитель солнечной энергии или накопительный накопитель двухвалентной питьевой воды Коллектор OKF / OKP Brawa-Mix Regusol EL Regumat M3 Функция солнечной тепловой установки для приготовления горячей воды. жидкий теплоноситель нагревается солнцем через коллектор-поглотитель.Солнечная жидкость транспортируется циркуляционным насосом станции к нижнему теплообменнику, например, к накопителю бивалентной питьевой воды, где тепло передается питьевой воде. Циркуляционный насос в контуре гелиосистемы активируется контроллером гелиоустановки только в том случае, если температура в коллекторе выше, чем температура в нижней части накопительного водонагревателя. Разница температур определяется датчиками температуры на коллекторе и двухвалентном накопителе.В зависимости от разницы температур расход солнечной жидкости увеличивается или уменьшается. Таким образом достигается оптимальная отдача солнечного тепла и подходящая температура внутри накопительного водонагревателя. В Центральной Европе можно сэкономить до 60-70% потребности в энергии для приготовления горячей воды. Если солнечное излучение недостаточно интенсивно для приготовления горячей воды, необходимая энергия должна подаваться другой системой отопления. Базовая иллюстрация солнечной установки для приготовления горячей воды Схема переключения с накопителем бивалентной питьевой воды Возврат подачи Трехходовой переключающий клапан Tri-D TR Буферный накопительный накопитель Линия управления для управления котлом Подготовка горячей воды и поддержка системы отопления Oventrop solar Тепловая система приготовления горячей воды и поддержки системы отопления состоит из следующих основных компонентов :.коллекторное поле, состоящее из вакуумных трубчатых коллекторов ОКП или плоских коллекторов большой емкости ОКФ. солнечная станция Regusol со встроенной системой управления теплопередачей и необходимыми предохранительными устройствами. Существующий котел также можно заблокировать или активировать. 3. Накопительный накопитель солнечной энергии и накопительный накопитель 3 Коллектор OKF / OKP Regumat M3 Regumaq X Regusol EL Возврат подачи Трехходовой переключающий клапан Tri-D TR 4 4 Накопительный накопитель солнечной энергии Линия управления для управления котлом Внутренний терминал Функция солнечная тепловая установка для приготовления горячей воды и поддержки системы отопления Функция солнечной тепловой установки для поддержки системы отопления аналогична функции солнечной установки для приготовления горячей воды, описанной ранее.Поверхность коллектора солнечной установки для поддержки системы отопления больше, чем поверхность коллектора только для приготовления горячей воды. Правильно подобранные и установленные солнечные станции могут обеспечить до 50% общей потребности в энергии (подготовка горячей воды и поддержка системы отопления). Накопление тепла другое. Тепло накапливается, например, в буферных накопителях солнечной энергии. Подготовка горячей воды осуществляется теплообменными станциями Regumaq X. Интеграция системы отопления часто осуществляется за счет повышения температуры обратной магистрали отопительного контура.Если температура в накопительном водонагревателе выше, чем температура обратного теплоносителя, срабатывает трехходовой переключающий клапан Tri-D TR, который направляет обратный теплоноситель через накопительный накопитель, где он нагревает воду. Если температура накопительного водонагревателя слишком низкая, обратный трубопровод нагревается обычной системой отопления. Базовая иллюстрация солнечной электростанции с опорой системы отопления Схема переключения при повышении температуры обратки

5 Трубчатый коллектор OKP-0/0 Возвратная подача Трубчатый коллектор OKP-0/0 представляет собой трубчатый коллектор с тепловыми трубками, который отличается постоянным переносом тепла.Благодаря своим гидравлическим характеристикам коллектор может быть прикреплен к зданию (скатная или плоская крыша, фасад или отдельно стоящий) с наклоном оси от 5 до 75. Трубчатый коллектор может использоваться для нагрева питьевой воды или воды в бассейне, солнечная поддержка системы отопления и производство технологического тепла. Благодаря высокоселективной поверхности поглотителя достигается высокая доля солнечного излучения. Вакуум внутри трубки гарантирует максимальную изоляцию. Высококачественные коррозионно-стойкие материалы обеспечивают длительный срок службы трубчатого коллектора ОКП-0/0.Трубный коллектор ОКП-0/0 испытан по DIN EN 975 и сертифицирован по SolarKeymark. Согласно основным правилам ITW годовая отдача тепла коллектора составляет 683 кВт · ч / м². Прогноз возврата тепла коллектора основан на площади проема 3 м² (маленький рисунок: опора с угловой пластиной из нержавеющей стали для дополнительной защиты вакуумных трубок на крыше). Иллюстрированный секционный трубчатый коллектор ОКП-0/0 Функция: — Солнечный свет поглощается и преобразуется в тепло — Тепло передается к тепловой трубке через теплопроводящий стальной лист внутри стеклянной трубки — Жидкость внутри тепловой трубки испаряется; пар поднимается в конденсатор — Тепло передается проходящему теплоносителю через двухтрубный теплообменник (коллектор), в котором расположен конденсатор — Жидкость внутри конденсатора конденсируется за счет теплоотдачи, течет обратно внутрь тепловой трубы и процедура повторяется 3 Иллюстрация системы солнечный контур с коллектором 4 Простая установка кровельных крюков на профили рамы OKP (боковой монтаж) Постоянный перенос тепла Награда: Немецкий дизайнерский клуб Хороший дизайн 3 4 5

6 Плоский коллектор OKF-CK Антибликовое стекло Солнечный свет 00% Солнечный свет 00% Стандартное стекло / структурное стекло Плоские коллекторы OKF-CK / OKF-CS могут использоваться для нагрева питьевой воды и воды плавательных бассейнов, а также для солнечной поддержки система отопления.Плоский коллектор может быть установлен горизонтально и вертикально и подходит для установки на крыше, встраивания в крышу и автономной установки (установка на плоской крыше). В зависимости от типа установки доступны базовые комплекты для двух коллекторов, комплекты расширения для каждого дополнительного коллектора и индивидуальный комплект коллектора. Предварительно собранные рельсовые системы для установки на крышу и плоскую крышу позволяют быстро и рационально установить на месте. Все крепежные элементы легко доступны и позволяют сэкономить время при установке.Поглотитель из алюминиевого теплопроводного стального листа и медной трубы подключается к солнечному контуру через два патрубка коллектора с наружной резьбой G ½. Плоские коллекторы соединены между собой гибкими гофрированными трубами из нержавеющей стали. При этом компенсируются тепловые условные расширения. Плоский коллектор OKF-CK испытан согласно DIN EN 975 и сертифицирован согласно SolarKeymark. Согласно базовым правилам ITW годовая отдача тепла коллектора составляет 499 кВт · ч / м².Прогноз возврата тепла коллектора основан на площади проема 5 м². Сравнение Антибликовое стекло (OKF-CK) Стандартное стекло (OKF-CS) Антибликовое стекло плоского коллектора OKF-CK увеличивает пропускание на 5%. Особенно зимой, при наклонном падении света, пропускание света значительно улучшается по сравнению со стандартным стеклом. Вода не образует капель на наноструктуре антибликового стекла, а стекает тонкой пленкой (без эффекта капли).3 Конструкция плоского коллектора Стекло Стекло Наноструктура Пропускание 96% Пропускание 9% Полноповерхностный абсорбер, сваренный лазером, с селективным покрытием панели Антибликовое солнечное стекло Отсутствие тепловых мостов благодаря непрерывной периферийной изоляции Алюминиевая рама Тепловая изоляция толщиной 60 мм сводит к минимуму теплопотери Абсорбирующие трубы для наилучшей теплопроводности 3 6

7 Станции Regusol-30 Станция Regusol ELH-30-B с группой безопасности (длина насоса 30 мм) с электронным контроллером Regtronic RC-B и деаэратором для эффективной деаэрации теплоносителя в подаче.Подключение к солнечному контуру DN 5 при помощи компрессионных фитингов Regusol. Полностью собранная и испытанная на герметичность станция с группой безопасности и возможностью подключения расширительного бака. Станция Regusol S-30 с группой безопасности (длина насоса 30 мм), но без электронного контроллера и без деаэратора. Присоединения: DN 0: наружная резьба G ¾ (компрессионные фитинги согласно DIN V 3838) DN 5: наружная резьба G (для компрессионных фитингов Regusol) 3 станции Regusol L-30 без электронного контроллера. Подключение как станция Regusol S Насосный контур Regusol P-30 с группой безопасности.Обратный клапан встроен в шаровой кран. Подключается как станция Regusol S Станция Regusol EL-30-B с электронным цифровым контроллером. Высокоэффективная технология с постоянными магнитами, как для тепловых насосов с классом энергоэффективности A, рейтинг

8 Станции Regusol-80 Станция Regusol L-80 DN 5 с группой безопасности (длина насоса 80 мм) и деаэратором для эффективной деаэрации теплоносителя в подаче.Подключение к солнечному контуру DN 5 при помощи компрессионных фитингов Regusol. Полностью собранная и испытанная на герметичность станция с группой безопасности и возможностью подключения расширительного бака. Насос контурный Regusol P-80 DN 5 с группой безопасности. 3 Станция Regusol S-80 DN 5, такая же конструкция, как и станция Regusol L-80, но без деаэратора. 4 Станция Regusol S-80 DN 3 с группой безопасности. Подключение к солнечному контуру G плоское уплотнение

9 Станция Regusol X-Uno с теплообменником Солнечный контур Подача Солнечного контура Возврат 3 Буферный накопитель Возврат 4 Буферный накопительный накопитель Питание 5 Изоляция 5 Изделие в сборе с электронным контроллером и теплообменником для контролируемой передачи тепла солнечного контура (первичный контур) к буферному накопителю (вторичный контур), например, для существующих накопительных накопителей без прямого подключения к солнечной батарее.Первичный контур до PN 0 и 0 C, начальная температура 60 C. Вторичный контур до PN 6 и 0 C, постоянная работа. Паяный пластинчатый теплообменник соответствует требованиям Европейской директивы по оборудованию, работающему под давлением (PED). Благодаря условиям турбулентного потока достигается отличный эффект самоочистки и предотвращается загрязнение. Солнечный контур защищен от избыточного давления группой безопасности, встроенной в систему теплообменника. Проверенные на герметичность компоненты системы пластинчатого теплообменника смонтированы на плате.Контроллер связан с внутренними электрическими компонентами и имеет следующие соединения: — Выход для насоса солнечного контура — Выход для загрузочного насоса — Температурные входы для: коллектора, первичной стороны точки входа теплообменника, точки выхода теплообменника вторичной стороны, температурных входов для буфера накопительный цилиндр, интерфейс для электронного датчика потока. Текстовый дисплей контроллера и вывода данных (S-bus). Система теплообменника полностью изолирована и может быть быстро подключена к первичной стороне с помощью компрессионных фитингов и к вторичному контуру с помощью плоских уплотнений и может быть введена в эксплуатацию.Фактическая теплопередача зависит от: — достигнутой температуры подачи и расхода первичного контура — разницы температур подачи между первичным и вторичным контуром — требуемой температуры подачи и расхода вторичного контура Модель: — Regusol X -Uno 5-B Станция с теплообменником подключение солнечного контура / подключение контура нагрузки с электронным контроллером Regtronic RX-B количество пластин теплообменника: 30 Regusol X-Uno Иллюстрация системы 3 4 9

10 Станция Regusol X-Duo с теплообменником Подача солнечного контура Возврат солнечного контура 3 Буферный накопительный накопитель Возврат 4 Буферный накопительный накопитель Питающий I 5 Буферный накопительный резервуар Питающий II 6 Изоляция Изделие в сборе с электронным контроллером, теплообменником, трехходовым преобразовательным клапаном для второй контур нагрузки для контролируемой передачи тепла солнечного контура (первичный контур) в буферный накопитель (вторичный контур), например, для существующих накопительных накопителей без прямого подключения к солнечному свету.Трехходовой клапан, встроенный в подающую трубу вторичного контура, позволяет преобразовать его в дополнительный нагружающий контур, работающий параллельно, например, для секции загрузки секции за секцией накопительного цилиндра или тепловой нагрузки другого накопительного цилиндра. Первичный контур до PN 0 и 0 C, начальная температура 60 C. Вторичный контур до PN 6 и 0 C, постоянная работа. Паяный пластинчатый теплообменник соответствует требованиям Европейской директивы по оборудованию, работающему под давлением (PED).Благодаря условиям турбулентного потока достигается отличный эффект самоочистки и предотвращается загрязнение. Солнечный контур защищен от избыточного давления группой безопасности, встроенной в систему теплообменника. Проверенные на герметичность компоненты системы пластинчатого теплообменника смонтированы на плате. Контроллер связан с внутренними электрическими компонентами и имеет следующие соединения: — Выход для насоса солнечного контура — Выход для загрузочного насоса — Выход для клапана преобразования — Температурные входы для: коллектора, первичной стороны точки входа теплообменника, точки выхода теплообменника вторичной стороны , 3 входа температуры для накопительного баллона с последовательной загрузкой, интерфейс для электронного датчика потока.Текстовый дисплей контроллера с выводом данных (S-bus). Система теплообменника полностью изолирована и может быть быстро подключена к первичной стороне с помощью компрессионных фитингов и к вторичному контуру с помощью плоских уплотнений и может быть введена в эксплуатацию. Фактическая теплопередача зависит от: — достигнутой температуры подачи и расхода первичного контура — разницы температур подачи между первичным и вторичным контурами — требуемой температуры подачи и расхода вторичного контура Модель: — Regusol X -Duo 5-B Станция с теплообменником для подключения солнечного контура / контура нагрузки с электронным контроллером Regtronic RX-B Количество пластин теплообменника: 30 Regusol X-Duo Иллюстрация системы 0

11 Подготовка горячей воды и поддержка системы отопления Буферный накопитель и станция для подогрева питьевой воды Regumaq X Изображение системы Коллектор OKF / OKP Regumat M3 Regumaq X Regusol X Uno Трехходовой переключающий клапан Tri-D TR Буферный накопительный накопитель Управление возвратом подачи линия для управления котлом Солнечный контур Солнечная установка подключается и управляется через станцию ​​Regusol X-Uno со встроенным теплообменником и встроенным контроллером Regtronic RX-B.Повторная загрузка буферного накопительного баллона Буферный накопительный баллон перезагружается котлом в зависимости от датчика накопительного баллона (T). Горячая питьевая вода Горячая питьевая вода подается станцией для подогрева питьевой воды Regumaq X по мере необходимости. Не хранится горячая питьевая вода; поэтому установка гигиенически безопасна. Поддержка системы отопления и повышения температуры обратной воды Температура подачи регулируется существующей системой управления котлом. Смесительный клапан станции Regumat M3 активируется в зависимости от наружной температуры.Чтобы использовать солнечную энергию в накопительном баке, через контроллер Regtronic RX-B осуществляется повышение температуры обратки. Если температура обратки ниже температуры накопительного водонагревателя, трехходовой переключающий клапан Tri-D TR переключается на порт III. Энергия для повышения температуры обратной воды берется из накопителя.

12 Подготовка горячей воды и поддержка системы отопления — Буферный накопитель и станция для нагрева питьевой воды Regumaq X Секция загрузки со станцией Regusol X-Duo Изображение системы Коллектор OKF / OKP Regumat M3 Обратный обратный клапан Regumaq X Regusol X Duo Обратный обратный клапан Трехходовой отводной клапан Tri-D TR Буферный накопитель Возврат подачи Линия управления для управления котлом Гелиоконтур Гелиосистема подключается и управляется через станцию ​​Regusol X-Duo со встроенным теплообменником и встроенным контроллером Regtronic RX- Б.В зависимости от температур, доступных в контуре коллектора, станция Regusol X-Duo позволяет загружать накопительный цилиндр по частям. Высокая температура сохраняется в верхней части, а низкая — в средней части накопительного цилиндра. Таким образом повышается эффективность солнечной электростанции. Повторная загрузка буферного накопительного баллона Буферный накопительный баллон перезагружается котлом в зависимости от датчика накопительного баллона (T). Горячая питьевая вода Горячая питьевая вода подается станцией для подогрева питьевой воды Regumaq X по мере необходимости.Не хранится горячая питьевая вода; поэтому установка гигиенически безопасна. Поддержка системы отопления и повышения температуры обратной воды Температура подачи регулируется существующей системой управления котлом. Смесительный клапан станции Regumat M3 активируется в зависимости от наружной температуры. Чтобы использовать солнечную энергию в накопительном баке, через контроллер Regtronic RX-B осуществляется повышение температуры обратки. Если температура обратки ниже температуры накопительного водонагревателя, трехходовой переключающий клапан Tri-D TR переключается на порт III.Энергия для повышения температуры обратной воды берется из накопителя.

13 Regumaq X-30-B / XZ-30-B Станции для нагрева питьевой воды 3 Q первичный (л / мин) Подача из накопительного водонагревателя Возврат в накопительный накопитель 3 Горячая вода 4 Подача холодной воды 5 Изоляция Накопительный накопитель 3 4 Горячая вода Холодная вода Объем потока, нагрев питьевой воды от 0 C до 45 C Температура накопительного резервуара 5 Regumaq X-30-B Станция Oventrop Regumaq X-30-B представляет собой электронный блок управления с теплообменником для гигиенического нагрева питьевой воды по проточному принципу.Питьевая вода нагревается только тогда, когда это необходимо, т.е. точно вовремя. Таким образом, запас горячей питьевой воды не требуется. Сборка продукта позволяет оптимально реализовать конфигурации регенеративного трубопровода. Станции особенно подходят для отдельно стоящих и двухквартирных домов. Они подключены к буферным накопителям, которые нагреваются солнечной энергией, твердым топливом, газом или маслом. В зависимости от температуры и расхода на стороне питьевой воды (вторичный контур) циркуляционный насос на буферной стороне (первичный контур) регулируется по скорости.Пластинчатый теплообменник можно промывать с помощью кранов заполнения и слива, встроенных в первичный и вторичный контур. Благодаря турбулентному потоку достигается хороший эффект самоочистки, предотвращающий загрязнение. Контур питьевой воды защищен предохранительным клапаном 0 бар. Проверенные на герметичность компоненты системы теплообменника имеют плоские уплотняющие соединения и смонтированы на плате. Regumaq XZ-30-B Станция Oventrop Regumaq XZ-30-B для нагрева питьевой воды идентична станции Regumaq X-30, но агрегат изделия для работы циркуляционных систем дополнительно оборудован циркуляционным насосом в питьевой воде. водяной контур.Контроллер полностью связан с внутренними электрическими компонентами и служит для управления следующими дополнительными функциями: — По запросу: функция циркуляции активируется, если вода набирается на короткий период — Цикл: Циркуляционный насос работает в соответствии с установленным временем переключения — Регулирование температуры: циркуляционный насос работает в зависимости от температуры обратки — Каждый день можно запрограммировать три точки переключения в соответствующем режиме работы Станция для нагрева питьевой воды Regumaq X-30-B с электронным контроллером Станция для отопления Regumaq XZ-30-B питьевой воды с электронным контроллером и дополнительной циркуляцией питьевой воды 3 Изображение системы Regumaq X-30-B 4 Объем водозабора (Q вторичный) станции Regumaq в зависимости от температуры в буферном накопительном баллоне Пример (см.4): Если на контроллере установлена ​​температура 45 C, объемный расход на отводе составит 30 л / мин. (Q вторичный) может быть достигнуто при температуре воды 60 C внутри буферной емкости и требуемом объемном расходе 5 л / мин. в буферной схеме. Первичный объемный расход изменяется насосом в контуре накопительного водонагревателя, который активируется контроллером. Q вторичный (л / мин) 4 3

14 Regumaq XK Комплект каскадного регулирования для нагрева питьевой воды Концепции управления Комплект каскадного регулирования Regumaq XK состоит из: Каскадного регулятора и приводов с шаровыми кранами для подачи питьевой воды.Комплект каскадного управления позволяет увеличить пропускную способность станций Regumaq XZ-30-B до 0 л / мин. Модели: — Комплект для управления станциями Regumaq XZ-30-B Пропускная способность: 60 л / мин. с температурой горячей воды 50 C и температурой холодной воды 0 C приводы с шаровым краном — Комплект для управления 3 станциями Regumaq XZ-30-B Пропускная способность: 90 л / мин. с температурой горячей воды 50 C и температурой холодной воды 0 C 3 привода с шаровым краном — Комплект для управления 4 станциями Regumaq XZ-30-B Пропускная способность: 0 л / мин.с температурой горячей воды 50 C и температурой холодной воды 0 C 4 привода с шаровым краном Regumaq XZ-30-B с Regumaq XK Иллюстрация системы 4

15 Regtronic Контроллеры для солнечной и отопительной техники Электронный контроллер для настенного монтажа с предустановленными схемами переключения для управления солнечной тепловой установкой и / или для регулирования контура отопления.Комбинация предустановленных схем переключения и свободно настраиваемых дополнительных функций позволяет контроллеру выполнять сложные операции управления. Гелиоконтроллер Regtronic B / -B Простой регулятор манжеты для настенного монтажа для управления гелиоустановкой для приготовления горячей воды с одним коллектором и одним накопительным баком. — 4 входа датчиков — выход — выход данных S-bus Контроллер отопительного контура Regtronic RH-B Управление температурой подачи в системе отопления с учетом погодных условий посредством запроса теплогенератора и / или смесительного клапана (например,грамм. Regumat M3 или Regufloor HW с трехходовым смесительным клапаном). Контроллер отопительного контура может управлять одним контуром с переменной температурой и одним контуром с постоянной температурой в зависимости от потребности в тепле. Возможность расширения до 6 контуров переменной температуры и 6 контуров постоянной температуры с помощью модуля расширения Regtronic EM-B (арт. № 5098). — 8 входов датчиков — входы для электронных датчиков объемного расхода — 5 выходов (один из них — реле без напряжения) — выходы PWM / 0-0 В (конвертируемые) — выход данных S-bus — слот для SD-карты 3 Системный контроллер Regtronic RM- B Системный контроллер управляет солнечными электростанциями с ориентацией крыши восток-запад и несколькими накопительными баллонами, а также контурами переменной / постоянной температуры с учетом погодных условий.Различные функции загрузки, такие как загрузка накопительного накопителя по секциям, теплообмен, потребность в тепле, загрузка котла, твердотопливный котел, управление смесительным клапаном, измерение потребления тепла, функция трубчатого коллектора, опция обратного слива, функция термостата, регулирование ΔT, тепловое дезинфекция, циркуляция и другие функции могут быть активированы с помощью интуитивно понятной команды пользователя. К Regtronic RM-B можно подключить до 5 модулей расширения Regtronic EM-B (арт. № 5098). Таким образом, всего имеется 39 релейных выходов для отдельных конфигураций трубопроводов.- входы для датчиков — 4 входа для электронных датчиков объемного расхода — 3 импульсных входа — 4 выхода (один из них — беспотенциальное реле) — 4 выхода PWM / 0-0 В (конвертируемые) — выход данных S-bus — слот SD-тележки 4 Изображение системы 3 Контур радиатора Существующая система отопления Коммутационный сигнал для управления контуром отопления Контроллер Regtronic RM-B Расширение для солнечного нагрева питьевой воды и поддержки системы отопления Сигнал переключения на котел Управление котлом Boiler 4 5

16 Электронные контроллеры Regtronic Конфигурации трубопроводов, примеры Контроллеры Oventrop допускают ряд возможных конфигураций трубопроводов.Среди прочего, могут быть легко реализованы такие функции, как повышение температуры обратки, активация котла, активация дровяного котла, функция циркуляции, пороговая функция, а также функция нагрева и охлаждения. Приведенные ниже конфигурации трубопроводов могут быть реализованы с помощью контроллеров Oventrop. Конфигурация трубопроводов BS / -B RC-B RM-B X X X X X X X X X Другие конфигурации трубопроводов можно найти в каталоге Продукция, ассортимент продукции 7. 6

17 Regucor WHS Центр накопления энергии Hydrocor Накопительные цилиндры Системы отопления с регенеративными источниками энергии состоят из различных компонентов.Часто они устанавливаются отдельно и требуют согласования. Эту проблему решает энергоаккумулятор Oventrop Regucor WHS. Он состоит из накопителя отопительной воды для эффективного накопления тепла и гидравлически согласованных компонентов. Управление теплом встроенного системного контроллера гарантирует оптимальное взаимодействие между накопителем отопительной воды и всеми другими компонентами. Regucor WHS, позволяющий экономить время и пространство, можно подключать к различным теплогенераторам.В состав центра хранения энергии Oventrop Regucor WHS входят: — Солнечная станция — Подготовка горячей воды — Подключение контура отопления — Аккумулирование тепла — Подключение теплогенератора (например, бойлер, тепловой насос и т. Д.) Центр аккумулирования энергии Regucor WHS 3 Накопительный бак накапливает нагретую воду солнечной энергией. Буферные накопители доступны в виде буферных накопителей для солнечной энергии с внутренним теплообменником для контура солнечной энергии или как накопительные накопители чистой воды без теплообменника. Наиболее распространенные баллоны для хранения питьевой воды на солнечной электростанции называются бивалентными накопительными баллонами, поскольку накопительный баллон не может быть загружен только с помощью солнечной энергии, но он также может быть перезагружен с помощью другого источника энергии.Этот тип накопительного бака имеет два внутренних теплообменника. Бивалентные резервуары для хранения питьевой воды не должны быть слишком большого размера, так как это может привести к заражению микробов и нарушению гигиены. Эмпирическое правило для определения размеров в Центральной Европе выглядит следующим образом: Подготовка горячей воды: объем накопительного резервуара около 50 литров на квадратный метр установленной площади поверхности проема. Пуховый накопительный цилиндр Hydrocor HP 3 Солнечный буферный накопительный цилиндр Hydrocor HS 4 Бивалентный накопительный цилиндр для питьевой воды Hydrocor WB 4 7

18 Солнечные батареи Мембранные расширительные баки, проточные баки Трубы и арматура Специальный расширительный бак для солнечных станций номинальным объемом 8, 5, 33, 50 или 80 л.Допустимая рабочая температура 70 C Макс. рабочее давление 0 бар Мембрана испытана согласно DIN T3; утвержден в соответствии с Директивой по оборудованию, работающему под давлением (PED) 97/3 EC. Встроенный бак номинальным объемом 6 или 0 л для защиты диафрагменного расширительного бака и солнечной станции от превышения температуры. Встроенные резервуары необходимы, например, если плоские коллекторы OKF устанавливаются вертикально или в системах центрального кровельного отопления с короткими трубами. Максимум. рабочее давление: 0 бар Одобрено в соответствии с Директивой по оборудованию, работающему под давлением (PED) 97/3 / EC.3 Oventrop предлагает широкий выбор аксессуаров (например, гофрированная труба из нержавеющей стали для кровельного короба, соединительная арматура для последовательного соединения нескольких коллекторов ОКП-0/0 в большое коллекторное поле) для подключения трубчатых коллекторов ОКП-0/0 (см. также стр. 5). Без иллюстрации: Oventrop предлагает различные соединительные элементы, с плоским уплотнением или с компрессионным соединением, для гибкого подключения трубчатых коллекторов OKP-0/0 к солнечному контуру. 3 8

19 Другие изделия для тепловой солнечной энергии 3 4 Устройство для измерения и регулирования расхода с изоляцией, например, для Regusol-30, -5 л / мин.Вентиляционный контур для замены на существующих станциях Regusol-30 в составе: шаровой кран со встроенным обратным клапаном, термометр и деаэратор. 3 Устройство для заполнения и промывки Regusol Запорный шаровой кран с боковым подключением для труб заполнения и промывки, устанавливаемый в самой нижней точке солнечного контура. 4 Заполнение насоса Regusol Ручной насос для заполнения со штуцером для шланга и шаровыми клапанами на всасывающей и напорной стороне. 5 Трехходовой смесительный клапан и регулятор температуры с погружным датчиком, используется в промышленных установках, водонагревателях, воздухонагревателях, посудомоечных машинах, системах обогрева поверхностей и т.п.Диапазон управления может быть ограничен или заблокирован. 6 Комплект подключения Regusol Для подключения диафрагменного расширительного бака к солнечной станции Regusol. Состоит из: стального углового настенного кронштейна, быстроразъемного соединения для диафрагменного расширительного бачка и гофрированной трубы. 7 Циркуляционная станция Regucirc M для бивалентных накопительных баллонов. Узел насоса с теплоизоляцией состоит из термостатического смесительного клапана (35 C 65 C) с функцией безопасности, обратных обратных клапанов и запорных шаровых кранов со встроенными термометрами.Станция устанавливается между накопителем бивалентной питьевой воды и циркуляционной системой. Станция служит для регулирования температуры системы циркуляции горячей воды до значения, установленного на термостатическом смесительном клапане, даже если горячая вода не поступает. 8 Термостатический смесительный клапан Brawa-Mix из бронзы, для бытового водоснабжения PN от 0 до 00 C. Диапазон регулирования: C 9 Шаровой кран из латуни Optiflex с наружной или внутренней резьбой, самоуплотняющийся, с контргайкой, ручка с ограничителем хода, с шланговое соединение (мягкое уплотнение) и заглушка

20 Сервис, программное обеспечение Oventrop поддерживает своих партнеров теоретическими и практическими семинарами.Компетентные инструкторы сообщают о действующих инструкциях, стандартах и ​​возможной государственной поддержке. Практические примеры поясняют правильную конструкцию и полезную интеграцию компонентов Oventrop и полных систем для солнечного контура, подготовки горячей воды и поддержки системы отопления (включая напольное и настенное отопление). Проектирование солнечной электростанции можно выполнить в режиме онлайн в меню программного обеспечения на домашней странице Oventrop. Различают подготовку горячей воды и подготовку горячей воды с поддержкой системы отопления.Доступен всемирный банк климатических данных. Количество коллекторов и подходящий размер накопительного бака рассчитываются согласно данным, связанным с потреблением, например, количество людей, тепловая нагрузка или потребление энергии. Расчет предоставляет информацию о возврате тепла, доле и экономии CO. 3 Эффективность гелиотермической установки зависит от интеграции и размеров гидравлической системы. В частности, солнечная сеть должна быть спроектирована оптимальным образом, чтобы избежать снижения эффективности из-за неоправданно высокой производительности насоса.Расчет компонентов выполняется с помощью программы расчета солнечных батарей Oventrop OVsol. В зависимости от выбора системы с высоким или низким расходом программа определяет объемный расход, диаметр трубы, напор насоса и объем диафрагменного расширительного бака. Прежде всего, можно рассчитать предварительно настроенные значения двойных регулирующих и пусконаладочных клапанов солнечной системы для гидравлического баланса нескольких полей коллектора. Обе программы можно загрузить или использовать на домашней странице Oventrop бесплатно.Дополнительную информацию можно найти в каталоге Oventrop «Продукция», в технических паспортах, а также в Интернете, ассортимент продукции 6 и 7. Возможны технические изменения. Для обзора нашего глобального присутствия посетите ассортимент продукции 6, 7 PR 79- / 3 / .05 / DD Напечатано на бумаге без отбеливания хлором 3 FW OVENTROP GmbH & Co. KG Paul-Oventrop-Straße D Olsberg Gemany Телефон +49 ( 0) Факс +49 (0) Интернет

Можете ли вы починить сломанный котел? Коды ошибок и звуки, на которые следует обратить внимание

Сбой котла посреди зимы — худший кошмар для всех.Несмотря на то, что есть методы, которым вы должны следовать перед наступлением холодных месяцев, чтобы убедиться, что ваш котел полностью функционирует, всегда есть вероятность его поломки. Вы никогда не должны пытаться починить котел самостоятельно, но есть вещи, на которые следует обратить внимание, если он действительно сломается, и некоторые шаги, которые вы можете предпринять, чтобы проверить, действительно ли это котел, который вышел из строя. Марк Рональд, ведущий инженер Hometree, посоветовал вам поискать код ошибки на вашем котле, если он действительно начнет ломаться.

Он сказал: «Поломка котла может быть невероятно стрессовой, тревожной и дорогостоящей, в зависимости от объема требуемых работ.С котлами, как и с любыми другими газовыми приборами, важно не пытаться починить их самостоятельно.

«Лучше всего в первую очередь проверить, отображается ли на вашем котле номер кода ошибки. После того, как вы запишите этот код ошибки, я рекомендую вам обратиться к инженеру по газовой безопасности, который поможет вам разобраться в этой ошибке.

«Некоторые коды ошибок определяют, в каком состоянии находится ваш котел. В некоторых случаях может быть более рентабельным полностью заменить котел, чем платить большие деньги за то, чтобы он продолжал работать.

Отметка добавлена: «Если на панели управления вашего котла не установлен дисплей, лучше всего обратиться к установщику Gas Safe для получения дальнейших рекомендаций».

Если вы хотите убедиться, что ваш котел действительно сломался, прежде чем связываться с инженером, есть также несколько шагов, которые вы можете предпринять, прежде чем обращаться за помощью.

Перезагрузите котел

Чтобы правильно поставить котел в рабочее состояние, проверьте руководство по эксплуатации котла на предмет кнопки сброса и удерживайте ее в течение 10 секунд. Через несколько минут он должен снова заработать.Если нет, попробуйте второй сброс.

Удалите воздух из радиаторов

Вы должны регулярно выпускать воздух из радиаторов, но поломка котла может быть признаком того, что из радиаторов необходимо прокачать воздух.
