Как работает котёл с бойлером| Статьи

Вопрос, как работает котел с бойлером, актуален для каждого потребителя, который желает совместить автономное отопление с подачей горячей воды. Самым простым решением этой задачи считается установка двухконтурного отопительного прибора, обеспечивающего повседневные нужды ГВС без подключения дополнительного устройства. Однако его производительность не всегда устраивает домовладельцев, поэтому многие из них делают выбор в пользу котла с отдельным накопительным баком.

Варианты компоновки

Плюсы и минусы двухконтурного котла знакомы многим. Он довольно эффективен для горячего водоснабжения на 2–3 человек, но как быть, если в доме проживает больше людей или у домовладельца нет возможности установить электрический водонагреватель? В такой ситуации существует несколько альтернативных решений:

● Установка бойлера косвенного нагрева (БКН) – используется для совместной работы с одноконтурным отопительным прибором.

● Монтаж котла со встроенным бойлером – подразумевает установку агрегата, часть тепла у которого уходит на поддержку температуры внутри вмонтированного накопительного бака.

Выбор того или иного типа компоновки во многом зависит от общих потребностей семейства в горячей воде, имеющегося отопительного оборудования в доме, запланированных материальных затрат. Консультанты интернет-магазина «Мособлгаз» помогут подобрать приемлемый вариант с учетом ваших потребностей. В нашем каталоге представлен широкий выбор котлов, водонагревателей, БКН, которые помогут организовать эффективную и надежную отопительную систему, совмещенную с подачей теплой воды.

Как работает котел с бойлером косвенного нагрева

Чтобы понять, как работает котел с бойлером косвенного нагрева, нужно разобраться с его конструктивными особенностями, видами и схемами подключения.

Конструкция и принцип работы

При правильном проектировании аппарат косвенного нагрева дает высокие показатели производительности с оптимальным соотношением расходов на получение подогретой воды. Поскольку его работа не зависит от электричества, он не перегружает электрические сети в период отопления. Немаловажно, что благодаря рециркуляции подогретая вода подается в смесители сразу же после их открытия, поэтому домочадцам не нужно ожидать ее подогрева, как это бывает с электрическим водонагревателем.

В основе конструкции прибора лежит металлический резервуар. Изнутри он может иметь эмалированное, стеклофарфоровое или керамическое покрытие, позволяющее сохранить надлежащее качество воды и исключить появление ржавчины. Дополнительную защиту емкости от коррозионных процессов обеспечивает магниевый анод, который умягчает воду и продлевает срок службы устройства.

Внутри резервуара размещается стальной или латунный теплообменник, по которому циркулирует теплоноситель. Обычно он производится в виде змеевика, способствующего наиболее эффективному и быстрому подогреву жидкости. Также аппарат снабжается предохранительным клапаном и термостатом, который контролирует нагрев до нужной температуры.

Принцип действия моделей со змеевиком достаточно прост:

● Холодная вода подается в резервуар.

● Теплоноситель перемещается по теплообменнику и подогревает ее до необходимой температуры.

● Скорость нагрева напрямую зависит от числа витков на змеевике. Чем их больше, тем быстрее будет нагреваться жидкость в накопительном баке.

В некоторых моделях вместо змеевика используется принцип «бак в баке». Рассматривая, как работает котел с таким бойлером, стоит отметить, что в процессе его функционирования холодная вода попадает в меньшую емкость и начинает подогреваться от теплоносителя, который размещается во внешнем резервуаре. Такие устройства быстро нагревают жидкость, поскольку площадь нагрева у них больше, чем у моделей со змеевиком.

Бойлеры косвенного нагрева обычно используются для получения больших объемов горячей воды. Резервуары могут иметь вместительность до 1000 и более литров, что полностью обеспечивает нужды большого семейства. Емкость напрямую зависит от мощности отопительного оборудования. Если она будет небольшой, вода никогда не сможет достичь температуры, необходимой для комфортного применения.

Автоматическая система, управляющая работой котла, имеет в приоритете отопление помещений. Если температура теплоносителя снижается до нижних значений, управляющий блок направляет мощность оборудования сначала на подогрев воды в отопительном контуре, а только затем – на горячее водоснабжение. Чтобы поддерживать температуру жидкости для нужд ГВС на заданном уровне, можно использовать модели водонагревателей, которые дополнительно оснащаются ТЭНом.

Схема подключения

Обвязка БКН требует его подключения к отопительной и водопроводной системам. Монтаж водонагревателя напольного типа производится на ровную поверхность рядом с котлом. Настенные модели крепятся на стену из кирпича или бетона с их расположением на одном уровне с отопительным оборудованием или чуть выше.

При организации системы отопления следует не просто разобраться, как работает газовый котел с бойлером, но и выполнить его правильное подключение. Соединение аппарата с водопроводом производится с учетом следующих правил:

● Холодная вода должна подаваться в нижнюю часть резервуара, а теплоноситель выходить из верхней.

● При включении нагревательного контура теплоноситель должен двигаться в направлении сверху вниз. Иными словами, труба с теплоносителем подключается к верхнему патрубку, а с остывшей водой – к нижнему.

● На все патрубки следует установить краны с накидными гайками, которые позволят отключить прибор в случае его ремонта или замены.

При использовании такой схемы можно достичь максимального КПД аппарата. Теплоноситель, который перемещается по змеевику, будет подогревать жидкость в верхней части резервуара, отдавать остатки тепла охлажденной воде в нижней части и далее поступать в отопительное оборудование для нового подогрева.

Подключение БКН к системе отопления производится с учетом его размещения и возможностей существующей разводки. В зависимости от этих критериев применяют следующие схемы:

1.Соединение посредством трехходового клапана. При использовании этой схемы на подвод горячей воды ставят циркуляционный насос, а затем клапан, предназначенный для управления термостатом. При охлаждении воды клапан по сигналу термостата будет включать ее подогрев, а по достижении нужных значений направлять поток по отопительному контуру.

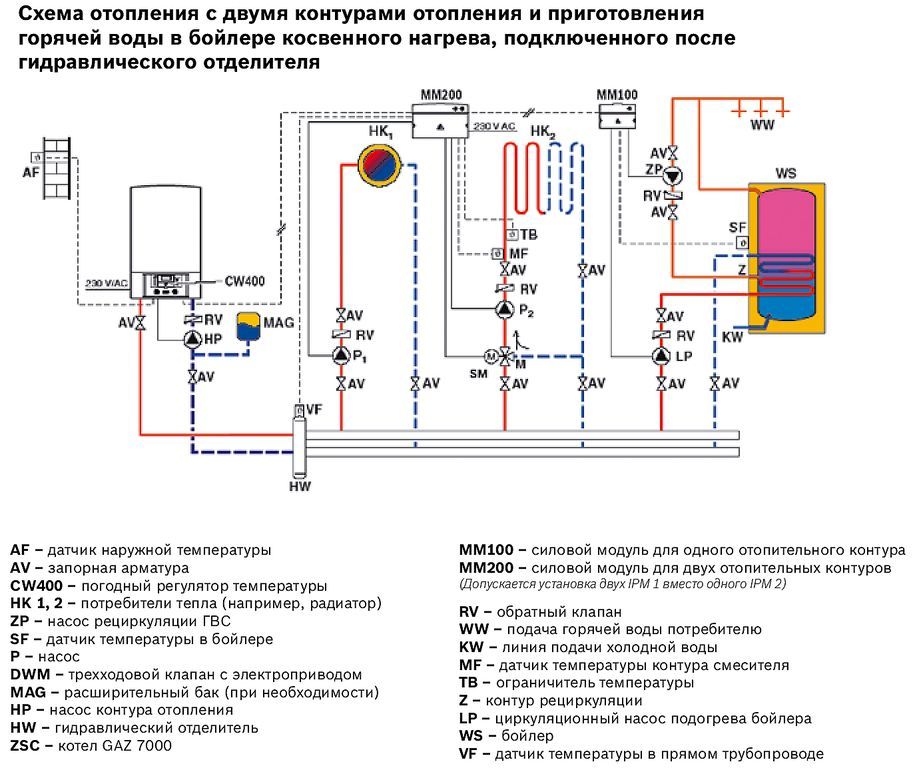

2. Установка гидравлического распределителя. Схема используется в многоконтурных системах, к примеру, в домах, где отопление осуществляется не только радиаторами, но и посредством теплого пола. Гидравлика будет выполнять перераспредление давления на разных участках системы и способствовать постоянному передвижению теплоносителя без помощи насоса.

3. Монтаж двухнасосной системы. Соединение подходит для частных домов, где не требуются большие объемы горячей воды. Разобраться, как работает котел с косвенным бойлером по этой схеме, несложно. Оборудование подключается параллельно, соответственно, потоки теплоносителя движутся по двум разным трубам. Чтобы обеспечить принудительное движение жидкости, на каждую магистраль устанавливается насос.

При наличии дополнительного патрубка к водонагревателю можно подключить рециркуляционную систему. Для этого монтируется еще один контур с установкой обратного и предохранительного клапанов, расширительного бака и автоматического воздухоотводчика. Рециркуляция будет обеспечивать постоянную подачу воды для нужд ГВС, то есть пользователям не придется ожидать, пока теплоноситель ее прогреет.

Встроенный бойлер

Отопительные приборы со встроенным накопительным баком позволяют подключать сразу несколько точек водозабора. Такие модели занимают мало места, не требуют отдельного подсоединения к системе отопления и быстро подогревают воду в резервуаре. В зависимости от особенностей работы они бывают двух типов:

● Конвекционные – применяются для обогрева больших помещений (площадью свыше 300 кв. метров). При их подключении газ поступает в горелку, и пламя начинает подогревать теплоноситель, который обеспечивает отопление и подачу горячей воды.

● Конденсационные – более усовершенствованные модели, использующие в работе не только теплоноситель, но и дополнительную энергию, которая выделяется в результате конденсации водяного пара.

Встроенные баки устанавливаются только на двухконтурные модели. Их объем может варьироваться от 10 до 100 л, причем оборудование с резервуарами до 60 л обычно изготавливается в настенном исполнении, а свыше этого показателя – в напольном. По сути, приборы являются теми же котлами с бойлером косвенного нагрева, только их бак размещается не отдельно, а внутри корпуса.

Приборы достаточно мощные – в среднем от 28 кВт. В зависимости от конструкции они оборудуются открытой либо закрытой камерой сгорания. При использовании первой в помещениях устанавливаются обычные дымоходы, для второй – коаксиальные. Внутри накопительного бака размещается вторичный пластинчатый теплообменник, который быстро подогревает воду в резервуаре.

Принцип действия оборудования схож с БКН. Жидкость для бытовых нужд и отопления дома греется одновременно во время прохождения через теплообменники. При ее использовании применяется механизм приоритетной подачи, то есть при открытии водопроводного крана система начинает обеспечивать пользователей горячей водой. Пока жидкость расходуется, прибор подогревает новые ее запасы. Поскольку забор воды выполняется короткое время, теплоноситель для отопления не успевает существенно охлаждаться.

Как выбрать бойлер

Независимо от того, как работает котел с бойлером, перед его установкой следует грамотно подойти к выбору накопительного бака. Все резервуары выпускаются из нержавейки или черного металла с покрытием. Первый вариант стоит дешевле, второй является достаточно дорогим, однако имеет более продолжительный период эксплуатации. Хорошо, если изнутри бак будет оснащен стеклофарфоровым или эмалевым покрытием. В таком случае он надежно защитит металл от коррозии, а при умеренном нагреве (не выше 60 °C) прослужит дольше, чем сам отопительный агрегат.

Ключевым критерием при подборе водонагревателя является правильное соотношение его емкости и мощности отопительного оборудования. Далеко не каждый знает, что баки на 140 и 200 литров могут выдавать примерно одинаковый объем горячей воды в час. Поэтому, если котел имеет высокую мощность, потребителю вовсе необязательно ставить резервуар больших размеров.

Если же в доме применяется маломощное отопительное оборудование, нагреватель воды значительного объема не будет выдавать литраж, заявленный в его паспорте. К примеру, при использовании прибора отопления на 23 кВт и водонагревателя на 200 литров потребитель получит столько же горячей воды за час, сколько дает резервуар на 140 литров. Иными словами, при покупке 200-литрового бака вы переплатите.

Примерные цифры при выборе БКН

Объем бака, л

Минимальная мощность котла, кВт

100

120

140

200

Выяснив, как работает котел со встроенным бойлером, можно понять, что использование этой системы считается практичным и экономным решением в снабжении дома горячей водой. При правильном выборе объема резервуара (с учетом тепловой производительности оборудования) он обеспечивает пользователям любое необходимое количество подогретой воды. Поэтому данный вариант организации ГВС становится все более популярным среди домовладельцев и отодвигает на задний план двухконтурные отопительные системы.

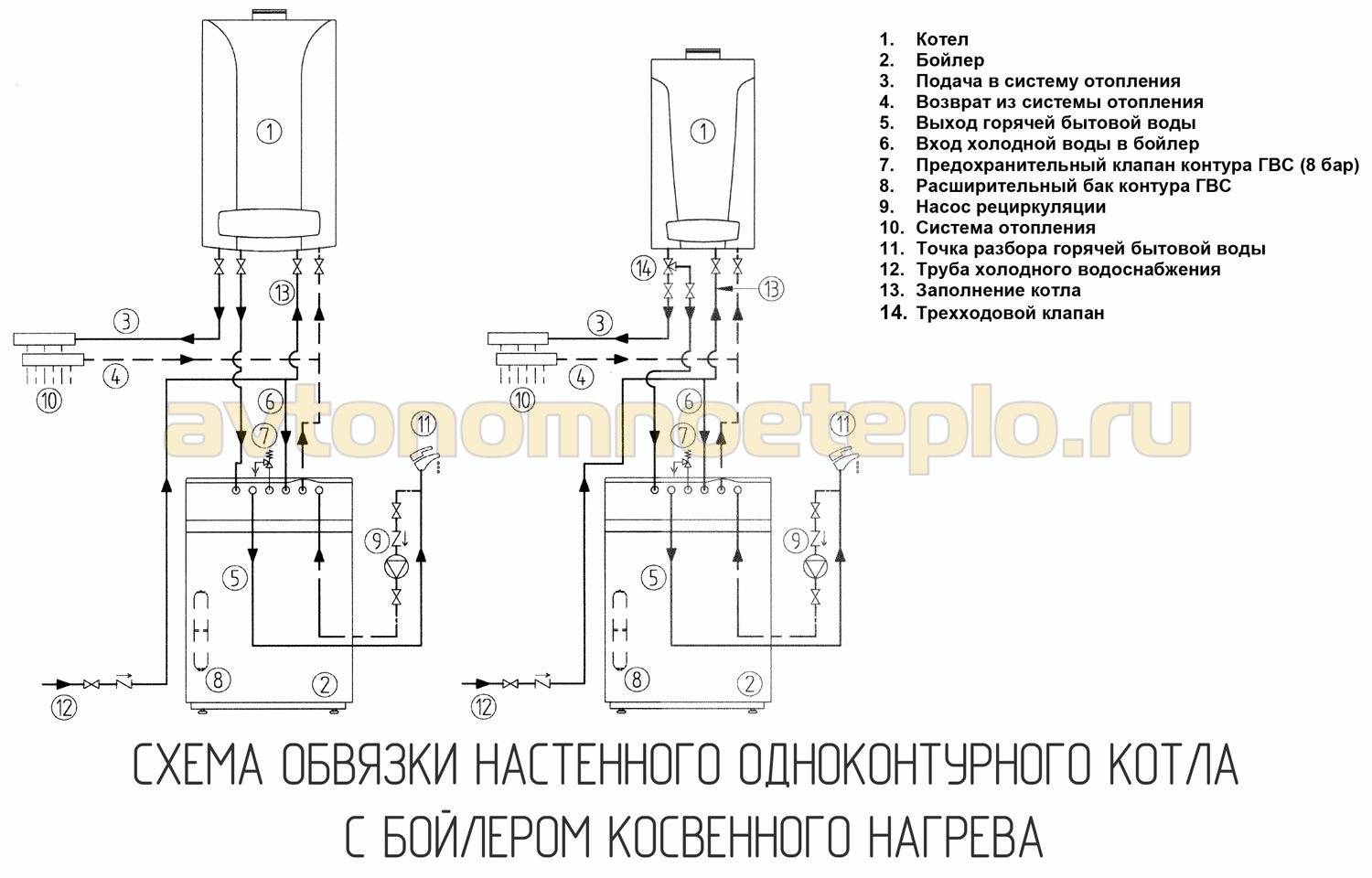

Подключение бойлера к одноконтурному котлу. Схема подключения бойлера косвенного нагрева – какую легче сделать самому? Совместная работа водонагревателя с двухконтурными и твердотопливными котлами

Схема подключения бойлера косвенного нагрева вряд ли заставит долго мучиться хозяина с любым уровнем образования. Рассмотрим ее, особенности таких водонагревателей, их достоинства и недостатки, а также как собрать их самостоятельно.

Довольно сложно представить себе жилье без отопления, да и горячая вода тоже неотъемлемая составляющая комфортного времяпровождения. Но, к сожалению, очень часто с горячей водой случаются различные перебои. Особенно от этого страдают жители многоэтажек. Что делать в этом случае? Решить проблему можно подключив специальное устройство – бойлер.

Если объяснить в двух словах, то в функции оборудования косвенного нагрева входит нагрев воды за счет тепла системы отопления.

Оборудование косвенного нагрева

Внешне этот агрегат напоминает бочку. Правда, в последнее время появились устройства прямоугольной и кубической формы. Такое дизайнерское решение позволяет установить водонагреватель прямо под котлом и тем самым сэкономить пространство. Кроме того, эти два устройства будут прекрасно сочетаться, так как выполнены в одном стиле. А по способу крепления они делятся на вертикальные и горизонтальные. Такой бойлер обладает массой достоинств:

Не и не перегружает проводку, так как его работоспособность напрямую связана с центральным отоплением.
Отличается высокой производительностью.
Эксплуатируется долго, потому что внутренние части водонагревателя не взаимодействуют с проточной водой.
Его очень легко перестроить на альтернативный источник тепла.
Не нужно ждать, пока жидкость в системе нагреется. Вы открываете кран и из него течет вода нужной температуры (в случае с бойлером прямого нагрева придется подождать).

К недостаткам относится высокая стоимость оборудования, не избежать и дополнительных затрат, если необходимо переоборудовать уже имеющуюся систему. Если нужен агрегат вместительностью более 100 л, то придется выделить отдельное помещение из-за огромных габаритов.

Агрегат в основном состоит из бака заданного объема. Этот резервуар может быть рассчитан как на несколько десятков литров, так и вмещать сотни литров воды. Внутри располагается змеевик теплообменника. Он обычно изготавливается из стали либо латуни. Сложная форма этого элемента позволяет теплоносителю лучше нагреться. В основном витки теплообменника расположены в нижней части, ведь именно здесь оседает наиболее прохладная вода. Правда, в некоторых конструкциях их равномерно распределяют по всему объему. Есть и специальные агрегаты с двумя теплообменниками. В этом случае один элемент предназначается для жидкости, поступающей из отопительной системы, а второй – для теплоносителя из иных альтернативных источников, таких как тепловой насос, солнечный коллектор и т. д.

Устройство нагревательного агрегата

Еще существуют модели, в которых вместо теплообменных трубок установлена внутри бака еще одна емкость. Внутренняя часть обязательно делается из нержавеющей стали. Жидкость циркулирует в пространстве между этими двумя резервуарами. В баке также расположен и анод из магния, благодаря которому обеспечивается надежная защита от гальванической коррозии. Из-за того, что электрический потенциал этого элемента ниже, чем у основного металла, то коррозия воздействует именно на первый. Поэтому он периодически нуждается в замене.

Также очень важно свести теплопотери к минимуму, для этого водонагревательный аппарат защищают специальным материалом (минеральной ватой, полиуретановой пеной и т. д.). Это покрытие дополнительно убережет агрегат от механических повреждений. Нельзя недооценивать и работу термостата. Этот элемент устанавливает контроль за температурой жидкости и играет немаловажную роль в обеспечении безопасности прибора.

Схема работы невероятно проста. Холодная жидкость поступает в резервуар через ввод, теплоноситель циркулирует по змеевику либо между стенками баков в зависимости от конструкции агрегата и доводит жидкость до нужной температуры, а затем поддерживает ее в таком состоянии. Нагревается теплоноситель посредством отопительного оборудования.

Схема работы бойлера

Кроме того, конструкцией предусмотрены патрубки ввода и вывода, обеспечивающие подвод к газовому либо иному котлу и непосредственно точкам потребления. Термостат контролирует температуру теплоносителя. Как только она опускается ниже нормы, этот прибор подает соответствующие сигналы.

Стоит отметить, что если расход не превышает 1,3 л/мин, тогда установка из такого водонагревателя и одноконтурного котла нерациональна
. В этом случае следует отдать предпочтение двухконтурному отопительному оборудованию. Также нет смысла отдавать предпочтение этой системе, если вы пользуетесь электрическим оборудованием для отопления, работающем на энергии от дизель-генератора.

Разобравшись со всеми особенностями такого оборудования, следует перейти к практической части и более подробно остановиться на монтаже. Но прежде мы рассмотрим, как можно собрать такой бойлер самостоятельно.

Самостоятельный монтаж оборудования

Как собрать и подключить бойлер косвенного нагрева — пошаговая схема

Шаг 1:
Подготовка бака

Резервуар для воды может быть выполнен из любого материала, главное, чтобы он отличался коррозионной стойкостью. Поэтому лучше отдавать предпочтение емкости из нержавейки, так как простой металл, покрытый эмалью либо стеклокерамикой, может испортиться уже в течение первого года. Также необходимо, чтобы бак вмещал нужное количество жидкости. Иногда используют газовые баллоны. Но в этом случае емкость предварительно необходимо разрезать пополам, хорошенько очистить внутреннюю поверхность и прогрунтовать. Но даже после такой подготовки жидкость в течение первых нескольких недель будет пахнуть сероводородом. Делаем в нашем баке три отверстия, которые будут обеспечивать подачу холодной и отвод горячей жидкости, а также отвечать за крепление змеевика.

Шаг 2:
Теплоизоляция устройства

Чтобы сделать наш бойлер правильно, следует позаботиться и о его теплоизоляции. Покрываем весь корпус снаружи материалом с нужными свойствами. Для этой цели можно использовать любой утеплитель. Фиксируем его посредством клея, проволочной стяжки либо отдаем предпочтение любому иному способу.

Шаг 5:
Подключение

Теперь про обвязку. Это устройство подключается одновременно к системе отопления и водоснабжения. В первой жидкость нагревается благодаря либо иному отопительному оборудованию. При этом движение теплоносителя должно быть направлено вниз, поэтому он подается в верхний патрубок, а при остывании выходит из нижнего и поступает обратно к газовому котлу. За температурой воды следит термостат. Холодная жидкость из водопровода поступает в нижнюю часть водонагревателя. Лучше всего установить бойлер максимально близко к отопительному оборудованию. Подключаем водонагреватель согласно любой схеме, указанной в следующем пункте.

Шаг 6:
Возможные схемы подключения

В этом пункте мы рассмотрим все варианты обвязки такого водонагревателя. В принципе, его можно использовать даже для отопления с двумя контурами. В этом случае распределение теплоносителя происходит посредством трехходового клапана. Он управляется специальными сигналами, идущими от термостата водонагревателя. Таким образом, как только жидкость слишком остыла, термостат переключается и клапан направляет весь поток теплоносителя в контур нагрева накопителя. Как только тепловой режим восстановится, клапан, опять-таки, по команде термостата вернется в исходное положение и теплоноситель вновь попадет в контур отопления. Эта схема выступает достойной альтернативой двухконтурному котлу.

Еще управлять движением теплоносителя можно посредством циркуляционных насосов, установленных в различных магистралях. Линии отопления и нагрева бойлера подключаются параллельно и имеют свой нанос. Как и в предыдущем случае режимы контролируются термостатом, и как только подключается контур ГВС, происходит отключение отопления. Можно использовать более сложную схему, включающую два котла. Одни прибор обеспечивает беспрерывную работу отопительных элементов, а второй – ГВС.

Довольно сложной в исполнении считается схема с применением гидравлического распределителя, подключить ее правильно могут только профессионалы. В этом случае существует несколько линий обогрева жилья, например, теплый пол, радиаторы и т. д. Гидравлический модуль контролирует давление во всех ветках. Также можно подключить к водонагревателю и линию рециркуляции жидкости, тогда можно добиться мгновенной подачи горячей воды из крана.

Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые колонки. Система ГВС с таким котлом (колонкой) получается относительно дешевой и занимает мало места.

Однако, через какое-то время хозяев начинают раздражать недостатки в работе ГВС с двухконтурным котлом (колонкой).

Проточный теплообменник ГВС двухконтурного котла (колонки) начинает греть воду в момент начала разбора воды
, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно
, за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды. Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды
—
величины струи горячей воды, текущей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают
исходя из потребности в горячей воде.

Схема ГВС с двухконтурным газовым котлом или колонкой не может обеспечить комфортное и экономное пользование горячей водой
в доме по следующим причинам:

Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС.
Одновременно пользоваться водой даже в двух местах очень не комфортно.
При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду.
Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
При каждом открытии водоразборного крана двухконтурный котел или колонка перезапускается, постоянно то включается, то выключается, что сокращает ресурс их работы.
Частое перезажигание горелки снижает КПД водонагревателя и увеличивает расход газа.
Каждый раз горячая вода появляется с задержкой, только после того, как режим нагрева стабилизируется. Часть воды бесполезно уходит в канализацию.
Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически то включается, то гаснет. Соответственно, потребителям идет то холодная, то горячая вода,
а также проявляются все недостатки частого перезажигания горелки котла, указанные выше. Для устранения тактования обычно увеличивают расход воды сверх необходимого.
В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому
. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

В конечном итоге, использование двухконтурного котла (колонки) в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода электроэнергии и газа на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования
.

Более экономичной и комфортной является система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

Но что делать, если двухконтурный котел или колонка уже стоит в доме или квартире, а работа системы ГВС хозяев не устраивает, и хочется избавиться от её недостатков.

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

1.
Есть вариант приобрести бойлер косвенного нагрева
, с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого бойлера и дополнительного оборудования для его подключения и обвязки довольно высокая. В данной статье этот вариант на рассматривается.

2.
В систему ГВС с двухконтурным котлом или колонкой рекомендую установить бойлер послойного нагрева
. В таком бойлере отсутствует теплообменник, что заметно снижает его стоимость.

3.
Или, в схему ГВС, между двухконтурным котлом (колонкой) и потребителями горячей воды, устанавливают электрический накопительный водонагреватель — бойлер
. Этот вариант не устраняет всех недостатков работы системы ГВС, но позволяет существенно улучшить комфорт пользования водой.

Самым простым способом улучшить систему ГВС с двухконтурным газовым котлом или колонкой является установка электрического накопительного водонагревателя — электробойлера.

Схема подключения к двухконтурному газовому котлу электрического бойлера ГВС, в качестве накопительной буферной емкости между котлом и потребителями.

Электрический бойлер используют в качестве буферной емкости между котлом и потребителями горячей воды. Из контура ГВС двухконтурного котла горячая вода, прежде чем попасть потребителю, поступает в электрический бойлер. Горячая вода в водоразборные краны подается уже из бойлера.

Электрический накопительный водонагреватель — бойлер служит для хранения запаса горячей воды нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электрического ТЭНа. Включением электронагревателя управляет термостат бойлера.

На схеме, на трубе подводки воды из котла в бойлер, установлен блок из двух клапанов — обратного клапана и предохранительного. Клапаны обычно продаются в комплекте с электрическим бойлером.

Обратный клапан
предотвращает уход воды из бойлера при исчезновении воды в водопроводе.

Предохранительный клапан
сбрасывает избыточное давление из системы ГВС, связанное с расширением воды при нагревании. Из клапана периодически вытекает небольшое количество воды
, которое необходимо куда-то утилизировать.

Кроме того, производитель электробойлера предписывает регулярно, каждые две недели, проверять исправность клапана, вручную приводя его в действие. Для того, чтобы избежать этих проблем, рекомендую дополнительно установить расширительный бак для ГВС
, который будет компенсировать изменения давления воды в системе ГВС.

Давление срабатывания предохранительного клапана 6 — 8 бар
, в зависимости от модели бойлера. Если давление воды в водопроводе больше давления срабатывания клапана, то на водопроводную трубу необходимо установить редукционный клапан
. Клапан настраивают на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Схема ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется некоторой популярностью из-за своей простоты и меньшей стоимости. В схеме нет циркуляционного насоса, можно использовать обычный электрический бойлер, количество арматуры для обвязки также минимально. Но работа системы ГВС с буферным электробойлером имеет свои недостатки.

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Схема ГВС с буферным электробойлером обеспечивает стабильную температуру воды
на выходе к потребителям, в том числе, и при малом расходе воды, и при тактовании котла. Температура воды в бойлере может быть задана выше 60 о С

, (температуры, выдаваемой котлом). Пользование горячей водой станет более комфортным, но за это придется платить более высоким потреблением электроэнергии.

Схема с буферным электробойлером имеет три основных недостатка.

Во — первых, это довольно значительное потребление электроэнергии
на подогрев воды. Электроэнергия расходуется для компенсации тепловых потерь (охлаждения воды) при хранении горячей воды в бойлере, а также на нагревание той части воды, которая поступает из котла в бойлер холодной.

Часть воды из котла в бойлер поступает холодной.
Это происходит в период запуска режима ГВС котла при каждом открытии водоразборного крана, а также в случае тактования котла. Кроме того, холодная вода из котла в бойлер подается в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

Электроэнергия расходуется также на догрев воды
, если термостат бойлера настроен на температуру выше 60 о С
.

Второй недостаток состоит в том, что режим ГВС котла по прежнему включается при каждом открытии водоразборного крана. Тактование котла не устраняется, а только становится незаметным для потребителя.
Все это, как уже указывалось выше, сокращает ресурс работы котла, а частое перезажигание горелки снижает КПД котла и увеличивает расход газа. Некоторые хозяева считают выгодным
включать режим ГВС на котле только тогда, когда принимают душ или наполняют ванну. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

В третьих, сохраняется зависимость напора в трубах ГВС от расхода воды
, так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке. По этой причине, при открытии второго водоразборного крана, температура воды в первом смесителе может меняться, хотя и не так сильно.

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с котлом и электрическим бойлером, достаточно установить бойлер небольшой емкости, 30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрический бойлер с цилиндрическим баком из нержавеющей стали. Бойлер часто устанавливают рядом с котлом или колонкой. Чтобы габариты бойлера не выходили за пределы размеров котла удобно использовать электрические водонагреватели с вертикальным баком малого диаметра. В названии марки таких бойлеров обычно имеется слово Slim
.

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт
., максимальный внешний диаметр 285 мм.
, и высоту 800 (1235) мм.,
механическое управление. Гарантия — 7 лет.

Электрические накопительные водонагреватели с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей устанавливают рядом два цилиндрических бака малого диаметра и соединяют их между собой трубами. Такая сложная конструкция создает проблемы
с обеспечением их долговечности, с распределением температуры воды в баках, а также увеличивает их цену.

В конце этой статьи вы найдете схему ГВС с бойлером и рециркуляцией горячей воды
, а также рекомендации по выбору оборудования.

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

В последнее время набирает популярность система ГВС с бойлером послойного нагрева,
вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро
— не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя,
без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате,
стоимость и габариты оборудования системы ГВС получаются несколько меньше,
чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее,
независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L (для двухконтурных котлов) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см.
, диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу.
Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора
.

Бойлер имеет пять патрубков
для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя.
Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Как сделать бойлер послойного нагрева из электрического бойлера

Продолжение: перейти на

Для того чтобы иметь в частном доме горячее водоснабжение (ГВС), необходимо подключить дом к водопроводу или иметь колодец или скважину и собственную насосную станцию. Хозяин должен сделать выбор: или двухконтурный котел, или бойлер косвенного нагрева.

Эффективность теплообменника зависит не только от температуры, но и от правильно выбранной скорости движения теплоносителя по контуру.

Правильный выбор подключения можно сделать только после анализа качества воды. Если вода жесткая, то следует приобретать одноконтурный котел и бойлер, и желательно одного производителя. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.

Водонагреватели косвенного нагрева

Речь пойдет о водонагревателе, которым является бойлер закрытого, то есть, напорного типа.

Бойлер, как прибор косвенного нагрева, подразумевается, только потому что нагрев воды для бытовых нужд происходит не в основном котле, а с помощью такого же второго контура, но находящегося в бойлере и требующего подключения.

Иногда утверждают, что бойлер, как прибор косвенного нагрева, позволяет каким-то образом компенсировать недостатки котлов, использующих в качестве источников энергии газ или электричество, в том случае если прекратится подача газа или электроэнергии на основной источник тепла.

Однако это не так. Если в частном доме слабое напряжение электрического тока или прекращена подача газа, то нет никакого другого источника тепла, чтобы подключить его к бойлеру. Это же касается и тепловых насосов, и других альтернативных источников энергии.

Еще о бойлере, как приборе косвенного нагрева

Схема устройства косвенного водонагревателя.

Двухконтурный котел всегда работает только на один из контуров, что является недостатком, который остается и в схеме одноконтурного котла с бойлером, но некоторые недостатки двухконтурных котлов бойлер все же компенсирует.

Так, в двухконтурном котле нагрев воды во втором контуре осуществляется в проточном режиме, и для достижения требуемой температуры необходимо от 30 до 60 с, что приводит к определенной потере воды. Бойлер же в связке с одноконтурным котлом является аккумулятором тепла и как термос сохраняет его длительное время.

Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Более надежными в этом отношении являются котлы, работающие на твердом или жидком топливе, так как количество запасаемого топлива должно быть рассчитано по требуемой энергии на обогрев дома с учетом ГВС.

Обеспечение ГВС после прекращения отопительного сезона с помощью того же источника тепла нецелесообразно хотя бы по причине не эффективного его использования, когда достаточно максимум 50 % его установленной мощности. На этот период времени следует предусмотреть настенный газовый котел небольшой мощности, оснащенный ТЭНом. Кроме того, в отличие от мощных котлов, настенные газовые котлы обладают малой инерцией, что полезно для быстрого нагрева воды. Требуемая мощность ТЭНа только для нагрева бытовой воды будет значительно меньшей. Можно приобрести и бойлер с установленным в нем ТЭН-ом.

Недостатки ГВС на основе бойлера

Через теплообменник бойлера затрачивать более 50 % тепловой энергии, производимой основным источником, не следует. В этом случае подключение бойлера косвенного нагрева не будет отражаться на обогреве помещения.

Эффективная работа теплообменника, расположенного в бойлере, зависит не только от температуры теплоносителя, но и от правильно выбранной скорости движения теплоносителя по водопроводу.
Такой режим можно обеспечить с помощью отдельного циркуляционного насоса, который должен автоматически включаться при снижении температуры бытовой воды до заданного минимального значения и отключаться при достижении заданного максимального значения.

Общая стоимость котла и бойлера будет больше, чем одного двухконтурного котла, и для установки бойлера и его обвязки потребуется дополнительная площадь. Хотя бойлер и хорошо изолирован, но дополнительные потери существуют. Этот недостаток компенсируется меньшим расходом воды, так как из крана сразу же поступает горячая вода.

Две простейшие схемы подключения

Схема подключения бойлера косвенного нагрева.

Данную схему подключения бойлера условно можно назвать простейшей. Так можно подключить ГВС при наличии в помещении одного основного контура. Например, только радиаторы или только тепловой пол. Эта схема выполнена так, что ГВС имеет приоритет над основным контуром.

На выходе котла установлен трехходовой клапан, который управляется датчиком температуры (термостатом) ГВС, установленном в бойлере, что и делает этот контур приоритетным. Клапан изменяет направление движения теплоносителя, подключая его либо на один, либо на другой контур. Иногда клапан управляется сигналами, поступающими от основного котла, но приоритет контура ГВС от этого не изменяется, так как управляющие элементы котла реагируют на сигналы также поступающие от термостата бойлера.

Такая схема хороша для газовых настенных котлов, которые имеют циркуляционный насос. Эта схема полезна и тогда, когда поступающая по водопроводу вода очень жесткая. В этом случае применять двухконтурный котел, один контур которого работает только на нагрев воды для бытовых нужд, не следует. Подключать второй контур котла к такой воде, заведомо зная, что он быстро выйдет из строя, нецелесообразно.

Схема подключения бойлера с циркуляционным насосом.

Схема подключения двумя циркуляционными насосами, которую также условно можно рассматривать как простейшую. В работе постоянно находится один из насосов, но и в этом варианте приоритет ГВС сохранен, так как подключить насос можно только по сигналам термостата, реагирующего на изменение температуру воды в бойлере.

На выходе каждого насоса имеется обратный клапан, который исключает образование встречных потоков в контуре, в котором теплоноситель не движется.

В обеих схемах основной контур отопления периодически оказывается отключенным, и его подключение зависит от времени нагрева бытовой воды. Время первоначального разогрева воды в бойлере не должно превышать одного часа. В дальнейшем на подогрев воды будет уходить меньше времени, поэтому и отключение основного контура будет происходить на меньшее время, и не будет сказываться на обогреве помещения.

Чтобы уменьшить зависимость обогрева помещения от ГВС, можно применить смешанный вариант. Такая схема предусматривает два прямых источника тепла. Один имеет постоянное подключение к основному контуру отопления, а второй обеспечивает теплом основной контур и контур косвенного нагрева. То есть второй котел работает в одном из вышеописанных режимах.

О термодатчике бойлера

Подключить бойлер к водопроводу еще недостаточно для его нормальной работы. Для того чтобы нагрев работал нормально, необходимо настроить термодатчик на определенную температуру. В этом вопросе имеется весьма существенный момент.

Термодатчик бойлера необходимо настраивать так, чтобы температура, при которой тройной клапан перейдет в режим подачи теплоносителя в основной контур, была примерно на 10-15° ниже, чем температура теплоносителя. Это же относится и к управлению насосами во второй схеме.

Схема подключения бойлера косвенного нагрева к отоплению.

Несоблюдение этого условия приведет к тому, что температура бытовой воды в бойлере никогда не достигнет заданного значения, так как она должна быть выше температуры теплоносителя. Это значит, что не сможет сработать тройной клапан, и не включится насос основного контура.

Вариант электрического подключения термостата для управления насосами через реле. Эту схему нетрудно смонтировать самостоятельно.

В термостате имеются контакт для подсоединения заземления и контакт С для присоединения фазы сети. Контакты 1 и 2 реле предназначены для замыкания сети питания двигателя насоса ГВС и насоса в контуре отопления, соответственно. Нулевую фазу N подсоединяем к обоим насосам, установленным на обратке в двух контурах (см. изображение 2), а фазу присоединяем к контакту С термостата.

Правильно ли выполнена сборка, можно проверить путем установки более высокой температуры на термодатчике. Если заработает насос ГВС, значит все нормально, иначе следует поменять местами провода, идущие от контактов 1 и 2 к насосам.

Специалисты советуют приобретать бойлер той же фирмы, что и основной котел. Это будет гарантией того, что система управления этих аппаратов будет согласована, и затруднений в ее настройке не возникнет. Если же котел отечественного производства, то придется самостоятельно монтировать несложную схему управления насосами, что также не составит труда при соблюдении соответствующей технической инструкции.

Отопительные системы на основе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений – бойлера могут производить и нагрев воды для бытовых целей, например для мытья. Такие системы могут устанавливаться не только на дачах и на загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Бойлер является достаточно простым устройство и его установку, а также обвязка бойлера косвенного нагрева вполне можно провести самостоятельно. Существует несколько схем такой обвязки, рассмотрим их поподробнее.

В бойлерных устройствах может функционировать два контура нагрева воды.

Первый – это вода в отопительной системе, которая после нагрева подается в радиаторы отопления. Такой контур может быть замкнутым и в такую воды могут добавляться специальные химические присадки для обеспечения бесперебойной работы радиаторов, очистки систем от накипи и так далее.
Второй контур – это вода, используемая для бытовых целей. Она предназначена для мытья посуды, для помывки. Следовательно, этот контур является незамкнутым. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, по мере использования такая вода сливается в канализацию.

Принципы подключения обвязки бойлера

При монтаже системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:

Точка входа холодной воды в обвязку бойлера должна находиться в нижней точке системы, а вот горячая выхода выходит из обвязки уже в верхней точке.
Рециркуляционная точка в связи с этим находится практически в геометрическом центре обвязки.

При соблюдении указанных принципов монтажа обвязки работа системы нагрева будет максимально эффективной и тепло от бойлера будет качественно передаваться в массу поступающей воды.

Варианты монтажа обвязки бойлеров косвенного нагрева

Монтаж обвязки водяных контуров на бойлеры косвенного нагрева может монтироваться тремя основными способами:

С монтажом трехходового клапана,
С монтажом двух насосов циркуляции,
С использованием стрелки гидравлической.

Учтите, что применение системы рециркуляции воды существенно улучшает эффективность системы отопления и повышает КПД нагрева воды и помещения от бойлера.

Монтаж системы косвенной обвязки с трехходовым клапаном

Данный вариант монтажа системы косвенной обвязки предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитается монтаж двух контуров отопления. Первый – основной контур будет предназначаться для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытового использования. Чтобы вода, поступающая из системы водоснабжения поступала в тот или иной контур и используется трехходовой клапан. Управление клапанным устройством производится от бойлерного термостата.

Использование трехходового клапана при монтаже системы обогрева позволяет распределять потоки воды, поступающие к бойлеру. Термостат не позволяет воде перегреваться и направляет в контуры горячую воду при достижении ей определенной температуры. Такая схема обвязки имеет ряд преимуществ и все наши специалисты рекомендуют именно её!

В том случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры – термостат бойлера переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерное нагревание воды и, следовательно, повреждение системы. По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в нагревательном контуре бойлера.

Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытового использования будет иметь заданную температуру нагрева выше, чем в нагревательном контуре системы отопления – система может начать работать некорректно. В этом случае переключения на нагрев отопительного контура производиться не будет.

Существует вариант монтажа бойлера косвенного нагрева и двумя контурами. Выбор возможного варианта в том числе зависит и от воды, которая имеет в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумней будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж обвязки бойлера косвенного нагрева с двумя насосами

Еще одним вариантом монтажа системы обвязки бойлеров системой косвенного нагрева может стать использование двух рециркуляционных насосов. Также в системе должен быть смонтирован обратный клапан.

В данном случае в системе монтируется два отдельных контура нагрева: отопительный контур и контур нагрева воды для бытовых нужд. Каждый из контуров имеет собственный насос рециркуляции, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева монтируются к бойлеру параллельно. Приоритет при монтаже и при использовании в системе имеет бойлерный контур. Таким образом насос циркуляции бойлерной системы находится перед насосом системы отопления. Как и предыдущем варианте системы для управления обоими контурами используется термодатчик, который перераспределяет воду в нагревательные контуры.

Кроме того в системе имеется обратный клапан, задачей которого является недопущения смешивания потоков нагреваемой воды.

Принцип работы такой системы состоит в том, что по мере снижения температуры воды она направляет для нагрева и далее в отопительную систему.

Система с двумя контурами и насосами может быть установлена с двумя нагревательными котлами. Каждый из таких котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытового использования.

Система отопления с бойлеров обеспечивает достаточно быстрое нагревание воды в отопительной системе. Для этого котлу требуется обычно час. Таким образом в то время, когда в котле происходит нагрев для контура горячего водоснабжения – остывания систем отопления не происходит.

Описание работы системы гидравлики в отоплении

Система нагрева, основанная на бойлера может включать в себя и более двух контуров. Например, в качестве дополнительного контура нагрева может использоваться система теплого пола. Крое того, в нее могут включаться и другие элементы.

Для регулирования потоков воды в контурах нагрева используется стрелка гидравлическая. Проще говоря – она представляет собой систему распределения потоков теплоносителя, которая чем-то напоминает собой обычную железнодорожную стрелку. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.

На каждом контуре в сложных системах нагрева с несколькими контурами устанавливается собственный насос рециркуляции. При этом в разных участках отопительно-нагревательной системы может создаваться различное давление. Разница в показателях давления должна уравновешиваться. Вот именно для этого в сложных системах могут устанавливаться коллекторы и гидравлические стрелки. Кроме того в целях выравнивания показателей давления могут применяться специализированные балансировочные вентили.

Такая сложная система имеет много нюансов при регулировке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать в системах нагрева горячую воду из крана практически мгновенно, без длительного ожидания. В этом случае в системах нагрева образуется кольцевая магистраль теплоносителя. Вода постоянно идет по данной магистрали и нагревается. Вследствие этого ожидание нагрева при бытовом использовании горячей воды практически исключается.

Чтобы вода в таком контуре постоянно двигалась – в него встраивается рециркуляционный насос. Данный постоянно горячий поток воды рекомендуется пропускать через устройства, которые требуют постоянного нагрева, например, через полотенцесушитель.

Обвязка бойлера косвенного нагрева: видео

Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
предотвратить гидравлический и термический удар;
поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

Мембранный расширительный бак
— предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
Предохранительный клапан
— нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
Группа безопасности бойлера косвенного нагрева
— включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
Датчик температуры бойлера
— подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
Трехходовой клапан
— работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
Циркуляционный насос
— в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

Холодная вода
— может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
Горячее водоснабжение
— температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

быстрый нагрев ГВС;
экономия при постоянном использовании бойлера;
возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

снижение температуры нагрева ГВС;
увеличение расходов на топливо;
энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.
