Пирог пола по деревянным балкам второго этажа: Пол второго этажа по деревянным балкам

Пол второго этажа по деревянным балкам

Рост объемов частного жилищного строительства свидетельствует о повышении благосостояния наших соотечественников. Молодому поколению с трудом верится, что еще не так давно надо было 30–40 лет числиться в очереди на получение жилья, и результат ожидания еще был неизвестен. Даже те, кто имел возможность сразу заплатить за кооперативное жилье, должны были по большому блату записываться в члены этих сообществ, объемы такого строительства были мизерными. Это к ведению для тех, кто слишком идеализирует времена СССР, а сам тогда не жил.

Пол второго этажа по деревянным балкам

Сегодня ситуация кардинально изменилась, большое число наших соотечественников может купить готовые квартиры во многоэтажках, а кто не желает дышать городским смогом – строятся за городом. Существующие на рынке строительные материалы и технологии позволяют создавать уникальные проекты, о таких ранее архитекторы не могли и мечтать. Но не у всех застройщиков достаточно знаний, чтобы выбрать правильный вариант обустройства полов по балкам на втором этаже. Попробуем разобраться.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки

Содержание статьи

Виды полов

В зависимости от особенностей проекта здания существует два вида полов второго этажа по деревянным балкам.

СНиП 2.03.13-88 от 01.01.1989 г. Полы. Толщина, покрытия полов, прослойка, стяжка и подстилающие слои полов (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.03.13-88

Таблица. Виды полов второго этажа по деревянным балкам.

Тип пола	Описание технических и эксплуатационных особенностей
Холодный	Такие полы в настоящее время почти не используются, а напрасно. Ниже мы рассмотрим варианты, когда ставить неутепленные полы целесообразно. По стоимости они самые дешевые, настилать их не составляет большого труда даже новичкам.
Утепленный	Сложная с инженерной точки зрения конструкция, состоит из нескольких слоев, каждый из которых оказывает заметное влияние на общие эксплуатационные показатели. По стоимости намного превосходит холодные, но позволяет существенно уменьшать тепловые потери. За счет этого дорогостоящая конструкция быстро окупается и начинает приносить прямую прибыль. Но это возможно лишь при одном условии – теплые полы настилаются в строгом соответствии с существующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

Схема межэтажного перекрытия в деревянном доме

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

   Черновой пол в деревянном доме

2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

   Варианты конструкций деревянных перекрытий

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Общие требования

Вне зависимости от конкретных особенностей пола, ко всем конструкциям строительные нормы выдвигают общие требования. Только их выполнение гарантирует длительную и эффективную эксплуатацию сооружений.

Утеплитель

Среди многих видов чаще всего используются два: минеральная вата и пенопласт. Какой выбрать? Ответ на вопрос должен искать каждый застройщик самостоятельно, мы лишь даем свои рекомендации.

1. Минеральная вата. Может быть рулонной или прессованной, пришла на замену традиционной стекловате. Имеет два реальных преимущества: не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует отдельного внимания. Дело в том, что вата очень быстро впитывает влагу и длительный период времени сохнет. Это значит, что деревянные конструкции пола постоянно эксплуатируются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности. Еще одна проблема гигроскопичности – влажная вата резко увеличивает показатели теплопроводности, эффективность утепления заметно понижается.

   Минеральная вата

   Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

2. Пенопласт. К этому материалу многие потребители относятся настороженно, сказываются последствия антирекламы конкурентов. Мол, он горит и выделяет агрессивные химические соединения. Такую антирекламу распространяют производители минеральной ваты, у них есть свои личные экономические цели. Что на самом деле? Современный пенопласт изготавливается с использованием инновационных добавок, за счет этого количество выделяемых вредных веществ уменьшилось до нормируемого допустимого уровня. По этим параметрам жестких ограничений для пенопласта не существует, он, кстати, менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество – современный пенопласт не поддерживает открытого горения, это очень важная характеристика всех строительных материалов. Конечно, по показателям пожарной безопасности пенопласт намного уступает минеральной вате, но это не столь критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался целым и невредимым. И наоборот, пожарные не наблюдали ситуации, когда сгорел лишь один пол с пенопластовым утеплителем, а все остальные конструкции от огня не пострадали. При пожаре нет большой разницы, каким материалом вы утеплили пол второго этажа, дом в любом случае полностью сгорит. Зато по стоимости технологичности и долговечности эксплуатации полы с пенопластовым утеплителем намного превосходят конструкции с минеральной ватой.

   Пенопласт

   Пенопласт какой плотности лучше подойдет для разных видов утепления

Это объективные сравнительные характеристики двух утеплителей, анализируйте информацию и делайте свои выводы.

Утепление пола второго этажа в деревянном доме с помощью минваты – быстрый и простой процесс, важно укладывать материал максимально плотно

Балки перекрытия

В зависимости от планируемых нагрузок могут использоваться доски 50×200 мм, 50×250 мм или брусья не менее 150×150 мм. Выбирать надо только качественные пиломатериалы не ниже первого сорта. Во время расчетов следует принимать во внимание, что нагрузка на квадратный метр пола может достигать 210 кг, а максимальный прогиб не должен быть более 1/250 длины. К примеру, если длина комнаты на втором этаже 5 м, то прогиб в ее центре не может быть большие 2 см. Это максимальное значение, в некоторых случаях прогиб не может превышать 1/400 длины.

Балки и перекрытия должны выдержать до 180 кг/кв. м нагрузки

Сечения балки 15х15 будет достаточно

Балки следует в обязательном порядке пропитывать современными антисептиками, все места контактов дерева с бетоном или кладочными строительными материалами гидроизолируются. И самое главное – наличие постоянной и эффективной вентиляции пространства под полом. Только так можно обеспечить оптимальные условия эксплуатации несущих деревянных конструкций.

В качестве материала для балок чаще всего используется сосна

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки

Звукоизоляция

Существующие нормативные акты предписывают, что порог звукоизоляции межэтажных перекрытий не должен превышать 50 дБ. Из физики известно, что чем большую плотность имеет материал, тем лучше он проводит колебания. Звук – это колебания воздуха, воздушные волны различной длины и интенсивности. Все утеплительные материалы отлично гасят их, для достижения требуемых нормативов достаточно между этажами делать прослойку из минеральной ваты или пенопласта толщиной 50 мм.

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Максимальная длина деревянных балок

Пол нельзя настилать на непрочные основания, а пиломатериалы имеют свои ограничения. Современные деревянные швеллеры могут перекрывать пролеты до десяти метров, к сожалению, балки не могут использоваться в таких ситуациях. Их разрешается применять при длине пролета не более 5 м для межэтажных перекрытий и не более 6 м для чердачных. Но оптимальной считается длина 4 м, при дальнейшем увеличении расстояния между точками упора значительно возрастает прогиб под собственным весом. В связи с такими особенностями, балки нужно укладывать по ширине комнаты, шаг между ними зависит от нескольких исходных данных: на первом месте нагрузка на квадратный метр, на втором месте удобство укладки теплоизоляционных материалов. Для облегчения процесса выбора в строительных нормах и правилах есть таблицы с рекомендованными размерами балок с учетом пролета перекрытия.

Длина балки должна быть не более 5 м

Вид и материалы настила пола

Здесь существует несколько вариантов обустройства, во время выбора конкретного рекомендуется принимать во внимание максимальное количество индивидуальных факторов.

1. С черновым полом. Такие конструкции чаще всего используются во время настила покрытий с подогревом. На черновые полы укладывается теплозащита и обогреватель, а только потом настилается финишное покрытие. Они требуют больше финансовых средств и материалов, но отличаются улучшенными эксплуатационными характеристиками.

   Чаще всего черновой пол делают из доски-дюймовки

2. Без чернового пола. Более простые конструкции, рекомендуется применять на холодных полах. За счет простоты удается заметно снизить сметную стоимость строительных работ.

   Выполнение черновой пола в частном доме

В качестве финишных материалов могут использоваться натуральные доски, штучный паркет, ламинат или мягкие покрытия. Но есть и одно ограничение. Если планируются полы с подогревом, то деревянные материалы использовать не стоит по двум причинам. Во-первых, они крайне негативно реагируют на высокую температуру и обязательно растрескаются. Во-вторых, дерево имеет низкую теплопроводность, что ухудшает эффективность подогрева.

Штучный паркет

Видео — Черновой пол. Устройство перекрытия в деревянном доме

Гидроизоляционные материалы

Их надо применять только при настиле теплых полов с минеральной ватой. Где именно и какая используется гидроизоляция?

1. Между потолком первого этажа и минеральной ватой. Вверху скапливается теплый и влажный воздух, надо принимать меры для защиты минеральной ваты от пара. Для того можно использовать как дорогие современные мембраны, так и дешевые полиэтиленовые пленки. От пара они защищают одинаково эффективно, а по стоимости отличаются в разы. Парозащита укладывается на черновой потолок с нахлестом примерно 10 см, все прилегания следует тщательно заклеить специальным скотчем.

   Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы

2. Между минеральной ватой и чистовым полом второго этажа. Здесь требуются специальные инновационные мембраны. Дело в том, что как бы не герметизировалось пространство между потолком и утеплителем, полностью прекратить попадание влаги не удается, просто уменьшается его количество. Влагу с минваты надо как можно быстрее удалять, сделать это можно только при помощи эффективной естественной вентиляции. Но под пол всегда может проникать большое количество воды, это могут быть как аварийные ситуации с отопительными системами, так и просто неприятные случаи и т. д. Утеплитель всегда должен быть сухим, значит, мембрана обязана одновременно выполнять две функции: выпускать из минваты пар и не позволять воде проникать в утеплитель. Справиться с такой работой могут лишь современные гидрозащитные мембраны.

   Специальные мембранные материалы – отличное решение для перекрытий

Если помещение имеет пол с подогревом, то процесс монтажа еще более усложняется. Между утеплителем и нагревательным элементом есть дополнительное основание. Оно намного усложняет процесс естественной вентиляции и ухудшает условия эксплуатации деревянных конструкций. Об этом нужно помнить до начала работ с полом, надо предвидеть последствия принятых решений.

Так выглядит устройство пола второго этажа в деревянном доме с использованием черепного бруска

Пошаговая инструкция строительства пола

Для примера мы возьмем сложный вариант – пол, утепленный минеральной ватой. Балки перекрытия из досок 50×200 мм, согласно расчетам такие элементы полностью выдерживают плановые нагрузки и имеют запас прочности примерно 40%. Запас обязателен для всех ответственных архитектурных элементов строений, перекрытие входит в перечень таких конструкций. Для пароизоляции будут применяться современные мембранные покрытия, черновой пол из обрезных досок толщиной 20 мм.

Для работы используются современные материалы

Практический совет. В целях уменьшения стоимости строительства можно для чернового пола использовать плиты ОСП или клееной фанеры, доски б/у одинаковой толщины или различные некондиционные отрезки. Решение следует принимать с учетом личных финансовых возможностей и типа финишного полового покрытия.

Древесина, которая будет использоваться для работы

Шаг 1. Уложите балки перекрытия на несущие стены. Мы уже говорили, что в целях уменьшения усилия на прогиб их следует укладывать по ширине комнаты, а не по длине. Концы балок обязательно обмотайте рубероидом, должно быть не менее двух слоев. Сами доски рекомендуется не менее двух раз пропитать антисептиком. Конкретная марка не имеет значения, все они довольно эффективно справляются со своими задачами, кроме явной контрафактной продукции. Расстояние между балками соответствует ширине листов минеральной ваты. Стандартные материалы имеют ширину 60 см, значит расстояние по осям балок также 60 см. Таким образом, в чистоте получается ниша шириной 55 см, это позволяет плотно вставлять минвату и исключать появление щелей. Щели нежелательны не только потому, что они становятся причиной потери тепла. Есть еще одна проблема – в этих местах постоянно присутствует конденсат, дерево намокает и начинает гнить. О негативных последствиях такого процесса рассказывать нет смысла.

Установка несущих балок чаще всего производится на этапе возведения стен здания

Концы балок обязательно обмотайте рубероидом

Варианты фиксации балок перекрытия к деревянным стенам

Есть довольно много способов, опытные строители принимают окончательное решение на месте. Новичкам можно порекомендовать воспользоваться одним из перечисленных методов.

1. На торцах балок делаются выемки под размеры бревен. Достоинства – балки прочно лежат на стене, дополнительной фиксации во многих случаях не требуется. Недостатки – подрезанные элементы теряют в прочности, для подготовки каждой балки надо терять довольно много времени. Во время расчетов надо принимать во внимание не общую ширину, а только в месте подреза. А там она значительно уменьшается, за счет чего увеличивается расход пиломатериалов.
2. Торцы балок лежат на линии сруба, под них проделываются специальные проемы. Очень простой и проверенный временем метод, универсального применения. Профессиональные строители стараются всегда использовать такой способ монтажа балок перекрытия второго этажа.

   Укладка в углубления удобна тем, что каждый элемент располагается на своем месте, которое заранее подготовлено

3. При помощи металлических специальных крепежных приспособлений. Они подбираются под размер балки и прикручиваются или прибиваются к внутренним поверхностям фасадных стен. Балки вставляются в посадочные места. Преимущества метода – простота и легкость монтажа. Недостатки – несущие возможности уменьшаются, крепление самое слабое место и не может выдерживать таких же нагрузок, как и балка.

   Опора бруса

   Опора бруса открытая, специализированное крепление для сооружения деревянных перекрытий, служит связующим элементом при соединении несущих балок

Шаг 2. К нижним плоскостям балок степлером зафиксируйте парозащиту. Нахлест не менее десяти сантиметров, все стыки надо обязательно заклеивать скотчем. Мы уже упоминали, что полостью герметичной защиту сделать не удастся, влага в любом случае найдет щели. Но это не значит, что излишне принимать меры по минимизации этого процесса.

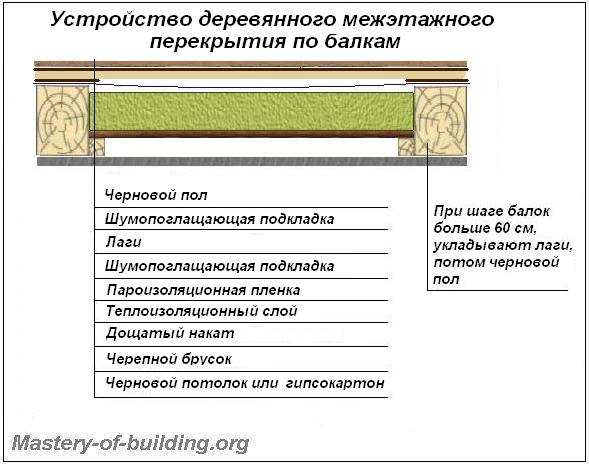

Конструкция деревянного междуэтажного перекрытия

Шаг 3. Прибейте снизу к балкам рейки или доски. К ним будет фиксироваться отделка чистового потолка, основание должно быть прочным. Сверху реек укладывается теплоизоляционный материал. В нашем случае это минеральная вата, следите, чтобы она плотно прилегала к краям ниши.

Практический совет. Толщина утеплителя рекомендуется не менее десяти сантиметров. Намного эффективнее укладывать не один слой утеплителя такой толщины, а два по пять сантиметров. За счет этого можно сделать смещения стыков и полностью исключить вероятность появления мостиков холода.

На фото виден пирог пола второго этажа

Очень важно, чтобы минвата не намокала, если дом не имеет крыши, то ее надо защищать пленкой. Мокрый материал не может самостоятельно высохнуть в нише, его необходимо для просушки вынимать. А это не только незапланированные потери времени, но и большое количество непродуктивных отходов. Во время демонтажа мокрая вата легко рвется, некоторые листы необходимо полностью менять новыми. Как правило, такие потери никто не планирует и не учитывает при подсчете количества утеплителя. В результате требуется повторное посещение магазина строительных товаров.

Минеральная вата защищается пленкой

Шаг 4. Поверх утеплителя уложите гидрозащиту. Мы уже упоминали, что для этих целей надо использовать только специальную инновационную мембрану, она пропускает пар и задерживает воду. Мембрана также настилается с нахлестом и фиксируется степлером.

Мембрана фиксируется степлером

Стыки проклеены скотчем

Шаг 5. Настилайте черновой пол. В качестве финишного покрытия выбран ламинат, а под него требуется сплошное основание. Доски прибивайте плотно, но специально стягивать клиньями нет необходимости. Допускаются зазоры не более одного сантиметра. В каждую доску надо забивать не менее двух гвоздей с каждой стороны, в противном случае во время эксплуатации они обязательно выгнутся. Это очень нежелательное явление, особенно для ламината – легкое покрытие приподнимается, при ходьбе появляются крайне неприятные скрипы.

Прибиваются доски чернового пола

Ликвидировать их непросто, нужно полностью снимать ламинат, выравнивать доски чернового пола и перестилать покрытие заново. Как показывает практика, намного выгоднее и экономически и по времени в точности соблюдать рекомендованные технологии, чем потом устранять допущенный брак.

Черновой пол на втором этаже готов, можно продолжать строительство фасадных стен. Чистовое покрытые разрешается делать только после окончания монтажа крыши, отделки потолка и стен.

Цены на доски для пола

доски для пола

Видео — Утепление деревянного перекрытия

Видео – Укладка пола по деревянным балкам на втором этаже

Пирог пола в деревянном доме

Статью опубликовал: Николай Стрелковский

Обновлено: 05.03.2019

Стремление к экологической безопасности выгоняет городских жителей поближе к природе. И все чаще строительным материалом становится дерево. И это понятно. Деревянный дом обладает многочисленными преимуществами по сравнению с каменным или выстроенным из искусственных материалов по современной технологии. Одной из самых важных частей дома является правильно уложенный пол.

Делаем полы в деревянном доме своими руками

Содержание статьи

Почему так важно качество пола?

При строительстве дома заботятся не только о его красоте, но и том, чтобы в нем было тепло и уютно. Утепление стен – это еще полдела. Дом должен быть защищен от холода снизу. Дерево – это природный материал подверженный гниению, поэтому важна и надежная изоляция от влаги. И, наконец, он должен выглядеть красиво и соответствовать внутренней отделке помещения. Для того, чтобы все цели были достигнуты, не достаточно положить доски на бетонное основание.

Пол в доме должен быть ровным, теплым, красивым и долговечным. Все эти качества достигаются с помощью укладки пола в несколько слоев:

• основание;
• тепло– и пароизоляция;
• черновой пол;
• чистовое покрытие.

Схема слоев пирога бетонного пола

Бетонный пол в деревянном доме

Похоже на слоеный пирог, не правда ли? Поэтому его и называют пирог пола. Его правильное обустройство поможет избежать:

• высоких энергозатрат на отопление дома;
• излишней влажности, которая неизбежно приведет к появлению плесени и грибка;
• подгнивания внутренних деревянных конструкций.

Виды перекрытий и их особенности

Выбираем перекрытие и делаем полы в деревянном доме

Дома могут иметь разную конструкцию. Ее нужно учитывать при обустройстве полов. Укладка пола первого этажа зависит от того, есть ли цокольный этаж, или он будет укладываться непосредственно на фундамент. Здесь нужна надежная тепловая и паровая защита.

Для межэтажных перекрытий важнее звукоизоляция, так как основную нагрузку по сохранению тепла и защиты от влажности несет нижний и верхний пол.

На фото пример потолочн

устройство пола, общие требования и пошаговая инструкция строительства пола. Как самостоятельно выполнить утепление мансарды или чердака

Конструктивные особенности помещения

Этот показатель играет решающую роль в определении плана работ по теплоизоляции второго этажа в частном доме. Конструктивно помещение может быть:

1. Полноценным вторым этажом, над которым находится неотапливаемый чердак или жилая комната.
2. Мансардой, которая располагается непосредственно под крышей.

В каждом случае принцип утепления будет разный. Основное отличие мансарды от полноценного этажа, это близость крыши, поэтому основная задача утепления – сохранения тепла в помещении.

Следует подчеркнуть, что теплоизоляцию второго этажа нужно производить не только внутри, но и снаружи дома. При утеплении полноценного этажа, можно не обустраивать пароизоляционный слой, для мансарды пароизоляция является обязательной. В качестве утеплителя чаще всего используются пенополистирол, минеральная вата или керамзит.

Утеплители

В качестве межэтажного утеплителя деревянного дома могут применяться различные теплоизоляционные материалы:

• стекольная вата;
• базальтовая вата;
• шлаковата;
• пенопласт;
• пеноплекс;
• керамзит;
• вспененный полиуретан;
• стружки, опилки.

Выбор основывается на доступности материала, его стоимости, характеристиках. Так, минеральная вата и керамзит наиболее приемлемы с точки зрения пожарной безопасности. В тоже время пеноплекс не впитывает влагу, не слеживается, отличается высокими теплоизоляционными свойствами. Иногда материалы комбинируют, увеличивая теплозащиту.

Различные виды ваты

Наиболее часто для утепления межэтажных перекрытий берут различные виды строительной теплоизоляционной минеральной ваты. Их изготавливают путем расплавления и вытягивания волокон исходного сырья. Далее эти волокна на специальных станках переплетаются и формируются в маты или рулоны. В отдельных случаях такие маты или рулоны прошиваются синтетическими нитями для увеличения прочности изделий.

Для стекловаты сырьем служат отходы и бой стекольного производства, для минваты и базальтовой ваты применяют расплавы изверженных горных пород. Шлаковату получают путем расплавления доменного шлака.

Различные виды ват имеют отличающиеся свойства. У них разная плотность, разный коэффициент теплопроводности. Эти характеристики зависят не только от вида исходного сырья, но и от заданных параметров производства.

Пенопласт и пеноплекс

Это два сходных по свойствам и по способу производства материала. Исходным сырьем для их изготовления служат пластические массы различного состава. В процессе производства они вспениваются и при застывании формируются в листы правильной геометрической формы. Различие заключается в том, что пеноплекс при формировании выдавливается через специальное устройство – экструдер.

И пенопласт, и пеноплекс имеют в своем объеме закрытые поры, наполненные газом. Только в пенопласте это обычный воздух, а при вспенивании пеноплекса, как правило, используется углекислый газ. По коэффициенту теплопроводности оба материала практически идентичны. Но в связи с тем, что в массе пеноплекса поры распределены более равномерно и сами они имеют практически одинаковый размер, прочность его намного выше.

Очень часто при формировании листов из пеноплекса их торцы делают не ровными, а в виде двух или нескольких уступов. При утеплении два смежных листа, соединяясь при монтаже друг с другом, обеспечивают лучшую изоляцию, так как стыки не продуваются и хорошо держат тепло.

Керамзит

Керамзитом называют строительный материал, представляющий собой множество овальных гранул – окатышей со средним диаметром от 10 до 20 мм. Материал этих гранул – глина и сланцевый песок. Сами окатыши получают путем обжига в специальных печах заранее заготовленных полуфабрикатов. При нагревании в объеме керамзита появляются разные по величине поры, вследствие чего он имеет очень малую плотность. Один кубический метр насыпного керамзита может весить всего 300 кг. Для сравнения можно отметить, что один кубометр древесины сосны при естественной влажности весит 500-550 кг.

Обратите внимание! Керамзит представляет собой экологичный материал. Он прочен и не подвержен гниению или разложению.

Полиуретан

Вспененный полиуретан применяют, как правило, для утепления подвальных и чердачных перекрытий. Его просто наносят при помощи специального оборудования, а позже он вспенивается на воздухе и принимает объемную форму. Преимуществом применения такого материала является то, что он заполняет все неплотности и щели в конструкции перекрытий, позволяя сделать герметичную водо- и ветронепроницаемую теплозащиту.

Опилки

Стружки и опилки в последнее время применяют гораздо реже, но совсем недавно их также использовали для утепления межэтажных перекрытий, засыпая имя полости между балками. Чтобы такой утеплитель не подвергался гниению внутри перекрытий, его обрабатывают специальными составами, убивающими гнилостные бактерии и древоточцев. При укладке стружки или опилки перемешивают с известью.

Пароизоляция

Чтобы правильно утеплить межэтажные перекрытия, недостаточно использовать только материалы, обладающие теплоизоляционными свойствами. Если не защитить утеплитель от действия влаги, находящейся во внутреннем объеме помещений, в материале будут размножаться различные микроорганизмы, которые впоследствии могут привести к возникновению плесени или грибка. Чтобы избежать этого явления, необходимо изготовить правильную пароизоляцию утеплителя.

В качестве пароизоляции можно использовать любой из множества вариантов, производимых промышленностью. Готовые защитные мембраны очень широко представлены на рынке строительных материалов. При строительстве и утеплении частного дома своими руками можно использовать подручные материалы, если знать их прочностные и пароизоляционные свойства и правильно их применять.

В качестве основного слоя, коэффициент паропроницаемости которого должен быть минимальным, можно использовать обычную полиэтиленовую пленку или фольгу. Этот слой укладывается ниже утеплителя, препятствуя проникновению в него паров влаги из подвала или из нижнего этажа.

В качестве второго слоя, который будет находиться сверху утеплителя, можно использовать вощеную бумагу или пергамин. Эти материалы обладают большей паропроницаемостью, чем фольга или полиэтилен. Они будут способствовать свободному выходу паров из толщи утеплителя вверх.

Экструдированный пенополистирол

Чаще всего его называют пеноплексом, а также путают с пенопластом (внешне они похожи). Из общего у них лишь исходное сырье, но методики производства отличаются в корне. В результате данный утеплитель получается очень плотным, поэтому его можно сразу штукатурить, либо использовать в качестве чернового пола. Особенности заключаются в следующем:

• Высокая плотность.
• Самый низкий показатель теплопроводности (лучший в своем классе). Это говорит о максимальной эффективности.
• Удобен в работе (легко режется).
• Безвреден для человека.
• Очень легкий вес, поэтому нет необходимости в создании прочной конструкции между этажами.
• Горит (класс Г4). Не считая высокой стоимости, это единственный недостаток.

Фольгированный пенополиэтилен

Несмотря на свою тонкость, это весьма эффективный утеплитель (уступает лишь пеноплексу). Его можно рекомендовать в тех случаях, когда пространства между этажами недостаточно, чтобы вставить более толстый мат. Впрочем, такой материал нередко используют по другим причинам.

Продается он в виде рулонов шириной 100-120 см, а толщина может достигать 2 см. Он практически полностью отражает тепло, не давая ему выходить наружу. Главная особенность — совершенно не «боится» влаги, поэтому его нередко ис

технологии и пирог. Пирог пола первого этажа по деревянным балкам

Преимущества и недостатки деревянных конструкций

Деревянные конструкции используются и в частных домах из дерева, и в каменных всех типов. Данная универсальность не присуща бетонным конструкциям. Кроме этого, у деревянных конструкций есть и другие преимущественные свойства:

• обустройство конструкций из дерева обходится намного дешевле, чем бетонных;
•  для обустройства монолитных бетонных перекрытий необходима специальная техника и выполнение сложных инженерных работ. А в случае с балками из древесины можно обойтись без помощи профессиональных строителей. Минимум необходимых умений – работать с молотком и пилой.
•  бетонные полы тяжелые. Их большой вес сильно давит на фундамент, чего не скажешь о легком весе деревянных конструкций.

Деревянное перекрытие на втором этаже будет меньше давить на стены, чем бетон

• при небольшой плотности, они обладают достаточной несущей способностью, чтобы выдержать тяжелую мебель.
• более высокие показатели звукоизоляции и теплоизоляции по сравнению с бетонными конструкциями;

Внимание! Пирог межэтажных перекрытий будет отличаться, потому что нет необходимости в использовании утеплителя.

• декоративная ценность балок может использоваться в интерьере помещения, поэтому необязательно бревна и балки для перекрытия пола второго этажа маскировать навесными потолками.

Использование балок на втором этаже в интерьере

Есть и недостатки, на которых тоже необходимо остановиться:

• дерево имеет меньший срок службы, чем бетон. Потому для увеличения срока эксплуатации балки обрабатывают антисептическими средствами. Даже несмотря на это при нормальных условиях эксплуатации они способны прослужить более 50 лет.
• имеет наименьшую огнеупорную способность;
•  конструкция этажа по деревянным балкам восприимчива влаге и гниет под ее воздействием.

Но данные недостатки имеют косвенное отношение к делу, потому что при должной эксплуатации в нормальных условиях деревянные конструкции пола первого этажа смогут прослужить хороший срок.

Конструкция перекрытия

Конструкция и пол второго этажа в деревянном доме

Прежде чем приступать к подробному описанию создания правильного «пирога» перекрытия первого этажа, стоит отметить составляющие элементы и технические правила.

1. Грунт. Перекрытие первого этажа разделяет помещение от подпольного пространства, поверхность которого – грунт. Грунт становится источником попадания влаги в древесные конструкции, которая может негативно сказаться на их технических свойствах. Потому данная поверхность должна быть гидроизолирована. На втором этаже делать гидроизоляцию не нужно.
2. В подпольном пространстве должна осуществляться вентиляция, чтобы проникающая из земли влага выветрилась и не попала в перекрытие этажа.
3. Кирпичные столбы, на которых лежат деревянные балки перекрытия.
4. Деревянные балки. Балки служат опорным элементом для лагов пола. В зависимости от того, с каким шагом уложены балки, зависит выбор толщины досок на опоры. Конструкция должна легко переносить возможные нагрузки без деформации перекрытия.
5. Лаги – поперечные доски, лежащие на торцевых сторонах. Они служат основой под укладку чистового пола в виде напольных досок или с использованием фанерной или иной плиточной подложки.
6. Утеплительный материал заполняется между брусками. При этом необходимо учитывать, чтобы между утеплителем и чистовым полом оставался зазор для вентиляции.
7. Пароизоляция и гидроизоляция, позволяющие защитить утеплительный материал от попадания в него влаги.
8. Чистовой пол с или без листовой и плиточной подложки. При использовании досок их укладка производится на бруски, а такие финишные покрытия как ламинат, паркет, плитка кладутся на выравнивающий слой из плиточного материала.

При использовании утепленного покрытия необходимо позаботиться о демпферных зазорах для вентиляции под полом.

Общие принципы

Балки, они же лаги укладываются параллельно друг дружке между двумя стенами на слой бетонной стяжки либо на плиту основания. Раньше лаги были только деревянными, но сейчас разнообразие вносят металл и полимерные материалы, которые более успешно противостоят возникающим со временем деформациям и скрипам настилаемых поверх досок чистового пола.

Роль балок могут исполнять уложенные на ребро доски большой толщины, но чаще это обыкновенный брус, закрепляемый по уровню в единой плоскости пола. Пространство между лагами заполняется утепляющими материалами. Иногда и под ним располагается слой утеплителя. Он служит дополнительным барьером против повышенной влажности.

Виды утеплителей для пола

Лаги представляют собой широкие бруски, устанавливаемые на ребро и идущие от стены к стене параллельно друг другу. В их роли могут выступать также пластмассовые или металлические балки. Далее на них крепятся доски чистового пола, поэтому очень важно правильно их укладывать, чтобы со временем пол не начал скрипеть или деформироваться.

Выбранный вариант утеплителя укладывается между, а иногда и под лагами. Давайте попробуем разобраться, какому материалу для теплоизоляции пола лучше отдать предпочтение, а от каких и вовсе лучше стоит отказаться.

Совсем необязательно лаги должны быть именно досками. Нередко это обычный брус, отрегулированный по уровню в одной плоскости. Главное хорошенько их закрепить и выровнять так, чтобы последующая укладка пола не принесла проблем собственнику жилья

Мы рассмотрим самые востребованные разновидности материалов для утепления, отличающиеся довольно высокими показателями теплосбережения.

В их число вошли:

• опилки или опилочная смесь;
• керамзит;
• стекловата;
• минеральная вата;
• эковата;
• пеноплекс;
• пенополистирол.

Все перечисленные утеплители являются довольно воздушными, а значит будут пропускать холод с большой неохотой. Кроме того, качественно уложенный слой утеплителя способен предотвратить появление в доме повышенной влажности, что тоже немаловажно.

Вариант №1 – бюджетные опилки

Этот материал обладает самыми нестабильными показателями. Нередко, он пропитывается влагой, что в разы ухудшает его теплозащитные показатели.

В этом случае собственнику лучше озаботиться нижним слоем гидроизоляции, поскольку мокрая древесина начать преть, гнить, а это может вызвать не только порчу покрытия, но и ряд серьезных заболеваний.

Часто, как сравнительно бюджетный вариант, для утепления пола используются окатыши или опилочные гранулы, похожие на пеллеты. В них опилки спрессованы и удерживаются посредством клеевой основы.

У такого утеплителя показатели теплопроводности будут немного лучше, но специалисты не советуют утеплять полы своего жилища таким материалом. Влагостойкость его оставляет желать лучшего.

Безусловно, если планируется утепление пола на даче или в хозяйственной постройке, то можно воспользоваться и опилками, но в качестве утепления полов в доме они совершенно непригодны. Лучше не экономить, а приобрести более дорогостоящий и качественный утеплитель.

По мнению специалистов, опилки являются одним из самых нежелательных материалов для утепления пола. Но бюджетность материала, нередко, берет свое. Бывалые строители рекомендуют использовать опилки только в случае утепления пола хозпостроек

Вариант №2 – экологичный керамзит

Этот материал является довольно востребованным, из-за своей доступной стоимости, утеплителем. Поэтому немудрено, что он имеет самые посредственные показатели.

При относительной и сравнительно низкой для теплоизоляционных материалов теплопроводности (в пределах 0,1 Вт/м*К) он имеет и ряд безоговорочных плюсов:

• это самый экологичный материал из всех, представленных в нашем списке утеплителей;
• он сыпуч, а потому прост в монтаже;
• полностью пожаробезопасен, поскольку совершенно не горит;
• не гниет;
• гранулы его имеют высокую степень прочности.

Но жители северных районов, у которых под половицами в качестве утеплителя засыпан керамзит, частенько жалуются на то, что снизу тянет холодом. И это немудрено. Даже при всем том, что керамзит материал пористый, сама основа его твердая, а потому так же склонна вбирать в себя холод, как и отдавать его.

И, конечно же, показатели его теплопроводности сильно разнятся в соответствии с размером гранул. Чем гранулы больше, тем выше будет уровень теплозащиты, и наоборот.

После утепления пола керамзитом получится не самый теплый пол. Но собственники нередко пользуются этим материалом, особенно в южных широтах или при возведении полов для подсобных помещений

Вариант №3 – доступная стекловата

Не смотря на то, что стекловата является подвидом минеральной ваты, она считается материалом небезопасным, поэтому рассмотрим ее отдельно. Ее ворсинки — это не что иное, как настоящие стеклянные волокна. Они способны не только вызвать раздражение на коже и повредить глаза, но и стать причиной серьезных проблем с легкими. Именно поэтому ее повсеместно предпочитают заменять минеральной и эковатой.

Основными плюсами стекловаты являются:

• химическая инертность, материал опасен только по своим физическим особенностям;
• высокая паропроницаемость;
• легкость в монтаже. Этот материал отлично режется ножницами.

Но некоторые до сих пор так и не отказались от ее использования. Ведь параметры теплопроводности у нее более чем в два раза ниже, чем у того же керамзита (в пределах 0,04 Вт/м*К).

пирог холодного чердака по деревянным балкам, конструкция, теплоизоляция пола, как правильно утеплить

Содержание:

Помещение на чердаке частного домовладения используется для разных целей: хранения временно ненужных вещей, установки оборудования или обустройства жилых комнат. В зависимости от того, для чего служит свободное пространство под кровлей, выбирают способ устройства чердачного перекрытия.

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом  будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

Функциональное назначение перекрытий

Конструкция чердачного перекрытия зависит от параметров строения и целей, для которых планируется использовать подкровельное пространство. На чердак возлагается функция своеобразной воздушной прослойки, которая отделяет холодную крышу от обогреваемых этажей.

Пол на чердаке выполняет ряд задач:

• несущую. На перекрытие, находящееся между верхним жилым этажом и чердачным пространством, возложена несущая функция, поэтому его делают надежным, и прочным, поскольку по нему будут передвигаться люди, на нем планируют размещать оборудование и обустраивать места хранения;
• изолирующую. В холодном чердачном помещении температура мало отличается от той, что вне дома. В этом случае полы на чердаке несут термоизолирующую функцию, тем самым не допуская охлаждения воздуха на жилых этажах. Чтобы сохранять тепло, требуется теплоизоляция перекрытия чердака. Такую работу желательно доверить профессионалам.

Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

Устройство пола на чердаке предполагает наличие следующих слоев:

1. Чистовой пол. Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
2. Черновое основание. Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
3. Лаги. Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
4. Балки. Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции. Также может быть сделана плоская кровля по деревянным балкам, что достаточно практично.
5. Обшивка потолка. Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Виды чердачных перекрытий

Для устройства перекрытия холодного чердака используют материалы, отличающиеся по весу, долговечности, стоимости и несущей способности.

Различают несколько видов перекрытий в зависимости от того, из чего они сделаны:

1. Деревянные элементы. Для их изготовления можно задействовать балки, имеющие сечение 150х150 или 200х200 миллиметров. Достоинство этого варианта заключается в том, что дерево является достаточно прочным и одновременно относительно легким материалом, поэтому деревянные элементы не оказывают дополнительную нагрузку на фундамент дома. Кроме этого их большим преимуществом можно назвать небольшую цену и доступность. Но такое чердачное перекрытие используют, когда размер постройки не превышает 6 -10 метров, поскольку это максимальная длина пиломатериалов.
2. Металлическая продукция. Двутавры из металла отличаются прочностью, способностью выдерживать большой вес без деформации. Но они весят прилично, поэтому в деревянных домах их используют крайне редко, а вот для кирпичных и газобетонных зданий они являются оптимальным вариантом.
3. Железобетонные изделия. Формованные балки перекрытий, произведенные из армированного сверхпрочного бетона, задействуют для многоэтажных домов, поскольку они отличаются большим весом и такой же длиной.

Из всех вышеперечисленных видов перекрытий в частном малоэтажном домостроении в большинстве случаев отдают предпочтение деревянным балкам. У них оптимальное соотношение между ценой и качеством. При грамотно выполненных расчетах и соблюдении технологии ремонт перекрытию в ближайшие годы не потребуется. Также необходима вентиляция на чердаке частного дома, для обустройства которой понадобятся дополнительные знания.

Требования к устройству пирога

Поскольку от качества монтажа и ремонта чердачных перекрытий зависит безопасность пребывания в доме, к их обустройству предъявляется ряд требований.

Чтобы знать величину максимально допустимой нагрузки, которую способна выдержать конструкция, необходимо выполнить соответствующие расчеты, а потом, основываясь на их результатах, приступают к разработке проекта, из которого будет ясно, как правильно утеплить чердачное перекрытие в доме.

Требования касаются:

1. Несущей способности. Она напрямую зависит от материала изготовления балок и от промежутка между ними.
2. Расстояния между несущими элементами. Максимально допустимое значение для данного параметра в соответствии со строительными нормами равно4 метрам.
3. Устойчивости к температурным перепадам. Нужно, чтобы балки без проблем могли выдерживать такие изменения. Дело в том, что разница между температурой воздуха в жилых этажах и на чердаке всегда превышает 4 градуса.
4. Изоляции. Пирог чердачного перекрытия холодного чердака должен защищать помещения домовладения от проникновения холода и влаги с подкровельного пространства.

В процессе проектирования следует учитывать требования к балкам, используемым для обустройства перекрытия на чердаке, чтобы результат получился надежным и долговечным. Расстояние между ними нужно рассчитывать, исходя из нагрузок, оказываемых на них.

Технология создания чердачного перекрытия по деревянных балкам

При наличии опыта выполнения строительных работ смонтировать перекрытие холодного чердака по деревянным балкам можно собственноручно. Выполняют этот процесс на заключительном этапе проведения кровельных работ.

Последовательность действий будет следующей:

1. Монтаж несущих балок. Для небольшого по площади частного дома подойдут деревянные перекрытия, сделанные из бруса, имеющего сечение 150х150 или 200х200 миллиметров. Их укладывают на бетонную или кирпичную кладку стен.
2. Установка лаг. Их помещают на ребро перпендикулярно балкам с шагом 60 сантиметров. Лаги делают из досок сечением 150х50 миллиметров.
3. Укладка термоизоляции. Утеплитель размещают между лагами – он защитит от проникновения холода с чердака.
4. Монтаж чернового и чистового пола.
5. Обшивка несущих балок со стороны помещения с целью оформления поверхности потолка.

При утеплении пола чердака не следует забывать об обустройстве гидро- и пароизоляции.

Укладка деревянных полов поверх бетона | инструкции

• Приложение

• Смотреть вживую

• Полные эпизоды

• Войти
• • Профиль
  • Выйти
• Регистр

• Показывает
  • Основной
  • программа передач
  • Сделай сам
  • Показывает от А до Я
  • Хосты от А до Я

  Лучшие выставки

  • Barnwood Builders
  • Большой пляж Строит
  • Особняки со скидкой
  • Первые ласты
  • Холмс: новое поколение
  • Реабилитационный наркоман
  • Восстановлено
  • Утилизация
  • Возрождение каменного дома
  • Проект Vanilla Ice

  Хосты

  • Джейсон Кэмерон
  • Джефф Девлин
  • Джош Темпл
  • Мэтт Блашоу
  • Николь Кертис
  • Ванильный лед
  • Тамара День
  • Бретт Уотерман
  • Марни Оурслер
  • Скотт МакГилливрей

  Полные серии

  • Barnwood Builders
  • Строительство вне сети
  • Мэн Кэбин Мастерс
  • Пул королей
  • Восстановлено
  • Texas Flip N Move

  Не пропустите:

  • Идеи озеленения переднего двора
  • 26 популярных домашних стилей
  • Стильное хранение в ванной
  • 35 переработанных поделок
  • Как построить набор козловой ямы
• Как

  Сделать и украсить

  • Отделка
  • Поделки
  • Развлекательные
  • Повторное использование
  • Свадьбы
  • Пет Проекты
  • Посмотреть все

Самодельная каминная полка из деревянных балок

Я хочу начать с благодарности всех за невероятно добрые комментарии к нашей прибрежной семейной комнате и ремонту камина! СПАСИБО! Процесс изготовления нашего камина был настоящим путешествием, как и все предыдущее.Как я уже упоминал в предыдущем посте, наш старый камин не был пропорционален размеру комнаты или высоте наших потолков, и он был более формальным, чем мои вкусы. Итак, в момент импровизированного импульса DIY мы продемонстрировали всю окантовку камина и очаг и начали все сначала. Сегодня я собираюсь показать вам, как мы сделали каминную доску из деревянных балок DIY с отделкой из состаренного дуба.

После того, как мы закончили укладку мраморной плитки в елочку, мы приступили к изготовлению ящиков для облицовки.Сделать их было довольно просто. Для изготовления ящиков мы использовали плиты МДФ толщиной 3/4 дюйма. Мы построили по одному для каждой стороны и по одному для вершины. Мы разложили 3 коробки на полу и скрепили их винтами.

После того, как все 3 коробки были собраны вместе, я заполнил все отверстия от гвоздей, зашлифовал грубые края и загрунтовал всю деталь. Мы выровняли его именно там, где нам было нужно, и обвели карандашом все обрамление. Затем мы прикрепили к стене части размером 2 × 4 дюйма. Они будут действовать как планки, к которым будет прикреплена рамка с помощью пистолета для гвоздей.

Пора построить каминную каминную панель из деревянных балок DIY ! Не буду врать, это было сложнее, чем мы думали, в основном потому, что наша пила не так уж хороша. Как и все, чем лучше ваши инструменты, тем проще работа. Я включил очень информативные сообщения в блог в конце этого сообщения, которые были полезны в изучении того, как сделать эту каминную полку. Обязательно посмотрите их.

Так как мы хотели, чтобы балка соответствовала нашим новым полам из состаренного дуба, мы выбрали доски из красного дуба шириной 12 дюймов и 6 дюймов.Мы разорвали 12-дюймовые доски на 10-дюймовые под углом 45 градусов на нашей настольной пиле для верхней и нижней частей камина. Затем мы разорвали 6-дюймовую доску до 5,75 дюйма под углом 45 градусов. Последними были заглушки. Опять же все стороны были обрезаны под углом. Причина, по которой мы решили разрезать под углом, заключается в том, чтобы швы были практически незаметны, и это создавало впечатление настоящей балки из цельного дерева по сравнению с полой коробкой.

Программное обеспечение для моделирования и обрамления древесины / пиломатериалов

Моделирование дерева и обрамление для деревянных зданий из дерева

Создавайте конструкции из дерева и стали с помощью ArchiFrame (расширение ARCHICAD).

Превратите архитектурный чертеж в структуру с реалистичной визуализацией и управляйте дизайном вплоть до каждой отдельной доски. Надстройка ArchiFrame превращает ARCHICAD в полноценный инструмент для проектирования деревянных конструкций, так что архитекторы и инженеры могут сотрудничать в едином синхронизированном файле ARCHICAD.

ArchiFrame может создавать структурный каркас для стен, рам, колонн / балок, промежуточных этажей и конструкций крыши.

ArchiFrame позволяет бесконечно изменять форму деревянных досок и балок.Дублируйте, вращайте и выводите деревянные элементы на ЧПУ, чтобы производить их быстро и легко с меньшим количеством ошибок.

Эффективный рабочий процесс BIM переносит вас с компьютера архитектора прямо на производственную линию и помогает масштабировать производство сборных элементов.

Посмотрите наше новое демонстрационное видео ArchiFrame.

Инструмент для моделирования деревянных конструкций

ArchiFrame предлагает вам лучшее из обоих миров: разработать архитектурную модель (устраняя необходимость в дорогостоящей реконструкции) или просто создать полную деревянную структуру, как традиционный деревянный дом, с нуля.

Помимо деревянных новостроек, ArchiFrame подходит для ремонта, ремонта и модернизации зданий. Он работает вместе с вашей существующей программой ARCHICAD и является лучшим инструментом для деревянного каркаса для любого деревянного здания в любом месте.

ARCHICAD имеет множество мощных инструментов, таких как TeamWork ™, несколько опций импорта и экспорта, а также возможность наложения проектирования MEP на структурную модель для проверки коллизий

• Создавайте деревянные конструкции одним щелчком мыши и мгновенно получайте отзывы о дизайне.
• Инновационные функции, такие как автоматизированная и редактируемая высота, позволяют сэкономить на проектных расходах.
• Все, что вам нужно, находится в одном файле ARCHICAD — включая 3D-модели и 2D-фасады с полуавтоматическими макетами и списками.
• Отдельные доски можно изготавливать вручную с использованием габаритных чертежей ArchiFrame и списков вырезов или производить непосредственно с помощью ЧПУ.
• Воспользуйтесь свободой редактирования каждого отдельного произведения. Печатайте и изменяйте графику, макеты и чертежи, когда вам нужно.
• Работа с метрическими или британскими измерениями: ArchiFrame полностью совместим с британскими измерениями (их можно в любой момент обновить с помощью настроек).

Зачем использовать ArchiFrame для моделирования деревянных зданий?

Преимущества конструкции

1. Итерация дизайна с ArchiFrame органична: совместное обновление проектов и моделей на этапах архитектуры и планирования.
2. Используйте ArchiFrame для быстрой и лаконичной передачи ключевой информации с использованием точных данных и визуальной информации.
3. Архитекторы и инженеры всегда работают над одним всеобъемлющим файлом проекта, что снижает вероятность ошибки.
4. ArchiFrame подходит как для больших, так и для малых строительных проектов и представляет собой бесконечно гибкий инструмент для проектирования и моделирования.
5. ArchiFrame имеет отличные функции визуализации, а также возможность дальнейшего расширения собственной визуализации с помощью таких инструментов, как RENDERLights.

Выгоды при проектировании конструкций

1. Больше не нужно копировать модели из одной программы в другую: попрощайтесь с подверженным ошибкам повторным моделированием по первоначальному плану архитектора.Использование ArchiFrame означает наличие всего в одной модели с первого дня, что сэкономит вам время и деньги.
2. Свобода моделирования: каждая доска индивидуальна и полностью редактируется, что дает вам бесконечную гибкость и простор.
3. Вы можете изменить свой дизайн на любом виде, включая отметки элементов.
4. Простая проверка на столкновение.

Преимущества программного обеспечения

1. Воспользуйтесь преимуществами всех знакомых и любимых вами черт флагмана ARCHICAD: e.грамм. TeamWork ™ доступна как для Windows, так и для Mac.

Пользователям

2. ARCHICAD не нужно заново изучать базовую программу, чтобы использовать ArchiFrame — немедленно приступайте к созданию.

Программное обеспечение

3. ArchiFrame уже распространилось в более чем 15 странах благодаря своим передовым инструментам и активному сообществу клиентов ARCHICAD.
4. Непрерывное развитие и добавление новых функций в ArchiFrame гарантирует, что программа находится в совместном владении со своими пользователями.
5. Программное обеспечение BIM с широкими возможностями настройки с помощью настроек и сценариев XML.

Преимущества производства элементов

1. Поддержка ЧПУ для BVN (Hundegger), BTL, WUP (Weinmann) и Swedish Randek. Список поддерживает XLS, CSV и TXT. ARCHICAD поддерживает несколько распространенных форматов файлов: DWG, DXF, DGN, IFC, PDF, BCF, 3DS, DAE и т. Д.

Преимущества строительной площадки BIM

1. Использование надежного программного обеспечения BIM делает процесс строительства более эффективным и безопасным.
2. Мобильное приложение BIMx делает чертежи и проекты ARCHICAD и ArchiFrame портативными, мобильными и удобными для планшетов. Представляйте свои модели ARCHICAD и ArchiFrame в интерактивном режиме и обходитесь без бумаги, если хотите!

Деревянный каркас стен и конструкции

• Размерные линии, наносимые автоматически
• Автоматически создаваемые списки вырезов
• Возможность редактирования на фасаде, плане этажа и 3D
• Доступны проекции спереди, сверху, сзади и снизу
• Наружная обшивка: обшивка, наружная обшивка и разделенные панели

Каркас стальной облегченный

ArchiFrame поддерживает также стальной каркас из легкой стали.См. Страницу Healthy Buildings USA в Facebook, видео на YouTube или другое видео.

Несколько структурных слоев

• Слои и вращения реального мира
• Автоматические соединения на углах
• Регулируемые линейки для стоек и планок по углам
• Изогнуть и упорядочить деревянные балки и доски

Кровельные конструкции

• Плоскости для рисования наклонных деталей
• Опора для типов соединений деревянных каркасов (например,грамм. ласточкин хвост или шип и паз) и более простые под углом и т. д.
• Создание опорных ферм
• Отрегулируйте стропила по стропилам ендовы и легко установите стропила ендовы и бедра

Полы и конструкции перекрытий деревянные

• Балки перекрытия автоматически подбираются к строительной сетке
• Полный контроль над каждым пучком
• Вырезы стальной балки с помощью инструмента ArchiFrame
• Делает укорочение деревянных полов таким же простым, как создание стен
• Двутавровые балки с фанерным усилением (в данном примере)

Вывод из программного обеспечения BIM напрямую на:

• Габаритные чертежи для ручного изготовления
• Списки вырезов (xls или txt)
• Печать
• CNC Hundegger bvn, btl и wup для Weinmann

Следующие шаги:
