Печи Бренеран с водяным контуром

Сортировка карточек открыть
Сортировка карточек закрыть


Особенности печей Бренеран а водяным контуром — Аква


Бренеран с водяным контуром — нагреватель жидкости для систем водяного отпления. Печь оборудована регуляторами мощности и тяги. Время непрерывной работы печи— от 6 до 12 часов, КПД печи достигает 70%. При отсутствии твердого топлива предусмотрена установка электрического тэна мощностью 1 кВт.


Идею создания печи Бренеран подсказали в свое время канадские лесорубы, которые, чтобы не замерзнуть в лесу, соорудили печь для обогрева из подручных средств. Для этого они использовали обычную металлическую бочку и изогнутые трубы.


Возможно, это просто легенда, однако данная конструкция получила широкое применение в производстве отопительных печей. На сегодняшний день в ее основе лежит топливный отсек в виде той самой бочки, материалом для которого служит сталь.


Внутри корпус имеет две камеры:


  • основная, используемая для закладки дров и непосредственного процесса горения;

  • зона дожигания газов, образующихся в результате сжигания дров. Эти газы скапливаются в верхней части печи, нагревая поверхность.

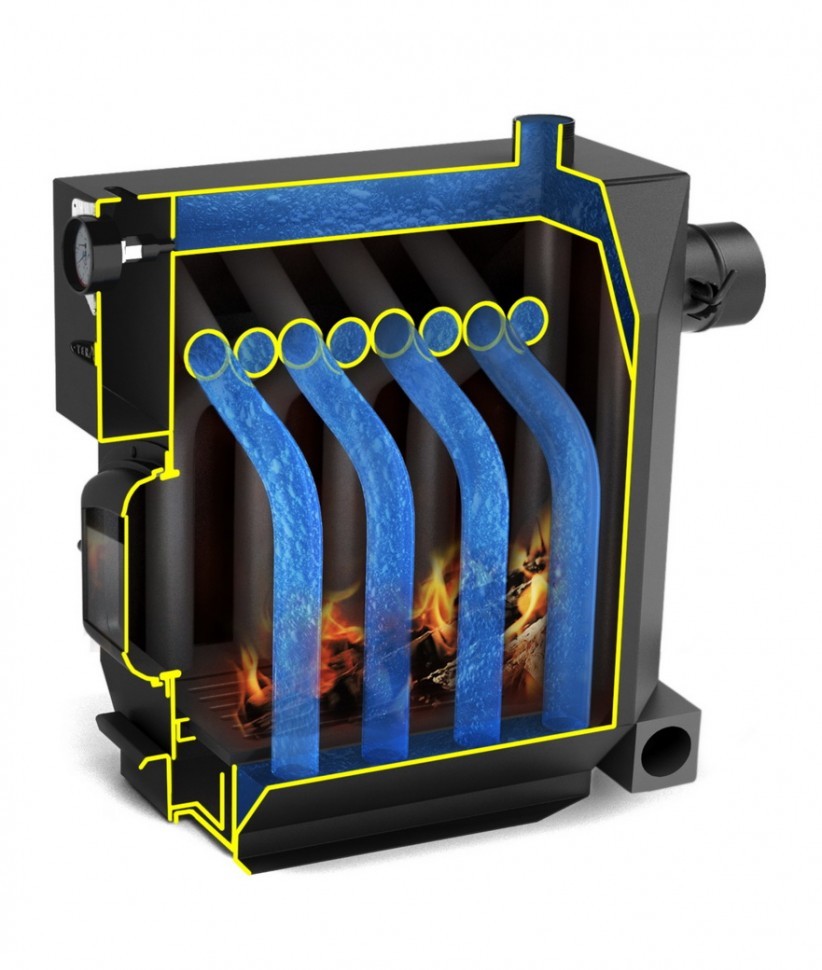

На поверхность печи выведены специальные полые трубы, которые как ребра обхватывают всю камеру сжигания. Когда температура повышается, внутри труб начинается процесс конвекции потоков тепла. Холодный воздух из нижних патрубков нагревается и поднимается в верхнюю часть конструкции. При этом его температура заметно увеличивается, в результате чего образуется мощный поток тепла.


Такая система идеальна для обогрева 1 замкнутого помещения, без смежных комнат. Однако если требуется обогрев нескольких комнат, будет эффективнее модель Бренерана с водяным контуром. Ее главное отличие заключается в том, что воздушные потоки заменены на замкнутую систему труб, по которым циркулирует носитель тепла.


Схема монтажа Бренерана с водяным контуром





Преимущества такой схемы:


  • высокий коэффициент полезного действия. Такой эффект достигается благодаря тому, что с водяным теплообменником осуществляет непосредственный контакт вся камера сгорания топлива;

  • можно нагреть сразу несколько комнат и эффективно поддерживать в них тепло, в режиме тления.

  • максимальная загрузка печи, позволяющая осуществлять непрерывный процесс горения до 6 часов;

  • наличие регуляторов-задвижек, позволяющих контролировать мощность работы печи. Один из регуляторов расположен на загрузочной дверце, второй установлен на патрубке для установки дымохода.


Как и любая другая конструкция, данная печь имеет и свои недостатки. Так, в качестве топлива могут быть использованы только дрова. В зимнее время года в трубах может образовываться лед, а система не оснащена режимом антизамерзания. Чтобы избежать такой проблемы, требуется установка дополнительного ТЭНа. Использовать такую печь можно только в открытой отопительной системе.

Печи с водяным контуром для отопления

Отопление загородного дома, дачи и коттеджа предусматривает наличие системы отопления независимо от постоянного или периодического проживания. В системе отопления частного домостроения используются как котлы, так и печи, в качестве агрегатов, генерирующих тепло от сгорания топлива.

Заманчиво сделать отопление загородного дома на магистральном газе, имеющим неоспоримые преимущества перед отоплением на дровах. Однако газифицированный дом есть еще не у всех домовладельцев. Да и к бане, отдельному некапитальному строению на участке, не удастся подвести магистральный газ даже при его наличии в доме. В таких случаях стоит обратить внимание на печи с водяным контуром. Чтобы понять что из себя представляет такое оборудование, можно пройти по ссылке, где размещён большой каталог таких печей. В нашей статье будем разбираться с разновидностями таких печей и где они могут найти своё применение.

Структурно, в общих чертах, систему отопления для индивидуальных частных домов можно разделить на две большие группы:

  1. Отопление с применением радиаторов, по которым циркулирует нагретая котлом вода или незамерзающий теплоноситель;
  2. Воздушное отопление, использующее тепло, выделяемое от сгорания топлива, без его передачи теплоносителю. Наружная нагретая поверхность печи, где она установлена, отдает тепло воздуху и нагревает комнату.

Современное решение для печи – водяной контур

Котлы отопления передают тепло теплоносителю через контур, выполненный в виде «рубашки» или спирального теплообменника. Если такой теплообменник установить в печь или камин, то появятся дополнительные преимущества печи перед ее традиционным использованием.

Важные отличия:

  1. Тепло можно передать в другие помещения дома, где нет нагревания воздуха от печки.
  2. Регулировку температуры возможно производить в каждом помещении отдельно.
  3. Тепло распределяется по помещениям равномерно.
  4. Благодаря применению отопительных радиаторов уменьшаются скачки температуры, вызванные неравномерным горением дров;
  5. Расход дров уменьшается, за счет повышения КПД печи.

Важно!

Не надо забывать о том, что система отопления дома с отопительным контуром может замерзнуть, если в системе циркуляции используется вода. Применение незамерзающего теплоносителя на основе этиленгликоля или пропиленгликоля позволит полностью решить эту проблему.

Систему отопления можно укомплектовать электрическим котлом небольшой мощности, что позволит поддерживать температуру в ночное время, не испытывая трудности с растопкой дров в печи.

Конечно, стоимость печи с водяным контуром плюс расходы на циркуляционную систему отопления увеличивают затраты, которые идут на обустройство загородного дома. Но комфорт и удобство проживания людей в таком доме повышаются значительно. Рассмотрим, какие варианты печи с водяным контуром доступны сегодня.

Стальная дровяная печь с теплообменником

Дровяная печь, выполненная из стали, чуть-чуть отличается от отопительного котла, работающего на твердом топливе. Отличие состоит в том, что у печи отсутствует «рубашка» по которой циркулирует теплоноситель. Однако такая печь имеет и преимущество перед котлом отопления. Она может быть снабжена варочной панелью, позволяющей использовать ее в традиционном варианте печи – для приготовления пищи.

Теплообменник стальной печи передает свое тепло не только теплоносителю. Внутренняя циркуляция воздуха позволяет осуществлять и небольшое конвекционное отопление.

Камин в качестве отопительного агрегата всего дома

Красивая конструкция камина, его дизайн, комфортное тепло являются причинами, толкающими человека к его применению в загородном доме, даче. Да и престиж имеет не последнее значение.

Однако наличие камина и отопительного котла в одном доме требует:

  • покупки двух отопительных агрегатов, работающих на одинаковом топливе — дровах;
  • строительство двух шахт отвода дымовых газов.

Не надо забывать, что обычный камин имеет существенный недостаток — дрова быстро прогорают, не успевая отдавать тепло в помещение. КПД камина значительно меньше, чем у печи.

Важно!

Важно. Если камин применяется в качестве отопительного агрегата с контуром отопления, то мы можем организовать систему отопления дома без отдельного помещения котельной, без использования котла, и без лишних дымоходов.

Нравится такая идея? Специалисты помогут рассчитать необходимую мощность теплообменника, устанавливаемого в камин, для обеспечения отопления всей площади дома.

Печь Булерьян – отопительный агрегат с большими возможностями

Название бренда происходит от канадских печи типа «буржуйки» с названием «Бренеран». И без применения отопительного контура печи Булерьян имеют замечательные особенности конструкции.

  1. Обеспечивают длительное горение топлива с его сгоранием пиролизным способом т. е. с небольшой подачей воздуха. Пиролизный процесс позволяет производить тление, а не горение дров, что увеличивает время выделения тепла;
  2. Пиролизные отходящие газы, выделяющиеся во время пиролиза по своей природе горючие, что позволяет их сжигать во второй топке котла. При этом система отопления получает тепло не только за счет тления дров, но и от сгорания газов. Это намного увеличивает КПД отопительной печи Булериан.
  3. В процессе монтажных работ печь Булериан может быть обложена кирпичом, что позволяет накапливать тепло и использовать его для конвекционного отопления.

С применением водяного контура отопления возможности печи еще больше расширяются. Система отопления может работать по принципу естественного розлива теплоносителя, т. е. без использования электрических циркуляционных насосов. При этом их установка в систему отопления возможна.

Важно!

Печи пиролизного типа хорошо работают только на дровах. Применение другого твердого топлива допускается, но его использование снижает КПД и может привести к засорению печи и дымохода твердыми отложениями продуктов сгорания.

Дрова для печи, работающих на принципе пиролиза, включая и печь Булериан, не должны быть сырыми. Однако их не требуется специально сушить. достаточно просто использовать из поленницы, где они прошли естественный процесс сушки.

Не рекомендуется эксплуатировать печь Булериан с открытой заслонкой или открытой дверкой. Все преимущества печи сразу пропадают и такой замечательный отопительный агрегат превращается в обыкновенную буржуйку.

Кирпичная печь с водяным контуром для отопления

Ничем конструкция кирпичной печи с водяным контуром не отличается от других отопительных агрегатов его имеющих. Есть только положительные стороны в таком использовании.

  1. Можно установить контур отопления в уже имеющуюся, существующую кирпичную конструкцию.
  2. Конструктив кирпича предполагает большую массу, способную аккумулировать, накапливать тепло длительное время.
  3. Кирпичная печь обладает большей площадью, позволяющей эффективно отдавать тепло в помещение.
  4. Большие габариты печи позволяют ее применять для полноценного приготовления пищи, располагая в ней не одну варочную конфорку, а несколько.

Обладая такими замечательными свойствами, кирпичная печь с водяным контуром, позволит ее использовать для комфортного отопления всего дома, включая подвальный, цокольный этаж.

Что лучше – чугун или сталь?

Однозначного ответа на этот вопрос дать невозможно.

Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами. Может показаться, что чугун – лучший вариант изготовления для печей с водяным контуром отопления. Он более долговечен, его теплоотдача несколько выше, чем у стали. При этом и тепло аккумулируется лучше. Однако, при резких температурных перепадах, возникающих при растопке котла, имеющего водяной контур отопления, чугун может лопнуть. Его пластичность меньше стали. Если контур отопления подает из системы отопления теплоноситель с отрицательной температурой, а в котле начинают гореть дрова, то перепад температур может достигнуть критического значения.

Можно ли это предотвратить, или свести риск к минимуму? Да, возможно. Установкой байпасного циркуляционного насоса, подающего тепло с выхода котла на его вход. Отрегулируйте шаровыми кранами подачу, чтобы она была небольшая. Включайте перед первой растопкой котла, в сильные морозы, этот насос. Он будет подавать нагретый котлом теплоноситель на входной патрубок, разбавляя и нагревая теплоноситель, поступающий из холодной системы отопления. После небольшого прогрева дома байпасный насос выключается.

Важные особенности эксплуатации печей с водяным контуром отопления

Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.

Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.

При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:

  1. Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
  2. Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.

Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.

Применение ИБП для резервирования электропитания насосов отопления

При эксплуатации печей с контуром отопления и подключенных к напорной системе отопления с циркуляционным насосом производите его резервирование по электропитанию. Поскольку мощность таких циркуляционных насосов небольшая, может не превышать 60 Вт, возможно использовать для этих целей ибп (источник бесперебойного питания) на инверторе, включающий в себя:

  1. сам инвертор, осуществляющий преобразование постоянного напряжения 12 вольт в переменное 220 вольт;
  2. аккумулятор, подающий на инвертор 12 вольт постоянного тока.

Такая система гарантированного электропитания подает напряжение, генерируемое инвертором на циркуляционный насос практически мгновенно, если внешняя сеть выключилась. Если установить аккумуляторную батарею достаточно большой емкости, или соединить параллельно несколько штук, то можно не только получить резервирование электропитания циркуляционного насоса, но и поддержать освещение в наиболее значимых частях всего дома.

Приведённый материал — обзорный, дающий общее представление о современных печах с водяным контуром. Покупку печей с контуром отопления лучше производить после консультации со специалистами.

Отопительные печи с водяным контуром — ВикиСтрой

Устройство: чем отличаются от котлов

1 — вход обратки; 2 — колосник; 3 — конвективные трубы; 4 — инжектор; 5 — выход горячей воды; 6 — камера дожига; 7 — камера сгорания; 8 — водяная рубашка; 9 — холодный воздух

Такие печи интересны своим устройством: при относительно небольших габаритах они имеют два теплообменника — воздушный и водяной. Наличие первого подразумевает, что печь должна устанавливаться в наиболее обитаемых местах, либо служить основным источником отопления в жилой комнате. По этой причине большинство дровяных печей с теплообменником не имеет камер последовательного нагрева и, как следствие, не используются в системах парового отопления.

Исключением можно назвать тот случай, когда печь устанавливается в смежном и необитаемом помещении: мастерской, гараже, полуоткрытой террасе или котельной, где есть возможность правильного и открытого монтажа защитного оборудования. Мощность этих печей значительно выше, их можно использовать как основной источник отопления в домах до 250 м2.

Насколько эффективны печи с теплообменником

Конструкция теплообменников внутри каждой отдельной печи определяет ее продуктивность. Самые простые имеют одну камеру с простым теплообменником из листовой стали. Это более технологичный вариант печки-грубы, дополненной водяным котлом.

Более дорогостоящие и технологичные варианты имеют теплообменник по всему периметру камеры сгорания. Вода из «обратки» может также предварительно подогреваться, проходя по теплообменнику в дымоходном канале. Можно заметить, что нормальный ток воды при этом инвертируется, поэтому печи с водяным контуром не пригодны для использования в открытых гравитационных системах отопления. Но и эта проблема решаема, если укомплектовать печь циркуляционным насосом и закрытым расширительным баком, а при перебоях с электричеством — еще и автономным питанием.

Этого недостатка лишены печи пиролизного типа. Дым из них выходит почти холодный благодаря разделению топки на несколько камер. Внутреннее устройство такого оборудования весьма сложно, каналы с горячим газом разделены с теплообменниками тонкими стенками. Поэтому внимания заслуживают лишь печи от производителя с высоким уровнем доверия и только из стали высокого качества.

Гравитационная и принудительная циркуляция

Несколько несправедливо, что для области наиболее широкого применения печей с водяным контуром — на дачах и в загородных домах — существует слишком мало подходящих технических решений, да и большинство из них лежит в ценовом сегменте выше среднего.

В загородном жилье зависимость от электрической сети для системы отопления неприемлема. К тому же во многих хозяйствах отопление включается лишь на период приезда, постоянные сливы воды не сказываются на технике благоприятно. Исключение составляют печи из чугуна, их и рекомендуется использовать в системах открытого типа.

Принудительная циркуляция увеличивает производительность системы, но возможность естественного протока должна сохраняться. Для этой цели рекомендуется снабжать обвязку котла обратным клапаном.

В некоторых печах циркуляционные насосы устанавливаются не только для воды, но и для воздуха. Это понятие чисто опционально, вентилятор наддува используется лишь как способ быстрее обогреть помещение до комфортной температуры.

Пример обвязки камина с водяным контуром: 1 — подача холодной воды из водопровода при превышении рабочей температуры; 2 — слив в канализацию; 3 — вход обратки; 4 —  подача воздуха с электроуправлением; 5 — пластинчатый теплообменник; 6 — циркуляционный насос; 7 — автоматика; 8 — расширительный бак; 9 — предохранительный клапан

Кратко рассмотрим системы, в которых печь несет дополнительные эстетическую и/или практическую составляющие. Эту категорию печей наполняют печи-камины с прозрачной дверцей, встраиваемые, и с варочной поверхностью, либо те, которые попросту устанавливают для подогрева больших открытых площадей.

Рационально устанавливать такие печи как вспомогательные приборы в паре с более дешевыми и надежными твердотопливными котлами, имеющими полную гидротехническую обвязку и блок защитной автоматики. Также можно рассмотреть вариант с суточным режимом работы: дневное отопление дровами и электрический котел по ночному тарифу.

Типоразмеры и мощность

Дровяные печи с водяным контуром имеют три класса мощности, которая определяется количеством выделяемой теплоты, скоростью прогрева воздуха, энергоэффективностью и продолжительностью непрерывной работы.

Самый маломощный класс приборов имеет устройство обычной буржуйки, в которую вставлен трубчатый теплообменник. Мощность таких печей составляет 6–8 кВт, совсем редко — 10 кВт. Для дачи такое решение идеально подходит, как пример можно рассмотреть продукцию EUROKOM, Lechma, Kratki.

Второй класс устройств — модульные печи средней мощности от 12 до 20 кВт. Устройство не отличается особой сложностью, но в этом сегменте уже более широко распространены агрегаты с блоками автоматического управления. Производители: MBS, Schmid и Harvia.

Печи повышенной мощности обычно устанавливают на цокольных этажах, где конвекции тепла от них вполне достаточно для отопления. Кроме этого, мощная печь может подключаться к приточному вентканалу для подогрева воздуха, либо отдавать тепло в помещение, откуда ведется его забор. Большинство печей этой категории имеют полный набор бортового оборудования: принудительную циркуляцию, автоматику и группу безопасности. Весьма распространены варианты с двумя теплообменниками, один из которых подключают к бойлеру косвенного нагрева, таким образом печь обслуживает домовую систему ГВС в зимний период.

Обратите внимание, что полная мощность котла складывается из мощности воздушного и водяного теплообменников без учета побочного теплового излучения корпуса. Эти параметры варьируются в разных пропорциях, поэтому при определенных затратах времени вы сможете подобрать агрегат с нужным соотношением производительности котла и конвекционного модуля.

Основные проблемы и недочеты конструкции

Главным недостатком ПВК можно назвать низкий уровень безопасности. Конвекционный принцип распределения тепла обуславливает столь же быстрое распространение продуктов горения, если печь вдруг начнет «травить». Поэтому изготавливаться печь должна либо из специальной котловой или нержавеющей стали, либо из чугуна.

Печи средней и повышенной мощности за счет более сложного устройства топки подвержены обильному образованию нагара и окалины. К тому же теплообменник, встроенный в корпус, исключает любой ремонт или замену.

Печи с водяным контуром также нельзя назвать «долгоиграющими» источниками тепла: одной закладки дров хватает, в лучшем случае, на 2–3 часа горения, брикеты могут гореть до 5 часов. И все же при всех своих недостатках, большинство из которых относительно легко нейтрализуются, отопительная печь с водяным контуром может оказаться весьма практичным и полноценным средством обогрева для дома.

рмнт.ру

Отопительные печи с водяным контуром, их разновидности и существенные отличия.

Печь с водяным контуром признана универсальным решением для загородного жилья, которое нуждается в качественном отоплении.

Активная циркуляция в теплообменных системах нагретой воды обеспечивает обогрев нескольких помещений.

В роли таких теплообменных систем чаще всего выступают радиаторы.

Владельцы печи, имеющей водяное отопление, благодаря принципу радиаторного отопления, получают возможность обогреть полностью всю дачу или коттедж.

Отопительные приборы, имеющие теплообменник, значительно снижают расходы на топливо и оперативно нагревают помещения.

Если планируется использовать печное водяное отопление, то следует учитывать тот факт, что если такую печь в сильные морозы не топить, то за очень короткий промежуток времени может возникнуть угроза замерзания теплоносителя.

Поэтому, если в доме не предусмотрено постоянное проживание, специалисты рекомендуют в дистиллированную воду добавлять специальные присадки. Такие присадки обеспечат системе необходимую защиту от замерзания.

Изготовителем рекомендуется, помимо дистиллированной воды применение низкозамерзающего универсального теплоносителя – антифриза.

Данный вид печей, обеспечивая полноценное отопление, позволяет сократить расходы, связанные с обогревом.

Данный факт является наиболее актуальным для домов, достаточно большой площади. Даже, если учесть дополнительные денежные расходы, связанные с покупкой кранов и радиаторов, приобретение печи водяного отопления достаточно быстро себя оправдывает.

Установив печь, имеющую водяной контур, владелец дома обретает полную уверенность в том, что он будет постоянно находится в тепле.

Дровяная печь

Сама по себе дровяная печь с водяным контуром является стальной топкой, имеющей стенки толщиной в 4-6 миллиметров. Между стенками такой печи проходят трубки теплообменника.

В системе теплоносителя зачастую используется около сорока литров воды, которая циркулирует по трубкам теплообменника и нагревается за счет энергии, высвобождающей при сгорании твердого топлива.

Дровяные печи, имеющие водяное отопление, устанавливаются в любом подходящим месте, которое должно отвечать элементарным необходимым правилам пожарной безопасности.

Каминная система позволяет обогревать достаточно большие помещения, при этом не нарушая его дизайн.

При выборе печи каминного типа, следует учитывать его главный параметр – мощность топки, которая напрямую зависит от размеров камеры сгорания, то есть, чем в топку больше помещается топлива, тем соответственно мощность выше.

Зачастую в паспорте каминной топки указывается три величины:

  • минимальная
  • максимальная
  • номинальная мощность.

Самой важной и точной из них является номинальная мощность, которая вычисляется в течении некоторого количества времени экспериментальным путем.

Для отопления 10 квадратных метров жилого типичного помещения, имеющего высоту потолков не более 2,5 метров, достаточно одного киловатта мощности.

Учитывая данные параметры, можно с легкостью подсчитать для конкретного дома необходимую мощность топки.

Не стоить забывать и такой факт, что при постоянном и долгом использовании печи на максимальной мощности, срок ее службы значительно сокращается.

При подборе радиаторов, обратите свое внимание на чугунные батареи отопления. На первый взгляд, технология давно устарела, однако у них есть ряд неоспоримых преимуществ.

Или присмотритесь к водяным конвекторам отопления. Они хорошо вписываются в дизайн, а некоторые модели можно устанавливать в пол, тем самым экономя пространство дома. Все подробности по адресу: https://obogreem.net/otopitel-ny-e-pribory/konvektory/vodyanoj-konvektor-otopleniya.html

Булерьян

Булерьян считается оригинальной системой обогрева с использованием древесного топлива. Данная печь на иных горючих материалах, исходя из процессов физико-химических, на которых базируется само ее устройство, попросту не будет работать.

Поэтому, перед тем, как установить такую печь, сначала нужно подсчитать доступность дров или иных древесных материалов, а также их стоимость.

Устройство булерьян-печи с водяным контуром простое, и в то же время необычное.

Корпусом печи является цилиндр, который напоминает обыкновенную бочку и состоит из двух уровней:

  1. Топка – это нижний уровень, задача которого предварительный розжиг и поднятия до надлежащего уровня температуры камеры сгорания.
  2. Верхний уровень – дожигание древесного газа.

Наличие изогнутых воздушных труб особым образом является особенностью устройства данной печи, при этом трубы проходят через центр топки.

Естественной конвекцией обеспечивается разница давления – холодный воздух на подаче, раскаленный чуть выше – в центре топки. Создается быстрый поток воздуха, направленного вверх.

Булерьян, без помощи вентиляторов, сам нагнетает в помещение окружающий воздух.

Эффективность отопительных печей с водяным контуром, как булерьян, определяется наличием теплопередачи, теплообмена и конвенции.

После того, как разогреется нижняя часть топки, весь объем данной печи загружается топливом, затем закрываются заслонки и дверки. После этого, собственно, начинается рабочий режим печи — тление.

Продолжаться такой режим может без перезагрузки камеры сгорания до двенадцати часов. В процессе тления образуется древесный газ, который при сгорании выделяет гораздо большее количество энергии, нежели дрова.

В результате из труб обвязки температура воздушного потока может достигать сто двадцати градусов Цельсия.

Кирпичная печь

Кирпичные печи, имеющие водяное отопление, конструктивно могут быть автономными источниками тепла, а также могут работать совместно с централизованной отопительной системой.

Кирпичная печь с водяным  контуром (каменная печь с водяным контуром) зарекомендовала себя как достаточно надежный источник тепла.

При этом встроенный водяной контур выполняет задачу дополнительного теплогенератора.

Можно сказать, что это дровяная печь, но имеющая расширенные возможности по теплопередаче.

Такая печь, совмещенная с водяным отоплением может обогреть около ста квадратных метров площади. При этом всегда будет присутствовать в доме оптимальная температура и затраты будут минимальны.

По своей конструкции, сама печь может быть отопительной или варочно-отопительной. При выполнении кладки печи, помощью разных конструктивных решений, добиваются максимального контакта горячих газов с котлом.

Водяные встроенные котлы повышают коэффициент полезного действия такой системы отопления до 85 процентов.

При особо суровых климатических условиях, например, северные территории, достаточно всего пару топок в день, чтобы данная печь поддержала комфортные условия в загородном доме. Такая отопительная система экономична и проста в эксплуатации.

Использование современных средств контроля и автоматики поможет регулировать температуру в помещениях на оптимальном уровне. При этом оптимизируется работа самого котла, что позволяет продлить срок службы всей системы в целом и достаточно снизить затраты.

Чугунная печь

Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами.

Чугун является прочным материалом, отличающийся особо высокой стойкостью к температурным перепадам, поэтому изделия, изготовленные из него при высоких температурах подвержены деформации в меньшей степени, нежели стальные.

Так же у них срок службы более продолжителен, если опять сравнивать со стальными. Связано это со многими факторами.

Чугунные печи аккумулируют тепла больше стальных приблизительно на восемь процентов, при одинаковой массе. Обусловлено это тем, что удельная теплоемкость стали ниже удельной теплоемкости чугуна.

Коэффициент теплопроводности у чугуна также больше этого же показателя для стали, поэтому количество тепла от печи из чугуна при равных условиях почти в 1,5 раза передается быстрее, нежели от стальной топки.

Также стоит отметить то, что от чугунной печи тепловое излучение превышает тот же самый показатель стальной печи, нагретой до этой же температуры.

В конструкциях таких печей предусмотрена, так называемая “водяная рубашка”, которая изготовлена из листов стали соединенных сваркой и покрытых стойкой к высоким температурам, специальной краской.

Печи с водяной рубашкой имеют четыре ножки, у каждой из которых есть регулировочный винт, служащий для того, чтобы точно выравнивать агрегат при монтаже печи с водяным контуром.

[ad1]Также в конструкции есть возможность подачи с улицы воздуха, для чего в неё вварен стальной патрубок в корпус.

На дверцы каждой модели установлены специальные жаростойкие стекла.

Абсолютную герметичность закрытой топки осуществляется индивидуальной подгонкой к корпусу дверцы, что исключает необходимость использования уплотнительных шнуров.

В топку воздух поступает как через регулируемые отверстия, так и через небольшие специальные зазоры внизу и вверху стекла, тем самым создавая воздушный барьер, который значительно уменьшает отложение сажи на стекле.

Также предусмотрены дожигание газообразных не сгоревших продуктов пиролиза древесины и подача вторичного воздуха.

Эксплуатация чугунной печи с водяным контуром имеет кое-какие особенности.

К примеру, эксплуатация таких печей категорически запрещается при условии, если в отопительной системе отсутствует вода. То есть, необходимо в расширительном открытом баке предварительно проверять уровень воды, при отсутствии его пополняют.

Устройства, имеющие водяной контур для печи, часто снабжены автоматикой, которая управляет воздушной заслонкой при изменении температуры воды в водяном контуре.

Мощность чугунных печей с водяным контуром устанавливается экспериментальным путем на заводе. Принято условно считать, что для отопления помещения, имеющего площадь около десяти квадратных метров и при высоте потолка три метра, достаточно тепловой мощности в 1кВт.

Если вам нужно отопить одну комнату, то вам вовсе необязательно подключать радиаторы к водяному контуру. Можете приобрести обычную чугунную печь для дома. И у вас дома станет красиво и тепло

А в этой статье рассмотрены варианты печи-камина с водяным контуром.

Печь с водяным контуром: отзывы владельцев

“…У меня от Меты стоит угловой камин “Амур”, который работает очень прилично, но равномерного тепла по всему дому добиться сложно. Так как не все хорошо работает, хочу все переделать, а старый камин продать. Провести трубы, а также установить радиаторы, есть и моральная и техническая возможность. Обязательно нужен расширительный бак, принудительная циркуляция, ну и еще некоторые тонкости…”

Кирилл, 35 лет.

“…Из своего опыта могу сказать, что печи, имеющие водяной контур, хорошая вещь для тех, кто живет постоянно в загородном доме. Если заливать незамерзающую жидкость, тогда даже в слишком сильный мороз с трубами ничего не случится. Но, установка таких печей достаточно сложное и дорогое мероприятие…”

Анна Михайловна, г.Сызрань

“…Печь котел с водяным контуром одна из лучших – проверено на практике. Быстро нагревается, тепло держит достаточно долго, а по цене не так уж и дорога. Её монтаж много времени не займет. Также она не прихотлива к топливу…”

Михаил, 32 года, г.Омск.

кирпичные и чугунные печки для отопления, фото и видео материалы

Содержание:

1. Классификация печей с водяным отоплением

2. Чугунные отопительные печи с водяным контуром

3. Печи-булерьян

4. Кирпичные печи для отопления с водяным контуром

Существует большое количество домов, к которым не подведен магистральный газ и постоянно пропадает электричество. Установка газового или электрического отопительного котла в таких домах невозможна. Решить проблему можно, используя чугунные, кирпичные печи или печи-булерьяны – то есть печи котлы с водяным контуром. Современные отопительные печи с водяным контуром весьма эффективны и практичны.

Классификация печей с водяным отоплением

Принципы работы водяного отопительного контура были рассмотрены в других статьях, поэтому в данном обзоре будут обозреваться печи для отопления с водяным контуром, то есть подключаемые к системе отопления дома.

Чугунные отопительные печи с водяным контуром

Чугунные печи обладают рядом положительных качеств. Во-первых, такая конструкция способна прослужить гораздо дольше за счет увеличенной толщины стенок, что позволяет выдерживать большие нагрузки. Конечно, увеличение объема нагрева и низкая теплоотдача чугуна дают еще одно преимущество по сравнению с другими видами отопительных систем – чугунные печи способны отдавать тепло гораздо дольше. Для сравнения: стальные устройства при равной массе металла выдают на 8% меньше тепла, чем чугунные, поскольку теплоемкость стали значительно ниже.


Сплав может отдавать тепло гораздо быстрее, что в значительной степени ускоряет нагрев жидкости в отопительном контуре. Для улучшения теплоотдачи современные конструкции оснащаются водяными рубашками, изготавливаемыми из нержавеющей стали. Эти элементы системы покрываются слоем огнеупорной краски, чтобы предотвратить их разрушение.

Такие системы обычно делают переносными, чтобы исключить необходимость встраивания печи в стену или пол. Чугунная печь с водяным контуром хороша еще и своей ценой — дровяные печки с водяным контуром стоят очень дешево. Существует огромное количество моделей печей, среди которых нередко попадаются устройства с огнеупорным стеклом в дверцах, что дает возможность использовать печь не только как функциональную часть дома, но и в качестве элемента интерьера.

Чугунные печи с водяным контуром прекрасно перерабатывают пиролизный газ, а встроенная система подачи вторичного воздуха позволяет экономить на используемом топливе. Пожалуй, единственным минусом системы является невозможность ее использования при отсутствии воды в контуре, что обуславливает необходимость постоянно следить за ее уровнем в расширительном бачке во избежание появления дефектов.

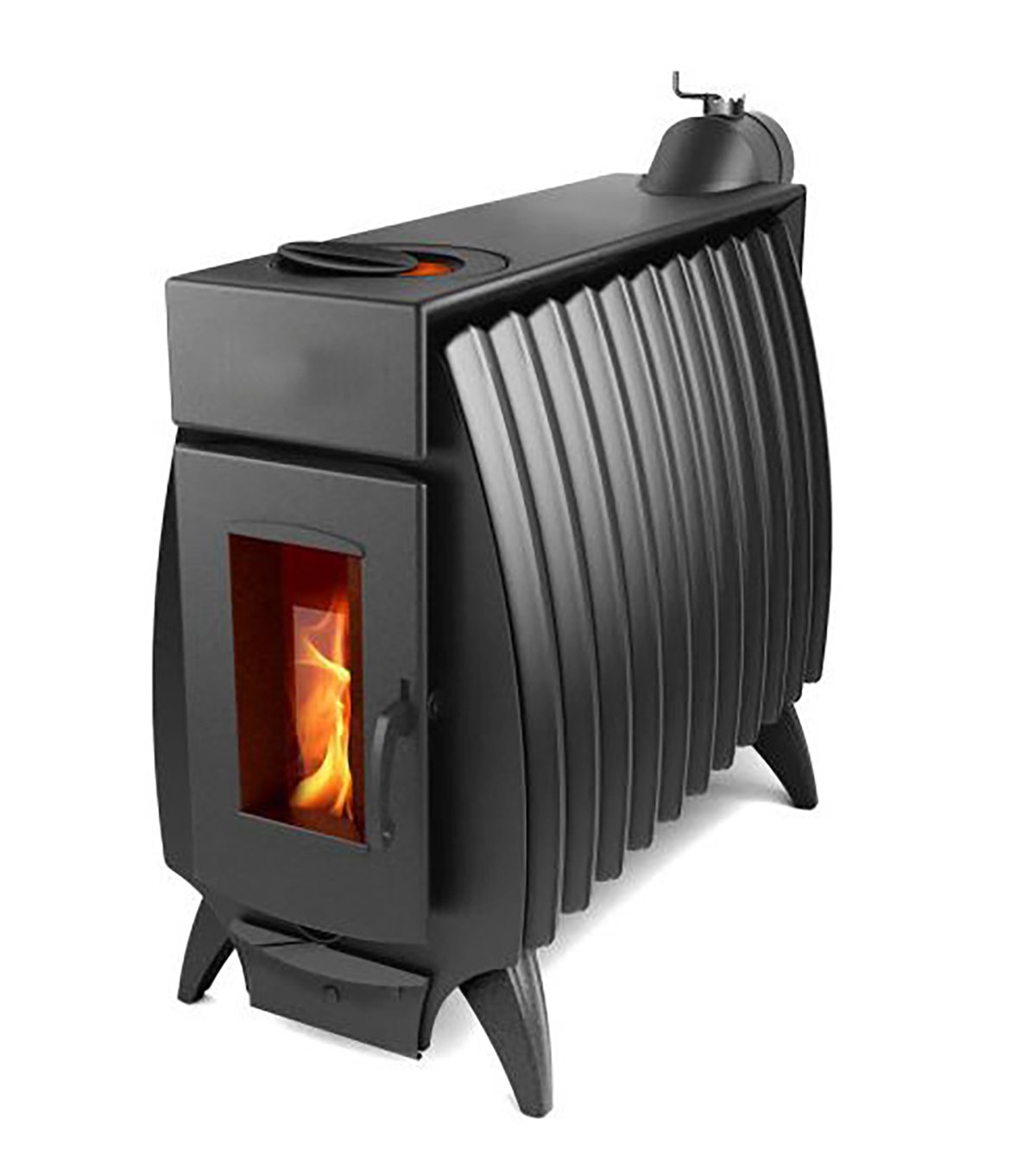

Печи-булерьян

Печи системы Булерьян пользуются на рынке устойчивым спросом, несмотря на необходимость постоянно обеспечивать ее топливом – другие энергоносители не подходят для этих печей для дома с водяным отоплением. Булерьян – это пиролизная печь, состоящая из двух отсеков: один для горения дров, и один для газогенератора. В нижнюю топку закладывается топливо, за счет чего печь выходит на рабочую температуру. Верхний же отдел предназначен для сгорания оставшихся элементов топлива или пиролизного газа.


Наличие конвекции, теплообмена и теплоотдачи позволило печам-булерьянам стать наиболее эффективным видом отопительной системы среди всех печей, отапливаемых дровами. Одной партии дров этим устройствам хватает примерно на 10-12 часов, поскольку основным рабочим процессом в булерьяне является тление. Сгорающие дрова создают пиролизный газ, который выдает гораздо большее количество энергии, позволяя разогреть систему до 120 градусов по Цельсию.  Читайте также: «Установка печи Булерьян – преимущества печей длительного горения».

Стоимость печки-булерьяна невысока: конструкция этих систем проста, а отсутствие сложных технических элементов значительно облегчает установку. Кстати, к установке таких печей необходимо подходить очень осторожно, детально рассчитывая параметры вентиляции или дымохода – неверный расчет может привести к трагическим последствиям. Несмотря на довольно высокий КПД, газогенератор все же сжигает не все остатки, и возникающий вследствие этого углекислый газ может привести к летальному исходу, не говоря уже о постоянном риске здоровью жильцов.  Читайте также: «Какие печи длительного горения с водяным контуром лучше – обзор вариантов для правильного выбора».

Какими бы хорошими не были показатели печки, она все же значительно уступает централизованным системам отопления. Решить проблему помогло совмещение булерьяна с водяным отопительным контуром. Отопительная печь с водяным контуром очень легко выделяется из числа систем, не предназначенных для работы с жидкостным отоплением : для идентификации водной системы используется приставка «Аква». Большая часть внутреннего периметра совмещенных систем занята водяной рубашкой, которая значительно поднимает производительность всей системы. Лучше всего устанавливать такую конструкцию в небольших, предназначенных именно для этого помещениях.  Читайте также: «Как устроена печь Булерьян с водяным контуром – преимущества отопительного котла».

Чтобы булерьян с жидкостным отопительным контуром работал нормально, стоит проводить регулярную очистку вентиляции (примерно раз в полгода). За счет полного сгорания топлива в булерьянах не остается зола, но в вытяжке постоянно появляется сажа и конденсат, чем и обуславливается постоянная необходимость контроля за чистотой рабочей системы.

Кирпичные печи для отопления с водяным контуром

Для установки кирпичной отопительно-варочной печи с водяным контуром не нужны особые ухищрения. Простоту конструкции можно объяснить тем, что к печке достаточно подсоединить водонагревающий бак, при помощи которого жидкость будет циркулировать по всей системе теплообмена.

В изготовлении водогрейного бака используется листовая сталь, которая подходит для взаимодействия с высокой температурой и хорошо противостоит агрессивной внутренней среде печки. Стенки бака не должны быть толще 3-4 мм: изрядное утолщение ухудшит теплопроводность системы, поскольку энергия будет накапливаться медленнее, нагрев будет осуществляться дольше, а это значит, что и КПД такой системы на порядок понизится. Чтобы понять, как выглядит такая система, можно посмотреть на фото.  Читайте также: «Как сделать печь с котлом водяного отопления своими руками».


Кирпичная печь с водяным контуром всегда возводится по индивидуальному проекту, поэтому о взаимозаменяемости баков для системы разговор не идет. При определении габаритов бака обычно отталкиваются от размера варочной плиты – как правило, этот параметр варьируется в пределах 20-30 см. Кроме того, нужно обязательно рассчитать высоту бака – для хорошего доступа расстояние между плитой и устройством должно быть не менее 40 см. Для определения длины бака нет каких-либо рекомендаций – главное, чтобы рабочая емкость была подходящей для предполагаемых объемов теплоносителя.

Устанавливаться водогрейный бак можно в любом месте, но существуют места, которые как нельзя лучше подходят для этого. Первый вариант расположения: возле края варочной плиты, поближе к дымоходу. Во втором случае бак располагается между переходом системы в дымоход и рабочей зоной, прямо перед обвязкой контура.

Заключение

При выборе подходящей печи отопления с водяным контуром стоит воспользоваться рекомендациями и советами, приведенными в статье, посмотреть на фото, сравнить разные виды систем и решить, какая же из них будет самой рациональной для использования в конкретной ситуации. Очень важно учитывать внешние факторы – наличие газа, электричества, других коммуникаций. В обязательном порядке стоит подумать о том, подойдет ли выбранный тип отопления для климатических условий в регионе. Печка с водяным контуром должна греть жильцов и обеспечивать их горячей водой – значит, ошибаться с выбором нельзя.

Современные отопительные печи с водяным контуром на видео:


Камины с водяным контуром | Печи и камины

Владельцы классических дровяных каминов хорошо знают, что сам по себе этот генератор тепла способен обогреть лишь то помещение, где он установлен, и, возможно, еще одну или несколько смежных комнат. Однако напрашивающийся вывод о том, что на основе данного устройства нельзя построить полноценную отопительную систему всего частного дома, является неверным: справиться с поставленной задачей поможет водяной контур.


Идея использовать обычную, хотя и несколько доработанную печную топку для нагрева воды и подачи ее в радиаторы отопления родилась довольно давно. Этот метод позволял, во-первых, решить проблему неравномерности распространения тепла по дому, а во-вторых, заметно повысить теплоемкость всей системы. Однако подобные конструкции в России изготовлялись, как правило, кустарным способом, а специалистов, которые могли бы правильно рассчитать, смонтировать и профессионально обслуживать такие отопительные установки, попросту не было. Кроме того, отсутствовали эффективные и экономичные, а главное, тихие циркуляционные насосы, обеспечивающие необходимую скорость прохождения жидкости внутри теплообменника. Но времена изменились, и на сегодняшний день никаких технологических преград для использования дровяной топки в качестве генератора тепла, способного обогреть весь дом, не существует.


Фото 1. Камин в стиле модерн сделан на основе топки Kratki с водяным контуром.
Фото 2. Каминная печь Caldea Wood от Jolly Mec снабжена водяным контуром и духовкой.
Фото 3. Стальной кожух защищает трубки водяной части камина Koppe от случайного повреждения, оставляя доступными лишь присоединения отопительных трубопроводов и клапаны безопасности.
Фото 4. Дровяная печь-камин KAGO модели Aquapower с отделкой из нержавеющей стали весит 220 кг и обладает тепловой мощностью 6.8 кВт.


Игра живого пламени


Разработчики дровяных каминов с водяным контуром, иногда называемым водяным регистром, преследовали цель совместить завораживающую красоту живого пламени в топке с высокой эффективностью современных жидкостных систем отопления. На рынке имеются две разновидности таких изделий: это печи-камины, то есть полностью готовые к использованию конструкции, которые остается только смонтировать в нужном месте, подключив к дымоходу и отопительному контуру, а также каминные вставки — основа для более сложных систем. Первые отличаются простотой установки и относительно низкой стоимостью, вторые же позволяют будущему владельцу сделать свой очаг уникальным, придав ему индивидуальность, которая, впрочем, наверняка потребует существенных финансовых вложений.


С точки зрения внутреннего устройства отопительные приборы обоих типов напоминают твердотопливные котлы, работающие на дровах. Тепло, выделяющееся в процессе горения, передается циркулирующей жидкости, которая проходит либо по каналу над камерой сгорания, где поддерживается наиболее высокая температура, либо между ее задней стенкой и внешним кожухом конструкции, что увеличивает площадь поверхности теплообмена без ущерба для габаритов всего сооружения. Внешне это полноценные камины или печи-камины, не уступающие своим аналогам без водяного контура ни по дизайну, ни по богатству выбора облицовок.


Идентичны и материалы, используемые при изготовлении подобных изделий: топки делают из стали либо чугуна. Стальные модели характеризуются хорошей теплопроводностью, которая при наличии водяного теплообменника считается, пожалуй, одной из важнейших характеристик. Ну а футеровка шамотом или вермикулитом предохраняет стенки топочной камеры от прямого контакта с огнем, защищая их от прогорания. Чугун же является довольно хрупким сплавом, плохо выдерживающим динамические (ударные) нагрузки: он может треснуть или расколоться, в то время как сталь при аналогичном механическом воздействии просто сомнется. Такое положение вещей вынуждает производителей увеличивать толщину основных (несущих) деталей чугунных топок, дабы придать им необходимый запас прочности. Как следствие, заметно возрастает масса изделия — кстати, сам по себе чугун лишь незначительно отличается от стали по удельному весу.


Отопление на основе камина с водяным регистром нередко организуется по открытой схеме, однако существуют приборы и с закрытым контуром, отличающиеся наличием клапана безопасности и змеевика, стенки которого играют роль теплообменника. Они предотвращают перегрев топки или печи: при срабатывании клапана внутрь змеевика начинает поступать холодная вода, которая понижает температуру теплоносителя в системе и таким образом не дает ему закипеть.


Фото 1. Теплонакопительный камин S6 от Schmid на основе топки Olsberg Profi plus.
Фото 2. Печь-камин MCZ модели Musa (модификация Hydro) рассчитана на использование пеллет, что позволяет автоматизировать её работу за счет встроенного программируемого термостата, который управляет процессом горения топлива и поддерживает заданную температуру жидкости в присоединенном водном контуре.
Фото 3. Печь-камин HWAM Monet предполагает заднее или верхнее присоединение дымохода.
Фото 4. Пеллетная печь-камин ORANIER модели Solarus (10 кВт) со встроенным термостатом.
Фото 5. Каминная вставка Jolly Meс модели Foghet работает на дровах либо пеллетах и за счет водяного теплообменника может отапливать помещения площадью до 270 м².
Фото 6. Широкая стальная топка Kratki модели Mila/PW/24/G номинальной тепловой мощностью 24 кВт и массой 220 кг с подъемной дверцей и прямым стеклом.


Автоматизация и безопасность


К сожалению, в отличие от своих газовых, жидкотопливных и электрических «собратьев» твердотопливные генераторы тепла (за исключением, возможно, пеллетных) в целом и камины с водяным контуром в частности не могут похвастаться высоким уровнем автоматизации работы. То есть разводить огонь и подкладывать дрова приходится вручную. Управление топкой производится при помощи воздушной заслонки, которая позволяет изменять высоту пламени (от максимума до минимума) и переводить устройство в режим медленного горения, если таковой предусмотрен. Чтобы владельцу не пришлось каждый раз делать это вручную, он может установить термостат — механический или электронный.


Первый монтируется, как правило, на подающем трубопроводе водяного отопления и отслеживает температуру жидкости в первичном контуре генератора тепла, по мере необходимости регулируя положение заслонки при помощи специальной пружины либо иным способом. Параллельно данное устройство обеспечивает безопасность функционирования установки, полностью перекрывая подачу воздуха в топку при вероятности закипания теплоносителя. Если же оно по каким-либо причинам не успеет предотвратить перегрев, то водяной контур охлаждается с помощью медной спирали теплообменника, прогоняющей через него холодную воду из водопровода. Но если и таким способом охладить систему не удается и давление в ней продолжает расти, то открывается предохранительный сбросной клапан (их может быть несколько), вода стравливается в канализацию и давление падает.


Электронный модуль, выполняющий аналогичные функции, обладает намного более широкими возможностями, правда, имеющими отношение скорее к радиаторной части системы, нежели к работе самого камина. Например, датчики термостатов контролируют не только температуру теплоносителя в подающей трубе, но и воздуха в комнате, что позволяет довольно оперативно и точно регулировать температурный режим в доме, исходя из складывающейся ситуации. Однако если контроль и управление осуществляются исключительно за счет изменения интенсивности горения пламени в топке, то рассчитывать на быстрое достижение желаемого результата не приходится — слишком велика тепловая инерция теплообменника и самой жидкости, которой заполнены трубы. Дабы ускорить процесс, необходимо регулировать расход теплоносителя через отопительные приборы в комнатах. Благодаря современным блокам управления можно решить и такую задачу, что наводит на мысль о расширении их функций и переходе к погодозависимой автоматике. Впрочем, некоторые конструктивные особенности каминов с водяным контуром существенно ограничивают полет инженерной фантазии…


Во избежание повреждений водяной части камина его владельцам следует периодически контролировать уровень теплоносителя в системе, так как открытый расширительный бак и высокая температура жидкости способствуют его интенсивному испарению, а недостаточное количество воды приведет к образованию воздушных пробок в трубопроводах и снижению эффективности отвода тепла от поверхности топки. Однако при закрытой системе этой проблемы не существует.


Фото 1. За счет встроенного теплообменника печь Koppe Caron Aqua демонстрирует высокую эффективность сжигания топлива: её КПД достигает 90%.
Фото 2. Каминная топка Acqua-tondo от Edil-Kamin способна обеспечивать эффективную работу системы отопления, а также снабжать жильцов дома горячей водой.
Фото 3. Организация систем отопления и ГВС на основе камина с водяным контуром.


Издержки конструкции


Проблема кроется в уже упоминавшейся тепловой инерции камина с водяным контуром, намного более высокой, чем у привычных автоматических отопительных котлов. Для нормального (то есть безаварийного) функционирования любого подобного устройства следует обеспечить достаточный отбор тепла от поверхностей теплообмена. При наличии газовых, жидкотопливных, электрических и даже пеллетных агрегатов, если в доме стало слишком жарко, пользователь (или автоматика) просто переводит горелку на меньшую мощность, а циркуляционные насосы соответствующих контуров — в режим пониженной производительности. Поскольку практически вся тепловая энергия, выделившаяся при сгорании топлива, передается жидкости, протекающей по теплообменнику (прочие элементы котла почти не нагреваются), то инерция у данной системы настолько несущественна, что ею можно попросту пренебречь. Это позволяет одновременно регулировать факел горелки и снижать частоту вращения вала насосов, тем самым значительно ускоряя достижение требуемого результата.


Теперь рассмотрим ситуацию с камином. Нельзя забывать, что в первую очередь это все-таки классический дровяной очаг, отапливающий окружающее пространство посредством теплового излучения и конвекции, а водяной контур является просто дополнением, расширяющим возможности устройства. Элементы каминной топки, в том числе, разумеется, теплообменник, нагреваются до весьма высокой температуры, которая благодаря отличной теплоемкости стали и чугуна будет понижаться очень медленно даже при полностью погашенном пламени. То есть жидкость, поступающая в радиаторы отопления, останется столь же горячей, как и до отключения камина. Единственным способом охладить батареи остается снижение скорости циркуляции воды в системе. Однако этого делать нельзя.


Если водяной контур интегрирован в камин­ную топку, то 70% тепловой энергии, выделившейся при сжигании дров, идет на подогрев воды и 30% — воздуха, на конвекцию и излучение. Если он подключен последовательно к дымосборнику, то распределение энергии происходит наоборот: 30% — на воду и 70% — на воздух. Без помощи водяного контура ни излучение, ни тем более конвекция (ее роль довольно незначительна) не смогут эффективно отводить тепло от поверхностей очага. Следовательно, уменьшение количества жидкости, проходящей через теплообменник, приведет к перегреву всей конструкции, возникновению риска ее деформации и дальнейшего выхода из строя. Поэтому камин нельзя разжигать при выключенных циркуляционных насосах, а также при отсутствии либо недостаточном количестве воды или антифриза в системе.


Можно ли считать сказанное серьезным недостатком рассматриваемого способа отопления? Скорее всего, нет. Проблема вполне решаема еще на этапе проектирования системы, в которой предусматривается резервный контур, при необходимости подключаемый легким поворотом запорного вентиля и призванный рассеивать избытки тепловой энер­­гии, например, через радиаторы на чердаке или в подсобном помещении. Конечно, такой подход причиняет определенные неудобства владельцам дома, но это лишь малая плата за возможность пользоваться высокоэффективным водяным отоплением, одновременно наслаждаясь великолепием настоящего камина.


Наличие камина с водяным контуром желательно предусмотреть еще на этапе проектирования дома, чтобы архитекторы, инженеры и дизайнеры могли найти разумный компромисс между требованиями заказчика относительно места расположения очага и возможностью спрятать элементы технологической обвязки системы, не вписывающиеся в интерьер каминного зала.


Один или в паре


Обладая прекрасным внешним видом и демонстрируя высокую эффективность работы (общий КПД устройства составляет порядка 80% и даже больше), камин с водяным контуром сам по себе является еще и полностью энергонезависимым генератором тепла. Однако, чтобы сделать таковой всю отопительную систему, построенную на его основе, придется отказаться от использования циркуляционных насосов и электронных блоков управления. Теоретически это вполне возможно: на помощь приходят механический термостат и гравитационный способ организации движения теплоносителя по трубам, базирующийся на зависимости плотности вещества от его температуры. Впрочем, на практике подобные схемы реализуются редко, и причин тому несколько. Естественная циркуляция заключается в том, что нагретая в теплообменнике вода теряет в удельном весе, а прошедшая через радиаторы отопления и отдавшая накопленную тепловую энергию жидкость, как более тяжелая, выдавливает ее к верхней точке трубопровода, сама опускаясь вниз и поступая внутрь генератора тепла. Следовательно, такой метод не позволит обогреть помещения, находящиеся ниже каминного зала. Однако серьезные неудобства кроются в другом. Низкая скорость протекания воды по системе приведет к недостаточно эффективному отводу тепла от поверхности топки — о возможных негативных последствиях этого явления говорилось выше. Довольно высокое гидравлическое сопротивление труб вынуждает либо уменьшать их общую протяженность, либо увеличивать и без того немаленький диаметр (он составляет минимум 1,5–2 дюйма, то есть 3,8–5 см), а также ограничивает максимальную численность подключаемых радиаторов. В любом случае гравитационная схема может применяться лишь в относительно небольших домах площадью до 100–120 м².


Система с принудительной циркуляцией позволяет избежать всех этих неудобств, сделать трубопроводы практически незаметными, смонтировать любое количество отопительных батарей и обогревать все без исключения помещения в здании. А приобретение и последующая эксплуатация одного или нескольких циркуляционных насосов, по потребляемой мощности сопоставимых с обычной лампой накаливания и работающих бесшумно, будут не слишком затратны для семейного бюджета.


В итоге становится очевидным, что камины с водяным контуром способны взять на себя роль основного генератора тепла. Но все же многие владельцы используют их лишь в качестве вспомогательной установки, работающей в паре с автоматическим отопительным котлом любого типа. Дело в том, что рассматриваемые дровяные очаги обладают сравнительно невысокой тепловой мощностью, доходящей до 20–25 кВт и позволяющей обогреть коттедж площадью порядка 250 м². Другое дело — тандем с современным газовым, жидкотопливным или электрическим агрегатом: ассортимент моделей настолько широк, что дает возможность подобрать устройство для сколь угодно большого дома. В итоге получается обычная, хорошо всем знакомая система радиаторного отопления, а камин просто подключается к одному из ее контуров.


При внимательном рассмотрении никаких недостатков в данной системе не обнаружено, зато налицо ряд достоинств. Во-первых, экономия топлива для котла — не столь ощутимая при наличии магистрального газа, зато вполне заметная при использовании дизельных либо электрических агрегатов. Во-вторых, решается проблема автоматизации обогрева: как только потребитель перестанет подкладывать дрова в топку, камин еще некоторое время продолжит отдавать накопленное тепло жидкости, а когда он остынет, панель управления системой задействует котел. В-третьих, теплоснабжение жилища основывается сразу на двух независимых устройствах: при отключении одного из них (перебои с поставками горючего, поломка и т.п.) здание будет отапливаться другим. Это как раз тот самый случай, когда запас не только не тяготит карман, но и радует глаз, великолепно дополняя интерьер (при правильном дизайнерском подходе) и привнося в дом непередаваемое ощущение уюта, которое способен подарить лишь настоящий камин.


Комментарии специалистов



Глеб Панченко, директор по экспорту компании Schmid (Германия):

«Если вы задумались о приобретении камина с водяным контуром, очень важно заранее проконсультироваться не только с продавцом каминного и печного оборудования, но и с профессионалом, работающим в компании, устанавливающей и обслуживающей отопительные системы. К сожалению, даже в такой стране, как Германия, каждый год случаются неприятности из-за неправильного подключения каминов с водяным контуром к системе отопления. Также на этапе планирования важно выяснить, сколько энергии необходимо для отопления дома, — от этого зависит выбор каминной или печной топки.


Компания Schmid предлагает широкий выбор каминно-водяной техники и выпускает топки различной мощности как со встроенным водяным контуром, так и с последовательно подключенным к дымосборнику. Кроме того, имеется возможность установки аккумулирующих дымооборотов (связанных последовательно каналов, по которым замедленно проходит горячий дым) или байпаса (обвода для дымовых газов). Это позволяет топить камин, когда нет необходимости нагревать воду в отопительной системе, к примеру, ранней осенью или весной. При расчете фактической мощности каминной топки и водяного контура следует учитывать, что количество кВт прямо пропорционально зависит от количества дров, заложенных в камеру сгорания. Приблизительно 1 кг сухих дров с остаточной влажностью 20% отдает при горении 3,5–4 кВт в зависимости от породы древесины.


Водяные контуры Schmid предназначены для систем замкнутого цикла с подключением к водонакопительному буферу, который при необходимости последовательно отдает накопленную энергию в систему отопления и для нагрева расходной воды. Такие системы не подвержены коррозии и способствуют длительному сроку службы насосной группы, к тому же их можно дополнить, к примеру, солнечными батареями».



Сергей Насонов, генеральный директор компании «Белфорт Камин»:

«В последнее время наблюдается постоянный рост потребительского интереса к каминам с водяным контуром. Действительно, многие хотели бы иметь в своем доме красивый и эффективный отопительный прибор, радующий жильцов теплом настоящего огня. При этом у потенциальных покупателей возникает ряд типичных вопросов касательно выбора, монтажа и дальнейшей эксплуатации такого оборудования.


К примеру, они спрашивают: можно ли топить печь-камин с теплообменником, не подключая ее к циркуляционному трубопроводу? Отвечу кратко: нет, нельзя. Не заполненная водой конструкция быстро перегреется и выйдет из строя, а гарантия, которая, кстати, для продукции чешской компании ABX составляет 5 лет, на подобные поломки не распространяется. Конечно, теоретически можно снять теплообменник и использовать устройство как обычный камин, но такой режим работы не предусмотрен изготовителем. ABX выпускает модели мощностью до 20 кВт, из которых «в воду» отдается 4,3–10 кВт в зависимости от конкретного изделия. Сильный жар от пламени в топке позволяет очень быстро прогреть жидкость в контуре: таким образом, температура в батареях отопления начинает повышаться уже через 5–10 минут. В итоге даже в сильный мороз система выходит на номинальный тепловой режим работы за 50–60 минут.


Кстати, люди нередко интересуются: как много радиаторов можно подключить к циркуляционному контуру печи-камина с теплообменником? Скажу, что навскидку это определяется по несложной формуле: количество нагревательных приборов из 6–7 секций должно быть равно численному выражению мощности генератора тепла. Например, если печь-камин отдает «в воду» 10 кВт, то она допускает присоединение до 10 подобных батарей. Ну а для точного расчета следует привлечь специалиста».



Андрей Советов, менеджер салона каминов компании «Центр каминов и котлов»:

«Отопительные приборы с водяным контуром имеют ряд преимуществ: они способны отапливать несколько помещений, не поднимают пыли и пригодны для производства горячей технической воды. Кроме того, они позволяют экономить энергию при совмещении, например, с солнечными батареями, аккумуляционным баком и бойлером. Есть ряд важных компонентов, без которых невозможно беспроблемное функционирование системы: это расширительный бак, циркулярный насос, водяной контур с подачей и возвратом и предохранительные клапаны. В инсталляции с открытым расширительным баком для предотвращения попадания воздуха в систему бак должен быть размещен на 3 м выше наиболее высоко расположенного элемента системы.


В случае избыточного давления (например, при перебоях электричества) вода без проблем уйдет в открытый расширительный бак. Но как сделать, чтобы не поднимать его на такую высоту? Нужно, чтобы самым высоко расположенным элементом в системе был не радиатор, а сам термоприбор, для чего следует разделить контур на два пластинчатых теплообменника. Ряд пластин помещены в нем таким образом, что между ними образуются каналы, по которым попеременно циркулирует вода из первичного контура и из контура отопления. В системе с закрытым расширительным баком воздух не попадает в систему, поэтому бак может быть установлен на любой высоте. Вода при возникновении избыточного давления выводится из системы в ограниченное пространство закрытого расширительного бака.


Топка с закрытым расширительным баком уже имеет в своей конструкции змеевик и клапан безопасности, не позволяющий ей перегреваться. При срабатывании клапана холодная вода поступает в змеевик для дальнейшего снижения температуры».


Текст: Александр Рубин

типов систем отопления | Умный дом

Центральное отопление

Печи

Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла. Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Такой тип системы отопления называется канальной или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте.

В топке, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается.Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха», а затем проходит через воздуховоды после теплообменника. В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выпускали воздух прямо в атмосферу и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься по дымоходу. Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе.«Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла путем охлаждения выхлопных газов до температуры ниже 140 ° F, где водяной пар в выхлопных газах конденсируется в воду. Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

Новые стандарты для печей в настоящее время разрабатываются Министерством энергетики США и должны быть завершены весной 2016 г. Действующие стандарты для печей не обновлялись с 1987 г.

Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самым важным элементом управления с вашей точки зрения является термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было комфортно. Типичная система с принудительной подачей воздуха будет иметь единственный термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как выключатели «верхнего предела», которые являются частью невидимого, но важного набора средств контроля безопасности.

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу потребляемой энергии (топлива).Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы. Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

В США эффективность печи регулируется минимальной годовой эффективностью использования топлива (AFUE). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает пусковые, охлаждающие и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и элементами управления.AFUE — это как пробег вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

Котлы

Котлы водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, системы котлов распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем более холодная вода возвращается в бойлер для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами.В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении. Обычно используются нефть и природный газ.

Вместо системы вентиляции и воздуховодов в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым напольным отоплением (см. «Современное отопление»).Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зонные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха. Некоторые элементы управления входят в стандартную комплектацию новых котлов, тогда как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по отопительным системам» на странице технического обслуживания отопления).

Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления).Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом.

Тепловые насосы

Тепловые насосы — это просто кондиционеры двустороннего действия (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет этот трюк, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома.Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

Земной тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год.Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке. Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить, подходит ли тепловой насос в вашем климате, обсуждается далее в разделе «Варианты топлива».

В то время как тепловой насос с воздушным источником воздуха устанавливается во многом как центральный кондиционер, для тепловых насосов с наземным источником требуется, чтобы «петля» была закопана в землю, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин. Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, грунта и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может выдавать больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, которую нельзя напрямую сравнивать с коэффициентом полезного действия в отопительный сезон (HSPF), сезонной мерой, обязательной для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но наземные агрегаты обычно более эффективны, чем воздушные тепловые насосы.

Прямой нагрев

Газовые обогреватели

В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, напольные и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти блоки могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустимы большие перепады температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

Невентилируемые газовые обогреватели: плохая идея

Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать из соображений здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что лишает вас возможности дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оборудованы датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, а также во многих городах США и Канады.

Электрические обогреватели

Переносные (вставные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть могут обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление дополнительной нагрузки приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации блока мощностью 1500 ватт в час легко подсчитать: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электроэнергию — этот обогреватель будет стоить 18 центов в час, и быстро будет стоить дороже, чем его закупочная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления обычно является самым дорогим видом тепла, и поэтому его редко рекомендуют.

«Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, позволяющих уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не является «сверхизолированным».

Дровяные печи и пеллетные печи

Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку.Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите древесину самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, что вынудило Агентство по охране окружающей среды США (EPA) ввести правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они меньше загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

Камины

Газовые (и большинство дровяных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. При обычных установках, в которых для сгорания и разбавления используется воздух, всасываемый из комнаты в камин, камин, как правило, теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменить холодным наружным воздухом. С другой стороны, если камин снабжен герметичной стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

Современное отопление

Лучистое отопление для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным, и его установка требует больших затрат. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и других видов отделки пола: вы не хотите «закрывать» свой источник тепла.

Свяжитесь с ассоциацией Radiant Panel Association

Бестоковые, мини-разъемы, мульти-разъемы .Жилые воздуховоды относительно редки за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по линиям хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома будут иметь высокие цены.

Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

Гидравлическая печь и водонагреватель без резервуара — отличное сочетание!

Стесняюсь это признать, но да, на этой фотографии газовая печь и водонагреватель в моей квартире.Это печь 80 AFUE (КПД 80%) и водонагреватель с естественной тягой. Также обратите внимание, что они обычно вентилируемые, это может быть

. Дэвид Ричардсон называет это

Стесняюсь признаться, но да, на этой фотографии газовая печь и водонагреватель в моей квартире. Это печь 80 AFUE (КПД 80%) и водонагреватель с естественной тягой. Также обратите внимание, что они обычно вентилируемые, что может быть проблемой для безопасности горения. Дэвид Ричардсон называет это «одной из самых опасных установок, допускаемых кодом».”

Хорошая новость в том, что скоро я заменю оба этих топочных устройства, чтобы повысить безопасность, энергоэффективность и комфорт в нашем доме. Я решил использовать водяную печь, которая получает тепло от безрезервуарного водонагревателя. Хорошая конфигурация имеет большой смысл.

Вот как это работает. Водонагреватель выполняет две функции: он нагревает воду, которую мы будем использовать в доме, и часть этой горячей воды подается по трубопроводу в водяную печь для нагрева воздуха, проходящего над водяным змеевиком.Изображение справа от Firstco показывает установку.

На схеме показан обычный резервуарный водонагреватель, который также отлично подходит для этого случая. Вам просто нужно убедиться, что мощность водонагревателя, какой бы тип вы ни выбрали, достаточна для удовлетворения как потребностей в горячей воде для бытового потребления, так и тепловой нагрузки дома. (Если вы здесь новичок, я отмечу, что Energy Vanguard выполняет расчеты нагрузки HVAC, поэтому, если вы ищете новую систему, мы можем вам помочь.)

Вместо двух приборов для сжигания этот тип комбинированной или интегрированной системы означает, что вам понадобится только один. (Хотя это можно сделать с помощью электрического водонагревателя, это не лучшая идея. ) Две известные мне компании, которые производят водяные змеевики, поставляемые сами по себе или упакованные в воздухообрабатывающий агрегат для изготовления водяных печей, — это Firstco и Rinnai. Я еще не решил, какой из них мы выберем. Слева — фотография внутренней части гидронной печи Риннаи.

Мне очень нравится идея такого типа интегрированной системы.Это просто, и в нашем случае будет намного безопаснее и энергоэффективнее, чем то, что есть сейчас. Мы могли бы использовать воздуходувку в нашей текущей печи и просто добавить гидравлический змеевик, но мы уже используем всю вертикальную высоту, имеющуюся в комнате. Заменив всю газовую печь, мы получим новый, более эффективный вентилятор. Я не уверен насчет модели Firstco, но у Rinnai есть двигатель EC (иногда называемый двигателем ECM, что эквивалентно названию банкомата или номера PIN, потому что M уже означает двигатель).Я когда-нибудь напишу еще одну статью о разнице между электродвигателем с электронной коммутацией (ЕСМ) и стандартным электродвигателем с постоянным разделенным конденсатором (PSC), но все, что вам нужно знать, это то, что ЕСМ может быть гораздо более энергоэффективным.

Мое самое сильное желание сделать это

— это избавиться от водонагревателя с естественной тягой, с его проблемами безопасности горения и возможностью обратной тяги. Я действительно не хочу просыпаться когда-нибудь мертвым * из-за отравления угарным газом.Итак, что я хотел бы сделать, так это заменить его высокоэффективным конденсационным водонагревателем без резервуара, как показано справа. Я не большой поклонник безрезервуарных водонагревателей только из соображений экологичности. Они могут экономить, а могут и не экономить энергию, потому что тот факт, что они могут непрерывно откачивать горячую воду, означает, что вы можете в конечном итоге использовать более горячую воду. воды, чем с баком. Однако, когда он является частью такой интегрированной системы, я думаю, что это имеет большой смысл.

Итак, это мой план. Я надеюсь, что смогу сделать это когда-нибудь в следующем году, и обязательно напишу об этом больше, когда начну работать над проектом.

Статьи по теме

Просто скажи нет печам в высокопроизводительных домах

Тепловые насосы и гидроника — отличная команда для высокопроизводительных домов

3 Проблемы с атмосферным горением внутри ограждающих конструкций здания

* Наконечник шляпы для этого выражения моему учителю промышленного искусства в 10-м классе, мистеру Джексону, который любил читать лекции некоторым ребятам из нашего класса об их поведении .

датчиков воды — печь FLAME

датчики воды — печь FLAME

ТЕПЕРЬ ВЫ ДУМАЕТЕ УМ!

Правило второго шанса

Мы верим во второй шанс

Иногда, задним числом, замена была бы лучше. Вот почему FLAME возместит 100% стоимости ремонта на покупку нового оборудования, если оно будет приобретено в течение 15 дней после ремонта.

Правило печи без теплообменника

Бесплатная печь, если мы виноваты

Мы гарантируем, что наши технические специалисты проверят наличие трещин и пустот в теплообменниках во время их проверок.Если мы обнаружим, что наш первоначальный отчет о треснувшем теплообменнике в вашей старой печи был неверным, ваша новая печь и ее установка бесплатны.

×

(888) 234-2340 Звоните сейчас /themes/Flame/images/phone-ico.png «alt =» «> Мы доступны 24/7!

Блог FLAME

Если у вас возникнут проблемы или проблемы с протекающим водонагревателем, печью или кондиционером, вы можете прочитать эту статью о водяном датчике из The Air Conditiong, Heating & Refrideration News.

”Водочувствительное устройство представляет собой небольшую, чувствительную, полностью изолированную электронную схему. Он управляет изолированным мощным реле на 5 А, которое может быть добавлено к вторичным сливным поддонам для вентиляционного оборудования, защитным поддонам водонагревателей, поддонам для пола в прачечных или везде, где есть необходимость в защите от катастрофического повреждения водой. Два твердотельных датчика AquaSensor закреплены внутри двух крыльев датчика в передней части корпуса для обнаружения воды. Пятипроводной кабель содержит провода питания и соединения с внутренним изолированным переключающим реле, которое обычно замкнуто и размыкается при обнаружении воды электронным полем, окружающим его сенсорные площадки.Когда уровень воды достигает уровня включения, чувствительное электронное поле, окружающее сенсорные площадки, активирует цепь. Это устройство не подвергается воздействию масла или загрязнений на поверхности воды. Доступны низковольтные и линейные блоки. ”

Свяжитесь с Джоном из Flame Furnace, если вам нужна дополнительная информация об этом продукте.

В чем разница между водонагревателем, печью и бойлером?

Хорошо, давайте будем честными: ни один домовладелец не любит звонить в компании, предоставляющие услуги на дому.Например, если вы разговариваете по телефону с специалистом по ОВК, скорее всего, это потому, что что-то не работает должным образом (или вообще не работает)… а это значит, что вам нужно «разобраться», чтобы это исправить. И под словом «справиться» мы имеем в виду потратить время и деньги, которые вы бы предпочли вложить в керпиллион других способов.

Ничего из этого не доставляет удовольствия, но есть еще один способ, которым можно сделать ремонт дома. особенно неприятно: когда вы действительно не понимаете неисправное оборудование, не говоря уже о том, чтобы иметь самое туманное представление о том, что потребуется для ремонта. Это.Это означает, что когда вы, наконец, набираетесь энергии / смелости, чтобы позвонить кому-то, вы чувствуете разочарование (и, возможно, даже немного смущаетесь), потому что не можете легко объяснить, что происходит:

 «Вы знаете, как эта серая коробка должна делать то единственное? Что ж, вместо этого он издает этот странный звук - он вроде как "тупит кусок" - и мне нужен кто-то, чтобы это исправить ".

Хуже всего, когда вы не знаете, как описать свою проблему, легко беспокоиться, что собеседник на другом конце телефона воспользуется вашей наивностью. Никому не нравится чувствовать, что его обдирают.

Итак, имея это в виду, давайте сделаем немного HVAC 101! И так как погода наконец-то похолодела (#blessed), давайте поговорим о различиях между тремя основными приборами: водонагревателями, бойлерами и печами.

Водонагреватели, котлы и печи

Иногда у нас есть домовладельцы, которые обращаются к нам за помощью с их водонагревателем, потому что там есть слово « нагреватель». Но вот что вам нужно знать: компании, работающие в сфере отопления, вентиляции и кондиционирования воздуха, устанавливают и обслуживают приборы, предназначенные для охлаждения и обогрева вашего дома. Водонагреватели на самом деле являются частью вашей водопроводной системы , а не вашей системы отопления, вентиляции и кондиционирования воздуха, потому что их назначение начинается и заканчивается температурой воды, подаваемой в смесители, душевые кабины, посудомоечную и стиральную машины.

А теперь немного сложнее. Бойлеры также нагревают воду, но помимо подачи горячей воды для всех вышеперечисленных целей, они обеспечивают тепло, циркулируя горячую воду по дому с помощью ряда труб и радиаторов плинтуса.(Некоторые котлы преобразуют горячую воду в пар и вместо них используют паровые радиаторы, что не так эффективно.) Поскольку котлы предназначены для обеспечения тепла (а не только горячей воды), они попадают в категорию HVAC.

Печи также предназначены для обогрева вашего дома, но они вообще не используют воду. Вместо этого печи нагревают сам воздух, а затем проталкивают нагретый воздух по всему дому, используя серию воздуховодов.

Сейчас многие люди используют слова котел и печь как синонимы, что может доставить вам небольшие неприятности, когда вы обратитесь в ремонт.Если вы говорите, что ваша печь перестала работать, но на самом деле у вас есть бойлер (или наоборот), мы можем послать неправильную технику с неправильными инструментами. Может быть полезно помнить, что если у вас есть радиаторы, у вас есть бойлер. Если у вас есть воздуховоды, у вас есть печь.

Чтобы узнать больше о том, как работает каждая из этих систем, включая схемы внешнего вида радиаторов, ознакомьтесь с этой полезной инфографикой с сайта energy.gov.

Что лучше: котлы или печи?

Как и в большинстве случаев в жизни, в котлах и печах действительно нет «лучше»: есть просто «разные .”

Котлы

, как правило, требуют меньше обслуживания и более эффективно производят тепло, и они не распространяют пыль и аллергены по всему дому, как печи. Однако они дороже в установке, дольше нагревают комнату и могут замерзнуть в очень холодных условиях — что, конечно, полная противоположность тому, что вы ищете в обогревателе.

С другой стороны, печи дешевле, чем котлы, не замерзают зимой, не протекают, как котлы, и не создают проблем с влажностью.С другой стороны, они требуют более частого обслуживания, включая замену фильтров, они более шумные и обычно имеют меньший срок службы, чем котлы.

Не беспокойтесь о проверке печи или котла

Независимо от того, какая у вас система, она требует как минимум ежегодной очистки и другого профилактического обслуживания для обеспечения ее безопасной и эффективной работы. Мы гордимся тем, что являемся самой надежной компанией в области отопления, вентиляции и кондиционирования воздуха в Калгари, и для нас большая честь помочь вам защитить ваши вложения в дом и согреть семью и сохранить комфорт этой зимой.Позвоните нам сегодня!

Ремонт отопления печи и водонагревателя —

По данным Weather Channel, средний минимум в Оклахоме в октябре составляет около 52 градусов по Фаренгейту: сейчас не время для холодного душа или низких температур в помещении. Печь и водонагреватель — это два важных приспособления в вашем доме, о которых можно легко забыть, пока они не перестанут работать. Вместо того, чтобы ждать, пока они начнут доставлять вам проблемы, почему бы в первую очередь не предотвратить проблему?

Водонагреватель

Это может быть устрашающий ремонт, если вы не привыкли делать это самостоятельно, хотя это несложно. Ваш водонагреватель может выйти из строя по разным причинам: поврежденные термостаты, негерметичные клапаны, надоедливый пилотный свет. Если вы не уверены в своем водонагревателе или не хотите самостоятельно разбираться в проблеме, наймите профессионала.

  • Во-первых, , прежде чем делать что-либо еще, важно выключить автоматический выключатель и любой газ, который может попасть в ваш водонагреватель. Если вы почувствуете запах газа рядом с водонагревателем, немедленно уйдите и обратитесь в газовую компанию. В качестве дополнительной меры предосторожности ознакомьтесь с указаниями на вашем водонагревателе.
  • Если в нет горячей воды, скорее всего, у сигнальная лампа просто погасла. Следуйте инструкциям на водонагревателе, чтобы повторно зажечь контрольную лампу зажигалкой с длинной ручкой.
  • Если вы слышите странные звуки, возможно, в вашем резервуаре для воды накопились минералы. Вам нужно будет слить резервуар и очистить от осадка. Если вы не знакомы с этой задачей, лучше позвонить профессионалу.
  • Если на полу на полу воды , значит, у вас течь.Сначала проверьте трубы и клапаны; если утечка не исчезнет, ​​обратитесь к профессионалу.
  • Если ваша вода недостаточно горячая, сначала проверьте термостат на водонагревателе. Если он настроен правильно и по-прежнему не теплый, вы можете попробовать промыть резервуар. Также не забудьте проверить погружную трубку резервуара: если она сломана, ваш резервуар не сможет должным образом нагреть воду.

Если вы проверили все вышеперечисленное, но проблемы с водонагревателем по-прежнему возникают, лучше позвонить в газовую компанию и обратиться к специалисту.Проблема может быть более серьезной для вашей газовой компании, или это может быть просто то, что вы упустили из виду. В любом случае, сейчас не время для холодного душа!

Печь

Какой бы тип печи вы ни выбрали, существует несколько распространенных неисправностей в области нагрева, из-за которых вы можете не замерзнуть. Хотя большинство из них можно исправить самостоятельно, если вы чувствуете себя особенно удобно, вы всегда можете нанять профессионала, чтобы убедиться, что работа сделана правильно:

  • Неисправности термостата легко диагностировать: если ваша температура установлена ​​выше комнатной, а тепловой вентилятор включен, проблем быть не должно!
  • Сама печь может испытывать проблемы с ее мощностью или запальной лампой.Вы можете проверить прерыватель, предохранитель, выключатель и / или контрольную лампу, если ваш вентилятор не работает. Если вы заметили какие-либо ожоги или обрыв проводов, немедленно обратитесь к специалисту.
  • Воздушные фильтры могут забиваться грязью и пылью, что мешает чистому воздушному потоку. Важно следить за тем, чтобы они содержались должным образом.

Если все они были проверены, но проблема не исчезла, возможно, вам понадобится специалист, который диагностирует вашу проблему. Иногда проблема может быть более сложной, чем то, что можно решить с помощью планового технического обслуживания, и это того стоит, чтобы вернуть ваш дом в рабочее состояние! Не ждите, что в вашем доме будет тепло без небольшой помощи: регулярное обслуживание — единственный способ пережить зиму в Оклахоме!

Почему из моей печи течет вода?

Размещено доктором HVAC на

Утечки воды в вашем доме неприятны, требуют много времени и могут вызвать дорогостоящие повреждения, не говоря уже о дорогостоящем ремонте.

Но что делать, если вода течет из печи? Наступает паника, особенно когда становится все холоднее и холоднее.

Вот что вам нужно сделать, если вы окажетесь в такой ситуации.

Выключите печь и позвоните доктору HVAC для ремонта.

Если вы обнаружите утечку воды из печи, первое, что вы должны сделать, это выключить ее.

Убедитесь, что на вашем термостате сначала установлено значение «Выкл. ». Затем поверните запорный клапан, расположенный на газовой линии, подключенной к вашей печи, и электрические выключатели, связанные с вашей печью.

Вполне вероятно, что проблема, вызвавшая утечку, должна решать только профессиональные специалисты по ремонту, поэтому ваш следующий шаг — позвонить нам.

Вы можете записаться на прием онлайн или позвонить по телефону 905-457-4425.

Затем вы должны вытереть всю воду, которая собралась вокруг основания вашей печи. Стоячая вода вредна для печи и пола. Помните : делайте это только в том случае, если электрическая цепь вашей печи отключена.

Если ваша печь выглядит как одинокий остров посреди небольшого пруда, вы можете арендовать пылесос для влажной / сухой уборки в крупных хозяйственных магазинах, чтобы упростить уборку.

Почему моя печь протекает в первую очередь?

В зависимости от того, есть ли у вас высокоэффективная печь (рейтинг AFUE 90 или выше) или обычная печь, утечки в вашей печи могут возникнуть по ряду причин.

1. Высокая эффективность: утечка или засор в линиях отвода конденсата

В высокоэффективных печах в процессе теплообмена образуется конденсат. При нормальной работе этот конденсат безопасно сливается из печи через конденсатопровод и дренажный сифон.

Если есть утечка или засор в конденсатопроводах, вы быстро обнаружите лужу вокруг своей печи.

2. Высокая эффективность: ваш конденсатный насос не работает

Конденсатный насос — это то, что фактически выталкивает воду по линиям и от вашей печи. Могут возникнуть механические проблемы, которые часто приводят к утечкам.

3. Обычное: металлическая вентиляционная труба создает конденсацию

Если у вашей печи рейтинг AFUE менее 90, она будет иметь металлическую вытяжную вентиляционную трубу (вместобелая вентиляционная труба из ПВХ высокоэффективной печи). Выхлопное отверстие уносит газы, образующиеся в процессе сгорания, и выпускает их наружу, пока они еще горячие.

Если эта вентиляционная труба не подходит по размеру для вашей печи, газы могут задерживаться дополнительным воздухом. В конце концов они остывают — это образует конденсат, который вытекает из печи.

4. Для любой печи: увлажнитель протекает

Многие домовладельцы предпочитают добавлять увлажнители в свои системы отопления, чтобы сделать свои дома более комфортными в сухие зимние месяцы.

Через них постоянно течет вода, и если они дают течь или засоряются, похоже, что вода течет из вашей печи.

Это то, что наши специалисты тщательно проверят при диагностике источника воды. Это также то, что мы можем проверить, когда вы проведете ежегодную настройку печи.

5. Для любой печи: на самом деле это может быть кондиционер

Если мы находимся в тот сезонный серый период, когда вы используете кондиционер в один день, а на следующий включаете обогрев, то утечка может быть не в вашей печи. вода.

Кондиционеры впитывают много влаги из воздуха внутри вашего дома, поэтому в них также есть конденсатопровод и поддон. Если есть засор или утечка, может показаться, что источником является ваша печь.

Обязательно замените фильтр печи

Как правило, фильтр печи следует менять каждые 90 дней. Но если в вашей печи течет вода, вы должны заменить фильтр печи после ремонта и перед повторным включением печи. Вы можете заметить, что ваша печь дует холодным воздухом или в результате включается и выключается.

Влажный, грязный или забитый фильтр ограничит поток воздуха и создаст дополнительную нагрузку на вашу печь. Лучше всего начать с нового / очищенного фильтра.

Мы найдем источник утечки и в кратчайшие сроки вернем вам тепло.

Неважно, какой марки или модели у вас печь, мы можем сделать необходимый ремонт.

Наша высококвалифицированная и профессиональная команда технических специалистов способна диагностировать проблему и как можно быстрее подготовить вас к работе.

Узнать больше о Dr. Услуги по ремонту систем отопления, вентиляции и кондиционирования воздуха

9 Советы профессионалов по поиску и устранению неисправностей печи

Фото: istockphoto.com

Теперь, когда приближается зима, самое время для популярной викторины: вы просыпаетесь утром, а на миске для воды у собаки лед. Что вы делаете?

Если у вас возникли проблемы с этим, самое время для быстрого урока по поиску и устранению неисправностей печи. Вот девять простых задач, которые вы можете выполнить самостоятельно, чтобы попытаться заставить свою газовую печь — самый популярный в стране тип — снова выводить тепло.

ШАГ 1. Убедитесь, что термостат установлен на «Нагрев».

«Звучит очевидно, но это правда: у многих людей неправильно настроен термостат», — говорит Бобби Дифулджентиз, директор по управлению продуктами Lennox International. Поэтому первым шагом в устранении неполадок вашей печи является повторная проверка правильности настройки термостата. «Многие термостаты должны быть физически настроены на« Нагрев », — говорит Дифульгентиз. Этот переключатель можно легко переместить, скажем, во время очистки от пыли. Он также советует убедиться, что заданная температура соответствует температуре, при которой печь действительно включается.

Дайте печи около минуты, чтобы вентилятор и тепло включились. Если печь по-прежнему не включается, установите термостат на 90 градусов по Фаренгейту. Таким образом, он не будет постоянно включаться и выключаться во время устранения неполадок.

Фото: istockphoto.com

ШАГ 2: Оцените, не пора ли менять фильтр печи.

Отказы, связанные с фильтрами, вероятно, являются одной из самых распространенных проблем печи, в первую очередь потому, что домовладельцы забывают о фильтрах, говорит Дифульгентиз.

Фильтры очищают воздух, поступающий в топку, и нагретый воздух, возвращаемый в птичник. Грязный, забитый фильтр ограничивает воздушный поток, в конечном итоге вызывая повышение температуры и давления в печи. Новые, более эффективные печи чувствительны к проблеме и часто отключаются до того, как грязный фильтр вызовет больше проблем. По его словам, для других блоков печь будет продолжать работать, но с меньшей тепловой мощностью и пониженной эффективностью.

Как узнать, что это проблема вашей печи? Сначала проверьте фильтр на предмет явных загрязнений.«Не пытайтесь экономить на чистке и повторном использовании дешевых фильтров в хозяйственном магазине», — говорит Майк Боннер, техник и инструктор по отоплению и охлаждению с 35-летним опытом, который теперь дает полезные советы в Grey Furnace Man. На них было нанесено масло, которое улавливает грязь, и после насыщения они перестают быть эффективными. «Я рекомендую домовладельцам заменять фильтры один раз в месяц», — говорит Боннер. «Ежемесячный распорядок дня будет намного легче запомнить, чем каждые два месяца — и это так важно».

Другой способ определить, что у вас может быть сбой фильтра: прислушайтесь к свистку.Если печь не может получить достаточно воздуха через фильтр, она втягивает воздух через любое доступное отверстие. Свистящий звук свидетельствует о проблеме.

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

ШАГ 3: Проверьте аккумулятор.

Некоторые термостаты подключены к электросети дома, в то время как другие используют батареи. Как у вас работает? Иногда у тех, кто использует батареи, мигает символ низкого заряда батареи, когда им требуется замена, но этот сигнал часто остается незамеченным, говорит Боннер.

ШАГ 4: Убедитесь, что ваша печь получает питание.

Вам нужно знать, получает ли печь электричество, поэтому проверьте. У большинства термостатов есть переключатель вентилятора с надписью «Вкл» или «Авто» (что означает, что вентилятор включается при включении оборудования). Установите переключатель в положение «Вкл. ». «Если вентилятор включается, значит, у вас есть питание на печь. Если этого не происходит, значит, у вас есть другие проблемы », — говорит Боннер.

Фото: istockphoto.com

ШАГ 5. Если аппарат не включается, проверьте автоматический выключатель.

Все еще не нашли проблему? Вот следующий шаг в поиске и устранении неисправностей печи: перейдите к панели автоматического выключателя в вашем доме и найдите цепь, которая управляет печью. Вы хотите увидеть, переведен ли он в положение «Выкл.» Или находится посередине из-за срабатывания автоматического выключателя. (На некоторых панелях переключатель горит красным.)

Некоторые электрики плохо маркируют — или правильно маркируют — бытовые приборы. Не видите печь в списке? «Вы ищете один переключатель, который, кажется, находится в другом положении, чем все остальные», — говорит Боннер.«Чтобы исправить это, выбросьте его полностью, а затем снова включите».

ШАГ 6: Включите другой выключатель, расположенный рядом с печью.

В печах есть еще один переключатель, известный как «переключатель печи». Это выключатель питания, который часто выглядит как обычный выключатель света. Она может располагаться либо на агрегате, либо — поскольку электрики часто работают до установки печи — на стене поблизости. Часто этот переключатель не имеет маркировки. При правильной установке переключатель в верхнем положении находится в положении «Вкл.».К сожалению, этот выключатель иногда можно принять за выключатель света и случайно выключить. Включите этот переключатель и подождите несколько минут, так как некоторые печи имеют задержку в несколько минут.

СВЯЗАННЫЕ: 6 признаков того, что вам нужна новая печь

ШАГ 7: Найдите код, указывающий на проблему.

Печи, построенные примерно в 1990 году или позже, имеют крошечное окошко, сквозь которое проникает свет. Этот свет может не только сказать вам, есть ли в печи питание, но также может высветить код, который поможет вам узнать, что происходит.

Если вы выключили печь, а затем снова включили ее, обратите внимание на последовательность мигания лампочки. Затем откройте панели доступа к печи (обычно их две). Внутри одного будет ключ, который говорит вам, что означает код. Это значение будет полезной информацией, чтобы сообщить технику, если печь по-прежнему не запускается после замены панелей.

ШАГ 8: На более старой модели вам может потребоваться повторно зажечь контрольную лампу печи.

«Если в вашей печи есть пилотная лампа — чего не будет старше 20 лет, — в руководстве пользователя есть инструкции, как снова зажечь пилотную лампу», — говорит Боннер.Достаточно способный домовладелец должен уметь это делать. Однако вы имеете дело с огнем, поэтому не делайте того, что вам неудобно.

ШАГ 9: Если ничего не помогает, проверьте газовый клапан.

Если ничего не помогает, проверьте газовый клапан печи, чтобы убедиться, что он каким-то образом не был переведен в положение «Выкл.». По словам Боннера, любая газовая печь имеет «газовый кран», который должен располагаться в пределах шести футов от печи. Обычно его никогда не трогают, но вы можете это проверить.Еще один способ перепроверить: если у вас более одного газового прибора, проверьте, работает ли он. Если это так, то вы знаете, что газопровод в дом в порядке.

Предотвратите проблемы с помощью периодической проверки HVAC.

Так когда же вам следует отказаться от поиска неисправностей в печи самостоятельно и вызвать кавалерию? Этот момент варьируется для каждого домовладельца. «Когда вам станет неудобно, позвоните кому-нибудь», — говорит Боннер.

Унция профилактики стоит фунта лечения: Диффульгентиз Леннокса рекомендует выходить дважды в год — весной, чтобы проверить кондиционер, прежде чем он начнет тренировку, и осенью, чтобы убедиться, что печь работает эффективно: «Обычно это не так уж и дорого», — говорит он о таких визитах для технического обслуживания.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
