Выбираем печь для бани каменку с баком для воды

Классическая каменка, способна быстро нагреть парную, произвести большое количество пара. Но, более удобной считается металлическая печь для бани каменка с баком для воды. Одновременно с прогревом парилки, подогревается вода для мытья. Печи имеют отличия в устройстве каменки, расположении водонагревательного бака.

Устройство каменки с баком

Существует несколько конструкторских решений нагрева воды при топке бани. Применяют выносные баки, изготавливают печки-прачки, в которых нагрев осуществляется в ведре, поставленном непосредственно на камни и т.п.

Практика показала, что наиболее эффективна и удобна в эксплуатации – печь для русской бани с открытой или закрытой каменкой и с баком для воды.

На самом деле, производители металлических печей не придумали что-то абсолютно новое. Встроенные емкости для нагрева воды, применяли еще в традиционных печах классического типа. Обычно, печки делали с нижним расположением бака.

Все отличия в устройстве сводятся к двум особенностям:

1. Тип каменки.
2. Расположение емкости для подогрева.

Тип каменки

По типу каменки, выпускаются печи с конструкцией открытого и закрытого типа. Печь для русской бани с закрытой каменкой с баком для воды, дольше держит тепло. Внутри конструкции расположен вкладыш из металла, в котором расположены камни, что не дает печи быстро остыть.

После растопки печи с внутренней каменкой, в парной поддерживается необходимая температура 6-8 часов, соответственно и вода в баке остается горячей весь этот период. Недостатком устройства считается сложность растопки. Чтобы печь вышла на рабочую температуру, надо правильно топить и поддерживать необходимый режим горения в течение 2-3 часов.

В печках открытого типа, отсутствует внутренний вкладыш с камнями. Каменка защищена от огня листом металла, что отличает ее от классической русской печи, которую топят по-черному. Преимущество открытой каменки в том, что, нагрев воды и помещения происходит быстро. Буквально за 40-50 минут от начала топки, парная будет готова принять первых посетителей.

Расположение бака

Конструкционное отличие заключается в размещении накопительной емкости, в зависимости от топочной камеры. Печи с верхним расположением бака, имеют простую конструкцию. Емкость для нагрева воды навешивается на стенку печки или располагается внутри конструкции, сверху топочной камеры.

При нижнем размещении, резервуар, торцом соприкасается непосредственно со стенкой камеры сгорания, что и обеспечивает эффективность устройства: быстрый нагрев достаточного количества воды.

Правила подбора каменки с водогрейкой

Дровяная печь-каменка с баком для воды для бани, выпускается разными производителями в нескольких модификациях. Главные критерии выбора: производительность, надежность, объем и расположение резервуара для воды, марка изготовителя.

При принятии решения о покупке понравившейся печки, не лишним будет проконсультироваться со специалистом. Некоторые нюансы выбора связаны с интенсивностью посещения бани, расположению смежных помещений и т. п.

Параметры для выбора

Основные критерии выбора каменки с встроенной водонагревательной емкостью: тип бака, особенности каменки, мощность:

• Тип бака – в конструкции предусматривается емкость с верхним или нижним размещением, относительно топочной камеры. Верхнее размещение бака, подойдет для небольшого количества человек (1-2). Резервуар навешивается сбоку или на заднюю панель печки, что не всегда удобно. Для больших парных, предназначены каменки с нижним размещением водонагревательной емкости.
• Особенности конструкции каменки – все твердотопливные печи, периодического пользования. Тепло в помещение поступает во время горения дров. После затухания пламени, теплоотдача уменьшается и со временем полностью прекращается. Этот критерий влияет на выбор.
  Для большого количества посетителей, подойдет закрытая каменка, дольше сохраняющая тепло после растопки. Для 1-2 человек, выбирают аналог открытого типа.
• Мощность – производительность банных печей-каменок со встроенным баком, варьируется от 6 до 40 м³. При расчетах, принимают во внимание наличие теплопотерь. Для самостоятельных вычислений, длину и ширину стен, умножают между собой. Полученный результат умножают на высоту потолков. Добавляют запас на теплопотери.

Встроенный бак имеет ограниченный объем. Одному взрослому человеку, необходимо порядка 20 литров горячей воды. Исходя из этого, легко выполнить дальнейшие расчеты.

В навесных баках, присутствует система циркуляции воды. Нагретая жидкость поступает в трубы за счет вытеснения ее холодной (так же как в бойлере). На эффективность нагрева влияет тип печи и скорость ее остывания.

При необходимых затратах ГВС свыше 200 л, есть смысл не устанавливать бак, а подключить систему от центрального горячего водоснабжения жилого дома.

Какому бренду отдать предпочтение

На рынке печного оборудования для бани и сауны, представлено несколько десятков различных моделей печей, отличающихся конструкцией, объемом и размещение встроенного бака для воды.

После небольшого анализа с учетом: стоимости, рабочих параметров, надежности и спроса потребителей, были выявлены наиболее популярные дровяные печи:

• Теплодар Сахара.
• Вулкан Эльбрус.
• МЕТА Алтай.
• Варвара Малютка.
• Kastor KS-27V.
• Helo 16 PK ES.
• Harvia 20 ES Pro.

Финскому оборудованию от компании Harvia и Kastor, уверенную конкуренцию составили российские бренды Теплодар, Вулкан, МЕТА. Последние, особенно популярны за счет приемлемой стоимости и надежности.

Мнение владельцев о каменках с баком

Печь для бани с каменкой и водонагревательным баком для воды, особенно если нет других возможностей подключения ГВС, приемлемый вариант. Популярность печек, доказывает неизменный спрос на конструкции с встроенными водонагревательными емкостями.

У всех моделей с встроенными емкостями, есть общий недостаток. Бак соприкасается с открытым огнем, что со временем приводит к прогоранию стенок, через 5-6 лет интенсивной эксплуатации.

В остальном, печи с встроенными резервуарами для нагрева воды – оптимальное решение для русской бани и финской сауны.

Электрические печи для бани | Статьи

Электрические печи для бани

Как подобрать мощность электрической каменки

Мощность печи подбирается с учетом объема парилки, а не всей бани и определяется в киловаттах или в кубических метрах, т. е. перед приобретением следует обязательно познакомиться с инструкцией, где указывается, помещение какой площади в состоянии отопить за 1 ч работы данная печь. Киловатты с кубическими метрами соотносятся просто: на каждый кубометр парной необходима печь мощностью около 0,7-1 кВт. Следует также знать, что паспортные кубометры — это кубометры не физического, а расчетного объема.

Если парная площадью 4 кв.м при высоте потолка 2 м имеет физический объем 8 куб.м, то расчетный объем составит 8 куб.м плюс 3 куб.м на каждый квадратный метр окна (в том случае, если в помещении есть окно с простым одинарным стеклом) и плюс 1 куб.м на каждый квадратный метр кирпичной стены (если имеется кирпичная кладка).

Приобретать печь с избыточной мощностью желательно ещё и по следующим соображениям: её всегда можно убавить, уменьшив интенсивность горения дров или нагрева тэнов. Кроме того, мощность, которая летом может быть избыточной, зимой в промерзшей бане окажется совсем не лишней. Также печи большей мощности вмещают больше камней, а это ещё одно их достоинство. Следует учесть, что все конструкции бани зимой сильно промерзают, поэтому разогревать её нужно постепенно. В противном случае резкий перепад температур может разрушить материал стен и другой отделки бани. Для постепенного разогрева нужно разбить процесс топки на два этапа. Первый этап заключается в постепенном разогреве, т. е. нужно немного топлива. Через 3 ч после этого можно добавить топливо и разогреть баню для мытья. Электрические печи можно купить в нашем интернет-магазине.

Приобретение каменки

Самый простой вариант — приобрести печь-каменку заводского производства и согласно инструкции установить её в бане. В современных банях чаще всего именно так и поступают. Для металлических печей зарубежного производства характерны безукоризненное качество отделки и поразительная экономичность. Наибольшим спросом пользуются печи, у которых топка выполнена из более толстой стали. Стоят они дороже, но срок службы у них значительно больше. Весьма интересны модели, которые в парной можно использовать в качестве печи, а в раздевалке — как камин.

Учитывая возрастающий спрос на готовые печи промышленного изготовления, российские производители также стали предлагать изделия хорошего качества и разнообразные по ассортименту. По внешнему виду и экономичности они мало чем отличаются от импортных печей. В ассортименте печей промышленного производства появились совмещенные конструкции «банная печь + камин». Они соединили преимущества металлических банных печей (скорость нагрева) и кирпичных печей для бани (тепловая инерция). Тем, кто заботится о долговечности, стоит обратить внимание на чугунные печи.

Основное действие этих печей состоит в передаче теплоты через металлическую стенку. Их главным преимуществом является то, что можно использовать любое топливо. Кроме того, в процессе топки образуется пар. Однако это более сложная конструкция печи. Также существенными её недостатками является более длительный процесс разогрева камней, значит, и несколько больший расход топлива. Наличие металла ухудшает качество пара.

Устройство каменки

• Топливник — камера для полного сжигания топлива. Его стенки делают немного под наклоном, чтобы топливо при сгорании могло сыпаться на решетку. Располагается эта важная деталь обычно в центре печи под котлом.

• Котел, бак или змеевик. Выбирается в зависимости от размеров бани и по желанию хозяина. Бак устанавливается в печи, а змеевик — в топливнике.

• Зольник. Располагается под решеткой с золой и служит для ссыпания сгоревшего топлива. Также зольник регулирует воздух, поступающий в топочное отделение.

• Поддувальная дверца зольника. Служит для того, чтобы уменьшить или увеличить подачу воздуха и соответственно регулировать горение топлива.

• Задвижка. Устанавливается в дымоходе и закрывается тогда, когда топливо сгорит полностью.

• Паровая дверца — дверца, которая открывается прямо перед пользованием баней.

• Камни укладываются на решетку из стальных прутьев. Решетка располагается непосредственно под топливником.

• Дымоотводная труба. Служит для вывода вредных газов из парной и располагается над печкой в зависимости от размеров бани и желаний хозяина. Конструкцию и размер печи-каменки выбирают, исходя из имеющегося источника энергии, требуемой мощности и площади помещения, где она устанавливается.

Размещение каменки

В помещениях с площадью до 2 кв.м. малогабаритные печи при необходимости устанавливают под полком или в специальной нише в стене. Чтобы избежать тепловых потерь, лучше, если печь-каменка будет топиться прямо в парной. Иногда дровяную печь-каменку проектируют таким образом, чтобы она топилась из соседнего с парной помещения. За счет этого высокая температура поддерживается столько времени, сколько необходимо. Топку можно расположить с боковой стороны от бани, за кирпичной стеной, у которой построен камин. Именно это помогает сделать общую дымовую трубу с тремя отдельными каналами: для камина, печки-каменки и газового котла. Как правило, место для каменки отводится возле двери в углу. Напротив нее делают окошко, под которым делают скамейку для помывки. Для каменки можно использовать различные виды топлива: газ, жидкое топливо, уголь или привычные нам дрова. Важно знать, что тяга в каменке целиком зависит от высоты трубы.

Несколько требований к конструкции печи-каменки:

• Размер каменки должен полностью зависеть от площади парилки, необходимой мощности и вида топлива.

• Если печка небольших размеров до 2 кв.м, то ее ставят под полком или нише, специально сделанной в стене.

• Расположение печи-каменки должно быть таким, чтобы она отдавала тепло и в предбанник, и в моечную и, конечно же, в парилку. Каменку следует размещать на расстоянии от легковоспламеняющихся материалов. Площадь каменки, в любом случае, не должна превышать 5 кв. м.

• Специально сделанная оградка из теплоизолирующего материала позволит избежать ожогов в связи с прикосновением к печи-каменке.

• Если сделаете стенки печки-каменки толстыми, то она будет дольше греться, зато дольше и сохранять тепло.

За счет свойства конвекции тепло от каменки ощущается человеком со всех сторон, поэтому жар от стенок печи-каменки не должен быть большим, а вот отражательная способность стен — наоборот.

Электрические каменки

Сейчас в банях, где требуется температура печи не выше 300 градусов, используются электрические каменки с возможностью автоматического регулирования и контроля. Обычно это продукты финских, немецких и шведских производителей. Как только текущая температура превышает допустимый уровень, специальное устройство производит выключение нагревателя, впрочем, как и при погасании пламени в топке, к примеру, при попадании туда посторонних предметов.

Если баня используются всей семьей, то лучше будет поставить туда электрическую с реле времени, которое производит отключение через определенное время, например, 4 часа, и ограничитель температуры воздуха, который, как правило, устанавливается на 140 градусов.

Среди российских печек известна каменка, производящаяся на Новосибирском заводе электротехнического оборудования, мощностью в 12 кВт. В корпусе из металла находится камера с тэнами, а сверху крышки этой камеры находятся камни. Воздух, попадая в отверстия, делится на два потока, один из которых греет камни, а второй — по кольцевому зазору, который окружает кожух. Для экономии тепла на каменку укладывают как можно больше камней. Рекомендуется использовать электрическую каменку с системой мягкого нагрева, благодаря которой воздух в парилке и камни греются по отдельности. Это поможет избавиться от неприятного запаха вследствие сгорания пыли и даст возможность следить за количеством камней в засыпке.

Каменки на твердом топливе

Твердое топливо — чаще всего это уголь и дрова. Если у вас дровяная печь-каменка, то лучше использовать березовые дрова, так как они не «стреляют» и не искрятся, но вместе с тем дают много хорошего жара. Если же вы заготовили большое количество дров хвойных пород, то для избежания дыма и копоти под конец топки следуют добавить в каменку немного картофельных очистков или осиновых полешек. От каменки с размерами 400х505х750 и двойными боковыми стенками можно добиться 140 градусов, используя ее для парилки в 10 куб. м. Ее устройство позволяет вторичному воздуху поступать через щели в корпусе в зону верхней камеры. Образующийся дым выходит из печи в дымоход через переднее отверстие, пройдя перед этим по канала вокруг бункера с камнями. Промежутки между стенками нужны для нагрева и циркуляции воздуха и циркуляции нагретой в баке воды.

Каменки на газу

Все большую популярность приобретают газовоздушные печи-каменки, которые работают на сжиженном газе, который привозят в баллонах. Газовые каменки обязательно должны обладать специальным устройством, отводящим продукты сгорания в газоход, куда устанавливают железную коробку с камнями. В газовых печах температура камней достигает 180-200 градусов. Если в парилке планируется поддерживать очень высокую температуру, то газовая горелка с трубкой подачи воздуха устанавливается в топливник. Естественно, что у газовых печек-каменок есть значимый недостаток — они взрыво- и пожароопасные. За счет изменения тяги в дымоходе в момент работы печи может произойти отрыв пламени, образование взрывчатой смеси воздуха и газа в топке при отсутствии огня, заполнение внутренних помещений продуктами сгорания.

Предосторожности

• К растопке газовоздушной печи-каменки можно допускать только человека с опытом, который с такими печками, а также который не оставит без присмотра печь во время работы.

• Перед вводом газовой каменки в эксплуатацию предоставить газовым службам и пожарной охране с последующим составлением специального акта о пригодности печи к работе на газовоздушном топливе.

Печи на жидком топливе

Печи на жидком топливе представляют собой агрегаты, работающие на следующем топливе:

Чтобы в каменке топливо горело, оно должно разбрызгиваться о дно горелки или испаряться с тоненького слоя со дна горелки. Топливо смешивается с воздухом, нагревается, затем прогревает камни и воздух в бане.
Рекомендуется использовать только вышеперечисленные виды топлива с достаточно высокой температурой вспышки для уменьшения риска возникновения пожара. Хранение и перевозку жидкого топлива нужно проводить в легких закрытых бидонах, канистрах или подобной таре. Важный элемент печи на жидком топливе — горелка с установленной над ней капельницей для жидкого топлива. Горелку можно сделать самому, взяв цилиндр из стали или чугуна и заполнив его наполовину кусками камня или металла. Такая засыпка позволит прогревать воздух заранее и более равномерно смешивать его с топливными парами.

Нельзя использовать под горелку нежаростойкие тонкостенные цилиндры, так как они в скором времени износятся из-за постоянных высоких температур печи на жидком топливе. От бака с жидким топливом, находящимся обязательно за пределами парилки, отводится труба с двумя вентилями и фильтром. Один из вентилей необходим для регулировки расхода топлива, второй — чтобы отключать фильтра. Трубки в топку должно входить через нижнюю щель в дверке. На регулирующий вентиль устанавливается специальный фильтр от засорения. По трубке в капельницу подается жидкое топливо, которое капает и разбрызгивается на горелке.

Установка капельницы также заслуживает отдельного внимания. Она должна располагаться таким образом, чтобы вы могли следить за ходом попадания топлива на горелку. Внизу горелки должно находиться отверстие для сливной трубки. Это отверстие должно соединяться со сливным баком, большим по объему топливного бака, и также находящимся вне бани. Запуская печь на жидком топливе, для начала в цилиндре горелки сжигают легковоспламеняющийся материал, предварительно пропитанный топливом. Сделав это, можно запускать процесс капания топлива из капельницы на горелку. Если все сделано правильно, и топливо полностью сгорает, то сажа не должна образовываться.

Металлические печи

Любителям бани, привыкшим круглогодично её топить по 2-3 раза в неделю, стоит выбрать чугунную печь АТБ, минимальный срок службы которой 25-30 лет (правда, такая печь долго протапливается).   Если баня предположительно будет использоваться не чаще 1 раза в неделю, то имеет смысл выбрать печь более простой конструкции. Такие печи удобнее топить из соседнего моечного помещения, обычно они имеют больший объем, а нагревают баню гораздо быстрее.

Некоторые металлические печи покрашены не термостойкой эмалью, а относительно недорогой термостойкой кремнеорганической краской. Эта краска выдерживает высокие температуры, но предназначена для покрытия не банных печей, а отопительных. Поэтому она теряет свои антикоррозийные свойства уже через год эксплуатации, после чего начинает ржаветь. Чтобы этого не допустить, такие печи следует перекрашивать.

Преимущества и недостатки металлических печей

У металлических печей промышленного производства имеется ряд бесспорных плюсов: простота перевозки, установки и монтажа, экономичность, быстрый нагрев парной (за 1-2 ч), отсутствие необходимости фундамента. Однако не стоит забывать о минусах. К числу самых главных относятся более жесткие требования по пожарной безопасности.

Нагрев воды и каменки с баком

По способу нагрева воды все виды печей принято делить на комплектующиеся баком и те, у которых баки выносные. В первом случае баки крепятся на боковых поверхностях печи или являются составной частью первого колена дымовой трубы (так называемые баки самоварного типа). Они достаточно удобны, поскольку вся конструкция (печь + бак) очень компактная. Вода в таких устройствах нагревается быстрее, однако заливать её не очень удобно. К тому же конструкция «бак с печью» подходит только для русской бани — наличие в парной бака с водой создает в помещении высокую влажность, не позволяя уменьшить её до режима сауны.

В том случае, если есть желание использовать баню не только как русскую влажную, но и как финскую сухую, предпочтение следует отдать печи с выносным баком. Делается это так: к встроенному теплообменнику с помощью двух трубок подключается внешний бак, который можно выносить в душевую или другое соседнее помещение. В этом случае русская баня превращается в сауну и полностью избавляется от влажности в парилке.

Печи для бани с баком для воды обладают высотой 1,8 м и объемом 2,5 куб.м. Ее удобство заключается в том, что совместно с протапливанием бани в стальном баке нагревается вода для последующего мытья. Сама печь для бани с баком для воды греется около 4-5 часов, зато целых 6 часов после этого вода будет продолжать нагреваться.
Если вы установите в каменку дроссель-клапан, он позволит вам пользоваться двумя режимами:

• Открытый клапан направляет дым к баку по каналам мимо колпака.

• Закрытый клапан направляет дымовые газы в дымоход.

Чтобы построить такие печи для бани с баком для воды, нужны красный и огнеупорный кирпич, чугунные колосники, дверка топливника и поддувала, сам водогрейный бак и дроссель-клапан.
Как правило, за час на растопку уходит порядка 15 кг дров, а масса каменной засыпки составляет 180 кг.

Каменки периодического и постоянного действия

Печи постоянного действия вмещают в себя небольшой объем камней, они нагреваются электричеством и поддерживают температуру до 350°С. Каменки постоянного действия должны иметь устройство автоматического регулирования температуры, стены в таких печках делаются относительно тонкими, точная камера и каналы дымоотвода отгорожены от именной засыпки стальной стенкой или чугунной плитой. Очень интересными агрегатами являются печи-каменки периодического действия, которые складываются из кирпича. У них очень толстые стены, благодаря которым тепло сохраняется в течение долгого времени. Объем засыпки камнями намного превышает засыпку в печках постоянного действия. В нижней части каменная засыпка прогревается до 1100 градусов, а в верхней — до 600. Когда камни прогреваются до того, что начинают светиться, то сажа на них прогорает, и они становятся чистыми.

Особенностью данных печей является то, что пользоваться ими можно только после полного сгорания топлива, иначе есть риск отравиться угарным газом. Вообще такие печи можно назвать экономичными, но только при условии, что топливо прогорает полностью. Этому способствует использование специальных решеток, которые равномерно распределяют воздух по всей поверхности топлива. Засыпка в каменке периодического действия закрывается в обязательном порядке металлической плотной дверкой или крышкой, которая открывается только после полного выгорания топлива. Надежная плита, отделяющая камни от дыма, позволит топить печь и во время банных процедур. В подобном случае ваша печь будет больше похожа уже на каменку комбинированного режима действия. Комбинированные печи обычно делаются из кирпича или металла, а работают они на жидком топливе, что в некоторых случаях экономично. Эти печи наиболее универсальны, так как их возможно протопить до пользования баней и также продолжить топить во время принятия парных процедур.

Печи для бани с баком для воды в Новосибирске

Дата публикации: 09.03.2019

Оптимальным вариантом для бани или сауны является печь с баком для воды, так как такая комплектация предоставляет наибольший функционал и практичность. Бак с водой позволяет по максимуму использовать потенциал отопительного оборудования.

Практически все печи имеют слующие основные элементы конструции: корпус, топочное отделение с дверцей, колосники, зольное отделение, дымоход, резервуар для жидкости, поддон для камней. Именно корпус, а точнее материал, из которого он изготовлен, играют важную роль в данном отопительном оборудовании. Банные печи бывают кирпичные или каменные, чугунные и стальные.

Преимущества

Чугунная или стальная печь для бань имеет следующие достоинства:

• доступная цена;
• быстрый нагрев помещения;
• простота монтажа и эксплуатации;
• отсутствие необходимости устройства капитального фундамента;
• возможность установки бака для воды на дымохое.

Виды печей для бани с баком

Баки для печей чаще всего изготавливаются из нержавеющей стали и имеют разнообразные формы. Основными типами накопительных емкостей с водой являются:

• внутренний бак (встроенный). Емкость располагается над топливником или с одной из его сторон. Вода заливается сверху через крышку, сливается сбоку через кран. Такой вид не очень удобен в эксплуатации, так как бак нельзя оставлять пустым, а постоянный кипяток создает избыточную и тяжелую влажность в бане.
• выносной бак на дымоходе. Один из самых распространенных видов, также называемый самоварным теплообменником. Особенность конструкции заключается в том, что горячий воздух проходит через трубу, расположенную в центре корпуса бака, и нагревает в нем воду.
• выносной бак с теплообменником. Данный вид позволяет вынести емкость с водой в смежную комнату, тем самым поддерживать в ней тепло. Также такой вид емкости дял воды позволяет организовать душ, финскую сауну или подключить батарею для отопления зимой.

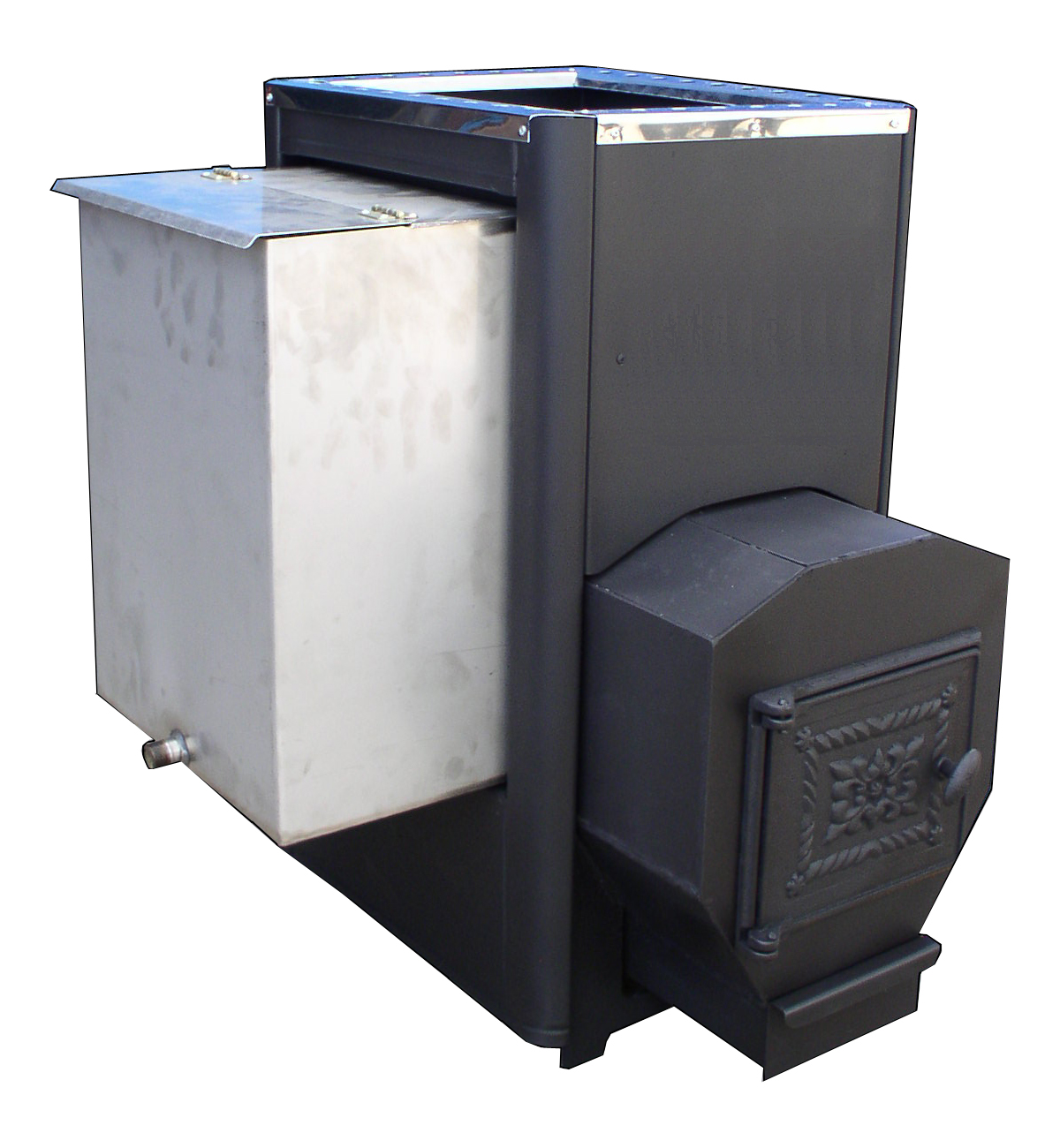

• навесной бак. Устанавливается на одну из стенок печи при помощи крючков или петель. Навесные емкости для воды легко монтируются и дают возможность прикрепить их к уже имеющейся банной печи.

Как выбрать банную печь с баком?

При выборе бака для банной печи учитываются следующие характеристики

• мощность отопительного агрегата,
• объем парилки, материалы, из которых изготовлен корпус печи,
• вид топочной камеры (внутренняя или выносная топка),
• в случае использования каменки — размер кожуха для камней и объем самих камней.

В каталоге нашего интернет-магазина представлены печи для бани с баком на любой вкус и под любые потребности. Наши менеджеры помогут Вам с выбором оптимального варианта и подберут варианты под Ваши условия. Сотрудничество с нами всегда взаимовыгодное и мы ценим наших клиентов!

Дровяные печи для бани Ермак с баком для воды: отзывы, устройство

Печи для бани Ермак, отзывы на которые, в последнее время, встречаются довольно часто, являются одними из лидеров продаж банных печей на российском рынке. Сегодня мы поговорим о печах для бани Ермак с баком для воды и теплообменником, изучим технические характеристики каждой модели, отличия, преимущества и недостатки.

Рассмотрим модельный ряд печей-каменок из стали, чугуна, нержавейки, с сеткой для камней, сверяя всю информацию с инструкцией по эксплуатации и официальным сайтом компании-производителя. Компания «Ермак» занимается производством банных печей уже более 20 лет. Их девиз — это качество, надежность и функциональность.

Именно эти три правила помогли сделать печи для бани Ермак такими популярными в России. Об этом нам свидетельствует не только соблюдение компанией этих правил, но и хорошие отзывы владельцев на сайтах и форумах, посвященным обзорам банного оборудования.

Преимущества конструкции и устройство печи для бани Ермак

Рассмотрим по фото-схеме основные преимущества этой печки.

Устройство печи Ермак

1. Отличная настраиваемая функциональность банной печи.

Шесть видов мощности: Ермак 12, 16, 20, 24, 30, 36. Цифра в маркировке соответствует максимальному объему парной, который способна нагреть печь-каменка.

Различная длина топки, расположение бака для воды с любой стороны на печи или со встроенным в нее теплообменником из нержавеющей стали для выносного бака. Кроме того, покупателю доступно 5 видов дополнительных опций, касающихся создания «сухого» или влажного пара (парообразователь) и различных способов нагрева воды.

2. Объемная топка длиной до 68 см, в зависимости от выбранной модели.

Материал исполнения топки может быть в трех вариантах:

— жаропрочная сталь, с толщиной стенок до 8 мм;
— долговечный чугун, со стенками до 10 мм;
— нержавеющая сталь, до 5 мм.

3. Высокий КПД печи и грамотное распределение тепловой нагрузки благодаря современной системе двухпоточного газохода.

4. Открытая или закрытая каменка большого объема с отличной теплопередачей и простой регулировкой климата в бане.

5. Большая диагональ дверцы топки и смотровое окошко в моделях Ермак серии Люкс.

6. Возможна ручная регулировка тоннеля для удобства монтажа печи.

7. Высокотехнологичный дизайн печи для бани Ермак: эргономичность корпуса, вставки из нержавейки, стеклянная дверца.

Виды и особенности банных печей Ермак

Печь для бани Ермак Премиум

Модельный ряд печей-каменок представлен несколькими модификациями Ермак Премиум и Ермак Люкс:

— Ермак 12, 16, 20, 24 серии Премиум;
— Ермак Сетка-Премиум;
— Ермак 24, 30, 36 серии Люкс;
— Ермак Сетка-Люкс.

Абсолютно все модели снабжены системой двупоточного газохода, обеспечивающей высокий КПД печи и распределение тепловой нагрузки. За счет внутреннего коллектора повышается эффективность каменки, благодаря нагреву не только со внешних ее сторон, но и изнутри.

Печи для бани «Ермак Премиум» рассчитаны для небольшого парильного помещения, максимальным объемом до 24 м3. Самая маломощная модель Ермак 12 может нагреть парилку до 12 м3. Объем самой топки составляет от 35 до 50 литров, максимальная длина дров до 62 см, панорамная дверца диагональю 44 см с термостойким стеклом.

Серия печей «Ермак Люкс» является более профессиональной и способны нагревать парную площадью от 24 до 40 м3. Эта серия характеризуется большим объемом топки от 50 до 70 литров, а максимально допустимая длина дров составляет 68 см. Большая панорамная дверца с диагональю 56 см. Все печи серии Люкс имеют модуль для закрытой каменки и парообразователь для получения «сухого» пара.

Для достижения более качественного пара и высокой теплопередачи с большим объемом камней компания предлагает купить печи Ермак с сеткой для камней. Сама конструкция состоит из кожуха-конвектора и сетки.

Печь Ермак Люкс с сеткой

Пламя в топке такой печи распределяется в четыре потока, а сама топка долговечнее и крепче, чем у обычных банных печек. Современный дизайн корпуса черного цвета с декоративными вставками из нержавейки. На тыльной стороне печи расположен люк, а на фронтальной — панорамная дверца для закладки дров с жаропрочным стеклом.

Печи для бани Ермак с баком для воды или с теплообменником

Производитель выпускает печи-каменки с двумя способами нагрева воды:

— в навесном на печи баке;
— во встроенном внутри конструкции теплообменнике.

Наиболее популярным вариантом нагрева воды является использование навесного бака. Нагрев в этом случае происходит за счет соприкосновения стенок бака и конструкции печи. Навесной бак из нержавеющей стали может быть расположен, как по бокам, так и на задней стенке печки.

Печь Ермак с теплообменником также имеет высокий спрос, особенно, когда в бане присутствует помывочное помещение, для того, чтобы использовать выносной вариант бака. Теплообменник имеет два штуцера с резьбой, как и выносной бак. Соединяются между собой они при помощи стальных труб или металлического шланга, по которым циркулирует вода. От печки в бак поступает горячая, а из бака в печь (в теплообменник) возвращается остывшая.

Печи Ермак для бани: технические характеристики

Банные печи Ермак: технические характеристики моделей

Печи для бани Ермак имеют очень широкую настраиваемую функциональность, качество и надежность конструкции. Они обладает хорошими техническими характеристиками и современным, симпатичным внешним видом.

Разнообразие моделей, материалов исполнения топки, дополнительных опций: с баком для нагрева воды, с теплообменником, сеткой для камней и хорошие отзывы, делают эту марку на российском рынке банного оборудования одной из самых конкурентоспособной. Смотрим видео-отзыв.

Читайте также:

Банные печи с баком для нагрева воды

Баня даже в наши дни не потеряла актуальности: целью возведения бани или покупки готовых конструкций становится желание поправить здоровье наиболее доступным и приятным способом.

При устройстве бани в наши дни особую популярность завоевали печи с выносным баком.

Дровяная печь с выносным баком

Использование выносного бака для нагрева воды – это удобный и практичный вариант, незатратный и экономный. Применение такого бака позволяет избежать ситуации, когда баня еще не прогрета, а кипящая вода во встроенном баке создает сырой пар внутри бани.

Для обустройства таких конструкций используют печку-буржуйку на дровах, имеющую в топке регистр для нагрева воды. Над топкой устраивают специальный карман открытого типа для горячих камней.

Выносной бак для воды размещают на стену таким образом, чтобы нижний край бака размещался на 50-70 см выше уровня регистра. Бак к регистру печки присоединяют посредством хомутов и резинового шланга, но оптимальный вариант – применять трубы.

нажмите для увеличения

Баки для дровяной печки можно расположить на опорах внутри печи либо с опорой на кожух печи. Можно установить бак на балке, прикрепив основание к стенам или потолку. Оптимально применять любое стационарное крепление – это позволит установить бак безопасно и с соблюдением техники безопасности.

Популярная печь-каменка

нажмите для увеличения

Печи каменки различаются способом размещения камней. Распространены печи с закрытой и открытой каменками.

Универсальным вариантом становится печь-каменка с баком для воды, размещенным вверху. Это самая востребованная конструкция печи такого типа, позволяющая разместить печь в небольших по габаритам помещениях.

Топочную камеру перекрывают чугунной плитой, внизу задней части устраивают дымообороты, поверху печь выкладывают способом выступающих кирпичей – так обеспечивается идеальная теплоотдача. Для бака с водой, который располагают наверху, делают специальную стальную крышку.

Из каких материалов бывают?

Самыми распространенными конструкциями печей считаются дровяные (традиционные), функциональные электрические печи и современные печки-камины.

Материалы, которые востребованы для устройства выносных баков:

1. листовая сталь, нержавейка;
2. железная бочка;
3. чугун.

Каждый из материалов, используемых для устройства бани, имеет свои преимущества:

нажмите для увеличения

Пожарная безопасность в бане

Поскольку речь идет о горячей воде и использовании открытого огня, электричества, горячего пара, нелишне уделить внимание и вопросу безопасности в бане с выносным баком.

Печи с кирпичным фундаментом безупречно выполняют свои функции до тех пор, пока они новы. После нескольких лет использования кирпичная кладка печи и строительный раствор начнут разрушаться: для пожара достаточно будет искры из трещины между кирпичами.

Железо, сталь и чугун лишены этого недостатка: на протяжении всего срока эксплуатации печи из этих материалов будут самыми пожаробезопасными.

Также следует надежно закреплять бак для воды. Использование тросов и незакрепленных должным образом балок может привести к получению травм от горячей воды: ненадежная фиксация бака приведет к его переворачиванию.

нажмите для увеличения

Подбирать материал для бака и печи в баню стоит, исходя из величины помещения бани, количества человек, посещающих парную, а также из финансовых возможностей. Важна и эстетическая составляющая интерьеров бани. Используемые материалы должны гармонично смотреться и создавать благоприятную для бани атмосферу.

Печи для бани с баком для воды топи и мойся

ЗАСЛОНКА НА ДЫМОВОЙ ТРУБЕ ПОСЛЕ БАННОЙ ПЕЧИ

    Заслонка на трубе, это развод на дополнительные «бабки». Тяга регулируется ТОЛЬКО поддувалом и никак иначе! Регулировкой на трубе вы можете только задушить кого ни будь из парящихся и увеличить образование сажи в трубе. Заслона (шибер, задвижка) на трубе нужна была тогда, когда огонь шёл непосредственно через камни, так называемая баня по черному с не изолированной каменкой. Тогда чтобы плеснуть в каменку, вам надо было закрыть заслонку, иначе пар весь уйдёт в трубу. Сейчас печи по типу «топи-мойся». Пар в любом случае в трубу не уйдёт. Большинство заслонок, используемых в банных печах, негерметичны и через них идёт подсос воздуха из бани в трубу. В бане максимум 100-120 градусов, а в трубе дым с температурой 500-600 градусов. Т.е. идёт подсос холодного воздуха. Значит, в месте этого подсоса, дым охлаждается, переходя из газообразного состояния в твёрдое, и образуется сажа. Задвижка на дымоходе предназначена только для сохранения тепла в печи. Её ни в коем случае не следует использовать для регулировки тяги!!! Поэтому, задвижка нужна в том случае, если необходимо подольше сохранить тепло: горячую воду для стирки или кормления животных, чтобы помыться утром тёплой водой. В частном доме, без газа, это все же может быть актуально. Но возникает и проблема сохранности самой бани. Если после мытья задвижка закрыта, это означает, что и вся влага в тёплой бане осталась, а в такой обстановке интенсивно будет происходить гниение деревянных элементов: пола, нижних венцов сруба, скамеек и т.п. Очень опасно также слишком раннее закрывание задвижки. когда дрова не прогорели до конца. Это может вызвать угар. При отсутствии задвижки после окончании мытья происходит естественная вентиляция бани за счёт тяги, вызываемой большой массой разогретых материалов: горячей воды в баке, камней в каменке, самой печи. Эта вентиляция удаляет влажный воздух из бани, проветривает её. Так что наш ответ неоднозначный! 99% печей Мы делаем без задвижки на печной трубе.

подключение печки для бани с навесным выносным баком или котлом, нагрев водяном баке

Содержание:

Чтобы баня приносила максимум пользы, в помещении должна быть правильная температура влажного пара – примерно +80 С. Важную роль в этом играет банная печь с баком для воды, которую можно сделать и самостоятельно.

Многообразие моделей заставляет задуматься о выборе подходящего варианта, поэтому решив смастерить печь для бани с котлом для воды нужно предусмотреть все детали. Главное, что понадобится – это определить размеры.

В основном для парной применяются металлические агрегаты, имеющие свои характеристики, сначала нужно рассмотреть их достоинства и недостатки.

Преимущества металлических печек

Среди положительных качеств выделяют:

• Способность быстро прогревать помещение.
• Небольшой размер позволяет сэкономить площадь банной комнаты.
• Простота в изготовлении и сборке.
• Не нужна установка фундамента из-за легкости конструкции.
• Топка не мешает прохождению банных процедур.
• Разнообразие металлических изделий помогает выбрать наиболее удобную форму.
• Установка не занимает много времени.

Недостатки

К отрицательным свойствам относятся:

• Относительно небольшой объем обогрева помещения.
• Металлическое изделие быстро остывает, поэтому нуждается в поддержании оптимальной температуры.
• Во избежание пожара, при установке таких печей необходимо создать дополнительную защиту для потолка и стен бани.

Варианты самодельных печек

Собственноручного изготовления печи для бани с водяным баком отличаются от магазинной продукции размером, типом каменки, формой, материалом и расположением резервуара, если он имеется.

Чтобы собрать печь, необходимо заранее подготовить:

• Листовую сталь 5 мм толщины для каркаса.
• Трубы для подведения воды и теплообменника.
• Колосниковую решетку.
• Сетку для каменки и топливника, а также дверцу.
• Соединительные краны и муфты.
• Дымовую трубу, уголок.
• Болгарку.
• Сварочный аппарат и электроды.

Печь с навесным баком

Этот вариант размещения емкости простой и заключается в том, что плоский навесной бак для банной печи вплотную крепится снаружи. В этом случае вода прогревается благодаря металлическим стенкам всей конструкции.

При таком способе установки вода греется не так быстро, она даже может не кипеть. Что касается объема, то ограничений здесь не имеется.

С баком по типу самовара

Это емкости, которые размещаются на дымовой трубе или вокруг нее. За счет продуктов горения стены трубы прогреваются до высокой температуры – нескольких сотен градусов. Преимущество этой конструкции в том, что нагрев воды в бане от печки происходит быстро и вода долго остается в горячем состоянии.

Бак может иметь любую форму: цилиндра, прямоугольника, овала. Его можно сделать во всю длину дымовой трубы до потолка или изготовить резервуар, покрывающий только небольшую часть.

Есть несущественный недостаток этой системы – возможное переохлаждение определенного участка трубы. Из-за образования холодной пробки в том месте будет откладываться сажа.

С выносным баком

Это самый удобный способ расположения. Если емкость отделить от печки, то ее можно будет переместить в любое место. При таком монтаже не образуется лишний сырой пар, так как банные печи с выносным баком для воды не прогревают помещение раньше, чем нужно. Читайте также: «Правильное и практичное расположение печки в бане – возможные варианты».

Кроме того, эта конструкция позволяет одновременно нагревать воду и обогревать другие помещения бани, например моечную. Если есть желание оборудовать сауну с горячим сухим воздухом – печь для бани с выносным баком самое подходящее решение.

Этапы работ:

• Подготовить буржуйку.
• Сделать открытую нишу для камней над топкой.
• Бак и регистр для подогрева воды лучше всего изготовить из нержавеющей стали.
• Повешенная на стену емкость для воды должна расположиться так, чтобы ее край находился выше уровня регистра на полметра.
• Теперь требуется подключение выносного бака к банной печи. Для этого используют хомуты и резиновый шланг, который должен свисать. Вместо шланга предпочтительнее применить трубы, так будет безопаснее.

Печь для небольшого помещения

Сделать такую модель не сложно, придерживаясь стандартных размеров – 160х70х70 см. Детали из 5 мм листа металла соединяются при помощи сварочного аппарата. Получается компактная печка для маленькой бани с минимальной теплоемкостью, этого достаточно для такой комнаты. Читайте также: «Какие бывают баки для бани из нержавейки и способы их монтажа».

В центре печи находятся каменка и бак, который заполняется водой через предусмотренное боковое отверстие. Топка располагается внизу, а кирпичи для ее изготовления кладут ребром, так же как и для каменки.

Печь-каменка в металлическом корпусе

Для корпуса такого изделия используют листовую сталь. Внутри печка обкладывается кирпичом, а топку обычно выкладывают вполовину кирпича.

Каменка – подходящая конструкция для самостоятельного производства. Такая печь для бани с подогревом воды обходится минимальным количеством топлива. Вода в бак поступает через отверстие проделанное сбоку. Читайте также: «Как работает печь для бани с водяным контуром для отопления».

Изготовление печи из железной бочки

Для создания этого неприхотливого изделия сначала вырезают дно и избавляются от верхней части, в итоге остается цилиндр. Затем на кирпичи нужно установить колосниковую решетку. Внутри бочка выкладывается кирпичами, которые ставятся ребром. Остальная 2/3 часть площади укладывается камнями. На завершающем этапе делают дымоход.

Для безопасности конструкцию закрывают крышкой. Это хоть и правильно, но не очень удобно, потому что крышку придется время от времени снимать, когда потребуется больше пара.

Печь без применения кирпича

Для этого вида используется толстый листовой металл, поэтому в кирпичах нет необходимости. После сварочных работ по сбору каркаса оборудуется зольник и поддувало. Топливник делается выше, а чтобы печка хорошо работала его лучше прикрыть решеткой с камнями. Для металлического изделия без кладки кирпичей дымоход устанавливается сбоку.

Простое изделие позволяет быстро произвести работы, но, к сожалению, эта модель имеет недолгий эксплуатационный срок.

Маленькая печь для обогрева

Если есть необходимость, то в помещении бани наряду с основной печкой дополнительно устанавливают малую. Это значительно увеличивает течение горячего воздуха и обогрев банной комнаты.

Этапы работ:

1. Сбоку печки монтируется металлическая емкость для воды в форме цилиндра – 75х45 см.
2. Внутренние стены выкладывают кирпичами.
3. Подсоединяются трубы для подачи холодной воды, а также для вывода горячей. Устанавливается кран (прочитайте: «Какие бывают краны для бани – надёжное устройство подачи воды»).

Правила монтажа

После сборки металлической печи важно правильно ее установить:

• Для удобства дверцу топки делают так, чтобы она открывалась со стороны парной комнаты.
• Площадка под печку должна быть 70х70 см, высота – 20 см.
• Необходимо правильно отступить от стены, чтобы расстояние до печки было 20 см.
• При устройстве фундамента важна высота, она должна составлять 30 см.
• Предусматривается кирпичная кладка двойным рядом, которая закрепляется раствором из глины.
• В месте выхода дымовой трубы кладка кирпича делается толще примерно на 12 см.
• Отрезок трубы, соединяющий потолок и крышу нужно заштукатурить и побелить.

Если банное строение из дерева, то при установке металлической печи трубу обкладывают кирпичом высотой 120 см.

Нужно помнить, что главное при монтаже и дальнейшей эксплуатации печки для бани с баком для воды, это соблюдение всех правил. Печь из металла – это надежная и прочная конструкция, так как делается она из толстого листового железа. Можно также сделать печь в баню из трубы, о чем отдельно стоит почитать.

Самостоятельно сделать банный агрегат гораздо дешевле и выгоднее, чем покупать. Хотя такие печи простые, не требующие особого ухода, но, как и за любыми изделиями за ними тоже нужно ухаживать.

При изготовлении и установке самодельной конструкции нужно соблюдать технику безопасности. Не пренебрегая основными принципами пользования печкой, можно долго наслаждаться ее работой в бане.

Используйте дровяную печь в качестве водонагревателя — DIY

Три года назад мы сидели в своих каютах и ​​гадали, как мы можем удовлетворить нашу пристрастие к горячим ваннам и душам, не платя смешные цены за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали систему альтернативной энергии в усадьбе, основанную на использовании потраченного в противном случае тепла из дымохода, что позволило нам принимать эти горячие ванны. .Мы называем нашу систему нагревателем горячей воды Blazing Showers Stovepipe.

Основы горячего водоснабжения

Как вы можете видеть на рис. 1 (см. Галерею изображений), обычный водонагреватель — это не что иное, как накопительный бак (расположенный между источником воды в доме и различными кранами горячей воды), установленный над газовой или электрической горелкой. Поскольку при нагревании вода имеет тенденцию подниматься, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

Рис. 2 сравнивает такой обычный водонагреватель с системой Blazing Showers.Как видите, в нашей установке используется змеевик из медных трубок, расположенный внутри дымохода дровяной печи, для нагрева воды, содержащейся в нашем резервуаре для хранения. Горячий дым, поднимающийся через дымовую трубу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода с подогревом из дымохода течет в верхнюю часть резервуара для хранения, где остается, пока кто-нибудь не решит принять «пылающий душ» и не включит кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.

Горячая вода … Ночевка!

Сколько времени нужно, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна входящая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячее пламя в вашей плите. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она ​​будет оставаться горячей в течение 48 часов после того, как огонь погаснет.С практической точки зрения это означает, что если однажды вечером у вас есть огонь в плите, то на следующее утро, когда вы проснетесь, у вас все равно будет вся необходимая горячая вода (для купания, мытья посуды и т. Д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней . .. даже если вы больше не зажигаете плиту в любое время в течение этого периода.

Перво-наперво: резервуар для хранения

Первое, что вам понадобится, прежде чем вы сможете установить собственную систему, конечно же, это накопительный бак.Если у вас уже есть водонагреватель, вы можете его использовать … в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы скоро обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие пожиратели топлива на пенсии — если они не протекают и не сильно заржавели — идеально подходят для нашей цели. Чтобы найти один из этих складских контейнеров, поищите на местной свалке, в энергокомпании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем вы начнете его рыться).Или — если у вас нет времени найти резервуар для воды — обратитесь к местному водопроводчику. Скорее всего, он имеет дело с несколькими сломанными водонагревателями и может купить вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен водонепроницаемый резервуар, по крайней мере, относительно свободный от ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (присоединенные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства.Или, говоря наоборот, если его фурнитура настолько сильно заржавела, что вы не можете ее снять, с обогревателем, вероятно, не стоит дурачиться.

Танк: Расположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымовой трубы. Обратите внимание на рис. 2, что отверстие X находится выше отверстия Z. . . и что Y выше W. Очевидно, что Y должно быть больше, чем W, потому что это восходящий столб горячей воды, который заставляет циркуляцию жидкости через систему.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, как далеко — по горизонтали — вы можете поставить резервуар для воды от печи: вы можете переместить резервуар на расстояние до двух футов от дровяной горелки на каждую ногу, равную Y выше W.

Танк: изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики потребления и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку наша цель — эффективное аккумулирование тепла (и поскольку — в нашей системе — резервуар находится несколько дальше от источника тепла), мы можем — и должны — улучшить изоляцию.

Один из способов добиться этого — [A] связать весь водонагреватель — верх, низ и стороны — толщиной от четырех до шести дюймов из стекловолокна, [B] обернуть одеяло (или лист) вокруг резервуара, покрытого стекловолокном, и [C] сшейте края одеяла (или листа) вместе. Или вы можете построить коробку вокруг резервуара для хранения и заполнить ограждение натуральными материалами — древесной стружкой, кусками коры, опилками, куриными перьями, тряпкой, коробками для яиц, шерстью и т. Д., — которые создают изолирующие воздушные ловушки.

Помимо защиты резервуара от потери тепла, мы рекомендуем также изолировать все открытые трубы.

Адаптер резервуара для хранения

Если бы вы направили горячую воду, поступающую из змеевика Blazing Showers, прямо в верхнюю часть резервуара для хранения, как показано на рис. 4, любые пузырьки воздуха в трубах вскоре оказались бы в самой высокой точке системы. Это ухудшит циркуляцию жидкости через нагревательный змеевик, вызванную конвекцией, и для предотвращения такого явления мы разработали специальный адаптер.

Как показано на рис. 5, наш адаптер в сборе навинчивается на выпускную трубу горячей воды в верхней части накопительного бака и, таким образом, позволяет вновь нагретой воде попадать в контейнер по тому же пути, по которому она отводится в смесители.Таким образом, воздух из системы быстро выходит к патрубкам горячей воды и удаляется. (Также обратите внимание на рис. 5, что узел адаптера содержит антисифонное устройство для предотвращения забора холодной воды со дна резервуара для хранения при включении кранов горячей воды.)

Водонагреватель топки

Наш водонагреватель Firebox работает точно так же, как и наша модель дымохода, за исключением того, что нагревательный змеевик устанавливается в топке печи вместо дымохода. Мы разработали эту систему специально для использования с высокоэффективными автоматическими барабанными печами (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. Д.) … печами, которые производят такой холодный дым из дымохода, что мы вынуждены ставить наши змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубки, так и большое количество топлива.) На рис. 6 показано, как наш змеевик водонагревателя Firebox установлен в одной из этих печей.

Солнечный водонагреватель

После нескольких модификаций наша базовая система Blazing Showers будет работать как в качестве дымохода, так и в качестве солнечной системы нагрева воды.То есть дровяная печь и солнечный коллектор могут использоваться одновременно или независимо для производства горячей воды и подачи ее в накопительный бак (см. Рис. 7). Такая установка, конечно, идеальна для людей, которые — как и мы — живут в более солнечных частях страны, где дровяные печи не используются круглый год. А поскольку солнечная часть системы должна работать только в самую жаркую погоду, сам коллектор может быть довольно простым и низкотехнологичным устройством. Следующим летом мы планируем выпустить на рынок наш собственный супер-простой солнечный коллектор.

Это натуральный

Горячая вода по трубам, нагретая отходящим теплом дровяной печи, является естественным. И это экономично! (Подумайте только: без счетов за горячую воду вы можете получить дополнительные 10-25 долларов в месяц!) Конечно, мы предвзято, но в любом случае, мы посмотрим на , система Blazing Showers — это часть торт . . . а добавленная самодостаточность — это глазурь.

Создание дровяной печи с водонагревателем — Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая
планета.

Постройте дровяную печь с подогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев
правила изменились, и были приняты федеральные правила, регулирующие дровяные печи. Этот
конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели
рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в
их дома.- МАТЬ)

Большинство самодельных дровяных печей сколочено из старых 55-галлонных бочек.
И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что
они заведомо неэффективные потребители топлива, их трудно регулировать, быстро
прогорают насквозь и настолько уродливы, что большинство людей терпят их только в
гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек.
горелки в том, что (обычно) собрать одну из них вместе не очень дорого
или, по крайней мере, раньше не было.Но в последнее время здесь стальные бочки стали
найти все труднее. . . и, когда вы найдете один из контейнеров,
он часто имеет фиксированную цену в семь долларов.

Должен быть лучший способ собрать самодельную дровяную печь.
И вот: как МАТЬ недавно показал Уилтон, Роберт Уорс из Айовы (который, кстати,
просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками, — сказал нам Боб. «Что вы хотите
Чтобы построить свою плиту, нужно выбрасывать бак электрического водонагревателя. . . для
минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза
толщиной с металл в бочке емкостью 55 галлонов. . . а это значит, что водонагреватель
барабан сделает печь намного более жесткой, которая прослужит намного дольше.

«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто
сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке.
И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загрузить,
у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно
выставить на обозрение прямо в гостиной.

«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство
теперь люди собирают дровяную горелку на 55 галлонов. Что касается
Фактически, я нашел всего , что попало в мой. Это означает, что
печь стоила мне всего труда — одного хорошего дня — которые я использовал, строя
ит. «

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали
глядя на несколько фотографий плоской хорошо выглядящей печи .Так,
в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов
оле Боб, чтобы доказать все, что он нам только что сказал.

А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат —
мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно
сказал: «Вы, конечно, знаете, Боб, что многим нашим читателям трудно
материалы проекта, как вы это делаете. Итак, кроме того, что вы можете перерабатывать старую воду
бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное
который входит в любую печь, которую вы строите для нас.«

«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он
сказал это, что сразу же сказало нам, что это были мы.
Шак. Этот пижон из Айовы с самого начала знал, что может построить печь за 500 долларов.
и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного
из его теперь знаменитых печей, было легко увидеть, что переработанный в топку электрический
бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи
бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утиль, но все же
в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей
Ваша плита «сделана на заказ» именно так, как вы этого хотите.

И найти один из этих танков тоже несложно. Большинство свалок
разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы
возникло подозрение, что там разводят старые водонагреватели.Возможно, нет
. . . но наверняка их много «там», чтобы их можно было взять.

Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от
Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли,
однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной
32 дюйма) делает дровяную горелку самой красивой из всех.

Выбирайте немного из дружественных местных свалок, свалок или переулков.
позади магазинов бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если
вы делаете «покупки» на свалке или свалке) снимите легкий лист
металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак
внутри не заржавела и не покрыта коррозией. Или, если того требуют обстоятельства,
Вы можете сделать это дома в своем магазине, а затем тащить отброшенный лист
металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

Загружаемые детали конструкции
Схема водонагревателя 1 и
Водонагреватель печной Diagram 2 поможет в процессе строительства.

В остальном недорогая дровяная печь — это просто

Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете
владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех
которые переделают ваш танк по разумной цене.

Положите контейнер на бок и добавьте ножки и загрузочный бункер с навесным
крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ».
или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер
крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный
часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль.
пламени и температуры готовой печи в любое время. И наоборот, если это не так
хорошо сделанный, и он действительно протекает, вы не будете. Работайте осторожно и выполняйте свою работу правильно.

Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum.
Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя
один могучий прекрасный дровосек! И, даже если вы купили все (примерно 65
фунтов стали), за исключением бака оборотного водонагревателя, вам не следовало тратить
более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель MOTHER
за один короткий день — шесть часов — на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя.
печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно
был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.Он также был приятно удивлен тем, как обогреватель сохраняет огонь на ночь.
«Все, что я делаю по утрам, — говорит Деннис, — это пару раз ставлю плиту, открывая
проект немного. . . и старая дровяная горелка оживает ».

Преобразование водонагревателя в дровяную печь: 11 шагов

Вы можете использовать фонарик, чтобы зажечь печь через переднее отверстие. После зажигания я закрываю отверстие пустая банка корма для кошек на 5 унций У меня есть три банки, две из которых имеют отверстия разного размера для разного количества воздуха.Я обычно использую фонарик на коротких деревянных планках, чтобы разжечь огонь. Когда запас планки заканчивается, я использую топор, чтобы расколоть небольшие доски.
Зажигание фонарика показано на фото V .

Установите решетку на вытяжную трубу. Это предотвратит прогорание углей через дно печи и позволит воздуху проходить через вытяжную трубу. Вероятно, вам придется менять решетку каждый год. См. фото W .

Печь будет производить от 1 до 2 фунтов золы каждый день.Лучше всего убирать золу каждый день, потому что из-за ее отложений теплоотдача снизится. На фото X показаны инструменты, которые я использую для удаления золы. Я использую магнит, чтобы удалить гвозди и шурупы из золы, потому что весной я кладу золу на лужайку.

Вам придется иметь дело с скоплением сажи (креозота) в дымоходе. Я привязал веревку к кирпичу, обернул вокруг нее старую футболку и каждый год таскал ее вверх и вниз по дымоходу.

Я изучил химические вещества, разрушающие сажу, и обнаружил, что они отсутствуют.Тесты этих химикатов показывают, что они практически не работают. Один из популярных сортов — смесь 90% нитрата калия и 10% древесного угля, которая фактически способствует возгоранию дымохода. Идея состоит в том, чтобы вместо одного большого пожара в дымоходе были частые небольшие пожары. Эти материалы воспламенили сажу в трубе печи, в результате чего она стала тускло-красной.

Второй тип разрушителя сажи — это антипирен, который испаряется в огне, а затем конденсируется на отложениях сажи. Он затрудняет воспламенение сажи.У вас все еще есть проблема накапливания в дымоходе.

Еще одна возможность — положить небольшие кусочки битого гипсокартона вместе с деревом. Идея состоит в том, что образуется горячий диоксид серы, который вступает в реакцию с сажей в дымоходе. Насколько я помню, гипсокартон — это сульфат кальция, и при нагревании он разлагается на оксид кальция и диоксид серы.

Первое использование этой печи, вероятно, должно быть на улице, чтобы сжечь любые горючие вещества на внешней поверхности. Не стоит красить печь снаружи, потому что она будет дымиться и загораться.

Если у вас есть сварочное оборудование, вы должны добавить нижнюю камеру для сбора и удаления золы. Это могло быть сделано из другого контейнера с гелием.

Я обнаружил, что размещение легковоспламеняющихся материалов на расстоянии не менее 3 футов от печи является достаточным для пожарной безопасности. Особенно это касается области непосредственно над плитой, где сосредоточено тепло. Любые дымовые извещатели следует размещать подальше от печи, потому что при заправке печи часто выходит дым.

Когда я использовал печь, иногда крышка на переднем отверстии отрывалась после добавления новой порции дров.Итак, я добавил болт, чтобы удерживать крышку на месте. Это проиллюстрировано на фото Y .

Клапан на фото был добавлен мной на плиту, которую я использовал. Он оказался совершенно ненужным и всегда открытым.

Если вы используете эту печь в городе, начните с небольшого количества дров. Начните ранней осенью с небольших нагрузок, чтобы соседи привыкли видеть дым, идущий из вашей трубы. Городские жители, видя, что из трубы идет дым, вызовут пожарную охрану. Это, в свою очередь, могло привести к конфискации, осуждению или регулированию. В моем случае пожарные были очарованы и не нашли ничего, что можно было бы критиковать.

По возможности держите запасы древесины сухими и скрытыми от глаз. Вы же не хотите, чтобы соседи утверждали, что поленницы — это «бельмо на глазу» или «крысиный приют». Держите поблизости диких кошек, чтобы контролировать грызунов.

Также можно сжигать небольшие количества различных пластмасс. Некоторые пластмассы могут быстро нагреваться.

Я обнаружил, что в очень холодные дни печь можно использовать для плавления алюминия для литья.Мой чугунный тигель вмещает около 18 унций воды, и такое количество алюминия требует много тепла для плавления. Даже в холодные дни плавящийся алюминий легко может поднять внутреннюю температуру до 100 градусов. Чтобы полностью растопить огонь, нужно около полутора часов разжечь огонь.

На фото Z показана загрузка печи дровами. Мне приходится раскалывать большинство бревен, чтобы их забрать. Большая часть моего топлива — это сломанная мебель. Пожар на этой фотографии смоделирован.

Основным принципом конструкции здесь является использование трубы или трубы для впуска воздуха в огонь.Эта трубка служит двум целям: во-первых, для подогрева воздуха, поступающего в печь, и во-вторых, для гашения колебаний в воздушном столбе, проходящем через печь и вверх по дымоходу. Эти принципы могут быть использованы в каменных печах, бочковых и чугунных печах.

В этом проекте больше всего проблем и разочарований доставило мне компилирование текста и изображений на компьютере с Windows. Программы Windows, кажется, созданы, чтобы помешать и рассердить неудачливого пользователя. Я думаю, у нас никогда не будет хорошего программного обеспечения, пока Microsoft не выйдет из бизнеса.

В следующий раз я буду использовать цифры для картинок. У меня почти закончились письма по этому поводу.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Да, это можно сделать, но это непросто, дешево и без риска.

По мере роста цен на нефть, газ и электроэнергию мы получаем все больше писем на woodheat.org с вопросами о нагревании воды с помощью дровяных печей. Это сложный вопрос, и, хотя мы понимаем интерес и имеем некоторый соответствующий опыт, мы не хотим никого вводить в заблуждение.Помня об этом, обратите внимание, что это не семинар о том, как нагревать воду с помощью вашей дровяной печи.

Системы лучистого отопления для пола в наши дни в моде благодаря очень успешным маркетинговым кампаниям поставщиков оборудования. Первое, что нужно сказать, это то, что дровяная печь, оснащенная ретро, ​​не является подходящим устройством для нагрева воды для обогрева пола. Вы никогда не получите достаточно тепла от дровяной печи, чтобы удовлетворить потребности в лучистом отоплении. Если вам повезет, вы получите достаточно горячей воды для стирки.В Европе есть обогреватели, которые частично предназначены для использования в качестве бойлеров, и они могут быть эффективными, но мы не видели подобных продуктов в Северной Америке. Наш совет — забыть о попытках обогреть удаленные помещения теплом, которое вы можете получить от дровяной печи. Теперь перейдем к обсуждению систем ГВС.

Мы собрали пять примеров систем ГВС, чтобы дать вам представление о дополнительных подходах и принципах их работы.

Вот серия из трех фотографий аккуратной и эффективной установки на другую кухонную плиту, Heartland Sweetheart.Этот находится в новом автономном доме из тюков соломы. Справа — трубы от водонагревателя до и от коллектора ГВС в печи. Это система с гравитационной конвекцией, в которой вода, нагретая в коллекторе, поднимается конвекцией в резервуар для хранения, установленный выше. Вот почему установщик использовал трубу 3/4 дюйма и колена под 45 градусов.	Водопроводные трубы к коллектору и резервуару горячей воды и от них.
Так выглядит коллектор в топке печи. Наличие коллектора в топке действительно влияет на горение, охлаждая огонь. Обычно такой способ отвода тепла от топки — не лучшая идея, потому что это может привести к дымному пожару и слишком большому количеству креозота. Однако обратите внимание, что футеровка топки из кирпича имеет светлый цвет, что говорит о том, что горение было горячим и относительно чистым. Пользователь этой печи знает, что она должна быть горячей, чтобы избежать креозота. Она никогда не выключает плиту и не пытается прогореть всю ночь. К счастью, ее дом настолько энергоэффективен, что короткие горячие огни — все, что ей нужно, чтобы согреть небольшой дом.	Коллектор заправлен сзади топки.
Вот снимок аккуратной установки сантехники в подсобном помещении за печной установкой (сделанный лежа на спине). Синяя штука на полке — это напорный бак, а белая штука над ней — бак для горячей воды. Так должна выглядеть гладкая система конвекционного потока.	Аккуратный монтаж за стеной в подсобном помещении. Это свидетельствует о хорошем планировании и установке.

Резюме и выводы

Вот несколько ключевых моментов, которые следует учитывать перед установкой системы ГВС на дровяной печи.

Безопасность — это главный вопрос. Вот несколько простых рекомендаций по безопасной ГВС:

• конвекционные проточные системы являются самыми безопасными и надежными, поскольку они не полагаются на насос или электричество, но они должны быть установлены с хорошим подъемом и рассчитаны на свободное течение; обе эти особенности обеспечивают высокий расход и лучшую эффективность

Насосные системы

• нуждаются в еще большем количестве устройств безопасности, таких как резервная батарея, например
• в некоторых местах должны быть предохранительные устройства, например, непосредственно на выходе из коллектора и в самой высокой точке системы; Клапаны сброса давления / температуры предпочтительны, поскольку они срабатывают задолго до того, как вода превращается в пар, и повышают давление в системе
• ГВС системы в домах, обслуживаемых города водой более уязвимы к ситуациям чрезмерного давления, потому что они не имеют бак под давлением с мочевым пузырем, который может занять много объема, который держит давление в системе вниз и предотвращает предохранительные клапаны из эксплуатации
• резервуар для хранения должен быть достаточно большим, чтобы поглощать тепло от циклов горения между каждым циклом потребления, чтобы избежать перегрева и учесть медленную скорость рекуперации тепла таких систем.

ГВС на дровах имеет серьезные страховые последствия.Например, мы не знаем ни одной страховой компании, которая покрывала бы индивидуальные системы, подобные трем последним выше. Мы подозреваем, что многие страховые компании откажутся от покрытия любой системы горячего водоснабжения на дровах, за исключением, возможно, тех, которые находятся внутри котлов. По иронии судьбы, первый описанный здесь (взорванный), вероятно, будет одобрен страховым инспектором, потому что у него был коллектор, сертифицированный для использования с печью. Перед тем, как начать работу с вашей системой ГВС, рекомендуется проконсультироваться в своей страховой компании.

Самым большим препятствием для добавления систем ГВС к дровяным печам является то, что сертификация EPA по выбросам практически исключает возможность забора тепла непосредственно от печи. Любой коллектор ГВС, который забирает тепло из процесса сгорания, почти наверняка создаст грязный ожог, который выйдет из строя. Вот почему большинство производителей дровяных печей, сертифицированных EPA, не предлагают коллекторы ГВС в качестве дополнительных принадлежностей. Может быть один или два доступных, но мы вообще ничего не знаем.

Наилучшей перспективой для модернизации систем ГВС были бы монтируемые на дымоходе коллекторы, подобные предпоследнему примеру.Этот коллектор не повлияет на горение, и его установка не требует переделки печи. Нам известен только один такой коммерческий пример, но поскольку продукт не выглядит высокоразвитым и его реклама предполагает, что производитель недостаточно информирован, мы неохотно рекомендуем его. Возможно, эта ситуация изменится в будущем, поскольку все больше людей будут запрашивать аксессуары для ГВС.

JG

Водонагреватель на дровяной печи бесплатно нагревает воду

Добавить в избранное

Патрисия Грин — Хороший душ или ванна с горячей водой важны для благополучия каждого.Душ или ванна в холодный день с бесплатной горячей водой из дровяной печи, которая не расходует ископаемое топливо, теперь есть роскошь, которая может сделать ваш день.

Дровяная кухонная печь с достаточно большой топкой, чтобы обогреть ваш дом, — удивительно полезное оборудование. Он согревает, готовит ужин, печет хлеб и сушит одежду. Добавьте змеевик теплообменника, резервуар для горячей воды, медные трубки, клапаны и фитинги, и ваша дровяная печь для готовки сможет нагреть всю воду для бытового потребления.

Базовая система горячего водоснабжения с термосифонированием имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной печи для приготовления пищи, для соединения с трубами, которые проходят до обычного горячего воздуха на 30–120 галлонов. резервуар для хранения воды над плитой не менее чем на 18 дюймов, в идеале размещенный на втором этаже над плитой. Система подключается под углом от 45 до 90 градусов, так что поднимающаяся горячая вода и падающая холодная вода циркулируют непрерывно, пока печь горячая, и подключены к системе горячего водоснабжения дома.

Варианты на эту основную тему используют циркуляционный насос и, таким образом, могут подключаться к обычному газовому или электрическому водонагревателю в подвале для использования в межсезонье. Некоторые люди пробовали самодельные змеевики, установленные в дымоходе или на внешней стороне стены печи. Система также отлично дополняет солнечную горячую воду, нагревая воду в менее солнечное время года. Если он установлен с откидным переключателем, он также может работать в тандеме с вашим текущим водонагревателем.

Чтобы установить эту систему самостоятельно, вам потребуются базовые навыки слесаря ​​и механики, приправленные чувством приключений, а также умение пользоваться паяльной горелкой и некоторыми сантехническими инструментами.Каждая система будет немного отличаться и потребует творческого мышления.

Установка горячего водоснабжения на кухонной плите Heartland четырехлетней давности в доме Сэнди и Луи Мэн, Пэришвилл, Нью-Йорк. Крупный план установки труб.

Есть много преимуществ. Он действительно может обеспечить семью горячей водой. Если вы сильно раскалены, система может подавать около 20 галлонов воды с температурой 120 градусов в час, но она может стать намного горячее. Он будет сохранять это тепло в течение 48 часов в правильно изолированном резервуаре, даже после того, как огонь погаснет.Поэтому, когда вы не используете дровяную печь постоянно, вы все равно примете душ ранним утром.

Лучше всего то, что цена и окупаемость хорошие. Если вы установите его самостоятельно и сможете найти водонагреватель, он будет стоить вам примерно 250-700 долларов за змеевик, 400 долларов за медные трубы и фитинги, клапаны и датчики и 50 долларов за изоляцию труб и резервуаров. Допустим, ваш электрический водонагреватель обходится вам в болезненные 40 долларов в месяц, а вы живете в северном районе, где можете работать на дровяной печи в горячем состоянии шесть месяцев в году.Итого 40 долларов в месяц x 6 равняются 240 долларам, которые вы будете экономить ежегодно. Таким образом, менее чем за три года вы окупите затраты и получите бесплатную горячую воду с помощью этой недорогой строительной техники. (Примечание: цены с 2010 г.)

Сведения о системе

Хотя эта система горячего водоснабжения может быть установлена ​​в любой дровяной кухонной плите, многие новые кухонные плиты предназначены для нагрева воды и имеют змеевик, который вы можете купить непосредственно у производителя. Самые безопасные, наиболее широко используемые и эффективные змеевики теплообменника изготовлены из испытанной давлением нержавеющей стали и имеют простую U- или W-образную форму для установки внутри вашей топки.Они бывают разных размеров с монтажным оборудованием, прокладками и инструкциями. Вы также можете заказать предохранительный клапан (необходимость!) И кольцевую пилу с сверлом для сверления печи. Также доступны катушки под заказ. Стоимость от 170 до 270 долларов. (См. Конец статьи). В каталоге неэлектрических устройств Lehman также есть рубашка с горячей водой, которую можно установить в топку за 395 долларов, и, кстати, не забудьте заказать их полезный буклет Hot Water From Your Wood Stove за 9,95 долларов. (Примечание: цены с 2010 г.)

После того, как вы измерили свою топку, определили размер и форму змеевика и заказали ее, вам нужно будет найти или купить электрический или газовый водонагреватель, размер которого соответствует вашим потребностям.Если вы ремонтируете подержанный резервуар, убедитесь, что он водонепроницаем и не содержит ржавчины. Легкость, с которой фитинги и разъемы могут быть сняты со старого водонагревателя, часто является хорошим показателем его формы. Иногда сантехники использовали водонагреватели, с которыми они были бы счастливы расстаться, и в которых нет ничего более плохого, чем сломанный термостат. Вы также можете использовать резервуар из оцинкованной стали, чтобы сэкономить деньги, но вам придется изолировать его стекловолокном, как и любой резервуар для водонагревателя. При размещении резервуара помните: вы можете переместить резервуар на расстояние до двух футов от дровяной печи на каждый фут выше выхода змеевика из задней части печи.

Снимите крышку водонагревателя, отвинтите и снимите электрический элемент и термостат на баке. Используя кольцевую пилу, вы просверлите два отверстия внутри дровяной печи для готовки, где резьбовые концы змеевика будут выходить наружу и закрываться гайками, плоской шайбой и прокладкой.

В основном горячая вода из змеевика выходит из печи и поднимается по медным трубам диаметром 1 дюйм, чтобы попасть в резервуар через верхний элемент. (См. Диаграмму). Холодная вода возвращается из нижнего дренажного клапана вниз по трубам диаметром 1 дюйм, чтобы снова войти в змеевик и снова нагреться.Трубы горячей воды устанавливаются под углом от 45 до 90 градусов и подключаются к обычным водопроводным трубам, идущим на кухню и в ванную комнату. Для облегчения потока труба для горячей воды должна иметь уклон не менее нескольких футов после выхода из печи. После этого у вас могут быть изгибы на 90 градусов, которые замедлят поток, но два фитинга под 45 градусов лучше, чем один 90.

Вам понадобится сливной клапан, а также датчик температуры в хорошо видном месте и два предохранительных клапана давления / температуры на выходе горячей воды рядом, но не слишком близко к дровяной печи для приготовления пищи и подключенные к сейфу. место, например, пятигаллонное ведро или в канализационную систему.В резервуаре вы установите клапан регулирования температуры, установленный на 120 градусов, а в самой высокой точке еще один клапан сброса температуры / давления, клапан сброса вакуума и клапан стравливания воздуха. Убедитесь, что вы следуете правилам сантехники.

Резервуар для воды находится над печью штата Мэн на втором этаже и красиво спрятан в шкафу.

Решение проблем

В целом эту систему легко обслуживать, но вот несколько советов.

Вначале система сильно нагревается и может сдуть предохранительный клапан, но по мере накопления креозота на змеевике проблема исчезнет.Разожгите свою дровяную печь немного прохладнее.

Если у вас жесткая вода, через несколько месяцев на внутренней стороне труб появится известковый налет. Используя сливные краны, можно не реже одного раза в сезон промывать трубы уксусом.

Креозот накапливается на внешней стороне змеевика, и его можно соскрести, чтобы поддерживать теплообмен с максимальной эффективностью. И, говоря о креозоте, чаще проверяйте свою трубу или дымоход, так как теплообменник будет отбирать BTU из топки и заставлять ваш огонь горит несколько прохладнее.

В целях страхования вам может потребоваться змеевик, сертифицированный для использования с вашей дровяной печью.

Эта система может повлиять на сертификацию EPA по выбросам, поскольку она забирает тепло от процесса сгорания. Если вас это беспокоит, возможно, вы сможете использовать коллекторы на дымоходе, чтобы решить эту проблему.

Некоторое время следите за датчиком температуры, чтобы оценить, насколько нагревается ваша система. Слейте еще воды, если она слишком горячая.Эй, неожиданная ванна — замечательная вещь!

Если вы не чувствуете, что обладаете необходимыми навыками, но все же хотите использовать систему горячего водоснабжения для дровяной печи, проконсультируйтесь с установщиками солнечной горячей воды в вашем районе. Многие из них начинают устанавливать эти системы.

Ресурсы

Therma-coil.com и hilkoil.com производят теплообменные змеевики из нержавеющей стали для дровяных печей. Lehmans.com продает дровяные кухонные плиты и системы теплообменников с рубашкой, а также буклет под названием Hot Water From Your Wood Stove.

Если вы любите дровяные печи, вот несколько отличных руководств от Countryside Network по планам каменной печи и дровяной печи на открытом воздухе с использованием местного камня.

Опубликовано в сельской местности в январе / феврале 2010 г. и регулярно проверяется на точность.

Использование дровяной печи для нагрева воды

Не могли бы вы оказать нам огромную услугу, поделившись?

Одна из самых упускаемых из виду функций дровяной печи — нагрев воды. Несколько десятилетий назад многие дровяные печи (особенно кухонные плиты) использовали так называемую переднюю часть горячей воды (маленький резервуар в дровяной печи) в сочетании с котлом серии (большой резервуар для воды) рядом / за дровяной печью для производства бесконечная горячая вода.

Фронт горячей воды (представляющий собой не более чем небольшой резервуар с входом и выходом) помещался в топку печи, и резервуар соединялся медными, стальными, нержавеющими, латунными или чугунными трубами. Ни одна из этих систем не требовала насосов или необычных средств управления.

Вместо циркуляционного насоса горячая вода будет подниматься из водяной передней части в верхнюю часть бойлера серии (большой резервуар для воды). Более холодная вода в баке будет падать со дна бойлера серии (большой бак для воды) и попадет в переднюю часть горячей воды (маленький бак в дровяной печи).В этой системе вода циркулирует сама по себе посредством процесса, известного как термосифонирование. Много лет назад этот тип водонагревателя был бы основным или единственным водонагревателем в доме. Сегодня они чаще используются для предварительного нагрева колодезной или городской воды до того, как она попадет в основной водонагреватель, хотя они могут легко обеспечить достаточно горячей водой для типичной семьи в холодные месяцы, когда ваша дровяная печь требуется.

ОБРАЗЕЦ ГОРЯЧЕЙ ВОДЫ ПЕРЕДНИЙ

Эта передняя панель для горячей воды (вверху) сделана из нержавеющей стали (но может быть из обычной стали или чугуна) и имеет 1 перегородку, которая заставляет воду двигаться медленнее и контактировать с горячими поверхностями.

Эта передняя панель для горячей воды (вверху) изготовлена ​​из нержавеющей стали (но может быть из обычной стали или чугуна) и не имеет перегородок. Обратите внимание, как вода движется от входа к выходу, почти не контактируя с горячими поверхностями.

На приведенных выше иллюстрациях очевидно, что чем больше перегородок вы установите на передней панели с горячей водой, тем больше горячей воды вы можете ожидать от нее. Однако одного обычно бывает много. Сваривать становится очень сложно, чем больше перегородок вы устанавливаете.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

ДЕРЕВЯННЫЕ ПЕЧИ ДРУГИЕ СИСТЕМЫ НАГРЕВА ГОРЯЧЕЙ ВОДЫ

THERMA-COIL (не работает)

(или самодельный агрегат)

В Интернете есть относительно новый продукт, который называется «Therma-Coil» (вышедший из употребления), который представляет собой небольшой U-образный змеевик, предназначенный для вставки в вашу дровяную печь и присоединения к котлу. Их можно установить в любой момент, просверлив два отверстия в дровяной печи и подключив водопровод.

Если вы хотите сделать свой собственный змеевик для горячей воды, используйте внутри топки только прочные материалы, такие как латунь, сталь, нержавеющая сталь с резьбовыми соединениями.Не используйте медные трубы с припаянными фитингами или медные трубы с изгибом на 180 градусов.

Медь слишком мягкая и неумолимая, если в трубе нет воды во время пожара. Паяные соединения просто отпаиваются сразу же при перегреве.

Применяются те же правила, что и при использовании фронта горячей воды. Вы хотите, чтобы система работала без насосов. Установите U-образную трубу горизонтально, как на фото, так, чтобы были верхний и нижний фитинги.

Верхний фитинг должен быть подсоединен к трубопроводу из латуни, меди, стали, нержавеющей стали или другого металла и идти к верхнему фитингу на резервуаре для воды (бойлер).

Нижняя часть U-образной трубы соединяется металлическим трубопроводом с фитингом, ближайшим ко дну вашего резервуара. Чем ближе к дну резервуара находится штуцер, тем больше у вас будет запаса горячей воды. Если ваш самый нижний штуцер находится на расстоянии 8 дюймов от дна резервуара, нижние 8 дюймов резервуара не будут хранить горячую воду.

У нас нет опыта работы с ними, но они выглядят достаточно хорошо, и концепция доказана.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

ЛАТУННЫЕ ФИТИНГИ НА ПЕЧИ

Еще один менее эффективный метод нагрева воды с помощью дровяной печи — сделать лабиринт из резьбовых фитингов из латуни или нержавеющей стали и положить их на дровяную печь, если у дровяной печи плоский верх. Вы также можете сделать спираль из мягкой медной трубки и установить ее на дровяной печи для того же эффекта.

Хотя это не сделает столько горячей воды, сколько водяной фронт или петля из труб внутри топки, это даст гораздо больше, чем ничего, и не потребует сверления или модификации вашей дровяной печи.Этот метод нагрева воды, вероятно, будет одной из самых удобных для страховки систем, поскольку вы не модифицируете свою дровяную печь и вы можете легко удалить ее, если ваша страховая компания решит посетить ее для проверки дома.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

3. МЕДНЫЙ РУЛОН ВНУТРИ ТРУБЫ ПЕЧИ

Еще один метод улавливания тепла вашей дровяной печи — это сделать змеевик из медных трубок, который достаточно мал, чтобы поместиться внутри печной трубы.Обычно для этого проекта вы используете мягкую медную трубку 1/2 дюйма (13 мм) и увеличиваете диаметр печной трубы, чтобы компенсировать пространство, занимаемое медной трубкой. Например: если производитель вашей дровяной печи рекомендует использовать трубу диаметром 5 дюймов. вы должны использовать 6 дюймов, чтобы поддерживать правильное количество тяги для вашей дровяной печи.

ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ МЕДНУЮ ТРУБКУ ХОЛОДИЛЬНОГО ТИПА, ТАК КАК ОНА ТОЛСТАЯ И МЯГКАЯ (УПРОЩАЕТ НАРУШИВАНИЕ)

Самая большая проблема, которую мы обнаружили при использовании этой системы, — это креозит, который образуется на медных трубках из-за большой разницы в температуре между водой и перегретым воздухом, поднимающимся вверх по дымоходу. Все системы, упомянутые в этой статье, в определенной степени образуют креозит, но медные трубы в трубе печи кажутся худшими.

ДАЖЕ С МЯГКОЙ ТРУБКОЙ НЕОБХОДИМО инвестировать в трубогиб или заполнить трубку песком (например, кремневым песком) перед попыткой изгиба, чтобы избежать перегиба трубки!

После образования толстого слоя креозита размер печной трубы уменьшается. Другая проблема заключается в том, что система теряет свою эффективность, поскольку креозит действует как изолятор между горячим воздухом и холодной водой.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

4. МЕДНАЯ КАТУШКА ОБЕРТЫВАЕТСЯ ВОКРУГ ТРУБЫ ПЕЧИ

Это пример красивой установки медных трубок, обернутых вокруг 5-дюймовой печной трубы и покрытой 6-дюймовой печной трубой. Холодная вода поступает снизу, а горячая вода выходит сверху. Бак для горячей воды находится на втором этаже.

Последний вариант приготовления горячей воды на плите — улавливать тепло из дымохода, обернув вокруг него мягкие медные трубки или какой-либо другой теплообменник. Из косметических соображений вы можете добавить большую печную трубу, чтобы скрыть медную трубу.

ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ МЕДНУЮ ТРУБКУ ХОЛОДИЛЬНОГО ТИПА, ТАК КАК ОНА ТОЛСТАЯ И МЯГКАЯ (УПРОЩАЕТ НАРУШИВАНИЕ)

Например: если длина вашей печной трубы составляет 5 дюймов, вы можете установить над ней 6 дюймов. Он также будет выполнять роль двустенной печной трубы.

Если вы решили улавливать тепло из трубы печи, а котел должен располагаться над медным змеевиком, вам потребуется либо установить его (теплогенератор) этажом выше, либо использовать циркуляционный насос.

ДАЖЕ С МЯГКОЙ ТРУБКОЙ НЕОБХОДИМО инвестировать в трубогиб или заполнить трубку песком (например, кремневым песком) перед попыткой изгиба, чтобы избежать перегиба трубки!

Подобно латунной арматуре на верхней части вашей дровяной печи, эта система печных труб, вероятно, подойдет большинству страховых компаний. Вы никак не модифицировали свою плиту.

Эта система не должна вызывать креозита и никогда не должна нагреваться настолько, чтобы расплавить медные трубки, если система должна работать всухую (без воды).

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

ПРОЕКТИРОВАНИЕ ДЛЯ ОБРАЩЕНИЯ

Поскольку мы не используем никаких насосов для циркуляции воды, мы должны быть очень осторожны, чтобы обеспечить следующее:

• Бак должен располагаться выше дровяной печи
• Бак должен располагаться очень близко к дровяной печи, чтобы избежать длинных участков трубопровода
• Слив водонагревателя должен подключаться к входу передней части или змеевика горячей воды и быть выше его
• Трубопровод горячей воды, выходящий из передней части нагревателя горячей воды, змеевика или U-образного нагревателя, должен входить в верхнюю часть котла
• Все трубопроводы должны иметь уклон не менее 12 ″ на каждые 24 ″ участка трубопровода (45 °).
• Чем больше трубопровод, тем лучше (используйте 3/4 дюйма или 1 дюйм)
• По возможности избегайте изгибов под углом 90 градусов или других ограничительных приспособлений

СООБРАЖЕНИЯ БЕЗОПАСНОСТИ

• ИСПОЛЬЗУЙТЕ ТОЛЬКО МЕТАЛЛИЧЕСКИЕ ТРУБЫ (медь, черный чугун, сталь, нержавеющая сталь, оцинкованная). НИКОГДА НЕ ИСПОЛЬЗУЙТЕ PEX, ABS, PVC от печи до резервуара.
• Страховым компаниям эти идеи никогда не понравятся
• Всегда используйте хотя бы один предохранительный клапан (лучше два) между дровяной печью и баком
• Используйте предохранительные клапаны температуры / давления, чтобы сделать систему более безопасной.
• НИКОГДА НЕ УСТАНАВЛИВАЙТЕ КЛАПАНЫ МЕЖДУ ПЕЧЬЮ И БАКОМ ДЛЯ ГОРЯЧЕЙ ВОДЫ

Лучше всего разместить котел на полу над полом, на котором стоит дровяная печь.Это обеспечило бы отличную циркуляцию.

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ

Если дровяная печь и водонагреватель находятся на большом расстоянии друг от друга или вы не можете заставить систему циркулировать под действием силы тяжести, вы всегда можете использовать циркуляционный насос для перемещения горячей воды вперед и назад. Если вы выберете циркуляционный насос, не поддавайтесь искушению купить стандартный насос «с полки». Поскольку вам необходимо вырабатывать электроэнергию, необходимую для насоса, вам понадобится сверхвысокопроизводительный насос, такой как насос постоянного тока Ivan Labs EL SID или насос переменного тока Laing LHB08100086 E1-BCTNRN1W-06 EcoCirc Circulator.

Если вы используете насос, вам понадобится термостатический регулятор для включения и выключения насоса. У вас есть 3 варианта:

1. Используйте термический (нижний предел) мгновенный выключатель. — Термический мгновенный выключатель — это очень примитивный, но надежный способ управления циркуляционным насосом горячей воды. Они очень дешевы, так что купите несколько запчастей. В них используется биметаллическая полоса, очень похожая на термостат на электрических обогревателях плинтуса, чтобы контактировать, когда в вашей комнате становится прохладно, но работает наоборот.Когда дровяная печь (или ваша водяная рубашка / петля) нагревается, переключатель включает насос, а когда температура понижается, контакты размыкаются, включая насос. Я бы порекомендовал включить температуру около 100 F, если она установлена ​​на дровяной печи, поскольку дровяная печь нагревается дольше, чем во внутреннем контуре или передней панели с горячей водой.

Вот еще несколько примеров термовыключателей.

2. Используйте аквастат котла (с водяной рубашкой или внешний). Самый надежный (и более дорогой) способ включения и выключения циркуляционного насоса — это аквастат, который используется в водогрейных котлах на протяжении многих десятилетий.Когда вода нагревается в обычном газовом, дровяном или масляном водогрейном котле, аквастат (термостат для воды … отсюда и AQUA) замыкает контур, чтобы запустить циркуляционный насос. Когда котел остывает, насос отключается. Они прочные и обычно дольше, чем бойлер с горячей водой. Второй бонус — они полностью регулируются по температуре включения и выключения. Что нужно запомнить … большинство аквастатов построены для включения горелок, работающих на жидком или газе, которые работают прямо противоположно тому, что нам нужно. Y Вам нужен AQUA-STAT ОБРАТНОГО ДЕЙСТВИЯ (ИЛИ НИЗКОГО ПРЕДЕЛА), если вы не знаете, как преобразовать «нормальное» действие в обратное.Honeywell — это общее имя в аква-статистике в Северной Америке.

Доступны внешние модели , которые устанавливаются на вашу дровяную печь или внешний трубопровод с помощью магнитов в некоторых случаях или хомутов для шлангов в старых моделях.

Они также бывают моделей с водяной рубашкой или внутренних моделей, в которых датчик температуры фактически контактирует с водой вашей водяной рубашки, если применимо. Если вы найдете старый котел на свалке металлолома, вы сможете найти подходящий аквастат за небольшие деньги или вообще бесплатно.Они почти вечны, если хранить их в сухом виде.

Есть

3. Используйте контроллер температуры горячей воды на солнечных батареях — они прекрасны, но менее надежны и пуленепробиваемы (на мой взгляд), чем упомянутые выше элементы. Для получения дополнительной информации введите в Google «солнечные регуляторы температуры горячей воды». Есть много.

Не покупайте циркуляционный насос, пока не прочтете это.

ВНИМАНИЕ! ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО В первую очередь !!!

Когда вода нагревается, она расширяется.Холодная вода, которая поступает в систему, нагревается до 120–180 градусов по Фаренгейту и немного расширяется. Это расширение обычно хорошо справляется тем же расширительным баком, который поддерживает постоянное давление в вашей системе водоснабжения. Вот почему «обычный» водонагреватель не всегда создает давление или срабатывает напорный клапан.

Однако , если эта горячая вода превратится в пар, она расширится в 1600 раз . Это не будет обработано резервуаром высокого давления. Вместо этого взорвется бойлер, водяной фронт или трубопровод.Многие люди были убиты этим в прошлом веке.

Всегда имейте предохранительный клапан между бойлером и водяным фронтом, желательно два из них (по одному на каждой линии). Пар очень опасен.

КЛАПАНЫ СНЯТИЯ ДАВЛЕНИЯ

Регулируемый предохранительный клапан горячей воды с выходным отверстием 1/2 ″ или 3/4 ″

Фиксированный предохранительный клапан горячей воды с выходом 3/4 ″

Регулируемый предохранительный клапан горячей воды с выходным отверстием 1/2 ″

Фиксированный предохранительный клапан горячей воды с выходом 3/4 ″

КЛАПАНЫ РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ И ДАВЛЕНИЯ

Предохранительный клапан с фиксированным давлением и температурой с выходным отверстием 1/2 ″

Предохранительный клапан с фиксированным давлением и температурой с выпускным отверстием 3/4 дюйма

Предохранительный клапан с регулируемым давлением и фиксированной температурой с выходным отверстием 1/2 ″

Не устанавливайте клапаны (открытые / закрытые) ни на одной из труб между передней панелью горячей воды и бойлером.

Вы просто напрашиваетесь на неприятности, делая это. Кто-то (может, ребенок) закроет вентили, превратив ваш водонагреватель в бомбу!

Несколько десятилетий назад решение проблемы отсутствия предохранительного клапана было таким…

Если огонь горит и вы слышите пузыри в системе, вероятно, вода закипает. Исправление простое. Просто откройте кран с горячей водой (или несколько из них) и слейте лишнюю горячую воду. Не оставляйте водогрейный котел без присмотра… никогда! У наших предков не было клапанов сброса давления, поэтому им приходилось очень хорошо разбираться в производстве пара.Многие погибли от этих подразделений, поскольку они — бомба, ожидающая взрыва.

Попробуйте этот метод приготовления дешевой горячей воды и, пожалуйста, поделитесь (оставьте комментарий / отправьте нам электронное письмо), чтобы сообщить нам, как он работает для вас!

Теги:
воды,
водяное отопление,
дровяная печь к горячей воде

Каменный резервуар для хранения горячей воды бойлера диапазона

Описание

КАМЕННЫЙ КОТЛ БАК ДЛЯ ГВС

Бак для горячей воды в бойлере с облицовкой из камня — это один бак TOUGH ! Не оцинкованный, как некоторые другие цистерны на рынке.

Превосходная конструкция котла рассчитана на долговечность! Внутренняя облицовка из гидростона и бронзовая фурнитура снаружи защищают от ржавчины и коррозии — основной причины поломки резервуаров.

Это идеальный резервуар для использования с дровяной печью или каменкой. Котельная плита работает по принципу конвекции. Проще говоря — вода поднимется при нагревании.

Когда вы подключаете бак к плите или обогревателю, холодная вода будет циркулировать через водяной змеевик в топке.После нагрева вода естественным образом поднимется по трубе в верхнюю часть бойлера. Эта горячая вода выталкивает более холодную воду (которая тонет) на дне бака в змеевик с водой в топке, и цикл продолжается. Посмотрите наши дровяные печи здесь: https://stovesandmore.com/product-category/wood-cook-stoves/

Вот самое лучшее! Вы можете подключить водонагреватель к основной системе водоснабжения своего дома и получить горячий душ и горячую воду из каждого крана! ВСЯ НЕОБХОДИМАЯ ГОРЯЧАЯ ВОДА! Подумать только, никаких дополнительных затрат нет! Это происходит, пока вы топите дом и готовите себе еду! Поговорим об ЭКОНОМИИ НА ЗАТРАТАХ ЭНЕРГИИ!

«А как же летние месяцы?» вы можете спросить. Без проблем! Проведите водопровод от котла до летней печи на заднем крыльце, и у вас будет горячая вода в любое время года !!

Котлы этой линейки используются амишами, поэтому вы знаете, что эти резервуары долговечны и выдержат интенсивное использование. Они были известны ПОСЛЕДНИЕ 25 ЛЕТ ИЛИ БОЛЬШЕ! Мы верим, что вы тоже убедитесь, что это лучшая альтернатива любому другому резервуару, который вы можете купить!

Бойлер серии

позволяет накапливать и обеспечивать циркуляцию всей необходимой горячей воды, не беспокоясь о затратах на электроэнергию.Так что вперед, прими этот ДЛИННЫЙ, ГОРЯЧИЙ душ!

ДОСТАВКА
Пожалуйста, свяжитесь с нами по телефону для получения информации о доставке и ценах. Нам нужна конкретная информация, прежде чем мы сможем выбрать наиболее недорогой способ доставить вам новый котел.
Обратите внимание: наше местоположение не влияет на стоимость доставки. Из-за увеличения стоимости доставки все товары доставляются напрямую вам от производителя . ЗАКАЗ
Ваш новый котел изготовим на заказ! Мы будем рады работать с вами по телефону, пока вы оформляете заказ. Пожалуйста, позвольте 4 недели на изготовление и доставку. Мы с радостью примем ваш личный чек. НАЛОГ
Резиденты Западной Вирджинии, пожалуйста, добавьте налог с продаж в размере 6%.

ДОСТУПНЫ БАКИ НА 120 ГАЛЛОНОВ

Модель	Вместимость	Высота	Диаметр	А	B	С	Размер резьбы	Вес
Т30-РБ	30 галлонов	39 1/2	16	23	30 3/4	11	1 NPT	180
Т40-РБ	40 галлонов	56 3/4	16	33	45 5/8	11	1 NPT	212
Т80-РБ	80 галлонов	56	22	33	46	11	1 NPT	280
Т120-РБ	120 галлонов	67	24	33	57	11	1. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email *
