Печи Кузнецова своими руками порядовка и советы по кладке

Игорь Викторович Кузнецов – широко известный российский инженер-изобретатель, который занимается разработкой новых моделей печей и их постоянным усовершенствованием с 1962 года. За это немалое время появилось более 150 различных моделей, всесторонне опробованных практически и заслуживших широчайший спрос у собственников частных домов. Конструкции этого изобретателя отличаются не только своей эффективной работой по обогреву жилых строений, но и возможностью придать интерьеру помещений уют и оригинальность.

Печи Кузнецова своими руками порядовка

Возвести печи Кузнецова своими руками порядовка которых, надо сказать, достаточно сложна, не так-то и просто. Однако, при желании сэкономить приличную сумму, а также при наличии определенных навыков и умения читать соответствующие схемы, это вполне возможно. Поэтому, если решено выполнить эти работы самостоятельно, нужно не только выбрать подходящую конструкцию, но и очень внимательно изучить ее порядовку и рекомендации по кладке.

Особенности конструкций И.В. Кузнецова

Содержание статьи

Судя по конструктивным особенностям отопительных приборов, инженер при проведении своих разработок ставил перед собой две цели – это эффективность и продуктивность печей. Именно поэтому большое внимание изобретатель уделяет расположению внутренних каналов печи, по которым идет интенсивное движение продуктов горения вместе с нагретым в топке воздухом. Работая над конструкциями, мастер в каждой из своих моделей пытается добиться более длительной задержки нагретой газовой массы внутри конструкции печи, что способствует экономии топлива при сохранении тепла на долгое время.

Таким характеристикам соответствуют печи, имеющие название «колпаковые», то есть имеющие специальные камеры для задержки тепла. Обычно конструкции Кузнецова имеют два «колпака» — нижний, объединенный с топочной камерой, и находящийся в верхней части печи. Принцип работы нижнего «колпака» заключается в разделении, выработанных газов на горячие и холодные. Так, продукты горения, поднимаясь к потолку колпака, задерживаются и аккумулируют тепло, в то время, как во многих конструкциях нагретый воздух не встречает особых препятствий для выхода в дымоход.

Принцип действия двух «колпаков»

В верхнем «колпаке» газы также задерживаются, потому что выход из нее находится у его основания. Таким образом, прежде чем попасть в дымоход, горячие газовые потоки поднимаются к потолку, нагревая всю камеру.

Благодаря такой системе, внутренняя температура печи значительно повышается и удерживается длительное время, что дает высокий КПД отопительного прибора, доходящий до 95%. Разницу можно увидеть, если сравнить этот параметр, например, с КПД русской традиционной печи, который, увы, составляет всего 45÷50%.

Кроме рационального движения воздуха, сохранению тепловой энергии способствуют и установленные в нужных местах задвижки, которые также могут по мере необходимости задерживать или перенаправлять движение газов. Эти элементы также способны регулировать циркуляцию тепла. Так, при открытии задвижки «летнего» хода, печь будет настроена только на приготовление пищи, потому что нагретый воздух будет уходить в дымоход по пути наименьшего сопротивления, нагревая только топку и варочную плиту, не попадая в верхнюю колпаковую часть конструкции.

Такая печь может работать в двух режимах: «летнем» и «зимнем»

Благодаря такой рабочей системе печей, можно выделить ряд преимуществ конструкций, разработанных И.В. Кузнецовым:

• Прогревание печи и отдача тепла происходит естественно и равномерно.
• Появляется возможность выделения большего места для установки нагревательного элемента – варочной панели.
• Горение осуществляется без образования сажи и дыма, так как происходит почти полное уничтожение продуктов горения.
• Тепловые потери сводятся к минимуму.
• Благодаря равномерности прогрева конструкции, практически полностью отсутствует деформация кладки и образование трещин в швах.
• Такая внутренняя конструкция позволяет создавать различные формы печей и с разнообразным дизайнерским оформлением.
• Кроме этого, печи, разработанные И.В. Кузнецовым, могут быть оснащены водяным контуром или встроенным нагревательным баком, что позволит обеспечить в доме горячее водоснабжение или даже водяное отопление других комнат.

Можно оснастить печь Кузнецова и водяным контуром для локальной системы отопления

При использовании принципа работы подобной печной конструкции, появляется возможность создавать различные бытовые печи, в зависимости от их назначения:

• Отопительный тип печи, рассчитанный только на эффективное отопление жилого одноэтажного или двухэтажного строения.
• Варочные печи, предназначенные, в основном, для качественного и быстрого приготовления пищи.
• Банные варианты печей – для эффективного нагрева банных помещений.
• Уличные печные комплексы-барбекю, с грилем и коптильнями.
• Печи-камины, которые предназначаются не только для основного отопления, но и для создания уютной обстановки и эстетически привлекательного интерьера в доме.
• При желании, можно создавать многофункциональные варианты печей, включающие отопительные, варочные и эстетические функции.

Как сложить печь И.В. Кузнецова

Возведение настоящей кирпичной печи — это всегда достаточно трудоемкий и сложный процесс, требующих определенных знаний, технологических навыков, владения определенными секретами мастерства. Поэтому, чтобы получить качественный отопительный прибор, нужно заранее получить определенный опыт в этой работе. Мастера, занимающиеся этим, без преувеличения, искусством длительное время, советуют начинающим печникам перед капитальной кладкой производить предварительную – без раствора, то есть насухо.

Возведение любой кирпичной печи — достаточно сложный и трудоемкий процесс

Кроме этого, если выкладывается первая печь, не стоит экспериментировать, стараясь добавить к уже составленной порядовке свои новшества. В этом случае рекомендуется четко придерживаться выбранной схемы и выполнять ее без каких бы то ни было отступлений. Поэтому следует сразу определиться с функциями, которые должна выполнять печь. Так как, И.В. Кузнецовым было разработано и составлено более 150 порядовок конструкций, из них всегда можно выбрать подходящий вариант.

Если возведение печи планируется на этапе постройки дома, то ее установку следует проектировать таким образом, чтобы она обогревала сразу два или даже три помещения.

Сложнее встраивать печи в уже построенный дом, так как придется произвести точные расчеты по удалению части стены. В этом случае обычно выбираются пристенные варианты, но они способны качественно обогреть только лишь одну комнату. Однако, при желании, возможно решить любую проблему, безусловно, приняв в расчет расположение балок перекрытия и несущих стен.

Кирпичную печь при желании можно встроить в межкомнатную стену

Немаловажно обезопасить горючие поверхности от перегревания, поэтому, если печь устанавливается в деревянном строении, то на стыках стен дома и печи необходимо сделать прокладки из негорючего материала, например, асбеста.

Кроме этого, на стыках конструкций зазоры, заполненные таким материалом, необходимы и для свободного расширения кирпичной кладки при ее нагревании, иначе раствор в швах может покрыться трещинами, а само строение печи претерпеть деформацию.

Очень важно устроить качественную основу-фундамент под конструкцию печи. Его обычно изготавливают из бетона с применением гидроизоляции. Фундамент печи не должен быть соединен с фундаментом основного строения, так как усадку они будут давать разную, и не должны «тянуть» друг друга за собой.

Линейные размеры бетонного фундамента должны быть больше габаритов основания печи, как минимум на 100 мм с каждой стороны сооружения. Заглубление фундамента рассчитывается в зависимости от массивности конструкции печи и состава грунта, на котором производится постройка. В среднем, глубина отрываемого котлована для фундамента варьируется от 400 до 600 мм, и на дне обязательно выкладывается гидроизоляционная песчаная подушка и упрочняющий слой из щебня. Ну а боковые стенки формируются с помощью установки деревянной опалубки.

Процесс обустройства фундамента достаточно трудоемок, однако, он должен быть проведен в полном объеме и с высоким качеством, так как от его надежности и ровной поверхности будет зависеть аккуратность и долговечность всей конструкции печи. Никогда не следует спешить с постройкой – залитому бетонному основанию необходимо дать не менее месяца на полное созревание и упрочнение.

Переходя к дальнейшим работам, при кладке печи нужно учесть следующие моменты:

• Перед началом кладки первого ряда на фундамент настилаются один-два слоя гидроизоляционного материала – рубероида, который далее рекомендовано разметить с помощью мела по размеру основания печи. Так будет проще выполнять кладку первого ряда.

Кирпичная печка обязательно потребует надежного фундамента

• Если печные работы по кладке планируются из красного кирпича, то рекомендовано топочную камеру обложить огнеупорным шамотным материалом. Он дольше держит тепло и устойчив к высоким температурам.
• Очень важно соблюдать тепловые зазоры в 5 мм между шамотным и красным кирпичом – коэффициент линейного расширения у них существенно различается, и материалу необходимо предоставить возможность свободного расширения при нагревании.
• Рекомендовано, после поднятия каждых очередных двух рядов, усиливать стенку печи проволокой, которая укладывается в шов по всей длине ряда.
• Чугунные и стальные элементы, которые будут соприкасаться с открытым огнем, по периметру обматываются асбестовой веревкой или фрагментами, вырезанными из цельного листа. Этот материал не только защитит металл от прогорания, но и создаст нужный зазор для теплового расширения.
• Сложенную печь перед началом эксплуатации подвергают длительной просушке. Для этого открываются все дверцы и задвижки для свободной циркуляции воздуха по всем отделам сооружения. Просушку часто производят, установив в топку обычную лампочку накаливания мощностью 200÷400 Вт. Тепло, отдаваемое лампочкой и создаваемый от этого сквозное движение воздуха поспособствуют более быстрому просыханию конструкции.
• Просохшую печь сначала протапливают небольшим количеством топлива, пламя от которого закалит огнем стенки топочной камеры.
• Если планируется проводить внешнюю отделку строения, то ее стоит делать после хотя бы одного сезона эксплуатации отопительного прибора, когда сложенная печка даст практически полную усадку.

Возможно, вас заинтересует информация о том, что собой представляет печь камин с водяным контуром отопления

Порядовая схема и материалы для строительства

Порядовкой называют схему, которую разрабатывается для каждой печи. Этот графический план подробно показывает конфигурацию и количество материалов для каждого ряда. Прежде чем приступать к работе, необходимо тщательно разобраться в порядовой схеме, и если она непонятна, то стоит обратиться за разъяснениями к специалисту. Как правило, понять чертежи порядовки для «подкованного» технически человека бывает достаточно просто, тем более что к ним, обычно прилагается еще и подробное описание.

Так обычно выглядит схема-порядовка

Порядовая схема должна выглядеть примерно следующим образом. Оптимальный вариант, если в схеме порядовки будет присутствовать еще несколько вариантов разрезов печи — это поможет увидеть внутреннюю конструкцию сооружения и значительно облегчит работу.

В разных отделах печей могут использоваться как целые кирпичи, так и обтесанные или колотые на несколько равных частей. В некоторых случаях кирпич даже может быть разделен на 8 частей, и для формирования некоторых отделов печи используются ⅛, ⅜, ¼ кирпича и т.п. Применение этих частей всегда обозначено на порядовой схеме.

Кроме этого, нужно знать, что в некоторых кирпичах необходимо будет сделать вырезы для установки металлических элементов, например, варочной панели или задвижки. В некоторых случаях придется стесывать или срезать кирпич под определенным углом, что также показано в порядовке.

Для каждой конкретной модели требуется определенное количество материала, которое может быть рассчитано самостоятельно на основе порядовки, или же перечень прикладывается к ней в уже готовом виде.

Для возведения любой печи нужно будет приобрести следующие материалы:

• Для внутренней кладки топки рекомендовано подготовить шамотный кирпич (ША-8). Если же он недоступен, то можно заменить его другим огнеупорным кирпичом.
• Для основной кладки строения потребуется обычный керамический кирпич, имеющий марку прочности не менее, чем М150.
• Для раствора потребуется один или два вида глины, один из которых должен отличаться тугоплавкостью и пластичностью. Этого материала потребуется 100÷150 килограмм, в зависимости от массивности строения.
• Кроме глины, для раствора потребуется просеянный песок. Его объем должен превышать количество глины в 2÷2,5 раза. В общей сложности для кладки, состоящей из 500 кирпичей, необходимо подготовить 0,2 куб. м. глиняно-песчаной смеси. Впрочем, многие современные печники уже успели оценить и готовые кладочные смеси для печей, которые можно приобрести в специализированном магазине.
• Металлические и чугунные элементы строения подбираются для каждой модели индивидуально. Количество проволоки для армирования рядов будет зависеть также от выбора модели печи и ее периметра.

Цены на керамический кирпич марки прочности М150

керамический кирпич м150

Подробная порядовка отопительно варочной печи Кузнецова ОВИК-9

Отопительно-варочная печь, представленная ниже, сконструирована на основе модели ОВИК-9, разработанной инженером В.И. Кузнецовым. Единственным отличием этих сооружений является взаимное расположение топочной и поддувальной дверцы, а в остальном конструкции совершенно идентичны.

Отопительно-варочная печь на базе разработки И.В. Кузнецова ОВИК-9

Этот вариант печи предназначен как для отопления дома, так и для приготовления пищи, поэтому вполне подходит для установки в любых загородных частных домах.

Для приготовления пищи в модели предусмотрена варочная камера с двухкомфорочной плитой и закрывающимися металлическими дверцами. Она оснащена собственным вытяжным каналом с задвижкой, с помощью которой можно регулировать температуру внутри закрытой ниши. Благодаря тому, что камера может быть полностью закрыта, она может послужить духовкой, поэтому в ее стенки часто вмуровывают кронштейны для установки противней.

При необходимости быстрейшего обогрева помещений, дверцы шкафа оставляют открытыми, но и в этом случае, можно производить приготовление пищи на самой варочной панели.

Печь имеет двухколпаковую конструкцию, поэтому может работать в двух режимах – «летнем» и «зимнем», то есть ее можно затопить только для приготовления пищи летом или обогрева дома и готовки зимой.

Глубина топливной камеры составляет 450÷470 мм и имеет «сухой» шов для свободного расширения материала при нагревании. При желании, размеры топочной камеры может быть увеличены до 510÷530 мм – для этого заднюю стенку топки нужно будет выложить не в полкирпича, как указано в порядовке, а в четверть кирпича. Однако, в этом случае, не рекомендовано использовать «сухой» шов, так как стенка будет неустойчива, и кирпичи в ней могут быть смещены при закладке дров.

Такая печка имеет размеры 1015×630×2100 мм, обладает теплоотдачей в 3600 Вт, при условии двухразовой протопки. Она вполне способна обогреть комнату или смежные помещения площадью в 30÷35 м².

Необходимые материалы

Для возведения этого отопительного сооружения потребуются следующие материалы (без учета возведения трубы и обустройства фундамента):

• красный кирпич – 430 шт.;
• шамотный огнеупорный кирпич (ША-8) для топки – 22 шт.;
• топочная дверца (ДТ-3) 210×250 мм – 1 шт.;
• поддувальная дверца (ДПК) 140×250 мм – 1 шт.;
• колосниковая решетка 250×252 мм – 1 шт.;
• двухконфорочная чугунная варочная плита 586×336 мм – 1 шт.;
• дверцы варочной камеры 510×340 мм – 2 шт.;
• задвижка для варочной камеры 130×130 мм – 1 шт.;
• задвижка «летнего» режима работы 130×130 мм – 1 шт.;
• задвижка дымохода 130×250 мм – 1 шт.;
• стальной уголок 36×36×4×600 мм – 4 шт.;
• стальная полоса 40×4×600 мм – 1 шт.;
• стальной лист 600×550×3 мм – 1 шт.;
• стальной предтопочный лист 500×700×3 мм — 1 шт. Он может быть заменен другим жаростойким материалом, например, керамической плиткой.

Цены на шамотный огнеупорный кирпич (ША-8)

Шамотный огнеупорный кирпич ша-8

Процесс возведения печи

Иллюстрация с порядовкой кладки печи	Краткое описание выполнения кладочных операций
	Первый ряд – полностью сплошной, так как является основой всей остальной порядовки, поэтому он должен быть выложен с точным соблюдением горизонтальности кладки и с идеально выведенными прямыми углами. На схеме даны стандартные размеры, и они могут быть немного изменены, так как параметры кирпича и толщины швов между ними могут несколько разниться. Как правило, толщину швов обычно принимают в 5 мм, но следует учесть, что углы кладки остальных рядов должны идеально совпадать с основой. Поэтому их необходимо промерить с помощью строительного уголка, а затем сравнить размеры диагоналей получающегося прямоугольника — они должен быть равны между собой. Для этого ряда потребуется 20 красных кирпичей.
	На втором ряду начинается формирование поддувальной камеры и нижнего колпака печи. Так как основание колпака после завершения кладки необходимо будет очистить, устанавливаются две половины кирпича, которые выступают из общего ряда наружу. Во время прочистки эти элементы достаются из стены, что позволяет без проблем провести этот процесс. При кладке второго ряда эти кирпичи не закрепляются на раствор — это будет сделано после того, как печь будет полностью возведена и очищена от упавшего раствора и другого строительного мусора. На этом же ряду устанавливается поддувальная дверца, которую временно, для устойчивости, можно подпереть стопками кирпичей. На этот ряд используется 14 красных кирпичей.
	Третий ряд выкладывается согласно схеме. В процессе его укладки на нем плотно закрепляется дверца поддувала.
	Четвертый ряд частично выкладывается из шамотного огнеупорного кирпича – из него формируются боковые и задняя стенки топливной камеры. Дверца поддувальной камеры перекрывается двумя красными кирпичами, которые выпускаются над ней и стесываются наискосок. Точно так же с задней стороны поддувальной дверцы укладываются два стесанных огнеупорных кирпича. Между красным и шамотным кирпичом оставляется тепловой зазор, составляющий 5 мм. Чтобы выполнить это условие, мастера используют маленькую хитрость, и вместо раствора укладывают между этими видами кирпичей обычный упаковочный гофрированный картон, который имеет нужную толщину. После его выгорания остается идеально ровный тепловой зазор. Такие зазоры должны быть предусмотрены и в последующих рядах, где стыкуется красный и шамотный кирпичи. Для этого ряда необходимо подготовить 11½ красных и 3½ шамотных кирпичей.
	Продолжается четвертый ряд. После кладки боковых кирпичей над дверцей поддувала, перекрывается середина дверцы шамотным и керамическим кирпичами, стесанными по бокам с двух сторон, такая система кладки называется в «замок». Для этого потребуется 1 красный и 1 шамотный кирпич.
	На пятом ряду формируется топливная камера. Шамотный кирпич, устанавливаемый на переднюю стенку топки, срезается наискосок. Пространство внутри топки между шамотными кирпичами должно соответствовать размеру колосниковой решетки, так как она должна свободно встать в сформированный кирпичами прямоугольник, на выступающие на 10÷15 мм кирпичи нижнего 4 ряда. При этом, между боковыми стенками из огнеупорного кирпича и решеткой необходимо оставить тепловой зазор в 5 мм, который позволит без проблем расширяться металлу при нагревании. В пространстве за топкой, где находится нижний колпак печи, формируется отдельный вертикальный канал, имеющий размер в полкирпича. Этот канал соединит нижний и верхний колпаки печи. Количество используемых кирпичей в этом ряду составляет 12 ½ красных и 4 шамотных.
	На пятом же ряду, без раствора, на выступающие кирпичи 4 ряда укладывается колосниковая решетка. Пятимиллиметровые зазоры между кирпичом и решеткой засыпаются песком.
	Шестой ряд. На этом этапе устанавливается топливная дверка. Между стенками ее рамки и примыкающими к ней кирпичами должен оставаться зазор в 5 мм, который заполняется негорючим материалом. Для этого чаще всего рамку обматывают веревкой или отрезками из асбеста. Для кладки этого ряда необходимо подготовить 12 красных и 3 шамотных кирпича.
	Седьмой ряд. При кладке задней стенки топливной камеры в этом ряду с левого края кирпича оставляется зазор в 20÷30 мм — это и будет «сухой» шов. Он необходим для отвода из топки несгорающих газов и создания условий для более интенсивного горения пламени. Для этого ряда потребуется 12 красных и 3 шамотных кирпичей.
	Восьмой ряд. Кладка производится строго по схеме с использованием 12 красных и 3 шамотных кирпичей.
	Девятый ряд. Выводятся стенки топочной камеры, а между ней и нижним колпаком формируется проход для отвода продуктов горения. Боковые шамотные стенки топки должны быть ниже остального ряда на 10 мм, (на схеме эти стенки выделены сиреневым цветом). Шамотные и красные кирпичи, укладываемые над топочной дверцей, несколько сдвигаются, чтобы перекрыть часть ее рамки. Предварительно эти кирпичи стесываются наискосок и таки образом формируют своеобразную «чашу», в которую будет укладываться центральный кирпич. Для ряда используются 12 красных и 2½ шамотных кирпича.
	На девятом же ряду между передними боковыми кирпичами над дверцей укладывается центральный перекрывающий рамку топочной дверцы кирпич, предварительно стесанный с двух сторон наискосок под тем же углом, что и боковые, образующие «чашу». Левая боковая стенка топки из шамотного кирпича накрывается асбестовой полоской толщиной в 10 мм, которая сравняет эту сторону с высотой всего ряда.
	Десятый ряд. На этом ряду на шамотные кирпичи, накрытые асбестом, насухо, то есть без раствора, укладывается красный кирпич. В красном кирпиче, обрамляющим топку, устраивается небольшой вырез размером, примерно, в 10 мм, на который будет уложена варочная панель. Причем, между плитой и стенками кирпича со всех сторон должен обязательно оставаться зазор для расширения металла при его нагревании, размером в 5 мм. Огнеупорные кирпичи, устанавливаемые с передней и правой стороны топливной камеры, стесываются наискосок — на схеме они показаны оранжевым цветом. При этом, нужно обязательно обеспечить, чтобы между шамотными кирпичами и варочной плитой оставался зазор в 10 мм. Для этого ряда потребуется 14½ красных и 1½ шамотных кирпича.
	После завершения предыдущих работ по выкладке 10 ряда, на вырезы в уложенных кирпичах распределяется асбестовая веревка, пропитанная глиняным раствором. Сверху асбестового слоя укладывается варочная панель. Зазоры между плитой и кирпичами засыпаются песком. Если приобретена панель, имеющая на обратной стороне ребра жесткости, то под них делаются дополнительные вырезы. Варочная панель должна лежать только на своих краях, но не на ребрах жесткости, и быть «утоплена» относительно поверхности всего ряда на 5 мм.
	11-й ряд. С этого ряда начинают формироваться стенки варочной камеры и устанавливаются рама с дверцами. Причем, нужно учитывать, что между металлической рамой и кирпичами должен соблюдаться пятимиллиметровый зазор. Чтобы было проще его формировать, раму рекомендовано обмотать асбестовой веревкой. Для 11-ого ряда потребуется 11 красных кирпичей.
	12-й ряд выкладывается по схеме, и для него используется 11 красных кирпичей.
	13-й ряд. Продолжается формирование варочной камеры и вертикальных боковых каналов.
	14-й ряд – работа идет строго по данной схеме.
	15-й ряд кладется в два этапа. Первым шагом стенки варочной камеры и вертикальных каналов поднимаются на уровень металлической рамы дверец.
	Далее, необходимо устроить перекрытие варочной камеры. Для этого на кладку 15 ряда укладывается стальной лист 600×550 мм, в котором делается вырез под канал вытяжки. Металлический лист необходим, чтобы потолок варочной камеры был более чистым, и во время приготовления пищи на продукты сверху не сыпался различный мусор в виде раствора из кладочных швов. Для жесткости сверху листа устанавливаются четыре металлических уголка и стальная полоса.
	16-й ряд. На металлические уголки и полосу укладывается красный кирпич – порядок показан на схеме. Оставляются открытыми только отверстия вертикальных каналов. Перед кладкой, на кирпичах, обрамляющих ближний вертикальный и вытяжной каналы, делаются вырезы для установки дымоходных задвижек. Задвижки будут обеспечивать «летний» ход печи и, при необходимости, герметичность варочной камеры. Вырезы делаются таким образом, чтобы между кирпичной кладкой и задвижкой оставался зазор в 5 мм. В этом ряду кладка состоит из 20 красных кирпичей.
	На 16-ом же ряду на подготовленные площадки с вырезами устанавливаются две задвижки.
	На 17-ом ряду варочная камера и установленные задвижки перекрываются красным кирпичом, так, чтобы остались открытыми дымоотводные каналы. Для кладки нужно подготовить 19 красных кирпичей.
	На 18-ом ряду идет формирование верхнего колпака конструкции. Для этого насухо устанавливаются два полкирпича, которые поднимаются выше основной кладки – они необходимы для прочистки основания колпака. Эти кирпичи закрепляются на раствор после завершения кладки печи и очистки основания от раствора и мусора. Для ряда используется 13½ красных кирпичей.
	19-й ряд кладется по схеме с использованием 12½ красных кирпичей.
	20-й ряд также выкладывается по схеме и для него потребуется 13½ красных кирпичей
	21-й ряд. Кладка ведется по представленной схеме, и для нее используется 14 кирпичей.
	Далее довольно таки длительный участок постройки выкладывается по единой схеме, только с чередованием четных и нечетных рядов. 22-й, 24-й и 26-й ряды. Работа ведется по одинаковой схеме, ряды состоят из 14 кирпичей.
	23-й и 25-й ряды выкладываются также по общей схеме и состоят тоже из 14 кирпичей.
	27-й ряд. В данном случае также используется 14 кирпичей, но конфигурация их расположения несколько отличается от предыдущих рядов, так как подготавливают основу для последующих почти сплошных рядов.
	На 28-ом ряду в кирпичах, обрамляющих канал дымохода, делаются вырезы для установки основной дымоходной задвижки. На схеме места вырезов, на глубину в 10 мм, выделены сиреневым цветом. Делая вырезы, нужно периодически примерять саму задвижку, так как она должна находиться на расстоянии в 5 мм от кирпичных стенок, то есть должна свободно входить в вырезанный зазор.
	На этом же ряду в вырез на раствор устанавливается и сама задвижка.
	Для 29-го ряда потребуется 19 красных кирпичей, так как выполняется почти полное перекрытие поверхности сооружения. Открытым остается только дымоходное отверстие с уже установленной задвижкой.
	30-й ряд вторично перекрывает практически всю поверхность. Для него также необходимо 19 кирпичей.
	31-й ряд — закладывается основание насадной трубы с сечением дымоходного отверстия, размеров в один кирпич. Состоит ряд из 5 кирпичей.
	Далее, формируется сама дымоходная труба. Для каждого из рядов при ее выкладке потребуется также по 5 красных кирпичей.

Подробная инструкция и данные схемы помогут поднять самостоятельно эту достаточно компактную модель печи. Чтобы она выглядела более изящно и аккуратно, рекомендовано для кладки углов купить скругленные фигурные кирпичи или же обработать их самостоятельно. Так, кроме аккуратности, печь приобретет и большую безопасность. Особенно это важно предусмотреть в тех случаях, когда в доме есть маленькие дети.

Если порядовая схема разобрана и понятна, то возвести печь конструкции И.В. Кузнецова будет достаточно просто. Правильно подобранная модель вполне способна украсить интерьер, выполненный в любом стилевом решении. Чтобы она получилась аккуратной и эстетичной, не стоит торопиться – лучше делать всю работу размеренно, просчитывая каждый шаг и строго следуя приложенной схеме. Автоматические котлы на угле читайте у нас на сайте.

И в завершение публикации – видео-сюжет о кладке еще одной отопительно-варочной печи конструкции И.В. Кузнецова:

Видео: Отопительно-варочная печь Кузнецова ОВИК-4

схема, порядовка с фото и видео и прочее

Идеи по созданию сверхэкономичных печей И. В. Кузнецова заимствуют во всём мире, включая США и Европу. Сделать одну из печей по модели Кузнецова при ответственном подходе можно и своими руками.

Применение печи Кузнецова

За многие годы изобретательской деятельности И. В. Кузнецов разработал около 150 моделей печей, рассчитанных на применение во всех без исключения сферах человеческой жизнедеятельности, где требуется генерация тепла. По виду специализации «кузнецовки» бывают:

• отопительными;
• варочными;
• отопительно-варочными;
• банными
• уличными, предназначенными для копчения продуктов, барбекю и приготовления блюд на гриле;
• каминами с открытой топкой, позволяющей любоваться пламенем.

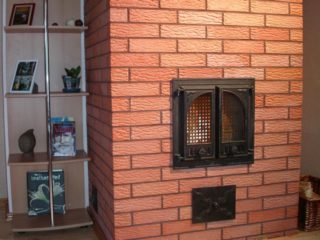

Примеры исполнения печи Кузнецова

Достоинства и недостатки

Широкая популярность печей Кузнецова и глубокое уважение, которое питают к ним разбирающиеся в печном деле люди, обусловлены рядом преимуществ:

1. КПД «кузнецовок» превышает 80%, а у некоторых моделей может достигать 95%.
2. Печи работают в высокотемпературном режиме, но при этом обходятся без материалов и технологий, доступных только в заводских условиях.
3. Высокотемпературный режим позволяет топить печь даже самым бросовым и низкокачественным топливом.
4. Опять же из-за высокой температуры сгорания топливо окисляется почти в полном объёме, поэтому сажа образуется в минимальных количествах. Печь может не требовать чистки по нескольку лет.
5. Конструкция печи обеспечивает очень равномерную теплоотдачу между топками, при этом материала на неё уходит меньше, чем при строительстве по традиционной технологии.
6. В печах, оснащённых теплообменником, тепло для нагрева воды отбирается у дымовых газов, а не из топки, так что «кузнецовка» легко может выполнять функцию котла без ухудшения характеристик.
7. Принцип действия печи обеспечивает хорошую тягу, поэтому нет необходимости строить высокий дымоход.
8. «Кузнецовка» весьма пластична как в смысле конструкции, так и в смысле оформления. То есть её легко можно подогнать под любое помещение без ущерба производительности и экономичности.
9. Печь устроена таким образом, что после топки её дымоход не нужно перекрывать вьюшкой. Отравление угарным газом полностью исключается.
10. Конструкция предполагает равномерное распределение тепла в теле печи, поэтому в кладке не развиваются трещины от местных деформаций.

Что можно сказать о недостатках? В техническом отношении их нет, но кое-что учитывать все же нужно. Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам. Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Сложить своими руками можно и русскую печь, если следовать подробным инструкциям. Их вы найдёте в нашей следующей статье: https://aqua-rmnt.com/otoplenie/russkaya-pech-volshebstvo-sozdannoe-svoimi-rukami.html.

Конструкция и принцип действия

За основу изобретателем И. В. Кузнецовым была взята колпаковая печь, известная своей экономичностью.

Так выглядит колпаковая печь — прообраз модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они вытягиваются в дымоход, зачастую не успев отдать тепло кирпичному массиву, то в колпаковых долго клубятся под сводом колпака, пока не остынут. Только тогда они опускаются вниз, к выходному отверстию, откуда затем попадают в дымоход. Заполненный газами колпак попутно играет роль вьюшки: холодный воздух из дымохода не может в него проникнуть, так же как вода не может заполнить перевёрнутый водолазный колокол. Этот эффект получил название газовой вьюшки.

Изобретатель работал с усложнённым вариантом такой печи, имеющей два колпака.

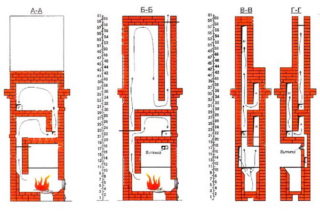

Схема двухколпаковой модели

Схема двухколпаковой печи

Как видно, колпаки соединены последовательным образом, то есть отбор тепла дымовых газов происходит по двухступенчатой схеме. Прежде за возведение печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, к примеру, тяга во втором колпаке легко может сорвать газовую пробку в первом, сводя на нет эффект «газовой вьюшки».

С этим недостатком мастер справился следующим образом. Печь была оснащена так называемыми низовыми каналами, проложенными в обход аккумулирующих тепло частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в обычном режиме. Когда топливо будет израсходовано и конвекция прекратится, тяга сама собой перераспределится таким образом, что холодный воздушный поток будет следовать через низовые каналы, а не через нагретое тело печи.

Это решение не только скомпенсировало неустойчивость газовой вьюшки, но и оказалось более надёжным: образованную газами пробку может вытянуть сильным порывом ветра, тогда как в печи Кузнецова тяга при любых условиях перенаправляется подальше от горячего массива. Кроме того, благодаря наличию низовых каналов отпадает необходимость в обустройстве вентиляции помещения.

Читайте также нашу статью о возведении кирпичной печи-голландки: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Как работает

Вот в какой последовательности происходят процессы в печи Кузнецова:

1. За счёт поступающего через поддувало (поз. 1) воздуха в топке (поз. 2) горит топливо, образующаяся при этом смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно распадается на горючие составляющие, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги горение в топке также ослабевает, газовая пробка, остывая, уменьшается и тяга возобновляется.
2. Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь является круглой (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет её корпус. В его верхней части (поз. 6) происходит доокисление угарного газа и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и водяного пара. Поступающие во второй колпак газы уже не являются сверхгорячими — температура от 200 до 400 градусов — и химически агрессивными, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду режим работы печи никак не меняет, поскольку высокотемпературная часть — топка + нижний колпак — изолированы кирпичным простенком.

Из-за высокой температуры сгорания шамотную топку в печах Кузнецова следует делать изолированной от основного массива или, как ещё говорят, плавающей. Никакие её элементы не должны внедряться в кладку из керамического кирпича, иначе последнюю даже при наличии температурных швов во время топки разорвёт — скажется разница в коэффициентах температурного расширения этих материалов.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполнен прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком устраивается кольцевой зазор (Л1) и ещё один (Л2) – между колпаками. Если ширину Л2 сделать больше, чем у Л1, газовая вьюшка окажется более устойчивой.

Расчёт печи Кузнецова

«Кузнецовка» — очень сложный отопительный прибор и попытки рассчитать его и спроектировать самостоятельно ни к чему хорошему не приведут. Следует просто выбрать из всех имеющихся вариантов наиболее подходящий для себя — автор из своих наработок тайны не делает. Если в характеристиках понравившейся модели не указана мощность теплоотдачи, её можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый кв. м её поверхности отдаёт примерно 500 Вт тепла.

Печь ОВИК-9, порядок изготовления которой мы будем рассматривать, при размерах 1015х630х2100 мм обладает мощностью теплоотдачи в размере 3,6 кВт.

Модель ОВИК-9: общий вид

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома — тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн).

Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания — оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё — песчаную подушку.

Далее все делают по традиционной технологии — устанавливают опалубку, фиксируют арматурный каркас и заливают бетоном. Переходить к возведению печи следует только после полного созревания бетона и набора им достаточной прочности — на это обычно уходит около месяца.

Перед кладкой 1-го ряда поверх фундамента нужно настелить гидроизоляцию из двух слоёв рубероида или толя. На ней мелом наносят контуры будущей печи — так будет проще ориентироваться.

Материалы и инструменты

Для работы понадобятся:

• кельма;
• уровень;
• киянка и прочие строительные инструменты.

Для деления кирпичей потребуется молоток-кирочка и болгарка с алмазным кругом.

Такой набор инструментов понадобится для работы

Печь будет возводиться из кирпичей двух видов: обычного керамического полнотелого с маркой от М150 (250х120х65 мм) и шамотного марки ШБ-8 (250х123х65 мм) или Ш-5 (230х114х40 мм). Шамотным кирпичом будут выкладываться стенки топки.

Приобретая шамотный кирпич, следует быть очень внимательным. Недобросовестные продавцы могут выдать за него кислотоустойчивый кирпич, который похож внешне, но не выдерживает высокой температуры. Так что не будет лишним попросить предъявить сертификат.

Кирпич для кладки печи

Часто рекомендуют выбирать шамотный кирпич по цвету — чем темнее, тем лучше. Но такое правило имеет силу не всегда. Если использовалась глина, взятая в разных месторождениях, то характеристики светлого кирпича вполне могут оказаться более высокими, чем у тёмного. Правильнее оценивать качество шамотного кирпича по следующим критериям:

• структура должна быть однородной и мелкозернистой — без видимых невооружённым глазом пор и включений;
• при простукивании металлическим предметом (лёгкий молоток или гаечный ключ) кирпич должен издавать чёткий отрывистый и звонкий звук;
• при падении должен раскалываться на крупные куски (низкокачественный рассыпается на мелкие фрагменты вплоть до песка).

На конструкцию с размерами 1015х630х2100 мм понадобится 430 керамических кирпичей (без учёта дымохода) и 22 шамотных.

Как приготовить раствор

Раствор применяется глиняный. Используемые для его приготовления глина и песок не должны иметь органических примесей, которые могут привести к растрескиванию швов. В глине присутствие этих примесей можно распознать по хорошо слышимому запаху (он может быть даже приятным) – в норме глина почти не пахнет.

Песок же следует использовать либо горный, либо изготовленный путём измельчения кирпичного боя — в этих разновидностях содержание органических примесей является минимальным, или же они вовсе отсутствуют. Кирпичный песок обычно стоит дешевле горного, но в качестве ему не уступает. Только обратите внимание на следующее обстоятельство: для раствора керамической кладки нужен песок из керамического кирпича, а для шамотного — соответственно, из шамотного.

Обратите внимание на сортность глины. Раствор для шамотной кладки следует готовить на основе белого каолина или шамотного мергеля. Для кладки керамической подходит любая глина с огнеупорными свойствами, например, серая или синяя кембрийская, серый каолин.

Глина одного и того же сорта, но из разных месторождений, может сильно отличаться по вязкости, жирности и адгезионным свойствам. Поэтому рецепт раствора, а именно оптимальное соотношение в нём песка и глины, следует подбирать опытным путём. В случае применения кирпичного песка это делается так:

1. Порцию глины массой в 1 кг нужно залить доверху водой и оставить на сутки.
2. После этого раскисшую глину замешивают с добавлением воды, пока она не станет похожа на пластилин или густое тесто и не перестанет липнуть к рукам.

Далее глину делят на 5 равных порций, в каждую из которых добавляют определённое количество песка:

• в первую — 10% от объёма глины;
• во 2-ю — 25%;
• в 3-ю — 50%;
• в 4-ю — 75%;
• в 5-ю — 100%.

Каждую порцию нужно тщательно размешать до однородного состояния и просушить в течение 4-х часов. Не забудьте пометить, сколько песка где содержится.

После этого каждой порции раствора путём раскатывания нужно придать форму цилиндра длиной 30 см и диаметром 1–1,5 см. Все они оборачиваются вокруг круглой болванки диаметром около 5 см. Теперь испытательные образцы нужно высушить в течение двух недель в условиях комнатной температуры и отсутствия сквозняков.

После этого остаётся оценить каждый из вариантов:

1. Если на цилиндре вообще нет трещин либо они имеются в виде очень мелкой сетки, такой раствор можно использовать для любой части печи.
2. Если глубина трещин достигает 1–2 мм, раствор сможет выдержать температуру до 300 градусов. Такую смесь можно использовать для кладки дачного камина или барбекю.
3. При наличии глубоких трещин или разрывов раствор признаётся непригодным для использования — имеющаяся в нём доля песка является избыточной.

Обычно на кладку в 500 кирпичей расходуется около 0,2 куб. м смеси глины и песка.

Обратите внимание! Если не смущают дополнительные расходы, можно приобрести в специализированном магазине готовую смесь для приготовления печного раствора.

Определив таким образом оптимальное сочетание глины и песка, приступают к приготовлению раствора:

• необходимое количество глины (примерно 40 кг на 100 кирпичей) опять же замачивают в течение суток, замешивают до консистенции теста, но после этого ещё протирают через сито с ячейкой 3х3 мм;
• затем согласно подобранной опытным путём рецептуре добавляют песок;
• постепенно подливая воду, раствор размешивают до сметанообразного состояния;
• оценивают, как раствор смачивает кельму, и при необходимости корректируют его состав путём добавления небольшого количества глины или песка.

Что ещё потребуется

1. Дверца топочная, например, марки ДТ-3, с размерами проёма 250х210 мм.
2. Дверца поддувальная, например, марки ДПК, с проёмом 250х140 мм.
3. Решётка колосниковая размером 250х252 мм.
4. Плита варочная из чугуна на две конфорки, размер — 586х336 мм.
5. Дверцы размером 510х340 мм в количестве 2 шт. – для варочной камеры.
6. Задвижки с проходным сечением 130х130 мм в количестве 2 шт. – для варочной камеры и для переключения между летним и зимним режимами работы.
7. Задвижка с просветом 250х130 мм — для дымохода.
8. Отрезки равнополочного уголка 36х4 длиной 600 мм (4 шт.).
9. Отрезок стальной полосы 40х4 мм длиной 600 мм.
10. Стальной лист толщиной 3 мм размером 600х550 мм.
11. Стальной лист толщиной 3 мм размером 500х700 мм для защиты пола перед топкой.

Сталь заменить любым другим несгораемым настилом, к примеру, плиткой из керамики.

Всегда мечтали, чтобы в вашем доме был волшебный камин? Вы можете его сложить своими руками. А следующее руководство поможет в этом: https://aqua-rmnt.com/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya.html.

Кладка: порядовка и пошаговая инструкция

Последовательность работ выглядит так:

Выкладывают из 20-ти кирпичей 1-й ряд, который должен представлять собой идеальный прямоугольник со строго горизонтальной поверхностью.

Схема первого ряда

«Прямоугольность» проверяется замером диагоналей — они должны быть равны. При отсутствии опыта ряд сначала нужно выложить без раствора и только потом, когда всё будет подогнано и проверено, применить раствор. Толщина швов должна составлять 5 мм.

Совет. Чтобы печь выглядела более привлекательно, установите по углам кирпичи со скруглениями. Их необязательно подрезать самому — такие блоки продаются в готовом виде.

Во 2-м ряду берут своё начало первый (нижний) колпак и поддувальная камера. Две половинки кирпича укладываются без раствора и слегка выдвигаются наружу. Когда кладка будет завершена, эти кирпичи нужно будет извлечь, что даст возможность очистить основание колпака от брызг раствора и кирпичных осколков. После очистки половинки окончательно сажают на раствор.

Схема второго ряда

Когда 2-й ряд будет выложен (потребуется 14 кирпичей), на него устанавливают дверцу поддувала, подперев её несколькими кирпичами. Рамку дверцы необходимо обмотать асбестовым шнуром, который выступит одновременно в роли уплотнителя и температурного шва. Она фиксируется в кирпичной кладке посредством проволоки, которая закладывается в швы.

Рекомендуется применять проволоку и для армирования стенок печи, укладывая её в швы каждого второго ряда.

Выложив согласно схеме 3-й ряд (входящие в его состав кирпичи должны плотно зафиксировать дверку поддувала), приступают к укладке 4-го. Здесь уже помимо керамического кирпича применяется шамотный — начинаем выкладывать боковые и заднюю стенки топки.

Схема третьего ряда

Поддувальная дверца перекрывается стёсанными керамическими кирпичами, смотрящими наружу, и стёсанными шамотными — смотрящими внутрь. Они должны быть разделены тепловым зазором величиной в 5 мм. Устроить его можно следующим способом: между кирпичами закладывается прокладка из упаковочного гофрокартона — он как раз имеет нужную толщину; при растопке картон выгорит и зазор образуется сам собой. Температурные зазоры необходимо предусматривать повсюду, где шамотный кирпич соседствует с керамическим.

Схема четвертого ряда

В ряду №5 шамотные кирпичи, образующие боковые стенки топки, слегка сдвигаются, так, чтобы находящиеся под ними кирпичи 4-го ряда образовали полочку шириной 10–15 мм для колосниковой решётки. Кирпичи следует раздвинуть настолько, чтобы между ними и решёткой оставался зазор в 5 мм, необходимый для свободного расширения нагретого металла.

Схема пятого ряда

Кирпич, образующий переднюю стенку, следует подрезать вкось.

В этом же ряду начинается формирование вертикального канала, соединяющего оба колпака.

Когда ряд будет выложен, следует установить на своё место колосниковую решётку, заполнив зазор между ней и кирпичами песком.

Установка колосников

Параллельно с укладкой 6-го ряда нужно установить и зафиксировать топочную дверку. Непосредственный контакт её рамки с кирпичом не допускается — необходимо уложить в качестве прокладки асбестовый шнур. Снизу рамку дверки можно фиксировать проволокой, но сверху требуется более надёжный элемент — проволока быстро прогорит. Вместо неё применяют стальную полосу.

Шестой ряд: установка топочной дверцы

При укладке ряда №7 сбоку от кирпича, образующего заднюю стенку топки, оставляют разрыв шириной в 20–30 мм. Это начало сухого шва.

Схема седьмого ряда

Выложив согласно схеме ряд №8, приступают к укладке 9-го ряда. На этом этапе формируется канал, связывающий топку с нижним колпаком. Сиреневым цветом обозначены кирпичи в боковых стенках топки, верхние грани которых должны оказаться на 10 мм ниже плоскости ряда. На левую стенку нужно будет уложить асбестовую полосу толщиной 10 мм, так чтобы она оказалась вровень с плоскостью ряда.

Схема восьмого ряда

Обратите внимание на то, как перекрыта топочная дверца: кирпичи подрезаны вкось, чтобы получилась кладка «в замок».

Схема девятого ряда

Выкладывая 10-й ряд, следует помнить, что на асбестовую подкладку (она накрывает шамотные кирпичи в стенке топки) керамические кирпичи нужно класть без раствора.

Десятый ряд порядовки

В окружающих топку керамических кирпичах необходимо выполнить вырез под варочную плиту. Размеры его должны быть такими, чтобы вокруг плиты оставался температурный зазор в 5 мм, то есть кирпичи нужно будет подрезать примерно на 10 мм. А в зоне контакта варочной плиты с шамотным кирпичом необходимо оставлять зазор в 10 мм. Такие кирпичи, подрезанные вкось, расположены спереди и справа (обозначены оранжевым цветом).

Если плита снабжена снизу рёбрами жёсткости, для них в кирпиче необходимо дополнительно вырезать пазы — чтобы опирание плиты на кирпич осуществлялось по всему краю. Устанавливают её сразу после укладки ряда — на пропитанный глиняным раствором асбестовый шнур. Зазоры между плитой и кирпичами заполняются песком.

Рядом №11 начинаются стенки варочной камеры. Здесь же устанавливается дверца для неё, рамку которой нужно обмотать асбестовым шнуром. Для фиксации снова можно применить проволоку.

Схема одиннадцатого ряда

Ряды 12, 13 и 14 в комментариях не нуждаются — просто выкладываем согласно порядовке.

После выкладки кирпичей 15-го ряда варочная камера перекрывается стальным листом толщиной в 3 мм и размером 600х550 мм с вырезом под вытяжной канал. Сверху лист упрочняется 4 отрезками уголка и стальной полосой. Стальное перекрытие исключает попадание в пищу различного мелкого мусора, который мог бы сыпаться в неё из кирпичной кладки.

Установка варочной поверхности

В кирпичах 16-го ряда, обрамляющих вытяжной и передний вертикальный каналы, делаются вырезы под задвижки с учётом 5-миллиметрового температурного зазора.

Схема 16-го ряда

Когда ряд будет выложен, задвижки устанавливаются на место.

Установка задвижек

После 17-го ряда начинается формирование верхнего колпака (18-й ряд). Здесь тоже необходимо оставить без раствора слегка выдвинутые половинки, удалив которые, можно будет очистить основание колпака от упавшего в процессе кладки раствора и разного мусора. После очистки извлечённые кирпичи обмазываются раствором и окончательно устанавливаются на своё место.

Восемнадцатый ряд порядовки — начало формирования колпака

Ряды с 19-го по 27-й выкладываются согласно порядовке.

В 28-м ряду устанавливается основная задвижка дымохода. Под неё в кирпичах следует сделать вырезы глубиной 10 мм (обозначены сиреневым цветом) и такой ширины, чтобы вокруг корпуса задвижки оставался температурный зазор в 5 мм.

Схема 28-го ряда

Задвижку нужно установить сразу после выкладки ряда, причём укладывается она на раствор.

Установка дымоходной задвижки

Рядами № 29 и 30 печь перекрывается, а рядом №31 начинается насадная труба с дымоотводящим каналом в кирпич (270х140 мм).

Формирование насадной трубы

Готовую печь необходимо хорошенько просушить. Для этого её выдерживают некоторое время с полностью открытыми дверцами и задвижками. Дело пойдёт быстрее, если в топке подвесить электролампочку мощностью в 200–400 Вт. Она обеспечит не только тепло, но и устойчивый конвективный поток, который за короткое время удалит всю влагу.

Первую топку следует производить с небольшой порцией топлива — огонь сначала должен закалить стенки топки.

Не следует браться за отделку печи до того, как она полностью отработает первый сезон — декоративное покрытие может быть повреждено во время усадочных процессов.

Эксплуатация в различных режимах

В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют — задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.

Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.

Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.

Видео: строительство двухколпаковой печи своими руками— часть 1

Видео: часть 2

Печь Кузнецова обладает высочайшими техническими характеристиками, но при этом она вполне доступна для мастера в классе новичка. А вот опытным печникам следует быть осторожными — зачастую они переоценивают свои знания и делают кое-что по-своему, пренебрегая рекомендациями изобретателя. Такие отклонения не допускаются — как было сказано, печь Кузнецова с высокой точностью рассчитывается и столь же точно должна быть построена. Следуйте изложенным в статье инструкциям, и вы будете застрахованы от ошибок.

Оцените статью:

Поделитесь с друзьями!

порядовка, описание кладки, сушка, эксплуатация

Печи Кузнецова в частном домовладении без подведенного природного газа – оптимальный вариант решения вопроса с отоплением и приготовлением пищи.

Устройство

Устройство колпаковой печи Кузнецова представляет увеличенное пространство и уровень теплоотдачи выходящих газов из топочного отделения. Здесь использована система объединения топки с нижней частью корпуса отопительного прибора. Получается конструкция похожая на колпак. Такое устройство позволяет выходящим газам полностью отдавать тепло и увеличивается производительность устройства.

В промежутке между топливником и колпаковой схемой обустраивается небольшой паз в задней стенке топливника. Эту щель принято называть сухим швом. Такое устройство позволяет облегчить прохождение отработанных газов по системе и обоснована:

• потоки холодного воздуха проходят внизу. Нагреваясь, они вытесняются в систему вентиляции;
• нагретый воздух, двигаясь по колпаковой системе полностью отдает тепловую энергия и только затем проходит в дымоход.

Газы двигаются «самотеком», под собственным весом. Дымоход можно выполнять укороченным, благодаря этому, возрастает уровень тяги, твердое топливо полностью сгорает в топке. Слой сажи, оседающий на стенках вытяжки, уменьшается. Эти качества позволяют использовать печи даже с прикрытым шибером.

Важно! Конструкция несложная, при начальных навыках и умении ровно выполнять кладку с работой справится даже новичок, но лучше работать под контролем профессионала. Главное иметь подробные чертежи и внимательно выполнять схему порядовки.

Еще одна отличительная черта печей Кузнецова – это возможность регулировки температуры горения и возможность организации отдельной «летней» топки. С ее помощью прогревают и сушат печь после долгого перерыва в работе.

к содержанию ↑

Расчет печи

Чтобы сделать надежную печь Кузнецова для 2-х этажного дома или для маленького садового домика потребуется выполнить несложные расчеты. Но если важно определить точную мощность печи для дома, такую работу лучше доверить профессионалам.

Для примера сделаем расчет для небольшого, одноэтажного домика, площадью 35 м² , объемом 77 м³, с 1 окном и дверью. Для расчета важно знать формулу и несколько основных коэффициентов. Нам потребуется перемножить объем с суммой коэффициентов слоя теплоизоляции (1,2) и стеклянного окна (1,2) и приплюсовать коэффициент материала деревянной двери (1,5).

Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5. Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт.

Для определения самих габаритов печи соблюдают несколько пропорций:

• исходя из объема комнаты определяется площадь отверстия топки. Они должны рассчитываться в пропорции 50-70 к 1;
• глубина топочного отсека определяется в пропорции 1 к 2.

к содержанию ↑

Подготовительные работы

Колпаковая печь для отопления дома своими руками – это возможно. Но потребуется выполнить ряд работ по подготовке. Определяемся с размерами будущей печи. Принимаем за основу:

• габариты печи. Высота – 2100 мм. Глубина – 630 мм. Ширина – 1015 мм;
• глубина топки 450 мм;
• мощность – 35 кВт;
• предназначена для обогрева смежных помещений, общей площадью 35 м² и приготовления пищи на варочной панели.

к содержанию ↑

Материалы и инструменты

Для работы потребуется приобрести:

• выполнение кладки внутренней части агрегата — шамотный или огнеупорный кирпич;
• наружные поверхности – простой кирпич, с маркой прочности от 150;
• 100-150 кг шамотной или огнеупорной глины;
• раствор делается в пропорции 1 к 2, поэтому подготовим просеянный песок – 200-300 кг;
• можно приобрести готовые кладочные смеси для печей, готового раствора потребуется минимум 0,2 м³;
• арматура для армирования фундамента;
• заготовки на заслонки, дверцы, варочные панели покупаются в специализированных магазинах или изготавливаются самостоятельно.

к содержанию ↑

Как приготовить раствор?

От этого материала зависит долговечность, надежность конструкции, возможность задымления помещений. Если используется глина в ней не должно быть включений земли и других материалов. Песок используется речной, просеянный через мелкое строительное сито:

1. В корыто высыпаем глину и песок в пропорции 1 к 2 и хорошо перемешиваем.
2. Заливаем воду и доводим консистенцию до густоты домашней сметаны.
3. Перемешиваем раствор.
4. Даем ему отстояться 15-20 минут и можно приступать к работе.

Для экономии времени и сил можно купить готовый раствор красной глины и песка и использовать его.

к содержанию ↑

Кладка своими руками

Отопительно-варочная печь Кузнецова с угловым щитком или другой конструкции при выполнении работ основного этапа, разбита на несколько операций. Разберем их подробнее.

к содержанию ↑

Порядовка

к содержанию ↑

Описание кладки

Независимо от того какую конструкцию мы строим, порядовка отопительно-варочной печи Кузнецова с лежанкой или простой отопительной конструкции основная схема не изменяется. Меняются только габариты печи. Остальные основные правила не изменяются:

• кирпичи общего канала выходящего от камер 1 яруса возле второго слоя колпаковой камеры, укладываются на ребро и кладка выполняется в четверть кирпича. Так увеличивается длина топочного отсека;
• на уровне 2/3 высоты конструкции или на 17-18 ряду – перекрывается первый ярус колпаков;
• во внутренних боковинках с 2 сторон выполняются специальные пазы для розжига дров, с размером 1 стороны 60 мм. Такие отверстия выполняются на уровне 21 ряда. Это позволит облегчить чистку дымоходов при засоре.

Работы выполняются по определенной схеме.

При выкладывании последующих рядов используется схема печи Кузнецова. По центру оставляется канал для прохода газов и труба выводится на крышу.

Наша купольная печь Кузнецова готова. Осталось выполнить несколько подготовительных работ и можно сдавать ее в эксплуатацию.

к содержанию ↑

Сушка

Эксплуатировать кирпичные печи непосредственно после их строительства категорически запрещено. Но сушить поверхности важно начинать непосредственно после окончания работ. Для этого не потребуется много сил и времени. Работы проводят в несколько этапов:

• первый, начинается непосредственно после окончания строительных работ. В топочный отсек укладываем максимум 2 кг дров, с уровнем влажности от 20%. Открываем в помещении все двери, окна, задвижки дымохода и поддувала. Зажигаем пламя и закрываем дверцу. Не пугайтесь большому задымлению в комнате. В первый раз испаряется основное количество влаги из материалов и дыма от выгорания остатков смазки и покрасочных материалов с поверхностей металлических деталей;
• второй этап обработки проводится по аналогичной схеме, после остывания поверхностей. Количество дров не увеличиваем.

Третий и последующие этапы сушки проводим в течение 2-3 суток. Так мы добиваемся испарения влаги, если такую обработку не проводить, велик риск деформации печи и сильного задымления комнаты при начале эксплуатации. Если в процессе обнаружится брак в кладке и подсос воздуха, эти места заделываем раствором или герметиком.

к содержанию ↑

Пробная топка

После сушки выдвигаем из пазов половинки кирпичей, оставленные для очищения участков от строительного мусора, выгребаем его и выносим из комнаты. Все зазоры между стенами и дверцами замазываем раствором шамотной глины или заполняем жаростойким герметиком.

Разводим небольшое количество раствора для кладки и укладываем половинки в пазы. Пустоты в швах заделываем раствором, швы должны быть полностью герметичными.

Укладываем полную закладку сухих, мелких дров из лиственных пород древесины, но не ольхи. Открываем все полсти для вентиляции топки. Делаем факел из бумаги или большую лучину, поджигаем и удерживаем в окошке для чистки, выполненном под варочным отсеком до 8 минут.

Закрываем этот канал и поджигаем дрова. Печь не должна дымить. Если дрова сразу начали плохо гореть, еще раз проверяем уровень тяги, может остался мусор.

Пробный запуск агрегата необходим для устранения возможных неисправностей и строительного брака. После прогорания закладки дров, зола и остатки дров вычищаются из топки и зольника. Печь оставляется до полного остывания. После этого печь готова к эксплуатации.

Важно! Определить качество тяги можно по цвету пламени в топке. Светлый цвет дыма – дрова сгорают полностью, система дымохода исправна. Но если цвет огня темно – красного, бордового цветы – значит, пришла пора чистить дымоход из-за неполного сгорания дров и не достаточной тяги.

к содержанию ↑

Советы по эксплуатации

Такая инструкция понадобится для каждого владельца печи на твердом топливе:

• осенью, проводим профилактический осмотр и устранение всех неисправностей. Для заполнения щелей и швов между кирпичами используем раствор из шамотной или красной глины или заделываем их герметиком;
• поддерживаем достаточный уровень тяги. Перед сжиганием дров обязательно открываем все заслонки и поддувало и подносим к дверце топки зажженную лучину. Если пламя затягивает в печь, можно запаливать огонь;
• не забываем правило определения величины тяги по цвету пламени. При малейших признаках забитого дымохода безотлагательно прочищаем его;
• запрещается использовать дрова с уровнем влажности более 20%;
• даже в сильный мороз рекомендуется протапливать печь утром и вечером. Сильно разогретые кирпичные стены дымоходных каналов снижается эффективность работы печей. Разница между температурой отработанных газов и стенок дымохода понижаются, тепла в помещение поступает меньше. Но это правило не распространяется на печи Кузнецова с 2-х колпаковой системой.

к содержанию ↑

Вывод

Выложить кирпичную печь сложнее, чем сделать из стальных листов или подручных материалов. Но печи Кузнецова просты в изготовлении, хотя и потребуют затрат времени и сил. Но для частного домовладения, особенно при условии постоянного проживания, лучшей конструкции еще не придумали.

Как сделать Печь кузнецова с водяным отоплением дома своими руками: порядовка и схема +Видео

В этой статье расскажем об особенностях установки и работы кирпичных печей Кузнецова. Узнаете, какие виды данных печей существуют, почему в конструкции именно два колпака, и для какой цели они устанавливаются.

От чего зависит прочность кладки, какие материалы используются для порядовки печи Кузнецова.

Также, расскажем о типах теплообменников, используемых в кузнецовках.

[contents]

Печи в домах

Истории создания

В истории создания домашних кирпичных печей, особенно известны мастера и разработчики Кузнецов И. В., Грум-Гржимайло, Подгородников И.С. Кузнецов является автором 150 разработок, которые были воплощены в реальность.

Особую популярность приобрели печи Кузнецова с водяным отоплением. Они признаны не только в постсоветских странах, но и заграницей.

Дымоходы

Классические печи в домах в комплекте с варочными панелями, несмотря на отличия в конструкции, имеют одну особенность, которая их объединяет – естественная тяга дымоотвода.

Эта особенность имеет непосредственное влияние на эффективную работу печи. Без природной тяги, печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.

Печь Кузнецова

Особенности конструкции

Но это не относится к кирпичной печи Кузнецова, ведь она сконструирована таким образом, что естественная тяга ей не нужна.

Важно! Главный секрет работы отопительной печи Кузнецова – в свободном перетекании газов, которые не нуждаются в дополнительной энергии.

В печи канальной или обычной, движение газов и воздуха продиктовано присутствием тяги в трубе дымохода.

Тяга

Естественная тяга – внешний фактор, который действует исходя из:

• перепадов высоты между входом в отверстие печи ниже топки и верхним торцом трубы;
• показателей температур внешнего воздуха и продуктов горения;
• нагрузки ветром.

Учитывая эти нюансы, делаем выводы, что тяга есть даже тогда, когда печь не работает, только бы заслонка оставалась открытой. Во время функционирования печи тяга становится сильнее в несколько раз, а скорость циркуляции газов увеличивается.

Таким образом, в топку заходит большое количество воздушных масс, снижается температура горения, коэффициент сжигания топлива стает меньшим.

Роль заслонки

Сдерживая поступление воздуха при помощи заслонки, мы провоцируем процесс тления топлива при нехватке кислорода. Такой режим не самый оптимальный для получения энергии тепла из дров.

Хорошая колпаковая печь Кузнецова с высоким коэффициентом сжигания топлива должна получать максимальный показатель тепла от газов, дабы оно не улетучивалось через дымоход.

Добиться таких результатов в реальности сложно, а именно потому, что:

• благодаря открытой заслонке, накаленные газы начинают быстрое движение по каналам из кирпича, не успевая нагреть стенки;
• прикрытая заслонка способствует уменьшению скорости движения газов, но кирпич также не успевает вобрать в себя выделяющееся тепло и нагреть комнаты, часть энергии также покидает печь через дымоход.

Учитывая данные особенности, КПД практически всех печей не дотягивает и до 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сжигания топлива сжигания топлива и расходование тепла, которое выделяется, достигают уровня около 80%.

Такие показатели имеют не все котлы на твердом топливе. Кузнецов И. В., разложил по полочкам основы создания печи, которые бы соответствовали принципам свободного движения газов.

Схема

Принцип работы на простом примере

Для того, чтобы вы могли представить принцип работы печи, рассмотрим элементарный пример. Попробуйте представить костер небольшого размера, который находится на улице. Доступ воздуха непрерывен, а температура горения низкая.

Тепло имеет возможность без определенного направления растекаться в разные стороны.

Если костер накрыть большой емкостью как колпаком, и оставить внутри промежуток, костер не потухнет, но сам процесс горения изменится.

Накаляясь, продукты горения поднимаются природным способом в верхнюю часть чана, препятствуют поступлению не контролированному потоку воздуха снаружи.

Лишь при условии отдачи тепла чану, газы будут проходить процесс охлаждения, опускаясь к проему, проникать наружу, давая место теплому потоку. При таких условиях, в область горения проникает то количество воздуха, которое необходимо для сжигания дров.

Продукты горения

Нагретые продукты горения не вытесняются охлажденным воздухом, до той поры пока не охладятся самостоятельно. Таким образом, процесс входит в стадию саморегуляции.

Особенность печей Кузнецова для дома в том, что их строительство происходит при использовании двух колпаков, а не одного. Они соединяются с помощью вертикального канала.

Данное усовершенствование применяется с целью передачи тепла от сжигания топлива в помещение. Горячие газы совершают путь вверх под купол 1-го колпака, и отдают тепло стенкам.

Таким образом, газы проходят процесс охлаждения и опускаются вниз под тяжестью своего веса и давления поднимающегося раскаленного потока из печи.

Метод деления потоков

Для улучшения данного процесса, Кузнецов разработал метод деления потока продуктов горения по температуре в начале алгоритма работы печи, а именно, вмиг за топливником.

С этой целью, внутренняя зона колпака изолируется от топки при помощи перегородки, которая не достигает свода. За счет этого раскаленный поток проникает в верхний участок.

В отопительных печах Кузнецова для газов с низкой температурой создан специальный сухой шов, который располагается в перемычке, имеет вид отверстия определенного размера.

Таким образом, под 1-м колпаком создастся устойчивое беспорядочное передвижение газов с одинаковым разделом по температурным показателям.

Результат такого процесса таков – в печь не попадает воздуха больше, чем нужно, поскольку его не пускают горячие газы под куполом и перегородкой. Таким образом, дрова сгорают полностью и оставляют отход по зонам.

В колпаке под номером 2, который расположен вверху процесс движения газов такой же. Продукты горения с низшей температурой двигаются внизу, раскаленные двигаются вверх под купол и остывая передают тепло стенкам из кирпича. После охлаждения газы опускаются впродоль отвесной перегородки, затем проникают в трубу дымохода.

Важно! В двух колпаках кирпичной печи Кузнецова есть неизменное давление продуктов горения. Именно давление способствует процессу естественно тяги, поэтому притяжение дымохода не требуется.

Виды печей Кузнецова

Порядовка печей Кузнецова подразделяется на следующие виды:

• печи для бани;
• котлы из кирпича для обогрева дома и воды;
• печи отопления;
• печи отопления с варочной поверхностью;
• печи для выпечки хлеба, тепличные, русские, калориферные.

Печи Кузнецова для бани

Особенности работы печей Кузнецова для бани неизменны – естественное движение газов через 2 колпака. Важно также то, что конструкция бани предусматривает наличие каменки, которую необходимо тщательно нагревать, дабы получить пар.

Кузнецов И. В. предложил использовать такую технологию работы печи, при которой заслонка их камня размещается в духовом шкафу из стали устойчивой к жару. Духовку размещают над самим топливником.

Энергия тепла, собирающаяся в двух колпаках, необходима для нагрева воды и обогрева бани, и сопутствующих помещений.  Батарею для воды размещают под колпаком номер 1 так, чтобы можно было быстро к ней подобраться в случае поломки.

Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печи своими руками. Рассказывает, как правильно сделать планировку в доме, чтобы подобрать правильный вариант установки печи отопления.

Также, существует выбор разработок печек малого размера, для отопления небольших бань, и огромных конструкция для нагревания воды.

Печь Кузнецова с водяным отоплением

Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (котлы из кирпича) пользуются большой популярностью.  По конструкции это котел с колпаком, который выкладывают из кирпича.

Он обладает высоким коэффициентом полезного действия – около  70 – 80%, и ничем не уступает печам схожего типа. Про то, каким образом можно этого достичь, мы рассказали выше.

В печь встраивают 1 – 2  регистра труб из стали, учитывая мощность. Готовые виды таких котлов различают по мощи – 17, 34 и 63 кВт.

Кузнецов предлагает к использованию печи с двумя контурами, которые используют для подогрева воды и других потребностей хозяев.  Автор настаивает, для того, чтобы повысить экономичность и эффективность работы печь необходимо утеплять при помощи базальтового полотна.

Современные модели кирпичных печей Кузнецова с куполами оснащены по последнему слову технологий, что способствует догоранию газов до конца.

Для достижения этой цели, под купол второго колпака организовывают подачу второстепенного воздуха. Если в качестве топлива используют дрова хорошего качества, то печь такого типа будет работать как пиролизная.

Для того, чтобы соорудить  колпаковую печь Кузнецова своими руками, вам необходимо проконсультироваться с профессионалами своего дела, изучить литературу и чертежи. Ведь, кажущаяся на первый взгляд простота обманчива.

Печь Кузнецова для отопления дома своими руками чистится довольно просто, ведь из-за предельно допустимых температур в топке дотлевает до конца даже зола, а это снижает частоту уборки.

Кузнецовка отличается многофункциональностью, ее часто оснащают варочной панелью, духовкой, котлом для воды. Конструкция дает возможность возводить печи разной формы и размеров, обеспечивать подходящее размещение в доме. К тому же украсить печь внешне можно на любой лад.

При установке отопительной печи Кузнецова, котел устанавливают над топкой в районе колпака № 1. Подогрев воды осуществляется при помощи горячих газов, которые обволакивают стенки из металла.

Кипяток поступает в радиатор через верхние трубы, а через нижние подается ледяная вода. Охлажденный воздух после нагрева во второй раз, поступает во второй колпак, таким образом, поддерживается теплоотдача печи.

Теплообменники в печи делятся на два вида:

• с одной камерой – отделение для воды плоской формы или в виде котла;
• трубчатый – вода в нем все время двигается по трубам, которые размещены параллельно.

Самым эффективным принято считать второй вид, а именно за счет малого объема труб, в которых происходит быстрый нагрев воды и продвижение ее по радиатору.  Диаметр труб должен быть не менее 50 мм, в противном случае, вода закипит слишком быстро.

Размер печи Кузнецова с водяным отоплением зависит от того, сколько в ней колпаков, а также вспомогательных функций. В случае, если печь будет использоваться лишь в качестве отопления, хватит и небольшой отвесной конструкции размерами 1м х 1,2м х 2м.

Для успешной порядовки печи Кузнецова, необходимо обратить внимание на выбор материала.

Причиной этому служит высокая температура в топке, которая в разы превышает нормы.

Поэтому обычный кирпич для этой цели не подойдет. Лучшим выбором станет материал из шамотной глины, который способен выдерживать критично высокие температуры. Также, вам понадобится особая смесь для кладки.

Раствор для выкладки шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания технологии. При неправильном приготовлении, даже с малейшими погрешностями, через определенное время кладка начнет растрескиваться и деформироваться.

Важно! Для наружных стен печи нет необходимости использовать с высоким уровнем огнеупорности, поскольку это лишь сократит срок эксплуатации устройства. Объясняется это тем, что при недополучении достаточного нагрева, данный кирпич начнет быстро рушиться.

Теплообменник для кирпичной печи Кузнецова можно купить в спецмагазине. Для его изготовления используют прочную сталь, определенной толщины или чугун. Также, для установки печи Кузнецова вам понадобятся дверцы, задвижки, ручки, петли, крепежные элементы.

Прочность кладки зависит от того, насколько равномерно будут прогреваться стены печи. Именно поэтому печки кузнецовки считаются самыми прочными. Если вы решили построить такую печь самостоятельно, следуйте рекомендациям и не изменяйте порядовку конструкции самовольно.

своими руками, колпаковые, отопительные и другие виды

Содержание статьи:

Дом нельзя считать комфортным, если в нём отсутствует качественная и надёжная система отопления. Печи Кузнецова решают проблемы обогрева и приготовления пищи в домах и на дачных участках, куда невозможно подвести газ, а электроснабжение нестабильно. Наряду с положительными качествами «Кузнецовки» не лишены недостатков. Об этом надо помнить, выбирая купольные варианты печей.

Особенности конструкции и принцип работы

Печи Кузнецова более эффективны для отопления, чем обычные канальные модели

В канальной печи горячий воздух движется по направлению от топки в сторону дымохода. При этом нагреваются стенки конструкции, от которых тепло излучается в помещения. В таких нагревательных дровяных конструкциях продукты сгорания удаляются естественным образом. Чем лучше тяга, тем быстрее горячий воздух отводится на улицу. КПД устройства достигает не более 60%. До 40% тепла «отапливает» окружающее пространство.

Канальные модели громоздки, прогрев неравномерен — на начальном участке (пока воздух горячий) стенки прогреваются сильнее, в конце дымохода меньше. Разность температур часто приводит к появлению трещин в структуре стен.

В кузнецовских печках используется иной способ удаления горячих продуктов сгорания. На его пути устраивают один ли несколько колпаков, в которых происходит воздухообмен.

Сообщаются камеры через узкие щели, называемые «сухими швами».

Нижний колпак объединён с топкой. Под «куполом» за счёт законов физики скапливается горячий воздух, который прогревает стенки печи, сам при этом охлаждается. По мере горения топлива в колпак поступает новая порция тепла, вытесняя остывшие массы вниз. Охлаждённый воздух перетекает во второй купол, где процесс повторяется.

В зависимости от объёма, подлежащего обогреву помещения, колпаков может быть несколько, располагают их один над другим по вертикали. Существуют модели, где купола находятся рядом друг с другом в горизонтальной плоскости.

Плюсы и минусы печей Кузнецова

В одном из колпаков можно установить емкость для нагрева воды

Любым конструкциям для обогрева присущи достоинства и недостатки. Выбирая колпаковый вариант построения, учитывают положительные свойства:

• Меньшее количество кирпичей в постройке, так как купола полые.
• Кузнецовки меньше по массе, а фундамент проще.
• КПД купольных моделей достигает 80%, что позволит экономить топливо.
• Печи Кузнецова строят с разной конфигурацией куполов (в горизонтальной и вертикальной плоскости), поэтому можно обогревать высокие дома и просторное одноэтажное жильё.
• Пустоты в кладке и тонкие стенки прогреваются быстрее по сравнению с классическими русскими печами. В то же время горячий воздух сохраняется в куполах, а не уходит через дымоход, поэтому остывают кузнецовки долго.
• Во втором отсеке можно установить теплообменник для воды. Отсутствует непосредственный контакт пламени и стенок теплообменника, что исключает прогорание металла. В качестве ёмкости для нагрева воды можно использовать металлический или алюминиевый бак.
• Дополнительная заслонка переводит устройство в режим летнего использования — второй и третий колпак исключаются из процесса, и печь можно использовать только в режиме приготовления пищи, не нагревая воздух в помещении.

Печи Кузнецова сложнее чистить от сажи

В то же время купольные печи не лишены недостатков:

• Строительство обходится дороже, за счёт большей оплаты работы мастеров.
• Сложность и конфигурация каналов усложняет чистку от сажи и нагара.
• Внушительные геометрические размеры для мощных моделей.
• Быстрый нагрев требует повышенного расхода дров, часть которых на начальных этапах прогорает не полностью.
• По отзывам владельцев срок службы ограничивается 15-ю годами.

 Строить купольную печь начинают только после тщательного анализа всех плюсов и минусов конструкции.

Разновидности для различных целей

Игорем Кузнецовым и его командой создано большое количество универсальных и специализированных моделей. Одни предназначены только для обогрева помещений, другие дополнены элементами для приготовления пищи или нагрева воды. В отдельное направление выделены камины.

Чертежи испытанных на практике вариантов собраны на сайте изобретателя. Для удобства конструкциям присвоены буквенно-цифровые обозначения.

Отопительные

Отопительная печь Кузнецова для двухэтажного дома позволяет экономить на топливе

Различные варианты компоновки куполов позволяют выполнять конструкции для обогрева одно- и двухэтажных домов.

Отопительные модели сокращённо обозначены как ОИК (отопительные И. Кузнецова). Можно найти варианты с топкой, находящейся внутри комнаты или в подсобном помещении.

Для разнообразия и придания нужных качеств есть печи, дополненные тёплыми лежанками (ОИК -6 леж. И ОИК 19 леж.) и сиденьями (ОИК-7с).

В некоторых изделиях встроены духовки. В этом случае в кодовое обозначение добавлена буква Д, например, ОИК-5Д.

К отопительным относятся и печи со встроенным камином.

Модели РТИК (русская теплушка И. Кузнецова) нужны для обогрева больших помещений. Они массивны, нуждаются в крепком фундаменте.

Варианты с камином

Модель с камином

Камины, помимо отопительной функции, выполняют роль украшения интерьера. Топка в этом случае открытая, огонь можно наблюдать визуально. Печи оборудованы топкой для обычного обогрева, которая может располагаться на фасаде, с правого, левого бока, или сзади.

Для строительства выбирают вариант, при котором удобно обслуживать печь из подсобного помещения или прихожей — дрова не придётся носить в жилую комнату. Работа с отходами (золой) также не подразумевает неизбежной грязи в помещении при чистке зольника и поддувала из прихожей.

Разработаны варианты ОИК-К с лежанками, встроенными духовками и угловым камином.

Котлы

Для организации водяного контура отопления разработаны варианты с обозначением КИК (котёл И. Кузнецова). Во второй купол встроен стальной теплообменник. Вода циркулирует по системе за счёт электрического насоса.

Модели рассчитаны на мощность 16, 17, 34 и 64 кВт. Первый вариант (16 кВт) оборудован варочной панелью.

Отопительно-варочные

Отопительно-варочная модель – сооружение, полностью вырабатывающее ресурс топлива

Универсальные отопительно-варочные печи предназначены для домов с круглогодичным пребыванием. В модели вмонтированы варочные панели и духовки, полочки для подогрева пищи и воды.

Топка может располагаться с фронтальной или боковой стороны, что позволяет выбрать вариант для любого варианта интерьера.

Опционно предлагается монтаж лежанки. Для больших помещений делают удлинённые топки, что позволяет использовать дрова большого калибра. Они дольше горят, подбрасывать топливо придётся реже.

Размер варочной плиты зависит от состава семьи. Для 2–3 человек выбирают уменьшенную поверхность, что экономит топливо.

Для бани

В отдельное направление И. Кузнецов выделил банные печи. Есть три разновидности: БИК, БИК БК и БИК ПК. Сокращение БИК соответствует назначению, а добавочные символы говорят, что конструкция оборудована камином.

Для разной планировки выбирают модели, которые различаются местом расположения топки и камина — в парной, комнате отдыха или в предбаннике.

Строительство своими руками

Браться за строительство своими силами уместно только человеку с навыками каменщика. В печном строительстве есть много тонкостей, которые становятся понятны только после многих лет работы. Основные моменты стоит узнать, чтобы проконтролировать работу нанятых мастеров и самостоятельно выбрать материалы.

Выбор модели

Для строительства можно выбрать модель с теплой лежанкой

Строительство начинается с выбора модели. Ещё на этапе изготовления проекта определяют:

• назначение;
• необходимую мощность теплоотдачи;
• конфигурацию;
• материалы для кладки и их количество.

В сводной таблице на сайте указаны: геометрические размеры и теплоотдача каждой из сторон. После перехода в раздел «чертежи бесплатно» по порядовке с точностью до кирпича вычисляют количество материалов. За чертежи некоторых печей придётся заплатить небольшую сумму — для покупки потребуется регистрация на сайте.

Материалы и принадлежности

Все расходные материалы подбирают и покупают заранее, так как после начала строительства можно быстро не найти, например, дверцы или задвижки необходимого размера.

Для выкладки камеры сгорания печи потребуется жаропрочный кирпич

Для кузнецовской печи потребуются:

• три вида кирпичей — полнотелый красный с маркой не ниже М-150, шамотный жаропрочный, лучше ШБ-8 и отделочный для наружного слоя кладки;
• песчано-цементная смесь для печей;
• литые изделия согласно чертежу — дверцы для топочной и зольной камеры, колосник, задвижки и вьюшки, дверцы для очистных каналов;
• проволока для перевязки рядов из расчёта укладки по периметру каждых двух рядов;
• уголки перекрытия для топки;
• сетка арматурная для заливки фундамента;
• асбестовый шнур для термоизоляции чугунной фасонины.

Для работы понадобятся мастерок или кельма, ёмкости для замешивания растворов, уровень, расшивка, рулетка и отвес.

На первом этапе строительства обустраивают фундамент, длина и ширина которого соответствует размерам печи. Для этого делают углубление в грунте, насыпают и утрамбовывают 10–15 см песка. Подготовленную опалубку заливают тяжёлым бетоном.

Верхний край залитого фундамента делают на 13–15 см ниже уровня пола, потом углубление закладывают двумя слоями огнеупорного кирпича. Они нужны, чтобы тепло не уходило сквозь пол в грунт.

Время набора фундаментом полной прочности 28 суток, но начинать кладку можно через 17–20 дней, если строительство не планируют завершить очень быстро.

На следующих этапах возводят «тело» печи, строго выполняя инструкции, соблюдая порядовку и выверяя горизонтальный и вертикальный уровни.

Проход дымохода сквозь перекрытия обеспечивают теплоизоляцией, исключающей нагрев строительных материалов.

Сразу после окончания строительства делают пробную топку низкой интенсивности. В это время выгорают все вещества, дающие неприятный запах, а стенки прогреваются и высыхают равномерно.

Стоит ли строить самостоятельно

Количество методического материала на сайте изобретателя и порядовые чертежи позволяют построить колпаковую печь для бани или дома самостоятельно. При этом обязательно соблюдают последовательность работы. Владельцы недвижимости, которые не уверены в своих строительных навыках, обращаются в специализированные фирмы.

Устройство мощных купольных конструкций лучше доверить профессионалам. В конечном итоге это сэкономит время и финансы.

В любом случае стоит потренироваться, возведя малогабаритную отопительную печь Кузнецова, например, в подсобном помещении или сарае для домашних животных. Только после этого можно приступить к строительству печи в жилом доме. Правильно выбранная и изготовленная конструкция прослужит долгие годы без поломок.

Колпаковые печи кузнецова: схемы и описание конструкций

Принцип колпаковых печей был известен давно, но детально разработан и приспособлен для устройства домашних обогревательных приборов был благодаря известному печнику и изобретателю Игорю Викторовичу Кузнецову. Получил широкое распространение не только в России, но и за рубежом.

О чем эта статья

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

• ИОК – чисто отопительная печь;
• ОВИК – отопительная-варочная без использования шамотного кирпича;
• ОВИК БК – отопительно-варочная с боковым камином;
• ОВИК ЗК – отопительно-варочная с задним камином;
• ОВИК Л – отопительно-варочная с лежанкой;
• Буква «Д» добавляется в индекс маркировки при наличии духовки;
• ПКИК1К – печи со встроенным калорифером;
• БИК – банные печи;
• РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты, чтобы остановить выбор на том или ином варианте.

Особенности колпаковых печей

1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200°С. Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто— или минеральным картоном.
2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20—30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400°С, что вполне безопасно для металла.
4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20—50% ниже, чем в печах с прямоточным отведением печных газов.

Особенности банных печей Кузнецова

Широко используемые банные печи из металла обладают несколькими недостатками – малой теплоемкостью, расположением топочной камеры непосредственно в помещении парного отделения что вынуждает загружать топливо непосредственно в помещении парной, а это – неизбежный мусор. Самым существенным недостатком таких печей является нагрев только внутри парного отделения. Предбанник и помывочное отделение остаются не отапливаемыми.

Банные печи «кузнецовки» лишены этих недостатков. Конструкция печи предусматривает ее установку в простенке между парной и помывочным отделением/предбанником.

В помещении парной находится только каменка и кран бака с нагретой водой.

Основное тело печи и дверца топочной камеры расположены со стороны предбанника. Так же бак для воды обслуживается через подсобное помещение. Это позволяет избежать повышенной влажности из-за испарения во время нагрева печи.

Благодаря высокой теплоемкости печь, после окончания помывки, длительное время остается горячей. За счет этого происходит высушивание бани, не остается влажных поверхностей влекущих разрушение древесины, а вода в баке длительное время остается горячей.

Порядовка банной печи по проекту Кузнецова:

Отопительно-варочные колпаковые печи

Главное их достоинство – совмещение в одной приборе функций варочной печи и отопителя помещения. Благодаря тому, что наиболее разогретая зона расположена внутри печи готовить на ней комфортно. Не ощущается чрезмерного жара от стенок. Не происходит перегрева верхней части печи и создания под потолком зоны повышенной температуры. Конвекция воздуха в помещении происходит равномерно.

Хозяйки смогут оценить достоинство печи Кузнецова не только пользуясь плитой, но и духовкой. В ней никогда не произойдет обугливания блюда, так как температура в верхнем колпаке печи никогда не поднимается выше 400°С, даже при самой интенсивной топке. Обычно она держится на уровне 200— 250°С. Постоянная конвекция печных газов внутри колпака равномерно разогревает духовку со всех сторон, не перегревая одну из стенок или дно.

Порядовка отопительно-варочной печи:

Печь с камином

Совмещение открытого очага с полнофункциональной печью создают особую атмосферу. Обычный камин обогревает помещение только во время горения дров.

Комбинированная с камином печь предусматривает различные варианты использования: одновременно оба отопительных прибора или по отдельности.

Камин, в зависимости от проекта может находиться:

1. Сбоку от топочной камеры;
2. Над топочной камерой;
3. На задней стенке печи.

Это позволяет зонировать помещение, отделяя зону отдыха от собственно кухни.

Порядовка печи с камином:

Колпаковые печи Кузнецова сложны в кладке. На постройку печи самой простой конструкции уходит 2–3 недели. Самостоятельно приступать к постройке следует только в том случае, если есть навыки в кладке более простых конструкций.

И.В. Кузнецов охотно делится своим опытом и раскрывает секреты строительства, правила выбора и обработки материалов для печей на своем сайте: http://www.stove.ru

На нем, в открытом доступе, есть несколько десятком наиболее распространенных и универсальных печей для любых нужд. От простых отопительных, до специальных хлебных, превосходящих по своей функциональности популярные ныне тандыры или помпейские печи.

Каминопечь.рф — Печи Кузнецова

Содержание:

Мечта любого горожанина — иметь загородный участок с комфортным и благоустроенным жилым домом. Однако комфорт и благоустроенность обеспечиваются, в первую очередь, подключением такого дома к центральной отопительной системе и газовой магистрали. При этом если почти все современные загородные дома подключены к электричеству, то центральные отопительные системы и газоснабжение для них — случай все-таки редкий.

Конечно, в такой ситуации для обогрева дома и приготовления пищи можно использовать соответствующие электрические приборы или построить в доме камин. Однако наилучшим многоцелевым решением будет установка кирпичной печи .

Описание

Печь Кузнецова — Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом. Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т.д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Правильное расположение

Главная цель любой печи отопление, ее место должно быть выбрано для обеспечения тепла наиболее эффективным способом. Печь Кузнецова являются инфракрасными обогревателями, которые обеспечивают наибольшее тепло путем прямого излучения. Таким образом, максимальная мощность достигается при правильном расположении. Поэтому центр помещения — это всегда правильный выбор. Мудрое решение- это размещение в качестве разделителя функционального пространства, таких как кухня и гостиная или гостиная и спальня.

Старайтесь избегать размещения кладки печи рядом с наружной стеной или, что еще хуже — расположить его в нишу в наружной стене (типичное место для обычных каминов) если вы хотите сохранить тепло внутри помещения.

Выбор печи того или иного типа и ее месторасположения в доме, помимо предпочтений владельца, зависит от целевого назначения печи, размеров дома и уровня его теплоизоляции, количества и размеров окон. Кроме того, для нормальной работы и ремонта доступ к печи должен быть свободным со всех сторон, то есть ни одна из сторон печи не должна одновременно входить в какую-либо из внешних стен дома.

Преимущества

— оптимальная теплопроводность;

— длительный срок службы без ремонта;

— простота обслуживания;

— отсутствие внешних коммуникаций;

— возможность использования для приготовления пищи с особенными вкусовыми качествами;

— уникальный дизайн и максимальный уют.

Типы кирпичных печей кузнецова

— предназначенные исключительно для обогрева дома;

— предназначенные исключительно для приготовления пищи;

— комбинированные — для обогрева дома и приготовления пищи.

Наиболее популярными типами кирпичных печей являются:

— Традиционные Русские теплушки РТИК. Они используются для обогрева дома, приготовления пищи, и имеют особую полку, используемую для «теплого» отдыха, сушки и хранения дров и других целей;

—  Отопительно варочные печи ОВИК. Они используются для обогрева дома и приготовления пищи, имеют конфорочную плиту, духовку и отделения для сушки грибов. Преимуществом шведской печи следует считать существенно меньший размер.

Существуют как различные типы отопительных печей ОИК и отопительных печей с камином ОИК К, так и иные типы печей для домов, как комбинированных, так и целевых, в России они используются очень часто (Хлебные ХК, каменки для бань, восточные для приготовления пищи в казане и др.).

Процесс строительства

Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

— сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

— топка, размер которой строго увязывается с размером печи;

— поддувало для золы, требующее постоянной и тщательной чистки;

— колосник для размещения на нем твердого топлива;

— дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи — наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т.д.

Порядок и очередность такого строительства установлен так называемыми схемами — порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.

Видео-Проект колпаковой печи Кузнецова:

Безопасность

Основным требованием к печи любого типа является ее безопасность. Кроме того, что использование в доме постоянного открытого огня всегда резко увеличивает опасность пожара, при горении любого вида топлива образуется чрезвычайно опасный для человека углекислый газ, что при пороках конструкции или неправильной эксплуатации приводит к угарному отравлению.

Поэтому если у владельца дома нет навыков печного строительства, постройку печи следует поручить мастеру, несмотря на дороговизну этой работы. Только специалист сможет уложить кирпич в печи правильно с минимальными зазорами и верно установить дымоход и трубу с учетом всех возможных нюансов ее эксплуатации, в том числе и преимущественного направления ветра.

Об авторе-изобретателе

КУЗНЕЦОВ ИГОРЬ ВИКТОРОВИЧ- автор множества изобретений, касающихся конструкций бытовых кирпичных колпаковых  печей различного назначения и разной мощности: отопительных, отопительно-варочных, русских печей -теплушек, печей для бань с регулированием нагрева воды и регулированием температурно — влажностного режима в парилке бани. Им запатентованы указанные конструкции, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. И. В. Кузнецов разработал печи различного функционального назначения с встроенными водяными котлами для использования в качестве резерва в системах с водяным отоплением. Ныне он является председателем социально ориентированного НП «Развитиесистемы Печи Кузнецова»

Читайте также:

SL 5000 Электромагнитная индукционная печь с вогнутой поверхностью Промышленная электромагнитная печь мощностью 5000 Вт Тепло | |

SL-5000 Электромагнитная вогнутая индукционная варочная печь 5000 Вт Коммерческая мощность

Коммерческая электромагнитная печь Тепловая энергия

Примечание: когда посылка прибудет на вашу таможню, пожалуйста, оплатите налог

и заберите посылку, мы не несет ответственности за

любые таможенные пошлины или налог на импорт

, если ваше место удалено, тогда необходимо заплатить 35 долларов США.

Изображение показывает:

Спецификация:

Название: Индукционные плиты
Напряжение: 220 В, мощность
: 5000 Вт
Частота: 50 Гц
Материал корпуса: вогнутый
сталь
Вогнутая Внутренний диаметр: 280 мм
Диаметр вогнутости: 340 мм
Глубина вогнутости: 68 мм
Размер упаковки: 54 * 45 * 26 см
Вес: 20 кг

огонь, кипение, медленное кипение, расслабленная обстановка, экономия времени и забот!

.

SL 5000 Электромагнитная индукционная печь с вогнутой поверхностью 5000 Вт Коммерческая мощность Электромагнитная печь промышленного назначения Тепло | индукционное приготовление пищи | индукционное нагревание с питанием от тепла

SL-5000 Электромагнитная вогнутая индукционная варочная печь 5000 Вт Коммерческая мощность

Коммерческая электромагнитная печь Тепловая энергия

Примечание: когда посылка прибудет на вашу таможню, пожалуйста, оплатите налог

и заберите посылку, мы не несет ответственности за

любые таможенные пошлины или налог на импорт

, если ваше место удалено, тогда необходимо заплатить 35 долларов США.

Изображение показывает:

Спецификация:

Название: Индукционные плиты
Напряжение: 220 В, мощность
: 5000 Вт
Частота: 50 Гц
Материал корпуса: вогнутый
сталь
Вогнутая Внутренний диаметр: 280 мм
Диаметр вогнутости: 340 мм
Глубина вогнутости: 68 мм
Размер упаковки: 54 * 45 * 26 см
Вес: 20 кг

огонь, кипение, медленное кипение, расслабленная обстановка, экономия времени и забот!

.

6000w коммерческая индукционная плита 11gear бытовой бизнес Электромагнитная печь для приготовления пищи Нагрев пищевых продуктов HSS 605G 1шт | промышленная индукционная плита | индукционная плита коммерческая

Высокая мощность коммерческая индукционная плита 6000 Вт 11 передач бытовая коммерческая Электромагнитная печь для приготовления пищи Тепловая еда 220v6000w1pc

Показ продукта

Параметры продукта

Имя: коммерческая электромагнитная печь

Модель: HSS-605G

Номер товара: GL0816

Напряжение: 220 В (50 Гц)

Мощность: 6000 Вт

Материал панели: черная кристаллическая панель

Тепловая эффективность: ≥96%

Назначение: варка, каша, суп, тушенка

Размер: 400 * 400 * 250 мм

.

Вогнутая индукционная плита Коммерческая Электромагнитная плита Промышленная электрическая жарочная печь Приготовление пищи Нагрев пищевых продуктов 8 кВт 1 шт. | Промышленная индукционная плита | Электромагнитная плитаиндукционная плита

Вогнутая индукционная плита Коммерческая Электромагнитная плита Промышленная

электрическая жарочная печь для приготовления пищи Heat food 8KW 1pc

1) Чтобы защитить ваши товары и избежать повреждений в процессе доставки, когда вы

получите посылку, вы должны осмотреть предметы, если все в порядке, вы можете зарегистрироваться.Если

вы обнаружите, что машина повреждена, не подписывайтесь и не жалуйтесь на местную доставку

компания; Затем сделайте фотографии поврежденной машины и упаковки, немедленно отправьте

Сообщите нам , мы поможем вам решить проблемы.

2) Как известно, каждая страна имеет свою таможенную политику, обычно после оплаты мы можем объявить более низкую

Цена в вашем счете-фактуре, уменьшите плату за таможенные тарифы, но не можете объявить слишком низкую цену, возможно,

вызывает сомнения таможни, приводит к невозможности таможенного оформления, мы будем обесценивать его как наш обычный

, что поможет вам снизить или избежать налога на импорт.

.
