Печи на отработанном масле | Группа NORTEC

   Печи на отработанном масле приобрели популярность, в первую очередь, из-за возможность недорогого приобретения “отработки” — масла, слитого с двигателя и трансмиссии, загрязненного частицами металла. Поскольку это непригодное вещество требует переработки, вывоза и хранения, предприятиям проще избавиться от него как можно быстрее, чтобы не вступать в конфликт с экологическим законодательством.

   Купить отработку у тех, кто занимается изготовлением из нее печного топлива, невозможно — это лицензированные предприниматели и фирмы, которые не станут продавать сырье вместо собственного продукта. Но приобрести отработанное масло в автосервисе возможно по очень невысоким ценам.

   Если вы имеете доступ к отработке в больших количествах, то пустить ее в оборот можно достаточно просто — использовать в качестве топлива. Но для этого потребуется печь с определенными параметрами, в которой отработка не просто сгорит, а выгорит полностью, даст высокую температуру и не будет признана проверяющими источником вредного выброса.

   Безусловно, наилучшим решением для использования отработки является автоматизированная наддувная горелка, работающая в паре с водогрейным котлом или теплогенератором. Такое решение позволяет создать полностью автоматизированную систему, не требующую присутствия оператора. Котел или теплогенератор на отработке могут обогревать ваше помещение в ваше отсутствие, не требуют ручного розжига и ежедневного удаления шлака.

   Тем не менее, надежное и современное решение на базе автоматической горелки на отработке не всем по карману, поэтому многие покупают примитивные капельные печи на отработанном масле, о которых пойдет речь в данной статье.

   Более того, многи умельцы изготавливают подобные печи самостоятельно, благо конструкция их проста и примитивна.



Печь на отработке — преимущества и недостатки

   Что следует учесть при изготовлении печи на отработке, каковы главные принципы, сложности и преимущества такого решения?

Преимущества

  1. Печь работает на дешевом и доступном топливе.
  2. Эффективность сгорания достаточно высока, чтобы получить высокую температуру корпуса печи, а, значит, высокую теплоотдачу в пределах примерно 500 — 700 градусов.
  3. Конструкция печи позволяет собрать ее из стали при помощи сварочного аппарата, что при наличии опыта и материала вовсе не сложно.
  4. Горение в такой печи поддерживается самостоятельно — таковы физические принципы ее работы. Регулировать горение можно за счет ограничения подачи топлива простой дроссельной заслонкой.

Недостатки

   Вспомним о сложностях и недостатках.

  1. Высокая температура корпуса печи требует выделения для нее особого места, очищенного от всего горючего как минимум на полметра от устройства.
  2. При обогреве такой печью тепло распространяется неравномерно, проще сказать, что вблизи очень жарко, вдали — холодно.
  3. Печь на отработке масла работает по принципу излучения, а не нагрева воздуха.
  4. Всегда сохраняется вероятность закипания топлива в камере предварительного разогрева, а при определенных условиях — выброса кипящего топлива из корпуса.
  5. Печь очень активно поглощает кислород в помещении.
  6. В конструкции следует учитывать высокую температуру в дымоходе, значит, в местах контакта с кровлей необходимо создать защитный слой из негорючего тугоплавкого материала. Дымоход в самом простом варианте может быть только вертикальным — о причинах мы напишем ниже.
  7. Возможны претензии пожарных, если печь установлена в сервисе или мастерской.

   Можно ли сбалансировать преимущества и недостатки конструкции или найти экономичную, эффективную и безопасную альтернативу самодельной отопительной печи на отработанном масле? Можно, по крайней мере, нивелировать некоторые недостатки конструкции и в полной мере использовать весь ее потенциал.

Как работает печь на отработанном масле

   Принцип работы печки на отработке масла — сжигание маслянистой жидкости поэтапно для полного сгорания всех ее компонентов. При использовании отработки с синтетическими присадками вместо чистого ректификата нефти это становится возможным. Все трансмиссионные и моторные масла сейчас содержат синтетические присадки, облегчающие нашу задачу.

   Почему разговор идет о двух этапах? — масло состоит из легких и тяжелых компонентов, которые горят (окисляются с выделением тепла) при разных температурах. Им необходимо разное количество кислорода, разная температура и разделение на участки, где будут проходить специфические процессы. Получить эффект полного сгорания можно можно за счет разделения вещества на фракции уже в процессе горения.



   Пиролиз имеет свойство сохранять стабильность, поддерживать сам себя, и мы можем получить процесс, который упрощенно описывается примерно так:

— разогретое предварительно топливо загорается в нижней части камеры сгорания печи на отработанном масле, легкие вещества горят, создавая первичную температуру и тягу для испарения более тяжелых фракций;

— в средней части камеры сгорания происходит нагрев тяжелых компонентов до температуры горения и максимальный приток кислорода снаружи;

— горячая пиролизная смесь поступает в верхнюю часть печи, где проходит процесс “дожигания” разложившегося на пары и газы топлива с разложением окислов азота и активной отдачей тепла;

— продукты горения уходят в дымоход, тепло отдается помещению в виде излучения.





Для подбора оборудования звоните нам:



+7 (495) 133-75-03



 Мы можем Вам перезвонить:





Особенности горения топлива в печах на отработке

   Почему в такой печи, работающей на отработанном масле, возможно использование только вертикального дымохода? Зачем создавать среднюю часть печи в виде вертикальной трубы с отверстиями для притока кислорода? Дело в том, что хорошую тягу и полное сгорание всех компонентов можно получить только при разогреве всей смеси. Если пары станут пролетать по камере сгорания с большой скоростью, то не останется времени именно на этот разогрев, и смысл

   Но если применить знание законов физики, то можно добиться снижения скорости тяжелых компонентов, дать им время на разогрев — за счет возникающей в вертикальной части камеры сгорания силы Кориолиса. Она является следствием вращения Земли вокруг своей оси, а действие ее выражается в том, что в вертикальной трубе жидкости и газы закручиваются спиралью. Благодаря этому закручиванию газовые компоненты перемешиваются, задерживаются в области горения на время, достаточное для полного разогрева и сгорания строить такое сооружение пропадет.

   Получить такой эффект можно разными способами, но в простейшем варианте можно добиться определенного соотношения высоты и диаметра вертикальной части камеры сгорания и дымохода, если не нарушать строго рассчитанные размеры. При нарушении возникнет эффект неполного сгорания, на трубе начнет оседать сажа и копоть, повалит черный дым, и часть газов начнет прорываться в помещение через отверстия для притока кислорода.

   После прогрева газов в камере сгорания и насыщения смеси кислородом начинается фаза дожигания, которая происходит в верхней части печи. Там может быть либо своеобразное расширение с перегородкой, либо воронка определенной формы — в них должен произойти скачок температуры, после которого кислород отдаст часть несгоревших веществ окислам азота. На этом этапе дожигания и совершается обращение опасных и вредных компонентов в углекислоту, водяные пары и азот.

Как усовершенствовать печку на отработанном масле

   Что можно усовершенствовать в этой конструкции, чтобы добиться большей функциональности и избавиться от ограничений?

  1. Можно добиться увеличения тепловой мощности печи, работающей на отработанном масле, чтобы часть лучистой энергии преобразовать в нагрев воздуха, получить конвекционную схему для более равномерного прогрева.
  2. Можно обойти требование строить только вертикальный дымоход — в таком случае мы можем использовать горизонтальные участки для большей отдачи тепла помещению и снижения опасности от разогрева кровли. Так удобнее вывести дымоход в стену, что гораздо проще, чем, прокладывать его через крышу.
  3. Можно создать систему равномерной подачи топлива в нижнюю часть камеры сгорания, чтобы добавлять отработку не слишком часто, не контролировать постоянно ее количество в камере подогрева.

   Получить два первых оптимизирующих эффекта можно, используя силу движения воздуха, наддув, но с определенными ограничениями. Дело в том, что подача воздуха в камеру сгорания снизу бесполезна. Она приведет только к потере температурного баланса и потере эффекта перемешивания от силы Кориолиса, то есть, сведет к нулю все преимущества пиролизного процесса.

   Делать какие-либо вьюшки и лючки для поддува в печи на отработке просто бесполезно и даже опасно — они могут дать эффект выброса пламени, топлива или струи горящего газа наружу. В отличие от дровяной печи, эта система балансирует сама себя и на этапе горения-дожигания не нуждается в принудительном притоке воздуха. Ей достаточно отверстий в вертикальной части камеры сгорания.

   На этапе выброса газов можно помочь печи — установить вентилятор в дымоходе, чтобы проталкивать продукты горения по горизонтальной трубе, компенсируя потерю тяги от ее прокладки. Фактически это означает, что вентилятор будет “дуть вслед газам”, создавая избыточное давление для их выталкивания в сторону выхода из трубы.

Способы создания наддува — инжектор и эжектор

   Существует два варианта создания такого устройства.

  1. Первый подход предполагает установку в “колене” дымохода вентилятора постоянного действия, который будет поддерживать тягу и выгонять газы. При его выключении отработанные газы начнут возвращаться в помещение, а эффективность работы печи на отработанном масле резко снизится. Можно между дымоходом и вентилятором установить клапан в виде простой “хлопушки”, который будет легко приподниматься от потока воздуха, создаваемого вентилятором, и столь же легко захлопываться при его выключении. Вариант не слишком удобен именно по причине необходимости постоянно поддерживать тягу вентилятором. Использовать можно компьютерный, вытяжной кухонный или небольшой промышленный вентилятор, создающий устойчивый поток воздуха для эжекторного наддува.
  2. Второй подход несколько сложнее в исполнении, он хорош в случаях, когда часть дымохода проложена с некоторым наклоном. В колено дымохода вводится тонкая трубка, а через нее периодически подается сжатый воздух, мгновенно увеличивающий тягу. При использовании этой системы — инжекторной — можно резко увеличивать эффективность горения топлива с одновременным снижением его потребления. В результате будет возможно за короткое время сильно разогреть печь, а потом перевести ее в более “спокойный режим”.

   Использование наддува целиком зависит от возможностей хозяина печи и особенностей места ее размещения. В любом случае, отопительные печи на отработанном масле подходят для гаражей и мини-мастерских, но требуют соблюдения правил пожарной безопасности — удаления от корпуса предметов, расчистки пространства и контроля за температурой.

   Нельзя забывать, что погасить такую печь до полного выгорания топлива в принципе невозможно. Пламя будет поддерживать само себя в виде ленивого язычка, который мгновенно разгорится при получении новой порции масла.

Отбор тепла от печи на отработке

   Отбор тепла от корпуса печи можно организовать двумя способами:

   — установкой на некотором расстоянии вентилятора, который будет постоянно дуть на корпус, прогоняя мимо него воздух для равномерного распределения. Обычный бытовой вентилятор не сможет критически понизить температуру в камере сгорания и не станет причиной прекращения дожигания топлива. При этом комфорта в помещении будет больше, но стоит обратить внимание вот на что — вентилятор может частично выдувать газы через отверстия в вертикальной части камеры сгорания. Это довольно рискованно для находящихся в помещении;

   — оборудованием на корпусе печи змеевика с постоянно протекающей водой — своего рода водогрейного контура. Его можно заменить водогрейной рубашкой, расположенной в верхней трети камеры сгорания. Непременное условие — между элементами приема тепла и корпусом камеры сгорания должен оставаться зазор для доступа воздуха. Опускать контур отбора тепла ниже не стоит.

   Если к такой системе подключить принудительную циркуляцию, то ее хватит на обогрев дома или дачи, а на небольшое строение хватит и естественной циркуляции теплоносителя. Напоминаем, что все эти решения требуют правильного расчета, потому что неумеренный отбор тепла приведет к потере эффективности дожигания, а излишний — к расплавлению или растрескиванию трубок с водой. При ограничении доступа воздуха в камеру сгорания печь также потеряет эффективность.

Если вы решили купить печь на отработанном масле недорого, обращайтесь к нам. Специалисты NORTEC Group помогут рассчитать отопление на отработанном масле и произведут подбор печки или горелки на отработке на ваш котел или обогреватель. За дополнительной информацией обращайтесь к нам по телефону или через контактную форму на нашем сайте.



Есть вопросы? Спросите сейчас:







Длительность работы и расход топлива

   Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува — до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает — жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

   Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

   Описанная нами конструкция обладает серьезными недостатками.

  1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
  2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах — печь не сертифицирована, проверок не проходила, паспорта не имеет.
  3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров — это взрыв, от которого пострадают люди и строение.
  4. Использование такой печи в автосервисе или мастерской предпринимателя — источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

   Более безопасный вариант конструкции — использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту — над камерой сгорания.

   Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува — “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

   Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

   Желающим все же воспользоваться возможностями отработки — особенно владельцам автосервисов, мастерских — лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

   Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать — соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

   Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.



размеры, расход масла, отопитель на отработанном масле


Содержание:


Мини печью на отработке называется малогабаритный нагревательный прибор, который при небольшом расходе топлива (0,5 л/час) способен производить 5-6 кВт тепла. Такая печь иногда называется «гаражной», так как ее топливом служит отработанное машинное масло.


Как изготовить печь своими руками


Народные умельцы довольно часто делают гаражные печки из старых кислородных или газовых баллонов. Из верхней или нижней части баллона легко изготовить резервуар компактного обогревателя. Для подобных конструкций характерны надежность, прочность, пожарная безопасность. Сварочные работы здесь сведены к минимуму, т.к. можно обойтись всего одним швом. Очень помогает наличие кольцевого шва на самом баллоне, который оснащается уплотнительным кольцом. При отсутствии баллона вместо него подойдет любой металлический сосуд диаметром 200-400 мм и высотой 350 мм.


Наряду с емкостью для отработки, понадобится также наличие трубы для транспортировки топливовоздушной смеси, толщина стенок которой должна быть не менее 4 мм. Эту роль может выполнить любая труба нужно диаметра, оснащенная приварными конусами, изготовленными в основном из 4-х миллиметровой конструкционной стали. Размеры печи на отработке при самостоятельном конструировании должны строго соблюдаться. Если их по какой-то причине нужно изменить, то это разрешается делать только пропорционально, и в пределах 20 мм.



Особенное значение при сборке обогревателя имеет качество фиксации воронок. Стыковочные швы должны быть проварены очень хорошо, так как именно эти участки во время эксплуатации переживают наибольшее воздействие со стороны нагретой до значительной температуры топливовоздушной смеси. Дымоходная труба, как правило, имеет длину не более 350 см. Если сделать длину больше, это спровоцирует увеличение тяги, которая, в свою очередь, начнет вытягивать за пределы топки часть отработки. Как результат, расход топлива увеличится, а теплоотдача снизится.

Чем особенна мини печь


Конструкция отопителя на отработанном масле обладает определенной специфичностью:

  • Своеобразная форма нижней воронки для тепловоздушной массы позволяет последней хорошо перемешиваться во время прохождения этого участка печи.
  • Верхней воронке отводится роль камеры дожига, поэтому ее не отделяют от камеры сгорания. Для того, чтобы перед выходом в дымоходную трубу газы смогли достаточно долго задерживаться для окончательного догорания, этот элемент конструкции делают зауженным.
  • Отдельные узлы гаражной печи соединяются хомутами, поэтому прибор при необходимости можно быстро разобрать. Так как суммарный вес конструкции обычно не превышает 10 кг, то в разобранном виде ее спокойно можно перевозить в багажнике автомобиля.

Преимущества печи на отработке


Мини печь обладает целым рядом достоинств:

  1. Возможность самостоятельного изготовления по имеющимся в свободном доступе чертежам.
  2. Во время работы дополнительный воздухозабор не требуется.
  3. Подача отработки осуществляется автономно, что позволяет контролировать расход масла печи на отработке.
  4. Печь на отработанном масле отличается хорошей экологичностью, экономичностью и высоким КПД (75%).
  5. Топливо для печи стоит очень дешево, т.к. в большинстве случае его попросту сливают в отходы.
  6. Прибор обладает высокой степенью надежности благодаря простым чертежам и отсутствию в составе конструкции сложных элементов. Строго говоря, там просто нечему ломаться.
  7. На эффективность работы печи температуры окружающего пространства практически не влияет.
  8. Высокая пожарная безопасность объясняется тем, что в топке происходит сжигание паров отработанного масла: такое пламя не в состоянии распространяться.
  9. Поверхность печи разогревается достаточно, чтобы на ней разогревать и даже готовить пищу.
  10. При необходимости, печь может выполнять роль котла водяного отопления.


Работающие на отработанном масле печи имеют некоторые недостатки:

  • Дымоходная труба должна иметь ограниченные размеры и быть исключительно горизонтальной.
  • Обогреватель при интенсивной эксплуатации требует еженедельной разборки и чистки.

Использование отработанного масла и его расход


Для работы гаражной печи применяют только отстоянное отработанное масло. Это позволяет отделить от него воду, тосол и прочие примеси: как результат, расход печи на отработке снижается. Для управления топкой придется высчитать, сколько масла расходуется на протяжении часа работы прибора, и заранее залить нужный объем топлива.


Тушение пламени с помощью воды строго запрещено. В экстренных случаях это можно сделать углекислотным огнетушителем.

Дополнительные возможности


Мини печь может выполнять роль котла обогрева помещения и воды для бытовых нужд. Она очень удобна в качестве резервного источника тепла на случай отключения отопления, поломки основного котла или усиления морозов. Кроме гаражей и мастерских, обогревателями на отработке могут оснащаться дачи и небольшие частные дома.



Объем нижней части газового баллона — примерно 100 л, чего вполне хватит для создания водяного контура. Для этого верхняя часть зоны дожига усиливается несколькими витками стального трубопровода: находящаяся внутри вода будет нагреваться, передавая тепловую энергию далее. Во избежание падения температуры газов, для защиты змеевика используется стальной теплоотражатель. Холодную воду в такой схеме подают снизу: после нагревания она будет уходить в контур.


Если имеется несколько этажей, то перед монтажом контура необходимо все тщательно продумать. Полотенцесушитель в такой схеме применять не рекомендуется. Положительными характеристиками однотрубных контуров является их внешняя эстетичность, простота обустройства и небольшой расход печки на отработке. Слабая сторона систем данного типа заключается в неудобство регулировки температуры: даже если установить вентили, сделать это будет достаточно сложно. Нередко отопительные системы, работающие от печей на отработке, монтируются в теплицах и производственных помещениях.


Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

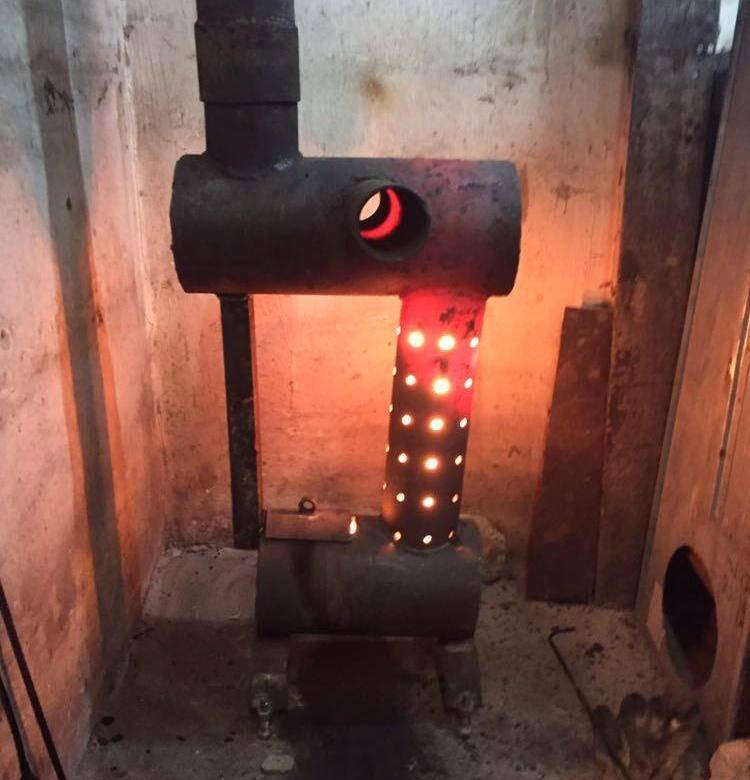

Вот такая печка на отработкеОтработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т. к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Обеспечение подачи масла

В отверстие вставлю трубкуЧерез трубку будет капать отработкаТрубку прихватил сваркойПодрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стенуДымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувВот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Бак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Зазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Самодельная печь на отработке: как сделать своими руками

Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать печь на отработке своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kotel-na-otrabotannom-masle.html.

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

  • самодельные агрегаты из листового металла или газового баллона;
  • конструкции с наддувом;
  • модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т.  п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Изготовление печки из газового баллона

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

  1. Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
  2. Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
  3. Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
  4. Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

  1. С баллона нужно срезать верхнюю и нижнюю части.
  2. Из получившихся половинок изготавливают разборную камеру сгорания для масла.
  3. К нижней части приваривают металлические ножки.
  4. В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
  5. По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
  6. В этой трубе проделывают ряд отверстий для воздуха.
  7. Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
  8. На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:

Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

  1. Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
  2. Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
  3. Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
  4. Для удаления сажи верхнюю часть конструкции нужно обстучать.

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время. Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО. Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.

Оцените статью:

Поделитесь с друзьями!

плюсы и минусы такого оборудования

Печь на отработанном масле представляет собой специальное устройство, которое позволяет отапливать любое помещение. Данный прибор работает на почти бесплатной топливной смеси. Машинные масла, которые были обработаны, переливаются из двигателей и трансмиссий.

В огромных количествах пищевое масло применяется и остается в кафе быстрого питания и на заводах, изготавливающих попкорн, сухарики и чипсы. Переработка отработанного масла невыгодна, а утилизация считается достаточно трудным и дорогим процессом. Печь на отработанном масле — это замечательный вариант, который позволяет вновь использовать отработанное масло.

Также можно применять остальные типы топлива. Например, солярку, керосин или мазут. Существуют печи на отработанном масле, которые укомплектовываются специальной газовой горелкой. Работа на остальных типах топлива обеспечивает работу без перерыва в том случае, когда происходят перебои с доставками главного топлива.

Как функционирует печь на отработанном масле

Многие потребители спрашивают, как в устройстве используется топливо, если оно не горит в обыкновенных условиях? Обработанное масло заранее прогревается до температуры 550 градусов. Во время этого нагревания происходит испарение, а также термический крекинг. Крекинг представляет собой процесс, во время которого крупные молекулы масла распадаются на дробные элементы. Благодаря чему образуется легко горючее топливо.

Чтобы отработавшее масло превратилось в горючий газ, применяется чаша из керамики. В эту чашу масло попадает по каплям. Во время этого процесса негорючие элементы остаются в чаше. Ее без проблем можно извлечь, чтобы почистить. Примеси не оседают в виде сажи или нагара, как это бывает во многих дымоходах. Существует мнение, что печку на отработанном масле тяжело обслуживать. Но это заблуждение.

В процессе крекинга в устройстве на отработанном масле образуется газ. Так возникает высокая тепловая мощность, во время которой выделяется множество элементов сгорания, например, углекислый газ. Для сгорания в такой печи применяются закрытые камеры. Они требуют подключения дымохода.

| Читайте также: Как выбрать дымоход для бани

Лучшие производители

На европейском рынке печка на отработанном масле появилась совсем недавно. К данному виду топливу интерес возник, когда выросли цены на электроэнергию. Помимо этого в мире стали большое внимание уделять экологической ситуации. На сегодняшний день самые популярные компании, которые производят тепловые устройства, это:

  • Thermoblile — компания из Голландии, которая предлагает устройство на отработанном масле.

  • Master — это производитель из Америки. Компания создает тепловые пушки и печи на отработанном масле.

  • Kroll — компания из Германии, которая изготавливает теплогенераторы и печи, работающие на отработанном масле.

Виды печей на отработанном масле

Разные производители предлагают разные варианты таких печей. Есть печи, которые  функционируют на дизельном, минеральном или растительном топливе. Благодаря этому решается проблема с перебоями в поставках топлива. В некоторых моделях таких печей есть блок вентиляторов. Они позволяют превращать устройство в тепловую пушку, которая способна обогреть очень большое пространство. Печки на отработанном масле имеют главную особенность: они могут забирать внешний воздух. Это считается важным достоинством во время работы в очень загрязненных помещениях.

Есть печки на отработанном масле, которые отлично функционируют на всех типах топлива и масла. Кроме этого устройства оснащены системой для управления, которая позволяет в автоматическом режиме подбирать идеальный уровень работы. Помимо этого имеется возможность управлять температурой в комнате.

Есть печи, которые функционируют на синтетическом или минеральном масле. Возможности печи не позволяют ей работать на одной солярке. Потому что топливное вещество должно иметь не менее 20% масла. Унификация с тепловыми пушками — это прекрасное техническое решение. Благодаря чему облегчается организация сервисного обслуживания. Помимо этого компания обеспечивает клиентов всеми необходимыми запасными элементами.

| Читайте также: Печные дымоходы

Печь на отработанном масле polarus P11C

Печь на отработанном масле POLARUS P 11С предназначена для обогрева больших помещений, одной печки хватит, чтобы отопить 3000 м3. Эффективно отапливает помещения с высокими потолками, например: ангары, складские помещения, гаражи и т.д. Мощный выдувной вентилятор вырабатывает 3000м3/час.

Печь также имеет:

  • Защиту от перегрева
  • Автоматическое отключение печи в случае отключения электропитания
  • Дополнительный вентилятор обеспечивает турбонадув, что увеличивает максимальную температуру нагрева и уменьшает загрязнение атмосферы за счет сгорания паров отработки
  • Система подачи масла полностью автоматизирована, перелив не возможен
  • Дополнительная электронная защита от перегрева печи POLARUS

Теперь не только добавлена мелкая очистка топлива, но и его подогрев для улучшения текучести масла.



Отработка (Отработанное масло) — сейчас, наверное, самое дешевое углеродное топливо, и если стоит вопрос, чем отапливать большое помещение, тогда есть один рациональный выход из этой ситуации — печь на отработке (отработанном масле)!



Основные конструктивные особенности новой модификации печи на отработанном масле POLARUS:

  • Добавлен фильтр тонкой очистки топлива
  • Масло подогревается, что делает его однородным и более текучим
  • Доработана конструкция камеры сгорания

Новые модернизации делают печь на отработанном масле POLARUS еще более надежной и значительно увеличивают срок службы печки.

Чем печь на отработанном масле POLARUS отличается от аналогов конкурентов?

  • Печь не содержит форсунки! У Вас не будет проблем с засором форсунки, масло поступает в камеру сгорания по закону сообщающихся сосудов (бак расположен выше камеры сгорания).
  • Удобная система слива конденсата.
  • Улучшенная система сгорания — благодаря мощной турбине, воздух под давлением поступает в камеру сгорания, что обеспечивает максимальную теплоотдачу.
  • Большой обдувной вентилятор, позволяет отопить большие помещения объемом до 3000 м3.
  • В комплекте идет совок на длинной ручке для удобного извлечения шлака из камеры сгорания.
  • Низкая электрическая мощность: печь на отработанном масле POLARUS потребляет всего 0,2 кВт/час.

Сделать простую печь на отработке масле своими руками из баллона

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

  • низкая себестоимость и простота конструкции;
  • низкие требования к качеству горючих материалов;
  • хорошие показатели теплоотдачи;
  • периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
  • компактность и мобильность;
  • нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

  • дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
  • смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • болгарка;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

Изготавливаем корпус:

  1. Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
  2. Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
  3. К дну приваривают ножки (для их изготовления могут подойти болты).
  4. От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
  5. Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Делаем крышку:

  1. Из 5 мм листа металла вырезается круг 228 мм в диаметре.
  2. Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
  3. В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него
    делается крышка, которая одновременно будет служить предохранительным клапаном.
  4. Для подачи топлива и воздуха делается труба.
  5. Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
  6. По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
  7. Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
  8. Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
  9. При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
  10. С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
  11. В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
  12. Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

  1. Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
  2. Круг диаметром 219 мм вырезается из стального листа 2 мм.
  3. Приваривается к куску трубы, это и будет чаша для подачи топлива.
  4. Сборка.
  5. Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
  6. Устанавливаем крышку с устройством подачи топлива/воздуха.
  7. Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
  8. Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

  • повышенная мощность;
  • высокий КПД сжигания топлива;
  • увеличить КПД использования тепла можно с помощью автоматизации устройства;
  • экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

мифов о печах на отработанном масле — разрушены!

Несмотря на то, что все больше и больше владельцев бизнеса слышат о впечатляющей экономии и экологических преимуществах обогрева своего предприятия с помощью печи на отработанном масле, все еще много дезинформации. А это может помешать очень выгодным инвестициям. Итак, мы здесь, чтобы развенчать некоторые из самых распространенных мифов, которые вы, возможно, слышали о нагревателях отработанного масла, и установить все прямо!

Если вы думали, что какая-либо или все эти выдумки из печи на отработанном масле, приведенные ниже, являются правдой… подумайте еще раз!

Миф № 1
Я не производю собственное отработанное масло, поэтому нагреватель отработанного масла мне не пригодится.

The Reality
Чтобы использовать горелку для отработанного масла, необязательно производить отработанное масло! Есть брокеры, которые продают его, и у вас есть другие варианты (подробнее об этом дальше!).

Миф № 2
В печах на отработанном масле сжигается только отработанное моторное масло, поэтому мой выбор топлива ограничен.

The Reality
Разумеется, отработанное масло очень хорошо работает в нагревателе отработанного масла. Но печь на отработанном масле системы нагрева чистой энергии также будет сжигать новое топочное масло №2, гидравлическую жидкость, большинство синтетических масел или любую смесь одобренных жидкостей.Ознакомьтесь с нашим руководством по эксплуатации, чтобы ознакомиться с полным списком жидкостей, которые можно сжигать в печи для отработанного масла Clean Energy.

Миф № 3
Горелки на отработанном масле грязные, вонючие и их трудно чистить.

Реальность
Это неверно! Печи на отработанном масле горят очень чисто. Фактически, нагреватели отработанного масла производят не больше грязи, золы или запаха, чем стандартная печь. Наши печи очень легко чистить благодаря вертикальным дымоходным трубам, легко открывающимся дверцам для чистки и простой и продуманной конструкции.На самом деле рекомендуемый интервал очистки наших печей больше, чем у моделей других производителей!

Миф № 4
Подогреватель отработанного масла не в моем ценовом диапазоне.

The Reality
Конечно, есть предварительные затраты, но окупаемость вложений в обогреватель отработанного масла делает его разумным и доступным вложением. Наши горелки, работающие на отработанном масле, окупаются сами — а иногда и со временем. Обеспечивает ли ваша стандартная печь гарантированный возврат инвестиций? Кроме того, существуют планы финансирования, которые делают приобретение печей на отработанном масле еще более рентабельным.Более того, наша модель начального уровня стоит от 3499 долларов. Так что сразу начать экономить легко и недорого!

Миф № 5
Нагреватели отработанного масла — это сложные машины, требующие значительного обслуживания. И их сложно исправить.

Реальность
Нет, нет, нет! Печь для отработанного масла Clean Energy — это простой агрегат, состоящий из очень небольшого количества деталей. Фактически, мы специально разработали их, чтобы их было легко чистить и обслуживать. Посмотрите эти видео, которые демонстрируют, насколько это просто.Наши печи работают надежно, и вы обнаружите, что стандартное обслуживание, необходимое для поддержания их в рабочем состоянии, минимально.

Миф № 6
Нагреватель отработанного масла займет слишком много места на моем предприятии.

Реальность
Познакомьтесь с центром нагрева отработанного масла на основе экологически чистой энергии. Это автономный стенд с масляным баком и креплением для печи — все в одном компактном узле. Другими словами, наш Центр нагрева отработанного масла сконфигурирован как для переработки отработанного масла, так и для обогрева вашего здания в очень компактной зоне.Благодаря конфигурации «топка наверху» — подъем «вверх», а не «наружу» — мы можем помочь устранить необходимость в использовании драгоценного недвижимого имущества на вашем предприятии.

И вот оно — Разоблаченные мифы! Итак, если какая-либо неправда, которой сообщают неосведомленные источники, помешала вам изучить, как печь для отработанного масла может принести пользу вашему бизнесу, пора начать процесс обнаружения.

Свяжитесь с нами сегодня, чтобы узнать больше. Мы с нетерпением ждем возможности помочь вам начать экономить деньги и помочь окружающей среде с помощью печи на отработанном масле!

Нагреватели отработанного масла | Печи на отработанном масле | OMNI

Нагреватели, бойлеры и охладители отработанного масла, которые экономят ваши деньги

EconoHeat Inc.является лидером отрасли по производству самых эффективных печей для отработанного масла и оборудования для отработанного масла в мире с 1983 года. В результате нашего стремления к совершенствованию отработанного масла мы успешно спроектировали самую разнообразную и современную горелку для отработанного масла из существующих. Наши нагреватели отработанного масла, котлы для отработанного масла, охладители отработанного масла и дополнительное оборудование для отработанного масла проще всего обслуживать и чистить, что продлевает срок службы Greenday online -.

Наши нагреватели отработанного масла

Мы предлагаем самый широкий в отрасли выбор нагревателей отработанного масла, внесенных в списки UL и CUL.Наши нагреватели из высококачественной нержавеющей стали рассчитаны на длительный срок службы и имеют соответствующую гарантию. Если вам нужен высокопроизводительный нагреватель, не требующий особого обслуживания, который сэкономит вам деньги на топливе, у нас есть решение для вас. Iconvert media.

Наши котлы на отработанном масле

Мы предлагаем высокоэффективные чугунные котлы на отработанном масле, которые способны сжигать широкий спектр видов топлива и могут использоваться в различных областях, включая: водонагреватель низкого давления, напольное отопление, воздух и горячую воду для бытовых нужд. кредиты в тот же день без проверки кредитоспособности — Oak Park Financial.

Несколько причин выбрать продукцию Omni

Набор достижений и стандартов

* 1986 — Первая печь, работающая на отработанном масле, внесена в список UL и является отраслевым стандартом.
* 1989 — Патент на первую систему горелки на отработанном масле.
* 1990 — Первая и единственная запатентованная конструкция блока предварительного нагревателя без образования угля.
* 1992 — Первые котлы, работающие на отработанном масле, внесенные в список UL.
* 1993 — Первый запатентованный подающий насос для регулирования расхода масла, регулируемый для любого применения.
* 1996 — Первый и единственный портативный радиантный обогреватель отработанного масла.
* 1998 — Первый и единственный запатентованный кондиционер, работающий на отработанном масле. Все еще единственный существующий.
* 2003 — Первая и единственная двунаправленная печь для отработанного масла, которая нагнетает горячий воздух с обеих сторон нагревателя.
* 2010 — Первые и единственные двойные распашные двери для легкого доступа к камере и обслуживания.
* 2015 — Самый маленький, первый и единственный в мире нагреватель на отработанном масле на 75 000 БТЕ.
* 2016 — Новая и улучшенная автономная горелка под давлением.
* 2016 — Разработана линейка подогревателей отработанного масла EconoHeater — модели EH.

Правительственная / военная клетка Код: 0XB36

Как работает подогреватель отработанного масла? — NewAir

Самодельные старые масляные обогреватели имеют столько мест, где что-то может пойти не так, что это даже не смешно. На самом деле это не так. Если вам действительно нужен обогреватель отработанного масла, вам следует приобрести испытанный и сертифицированный.Вот несколько начальных критериев, о которых стоит подумать, если вы рассматриваете их:

►Нагреватель должен иметь внутренний воздушный компрессор. Этот компонент помогает маслу гореть чище и быстрее, с меньшим количеством золы.
►Поиск защитных устройств, таких как высокотемпературные автоматические выключатели, устройства подавления пламени и т. Д.
► Горелки с ручным освещением опасны для запуска, поэтому ищите нагреватели с самовоспламенением.
►Нагреватель должен быть проверен и внесен в список признанных на национальном уровне сторонних лабораторий — списки UL и / или ETL — хорошее начало.
►Нагреватель нельзя использовать в зоне с любыми горючими материалами, включая бумагу или дерево, или в зоне с легковоспламеняющимися парами.
►Любой безопасный обогреватель, заполненный отработанным маслом, должен иметь минимальные зазоры, запасы топлива и требования к электропроводке, которые ДОЛЖНЫ соблюдаться.
►Вы должны регулярно очищать нагреватель отработанного масла, включая удаление золы и материалов, образующихся при сжигании масла. Зола представляет опасность пожара, а отложения могут быть токсичными. Таким образом, во время технического обслуживания вам необходимо всегда носить защитное снаряжение.
►Само отработанное масло необходимо хранить в соответствующих емкостях.
► Нагреватели, заполненные отработанным маслом, продаются с различными типами дымоходов, некоторые из которых безопаснее других. Например, опасны одностенные дымоходы. Они могут сильно нагреться внутри, что может привести к пожару.

Нагреватель отработанного масла будет стоить дороже, чем традиционный маслонаполненный обогреватель, потому что компоненты и технология более сложны для соответствия нормативным требованиям к горелкам. При проведении исследования вы можете обнаружить, что люди сочтут дополнительные расходы приемлемыми, поскольку вы экономите деньги на расходах на электроэнергию в течение всего срока службы устройства.

На самом деле это применимо только к крупным заводам и т. П., Которые имеют высокий выход отработанного масла. Для домашнего применения покупка подходящего нагревателя отработанного масла, который может стоить более 5000 долларов, не является рентабельным. Вы также должны учитывать тот факт, что вам все еще нужно электричество для работы обогревателя, а также не очень «бесплатное» масло для тепла, а также труд по обслуживанию обогревателя. Строить собственное устройство, которое может показаться более дешевой альтернативой, совершенно небезопасно.Есть причина, по которой испытанные в лаборатории нагреватели отработанного масла так дороги: их нужно правильно настраивать, чтобы не взорваться.

Опасности горелки для отработанного масла

При замене масла в картерах миллионов автомобилей и грузовиков образуется около 1,3 миллиарда галлонов отработанного масла. Около 200 миллионов галлонов отработанного масла не утилизируются должным образом. Горелки для отработанного масла были разработаны как способ эффективного сжигания отработанного масла и обеспечения альтернативных систем отопления.

Нагреватели разных типов предназначены для сжигания различных видов масел. Традиционные горелки для отработанного масла были разработаны для сжигания дизельного топлива №1 и №2, большинства масел картера, трансмиссионной жидкости и гидравлической жидкости. Современные горелки для отработанного масла также могут сжигать отработанные масла, такие как растительные масла, переработанные масла, все отработанные моторные масла, отработанные трансмиссионные жидкости и гидравлические масла.

Отработанные масла различаются по вязкости. Некоторые нагреватели требуют ежедневного контроля и регулировки ручного управления давлением масла и воздуха, чтобы компенсировать неизбежные изменения вязкости топлива при добавлении различных типов отработанного масла в резервуар для хранения топлива.

Как и любые другие устройства для сжигания топлива, они могут быть опасными. Всем сотрудникам важно знать, какие источники топлива можно использовать в установке. Некоторые агрегаты совместимы с несколькими видами топлива, а некоторые предназначены для одного или двух типов отработанных масел.

Также важно, чтобы эти устройства устанавливались лицензированными профессионалами. Их необходимо чистить, обслуживать и регулярно обслуживать в соответствии с требованиями производителя.

Эти предложения помогут вам безопасно и более эффективно эксплуатировать устройство:

  • Всегда следуйте инструкциям производителя по источнику топлива, обслуживанию и очистке.
  • Техническое обслуживание напрямую связано с чистотой сжигаемого масла. Печь будет работать чище и потребовать меньше обслуживания, если масло будет отфильтровано перед помещением в резервуар для хранения. (Отдельные компоненты могут нуждаться в снятии и очистке через регулярные промежутки времени, установленные производителем.)
  • Если ваше устройство принимает несколько типов топлива, может потребоваться дополнительный контроль и регулировка из-за различной вязкости источника топлива. Предлагаются виды топлива с более высокой вязкостью.Обязательно ознакомьтесь с рекомендациями производителя или обратитесь к дилеру печи.
  • Зола — побочный продукт сгорания отработанного масла. Горелки на отработанном масле обычно образуют большой объем золы в камере сгорания и теплообменнике. Зола должна периодически удаляться в соответствии с инструкциями производителя.
  • Если блок находится в воздуховоде внутри помещения или выводится наружу, квалифицированный специалист должен еженедельно проверять состояние воздуховода / вентиляции, чтобы обеспечить достаточный поток воздуха.
  • При визуальном осмотре и регулировке пламени всегда надевайте соответствующие средства защиты глаз, лица и органов дыхания.
  • При чистке устройства всегда надевайте соответствующие средства защиты глаз, лица и органов дыхания.
  • Не вдыхать пыль из камеры сгорания. Если это не в хорошо проветриваемом помещении, следует надеть респиратор, чтобы предотвратить вдыхание пыли.
  • Обозначьте все резервуары для хранения (основной и дополнительный) как «Отработанное масло».
  • Не принимайте отработанное масло из ненадежных или неизвестных источников.Масло, которое может быть загрязнено бензином, может вызвать взрыв устройства.

Если вам нужна печатная копия этого технического бюллетеня, щелкните здесь, чтобы загрузить.

У вас есть какие-нибудь советы или информация, которыми вы хотели бы поделиться? Я бы хотел их услышать; пожалуйста, поделитесь ими в поле ниже.

Carson Оборудование | Продукты чистого сжигания отработанного масла

Продукты чистого сжигания отработанного масла

Clean Burn — ведущий мировой производитель нагревателей отработанного масла, которые генерируют БЕСПЛАТНЫЙ ТЕПЛО из отработанных масел, таких как моторное масло и жидкости на нефтяной основе.Для таких предприятий, как ремонт автомобилей, которые производят отработанное масло, Clean Burn является лучшим решением для постоянного увеличения затрат на электроэнергию. Центры по переработке Clean Burn будут сжигать ваше отработанное масло в печах, внесенных в список UL, избавляя вас от счетов за отопление, обеспечивая полную ответственность за утилизацию и транспортные расходы — и все это при переработке отработанного масла в соответствии со строгими директивами EPA.

Как авторизованный дилер по чистому горению, мы с гордостью предлагаем и поддерживаем всю линейку нагревателей и котлов с чистым горением:

Наша линия печей на отработанном масле, включенных в список UL, доступна во многих моделях размером от 140 000 до 500 000 БТЕ / час.Печи на отработанном масле можно легко установить, подвесив к потолку или прикрепив к возвышенной негорючей платформе.

Наши котлы на отработанном масле — ваш лучший выбор для экономичного и обильного горячего водоснабжения для автомойки и мойки грузовиков, лучистого обогрева полов, отопления помещений, таяния снега / льда и промышленной обработки.

Clean Burn — безусловно, лучший выбор для продуктов из отработанного масла с их инновационными технологиями и качественным производством. Мы с гордостью предлагаем Clean Burn, известный своей гибкостью, прочной конструкцией, высокой эффективностью, прочностью, простотой обслуживания и наилучшей окупаемостью инвестиций.

  • Разработан и построен с нуля для сжигания отработанного масла с долговечной конструкцией
  • Модульная конструкция для легкого обслуживания, регулирует предварительно нагретые масло и воздух для максимального контроля пламени и окончательного сгорания.
  • Интеллектуальное управление с автоматическим перезапуском для безопасного и надежного зажигания.
  • Легкий доступ к камере сгорания / теплообменнику упрощает текущую чистку и обслуживание.
  • Высокотехнологичный диск для удержания энергии для тщательного сгорания.
    • Мишень изготовлена ​​из легкого композитного материала
  • Регулировка топлива не требуется.
  • Сервисная поддержка после продажи
  • Доступна техническая поддержка
  • Макс. БТЕ / час: Диапазон моделей от 140000 до 500000
  • Топливо: отработанный картер, ATF, гидравлическая жидкость и жидкое топливо № 2, № 4 и № 5
  • Теплообменник дымохода для большей теплоотдачи и более низкой температуры дымовой трубы
  • Печь

  • , внесенная в список UL, и масляный бак, внесенный в список UL. Сожгите отработанное масло бесплатно
  • Используйте трубчатые бойлеры Coli трех размеров, каждый из которых внесен в список UL для использования в системах центрального отопления
  • Эффективная переработка отработанного масла для производства горячей воды
  • Более простое обслуживание — требуется всего 30 минут очистки на 1000 часов работы
  • Запатентованная технология горелки — горелка выдвигается для облегчения очистки и обслуживания
  • В сочетании с печью чистого сжигания система рециркуляции собирает, накапливает и генерирует тепло из отработанных масел
  • Обеспечивает хранение 215 галлонов
  • Облегчает перекачку масла и бесплатное тепловыделение в одном удобном устройстве

Если вы хотите узнать больше о нашей линейке продуктов Clean Burn, пожалуйста, свяжитесь с нами по телефону 503.283.4011 или по бесплатному телефону 800.233.2425 или нажмите кнопку «Связаться с нами» ниже, чтобы заполнить нашу контактную форму, и кто-нибудь свяжется с вами в ближайшее время.

Горелки для распыления отработанного масла | Живая Сеть Фермы

Обновление: 26.10.18. Часть 2 доступна здесь

Летний сезон HVAC подходит к концу, и в последнее время на нашей местной свалке металлолома полно старых печей для сжигания мазута. В то время как жители Эшвилла как можно быстрее заменяют масляные горелки на обновленные системы тепловых насосов, сознательные строители и торговцы перерабатывают использованное оборудование, и хотя многие из этих машин полностью функционируют, несомненно, многие из них все еще оказываются на свалке.Что можно сделать, чтобы эта надежная, иногда устаревшая технология не попадала в поток отходов и использовалась с пользой? Команда biochar в Living Web в течение последнего года работала над разработкой технологии сжигания масла для чистого сжигания пиролизного масла — коррозионного, липкого и тяжелого жидкого побочного продукта производства biochar.

Горелки на обычном топливе

Обычные масляные горелки обычно используются в старых домах и в районах, где системы отопления были установлены до того, как стал широко доступным природный газ.Это устройство, обычно встречающееся в подвалах, которое вытягивает масло из большого резервуара и сжигает его в камере, расположенной непосредственно под печью или котлом. Эти горелки, работающие на жидком топливе для дома (HHO), настроены на использование определенного сорта мазута, обычно называемого мазутом №2 (представьте себе вязкость дизельного топлива). Фактически, любая масляная печь, разработанная для мазута № 2, может принимать до 20% биодизеля без каких-либо модификаций. Местные жители WNC могут быть знакомы с биотопливом от Blue Ridge Biofuels — смесью до 20% биодизеля и мазута.Те из вас, кто живет за пределами области, где в доме есть масляные печи и котлы, могут использовать эту карту, чтобы найти дистрибьюторов биодизеля в вашем районе. Также посетите сайт Департамента энергетики, чтобы узнать о некоторых простых процедурах, таких как изменение размера форсунки, которые могут сократить расход топлива до 10%.

Эти горелки «пушечного типа» были извлечены из старых печей, вместо того, чтобы быть раздавленными на свалке. Обычные горелки на жидком топливе могут быть модифицированы для работы с более широким диапазоном видов топлива для обеспечения интенсивного нагрева многих процессов.

Как они работают?

Обычные масляные горелки представляют собой плотно укомплектованную систему компонентов: масляный насос, нагнетатель, форсунку, систему зажигания, органы управления и предохранительные механизмы. Эти горелки «пистолетного типа» работают, нагнетая очищенное масло через специальное сопло под высоким давлением, создавая туман, который воспламеняется при наличии искры высокого напряжения. Этот чрезвычайно мелкодисперсный или распыленный спрей , способствует чистому сгоранию за счет уменьшения размера частиц топлива по сравнению с воздухом для горения.Подумайте о растопке, когда разжигаете костер — при достаточном количестве воздуха для горения маленькие кусочки дров горят быстро, чисто и горячо. То же самое и с распыленной струей. Вводится нужное количество кислорода, добавляется искра, и образовавшееся пламя затем регулируется в камере сгорания, где интенсивное тепло направляется через теплообменник, нагревая воздух или воду в системе отопления жилых помещений.

Помимо улучшений в удержании пламени и обращении с воздухом для горения, очень мало что изменилось с горелкой пистолетного типа за десятилетия.Конечно, при рассмотрении вопроса о добыче и распределении оставшейся у нас дешевой нефти возникают проблемы с экологией и отказоустойчивостью, особенно когда она направляется на отопление дома, где есть так много лучших вариантов. Однако эти горелки работают на удивление чисто, иначе сажа забивает небольшие проходы в типичном теплообменнике печи.

Есть еще несколько вещей, которые делают работу с этими традиционными технологиями сжигания нефти такой интересной:

  • Жидкое топливо по своей сути имеет определенные преимущества: его легко хранить и дозировать для получения предсказуемой выходной мощности.Это важно для некоторых видов оборудования и просто для удобства в других.
  • Чистое горение требует высоких температур — преимущество при правильном применении. Топливо для отопления с высокой температурой не всегда необходимо в системе отопления дома, но имеет решающее значение при использовании в определенных областях, таких как литейное производство на заднем дворе или обжиговая печь для керамики.
  • Если не указано иное, горелки пистолетного типа предназначены только для сжигания мазута № 2 (и до 20% биодизеля). Более высокие концентрации альтернативного жидкого топлива требуют модификации оборудования.К счастью, эти модификации хорошо задокументированы: отработанные моторные масла и растительные масла являются доступной альтернативой топливу.

Модернизация горелки пистолетного типа для использования альтернативного топлива требует внесения нескольких явных изменений в исходную конструкцию. В специализированных сифонных форсунках сжатый воздух используется для подачи распыляемого топлива, что предотвращает засорение и устраняет необходимость в масляном насосе. Отработанное моторное масло имеет более высокую температуру воспламенения, чем # 2 HHO, и требует дополнительного предварительного подогрева топлива. Мы используем небольшой (на удивление доступный) нагревательный элемент с ПИД-управлением на сопле для надежного запуска и стабильной работы.Детали продолжаются, и эти модификации нелегко понять без некоторой предыстории и упорства. К счастью для нас, CKburners предоставляет комплекты и подробные инструкции для начинающих. Для нашего первого агрегата мы купили блочный нагреватель и комплект сифонной насадки. Для тех, кто склонен искать утилизированные материалы, можно будет модифицировать существующую масляную горелку с помощью этого комплекта всего за 400 долларов.

Модифицированная горелка пистолетного типа, разработанная для использования с отработанными моторными маслами.

Масло пиролизное

В Living Web Farms нашей конечной целью была машина, не ограничивающаяся использованием отработанных моторных масел или даже отработанных растительных масел.Нам нужна была система, которая могла бы надежно сжигать пиролизное масло — побочный продукт нашего метода медленного пиролиза для производства биоугля. При медленном пиролизе из сухой биомассы выделяются газы, поскольку она нагревается в отсутствие кислорода. Эти газы проходят через конденсационную установку и попадают в регулируемую камеру сгорания. В конденсационной установке газы, которые могут быть сконденсированы, выпадают в виде жидкостей, откуда они стекают в большие сборные емкости. В течение нескольких месяцев на дне этих емкостей оседают тяжелые масла и гудрон.Самым легким из этих масел является то, что мы называем пиролизным маслом, которое отделяют и хранят для использования в качестве топлива. Оставшиеся жидкие продукты, смолы и древесный уксус (или пиролиновая кислота) также отделяются в это время, где они хранятся и используются позже для различных интересных вещей.

Пиролизное масло обладает некоторыми совершенно другими качествами, которые отличают его от обычного жидкого топлива. Требуется тонкое распыление в горячую камеру сгорания. Он очень агрессивен, и его вязкость резко меняется при изменении температуры.Из наших экспериментов мы узнали, что если он нагревается выше определенного порога, он не вернется в жидкую форму. С тех пор мы узнали, что это может быть связано с повышенным воздействием кислорода, и это тоже имеет смысл, поскольку если дать ему высохнуть на солнце достаточно долго, он может создать твердый пластик, подобный оболочке. Эти характеристики становятся серьезной проблемой при проектировании соответствующей горелки. Из-за этих проблем, особенно коррозии и проблем с засорением, мы знали, что было бы неразумно «проталкивать» пиролизное масло через крошечные проходы в сопле модифицированной горелки пистолетного типа.Наши исследования в области литья металла своими руками привели нас к горелке в стиле бабингтона.

Пиролизное масло: ценный побочный продукт производства биоугля на фермах

Горелка в стиле Бабингтона

Горелки Бабингтона

были разработаны в 1970-х годах изобретателем Робертом Бабингтоном как средство получения очень тонкой струи распыления при низких скоростях горения. Горелки Babington Airtronic впервые появились на рынке в 1980-х годах в качестве бытовых отопительных приборов в основном в европейских домах. Сегодня эта технология была использована военными США для удаленного приготовления пищи.Горелки Бабингтона имеют уникальную шарообразную конструкцию сопла, которая не только обеспечивает эффективное сжигание топлива, но также позволяет использовать гораздо более широкий диапазон видов топлива, требуя гораздо меньшей фильтрации, чем модифицированные обычные горелки.

Сердце горелки Бабингтона — это шарообразная форсунка. Вместо того, чтобы нагнетать масло через сопло с помощью насоса, теперь масло перекачивается на через шар , где оно образует тонкую пленку, растягиваясь по поверхности шара. На экваторе шара, где масляная пленка находится в самой тонкой точке, она пересекает поток сжатого воздуха, проходящего через очень маленькое отверстие.Распыление достигается здесь, когда мелкие брызги масла проходят вблизи точки воспламенения, вводится больше воздуха и реализуется чистое сгорание. Избыточное масло течет по шару и возвращается в емкость (иногда называемую отстойником), где оно непрерывно перекачивается обратно по шару. Оригинальные горелки бабингтона были разработаны для обеспечения высокой эффективности и низкой мощности горения. Строители своими руками экспериментировали со способами регулировки тепловой мощности (и, следовательно, расхода топлива), регулируя размер и количество отверстий в шаре, расход масла и давление воздуха через сопло.

Вода, проливаемая на сопло в форме шара, когда воздух проходит через очень маленькое отверстие, образует очень мелкую струю

При нормальных температурах наше пиролизное масло слишком густое для фильтрации через стандартные масляные фильтры. Для нас реальное преимущество насадки бабингтона заключается в меньшей потребности в таком уровне тонкой фильтрации. Поскольку наше масло не протекает через обычную форсунку, топливо нужно фильтровать только в той степени, в которой его можно перекачивать. В нашей системе используется шестеренчатый насос 12 В для подачи масла из отстойника резервуара низкого давления на 2-дюймовый шар из нержавеющей стали с отверстием.Отверстие 03 ”. Предварительный нагрев применяется ко всему резервуару через теплообменник с медной спиралью, где тепло отбирается либо от очень маленького электрического водонагревателя, сделанного своими руками, либо от избыточного тепла, генерируемого системой. Обычные электроды и регулятор розжига получены от другой горелки на свалке металлолома. С помощью этой установки мы достигли очень чистого сгорания пиролизного масла при температурах до 2000 ° F в нашей камере сгорания при очень небольшом расходе топлива (½ галлона / час).

Наша камера сгорания была построена с учетом модульной конструкции.Либо горелка бабингтоновского типа, либо наша модифицированная установка горелки пистолетного типа на фланце на впускной трубе. Камера сгорания функционирует как сырая печь или литейный цех с умеренным контролем температуры. Крышка легко снимается, открывая универсальный фланец для установки водонагревателя или для размещения будущих приборов, таких как сушильная машина или печь с принудительной подачей воздуха. Здесь все становится интереснее, когда мы можем максимизировать эффективность, складывая приборы друг на друга. Например, мы можем одновременно плавить алюминий в камере, нагревая воду, а затем стерилизовать питательную среду или сушить древесную стружку перед тем, как ее выбросить через дымоход.

Наша горелка на пиролизном топливе в стиле бабингтона: это бак! Мы экспериментировали и продемонстрировали, что пиролизное масло может гореть чисто и горячо.

Мы создали нашу первую горелку в стиле бабингтона с целью экспериментирования. Честно говоря, это негабаритный агрегат, который еще предстоит улучшить. Система предварительного нагрева неуклюжа и требует слишком много времени для запуска системы с холода. Наша обычная система зажигания ненадежна с маслами, для которых она не предназначена.В целом, существует слишком много причин, по которым эта система может выйти из строя. Даже с нашими автоматизированными системами безопасности, это не та машина, от которой вы хотели бы уходить надолго, а тем более оставлять на ночь для обогрева теплицы.

По мне, только когда вы разбираете что-то и начинаете перестраивать, вы начинаете ценить оригинал. Этой зимой мы с нетерпением ждем возможности изменить дизайн горелки в стиле бабингтона. Мы постараемся уместить все это в обычный комплект горелки пистолетного типа. Наша новая система будет надежно запускаться (и экономить электроэнергию) за счет предварительного нагрева масла только в той точке, где оно протекает через шар, и мы включим источник низкого давления для холодного запуска и, возможно, полностью потеряем обычный источник зажигания.Мы будем разрабатывать больше недорогих приложений для отопления: отопление теплиц, переработка пластмасс, переработка кормов и многое другое.

Следите за обновлениями, мы будем обновлять наш прогресс в блоге. Как всегда, напишите мне, если хотите узнать больше.

Обновление: 26.10.18. Часть 2 доступна здесь

Справочник часто задаваемых вопросов по вашей печи для чистого сжигания отработанного масла

Если вы заинтересованы в добавлении нагревателя отработанного масла в свой бизнес, позвольте нам первыми поздравить вас! Система обогрева отработанного масла — одно из самых разумных вложений, которое вы можете сделать для своей компании, если вы производите отработанное масло.Это выдающийся и высокоэффективный способ бесплатно обогреть рабочее место, а также защитить окружающую среду. Если вы подумываете о печи на отработанном масле с чистым сжиганием, у вас, вероятно, возникнут некоторые насущные вопросы о системе отопления.

Какие еще масла можно сжигать в обогревателе? Когда окупятся ваши вложения? Как часто следует чистить масляную печь? Как единственный авторизованный дистрибьютор обогревателей Clean Burn в Колорадо и восточном Вайоминге, мы здесь, чтобы установить рекорд.Сегодня мы рассмотрим наиболее часто задаваемые вопросы о системах отопления CB.

Если вы не видите ответа на свой вопрос ниже, свяжитесь с нами напрямую! Наши технические специалисты всегда рады поговорить об этих системах и дать подробные ответы на ваши вопросы.

Безопасны ли нагреватели отработанного масла?

Совершенно верно! Нагреватели Clean Burn спроектированы так, чтобы быть эффективными, компактными и, прежде всего, безопасными. И эти нагреватели могут гореть так же чисто, как топка на жидком топливе №2.Выхлопные газы выводятся через дымовую трубу класса А, поэтому вам не нужно беспокоиться о выбросах или безопасности!

Как работает нагреватель отработанного масла чистого сжигания?

A Система нагрева Clean Burn состоит из 3 различных секций: (1) резервуара для хранения масла, (2) узла масляного насоса и (3) самого топочного агрегата. Как следует из названия, в резервуаре для хранения находится ваше отработанное масло. Это масло всасывается из бака через узел масляного насоса, где фильтр из нержавеющей стали с сеткой 100 микрон удаляет твердые частицы из масла и толкает его в печь, где происходит сгорание топлива.

Шестеренчатый масляный насос в сборе доступен либо в виде насоса для регулирования расхода топлива, либо в виде шестеренчатого насоса положительного давления. В зависимости от области применения наши насосы позволяют размещать наши печи на расстоянии до 300 футов от источника масла.

Сжатый воздух используется для распыления масла в блоке горелки. Сжатый воздух подается от воздушного компрессора предприятия или от дополнительного бортового компрессора, работающего без резервуара. Трубопровод маслопровода и трубопровод воздуховода подаются в узел горелки печи.Эта горелка оснащена блоком подогревателя, который нагревает масло и воздух перед сгоранием. Удерживающая головка горелки создает дополнительную турбулентность воздуха для создания более мощного и эффективного пламени.

Затем горение происходит в большой камере сгорания внутри печи. Пластина удержания энергии на противоположной стороне камеры помогает направлять газы и неизрасходованное топливо обратно вокруг пламени, чтобы обеспечить полное сгорание и, следовательно, чистое сгорание топлива. Затем тепло перемещается вокруг пластины и попадает в многопроходную трубную решетку теплообменника.Затем мощный нагнетатель всасывает холодный воздух и пропускает его через массив труб и камеру сгорания. Это дает воздуху достаточно времени, чтобы поглотить как можно больше тепла перед тем, как выйти через решетчатые вентиляционные отверстия. Затем этот нагретый воздух циркулирует по вашему рабочему месту, нагревая его.

Печь CB также включает дымовую трубу класса A для отвода выхлопных газов печи через свод или через ближайшую стену.

Что можно сжечь в печи для чистого сжигания отработанного масла?

Как следует из названия, нагреватель отработанного масла предназначен для сжигания отработанного масла.Обычно это масла для картера, ATF и отработанные гидравлические масла. Однако горелка рассчитана на работу с маслом в диапазоне от 10 до 50 Вт. Таким образом, вы можете сжигать различные жидкие топлива, такие как масла №2, №4 и №5. Вы можете узнать больше о различиях между этими жидкими топливами из Института нефтяного оборудования .

Как очистить печь для отработанного масла CB?

Очистка масляной печи — процесс проще, чем вы думаете. Вам просто понадобятся резиновые перчатки, защитные очки, респиратор и другая защитная одежда.

После того, как система была выключена и вы дали ей время остыть, откройте откидную дверцу камеры сгорания. Здесь вам просто нужно очистить несколько вещей:

  • Штабель — почистите и постучите по стопке, чтобы разрыхлить золу и дать ей осесть в изгибе штабеля. Затем просто пропылесосьте золу промышленным пылесосом.
  • Камера сгорания — Ослабьте штуцер, чтобы снизить давление в воздушной и масляной магистралях. Пропылесосьте остатки золы в камере сгорания и дымоходах.Перед тем как закрыть откидную дверцу, используйте щетку для дымохода, чтобы окончательно прочистить дымоход. Затем переустановите все перед повторной подготовкой к использованию.
  • Диск удержания энергии — Снимите этот диск и пропылесосьте его отдельно.

Не забудьте обратить внимание на цвет ясеня. Желто-коричневый или серый пепел — знак того, что ваш обогреватель исправен. Более светлый или темный пепел указывает на возможную неисправность машины.

Как часто следует чистить масляную печь?

Clean Burn гордится тем, что имеет самый длинный интервал очистки во всей отрасли нагревателей отработанного масла.Вы можете рассчитывать на очистку вашей печи CB в среднем каждые 1000 часов часов работы.

Плохо ли сжигать отработанное масло?

Абсолютно нет! Фактически, это гораздо более безопасный вариант утилизации, поскольку ваша горелка устранит риск разливов масла и загрязнения окружающей среды. И стоит упомянуть тот факт, что EPA одобрило использование горелок для отработанного масла на предприятиях, которые производят отработанное масло на месте.

Сколько тепла вырабатывает печь на отработанном масле?

Этот ответ зависит от выбранной печи.Самая маленькая модель, которую мы предлагаем, CB-140 , имеет мощность 140 000 БТЕ / час (британские тепловые единицы). Между тем, промышленный обогреватель, такой как CB-3500 , рассчитан на 350 000 БТЕ / час. В целом, наши печи имеют КПД 75%.

Сколько отработанного масла использует печь?

Правильный ответ будет зависеть от требований вашего учреждения в БТЕ. Вообще говоря, минимальный объем отработанного масла, который ваш бизнес должен производить каждый год, составляет примерно 500–700 галлонов. Это минимальное количество масла, необходимое для того, чтобы сделать это экономически выгодным вложением для обогрева вашего объекта в нормальный отопительный сезон. Для более крупных отопительных агрегатов потребуется большее количество отработанного масла. Однако вы также можете сжигать другие виды топлива, если у вас заканчивается отработанное масло.

Когда я получу возврат инвестиций?

Точная цифра может варьироваться в зависимости от использования печи. В среднем ваш обогреватель окупит ваши инвестиции в течение 18–24 месяцев , когда он используется в качестве основного источника питания в течение стандартной 40-60-часовой рабочей недели.С этого момента вы будете разогревать свой бизнес бесплатно.

Где я могу получить чистую печь для сжигания отработанного масла?

Прямо здесь! Interstate Energy — единственный авторизованный дистрибьютор Clean Burn в Колорадо и восточном Вайоминге.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
