Для того чтобы протопить дом, люди выбирают печь Кузнецова. Это имя изобретателя в сфере котельного оборудования. Печь имеет ряд особенностей, учитывается занятный принцип работы. Люди пытаются самостоятельно изготовить её, поэтому предусмотрена инструкция.

Содержание статьи:

Особенности печей Кузнецова

Необходимо выделить следующие особенности:

• не выделяется много сажи;
• высокий уровень полезного действия;
• экономичность;
• разнообразие типов;
• высокий показатель теплоотдачи;
• долговечность продукции.

Люди выбирают данные печи, поскольку они подходят для установки нагревательных элементов. Учитывается простота эксплуатации, надежность конструкции. Нагрев воздуха осуществляется постепенно и равномерно.

Принцип действия

Печь камин Кузнецова работает по принципу равномерного распределения теплого воздуха. Внутри установки используются специальные сосуды, которые заставляют теплоноситель циркулировать. Элементы находятся в различном порядке, предусмотрены пустоты, в которых скапливается газ. Всё начинается с загрузочной камеры, когда производится закладка и происходит выделение тепла.

Важно! Особенность установки кроется в неограниченном доступе к пламени.

В сосудах осуществляется рассеивание тепла. Пламя до конца не гаснет, всегда остается свободным небольшой зазор. Горячий газ, как известно, стремиться найти выход, поэтому поднимается вверх.

Разновидности печей Кузнецова

Если просмотреть чертежи, доступны различные варианты печей Кузнецова:

• колпаковая;
• кирпичная;
• с лежанкой;
• с варочной плитой;
• печь-камин.

Колпаковая

Печка изготавливается с колпаком. Предусмотрены варианты с варочной поверхностью и без неё. Распространенными считаются в конструкции в 22 ряда. Колпаковые печки отличаются долговечностью.

Кирпичная

В качестве материала доступны различные виды огнеупорного кирпича.

По конструкции отопительные агрегаты отличаются размерами, количеством каналов. Необходимо учитывать расположение камеры, а также вытяжки. Есть модели с одной, двумя камерами.

С лежанкой

Если помещение позволяет, рекомендуется присмотреться к печке с лежанкой. Такой вариант востребован в посёлках и на дачах. Строители редко берутся за работу поскольку установка считается трудоемкой. Делаются с одной либо несколькими перегородками.

Дополнительная информация! Стандартными считаются чертежи на 25 рядов. Для конструкции требуется усиленный фундамент, необходимо заранее подумать его порядовке.

С варочной плитой

Домохозяйки обязательно оценят печь с варочной плитой. Над камерой предусматривается место под металлическую заготовку. Распространенными считаются схемы на 20 рядов. Как вариант с лежанкой, постройка конструкции займет не мало времени.

Печь-камин

Она шикарно смотрится в загородном доме, это мечта многих людей.

Открытая камера может быть не безопасной, однако есть чертежи с защищённой топкой. Если обеспечить эффективный отвод газов, установки комфортны в использовании.

Порядовка и чертежи

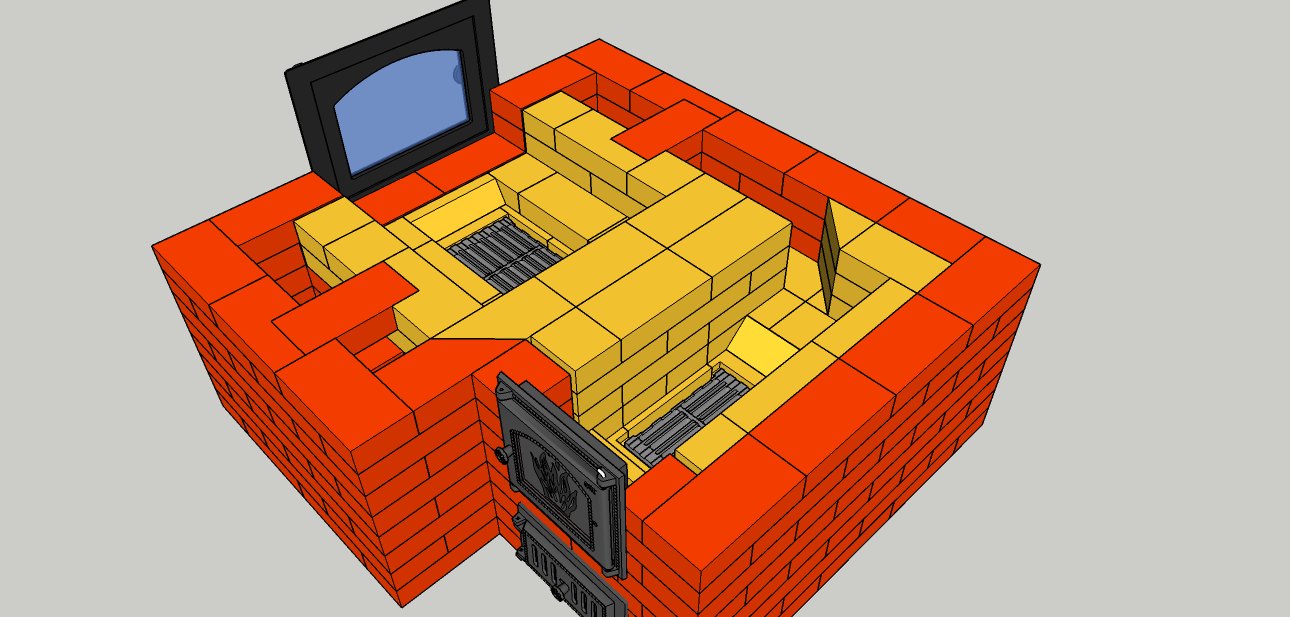

Если рассматривается каминопечь Кузнецова, порядовка может выглядит по-разному. Отличие заключается в использовании водяного контура. Предусмотрены несколько дымовых каналов, есть вариант с варочной плитой. Распространенными считаются чертежи с двумя задвижками.

Важно! Стандартный вариант порядовки хорошо годится для отопления небольшого помещения, учитывается высокий уровень КПД.

Если рассматривать чертежи, учитывается расположение дымохода, надо предусмотреть место для зольника. Некоторые строители рассматривают схемы с небольшой либо объемной камерой.

Необходимые материалы для создания печи Кузнецова своими руками

Чтобы изготовить печь Кузнецова (кирпичная для дома на дровах, варочно-отопительная), необходимо заготовить следующие материалы:

• Колосник — 1 шт.
• Стальные уголки длиною 40 см.
• Проволока — 2 мотка.
• Глина 120 кг.
• Металлические задвижки.
• Дверца для поддувала.
• Песок 120-130 кг.
• Кирпич — 800 штук.

Как сделать печь Кузнецова своими руками

Изготавливая печь Кузнеца, необходимо придерживаться инструкции.

Рекомендуется начинать с фундамента, а затем планировать укладку. В конечном счете, всё заканчивается проверкой. Касательно подготовительных работ, берётся чертёж, важно подобрать необходимый инструмент. В основном придётся орудовать лопатой, строительным уровнем.

Фундамент

Печи кирпичные, отопительные, дровяные для дома Кузнецова устанавливается на литом фундаменте. Рекомендуется подбирать цемент высокой марки. По высоте подошва должна составлять 10-12 см.

Совет! Первым этапом устанавливаются подпорки, и далее происходит заливка раствора. Необходимо качественно трамбовать уголки. С внешних краев строители рекомендуют укладывать силикатный кирпич. Таким образом, конструкция является пожаробезопасной.

Укладка

Кладка осуществляется по схеме, придётся немного поработать руками. Самое сложное — уложить первые два ряда. Необходимо проверять количество раствора, чтобы он не был слишком жидким. Под рукой должен быть инструмент для обработки шамотного кирпича. После каждой кладки проверяется уровень.

Печка на один контур по типу «колпак» является самой простой. Предусматривается место для обустройства зольника, камеры. Начиная с третьего ряда, формируется дымовой канал и место под теплообменник. Печка должна быть с равной стенкой, поэтому оценивается уровень также по вертикали. Если смотреть официальный чертеж, перегородки находятся между стенкой и поддувалом. Некоторые люди выбирают теплушку с варочной поверхностью.

Проверка

Цель проверки — убедиться в том, что отопление осуществятся равномерно. Поэтому производится пробная топка. Накладывается небольшое количество дров, проверяется работоспособность реконструкции. Если рассматривать котел с духовкой, стоит убедиться в безопасности её использования.

Нюансы эксплуатации

Поскольку в печи используется теплоемкий материал, надо ознакомиться с правилами поведения:

• поверхность должна быть сухой;
• топка осуществляется один раз в сутки;
• первоначально закладывается небольшое количество дров;
• поддувало рекомендуется держать открытым;
• не допускается щепа;

• нельзя использовать картон;
• важно следить за температурой;
• запрещено топить печку, если имеется трещина;
• когда появляется вода на стенках, температура сбавляется;
• после использования печки необходимо просушить поверхность.

Советы и рекомендации по созданию печи Кузнецова своими руками

Самостоятельно изготавливая печь в домашних условиях, важно прислушиваться к рекомендациям экспертов. На этапе чертежа надо определиться с конструкцией (учитываются особенности помещения). Предусмотрены варианты с камином, а также без него. Некоторые выбирают печь с грилем либо комплексную конструкцию.

Совет! При подготовке материала лучше иметь резерв на брак.

Чтобы усилить конструкцию, неплохо показала себя арматура и металлическая решётка. Качество материала придется проверять вручную, деформация на кирпиче недопустима. Что касается фундамента, важно не использовать обычную изоляцию, рекомендуется подобрать рубероид. Всё это требуется для того, чтобы уберечь печь от попадания влаги.

На чертежах показан порядок укладки, рекомендуется придерживаться плана. Когда осуществляется кладка, можно заранее предусмотреть место для дымохода. Ошибиться в порядовке проще простого, последовательность укладки доступна даже в компьютерных программах.

Поскольку речь идет о повышенных температурах, применяется огнеупорный кирпич. Основная цель — добиться высокого уровня конвекции. Всё строится по уровню, важно перепроверять угол и рассчитывать траекторию дымовых каналов. Зольник и поддувало на большинстве схем начинается со второго ряда.

Распространённая ошибка — это смещение камеры в сторону. Поскольку используется шахматный порядок, легко сбиться, и в итоге, зазор уменьшается. Чтобы кладка не смещалась, как вариант, применяется глинистый раствор. Допускаются швы в пределах 4-5 мм. Строители при сборке рекомендуют потратить больше времени на внутренние перегородки. На них ложится большая нагрузка, важно перепроверить уровень.

Только после пятого ряда можно брать чугунную решётку. Для колосника допускается зазор не более 10 мм. Фиксация решетки должна осуществляться под небольшим углом (20-30 градусов). Отклонение проверяется относительно дверцы. Это необходимо для того, чтобы угольки не попали на пол.

В заключение необходимо отметить востребованность печей Кузнецова. Специалисты убедились в эффективности, поэтому рассматриваются варианты различных типов. При желании печку легко сделать своими руками, однако необходимо подобрать материалы, инструменты, плюс придерживаться инструкции.

Каминопечь Кузнецова (63 фото)

Каминопечи Кузнецова

Печь камин Кузнецова

Печь голландка Кузнецова

Колпаковая каминопечь

Печь из Витебского кирпича

Печь камин с хлебной камерой

Печь колпаковая Кузнецова с хлебной камерой

Каминопечь Онуфриев Леонид

Колпаковая печь 4 5 на 3 5 кирпича

Печь шведка с хлебной камерой

Колпаковая печь-камин Кузнецова

Каминопечь Кузнецова овик порядовка

Каминопечь с хлебной камерой порядовка

Печь Кузнецова печь камин

Варочная с хлебной камерой печь из кирпича

Печь камин Кузнецова

Каминопечь кирпичная

Камин Кузнецова

Компактная каминопечь Кузнецов

Отопительная каминопечь с хлебной камерой

Печь камин Кузнецова

Каминопечь с духовкой порядовка

Колпаковые печи Кузнецова порядовка

Порядовка печи для бани Кузнецова 18 БИК

Колпаковая каминопечь Кузнецова

Печник Володин каминопечи

Печь камин порядовка

Каминопечь кирпичная

Переделываем печку в каминопечь

Колпаковая печь-камин Кузнецова

Каминопечь голландка

Колпаковая каминопечь Кузнецова

Каминопечь Кузнецова с хлебной камерой

Двух колпаковая печь из кирпича

Порядовка отопительной печи Кузнецова

Женщина печник

Отопительно варочная колпаковая печь Кузнецова порядовка

Печь камин Кузнецова порядовка

2 Топочная печь Кузнецова

Колпаковые печи-камины Кузнецова

Каминопечь Кузнецова с хлебной камерой

Каминопечь для бани

Каминопечь Кирово Чепецк

Каминопечь лежанкой Залуцкий

Кирпичную каминопечь с лежанкой

Печь отопительно-варочная кирпичная Кузнецова

Каминопечь Кузнецова с хлебной камерой

Каминопечь «Анастасия»

Печь колпаковая Кузнецова с хлебной камерой

Каминопечь для дома из кирпича с дровником

Колпаковая каминопечь Кузнецова

Каминопечь Кедди

Печь системы Кузнецова

Печник Володин каминопечи

Босфор каминопечь

Банная колпаковая печь Кузнецова

Печи Кузнецова фасад

Каминопечь для отопления дома

Печь камин финка кирпичная

Каминопечь шведка

Колпаковая печь-камин Кузнецова

Печка с хлебной камерой

Колпаковая печь-камин Кузнецова

виды, преимущества, порядовка и технология кладки своими руками Кирпичная печь для дома кузнецова

13. 03.2017

9154

Печник (Москва)

Печи Кузнецова- это целая история. За многие годы, появилось очень много всевозможных моделей, спроектированных под руководством этого человека, которые продолжают совершенствоваться и с каждым годом становятся всё лучше, продуманней и функциональней. Каминопечь Кузнецова, порядовка которой должна в точности соответствовать заявленной схеме, отличается своими небольшими габаритными размерами, безупречным устройством и функциональностью.

Особенности конструкций и результат

Кузнецова камин- это в первую очередь определённый метод, который заключается в том, чтобы газы в результате горения могли равномерно распределяться на два равнозначных потока с горячими и холодными парами.

К основным преимуществам таких установок относится:

1. Максимально высокий КПД, у отдельных установок достигающий 90 процентов;
2. Равномерный и максимально быстрый нагрев, как самой установки, так и всех помещений дома;
3. Хорошая тяга (что делать если в дымоходе нет тяги) и вентиляция каналов;
4. Небольшие габаритные размеры и возможности установки в любом месте и помещении.

Важно: если вы хотите использовать данный конструктивный метод, перед началом работ, необходимо определиться с размерами, формой, способом работы, теплоотдачей и другими не менее важными характеристиками отопительной установки и только после этого выбрать один из наиболее подходящих вариантов. На сегодняшний день число моделей представленных Кузнецовым, превышает 150.

Камины печи Кузнецова, имеют свои отличительные особенности и подразделяются на:

• Каминные. По своему внешнему виду и функционалу напоминают стандартные камины. Используются в качестве элемента декора или источника дополнительного второстепенного отопления;
• Варочные. Включают в себя не только функцию обогрева, но и другие, не менее полезные функции, такие как: варочная поверхность, духовой шкаф. Все эти особенности позволяют готовить посредством такого агрегата пищу;
• Отопительные установки. Используются исключительно для отапливания помещений. В зависимости от своих габаритных размеров, расположения и мощности, они способны отапливать дом определённой площади;
• Грили. Устанавливаются на улицах, на открытом воздухе или под навесом. Установки необходимы для приготовления пищи, работают исключительно на твёрдом топливе;
• Комплексные установки. Включают в себя наиболее полный набор функций и могут совмещать в себе сразу несколько элементов. Такие печи имеют наиболее большие габаритные размеры, отличаются своей высокой мощностью и преимущественно устанавливаются в помещениях с большой площадью.

Важно: используя подробные чертежи и схемы, разработанные Кузнецовым, собрать любую печь или камин вы сможете своими руками .

Применение колпакового метода

Печи камины Кузнецова собираются по определённой методике, которая имеет следующие особенности:

1. Все газы и потоки начинают равномерно распределяться за пределами топочной камеры;
2. В зависимости от количества установленных колпаков внутри конструкции, тёплый воздух в большей или меньшей степени задерживается во внутренней части агрегата, тем самым осуществляя быстрый, эффективный и равномерный прогрев;
3. При установке колпака в непосредственной близости около топочной камеры, при растапливании, горячие пары воздуха моментально попадают вовнутрь и установка, а также помещение прогревается в несколько раз быстрее;
4. За счёт наличия колпаков, образуется минимальное количество сажи и другого налёта, что значительно упрощает уход и чистку;
5. Теплообменник необходимо устанавливать исключительно за пределами топочной камеры, что позволяет КПД оставаться на самом высоком уровне и не снижаться.

Каминопечь Кузнецова устроена таким образом, в результате чего через специальное отверстие, расположенное в нижней части установки выпускается исключительно холодный воздух, в то время как горячие пары накапливаются в специальных колпаках.

Для того чтобы подробней ознакомиться с готовыми работами каминов и печей, рекомендуем просмотреть фото расположенные в этой статье.

Порядовка и укладка

Подготовительный этап работ

Для того чтобы сложить камин печь Кузнецова своими руками, нам понадобятся следующие материалы:

1. Около 160 килограмм песка;
2. Красный кирпич (рекомендуется использовать исключительно полнотелый)- около 800 штук;
3. Кирпич шамотный- 70 штук;
4. Глина огнеупорная- около 140 килограмм;
5. Дверца из чугуна, которую при необходимости можно изготовить своими силами, используя специальные спаренные стальные листы;
6. Проволока из стали;
7. Колосник или подготовленная арматура;
8. Уголки и задвижки для закрепления всех элементов и частей.

Для того чтобы ознакомиться с процессом порядовки и укладки более подробно, рекомендуем просмотреть видео в этой статье.

Совет: перед началом работ, в первую очередь необходимо проверить каждый кирпич по отдельности на предмет наличия всевозможных трещин и неровностей, такие кирпичи использовать для порядовки не рекомендуется.

Подготовка фундамента

Оптимальным фундаментом станет тот, который строится вместе с домом и является связанным. Если строительство дома уже полностью завершено, необходимо построить обособленный фундамент. Для того чтобы печь была надёжно защищена, фундамент необходимо дополнительно изолировать применив металлические листы или рубероид.

Порядовка и особенности

Печь камин Кузнецова: порядовка и пошаговое руководство:

• Для правильного выполнения порядовки, рекомендуется использовать специальный стандартный чертёж, который необходимо перенести в выбранное место и убедиться в том, что дымоход будет в последующем установлен правильно .

Подробная инструкция:

1. Два первых ряда необходимо выложить насухо, используя шамотный огнеупорный кирпич;
2. Нижняя часть отопительной печи должна быть немного толще всех остальных;
3. Первые два ряда должны быть уложены идеально ровно. Для того чтобы убедиться в этом используйте специальный строительный уровень;
4. Второй и последующий ряд укладываются таким образом, чтобы в последующем образовалось место для поддувала и зольника. Кирпичи укладываются в шахматном порядке;
5. Толщина швов не должна быть больше 5 миллиметров;
6. Укладывать кирпичи, необходимо только на специальный раствор из глины;
7. Выполните кладку внутренних перегородок и стенки, после чего на пятом ряду установите решётку колосника необходимых размеров;
8. Зазор между колосником и стенками должен составлять не более 7 миллиметров;
9. Сама решетка монтируется так, чтобы она находилась под небольшим углом- это необходимо для того, чтобы в процессе горения все щепки и другие продукты горения оставались внутри и не попадали в помещение;
10. На пятом ряду изготавливается и отверстие для установки топливной камеры. Данный элемент должен быть облицован строго специальным шамотным кирпичом. Кладка выполняется методом футеровки, то есть кирпич должен укладываться набок. Данный метод кладки, используется в местах, которые подвержены наиболее сильному нагреву;
11. Шестнадцатый ряд- это полное закрытие камеры. После чего выкладывается вторая камера;
12. Используя стандартную схему, кладку следует продолжить вплоть до 26 ряда, который полностью закрывается сверху кирпичами.

После выполнения кладки, печи необходимо дать время для того чтобы полностью просохнуть. В среднем, пробную топку, можно произвести через 3-5 дней после завершения работ.

Совет: при первой проверке, обратите внимание на наличие щелей, трещин, которые могут пропускать дым и воздух. Каждое отверстие для полноценного функционирования печного агрегата необходимо герметизировать, применив специальный глиняный раствор, после чего произвести повторную проверку, вплоть до устранения всех неточностей конструкции.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить. Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Почему – кузнецовки?

Но стоит ли останавливаться особо на печах именно Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал не как охраняемый реликт прошлого или дорогой предмет роскоши, но как непременный атрибут экономичной энергетики будущего, которое ныне – настоящее. Остальные спохватились, что называется, когда жареный петух клюнул.

В результате – кузнецовка на 4 кВт обогревает дом в 100 кв. м.
так же, как фирменная «оттуда» топка на 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что фирменные рекламисты свои проспекты творят, пожалуй, вынюхав «дорожку счастья». Во всяком случае, факт, что Кузнецову постоянно поступают заказы из США, Канады, Швеции, Финляндии, которые по печам сами не в хвосте плетутся. Конкретно же преимущества кузнецовок заключаются в следующем:

• Высокий КПД – 80% для печей Кузнецова не диво.
• Высокая температура сгорания топлива без использования технологий и материалов, требующих промышленного производства.
• Как первое следствие из предыдущего – всеядность. В кузнецовках до золы сгорает любое топливо, а осаждение сажи минимально.
• Второе следствие – несложный уход: т.к. сгорает и сажа, печи Кузнецова можно не чистить годами.
• Меньшая материалоемкость в сочетании с равномерной теплоотдачей между топками: в городской квартире с центральным отоплением температура в течение суток колеблется больше, чем в доме, отапливаемом кузнецовкой при 2-х топках в сутки.
• Широкие возможности встраивания водогрейного контура без ухудшения технических параметров печи.
• Хорошая тяга при коротком дымоходе, что удешевляет и упрощает строительно-монтажные работы при ее постройке.
• Пластичность конструкции и внешнего вида как следствие двухколпаковой схемы (см. далее): не ухудшая печи, ее можно сконструировать практически под любое помещение и требования дизайна.
• Автоматическое перераспределение тяги по каналам при переходе от протопки к остыванию, что гарантирует от угара: вьюшку почти никогда не требуется закрывать, она предусмотрена более для нештатных режимов работы.

Примечание:

изобретенный И. В. Кузнецовым способ перераспределения тяги в корне отличается от известной газовой вьюшки. По нему поток, создаваемый тягой, пропускается мимо нагретых частей тела печи специальными низовыми каналами, а когда в топке горит пламя, конвекция от него оттягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую вьюшку может выдуть обратной тягой при задувании в трубу, или, наоборот, вытянуть при сильном ветре, а в кузнецовке любой поток воздуха пройдет мимо всего, что он мог бы выстудить.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов.
Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную . В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же
. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Первое: колпак на колпаке

Принцип построения печи, позволяющий реализовать преимущества свободного хода газов, известен давно. Это – двухколпаковая печь, схема устройства которой показана на рис. Начнем разбор с левой его поз.

Наружный воздух поступает через поддувало 1 в топку 2. Топка может быть снабжена сужающимся соплом – хайлом – в котором в одноколпаковой печи образуется газовая вьюшка: легкие нагретые газы под колпаком своим давлением не пускают «на продув» тяжелый наружный холодный воздух, как воду в опрокинутый стакан. Но в двухколпаковых печах газовая вьюшка из-за тяги со стороны второго колпака часто оказывается неустойчивой. Поэтому двухколпаковые печи до Кузнецова строили редко.

Сразу после растопки, когда горят самые легкие и энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизному. В печах Кузнецова – в пиролизном режиме, они специально так и сконструированы. Пиролизные газы догорают под сводом 4 первого колпака 3. Подсводное пространство первого колпака аналогично дожигателю чисто .

Пиролизное горение под колпаком получается саморегулирующимся: если топливо очень уж разгорелось, «подушка» догорающих газов расширяется вниз; вверх не дает свод колпака. Из-за этого затрудняется отток дымовых газов, он ведь идет вниз. Соответственно, слабеет и тяга, горение немного утихает. Если же горение ослабевает, все происходит наоборот.

При переходе горения в малоактивный режим или дотлевание углей оба колпака работают уже просто как теплоприемники канальных печей, добирая остаточное тепло топлива. Но в голландках и оно большей частью «просвистывает» в трубу: согласно всем известному гидродинамическому закону Бернулли, в узком канале скорость потока будет больше. А под колпаками остаточные газы будут неторопливо ворочаться, пока их тепло не уйдет в кирпич.

Примечание:

в канальных печах при сильном ветре снаружи часто приходится выгребать из топки еще тлеющие уголья и закрывать вьюшку, иначе все тепло «высвистит», пока топливо догорит до золы. В колпаковых печах этого вредного эффекта нет – резкое расширение от дымохода в колпак не позволяет ветру разгуляться в печи, и можно спокойно ждать, пока топливо не отдаст свой запас энергии до последней калории.

Идеальная двухколпаковая печь – круглая в плане. Тогда ее тело 5 является одновременно и вторым колпаком. В нем также есть невидимая зона термохимических реакций 6 под сводом. В ней нейтрализуются остатки моноокиси углерода (угарного газа) и окислов азота, образующихся в топке вследствие значительно более высокой, чем в пламенной печи, температуры сгорания. В дымоход 7 уходят только углекислый газ и пары воды.

Хотя круглую обычного типа сложить можно, но, если она двухколпаковая, устроить в ней прочистные дверцы сложно, а чистить ее (когда-то же, да придется) трудно. Поэтому на практике двухколпаковые печи выполняют, если привлечь аналогию с электроникой, не по параллельной, а по каскадной последовательной схеме: второй колпак водружают на первый и соединяют колпаки между собой дымоходами (или одной сплошной широкой щелью) с тыла печи, правая поз. на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание:

чтобы в круглой двухколпаковке газовая вьюшка была устойчивой, кроме ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире такого же L1 между топкой и первым колпаком.

В том и другом случае во второй колпак можно безо всяких опасений встраивать водогрейный регистр любого типа. Основное тепло телу печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше двухколпаковки не были в употреблении: при дешевом топливе небольшое повышение КПД не окупало сложности работы, а мыться на кухне в корыте тогда было делом обычным.

И в то же время газы под второй колпак подходят, с одной стороны, достаточно остывшие и прореагировавшие, чтобы теплообменник можно было выполнять из обычных конструкционных материалов, не опасаясь его прогорания и осаждения сажи на нем. С другой – температура во втором колпаке при КПД печи в 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О многоколпаковках

В принципе возможно круглую колпаковую печь выполнить многокаскадной; каждый каскад – 2 колпака, с отверстием в своде и глухой сверху, как показано на рис. При трех каскадах (6 колпаков), конструкцию, которую можно условно назвать печью со свободным ходом газов (левая поз. на рис.) возможно сделать самонастраивающейся под любое топливо, от мазута до кизяка, с КПД до 97-98% в любом режиме топки. Однако точному аналитическому расчету она не поддается, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Печь с четными (с отверстием в своде) колпаками, доведенными до ее пода (правая поз. на рис.), способна, в принципе, показать КПД в 85-90%, в зависимости от режима горения и вида топлива. Но и ту, и другую, во-первых, очень сложно чистить. Во-вторых, первый колпак получается очень маленьким, и температура под ним будет вполне пиролизной, около 1500 градусов. Никакой металл ее не выдержит, разве что платина. Вольфрам и тот сгорит, как нитка лампочки с разбитой колбой. А будет ли держаться на весу футеровка для пиролизных печей, на опыте пока никто не определял.

Примечание:

черные пунктирные линии на рисунках – не металлоконструкции. Это образующие (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних обрезов колпаков от пода.

Видео: пример проекта двухколпаковой отопительно-варочной печи

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: , двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

С одной стороны, это хорошо, кирпич-то с денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание:

И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

О последователях

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Видео: процесс кладки печи 3 х 3,5 кирпича

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать . Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Содержание:

Мечта любого горожанина — иметь загородный участок с комфортным и благоустроенным жилым домом. Однако комфорт и благоустроенность обеспечиваются, в первую очередь, подключением такого дома к центральной отопительной системе и газовой магистрали. При этом если почти все современные загородные дома подключены к электричеству, то центральные отопительные системы и газоснабжение для них — случай все-таки редкий.

Конечно, в такой ситуации для обогрева дома и приготовления пищи можно использовать соответствующие электрические приборы или построить в доме камин. Однако наилучшим многоцелевым решением будет установка кирпичной печи.

Описание

Печь Кузнецова — Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом. Правильная
печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т. д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Правильное расположение

Главная цель любой печи отопление, ее место должно быть выбрано для обеспечения тепла наиболее эффективным способом. Печь Кузнецова являются инфракрасными обогревателями, которые обеспечивают наибольшее тепло путем прямого излучения. Таким образом, максимальная мощность достигается при правильном расположении. Поэтому центр помещения — это всегда правильный выбор. Мудрое решение- это размещение в качестве разделителя функционального пространства, таких как кухня и гостиная или гостиная и спальня.

Старайтесь избегать размещения кладки печи рядом с наружной стеной или, что еще хуже — расположить его в нишу в наружной стене (типичное место для обычных каминов) если вы хотите сохранить тепло внутри помещения.

Выбор печи того или иного типа и ее месторасположения в доме, помимо предпочтений владельца, зависит от целевого назначения печи, размеров дома и уровня его теплоизоляции, количества и размеров окон. Кроме того, для нормальной работы и ремонта доступ к печи должен быть свободным со всех сторон, то есть ни одна из сторон печи не должна одновременно входить в какую-либо из внешних стен дома.

Преимущества

Оптимальная теплопроводность;

Длительный срок службы без ремонта;

Простота обслуживания;

Отсутствие внешних коммуникаций;

Возможность использования для приготовления пищи с особенными вкусовыми качествами;

Уникальный дизайн и максимальный уют.

Типы кирпичных печей кузнецова

Предназначенные исключительно для обогрева дома;

Предназначенные исключительно для приготовления пищи;

Комбинированные — для обогрева дома и приготовления пищи.

Наиболее популярными типами кирпичных печей являются:

Традиционные Русские теплушки РТИК
. Они используются для обогрева дома, приготовления пищи, и имеют особую полку, используемую для «теплого» отдыха, сушки и хранения дров и других целей;

—

Отопительно варочные печи ОВИК
. Они используются для обогрева дома и приготовления пищи, имеют конфорочную плиту, духовку и отделения для сушки грибов. Преимуществом шведской печи следует считать существенно меньший размер.

Существуют как различные типы отопительных печей ОИК
и отопительных печей с камином ОИК К, так и иные типы печей для домов, как комбинированных, так и целевых, в России они используются очень часто (Хлебные ХК
, каменки для бань, восточные для приготовления пищи в казане и др.).

Процесс строительства

Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

Сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

Топка, размер которой строго увязывается с размером печи;

Поддувало для золы, требующее постоянной и тщательной чистки;

Колосник для размещения на нем твердого топлива;

Дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи — наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т. д.

Порядок и очередность такого строительства установлен так называемыми схемами — порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.

Видео-Проект колпаковой печи Кузнецова:

Безопасность

Основным требованием к печи любого типа является ее безопасность. Кроме того, что использование в доме постоянного открытого огня всегда резко увеличивает опасность пожара, при горении любого вида топлива образуется чрезвычайно опасный для человека углекислый газ, что при пороках конструкции или неправильной эксплуатации приводит к угарному отравлению.

Поэтому если у владельца дома нет навыков печного строительства, постройку печи следует поручить мастеру, несмотря на дороговизну этой работы. Только специалист сможет уложить кирпич в печи правильно с минимальными зазорами и верно установить дымоход и трубу с учетом всех возможных нюансов ее эксплуатации, в том числе и преимущественного направления ветра.

Об авторе-изобретателе

КУЗНЕЦОВ ИГОРЬ ВИКТОРОВИЧ- автор множества изобретений, касающихся конструкций бытовых кирпичных колпаковых печей различного назначения и разной мощности: отопительных, отопительно-варочных, русских печей -теплушек, печей для бань с регулированием нагрева воды и регулированием температурно — влажностного режима в парилке бани. Им запатентованы указанные конструкции, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. И. В. Кузнецов разработал печи различного функционального назначения с встроенными водяными котлами для использования в качестве резерва в системах с водяным отоплением. Ныне он является председателем социально ориентированного НП «Развитиесистемы Печи Кузнецова»

Traks
, любое испытание печи для выявления ее характеристик, а так же эксплуатация, проходят на дровах по влажности определенных ГОСТ. Если вы хотите топить сырыми дровами ваше право, но о последствиях вы будете предупреждены производителем и естественно не получите тех характеристик, которые были заявлены, ну и сами намучаетесь и печь угробите.
Равносильно что в авто, где написано бензин не ниже 91 лить 80, да еще забодяженный в деревне. Какая разница? Ведь бензин.
Долго ли прослужит ваша машина?
Ну это лирика.
А если разогреть топливник до определенной температуры, то и сырые в дело пойдут, но для этого печь д.б уже не отопительная для дома, а совершенно другой конструкции.

Теперь о вашем индексе Д/В

Деньги — понятие относительное. Для кого то и 1000р. дорого.
В регионах примерно сложилось расчитывать стоимость работ печника от кирпича. И это верно. Но печка печке рознь, так же как и мастерство печника. Поэтому говорить о стоимости в отрыве от требований заказчика не этично. Если взять эконом-класс, т.е. без вычурности, строгий конструктив, например в размерах всем известной шведки, то думаю не более 60 т.р в прошлом годе за печь.
Время — так же относительно. Каменщик сложит объем в 2 куба за 2 дня, печник — в день не более 60-80 кирпичей. Разный подход, разная техника, разное мышление.. .да и технология кладки не позволит, если конечно не нарушать технологический процесс (напр. добавить цемент в раствор, замесить на шамотной глине и.т.д) Поэтому на печь около 3 недель на круг с трубой, ПП разделками, замывкой и сдачей.
Это норма и закон для печника.

Теперь Д/В на эксплуатацию

Деньги в основном на приобретение обслуживающего инструмента (кочерга, ведро, топор, совок, метла, краги сварщика утепленные..) и покупку и складирование горючего материала.
Печь не бочка для сжигания мусора! И если вы расчитываете ее топить отбросами со стройки, тем более отпливать и создавать комфорт рабочим при строительстве, то сразу считайте что печку вам угробят. Безответственность она никогда не приводила к добру.
Качество топлива должно соответсвовать.
Время — открыть задвижку печи, открыть топочную дверцу, положить дрова в топку, зажечь кусок бересты, закрыть дверцу топки, открыть поддувальную дверцу на определенный погодными условиями угол, через час закрыть дверцу и задвижку.
Выгребать пепел из поддувала по мере накопления, раз в год контролировать состояние внутренних стенок печи. Как правило при правильной эксплуатации чистить печь придется не ранее чем через пять лет.
Норов у печи д.б автоматизирован до предельно понятного пользователем и держать истопника, а так же делать в конструкции печи более 2 задвижек никчему хорошему вас не приведут.
Ну а если в кармане не густо и хочется качественную печь, так для этого Кузнецов и выложил у себя на сайте порядовки. Только все же рекомендую для начала почитать теорию, спросить у печников на профильном форуме, сделать для себя порядовку в карандаше или в компьютерной программе, а лучше собрать макет. Вот тогда все встанет на свои места. И строить в зависимости от навыка будете не меньше 2-3 недель. Вот и посчитайте свое время в деньги.

А вот эффективность печи деньгами не измерить.
Если печь прогревается в горизонтальном разрезе по ряду со всех сторон одинаково, преимущественно снизу, не остывает быстро при открытой задвижке печи и равномерно в течение суток отдает тепло — то можно говрить об этом.
Если вы мучаетесь не можете растопить, постоянно из дверцы идет дым, необходимость в контроле горения в топке, однобокий прогрев и как правило выше головы или только район топливника, трещины после первой же холодной ночи, утром сам под одеялом с носом — то о какой эффективности можно говорить.

В этой статье расскажем об особенностях установки и работы кирпичных печей Кузнецова. Узнаете, какие виды данных печей существуют, почему в конструкции именно два колпака, и для какой цели они устанавливаются.

От чего зависит прочность кладки, какие материалы используются для порядовки печи Кузнецова.

Также, расскажем о типах теплообменников, используемых в кузнецовках.

Истории создания

В истории создания домашних , особенно известны мастера и разработчики Кузнецов И. В., Грум-Гржимайло, Подгородников И.С. Кузнецов является автором 150 разработок, которые были воплощены в реальность.

Особую популярность приобрели печи Кузнецова с водяным отоплением. Они признаны не только в постсоветских странах, но и заграницей.

Дымоходы

Классические печи в домах в комплекте с варочными панелями, несмотря на отличия в конструкции, имеют одну особенность, которая их объединяет – естественная тяга дымоотвода.

Эта особенность имеет непосредственное влияние на эффективную работу печи. Без природной тяги, печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.

Печь Кузнецова

Особенности конструкции

Но это не относится к кирпичной печи Кузнецова, ведь она сконструирована таким образом, что естественная тяга ей не нужна.

Важно! Главный секрет работы отопительной печи Кузнецова – в свободном перетекании газов, которые не нуждаются в дополнительной энергии.

В печи канальной или обычной, движение газов и воздуха продиктовано присутствием тяги в трубе дымохода.

Тяга

Естественная тяга – внешний фактор, который действует исходя из:

Учитывая эти нюансы, делаем выводы, что тяга есть даже тогда, когда печь не работает, только бы заслонка оставалась открытой. Во время функционирования печи тяга становится сильнее в несколько раз, а скорость циркуляции газов увеличивается.

Таким образом, в топку заходит большое количество воздушных масс, снижается температура горения, коэффициент сжигания топлива стает меньшим.

Роль заслонки

Сдерживая поступление воздуха при помощи заслонки, мы провоцируем процесс тления топлива при нехватке кислорода. Такой режим не самый оптимальный для получения энергии тепла из дров.

Хорошая колпаковая печь Кузнецова с высоким коэффициентом сжигания топлива должна получать максимальный показатель тепла от газов, дабы оно не улетучивалось через дымоход.

Добиться таких результатов в реальности сложно, а именно потому, что:

• благодаря открытой заслонке, накаленные газы начинают быстрое движение по каналам из кирпича, не успевая нагреть стенки;
• прикрытая заслонка способствует уменьшению скорости движения газов, но кирпич также не успевает вобрать в себя выделяющееся тепло и нагреть комнаты, часть энергии также покидает печь через дымоход.

Учитывая данные особенности, КПД практически всех печей не дотягивает и до 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сжигания топлива сжигания топлива и расходование тепла, которое выделяется, достигают уровня около 80%.

Такие показатели имеют не все котлы на твердом топливе. Кузнецов И. В., разложил по полочкам основы создания печи, которые бы соответствовали принципам свободного движения газов.

Схема

Принцип работы на простом примере

Для того, чтобы вы могли представить принцип работы печи, рассмотрим элементарный пример. Попробуйте представить костер небольшого размера, который находится на улице. Доступ воздуха непрерывен, а температура горения низкая.

Тепло имеет возможность без определенного направления растекаться в разные стороны.

Если костер накрыть большой емкостью как колпаком, и оставить внутри промежуток, костер не потухнет, но сам процесс горения изменится.

Накаляясь, продукты горения поднимаются природным способом в верхнюю часть чана, препятствуют поступлению не контролированному потоку воздуха снаружи.

Лишь при условии отдачи тепла чану, газы будут проходить процесс охлаждения, опускаясь к проему, проникать наружу, давая место теплому потоку. При таких условиях, в область горения проникает то количество воздуха, которое необходимо для сжигания дров.

Продукты горения

Нагретые продукты горения не вытесняются охлажденным воздухом, до той поры пока не охладятся самостоятельно. Таким образом, процесс входит в стадию саморегуляции.

Особенность печей Кузнецова для дома в том, что их строительство происходит при использовании двух колпаков, а не одного. Они соединяются с помощью вертикального канала.

Данное усовершенствование применяется с целью передачи тепла от сжигания топлива в помещение. Горячие газы совершают путь вверх под купол 1-го колпака, и отдают тепло стенкам.

Таким образом, газы проходят процесс охлаждения и опускаются вниз под тяжестью своего веса и давления поднимающегося раскаленного потока из печи.

Метод деления потоков

Для улучшения данного процесса, Кузнецов разработал метод деления потока продуктов горения по температуре в начале алгоритма работы печи, а именно, вмиг за топливником.

С этой целью, внутренняя зона колпака изолируется от топки при помощи перегородки, которая не достигает свода. За счет этого раскаленный поток проникает в верхний участок.

В отопительных печах Кузнецова для газов с низкой температурой создан специальный сухой шов, который располагается в перемычке, имеет вид отверстия определенного размера.

Таким образом, под 1-м колпаком создастся устойчивое беспорядочное передвижение газов с одинаковым разделом по температурным показателям.

Результат такого процесса таков
– в печь не попадает воздуха больше, чем нужно, поскольку его не пускают горячие газы под куполом и перегородкой. Таким образом, дрова сгорают полностью и оставляют отход по зонам.

В колпаке под номером 2, который расположен вверху процесс движения газов такой же. Продукты горения с низшей температурой двигаются внизу, раскаленные двигаются вверх под купол и остывая передают тепло стенкам из кирпича. После охлаждения газы опускаются впродоль отвесной перегородки, затем проникают в трубу дымохода.

Важно! В двух колпаках кирпичной печи Кузнецова есть неизменное давление продуктов горения. Именно давление способствует процессу естественно тяги, поэтому притяжение дымохода не требуется.

Виды печей Кузнецова

Порядовка печей Кузнецова подразделяется на следующие виды:

• печи для бани;
• котлы из кирпича для обогрева дома и воды;
• печи отопления;
• печи отопления с варочной поверхностью;
• печи для выпечки хлеба, тепличные, русские, калориферные.

Печи Кузнецова для бани

Особенности работы печей Кузнецова для бани неизменны – естественное движение газов через 2 колпака. Важно также то, что конструкция бани предусматривает наличие каменки, которую необходимо тщательно нагревать, дабы получить пар.

Кузнецов И. В. предложил использовать такую технологию работы печи, при которой заслонка их камня размещается в духовом шкафу из стали устойчивой к жару. Духовку размещают над самим топливником.

Энергия тепла, собирающаяся в двух колпаках, необходима для нагрева воды и обогрева бани, и сопутствующих помещений. Батарею для воды размещают под колпаком номер 1 так, чтобы можно было быстро к ней подобраться в случае поломки.

Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печи своими руками. Рассказывает, как правильно сделать планировку в доме, чтобы подобрать правильный вариант установки печи отопления.

Также, существует выбор разработок печек малого размера, для отопления небольших бань, и огромных конструкция для нагревания воды.

Печь Кузнецова с водяным отоплением

Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (котлы из кирпича) пользуются большой популярностью. По конструкции это котел с колпаком, который выкладывают из кирпича.

Он обладает высоким коэффициентом полезного действия – около 70 – 80%, и ничем не уступает печам схожего типа. Про то, каким образом можно этого достичь, мы рассказали выше.

В печь встраивают 1 – 2 регистра труб из стали, учитывая мощность. Готовые виды таких котлов различают по мощи – 17, 34 и 63 кВт.

Кузнецов предлагает к использованию печи с двумя контурами, которые используют для подогрева воды и других потребностей хозяев. Автор настаивает, для того, чтобы повысить экономичность и эффективность работы печь необходимо утеплять при помощи базальтового полотна.

Современные модели кирпичных печей Кузнецова с куполами оснащены по последнему слову технологий, что способствует догоранию газов до конца.

Для достижения этой цели, под купол второго колпака организовывают подачу второстепенного воздуха. Если в качестве топлива используют дрова хорошего качества, то печь такого типа будет работать как пиролизная.

Для того, чтобы соорудить колпаковую печь Кузнецова своими руками, вам необходимо проконсультироваться с профессионалами своего дела, изучить литературу и чертежи. Ведь, кажущаяся на первый взгляд простота обманчива.

Печь Кузнецова для отопления дома своими руками чистится довольно просто, ведь из-за предельно допустимых температур в топке дотлевает до конца даже зола, а это снижает частоту уборки.

Кузнецовка отличается многофункциональностью, ее часто оснащают варочной панелью, духовкой, котлом для воды. Конструкция дает возможность возводить печи разной формы и размеров, обеспечивать подходящее размещение в доме. К тому же украсить печь внешне можно на любой лад.

При установке отопительной печи Кузнецова, котел устанавливают над топкой в районе колпака № 1. Подогрев воды осуществляется при помощи горячих газов, которые обволакивают стенки из металла.

Кипяток поступает в радиатор через верхние трубы, а через нижние подается ледяная вода. Охлажденный воздух после нагрева во второй раз, поступает во второй колпак, таким образом, поддерживается теплоотдача печи.

Теплообменники в печи делятся на два вида:

• с одной камерой – отделение для воды плоской формы или в виде котла;
• трубчатый – вода в нем все время двигается по трубам, которые размещены параллельно.

Самым эффективным принято считать второй вид, а именно за счет малого объема труб, в которых происходит быстрый нагрев воды и продвижение ее по радиатору. Диаметр труб должен быть не менее 50 мм, в противном случае, вода закипит слишком быстро.

Размер печи Кузнецова с водяным отоплением зависит от того, сколько в ней колпаков, а также вспомогательных функций. В случае, если печь будет использоваться лишь в качестве отопления, хватит и небольшой отвесной конструкции размерами 1м х 1,2м х 2м.

Для успешной порядовки печи Кузнецова, необходимо обратить внимание на выбор материала.

Причиной этому служит высокая температура в топке, которая в разы превышает нормы.

Поэтому для этой цели не подойдет. Лучшим выбором станет материал из шамотной глины, который способен выдерживать критично высокие температуры. Также, вам понадобится особая смесь для кладки.

Раствор для выкладки шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания технологии. При неправильном приготовлении, даже с малейшими погрешностями, через определенное время кладка начнет растрескиваться и деформироваться.

Дизайн современных дровяных печей для уютного дома

Мало что может преобразить комнату так кардинально, как камин. Тепло огня, танцующее пламя и треск дров, когда они горят, делают жилое пространство уютным и гостеприимным. Современная дровяная печь может не только обогреть дом, но и украсить комнату. В этом списке собраны некоторые из лучших в мире конструкций печей, изготовленных ведущими производителями каминов. От скандинавского до итальянского дизайна, от компактного до очень большого, от минималистского до многофункционального, эти стили могут впечатлить даже самых взыскательных любителей дизайна.В конечном счете, у этих печей есть важная общая черта: они могут сделать любое пространство похожим на дом.

Rais Viva L 120

Отмеченная наградами современная дровяная печь.

Если вы ищете стильную альтернативу традиционным чугунным дровяным печам, Rais Viva L 120 может стать идеальным вариантом. Минималистичная и элегантная, эта современная дровяная печь отличается округлой формой, четкими линиями и изящной дверной ручкой. Стеклянная панель обеспечивает прекрасный вид на ревущее пламя, а ручная заслонка позволяет контролировать подачу воздуха для улучшения горения.Доступный в различных цветах, Viva L 120 также поставляется с рядом дополнительных аксессуаров, включая систему CleverAir, боковую стеклянную панель или поворотное основание с вращающимся воротником.

Stûv 16

Впечатляющая производительность в минималистичном дизайне.

Бельгийская компания Stûv производит дровяные и газовые печи и камины с 1983 года. В 2007 году она выпустила коллекцию, специально разработанную для США и Канады. Помимо того, что эти дровяные печи соответствуют стандартам страны по отоплению, они еще и просто красивы.Возьмем, к примеру, Stûv 16. Эта печь предлагает превосходные характеристики в минималистском дизайне с ультрачистыми линиями, что означает, что она украсит любой интерьер. Большой стеклянный фасад позволяет пользователю любоваться движением пламени, а скрытые ручки и конвекционные решетки делают дизайн минималистичным. Печь поставляется с автоматическим управлением одной скоростью горения, что обеспечивает эффективность и минимизирует воздействие продукта на окружающую среду. Stûv 16 доступен в трех версиях: отдельно стоящая, с подставкой или с подставкой, которая также имеет встроенное хранилище для журналов.

Stovax Riva Studio 3

Печь, которая украсит любую комнату.

Отдельно стоящая печь Stovax Riva Studio 3, идеально подходящая для больших комнат, имеет более внушительные размеры по сравнению со стандартной современной дровяной печью. Сделанный в простой прямоугольной форме, он имеет большой широкоформатный экран, который дает отличный обзор огня. Дополнительная скамья представляет собой удобное решение для установки этой печи, но серия Riva Studio Freestanding в стандартной комплектации монтируется на очаг.Печи бывают разных размеров, с соответствующими скамейками разной длины и высоты, так что вы можете легко выбрать ту, которая идеально подойдет для вашей гостиной.

Supreme Novo 24

Современный дизайн сочетается с функциональностью.

Универсальный и стильный, Supreme Novo 24 сочетает в себе форму и функциональность в элегантном дизайне, который прекрасно смотрится в любом месте. Novo 24, одна из самых компактных современных дровяных печей из нашего списка, также является мечтой любителя минимализма, поскольку она может похвастаться чистыми линиями и простой прямоугольной формой.Чугунная версия поставляется с двусторонними панелями, которые имеют матовую черную отделку с одной стороны и кирпичный узор с другой. Эта дровяная печь, подходящая для использования прямо на полу, также поставляется с дополнительной подставкой, которая создает удобное место для хранения дров. Также доступна версия из серого мыльного камня с натуральной зернистостью.

Caminetti Montegrappa Dalù

Элегантный дизайн с элементами ретро-дизайна.

Чем бы ни пожертвовала чугунная печь Caminetti Montegrappa Dalù по размеру, она более чем компенсирует стиль. Этот компактный камин подходит даже для небольших домашних офисов и узких помещений, но всегда привлекает внимание своим смелым внешним видом. Вдохновленная винтажным дизайном, печь имеет силуэт в стиле ретро с изогнутыми ножками и закругленной ручкой. Изготовленный из прочного чугуна, Dalù, вероятно, останется частью вашего дома на всю жизнь. Вы можете выбрать смелую красную версию или более приглушенные варианты цвета слоновой кости или серого цвета.

Круглая стопка

Креативная модульная конструкция.

Разработанные Adriano Design Studio и изготовленные вручную в Италии компанией La Castellamonte, отмеченные наградами печи Round Stack сочетают в себе традиции и современные технологии. Креативные и практичные печи имеют модульную конструкцию с различными элементами, «уложенными» в башню. Отличный выбор для любителей итальянского дизайна, современная дровяная печь Stack также является отличной альтернативой простым конструкциям. Он имеет керамическую конструкцию с дверцей из нержавеющей стали. Стили включают как круглые, так и кубические модели, а также различные варианты цвета керамической плитки.С точки зрения энергоэффективности и производительности, эта керамическая печь отличается уникальной керамической перегородкой для оптимального сгорания и опциональной системой аккумулирующего теплообмена, которая обеспечивает более высокий нагрев при меньшем расходе дров.

Камины Focus Grappus

Художественный дизайн для максимального визуального воздействия.

Разработанный Тибо Десомбром для Focus камин Grappus — один из самых креативных каминов в нашем списке. Дизайн отмечен престижными наградами, в том числе Red Dot Design Award 2014.Художественная и скульптурная, эта современная дровяная печь представляет собой динамичную композицию с очагом, расположенным высоко с одной стороны, и дровяной полкой, смещенной с другой. Изысканная и современная печь Grappus также разработана как высокопроизводительная печь и идеально подходит для зданий с низким энергопотреблением. Сделанные по индивидуальному заказу детали флейты и приспособления также имеют элегантную матовую черную отделку.

Chilli Penguin Short Penguin Eco

Экологически чистая печь с функцией «чистого горения».

Печь Short Penguin Eco от Chilli Penguin Stoves предлагает идеальное сочетание производительности и энергоэффективности. Благодаря вторичному теплосберегающему остеклению и модернизированной конструкции с новыми форсунками воздуха для горения и новым отводом воздушного потока, модель Short Penguin имеет более низкие выбросы, но при этом достигает эффективности более 80%. Благодаря обновленному дизайну эта современная дровяная печь может достигать более высоких температур внутри топки и более эффективно и чисто сжигать дрова. Кроме того, система промывки воздухом гарантирует, что у вас всегда будет прекрасный вид на огонь.Другие особенности включают переработанные ручки, которые остаются вертикальными, и матовую черную отделку. Красный, зеленый или синий цвета также доступны за дополнительную плату.

Morsø 6148 На пьедестале

Печь современного дизайна от культовой датской компании.

Компания Morsø, основанная в 1853 году, вот уже более 160 лет делает дома уютнее с помощью изящных чугунных печей. Бренд также сотрудничал с известными дизайнерами, в том числе с Кааре Клинт, для создания каминов и аксессуаров из чугуна.Отличный пример скандинавского дизайна, эта печь минималистична, практична и универсальна. Morsø 6148 On Pedestal имеет цилиндрический силуэт, который дополняет закругленное, похожее на цоколь основание. Через стеклянную панель открывается прекрасный вид на пламя. Благодаря технологии сжигания с предварительно нагретым воздухом эта современная дровяная печь является энергоэффективной и потребляет меньше топлива.

Austroflamm Heidi Back

Печь 2-в-1 со встроенной духовкой.

Мы заканчиваем наш список современных дровяных печей интересным продуктом.Печь Austroflamm Heidi Back — это не просто элегантный камин, способный сделать любое помещение уютным и теплым. Эта конструкция также имеет встроенную духовку, которая позволяет использовать тепло для приготовления, выпечки или разогрева пищи. С Хайди вы можете просто сидеть и любоваться ревущим огнем, ожидая, пока ваш торт или пицца испекутся в керамической печи. Изготовленная из мелкозернистого чугуна, эта печь также имеет ручки из орехового дерева и дополнительный деревянный ящик. Округлые деревянные ящики для хранения двух размеров также доступны отдельно.

Пьедестал Nordpeis Me

Круглый камин, который станет центром внимания в комнате.

Хотите более креативный дизайн? Тогда камин Me Pedestal от Nordpeis может стать идеальным вариантом для вашего дома. Эта современная дровяная печь привлекает всеобщее внимание круглой, а не прямоугольной формой и цилиндрическим основанием. Передняя стеклянная панель обеспечивает прекрасный вид на огонь, а дополнительные стеклянные боковые панели обеспечивают идеальный обзор практически под любым углом.Как и другие печи этой марки, Me Padestal эффективно сжигает дрова с чистым сгоранием и высокой теплоотдачей. Кроме того, дизайн отлично смотрится как в более классической, так и в современной обстановке.

HWAM 2600

Настенная современная дровяная печь.

Минималистичный и элегантный настенный камин HWAM 2600 отличается от отдельно стоящих каминов или каминов на пьедестале. Хотя он занимает минимум места в комнате, он добавляет максимальный визуальный эффект.Датские дизайнеры Хенрик Сориг и Тобиас Якобсен разработали печь с округлой формой и компактными размерами, что означает, что вы можете установить этот камин в помещениях любого размера, больших или маленьких. Благодаря передней и боковым панелям вы можете легко любоваться бушующим огнем, отдыхая на плюшевом диване с чашкой горячего кофе или чая. Изготовленная из чугуна печь HWAM 2600 выпускается в различных версиях, а также доступна в исполнении на пьедестале.

Barbas Bellfires Box 70

Минималистская печь с очень четкими линиями.

Базирующаяся в Нидерландах компания Barbas Bellfires производит газовые и дровяные печи с 1976 года. Компания предлагает широкий выбор моделей, каждая из которых изготавливается на заказ в соответствии со спецификациями заказчика. Barbas Bellfires Box 70 отличается сверхчистым дизайном прямоугольной формы и подходящей платформой. Модуль для хранения предлагает идеальное решение, чтобы держать дрова под рукой и придать камину деревенский вид. Box 70 поставляется в разных размерах, подходящих для любой комнаты.Также доступна подходящая по цвету труба высотой до 195 см.

Dovre Vintage 35

Современная дровяная печь в очаровательном винтажном стиле.

Вдохновленная бытовой техникой 50–60-х годов, дровяная печь Dovre Vintage 35 — отличный выбор, если вам нравится дизайн в стиле ретро. Эта компактная, но очень эффективная печь оснащена передовой технологией Cleanburn, а также системой Airwash, которая гарантирует, что вы всегда будете иметь четкое представление о пламени.Отличительная и стильная печь изготовлена ​​из чугуна и доступна в различных цветах и ​​отделках, чтобы дополнить любой интерьер. Другие особенности включают внешнюю подачу воздуха, выход дымохода сверху или сзади, а также возможность использования в зонах противодымной защиты с подходящим комплектом.

Scan 83-2

Прекрасный пример элегантного датского дизайна.

Датская компания Scan, основанная в 1978 году, гордится производством высококачественных печей, сочетающих в себе элегантный дизайн, инновационные технологии и удобные функции.Их современная дровяная печь Scan 83-2 представляет собой лучшее из датского дизайна. Эстетика минимализма с элегантным закругленным силуэтом и отсутствием лишних деталей. В комплекте с черной или серой отделкой печь может похвастаться алюминиевой ручкой и молдингами. Дверь закрывается плавно благодаря функции плавного закрывания, а изогнутая передняя панель обеспечивает прекрасный вид на огонь. Как и другие дизайны из нашего списка, Scan 83-2 отлично смотрится в любом интерьере.

Jøtul F 305 LL

Отмеченная наградами дровяная печь.

Jøtul – один из старейших производителей печей и каминов в мире. Компания была основана в 1853 году и с тех пор производит продукцию премиум-класса, прославляющую норвежское мастерство. Стильная дровяная печь Jøtul F 305 LL, разработанная Anderssen & Voll, служит украшением комнаты и получила награду Red Dot Design Award. Эта современная дровяная печь отличается не только стильным дизайном, но и удобным дизайном. Он имеет компактную форму, большую камеру сгорания, обеспечивающую чистое горение, и большое отверстие, обрамляющее пламя.

Россия начинает испытания двигателей для нового сверхзвукового стратегического бомбардировщика — The Diplomat

Азия обороны

Российские модернизированные бомбардировщики Ту-160М2, оснащенные новым двигателем, будут иметь увеличенную дальность полета.

Реклама

Объединенная двигателестроительная корпорация (ОДК), входящая в Госкорпорацию Ростех, начала стендовые испытания нового двигателя для модернизированного сверхзвукового стратегического бомбардировщика Туполев Ту-160М2, сообщают российские СМИ.

«В ПАО «Кузнецов» в Самаре проходят стендовые испытания новых двигателей серии НК-32 02 для стратегического ракетоносца Туполев-160М2″, — говорится в сообщении ОДК для прессы.

Кузнецов НК-32 считается самым большим и мощным турбовентиляторным реактивным двигателем, когда-либо устанавливавшимся на боевые самолеты. Сообщается, что модернизированный двигатель серии 02 представляет собой вариант без форсажа.

«Его выносливость повышена. Оснащенный этим двигателем бомбардировщик Туполев-160М2 будет иметь гораздо большие возможности, в том числе большую дальность полета», — отмечается в пресс-релизе ОДК.

Diplomat Brief

Еженедельный информационный бюллетень

N

Получайте информацию о событиях недели и о разработке сюжетов для просмотра в Азиатско-Тихоокеанском регионе.

Получить информационный бюллетень

Как я сообщал ранее, для Министерства обороны России (МО) модернизация своих стратегических бомбардировщиков, включая Ту-160М2, остается главным приоритетом.

Нравится эта статья? Щелкните здесь, чтобы подписаться на полный доступ. Всего 5 долларов в месяц.

«Сегодня мы продолжим обсуждение того, как решаются задачи по развитию парка стратегических бомбардировщиков Ту-160 и Ту-95МС.Эти самолеты — важная составляющая ядерного потенциала страны», — заявил в августе министр обороны России Сергей Шойгу.

В 2015 году президент России Владимир Путин объявил о программе модернизации Ту-160 в связи с задержками в проекте стратегического бомбардировщика-невидимки следующего поколения, получившего название ПАК ДА (Перспективный авиационный комплекс для дальней авиации).

Кстати, на ПАК ДА тоже предполагается установка двигателя НК-32 02. Первый полет прототипа ПАК ДА ожидается в 2019 или 2020 году.

Реклама

Ту-160М2 — в настоящее время ВВС России эксплуатирует 16 Ту-160, половина из которых, как сообщается, не годна к полетам — будет новым бомбардировщиком во всем, кроме названия, как я объяснял ранее:

Бомбардировщик предположительно будет оснащен новой авионикой, датчиками, дисплеями и системами связи, а также новым операционным программным обеспечением, хотя Россия не раскрыла никаких конкретных подробностей об обновлениях, за исключением двигателей самолета.

(…)

Учитывая ограниченную скрытность бомбардировщика, он предположительно будет вооружен крылатыми ракетами большой дальности, такими как крылатая ракета воздушного базирования Х-101/Х-102 (ядерный вариант) с предполагаемая дальность от 2700 до 5000 километров.Ту-160М2, скорее всего, будет нести ракеты на поворотной пусковой установке.

В 2015 году заместитель министра обороны России Юрий Борисов объявил, что Ту-160М2 будет оснащен НК-32 серии 02. «Мотор был модернизирован, его основные агрегаты стали более экономичными», — сказал тогда Борисов. «Поэтому НК-32 серии 2 имеет улучшенные характеристики, а его дальность полета будет увеличена не менее чем на 1000 км по сравнению с существующими двигателями».

Кэпиталз забивает в свои ворота; Wild возвращается, чтобы победить в серии буллитов

СТ.ПОЛ, Миннесота (AP) Кевин Фиала и Фредерик Годро забили в серии буллитов, когда «Миннесота Уайлд» в меньшинстве воспользовалась автоголом «Вашингтон Кэпиталз» в победе со счетом 3: 2 в субботу вечером.

Каапо Кахконен сделал 29 сейвов и отразил две попытки в серии буллитов за «Миннесоту», которая перевела игру в овертайм благодаря голу Матса Цуккарелло за 34,7 секунды до конца основного времени.

«Уайлд» не был бы на своей позиции, если бы «Кэпиталз» не забили шайбу в свои ворота.Разыгрывая отложенный пенальти, нападающий «Вашингтона» Карл Хагелин сделал пас между двумя товарищами по команде и полностью проскользнул в пустые ворота на другой стороне площадки с вратарем Заком Фукале на скамейке запасных.

«Я не думаю, что когда-либо видел его вживую», — сказал тренер «Миннесоты» Дин Эвасон о автоголе. «Но нам нужен был этот гол в то время, верно? Мы немного пошатнулись. Они приближались. Нам нужен был какой-то перерыв. И нам повезло, что он у нас появился и очень помог нашей психике.»

Маркус Фолиньо был признан за гол Уайлда после того, как он был последним игроком Миннесоты, коснувшимся шайбы перед промахом Хагелина. Это был сотый гол Фолиньо в карьере. Уайлд проиграл девять регулярных игроков из-за COVID-19 и травм.

— Состав есть состав, — сказал Фолиньо. «Нельзя оправдываться. Все покупают, и было приятно получить вознаграждение. А после (автогола) я подумал, что мы действительно немного набрали обороты и пошли в ногу». 138 минут 7 секунд.Цуккарелло прервал серию.

«Я думаю, сегодня мы играли хорошо», — сказал тренер «Вашингтона» Питер Лавиолетт. «Результаты разочаровывают. Вы говорите о первом голе, а затем они сравняли счет в конце и выиграли в серии буллитов. Таким образом, это оставляет вас с действительно паршивым вкусом во рту. Но я думаю, что ребята приложили немало усилий».

Коннор Макмайкл и Евгений Кузнецов забили за «Кэпиталз», прежде чем из-за промаха «Миннесота» оказалась на доске.

Фукале, выбранный «Монреалем» во втором раунде драфта 2013 года, заработал свой второй старт в карьере, сменив №1.1 голкипер Илья Самсонов в проигрыше со счетом 5: 1 в Сент-Луисе накануне вечером. Самсонов пропустил четыре гола при 16 бросках, а Фукале отразил все семь бросков, с которыми он столкнулся во второй игре в карьере.

Он начал свою карьеру с 21-го сейва в Детройте 11 ноября. второй. Фукале превзошел Мэтта Хэкетта из Миннесоты, который установил предыдущий рекорд 102:48 в 2011 году.

»Мне только что сказали об этом», сказал Фукале после игры с рекордом. »Это невероятно. Я не знал этого. Это дикие, дикие вещи. Это хорошая, качественная ночь, но я злюсь на себя за (гол Цуккарелло). Для меня это сложная цель. Просто еще один небольшой опыт, на котором я должен учиться». Голигоски является одним из трех игроков в протоколах, присоединившись к Джордану Гринуэю и Брэндону Дюхайме.

Кирилл Капризов и Джоэл Эрикссон Эк (травма верхней части тела) переведены в резерв травмированных. Капризов получил травму верхней части тела в Бостоне в четверг. Ник Бьюгстад ​​(верхняя часть тела), Йонас Бродин (верхняя часть тела) были поцарапаны, как и лучший вратарь Кэм Талбот (нижняя часть тела). Капитан Джаред Сперджен находится в резерве с травмой нижней части тела.

Перед игрой The Wild отозвали нападающих Виктора Раска и Кайла Рау и защитника Дакоту Мермис из команды такси.

ВВЕРХ СЛЕДУЮЩИЙ

Кэпиталз: вернуться домой на одну игру против Бостона в понедельник вечером.

Wild: Принимайте Анахайм в пятницу вечером.

—

Подробнее AP NHL: https://apnews.com/NHL и https://twitter.com/AP-Sports

Copyright 2022 STATS LLC и Associated Press. Любое коммерческое использование или распространение без письменного согласия STATS LLC и Associated Press строго запрещено.

%PDF-1.4
%
123 0 объект
>
эндообъект
внешняя ссылка
123 67
0000000016 00000 н
0000001709 00000 н
0000001806 00000 н
0000002639 00000 н
0000002857 00000 н
0000003060 00000 н
0000003596 00000 н
0000004289 00000 н
0000004669 00000 н
0000008512 00000 н
0000008946 00000 н
0000009333 00000 н
0000009682 00000 н
0000009933 00000 н
0000010298 00000 н
0000013733 00000 н
0000014134 00000 н
0000014413 00000 н
0000014873 00000 н
0000020898 00000 н
0000021393 00000 н
0000021416 00000 н
0000021762 00000 н
0000022023 00000 н
0000022363 00000 н
0000023368 00000 н
0000023485 00000 н
0000024671 00000 н
0000024694 00000 н
0000025885 00000 н
0000025908 00000 н
0000025975 00000 н
0000026356 00000 н
0000027892 00000 н
0000028234 00000 н
0000028606 00000 н
0000028905 00000 н
0000029197 00000 н
0000029437 00000 н
0000029605 00000 н
0000029801 00000 н
0000030946 00000 н
0000030969 00000 н
0000031243 00000 н
0000031963 00000 н
0000032275 00000 н
0000032397 00000 н
0000032817 00000 н
0000033926 00000 н
0000033949 00000 н
0000034210 00000 н
0000034531 00000 н
0000034838 00000 н
0000034941 00000 н
0000035464 00000 н
0000036611 00000 н
0000036633 00000 н
0000036814 00000 н
0000037059 00000 н
0000038098 00000 н
0000038121 00000 н
0000039215 00000 н
0000039237 00000 н
0000039316 00000 н
0000040219 00000 н
0000001959 00000 н
0000002617 00000 н
трейлер
]
>>
startxref
0
%%EOF

124 0 объект
>
эндообъект
125 0 объект
ф_}-Э. q/7$!c 0jf= 1I8Ru*$z'[{k+YJ»/nș{j䟲ѷl[WtQڪ4)ZyU’&7CG/%+Z,f,7:;dzjYN&C|m’+ҴF{= 6D@燑x& 4$R'[f=D S`ew\39[777MWlwE}bEN1QTkN\H*ŊFHs=vAxn9f+ ,VC

Gale Apps — Технические трудности

Технические трудности

Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253.Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService@theBLISAuthorizationService]; вложенным исключением является Ice.UnknownException
unknown = «java. lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0
на java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64)
в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70)
в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:248)
в java.base/java.util.Objects.checkIndex(Objects.java:372)
в java.base/java.util.ArrayList.get(ArrayList.java:458)
на com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53)
в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30)
в com. gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.ява: 17)
в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.java:71)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52)
на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer. java:82)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.авторизоватьProductEntry(CrossSearchProductEntryAuthorizer.java:44)
на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31)
в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61)
на com.gale.blis.api.BLISAuthorizationServiceImpl.авторизация (BLISAuthorizationServiceImpl.java:1)
на com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize(_AuthorizationServiceDisp.java:141)
в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch(_AuthorizationServiceDisp.java:359)
в IceInternal.Incoming.invoke(Incoming.java:209)
в Ice.ConnectionI. invokeAll(ConnectionI.java:2800)
в Ice.ConnectionI.dispatch(ConnectionI.java:1385)
в Ice.ConnectionI.сообщение (ConnectionI.java:1296)
в IceInternal.ThreadPool.run(ThreadPool.java:396)
в IceInternal.ThreadPool.access$500(ThreadPool.java:7)
в IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:765)
в java.base/java.lang.Thread.run(Thread.java:834)
»

org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:365)

орг.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:327)

org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71)

org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186)

org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy. java:212)

com.sun.proxy.$Proxy130.авторизоваться (неизвестный источник)

com.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61)

com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65)

com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57)

com.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:22)

дждк.internal.reflect.GeneratedMethodAccessor289.invoke (неизвестный источник)

java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)

java.base/java.lang.reflect.Method.invoke(Method.java:566)

org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:215)

org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.ява: 142)

org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod. java:102)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800)

орг.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87)

org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1038)

org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:942)

org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:998)

org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:890)

javax.servlet.http.HttpServlet.service(HttpServlet.java:626)

org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:875)

javax.servlet.http.HttpServlet.service(HttpServlet.java:733)

org.apache.catalina.core. ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126)

орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:63)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.каталина.core.ApplicationFilterChain.doFilter(ApplicationFilterChain. java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.ява: 101)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

орг.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:130)

org.springframework.boot.web.servlet.support. ErrorPageFilter.access$000(ErrorPageFilter.java:66)

org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:105)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:123)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal (HttpTraceFilter.java: 90)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter. ява:99)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:92)

орг.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.java:93)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain. doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:154)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:122)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal(WebMvcMetricsFilter.java:107)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.каталина.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202)

org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97)

org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542)

org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143)

org.apache.каталина.клапаны.ErrorReportValve.invoke(ErrorReportValve.java:92)

org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687)

org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78)

org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357)

org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374)

орг.apache.койот.AbstractProcessorLight.process(AbstractProcessorLight.java:65)

org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893)

org. apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707)

org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49)

java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128)

Ява.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628)

org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread.java:61)

java.base/java.lang.Thread.run(Thread.java:834)

Общесистемный подход к минимизации эксплуатационных затрат на производство уступов при добыче открытым способом

Анализ затрат

Горно-производственная система состоит из буровой, взрывной, погрузочной, транспортировочной и дробильной подсистем.Средний размер фрагментации связан со стоимостью всех подсистем. Чтобы свести к минимуму стоимость майнинга, следует проанализировать соотношение между средним размером фрагментации и стоимостью каждого действия.

Общие затраты на добычу уступа ( C _M ) состоят из затрат на бурение, взрывные работы, погрузку, транспортировку и дробление и рассчитываются по уравнению. (1).

$$C_{M} = C_{D} + C_{B} + C_{L} + C_{H} + C_{C}$$

(1)

Откуда C _{D D D} — это стоимость бурения ($), C _B — это взрывные расходы ($), C _L — это стоимость загрузки ($), C _H — стоимость перевозки ($), а C _C — стоимость дробления дробилки ($).

Стоимость бурения

Стоимость бурения зависит от конфигурации уступа, производительности бурового оборудования, характеристик породы и схемы взрывных работ. Типичный горный уступ показан на рис. 2. При проведении взрывных работ на уступе длина, ширина и высота уступа известны при проектировании взрыва. Кроме того, другие параметры, такие как нагрузка, интервал и дополнительное сверление, определяются на основе диаметра отверстия.

Рис. 2

Изображение горного уступа

Нагрузка рассчитывается по следующему уравнению (Konya 1983).{0,333}$$

(2)

где B — нагрузка (м), D — диаметр скважины (мм), \(\rho_{e}\) — насыпная плотность взрывчатого вещества (тонн/м ³ ) и \( \rho_{r}\) — объемная плотность породы (т/м ³ ). Когда бремя известно, расстояние находится по уравнению. (3) (Конья, 1983).

$$S = \left\{ {\begin{array}{*{20}l} {0,125 \times H + 0,875 \times B} \hfill & {if\; H < 4B} \hfill \\ {1.4 \× B} \hfill & {if\; H > 4B} \hfill \\ \end{array} } \right.$$

(3)

, где S — расстояние (м), а H — высота уступа (м). Более того, подсверливание J равно (Konya 1983):

Стоимость бурения напрямую связана с общей длиной просверленного отверстия. Общая длина отверстия равна высоте уступа ( H ) и подсверливанию ( J ). Общая длина отверстия умножается на количество просверленных отверстий ( ​​ N ), чтобы найти общую длину просверленного отверстия.Учитывая среднюю скорость бурения ( r _D ), (м/ч) и почасовую стоимость эксплуатации ( c _D ) бурильной машины, стоимость бурения уступа рассчитывается по следующей формуле уравнение.

$$C_{D} = \frac{{\left( {H + J} \right) \times N}}{{r_{D} }} \times c_{D}$$

(5)

, где N — количество отверстий на взрывоструйном стенде, которое зависит от нагрузки, расстояния между ними, ширины и длины стенда.{1/6}$$

(6)

где P ₅₀ — средний размер обломков (см), A — коэффициент горной породы, V ₀ — объем горной породы на одну шпур (м ³ ), _e – масса тротила, содержащего энергетический эквивалент заряда взрывчатого вещества в каждой шпуре (кг). A — это 7 для пород средней твердости, 10 для твердых, но сильно трещиноватых пород и 13 для очень твердых слаботрещиноватых пород.В качестве альтернативы средний размер фрагментации можно оценить с помощью нейронных сетей (Kulatilake et al. 2010), имитационного моделирования методом Монте-Карло (Morin and Ficarazzo 2006) или множественного регрессионного моделирования (Faramarzi et al. 2013). Объем камня равен:

$$V_{0} = B \times S \times H$$

(7)

Тип взрывчатого вещества, используемый в уравнении. (6) – тротил; однако его можно переформулировать в зависимости от типа взрывчатого вещества, как указано в уравнении.{30/19} \times S_{e} }}$$

(9)

После получения необходимого количества взрывчатки для каждой скважины стоимость взрывных работ уступа рассчитывается следующим образом.

$$C_{B} = Q_{e} \times p_{e} \times N$$

(10)

, где p _e — цена взрывчатого вещества ($/кг).

Стоимость погрузки

Стоимость погрузки связана с перемещением материала при каждой загрузке.Хотя ковш погрузчика имеет определенный объем, в реальной работе невозможно использовать весь объем из-за пространства между частицами. Существует коэффициент заполнения объема ковша в зависимости от гранулометрического состава. Коэффициент заполнения — это просто отношение объема загружаемого материала к вместимости ковша. Если размер частиц увеличивается, пространство между частицами увеличивается, а коэффициент заполнения уменьшается. Уменьшение количества материала в каждой загрузке означает снижение эффективности загрузки.С другой стороны, если порода хорошо фрагментирована, коэффициент заполнения и эффективность погрузки будут высокими. Связь между коэффициентом заполнения и средним размером фрагментации можно найти с помощью регрессионного анализа.

Учитывая коэффициент заполнения ( F ), общее время загрузки материала в пескоструйный стенд рассчитывается по уравнению. (11).

$$TLT = \frac{{V_{0} \times N}}{{V_{S} \times F}} \times t_{l}$$

(11)

, где V _S — вместимость ковша экскаватора (м ³ ), а t _l — время поворота одной загрузки.После получения общего времени загрузки стоимость загрузки ( C _L ) находится по уравнению. (12).

$$C_{L} = \frac{{V_{0} \times N}}{{V_{S} \times F}} \times t_{l} \times c_{L}$$

(12)

где c _L — эксплуатационные расходы погрузчика ($/ч).

Стоимость перевозки

Как и стоимость погрузки, коэффициент заполнения является одним из основных компонентов стоимости перевозки.Соотношение между дроблением горной породы и затратами на транспортировку количественно определяется коэффициентом заполнения. Для поддержания эффективной операции загрузки предпочтителен более высокий коэффициент заполнения. Общее время, необходимое для перевозки взорванного материала от стенда до места назначения, рассчитывается по уравнению. (13).

$$THT = \frac{{V_{0} \times N}}{{V_{T} \times F}} \times t_{c}$$

(13)

, где V _T — грузоподъемность грузовика (м ³ ), а t _c — время цикла грузовиков.Когда общее время транспортировки известно, стоимость транспортировки материала в пределах уступа получается по уравнению. (14).

$$C_{H} = THT \times c_{T}$$

(14)

где c _T — эксплуатационные расходы грузовика ($/ч).

Стоимость дробления

Поскольку дробление является последней цепочкой взаимосвязанных подсистем, на которую влияет средний размер фрагментации, его следует включить в анализ затрат. Стоимость дробилки зависит от размера частиц корма.{{f\left( {x_{1} } \right)}} } \right)$$

(15)

где Вт _c — удельная энергия (кВтч/тонна), x ₁ — 80% проходной размер для сырья (мкм), x _{2 проходной размер ( P 80 ) для продукта дробилки (мкм), M ic индекс работы дробления, который составляет 7,2 кВтч/т для обычных дробилок. K 2 – системная константа дробилки, которая принимается за 1,0, если дробилка работает в замкнутом цикле с классифицирующим грохотом, и за 1,19, если дробилка работает в открытом цикле. Кроме того, f является функцией размера частиц и рассчитывается по следующему уравнению (Моррелл, 2009 г.).}

$$f\left( {x_{j} } \right) = — \left( {295 + x_{j} /1000000} \right)$$

(16)

При взрывных работах на стенде размер фрагментации не является постоянным для всех частиц из-за неоднородности породы.Параметры распределения получают с помощью просеивания или анализа изображений. Как правило, это показывает кумулятивное распределение, как показано на рис. 3. Средний размер фрагментации ( P ₅₀ ) представляет собой интервал сита, через который проходит 50% материала. Точно так же P ₈₀ — это интервал сита, через который проходит 80% материала, и определяется функцией распределения частиц по размерам канифоли-Раммлера, которая приведена ниже (Vesilind 1980). {n} } }$$

(17)

где n – константа однородности материала, зависящая от геометрии взрыва и горной массы.Дополнительную информацию о распределении размеров фрагментов при взрывных работах на стенде можно найти в (Cho et al. 2003).

Рис. 3

Типичная кумулятивная кривая распределения частиц по размерам

Стоимость дробления находится по формуле:

$$C_{C} = W_{c} \times u \times V_{0} \times N \times \rho_{r}$$

(18)

, где u — цена энергии ($/кВтч).

Модель оптимизации

Задача формулируется как сумма затрат на подвиды деятельности на убираемый стенд.Основной контролируемой переменной модели оптимизации является средний размер осколков, который может меняться от взрыва к другому в зависимости от конструкции буровзрывных работ. Взаимосвязь между взаимосвязанными операциями по добыче полезных ископаемых приводит к кривой зависимости между общей стоимостью добычи и фрагментацией породы, как показано на рис. 4. Заштрихованная область на этом рисунке представляет минимальную общую стоимость добычи и соответствующий оптимальный средний размер фрагментации. Нахождение этой области формулируется как оптимизационная задача.

Рис. 4

Взаимосвязь между общей себестоимостью горных работ и дроблением породы

Формулировка задачи

Общая стоимость добычи минимизируется за счет изменения двух контролируемых параметров: диаметра взрывной скважины и среднего размера осколков. Проблема является нелинейной и ее трудно решить с помощью точного метода. Поэтому для решения модели выбирается метаэвристика, эволюционный алгоритм (ЭА). (Соважо и Кумрал, 2016). У такой метаэвристики, как советник, есть два недостатка: (1) она не гарантирует оптимальности и (2) параметры, специфичные для советника (т.г., частоты кроссинговера и мутаций) выбраны произвольно. Однако при достаточном поиске пространства решений решение может приблизиться к оптимальности. Что касается выбора параметров, использование различных конфигураций параметров также может уменьшить неопределенность, связанную с параметрами советника.

Формулировка задачи оптимизации определена ниже.

Целевая функция

$${\text{Минимизировать}}\quad C_{M} = C_{D} + C_{B} + C_{L} + C_{H} + C_{C}$$

(19)

, где

$$C_{D} = \frac{{\left({H + 0.{n} }} }}{1,000,000}} \right)}} } \right) \times u \times V_{0} \times N \times \rho_{r}$$

(24)

В соответствии с

1. (1)

   Диаметр отверстия должен быть равен одному из размеров бурового долота, указанному в промышленных стандартах (Sandvik 2015), как указано в уравнении. (25).

   $$\varvec{D} \in \left\{ { 159, 171, 187, 200, 216, 229, 251, 270, 311, 349, 381, 406 } \right\}$$

   (25)

2. (2)

   Вес груза не должен превышать грузоподъемность как ковша, так и груза, как указано в уравнениях. (26) и (27).

   $$V_{S} \times F\left( {P_{50} } \right) \times \rho_{r} \le T_{S}$$

   (26)

   $$V_{T} \times F\left( {P_{50} } \right) \times \rho_{r} \le T_{T}$$

   (27)

3. (3)

   Максимальный размер частиц должен быть меньше, чем максимально допустимый размер сырья дробилки, как указано в уравнении.(28).

   $$P_{\text{МАКС}} \le R$$

   (28)

Модель была решена с помощью Excel Solver. Рабочий процесс эволюционного алгоритма, использованного в этом исследовании, показан на рис. 5. Входные параметры изначально вводятся в систему. Генерируется первая популяция и оценивается пригодность популяции. Если критерий остановки выполнен, процесс оптимизации завершается, и это решение считается оптимальным.В противном случае он продолжает поиск, создавая новую популяцию, применяя операторы скрещивания и мутации. Затем оценивается новая популяция. Этот рабочий процесс продолжается до тех пор, пока не будет выполнен критерий остановки.

Рис. 5

Блок-схема предлагаемого эволюционного алгоритма

Расчет стоимости также может быть выполнен с использованием других методов, таких как нелинейный алгоритм смешанного целого числа, расчет стоимости на основе моделирования, оптимизация роя частиц, искусственная нейронная сеть и т. д. Нолан и Кекоевич (2014) использовали процесс аналитической иерархии для улучшения существующих методов добычи путем выбора оптимального метода добычи на основе критериев стоимости, производства и окружающей среды.

Мешок с почтой Кэпиталз Часть 2: Что ждет Овечкина в будущем?

Пришло время для нового почтового ящика Capitals! Вы можете прочитать часть 1 за среду здесь.

Ознакомьтесь со второй частью ниже.

У вас есть вопрос, на который вы хотите получить ответ в следующем почтовом ящике? Вы можете задавать свои вопросы здесь, на странице отправки сообщений Capitals Mailbag на NBCSportsWashington.com.

Обратите внимание, что некоторые вопросы были отредактированы для ясности.

Павел Трубиц пишет: У меня есть версия, что «Кэпс» подобрали Илью Ковальчука, чтобы осчастливить Алекса Овечкина и стать старшим братом Евгению Кузнецову и другим россиянам.Есть предположения?

Я уверен, что это сыграло свою роль, но «Кэпиталз» в конечном итоге пригласили его не поэтому. Хотя в последнее время третья линия играла лучше, в этом сезоне она просто не могла обеспечить достаточное количество атак. Более того, когда топ-6 боролись, у Тодда Рирдена действительно не было игрока, который мог бы подключиться к флангам, чтобы встряхнуть ситуацию, как это было с Бреттом Коннолли и Андре Бураковским в прошлом. Добавление Ковальчука дает этой команде гораздо более глубокую первую девятку с точки зрения результативности. Он вмешивается и забивает больше голов (девять), чем Карл Хагелин и Ричард Паник (по семь у каждого).

Отношения Ковальчука с русскими команды, вероятно, сыграли роль в том, что Брайан Маклеллан был уверен, что сможет хорошо вписаться в раздевалку, но, в конечном счете, это не то, почему его пригласили.

Капитан Очевидность пишет: При очевидном недостатке скорости команды по сравнению с другими, почему бы нам не отразить наши самые успешные кампании, играя «тяжело» и лишая других команд текучести?

Это именно то, что они получали в последних играх.

Часть фанатов Кэпов, похоже, считает, что Кэпс «мягкие». Они не. Это очень тяжелая команда, которая любит играть в физическом стиле. Проблема в том, что это очень сложно сделать за 82 игры, поэтому не так уж удивительно видеть борьбу команды в январе и феврале. Тот факт, что их «спад» продолжался так долго, был удивительным, но я всегда ожидал, что в какой-то момент команда сделает шаг назад по сравнению с быстрым темпом, который она установила в начале сезона. Гораздо проще проводить такие физические игры в начале сезона, чем в понедельник в феврале. Поскольку вы не можете играть физически в течение 82 игр, люди будут смотреть случайную игру, в которой они просто не приносят тело той ночью и объявляют команду мягкой, несмотря на то, что пять из 22 лучших нападающих в НХЛ играют. для Вашингтона. Посмотрите две игры, которые «Кэпс» сыграли против «Питтсбург Пингвинз». Особое внимание уделялось физической игре, и в результате «Кэпс» обыграли «Питтсбург» со счетом 6:2 в третьем периоде.

Конечно, вы должны воспринимать «попадания» как статистику с долей скептицизма, потому что способы измерения попаданий сильно различаются от арены к арене, но не заблуждайтесь, эта команда — большая команда, которая считает физическую игру большой. часть его идентичности.

Тим К. пишет: Сколько проблем с вбрасыванием «Кэпиталз» приходится на центровых, а сколько на парней из поддержки? У «Филадельфии» сильные и быстрые центровые, но кажется, что фланги тоже очень хорошо умеют сворачиваться и помогать захватывать шайбу. Это поправимо или реальность, с которой Кэпы научились жить?

Это отличный момент, о котором Рирден говорил ранее. Победа во вбрасываниях зависит не только от центровых, но и от вингеров, которые приходят на помощь. Например, когда на левом фланге зоны нападения приближается вбрасывание, «Кэпс» обычно запускают игру, в которой Алекс Овечкин сразу же срезает стену в центре. Если шайба свободна позади центра, он подхватывает ее и бросает. В этом смысле это работает на пользу «Кэпс».Но много потерь в зоне атаки, особенно когда команда сосредоточена на ведении игры, а не на поддержке центра. В целом, я думаю, что это усугубляет проблему, потому что я не думаю, что вингеры «Кэпс» делают достаточно, чтобы поддерживать вбрасывания.

Бретт Эппли пишет: В предыдущем почтовом ящике вы указали процент вбрасывания Евгения Кузнецова как 43% в этом году. Как вы думаете, перевод его на вингера, позицию, которая освободила бы его от ответственности за оборону и вбрасывание центрового, помог бы увеличить его результативность?

Быть центровым — это больше, чем вбрасывания и защита. Катание и игра Кузнецова идеально подходят для позиции в центре. Он также очень хорош при входе в зону. Поставить его на крыло означало бы вовлечь его в большее количество настольных баталий и форчек  , что не очень подходило бы его игре. Я понимаю, что недостатки в обороне могут расстраивать, но Кузнецов — один из лучших атакующих центровых в НХЛ, и его навыки диктуют, где он должен быть. Кроме того, найти центрового из топ-6 намного сложнее, чем вингера из топ-6. Вы сдвинули Кузнецова и создали гигантскую дыру в составе Вашингтона.

Крейг Боден пишет: У Алекса Овечкина сейчас 700, в сентябре ему будет 35. Как выглядит его следующий контракт? И сможет ли он приблизиться к 894 голам?

После того, как Овечкин набрал 700 очков, я написал, сможет ли он догнать рекорд Уэйна Гретцки. Я не знаю, доберется ли он в конечном итоге до этого, но фанаты должны быть в восторге от того, что математика становится все более и более реалистичной.

Что касается его следующего контракта, я предполагаю, что он продлится не более четырех лет. Его следующий контракт не вступит в силу, пока ему не исполнится 36 лет. Он собирается оставаться в НХЛ до тех пор, пока продолжает играть на высоком уровне, но я не вижу, чтобы он был доволен игрой третьего звена, забивающей 10-15 голов в год. Даже когда его игра в конечном итоге упадет — что, как бы невероятно это ни казалось, в какой-то момент это произойдет — он все равно может выйти в КХЛ и стать топ-игроком. Я думаю, что он повторно подписывает контракт на три или четыре года, а затем переоценивает, когда этот контракт заканчивается, насколько он близок к рекорду и думает ли он, что сможет его получить.Что касается цены, я не вижу, чтобы он пытался сорвать куш. Новый контракт Никласа Бэкстрема дает ему кепку чуть меньше, чем сейчас зарабатывает Овечкин. Я думаю, что он подписывает контракт где-то в диапазоне от 9,5 до 10,5 миллионов долларов, но не больше.

Джастин Кейд пишет: Как бы вы расставили приоритеты Брайана Маклеллана в межсезонье? Вы видите, что «Кэпс» пытаются удержать Брендена Диллона, пытаясь заполучить Якуба Врану и прорабатывая новую сделку для Алекса Овечкина?

С точки зрения приоритета, а не того, что, как я думаю, произойдет первым, новая сделка Алекса Овечкина — № 1. 1, 2 и 3. Он не может повторно подписать до 1 июля, но я буду шокирован, если это не будет сделано к тому времени. Решение по Брейдену Холтби будет вторым, хотя я думаю, что решение в значительной степени уже принято. Ни для одной из сторон нет смысла оставаться в Вашингтоне. Предполагая, что он не подпишет новый контракт, подписание замены в качестве резервной копии быстро становится в списке приоритетов, поскольку я не думаю, что в следующем сезоне мы увидим тандем Ильи Самсонова и Витека Ванечека или Феникса Копли, если только не будет другие жизнеспособные варианты.

Синяя линия также будет приоритетом для Маклеллана. Диллон только что приехал, но я видел, как команда пытается подписать его заново в зависимости от уровня беспокойства по поводу игры Михала Кемпни. Диллон подходит под тип игрока, которого жаждет Брайан Маклеллан, большой физический игрок, который также мобилен, и соперники ненавидят играть против него. Однако, учитывая избыток левых защитников, я полагаю, что Маклелану придется сделать выбор между Диллоном и Дмитрием Орловым. Если Диллон заинтересован в возвращении, я не уверен, что имеет смысл заключать с ними контракт на долгосрочной основе, потому что тогда Йонасу Зигенталеру, Алексу Алексееву и Мартину Фехервари будет очень трудно пробиться.

С бардаком справа тоже надо разобраться. Этой команде нужен правый защитник второй пары, и я не могу понять, каким образом они отправятся в следующий сезон, убеждая себя, что Ник Дженсен или Орлов могут это сделать. Я не знаю, сколько еще доказательств вам нужно на данный момент.

Что касается других игроков, нуждающихся в новых сделках, то команде придется повторно подписать Йонаса Зигенталера, и, как вы заметили, я не удивлюсь, если будут какие-то попытки повторно подписать Врану. У него остался один год контракта, но его следующая сделка не станет дешевле. С 24 голами в равной силе он делит седьмое место в НХЛ с Джеком Эйчелом и Леоном Драйзайтлем.

Джон Мэсси пишет: Во время пятиматчевой засухи Овечкина каждый раз, когда свисток останавливал игру и Алекс шел на скамейку запасных, камера показывала, как он отрывает ленту от клюшки и снова постукивает. Просто казалось, что он делал это намного чаще, чем в прошлом. Я не понимаю эту динамику делать это часто во время остановок вместо антрактов. Вы можете объяснить?

Это вопрос предпочтений. Овечкин всегда делает это очень часто. Некоторые исполнители настолько требовательны к ленте, что, если она немного поцарапается из-за разрывов, они снимают ее и переделывают заново. Как я уже сказал, это вопрос предпочтений.

Лента влияет на сцепление клюшек с шайбой при игре с клюшкой и броске.Для такого снайпера, как Овечкин, он хочет, чтобы лента была в самый раз, иначе он чувствует, что его выстрел будет неверным. Когда вы один из восьми игроков, забивших 700 голов, вы позволяете ему приклеивать клюшку столько раз, сколько он захочет.

Мика Рид пишет: Я видел, что бывший перспективный игрок «Кэпиталз» Чейз Приски был продан «Каролиной Харрикейнз» «Флорида Пантерз» в обмен на Винсента Трочека. Учитывая то, как правая сторона защиты «Кэпс» разыгралась в этом году, и достойное выступление Приски в АХЛ, думаете ли вы, что Приски дали бы шанс сыграть с «Кэпс», если бы он решил подписать контракт здесь?

Зная состояние правого фланга обороны, думаю, за Приски внимательно следили бы в тренировочном лагере и в Херши. Я не сомневаюсь, что в этом году у него был бы шанс в Вашингтоне. В конце концов, есть причина, по которой команда отозвала Мартина Фехервари и включила его в четверку лучших на три игры. У Приски были бы неплохие шансы на то, что ее вызовут.

Решение Приски не подписывать контракт с Caps продолжает меня озадачивать. Он ушел из организации Caps в команду с более насыщенной синей линией, и его обменяли менее чем за год. У него было полное право делать то, что он делал, правила позволяли ему стать свободным агентом, но я еще не слышал разумного объяснения.Я пытался взять интервью, пока он был с Шарлоттой, но он отказался.

Майк Дойл пишет: Я родился в округе Колумбия, но сейчас живу в Коннектикуте, так что все, что я вижу с Caps, показывают по телевизору. Мне кажется, что арена уже не такая громкая, как раньше. Считаете ли вы, что наши болельщики не так увлечены играми регулярного сезона, как болельщики других команд, или мой телевизор просто этого не видит?

Если вы уходите из недавних игр, арена была полна трепета во время недавнего заноса команды. Фанаты «Кэпс» настроены пессимистично. В остальном арена была такой же шумной, как и всегда.

Кори Гудвин пишет: Я родом из страны, где хоккей не так распространен, что затрудняет обучение. Итак, мне было интересно, как игроки узнают, что нужно менять линию? Это просто инстинкт, или тренеры, или что-то еще?

Тренеры скажут игрокам, когда менять линии, или игроки на льду отправятся для замены. Когда команды меняются на лету, игроки всегда будут занимать соответствующие позиции, чтобы избежать того, чтобы слишком много игроков ушли слишком рано и получили штраф за слишком много мужчин.Кроме того, во время остановки игры командам приходится ждать, пока судья скажет, что они могут поменяться. Команда гостей всегда должна переодеваться первой во время остановки. Это дает команде хозяев преимущество видеть, кто находится на льду, и соответственно соответствовать.

Не стесняйтесь присылать свой хоккейный вопрос 101! Иногда это может быть сложный вид спорта, и во многих играх я ловлю себя на том, что просматриваю свод правил.

Спасибо за все ваши вопросы! Если у вас есть вопрос, на который вы хотите получить ответ в следующем почтовом ящике, вы можете задать его здесь, на странице отправки сообщений Capitals Mailbag на NBCSportsWashington.ком.

Нажмите здесь, чтобы загрузить приложение MyTeams от NBC Sports. Получайте всестороннюю информацию о своих командах и легко транслируйте игры Capitals и Wizards со своего устройства.

ДРУГИЕ НОВОСТИ CAPITALS:

.
