Обратка системы отопления что это такое и почему трубы холодные

Автор Монтажник На чтение 17 мин. Просмотров 12k. Обновлено 12.10.2020

Собственники, организующие отопление своих частных коттеджей или дач, используют различные варианты подключения теплообменных приборов и теплых полов, при организации обогрева контур условно разбивают на две ветви – подающую и обратную. При его устройстве важно правильно смонтировать не только подводящий тепловой носитель трубопровод, но и обратную ветвь, при этом важно знать следующее – обратка системы отопления что это такое.

В любой отопительной системе теплоноситель циклически перемещается по замкнутому контуру, если в самотечном варианте движение жидкости происходит за счет снижения плотности воды при высокой температуре и вытеснении ее вверх низкотемпературным водяным столбом, то в замкнутой линии ее толкает рабочее колесо циркуляционного насоса.

В обоих случаях необходимо правильно смонтировать участок с обратным оттоком – при открытом расширительном баке выдерживают уклоны под определенным углом, а в многоконтурной разводке с электронасосом устанавливают отдельный коллектор обратки. Он выполняет функции перенаправления охлажденного потока к котлу и смешивания входящего и выходящего разнотемпературных тепловых носителей.

Рис. 1 Пример размещения отопительного оборудования

Обратка системы отопления что это такое

Зная элементарные принципы устройства отопления, ответить на вопрос, что такое обратка, довольно просто – это трубопровод, по которому выходящий из теплопередающих устройств носитель направляется к котельному оборудованию для последующего нагрева.

Практически в любой обогревательный прибор встроены минимум два патрубка для подключения, а при двухтрубной системе обратный и подающий контуры имеют четкое разграничение (отдельные коллекторы). При однотрубном способе подключения приборы последовательно соединяются друг с другом, поэтому подающим служит трубопровод, подключенный к первой от котла батарее в цепи, а обратным труба, выходящая из последней. При использовании популярной «ленинградки» обраткой следует считать трубопроводный участок после всех обогревателей в цепи.

Рис. 2 Многоконтурная схема отопления коттеджа – пример

Роль обратки и ее отличие от подачи

Иногда при самостоятельном проведении сантехнических работ, пользователь не знает, как определить трубу подачи и обратки при подключенной батарее. При полном незнании конструкции можно воспользоваться термометром, выявив подающий и обратный трубопровод по температурной разнице, если известны схемы отвода теплоносителя в радиаторы отопления, рассматривает следующие варианты:

• При диагональном и боковом включении подача всегда находится вверху, а отвод снизу.
• В нижней подводке направление движения входных и выходных потоков иногда указано стрелками на подводящем узле (бинокле).
• В «ленинградке» обратной считается труба, отходящая от последней в ряду батареи отопления.
• В коллекторной раздаче подающие гребенки оснащены регулируемыми датчиками подачи в виде арматуры с прозрачными колпаками и помещенными внутри индикаторами, запорные клапаны обратной гребенки закрываются резьбовыми заглушками. Также цветовая маркировка прямой подачи красного цвета, а обратки – синего.

Рис. 3 Организация систем отопления, использующих открытый расширительный бак

Обратка играет не менее важную роль, чем прямая линия для подвода носителя в теплообменные устройства или подогреваемые полы, ее предназначение и способы установки:

В самотечных конструкциях с открытым накопительным баком. Перемещение воды в открытых контурах происходит вследствие разницы в гидростатических давлениях охлажденного и горячего водяного столбов из-за того, что горячая жидкость обладает более низкой плотностью.

Из этого следует, что чем больше температурный перепад между холодным и горячим водяным столбом, тем существеннее разница между подачей и обраткой в давлениях и соответственно сила, выталкивающая вверх нагретый поток.

Поэтому обратка проектируется и монтируется с учетом следующих правил:

• Теплопотери в обратке должны быть довольно существенными для максимального снижения охлаждения воды, то есть батареи должны обладать значительной теплоотдачей.
• С увеличением расстояния от нижней точки радиаторов до входных патрубков котла увеличивается протяженность низкотемпературного столба и соответственно он эффективнее вытесняет подогретый теплоноситель. Высокое расположение котла от батареи удлиняет участок с охлажденной обраткой, одновременно сокращая отрезок высокотемпературного столба – в итоге большая разница температур намного дальше смещает рабочее тело вверх по контуру и обогрев происходит эффективнее.
• Верхней установке котла противоречит условие, при котором он должен находиться на высоте ниже уровня последних батарей в цепи для самотечного поступления в него носителя под уклоном. При низкой установке котла в подвале для обеспечения нормальной циркуляции при монтаже следует соблюдать уклоны в сторону нагревательного агрегата (2 – 3 мм. на погонный метр).

Следует отметить, что обе приведенные схемы рабочие (последнюю используют чаще) и их выбор связан с удобством монтажа котельного оборудования в доме.

Рис. 4 Отопительная система закрытого типа – схема

Возможно будет полезным почитать про Подключение котла к системе отопления

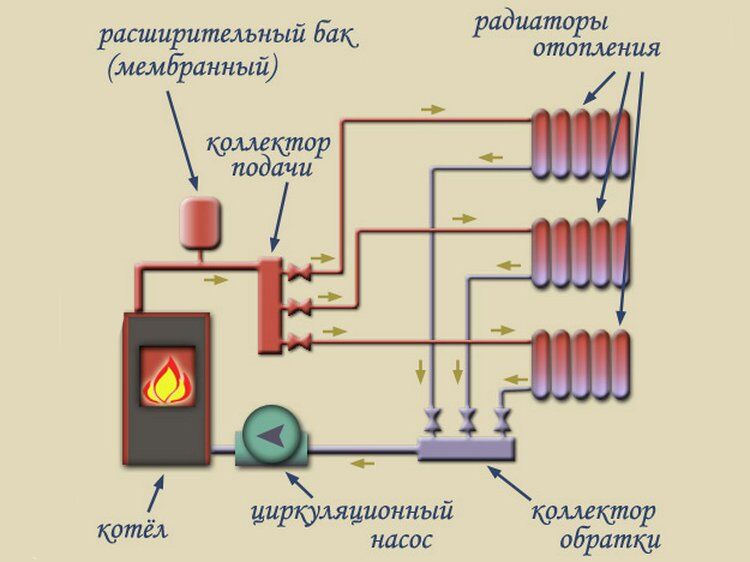

В закрытых схемах с электронасосом. В многоконтурное отопление с нагревающимися полами устанавливают циркулярные насосы, создающие требуемое давление в магистрали, во многих случаях эксплуатируются два циркулярника – один прокачивает воду по всей системе, а второй подает теплоноситель в полы или радиаторные обогреватели.

При коллекторной разводке важную роль играет температура обратки относительно подводки, разница не должна превышать 10º С, стандартные перепады 55 – 45, 50 – 40, 45 – 35, 40 – 30 градусов. Для достижения этих параметров остывший теплоноситель из коллектора обратки частично смешивается с поступающим от котла горячим, а затем подается в теплые полы.

В обвязке котлов. При включении котлов в работу начальная разница между температурой подачи и обратки довольно существенна – это приводит к образованию конденсата на стенках нагревательной камеры и дымоходных трубах, который вступая в химическую реакцию с углекислым газом и другими продуктами горения вызывает ускоренную коррозию их поверхности.

Для предотвращения этих негативных последствий создается малый контур с регулировкой обратного клапана, в котором температуры поступающего в котел и нагреваемого теплоносителя быстро выравниваются. После достижения заданного температурного порога автоматически открывается термоклапан, и к малому отопительному контуру подключается вся системная магистраль.

Иногда, для выравнивая температурных параметров подачи и обратки, между ними устанавливается байпасная перемычка небольшого диаметра, ширину ее проходного канала допускается регулировать винтовыми вентилями (шаровые краны используют только для полного запирания и открывания проходов).

Варианты организации подачи и отвода теплоносителя к радиаторам

При монтаже отопительных систем используются две основные разводки: с одной или двумя трубами, нередко практикуют комбинированное подведение отдельно стоящих теплообменников. Во многих случаях точками подключения радиаторов является два их патрубка, расположенные с боковых сторон, аналогично подсоединяются модификации с двумя нижними отводами при монтаже с помощью специальных н-образных узлов нижнего подключения (биноклей).

Рис.5 Верхняя подача в многоквартирном доме – схема движения

Однотрубная система

Данная разводка получила широкое распространение в коммунальном в хозяйстве и быту благодаря следующим своим преимуществам и особенностям:

• Вариант с одной трубой является наиболее выгодным с финансовой точки зрения, позволяя сэкономить материалы по сравнению с двухтрубной в два раза.
• Помимо экономии материалов снижается сложность монтажа и соответственно расходы на обустройство однотрубной разводки – в стенах делается меньше штроб, приобретается относительно небольшое количество различного вида фитингов: отводов, тройников, запорных и регулирующих вентилей, соединительных муфт, ускоряется проведение работ по сборке магистрали с помощью пайки, прессовых или компрессионных фитингов.
• В линии с одной трубой теплоноситель движется последовательно по всей цепи радиаторов, при этом первый, наиболее близко расположенный к нагревательному котлу или теплосети имеет наивысшую теплоотдачу, а крайний самый холодный.

Рис. 6 Боковая и диагональная разводка систем

• Во многих многоквартирных домах основной разводкой является однотрубная, широко используемая в схемах подачи теплоносителя сверху, при этом радиаторы каждой квартиры подключаются параллельно стояку. При их присоединении используется байпасная перемычка, обеспечивающая проходимость магистрали при засорении или неисправности одной из ветвей.
• Для выравнивания температур нагрева радиаторов в цепи однотрубной системы используется более сложная арматура с запорными и регулирующими клапанами в подающей и обратной ветвях, чем в двухтрубной магистрали. Обычно на каждый обогреватель устанавливается термодатчик, дающий возможность регулировать входящий поток для выравнивания их температурных параметров.
• В однотрубной системе используются все стандартные способы подключения труб к радиаторам: боковая подводка, диагональная, нижняя двух основных типов: при помощи н-образного узла нижнего подключения и «ленинградки», в которой вход и выход в радиаторы располагаются по бокам и подсоединяются к центральному трубопроводу.
• Основные схемы разводки при однотрубной системе – вертикальная и горизонтальная, первый вид широко используется в многоквартирных домах, где стояк присоединяется вертикально и теплоноситель подается сверху или по петлевому контуру снизу вверх, при этом используется боковая подводка к радиаторам. Аналогичное подключение используется и в индивидуальных домах при организации самотечного отопления с верхним расширительны

Обратка в системе отопления | Разница температуры обратки

        Здравствуйте, друзья! Ввиду того, что тема превышения температуры обратного трубопровода отопления и на самом деле актуальна, я решил написать еще одну статью на данную тему. А именно, про устранение превышения температуры в обратке против температурного графика отопления. Как известно, перегрев возникает в основном из за повышенного расхода сетевой воды.

       А если во внутренней системе повышенный расход сетевой воды, то как правило, она неправильно отрегулирована. Поэтому в 95 процентах случае устранение перегрева сводится к правильной регулировке. Остальные 5 процентов я оставил на переток из подачи в обратку через вентиляцию или ГВС. Поэтому первым делом проверьте, посмотрите, нет ли у вас где нибудь перетока из подачи напрямую в обратку. Обычно такие перетоки дают «бешеный» перегрев обратки. Если есть, устраните. Но это скорее как исключение. Правилом является превышение температуры обратной сетевой воды при повышенном расходе теплоносителя.

      Давайте рассмотрим самый типичный случай – зависимая система отопления с элеваторным подсоединением. Такая схема применяется, по моим наблюдениям, в восьмидесяти процентов из ста. Если у нас в схеме присутствует элеватор, то необходимо сделать его расчет.

Можно воспользоваться моей программой. Скачать ее можно здесь. Здесь нас особенно интересует такой параметр, как минимально необходимый напор перед элеватором. Подставляем свои цифры, исходные данные, делаем расчет. Подробнее об этом можете прочитать в моей статье «Расчет элеватора». Теперь у нас есть цифра минимально необходимого напора перед элеватором. Обычно это где то 20-23 м.в.ст для графика 150/70 °C и 12-15 м.в.ст. для графика 130/70 °C. В нормативно — технической документации приводится минимально необходимая цифра напора перед элеватором в 15 м.в.ст. Вообщем это правильно, хотя при графике 130/70 °C для работы элеватора, скорее всего, хватит и меньшего напора.

      Теперь необходимо этот самый напор перед элеватором обеспечить. Для этого обычно применяют либо регуляторы давления (расхода) прямого или непрямого действия, либо дроссельные шайбы. Я уже писал на своем сайте, что не являюсь сторонником установки дроссельных шайб, скорее наоборот. Это, скажем так, крайний вариант. Если нет регуляторов давления (расхода), значит, просчитываем дроссельную шайбу, диаметр. Но обычно, в большинстве случаев, регулятор на вводе все же присутствует.

      И именно регулировка, настройка регулятора давления (расхода) является ключевой в устранении перегрева обратки. Здесь ориентиром является подсчитанная цифра минимально необходимого напора перед элеватором. От нее и исходим, начиная регулировку регулятором. Но подсчитанная цифра именно ориентир, так как по факту она может корректироваться. Ведь сопротивление системы (гидравлические потери во внутренней системе отопления) мы обычно знаем приблизительно, а для регулировки это очень важный параметр.

      Поэтому регулировку лучше всего проводить следующим образом. Сначала выставляем регулятором давления рассчитанную цифру минимально необходимого перепада перед элеватором. Регулировку регулятора давления «после себя» проводят при помощи регулировочной гайки.

Но есть разные модицикации регуляторов давления (расхода), поэтому посмотрите техническую документацию именно на ваш регулятор, как производится регулировка, с помощью регулировочной гайки, винта и т.д. Информацию такую можно найти в Интернете.

      Выставив таким образом, минимально необходимый напор, и дав время (30-40 минут) системе отопления войти в новый режим, смотрим по показаниям теплосчетчика, или по термометру на обратном трубопроводе, температуру в обратке t2. Если температура t2 соответствует утвержденному температурному графику, то регулировку на этом можно остановить. Если больше, то уменьшаем перепад давления перед элеватором с помощью регулятора, если меньше, то наоборот, увеличиваем. Я обычно, выставляю температуру обратки с небольшим недогревом, где то 1-2 градуса.

      Таким образом, производится регулировка и устранение перегрева, если в системе установлен регулятор давления прямого действия «после себя». Если же у вас в тепловом пункте установлена автоматика (электронный элеватор, двух или трехходовой клапан), то перегрев при нормальной, правильной работе оборудования невозможен в принципе. И в случае выявления перегрева необходимо либо производить ремонт оборудования, либо правильную его настройку.

      Не так давно я написал и выпустил книгу, полностью посвященную обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Просмотреть ее можно по ссылке ниже:

 Все, что Вы хотели знать про перегрев обратки!

Запуск отопления | Пуск системы отопления

        Здраствуйте, друзья! Эта статья про то, как проводить запуск внутренней системы отопления. Обычно эта процедура производится после выхода приказа, постановления или распоряжения местной администрации о начале отопительного сезона. Итак, в какой же последовательности происходит пуск водяной сети отопления?

       Пуск отопления лучше проводить бригадой из двух, трех человек. Запуск отопления производится в тепловом пункте (ИТП) с открытия задвижки на обратном трубопроводе.

Заполнение системы именно через обратку делают для того, чтобы предотвратить разрушение радиаторов высоким давлением в подаче. Открытие задвижек следует производить плавно, без резких движений.При этом надо посматривать на манометр, чтобы не было слишком резкого падения давления. Одновременно нужно открыть воздушники в верхних точках системы отопления. После появления в них воды и выхода воздуха, воздушники закрываются.

        Затем также плавно открывается задвижка на подаче. После того как установилась циркуляция, необходимо проверить работу стояков отопления. А именно наличие циркуляции воды. Если циркуляции нет, значит сбрасываем воздух из верхних точек внутренней системы отопления (на верхних этажах здания). По опыту могу сказать, что проблемы с завоздушиванием возникают в однотрубных системах, там где есть перемычки (замыкающие участки) на подводках стояков к радиаторам. В этом случае в радиаторах верхних этажей воздух как бы «запирается» из за этих самых перемычек, и приходиться немного повозиться, чтобы его выгнать оттуда.

        Но обычно, если зданий много, работа стояков сразу не проверяется, так как нет времени, а производится уже потом, по мере поступления жалоб на плохую работу стояков. Если есть время и возможность, то лучше все таки сразу проверить работу стояков отопления.

       Затем необходимо проверить показания манометров в тепловом пункте. Показания должны соответствовать режимным, то есть тем давления в подаче и обратке, которые обеспечивает теплоснабжающая организация.

       В завершение статьи несколько советов про запуск отопления при низких температурах наружного воздуха, то есть проще говоря, зимой.

Во избежание размораживания систему отопления следует заполнять по группам стояков (5-6 стояков), начиная от самых удаленных от теплоузла.

Наполнение и пуск стояков лестничных клеток следует производить после пуска после наполнения и пуска основных стояков системы отопления здания.

Стояки и радиаторы, которые находятся в комнатах, сообщающихся с наружным воздухом (тамбуры, проходы и т.д.) должны быть отключены при запуске отопления, и пуск отопления через них должен производиться в последнюю очередь, после того как будут подключены все остальные стояки отопления.

Буду рад комментариям к статье.

действиея, виды, плюсы и минусы, монтаж

Стандартная отопительная система включает в себя множество элементов. Каждый из них выполняет собственную задачу, в результате чего конструкция работает бесперебойно и четко. Один из таких элементов – обратный клапан для отопления, контролирующий поток теплоносителя.

Мы познакомим со всеми разновидностями обратных клапанов, применяемых в наши дни в организации отопительных контуров. В представленной нами статье детально описаны их конструктивные особенности, приведены технические характеристики. Самостоятельные мастера у нас найдут монтажные руководства и ценные советы.

Содержание статьи:

Зачем нужен обратный клапан?

В процессе работы внутри отопительной системы появляется гидравлическое давление, которое может быть неодинаковым на различных ее участках. Причины такого явления самые разные.

Чаще всего это неравномерное остывание теплоносителя, ошибки в проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости изменяется, и он поворачивается в противоположную сторону.

Это чревато весьма серьезными последствиями вплоть до выхода котла, а то и всей системы, из строя, что потребует в дальнейшем значительных затрат на ремонт.

По этой причине специалисты настойчиво рекомендуют ставить обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, прибор способен контролировать поток жидкости, пропуская его только в одном направлении.

Принцип действия обратного клапана весьма прост. Он пропускает жидкий теплоноситель в заданном направлении и перекрывает путь, когда он пытается двигаться в противоположном

Для нормальной работы системы нужно, чтобы устройство не создавало дополнительного давления, и беспрепятственно пропускало двигающийся к радиаторам . Поэтому крайне важно грамотно подобрать изделие.

Разновидности обратного клапана

Несмотря на то что все устройства такого типа выполняют одну задачу, они имеют конструкционные и, следовательно, эксплуатационные отличия. Рассмотрим подробнее каждый из этих видов.

Приспособления дискового типа

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют ему полностью перекрыть поток теплоносителя, если он начнет двигаться в противоположном направлении.

Диск соединяется со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления распрямляется и сдвигает диск с места, перекрывая тем самым трубу.

Конструкция клапана включает также уплотнительную прокладку, которая дает возможность затворному механизму максимально плотно сидеть на посадочном месте. Поэтому в исправных приборах течь исключена.

Дисковые устройства широко применяются при обустройстве бытовых отопительных систем, поскольку имеют значимые преимущества:

1. Компактность. Размеры изделий и их вес невелик, что дает возможность устанавливать их на любые системы.
2. Регулярное техническое обслуживание прибору не требуется.
3. Стоимость устройства невысока.

Из значимых недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу же заменяются на новые.

Значимый недостаток дисковых устройств – значительное гидравлическое сопротивление. На схеме хорошо видно, как оно возникает. Жидкости приходится преодолевать препятствие в виде запорного диска

И еще один минус – значительное гидравлическое сопротивление, создающееся устройством. Для некоторых систем, например, с геотермальным , это может быть критично. Со временем дисковый затвор покрывается слоем минеральных отложений, что ведет к поломке устройства.

Стандартные дисковые клапаны при закрытии создают некоторые ударные нагрузки. На их работоспособности и техническом состоянии это никак не отражается, но в системе возникает гидроудар. Что для нее нежелательно.

Лишены этого недостатка дисковые устройства с дополнительным механизмом, позволяющим закрывать отверстие максимально плавно. Их стоимость выше, чем у стандартных аналогов.

Шаровые обратные клапаны

В качестве затвора в устройствах этого типа используется металлический шар. Его изготавливают из алюминия, стали и других металлов. Для продления срока эксплуатации элемент покрывается слоем резины.

Работает такой затвор следующим образом: когда теплоноситель движется через корпус устройства в нужном направлении, он поднимает шарик, который движется в верхний отсек клапана.

Клапан шарового типа оказывает минимальное гидравлическое сопротивление, поэтому широко используется в самых разных отопительных системах. Еще один плюс – длительный срок службы

Как только направление движения изменяется или поток прекращается, шар немедленно опускается и перекрывает трубу. Таким образом, движение жидкости в противоположном направлении становится невозможным.

К числу достоинств этих клапанов относят:

• надежность — конструкция не включает трущихся или движущихся систем, что значительно снижает возможность поломки и позволяет работать в любом положении;
• ремонтопригодность — верхняя часть корпуса клапана оснащается съемной крышкой, которая обеспечивает легкий доступ к внутренней части конструкции;
• невысокое гидравлическое сопротивление.

Рассматривая недостатки, стоит отметить довольно большой рабочий диаметр. По этой причине использовать их в бытовых трубопроводах малых сечений невозможно.

Шаровые клапаны капризны при установке, что обусловлено конструкционными особенностями. При горизонтальном монтаже их обязательно ставят крышкой вверх, иначе затвор не сможет подняться, чтобы пропустить поток воды. Исходя из этих же соображений при вертикальной установке нужно строго следить за тем, чтобы жидкость двигалась строго вверх.

Не смогут шаровые клапаны нормально функционировать и в трубопроводах с малым давлением. Поскольку минимальное значение, при котором сфера, запирающая проходное отверстие, поднимается, составляет обычно 25 бар.

Лепестковая разновидность затвора

Затвором для клапана такого типа служит тонкая пластина из стали. Она закрепляется на конструкции из шарниров, которая обеспечивает ей возможность двигаться.

Лепестковый обратный клапан двустворчатого типа очень надежен, выдерживает большое давление. Но при этом оказывает серьезное гидравлическое сопротивление, поскольку поворотная ось створок располагается непосредственно по центру проходного отверстия

Различают две разновидности лепестковых устройств. Одностворчатые или поворотные оснащаются одной пластиной, которая может вращаться вокруг оси.

Когда теплоноситель движется в заданном направлении, он поднимает створку, открывая тем самым проходное отверстие. При изменении направления потока пластина опускается. Это может осуществляться как с помощью пружины, так и без нее.

Двустворчатые клапаны сконструированы немного иначе. Они имеют две запирающие пластины, закрепленные на поворотной оси и располагающиеся по центру проходного отверстия.

Теплоноситель, перемещающийся по отопительному контуру, открывает обе створки двухстворчатого обратного клапана, а при изменении направления ее движения пружины захлопывают пластины

Преимуществами использования этих к
