Обратная тяга (опрокидывание тяги) — отсутствие разрежённости в дымовом или вентиляционном канале, препятствующее удалению продуктов сгорания от работающих приборов (печь, камин, плита, котёл, колонка и др.) или удалению отработанного воздуха из помещения в атмосферу. При обратной тяге в дымоходе наблюдаются выбросы дыма в помещение, причём дым и газы могут поступать также через вентиляционные и дымовые каналы как от работающих аппаратов, расположенных в данном помещении, так и из других помещений от приборов, установленных в других помещениях и квартирах. Существует большая опасность возгораний и отравлений угарными газами (вплоть до летального исхода). При обратной тяге газовыми приборами пользоваться категорически запрещается.

Устранение причин обратной тяги в дымоходе

Содержание статьи:

Для нормального функционирования подавляющего большинства современных отопительных приборов необходимо обустройство дымохода. Его функционирование, в свою очередь, невозможно без достаточной тяги. Под понятием «тяга» подразумевается направленный поток воздуха, который образовывается в вытяжной конструкции вследствие различия температуры дыма и наружного воздуха, а также из-за разницы в их плотности. Из-за недостаточной либо того хуже – обратной тяги продукты горения не выходят наружу, а возвращаются в помещение, что может привести к плачевным последствиям. Сегодня мы поговорим об обратной тяге; опишем основные ее причины и способы их устранения.

Понятие обратной тяги. Опрокидывание тяги

Обратная тяга – это выход дымовых потоков не на улицу, а их возврат в прибор отопления, будь то камин или печка. Если вы обнаружили у себя такое явление, знайте, что следует немедленно прекратить эксплуатацию отопительного устройства и устранить неполадки.

Бывают случаи, когда воздушный поток резко и с завидной регулярностью ненадолго меняет свое направление. Это явление получило название «опрокидывание тяги».

Следствие обеих описанных выше неисправностей – неполное сгорание топлива, которое влечет за собой чрезмерное дымообразование. Дым попадает в помещение и может нанести вред здоровью проживающих там людей.

По мнению специалистов, достаточной считается тяга, колеблющаяся в пределах 10-20-ти Па. Если тяга ниже, нужно определить причины происходящего и привести показатели в норму.

Как проверить силу тяги

Проверить силу тяги можно несколькими способами.

1. Специальным прибором – анемометром, он выдает точные данные скорости направленного потока воздуха. Если прибора нет, можно воспользоваться подручными средствами.
2. С помощью листа туалетной бумаги. Поднесите его к дверце печки или камина и обратите внимание на то, в какую сторону он отклоняется. Если в сторону помещения, налицо обратная тяга.
3. Дым от сигареты. Если вы курите, в качестве индикатора можно использовать сигаретный дым. Принцип аналогичен описанному в пункте №2.
4. Цвет пламени. Если пламя имеет желто-золотистый цвет, значит, тяга хорошая.

Совет! Чтобы проверить направление и силу тяги, поднесите к дверце отопительного прибора зажженную сигарету и посмотрите, в какую сторону пойдет дым.

Причины обратной тяги

• Труба дымохода расположена слишком низко. Это приводит к разнице давления, которая влечет за собой слабую тягу или ее полное отсутствие. Оптимальной считается высота трубы в 5 метров.
• Ветровой подпор, то есть явление, когда в непосредственной близости к дому находится более высокая конструкция, препятствующая образованию потока воздуха.
• Неправильная конструкция дымохода.
• Проблемы с вентиляцией или ее полное отсутствие.
• Наличие в дымоходе нескольких узких каналов-дымооборотов.
• Мусор в дымоходе.

Устранение обратной тяги

Процесс устранения обратной тяги зависит от причин, которые ее вызвали. Мы опишем самые доступные и распространенные способы решения проблемы.

Манипуляции с шибером

Шибер – заслонка, влияющая на силу и направление тяги. Обычно во время строительства печи или камина устанавливают два шибера. Один находится в дымоходе, второй – в печке или же в ее дверце. «Поиграйте» с положением данных заслонок, часто это усиливает тягу, и проблема решается сама по себе.

Совет! Если тяга отсутствует, обратите внимание на заслонку-шибер. Возможно, она перекрывает дымоход, из-за чего дым не может выходить наружу и возвращается обратно в помещение

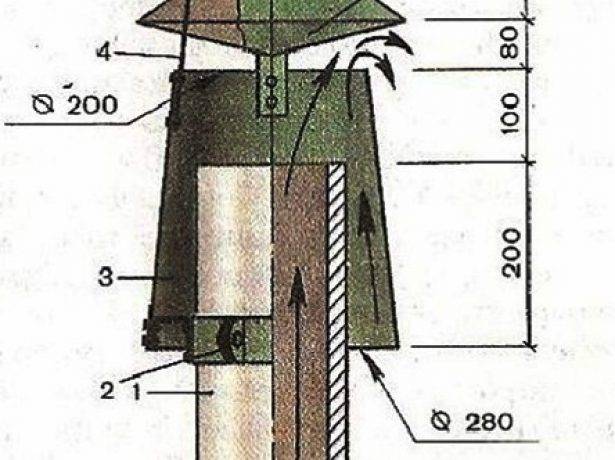

Применение дефлектора

Дефлектор, именуемый также дымником или флюгаркой – короткая труба, установленная наверху дымохода и предназначенная для его защиты от ветра, а также для усиления тяги. Так как причиной обратной тяги часто оказываются внешние факторы, в частности, потоки воздуха, задуваемые в дымоход ветром, установка дефлектора – самый простой способ решения проблемы.

Использование регулятора (стабилизатора) тяги

Это специальный прибор, создающий воздушные потоки в дымоходе и контролирующий их силу. Он стабилизирует тягу и, помимо всего прочего, способствует экономии топлива, а также препятствует попаданию продуктов горения внутрь помещения.

Своевременная чистка дымохода

Причиной появления обратной тяги часто становится попадание в дымоход мусора или накопление там огромного количества сажи. Поэтому не ленитесь систематически проверять состояние трубы и в случае необходимости устранять засорение. Способы и средства очистки дымохода от сажи, копоти и загрязнений на сегодняшний день существуют самые разнообразные.

Выводы

Как видим, причины обратной тяги могут быть самыми разнообразными, а от них напрямую зависит и способ решения проблемы. Мы настоятельно рекомендуем вам следить за работоспособностью отопительного прибора и при обнаружении малейшей неисправности немедленно принимать меры по ее устранению!

Видео по теме
