Что представляет собой нагревательный кабель

В основу греющего кабеля заложена металлическая жила, по которой проходит ток, тем самым обеспечивая обогрев помещения. Он выступает основным источником теплового излучения, однако эффективность работы системы во многом будет зависеть от слоев верхней кладки. То есть насколько материал пола будет способен аккумулировать и распространять тепло. Кабель также имеет изоляционное покрытие, экранирующую оплетку и в некоторых случаях полимерную защиту. Поскольку кабельный проводник отличается высоким электрическим сопротивлением, основной объем затрачиваемой на его работу энергии будет уходить целенаправленно на обогрев. Стандартный для теплого пола может располагать мощностным потенциалом от 17 до 25 Вт в расчете на 100 см. К преимуществам греющих проводников можно отнести возможность организации сложных линий укладки. Например, если стоит задача обустройства теплым полом санузла, то в схеме можно предусмотреть точки обхода умывальника, унитаза, стиральной машины и т.д. Впрочем, существуют и устоявшиеся схемы расположения кабелей, которые будут рассмотрены отдельно.

Типы кабелей

При монтаже кабельных электрических полов используют либо резистивные кабеля, либо саморегулирующиеся. Если выбрать резистивный кабель, то стоит учесть, что во время работы он выделяет одно и то же количество тепла. При этом количество выделяемого тепла никак не будет связано с температурой теплоносителя. Саморегулирующиеся провода при изменениях собственной температуры изменяют и тепловую мощность.

На рынке представлены резистивные кабеля двух видов: одножильные и двужильные. И первые, и вторые имеют идентичный принцип действия. Нагревательная жила, которая является основным элементом кабеля, преобразовывает электрическую энергию в тепловую.

Многие останавливают свой выбор на одножильных вариантах, ввиду их привлекательной ценовой политики. Низкая цена – это, пожалуй, единственное достоинство одножильного провода. Чтобы образовался замкнутый контур к электросети нужно подключать оба конца провода. Это может вызвать ряд сложностей во время монтажа инженерной системы.

Во время работы одножильного кабеля возникают сильные электромагнитные излучения. Ученые еще не доказали, что они способны навредить здоровью человека, но и не опровергли этот факт.

Двужильный кабель состоит из токопроводящей и нагревательной жил. Такое строение позволяет уменьшить уровень электромагнитных излучений.

Использовать резистивный кабель можно только в том случае, если черновой пол идеально ровный. Производители выпускают резистивные кабеля определенной длины. Укладывается греющий кабель только на ту часть помещения, которая не заставлена мебелью.

Если поверх провода будет стоять мебель, то велика вероятность его перегрева. В итоге, выйдет из строя вся система. Чтобы выполнить демонтаж теплого пола придется не только снять декоративное покрытие, но и разрушить стяжку.

Если при монтаже теплого пола использовать саморегулирующийся кабель, то система перегреваться не будет. Это обусловлено спецификой строения нагревательного элемента. Он состоит из множества нагревательных элементов, имеющих небольшие размеры. Между собой эти элементы соединяются последовательно.

Также стоит отметить, что каждый такой элемент, в свою очередь, состоит из двух токопроводящих жил. Между этими жилами располагается полимер. Именно он и является источником тепла. Температура этого полимера и его сопротивление связаны прямо пропорционально.

Как только повышается температура материала, сразу увеличивается сопротивление. При этом понижается сила тока и, как следствие, количество выделяемого тепла становится меньшим. Этот «умный» греющий элемент в состоянии регулировать количество выделяемого каждым сегментом по отдельности тепла.

Особенностью является то, что температура каждого элемента саморегулирующего кабеля никак не связана с температурой соседних элементов. Что же касается ценовой политики, то она в несколько раз превышает ценовую политику резистивных аналогов.

Виды

Прежде чем сделать окончательный выбор, нужно ознакомиться со всеми разновидностями греющего кабеля. Существуют следующие виды.

Резистивный кабель

Он создает одинаковую температуру по своей протяженности и подразделяется на разновидности:

• Одножильный. Этот вид оправдывает свое название. Он состоит из одной нагревающей жилы, укрепленной оболочкой из проволоки или фольги. Процесс подключения такого кабеля требует схождения обоих его концов в одном месте, то есть подсоединения их к регулятору температуры. Одножильный кабель обладает рядом достоинств, а именно:

1. максимальная температура нагрева;
2. небольшое потребление энергии;
3. доступная цена.

• Двухжильный. Состоит, соответственно, из двух жил, которые также окружает защитная пленка. Для подключения двужильному кабелю не требуется возврат. Замыкание цепи обеспечивается путем подсоединения специальной муфты к свободному концу провода. К его преимуществам относятся:

1. простота укладки;
2. возможность формирования трассы любой формы и протяженности;
3. одностороннее подключение;
4. неизменность электромагнитного поля.

Саморегулирующийся

В основе такого кабеля лежат две проводящие жилы, контактирующие с полимерной матрицей из полупроводника, которая регулирует нагрев системы в зависимости от температуры окружающего пространства. Матрица изолирована в два слоя и защищена располагающейся между слоями экранной оплеткой. Плюсы у саморегулирующегося провода следующие:

1. универсальность;
2. долговечность;
3. возможность самостоятельно подбирать температуру в комнате;
4. устойчивость к повреждениям;
5. надежность.

Электрические маты

Чтобы сделать монтаж теплого пола более простым и удобным, а также свести финансовые затраты к минимуму, рекомендуется использовать специальные греющие электрические маты. В свою очередь, они подразделяются на:

1. кабельные;
2. карбоновые;
3. пленочные.

Рассмотрим подробнее каждый вид:

• Кабельный (проводной) мат – это плоское гибкое устройство, состоящее из одножильного провода, прикрепленного к металлической сетке в форме змейки. Такие маты идеально подходят под плиточные и кафельные финишные покрытия.
• Карбоновый или углеволоконный мат представляет собой конструкцию из параллельно закрепленных автономных саморегулирующихся нагревательных стержней, выделяющих инфракрасное излучение, которое и является источником тепла в подобных схемах.
• Пленочный мат, по сути, устроен так же, как и углеродный.

Единственное различие состоит в том, что карбоновые стержни дополнительно защищены полимерной пленкой.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно
тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх
смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого
варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет
теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка
залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на
1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый
слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе
теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый
верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с
термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить
какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в
будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина
штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой).
Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю).
Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить
линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых
процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако
может стать причиной растрескивания раствора/клея.

Особенности саморегулирующихся кабелей

Структура таких проводников отличается тем, что между двумя жилами располагается пластиковая матрица. Она выполнена на основе экструдированного полупроводникового материала, а внешне защищена луженой медью. В процессе эксплуатации она позволяет автоматически корректировать параметры работы теплого пола. меняет мощность в зависимости от текущих условий микроклимата, которые фиксирует чувствительная к температуре матрица. Например, если в помещении холодно, система наращивает интенсивность обогрева, и наоборот. Конечно, такой механизм регуляции не дает всех возможностей полноценного термостата, но если специальных требований к настройке не предъявляется, то можно положиться и на такую схему автоматического управления.

1 этап создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

• кабельные полы. За подачу тепла отвечает нагревательный
  кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
  использованием дополнительных крепежей или сетки;

• нагревательные маты. В этом случае, нагревательный кабель
  помещен в специальный теплопроводящий мат и располагается внутри в виде
  «змейки». Использование матов существенно сокращает время на проектирование и
  монтаж кабеля;

• пленочные полы (инфракрасные). Обогрев осуществляется путем
  установки специальной ИК-пленки для теплого пола.

Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:

• монтируется в стяжку;

• укладывается поверх стяжки под плитку, ламинат;

• укладывается непосредственно на стяжку под чистовое покрытие
  (пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

• расчет теплого пола электрического;

• место установки регуляторов обогрева и подвод питания;

• место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.

Пример проекта для ванной

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:

Р=р*S

Где,

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой
комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.

Преимущества укладки под плитку

Хотя современные греющие кабели допускают интеграцию даже в напольные покрытия с деревянным настилом, оптимальным вариантом считается укладка под плитку. У этого решения есть следующие преимущества:

• Главное достоинство заключается в более высокой теплоотдаче. Плиточный материал характеризуется аккумуляционной способностью, поэтому, в зависимости от мощности кабеля, можно обеспечить даже полноценное, а не вспомогательное отопление.
• Если установить теплые полы под плитку, кабель будет дольше сохранять энергетический потенциал. Плитка не просто хорошо нагревается, но и длительное время удерживает накопленную тепловую энергию.
• Это будет практичный вариант обогрева, если реализовать его в ванной или на кухне. Тепло способствует быстрому высыханию пола после того, как он был намочен, что часто случается в таких помещениях.

Порядок монтажа нагревательного кабеля

Перед установкой необходимо составить подробный план расположения греющего кабеля, «холодного» провода, соединяющего теплый пол с терморегулятором. Также требуется указать места размещения муфт – концевой и соединительной, используемой для объединения теплого и холодного элементов (рис. 1).

Для укладки «холодного» соединительного провода и датчика температуры, в стене проделывается штроба (канал) диаметром 20 мм, а также устанавливается монтажная коробка (подрозетник) для терморегулятора (рис. 2).

На место, где планируется укладка нагревательного кабеля, стелется специальная теплоотражающая подложка, сокращающая время разогрева системы и впоследствии минимизирующая затраты на электроэнергию.

Установка кабеля осуществляется на очищенное, ровное бетонное основание. Поверх теплоотражающией подложки укладывается монтажная лента (идет в комплекте с кабелем ). В качестве основы для крепежа кабеля может использоваться арматурная сетка в том случае, когда закрепить на полу монтажную ленту нет возможности. Кабель размещается змейкой на площади, свободной от стационарно стоящей мебели, оборудования, и закрепляется на монтажной ленте. Линии кабеля не должны пересекаться между собой (рис. 3), это может вызвать неравномерный прогрев, а также может привести к перегреву и выходу кабеля из строя. Диаметр изгиба кабеля должен составлять не менее 4 см.

Изменяя шаг укладки кабеля, можно заложить разную мощность на кв.м в зависимости от теплопотерь помещения и желаемого эффекта.

Рассчитать шаг укладки кабеля можно по формуле:

h=(S*100)/L ;

где S – обогреваемая площадь, L – длина нагревательного кабеля.

Так на обогреваемую площадь 5 м2 для дополнительного обогрева под керамогранит подойдет комплект Thermocable 35 м, Deviflex DTIP-18 длиной 37 м или кабель AEG HC-800 длиной 40 м. Шаг укладки в таком случае составит:

h=5*100/35

Получаем шаг 14,2 см (на примере кабеля Thermo 35 м).

При монтаже учитывается и тип кабеля, который бывает как одножильным, так и двухжильным. Отличие первого заключается в наличии двух «холодных» концов, которые обязательно должны быть подключены к терморегулятору. Таким образом, укладка одножильного кабеля заканчивается в месте ее начала.

Для установки системы “теплый пол” в жилых помещениях мы рекомендуем использовать только двухжильный нагревательный кабель.

После монтажа греющего кабеля измеряется его омическое сопротивление, а также сопротивление изоляции (рис. 4), которое должно быть в диапазоне от -5% до +10% от номинального. Номинальное сопротивление указано на соединительной муфте (Thermo, Devi) или в сопроводительной документации (AEG).

В подготовленную штробу монтируется гофрированная трубка (диаметр 10 – 16 мм, идет в комплекте с нагревательным кабелем) с помещенным в ней датчиком температуры пола (идет в комплекте с терморегулятором). В обогреваемую зону гофра с датчиком должны заходить с открытой стороны петли кабеля, примерно на 30-50 см. (рис. 5).

В теплоотражающей подложке, между витками кабеля делаются технологические вырезы — окна, для лучшего сцепления стяжки с бетонным основанием пола. Теплоизоляцией должно быть укрыто около 80% обогреваемой площади.

Установленный теплый пол (рис. 6) заливается однородной цементной стяжкой, толщиной 30 – 40 мм. Раствором необходимо полностью залить сам термокабель, концевую и соединительную муфты. Затем снова следует измерить омическое сопротивление кабеля и сопротивление его изоляции.

После высыхания стяжки, возможна укладка любого напольного покрытия.

ВАЖНО!

Включение теплого пола возможно только после полного высыхания цементной стяжки (28 — 30 дней).

Толщина декоративного покрытия вместе с цементной стяжкой не должны превышать 50 мм, в противном случае, может наблюдаться существенная инертность в работе системы и повышенный расход электроэнергии.

Нагревательный кабель запрещено отрезать и укорачивать. Это выведет кабель из строя. В случае повреждения кабеля в процессе монтажа или эксплуатации (напр. при сверлении пола), его ремонт осуществляется с помощью специальных ремнаборов. Ремнаборы для двухжильного, одножильного кабеля всегда есть в наличии на нашем центральном складе.

Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ»  без указания источника – ЗАПРЕЩЕНО!

Кабельная система эффективная простота

Подобная конструкция предусматривает использование нагревательного кабеля в качестве главного элемента. Принцип работы необычайно простой – электричество преобразуется в тепло.

При всей своей простоте такие системы считаются одними из самых трудоемких по монтажу. Необходимо очень тщательно уложить кабель в соответствии с нужным шагом укладки, а затем залить стяжку.

Но стяжка – это потеря высоты комнаты, что бывает ощутимо для некоторых квартир. Еще один существенный минус полов этого типа – определенные трудности монтажа под мебелью и различным сантехническим оборудованием.

При всех недостатках данная технология обладает и множеством достоинств и преимуществ. Так, кабель подойдет для установки в тех комнатах, где достаточно сложный периметр, а также в тех помещениях, где необходимо обогревать дополнительные элементы. Это очень актуально для различных элементов частных домов, находящихся снаружи, таких как отливы крыши, стоки и др.

Классификация кабелей

Изделия можно классифицировать так:

1. Резистивный одножильный. Тут теплоотдача одинаковая практически по всей длине. Недостатком такого кабеля может стать локальный перегрев некоторых участков напольного покрытия. Что касается монтажа, то тут нужно следить за тем, чтобы оба конца находились в одной точке.
2. Резистивный двухжильный. Тут одна жила служит для образования тепла, а вторая – для проведения электрического тока. Во время монтажа такого изделия не обязательно монтировать два конца кабеля в одной точке. Еще одним достоинством такого материала является то, что двухжильный кабель имеет в своем составе возвратную жилу, а также дополнительно покрыт слоем изоляции, что делает его более безопасным для применения.

   Главное отличие одножильного кабеля от двухжильного в том, что конец первого придется возвращать к терморегулятору

3. Саморегулирующийся. Это изделие способно самостоятельно регулировать свою мощность, в зависимости от того, понизилась или повысилась температура в помещении. Кроме того, представленный продукт очень хорошо защищен от механического, химического или электрического повреждения. То есть пол полностью защищен от возможности перегрева. Устройство его достаточно простое: две жилы, проводящие ток, размещены параллельно друг другу. Также внутри кабеля есть полупроводниковая матрица, которая является нагревательным элементом. Вся конструкция обтянута стальной оплеткой и внешней изолирующей оболочкой.

Есть еще некоторые особенности. Например, резистивный одножильный или двухжильный греющий элемент обладает хорошей мощностью и пластичностью, что позволяет использовать его в помещениях сложной конструкции. Что касается саморегулирующегося провода, то он считается более дорогим, мощным и более экономичным. Кроме того, он очень надежный и прослужит длительное время.

Датчики

Термодатчик (наружный или внутренний) — небольшое коммуникационное устройство, необходимое для полноценного функционирования греющего напольного оборудования. Считывает уровень температуры воздуха в помещении, фиксирует степень прогрева самих полов и направляет информацию в процессор термостата.

• Внутренние термодатчики монтируются в конструкцию пола, непосредственно между витками греющего электрокабеля. Предназначаются для контроля над прогревом напольной системы.
• Внешние устройства чаще всего располагаются в самом терморегуляторе и отслеживают температуру воздуха в жилой комнате.

В теплые полы, использующиеся в качестве вспомогательной обогревающей системы, обычно ставятся только внутренние термодатчики. Если же оборудование является основным и единственным видом отопления, имеющимся в квартире или доме, то вопрос температуры окружающего воздуха становится чрезвычайно важным. Поэтому приходится устанавливать дополнительные наружные датчики.

Когда кабельные теплые полы кладутся под ламинатное покрытие, деревянный паркет или любой другой материал, восприимчивый к перегреву, встает острая необходимость в системе повышенного контроля за температурой. В этом случае обязательно ставятся оба вида датчиков.

Оформление кабеля теплого пола

Да, именно оформление, а не виды и не типы. Дело в том, что в простейшем виде, такой кабель продаётся метражом в бухтах. Кабель в бухтах, придётся раскладывать по полу самостоятельно, при этом надо будет позаботиться о способе его фиксации. Дело это не сложное, но просто увеличивается объём работ.

Для облегчения монтажа, производитель фиксирует на полимерной сетке кабель, и в продажу он поступает как «Комплект тёплого пола».

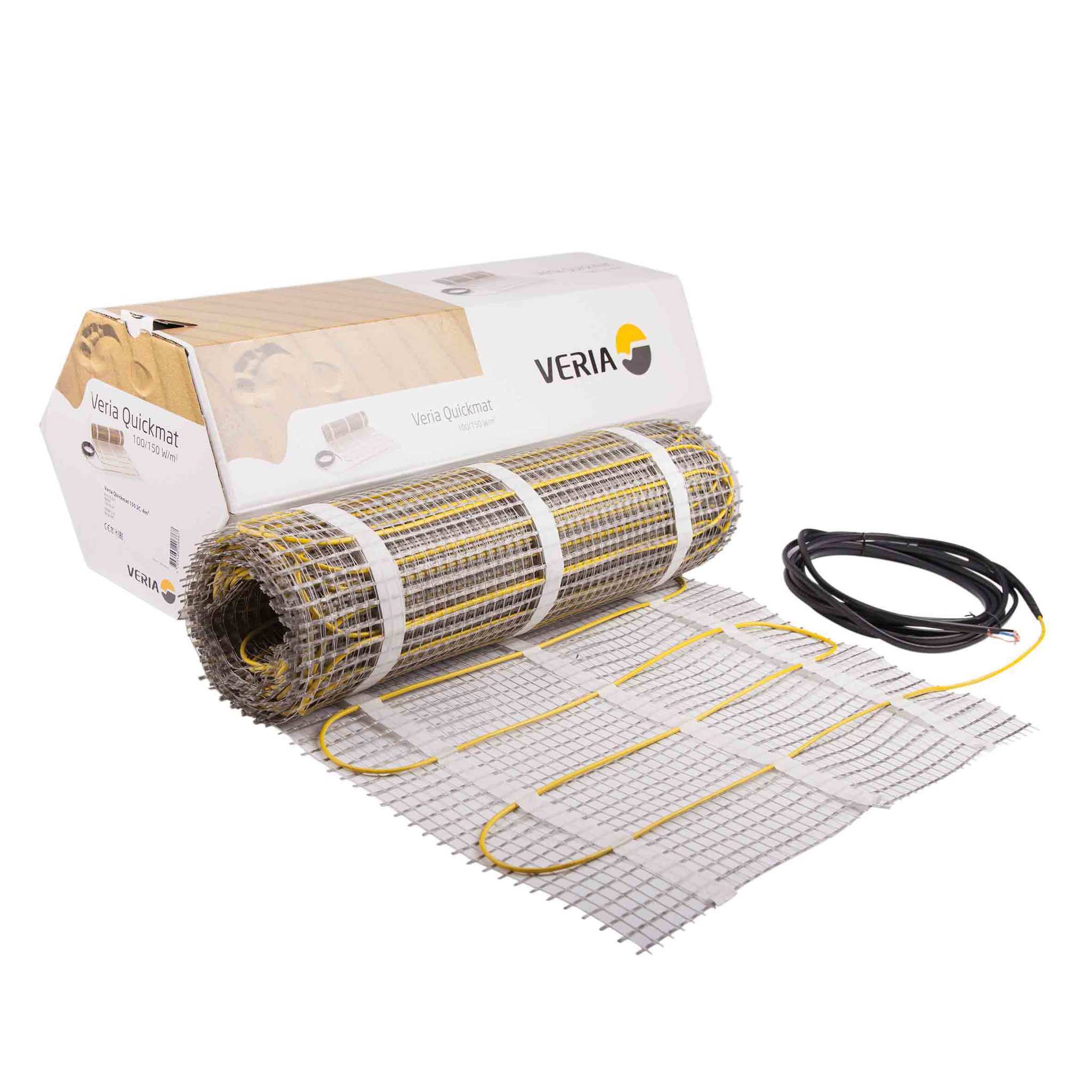

Сетка с кабелем называется – маты теплого пола. Она скручена в рулон, но сама полимерная основа не является неотъемлемой частью этого комплекта. Её можно разрезать для изгиба или поворота. А в некоторых случаях, вообще частично удалить. Чаще всего на матах устанавливается одножильный нагревательный кабель. Ширина таких матов единого стандарта не имеет.

Цена нагревательного кабеля варьируется не только в зависимости от мощности и производителя, но и от сезона. Минимальная цена за один погонный метр двужильного кабеля составит 450-470 р. Одножильный обойдётся рулей в 400. Такой же кабель, зафиксированный на сетке, будет стоить от 1300 р/м2.

В комплектах тёплого пола обязательно имеются:

• Термодатчик
• Термостат
• Гофрированная трубка

В дорогих наборах включаются битумные изоляторы, коннекторы или клеммные коробки.

Установка термостатов

Прежде всего, следует определить место расположения терморегулятора. Его нужно монтировать на одной из стен помещения на расстоянии не менее 30 сантиметров от напольной поверхности. Обычно термостаты размещают недалеко от выключателей. В стене делают углубление размером как под стандартный подрозетник.

После установки монтажной коробки электропитание подводят без подключения — ноль, фазу и заземление. Затем прокладывают штробу в направлении от терморегулятора к полу. В нее укладывают несколько отрезков трубы или гофрошланга. 1 – 2 отрезка выводят из стены около поверхности пола и кладут в них соединительные провода от кабелей.

Участок трубы, находящийся между ними, нужно прокладывать по полу до отметки, находящейся в 50 –100 сантиметрах от стены. Теперь при поломке датчика его можно без проблем заменить, для этого снимают панель терморегулятора, удаляют поврежденный элемент за провода из трубы. Потом вставляют и подключают новое изделие.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Терморегуляторы

Терморегулятор (термостат) — устройство, предназначенное для управления отопительной системой. Дает возможность каждому пользователю контролировать уровень температуры обогрева, уменьшая или увеличивая его по собственному желанию.

На современном рынке аксессуары такого типа в самом широком ассортименте предлагают различные торговые марки. Стоимость приборов во многом зависит от страны-производителя. Наиболее дешевые модели делает Китай, в среднем ценовом сегменте преобладает продукция белорусских и российских предприятий, а самую высокую цену просят за изделия датских, финских и шведских брендов.

Еще одной составляющей стоимости является тип терморегуляторного устройства. Простые и непритязательные аппараты с минимальным набором функций обойдутся клиенту существенно дешевле, нежели ультрасовременные программируемые модели с обширным пакетом возможностей и базой памяти, позволяющей выставить желаемый режим обогрева на 3–7 дней.

Третьим ценообразующим фактором считается способ управления. Сегодня в продаже имеются механические, беспроводные,

Одножильный тёплый пол – особенности выбора и установки

В настоящее время многие люди устанавливают в доме, квартире тёплые полы. А ведь ещё лет пять назад такую технологию обогрева могли позволить себе только богатые люди, потому что их стоимость на то время была очень высокой. Преимущества таких систем обогрева очевидны каждому, ведь куда приятнее ходить по тёплому полу, чем по холодному.

Одножильный электрический пол

Их использование позволяет обеспечить комфортные условия в помещении, потому что воздух на уровне пола прогревается до 24–25 градусов, на расстоянии одного метра от пола – до 20 градусов, а на уровне головы температура воздуха составляет 15– 16 градусов.

Ещё одним достоинством тёплых полов является то, что в той комнате, где они установлены, нет сквозняка, да и пыль не будет досаждать, как это бывает в случае с традиционной системой отопления, когда конвективные потоки поднимают пыль вверх. А всё потому, что между наружным воздухом и горячим полом разница в температуре составляет примерно 2–3 градуса, тогда как при радиаторном обогреве этот показатель равен 50–70 градусам.

Электрические системы тёплого пола могут выполнять роль основного источника отопления или выступать в качестве дополнительного обогрева. Их установка не представляет большой сложности, поэтому каждый, кто хоть немного разбирается в электричестве и умеет правильно подключать провода, может сам осуществить монтаж тёплого пола. Однако перед тем как приступить к таким работам, нужно выяснить, какой лучше выбрать одножильный или двужильный тёплый пол, от этого будет напрямую зависеть качество работы тёплого пола.

Двухжильный электрический пол

Классификация кабелей

Для тёплого электрического пола можно использовать кабель двужильный или одножильный. Они оба могут успешно применяться в системе тёплый пол, но только по отдельности. Каждый из них имеет свои конструктивные особенности.

• Одножильный. Здесь по всей длине идёт почти одинаковая теплоотдача. Минусом является то, что существует возможность локального перегрева отдельных участков тёплого пола. Что касается установки, то одножильный кабель нужно располагать так, чтобы его один и второй конец располагались в одной точке. Также нужно отметить, что одножильный тёплый пол лучше всего подходит для монтажа в помещениях небольших размеров.

Кабель с одной жилой

• Двужильный. Из названия понятно, что кабель имеет две жилы. Одна из них проводит ток, другая преобразует электрический ток в тепло. При установке двужильного нет надобности устанавливать один и другой конец провода в одной точке. Большим преимуществом 2-жильного кабеля можно назвать то, что он имеет дополнительный изоляционный слой, это делает его безопасным в использовании.

Кабель с двумя жилами

Существуют и другие разновидности кабеля для системы «тёплый пол», но именно эти два варианта применяют чаще всего. А теперь поговорим более подробно о том, что собой представляют двужильный и одножильный резистивные нагревательные кабели, также узнаем, какой из них лучше.

Одножильная система тёплого электрического пола

Можно много слышать и читать о том, что одножильный нагревательный мат допустимо использовать только в нежилых комнатах, таких как теплицы, помещения производственного назначения и др. Однако это не так, установить нагревательный мат в одну жилу можно и в жилом доме или квартире, особенно такой тёплый пол идеально подойдёт для лоджий, балконов, прихожих или ванных комнат.

Функционирует тёплый пол по такому принципу: от установленного терморегулятора проходит электричество по греющей жиле, и полы начинают нагреваться. Один и второй конец одножильного провода подсоединяют к электричеству. Среди преимуществ следует выделить:

• Экономичность. Расход электрической энергии меньше, чем при устройстве двухжильного пола.
• Невысокая цена на нагревательный мат.
• Установка не представит особой сложности и может быть выполнена самостоятельно.

Внимание! Прежде чем приобретать систему тёплого пола, нужно правильно произвести расчёт его мощности и, основываясь на полученных данных, выбрать тип обогрева.

Двужильная система тёплого электрического пола

Основным достоинством такого обогрева является несложность монтажа, в отличие от одножильного. Особо следует выделить достоинства использования саморегулирующего 2-жильного провода, при его использовании нет надобности подключать нагревательный мат к температурному контролёру (термостат).

Такой двужильный кабель позволяет равномерно прогреть поверхность пола. К тому же, если кабель будет хорошего качества, он прослужит лет двадцать и больше. Конечно же, стоимость такого продукта более высокая, чем резисторного, но он стоит того. А вот покупать недорогой кабель от китайского производителя нет смысла, потому что его качество далеко не идеальное, а в случае выхода из строя кабельной секции ремонт влетит в копеечку.

Что лучше – одножильная или двухжильная система обогрева?

В настоящее время существуют разные технологии напольного обогрева. Однако лишь электрические системы отличаются большим выбором комплектаций и модификаций. Так что же лучше – двужильный или одножильный обогревательный мат, мы и попробуем разобраться.

Нагревательным элементом здесь является кабель, его диаметр может быть разным. Нагрев единственной жилы происходит из-за появляющегося сопротивления, когда на неё осуществляется подача электрической энергии. Поэтому важно, чтобы уложенный кабель имел высокие прочностные характеристики и был надёжным.

Такой провод имеет хорошую изоляцию, поэтому, если грамотно выполнить его подключение, греющая жила будет свободно выдерживать высокие температуры, до восьмидесяти градусов, а изоляционный слой выдерживает температуру аж до ста градусов.

Кабель в две жилы отличается хорошей мощностью, которая в несколько раз выше, чем у одножильного. Мощность достигается благодаря применению нескольких проводников. Их главное достоинство заключается в лёгкости монтажа, при этом цепь должна замыкаться только с одной стороны провода. А вот подключение провода с одной жилой выполняется способом подвода холодных концов. Установить двужильную систему обогрева проще, чем одножильную.

Особенности установки

Подключить обогревательный мат с одной жилой можно самостоятельно, главное, придерживаться последовательности работ:

• Сначала нужно произвести расчёт подходящей мощности нагрева.
• Учитывая результат полученных данных, можно выбирать модель тёплого пола.
• Разработать схему монтажа и подсоединения к нагревательной системе силовых линий. Нужно заранее определить то место, где будет располагаться температурный датчик и температурный контролёр (терморегулятор).

Самым главным показателем такой обогревательной схемы считается энергопотребление, которое будет расходовать электрический тёплый пол. Этот показатель напрямую зависит от модели, а также от схемы монтажа.

Стяжка на тёплый пол

Если рассматривать последний параметр, то здесь также огромную роль оказывает толщина бетонной стяжки, которую должен будет прогреть тёплый пол. К примеру, для сухих помещений жилого назначения толщина стяжки может составлять от четырёх сантиметров до десяти. А вот если в комнате преобладает высокий влажностной режим, толщину стяжки нужно делать чуть больше.

Схема установки одножильного тёплого пола

Что нужно учесть при выборе кабеля для системы тёплый пол

Чтобы правильно выбрать кабель, нужно учесть следующие моменты:

• Цена. Если провод имеет невысокую цену, значит, его качество не на высоте, и в скором времени он может выйти из строя. Качественный кабель имеет высокую цену, но зато он будет служить долгое время.
• Цена установки. Если выбрать резистивный провод, тогда нужно будет дополнительно приобрести терморегулятор, а вот для саморегулирующего кабеля температурный контролёр не требуется. Резистивный тип лучше выбирать для помещений больших размеров.
• Где будет использоваться. В том случае, если тёплый пол будет размещаться под ковром, разумно использовать саморегулирующий тип изделия, потому не произойдёт его локального перегрева.
• Функциональность нагревательных матов. Перед тем как покупать нагревательный провод, нужно определиться с его функциями. К примеру, когда пол в комнате будет прямого действия, разумно использовать резистивный провод в одну или две жилы, или нагревательный мат. Монтаж таких систем осуществляется в стяжке, на которую потом укладывается напольное покрытие. Данная технология привлекательна тем, что поверхность пола сможет очень быстро прогреться до 25–27 градусов. А вот резистивный провод в две жилы или саморегулирующий потребуется в том случае, если функции обогревательной системы заключаются в аккумуляции тепла.

Как видим, при выборе нужного кабеля следует учесть множество нюансов, которые играют большую роль в качественной работе тёплого пола. А вот как выполнить его монтаж, вы узнаете из этого видео:

Вконтакте

Facebook

Twitter

Google+

Средняя оценка

оценок более 0

Поделиться ссылкой

видео-инструкция по монтажу своими руками, отличия, фото

Полы с подогревом пользуются популярностью у жителей многоквартирных и частных домов. Они широко применяются в качестве основного или дополнительного источника тепла для обогрева жилых помещений.

Такие полы часто устраивают в детских дошкольных учреждениях, в спортивных комплексах и в бассейнах.

Монтаж системы пола с электрическим подогревом.

Варианты устройства

На фото показан процесс монтажа кабельного пола с подогревом.

Полы с подогревом имеют целый ряд неоспоримых достоинств:

1. создают ровное тепло в комнате, которое равномерно поднимается снизу вверх;
2. не нарушают уровень влажности, так как не сушат воздух;
3. абсолютно не занимают места, только незначительно поднимают уровень пола;
4. у них есть возможность регулировки уровня нагрева с помощью специального термостата;
5. они имеют практически неограниченный срок службы.

Обогреваемые полы по своему конструктивному составу бывают двух типов:

1. водяные, эта система достаточно дорогостоящая, она требует основательных затрат при монтаже, но очень эффективная, особенно для частных домов и коттеджей, у которых есть автономные котельные, в многоквартирных домах систему водяного пола применять не желательно, в некоторых городах подключение такого пола к системе отопления законодательно запрещено;
2. электрические, удобные в монтаже и эксплуатации, с возможностью устройства под любое покрытие пола.

Электрический вариант

При применении электрического варианта теплых полов нет необходимости в установке дополнительного оборудования. Такой пол является простым и достаточно эффективным решением для любого помещения.

Из каких элементов состоит

Составляющие элементы пола с подогревом.

Рассмотрим, из каких составляющих монтируется электрическая система обогреваемого пола:

1. нагревательный элемент-это главный компонент системы, проводник с достаточно высоким сопротивлением, он нагревается от проходящего электрического тока;
2. датчик температуры теплого пола служит для контроля работы кабеля;
3. терморегулятор – электронное устройство для возможности осуществления автоматического управления процессом нагрева пола;
4. монтажная лента, используется для закрепления нагревательного элемента;
5. теплоизоляция призвана снижать теплопотери и уменьшать энергозатраты.

Важно. Монтажная лента при устройстве полов из нагревательных матов не требуется.
В матах кабель уже закреплен на сетку, а значит, эти полы проще монтировать своими руками.
Маты используются под минимальную стяжку пола квартиры или дома или плиточный клей, а нагревательный кабель под стяжку не менее трех-пяти сантиметров.

Источник тепла

На рисунке показано строение нагревательных кабелей двух типов.

Кабель является основным элементом теплого пола квартиры или дома, который собственно и служит источником тепла. В системах для обогрева пола используется резистивный кабель. Он имеет постоянное сопротивление. Тепло равномерно распределяется по всей его длине.

Как и все прочие электроприборы, нагревательный элемент создает электромагнитное поле. Сразу возникает вопрос о том, а можно ли его использовать в жилом помещении? Попробуем разобраться.

Существует два различных вида резистивного кабеля:

1. одножильный, с одной токопроводящей жилой;
2. двужильный, с двумя токопроводящими жилами.

Они различаются тем, что в двужильной конструкции электромагнитные поля от двух жил компенсируют друг друга. В этом и состоит отличие одножильного теплого пола от двужильного.

Правильный выбор

Схема устройства обогреваемого пола с двужильным нагревательным элементом.

Для того,чтобы не ошибиться с выбором варианта, необходимо понимать, для каких целей используется какой кабель.

Одножильный можно применять для устройства:

1. обогреваемых полов в подсобных помещениях, где человек не находится длительное время;
2. для отопления гаражей и хозблоков;
3. для устройства системы антиоблединения;
4. для устройства обогрева наружных ступеней;
5. для устройства обогрева промышленных площадок.

Совет. В Европе по нормам запрещено устраивать одножильный теплый пол в помещениях, где длительное время находятся люди.
У нас пока это только на уровне советов.
Считается, что электромагнитное излучение от такого пола значительно ниже допустимых норм.
Но тот, кто заботится о здоровье своих близких, тот выберет двужильный теплый пол, как наиболее безопасный для человека.

Двужильная экранированная нагревательная система для монтажа под плитку в плиточный клей.

Врой плюс двужильной нагревательной системы заключается в простоте ее монтажа по сравнению с одножильной, у которой второй конец при укладке необходимо вернуть к месту подключения.

У двужильных систем такой необходимости нет, они имеют уже готовый к подключению второй конец. Понятная инструкция от производителя, прилагаемая к каждому комплекту электрического пола, позволяет провести грамотный монтаж по всем правилам.

Преимущество у одножильной системы есть.Это, несомненно, ее цена, которая гораздо ниже, чем у двужильной. Неискушенные потребители часто выбирают этот вариант обогреваемого пола, не задумываясь, почему он дешевле. Бывает,что бюджет у семьи ограничен и люди решают, что обойдутся таким вариантом.

Определенные ограничения в выборе накладывают и напольные покрытия. Например, нет смысла устраивать обогреваемый слой под покрытием, имеющим толстое прорезиненное основание.

Резюме

Использование кабельной системы обогрева пола в жилых и подсобных помещениях создаст атмосферу комфорта и уюта в вашем доме. А при правильном выборе варианта теплого пола вам не страшно будет никакое электромагнитное облучение. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.» frameborder=»0″ allowfullscreen=»allowfullscreen»>

Определенные ограничения в выборе накладывают и напольные покрытия. Например, нет смысла устраивать обогреваемый слой под покрытием, имеющим толстое прорезиненное основание.

Резюме

Использование кабельной системы обогрева пола в жилых и подсобных помещениях создаст атмосферу комфорта и уюта в вашем доме. А при правильном выборе варианта теплого пола вам не страшно будет никакое электромагнитное облучение. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Одножильный или многожильный провод

Виды кабельного теплого пола

Популярность электрических систем основана в основном на таких особенностях как

• лёгкость монтажа,
• удобство эксплуатации,
• долговечность,
• экономическая доступность,
• возможность быстрой регулировки температурного режима.

К тому же во многих случаях использование аналогичного оборудования, подключаемого к системе отопления или ГВС, связано с множеством проблем, начиная с необходимости демонтажа пола, формирования стяжки, прокладки труб и заканчивая необходимостью получения специального разрешения для подобной установки (для многоквартирных домов с центральным водоснабжением).

Поэтому при выборе оборудования возникает вопрос о том, какой лучше теплый пол пленочный или кабельный. В первом случае предполагается использование гибкой плёнки, которая является инфракрасным нагревательным элементом, в которой располагаются карбоновые полосы, соединённые между собой медными шинами для подачи питающего напряжения.

Кабельный теплый пол

Её преимуществом становится возможность избежать устройства дополнительной стяжки и укладывать плёнку непосредственно под напольное покрытие без каких-либо сложностей в выполнении монтажных работ. Но при этом также стоит выделить такие особенности инфракрасных систем как необходимость в идеально ровной поверхности для укладки, чтобы избежать повреждения плёнки. К тому же средний срок службы инфракрасных отопительных материалов составляет 5-10 лет.

пленочный теплый пол

Если планируется установить кабельный теплый пол, характеристики оборудования определяются в первую очередь мощностью нагрева в зависимости от площади помещения, его назначения

Кроме того, важно как именно будет использоваться оборудование: в качестве основного или дополнительного отопления

электрический теплый пол

Принцип работы кабельного теплого пола основан на использовании нагревательного кабеля (или мата) в качестве источника тепла. Он укладывается под цементно-песчаную стяжку. Затем укладывается напольное покрытие. В результате образуется цельная греющая поверхность, которая обладает достаточно высокими показателями энергоэффективности.

Как рассчитывают мощность

Чтобы не просчитаться с мощностью, сначала определяют, будет ли тёплый пол основным источником обогрева или вспомогательным.

На заметку. Выполняя расчёт при условии вспомогательного источника, следует учесть мощность основного источника тепла.

Примерный расчёт для двухкомнатной квартиры, где с учётом поправочных коэффициентов сопротивления теплопередачи поверхностей общий расход тепла равен 6 кВт.

Логика следующая:

• для обогрева 10 кв.м жилого помещения пойдёт около 1 кВт тепловой энергии;
• основным отоплением обогрев площади охвачен на 90 процентов;
• тёплым полом как вспомогательным обогревательным элементом требуется компенсировать 10 процентов;
• учитывая 6 кВт общего расхода, (10х6)/100=0,6 кВт.

Этот расчёт верный в том случае, если тёплые полы установлены во всех комнатах квартиры.

Иногда для расчёта используют средние значения

• для кухни и жилых зон 110-150 ватт на 1 кв.м;
• для санузлов 140-150 ватт на 1 кв.м.

Выбирая, какой теплый пол лучше, двухжильный или одножильный, нужно учитывать уровень комфортной температуры. Наиболее интенсивно греют двужильные модели. Регулировка уровня температуры зависит от времени прогрева пола. Когда особых требований к микроклимату нет, можно выбирать одножильные модификации.

Одножильный и многожильный кабель

Чтобы придать проводу большую гибкость и эластичность, на производстве вместе с жилами иногда сплетают нить. По прочности и по составу она очень напоминает капроновую нить.

Понятно, что у каждого кабеля свое предназначение, иначе бы они не отличались. А отличие действительно есть. И оно в том, что у одножильного провода больше жесткости, чем у многожильного. Значит, можно делать скрутки. То есть можно скрутить концы провода щипцами, замотать изоляционной лентой, и соединение готово. И никаких клемм при этом не требуется. Его также можно применять в высокочастотных цепях.

А если у одножильного кабеля большое сечение, то его согнуть бывает очень трудно. Большая жесткость одножильного провода – то свойство, которое учитывают, например, при монтаже электропроводки в квартире. То есть применение одножильного провода, прежде всего, там, где необходима стационарная проводка. Его используют тогда, когда необходимо подвести электричество к розеткам, лампам освещения и т.д.

В промышленности толстые одножильные проводники могут применяться и для того, чтобы отвести выработанную электрогенераторами электроэнергию в электросеть. Для промышленности, как указано выше, одножильные провода также используются, однако при условии, что сечение у них намного больше.

Большая гибкость и эластичность многожильного провода – то свойство, которое учитывают, например, в наушниках, в тройниках-удлинителях, в проводке автомобиля, в бытовых приборах и так далее.

У многожильных проводов большая проводимость, чем у одножильных проводов. Если использовать специальные клеммы, то соединение таких проводов становиться более надежным и обладает меньшим сопротивлением по току по сравнению с одножильным проводником.

Такие провода удобно паять. Но кое-что смущает в многожильном кабеле при его использовании. Маленькие жилы обламываются. Необходимо, конечно, указать и на недостатки обоих видов кабеля. Одножильный провод не терпит сильной вибрации. Ему вредны всяческие перегибы. Для многожильных же проводов есть ограничения в применении в высокочастотных цепях.

Требования к греющему кабелю

Если опираться на государственные стандарты, то важно не забывать о таких общих требованиях к нагревающему кабелю:

1. Если система теплого пола будет использоваться в квартире, то она должна быть дополнительным, а не основным, источником обогрева.
2. В деревянных домах с основанием из древесины нужно монтировать такой провод, мощность которого не будет превышать 2 кВт.
3. Для подогрева пандусов или лестниц, расположенных снаружи помещения, используется провод, номинальная мощность которого составляет 4 кВт.
4.  Для обустройства одного контура необходимо использовать непрерывный отрезок кабеля. Желательно в одной комнате монтировать один контур, если ее площадь не превышает 25 м2.
5. Переход провода из одного помещения в другое не допускается. В области перехода он может просто переломаться.
6. Для укладки изделия необходимо использовать только те запчасти и аксессуары, которые продаются с ним в комплекте.

Монтаж нагревательного кабеля для теплого пола должен выполняться в строгом соответствии с инструкцией изготовителя

Устройство одножильного теплого пола

Основной элемент одножильного теплого пола — кабель с определённым диаметром. Материалом изготовления жилы является нихром, оцинковка, латунь либо другой металл. При подаче электроэнергии благодаря сопротивлению жила прогревается.

Для максимальной безопасности при эксплуатации системы её оборачивают двумя или четырьмя слоями изоляторов:

• термостойкий слой, материалом для которого служит поливинилхлорид, фторопласт, силиконовая резина, либо сшитый полиэтилен;
• оболочка из фольгированного алюминия и медной сетки, которые защищают от электромагнитного излучения;
• внешний слой из пластика, защищающий от механических повреждений;
• медное заземление, которое подключают к подающему кабелю.

Если всё выполнено правильно, то нагревательная жила прогреется не больше, чем на 80 градусов. Изолятор выдерживает от 100 градусов. У разных производителей своя система изоляции, поэтому при покупке можно отдельно поинтересоваться, из какого материала она выполнена и во сколько слоёв.

Отклонения по поводу одножильный. Одножильный и многожильный провод, в чём отличие

Достаточно часто можно услышать, как пытаются сравнить эти два вида кабельной продукции и выяснить, какие провода лучше, многожильные или одножильные? Сразу скажем, что такая постановка вопроса вообще некорректна и показывает некомпетентность вопрошавшего. Ведь также можно спросить: «Что лучше, лопата или молоток?», а ответ зависит не от предметов, а от вида деятельности, который будет осуществляться при помощи определённого инструмента.

Выбор типа проводника в кабеле или проводе в такой же степени зависит от 1) места расположения и 2) условий эксплуатации. Поэтому, вместо того чтобы ломать копья, лучше поближе «познакомиться» с кандидатами для выбора, узнать их особенности и отличия, а уж затем и решать, какой куда лучше.

Что такое одножильный и что такое многожильный провода

В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.

Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)

Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.

Особенности каждого из двух видов проводов

Ураган выдерживает и гибкая травинка, и негнущееся дерево, поэтому и мы должны понимать, что такие же свойства проводов (при определённых обстоятельствах и требованиях монтажа) также могут стать как недостатком, так и достоинством. И, вместо того чтобы поддерживать диспуты о «лучшести», мы представим полную картину, указав на особенности каждого вида жил, помогающие в правильном выборе при конкретных ситуациях.

1. Однопроволочная жила.

Итог: что бы ни говорили «доморощенные» электрики, но в большинстве бытовых электрических систем более эффективно и грамотно применять именно провода с однопроволочными жилами. В большинстве, но не во всех, рассмотрим и другую сторону медали.

2. Многопроволочная жила.

Области применения одно- и многопроволочных проводов

Так сам собой и напрашивается обоснованный вывод: каждый из них хорош, если находится на своём месте. Свойства, указанные выше, без споров и колебаний показывают, где целесообразнее использовать каждый вид проводов.

Стационарная проводка силовых кабелей в домах, квартирах и промышленных объектах при средних и больших сечениях жил кабелей предпочтительнее выполняется однопроволочными проводниками (если нет особых требований). На электрифицированных железных дорогах все контактные провода имеют именно такое исполнение, служа надёжно и долго.

Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие. Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и много

Двужильный электрические пол

Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.

По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.

Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).

Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.

Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.

Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см. Система электрического кабельного отопления универсальна и подходит под многие виды покрытий (линолеум, кафель, ковролин, ламинат, натуральный камень).Она помогает равномерно и правильно распределить теплый воздух по помещению благодаря регулятору. Современные разработки и технологии позволяют максимально экранировать обогревающие жилы кабеля. На сегодняшний день теплый пол — экологичное, экономичное, практичное и очень удобное решение при утеплении вашего дома.

Как установить напольное отопление

Перед началом монтажа необходимо сделать проект «тёплого пола». В нём указывается мощность оборудования. Данные рассчитывают по норме: для обогрева на 10 м2 требуется 1 кВт энергии. Если двужильный тёплый пол является дополнительным отоплением, следует для полноценного эффекта обогреть только 10% комнаты, то соответственно, показатель будет иным, 10 Вт на 10 м2.

Кабель подключают к электричеству. В паспорте к оборудованию обязательно указывается, от какого напряжения оно работает. Если домашняя электропроводка не предусматривает использование приборов высокой мощности, то в доме рекомендуют сделать новую проводку. Некоторые системы функционируют от 230 В. Как проводят монтаж кабельного отопления?

• В комнате предусматривают место на стене для установки терморегулятора и автоматического устройства. На поверхности стены делают углубление, которое оборудуют пластиковой коробкой. В ней будет находиться электрические провода и блок управления системой отопления.
• Прежде чем уложить кабель, необходимо выровнять основание. Выполняют бетонную стяжку, оборудуют её теплоизоляционным материалом. По периметру помещения укрепляют демпферную ленту. Она сохранит тепло в комнате, компенсирует расширение отопительных элементов в момент нагревания.
• Если помещение находится на 2 и более этажах, то толщина изоляции может быть 2-3 см. Рекомендуют использовать материал с отражающей поверхностью.
• На отмеченном участке размещают маты, к которым укреплён кабель. Верхняя часть мат покрыта защитной плёнкой. Поочерёдно проводят подключение всех элементов системы.
• Если надо уложить отдельный кабель, то на теплоизоляции устанавливают металлические ленты для крепления. Секции укладывают с определённым шагом. Его высчитывают по формуле: S помещения / L длина кабеля.
• Концы проводов обязательно изолируют. Для этого используют термоусадочную плёнку.
• На поверхности обогреваемой площади укладывают датчик температуры. Расстояние от стены до датчика – 60 см.
• Датчик и все выходы проводов подключают к сети.
• Проводят тестирование системы.
• На пол укладывают стяжку глубиной не менее 20 мм.

Двужильный тёплый пол

Система «тёплый пол» используется уже многие годы. Она хорошо зарекомендовала себя и в загородных коттеджах, и в городских квартирах. Кабельный обогрев установить не сложно. Необходимо посчитать расходы на электричество, связанные с отоплением жилища. В качестве дополнительного обогрева кабель используют в детской комнате, в ванной, в санузле.

Как происходит монтаж

Следующий этап после выбора мощности — определить модель тёплого пола.

Два вида изделий с принципиальным отличием монтажа:

• целостные маты с закреплёнными обогревательными элементами;
• кабельные, которые монтируются с нужным шагом.

Как выбрать? В стандартных по конфигурации комнатах можно смело монтировать маты. Они могут быть как с одножильными, так и с двужильными кабелями. Второй тип обеспечит более быстрый прогрев комнат. Чем больше диаметр проводника, тем выше поднимется уровень температуры при максимальном включении оборудования.

Специфика установки одножильной системы предусматривает обязательное замыкание цепи. Оба конца кабеля нужно подвести к источнику электропитания. Когда площади большие, укладывать удобно «змейкой», поэтому это условие соблюсти трудно. А вот для маленькой комнаты вполне подойдёт. Тем более цена у одножильных систем небольшая.

У двухжильного тёплого пола цепи замыкают по другой системе. На концах соединяют два провода. Питание термостата так же идёт при подключении обеих жил обогревательных элементов. Модели более сложные, а значит, и более дорогие. При этом они позволяют решить проблему утепления больших площадей.

Совет. Уровень потребления электроэнергии тёплым полом прямо пропорционален его мощности. В связи с этим нужно правильно рассчитать нагрузку на электропроводку. При несоответствии проводку нужно заменить.

Если помещение сложной конфигурации, то двужильный тёплый пол решит проблему, так как возвращать кабель назад, к термостату, нет необходимости. Процесс монтажа оборудования займёт около 4-5 часов, не более.

Считается, что оба варианта тёплых полов безвредны человека. Однако двужильный кабель для тёплого пола создаёт электромагнитное поле меньше допустимого по норме в 300 раз, одножильный — в 60. По этой причине в больших кухнях и гостиных, где люди находятся дольше, чем в других комнатах, целесообразнее использовать двужильные кабели. Одножильные — в санузлах, коридорах и на лоджиях.

При укладке оборудования следует учитывать, сколько тепловой энергии будет уходить в черновой пол. Так, например, в квартирах и домах на вторых этажах и выше нет необходимости сооружать мощную теплоизоляцию, достаточно фольгированного слоя. А вот над подвалами или на холодных полах в домовладениях поверхность нужно утеплить капитально, иначе часть тепла будет уходить «в никуда». С потерей тепла уходят киловатты электроэнергии. Поэтому на теплоизоляторе для пола лучше не экономить.

Некоторые заблуждения о теплом поле

Самое частое из заблуждений — многие думают, что действие теплого пола будет ощущаться через 10-15 минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40 градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте: для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом, теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью «прогрева», возникает немало мифов об энергопотреблении. На самом деле энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на 24 часа: 0,44*24=10,56 — десять с половиной киловатт/часов потребит данный пол при непрерывной работе одни сутки.

Стоит добавить, что в продаже имеются «умные» термостаты, которые умеют включать теплый пол за несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

• Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
• Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
• Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
• Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Какой провод лучше по параметрам одножильный или многожильный

глупый вопрс сечение и разделение каналов или фаз

Для каких целей? Для неподвижной электрической проводки лучше одножильный, так как он более устойчив к коррозии. У многожильного более развита поверхность, следовательно площадь окисления больше. И цена многожильного провода выше.

а смотря для чего… Если шнур для аппаратуры, переносной удлинитель и т. п—ессно многожильный с его куда большей устойчивостью к многократным изгибам и кручениям.. Одножильный таких «вольностей» просто не вынесет, обломившись где-н на 5-7 крутом изгибе, но зато, когда провод неподвижен (напр. в кабель-канале или на скобах на стене и др.), он лучше сохраняет приданную ему форму и не провисает, да и более низкая стоимость тоже имеет значение…

Странные электрики Вас окружают. ВВГ 3Х2,5 и ППВС 3Х2,5 это одножильный провод или нет? 🙂 Может вопрос стоит про однопроволочную и многопроволочную ЖИЛУ. Многопроволочная для переменки предпочтительнее.

Здесь вопрос ставится таким образом, что более предпочтительно с точки зрения стоимости и удобства монтажа. Предположим необходимо проложить кабель в труднодоступных, неудобных местах, заказчик выбирает кабель или провод с моножилой, как более дешёвый. Хотя смонтировать его зачастую более сложнее и дольше, чем гибкий. Смонтировать предположим проводку в квартире проводом с многопроволочной жилой наоборот более трудоёмко. Кабель выбирается в первую очередь по сечению жилы, и материалу проводника.

Просто «лучше» не бывает. Бывает лучше для каких-то целей. Для массового силового низкочастотного монтажа одножильный лучше потому что тупо дешевле. А если частота высокая настолько, что скин-эффект начинает влиять, то потери в многожильном будут сильно ниже, пусть он и дороже. Если деньги в рассчёт не брать, то ещё один плюс одножильного в том, что его проще отформовать и зажать в клемму. А многожильного что он намного мягче и лучше сгибается. В общем всё зависит от ваших целей.

Всё определяется технологичностью. А так без разницы. Посмотрите внутри любой бытовой аппаратуры-большая часть проводников выполнена одножильным проводов .И только там .где нужна гибкость, идёт многожильный.

Температурный режим

Температура электрического пола зависит от датчика и программатора. Именно этими приборами задают необходимый нагрев. Но надо помнить, что каждый греющий кабель для теплого пола имеет оптимальную температуру, которая не должна превышать свой предел:

• Максимальная температура кабелей составляет 65оС, но обычно они работают при средней температуре – 30оС. Защитная изоляция выдержит не более 100оС;
• Рабочая температура электрического мата зависит от его марки. Обычно она колеблется в пределах от 80 до 104оС. Например, температура кабельного мата составляет максимум 60оС, а карбонового – 55оС. Максимальная рабочая температура пленочного мата составляет 55оС, хотя сама пленка выдерживает до 250оС, потом начинает плавиться.

Существует много способов электрического подогрева пола. В каждом случае выбор нагревательного элемента надо делать индивидуально, учитывая тип напольного покрытия, особенности конструкции пола, сложность монтажа и другие факторы.

Характеристика двухжильного кабеля

В качестве основного отопления предпочтительнее на пол уложить двухжильный кабель. Он более мощный, отдаёт больше тепла. Схема двухжильного провода отличается следующими характеристиками:

• основу составляют 2 жилы; по ним идёт электричество; они являются нагревательным прибором;
• каждая жила отделена фторопластовой изоляцией;
• поверх проходит дренажный стержень; он способен оттянуть на себя лишнюю энергию и не дать основным жилам перегреться; перегревание происходит при «запирании» провода мебелью или ковром; дренаж подключен к термодатчику и даёт сигнал системе о повышении температуры;
• все 3 стержня заключены в фольгированный экран, выполненный из алюминия;
• верхним защитным слоем является толстая оболочка из стекловолокна или из полипропилена; она выдерживает температуру более 100 0С.

Какой кабель лучше двужильный или одножильный

Отличие одножильного от двужильного кабеля, состоит в следующем:

• Необходимость в монтаже терморегулятора. Саморегулирующийся кабель не нуждается в установке датчика температуры и регулятора. При этом нагрев осуществляется по отдельным участкам.
• Наличие электромагнитного поля. Некоторые разновидности одножильных кабелей имеют качественное тефлоновое покрытие. Защитный слой эффективно снижает уровень излучения. Остальные виды одножильного провода создают электромагнитное поле большей интенсивности, поэтому их рекомендуют применять для проходных помещений, прихожих, балконов, бань, саун и т.д. У теплых двухжильных полов излучение полностью отсутствует, что делает полностью безопасной эксплуатацию для жилых помещений: спален, детских комнат и т. д.

Некоторые производители, стремясь снизить стоимость саморегулирующихся теплых полов, изменяют внутреннее устройство, оставляя только греющую матрицу и минимальную изоляцию. Правильная методика выбора саморегулирующего кабеля связана с необходимостью определить, присутствует ли на кабеле наружная изоляция и медный экранирующий слой. О наличии свидетельствует маркировка СТ, CF, CR.

Характеристика одножильного провода

Одножильный кабель используют чаще всего в качестве дополнительного отопления. Его укладывают для напольного обогрева в небольшие помещения, на кухню, в ванную комнату или в санузел. Интенсивность обогрева не отличается высокой мощностью. Если есть необходимость провести отопление в большом помещении, то необходимо предусмотреть кабель большой длины, уложить его частыми витками на пол.

• Одножильный кабель представляет собой систему, в основе которой находится один стержень, жила. По ней проходит электрический ток. При нагревании она является отопительным прибором. Жилу изготавливают из латуни, оцинкованной стали или из хрома.
• Стержень оборачивают изоляционным материалом. Это может быть стекловолокно, фторопласт, оболочка из поливинилхлорида. Используют 3-4 изоляционных слоя.
• На изоляцию укладывают отражающий экран. Он призван блокировать электромагнитное излучение. Чаще всего используют тонкий слой алюминия.
• Внешняя оболочка кабеля представляет собой защитную плёнку из стекловолокна или из сшитого полиэтилена. Используют термостойкий, водоотталкивающий материал, который защищает кабель от внешних воздействий, в том числе и от механических.

Кабельную систему «тёплый пол» рекомендуют использовать под твёрдую напольную облицовку. Несмотря на то, что обогреватель будет находиться под стяжкой, он может быть очень уязвим. Не рекомендуют использовать в качестве финишного покрытия линолеум или ковролин. Потребуется дополнительный жёсткий слой, чтобы надёжно защитить кабель. В качестве защитного слоя используют листы ДВП или фанеру. Кабельное отопление широко используют в Москве, в квартирах и в загородных домах.

Если установить мебель на пол без предварительной защиты кабеля, то может произойти «запирание провода». Нижняя поверхность шкафа или дивана будет способствовать перегреванию отдельных участков кабеля. Система автоматически уловит усиленную нагрузку, и может отключиться.

Чтобы контролировать данный процесс, рекомендуют устанавливать в напольное покрытие несколько термодатчиков. Это позволит установить, на каком участке температура стала уменьшаться. Мебель устанавливают на ножках. Расстояние между нижней панелью шкафа и полом рекомендуют выдерживать в 5 см.

Теплый пол и все про него

Под «теплыми полами» сегодня понимается система обогрева, спрятанная под декоративным половым настилом. Чаще всего «теплый пол» используется в качестве запасного источника тепла в комнате, но иногда может применяться и в качестве главного обогревательного оборудования.

Цель использования «теплого пола»

Укладка системы «теплый пол» наравне с традиционными отопительными приборами чаще всего рекомендована в жилых помещениях, где холодная твердая поверхность вызывает дискомфорт у обитателей квартиры. К таким помещениям обычно относят комнаты на первом этаже, санузлы, ванные комнаты, кухни, реже террасы, домашние сауны и бассейны. Кабели «теплого пола» равномерно нагревают поверхность, и делают прикосновение к ней босой ногой приятным.

Еще одна важная роль системы «теплый пол» — это поддержание нормальной влажности внутри помещений. При определенных погодных условиях в ванной, сауне или санузле может скапливаться избыточная влага, которая негативно сказывается на состоянии плитки, стыковочных швов, текстиля. «Теплый пол» решает эту проблему, помогая быстро высушить воздух, даже если батареи выключены.

Комплектация системы «теплый пол» включает следующие составляющие:

• нагревательные секции достаточной площади;
• регулятор температуры;
• гофрированная трубка для защиты датчика, расположенного под полом;
• специальная лента с креплениями;
• теплоизоляционные листы;
• цементно-песочная смесь.

Последние две составляющих понадобятся уже на стадии установки обогревателя. При выборе данных материалов в строительном магазине, приобретайте наименования, ориентированные именно для «теплого пола». Обсудим каждую из составляющих подробно.

Нагревательные секции

По сути, каждая нагревательная секция конструкции представляет собой фрагмент электрического кабеля определенной длины. Для присоединения в электросети каждая секция имеет специальные монтажные концы. Те, в свою очередь, имеют соединительные и концевые муфты, выполненные герметично, и многократно проверенные еще на этапе производства. Данный способ обеспечивает надежность и безопасность при работе электрооборудования.

Одножильная и двухжильная нагревательная секция

Потребители могут выбирать между одножильной системой (СНО) или двужильной (СН). Обе системы «теплого пола» универсальны и подходят для использования в разных типах жилых и офисных помещений. Но для комнат, где люди проводят много времени (гостиная, кухня, детская и тому подобные), в целях безопасности рекомендовано применение двужильной системы. Также можно различить различные обогревательные устройства по мощности: для обозначения данного параметра применяются разные цвета этикеток и маркировку на них.

«Теплый пол» должно соответствовать российским стандартам, пройти сертификацию по пожарной безопасности и получить санитарно-эпидемиологическое заключение.

Также мы советуем при выборе обратить внимание на конструкцию системы, а особенно на ее изоляцию. Лучше если верхнее покрытие кабеля имеет два слоя и прошло специальную обработку, позволяющую ему противостоять возгоранию и оплавлению. Дополнительной защитой от механических, термических и электрических повреждений обеспечит экранирующая оплетка.

Одножильная нагревательная секция СНО-18

Одножильная система «теплый пол» (СНО) складывается из отрезка электрокабеля СНО, а также пары соединительных муфт. Внутри муфты жила кабеля и защитный экран связаны с парой специальных концов для монтажа, выполненных в виде медных проводов. Монтажный конец служит для подключения всей секции к регулятору температуры и заземлению.

С какими трудностями можно столкнуться во время этого процесса? Чтобы подключение прошло без ошибок, каждый провод в монтажном конце имеет свою специфическую окраску:

• белые соединяют нагревательную жилу и регулятор температуры;
• желто-зеленые ведут к защитному экрану основного провода;
• иногда защитную функцию выполняют черные соединения, при подключении их подводят к заземлению.

Двухжильная нагревательная секция СН-15 (СН-18)

Что касается двужильного соединения (СН), то конструкция нагревательных секций включает отрезок провода. С одного конца провода располагается концевая муфта без выводов, а с другой — соединительная муфта и монтажный конец. Благодаря подобной конструкции питание может поступать к нагревательной секции лишь с одного края, что является выгодным преимуществом при установке «теплого пола».

При подключении двужильного провода значения цветных концов меняются: синий и коричневый провода соединяют нагревательную жилу и регулятор температуры. Соединение с нулевым проводом обеспечивают желто-зеленые провода, как и в случае с установкой СНО.

Регуляторы температуры

Основное предназначение регулятора в системе «теплый пол» состоит в том, чтобы контролировать расход электроэнергии: включать систему только при необходимости и задавать точное значение желаемой температуры. Это помогает снизить коммунальные платежи, но при этом обеспечивать комфортное пребывание в комнате. На рынке сегодня представлены регуляторы с возможностью отсроченного нагрева: благодаря им вы сможете задавать необходимые значения «теплого пола» на день вперед или даже на неделю.

Представляем вашему вниманию различные модели терморегуляторов, которые имеют свои отличительные особенности:

Мы постараемся описать преимущества каждой из них.

Терморегулятор RTC 70

Модель RTC 70 имеет несколько комплектую

Двужильный или одножильный теплый пол

Теплый пол одножильный и двухжильный. В чем разница?

• 22 января 2017 15:02:32
•  | Просмотров: 1190

У потенциального покупателя, впервые столкнувшегося с выбором греющего провода, возникает вопрос – в чем разница между одножильным и двужильным кабелем?    Одножильный нагревательный кабель представляет собой нихромовую нить в трёх- или четырехслойной изоляции. При прохождении электрического тока через эту нить, она нагревается, передавая тепло изолирующим слоям, а от них окружающей среде. Оба конца подключаются к сети.    Двужильный ‒ имеет две жилы. Одну рабочую (нагревающуюся) и вторую питающую, которые также защищены изолирующими слоями. При подключении на один конец провода устанавливается соединительная муфта, а на другой – изолирующая.

Электрический теплый пол одножильный или двужильный ‒ сравнение по свойствам и параметрам

   При работе одножильный кабель излучает вредное для здоровья электромагнитное поле. Несмотря на наличие в конструкции экранизирующего рукава, электромагнитный фон лишь уменьшается, но не исчезает полностью. Поэтому применять одножильную конструкцию для подогрева полов в жилом помещении не рекомендуется. Обычно такой элемент используют в нежилых помещениях, для наружного подогрева труб, разморозки ледяных катков.    В двужильной ленте электромагнитные поля обеих жил согласно правилу буравчика имеют встречное векторное направление магнитной индукции и гасят друг друга. Экранирование полностью исключает магнитное излучение, сводя электромагнитный фон к нулю.      Одножильные кабеля подключаются к сети с обоих концов, поэтому их монтаж более трудоёмкий. При раскладке необходимо точно рассчитать петли таким образом, чтобы два конца оказались в исходной точке, где к ним присоединяются питающие провода.    Работать с двужильным кабелем намного проще. Его монтаж позволяет выполнить укладку на сложных и нестандартных площадях.      При обогреве трубопровода одножильный кабель можно применять только, закрепляя его на наружной поверхности трубы. Если же попытаться завести его внутрь, то чтобы выполнить подключение, придется заводить его петлей. При этом непредсказуемо как провод ляжет внутри и на каждом возникшем перехлесте изоляция будет перегреваться, что приведёт к его разрушению и быстрому выходу со строя.    Двужильный кабель часто применяют внутри трубопровода. Это дает возможность экономить на мощности и энергопотреблении, так как исключаются потери тепла во внешнюю среду, а все тепло передается непосредственно жидкости или газу внутри трубы.

Однако, учитывая все плюсы в пользу двужильной конструкции, нередко выполняют теплый пол одножильный и двужильный, в чем разница?

У одножильного варианта есть одно преимущество и довольно весомое – это цена, которая значительно ниже чем у двужильного аналога. И если условия позволяют применить одножильную конструкцию без ущерба для здоровья человека, то появляется возможность сэкономить до 25% средств.

Powered by SEO CMS PRO ver.: 19.2 TOP (opencartadmin.com)

leto. net.ua

Теплый пол одножильный

Содержимое:
1. Виды греющих кабелей для пола
2. Двужильные нагревательные кабеля
3. Одножильные кабеля для нагрева полов
4. Какой кабель лучше — двужильный или одножильный
5. Тёплый пол – кабель или мат

Для электрического теплого пола используется одножильный и двухжильный кабель. Существуют ли принципиальные различия в конструкции и технических параметрах провода? Как определить, какой кабель лучше для теплого пола?

Виды греющих кабелей для пола

Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:

1. Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.
2. Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.

Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:

• Две токопроводящих жилы.
• Полупроводниковая матрица.
• Стальная оплетка.
• Оболочка из полиолефина.

Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в это

Одноядерный инфракрасный в теплом доме под полом с подогревом Коврик

CE ROHS ГОСТ 10 лет гарантии Система электрического отопления с тефлоновой изоляцией и оболочкой 6SQM 150W / SQM 220V Коврик для подогрева пола

Интеллектуальная электрическая система теплого пола Minco — это высокоэффективная, энергосберегающая, скрытая низкотемпературная излучающая система пола. Он отличается экологичностью и бережным отношением к окружающей среде, энергосбережением, низкой стоимостью установки и обслуживания и т. Д. Хорошим поводом для его оценки является лучший выбор для улучшения качества жизни в семье и создания комфортной и здоровой жизни!

Соответствующий термостат, который может вас заинтересовать:

220V LCD Программируемый электрический цифровой подогрев пола Комнатный воздушный термостат Контроллер теплого пола (1 шт.) 21 долл. США.18 / шт.

220 В умный цифровой программируемый комнатный теплый пол термостат с подогревом пол (4 шт. ) 83,78 долларов США / много

CE 220 В 16A Белый цифровой ЖК-дисплей программируемый термостат для подогрева пола теплый пол (2 шт.) 41,99 долларов США / много

Электрический комнатный термостат для подогрева пола, ручной термостат для теплого пола, термостат 220 В 16 А (1 шт.) 11,70 долларов США / кусок

220 В 16 Ампер Ручной термостат для обогрева пола (2 шт.) 21,97 долларов США / много

220 В 16 Ампер Ручной термостат для подогрева пола (5 шт.) 54 доллара США.17 / лот

Промо-акция Программируемый термостат для обогрева полов с подогревом (1 шт.) 35,89 долларов США / шт

Контроллер отопления 230 В Термостат для теплого пола (2 шт.) 73,88 долларов США / шт

Спецификация
Однопроводной нагревательный мат 150 Вт / м2 220 В

Технические параметры Наружная оболочка: антикоррозийный и жаропрочный материал FEP Заземляющий провод: луженые медные провода Экранирующий слой: легированная фольга Внутренний проводник: резистивный провод из сплава Внутренняя изоляция: прозрачный PFA, ТЕФЛОН Внешний диаметр: от 2 до 3. 5 мм Длина холодной линии: 4 м x 2 Напряжение: 220 В Мощность на единицу площади: 150 Вт / кв.м Максимальная температура поверхности: 85 градусов по Цельсию Максимальный коэффициент изгиба: 5D Применение Подогрев пола: кухня, спальня, ванная комната и т. Д. Таяние снега и льда: уличная дорога , обогреватель, гараж и т. д. Отопление для содержания детенышей животных: обогрев помещения для ухода и родильного отделения и т.д.

Установка

Завод

Сертификация

Обогрев полов
