Двухтрубная или однотрубная система отопления
Главная
Какую систему отопления выбрать двухтрубную или однотрубную
Практически перед каждым владельцем частного дома, встает вопрос:
«Двухтрубную или однотрубную систему отопления выбрать?»
Опишем основные плюсы и минусы той и другой системы, а затем дадим свои рекомендации.
Однотрубная система отопления — система, при которой функцию подачи и отвода теплоносителя играет одна труба.
Плюсы однотрубной системы:
- для подачи теплоносителя используется одна труба вместо двух. Это прямая экономия ваших средств по стоимости труб, фитингов и работ по монтажу.
- фактически не требует никакой регулировки отдельных веток и стояков.
- имеет меньший объем теплоносителя. В случае использования антифриза это опять же прямая экономия ваших средств.
- повышенная гидравлическая устойчивость данной системы.
- в случае необходимости слива системы этот процесс ускоряет и не приводит к излишнему объему воды в сливной яме, т.к. имеет меньший объем теплоносителя.
- сроки монтажа меньше, чем в двухтрубной системе.
- при наличии готового (рассчитанного) проекта с исполнительными схемами и указанными диаметрами не требует высокой квалификации монтажников.
Минусы однотрубной системы:
- повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
- по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.
Двухтрубная система отопления — система, при которой для подачи и отвода теплоносителя используется две трубы.
Плюсы двухтрубной системы:
- на вход каждого радиатора приходит теплоноситель с температурой, равной фактически котловой (потери тепла по пути, если трубы утеплены по нормативам, незначительны). Значит это меньший размер отопительного прибора и, следовательно, экономия средств.
- менее уязвима к разморозке всей системы (пояснение смотрите в конце статьи).
- позволяет оперативно находить недостатки и ошибки, допущенные в процессе монтажа, и без менее серьезных последствий (чем в случае с однотрубной системой) исправлять их.
- менее чувствительна к ошибкам, допущенным на стадии проектирования.
Минусы двухтрубной системы.
Минусов такая система практически не имеет, за исключением стоимости и срока монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью эксплуатации этой системы.
Наши рекомендации.
Рассмотрев плюсы и минусы описанных систем, вы можете принять свое решение в пользу того или иного варианта.
Мы же со всем знанием дела настоятельно рекомендуем остановить свой выбор на двухтрубной системе.
Помимо, указанных выше положительных особенностей этой схемы, приведем еще одно соображение в качестве обоснования своей рекомендации.
Представьте, что перед вами выбор: нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь — надежность, удобство эксплуатации и ремонта. Какую выберите вы?
Предположим, вы берете ту, где лампочки подключены последовательно. Что же происходит, когда перегорает одна лампочка? Цепь разрывается. Вся гирлянда перестает работать.
А что можно сказать о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных приборов?
Кто искал такую лампочку, знает, сколько это занимает времени.
Какое отношение этот пример имеет к системе отопления? Самое прямое.
Выше мы говорили, что однотрубная система наиболее уязвима в отношении разморозки всей системы. Все отопительные приборы «сидят» на одной трубе. И хотя технически было бы неправильно говорить о том, что они включены последовательно (если конечно это не разновидность однотрубной системы — проточная система). Все же подумайте, что бы произошло, если бы хотя бы 1 см или 0,5 см воды в этой трубе перемерзло (особенно уязвимы пороги входных дверей или неплотности в швах кирпича, особенно когда на трубах или в стенах нет утеплителя)?
Правильно. «Встала» бы вся система. И постепенно она вся замерзла бы.
А что можно сказать о поиске замерзшего участка трубы? Поверьте — это практически невозможно!
А теперь возьмем гирлянду с параллельно включенными лампочками. Что происходит, когда одна или две перегорают?
Другие продолжают гореть. А легко ли найти ту лампочку, которая перегорела? Конечно. Все горят, а она — нет!
Точно также и в двухтрубной системе. Если все же так случилось, что труба, идущая к одному радиатору, замерзла, то это не значит, что перестанут работать другие.
А легко ли найти радиатор и соответственно место, где случилась авария? Да. Достаточно лишь потрогать рукой, и все станет ясно.
Разве это не мощный фактор в пользу выбора двухтрубной системы?
Задаваясь вопросом: «Двухтрубную или однотрубную систему отопления нужно выбирать?», не колеблясь, остановите свой выбор на двухтрубной системе отопления и вы никогда не пожалеете о своем выборе!
Двухтрубная система отопления: плюсы и минусы
Двухтрубная система отопления
Содержание статьи:
Экономия финансовых средств в зимний период года, во многом зависит не только от того, насколько качественно утеплено строение, но и от эффективности отопительной системы. Система отопления бывает однотрубной и двухтрубной.
Монтаж однотрубной системы отопления намного проще и дешевле, но и недостатков при её эксплуатации хватает. Поэтому наибольшей популярностью в частных домах пользуются именно двухтрубные системы отопления, которые отличаются высокой эффективностью в работе.
И если перед вами остро стоит вопрос о том, какую систему отопления сделать у себя в доме, то, дочитайте эту статью строительного журнала samastroyka.ru. В ней вы найдёте ответы, почему двухтрубная система отопления лучше однотрубной.
Что представляет собой двухтрубная система отопления
Это такая система отопления, при которой теплоноситель (вода) подаётся к радиаторам по одной трубе, а по другой — уходит обратно в котел. Тем самым, подача и обратка разделены между собой. Вот основное отличие двухтрубной системы отопления от однотрубной.
В результате этого появляется множество преимуществ, которые, увы, отсутствуют в однотрубной системе отопления:
- В результате работы двухтрубной системы отопления тепло в радиаторы поступает равномерно. Поэтому не получится так, что самые крайние радиаторы в доме окажутся холодными. В свою очередь, этот недостаток как раз и присущ однотрубной системе отопления, или как её ещё часто называют — Ленинградка.
- Если в доме будет выполнен монтаж двухтрубной системы отопления, то появится прекрасная возможность регулировать работу каждого радиатора по отдельности. Для этих целей существуют термоголовки, которые устанавливаются на подачу отопительных приборов. В результате, каждый из радиаторов отопления становится «автономным». Он будет потреблять ровно столько тепла, сколько потребуется для поддержания комфортной температуры выставленной на термоголовке.
- Не меньшее преимущество двухтрубных систем отопления заключается и в том, что при выходе из строя одного радиатора или конвектора, отопительная система сможет продолжить свою работу.
- Двухтрубную систему можно использовать в любых домах, и с любым количеством этажей.
- При использовании этого вида системы отопления появляется возможность сэкономить на отоплении.
Это далеко не все преимущества двухтрубных систем отопления, но, пожалуй, самые важные из них.
К недостаткам двухтрубных систем следует отнести намного больший расход материалов для монтажа, чем однотрубных, а также большую стоимость, и, необходимость привлечения грамотных специалистов.
Минусы однотрубных систем отопления
Все те достоинства, которые имеет двухтрубная система отопления, это, как правило, минусы однотрубной. Эффективность работы однотрубной системы отопления оказывается на порядок ниже. Очень часто проблемы возникают с прогревом последних радиаторов, в то время, как первые, оказываются чересчур горячими.
Регулировать по отдельности отопительные приборы в доме, при работе однотрубной системы отопления, становится проблематично. Не говоря уже про теплые водяные полы, полотенцесушители, и, различные другие приборы. В некоторых случаях, и вовсе, их монтаж выполнить невозможно.
Именно по этим причинам, однотрубная система отопления проигрывает двухтрубной. И если верить истории, то однотрубная система как раз и создавалась с целью экономии на материалах и ресурсах. Однако вы же не станете экономить на том, от чего будет зависеть комфорт и благоприятный микроклимат в доме?
Оценить статью и поделиться ссылкой:
Достоинства и недостатки однотрубных систем отопления, виды и особенности
Достоинства и недостатки однотрубных систем отопления, виды и особенности
Принципиальных схем отопительных систем всего две: однотрубная и двухтрубная. Но в каждой из них существует несколько разновидностей. У каждого из вариантов есть свои плюсы и минусы. Однотрубные системы хороши тем, что их проще и быстрее монтировать, ведь магистраль всего одна. Рассмотрим их подробнее.
Достоинства и недостатки
Достоинства однотрубных систем:
- Меньший расход строительных материалов. Труб требуется практически в два раза меньше, но должны быть они большего диаметра, чем для аналогичной двухтрубной системы. Потому экономия в денежном эквиваленте будет небольшой.
- Монтаж проще, занимает меньше времени. Тут экономия более ощутима: работы в два раза меньше, чем при разводке двухтрубных систем.
- Используя байпас и вентиля можно организовать регулировку температуры каждого отопительного прибора.
- Тщательно продумав систему можно добиться эффективного отопления.
- Легко реализуется несколько контуров.
Недостатки:
- Сложность балансировки системы: для получения одинакового количества тепла в батареях, расположенных вначале или конце кольца требуется разное количество секций. Также требуется установка байпасов и запорной арматуры. Все это в результате может свести экономию в денежном эквиваленте к незначительным суммам.
- Схема неприменима к теплым полам.
- Для нормального функционирования нижней раздачи в одноэтажном доме требуется повышенное давление, создаваемое насосом или создание разгонного коллектора, который явно не является украшением.
Особенности однотрубных систем
Однотрубную разводку в самом простом варианте называют «ленинградкой». Она далеко не идеальна, но популярна из-за своей простоты. Ленинградка представляет собой такую систему, при которой все элементы отопления подключены последовательно к одной трубе, которая выполняет и роль подачи, и роль обратки. Получается, что магистраль закольцована (на котел при индивидуальной системе отопления или на стояк при централизованной), а к ней в нужных местах в разрыв или параллельно подсоединены радиаторы или другие устройства.
Однотрубная система в самом простом варианте
Теплоноситель по направлению движения последовательно поступает в каждый их отопительных приборов. В этом и заключается основной недостаток. В первый радиатор поступает самый горячий теплоноситель. Часть тепла отбирается на его нагрев. Теплоноситель становится холоднее, подмешивается в магистраль, снижая общую температуру. После чего, уже с чуть более холодный, он поступает на второй радиатор, где снова немного остывает и, добавляясь к основному потоку, еще больше охлаждает его. По мере продвижения все более холодный теплоноситель поступает в каждый последующий элемент отопления. При достаточно длинной цепочке и большом количестве приборов последний радиатор бывает совершенно неэффективным.
Чтобы обойти это свойство и добиться примерно равной отдачи от каждого прибора, можно увеличивать количество секций радиатора по мере их удаления от выхода котла. Таким образом можно компенсировать систему (выровнять теплоотдачу каждого элемента). Как вариант использования недостатков во благо можно рассмотреть такой способ: самые «горячие» отопительные приборы устанавливать в самых холодных комнатах (например, на северной стороне) или в тех, где требуется повышенная температура – детские и спальни.
Для того чтобы была возможность регулировать температуру на радиаторе ставят байпас и краны
Некоторые разновидности подключения радиаторов позволяют устанавливать регуляторы и краны, которыми можно регулировать интенсивность потока теплоносителя в каждом отопительном элементе, выравнивая при необходимости температуры. Это позволяет добиться более-менее равной теплоотдачи от каждого из них, но такое возможно далеко не всегда.
По способу разводки однотрубная система может быть горизонтальной или вертикальной.
Горизонтальная разводка
Горизонтальная система в одну трубу прокладываться может по полу или под ним, в полу. В этом случае система называется однотрубной системой с нижней разводкой. Но ничто не мешает от котла поднять подачу и спрятать ее под подвесной или натяжной потолок. Тогда, соответственно, разводка называется верхней. При верхней разводке в двухэтажном доме от одной подачи можно установить радиаторы, как на верхнем этаже, так и на нижнем. Чтобы не очень «светить» подводку на нижнем этаже, ее можно спрятать в стены. Неплохо такой способ разводки реализовывается из полуподвального помещения, в которых обычно располагаются технические помещения. В них требования по эстетике гораздо ниже и трубы подводки к радиаторам можно не прятать. А на верхнем этаже из пола выходят небольшие отрезки трубы, которые можно подвести прямо к отопительным приборам.
Однотрубная система с нижней раздачей
При нижней разводке однотрубной системы и укладке в пол (под пол) обязательно сделать хорошую теплоизоляцию – для уменьшения непроизводительных потерь. При укладке поверху, над плинтусами, вид не слишком портится – труба всего одна, правда по сравнению с двухтрубными системами нужен больший диаметр. Сегодня есть специальные плинтуса-короба, которые позволят скрыть трубы без особых усилий и затрат.
Вариант однотрубной системы. Горизонтальная разводка
При помощи горизонтальной однотрубной разводки может быть организована и система отопления частного двухэтажного дома. В одном из вариантов она выглядит как на рисунке ниже.
Однотрубная схема отопления двухэтажного дома с принудительной циркуляцией
Тут используется принудительная циркуляция – встроен циркуляционный насос. Для нормального функционирования обоих веток врезать стояк подачи на второй этаж желательно до первого радиатора. Так как вверху обычно скапливается теплый воздух, то при подаче теплоносителя одинаковой температуры, на втором этаже будет ощутимо теплее. Для выравнивания температур в каждой ветке перед первым радиатором нужно установить краны, открывая/закрывая которые можно будет регулировать температуру поэтажно. Установленные перед каждой батареей шаровые краны дадут возможность отключать их на время ремонта, а игольчатый кран в перемычке (байпасе) позволяет регулировать температуру на каждом радиаторе, а значит и в каждом помещении. При таком варианте подключения отопительных приборов однотрубная система проявляет свои преимущества в полном объеме.
При обычной врезке, когда контур проходит через каждый из радиаторов, возможности регулировки нет. Потому очень важным в однотрубной системе квартиры или частного дома является установка байпаса – обходного участка трубы.
Подробно о горизонтальных однотрубных системах и типах подключения радиаторов смотрите в видео.
Однотрубную горизонтальную систему можно использовать и с естественной циркуляцией (без насоса). Для этого требуется разгонный коллектор. Горячий теплоноситель поднимают на некоторую высоту. С выхода котла труба с диаметром чуть больше диаметра выходного патрубка поднимается вверх почти до уровня потолка (не менее 1,5 метров над уровнем системы). В верхней точке устанавливается расширительный бачок. Он подсоединяется отрезком трубы 15мм диаметра. Затем подача опускается до уровня входа в радиатор, и далее, по схеме обычного подключения.
Такая петля позволяет создать перепад давления и увеличить скорость движения теплоносителя. Чем выше скорость, тем эффективнее и тише будет работать система: при недостаточной скорости она ощутимо шумит. А скорость будет тем выше, чем выше удастся поднять разгонный коллектор.
При установке однотрубной системы в 2-х этажном доме надобность в разгонном коллекторе отпадает: в этом случае однотрубная система без насоса будет функционировать бесшумно, за счет «разгона», который придает ей кольцо на втором этаже. При монтаже системы с естественной циркуляцией в одно или двухэтажном доме необходимо соблюдение уклона: 1 см на 5 метров трубопровода, а расширительный бачек установить в верхней точке на втором этаже.
Вертикальная разводка
Вертикальные однотрубные системы целесообразно использовать в многоэтажных строениях, но реализуются они преимущественно в системах с принудительной циркуляцией. Схема движения теплоносителя и устройства системы иная: стояки идут сверху-вниз, к ним подключены на разных уровнях отопительные элементы (радиаторы, полотенцесушители и т.п.). Сверху все стояки объединены подающим трубопроводом, снизу – обратной магистралью, которая подключается к входу обратки котла. В большинстве схем циркуляционный насос устанавливается в обратной магистрали перед входом в котел: тут температуры самые невысокие и нет необходимости брать дорогой теплостойкий насос.
Вариант однотрубной системы. Вертикальная разводка
При такой схеме теплее всего будет на верхних этажах, если говорить о стояках, то самым теплым будет тот, который расположен ближе к началу раздачи. Все объясняется схемой движения теплоносителя: горячий теплоноситель из котла поднимается вверх, распределяясь по трубопроводу подачи, затем опускается вниз, омывая первый радиатор, на котором часть тепла теряется. Чуть остывшая вода подается в следующий, и так до поступления в обратную магистраль. На каждом отопительном приборе теряется часть тепла, и до нижних радиаторов доходить может чуть теплая вода.
Радиаторы подключаются с байпасом или без него. Он играет ту же роль, что и в вертикальных – при наличии шаровых кранов дает возможность ремонта, а при наличии игольчатого крана на байпасе позволяет регулировать температуру каждого радиатора. При наличии байпасов и игольчатых кранов можно сбалансировать систему – в верхние отопительные приборы подачу ограничить, а на нижние открыть больше.
Открытые и закрытые системы
В однотрубные системы могут устанавливаться расширительные бачки открытого или закрытого типа. При установке бачка открытого типа система является открытой – теплоноситель может испаряться, периодически нужно контролировать его уровень и периодически добавлять. Это – основной недостаток этого типа организации отопления, зато вывод воздуха происходит автоматически – через отверстие бачка.
Пример однотрубной разводки в реальном интерьере
Установив бачок мембранного типа, вы делаете невозможным испарение теплоносителя. Зато возникает необходимость отвода воздуха, попавшего в систему. Для этого в высших точках схемы и устанавливают специальные спускные клапана, а на радиаторах – краны «маевского». Закрытые системы считаются более безопасными, и практически все новое отопительное оборудование разрабатывается под них.
Итоги
Однотрубная система достаточно легко реализуется, а ее недостатки нивелируются установкой байпасов и вентилей в нужных местах. Особенно привлекательно и эффективно такое решение для двухэтажного частного дома при использовании вертикальной разводки. Причем схема достаточно простая и однотрубная система отопления частного дома может быть реализована своими руками.
Но все-таки, для того чтобы решить однотрубная и двухтрубная система отопления вам больше подходит, нужно изучить особенности построения и двухтрубной, об этом читайте тут.
Однотрубная система отопления: преимущества и недостатки — Статьи — RayWarm
Однотрубная система отопления одна из наиболее распространенных в жилом секторе. Зная ее главные преимущества и недостатки, можно максимально взвешенно подойти к вопросу проектирования обогревательной сети в коттедже, загородном особняке и доме.
Однотрубная система отопления дома: преимущества
Первое. Вертикально идущая 1-трубная сеть существенно проще в установке. Значит, на нее уходит гораздо меньше трудозатрат, чем на монтаж двухтрубной системы, что несет огромный позитивный эффект.
Второе. Автоматически прилагается немалая экономия материалов. Подводы к обогревательным приборам, перемычки у радиаторов, обратные стояки, соединительные каналы – все это существенно удлиняет трубопровод и приводит к огромным расходам и при установке, и в ходе эксплуатации. Тогда как цена однотрубной системы отопления гораздо ниже из-за отсутствия огромного количества элементов.
Третье. Имеется большое число прогрессивных технических решений, избавляющих от проблем, которые делали ранее использование таких обогревательных сетей фактически невыгодным. Сейчас разводка однотрубной системы отопления предусматривает множество дополнительных деталей – от балансировочных вентилей до термостатических клапанов.
Четвертое. Современные обогревательные сети с одной трубой и последовательной подачей рабочей среды (воды или антифриза) даже позволяют снижать температуру только в одном радиаторе без сброса во всех остальных.
Пятое. Подобный схематический расчет расположения однотрубной системы отопления выглядит в дому гораздо эстетичней, ведь не предполагает нагромождение каналов разного диаметра, торчащих ручек кранов, стыков и колен всевозможного формата.
Шестое. Появляется возможность установки котлов, в которых для нагрева рабочей среды применяются различные типы топлива.
Однотрубная система отопления частного дома: недостатки
Первое. Последовательное размещение радиаторов не позволяет местно настраивать интенсивность прогрева без того, чтобы не снижать или повышать температуру во всех остальных. Но данная проблема хорошо решаема за счет монтажа современных спецэлементов.
Второе. Такая сеть нуждается в гораздо более высоком давлении, чем двухтрубная. От этого возрастает номинальная мощность насосов, увеличиваются эксплуатационные затраты, возникает риск протечек и требуется регулярная докачка воды.
Третье. Еще одно существенное отличие от классического варианта: монтаж однотрубной системы отопления предполагает врезку помпы, тогда как в традиционной версии жидкость может циркулировать самотеком.
Четвертое. В одноэтажном здании подобная схема обогрева обязана включать вертикальный розлив с размещением расширительной емкости на уровне чердака, который следует утеплить, ведь он будет выполнять функцию технического помещения.
Пятое. Однотрубная система отопления двухэтажного дома требует тщательно продуманной схемы, чтобы поддерживать одинаковую температуру воды на каждом уровне. А все потому, что, доходя до нижних комнат, теплоноситель теряет до 50% тепла. Вопрос решается методом размещения специальных перемычек и большим количеством радиаторных секций внизу, нежели вверху.
Вывод
Если хотите получить качественный результат при малых затратах, обращайтесь к толковым специалистам – например, к нам. Мы не только сделаем ваш дом теплым и комфортным, но и продумаем все так, чтобы однотрубная система отопления (ленинградка и любая иная) была не в тягость, а в радость, надежно сохраняя ваши средства, спокойствие и здоровье!
ХОТИТЕ ПОЛУЧИТЬ ВЫГОДНЫЕ УСЛОВИЯ ПО МОНТАЖУ ОТОПЛЕНИЯ?
Позвоните нам по телефону +7 (495) 64-999-53 или отправьте заявку прямо сейчас!
Телефон службы выезда +7 (925) 031-61-18
Ваши контактные данные в безопасности и не будут переданы третьим лицам.
07.07.2017, 1491 просмотр.
Двухтрубная система отопления: разновидности и схемы
Автор Евгений Апрелев На чтение 5 мин Просмотров 4к.
На сегодняшний день в России, в 75% жилых зданий применяется система водяного обогрева. Данное понятие включает в себя массу разновидностей, вариантов компоновки и разводки, среди которых схема двухтрубной системы отопления (СО) наиболее популярна и востребована как в массовом, так и в частном строительстве. В этой публикации будут рассмотрены: устройство и принцип работы данной системы, ее достоинства и недостатки, схемы разводки и подключения.
[contents]
Конструктивные особенности
Данная СО представляет собой замкнутый контур, состоящий из двух веток, по которым происходит перемещение теплоносителя. Нагрев его производится в котельной установке. Далее, по подающей ветке (подаче) трубопровода, нагретая вода (рассол, антифриз) поступает в отопительные приборы (батареи, регистры), благодаря которым и происходит нагрев воздуха в отапливаемых помещениях. Вывод охлажденной воды из всех радиаторов происходит в обратную магистраль (обратку), которая подключена к входу котлоагрегата. Основные различия показаны на схемах.
В первом примере все батареи включены в СО последовательно. Подключение радиаторов отопления к двухтрубной системе – параллельное. При внимательном рассмотрении рисунка можно определить все плюсы и минусы применения данной СО по сравнению с однотрубными схемами:
- Главное достоинство заключается в том, что при двухтрубном обогреве, температура теплоносителя остается практически неизменна.
Комментарий специалиста: Перепад на первой и последней батарее в контуре есть, но он достаточно незначителен и зависит от теплопроводности трубопровода, из которого изготовлен отопительный контур.
- Главный недостаток (который всегда озвучивают приверженцы однотрубного обогрева) заключается в большем расходе трубопровода, а значит большей сметной стоимости всей СО
Комментарий специалиста: Стоимость однотрубной системы обогрева не так уж и мала. Из-за последовательного подключения, при прохождении через каждый последующий радиатор теплоноситель остывает все сильнее. Для того чтобы получить достаточное количество тепла на конечных радиаторах, приходится увеличивать площадь теплоотдачи, путем наращивания количества секций батарей. Именно это увеличивает стоимость однотрубных СО.
Классификация и основные различия
Все существующие варианты двухтрубного отопления имеют отличия:
- По способу перемещения теплоносителя.
- По герметичности контура.
- По ориентации стояков в пространстве.
- По способу разводки.
- По подключению отопительных приборов.
Далее, коротко будут рассмотрены наиболее популярные типы данной СО, их особенности, плюсы и минусы применения.
Разновидности двухпотоковой системы обогрева
Как уже отмечалось выше, существует два основных типа двухтрубного отопления: гравитационная (перемещающаяся самотеком) и с принудительным перемещением. Особенностью СО с естественной циркуляцией является конструкция трубопровода и отсутствие циркуляционного насоса. Магистрали (подача, обратка) выполняются из труб большого диаметра. От котла теплоноситель поднимается по вертикальному стояку, после чего, для создания давления в системе опускается до подающего трубопровода. Подача монтируется с наклоном 3-5°в сторону движения теплоносителя. Двухтрубные СО с естественной циркуляцией могут различаться по способу разводки: с нижней и с верхней разводкой.
Правильно собранная гравитационная СО надежна, долговечна и работает без дополнительных энергоисточников. Недостатками данной СО является большая инерционность, небольшой радиус контура (до 30 м),
Принцип работы СО с принудительной циркуляцией отличается от гравитационной, наличием в ней насоса, который и отвечает за транспортировку теплоносителя. При использовании насоса в СО отпадает надобность в монтаже трубопровода с уклоном.
Совет: несмотря на то что насос создает достаточное давление для движения теплоносителя, большинство специалистов рекомендуют построение СО с уклоном на случай аварийного отключения электроэнергии.
Существуют закрытые и открытые отопительные контуры в двухтрубный СО. Единственное отличие – в конструкции расширительного бака, который в открытой системе обогрева – атмосферный, а в закрытой – мембранный, не сообщающийся с атмосферой.
Все отопительные системы различаются способом подключения батарей. Вертикальная двухтрубная система отопления предполагает подключение всего отопительного оборудования к вертикальным стоякам; в схемах с горизонтальными – к магистральным веткам. Первые чаще всего используются в многоэтажном строительстве. Двухтрубная горизонтальная система отопления в основном применяется частными застройщиками. Их преимуществом является возможность размещения стояков в нежилых помещениях или лестничных клетках. Недостатком, частое завоздушивание СО.
Разводка двухпотокового отопления
Все способы двухтрубного обогрева различаются по типу разводки. При верхней, разогретый теплоноситель подается в распределительную магистраль, которая монтируется по чердачному помещению или по перекрытию верхнего этажа. Потом, через подающие стояки теплоноситель равномерно распределяется в отопительные устройства (батареи, радиаторы, регистры и пр.) Двухтрубная система отопления с верхней разводкой имеет больше недостатков чем достоинств: Частое образование воздушных пробок; сниженная температура теплоносителя. Решением проблемы завоздушивания стало применение расширительных баков: атмосферные устанавливаются выше уровня подающей магистрали; мембранные – на обратке, ниже уровня батарей.
В схемах двухтрубной системы отопления с нижней разводкой предполагается подача теплоносителя из магистрального трубопровода, который монтируется под полом или в подвальном помещении. Благодаря такой подаче, теплоноситель имеет более высокую температуру, чем в схемах с верхней разводкой. Удаление воздуха из трубопровода и батарей производится с помощью автоматических воздухоотводчиков, или кранов Маевского.
Схемы двухпотокового обогрева
Все, существующие на сегодня варианты данной СО, различаются схемой подключения отопительных устройств. При попутном подключении, теплоноситель движется в подаче и в обратке в одном направлении.
В данной схеме все циркуляционные контуры равны: теплоноситель более равномерно прогревает все точки потребления. Недостатком ее является больший расход материала и увеличение стоимости монтажных работ.
Важно! Данная схема применяется только в горизонтальных типах отопительных систем.
Двухтрубные тупиковые системы отопления являются конструктивно наиболее простыми. Теплоноситель по магистральным трубопроводам подачи и обратки движется во встречном направлении.
Основным ее достоинством является возможность использования трубопровода меньшего диаметра. Тупиковая СО может иметь горизонтальную и вертикальную реализацию.
В коллекторной (лучевой) СО, к каждому радиатору подходит свои две трубы, подача и обратка, которые подключаются к распределительному устройству – коллектору. Другими словами, сколько радиаторов, столько пар трубопровода монтируется. Достоинства: весь трубопровод можно разместить под полом; можно регулировать температуру каждого радиатора непосредственно на коллекторе. Недостаток: использование большого количества материала.
Совет: Для правильного выбора СО, ее грамотного расчета, монтажа и подбора оборудования обратитесь к специалистам.
однотрубная, двухтрубная. Варианты схем разводки двухтрубной системы
Организация обогрева частного дома – нелегкая работа, требующая максимального внимания к каждому этапу. В первую очередь, необходимо решить, какую систему отопления использовать: однотрубную или двухтрубную? Ваша задача – выбрать наиболее эффективный вариант обвязки, дабы в последующем не пожинать плоды своих ошибок в виде вечно холодных . А чтобы понять, какая же из систем лучше, разберемся в технических нюансах и принципах функционирования каждой, а также сравним их плюсы и минусы.
Отличительные черты однотрубной системы
Однотрубная обвязка функционирует по предельно простому принципу: вода циркулирует по замкнутой системе от нагревательного устройства к отопительным радиаторам. В данном случае оборудование объединено одним контуром. Все технические узлы последовательно соединены общим стояком. В частном доме для подачи теплоносителя может использоваться гидравлический насос – он создает давление в системе, необходимое для эффективного проталкивания воды по стояку. В зависимости от варианта установки, однотрубную систему делят на два вида:
- Вертикальная – предполагает подключение радиаторов к одному вертикальному стояку по схеме «сверху вниз». Исходя из особенностей монтажа, система подходит только для двух-трех этажных частных домов. Но при этом температура обогрева на этажах может несколько отличаться.
- Горизонтальная – предусматривает последовательное подключение батарей с помощью горизонтального стояка. Наилучший вариант для одноэтажного дома.
Важно! На стояк однотрубной системы должно приходиться не больше 10 радиаторов, иначе не избежать чересчур дискомфортных контрастов температур в разных зонах обогрева.
Плюсы и минусы однотрубной системы
В вопросе преимуществ и недостатков однотрубной обвязки все не так однозначно, поэтому, чтобы рационально оценить систему детально разберемся в специфике ее плюсов и минусов.
Среди очевидных преимуществ:
- Экономичность – сборка однотрубной системы не требует большого числа рабочих материалов. Экономия на трубах и разных вспомогательных элементах дает возможность сократить финансовые затраты на подключение отопительной системы.
- Простота монтажа – нужно установить только одну магистраль для теплоносителя.
Однотрубная горизонтальная система отопления
Минусы однотрубной обвязки:
- Невозможность контроля отдельных батарей – в базовом исполнении однотрубная обвязка не позволяет обособленно регулировать подачу теплоносителя в конкретный радиатор и корректировать температуру в разных комнатах.
- Взаимозависимость всех элементов – чтобы отремонтировать или заменить какой-либо прибор, необходимо полностью отключать систему отопления.
Вместе с тем, обозначенные недостатки при желании легко нивелировать с помощью замыкающих устройств – байпасов. Они представляют собой перемычки с кранами и затворами, которые перекрывают поступление теплоносителя на отдельную батарею: если вам нужно отремонтировать какой-либо прибор, просто заблокируйте подачу воды к нему и без боязни протечки начинайте выполнять необходимые работы – вода в нормальном режиме продолжит циркулировать в общей системе отопления, минуя перекрытый участок. Помимо этого, к байпасам можно подключать терморегуляторы, чтобы контролировать мощность работы каждой конкретной батареи и обособленно регулировать температуру обогрева помещений.
Технические тонкости двухтрубной системы
Двухтрубная система работает по усложненной схеме: сначала горячий теплоноситель по первой ветке трубопровода подается к радиаторам, а потом, уже остыв, вода по обратной ветке поступает назад к нагревателю. Таким образом, имеем две полнофункциональные трубы.
Как и однотрубная обвязка, двухтрубная может быть выполнена в двух вариациях. Так, в зависимости от особенностей подключения отопительного оборудования, выделяют следующие виды систем отопления:
- Вертикальная – все приборы соединяются вертикальным стояком. Плюс системы – отсутствие воздушных пробок. Минус – сравнительно высокая стоимость подключения.
- Горизонтальная – все составляющие отопительной системы подключают к горизонтальному стояку. За счет своей высокой функциональности обвязка подходит для одноэтажных жилищ с большой площадью обогрева.
Совет. При обустройстве двухтрубной системы горизонтального типа в каждый радиатор необходимо устанавливать специальный кран Маевского – он будет выполнять функцию стравливания пробок воздуха.
В свою очередь, горизонтальная система делится еще на два подвида:
- С нижней разводкой: горячая и обратная ветки располагаются в подвале или под полом нижнего этажа. Радиаторы отопления должны находиться выше уровня обогревателя – это улучшает циркуляцию теплоносителя. К общему контуру обязательно нужно подключать воздушную верхнюю линию – она выводит из сети лишний воздух.
- С верхней разводкой: горячая и обратная ветки прокладываются в верхней части дома, например, на качественно утепленном чердаке. Тут же размещается и расширительная емкость.
Плюсы и минусы двухтрубной системы
Двухтрубная обвязка может похвастаться немаленьким перечнем преимуществ:
- Независимость компонентов системы – трубы разводятся по параллельной коллекторной схеме, что обеспечивает их обособленность друг от друга.
- Равномерный обогрев – во все радиаторы, где бы они ни располагались, теплоноситель подается с одинаковой температурой.
Двухтрубная система отопления
- Отсутствие необходимости использовать сильный гидравлический насос – теплоноситель циркулирует по двухтрубной системе самотеком благодаря лишь гравитационной силе, поэтому для обогрева не нужно использовать мощное насосное оборудование. А если наблюдается слабый напор водного потока, можно подключить самый простейший насос.
- Возможность «наращивания» батарей – при необходимости уже после сборки оборудования вы можете продлить имеющуюся горизонтальную или вертикальную обвязку, что нереально при однотрубном варианте системы отопления.
Минусы у двухтрубной системы также имеются:
- Усложненная схема подключения отопительного оборудования.
- Трудоемкость монтажа.
- Высокая стоимость организации отопления за счет большого количества труб и вспомогательных устройств.
Теперь вы знаете, чем отличаются между собой однотрубная и двухтрубная системы отопления, а значит, вам будет легче определиться в пользу одной из них. Прежде чем сделать окончательный выбор, внимательно оцените технические и функциональные плюсы и минусы каждой из обвязок – так вы точно поймете, какая система нужна для обогрева именно вашего частного дома.
Подключение радиаторов отопления: видео
Система отопления: фото
Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы. Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.
Плюсы и минусы однотрубной системы
Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками. Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.
Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так. Ниже мы поясним почему.
Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения. Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций. А это повышение стоимости.
Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе. Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32. Это второе повышение стоимости.
Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.
Вывод.
Однотрубная система сложна. Нужно очень хорошо просчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей. Тогда она будет работать эффективно и надежно. Утверждение о дешевизне «ленинградки» весьма спорно, особенно когда решено собрать схему из металлопластиковых труб, вы просто разоритесь на фитингах. Металл и ППР обойдутся дешевле.
Плюсы и минусы двухтрубной системы
Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке. То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:
- распределение воды по всем радиаторам с одинаковой температурой;
- соответственно, количество секций не нужно наращивать;
- осуществлять регулирование и автоматизацию всей системы гораздо проще;
- диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.
Что касается недостатков, то заслуживающий внимания всего один. Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов. Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:
Вывод.
Преимущество двухтрубной системы отопления – в ее простоте. Хозяин небольшого дома, правильно определивший мощность батарей, может наугад сделать разводку трубой DN20, а подводки сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от применяемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.
Как переделать однотрубную систему отопления в двухтрубную?
Поскольку различие между однотрубной и двухтрубной системами состоит в разделении двух потоков, то технически выполнить переделку достаточно просто. Надо вдоль существующей магистрали проложить второй трубопровод, чей диаметр можно взять на 1 размер меньше. Конец старого коллектора надо отрезать около последнего прибора и заглушить, оставшийся участок до котла – присоединить к новой трубе.
Получится схема с попутным движением воды, только выходящий из батарей теплоноситель нужно направить в новую магистраль. Для этого один подводящий участок каждого радиатора придется переподключить со старого коллектора на новый, как показано на схеме:
Надо понимать, что в процессе переделки можно столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить отверстие в стене или перекрытии и так далее. Поэтому, прежде чем начинать подобную реконструкцию, надо хорошо все продумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.
Заключение
В сфере частного домостроительства преимущества двухтрубной системы отопления над однотрубной очевидны. Но и последняя не сдает своих позиций, поскольку имеет много поклонников. В любом случае выбор остается за вами.
Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.
В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в . Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно .
Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.
Однотрубная отопительная система. Общие представления
Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.
Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.
Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.
Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.
Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.
Преимущества однотрубной системы отопления и ее недостатки
Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:
- обладает устойчивой гидродинамикой;
- удобство и простота проектирования и установки;
- небольшие затраты на оборудование и материалы.
К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.
К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:
- технические сложности устранения просчетов в работе, допущенных при проектировании;
- тесная взаимосвязь всех элементов;
- высокое гидродинамическое сопротивление системы;
- технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.
Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?
Технология подключения и расположения однотрубной отопительной системы
Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов — частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.
Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.
Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.
К примеру:
есть техническое решение, позволяющее осуществлять самостоятельно регулировку нагрева отдельных радиаторов, подключенных к одной магистрали. Для этой цели в системе создаются байпасы – отрезок трубы, создающий обводное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.
На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.
Двухтрубная система отопления. Принцип действия
Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.
Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.
Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.
Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:
- еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
- параллельное, независимое подключение радиаторов;
- техническая возможность добавления нагревательных приборов уже после завершения монтажа;
- удобство применения скрытой прокладки;
- возможность отключения отдельных радиаторов или веток;
- удобство регулировки системы.
Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.
Для сравнения представлена следующая схема:
Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.
При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.
Важно знать!
Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.
Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.
Как и в случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом — радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.
На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.
Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта — выбор варианта разводки зависит от самого владельца дома. Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки — необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.
Резюме
Выбранный тип отопления для частного дома должен обеспечивать всех обитателей жилого дома необходимым комфортом. Экономить на отоплении не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого объекта и бытовым потребностям, вы рискуете в дальнейшем потратить немало средств на переоборудование.
Двухтрубная или однотрубная система отопления — выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.
Дать однозначный ответ на вопрос какая система отопления лучше однотрубная или двухтрубная достаточно сложно, т.к. каждая из систем подходит для различных ситуаций. В этой статье разберем преимущества и недостатки каждой из систем и ответим на вопрос в каких ситуациях следует применять ту или иную схему.
Какие системы будут сравниваться?
Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.
Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.
Сравниваемые параметры
Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.
Стоимость
Однотрубная система отопления является более дорогостоящей.
Высокая стоимость складывается из двух основных факторов:
- Необходимость увеличения количества секций
в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.
В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т. к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).
Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.
- Необходимость применения увеличенного подающего трубопровода.
Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.
Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.
Экономичность
Двухтрубная схема является более экономичной
в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.
Процесс монтажа
Однотрубка более сложная в расчетах система
, т. к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор. Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке.
Заключение
Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная, простая в монтаже система.
Однотрубная схема наоборот наиболее подходит для небольших систем, в которых присутствует малое количество отопительных приборов (не более 5 радиаторов).
Видео
однотрубный, двухтрубный. Варианты разводки двухтрубной системы
Организация отопления частного дома – непростая работа, требующая максимального внимания к каждому этапу. В первую очередь нужно решить, какую систему отопления использовать: однотрубную или двухтрубную? Ваша задача подобрать наиболее эффективный вариант обвязки, чтобы потом не пожинать плоды своих ошибок в виде вечно холодных. А чтобы понять, какая из систем лучше, разберемся в технических нюансах и принципах работы каждой, а также сравним их плюсы и минусы.
Отличительные признаки однотрубной системы
Однотрубный трубопровод работает по предельно простому принципу: вода циркулирует в замкнутой системе от отопительного прибора к радиаторам отопления. В этом случае оборудование объединяется одним контуром. Все технические узлы соединены последовательно общим стояком. В частном доме для подачи теплоносителя можно использовать гидронасос – он создает в системе давление, необходимое для эффективного проталкивания воды по стояку.В зависимости от варианта монтажа однотрубная система делится на два типа:
- Вертикальный – предполагает подключение радиаторов к одному вертикальному стояку по схеме «сверху вниз». Исходя из особенностей монтажа, система подходит только для двух-трехэтажных частных домов. Но при этом температура нагрева на этажах может незначительно отличаться.
- Горизонтальный — предусматривает последовательное соединение батарей с помощью горизонтального стояка. Оптимальный вариант для одноэтажного дома.
Важно! На один стояк однотрубной системы должно приходиться не более 10 радиаторов, иначе не избежать слишком некомфортных температурных контрастов в разных зонах отопления.
Плюсы и минусы однотрубной системы
В вопросе преимуществ и недостатков однотрубной обвязки все не так просто, поэтому, чтобы рационально оценить систему, подробно рассмотрим специфику ее плюсов и минусов.
Среди очевидных преимуществ:
- Экономичен — сборка однотрубной системы не требует большого количества рабочих материалов.Экономия на трубах и различных вспомогательных элементах дает возможность снизить финансовые затраты на подключение системы отопления.
- Простота монтажа — необходимо установить только одну магистраль для охлаждающей жидкости.
Система отопления горизонтальная однотрубная
Минусы однотрубной обвязки:
- Невозможность управления отдельными батареями — в базовом исполнении однотрубная обвязка не позволяет отдельно регулировать подачу теплоносителя к тому или иному радиатору и регулировать температуру в разных помещениях.
- Взаимозависимость всех элементов — для ремонта или замены любого устройства необходимо полностью отключить систему отопления.
В то же время указанные недостатки при желании можно легко нивелировать с помощью закрывающих устройств — байпасов. Они представляют собой перемычки с кранами и вентилями, перекрывающими подачу теплоносителя на отдельный аккумулятор: если вам нужно отремонтировать какое-либо устройство, просто перекройте к нему подачу воды и приступайте к выполнению необходимых работ, не опасаясь протечки — вода продолжит циркулировать в общей системе в обычном режиме отопления, минуя крытую площадь.Кроме того, к байпасам можно подключить термостаты, чтобы контролировать рабочую мощность каждой конкретной батареи и отдельно регулировать температуру нагрева помещений.
Технические тонкости двухтрубной системы
Двухтрубная система работает по сложной схеме: сначала горячий теплоноситель по первому ответвлению трубопровода подается к радиаторам, а затем, уже остыв, вода по обратному ответвлению поступает обратно в отопитель. Таким образом, у нас есть две полноценные трубы.
Как и однотрубный трубопровод, двухтрубный трубопровод может быть выполнен в двух вариантах. Так, в зависимости от особенностей подключения отопительного оборудования различают следующие виды систем отопления:
- Вертикальный — все устройства соединены вертикальным стояком. Преимуществом системы является отсутствие воздушных пробок. Минусом является относительно высокая стоимость подключения.
- Горизонтальный — все компоненты системы отопления подключаются к горизонтальному стояку.Благодаря высокой функциональности обвязка подходит для одноэтажных домов с большой площадью обогрева.
Консультация. При обустройстве горизонтальной двухтрубной системы в каждом радиаторе необходимо установить специальный кран Маевского – он будет выполнять функцию стравливающих воздух пробок.
В свою очередь горизонтальная система делится еще на два подвида:
- Нижняя разводка: горячая и обратная ветки расположены в подвале или под полом нижнего этажа. Радиаторы отопления должны располагаться выше уровня отопителя – это улучшает циркуляцию теплоносителя. К общему контуру необходимо подключить верхний воздуховод – он удаляет лишний воздух из сети.
- С верхней разводкой: горячая и обратная ветки прокладываются в верхней части дома, например, на качественно утепленном чердаке. Здесь же расположен расширительный бачок.
Плюсы и минусы двухтрубной системы
Двухтрубная обвязка имеет достаточно большой список преимуществ:
- Независимость компонентов системы — трубы проложены по схеме параллельного коллектора, что обеспечивает их изоляцию друг от друга.
- Равномерный нагрев — во все радиаторы, где бы они ни находились, подается теплоноситель с одинаковой температурой.
Двухтрубная система отопления
- Нет необходимости использовать мощный гидронасос — теплоноситель циркулирует по двухтрубной системе самотеком за счет только силы тяжести, поэтому для отопления не нужно использовать мощное насосное оборудование. А при слабом напоре воды можно подключить простейший насос.
- Возможность «наращивания» батарей – при необходимости после сборки оборудования можно удлинить существующую горизонтальную или вертикальную обвязку, что нереально при однотрубном варианте системы отопления.
У двухтрубной системы есть и недостатки:
- Усложненная схема подключения отопительного оборудования.
- Трудоемкость монтажа.
- Высокая стоимость организации отопления из-за большого количества труб и вспомогательных устройств.
Теперь вы знаете, чем отличаются друг от друга однотрубная и двухтрубная системы отопления, а значит, вам будет легче определиться в пользу одной из них. Прежде чем сделать окончательный выбор, внимательно оцените технические и функциональные плюсы и минусы каждой из лямок – так вы точно поймете, какая система нужна для отопления именно вашего частного дома.
Подключение радиаторов отопления: видео
Система отопления: фото
Иногда несведущему домовладельцу очень сложно определиться с выбором системы отопления. Эта проблема стара как мир. Споры на тему, что лучше – однотрубная или двухтрубная система отопления, ведутся давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.
Плюсы и минусы однотрубной системы
Для начала напомним, что однотрубная схема – это одиночный горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обоими патрубками. Теплоноситель, циркулируя по магистральной трубе, частично поступает в батареи, отдает тепло и возвращается обратно в тот же коллектор. В следующий радиатор поступает смесь охлажденной и горячей воды с пониженной на несколько градусов температурой. И так до самого последнего радиатора.
Основным отличием однотрубной системы отопления от двухтрубной, дающим ей некоторое преимущество, является отсутствие разделения на подающий и обратный трубопроводы. Одна линия вместо двух – это меньше труб и меньше работы по их прокладке (штамповка стен и потолков, крепление). По идее, общая стоимость тоже должна быть ниже, но это не всегда так. Ниже мы объясним, почему.
Благодаря появлению современной фурнитуры появилась возможность регулировать теплоотдачу каждого радиатора в автоматическом режиме.Правда, для этого нужны специальные термостаты с увеличенным проходным сечением. Но даже они не избавят систему от ее главного недостатка – охлаждения теплоносителя от аккумулятора к аккумулятору. В результате снижается теплоотдача каждого последующего прибора и необходимо увеличивать его мощность за счет увеличения секций. А это рост стоимости.
Если магистраль и подача к устройству одного диаметра, то поток будет делиться примерно поровну. Этого допускать нельзя, охлаждающая жидкость будет сильно остывать в самом первом радиаторе.Чтобы в него поступала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью от 100 м2, где по кругу проложена труба DN25 или DN32. Это второе увеличение стоимости.
Если в одноэтажном частном доме необходимо обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального дожимного коллектора высотой не менее 2 м. м, установлен сразу после котла.Исключение составляют насосные системы с подвешенным на необходимой высоте настенным котлом. Это третье увеличение стоимости.
Выход. Однотрубная система сложная. Нужно очень хорошо рассчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей. Тогда он будет работать эффективно и надежно. Утверждение о дешевизне «Ленинграда» очень спорное, особенно когда решено собирать контур из металлопластиковых труб, на арматуре просто разоришься.Металл и ППР будут дешевле.
Плюсы и минусы двухтрубной системы
Все мало-мальски понимающие люди знают разницу между однотрубной и двухтрубной системой отопления. Он заключается в том, что в последнем каждая батарея подключается к подающей линии одной линией, а к обратной — второй. То есть горячий и охлажденный теплоноситель течет по разным трубопроводам. Что оно делает? Представим ответ в виде списка:
- разводка воды ко всем радиаторам с одинаковой температурой;
- соответственно количество секций увеличивать не нужно;
- значительно проще регулировать и автоматизировать всю систему;
- диаметры труб для принудительной циркуляции не менее чем на 1 размер меньше, чем при однотрубной схеме.
Из недостатков стоит отметить только один. Это расход труб и стоимость их прокладки. Но эти трубы меньшего диаметра с относительно небольшим количеством фитингов. Подробный расчет материалов для той и другой системы, а также нюансы их работы показаны на видео:
Выход. Преимуществом двухтрубной системы отопления является ее простота. Хозяин небольшого дома, правильно определивший мощность батарей, может произвольно сделать проводку трубой DN20, а соединения сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от используемого материала, разветвленности системы и так далее. Возьмем на себя смелость сказать, что двухтрубная схема лучше однотрубной.
Как преобразовать однотрубную систему отопления в двухтрубную?
Поскольку разница между однотрубной и двухтрубной системами заключается в разделении двух потоков, осуществить преобразование технически достаточно просто. Вдоль существующего трубопровода необходимо проложить второй трубопровод, диаметр которого можно взять на 1 размер меньше.Конец старого коллектора необходимо отрезать возле последнего устройства и заглушить, оставшийся участок до котла подключить к новой трубе.
Получится схема с попутным движением воды, только теплоноситель выходящий из батарей нужно направить на новую магистраль. Для этого по одной секции подачи каждого радиатора придется переподключить со старого коллектора на новый, как показано на схеме:
Надо понимать, что в процессе переделки вы можете столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить дырку в стене или потолке и так далее. Поэтому, прежде чем затевать такую реконструкцию, нужно все хорошо обдумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.
Заключение
В сфере частного домостроения очевидны преимущества двухтрубной системы отопления перед однотрубной. Но последний не сдает своих позиций, так как у него много поклонников. В любом случае выбор за вами.
Владельцы частных домов часто сталкиваются с выбором, какой тип отопления дома выбрать.Традиционно применяемых в быту систем отопления всего два вида: однотрубные и двухтрубные. У каждого типа есть как преимущества, так и недостатки. Отличие обеих систем заключается в различном способе подачи теплоносителя к отопительным приборам. Какая отопительная конструкция для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома с учетом собственных хозяйственных нужд, предполагаемой отапливаемой площади и наличия финансов.
В первом варианте тепло распространяется по дому по одной трубе, последовательно обогревая каждую комнату в доме. Во втором случае комплекс оснащается двумя трубами. По одному идет прямая подача теплоносителя на . Другая труба служит для слива остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае поможет не только определиться с типом системы отопления, но и грамотно.
Понять и разобраться, что для вас лучше, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.
Система отопления однотрубная. Общие виды
Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного углубиться в существующие законы физики. Он основан на принципе расширения жидкости при нагревании. В процессе работы отопительный котел нагревает теплоноситель, который за счет перепада температур и создаваемого давления поднимается по стояку в самую высокую точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бачка. Накапливаясь там, горячая вода уже заполняет все батареи, соединенные последовательно через нисходящую трубу.
Соответственно, первые по ходу потока теплоносителя точки подключения будут получать максимальное количество тепла, тогда как частично остывшая жидкость уже будет поступать в радиаторы, расположенные дальше.
Для больших, многоэтажных домов такая схема крайне неэффективна, хотя с точки зрения затрат на монтаж и обслуживание однотрубная система выглядит привлекательно.Для частных одноэтажных домов, жилых домов в два этажа приемлем аналогичный принцип разводки тепла. Отопление жилых помещений по однотрубной схеме в одноэтажном доме достаточно эффективно. При небольшой отапливаемой площади температура в радиаторах практически одинакова. Использование насоса в более длинных системах также положительно сказывается на равномерности распределения тепла.
Качество обогрева и стоимость монтажа в этом случае могут зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но применяется реже из-за большего количества труб, необходимых для подключения всех отопительных приборов в жилых помещениях.
Схема с нижним подключением радиаторов выглядит более экономично за счет меньшего расхода материалов. С эстетической точки зрения такой тип соединения выглядит предпочтительнее.
Достоинства однотрубной системы отопления и ее недостатки
Для владельцев небольших жилых домов однотрубная система отопления выглядит заманчиво, особенно если обратить внимание на следующие ее преимущества:
- имеет стабильную гидродинамику;
- удобство и простота конструкции и монтажа;
- мелкие расходы на оборудование и материалы.
К косвенным преимуществам однотрубной системы можно отнести безопасность подачи теплоносителя, отходящего по трубопроводу за счет естественной циркуляции.
К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, относятся следующие аспекты:
- технические трудности при устранении просчетов в работе, допущенных при проектировании;
- тесная взаимосвязь всех элементов;
- высокое гидродинамическое сопротивление системы;
- технологические ограничения, связанные с невозможностью саморегулирования расхода теплоносителя.
Несмотря на перечисленные недостатки данного вида отопления, грамотно составленный проект системы отопления позволит избежать многих трудностей еще на этапе монтажа. Ввиду перечисленных преимуществ и экономической составляющей однотрубные схемы получили довольно широкое распространение. И однотрубная, и другого типа, двухтрубная система отопления имеют реальные преимущества. Что вы можете выиграть и что вы можете потерять, выбрав один из типов для своего дома?
Технология присоединения и расположения однотрубной системы отопления
Однотрубные системы делятся на вертикальные и горизонтальные.В большинстве случаев вертикальная разводка используется для многоэтажных домов. При этом все радиаторы соединяются последовательно сверху до самого низа. При горизонтальной разводке батареи соединяются горизонтально друг за другом. Главный минус обоих вариантов – частые пробки, из-за скопления воздуха в радиаторах. Предложенная схема дает возможность получить представление о некоторых вариантах проводки.
Способы подключения в данном случае выбираются на усмотрение владельца.Радиаторы отопления могут подключаться через боковое, диагональное или нижнее подключение. На рисунке показаны аналогичные варианты подключения.
Для владельца дома всегда важным аспектом является экономическая целесообразность установленного в доме оборудования и полученный эффект. Не стоит недооценивать вариант однотрубного отопления. Сегодня на практике принимаются достаточно эффективные меры по совершенствованию схем отопления такого типа.
Например: есть техническое решение, позволяющее самостоятельно регулировать нагрев отдельных радиаторов, подключенных к одной линии.Для этого в системе создаются байпасы – участок трубы, создающий перепускное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.
На байпасах устанавливаются задвижки и задвижки для перекрытия потока теплоносителя. На радиаторы можно установить термостаты, позволяющие регулировать температуру нагрева в каждом радиаторе или во всей системе. Грамотный специалист сможет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности.На схеме показан принцип работы байпаса.
Двухтрубная система отопления. Принцип работы
Ознакомившись с первым типом системы отопления, однотрубной, пора разобраться в особенностях и принципе работы двухтрубной схемы отопления. Тщательный анализ технологических и технических параметров данного вида отопления позволяет потребителям сделать самостоятельный выбор – какое отопление более эффективно в конкретном случае, однотрубное или двухтрубное.
Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветвь устроена так, что уже остывший теплоноситель после прохождения радиатора снова возвращается в котел. И так постоянно, по кругу, пока работает обогрев. На первый взгляд само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, часто отпугивающие владельцев частных домов от двухтрубной системы отопления.
Это на первый взгляд. Как и однотрубные, двухтрубные делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бачка.
Закрытые с мембранным расширительным баком являются наиболее практичными, удобными и безопасными в использовании. Это подтверждают очевидные преимущества:
- еще на этапе проектирования можно оснастить отопительные приборы термостатами;
- параллельное, независимое подключение радиаторов;
- техническая возможность добавления отопительных приборов после завершения монтажа;
- простота использования скрытой прокладки;
- возможность отключения отдельных радиаторов или ответвлений;
- простота настройки системы.
На основании всего вышесказанного можно сделать один однозначный вывод. Двухтрубная система отопления гораздо более гибкая и технологичная, чем однотрубная.

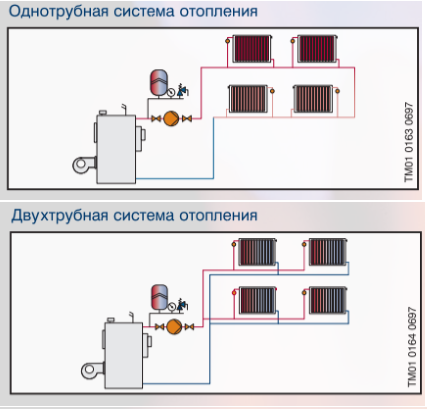

Для сравнения представлена следующая схема:
Двухтрубная система очень удобна для использования в доме, в котором планируется увеличение жилой площади; возможны варианты пристройки, как вверх, так и по периметру здания. Уже на этапе работы можно легко устранить технические ошибки, допущенные при проектировании.Такая схема более устойчива и надежна, чем однотрубная.
При всех очевидных преимуществах, прежде чем остановить свой выбор на данном виде отопления, уместно вспомнить о недостатках двухтрубной системы.
Важно знать! Систему отличает более высокая сложность и стоимость монтажа и довольно громоздкие варианты подключения.
Если под рукой есть грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемы отопления.
Как и в случае с однотрубной системой, двухтрубный вариант предполагает использование вертикального или горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключаются к вертикальному стояку. Этот тип удобен для двухэтажных частных домов и коттеджей. Пробки вам не страшны. В случае горизонтального варианта радиаторы в каждой комнате или помещении подключаются к горизонтальному трубопроводу. Двухтрубные горизонтальные схемы отопления в основном предназначены для отопления одноэтажных домов и крупных жилых домов с необходимостью поэтажной подстройки.Возникающие воздушные пробки легко устраняются установкой на радиаторах кранов Маевского.
На рисунке показана вертикальная двухтрубная система отопления. Ниже вы можете увидеть, как выглядит горизонтальная двухтрубная система.
Традиционно подключение радиаторов может осуществляться с помощью нижней и верхней разводки. В зависимости от технических условий и проекта – выбор варианта электропроводки зависит от владельца дома. Верхняя маршрутизация более удобна.Все магистрали можно спрятать в чердачное помещение. Система создает циркуляцию, необходимую для хорошего распределения теплоносителя. Основным недостатком двухтрубной схемы отопления с верхним вариантом разводки является необходимость установки мембранного бака вне отапливаемого помещения. Верхняя разводка не позволяет осуществлять забор технической воды для бытовых нужд, а также соединение расширительного бака с баком для ГВС, используемого в быту. Такое расположение не подходит для жилых домов с плоской крышей.
Резюме
Выбранный вид отопления для частного дома должен обеспечивать всем жильцам жилого дома необходимый комфорт. На отоплении экономить не стоит. Установив в своем доме систему отопления, не соответствующую параметрам жилого дома и бытовым нуждам, вы рискуете в будущем потратить большие деньги на переоборудование.
Двухтрубная или однотрубная система отопления – выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.
Дать однозначный ответ на вопрос, какая система отопления лучше однотрубная или двухтрубная достаточно сложно, ведь каждая система подходит для разных ситуаций. В этой статье мы разберем преимущества и недостатки каждой из систем и ответим на вопрос, в каких ситуациях следует применять ту или иную схему.
Какие системы будут сравниваться?
Сразу следует отметить, что для сравнения мы берем одинаково хорошо функционирующие системы, т.е.е. однотрубные и двухтрубные схемы, при которых все отопительные приборы нагреваются примерно до одинаковой температуры и способны поддерживать необходимую температуру в отдельно взятом частном доме. Те. мы не будем рассматривать однотрубную систему, в которой, например, первый радиатор нагревается до 60°С, а последний до 40°С, поскольку такие показатели говорят о неправильной работе системы.
Поэтому рассматривать такую «нерабочую» систему нет смысла, хоть такая одноламповая и будет иметь некоторые преимущества перед аналогичной двухламповой, в первую очередь это касается себестоимости.На начальном этапе такая одинарная трубка будет дешевле, но в дальнейшем эта дешевизна приведет к неудовлетворительному прогреву последних радиаторов. Именно поэтому мы рассматриваем только правильно работающие системы, которые будут радовать владельцев дома одинаково обогреваемыми радиаторами во всех комнатах.
Сравниваемые параметры
Следующие параметры определят, какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует использовать ту или иную систему.
Цена
Однотрубная система отопления дороже. Высокая стоимость складывается из двух основных факторов:
- Необходимость увеличения количества секций в каждом радиаторе, следующем по направлению циркуляции охлаждающей жидкости. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно попадая в каждый отопительный прибор. Из каждого радиатора теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°С, отдается в помещение).Следовательно, если в первый радиатор поступает охлаждающая жидкость с температурой 60 °С, то из радиатора выходит охлаждающая жидкость с температурой 50 °С, то в подающей магистрали смешиваются 2 потока, в результате чего охлаждающая жидкость поступает второй отопительный прибор с температурой около 55°С. .. Значит будет потеря около 5°С после каждого радиатора. Именно для компенсации этих потерь необходимо увеличивать количество секций для каждого последующего отопительного прибора.
В двухтрубной схеме нет необходимости увеличивать количество секций радиатора, так как в каждый прибор поступает теплоноситель практически одинаковой температуры.В двухтрубке есть и подающая, и обратная магистраль, к которой одновременно подключается каждый нагреватель. Пройдя через радиатор, теплоноситель сразу попадает в обратку и направляется в котел для дальнейшего нагрева. Таким образом, каждый радиатор получает практически одинаковую температуру (тепловые потери есть, но очень незначительные).
Внимание! Наилучшее применение однотрубной системы – в небольших системах отопления с количеством радиаторов не более 5. При таком количестве отопительных приборов теплоноситель, проходя последовательно через все 5 радиаторов, не теряет теплоту в таких критических количествах, как в однотрубных системах с большим количеством отопительных приборов.
- Необходимость использования расширенного подводящего трубопровода. Если подводящий трубопровод будет слишком «тонким», это приведет к тому, что многие радиаторы просто не будут получать нагретый теплоноситель. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству отопительных приборов. Чем толще подводящая труба, тем меньше секций нужно добавлять к каждому радиатору.
Таким образом, увеличение количества секций радиатора и увеличение диаметра подводящей магистрали делает однотрубную систему более дорогой по сравнению с аналогичной двухтрубной системой.
Рентабельность
Двухтрубная схема экономичнее в эксплуатации. Как было отмечено выше, для достижения равномерного прогрева всех радиаторов в однотрубной схеме требуется «толстая» подача, а также увеличение количества секций в радиаторах. Все это увеличивает объем теплоносителя, и чем больше теплоносителя в системе, тем больше требуется топлива для его нагрева. Поэтому на вопрос, какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.
Процесс установки
Однотрубная система более сложна в расчетах , так как необходимо правильно рассчитать, на сколько секций следует увеличивать каждый последующий нагреватель. Кроме того, особое внимание необходимо уделить расчету линии подачи и подключения радиатора.
Заключение
Двухтрубную схему целесообразнее всего использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная и простая в установке система.
Однотрубная схема, наоборот, наиболее подходит для небольших систем, в которых имеется небольшое количество отопительных приборов (не более 5 радиаторов).
Видео
Что такое сантехника | Системы сантехники | Разница между одной трубой, двумя трубами, одной трубой и одной трубой с частичной вентиляцией
Что такое сантехника?
Сантехника — это любая система, которая транспортирует жидкости для широкого спектра применений. Сантехника использует трубы, клапаны, сантехнические приборы, резервуары и другие устройства для транспортировки жидкостей.
Сантехнические системы
Существует три различных типа водопроводных систем; санитарная канализация, ливневая и питьевая вода . Каждая из этих систем имеет свои уникальные функции и цели.
Трубная система
Система трубопроводов — это сеть труб, фитингов и клапанов, предназначенных для выполнения определенной работы , т. е. для транспортировки или передачи жидкостей от одного оборудования к другому. Водопроводная сеть, поставляющая воду в ваш дом, является распространенным примером системы трубопроводов.
Что такое водопровод?
Сантехника , система труб и арматуры, установленных в здании для распределения и использования питьевой (питьевой) воды и удаления переносимых водой отходов. Обычно ее отличают от водопроводно-канализационных систем , которые обслуживают группу зданий или город.
Что такое двухтрубная система?
Надземная дренажная система, состоящая из двух отводящих труб; один сбрасывает почву, а другой сбрасывает отходы.
Типы сантехнических систем
Различные виды сантехники. Есть три разных типа сантехнических систем; санитарная канализация, ливневая и питьевая вода . Каждая из этих систем имеет свои уникальные функции и цели. Вот более подробный взгляд на то, как работают эти системы.
Что такое однотрубная система?
Однотрубные системы являются самыми простыми и легкими для понимания и установки гидравлическими системами. Как следует из названия, однотрубные системы имеют единую трубу к радиаторам , которая служит как линией подачи пара, так и линией возврата конденсата.Каждый радиатор оборудован вентиляционным отверстием для выпуска этого воздуха.
Описание водопроводной системы
К водопроводной системе здания относятся разводящие трубы водопровода; приспособление и приспособление-ловушки; грунт, канализационные и вентиляционные трубы; строительная канализация и строительная канализация; ливневая канализация с их устройствами, приспособлениями и соединениями.
Что такое труба в трубной системе?
Система «труба в трубе» по существу состоит из изолированной внутренней трубы и защитной внешней трубы .Функция внутренней трубы — транспортировать жидкости; поэтому он предназначен для сдерживания внутреннего давления. Воздушный зазор между внутренней и внешней трубами обеспечивает высокую теплоизоляцию.
Водопроводная система в здании
Сантехника в любом здании служит двум основным целям. Первый – это подача воды в сооружение для нужд человека, а второй – удаление сточных вод различного типа. Существует три основных типа водопроводных систем: питьевая вода, санитарно-канализационная и ливневая канализация.
Дренажная система в здании
К дренажным системам относятся все трубопроводы на частной или общественной территории, по которым сточные воды, дождевая вода и другие жидкие отходы поступают к месту утилизации. Основной задачей дренажной системы является систематический сбор и удаление отходов для поддержания здоровых условий в здании.
Какая система трубопроводов является дорогостоящей?
Канализационные трубы и канализационные трубы снабжены отдельными вентиляционными трубами.Таким образом, эта система требует четырех труб и, следовательно, оказывается очень дорогостоящей. Канализационная труба подключается к дренажу напрямую, а канализационная труба должна быть подключена через желоб.
Что такое водопроводные системы?
Основные цели водопроводной системы. Обеспечить 90 134 достаточного и пригодного для питья снабжения горячей и холодной водой для 90 135 жителей дома, и. Сливать все сточные воды и канализационные стоки из светильников в общественную канализацию или частную систему водоотведения.
Однотрубная и двухтрубная система
Одна труба собирает грязную землю и стоки туалета , а вторая труба собирает воду из кухни, ванных комнат, хозяйственных нужд и т.д. Канализационные трубы напрямую соединяются с люком/дренажем, где находятся канализационные трубы подсоединен через полностью вентилируемую ловушку оврага.
Однотрубная система водопровода
Одинарная труба, также широко известная как влажная вентиляционная система, основана на теории, что дренажные линии должны иметь достаточный размер, чтобы вместить три фактора, влияющие на любую дренажную систему: твердые частицы, жидкости и воздух.Система с одним стеком, используемая в Филадельфии, была разработана на основе этой теории.
Для чего используются системы трубопроводов?
Трубопроводные системы используются для транспортировки всех известных жидких или газообразных жидкостей , для пастообразных материалов или пульпы и для жидкостей во взвешенном состоянии, охватывающих весь диапазон давления и температуры, используемых в промышленности.
Как работает однотрубная система?
Однотрубная система по очереди направляет перекачиваемую воду к каждому радиатору и возвращает воду из последнего радиатора на участке .Это неизбежно приведет к очень несбалансированной системе, где радиаторы, расположенные ближе всего к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.
Какие существуют типы трубопроводной системы?
Все технологические установки имеют два типа основных систем трубопроводов: системы технологических (первичных и вторичных) трубопроводов и системы инженерных трубопроводов . Системы технологических трубопроводов являются артериями технологического предприятия.
Какие бывают виды сантехнических систем?
Существует три различных типа водопроводных систем; санитарная канализация, ливневая и питьевая вода .Каждая из этих систем имеет свои уникальные функции и цели. Вот более подробный взгляд на то, как работают эти системы.
Что такое однотрубная система в сантехнике?
В этой системе водопровода сливные патрубки от раковин, ванн, умывальников и канализационная труба, которая подключается непосредственно к дренажной системе . Полностью исключаются овражные ловушки и канализационные трубы. Диаметр вентиляционной трубы должен быть не менее 50 мм.
Какова важная роль сантехники?
Сантехники и сантехника помогают нам оптимизировать использование воды с помощью технологий и управления водными ресурсами . Они работают, чтобы всегда было достаточно воды. Они также играют важную роль в таких действиях, как сбор дождевой воды, опреснение, очистка сточных вод и повторное использование воды.
Что такое однотрубная и двухтрубная система?
Одна труба собирает грязную землю и стоки туалета , а вторая труба собирает воду из кухни, ванных комнат, хозяйственных нужд и т.д. Канализационные трубы напрямую соединяются с люком/дренажем, где находятся канализационные трубы подсоединен через полностью вентилируемую ловушку оврага.
Сколько существует водопроводных систем?
В большинстве муниципалитетов есть три отдельные водопроводные системы : питьевая вода, санитарная канализация и ливневая канализация
Какая труба лучше всего подходит для магистрального водопровода?
Шкала 40 ПВХ или медь лучше всего подходит для водопровода.
Какие существуют типы дренажных систем?
- Поверхностная дренажная система
- Подземная дренажная система
- Система дренажа склона
- Водосточные трубы и водосточные системы
Что такое процесс дренажной системы?
Дренаж – метод удаления поверхностных или подземных вод с заданной площади . К дренажным системам относятся все трубопроводы на частной или общественной территории, по которым сточные воды, дождевая вода и другие жидкие отходы поступают к месту утилизации.
Какая самая безопасная труба для питьевой воды?
Медные трубы с соединительными материалами, не содержащими свинца , являются лучшим выбором для водопроводных труб. Они долговечны и не будут выделять химические вещества в вашу питьевую воду. Однако медные трубы, как правило, дороже, а интенсивный процесс добычи и производства меди сопряжен с некоторыми экологическими компромиссами.
Каковы различные системы сантехники?
Существует три основных типа водопроводно-канализационных систем: питьевая вода, санитарная канализация и ливневая канализация . Хороший коммерческий сантехник в Лас-Вегасе знает, как выполнять сантехнические работы в этих трех системах в соответствии с местными строительными нормами.
В чем преимущество двухтрубной системы?
- Обеспечение отделения загрязненных сточных вод от сточных вод.
- Нет опасности обратного потока сточных вод в сточной арматуре в случае засорения канализационной трубы.
- Позволяет использовать сточные воды непосредственно для орошения/садоводства.
Какие существуют два типа дренажных систем?
Существует два основных типа вариантов дренажной системы: поверхностные трапы и французские трапы.
Каковы преимущества однотрубной системы?
- Система представляет собой промежуточное решение между однотрубной системой и системой с одним дымоходом.
- В этой системе есть одна канализационная труба и все стоки из унитазов, ванн, раковин и т.д.в этой трубе есть сброс.
Что такое водопроводная система в зданиях?
Сантехника в любом здании служит двум основным целям. Первый – это подача воды в сооружение для нужд человека, а второй – удаление сточных вод различного типа. Существует три основных типа водопроводных систем: питьевая вода, санитарно-канализационная и ливневая канализация.
Какие существуют типы сантехнических систем?
Существует три основных типа водопроводно-канализационных систем: питьевая вода, санитарная канализация и ливневая канализация .Хороший коммерческий сантехник в Лас-Вегасе знает, как выполнять сантехнические работы в этих трех системах в соответствии с местными строительными нормами.
Каковы четыре основных типа сантехнических систем?
- Одинарная система.
- Частично вентилируемая одностековая система.
- Однотрубная система.
- Двухтрубная система.
Как работает дренажная система в доме?
Канализационная система вашего дома использует гравитацию для отвода воды через дом и наружу для слива .Отходы и грязная вода направляются через «почвенный стек», который, в свою очередь, отводит отходы через основной сток, обычно расположенный под домом.
Каковы цели водопроводной системы в зданиях?
Сантехника, система труб и приспособлений, установленных в здании для распределения и использования питьевой (питьевой) воды и удаления переносимых водой отходов.
В чем преимущество двухтрубной системы прямого возврата?
Преимущество системы прямого возврата заключается в том, что прокладка трубы более проста по сравнению с системой обратного возврата.
В чем разница между однотрубной и двухтрубной системами?
Одна труба: Если вы видите только одну трубу, идущую от вашего радиатора, это означает, что у вас однотрубная система, и это определенно пар . Двухтрубная: В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а в другой трубе происходит процесс конденсации, возвращая воду в котел.
Есть ли у двухтрубной системы какие-либо преимущества перед однотрубной системой?
Преимущество двухтрубной системы заключается в том, что вода в первичной «подающей» трубе используется только в одном радиаторе, а затем возвращается в основную возвратную трубу для повторного нагрева .Это означает, что теперь можно добиться одинаковой температуры во всех радиаторах, в отличие от старой однотрубной системы.
В чем разница между однотрубной и двухтрубной системой отопления?
Одна труба: Если вы видите только одну трубу, идущую от вашего радиатора, это означает, что у вас однотрубная система, и это определенно пар . В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.
В чем сходство и различие между однотрубной и двухтрубной системами?
Однотрубная система | Двухтрубная система |
Требуется меньше труб и, следовательно, дешевле. Он также требует небольших помещений. | Требуется большое количество труб и, следовательно, дорого. Он также требует больших площадей. |
Как 2- и 4-трубные системы HVAC используют энергию?
Существует множество систем отопления, вентиляции и кондиционирования, использующих гидравлические трубопроводы в качестве механизма для охлаждения и обогрева помещений. Отдельные фанкойлы обслуживают отдельные зоны, в то время как котел и центральный чиллер берут на себя общую нагрузку ОВК по мере необходимости. Возможны две основные конфигурации системы:
1. Отдельные гидравлические трубопроводы обеспечивают нагрев и охлаждение
2. Один и тот же контур гидравлических трубопроводов обеспечивает обе функции
Двухтрубная система:
фанкойлы имеют только одну трубу подачи и одну трубу возврата.
Четырехтрубная система:
Когда отдельный гидравлический трубопровод обеспечивает нагрев и охлаждение, а фанкойлы имеют две подающие и две обратные трубы.
В большинстве инженерных решений каждая конфигурация имеет свой набор преимуществ и недостатков. В этой статье мы приводим краткую информацию о двухтрубных и четырехтрубных системах. Затем мы сравним каждый из них с более современной альтернативой: водяными тепловыми насосами.
Двухтрубные системы ОВКВ
Двухтрубные системы используют только половину
гидравлические трубопроводы, используемые в четырехтрубных системах. Это приводит к более
экономичность и более быстрое время монтажа. Двухтрубные системы более
компактный, уменьшая требуемое пространство, необходимое для технических помещений.Кроме того,
техническое обслуживание проще с двухтрубными системами. Это связано с уменьшением
необходимое количество трубопроводной арматуры и арматуры.
Самое большое ограничение двухтрубной системы ОВКВ
системы является отсутствие оперативной универсальности. Гидравлический контур трубопровода
проходит через конструкцию и присоединяется либо к котлу, либо к чиллеру.
Это будет зависеть от конкретных потребностей проекта. Также с двухтрубным
системы, все помещения здания должны работать в одном режиме. Это делает это
невозможно одновременно нагревать и охлаждать разные помещения.
Двухтрубные системы отопления, вентиляции и кондиционирования хорошо работают в тропическом климате, где конструкции часто целый год не нуждаются в обогреве помещений. Котел в таких случаях обычно не принимается во внимание. (Если это не требуется для горячего водоснабжения, но это совершенно другая система здания.)
Четырехтрубная система ОВКВ
Четырехтрубная система ОВКВ использует двойное количество труб
как двухтрубные системы вентиляции и кондиционирования. Они дороже и требуют больше времени для установки, т.к.
Что ж. Кроме того, четырехтрубные системы требуют большего пространства.Это потому что они
необходимо поддерживать два контура гидравлических трубопроводов, которые тянутся по всей
строительство. Кроме того, большее количество клапанов, приспособлений и соединений
точек, то требуется больше обслуживания.
С другой стороны, четырехтрубная система HVAC предлагает
характеристики производительности, которые вы не можете получить от двухтрубной системы. Например,
фанкойлы могут производить одновременное осушение и охлаждение. Они делают это по
одновременное использование змеевиков горячей воды и охлаждения.
Змеевик с охлажденной водой используется в
максимальная способность извлекать из воздуха как можно больше влаги. (четное
с охлажденным воздухом ниже необходимой температуры.)
Любое избыточное охлаждение затем компенсируется
нагревательный змеевик, который производит воздух с соответствующей влажностью и температурой.
Двухтрубные системы не позволяют использовать эту опцию.
Это связано с тем, что влажность и температура воздуха устанавливаются один раз.
они проходят через фанкойл. Повышенное осушение требует большего
охлаждение, а более высокая температура воздуха приводит к более высокой влажности.
Еще одним важным преимуществом четырехтрубных систем является возможность одновременного охлаждения или обогрева отдельных помещений здания.Вы можете добиться этого, используя соответствующий гидравлический контур в фанкойлах, которые обслуживают выбранные зоны.
Как двухтрубные и четырехтрубные системы используют энергию
В Нью-Йорке большая часть систем охлаждения помещений
достигается с помощью электричества. Кроме того, отопление помещения обычно зависит от
жидкое топливо или природный газ. Имейте в виду, что одна тонна-час охлаждения обычно
имеет более высокую стоимость, чем одна тонна-час отопления. это правда просто потому что
электричество в Нью-Йорке очень дорогое.Поэтому модернизация системы охлаждения обычно
для обеспечения большей доходности на каждый потраченный доллар. Фирмы по управлению недвижимостью могут сконцентрироваться
в первую очередь, чтобы максимизировать окупаемость инвестиций. (ROI)
Могут существовать различия, противоречащие приведенному выше правилу. Одно из этих отличий заключается в том, что в конструкции используется современный высокоэффективный чиллер в сочетании со старым котлом. В этом случае цена за тонно-час отопления может быть несколько больше. Проведение энергетического аудита, как правило, является наиболее надежным способом определения наиболее рентабельных обновлений.
Водяные тепловые насосы: выбор правильных характеристик обеих систем
Системы, в которых используются водяные тепловые насосы, а не фанкойлы, могут пользоваться преимуществами четырехтрубной системы, в зависимости от индивидуального гидравлического контура трубопроводов. Водяные тепловые насосы могут работать как в режиме нагрева, так и в режиме охлаждения, используя общий водяной контур.
Тепловые насосы извлекают тепло из областей, требующих
охлаждение, а тепло отводится в водяной контур.
Возможно одновременное отопление помещений, и эта тепловая энергия может извлекаться из того же водяного контура тепловыми насосами в режиме обогрева.При такой конфигурации системы нагрузки на охлаждение и на отопление уравновешивают друг друга. Это обеспечивает значительно более высокую эффективность работы. Однако котел и чиллер не потребуют совместной работы. Чиллер будет работать с более высокой нагрузкой на охлаждение, а котел будет работать с более высокой нагрузкой на отопление.
Для дальнейшего снижения эксплуатационных расходов можно использовать как высокоэффективные чиллеры, так и высокоэффективные бойлеры.
Просто имейте в виду, что эффективность заметно различается для каждого типа оборудования:
Газовые и жидкотопливные котлы используют годовое топливо
Эффективность использования (AFUE). Это измерение представляет собой
процент. Например, газовый котел с КПД 95 % производит
95% теплоты сгорания передается воде, проходящей через гидравлический трубопровод.
Чиллеры используют коэффициент энергоэффективности (EER) для обозначения
их эффективность в стандартных условиях испытаний. Затем они используют Интегрированный
Коэффициент энергоэффективности (IEER), чтобы указать их эффективность после изучения
изменчивость нагрузки и сезонные факторы
Кроме того, EER и IEER представляют собой не проценты, а
отношение мощности охлаждения в БТЕ в час к потребляемой электроэнергии в ваттах.(сопоставимо с расходом бензина автомобиля)
Наиболее эффективные чиллеры с водяным охлаждением обеспечивают EER выше 20, в то время как наиболее эффективные бойлеры обеспечивают AFUE выше 95%. Чиллеры с воздушным охлаждением работают менее эффективно, чем их аналоги с водяным охлаждением.
Обратите внимание, что чиллер и котел также можно заменить на геотермальный тепловой насос. Эти системы так же эффективны, как чиллеры с водяным охлаждением, и они могут равняться эксплуатационным расходам газового котла в режиме нагрева.(даже несмотря на то, что они используют электричество.) Однако геотермальные тепловые насосы нуждаются в определенных условиях грунтовых вод, чтобы оставаться жизнеспособными. Они являются отличным вариантом в новых конструкциях, где не установлен котел или чиллер, и когда и котел, и чиллер исчерпали свой ресурс и жизнеспособность. Также обратите внимание, что если ваш нынешний котел и чиллер эффективны, переход на геотермальный тепловой насос может оказаться нерентабельным.
Как починить трубы отопления, которые издают громкий шум
20 января 2019 г.
Ваши трубы отопления издают громкий стук? В то время как вентилируемые системы отопления обычно работают бесшумно, паровая или гидравлическая система может преподнести несколько сюрпризов, например, ваши трубы отопления будут издавать громкий стук. Трудно справиться с регулярными громкими звуками ударов, когда вам нужно, чтобы ваша система отопления выполняла свою основную функцию и обогревала ваш дом.
Что делать с трубами отопления, которые издают громкий стук
Системы отопления работают, нагнетая нагретый воздух или горячий пар через сложную сеть труб. Нагретый воздух рассеивается через вентиляционные отверстия, а горячий пар направляется по трубам под давлением в радиаторы, которые «излучают» тепло при прохождении через них горячей воды. Обычно системы отопления издают низкий уровень шума, но громкий стук труб отопления может указывать на проблему, которая в основном возникает из-за одной из трех упомянутых здесь проблем.
Читайте также: 7 советов, как сделать вашу систему отопления комфортной зимой
1. Котел
Проблема закипания наиболее распространена в районах с жесткой водой, где в теплообменнике котла накапливается известковый налет, который сужает поток воды. Теплообменник становится слишком горячим и, в конечном счете, расширяется, из-за чего нагревательные трубы издают громкий стук.
Как решить проблему закипания в трубах отопления
С этой проблемой могут справиться профессионалы, которые предложат лучшее решение для удаления известкового налета в зависимости от серьезности проблемы.
2. Захваченный воздух
Еще одной причиной дребезга, лязга и ударов в вашей системе отопления являются пузырьки воздуха, попавшие в воду в вашей системе отопления. Из-за расширения и схлопывания пузырьков воздуха, когда они проходят через трубы отопления, можно услышать громкие щелчки.
Также читайте: Техническое обслуживание печи: что нужно знать
Как устранить стук из-за попадания воздуха в трубы отопления
Эффективный способ остановить шум — удалить пузырьки воздуха из труб.Этот процесс известен как «прокачка» труб и включает следующие этапы:
- Выключить систему перед прокачкой
- Найдите маленький клапан под торцевой крышкой радиатора и поверните его против часовой стрелки, чтобы сбросить давление воздуха.
- Когда воздух выйдет из труб и вода начнет вытекать, следует закрыть вентиль
- Включите систему после выполнения вышеуказанных действий с каждым радиатором
Вы также можете нанять подрядчика по ОВКВ, который поможет вам решить эту проблему без особых усилий.
Читайте также: Чистка воздуховодов печей: знайте их плюсы и минусы
3. Расширенные трубы
Когда трубы отопления сильно нагреваются, они расширяются и слегка смещаются. Однако, когда трубы расположены на твердой поверхности, при малейшем движении по их расширению будут издаваться хлопающие звуки.
Как устранить стук в системе отопления из-за расширения трубы
Поместите небольшие кусочки пенопласта рядом с трубами, проходящими через деревянные опоры, чтобы предотвратить стук или другие ударные звуки.Если это не решит проблему, обратитесь за профессиональной помощью, наняв службы отопления жилых помещений. Вам не придется жить с трубами отопления, которые стучат всю ночь. Улучшите работу вашей системы отопления, следуя приведенным выше советам. Вы также можете нанять подрядчика по отоплению и охлаждению жилых помещений для проверки вашей системы и устранения шумных труб.
Также читайте: Сделайте свой дом энергоэффективным с помощью обслуживания воздуховодов
Свяжитесь с нами сегодня, чтобы запланировать техническое обслуживание ОВК с нашими экспертами и получить быстрое и эффективное решение всех ваших проблем с ОВК в жилых помещениях.
Белая механика, Inc.
Компания White Mechanical, Inc., основанная в 2002 году в Лагуна-Хиллз, Калифорния, является одним из самых надежных и лицензированных поставщиков услуг (HVAC), с гордостью обслуживающих округ Ориндж и прилегающие районы. Наша управленческая команда имеет более чем 28-летний опыт работы в различных аспектах технологии HVAC. Все наши специалисты по ОВКВ имеют профессиональные навыки и сертифицированы для предоставления нашим клиентам выдающихся услуг ОВКВ для жилых помещений, а также коммерческих услуг ОВКВ. Мы предлагаем профессиональные услуги HVAC, включая установку, обслуживание, ремонт кондиционеров и многое другое по очень разумным ценам.
Категории:
Без категории
(PDF) Ориентированная на спрос гидравлическая система отопления и инструмент проектирования активной однотрубной системы
CLIMA 2019
общая подводящая труба, разветвление с HX и обратно через
общая обратная труба, разные для каждого HX.
Поэтому значения потерь перепада давления
на каждом патрубке различны и важно
выполнить гидравлическую балансировку. Во избежание гидравлической балансировки
можно использовать двухтрубную обратно-возвратную (Tichelmann) схему
(рис. 2б). Если ответвления имеют одинаковое
гидравлическое сопротивление и система правильно спроектирована, то система обратного возврата является самобалансирующейся.
В настоящее время все чаще применяют гидроразделители
, чтобы избежать взаимодействия между первичным контуром
(контур с подогревателем) и вторичным контуром (контур с
ответвлениями с НХ).
Зональное регулирование температуры при пассивной двухтрубной системе отопления
осуществляется термостатическими радиаторными вентилями
или электронными радиаторными вентилями, управляемыми термостатом
.
2.3 Активная двухтрубная система
В активной двухтрубной системе отопления на каждом радиаторе установлен насос
, способный
непрерывно регулировать массовый расход внутри радиаторов. На рис. 2с
приведена схема такой системы. Необходимо
поставить обратный клапан на патрубок радиатора для предотвращения
обратного потока при отключении насоса. По сравнению с клапанными (пассивными) двухтрубными системами
, насосная (активная) система
имеет ряд преимуществ:
• в системе имеются регулирующие клапаны, поэтому рассеиваемая энергия перекачки
значительно ниже,
• гидравлическая балансировка не требуется, в конструкции
потоки обеспечиваются насосами
• конструкция проще – один тип насоса
может работать с широкой шкалой размеров радиатора.
Недостатками активной двухтрубной системы являются:
• все еще некоторые потери давления на обратных клапанах,
• взаимодействие давления может привести к регулированию
колебания,
• затраты на установку в настоящее время все еще высоки, но к
использование с FCU и по сравнению с ценами
электронных клапанов PICV, это больше не является большой проблемой
(например, небольшой насос с электронным управлением
с корпусом предлагается за 88 € +
56 € [11], в то время как цена PICV начинается с
100 € [12]),
• насосы нуждаются в проводном соединении, которое
представляет собой дополнительные расходы в типично беспроводных
приложениях, таких как радиаторы (недорого
по сравнению с системой с помощью сервоклапанов).
Несколько компаний уже предлагают активную двухтрубную технологию
. С 2001 по 2009 год несколько исследовательских проектов
выполнялись в сотрудничестве с университетом TU Dresden
. Эти проекты были сосредоточены на
разработке и испытании компонентов для систем отопления
, управляемых насосами. Результаты испытаний
, выполненных в испытательной квартире, показывают 20 % экономии тепла
и 70 % экономии электроэнергии,
по сравнению с системой отопления, управляемой термостатическими клапанами
[13].Однако количество сэкономленной тепловой энергии
взято из сравнения системы, управляемой
термостатическими клапанами с одним термостатом на весь дом
, с системой, использующей зональное регулирование насосами
. Другими словами, экономия, вызванная регулированием зоны
, и экономия, вызванная работой системы, управляемой насосом
, смешались. Интересными показаниями являются
экономия электроэнергии, которая, очевидно, вызвана
используемой топологией.Анализ моделирования [14] показывает, что
, несмотря на более низкую эффективность (насосная энергия/электрическая
потребляемая энергия) малых децентрализованных насосов по сравнению с
по сравнению с большим центральным насосом в пассивной двухтрубной системе,
Энергозатраты в активной двухтрубной системе
ниже, чем в пассивной системе, из-за рассеивания энергии на регулирующих клапанах.
Конструкция активной двухтрубной системы не сложнее, чем
Конструкция пассивной двухтрубной системы.Расчетная масса
потоков через теплообменники одинакова, поэтому можно использовать
одинаковые размеры труб и одинаковые радиаторы.
Единственное, что нужно сделать, это добавить гидравлический сепаратор к
разделить первичный и вторичный контур, обратные клапаны
и циркулярные насосы. Скорость насоса
регулируется плавно, что позволяет разработчику использовать один насос типа
для широкого спектра радиаторов.Это делает конструкцию
проще и более устойчивой к ошибкам или модификациям.
2.4 Активная однотрубная система
По сравнению с пассивной однотрубной системой, активная однотрубная система
содержит вспомогательный насос, назначенный каждому
теплообменнику в каждом вторичном контуре, который создает
расход воды через ХХ. Второстепенные петли
(петли с радиаторами) подключаются к первичной петле
через двухтройник. Возвратная вода из HX
возвращается в первичный контур и смешивается с
, минуя питающую воду. Подающее и обратное отверстия в тройнике
расположены в одной координате с основной трубой
, благодаря чему между ними отсутствует перепад давления
. Следовательно, давление во вторичных контурах
не зависит от давления в первичном контуре – изменение расхода
в первичном контуре не влияет на расход во
вторичных контурах.Более того, если насос во вторичном контуре
выключен, в радиаторе вторичного контура
потока нет. В такой системе есть только тепловые
взаимодействия между первичным и вторичным контурами.
Тепловые потоки радиатора постоянно регулируются скоростью насоса
в соответствии с температурными требованиями зоны.
Преимущества активной однотрубной гидравлической системы
:
• система, как правило, содержит только две трубы
диаметров (первичный и вторичный), поэтому
размер каждого ответвления трубопровода
с учетом потерь давления не более
необходимо,
• вторичные контуры гидравлически отделены
от первичного контура, что устраняет
необходимость гидравлической балансировки системы,
• экономия времени и материалов (меньше труб,
соединений
• один тип насоса во вторичном контуре позволяет
управлять широким спектром теплообменников
– система устойчива к
проектным неточностям, трубное отопление
Типовое подключение однотрубной системы отопления
Однотрубная система отопления представляет собой систему водяного отопления, в которой радиаторы в кольцевой магистрали протекают или снабжаются теплой водой один за другим.
В Германии насчитывается примерно 1,5 миллиона однотрубных систем отопления как в одноквартирных, так и в многоквартирных домах. Большинство из них были установлены в период с 1975 по 1985 год. [1]
Принцип работы
Циркуляция воды осуществляется циркуляционным насосом, который преодолевает все сопротивления в контуре отопительной воды за счет необходимого перепада давления. В их простейшей конструкции в виде однотрубной системы с последовательным подключением радиаторы протекают один за другим без возможности регулирования.Усовершенствованные однотрубные системы имеют ответвления, к которым отдельные радиаторы подключаются отдельно в виде гидравлического параллельного контура и которые могут регулироваться индивидуально. Для обоих типов труба может быть проложена как вертикально, так и горизонтально.
Термическому расширению воды может противодействовать открытый расширительный бак или закрытый мембранный бак. Прогрессирующему снижению температуры отопительной воды в радиаторах, расположенных ниже по потоку, необходимо противодействовать увеличением поверхности радиатора, чтобы покрыть соответствующую потребность в тепле отапливаемых помещений – чем дальше радиатор от котла, тем больше должна быть его поверхность.
Преимущества и недостатки
Из-за низкой тепловой инерции однотрубные системы быстро нагреваются. Кроме того, из-за простой конструкции они дешевле в закупке и прокладке сети трубопроводов.
Из-за того, что насос должен работать, существует общая зависимость однотрубного отопления от источника питания. Кроме того, неисправности в радиаторе влияют на всю систему отопления. Еще одним недостатком является то, что преднамеренное вмешательство в радиатор (т.г. процессы завершения работы) влияет на все остальные.
Так как отопительная вода постоянно течет по всем трубопроводам в течение отопительного периода, в этот период происходит постоянное выделение тепла. Если выбранная температура подачи слишком высока, вся потребность здания в тепле может быть покрыта за счет теплоотвода труб. В этом случае нагрев не может более разумно регулироваться с помощью термостатических клапанов. Поэтому необходимы чистый гидравлический баланс и правильная настройка температуры потока.
В системах отопления с параллельным подключением (реализованных в виде так называемых байпасов) имеется постоянный поток отопительной воды даже при отсутствии потребления тепла (закрытые радиаторные краны). Это не только бессмысленно расходует мощность насоса, но и переводит неохлажденную отопительную воду из подачи в обратку, тем самым уменьшая разброс температуры воды, что в том числе приводит к ухудшению расхода тепла на котле.
Из-за высокой температуры обратного потока современные теплогенераторы, такие как конденсационные технологии и тепловые насосы, как правило, не могут эффективно использоваться.Даже саморегулирующиеся насосы отопления обычно не могут использоваться, так как неоптимизированные однотрубные системы отопления постоянно требуют максимальной производительности насоса.
Классические однотрубные системы отопления имеют дополнительные тепловые расходы примерно на 20 процентов и дополнительные электрические расходы примерно на 70 процентов по сравнению с двухтрубными системами отопления. Для среднего дома на одну семью это приводит к дополнительным расходам на отопление и электроэнергию в размере около 350 евро в год. [1]
Другая проблема возникает при выставлении счетов за отопление в многоквартирных домах: в квартирах, расположенных рядом с отоплением, тепла, отдаваемого часто неизолированными линиями подачи (с высокими температурами подачи, связанными с системой), почти достаточно. отапливать соответствующую квартиру.Если расходы на отопление распределяются исключительно с помощью счетчиков тепла на радиаторах, это неизбежно ведет к несправедливости. [2]
Двухтрубное отопление
При двухтрубной системе отопления, которая в основном используется в настоящее время, к каждому радиатору подводится по две линии, одна в качестве подвода к потребителям тепла (подача) и одна в качестве отвода. обратка к теплогенератору (обратка).
Недостатком по сравнению с однотрубным отоплением является, естественно, большая длина прокладываемого кабеля. Это компенсируется существенным преимуществом, состоящим в том, что скорость потока радиаторов не зависит друг от друга, и, таким образом, на каждом может быть достигнута одинаковая теплопроизводительность. Эта настройка осуществляется с помощью регулирующих клапанов в рамках гидравлической балансировки.
Две линии могут быть уложены звездой, кольцом или смешанной, в зависимости от расположения комнат.
Вариант с перпендикулярным обогревом
Перпендикулярный обогрев, также называемый обратным однотрубным обогревом, представляет собой жидкостный вариант однотрубного отопления.Эта особая форма однотрубного отопления в основном использовалась в больших системах в прошлом веке, когда z. B. При работе с централизованным теплоснабжением требовались низкие температуры возврата. Перпендикулярный нагрев обеспечивает низкие температуры обратки с большим разбросом между подачей и обраткой.
В случае реверсивного однотрубного отопления направление потока трубопроводной сети меняется на обратное через определенные промежутки времени (например, каждые 30 минут). Поток становится, так сказать, обраткой, и наоборот.В результате все радиаторы получают одинаковую температуру теплоносителя в течение периода наблюдения, при этом колебания мощности поверхности нагрева практически незаметны из-за их инерционности и компенсации термостатов радиаторов.
При проектировании компонентов системы важно, чтобы 4-ходовой переключающий клапан, используемый в начале линии, имел как можно более короткое время регулирования, а специальные термостатические клапаны имели минимально возможное гидравлическое сопротивление. В дополнение к переключающему клапану с интервальным переключением, система также включает в себя регулятор температуры подающей линии с регулированием температуры наружного воздуха и ограничитель обратного потока.
литература
- Recknagel, Sprenger, Schramek: Карманный справочник по отоплению и кондиционированию воздуха. 68 выпуск. Р. Олденбург Верлаг, Мюнхен/Вена, 1997.
Веб-ссылки
Индивидуальные свидетельства
- ↑ a b Однотрубное отопление: Пять вопросов экспертам — проф. Хиршберг, Ф. Х. Ахен . Klima-sucht-Schutz.de. Проверено 25 августа 2011 г.
- ↑ Объяснение основ более справедливого распределения затрат на отопление онлайн (по состоянию на 1 декабря 2014 г.)
Внутренний кондиционер с 10-мм трубой PE-RT
Как и многие другие, этот веб-сайт требует использования файлов cookie.Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших комплектах для обогрева. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете повторно отозвать свое согласие на использование этих файлов cookie в любое время. Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в выходных данных.
Настройки
Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.
Имя | Назначение | Срок службы | Тип | Провайдер |
---|---|---|---|---|
CookieConsent | Сохраняет ваше согласие на использование файлов cookie. | 1 год | HTML | Веб-сайт |
fe_typo_user | Назначает ваш браузер сеансу на сервере. | сеанс | HTTP | Веб-сайт |
Имя | Назначение | Срок службы | Тип | Провайдер |
---|---|---|---|---|
_га | Необходим для подсчета просмотров страниц и различения пользователей. | 2 год | HTML | |
_гид | Необходим для подсчета просмотров страниц и различения пользователей. | 1 день | HTML | |
_gat_UA-15260754-1 | Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов, которые должны быть сделаны к doubleclick.net. | 1 минута | HTML |
Имя | Назначение | Срок службы | Тип | Провайдер |
---|---|---|---|---|
YSC | Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео. | сеанс | HTML | |
ПОСЕТИТЕЛЬ_INFO1_LIVE | Этот файл cookie устанавливается Youtube. Используется для отслеживания информации о встроенных видеороликах YouTube на веб-сайте. | 6 месяц | HTML |
Имя | Назначение | Срок службы | Тип | Провайдер |
---|---|---|---|---|
test_cookie | Этот файл cookie устанавливается двойным щелчком. сеть. Цель файла cookie — определить, поддерживает ли браузер пользователя файлы cookie. | 15 минута | HTML | |
IDE | Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для предоставления пользователям рекламы, которая имеет отношение к ним в соответствии с профилем пользователя. | 14 месяц | HTML |
.
