Обратный клапан шаровой для отопления: действиея, виды, плюсы и минусы, монтаж

Содержание

Клапан обратный шаровый: принцип действия, виды, конструкция

При эксплуатации трубопроводных систем, по которым транспортируются различные среды, не исключены ситуации, когда движение потока таких сред может измениться на противоположное. Чтобы исключить такие явления, последствия которых могут стать причиной нарушения работы как отдельных элементов трубопровода, так и всей системы в целом, применяются обратные клапанные устройства, одним из видов которых является клапан обратный шаровый.

Клапан обратный шаровый резьбовой с легко снимаемой крышкой

Принцип действия

Конструкцию клапана обратного – как шарового, так и любого другого типа – составляют корпус, который может быть изготовлен из стали или чугуна, и запорный элемент. В качестве последнего в шаровом клапане используется металлический шар, в затворах других типов это может быть пружинная металлическая пластина – створка или цилиндрический золотник.

В начальном состоянии, когда шаровый обратный клапан не пропускает через себя среду, транспортируемую по трубопроводу, его проходное отверстие закрыто шаром, на который воздействует пружинный механизм. Под воздействием давления, создаваемого рабочей средой, пружина начинает сжиматься, и отверстие в затворе открывается, давая возможность газу или жидкости двигаться по трубопроводу в требуемом направлении. При падении давления рабочей среды, что может произойти из-за остановки насосного оборудования, утечки или по ряду других причин, пружинный механизм снова прижимает шар к выходу проходного отверстия, запирая клапан и не давая газу или жидкости двигаться в обратном направлении.

Принцип работы шарового обратного клапана



Разновидности обратных клапанных устройств

Кроме обратных клапанов шарового типа, в трубопроводных системах, предназначенных для перекачки жидких и газообразных сред, используются затворы других видов, которые различаются между собой как конструктивным исполнением и техническими характеристиками, так и сферой применения. Наиболее значимым отличительным признаком обратных клапанов, который и позволяет относить их к тому или иному виду, является тип используемого в их конструкции запорного механизма. Обратные затворы, которые применяются для оснащения как транспортировочных трубопроводных систем, так и систем отопления и канализации, могут также различаться между собой материалом изготовления и способом установки.

Обратный шаровый клапан для отопления

Дисковые обратные клапаны

Запорный элемент данных клапанов – это пластина, на которую воздействует пружинный механизм. Они отличаются самой простой конструкцией из всех подобных устройств и, соответственно, самой доступной ценой. В закрытом состоянии, когда через такой клапан не проходит поток рабочей среды, пружина его запорного механизма прижимает диск к выходу из проходного отверстия, не давая жидкости или газу двигаться в обратном направлении. Соответственно, когда поток рабочей среды, двигающейся в нужном направлении, достигнет определенного давления, он отожмет подпружиненную пластину и сможет беспрепятственно проходить через клапан.

Большим недостатком дисковых обратных затворов обычной конструкции является то, что при закрытии их запорного механизма создаются значительные ударные нагрузки, что не только негативно отражается на их техническом состоянии и работоспособности, но и приводит к возникновению такого негативного явления, как гидравлический удар. Подобного недостатка лишены дисковые обратные клапаны безударного типа, запорная часть которых оснащена специальным механизмом, обеспечивающим плавное закрытие створки. Между тем следует иметь в виду, что такие изделия стоят достаточно дорого.

Устройство дискового обратного межфланцевого клапана



По типу установки дисковые клапаны, как и клапанные устройства других типов, могут быть фланцевыми и межфланцевыми. В первом случае фланец является элементом корпуса самого клапана и соединяется с ним при помощи сварки. Обратные затворы межфланцевого типа устанавливаются между двумя фланцами, которые смонтированы на элементах трубопроводной системы. Наиболее значимыми преимуществами межфланцевых обратных затворов, если сравнивать их с фланцевыми, являются их компактные габариты и небольшой вес.

Обратные клапаны подъемного типа

Запорным элементом обратных клапанов подъемного типа является золотник, свободно перемещающийся по вертикальной оси. В закрытом состоянии золотник располагается в специальном посадочном седле, перекрывая пропускное отверстие. Как только давления потока рабочей среды будет достаточно для того, чтобы поднять золотник, клапан откроется. Соответственно, если давление в трубопроводе снизится, золотник снова опустится в седло под воздействием собственного веса. Если говорить о недостатках обратных клапанов подъемного типа, то наиболее значимым из них является то, что устанавливаться такое запорное устройство может только в вертикальном положении.

Обратный фланцевый клапан подъемного типа

Конструкция и преимущества клапанов шарового типа

Запорным элементом клапанов обратных шарового типа, как уже говорилось выше, является шар, который может быть изготовлен из чугуна, стали или алюминия. Достаточно часто для обеспечения большей надежности такого затвора в закрытом состоянии шар дополнительно покрывают слоем резины. Шаровые обратные клапаны, которые могут устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов, несмотря на простоту своей конструкции, надежны в эксплуатации.

Клапан шаровой обратный отличается высокой универсальностью и выпускается для трубопроводов различного диаметра, что дает возможность использовать его для оснащения как бытовых, так и промышленных трубопроводных систем. Оснащаются шаровыми затворами трубопроводные системы, применяемые для отопления частных домов и для обогрева крупных промышленных объектов, насосные станции, а также трубопроводы, по которым рабочие среды транспортируются для нужд различных отраслей промышленности.

Устройство обратного клапана шарового типа



Отдельные модели клапанов шариковых оснащаются съемной крышкой, которая позволяет выполнять мелкий ремонт и техническое обслуживание таких запорных устройств без их демонтажа. Крышка крепится на корпусе клапана при помощи болтов, а для обеспечения герметичности ее соединения используется специальная уплотнительная прокладка. На трубопроводах большого диаметра, элементах отопительного и насосного оборудования чаще всего применяют клапаны обратные шаровые фланцевые.

Основные правила выбора

Выбирая обратный клапан для системы отопления или для любых других целей, следует учитывать две основные характеристики:

  • рабочее давление, при котором такое устройство может функционировать;
  • диаметр условного прохода.

Как правило, данные характеристики указаны в маркировке шаровых обратных клапанов, что дает возможность быстро и правильно подбирать такие устройства для отопления или для оснащения трубопроводов другого назначения.

Все необходимые параметры шарового обратного клапана обязательного указываются в сопровождающей технической документации

От того, насколько правильно обратный клапан, относящийся к шаровому типу, будет подобран по характеристике рабочего давления, будут зависеть безопасность использования и длительность эксплуатации такого устройства. Если же неправильно подобрать обратный клапан по диаметру его условного прохода, то установить его просто не получится.

Выбирая шаровой обратный клапан, следует учитывать и то, каким образом определенная модель может быть установлена на трубопровод. Кроме фланцевых и межфланцевых обратных клапанов, о которых уже было сказано выше, существуют модели, которые устанавливаются при помощи резьбовых муфт или сварки. В частности, на пластиковые трубы, используемые для отопления или водоснабжения, обратные клапаны монтируют только при помощи сварки.

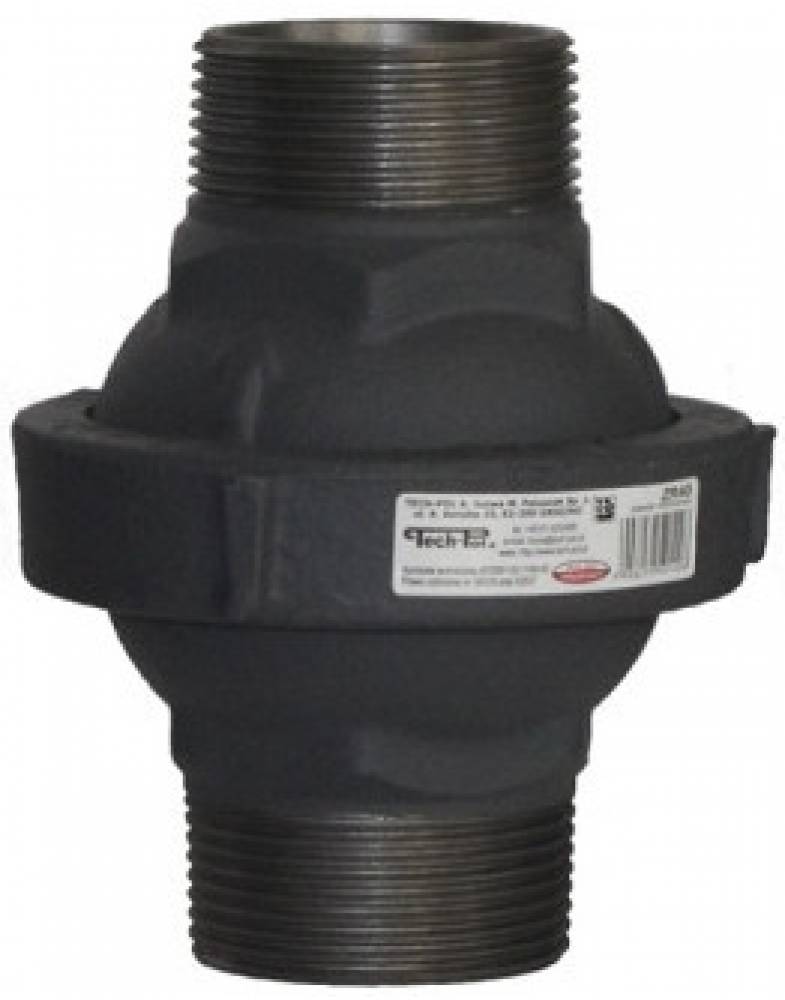

Клапаны обратные шаровые коленные



Как выполнить монтаж

Приступая к монтажу обратных клапанов (как шарового, так и любого другого), следует обязательно ознакомиться с его правилами. Перечислим наиболее важные из таких правил.

  • Выполнять монтаж обратных клапанов (в особенности, если такие устройства устанавливаются на трубопроводы, характеризующиеся большим давлением потока транспортируемой рабочей среды) могут только специалисты, которые прошли предварительное обучение и получили разрешительные документы.
  • Перед началом монтажа в ту часть трубопроводной системы, где устанавливается клапан, следует отключить подачу рабочей среды.
  • Прежде чем устанавливать обратный клапан, следует еще раз убедиться в том, что выбранная вами модель полностью соответствует по своим характеристикам как размерам трубопровода, так и давлению потока рабочей среды.
  • При установке обратных клапанов – как шарового, так и любого другого – необходимо учитывать и климатические условия, в которых такое устройство будет эксплуатироваться.
  • При монтаже обратных клапанов межфланцевого типа сначала устанавливаются фланцы, между которыми и будет в дальнейшем фиксироваться такое устройство.
  • После того как обратный клапан установлен на трубопроводную систему, следует еще раз убедиться в правильности его монтажа и в том, что все требуемые соединения выполнены.

Допустимые пространственные ориентации шарового обратного клапана

На современном отечественном рынке сегодня предлагается большое разнообразие шаровых обратных клапанов от различных производителей, что позволяет подбирать такие устройства, ориентируясь не только на свои потребности, но и на финансовые возможности.


И в заключение небольшой видеоролик с наглядной демонстрацией принципа работы шарового обратного клапана.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.



Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

  • металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
  • уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
  • стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана



Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

  1. компактными размерами и небольшим весом;
  2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

  • При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
  • Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском



Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

  • При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
  • В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

  • Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
  • Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.


Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя



Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

  • Под давлением потока рабочей среды створка открывается.
  • Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком



Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа



Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

  1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
  2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
  3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
  4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

  • Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
  • Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
  • Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
  • На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Арматура для отопления: что это такое, запорная регулирующая продукция для систем горячего водоснабжения, виды регулировочных изделий

Что такое балансировочный клапан

Для клапанов этого вида балансировка – это изменение рабочего сечения трубопровода. Это достигается путем выдвижения штока в рабочую область конструкции, через которую проходит поток теплоносителя. В результате происходит изменение давления, гидравлическая нормализация.

Внешне он напоминает обычную запорно-регулирующую арматуру. Но для точной настройки на крышке есть цифровая шкала. В конструкции есть штуцеры для подключения измерительных приборов или регулятора перепада давления.

Особенности работы, назначение:

  • Базовая настройка выполняется на основании гидравлического расчета системы. В дальнейшем возможно изменение параметров для точного регулирования.
  • Устанавливается в сложных отопительных системах с несколькими центральными стояками.
  • Не применяется в коллекторном отоплении, так как там балансировка происходит автоматически.
  • Не используется в небольших автономных системах теплоснабжения, для домов, площадью менее 300 м².

Есть различия для каждой модели балансировочного клапана для системы отопления – принцип работы, конструкция, возможность коммутации с другими элементами. Актуальность его установки определяется на этапе проектирования. Он обязателен для теплоснабжения многоквартирных домов, коммерческих и производственных зданий.

Важно: балансир бесполезен для открытой системы отопления. Он устанавливается только для закрытых магистралей с принудительной подачей теплоносителя.

Почему стоит использовать

Главная задача – гидравлическая балансировка. Пример: в многоквартирном доме есть два стояка отопления. В одном температура повышена, во втором – ниже нормы. Причина – горячая вода идет по пути наименьшего сопротивления и большая часть жидкости уходит в ближайший к тепловому узлу контур. На дальний трубопровод приходится меньшая часть тепла. Установив балансировочный клапан на ответственных участках, можно нормализовать распределение температуры для всех потребителей.

Альтернативные способы использования:

  • Отдельная ветка с радиаторами и большим расстоянием между ними. Оптимизирует гидравлический баланс, когда изменяется объем протекающей жидкости из-за работы терморегуляторов.
  • В контур для буферной емкости. Он регулирует подачу горячей воды для поддержания высокого уровня температуры. При этом не снижается степень нагрева в основном контуре.
  • В бойлер косвенного нагрева. Искусственное ограничение притока теплоносителя для регулировки температуры.

Балансировочные клапаны могут устанавливаться в однотрубной и двухтрубной системе отопления. В первом случае они регулируют объем горячей воды, во втором – нормализуют давление между подачей и обратным трубопроводом. Для последнего нужны модели с одной или двумя штуцерами для подключения к регулятору перепада давления. Альтернативное использование – измерение давления до и после устройства с помощью комбинированного манометра.

Трехходовой клапан смесительный для системы отопления с терморегулятором
Современные технологические процессы обязательно должны быть автоматизированы. В системе отопления основным механизмом автоматизации является трехходовой клапан. Он предназначен для смешивания двух…Важно: после длительного простоя на штоке может сформироваться известковый налет. Перед контрольным запуском отопления нужно проверить состояние клапана, прочистить его.

Особенность конструкции

Для стабилизации давления можно выбрать механический или автоматический кран балансировочный для отопления, которые отличаются конструкцией. Регулировка первых происходит вручную, для изменения разности давления необходимо каждый раз контролировать положение штока.

Если же необходимо автоматизировать работу теплоснабжения, рекомендуется выбирать модели с мембранным блоком.

Механические балансиры

Это одна из разновидностей запорной арматуры, регулировка положения штока в которой происходит вручную. На ручке есть цифровая шкала, указывающая текущее значение прохода в трубопроводе. Преимущество – возможность использования для балансировки и в качестве запорной арматуры. Пример: отключение отдельных участков трубопровода для проведения ремонтных работ.

Дополнительно можно установить манометр и термометр для контроля давления, температуры. Но для этого нужно выбирать модели с соответствующими разъемами. Материал изготовления – латунь, реже используется нержавеющая сталь. При выборе нужно обращать внимание на максимальный показатель давления, который может выдержать прибор.

Автоматические балансиры

Состоят из двух компонентов – механического клапана и регулятора перепада давления. В первом устанавливается мембранный блок, на корпусе расположено 2 штуцера, которые подключаются к манометру для настройки или к регулятору перепада давления. При изменении давления толщина мембранного блока увеличивается или уменьшается, тем самым регулируется рабочий проход магистрали. Монтируется на обратную магистраль.

Регулятор перепада давления устанавливается на подающий трубопровод. Подключается к механическому балансиру с помощью капиллярных трубок. При изменении параметров отопления происходит автоматическая корректировка давления.

Для больших, разветвленных систем рекомендуется монтаж автоматических балансиров. Это актуально при частых перепадах давления, изменения температуры теплоносителя. Если же система работает относительно стабильно, но нужно периодически контролировать гидравлические параметры – можно поставить механические балансиры.

Совет: клапаны для балансировки отличаются способом подключения. Для небольших труб выбирают модели с наружной или внутренней резьбой. Есть балансиры с фланцевым соединением.

Рекомендуемые производители

Изготовлением подобной запорно-регулирующей арматуры занимается несколько мировых производителей. От качества материалов, точности настройки и конструкции зависит работа теплоснабжения. Поэтому рекомендуется покупать не аналоги, а оригинальные модели. Это увеличит надежность системы.

На рынке можно найти балансиры от Valtec, Danfoss, Herz и Honeywell. Они отличаются только внешним видом, функциональные особенности у них одинаковые. В таблице представлены популярные балансиры на отопление от этих производителей.

Производитель Механический балансир Автоматический балансир
Valtec VT.042.G VT.040.G
Danfoss Leno MVT или MNT AB-PM, APT или ASV
Herz 4017 M TS-V
Honeywell Kombi-3-Plus

Эти модели отличаются размерами, способами подключения к трубопроводу. Часть из них рассчитаны только для холодного водоснабжения, но большинство универсальные и могут применяться для теплоснабжения и водопровода. Пример – продукция компании Данфосс.
Воздушный клапан для отопления для стравливания воздуха из батареи
В современных системах отопления для отвода скопившегося воздуха предусматривают специальное устройство – воздушный клапан для отопления. Без этого прибора отопление не смогло бы нормально работать….

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

  • запорные клапаны;
  • шаровые краны;
  • игольчатый вентиль;
  • задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

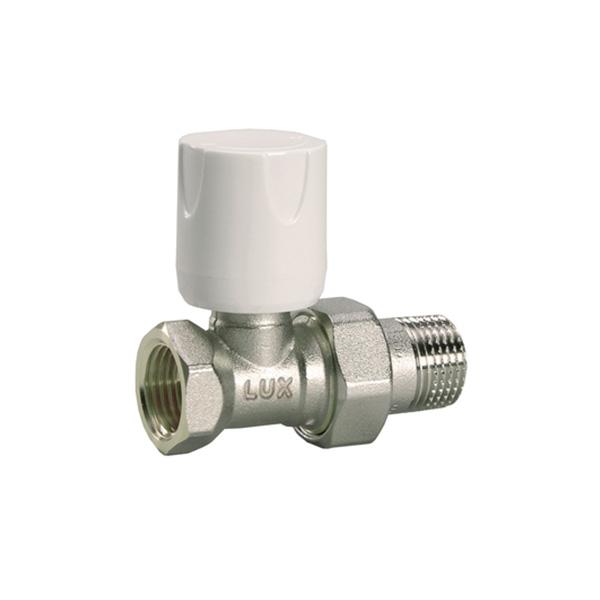

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

  1. «закрыт»;
  2. «открыт»;
  3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского

Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Радиаторы отопления зачастую комплектуются запорной арматурой. Этот момент необходимо выяснять еще на этапе приобретения.

Обратный клапан

Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Рекомендуется установка арматуры обратного клапана для систем отопления с возможностью регулировки показателя давления  его открытия.

Смесительные узлы

Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с . Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые  модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется.  Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Обратные клапаны для отопления, где ставятся, схемы применения

Обратные клапаны предотвращают движение жидкости в обратном направлении, при изменении режима работы системы. Специалисты отмечают, что в любительских схемах обратные клапаны часто встречаются в местах, где они не нужны, загромождая схему, увеличивая ее стоимость, и нарушая нормальный режим работы. Когда и где ставятся обратные клапаны, каких разновидностей встречаются…

Дисковые клапана

Прямой поток отодвигает диск от седла, жидкость проходит по контуру диска. Обратный поток прижимает диск к кольцу (уплотнению).

Клапан отличается простотой и дешевизной, но при этом довольно большой резкостью закрытия с образованием микро-гидроударов, что в большинстве схем не критично. Устройство создает заметное гидравлическое сопротивление прямому току, которое можно узнать из характеристик прибора. Конструкции неразборные, не ремонтируемые, дешевые и компактные, применяются широко в сетях с небольшим (до 3 бар) давлением.

Шаровые

Шаровые обратные клапаны по конструкции похожи на дисковые, только перекрытие сечения осуществляется прорезиненным шариком. Варианты — с горизонтальным перемещением шарика, или с подъемом. Корпуса их обычно разборные, поэтому можно обслужить, почистить.

Но к недостаткам относится направленность монтажа, — требует вертикальной установки, при которой шарик опускается к седлу уже под собственным весом при недостаточно большом токе жидкости. Также имеется некоторая массивность конструкции, повышенное давление на открытие. В самотечных схемах поэтому не применяются.

Лепестковый обратный клапан

Лепестком здесь называется перекрывающая сечение пластина, но на этот раз она закреплена на оси и может откидываться.

  • Одностворчатые, – с одним лепестком на оси, расположенной сбоку от сечения. Жидкость откидывает лепесток в сторону, открывая сечение. Обратный поток прижимает пластину в исходное положение. Здесь вращение может быть подпружининным.
  • Двустворчатые лепестки размещаются на оси, проходящей по центру трубы и они откидываются в разных направлениях.

Для обоих вариантов характерно повышенное гидравлическое сопротивление прямому потоку, некоторая сложность конструкции с повышенной ценой. Но в тоже время легкость открытия беспружинного клапана позволяет использовать его при слабых потоках, например, в самотечных схемах.

Подъемные клапаны

Еще одна конструкция клапанов является весьма распространенной. В ней сдвижение тарельчатого клапана осуществляется по вертикальной оси. Клапан приподнимается прямым потоком, но опускается уже при его ослабевании под собственным весом.

Для изделий характерна ремонтопригодность, они легко чистятся, и работают довольно надежно. Но в тоже время создают сопротивление потоку повышенное, а установка их возможна только в горизонтальной трубе (или в близком к этому положению), с разворотом корпуса клапана строго вверх.

Подразделение клапанов по способу крепления.

  • Муфтовые клапаны применяются при малых диаметрах труб, включительно до 50 мм. Их отличает предельная дешевизна и простата установки. На металлических резьбах лучшим уплотнителем оказывается все тот же лен со смазкой.
  • Фланцевые крепятся на фланцы к трубам большого диаметра, начиная с 40 мм, с использованием болтов и прокладок из резины, силикона между фланцами.
  • Сварные. Металлические ввариваемые клапана встречаются редко, поэтому это скорее относится к изделиям в полипропиленовых корпусах.

Наиболее дешевыми окажутся пластиковые обратные клапана, но они же и не практичные. Лучше ставить американки и обратный клапан из металла на резьбе. Наиболее прочными и долговечными остаются из нержавеющей стали.

Схемы – как применяются обратные клапана

В системах отопления и водоснабжения обратные клапана ставятся в параллельных ветвях, в которых возможен обратный ток жидкости при изменении режима в соседних.

Простейший пример: много контуров с насосами от одной трубы. При включении любого насоса, в соседних будет меняться давление, — где нежелателен обратный ток жидкости, там и ставят обратный клапан.

Наиболее типичные широко применяемые схемы с обратными клапанами.

  • Подключение резервного котла, включающегося автоматически без участия человека. Типичная схема совмещения твердотопливного котла и электрокотла. Обратный клапан предотвращает движение жидкости через параллельный котел, пока один работает. Здесь должны быть клапана с минимальным сопротивлением движению жидкости, но возможно с большим усилием на открытие.
  • Другой типовой вариант – установка насоса твердотопливного котла с сохранением возможности самотека. Обратный клапан, большого диаметра в самотечной трубе предотвратит закорачивание струи, когда включится (автоматически) насос. Здесь уместен клапан с легким открытием для обеспечения самотека, а большой диаметр нивелирует его местное сопротивление.
  • Подключение подпитки любой системы отопления от водопровода. В принципе, здесь обратный клапан является не столь обязательным… устанавливается на тот случай, если во время наполнения системы вдруг в водопроводе исчезнет давление. Не заметив этого вовремя можно выпустить обратно в водопровод весь теплоноситель…
  • Обратный клапан всегда ставится в составе водоснабжения для насоса, предотвращая слив трубопровода самотеком обратно в источник.

Как ставится обратный клапан для насоса

Остается заметить основное правило монтажа, – на корпусе любого клапана имеется стрелка, обозначающая направление, по жидкость движется свободно, в обратном направлении будет происходить автоматическое закрытие клапана…

Как самостоятельно сделать обратный клапан

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя – 0,5 – 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 – 0,4 м, что соответствует падению напора в магистрали на 0,3 – 0,4 бара.

С двумя или более котлами

Некоторые собственники ради экономии на топливе и для устранения последствий от аварийных ситуаций при отключении электроэнергии, устанавливают в систему два или более котла, подключенных параллельно к отопительному трубопроводу. При этом, если работает один из котлов, тепловой носитель может проходить через теплообменной контур второго агрегата, что приводит к неоправданным теплопотерям.

Потребитель может установить запорные краны в линию подачи или обратки каждого из котлов и вручную перекрывать поток на неработающем оборудовании. Однако применение обратного клапана позволяет автоматизировать процесс отсечки потока через теплообменной контур неработающего котла при включенном втором.

Рис. 2 Клапаны в ветвях теплых полов с отключаемыми циркуляционниками

В контурах с отключающимися электронасосами

Обычно к одной гидрострелке или коллекторной разводке подключают параллельные ветви теплых полов и радиаторных батарей. Для проталкивания теплоносителя по трубам в каждой из веток использует циркуляционные электронасосы, работающие в автоматическом режиме.

Многие отопительные системы рассчитаны и спроектированы так, что оба циркуляционника работают в непрерывном режиме. Но встречаются схемы, где к контурам радиаторов или теплых полов подключен термодатчик – он при превышении заданной температуры отключает подачу питания на циркуляционный электронасос.

Так как второй агрегат, подключенный параллельно к линии первого в это время функционирует, он направляет часть теплоносителя в его контур, где не требуется дальнейший нагрев.

Чтобы предотвратить поступление рабочего тела в параллельные ветви, в каждую из них ставят обратный клапан.

Так же поступают и в случае, когда в системе используется попеременное включение нескольких электронасосов, установленных в параллельно подключенные к гидрострелке или коллекторной разводке ветви.

Рис. 3 Примеры установки насосных узлов с клапанами

В контуре основного циркуляционного электронасоса

Если котел (точнее бойлер) используют одновременно для подогревания воды и обогрева помещений, при автономном водоснабжении в его теплообменник поступает вода от погружного или поверхностного скважинного электронасоса с высоким давлением порядка 3 бар.

При этом поток разделяется: большая его часть при нагревании поднимается вверх и поступает на теплообменные радиаторы или теплые полы, а оставшийся объем направляется в обратку и воздействуют на циркуляционный электронасос. Так как подающий холодную воду в бойлер скважинный насос намного мощнее и обеспечивает значительный напор около 3 бар, в то время как предел циркуляционного агрегата не превышает 1 – 1,5 бара, может произойти передавливание прямого циркулирующего по трубам потока входным в противоположном направлении. В результате лопасти электронасоса могут застопориться и движение теплового носителя по контуру остановится. В этом случае для устранения обратного хода циркуляционника из-за противопотока перед ним размещают обратный клапан.

Рис. 4 Клапанная арматура в линии подпитки

На трубопроводе подпитки

При подключении отопительного контура к водопроводной магистрали для подпитки возможны ситуации с перебоями в водоподаче или падении ее напорных характеристик. В этом случае вода из отопительного трубопровода потечет в водопровод, и система лишится теплового носителя. Чтобы избежать подобных аварийных ситуаций, в трубопровод подпитки обязательно устанавливают обратный клапан.

В байпасе параллельном насосу

Обратный клапан ставят в байпасную перемычку в параллельном положении по отношению к циркуляционному электронасосу в следующих случаях:

  • Для гравитационных систем, использующих электронасос для подачи теплового носителя, обратный клапан и всасывающий агрегат располагают на вертикальном участке трубопровода. При отсутствии электроэнергии насос отключается и препятствует движению потока теплоносителя. При этом открывается клапан в параллельной ветви, и система переходит в самотечный режим работы. Теплоноситель перемещается за счет разницы плотностей нагретой и охлажденной жидкости, минуя циркуляционник.
  • Обратный клапан для системы отопления с принудительной подачей ставят параллельно циркуляционнику на горизонтальном трубном участке. При неисправности насоса клапанный затвор открывается и тепловой носитель движется по параллельной ветви. Также байпасная перемычка позволяет производить профилактическое обслуживание и ремонт циркуляционного электронасоса со снятием агрегата без сливания теплоносителя. Для этого с двух сторон циркуляционника ставят запорные шаровые краны, позволяющие снимать агрегат.

Рис. 5 Вертикальный шаровый клапан на байпасе в системе с циркуляционником

Обратный клапан системы отопления – разновидности

Клапаном называют разновидность запорной арматуры, где затворный элемент перекрывает проходной канал параллельно потоку. Как отмечалось выше, все обратные клапаны имеют довольно высокое гидросопротивление и рассчитаны на эксплуатацию в трубопроводах с различными физическими параметрами транспортируемого тела. Этим и вызвано многообразие их конструкций, позволяющее срабатывать затворному элементу при разных значениях физических сил, прилагаемых движущейся средой.

Рис. 6 Конструктивное устройство модели тарельчатого типа

Дисковые (тарельчатого типа)

Запорный элемент данной разновидности представляет собой подпружиненный диск, располагающийся параллельно по отношению к потоку. При определенном давлении на него движущейся среды, дисковая пластина сдвигается в направлении протекающего потока и тепловой носитель поступает по боковым каналам, обходя диск по краям.

Для обеспечения герметизации в седельное гнездо или на тарелку помещают резиновую прокладку, обеспечивающую плотный контакт затворных элементов.

Дисковые устройства обладают следующим рядом преимуществ:

  • Они компактны, имеют небольшой вес и могут использоваться на любых участках отопительных трубопроводов. Допускается их горизонтальное и вертикальное расположение.
  • Устройства рассчитаны на номинальный напор от 10 бар, выпускаются условных диаметров от 15 до 100 мм.
  • Подсоединительные патрубки обычно оснащены внутренней резьбой (муфтовое соединение).
  • Так как потоку приходится преодолевать физическое сопротивление пружины и обходные каналы для движения жидкой среды имеет малое сечение, дисковый затвор обладает довольно высоким гидросопротивлением.
  • Приборы не рассчитаны на функционирование в среде с грязной водой, твердые частицы при попадании в пространство между диском и седельным уплотнением могут привести к неполной герметизации канального прохода.
  • Устройства имеют высокий срок службы и редко нуждаются в техническом обслуживании и ремонте.
  • Обычно приборы выпускают в латунном корпусе из двух частей – это позволяет разобрать и прочистить его внутренние детали в случае попадания на них частиц песка.
  • Тарельчатые разновидности имеют невысокую стоимость в сравнении с другими аналогичными изделиями.

Рис. 7 Сферические клапанные затворы – внешний вид и конструктивное устройство

Лепестковые

В арматуре данного типа запирание канального прохода осуществляется за счет диска (захлопки), закрепленного сверху проходного канала на поворотном шарнире. Для обеспечения герметизации седельное кольцо оснащается резиновым уплотнителем.

При определенном напоре среды захлопка приподнимается и тепловой носитель начинает перемещаться по канальному проходу. При ослаблении давления или движении рабочей среды в противоположном направлении, захлопка опускается под влиянием гравитации (собственного веса) и перекрывает канал.

В некоторых устройствах свободно вращающуюся захлопку подпружинивают, увеличивая необходимое усилие для ее открывания. Лепестковый (гравитационный, поворотный или хлопушка) клапан обладает следующими особенностями:

  • Предназначен для работы только в горизонтальном положении, если в запоре отсутствует пружина.
  • Имеет невысокое гидросопротивление благодаря полному открытию проходного канала при срабатывании.
  • В боковом отводе корпуса имеется резьбовая пробка, позволяющая разбирать прибор для ремонта и обслуживания.
  • Обратную поворотную клапанную арматуру выпускают условных диаметров от 50 до 1000 мм, она рассчитана на эксплуатацию в диапазоне номинальных давлений от 1,6 до 25 МПа.

Лепестковые клапаны-хлопушки благодаря низкому гидросопротивлению рекомендуется монтировать в подпиточные трубопроводы, линии параллельно включенных котлов и горизонтально расположенные байпасы.

Рис. 9 Устройство моделей подъемного типа

Подъемные

К клапанной арматуре подъемного типа основным запорным элементом служит золотник, свободно перемещающийся в седельном гнезде параллельно потоку рабочего тела.

При определенном напоре жидкости подпружиненный затвор приподнимается и открывает канальный проход. В случае прохождения обратного потока или отсутствии напора пружина прижимает затвор к седельному кольцу, перекрывая канальный проход.

Особенности подъемных устройств:

  • Установка приборов производится горизонтально.
  • Допускается их эксплуатация в слегка загрязненной среде.
  • Приборы оснащены съемной пробкой в верхней части, позволяющий производить ремонт и обслуживание запорных деталей.
  • Обладают относительно невысоким гидросопротивлением благодаря широкому проходу при срабатывании.

Рис. 10 Примеры размещения клапанов в узлах обвязки насосов

Рекомендации по монтажу

При размещении клапанной запорной арматуры на трубопроводах рекомендуется придерживаться следующих правил:

  • Перед приобретением клапана стоит убедиться в том, что он выбран правильно, то есть его пространственное положение, напорные и температурные характеристики соответствуют направлению перемещения и параметрам подаваемой среды.
  • Приборы устанавливаются строго по направлению движения теплоносителя. Для его указания на корпусе отливается маркировочная стрелка, показывающая правильное расположение устройства.
  • Для герметизации стыковых соединений используют только термостойкие прокладки, наиболее приемлемый вариант – кольца из паронита.
  • Арматуру необходимо устанавливать между строго соосными участками трубопровода, в этом случае на нее не будет оказываться избыточное физическое воздействие, приводящее к неправильной работе и протечкам в стыках.
  • Для корректной работы клапанов перед ними по ходу движения среды рекомендуется монтировать фильтры грубой очистки от мелких взвешенных частиц песка, ржавчины и других видов примесей.

Рис. 11 Обратный клапан системы отопления – стоимость от разных производителей в 2020 г

Благодаря высокому гидравлическому сопротивлению любой обратный клапан в системе отопления является нежелательным элементом, снижающим КПД и эффективность функционирования всей системы. Чаще всего клапан устанавливаются в байпасную перемычку параллельно циркуляционному электронасосу, где он не влияет на работу системы, так как через него в рабочем состоянии не проходит поток теплоносителя. В иных случаях клапанная арматура выполняет вспомогательные функции, предотвращая протекание теплоносителя в нежелательных направлениях.

Обратный клапан для отопления | Назначение обратного клапана

       Привет всем! Вообще функция обратного клапана состоит в том, чтобы обеспечить движение жидкости только в заданном направлении, и чтобы это направление не могло поменяться на противоположное, обратное. Следовательно, и монтируют их в схему теплоснабжения именно там, где поток жидкости в обратном направлении крайне нежелателен, или может даже привести к аварийной ситуации. В ИТП (индивидуальном тепловом пункте) обратный клапан устанавливают на линии горячего водоснабжения с обратного трубопровода.

Функция его здесь состоит в том, что пропускать воду с обратки в регулятор температуры горячего водоснабжения только в одном направлении.

       Какие же виды обратных клапанов существуют? В первую очередь это подъемные клапаны.

Принцип действия здесь основан на том, что когда нет движения воды через клапан, захлопка в обратном клапане находится в закрытом положении. При движении воды затвор под её действием открывает проход через седло. В тоже время, если движение воды изменится на противоположное, то давление с обратной стороны прижмет захлопку к седлу, перекрывая движение воды.

      Еще один популярный вид обратных клапанов – это пружинные обратные клапаны. Самый на мой субъективный взгляд, эффективный вид обратных клапанов. Конструктивным материалом для таких клапанов является, как правило, латунь.

Принцип действия здесь следующий: давление воды воздействует на диск, находящийся внутри клапана, пружина под давлением сжимается и открывает проход воды через клапан. Если же движение воды меняется на противоположное, то пружина разжимается и воздействуя на диск, перекрывает проход воды через обратный клапан. Реже такие клапаны называют еще дисковыми. Как говорится, все гениальное – просто.

      Кроме этих двух видов существует еще такие виды обратных клапанов, как поворотный, двухстворчатый, шаровый. Принцип действия этих клапанов идентичен с вышеописанными двумя видами. То есть движение воды происходит только в одном направлении, при движении воды в обратном направлении клапан закрывается.

      Поворотный обратный клапан устанавливают обычно на трубопроводах больших диаметров. В качестве запорного инструмента здесь выступает диск. В двухстворчатом клапане запорным инструментом служат две створки, которые закреплены на оси, по центру. В шаровом обратном клапане, как становится понятно из его названия, основным элементом конструкции является шар. Он изготовлен обычно либо из полимеров, либо из резины. Такие обратные клапаны применяют чаще в системах канализации зданий.

Типы обратных клапанов, конструкция, применение и преимущества

Обратные клапаны предназначены для пропускания потока в одном направлении с минимальным сопротивлением и предотвращения обратного или обратного потока с минимальной утечкой. Основными типами используемых обратных клапанов являются проверка подъема тройникового типа, проверка поворота, проверка наклонного диска, проверка подъема звезды и шаровой клапан, показанные на рис. От A до E соответственно.

Конструкция обратного клапана

Базовый обратный клапан состоит из корпуса клапана, крышки или крышки и диска, который прикреплен к шарниру и отклоняется от седла клапана, чтобы позволить жидкости течь в прямом направлении, как в проверке с поворотным или наклонным диском. клапан, и возвращается в седло клапана, когда поток на входе прекращается.Таким образом предотвращается обратный поток. В обратных клапанах со складывающимся диском диск состоит из двух половин, прикрепленных посередине. Две половины складываются назад, когда начинается поток вверх по потоку. Приводимые в действие пружиной, две половины быстро закрывают путь потока, когда поток вверх по потоку прекращается. В случае подъемно-обратных клапанов диск имеет форму поршня, который перемещается из пути потока восходящим потоком и возвращается к седлу клапана под действием силы тяжести, чтобы остановить обратный поток. Шаровые обратные клапаны имеют диск в виде шара.Обратные клапаны доступны в размерах от NPS ¹⁄₄ (DN 6) до NPS 72 (DN 1800). Могут быть доступны другие размеры для удовлетворения конкретных требований к размеру. В зависимости от требований к конструкции трубопроводной системы обратный клапан может иметь концы под сварку встык, муфту, резьбу или фланцы.

Преимущества обратных клапанов

Они самоприводятся и не требуют внешних средств для приведения клапана в действие для открытия или закрытия. Они быстро действуют.

Недостатки обратных клапанов

Ниже приведены некоторые из недостатков обратных клапанов:

1.Поскольку все движущиеся части закрыты, трудно определить, открыт клапан или закрыт. Кроме того, невозможно оценить состояние внутренних частей.

2. Каждый тип обратного клапана имеет ограничения на конфигурацию установки.

3. Тарелка клапана может застрять в открытом положении.

Типы обратных клапанов

Поворотный обратный клапан
Рис. A: Поворотный обратный клапан

В поворотных обратных клапанах диск не управляется, когда он перемещается в полностью открытое или полностью закрытое положение.Доступно множество различных конструкций дисков и седел для удовлетворения требований различных областей применения. Поворотные обратные клапаны с мягким седлом обеспечивают улучшенную герметичность по сравнению с посадочными поверхностями металл-металл. Комбинированные седла, состоящие из металлического седла с упругой вставкой, также обеспечивают лучшую герметичность. Угол посадки, угол между сиденьем и вертикальной плоскостью, может варьироваться от 0 до 45 градусов. Вертикальные сиденья имеют угол 0. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидравлического удара.Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов.

Подъемный обратный клапан

Подъемные обратные клапаны особенно подходят для работы с высоким давлением, когда скорость потока высока. В обратных клапанах с подъемным механизмом поршневой диск точно направляется за счет длительного контакта и плотной скользящей посадки с идеально отцентрованной передней крышкой. Стенки поршня и торпедо примерно одинаковой толщины. Большие паровые рубашки расположены снаружи переднего бачка и внутри поршня, чтобы исключить заедание из-за дифференциального расширения.Кольцо седла имеет цилиндрическую конструкцию тяжелого однородного поперечного сечения. Обычно он ввинчивается и приваривается. Отверстие для потока имеет полный размер порта. См. Рис. А и Г.

Рис. B: Обратный клапан подъема

Конструкция седла обратного клапана аналогична седлу шарового клапана. Диск обычно имеет форму поршня или шара. Обратные клапаны с шаровой опорой используются при работе с высоковязкими жидкостями. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с обратными клапанами.

Рис. G: Обратный клапан подъема с тройниковой схемой

Подъемные обратные клапаны поршневого типа имеют тенденцию заклинивать в открытом положении, когда рабочая жидкость имеет осадок, застрявший над поршнем. Обратные клапаны с большим подъемом снабжены уравнительной линией между камерой над диском и выходной стороной клапана.

Обратный клапан с наклонным диском
Рис.C: Обратный клапан с поворотным диском

Обратный клапан с поворотным диском призван устранить некоторые недостатки, присущие обычным поворотным обратным клапанам. Сочетание конструктивных особенностей позволяет клапану полностью открываться и оставаться устойчивым при более низких скоростях потока и быстро закрываться при прекращении прямого потока. Куполообразный диск плавает в потоке с жидкостью как на нижней, так и на верхней поверхности, таким образом, он имеет минимальный эффект рывка. Он хорошо работает в пульсирующих, турбулентных и высокоскоростных потоках.Эти свойства увеличивают подъем клапана и снижают вызванные потоком динамические нагрузки на систему трубопроводов. См. Рис. C.

Обратные клапаны со складывающимся диском
Рис. D: Обратный клапан со складывающимся диском

Этот клапан также называют двухдисковым обратным клапаном или двухдисковым обратным клапаном. См. Рис. D. Он изготавливается по схеме вафельного корпуса и доступен с мягкими или жесткими седлами. Он очень популярен в жидкостях и газах низкого давления.Его легкая и компактная конструкция делает его предпочтительным обратным клапаном, когда важны пространство и удобство.

Вертикальный или продольный обратный клапан

Эти клапаны доступны в двух конфигурациях: , проходной шаровой обратный клапан, и , полностью управляемый диск, , с мягким или твердым седлом. Прямоточные шаровые обратные клапаны могут использоваться как в вертикальном, так и в горизонтальном исполнении. Встроенные обратные клапаны с полностью направляемыми дисками должны иметь подпружиненное закрытие при использовании в горизонтальных линиях.В вертикальных линиях встроенные обратные клапаны с направляющими дисками могут быть снабжены или не иметь подпружиненного закрытия. Пружинное закрытие не только помогает быстро закрыть клапан, но и сводит к минимуму вероятность гидравлического удара, предотвращая реверсирование потока
.

Шаровой обратный клапан

Их можно использовать в приложениях с пульсирующими потоками, например, в нагнетательной линии поршневого компрессора. Благодаря компактному размеру они идеально подходят для использования в ограниченном пространстве.

Запорный обратный клапан

Запорный обратный клапан может использоваться как однонаправленный обратный клапан или как запорный (стопорный) клапан, например, запорный или шаровой клапан. При нормальной работе системы эти клапаны используются как обычные обратные клапаны; однако при необходимости эти клапаны можно закрыть с помощью винтового штока, который не прикреплен к тарелке клапана. Шток, когда он полностью закручен, прижимает свободно плавающий диск к седлу клапана, как в задвижке или шаровом клапане.Эти клапаны доступны в тройниковом, тройном, угловом и наклонном исполнении.

Рис. E: Проверка упора поворотного диска
Рис. F: Проверка упора в виде звезды

Обратные клапаны поворотно-поршневой конструкции с подъемными дисками обычно используются в качестве запорных обратных клапанов. См. Рис. E и F.

Рекомендации по применению

Сила тяжести играет важную роль в функционировании обратного клапана, поэтому всегда следует учитывать расположение и ориентацию обратного клапана.Подъемные и шаровые обратные клапаны всегда должны располагаться так, чтобы направление подъема было вертикальным. Ограничители поворота должны быть расположены так, чтобы диск всегда закрывался свободно и положительно под действием силы тяжести.


Скорость потока жидкости через клапан оказывает значительное влияние на срок службы обратного клапана. Размер клапана должен быть таким, чтобы скорость жидкости при нормальных условиях была достаточной для того, чтобы диск был полностью открыт и прижат до упора. Это сводит к минимуму дрожание диска, которое является основной причиной отказа клапана.Кроме того, обратный клапан не должен располагаться сразу после источника турбулентности, такого как насос, колено, регулирующий клапан или тройник.


Рекомендуется следовать рекомендациям производителя для обеспечения необходимого прямого участка трубы перед обратным клапаном. Некоторые производители рекомендуют длину прямого участка трубы перед клапаном диаметром от 8 до 10. Иногда планировка и доступное пространство могут не соответствовать рекомендациям производителя.Необходимо оценить альтернативы и применить наиболее разумный и осуществимый подход.


Поворотный обратный клапан можно использовать на вертикальном участке трубопровода только при восходящем потоке. Кроме того, скорость потока и давление жидкости должны быть достаточными, чтобы преодолеть вес диска и повернуть его в полностью открытое положение. Проточные шаровые обратные клапаны подходят для использования в горизонтальных или вертикальных линиях.


Если предполагается, что поток пульсирующий и низкий, использование поворотного обратного клапана не рекомендуется.Из-за постоянных хлопков поворотного диска по седлу клапаны получают значительные повреждения, и иногда поворотные диски могут расшататься.

Таблица 1: Применение обратных клапанов

В таблице 1 приведены предварительные рекомендации по выбору подходящего типа обратного клапана. Пользователь должен оценить особенности конкретного приложения, чтобы выбрать подходящий клапан для этого приложения.

Типичные области применения обратных клапанов

В таблице 1 приводится краткое описание различных типов обратных клапанов и их типичных применений.Предварительные рекомендации из этой таблицы могут быть использованы для определения подходящего обратного клапана для конкретного применения с учетом специфики применения.

Завод шаровых кранов

Gost, производственная компания OEM / ODM изготовленных на заказ шаровых кранов Gost

Всего найдено 154 фабрики и компании по производству шаровых кранов ГОСТ с 462 продуктами. Выбирайте высококачественные шаровые краны ГОСТ из нашего огромного ассортимента надежных заводов по производству шаровых кранов ГОСТ.

Бриллиантовый член

Тип бизнеса: Производитель / Завод
Основные продукты: Шаровой Клапан , Задвижка Клапан , Проходной клапан , Обратный клапан , Дисковый клапан
Mgmt.Сертификация:

ISO 9001, ISO 9000, ISO 14001, ISO 14000, OHSAS / OHSMS 18001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса: Производитель / Завод
, Торговая компания
Основные продукты: Задвижка , клапан , бабочка , клапан , шаровой клапан , , шаровой , , клапан , обратный клапан ,
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, собственный бренд
Расположение: Циндао, Шаньдун

Бриллиантовый член

Тип бизнеса: Производитель / Завод
Основные продукты: Клапан , Шар Клапан , Задвижка Клапан , Обратный клапан , Фильтр
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса: Производитель / Завод
, Торговая компания
Основные продукты: шаровой клапан , задвижка клапан , шаровой клапан , обратный клапан , сетчатый фильтр
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: ODM, OEM
Расположение: Вэньчжоу, Чжэцзян

Задвижки, Обратный клапан, Проходной клапан, Дроссельный клапан, Шаровой кран

Haitima был посвящен
мяч
клапан
производство
более 27 лет.Сквозь
лет «Совершенство» было
единственная цель, которую мы преследуем. С настойчивостью,
усилия и 2 десятилетия опыта,
мы стали одними из ведущих
предприятия арматуры
производство на Тайване.Мы
всегда заботиться о наших клиентах
потребности и требования для предоставления
отличное качество клапанов к ним.
Если вас интересуют наши клапаны
продукты, Свяжитесь с нами сейчас и мы
будем рады удовлетворить вашу просьбу
и предлагаем лучшее качество и
цена.Ваши запросы сердечно
приглашены и приветствуются.

Продолжается много производства

Корпорация Haitima является
довольно уникальная компания с точки зрения
производство, это на самом деле
производит все самостоятельно
продукты, и единственный материал
попадает извне — это лом.
«Что касается производства клапанов,
от литья через сборку
и тестирование, чтобы наконец
отделка продуктов и
подготовка их к отправке,
все осуществляется
сама компания.Сохраняя все
эти задачи под одной крышей, мы
можем гарантировать качество наших
клапаны от начала до конца.
Это очень важно для наших
клиентов, потому что они доверяют и
положитесь на нас и знайте, что когда мы
говорят, что мы производим высокое качество
клапаны, мы действительно серьезно. «В
в дополнение к этому контролю качества
аспект, другая причина в том, что
это позволяет компании не только
продать клапаны, а также
отдельные компоненты марка
до клапанов: отливки,
части, а также тефлон.
«Некоторым компаниям нужны только запчасти
клапанов, отливок или
просто тефлон, потому что они
хочу собрать клапаны вместе
сами, и мы можем предоставить
с соответствующими
материал для этого. Мы
экспорт 300 метрических тонн
отливок в месяц дополнительно
примерно до 200000 шаров всем
виды мест вокруг
Мир.«

С ориентацией на клиента
концепция, Haitima Corporation
пришел к выводу, что это
возможно достичь новых
развития за счет расширения
ассортимент продукции компании. Через
лет инвестиций и
сотрудничество с партнерами,
сегодня Хайтима может
поставляем не только клапаны, но
также отливки, включая трубы,
фитинги, фланцы и даже
пневматические приводы, большая часть
которые производятся в этом
Завод Чжуншань.»Начальный
идея в том, что мы
иногда понимаю, если
заказчик покупает клапаны,
наверное ему нужна еще и труба
и фурнитура, и если они есть
заказал шаровые краны,
наверное, исполнительные механизмы тоже
необходимо. Как была Хайтима
довольно известный своим клапаном
качество среди установленных
клиентов мы начали предоставлять
некоторые сопутствующие товары, у которых есть
такое же высокое качество, как и у нас
клапаны и пневматические
актуатор просто новейший
развитие..

На самом деле мы занимались
этот бизнес на протяжении многих лет
наша партнерская компания, но мы
начали производить в собственном
завод в прошлом году. У нас есть
деловой опыт в этом
области, у нас есть ноу-хау и
оборудование на заводах с
все инструменты, испытательные машины
и т.д., чтобы гарантировать производство
качество.Наши актуаторы
уже было хорошо
принят некоторыми ведущими
международных дистрибьюторов в
отрасль управления потоками.

Корпорация Haitima
производит разнообразный ассортимент
клапаны, которые также были
применяется в различных отраслях.
Основные продукты включают
1, 2 и 3 части
фланец и шар на резьбе
клапаны, задвижки, шаровые опоры
клапаны для нефти и газа,
добыча и переработка полезных ископаемых,
химическая и нефтехимическая
промышленности, а также
атомная энергетика.Все
клапаны мы производим для этих
отрасли, конечно,
пожаробезопасный и высоконапорный
утверждено. Производим клапаны до
до 10 дюймов, DN 250 и малых
размер фурнитуры от 1/8 до 4
дюймов. Приводы до 300 шт.
также доступны здесь.

Глобальная стратегия

Ориентация на международный
рынок, Haitima Corporation
делает 100% экспорт
бизнес с 28 лет назад.В
момент Европа и Север
Америка — самый большой рынок,
однако это Южная Азия, Средняя
Восток, Южная Африка и Юг
Америка рынки были
растет и выглядит многообещающе. В
для ввода различных
рыночные площади, Хайтима
Корпорация потратила много
энергия и инвестиции для тех
спецификации гарантия
качество своей продукции,
В настоящее время мы в процессе
получения API 6D, кроме того
у нас уже есть DNV для наших
литейное производство, ISO 9001, API 607
сертификат пожарной безопасности, CRN
зарегистрирован, модуль PED H
сертификат, и 3А.Эти
гарантии и то, что мы
производить наши клапаны в соответствии с
Европейские и американские стандарты,
а также возможность доставить
их либо как отдельные компоненты
или в целом показать нашу
клиенты наши сильные стороны и
возможности в мире
клапанов. Хайтима держит
сертификат PED, который
производители требуют продавать
свою продукцию в Европу.в
США только очень мало продуктов OEM
нужны покупателям.

Успех в будущем

Несмотря на экономический климат,
Бизнес Haitima продолжается
растет. «Приятно видеть, что
все больше и больше клиентов
планируют приехать в Азию, чтобы
посетить поставщиков клапанов. поскольку
В марте этого года у нас было
несколько клиентов посещают наш
фабрики и все они были
довольный.Как всем известно,
дела шли довольно плохо
ситуация в прошлом году. Итак, по порядку
чтобы получить более широкую картину, мы
Посетил некоторых клиентов в Европе
кого это коснулось. Oни
сказал мне, что они ожидают этого
год будет хуже, потому что сырой
цена материала может расти
еще раз. Для нас это означает, что
клиенты склонны планировать
весь 2010 год, который
приводит к размещению одного
единый заказ и доставка в США
каждые несколько месяцев.Теперь мы видим
что много бизнеса идет
назад, что действительно хорошо
знак.

О планах компании на
в ближайшем будущем Хайтима будет
продолжайте расширяться и достигать новых
развития. Мы планируем
покупать новые объекты, что означает
какое-то новое оборудование будет
импортировано для литейного производства, чтобы иметь
большая емкость и лучше
качественная продукция.Например, мы
собираемся сделать тепло
обработка в собственном литейном производстве. На
с другой стороны, мы расширим
наши текущие торговые сети в
некоторые крупные географические рынки.
Мы уже создали один
склад в Ванкувере, Канада,
филиалы в Токио, Япония,
Филиппины, Китай и Тайбэй
для поддержки распространения. А также
теперь план таков, что скоро мы
собираюсь открыть новый склад в
Нидерланды, недалеко от Венло.

В течение некоторого времени у нас есть
часто получал телефон
звонки из отдела продаж Тайбэя
штаб, говоря мне, что
многие клиенты говорят, что им нужен
товар как можно скорее. Мы
думали об открытии
этот новый склад в
Нидерланды в течение многих лет. Сейчас же
Haitima решила купить
склад около 5000
м2.Благодаря этому новому объекту
начиная, мы отправим товар
на склад и тем самым
мы можем лучше поддержать наши
клиентов. Позвольте мне дать вам
пример: если один клиент хочет
2-дюймовые шаровые краны, и они не могут
подождите еще два месяца
доставка из Тайваня или из
Китай, м они будут очень рады
услышать, что у меня есть что-то
вот что может быть доставлено
в течение трех дней или недель
время.

Сервис — это ключ

Президент г-н Шен Мин-Шоу
также подчеркивает, что сервис
всегда был в центре внимания
в Хайтиме, хотя качество
также один из самых важных
проблемы. Он продолжает: «Никто
могу гарантировать, что у них есть
100% безупречная продукция. Однако,
мы всегда стараемся помочь
клиент, если есть
проблема с нашими продуктами.» В
в дополнение к этому, он и его
команда постоянно путешествует по миру
чтобы не отставать от них и
личные связи, не только с
своих существующих клиентов, но также
найти новое и будущее
клиентов. Он описывает
аргументируя это как
следует: «Очевидно, это
необходимо компаниям для
установить близкие отношения
с клиентами.Однако в нашем
случае они, как правило, очень
плодотворно. Одна из причин для этого
может быть, мы стремимся
развить настоящую дружбу с
большинство компаний, с которыми
мы ведем бизнес. Итак, мы никогда
есть ощущение, что мы
просто веду бизнес. я
думаю, что это необычно
в наши дни, особенно в этом
жесткий и постоянно меняющийся
промышленность,

Коэффициенты потока для шарового клапана — Cv

Обычный шаровой кран обычно не используется в качестве дроссельного клапана, поскольку частичный поток вызовет разрыв с высокой скоростью потока на шаре и уплотнении.

Полнопроходные клапаны

Типичные коэффициенты расхода — C v для полнопроходных клапанов:

Для полного стола — поверните экран!

9004

Размер клапана
дюймы 1/2 3/4 1 1
1/2
2 2
54 1/2
3 3

4 6 8 10 12 14 16 18
мм 12 19 25 37.5 50 62,5 75 100 150 200 250 300 350 400 450
26 50 94 260 480 750 1300 2300 5400 10000 16000 24000 31400 43000 57000

Клапаны с уменьшенным проходным сечением

Типичные коэффициенты расхода — C v для клапанов с уменьшенным проходным сечением:

Для полного стола — поверните экран!

0 v Коэффициент расхода4

6 9

Размер клапана
дюймов 3 4 6 8 10 12 14 16 9045 9045 9045 9045 9045 9045 мм 75 100 150 200 250 300 350 400 450 500
420 770 1800 2500 4500 8000 12000 14000 18000 22000

Эти значения подходят только для оценки.Поскольку диаметр отверстия в клапанах различается, необходимо всегда консультироваться с производителем клапана, чтобы узнать фактическое значение C v для выбранного клапана.

tec — Шаровые обратные клапаны

Спроектировать и изготовить герметичный шаровой кран — довольно простая задача. Использование прецизионного шара, прижатого к сферическому седлу, для проверки потока жидкостей или газов — обычная тактика проектирования. Прецизионный шар обеспечивает самую точную и, безусловно, самую дешевую из доступных тарельчатых клапанов.Наши стандартные шарикоподшипники твердые и износостойкие. Хромолегированная сталь типа 52100 имеет очень твердую твердость 62 HRC. Мячи, сделанные из этого материала, доступны в большом количестве размеров и всех марок AFBMA (см. Таблицу AFBMA на этом веб-сайте). Этот материал не устойчив к коррозии и легко подвержен коррозии.

Тип 440C — это твердая нержавеющая сталь с твердостью до 58 HRC. Он доступен в большом количестве размеров и марок AFMBA. Этот материал довольно устойчив к коррозии.Нержавеющая сталь типа 316 — это незакаленная нержавеющая сталь, которая очень устойчива к коррозии. Этот материал несколько тверже и более устойчив к коррозии, чем другие нержавеющие стали серии 300. Это не очень сложно, поэтому изготавливать мячи очень высокого качества сложно. Наилучший сорт этого материала коммерчески доступен только с сорт 100. По специальному заказу мы можем обеспечить качество до 25 сорт.

Карбид вольфрама — это металлокерамика, состоящая из порошка карбида вольфрама, удерживаемого металлической связкой.Связующим обычно является кобальт, но также используется хромоникель, более устойчивый к определенным химическим веществам. Этот материал чрезвычайно твердый и износостойкий. У нас есть много размеров этих мячей. Они доступны во всех марках AFBMA. Этот материал довольно дорогой.

Существует несколько сплавов Hastelloy®, которые чрезвычайно устойчивы к коррозии и намного более износостойкие, чем нержавеющая сталь 316. Этот материал дорогой, и эти шары обычно нужно делать на заказ.

Мы изготавливаем шарики клапана по индивидуальному заказу из множества различных материалов для специальных применений: некоторые из них включают 17-4 PH, 15-5 PH, стеллит, Inconell, Monel, Kmonel (500), сапфир и некоторые виды керамики.

Использование круга с алмазной пропиткой для шариков

Процесс притирки используется для исправления незначительных ошибок обработки седла шара.

При правильной притирке седло шара будет иметь идеально сферическую форму в пределах микродюймов и обеспечит герметичное уплотнение металл-металл.

Обычный процесс притирки без абразивного материала, при котором для образования суспензии используется абразивный порошок, смешанный с маслом или жиром, является медленным и грязным процессом, требующим тщательной очистки. Абразивный порошок на обеих сторонах шара требует использования специальных шариков меньшего размера, чтобы получить надлежащий сферический радиус посадочного места.Процесс притирки свободным абразивом не дает 100% выхода, поэтому каждое седло необходимо проверять после притирки, чтобы удалить все еще протекающие детали. Кроме того, отслаивающийся абразив имеет тенденцию застревать в гнездах незакаленных деталей. Эти заряженные абразивом поверхности приведут к разрушению шара.

Используя процесс притирки шариков с алмазным наполнением, можно разработать простой, идеально повторяемый процесс, который обеспечит 100% -ный выход или отсутствие утечек в седлах.

Лучшее решение — использовать наши сферические инструменты для притирки шариков.На их поверхности вкраплено большое количество алмазных частиц. Эти притирочные шарики с алмазной заделкой обычно приклеиваются в неглубокую коническую чашку на конце цилиндрического штифта, чтобы облегчить его вбивание во время притирки седла (см. Рис. 1). Для высокопроизводительных автоматизированных приложений мы производим настраиваемые притирочные инструменты с резьбовое соединение.

Шарики из медного сплава с алмазным зарядом, установленные на стержнях с линейкой для масштабирования Крупный план шара с алмазным зарядом

Мы можем поставить собранные инструменты в соответствии с вашими требованиями или просто шары с алмазным зарядом для сборки на вашем предприятии.Если вы решите производить сборку на месте, перед нанесением клея следует очистить прихлест алмазного шарика и коническую чашку на конце цилиндрической отвертки изопропиловым спиртом.

Непосредственно перед использованием алмазного инструмента для притирки седла его следует окунуть в минеральное масло с низкой вязкостью. Это масло предотвращает истирание алмазного инструмента при контакте с острым краем седла и уносит фрагменты снятого металла.Притирочный инструмент медленно вращается относительно седла с небольшими колебаниями либо вручную, либо с помощью гибкого вала, либо какого-либо другого очень легкого медленно движущегося привода.

Обычно используется самая крупная алмазная зернистость 9 микрон, наиболее распространенная — 6 микрон, которая обычно может использоваться для черновой и чистовой притирки, а 3 микрона — наиболее часто используемая.

При работе с седлами из твердых или хрупких материалов процесс притирки в той или иной форме является единственным жизнеспособным подходом.В дополнение к другим характеристикам, процесс притирки седла шара практически не несет риска травм.

Чтобы увеличить стойкость инструмента, этот инструмент предлагается как «бронированный». Притирочный инструмент с армированным покрытием состоит из дополнительного слоя алмазной заливки. Сначала заделывают слой алмаза 3 микрона, а затем наносят второй слой алмаза 6 микрон или 9 микрон. По отзывам наших клиентов, этот процесс значительно продлевает срок службы инструмента.

Опция муфты гибкого вала

Для улучшения округлости сферического гнезда, создаваемого алмазным притирочным инструментом, между вращающимся приводом и алмазным притирочным инструментом должна быть вставлена ​​гибкая муфта.Гибкая муфта, такая как наша «Soft Touch», номер по каталогу FLX-250 (124,65 долл. США), должна быть вставлена ​​между роторным приводом и алмазным притирочным инструментом.

Эта муфта «Soft Touch» обеспечивает идеальное самовыравнивание на микродюймы между алмазным сферическим инструментом для притирки и шлифованным седлом шара. Это также обеспечивает мягкий контакт между инструментом и деталью. Подавляющее большинство износа алмазного притирочного инструмента происходит в тот момент, когда притирочный инструмент касается грубой обработанной кромки седла шара.

FLX-250 имеет цековку диаметром четверть дюйма на каждом конце. Метод зажима — это не точечный контакт установочного винта, а широкий контакт зажима с разрезной штангой, который обеспечивает хорошую соосность и чрезвычайно жесткий зажим. Притирочные инструменты со штоком меньшего диаметра можно использовать с муфтой soft touch, добавив втулку для перехода от стандартного зенковочного отверстия диаметром в четверть дюйма (1/4 дюйма) до любого необходимого меньшего диаметра.

У инструментов для притирки шариков со штоком большего диаметра конец штока может быть уменьшен по диаметру, чтобы соответствовать стандартному расточенному отверстию диаметром в четверть дюйма (1/4 дюйма).

Адаптер шестигранный для HX-250

Другой подход к приведению в действие алмазного притирочного инструмента заключается в использовании одной из небольших ручных отверток с батарейным питанием. Широко используется встроенная отвертка, которая немного похожа на гигантскую сигару, а не на ту, что имеет пистолетную рукоятку. Эти устройства оснащены шестигранной головкой 1/4 дюйма с внутренней резьбой.

Наша деталь HX-250 доступна с внутренним шестигранником ”отвертки с батарейным питанием для расточки диаметром четверть дюйма в нашей муфте Soft Touch FLX-250.Цена составляет 125,65 долларов за штуку и состоит из двух частей: шестигранного адаптера и цилиндра, показанных ниже.

Деталь # Цена
FLX-250 $ 125,65
HX-250 $ 17.00

Коническое седло

Широко распространенная конструкция седла шара состоит из внутренней конической поверхности со сквозным отверстием. Эта конструкция имеет то преимущество, что шар будет самоцентрироваться по мере движения к седлу.Есть два функциональных варианта этой конструкции.

В первом случае контакт шара касается конуса. Допуски на обработку для этой конструкции могут быть значительными, так как контакт шара должен только падать где-то вдоль конической поверхности (см. Рисунок № 2). Чтобы эта конструкция работала хорошо, конус должен быть очень круглым.

Вторая версия конического седла имеет шар, контактирующий прямо на пересечении конуса и сквозного отверстия. При одинаковом коническом угле эта конструкция обеспечивает гораздо более высокие уплотняющие усилия.Следовательно, герметичный клапан легче изготавливать, сохраняя при этом хорошее самоцентрирование шара и быструю реакцию клапана. Допуски на обработку для этой конструкции довольно жесткие, так как шарик должен оказаться точно на пересечении конуса и сквозного отверстия (см. Рисунок № 3). Эта конструкция требует очень круглого конуса и сквозного отверстия и хорошей соосности между ними.

Необходимо ответить на вопрос конструкции: каков должен быть угол конического седла? Есть несколько факторов.Чем круче угол, тем лучше будет тенденция к самовыравниванию шариков. Крутизна угла должна быть смягчена тем фактом, что шарик должен выходить из седла при изменении направления потока. Чем меньше угол седла, тем четче будет выпуск шара, но с увеличением угла наклона качество уплотнения снижается. Большинство шаровых сидений имеют угол наклона 90 градусов, что составляет 45 градусов на каждую сторону или очень близко к нему.

Плоское сиденье

Основной альтернативой конусу со сквозным отверстием является использование плоской посадочной поверхности со сквозным отверстием.Такая конструкция обеспечивает гораздо более высокую упругую нагрузку на седло, что, в свою очередь, приводит к лучшему уплотнению при более низких давлениях. Дополнительным преимуществом является то, что плоскую поверхность и сквозное отверстие легко создавать с высоким уровнем качества. Это очень важно, потому что любые ошибки плоскостности, любые ошибки округлости и любые ошибки прямоугольности напрямую отражаются на качестве уплотнительной поверхности. Основным недостатком этой конструкции является отсутствие функции самоцентрирования конуса (см. Рисунок 4.)

Сводка конструктивных ограничений седла шара

Угол контакта шара в конструкции с плоским седлом определяется отношением диаметра сквозного отверстия к диаметру шара. Чем выше шар, то есть круче угол наклона, тем лучше уплотнение, но тем хуже будет функция освобождения шариков. Мудрость в дизайне, кажется, остановилась на 45 градусах на каждую сторону или 90 градусах включенного угла (см. Рис. 5).

Трехточечное сиденье

Трехточечное седло — это лучшее в конструкции седла шара с нулевой утечкой.Важной особенностью сферы является то, что она имеет единый радиус во всех направлениях. Эта уникально совершенная геометрия используется для создания идеального седла для шара. На пересечении двух вогнутых сферических поверхностей двух разных диаметров образуется идеально круглая площадка. Ошибок концентричности и прямоугольности нет. Две вогнутые сферические чашки почти всегда создаются притиркой. На практике две сферические чашки обычно на 10-15 процентов больше и меньше шара клапана.Очень узкая сферическая площадка (шириной от 0,002 до 0,005 дюйма [0,05 мм до 0,13 мм]), имеющая тот же радиус, что и шар клапана, обычно притирается к поверхности на пересечении двух сферических чашек (см. Рисунок №6. .A.). Важно, чтобы ширина сферических площадок была ограничена (0,002–0,005 дюймов) [0,05–0,13 мм], если необходимо достичь истинного нуля утечки. Материал, используемый в этих седлах, обычно представляет собой металл с высокой прочностью на растяжение. Поскольку в результате такой конструкции возникают очень высокие упругие силы Герца, очень низкие давления могут быть герметизированы до нулевой утечки.С помощью этой конструкции шарового седла можно контролировать даже газообразный водород и гелий.

По той же причине, что оно так хорошо работает при низком давлении, это седло ограничено для применений с высоким давлением. Когда давление на шар возрастает, предел упругости материала седла в конечном итоге будет превышен, и уплотнительная поверхность превратится в широкую сферическую чашку, которая больше не будет уплотняться. Сильное усилие может вызвать трещины в области сиденья.

Эластичная податливость

Когда достижение приемлемого уплотнения является реальной проблемой, необходимо подчеркнуть правило, которое гласит: «Для достижения этой нулевой утечки требуется некоторая упругая деформация седла».Как пояс соответствует вашему овальному телу? Шаровые сиденья работают по тем же принципам.

Даже при наилучшей достижимой геометрии и наилучшей чистоте поверхности

Разница между вентилируемым шаровым краном и стандартным шаровым краном

Хотя разница между
вентилируемый шаровой кран и стандартный шаровой кран могут показаться очевидными с первого взгляда, что составляет их отдельные функции, это различие становится гораздо более важным, когда мы вводим фактор криогенной обработки.В таком применении важно знать больше, чем просто различия на уровне поверхности, и очень важно понимать — что более важно — почему они разные. Итак, давайте разберемся, почему вентилируемый шаровой кран используется в криогенной технике и какими преимуществами он обладает при поддержке криогенных приложений.

Шаровой кран с вентиляцией

и стандартный шаровой кран

Вентилируемый шаровой кран (часто называемый
криогенный клапан) значительно отличается от стандартного шарового крана, поскольку в его входной стороне просверлено небольшое отверстие.Стандартный шаровой кран, который состоит из корпуса, шара с отверстием, через которое может течь материал, штока, контролирующего положение шара, и уплотнений, между которыми находится шар, не имеет видимого отверстия в шаре, когда клапан находится в закрытом положении. В остальном (по крайней мере, с уровня поверхности) два клапана идентичны и работают одинаково. При повороте в одну сторону отверстие шара позволяет потоку вверх по потоку — разрешению движения от одного конца клапана (впускного отверстия) к выпускному отверстию.В противном случае перемещение материала полностью прекращается.

Стандарт
шаровой кран — в его простой, но оригинальной конструкции — идеально подходит для бесчисленных применений с использованием различных материалов. В закрытом состоянии шар создает плотное прилегание. Стандартный шаровой кран оптимален для воды и аналогичных жидкостей. Но, как и в случае криогенной обработки, это может вызвать утечку, отказ клапана или даже взрыв из-за внутреннего давления, возникающего в результате естественного процесса, в котором криогенный процесс нагревается, превращается в газ и расширяется внутри клапана. сам.Вентилируемый шаровой клапан устраняет это нежелательное давление внутри клапана, сбрасывая давление через «вентиляционное отверстие» на шаре.

Теперь, когда мы понимаем, как возникает это давление и как вентилируемый шаровой клапан противодействует этой проблеме, теперь мы можем понять ответ на вопрос: «Зачем нужен вентилируемый шаровой кран?» когда
При транспортировке криогенного вещества, такого как сжиженный природный газ — жидкости, которая хочет быть газом — необходимо применять очень низкие температуры, поскольку скачки тепла могут привести к катастрофе.Другими словами, тепло вызывает давление. Эти температуры опускаются значительно ниже температуры охлаждения, которая начинается с -45 градусов по Фаренгейту. Этот экстремальный холод представляет еще одну проблему, поскольку вызывает усадку и растрескивание уплотнений. Для компенсации необходимо использовать специальные уплотнения, рассчитанные на работу при температурах -100 градусов F или ниже.

Поддержание температуры и давления

Колебания температуры и давления в линии обычно возникают, когда среда входит в клапан.Это особенно верно для криогенных жидкостей, поскольку поддержание их жидкого состояния зависит от поддержания их температуры, которую труднее контролировать при остановке движения. Не слишком технически это звучит, но на это сильно влияют аспекты кинетической энергии и теплового расширения, а в случае криогенного материала тепло вызывает давление, и это давление необходимо сбрасывать, чтобы предотвратить утечку или отказ клапана. Вот почему мяч
необходимо вентилировать в криогенных приложениях, потому что невентилируемый или стандартный шаровой кран просто выйдет из строя в таких интенсивных условиях.

Где купить клапаны

Независимо от того, нужно ли вам приобрести специализированный клапан, такой как криогенный клапан или простой стандартный шаровой клапан, вам всегда следует подумать о покупке у опытного дистрибьютора. Профи на ValveMan.com уже более пятидесяти лет разрабатывают специальные клапаны и
В магазине клапанов имеется широкий выбор вентилируемых шаровых кранов, готовых к заказу. Мы ценим наших клиентов, гордимся своим обслуживанием клиентов и хотим предоставить ценные образовательные ресурсы, которые помогут вам сделать правильный выбор при выборе клапана.Мы делаем это, потому что любим клапаны. Фактически, в отличие от наших конкурентов, клапаны — это все, что мы продаем, и мы делаем покупку клапанов максимально простой для вас.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
