Обратный клапан картерных газов: Клапан вентиляции картерных газов (КВКГ): принцип работы

Клапан вентиляции картерных газов (КВКГ): принцип работы

Система очистки картерных газов — это самая простая и легкая вещь в двигателе. И, между тем, она нуждается в усиленном внимании водителя. Речь идет о постоянном уходе: осмотре, чистке и проверке системы, отдельно нужно обращать внимание и на клапан вентиляции картерных газов (КВКГ).

Предотвратить выброс газов, содержащих всю таблицу Менделеева, — главная задача этой системы. Ее устройство предназначено не только для чистоты окружающего пространства, но и для уменьшения до минимального значения результата давления газов на детали ДВС.

Для чего нужен и где находится клапан вентиляции картерных газов (КВКГ)?

Клапан вентиляции картерных газов нужен для того, чтобы пропускать отработанные газы, что накапливаются в картере двигателя, обратно в камеры сгорания цилиндров через впускной коллектор. КВКГ обычно располагается во впускном коллекторе. Существует два типа вентиляции картерных газов: принудительный и непринудительный.

Схема устройства системы вентиляции картерных газов

Устройство системы очистки картерных газов в современных автомобилях

Картерные газы, в то время, когда проходят через несложную систему специальных клапанов и трубок, на выходе поступают назад в камеры сгорания, где происходит их догорание.

Схема системи очистки картерных газов с циклонным маслоотделителем (1 – трубопровод подачи картерных газов; 2 – трубопровод забора воздуха; 3 – мембрана; 4 – пружина сжатия; а – открытое положение клапана; б – закрытое положение клапана)

Вначале газы выходят в маслоотделитель, который напрямую крепится к этому отверстию. Вся сеть прокладок и перегородок маслоотделителя предназначена для выделения из газовой смеси масляных капель, которые возвращаются в поддон. Такая функция полезна тем, что уменьшается расход масла. В разных моделях маслоотделитель либо встроен в мотор, либо помещается под крышкой клапанов и составляет отдельный узел.

К маслоотделителю прикручивается пластмассовый патрубок, через который газы, уже без масла, поступают в резиновый тройник. Внутри тройника находится клапан или его еще называют «блиттер». Это основной рабочий клапан.

Устройство и принцип работы клапана вентиляции картерных газов

Клапан вентиляции имеет настолько простое устройство, что даже начинающий автолюбитель легко может научиться его разбирать и чистить.

Схема движения газов через клапан вентиляции

Он состоит из:

• Пластикового корпуса.
• Крышки.
• Входного и выходного штуцеров.
• Двух полостей.
• Мембраны.
• Пружины.

Принцип работы клапана в современных автомобилях

Видео о принципе работы системы и клапана вентиляции картерных газов.

Клапан вентиляции открывается в среднем режиме, когда создается оптимальное давление на мембрану. В этом положении клапан преодолевает силу давления пружины. Пройдя через маслоотделитель, газы очищаются от капель масла, проходят в открытый клапан и завершают цикл, возвращаясь назад в камеры сгорания, где завершается их догорание. Если мы говорим о непринудительной системе вентиляции картерных газов, то клапан почти не открывается, в режиме работы холостого хода и закрыт при высоких оборотах. На высоких оборотах выделяется много газов, часто случается прорыв горячих газов в впускной коллектор. В этом случае клапан закрыт, так как есть риск воспламенения картерных газов в самом картере.

Работа клапана вентиляции картерных газов в разных режимах

Куда деваются газы, если клапан закрыт?

В любом случае картерные газы должны удаляться и ни в коем случае не оставаться внутри системы.  Существует еще один железный патрубок, который ведет еще к одному клапану. Это, так называемый «грибок» или редукционный клапан. Когда основной клапан закрыт (а это происходит, напомню, на высоких оборотах и на холостом ходу) то газы проходят через этот железный патрубок напрямую в «грибок».

Он также имеет два состояния: закрытое и открытое. Когда он прикрыт, то у него внутри приоткрывается маленькое калиброванное отверстие, которое пропускает через себя газовую смесь. В этом случае газы уходят через большое отверстие. То есть, система, состоящая из двух клапанов, обеспечивает бесперебойную и надежную вентиляцию картера.

Как проверить клапан вентиляции картерных газов?

Чтобы проверить клапан PCV не обязательно его демонтировать. Для этого нужно:

• снять шланг, через который поступают газы от картера;
• запустить двигатель;
• штуцер клапана перекрыть пальцем.

Можно заметить, что палец присасывается к штуцеру. Если убрать палец, то можно услышать характерный щелчок. Если этого не происходит, то клапан поврежден и нуждается в ремонте или замене.

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

1. Разбрызгивание масла и его увеличенный расход.
2. Загрязнение фильтра.
3. Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

Основные неисправности.

1. Клапан и мембрана – загрязнены.
2. Вытяжные отверстия и патрубки – загрязнены.
3. Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Преимущества и недостатки системы вентиляции картерных газов

Система вентиляции картерных газов постоянно  видоизменялась с совершенствованием машиностроения. Современные системы вызывают часто ступор у водителей. Все начиналось с обычной трубы, которая выводилась под машину и заканчивается в современных автомобилях продвинутыми системами с маслоотделителями и клапанами разного типа. Самая современная – принудительная система закрытого типа имеет следующие преимущества:

1. Сведение к минимуму выброса вредных веществ.
2. Не выдавливаются сальники и прокладки за счет эффективного снижения давления внутри картера.
3. Увеличивается ресурс моторного масла.
4. Атмосферный воздух, пыль и влага не попадают в картер.
5. Хорошая отдача двигателя.

Недостатки системы вентиляции картера.

1. Замасливание впускного тракта.
2. Необходимость регулярной чистки от масляного налета.
3. Увеличение объема картерных газов, если есть даже небольшие отклонения в работе ДВС.

Как почистить или заменить клапан вентиляции?

Очистка клапана начинается с его демонтажа. Не стоит делать это очень жестко. Для чистки годятся любые чистящие средства. Если это аэрозоль, то она распыляется по поверхности и протирается чистой тряпкой. Если это жидкое средство, то нужно использовать ванну, в которой помещается клапан и его составляющие. Для пластиковых корпусов нельзя применять слишком агрессивные составы, которые могут повредить его. После чистки, клапан возвращается на свое место и закрепляется.

Видео по доработке системы вентиляции.

Симптомами того, что клапан отслужил свой срок жизни, служат следующие признаки.

• Тонкий свист под капотом автомобиля.
• Плавающий холостой ход.
• Увеличение расхода масла в больших объемах.
• Снижение давления надува.
• Из масляной горловины, щупа и свечных колодцев проходит масло.
• Текут сальники.
• Из выхлопной трубы выходит темный дым.

Водители, которые сами регулярно промывают клапан, заменят его легко. На место старого клапана устанавливается новый клапан.

Поломка клапана вентиляции картерных газов напрямую влияет на качество топливной смеси. Одновременно она вызывает сопутствующие повреждения деталей двигателя. Приступать к прочистке и ремонту нужно сразу же после обнаружения неисправности. Этим предотвращается угар масла, расход топлива и износ деталей в двигателе.

Система вентиляции картера двигателя: неисправности, проверка

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;

• Клапан вентиляции, отвечающий за урегулирование величины давления газов;

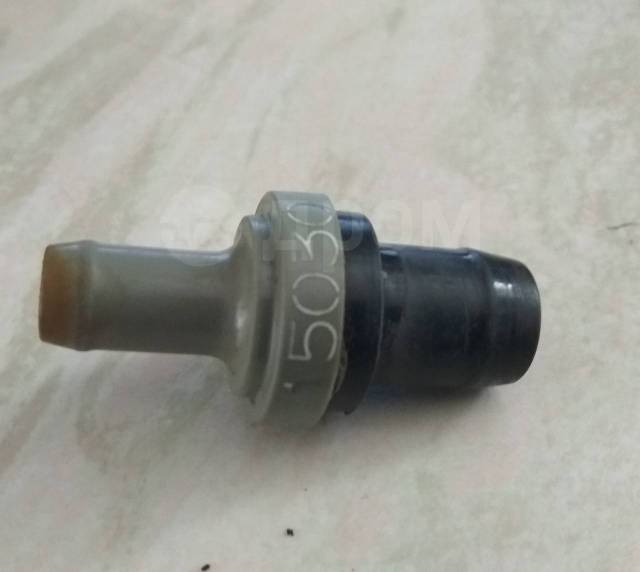

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара. При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Принцип работы системы вентиляции картерных газов

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе. Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

• Появление следов масла в воздушном фильтре;

• Запотевание сальников и стыка крышки клапанов двигателя;

• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;

• Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

Клапан вентиляции картерных газов

Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.

В заключении

При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Как проверить клапан картерных газов?

Если СВКГ в двигателе работает неверно, то это может доставить автовладельцу больше количество проблем. В картере ДВС возрастает сила давления газов, из-за чего выдавливается масло из-под прокладок. Газы будут искать любые щели, чтобы выйти наружу. Поэтому масло также будет течь из-под сальников. Для того чтобы газы могли выходить из блока двигателя, в современных автомобилях используются так называемые системы вентиляции принудительного типа. Здесь посредством разрежения газы засасываются во впускной тракт, а затем попадают в камеру сгорания, где и сгорают. За это отвечает клапан картерных газов. Иногда у него возникают различные неисправности, которые влияют на эффективность работы силового агрегата.

Классический схема работы системы вентиляции картера

Устроена СВКГ довольно просто. Полости мотора соединены с впускным коллектором. Из-за возникающего эффекта разряжения газы в картере засасываются во впускной коллектор. После они попадают в камеру сгорания. Один из элементов системы – клапан картерных газов. Он направлен только в одну сторону, поэтому газы могут двигаться лишь в одном направлении. Они не могут попасть обратно в полость мотора.

Система вентиляция газов по принципу действия напоминает сапун, который имеется в конструкции КПП и в мостах автомобиля. Однако, если в трансмиссионных механизмах КВ открывается, тем самым выпуская газы в окружающую среду, то в двигателе они за счет разряжения выводятся значительно лучше в самом силовом агрегате. Один из примеров – двигатель ЗМЗ-24. На нем применяли СВКГ открытого типа. Газы могли выходить в атмосферу через специальную трубку, которая находилась в крышке толкателя. С 1977 года от этой конструкции ушли и стали использовать систему принудительной вентиляции. Она была закрытого типа. Через специальный шланг, который шел от крышки клапанов двигателя, газы выходили под карбюратор. За счет внедрения такого решения уменьшился выброс вредных и опасных веществ в окружающую среду. Удалось серьезно снизить уровень давления внутри картера. Это позволило решить проблемы с выдавливанием сальников и прокладок. Двигателю стало хватать воздуха, увеличилась тяга силовых агрегатов. Классическая схема СВКГ предусматривает два вида механизмов отвода газов – это отвод прямотоком и принудительный. Пример – система, работающая на ЗМЗ-402. На этом двигателе непосредственно из крышки клапанов через верхний патрубок газы отводятся в карбюратор. Есть еще и нижний патрубок. Он предназначен для отвода КГ в обход карбюратора непосредственно во впускной тракт.

Клапан картерных газов: из истории

Мы рассмотрели принципиальную схему работы системы принудительной вентиляции. Как уже было замечено выше, в основе конструкции лежит специальный клапан, отвечающий за рециркуляцию газов. Это простое устройство, помогающее снизить уровень вредных веществ. Впервые о необходимости этих устройств заговорили в 70-х годах. Именно в этот период стали серьезно задумываться об экологии и о тех вредных воздействиях, которые на нее оказывают выхлопные газы. За счет применения клапана рециркуляции картерные газы дожигаются в цилиндрах. Так сгорают различные вредные примеси, масло и другие вещества.

Клапан картерных газов за 15 лет несколько раз существенно изменялся. Инженеры меняли его устройство и принцип работы. В 77-м году разработали и применили механическую конструкцию с положительным противодавлением. Через 2 года, в 79-м году, его заменили на такой же механический клапан, но уже с отрицательным противодавлением. В 88-м начали внедрение дискретных клапанов с тремя соленоидами. С 90-х годов стали активно использоваться дискретные устройства с двумя соленоидами. Данный механизм может управлять потоком газов за счет одного большого и одного маленького отверстия. Так обеспечивается три различных потока. Эта конструкция оказалась самой надежной и успешно применяется даже сейчас на современных автомобилях (например, клапан картерных газов «Киа Соренто»).

Принцип действия

Когда смесь топлива и воздуха сгорает в камере при очень высоких температурах, выделяется азот. Вместе с кислородом он может образовывать опасные вещества, которые губительным образом влияют на экологию. Это оксиды азота. При определенном условии в камере сгорания мотора температура горения больше стандартной, из-за чего объем выбросов оксидов азота значительно увеличивается.

Большая часть пытается прорваться в нижнюю часть блока двигателя. Для того чтобы давление не вырастало до критического уровня, его нужно стравливать. До тех пор, пока на моторах не была внедрена система рециркуляции, газы, как уже было замечено, выводились через сапун в картере двигателя. Давайте рассмотрим, как работает клапан картерных газов. Принцип работы очень простой. Он основан на эффекте разряжения во впускном коллекторе. За счет этого, посредством вакуумного преобразователя, вал клапана двигается, тем самым открывая устройство. В современных автомобилях применяются два типа устройств. Это механические и электронные системы. В свою очередь, электронные делятся еще на два типа – дискретные и линейные. В корпусе вакуумной диафрагмы на блоке цилиндров имеется вакуумный патрубок. Он присоединяется к карбюратору либо к дроссельному углу. В зависимости от того, какое разряжение возникает во впускном коллекторе, шторка диафрагмы в процессе открытия давит на рычаг бесступенчатого переключения. В результате генерируется специальный сигнал для открытия мембраны электронного клапана. Когда уровень сигнала растет, диафрагма начинает двигаться вверх, преодолевая силу пружины и двигая плунжер. За счет этого в клапане получатся отверстие. Газы могут попасть во впускной коллектор. Если мотор работает на холостых оборотах или же когда уровень разряжения в коллекторе небольшой, то плунжер закрывается. Газы в коллектор поступать не будут.

Устройство клапана ВКГ

В современных двигателях внутреннего сгорания чаще всего применяют мембранный клапан типа PCV. Его устройство чрезвычайно простое. Элемент состоит из корпуса с двумя штуцерами. Один служит для подачи, второй — для отвода газов. Также имеются крышка, диафрагма или мембрана и возвратная пружина.

Особенности работы клапана PCV

Работает такая конструкция следующим образом. Когда двигатель не запущен, под усилием пружины клапан картерных газов «Ауди а4» будет перекрыт за счет мембраны. Когда двигатель работает на холостых оборотах, то за счет разряжения мембрана начинает понемногу преодолевать пружину. Часть газов из двигателя поступает во впускной коллектор. На высоких оборотах мембрана полностью открыта. Газы в полном объеме всасываются в коллектор.

Типичные неисправности

Все проблемы, которые могут возникать с этим устройством, можно разделить на два вида – это различные поломки клапана и его засорение. О них мы поговорим ниже. Очень часто среди причин, по которым выходит из строя картерных газов клапан («Поло 1.4» — не исключение), выделяют естественный износ узлов и деталей в цилиндро-поршневой группе. Если в камерах сгорания имеется слабая компрессия, а маслосъемное кольцо на поршень не удерживает смазки, тогда давление газов в картере растет. Вентиляционная система не может справиться с этим явлением. Масло, копоть и другие продукты горения буквально забивают патрубки и шланги, тем самым нарушая целостность мембраны клапана.

В случае, если забиваются и засоряются патрубки системы вентиляции, газы будут стараться выйти через любые возможные места и соединения. Поэтому текут прокладки и через сальники выдавливается масло.

О засорах

Клапан картерных газов «Пассат Б3», как и все остальные такого типа, подвержен засорению. Это может привести к заклиниванию механизма. Явление обязательно отразится на характеристиках двигателя. Если клапан заклинило в открытом положении, повысятся обороты холостого хода, может в значительных пределах вырасти расход топлива. Работа двигателя на холостом ходу станет неустойчивой.

Если клапан картерных газов («Шкода Октавия» часто страдает этим) заклинит в закрытом положении, тогда будет наблюдаться рост давления газов в картере. Наблюдаются утечки масла из всевозможных сальников и уплотнений. Часто при таких неисправностях существенно нарушается работа системы смазки.

Как проверить устройство? Способ №1

Если на автомобиле наблюдаются подобные симптомы, нужно проверить работу клапана PCV. Существует два способа для тестирования. Если снять клапан картерных газов «Пассат Б3», то его продувка должна проходить только в одну сторону. В обратную воздух проходить практически не должен. Допускается лишь незначительное количество его, которое может проходить. Если все именно так, тогда система исправна.

Способ №2

Второй вариант – это тестирование на запущенном двигателя. Для этого от клапана отсоединяют патрубки со стороны впускного коллектора. Если элемент исправен, то в нем будет разряжение. Это можно почувствовать, если приложить к штуцеру палец. Вы почувствуете, как палец присасывается к отверстию. Если клапан картерных газов «Туарег Фольксвагена» неисправен, тогда разряжения в этом месте не будет.

Особенности системы вентиляции картерных газов на автомобилях группы VAG

Вентиляция картера на автомобилях VAG имеет относительно сложное устройство. В системе используется огромное количество деталей из пластика и резиновых патрубков. В процессе активного использования автомобиля шланги закоксовываются. Тогда предстоит очистить все элементы. Раньше в этом случае проблема решалась просто. В обход системы вентиляции на крышке клапанной системы устанавливали патрубок или шланг и выпускали газы в окружающую среду. Но такой способ имеет массу недостатков. Газы серьезно загрязняют окружающую среду, водитель и пассажиры в салоне автомобиля тоже ими дышат.

На современных автомобилях больше никто таким не занимается, а если засорился на VW клапан картерных газов, то владельцу необходимо прочистить всю систему. Картерные газы на двигателях группы VAG выводятся не с клапанной крышки, а с блока двигателя, в отверстии которого установлен маслоотделитель (находится с правой стороны блока). Устройство не позволяет маслу подниматься по патрубкам в СВКГ. Туда попадают именно газы и больше ничего. К маслоотделителю прикреплена пластиковая трубка, а между шлангом и этой трубкой установлен тройник, в котором и расположен клапан. Он может работать в трех режимах. На холостых и высоких оборотах он закрыт, а открывается, когда мотор работает на средних оборотах.

Заключение

Как видно, от одного небольшого элемента зависит эффективность работы двигателя. При активной эксплуатации автомобиля необходимо следить за состоянием клапана и всей системы вентиляции, а по необходимости заниматься прочисткой.

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор. Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля. Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться. Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем. Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Читайте также:
Как проверить уровень масла в двигателе?

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна. Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля. Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора. Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания. В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Читайте также:
Как почистить топливный фильтр? Чистка топливного фильтра в домашних условиях

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

как работает, для чего нужна, неисправности

Система вентиляции картера играет одну из основных ролей в процессе газообмена внутри двигателя. Ее неисправности могут привести к поломке турбины, потерям масла через сальники. Для своевременной диагностики и обнаружения признаков неисправности крайне важно понимать принцип работы системы вентилирования картерных газов. Особое внимание уделим устройству клапана PCV (Positive Crankcase Ventilation) и методам его проверки.

Что такое картерные газы?

data-full-width-responsive=»true»>

Картерные газы — это  соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Предназначение системы вентиляции картерных газов (ВКГ)

Вентиляция картера двигателя необходима для постоянного отвода токсичной смеси из несгоревших углеводородов, выхлопных газов и масляного тумана. До ужесточения экологических норм с этой задачей прекрасно справлялся сапун – отрезок шланга, соединяющий блок двигателя и атмосферу.

В современных реалиях вентиляция картера двигателя представляет собой систему закрытого типа. Выхлопные газы подаются во впускной коллектор, где они смешиваются со свежим зарядом и благополучно сгорают в двигателе.

Принцип работы и устройство вентиляции картера двигателя

Именно так выглядит схема вентиляции картера двигателя атмосферного бензинового двигателя. Газы из ГБЦ поступают во впускной тракт по двум патрубкам, один из которых врезается в систему перед дросселем, а второй после заслонки. Такое разделение потоков необходимо по двум причинам:

1. В режиме холостых оборотов и низких нагрузок дроссельная заслонка открыта на небольшой угол. Количество воздуха, проходящее через фильтр и попадающее в задроссельное пространство минимально, а разряжение больше именно за дросселем. Поэтому избыток картерных газов всасывается во впускной коллектор в задроссельное пространство. Количество газов, проходящее через канал, регулируется односторонним клапаном ВКГ.
2. В режимы средних и высоких нагрузок дроссельная заслонка открыта на большой угол и не создает препятствия для прохождения воздуха. При этом из-за повышения оборотов возрастает не только потребление двигателем кислорода, но и количество газов, прорывающихся в картер. Поскольку за дросселем и перед ним разряжение будет небольшим, для эффективного отвода картерных газов используются оба канала.

На схеме изображены элементы системы вентиляции картера турбированного двигателя, а также способ попадания газов через поршневые кольца в поддон (№5). Составляющие компоненты:

1. Маслоотделитель. Препятствует попаданию во впускной коллектор паров масла.
2. Клапан PCV, дозирующий количество газов.
3. Интеркулер. Подмешивание горячих выхлопных газов снижает плотность свежего заряда, из-за чего падает мощность двигателя. Охладитель этот негативный фактор нивелирует.
4. Турбокомпрессор.

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Признаки неправильной работы

1. Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
2. Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
3. Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
4. Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
5. Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Видео:Система вентиляции картера

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

1. Замеряется давление картерных газов на разных режимах работы двигателя.
2. Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Как работает вентиляция картера двигателя

Двигатель внутреннего сгорания работает по принципу сжигания топливно-воздушной смеси в цилиндрах. После сжигания топливного заряда отработавшие газы и другие продукты сгорания смеси воздуха и топлива в большей части выводятся через выпускную систему наружу, то есть выбрасываются в атмосферу.

Однако с учетом того, что в камере сгорания создается высокое давление, часть газов, остатки несгоревшего топлива и другие продукты прорываются через поршневые кольца и попадают в картер ДВС. Картер представляет из себя закрытую полость, в которой находится коленвал и другие детали силового агрегата.

В картере постоянно присутствует масляный туман, пары несгоревшего топлива, частицы воды и газы. Указанные газы называются картерными газами. Картерные газы оказывают негативное влияние на моторное масло. Параллельно с этим избыток картерных газов может привести к росту давления в картере. В результате моторное масло начинает выдавливаться.

Чтобы уменьшить количество газов и снизить давление, в конструкции современных ДВС используется система вентиляции картерных газов PCV (Positive Crankcase Ventilation). В этой статье мы поговорим об эволюции и устройстве данной системы, а также затронем вопрос распространенных неисправностей.

Содержание статьи

Устройство и конструктивные особенности системы вентиляции картера

Итак, система вентиляции картера позволяет удалить избыток картерных газов, повышает срок службы моторного масла, снижает выброс токсичных веществ в атмосферу, уменьшает давление в картере силового агрегата. Системы могут быть:

• открытого типа;
• закрытого типа;

Сразу отметим, на разных типах ДВС конструкция данной системы может отличаться, при этом основные функциональные элементы на современных моторах  представляют собой:

• воздушные патрубки, по которым циркулируют газы;
• клапан вентиляции картера, который регулирует давление картерных газов при их подаче во впускной коллектор;
• маслоотделитель для предотвращения попадания масляных паров в камеру сгорания для уменьшения сажеобразования;

Другими словами, сегодня активно используется закрытый тип. Общий принцип работы такой системы вентиляции картера основан на разрежении, которое создается во впускном коллекторе. Благодаря разрежению газы выводятся из картера. Далее указанные газы проходят через маслоотделитель, который отделяет газы от масла. После очистки газы идут по воздушным патрубкам, после чего попадают во впуск. Из впускного коллектора картерные газы, перемешанные с воздухом, подаются в камеру сгорания и дожигаются.

Добавим, что в устаревшей открытой системе (эжекционного типа) избыток картерных газов попросту выбрасывается в атмосферу. Способ очень простой и дешевый, однако отмечается усиленное загрязнение окружающей среды. Также эффективность работы такого решения не самая высокая, так как при низких оборотах и в режиме ХХ подобная  вентиляция не работает.

Еще такая система не выполняет своих функций на высоких оборотах. Параллельно существует риск того, что в картер будет засасываться недостаточно очищенный наружный воздух после остывания ДВС. Дополнительно следует выделить, что при наличии открытой системы на моторе возможно увеличение расхода масла, также смазка может выбрасываться вместе с газами наружу, в результате поверхности двигателя загрязняются масляными пятнами.

Закрытая система вентиляции картера, которую также называют принудительной, сложнее по конструкции. При этом именно данное решение позволяет уменьшить количество вредных выбросов в атмосферу с учетом экологических стандартов и снизить расход масла.

Двигатель с такой системой работает стабильно, лучше держит обороты зимой, так как холодный наружный воздух во впуске подогревается картерными газами, снижается риск детонации. Однако при всех плюсах и эта схема устройства не лишена ряда недостатков.

В результате попадания картерных газов во впуск происходит усиленное загрязнение воздуховодов и элементов во впускной системе двигателя. Также специалисты отмечают, что принудительная система отсоса отработанных газов может являться причиной быстрого окисления моторного масла из-за сильного разрежения на высоких оборотах.

Также принудительная вентиляция может дополнительно реализовываться разными путями. При этом основным принципом остается то, что газы должны «вытягиваться» из картера, а также происходит их смешивание в результате подачи в картер наружного воздуха. После этого через специальный клапан смесь подается в цилиндры мотора.

На карбюраторных моторах, агрегатах с моновпрыском и инжекторных двигателях можно встретить различные типы реализации подвода картерных газов. Ранее достаточно часто встречалась конструкция, когда система имела два канала. Один был выведен перед дроссельной заслонкой, а второй канал с жиклером выводился за дросселем.

В режиме холостого хода газы подавались по каналу с жиклером за заслонкой. Однако после начала открытия заслонки  и роста оборотов коленвала разряжение в области за заслонкой становилось меньше. При этом объем газов, которые прорывались в картер, становился больше. Канал с жиклером переставал выполнять свою функцию, но подключался вывод газов по каналу перед дросселем. Дальнейшее развитие системы вентиляции  привело к появлению клапанных решений для регулирования подачи газов.

Если просто, клапан стоит в трубопроводе, через который подводятся газы из картера. Клапаны также делятся на золотниковые и мембранные. Добавим, что мембранные  клапаны лучше дозируют количество газов, однако сама мембрана чаще выходит из строя.

Для чего нужен маслоотделитель в двигателе

Как уже было сказано выше, маслоотделитель (маслоуловитель) является элементом системы вентиляции картера. Главной задачей маслоотделителя становится не допустить попадания частичек масла в камеру сгорания.

По способу отделения масла от картерных газов можно выделить лабиринтный и циклический маслоуловитель. Отметим, что на современных моторах используется маслоотделитель комбинированного типа.

Лабиринтный маслоотделитель, который еще называется успокоитель, замедляет движение газов. В результате объемные частицы масла попросту оседают на стенках, после чего стекают обратно в картер.

Центробежный маслоотделитель более тщательно отделяет смазку от газов. При прохождении через устройство газы фактически «раскручиваются», то есть на них воздействует центробежная сила. Под ее воздействием масло оседает на стенках и стекает в картер ДВС.

Чтобы избежать турбулентности газов, в комбинированном типе устройств за центробежным маслоотделителем на выходе устанавливается лабиринтный  успокоитель. В успокоителе завершается процесс отделения частиц смазки от газов из картера.

Клапан системы вентиляции картера

Указанный клапан служит для того, чтобы отрегулировать давление газов, которые подаются во впуск. Если разрежение не сильно большое, тогда клапан находится в открытом положении.

В случае, когда разрежение во впускном канале значительное, происходит закрытие данного клапана. Еще отметим, что в турбомотрах вентиляция картера реализована посредством дроссельного регулирования.

Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете о назначении, устройстве и других особенностях системы рециркуляции отработавших газов.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются  в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Часто при диагностике указанные проблемы пытаются решить путем поверки и ремонта системы питания или зажигания, забывая о системе вентиляции картерных газов. Важно понимать, что закрытая система предполагает наличие специальных каналов в БЦ и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать. Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Что касается  причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В  результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4  стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Подведем итоги

Отметим, что в мануалах не всегда содержится какое-либо указание или предписание для отдельного обслуживания системы вентиляции картера двигателя. Однако на практике обслуживание должно проводиться, причем регулярно.

В профилактической очистке нуждаются полости шлангов и патрубков, маслоотделитель и т. д. Выполнять процедуру желательно на каждом ТО параллельно замене масла и фильтров (через 10 тыс. км) или через раз (20 тыс. км.).

Такой подход позволит избежать критического засорения, в результате которого картерные газы попросту выдавят щуп и погонят  масло из двигателя. Также чистота системы будет способствовать нормальному процессу смесеобразования, что отразится на приемистости агрегата, расходе горючего и смазки.

Напоследок отметим, что система вентиляции давно уже перестала являться решением только для снижения давления в картере. Сегодня данная схема является одним из эффективных инструментов для повышения общей экологичности  двигателя наравне с системой EGR и установкой катализатора в выпуске. По этой причине современные производители автомобилей продолжают активно использовать и совершенствовать данное решение.

Читайте также

Отзывы о клапане картера двигателя

— интернет-магазины и обзоры на клапан клапана картера двигателя на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для клапана pcv картера. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот клапан pcv верхнего картера должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели клапан PCV картера на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе клапана PCV для картера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести вентиль pcv crankcase по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

P052E Работоспособность клапана регулятора вентиляции картера положительного давления

Код неисправности OBD-II Техническое описание

Артикул:

Stephen Darby
Сертифицированный техник ASE

Характеристики клапана регулятора вентиляции картера принудительного действия

Что это значит?

Этот общий диагностический код неисправности трансмиссии (DTC) обычно применяется ко многим автомобилям OBD-II.Это может включать, но не ограничивается автомобилями Ford, Dodge, Ram, Volvo и т. Д.

Если у вас есть код P052E, сохраненный в вашем автомобиле OBD-II, это означает, что модуль управления трансмиссией (PCM) обнаружил сигнал от датчика давления в картере, который указывает на наличие несоответствующей степени давления.

Плотность (давление) воздуха в картере двигателя контролируется PCM с использованием сигнала входного напряжения от датчика давления в картере. Входное напряжение датчика давления в картере принимается (PCM) как фактические единицы давления.Для измерения давления в картере используются либо килопаскаль (кПа), либо дюймы ртутного столба (Hg). Датчик давления в картере обычно расположен в одной из крышек клапана или рядом с ней.

Поскольку нижняя часть двигателя внутреннего сгорания должна быть герметизирована для предотвращения утечки масла, там создается определенное давление. Это давление возникает из-за резких перепадов температуры, паров моторного масла и быстрого центробежного движения коленчатого вала, шатунов и т. Д.

В системе принудительной вентиляции картера (PCV) используется тщательно контролируемый вакуум на впуске для снятия давления из картера через специально разработанный клапан (клапан PCV), который допускает только одно направление потока. В подавляющем большинстве случаев применения в автомобилях клапан PCV использует прямой вакуум из впускного коллектора. В данном конкретном случае вакуум PCV регулируется с помощью регулирующего клапана PCV с электронным управлением. PCM использует входной сигнал от датчика давления в картере, чтобы определить, какое давление вакуума необходимо приложить к PCV для оптимальной производительности.Постоянное напряжение аккумулятора обычно подается на одну клемму регулирующего клапана PCV, и PCM обеспечивает заземление по мере необходимости для замыкания цепи, размещения регулирующего клапана в его корпусе и достижения желаемой степени вакуума PCV.

Если PCM обнаруживает, что желаемый уровень давления в картере не может быть достигнут с помощью клапана регулятора PCV, будет сохранен код P052E и может загореться индикаторная лампа неисправности (MIL).

Фотография клапана PCV, одного из компонентов системы:

Каков серьезность этого кода неисправности?

Неправильное давление в картере может привести к утечке моторного масла.Код P052E следует классифицировать как серьезный и соответствующим образом решать.

Каковы некоторые признаки кода?

Симптомы кода двигателя P052E могут включать:

• Утечки моторного масла
• Дым (пар) из подкапотного пространства
• Шипение (всасывание) из моторного отсека
• Проблемы с управляемостью из-за утечки вакуума

Каковы наиболее частые причины появления кода?

Причины для этого кода могут включать:

• Неисправность регулирующего клапана PCV
• Неисправен клапан PCV
• Неисправен датчик давления в картере
• Обрыв или короткое замыкание в проводке клапана регулятора давления PCV / датчика давления в картере
• Неисправность PCM или ошибка программирования PCM

Пример датчика давления в картере:

Какие шаги по устранению неполадок P052E?

По моему опыту, при диагностике кода P052E потребуются ручной вакуумметр, диагностический сканер, цифровой вольт / омметр (DVOM) и надежный источник информации об автомобиле.

Перед диагностированием любых кодов недостаточного давления в картере / PCV необходимо выполнить ручное испытание вакуумного давления. Если двигатель не создает достаточного вакуума, его необходимо отремонтировать, прежде чем приступить к диагностике. Чтобы провести ручную проверку давления вакуума, отсоедините вакуумный шланг PCV и подсоедините к нему манометр. Информационный ресурс вашего автомобиля должен содержать спецификации относительно минимального вакуума в двигателе.

Проверьте все шланги PCV на наличие трещин или поломок и при необходимости отремонтируйте.Треснувшие или сломанные вакуумные шланги PCV могут способствовать условиям, которые привели к хранению P052E.

Если двигатель находится в хорошем рабочем состоянии и нет утечек вакуума, продолжите визуальный осмотр всей проводки и разъемов регулирующего клапана PCV и датчика давления в картере. При необходимости сделайте ремонт.
Затем я подключил сканер к диагностическому порту автомобиля и получил все сохраненные коды и данные о стоп-кадре. Запись этой информации может помочь вам по мере развития вашего диагноза.После этого очистите коды и проведите тест-драйв автомобиля, чтобы убедиться, что код сброшен.

Используйте свой информационный ресурс о транспортном средстве, чтобы получить виды разъемов, электрические схемы, схемы контактов разъемов, процедуры тестирования компонентов и спецификации. Вся эта информация потребуется для продолжения диагностики.

Испытание регулирующего клапана и цепей PCV (KOEO)

• Используйте сканер, чтобы вручную активировать регулирующий клапан PCV
• Проверьте цепь питания для клапана регулятора PCV с помощью положительного измерительного провода DVOM
• Используйте отрицательный измерительный провод для проверки заземления клапана регулятора PCV
• Если есть напряжение аккумулятора на разъеме клапана регулятора PCV, подозревайте, что клапан неисправен
• Вы можете проверить клапан с помощью DVOM
• Если он не соответствует рекомендованным спецификациям, он определенно не годится
• Если на разъеме клапана регулятора PCV нет напряжения, перейдите к следующему шагу

Проверка выходной цепи напряжения клапана регулятора PCV на разъеме

PCM

• Используйте положительный тестовый провод DVOM для проверки выходного напряжения клапана регулятора PCV на разъеме PCM
• Отрицательный измерительный провод должен быть подключен к заведомо исправному заземлению
• Если есть сигнал выходного напряжения на разъеме PCM, которого нет на разъеме клапана регулятора, у вас есть разрыв цепи между двумя
• Если выходной сигнал клапана регулятора PCV отсутствует на разъеме PCM, перейдите к следующему шагу

Проверить датчик давления коленчатого вала с помощью ДВОМ

• При включенном ключе и выключенном двигателе (KOEO), установите DVOM на настройку сопротивления и следуйте процедурам / спецификациям производителя для проверки датчика давления в картере с отсоединенным разъемом.
• Если рассматриваемый датчик не соответствует спецификациям производителя, он должен считаться неисправным.
• Если датчик соответствует спецификациям производителя, переходите к следующему шагу

Используйте DVOM испытанию для опорного напряжения (обычно 5-вольта) и земли на разъеме датчика давления в картере

• С KOEO и давлением картерных датчика отсоединен, проверить штифт опорного напряжения разъема датчика с положительным щупом в DVOM
• Подключите отрицательный измерительный провод к заземляющему контакту разъема для проверки всей цепи
• Если нет опорного напряжения обнаруживается на разъеме датчика, местонахождение PCM и проверить соответствующую цепь на разъеме PCM.Используйте положительный тестовый провод DVOM
• Для этого испытания отрицательный измерительный провод должен быть подключен к заведомо исправному заземлению.
• Если нет опорного напряжения на разъеме PCM, подозреваемый или отказа ИОЙ ошибки программирования
• Если на разъеме датчика нет заземления, используйте источник информации о транспортном средстве, чтобы найти источник заземления и убедиться, что он надежно прикреплен к блоку двигателя или аккумулятору.
• При наличии опорного напряжения и заземления на разъеме датчика давления в картере, перейти к следующему шагу

Проверить напряжение цепи сигнала датчика давления в картере с помощью ДВОМ

• С ключом на работающем двигателе (KOER) и повторно подключенным датчиком давления в картере используйте положительный провод DVOM для проверки напряжения сигнала датчика прямо за разъемом
• Отрицательный измерительный провод снова должен быть подключен к массе аккумулятора.
• Используйте вакуумметр для получения правильного давления в картере и сравните напряжение сигнала датчика с диаграммой зависимости давления от напряжения на информационном ресурсе вашего автомобиля.
• Если напряжение сигнала датчика давления в картере неправильное, считать датчик неисправным
• Если напряжение сигнала датчика давления в картере (на разъеме датчика) отражает правильную степень напряжения, переходите к следующему шагу

Проверить сигнальную цепь датчика давления в картере на разъеме ПКМ

• С KOER используйте положительный измерительный провод DVOM, чтобы проверить сигнальную цепь датчика давления в картере на разъеме PCM
• Отрицательный измерительный провод должен быть подключен к массе батареи
• Если правильный сигнал датчика давления в картере обнаружен на разъеме датчика, но не на соответствующей цепи разъема PCM, подозревайте, что существует разрыв цепи между двумя

Если клапан регулятора PCV / датчик давления в картере и все цепи находятся в пределах технических характеристик, подозрение на отказ PCM или ошибку программирования PCM.

• Бюллетени технического обслуживания (TSB), которые соответствуют данному автомобилю (а также сохраненные симптомы и коды), могут помочь в диагностике.

Обсуждение связанных DTC

Нужна дополнительная помощь с кодом P052E?

Если вам все еще нужна помощь относительно кода неисправности P052E, отправьте сообщение
ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях.
Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия.
берешь на себя любую технику.Вся информация на этом сайте защищена авторским правом.

СИСТЕМА ПОЛОЖИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА (PCV): КОМПОНЕНТЫ, ПРИНЦИП РАБОТЫ, ТЕСТИРОВАНИЕ, СНЯТИЕ И УСТАНОВКА

Распространите любовь, поделившись этим .. !!

Аппаратное обеспечение управления выпуском картера состоит из клапана принудительной вентиляции картера (PCV), крышки заливной горловины и шлангов для соединения с этим редуктором.

Система управления выходом из картера дизельных двигателей по существу эквивалентна той, которая используется в топливных двигателях.Существенным его отличием является клапан управления выбросом картера. Несмотря на то, что его мощность эквивалентна клапану PCV топливного двигателя, его форма и площадь необычны.

В момент, когда двигатель работает, небольшое количество газов, которые образуются в камере сгорания во время воспламенения, выливается через кольца цилиндра и попадает в картер. Поскольку эти газы испытывают сжатие, они обычно выходят из картера и уходят в окружающую среду. Если позволить этим газам оставаться в картере в течение любого периода времени, они будут загрязнять моторное масло и вызывать образование грязи.В случае выхода газов в окружающую среду они загрязняют воздух, поскольку содержат несгоревшие углеводороды. Аппаратные средства контроля выброса из картера двигателя повторно используют эти газы в камере зажигания двигателя, где они сгорают.

КОМПОНЕНТЫ PCV

1. Сапун

Все вместе, чтобы каркас PCV мог очистить выхлоп из картера, картер должен иметь источник нового чистого воздуха, называемый сапуном картера. Для этого воздушный зазор картера обычно направляется к более чистому воздуху двигателя. Сапун обычно снабжен заглушками и каналами, чтобы масляный туман и пары не загрязняли воздушный канал.

1. Клапан PCV или отверстие

Клапан PCV (принудительная вентиляция картера) представляет собой регулируемое отверстие, которое регулирует поток выхлопных газов картера, смешанный с естественным воздухом, поступающим в картер через сапун, во впускной тракт.

• При отсутствии сложного вакуума ограничитель — по большей части конус или шар — удерживается легкой пружиной в положении, открывающем полный размер отверстия клапана до входного комплекса.

• При работающем двигателе ограничитель притягивается к отверстию сложным вакуумом, ограничивая отверстие пропорционально размеру вакуума двигателя по сравнению с напряжением пружины.

• при неработающей передаче сложный вакуум высокий, но большое количество дополнительного воздуха может привести к разливу вакуума, в результате чего двигатель будет работать как чрезмерно бедным, так и слишком быстрым. Таким образом, при высоком сложном вакууме клапан PCV допускает лишь небольшую скорость потока.

Это связано с низким объемом выхлопа картера, создаваемым при малых темпах двигателя.При более высоких оборотах двигателя и менее сложном вакууме клапан PCV обеспечивает более заметную скорость потока, чтобы оставаться в курсе более заметного объема выхлопа картера; из-за более высокой скорости двигателя более примечательная мера «дополнительного» воздуха через каркас PCV может быть выдержана без раздражения работы двигателя. При полном открытии дроссельной заслонки сложный вакуум практически отсутствует, поэтому через клапан PCV проходит небольшой ход. Как бы то ни было, это условие, при котором доступен самый экстремальный объем картерного газа.Его подавляющее большинство уходит под собственным весом через сапун картера, попадая во впускной тракт двигателя через более чистый воздух.

Вторая мощность клапана PCV предназначена для обеспечения работы двигателя в случае возникновения обратного потока, который вызывает внезапный удар большого веса во впускном комплексе. Это приводит в действие клапан PCV, чтобы он закрылся, чтобы возгорание с обратным воздушным потоком не достигло картера, где оно могло затронуть горючие пары и причинить вред. Двигатели с турбонаддувом также сталкиваются со сложным весом на впуске, когда клапан PCV закрыт, а пары картера попадают в двигатель через сапун, а воздух становится более чистым.

В некоторых двигателях используется фиксированное отверстие, в отличие от клапана PCV с регулируемым отверстием.

ПРИНЦИП РАБОТЫ

Картерные газы повторно используются следующим образом: во время работы двигателя чистый просеянный воздух всасывается в картер через воздушный канал, а затем через шланг, ведущий к крышке коромысла. По мере того, как воздух проходит через картер, он получает воспламеняющиеся газы и выводит их из картера вверх через клапан PCV во впускной комплекс.После того, как они попадают в приемный комплекс, они втягиваются в камеру зажигания и потребляются.

Самой основной частью конструкции является клапан PCV. Этот клапан с вакуумным управлением регулирует количество газов, которые повторно используются в камере сгорания. На малых оборотах мотора клапан закрывается не полностью, сдерживая поток газов во впускной комплекс. По мере увеличения скорости двигателя клапан открывается, пропуская более заметные количества газов во впускной комплекс. На случай, если клапан заблокируется или остановится, газы не будут выходить из картера в обычном режиме.Поскольку эти газы испытывают напряжение, они будут выходить из картера по-своему. Этот запасной вариант — это, как правило, слабое масляное уплотнение или прокладка в двигателе. Когда газ выходит через прокладку, он также вызывает разлив масла. Забитый клапан PCV не только вызывает утечку масла, но и позволяет этим газам оставаться в картере в течение длительного периода времени, улучшая расположение ила в двигателе.

Каркас PCV не будет работать законно, за исключением случаев, когда крышка маслозаливной горловины надежно закреплена.Проверьте прокладку сверху и убедитесь, что она не проливается. Замените верхнюю часть или прокладку, или и то, и другое, если это важно, чтобы гарантировать надлежащую фиксацию.

ТЕСТИРОВАНИЕ

Проверьте шланги и соединения каркаса PCV, чтобы убедиться в отсутствии отверстий. В этот момент заменить или исправить, что жизненно важно.

1. Газовый двигатель

Чтобы проверить клапан, выпустите его и продуйте оба его закрытия. При дутье со стороны, идущей в сторону приёмного комплекса, воздух почти не должен проходить через него.При продувке со стороны картера (крышки головки цилиндра) воздух должен проходить без остатка.

Дополнительная проверка без выталкивания клапана может быть произведена при работающем двигателе, отсоединив шланг вентилятора от клапана PCV. Если клапан работает, то при прохождении воздуха через клапан будет слышен шепот, и при закрытии канала клапана пальцем сразу же должен ощущаться твердый вакуум. В случае, если клапан остановлен, его следует заменить.

На случай, если клапан не будет работать, как указано, замените его другим.

Старайтесь не пытаться чистить или изменять клапан. Замените его другим.

1. Дизельный двигатель

Удалите воздух из клапана управления подачей воздуха и закрепите среднее отверстие пальцем или кусочком ленты. На 49 грузовиках штата и Канады продуйте воздух в канал и посмотрите, как он поступает в выпускную трубу; кроме того, при всасывании заливной трубы не должно быть ветрового течения.На моделях California, сосите выпускную трубу и наблюдайте, как ветер беспрепятственно течет из трубы залива; Кроме того, заблокируйте канал канала и после этого всасывайте выпускной трубопровод. Вы должны иметь возможность слышать щелчок клапана желудка во время сосания. На случай, если клапан не будет работать по пунктам, замените его другим.

СНЯТИЕ И УСТАНОВКА

1. Топливные двигатели

Для вакуумирования клапана PCV, по существу, ослабьте хомут и вытолкните клапан из сложного шланга картера и впускного узла; большинство клапанов подходит для извлечения, хотя некоторые должны быть без резьбы.Введите клапан PCV в обратном запросе на откачку.

1. Дизельные двигатели

Снимите крышку головки цилиндра и нажмите на регулирующий воздушный клапан. Чтобы ввести его, в основном вдавите его и снимите крышку головки камеры.

Распространите любовь, поделившись этим .. !!

Quick Tech: преимущества снижения давления в картере | Часть 1

Ни для кого не секрет, что более высокое давление наддува приводит к увеличению крутящего момента и мощности.Увеличьте давление наддува, получите больше мощности. В то время как многие понимают достоинства увеличения давления воздуха, поступающего в цилиндры, немногие понимают достоинства уменьшения давления в картере. В то время как многие высококлассные гоночные классы от Формулы-1 до Pro Stock полагаются на системы смазки с сухим картером, которые работают в картере при отрицательном давлении (вакууме), немногие гоночные автомобили начального уровня и еще меньше уличных автомобилей получают выгоду от отрицательного давления в картере сухого картера. система смазки поддона.Стоимость и сложность системы смазки с сухим картером делают ее недоступной для многих. К счастью, преимущества пониженного давления в картере также могут быть достигнуты более простыми и более экономичными способами.

Текст Майкла Феррары // Фото Джо Синглтона // Иллюстрации Пола Лагетта

Оптимизированные системы вентиляции картера и добавление вакуумного насоса могут понижать положительное давление в картере до нуля (атмосферное) или даже отрицательного (вакуум).Эти решения могут быть доступны по цене от 100 до 1500 долларов. Даже на дорогих моделях это может составлять менее 25 процентов стоимости решения для смазки с сухим картером. Для тех, кто может позволить себе такие расходы, ничто не заменит хорошо спроектированную, высококачественную систему с сухим картером и все преимущества, которые могут быть предоставлены. Для остальных из нас преимущества более дешевых альтернатив окупаются. После применения решения по снижению давления в картере получается «свободная мощность».Это «бесплатно» в том смысле, что не нужно сжигать дополнительное топливо для реализации мощности. Вместо этого пониженное давление в картере просто высвобождает или реализует новую мощность за счет повышения эффективности двигателя и снижения потерь мощности.

Заводская система вентиляции картера представляет собой принудительную вентиляцию картера. На холостом ходу и в условиях высокого вакуума клапан PCV использует вакуум двигателя для снижения давления в картере до нуля. Однако, когда вакуум во впускном коллекторе равен нулю (или находится под наддувом), разрежение во впускном коллекторе для снижения давления в картере отсутствует, поэтому давление направляется на впускные отверстия компрессора.В большинстве случаев это создает положительное давление в картере от 3 до 6 фунтов на квадратный дюйм, снижая производительность.

Решение для вторичного рынка, такое как Buschur Racing Pro Plus R35GT-R Catch Can, устраняет избыточное давление в картере за счет сброса давления в картере в атмосферу через вентилируемый резервуар. Более низкое давление в картере (от 0 до 1 фунт / кв. Дюйм) приводит к лучшему кольцевому уплотнению и повышению производительности, обычно примерно на 2–3 процента увеличения мощности.Система также устранила проблему попадания масла из картера во впускные отверстия компрессора, заправочный трубопровод и промежуточный охладитель.

Масляная система с сухим картером или вакуумный насос с приводом от шкива могут откачивать давление из картера настолько эффективно, что он может создавать разрежение. В большинстве случаев вакуум обычно устанавливается на уровне от -5 до -20 дюймов рт. Ст. Отрицательное давление в картере (также известное как вакуум) улучшает кольцевое уплотнение. Производительность обычно увеличивается от 3 до 6 процентов.

Понимание того, как формируется давление в картере, является ключом к пониманию того, как его можно снизить. В первой части серии «Меньше давления, больше производительность» мы определим давление в картере и его причины, прежде чем определять методы снижения или устранения давления в картере. Чтобы продемонстрировать реальные результаты, мы протестируем простое решение на нашем Project R35 в динамометрическом режиме и засвидетельствуем масштабы результатов.

Что такое давление в картере? Проще говоря, это давление выше атмосферного (или положительное давление) в картере вашего двигателя.Если бы вы поместили датчик давления или манометр на картер вашего двигателя, вы могли бы измерить величину давления в картере, развиваемого в вашем двигателе. По предложению Дэвида Бушура мы добавили в наш стенд датчик давления для измерения давления в картере любого автомобиля, который мы тестируем на стенде. На двигателях, использующих заводскую систему вентиляции картера (система принудительной вентиляции картера), мы обычно измеряем пиковое давление в картере порядка от 2,5 до 6,0 фунтов на квадратный дюйм, когда двигатель находится в нормальном рабочем состоянии.

Фактическое давление в картере можно зарегистрировать, поместив фитинг в заводскую крышку маслозаливной горловины и измерив давление стандартным датчиком давления. Теперь мы регистрируем каждый двигатель с каждого автомобильного динамометрического стенда в DSPORT.

Так что же вызывает давление в картере? В большинстве случаев давление в картере в первую очередь не связано с движением поршней вверх и вниз в цилиндре. Это связано с тем, что для каждого поршня, движущегося вниз по цилиндру (потенциально уменьшая размер картера и увеличивая давление), есть другой поршень, движущийся вверх в цилиндре (увеличивая объем картера и уменьшая давление).Следовательно, объем картера в любое время остается относительно постоянным. Хотя существует реальная разница в объеме картера на некоторых конструкциях двигателей из-за вращения коленчатого вала из-за углов штока и других факторов (рядные четыре цилиндра имеют разный объем картера при горизонтальном или вертикальном вращении коленчатого вала), основная часть увеличения давление в картере на самом деле поступает откуда-то еще. Фактически, основным источником давления в картере является утечка давления сгорания в цилиндрах за кольца.Это явление часто называют «ударом»; ссылаясь на тот факт, что часть давления сгорания проходит через кольцевое уплотнение в цилиндре. Конечно, целью всегда должно быть максимальное качество кольцевого уплотнения (см. Врезку «Улучшение кольцевого уплотнения»), но понимание его последствий в виде утечки давления сгорания необходимо для понимания преимуществ пониженного давления в картере.

Когда давление в картере может быть уменьшено, доведено до нуля или даже меньше нуля (вакуум), происходят хорошие вещи.Пониженное давление в картере улучшает уплотнение колец в цилиндре. Повышенный перепад давления на поршневые кольца приводит к улучшению кольцевого уплотнения. В двигателях с турбонаддувом противодавление выхлопных газов обычно выше, чем давление в картере, поэтому такт выхлопа имеет небольшие проблемы с кольцевым уплотнением из-за перепада давления. Даже в случае применения полностью мотора перепад давления на кольца будет высоким во время сжатия и рабочего хода. К сожалению, перепад давления во время такта впуска может быть настолько низким, что кольцо не сможет обеспечить идеальное уплотнение в своей канавке при высоком давлении в картере.Наличие нулевого давления или, еще лучше, вакуума (ниже атмосферного нуля) улучшает кольцевое уплотнение во время такта впуска. Фактически, некоторые проблемы, связанные с потерей кольцевого уплотнения на более высоких оборотах двигателя или при использовании более толстых колец, могут быть устранены, когда картер находится под вакуумом, а не под давлением. Фактически, лучшие разработчики двигателей всегда учитывают тип системы смазки и величину ожидаемого давления в картере (положительное, нулевое или вакуумное) при выборе пакета колец для конкретного применения.

Практически все современные двигатели внутреннего сгорания используют систему смазки с мокрым картером и систему вентиляции картера, которая позволяет поддерживать положительное давление в картере почти во всех условиях работы. В случаях, когда присутствует высокий вакуум во впускном коллекторе (холостой ход, малое движение дроссельной заслонки и замедление), клапан PCV (по сути, односторонний обратный клапан) в системе позволяет сбросить давление картера во впускной коллектор (разрежение во впускном коллекторе). впускной коллектор помогает снять давление из картера).В условиях работы, когда разрежение во впускном коллекторе ниже абсолютного давления по сравнению с давлением в картере, давление в картере практически невозможно измерить. Это относится к двигателю в хорошем механическом состоянии. Двигатели с чрезмерным износом цилиндров или плохим кольцевым уплотнением могут создавать высокое давление в картере даже при высоком уровне разрежения во впускном коллекторе.

В ситуациях, когда разрежение во впускном коллекторе падает до нуля или становится положительным (в режиме «наддува»), односторонний клапан PCV закрывается, и двигатель становится зависимым от других средств для сброса давления в картере.Это другое средство на большинстве автомобилей с турбонаддувом заключается в том, что положительное давление в картере подается во впускные трубы компрессора. Эти впускные трубы компрессора могут иметь атмосферное давление или небольшой вакуум. Хотя эта система может помочь снизить положительное давление в картере, у нее есть недостатки. Поток паров картера во впускные трубы компрессора содержит масляный туман и пары, которые часто конденсируются на входе турбокомпрессора, секции турбокомпрессора или в трубопроводе промежуточного или промежуточного охладителя.Накопление масляной пленки в промежуточном охладителе снижает его эффективность.

До начала 1960-х годов система откачки картера на автомобилях просто сбрасывалась в атмосферу через несколько «сапунов». В некоторых случаях дорожные тягодутьевые трубы использовались вместе с сапунами для создания некоторого отрицательного давления (вакуума) в системе, когда транспортное средство двигалось с высокой скоростью. Когда люди стали беспокоиться о загрязнении, эти системы исчезли, и система принудительного картера двигателя стала стандартом.

Хотя система с атмосферной вентиляцией может показаться примитивной и может быть законно использована только на гоночных / внедорожных транспортных средствах, этот тип простой системы снизит давление в картере большинства двигателей до уровня, близкого к атмосферному (без манометрического давления), при правильной конструкции. . Система маслосборника Buschur Racing Pro Plus GT-R является примером хорошо продуманной системы вентиляции для автомобилей R35 GT-R. Эта система связывает обе клапанные крышки и маслозаливную горловину двигателя в централизованное место крепления, которое сбрасывает все давление картера в атмосферу.

Лучшее кольцевое уплотнение приводит к повышению производительности и эффективности любого поршневого двигателя. Производители, машинисты и разработчики двигателей знают, что более округлые цилиндры, более плоские канавки для поршневых колец, более тонкие поршневые кольца и улучшенная отделка цилиндров могут способствовать улучшению кольцевого уплотнения в цилиндре. Качество кольцевого уплотнения может иметь отношение к курице и яйцу. При улучшении кольцевого уплотнения картер двигателя меньше прорывается. Следовательно, давление в картере также снижается.Пониженное давление в картере улучшает качество кольцевого уплотнения. В конце концов, целью является наилучшее возможное кольцевое уплотнение. При разработке и производстве двигателей в нашем подразделении Club DSPORT используется ряд процессов, позволяющих получить кольцевое уплотнение высочайшего качества. Эти процессы и процедуры включают:

• Хонингование цилиндра с помощью оптимизированной хонинговальной пластины (также известной как торсионная пластина): этот процесс корректирует деформацию отверстия, имеющуюся при прикручивании головки цилиндра к блоку.В результате получается цилиндр более круглой формы.

• Оптимизация отделки цилиндра с помощью профилометра: подготовка поверхности цилиндра к идеальным условиям невозможна без использования профилометра. Процесс хонингования занимает от 3 до 4 раз больше обычного времени, поэтому рассчитывайте заплатить от 100 до 150 долларов за цилиндр для точного механического цеха, у которого есть инструменты и знания, чтобы сделать это правильно. В результате этого процесса поверхность цилиндра оптимизирована для материала и отделки поршневого кольца.

• Выбор поршня: хотя многие поршни выглядят одинаково, критические размеры, которые не видны невооруженным глазом, определяют способность поршня удерживать кольца в плоском состоянии и правильно работать в двигателе. Более плоские и более параллельные кольцевые канавки просто обеспечивают лучшее кольцевое уплотнение. Зазоры и допуски в кольцевых канавках также являются важным фактором. Для оптимального кольцевого уплотнения кольцевые канавки следует обрабатывать с учетом определенного набора колец.

Выбор кольца: при прочих равных условиях более тонкое кольцо обеспечивает лучшее кольцевое уплотнение, чем более толстое кольцо.В первую очередь это связано с двумя причинами. Во-первых, более тонкие кольца легче и имеют меньшую инерцию. На высоких оборотах двигателя более легкие кольца не смещаются в кольцевых канавках при изменении направления поршня. Во-вторых, более тонкие кольца лучше соответствуют неровностям отверстия. Так почему же не каждый двигатель работает с самыми тонкими кольцами? Компромисс в том, чтобы стать тоньше, — это способность передавать тепло от поршня к стенке цилиндра. Более тонкое кольцо следует выбирать из лучших материалов с превосходным покрытием из-за повышенных тепловых нагрузок, которые оно будет выдерживать.При использовании более тонких поршневых колец для продления срока службы поршней и колец необходимы другие средства охлаждения поршней (например, поршневые масляные распылители).

Если вы хотите воспользоваться преимуществами отрицательного давления в картере, но не можете позволить себе решение для смазки с сухим картером, изучите решение для вакуумного насоса. Правильно спроектированная система вакуумного насоса может подавать как разряжение картера в сухой картер.

Чтобы еще больше снизить давление (до состояния вакуума), можно также использовать вакуумный насос на вашем двигателе.Морозо — один из самых популярных источников этих решений. Moroso предлагает модельный ряд, который включает в себя как 3-, так и 4-лопастные вакуумные насосы, различные кронштейны и ряд вариантов шкивов. Поскольку многие стандартные кронштейны предназначены для популярных отечественных двигателей, велика вероятность, что вам придется изготовить кронштейн, чтобы он подошел. Во второй части этой серии статей мы рассмотрим выбор и настройку вакуумного насоса на обычном двигателе с мокрым картером.

Перед установкой маслосборника Buschur Racing Pro Plus GT-R мы провели динамометрические испытания нашего Project R35, чтобы установить базовую мощность.Наш Project R35 включает заводской двигатель и заводские турбокомпрессоры с полным комплектом крепежных деталей под управлением подключаемого блока управления MoTeC M1. Двигатель работает на насосе E85 и настроен таким образом, чтобы максимально использовать мощность заводских турбонагнетателей. Заводские турбокомпрессоры исчерпаны и не могут поддерживать давление наддува до красной отметки.

Помимо регистрации мощности, мы также записали давление наддува и давление в картере. При наличии заводской системы вентиляции картера пиковое давление в картере достигало 4 баллов.4 фунта на квадратный дюйм. Пиковое давление наддува было зафиксировано на уровне 24,3 фунта на квадратный дюйм, а давление наддува при пиковой мощности было 17,9 фунта на квадратный дюйм. Пиковая мощность на колесах составила 633,84 лошадиных силы.

При просмотре данных мы заметили, что пиковое давление в картере возникало при частоте вращения двигателя, которая коррелирует с пиковым выходным крутящим моментом. Поскольку максимальный выходной крутящий момент возникает, когда давление в цилиндре также является максимальным, это подтверждает мнение о том, что на давление в картере больше всего влияет утечка давления в цилиндре через кольца (прорыв).

Система Buschur Racing Pro Plus R35 GT-R Catch Can предоставляет все необходимые детали для преобразования штатной системы картера в вентилируемую систему для повышения производительности.

Наш стажер по графическому дизайну Микико Акаоги, постоянно стремящийся овладеть новыми навыками, ухватился за возможность установить маслосборник Buschur Racing Pro Plus GT-R. Вы можете найти видео с ее установкой на DSPORTMAG.com или на канале DSPORT на YouTube. Процесс был довольно простым и понятным.По сути, новая система завершает соединение между впускными отверстиями компрессора и картером (теперь масло не может попадать в систему наддувочного воздуха из картера). Трубки картера, которые ранее питали входы компрессора, перенаправляются к уловителю. Дополнительный порт идет к специальной крышке маслозаливной горловины, которая обеспечивает один дополнительный путь для сброса давления в картере в уловитель. Система идеально подходит, и для ее установки требуются только простые ручные инструменты и около часа времени.

После установки пришло время посмотреть, можно ли увидеть какие-либо различия. Мы снова зарегистрировали мощность, давление наддува и давление в картере. С новой системой картера, которая отводит воздух в атмосферу (опять же, это только для бездорожья, гонок из-за повышенных выбросов), пиковое давление в картере упало до менее 1,0 фунта на квадратный дюйм (0,92 фунта на квадратный дюйм). Неожиданно немного упало и пиковое давление наддува. Пиковое давление наддува снизилось на 0,7 фунта на квадратный дюйм, достигнув пикового значения 23,5 фунта на квадратный дюйм, в то время как давление наддува при пиковой мощности упало примерно на 0.5psi, опустив его до 17,45psi. Несмотря на более низкое давление наддува, пиковая мощность все же увеличилась до 644,08. Это означало прирост почти на 10 лошадиных сил. Если бы мы смогли уравновесить прирост до пикового значения 17,9 фунтов на квадратный дюйм, мощность была бы чуть более 653 лошадиных сил. Это означало бы прирост почти на 20 лошадиных сил или около 3,0% от общей мощности двигателя. В приложениях с не стандартными турбинами будет реализован солидный прирост на 3,0 процента или около 20 лошадиных сил на 650-сильном VR38.На 1000-сильном VR38 ожидайте увидеть приближение к отметке в 30 лошадиных сил.

Наше тестирование набора Buschur Racing Pro Plus Catch Can, установленного на нашем Project R35, показывает, что при таких же уровнях наддува можно ожидать увеличения мощности на 3,0%. Это примерно 20 лошадиных сил на VR38 мощностью 600 лошадиных сил или 30 лошадиных сил на 1000 лошадиных сил. Поскольку кольцевое уплотнение улучшено, и требования к воздушному потоку двигателя улучшатся, не удивляйтесь, увидев падение давления наддува 0.5 ~ 1,0 фунт / кв. Дюйм при таком же рабочем цикле перепускного клапана. Мы обнаружили прирост мощности примерно на 10 лошадиных сил при давлении наддува, которое было на 0,5 фунта на квадратный дюйм ниже. Компенсируя потерю давления наддува, мы получили бы 20 лошадиных сил, что в точности соответствует внутренним результатам Buschur Racing.

Полученные нами независимые результаты практически идентичны результатам, полученным Buschur Racing. На R35 GT-R мощностью 580 л.с. при одинаковом давлении наддува было получено в общей сложности 22 дополнительных лошадиных силы на колесах.Показания давления в картере также были такими же, как и при падении с диапазона 4,5 фунтов на квадратный дюйм до менее 1 фунта на квадратный дюйм.

Маслоуловитель Buschur Racing Pro Plus GT-R обеспечил неплохой прирост производительности при одновременном обеспечении важных вторичных преимуществ (отсутствие масла во впускном отверстии компрессора, трубопроводах промежуточного охладителя или промежуточном охладителе). При использовании хорошо спроектированной вентилируемой системы аналогичные преимущества должны быть получены всякий раз, когда можно снизить положительное давление в картере. Так насколько же лучше работал бы двигатель, если бы картер действительно находился в состоянии вакуума (давление ниже атмосферного)? Это то, что мы хотим исследовать в нашей следующей статье «Меньше давления, больше мощности.”

Полная фотогалерея на странице 2 >>

Что такое картер? (с фотографиями)

Картер, являющийся неотъемлемой частью двигателя внутреннего сгорания, представляет собой просверленную металлическую раму, в которой находятся несколько частей, в частности коленчатый вал. Его основная универсальная функция — защита коленчатого вала и шатунов от мусора. В простых двухтактных двигателях картер выполняет несколько функций и используется как камера наддува для топливно-воздушной смеси.В более сложных четырехтактных конструкциях он изолирован от этой смеси поршнями и вместо этого работает в основном для хранения и циркуляции масла. В четырехтактном двигателе он расположен под блоком цилиндров и в обоих типах составляет самую большую физическую полость двигателя.

Чистое масло имеет решающее значение для картера.

Большинство современных картеров сделаны из алюминия, что обеспечивает легкую, но прочную конструкцию, способную выдерживать давление, возникающее при нормальной работе двигателя. В четырехтактных двигателях без наддува, то есть в двигателях, которые не имеют турбонагнетателя , желателен небольшой уровень давления в корпусе, чтобы не допустить попадания пыли и других потенциально повреждающих частиц, сохраняя при этом должное расположение масла. Все двигатели при нормальной работе допускают утечку небольшого количества несгоревшего топлива и отработавших газов в картер.Этот коллективный материал известен как blow-by .

Картер представляет собой просверленную металлическую раму, в которой находятся несколько деталей, в частности коленчатый вал.

Клапан принудительной вентиляции картера, или клапан PCV, обычно используется как часть общей системы контроля давления, чтобы регулировать количество продувки, выбрасываемой из картера.Проходя через клапан PCV, вытесненный проросший газ возвращается через систему обратно в часть, известную как впускной коллектор , где он повторно используется в процессе сгорания. Эта конструкция была принята частично в силу законодательного стимула, потому что более ранние конструкции не были закрытыми и позволяли прорывам прорваться прямо из двигателя, что приводило к значительному ущербу для окружающей среды. Системы PCV не используются в двухтактных двигателях, так как весь прорыв сжигается в нормальном потоке воздуха и топлива.

Правильный уход за картером и его внутренними компонентами важен для бесперебойной работы двигателя.Поддержание надлежащего количества чистого масла имеет решающее значение, и его можно измерить с помощью простого инструмента, известного как масляный щуп , простой кусок металла, который визуально показывает уровень масла. Регулярная проверка показывает, сколько масла присутствует, но несгоревшее топливо, которое скапливается в картере, может отрицательно повлиять на смазочные качества масла, поэтому регулярная замена масла жизненно важна. Кроме того, неправильно обкатанный двигатель или двигатель с сухими, потрескавшимися поршневыми уплотнениями может позволить слишком большому количеству газа просочиться мимо поршней в картер, создавая опасно высокие уровни давления, которые могут вызвать повреждение и отказ двигателя.Ранние симптомы неисправности уплотнений включают утечку масла из клапана PCV или через щуп.

Поворотный обратный клапан и подъемный обратный клапан

Обратные клапаны — это автоматические клапаны, которые открываются при прямом потоке и закрываются при обратном потоке.

Давление жидкости, проходящей через систему, открывает клапан, в то время как любое изменение направления потока закрывает клапан.Точная работа будет зависеть от типа механизма обратного клапана. Наиболее распространенными типами обратных клапанов являются поворотные, подъемные (поршневые и шаровые), дисковые, стопорные и поворотные.

Типы обратных клапанов

Поворотный обратный клапан
Базовый поворотный обратный клапан состоит из корпуса клапана, крышки и диска, который соединен с шарниром. Диск отклоняется от седла клапана, чтобы позволить потоку в прямом направлении, и возвращается к седлу клапана, когда поток выше по потоку останавливается, чтобы предотвратить обратный поток.

Диск в обратном клапане поворотного типа не управляется, поскольку он полностью открывается или закрывается. Доступны различные конструкции дисков и седел, отвечающие требованиям различных областей применения. Клапан обеспечивает полный, беспрепятственный поток и автоматически закрывается при понижении давления. Эти клапаны полностью закрываются, когда поток достигает нуля, чтобы предотвратить обратный поток. Турбулентность и падение давления в клапане очень низкие.

Лифт Обратный клапан
Конструкция сиденья из подъемной силы Обратный клапан похож на клапан Земного шара.Диск обычно имеет форму поршня или шара.

Подъемные обратные клапаны

особенно подходят для работы с высоким давлением, когда скорость потока высока. В обратных клапанах подъемника диск точно направляется и идеально входит в приборную панель. Подъемные обратные клапаны подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком.

Поток для подъема Обратные клапаны всегда должны входить ниже седла. Когда поток входит, поршень или шар поднимается в направляющих от седла под давлением восходящего потока.Когда поток останавливается или меняет направление, поршень или шар прижимается к седлу клапана под действием как обратного потока, так и силы тяжести.

Изображения выше используются с разрешения Cameron International Corporation, которая сохраняет за собой все права на эти изображения.

Обратный клапан из литой стали для нефтегазовой промышленности

Клапаны обратные цветные

.
