Нормы сопротивления контура заземления: Нормы допуска сопротивления контура заземления. Большая энциклопедия нефти и газа

Измерение сопротивления заземления: методики и периодичность

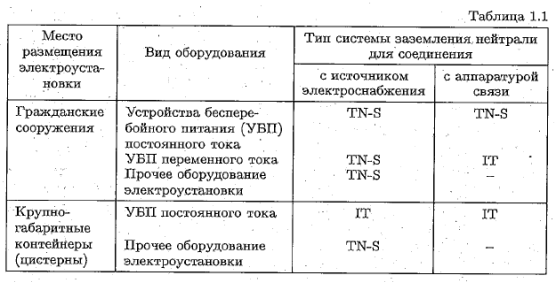

Измерение сопротивления заземления нужно выполнять, чтобы удостовериться, что оно совпадает с требованием ПУЭ (правила устройства электроустановок) гл. 1.8., а также ПТЭЭП пр. 3,3.1. Замеры, которые проводятся в электроустановке с глухозаземленной нейтралью (напряжение которых составляет ниже 1000В) должны соответствовать следующим нормам. Неважно, зимой или летом, значение не должно превышать отметку 8, 4 и 2 Ом при напряжении 220, 380, 660 В (для источников с трехфазным током) соответственно, или 127, 220 и 380 В для источников с однофазным током. Для электроустановок, где используется изолированная нейтраль (напряжение ниже 1000В) сопротивление заземляющего контура должно соответствовать п 1.7.104 ПУЭ и рассчитывается по формуле Rз * Iз

Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

• МС-08;
• М-416;
• ИСЗ-2016;
• Ф4103-М1.

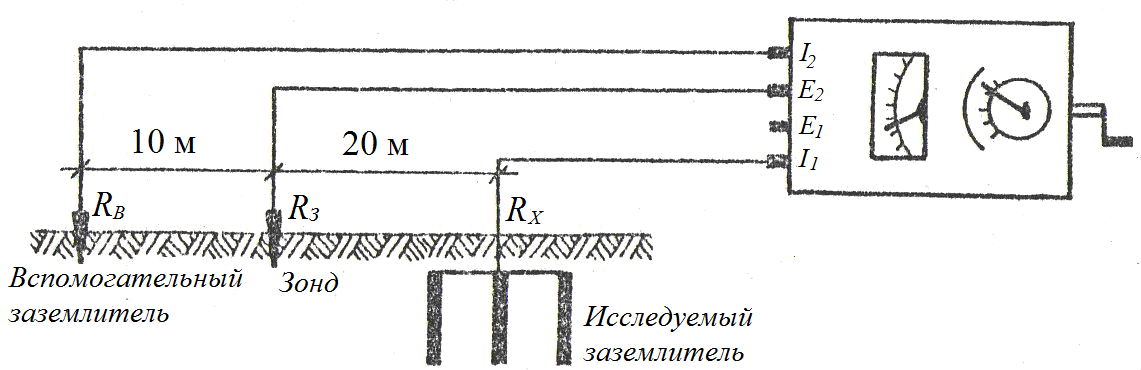

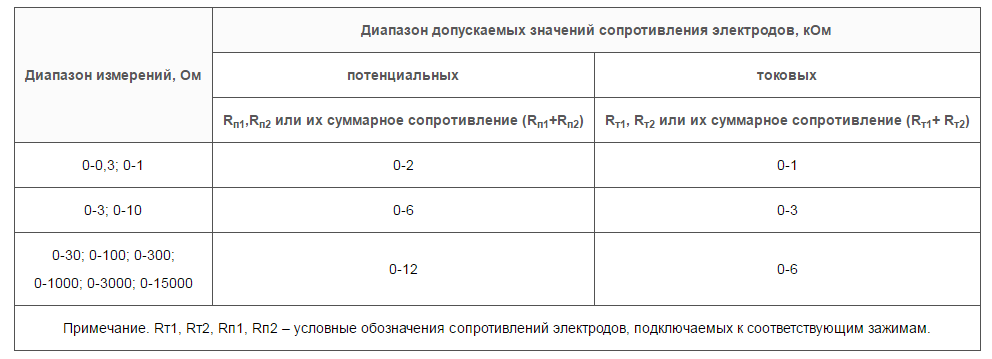

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С. А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

• возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
• экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

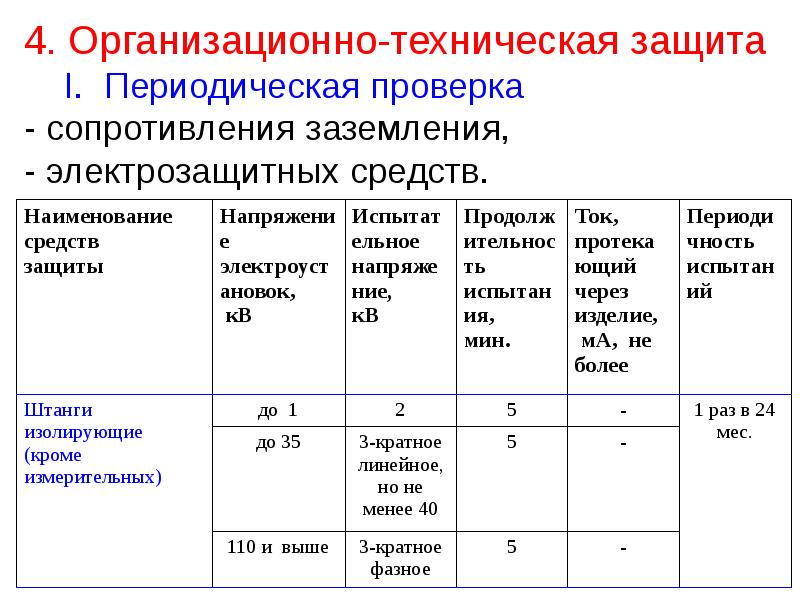

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Какое сопротивление контура заземления?

Единой величины сопротивления контура заземления нет. Все значения существуют в привязке к различному электрооборудованию и регламентируются правилами устройства электроустановок (ПУЭ), а эксплуатационные величины правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Берём трансформаторную подстанцию с напряжением до 1 киловольта. Согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 3 при проведении замеров сопротивления в непосредственной близости к подстанции, сопротивление контура заземления должно соответствовать 15 ом для напряжения в 660 вольт, 30ом для 380 вольт и 60 Ом для 220 вольт, при измерении с учетом естественных заземлителей.

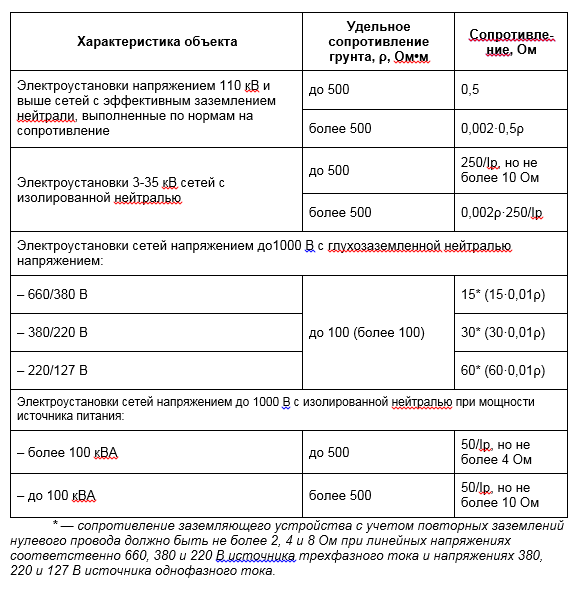

ПТЭЭП, Приложение № 3, таблица 36 нам говорит вот что: (трёхфазная/однофазн­ая сеть)сопротивление контура заземления — 15 ом для напряжений 660-380 вольт, 30 ом для напряжений 380-220 вольт и 60 Ом для напряжений 220-127 вольт., а если измерения проводятся с учётом присоединённых повторных заземлений, то значения будут совсем иными, величины должны составлять не более 2, 4 и 8 Ом при соответствующих напряжениях. (660вольт, 380 вольт, 220 вольт)

При напряжением больше 1Кв контур заземления для трансформаторной подстанции и распредпунктов согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 1 будет иметь величины: при замерах сопротивления в электроустановках с глухозаземленными или эффективно заземленными нейтралями электрическое сопротивление должно быть не более чем 0,5 Ом.

Далее смотрим ПТЭЭП, Прил. № 3, таб-ца 36 сообщает нам: при замерах в электроустановках напряжением от 110 кВ и выше, в электрических сетях с эффективно заземлённой нейтралью, электрическое сопротивление заземляющего контура не должно превышать 0,5 Ом. В электроустановках от 3 до 35 кВ в сетях с изолированной нейтралью не более 10 Ом.

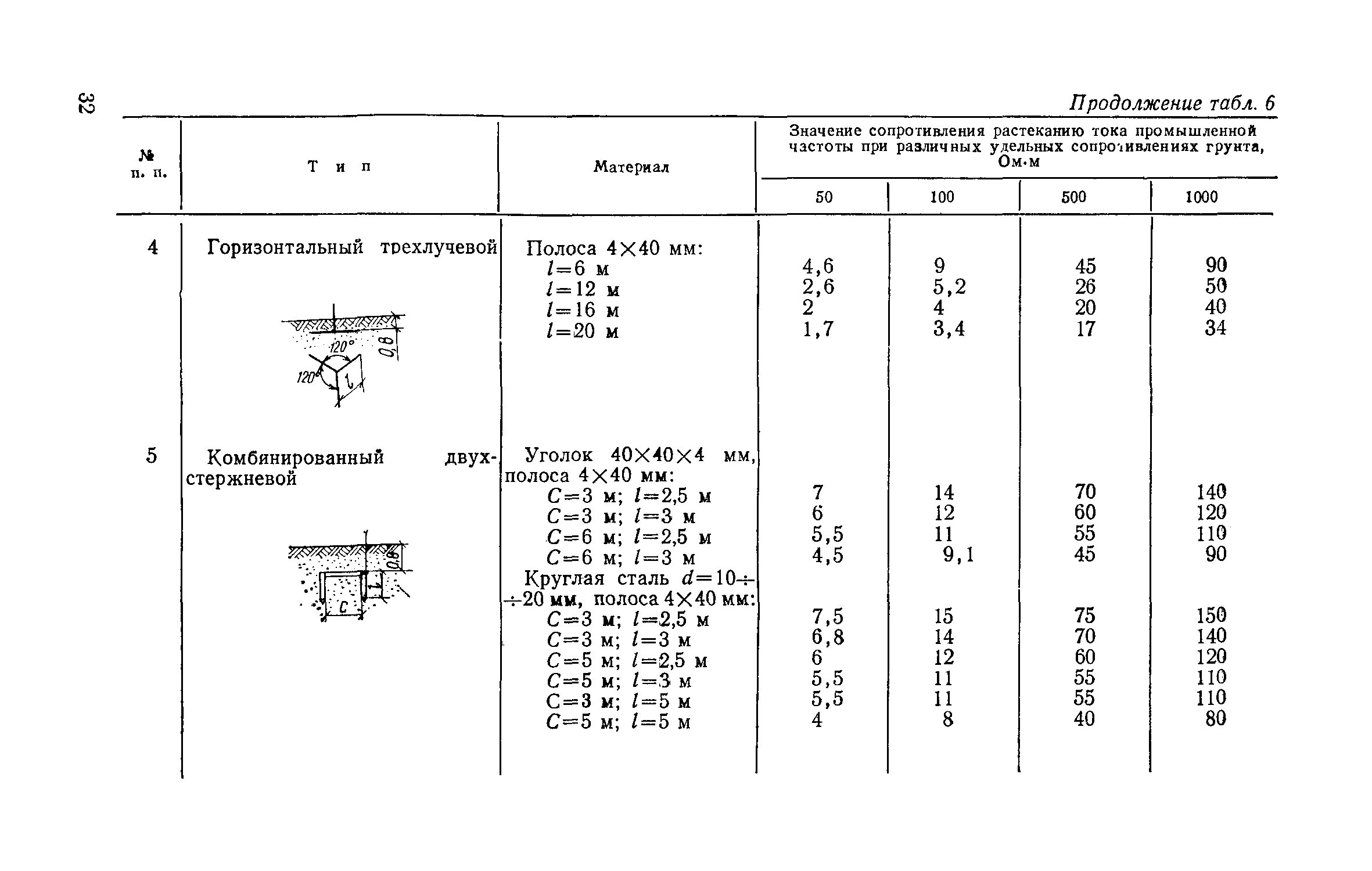

Норма сопротивления контура заземления для воздушной линии электропередачи напряжением выше 1 кВ составит согласно ПУЭ, п. 1.8.39, таблица 1.8.38, п. 2 : Для заземляющих устройств опор высоковольтных линий при величине удельного сопротивления грунта, ρ, Ом·м: 100/100-500/500-1000/1000-5000 – 10ом, 15ом, 20ом и 30 Ом соответственно.

Если взять ПТЭЭП, приложение № 31, таблица 35, п. 4, то мы узнаем: А. Для воздушной линии электропередачи на напряжениях свыше 1Кв

Б: Для опор, имеющих грозозащитный трос или иные приспособления для грозозащиты, металлические или ж/бетонные опоры ВЛ 35 кВ, а так же опоры ВЛ 3 на 20 кВ в населённых пунктах, заземлители оборудования для опора 110 киловольт и выше: 10ом, 15ом, 20ом и 30 Ом при величине удельного сопротивления грунта, соответственно составит: 100, 100-500, 500-1000, 1000-5000 Ом·м. Б. Для воздушных ЛЭП на напряжение сети до 1Кв: опоры ВЛ с наличием грозозащиты составит 30 Ом, Опоры ЛЭП с повторным заземлителем нулевого провода – 15ом для напряжения 660-380 вольт, 30ом для 380-220 вольт и 60 Ом соответственно для напряжений питающей сети 220-127 вольт (для трёхфазной/однофазно­й сети) соответственно

Сопротивление заземляющего устройства | Заметки электрика

Здравствуйте, дорогие посетители сайта заметки электрика.

Сегодня мы узнаем какое сопротивление заземляющего устройства удовлетворяет требованиям нормативных документов.

Итак, в прошлой статье мы рассмотрели как правильно выполнить монтаж контура заземления. Но для каждого контура заземления имеется свое требование к сопротивлению.

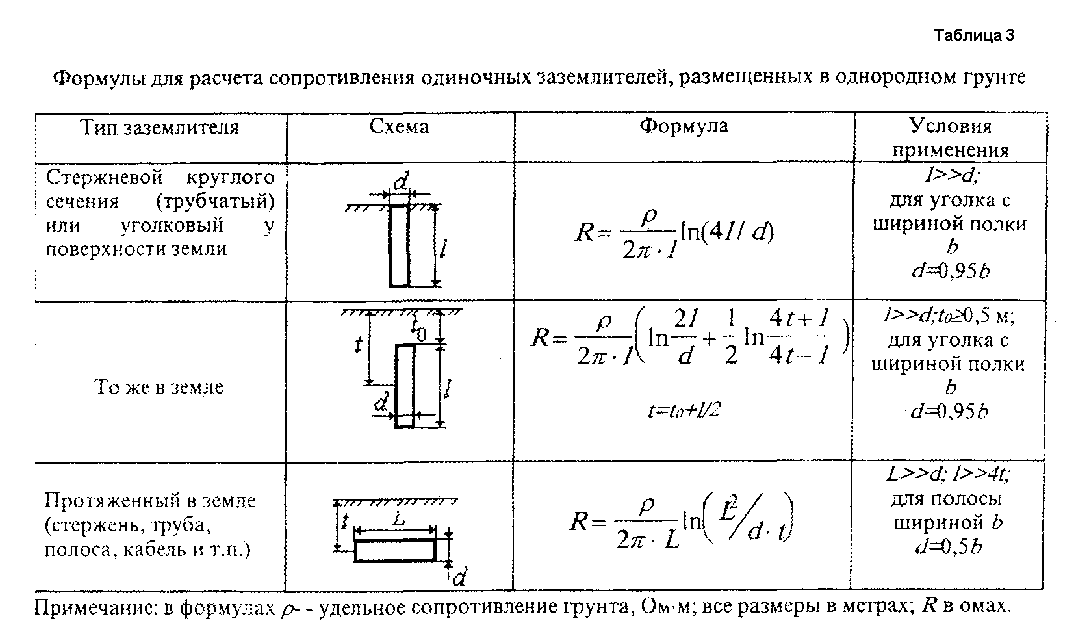

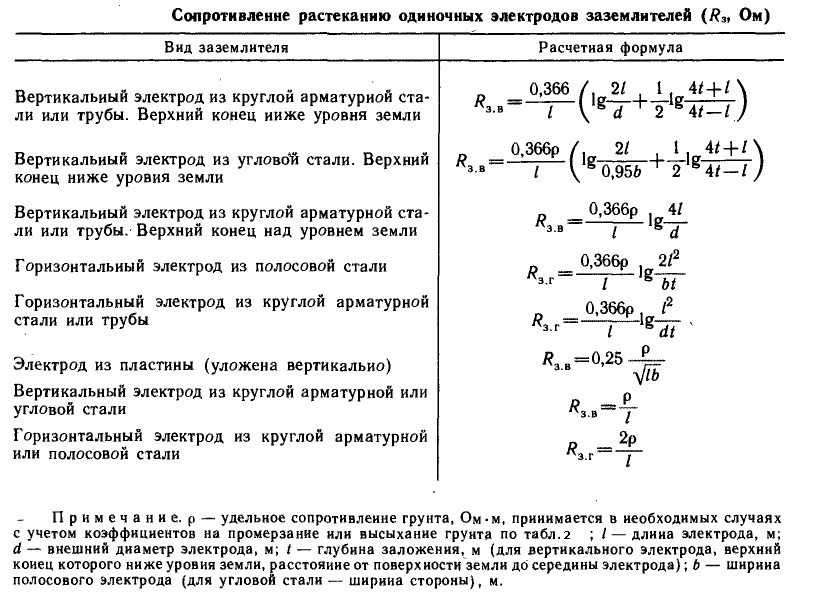

Сопротивление заземляющего устройства, еще его называют сопротивление растекания электрического тока — это величина, которая прямо пропорциональна напряжению на заземляющем устройстве, и обратно пропорциональна току растекания в «землю».

Единица измерения — Ом.

И чем меньше это значение, тем лучше.  В идеальном случае — сопротивление заземляющего устройства должно быть равно нулю. Но реально добиться такого сопротивления просто невозможно.

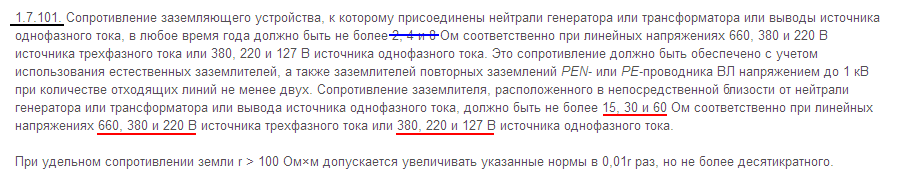

И как всегда, по нормам сопротивления заземлений, обратимся к нормативному документу ПУЭ 7 издания, к главе 1.7.

ПУЭ. Раздел 1. Глава 1.7.

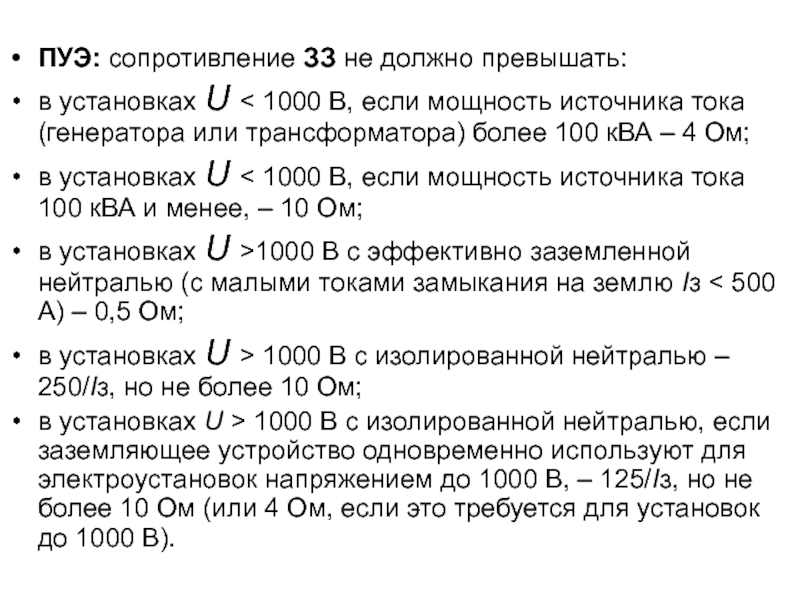

Для каждой электроустановки и ее уровня напряжения, в ПУЭ четко определены сопротивления заземления.

В данной статье мы рассмотрим нормативы сопротивлений только тех электроустановок, которые нам интересны, т.е. бытового напряжения 380 (В) и 220 (В).

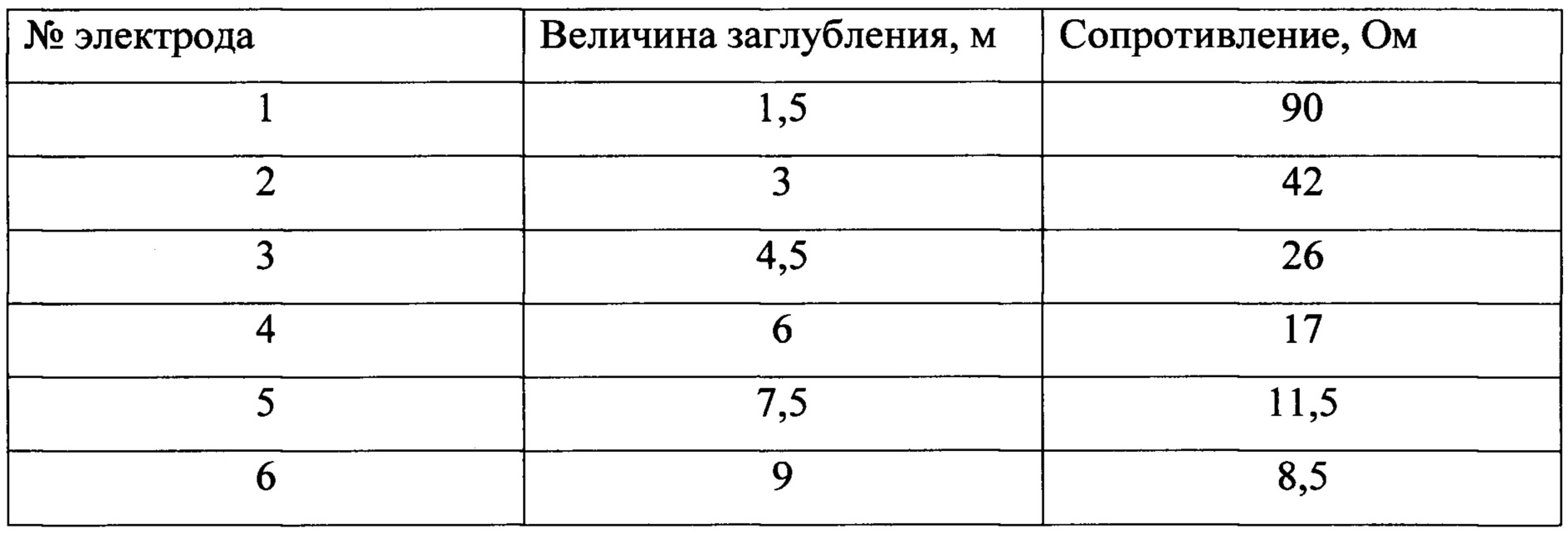

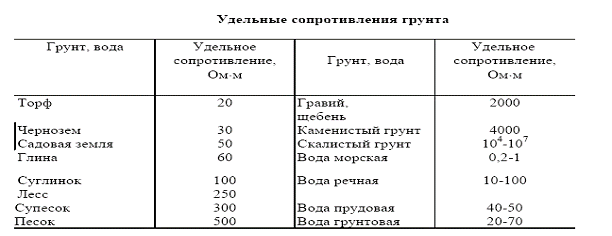

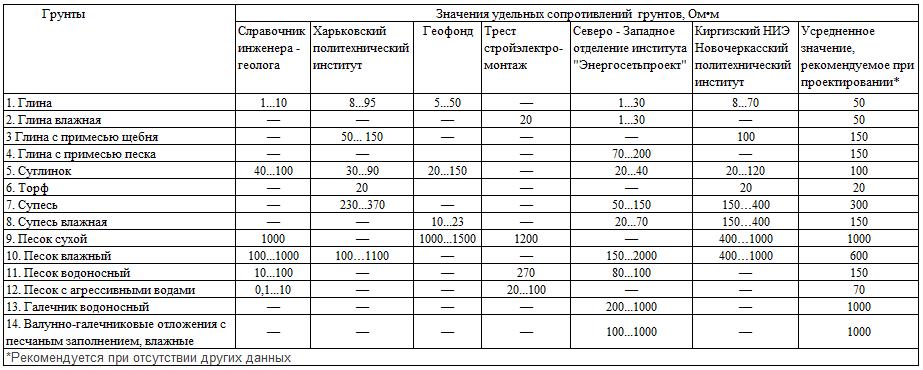

Вышеперечисленные нормы сопротивления заземляющих устройств относятся к грунтам, идеально подходящим для монтажа контура заземления (глина, суглинок, торф).

P.S. А на десерт, интересное видео…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:
