Напряжение термопары газового котла: устройство, типы, ремонт своими руками

Содержание

что такое, как работает, замена и проверка

Термопарой называют термоэлектрические датчики, устанавливаемые в газовые котлы и водогрейные колонки, оборудованные не зависимой от сети системой автоматики. Данный элемент отслеживает наличие пламени горелки. Он непрерывно подает напряжение на электромагнитный клапан управляющего блока. В статье рассмотрено, что такое термопара для газового котла, принцип работы и как ее менять при необходимости.

Содержание статьи:

Описание элемента

Термопара – это практически единственный прибор, измеряющий предельно высокие температуры. Его устанавливают в различное котельное оборудование. Задача элемента – контролировать терморежим, защищая систему от возможного перегрева.

Если в камере сгорания по какой-либо причине отсутствует пламя, термопара автоматически перекрывает подачу газа. То есть это защитный элемент.

Вообще устройство, замеряющее температуру рабочей среды, широко востребовано в разных областях человеческой деятельности: промышленность, медицина и другие сферы, где важна точная температура.

Устройство термопары

Аппаратура представляет собой два проводника, для изготовления которых используют разные сплавы. У каждого свое сопротивление и электрический потенциал. Проводники контактируют в одной или нескольких точках (в некоторых моделях за это отвечает компенсационная проволока). Конструкция термопары простая:

  • литой корпус головки с крышкой;
  • фосфорные колодки – компенсируют линейное расширение электродов;
  • наконечник – изолирует рабочий спай;
  • защитная трубка, включающая рабочие и нерабочие участки.

Соединительные провода проходят через штуцер с асбестовым уплотнителем. Обычно термопары делают из неблагородных металлов. Если же электрод выполнен из благородного, то используются фосфорные или кварцевые трубки.

Погрешность такого прибора – один градус, что для отопительного оборудования довольно много. Здесь все зависит от конструктивных особенностей – пластины и проводники соединяются по-разному. Это может быть точечная сварка, пайка или обжим. При некачественном стыке двух проводников погрешность увеличивается. Поэтому, если планируется замена термопары, выбирать новую следует среди проверенных производителей.

Принцип работы

Термопара синхронизирована с впускающим клапаном – именно он подает сигнал для прекращения подачи топлива.

В основе лежит эффект Зеебека. Его суть:

  1. два разнородных проводника образуют замкнутую цепь;
  2. на места соединения действуют разные температуры;
  3. в цепи образуется термоэлектродвижующая сила.

Последняя возникает не сразу. Механизм работает так:

  1. Одна сторона проводника разогрета, из-за чего на нем быстрее перемещаются электроды, нежели на холодной. В итоге к нему поступает более высокая энергия.
  2. Энергия воздействует на электроды, «толкая» их к холодному проводнику, который копит отрицательный заряд.
  3. С горячей стороны сохраняется положительный заряд.
  4. Заряд копится до тех пор, пока потенциалы не будут отличаться. Электроны с холодной стороны перемещаются обратно к горячему проводнику.
  5. Заключительный этап процесса – придание равновесия.

На термоэлектродвижующую силу воздействуют следующие факторы:

  • показатель температуры на контактах;
  • из чего сделан проводник.

В среду с контролируемой температурой погружают рабочую сторону термопары (место, в котором соединены проводники). Нерабочий спай в это время подсоединяется к измерительному прибору. Для измерения различий потенциалов пользуются милливольтметром, который позволяет вычислить показатели в привычных градусах Цельсия.

Дополнительная информация! Для подключения термопары к измерительному прибору пользуются специальными термопарными проводами (их материал изготовления аналогичен проводникам).

Проверка и замена

Отопительное оборудование, как и любая другая техника, иногда выходит из строя. Распространенная причина нестабильной работы – неисправность термопары. Первый признак, который об этом свидетельствует – кнопка, расположенная на магнитной коробке, не способна зафиксироваться. Это сложно отследить, если опыта недостаточно, поэтому нужно рассмотреть детальнее, как проверить работу термопары на газовом котле.

Неопытные владельцы котлов решают проблему следующим образом – фиксируют «непослушную» кнопку скотчем или изолентой. Способ рабочий, но только временно, при этом не безопасный – газовое оборудование и вовсе может выйти из строя.

Когда кнопка начала себя так вести, сразу необходимо принимать меры. В первую очередь проверяют терморегулятор. Для проверки термопары пользуются мультиметром:

  1. Обеспечивают безопасность проведения работ: отключают котел от электросети и газопровода.
  2. С одной стороны термопары расположен термодатчик, а другой стороной, посредством гайки, она крепится к электромагнитному клапану.
  3. Чтобы снять термопару, достаточно открутить гайку.
  4. Датчик, отвечающий за термоэлектрическое преобразование, греют над источником стабильного огня, например, над конфоркой или свечой, на высоте около 1 см.

Важно! В ходе нагрева нужно пользоваться перчатками во избежание ожогов на руке.

  1. После разогрева детали берут вольтметр или тестер, который заранее выставляют на мВ (милливольты). Одним щупом касаются тела термопары, другим – выходного контакта.
  2. Мультиметр фиксирует электрическое напряжение спустя 45-60 секунд после нагрева. Если показания прибора находятся в пределе 18-25 мВ, значит с терморегулятором все в порядке. В таком случае причиной неисправности может быть плохой контакт между клапаном и термопарой.

Электрическое напряжение в термопаре должно быть в пределе 20-25 мВ. Тем не менее, даже при значении в 18 мВ она способна работать исправно. Выключаться она будет при напряжении, сниженном до 16-17 мВ.

На термопаре попросту может прогореть термодатчик. Выявить это можно при визуальном осмотре элемента – на его поверхности будет заметна глубокая черная вмятина (прогар). Такую деталь заменяют новой.

Поменять просто – устройство легко снимается и отсоединяется. Это важный элемент, без которого газовый котел попросту не будет работать. Благо, цена на него доступна.

Отзывы

Влад, г. Челябинск: «Старый котел, 2003 года выпуска, в последнее время начал барахлить – то запускается, то нет. Полез на форумы узнавать в чем дело, оказалось – термоэлемент вышел из строя. Отправился в ближайший магазин, торгующий запчастями для газового оборудования и купил там термопару производителя «Ростовгазоаппарат», которая ставится именно на такие старые модели. Своими руками решил не лезть – вызвал специалистов. Мастер дополнительно очистил элементы на котле от грязи и ржавчины, за что отдельное спасибо».

Игорь, г. Ковель: «Термоэлементы были разработаны еще в 1950-х годах, именно для советских газовых котлов. Если знать, как они устроены и по какому принципу работают, проблем возникнуть не должно. При необходимости, деталь подлежит ремонту. А если полностью вышла из строя – не проблема отыскать новую. Для меня важна техническая прозрачность системы, поэтому я выбираю именно ее, а не современную китайскую автоматику с кучей чипов».

Термоэлектрический элемент, несмотря на простоту своей конструкции, считается одной из важнейших деталей газового котла. Он «сканирует» температуру и проверяет наличие пламени в горелке, отвечая за безопасную эксплуатацию оборудования. Поэтому, если термоэлемент выходит из строя – его обязательно заменяют новым или, при возможности, ремонтируют.

Как проверить термопару мультиметром на газовом котле: понятие, структура, изучение

Здравствуйте, уважаемые читатели. Как проверить термопару мультиметром на газовом котле? И какое значение у данной операции. И что это вообще за компонент – термопара?

В данной статье рассматриваются способы проверки термопары газовых котлов с использованием мультиметра. Описывается сам принцип функционирования термопары. Для примера приводится анализ этой составляющей на котле Бакси.

Понятие и структура термопары

Данная составляющая обороняет котёл от перегрева. А это залог его безопасности.

Она образована двумя разнородными проводниками. Они взаимодействуют как минимум в одной точке. При изменении температурных данных на участке датчика внутри термопары образуется напряжение.

Благодаря чему контролируется температура, и аппарат защищён от перегрева.

Виды термопар

Для создания индикатора применяются два разных металла. И для каждого сочетания металлов температура реакции различна. Поэтому датчики имеют отличия по уровню регуляции температур.

Производственная норма многих термопар – 0 C. Почти все производители используют электронную компенсацию холодной спайки. В итоге температурные скачки корректируются на клеммах датчика.

Изучение термопары

Если работа газового котла не стабильна, необходимо изучить состояние термопары.

Первый симптом неполадки – в процессе работы аппарата нет фиксации кнопки на магнитном коробе.

В этом случае нужно проверить термодатчик. Для этого есть лёгкая методика:

  1. Отключайте газовый аппарат от сети (от электричества и газа).
  2. На одном окончании термопары находится специальный индикатор. Вторым окончанием термопара присоединена к ЭК (электромагнитному клапану). Способ крепления – гайка.
  3. Гайку нужно отвинтить от ЭК, затем снять термопару с аппарата.
  4. Нагрейте индикатор над кухонной плитой или свечой. Его дистанция от теплового источника – 1-2 см.

При нагреве индикатор, корпус термопары нагревается до середины. В этом процессе защитите руки перчатками.

Шаги после нагревания термопары:

  1. Используйте мультиметр. Один его щуп приложите к корпусу устройства. А второй – к контакту на выходе.
  2. Примерно через минуту мультиметр определит напряжение. Если показания варьируются в спектре 18-25 мВ, значит, неполадок с термическим регулятором нет. Проблема кроется в слабом контакте между термопарой и ЭК.

Если показатели не достигают 18 мВ, термический преобразователь может быть рабочим. Для этого перемещайте его в пламени. Снова измерьте данные щупами.

Оптимальные параметры – это 20-25 мВ. Даже при условии 18 мВ ЭК может функционировать без сбоев. А кнопка сама выключается при показателях 16-17 мВ

Прогорания индикатора

Чаще всего термопара ломается из-за прогорания термального индикатора.

Когда при визуальном изучении на его поверхности обнаруживается серьёзная вмятина чёрного цвета или дырка, то датчик нуждается в замене.

Термальные электрические преобразователи часто прогорают в котлах любой марки, и Бакси не исключение.

Если у вас модель именно этой марки, вам стоит провести необходимое изучение термических составляющих.  Появляется вопрос – «А как проверить термопару мультиметром на газовом котле baxi?». Процесс был обозначен выше. Он подходит для всех котлов.

У них может быть отличие в расположении и виде термопары.

Что касается «Бакси», то в её моделях часто развивают напряжение в термопаре. Так ЭК становится чувствительнее. Напряжение достигается 30 мВ. И это отрицательно сказывается на рабочем сроке терморегуляторов.

Заключение

При появлении обозначенных симптомов, оперативно проводите проверку термопары. Ведь её состояние сказывается на состоянии всего аппарата.

Термопара для газовых котлов — Гамма ремонта

Температура в топке работающей котельной очень большая и померять ее можно при помощи термоэлектрического элемента (термопары). Такой элемент считается едва ли не только одним средством измерения больших температур, применяющимся во многих жизненных сферах человека. В данном случае речь пойдёт о такой его разновидности, как термопара для газового водогрея, работающая одновременно с автоматизированным газовым клапаном.

Приспособление и рабочий принцип термопары

На самом деле, регулярно пребывать в зоне открытого пламени может абсолютно не каждый материал. Термоэлемент же сделан из металла, точнее, из нескольких металлов, благодаря этому большой температуры не боится. Во время работы газовой котельной без него абсолютно нельзя обойтись, выход из строя термопары значит полную остановку агрегата и безотлагательный ремонт. А дело все в том, что термоэлемент работает одновременно с электромагнитным отсекающим клапаном, перекрывающим вход в топливный тракт. Стоит только данной детали поломаться, как клапан закроется, топливоподача прекратится и горелочное приспособление потухнет.

Чтобы лучше осознать рабочий принцип термопары газового водогрея, необходимо рассмотреть схему, представленную на рисунке.

Схема термопары

В основе данного принципа лежит следующее физическое явление: если надежно объединить между собой 2 разнородных металла, а после место соединения обогревать, то на холодных концах этого спая возникнет разница потенциалов, другими словами, напряжение. А при подсоединении к ним прибора для измерений цепь замкнется и появится постоянный переменный ток. Напряжение будет совсем маленьким, но этого хватает, чтобы в чувствительной катушке электромагнитного клапана появилась индукция и он открылся, давая возможность топливу пройти к запальному фитилю.

Для справки. Некоторые сегодняшние электромагнитные клапаны настолько восприимчивы, что остаются открытыми, пока напряжение при входе не станет ниже 20 мВ. Термоэлемент в обыкновенном рабочем режиме формирует напряжение порядка 40—50 мВ.

Естественно, приспособление термопары газового водогрея основано на описанном явлении, носящем наименование эффекта Зеебека. Две детали из разных металлов прочно между собой соединяются в одной или нескольких точках, при этом качество соединения играет немалую роль. Оно оказывает воздействие на параметры работы элемента и долговечность его эксплуатации. Место соединения и будет той самой частью работы, помещаемой в территорию открытого огня.

Так как для производства термоэлементов применяется очень много и самых разных пар металлов, не вдаваясь в детали, напомним, что в термопаре для газового водогрея применяется пара хромель – алюминий. К холодным концам таких металлов приварены проводники, заключенные в оболочку защиты. Второй конец проводников ставится в подходящее гнездо автоматики агрегата и крепится при помощи зажимной гайки.

В процессе розжига запального фитиля и горелки газового водогрея для топливоподачи мы открываем электромагнитный клапан ручным способом, нажимая на его шток. Газ проникает на запальной фитиль и поджигается, а термопара расположен недалеко и нагревается от его пламени. Спустя 10—30 сек кнопку можно отпускать, так как термоэлемент уже начал производить напряжение, удерживающее шток клапана в открытом состоянии.

Плюсы и минусы

Потому, что делать термопару очень просто и дешево, она стала нужным элементом автоматики и контроля в газоиспользующем оборудовании. Кроме этого, есть и иные преимущества таких изделий:

  • Находясь в роли датчика контроля пламени, термоэлектрический компонент будет работать и как температурный датчик.
  • Отсутствие двигающихся частей, трудных деталей и дорогого материала выполняет изделие дешевым и долговечным.
  • Большой диапазон измеряемых температур.
  • Достаточная точность измерений, разрешающих применять данное приспособление в технике для отопления.
  • Простота, с которой выполняется процесс установки или замена термопары в котле на газу.

Из плохих качеств термоэлектрических датчиков можно подчеркнуть то, что возрастание разницы потенциалов происходит не пропорционально росту температуры, другими словами, зависимость нелинейная. Более того, рост напряжения имеет предел и он невысокий, в термопаре котлов работающих на газу его значение может достигать 50 мВ. Подобные характеристики изделия не формируют проблем при взаимном действии с отсекающим устройством, однако при измерении температуры такой слабый и нелинейный сигнал требует усиления и калибрования.

Простота и надежность конструкции термоэлектрического датчика имеют и негативную сторону. Когда такой элемент выходит из строя, что часто бывает из-за причины некачественного выполнения спая, то ремонт термопары невозможен. Изделие может просто прогореть и ремонтировать там нечего, остается только сделать замену, причем как можно скорее, так как газовый котел без термопары работать не будет. Но здесь не должно появиться больших проблем, приспособление легко снимается и отсоединяется, да и цена его вовсе не большая.

Совет. Порой термопара прекращает работать только вследствие того, что в месте соединения слабый контакт. Необходимо сделать слабее и открутить прижимную гайку, извлечь из газового клапана проводник и чрезвычайно аккуратно почистить его конец, после этого собрать все обратно.

Заключение

Несмотря на собственную обычную конструкцию, термоэлектрический компонент – одна из очень важных деталей любого нынешнего газового водогрея. Она выступает в качестве термопреобразователя и наличия пламени, обеспечивая неопасную работу отопителя. Если например случится затухание запального фитиля или превышение температуры, термопара прореагирует переменам напряжения и заставит сработать отсекающий клапан.

Поломка автоматики Eurosit 630. Как я решил проблему, может камуто пригодится

Ремонт термопары газовой колонки своими руками

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.

Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы. Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.

Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.

Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник. Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.

При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.

Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.

Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

Как снять термопару с газовой колонки

Для того чтобы была возможность оперативно отремонтировать газовую колонку своими руками и всегда быть с теплой водой, с учетом опыта длительной эксплуатации газовых колонок разных моделей, у меня под рукой всегда имеется набор запасных частей. Резиновые прокладки, трубки, тепловое реле и термопара в комплекте. Поэтому за полчаса термопара была заменена новой, и колонка опять стала исправно нагревать воду.

Термопара закреплена слева на общей планке с запальником и свечей с помощью гайки. Прежде чем отвинчивать гайку нужно немного отвинтить левый саморез, удерживающий планку, чтобы он не мешал поворачиваться гаечному ключу.

Далее гаечным рожковым ключом гайка откручивается вращением против часовой стрелки до полного схода с резьбы на корпусе термопары. После этого термопара легко выйдет вниз из планки.

На следующем шаге нужно с помощью рожкового ключа выкрутить винт-контакт из газо-водорегулирующего узла. Винт находится с противоположной стороны ручки регулировки подачи газа.

Останется только снять две клеммы с реле тепловой защиты, и термопара в комплекте с проводами будет снята с газовой колонки.

Установка новой термопары производится в обратном порядке, при этом желательно, чтобы токоведущие провода не касались как внутренних металлических частей газовой колонки, так и кожуха после его установки.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Устройство установки для сварки термопар

Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод. Прикосновение к фазному проводу может привести к поражению электрическим током.

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.



Всего просмотров:
20923



Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.

Кирилл 08.10.2020

Александр Николаевич, здравствуйте.

Сообщите, пожалуйста, можно ли отремонтировать термопару газовой колонки Junkers WR10 путем надевания на ее конец (постоянно обогреваемый газом) кусочка медной трубочки с внутренним диаметром 4 мм и длиной 15 мм?

С уважением, Кирилл.

Александр

Здравствуйте, Кирилл!

Таким способом ремонтировать термопары нельзя.

Принцип работы термопары заключается в физическом контакте двух разных металлов, которые за счет разных электрохимических потенциалов при нагреве вырабатываю ток. Этот ток проходя через катушку электромагнитного клапана открывает подачу газа.

Если у штатной термопары контактируемые поверхности металлов выгорели, то медная трубка уже не поможет.

Иван Иванович 25.12.2020

Здравствуйте! Полезный Ваш сайт, спасибо.

Лет 50 назад мы варили термопары из проволок диаметром 0,2-0,5 мм по Вашей схеме, с таким же ЛАТР-ом, но использовали литровую стеклянную банку на две трети заполненную «крепким» раствором кухонной соли, поверх которого наливали на сантиметр машинного масла. Одним контактом был металлический диск на дне банки с припаянным проводом, а вторым контактом была скрутка двух проволочек будущей термопары. Ток подбирали ЛАТР-ом. Скрутку аккуратно опускали по центру в банку. Как только скрутка касалась раствора, раздавался гул сварки.

После обретения навыка (двух-трёх проб) получался нормальный шарик сварки. Машинное масло было флюсом и охладителем шарика.

Александр

Здравствуйте, Иван Иванович!

Спасибо за интересную информацию. Не знал о такой технологии сварки термопар. С теоретической точки зрения она не противоречит законам физики и легко реализуемая в домашних условиях. Надо будет для интереса попробовать. Уверен, Ваша информация пригодится посетителям сайта.

Автоматика для газовых котлов отопления

Автор Евгений Апрелев На чтение 6 мин Просмотров 3.3к.

Газовые отопительные котлы являются устройствами повышенной опасности. При неправильной эксплуатации или неисправности они могут стать причиной отравления природным газом, продуктами горения, стать причиной пожара или даже взрыва. Именно поэтому все процессы, проходящие в котлоагрегатах должны осуществляться под постоянным контролем, за который отвечает газовая автоматика для котлов.

[contents]

Конструкция и принцип действия

Все составляющее автоматики, применяющиеся в отопительных системах можно условно разделить на две большие группы:

  1. Приборы, обеспечивающие правильную и безопасную работу котельного оборудования.
  2. Устройства, повышающие комфорт при использовании котлоагрегата.

В автоматику безопасности газовых котлов входит:

  • Модуль контроля пламени. В данный модуль входит термопара и электромагнитный газовый клапан, перекрывающий подачу газа.
  • Устройство защиты от перегрева и поддержания заданной температуры, в роли которого выступает термостат. Данное устройство отвечает за отключение и включение котла, когда температура теплоносителя в контуре достигает пиковых отметок, установленных пользователем.
  • Датчик контроля тяги. Работа этого прибора основана на изменении положения биметаллической пластины, которая соединена рычагом с газовым клапаном, перекрывающим подачу топлива на горелку.
  • Подрывной (предохранительный) клапан отвечает за излишек теплоносителя в отопительном контуре.

В некоторых моделях котельного оборудования производителем предусматривается наличие прибора для отвода воздуха. Все устройства, входящие автоматическую систему безопасности – энергонезависимые или механические. При наличии исполнительных приводов и управляющего контроллера они могут работать под электронным управлением.

Автоматика для комфорта обеспечивает владельцу установки дополнительный функционал: авторозжиг горелки; функции самодиагностики и выбора оптимального режима работы, модуляцию пламени и пр. Этот вид автоматики не является обязательным и в некоторых моделях не применяется.

Принцип работы электронной системы безопасности основан на основании получения данных с датчиков, которые обрабатываются контроллером с микропроцессорным управлением. На основании полученных от датчиков и сенсоров данных, контроллер подает команды на приводы исполнительных приборов безопасности.

Принцип действия механической автоматики газового котла рассмотрим более подробно. Отопительная установка не работает – газовый клапан перекрыт. Для запуска котла выжимается шайба на клапане. Эта операция принудительно открывает клапан, газ поступает на запальник. После розжига запальника происходит нагрев термопары. На ней вырабатывается достаточное напряжение для работы электромагнита, который удерживает газовый клапан в открытом состоянии.

Поворотом шайбы устанавливается необходимая мощность котла: газ с нужным давлением поступает на горелку – происходит розжиг от запальника. После запуска котельной установки, контроль за температурой теплоносителя берет на себя термостат.

https://www.youtube.com/watch?v=VeK4dSo3B9Y По такому принципу работают практически все системы безопасности котельного оборудования, независимо от бренда. При выборе данной системы для котла рекомендуется обращать внимание на аппаратуру того же бренда, что и котел. Например, автоматику для газовых котлов BOSH лучше всего подыскивать именно этой торговой марки.

Функционал системы безопасности отопительной установки

Под контролем автоматики находятся все важные процессы, которые происходят в котлоагрегате. Автоматика для газовых котлов отопления обеспечивает контроль за:

  • Давлением газа. При падении ниже допустимого значения прекращается подача топлива на горелку. Это происходит в автоматическом режиме благодаря механизму клапана, настроенному на определенное давление топлива. В энергозависимых модулях безопасности за контроль давления газа отвечают реле максимального и минимального давления. Эти приборы состоят из мембраны со штоком. При повышении давления топлива мембрана выгибается и размыкает контакты питания котельной установки. При нормализации давления, контакты питания устанавливаются в замкнутое положение.
  • Наличием пламени в горелке. При отсутствии пламени термопара остывает и прекращает производить ток, необходимый для работы электромагнитной заслонки газового клапана, который перекрывает подачу топлива на горелку.
  • Наличием тяги в дымоотводящем канале. При уменьшении тяги биметаллическая пластина датчика нагревается и меняет свою форму. Тяга, соединяющая пластину датчика с клапаном, выводит его из рабочего состояния и подача газа на горелку прекращается.
  • Температурой теплоносителя в контуре. За предотвращение перегрева и поддержание температуры теплоносителя в контуре отвечает термостат.

Практически все современные системы безопасности снабжены датчиками контроля и реле наличия и давления теплоносителя в системе. Данный тип автоматики чаще всего реализован в энергозависимых системах. Любая автоматика может выйти из строя по причинам низкого качества, неправильной эксплуатации и обслуживания. Далее вы сможете ознакомиться с характерными неисправностями автоматики котла и методами их самостоятельного устранения.

Следует знать, что самостоятельное вмешательство в конструкцию газовых установок запрещено законодательством. Именно поэтому мы настоятельно рекомендуем при возникновении неисправностей в отопительной установке обратиться к специалистам, имеющим государственный сертификат на право проведения данных работ.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

Наиболее популярные модели систем безопасности для котельного оборудования

Сегодня, на российском рынке климатической техники представлено более десятка моделей автоматики от разных торговых марок. Популярность того или иного бренда целиком зависит от востребованности отопительных установок той же торговой марки. Многие обладатели отечественного котельного оборудования спрашивают, как работает автоматика в газовом котле Лемакс? В данных установках используется автоматика EvroSit от итальянского производителя. Именно эта система автоматизации находится на первом месте по популярности среди отечественных производителей отопительных устройств.

EvroSit

Модели этой линейки имеют хороший функционал и легко интегрируются практически в любую конструкцию котлоагрегата. Стандартные функции: контроль за давлением газа; контроль за наличием пламени в горелке и на запальнике; контроль за температурой теплоносителя и тягой в дымоходе. Пользование автоматикой этого бренда не вызывает особых сложностей у владельцев, но требует некоторых навыков.

  1. Перед запуском устройства необходимо нажать ручку регулировки и розжига и одновременно с этим кнопку пьезоэлемента.
  2.  После зажигания запальника необходимо удерживать ручку в нажатом состоянии от 5 до 10 секунд, для нагрева термопары.
  3. Если после отжатия ручки запальник не потух, то можно переходить к повороту шайбы, для настройки давления газа. После этого, происходит розжиг основной горелки.

Далее, котел работает полностью в автоматическом режиме.

Honeywell

Автоматика этого бренда достаточно широко распространена на российском рынке климатической техники благодаря сравнительно низкой стоимости, неплохой функциональности и широкому модельному ряду. Стандартный функционал: поддержание температуры теплоносителя в диапазоне от 40 до 90°С; контроль за давлением и подачей топлива; автоматическая остановка устройства при отсутствии или возникновении эффекта обратной тяги; контроль за наличием пламени в горелке.

АОГВ

Ростовская продукция сегодня востребована отечественными пользователями наравне с европейскими моделями автоматики из-за ее надежности и низкой стоимости. Функционал автоматических систем АОГВ также достаточно богат. Стандартные возможности данной техники позволяют останавливать работу котлоагрегата при возникновении следующих ситуаций: превышение температуры теплоносителя выше установленного уровня; срыве пламени в запальнике и горелке; низком давлении и отсутствии теплоносителя в системе; любом сбое в системе подачи газа; снижении давления топлива ниже установленной нормы; при отсутствии или недостаточной тяге. Как работает автоматика газового котла аогв? Управление работой газового клапана происходит за счет напряжения, которое вырабатывает термопара. Именно это напряжение воздействует на катушку клапана и держит его открытым, пока горит горелка. Регуляция температуры происходит за счет термостата и клапанов, которые при повышении или понижении температуры открывают или перекрывают топливо, поступающее на горелку. Контроль за отводом отработанных газов осуществляет датчик тяги. Сделать правильный выбор автоматики для газовых котлов достаточно сложно. Мы настоятельно рекомендуем обратиться за помощью к профессионалам.

Монитор напряжения термопары водонагревателя

Система контроля контрольной лампы водонагревателя

Традиционные газовые водонагреватели поддерживают контрольную лампочку круглосуточно и без выходных. Эта контрольная лампа нагревает термопару, которая генерирует небольшое напряжение (до 30 милливольт). Это напряжение используется термостатом водонагревателя для удержания газового клапана в открытом положении. Если контрольная лампа гаснет, напряжение прекращается, и газовый клапан автоматически закрывается.

В моем водонагревателе периодически перегорает контрольная лампочка.Так как это происходит примерно 3 раза в год, я не хочу менять дорогой водонагреватель. Я попытался заменить термопару, но это не решило проблему.

Мое решение: следить за напряжением, генерируемым термопарой. Если он упадет до нуля, пришлите тексты и электронные письма, чтобы я мог снова зажечь контрольную лампу. Помните, что здесь нет опасности утечки газа, потому что газовый клапан закроется всякий раз, когда напряжение термопары упадет до нуля.

Обзор

Raspberry Pi Zero WH будет использоваться для отправки электронных писем и текстовых сообщений, когда контрольная лампочка погаснет.Поскольку у Raspberry Pi нет способа измерения напряжения, для контроля напряжения с термопары используется Arduino Nano.

Платы Arduino имеют аналого-цифровые преобразователи (АЦП), которые могут считывать напряжение и преобразовывать его в число от 0 до 1023. В этом проекте Arduino считывает напряжение с термопары и передает это значение на Raspberry Pi. Raspberry Pi получает показания напряжения и интерпретирует их. Если значение слишком низкое, мы предполагаем, что контрольная лампа погасла, и отправляем уведомления.

Шаг 1: Подготовьте Raspberry Pi

Установите и запустите Raspberry Pi в вашей сети (инструкции по выполнению этого действия вы можете найти в другом моем проекте).

Создайте программу Python, которая будет получать показания напряжения от Arduino. Программа будет зацикливаться и отправлять уведомления, когда показания напряжения будут слишком низкими. Исходный код прилагается.

Шаг 2: Подготовьте Arduino

Я купил дешевые китайские платы Arduino Nano, поэтому мне потребовалось несколько проб и ошибок, чтобы заставить их работать с моим компьютером с Windows 10.

Загрузите в Arduino скетч для измерения напряжения на его входном контакте каждые 30 секунд. Arduino может измерять напряжение между 0 и опорным напряжением. В качестве опорного напряжения можно выбрать 1,1 В или 5 В. Поскольку термопара выдает не более 30 милливольт, мы будем использовать опорное напряжение 1,1 В для большего разрешения. АЦП Arduino выдает 0 для 0 В и 1023 для 1,1 В. Как уже упоминалось, термопара выдает не более 30 милливольт, поэтому показание будет 28 или меньше.

Шаг 3: Подключите Arduino к источнику напряжения

Термопара посылает напряжение на термостат водонагревателя по коаксиальному проводу. Внешний провод положительный.

Обрежьте провод примерно в 5 дюймах от термостата водонагревателя. Немного обрежьте наружную часть коаксиального провода так, чтобы был доступен средний провод. Не разрушайте изоляцию, нарисованную на среднем проводе. Мы не хотим, чтобы средний провод замыкал накоротко снаружи коаксиального провода.

Подсоедините провод так, чтобы он подавал положительное напряжение на термостат нагревателя горячей воды и на входной контакт Arduino. Я использовал входной контакт A0.Отрицательная сторона источника напряжения должна быть подключена к земле Arduino, так же как и отрицательная сторона термостата нагревателя горячей воды.

Я использовал провода длиной 1 фут с зажимами типа «крокодил» на концах для соединения.

Шаг 4: Подключите Arduino к Raspberry Pi

Наш скетч, работающий на Arduino, будет передавать значение напряжения от АЦП к Raspberry Pi. Плата Arduino будет посылать сигнал с цифрового контакта 9.

Платы Arduino отправляют сигналы с напряжением +5 В. Raspberry Pi может принимать только входное напряжение 3 В. Поэтому между Arduino и Raspberry Pi должен быть делитель напряжения. Это снижает напряжение с 5 В до примерно 2,8 В.

Делитель напряжения представляет собой систему резисторов, уменьшающих входное напряжение.

Выходное напряжение определяется отношением делителя напряжения.

Нельзя использовать один резистор для уменьшения напряжения, поскольку при отсутствии тока напряжение на обеих сторонах резистора будет равно Vin (5 В).Использование делителя напряжения снизит напряжение даже в обесточенной ситуации.

Все провода заземления должны быть подключены. См. схему подключения.

Шаг 5: Arduino передает измерение напряжения

Каждые 30 секунд скетч Arduino получает измерение напряжения от АЦП и передает число на Raspberry Pi. Я решил использовать примитивную однопроводную систему передачи сигналов от контакта 9 Arduino к контакту 16 Raspberry Pi. на пин 16.При обнаружении нарастающего фронта предполагается, что Arduino начал передачу числа.

Система сигнализации
Передача двузначного числа (например, «12»). Каждой цифре предшествует положительный импульс, полученный на выводе 16. Последующие положительные импульсы, разделенные менее чем 20 миллисекундами (мс), увеличивают значение этой цифры. Пауза более 40 мс означает, что эта цифра завершена и начинается следующая цифра. Еще одна пауза более 40 мс указывает на то, что вторая цифра завершена.Все двузначное число готово.

В коде Python, работающем на Raspberry Pi, число, полученное от Arduino, возвращается из метода, который интерпретирует сигналы от Arduino. Другой код Python решает, нужно ли отправлять уведомление. Затем код возвращается к ожиданию следующего нарастающего фронта на контакте 16.

Шаг 7: Отправьте уведомление

Если напряжение слишком низкое, увеличьте нижний счетчик. Низкий счет поддерживается для предотвращения ложных тревог.Если нижний счетчик достигает 5, то напряжение было низким в течение 5 измерений. Каждое измерение проводится с интервалом в 30 секунд. Отправьте уведомление и сбросьте низкий счетчик. Уведомления отправляются с помощью smtplib и учетной записи Gmail. Отметка времени сохраняется в коде Python при отправке уведомления. Следующее уведомление не будет отправлено в течение 6 часов.

Для отправки текстовых предупреждений я использовал функцию, которую предоставляют большинство операторов сотовой связи: возможность отправить текст своим пользователям по электронной почте. Пример: для Verizon: [email protected] отправляет текст на этот номер.

Gmail
Я создал новую учетную запись Gmail для отправки уведомлений. Сначала я настроил параметры безопасности в этой учетной записи Gmail, чтобы разрешить «менее безопасный» доступ, чтобы код Python мог отправлять электронные письма. Однако через несколько месяцев Gmail может отключить этот менее безопасный доступ. Я обнаружил, что Gmail предпочитает, чтобы пользователи использовали пароли приложений.

Установка пароля приложения
https://support.google.com/accounts/answer/185833

Шаг 8. Подключите все

Подключите Arduino к проводу термопары нагревателя горячей воды и к Raspberry Pi через делитель напряжения .(В верхней части моего делителя напряжения используются два резистора с общим сопротивлением 550 Ом, потому что именно эти резисторы были у меня под рукой.) Включите Arduino, и он начнет измерять напряжение и отправлять сигналы на Raspberry Pi каждые 30 секунд.

Шаг 9. Запустите программу Python

  • Создайте сценарий, запускающий вашу программу Python.
  • Отредактируйте корневой crontab для автоматического запуска вашего скрипта во время загрузки. Отредактируйте пути к каталогам в соответствии с вашим Raspberry Pi и местом, где у вас сохранена программа Python.
  • Чтобы отредактировать crontab:
    sudo crontab -e
  • Добавьте строку для запуска сценария запуска при перезагрузке Raspberry Pi:
    @reboot sh /home/pi/hotwater/run_HotWaterNotifier. sh >> /home/pi/hotwater/logs/HotWaterNotifier.log 2>&1
  • Для запуска вручную (до установки crontab)
    Сначала выполните процесс (выполните сценарий run_HotWaterNotifier.sh)
    Затем введите ctrl- Z для приостановки вашего процесса
    Затем введите bg один или два раза, чтобы перевести процесс в фоновый режим
    Введите disown , это позволит процессу продолжить работу после выхода из системы
  • Чтобы узнать, работает ли процесс еще
    PS вспомогательный | grep -i HotWater

Как проверить термопару водонагревателя

Проверить термопару/ pdf
Проверить термопару и термобатарею/ pdf
Полное руководство по обслуживанию/ pdf
Как заменить термопару
Как устранить 90 погасшую контрольную лампочку5 для устранения неисправности газового водонагревателя
Купить:
Термопары
на Amazon
Термопара
адаптеры
Газ
термостаты водонагревателей на Amazon
механический
газовый регулятор имеет термопару
Ресурсы:
Как заменить термопару
Устранение неполадок/ сервис мануал/ по типу газа
control
Как заменить термостат газового клапана
Купить:
Термопары
на Amazon
Термопара
адаптеры
Газ
термостаты водонагревателя на Amazon
Электронный
газовый регулятор имеет термобатарею/ без термопары
Термобатарея
представляет собой несколько термопар вместе, поэтому напряжение, создаваемое теплом пилота
достаточно большой, чтобы питать электронику внутри газового регулятора.
Ресурсы:
Проверка термопары и термобатареи/ pdf
Как заменить термостат газового клапана
Купить:
Газ
термостаты водонагревателя на Amazon
Увеличенное изображение Идентифицировать
термопара: медь
трубка под газовым регулятором
Если газовая колонка имеет стоячую контрольную лампочку, то медная трубка будет
быть подключен к газовому клапану.

Термопара не может иметь перегибов, но медь может прокатываться
если термопара слишком длинная.
Термопара затягивается вручную плюс 1/4 оборота.
Термопара перенапряжения вызовет короткое замыкание электрического сигнала на газовый регулятор
клапан.

Ресурсы:
Как заменить термопару
Ресурсы для замены термопары
Как устранить неполадки при отключении контрольной лампы
Купить:
Газ
термостаты водонагревателей на Amazon

С
механические термостаты газовых регулирующих клапанов,
пилотное пламя нагревает конец термопары. А
термопара
2 разных металла
соединены вместе, которые производят небольшой ток, когда
с подогревом.Небольшой электрический ток проходит от термопары
через полую трубку с проволокой внутри и винтами в нижней части
регулирующий клапан, где он
подключается к электромагниту.
Если
контрольная лампочка горит, термопара работает и подключена
правильно и сидит в пилотном пламени, то электромагнит
под напряжением. Электромагнит
удерживает открытым предохранительный клапан, пока пилотное пламя нагревает
термопара.
Если контрольная лампа не горит, электромагнит
закройте клапан, и газ не сможет попасть в газовый регулятор.Когда пилот
повторно зажегся, магнит издает слышимый звук, который может
обнаружить при устранении неполадок.

Если пилотное пламя
погаснет, термопара может занять до 180 секунд.
достаточно остыть, чтобы электромагнит отключился и закрыл
предохранительный клапан.
Предохранительный клапан контролирует, поступает ли газ в газ
регулирующий вентиль. Если предохранительный клапан открыт, то газовый клапан работает
нормально, и постоянно выпускает газ в пилотную лампу через
пилотный клапан регулятора газа и выпускает газ в горелку через основной
регулирующий клапан, когда датчик термостата обнаруживает, что температура воды
ниже заданного значения, установленного на циферблате, расположенном на передней части газового клапана.

С
электронный газовый регулирующий клапан,
пилотное пламя нагревает термобатарею вместо термопары. То
термобатарея работает на том же
Принцип аналогичен термопаре, за исключением того, что он больше и создает больший ток
чем термопара, достаточно тока для питания печатной платы внутри
газовый регулирующий клапан. В отличие от термопары, ток от термобатареи
идет к газовому клапану через два провода, которые подключаются к передней части
газовый контроль. Печатная плата управляет серией самопроверки
процедуры, устранение ошибок работы водонагревателя и т. д. и использование
электромагниты для управления
поток газа, поступающий в газорегулятор, и газ, идущий в запальник и
горелка.См. основные детали газового водонагревателя

. Если термопара или термобатарея не производит ток,
клапан закрыт до тех пор, пока пилот
повторно горит или неисправная термопара или термобатарея заменены.

Термостат для считывания температуры на газовом клапане расположен внутри
медная трубка, которая выступает в бак и считывает температуру воды.
Когда температура воды падает ниже выбранной настройки термостата,
газовый клапан выпускает газ через трубку коллектора и
в
горелка расположена в камере сгорания.
Как отрегулировать температуру

Газ
вытекает из горелки, где пилот
свет воспламеняет газ. Если горелка загрязнена, закопчена или
затруднен, газ может не зажечься сразу, что приведет к несгоранию
образование газа, пока он не достигнет пилотного пламени
вызывая взрыв
опасность.
Закопченный
и грязная горелка и желтое пламя
укажите эту проблему. После очистки горелки и горения
камера, газ должен гореть синим цветом с кусочками красного и желтого.
Чистая горелка

Термопара:
Исходный
тест
1) Легкий пилот.Удерживайте пилотную кнопку от 30 до 60 секунд.
2) Кнопка сброса пилота.
3) Если контрольная лампочка гаснет при отпускании кнопки, то термопара
скорее всего виноват.
Если
контрольная лампочка горит без проблем, пока газовый клапан находится в режиме PILOT
положение, но затем вы поворачиваете газовый клапан в положение ON и
главная горелка
порхает и
исчезает в течение 30 секунд, тогда с вероятностью 99% система FVIR отключается
Ресурс:
Читать о TRD/ FVIR
С
пилотное пламя горит, выключите
газоснабжение и
начинаем считать секунды (одна-одна тысяча, две-одна тысяча).
Считайте полные двадцать (20) секунд. Пилотное пламя должно погаснуть.
Внимательно прислушайтесь к небольшому щелчку со стороны впуска газа
клапан.
Если вы считаете все двадцать (20) секунд и не слышите щелчка
тогда термопара в порядке.
Если вы услышите щелчок в течение двадцати (20) секунд,
термопара и/или газовый клапан неисправны.
Замените термопару и газовый клапан.
Удалять
термопару от газового клапана с помощью ключа 7/16″.
Термопара затягивается от руки + 1/4
поворот
Некоторые термопары имеют обратную резьбу.
Тестовая термопара
с использованием
мультиметр:

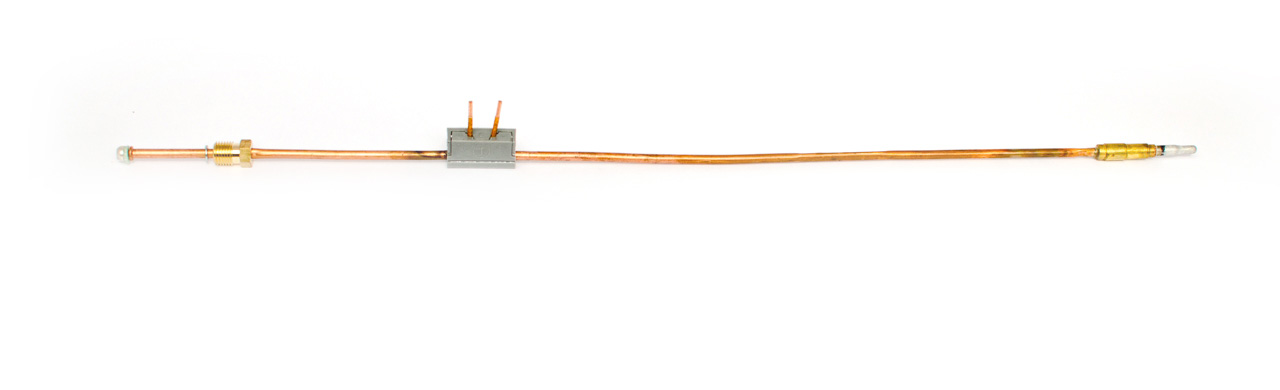

Термопара имеет 2 конца: один конец вкручивается в газовый клапан, другой конец
расположен в пилотном пламени.
1) Убедитесь, что термопара правильно расположена в пилотном пламени.
2) Отсоедините термопару от термостата газового клапана с помощью 7/16”
гаечный ключ.

3) Использование мультиметра с проводами типа «крокодил»:
Прикрепите красный провод к корпусу (медной части) термопары.
Подсоедините черный провод к концу (серебристая часть) термопары,
подключается к термостату.
4) Следуйте инструкциям, чтобы зажечь запальник и следить за показаниями напряжения на
мультиметр.
5) Если термопара исправна, то через 45 секунд счетчик должен показывать
12 мВ и более.
6) Очистите конец термопары и очистите внутреннее соединение газового клапана.
перед повторным присоединением термопары.
7)
Проведите магнитный тест ниже. Маргинальная термопара все еще может производить
милливольт — но только когда он не под нагрузкой.
Когда это
под нагрузкой (подключен к клапану и пытается им управлять) это может
не работа.

ТЕСТИРОВАНИЕ МАГНИТА В СБОРЕ
(Robertshaw Control)
Шаг 1. Отсоедините термопару от комбинированного термостата/газового клапана.
Шаг 2. Подсоедините адаптер термопары
(Robertshaw P/N 75036) к месту термопары
в комбинированном термостате/газовом клапане.
Шаг 3. Снова подсоедините термопару к адаптеру. Убедитесь, что все соединения
затянуты (затянуты от руки плюс «поворот»).
Шаг 4 С помощью мультиметра, способного измерять милливольты, подсоедините один зажим типа «крокодил»
к установочному винту адаптера, а другой зажим типа «крокодил»
— к медной части термопары.
Шаг 5. Следуя этикетке с инструкциями по освещению на обогревателе, продолжайте
зажечь пилот и дать поработать
три минуты.
Шаг 6. При показаниях амперметра 13 мВ или выше поверните ручку
комбинированный термостат/газовый клапан в положение
«ВЫКЛ».
Шаг 7. Магнит должен оставаться закрытым при падении не менее 6
милливольт.Вы услышите звук «щелчок» или «щелчок»
, когда магнит откроется, если вы услышите этот звук до падения 6
милливольт, магнит не соответствует спецификации
, а комбинированный термостат/газовый клапан должен быть
заменены.
Увеличенное изображение ТЕСТИРОВАНИЕ МАГНИТА В СБОРЕ
(Управление White Rodgers)

Шаг 1. Следуя этикетке с инструкциями по освещению на нагревателе, продолжайте
зажечь пилот и дать поработать
три минуты. Если пилот не будет гореть, удерживайте кнопку пилота
(расположен на комбинации
термостат/газовый клапан) вниз во время этой проверки
Шаг 2.Используя мультиметр, способный измерять милливольты, подключите один
подвести
с помощью зажима типа «крокодил» к медной оболочке термопары, использовать
второй провод мультиметра к щупу
— верхняя клемма, расположенная сзади комбинации
термостат/газовый клапан.
Шаг 6. При показаниях амперметра 13 мВ или выше поверните ручку
комбинированный термостат/газовый клапан в положение
«ВЫКЛ».
Шаг 7. Магнит должен оставаться закрытым при падении не менее 6
милливольт. Вы услышите звук «щелчок» или «щелчок»
, когда магнит откроется, если вы услышите этот звук до падения 6
милливольт, магнит не соответствует спецификации
, а комбинированный термостат/газовый клапан должен быть
заменены.

Типичный
мультиметр будет работать / может не иметь зажимов типа «крокодил».
Без зажимов типа «крокодил» вам может понадобиться дополнительная рука, чтобы поддерживать запальное пламя
во время теста.

Купить:
Мультиметры
на Amazon
Купить
бесконтактный
тестер напряжения на Amazon
Electric
тестировщики на амазоне

Общий
информация о термопаре
1)
ЧИСТОЕ ГОЛУБОЕ ПЛАМЯ: пламя запальной горелки и пламя горелки должны быть голубого цвета.
цвет.
Другие цвета, такие как оранжевый и желтый, указывают на то, что детали горелки,
Пилотное отверстие и камера сгорания должны быть очищены.
Устранение неполадок по типу газового регулятора

2) Водонагревателю для горения требуется кислород. Если пилот уходит,
затем очистите воздухозаборник и подайте больше свежего воздуха в воду
обогреватель, чтобы убедиться, что проблема решена.

3) Термопара должна находиться в пилотном пламени, чтобы она оставалась горячей.
Нагреваемая термопара посылает слабый электрический ток на газовый регулирующий клапан.
Если
неисправен газовый регулятор, или термопара неисправна, или запальник срабатывает
отсутствует, или запальное пламя слабое, или термопара отсоединилась, то газ
обороты регулирующего клапана
от пилота.

4) Переустановите термопару:
от руки + 1/4 оборота.
Если термопара затянута слишком туго, изолятор смят и
термопара замыкает газовый клапан. Газовый клапан не может
прочитайте ток и отключите газ для пилота.

Ресурсы:
Прочитать шаг по замене термопары
Устранение неполадок по типу ресурсов газового контроля
Как заменить термопару/ Uтрубку
Как заменить термопару 2/ Uтрубку
Как заменить термопару pdf

Горелку иногда снимают для замены термопары.
В этом случае продолжайте чистить детали камеры сгорания и камеру сгорания.
камера.
Если используется сжиженный газ, то трубка коллектора имеет обратную резьбу.
Будьте осторожны с обратной резьбой.
При повторном присоединении трубок горелок к газовому регулятору используйте пальцы, чтобы запустить
потоки.
Всегда проверяйте трубки пилота и коллектора на утечку газа с помощью мыльной воды.

Купить:
Термопары
на Amazon
Термопара
адаптеры

ЭКО
расположен внутри датчика термостата на регуляторе газа
Газ
водонагреватель ECO / Energy Cut OFF
Если вы можете включить ПИЛОТНУЮ или ГЛАВНУЮ ГОРЕЛКУ – хотя бы на пару
секунды,
затем ЭКО, если хорошо.
В противном случае замените газовый регулирующий клапан.
Ресурс
Как заменить термостат клапана управления газом

Проверка термопары – Школа HVAC

Во-первых, термопара не является выпрямителем пламени, как современный датчик пламени. Термопара на самом деле генерирует разность потенциалов в милливольты, когда она нагревается пламенем — просто чтобы это не мешало любому из вас, новичков в технике, которые привыкли к современным датчикам пламени.

Поскольку газовое оборудование с более высоким КПД стало нормой для замены систем, термопары и стационарные пилоты уходят в прошлое. В новых приборах обычно не используется постоянный запальник, вместо этого используется горячая поверхность или искра для запального зажигания. Эти системы зажигания имеют преимущества перед постоянным пилотом, от повышенной надежности и долговечности до более высоких показателей эффективности. Но в полевых условиях есть много устройств, в которых все еще используется постоянный пилот, и хороший специалист по обслуживанию должен быть в состоянии диагностировать проблему с термопарой.

Многие из вас скажут:

«Зачем вообще проверять термопару? Это 5-долларовая деталь, просто вставьте новую!»

«Почему ты такой ленивый? Вы вообще используете HVAC в реальной жизни или только в Интернете?»

Да, я знаю, что термопары дешевы, и я полностью за их замену, когда их нужно заменить или при замене газового клапана или пилотного узла.Но на протяжении многих лет я видел много парней (включая меня), которые звонили по поводу проблем с пилотом, обнаруживали, что пилот сгорел, повторно зажигали пилот, а затем, поскольку это было самым простым и быстрым решением, заменяли термопару, только для того, чтобы Тот же клиент звонит через день или два, а пилота СНОВА нет. А когда техник вернется и снова зажжет пилот, что тогда? Эта новая термопара испортится через несколько дней? Возможно нет. Вероятно, есть какая-то другая проблема, но проверка выработки милливольт термопарой — это первый шаг для правильной диагностики.

Итак, как работает термопара? Ну, я не ученый (едва ли писатель), но я скажу вам, что знаю. Когда соединяются разные металлы и между ними существует разница температур, между соединениями, где встречаются разные металлы, возникает магнитное поле. Тепло запального пламени является источником разницы температур в нормальной запальной системе. В ходе этого процесса вырабатывается небольшое количество тока, обычно около 30 милливольт. Это напряжение воспринимается газовым клапаном и используется, чтобы держать пилотный клапан внутри основного газа открытым.Если пилот гаснет, тепло, создающее потенциал (напряжение), теряется; таким образом, ток перестает поступать к газовому клапану. Пилотный клапан закрыт, перекрывая подачу топлива в пилотный узел. Термопара является защитным устройством. Если пилотное пламя гаснет, а пилотный клапан не закрывается, отсек горелки и, возможно, помещение, в котором находится оборудование, может заполниться газом. Последствия , что потребует другой статьи.

Когда следует проверять термопару? Я имею привычку проверять термопары всякий раз, когда сталкиваюсь с ними, будь то техническое обслуживание или вызов в сервисный центр.Если у вас есть привычка проверять их, обычно это не занимает больше нескольких минут. Если измерение в милливольтах меньше 26-27, я обычно рекомендую замену.

Для проверки термопары нужен мультиметр, измеряющий милливольты. Обычно он отображается как мВ или просто третий десятичный знак в показании напряжения постоянного тока. Помните, что измеритель должен быть настроен на постоянное напряжение.

Также полезно иметь дополнительную пару рук, но эту проверку можно выполнить и самостоятельно, если правильно держать язык (или просто использовать зажимы типа «крокодил»). Сначала отсоедините термопару от газового клапана. Затем зажгите пилотную лампу. Большинство газовых клапанов имеют поворотную ручку, которую необходимо установить из положения «вкл./выкл.» в положение «пилот». Обычно есть кнопка, которая нажимается, чтобы вручную открыть пилотный клапан, направляя газ в пилотный узел, чтобы зажечь пилот. Хитрость заключается в том, чтобы зажечь пилот и расположить измерительные провода в нужном месте для считывания напряжения. Кнопка должна быть нажата на протяжении всей проверки. При отсоединении термопары от газового клапана для проверки пилотный клапан не должен оставаться открытым, а пламя должно гаснуть при отпускании кнопки.

Наденьте измерительный провод непосредственно на сторону газового клапана термопары. Поместите другой провод на медную линию, как показано моей правой рукой на картинке выше. Удерживая измерительные провода в этом положении, подожгите запальник. Термопара должна нагреваться от 30 секунд до 1 минуты, чтобы получить правильные показания.

Требуемое значение 30 мВ с разбросом +/- 5 мВ. Если показания находятся в этом диапазоне, и у вас были проблемы с отказом пилота, более чем вероятно, что есть какая-то другая причина.Грязный пилотный узел/отверстие — наиболее распространенная альтернативная проблема, с которой я сталкиваюсь. Однако это могут быть проблемы с нисходящим потоком/дымом или воздухом для горения, проблемы с давлением топлива или неисправный газовый клапан. Но, как указано выше, термопара должна быть устранена как потенциальная проблема, прежде чем переходить к правильной диагностике. Не бросайте детали в проблему и смотрите, что прилипнет. Благодаря тщательному устранению неполадок вы можете сэкономить много времени, головной боли и, возможно, клиенту немного денег и нервов.

— Джастин Скиннер

Связанные

Как проверить термопару на водонагревателе бензобака

Часто говорят, что «небольшие вещи могут иметь большое значение.Это верно во многих сферах жизни, но фраза заставляет задуматься о водонагревателях. Типичный водонагреватель с баком для жилых помещений может вместить 40 или 50 галлонов воды и весит более 100 фунтов при наполнении. Однако этот большой прибор может внезапно перестать работать из-за небольшой детали, называемой термопарой.

При выходе из строя термопары газового водонагревателя она перекроет подачу газа к агрегату. Используя мультиметр, вы можете проверить электрический ток термопары, чтобы определить, нуждается ли она в замене.

Что делает термопара?

Термопара представляет собой защитный элемент, связанный с пилотной горелкой и газовым регулирующим клапаном. Когда пилотное пламя зажигается, термопара использует небольшой электрический ток, чтобы открыть газовый клапан и запустить основную горелку водонагревателя. Однако, если контрольная лампа выключена, термопара перекрывает подачу природного газа, поступающего из газового клапана.

Почему это важно? Если пилот выключен (или неисправен), а газовый клапан остается открытым, природный газ может выйти из водонагревателя и попасть в дом, что является серьезной проблемой для здоровья.

Со временем термопара может выйти из строя или ослабнуть. Это предотвращает открытие газового клапана, даже если контрольная лампа работает нормально. Без газа у водонагревателя нет топлива для нагрева воды. Вот почему важно диагностировать неисправный термостат, чтобы его можно было заменить, и ваш водонагреватель мог выполнять свою работу.

Как проверить термопару

Для проверки термопары требуется мультиметр (также называемый мультитестер), небольшой прибор, который может выполнять несколько электрических измерений, таких как напряжение, ток и сопротивление.Вам также необходимо знать, какой тип газового клапана у вас есть: White-Rodgers или Robertshaw.

Если у вас есть это устройство, внимательно выполните следующие действия.

  • Удерживайте пилотную кнопку
  • Установите мультиметр на милливольты
  • Поместите один щуп мультиметра на медную часть термопары, а другой щуп на газовый клапан
  • Если показания мультиметра ниже 10 мВ для клапана Уайт-Роджерса или 13 мВ для клапана Робертшоу, необходимо заменить термопару

Установка новой термопары

Если у вас нет большого опыта работы с сантехникой, мы не рекомендуем пытаться установить новую термопару самостоятельно. Эта небольшая, деликатная часть связана с электричеством и природным газом, поэтому любая маленькая ошибка может быть очень опасной. Кроме того, если термопара установлена ​​неправильно, это может привести к повреждению водонагревателя.

Разумнее и безопаснее обратиться к специалистам Emergency Plumbing & Solar. Мы с гордостью обслуживаем весь остров Оаху. Чтобы назначить встречу для вашего водонагревателя, позвоните нам сегодня по телефону (808) 691-9309.

Напряжение вашей термобатареи низкое?

Мало кто обращает внимание на то, как работает бытовая техника.Мы тратим на них деньги, и пока они хорошо справляются со своей задачей, мы счастливы. Но вот наступает день, когда наш прибор перестает функционировать. Он издает забавные звуки или ведет себя не так, как должен. Когда это происходит, мы начинаем волноваться и пытаемся диагностировать проблему. Каждый компонент бытовой техники, какой бы незначительной она ни была, играет жизненно важную роль. Сегодняшняя статья посвящена термобатарее, малоизвестному прибору. Мы хотим обсудить, что это значит, когда вы видите предупреждение о низком напряжении термобатареи водонагревателя на вашем водонагревателе.Мы также хотим помочь вам узнать, что вы можете с этим поделать.

Обычный Джо может понятия не иметь, что такое термобатарея. Но без этой детали в рабочем состоянии горячей воды у вас не будет. Ключевой вопрос, который вам нужно задать: низкое ли напряжение на вашей термобатарее?

Что такое термобатарея?

Термобатарея — это устройство в вашем водонагревателе, состоящее из набора термопар. Термопары подключаются параллельно или последовательно.

Что делает термобатарея?

Работа термобатареи заключается в определении температуры без использования контакта.Он преобразует тепловую мощность, передаваемую объектом, в выходное напряжение или электрическую мощность. Там могут быть десятки, а иногда и сотни милливольт.

Проще говоря, термобатарея является своего рода тепловым датчиком, но она также генерирует тепло. Они делают это, используя параллельное или последовательное расположение термопар.

Термобатарея в вашем газовом водонагревателе интерпретирует потерю пламени или отказ. Ваш водонагреватель имеет контрольную лампочку. Этот запальник представляет собой небольшое пламя, которое загорается газом всякий раз, когда вы включаете водонагреватель.

Когда запальник горит, он нагревает термобатарею. Затем генератор термобатареи выпускает напряжение. Как только пилот погаснет, произойдет падение напряжения. Это падение напряжения приводит в действие клапан, который перекрывает газовую линию к водонагревателю. Эта газовая линия будет оставаться закрытой до тех пор, пока снова не загорится контрольная лампа.

Для небольшого устройства термобатарея выполняет довольно важную функцию.

Что означает предупреждение о низком напряжении термобатареи водонагревателей?

Запишите, что происходит, когда вы включаете сигнальную лампу.Он гаснет через несколько секунд или минут? Если это произойдет, то причиной проблемы может быть ваша термобатарея. Если это так, вы, скорее всего, увидите низкое напряжение термобатареи.

В руководстве, прилагаемом к водонагревателю, есть информация о термобатарее. Он также сообщит вам диапазон милливольт, который имеет ваша термобатарея водонагревателя.

Обычно это число находится в диапазоне от 650 до 850. Низкое напряжение термобатареи ошибки означает, что напряжение термобатареи упало значительно ниже этого числа.Это означает, что напряжение упало слишком низко. Когда вы хотите использовать водонагреватель, газовая линия остается закрытой.

Как проверить термобатарею водонагревателя на низкое напряжение

Когда вы видите эту ошибку, низкое напряжение термобатареи водонагревателя, вашей первой реакцией, вероятно, будет звонок кому-нибудь. Вы можете подумать о том, чтобы связаться с производителем или магазином, где вы его купили. Вы можете не получить своевременный ответ, или может быть много бюрократических проволочек, мешающих процессу. И все так расстраивает.

Что делать, если ваш водонагреватель выдает предупреждение о низком напряжении термобатареи водонагревателя?

Ваш первый заказ — проведение теста.

Существует два метода проверки термобатареи, и вы можете сделать их оба самостоятельно. Не пугайтесь. Процесс довольно прост. Если у вас есть правильные инструменты, вы можете запустить этот тест за короткий промежуток времени. От вас не требуется никакого опыта работы с водонагревателями, кроме его включения. Единственное, что вам нужно для начала, это мультиметр с возможностью считывания милливольт.

Вот как это сделать.

Завершите первый тест термобатареи (замкнутая цепь)

  1. Настройте мультиметр на постоянный ток.
    После этого измените диапазон на милливольты или ниже одного вольта.
  2. Отсоедините провод, соединяющий водонагреватель с газовым регулятором водонагревателя
    Возможно, вам придется немного пошевелить его, чтобы отсоединить. Но это вполне нормально.
  3. Подключите мультиметр к термобатарее
    Положительный вывод мультиметра должен быть подключен к положительной части термобатареи.Минусовой вывод должен быть подключен к отрицательной части термобатареи. Плюсы должны быть красными как на термобатарее, так и на мультиметре. У мультиметра черный минусовой провод. Он должен соединиться с белой отрицательной частью термобатареи.
  4. Отсоедините провод, соединяющий термобатарею с газовым регулятором водонагревателя.
    Поверните газовый регулятор так, чтобы он загорелся. Зажгите его в соответствии с инструкцией, прилагаемой к водонагревателю.Точно следуйте этим инструкциям. У разных производителей могут быть разные режимы работы. Вы также можете найти вариации в разных моделях одного и того же предмета. То, как работает один, может не совпадать с тем, как работает ваше.
    После того, как вы выполните этот шаг, вы увидите, что стрелка мультиметра начнет подниматься вверх. Это свидетельствует о повышении напряжения.
  5. Удерживая нажатой ручку термостата на регуляторе газа водонагревателя
    Стрелка мультиметра зафиксирует максимальное напряжение термобатареи.Вы узнаете, когда он достигнет максимума. Игла перестанет двигаться. Эта часть теста должна занять около 3 (трех) минут или около того. Это позволит вам узнать показания напряжения вашей термобатареи.

Помните, что диапазон должен находиться где-то между 650 и 850. Но это предупреждение об ошибке появится только в том случае, если напряжение упадет ниже 400. Пока мультиметр показывает 400 или выше, ваша термопара должна быть в порядке.

Завершите второе испытание термобатареи (разомкнутая цепь)

  1. Прочтите и следуйте указаниям по освещению водонагревателя
    Если вам нужна дополнительная информация, вы также можете обратиться к руководству.
  2. Зажечь запальник
    Подождите три минуты после завершения этого шага.
  3. Подсоедините один провод мультиметра к обеим сторонам жгута проводов водонагревателя
    Один провод идет справа, а другой слева. Стрелка должна начать двигаться. Он остановится, когда достигнет максимального напряжения вашей термобатареи.

Если мультиметр показывает диапазон милливольт выше 400, термобатарея в хорошем состоянии.У вашего водонагревателя есть еще одна проблема, которую необходимо диагностировать.

Если показания мультиметра ниже диапазона 400, вам необходимо заменить блок управления.

Как заменить термобатарею

Теперь вы знаете, что предупреждение о низком напряжении термобатареи на вашем водонагревателе верно. Что вы делаете? Опять же, вы можете пройти процедуру обращения к производителю. Вы можете заполнить все документы = иметь термобатарею; или весь водонагреватель заменен. Или вы можете заменить неисправный на новый самостоятельно.

Как и при проверке напряжения термобатареи, установить новую так же просто. Но это может занять некоторое время.

  1. Отключите подачу газа
    Первым делом отключите подачу газа к водонагревателю. Поверните кнопку включения/выключения газа в положение «выключено». Чтобы добраться до компонента, снимите защитную крышку.
  2. Отсоедините провода от цепи
    В этот момент провода термобатареи и зажигателя должны быть отсоединены.Чтобы его вытащить, может потребоваться некоторое скручивание. Снятие пилотной трубки и коллектора следует выполнять с осторожностью. Соединения легко разъединяются, убедитесь, что вы используете инструменты подходящего размера для выполнения работы. На этом этапе будьте осторожны. Вы же не хотите запутаться в проводах или трубках.
  3. Снимите дверцу коллектора
    Два винта крепят дверцу коллектора в сборе. Вы должны удалить эти винты, чтобы получить доступ к термобатарее за этой дверью. Как только дверь откроется, будьте готовы отметить, где трубки и провода подходят и соединяются с дверью коллектора. Вы должны помнить их точное местоположение, когда вам нужно заменить термобатарею.
    После того, как вы пройдете через дверь, вытащите узел горелки из камеры. Теперь у вас есть доступ к термобатарее.
  4. Снимите провод термобатареи и узел пилота
    Вы увидите фиксирующий зажим дверцы коллектора. Иди и удали его. Снимите винт, удерживающий защитный экран и блок пилота на месте. Отсоедините проводку термовыключателя. Выполнив эти шаги, можно вытащить узел пилота, высвободив его через коллектор.Возможно, вам придется покачивать его туда-сюда, чтобы он вышел.
  5. Замените старый провод термобатареи новым.
    Размотайте новый провод для подключения термобатареи. Вставьте его в дверцу коллектора. Убедитесь, что вы сидите полностью. Установив его на место, закрепите фиксирующий зажим дверцы коллектора на том месте, где вы его нашли. Все, что вам нужно сделать, это нажать его в нужное положение.
  6. Замените провода через дверцу коллектора
    Вставьте сменный провод термобатареи и контрольную трубку в дверцу коллектора. При этом не сгибайте пилотную трубку. У вас могут возникнуть проблемы с повторным подключением, когда вы будете готовы.
  7. Вставьте компонентный блок коллектора
    Верните узел пилота и экран в исходное положение. При вставке блока компонентов избегайте защемления проводов. Блок компонентов встанет на место, когда вы введете его через дверь. Убедитесь, что изоляция каждого провода совпадает с этим блоком компонентов.
  8. Снова вставьте провода термовыключателя
    Поместите самый короткий из проводов с левой стороны.Проверьте, не повреждена ли прокладка дверцы коллектора. Не устанавливайте поврежденную прокладку повторно. Вы должны заменить его. Поскольку вы уже работаете над этой частью водонагревателя, вы можете воспользоваться этой возможностью.
  9. Установите на место дверцу коллектора и закрепите ее.
    На пластине горелки имеется язычок в основании. Вставьте его в соответствующий слот на кронштейне. Вы найдете этот кронштейн в основании камеры для горелки.
    Вы должны услышать и почувствовать, когда он соединяется со скобой.Он должен сидеть там надежно. Установив горелку на место, переместите ее слева направо, чтобы убедиться, что она не двигается. Если вы можете переместить всю горелку, она стоит неправильно. Вы должны решить эту проблему. Теперь вам нужно вернуть дверцу коллектора на место с помощью выкрученных винтов.
  10. Снова подсоедините пилотную трубку и запустите поток газа
    Сначала снова подсоедините пилотную трубку. После этого проделайте то же самое с трубкой коллектора. Верните проводку термобатареи на место.Снова подсоедините проводку к воспламенителю. Включите газ и установите ручку термостата в пилотное положение. Нажмите ручку. Нажмите на переключатель, который одновременно зажжет пламя. Продолжайте нажимать, пока не увидите синее пламя. Вы не должны чувствовать запах газа. Если вы это сделаете, это означает, что ваша пилотная трубка не на месте. Он должен сидеть правильно, прежде чем идти дальше.
  11. Переключатель с температурой
    Если запаха газа нет, ручка теперь сидит правильно. Пришло время установить желаемую температуру.Продолжайте нажимать на ручку в течение примерно одной минуты. Не отпускайте, пока контрольная лампочка не начнет мигать. Теперь установите желаемую температуру.
  12. Проверьте газ, чтобы убедиться в отсутствии утечек.
    Возможно, вы не чувствуете запаха газа в воздухе, но все же хотите убедиться. Вы можете подтвердить, что у вас нет утечек газа, используя тест с мылом. Сделайте раствор с мылом и водой и нанесите его на соединения и клапаны. Проверьте, нет ли пузырьков. Если вы заметили пузырьки, попробуйте снова соединить линии.Если это не сработает, выключите газ и обратитесь за помощью к профессионалу.

Легко ли исправить низкое напряжение термобатареи водонагревателя?

Если починить сломанные вещи дома не проблема, следуйте этим инструкциям. Они помогут вам успешно заменить термобатарею. Термобатареи — недорогие устройства. Вы также сэкономите себе 150 долларов, которые будут стоить, чтобы получить профессиональную помощь.

Люди, как правило, избегают подобных проектов «сделай сам». Возможно, вы не планируете самостоятельно диагностировать и ремонтировать свою технику.Но все же неплохо узнать больше о том, как они работают. Таким образом, если что-то пойдет не так, а это всегда происходит, у вас будет опора на профессионалов, к которым вы обратитесь за помощью. Вы можете внести свой вклад во время разговоров. Также будет легче получить лучшее соотношение цены и качества, которые вы должны потратить на ремонт.



Проверка термопары с помощью мультиметра

Что такое термопара?

Термопара относится к категории электронных устройств, известных как преобразователи. По сути, преобразователь преобразует одну физическую величину в другую. В случае термопары физическая величина температура преобразуется в другую пропорциональную физическую величину – напряжение.

Термопара состоит как минимум из двух разных проводников (металлов), которые соединены вместе таким образом, что образуют два различных спая. Например, если вы возьмете два железных провода и один медный провод и скрутите один конец каждого из обоих железных проводов с любым концом медного провода, вы фактически получите термопару с двумя отдельными соединениями железо-медь.Один из этих спаев известен как горячий спай и будет связан с телом, температуру которого необходимо измерить. Другой спай называется холодным спаем и либо остается открытым, либо соединяется с другим телом, температура которого известна и используется в качестве эталона.

Когда горячий спай нагревается, разница температур между ним и холодным спаем преобразуется в пропорциональное напряжение, которое можно измерить. Это формирует основной принцип работы термопары.Генерируемое таким образом напряжение далее используется для управления различными схемами, управляемыми напряжением, в различных приложениях.

Как проверить термопару

Но перед заменой термопары нужно убедиться, что она действительно неисправна. Для этого достаточно простого мультиметра и небольшого понимания элементарной электроники. Есть три способа сделать это. В следующих строках мы представляем вам инструкции для каждого из трех методов проверки термопары с помощью мультиметра.

Инструкции по проверке термопары с помощью мультиметра

Примечание. Рассмотрим термопару, установленную на линии газового прибора.

Метод 1: испытание на сопротивление

Требование

1) Цифровой мультиметр, способный измерять сопротивление
2) Зажимы типа «крокодил»

Процедура

Осторожно снимите неисправную термопару с газового прибора. Подсоедините зажимы-крокодилы к гнездам мультиметра.Теперь прикрепите один зажим к одному концу термопары и прикрепите другой зажим к другому концу, который ввинчивается в газовый клапан. Включите мультиметр и выберите опцию чтения омов/сопротивления. Мультиметр должен показать очень маленькое сопротивление порядка нескольких ом, если термопара в порядке. Некоторые мультиметры имеют функцию проверки непрерывности, при которой низкое сопротивление, обычно наблюдаемое в хороших проводниках, обозначается звуковым сигналом. Если вы пользуетесь таким мультиметром, то ставьте его на опцию непрерывности.Если ваша термопара исправна, вы услышите непрерывный звуковой сигнал.

Высокое сопротивление, например 40 Ом, свидетельствует о неисправности термопары, которую необходимо заменить.

Метод 2: Тест на разомкнутую цепь

Требование

1) Цифровой мультиметр, способный измерять сопротивление и милливольты
2) Зажимы типа «крокодил»
3) Прикуриватель

Процедура

В этом тесте будет использоваться та же установка, что и выше, но вместо измерения сопротивления будет измеряться и проверяться напряжение, генерируемое термопарой. Для этого крокодилы должны быть подключены, как описано в тесте сопротивления, и в мультиметре должна быть выбрана опция милливольт.

Теперь, используя зажигалку, нагрейте конец термопары, который находится в контакте с пилотным пламенем (противоположный тому, который вкручивается в газовый клапан). Как правило, термопары, используемые в бытовых газовых приборах, таких как печи, обогреватели и т. д., рассчитаны на выходное напряжение в диапазоне от 25 мВ до 30 мВ.Если тестируемая термопара выдает напряжение в этом диапазоне, то все в порядке. Однако, если он выдает напряжение, близкое к 20 мВ, рекомендуется заменить его.

Метод 3: Тест замкнутой цепи

Требование

1) Цифровой мультиметр, способный измерять сопротивление и милливольты
2) Зажимы типа «крокодил»
3) Адаптер термопары

Процедура

Как следует из названия, это испытание выполняется путем помещения термопары в рабочую среду, то есть в газовый прибор. Это более комплексный тест, так как он описывает работу термопары под нагрузкой. Это важно, потому что может случиться так, что термопара выдает нормальное напряжение без нагрузки в тесте с разомкнутой цепью, но ее напряжение может упасть под нагрузкой. Таким образом, если термопара прошла тест на разомкнутую цепь, но ваш газовый прибор по-прежнему не работает с установленной схемой, вы должны выполнить тест на замкнутую цепь, как описано ниже.

Для проведения теста замкнутой цепи вам понадобится адаптер термопары.Многие производители предоставляют эти адаптеры для тестирования, и они также легко доступны в магазинах. Этот переходник ввинчивается внутрь газового клапана. Затем термопара ввинчивается в другой конец адаптера.

Прикрепите один из зажимов типа «крокодил» к винту, который выходит из адаптера, а другой — к открытому концу термопары. Выберите на мультиметре вариант чтения в милливольтах и ​​включите прибор. В идеале показания должны находиться в диапазоне от 12 мВ до 15 мВ. Если выходное напряжение термопары ниже 12 мВ, это означает значительное падение, что означает, что она неисправна и нуждается в замене.

Таким образом, используя вышеупомянутые методы, можно легко проверить термопару. Если он не проходит эти тесты, то лучше заменить его.

Читайте также: Теория эффекта Пельтье

Как проверить термопару на водонагревателе? – Сделай сам ДОМАШНИЙ ГУРУ

Если контрольная лампочка водонагревателя продолжает гаснуть или не горит, возможно, проблема связана с термопарой.

В этой статье я объясню вам , как проверить термопару на водонагревателе , чтобы убедиться, что она работает правильно. Затем я поделюсь с вами, как почистить и как заменить его, если это необходимо.

Мы будем работать над стоячим пилотным водонагревателем с обычным газовым клапаном. Вот если у вас электронный газовый клапан, то ремонт будет немного другим. Начнем.

Как работает термопара?

В водонагревателях Standing Pilot используется пилотное пламя, которое горит непрерывно и зажигает основную горелку всякий раз, когда требуется нагрев.Рядом с запальником находится термопара, которая генерирует небольшой электрический ток при нагреве от пламени запальника.

Вырабатывает меньшее напряжение, чем батарейка АА, но достаточное для питания газового клапана. Термопара также действует как защитный выключатель. Если контрольная лампа погаснет, то термопара остынет. Напряжение упадет, и газовый клапан перекроется.

Предотвращает попадание несгоревшего газа в ваш дом. Теперь, если термопара неисправна, то она также не позволит пилоту оставаться зажженным.

Для начала вам понадобится разводной ключ, отвертка, средство для мытья посуды и небольшая щетка. Кроме того, полезно иметь тестовые провода с зажимами типа «крокодил» и мультиметр.

Всегда будьте внимательны при работе с газом. Если в какой-то момент вы заметили сильный запах газа, то отключите газ, проветрите помещение и немедленно вызовите мастера.

Проверка напряжения

Напряжение термопары можно безопасно проверить во время зажигания запальника. Сначала снимаем нижнюю крышку.Установите мультиметр на опцию вольт постоянного тока. Используйте разводной ключ, чтобы отвинтить термопару от регулирующего клапана.

Теперь подключите щупы к медному проводу и к концу термопары. Зажгите пилот и удерживайте кнопку. Напряжение должно начать расти в течение следующих нескольких минут по мере нагрева термопары.

В тесте с разомкнутой цепью исправная термопара должна показывать от 20 до 30 милливольт. Если показания мультиметра ниже 20 милливольт, у пилота могут возникнуть проблемы с постоянным освещением.

Со временем накопление углерода будет действовать как изолятор и снизит напряжение. Одним из решений является ее очистка, но во многих случаях лучше установить новую термопару.

Теперь, если напряжение термопары в норме, проблема может заключаться в термовыключателе.

Отключить водонагреватель

Сначала отключите подачу газа. Ручка должна быть перпендикулярна трубе. Теперь, если горелка или запальная горелка были только что включены, подождите некоторое время, пока все остынет.Теперь установите регулирующий клапан в положение «выключено».

Снятие узла горелки

Отсоедините провод воспламенителя от регулирующего клапана. Далее снимаем провода с термовыключателя. Открутите два винта, которые удерживают дверь на месте. Используйте разводной ключ, чтобы отвинтить термопару.

Затем ослабьте и снимите направляющую трубку, но постарайтесь не сгибать и не перекручивать металл. Открутите и снимите трубку коллектора. Теперь вытащите весь узел горелки.

Снятие узла пилота

Во многих случаях вам придется отвинтить узел пилота. Теперь отделите вилку, которая удерживает провода на месте. Затем пропустите пилотную трубку и провода через дверцу коллектора.

Замена термопары

Сначала освободите провод термопары от вилки. Если в вашей термопаре используется нажимной фитинг, просто вытащите его из корпуса. Другие модели могут иметь резьбовое соединение.

Если при проверке термопары было низкое напряжение, то можно попробовать почистить ее кусочком наждачной шкурки .Да, вы можете получить его на Amazon по моей партнерской ссылке. Я получу небольшую комиссию, если вы купите наждачную шкурку по моей партнерской ссылке без дополнительных затрат для себя.

Если вы очистите термопару, вам придется снова собрать и проверить напряжение, следуя шагам, описанным выше.

Во многих случаях лучше всего установить новую термопару. Большинство термопар имеют длину 18 или 24 дюйма, но при необходимости вы можете измерить и старую. Кроме того, попробуйте получить тот, который поставляется с несколькими адаптерами.

Вставьте новую термопару в корпус, убедившись, что она вставлена ​​до упора. Затем вставьте провод термопары в дверную заглушку.

Установка пилотного узла

Пропустите пилотную трубку, провода воспламенителя и термопары через дверцу коллектора. Далее вставьте штекер на место. Теперь выровняйте узел пилота и затяните винт.

Установка узла горелки

Вставьте блок горелки в бак и совместите язычок с кронштейном.Совместите трубку коллектора с регулирующим клапаном и затяните ее разводным ключом. Будьте осторожны, чтобы не перетянуть гайку, так как резьба может легко сорваться.

Теперь подсоедините пилотную трубку и затяните ее на место. Теперь вкрутите термопару. Далее затяните дверные винты. Подсоедините провода к термовыключателю. Наконец, подключите провод воспламенителя.

Включить водонагреватель

Сначала включите газ в водонагреватель. Теперь снова зажгите пилот.Затем установите регулятор на желаемый уровень нагрева.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
