Покрытие нитрид титана (TiN) универсальное и самое распространенное износостойкое, либо декоративное покрытие золотого цвета. Имеет очень широкое применение. Мы наносим покрытие TiN с помощью вакуумной установки ионно-плазменного напыления (технология PVD).

Характеристики покрытия

  • Твердость покрытия 24-28 ГПа
  • Толщина покрытия 1-6 мкм
  • Рабочая температура 500°С
  • Коэффициент трения 0,4-0,5
  • Покрытие золотого цвета

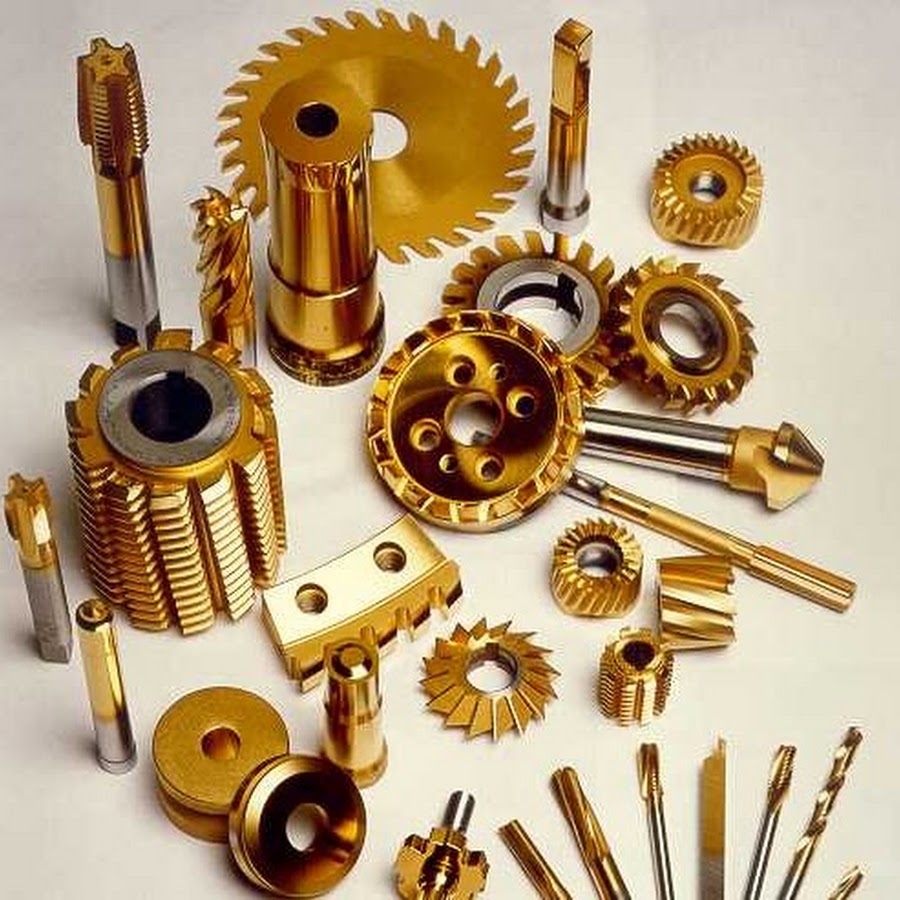

Применение износостойкого нитрида титана (нанесение TiN)

Покрытие наносится на режущий и формообразующий инструмент различной геометрии, на штампы, пресс-формы и всевозможные детали машин. Одно из самых доступных и распространенных покрытий. Данное покрытие активно применяется в стоматологии (протезы и медицинский инструмент).

Применение декоративного нитрида титана (титанирование)

Покрытие наносится на предметы мебели и интерьера, рекламные вывески, конструкции и на многое другое.

Важным условием качественного и красивого декоративного покрытия нитрида титана является подготовка поверхности. Детали перед нанесением покрытия должны быть отполированы.

Мы оказываем услуги по напылению нитрида титана в Санкт-Петербург на нашей производственной площадке.

В настоящий момент наносим только износостойкое покрытие нитрида титана, декоративные покрытия временно не наносим.

Заказать услугу по напылению нитрида титана

Позвоните нам, либо пришлите запрос с чертежами или фотографиями изделий на электронную почту [email protected], в теме письма укажите «Напыление TiN», наши менеджеры рассчитают стоимость и сроки выполнения напыления.

Другие услуги

«Плазмацентр» предлагает

  • услуги по восстановлению деталей, нанесению покрытий, напылению в вакууме, микроплазменному напылению, электроискровому легированию, плазменной обработке, аттестации покрытий, напылению нитрида титана, ремонту валов, покрытию от коррозии, нанесению защитного покрытия, упрочнению деталей;
  • поставка оборудования для процессов финишного плазменного упрочнения, сварки, пайки, наплавки, напыления (например, газотермического, газопламенного, микроплазменного, высокоскоростного и детонационного напыления), электроискрового легирования, приборов контроля, порошковых дозаторов, плазмотронов и другого оборудования;
  • поставка расходных материалов, таких как сварочная проволока, электроды, прутки для сварки, порошки для напыления, порошки для наплавки, порошки для аддитивных технологий, проволока для наплавки и другие материалы для процессов сварки, наплавки, напыления, аддитивных технологий и упрочнения;
  • проведение НИОКР в области инженерии поверхности, трибологии покрытий, плазменных методов обработки, выбора оптимальных покрытий и методов их нанесения;
  • обучение, консалтинг в области наплавки, напыления, упрочнения, модификации, закалки.



Свяжитесь с нами по телефонам: +7 (812) 679-46-74, +7 (921) 973-46-74, или напишите нам на почту: [email protected]



Наши менеджеры подробно расскажут об имеющихся у нас технологиях нанесения покрытий, упрочнения, восстановления, придания свойств поверхности, а также о стоимости услуг компании.

Покрытие нитридом титана в домашних условиях — за и против



В настоящее время все большую популярность приобретают «золоченные» декоративные материалы и изделия, а также упрочненные инструменты и детали с покрытием (напылением) из нитрида титана. И это не удивительно, ведь этот материал обладает как прекрасными декоративными свойствами (можно добиться, чтобы его цвет и фактура были внешне неотличимы от ювелирного золота), так и ценными эксплуатационными характеристиками – высокой твердостью (износоустойчивостью), антикоррозионной, и в целом химической стойкостью, низким коэффициентом трения, абсолютной (диффузионной) адгезией к основе.



Такие ценные потребительские качества изделий и материалов с нитрид титановым покрытием толкают желающих сэкономить к поиску возможностей выполнять покрытие в домашних условиях, или хотя бы кустарным способом в слабо оборудованных мастерских. К поиску таких нетривиальных решений дополнительно подталкивает как высокая популярность услуги (напыление может наноситься на листовой металл, самые разнообразные фигурные металлические, пластиковые, керамические изделия), так и привлекательная коммерческая цена покрытия нитрид титана. Которая, например, на тонких листах нержавейки колеблется в пределах 600 – 1000 грн за м2.






Давайте же разберемся, насколько реально сделать покрытие нитридом титана в домашних условиях кустарными или полукустарными способами.



В промышленных условиях нанесение на материалы и изделия нитрид титанового напыления производится:

Первые два позволяют получить хорошие и отличные результаты по качеству нанесения нитрид титанового покрытия. Но в то же время они требуют технически сложных и дорогих технологических установок (вакуумных, парогазовых), которые могут себе позволить только достаточно крупные промышленные предприятия или лаборатории.



Кроме того, промышленные установки PVD и CVD требуют наличия многочисленного, сложного и дорогого сопутствующего (обеспечивающего) оборудования, а также малодоступных материалов и промышленных газов. Из-за сложности организации технологического процесса и высокой цены, оборудование промышленного класса практически не доступно даже для небольших (полукустарных) производств, не говоря уже о домашних условиях.






В то же время, метод плазменного напыления характеризуется наибольшей простотой и дешевизной организации, поскольку в нем применяются широко распространенные электроплазменные горелки-распылители, и сравнительно доступное сырье – нитрид титана в уже готовой порошковой форме. Что важно, процесс плазменного напыления происходит без создания вакуума или специальной газовой среды. Но, для уменьшения окисления нитрида титана кислородом, в качестве плазмообразующего газа могут использоваться инертные газы, например, аргон. Таких технологических условий с невысокими требованиями вполне можно достичь даже в оборудованных небольших мастерских, где производство ведется в полукустарных условиях, малочисленными сериями (партиями), или вообще единичными изделиями.



Недостатками метода плазменного напыления нитрид титана являются:

  • плохая адгезия (прикрепление) покрытия к основе, которое значительно уступает по прочности и стойкости напылению, которое получено на оборудовании PVD или CVD, и склонно к отслоению;



  • проблематичность получения пленки, равномерной по толщине, с высокими декоративными свойствами.

В связи с серьезными недостатками метода плазменного напыления, можно с ответственностью утверждать, что он характерен преимущественно для небольших производств, производящих работы полукустарными методами. Связи с чем он получил распространение лишь в сфере нанесения нитридтитановых декоративных покрытий невысокого качества, например, на мебельную фурнитуру, сувенирную продукцию, дешевую бижутерию и т.д.



Но для гораздо более скромных условий домашней мастерской практически не применим даже метод плазменного напыления. Что можно посоветовать домашним умельцам (и химикам – технологам по совместительству), которым не жалко направить свои силы и энергию на получение нитридтитановой «позолоты» своими руками?



В домашних условиях такое покрытие можно получить методом гальвано-химии, путем осаждения нитрида титана из нитратных растворов (или расплавов) солей титана. Для таких условий гальвано-химическую ванну и все сопутствующее оборудование вполне возможно изготовить своими руками.






Но, помимо огромных затрат электроэнергии и времени, из-за физико-химических особенностей материала (нитрида титана), такое гальваническое покрытие неизбежно будет обладать следующими характеристиками:

  • неравномерностью и крупнокристаллической структурой, которые будут только отрицательно сказываться на декоративных и потребительских свойствах изделия;



  • избыточно большой толщиной покрытия, которая будет серьезно и малопредсказуемо превышать начальные массогабаритные характеристики изделия;



  • плохой адгезией гальванического покрытия к основе, что будет приводить к сравнительно легкому его отслаиванию.

Да, с такими характеристиками нитридтитанового покрытия на рынок не выйдешь, и большого успеха там не достигнешь. Потому на рынке закономерно господствуют материалы и детали с нитридтитановым напылением, которое выполнено на вакуумном (PVD) или паро-газовом (CVD) оборудовании промышленного класса. Народным умельцам, которые все же решаются положить свои силы и материальные ресурсы на отработку гальвано-химической технологии получения декоративного покрытия «под золото» из нитрида титана, можем только пожелать всяческих успехов.

Нанесение нитрида титана на купола.

Нанесение нитрида титана широко используется для получения декоративных покрытий различной цветовой гаммы. Существует два метода нанесения нитрид титана на сталь – вакуумный катодный и вакуумный ионно-плазменный.

Вакуумный катодный метод является более простым в изготовлении и дешевым в сравнении с ионно-плазменным. Сегодня возможно получение нитридов титана (под золото) на металлах и лаках, а также напыление теплоотражающих и антибликовых покрытий на стекле. Сегодня это используется для изготовления витражей.

Нанесение металла на нержавеющую сталь широко используется для покрытия куполов храмов, потому что цвет покрытия такой же, как у сусального золота, а стоит обработанная нитридом титана нержавеющая сталь дешевле и является более надежным материалом, чем сусальное золото.

Покрытие на стекло осуществляется в основном в декоративных целях, на нержавеющую сталь – для повышения износостойкости, получения желаемого цвета, на металлы и сплавы — для увеличения термо- и коррозионной стойкости.

Нанесение нитрида титана на купола храмов.

При использовании данного материала в качестве покрытия для церковных куполов, нитрид титана наносят на листы нержавеющей стали, которым предают определенную фактуру. Такие листы крепятся на всей площади купола по разметке, составленной проектировщиком. Последним шагом является монтаж купола назад на вершину храма, который занимает совсем немного времени.

Нанесение нитрида титана на нержавеющую сталь раз и навсегда решило проблему коррозии и выцветания церковных куполов. Следует заметить, что желаемый цвет готового материала (восемь оттенков) можно указать заранее, что очень удобно для архитекторов храма, учитывая хрупкость и недолговечность остальных покрытий, используемых в этой области. Дешевизна материала, долгий срок службы, разнообразие цветов — навсегда покорили церковную архитектуру двадцать первого века.

Нитрид-титановое напыление для украшения церковных изделий

Позолоченное покрытие придаёт изделиям дополнительную красоту и изящество. Но использовать с этой целью золото высокой пробы слишком дорого и не практично. Поэтому современная промышленность подыскала удачную альтернативу для украшения всевозможных предметов интерьера — нитрид-титановое покрытие (TiN). Визуально оно практически ничем не отличается от дорогостоящей позолоты, но технология нанесения при этом гораздо проще, да и финансовые затраты будут намного снижены.

Что представляет собой нитрид титана

С точки зрения химии, покрытие на основе нитрида титана представляет собой соединение химического вещества и азота. При правильном использовании технологии нанесения напыление образует на поверхности тончайшую плёнку. Подобная технология применяется в различных сферах промышленности и общественной жизни. Причём использовать TiN можно для оформления предметов интерьера. Но наиболее крепким и долговечным покрытие становится на открытом воздухе, а его цвет получает большую отчётливость.

Где и как можно использовать нитрид-титановое напыление

С технической точки зрения наносить нитрид титана можно на любые материалы, выдержать температуру его испарения и финишного запечатывания, то есть до +200-210 °С и выше. Но также важно обеспечить надёжное и прочное «сцепление» вещества с поверхностью. Наиболее прочное соединение нитрида титана обеспечивается на следующих поверхностях:

  1. Нержавеющая сталь. Наиболее распространённый материал для нитрид-титанового напыления. Причём для покрытия подходит как техническая, так и пищевая сталь.
  2. Медь, алюминий, латунь. Для достижения 100% результата следует наносить TiN на хромированную поверхность. Но и на необработанном покрытии материал будет смотреться вполне привлекательно.
  3. ABS-пластик. Ещё один востребованный материал для нанесения нитрид-титанового покрытия. Но для лучшего сцепления обязательно требуется предварительное хромирование поверхности.

Как осуществляется нитрид-титановое напыление

Украшение предметов интерьера или экстерьера при помощи TiN — это довольно сложная и тонкая работа, требующая тщательной предварительной подготовки. Тем не менее, выполнить все работы вполне возможно не только в промышленных, но и в домашних условиях. Предварительная подготовка перед нанесением покрытия включает в себя следующие действия:

  • Если изделие сборное, его необходимо разобрать на составные части.
  • Поверхность, предназначенная для нанесения TiN, должна быть чистой и гладко отполированной.
  • В большинстве случаев требуется просверлить технологические отверстия.

Проще и удобнее всего наносить нитрид-титановое покрытие с применением ионно-плазменной технологии. Так удаётся получить покрытие с минимальной пористостью и высоким сцеплением с поверхностью. При соблюдении всех технологий покрытие будет верой и правдой выполнять свои функции на протяжении не менее 50-ти лет.

Если вы решили получить покрытие с различными цветовыми решениями, то во время проведения работ можно использовать разные плазмообразующие газы: азот, аргон, ацетилен, а также углекислоты и смеси на их основе. Также в ходе работ можно использовать катодно-дуговое осаждение: так удаётся обеспечить прочную адгезию с основанием защитного покрытия благодаря внедрению атомов титана в кристаллические структуры материалов нижнего слоя.
