Калькулятор Вес-Дома-Онлайн v.1.0 — Сбор нагрузок на фундамент
ШАГ 1. План дома
Расчет общей длины стен
Добавить параллельные оси между А-Г
012
Добавить перпендик. оси между Б-Г
012
Добавить перпендик. оси между В-Г
012
Добавить перпендик. оси между Б-В
012
Добавить перпендик. оси между А-Б
012
Размеры дома
Внимание! Наружные стены по осям А и Г являются несущими (нагрузки от крыши и плит перекрытия).
Длина А-Г, м
Длина 1-2, м
Колличество этажей
1 + чердачное помещение2 + чердачное помещение3 + чердачное помещение
ШАГ 2. Сбор нагрузок
Крыша
Форма крыши
ДвускатнаяПлоская
Материал кровли
ОндулинМеталлочерепицаПрофнастил, листовая стальШифер (асбестоцементная кровля)Керамическая черепицаЦементно-песчанная черепицаРубероидное покрытиеГибкая (мягкая) черепицаБитумный листКомпозитная черепица
Снеговой район РФ
1 район — 80 кгс/м22 район — 120 кгс/м23 район — 180 кгс/м24 район — 240 кгс/м25 район — 320 кгс/м26 район — 400 кгс/м27 район — 480 кгс/м28 район — 560 кгс/м2
Наведите курсор на нужный участок карты для увеличения.
Чердачное помещение (мансарда)
Отделка фасадов
Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели
Материал наружних стен (фронтонов)
Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал внутренних стен
Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал перекрытия
Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3
Эксплуатационная нагрузка, кг/м2
90 кг/м2 — для холодного чердака195 кг/м2 — для жилой мансарды
3 этаж
Высота 3-го этажа, м
м
Отделка фасадов
Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели
Материал наружних стен
Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал внутренних стен
Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал перекрытия
Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3
2 этаж
Высота 2-го этажа, м
м
Отделка фасадов
Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели
Материал наружних стен
Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал внутренних стен
Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал перекрытия
Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3
1 этаж
Высота 1-го этажа, м
м
Отделка фасадов
Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели
Материал наружних стен
Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал внутренних стен
Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм
Материал перекрытия
Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммПолы по грунтуЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3
Цоколь
Высота цоколя, м
м
Материал цоколя
Не учитыватьКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич полнотелый, 640ммКирпич полнотелый, 770ммЖелезобетонное монолитное, 200ммЖелезобетонное монолитное, 300ммЖелезобетонное монолитное, 400ммЖелезобетонное монолитное, 500ммЖелезобетонное монолитное, 600ммЖелезобетонное монолитное, 700ммЖелезобетонное монолитное, 800мм
Внутренняя отделка
Общая толщина стяжки, мм
Не учитывать50мм100мм150мм200мм250мм300мм
Выравнивание стен
Не учитыватьШтукатурка, 10ммШтукатурка, 20ммШтукатурка, 30ммШтукатурка, 40ммШтукатурка, 50ммГипсокартон, 12мм
Распределение нагрузок на стены
Коэффициент запаса
11. 11.21.31.41.5
сбор нагрузок, онлайн калькулятор, примеры и таблицы
Расчет фундамента — это важнейший вопрос, с которого должно начинаться строительство. От правильности сооружения основания постройки в будущем будет зависеть ее долговечность, да и вообще безопасность проживания.
Полный расчет фундамента является достаточно сложной задачей, доступной только для специалистов, но упрощенный расчет дает возможность обеспечить необходимый уровень надежности.
В действующих нормативных документах изложены основные правила таких расчетов, что и следует учитывать при планировании частного строительства (смотрите: типы частных домов).
Принципы расчетов
Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.
Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.
Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.
Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.
Учет состояния грунта
Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.
Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.
Значения сопротивления нагрузке для некоторых типов грунта:
Характер грунта | Коэффициент пористости | Ro , кг/см² | |
Сухие | Влажные | ||
Супеси | 0,5 0,7 | 3,1 2,6 | 3,1 2,0 |
Суглинки | 0,5 0,7 1,0 | 3,0 2,6 2,0 | 2,4 1,8 1,1 |
Глины | 0,5 0,6 0,8 1,0 | 6,0 5,0 3,1 2,6 | 4,2 3,0 2,0 1,2 |
Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.
С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3).
При определении заглубления фундамента важную роль играют такие параметры состояния грунта:
- Уровень расположения грунтовых вод. Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
- Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
- Уровень залегания высокопучинистых пластов. Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.
Заглубление фундамента частного дома обычно не рассчитывается, т.к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.
Расчет опорной площади
При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:
- γc – коэффициент эксплуатационных условий;
- γn – коэффициент запаса надежности, принимаемый равным 1,2;
- F – полная (суммарная) нагрузка на грунт.
Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.
В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.
Сбор нагрузок на грунт (F)
Вес сооружения
Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.
Стеновые конструкции:
- каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
- бревенчатый и брусчатый сруб – 72-95 кг/м²;
- кирпичная кладка толщиной 15 см – 210-260 кг/м²;
- стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².
Перекрытия:
- чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
- то же, но с плотным утеплителем – 140-190 кг/кв.м;
- напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
- перекрытие бетонными плитами – 500 кг/м².
Крыша:
- металлическая кровля из листа – 22-30 кг/кв. м;
- рубероид, толь – 30-52 кг/кв.м;
- шифер – 40-54 кг/кв.м;
- керамическая черепица – 60-75 кг/кв.м.
Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.
Вес фундамента и снеговая нагрузка
Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:
- Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
- Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
- Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.
В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.
При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:
- северные районы – 180-195 кг/м²;
- средняя полоса РФ – 95-105 кг/м²;
- южные регионы – до 55 кг/м².
После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.
При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.
Расчет потребности в бетоне
Работы по заливке бетона нельзя останавливать, не закончив их полностью. Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:
- Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
- Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
- Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.
Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.
Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.
[stextbox id=’warning’]Советуем почитать: Марка бетона и пропорции для фундамента частного дома[/stextbox]
Расчет потребности арматуры
Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом.
Ленточный фундамент
Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.
Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.
Связка стержней между собой обеспечивается стальной вязальной проволокой.
Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.
При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.
Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.
Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.
Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.
[stextbox id=’warning’]Еще по теме: Правила армирования ленточного фундамента[/stextbox]
Расчет онлайн размеров, потребности арматуры и бетона
Столбчатый
Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.
В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.
Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.
Онлайн расчет размеров, потребности арматуры и бетона
Плитный
Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.
Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.
Калькулятор онлайн размеров, а также потребности арматуры и бетона
Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам.
[stextbox id=’warning’]Советуем почитать: Устройство фундамента под частный дом своими руками[/stextbox]
Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.
Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.
Калькулятор расчета нагрузки на свайный или столбчатый фундамент
Свайный фундамент может выручить в тех обстоятельствах, когда никакой другой тип основы под строящееся здание невозможен или же становится чрезвычайно сложным и невыгодным. Сваи, заглублённые ниже уровня промерзания грунта и достигшие плотных его слоев, способны выдержать очень серьезную нагрузку. Безусловно, это требует правильных расчётов их несущей способности и, исходя из этого и общей нагрузки – количества и схемы расстановки.
Калькулятор расчета нагрузки на свайный или столбчатый фундамент
Это, кстати, касается и столбчатого фундамента – возможности опор не безграничны, и чрезвычайно важно правильно распределить нагрузку на них. Значит, необходимо каким-то образом оценить, какую же весовую и эксплуатационную нагрузку будет оказывать планируемое к постройке здание на подобное основание. Быстро и с достаточной степенью точности это поможет сделать калькулятор расчета нагрузки на свайный или столбчатый фундамент.
Ниже будут приведены необходимые пояснения по порядку проведения расчетов.
Калькулятор расчета нагрузки на свайный или столбчатый фундамент
Перейти к расчётам
Укажите запрашиваемые значения и нажмите «Рассчитать суммарную нагрузку на свайный фундамент»
СТЕНЫ ДОМА
Площадь стен указывается суммарно, при желании — можно с вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)
Стены, тип №1
Материал стен
— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- стены из сэндвич-панелей толщиной 150 мм, с утеплением из минеральной ваты- стены из сэндвич-панелей толщиной 150 мм, с утеплением из пенополистирола или пенополиуретана
Площадь стен, м²
Стены, тип №2
Материал стен
— кирпичная кладка в полкирпича (120 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- каркасные перегородки из гипсокартона- перегородки из сэндвич-панелей толщиной 50-80 мм, с утеплением из минеральной ваты- перегородки из сэндвич-панелей толщиной 50- 80 мм, с утеплением из пенополистирола или пенополиуретана
Площадь стен, м²
ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)
Перекрытие, тип №1 (межэтажное)
Тип перекрытия
— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная
Площадь перекрытия, м²
Перекрытие, тип №2 (чердачное)
Тип перекрытия
— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная
Площадь перекрытия, м²
СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов
Общая площадь кровли, м²
Тип кровли
— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица
Укажите зону, в соответствии с картой-схемой
IIIIIIIVVVIVII
РОСТВЕРК
Если для обвязки свай используется деревянный брус, то его можно просто учесть в площади стены — большой ошибки не будет.
Ростверк из металлопроката или железобетона лучше принять в расчет дополнительно
Длина ростверка (учитывая внешний периметр и внутренние перемычки), метров
Материал ростверка:
Пояснения по проведению расчетов
Безусловно, предложенный алгоритм не претендует на профессиональную точность, но при планировании небольших домов и хозяйственных построек на загородном участке вполне может помочь оценить складывающуюся картину.
Нагрузка, выпадающая на свайный фундамент, в первую очередь включает массу самой постройки, планируемой к возведению.
В калькуляторе предусмотрено внесение площадей стен и указание материала их изготовления. При желании, чтобы получить более корректный результат, можно исключить из площади оконные и дверные проемы. Подсчет площадей стен необходимо провести отдельно, согласуюсь с имеющимся планом или хотя бы наметками на будущее строительство. Правильно рассчитать площадь поможет специальная публикация портала.
Расчет площадей – быстро и точно
Даже простейшие геометрические формулы иногда подзабываются, и это не говоря о более сложных случаях. Ничего страшного: откройте по ссылке статью, специально посвященную расчету площадей – там изложен порядок вычислений, размещены удобные калькуляторы.
Цены на винтовые сваи
винтовые сваи
Внешние стены и внутренние капитальные перегородки могут отличаться и толщиной, и материалом изготовления. Поэтому пользователю предоставляется возможность внесения двух вариантов стен. Если такой необходимости нет, то просто в поле ввода площади оставляется значение «0».
Далее, следуют поля ввода параметров перекрытий, где также предусмотрены два возможных варианта, например, для пола первого этажа и для чердачного перекрытия. В программу расчета уже внесены необходимые поправки на эксплуатационные нагрузки на перекрытия – вес мебели и других предметов обстановки, динамическое воздействие от находящихся в доме людей и т. п.
Следующий блок ввода данных – это параметры крыши. При выборе типа кровли сразу будет учтена и средняя масса стропильной системы. Кроме того, на кровлю зимой оказывается немалая нагрузка от выпавшего снега. Чтобы учесть этот фактор, необходимо указать зону своего региона по уровню снеговой нагрузки (по предложенной карте-схеме), и крутизну скатов кровли.
Карта-схема для определения своей зоны по среднестатистическому уровню снеговой нагрузки на кровлю
Сваи или столбы соединяются брусом обвязки либо ростверком. Если применяется деревянная обвязка, то не будет большой ошибкой просто включить ее в площадь стен. Но в том случае, когда устраивается ростверк из металла или даже железобетонной ленты – имеет смысл принять его во внимание дополнительно. При выборе этого пути расчета откроются дополнительные поля ввода данных – длины ростверка и материала его изготовления.
Итоговый результат будет выдан в килограммах и тоннах. Получив это значение и зная несущий потенциал опоры, несложно будет определиться и с количеством свай или столбов.
Как оценивается несущая способной винтовых свай?
Этот параметр зависит от особенностей грунта на предполагаемой глубине залегания винтовой части опоры и от размерных параметров самой сваи. Подсчитать несущую способность винтовой сваи поможет специальный калькулятор, к которому ведет указанная ссылка.
Расчет нагрузки на фундамент — Самая лучшая система расчета нагрузки
Расчет нагрузки на фундамент необходим для правильного выбора его геометрических размеров и площади подошвы фундамента. В конечном итоге, от правильного расчета фундамента зависит прочность и долговечность всего здания. Расчет сводится к определению нагрузки на квадратный метр грунта и сравнению его с допустимыми значениями.
Для расчета необходимо знать:
- Регион, в котором строится здание;
- Тип почвы и глубину залегания грунтовых вод;
- Материал, из которого будут выполнены конструктивные элементы здания;
- Планировку здания, этажность, тип кровли.
Исходя из требуемых данных, расчет фундамента или его окончательная проверка производится после проектирования строения.
Попробуем рассчитать нагрузку на фундамент для одноэтажного дома, выполненного из полнотелого кирпича сплошной кладки, с толщиной стен 40 см. Габариты дома – 10х8 метров. Перекрытие подвального помещения – железобетонные плиты, перекрытие 1 этажа – деревянное по стальным балкам. Крыша двускатная, покрытая металлочерепицей, с уклоном 25 градусов. Регион – Подмосковье, тип грунта – влажные суглинки с коэффициентом пористости 0,5. Фундамент выполняется из мелкозернистого бетона, толщина стенки фундамента для расчета равна толщине стены.
Определение глубины заложения фундамента
Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.
Таблица 1 – Справочные данные о глубине промерзания грунта
Справочная таблица для определения глубины заложения фундамента по регионам
Глубина заложения фундамента в общем случае должна быть больше глубины промерзания, но есть исключения, обусловленные типом грунта, они указаны в таблице 2.
Таблица 2 – Зависимость глубины заложения фундамента от типа грунта
Зависимость глубины заложения фундамента от типа грунта
Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.
Определяем глубину промерзания грунта по таблице 1. Для Москвы она составляет 140 см. По таблице 2 находим тип почвы – суглинки. Глубина заложения должна быть не менее расчетной глубины промерзания. Исходя из этого глубина заложения фундамента для дома выбирается 1,4 метра.
Расчет нагрузки кровли
Нагрузка кровли распределяется между теми сторонами фундамента, на которые через стены опирается стропильная система. Для обычной двускатной крыши это обычно две противоположные стороны фундамента, для четырехскатной – все четыре стороны. Распределенная нагрузка кровли определяется по площади проекции крыши, отнесенной к площади нагруженных сторон фундамента, и умноженной на удельный вес материала.
Таблица 3 – Удельный вес разных видов кровли
Справочная таблица – Удельный вес разных видов кровли
- Определяем площадь проекции кровли. Габариты дома – 10х8 метров, площадь проекции двускатной крыши равна площади дома: 10·8=80 м2.
- Длина фундамента равна сумме двух длинных его сторон, так как двускатная крыша опирается на две длинные противоположные стороны. Поэтому длину нагруженного фундамента определяем как 10·2=20 м.
- Площадь нагруженного кровлей фундамента толщиной 0,4 м: 20·0,4=8 м2.
- Тип покрытия – металлочерепица, угол уклона – 25 градусов, значит расчетная нагрузка по таблице 3 равна 30 кг/м2.
- Нагрузка кровли на фундамент равна 80/8·30 = 300 кг/м2.
Расчет снеговой нагрузки
Снеговая нагрузка передается на фундамент через кровлю и стены, поэтому нагружены оказываются те же стороны фундамента, что и при расчете крыши. Вычисляется площадь снежного покрова, равная площади крыши. Полученное значение делят на площадь нагруженных сторон фундамента и умножают на удельную снеговую нагрузку, определенную по карте.
Таблица – расчет снеговой нагрузки на фундамент
- Длина ската для крыши с уклоном в 25 градусов равна (8/2)/cos25° = 4,4 м.
- Площадь крыши равна длине конька умноженной на длину ската (4,4·10)·2=88 м2.
- Снеговая нагрузка для Подмосковья по карте равна 126 кг/м2. Умножаем ее на площадь крыши и делим на площадь нагруженной части фундамента 88·126/8=1386 кг/м2.
Расчет нагрузки перекрытий
Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.
Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.
Таблица 4 – Удельный вес перекрытий
Таблица расчет веса перекрытий и их нагрузка на фундамент
- Площадь перекрытий равна площади дома – 80 м2. В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
- Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
- Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
- Суммируем их и находим нагрузку на 1 м2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м2.
Расчет нагрузки стен
Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.
Таблица 5 – Удельный вес материалов стен
Таблица – Удельный вес стен
- Площадь стен равна высоте здания, умноженной на периметр дома: 3·(10·2+8·2)=108 м2.
- Объем стен – это площадь, умноженная на толщину, он равен 108·0,4=43,2 м3.
- Находим вес стен, умножив объем на удельный вес материала из таблицы 5: 43,2·1800=77760 кг.
- Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2+8·2)·0,4=14,4 м2.
- Удельная нагрузка стен на фундамент равна 77760/14,4=5400 кг.
Предварительный расчет нагрузки фундамента на грунт
Нагрузку фундамента на грунт расчитывают как произведение объема фундамента на удельную плотность материала, из которого он выполнен, разделенное на 1 м2 площади его основания. Объем можно найти как произведение глубины заложения на толщину фундамента. Толщину фундамента принимают при предварительном расчете равной толщине стен.
Таблица 6 – Удельная плотность материалов фундамента
Таблица – удельная плотность материало для грунта
- Площадь фундамента – 14,4 м2, глубина заложения – 1,4 м. Объем фундамента равен 14,4·1,4=20,2 м3.
- Масса фундамента из мелкозернистого бетона равна: 20,2·1800=36360 кг.
- Нагрузка на грунт: 36360/14,4=2525 кг/м2.
Расчет общей нагрузки на 1 м
2 грунта
Результаты предыдущих расчетов суммируются, при этом вычисляется максимальная нагрузка на фундамент, которая будет больше для тех его сторон, на которые опирается крыша.
Условное расчетное сопротивление грунта R0 определяют по таблицам СНиП 2.02.01—83 «Основания зданий и сооружений».
- Суммируем вес крыши, снеговую нагрузку, вес перекрытий и стен, а также фундамента на грунт: 300+1386+7000+5400+2525=16 611 кг/м2=17 т/м2.
- Определяем условное расчетное сопротивление грунта по таблицам СНиП 2.02.01—83. Для влажных суглинков с коэффициентом пористости 0,5 R0 составляет 2,5 кг/см2, или 25 т/м2.
Из расчета видно, что нагрузка на грунт находится в пределах допустимой.
Как рассчитать нагрузку на фундамент: калькулятор онлайн
Фундамент является основной частью любого здания, без него постройка не сможет выдержать влияние окружающей среды. Но не многие знают, как рассчитать нагрузку на фундамент.
Придумано большое количество формул для подобных расчетов, но для них необходима детальная информация о планируемой постройке и не каждый новичок сможет собрать все данные.
В данной статье будет рассмотрено, как правильно определить расчет нагрузки на фундамент дома и какая информация для этого понадобится.
Суть расчета нагрузки
Для расчета нагрузки необходимо собрать как можно больше информации
Основное давление на грунт оказывает не фундамент, а само помещение, так как даже тяжеловесная плита весит меньше, чем разные стены в постройке.
Основание также оказывает воздействие на почву за счет своего веса и сопротивления движению грунта.
Дополнительно всегда учитывают сопротивление разным водам, так как она оказывает сильное давление на боковые стенки фундамента. Расчет нагрузки на грунт от фундамента невозможен без сбора основной информации.
К этой информации относятся следующие данные:
- масса самой постройки;
- вес планируемого фундамента и его разновидность;
- качественные параметры грунта;
- климатические условия окружающей среды и строение почвы;
- масса применяемых стройматериалов.
После анализа всех факторов становится очевидно, что проект основания возможен только после осуществления всех необходимых расчетов. При условии, что будут соблюдены все вышеперечисленные факторы, получится соорудить надежный и прочный фундамент.
Масса постройки
Масса постройки складывается из веса всех используемых материалов
Многие специалисты знают, что для расчета массы здания хватит информации о несущих поверхностях и перекрытиях, но все немного сложнее.
Масса возведенной постройки это вес всех строительных материалов, используемых при строении несущих и промежуточных стен, а также их способности выдержать вес перекрытий и крыши при возможном выпадении снега. Масса постройки состоит из:
- Веса несущих поверхностей, перегородок и перекрытий.
- Массы крыши с учетом всех дополнительных материалов, которые обеспечивают прочность помещению при сильных порывах ветра.
- Вес коммуникаций и канализации.
- Вес строительных изделий для основания, которые позволяют ему выдерживать влияние влаги и грунтовые сдвиги.
- Внутреннее обустройство здания. Зачастую берется показатель от 1 до 5 % от веса несущих конструкций.
Исходя из этого, выполнить расчет массы самой постройки можно только по проекту. Причем рассчитать массу правильно технически невозможно.
Нагрузка на фундамент
Наибольшую нагрузку оказывает постоянное давление самого строения
Это понятие включает в себя следующие параметры:
- постоянное давление от самой постройки;
- временная нагрузка, которую оказывают климат. Это может быть сильный ветер, дождь или снег на крыше;
- нагрузка от установленного внутри помещения оборудования. Этот показатель зачастую не учитывают, но при детальных подсчетах берется коэффициент в 1,05.
Специалисты в проектировании крайне серьезно относятся к нахождению площади опоры. Здесь осуществляется сбор информации о характеристиках грунта, а также типа армирования основания. Учитывать эти факторы нужно обязательно, так как именно они влияют на выбор вида основания.
Нагрузка на грунт от фундамента включает в себя следующие факторы:
- глубина оснований;
- давление кровли;
- давление от снежных образований;
- давление от перекрытий;
- нагрузка несущих стен.
Глубина фундамента
Глубина монтажа фундамента во многом зависит от параметров грунта. Понадобится применить информацию из следующей таблицы.
При учете, что глубина создания фундамента должна быть выше отметки промерзания грунта, зачастую принимается значение в 140 см. Ниже этой отметки отпускаться не рекомендуется вне зависимости от вида грунта.
Нагрузка от кровли
Крыша со сложными скатами потребует более сложных расчетов
Давление всегда оказывается на несущие поверхности и перекрытия, если балки имеют свойство распространять нагрузку на остальные участки. Для простой двухскатной крыши с незначительными наклонениями предусматривают 2 одинаковые деревянные стороны, при этом их давление в равной степени распределяется между несущими поверхностями.
Здесь понадобится вычислить площадь проекции крыши на горизонтальной плоскости, после умножить ее на удельный вес строительных изделий, которые использовались для установки крыши. Схема расчета выглядит следующим образом:
- Вычисление площади проекции. При площади здания дома в 75 м², проекция будет полностью соответствовать этой отметке.
- Длина базиса. Рассчитывается исходя из суммы 2 максимально длинных поверхностей, которые служат в качестве опоры для крыши.
- Площадь базиса.
- Покрытие кровли и угол наклона крыши.
Расчет давления от снежных образований
Обязательно расчитайте снеговую нагрузку и усильте кровлю при необходимости
Если крыша имеет большой угол наклона и оборудована защитой от осадков, то давление от них будет сведено к минимуму.
Многие специалисты не рассчитывают этот фактор, но если угол наклона крыши меньше 10° или она плоская, тогда придется брать его во внимание.
Понадобится обязательно рассчитать снеговую нагрузку и усилить чердачную постройку. Подробнее смотрите в этом видео:
Нагрузка от перекрытий
Нагрузка от перекрытий зависит от количества этажей
Перекрытие опирается на несущие поверхности, но на них также возможно будет оказываться давление. Процесс расчета при этом не имеет особых отличий, только понадобится учитывать параметры перекрытий и материал, из которого они были изготовлены.
Размеры перекрытия равняются площади этажа, так что для таких подсчетов понадобится информация о количестве этажей, оборудовании цоколя и материал, из которого выполнено перекрытие. Нагрузку высчитываем следующим образом:
- Расчет проводится для площади перекрытия в 80 м². В помещение их 2, одно изготовлено из железобетона, а второе – на основе дерева.
Деревянные перекрытия расчитываются иначе, чем железобетонные
- Вес железобетонного перекрытия составляет 80 х 500=40000 кг. При этом 500 – это удельная масса 1 м² железобетона.
- Чтобы посчитать массу деревянной перегородки, нужно: 80 х 200=16000 кг.
- Исходя из вышеперечисленных результатов, суммарная нагрузка на 1 м² составит (40000+16000)/8=7000 кг/м².
Нагрузка основания на грунт
Этот этап является ключевым при расчете фундамента на несущую способность. Он влияет на выбор типа фундамента, а также помогает проверить устойчивость конструкции к разным воздействиям. Подробнее смотрите в этом видео:
Нагрузка высчитывается путем умножения объема основания на плотность применяемого изделия, полученное число делится на площадь фундамента.
Высчитать нагрузку фундамента гораздо легче, чем может показаться. При возникновении затруднений рекомендуется применить онлайн-калькулятор, который поможет в выполнении расчетов. При этом определение давления на грунт позволит избежать большого количества затруднений во время постройки деревянного дома.
Как рассчитать нагрузку на фундамент
Прежде чем приступать к выбору основания для дома, необходимо составить проект постройки и провести расчеты нагрузки, которая будет оказываться на фундамент надземной частью здания. По своей сути расчет нагрузки на фундамент сводится к суммированию массы материалов, используемых при строительстве дома без основания, мебели и техники, которые будут впоследствии размещены внутри сооружения, нагрузки от проживающих в доме людей и сезонные нагрузки, например, от снежного покрова. Все это вместе и будет составлять общую нагрузку на основание дома.
Как рассчитать примерный «вес» дома
Естественно, приведенные ниже расчеты фундамента являются усредненными и приближенными. Но это не мешает использовать их при выборе конкретного типа основания с подходящими характеристиками. Предположим, что нам необходимо рассчитать дом со следующими параметрами:
- одноэтажный дом;
- размер в плане – 10×6 м;
- имеется одна внутренняя стена посередине дома;
- высота этажа – 2,5 м;
- цокольное перекрытие по деревянным балкам с утеплителем, плотностью до 200 кг/м³;
- чердачное перекрытие по деревянным балкам с утеплителем, плотностью до 200 кг/м³;
- кровля – рубероидное покрытие и шифер;
- расположение дома – средняя полоса России
Приступаем к расчетам нагрузки от дома
Длина всех стен дома составит: (10+6)×2+6=38 м
Площадь стен при высоте этажа 2,5 метра: 38×2,5=95 м²
Площадь чердачного и цокольного перекрытия одинакова и составит: 10×6=60 м²
Площадь кровли с учетом 0,5 м выпусков по всем сторонам дома составит: 11×7=77 м²
Осталось только ознакомиться с данными таблицы, представленной ниже. Берем крайние верхние величины «на всякий случай» в целях безопасности.
Плюс ко всему стоит учитывать временные нагрузки, величина которых для северной части России самая большая – 190 кг/м² кровли, для средней полосы составляет около 100 кг/м², для южной – 50 кг/м²
Массы отдельных конструкций:
Масса стен: 95×270=25650 кг
Масса цокольного перекрытия: 60×150=9000 кг
Масса чердачного перекрытия: 60×100=6000 кг
Масса кровли: (50+50)×77=7700 кг
Нагрузка от снега: 100×77=7700 кг
Итого: 25650+9000+6000+7700+7700=56050 кг, округляем до 56 000 кг или 56 т.
Отталкиваясь от полученных данных можно проводить дальнейший расчет плитного фундамента или любого другого выбранного вами типа основания. К слову, это одна из самых простых расчетных частей, предшествующих строительству дома.
В следующих статьях мы продолжим знакомить вас с порядком проведения расчетов интересующих вас типов фундаментов. В частности, поговорим о том, как правильно провести расчет фундаментов мелкого заложения, столь популярных на сегодняшний день ввиду своей экономичности. Будут затронуты и другие важные проблемы.
Загрузка…

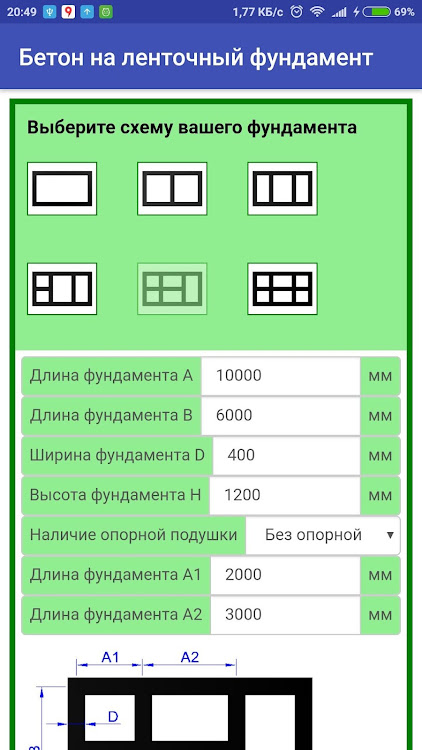

Онлайн расчет ленточного фундамента — бесплатный калькулятор
Онлайн калькулятор по расчету ленточного фундамента. Расчет необходимых материалов для монолитного ленточного фундамента (количество бетона, арматуры).
Выберите тип ростверка:
Параметры фундамента:
Расчет арматуры:
Расчет опалубки ростверк:
Рассчитать
Результаты расчетов
Фундамент:
Общая длина ленты: 0 м.
Площадь подошвы ленты: 0 м2.
Площадь внешней боковой поверхности: 0 м2.
Объем бетона (с 10% запасом): 0 м3.
Вес бетона: 0 кг.
Нагрузка на почву: 0 кг/см2.
Расчет арматуры ростверка:
Минимальный диаметр поперечной арматуры (хомутов): 0 мм.
Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм.
Общий вес хомутов: 0 кг.
Опалубка:
Минимальная толщина доски при опорах через каждый 1 метр: 0 мм.
Максимальное расстояние между опорами: 0 м.
Количество досок для опалубки: 0 шт.
Периметр опалубки: 0 м.
Объем досок для опалубки: 0 м3.
Примерный вес досок для опалубки: 0 кг.
Дополнительная информация о калькуляторе
Онлайн калькулятор монолитного ленточного фундамента поможет рассчитать необходимые параметры фундамента данного типа: размеры фундамента, количество опалубки и бетона, количество и диаметр арматуры. Чтобы определить оптимальный тип фундамента для своего сооружения, следует обязательно обратиться к специалистам за консультацией.
Обратите внимание!
При расчётах учитываются нормативы из ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».
По своей конструкции ленточный фундамент – это замкнутая полоса из железобетона, погружённая в землю и проходящая под всеми несущими стенами строения. Нагрузка, которую оказывает здание, равномерно распределяется по всей площади фундамента (длине ленты). Такая конструкция предотвращает деформацию постройки из-за естественного вспучивания почвы, сокращает риск, что здание просядет либо изменит форму. Наиболее ответственные участки в данном фундаменте – углы, на которых сосредоточены основные нагрузки.
Существует несколько вариантов конструкции ленточного фундамента. Он может быть мелко- или глубокозаглублённым, сборным или монолитным. Выбор конкретного типа зависит от предполагаемой нагрузки, конструкции здания, конфигурации несущих стен, характеристик почвы и других индивидуальных параметров.
Ленточный фундамент имеет настолько широкое применение, что его можно использовать для всех типов построек, включая подвалы и цокольные этажи. Во многом поэтому он наиболее распространён при постройке частных домов. К тому же он имеет оптимальное соотношение себестоимости и функциональности.
Проектирование фундамента – особенно важная часть строительства здания. Если фундамент подвергнется деформации или будет спроектирован ошибочно, это скажется на всей постройке. Исправлять ошибку в фундаменте – дело дорогостоящее, сложное и возможное далеко не всегда. Воспользуйтесь данным калькулятором, чтобы избежать ошибок в проектировании и расчетах.
Также вы можете задать свой вопрос или оставить пожелание по улучшению данного калькулятора. Будем рады вашим комментариям!
Пояснения к результатам расчетов
Общая длина ленты
Длина периметра фундамента. Измеряется по внешней стороне контура.
Площадь подошвы ленты
Площадь горизонтального основания фундамента, которое опирается на почву. Определяет потребность в гидроизоляции фундамента.
Площадь внешней боковой поверхности
Площадь боковой поверхности фундамента. Определяет потребность в утеплителе для внешней стороны сооружения.
Объем бетона
Количество бетона, требуемое для полной заливки фундамента. Возможны уплотнения при заливке, а также неточности при доставке бетона на место. Рекомендуем заказывать бетон с запасом в 10%.
Вес бетона
Приблизительный вес бетона при его средней плотности.
Нагрузка на почву от фундамента
Нагрузка, которую фундамент оказывает на площадь опоры (почву).
Минимальный диаметр продольных стержней арматуры
Определяется исходя из нормативов СНиП.
Минимальное количество рядов арматуры сверху и снизу
Минимально необходимое число продольных стержней в верхних и нижних поясах ленты, необходимое для обеспечения устойчивости к деформации силами растяжения и сжатия.
Общий вес арматуры
Вес всех стержней, составляющих арматуру фундамента.
Величина нахлеста арматуры
Размер нахлёста при соединении стержней арматуры.
Суммарная длина арматуры
Включает всю продольную арматуру каркаса, включая нахлёст стержней.
Минимальный диаметр поперечной арматуры (хомутов)
Определяется исходя из нормативов СНиП.
Шаг поперечной арматуры (хомутов)
Минимальный шаг хомутов, требуемый для сохранения жесткости арматурного каркаса.
Общий вес хомутов
Масса хомутов, необходимых при строительстве фундамента.
Минимальная толщина доски опалубки (при опорах через каждый метр)
Рассчитывается исходя из нормативов ГОСТ Р 52086-2003, при заданном шаге опоры и других параметрах фундамента.
Количество досок для опалубки
Количество досок заданной толщины для фундамента указанного размера. За основу берется доска длиной 6 метров.
Периметр опалубки
Полный периметр опалубки ленточного фундамента, включая внутренние перегородки.
Объем и примерный вес досок для опалубки
Вес опалубки в килограммах, а также объем досок в кубических метрах.
Бесплатный калькулятор бетонных оснований | SkyCiv
Этот калькулятор расчета бетонных оснований помогает инженерам проектировать фундаменты для опор, комбинированных опор, свай и т. Д. Программное обеспечение включает в себя расчеты опрокидывания, скольжения, конструктивных коэффициентов полезности (односторонний сдвиг, двухсторонний сдвиг, изгиб X и изгиб Y ) и многое другое — согласно AS 3600 и ACI 318. Бесплатный инструмент также рассчитает объем бетона в вашей конструкции.
Этот онлайн-калькулятор фундамента представляет собой упрощенную версию нашего программного обеспечения для проектирования фундаментов / опор, которое может выдерживать большее количество нагрузок и типов фундаментов, включая комбинированные опоры и несимметричные изолированные опоры.Просто начните с выбора кода дизайна и начните с добавления или редактирования размеров вашего фундамента с помощью параметров ширины, высоты и глубины. Фигура автоматически обновится.
Этот простой в использовании инструмент поможет инженерам рассчитать ряд важных результатов для изолированных и комбинированных опор. К ним относятся опрокидывание, требования к размерам, скольжение, давление грунта, коэффициенты прочности на сдвиг и изгиб в одном и двух направлениях. Это дает инженеру хорошее представление о том, пройдет ли фундамент или нет.Калькулятор оснащен интерактивной графикой, несколькими типами нагрузки, встроенным армированием и мощным отчетом о расчетах. Некоторые из этих функций заблокированы в бесплатной версии, но не стесняйтесь проверять нашу страницу программного обеспечения Foundation Design для получения дополнительной информации о функциях и возможностях полных версий.
С помощью этого калькулятора фундамента общего назначения можно также рассчитать бетонные сваи и фундаменты свайных крыш. Это может быть разработано в контексте ACI 318 или AS 3600 (и AS 2159 для почвы).Это программное обеспечение для бетонных свай будет отображать результаты проверки осевого изгиба, концевого подшипника, изгиба *, бокового * и сдвига *. Примечание: любые результаты, отмеченные звездочкой (*), доступны только в платной версии.
Наряду с расчетными коэффициентами опрокидывания, скольжения и бетона калькулятор также рассчитает объем бетона в подушке. Результат вернет кубические метры бетона для метрической системы и кубические футы для британской системы единиц. Этот калькулятор оценивает количество бетона, необходимого для ваших изолированных опор, для быстрого выполнения расчетов и оценок габаритов.
Дальнейший проект фундамента можно рассчитать с помощью нашей полной версии Foundation Design Software. Это программное обеспечение позволит рассчитывать бетонные опоры ACI 318 и AS 3600 (также известные как бетонные опоры) с полной нагрузкой и результатами. Сюда входит подробный отчет о расчетах и дополнительных конструктивных особенностях. Это программное обеспечение для проектирования фундамента также можно использовать для расчета и проектирования бетонных свай в соответствии с AS 3600 (AS 2159) и ACI 318 с несколькими слоями грунта, дополнительными возможностями загрузки и без ограничений.
SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облачных вычислений. Как постоянно развивающаяся технологическая компания, мы стремимся внедрять инновации и улучшать существующие рабочие процессы, чтобы сэкономить время инженеров в их рабочих процессах и проектах.
Калькулятор несущей способности
— База знаний ClearCalcs
В этой таблице оценивается предельная несущая способность неглубокого фундамента, подверженного низким и средним нагрузкам.
Общие замечания
- Этот лист следует использовать только для оценки несущей способности неглубоких фундаментов (например, фундаментов колонн, фундаментов из матовых плит, фундаментов из плит на уровне грунта, подушечных фундаментов, фундаментов из щебеночных траншей и фундаментов из земляных мешков).
- Предел несущей способности неглубокого фундамента — это максимальная нагрузка на единицу площади в грунте фундамента, при которой произошло разрушение фундамента при сдвиге.
- Уравнение несущей способности Meyerhof было использовано для оценки несущей способности фундамента мелкого заложения.
- Вес фундамента не учитывается во всем калькуляторе.
- Влияние уровня грунтовых вод следует учитывать для участков, где находится постоянный или сезонный уровень грунтовых вод.
Основы уравнения Мейерхофа для определения несущей способности
- Калькулятор ClearCalcs вычислит следующие коэффициенты на основе введенных пользователем данных.
- Коэффициенты несущей способности (в зависимости от угла внутреннего трения грунта основания).
- Коэффициенты формы (на основе геометрии фундамента и угла внутреннего трения грунта фундамента).
- Коэффициенты глубины (в зависимости от ширины и глубины фундамента).
- Коэффициенты наклона (в зависимости от угла наклона нагрузки на фундамент)
- Затем будет рассчитано эффективное напряжение в основании фундамента и предельная несущая способность неглубокого фундамента.
Требуется ввод от пользователей
Геометрические детали фундамента
- Пользователь должен указать глубину, длину и ширину фундамента, как показано на изображении ниже.
- Здесь следует отметить, что больший размер фундамента следует вводить как длину опоры, а меньший размер фундамента следует вводить как ширину опоры.
Свойства грунта основания
- Пользователь должен указать свойства грунта фундамента, как показано на изображении ниже.
- Угол внутреннего трения, сцепление и удельный вес грунта основания — это может быть введено на основе доступного геотехнического пояснительного отчета на площадке.Пользователи также могут использовать наши другие шаблоны Geotech (например, подпорная стена L-типа, шаблоны дизайна Gravity RW Masonry Blocks) для оценки свойств грунта фундамента.
- Угол наклона нагрузки — это угол, под которым нагрузка передается на фундамент. В случае вертикальных нагрузок угол наклона груза следует ввести как 0,
.
Расчет предельной несущей способности грунта основания
После ввода основных геометрических характеристик и свойств грунта фундамента калькулятор несущей способности ClearCalcs рассчитывает эффективное напряжение (q) в основании фундамента и предельную несущую способность (qu) грунта фундамента с использованием уравнения Мейерхофа (показано на рисунке ниже).
Расчет максимально допустимой нагрузки на основе максимальной несущей способности
Максимально допустимая нагрузка на заданную площадь основания фундамента может быть рассчитана путем ввода определенного пользователем коэффициента безопасности, как показано ниже.
Пример проектирования (Пример 3.2, Б. М. Дас, 2011 г. — Принципы фундаментальной инженерии)
Квадратный фундамент в плане 2 м х 2 м. Грунт, поддерживающий фундамент, имеет угол трения 25 градусов и эффективное сцепление 20 кПа.Удельный вес грунта 16,5 кН / м3. Определите допустимую общую нагрузку на фундамент с коэффициентом запаса прочности (FS), равным 3. Предположим, что глубина фундамента (DF) составляет 1,5 м и что в грунте происходит общее разрушение при сдвиге.
1. Вводимые пользователем данные — Геометрия основания:
2. Вводимые пользователем данные — Основные свойства грунта:
3. Затем рассчитываются параметры несущей способности, исходя из угла трения грунта основания, размеров фундамента и угла наклона нагрузки.
4. Затем рассчитывается эффективное напряжение в основании фундамента и несущая способность фундамента, как показано ниже:
5. Допустимая нагрузка на фундамент будет рассчитана с использованием определенного пользователем коэффициента безопасности и площади основания фундамента.
Допущения и ограничения
- На данном листе рассмотрены только отдельные пласты почвы.
- Уровень воды может быть как близко к земле (H = 0 м), так и намного ниже уровня земли (H> глубина опоры).
- Никакая поперечная нагрузка или момент не учитывались нигде в расчетах.
- В случае использования опор в морской среде или больших нагрузок, действующих на опоры, необходимо выполнить расчет для конкретного случая.
Список литературы
- Б. М. Дас (2011) Принципы фундаментальной инженерии.
Расчет нагрузки на фундамент | Расчет нагрузки для конструкции опоры
Статья посвящена расчету нагрузок при расчете колонн и фундаментов.
На колонну действуют следующие виды нагрузок: —
1. Собственный вес колонны x Количество этажей
2. Собственный вес балок на погонный метр
3. Нагрузка стен на погонный метр
4. Общая нагрузка на перекрытие (постоянная нагрузка + динамическая нагрузка + собственный вес)
Колонны также чувствительны к изгибающим моментам, которые следует учитывать при создании окончательной конструкции. Существуют различные типы передового программного обеспечения для проектирования конструкций, такое как ETABS или STAAD Pro, которые можно применять для эффективного проектирования хорошей конструкции.Расчет нагрузки на конструкцию В профессиональной практике основан на некоторых фундаментальных допущениях.
Для колонн: собственный вес бетона составляет примерно 2400 кг на кубический метр, что соответствует 240 кН. Собственный вес стали составляет примерно 8000 кг на кубический метр. Предположим, что большая колонна размером 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составляет примерно 1000 кг на пол, что идентично 10 кН.Итак, здесь собственный вес колонны принимается от 10 до 15 кН на этаж.
Для балок: расчет такой же, как и выше. Предположим, каждый метр балки содержит размеры 230 мм х 450 мм без учета толщины плиты. Таким образом, собственный вес составляет примерно 2,5 кН на погонный метр.
Для стен: Плотность кирпича варьируется от 1500 до 2000 кг на кубический метр. Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр можно измерить нагрузку на погонный метр, эквивалентную 0.150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН / метр. Следуя этой методике, можно измерить нагрузку на погонный метр для любого типа кирпича.
Для блоков из автоклавного газобетона, таких как Aerocon или Siporex, вес на кубический метр должен оставаться в пределах 550–700 кг на кубический метр. Если эти блоки используются для строительства, нагрузка на стену на погонный метр остается на уровне 4 кН / метр, что приводит к снижению стоимости строительства.
Для плиты: предположим, что толщина плиты составляет 125 мм.Теперь каждый квадратный метр плиты содержит собственный вес 0,125 x 1 x 2400 = 300 кг, что аналогично 3 кН. Предположим, что чистовая нагрузка составляет 1 кН на метр, а наложенная временная нагрузка составляет 2 кН на метр. Таким образом, нагрузка на плиту должна оставаться от 6 до 7 кН на квадратный метр.
Фактор безопасности: Наконец, после того, как расчет всей нагрузки на колонну будет завершен, следует также принять во внимание коэффициент безопасности. Для IS 456: 2000 коэффициент запаса прочности равен 1,5.
Для этого калькулятора требуется использование браузеров с включенным и поддерживающим JavaScript .Этот калькулятор с двойной функцией предназначен для расчета приблизительного количества бетона, необходимого для фундаментной плиты или фундамента квадратной или прямоугольной формы. Обязательные записи — это глубина, длина и ширина фундамента или опор. Калькуляторы имеют те же возможности, за исключением того, что калькулятор фундамента имеет компенсацию объема для соответствующей арматуры, проволоки, подвесов, сетки и арматурной стали, которые учитываются в расчетах. Если вы не используете арматуру, воспользуйтесь калькулятором фундаментов.Необязательные записи включают стоимость бетона за кубический ярд, минимальное количество ярдов, которые компания поставит, минимальную плату за минимальную доставку бетона и фиксированную стоимость доставки, не включая стоимость бетона. Результатом является минимальное количество кубических ярдов, необходимое для работы, определенное предоставленной информацией, и, возможно, общая приблизительная стоимость доставки, включая требуемый бетон. Если ваши требования не соответствуют минимумам доставки, появляется уведомление, если минимумы введены.Нажмите кнопку «Рассчитать», чтобы все поля были рассчитаны. Чтобы сделать другое, нажмите кнопку «Очистить значения» и введите новый набор значений. Вы также можете просто изменить определенные поля и пересчитать, однако каждое поле должно иметь значение, даже если оно равно нулю (0). Расчетная точность текущих браузеров с поддержкой JavaScript обычно составляет 16 позиций, однако эти результаты округлены, чтобы облегчить жизнь. Обязательно обращайте внимание на верхнюю и нижнюю части каждого калькулятора, поскольку они независимы в работе, и обращайте пристальное внимание на ввод сантиметров, футов или и того, и другого ради точности.Не имеет значения, вводите ли вы 1 фут или 12 дюймов в любое из полей. Результаты идентичны. 1,5 фута — это то же самое, что 1 фут и 6 дюймов. |
Калькулятор бетона
Калькулятор бетона оценивает объем и вес бетона, необходимые для покрытия заданной площади. Покупка немного большего количества бетона, чем предполагаемый результат, может снизить вероятность недостатка бетона.
Плиты, квадратные опоры или стены
Отверстия, колонны или круглые опоры
Круглая плита или труба
Барьер для бордюров и водостоков
Лестница
RelatedVolume Calculator
Бетон — это материал, состоящий из ряда крупных заполнителей (твердых частиц, таких как песок, гравий, щебень и шлак), связанных с цементом.Цемент — это вещество, которое используется для связывания материалов, таких как заполнитель, путем прилипания к указанным материалам, а затем отверждения с течением времени. Хотя существует много типов цемента, портландцемент является наиболее часто используемым цементом и входит в состав бетона, раствора и штукатурки.
Бетон можно приобрести в различных формах, в том числе в мешках по 60 или 80 фунтов, или доставить в больших количествах специализированными автобетоносмесителями. Правильное перемешивание необходимо для производства прочного однородного бетона.Он включает в себя смешивание воды, заполнителя, цемента и любых желаемых добавок. Производство бетона зависит от времени, и бетон необходимо укладывать до того, как он затвердеет, поскольку он обычно готовится в виде вязкой жидкости. Некоторые бетоны даже предназначены для более быстрого затвердевания в тех случаях, когда требуется быстрое время схватывания. В качестве альтернативы, на некоторых фабриках бетон смешивают в сушильных формах для производства сборных железобетонных изделий, таких как бетонные стены.
Процесс затвердевания бетона после его укладки называется отверждением и представляет собой медленный процесс.Обычно для достижения более 90% окончательной прочности бетону требуется около четырех недель, а укрепление может продолжаться до трех лет. Обеспечение того, чтобы бетон был влажным, может повысить его прочность на ранних стадиях отверждения. Это достигается с помощью таких методов, как напыление на бетонные плиты составов, которые создают пленку поверх бетона, которая удерживает воду, а также за счет образования луж, когда бетон погружают в воду и оборачивают пластиком.
Калькулятор бетона
— сколько бетона мне нужно?
Воспользуйтесь этим бесплатным калькулятором бетона, чтобы определить, сколько бетона вам нужно.Очень важно знать, сколько бетона нужно для работы. Узнайте, как правильно рассчитать, сколько бетонной смеси вам понадобится для работы.
КАЛЬКУЛЯТОР ДЛЯ БЕТОНА FORMULA
Какое уравнение мне следует использовать, чтобы определить, сколько бетона мне нужно?
Как рассчитать бетон:
- Определите толщину бетона
- Измерьте длину и ширину, которую вы хотите закрыть.
- Умножьте длину на ширину, чтобы определить площадь в квадратных футах
- Преобразование толщины из дюймов в футы
- Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы
- Преобразуйте кубические футы в кубические ярды, умножив на.037
Вот как выглядят математические вычисления для бетонного патио размером 10 на 10 футов:
- 10 x 10 = 100 квадратных футов
- 4 ÷ 12 = 0,33
- 100 x 0,33 = 33 кубических фута
- 33 x 0,037 = 1,22 кубических ярда
По сути, вы вычисляете объем, а затем конвертируете в кубические ярды. Для бетона формула объема выглядит следующим образом: длина x ширина x толщина.
Чтобы определить, сколько мешков с бетоном вам понадобится, разделите необходимые кубические ярды на урожайность.
Используйте следующие значения ресурса для каждого размера мешка:
- Объем мешка 40 фунтов 0,011 куб. Ярда
- Объем мешка 60 фунтов 0,017 куб. Ярда
- Объем мешка 80 фунтов 0,022 куб. Ярда
ГОТОВАЯ СМЕСЬ VS. БЕТОН В МЕШКЕ
Стоит ли заказывать бетон на дворе у производителя бетонных смесей или просто использовать мешки?
Более крупные работы, такие как проезды, легче выполнять, заказывая бетон на верфи, чем пытаться перемешивать мешок за мешком вручную.Для небольших работ, таких как дорожка, небольшой внутренний дворик или опоры, вам следует вместо этого рассчитать количество бетонных мешков.
Бетон в мешках идеально подходит для:
- Заливка небольших плит для тротуаров или террас
- Установка столбов для заборов или почтовых ящиков
- Ремонт фундаментных стен, проходов или ступенек
- Заливка небольших бордюров, ступенек или пандусов
- Опоры для настилов, пергол, стен и др.
Если вы покупаете бетон в мешках, вы можете заказать его, но если это всего несколько мешков, вы несете ответственность за их транспортировку самостоятельно.Вам также понадобится дополнительное оборудование для замешивания бетона. Взятый напрокат миксер может быть очень полезным, но тачка годится всего для нескольких сумок.
Товарный бетон на дворе годится для:
- Большие внутренние дворики, подъездные пути, террасы у бассейнов и др.
- Фундамент для дома
- Парковочные места или торговые тротуары
Если вы планируете заказать бетон у поставщика готовой смеси, ему необходимо знать, сколько ярдов бетона нужно доставить.Многие компании по производству готовых смесей имеют минимальный заказ в 1 ярд и взимают плату за недостачу при заказе частичных партий. Средний грузовик вмещает от 9 до 11 ярдов. Если для вашего проекта требуется больше бетона, потребуется несколько грузовиков.
РЕКОМЕНДАЦИИ ПО РАСЧЕТУ БЕТОНА
Atlanta Brick & Concrete, Атланта, Джорджия
Расчет количества бетона, необходимого для плит (включая плиты нестандартной формы)
Практическое правило: добавьте 1 / 4 дюйма к толщине плиты в соответствии с бюджетом бетонной плиты.Это предполагает, что у вас есть работа с равномерным уклоном на нужную глубину, и уклон хорошо уплотнен.
Если вы проверяете свою оценку, и одна точка составляет 4 дюйма, некоторые точки имеют размер от 4,5 до 5 дюймов — лучшее решение как для качества работы, так и для вашего конкретного бюджета — это зафиксировать оценку.
Нечетные формы: Преобразуйте нечетные формы в прямоугольники, и странные формы внезапно легко изобразить.
Изобразите проезжую часть 14 футов на 20 футов, и ваша оценка будет хорошей. Вот почему: ширина проезжей части составляет 16 футов вверху и 12 футов внизу.В центре ширина в среднем 14 футов.
Расчет количества бетона, необходимого для опор
Опоры редко будут точно соответствовать чертежу. В каменистой почве фундамент может обрушиться при выемке больших камней
Предполагалось, что это основание размером 12 дюймов на 12 дюймов, но обратите внимание, как обрушилась левая сторона основания. Рассчитайте истинную ширину.
Возможно, экскаватор выкопал слишком глубоко, или прошел дождь, и необходимо было выкопать опоры глубже, чтобы добраться до твердой почвы.Поэтому важно проверить множество пятен на ногах и получить средний размер. Затем с помощью калькулятора рассчитайте необходимое количество бетона.
Плиты дома на уровне 8 дюймов с перекрытием 4 дюйма также имеют часть фундамента выше уровня.
Это основание размером 12 дюймов на 12 дюймов должно быть рассчитано на 12 дюймов на 16 дюймов, поэтому предполагается, что основание должно выходить выше уровня земли для достижения толщины плиты 4 дюйма.
Расчет бетонных ступеней
Шаги кажутся сложными для расчета, но это не так.Если к крыльцу ведут три ступеньки:
.
- Используйте калькулятор перекрытий, чтобы рассчитать бетон, необходимый для поверхности крыльца.
- Используйте калькулятор фундамента, чтобы рассчитать стороны крыльца и ступеньки.
Вот пример:
Это крыльцо имеет площадь крыльца 9 кв. Футов, поэтому введите в калькулятор плиты толщину 4 дюйма, ширину 3 фута и длину 3 фута. Это составляет 0,11 кубических ярдов.
Крыльцо также имеет 9 погонных футов с шагом 6 дюймов. Поэтому введите в калькулятор фундамента глубину 6 дюймов на ширину 12 дюймов (всегда указывайте ступени с шириной 12 дюймов) на длину 9 футов.Это составляет 0,17 кубического ярда.
Общий объем бетона, необходимого для крыльца размером 3 на 3 фута, составит 0,28 кубического ярда. (0,11 + 0,17 куб. Ярда = 0,28 куб. Ярда)
Повторите это для добавленных слоев шагов.
Крыльцо 3 x 3 фута
Расчет количества базовой заливки
На сайте
Granite Construction есть отличный калькулятор заполнения основания. Используйте это, чтобы вычислить, сколько материала вам нужно для земляного полотна.
Использование запаса прочности: проблемы, вызванные недооценкой количества бетона
Никогда не пытайтесь заказать точное количество необходимого бетона.Включите запас прочности.
Прекрасно размещенный заказ бетона завершит работу с небольшим остатком. Заказ на 20 кубических ярдов с оставшимся 1 кубическим ярдом — это хороший заказ. Заказ на 20 кубических ярдов, который оказывается меньше кубического ярда, не является хорошим заказом.
Дополнительные расходы при недозагрузке бетона
- Сверхурочная работа экипажа
- Короткая загрузка от поставщика готовой смеси
- Может образоваться холодный шов (где одна заливка закончилась и началась другая)
Три шага для заказа бетона:
- Воспользуйтесь калькулятором бетона
- Изобразите глубину и ширину в том виде, в каком они были построены на строительной площадке, а не просто то, что указано в планах.
- Добавьте запас прочности
Практическое правило запаса прочности:
Если ваш заказ | Закажите это больше |
1-5 кубических ярдов | .5–1 год. экстра |
6-10 лет | 1 г. экстра |
11-20 гг. | 1–1,5 г. экстра |
Может быть неприятно получить лишний бетон. В конце концов, вам придется платить за этот бетон.Однако знайте, что вы делаете свою работу как услугу, заказывая достаточно бетона — а это значит, что у вас останется немного бетона.
Обращение к поставщику готовой смеси для посещения вашего предприятия
После того, как вы выбрали поставщика готовой смеси, пригласите представителя на ваш объект, чтобы высказать свое мнение о необходимом количестве. Сравните цифру с тем, что вы придумали. Обсудите любые расхождения с поставщиком.
Ваш поставщик готовых смесей неоценим для проверки вашего видения условий работы, проверки вашего запаса прочности, выявления проблем, о которых вы, возможно, не задумывались, и информирования вас о любых местных условиях, о которых вам необходимо знать.
Последнее обновление: 23 апреля 2018 г.
Калькулятор свай (трубчатый анкер и фундамент)
Рис. 1. Сопротивление при установке свай
Сваи используются; в качестве анкеров для поднятия конструкций над землей или предотвращения смещения (оседания) структурных оснований. Они могут быть из твердого бетона или стальных труб в зависимости от области применения.
Бетонные сваи обычно выдерживают очень большие вертикальные сжимающие нагрузки и устанавливаются / изготавливаются путем выкапывания ямы в земле, в которую опускается сборная свая, а затем закапывается или заливается неотвержденный бетон.Эти сваи не покрываются калькулятором свай CalQlata.
Пустотелые стальные трубчатые сваи, которые используются в калькуляторе свай CalQlata, обычно используются в качестве анкеров или для предотвращения смещения небольших и средних структурных фундаментов в подозрительных грунтовых условиях на суше или на морском дне.
Почва
До 450 миллионов лет назад земная поверхность была каменистой; нигде не было почвы. С тех пор почва на большей части своей поверхности скопилась из разложившихся растительных и животных материалов и эродированных горных пород.Почвы сильно различаются по составу и характеру в зависимости от множества переменных, таких как; состав, температура и содержание воды.
Источники свойств почвы сильно различаются не потому, что они неверны, а просто потому, что все они разные. Поэтому всегда рекомендуется проверять грунт в месте укладки с помощью штифта малого диаметра, проникая на глубину, подходящую для желаемого уровня уверенности. Это относительно недорогой и надежный метод подготовки к прокладке сваи перед установкой.К стержню можно применить те же методы расчета, что и для сваи.
Указанные значения несущей способности грунта действительны только при определенных условиях; глубина, пустоты, увлеченная вода, частицы породы (камни), состав, температура и т. д. — все это способствует изменению прочности в очень малых объемах. Кроме того, прочность подшипника обычно изменяется в зависимости от величины и направления нагрузки, то есть она значительно снижается при нагрузке на растяжение или сжатие вблизи поверхности.
Поскольку прочность грунта увеличивается с глубиной, CalQlata консервативно считает, что поперечное давление грунта на стенку сваи равно давлению на глубине, умноженному на коэффициент Пуассона грунта (в отличие от угла сдвига, который также может варьироваться. с глубиной).
Сопротивление сжимающей силе в основании или вершине сваи (рис. 1), которая вызывает постепенное проникновение (δd), обычно должно быть равно комбинированному напряжению в грунте на глубине. Однако, поскольку условия на вершине сваи изменчивы и в значительной степени неизвестны во время установки, вычислитель сваи консервативно использует только несущую способность при расчете ударного сопротивления вершины сваи.
Свайная установка
Рис. 2. Момент перекоса сваи
На рис. 1 показаны силы сопротивления для типичной стальной трубчатой сваи во время установки.
Сваи обычно забиваются в землю путем падения на них тяжелого груза с определенной высоты. Сила удара создается за счет потенциальной энергии массы. Если молот падает в плотную среду, такую как вода, его эффективная масса (м²) должна использоваться в расчетах энергии удара (см. Входные данные ниже).
Сопротивление трению между грунтом и внутренней и внешней вертикальными поверхностями сваи увеличивается с увеличением глубины. Инкрементное проникновение достигается за счет преодоления несущего напряжения в грунте на поверхности вершины стены сваи.Сила, создаваемая энергией удара, которая изменяется с каждым постепенным изменением глубины проникновения в грунт, должна быть достаточной для преодоления обеих этих нагрузок.
По мере увеличения глубины сваи большая часть силы удара теряется на преодоление повышенного сопротивления трения, уменьшая силу, доступную для проникновения. Таким образом, постепенное проникновение уменьшается с установленной глубиной, что увеличивает силу, действующую на сваю при каждом ударе.
Маловероятно, что грунт будет иметь одинаковую несущую способность, сопротивление сдвигу, коэффициент трения и коэффициент Пуассона на всем протяжении до установленной глубины, поэтому маловероятно, что каждый удар будет генерировать ожидаемое проникновение на соответствующей глубине.
Хотя разумно продолжать укладку свай до тех пор, пока сила удара (F) не станет достаточной для ваших нужд (Ŵ
Прочность сваи
Стена сваи должна выдерживать монтажные и эксплуатационные нагрузки, и требуются отдельные расчеты для определения целостности сваи в соответствии с вашими конкретными проектными условиями.Однако наиболее вероятной причиной разрушения сваи является разрыв стены во время установки.
Разрушение или обрушение стенки сваи происходит из-за чрезмерного напряжения мембраны из-за несоосности молотка / сваи (рис. 2), достаточно консервативная оценка которого может быть получена с помощью следующей формулы плоской пластины: σỵ = 6 м / т
Существует множество формул для определения прочности сваи при сжатии, некоторые из которых включают классические или сложные формулы, все из которых можно надежно спрогнозировать с помощью расчета продольного изгиба колонны Эйлера-Ренкина, в котором вы добавляете модуль Юнга материала сваи к модулю упругости грунта. (Eᵖ + Eˢ) при создании композитной жесткости (EI) для колонны.
Расчетная вместимость сваи
Рис. 3. Боковая нагрузка
Весу противостоит комбинация сопротивления трения и прочности грунта. Горизонтальным нагрузкам должно противостоять поперечное сжатие почвы, которое меняется в зависимости от глубины, состава и плотности. Растягивающим нагрузкам от анкеров противостоит масса сваи плюс грунтовая пробка, если она остается внутри, и любое остаточное трение между грунтом и стенкой сваи.
Как и все теоретические интерпретации практических задач, в конечном результате есть определенная степень оценки.
Например:
Горизонтальная сила : Сопротивление горизонтальным нагрузкам создает пару моментов (M) на высоте «hᴹ» (рис. 3), величина которой обусловлена сочетанием несущей способности грунта и давления на глубине. Несущая способность при горизонтальной нагрузке не такая же, как при сжатии из-за подъема к поверхности, более того, давление создает большее сопротивление горизонтальным силам, чем несущая способность на значительной глубине (т.е. когда плотность x глубина> несущая способность).Поэтому CalQlata проигнорировала влияние несущей способности для горизонтальных нагрузок в вычислителе свай и предположила, что поперечное сопротивление основано на давлении x глубина. Вам нужно будет убедиться, что ваша свая не расплющивается чуть ниже поверхности почвы из-за горизонтальной силы.
Сила сжатия : Если свая не проникает в нижележащую породу, ее несущая способность (рис. 4; W) будет зависеть от сопротивления трения и несущей способности грунта, которые могут соответствовать или не соответствовать условиям поверхности.В этом случае вы можете основывать несущую способность установленной сваи на конечной силе удара. Однако было бы разумно применить подходящий запас прочности для учета потенциальной ползучести. Эмпирическое правило CalQlata — предполагать полную несущую способность и ⅔ сопротивления трения (R̂ᵛ). Калькулятор сваи предоставляет как теоретические (W̌), так и практические (-) значения в своих выходных данных.
Комбинированное усилие : Когда сваи подвергаются комбинированным вертикальным и горизонтальным нагрузкам (рис. 5; W), сопротивление трения от вертикальной составляющей будет уменьшено, если горизонтальная составляющая достаточна для преодоления деформации в грунте.Если земля и свая теряют контакт более чем на 50% ее внешней поверхности, сопротивление трению не следует принимать во внимание. Сопротивление вертикальному направлению вверх будет зависеть только от веса (сваи и грунтовой пробки, если она сохраняется), а сопротивление сжатию будет зависеть только от напряжения опоры (σ) на вершине сваи.
Осторожно
Несмотря на то, что сопротивление трения в свае может быть включено в несущую способность сваи, следует принять меры, чтобы в течение ее расчетного срока службы учитывались следующие факторы:
1) С течением времени может возникнуть мера ползучести из-за несоответствий в грунте из-за изменения пластов и вибрационных нагрузок
2) Оседание может привести к сползанию сваи в пласт с низкой прочностью
3) Подземная вода снижает сопротивление трения и несущую способность
4) Скала, частично поддерживающая сваю, со временем может вызвать наклон
5) Деформация свайной стены во время установки может привести к обрушению во время эксплуатации
Все вышеперечисленное может быть выполнено с помощью подходящих испытаний грунта на глубину, превышающую предполагаемую глубину сваи.
Рис. 4. Осевая нагрузка
Калькулятор свай — Техническая помощь
Вы можете использовать любые единицы измерения в калькуляторе свай при условии, что вы согласны. Однако все силы рассчитываются для получения единиц массы-силы (кгс, фунт-сила и т. Д.), Поэтому важно, чтобы значения, вводимые для напряжения (σ и τ), были в простых единицах: например, кгс / м², фунт-сила / дюйм² и т. д.
Входное значение ускорения свободного падения (g) используется только для преобразования энергии удара в массовую силу.
Установка
Калькулятор сваи применяет горизонтальное давление (которое изменяется линейно с глубиной) на внутреннюю и внешнюю стенку сваи из-за коэффициента Пуассона грунта. Сопротивление постепенному проникновению рассчитывается только с использованием напряжения опоры (σ) грунта, напряжение сдвига (τ) используется для расчета угла сдвига для горизонтальной силы (F̌ʰ).
Расчетная мощность
Вычислитель свай обеспечивает множество расчетных нагрузок, только минимальные значения которых (R̂ᵛ, F̂ᵛ, Ŵ) могут использоваться с высокой степенью уверенности и без контрольных испытаний.Если вы хотите полагаться на более высокие расчетные мощности, чем эти, рекомендуется провести соответствующие испытания под нагрузкой, зависящие от времени.
Различные слои
Если вы не хотите проводить подробные расчеты для каждого переменного слоя (рис. 6), вы можете консервативно предположить, что ваша свая имеет глубину ровно столько, сколько сумма толщин высокопрочных слоев, полностью игнорируя влияние низкопрочных слоев. . Это также более точный подход, чем предположение о средних свойствах почвы по фактической глубине.
Входные данные
Рис. 5. Объединенные силы.
D = максимальная необходимая глубина сваи
Øᵢ = внутренний диаметр сваи
Øₒ = внешний диаметр сваи
ρᵐ = средняя плотность ⁽³⁾
ρʰ = плотность молотка ⁽³⁾
ρᵖ = плотность сваи
ρˢ = плотность грунта
м = масса молотка ⁽³⁾
hᵈ = высота падения
σ = нагрузка на грунт
τ = напряжение сдвига грунта
μᵢ = коэффициент трения при установке ⁽²⁾
μₒ = коэффициент трения во время эксплуатации ²⁾
ν = коэффициент Пуассона (грунт)
Выходные данные
мₑ = эффективная масса молота ³⁾
E = энергия удара
A = площадь поперечного сечения стенки сваи (вершина)
Ď = общая максимальная глубина (d + δd после окончательного удара)
n = количество ударов (для достижения Ď )
R̂ᵛ = минимальное сопротивление вертикальному трению при установке ⁽⁵⁾ (из-за μᵢ)
Řᵛ = максимальное сопротивление вертикальному трению после осадки ⁽⁵⁾ (из-за μₒ)
F̌ʰ = максимальная горизонтальная сила (на поверхности почвы)
F̂ᵛ = минимальная подъемная сила сваи (только масса сваи)
F̌ᵛ = максимальная подъемная сила сваи (включая массу заглушки и Řᵛ)
Ŵ = минимальная грузоподъемность (от; μₒ + σ)
W̌ = максимальная грузоподъемность (от; μₒ + σ )
hᴹ = высота от конца сваи до точки опоры
r₁ = плечо момента над точкой опоры (только для информации)
r₂ = плечо момента под опорой (только для информации)
M₁ = момент над точкой опоры⁽⁶⁾ (только для информации)
M₂ = Момент ниже точки опоры⁽⁶⁾ (только для информации)
Рис 6.Изменчивые слои почвы
Результаты последовательности ударов:
N ° = число ударов
δd = глубина удара
d = общая глубина после удара
F = сила удара
См. Свойства материала ниже для получения информации о некоторых характерных свойствах материала.
Свойства материала
Монтажная среда: если ваша свая устанавливается с помощью молотка, брошенного под воду, вы должны ввести среднюю плотность (ρᵐ) для воды, в противном случае вы должны ввести значение для воздуха или установить это значение на ноль.
Материал молота: Плотность материала молота (ρʰ) уменьшается на плотность среды в расчете (ρᵐ) для расчета энергии удара (E). Поэтому важно, чтобы обе плотности были репрезентативными
.
Материал сваи: Плотность материала сваи используется только в расчетах силы, необходимой для вытягивания сваи из земли (F 9)
Материал почвы: Свойства почвы должны быть основаны на значениях испытаний на месте, если это вообще возможно.Это можно установить, вставив штифт в землю в месте установки сваи, а затем ретроспективно установив характеристики грунтовых условий с помощью калькулятора свай и изменив свойства грунта (σ, μᵢ и μₒ), гарантируя, что:
а) ретроспективные расчеты отражают фактические условия во время установки;
б) Нагрузки при извлечении измеряются по крайней мере после 30 дней осадки. В качестве альтернативы для оценки могут использоваться следующие данные:
Плотность | Вещество | кг / м³ | фунт / дюйм³ |
---|---|---|---|
ρᵐ | воздух | 1.256 | 4.54E-5 |
вода | 1000 | 0,0361 | |
морская вода | 1023 | 0,037 | |
ρʰ | сталь | 7850 | 0,2836 |
бетон | 2400 | 0,0867 | |
гранитная порода | 2750 | 0.09935 | |
ρᵖ | сталь | 7850 | 0,2836 |
алюминий | 2685 | 0,097 | |
титан (HT) | 4456 | 0,161 | |
нержавеющая 316 | 7941 | 0,2869 | |
ρˢ | глина сухая | 1590 | 0.0574 |
глинистая средняя | 1625 | 0,0587 | |
мокрая глина | 1750 | 0,0632 | |
суглинок | 1275 | 0,0461 | |
илово-сухой | 1920 | 120 | |
илово-влажный | 2163 | 135 | |
песчано-сухое | 1600 | 0.0578 | |
мокрый песок | 1900 | 0,0686 |
Напряжение | Вещество | кг / м² | фунт / дюйм² | ν |
---|---|---|---|---|
σˢ | глина плотная | от 35 до 55 | от 0,05 до 0,08 | 0,45 |
глинистая средняя | от 20 до 35 | 0.03 до 0,05 | 0,35 | |
глина рыхлая | от 10 до 20 | от 0,014 до 0,03 | 0,3 | |
суглинок | от 7,5 до 15 | от 0,01 до 0,02 | 0,3 | |
ил | от 4,5 до 7,5 | от 0,0064 до 0,01 | 0,35 | |
ил | 1 к 4.5 | от 0,001 до 0,0064 | 0,3 | |
песчано-сухое | от 10 до 30 | от 0,014 до 0,04 | 0,4 | |
мокрый песок | от 5 до 10 | от 0,007 до 0,014 | 0,3 | |
τˢ | глина плотная | от 29,4 до 46,2 | от 0,0418 до 0.0656 | |
глинистая средняя | от 11,5 до 20,2 | от 0,0164 до 0,0287 | ||
глина рыхлая | от 3,6 до 7,3 | от 0,0052 до 0,0104 | ||
суглинок | от 4,3 до 8,7 | от 0,0062 до 0,0123 | ||
ил | 0.8 к 1,3 | от 0,0011 до 0,0019 | ||
ил | от 0,1 до 0,4 | от 0,0001 до 0,0006 | ||
песчано-сухое | от 8,4 до 25,2 | от 0,0119 до 0,0358 | ||
мокрый песок | от 2,9 до 5,8 | от 0,0041 до 0,0082 |
Вещество | мкᵢ | мкₒ |
---|---|---|
глина плотная | 0.225 | 0,45 |
глинистая средняя | 0,2 | 0,4 |
глина рыхлая | 0,15 | 0,3 |
суглинок | 0,175 | 0,35 |
ил | 0,15 | 0,3 |
ил | 0.125 | 0,25 |
песчано-сухое | 0,1 | 0,2 |
мокрый песок | 0,175 | 0,35 |
Применимость
Расчет сваи применяется только к трубчатым сваям, заделанным в поверхностный грунт
Точность
Точность вычислений в калькуляторе свай зависит от введенной информации.Выходные данные в значительной степени основаны на линейном изменении давления с глубиной и постоянной плотности почвы на этой глубине. В этом случае ожидается, что результаты будут в пределах ± 10% от фактических значений.
Если изменение грунта происходит по глубине сваи, для свойств грунта следует использовать средние значения; в этом случае; Ожидается, что результаты будут в пределах ± 20% от фактических значений.
Маловероятно, что какой-либо расчет свай позволит достичь значительно большей точности, чем ожидалось выше.
Банкноты
- Ударная вибрация, смещение грунта и переменные условия с глубиной — все это неконтролируемо изменяет конечную нагрузку на сваю во время установки
- Сопротивление трению при установке меньше, чем при эксплуатации из-за осадки (через ≈30 дней). CalQlata рекомендует, если не известны точные значения, коэффициент трения для связных грунтов при установке должен быть вдвое меньше, чем при эксплуатации, который обычно составляет ≈0,35.
