На какой высоте нужно устанавливать электрические розетки. Видео

Ремонт в квартире часто подразумевает и замену электропроводки на более современную, выдерживающую большую нагрузку. Обусловлено это наличием в домах бытовых приборов, обладающих высокой мощностью.

Многие люди не знают правил установки электрического оборудования. В связи с этим возникает большое количество вопросов.

Украинский он-лайн журнал о строительстве ProfiDom.com.ua, в нижеследующем материале попробует разобраться, на какой высоте устанавливать розетки.

Как правильно расположить розетки

Строгих требований на этот счёт не существует. Строительные правила сообщают только о том, что розетки желательно размещать на уровне 1 метра от пола, а в ПУЭ (правила устройства электроустановок) есть правила электробезопасности, которыми нужно пользоваться при размещении.

• Жилые помещения оснащаются розетками, установленными на расстоянии 20–30 см от пола. В целях безопасности в квартирах, где с родителями проживают маленькие дети, устанавливаются розетки, оснащённые защитной шторкой.

• На кухне розетки, обычно, устанавливаются в 1,3 м от пола. Расположение зависит от параметров мебели: высоты, местонахождения и прочего. Следует помнить, что розетка должна находиться от газопровода на расстоянии не меньше 50 см.

• Стандарт высоты установки розетки имеется для помещений с повышенной влажностью. В сауне, бане, душе, ванной розетка должна быть расположена в 1 метре от пола.

• В душевой кабинке запрещено делать розетку. По правилам ПУЭ электрические выключатели и розетки можно располагать на расстоянии не менее 60 см от двери душевой кабинки, и только посредством защитной аппаратуры УЗО.

Электричество на кухне

Кухня при установке розеток требует повышенного внимания. Здесь работает очень много бытовой техники. Существует множество опасных зон: открытый огонь, нагреваемые плиты, вода. Следует очень внимательно прислушаться ко всем рекомендуемым мерам безопасности.

Обратите внимание! Желательно удалить из кухни все удлинители, переходники, тройники, лишние провода. Всё это создаёт большую вероятность замыкания и пожара.

Высота расположения розеток зависит от индивидуальных особенностей помещения: кухонного оборудования, обеденной зоны, электроприборов и прочего. Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

• Варочная поверхность и раковина, считаются опасными зонами для размещения розеток, ни в коем случае нельзя ставить устройство за ними или над ними.

• Розетки обслуживающие стиральную, посудомоечную машину, холодильник и морозильную камеру, размещаются рядом с электроприборами или над ними. Ошибочной считается установка розетки за приборами.

• Высота столешницы, на которой обычно стоит кухонная техника, должна учитываться при выборе места расположения розетки, обеспечивая свободный доступ для быстрого отключения.

Стандарты и правила

Необходимо отметить, что на самом деле не существует так называемого «евростандарта», диктующего установку розеток в 30 см, а выключателей в 90 см от пола. Понятие пришло в Россию вместе с определением «евроремонт», заменив «советский стандарт», регламентирующий установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.

Оба вида размещения розеток имеют как преимущества, так и недостатки. Многие люди считают установку «советским» способом наиболее удобной и безопасной:

• выключатель находится на уровне глаз;

• розеткой, находящейся в 90 см от пола, удобнее пользоваться;

• розетка совершенно не представляет угрозы детской безопасности;

• мебель можно установить так, что электрические устройства останутся в зоне доступа.

Ну а установка розеток и выключателей по новым стандартам позволяет, не напрягаясь, пользоваться оборудованием. Также при таком расположении розетка и провода питания электроприборов можно скрыть по максимуму.

Составление схемы установки розеток

Высота розеток от пола, место их расположения, проектируются очень просто. Руководствуясь приведёнными правилами, каждый человек может самостоятельно решить, где устанавливать розетки, чтобы пользоваться ими было удобно и безопасно.

1. При составлении схемы установки розеток и выключателей нужно первым делом обращать внимание на то, где и как расположена мебель и электроприборы, которые нужно будет подключать к электричеству. Далее в масштабе нужно обозначить обстановку на схеме.

2. После этого необходимо указать на схеме все розетки, в том числе и слаботочные. Предусмотрительнее выполнить обозначения с запасом.

3. Свободный доступ должен быть обеспечен к розеткам, предназначенным для подключения стационарных устройств: компьютерной техники, телевизоров и прочего. Но вместе с этим, они должны быть скрыты за аппаратурой.

4. Располагая розетки для периодического пользования на открытых участках стен, следует обратить внимание на равномерность их размещения. Их количество зависит от предпочтений владельца, который должен учитывать количество техники в конкретном помещении.

5. Письменный стол, прикроватные тумбочки, комоды, трюмо часто требуют дополнительного освещения. При установке розеток в этих местах следует соблюдать высоту не менее 20 см от поверхности мебели.

Соблюдение правил безопасности при установке розеток

Выбирая высоту размещения выключателей и розеток, не следует забывать о расстоянии от электрооборудования до определённых устройств. Оно регламентируется сводом норм и правил.

• Расстояние от розетки до газопровода или отопительных приборов не должно составлять менее 50 см.

• Расстояние от розетки до оконного проёма или дверного должно быть не меньше 10 см.

• Расстояние от угла до розетки – не менее 10 см.

• Расстояние от мойки до розетки – не менее 80 см.

Размещая розетки, следует обращать внимание на собственное удобство и безопасность. Но безопасность человека при пользовании электроприборами и оборудованием всё же диктуется определёнными правилами.

Обратите внимание! Удобно расположенная для взрослого розетка может стать причиной несчастного случая с ребёнком или пожилыми людьми. Это может быть не только электрический разряд, но и опрокинутый электроприбор.

Поэтому всё же стоит прислушиваться к мнению специалистов и стандартам, обозначенным в ПУЭ.

Расположение розеток и выключателей в местах общественного пользования выполняется согласно всем правилам и инструкциям. Несоблюдение может повлечь за собой штраф.

Расположение розеток и выключателей доме

Содержание статьи:

До того, как начинать работу по монтажу электроосветительной аппаратуры в своем доме нужно распланировать расположение розеток и выключателей доме. Требуется обозначать места размещения в помещении электроприборов, нарисовать схему их расположения, провести расчеты требуемого их количества для комнаты.

Например, если это жилое помещение то в нем, располагается телевизор, настольные светильники, компьютер. Все это нужно учитывать до начала монтажа.

Если вы сталкивались с электромонтажом в своем жилище, то наверняка озадачивались этим вопросом и думали, на какой высоте устанавливать розетки и выключатели.

Если вам требуется монтаж этих приборов по всем правилам, то вам потребуется изучить Правила устройства электроустановок (ПУЭ), а конкретнее раздел, который затрагивает монтаж проводки в жилых помещениях. Так, например, вам в любом случае предстоит разобраться, как подключить розетки с заземлением, поэтому этими правилами пренебрегать не стоит.

Расположение розеток

• В жилых комнатах высота розеток от пола составляет 0,2-0,3 м от уровня чистового покрытия. В семьях, у которых имеются маленькие дети, рекомендуется монтировать модели, которые имеют защитные шторки, т.к. на таком уровне они будут им легкодоступны.
• Высота розеток на кухне должна быть 1,3 от поверхности пола. Это расположение может меняться в зависимости от расположения вашей мебели. К тому же не забывайте о требовании пункта 7.1.50 ПУЭ – самое меньшее расстояние от газопроводов должно быть не меньше, чем 0,5 метра.
• В помещениях, которые имеют повышенную влажность (туалеты, душевые, ванные) они должны быть установлены не менее, чем 1 метр от пола. Запрещается их монтировать в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0,6 метра от дверного проема душевой кабины и обязательно должно быть подключение через защитный аппарат (УЗО).

Расположение выключателей

Имеется большое количество споров о том, какова должна быть высота установки выключателей – уровне опущенной руки или на высоте плеча?

В прошлые советские годы они ставились на высоте плеча человека, а именно около 170-180 см от пола. Сейчас, в основном, устанавливаются по евростандарту:

• На стене от дверной ручки на удалении не менее, чем 10 см от проема двери;
• Точка монтажа – 80-90 см, на уровне опущенной руки.

Многие думают, что это удобнее, чем прежние советские стандарты.

Если вспомнить о ПУЭ, то они не требуют конкретных значений по их местонахождению. Однако одну вещь требуется помнить:

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.50. Минимальное расстояние до газопроводов должно быть не менее 0,5 м.

Из всех вышеуказанных правил и норм по расположению не нужно упускать основные принципы – чтобы все было удобно и как можно более практично.

Если вы живете в квартире или частном доме, в котором по каким-либо техническим условиям работы или по своим необходимостям необходимо изменять вышеуказанные расстояния, то, в принципе, ничего сверхъестественного не случится, т.к. каждый хозяин будет делать все под себя. Однако про безопасность себя и своих близких не нужно забывать.

А вот если вы будете размещать электротехнические изделия в каком-либо общественном месте, например в магазине, то высота установки розеток и выключателей должна соответствовать правилам ПУЭ и нужно выполнить все как требуется. Все дело в том, что помимо безопасности может впоследствии прийти какой-либо инспектор и оштрафовать вас за невыполнение общепринятых правил и норм.

На какой высоте устанавливать розетки и выключатели

В статье я расскажу, на какой высоте устанавливать розетки и выключатели в квартире. На какой высоте от предметов мебели и от уровня чистого пола они должны быть установлены. Как сделать правильную разметку для розеток и выключателей и на какие моменты обратить внимание.

Содержание:

Итак, прежде чем начать размечать розетки и выключатели в квартире необходимо определиться с той мебелью, которая будет установлена. На это нужно обратить особое внимание. При некачественном подходе к этому вопросу вы получите розетки за шкафами и выключатели за дверьми.

Если вопрос с расположением мебели решен, то приступим к рассмотрению вариантов, где устанавливать розетки и выключатели в квартире.

Первое, что необходимо сделать определить уровень чистого пола и проставить на всех стенах отметку на высоте 1 метр. Далее мы будем от неё отталкиваться, чтобы высота всех розеток и выключателей была на одном уровне.

На каком расстоянии устанавливать розетки от пола?

Жестких правил, которые регламентируют на каком расстоянии устанавливать розетки от пола нет. Есть некие стандарты. Так по современным «евростандартам» высота розеток от пола принимается равной 300 мм. Эта высота указана для розеток, которые не участвуют в подключении встроенных бытовых приборов и находятся в свободном доступе. Об «особенных» розетках дальше по тексту.

Есть заказчики в возрасте, которые не приемлют установку розеток на такой высоте. Из-за того, что к ним необходимо наклоняться. В этом случае логичнее сделать уровень установки розеток равным уровню выключателей от 800-900 мм от пола.

Подходите к стене и свободно опущенной рукой определяете высоту, на которой проще всего включать свет. Удобно на высоте 830 мм. Значит на этой высоте от пола необходимо установить все розетки и выключатели. Удобно на высоте 900 мм делаете один уровень на этой высоте.

Где устанавливать розетки в квартире

Вот небольшой перечень мест, где устанавливать розетки в квартире просто необходимо. Также необходимо соизмерять, сколько розеток должно быть в группе и может одновременно использоваться.

У меня был один заказчик, который подходил к этому вопросу исходя из «эстетики». «Ну, нет — одна розетка не смотрится, две нельзя ставить т.к. я не люблю четное число, три в самый раз, а лучше пять)))».

Во всем нужна мера и помните, что каждая дополнительно поставленная розетка обойдется вам денег. Особенно очень сильно ударит по карману если выбрать дорогие механизмы таких производителей как: Gira, ABB, Legrand, Siemens…

Где устанавливать розетки на кухне?

Кухня является самым энергонасыщенным местом в квартире. Розеток, которые находятся на «стандартной» высоте от пола 300 мм немного. Первое место, где необходимо установить розетку на кухне — при входе слева или справа. Эта розетка необходима для включения пылесоса. Если дверь открывается внутрь кухни, то необходимо учесть её ширину, чтобы при открытии она не закрывала розетку.

Далее на кухне необходимо произвести разметку розеток под бытовые приборы.

Самым мощным энергопотребителем является варочная поверхность под нее по центру выводим только кабель и оставляем. Розетку ставить нет необходимости. Она очень сильно выступает и от нее мало толку. К тому же большинство варочных поверхностей идут без вилки и кабель заводится напрямую. Кабель требуется 3*6 мм2 для однофазного ввода и 5*2,5 если у вас трехфазный ввод.

Розетку для холодильника, устанавливаем за холодильником по центру на высоте 100 мм от пола. В этом месте обычно у всех холодильников располагается компрессор, а не радиатор.

Розетку для духового шкафа устанавливаем по центру на высоте 100 мм при стандартной компоновке кухни.

Розетку для посудомоечной машинки необходимо устанавливать под мойкой на высоте 300 мм от пола. И лучше всего двойную. Под мойкой возможно вы подключите еще измельчитель для отходов или фильтр с насосом, повышающим давление. А может небольшой водонагреватель.

Розетку под вытяжку устанавливаем на высоте 2100 мм по центру плиты и отступая от него на 40 мм влево или вправо. Такое расположение позволит нам не попасть на воздуховод.

Для подключения остальных бытовых приборов розетки располагаем над столешницей, высота 1100 мм

Где устанавливать розетки в спальне?

В спальне устанавливаем розетки по обе стороны от кровати на высоте 700 мм. При таком расположении они будут над тумбочками. Эти розетки нужны для зарядки телефона и для подключения торшеров.

Также розетку следует установить при входе отступив на ширину двери если она открывается внутрь для пылесоса.

Розетки для телевизора устанавливаем на высоте 1200-1400 мм напротив кровати по центру от её оси. Для телевизора желательно устанавливать розетку 220 В, ТВ и IP.

Также не забываем установить розетки, где будет рабочий стол. Лучшее место будет справа от окна. Количество розеток здесь может достигать пяти под столом одна IP и 3-4 220 В. Хотя бы две над столом — для подключения ноутбука, телефона.

Где устанавливать розетки в ванной?

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Есть требование ГОСТ, которое регламентирует, что розетки должны устанавливаться не ближе 600 мм от крана. Также их не следует располагать над ванной.

На какой высоте устанавливать выключатели?

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота выключателей выбирается в диапазоне 800-900 мм. Как определить комфортную высоту выключателей. Просто подходите к дверному проему и свободно опущенной рукой определяете наиболее удобное для вас расположение.

Если у вас большая семья. Возьмите среднее значение 850 мм от уровня чистого пола.

Выключатели устанавливать необходимо отступив от чернового проема двери 150-200 мм. Если отступить меньше, то при установке дверных наличников рамка выключателя будет наезжать на него. Выбирайте одно расстояние для всех выключателей.

Выключатели также следует располагать на стороне, где у вас ручка двери, а не на противоположной. Чтобы, открывая дверь одной рукой, второй вы могли включать/выключать свет.

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: На какой высоте устанавливать розетки и выключатели? — решен окончательно если нет задавайте вопросы в комментариях.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

Высота розеток — 80 фото размещения и грамотного проектирования

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся , что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

На что обратить внимание при выборе розеток

Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

• наличие заземления;
• правильное месторасположение разъемов;
• соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни. Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

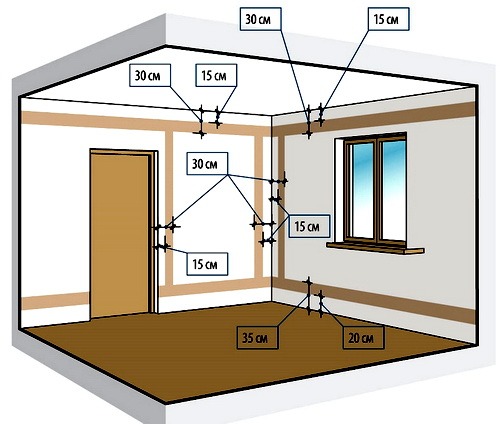

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

Соответствие потребляемой мощности

С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

Что нужно помнить при монтаже электрики по евростандарту?

1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
3. Заземление – обязательная мера.
4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!

Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров!

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

На каком расстоянии устанавливать розетки от пола?

Жестких правил, которые регламентируют на каком расстоянии устанавливать розетки от пола нет. Есть некие стандарты. Так по современным «евростандартам» высота розеток от пола принимается равной 300 мм. Эта высота указана для розеток, которые не участвуют в подключении встроенных бытовых приборов и находятся в свободном доступе. Об «особенных» розетках дальше по тексту.

Есть заказчики в возрасте, которые не приемлют установку розеток на такой высоте. Из-за того, что к ним необходимо наклоняться. В этом случае логичнее сделать уровень установки розеток равным уровню выключателей от 800-900 мм от пола.

Подходите к стене и свободно опущенной рукой определяете высоту, на которой проще всего включать свет. Удобно на высоте 830 мм. Значит на этой высоте от пола необходимо установить все розетки и выключатели. Удобно на высоте 900 мм делаете один уровень на этой высоте.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

• для бойлера 1,5 м;
• для фена, бритвы – 1 м;
• для стиральной машины не ниже метра.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

• 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
• 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
• 200-250 см – для вытяжки и подсветки.

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

1. Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
2. Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
3. Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
4. Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
5. Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
6. Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Подготовка кухни

Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

1. Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
2. Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
3. Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная комната

Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

1. Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
2. Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
3. Для встроенных приборов (стиральной машины) — 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола.

Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ.

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
3. В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Смотреть галерею

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Смотреть галерею

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Регламент выглядит таким образом:

• от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
• высота выключателя от пола — 1 м;
• в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
• от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

• расположение розеток и выключателей владелец дома/заказчик определяет сам;
• на 4 м2 жилого помещения должно приходиться по одной точке питания;
• в коридоре — одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

• выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
• если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
• силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

• все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
• дети не могут дотянуться до точки питания, что обеспечивает безопасность;
• исключены случайные нажатия на выключатель;
• монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

• Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
• Учесть средний рост жильцов помещения или сотрудников офиса.
• Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
• У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
• Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
• Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
• По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
• Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

• обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
• по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

• расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
• розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
• дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Высота установки розеток

При строительстве зданий в советское время

розетки устанавливались на высоте
90 сантиметров
от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт

допускает установку розеток на высоте не менее
30 сантиметров
от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты

устанавливается на высоте
0,9-1 м
от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора

лучше всего разместить вблизи него, но не менее, чем в
20-25 сантиметрах от потолка
.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

• за корпусами встраиваемой техники;
• внутри шкафов;
• над мойкой;
• над плитой.

Читайте подборку статей про установку розеток в квартире

:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Спальная комната

Над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

Над прикроватными тумбочками: 600 — 700мм

Для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали .

На кухне

Над столешницей на фартуке — 110 см

Для холодильника 10 — 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки.

В ванной

Высота установки выключателей

Используется два варианта установки выключателей.

1. Установка на расстоянии 160 сантиметров от уровня пола
   , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
2. Установка на расстоянии 90 сантиметров от пола
   , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

• за корпусами встраиваемой техники;
• внутри шкафов;
• над мойкой;
• над плитой.

Читайте подборку статей про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

• 0,5 м – до газовых труб, труб отопления и батареи;
• 10 см – до оконных и дверных проемов;
• 10 см – до угла помещения;
• 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

электрические — Разъяснение правил NEC 6/12

С NEC 2014 года:

210,52 Розетки розеток в жилых помещениях. В этом разделе представлены требования к розеткам на 125, 15 и 20 ампер. Емкости, требуемые данным разделом, должны быть добавлены к любой емкости:

(1) Деталь светильника или прибора, или

(2) Управляется настенным выключателем в соответствии с 210.70 (A) (1), исключение № 1 или

(3) Находится в шкафах или шкафах, или

(4) Расположен более чем 1. 7 м (5 1⁄2 футов) над уровнем пола

Ссылка в № 2 — это переключаемая розетка для освещения в комнате. Если у вас была розетка, установленная рядом с выключателем и находящаяся на высоте менее 5 ½ футов над полом, ее можно было считать обслуживающей линию пола. Однако с практической точки зрения использование шнура для подключенного оборудования на линии пола будет ограниченным.

Итак, №3 означает, что вы не можете использовать розетки внутри шкафа, чтобы обеспечить расстояние между розетками на линии пола. Розетка внутри сцены домашнего кинотеатра не считается розеткой линии пола.Нет никаких исключений для доступа в шкафу через «люк», код просто говорит, что они не могут быть использованы для удовлетворения требуемых розеток, точка.

210,52 (A) Общие положения. В каждой кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логове, солярии, спальне, комнате отдыха или аналогичной комнате или зоне жилых единиц должны быть установлены розетки в соответствии с общими положениями, указанными в 210.52. (A) (1) — (A) (3).

(1) Расстояние. Емкости должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 1,8 м (6 футов) от розетки емкости.

(2) Стенное пространство. Как используется в этом разделе, пространство стены должно включать следующее:

(1) Любое пространство шириной 600 мм (2 фута) или более (включая пространство вокруг углов), не прерываемое по линии пола дверными проемами и аналогичными проемами, каминами и стационарными шкафами

(2) Пространство, занимаемое неподвижными панелями в наружных стенах, за исключением раздвижных панелей

(3) Пространство, предоставляемое фиксированными перегородками, такими как отдельно стоящие барные стойки или перила

(3) Напольные розетки. Розетки в полу не должны считаться частью необходимого количества розеток, если они не расположены в пределах 450 мм (18 дюймов) от стены.

Наконец, розетки необходимы в пределах 6 футов от двери с обеих сторон, чтобы люди не протянули удлинители через дверной проем. Надеюсь, вы понимаете, что это небезопасная практика.

Удачи в вашем проекте!

Высота для установки розеток и переключателей

Руководство по установке коробок для розеток и выключателей

Электрический вопрос: Насколько высоко должны быть розетки и выключатели от пола?

• Я прокладываю в доме электропроводку для гостиной и спальни.
• Как далеко выключатели света находятся от пола?
• То же самое для дюбелей, как далеко они должны быть?

Этот вопрос по электропроводке пришел от: Дебби, домовладельца из Коффман-Коув, Аляска.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Дебби.

Как установить выключатели и розетки света

Применение: Монтаж домашней электропроводки.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется электриком.
Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами для грубого монтажа, электродрель и сверла, удлинители и лестница, если необходимо.
Безопасность: При выполнении электромонтажных работ должны быть приняты все меры личной безопасности. Расчетное время: зависит от масштабов проекта, масштабов проекта и доступного доступа к области проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Уведомление: Установка дополнительной электропроводки или модернизация существующих электрических цепей и электропроводки всегда должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Установка электрических коробок для выключателей света и настенных розеток

• Установка электрических коробок для выключателей света
• Средняя высота выключателей освещения составляет 46 дюймов от пола до центра распределительной коробки.
• Это также верно для настенных розеток на кухне и в ванной, где выключатели и розетки находятся на одной высоте.

• Установка электрических коробок для розеток
• Средняя высота розеток составляет 12 дюймов от пола до центра выпускной коробки.

• Реконструкция и модернизация домашней электропроводки
• При обновлении домашней электропроводки или реконструкции фактическую высоту можно отрегулировать таким образом, чтобы высота переключателей и розеток соответствовала высоте других существующих розеток и переключателей.
• Должны применяться местные и национальные электрические нормы и правила, если это требуется для проекта.

• ADA, Американский закон об инвалидах: коды и стандарты инвалидности
• Обеспечение доступа к выключателям и розеткам света:
• Если коды ADA и Disability будут применяться к проекту, конкретные местоположения и отметки будут описаны в наборе планов или наборе чертежей.

Подробнее об установке выключателей и розеток

Электропроводка розетки

Электромонтаж розеток для дома

Домашняя электропроводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.
Как подключить коммутатор

Подключение выключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.
Освещение для дома Коды электрического освещения Коды электропроводки дома

Электрические кодексы для домашней электропроводки

Электротехнический кодекс Справочник по установке электрических коробок и электропроводки.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Как далеко должны быть домашние электрические розетки?

Вы когда-нибудь хотели иметь домашнюю электрическую розетку где-нибудь еще в комнате? Вы когда-нибудь задумывались, почему строитель установил электрическую розетку в одном месте, а не в другом?

На это есть причина.Раздел 210.52 Национального электротехнического кодекса США гласит, что электрическая розетка должна быть на каждой кухне, спальне, гостиной, семейной комнате и любой другой комнате, в которой есть отдельное жилое пространство. Они должны располагаться по крайней мере через каждые шесть футов по линии пола. К ним не относятся специальные электрические розетки для таких предметов, как ваша плита, или розетки в шкафах или ящиках, расположенные на высоте более 5 ½ футов от пола или управляемые выключателем света.

Более подробно описывается для каждой комнаты.Например, на кухне выходы на столешнице должны находиться на расстоянии не более 48 дюймов. Это потому, что это средняя длина электрического шнура, который есть во всех современных приборах. Если вам не нужно перенапрягаться, чтобы пользоваться прибором, риск опасности меньше.

NEC США также дает рекомендации по типу. Две 20-амперные цепи для кухонных розеток, одна для прачечной, одна для каждой ванной комнаты и одна отдельная ветвь для оборудования центрального отопления и кондиционирования воздуха. Они предназначены для мощных бытовых приборов, таких как фен.

Общие области, такие как жилые и семейные комнаты, не имеют требований к розеткам прерывателя тока замыкания на землю (GFCI). GFCI должен устанавливаться в ванных комнатах и ​​находиться на расстоянии не менее трех футов от внешнего края раковины. Розетки GFCI также необходимы для всех розеток на столешнице на кухне.

В качестве дополнительной меры безопасности во многих новых зданиях теперь требуются защищенные от несанкционированного доступа розетки. Вы найдете эти розетки, обозначенные утопленной буквой «TR» на лицевой стороне розетки.Розетки с защитой от взлома имеют подпружиненную заслонку внутри самой розетки, чтобы маленькие дети не могли запихивать в нее предметы. Обычно они не требуются, если розетка расположена на высоте 66 дюймов или более от пола, если она расположена за большим прибором или если она является частью осветительной арматуры или другого устройства.

Конечно, для определения минимумов созданы руководящие принципы. Многие дома сегодня становятся лучше, когда они предлагают домовладельцу больший доступ к электричеству в разных частях дома.

Если вы когда-нибудь мечтали о розетке, вам постоянно не хватало места для подключения самых популярных современных интеллектуальных устройств или вы задавались вопросом, удовлетворяет ли ваш дом ваши потребности в электричестве, пора поговорить с одним из наших электриков. Мы можем помочь вам обновить проводку и установить домашние электрические розетки в соответствии с вашими потребностями.

Высот электрооборудования жилых помещений

Фотография предоставлена ​​Elecsa

Целью данной темы является объяснение требований BS 7671, Часть M Строительных норм для Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и их подходы для удовлетворения потребностей людей с ограниченными возможностями), касающихся монтажной высоты. оборудования в жилищах.

Кроме того, в этот раздел будут включены рекомендации по высоте установки оборудования в жилых помещениях с риском затопления, а также по размещению розеток рядом с раковинами.

Требования BS 7671

BS 7671 требует, чтобы розетка на стене или аналогичной конструкции была установлена ​​на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура во время вставки. , использование или снятие вилки (Правило 553.1.6). Цель требования — избежать повреждений, которые могут возникнуть в результате слишком тугого перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.

Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате мытья пола (см. Группы правил 522.3 и 522.6).

Требования части М СНиП

Часть M Строительных правил, применяемых в Англии и Уэльсе, требует, чтобы люди могли получить доступ и использовать здание и его объекты в разумных пределах.

Раздел 1.18 Утвержденного документа M, который применяется к новым жилищам, включает цель помочь людям, чья досягаемость ограничена, облегчить пользование жилищем путем размещения настенных выключателей и розеток на подходящей высоте.

Одним из способов достижения вышеуказанной цели является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня отделанного пола (см. Рис. 1).

BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрического оборудования для удовлетворения потребностей людей с ограниченными возможностями.Рекомендации применимы к проектированию новых зданий и для оценки доступности и пригодности существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300, воспроизведены в Таблице 1.

Некоторые из значений высоты в таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм.

В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям как в Таблице 1, так и в Утвержденном документе M.Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на нижнем пределе высоты. Для обеспечения доступа инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Жилища, подверженные затоплению. Руководство по вопросам, связанным с затоплением, приводится в публикации под названием «Подготовьте свою собственность к затоплению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www.environment-agency.gov.uk. Дальнейшие инструкции по затоплению (включая риск затопления) приведены в Утвержденном документе C — Подготовка площадки и устойчивость к загрязнителям и влаге, который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.planningportal.gov.uk . При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашей собственности к затоплению»:

• Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует монтировать выше ожидаемого уровня затопления.
• Кабели, подающие питание на нижний пол, должны быть проложены через верхний пол, чтобы предотвратить возможное повреждение из-за наводнения нижнего пола.
• Кабели, которые могут быть повреждены из-за затопления, следует протянуть в пластиковый кабелепровод. В таких трубопроводах требуются дренажные отверстия для предотвращения скопления воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может уменьшить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие трубопроводы и связанное с ними оборудование).

Что касается оборудования, принадлежащего распределителю электроэнергии, Правила безопасности, качества и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически осуществимо, обслуживал оборудование для предотвращения опасности (Правило 24 ESQCR ссылается). В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться принять во внимание затопление.

13 A Розетки BS 1363 и аналогичные аксессуары, устанавливаемые рядом с раковиной, краном или умывальником.

Чтобы уменьшить воздействие брызг, розетки и аналогичные аксессуары, как правило, следует устанавливать на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.

Для получения дополнительной информации посетите: www.elecsa.co.uk

Статья 210 — Ответвления

210.52 (A) Общие положения

Положения, регулирующие размещение розеток для жилых домов, охватываются пунктами 210.52 (A) — (H). В прошлом месяце «В фокусе» были включены как абзацы, так и примечание мелким шрифтом в 210.52. В этом месяце обсуждение продолжается общими требованиями к размещению сосудов. Эти общие положения распространяются на большинство комнат внутри жилых домов. В каждой кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логове, солярии, спальне, комнате отдыха или аналогичной комнате или зоне жилых единиц должны быть установлены розетки в соответствии с общими положениями, указанными в 210.52 (А) с (1) по (3). В этих комнатах или зонах размещение розеток определяется пространством на стене. Не думайте, что это исключение только потому, что название конкретной комнаты не включено в этот список. Это положение гласит, что соответствие также требуется для аналогичных помещений или зон.

На чертежах может появляться множество названий похожих комнат и областей, особенно в больших домах. Различные другие названия, специально не упомянутые в этом разделе Кодекса, включают: гостиная (зона), большая комната, бонусная комната, комната Флориды, утренняя комната, раздевалка, уголок для завтрака (зона), кабинет, офис, медиа-комната, чердак, студия и игровая (игровая) комната.Другие имена, помимо упомянутых здесь, также можно увидеть на чертежах. Если есть какие-либо вопросы о том, применимы ли общие положения о розетках в помещении или зоне, не упомянутых выше, проконсультируйтесь с местными властями, имеющими юрисдикцию.

Определенные комнаты или участки жилых единиц, на которые не распространяются общие положения, включают ванные комнаты, прачечные, подвалы, гаражи, коридоры, открытые площадки и кухонные столешницы. Каждая из этих комнат или зон должна соответствовать определенным требованиям к розеткам, перечисленным в 210.52 (С) — (Н). Хотя в этот список входят подвалы, общие положения применимы к любой части подвала, содержащей жилые комнаты, например, логово, комната отдыха, игровая (игровая) комната и т. Д. Одно не упомянутое место — это туалеты. Хотя розетки для розеток в туалете разрешены, они не требуются.

210,52 (A) (1) Расстояние

Размер стены определяет минимальное количество розеток в данном жилом помещении. Пространство стен измеряется горизонтально по линии пола.Хотя Кодекс устанавливает требования к минимальному количеству розеток в жилом помещении, он не ограничивает количество розеток. Розетки должны быть установлены так, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась на расстоянии более 6 футов или 1,8 метра от розетки в этом пространстве. По линии пола от дверного проема, камина или аналогичного проема максимальное расстояние до розетки составляет 6 футов (1,8 метра). Иногда это требование известно как «правило шести футов».(См. Рис. 1.) Поскольку максимальное расстояние до розетки составляет 6 футов (1,8 метра), максимальное расстояние между двумя розетками удваивается. Таким образом, максимальное расстояние между розетками составляет 12 футов (3,6 метра). (См. Рисунок 2.)

Самый простой способ понять и запомнить расположение розеток в жилищах — это представить себе торшер со шнуром длиной 6 футов. Везде, где эта лампа находится вокруг стены, розетка должна быть в пределах досягаемости (если только пространство не меньше 24 дюймов в ширину).Для подачи питания на эту лампу расширения не требуется. (См. Рис. 3.) Поскольку розетка требуется в пределах 6 футов (1,8 метра) от дверного проема, если лампу поставить рядом с проемом, розетка будет в пределах досягаемости. Если ширина стены не менее 2 футов, применимо правило шести футов.

210,52 (A) (2) Стенное пространство

Этот раздел содержит три предложения, поясняющих термин «пространство стены». В данном разделе под стеной понимается любое пространство шириной 2 фута (600 мм) или более.[210.52 (A) (2) (1)] Это положение простое. Если пространство меньше 2 футов (600 мм) в ширину, оно не считается пространством у стены; поэтому никакой розетки не требуется. Если ширина пространства составляет 2 фута (600 мм) или более, то это считается пространством на стене, и, следовательно, требуется розетка. Например, две спальни, расположенные в жилом блоке, практически идентичны. В каждой комнате небольшое пространство стены находится между входной дверью и дверью шкафа. Пространство стены между дверями в первой комнате составляет ровно 2 фута (600 мм) в ширину.Поскольку площадь этого номера составляет 2 фута (600 мм), требуется розетка. (См. Рисунок 4.)

Пространство стены между дверями во второй комнате составляет всего 23 дюйма в ширину. В этой комнате розетки не требуется. (См. Рисунок 5.)

Хотя емкости разрешены в пространстве шириной менее 2 футов (600 мм), они не требуются.

Примечание: поскольку эти розетки расположены в спальнях, они должны быть защищены от дугового замыкания. Все параллельные цепи, питающие 125-вольтовые, однофазные, 15- и 20-амперные розетки, установленные в спальнях жилых домов, должны быть защищены дуговой прерыватель цепи, указанный в списке, чтобы обеспечить защиту всей параллельной цепи.[210.12 (B)] Это требование впервые появилось в NEC 1999 г., но не вступило в силу до 1 января 2002 г. Правило немного изменилось в редакции 2002 г. В обоих вариантах это требование относится к однофазным розеткам на 125 В, 15 и 20 А, расположенным в спальнях жилых домов. По первоначальному правилу защита от дугового замыкания требовалась только для розеток в спальне. Теперь, в редакции 2002 года, все розетки в спальнях должны быть защищены от дугового замыкания.

Пространство стены включает пространство вокруг углов, независимо от того, является ли угол внутренним или внешним.Пространство стены продолжается, если оно не нарушено дверным проемом, камином или другим подобным проемом. (См. Рисунок 6.)

Пространство, занимаемое фиксированными панелями (в наружных стенах), считается пространством стены и должно учитываться при определении минимального количества розеток. Раздвижные панели также в наружных стенах рассматриваются как дверные проемы. Следовательно, пространство перед раздвижными панелями не считается пространством стены. Даже если окно спроектировано так, чтобы напоминать дверь, пространство следует учитывать как пространство стены.Например, задняя дверь жилого дома — это стеклянная дверь. Окно, расположенное по бокам от двери, почти идентично двери. Поскольку окна неподвижны и не открываются, занимаемое ими пространство следует учитывать как пространство стены. Также необходимо учитывать пространство перед окнами от потолка до пола. Например, солярий окружен окнами от пола до потолка. Хотя в солярии практически нет места на стене, розетки должны быть установлены в соответствии с общими положениями.Напольные розетки можно установить, если они расположены в пределах 18 дюймов (450 мм) от стены.

Раздвижные стеклянные двери содержат фиксированные и раздвижные панели. Большинство раздвижных стеклянных дверей состоят из двух панелей: фиксированной и раздвижной. Хотя нет необходимости считать пространство перед раздвижной панелью, необходимо учитывать пространство перед фиксированной панелью. (См. Рисунок 7.)

В следующем месяце «В фокусе», возобновляемом с 210,52 (A) (2) (3), будет продолжено обсуждение требуемых розеток в жилых домах.

Майк Холт NEC — Вопросы и ответы (1-4-2K)

Вопрос: Майк, я начинающий электрик, и мне сказали, что NEC 1999 года требует настенного монтажа.
розетки для коммерческих зданий монтировать так, чтобы нижняя часть крышки была не меньше
чем 15 дюймов от пола. Это правда?

Майк Ответ: Нет. Нет требований NEC относительно высоты настенных розеток в жилых помещениях,
коммерческие или промышленные объекты, но…

Требование Закона США об инвалидах

Свод федеральных правил 28 Часть 36 ( Американские инвалиды
Закон ) в Разделе 4.27.3 гласит, что розетки для электрических и коммуникационных систем на стенах должны
быть установлен на высоте не менее 15 дюймов над полом. Однако исключение указывает на то, что это не
применяются к сосудам, не предназначенным для использования жильцами здания. Максимальная высота для сосудов
и / или переключатели составляют от 48 до 54 дюймов, в зависимости от условий, см. Раздел 4.2.5 и 4.2.6
ADA.

От: Трейси Лич-Кейси

Строительные нормы и правила

N.E.C может не иметь требований к высоте емкости, но если
юрисдикция, в которой вы работаете, применяет CABO / ANSI A117.1 1992 для доступности, раздел
4.25.3 (исключение): должны быть установлены розетки для электрических и коммуникационных систем на стенах.
15 дюймов над полом, если использование специального оборудования не требует размещения в другом месте.Стандарт ANSI упоминается в разделе 1101.3 U.B.C 1997 года.

Откуда: Гилберт Гонсалес

По вопросу о высоте сосуда 15 дюймов: Униформа
Строительный кодекс 1106.3.3 о доступности для инвалидов использует 15–48 дюймов для работы.
контрольные высоты в Разделе 1106, касающемся органов управления освещением, электрических розеток, условий окружающей среды.
средства управления, безопасность и домофон
системы.Вам нужно будет прочитать UBC 1103, чтобы узнать, подходит ли ваш тип занятости, но обычно он охватывает
коммерческие структуры.

Откуда: Sarg76

Технический справочник строительных стандартов 2017: бытовые здания

4.8 Опасность аварии

Этот стандарт охватывает несколько не связанных между собой вопросов безопасности, которые не поддаются включению в другие стандарты, хотя стекло и остекление действительно занимают важное место.

Несчастные случаи столкновения или захвата каждый год приводят к значительному количеству смертей и травм среди людей в зданиях и вокруг них.Большинство этих несчастных случаев происходит во время нормальной эксплуатации и затрагивает такие элементы здания, как двери, окна и участки неподвижного остекления, при этом повышается риск травм в случае уязвимого стекла. Столкновения с остеклением очень распространены, поскольку, если оно прозрачное, оно может быть трудноразличимым и может создавать сбивающие с толку световые эффекты, представляя особые трудности для человека с нарушением зрения или когнитивных функций.

Падения по-прежнему приводят к гибели людей и серьезным травмам при мытье окон.Независимо от того, чистятся ли окна профессионально или владельцем здания, следует предусмотреть возможность безопасной очистки остекления.

Естественная вентиляция в жилых помещениях обеспечивается открывающимися окнами или люками. Люди могут столкнуться с трудностями, и при неправильном расположении элементов управления может возникнуть опасность. Точно так же расположение электрических розеток, переключателей и других элементов управления, если не продумать должным образом, может повлиять на безопасное и удобное использование.

Переоборудование — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно соответствовать требованиям настоящего стандарта в той мере, в какой это практически осуществимо, и ни в коем случае не быть хуже, чем до переоборудования (правило 12, график 6).

4.8.1 Столкновение с выступами

Светильники, которые выступают или открываются в любом месте, к которому есть доступ, могут представлять опасность. Любой элемент здания, который может выступать в проход или пространство, должен быть размещен, закреплен или огражден таким образом, чтобы он не представлял опасности для пользователей здания.

Самый простой способ избежать риска — убедиться, что препятствия не вторгаются в такие пространства.Однако, если строительный элемент выступает в проход или пространство, а любая часть препятствия находится на высоте менее 2,0 м над землей, следует предусмотреть охрану, как для выделения опасности, так и для предотвращения столкновения с строительным элементом.

Охрана должна быть обеспечена для:

• любой подвижный выступ, такой как дверное полотно или оконная рама, который открывается поперек циркуляционного маршрута или в циркуляционное пространство, или

• любой постоянный выступ более 100 мм в циркуляционный маршрут или пространство, которое начинается на высоте более 300 мм над землей или выступ которого увеличивается с высотой более чем на 100 мм, или

• любая доступная зона, где высота над головой уменьшается до менее 2.0 м, например, под лестничным маршем.

Ограждение должно состоять из непрерывного горизонтального ограждения на высоте от 900 мм до 1,1 м над уровнем земли и твердого элемента, такого как бордюрный бордюр или поручень, расположенного примерно на 100 мм над уровнем земли, для помощи в обнаружении слабовидящим человеком. с помощью трости.

Между ограждениями и окружающими поверхностями должен быть визуальный контраст. Следует рассмотреть возможность установки ограждения, чтобы увести человека от опасности, что еще больше снизит риск столкновения.

Может потребоваться дополнительная защита для предотвращения столкновения с дверным полотном с электроприводом или захвата им (см. Пункт 4.1.8).

Внутри жилища охрана не нужна. Распашная дверь может открываться в пространство для циркуляции при условии, что в беспрепятственной зоне на лестничной площадке (см. Пункт 4.3.6), на площадке с пандусом не возникают препятствия, или которые могут помешать будущей установке лестничного лифта (см. Пункт 4.2.8). .

4.8.2 Столкновение с остеклением

Остекление в некоторых местах более уязвимо для воздействия человека.Следует проявлять осторожность при выборе остекления на нижнем уровне экранов, стен и перегородок или в областях, прилегающих к дверям, особенно там, где застекленные боковые панели могут быть ошибочно приняты за двери.

Чтобы снизить риск травм в результате случайного удара человека в этих местах, проектировщики должны либо:

• подходит для остекления такого типа, толщины и размера, которое будет устойчивым к ударам, которое либо не ломается, либо безопасно ломается, или

• обеспечивает защиту в виде ограждения уязвимого остекления.

Остекление должно быть спроектировано таким образом, чтобы противостоять человеческому воздействию, как указано в BS 6262: Часть 4: 2005, где вся или часть стекла:

• в пределах 800 мм от уровня пола, или

• часть дверного полотна, или

• в пределах 300 мм от дверного полотна и в пределах 1,5 м от уровня пола.

Проявления остекления — большие площади прозрачного остекления в неподвижных экранах или перегородках или там, где образуются двери, может быть трудно идентифицировать и могут представлять особую опасность для человека с нарушением зрения.Остекление в здании, расположенном там, где может быть случайное столкновение, должно быть заметно с помощью какой-либо формы проявления (маркировки). Различия в конструкции используемого проявления также могут помочь в определении положения дверей внутри застекленного экрана.

Проявление должно иметь размер и форму, которые сразу бросаются в глаза. Насколько это практически возможно, он должен визуально контрастировать с фоном, просматриваемым через остекление человеком, приближающимся с любой стороны.Формы могут включать прерывистые или сплошные линии, узоры или логотипы и могут быть непрерывным элементом или с соответствующими горизонтальными интервалами. Проявление должно присутствовать в пределах 2 диапазонов высоты: от 850 мм до 1,0 м и от 1,4 м до 1,6 м над уровнем пола. Он должен быть постоянным, например трафаретная печать, непрозрачное травление или прочный нанесенный материал, который нелегко удалить.

Кроме того, любая застекленная дверь без рамы, которая работает на повороте, должна иметь любой открытый вертикальный край, выделенный для визуального контраста с окружающей средой, чтобы помочь идентифицировать край двери при открытии или в открытом положении.Это особенно важно для дверей с электроприводом.

Проявление или выделение кромок дверей необходимо обеспечивать только в жилых помещениях, где установка остекления является необычной. Знакомые элементы, такие как двери внутреннего дворика, обычно не должны привлекать маркировки.

4.8.3 Мойка окон и фонарей

Падения являются причиной большинства несчастных случаев при мытье окон и, как правило, происходят из-за потери равновесия из-за чрезмерного увеличения досягаемости или из-за разрушения части ткани здания из-за неправильного использования или доступа.Поэтому важно, чтобы все прозрачные или полупрозрачные стекла были спроектированы так, чтобы их можно было безопасно очистить.

Однако нет необходимости обеспечивать безопасную очистку любого непрозрачного остекления, не пропускающего свет.

Любое окно или потолочный светильник, все или часть которых находится более чем на 4 м над уровнем прилегающей земли или внутреннего пола, должны быть сконструированы таким образом, чтобы любые внешние и внутренние застекленные поверхности можно было безопасно очистить от:

1. внутри здания в соответствии с рекомендациями Раздела 8 BS 8213: Часть 1: 2004, или

2. несущая поверхность, такая как балкон или подиум, достаточно большая, чтобы предотвратить дальнейшее падение человека, или

3. система оконного доступа, такая как люлька или передвижная лестница, установленная на здании, как описано в Приложении C3 стандарта BS 8213: Часть 1: 2004.

Кровельное освещение в жилищах — однако внутри жилища любые кровельные светильники, все из которых находятся на высоте более 1,8 м над уровнем смежного пола и внутреннего пола, не нуждаются в конструировании так, чтобы их можно было безопасно очистить.

Остекление в местах общего пользования — в дополнение к трем вышеупомянутым вариантам любое окно или потолочный светильник в общей зоне жилого дома можно убрать с лестницы, расположенной на прилегающей земле, или с прилегающей несущей поверхности, которая имеет достаточно большое свободное пространство чтобы можно было безопасно пользоваться лестницей и удерживать человека от дальнейшего падения.Однако лестницу нельзя использовать для доступа к какой-либо внешней или внутренней застекленной поверхности более чем на 9 м над поверхностью, на которой она установлена. Общие рекомендации по безопасному использованию лестниц можно найти в информационном листе HSE MISC613 «Безопасность при мытье окон с использованием переносных лестниц».

Остекление люка на крыше , расположенного в пространстве крыши, не обязательно должно быть сконструировано таким образом, чтобы его можно было безопасно очистить.

При чистке окна изнутри человеку не нужно сидеть или стоять на подоконнике или использовать другие вспомогательные средства, чтобы дотянуться до внешней стороны окна.Критерием безопасности является возможность дотянуться до всех точек на поверхности внешнего остекления, при этом только рука будет выступать за линию окна, оставаясь при этом на полу.

Безопасный досягаемость — эргономическая статистика возможностей досягаемости взрослого населения Великобритании приведена в Приложении A стандарта BS 8213: Часть 1: 2004. Поскольку досягаемость может быть увеличена до некоторой степени с помощью инструментов для уборки, это все равно будет считаться разумно применить безопасный предел для вылета вниз в 610 мм и безопасный предел для бокового и вертикального вылета в виде дуги с радиусом 850 мм, измеренной от точки не более 1.3 м над уровнем пола.

Если окно должно быть очищено от несущей поверхности, указанного в подпункте (b) этого пункта, должно быть:

• средство безопасного доступа и

• защитный барьер высотой не менее 1,1 м до любого края поверхности или доступа к поверхности, которая может быть опасной.

Этот метод очистки подходит только в том случае, если никакая часть остекления не находится более чем на 4 м над несущей поверхностью.

Если есть необходимость в безопасной очистке стекла, может оказаться целесообразным рассмотреть альтернативные методы очистки в дополнение к перечисленным в руководстве, где может быть продемонстрирован эквивалентный уровень безопасности.

4.8.4 Ограждение окон при мытье

Для открывающихся окон на первом и втором этажах здания или в тех случаях, когда внешняя сторона остекления не будет очищаться изнутри здания, не требуется установка ограждения с целью очистки остекления.Однако следует соблюдать общие рекомендации по обеспечению защитных барьеров, приведенные в пункте 4.4.2.

На большей высоте, 2 этажа или более над уровнем земли, где предполагается очистить внешнюю поверхность остекления изнутри здания, следует распознавать повышенный риск падения и обеспечивать защиту на высоте не менее 1,1 м. над уровнем пола.

Если ограждение предусмотрено, оно должно быть спроектировано в соответствии с BS 6180: 2011. Все ограждения должны быть постоянно закреплены и не должны сниматься, чтобы окна могли открываться.Ограждение должно быть спроектировано таким образом, чтобы по нему не могли легко подняться дети.

Ограждение окна не требуется, если открытое окно дает выход на полностью охраняемый балкон.

4.8.5 Доступ к ручному управлению

Расположение устройства ручного управления может существенно повлиять как на простоту эксплуатации устройства, так и на безопасность его использования. Недоступные положения представляют больший риск несчастного случая при изгибе или достижении.Любой пульт управления, предназначенный для использования жителями здания, должен быть установлен в положении, обеспечивающем безопасное и удобное использование.

Это руководство применимо к ручному управлению открывающимися вентиляторами, включая окна и потолочные светильники, а также к элементам управления и розеткам электрических приборов, расположенных на стене или другой вертикальной поверхности. Если в целях безопасности не используется ограничитель или другое защитное устройство, управление должно выполняться одной рукой.

Открывающееся окно, люк в крыше или другой вентилятор, обеспечивающий естественную вентиляцию в соответствии со Стандартом 3.14, должны иметь средства управления открыванием, расположенные на расстоянии не менее 350 мм от любого внутреннего угла, выступающей стены или аналогичного препятствия и на высоте:

• не более 1,7 м над уровнем пола, где доступ к элементам управления беспрепятственный, или

• не более 1,5 м над уровнем пола, где доступ к элементам управления ограничен неподвижным препятствием высотой не более 900 мм, которое выступает не более чем на 600 мм перед местом расположения органов управления, например, кухонный базовый блок.Если препятствие больше, должны быть предусмотрены дистанционные средства открывания в открытом месте, или

• не более 1,2 м над уровнем пола, в открытом месте, в улучшенной квартире (см. Пункт 3.11.2) или в доступных санитарных помещениях (см. Пункт 3.12.3), не оборудованных механической вентиляцией.

Приведенное выше руководство не относится к окнам или потолочным окнам, открывающимся только для целей очистки или технического обслуживания, или управляемых автоматической системой, или для капельных вентиляторов.

Электрооборудование — розетки и органы управления электрооборудованием и системами должны располагаться на расстоянии не менее 350 мм от любого внутреннего угла, выступающей стены или аналогичного препятствия и, если не может быть продемонстрирована необходимость в более высоком расположении, не более чем на 1,2 м над уровнем пола.
