Монтаж расширительного бака: Расширительный бак для отопления закрытого типа установка

Содержание

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

·        Разрыв мембраны

·        Коррозия фланца

·        Коррозия ёмкости

·        Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Расширительный бак для отопления: тонкости, варианты

Наверное, ни для кого не секрет, что на сегодняшний день существует два варианта систем отопления – центральное и индивидуальное. Первый тип получил широкое распространение в многоквартирных жилых домах, а также промышленных и коммерческих строениях, а второй обычно был уделом жителей частных построек. Но в XXI веке индивидуальная отопительная система занимает всё более значимое место, приобретая популярность даже у жителей «многоэтажек».  Одним из главных отличительных черт подобной схемы обогрева является немалое число элементов в её составе, а также необходимость постоянного контроля со стороны владельца. О тонкостях установки и подготовке оборудования написано немало статей, поэтому редакция Homius избрала своей целью иную тему. Объектом нашего сегодняшнего обзора будет расширительный бак для отопления – устройство, которому не всегда уделяется достаточное внимание при монтаже оборудования. Если вы хотите не только сделать своё жилище тёплым, но и позабыть об определённых проблемах с безопасностью – рекомендуем тщательно изучить материал этой статьи!

Современные расширительные баки гармонично вписываются в дизайн любой отопительной системы, несмотря на внушительный объём

Содержание статьи

Функция прибора: зачем нужен расширительный бак для отопления

В первую очередь, хотелось бы объяснить, почему этому элементу системы отопления требуется уделить достаточно внимания каждому домовладельцу, в чём смысл его установки и использования. Для этого давайте обратимся к простейшим физическим основам, известным каждому человеку ещё со школьной скамьи. Жидкость-теплоноситель (в нашем случае вода) имеет свойство расширяться и увеличиваться в объёме при нагреве. При этом она оказывает повышенное давление на трубы и радиаторы отопления, постепенно находя путь наружу. В итоге, кипяток прорывается через ослабленный участок внутрь комнаты. Последствия, думаем, ясны без лишних описаний. Расширительный резервуар, в свою очередь, позволяет увеличить внутренний объём, что компенсирует возможный рост давления. Таким образом, главная функция расширительного бака – сохранение целостности системы отопления.

Вода может разрушить любой участок трубы или радиаторной батареи, но чаще всего прорывается в местах стыков или иных соединений

Статья по теме:

Как выбрать газовые котлы для отопления частного дома. В публикации мы рассмотрим где установить оборудование, разновидности котлов, особенности монтажа, нюансы выбора стабилизатора напряжения для устройств и рекомендации специалистов.

Виды расширительных баков

Понимая теперь всю значимость подобного оборудования, у читателя возникает новый резонный вопрос: «Какой вид бака лучше приобрести для дома?». Для полного ответа сначала понадобится изучить варианты изделий, существующих на современном отечественном рынке. Давайте же безотлагательно приступим к обзору.

Такие приборы становятся всё более распространёнными. Их можно приобрести в крупных торговых сетях, например, «Leroy Merlin» или «Моя родня»

Открытый тип – массово популярный, элементарно простой

Эта модификация является наиболее распространённой и доступной не только в нашей стране, но и по всему миру. Она настолько проста, что любой человек способен сделать подобный прибор в домашних условиях. Конструктивно открытым расширительным баком может служить любая ёмкость, имеющая входное отверстие для попадания внутрь теплоносителя, а также вырез в верхней части для испарения жидкости. Соответственно, при увеличении давления вода проникает в расширитель, частично испаряется, а при падении температуры – возвращается назад в систему для дальнейшей циркуляции.

Несмотря на простоту, лучше приобрести модель заводского изготовления – она надёжнее и удобнее в эксплуатации

Обратите внимание! Немало трудностей обладателям открытых моделей может доставить такая особенность как периодическое исчезновение жидкости из бака путём испарения. Чтобы избежать проблем, приходится дополнять объём, доливая воду внутрь ёмкости через отверстие в верхней части приспособления.

Закрытый тип (мембранный бак) – готов к серьёзным испытаниям

Если предыдущий вариант подходит в большей степени для отопления с естественной подачей воды в трубы, то следующий, более продвинутый номинант подходит и для сложных задач. Секрет в том, что конструкция мембранного расширительного бака включает в себя две камеры, различные по своему составу и свойствам. Первая, внешняя, заполнена либо обыкновенным воздухом, либо инертным газом (в зависимости от ценника). Вторая, внутренняя, представляет собой полое пустое пространство, куда и попадает со временем теплоноситель. Между полостями располагается мембрана, изготавливаемая из пластичной резины. Изначально в аппарате закрытого типа создаётся определённое давление. При попадании во внутреннюю полость бака воды, мембранная перегородка изменяет свою форму, поддерживая нормальную работу системы. При остывании газ или воздух из внешней камеры расширяется и выталкивает жидкость из расширительного бака. Благодаря такому устройству, закрытому расширительному баку удаётся компенсировать нагрузку, создаваемую циркуляционным насосом или иным искусственным нагнетателем.

Монтаж мембранного расширителя требует немалой сноровки и знаний, а в идеале – услуг профильного специалиста

Важно также отметить тот факт, что данный вид приборов имеет два подвида.

  • Первый, с мембраной в форме диафрагмы (диска). Имеет более доступную стоимость, но при поломках изделие ремонту не подлежит.

Невысокие показатели пластичности негативно сказываются на доступном полезном внутреннем объёме оборудования

  • И второй, с мембраной в форме «груши» (баллона). Отличается простой системой замены износившейся перегородки и большим объёмом внутренней камеры.

Подобная форма позволяет также экспериментировать с различными значениями давления для выбора идеального варианта

Важно знать! Производители мембранных баков разработали специальную цветовую идентификацию, позволяющую выбрать подходящий для конкретных целей прибор. Для водоснабжения используется синяя или голубая краска, а для интересующего нас отопления – только красный цвет. Помните это, рассматривая интересующую продукцию, и не попадайтесь на уловки продавцов!

Аккумуляторный тип – для самых расчётливых хозяев

Это необычное изобретение не снискало пока широкой популярности у жителей нашей страны, однако оно достойно упоминания. Особенностью и основной функцией данного «чуда техники» является накопление теплоносителя в своём корпусе и последующая его передача в необходимый момент внутрь системы. Соответственно, аккумуляторный расширитель не борется с избыточным давлением, он попросту улучшает эффективность отопления в доме или квартире.

Расширительный бачок для отопления своими руками закрытого и открытого типов

Содержание статьи:

Как можно эффективно стабилизировать давление в системе отопления? Решение этой задачи заключается в применении комплексных мер, в том числе – установка специальных компонентов. Одним из них является расширительный бачок для системы отопления: закрытый, открытый, давление в которых должно быть стабильным при любых режимах работы.

Назначение расширительных емкостей отопления

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

  • В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
  • При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
  • Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
  • Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Для системы с принудительной циркуляцией запрещено ставить расширительный бак открытого типа. Он не сможет обеспечить требуемую герметичность.

Расширительный бак открытого типа

Расширительный бак для гравитационной системы отопления

Самой простой разновидностью являются открытые модели. В большинстве случаев они представляют собой негерметичную емкость, устанавливаемую в самой верхней точке системы. Это важный момент, так как расположение расширительного бачка в системе отопления напрямую влияет на функциональные и эксплуатационные качества.

Основной принцип работы расширительного бачка в системе отопления гравитационного типа заключается в компенсации теплового расширения теплоносителя. Этот элемент можно изготовить самостоятельно, либо приобрести заводскую модель. Важными эксплуатационными параметрами для бака открытого типа являются:

  • Устойчивость материала изготовления к постоянному воздействию воды и резким перепадам температур. Лучше всего себя зарекомендовали изделия из нержавеющей стали;
  • Правильно рассчитанный объем, напрямую зависящий от количества воды в системе;
  • Невозможность изменения месторасположения. Это обусловлено конструкцией.

Усовершенствованный открытый расширительный бак

До того как установить расширительный бачок в системе отопления открытого типа нужно ознакомиться с его преимуществами. Главным из них является доступная стоимость и простой монтаж. Помимо традиционной схемы можно сделать небольшую модернизацию. Для этого кроме патрубков соединения к магистрали монтируются дополнительные – контролирующий минимальный уровень жидкости и соединенный с трубой подпитки для пополнения системы.

Одним из недостатков такой конструкции является постоянное испарение теплоносителя из системы. На первый взгляд, это показатель незначителен, но если установка расширительного бачка отопления была выполнена на неотапливаемом чердаке – разность температур воздуха и теплоносителя пагубно скажется на КПД системы.

Выход из подобной ситуации – утепление стенок емкости и установка верхней крышки с плотным прилеганием. В таком случае скорость испарения воды значительно снизиться, а внешние факторы не будут влиять на температурный режим работы.

Для того чтобы сделать расширительный бачок для отопления своими руками можно подобрать соответствующую емкость и установить в нее соединительные патрубки.

Не рекомендуется монтировать пластиковые емкости, так как в большинстве случаев они не рассчитаны на высокое температурное воздействие. Оптимальный вариант – герметичная конструкция из оцинкованного металла.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

  • Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
  • Вид мембраны – баллонная или диафрагменная;
  • Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Но как будет работать расширительный бачок в системе отопления, если его параметры не соответствуют требованиям? В этом случае он просто не будет выполнять своих функций.

Замена мембраны

Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

  • На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
  • Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
  • Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Даже в небольшой системе отопления роль расширительного бака важна. Для автономной схемы можно использовать небольшие емкости с горизонтальным или вертикальным монтажом.

Расширительный бак своими руками

Чертеж открытого расширительного бака

Можно ли и как сделать расширительный бачок для отопления? В силу сложности конструкции закрытого типа в домашних условиях ее изготовить затруднительно. Поэтому рассмотрим технологию и порядок действий для сварки открытой емкости для отопления.

В качестве материала изготовления лучше всего выбрать листы нержавеющего железа. Однако могут возникнуть трудности с их сваркой. Поэтому для производства расширительного бачка для отопления только своими руками чаще всего используют оцинкованный металл. Толщина листов обычно составляет от 0,8 до 1,5 мм.

Объем конструкции должен составлять 5% от общего количества воды в системе. Также нужно учитывать степень расширения теплоносителя. Для воды этот показатель равен 0,3% на каждые 10°, т.е. если общий объем теплоносителя составляет 300 л, то вместимость расширительного бака должна быть не менее 15 л. Исходя из этих данных, определяются габариты будущей конструкции.

Для того чтобы сделать расширительный бак для отопления самостоятельно нужно выполнить следующие действия:

  • Составить чертеж с учетом рассчитанного объема емкости;
  • С помощью «болгарки» вырезать из листов заготовки. Нужно помнить, что при формировании сварочных швов фактические размеры бака будут меньше;
  • Вырезаются отверстия для последующей сварки патрубков, выполняется их монтаж;
  • Соединение стенок конструкции, проверка герметичности.

Для защиты от попадания мусора и предотвращения испарения теплоносителя рекомендуется установить верхнюю крышку. С ее помощью можно осуществлять ревизию расширительного бачка открытого типа.

Установку самодельного расширительного бачка отопления можно делать только после монтажа всей системы. В противном случае велика вероятность несостыковки патрубков.

Расчет мембранного бака

Коэффициенты заполнения расширительного бака

Перед тем как установить расширительный бачок с мембраной в системе отопления нужно выполнить расчет его объема. Простая схема для отрытой емкости в данном случае не подходит. Для этого нужно воспользоваться другой методикой.

Определяющим параметром будет коэффициент заполнения расширительного бака закрытого типа. Сначала нужно вычислить максимальный объем расширения воды в системе по следующей формуле:

Где Е – Коэффициент теплового расширения, С – Общий объем теплоносителя в системе, Рмин – Начальное давление в системе, Рмакс – Максимально допустимая величина давления, Кзап – Коэффициент заполнения бака при различных значениях давления. Данные берутся из таблицы.

Значения давления должны быть точными. В противном случае, независимо от расположения расширительного бачка в системе отопления, он не будет выполнять своих функций или быстро выйдет из строя. Рекомендуется к получившимся расчетным показателям прибавить 5% для запаса. Он может потребоваться при установке дополнительных секций радиаторов в системе и увеличения общего объема теплоносителя.

Перед приобретением мембранного бака нужно ознакомиться с инструкцией от производителя. В ней указаны особенности выбора и монтажа для этой модели.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления. Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией. Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

  • Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
  • Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
  • При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки – один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Расширительный бак для отопления дома – как рассчитать объем и подобрать бак

Расширительный бак для отопления (РБ) — это элемент отопительной системы, позволяющий компенсировать изменения состояния теплоносителя и предупредить гидродинамическое нарушение целостности трубопроводов, приборов и запорных элементов. От правильного подбора, монтажа и регулировки расширительного бака зависит эффективность, безопасность и надежность всего отопительного комплекса. Емкости для расширения жидкости различных конструкций устанавливаются во всех видах индивидуальных отопительных систем и практически полностью исключают ее потери в результате испарения. Рассмотрим виды таких баков.

Виды, устройство и принцип работы расширительных баков

Расширительный бак для отопления открытого типа

В открытых отопительных системах роль РБ может выполнять любая емкость, расположенная в наивысшей точке по отношению ко всем остальным элементам. В малоэтажном домостроении штатным местом расположения бака является чердак или мансардное помещение.

С целью максимального уменьшения потерь жидкости при испарении в окружающую среду, на бачок монтируется крышка. На случай понижения температуры до отрицательных значений и предотвращения замерзания жидкости, бак утепляется со всех сторон. Чтобы теплопередающая жидкость в баке не закипала, предусматривается соединение емкости с трубой, выведенной в обратный контур. Для предотвращения перелива жидкости и ее сброса в канализацию в большинстве конструкций предусматривается шланг или труба.

Существенным недостатком открытых контуров является необходимость периодического долива испарившейся в атмосферу жидкости. Проблема решается установкой механизма автоматизированного контроля с автоматическим пополнением, однако подвод водоснабжения к баку усложняет конструкцию и ведет к ее удорожанию.

В открытом контуре через РБ осуществляется сообщение с атмосферой и удаляется образовавшийся в результате кипения жидкости воздух. В данном случае в отопительных магистралях не создается повышенного давления, а циркуляция воды идет за счет конвекции. В данном случае имеет место процесс естественной конвекции, при которой холодные слои теплоносителя опускаются вниз, а горячие поднимаются вверх.

Простым примером естественной конвекции является нагрев воды в чайнике, стоящем на зажженной кухонной плите. При монтаже открытого расширительного бака между ним и системой не предусматривается установка запорной арматуры. Конструктивно бачок открытого типа может быть как цилиндрической, так и прямоугольной формы. В типовых конструкциях на крышке бака располагается смотровое окно для контроля над уровнем жидкости. К недостаткам систем открытого типа можно отнести:

  • увеличенные потери тепла через расширительный бак;
  • повышенный уровень коррозии элементов системы за счет непосредственного контакта жидкости с воздухом;
  • обязательность расположения РБ над всеми элементами контура.

Расширительный бак для отопления закрытого типа

Герметичный отопительный контур с принудительной циркуляцией воды или антифриза лишен недостатков, присущих открытым схемам. В герметичные системы нет проникновения воздуха, а компенсация изменения состояния носителя тепловой энергии происходит за счет применения мембранных герметичные резервуаров.

Технически мембранный расширительный бак выполнен в виде сосуда, внутренняя часть которого разделена эластичной перегородкой на два отдела: жидкостной и газовый. Газовая камера снабжается золотником для регулировки давления. Для предотвращения загрязнений золотник обычно снабжается защитным пластиковым колпачком или крышкой.

В жидкостной части монтируется патрубок подвода и отвода жидкости. Чаще всего мембранные баки имеют форму цилиндра, но для малых термосистем используются круглые емкости в форме таблеток. По внешнему виду РБ похожи на гидроаккумулирующие баки (ГА) для систем водоснабжения.

Как правило, ГА окрашены в синий цвет, а расширительные баки в красный. ГА и мембранные РБ не взаимозаменяемы и их назначение различно. В ГА мембрана имеет форму «груши» и выполняется из материала допускающего безопасный контакт с питьевой водой. Соприкосновения с металлическими частями при этом исключен. В РБ перегородка изготавливается из технического каучука и покрывается антикоррозионным составом, что увеличивает ее срок службы.

Особенности работы бака с мембраной

При увеличении объема жидкости в закрытом контуре значения давления увеличиваются, и происходит процесс воздействия на эластичную перегородку расширительного бака. Она деформируется, воздействуя на газовую среду в воздушном отделе, освобождая место в жидкостной части сосуда, в которую постепенно притекает избыточное количество жидкости. Необходимо заметить, что при эксплуатации РБ необходимо производить контроль давления в газовом осеке, и при необходимости производить его подкачку. Для контроля, обычно, ниппель снабжается стационарным манометром.

Каждая жидкостная отопительная система достаточно инерционна, а нагрев и охлаждение жидкости не проистекает одномоментно. Увеличение и снижение объема жидкостной камеры происходит постепенно, что позволяет избежать разрушительных для всех частей контура гидравлических ударов.

Как рассчитать расширительный бак для отопления

При вычислении объема расширительного бака принято, что при нагреве теплоносителя на каждые 10 ºC его объем становится больше на 0,3%. При бытовом подходе объем расширительной емкости должен равняться 8-10% от всего объема залитого в систему теплоносителя. Для расчета вполне достаточно воспользоваться простым методом:

  1. Заполнить отопительный контур водой;
  2. Слить жидкость в сосуд, объем которого определен;
  3. Полученный объем жидкости в литрах умножить на 0,08.

При емкости отопительного контура равного 150 литрам получаем минимальный объем расширительного бака:

150х0,08 = 12 литров.

В профессиональной среде используются более сложные системы расчетов с учетом тепловой мощности, эффективности оборудования, и других постоянных и изменяемых величин. В случае получения не целых значений, выбирается бак большего объема с установленным изготовителем показателем.

Отсюда следует, что при подборе расширительного бака для закрытой системы отопления основными параметрами являются его объем и ремонтопригодность. Главным образом выбираются ремонтопригодные баки со сменными мембранами. В последнюю очередь баки выбираются по конструктивным особенностям и цене.

Монтаж расширительных баков открытого и закрытого типа

В отличие от установки расширительных баков в открытой системе отопления, мембранные емкости нет необходимости монтировать сверху отопительной системы. Открытый бак прост конструктивно и выполняет роль прибора для отвода воздуха, устройство расширительного бака системы отопления закрытого типа более технологичное, а установка осуществляется по другим принципам.

Схема подключения РБ в системе отопления может иметь различия в зависимости от проекта, но в любом случае при закрытом контуре бак запрещается устанавливать сразу за циркуляционным насосом.

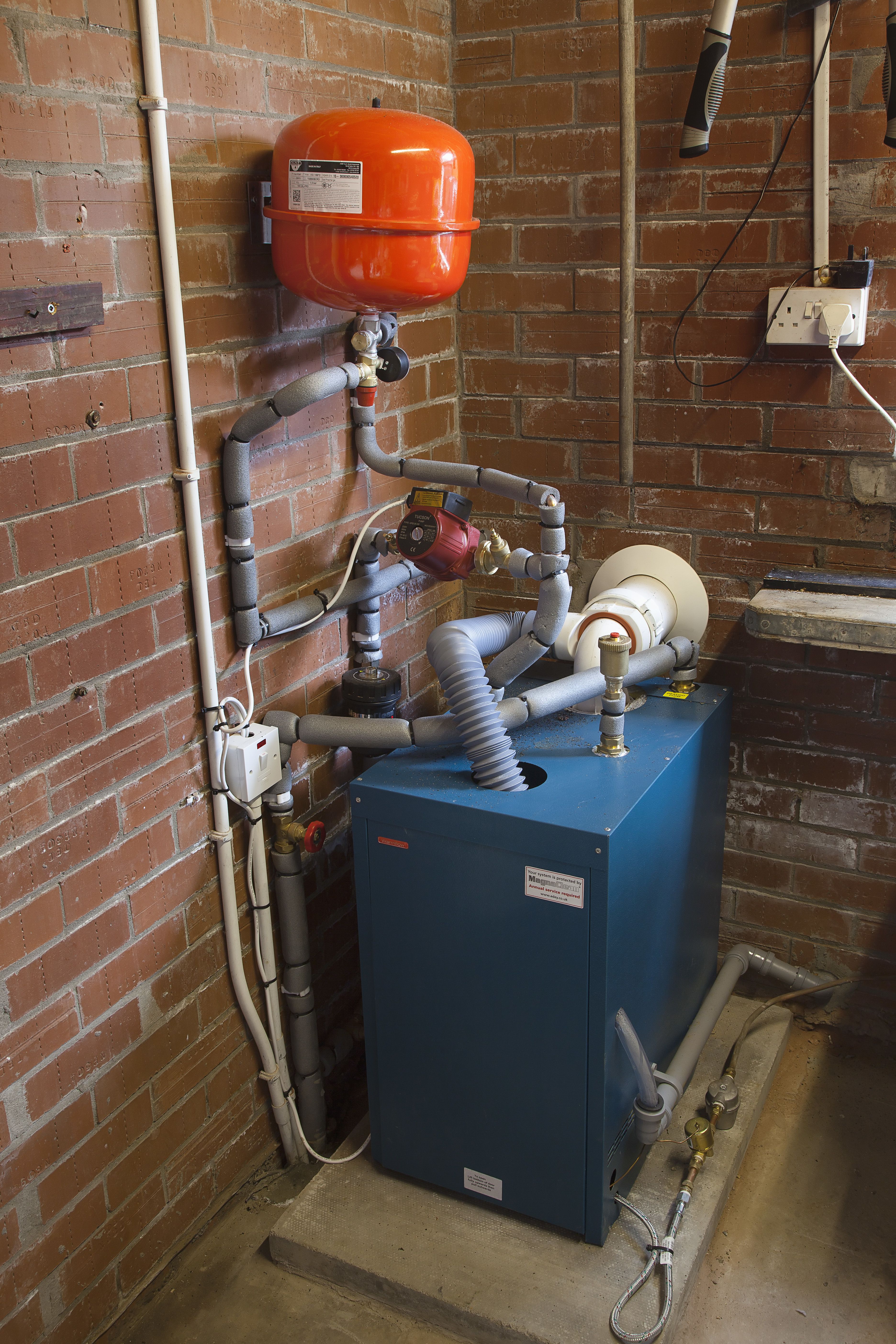

Для удобства обслуживания, закрытые РБ часто выставляются рядом с отопительным котлом. Крепежные элементы могут фиксироваться как на стену, так и на пол и потолок. Производителями также предлагаются кронштейны, с установленными приборами, относящимися к группе безопасности, которые определяют точное положение и надежное крепление бака в системе.

Соединения бака с системой должны быть произведены с использованием термостойких герметических материалов и проходить при положительных температурных показателях. Давление в газовом отделе приводится в соответствие с заданными значениями при помощи обычного автомобильного насоса.

Про правильное подключение расширительного бака снято не одно видео, предлагаем посмотреть одно из них:

Поняв принцип работы и отличия одного типа баков от другого, вы с легкостью сможете подобрать расширительный бак именно под свои нужны и под свою систему отопления.

Помогла статья? Оцените ее



Установка расширительного бака в Москве и Московской области заказать монтаж и подключение


Одним из важнейших этапов организации системы отопления или водоснабжения является установка расширительного бака. Это оборудование позволяет решить одновременно несколько задач, обеспечив слаженную гармоничную сбалансированную работу комплекса. Чтобы оно выполняло свои функции полноценно, важно правильно подобрать его тип и грамотно выполнить монтаж.

Виды расширительных баков


В зависимости от конструкции и специфики, решаемых их установкой проблем, выделяют три категории оборудования.

Открытые ёмкости


Представляют собой обычный резервуар, который можно сделать самостоятельно из пластика или металла. Он не герметичен, но должен быть оснащён крышкой для защиты от загрязнений. Выполняется монтаж расширительного бака для отопления исключительно открытого типа. Ёмкость заполняется водой и, подключаясь к теплопроводу, служит решению двух задач

  1. выведение из комплекса воздуха, который создаёт пробки, мешает беспрепятственному движению рабочей среды. Так как давление в открытых системах зачастую недостаточно для выталкивания газа, он может свободно выходить через негерметичный резервуар
  2. сглаживание гидроударов. Вторая функция, которую обеспечивает установка открытого расширительного бака – приём избытка теплоносителя, образовавшегося в ходе повышения температуры. Это позволяет защитить радиаторы, котёл, трубопровод от повреждения, разрывов

Мембранные баки


Это закрытые ёмкости обычно цилиндрической формы, состоящие из двух отсеков, разделённых эластичной полимерной перегородкой. В первой камере находится газ (воздух, азот), закачанный под определённым давлением на заводе-изготовителе. Она абсолютно герметична, но при необходимости степень сжатия среды в ней может меняться путём подкачки через специальный заглушённый разъём.


Вторая камера подсоединяется к системе отопления и служит местом для сбора избытка воды. При этом она растягивает мембрану и сжимает газ в первом отсеке. По мере остывания теплоноситель возвращается к прежним объёмам. Перегородка под действием сдавленного азота или воздуха распрямляется и выталкивает его в трубопровод.


В принципе монтаж мембранного расширительного бака решает те же задачи, что и предыдущий тип оборудования, однако он предназначен для закрытых комплексов обогрева. Это устройство более комфортно в эксплуатации, так как его работа полностью автоматизирована.

Гидроаккумуляторы


По конструкции аналогичны агрегатам из предыдущего раздела, но предназначены для комплексов холодного водоснабжения (ХВС). Сырьём для их изготовления служат материалы, допущенные к контакту с питьевой водой, делает возможным монтаж расширительного бака в бытовые системы. Это устройство служит одновременно нескольким целям

  1. сокращение пусков насоса, обеспечивающего подъём ресурса из скважины или колодца. Это становится возможным из-за наличия определённого его объёма в одном из отсеков гидроаккумулятора
  2. накопление запаса воды на случай, если её невозможно будет качать из источника какое-то время
  3. поддержание необходимого напора в системе ХВС. Достаточный уровень давления создаёт сжатый в герметичной камере газ, который сопротивляется и воздействует на эластичную перегородку


Зачастую установка мембранного расширительного бака осуществляется вместе с насосом, если он входит в комплектацию единого модуля. Также он оснащается автоматикой, которая даёт возможность создать саморегулирующийся автоматизированный комплекс.

Монтаж оборудования


Способ размещения и подключения устройства во многом определяет его тип, назначение.

Установка открытого расширительного бака


Обеспечение эффективного удаления воздуха возможно при условии, что ёмкость размещена в максимально высокой точке. Чаще всего для этого используется чердак, может выделяться пространство под потолком. Важно, чтобы там поддерживалась комфортная температура, которая не позволит замёрзнуть воде. Если помещение, где смонтирован резервуар, не отапливается, необходимо утеплить его корпус. Врезка в трубопровод осуществляется с применением резьбовых соединений.

Подключение закрытого бака


В системе отопления мембранное оборудование размещается в непосредственной близости от котла на обратной линии. Там минимальная температура и давление, что позволяет продлить срок его службы. Грамотная и правильная установка расширительного бака предполагает размещение чуть выше уровня котла, если это возможно. Желательно, чтобы врезка в трубопровод предполагала использование запорной арматуры. Это позволит беспрепятственно снимать устройство для профилактики, ремонта без слива теплоносителя.


Корпус бака навешивается на стену или размещается на полу, если его объём превышает 50 л. Перед ним устанавливается предохранительный клапан, который осуществляет предварительный сброс излишка воды. Если это устройство срабатывает слишком часто, стоит задуматься о том, насколько точно рассчитана ёмкость резервуара. Возможно, стоит заменить её на бо́льшую модель. Контролировать давление позволит манометр, подключаемый на выходе из оборудования.

Монтаж гидроаккумулятора


В систему ХВС установка расширительного бака мембранного типа выполняется по схожей технологии с сетью отопления. Перед ним необходимо врезать предохранительный клапан, после него – манометр. Не стоит забывать о запорных кранах. Дополнительно устройство оснащают обратным клапаном на входе, который предотвратит движение жидкости из водопровода в источник.


Зачастую для объединения всех основных элементов, необходимых для подачи воды из скважины или колодца, используется пятиходовой фитинг. Этот элемент имеет 5 резьбовых отводов для

  1. гидроаккумулятора
  2. насоса
  3. манометра
  4. реле давления
  5. водопровода


Место, где будет выполнена установка расширительного бака для водоснабжения, выбирается либо в отдельном помещении дома, либо за его пределами. В первом случае необходимо учесть, что насосное оборудование может создавать шум при работе, поэтому комната с оборудованием должна быть достаточно удалена от жилой зоны. Монтаж гидроаккумулятора вне здания возможен в кессоне скважины или приямке возле колодца. Они представляют собой отсеки, размещённые в оголовке источника или вырытые в земле. На их дно насыпается щебень, стены выполняются из пластика, кирпичной кладки, бетона. Главное, чтобы конструкция была достаточно хорошо утеплена.

Заказывайте монтаж в нашей компании


Специалистами «Альфа-Терм» может быть выполнена установка расширительных баков любого типа, объёма, конфигурации. Обратившись к нам, заказчик сможет получить весь перечень услуг от подбора подходящей модели по привлекательной цене до запуска оборудования в работу. С нами задача организации комфортной и эффективной системы отопления, водоснабжения будет решена предельно просто.

Расширительный бак охлаждающей жидкости, универсальный

Расширительные бачки охлаждающей жидкости необходимы для надлежащего стравливания воздуха в приложениях, в которых используется низко установленный радиатор (например, V-Mount) или радиатор, установленный сзади. Однако расширительные бачки также ценны, если они интегрированы в общую радиаторную установку. Чтобы обеспечить тепловое расширение, традиционные системы охлаждающей жидкости требуют, чтобы воздух присутствовал в верхней части радиатора при низких температурах. Расширительный бачок охлаждающей жидкости позволяет заполнить радиатор охлаждающей жидкостью на 100% в любых условиях.

Расширительный бак радиевой охлаждающей жидкости вмещает 750 мл. Это двухкомпонентная конструкция, изготовленная из алюминиевой заготовки 6061 с ЧПУ. Две половины (показанные ниже) скреплены болтами вместе с алюминиевой горловиной радиатора с ЧПУ, которая принимает стандартную 32-миллиметровую герметизирующую крышку типа «Mini». Крышка радиатора должна иметь уплотнение типа A, как показано ЗДЕСЬ.

2x нижних порта: -10AN ORB
1x передний порт: -6AN ORB

Расширительный бачок охлаждающей жидкости имеет две внутренние камеры. Эти камеры НЕ изолированы друг от друга.Сверху и внизу есть переходы. Этот продукт не является резервуаром для перелива охлаждающей жидкости. Вместо этого он предназначен для использования в системе охлаждающей жидкости под давлением.

Напорный бак охлаждающей жидкости Radium Engineering также имеет внутреннюю завихрение, как показано ниже. Горячая охлаждающая жидкость под давлением из головки блока цилиндров направляется во входное отверстие вихревой камеры по касательной и ускоряется до высокой скорости вращения. Это поможет удалить воздух из системы.

В резервуаре есть три порта выступа под уплотнительное кольцо для надежного уплотнения.В комплект входят переходные фитинги с наружной резьбой -6AN (не с конической трубной резьбой). Нижние порты обработаны резьбой 10AN ORB. Список других переходных фитингов 10AN ORB, которые можно использовать, можно найти ЗДЕСЬ. Боковой порт имеет резьбу 6AN ORB. Список других переходных фитингов 6AN ORB, которые можно использовать, можно найти ЗДЕСЬ. В комплект входят три конца шланга с внутренней резьбой -6AN под углом 90 градусов, которые навинчиваются на три штуцера с наружной резьбой -6AN. Они изготовлены из легкого анодированного алюминия черного цвета и используются для шлангов с внутренним диаметром 3/8 дюйма (push-lok).

Включает:

— Алюминиевый бак для СОЖ в заготовке
— Монтажный кронштейн из анодированного алюминия
— Переходные фитинги 6AN (x3)
-6AN Концы шлангов с защелкой под углом 90 градусов (x3)
— Фитинги с никелевым покрытием и смотровая трубка
— Алюминиевая заглушка 32 мм Приемник
— Алюминиевый штуцер для отвода давления 1/4 «
— Крепеж из нержавеющей стали

Монтаж:

В комплект входит монтажный кронштейн для лазерной резки черного цвета с покрытием для лазерной резки.

См. Габаритный чертеж ниже.

Колпачки давления

Дополнительные герметизирующие колпачки Radium Engineering (продаются отдельно) позволяют пользователю выбирать диапазон давления. Колпачок высокого давления предназначен для повышения температуры кипения в системе охлаждения, обеспечивая повышенную эффективность охлаждения. Каждая крышка изготовлена ​​из нержавеющей стали с проверенным гоночным клапаном высокого давления. Это необходимо учитывать при отслеживании транспортного средства в экстремальных условиях. Для получения дополнительной информации, перейдите по ссылке.

Радиевый колпачок герметичный — 1.1 бар (110 кПа, 15,6 фунта на кв. Дюйм)
Радиевый колпачок — 1,3 бар (130 кПа, 18,9 фунта на кв. Дюйм)
Радиевый колпачок — 1,5 бар (150 кПа, 21,8 фунт / кв. Дюйм)

Расширительный бак — Немецкий перевод — Linguee

Добавление t h e расширительный бак a n d охладителя […]

не должен чрезмерно нарушать состав выхлопных газов.

eur-lex.europa.eu

Durch den Ei nb au de s Expansionsgefes u nd de s Khlers […]

darf die Zusammensetzung der Abgase nicht wesentlich beeinflusst werden.

eur-lex.europa.eu

Вы также можете доверить нам надзор за работой теплоизолированного подающего коллектора и обратного коллектора между входом в здание и тепловым насосом

[. ..]

соединений, а также

[…]
установка циркуляционного солевого раствора p um p , расширительный бак a n d дренажный отвод, выполняемый сотрудником теплотехники […]

компании в вашем районе.

alpine-energie.com

Ihr Vertrauen vorausgesetzt, bernehmen wir fr Sie auch die Regie fr die Verlegung der klteisolierten Vor- und Rcklaufleitung zwischen

[…]

Gebudeeinfhrung und den

[…]
Wrmepumpenanschlssen sowie die Installation der Soleumwlzpu mp e, de s Ausdehnungsgefes u nd de s Entlfters […]

durch kooperierende

[…]

Heizungsbaufirmen в регионе Ихрер.

alpine-energie.com

Низкотемпературный комплект позволяет агрегату работать с внешним

[…]

температуры до -10С. Гидравлический комплект В комплекте с

[…]
насос, водяной фильтр te r , расширительный бак , s af ety клапан и воздух [. ..]

предохранительный клапан.

astec-klimasysteme.de

Bausatz fr Niedertemperatur Gestattet den Betrieb der Gert bei

[…]

Auentemperan до -10C. Hydrauliksatz mit

[…]
Pumpe, W as serf ilte r, Expansionsgef, S iche rhei ts vent […]

und Entlftungsventil.

astec-klimasysteme.de

Системы отопления и охлаждения LAUDA из семейства блоков вторичного контура КП

[…]
Линия продуктов

состоит из модулей

[…]
циркуляционный p um p , расширительный бак , e le ctric нагреватель […]

и специальная система Kryopac — одна

[…]
Теплообменник

, специально разработанный для испарения жидкого азота.

igz.ch

LAUDA Heiz- und Khlsysteme aus der Familie der Sekundrkreisanlagen der Baureihe KP

[. ..]

(Kryopac) bestehen immer aus den

[…]
Modulen Umw lz pumpe , Ausdehnungsbehlter, Elekt ro erhitzer […]

и специальные системы Kryopac

[…]

— einem Wrmetauscher, der speziell zum Verdampfen flssigen Stickstoffs entwickelt wurde.

igz.ch

Системы отопления и охлаждения LAUDA из агрегата ITH

[…]
Семейство

состоит из электронагревателя,

[…]
циркуляционный p um p , расширительный бак a n d максимум один […]

дополнительный модуль теплообменника (охладитель).

igz.ch

LAUDA Heiz- und Khlsysteme aus der Familie der Wrmebertragungsanlagen der Baureihe ITH bestehen

[…]

immer aus den Modulen

[…]
Elektroerhitzer, Umw l zpump e, Ausdehnungsbehlter un d max im al einem [. ..]

weiteren Wrmetauschermodul (Хлер).

igz.ch

Если уровень охлаждающей жидкости в t h e расширительный бачок c a nn не проверяется из-за загрязнения (масло, ржавчина), то и резервуар также должен быть заменены.

behrhellaservice.com

Ist de r Khlmittelstand im Ausgleichsbehlter a uf grund de r Verschmutzung ( l, Rost) nicht mehr zu erkennen, mus s der Behlter ebez .

behrhellaservice.com

Управление охлаждающей водой и при необходимости пополнение происходит на внешнем охлаждении w на e r расширительный бак .

fischerpanda.de

Die Kontrolle des Khlwassers und gegebenenfalls Nachfllen erfolgt nur am externen Khlwasserausgleichsbehlter.

fischerpanda.de

Если значение ниже 0,8 бар, когда

[. ..]

вода в системе отопления холодная, воду необходимо долить (действует в

[…]
событие e mp t y расширительный бачок ) .

thermia.se

Liegt der Wert im Heizungssystem unter 0,8 bar, wenn das Wasser kalt ist, muss Wasser nachgefllt werden (позолота

[…]
bei ges ch losse nem Ausdehnungsbehlter) .

thermia.se

Однако разница в высоте между верхом коллектора и

[…]
дно т h e расширительный бак s h или ld должно быть не более 2 м.

solarventi.dk

Hierbei soll jedoch der Hhenunterschied zwischen

[…]
Kollektoroberkante und Bo den d es Ausdehnungsgefes ma ximal 2 m betragen.

solarventi.dk

Снимите крышку с t h e расширительный бачок , a и долейте охлаждающую жидкость [. ..]

через заливное отверстие до отметки MAX.

triumph.co.uk

Entfernen Sie

[…]
den Deck el des Ausgleichsbehlters und ge ben Sie […]

durch die Einfllffnung Khlmittelgemisch hinzu, bis der

[…]

Stand die Markierung MAX erreicht.

triumph.co.uk

Система охлаждения головок цилиндров — замкнутая с h a n расширительным бачком .

aquila-aviation.de

Das Khlsystem der Zylinderkpfe ist als geschlossener Khlkreislauf mit Ausgleichsgef und berlaufgef ausgefhrt.

aquila-aviation.de

Взаимодействие максимальное

[…]

Температура теплоносителя, выбранный насос,

[…]
размер диафрагмы ra г м расширительный бачок a n d точка срабатывания […]

предохранительного клапана следует учитывать очень внимательно.

wilo.ro

wilo.ro

Das Zusammenspiel von der maximalen Heizwassertemperatur, der

[…]

Pumpenauswahl, der Gre

[…]
tw endig en Membranausdehnungsgefes un d dem A nsprechpunkt […]

des Sicherheitsventils muss sehr sorgflti g beachtet w erden.

wilo.pt

заданное давление в т ч е расширительный бак й е плотность жидкости.

lowara.ru

dem eingestellten Druc k im Ausdehnungsgef — de r Dichte […]

der Flssigkeit.

lowara.ru

Поскольку вода расширяется при повышении температуры, система

[…]
также должен содержать большой en ou g h расширительный бак t o h old переменный объем [. ..]

воды в системе.

lowara.ru

Da Wasser sich bei

[…]
Erwr mu ng ausdehnt, b en tigt das System auch ei n Ausdehnungsgef a us reichender […]

Gre, um das variable Wasservolumen aufzunehmen.

lowara.ru

По возможности, Petro-Canada рекомендует использовать инертный газ

[…]
системы em s расширительный бак t o g uard против […]

Воздействие воздуха и воды и потребность

[…]

для преждевременной замены жидкости.

петро-канада.de

Sofern einsetzbar empfiehlt

[…]
Petro-Canada f r die Ausgleichsbehlter des Sy штоков […]

die Verwendung von inertem Schutzgas, um

[…]

Kontakt mit Luft oder Wasser sowie verkrzte Wechselintervalle der Flssigkeit zu vermeiden.

petro-canada.de

с гидравлической регулировкой по высоте, состоящий из алюминия, регулируемого в двух направлениях

[…]

амортизаторы передних амортизаторов и

[…]
задняя с сепаратором ra t e расширительный бачок o n t кожух демпфера, […]

Демпфирование сжатия и отбоя

[…]

спереди и сзади, а также CAN-контроллер и гидравлическая регулировка высоты шасси на передней оси на 40 мм с помощью дистанционного радиоуправления.

unique-sportcars.com

hydraulisch hhenverstellbar bestehend aus 2-fach verstellbaren Aluminium

[…]

Gewindefahrwerksdmpfern vorne und

[…]
hinten mit s epar atem Ausgleichsbehlter am D mpf er gehuse, […]

Druck- und Zugstufe einstellbar

[…]

vorne und hinten sowie CAN-Fahrwerkssteuergert und einer hydraulischen Hhenverstellung an der Vorderachse um 40mm mittels Funkfernbedienung.

unique-sportcars.com

Если расстояние между накопителем горячей воды и солнечным коллектором

[…]
превышает 15 м, т h e расширительный бак m u st размещать в […]

чердак над цилиндром.

solarventi.dk

bersteigt der Abstand des Trinkwarmwasserspeichers zum

[…]
Solarkoll ek tor 15 m , so m uss das Ausdehnungsgef i m […]

Loft oberhalb des Speichers platziert werden.

solarventi.dk

Из-за недостатка места abov

Баки теплового расширения водонагревателя

Часто задаваемые вопросы

Q. «Что такое тепловое расширение?»

A. При нагревании вода увеличивается в объеме на 2–3%, в зависимости от начальной и конечной температуры. Это может означать до трех или четырех дополнительных галлонов воды в закрытой системе.Если нет потребности в горячей воде, расширенному объему воды некуда деваться. Поскольку вода не сжимается, расширенная вода не может быть помещена в систему трубопроводов, и поэтому она создает гидравлическое давление, оказывая потенциально опасное напряжение в системе. Чтобы узнать больше о тепловом расширении и о том, как с ним справиться, щелкните здесь.

Q. «Зачем кому-то нужен расширительный бачок?»

A. Вода несжимаема. В отличие от воздуха, в меньший объем невозможно выжать любое количество воды.Это важно в «закрытых» водных системах, таких как водонагреватель с обратным клапаном (регулятором давления и т.п.) перед нагревателем. Когда вода нагревается, она расширяется, и этот дополнительный объем должен куда-то уйти. Без расширительного бака давление в замкнутой системе может подняться до опасного уровня. Расширительный бак мембранного типа (например, тот, что мы продаем) представляет собой сосуд высокого давления, который содержит гибкую мембрану, полностью отделяющую воду от удерживаемого объема воздуха. Воздух сжимается, и когда температура воды повышается, создавая дополнительное давление / пространство, воздух в емкости компенсирует это повышение.Тем самым предотвращая потенциально опасное повышение давления.

Q. «Что такое закрытая система?»

A. Это система, в которой используется редукционный клапан, когда рабочее давление воды слишком высокое для жилых помещений, обычно выше 80 фунтов на квадратный дюйм.

Q. «Расширительный бак какого размера я должен заказать для моего водонагревателя?»

A. Это зависит от размера вашего водонагревателя и давления воды. Для большинства небольших водонагревателей обычно подходит A101.Пожалуйста, обратитесь к этой таблице быстрого подбора теплового расширительного бака, чтобы подобрать подходящий тепловой расширительный бак для вашей системы.

Q. «На вашей типовой схеме установки показан монтаж этих расширительных баков в вертикальном положении. Могут ли они быть установлены горизонтально?»

А. Да. По заявлению производителя расширительные бачки A101, A102, A103 и A104 могут быть установлены горизонтально, вертикально или даже по диагонали. Входная резьба вверх, вниз или в сторону, не имеет значения.Эти расширительные баки могут быть установлены в любой ориентации , и бак будет работать правильно.

7 простых шагов по установке расширительного бака водонагревателя

Теперь, когда вы знаете правильный размер расширительного бачка для вашей системы, вы должны установить его в своем здании. К счастью, этот процесс не требует особых навыков. Вам понадобится только это руководство и несколько инструментов для выполнения этой задачи.

Но сначала вам нужно отправиться в магазин и купить танк.Вы можете купить устройство всего за 40 долларов, а более крупные модели — за несколько сотен долларов. Если вы хотите использовать изделие с нагревателем на 40-50 галлонов, выберите модель на 2 галлона.

Для крепления расширительного бачка можно использовать 3/4 резьбовое соединение. Для идеальной подгонки вам нужно будет разместить тройник над водонагревателем. Теперь вот шаги, необходимые для установки расширительного бачка для воды.

Как установить расширительный бачок водонагревателя

Шаг 1. Отключите воду и источник питания

Отключите подачу воды к водонагревателю.Если ваш агрегат прикреплен к подающей линии с запорным клапаном, отключите подачу воды из подающей линии в ваше здание.

Если ваши устройства работают от электроэнергии, выключите прерыватель. Для водонагревателя, работающего на газе, отключите подачу газа. Но если вы не знаете, как выполнить эту задачу, позвоните своему местному поставщику газа за помощью.

Шаг 2: Извлеките расширительный бак и аксессуары

Найдите расширительный бак, который подойдет вашему устройству.Вы можете сделать это, отметив размер нагревателя перед тем, как достать резервуар. Если дойдете до строительного магазина, то сможете еще раз проверить размер.

Не забудьте взять сантехническую ленту и тройник. Вы также должны добавить несколько винтов (1,5 дюйма) и монтажные скобы.

Шаг 3: Подтвердите линию подачи холодной воды

Подойдите к линии холодной воды и найдите тот, который расположен горизонтально по отношению к водонагревателю. Эта линия понадобится вам для подключения к устройству.

Шаг 4: Установите расширительный бак

Поместите блок над трубой, по которой подается холодная вода, чтобы он был ближе к нагревателю. Отметьте место на стене и просверлите несколько отверстий для монтажных труб. Вкрутите расширительный бачок и подсоедините линию подачи холодной воды.

Шаг 5: Прикрепите бак нагревателя

Головка к нижней части соединителя на расширительном бачке, затем оберните место водопроводной лентой и прикрепите соединитель к тройнику. Зафиксируйте это соединение гаечным ключом. Не затягивайте слишком сильно.

Шаг 6: Восстановите подачу воды и питания к нагревателю

Включите подачу воды к вашему нагревателю. Затем включите питание вашего устройства, включив прерыватели. Если ваш обогреватель работает на газе, закрепите трубу подачи газа и включите газ.

Шаг 7: Проверьте расширительный бак

Проверьте резервуар, открыв кран. Затем поместите руку под кран, чтобы проверить, горячая ли вода.

Как узнать, работает ли расширительный бачок?

Допустим, расширительный бак защищает воду от воздуха с помощью диафрагмы. Если он находится в конце водопровода, который обеспечивает холодную воду. Осторожно ударьте по верхней и нижней части расширительного бачка.

Если звучит полый бак, значит, он в идеальном состоянии. Но если вы слышите глухой звук, это означает, что вода попала в верхнюю камеру из-за поврежденной диафрагмы.

Коснитесь верхней и нижней части резервуара, чтобы проверить его температуру. Обычно нижняя часть должна быть теплой, поскольку в ней накапливается нагретая вода из бака. В верхней части вы должны чувствовать прохладу, так как она поддерживает холодный воздух.

Если при работе с неисправным расширительным баком в баке водонагревателя будет высокое давление, вода будет капать через клапан TPR.

Общие вопросы по установке расширительного бачка водонагревателя

1. Обязательна ли установка расширительного бака водонагревателя по закону?

Да, особенно если вы используете закрытую систему водоснабжения.Однако его можно использовать в зданиях с открытыми системами водоснабжения. Не стоит беспокоиться о цене, она стоит менее 50 долларов.

2. Стоит ли размещать расширительный бак рядом с водонагревателем

?

Возле водонагревателя необходимо установить расширительный бачок. Вы можете разместить его в любом месте на водопроводе. В большинстве случаев он фиксируется буквой Т на входе холодной воды, которая питает водонагреватель. Однако можно установить его и со стороны линии подачи холодной воды.

3. Какой угол подобрать мой расширительный бак?

Расширительный бачок можно закрепить под любым углом. Но некоторые производители рекомендуют вешать его в вертикальном положении. Но подойдет любой другой вертикальный угол.

Просверлите отверстие в трубопроводе и закрепите зажимами. Таким образом он совмещается с резьбовыми отверстиями бака. Но этот метод может разочаровать, поскольку он позволяет разместить его в одном месте.

Если вы покупаете расширительный бачок, он включает в себя седловой фитинг.Этот фитинг используется для простого крепления системы без нагрева или использования специальных инструментов. Он подходит к трубе и имеет функции, которые можно подключить к расширительному бачку.

Расширительный бак — Infogalactic: ядро ​​планетарных знаний

Расширительный бак или Расширительный бак — это небольшой бак, используемый для защиты закрытых (закрытых для атмосферного давления) систем водяного отопления и систем горячего водоснабжения от чрезмерного давления. Бак частично заполнен воздухом, сжимаемость которого смягчает удары, вызванные гидроударами, и поглощает избыточное давление воды, вызванное тепловым расширением.

Описание

Современное судно представляет собой небольшой контейнер или цистерну, разделенную на две части резиновой диафрагмой. Одна сторона подключена к трубопроводу системы отопления и поэтому содержит воду. Другая, сухая сторона, содержит воздух под давлением и обычно клапан Шредера (шток клапана автомобильного типа) для проверки давления и добавления воздуха. Когда система отопления пуста или находится на нижнем пределе нормального рабочего давления, диафрагма прижимается к впускному отверстию для воды; по мере увеличения давления воды диафрагма перемещается, сжимая воздух с другой стороны.

Расширительный бак старого типа был больше, ориентирован горизонтально и не имел резиновой диафрагмы, отделяющей воду от воздушного кармана. Этот теперь устаревший стиль будет постепенно передавать воздух из резервуара в самую высокую точку системы из-за растворения воздуха в воде, а затем выхода из раствора в другом месте системы. Это, в свою очередь, требовало регулярного опорожнения расширительного бачка, а также регулярного удаления воздуха из системы для поддержания ее эффективности.

Резиновая диафрагма в современных расширительных баках предотвращает нежелательный перенос воздуха и помогает поддерживать низкий уровень кислорода, уменьшая коррозию в системе.

Внутренние заявки

Если расширительные баки используются в системах горячего водоснабжения (ГВС), бак и диафрагма должны соответствовать правилам питьевой воды и должны быть способны вместить требуемый объем воды.

В прошлом домашние водопроводные системы часто содержали больше воздуха, чем в настоящее время, и захваченный воздух действовал как неочищенный расширительный бак. В новых и модернизированных системах расширительные баки используются чаще, чем в прошлом.

В Великобритании до использования герметичных расширительных баков «открытые» баки устанавливались в пространстве под крышей, чтобы приспособиться к расширению воды; у них был недостаток в том, что они подвергались воздействию холодного воздуха в пространстве под крышей. Это, без эффективной изоляции чердака, может упасть ниже точки замерзания и может привести к замерзанию трубопроводов, питающих резервуар. Однако при хорошей изоляции труб и резервуаров на практике это происходило довольно редко. Хотя такие системы были на удивление безотказными, существуют опасения по поводу пригодности воды из резервуаров на крыше из-за возможности загрязнения. Другой серьезный недостаток заключается в том, что давление воды из резервуара на крыше значительно ниже, чем давление в водопроводной сети, что делает использование смесителей иногда непредсказуемым.

Бытовые гидравлические системы отопления и охлаждения обычно включают в себя расширительный бак для компенсации изменений давления из-за расширения и сжатия воды, которую они используют для передачи тепла.

В Европе конструкция расширительных баков регулируется стандартом EN 13831 в соответствии с Директивой по оборудованию, работающему под давлением (PED) 97/23 / EC.

Применение в автомобильной промышленности

Расширительный бачок в Saab 90
1987 г.
(коричневый пластиковый резервуар с белой крышкой вверху изображения).

Расширительный бак также используется в системе охлаждения большинства двигателей внутреннего сгорания, чтобы охлаждающая жидкость, антифриз и воздух в системе расширялись при повышении температуры и давления.

Более крупные системы

Подобные устройства используются на крупных насосных станциях, где они могут называться расширительными камерами [1] или гидрофорами, для поддержания равномерного давления и уменьшения воздействия гидроудара.

См. Также

Список литературы

  1. ↑ Проект насосной станции, Гарр М. Джонс, Роберт Л. Санкс, Баярд Э. Боссерман, Джордж Чобаноглоус, Глава 22, стр. 44 [1], получено 15 мая 2012 г.

HVAC (Отопление, вентиляция и кондиционирование)

Основные концепции
Технологии
Компоненты
Измерение и контроль
Профессии, ремесла и услуги
Отраслевые организации
Здоровье и безопасность
См.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
