Свайные фундаменты с монолитным ростверком

Фундамент свайного типа с монолитным ростверком возводится в несколько этапов, включающих проведение земляных работ, монтаж опор, установку ростверка и обустройство цоколя. Конструкция имеет универсальную схему, состоящую из буронабивных свай, создаваемых с применением монолитного бетона и армированных каркасом, монолитного ростверка, горизонтально расположенной гидроизоляции и продуха.

Этапы проведения работ по возведению фундамента с ростверком

Предусмотрено проведение работ в несколько этапов:

• бурение скважины – используются специальные агрегаты;
• погружение сваи;
• монтаж пространственного арматурного каркаса – обустраивается под каждую сваю;
• бетонирование свай;
• установка ростверка.

Ростверк устанавливается с предварительным монтажом опалубки и последующим армированием ленты. Предусмотрено объединение арматуры ростверка и опор, благодаря чему удаётся добиться защемления свай, обеспечивающее совместную работу.

Виды ростверков для свайных фундаментов

Ростверк, представляет собой сегмент фундамента, объединяющий в единое целое несущие элементы. Формируется конструкция из двутавровых стальных балок и бывает 2-х типов:

• высокая – располагается на расстоянии 0,1 – 0,15 метров над уровнем грунта и существенно снижает воздействие земли на систему соединений во время пучинистости;
• повышенная – основание кладётся на грунт, а свободное пространство между землёй и полом отсутствует. Воздействие пучинистости нивелируется с помощью выемки почвы из-под основы;
• заглублённая — закладывается ниже уровня почвы с выемкой грунта из-под конструкции.

Подготовка к работе с монолитным ростверком

Предварительно проводятся подготовительные мероприятия, заключающиеся в следующем:

• обрубка оголовок свай;
• промывка, очистка и просушка верхнего сегмента опор;
• формирование опалубки — если используется съёмная конструкция, то требуется позаботиться о защите от бетона;
• заливается монолитный ростверк – следует укладывать раствор горизонтально ориентированными слоями на протяжении всей поверхности.

Формирование арматурного каркаса для монолитного ростверка

Повышение уровня прочности достигается с помощью процесса армирования, улучшающего сопротивляемость бетона и препятствующего воздействию изгибающих нагрузок. Если пренебречь обустройством арматурного каркаса, то ростверк треснет. Работы заключаются в формировании 2-х поясов, с использование 2-х арматур диаметром 1,2 см, способствующих нивелированию деформационных воздействий.

Каркас погружается в смесь бетона, а его верхний сегмент выглядывает на расстоянии 5 см. Получается стальная сетка, созданная из ребристой арматуры, установленной с шагом 0,4 м. Объединение конструкции выполняется с помощью вертикальных прутов.

технология свайного фундамента с монолитным ростверком

 Работы будут проводиться в соответствии со следующей технологией возведения свайного фундамента с монолитным ростверком:

• составление чертежей – указывается разрез фундамента, делается разметка, вносятся данные, позволяющие начать строительство;
• бурение шурфов – если используются заводские сваи, то требуется просто забить их в грунт;
• устанавливается опалубка – используются деревянные доски;
• выкапывается траншея – используется под монолитный ростверк и заливается бетонной смесью;
• заливка свай с ростверком;
• выдержка фундамента – осуществляется в течение месяца, до полного набора прочности фундаментом.

Полезные материалы

Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.

Заказ свайного фундамента с монолитным ростверком

Если вы хотите заказать установку свайного фундамента с монолитным ростверком, то обратитесь в нашу компанию «Установка Свай». Работы проводятся качество и в установленные сроки. Используются хорошие стройматериалы с высоким запасом прочности. Предоставляются гарантии, подтверждающие высокий уровень профессионализма сотрудников компании. Всецело соблюдается технологический процесс, и создаются персональные чертежи, позволяющие создать надёжную и прочную конструкцию, готовую служить много лет.

Свайно монолитный фундамент

На неустойчивых грунтах требуется передать массу здания на прочные глубокозалегающие слои почвы. Тогда применяют сваи, соединенные вверху монолитным ростверком – это свайный монолитный фундамент.

Описание

Для слабой почвы используют погруженные в землю сваи. Важную роль играет объединение их верхних частей в цельную жесткую систему – ростверк. В отличие от простого ленточного фундамента, он опирается не на грунт, а на сваи и передает им массу здания. Если он ложится своей плоскостью на почву, при ее пучении его может оторвать.

Принцип работы свайно-монолитной основы – передать нагрузки на стойкий грунт, находящийся под ненадежными сегментами почвы или достигнуть стойкости за счет трения с окружающей средой. Свайный фундамент дает возможность не проводить земляные работы в бесподвальных домах или значительно сократить их. Единственный его недостаток: сложности с обустройством подвала, если он нужен.

Грунты

Сваи используют на таких почвах:

• с 1…20% перегноя, на торфяных и заторфованных, сапропелях, глинистых, иольдиевых глинах, мокрых солончаках;
• на лессовидных, неустойчивых при насыщении влагой;
• на песчано-глинистых влажных плывунах, пластичных суглинистых, глинистых, пучинистых.

Особой эффективностью отличается свайная конструкция на почвах с пучинистой природой при замерзании ниже полторы метров. Такой фундамент намного надежнее, чем столбчатая и простая ленточная конструкция.

Сваи и монолитный ростверк применяется также на породах с большой плотностью, с целью уменьшения трудозатрат. Нет потребности в рытье котлована, складирования и вывозе грунта. Слишком плотные почвы тоже являются причиной применения указанной конструкции: пробурить скважины под сваи гораздо легче, чем рыть котлован.

Сваи

Стержни с острым концом или широкой подошвой — сваи — применяются нескольких видов. Они могут быть бетонными, из металла, дерева, с квадратным или круглым сечением, готовые к применению или создаваемые в грунте.

Чаще всего, полностью своими руками, без привлечения тяжелой техники, для больших жилых домов, сооружают монолитный свайно-ростверковый фундамент с опорами, созданными прямо в земле (буронабивные сваи). Он, как правило, не применяется для небольших домиков, когда используются маленькие опоры или стержни, ввинчиваемые в землю своими руками — для этого есть сборный ростверк.

Под свайную монолитную конструкцию есть смысл использовать набивные опоры, изготовляемые прямо внутри грунтовых скважин. Их сравнительно легко создать самостоятельно без тяжелой техники. Предварительно делается скважина, она армируется и бетонируется

Сваи в индивидуальном строительстве имеют стандартную длину – 1,5–6 м, они вбиваются с расстоянием не превышающем 2 м.

Этапы

Создать фундамент на сваях с монолитным ростверком, под силу обычному застройщику с применением буронабивных опор, создаваемых в грунте. Процесс имеет несколько этапов.

Подготовка

Участок расчищается от лишних предметов, мусора, выравнивается, размечается. Траншея копается маленькой, около полуметра. В ней будет находиться малозаглубленный монолитный ростверк, держащийся сваями. На ее дне создают песчано-гравийную подушку (слои по 10–15 мм), это уменьшит пучение грунта, обеспечит отвод воды. Есть смысл создавать ростверк высоко над землей – будет больше шансов, что при пучении грунта его не порвет, тогда траншея не копается, а создается лишь подушка для короба опалубки.

Скважины

Ручные, электрические, моторизированные буры приобретаются в специализированных магазинах и позволяют рыть скважины больше 600 мм в диаметре с опорной подошвой.

Сваи располагаются в угловых точках, на пересечениях и по периметру стен, там же роются отверстия скважин. Расстояние между ними – 1,5–2 м. Глубина отверстия на 30–50 см должна превышать точку промерзания земли. На дно скважин насыпают песчаную подушку слоем в 15–20 см., она проливается водой, трамбуется.

Создание свай. Армирование и бетонирование

Главное отличие от столбчатого фундамента — сваи погружают ниже глубины промерзания. После скважин приступают к набивным опорам. В углубление помещают трубы из рубероида, асбестоцемента, металла. Они могут быть готовые или созданные самостоятельно. Диаметр должен позволять плотно их поместить в отверстие, а длина должна быть на 30 см больше его.

Из самых дешевых материалов используют трубу из 2–3 слоев рубероидных листов, ее стягивают посредством проволоки и помещают в отверстие. Вода внутри представляет опасность, если поднялась выше четверти глубины, тогда ее откачивают.

Рубероидная оболочка не даст молочку бетона убежать в землю и уменьшит воздействие пучинистых грунтов.Раствор в трубы заливают на 30–40 см. Далее, их поднимают на 20 см. Бетон, вытекая, заполняет место, образуя подошву, обеспечивающую дополнительное сцепление.

Следующий этап – армирование предварительно изготовленной каркасной сеткой. Она может состоять из 3 или лучше из 4 прутьев ребристой арматуры сечением в 6 мм. Стержни скрепляются поперечинами с помощью вязальной проволоки через 50 см. Длину арматуры нужно рассчитать так, чтобы ее верхняя часть выступала из оболочки, но оставалась на 2–3 см меньше ростверка.

После установки каркаса, в отверстия заливается бетонный раствор. Рекомендуемая марка раствора – М200 и больше с наполнителем средней фракции и низкой лещадности. Далее, его протыкают штырями, чтобы выпустить воздух. Затем – уплотняют глубинным вибратором или подручными средствами – доской с тяжелым круглым плоским наконечником.

Ростверк

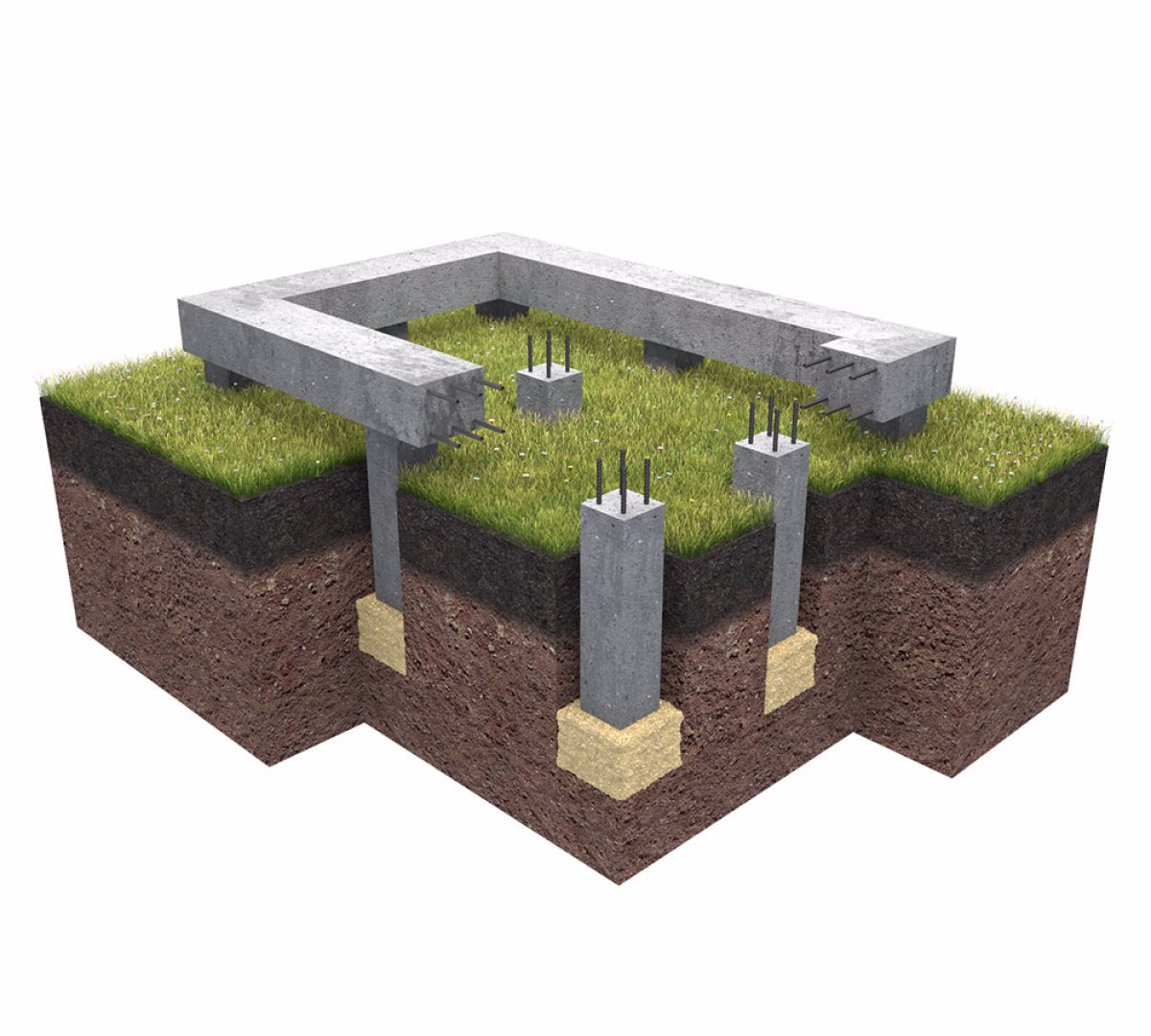

Монолитный ростверк представляет собой бетонную ленту, опирающуюся на буронабивные сваи, которые придают ему высокую устойчивость. Такой ростверк включает сваи в свою толщу. Одним из разновидностей его есть плитный монолитный ростверк (по сути, просто плита, соединенная с опорами), но он используется очень редко и невыгоден экономически. Принцип создания в обоих случаях одинаков: бетон заливается в опалубку так, чтобы заливка опиралась на сваи.

За высотой расположения ростверк делится на низкий, повышенный, высокий.

В свайно-ростверковой конструкции используется арматура с минимальным сечением в 10–12 мм. Каркас состоит из двух поясов – нижнего и верхнего, они соединяются стержнями (сечение 8 мм) вязальной проволокой. Для свайно-монолитного основания с заглублением на траншейном дне делается прослойка из песка и гравия. На ней монтируются элементы опалубки. Это доски или щиты по периметру траншей с подпорками. Для более плотных почв щиты иногда монтируют лишь на части ростверка над землей, а стенками для ее углубленного сегмента выступает сама траншея, покрытая гидроизоляцией.

Под свайно-монолитный ростверк над землей опалубка монтируется коробом на подставках или на слой из песка и гравия, насыпанного уже на поверхности.

Способы монтажа конструкции ростверка висячего типа:

• фиксируется на насыпную уплотненную прослойку, имеющую высоту равной расстоянию до земли от сооружаемого ростверка. Подушка, после твердения заливки, демонтажа досок, убирается;
• щиты сбивают коробом, дно которого по горизонтали соединяет свайные верхушки и располагается на высоте ростверочной подошвы.

Высота щитов во всех случаях — на 5–7 см больше заливки или конструкция вверху выставляется точно по горизонтали, используя уровень. Для проверки ровности делают отметки карандашом изнутри или помещают туда нити-обноски. После этого внутрь помещают армированный каркас.

Армирование ростверка

Арматурный остов соединяется с выпусками стержней из свай. Это обеспечит надежную связь с ростверком. Армирование делается также как для ленточной основы с одним дополнением: остов связывают с прутьями, торчащими из опор.

Виды каркаса:

• 1–2 отдельные каркасы прутьев по горизонтали и поперек;
• жесткий остов — пояса стержней связывается перемычками по вертикали или хомутами.

Продольная арматура – ребристые стержни в 10–16 мм. Для вертикальных соединений используют ребристые или гладкие прутья в 6–12 мм из которых также изготовляются хомуты в форме буквы П, соединяющие продольные ряды.

Бетон должен закрывать прутья не меньше, чем на 3–5 см, для этого снизу, по бокам ставят подставки из пластика, обеспечивающие нужную толщину защитного бетонного слоя и стойкость каркаса при заливке. Толщина верхнего защитного слоя — не меньше 5 см. Прутья вяжутся специальным крючком и вязальной проволокой.

Бетонирование

Свайно-ростверковый фундамент заливается как обычно:

• бетон медленно заливается;
• прокалывание штырями;
• уплотнение вибратором, тяжелой доской до появления молочка;
• выравнивание уровнем и ровной доской;
• фундамент накрывается полиэтиленом, 1–2 раза на день бетон нужно увлажнять, пока он не наберет прочности (5–7 дней).

Стены можно возводить через 3–4 недели, но перед этим на поверхность бетона нужно уложить гидроизоляцию: рулонные материалы, рубероид или обработать битумом, полимерной мастикой.

что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

Заливка монолита с ростверком

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

• повышенный;
• высокий;
• заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

• монолитной;
• сборно-монолитной;
• сборной.

В зависимости от материала изготовления различают ростверки:

• металлические;
• деревянные;
• бетонные;
• железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

• песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
• кольцевого дренажа, расположенного на уровне подошвы ростверка;
• бетонной подготовки в виде стяжки без арматуры;
• гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

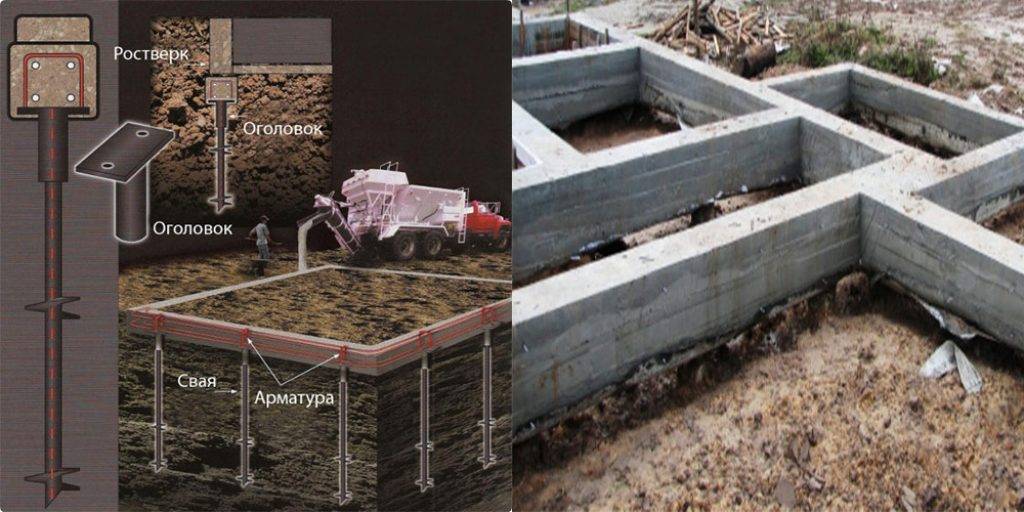

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

• одиночному;
• ленточному;
• полосами;
• в виде куста;
• полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

• штыковая и подборная лопата;
• лом;
• колья;
• веревка;
• деревянные доски или листы ДСП для опалубки;
• комплект стальных винтовых свай;
• арматура для армирования свай и ростверка;
• металлические трубы;
• бетонный раствор;
• отвес;
• нивелир или гидроуровень;
• рулетка;
• специальные химикаты;
• плиты пеноплекса;
• песок;
• щебень;
• битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

• очистка и выравнивание основания;
• бурение отверстий в намеченных местах необходимой глубины и размера для свай;
• утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
• монтаж винтовых или буронабивных свай согласно технологии производства работ;
• подготовка песчаной подушки для монолитного ростверка;
• устройство опалубки;
• в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
• выполнение заливки бетоном;
• создание деревянной опалубки для монолитного ростверка;
• после застывания бетона выполняется сбор арматурного каркаса для ростверка;
• монтаж опалубки для обвязки;
• бетонирование ростверка;
• снятие опалубки после того, как бетон наберет требуемую прочность;
• выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

• необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
• полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

• очистка территории от растительности с последующей обработкой химикатами;
• разметка участка на основании проекта;
• создание отверстий для будущих столбов;
• трамбование грунта на дне ямы;
• создание песчаной подушки высотой не менее 15 см;
• укладка геотекстиля;
• засыпка щебнем;
• выполнение опалубки для каждой ямы;
• накрывание полиэтиленом опалубочной системы;
• создание каркаса для армирования свай;
• формирование столбов путем заливки в отверстия бетона;
• обработка поверхности столбов битумной мастикой;
• монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
• устройство песчаной подушки;
• бетонирование ростверка с армированием конструкции;
• создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Буронабивные сваи с ростверком

Буронабивные сваи с ростверком – один из самых распространенных методов, согласно которому монтируется фундамент на наиболее сложных грунтах с гарантией последующей целостности фундамента, поскольку разумным и приемлемым на сегодня вариантом при строительстве здания является свайный фундамент, идеально подходящий для домов из газобетона или кирпича.

Выдержать фундамент среднестатистического особняка способна не каждая местность, в виду чего при строительстве зданий приходится прибегать ко все большим уловкам и хитростям, особенно если речь заходит о строительстве загородных домов.

Буронабивные сваи с ростверком применяются нашими специалистами при строительстве фундамента зданий довольно часто, поэтому если вы закажете у нас установку буронабивных свай с ростверком, то можете быть уверены в гарантированном качестве и высоком профессионализме при выполнении каждого этапа работ.

Что представляют собой буронабивные сваи с ростверком?

Изначально название ростверк происходит от немецкого Rostwerk, то есть решетка (Rost) и строение (Werk). Как результат – получается конструкция, которой удается объединить сваи в одно целое.

Ростверк в качестве фундамента играет существенную роль, так как благодаря нему любые нагрузки на сваи распределяются равномерно. Ростверк может быть представлен и в качестве балки, и в качестве железобетонной плиты.

Устройство буронабивных свай с ростверком также играет еще одну немаловажную роль – ростверк через сваи передает нагрузку от всей наземной части строения на грунт. В случае с деревянными домами подобную роль играет самый нижний венец конструкции, то рассматривать мы будем кирпичные постройки.

Виды ростверка и его устройство

Фундамент ростверк, как правило, можно выполнить либо в виде ленты, либо в виде плиты. Если плитный ростверк будет объединять оголовки каждой сваи, то ленточный – оголовки только рядом стоящих свай, расположенных под стенами конструкции.

Специалисты буровой компании «БОРА» для устройства ростверка могут применять различные материалы: сталь, дерево, сборный или монолитный железобетон. Металл применять мы не рекомендуем, поскольку его расход в этом случае довольно велик.

Для устройства металлического ростверка нельзя обойтись без крана и последующей антикоррозийной обработки. Наиболее практичным и технологически выгодным и недорогим вариантом мы считаем монолитный ростверк из железобетона.

Буронабивные сваи с ростверком – наиболее популярный вариант при строительстве

Так как сваи в целом являются весьма недорогим материалом для укрепления фундамента (они намного дешевле, чем основательный монолитный и ленточный фундамент), стоит также отметить и то, что у таких свай большая несущая способность.

Одна свая способна выдержать порядка 1600 килограмм, а для того, чтобы укрепить фундамент дома достаточно около 30-50 свай размером 1600 килограмм.

Располагаются буронабивные сваи с любым видом ростверка ниже уровня, на котором промерзает грунт и после этого обязательно заключаются в «рубашку», то есть в два слоя рубероида. Такая рубашка значительно снижает давление на сваи в морозные дни, когда из-за него сваи выталкиваются наружу, а также надежно гидроизолирует.

Этапы строительства фундамента на основе буронабивных свай с ростверком

Мы гарантируем неизменно качественные работы независимо от времени года, а когда речь заходит о строительстве фундамента свайно-ростверкового типа, устройство его будет происходить следующим образом:

1. Мы установим опалубку поверх свай.
2. Затем установим арматурный каркас внутри опалубки.
3. После этого можно заливать ростверк бетоном (здесь стоит отметить, что технология заливки аналогична той, что применяется в случае с ленточным фундаментом).
4. Высотка ростверка должна быть в идеале не менее 30 сантиметров, а в ширину конструкция должна быть немного больше, чем толщина стен здания, то есть около 40 сантиметров.

Важно отметить, что фундамент на буронабивных сваях не потребует большого количества земляных работ, а также времени и затрат. Если вы остановите свой выбор именно на таком способе постройки, то получите качественный и надежный фундамент, отвечающий всем современным требованиям.

Типы свайно-ростверкового фундамента

Есть две разновидности такого фундамента: с заглубленным ростверком и с висячим ростверком. Позвоните нам или оставьте сообщение в форме обратной связи, если желаете получить исчерпывающую консультацию относительно конкретно вашего случая.

Как правило, с висячим ростверком получается фундамент, идеально подходящий не только для легких каркасных домов из дерева, но и для тяжелых, с более мощными конструкциями.

Фундамент на сваях с заглубленным ростверком рекомендуется для деревянных домов, стены которых будут выполнены из брусьев толщиной до трехсот миллиметров. Но также этот вариант прекрасно подойдет, если планируется строительство дома из кирпича или монолитных домов.

Особенности монолитного ростверка и его применение в строительстве

Свайно-плитный фундамент (СПФ) — уникальное изобретение, уже повсеместно используемое в нашей стране. Такое основание стало прогрессивным открытием, предоставившим новые возможности в многоэтажном строительстве и возведении нежилых зданий. Со временем подобные конструкции стали повсеместно использоваться и в частной застройке. Закладка СПФ совмещает особенности и преимущества плит и свай. В конструкции около 85% нагрузки принимают сваи, оставшаяся распределяется на фундаментной плите. Это своевременное инновационное решение для сейсмически опасных регионов, неравномерных, неустойчивых или плохо изученных грунтов.

Основные принципы буронабивной технологии и её преимущества

Возведение буронабивного фундамента с ростверком основано на следующих технологических принципах:

Данная технология имеет ряд неоспоримых преимуществ.

1. Возможность устройства основания для строительства на любых поверхностях и грунтах, кроме скальных, в том числе:

   Подробная схема для установки буронабивных сваи своими руками

   на участках с большими перепадами по высоте;
2. на грунтах, подверженных вспучиванию и горизонтальному перемещению;
3. в местах с повышенным уровнем воздействия сезонных водных факторов.
4. Высокая надёжность и устойчивость фундамента за счёт установки его основания ниже промерзания грунта.
5. Отсутствие потребности проведения масштабных земляных работ, что позволяет производить строительство с минимальным нарушением окружающего ландшафта, а также исключается необходимость вывоза грунта.

   Буронабивной фундамент с ростверком в разрезе

6. Выполнение фундаментных работ возможно непосредственно вблизи существующих зданий без дополнительного механического отрицательного воздействия на них, а также без повреждения ранее подведённых подземных коммуникаций.
7. Время на проведение фундаментных работ минимально и есть возможность их круглогодичного выполнения.
8. Возможность использовать данную технологию для зданий и сооружений, выполненных их любых материалов, любой высотности и назначения за счёт равномерного распределения расчётной нагрузки.

   Схема с размерами для устройства опалубки под фундамент

9. Низкая себестоимость строительства и простота выполнения работ, оптимальный вариант для обустройства фундаментного основания постройки своими руками.

Все вышеперечисленное делает технологию устройства буронабивного фундамента широко применимой, особенно в строительстве малоэтажных частных домов, возведения бань и прочих хозяйственных построек.

Области применения СПФ

• слабонесущие или рыхлые грунты;
• участки с высоким уровнем залегания грунтовых вод;
• наличие сезонных подтоплений;
• заболоченные участки;
• торфяники;
• высокий уровень морозного пучения.

Эти условия требуют применения надежных опорных конструкций — свай. Они переносят нагрузку от веса дома к плотным грунтовым слоя, расположенным на большой глубине. Плита является дополнительным элементом, равномерно распределяющим нагрузку между всеми сваями и поглощающая вибрационные волны. Как правило, СПФ применяется для многоэтажных зданий, имеющих большую высоту. Они создают значительную нагрузку на опорную конструкцию и сильно вибрируют при эксплуатации. Мощная плита на свайном фундаменте, являющаяся увеличенным вариантом ростверка, соединяет все сваи в единую опорную систему и поглощает паразитные колебания от конструкций дома.

Помимо всех прочих условий свайно-плитные основания широко используются в регионах с повышенной сейсмической активностью.

Подготовительные мероприятия для устройства буронабивного фундамента

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.

Чертёж с названия элементов буронабивной сваи Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки. При проведении расчётов используются следующие данные:

• ориентировочный вес будущего здания с допуском в большую сторону;
• конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
• тип грунта и его особенности;
• точка промерзания грунта и высота подъёма грунтовых вод;

• планируемый диаметр свай и показатель прочности цемента;
• длина и запас прочности арматурных элементов;
• коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

• максимальное расстояние между сваями составляет 2 м;
• минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Под ключ фундамент плита на сваях

Современные коттеджи возводимые сегодня населением, нуждаются в в серьезном подходе в части проектирования и строительства фундаментов. Признано считать, что идеальным фундаментом всех времен и народов, который не зависит от характеристик грунта основания применяется монолитная плита. Высокая стоимость монолитной плиты и повышенный расход материалов при ее строительстве сподвигло проектировщиков разработать конструкцию фундамента монолитная на свайном поле.

В последнее время стали очень часто строить дома на склонах в связи с этим строительство фундамента монолитная плита стало не оправдано дорого, и трудозатратно. Высокий спрос на надежные и по возможности бюджетные фундаменты для склонов заставил проектировщиков предложть населению свайный фундамент с монолитной плитой.

Свайные фундаменты пользуются популярностью среди частных застройщиков ввиду того, что они обеспечивают высокую надежность конструкций при сравнительно небольших финансовых затратах. Их можно использовать не только на ровных строительных площадках, но и в условиях сложного рельефа, причем сваи всегда можно подогнать под одну горизонтальную плоскость.

Все свайные фундаменты состоят из двух ключевых элементов: сваи, сделанной из различных материалов и ростверка, представляющего собой монолитную плиту или ленту, на которой расположены несущие стены здания. Ключевой недостаток таких оснований – это сложность в постройке подвала или технического этажа, а также необходимость обеспечивать высокий уровень теплоизоляции подполья.

Способы устройства свайного основания

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру.

Процесс бурения фундамента вручную

При установке свай по каркасной технологии необходимо соблюдать следующий порядок.

1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида.

3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи.

   Конструкция опалубки для буронабивного фундамента

4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.

5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см.

6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки.

7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания. Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

• для металлических труб — антикоррозийную обработку;
• для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой.

Также допускается вариант обвертывания труб рубероидом для дополнительной гидроизоляции. Установка свай с применением труб выполняется по технологии аналогичной каркасному способу и также может быть выполнена своими руками.

Расчет

Порядок расчета СПФ сложен, для неподготовленного человека эта процедура представляет собой непреодолимую задачу. Свайно-плитный фундамент, конструкция которого состоит из двух узлов, требует параллельного расчета несущей способности подземной и надземной частей основания. Необходимо определить:

• конфигурацию свайного поля;
• тип свай;
• количество вертикальных опор;

• схему их размещения;
• глубину и способ погружения.

Не менее сложен расчет плиты, при котором следует определить следующие параметры:

• степень осадки как самой плиты, так и всего основания в целом;
• уровень крена плоскости;
• конфигурацию плиты с учетом неравномерного расположения свай.

Кроме того, расчет нагрузки на основание выполняется по весу здания. Он складывается из двух величин — строительных конструкций и полезной нагрузки, состоящей из веса отделочных материалов, мебели, людей, прочих предметов и материалов. К этому прибавляют снеговую нагрузку на кровлю в зимнее время, степень воздействия ветра и прочие внешние факторы. Особенно сложно рассчитывать плитно-свайный фундамент для здания повышенной этажности, испытывающего увеличенные внешние нагрузки в сочетании с эксплуатационными воздействиями.

Технология устройства ростверка

Ростверком принято называть верхнюю часть фундамента, которая обеспечивает связку свайного основания и равномерное распределение несущей нагрузки.

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка. Ростверк может быть одного из трёх типов:

монолитный отличается повышенной надёжностью и используется для капитального строительства жилых зданий, выполняется путём сооружения армированного бетонного плитного фундамента по всей плоскости внутренней части, непосредственно под зданием.

Стоимость фундамента плита на бетонных сваях

В стоимость строительства фундамента под ключ, включены все работы и материалы с доставкой до Вашего объекта (не далее 20 км. от МКАД)

Так же на участке подключено электричество и созданы условия для проживания строительной бригады.

В стоимость по строительству фундамента входит:

• Разметка, вынос осей фундамента на участок
• Бурение ям под сваи
• Устройство подушки под основание фундамента
• Сборка и установка опалубки
• Устройство арматурного каркаса
• Прием и укладка бетонной смеси с вибрированием

Для точного расчета фундамента по вашему проекту можете обратиться по телефону, или отправить запрос стоимости на эл. почту.

Особенности устройства буронабивных свайных фундаментов

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

Учитывая данные особенности, буронабивной фундамент будет иметь длительный срок службы.

Таким образом, качественный и надёжный фундамент на буронабивных сваях с ростверком во многих случаях является оптимальным решением при устройстве фундаментного основания для строительства различных типов зданий и сооружений как для частного, так и для промышленного использования. Технология его устройства проста и экономична, она позволяет выполнить весь комплекс работ своими руками без привлечения сторонних организаций и рабочих.

Стоимость фундамента плита на винтовых сваях

В стоимость строительства фундамента под ключ, включены все работы и материалы с доставкой до Вашего объекта (не далее 20 км. от МКАД)

Так же на участке подключено электричество и созданы условия для проживания строительной бригады.

В стоимость по строительству фундамента входит:

• Разметка, вынос осей фундамента на участок
• Завинчивание винтовых свай, устройство верхней обвязки
• Сборка и установка опалубки
• Устройство арматурного каркаса
• Прием и укладка бетонной смеси с вибрированием

Для точного расчета фундамента по вашему проекту можете обратиться по телефону, или отправить запрос стоимости на эл. почту.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

• Малое количество земляных работ.
• Меньшая трудоемкость, чем для ленточного фундамента.
• При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
• Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

• необходимость бурения глубоких скважин при установке буронабивных свай,
• необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Виды свай

Для свайно-ростверкового фундамента используют

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

По типу конструкции

Ростверковый фундамент имеет свои особенности. Конструкция, распределяющая нагрузку, может быть собрана несколькими способами. По этой классификации ростверк бывает:

• Монолитным.
• Сборным.
• Сборно — монолитным.

Каждый из этих типов имеет некоторые особенности, а также материалы. Впрочем, обо всём — по порядку.

Монолитный

Эта конструкция создаётся из бетона . Устройство ростверков такого типа заключается в заливке бетона и создании цельной площади, которая соединяет оголовки столбов или свай.

Монолиты бывают двух видов: ленточными и плитными. В первом случае создаётся лента, которая идёт од одной сваи к другой.

Именно таким образом и делается большинство монолитных ростверков. Второй тип подразумевает создание плиты, соединяющей все оголовки сразу.

В этом случае нужно выложить намного больше средств для бетона (и арматуры, если она предусматривается). Поэтому такие ростверки делаются нечасто. Но, если наблюдаются плохие геологические условия, то такой вариант незаменим.

Сборный

Как Вы уже, наверное, догадались, в этом случае ростверк собирают. В качестве материалов здесь выступают ЖБ блоки.

С одной стороны, такая конструкция проще, ведь то, как правильно сделать сборный ростверк, знают многие, в то время как строить опалубку на верхней части основания и вязать арматуру умеют далеко не все.

А с другой стороны конструирование из блоков подразумевает использование техники для разгрузки деталей и погрузки их на столбы и сваи. Поэтому, задумываясь, какой выбрать вариант (монолитный или сборный), многие выбирают первый.

Сборно — монолитный

А вот это решение уже не такое простое, и в частном строительстве к нему практически не прибегают. Что это такое, эти гибридные ростверки? На самом деле, они действительно сочетают в себе два предыдущих способа. Конструкция строится из сборных элементов, которые производят на заводе. Для сборки в одно целое в них предусмотрены специальные замки и шпоночные соединения.

Далее швы заливаются бетоном, и получается одна целостная лента. Таким образом достигаются такие размеры ростверка, на котором можно возводить промышленные и жилые здания. Именно там он и применяется. В частном строительстве такой вариант не используется, поскольку он — слишком дорогой, возводится только с помощью тяжёлой строительной техники, а также требует высокой точности во время сборки.

Ростверк на сваях. Особенности свайного основания. Виды конструкций. Подготовительный этап, сооружение опоры и работы с ростверк | ofundamentah.com

После того, как будут установлены вертикальные опоры, можно приступать к строительству ростверка. Но вот проблема, не знаете с чего начинать? Мы поможем вам, ответив на данный вопрос.

При строительстве ростверко-свайного фундамента необходимо следить за качеством как вертикальных опор, так и горизонтального основания

При строительстве ростверко-свайного фундамента необходимо следить за качеством как вертикальных опор, так и горизонтального основания

Свайный фундамент

Прежде всего, давайте расскажем, что это такое — ростверк сваях:

• Сваи (опоры) или столбы – представляют собой колонны, утопленные на определенную глубину в грунт. Они могут быть сделаны из различных материалов: стальные, деревянные и железобетонные, все зависит от того, какая почва и окружающие условия существуют на вашем участке. Также разделяются изделия на забивные и винтовые сваи – по способу установки.
• Ростверк – верхняя часть свайного фундамента, соединяющая все колонны различными способами. Это может быть ленточный вариант основания, расположенный по периметру будущего строения (в местах несущих стен), либо монолитный фундамент – охватывает все оголовки свай. Какой ростверк будет у вас, все зависит от возможностей и желаний.

Металлический ростверк предназначается для одноэтажных строений

Металлический ростверк предназначается для одноэтажных строений

Примечание!
Основание так же, как и опоры, может быть выполнено из различных материалов.
Проще всего своими руками закрепить деревянные балки, но они подходят только для небольших и легких сооружений, к примеру, для бани или беседки.
Поэтому для домов чаще используют цемент с армокаркасом, либо двутавровую балку, что очень затратно и трудоемко в плане строительства.

С деревянным основанием много трудностей – его необходимо покрыть антисептиками и другими защитными средствами, чтобы дерево не гнило

С деревянным основанием много трудностей – его необходимо покрыть антисептиками и другими защитными средствами, чтобы дерево не гнило

Три вида ростверка

Прежде чем приступать к строительству, не мешало бы ознакомиться с возможными вариациями будущего ростверка, ведь мало возвести, важно – сделать это грамотно и правильно.

• Высокий – данный вид основания располагается от поверхности земли в 15 сантиметрах и выше. Зазор необходим для устранения воздействий морозного пучения, которое происходит в холодное время. Только представьте, если вспучившийся грунт начнет поднимать ростверк, то он вырвет из земли и сваи, в итоге – будет нарушена прочность основания. Чаще применяется на склонах или возвышения, на неровных участках.

К сведению!
Пустота между ростверком и землей также является и недостатком – необходимо тратиться на дополнительное утепление пола в доме.
К тому же, нет возможности установить подвальное помещение.

• Повышенный – нижняя часть ростверка располагается вровень с землей или чуть выше, до 10 см. Такой вид лишен большой пустоты под основанием, что значительно сокращает затраты на отделку фасада и утепление конструкции дома.

Повышенный ленточный фундамент на бетонных сваях

Повышенный ленточный фундамент на бетонных сваях

• Заглубленный – данный тип фундамента монтируется ниже уровня земли. Не следует путать с обычным фундаментом, так как сваи все также присутствуют, только они заглубляются чуть больше. Да и слой земли, чтобы избежать морозного пучения, из-под него удаляется. Хотя со временем пустота заполняется осыпавшимся грунтом, и основание испытывает дополнительные нагрузки.

Внешне заглубленный ленточный ростверк напоминает обычный монолитный фундамент

Внешне заглубленный ленточный ростверк напоминает обычный монолитный фундамент

Примечание!
От этого можно обезопаситься, требуется только установить ограждение в земле, к примеру, подойдет шифер или листовой металл.
Только не забудьте его покрыть антикоррозийными средствами.

Правильная установка заглубленного ростверка – с возведением щитов

Правильная установка заглубленного ростверка – с возведением щитов

В любом случае, каждый вид ростверка на сваях предназначается для установки фундамента на слабых почвах, для равномерного распределения нагрузки. Здесь очень важно уделить особое внимание качеству возводимых опор и самому основанию, если все работы вы решитесь выполнить самостоятельно. Не знаете, как это сделать? Ниже будет подробно описана технология установки свайно-ростверкового фундамента.

Монтажный процесс в три этапа

В данном разделе мы подробно опишем, как строится железобетонный ростверк на бетонных сваях. Нельзя сказать, что мы выбрали наиболее надежный вариант, так как все зависит от почвы на вашем участке, но с уверенностью можно сказать, что он пользуется определенной популярностью.

Интересно!
Ростверк на винтовых сваях также имеет огромный спрос, вот только он требует больше забот при возведении.
Чего только стоит ввинчивание одной стальной сваи – для этого процесса необходимо как минимум 3-4 человека.

Вот так выглядит этап установки винтовой сваи

Вот так выглядит этап установки винтовой сваи

Подготовительный этап

Прежде всего, необходимо приобрести инструменты:

• Бетономешалка.
• Молоток.
• Шуруповерт.
• Строительный уровень.
• Канцелярский нож.

После – можно приступать к покупке строительных материалов:

• Цемент высших марок.
• Мелкий песок.
• Щебень.
• Арматурные прутья диаметром от 8 до 12 мм.
• Гидроизоляционный материал (рубероид или полиэтиленовая пленка).
• Утеплитель (пенополистирол) – в случае необходимости.

К сведению!
Важно знать шаг свай в ленточном ростверке, чтобы рассчитать количество строительных материалов.
Расчеты производятся согласно нагрузке, которая будет передаваться от строения на опоры.

Теперь можно приступать к разметке участка и подготовке местности:

• Первым делом деревянными колышками и веревкой задается точное расположение будущего дома.
• В зависимости от того, какой планируется свайный ростверк: монолитный или ленточный, высчитывается расположение свай в ростверке.

Важно!
Отличие заключается в том, как опоры будут размещаться, к примеру, под ленточным основанием столбы выстраиваются в ряд, с учетом минимального расстояния друг от друга (3-4 d ).
Под цельной плитой сваи «рассеиваются» по всей площади.

Осталось выкопать скважину и можно переходить к следующему этапу. Если вы закажите автоматический бур, то процесс подготовки основания будет значительно сокращен, с другой стороны, ручным способом можно немало сэкономить денежных средств.

Этап сооружения опоры

• Первоначально требуется возвести опалубку.
  Для этого можно использовать три способа:
• Изготовить ограждение из ДСП или фанеры, сколотив его гвоздями и саморезами.
• Свернуть рубероид в прочный рулон и опустить его в скважину, так, чтобы на поверхности осталось 20-30 см плотного материала. Дополнительной фиксацией служит стальная проволока.
• Использоваться готовые бетонные трубы – данный вариант наиболее дорогой. Хотя есть еще и металлический каркас, цена на него более демократичная.

В данном случае, в качестве опалубки использовалась бетонная труба

В данном случае, в качестве опалубки использовалась бетонная труба

• Теперь следует подготовить цементный раствор в бетономешалке. Правильная инструкция соотношения компонентов: цемент с песком (1 к 3), щебень в небольших количествах (1/3 от общего объема), вода заливается до образования густой смеси.

Примечание!
Используя винтовые сваи и ростверк из металла, вы не избавите себя от работ с цементом, хотя, безусловно, вам потребуется гораздо меньше сыпучих материалов.

• Заливка опалубки (опоры) производится в несколько заходов, слоями по 30-40 см. После каждого слоя необходимо осуществить штыкование, чтобы удалить весь воздух, что мог попасть в густую смесь.
• Подготовленный армированный каркас следует опускать в жидкий цемент сразу после окончательной заливки.

Внешний вид армокаркаса не играет никакой роли, главное – качественное соединение прутьев

Внешний вид армокаркаса не играет никакой роли, главное – качественное соединение прутьев

Если же вы используете буронабивные сваи с ростверком, то все вышеописанные процедуры вам не потребуются, достаточно заказать специальную установку с молотом. Техника за несколько часов справится с теми работами, на которые у вас может уйти несколько дней.

В качестве выравнивающих элементов используются небольшие бетонные блоки, которые заливаются непосредственно на сваях

В качестве выравнивающих элементов используются небольшие бетонные блоки, которые заливаются непосредственно на сваях

Работы с ростверком

Ленточный вариант:

• Для начала необходимо соорудить опалубку, высота ее стенок не должна быть менее 30 см, а ширина рассчитывается согласно стенам дома. Конструкция должна располагаться строго над сваями.

Важно!
Ширина ростверка не должна быть меньше, чем толщина стен строения или цокольного основания.

• На ее дно укладывается гидроизоляционный материал.
• Используя проволоку и арматуру, требуется связать продольный армокаркас, чтобы он не касался вертикальных стенок и не доходил до верха опалубки на 5-7 см.
• Укладывается армокаркас небольшими элементами, которые связываются между собой непосредственно в опалубке. Использовать сварку нежелательно, так как места, подверженные высоким температурам, теряют значительную часть своей прочности.
• Теперь можно подготовить цементный раствор.
• Заливку производить желательно за один раз, чтобы избежать образования многослойной конструкции.

Следующая часть раздела посвящена тому, как строится монолитный бетонный ростверк на винтовых сваях:

• Начинаются работы с возведения опалубки, которая должна полностью повторять форму дома.
• После чего укладывается рулонный гидроизоляционный материал, стыки которого необходимо скрепить скотчем.
• Армокаркас, в данном случае, представляет собой двойную сетку из металлических прутьев, с размером ячеек 20х20 или 30х30 см. Один слой укладывается непосредственно на гидроизоляцию, если нет утеплителя, второй фиксируется вертикальными перемычками в 5-7 от верхнего края опалубки.
• Особенность цементного раствора для монолитного фундамента – минимальное использование щебня, лучшее вообще отказаться от камней в цементе. Взаимодействие с армированием крупных пород приведет к образованию воздушных «подушек», что скажется на прочности основания.
• Заливка производится 2-3 слоями за 2-4 часа, чтобы предыдущий слой не успел затвердеть. Штыкование, как и в предыдущем варианте, обязательно.

Фиксация опоры с ростверком

Последний этап – дополнительное крепление фундамента со сваями. Безусловно, в некоторых случаях достаточно уложить основание на столбы, нагрузка дома не позволит конструкции сместиться. Однако иногда бывает, что ростверк на буронабивных сваях дает неравномерную усадку, что приводит к деформации фасадных частей.

Именно поэтому мы предлагаем использовать шарнирное соединение сваи с ростверком, никаких дополнительных вложений, а фиксация будет значительно прочнее.

Для этого необходимо:

• Изготавливая армокаркас для опоры, сделать его выше, чем опалубка на 15-20 см.
• Установить опалубку на сваю так, чтобы арматура была внутри и не касалась стенок.
• Зафиксировать армокаркас опоры с арматурной фундамента стальной проволокой.

На фото сваи, которые будут крепиться с ростверком шарнирным соединением

На фото сваи, которые будут крепиться с ростверком шарнирным соединением

Такой метод применяют на слабых грунтах, где возможно смещение земли.

Вывод

Подведем итог вышесказанному – свайно-ростверковый фундамент можно сделать своими силами, сэкономив на дорогостоящих строительных бригадах. Главное – знать в какой последовательности осуществляется монтажный процесс, обращать внимание на качество материалов и не сомневаться в своих силах.

Дополнительную информацию вы найдете на видео в этой статье, визуальные подсказки еще никому не вредили.

Читать далее…

Ростверк фундамента на сваях

Свайный ростверк Нга Пундасьон (51 Нга Мга Литрато): Унса Кини, Нга Адунай Уса Ка Монолитный Ростверк Са Мга Тинапок, Мга Маайо Уг Даотан, Мга Лаканг Нга Мга Панудло Аланг Са Паг-инсталар Са DIY

Alang sa pagtukod sa puy-anan nga pang-puy-anan ug pang-industriya, gigamit ang lainlaing mga lahi sa mga pundasyon, apan ang istruktura sa tapok-grillage angayan nga hatagan espesyal nga atensyon. Kasagaran kini gipili са mga kaso diin adunay mahait nga tulo sa kahupayan, pag-ayo ug huyang nga yuta sa yuta.Kini nga klase nga patukoranan angay usab alang sa mga bilding sa mga lugar nga naa sa в зоне вечной мерзлоты.

ХулагвейХулагвей

Мга детали

Ang pundasyon nga pundok-grillage USA ka gipalig-on nga konkreto, base sa kahoy o asero, gibubu sa kongkreto, diin ang tanan nga mga elemento konektado sa usa ka istraktura. Апарато niini mahimo nga adunay usa ka монолитный тип nga в закладке (gitabunan sa usa ka плита), или gitukod gamit ang nagbitay nga grillage. Гидравлический строительный материал, выполненный в США, ка букаш нга са taliwala са nawong са юта и ростверк, кини, которые были изолированы и гитабонан с гидроизоляцией.Сама са-аланг са монолитного nga bersyon, kini gihimo gikan са США ка konkreto nga bayanan, diin ang kataas са plataporma gipatag са сваи nga lainlain ang gitas-on.

HulagwayHulagway

Tungod Кей са панахона на основе базы, скопируйте сваи, gilubong са yuta taliwala са нагдала слой ug sa labing ubos nga lebel са pagyelo, lisud nga ipanghatag анг lulan в билдинг taliwala kanila. Busa, ang pundasyon nga pundok-grillage kanunay gihimo nga сборные gikan sa США ка канал уг США ка бар.Эта поддержка нга нга са кино нга ларав гилакип в сборке с нга espesyal нга teyp уг kongkreto. Kini angay nga hinumdoman nga ang kombinasyon са ростверк и сваи naghatag са pagsalig са kalig-на nga sukaranan уг kalig-на са sukaranan.

Naa sa kung unsang klase nga pundasyon ang gibutang (kahoy, metal, kongkreto или gipalig-on nga kongkreto), ang basehan alang sa pagtukod nakakuha lainlaing teknikal nga kinaiya . Pinauyon са kinahanglanon са SNiP, gitugotan анг pagtukod mga istraktura nga adunay ubus уг taas nga решетка, nga naa sa taas nga lebel sa yuta.Kasagaran kini hinimo са daghang металла нга тубо или kongkreto. Sa parehas nga oras, paghimo og mga konkreto ngagrillage labi ka labi ka lisud, tungod kay kinahanglan nga tukma nga makwenta ang lugar nga ibubo ang tape gikan sa yuta.

Хулагвей

Ang-unang bahin sa pundasyon mao ang mgagrillage nga kauban sa aparato niini nga hingpit nga makasukol sa dili parehas nga karga, nga naghatag sa base nga us aka gahi nga interface. Griplag giapod-apod usab ang karga, ingon usa ka sangputanan diin ang «na-level» na nga gibug-aton в строительстве gibalhin са mga tinapok, Ug ang ang ang gipanalipdan gikan gikan са pagporma са liki са mga pader.

Катуйоан

Dili sama sa uban pang lahi nga pundasyon, ang pundasyon nga pundok-grillage perpekto nga gipanghatag ng mga nagdala nga karga gikan sa mga bilding hangtod sa yuta, busa gipili kini, masigurosa nimo ng bag-ong bilding masaligan masaligan bilding masaligan в США ка dosenang tuig ug mapanalipdan dili lamang gikan sa kalit nga pagbag-o sa temperature, apan gikan usab kalihokan sa seismic. Ingon NGA MGA Istruktura kaylap NGA Gigamit Alang SA Publico Ug Indibidwal NGA konstruksyon.Илаби на нга ангай аланг са лугар нга nahamutang са США ка бакилид нга адунай нагбаг-о нга вечная мерзлота нга юта уг lisud нга юта.

HulagwayHulagway

Рекомендация по номеру

:

• alang sa pagtukod sa usa ka balay nga tisa;
• sa pagtukod sa bayanan;
• для изготовления газосиликатных блоков;
• са мга юта нга адунай таас нга плотность;
• нга адунай сша ка хатаас нга-апод-апод са тубиг са илалом са юта;
• са дили малиг-он нга юта нга адунай бухангин.

Hulagwayhulagwayhulagway

Ang Istraktura SA SA MGA PUNDOK NGA GRILL Gihimo USAB NGA PALOG NGA IBUTANG ANG MGA SALOH NGA DEUGANO SA YUTA NGA WALA PAGHIMO DUGBU-BU PAGPATAG SA IBABAW UG PAGBU-BU SA UA USA KA LAWOM NGA TEYP, Tungod Kay Ang MGA Tambak NGA Gipahimutang SA Lainlaing gitas-on nagbayad sa tanan nga iregularidad, gikuha ang kalainan sa gitas-on. Ingon nga pundasyon mahimo usab nga magamit sa pagtukod sa mga bilding nga adunay gibug-aton nga labaw sa 350 ka tonelada — kini mahimong labi ka kasaligan ug ekonomikanhon kaysa sa us aka strip o slab base. Apan sa kini nga kaso, ang proyekto mag-uban sa pagdugang sa hinungdan sa kahilwasan, nga dili kinahanglan 1, 2, sama sa naandan, apan 1, 4.

ХулагвейХулагвей

Мга бентаха и дисбентаха

Ang pundasyon nga pundok-grillage USA ka sistema nga gilangkuban sa usa ka grillage ug support.

Tungod са pagkaanaa в США ка конкретный nga basehan са istraktura, gipalig-на gipalig-on nga elemento, ang basehan naglihok ingon usa ka kasaligan nga support alang sa mga bilding ug adunay pipila nga mga bentaha

• Taas nga kaayohan sa ekonomiya.Установите его, чтобы сделать его доступным для всех, кто работает с вами.
• Kalig-on kataas nga kapasidad са pagdala hinungdan nga mahimo angpatindog с daghang mga andana nga bilding nga gigamit ang-at nga materiales sa pagtukod sa la dekorasyon.
• Предварительный просмотр конструкции. Kung Itandi са Uban Pang lahi Nga MGA Pundasyon, анг pagpalambo са yuta mahimo’g ipatuman са bisan unsang klase Nga yuta Nga dili angay alang sa pagbutang Mga tradisyonal Nga Pundasyon. Геометрия lisud nga, bakilid и bakilid dili babag sa pagtrabaho.
• Может быть са-paghimo са mga natapok nga tinapok nga bulag gikan са гриля. Salamat са кино nga panan-aw, kongkreto nga pagsagol mahinungdanon nga natipig. Ingon kadugangan, mahimo nimong gamiton анг parehas nga andam на ug andam na nga solusyon.

HulagwayHulagwayHulagway

• Должны быть расположены на сваях, длинных кабелях и подземных трубопроводах. Делайте все возможное, чтобы создать проект, который поможет вам изменить настройки.
• Таас нга кусог. Монолитная связь в ростверке может быть построена в соответствии с строительными работами на юге, а также строительными работами в зависимости от выполняемых работ.
• Kakulang са pagpangandam nga trabaho. Aron mahimutang ang pundasyon в pundok-grillage, dili kinahanglan nga maghimo usa ka lungag, nga gipasimple ang proseso sa pagtukod.
• Maayo nga pagbulag са kainit. Tungod са dugang nga paghan-ай са грильяж, ang wanang taliwala са yuta уг са sukaranan wala tugoti nga moagi ang mga bugnaw nga sulud са hangin — gipakubus niini анг pagkawala са kainit ug gihimong mainit ang билдинг.
• Wala’y peligro sa pagbaha. Инструментальная структура в соответствии с принципами, которые связаны с духом ка метро в разных странах, первоначальная структура гида может быть изменена.
• Sayon nga i-install. Nagbaton са dyutay nga kahanas са pagtukod, возможно, nga ipatindog анг nga pundasyon с помощью imong kaugalingon nga kamot, nga dili modangup са tabang sa mga agalon ug dili mogamit mga aparato nga makalihok sa yuta.
• Терминал Mubu nga sa trabaho.

ХулагвейХулагвей

kaayohan са taas adunay kalabutan только кунг pundasyon gi-установить nga pagsunod са tanan nga teknolohiya са konstruksyon, а также строительство gipadagan sumala са mga pagkarga nga nakalkula alang niini.

Gawas sa mga bentah, kini nga klase nga pundasyon adunay usab mga disbentaha:

• Невозможный вклад в батун юта — gahi nga bato nga полезных ископаемых невозможный вклад и тамбак.
• Adunay sulud nga pagbutang sa mga lugar nga adunay pinahigda nga pagbalhin. Wala girecomenda nga magpadayon са pagtrabaho са mga yuta nga mahimo’g malunod, kung dili man matugaw ang kalig-on sa mga support, ug mahulog ang yuta.
• Кроме того, чтобы построить нга giplano аланг са pagtukod са мга mapintas нга клима нга rehiyon нга adunay mubu нга температуры, kinahanglan buhaton анг dugang нга lakang арон ма-установить де-kalidad нга kainit нга pagbulag.
• Ingon Nga MGA Basehan Dili Gihatag Alang Sa Pagpatuman Sa MGA Proyekto Sa MGA Balay Nga Adunay Силонг ​​и Силонг ​​Са Юта.
• Комплексный сбор с расчетом на сбор данных для поддержки. Lisud nga makalkula kini nga timailhan са imong kaugalingon. Sa kaso sa gamay nga mga kakulangan, ang pundasyon mahimo nga madaut, ug ingon usa ka sangputanan, геометрия с tibuuk nga isstruktura mag-usab.

HulagwayHulagway

Bisan pa sa mga kakulian, ang pundasyon nga pundok-grillage napamatud-an nga maayo taliwala sa mga magtutukod ug nakadawat positibo ra nga pagrepaso gikan sa mga tag-iya sa balay.

Mga panan-aw

Поддержка большого количества продуктов, которые вы можете получить в зависимости от вашего климата. Mahimo silang parehas gikan sa metal, kongkreto, kahoy, ug gikan sa hiniusa nga maryales.

Буса, зависимая от фарфора в сваях, в том числе и в других местах, в том числе и в почтовых ящиках

• Винт . Gihimo kini gikan sa mga guwang nga metal nga tubo nga adunay bukas nga tumoy.У нас есть все, что вам нужно, или что-то другое, особенно в любом случае. Арон может istraktura са tornilyo нга nagsuporta са lig-на уг анг mga нга protektado gikan са oksihenasyon, иланг ngag nga bahin gibubu og usa ka solusyon.
• Гикапой . Naporma kini са США ка Луна са yuta pinaagi са pagbubo са kongkreto са США ка naandam kaniadto нга gipalig-он нга atabay нга nahamutang са gimaneho нга сваи. Natuktukan nga pundasyon labi ka lig-on.
• Gipalig-on nga konkreto .Бесплатно Установить gipatuman с помощью andam nga gipalig-on nga mga support sa kongkreto nga gihan-ay sa atabay.
• Martilyo Ingon usa ka lagda, ingon nga mga base gipili alang sa pagtukod sa daghang mga butang. Поддержите gisalsal с помощью специального nga ekipo, pagkahuman gibu-bu анг США ка конкретный nga solusyon.

ХулагвейХулагвейХулагвейХулагвей

Дуганг па, который может быть найден в гиладмоне в грильяже с кини махинабо:

• гилубонг;
• наземный;
• gipataas sa ibabaw sa yuta sa taas nga 30 от 40 см.

Hulagway

Углубленный ростверк построен из большого количества свай из пенобетона или кирпича. Са kini nga kaso, angang nga связывая gihimo в США ка плита, ug ang ang pundasyon mahimong magsilbing silong sa bilding. Mahitungod са pagtukod са mga istruktura nga kahoy, usa ka pundasyon nga adunay taas ngagrillage angay alang kanila — makatipig kini salapi sa materyales sa pagtukod, ug ang ngipataas nga bilding magpanalipod batok sa pag-ayo sa yuta.

Хулагвей

Ang laraw ug pagkalkula

Ang usa ka hinungdanon nga punto sa wala pa ibutang ang pundasyon mao ang tukma nga pagkwenta niini. Alang niini, США ка proyekto уг США ка план са umaabot нга pagtukod анг gihimo. Человеческий человек, который рисует на базе гибитад, а также ларав на вкладке табла kinahanglan ipakita, nga gikonsiderar анг локасион на интерсексион на пирсе в канто. Гидравлические сваи имеют высоту 3 м.Пройдите расстояние, если вы не работаете в метро, ​​​​когда вы не поддерживаете. Ingon kadugangan, ang lugar сваи kinahanglan kuwentahon — как только, una, ilang numero gitino, giplili ang gitas-on ug gibag-on.

Hulagway

Если вы не знаете, как это сделать, вы можете использовать один из следующих способов:

• строительный материал — kinahanglan nga kuwentahon dili lamang tanan nga mga materiales sa pagtapos, apan ang gibanaban usab nga gibug-aton са внутренний nga «pagpuno»;
• lugar sa pagsuporta — с помощью nahibal-an nga gibug-aton sa istraktura ug hinungdan sa kahilwasan, ang karga sa mga support dali nga mahibal-an;
• sukat ug sukwahi nga lugar сваи — tungod са nahibal-an nga gidaghanon са pagsuporta, другое числовое значение nga padaghan са pinili nga lugar уг makuha анг вкус nga kantidad.

HulagwayHulagway

Ang tanan nga sangputanan kinahanglan itanding sa kaniadto nga gitino nga lugar sa pakisayran. Sa pipila ka mga kaso, kinahanglan nga pagminusan или dugangan ang lugar sa mga support, tungod kay ilang katakus sa pagdala magsalig са диаметр уг класе са юта.

Год с кодом

Предусмотрены сваи и ростверк США, как сборка конструкции, которая может быть легко перенесена. Aron ang ingon nga pundasyon masaligan nga mag-alagad, sa panahon sa trabaho, kinahanglan gamiton ang usa ka espesyal nga teknolohiya са TISE ug mga lakang nga lakang sa pag-instalar.

Ang sa mga mosunud nga buhat:

• поддержка проекта;
• pag-andam ug pagmarka sa lugar nga konstruksyon;
• мга атабай са паг-бурение уг пагкалот са мга канал;

опалубка пагпорма

• ;
• пагпалиг-он;
• pagbubo са kongkreto уг gahi nga pagsilyo са mga lutahan.

Hulagway

Английское имя США в пунтос са таас hinungdanon, busa, sa matag hunna sa konstruksyon, kinahanglan nga susihon ang pagcontrol sa kalidad, tungod kay gamay nga sayup или kawang nga kasaypanan makaapbildingo nagatibo nagatibo.

Пагмарка

Sa wala pa magsugod ang konstruksyon, maandam pag-ayo ang lugar nga gitrabahuan. Aron mahimo kini, уна са Танан, анг Лугар нахаван са механического Нга Бабаг са порма са Бато, Гамот уг Мга kahoy. Unya анг yuta maayo nga pagkapatag уг tabunok nga sapaw gikuha. Pagkahuman, множество марок nga nagpaila в местоположении с пилас. Работайте с помощью американского шнура с любой ставкой.

Hulagway

Марка kinahanglan nga mai-install nga higpit nga paglihok .Собирайте книги, связанные с знанием дела, в соответствии с вашими пожеланиями. Kung adunay usa ka kawala nga katarungan, ang mga paglihis gikan sa proyekto magresulta, ug ang ang pundasyon mahimo nga mabaluktot sa panahon sa operasyon.

Sa panghitabo nga angmay nga gagkalainlain в каталогах naobserbahan на сайте, angmarka дали buhaton. Alang sa lugar nga adunay lisud nga yuta, kinahanglan nimo ang tabang sa batid sa artesano. Ang piho nga atensyon kinahanglan usab ibayad sa mga kanto sa bilding — kinahanglan sila adunay anggulo nga 90 градусов.

Hulagway

Плата за канал

Pagkahuman Matino ang mga utlanan sa pundasyon, mahimo ka magsugod sa buhat sa pagpangubkob. Una, анг США ка канал гида са ilalum с решеткой, pagkahuman gibubu анг mga lungag diin igabutang ang tapok. Kasagaran nga gihimo ang ang gamit ang gamit sa kamut sama linggong, palala ug Drill. Kung gitugotan ang gaarang в паналапи, mahimo ка makaorder в espesyalista nga kagamitan.

Зависит от katuyoan са umaabot нга pagtukod уг klase са юта, gipili анг kaayo нга gilapdon с решеткой.Длина 0,25 м, высота 0,25 м, высота 0,5 м, высота 0,8 м, высота здания 0,8 м. Сама гиладмон, рост которого может достигать 0,7 м.

Hulagway

Sa usa ka gikalot nga kanal, kinahanglan nga susihon ang ilawom ug mga dinging alang sa parehas — makatabang ang lebel niini лазера. Pagkahuman, США ка unlan са баланс анг могигда са илавом са канал, анг баллас напили ингон США ка buok nga tipik.Человеческие иконы, другие gibasa в трубе основной ampingon nga gitunaw. Песчаная площадка размером 0,2 м. Сунод нга югто са пагкубкоб мао анг-андам са мга лунг аланг са патиндог нга пилок: мга лунг гикалот с гиладмон нга 0.2-0.3 м.

Соединение труб с natapos Nga Mga Lungag, Nga Magdula Sa Papel с опалубки, Ug ang ang Gitabunan са Material Nga dili Mabasa са Tubeg — Mapanalipdan niini анг Istraktura Gikan са Umog.

Hulagway

Установить на ростверке

США ка hinungdanon nga punto са pagtukod mao анг pagbutang с решеткой.Kasagaran, анг США ка элемент в металле, как правило, в работе, нга дали нга ма-сварки в пуноан в tumpok. Арон mabalhin са istraktura нга parehas анг mga karga, kinahanglan нга кино ibutang нга higpit нга pinahigda. Sa panghitabo нг pagtukod са patukoranan сумала са proyekto naghatag alang са paggamit са США ka gipalig-on nga konkreto nga ubos nga gridage, unya dugang nga kini napuno sa nahugno nga bato са tunga nga bahin. Надежный nga bato gibubo са daghang слоя nga 5 см, а также может быть siksik.

Опалубка на базе . girapdon на ленте niini kinahanglan molapas в gilapdon в звонках, ug ang gitas-on giihap pinauyon timailhan в sukaranan. Установить, чтобы узнать, как укрощение, чтобы укрощать собаку, которая научилась технической работе в США, как раздеваться в соответствии.

Hulagway

Сама по себе, в зависимости от того, что нужно сделать, чтобы использовать ленты, а также ребристую арматуру, как правило, в сочетании с другими материалами.Gihugpong сила убан анг тамбак. Тумой са pagpalig-на нга могавас са сваи gibawog: анг США ка ларай gihigot са большой itaas нга бакус, уг анг США па са мас ubos.

Розетка с трубчатым соединением диаметром 50 мм в диаметре с солнечным кодом. Pananglitan, большой размер nga adunay us aka sexyon nga 12 mm, nan girecomenda nga ibalhin kini sa 60 mm.

HulagwayHulagway

Путешествие по городу

Человеческий nacompleto танан нга работы с рамкой, kinahanglan nga hunahunaon анг манипулятор в системе в коммуникациях.Все, что нужно, это водопроводная труба, подключенная к канализации, электрическая, поставляемая через трубу и водопроводная труба. Dili usab naton kalimtan ang bahin sa pagbutang mga tubo as a mga sistema sa engineering ug mga panghaw sa hangin.Kung kini nga yugto dili mahuman, unya pagkahuman s konstruksyon as buhat sa pag-instalar, kinahanglan nga martilyo ang kongkreto, nga mahilong makalamag sa integridad niini ug makadaut sa bilding.

HulagwayHulagway

Покупка в растворе

Катапусан нга югто са установка в пундасион мао анг бубо са kongkreto нга лусонг.Все, что было сделано, было установлено на модели M300, но это не так, как раньше, а также больше, чем обычно. Giandam анг sagol са нас ака пропорции nga 1: 5: 3. Sa parehas nga oras, ang solusyon dili ra ibubo — dugangan usab kini. Salamat sa niini, но очень однородный.

HulagwayHulagway

Una sa tanan, ang mga lungag nga gituyo alang sa ibubo сваи в kongkreto, ug pagkahuman ang опалубки mismo. Maayong tambag nga makumpleto ang agianan са trabaho са США ка paglakat. Получите удовольствие от любви, получите нерегулярные правила, чтобы получить больше удовольствия. Задать температуру в зависимости от температуры + 20C — в соответствии с температурой, опалубка может быть установлена ​​в соответствии с законом. Sulod са кино nga yugto са oras, ang kongkreto magkuha kalig-on ug mahimong andam alang sa sunod nga buluhaton sa konstruksyon.

Хулагвей

Usahay ang pundasyon ibutang в США ка температура в автобусе + 10C — са kini nga kaso, maghulat ка bisan 2 ка semana alang sa completo nga pa-uga. Sa panahon са tingtugnaw, gibubo nga kongkreto kinahanglan nga dugang nga pagpainit ug pagbulag.

Mapuslanon nga Mga Tip

Ang pundasyon nga pundok-grillage kinahanglan nga tukuron nga tama, nga nagsunod sa tanan nga mga teknolohiya sa konstruksyon — makatabang kini aron madugangan ang mga teknikal ug kinaiya nga pagpadagan niini.

Купите все, что вам нужно, чтобы построить его вручную, чтобы получить больше, чем нужно, чтобы получить рекомендацию для батид

• Установочный код, в котором вы можете узнать, как пользоваться платой. Tungod niini, gitino анг lahi са юта и giladmon в гриле. Kung ang kailadman са support dili igo, edipisyo mahimo nga maghinay ug maggisi, ug pagkahuman mahugno.
• США ка dako nga papel ang gihimo sa pagtuon sa yuta, diin gisaligan ang kapasidad sa pagdala sa istraktura. Лабинг катас нга timailhan makit-ан са бато уг мабато нга юта. Kung ang komposisyon sa yuta wala matino nga sayup, magdala kini sa mga sayup sa pagkalkula sa pagkarga sa istraktura, nga sangputanan kini malubog sa yuta.
• Kinahanglan adunay usa ka maayo nga koneksyon tali sa mga ug grilage, tungod kay ang dili lig-on nga istruktura mahimong mahugno ubos sa impluwensya sa presyur sa yuta.
• Dili igsapayan ang типо са pundasyon, kinahanglan nga magbutang нас ака песчаная подушка в giladmon са kaging — Labi ка tinuod kini, как pagpadagan са pundasyon в tingtugnaw. Замороженный nga yuta mahimo’g padako ug hinungdan nga maguba anggrillage.

HulagwayHulagwayHulagway

• Angway dili kinahanglan nga hikapon sa nawong sa yuta o ilubong dinhi. Gkinahanglan nga tangtangon анг нас ака гамай nga слой с yuta libot с tibuuk nga периметра на сайте, дайон я-установить опалубку, каламбур-а-анг балас ug bubo ang kongkreto.
• Лак taliwala в сваи kinahanglan нга tukma нга makalkulo. Кини нга timailhan gitino subay са lulan са sukaranan, са diyametro уг са гидаганон са pagpalig-на.
• Sa panahon sa pagpalig-on, hinungdanon nga ihatag ang gikinahanglan nga kantidad sa mga duct sa bentilasyon. У вас есть sulud nga sulud kinahanglan nga konektado са paggawas са gawas.
• Гидроизоляционные материалы, которые можно использовать на бумаге на базе. Kinahanglan sila ibutang sa wala pa ibubo ang pundasyon nga adunay konkreto.
• Ang ilawom sa lungag или kinahanglan nga ipaubus ug dili paluyahon. Dili kini tugotan nga yuta gikan са dingding nahugno са sukaranan. Ingon kadugangan, осадочные трубы, которые могут быть соединены с каналом или лунгом в зависимости от того, где вы живете, когда вы живете в воде, в зависимости от вашего решения. Собранные песни на bakilid dili usab madawat на канале.
• Удобная установка и установка свай для обратной засыпки.

HulagwayHulagwayHulagway

• Баланс на воздушной подушке может быть установлен на 45 градусов.
• Опалубка kinahanglan nga luwas nga lig-on, tungod kay kung gibubo sa kongkreto, dili kini makaagwanta sa karga ug pagkahugno.Опалубка изготовлена ​​из опалубки с толщиной слоя 5 мм.
• Ang kataas sa pundasyon gihimo nga adunay gamay nga margin nga 5-7 cm gikan sa taas nga gipakita sa proyekto.
• Kung gipalig-on ang frame, girecomenda nga gamiton ang mga bar nga adunay общая площадь поперечного сечения nga dili moubus sa 0.1% sa lugar sa konkretong elemento.Sa kini nga kaso, labing maayo nga mopili nga hamis nga mga gamit nga wala ‘y timaan sa taya, Hughaw ug Pintura.
• Dili gusto nga ihigot ang pagpalig-on pinaagi на сварку — большие kini makalapas с kusog niini на любой вкус.
• Градо в kongkreto аланг са pagbubo kinahanglan пилион зависит от pagtukod са базы уг са kahimtang са климата в регионе.

HulagwayHulagway

Какие бывают виды ростверкового фундамента и его установка

Несущая способность грунта играет очень важную роль при выборе типа фундамента для строения. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики при монтаже, вместо стандартного мелководного морского фундамента может быть выбран решетчатый фундамент.Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.

Что такое Grillage Foundation?

Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень больших нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно. Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности почвы. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Пригодность ростверкового фундамента

1. Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабых грунтах.
2. На основе фонда фонд надеется сэкономить до 30% стоимости.
3. Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунтов и условиями залегания.
4. Для ростверкового фундамента следует ожидать относительно небольшую нагрузку конструкции.

Функция ростверка фундамента

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.

Типы ростверкового фундамента

Существует три типа ростверковых фундаментов по использованию материала.

1. Стальной ростверк
2. Деревянный ростверк
3. Бетонный ростверк

Фундамент стального ростверка

Фундамент стальной ростверк состоит из стыков или стальных балок, выполненных в один или два слоя.Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.

Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию.Затем с помощью трубного сепаратора первый слой балок смещается на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча располагается под прямым углом к ​​горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также заглублены в бетон, чтобы сделать швы прочными.

Фундамент для деревянного ростверка

Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.

Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.

Тем не менее, нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой, построенной из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см уложите рядом, без зазоров между ними.

В верхней части этого слоя деревянные балки того же сечения, что и сваи, располагаются под прямым углом. Затем снова положите еще один слой дерева под прямым углом к ​​направлению луча. Верхний слой доски может быть 7.5-10 см. Толстая, заходящая на всю ширину основания кладки стены.

Бетонный ростверк

Решетка может быть изготовлена ​​из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.

Монолитный железобетонный ростверк Фундамент

Для изготовления монолитного железобетонного ростверка предварительно необходимо изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.

Внутри корпуса следует использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.

№

Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-30 мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.

Заливка оголовков свай. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.

В процессе заливки бетона необходимо следить за его плотной укладкой во избежание образования незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заливки сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона.Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.

Сборный железобетонный ростверк Фундамент

Фундамент сборного ростверка предусмотрен для опорной конструкции, сборный фундамент ростверка включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность ниже; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием.Хотя бы один соединительный элемент.

Как спроектировать ростверк фундамента

Для проектирования ростверкового фундамента необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше.Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.

Несущая способность основания ростверка при горизонтальной нагрузке

Согласно исследованию (на сайте researchgate.net). На основе испытаний мелкомасштабной модели поведения ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также существующей пластиковой модели для прогнозирования несущей способности и приложена и развита деформация.Модель была проверена базой данных испытаний модели.

По сравнению с эквивалентными грязевыми подушками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.

 В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.

 Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой.

Наоборот, если фундамент чрезмерно пробит до начального проникновения, оно будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.

Хотя при нормальном проникновении большая часть проникновения будет происходить при использовании, а при чрезмерном проникновении во время установки произойдет большое частичное проникновение.

Вертикальная емкость ростверка в песке

Если допускается достаточное заглубление фундамента, можно получить эквивалентную мощность плоского фундамента.Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.

Ссылка: researchgate.net

Процедура установки фундамента ростверка

Эти этапы участвуют в строительстве ростверка фундамента,

1. Для массивных монолитных решеток необходимо изготовить и установить каркасы. Мы предпочитаем эту решетку, потому что она более надежна.
2. Опалубка выполнена из кромочной пластины в виде прямоугольного паза.Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
3. Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
4. Соедините арматурный стержень той же обвязочной проволокой, что и раньше.
5. Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле.Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
6. После заполнения поверхности поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.

 Преимущества ростверка

• Для установки требуется меньше времени и материалов;
• Так как не наносится на мерзлый грунт, то позволяет уменьшить тепловыделение дома с помощью фундамента.
• Снижает уровень вибрации дома (это очень актуально, если дом построен близко к дороге

Недостатки ростверкового фундамента

• Необходимо построить сваи достаточной глубины.
• Пространство под решеткой должно быть заполнено и отапливается.

Железнодорожная станция

ПАССАЖИРСКИЙ ДВОР

Пассажирский двор тупиковый:

• — безбалластное верхнее строение пути;
• — шпалы представлены блоками железобетонными опорными для рельсовых скреплений СКЛ-14 по Техническому регламенту ПП РК №277 от 21.03.2008, Технический регламент ПП РК №1202 от 17.11.2010 и СТ РК 937-92 Сборные бетонные и железобетонные конструкции и изделия. Основные Характеристики;
• — рельсы бесстыковые типа Р-65-Т1 по СТ РК ГОСТ Р 51685-2005 Рельсы железнодорожные. Общие технические условия, по запросу клиента;
• — стрелочные переводы типа Р-65 М1/11, М1/9;
• — ножничные переезды Р-65 М2/9 между путями 2-3 и 4-5 на выходе из путепровода для движения прибывающих локомотивов;
• — амортизаторы пневматические для остановки пассажирских поездов со скоростью 10 км/ч, пр-во А.РАВИ ГмбХ&Ко. КГ, Германия.

Будущий тупиковый пассажирский парк нового железнодорожного вокзала Астаны расположен на эстакаде. Пассажирский парк будет использоваться для проезда пассажирских поездов «Тальго» и ТВЗ, а также пригородных электропоездов.

В соответствии с требованиями ЦД-858 «Правила и нормы устройства станций и узлов железнодорожной колеи 1520 мм» шесть разъездов рассчитаны на пропуск 41 пар пассажирских поездов в тупиковом пассажирском дворе железнодорожного вокзала Астаны следующим образом: : количество треков1, 2, 3 и 6 – для вагонов Тальго, а пути №4, 5 – для ТВЗ и пригородных электропоездов.
Полезная длина подъездных путей составит 600 м в соответствии с длиной пассажирского перрона (общая длина поезда с локомотивом), как указано в письме ОАО «Пассажирские перевозки» исх.№ЦЛПтинвест 18-4/2952- i от 30.06.2014 (см. Том 9).

Пневматические буферные упоры будут применяться на тупиковом пассажирском дворе для остановки пассажирских поездов со скоростью 10 км/ч, производства А.РАВИ ГмбХ&Ко. КГ, Германия.

Эстакада

Эстакада выполнена из трех параллельных надстроек. Неразрезные стальные надстройки рассчитаны на железнодорожную нагрузку С-14.

Длина путепровода L=2 551 м, ширина B=16,5 м, площадь A=44 185 м2.

1. Надстройка. Стальная эстакада состоит из трех параллельных надстроек, заканчивающихся у здания железнодорожного вокзала. Эстакада включает в себя два кривых пути и стрелочные переводы возле станции.Заводские соединения включают сварные комбинированные соединения, сварные соединения и высокопрочные болты М22.
2. Рельсовые пути устанавливаются на балласт, уложенный в балластную цистерну. В целях безопасности надстройка оборудована барьерными поручнями. Высота перил 1,4м.
   Боковые швы в продольных ребрах и стенках балок допускается не прорезать, если ребра устанавливаются по шаблону. Прорези следует делать в поперечных брусках средних и ортотропных плит.

Опоры промежуточные монолитные, заказные, стоечные, на свайном фундаменте. К опорам относятся монолитный ростверк, опорные стойки и перекладины.
Ростверки монолитные бывают двух типов: для однорядного и двухрядного расположения свай; их средние размеры 16,6х2,2 м и 16,6х4,5 м, высота 2 м.

Сваи в виде вертикально буронабивных столбов диаметром d=1,5 м из тяжелого бетона класса В22,5 F200 W6 на сульфатостойком портландцементе.Длина и количество буронабивных опор определяется расчетным путем исходя из геологического строения участка и конструктивных особенностей отдельных крепей. Основная арматура каркасов стоек выполнена из периодического профиля класса АIII. Количество основных стержней в каркасе 20 шт. и 23 шт. диаметром d=22 мм и d=25 мм в зависимости от эффективной длины. Венцы свай соединяются с монолитным ростверком через выпуски в буронабивных столбах.

Монолитный ростверк выполнен из тяжелого бетона марки В25 F200 W6 на сульфатостойком цементе. Ростверк армируется пространственными шпангоутами, расположенными вдоль ростверка с учетом защитного покрытия. Арматура ростверка периодического профиля класса АIII. Диаметр основной арматуры для ростверка с однорядной компоновкой свай принимается d=28 мм, для ростверка с двухрядной компоновкой свай принимается d=25 мм. При армировании ростверка его оборудуют выходами для рам стоек.Боковые поверхности ростверка, соприкасающиеся с грунтом, по битумной грунтовке должны быть дважды покрыты горячим битумом.

Стойки внутренней крепи монолитные овальной формы поперечного сечения со сферическим радиусом 750 мм, изготовленные в металлической инвентарной опалубке. Высота опорных стоек определяется исходя из габарита моста и конструкции пролетного строения. Бетон стоек должен быть выполнен из тяжелого бетона класса В30 F200 W6 на сульфатостойком портландцементе.Арматурный каркас стойки стыкуется с помощью соединительных стержней, выходящих из рамы фундамента. Предполагается, что арматура представляет собой арматуру периодического профиля класса AIII. Стойки стыкуются с железобетонной поперечиной сверху.

Оголовки простенков изготавливаются из тяжелого бетона В30 F200 W6. Транец и стойки представлены в виде рамы. Транец выполнен с криволинейным очертанием нижнего пояса с двумя консолями у венцов.Армирование предполагается выполнять из деформируемой арматуры класса АIII. Диаметр основной арматуры для наголовника принимается d=32 мм.

Мостовые опоры из тяжелого бетона В30 F200 W6 возводятся для опирания балок на опору. Накладки мостов армированы плоской горизонтальной проволочной сеткой периодического профиля класса АIII.

Требования к материалам опор изложены в соответствующих чертежах. Марка бетона для несущих элементов по прочности, морозостойкости и гидроизоляции соответствует требованиям строительных норм и правил для конкретных природно-климатических условий г. Астаны и назначения сооружений.

Группа металлических безрезных пролетных строений предназначена для железнодорожных нагрузок типа С-14. Металлические безрезные пролетные строения мостов на схеме разделены на блоки.
При заводском изготовлении, включая лицевую поверхность ортотропных плит, конструкции покрываются одним слоем грунтовки ЦИНЭП толщиной 40 мкм и одним слоем эпоксидной эмали с железослюдой ИЗОЛЭП-мио толщиной 100 мкм (общая толщина заводского покрытия 140 мм). микрон). Участки соприкасающихся поверхностей узлов трения покрыты грунтовкой ЦВЭС толщиной 80 мкм.Поверхности строительных швов не грунтуются в заводских условиях на протяжении 100 мм от бокового шва в обе стороны. После монтажа металлоконструкций покрасить одним слоем ПОЛИТОН-УР (УФ) толщиной 60 мкм. Общая толщина антикоррозионного покрытия должна быть 200 микрон. Срок службы покрытия не менее 20 лет.

Изоляция Basf Elastocoat C 6335/101/7024/m8 наносится поверх антикоррозионного покрытия на верхнюю поверхность плиты пола и внутреннюю поверхность балластной цистерны.

Ростверк на сваях: особенности технологии

Ростверк на сваях – лучшее решение для сооружений, построенных на слабых или неустойчивых грунтах. Основная цель такой конструкции – объединение несущих элементов в монолитную конструкцию, что придает зданию дополнительный запас прочности и надежности. Данная технология предусматривает наличие армированных буронабивных свай, диаметр которых колеблется в пределах 25-40 см, забиваемых в грунт на глубину 1,6-3 м. Ростверк на сваях — это верхний ярус фундаментного фундамента, выполненный в виде толстой монолитной бетонной плиты или ленты.

Фундаментный фундамент по данной технологии придает конструкции большую надежность и устойчивость. Это связано с тем, что ростверк на сваях держит и скрепляет вертикальные несущие конструкции. Это придает дополнительную прочность конструкции и противодействует силам морозного пучения грунта. Свайное поле под ростверк на сваях состоит из вертикальных несущих конструкций, устанавливаемых с интервалом от одного до полутора метров в зависимости от типа грунта и глубины залегания промерзших слоев.

Для укладки этой конструкции по периметру будущей стены роется неглубокая траншея около 30-40 см. Затем в нем с помощью специального бура создаются отверстия для заливки свайных конструкций. Внутрь отверстий опускают асбестоцементную трубу с предварительно приклеенным арматурным каркасом. Траншея также выкладывается геотекстилем и засыпается песком. На полученную подушку монтируют опалубку. Затем вся конструкция заливается бетоном, что является очень ответственной операцией.

Здесь необходимо использовать специальный вибратор для уплотнения смеси и удаления пузырьков воздуха, способствующих образованию полостей самых различных фракций. Это может в дальнейшем привести к растрескиванию конструкции и обрушению всего здания. Монолитный ростверк на сваях следует армировать для придания ему устойчивости к изгибающим нагрузкам. В противном случае при малейшей деформации возникнет угроза растрескивания бетона.

Укрепляет ростверк двумя поясами жесткости — верхним и нижним, состоящими из нескольких продольных стальных стержней, количество которых зависит от массы, высоты конструкции и типа грунта, на котором она возводится.Эта конструкция также усилена поперечной арматурой, которая не принимает на себя нагрузку, но необходима для связывания всего каркаса в единый монолит.

В современном крупномасштабном строительстве применяются такие материалы для ростверка, как стальные и сборные железобетонные конструкции марки М350 на гранитной основе. При строительстве деревянных построек из бруса ростверком часто служит нижний уступ брусьев, уложенный непосредственно на сваи. Также в этом качестве могут использоваться двутавры.Правда, этот вариант дороже.

Согласно действующим технологическим нормам ростверк может применяться при строительстве капитальных кирпичных зданий, а также в сооружениях из газобетонных блоков или арболита, возводимых на глинистых и комбинированных грунтах, на грунтах средней плотности и повышенной водонасыщенности.

Строительные конструкции и отделка | Pajūrio Rezidencija

Фундаменты

11 этажное здание: сваи, монолитный ростверк, плоский, монолитный;
4-х этажный дом: буровой, плоскосборный, местами монолитный.
Верхняя часть фундамента связана монолитным ростверком. Утепление цоколя изоляционными плитами из экструзионного пенополистирола.


Оболочка

Вертикальные элементы оболочки – монолитные колонны и монолитные монолитные стены из бетона.


Наружные стены

11 этажное здание: утепление минеральной ватой.
4 этажное здание:
Цокольный этаж – монолитные железобетонные блоки 40см + утеплитель 5см.
Короб надземных перекрытий – кладка из легких бетонных блоков + утеплитель.
Надземные этажи – стеклянная часть.
Наружные стены цокольного этажа отлиты из монолитного бетона. Тепловая нагрузка стен подземного этажа составляет 1,45 м2 К/Вт, пола – 2,55 м2 К/Вт.
Тепловая волна стен надземного этажа – 4,03 м2 К/Вт. Звукоизоляция между квартирами 55 R’ w дБ.


Перекрытия

11 этажный дом: пустотелые сборные, монолитно-полосные.
4-х этажное здание: монолитный пол, армированный арматурными сетками.Толщина погреба до 280 мм, утеплен многослойным утеплителем. Толщина межэтажных перекрытий до 280 мм.
Высота помещений внутри квартир – 2,5 м, цокольный этаж – 3,6 м. Подземный паркинг – высота проезда – 2,2 м.


Пол

Пол подвала – бетон, пропиточное покрытие.
Пол квартир – сплошной утеплитель из минеральной ваты и армированный выравнивающий слой из цементного раствора, финишное покрытие в помещениях общего пользования.


Стены лифта и лестничной клетки


Стены шахты лифта и лестничной клетки – кирпичная кладка.
Сборные железобетонные блоки применяются в закрытых лестничных клетках, металлические лестничные балки в открытых лестничных клетках, 4-х этажное здание — секционные лестничные марши.


Внутренние перегородки

• Между квартирами:
– 11-этажный дом: 20;10;2,5 – легкие бетонные блоки «Fibo», минеральная вата, гипсовые плиты в 2 слоя; или 38 несущих mansory;
– 4-этажное здание: 10;10;10 – легкие бетонные блоки «Fibo», минеральная вата, легкие бетонные блоки «Fibo»;
• Между квартирами и коридором – трехслойная кирпичная стена (силикатный кирпич 120 мм + минеральная стекловата 100 мм + легкобетонные блоки «Fibo» 100 мм),
• Внутри квартир – гипсовые плиты, закрепленные на металлическом каркасе.
Плиты гипсовые влагостойкие применяются в санитарных помещениях.
Для обеспечения звукоизоляции между помещениями используются двойные гипсовые плиты, а проем между двумя плитами заполняется минеральной ватой толщиной 50, 75 мм.
Автостоянка и подсобные помещения – стена из силикатного или керамического кирпича толщиной 120 мм.
Внутренние перегородки выложены по плану.


Двери

В технических помещениях – огнестойкие – металлические, крашеные;
Вход в квартиру – многослойная дверь со звукоизоляционным наполнением;
Входная дверь в алюминиевой раме с заполнением стеклопакетом.Заблокировано.

Ворота

Подъемные ворота с устройством дистанционного управления.
Выход на крытую парковку – подъемные ворота с дистанционным управлением.

Террасы, балконы

Террасы и балконы, под которыми запроектированы помещения, приподнимаются над уровнем пола на 20 см. Покрытие террас и балконов – деревянные доски.


Окна, витрины

Стеклянные стены – комбинированные фасадные системы и металлопластиковые окна.
Окна – 5-камерные профили, 3 положения открывания, форточки.
Коэффициент теплопроводности – 1,1 Вт/м2К, звукоизоляция – 32-34 дБ.
Glazing – стеклопакет однокамерный с селективным и акустическим стеклом.


Фасад

Стены – подвесные легкие фасадные отделочные плиты, на специальном каркасе, с теплоизоляцией.
Перила на террасы и балконы металлические ажурные или стеклянные, В=1100 мм. В лестничных клетках – металлический ажур, H~900 мм.

Несущие стены

– бетонные, облицованные фламандским кирпичом или бетонными (цветными) блоками.


Крышки, крыша

Крышка, если она плоская, накладывается. Внутренний водоотвод. Толщина теплоизоляции – 250 мм. Водонепроницаемое покрытие – наварное, рулонное.
Теплоизоляция эксплуатируемых террас – экструзионный пенополистирол толщиной 200 мм. Водонепроницаемое покрытие – механически закрепленное, рулонное или сварное.
Кровельное покрытие — плоское эксплуатируемое, часть которого покрыта керамической черепицей, черепицей из каменной массы или ж/б.Тепловое сопротивление кровли – 5,1 м2 К/Вт. Парапеты с перилами – min H=1100 мм. Отделка фасадного элемента, верхняя часть – жесть, покрытая пластизолем.

Лестницы и другие помещения общего пользования — с завершенной отделкой стен, потолка и пола. Должны быть установлены освещение и обогрев.

Обустройство среды

Пешеходные дорожки в зоне входа – цветной фламандский кирпич или цветные (фигурные) бетонные блоки.

Подъездные пути – цветные (фигурные) бетонные блоки или асфальтовое покрытие.

Зелень – газон.

Инженерные системы

Отопление

Тепловые сети г. Независимая печь. Радиаторная система с регулируемым коллектором, радиаторы с термостатическими регуляторами. Счетчики в каждой квартире и общий учет в топке.


Вентиляция

В коммерческих помещениях есть возможность установки механической подачи воздуха, удаления воздуха с подогревом и рекуперацией холода и тепла.
В квартирах установлены отдельные канальные вытяжные вентиляторы для помещений туалета, ванной комнаты и кухни. Подача воздуха через микровентиляционные отверстия.


Охлаждение (охлаждение)


Места для выносной холодильной машины предусмотрены для целей воздушного охлаждения квартир и коммерческих помещений.


Водоснабжение

Водоснабжение города. Холодная и горячая вода подведены к коллектору каждой квартиры, счетчики холодной и горячей воды на каждую квартиру или арендатора, вводы водопровода на каждую квартиру.Сантехника не установлена.
На крытой автостоянке – автоматические средства пожаротушения.

Система хозяйственно-бытовых стоков
Сбор хозяйственно-бытовых стоков осуществляется с помощью внутренних эстакад и отводится в канализационную сеть города. Вводы канализации в каждую квартиру. Сантехника не установлена.

Водосточная система
Канализационная сеть города. Сточные воды с крытых автостоянок и автостоянок, расположенных на территории, очищаются на объектах первичной очистки.

Система связи
Вводы телефонии и интернета в квартиры.

Охранная сигнализация
Возможность установки внутренней системы безопасности с подключением к системе безопасности здания. Центральная система безопасности устанавливается в арендованных и общих помещениях.

Телевизионная система
Телевизионная система спроектирована таким образом, чтобы ее можно было подключить к сетям кабельного телевидения. Планируется только позвоночная часть системы.

Входной контроль
Двери заперты, контроль со стороны ресепшн и квартир.Рядом установлен домофон. Выход на крытую парковку – подъемные ворота с дистанционным управлением (устройством).

Инженерные сети – согласно разработанному и утвержденному проекту наружных сетей подключаются к внутренним инженерным системам, то есть водопроводу, канализации, дождевой канализации, тепловым сетям города, силовому кабелю и кабелю телефонной связи. Подписаны контракты с компаниями, эксплуатирующими указанные сети.

Как сделать свайный фундамент своими руками

Как сделать свайный фундамент своими руками

Выбор и устройство фундамента в малоэтажном строительстве имеет большое значение.Ведь от прочности и надежности конструкции фундамента зависит качество возводимого объекта. При этом необходимо учитывать особенности грунта, этажность возводимого здания, а также финансовые возможности владельца участка. Свайный фундамент незаменим на слабых грунтах, поскольку необходимо передать давление здания на более плотный слой, залегающий на определенной глубине. Возведение свайных фундаментов наиболее эффективно в пучинистых грунтах, подверженных глубине промерзания более 1.5 метров. В этом случае фундамент из свай более надежен, чем столбчатая или ленточная конструкция. Однако в плотных грунтах никто не запрещает использовать сваи.

Содержание

• Преимущества использования ворсного фонда
• Строительство сваи на основе сваи
• Выбор сваи для коттеджного строительства
• Скучающие сваи с гильзом
• Сборные и монолитные Grillages

Преимущества использования ворсного фонда

• Сокращение объемов земляных работ, что очень важно при возведении свайного фундамента своими руками.При условии отсутствия подвала в проекте.
• Снижение расхода бетона.
• Минимизация сложности работы.
• Снижение стоимости строительства.
• Экономия времени.

Строительство свайных фундаментов

В строительстве применяют различные типы конструкций свайных фундаментов, на которые влияют такие факторы, как:

• Выбор типа свай;
• Устройство свай под зданием;
• Способ изготовления свай, а также погружение их в грунт;
• Конструкция ростверка;
• Характер работы свай в толще грунта.

Устройство свайного фундамента с монолитным ростверком

В промышленном строительстве устройство свайного фундамента происходит с помощью большого количества строительной спецтехники, что исключается при выполнении работ своими руками. Поэтому в коттеджном и коттеджном малоэтажном строительстве применяют не все виды свайных фундаментов. Например, винтовые сваи, имеющие форму бура, невозможно вкрутить в землю без помощи специальной техники.

Поэтому выполнить фундамент из свайного винта своими руками затруднительно. Придется арендовать спецавтомобиль, а это скажется на финансовой стороне дела. Итак, вам нужно обратить внимание на другие конструкции.

Выбор свай для коттеджного строительства

Длинные стержни, погружаемые в землю уже в готовом виде или изготовленные непосредственно в земле, называются сваями. Готовые изделия заострены с одной стороны, это облегчает погружение сваи в землю, вплоть до достижения твердого слоя грунта.Это требует использования специального оборудования.

Виды свай и свайных фундаментов

При изготовлении свай своими руками в грунте бурят скважины, которые затем армируют и заливают бетоном. Для малоэтажного строительства длина сваи должна быть не менее трех метров, но и не более шести. Более точный расчет нужно доверить проектировщику. От способа заглубления свай в грунт различают:

• Сваи забивные, которые при погружении не требуют предварительной выемки.Предусматривается использование специальных механизмов – виброгасителей, вибропрессующих и прижимных устройств;
• Сваи бетонные набивные и железобетонные, которые получают заливкой бетонной смеси в предварительно пробуренные скважины;
• Сваи железобетонные, устанавливаемые в пробуренные скважины;
• Винтовые сваи вкручиваются как бур в землю с помощью специальной машины.

По характеру работы свай в толще грунта различают сваи-стойки и висячие сваи.Первые достигают твердого слоя почвы, а вторые — нет, исходя из геологических особенностей его залегания.

Буронабивные сваи с ростверком

Строительство свайно-ленточного фундамента своими руками, необходимо запастись садовым буром или буром ТИСЭ, который стоит около 70$.

Кроме того, вам понадобятся другие инструменты, которые , как правило, строитель всегда под рукой.

Свайно-ростверковый фундамент

Этапы работ:

1. Выполнена разметка контура фундамента.
2. Из траншеи снимается растительный слой и грунт на глубину, равную толщине ростверка. Идет опалубка.
3. По периметру будущей конструкции фундамента с помощью садового бура через каждые два метра делают шурфы, имеющие сечение 120-150 мм. Глубина котлована должна быть ниже точки промерзания грунта, при этом ее минимальное значение составляет 1500 мм. На дне котлована расширяются до 350 мм в диаметре, на высоту 300 мм.Далее насыпается и утрамбовывается пятисантиметровый слой песка.
4. В полученное отверстие вставляется оболочка из рубероида или пергамина по предполагаемой толщине сваи до начала расширения, а также арматурный каркас и все заливается бетоном, который лучше приобрести готовый . Можно приготовить раствор своими руками, соблюдая пропорции. Для изготовления одного куба бетона необходимо взять 289 кг цемента марки 400, 562 кг песка, 1375 кг щебня.Количество воды должно быть не более 70% от массы цемента.
5. Бетон, залитый в скважину сваи, необходимо утрамбовать электровибратором. При его отсутствии используется обычная деревянная трамбовка, диаметр которой должен быть меньше арматурного каркаса.
6. Через три часа после схватывания открытую поверхность бетона, а также опалубку ростверка проливают водой. Для постепенного застывания бетона его необходимо закрыть полиэтиленовой пленкой. Через 14-28 дней свайный фундамент готов, можно переходить к следующему этапу строительства.

Схема конструкции ростверка

Ростверки сборные и монолитные

Схема свайного фундамента с ростверком

Верхняя часть свайного фундамента, называемая ростверком, принимает на себя основную нагрузку возводимых элементов здания, передавая ее на сваи, которые, в свою очередь, делят его с землей. В малоэтажном строительстве применяют как ростверк свайного фундамента, так и свайный фундамент без ростверка. Ростверк может быть монолитным или сборным.Свайный фундамент с монолитным ростверком позволяет избежать наличия стыков и швов, неизбежных при сборной конструкции. Однако в последнее время получили распространение именно сборные ростверки, и необходимо соблюдать расположение свай.

Как видите, построить свайный фундамент с ростверком сложно. Однако правильно выполненная конструкция предотвращает проседание здания. Некоторые свайные фундаменты, сделанные в прошлом веке русскими мастерами, до сих пор надежно удерживают возведенные на них объекты.

Создание свайно-ленточного и винтового фундамента своими руками

Устройство свайного фундамента

Перед тем, как мы рассмотрим условия применения, преимущества и недостатки ростверка, хотелось бы рассказать о том, что это за тип фундамента и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент представляет собой в основном бетонную конструкцию, служащую для того, чтобы выдерживать вес здания, которое на нем построено, и для того, чтобы создавалась нагрузка на грунт.

Устройство свайного фундамента

Свайный фундамент

состоит из свай и наголовников .

Сваи элементы конструкции свайного фундамента, представляющие собой длинные колонны, проникающие в грунт до определенной точки и передающие все нагрузки на грунт. Сваи могут быть деревянными, металлическими, бетонными и железобетонными. Форма поперечного сечения круглая, квадратная, пирамидальная. Различают пустотелые и сплошные сваи. По способу залегания в грунте сваи делятся на опорные и висячие.Теперь рассмотрим каждый вид и тип свай.

Деревянная свая являются самым дешевым и недолговечным вариантом. Изготавливается в основном из лиственницы, ели, пихты и сосны. Используется очень редко и то для облегченных конструкций. Что бы продлить срок службы деревянных свай с помощью различных антисептиков, предохраняет древесину от поражения грибком и другими заболеваниями.

Куча дров

Свая металлическая часто используется при создании свайного фундамента своими руками.Преимуществом металлических свай является скорость возведения фундамента, независимость от времени года постройки и средняя долговечность. Недостаток – высокая цена материала и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи также являются популярным вариантом. Преимущество их в хорошем соотношении цена-качество. Возможно изготовление как в заводских условиях, так и на месте строительства (заливка вручную). Долговечность железобетонных свай превышает 1 век.Для создания такого типа свай своими руками рекомендуется использовать цемент марки М400.

Сваи пустотелые представляют собой трубы, которые сначала устанавливаются в грунт, а затем дополнительно заливаются бетонным раствором. Этот вид свай считается очень хорошим, т.к. при создании легкой конструкции для экономии затрат материала, а при возведении тяжелых конструкций для облегчения установки свай в грунт, т.к. раствор будет залит после полной установки.

Сплошные сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на конце, изначально уходящем в грунт, они имеют «ножку» большего сечения, передающую всю нагрузку на грунт. Это устройство позволяет выдерживать больший вес (до 9 т на колонну).

Висячие сваи представляют собой стержни постоянного сечения. Передача нагрузки от свай к грунту за счет сил трения между грунтом и колонной. Сваи как бы «врезаются» в грунт на определенной глубине.

Длина свай может быть разной и зависит от типа постройки (многоэтажка, хозблок, жилой дом, беседка, летняя кухня). В основном минимальная длина свай составляет 3 метра, а максимальная, по некоторым данным, может доходить до 20 метров (но лично я так давно не встречал).

Шаг установки свай также зависит от конструкции и типа грунта, расстояние колеблется от 1,5 до 2,5 метров.

Диаметр свай также зависит от типа конструкции.В основном используются сваи от 20 см в диаметре.

По способу установки свай в грунт выделяют:

Сваи забивные — установка свай в грунт с помощью специального оборудования, которое прикладывает к стержням вибрационные силы или удары.

Сваи набивные – пробурена первая скважина, подходит арматура и заливается бетон.

Бурение железобетонных свай — готовое изделие, краны устанавливаются в подготовленный котлован.

Винтовые сваи – самые простые в установке, представляют собой металлические стержни с резьбой (наподобие шурупов или буров), которая ввинчивается в грунт либо вручную, либо с помощью специального оборудования.

Винтовые сваи

По поводу свай, пожалуй, все, что можно сказать. Также следует учесть, что для создания своими руками рекомендуется использовать буровые железобетонные сваи или винтовые. Также обязательно сделайте свайную опору в грунте, чтобы обеспечить достаточную устойчивость конструкции.

Теперь переходим ко второму элементу свайного фундамента – решеткам . Решетки горизонтальные, бетонная или металлическая конструкция, связывающая все в одну сваю и служащая приемником всех нагрузок для равномерного распределения на все сваи.

Классификация фундаментов более скромная. Различают монолитный, сборный и сборно-монолитный ростверк.

Ростверк монолитный изготавливаются непосредственно на месте строительства свайного фундамента с опалубкой, арматурными перевязками и жидким бетоном и раствором.

Сборный и сборно-монолитный ростверк представляют собой заводские бетонные блоки, которые устанавливаются на строительной площадке. Их преимуществом является сокращение времени на создание свайного фундамента своими руками. Недостатком является необходимость специальной техники (крана), более высокие материальные затраты и меньшая прочность фундамента.

Решетки могут быть высокие и низкие .

Высокий Решетки располагаются на небольшой высоте от поверхности земли и передают всю нагрузку исключительно на сваи.

Низкие решетки лучший вариант, т.к. они созданы на основе. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, заливается опалубка и бетонный раствор. Таким образом, невысокие ростверки передают часть нагрузок на грунт, снижая нагрузку на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкий ростверк представляют собой свайно-ленточный фундамент, о котором мы поговорим позже.

Где использовать свайный фундамент?

Условия применения свайного фундамента следующие:

• Водонасыщенные почвы с высоким уровнем грунтовых вод
• Pocasie почва
• Рыхлая болотная почва
• «Плавающий» грунт
• Слабая устойчивость почвы

Другими словами можно сказать, что свайный фундамент подходит для грунтов со сложными горно-геологическими условиями.

Преимущество свайного фундамента в следующем:

• Меньший расход материалов, чем у других фундаментов
• Простота возведения фундамента
• Прочность основы
• Подходит для самых сложных природных условий
• Возможность строительства в любую погоду
• Используется для легких конструкций, а для высотных зданий

Недостатком свайного фундамента является необходимость привлечения крана и расчета свайного фундамента специалистами (мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует работы специалистов. Не рекомендуется самостоятельно закладывать свайный фундамент, тем более, если в дальнейшем он будет проектироваться под дом.

Причина, по которой разрешен расчет свайного фундамента своими руками, заключается в том, что неопытные люди упускают многие важные нюансы. Эти нюансы в дальнейшем негативно сказываются на долговечности конструкции, материальных затратах на содержание и ремонт фундамента, а также на внешнем виде фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем Вам обратиться за помощью к профессионалам, которые, как никто другой, точно определят размер, материал, способ монтажа и другие элементы, создадут свайный фундамент самостоятельно Руки. Опытные архитекторы сначала изучат свойства грунта, глубину залегания водоносного горизонта, тектонику и другие факторы, которые в дальнейшем будут влиять на фундамент.

Кроме того, специалисты смогут нарисовать точную схему необходимого вам фундамента, а также подбить смету на все стройматериалы для его возведения.

Следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на возведение здания, следовательно, оплата труда специалистов не сильно изменит общую стоимость строительства, на что существенно повлияет его долговечность!

Как создать свайный фундамент своими руками

Самыми популярными свайными фундаментами для дачи являются винтовые, свайно-ростверковые и свайно-ленточные фундаменты, поэтому далее мы приведем инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками самое быстрое и приемлемое для загородных домов. Если вы собираетесь строить гараж или беседку, свайно-винтовой фундамент просто идеален, т.к. будет иметь следующие преимущества:

• Монтажная конструкция может быть изготовлена ​​за один рабочий день
• Минимальное количество земляных работ
• Низкие материальные затраты
• Подходит для любого типа почвы

Видеоурок по созданию свайно-винтового фундамента

Для начала создадим чертеж схемы винтовых свай-фундамента, где рассчитываем точное количество свай.Затем приобретаются готовые металлические винтовые сваи и, если они короткие, вкручиваются в землю с помощью стержня и нескольких помощников.

Рекомендуемые размеры зданий для создания свайно-винтового фундамента составляют 4*6 метров.

Завод, в основном, выпускает пустотелые винтовые сваи, поэтому, если будущее здание будет сложным, залейте их бетонным раствором, легким – ничего не делайте.

После того, как все сваи будут вкручены в землю, их нужно обрезать по уровню (можно использовать водяной уровень) и соединить приваренным к ним металлическим швеллером.

На швеллер рекомендуется установить сборный железобетонный каркас и далее приступить к возведению стен. Это краткое руководство по созданию свайно-винтового фундамента своими руками считается полным, как видите, ничего сложного. Далее переходят к более сложному фундаменту — свайному с ростверком.

Свайно-винтовой фундамент своими руками

Свайно-ленточный фундамент своими руками

Этот тип фундамента более надежен и устойчив.Ничего сложного в его конструкции нет, и вы сейчас убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитайте размер фундамента и подготовьте площадь.

Далее с помощью бура просверливают необходимое количество отверстий на определенную глубину и делают траншею под ленточный фундамент, после чего приступают к созданию свай.

Рекомендуется создать небольшую подушку из гравия и песка (дренажный слой), которую тщательно утрамбовать.Далее создайте гидроизоляцию сваи, используя листы рубероида. Из них делают формочки, в которые будут заполняться сваи, связывая эти формочки леской и устанавливаемые в котлован. В формы необходимо установить арматуру перевязки из нескольких стержней диаметром 12 мм. Арматура обвязывается проволокой и делается такой длины, чтобы она выступала от ямы на 15-20 см (для дальнейшей перевязки с ростверком).

Форма рубероида для свай

Когда будет создана армирующая перевязка, начните заливать бетонный раствор, затем подождите 5-7 дней до его полного застывания.

После создания свай переходим к созданию решеток. Первым делом нужно сколотить деревянную опалубку, что бы ширина будущего фундамента была не меньше 40 см (а потом и 50). Позже в опалубку укладывают стержни задвижки, привязывая их проволокой к задвижке, торчащей из сваи. Когда стальной каркас будет создан, приступаем к созданию ленточного фундамента: бетонируем раствор, берем в руки и сбиваем опалубку.

Опалубка для свайно-ленточного фундамента

Подробнее о создании ленточного фундамента читайте в соответствующей статье, где более подробно описан процесс.

Свайно-ленточный фундамент

Следует отметить, что процесс изготовления свайного фундамента с ростверком аналогичен, разница в том, что ростверк будет находиться на высоте 30-50 см от земли, не давая ей нагрузки.
