Металлический каркас здания: виды, особенности конструкции и монтажа

Содержание

Устройство металлического каркаса: простота плюс надежность

Вопросы, рассмотренные в материале:

  • Какие существуют разновидности металлических каркасов
  • В чем заключаются достоинства и недостатки подобных конструкций
  • Каково устройство каркаса из металлического профиля
  • Как собрать металлический каркас для потолка, стен и возведения перегородки

В настоящее время в строительстве широко распространены различные металлоконструкции. Они долговечны, легковозводимы, экономичны и имеют высокие эксплуатационные качества. Устройство металлического каркаса, его универсальность и совместимость со многими другими материалами, например, стеклом или гипсокартоном, дает возможность применения подобных конструкций в самых различных сферах.



Разновидности и устройство металлического каркаса

Существует несколько видов металлокаркаса, каждый из которых применяется в определенном направлении строительства:

1. Металлокаркасы для быстровозводимых конструкций.

Металлокаркасы широко применяются при строительстве быстровозводимых зданий, к которым относят склады, ангары, отдельно стоящие торговые павильоны и кафе. Такие каркасы, как правило, поставляются в виде набора стандартных деталей, имеющих удобные для складирования и транспортировки размеры. На месте из этих деталей достаточно просто монтируется основа нужного здания.

По способу монтажа сборные металлические каркасы классифицируют на стационарные и мобильные конструкции.

  • Стационарные. Конструкции, собираемые из деталей такого набора, прочны, надежны и долговечны. Так как их используют постоянно, то они капитально вмонтированы в фундамент. Детали каркаса изготовлены из качественного дорогого металла, имеющего длительный срок службы.
  • Мобильные. Устройство сборных металлических каркасов этого типа предполагает возможность их многократного монтажа и демонтажа, поэтому они должны легко собираться и разбираться. Детали этих конструкций достаточно легкие, компактные и устойчивые к внешним воздействиям. Такие каркасы оптимальны для летних кафе, садовых павильонов, временных беседок и т. д.

2. Несущие металлокаркасы зданий.

Каркас – это несущая основа любого здания. В современных строительных технологиях, как правило, используют металлический каркас, в основе устройства которого металлические вертикальные стойки и горизонтальные перекладины – ригели. Они присоединяются друг к другу при помощи сварки и болтов, в результате чего получаются поперечные рамы, к которым крепится система растяжек, придающая прочность возводимому зданию.

Вся конструкция из стоек и рам устанавливается на фундамент. Когда основа каркаса здания смонтирована, начинается монтаж кровельных и стеновых прогонов. Полностью готовый металлический каркас облицовывается кирпичом, железобетоном или другим подходящим материалом. Совершенно ясно, что от качества установки конструкции напрямую зависит прочность, надежность и долговечность всего здания.

3. Арматурные металлокаркасы.

Каркас из арматуры является основой любого железобетонного изделия. Арматура служит для усиления несущей способности элементов здания, повышения прочности и устойчивости к разного рода воздействиям. Материалом арматуры чаще всего бывает металл. От качества каркаса из арматуры зависит долговечность возводимого здания.

По устройству металлические армокаркасы бывают сварными, линейными или объемными.

  • Сварные. Продольно и поперечно направленные стержни металлической арматуры в местах пересечения между собой свариваются, образуя жесткий каркас, впоследствии заливаемый бетоном.
  • Линейные. Их используют для армирования стен, потолков, стяжек для полов. Поверхности, армированные такими каркасами, необязательно должны быть плоскими. Часто это изогнутые, цилиндрические и прочие элементы с малой площадью поперечного сечения.
  • Объемные. Это полностью трехразмерные конструкции. Формируются они из предварительно изготовленных металлических решеток.

4. Металлокаркасы для лестничных пролетов.

Такое исполнение лестницы отличается прочностью и долговечностью. Как правило, сначала конструкция монтируется, затем ее облицовывают. В качестве облицовки используют разнообразный материал: металл, дерево, камень и т. д.

Металлический каркас не только придает лестнице прочность и долговечность, но и часто является оригинальным дизайнерским ходом.

5. Интерьерные металлокаркасы.

Чаще всего – это металлические каркасы мебели. Скамейки, стулья, столы, кровати и т. д. Плюсом такой мебели является ее долговечность. Изделия, основой которых является металлокаркас, более устойчивы к внешним воздействиям и способно выдержать большие нагрузки.

В массе своей такая мебель не отличается изысканным дизайном. Она находит применение в служебных помещениях. Однако некоторые образцы на основе металлического каркаса, разработанные профессиональными дизайнерами по индивидуальному заказу, могут быть уникальными объектами, способными украсить любой интерьер.

Устройство металлических каркасов также нашло широкое применение в промышленном строительстве. Их применяют при возведении перегородок, сборных потолков и полов. Каркасные конструкции незаменимы при сооружении спортивных и зрелищных арен, оформлении спектаклей и перформанса.

Достоинства и недостатки металлического каркаса

Основным достоинством устройства металлического каркаса при строительстве зданий является сравнительно малая трудоемкость работы. Технология основана на сборке уже готовых элементов, выполненных на заводском конвейере, который обеспечивает точность деталей, их качество и массовость производства.

Детали каркаса крепятся между собой в основном болтами. Крепление болтами – это относительно нетрудоемкая, технологичная операция, позволяющая использовать средства механизации. Кроме того, при монтаже каркаса отсутствуют «мокрые» процессы, имеющие место в строительстве.

Рекомендовано к прочтению

Поэтому, имея небольшое количество квалифицированных рабочих, обеспечив электроснабжение строительной площадки, без применения тяжелой техники на облегченном фундаменте можно возвести каркас конструкции целого дома всего за 2-3 недели. Меньше, чем при традиционном строительстве, будут и финансовые расходы.

Среди недостатков строений со сборным каркасом из металлического профиля отметим в первую очередь потерю устойчивости конструкции при пожаре. Под действием прямого огня металлокаркас очень быстро теряет устойчивость, что приводит к обрушению всего здания и может стать причиной большого количества жертв. Еще одним недостатком является наличие так называемых «мостиков холода» (металлические детали, контактирующие с внутренней и внешней сторонами стены, способные уводить тепло из помещения наружу).

Устройство каркаса из металлического профиля

Основа каркаса – профиль. Его, как правило, делают из оцинкованной стали. Различают несущий и направляющий профили. Последний формирует плоскости и крепится к несущему.

Все профили различаются своей формой и размерами.

  • Несущий профиль марки CD (ПП). Это самые распространенные типы профиля для стоек и потолка. Самый популярный размер для потолка и стен – CD-60 (ПП-60). Он прочен, имеет невысокую погонную массу и легко гнется, что необходимо при сборке многоуровневых потолков. Стандартные размеры составляют от 2,75 м до 4,5 м с поперечным сечением 60 на 27 мм.
  • Арочный. Довольно дорогой профиль, используемый при формировании сложных фигурных конструкций. Его легко гнуть руками. Типоразмеры те же, что и у профиля, описанного выше.

  • Направляющий из металла UD (ПН). Устройство этого вида металлического профиля «заточено» под монтаж гипсокартона. Размеры профиля UD-27 (ПН-27) с сечением 28х27 мм совпадают с толщиной ГКЛ. Стандартная длина рейки составляет 3 м.
  • Профиль марки CW (ПС). Несущий или стоечный металлический профиль для стен, арок и перегородок. Самостоятельно используется редко из-за низкой жесткости. Для ГКЛ рекомендуется CW-50 с размерами сечения – 50х50 мм. Есть аналогичные элементы с большим сечением – CW-75, CW-100 (50х75 мм и 50х100 мм соответственно).
  • Направляющий UW (или ПН). Эта марка обычно используется совместно с маркой CW. Самым распространенным размером является UW-50. Его используют для формирования внешних углов. Размер сечения – 50х40 мм. Для сборки каркасов применяют UW-75, UW-100 совместно с CW-75, CW-100.

Толщина металла, из которого сделан профиль, различная. Оптимальная составляет 0,55–0,6 мм.

Из аксессуаров и приспособлений, упрощающих монтаж и увеличивающих прочность сборных металлических каркасов, используют следующие элементы:

  • Подвесы. Различают прямой и анкерный. Первый выполнен в виде металлической перфорированной ленты с возможностью продольного сгибания ее в виде буквы «П». Подвес крепится к несущей поверхности дюбелем и рассчитан на нагрузку до 40 кг. Длина такого подвеса составляет от 7,5 до 30 см (наиболее распространенная длина – 12,5 см).

Анкерный или пружинный подвес с тягой используют тогда, когда длины прямого не хватает. Для ее увеличения служит тяга-спица размером от 25 до 100 см. Рассчитан такой подвес на 25 кг нагрузки. Использование этого подвеса упрощает установку потолка в горизонтальной плоскости.

  • Соединители несущих профилей. Их можно разделить на продольные, крестообразные, двухуровневые и угловые. Продольные соединители служат для увеличения длины несущего профиля. Крестообразные или одноуровневые («крабы») применяют для крепления реек из металла одного уровня крест-накрест. Их грузоподъемность составляет до 20 кг/м2 поверхности. Двухуровневые соединители предназначены для связки несущих профилей различных уровней.

При установке металлического каркаса применяют следующий крепеж:

  • Дюбели. Обычно применяют такие приспособления из пластмассы двух типоразмеров. Для крепления направляющих – 40 мм, для крепления каркаса второго уровня – 6 мм.
  • Саморезы. Служат для соединения элементов каркаса между собой и крепления к ним гипсокартона. Применяют саморезы сверлящие (головка типа буравчик – LB), прокалывающие (головка – LN), диаметром 3,5 мм и длиной 9–16 мм, а также универсальные с пресс-шайбой и острой головкой или тексы с размером 9,5х3,5 мм. Гипсокартон крепят саморезами по металлу TN25 длиной 25 мм и диаметром 3,5 мм с частой резьбой. Для многослойного гипсокартона применяют детали длиной 35 мм.

Сборка металлического каркаса для потолка, стен и устройства перегородок

Перед тем как приступить к работе, проводятся обмеры и расчет. В случае капитального ремонта монтаж нужно начинать с потолка, переходя потом на стены. Разметку потолка начинают с самого его нижнего участка, а стен – с заваленной внутрь комнаты или с откосов окон. Расстояния профилем должно соответствовать размеру листов гипсокартона (40 или 60 см).

Приступать к следующей стене следует только после того, когда полностью будет завершена обшивка предыдущей. При монтаже необходимо сразу же учесть установку светильников, розеток, выключателей, предусмотреть места для прокладки коммуникаций, продумать, как будет установлена теплоизоляция и звукоизоляция. Обычно между каркасом и стеной оставляют свободное пространство около 10 см. Под направляющие подкладывают уплотнительную ленту, промазанную герметиком.

Из инструментов необходимо иметь болгарку, лазерный или строительный (двухметровый) уровень.

  • Работа с потолком.

В первую очередь с помощью лазерного уровня по всему периметру нанесите линии положения направляющего профиля. При этом следует учесть кривизну потолка, толщину профиля, размеры листа гипсокартона и изоляции.

Затем нарезаются и равномерно, с шагом 50 см, крепятся гвоздями дюбелей сами направляющие. После чего на потолке размечают точки крепления прямых подвесов – несущего профиля. Следует иметь в виду, что расстояние от стены до первого подвеса – 20 см. Остальные ставят с шагом 40–60 см, но не менее одного метра.

Затем готовят несущий профиль. При необходимости его удлиняют с помощью продольного соединителя.

Несущие устанавливаются в следующем порядке: первый ставится в 10 см от стены, второй от него через 40 см, а все остальные с шагом 50 см. Если планируется вешать тяжелые люстры, то шаг снижают на 5 см. На этом этапе важно убедиться, чтобы светильники не попадали на каркас. После проверки на плоскостность подвесы прикручивают к профилям.

Поперечные балки ставят реже и связывают их крабами. Фактическое положение несущего профиля отмечают на стенах, чтобы не промахнуться при последующей установке листов гипсокартона.

  • Работа со стенами.

Определив заваленную сторону, начинают с нее разметку. В соответствии с разметкой по всему периметру прокладывают и закрепляют направляющий профиль, после чего приступают к монтажу несущих:

  • Несущие нарезаем кусками на 1 см короче расстояния между направляющими. Первую вертикаль ставим в 10 см от края стены или в углу, следующие – через каждые 40 или 60 см, в зависимости от требуемой жесткости.
  • При помощи саморезов с пресс-шайбой соединяем их.
  • И, наконец, крепим подвесы к стене при помощи дюбелей. Делаем это, ориентируясь по предварительно натянутым нитям.

Соединяем подвесы с профилем. В углу профиль крепят к стене уголком, сделанным из куска профиля. Его надрезают по бортику, сгибают под 90°, одним концом крепят к стене, а другим прикручивают к несущему профилю саморезами. Такое устройство обеспечивает более прочное соединение.

В тех случаях, когда высота стен больше длины листа гипсокартона, в местах соединения листов необходимо установить поперечные балки. Так как листы устанавливают в шахматном порядке, то перемычки ставятся сверху или снизу по ширине листа.

  • Установка перегородки.

На стенах, потолке и полу выполняют разметку под направляющие с учетом ширины перегородки. Далее нарезают или удлиняют профиль до требуемых размеров и приступают к его монтажу. Крепление осуществляется дюбелями. Шаг – 60 см.

После установки направляющих приступают к монтажу вертикальных стоек из несущего профиля. Его также устанавливают с шагом 40 или 60 см в зависимости от требуемой жесткости конструкции. Соединяют с несущим профилем стойки саморезами с каждой стороны в четырех местах или просекателем.

Поперечины из несущего профиля монтируют с таким же шагом. Несущие соединяют при помощи вырезов бортика на поперечинах. Крепят саморезами. Важно учитывать наличие проводки и коммуникаций. Под них делают специальные крепежи. Также внимание уделяется дверным проемам и нишам, если они планируются. Для большей прочности между стенами перегородки устанавливают перемычки, которые выполняют из кусков профиля.

Если выбран рифленый ПС, его не закрепляют. За счет его рифленой поверхности они и самостоятельно удерживаются в покое. Это экономит время монтажа.

Стоимость устройства металлического каркаса

Расценки на установку металлических конструкций зависят от таких факторов, как:

  • Площадь постройки. Как правило, существуют скидки на большие объемы работ.
  • Вид сооружения и уровень его сложности. Ясно, что уровень требований к холодному складу и к такому же по площади торговому комплексу будет разным. Соответственно, различными будут как затраты на строительство, так и цена на него.
  • Ценовая политика компании.
  • Вес металлических конструкций. Стоимость здания во многом зависит от общего веса монтируемого каркаса.
  • Район. Расходы на доставку оборудования и перевозку рабочих так или иначе связаны с местоположением объекта.
  • Состояние инфраструктуры. Дороги, в том числе и свобода проезда к объекту грузового транспорта и техники. Наличие электро- и водоснабжения и возможность к нему подключиться.
  • Срочность выполнения. Если работу нужно произвести быстро, то появляется необходимость задействовать дополнительные бригады, увеличить объем используемой спецтехники при выполнении монтажа, ввести посменный график.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Металлический каркас

Вернуться на страницу «Конструктивные типы зданий»

Металлические каркасы одноэтажных зданий.

Стальной каркас одноэтажных производственных зданий имеет такую ​​же конструктивную схему, что и железобетонный каркас. Применяют стальные каркасы при строительстве предприятий металлургии, машиностроения и других производств с большими пролетами и значительными крановыми нагрузками. Наиболее целесообразно применять такие каркасы в сейсмических районах.

Главными элементами каркаса (рис. 1) являются поперечные рамы, которые выполняют из колонн, ферм, ригелей и балок.

Рис. 1. Элементы стального каркаса: 1 — колонны; 2 — подкрановые балки; 3 — вертикальные связи между фермами; 4 — стропильные фермы; 5 – вертикальные связи (в гребне фермы) 6 — растяжки (на уровне нижнего пояса ферм) 7 — прогоны; 8 — вертикальные крестовые связи (между колоннами) 9 – горизонтальные крестовые связи (на уровне нижнего пояса ферм)

Принцип работы несущего каркаса состоит в том, что пространственная жесткость обеспечивается системой связи и наличием жестокости узлов. Современные программы позволяют выполнять пространственный расчет каркаса целиком, что более полно отражает работу конструкций.

Для предварительных расчетов допускается выполнение расчета каркаса по упрощенной схеме, когда отдельно рассчитываются рамы в поперечном и продольном направлении здания.

Предварительной расчет поперечной рамы позволяет определить основные сечения каркаса и назначить тип узлов соединения. Жесткость поперечной рамы должна обеспечиваться жесткостью узлов, т.к. система связей в поперечной раме, как правило, не предусматривается. Самая распестрённая схема поперечной рамы: жесткое крепление колонн к фундаментом и шарнирное крепление ригелей к колоннам. В некоторых случаях, ригеля имеют жесткое крепление к колонне, что приводит к уменьшению сечения ригеля и увеличению сечения  колонны. Такая схема целесообразна при небольшой высоте колонн или при наличии мостовых кранов.

Предварительный расчет продольной рамы позволяет определить систему продольных связей, которые воспринимают ветровую нагрузку, а также выполнить расчет прогонов покрытия, стеновых прогонов, подкрановых балок и подстропильных ферм.

Конструкции световых и аэрационных фонарей должны учитываться при расчете поперечных рам, т.к. их наличие влияет на схему снеговых нагрузок и оказывает влияние на передачу нагрузок на ригель. Основное назначение фонарей – естественное освещение и естественная вентиляция, что особенно актуально в многопролетных зданиях с большими пролетами.

Помимо основных несущих конструкций, металлические каркасы включают в себя различные вспомогательные площадки, лестницы, кронштейны  и другие элементы, учет которых зависит от значений передаваемых нагрузок.

Подкрановые конструкции воспринимает основные усилия от мостовых кранов,  они могут быть выполнены в виде дополнительных ветвей колонн. При небольшой грузоподъемности, подкрановые конструкции совмещают с основными колоннами, при этом подкрановые балки или фермы опираются на консоли, приваренные к основным несущим колоннам здания.

Подстропильные фермы применяют при большом шаге колонн, который может быть продиктован технологическими процессами предприятия, а длина панелей или прогонов не позволяет перекрыть весь пролет. В таких случаях устанавливают подстропильные фермы, на них устанавливают стропильные фермы, а на них уже кладут прогоны или плиты покрытия.

Система связей устанавливается вдоль здания и по покрытию здания. Стеновые и кровельные панели создают дополнительную жесткость, но их работу в расчетах, обычно, не учитывают. Иногда дополнительно предусматривают монтажные связи, которые устанавливаются на период монтажа.

Система фахверка служит для крепления стенового ограждения. Различают фахверковые колонны, фахверковые стойки и прогоны. Фахверк воспринимает ветровую нагрузку, нагрузку от стенового ограждения и затем передает их на существующий каркас и фундаменты.

Сопряжения элементов в узлах выполняют с помощью болтов, сварки и заклепок (при высоких значениях динамических нагрузках).

Типовой пролет имет длину — 18, 24, 30, 36 м и шагом колонн 6 и 12 м.

Элементы каркаса на схемах

1 — колонна крайнего ряда;

2 — колонна среднего ряда;

3 — стропильная ферма;

4 — подстропильная ферма;

5 – фонарь;

6 — подкрановая балка;

7 — мостовой опорный кран

8 — тележка крана;

9 — подвесной кран



Монтаж металлического каркаса здания: особенности работ

Каркас для быстровозводимых домов строится из легких, но прочных металлоконструкций, а именно из легких тонкостенных стальных профилей и балочных перекрытий. Технология ЛСТК позволяет снизить материальные затраты на обустройство монолитного фундамента как в капитальном строительстве и выбрать мелкозаглубленное или свайное основание.

Особенности производства и характеристики металлоконструкций.

Ангары и складские помещенияМеталлические оцинкованные профили изготавливаются методом штамповки (холодной или горячей) а для защиты от процессов коррозии покрываются специальными составами (полимерными материалами, грунтовкой и эмалью). К основным характеристикам и свойствам металлического каркаса здания относится:

•    легкий вес профилей. Благодаря этому свойству отсутствует нагрузка на грунт, поэтому строение не подвержено деформации;


•    устойчивость к появлению плесени и грибка за счет наличия защитного покрытия;


•    длительный эксплуатационный срок;


•    высокая устойчивость к механическим повреждениям и физическому износу;


•    сейсмическая стойкость и пожаробезопасность металлических конструкций.

Применение оцинкованных и гнутых профилей из стали позволяет воплотить в реальность оригинальные идеи и задумки дизайнеров и архитекторов. Из этих металлоконструкций сегодня строятся не только производственные и общественные объекты, но и загородные дома и дачи.

Технология сборки металлического каркаса здания.

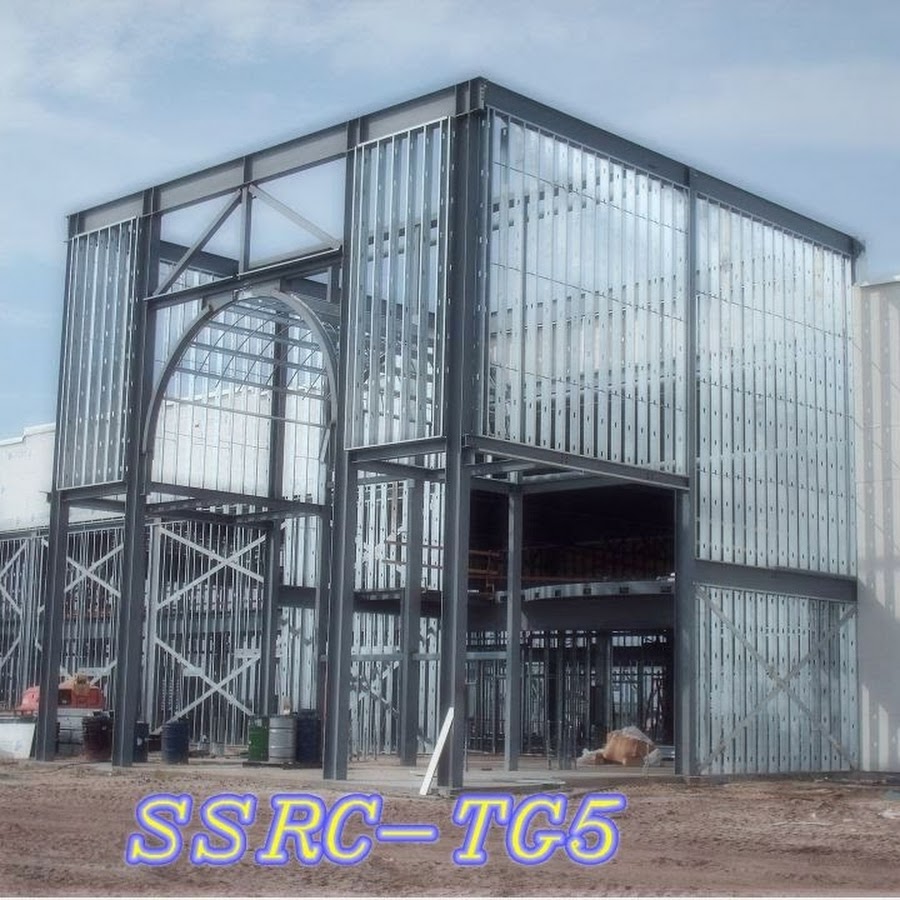

По технологии ЛСТК возводятся металлические каркасы зданий и сооружений, а для утепления применяются современные тепло- и пароизоляционные материалы, использование которых исключает появление мостиков холода. Особое значение в домах из металлоконструкций имеет качественная паро- и гидроизоляция при утеплении, основным назначением которой является выведение излишнего пара и предотвращение образования конденсата из-за перепада температур.

Для надежной защиты от ветра используются ветрозащитные пароизоляционные мембраны, которые крепятся с наружной стороны стен дома. Обрешетка кровли также изготавливается из тех же оцинкованных профилей, а производители предлагают большой выбор качественных кровельных материалов.

Строительство быстровозводимых зданий «под ключ» является выгодным капиталовложением, работы выполняются в кратчайшие сроки при любой погоде профессиональными рабочими. В комплекс услуг входит разработка проекта дома с учетом всех требований, обустройство фундамента, возведение каркаса из металлоконструкций, стен, пола и потолка, кровли, а также утепление и отделочные работы современными стройматериалами.

Преимущества монтажа каркаса из металлоконструкций.


К главным преимуществам зданий с металлическим каркасом относится их прочность и надежность, экономичность строительства и долговечность, пожарная безопасность и износостойкость, а также легкость сборки и проверенное годами отличное качество. Благодаря защитным покрытиям металлические профили надежно защищены от неблагоприятного воздействия коррозии, плесени и грибка, они быстро собираются и широко применяются в промышленности и строительстве жилых домов.

Одним из преимуществ таких зданий является обустройство ленточного, свайного или столбчатого фундамента, который не требует больших вложений материальных средств и снижает общую стоимость строительства. Монтаж и сборка металлического каркаса выполняется быстро, так как все детали и комплектующие упакованы и промаркированы на заводе по производству металлоконструкций.

Конструктивные особенности металлического каркаса здания.

Блочно-модульные зданияСпециалисты рекомендуют использовать оцинкованные профили с низким коэффициентом теплопроводности, что позволяет избежать появления конденсата и мостиков холода. Для теплоизоляции необходимо использовать только качественные современные утеплители с паро- и гидроизоляцией (минеральная вата, пенопласт, экструдированный пенополистирол, стекловолокно и др.).

При закладке фундамента следует учитывать тип почвы, характер залегания грунтовых вод и площадь здания. Несущие металлоконструкции должны сочетаться с ограждающими, а крепление выполняется саморезами или анкерными болтами. Несущая способность всего здания зависит от количества пролетов и шага опор, вида и расстановки колонн, а также расположения элементов жесткости.

Стальные конструкции широко используются не только для строительства одноэтажных строений промышленного и производственного назначения, но и многоэтажных домов, в основе которых прочный, надежный и устойчивый металлический каркас. От профессионального монтажа металлического каркаса быстровозводимого здания зависит его устойчивость, прочность, срок эксплуатации и износостойкость.

Металлокаркасы современных зданий – битва технологий — Комплекс градостроительной политики и строительства города Москвы

Если проанализировать открытые информационные источники (статьи, блоги, комментарии), посвященные металлокаркасам быстровозводимых зданий, то нетрудно заметить — какие страсти кипят за место под солнцем в этом актуальном и перспективном сегменте.

Причем, в самих понятиях нет единства, которое можно было наблюдать еще лет 15-20 назад.

Битва за металл

До 2012 года российский рынок металлоконструкций рос весьма заметными темпами – до 15% в год. Однако кризисные явления в отечественной и мировой экономике, окончание реализации крупных инфраструктурных проектов затормозили развитие отрасли. Объем потребления металлоконструкций в последние три года составил 1,8 млн т – это на 20% меньше, чем в 2012 году.

Тем не менее, металлурги и поставщики металлопродукции активно работают над расширением внутреннего рынка. За последние несколько лет введено более 500 тыс. т новых мощностей по производству металлоконструкций и металлообработке для строительной индустрии, как основного потребителя продукции. Именно здесь, как отмечают эксперты, благодаря усилиям металлургических компаний и научных институтов стальное строительство развивается вполне в русле мировых практик — в развитых странах доля многоэтажных зданий на стальном каркасе достигает 50—65%.

Основное преимущество для застройщика при использовании металлоконструкций — снижение переменных затрат за счет высокой скорости возведения зданий и гибкости их планировки. В ближайшее время объем жилого строительства на стальном каркасе достигнет 1 млн кв. м. Пока это немного на фоне 70-80 млн. квадратных метров общего ввода жилья в год. Но еще одним перспективным сегментом для расширения области применения стальных конструкций является социальная инфраструктура — городам необходимо возводить спортивные, логистические, оздоровительные и учебные объекты, а также складские, промышленные и агропромышленные комплексы.

Тем не менее, в стране до сих пор не хватает достоверной статистики по тем или иным видам металлоконструкций, по секторам их применения, информации о производственных возможностях и об оснащенности заводов. Отметим, что в 2015 году Ассоциация по развитию стального строительства (АРСС) сделала первый шаг по заполнению вакуума информации, сформировав «Каталог производителей металлических конструкций».

Но в любом случае, и без каталога очевидно, что любой металлокаркас в одинаковой степени требует квалифицированной проектной разработки, производства и монтажа конструкций. Преимущества или недостатки технологий определяются лишь функционалом и конкретными условиями строительства, поэтому ориентироваться необходимо на компании с многолетним брендом, то есть наработанным багажом объектов. Как правило, именное «клеймо» предполагает полный цикл работ, включая услуги специальной лаборатории по проверке металлопроката на входе и металлоконструкций на выходе производственного процесса.

Разбор по понятиям

Сегодня в информационном поле существуют две схожих технологии строительства: ЛМК (легкие металлические конструкции) и ЛСТК (легкие стальные тонкостенные конструкции).

Сегодня называть ЛМК «легкими» уже не совсем корректно, так как терминология была верна примерно до конца прошлого века, когда ЛМК была альтернативой конструкциям из кирпича и бетона. Но термины устоялись. Разве что ряд экспертов предлагает называть ЛМК проще — МК (металлические конструкции).

Различия между ЛМК и ЛСТК заключаются в разнице весе за счет использования различного по характеристикам металла. В технологии ЛСТК используют, как правило, оцинкованный металл толщиной до 4 мм. Необходимая несущая способность металлокаркаса достигается за счет специальной формы профилей, которые при малом весе способны выдерживать возложенные на них нагрузки. Отметим, что технология была разработана в 50-х годах 20 столетия в Канаде для строительства большого количества малоэтажных домов, соответствующих климатическим условиям севера Америки.

Технология же ЛМК подразумевает использование в качестве несущего каркаса горячекатаный черный металл (двутавры, швеллера, уголки, квадратные и круглые трубы) толщиной более 4 мм.

Здания, запроектированные на основе ЛСТК, монтируются с помощью специальных высокопрочных саморезов, монтаж зданий из ЛМК производится с помощью сварки, либо с применением болтов, включая высокопрочные.

Легче, еще легче

Технология ЛСТК прочно вошла в строительную практику благодаря своим очевидным преимуществам. Главное – наибольшей легкости относительно всех иных вариантов из тяжелого металла, дерева или клееного деревянного бруса. Так, масса 1 кв. м стены из ЛСТК без внешней отделки составляет в среднем 53 кг, а ферма с рабочим пролетом 9 м весит 70 кг.

Благодаря легкости комплектующих элементов все строительство может идти без использования подъемной техники. Этим зданиям не нужен фундамент глубиной 1,5-2 м — они хорошо стоят на мелко-заглубленных фундаментах и винтовых сваях. Как заявляют специалисты и маркетологи компаний — производителей ЛСТК — применение ЛСТК позволяет на 50-80% сократить снизить стоимость строительства. Благодаря легкости каждого элемента, точности размеров, правильной маркировке и сборочным чертежам, бригада из трех-четырех человек в состоянии собрать каркас дома площадью 150-200 кв. м за 2-3 недели. Как показала практика — возводимые из ЛСТК строения могут иметь высоту до трех этажей, иметь пролеты в ширину до 24 метров при высоте каждого этажа до 4,2 метров. Особенно актуальны ЛСТК при формировании надстроек или мансардных этажей — когда новая нагрузка на существующие фундаменты и конструкции должны быть минимальны. Более того, технологии ЛСТК незаменимы при строительстве в труднодоступных районах, в зданиях с облегченными фундаментами, в условиях, когда отсутствует крановая техника. Популярность технологии в Японии говорит еще и о высокой сейсмостойкости.

Исходными составляющими ЛСТК являются металлические профили, имеющие сечение в форме букв С, U, Z и изготовленные из оцинкованной горячим способом стали. «Изюминкой» несущих конструкций стен считается термопрофиль, в стенках которого, в шахматном порядке прорезаны многочисленные сквозные канавки. Из-за этого путь теплового потока по перемычкам между канавками резко увеличивается, а площадь сечения потока уменьшается. В результате количество теряемого тепла существенно снижается.

Однако при этом ослабляются прочностные показатели профиля (в том числе на сопротивление по изгибу, скручивание и продольную устойчивость). Поэтому для обеспечения жесткости каркаса здания его конструкцию приходится тщательно обдумывать и просчитывать. При этом используются специфические элементы, такие как панельные фермы, жесткие диски перекрытий, краевые балки, узлы креплений в фермах перекрытий и крыши. Термопрофили комбинируются с обычными тонкостенными профилями, с толщиной стенки 1-1,5 мм.

Тяжелые аргументы

У заказчика, при выборе той или иной технологии, возникает проблема достоверности информации. Например, много игроков рынка ориентировано на выпуск ЛСТК из оцинкованного проката толщиной менее 4 мм. Применение их нормативно не урегулировано, поэтому такие компании часто сталкиваются с проблемой государственной экспертизы реализованных проектов и не могут в срок ввести в строй объекты. Также есть риск, что отдельные игроки используют европейские практики проектирования ЛСТК, европейское программное обеспечение без учета российских климатических условий, ветровых и снеговых нагрузок.

Следует отметить, что со стороны производителей ЛМК на технологию ЛСТК идет серьёзный, порою аргументированный, а зачастую и не очень «наплыв», с попыткой доказать несостоятельность ЛСТК при устройстве полноценных каркасных зданий, тем более когда на этом фоне у «тяжелых» металлокаркасов есть преимущества, которые необходимо учитывать при реализации проектов, а именно:

  • возможность строительство крупных промышленных и складских объектов;
  • знакомая монтажным бригадам технология;
  • высокая стойкость к агрессивным средам;
  • возможность подвески на несущем каркасе подъемно-транспортного оборудования;
  • неограниченная высота быстровозводимого здания;
  • возможность устройства пролета здания более 30 м без промежуточных опор.

Владислав Васильев, генеральный директор «Северсталь Стальные Решения» поделился своим наблюдением: «… Металлоемкость в расчете на 1 кв. м при использовании ЛСТК меньше, но разница в стоимости металла, применяемого для таких конструкций, – она более чем на 30% выше, чем для технологии МК. Например, мы уже сейчас имеем в своем портфеле складские здания из МК, где металлоемкость выше чуть более чем на 15% в сравнении с ЛСТК, но за счет разницы используемого металла в целом их стоимость ниже на 10%».

Тем не менее, даже руководитель подразделения, производящего ЛМК далее отмечает: «… Все зависит от конкретных условий строительства и проекта. Если говорить в целом о рынке, то ЛСТК находит все большее применение в сельском хозяйстве, при строительстве небольших складов, с пролетом до 24 метров, а также небольших, до 3 этажей, торгово-офисных зданий. Крупные же торговые центры, промышленные здания, складские помещения с крановым оборудованием эффективнее и безопаснее строить из МК».

Но в любом случае очевидно — любой металлокаркас в одинаковой степени требует квалифицированной проектной разработки, производства и монтажа конструкций. Преимущества или недостатки технологий определяются лишь функционалом и конкретными условиями строительства, поэтому ориентироваться необходимо на компании с многолетним брендом, то есть наработанным багажом объектов. Как правило, именное «клеймо» предполагает полный цикл работ, включая услуги специальной лаборатории по проверке металлопроката на входе и металлоконструкций на выходе производственного процесса.

ardexpert.ru

Металлический каркас здания. Производство каркасов зданий из металла

ОГРОМНОЕ СПАСИБО за отличное качество и обслуживание !!! Сотрудники компании очень внимательные и отзывчивые .За короткие сроки была выполнена и установлена в срок контейнерная площадка на территории школы.

Наталья, г. Солнечногорск

Решили поставить решетки на окна, так как живем на первом этаже и часто отсутствуем дома. Долго не заморачивались с поисками, решили заказать тут. Не пожалели. Мастера приехали в точно в оговоренное время, сделали замеры – все очень вежливо и профессионально. Вскоре привезли и красивые кованые решетки, мы заказывали стационарные. Теперь мы спокойны за свое имущество.

Елена П., г. Подольск

Порадовал большой выбор эскизов и цена на этом сайте. Так как живем в Подольске, заказали решетки именно тут. Все прошло без запарок, спасибо за хорошую слаженную работу.

Виктор Михайлович К., г. Подольск

На даче у меня гаража нет, поэтому решил заказать навес из поликарбоната. Мастера с РМЗП посоветовали сделать навес на две машины – вдруг кто-то приедет в гости. Они работали очень профессионально, помогли выбрать самое удобное место для такого сооружения. Построили навес настолько быстро, что просто удивительно. Такой гараж получился очень прочным и выглядит очень прилично.

Алексей, пос. Остафьево

Заказал на этом сайта навес из поликарбоната. В связи с погодными условиями выполнить заказ в срок не успели. У меня закончился отпуск, с работы не отпускали. Мастера пошли на встречу и в ближайший мой и их выходной вышли и доделали навес. Порадовало, что из-за невыполненных сроков сделали скидку 10%. Очень профессионально.

Геннадий, г. Подольск

Обустройством улицы с частными домами в Серпухове пришлось заниматься самим жителям, и мы решили заказать надежные и удобные мусорные контейнеры. В интернете нашли информацию о контейнерах «Ремонтно — Механический завод Подольский», нам они подошли по цене и по объему. Заказ был выполнен очень быстро, ребята сами расставили прочные ящики. Теперь у нас на улицах чистота. Хотим еще заказать здесь же большой контейнер для металлолома.

Корешников Ю.Н., г. Серпухов

Строю дом в Климовске, решил заказать забор из профнастила тут. Сделал заказ. Мастера сами сделали замеры, согласовали со мной удобное время установки и приехали точно по часам. Забор ставили очень аккуратно (жена боялась за свои цветы, но ни один не был поврежден). После работы не осталось никакого мусора, остатков материала – все очень культурно, по-европейски. В следующий раз закажу у них забор из сетки рабица для небольшой дачки. Спасибо за качество и оперативность.

Виктор Иванович Глущенко

Заказали в компании РМЗП металлический забор. Хотели без бетонирования, но специалист компании пояснил, что с нашим грунтом избежать этого нельзя. Все сделали точно в срок. Работой довольны.

Семья Коноваловых, Подольский район

Долго искала деревянный забор для своего деревянного дома – хотелось, чтобы все было в одном стиле. Очень понравился забор от «Ремонтно — Механический завод Подольский». Построен он был быстро и на высшем уровне. Понравилась культура мастеров, их вежливость и внимательность к клиенту. И, конечно, сам забор

Татьяна А., г. Щербинка

Поставил в июле 2011 года деревянный забор. После зимы я заметил, что некоторые столбы забора сместились вниз. Из-за этого весь забор перекосило. Я так думаю, что для нашей местности было необходимо ставить бетонное основание для забора, считаю, что в компании нам должны были это подсказать. Починили нам забор по гарантии, но, думаю, забор придется все равно менять и укреплять. Через пару лет, что очень накладно.

Михаил Кононов, Серпуховской район

Долго искала деревянный забор для своего деревянного дома – хотелось, чтобы все было в одном стиле. Очень понравился забор от «Ремонтно — Механический завод Подольский». Построен он был быстро и на высшем уровне. Понравилась культура мастеров, их вежливость и внимательность к клиенту. И, конечно, сам забор.

Татьяна А., г. Щербинка

Не могу нарадоваться на новые ворота. Отъезжают они бесшумно, очень плавно и в то же время быстро. Порадовали сроки выполнения работ. С момента заказа и установки прошло около 10 дней. Ворота получились очень прочные и надежные. Однажды нечаянно чуть задел их автомобилем – следа не осталось.

Михаил, г. Подольск

Проект дома в Климовске у нас очень хороший, но про козырек над входом забыли – во время дождя постоянно капает вода возле самой двери, а то снег насыпает. Ситуацию спасли мастера из «Ремонтно — Механический завод Подольский». Какой красивый и прочный козырек они нам поставили – с кованой основой, поликарбонат подобрали в цвет крыши! Получилось очень стильно и удобно. Удивила даже приятная стоимость за такую качественную работу.

Екатерина Александрова, г. Климовск

Мой офис находится на первом этаже, выходит в глухой двор, поэтому защитить его окна нужно было обязательно. Хотелось найти какой-то интересный вариант, в основном же все мастера предлагали стандартный дизайн. И только в тут увидел решетки современного дизайна. А после установки удостоверился и в качестве, прочности изделия. Живу в Москве, поэтому боялся будут проблемы со сроками и доставкой. Оказалось, зря переживал. Теперь буду знать, к кому стоит обращаться.

Сергей Геннадьевич Кондатенко, г. Москва

Был неприятно удивлен разницей реальных цен на решетки на окна и указанных на сайте. Оказалось, что на сайте стоит оптовая цена, при меньших заказа получается дороже. Сначала отказался, но потом, изучив рынок, понял, что в РМЗП заказывать выгодно. Качеством остался доволен.

Николай, г. Москва

Хочу выразить благодарность сотрудникам данной компании. Недавно заказал навес для автомобиля на дачу. Работы провели быстро, и слаженно.

Игорь, пос. Львовский

Мы строили дом в старинном стиле, и очень хотелось украсить окна ставнями, к тому же в Серпухове мы бываем только на выходные и в отпуске, и ставни могли бы защитить дом от воров. В каталоге «Ремонтно — Механический завод Подольский» мы нашли то, что искали. Ставни изготовили точно по размерам окон, никаких подгонок или переработок не потребовалось – сразу виден профессионализм. Установили их ребята очень аккуратно, и дом сразу приобрел неповторимый вид.

Семья Шоровых, г. Москва

Возле нашего офиса есть небольшая собственная автостоянка, руководство решило проявить заботу о сотрудниках и заказать навес для нее. Отлично, что сразу вышли на «Ремонтно — Механический завод Подольский». Специалисты сделали все быстро, качественно и очень аккуратно. Все сотрудники очень довольны удобным навесом, машины не заливает дождем, на засыпает снегом.

Татьяна К., г. Чехов

Заказали козырек на дачу. Работой доволен. Спасибо за скорость и качество. В дальнейшем планирую заказать и навес для машины.

Александр М., г. Подольск

Был не очень приятно удивлен сколько стоят навесы для автомобилей из поликарбоната. Вообще, пока не столкнулся с этим, не думал, что так дорого. Но все равно дешевле, чем капитальный гараж. В итоге заказал в РМЗП навес под две машины. Попал под акцию, поэтому сделали небольшую скидку. Мелочь, а приятно. Остался доволен и работой и сроками. Очень надеюсь, что прослужит долго. Спасибо, ребят, за все.

Игорь, г. Протвино

Уже более 10 лет живу в Подольске и 5 из них занимаюсь теплицами. До этого момента имел дело только со стеклянными конструкциями, но когда возник вопрос расширения, понял, что сегодня стеклянная конструкция – дорогое удовольствие, которое сможет окупить себя не скоро. По совету друга обратил внимание на панели из поликарбоната, и не зря с этим материалом гораздо меньше проблем, чем с хрупким и тяжелым стеклом. Материал легко изгибается, благодаря чему очень просто можно придать ему требуемую форму. Панели легкие, поэтому смонтировать теплицу можно без проблем одному-двум людям, мы работали с другом, так что за день смогли построить сразу две теплицы. Спасибо сотрудникам фирмы за доступные цены и короткие сроки выполнения заказа.

Валентин К., Подольск

Долго искала место, где бы заказать детскую спортивную площадку. Цены на них конечно кусаются, поэтому искала подешевле и понадежнее. Живу в Москве, а дача у нас под Климовском. Вот и решила попробовать заказать поближе к даче. Ценой и качеством осталась довольна.

Татьяна Ильина, г. Москва

Давно планировал построить навес для машины на даче. Под гараж надо много места, а навес и подешевле и попроще.Обратился в компанию. Сотрудники помогли мне выбрать подходящий для моего двора вариант. Удивила оперативность, всего за неделю мне привезли и смонтировали навес. Работой доволен.

Коноваловы, г. Подольск

Недавно приобрели дачный участок под Серпуховым. Пока денег для полной застройки и облагораживания территории у нас нет. Но оставлять участок, куда свозится строительный материал и планируется строительство, без ограждения – не самый удачный вариант. Поэтому, решил огородить участок забором из сетки рабица. Ворота и забор оказались очень качественным временным вариантом и хорошо смотрятся во дворе будущего дачного участка.

Татаренко В. К.

Заказали решетки на окна. Подкупил большой выбор и низкие цены на сайте. Немного расстроило, что оказалось, что указаны оптовые цены. Но все равно не так дорого вышло как у других производителей. Пока никаких нареканий к работе нет.

Иванченко Екатерина, г. Москва

Заказывали контейнеры и урны для строительной площадки. Остались довольны качеством, ценой продукции и обслуживанием персонала. Спасибо Вам за работу!

Ирина, Подольский район

Приобрели для матери под Серпуховым деревянный домик. Решили все сооружения на участке выполнять в едином стиле. Поэтому заказали напрямую с Ремонтно-Механического завода сплошные деревянные заборы. О выборе не пожалели — ограждение выглядит гармонично, выгодно дополняют дом и хорошо смотрятся на фоне природы.

Валерий, г. Серпухов

Стеллажи для торговых площадей и складов приобретаю на этом заводе неоднократно. Очень доволен ассортиментом, качеством товара, ценовой политикой фирмы и обслуживанием персонала. Всем рекомендую!

Николай, Серпуховской район

Недавно купил дом под Климоквом. Заказал тут ставни. Цены приемлемые, сроки выполнения заказа короткие, персонал опытный и вежливый. В будущем планирую заказать у вас еще и навес для автомобиля, а также распашные ворота.

Василий Мизайлович Ч., г. Климовск

Заказали решетки на окна, всем довольны.

Михаил, г. Подольск

Быстровозводимые каркасные здания: из металла и сэндвич-панелей

ОГРОМНОЕ СПАСИБО за отличное качество и обслуживание !!! Сотрудники компании очень внимательные и отзывчивые .За короткие сроки была выполнена и установлена в срок контейнерная площадка на территории школы.

Наталья, г. Солнечногорск

Решили поставить решетки на окна, так как живем на первом этаже и часто отсутствуем дома. Долго не заморачивались с поисками, решили заказать тут. Не пожалели. Мастера приехали в точно в оговоренное время, сделали замеры – все очень вежливо и профессионально. Вскоре привезли и красивые кованые решетки, мы заказывали стационарные. Теперь мы спокойны за свое имущество.

Елена П., г. Подольск

Порадовал большой выбор эскизов и цена на этом сайте. Так как живем в Подольске, заказали решетки именно тут. Все прошло без запарок, спасибо за хорошую слаженную работу.

Виктор Михайлович К., г. Подольск

На даче у меня гаража нет, поэтому решил заказать навес из поликарбоната. Мастера с РМЗП посоветовали сделать навес на две машины – вдруг кто-то приедет в гости. Они работали очень профессионально, помогли выбрать самое удобное место для такого сооружения. Построили навес настолько быстро, что просто удивительно. Такой гараж получился очень прочным и выглядит очень прилично.

Алексей, пос. Остафьево

Заказал на этом сайта навес из поликарбоната. В связи с погодными условиями выполнить заказ в срок не успели. У меня закончился отпуск, с работы не отпускали. Мастера пошли на встречу и в ближайший мой и их выходной вышли и доделали навес. Порадовало, что из-за невыполненных сроков сделали скидку 10%. Очень профессионально.

Геннадий, г. Подольск

Обустройством улицы с частными домами в Серпухове пришлось заниматься самим жителям, и мы решили заказать надежные и удобные мусорные контейнеры. В интернете нашли информацию о контейнерах «Ремонтно — Механический завод Подольский», нам они подошли по цене и по объему. Заказ был выполнен очень быстро, ребята сами расставили прочные ящики. Теперь у нас на улицах чистота. Хотим еще заказать здесь же большой контейнер для металлолома.

Корешников Ю.Н., г. Серпухов

Строю дом в Климовске, решил заказать забор из профнастила тут. Сделал заказ. Мастера сами сделали замеры, согласовали со мной удобное время установки и приехали точно по часам. Забор ставили очень аккуратно (жена боялась за свои цветы, но ни один не был поврежден). После работы не осталось никакого мусора, остатков материала – все очень культурно, по-европейски. В следующий раз закажу у них забор из сетки рабица для небольшой дачки. Спасибо за качество и оперативность.

Виктор Иванович Глущенко

Заказали в компании РМЗП металлический забор. Хотели без бетонирования, но специалист компании пояснил, что с нашим грунтом избежать этого нельзя. Все сделали точно в срок. Работой довольны.

Семья Коноваловых, Подольский район

Долго искала деревянный забор для своего деревянного дома – хотелось, чтобы все было в одном стиле. Очень понравился забор от «Ремонтно — Механический завод Подольский». Построен он был быстро и на высшем уровне. Понравилась культура мастеров, их вежливость и внимательность к клиенту. И, конечно, сам забор

Татьяна А., г. Щербинка

Поставил в июле 2011 года деревянный забор. После зимы я заметил, что некоторые столбы забора сместились вниз. Из-за этого весь забор перекосило. Я так думаю, что для нашей местности было необходимо ставить бетонное основание для забора, считаю, что в компании нам должны были это подсказать. Починили нам забор по гарантии, но, думаю, забор придется все равно менять и укреплять. Через пару лет, что очень накладно.

Михаил Кононов, Серпуховской район

Долго искала деревянный забор для своего деревянного дома – хотелось, чтобы все было в одном стиле. Очень понравился забор от «Ремонтно — Механический завод Подольский». Построен он был быстро и на высшем уровне. Понравилась культура мастеров, их вежливость и внимательность к клиенту. И, конечно, сам забор.

Татьяна А., г. Щербинка

Не могу нарадоваться на новые ворота. Отъезжают они бесшумно, очень плавно и в то же время быстро. Порадовали сроки выполнения работ. С момента заказа и установки прошло около 10 дней. Ворота получились очень прочные и надежные. Однажды нечаянно чуть задел их автомобилем – следа не осталось.

Михаил, г. Подольск

Проект дома в Климовске у нас очень хороший, но про козырек над входом забыли – во время дождя постоянно капает вода возле самой двери, а то снег насыпает. Ситуацию спасли мастера из «Ремонтно — Механический завод Подольский». Какой красивый и прочный козырек они нам поставили – с кованой основой, поликарбонат подобрали в цвет крыши! Получилось очень стильно и удобно. Удивила даже приятная стоимость за такую качественную работу.

Екатерина Александрова, г. Климовск

Мой офис находится на первом этаже, выходит в глухой двор, поэтому защитить его окна нужно было обязательно. Хотелось найти какой-то интересный вариант, в основном же все мастера предлагали стандартный дизайн. И только в тут увидел решетки современного дизайна. А после установки удостоверился и в качестве, прочности изделия. Живу в Москве, поэтому боялся будут проблемы со сроками и доставкой. Оказалось, зря переживал. Теперь буду знать, к кому стоит обращаться.

Сергей Геннадьевич Кондатенко, г. Москва

Был неприятно удивлен разницей реальных цен на решетки на окна и указанных на сайте. Оказалось, что на сайте стоит оптовая цена, при меньших заказа получается дороже. Сначала отказался, но потом, изучив рынок, понял, что в РМЗП заказывать выгодно. Качеством остался доволен.

Николай, г. Москва

Хочу выразить благодарность сотрудникам данной компании. Недавно заказал навес для автомобиля на дачу. Работы провели быстро, и слаженно.

Игорь, пос. Львовский

Мы строили дом в старинном стиле, и очень хотелось украсить окна ставнями, к тому же в Серпухове мы бываем только на выходные и в отпуске, и ставни могли бы защитить дом от воров. В каталоге «Ремонтно — Механический завод Подольский» мы нашли то, что искали. Ставни изготовили точно по размерам окон, никаких подгонок или переработок не потребовалось – сразу виден профессионализм. Установили их ребята очень аккуратно, и дом сразу приобрел неповторимый вид.

Семья Шоровых, г. Москва

Возле нашего офиса есть небольшая собственная автостоянка, руководство решило проявить заботу о сотрудниках и заказать навес для нее. Отлично, что сразу вышли на «Ремонтно — Механический завод Подольский». Специалисты сделали все быстро, качественно и очень аккуратно. Все сотрудники очень довольны удобным навесом, машины не заливает дождем, на засыпает снегом.

Татьяна К., г. Чехов

Заказали козырек на дачу. Работой доволен. Спасибо за скорость и качество. В дальнейшем планирую заказать и навес для машины.

Александр М., г. Подольск

Был не очень приятно удивлен сколько стоят навесы для автомобилей из поликарбоната. Вообще, пока не столкнулся с этим, не думал, что так дорого. Но все равно дешевле, чем капитальный гараж. В итоге заказал в РМЗП навес под две машины. Попал под акцию, поэтому сделали небольшую скидку. Мелочь, а приятно. Остался доволен и работой и сроками. Очень надеюсь, что прослужит долго. Спасибо, ребят, за все.

Игорь, г. Протвино

Уже более 10 лет живу в Подольске и 5 из них занимаюсь теплицами. До этого момента имел дело только со стеклянными конструкциями, но когда возник вопрос расширения, понял, что сегодня стеклянная конструкция – дорогое удовольствие, которое сможет окупить себя не скоро. По совету друга обратил внимание на панели из поликарбоната, и не зря с этим материалом гораздо меньше проблем, чем с хрупким и тяжелым стеклом. Материал легко изгибается, благодаря чему очень просто можно придать ему требуемую форму. Панели легкие, поэтому смонтировать теплицу можно без проблем одному-двум людям, мы работали с другом, так что за день смогли построить сразу две теплицы. Спасибо сотрудникам фирмы за доступные цены и короткие сроки выполнения заказа.

Валентин К., Подольск

Долго искала место, где бы заказать детскую спортивную площадку. Цены на них конечно кусаются, поэтому искала подешевле и понадежнее. Живу в Москве, а дача у нас под Климовском. Вот и решила попробовать заказать поближе к даче. Ценой и качеством осталась довольна.

Татьяна Ильина, г. Москва

Давно планировал построить навес для машины на даче. Под гараж надо много места, а навес и подешевле и попроще.Обратился в компанию. Сотрудники помогли мне выбрать подходящий для моего двора вариант. Удивила оперативность, всего за неделю мне привезли и смонтировали навес. Работой доволен.

Коноваловы, г. Подольск

Недавно приобрели дачный участок под Серпуховым. Пока денег для полной застройки и облагораживания территории у нас нет. Но оставлять участок, куда свозится строительный материал и планируется строительство, без ограждения – не самый удачный вариант. Поэтому, решил огородить участок забором из сетки рабица. Ворота и забор оказались очень качественным временным вариантом и хорошо смотрятся во дворе будущего дачного участка.

Татаренко В. К.

Заказали решетки на окна. Подкупил большой выбор и низкие цены на сайте. Немного расстроило, что оказалось, что указаны оптовые цены. Но все равно не так дорого вышло как у других производителей. Пока никаких нареканий к работе нет.

Иванченко Екатерина, г. Москва

Заказывали контейнеры и урны для строительной площадки. Остались довольны качеством, ценой продукции и обслуживанием персонала. Спасибо Вам за работу!

Ирина, Подольский район

Приобрели для матери под Серпуховым деревянный домик. Решили все сооружения на участке выполнять в едином стиле. Поэтому заказали напрямую с Ремонтно-Механического завода сплошные деревянные заборы. О выборе не пожалели — ограждение выглядит гармонично, выгодно дополняют дом и хорошо смотрятся на фоне природы.

Валерий, г. Серпухов

Стеллажи для торговых площадей и складов приобретаю на этом заводе неоднократно. Очень доволен ассортиментом, качеством товара, ценовой политикой фирмы и обслуживанием персонала. Всем рекомендую!

Николай, Серпуховской район

Недавно купил дом под Климоквом. Заказал тут ставни. Цены приемлемые, сроки выполнения заказа короткие, персонал опытный и вежливый. В будущем планирую заказать у вас еще и навес для автомобиля, а также распашные ворота.

Василий Мизайлович Ч., г. Климовск

Заказали решетки на окна, всем довольны.

Михаил, г. Подольск

Металлические здания с жесткими несущими каркасами, здания с металлическими каркасами

Главная »
Технические характеристики здания »Каркасные системы

Стальное каркасное здание Ironbuilt предлагает универсальность и значительную экономию по сравнению с традиционным строительством. В рамных системах используются только стальные жесткие мэйнфреймы, которые могут удовлетворить любые требования заказчика. Наши модели со стальным каркасом могут быть легко адаптированы к разным экстерьерам, включая блоки, кирпич, бетон, EFIS и лепнину.Ниже показаны различные модели основного каркаса металлических зданий и их подходящие применения.

Двускатная симметричная рама для здания с прозрачным размахом

Двускатная симметричная рама с острым пролетом — это наиболее распространенная система жесткого каркаса из стальных конструкций, изготовленная из стали, поскольку это наиболее экономичное строительное решение с острым пролетом без ущерба для прочности. Он имеет традиционную остроконечную линию крыши с более высоким скатом крыши и площадь пола, свободную от каких-либо внутренних колонн или столбов.Такая конструкция рамы часто используется для спортивных арен или спортзалов, манежей, авиационных ангаров и складов.

Стандартная ширина: от 20 до 220 футов
Высота карниза: от 10 до 60 футов и более

Несимметричный несимметричный фасадный каркас здания

Двускатная несимметричная рама с чистым пролетом используется для специальных применений, когда вершина крыши или максимальная высота должны выходить за пределы средней линии здания.Эта конструкция с жесткой рамой наиболее эффективна при увеличении длины до конца существующего двускатного симметричного каркасного здания, где условия площадки не позволяют распространиться на всю ширину с одной стороны пика. Он также используется для офисных / складских помещений и торговых центров.

Стандартная ширина: от 30 до 150 футов
Высота карниза: от 10 до 60 футов и более

Каркас здания с односкатным просветом

Рама с односкатным пролетом в основном используется в коммерческих целях, в проектах, где отвод снега / воды ограничен, или при добавлении на боковую стену существующего здания, где конструктивное крепление может быть ограничено.Его часто используют с парапетными стенами или нестандартными фасадами, чтобы улучшить внешний вид линии карниза или создать архитектурный акцент.

Стандартная ширина: от 10 до 100 футов
Высота карниза: от 8 до 60 футов и более

Каркас здания с наклоном

Наклонная рама позволяет с небольшими затратами расширить существующую конструкцию, которая может быть закрытой или оставаться открытой. Типичные применения включают экономичное внутреннее / внешнее транспортное средство или общее хранилище, офисы, конюшни для манежей и стеллажи для складов пиломатериалов.

Стандартная ширина: от 8 до 60 футов
Высота карниза: от 10 до 60 футов

Каркас многопролетного здания

В многопролетной жесткой рамной системе используются внутренние колонны для обеспечения дополнительной структурной поддержки, что значительно снижает стоимость чрезвычайно широких металлических зданий. Эта конструкция с жесткой рамой часто используется в зданиях шириной более 90 футов и может изготавливаться с одинаковым внутренним расстоянием между колоннами или настраиваться с изменяемым расстоянием между отсеками в зависимости от применения.Он идеально подходит для крупных коммерческих зданий, включая распределительные центры, склады, склады сыпучих материалов или промышленные объекты.

Стандартная ширина: от 100 до 600 футов (фронт) от 60 до 400 футов (односторонний)
Высота карниза: от 20 до 60 футов

Рекомендации по размерам металлических зданий

Определение параметров сборных стальных зданий


Готовы начать?


Прежде чем выбрать размер металлического здания, полезно знать несколько основных рекомендаций.Для начала разберемся с парочкой распространенных заблуждений.

Прежде всего, кто-то, кто плохо знаком с сборными стальными зданиями, часто ошибочно полагает, что существуют предписанные размеры, из которых можно выбрать.

Правда в том, что в металлических домах «стандартных» моделей не бывает. Каждое стальное здание RHINO спроектировано в точном соответствии с пожеланиями клиента и местными нормативами.

Во-вторых, новички в этой концепции иногда хотят выбирать планы этажей, как при покупке дома.Система стальных зданий работает не так.

Сборные металлические конструкции зданий создают самонесущую конструкцию. Вам понравится полная свобода дизайна интерьера с помощью сборного металлического здания. Вы никогда не зацикливаетесь на заранее разработанном плане этажа, который не совсем соответствует вашим потребностям. Вы сами разрабатываете внутреннюю планировку.

Давайте посмотрим на некоторые из основных параметров, определяющих стальные здания RHINO.

Сравнение квадратных метров

Сборные металлические дома и обычные дома различаются по размерам.Обычно дизайнеры рассчитывают площадь дома по внутреннему пространству.

Стальные здания, с другой стороны, основываются на площади в квадратных футах на внешних размерах стали.

Таким образом, если у вас уже есть архитектурный план для интерьера размером 40 на 60 футов, стальной пакет покажет немного больший квадратный метр. Специалисты по стальным зданиям RHINO рассчитают для вас правильный размер в зависимости от типа стального каркаса, который требуется для вашей конструкции.

Ширина металлического здания

Помните эти рекомендации при покупке стального здания:

  • RHINO редко продает конструкции размером менее 30 на 30 футов.Люди обычно выбирают более традиционные методы строительства для небольших зданий. Однако конструкции меньшего размера доступны по запросу.
  • Наш самый распространенный размер металлических зданий — 40 на 60 футов.
  • Максимальная ширина беспрепятственного пролета

  • RHINO составляет 300 футов.
  • Модульные рамы с ограниченными внутренними опорами могут достигать 480 футов в ширину.
  • Модульный каркас обычно становится более экономичным выбором по сравнению с каркасом со свободным пролетом при ширине от 80 до 100 футов или больше.

Высота металлических зданий

Эти факты должны прояснить диапазон доступных высот зданий:

  • Конструкции RHINO — это «малоэтажные» здания, как правило, одно- или двухэтажные.
  • Стальные строительные системы измеряют высоту до верха карниза, а не до пика потолка.
  • Большинство наших заказов обычно находятся в диапазоне от 12 футов до 20 футов в высоту.
  • Высота здания до 40 футов возможна по стандартной цене. Более высокие конструкции требуют индивидуальной цитаты.

Металлические конструкции длиной

Благодаря своей эффективной конструкции, сборная металлическая строительная система имеет неограниченную длину сужений. Независимо от того, что позволяет ваша недвижимость и бюджет, стальные здания справятся.

Что еще более важно, системы RHINO позволяют быстро и недорого наращивать длину в будущем. Вы просто заказываете дополнительные отсеки для каркаса, чтобы прикрепить их к одному или обоим концам здания.

Если ожидается дальнейшее расширение, обязательно сообщите об этом специалистам по металлическому строительству RHINO.Выбор несущих торцевых стенок для исходной конструкции упрощает и упрощает последующее расширение.

Типы металлических каркасов

RHINO предлагает два основных варианта стальных колонн:

  • Стальные конические колонны используют меньше стали, что снижает затраты на более крупные конструкции.
  • Прямые стальные колонны создают более традиционный интерьер с большей полезной площадью.
  • Прямые стены хорошо подходят для ширины до 80 футов. Однако даже при ширине 40 футов и более конический каркас колонн может сэкономить деньги по сравнению с прямыми стенами.Попросите ваших специалистов по стальному каркасу RHINO процитировать конструкции шириной от 40 до 80 футов как для прямых, так и для конических колонн, чтобы вы могли сравнить.

Варианты кровли для стальных зданий

Учитывайте следующие рекомендации при выборе конструкции крыши вашего сооружения:

  • Большинство стальных зданий имеют двускатную крышу.
  • Вальмовые крыши тоже возможны, но будут дороже, чем двускатные.
  • Недорогие односкатные крыши лучше всего подходят для некоторых проектов стальных зданий, в зависимости от области применения.Односкатные крыши также хорошо подходят как дополнение к существующим стальным зданиям.
  • Если важен бюджет, имейте в виду, что чем ниже уклон крыши, тем экономичнее будет стальная строительная упаковка. Большинство заказов RHINO попадает в диапазон от 1:12 до 4:12. Однако более крутые уклоны возможны там, где этого требует расчет или местные снеговые нагрузки.

RHINO Metal Buildings: удобная система

Надеюсь, эти основные правила строительства из стали упростят определение размеров вашего металлического здания.

Вы также найдете RHINO Design Your Building Tool на нашей домашней странице, чтобы помочь вам визуализировать здание своей мечты.

Если у вас есть дополнительные вопросы, звоните в RHINO прямо сейчас по телефону 940.383.9566 . Обсудите с одним из наших знающих специалистов по стальному строительству стандартные размеры металлических зданий. Вы найдете их опыт бесценным при планировании вашего следующего строительного проекта.

Металлическая изоляция зданий 101 | Как правильно выбрать материалы

Последнее обновление:

Металлические дома быстро набирают популярность и все чаще используются в жилых помещениях, поскольку многие владельцы считают, что металлические дома намного дешевле и долговечнее, чем их деревянные аналоги.И в зависимости от построенного дома, эти конструкции можно возвести быстро, при этом соблюдая строительные нормы и правила, а зачастую и превышая их.

Но какой тип металлической изоляции зданий лучше всего?

Начнем с основ.

Очевидно, что металл отличается от дерева тем, что проводит больше тепла. В зависимости от конкретной конструкции, он может часто сохранять холодный воздух зимой. Естественно, до того, как будет добавлена ​​изоляция, не будет барьера между теплом и холодом, проникающим в здание, и это сильно влияет на ваши расходы на отопление и охлаждение.

Надлежащая изоляция необходима , если вы планируете жить в здании или активно его используете.

Для многих домовладельцев тип изоляции, используемой в металлическом доме, может создать или нарушить ваш комфорт и, в конечном итоге, ваше счастье от общей конструкции.

Мы собираемся взглянуть на лучшие варианты изоляции для металлических зданий, предоставив вам краткое изложение всех имеющихся у вас вариантов изоляции.

Варианты изоляции металлических зданий

Долговечный и прочный, единственным недостатком вашего нового стального здания является тот факт, что без надлежащей теплоизоляции вы можете больше тратить на счета за электроэнергию и отопление.

Ключевым моментом является контроль за изменением температуры наружного воздуха.

Доступны следующие основные типы изоляции:

# 1 — Сыпучая

Сыпучие волокна и гранулы выдуваются в стены здания с помощью специального оборудования.

Сыпучая изоляция — более дорогой вариант и часто встречается в старых жилых домах. Некоторым людям установка этого типа изоляции может показаться необычной для металлических конструкций, и это правильно.

Преимущество этой изоляции состоит в том, что она лучше заполняет угол здания и снижает вероятность утечки. Опять же, не так практично для большинства металлических конструкций.

Насыпной заполнитель имеет значение R-3 — R-4 на дюйм. Лучше всего выбрать целлюлозные волокна , так как они прошли химическую обработку для обеспечения огнестойкости и повышения теплоизоляции до 30%.

# 2 — Батт и одеяло

Утеплитель

Batt — самый дешевый утеплитель по стоимости.Этот материал изготавливается из минерального волокна, обработанного стекловолокна или минеральной ваты. Это идеальная изоляция для зазора между шлейфами и может также включать в себя блокировку излучающего барьера. В противном случае мы настоятельно рекомендуем добавить ваш собственный лучистый барьер к изоляционной вате и одеялу.

Изоляция одеяла имеет R-значение R-3.

# 3 — Изоляция из жестких плит

Изготовленный из стекловолокна, полиуретана или полистирола, этот материал можно разрезать до нужной толщины, что обеспечивает максимальную изоляцию.Идеально подходит для плоских крыш, этот утеплитель можно использовать также на соборных потолках и стенах подвала.

Изоляционная ценность жесткой плиты варьируется от R4 до R8 .

Дополнительное покрытие материала может потребоваться местным муниципалитетом. Норма — 0,5 дюйма гипсокартона, необходимого для покрытия изоляции. Можно заменить другие огнестойкие материалы.

# 4 — Пена для спрея

Еще один популярный тип изоляции — аэрозольная пена.

Предлагаемая в жидкой форме, эта пена состоит из полиуретана или другого полимера. Жидкость распыляется на стены и расширяется при контакте с конструкцией. Затем жидкость превращается в твердый ячеистый материал ячеек, заполненных воздухом.

Основным преимуществом распыляемой пены является то, что она заполняет любое пространство — даже небольшие пространства, где воздух выходит в здание.

Необычные формы — правильный выбор для распыляемой пены , и этот материал предпочтительнее, чем утеплитель из войлока и одеяла.Также не требуется уплотнение с помощью аэрозольной пены, поскольку сразу же образуется герметичное уплотнение.

Еще один вариант, который следует рассмотреть, — это изоляция из пузырьков.

Пузырьковая изоляция

Еще один новый вариант EcoFoil — это их двойная пузырчатая рулонная изоляция для металлических зданий. Каждый слой состоит из пузырьков полиэтилена, которые действуют как дополнительный тепловой барьер, предотвращающий конденсацию.

Если ваш бюджет позволяет, мы рекомендуем комбинировать один из других изоляционных материалов с каким-либо типом изолирующего пузырькового барьера.Это значительно улучшает вашу способность ограничивать теплопередачу и повышать общее значение R.

Изоляция пузыря EcoFoil

Как повысить энергоэффективность с помощью любого типа изоляции

Недавно мы прочитали интересное исследование Центра солнечной энергии Флориды, которое показывает, что эффективные излучающие барьеры могут способствовать снижению теплопередачи на чердаках. Обладая этой информацией, мы теперь рекомендуем объединить лучистый барьер с традиционной изоляцией, чтобы снизить общую теплопередачу и еще больше снизить затраты на энергию.

Оценка выбора изоляции стальных зданий

Выбор изоляционного материала во многом зависит от вашего бюджета. Пена для распыления обычно превосходит войлок и одеяло, но плотная и жесткая доска также являются хорошими вариантами. Жесткая плита, сделанная из стекловолокна, будет лучшим вариантом для крыш и подвалов, поскольку высокий рейтинг изоляции позволяет утеплить дом лучше, чем, скажем, насыпка или войлок и одеяло.

Стекловолокно также является одним из предпочтительных материалов для металлических и стальных зданий и домов.В сочетании с некоторым типом изолирующего барьера, например RadiantGuard, вы получаете максимальный уровень энергоэффективности.

Пена для распыления входит почти сразу же, а может быть, даже первой, в зависимости от структуры, потому что она расширяется. Когда необычные формы или небольшие участки часто пропускаются через другие типы изоляции, жидкая пена может попасть в каждую небольшую трещину и угол, изолируя участки, которые часто приводят к сквознякам и утечкам воздуха.

Ваше здание уникально, и если у вас возникнут вопросы, стоит обсудить ваш вариант с дизайнером.

Правильная изоляция сохранит тепло зимой и прохладу летом.

Само каркасные металлические здания | Маклок Здания Инк

Самокаркасные металлические здания, используемые в самых разных сферах и отраслях промышленности, являются экономичным решением для небольших строительных конструкций. Металлические здания с каркасом из металла конструктивно поддерживаются рулонной крышей и стеновыми панелями с ребрами жесткости 3 или 4-1 / 2 дюйма в зависимости от размера и пролета конструкции.В соответствии с требованиями заказчика, самостоятельно обрамлением металлических здания могут быть возведены на дворе стал заносом базы, или строительные материалы могут быть упакованы и отправлены на площадку для строительства поля.

Опытная команда MakLoc более 40 лет строит индивидуальные металлические здания с каркасом из металла, что позволяет комфортно работать с клиентами на всех этапах процесса проектирования. Независимо от того, есть ли у вас полный и отточенный проект или базовый набросок плана вашего здания. MakLoc обеспечит выполнение функциональных требований проекта с учетом бюджета, доставки и бескомпромиссного качества.

Все наши самокаркасные металлические здания соответствуют национальным строительным нормам Канады и поставляются в комплекте с необходимыми профессиональными штампованными чертежами. Кроме того, наша группа дизайнеров и редакторов работает с различными приложениями для черчения (Inventor 3D, AutoCAD и Tekla) в зависимости от требований проекта.

Приложения для строительства

  • Компрессорные станции
  • Treater Buildings
  • Здания электроуправления
  • Здания удаленного КИП
  • Лабораторные здания
  • Многофункциональная операторская / офисы
  • Главный центр управления
  • Метр Зданий
  • Устьевые здания
  • Здания насосной станции
  • Телекоммуникационные здания

Вышеупомянутые области применения представляют собой лишь краткий перечень потенциальных функций металлического здания с самокраммным каркасом.Начните свой запрос прямо сейчас на нашей странице запроса коммерческого предложения или свяжитесь с нами, чтобы обсудить масштаб вашего проекта, и мы будем рады вам помочь.


Fast Track

Нужна постройка сейчас? Программа MakLoc Fast Track — это обязательство доставить металлическое здание из самонесущего каркаса в течение 4 или менее недель с момента получения заказа. Программа предназначена для зданий от низкой до средней сложности в широком диапазоне размеров. Ознакомьтесь с критериями разработки Fast Track, чтобы узнать больше.

Основы построения каркаса

:: Сазерленды

Сообщение Основы Обрамление:
Это введение для сделай своими руками, который может быть рассматривает строительство здания после кадра.Хотя столбовая и деревянная архитектура существует уже много веков, системы почтовых каркасов были впервые разработаны в 1930-х годах и усовершенствованы в 1970-х и 80-х годах. Пост-каркасные здания используют несущие стойки для поддержки системы крыши, а не традиционный каркас с двумя стойками, который вы можете найти в доме. Существует много-много способов проектирования и строительства здания с каркасом, поэтому в этом руководстве будут показаны только несколько примеров распространенного строительства с каркасом. Перед использованием какой-либо информации ознакомьтесь со своими местными строительными нормами.

Постройка с опорой и сараем с столбами: Термин «сарай с столбами» часто используется вместо «стойки», однако между ними есть различие. В зданиях с столбами используются круглые столбы, в то время как в зданиях с опорными каркасами используются квадратные или прямоугольные столбы, обычно 4×4, 4×6, 5×5, 6×6 или более обработанные пиломатериалы или ламинированные колонны. Здания с опорой на столбах часто могут быть построены там, где «Полюсные амбары» не разрешены или зонированы.

Пиломатериалы, обработанные под давлением: Пиломатериалы, обработанные под давлением, в основном используются для изготовления досок и столбов. Как правило, следует обрабатывать любые пиломатериалы в пределах 18 дюймов от земли.Обычными консервантами являются щелочная четвертичная медь (ACQ), азол меди (CA) и хромированный арсенат меди (CCA). Обработка CCA может использоваться для деревянных столбов 5 ”x5” и более в зданиях с каркасом, но не может быть разрешена для жилых настилов, беседок или оборудования игровых площадок. Штифт ACQ или CCA должен иметь минимальный уровень удерживания консерванта 0,60, CA 0,23. 2-дюймовая юбка x_ или любая доска, контактирующая с землей, должна иметь мин. 0,40 для ACQ и 0,15 для CA-C. Обработанные пиломатериалы, установленные на высоте более 18 дюймов над землей, могут иметь меньшее удержание.

Крепежные детали: Крепежные детали, используемые с обработанной пиломатериалом, должны быть устойчивыми к коррозии. Нержавеющая сталь или горячеоцинкованная оцинкованная сталь часто используется для обработки пиломатериалов. Для достижения наилучших результатов используйте тот же тип металла для креплений, что и металлический сайдинг и отделка: крепежные детали из горячеоцинкованного металла для оцинкованного металла и металла из алюминиево-цинкового сплава, медные крепежные элементы для медного металла и нержавеющая сталь для всех металлов, включая те, которые находятся на земле или под землей. уровень. Алюминиевый крепеж не следует использовать с пиломатериалами, обработанными на медной основе.Исключение: болты, контактирующие с обработанной древесиной, не должны быть оцинкованы горячим способом, их толщина должна быть не менее 1/2 дюйма. Однако вашему зданию могут потребоваться болты 5/8 дюйма, 3/4 дюйма или больше для крепления фермы к столбу. «Оцинкованные гвозди для столбов» — это закаленные гвозди со спиральными или кольцевыми стержнями для несущих деревянных конструкций, где необходима превосходная удерживающая способность.

Столбы: Столбы, обработанные цельнопиленым, клеем или гвоздями. Размеры столбов часто бывают 4×6, 6×6, 6×8, 8×8 или в соответствии с требованиями дизайна.Они устанавливаются в земле минимум на 1/4 ее длины и не менее 4 футов. Столб может использовать обработанные деревянные планки 2х4, прибитые к основанию столба, бетонные воротники, стержни арматуры или другие анкеры для обеспечения сопротивления подъему. Встроенные опоры из сборного железобетона или специально разработанные стальные кронштейны для соединения дерева с бетоном являются альтернативой установке деревянных столбов ниже уровня земли.

Опора стойки: Бетонные прокладки нижнего колонтитула, обычно 18-24 дюйма, помещаются на дно отверстия под деревянной стойкой. Все бетонные нижние колонтитулы следует смешать с чистой водой за пределами отверстия и установить перед установкой столба.Размер здания, высота и другие факторы нагрузки будут определять требуемый размер подушки, но обычно глубина подушки составляет 1/2 диаметра подушки.

Доска для юбки: (также Splash Board или Grade Board) Обвязка нижней стены может состоять из одного или нескольких рядов обработанной древесины 2×6, 2×8, центральной части (T&G 2x_) или композитной древесины, рассчитанной на контакт с землей. К нему будет крепиться низ любого сайдинга или обшивки стены. Если стальной сайдинг крепится непосредственно к обработанной плите юбки, между ними рекомендуется использовать барьер из строительного фетра, домашней пленки, оконной пленки или другого неметаллического гидроизоляционного материала.

Ремень: горизонтальный каркасный элемент 2×4 или 2×6, прибиваемый от стойки к стойке. Перемычки перпендикулярны столбу и могут быть установлены вертикально на лицевой стороне столба или повернуты ровно (книжная полка) между столбами. Расстояние от центра обычно не более 2 футов.

Верхняя опора балки / фермы: самая высокая балка от уровня земли. В случаях несения веса (когда ферма не прикреплена непосредственно к стойке) балка действует как балка и часто обозначается как «несущая ферма».

Фермы: часто с интервалом от 4 до 10 футов по центру, фермы могут располагаться на таком же расстоянии и прикрепляться непосредственно к стойке, либо располагаться иначе, чем стойка, и прикрепляться к несущей балке фермы, которая проходит между столбами.Для более коротких пролетов крыши 2x_ стропила обычно расположены на расстоянии 18-30 дюймов по центру.

Прогоны: прогоны крыши представляют собой пиломатериалы 2х4, 2х6 или 2х8, простирающиеся между фермами для создания каркаса металлической кровли или обшивки крыши. Может крепиться над фермами на краю или на плоскости, или между фермами с помощью анкеров каркаса столбов или подвесов балок. Расстояние будет варьироваться в зависимости от конструкции и нагрузки на крышу, но обычно 24 дюйма по центру или меньше.

Сайдинг: Окрашенный ребристый стальной сайдинг калибра 29 — один из наиболее распространенных вариантов сайдинга для каркасных зданий.Предлагаемый в различных цветах и ​​с ребристым рисунком, он может наноситься непосредственно на стенные балки. Гофрированная оцинкованная сталь (неокрашенная) — экономичный выбор, но она не обладает прочностью окрашенных металлов. Металлический сайдинг не должен касаться земли. Обшивка (OSB или фанера) может быть нанесена поверх балок и других сайдингов, таких как винил, штукатурка, каменный шпон, холст, панель, дерево и т.д.

Кровля: Как сайдинг, 29 га. Окрашенная оребренная сталь — наиболее распространенное кровельное покрытие.Purlins также могут быть покрыты оболочкой, и могут использоваться черепицы и другие кровельные материалы.

Большинству металлургических компаний требуются опоры для металлической кровли или сайдинга с максимальным расстоянием 2 дюйма, поэтому балки стен и прогоны крыши также должны располагаться на расстоянии не более 2 футов. или в соответствии с требованиями дизайна.

Перейти к строительным пакетам для опор Сазерленда

Системы стального каркаса зданий | Американская строительная компания

Каждая стальная каркасная система зданий в American Buildings проектируется и изготавливается по индивидуальному заказу, чтобы удовлетворить ваши уникальные потребности в строительстве.Доступен практически любого размера, с прозрачным пролетом или модульной рамой, вы можете наслаждаться максимальной гибкостью конструкции, используя наименьшее количество стали, что максимизирует вашу экономию средств. Наши штатные инженеры индивидуально спроектируют ваш объект с использованием новейших технологий 3D-моделирования BIM, предоставив вам виртуальную копию вашего здания, которая позволяет нам точно отображать все структурные элементы в процессе проектирования.

Системы первичного каркаса

С American Buildings Company у вас есть практически неограниченные возможности для каркаса вашего металлического здания.Все элементы каркаса четко обозначены и могут быть отсканированы с помощью нашего приложения ShakeoutPro для создания рабочей площадки, что поможет вам сэкономить время и деньги на рабочем месте.


Система каркаса двускатной крыши

Система двускатной крыши обеспечивает крышу с двумя наклонными сторонами и коньком.Система каркаса двускатной крыши, доступная как с прозрачным пролетом, так и модульной (внутренние колонны), а также с прямыми или конусными колоннами, является очень экономичным и гибким дизайнерским решением.

Рама фермы

TrussFrame

ABC — это жесткая рама с открытой перемычкой, система, которая позволяет создавать пролеты более 300 футов.Совместимая со всеми кровельными системами ABC, TrussFrame предлагает максимальную гибкость конструкции с беспрепятственным внутренним пространством без колонн. Доступны как в двускатном, так и в односкатном исполнении, доступны модульные (внутренние колонны) варианты.

Односторонний

Односкатная каркасная система обеспечивает здание с одной поверхностью крыши и односторонним дренажем.Доступная как в прозрачном пролетном исполнении, так и в модульном (внутренние колонны), а также с прямыми или конусными колоннами, система каркаса с одним откосом является очень экономичным и гибким дизайнерским решением.

Lean-To

Навес обеспечивает рентабельное средство расширения здания за счет использования односкатной системы для удлинения линии крыши здания.Навес должен поддерживаться с высокой стороны колонной примыкающего здания.

Системы вторичного каркаса

Вспомогательные конструкции крыши

American Buildings Company поставляет холодногнутые прогоны секций zee, cee и карнизов, а также балки с открытыми балками в зависимости от экономичности каждого члена, системы крыши, области применения продукта или по выбору клиента.

Си Пурлин

Зи Пурлин

Eave Strut

ClearBay ® Кровельная балочная система — Кровельная балочная система ClearBay от ABC обеспечивает просторные отсеки до 60 футов, предлагая максимальную универсальность и открытость.ClearBay поставляется компанией Vulcraft, ведущим производителем стальных балок, чей контроль качества не имеет себе равных в отрасли. Кровельная балочная система ClearBay доступна со стандартной сварной перемычкой или с болтовым креплением, что часто приводит к более быстрым и экономичным затратам на строительство. Подробнее о ClearBay


Стена Вторичная несущая

Условия опоры относятся к методу, при котором горизонтальные опоры прикрепляются к внешним колоннам здания.ABC предлагает вставную балку, в которой минимальное пространство для воздуха обеспечивается между колоннами и внешними панелями, балку заподлицо, где нет места между колоннами и внешними панелями, что обеспечивает максимальное пространство на полу, и обводную балку, которая непрерывно проходит снаружи колонн здания, обеспечивая воздушное пространство, равное глубине балки между колоннами и внешними панелями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
