Расскажем о допустимой длине горизонтального участка


На тему «горизонтальный дымоход» большинство статей в интернете рассказывают про кирпичный или коаксиальный дымоходы.

Мы же расскажем о допустимой длине горизонтального участка дымохода из нержавеющей стали.


Длина такого участка дымохода влияет на тягу и периодичность обслуживания дымохода. На практике горизонтальный участок греется сильнее, чем вертикальный, поэтому горючие поверхности вблизи от трубы надо правильно защитить.


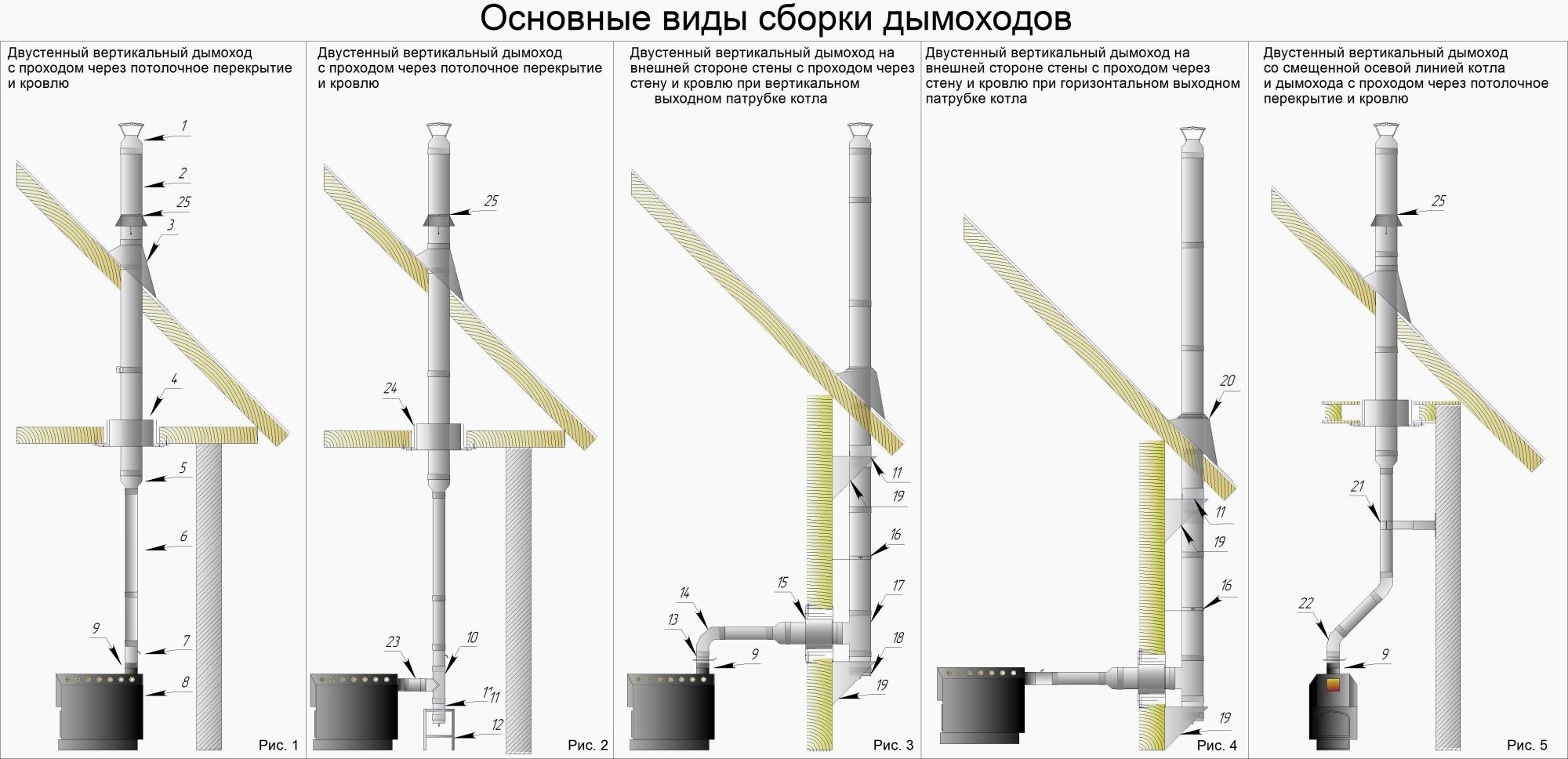

Идеальный дымоход – это вертикальный дымоход (без горизонтального участка).


Если отопительный агрегат имеет задний (боковой) выход, или Вы не хотите вести дымоход внутри постройки, то правильным решением будет горизонтальный участок до 1 метра.


На улице устанавливается тройник 90 градусов с конденсатосборником. Высота вертикального участка дымохода должна быть не менее 5 метров.




Узнайте, как рассчитать высоту дымохода?



Также горизонтальный участок дымохода может появится, когда отопительный агрегат имеет верхний выход, но вести дымоход внутри постройки нет возможности.

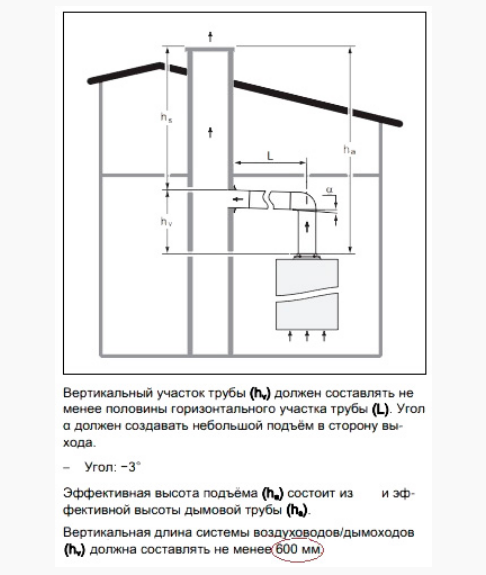

Устанавливается вертикальный участок, не менее чем в полуметре от потолка монтируется сэндвич отвод, горизонтальный участок проводится через стену, на улице ставится тройник с конденсатосборником. Уже по улице идет вертикальный участок. При такой схеме важно правильно защитить потолок, чтобы обезопасить себя от возможного пожара.


А еще при таком исполнении дымохода проблемным участком будет отвод. На него будет приходится повышенная тепловая нагрузка.




Поскольку есть понимание, что чем меньше угол поворота дымоходной системы, тем проще выходить дыму, нам часто задают вопрос: проходить стену лучше под 45 или 90 градусов?


Ответ на этот вопрос по
ссылке





Одна из причин горизонтального участка более 1 метра – это желание использовать трубу дымохода для отопления. Назначение дымохода – вывод продуктов сгорания. Если ваш отопительный прибор имеет режим длительного горения, при котором температура газов невысока, снимая тепло с дымохода, Вы ослабеваете тягу. К тому же дымоход начнет зарастать сажей быстрее.



Другая причина – это невозможность поставить отопительный агрегат близко к стене, через которую дымоход будет выходить на улицу.



В таких случаях увеличение горизонтального участка должно компенсироваться увеличением вертикального участка (высоты) дымохода.



Тяга при такой трассировке будет зависеть от различных обстоятельств (температуры на улице, температуры в помещении и прочих факторов). Необходимо учитывать, что из-за промерзания дымового ствола зимой могут возникнуть проблемы с растопкой агрегата, и может понадобиться прогревание дымохода для обеспечения стабильной тяги.



Выбирая дымоход с участком через стену, предусмотрите возможность для чистки горизонтальной трубы. Самый простой способ – вместо тройника ставить четверник (крестовину). Но в этом случае, в боковой врезке, предназначенной для доступа к горизонтальному дымоходу, могут образовываться воздушные завихрения, которые также могут снижать тягу и усиливать образование сажи.





Такой элемент позволит прочистить трубу с улицы и по вертикали, и по горизонтали. Другой вариант чистки горизонта – отсоединить и отодвинуть отопительный агрегат от дымохода. После чистки подключить обратно, используя высокотемпературный герметик.


Вывод: лучшая трассировка дымохода – вертикальная с меньшим количеством поворотов. Если дымоход проходит через стену на улицу, то длина горизонтального участка должна быть менее одного метра.

Допустимая длина горизонтального участка дымохода – minecrew.ru

Вопрос о том, как рассчитать диаметр дымохода, сам по себе провокационный. Сразу хочется спросить в ответ – А зачем? Но мы не будем этого делать. Любой покупной котел, камин, газовый конвектор имеют выход для продуктов сгорания, который действительно чаще всего круглый. А сюда уже подключается дымоход из стали, либо опосредованно, из керамики, стекла или асбоцемента. Поэтому, собственно, расчет диаметра дымохода не требуется. Он уже задан самой конструкцией устройства. Нельзя брать трубы меньше выходного размера, а больше – просто не стоит. Понадобится редуктор, а это лишние траты, и никому не нужно. Лучше побеспокойтесь о том, чтобы начальный участок над прибором отопления был вертикальным. В крайнем случае допускается ставить укос под углом порядка 45 градусов, который уже заходит в трубу, встроенную в стену или вынесенную.

Способы и правила расчета

Правила расчета имеют свои допуски, их надо знать, перед тем как рассчитать диаметр трубы. Имеется несколько методов расчета, они зависят от того кем и для каких условий будут они будут выполниться:

  1. Высокоточные, применяются при производстве котлов и выполняются конструкторскими отделами заводов-изготовителейоборудования.
  2. Ориентировочные расчеты, выполняемые не специалистами на основании графиков, диаграмм и таблиц.
  3. Автоматические, получаемые на базе онлайн-расчета.

Под точными вычислениями понимаются такие, в которых учтено множество факторов: температура уходящих газов на выходе из котла и из трубы, скорости перемещения газов в топке и на участках системы дымоотведения, потере давления газов по движению в газовоздушном тракте. Большинство таких данных параметров получены экспериментальным путем производителями котельного оборудования и зависят марки котла, поэтому данный вид расчета, практически, не доступен для пользователей.

В отношении ориентировочного метода, перед тем как рассчитать диаметр дымохода, во внимание берутся характеристики объема топочной камеры. Для определения геометрических параметров труб, существуют различные таблицы и графики

Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм.

Третий метод базируется на использовании специальных онлайн-калькуляторов. Они учитывают практически все важные параметры, поэтому выдают очень точные результаты. Для того чтобы ими воспользоваться оператору потребуется знать много отправных данных.

Точный метод

Точные расчеты основываются на достаточно трудоемкой математической базе. Для этого потребуется знать основополагающие геометрические характеристики трубы, теплогенератора и используемого топлива. Для такого расчета можно использовать следующий метод определения диаметра трубы круглого сечения для дровяной печи.

Входные параметры расчета:

  • Показания Т газов на выходе из котла t – 151 С.
  • Усредненная скорость движения уходящих газов – 2.0 м/с.
  • Расчетная длина трубы, какая стандартно применяется для печек – 5 м.
  • Масса сжигаемых дров B= 10.0 кг/час.

На базе этих данных вначале вычисляют объем уходящих газов:

V=[B*V*(1+t/272)]/3600 м3/сек

Где V – объем воздушных масс, который необходимы для полноты сжигания топлива – 10 м3/кг.

V=10*10*1. 55/3600=0,043 м3/сек

d=√4*V/3,14*2=0,166 мм

Шведский метод

Расчет дымовой трубы часто выполняют по этому методу, хотя он более точен при расчете дымоотводящих систем каминов с открытыми топками.

Шведский метод

По данному способу для расчета применяется размер топочной камеры и его газовый объем. Например, для камина с порталом в высоту 8 кладок в высоту и 3 кладки в ширину, что соответствует размеру F= 75.0 х 58.0 см = 4350 см2. Вычисляют отношение F/f = 7.6% и определяют по графику, что прямоугольный дымоход с таким размером работать не сможет, возможно, применение конструкции круглого сечения, однако длина ее должна быть не менее 17 метров, что не реально высоко. В этом случае выбор лучше производить от обратного, по минимально необходимому сечению диаметра. Его просто найти по высоте здания, например, для 2-х этажного дома, высота от камина до колпака дымохода – 11 м.

Соотношение F/f= 8.4%. f = Fх 0.085 = 370.0 см2

D= √4 х 370 / 3,14 = 21. 7 см.

Существует ли универсальный дымоотвод

Как рассчитать дымоход для камина и других отопительных систем? Возможно ли установить такой канал, который бы соответствовал любому виду топлива, если его материал всегда подбирается именно в соответствии с видом определенного топлива? В данный момент такого универсального механизма не изобрели. Есть некоторые системы, довольно неплохо работающие с некоторыми видами топлива. Однако до качества им далеко.

Внутреннее сечение

Расчет сечения дымохода является обязательным требованием к качеству выводящей системы.

Цилиндрическая форма. Нагревание газовой отопительной системы происходит неравномерно, из-за этого движение дыма по трубе осуществляется по спирали. Поэтому оптимальной формой трубы будет цилиндрическая. Именно она обеспечит идеальную тягу.

Если вы сконструируете дымоотвод квадратной формы, завихрения не смогут образоваться из-за отсутствия тяги, и дым будет собираться в углах. А от скорости вытяжного усилия зависит качество вытяжной системы и ваше здоровье.

Также цилиндрическая форма дымоотводного канала подойдет котлам нового поколения (стоп-страт).

Смотрим видео, расчет квадратного дымоотвода:

Принцип работы таких обогревательных приборов создан с учетом скоростного прогрева отопительной системы.

Как эффективно удалить засоры

Но кроме проблем с ухудшением тяги, добавляется ещё одна самая неприятная проблема. Такие извилистые дымоотводы сложно очищать от накопившейся золы. Поэтому в печке нельзя использовать дрова хвойных пород, которые приводят к быстрому засорению дымохода. Для того, чтобы получить доступ для прочистки, в местах поворота устанавливаются:

  • специальные металлические дверцы;
  • удаляемые кирпичи.

Но перечисленные традиционные решения для прочистки дымоотвода очень трудоёмки и вызывают загрязнение помещения. Сегодня можно решить задачу прочистки иначе. На крыше, на трубе следует установить дымосос и применить в топке печки химическое средство для удаления сажи. Если регулярно таким способом производить прочистку, в доме всегда будет и тепло и чисто.

Нюансы планировки и факторы, влияющие на параметры дымохода

Для проектирования безупречного варианта невообразимо обходиться только расчетами и схемами. Газоход пересекается с важными конструктивными частями дома, а это обозначает, что он, безусловно, воздействует на план. В том случае, когда владелец хочет выполнить монтаж поближе к коньку, он может столкнуться со многими сложностями. Поэтому дымопровод лучше располагать на большой дистанции.

Высота должна быть выбрана с учетом конструкционных особенностей:

  • Дизайн квартиры;
  • геометрия дымопровода;
  • число жилых этажей;
  • удобность монтажа дымоходных каналов;
  • потенциальная доступность для проведения работ по обслуживанию котлоагрегата и дымовентиляционной установки;
  • вид стройматериала, использующегося в период возведения перегородок и стропильной системы;
  • количество источников тепла, подключаемых к единственному дымоходу.

Необходимо обозначить, что в соответствии с нормами устройства систем теплоснабжения в индивидуальных жилищах, к одному газоходу допускается подключать только один котел. В особенных вариантах разрешается исполнять вывод котловых газов по одному дымоходу от 2-х агрегатов. Для грамотного функционирования теплотехнического оборудования, в середине такой конструкции надлежит ставить рассечку. Печи в многоэтажных домах до 3-х этажей размещают одну поверх иной, и их дымопроводы подобным манером, чтобы дымовые газы имели возможность уходить по одной шахте.

Подавляющее большинство конструкторов отдают предпочтение использованию каналов, которые монтируются в момент возведения стен зданий в кирпичной кладке — они позволяют в значительной степени сэкономить средства на стройматериалах.

Дымоход, который не имеет возможность быть установленным в капитальной стене, устанавливают дымовентиляционные каналы как можно ближе к коньковому прогону.

Строительство стенового дымопровода выполняется с применением шаблона-буйка, обкладываемого со всех сторон кирпичной кладкой. Он выполнен в форме деревянного ящика, с сечением равным диаметру дымовой трубы. Достигнув верха шаблона, его передвигают выше, после чего снова обкладывают. Процесс продолжают до того момента, пока не будет закончено сооружение несущей стенки.

Нередко, кирпичные трубы располагают с внутренней части капитальных стенок, в этом случае может быть организован наиболее эффективный нагрев коттеджа, с низкими удельными расходами на отопление. Иной раз дымовые каналы размещают во внешних стенках, однако подобный способ будет наиболее затратным и вызовет значительные усилия при обслуживании дымовентиляционных каналов. В варианте закладки дымовентиляционной системы в наружной стене, ширина стены трубы получается большей.

Безукоризненный расчет дымовой трубы повышает КПД источника нагрева дома и гарантирует безопасную эксплуатацию источников отопления. В противоположном варианте токсичные газы смогут попадать в жилое помещение и принести вред здоровью жильцов.

Особенности прочистки устройства

Горизонтальные участки дымохода, даже построенные по всем правилам, задерживают значительное количество сажи на внутренних поверхностях.

Прочищать каналы дымоотведения требуется минимум 1 раз в год.

Для удобства доступа к горизонтальным участкам многооборотного дымохода в кладке печи предусматривают специальные отверстия. С внешней стороны эти отверстия могут быть закрыты дверцами или так называемыми мобильными кирпичами(на фото они показаны красными стрелками), которые можно легко вынуть.

Закладывание кирпичной кладкой считается более эффективным для печи, поскольку металлические дверцы плохо удерживают тепло и образуют зоны охлаждения с замедленным движением газов, хотя доступ к трубе в этом случае более свободный и удобный.

Заделка отверстий кирпичами в настоящее время почти не используется. В старых печах найти вынимающийся кирпич можно по его выступу из общей кладки на 1-1,5 см. Чистку осуществляют вручную, при помощи подручных инструментов – щеток, совков.

Факторы влияющие на показатели

В отношении параметров дымоотводной трубы невозможно заявить, что чем она выше, тем предпочтительнее. Чрезвычайно длинный либо широкий газоход увеличивает затраты на строительство дымоотводов. Котел или печь с подобным дымоходом станет действовать на износ при избытке тяги, топливо будет сжигаться быстро, а значительная часть его будет бесполезно уходить в атмосферу, понижая эффективность системы теплоснабжения.

Размер сечения только частично влияет на длину трубы дымоходов. Иначе говоря, пользователю не удастся увеличить ее диаметр, для повышения эффективности. В связи с чем специалисты не советуют экспериментировать с размерами сечений труб печки, подгоняя их к определенным показателям высоты, например, делая ниже 5 м или выше 7 м. Тяга будет одинаковой во всей конструкции, напротив, очень большой диаметр трубы способен снизить тягу, из-за завихрений, отрывая факел от газовой форсунки.

Вычисление длины трубы больше зависит от значения высоты объекта, на котором она размещается, и разновидности кровельного покрытия. Показатель над уровнем кровли более важный показатель для расчета оптимального сечения трубы.

Рассчет диаметра дымохода для печи

Протяженность дымоходной трубы от колосников до точки выхода обязана быть не меньше 5 м. В случае, если крыша выполнена в виде плоской конструкции, то возвышенность трубы должна быть на уровне не менее 50.0 см. На скатных конструкциях, при месторасположении ее на дистанции от конька до 1.5 м, она должна возвышаться не менее 50.0 см по отношению к крайнему или отгораживающему парапету. В случае если она находится в границах 1.5–3.0 м от конька, то ее вершина не должна быть ниже его либо парапета.

В отдельных случаях труба располагается далее 3 м от линии конька, тогда ее наименьшая высота высчитывается под углом 10 градусов сравнительно к горизонту. На случай, если вблизи расположены большие высотные объекты, а котел или камин работает на дровах, то высота дымоотвода выбирается выше кровли рядом расположенных домов.

Рекомендации по размещению труб и возведению:

  1. Не нужно обустраивать дымоходы вблизи с мансардных окон, чтобы случайный ветер не задувал продукты сгорания внутрь мансарды.
  2. Равным образом не рекомендовано воздвигать вытяжные трубы и вентканалыв ендовых, для того чтобы не создавались снеговые карманы.
  3. При выходе внешнего участка дымохода не нужно жестко укреплять его с конструкцией кровли и стропилами, так как при обрушении трубы ураганом пострадает вся крыша.

Грамотный расчет всех характеристик будущей схемы дымоотвода — это гарантом ее работоспособности и эффективной работы всего котельного оборудования. Недостаток в расчетах, какой может быть сделан на этапе проектирования, приведет к аварийному режиму с последующим разрушением системы. Простые расчеты, базирующие на долголетнем опыте специалистов, дают возможность пользователю выполнить их качественно для определения технических параметров дымоотводящей трубы.

Конструктивные особенности

Обогрев помещения от дровяной печи осуществляется путем нагревания кирпичной кладки печи во время топки. Интервал горения дров небольшой, поэтому важно максимально эффективно использовать образующуюся тепловую энергию.

Горизонтальные колодцы дымохода кирпичной печи усиливают теплоотдачу продуктов горения. Если вертикальный дымоотвод минимально контактирует с газами и дымом, то горизонтальные участки замедляют их вывод, заставляя контактировать с большой площадью. Чем сильнее тяга дымоотводящего канала, тем интенсивнее сгорает топливо. Чем медленнее проходит по трубе дым, тем больше тепла остается в помещении.

Обратите внимание! Найти баланс между силой тяги и уровнем теплоотдачи позволяет грамотно подобранный диаметр и конфигурация дымохода.

Конструкция горизонтального дымохода представляет собой вертикальную змейку. Каждый ее поворот называют оборотом, а сам дымоотвод – многооборотным. Прохождение дыма по такому змеевику должно быть максимально свободным, чтобы не возник эффект засасывания дыма обратно в помещение.

Виды дымоотводов

При выборе печной системы следует учитывать материал, из которого построен дом: дерево или кирпич. Деревянный особняк быстрее подвергается горению и менее надежен в плане пожаробезопасности по сравнению с кирпичным домом

При установке трубы очень важно правильно рассчитать, чтобы продукты горения вытягивались из помещения без вреда здоровью

При монтаже трубы необходимо правильно установить тягу, которая и обеспечивает безопасный отвод угарного газа. Оптимальная высота трубы- не менее пяти метров.

При установке отопительных приборов следует сделать правильный расчет дымохода:

  • Выбрать соответствующий материал
  • Рассчитать высоту дымохода
  • Рассчитать сечение дымохода
  • Рассчитать диаметр дымохода

Необходимо учесть топливо, которым будет отапливаться нагревательный прибор. В зависимости от него следует подобрать правильный материал для трубы:

  1. Кирпичный
  2. Асбоцементный
  3. Шамот
  4. Железный
  5. Керамический

Эксплуатационные свойства кирпичного канала невелики. Срок службы составляет не более семи лет, еще и уровень безопасности подводит. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для герметизации.

Асбоцементная труба очень дешевая, но не экологичная. При нагревании она источает канцерогенные вещества. Самым надежным, но и дорогим материалом для трубы является шамот. Он отвечает всем требованиям пожаробезопасности, надежен и практичен. Срок службы шамота довольно велик.

Смотрим видео виды систем дымоотвода:

Стальной дымоотвод самый долговечный из всех благодаря модульному строению. Вы всегда можете заменить испорченный участок трубы новым. Канал из стали пластичен, и из него можно создавать любое количество колен. Стальная конструкция поворачивается и гнется в любую сторону. Это универсальный материал для каминов и печей любой модификации.

Дымоотвод из керамического материала устанавливают в помещениях с большим пространством. Самым популярным считается дымопровод, совмещенный с двумя ходами. Выглядит он как труба с двумя дымоходными каналами.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

Это касается не только «лежачих» труб, с подобными проблемами часто сталкиваются и стоячие каналы. Учитывая, что зачастую для конструкции горизонтальных каналов используют металлическую гофру, нержавейку, внимательно отнеситесь к выбору диаметра. Он не должен быть небольшим, трубы с маленьким сечением, на поворотах образуют практически 90 градусный угол.

Ошибки при сооружении дымоходов

Чем быстрее произойдет нагревание, тем экономичнее работает котел, переходя в режим ожидания.

Квадратная форма. А вот для отопительных систем, работающих на дровах, как раз лучше будет квадратная форма сечения. Для расчета сечения дымохода вид топлива является основополагающим. Дровяное топливо не требует большой тяги, как газовое, поэтому круглое сечение будет способствовать просто выветриванию тепла из дома.

Внутренний диаметр

Правильный расчет диаметра дымохода обеспечит бесперебойное функционирование всей системы отопления дома. Рассчитать диаметр дымохода можно по вложенной инструкции завода-изготовителя. Но если таковой не имеется, следуйте этим правилам:

  • Для расчета дымохода квадратного типа диаметр поддувала не должен превышать диаметр трубы.
  • Для обогревательной системы с открытой топкой (камин) расчет дымоотвода составляет 1:10 относительно топки.

Высота

Какой должна быть высота дымоотводной трубы? Невозможно определить однозначную высоту дымоотвода для всех типов отопительных систем. Тут действует такой принцип: чем шире диаметр трубы, тем скорее происходит остывание продуктов горения топлива. Вследствие этого на стенках трубы оседает конденсат, который блокирует функциональный дымоотток.

Смотрим видео, как правильно рассчитать высоту:

То есть, увеличение диаметра при высоте в 5 метров, не способствует увеличению тяги. А если мы увеличим высоту дымоотводной трубы и уменьшим диаметр её, то тем самым мы увеличим объем теплого воздуха и снизим его остывание. А значит, и увеличим тягу. То есть, при расчете дымохода эту особенность нужно учитывать. Именно увеличение высоты при уменьшении объема трубы будет создавать сильную тягу. А вот насколько это экономично в плане затрат топлива, решать вам.

Если вы захотите произвести расчет дымохода в пользу экономии топлива, и решите сделать высоту дымохода максимальной при минимальном объеме трубы, тяга в системе резко уменьшится. А уменьшение тяги может привести к прониканию угарных газов в помещение. Поэтому расчет дымохода нельзя приводить в соответствие с финансовой экономией, это приведет к отравлению угарным газом.

Как рассчитать высоту дымохода правильно:

  1. Используйте специальные программы для расчета высоты дымохода
  2. Высота дымохода над крышей не должна быть произвольной
  3. Высота дымохода над коньком должна быть более 0,5 метра

От конструкции самой кровли будет зависеть, какой высоты должен быть дымоход.

В расчете учитывается расстояние между дымоходами, а также:

  • Толщина кровли
  • Угол ската кровли
  • Расстояние от вертикальной оси конька

Но при расчетах высоты дымохода не учитывается высота прикрывающего трубу зонтика.

Как высчитать тягу

Расчет высоты дымохода зависит от необходимой тяги. Именно она обеспечивает правильную работу вашей отопительной системы. Тяга образуется за счет разброса температур и давления в самой трубе и окружающем пространстве.

Из-за смещения давления прогретый воздух направляется вверх, а холодный — вниз. Холодный воздух стремится вытеснить горячий. Соответственно, при холодной погоде тяга увеличивается.

Формула для расчета тяги: hc = Hд х (ρв- ρг) (мм. вод. ст.)

  • Hc обозначает тягу дымоотвода;
  • Hд — участок трубы от патрубка до котла;
  • Pв — плотность воздуха;
  • Pг — плотность сгораемого вещества.

1 мм. вод. ст. = 0,0001кгс/см2

Недостаточная тяга в трубе может быть вызвана малой длиной самой трубы. Значит, высота дымохода должна быть увеличена. И все же, нужно учитывать разумный предел. На практике общая длина дымовой трубы не должна быть более шести метров. Вопрос, как нарастить трубу дымохода, может быть решен и самостоятельно.

Советы

  • Если высота потолка не позволяет установить дымоход высотой в 5 метров, следует подключить электрический дымосос
  • Помните, что излишняя высота дымохода — это дополнительные потери тепла
  • Если тяга в трубе сильная, устанавливают ограничитель
  • При определении высоты дымохода учитывайте и основное направление ветра
  • Если максимальная высота кирпичного дымохода не достаточна — может возникнуть обратная тяга
  • На образование тяги в канале оказывают влияние горизонтальные участки трубы и изгибы — чем их больше, тем давление меньше

Прежде чем устанавливать дымопровод, внимательно ознакомьтесь с правилами и изучите параметры работы вашей отопительной системы. Расчет всех параметров дымоотвода — сложная инженерная задача. Поэтому лучше доверить все грамотному специалисту и не рисковать своим благополучием.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то есть коаксиального образа. Принцип его работы понятен.

Дымоход для буржуйки

Материал для изготовления дымохода

Перед тем как приступить к изготовлению дымоходной трубы, которая будет установлена на печку-буржуйку, необходимо определиться с материалом, который будет использован.

Принимая во внимание тот факт, что буржуйка – печка переносная, от кирпичных дымоходов отказываемся сразу. В этом случае вариантов у нас немного: либо асбестоцементные, либо металлические трубы

Большинство специалистов в области отопления все же рекомендуют использовать именно металлические дымовые трубы: они и легче, и проще в изготовлении. Именно о них мы и поговорим более подробно.

Чугунная буржуйка со стальным дымоходом

Изготовление металлического дымохода для буржуйки

Итак, с материалом мы определились – будем делать дымоход из металлической (нержавеющая сталь) трубы. Однако, мало просто воткнуть трубу для дымохода в соответствующее отверстие в буржуйке – дымоход должен быть правильно смонтирован и оптимально расположен.

Буржуйка на улице

Как правило, простой дымоход для буржуйки, установленной внутри помещения, состоит из двух частей – внутренней и наружной. Соединяются эти части на чердаке или на уровне подкровельного пространства.

Такая «двухколенная» конструкция позволяет относительно легко заменять нижний прогоревший сегмент дымохода без демонтажа всей системы.

Можно, кстати, и не покупать стальные трубы, а изогнуть их из стального листа, однако это потребует от вас определенных навыков. С другой стороны, тогда вы сможете сделать трубу для печки-буржуйки ровно того диаметра, который вам нужен.

Монтаж трубы

Для монтажа дымохода стандартных габаритов нам понадобятся следующие материалы:

  • Колено 100х1200мм (1 шт.)
  • Колено 160х1200 мм (2 шт.)
  • Стыковое колено 160х100 мм (3 шт.)
  • Тройник 160 мм с заглушкой
  • Грибок 200 мм

Также в зависимости от особенностей помещения, в которое будет устанавливаться буржуйка с нашим дымоходом, могут понадобиться проходной стакан, противоливневый козырек, теплоизоляция и т.д.

Также для герметизации стыков между трубами нам может понадобиться асбестовый шнур или же специальный герметик.

После того как все материалы готовы, приступаем к сборке трубы для печки-буржуйки:

  • Фиксируем первый отрезок трубы на дымоходном отверстии или же патрубке печи.
  • Наращиваем колена трубы до перекрытия.

Отверстие под дымоход

  • В плите перекрытия проделываем отверстие диаметром не менее 160 мм для вывода дымохода. По краям отверстия удаляем теплоизоляцию во избежание ее воспламенения.
  • В отверстие вставляем проходной стакан, а затем — пропускаем через него трубу буржуйки.
  • Стыкуем трубу с наружным дымоходом.
  • Для обеспечения оптимальной работы дымовой трубы, обеспечиваем теплоизоляцию наружной части дымохода, обертывая его теплоизоляцией и обмазывая битумом.

Вывод дымохода через окно

Сверху дымохода укрепляем грибок, который защищает трубу от попадания внутрь осадков и мелкого мусора.

Уход за трубой

Чтобы дымовая труба (а вместе с ней – и сама буржуйка) работали исправно, за ней необходимо ухаживать:

  • Не реже раза в год проверяем наружную поверхность трубы на наличие дефектов – прогаров, ржавчины, трещин.
  • Точно так же ежегодно трубу нужно чистить. Для этого можно либо воспользоваться специальными химическим составами, которые сжигаются в топке вместе с дровами, либо – просто сжечь в буржуйке несколько осиновых поленьев. Осина дает очень высокую температуру, которая отлично выжигает сажу.
  • Использовать механические средства очистки (ерш, гиря и т.д.) вряд ли получится, ведь дымоход буржуйки не очень прочный.

Изготовление и обустройство как самой печи, так и трубы для буржуйки – задача сложная только на первый взгляд. Конечно же, придется и попотеть, и старательно изучить предлагаемые инструкции – во все же сделать это, не прибегая к помощи специалистов, вполне по силам. Так что дерзайте!

Когда может потребоваться рассчитать сечение дымохода

Обычно задача стоит перед проектной организацией, которая трудится над заказом печи, камина или другого схожего прибора. Но в этом случае чаще всего имеется готовый набор порядовок. Более того, такие схемы любой может найти в интернете. Например, один печник из Ижевска выложил на Ютуб длинное поучающее видео, где подробно описывает все свои действия. То же самое касается мангалов, барбекю и всего, что только бывает на свете. Вместо того, чтобы ломать голову, просто наберите в сети запрос наподобие порядовка <�название конструкции, которую нужно собрать>. То есть: (См. также: Как собрать камин с топкой)

  • порядовка печи;
  • порядовка камина;
  • порядовка барбекю и все в том же духе.

С высокой степенью вероятности что-нибудь нужное и отыщется. Например, тот печник из Ижевска на своей сайте osnovaremonta.ru приводит сотни готовых конструкций, которые только и ждут, чтобы их воплотили в жизнь. Мы не знаем, почему ресурс имеет такое странное звучание адреса, но там на самом деле полно полезных видео, которые покажут, как делать кладку в том или ином случае. Обратите внимание, что осуществляется аккуратная перевязка швов, объясняется, как делить кирпич, сколько понадобится половинок, четвертинок и прочих кусочков. Это просто отличный курс. Причем выбор действительно велик.

Мы взяли из ресурса наиболее интересные с нашей точки зрения моменты с тем, чтобы читатели утруждали себя поиском, только заранее подготовившись. На диаграмме, которая приведена ниже, целиком и полностью указываются правила выбора площади сечения дымохода самых разных конструкций. Неприменимо это только к закрытым системам, где воздух поступает отдельно, например, с улицы. Но в этом случае проще всего использовать принудительное нагнетание кислорода, как в конденсационных котлах, или скопировать существующую заводскую конструкцию.

В самом верху графика показаны три типа сечения:

  1. Круглое.
  2. Квадратное.
  3. Прямоугольное.

А теперь давайте подумаем вместе! Какая форма сечения присуща подавляющему большинству вытяжек, конвекторов и котлов? Правильный ответ – круглая. И эта диаграмма поясняет, почему именно так заложили конструкторы, а не иначе. Давайте поясним, что у нас отложено по горизонтали и вертикали: (См. также: Дымоходы для печей своими руками)

  1. На оси абсцисс мы видим некое отношение, которое получается в результате деления площади дымохода на площадь портала. Чтобы получить проценты, следует помножить частное на 100.
  2. По вертикальной оси поставлена минимальная высота трубы, при которой конструкция будет состоятельной.

Теперь читатели тоже видят, что минимальная высота трубы будет именно при ее круглом сечении. А самым худшим вариантом в смысле обеспечения работоспособности системы является прямоугольник. Обычно у печного дымохода стороны пропорциональны длине кирпичей. Это (примерно), 25 см х 13 см, 25 см х 25 см и т.д. Давайте, наверное, сразу к примеру перейдем, чтобы понятно было, как именно вести расчет и выбор формы сечения дымохода. (См. также: Как рассчитать камин)

Методы расчета высоты дымовой трубы

Все индивидуальные дома должны быть оборудованы отоплением с источниками нагрева, работающего на газовом, жидком или газообразном топливе. Такие устройства оборудуются дымовыми трубами для удаления угарных газов, образующихся в результате горения топлива.

Такие котлоагрегаты способны работать только в случае, когда имеется необходимая тяга для подачи дутьевого воздуха и удаления дымовых газов. Расчет параметров газоходов выполняют исключительно высококлассные профессионалы, итоги расчетов оформляются в виде таблиц и рекомендуются к использованию во время изготовления системы дымоотвода от котлов.

Графический метод

В основании метода определения высоты дымохода относительно конька лежит теорема Пифагора. Схему строят с соблюдением габаритов и соотношений строения в доступном масштабе:

  1. На готовом эскизе наносят 2 симметрические оси: конек и запроектированное место трубы.
  2. Через верх кровли проводят горизонтальную линию и, применяя транспортир, к низу от нее, откладывают уклон, равный 10 градусам.
  3. Намеченную линию проводят до оси симметрии трубы.
  4. Усеченная линия даст требуемую величину.
  5. Ее нужно вымерить и просчитать в соответствии с принятым масштабом.
  6. Определенный размер и будет определять высоту.
  7. Потребуется узнать обеспечивает ли принятое значение государственным нормативам.
  8. План строения, если нужно, немного корректируют. Для чего ось дымопровода плавно перемещают по горизонтали, пока не будет определено оптимальное расположение дымовой трубы.

Графический метод расчета высоты дымохода

Математический метод

Данный порядок определения высоты дымохода относительно конька базируется на применении тригонометрии. Расчеты исполняют в такой очередности:

  1. Рисуют эскиз фронтальной части строения в нужном масштабе. Для техников без инженерного навыка принимают наиболее подходящий масштаб – 1:100. При переводе плана в натуральные размеры считают, что 1 см равен 1 м.
  2. На схеме фиксируют симметрическую ось дымоотводящейтрубы. Через верх кровли выполняют дополнительную линию и дальше ведут до ее перекрестка с трубной осью.
  3. Равным образом, как в процессе графического приема чертят остроугольный треугольник в 10 градусов, приложенный к ребру конька.

Имея сведения об одном из катетов, возможно, вычислить другой, по формуле a = b*tgL. В данном случае:

  • a– длинна от ребра до выхода дымоотвода;
  • b – длинна от оси строения до симметрической оси дымохода;
  • L -угол равный 80 градусам, восполняющий 10 градусов до 90.

Описанные способы применяются при расчетах домашних дымопроводов, которые конкретно обслуживают единственный источник нагрева. Для производственных котлоагрегатов теплопроизводительностью более 80 кВт, или нескольких таких установок рекомендуется обратиться к специалистам. Должный размер тяги может быть обеспечен только с применением подробных тепловых и аэродинамических расчетов котельного оборудования.

Математический метод расчета высоты дымохода

Высота дымохода от конька крыши скатного типа может зависеть не только лишь от правил СниП, но равным образом и от внешней и внутренней конфигурации каналов, их сечения и прочих данных, которые конкретно, обусловливают эффективность работы нагревательного агрегата и его КПД. Для организации наиболее развернутых подсчетов применят online калькуляторы, на профильных веб сайтах.

Как правильно сделать «змейку»

Польза от увеличения тепла оборачивается существенным усложнением конструкции и трудоёмкостью изготовления горизонтального дымопровода, который по своему виду идентичен трубе «змеевику», присутствующей почти в каждой ванной комнате в многоквартирных домах. Каждое изменение направления в такой змейке называется «оборотом», а сам дымопровод, если таких изменений направления несколько – многооборотным.

Поскольку горизонтальный отрезок приводит к ухудшению тяги, не рекомендуется делать этот участок длиной более одного метра. Также есть и другие дополнительные требования:

  • По всей длине площадь поперечного сечения многооборотного дымоотвода должна быть одинаковой.
  • Переходы от горизонтальных участков к вертикальным участкам должны быть закруглены.
  • Внутренняя поверхность должна быть максимально гладкой и ровной.

Улучшить тягу в таком дымопроводе можно, повысив температуру печных газов в нём. В результате улучшатся характеристики печи в целом, особенно продолжительность горения дров. В таком случае дымоотвод будет использоваться как камера для дожигания печных газов. Для этого в самой нижней горизонтальной части ближе к топке следует установить отдельную перекрываемую трубку, другой конец которой должен располагаться чуть ниже дверцы поддувала печи. Через трубку будет поступать воздух, и печной газ будет эффективно догорать в дымоходе.

ТД «Русский Дымоход» — КОЛЕНО 45 и 90 гр.






ДЫМОХОДЫ ИЗ СТАЛИ
СВОЕ ПРОИЗВОДСТВО!
Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0

                                                                Колено дымохода

Колено дымохода используется для изменения направления, отклонения трубы дымохода.

Незаменимая часть дымохода — применяется, если нет возможности провести прямой дымоход. Для этого применяются колена с различным углом в 30, 60, 90 и 135 градусов. Необходимо учесть, что в зависимости от типа отопительного прибора максимальная длина горизонтального участка может составлять от 1.5 до 2 метров. Общее количество отводов и протяженность наклонных и горизонтальных участков дымохода рассчитывается исходя из величины оптимальной тяги.

Производим и продаемобычные, изолированные трубы и двойной изоляции.

Тип материалаиз матовой нержавеющей стали и нержавеющей зеркальной стали.

Трубы для дымоходов любых диаметров100мм, 110мм, 115мм, 120мм, 130мм, 150мм, 180мм, 200мм, 250мм, 300мм, 350мм.

Производитель: Русский Дымоход, Россия.



Колено угол 90 и 135 градусов — 1 мм

  Материал100мм110мм115мм120мм130мм150мм180мм200мм250мм

нержавеющая

матовая

600,00600,00600,00600,00820,00880,001010,001140,001680,00



Колено угол 90 и 135 градусов — 0,5 мм

  Материал100мм110мм115мм120мм130мм150мм180мм200мм250мм

нержавеющая

матовая

540,00540,00540,00540,00570,00630,00760,00890,001410,00





Колено трехсекционное 90 град — 1 мм

  Материал100мм110мм115мм120мм130мм150мм180мм200мм250мм

нержавеющая

матовая

650,00650,00650,00650,00870,00960,001090,001230,001760,00



Колено трехсекционное 90 град — 0,5 мм

  Материал100мм110мм115мм120мм130мм150мм180мм200мм250мм

нержавеющая

матовая

590,00590,00590,00590,00620,00680,00810,00940,001470,00



Колено изолированное угол 90 и 135 градусов — 1мм х 0,5мм

 Материал100мм110мм115мм120мм130мм150мм180мм200мм250мм

нержавеющая

матовая

1890,001890,001890,001890,002090,002130,002730,002900,003430,00



Колено изолированное угол 135 градусов — 1мм х 0,5мм (500мм х 500мм )

  Материал100мм110мм115мм120мм130мм150мм180мм200мм250мм

нержавеющая

матовая

2180,002180,002180,002180,002380,002430,002930,003040,003750,00



Колено трехсекционное изолированное 90 град — 1мм х 0,5мм

  Материал100мм110мм115мм120мм130мм150мм180мм200мм250мм

нержавеющая

матовая

3070,003070,003070,003070,003130,003330,003430,003570,004130,00





            Колено дымохода изготавливается из жаропрочной коррозийностойкой стали,

                             благодаря чему достигается высокая надежность системы!







               Узнать цену и заказать продукцию Вы можете, связавшись с нами:

                                                                  По E-mail:   [email protected] ru

              ( вы можете скинуть заявку, запрос на замер или задать общий вопрос).

                                        Наш онлайн консультант тут же вам ответит.

                                                     По Тел.:   8(926) 389-79-96 / 8(977) 419-60-68

                                                 ( пишите, звоните. есть в Viber и WhatsApp).



                                       Пишите, звоните! Мы будем рады сотрудничеству с Вами!

МЕТАЛЛОИЗДЕЛИЯ
ЭТО ВАЖНО ЗНАТЬ

Какие есть нормы установки коаксиального дымохода?

Коаксильный дымоход может устанавливаться только в паре с котлом, у которого имеется встроенная принудительная тяга. Поэтому для таких дымоходов не требуется воздух из помещения, как , например, для обычных дымоходов.

Коаксильный дымоход намного короче большинства традиционных дымоходов.

При монтаже коаксильного дымохода необходимо соблюдать некоторые нормы по установке, которые регламентируются СНиП, а так же надо соблюдать нормы пожарной безопасности.

Вот, как выглядит стандартная схема-проекция установки коаксильного дымохода:

При устройстве такого дымохода продукты горения выводятся через внешние стены здания, поэтому для устройства такого дымохода не требуется вертикальная труба, как в случае с традиционными дымоходами.

При этом отверстие для дымового канала на фасаде здания размещают по всем правилам, изложенным в инструкции по установке.

Должны так же соблюдаться следующие условия:

дымовое отверстие на фасаде здания должно находиться не ниже 2 метров от уровня земли;

минимальное расстояние от вентиляционного канала до окон, дверей, вентиляционных каналов должно быть не менее 0,5 м;

по вертикали расстояние от дымового отверстия до окна должно составлять не менее одного метра;

в радиусе полутора метров от коаксильной трубы не должно находиться никаких преград в виде столбов, стен и прочего.

если дымовой канал коаксильного дымохода располагается под крышей, балконом или еще каким-нибудь навесом, то его нужно вывести за пределы этого сооружения.

Дымовой канал так же не должен выходить в подземный переход, арку проезда, туннели и т. д.

Длина горизонтальной трубы коаксильного дымохода , проходящая через внешнюю стену здания не должна превышать 3-х метров, если иное не оговорено заводом-изготовителем. Поэтому перед установкой коаксильного дымохода внимательно изучите характерные особенности его конструкции, и инструкцию по установке.

Дымоходы: сравнение дров и пеллет

Выбор топлива также определяет конфигурацию дымохода

В новых домах расположение дымохода или печи и соответствующего дымохода может быть определено на бумаге одновременно с общим проектом.

Это, однако, не относится к реструктуризации, когда дымоход уже имеется, так как становится труднее расположить дымоход именно там, где вы хотели бы его видеть.

Камин, будь то дровяной или пеллетный, не является самостоятельным элементом, так как для его правильного функционирования необходим соответствующий дымоход. На самом деле, правильный дымоход отвечает за обеспечение идеальной тяги, таким образом обеспечивая дымоход, который хорошо прогревается без нисходящего потока дыма и красивое чистое стекло.

Прежде всего, нужно сказать, что то, что мы обычно называем «дымоходом», на самом деле состоит из двух элементов. Первым элементом является «дымовой канал» или «дымовая арматура» , которая также может иметь неправильную конфигурацию и обязательно соединяет дымоход или печь с самим дымоходом.Дымоход — это, точнее, изолированная труба, которая выходит из крыши и достигает дымохода. Комбинация дымохода и дымовой арматуры называется « дымоход «.

Ниже мы увидим типичную конфигурацию, которую должна иметь система дымохода для удаления дыма от дровяного камина или изделия, работающего на пеллетах (печь или камин).

СИСТЕМА ДЫМОХОДА ДЛЯ ДРОВЯНОГО КАМИНА

Что вам нужно знать:

КОНФИГУРАЦИЯ: Дымовая арматура должна быть сконфигурирована как можно более вертикально с максимальным наклоном 45°.Может быть более одного изгиба.

МИНИМАЛЬНАЯ ДЛИНА: Дымоходная система, используемая для удаления древесного дыма, должна иметь общую длину не менее четырех метров.

МАКСИМАЛЬНАЯ ДЛИНА: Максимальная длина не ограничена, однако мы должны убедиться, что ее длина гарантирует сквозняк. Чтобы обеспечить достаточную мощность обогрева, тяга в горячем состоянии всегда должна составлять от 8 до 12 Па (замеры должен проводить специалист по дымоходам).

ПОПЕРЕЧНОЕ СЕЧЕНИЕ: Поперечное сечение дымохода может варьироваться в зависимости от используемого продукта или общей высоты системы.В любом случае он не должен быть меньше диаметра дымоотводного патрубка прибора, который обычно составляет 15 см.



СИСТЕМА ДЫМОХОДА ДЛЯ КАМИНА ИЛИ ПЕЧИ НА ПЕЛЛЕТАХ

Что вам нужно знать:

КОНФИГУРАЦИЯ: Дымовая арматура для пеллетных продуктов также может быть сконфигурирована горизонтально по частям, однако всегда рекомендуется наклон не менее 3%. В любом случае следует избегать более трех изгибов под углом 90° («правило 3Т», за исключением Т-образного фитинга на выходе прибора), а горизонтальные участки не должны превышать трех метров.

МИНИМАЛЬНАЯ ДЛИНА: Дымовая арматура должна иметь минимальную вертикальную длину 1,5 метра.

МАКСИМАЛЬНАЯ ДЛИНА: Максимальная длина дымовой арматуры зависит от конфигурации трубы: если есть только один изгиб 90°, она может достигать шести метров, а если есть три колена, максимальная длина уменьшается до четырех метров.

ПОПЕРЕЧНОЕ СЕЧЕНИЕ: Диаметр дымохода пеллетного изделия значительно меньше, чем у дымохода, используемого для отвода древесного дыма. На самом деле разница составляет 10 см против 25-30 см у дерева.В любом случае дымоход должен иметь большее поперечное сечение, чем дымоотвод используемого изделия, который обычно составляет около 8 см.

Представленные выше три решения представляют собой типичную установку пеллетных изделий. Все они абсолютно регулярны. ?f{V-d+_+!Nʛ_\0aDF
B2 ˆ

Qrb#/

żd(r($- )N!`4
FNgA*[email protected]`\%
#@@\8A{xA|`[-% 1ۤ~?oNuNt3i* } 4AԆ}_��WQA >BBr0, ot
u} o_uu hwʹ/#Fۭ kc-iu o_ի_~y;ixA; w~WХA

1’\;
}m7ֶտv?ɻ a»to__u7G}tlאB»64?O ECBP6-P1 (+A»vK{m}r, F n?W-{_IXk?md.4lh*6QvѭCMQ`2YQ5`a330v$œ&VPeÔ?ic3ih5AGR&ZAVNpVO)Xd’N+d’’G~m롧 KK/~Wмuz}}WWIGKcǾi{ƿxCz_K?~K⿯/봿»7EbM4% 0 q_-3 %bk» /~q0 A ?-dZ >]7u ` ~#4 ™»NS~*+9*_V_W _0iZZ_ 봽nl-kmkO[+8>kEZ[{]?’] Ха’/[̔AL&4Q
N-7ӆjI6]ŧjM!1֬},о
@&bKi&B0B
Ebdn MTa1 Li:4&Q»#>1

Установка дымохода. Стандарты, необходимые для безопасной установки дымохода

Установка дымохода часто является слабым звеном в системе сжигания древесины. Убедитесь, что ваше устройство соответствует всем применимым кодам и правилам безопасности.

(труба дымохода также может называться дымовой трубой, соединителем дымохода и т. д.)

Правила установки – CSA B365

Эти правила основаны на коде установки CSA , используемом в Канаде. Точные правила в вашем районе можно узнать у местного инспектора по строительству, у продавца дровяного отопления или у трубочиста.

  1. Максимальная общая длина прямой трубы: 3 м (10 футов)
  2. Сборка должна быть максимально короткой и прямой между печью и дымоходом.Использование двух 45-градусных колен часто предпочтительнее одного 90-градусного колена, потому что создается меньшая турбулентность в потоке выхлопных газов, и они приводят к меньшему горизонтальному движению.
  3. Максимальное количество изгибов под углом 90 градусов: 2. Максимальная длина по горизонтали без поддержки: 1 м (3 фута).
  4. Запрещается использовать оцинкованные дымоходы, поскольку покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходы, окрашенные в черный цвет.
  5. Дымоходные трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 калибра.
  6. Соединения дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
  7. Каждое соединение в сборе должно быть закреплено не менее чем тремя винтами.
  8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые узлы должны иметь инспекционную обертку с одним незакрепленным концом или телескопическую секцию.
  9. Минимальный уклон вверх к дымоходу: 20 мм/м (1/4 дюйма/фут).
  10. Один конец узла должен быть надежно закреплен на воротнике дымохода с помощью 3 винтов для листового металла, а другой конец надежно закреплен на дымоходе.
  11. Должна быть предусмотрена возможность очистки труб либо путем прочистки, либо путем удаления узла трубы. Снятие сборки не должно требовать перемещения печи.
  12. Загнутые концы (папа) секций должны быть направлены к прибору, чтобы падающая пыль и конденсат оставались внутри трубы.
  13. Дымоход ни в коем случае не должен проходить через горючий пол или потолок, а также через чердак, подкровельное пространство, чулан или скрытое пространство.
  14. Минимальное расстояние от горючих материалов: 450 мм (18 дюймов).). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если на трубе или на горючей поверхности установлен соответствующий экран.
  15. Позвоните инспектору Barrie WETT для получения дополнительной информации об установке устройств для сжигания древесины.

Рекомендуемая установка дымохода

Идеальным комплектом дымохода является тот, который поднимается прямо вверх от дымохода прибора и прямо в дымоход без колен. Система слева представляет собой одностенную трубу с инспекционной оболочкой (трубным соединителем), позволяющей собирать и разбирать ее, не перемещая печь.

Прямая сборка дымохода обеспечивает наименьшее ограничение потока газа и обеспечивает более сильную тягу. Прямые сборки также требуют меньше обслуживания, потому что в них нет углов, в которых могут скапливаться отложения креозота.

Идеально ровный узел дымохода – еще одна веская причина устанавливать дымоходы вверх через теплое пространство дома, а не наружу и вверх по внешней стене

Двустенная труба

Герметичная труба с двойными стенками — хороший выбор, чтобы максимизировать тягу и свести к минимуму отложения креозота. Используйте герметичные трубы с двойными стенками, если сборка должна быть длинной или если ожидается, что прибор будет производить дымовые газы с низкой температурой. В системе вверху справа используется герметичная телескопическая труба с двойными стенками между печью и дымоходом.

Вентилируемая труба с двойными стенками позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если сборка дымохода короткая и прямая, можно использовать вентилируемую трубу с двойными стенками. Тем не менее, вентилируемая труба не является хорошим выбором для более длинных узлов дымохода или для таких приборов, как приборы центрального отопления, которые имеют тенденцию производить низкие температуры дымовых газов.

Также доступны системы дымоходов с двойными стенками, сертифицированные по стандарту

. Эти системы тестируются для определения минимального зазора, при котором они могут быть установлены. Информацию о зазорах можно найти на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Минимальные монтажные расстояния для сертифицированных двустенных дымоходов намного меньше, чем для одностенных труб.Кроме того, максимальная длина сборки дымохода с двойными стенками может быть больше разрешенной для одностенной трубы.

Существует два основных типа двустенных дымоходов: герметичные и вентилируемые. Герметичная двустенная дымоходная труба эффективно удерживает тепло дымовых газов, поскольку воздушное пространство между внутренней обшивкой и внешней оболочкой действует как изолятор.

Прочтите руководство по установке дровяной печи

Что входит в инспекцию WETT?

Сертифицированная WETT инспекция — это инспекция, которая должна проводиться инспектором, сертифицированным WETT.Чтобы получить сертификат WETT, общий домашний инспектор должен пройти курс обучения. Курс обычно состоит из 4-5 дней обучения, а также 80 недель практического опыта до получения сертификата.

Просмотрите некоторые типичные недостатки, обнаруженные во время сертифицированных проверок WETT в округе Симко.

В то время как обычная домашняя инспекция включает визуальный осмотр камина, дымохода и топки, сертифицированная WETT инспекция включает в себя проверку всех элементов любых технологий сжигания древесины в доме, чтобы убедиться, что они установлены правильно и установлены с соответствие стандартам CSA, строительным нормам и правилам пожарной безопасности.Это также должно включать посещение крыши для осмотра дымохода на наличие возможных структурных или вентиляционных проблем.

Проверка может включать осмотр дровяной печи, дымохода, дымохода и дровяного камина. Инспектор должен обратить внимание на расположение системы и ее расстояние по отношению к любым горючим материалам. Если есть проблема с работой технологии в вашем доме, важно, чтобы нанятый вами техник также был лицензированным техником WETT.Посмотреть фотографии WETT Inspection Defect Photos

Проинспектированные районы

Практический результат

Сертифицированные проверки WETT — это больше, чем просто гарантия вашего спокойствия. Если дровяные приборы являются частью вашего дома, крайне важно, чтобы эти приборы были установлены правильно и проверены для вашей безопасности.

Инспекционная служба Barrie WETT занимается инспекцией дровяных приборов уже более 20 лет.

Посетите раздел «Установка дровяной печи» для получения дополнительной информации о безопасной установке дровяных печей.

Профессиональные услуги по инспекции домов от Wasaga Beach Home Inspector

Профессиональные услуги по инспекции домов от Alliston Home Inspector

Услуги профессиональной домашней инспекции от Orillia Home Inspector



Роджер Фрост







Сертифицированный чиновник строительных норм и правил
Сертифицированный главный инспектор

Сертифицированный инспектор WETT

Телефон 705-795-8255

Электронная почта Roger

Горизонтальный дымоход обогревает кафе и спины клиентов

В одном из кафе в северной части штата Нью-Йорк есть новаторские способы создания уюта для посетителей. Он оснащен каменной печью с дымоходом, который проходит горизонтально и служит скамейкой. По-видимому, здание может нагреваться в течение 24 часов после однократного одночасового горения.

Каменные обогреватели обычно строятся из кирпича или камня, которые поглощают тепло от сжигаемого топлива, в данном случае дерева. Затем конструкция может излучать тепло, чтобы обогревать комнату в течение длительного времени. Дымоходы для таких обогревателей обычно поднимаются прямо вверх и выходят из здания. Однако каменный обогреватель в кафе Buffalo, спроектированный Стефани Дэвидсон и Георгом Рафаилидисом из Davidson Rafailidis Architecture и Архитектурного факультета Университета Буффало, имеет дымоход, который выходит горизонтально.

Камера имеет длину 15 футов (4,6 м) и разделена по длине. Горячий дым вытягивается из каменки и по одной стороне камеры в ее дальний конец, затем стягивается обратно к печному концу по противоположному проходу и выбрасывается из здания вертикально через выхлопную трубу.

«Очень длинные горизонтальные дымоходы необычны, потому что дым стремится подняться вверх, поэтому очень сложно удержать его от застаивания», — говорит Дэвидсон. «Многие каменщики, с которыми мы разговаривали, сказали, что они не могут сделать горизонтальный дымоход длиннее восьми футов (2,5 метра).4 м)»

Нагретый дым выбрасывается из каменной печи в горизонтальную камеру дымохода (Фото: Флориан Хольжерр)

Дымовая камера построена из огнеупорного цемента и украшена цементными плитками с замысловатым рисунком. Никаких других систем отопления или охлаждения в кафе не установлено. Для проветривания летом предусмотрены большие складные окна, пропускающие свежий воздух в здание, и световые люки, выводящие теплый воздух наружу.

По данным Университета Буффало, для системы отопления потребовалось два года исследований, разработок и испытаний, и она может обогревать кафе весь день зимой, используя всего шесть бревен. Кафе должно открыться в ближайшее время, как только будет найден подходящий арендатор.

Источник: Университет Буффало

Установка и эксплуатация | Ракетный обогреватель Gamera

Основы, связанные с установкой ракетной печи

Монтаж дымохода.

Установка дымохода – наиболее распространенный способ подключения печей.

Соединением печи с дымоходом становится металлическая дымоходная труба (дымоход), играющая роль теплообменника. Общая длина и количество витков (коленов) зависят от совместной тяги печи и дымохода.

Основные моменты при установке печи:

  • пожарная безопасность
  • максимальная рекуперация тепла
  • практичное и эстетичное размещение дымовых труб

Плита и трубы, особенно те, которые находятся рядом с ней, должны находиться на безопасном расстоянии от легковоспламеняющихся материалов, таких как обои, ковры и т. д.

Модель

Gamera оптимизирована для максимального теплообмена, поэтому ее необходимо подключать к дымоходу короткими трубами.

Модель

Lite оптимизирована для соединения с тепловой массой.

Для установок с тепловой массой характерен длинный горизонтальный участок дымоходов.

Здесь важно оставить отверстие в начале дымоходов сразу за печью и на первом витке (колене) для очистки от золы. Обратите внимание, что речь идет о золе, а не о саже.Зола, переносимая газами, оседает на горизонтальных участках трубы и подлежит сезонной очистке.

Для установок с тепловой массой больше внимания уделяется длинным горизонтальным участкам и нужно быть осторожным с количеством колен. Лучше всего свести к минимуму их использование и по завершении установки сделать пробный перезапуск.

Трубопровод тепловой массы

После трассы при достаточной тяге можно приступать к покрытию.

Доступны различные варианты: саман, кирпич, песок, гравий.

Глиняная скамьяДеревянная скамья с гравием

Особенности обращения с ракетной печью

Пожары

Разжечь огонь может быть непростой задачей, особенно для людей без опыта. Ограничимся азами зажигания ракетной печи.

Топливо является наиболее важным элементом для разведения и поддержания огня. Топка печи должна производиться с использованием сухого материала .

сжимает ореховую скорлупу, несколько шишек и немного бумаги. Как видно из изображения бревен в нижней части отверстия, толщина выбрана таким образом, чтобы не загораживать полностью отверстие внутрь горизонтальной камеры.На нижнюю переднюю часть их положить ореховые скорлупы и конусы, поверх них закрыть крышкой примерно ⅓ отверстия. Это важно, когда у нас небольшая тяга. Основное требование к конкретным ракетным печам закрывать от ⅓ до ½ площади носика дровами! Обратите внимание, вам не нужно накрывать крышкой, можно просто заполнить дровами! Но когда мы кладем дрова, рекомендуется использовать крышку, чтобы ограничить свободную площадь. Это ускоряет потоки воздуха и дымовых газов, которые выделяются. от древесины, также предотвращает ползучее возгорание.Обратите внимание, что это не уменьшает поступающий воздух, как в обычных печах, а просто меняет его скорость и, таким образом, зажигает огонь. Однако, если покрыть слишком большую площадь, печь начинает «тонуть», это сразу становится понятно по звуку горения.

Интенсивность горения регулируется изменением размера и количества горящих дров. Например, если мы хотим сильного горения, будем класть больше и тоньше дров. Для поддержания слабого горения кладут несколько более толстых дров (обычно два).Лучше иметь как минимум два горящих дерева, когда одно стремится погаснуть.

Эко-брикеты являются подходящим топливом для ракетной печи.

Ракета / операция

В опубликованной здесь заметке о пожаре объясняется, что такое ракетный режим. Также здесь описаны характеристики и эффекты дымоходов. Теперь только уточним, что ракетная печь вступает в работу через 15-30 минут после розжига, в зависимости от интенсивности горения. Это можно назвать начальным режимом ракеты, когда хорошо прогревается только первая часть центральной трубы.Через некоторое время (примерно час-полтора) вся внутренняя дымоходная печь прогревается и выходит на полный рабочий режим, для которого характерно медленное горение дров.

Конденсат

Очень неприятное явление – конденсация водяного пара на внутренней стороне труб. Коричневая грязная жидкость с запахом. Конденсация происходит, когда мы сжигаем влажные или очень влажные материалы в сочетании с прохладным дымоходом. В принципе возможно сжигание влажного материала, но печь должна быть зажжена и предварительно топиться сухими дровами до тех пор, пока трубы не прогреются, чтобы предотвратить образование конденсата.Конденсат во время работы печи является признаком того, что у нас недостаточная тяга дымохода или слишком длинная/сложная система дымохода.

Очистка и обслуживание

Рекомендуется ежедневно удалять пепел с камеры. Лучший инструмент для этого – деревянная ложка. Когда топится печь, часто кратковременно накапливается больше золы. При постоянном горении при обычном использовании может оставаться очень мало золы и его можно чистить каждые несколько дней.

На дне печи – внутри металлического корпуса – со временем скапливается мелкая зола. Снимать лучше не реже одного раза в год (по окончании отопительного сезона). Это делается через отверстие для соединения труб. Часть этой пыли проникает в трубы и осаждается. Их также следует чистить не реже одного раза в год.

Не рекомендуется перегружать плиту. Когда это произойдет (красная светящаяся верхняя пластина), прекратите заправку и откройте крышку для большего количества воздуха. Перегорание может привести к деформации верхней пластины. Деформация не опасна, но неудобное размещение контейнеров.При оптимальной температуре поверхность верхней плиты не должна превышать 450 градусов Цельсия. Печь может легко перегреться, если загрузить высококалорийное топливо – сухие дрова, угольные брикеты глубоко в горизонтальную часть камеры. Этот вариант заряжания (горизонтальная камера) используется только для воспламенения при уменьшенной тяге из-за изменения погодных условий.

Нравится:

Нравится Загрузка…

Что такое смещение дымохода? – Кухня

Смещение — это регулировка дымохода, которая позволяет ему наклоняться и изгибаться в нужном направлении .

Можно ли сместить дымоход?

Ответ «да»! Это делается каждый день и совершенно безопасно, при условии соблюдения правил и надлежащего обслуживания оборудования. В NFPA 211 (правила США) указано, что дымоходы могут быть смещены на 15° или 30°, в то время как в CSA B365 (канадские правила) указано, что они могут быть смещены под углом от 30° до 45°.

Дымоходы должны идти прямо вверх?

Факторы, которые следует учитывать перед установкой колена дымохода Угол дымохода должен быть строго перпендикулярен уровню земли.Однако было бы намного лучше, если бы можно было отклониться от этой вертикали примерно на 30 градусов. Поэтому выхлопную трубу можно установить на отметке 60 градусов от земли.

Каково максимальное отклонение дымохода от вертикали?

Соединители дымохода или вентиляционного отверстия должны иметь не более двух смещений по вертикали под углом 45°. Горизонтальная длина не должна превышать 75 % общей вертикальной высоты всей вентиляционной системы, измеренной от выпускного отверстия прибора.

Какое расстояние необходимо для дымохода?

Вам будет особенно интересно ознакомиться с разделом 2113.19 Кодекса дымоходов штата Калифорния, касающимся зазоров дымоходов. Дымоходы должны заканчиваться как минимум на 2 фута выше любой секции здания в пределах 10 футов от них и должны быть на 3 фута выше секции крыши, через которую они построены.

Можно ли сделать изгиб дымохода под углом 90 градусов?

В дымоходе не должно быть колен более 45 градусов и не более четырех колен.Если вы используете четыре изгиба, то между вторым и третьим изгибом должна быть дверца для сажи (Building Regs). Обратите внимание, что буква «Т» на задней стороне печи классифицируется как два изгиба (2 × 45 = 90).

Как сместить дымоход?

Изгибы под углом 30° наиболее распространены, простое правило для смещения: требуется удвоенное расстояние по вертикали, чтобы сравняться с расстоянием смещения. Если вы хотите сместить дымоход на 12 дюймов из стороны в сторону, вам понадобится 24 дюйма в высоту, чтобы переместить дымоход. В большинстве случаев дымоход должен оставаться над основанием камина.

Почему дымоходы имеют изгиб?

Чем выше температура внутри дымохода, тем эффективнее газы будут выводиться из дома. Изгибы или смещения дымохода могут препятствовать устойчивому оттоку газов. Они также мешают поступлению кислорода через дымоход к огню.

Можно ли вентилировать дровяной камин сбоку?

Хотя размещение дровяной печи на внутренней стене лучше всего по ряду причин, вы можете вывести печь на внешнюю стену, если внутренний вариант невозможен.

Можно ли провести дымоход через стену?

Если вы устанавливаете дровяную печь или печь на пеллетах, прокладка трубы дымохода через наружную стену экономит время и затраты на установку вертикального дымохода, для которого требуется потолочный воротник и оклад крыши. Для кирпичных или каменных стен наймите профессионала, чтобы вырезать отверстия.

На каком расстоянии от крыши должен быть дымоход?

Самым распространенным из них является правило 2 футов, 10 футов, 3 футов. Приблизительно это означает, что дымоход должен быть на 3 фута выше точки, в которой он проходит через крышу, а также должен быть как минимум на 2 фута выше любой части здания, которая находится в пределах 10 футов от дымохода.

На каком расстоянии должны располагаться элементы деревянного каркаса от каменных дымоходов?

Компоненты каркаса дома должны находиться на расстоянии не менее 2 дюймов от стены дымохода. Открытые пространства между стеной дымохода и горючими строительными материалами должны быть герметизированы и изолированы негорючим материалом.

Какой код у каминной топки?

Расширение очага

должно выступать не менее чем на 16 дюймов перед и на 8 дюймов за каждую сторону каминного проема.Когда площадь каминного проема составляет 6 кв. футов или более, расширение очага должно простираться не менее чем на 20 дюймов спереди и на 12 дюймов дальше с каждой стороны.

Что такое код высоты дымохода?

Дымоходы должны заканчиваться как минимум на 2 фута выше любой секции здания в пределах 10 футов от них и должны быть на 3 фута выше секции крыши, через которую они построены.

Должна ли труба дровяной печи идти прямо вверх?

Труба должна быть как можно более прямой и короткой, с правильно закрепленными участками.Горизонтальная часть трубы должна возвышаться не менее чем на четверть дюйма до погонного фута, чтобы обеспечить хорошую тягу. Не следует пропускать печную трубу через горючую стену для соединения с дымоходом.

Какой высоты должен быть дымоход над крышей ЮАР?

Строительные нормы и правила предусматривают, что дымоход должен выступать не менее чем на 1 м над самой высокой точкой крепления дымохода к крыше.

Вертикальные вентиляционные системы с линейным индуктором тяги для всех видов топлива : Дымоходный вентилятор : Tjernlund Products, Inc.

Тяговые индукторы Tjernlund In-Line заверяют
положительная тяга при ограниченных котлах и печах, плохие дымоходы или отрицательная
давление в зданиях препятствует надлежащему отводу дымовых газов.
Действие Вентури запускает движение воздуха вверх по трубе мгновенно и поддерживает
он движется плавно. Эти устройства быстро и легко монтируются и
полностью автоматический в работе.Встроенные индукторы тяги построены
для долговременной и бесперебойной работы и доступны в различных размерах и мощностях
удовлетворить практически все требования к системе отопления. Вари-драфт
Контроль позволяет приспосабливаться к индивидуальным требованиям работы.

Встраиваемый индуктор тяги
Сопроводительная документация

Полная линейка
In-Line Inducer Ref Guide

CSA1 Вспомогательная лампа дымохода
CSA1 Вспомогательная установка дымохода

Характеристики DJ-3, D-3, HD, I, IL, XL

DJ-3, D-3, HD, I, IL, XL Инст.
PS1505 Инструмент расстойки с вентилятором

Полный
Библиотека документов

Вентиляционные отверстия/дымоходы с линейной тягой
Индукторы должны заканчиваться вертикально над линией крыши.

ВСЕ
НЕОБХОДИМО ДЛЯ СООТВЕТСТВИЯ НАЦИОНАЛЬНЫМ МЕХАНИЧЕСКИМ НОРМАМ

Защитная блокировка расстойного вентилятора

Модель PS1505

Чтобы удовлетворить национальные механические нормы для нефтегазовых установок,
Индукторы тяги должны быть правильно сблокированы с контурами горелки.
Контрольный выключатель вентилятора PS1505 контролирует давление в корпусе индуктора.
для проверки работы индуктора. Используется вместе с UC1
Универсальное управление обеспечивает соблюдение норм и упрощает
электрическая блокировка всех цепей горелки 24/115 В переменного тока. PS1505
не совместим с газовыми клапанами милливольт.



Вспомогательный комплект дымохода для детей-сирот
Водонагреватели
  • Устраняет необходимость в облицовке дымохода при вентиляции
    Водонагреватели в негабаритных дымоходах
  • Ответственность за предотвращение падения крыши

В результате
модернизация конденсационных печей с прямым отводом, водонагреватели часто
осиротели и оставлены для вентиляции в дымоходах, которые слишком велики после вентиляции
разъем от старой печи заглушен. Это может привести к образованию конденсата
и проблемы утечки дымовых газов. CSA1 позволяет использовать водонагреватель.
вентилируется через существующий вентиляционный патрубок в негабаритный дымоход
без добавления дымохода.

Комплект CSA1 предлагает
следующие льготы
:

  • Вспомогательный механический вентилятор защищает от обратных вызовов конденсата
    и проблемы утечки дымовых газов.
  • Установка комплекта CSA1 выполняется одним человеком и не требует
    электрик.
  • За счет устранения вкладыша подрядчику не нужны два
    техников на работе и удерживает техников от потенциального падения крыши
    обязательства.
  • В комплект CSA1 входит вытяжной колпак Linear Limit Safety для
    заблокировать водонагреватель в случае продолжительной утечки дымовых газов.

ПРИНАДЛЕЖНОСТИ

UC1 — это стандартная система управления для Tjernlund.
Индукторы/вентеры.Он предлагает множество вариантов установки, эксплуатации и безопасности.
преимущества.

Универсальное управление

Модель UC1

UC1 можно заблокировать практически с любой схемой управления горелкой.
Особенности включают в себя: регулируемую предварительную и последующую продувку, светодиодный индикатор состояния/диагностики.
индикаторы, 10-секундная задержка включения прувера во избежание запуска горелки и
Короткая езда на велосипеде, вызванная ветром.Взаимоблокируется с любой горелкой 24–120 В переменного тока.
цепи управления, а также имеет возможность срабатывания «сухого» контакта. Выбираемый
напряжения исключает ложное срабатывание цепей управления горелкой. После
каждый цикл горелки UC1 будет продолжать работать в режиме постпродувки, чтобы
позвольте Inducer/Venter продуть нагреватель и удалить остатки дымовых газов
газы. Заводское время постпродувки установлено на 2 минуты и регулируется.
до 16 минут.
UC1 Инструмент
Управление несколькими устройствами

Модели MAC1E, MAC4E

Используется MAC1E Multiple Appliance Control
в сочетании с универсальным управлением UC1 для простой блокировки до
один дополнительный прибор с питанием от сети 24 В переменного тока, 115 В переменного тока или милливольта.
Он активирует Venter через свои соединения с UC1 и, в свою очередь,
полагается на цепь безопасности UC1 Fan Prover (P1 и P2), позволяющую
блокируемые приборы для работы. Любые настройки до/после очистки на
по умолчанию для UC1 будет использоваться MAC1E. MAC1E положит конец трудным
и кошмары о дорогостоящей проводке на строительной площадке. Печатная плата размещена в негабаритном
Электрическая коробка 18 калибра с несколькими выбивными отверстиями для легкого подключения проводки.



MAC1E Инст


Устройство управления несколькими устройствами MAC4E используется в
в сочетании с универсальным управлением UC1 для простой блокировки до 4
дополнительные 24 В переменного тока, 115 В переменного тока или милливольтовые приборы.Это
активирует Venter через свои соединения с UC1 и, в свою очередь, полагается
на цепи безопасности вентилятора UC1 (P1 и P2), чтобы обеспечить его блокировку.
приборы для работы. Любые настройки до/после очистки на UC1 будут
по умолчанию использовать MAC4E. MAC4E кладет конец сложным и дорогостоящим
кошмары с проводкой на рабочем месте. Печатная плата размещена в негабаритных 18
электрическая коробка манометра с несколькими выбивными отверстиями для легкого подключения проводки.


MAC4E Инструмент

Комплект милливольтовой блокировки безопасности
Модель WHKE


Для использования с универсальным управлением UC1, вспомогательным устройством MAC1E или MAC4E.
контролирует.Реле давления газа WHKE приводит в действие индуктор через
сухие контакты А-В. Линейный концевой выключатель отключает нагреватель.
в случае неисправности вентиляции. Включает термопару JA1
соединительный адаптер. Для блокировки милливольтового водонагревателя (водонагревателей) только с помощью
индуктор, управляемый UC1, добавляет WHKE для каждого милливольтового нагревателя. К
соединить милливольтовый водонагреватель и одну печь или котел на 24/115 В переменного тока
с индуктором, управляемым UC1, добавьте WHKE и MAC1E.
WHKE Inst
Барометрические регуляторы тяги Модели:
DC4, DC5, DC6, DC7, DC8, DC9, DC10
DC4G, DC6G, DC7G, DC8G, DC9G, DC10G

Качество, разработанное и изготовленное для поддержания стабильной тяги
на широкий спектр жидкотопливного и газового отопительного оборудования. Может быть использовано
с вентилируемым дымоходом или вентилируемым отопительным оборудованием. Для фанатов
применение на газе, нефти или твердом топливе с диаметром вентиляционного отверстия от 4 до 10 дюймов.
DC4 через DC10. Для применения на сжиженном нефтяном газе и природном газе с вентиляционным отверстием
диаметры от 4″-10″, выберите от DC4G до DC10G.

МОДЕЛЬ ТАБЛИЦА СЕЧЕНИЙ
И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВАЖНО : Вентиляционные отверстия/Дымоходы
использование встроенных индукторов тяги должно заканчиваться вертикально над
линия крыши.Не используйте для
вентиляция боковых стенок. Проконсультируйтесь с заводом по поводу надлежащего газа.
или масляная сторона
Варианты настенной вентиляции. Фиксированный &
Системы с регулируемой скоростью также доступны с практически
неограниченные возможности.

ПРИМЕЧАНИЕ:

Входные данные, показанные выше, считаются
быть максимальными мощностями для индукторов при установке на трубы указанных размеров
для обычных работ, где
требуется умеренная механическая тяга.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
