Крыши четырехскатные фото: устройство кровли и установка стропильной системы своими руками

Содержание

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

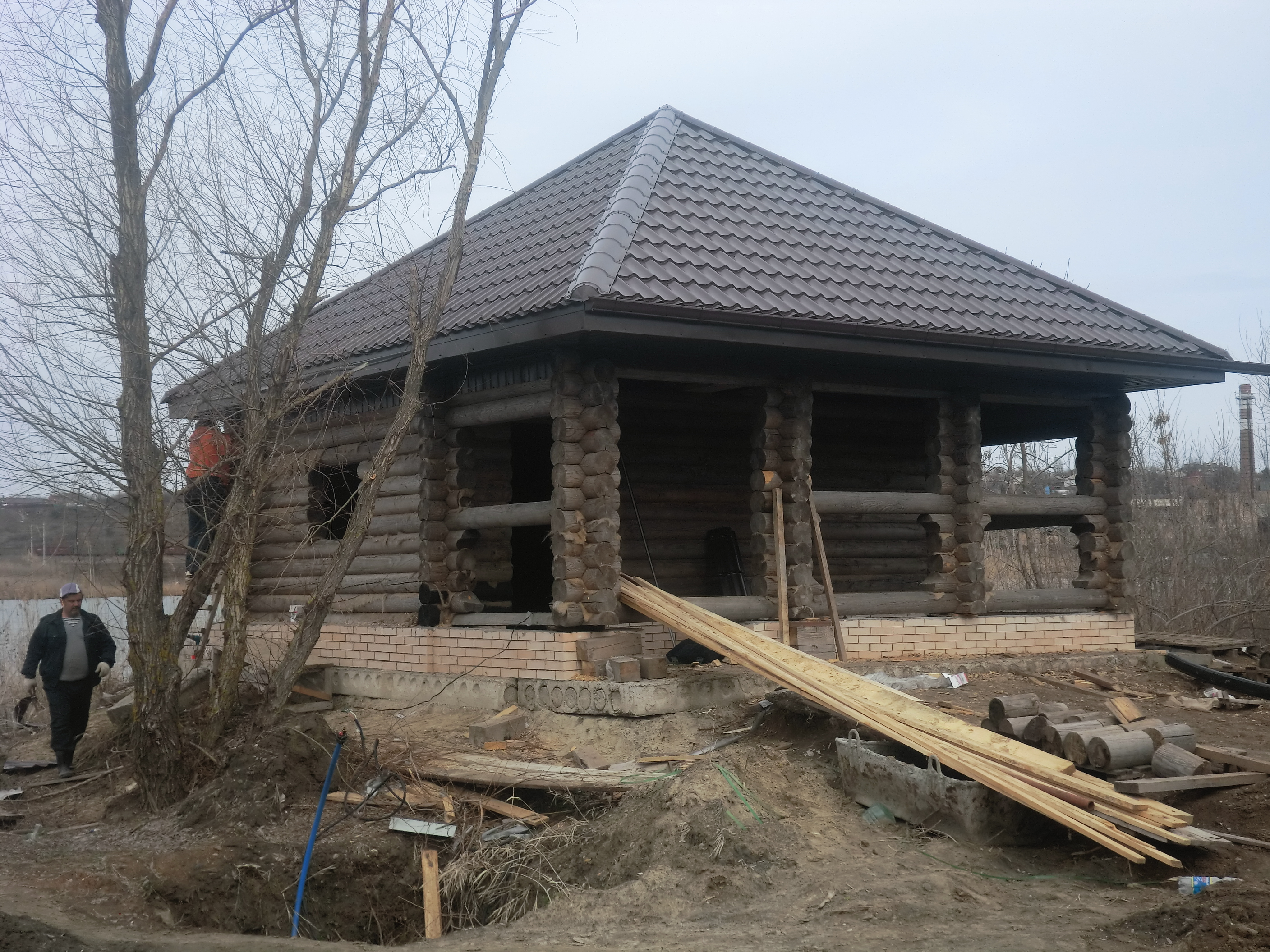

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

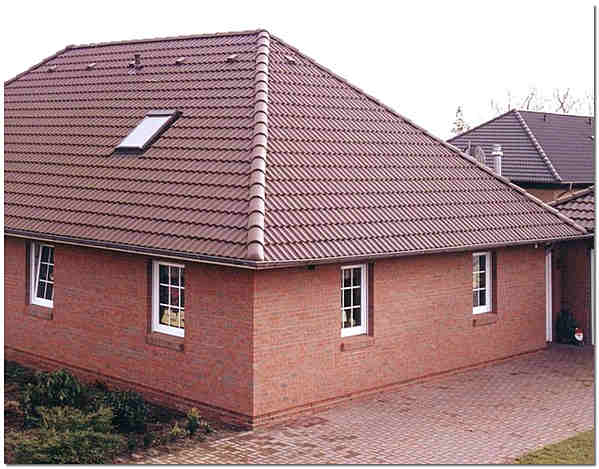

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

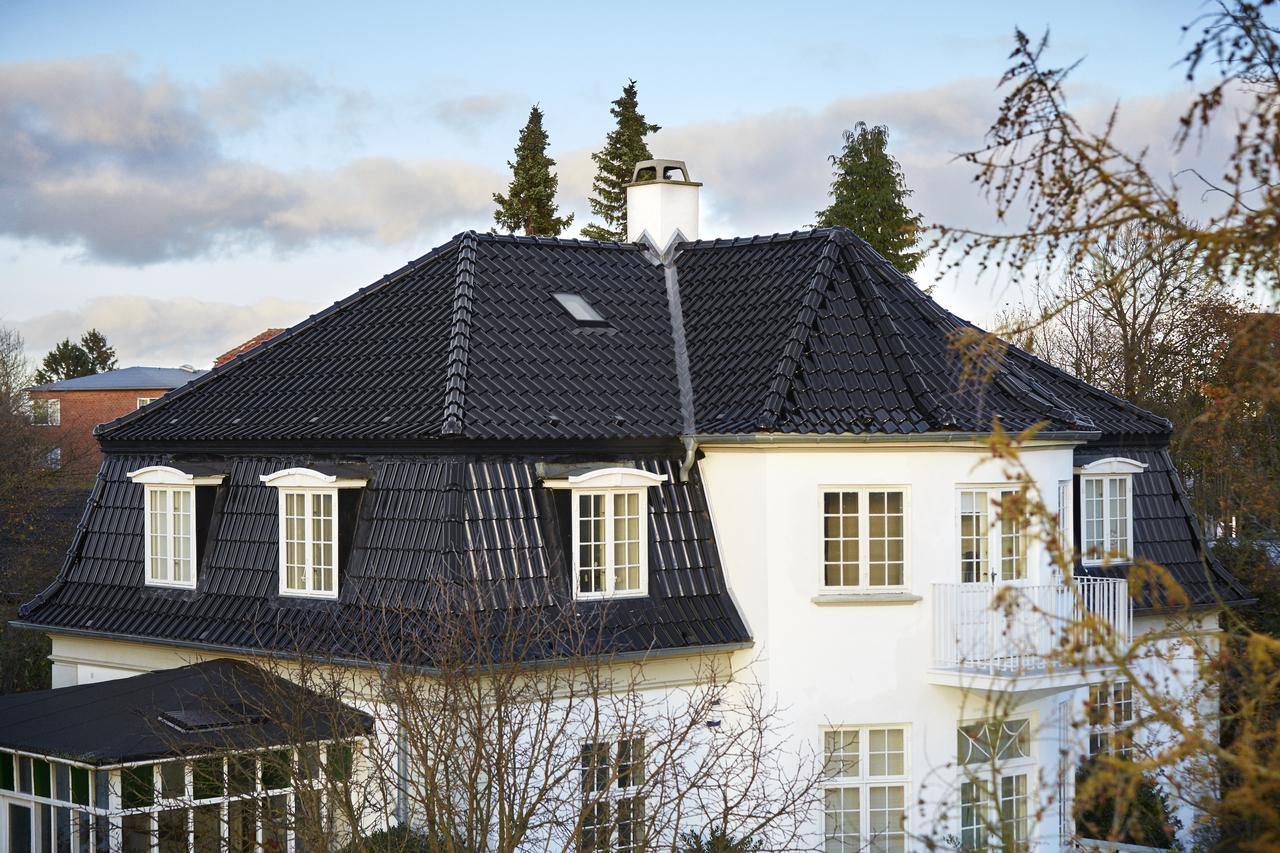

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

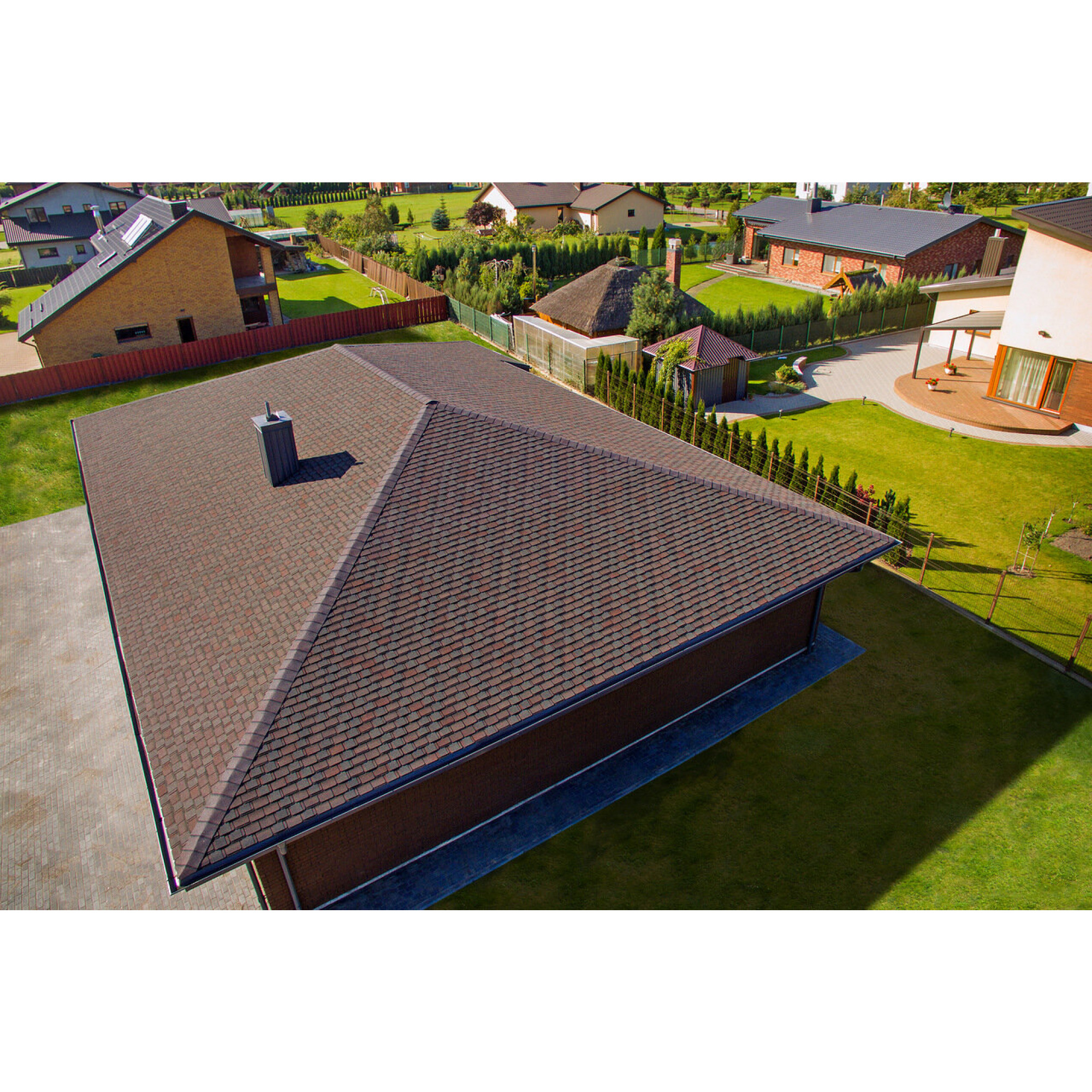

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

молоток;
кровельные гвозди;
мел;
оловянные ножницы;
рабочие перчатки;
правильная обувь;
ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
Установите «край капли» на внешних краях вашей кровли.
Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
Когда достигнете хребта крыши, установите хребтовую черепицу.
Выполните отверстия под дымоход, вентиляцию.
Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
Установите проблесковый маячок и водосточные желоба.

Используйте качественный металл для водосточных желобов.
Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
какой металл для крыши наиболее оптимален;
какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

Определите шаг крыши, который поможет определить тип используемой металлической кровли.
При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

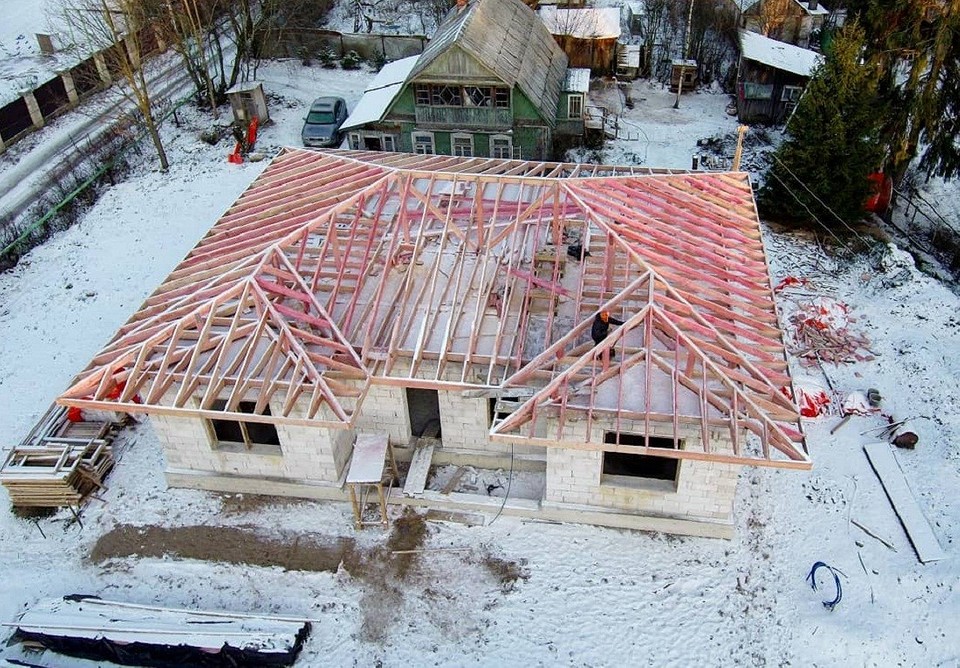

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

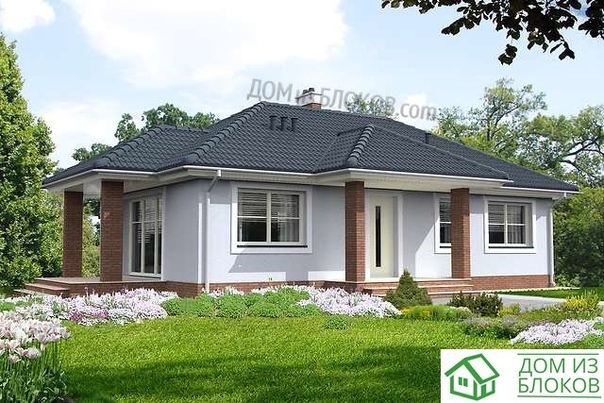

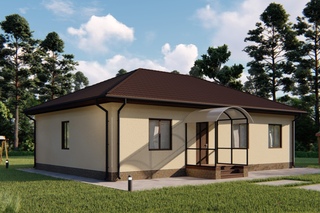

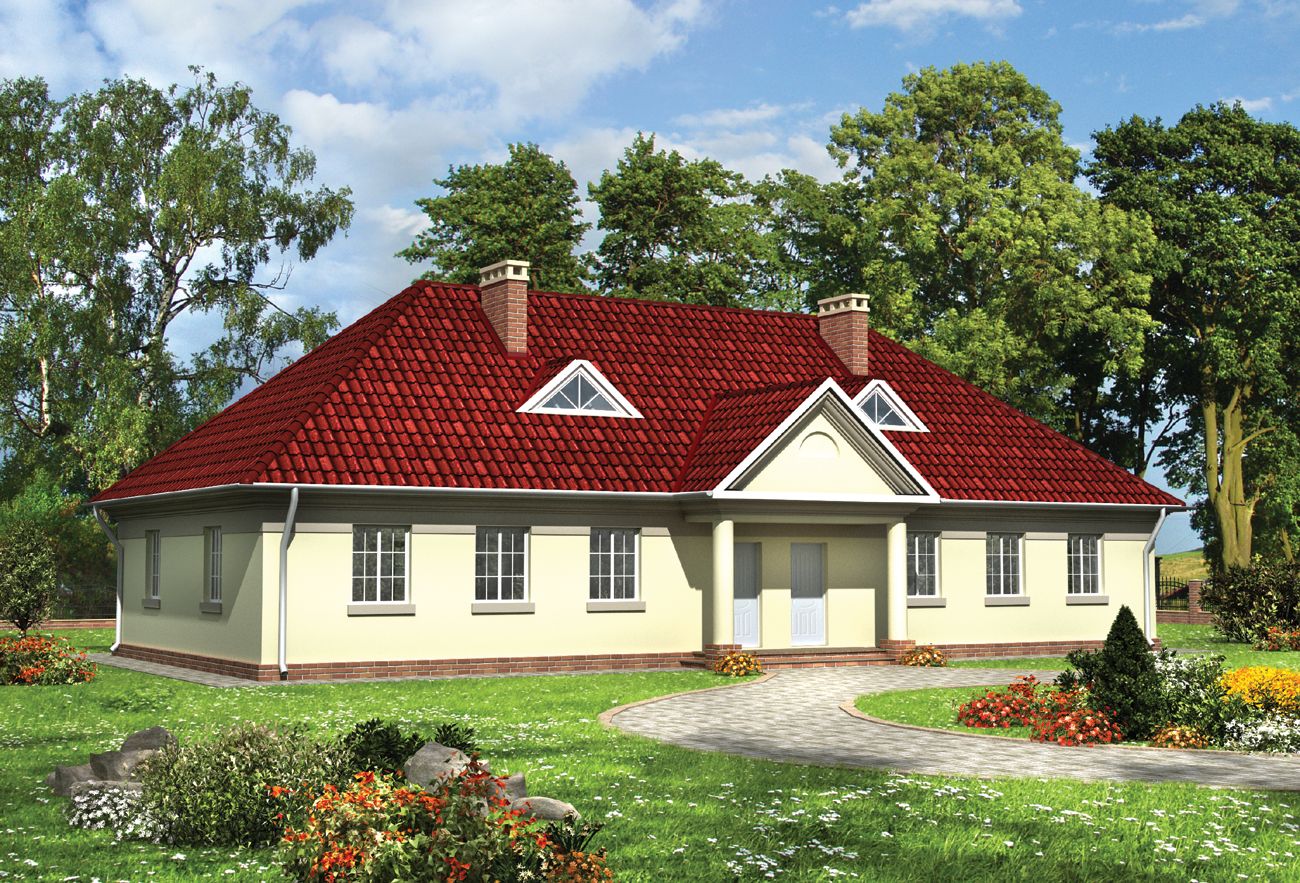

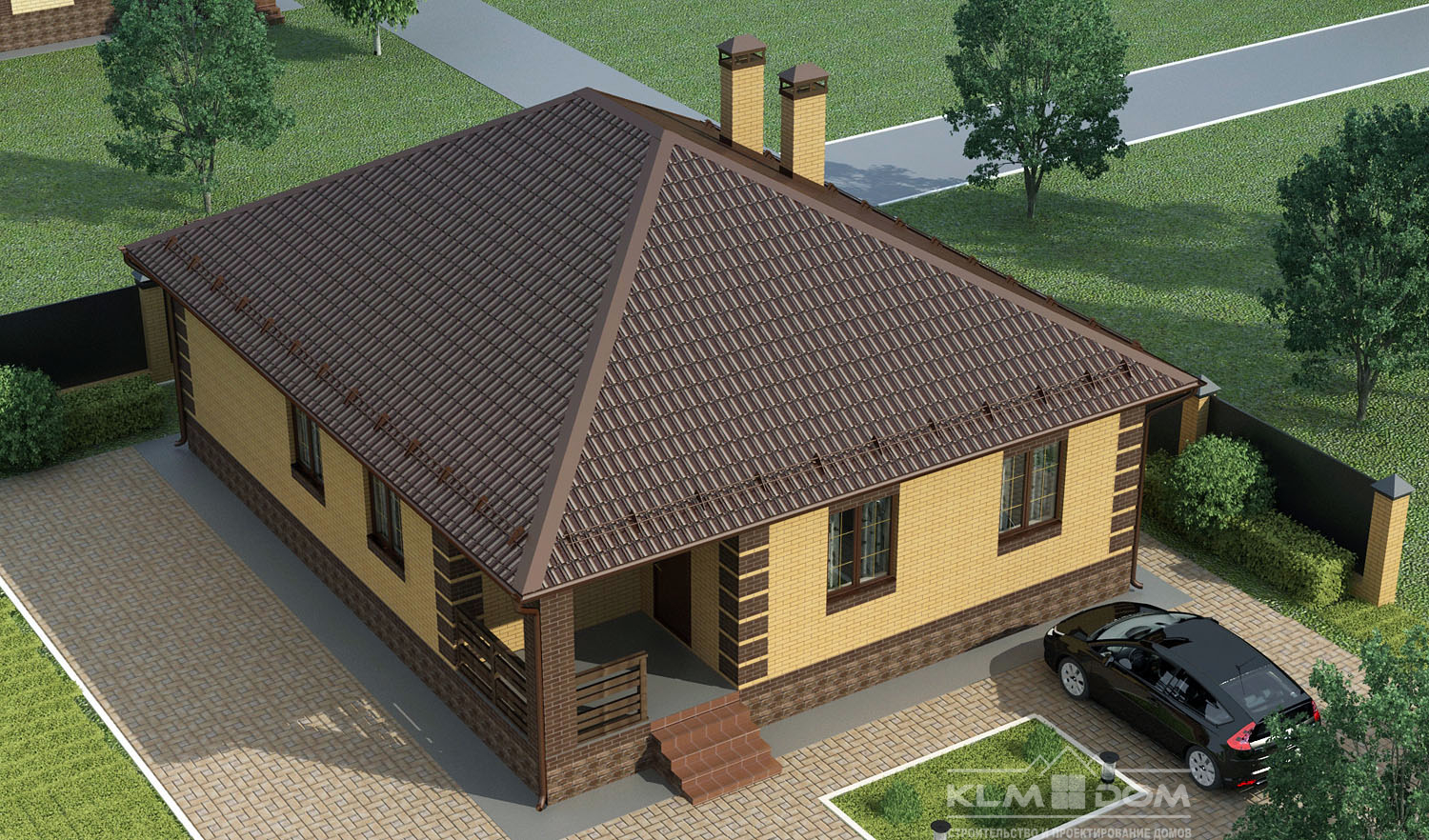

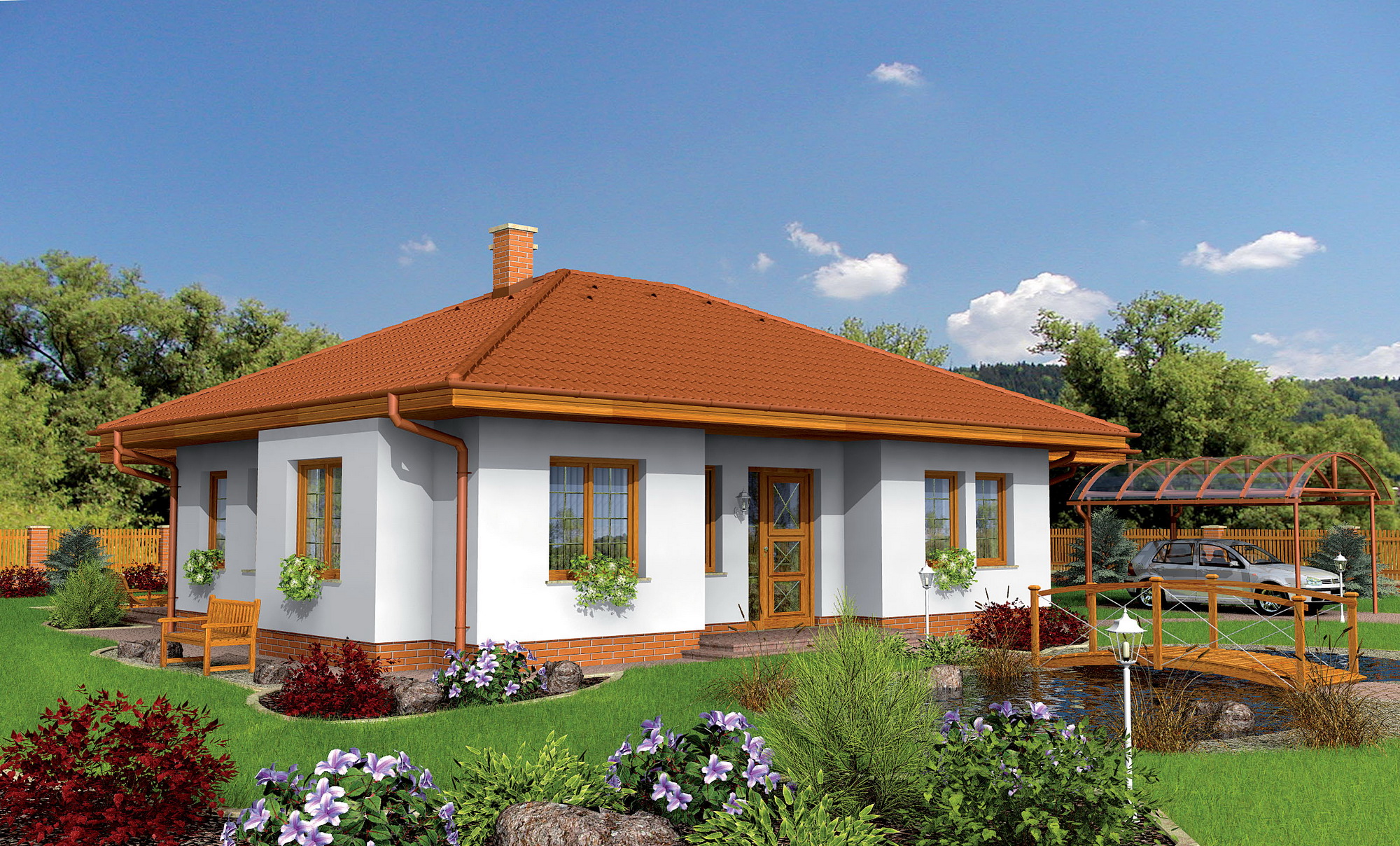

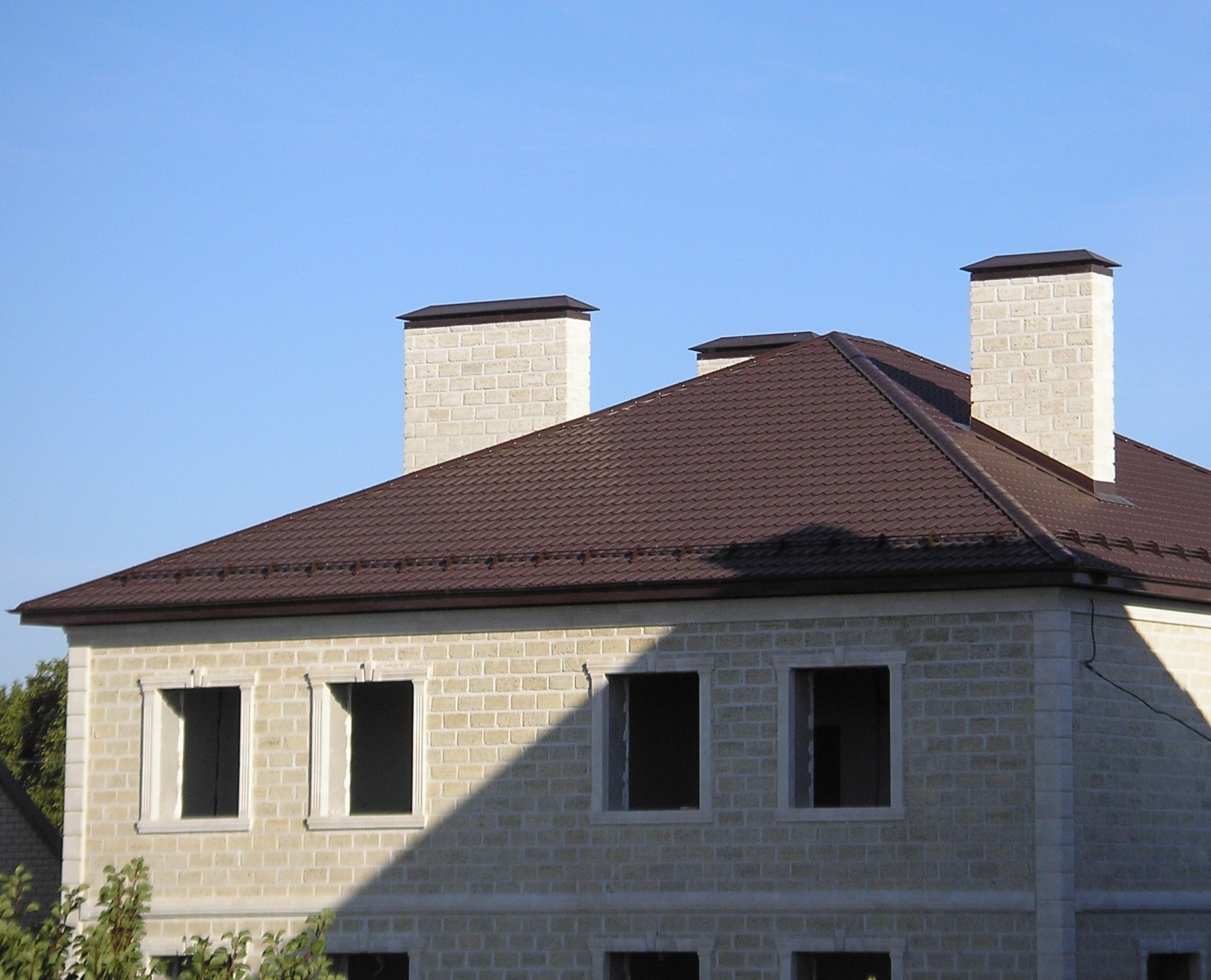

Самый простой вариант с четырехскатной кровлей.

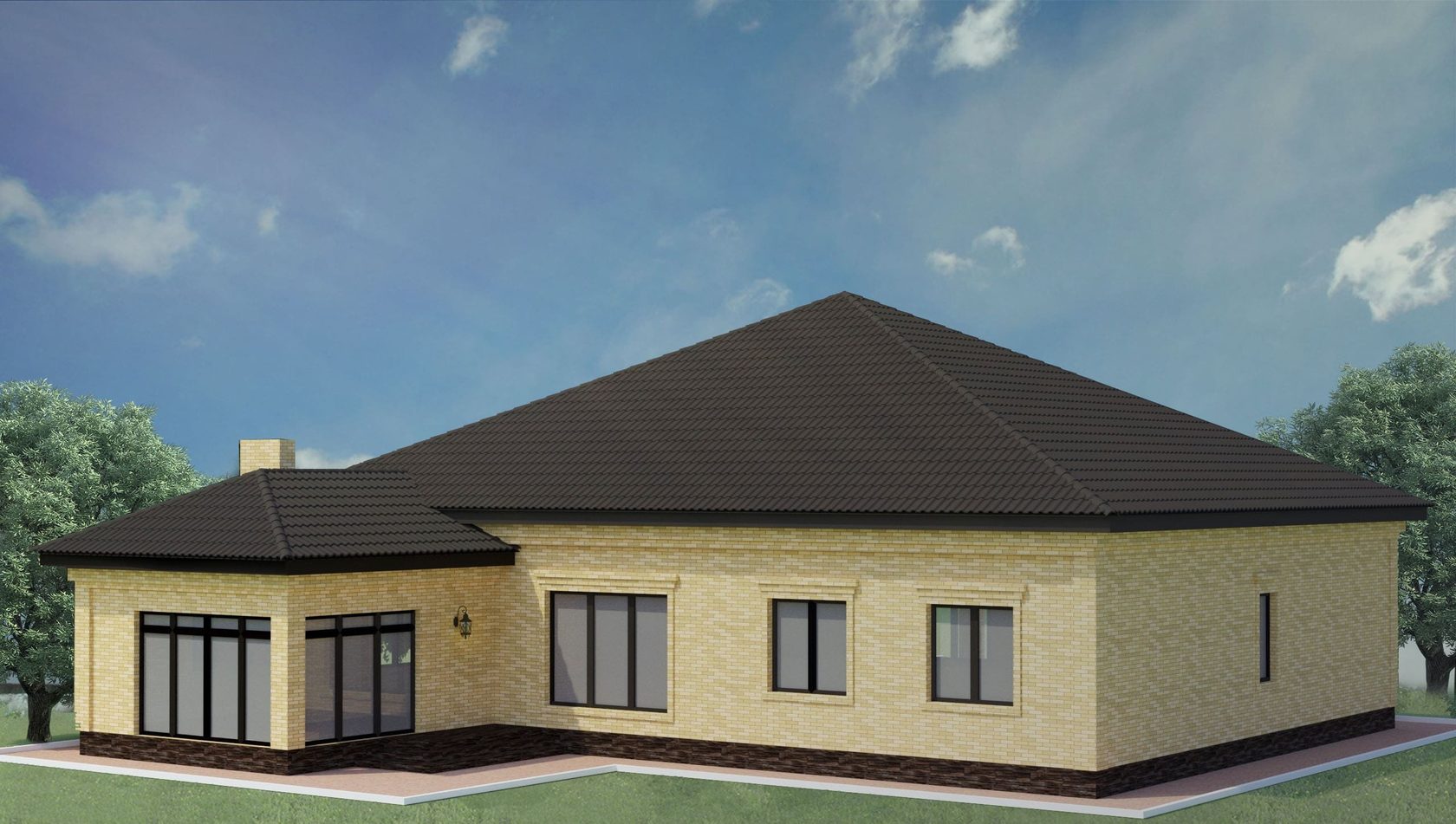

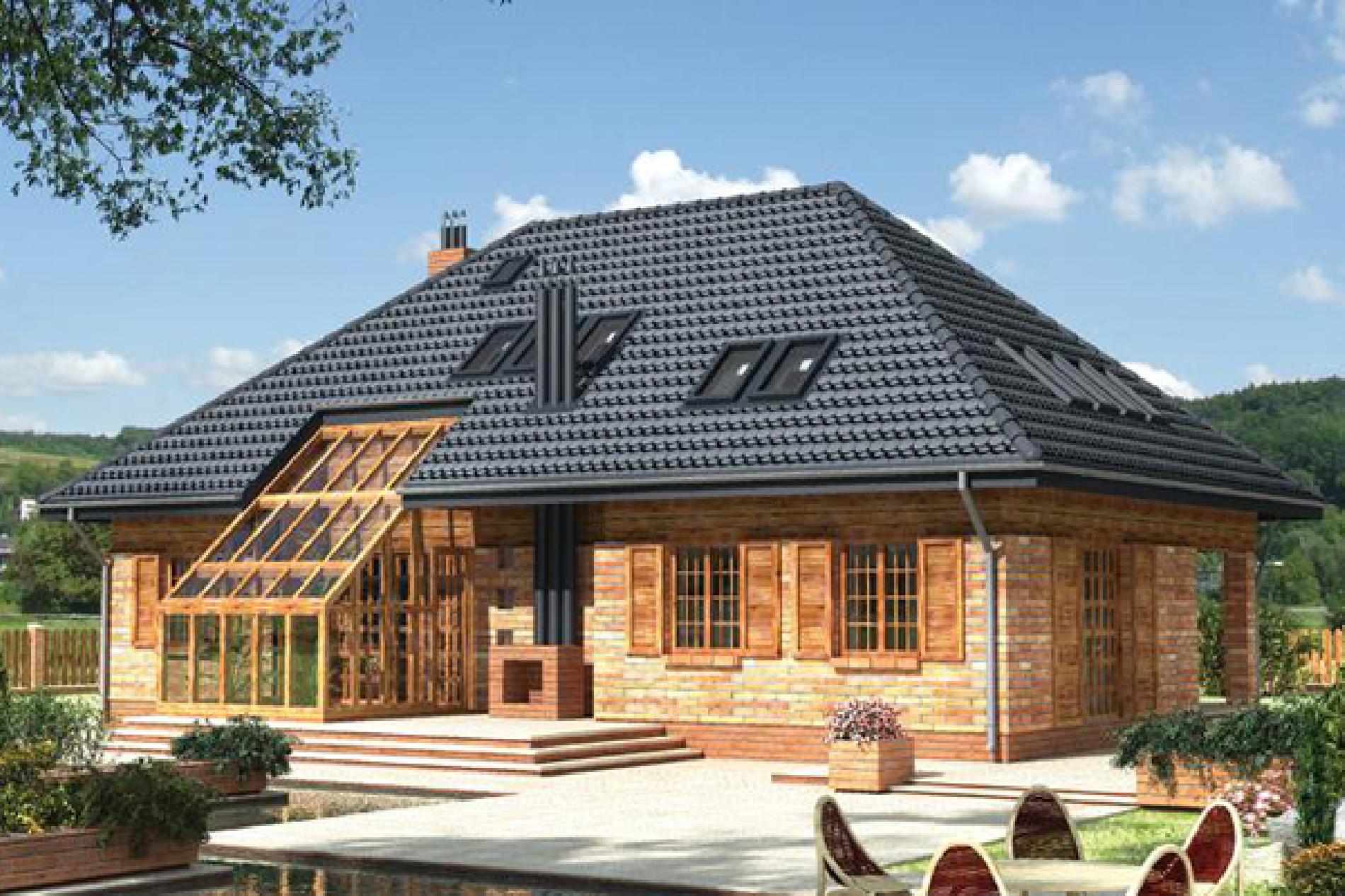

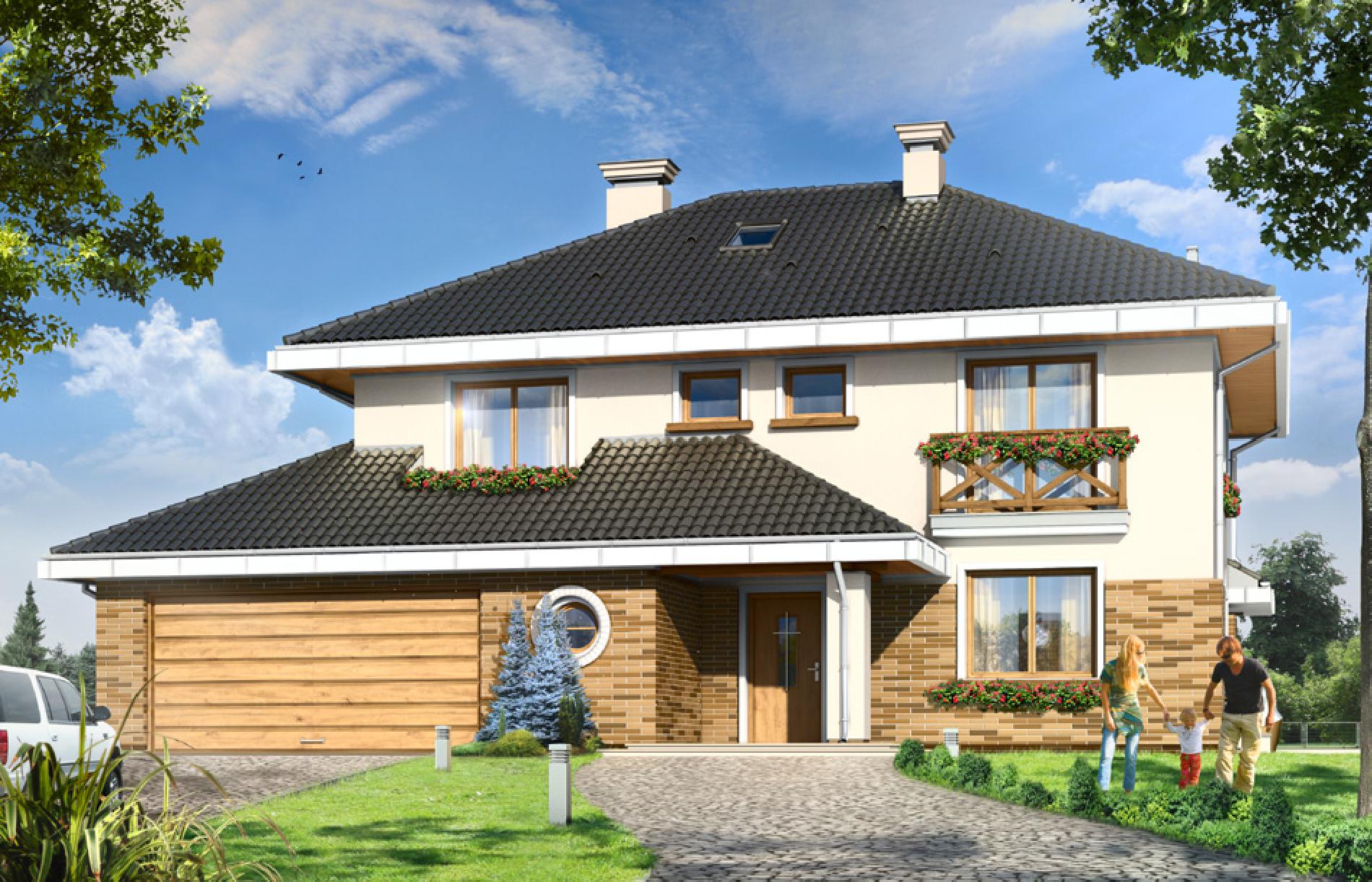

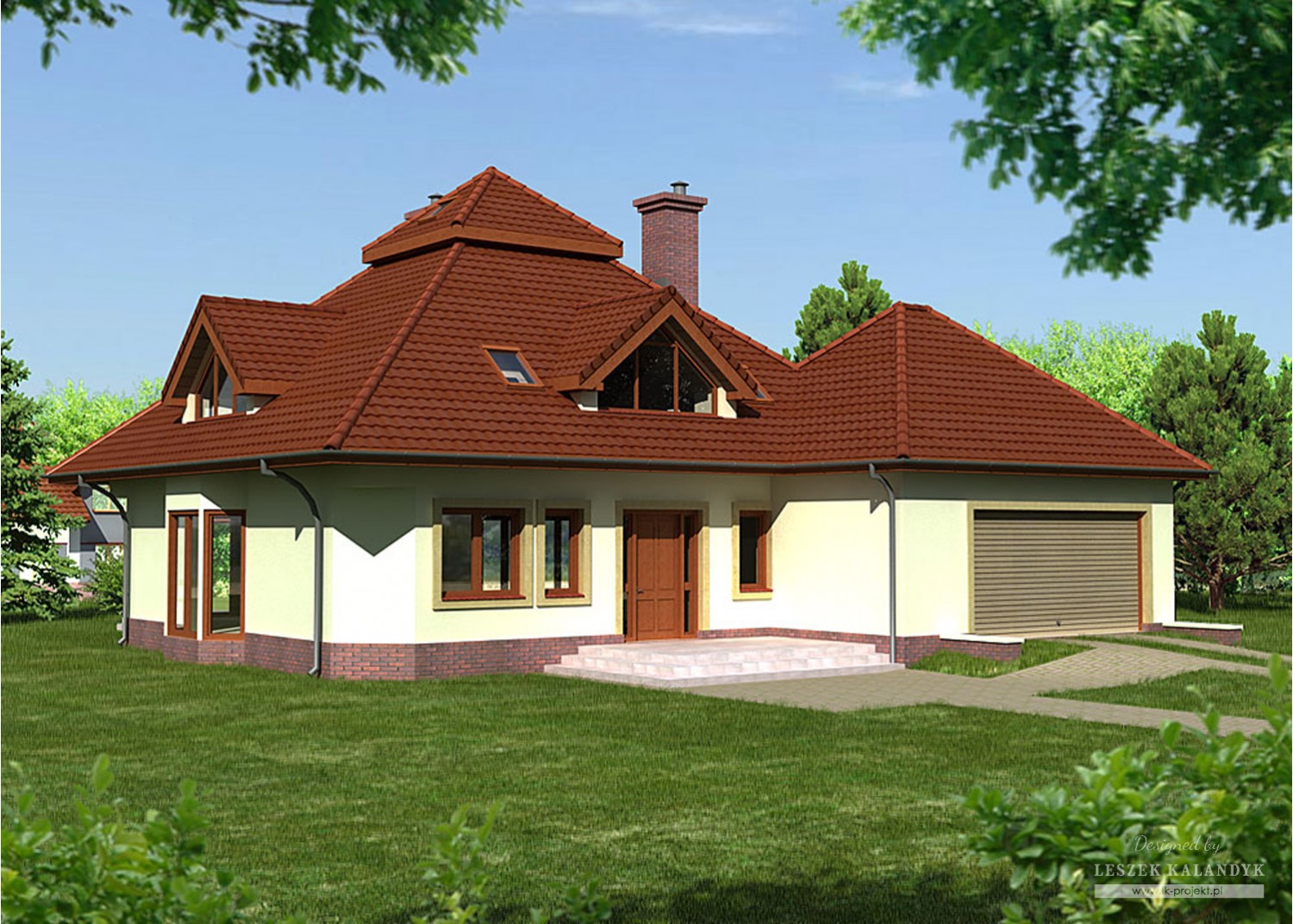

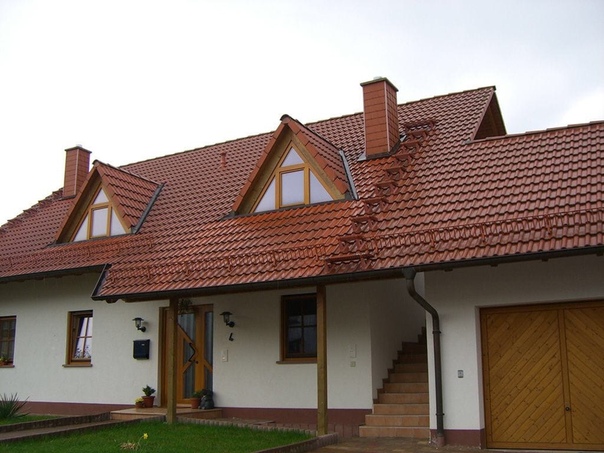

Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

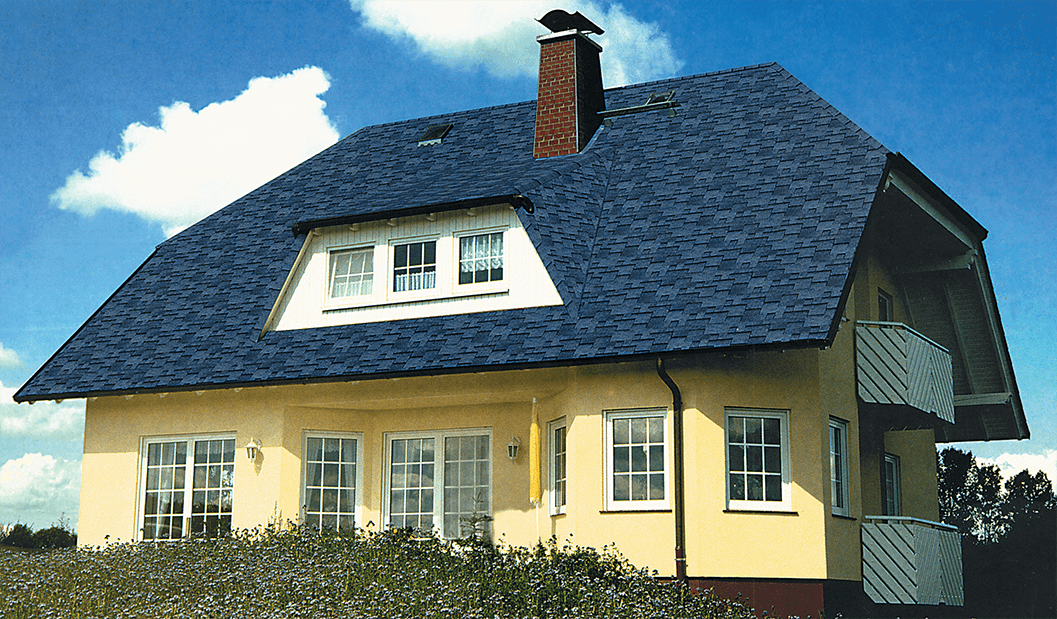

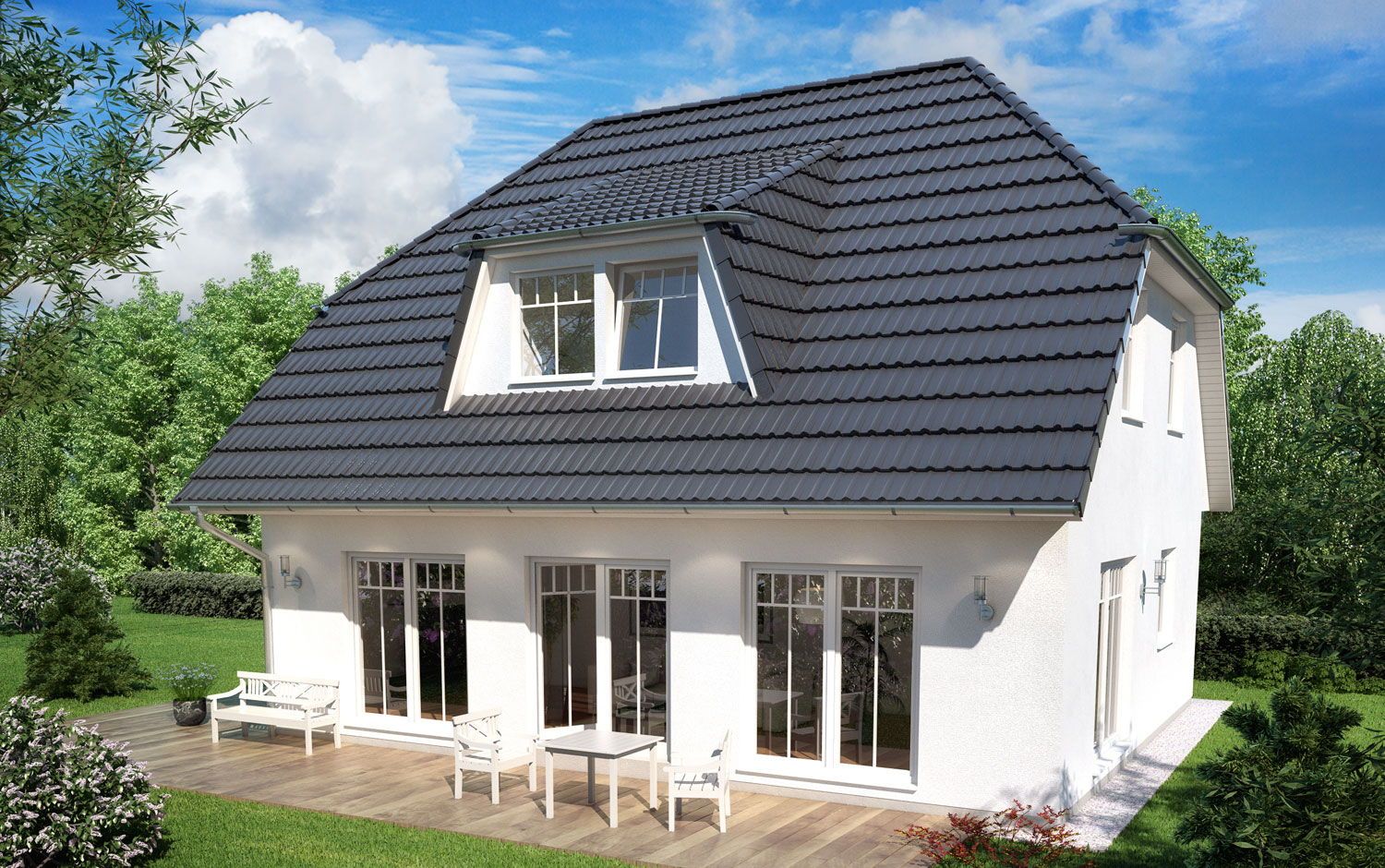

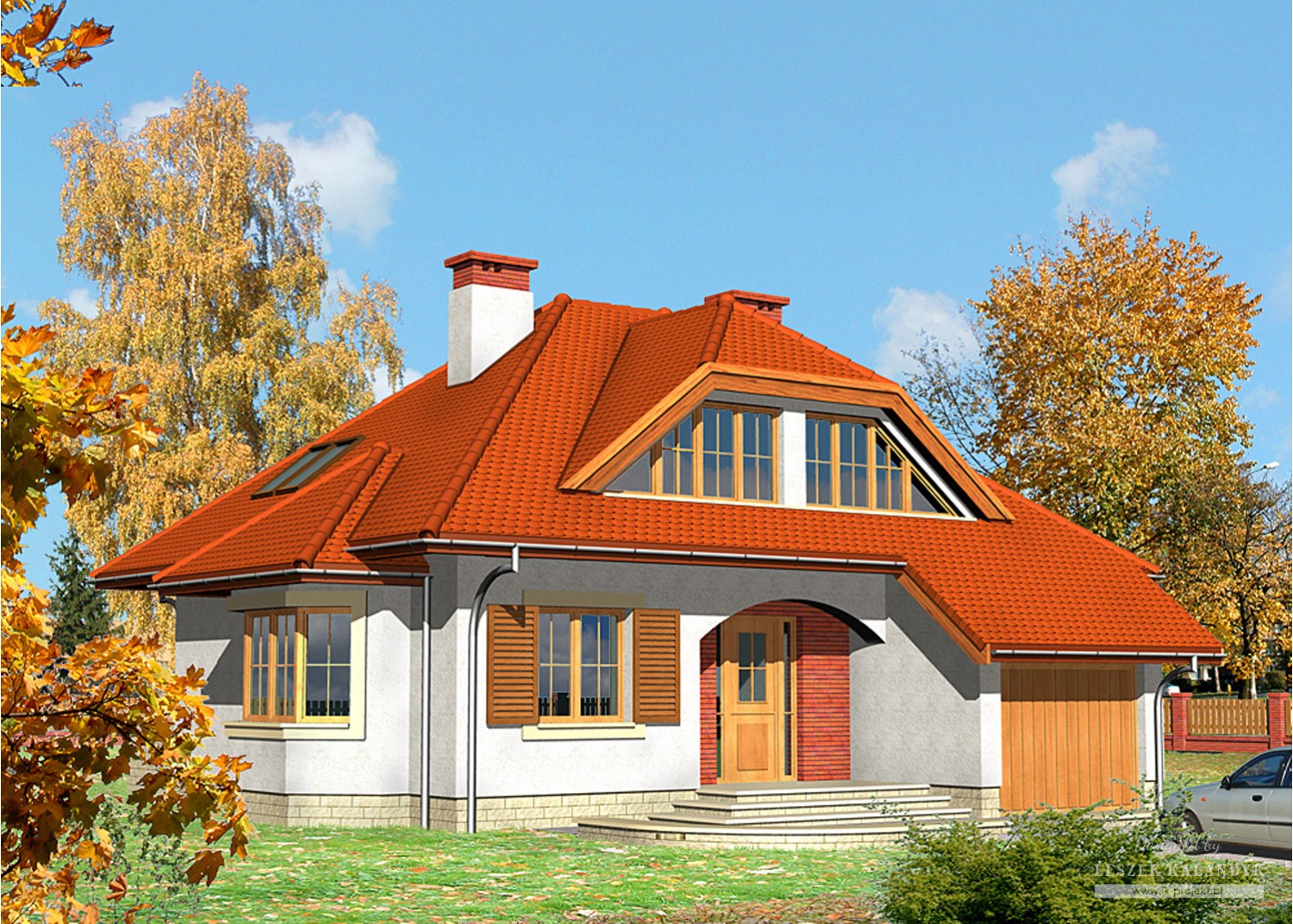

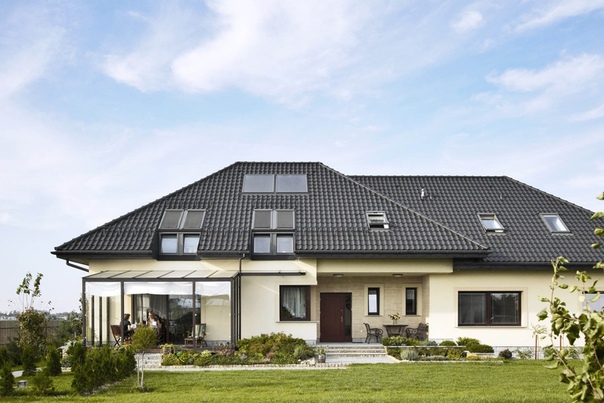

Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.
