Способы крепления кабеля, проводов, кабель каналов к стене

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Статьи по теме

Крепление для кабеля.

Виды и устройство. Применение и особенности

Для закрепления электропроводки применяются различные приспособления, обеспечивающие надежное удержание кабеля и препятствующие его провисанию. Крепление для кабеля используется для его фиксации к твердой поверхности или натянутому тросу.

Виды креплений по способу монтажа

По способу монтажа крепления можно разделить на два вида:

• Открытой фиксации.
• Скрытой фиксации.
• Специальной фиксации.

Открытой применяются в тех случаях, когда электропровод будет закреплен на участке стены без дальнейшего укрытия штукатуркой, фальш-стеной или декоративными элементами. Такие крепления обеспечивают аккуратную фиксацию, максимально облагораживая инженерные системы электрификации.

Крепежные элементы скрытой фиксации служат исключительно для удержания кабеля. Они не несут декоративную функцию, поскольку система проводов в дальнейшем будет укрыта от стороннего взгляда. Крепление для кабеля скрытой фиксации дешевле, но при его выборе следует учитывать, что общие затраты на монтаж будут выше, поскольку понадобятся дополнительные материалы для оштукатуривания или строительства фальш-стены.

Крепление для кабеля открытой фиксации

Существует несколько конструкций креплений для открытой фиксации проводов:

• Кабель-каналы.
• Клипсы.
• Скобы.
• Монтажные площадки.
• Изоляторы.

Кабель-каналы являются самым дорогостоящим, но при этом аккуратным и привлекательным способом крепления проводов. Данная конструкция представляет собой прямоугольную пустотелую трубку со съемной лицевой панелью. Сначала проводится фиксация к стене кабель-канала, после чего в него заводятся провода. Внешне остается видимым только вытянутый трубообразный аккуратный короб. Данная конструкция не только скрывает электросеть, но и обеспечивает дополнительную защиту от механического повреждения. Такой способ выбирают для обустройства жилых и коммерческих помещений – офисов, торговых центров, магазинов, спортзалов и пр.

Клипсы используются для закрепления кабеля, который проведен сквозь гофрированную трубу. Такой способ больше подходит для технических помещений, где эстетическая привлекательность не столь важна. Клипса обеспечивает надежную фиксацию гофры, не позволяя ей болтаться или выгибаться. При выборе крепления клипсового типа необходимо обращать внимание на его размер, поскольку возможна несовместимость с диаметром гофры. Клипса фиксируется к стене с помощью самореза.

Скобы довольно простой для монтажа тип крепления. Принцип его использования подразумевает фиксацию скобы к стене или потолку с помощью гвоздя или шурупа. При этом крепеж не дожимается до конца. После этого под его выступающую шляпку заводится провод, и скоба окончательно притягивается к поверхности. Данная конструкция подразумевает плотное прижатие к стене, поэтому согласно правилам технике безопасности разрешается сочетание скоб только с многослойными проводами, имеющими минимум двойную изоляцию. Обычно скобочное крепление для кабеля применяют для систем связи или кабельного TV.

Монтажные площадки являются специализированным крепежным элементом. Они позволяют провести монтаж к гладкой поверхности, не пробивая ее гвоздем или шурупом. Площадки просто приклеиваются, что позволяет провести быстрый монтаж, даже не имея в распоряжении специализированного инструмента, такого как дрель, молоток, отвертка или шуруповерт. Такое крепление будет уместным для кафеля, плитки, мебели и прочих гладких поверхностей, которые нужно сохранить. Перед приклеиванием площадки необходимо провести обезжиривание места наклейки, что позволит добиться максимальной надежности. На внутренней стороне площадки необходимо снять защитную ленту как у двухстороннего скотча, в результате чего откроется липкая поверхность.

Изоляторы представляют собой керамический или пластиковый бочоночек, который крепится к стене. На нем фиксируется сам провод, предварительно скрученный в пучок. Нужно отметить, что такой способ хоть и выглядит довольно отталкивающе, обеспечивает довольно высокий уровень безопасности. Кабель практически не прикасается к стене, а сами бочоночки сделаны из непроводящего ток материала. Данный крепеж используется на деревянных постройках. Его можно встретить в банях и домах из бруса. Также его выбирают при оформлении интерьера в ретро стиле, поскольку такой способ монтажа был единственным известным на начальном этапе электрификации и практиковался вплоть до 60-х годов прошлого века.

Крепления скрытой фиксации

Для скрытой фиксации электрокабеля применяется несколько типов креплений:

• Дюбель-хомут.
• Дюбель-стяжка.
• Зажимы.
• ПП крепления.

Дюбель-хомут – это очень дешевое и простое в использовании крепление, которое обеспечивает довольно надежную фиксацию проводов. Его конструкция представляет собой согнутый пополам пластиковый пруток, который огибает провод и концами заталкивается в сделанное сверлом отверстие в стене или потолке. Его используют для крепления к кирпичной или бетонной поверхности. Стоит отметить, что степень фиксации хомута довольно слабая, но он может сочетаться с проводами различного сечения. Несмотря на довольно хлипкое соединение, такой тип крепления вполне практичен, поскольку в большинстве случаев используется для фиксации электропроводов в штробах, где все будет в дальнейшем оштукатурено. Расстояние между дюбелями должно составлять до 60 см.

Существует также более сложная конструкция дюбель-хомут со стяжкой. Она позволяет сначала закрепить все дюбеля по периметру, а уже потом вставлять провод и затягивать его с помощью специального ремешка. К преимуществам такого типа можно отнести возможность одновременного удержания целого пучка кабелей. Дюбель со стяжкой имеет распор, поэтому может выдерживать нагрузку до 8 кг. Его установка допускается в бетонные и кирпичные стены.

Крепление для кабеля в виде зажима довольно распространенный тип фиксаторов. Они представляют собой дюбель с хомутом, прижимаемым шурупом. В отличие от обычных дюбель-хомутов, зажим позволяет проводить демонтаж для установки нового кабеля в старое крепление. Для распорки в зажимах используется металлический шуруп, что добавляет им прочности. При выборе такого фиксатора нужно следить за соответствием диаметра зажима толщине кабеля.

ПП крепление представляет собой пластиковый дюбель с боковыми рожками, которые прижимают кабель к стене. Использование такого типа возможно только с хорошо изолируемым проводом. Существует несколько разновидностей ПП дюбелей рассчитанных под разное сечение электропроводов. При необходимости соединение можно демонтировать, для этого нужно просто извлечь распорный клин из дюбеля и вытащить его за рожки.

Крепления для специальной фиксации

Крепление для кабеля специальной фиксации применяют для проведения укладки провода в сложных условиях, в частности для соединения с натянутым тросом. Для этого можно использовать специализированные подвесы или обычные стяжки. Подвесы обеспечивают жесткую фиксацию, не допуская перетирание провода в случае воздействия на него ветра. Подвес не позволят контактировать проводу с тросом, что исключает передачу заряда, в случае повреждения на изоляции.

Обычные стяжки тоже эффективный способ крепления, но только в тех случаях, когда кабель не подвержен постоянному раскачиванию, поскольку они не позволяют обеспечить неподвижное удержание. Стяжки могут обеспечить только плотное соединение, поэтому при повреждении изоляции вполне вероятно, что заряд сможет переходить на трос.

Как выйти из положения, если нет заводского крепления

Заводское крепление для кабеля является не единственным способом фиксации проводов. При отсутствии специализированных материалов вполне можно обойтись подручными средствами.

Самым простым способом является использование обрезки кабеля с двумя жилами. Необходимо нарезать его на отрезки длиной около 7 см. После этого нужно найти центр у каждого отрезка и пробить его шурупом. Фиксируя самодельное крепление в стену, и прикладывая к нему кабель, нужно просто скручивать концы проводков, тем самым обеспечивая удержание. Такой способ выглядит не эстетично, но если проводка будет спрятана в штукатурке или за гипсокартонном, то вполне сгодится и он.

Вместо проводов вполне можно нарезать полоски листового металла, но для этого нужно иметь ножницы. Такие полоски обеспечат более привлекательную фиксацию, без выступающих хвостиков. В качестве материала для создания отрезков можно использовать не только листы жести, но и совсем подручные материалы – консервные, пивные и кофейные банки.

Похожие темы:

скоба, дюбель хомут, клипсы, самодельный крепеж

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

• Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
• Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
• Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

• напольные;
• магистральные;
• плинтусный;
• парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

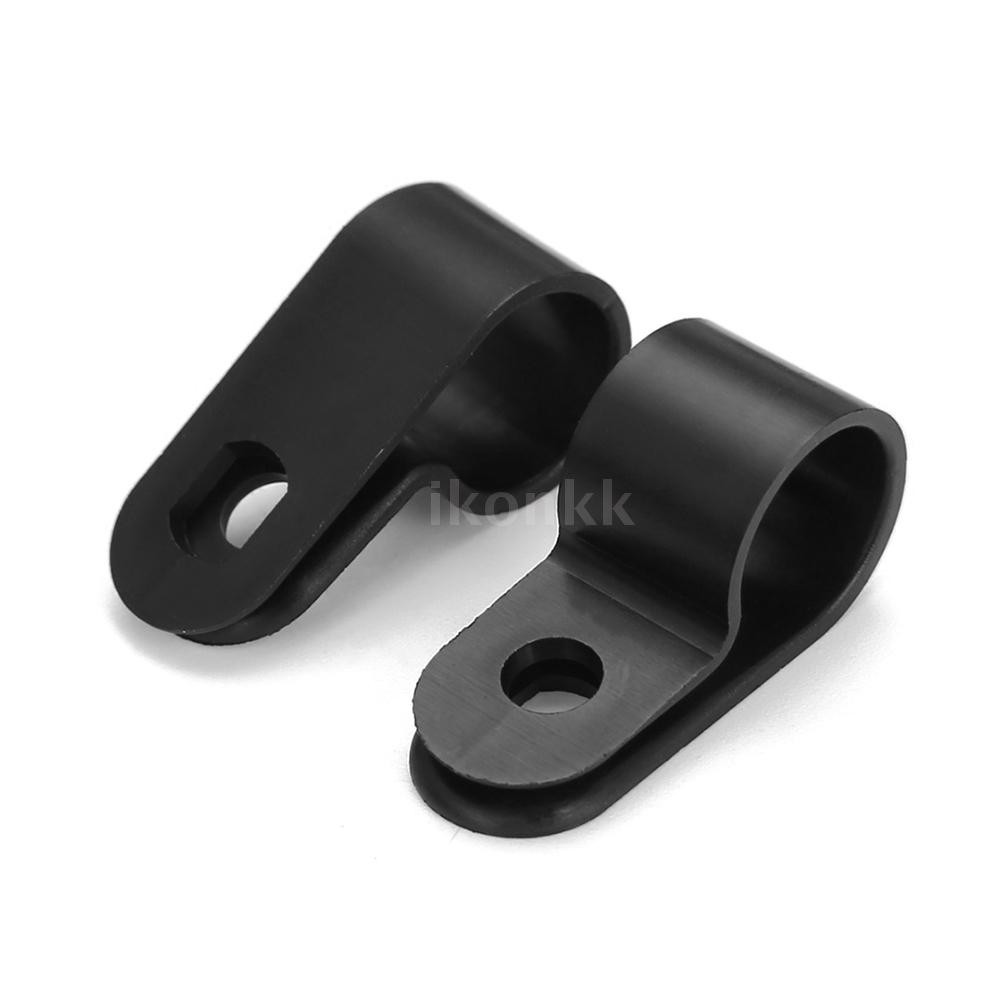

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

• Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

• простота в изготовлении и монтаже;
• нет необходимости поиска крепежа и его покупки в магазинах;
• возможность использовать (установка и замена) самоделок многократно;
• можно крепить, как один, так и несколько проводов одновременно.

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

  Пример самодельного крепежа для кабеля

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  Как можно закрепить провод полоской из жести

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

  Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера  типа клипсы.
• Сделать самодельный крепеж.

  Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Чем крепить провод в штробе

Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Способы крепления


Обновлено: 07.12.2020 13:26:44

Источник: http://krepcom.ru:443/blog/sposoby-krepleniya/chem-krepit-provod-v-shtrobe/

Наши контакты:

E-mail: [email protected]

Телефон: 8 (800) 333-21-68

особенности крепления, дюбель-хомуты и дюбель стяжки

На чтение 7 мин Просмотров 1.2к. Опубликовано 10.07.2019 Обновлено 24.06.2019

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

• основная задача крепления – обеспечение надежности фиксации без провисаний;
• на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
• винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
• крепление производится с максимальным расстоянием между точками 50 см;
• укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
• провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
• при наличии натяжного или подвесного потолка штробление не производится;
• для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

• Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
• Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
• Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

• Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
• Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
• Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.
• Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

• стяжками – дюбельными или монтажными площадками;
• клипсами под размер сечения;
• на подвесы или внутрь профилей потолка из ГКЛ;
• в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

• кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
• специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
• скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Крепление проводов на штыревых изоляторах промежуточных опор

Крепление провода на шейке изолятора.
На промежуточных одностоечных опорах способы крепления проводов зависят от места их крепления на штыревом изоляторе: боковая вязка на шейке (рис. 1) или на головке (головная вязка — рис. 2).

Рис. 1. Технология «простой» боковой вязки проводов: а — без подмотки на проводе; б — с подмоткой на проводе

Рис. 2. Технология выполнения головной вязки провода на штыревом изоляторе

Примечание. Рис. 2 приведен для сравнения с боковой вязкой провода. Основные сведения о головной вязке см. ниже.
Головная вязка применяется для крепления проводов больших сечений, боковая — для небольших сечений.

Вопрос о месте крепления провода на шейке изолятора промежуточных опор нормами не предусмотрено; провод может крепиться как с внутренней так и с наружной стороны по отношению к телу опоры. Однако считают целесообразным крепить провод с наружной стороны изолятора по отношению к телу опоры, чтобы удалить провод от тела опоры на возможно большее расстояние, снижая вероятность перекрытия изолятора птицами,севшими на провод.
Но крепление провода с внутренней стороны штыревого изолятора, т.е. ближе к телу опоры, обеспечивает безопасность людей и животных, так как при обрыве проволочной вязки или неисправности зажима провод ложится на крюк или траверсу опоры. Особенно хорошо это обеспечивается на деревянных опорах, потому что провод в этом случае изолирован от земли (когда опора сухая, не смоченная дождем) и провод не перегорает от протекания токов однофазного замыкания на землю через опору, например, на ВЛ 6-35 кВ, и не падает на землю, где он особенно опасен для окружающих.

На угловых промежуточных опорах, когда провод не разрывают на опоре, провод располагают с наружной стороны штыревого изолятора по отношению к углу поворота линии.
Материалом для вязки алюминиевых и сталеалюминиевых проводов и проводов из алюминиевых сплавов служат алюминиевые проволоки провода (лучше всего две проволоки от провода А 95), а для стальных проводов — мягкая стальная проволока диаметром не менее 2 мм. На одну вязку расходуется около 60 см проволоки. В ответственных случаях во избежание повреждения алюминиевых проводов место вязки следует обмотать алюминиевой лентой сечением 10×1 мм, как показано на рис. 1 перед вязкой заранее заготовляют концы проволок нужной длины в соответствии со способом вязки. При боковой вязке (рис. 1) середину куска вязальной проволоки, кладут на шейку изолятора. Один конец проволоки обматывают вокруг провода снизу вверх, а другой — сверху вниз. Оба конца выводят вперед, снова закручивают на крест вокруг изолятора и провода, а затем наматывают с двух сторон вокруг провода не менее шести-восьми витков с каждой стороны изолятора.

При закреплении провода нельзя допускать прогибания его под влиянием натяжения вязки. Провод и вязку нельзя повреждать пассатижами. Вязку алюминиевых и сталеалюминиевых проводов следует выполнять руками без применения пассатижей или плоскогубцев.

Рис.3. Боковая вязка типа ВШ—1 провода на штыревом изоляторе

При боковой вязке провода применяют проволочную вязку типа ВШ-1 (рис. 3) и типа СШ-1 и СШ-2 (рис. 4).
Последовательность операций при креплении провода на шейке изолятора проволочной вязкой типа ВШ—1 следующая:

1. Провод поднимают из монтажного ролика или с крюка на шейку изолятора и на месте его касания изолятора выполняют подмотку в обе стороны, но не шире диаметра шейки изолятора.
2. Проволоку вязки длиной не менее 1400 мм делят пополам, начиная с точки «О», охватывают шейку изолятора проволокой и с обеих сторон от изолятора на проводе выполняют по 3 (не менее) витка с обеих сторон от изолятора.
3. Оба оставшихся конца от проволоки вязки перебрасывают вокруг шейки изолятора на противоположную сторону к проводу линии.
4. Каждым из оставшихся концов на проводе линии делают не менее 10 витков, как показано на рис. 3, а затем концы проволоки вязки с натягом прижимают к проводу вручную (без пассатижей). Левый конец вязальной проволоки крепят аналогично по линии «в» и «в/».

Рациональным способом бокового крепления является крепление при помощи болтового зажима (рис. 5).

Для бокового крепления провода на шейке головки штыревого изолятора применяется также конструкция, разработанная в системе Латвэнерго (рис. 6).
Это крепление представляет собой полухомут фасонного профиля с желобом и с двумя надвигаемыми на отогнутые концы полухомута крышками, которые удерживают смонтированный провод. Принцип работы такого крепления заключается в том. что стрела изгиба Н полухомута меньше, чем диаметр D шейки изолятора, благодаря чему возникает усилие Р, прижимающее провод к изолятору

Р = Рт -2sincc, ()
где Рт — тяжение по проводу, а угол а образуется в результате изгиба провода полухомутом.

Рис.5. Боковое крепление провода на штыревом изоляторе промежуточной опоры при помощи болтового зажима

Рис.4. Боковое крепление провода на шейке штыревого изолятора с помощью вязки типа СШ-1 и СШ-2: а — вид в сборе; б — эскиз скобы

Рис.6.

Боковое крепление провода на штыревом изоляторе при помощи полухомута с крышками: а — полухомут; б — крышка
Для предохранения промежуточных опор от поломки при одностороннем тяжении провода (например, при обрыве проводов в промежуточном пролете), применяют для крепления проводов зажимы типа ЗАК—10 (рис. 7). Зажим имеет конструкцию, которая при одностороннем тяжении ослабляет силу сцепления зажима с изолятором.

Рис. 7. Крепление провода ВЛ 6—10 кВ с помощью зажима ЗАК-10: 1 — зажим типа ЗАК—10; 2 — захват крюковой; 3 — изолятор; 4 — провод ВЛ; Р — расчетная нагрузка на элементы зажима

Примечание. Дополнительный провод двойного крепления должен быть в натянутом состоянии.

Рис. 8. Двойное крепление провода на штыревом изоляторе: а — на крюках; б — на траверсе промежуточной опоры. 1 — изолятор; 2 — зажим ПА или ПАБ
Головная вязка проводов.

Рис. 9. Крепление провода на головке штыревого изолятора вязкой типа ВГ-1

Крепление провода на головке штыревого изолятора можно осуществлять вязкой типа ВГ—1 (рис. 9). Последовательность операций при этом виде вязки: на шейку изолятора накладывается петля и закрепляется скручиванием так, чтобы один конец получился длиннее; длинный конец закрепляется на проводе, а провод крепится двумя петлями.
Антивибрационная головная вязка провода на штыревом изоляторе, предохраняющая провод от разрушения при возникновении вибрации, показана на рис. 10.

Прочность заделки провода проволочной вязкой принимается не более 150 кг. Не следует создавать проволочной вязкой глухого крепления на промежуточных опорах, так как это по условиям работы опоры превращает ее в анкерную, что может повлечь за собой аварию при обрыве проводов.
Головную вязку на штыревом изоляторе промежуточной опоры выполняют двумя концами вязальной проволоки (рис. 2). Оба конца закручивают вокруг головки так, чтобы концы вязки находились с обеих сторон желобка изолятора. Концы вязки делают разной длины. Два коротких конца обматывают 4…5 раз вокруг провода, а длинные концы перекладывают через головку изолятора и также наматывают вокруг провода в 4…5 витков.

Область применения стандартных вязок для неизолированных проводов ВЛ 6—35 кВ.

Рис 10. Антивибрационная вязка провода на головке штыревого изолятора

Демпферная вязка проводов изображена на рис. 11.

Крепление электрических кабелей к элементам каркаса

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабеля NM (также известного под популярной торговой маркой Romex). Кабель NM должен поддерживаться рамой при прокладке через стены, потолок и пол. Национальный электротехнический кодекс (NEC) описывает спецификации для крепления кабеля NM и другой электропроводки. Большинство местных строительных властей следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила и особые требования, которым вы должны соответствовать для прохождения проверок.Закрепление кабелей предотвращает чрезмерное движение, которое может ослабить соединения или привести к повреждению кабеля.

Держатель кабеля общего назначения

Прокладки кабеля NM должны поддерживаться как минимум через каждые 54 дюйма. Они также должны быть закреплены в пределах 12 дюймов от электрической коробки, которая включает кабельный зажим, или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Имейте в виду, что «опора» не всегда означает крепление кабеля к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части его горизонтального участка.Когда кабель приближается к распределительной коробке, он поворачивается вверх или вниз по стороне шпильки к коробке и крепится (обычно с помощью скоб для кабеля) к стороне шпильки в пределах восьми или 12 дюймов от коробки. как требуется. В этом распространенном случае большая часть кабеля поддерживается рамой, но не крепится к ней.

Крепежные тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми зажимами для кабеля. При выборе и установке скоб и других креплений для кабелей следует соблюдать несколько важных правил:

• Используйте крепежный элемент, размер которого соответствует размеру и количеству закрепляемых кабелей.
• Используйте изолированные скобы и застежки. Избегайте использования простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
• Расположите кабели ровно напротив каркаса перед их закреплением; не закрепляйте кабели на краю.
• Закрепите кабели плотно, но не настолько плотно, чтобы кабель не был поврежден или не вышел из крепления.
• В большинстве случаев закрепляйте только один кабель под каждым креплением. Иногда допустимо закрепить два 2-проводных кабеля (плюс заземление), например, одной скобой, но желательно не складывать кабели вдвое.Запрещается закреплять более одного трехжильного кабеля одной скобой.
• Используйте крепежные элементы штабелеукладчика, чтобы прикрепить несколько кабелей к одному и тому же элементу каркаса. Это позволяет штабелировать кабели для более аккуратной и безопасной установки. Зажимы либо прибиваются, либо привинчиваются к раме, а кабели фиксируются путем защелкивания их в пазах.
• Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться с радиусом менее пяти диаметров кабеля.

Не забывай неудачу

Правила возврата применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно сторонам каркаса и прикреплены к ним. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило отступления заключается в том, что кабели должны располагаться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса. В стене, потолке, полу или крыше, обрамленных стандартным брусом (два на четыре, два на шесть и т. Д.), Грани представляют собой узкие края, которые покрываются гипсокартоном или другим поверхностным материалом.Если требование возврата не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне каркаса, по центру над местом расположения кабеля. Требование отступления также означает, что кабели не могут быть закреплены бок о бок на широких сторонах шпилек размером два на четыре; недостаточно места, чтобы обеспечить достаточное отступление для обоих кабелей. Здесь наиболее удобны крепежные элементы штабелеукладчика.

крепежных систем / Управление проводами

УПРАВЛЕНИЕ ПРОВОДОМ, ЗАЖИМЫ И ЗАМКИ ДЛЯ КОШЕК:

Сегодняшние промышленные среды, домашние офисы, бизнес, а также множество других областей требуют зажимов для управления огромным количеством необходимых проводов и кабелей. для подключения компьютеров и электроники. Fastex имеет зажимы для крепления проводов, замки для кошельков и ремни, которые помогают расположить провода удобным, практичным и организованным образом.

Самый быстрый и эффективный способ организации проводов, шнуров и кабелей. Просто снимите зажимы с липкой ленты из двух и приклейте на место. Нейлоновые зажимы, признанные UL, приклеиваются к любой гладкой, чистой и твердой поверхности, включая дерево, пластик и металл. Провода, шнур или кабели легко вставляются и выходят, но при этом надежно удерживаются. Гладкие закругленные углы и края защищают провода и руки монтажников.Агрессивный клей на основе каучука обеспечивает высокую адгезию.

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к продукту листинг

Вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

Вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

Вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

вернуться к списку продуктов

На главную

Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств.Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электротехнических товаров, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.

Аккумуляторные кабели и аксессуары

Кабельные стяжки и крепления для проводов

Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники

Защитные ограждения и ящики для инструментов

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA

Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
• Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Как используется фиксирующая проволока для фиксации крепежных деталей

Вы слышали о запорной проволоке? Он широко используется в аэрокосмической и производственной отраслях для фиксации крепежных деталей.Не для всех креплений требуется фиксирующая проволока. Однако, если застежка подвергается постоянным и / или сильным вибрациям, этот простой в остальном компонент может оказаться бесценным. Однако, если вы не знакомы с этим, вам может быть интересно, как именно фиксирующая проволока может закрепить застежки на месте.

Что такое фиксирующий провод?

Также известная как страховочная проволока, фиксирующая проволока состоит из металлической проволоки — обычно диаметром от 0,5 до 1 миллиметра, которая обернута вокруг одного или нескольких крепежных элементов.Будь то винт, болт или любой другой тип крепежа, нередко вибрации ослабляют и смещают крепежные элементы с соответствующего объекта, в котором они установлены. Например, самолет во время работы будет производить сильные вибрации, которые со временем могут привести к ослаблению болтов. Однако фиксирующая проволока предотвращает это, удерживая соответствующую застежку или застежки на месте.

Основная функция фиксирующего провода

Когда компания производит продукт, она может использовать фиксирующую проволоку в сочетании с одним или несколькими застежками.Хотя это звучит как сложный инструмент, запирающая проволока на самом деле довольно проста и понятна. В первую очередь крепеж вставляется в соответствующий объект. После установки крепежа рабочий обматывает фиксирующую проволоку головку крепежа. Если используются две застежки, например, фиксирующая проволока может быть намотана вокруг обеих головок застежек.

Различные типы фиксирующей проволоки

Вся стопорная проволока предназначена для фиксации застежек на месте, но существует несколько различных типов стопорной проволоки, каждый из которых уникален.Самый распространенный тип запорной проволоки — проволока из нержавеющей стали среднего калибра. Он полностью состоит из прядей из нержавеющей стали, которые сплетены вместе для обеспечения высочайшего уровня прочности.

Размер стопорной проволоки также варьируется. Как упоминалось ранее, большинство проволочных замков имеет диаметр от 0,5 до 1 миллиметра. Однако некоторые из них могут иметь диаметр более 1,5 миллиметра. Более толстая стопорная проволока обеспечивает более высокий уровень защиты от вибрации. С другой стороны, если фиксирующая проволока слишком толстая, она может не проходить через головки застежек, с которыми она используется.

Ни фиксирующая проволока, ни какое-либо другое фиксирующее решение не являются надежным средством фиксации застежки. С учетом сказанного, это, безусловно, может помочь предотвратить ослабление крепежа из-за вибрации. Фиксирующая проволока наматывается на головки застежек, удерживая их на месте.

Нет тегов для этого сообщения.

Зажимы для управления проводом и солнечное оборудование

Nine Fasteners, Inc. занимается солнечной энергетикой. Поставляем фурнитуру для установки и сборки компонентов.Эти компоненты представляют собой комбинацию стандартного монтажного оборудования и зажимов для проводки. В настоящее время мы поставляем зажимы для управления проводами ряду известных дистрибьюторов и установщиков солнечных систем по всей стране. Поставляемые нами зажимы для проводов изготовлены из нержавеющей стали 410 или твердой нержавеющей стали 301 ½. Мы можем поставить клипсы в соответствии с вашими требованиями. Если у вас есть особые требования, отправьте их нам, и мы предоставим предложение и, если потребуется, образцы для тестирования.

Как организация проводов продлевает срок службы солнечной батареи

Для солнечных батарей

обычно требуется большая сеть проводов для подключения модулей и передачи электроэнергии.Хотя это часто упускается из виду, эффективное управление этими проводами является важным компонентом правильной установки солнечного оборудования. Конструкция массивов солнечных панелей означает, что вы должны наматывать или соединять кабели предсказуемым образом для обеспечения безопасной и надежной работы, а это может быть сложнее, чем кажется.

Например, радиус изгиба должен контролироваться для каждого провода, чтобы избежать ненужной деформации, а кабели должны находиться вдали от острых краев, которые могут разрезать изоляцию.Погода также представляет угрозу для оголенной проводки, поэтому вам необходимо подумать о способах защиты проводников, находящихся на открытом воздухе, от ущерба окружающей среде.

Тщательно решить эти проблемы сложно, но это гарантирует срок службы солнечной батареи, сводя к минимуму риск возгорания или электрического сбоя. Вы должны осторожно использовать инструменты и поддержку, чтобы оптимизировать макет каждого массива. Наши зажимы для управления проводами необходимы для этого процесса, позволяя соединять шнуры друг с другом или надежно прикреплять их к перилам.

В Nine Fasteners мы предлагаем зажимы для управления проводом различных форм и размеров, чтобы приспособить их к полному диапазону возможных конфигураций.

Оборудование, необходимое для монтажа солнечных панелей на крыше

Способы крепления крыши различаются в зависимости от формы крыши и основания. Для надежного крепления к наклонной крыше по сравнению, например, с плоской крышей, необходимы разные методы, а по сравнению с резиновой крышей — к асфальтовой крыше. Даже в пределах одних и тех же категорий систем возможно множество вариантов.Используемое оборудование может немного отличаться в зависимости от этих факторов, но обычно необходимы одни и те же общие компоненты:

• Рельсы: Металлические опорные рельсы обычно просверливаются в наклонных крышах, хотя возможны конфигурации без рельсов. Затем солнечные панели крепятся к этим рельсам, а не к самой крыше.
• Болты и винты: Крепежные детали всех видов выполняют важные функции при установке панелей на их опоры и опор на крышу.
• Зажимы: Зажимы необходимы почти для каждой конструкции солнечных панелей, они используются для прикрепления панелей к их определенной опорной системе.
• Зажимы для управления проводами: Эти зажимы из нержавеющей стали обеспечивают оптимальную конфигурацию проводки, предотвращая повреждение электрической системы.

Рекомендации по креплению солнечных панелей

Прежде чем вы сможете определить конкретную процедуру, которая потребуется для установки данной солнечной панели, необходимо принять во внимание ряд факторов.К ним относятся:

• Уклон и конструкция кровли, включая расположение стропил
• Кровельный материал
• Схема расположения проводов, включая углы изгиба, соединения и схемы наматывания
• Ближайшее местонахождение источника электроэнергии

Конкретная процедура монтажа будет зависеть от этих соображений, но основные этапы монтажа остаются прежними:

1. Определите место для панели. Оптимальное расположение зависит от уклона крыши, но выбирается таким образом, чтобы получить максимальное количество солнечного света.
2. Установить крепления, перила и другие опорные конструкции . Используйте болты, чтобы прикрепить их к существующим опорам в конструкции крыши (обычно стропилам).
3. Закрепите панели на креплениях. Этот шаг будет сильно различаться в зависимости от системы крепления, но обычно требует комбинации болтов, винтов и зажимов.
4. Расположите провода и подключите электричество. Управление проводами становится решающим на этом этапе, и необходимо позаботиться о том, чтобы закрепить провода в безопасной и функциональной конфигурации.

Восемь причин выбрать нас

1. Сделано в США
2. Цены / доступные образцы
3. Закатанная внешняя кромка исключает трение
4. Изготовлен из нержавеющей стали 410
5. Наличие инвентаря / быстрая обработка
6. Запланированные / общие заказы приветствуются
7. Простота установки
8. Гибкость дизайна

Фурнитура для солнечных панелей из девяти креплений

Срок службы солнечной панели обычно измеряется десятилетиями, но неправильное управление проводами может поставить под угрозу это.К счастью, Nine Fasteners, Inc. занимается солнечной энергетикой. Мы поставляем широкий ассортимент оборудования для установки и сборки компонентов, включая комбинацию стандартного монтажного оборудования и зажимов для проводов.

Мы поставляем зажимы для управления проводами ряду известных дистрибьюторов и установщиков солнечных систем по всей стране. Поставляемые нами зажимы для проводов изготовлены из нержавеющей стали 410 или твердой нержавеющей стали 301 ½. Мы также можем изготовить зажимы для проводов по индивидуальному заказу. Если у вас есть особые требования, отправьте их нам, и мы предоставим предложение и, если потребуется, образцы для тестирования.

Nine Fasteners, Inc. предлагает высококачественное монтажное оборудование для защиты ваших инвестиций в солнечную энергетику.

Запросите предложение сегодня, чтобы узнать, как мы можем стать вашим комплексным поставщиком солнечного оборудования и помочь сохранить ваши массивы в наилучшем состоянии.

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1306 и 1306-V90 (PDF — 1860 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1307 и 1307-V90 (PDF — 2010 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1461 и 1462 (PDF — 991 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1463 и 2452A (PDF — 1650 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть паспорта 1701 (PDF — 632 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть технические характеристики проектов FIRST SOLAR S4 (PDF — 2980 КБ)

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть информационные листки по проектам FIRST SOLAR S6 (PDF — 693 КБ)

Застежки в виде кошачьих когтей | Система крепления заборов

• Система крепления ограждений Cat’s Claw FASTENER из стали 14-го калибра имеет антикоррозионное покрытие, которое удерживает проволоку и панели ограждения в любых неблагоприятных погодных условиях на долгие годы вперед.Скобы для забора старого образца ржавеют и относительно быстро расшатываются.

• Эта революционная система крепления забора имеет зубчатый захват и винт с шестигранной головкой 2 ”# 10, что позволяет легко и без ограничений изменять натяжение проволоки, панелей для скота или свиней. Скобы для забора старого образца не позволяют регулировать натяжение.

• Система крепления ограждения FASTENER Cat’s Claw имеет зубчатый захват и винт с шестигранной головкой 2 дюйма №10, которые позволяют повторно использовать и / или быстро и легко перемещать проволоку ограждения, проволоку или панели ограждения на одной или нескольких стойках.Скобы для забора старого образца не могут быть повторно использованы или перемещены.

• Закрепите панели ограждения из проволоки с помощью регулируемого зажима / натяжения для быстрой и легкой регулировки при резких перепадах температуры; даже на старых постах. Скобы для забора старого образца не допускают этой полезной выгоды.

• Система крепления ограждения Cat’s Claw FASTENER позволяет легко перемещать проволочные ограждения и панели для скота, чтобы приспособиться к изменениям натяжения и положения из-за колебаний температуры. Скобы для забора старого образца на это не способны.

• Система крепления ограждения Cat’s Claw FASTENER может быть повторно использована на той же или другой стойке. Скобы для забора старого образца нельзя использовать повторно, их почти всегда нужно снимать, обычно с большим трудом, особенно в суровую погоду.

• Используйте застежки «Кошачий коготь» в качестве зажимов для панелей для крупного рогатого скота. Их можно легко переставить, чтобы позволить крупной дичи проходить сквозь них, не разрушая существующее ограждение. Когда сезон меняется, легко переставьте КРЕПЕЖИ «Кошачий коготь» на место, где вы хотите, чтобы они удерживали ваш запас.Эти операции по ограждению всегда выполняются быстро и легко! Опять же, скобы для забора старого образца не позволяют сэкономить время и деньги.

• Замена всей линии ограждения? Просто оставьте узлы системы крепления ограждения Cat’s Claw FASTENER слегка незакрепленными, чтобы шнур можно было натянуть, а затем закрепить быстрее и с идеальным натяжением по всей длине. Скобы для забора старого образца не могут этого сделать.

• С системой крепления ограждения Cat’s Claw FASTENER вам больше никогда не понадобится молоток или жесткие в обращении острые скобы старого образца — а это значит, что вам больше не придется бить пальцами на холоде, поддерживать слабые столбы ногами или двигаться. Проведите проволоку в нежелательном месте, просто чтобы приспособить почтовые зоны, которые больше не могут поддерживать традиционные скобы из проволоки!

• Система крепления ограждения Cat’s Claw FASTENER означает, что вы не будете год за годом заменять старые скобы! Эти крепежные элементы для панелей для крупного рогатого скота и свиней рассчитаны на длительный срок, и, если ограждение больше не требуется, просто верните все использованные элементы системы крепления ограждения Cat’s Claw в их оригинальный прочный, готовый к эксплуатации, водонепроницаемый, удобный для переноски контейнер для другого использования.

• Узлы системы крепления ограждения FASTENER Cat’s Claw FASTENER можно затянуть или слегка переместить вверх или вниз, если столб ограждения выходит из строя в том месте, где находится текущий крепеж. Никаких дополнительных инструментов, чтобы вытащить затонувшие старые скобы для ограждения, которые необходимо выносить с поля, а затем пытаться прибить новые к старому, часто наклонному и ослабленному столбу забора.

• Самозапускающийся винт с шестигранной головкой ¼ дюйма, длиной 2 дюйма # 10 предварительно прикреплен к каждой системе крепления ограждения Cat’s Claw FASTENER.

• Бита с шестигранной головкой диаметром ¼ дюйма для вашего аккумуляторного водителя входит в каждую коробку систем крепления ограждений Cat’s Claw FASTENER.

• Система крепления ограждения Cat’s Claw FASTENER доступна во все большем количестве мест, показанных здесь, или их можно заказать онлайн, щелкнув здесь.

• БЕСПЛАТНАЯ ДОСТАВКА при заказе от 250 долларов.
