Открытый механизм лофт для раздвижных дверей

Нагрузка 80-100 кг


Механизм для межкомнатных раздвижных дверей ЛОФТ серии А — это популярный механизм серии лофт, популярный ныне среди многих интерьеров механизм. В серии представленно 4 вида кареток 2 длинных и 2 коротких, 2 с маленьким колесом и 2 с большим колесом и все они очень популярны и востребованы. О механизме: наряду с прекрасным внешним видом, отличающимся безупречной черной порошковой покраской, лофт механизм примечателен толщиной стали — она 6 мм. Такая толщина стали обеспечит надежное крепление к стене без парусности.

К механизму прилагается инструкция по установке (A1-loft, A3-loft, A4-loft, A5-loft).

Открытый механизм можно установить только на одну или две раздвижные двери или перегородки лофт.




  • Нагрузка: 80 (маленькое крепление) 100 кг (большое крепление)
  • Материал колес: pom
  • Подшипник в колесе: nsk
  • Материал каретки: сталь
  • Покрытие каретки: порошковая покраска (черная)
  • Под дверь толщиной: 35-45 мм
  • Фальшпанель: отсутствует
  • Безопасность: антисрывочная система



ВАРИАНТЫ УСТАНОВКИ ДВЕРЕЙ НА МЕХАНИЗМАХ:







В СВОЕМ АССОРТИМЕНТЕ МЫ ИМЕЕМ 4 ВИДА МЕХАНИМЗА ЛОФТ черного цвета (отличаются только видом кареток):



И ОДИН МЕХАНИЗМ ЛОФТ белого цвета:









ЦЕНА ЛОФТ МЕХАНИЗМА РАЗДВИЖНЫХ ДВЕРЕЙ:





Механизм для одной раздвижной двери

с направляющей 2 метра

Розничная цена 6500 р  (а-3)

Розничная цена 7500 (а-1, а4, а-5)





Механизм для двойной раздвижной двери

с направляющей 2+2 метра

Розничная цена от 13 000 р (а-3)

Розничная цена 15 000 (а-1, а4, а-5)





УСТАНОВКА ЛОФТ МЕХАНИЗМА РАЗДВИЖНЫХ ДВЕРЕЙ:


ЛОФТ ИНСТРУКЦИЯ (A1-loft, A3-loft, A4-loft, A5-loft)



ФОТО РАЗДВИЖНЫХ ДВЕРЕЙ С МЕХАНИЗМОМ АМБАРНОГО ТИПА ЛОФТ:






ДОПОЛНИТЕЛЬНО ДЛЯ МЕХАНИЗМОВ РАЗДВИЖНЫХ ДВЕРЕЙ:

Навесной механизм для раздвижных дверей открытого типа diva air

МЕХАНИЗМ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ QP-3 (diva air)

Нагрузка 80 кг


Механизм для раздвижных дверей QP-3 — это навесной механизм открытого типа без нижней напольной направляющей. Это механизм класса премиум  итальянской фабрики Terno Scorrevoli и его использование в дизайне интерьер придаст любому помещению непревзойденный шарм в стиле хай-тек. Механизм состоит из направляющей (открытой, т.е. при эксплуатации видна) и роликов, которые крепяться к двери. Стоит отметить, что механизм дополнен демфирующими доводчиками.

К механизму прилагается инструкция по установке.

Розничная цена механизма на 1дверь/2двери  —  14 500 р/29 000 р


 ХАРАКТЕРИСТИКА РАЗДВИЖНОГО МЕХАНИЗМА QP-3 (diva air):

  • Нагрузка: 80 кг
  • Материал каретки: сталь
  • Материал направляющей: анодированный алюминий
  • Плавное закрывание: есть доводчик в каждую сторону
  • Под дверь толщиной: минимум 36 мм
  • Особенности: беспороговый — без нижней напольной направляющей



ВАРИАНТЫ УСТАНОВКИ ДВЕРЕЙ НА МЕХАНИЗМАХ:





РАЗДВИЖНОЙ МЕХАНИЗМ QP-3 СОСТОИТ ИЗ:



  • направляющая анодированная алюминиевая — 2 метра
  • верхний опорный ролик — 2 шт
  • доводчик — 2 шт
  • нижняя опора — 1 шт
  • крепежи








ЦЕНА РАЗДВИЖНОГО МЕХАНИЗМА QP-3 ДЛЯ ДВЕРЕЙ:



Механизм для одной раздвижной двери

 с рельсой 2 метра

Розничная цена 14 500 р

Механизм для двух раздвижных дверей

с рельсой 2+2 метра

Розничная цена 29 000 р





УСТАНОВКА МЕХАНИЗМА ДЛЯ РАЗДВИЖНЫХ  ДВЕРЕЙ СКРЫТОГО ТИПА:


СКАЧАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ  DIVA AIR



ВОТ ПРИМЕР ДВЕРЕЙ НА МЕХАНИЗМЕ QP-3:






ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДВИЖНЫХ МЕХАНИЗМОВ:






Механизм для раздвижных дверей для купе, раздвижные механизмы купе

Производители

Раздвижные маханизмы для межкомнатных раздвижных дверей.

Раздвижная межкомнатная дверь или дверь купе — это любая дверь установленная на раздвижную систему. Раздвижные механизмы для дверей купе при своём разнообразии имеют основные элементы:

направляющая для раздвижных дверей — это специально изготовленный алюминевый профиль. Направляющая имеет рёбра жесткости, специальные пазы для крепления кранштейном и внутреннюю форму оптимально подходящюю для ровномерного и тихого движения по ней роликов. Продаётся по 2, 3, 4 метра.

ролики для раздвижных дверей — комплект в который входит крепление роликов к дверному полотну, механизм регулировки высоты двери относительно пола, ролик нижний устанавливающийся под дверным полотном (исключающий фронтальное движение двери) и ролики различных модификаций и грузоподъёмности.

нижняя направляющая — это алюминевый профиль. Крепится к раздвижной двери снизу вместо фрезерования дверного полотна для установки над нижним роликом. Дополнительно комплектуется мягким ворсом. Отрезается по ширине двери.

Раздвижные механизмы для синхронного открывания двустворчатой двери купе имеют ролики, нижнюю направляющую, нижний ролик, но их в два раза больше, а длинна верхней направляющей подбирается в зависимости от ширины дверных полотен и достигает четырёх метров. Кроме этого в комплект синхронного раздвижного механизма входят: тросик и ролики по которым он механически передает усилие на противоположное дверное полотно. Двери купе установленные на таком раздвижном механизме одновременно разъезжаются в разные стороны.

Раздвижные механизмы для телескопического движения двустворчатой двери купе имеют: ролики на которых катаются дверные полотна, две направляющие установленные паралельно, тросик и ролики по которым он механически передаёт усилие на параллельно выдвигающееся первое полотно, кроме нижнего ролика на первое полотно в комплект входит пластиковый направляющий элемент объединяющий в сцепке два полотна и не дающий болтаться выдвигающимуся без нижнего ролика второму полотну.

Раздвижные механизмы для стеклянных дверей имеют теже элементы и модификации но адаптированные для крепления с стеклу, нижней направляющей не требуется так как стеклянная дверь купе катается над пластиковым направляющим элементом установленным сбоку и тем самым не болтается.

Особенности монтажа и крепления механизмов раздвижных дверей и перегородок Евростиль СПб



Для того, чтобы вы могли полностью оценить все преимущества раздвижных дверей и перегородок, необходима в первую очередь правильная установка раздвижных механизмов дверей. Монтаж механизма раздвижной двери довольно-таки несложен и в этом состоит одно из его достоинств. Однако все же лучше будет доверить его опытным установщикам компании “Евростиль”, тогда мы сможем гарантировать, что дверь будет служить вам долго и качественно.

Для того, чтобы выполнить крепление механизма раздвижных дверей, понадобится:

  • готовое полотно двери
  • деревянный брусок длины, равной длине направляющей рельсы
  • направляющая, изготовленная из алюминия
  • комплект механизмов (ролики, ограничители, пятка, установочная пластина)
  • комплект крепежных изделий

Установка механизма раздвижных межкомнатных дверей возможна вдоль стены или в толще стены.

Работы выполняются в такой последовательности:

  • Делаем замер высоты дверного полотна, отмечаем на стене эту высоту, прочертив линию.
  • Измеряем высоту раздвижного механизма. Откладываем этот размер вверх от уже полученной линии верхнего края дверного полотна, строим ещё одну линию.
  • Ко второй (верхней) линии прикладываем нижний край бруса, к которому и будем впоследствии выполнять крепление системы направляющих для раздвижных дверей. Прикручиваем его к стене строго горизонтально.
  • Сверлим в алюминиевой направляющей крепежные отверстия, крепим её к нижней грани бруса на таком расстоянии от стены, чтобы дверь могла свободно двигаться.
  • Выполняем монтаж роликов раздвижных дверей — заводим в направляющую каретки и закрываем их ограничителями хода.
  • Продолжаем монтаж раздвижной системы дверей — на верхний край дверного полотна крепим скобы (установочные пластины) по числу роликов в механизме.
  • В паз на нижнем крае дверного полотна устанавливаем нижний поводок — “пятку”.
  • Навешиваем дверь под направляющую.
  • Выполняем монтаж наличников под раздвижные двери, чтобы прикрыть механизм и обеспечить конструкции привлекательный внешний вид.
  • В последнюю очередь делается установка замков и ручек раздвижных дверей.

Как видите, процесс достаточно простой и быстрый в исполнении. Но в нем существует множество тонкостей и потому лучше поручить его профессионалам.

Компания “Евростиль” изготавливает и продает механизмы для раздвижных дверей, а также выполняет работы по их установке. Если вам необходима дверь-купе — обращайтесь к нашим менеджерам за консультацией. Мы сможем вам предложить готовое решение или индивидуальный проект, изготовить, доставить и качественно установить. Просто позвоните нам или оставьте заявку на сайте.



Видео монтажа раздвижных дверей «Евростиль»:



Как установить раздвижную дверь — монтаж, установка и крепление межкомнатных раздвижных дверей

Даже если для этой работы вы пользуйтесь услугами специалистов, не лишним будет узнать, как правильно устанавливается раздвижная межкомнатная дверь.

Виды конструкций раздвижных дверей

Прежде чем говорить о монтаже, познакомимся с основными конструкциями раздвижных межкомнатных дверей.

Типы механизмов

  • Откатной. Дверное полотно с помощью роликов движется по направляющим рельсам, размещенным над дверью. На полу при этом рельсов нет.
  • Рельсовый. Этот тип конструкции подразумевает установку рельсов вверху и внизу. Дверное полотно движется по этим рельсам с помощью роликов.
  • Складной. Дверь типа гармошка или книжка. Соответственно, книжка — дверь с двумя ламелями, а гармошка с бОльшим количеством ламелей.



Лучше установить первый вариант, так как нижняя направляющая не будет забиваться мусором и мешать эксплуатации, что гарантирует более длительный срок службы системы. Хотя все зависит от ваших личных предпочтений.

Типы дверей

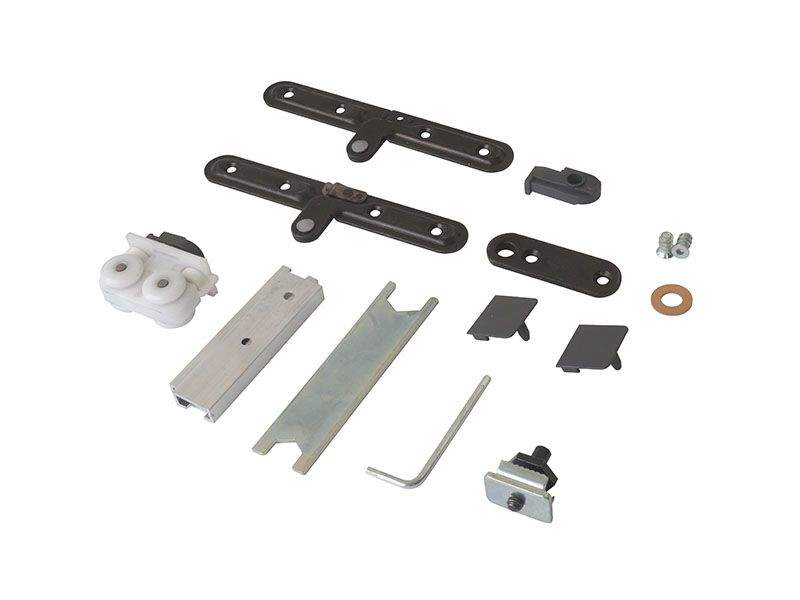

Комплектность раздвижной двери

Такая система состоит из основных элементов:

  • полотно.
  • механизм: направляющие, скобы, каретки с роликами, фиксаторы, порожек (флажок), стопоры и т.п..
  • наличники и доборы.
  • планки, которые будут маскировать механизм.
  • упорная стойка.
  • монтажный брусок.
  • фурнитура.
  • уплотнитель.



Расходные материалы и инструмент

При выполнении монтажных работ понадобятся следующие расходные материалы и инструмент:

  • жидкие гвозди.
  • деревянные бруски.
  • саморезы.
  • дюбели.
  • гвозди и финишные гвозди.



  • шуруповёрт
  • дрель
  • строительный уровень
  • гаечный ключ
  • шестигранный ключ
  • ножовка по металлу
  • ножовка по дереву
  • молоток



Этапы установки

  1. Демонтируют старое дверное полотно. Перед тем как крепить раздвижную дверь, демонтируется старая система, в том числе дверная коробка.
  2. Выравнивают стены. Устанавливая раздвижные двери, специалисты приводят в порядок стены после демонтажа, чтобы дверной проем имел четкие размеры. Хозяевам же стоит заранее определиться в какую сторону комнаты будет откатываться полотно. Проем формируется до нанесения отделочного покрытия (окрашивания, оклеивания обоями) на стену. Сформированный проем должен гарантировать надежное крепление упорной стойки. Поэтому при формировании проема предусматривают закладные элементы. Верхняя часть проема должна быть горизонтальна и параллельна полу, допустимо отклонение в 2 мм. Боковые стороны проема должны быть вертикальны и параллельны, допустимы отклонения в 2 мм. Стены вокруг проема (особенно там, где зона движения двери) должны быть плоскими, допустимо отклонение в 5 мм. Все проверяется уровнем. Плинтусы устанавливаются уже после монтажа системы. Их толщина не должна быть больше 23 мм. Соответственно, на стене, вдоль которой будет перемещаться дверное полотно, не должно быть установлено никаких выступающих элементов (светильников, картин).
  3. Если имеется нижняя направляющая. Если направляющая крепится внизу, то ее необходимо углублять, о чем мастерам стоит подумать заранее, укладывая напольное покрытие. Для этого нижний рельс углубляют в бетонную стяжку. После того как это выполнено, монтируют верхний профиль.
  4. Крепление фурнитуры. Перед тем как поставить раздвижную дверь, на нее устанавливается фурнитура. К верхнему торцу полотна крепятся скобы при помощи саморезов. С помощью этого элемента полотно будет крепиться к кареткам. Если монтируется дверь-книжка, то скобы устанавливают на каждую ламель. После этого на дверное полотно устанавливают: ручку, декоративные элементы, замок. Если это дверь-пенал, то и фурнитура не выступает за дверное полотно.
  5. Монтаж короба. Длина профиля рассчитывается таким образом: дверное полотно умножается на 2 и к этому значению прибавляется еще 5 см. На наличнике фиксируется монтажный брусок опорной стойки. Полученная конструкция крепится к стене, в месте притвора полотна. Соединяем верхнюю направляющую с монтажным бруском и с наличником, далее конструкция крепится к стене. На этот же наличник крепится самоклеящийся щеточный уплотнитель.
  6. Установка флажка или порожка. При помощи саморезов устанавливаем флажок или порожек (если не прорезан в дверном полотне паз). Центр этого элемента должен находиться на одной линии с краем наличника.
  7. Установка полотна. Стопоры и ролики вставляются во внутрь направляющей. Дверное полотно устанавливается на флажок или порожек и навешивается скобами на поддерживающие винты. Далее закручиваются фиксирующие гайки. Поворачивая винты на скобах, дверь устанавливается вертикально. В итоге зазор между полом и полотном должен составить не более 8-и мм.
  8. Установка лицевого наличника. После выполненного монтажа и регулировки плотна, когда вы уверены, что система установлена без искривлений, можно устанавливать лицевой наличник над дверным полотном.



Эксплуатация и уход

Раздвижная дверь требует не только качественной установки, но и правильного ухода:

  • Дверным полотном не стоит стучать, делать резкие движения и, в принципе, испытывать его на прочность во время эксплуатации. Поскольку ролики могут вылететь из рельса при слишком интенсивном использовании.
  • Надо знать, что для роликов, да и для самой двери, попадание воды является источником дальнейших неудобств. Остаточная влага может создать такие условия, что полотно заклинит или его перекосит. Поэтому при контакте с водой необходимо тут же тщательно протереть дверь влаговпитывающим материалом.
  • Своевременно заменяйте вышедшие из строя элементы системы.
  • Рельсы стоит периодически чистить от мусора, пыльных отложений, волос и шерсти питомцев. Если своевременно не проводить очистку — двери может заклинить.
  • Дверное полотно не должно находиться рядом с источником тепла. Минимум на расстоянии одного метра.
  • В процессе эксплуатации, если полотно начало провисать, его необходимо отрегулировать. Снимается верхний наличник. На ролике находится регулировочный винт, который одновременно подкручивают и следят за состоянием двери.
  • Необходим правильный уход за дверным полотном. Используйте для чистки системы средства, которые рекомендованы производителями. Обычно это специальные влажные салфетки для мебели или средства для чистки. Если ваша дверь отделана шпоном, то протирать ее лучше всего полиролем, в состав которого входит натуральный воск. Если ваша дверь ламинирована или окрашена, то подойдут средства для ухода за поверхностью из искусственного материала.
  • Также периодически смазывайте рельс машинным маслом.

Чем примечательны и как устроены раздвижные двери верхнего крепления?

Обеспечить надёжное удерживание и комфортабельное открывание межкомнатной створки откатного типа можно без врезки рельса в пол. Именно раздвижные двери верхнего крепления сегодня в приоритете у большинства крупных производителей и их клиентов.

Направляющий профиль, вдоль которого перемещаются полотна на роликах, располагают:

  1. в перекладине коробке. Такой тип монтажа подходит для складных и роторных систем, которые работают только в границах проёма, а также купейных конструкций, если в их устройстве находятся две секции и больше;
  2. в стене над проходом. Трек, который по длине вдвое превосходит ширину полотна, привинчивают к закладному брусу и при необходимости маскируют декоративной планкой. Подобным образом устанавливают одинарные или двойные модели-купе, которые при открывании задействуют плоскость стены;
  3. в потолке. Самые масштабные и тяжёлые раздвижные двери с верхним креплением требуют прочной фиксации. Несущую роль в этом случае лучше всего доверять потолку. Масса створок из дерева или толстого стекла не станет для него испытанием.

В чём отличия подвесных конструкций?

(картинка для перелинковки, альт: «раздвижная дверь 90 см», ссылка на страницу razdvijnaya-dver-90cm)

Первое, чем привлекают внимание современные инженерные решения, — интересный и элегантный внешний вид. Отсутствие напольного рельса облагораживает проём и благоприятно отражается на эстетике интерьера в целом. Купить раздвижную дверь верхнего крепления — значит, подарить пространству эффектную деталь, подчеркнуть его целостность и современную воздушность.

Заслуживают восхищения и такие свойства продукции, как:

  • способность визуально объединять смежные комнаты. Когда полотна открыты, ничто не мешает взгляду воспринимать территорию во всей её просторности и монолитности;
  • комфортабельность. Порог — та деталь, о которую можно споткнуться, которая становится преградой для людей с ограниченными возможностями. Его отсутствие позволит спокойно перемещаться по квартире или дому, не глядя по ноги;
  • работоспособность, устойчивость к износу. Подвесной механизм от добросовестного бренда прочен, надёжен, прекрасно сопротивляется деформации. Установка раздвижных дверей с верхним креплением исключает наличие элемента, собирающего пыль и мелкий сор и тем самым приводящего к торможению секций и повышенным нагрузкам на фурнитуру.

Как достигается корректная работа системы?

Конструкция без порога обладает собственными техническими особенностями.

  • Поскольку внизу нет опоры, которая могла бы поддерживать модули, весь вес принимает единственный профиль. Как результат, он обязан обладать высокой стойкостью и подбираться в строгом соответствии с размерами и массой створок.
  • Некоторые модели предполагают установку нижнего рельса в торец секции. Он объединяется со специальным лаконичным поводком в полу и контролирует вертикальную позицию изделия.

Все типы подвесных раздвижных дверей верхнего крепления от торговой марки Academy поставляются в комплекте с качественными аксессуарами по доступным ценам. Профессиональный монтаж — залог слаженного функционирования системы — выполняют опытные сотрудники.

Раздвижные межкомнатные двери: виды, конструкция, крепление

Сегодня среди множества красивейших вариантов межкомнатных дверей, предпочтение все чаще отдается практичным раздвижным моделям. Причина этому – компактность и выразительность решений, удобство и безопасность в эксплуатации. Зачастую раздвижной тип дверей является единственным способом организации многофункционального пространства.

Виды раздвижных дверей

Существует довольно много компоновок систем раздвижных дверей, от простейших с одним полотном до более сложных с четырьмя элементами. Они могут отличаться по внешнему виду, геометрическим размерам, но неизменной остается конструктивная основа дверей и принцип их действия. Раздвижная система приводится в действие посредством роликового механизма, закрепленного на дверном полотне, и перемещающегося по направляющим. Количество роликов напрямую зависит от габаритов отдельных элементов и их числа.

Среди множества вариантов исполнения выделяют порядка 25 компоновок, отличающихся направлением движения полотен, количеством и способом их открывания. Основные виды раздвижных дверей представлены следующим образом:
• двери типа «купе»; передвигаются вдоль стены по специальным направляющим;
• кассетный тип раздвижных дверей; основная особенность – устройство ниши в стене, где при открывании размещается дверное полотно; ниша может устраиваться как в построечных условиях, так и приобретаться в уже готовом виде;
• так называемая «гармошка»; монтируется непосредственно в дверной проем, состоит из двух и более створок, складывается как в одну, так и одновременно в две противоположные стороны;
• радиусные раздвижные; имеют правильную округлую форму, сложны в изготовлении и монтаже, но вместе с тем эффектны и оригинальны;
• каскадные двери; состоят из нескольких полотен, одно из которых стационарное, остальные свободно передвигаются; все элементы имеют обособленные направляющие и могут одновременно собираться у одной из сторон проема.

Выбор подходящего типа дверей осуществляется с учетом ширины проема, особенностей планировки, назначения помещений, конструкций стен и личных предпочтений.

Конструкция и крепление раздвижной двери

Монтаж раздвижных дверей выполняется одним из следующих способов:
• посредством роликовых механизмов, передвигающихся по нижней направляющей;
• то же, но по верхнему металлическому подвесу;
• при помощи крепления к боковому профилю.

Первый вариант предполагает наличие нижних рельсов с одновременной фиксацией вертикального положения створки верхними направляющими. Такая система обеспечивает видимое разделение поверхности пола в районе дверного проема. Крепление нижних рельс производится, непосредственно, к поверхности пола (при мелкой профильной выемке) или в устраиваемом в полу специальном пазу (при более габаритных направляющих). Преимущество такой двери – обеспечение большей звуко- и теплоизоляции помещения.

Во втором случае в конструкцию раздвижного подвеса входят каретки с роликами, комплект для монтажа рамы, алюминиевый профиль, стопорные элементы. Количество роликовых механизмов назначается исходя из следующего условия: для веса до 70 кг достаточно два ролика, для 75-120 кг необходимо устанавливать в два раза больше. Как правило, створки передвигаются бесшумно, благодаря силиконовому покрытию металлической основы роликов. Плавное передвижение полотна обеспечивают шариковые подшипники. Повышенная жесткость и прочность верхнего рельса служат гарантией безопасности и долговечности всей системы.

Для предотвращения случайного схода с верхней направляющей используют стопор в виде зажима или отбойника из резины. Стопорный элемент располагают внутри алюминиевого профиля. Фиксация положения створок может производиться как исключительно в крайних точках, так и в любом нужном положении. Для исключения поперечного люфта дверных полотен применяются специальные флажки. Кроме того, следует учитывать, что крепление раздвижных перегородок может производиться только к конструктивно прочным стенам. К данной категории не относятся перегородки из гипсокартона, в связи с ее малой несущей способностью.

Следующий вариант установки раздвижных дверей предусматривает боковое крепление крайней панели. Способ актуален для монтажа складывающихся конструкций, в состав которых входит сразу несколько шарнирно соединенных между собой элементов. Боковой профиль располагается либо в вертикальном пазу дверного проема, либо непосредственно на его поверхности.

Преимущества и недостатки раздвижных дверей

Делая выбор в пользу раздвижных дверей, каждый руководствуется собственными приоритетами, при этом, не всегда учитывая их характерные особенности. К неоспоримым достоинствам такой конструкции относятся:
• способность экономить внутреннее пространство за счет отсутствия радиуса открывания;
• эксплуатационная безопасность и надежность;
• особая легкость открывания створок;
• стильность и оригинальность внешнего вида.

К разряду недостатков раздвижной двери можно отнести невозможность эффективной звуко- и теплоизоляции, беспрепятственное распространение запахов, относительно высокая стоимость.

Патенты и заявки на крепеж для раздвижных дверей (класс 292 / DIG46)

Номер патента: 5542721

Реферат: Ограничитель вентиляции для ограничения длины движения сдвижной двери или оконной створки. Ограничитель вентиляции расположен в неподвижном элементе оконного или дверного узла, предпочтительно во внутреннем ограничителе остекления неподвижной створки, примыкающей к сдвижной створке.Упор включает в себя выемку в упоре для остекления, язычок, расположенный внутри выемки и выступающий из нее, и шарнирный штифт, расположенный с фрикционной посадкой через отверстие в язычке и проходящий в упор для остекления за выемкой, предпочтительно в обоих направлениях от выемки. таб. Оси отверстия и штифта параллельны направлению движения сдвижной створки, что позволяет поворачивать язычок так, чтобы он мешал сдвижной створке, тем самым ограничивая длину движения створки или разворачиваясь. вмешательства, тем самым разрешая неограниченное движение створки.Предпочтительно упор для остекления является полым, что позволяет легко вставить штифт в язычок изнутри упора для остекления во время сборки оконного или дверного блока.

Тип:
Грант

Подано:
10 февраля 1995 г.

Дата патента:
6 августа 1996 г.

Цессионарий:
Pace Window & Door Corp.

Изобретатель:

Грегори Б. Аллен

Панельные анкеры и крепежные детали | Запатентованная деревянная поворотная дверь, раздвижная дверь и экологически чистый металлический сердечник

Принадлежности для панелей

Панельный анкер

PYI Inc.

Напольные анкеры

PYI спроектированы и спроектированы для фиксации половиц или навесных панелей. Изготовленные из нержавеющей стали 316L, они не подвержены коррозии, обесцвечиванию с возрастом и не повреждают деревянную поверхность. Напольный анкер надежно удерживает 500 фунтов на единицу. Напольные анкеры PYI соответствуют требованиям ISAF (ранее ORL) для оффшорных лодок (категория 2.03).

Механизм открывания представляет собой простой байонетный механизм с фиксатором на оборота и разблокировкой, который не отключается с возрастом. Его можно открыть или закрыть с помощью монеты или отвертки с плоским жалом. 11-FA0-34 подходит для половых досок толщиной от ½ до ¾ дюйма, а 11-FA1-00 — для полов толщиной от 7/8 ″ до 1 дюйма.

Крепеж для панелей

Большая голова

Poppit — простой и дискретный крепеж для панелей. Poppit экономит время, позволяя устанавливать панели без сверления. Poppit приклеивается к задней части панели. Панель, установленную с помощью Poppit, можно каждый раз демонтировать и повторно устанавливать с идеальным выравниванием. Поппит очень разносторонний.Доступный в больших и малых размерах, Poppit можно использовать в разных количествах, чтобы соответствовать весу и размеру панели.

Магистр маркетинга

Нержавеющие композитные вставки для использования с сотовыми сэндвич-панелями. Вставки — это тип крепежа, который создает точки крепления в сотовых сэндвич-панелях. Нержавеющие композитные вставки Marketing Masters предназначены для использования в самых разных отраслях и сферах применения. Во всем: от самолетов и автомобилей до строительных объектов и многого другого.

Морские аксессуары

Анкеры перекрытия

PYI Inc.

Напольные анкеры OEM

PYI — идеальное решение для крепления напольных досок толщиной до дюйма. Очень важно, чтобы эти половые доски были закреплены. После установки вы получаете эстетически приятную отделку, поскольку анкеры устанавливаются заподлицо и изготовлены из нержавеющей стали, поэтому не стоит беспокоиться о ржавчине. После установки все, что вам нужно, чтобы открыть напольный анкер PYI OEM, — это монета или нож для пикета.

Аксессуары для аэрокосмической промышленности

Крепеж панелей

Крепежные системы Alcoa Aerospace

Alcoa Fastening Systems заработала свою репутацию благодаря стремлению предоставлять оригинальные решения для сложных требований к креплению. Его знаменитая линейка продуктов быстрого и легкого доступа, доступных как в унифицированных, так и в метрических размерах, включает в себя то, что стало отраслевыми стандартами.

Peterson Enterprises

Булавки и крепежные детали для аэрокосмической отрасли.Специализируясь на производстве сложных застежек и многокомпонентных крепежных систем и устройств, аэрокосмические штифты и застежки могут использоваться во многих областях, включая коммерческую авиакосмическую промышленность, военные самолеты и наземные транспортные средства. Типы производимой продукции включают: быстроразъемные штифты, защелки и фиксаторы в сборе, самодостаточные болты, распорки, болты регулируемого диаметра, крепежные детали для структурных панелей

.

Крепление Stanley Engineered

Застежки панели

Fastener Innovation Technology предназначены для обеспечения быстрого и легкого доступа к рабочим участкам самолета, защищенным панелями обшивки.Невыпадающие винты, используемые в корпусах авионики, панелях самолетов и других областях, используются для закрытия и затяжки крышек отверстий доступа, а также в ситуациях, когда потеря винта может вызвать повреждение оборудования или более тяжелые последствия. Быстрая работа и исключительно длительный срок службы.

Панельные соединители

Norse, Inc.

Защелки и приемники типов 1 и 2 надежно фиксируют все предметы. Примеры применения включают защелкивание: перегородки, выставочные экспонаты; окна; распашные и раздвижные двери; дисплеи; магазинное оборудование; случаи; штормовые ставни; театральные декорации; модульные сборки; вагонка; электрические шкафы; кожухи оборудования; секционная мебель, экспонаты, прилавки, бары, полы; пломбирование гроба; привязка кемпера грузовика; капоты тракторов; рядные стыковые соединения; несколько панелей и переменные углы; тонкие и очень тонкие панели; Т-образные соединения и уголки; и больше.

Инновации в области дисплеев

Наш «лучший в отрасли» замок для панелей упрощает сборку экспонатов и снижает затраты на установку. Цельнометаллическая конструкция высшего качества, которая выдерживает многократное использование и может использоваться для всех типов соединений. Доступно для панелей от 1 1/2 ″ до 2 1/16 ″.

Kason Industries

Крепеж для пенопласта Kason 1151. Стройте изолированные панели без дорогостоящих инструментов. Сведите к минимуму дорогостоящее производственное оборудование при создании панелей из пенополистирола, стирольных бортов или уретановых плит.Комбинируйте крепежные элементы для плит Kason с пенопластом 3 ″ (76,2 мм), 4 ″ (101,6 мм) или 6 ″ (152,4 мм), чтобы получить легкие сборные изолированные панели. Крепежные детали имеют пазы, чтобы стыковочные панели можно было легко выровнять на рабочей площадке. Если между панелями не требуется прокладка, используйте набор крепежа № 1151 для панелей из пенопласта. Обеспечивает прочное соединение металл-металл и пластик-пластик. Если требуются соединения с прокладками, используйте № 1152

.

Холодильное оборудование Keil

Крепежные детали для панелей из пенопласта.Небьющийся корпус из АБС-пластика, крюк и штифт из оцинкованной стали. Постоянно прикрепленные крючок и ударник обеспечивают целостность и могут быть активированы снова и снова. Для использования с панелями без прокладки размером 4 дюйма (102 мм). Экономичный. Кроме того, в моделях доступны крепежи для панелей для всех типов конструкций холодильных камер со стальным кулачком для надежного запирания / отпирания.

Фурнитура и крепеж | Norfolk Hardware & Home Center

В нашем магазине в Бостоне мы гордимся наличием на складе десятков тысяч единиц оборудования.После 80 лет работы в нашем бизнесе наш выбор и инвентарь выросли из потребностей наших клиентов, что сделало наш магазин самым большим и лучшим хозяйственным магазином в Бостоне. Мы выполняем рейсы из National, Stanley, L.E. Johnson, Schlage, Masterlock и других компаний. И, как и все здесь, если вы не видите его в наличии, мы специально закажем его для вас. Мы также гордимся тем, что у нас есть труднодоступные предметы, характерные для уникальных качеств многих архитектурных сооружений Бостона.

Анкер и стена

  • Вешалки для картин
  • Липучка и аксессуары

Ручки и ручки для шкафа

  • Ручки
  • Петли
  • Различная отделка, форма и размер
  • Тяги

Ролики и защита пола

Шкаф и полки

  • Дюбели
  • Кронштейны для полок
  • Стеллаж
  • Хранение и организация
  • Стержни с резьбой

Дверная фурнитура

  • Складывающаяся дверь
  • Коммерческая дверь
  • Мертвые болты
  • Дверные ручки
  • Направляющие для ящиков
  • Замки входные
  • Дверь гаража
  • Ударные пластины
  • Дверь патио
  • Комплекты экранов
  • Экран
  • Материал экрана
  • Раздвижная дверь
  • Штормовая дверь

Крепежные изделия

  • Болты
  • Подвески для балок
  • Гвозди
  • Гайки
  • Винты
  • Винты для листового металла
  • Шайба

Общие

  • Угловые кронштейны
  • Безопасность детей
  • Петлицы
  • Крепеж
  • Кронштейны для подвешивания
  • Замки навесные

Петли

Ключи и наборы замков

  • Служба смены ключей
  • Изготовление ключей для дома, бизнеса и автомобиля
  • Замки прохода
  • Замки конфиденциальности

Почтовые ящики

  • Почтовые ящики
  • Оборудование почтового ящика
  • Жилые почтовые ящики
  • Сельские почтовые ящики

Веревка и цепь

  • Цепь
  • Крючки и петли
  • Канат

Окно

  • Погодозащита
  • Оконная фурнитура
  • Замки оконные
  • Замена оконного стекла
  • Замена оконного экрана

Если вам нужна помощь с выбором оборудования, наши специалисты готовы помочь! Пожалуйста, зайдите в наш магазин в Бостоне и убедитесь сами, или позвоните нам и спросите, есть ли у нас то, что вам нужно: 617-296-2100 или , свяжитесь с нами, чтобы получить помощь по какому-либо товару.

Метизы и крепежные детали —

Ослабился винт?

Дейл Оборудование может помочь.

Независимо от того, занимаетесь ли вы небольшим проектом по устранению неполадок или капитальным ремонтом, наш отдел оборудования поможет вам выбрать правильный продукт. Если вы подрядчик, ознакомьтесь с нашими выгодными предложениями по оптовым поставкам. Для амбициозных героев, занимающихся благоустройством дома, мы предлагаем лучшие бренды и наши собственные полезные советы по установке ограждений из сетки рабицы, водонепроницаемых материалов, изоляции и даже декоративных почтовых ящиков.Для внутренних проектов обратитесь к нам за помощью с вашими потребностями в стеллажах, оконных покрытиях и многом другом.

Положитесь на оборудование Dale для всех ваших потребностей в замках, от вырезания ключей до смены ключей. Мы также повторно экранируем окна и двери-ширмы, а также оконные сетки, изготовленные на заказ.

Щелкните здесь, чтобы увидеть специальные службы

Мы с гордостью носим эти торговые марки

Вешалки 3M Command
Американский навесной замок
Фурнитура для шкафа Amerock
Двери гардероба подрядчика
Сигнализация и средства безопасности для первого оповещения
Устройство открывания гаражных ворот Genie
Винты захвата
Болты и винты Hillman
Наборы замков Kwikset

Двери Lang Screen
Master Padlocks
MD Уплотнитель
Pemko Threshholds и дверные проемы
Крепеж для картин
Prime-Line / Slide-Co Крепежные детали
Schlage Locksets
Simpson Strong-Tie
Weslock Door Locksets

Строительные материалы
  • Потолочные панели и плитка
  • Пробковые панели и рулоны
  • Крафт Вудс
  • Домкраты
  • Пиломатериалы и лиственные породы
  • Крышки оконных колодцев
  • Деревянные дюбеля
  • Деревянный Багет
  • Изделия из кованого железа
Фурнитура для шкафа
  • Принадлежности
  • Петли
  • Ручки
  • Тяги
Ролики, направляющие и защита пола
  • Ролики и направляющие
  • Дверные коврики, коврики и направляющие
  • Советы по мебели
  • Самозащита
Цепи, трос, тросы и фитинги
  • Навальный канат
  • Кабель
  • Цепь
  • Фитинги для цепей и кабелей
  • Канат и шпагат в упаковке
Замки дверные и навесные
  • Замки для шкафов
  • Замки с цепью и тросом
  • Дверные замки и засовы
  • Аксессуары и детали для замков
  • Замки навесные
Крепежные детали и анкеры
  • Анкеры
  • Болты
  • Крючки
  • Металлические соединители
  • Вешалки для зеркал и картин
  • Гвозди, кнопки и штифты
  • Гайки
  • Шкивы и шипы
  • Петли и рым-болты
  • Винты
  • Специальные и объемные крепежные детали
  • липучка
  • Шайба
Заборы, ворота и столбы
  • Куриная проволока и ткань для фурнитуры
  • Товары для фермы
  • Анкеры грунтовые
  • Подъемники, домкраты и съемники
Механизмы открывания и фурнитура для гаражных ворот
  • Фурнитура для гаражных ворот
  • Устройство открывания гаражных ворот
Клеи и адгезивы
  • Универсальные клеи
  • Строительные клеи
  • Клей бытовой
  • Клеи-распылители
  • Супер клей
  • Двухкомпонентная эпоксидная смола
  • Клей для дерева
Домашняя безопасность и безопасность
  • Детекторы угарного газа (CO)
  • Безопасность детей
  • Огнетушители
  • Домашняя безопасность
  • Детекторы дыма
Почтовые ящики
Уголки, лопатки и стержни металлические
  • Металлы для хобби
  • Металлические уголки, лопатки и стержни
  • Листы металла
Кровля и водостоки
  • Водостоки и аксессуары
  • Кровельные аксессуары
Веревки, брезент и ремни
  • Навальный канат
  • Канат и шпагат в упаковке
  • Эластичные шнуры
  • Брезент
  • Брезент
Ремонт экранов и стекол
  • Алюминиевый экран
  • Стекло на заказ
  • Экран из стекловолокна
  • Сплайн и аксессуары
Знаки, буквы и цифры
Хранение и организация
  • Гараж и подвал
  • Шкаф для хранения и организации
  • Кухня и домашнее хранение
  • Полки и кронштейны
  • Контейнеры и принадлежности
  • Стеллаж
Лента
  • Лента ковровая
  • Тканевая лента
  • изолента
  • Изолента
  • Малярная лента
  • Пластиковая лента
  • Лента для стеновых панелей
  • Обмотка и почтовая лента
Пороги и поручни
Гидроизоляция, изоляция и вентиляция
  • Изоляция
  • Полиэтиленовая пленка
  • Вентиляционные изделия
  • уплотнитель
  • Материалы для оконных покрытий
Оконные покрытия и фурнитура
  • Фурнитура для декоративной драпировки
  • Мини-жалюзи
  • Шторы и оконные покрытия
  • Вертикальные жалюзи
Фурнитура для окон, створок и дверей
  • Угловые раскосы
  • Дверная фурнитура
  • Фурнитура для ворот
  • Петли
  • Экран и штормовое оборудование
  • Оконная фурнитура
Провод
  • Ремесленная проволока
  • Провод дымовой трубы

Строительство раздвижной двери сарая

Строительство раздвижной двери сарая

Роберт Робиллард о дизайне, домашнем ремонте и модернизации, How To, Weekend warrior

Сборка и установка раздвижной двери

Сегодня кажется, что каждый журнал о домашнем декоре и доска Pinterest наполнены идеями для раздвижных дверей сарая. Будь то современная дверь в индустриальном стиле или более деревенский стиль в стиле кантри, или что-то среднее, я замечаю все больший интерес к этой тенденции со стороны клиентов.

Одна из последних тенденций в домашнем дизайне — раздвижная дверь сарая. Не зря двери сарая могут добавить к интерьеру вашего дома преимущества экономии места, эстетических деталей и функциональности. Раздвижная дверь сарая создает больше места, устраняя необходимость в установке традиционной распашной двери. И, в отличие от карманных дверей, вам не нужно придумывать какие-либо сложные дополнительные стены.

В этой статье мы обсудим плюсы и минусы, а также объясним, как мы недавно построили раздвижную дверь сарая, чтобы клиент мог закрыть коридор.

Координатор или перегородка комнаты

Раздвижные двери для сараев можно использовать по-разному, чтобы добавить архитектурный интерес в нужное пространство. При правильном размещении раздвижная дверь сарая может стать центральным элементом комнаты или стать стильной перегородкой для дайвинга.

Экономия места

Раздвижная дверь сарая значительно экономит место, поскольку не требует свободного пространства для поворота, как распашные двери.Однако раздвижным дверям требуется прилегающее к стене пространство, чтобы они могли открываться и убираться с дороги.

Трудно запирать

Запереть сайдинговую дверь сарая непросто. Производители дверных направляющих теперь предлагают несколько механизмов, которые обеспечивают безопасность и запирание раздвижной двери. Из-за направляющей системы раздвижные двери обычно имеют зазор от 1/2 до ¾ дюйма между дверной обшивкой из-за системы направляющих, и в результате обычно не используются в качестве дверей для уединения или снижения шума.

Типы дверей

Строительство или выбор раздвижных дверей для сараев может быть таким же простым, как новая или переделанная дверная плита или сложная дверь индивидуального дизайна. Приложив немного творчества и воображения, твердая древесина, толстый металл и переработанные материалы могут гармонично сочетаться.

Толщина двери

Толщина двери также будет зависеть от используемой направляющей или влиять на нее. Если вы покупаете имеющуюся в продаже систему направляющих, вам следует следовать рекомендациям производителя по толщине двери.Некоторые производители предлагают разные размеры и зазоры, что дает вам возможность выбирать размер и толщину двери.

Доска и планка

Дверь с обрешеткой — это простая дверь, построенная из досок, расположенных параллельными рядами и удерживаемых вместе перпендикулярными и диагональными опорными рейками. Эти планки крепятся гвоздями или шурупами крест-накрест. Это классическая конструкция, которую часто используют на сараях и навесах.

Мы построили нашу дверь в стиле доски и реечной доски из сосновых досок размером 1 × 8.доски внахлест нахлестываются по длинной части паза. Это дает двери возможность расширяться и сжиматься, не впуская холодный воздух. Еще один превосходный тип дизайна, который мы считаем более сильным, — это гребень и паз.

Очарование Старого Света или современный вид

Двери сарая могут изменить весь облик вашего дома. Вы можете комбинировать винтажную фурнитуру с дверным дизайном в деревенском, классическом или современном стиле. Его можно использовать для главных входов, спален или туалетов, а также оформить или покрасить в соответствии с вашими предпочтениями.

Дверь сарая может быть выгодным вложением, если вы подумаете, какой стиль лучше всего подходит для вашего дома. Выбор подходящего и правильная установка поможет вам получить максимальную отдачу от вложенных средств благодаря улучшенной функциональности.

Материал раздвижных дверей сарая

Список бесконечен. Мы видели все, от древесины твердых пород, толстого металла, восстановленных дверей до переработанных материалов — все это прекрасно сочетается в проекте раздвижных дверей сарая. Это в значительной степени сводится к вашему творчеству и поиску материала, который будет работать, хорошо выглядеть и может быть установлен на фурнитуре раздвижной двери.

Сезонное движение

Поскольку конструкция состоит из множества досок, двери из досок и реек представляют собой чрезвычайно устойчивые двери. В двери с рейкой также нет технических столярных изделий, и ее прочность определяется крепежными элементами, использованными при ее строительстве.

Избегайте использования клея

Люди, строящие доски и обрешетки дверей, часто ошибаются, пытаясь приклеить краевые стыки или рейки к доскам. Если вы не используете столярку или шип, клеевые швы, как правило, выходят из строя из-за сезонных изменений влажности.

Крепежные детали

Выберите застежку подходящей длины. Нужно подобрать такой крепеж, который позволяет скрепить щитовые доски между собой, не пробивая тыльную сторону.

В нашем случае мы использовали винты. Мы использовали регулируемый скос, чтобы намеренно расположить нашу застежку под углом или под углом 45 градусов. Крепежи размещаем высоко и низко на горизонтальных рейках. Цель заключалась в том, чтобы закрепить крепеж на расстоянии дюйма от обоих краев вертикальных дверных досок.

Система направляющих для раздвижных дверей сарая

Одна вещь, которая мне действительно нравится в фурнитуре для раздвижных дверей сарая, — это то, что она позволяет вам справиться с более тяжелой дверью, чем выдерживает большинство петель. Нередки случаи, когда направляющая для раздвижных дверей сарая выдерживает вес 300–400 фунтов. дверь. На выбор предлагается множество дизайнов и стилей дорожек, например:

Плоская направляющая

Гусеницы для плоских стальных стержней работают с рифлеными роликами, которые скользят по стальному стержню.В стальном стержне обычно просверлены отверстия, а крепеж проходит через середину стального стержня, через прокладку и в стену. Прокладка удерживает стальной стержень от стены на толщину двери или немного больше толщины двери.

J Колея

Ролики скользят по направляющей, как и плоская штанга, но дверь опускается ниже. Крепления направляющих обычно находятся в верхней части J-образной направляющей. Если вы работаете с проемом, над которым не так много места для установки стандартной гусеничной системы, J-Track — ваш путь.

Гусеница

Бокс-гусеница — одна из самых старых и популярных сегодня конструкций. Направляющая Box представляет собой очень простую конструкцию, которая привлекает особое внимание к двери, а не к оборудованию. Это также очень часто встречается на настоящих дверях сараев и хозяйственных постройках. Эта гусеничная система защищает катки от элементов

Направляющая для крепления на потолке

Эта система была разработана для крепления дверей сарая к потолку, а не к стене. Это позволяет навешивать двери сарая на дверные коробки, которые не обеспечивают достаточной свободы для традиционного оборудования.Эти системы также служат в качестве разделителей для больших пространств.

Направляющая

Трубопровод имеет округлую трубчатую форму. Это современный дизайн, который отлично подходит для тех, кто хочет, чтобы их гусеничная система выглядела современно.

Аппаратное обеспечение

Многие производители в настоящее время производят фурнитуру для раздвижных дверей в различных конфигурациях с подходящими ручками, защелками и защелками в различных вариантах отделки. Вот некоторые из популярных готовых изделий:

  • Черный
  • Сталь необработанная
  • бронза
  • Медная патина
  • Зеленая патина
  • Олово старинное
  • Бронза, протертая маслом
  • Никель сатинированный
  • Нержавеющая сталь
  • Выветрившаяся ржавчина
  • Матовая сталь
  • Окрашено — много цветов

Ступеньки раздвижных дверей сарая

Начните с измерения ширины и высоты дверного проема. Запишите эти размеры и возьмите их с собой, когда будете покупать материалы.

После того, как вы выбрали материалы, которые хотите использовать, шаги, необходимые для изучения того, как построить раздвижную дверь сарая, довольно просты.

Строительство деревянной раздвижной двери

Посчитайте, сколько досок вам понадобится, чтобы заполнить проем. Обрежьте эти доски, чтобы заполнить отверстие по размеру. Я предлагаю вам построить дверь так, чтобы она перекрывала проем на дюйм или два.Это можно сделать с одной или с обеих сторон, и это хороший способ избавиться от отвесных стен. Это также помогает сохранить конфиденциальность на дверных швах, поскольку дверная направляющая удерживает дверь от обшивки на полдюйма или более.

Не забудьте оставить место для пола и проверить инструкции по оборудованию гусеницы на предмет надлежащего зазора.

Определение ширины — рассмотрение пропорций

Перед распиливанием древесины соберите доски на ровной поверхности. Найдите центр двери и измерьте слева и справа.Затем разорвите доски на настольной пиле до этого размера. Это гарантирует, что левая и правая стороны двери имеют одинаковую ширину и, следовательно, пропорциональны.

Горизонтальная рейка

Сухая посадка деталей двери

Установите все детали всухую перед тем, как закручивать винты. На борт и обрешетку дверей клей не понадобится. Совет: чтобы дверные части не двигались, прикрепите их к рабочему столу.

Проверить квадрат

Не забудьте проверить дверь на квадрат.Обрамление квадрата поможет, но я предпочитаю использовать диагональные измерения или метод треугольника 3-4-5. Для этого измерьте по диагонали от одного угла до противоположного. Затем сравните это расстояние с противоположным размером диагонали, два расстояния должны точно совпадать. Если они равны, сборка квадратная.

Если измерения ошибочны, отрегулируйте сборку, пока числа не совпадут. Продолжайте регулировать и измерять обе диагонали до тех пор, пока расстояния не совпадут, и ваша сборка не станет квадратной.

Схема застежки

Расположение планок и креплений — будьте осторожны!

Используя угольник, скос и карандаш, наметьте точные местоположения ваших горизонтальных реек и креплений.

Если вы собираетесь обнажить крепежные детали, необходимо проявлять особую осторожность при их установке. Их размещение должно выглядеть продуманно или следовать шаблону. Для досок 10 дюймов или меньше используйте два крепежа и держите их на расстоянии не менее одного дюйма от краев. Расположение их в горизонтальной доске снизит риск раскола досок.

Для винтов, которые будут скрыты, рассмотрите возможность использования и установки деревянных дюбелей. Зенковать все выступающие винты, удерживая головку винта заподлицо с рейками.

Прикрутите гвоздями или винтами к горизонтальной рейке, избегайте попадания крепежных элементов в шип-паз. Используйте застежку, которая не пробьет другую сторону двери. Прежде чем атаковать дверь, потренируйтесь на ломе.

Диагональная скоба для стыковки с обрешеткой

Pro Совет: закрепите горизонтальные рейки на дверных планках, чтобы они не смещались

Продолжайте проверять дверь на прямоугольность, пока не будет установлена ​​диагональная скоба.После закрепления диагональной распорки регулировка двери невозможна.

При установке крепежа не забудьте продолжить проверку двери на прямоугольность. Мы также решили добавить две вертикальные доски между горизонтальными обрешетками. Эта деталь создает вид «рамы для картины», а также добавляет толщину и жесткость рамке рамы, а также обеспечивает прочную основу для дверной ручки.

Установите диагональную скобу

Диагональная распорка или распорки предохраняют дверь от перекатывания и провисания.Это жизненно важно для структурной целостности и долговечности двери.

Прикрепите диагональную скобу (и) к дверным доскам. Если вы строите дверь из досок и реек, которая будет распашной, убедитесь, что диагональная скоба (и) направлена ​​вниз в сторону подвесного косяка [со стороны петель]. Это важно для предотвращения провисания. Вес двери обеспечивает плотное и надежное соединение реек и распорок.

Сделайте фаску или отшлифуйте все внешние «острые» края всех досок, включая рейки. Я использую для этого блочную плоскость.

Прокладка роликовая

Установка фурнитуры для раздвижной двери

Установите оборудование для скользящей направляющей в соответствии с инструкциями производителя. Производитель направляющей указывает расстояние между направляющей и потолком. Это нужно для того, чтобы прикрепить (или позже снять) дверь с пути.

Прокладка и крепление направляющей

В нашей ситуации мы хотели закрыть проем в коридоре. Чтобы смонтировать направляющую, нам пришлось использовать направляющую для крепления к потолку или пристроить зону потолка.Мы решили сделать потолок нижним, с потолком. Мы прикрепили доски 2 × 6 к потолку с помощью крепежа TimberLok, чтобы создать перекрытие с прочной блокировкой для установки направляющей фурнитуры. Этот навесной потолок позволил нам установить настенную направляющую на примыкающей стене и продолжить ее через открытый коридор. Поскольку дверь была широкой, нам пришлось заказать два отрезка рельсов и соединить их на стене.

Установка трека — микронастройки

Направляющая

В комплекте с направляющими поставляются распорки, которые должным образом отделяют направляющую от стены, чтобы дверь могла свободно скользить.При заказе направляющей необходимо указывать толщину двери. Мы воспользовались сайтом www.RusticaHardware.com и купили гусеницу «Модерн».

При установке гусеницы мы запустили все крепления гусеницы и оставили их незакрепленными до тех пор, пока не смогли выровнять гусеницу, затем медленно затянули фиксаторы. Это обеспечило нам возможность вносить микрокоррекции при выравнивании гусеницы.

Pro Совет: при установке роликов на дверь, чтобы убедиться, что они находятся на точном расстоянии от двери, используйте распорный блок.Следите за тем, чтобы дверная направляющая была идеально ровной.

Раздвижная дверь коровника — открытое положение

Установка раздвижной двери сарая

После установки направляющей мы сняли окончательные размеры двери, при необходимости подрезали ее, а затем подняли вместе с роликами на направляющую.

Мы добавили вертикальные сосновые косяки на стены под обеими сторонами потолка, чтобы закрыть любые щели или швы вокруг двери.

Теперь вы можете установить любую финальную фурнитуру, например, дверные упоры, бамперы или напольные направляющие.В качестве напольной направляющей мы использовали кусок фанеры 3/4 дюйма, чтобы закрепить ее на ковре, а затем прикрепили направляющую к фанере. Покрасили фанеру в серый цвет, чтобы он соответствовал цвету ковра.

Конструкция раздвижной двери

Сегодняшние раздвижные двери для сараев представляют собой мощный дизайнерский элемент, преображая ваше пространство, сочетая в себе старое и новое. Вы ограничены только своим творчеством, так что приступайте!

Скобяные изделия — Ручки и застежки — Окна и двери

Фурнитура для раздвижных окон

Вы можете выбрать любую отделку из матового хрома, полированного хрома, полированной латуни или белого цвета.В наш стандартный ассортимент скобяных изделий входят три различных крепежа, подъемники для створок, кольца для столбов или D-образные ручки. Другие варианты отделки доступны при использовании специальной архитектурной фурнитуры.

Вы можете выбрать одну из трех различных застежек створки из нашего стандартного ассортимента. Каждое из наших оконных створок оснащено двойными замками для повышения безопасности.

Полюсные кольца и D-образные ручки

Вы можете установить полюсные кольца с внутренней стороны верхней створки.Потянув верхнюю сдвижную створку вниз или вверх за полюсные кольца, можно перемещать верхнюю сдвижную створку.

В качестве альтернативы (и, если требуется в дополнение), вы также можете установить D-образные ручки с внешней стороны верхней раздвижной створки. D-образные ручки доступны как в современном, так и в традиционном вариантах. Потянув вниз или толкнув вверх с помощью D-образных ручек, можно перемещать верхнюю раздвижную створку.

Фурнитура для оконных створок

В стандартной комплектации мы предлагаем на выбор традиционные и современные оконные фурнитуры.В стандартной комплектации мы также используем фрикционные петли, многоточечный замок и ригель.

Ручки для оконных створок

Встроенная многоточечная система запирания

Петли фрикционные встраиваемые створки

Фурнитура для входной двери

Наши входные двери могут быть оснащены как ночными защелками и замками, так и многоточечными системами запирания с ручками.
Выбирайте из множества вариантов отделки; белый, черный, полированный хром, матовый хром и полированная латунь.

Замок передней и задней двери

Фурнитура для французских дверей

Наши стандартные французские двери поставляются с двумя ручками, евроцилиндровыми замками, многоточечными ригелями и крючками. В стандартную комплектацию также входят «парламентские петли», позволяющие открывать дверь ровно к стене.

Петля парламента
Крепежный болт
Французский дверной засов

Двустворчатая фурнитура для дверей

Двустворчатые створчатые двери используют новейшую технологию слежения за раздвижными дверями от лидера отрасли Brio® и работают в сочетании с цилиндровым замком с евроцилиндром, многоточечным замком и системой запирания с крючковыми болтами, чтобы обеспечить легкое скольжение, высокую безопасность и максимальную долговечность.

Sashed предлагает на выбор четыре варианта отделки фурнитуры премиум-класса; матовый хром, полированный хром, латунь и черный цвет.

Раздвижная дверь патио, фурнитура

Раздвижные раздвижные двери для террас в стандартной комплектации поставляются с многоточечной системой запирания от ведущего немецкого производителя Gretsch-Unitas. Выбирайте из четырех разных стилей; Рондо, Рондо — экстра длинное, Дириджент, Бельканто. Каждый стиль доступен в различных вариантах отделки; серебро, матовая нержавеющая сталь, белый цвет, латунь.

Замок раздвижной двери — Hogan, James E.

Это изобретение относится к застежкам раздвижных дверей, и его общая цель состоит в том, чтобы обеспечить застежку, которая автоматически фиксируется, но должна быть разблокирована вручную, но при этом может удерживаться от разъединения в запертом положении, в результате чего будет видно , что дверь, оборудованную моей застежкой, можно переместить в закрытое положение, с застежкой или без нее, приспособленной для работы в закрытом положении.

Еще одна цель изобретения состоит в том, чтобы предложить застежку для раздвижной двери автоматического типа, которая может быть заперта или опломбирована в закрытом положении.

Другой целью изобретения является создание застежки для раздвижных дверей, которая проста в конструкции, недорога в производстве, проста в применении и чрезвычайно эффективна в эксплуатации, использовании и обслуживании.

Это изобретение также состоит в некоторых других конструктивных особенностях, а также в комбинации и расположении нескольких частей, которые будут полностью описаны ниже, проиллюстрированы на сопроводительном чертеже и конкретно указаны в прилагаемой формуле изобретения.

При подробном описании изобретения ссылка 5 будет ссылаться на прилагаемый чертеж, на котором одинаковые символы обозначают одинаковые или соответствующие части на нескольких видах, и на котором: Фиг.1 — фрагментарный вид спереди, показывающий мою застежку, прикрепленную к двери и рама оного.

Фиг. 2 представляет собой вид, показывающий застежку в зафиксированном положении и со снятой крышкой кожуха защелки.

35 Фиг. 3 представляет собой продольный разрез по фиг. 2 с частями в вертикальном разрезе и установленной крышкой.

Фиг. 4 представляет собой сечение, сделанное приблизительно по линии 4-4 на фиг. 2, если смотреть в направлении стрелок.

Фиг. 5 — фрагментарный вид, иллюстрирующий слегка измененную форму рычага защелки или направляющей стержня и средства приема замка для ручки стержня.

Обращаясь к чертежу в деталях, ссылочная позиция I обозначает держатель, который, как показано, включает в себя полый корпус, чтобы быть легким по весу, и имеет крепежную проушину, а также отверстия в корпусе для приема болтовых и гаечных соединений для фиксации. Держатель в положении для использования, например, на дверной коробке, как показано.

От внутренней поверхности держателя проходит и расположен на нем по центру захватный элемент или выступ 2 держателя, который изогнут внутрь от его соединения с корпусом и заканчивается на своем внешнем конце в форме наконечника 3, по существу, в форме копья, образуя выступы на внутренней стороне. лицевой стороной к цели, которая будет описана позже.

Другая часть моего крепежа включает кожух 4, имеющий внутреннюю стенку 5, верхнюю и нижнюю стенки 6 и торцевую стенку 7. Как показано на рисунке, кожух прикреплен к двери для совмещения с держателем с помощью болтов и гаек. и его болты фиксируют крышку 8 в положении, как ясно показано на рисунке 3.

Конец кожуха, противостоящий хранителю, имеет направленные внутрь выступы, сформированные на его верхней и нижней стенках и заканчивающиеся на расстоянии друг от друга, чтобы обеспечить отверстие для приема улавливающего элемента 2 для утилизации внутри кожуха, и 15.внешние поверхности выступов 9 изогнуты, чтобы соответствовать кривизне соответствующих поверхностей улавливающего элемента, как ясно показано на Фиг.2, в результате чего будет видно, что захватный элемент будет направляться внутри кожуха, в случае если кожух приставка должна располагаться немного смещенной относительно друг друга из-за расширения и сжатия двери и ее рамы.

Установленный внутри корпуса и имеющий один из их концов шарнирно закреплен р дом с торцевой стенкой 5, являются защелок 10 поддев свободные концы расположены рядом с выступами 9, чтобы получить форму копье голову 3 из сточного элемента 2, для удержания деталей в закрытом положении и 30 рычаги защелки подталкиваются друг к другу пластинчатыми пружинами 11, один из концов которых закреплен рядом с шарнирами рычагов защелки и на их противоположных сторонах, как показано, так что свободные части пружин контактировать с руками, прилегающими к свободным концам последних.Верхняя и нижняя стенки корпуса увеличены, чтобы обеспечить направленные внутрь выступы, которые контактируют с пружинами и удерживают их на рычагах защелки. От торцевой стенки 7 корпуса проходит втулка 12, которая сообщается с корпусом и имеет установленную с возможностью скольжения в ней движение, выходящую из нее наружу, а также внутри корпуса рукоятку и шток 13 поршня, который направляется втулкой, поскольку а также ушком 14, отходящим от внутренней стенки 5. Внутренний конец стержня 13 уменьшен на часть его длины, и уменьшенная часть поворачивается или устанавливается для вращения в головке 15, как лучше всего показано на фиг. 3.Головка снабжена изогнутыми участками, обеспечивающими кулачковые поверхности, расположенные в контакте с внутренними изогнутыми поверхностями рычагов 10 защелки, для перемещения последних на их шарнирах и против действия пружин 11 для высвобождения загнутых концов рычагов из фиксирующий элемент 2, а внутренние поверхности рычагов защелки снабжены выступами 16, которые действуют как упоры для головки 15, когда последняя находится в своем нормальном положении, как показано на рисунке 2.

Втулка заканчивается уменьшенным внешним концом, который снабжен так называемым двойным штыковым пазом, поскольку на внешней поверхности уменьшенного внешнего конца есть продольные пазы, как у 17, а поперечные пазы 18 и 19 расположены на концах прорезь 17 пересекается с ним, причем прорезь 19 находится на внешнем конце уменьшенной части и, следовательно, имеет форму выемки.В боковом направлении от стержня 13 проходит штифт 20, входящий в любой из пазов 18 и 19 для контакта с его выступами, и может перемещаться через прорези 17 для перемещения в любой из других пазов. Внешний конец стержня 13 согнут под прямым углом к ​​себе и, следовательно, расположен в виде петли, образуя ручку 21.

К внутренней части стержня 13 прикреплен элемент 22 гнезда для одного концевого витка винтовой пружины 23, которая окружает стержень и имеет противоположный конец витка, контактирующего с ушком 14, следовательно, можно видеть, что стержень обычно поджимается. наружу от кожуха, с головкой 15, расположенной, как показано на Фиг.2, и штифтом внутри паза или выемки 19.Однако стержень может вращаться своей ручкой 21 для совмещения штифта 20 с прорезью 17 и затем перемещаться внутрь для перемещения головки 15 соответствующим образом, тем самым высвобождая защелки 10 из фиксирующего элемента 2 из-за кулачковых поверхностей головка скользит по противолежащим поверхностям рычагов, и стержень может удерживаться в его самом внутреннем положении, вращая его, чтобы расположить штифт 20 напротив любого плеча, образованного прорезью 18. Головка 15 показана как прикрепленная к уменьшенной внутренней части. часть стержня 13 с помощью 4-шплинта, но для этой цели могут использоваться любые средства, при условии, что стержень установлен в нем с возможностью поворота.

Следует отметить, что для герметизации застежки в зафиксированном положении, ее внешняя уменьшенная часть дополнительно снабжена противоположными пазами 24 на его сторонах, а стержень имеет продольно расположенную прорезь 29 в ней для совмещения с пазами 24, когда части находятся в защелкнутом положении, как показано на фиг. 2 и 3, для установки ремешкового уплотнения или подобного, и, конечно же, вместо прорезей могут быть предусмотрены закругленные отверстия, чтобы вмещать защелку или тому подобное, замка.

Ссылаясь на рисунок 5, следует отметить, что я проиллюстрировал модифицированную форму направляющих стержня и средства приема замка для моего крепежного элемента, и вместо втулки 12 и связанных с ней частей я использую пластину 25, которая отделена от кожуха. 4, который должен быть прикреплен к двери и совмещен с ней, как показано, и пластина 25 образовала на ней цилиндр 26 с прорезями для скользящего приема стержня 13, который в этой форме снабжен прорезной ручкой 27, сформированной на ней и проходящей под прямым углом. оттуда.К пластине 25 прикреплен прорезной выступ 28, выступающий наружу от пластины 25, чтобы принять прорезь в ручке, посредством чего накладной замок или тому подобное можно использовать для удержания ручки от движения, а застежку в рабочем положении. В остальном стержень 13 аналогичен показанному в другой форме, и то же самое верно в отношении других частей, а также их работы.

Тем не менее, можно упомянуть, что цилиндр снабжен противоположными пазами для совмещения с продольно расположенным пазом в стержне 13, как показано, для установки ленточного уплотнения или подобного, чтобы запечатать детали в зафиксированном положении.

Из вышеприведенного описания можно сделать вывод, что преимущества и новые особенности изобретения будут очевидны. Следует понимать, что изменения могут быть внесены в конструкцию, а также в комбинацию и расположение нескольких частей при условии, что такие изменения попадают в объем прилагаемой формулы изобретения. Я заявляю следующее: 1. Застежка для раздвижных дверей, содержащая шарнирно установленные подпружиненные защелки, взаимодействующие для приема удерживающего средства, подпружиненное ручное средство, установленное с возможностью продольного перемещения между рычагами, чтобы отделить последние, чтобы высвободить удерживающие средства от них, и средство для удержания средств освобождения в рабочем или нерабочем положении.

2. Застежка для раздвижных дверей, содержащая кожух, имеющий впускное отверстие в нем для приема удерживающего выступа, шарнирно установленные защелкивающиеся рычаги с пружинным зажимом, расположенные внутри кожуха и взаимодействующие для приема и удержания язычка между одним и тем же средством с подпружиненным зажимом, установленным продольное перемещение между рычагами для отделения последнего для высвобождения от него выступа, рукоятка для средства освобождения и средства штифта и паза для удерживания средства освобождения в рабочем или нерабочем положениях.3. Застежка для раздвижных дверей, содержащая кожух, имеющий отверстие на одном конце для приема удерживающего выступа, пару подпружиненных рычагов, шарнирно установленных внутри кожуха и включающих концы с крючками, взаимодействующие для приема и удержания выступа внутри кожуха. стержень с ручкой, установленный для перемещения через противоположный конец кожуха, кулачковые средства, переносимые стержнем и сцепляющиеся с рычагами для высвобождения последних из головки, пружинные средства, обычно толкающие кулачковые средства назад, чтобы позволить указанным рычагам повернуться в рабочее положение, направляющие средства для стержня и средства штифта и паза, включенные в направляющие средства и стержень, соответственно, для удержания кулачковых средств в рабочем или нерабочем положении.

4. Застежка для раздвижных дверей, содержащая кожух, имеющий отверстие на одном конце и снабженный противоположными выступами, имеющими изогнутые внешние поверхности для прохождения фиксатора между ними для размещения в кожухе, пара рычагов, имеющих один их концов, шарнирно установленных внутри кожуха и снабженных крючковатыми свободными концами для приема головки для удерживания проушины внутри кожуха, пружинное средство для приведения рычагов в положение удержания, стержень, установленный для перемещения через противоположный конец кожуха, кулачок средство, расположенное между рычагами и с возможностью поворота принимающее внутренний конец стержня, указанное кулачковое средство взаимодействует с рычагами для перемещения последних для высвобождения выступа с головкой, пружинное средство, окружающее стержень, для удержания кулачкового средства в нормальном нерабочем положении, закрепленная втулка к противоположному концу кожуха, чтобы принять в нем стержень для скользящего движения через него, средства штифта и паза на стержне и втулке соответственно для удержания кулачкового средства в любой работе В рабочем или нерабочем положении рукоятка для стержня, а также указанная втулка и стержень имеют в себе средства для приема средств для защиты стержня от перемещения.

5. Застежка для раздвижных дверей, содержащая кожух, имеющий отверстие на одном конце и снабженный направленными внутрь выступами, имеющими изогнутые внешние поверхности для обеспечения направляющих для фиксатора, рычаги шарнирно установлены в кожухе и имеющие крючковатые свободные концы, взаимодействующие с принимать головку проушины и удерживать ее в кожухе, пластинчатые пружины входят в зацепление с рычагами для прижатия и удержания их в удерживающем положении, средства с ручкой проходят через противоположный конец кожуха, кулачковые средства на средствах рукоятки и расположены внутри кожух между рычагами для скользящего движения по нему, чтобы отделить рычаги для освобождения выступа, пружинные средства для управляемых средств для нормального удержания кулачкового средства в нерабочем состоянии и средства штифта и паза для управляемых средств для удержания кулачковых средств в рабочем или неработающие позиции.

6. Застежка для раздвижных дверей, содержащая кожух, имеющий отверстие на одном конце для приема проушины, пару подпружиненных рычагов, шарнирно установленных внутри кожуха и включающих средства с крючками, взаимодействующие для приема и удержания фиксирующего проушины внутри кожуха. стержень с ручкой, установленный для перемещения через противоположный конец кожуха, кулачковые средства, удерживаемые стержнем и сцепляющиеся с рычагами для высвобождения последних из головки, пружинные средства, обычно удерживающие кулачковые средства в положении отпускания, пластина, которая должна быть закреплена в совмещение с кожухом, средство на пластине для приема и направления стержня в его движении и с прорезью, штифт на стержне и взаимодействие с направляющим средством с прорезями для удержания кулачкового средства в рабочем или нерабочем положении, ручка на стержень и средство на пластине, принимающее ручку, для удержания стержня от движения и приспособленное для размещения фиксирующего средства для соответствующего закрепления стержня.

ДЖЕЙМС Э.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
