Крепление утеплителя грибками к стене: схема, размеры, расход на м2, цены

схема, размеры, расход на м2, цены

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

1. Классификация грибков
2. Критерии выбора
3. Технология монтажа
4. Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

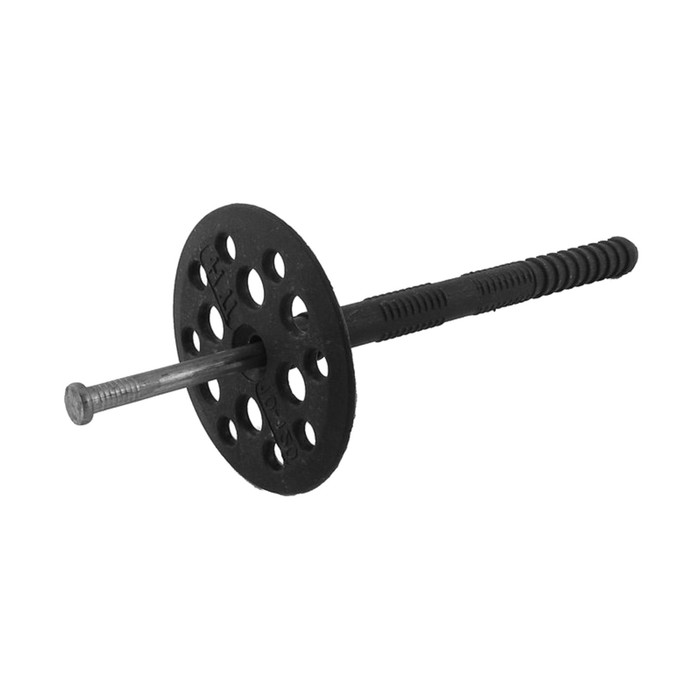

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м² зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м², нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

• На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
• В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
• Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
• Распорный элемент устанавливается внутрь до достижения максимального упора.
• Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м². Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Расценки

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Крепление утеплителя к стене: как крепить грибками

Утеплитель, закрепленный грибками на внешней стене

Для всеобщей экономии энергоносителей и сохранения комфортной среды проживания, важно знать, как закрепить утеплитель к стене при строительстве или капитальном ремонте. Это зависит от многих факторов, включая материалы стыкуемых поверхностей и способ монтажа.

Что важно знать о подготовке поверхности под монтаж утеплителя

Когда возникает вопрос у домовладельца: как закрепить утеплитель к стене, необходимо ознакомиться с методикой производства работ, особенно при желании самостоятельного монтажа. В креплении минеральной ваты, самоклеющихся рулонов, фасованных утеплителей или напыляемого состава нет ничего сложного. Даже новичок способен выполнить большую часть работ своими руками, если воспользоваться советами специалистов.

Обшивка утеплителем бывает натужной и внутренней. Но каким бы ни был способ крепления утеплителя к стене, важно соблюдение простых условий:

• строение не должно быть ветхим;
• прикрепляемые материалы не должны утяжелять строение или оседать под собственным весом;
• обрабатываемая поверхность не должна осыпаться.

Начинать работы по теплоизоляции можно только после проведения ревизии стен. Достаточно убедиться, что новая постройка прошла процесс первичной усадки. Если дом простоял много лет без утепления, стоит осмотреть его на наличие серьезных дефектов.

Не стоит крепить минвату или наносить ППУ на ветхую постройку с трещинами или утеплять стены дома под снос!

Крепление минеральной ваты на кирпичной стене

Если стена оштукатурена, для начала ее слегка простукивают, чтобы отделившаяся от основы поверхность осыпалась. В таких местах все работы проводят заново. При этом рекомендуется предварительно обработать голую стену фунгицидным составом, если есть подозрение, что присутствует грибок.

Не стоит жалеть усилий, времени и финансовых затрат, если отвалилась штукатурка по всей утепляемой стене. Это произошло бы рано или поздно. Было бы хуже, если бы штукатурка отделилась вместе с утеплителем или осыпалась под ним после финишной отделки на минеральную вату. После завершения нанесения штукатурки в «лысинах» ее слой должен быть такой же, как в остальных местах.

При многократном нанесении штукатурки, шпатлевки или грунтовки каждый слой должен наноситься на полностью высохшую поверхность.

Тщательное выравнивание штукатурки требуется только под оклеивание листами пенопласта или материалов с подобными свойствами, например, к кирпичной стене. Под базальтовую вату (другой пористый материал) и напыление пенополиуретаном обработка поверхности с выравниванием не требуется. Можно не выравнивать поверхность и под крепление утеплителя к стене грибками.

Работы по гидроизоляции проводят до того, как закрепить утеплитель на стене или параллельно с ними. Применение паронепроницаемых материалов без достаточной вентиляции предполагает обработку противогрибковыми препаратами. Если поверхность контактирует с нагревающимися коммуникациями, производят крепление теплоизолятора и обработку противопожарным составом. Особенно важно учесть данные факторы, если это сруб или другая постройка из древесины, пораженной снаружи плесенью.

Способы нанесения утеплителей

Схемы утепления стены и крепления утеплителя

Когда предварительная обработка стен завершена, можно переходить к основному этапу работ по утеплению.

Независимо от способа крепления между листами или рулонами не должно быть зазоров. Тонкие материалы не склеивают между собой, но важна точная подгонка. Листовые материалы укладывают снизу вверх, чтобы они опирались на нижний слой, который уже держится на стене или другом основании. Когда подходящего основания нет или вскоре планируется делать «теплый пол», рекомендуется установить цокольный профиль. Это алюминиевая или жестяная пластина с перфорацией, прикрепляемая внизу стены, чтобы предотвратить сползание плит утеплителя, как на фото.

Большинство рулонных и фольгированных разновидностей утепляющего материала закрепляют тем же способом, что и обои, только нужен специальный клей.

Методика крепления утеплителя показана в видеоролике.

У некоторых рулонов с фольгой предусмотрена одна клеевая сторона. Другие рулонные теплоизоляции крепятся на фанерные щиты или деревянное основание скобами строительного степлера прямо на потолок. При всей простоте это более надежный метод фиксации, чем крепление минваты под брус мансарды или бани.

Обработку металлических и деревянных поверхностей под наклоном нередко производят напылением ППУ. Готовая поверхность напоминает «снежок», застывшую пену или склеенные шарики пенопласта. Этот способ производится специальным аппаратом, подающим под давлением двухкомпонентный состав. Пенополиуретан распыляют тонким слоем из насадки, после чего смесь расширяется и затвердевает.

Оборудование для напыления ППУ утеплителя легко взять в аренду. Потренировавшись на 2-3 кв.м., можно наработать навык и дальше работать без ошибок.

Правильно выбранный способ монтажа – гарантия надежной теплоизоляции на многие годы. Некоторые материалы не предполагают закрепления. Например, керамзит засыпают между лагами, а пласты каменной ваты вставляются враспор между балками крыши или досками каркаса. Дальнейшая облицовка гипсокартоном или перекрытие контробрешеткой закрепит стандартно расфасованный утеплитель.

Есть еще так называемая «теплая» штукатурка, которую с недавних пор используют в качестве дополнительного средства по обустройству дома. Ее применяют при выравнивании стен, нанося в 2-3 слоя. Однако, как маскировка грубых дефектов для наружных стен, она не эффективна.

Иногда невозможно обойтись без грубого выравнивания под маяки. Когда стартовый слой высохнет, наносится теплая штукатурка. С ней внешняя стена угловой квартиры более комфортная при прикосновении, и она меньше промерзает.

Монтаж на дюбели для крепления утеплителя с «грибками»

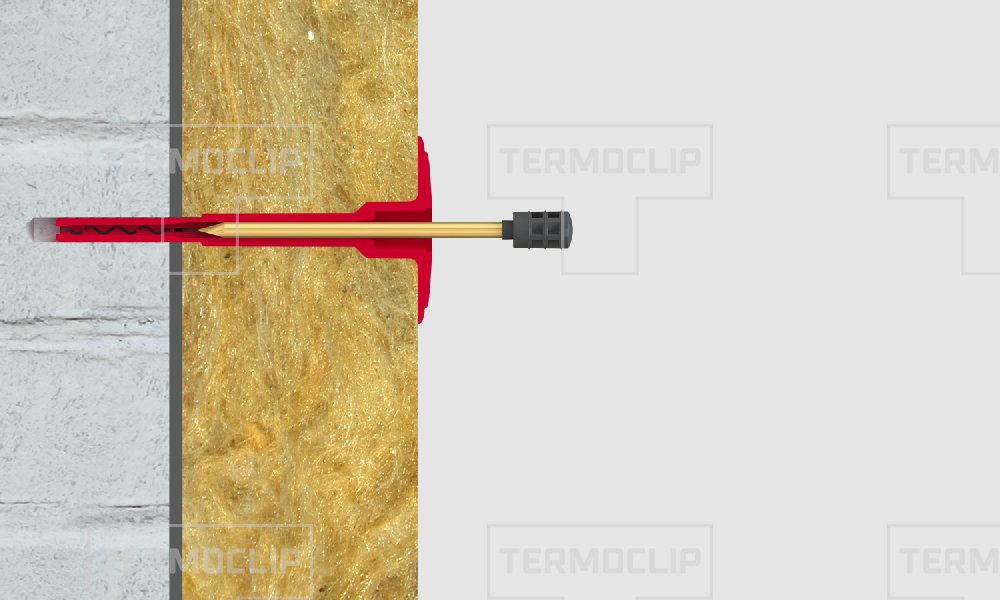

Схема закрепления минераловатного утеплителя грибком

Специалисты нередко совмещают оклеивание пенопластом и дополнительную фиксацию тарельчатыми «зонтиками» или «грибками». Такой способ крепления считается механическим, он предполагает использование электрического инструмента.

В целях безопасности важно отключить рубильником подачу электричества в помещении, где есть скрытая проводка. Универсальный инструмент для работы с дюбелями или перфоратор подключают через удлинитель из соседней комнаты.

Листы точно подгоняют по краям перед креплением «зонтиками». Но можно размещать ряды со смещением швов, чтобы исключить мостики холода.

Дюбель-зонты выпускаются из прочного полимера, внутри которого должен быть установлен металлический стержень или длинный гвоздь. Их используют там, где фиксация пластов утеплителя по-другому невозможна. Монтаж прост и надежен:

• пластину утеплителя предварительно фиксируют клеем (с плотным прижатием) или кронштейном;
• теплоизоляционный слой сверлится насквозь;
• на конце перфоратора должен быть закреплен бур нужной длины;
• производится заглубление с фиксацией в стене на 3-5 см;
• достаточно фиксации плит в центре и на прямоугольных стыках;
• дюбели для крепления утеплителя стыкуют стопорными винтами или специальными стержнями.

Дюбель для крепления

Этот способ закрепления подходит и для полимерных утеплителей внутри постройки, и под утепление стен снаружи дома с сайдингом каменной ватой. Каменная вата – очень эффективный утеплитель для стен.

Если стена небольшой толщины, нужно работать осторожно, правильно рассчитав заглубление.

Как производится клеевая фиксация плит утеплителя

Самый простой способ, как крепить утеплитель к стене – нанесение клея с прижатием на поверхность с просохшей грунтовкой. Однако фиксация будет неполной, если поверхность имеет:

• кривизну;
• бугристые дефекты;
• выступающие наплывы цементной смеси;
• торчащие гвозди или концы проволоки, выступающие наружу острые углы металлического каркаса и т.п.

Сложности вызывают только выпуклые поверхности. Небольшие вогнутые фрагменты стены, как правило, не мешают обработке.

При фиксации плит и монтаже цокольного профиля горизонталь и вертикаль обязательно выверяют универсальным уровнем.

Монтаж утеплителя на клей

Есть клеевые смеси разного типа, но для наружных работ чаще всего используют цементную основу. Для внутренних стен подойдет полимерный клей.

Цементную смесь EK THERMEX или Ceresit CT 190 готовят по классической пропорции, указанной на упаковке, разведя инструментом с подходящей насадкой, чтобы избежать комкования.

Смесь лучше перемешивать дважды с интервалом в 10-15 мин. Шероховатая поверхность плиты пенопласта будет приклеена намного качественнее. Для этого ее прорабатывают специальной теркой или валиком с игольчатой насадкой. Готовую смесь наносят на обе поверхности или только на плиты утеплителя.

Если грунтовки нет, лучше необработанную стену немного увлажнить, а потом приклеивать плиту. Кирпичная или каменная кладка, ЖБИ плита и цементная штукатурка быстро вбирают в себя воду из клеевой смеси, она не успеет «схватиться». Не нужно полностью покрывать площадь утеплителя клеевой основой. Достаточно немного распределить «Церезит» по периметру или точечно, в центре и по углам.

Неравномерное нанесение клеевой смеси обеспечит небольшие воздушные камеры, которые дают дополнительную теплоизоляцию.

Полимерные смеси для фиксации (Ceresit CT 84, Insta STIK или Soudabond EASY) обходятся дороже, но они быстрее схватываются после прижатия блока к стене. Клей-пенка продается в баллончиках, которыми очень удобно пользоваться. Их используют на небольшой площади преимущественно для внутренних работ по утеплению.

Утепление на обрешетку

Еще один распространенный способ: крепление утеплителя к деревянной стене или под вентилируемые фасады. Он отличается минимальной жесткостью фиксации относительно перечисленных выше методов.

Предполагается:

1. Прокладывание пароизоляционной пленки.
2. Подготовка монтажа нижнего ряда утеплителя цокольным профилем.
3. Крепление бруса поверх пароизоляции по ширине плит (ориентировочно шаг в 60 см).
4. Закладывание минеральной ваты в образовавшиеся ниши и покрытие ветрозащитой.

Утепление стен в обрешетке

Чем плотнее устанавливают утеплитель, тем качественнее защита, исключающая мостики холода. Если есть «завалинка» или выступ над фундаментом дома, дополнительная поддержка снизу в виде цокольного профиля или сложный крепеж для утеплителя не требуется. Но желательно сначала сделать гидроизоляцию, и только потом заняться креплением утеплителя к стене.

Очевидно, что все описанные способы прикрепить теплоизоляцию на стены, вполне доступны. Они подходят для утепления загородного дома, угловой квартиры, дачи с мансардой или бани своими руками. Инструкцию по использованию клеевой основы также можно найти на баллоне с пеной или пакете сухой цементной смеси. Если остались какие-то вопросы, например, нужен ли клей для минваты, следует дополнительно посмотреть видео с рекомендациями специалиста.

Чем крепят утеплитель к стене —

Крепление для утеплителя: виды, способы установки

При строительстве используются различные виды креплений: саморезы, гвозди, скобы металлические и др. Для крепления утеплителя применяется тарельчатый дюбель.

Назначение и достоинства тарельчатого крепления

Дюбеля особой формы, которые применяются для установки теплоизоляции, в строительстве называют грибками, зонтиками. Они обеспечивают надежное прилегание даже к хрупкому материалу.

С их помощью теплоизолятор можно закрепить к различным материалам:

Достоинства тарельчатого крепления:

1. Благодаря широкой шляпке грибка обеспечивается надежное прилегание к любому строительному утеплителю.
2. Зонтик благодаря ножке большой длины способен выдерживать значимые нагрузки. В центре находится специальное отверстие в шляпке, в которое вставляется дюбель.
3. С внутренней стороны поверхность шляпки шероховатая для большего сцепления с утеплителем.
4. Дюбеля обладают антикоррозийными свойствами.
5. Пластик, из которого изготавливается дюбель недорогой и надежный.
6. Зонтик грибка представляет собой гнущийся элемент. Он не может повредить уплотнительное изделие.
7. Для надежности дюбель внутри конструкции распирается во всех направлениях, что приводит к усилению конструкции крепежа.

Виды крепежа для теплоизоляции.

Дюбель гриб для крепления утеплителя бывает пластиковым или стальным. Его разновидность зависит от утеплителя, с которым приходится работать строителям. Также дюбеля между собой отличаются типом и качеством производства, своей конфигурацией. В конструкции может присутствовать термоголовка.

Особенности пластикового крепежа

На поверхности зонтика присутствуют отверстия конусовидной формы. Эта особенность конструкции способствует дополнительному сцеплению с материалом. Для монтажа нетвердых материалов используют нейлоновые крепления, которые производится из высокопрочного полипропилена, нейлона, полиамида.

К особенностям таких грибков можно отнести:

• отсутствие реакции на перепады температуры;
• невысокая стоимость;
• пониженная теплопроводность;
• безупречная устойчивость в крайне суровых условиях;
• большой срок службы из-за отсутствия гнили и ржавчины;
• выдержка нагрузки в 400 кг/м2.

Грибки из пластика широко используются при утеплении стен из кирпича и бетона.

Крепеж из металла

Внутренности крепления из металла изготавливаются из стали. Гильза используется полипропиленовая, на конце которой имеются распорки. При таком виде крепежа допускается высокая степень нагрузки. Телескопический крепеж технониколь применяют для обустройства фасада. К недостаткам материала относятся:

• высокая стоимость;
• возникновение конденсата в месте входа металлического стержня;
• возможная ржавчина (металлические детали контактируют с влагой, ржавчина может проявиться на штукатурке).

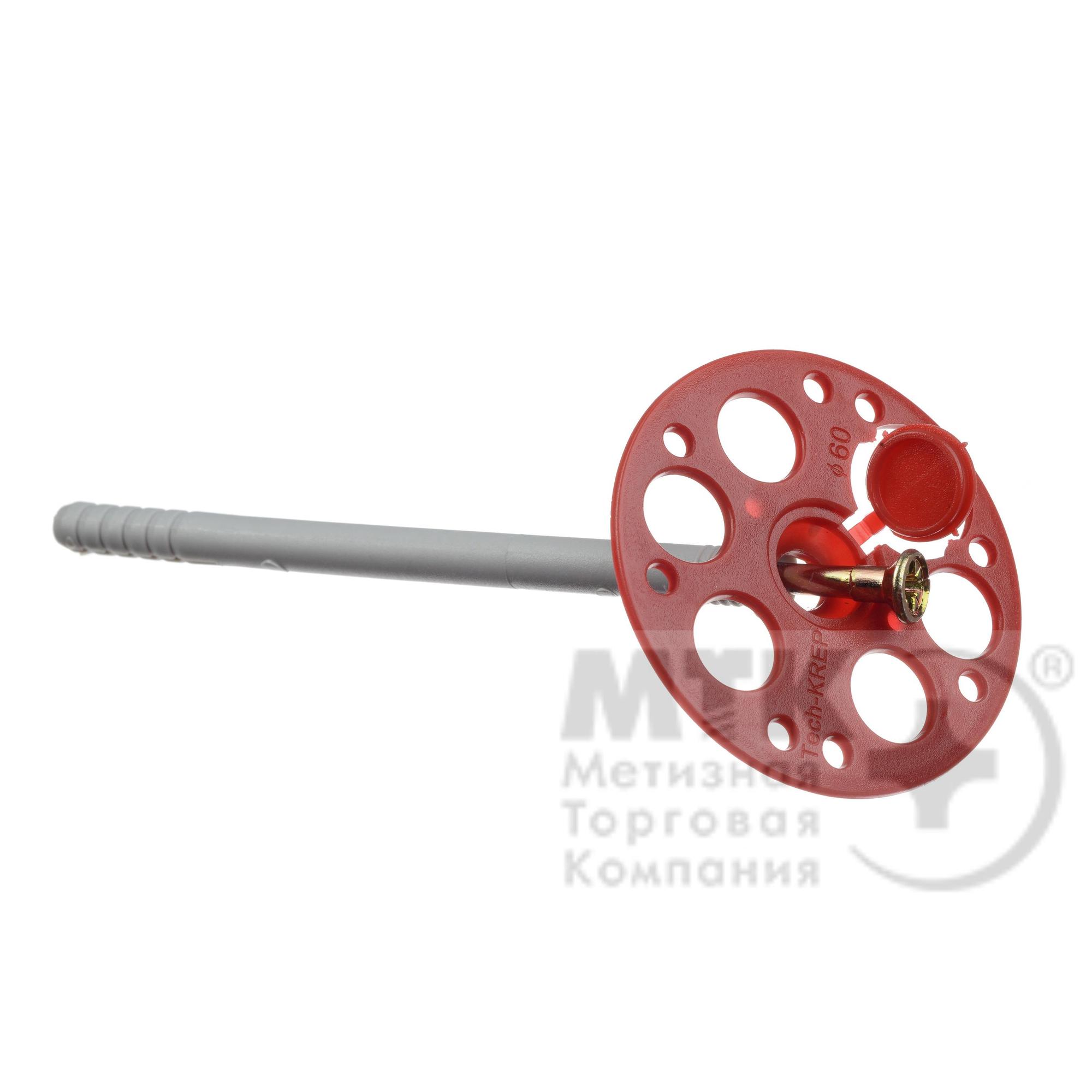

Крепежные изделия с термоголовкой

Представляет собой стержень из металла, который возле шляпки покрыт полиамидом. Эта пластиковая деталь препятствует скоплению конденсата в местах крепления, тем самым на штукатурке не проявляется ржавчина.

Данные приспособления в основном используются для утепления домов из дерева. Достоинства данных грибков схожи с положительными свойствами пластиковых и металлических креплений. Недостатком изделия считается высокая цена, которая превосходит всех в данном сегменте.

Виды теплоизоляционных материалов

Материалы для утепления зданий, которые превалируют на современном строительном рынке:

• пенопласт — популярный материал, который применяется для утепления стен;
• пеноплекс плиты — «сородич» пенопласта, по уровню производства стоит выше пенопласта;
• пенополистирол – пористый материал, который применяется для утепления полов, стен, различных перегородок;
• стекловата — отличный материал для утепления пола, перекрытий;
• шлаковата — хорошо блокирует тепло, но из-за боязни влаги и низкого качества не получила широкого распространения;
• минеральная вата — экологически чистый материал, идеально подходит для утепления внутри дома;
• эковата — данный материал прекрасно подойдет для утепления стен жилых, частных домов, также является экологически чистым материалом;
• пенополиуретан хорошо крепится на все окрашенные поверхности, металл, кирпич, стекло, дерево, бетон, прекрасно подойдет для утепления потолка, стен и пола;
• рефлекторная теплоизоляция (фольгированная) — представляет собой слой отражающего материала, толщиной в 2 см.

Ознакомившись с видами материала можно однозначно сделать вывод: идеального утеплителя нет. Выбор должен отталкиваться от намеченных целей, денежных средств и самого материала.

Способы крепления утеплителя к стене и их особенности

С помощью обрешетки

Удобен при использовании мягкого утеплителя, такого, как минеральная вата. Перед укладкой необходимо подготовить поверхность: каркас из брусков прикрепляют к стене, а в получившиеся ячейки укладывают минвату.

На улице крепление утеплителя с помощью обрешетки делают, когда есть необходимость вентилируемого фасада. В этом случае каркас делают из металлического профиля.

Однако такой способ не применяется, когда предпочтение по облицовке отдается мокрому фасаду, поскольку последний подразумевает под собой штукатурку и во время работ используются различные растворы и смеси. Мягкий утеплитель не способен выдержать вес штукатурного слоя.

На дюбеля и гвозди

Для установки утеплителя необходимы дюбеля. Они встречаются трех видов:

• пластиковые;
• дюбель с металлическим гвоздем;
• дюбель-гриб с металлическим стержнем, оснащенным термоголовкой.

Для крепления утеплителя к кирпичной стене длина крепежа нужна на 70 мм больше толщины уплотнителя. Пластиковое изделие используется при длине не более 120 мм. Дюбель больше указанного размера приведет к поломке гвоздя.

На клей

Для установки теплоизоляции предлагается большое количество клеевых основ. Большого различия между ними нет. Главное, чтобы они подходили по типу подобранного утеплителя. Например, крепление утеплителя к деревянной стене с помощью клея вполне уместно. Состав клея не должен быть огрубевшим. Если такое встречается, это говорит о ненадлежащем хранении товара и качестве клеевого состава.

В процессе монтажа строителю понадобится ведро, дрель с венчиком. Благодаря им разводится клеевая основа. Шпатель и терка применяется для нанесения основы на стены. Для установки грибков нужен будет перфоратор с буром нужной длины и соответствующего диаметра.

Поэтапная технология утепления с использованием крепежа в виде грибков

Прежде, чем крепить теплоизоляцию, необходимо разместить на площади будущего утепления пароизоляционный материал. Наряду со своим непосредственным предназначением он будет служить в качестве дополнительного крепления.

Утепление стен

Процесс установки состоит из простых операций:

1. Вся площадь размещения утеплителя должна быть размечена для сверления с шагом 0,8 м по горизонтали и 0,3 м по вертикали.
2. Затем сверлятся отверстия. Диаметр сверления должен соответствовать ножке крепления.
3. Потом гильза руками вставляется в данное отверстие. Сердцевина помещается в гильзу и забивается до упора. При этом раскрывается зонтик специальной крышкой защиты.

Для начала монтажа утеплителя, необходимо сперва установить направляющую планку внизу стены. При установке она не даст материалу сползти вниз.

Если утеплитель крепится на клей, то грибки монтируются только после полного высыхания клея. Образовавшиеся стыки между частями материала обрабатывают монтажной пеной. Также можно применить фольгированный скотч, если применяется пенопласт.

Расчет нужного количества крепежных элементов выполняется по формуле:

W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).

Величина Q для пеноплекса будет равна 4, а для базальтовой ваты 6.

Подставив все данные в формулу, получится необходимое количество крепежей. Всегда нужно помнить про запас.

Теплоизоляция цоколя

Цоколь любого здания необходимо должным образом утеплить. Из-за плохого утепления этой части постройки холод через почву и пол будет попадать в дом. Монтаж теплоизоляции выглядит следующим образом:

1. Для того, чтобы начать крепить теплоизоляцию, необходимо обеспечить доступ к поверхности цоколя. Лучше всего данную операцию производить на этапе возведения здания.
2. На поверхность наносится мастика, которая способствует адгезии клеевой основы.
3. В качестве теплоизолятора лучше использовать пенополистирол. Он не подвержен действию влаги. Клеем выступает мастика, которая прекрасно зафиксирует листы утеплителя.
4. Для теплоизоляции цоколя не нужно тратиться на грибки. Приклеенный уплотнительный материал в любом случае будет засыпаться грунтом. Тем самым будет обеспечено прижимание уплотнителя к периметру цоколя.
5. После приклеивания материала стыковочные швы необходимо заполнить монтажной пеной.

Описанный алгоритм действий достаточно прост, хотя и считается сложнее утепления стен.

Утепление мансарды

Особое внимание при утеплении дома уделяется мансарде. От правильности ее утепления зависит сохранение тепла в доме. При монтаже утеплителя используют прижимные шайбы рондоль.

Различают несколько вариантов монтажа в зависимости от материала, который применяется для утепления:

Утепление пенопластом

1. В данном случае ширина листа выбирается не менее 100 мм. Если уплотнителя с такой толщиной под рукой нет, то можно использовать толщину 50 мм, уложив в два ряда. Работа по укладке будет завершена быстрее в случае соответствия ширины материала и расположения стропил.
2. Пенопласт устанавливается с помощью монтажной пены или клеевого состава. Если товар плотно прилегает к стенкам стропил, то можно пройтись только по краям уплотнителя (на соединительных стыках). В данном случае пена послужит дополнительным соединительным элементом.

Если планируются штукатурные работы, то применяется метод двойной обшивки.

Для дополнительного крепления утеплитель фиксируют рейкой или доской, на которую затем устанавливается отделочный материал.

Еще одним вариантом утепления мансарды является установка рулонных материалов. Минеральная вата проста в установке. Она обладает рядом отличительных особенностей:

1. Материал легко режется и устанавливается между стропами. Обрезанный материал должен быть на четыре сантиметра больше, чем расстояние между стропами.
2. Затем данные полосы заталкиваются в деревянную конструкцию между стропами. По желанию минвата может дополнительно фиксироваться, хотя сама по себе плотно прилегает ко всем сторонам конструкции.
3. Для установки минеральной ваты не потребуются клей и дюбеля. Данный материал крепится с помощью гвоздиков небольшого размера и шпагата. На стропилы набиваются гвозди на расстоянии 50 сантиметров и натягивается шпагат, который будет удерживать утеплитель.

Утепление потолка

Крепление утеплителя к потолку имеет ряд особенностей и сложностей при монтаже.

Для утепления бетонного потолка минеральной ватой используют грибки. Одному в данном случае не справиться. Один монтажник держит лист уплотнителя, другой намечает точки крепления, просверливает и закрепляет уплотнитель.

Пенопласт на бетонный, деревянный потолок можно закрепить с помощью клея. Стоимость данного материала невелика, поэтому она наиболее доступна для большого числа желающих утеплить потолок.

В деревянных домах листы утеплителя крепятся на каркас, сооруженный заранее.

В случае отделки потолка вагонкой, гипсокартоном на отделочный материал укладывается уплотнитель, который поднимается к потолку и фиксируется специальными крепежами.

Монтаж утеплителя на стену

Для всеобщей экономии энергоносителей и сохранения комфортной среды проживания, важно знать, как закрепить утеплитель к стене при строительстве или капитальном ремонте. Это зависит от многих факторов, включая материалы стыкуемых поверхностей и способ монтажа.

Что важно знать о подготовке поверхности под монтаж утеплителя

Когда возникает вопрос у домовладельца: как закрепить утеплитель к стене, необходимо ознакомиться с методикой производства работ, особенно при желании самостоятельного монтажа. В креплении минеральной ваты, самоклеющихся рулонов, фасованных утеплителей или напыляемого состава нет ничего сложного. Даже новичок способен выполнить большую часть работ своими руками, если воспользоваться советами специалистов.

Обшивка утеплителем бывает натужной и внутренней. Но каким бы ни был способ крепления утеплителя к стене, важно соблюдение простых условий:

• строение не должно быть ветхим;
• прикрепляемые материалы не должны утяжелять строение или оседать под собственным весом;
• обрабатываемая поверхность не должна осыпаться.

Начинать работы по теплоизоляции можно только после проведения ревизии стен. Достаточно убедиться, что новая постройка прошла процесс первичной усадки. Если дом простоял много лет без утепления, стоит осмотреть его на наличие серьезных дефектов.

Не стоит крепить минвату или наносить ППУ на ветхую постройку с трещинами или утеплять стены дома под снос!

Крепление минеральной ваты на кирпичной стене

Если стена оштукатурена, для начала ее слегка простукивают, чтобы отделившаяся от основы поверхность осыпалась. В таких местах все работы проводят заново. При этом рекомендуется предварительно обработать голую стену фунгицидным составом, если есть подозрение, что присутствует грибок.

Не стоит жалеть усилий, времени и финансовых затрат, если отвалилась штукатурка по всей утепляемой стене. Это произошло бы рано или поздно. Было бы хуже, если бы штукатурка отделилась вместе с утеплителем или осыпалась под ним после финишной отделки на минеральную вату. После завершения нанесения штукатурки в «лысинах» ее слой должен быть такой же, как в остальных местах.

При многократном нанесении штукатурки, шпатлевки или грунтовки каждый слой должен наноситься на полностью высохшую поверхность.

Тщательное выравнивание штукатурки требуется только под оклеивание листами пенопласта или материалов с подобными свойствами, например, к кирпичной стене. Под базальтовую вату (другой пористый материал) и напыление пенополиуретаном обработка поверхности с выравниванием не требуется. Можно не выравнивать поверхность и под крепление утеплителя к стене грибками.

Работы по гидроизоляции проводят до того, как закрепить утеплитель на стене или параллельно с ними. Применение паронепроницаемых материалов без достаточной вентиляции предполагает обработку противогрибковыми препаратами. Если поверхность контактирует с нагревающимися коммуникациями, производят крепление теплоизолятора и обработку противопожарным составом. Особенно важно учесть данные факторы, если это сруб или другая постройка из древесины, пораженной снаружи плесенью.

Способы нанесения утеплителей

Когда предварительная обработка стен завершена, можно переходить к основному этапу работ по утеплению.

Независимо от способа крепления между листами или рулонами не должно быть зазоров. Тонкие материалы не склеивают между собой, но важна точная подгонка. Листовые материалы укладывают снизу вверх, чтобы они опирались на нижний слой, который уже держится на стене или другом основании. Когда подходящего основания нет или вскоре планируется делать «теплый пол», рекомендуется установить цокольный профиль. Это алюминиевая или жестяная пластина с перфорацией, прикрепляемая внизу стены, чтобы предотвратить сползание плит утеплителя, как на фото.

Большинство рулонных и фольгированных разновидностей утепляющего материала закрепляют тем же способом, что и обои, только нужен специальный клей.

Методика крепления утеплителя показана в видеоролике.

Обработку металлических и деревянных поверхностей под наклоном нередко производят напылением ППУ. Готовая поверхность напоминает «снежок», застывшую пену или склеенные шарики пенопласта. Этот способ производится специальным аппаратом, подающим под давлением двухкомпонентный состав. Пенополиуретан распыляют тонким слоем из насадки, после чего смесь расширяется и затвердевает.

Оборудование для напыления ППУ утеплителя легко взять в аренду. Потренировавшись на 2-3 кв.м., можно наработать навык и дальше работать без ошибок.

Правильно выбранный способ монтажа – гарантия надежной теплоизоляции на многие годы. Некоторые материалы не предполагают закрепления. Например, керамзит засыпают между лагами, а пласты каменной ваты вставляются враспор между балками крыши или досками каркаса. Дальнейшая облицовка гипсокартоном или перекрытие контробрешеткой закрепит стандартно расфасованный утеплитель.

Есть еще так называемая «теплая» штукатурка, которую с недавних пор используют в качестве дополнительного средства по обустройству дома. Ее применяют при выравнивании стен, нанося в 2-3 слоя. Однако, как маскировка грубых дефектов для наружных стен, она не эффективна.

Иногда невозможно обойтись без грубого выравнивания под маяки. Когда стартовый слой высохнет, наносится теплая штукатурка. С ней внешняя стена угловой квартиры более комфортная при прикосновении, и она меньше промерзает.

Монтаж на дюбели для крепления утеплителя с «грибками»

Специалисты нередко совмещают оклеивание пенопластом и дополнительную фиксацию тарельчатыми «зонтиками» или «грибками». Такой способ крепления считается механическим, он предполагает использование электрического инструмента.

В целях безопасности важно отключить рубильником подачу электричества в помещении, где есть скрытая проводка. Универсальный инструмент для работы с дюбелями или перфоратор подключают через удлинитель из соседней комнаты.

Листы точно подгоняют по краям перед креплением «зонтиками». Но можно размещать ряды со смещением швов, чтобы исключить мостики холода.

Дюбель-зонты выпускаются из прочного полимера, внутри которого должен быть установлен металлический стержень или длинный гвоздь. Их используют там, где фиксация пластов утеплителя по-другому невозможна. Монтаж прост и надежен:

• пластину утеплителя предварительно фиксируют клеем (с плотным прижатием) или кронштейном;
• теплоизоляционный слой сверлится насквозь;
• на конце перфоратора должен быть закреплен бур нужной длины;
• производится заглубление с фиксацией в стене на 3-5 см;
• достаточно фиксации плит в центре и на прямоугольных стыках;
• дюбели для крепления утеплителя стыкуют стопорными винтами или специальными стержнями.

Дюбель для крепления

Этот способ закрепления подходит и для полимерных утеплителей внутри постройки, и под утепление стен снаружи дома с сайдингом каменной ватой. Каменная вата – очень эффективный утеплитель для стен.

Если стена небольшой толщины, нужно работать осторожно, правильно рассчитав заглубление.

Как производится клеевая фиксация плит утеплителя

Самый простой способ, как крепить утеплитель к стене – нанесение клея с прижатием на поверхность с просохшей грунтовкой. Однако фиксация будет неполной, если поверхность имеет:

• кривизну;
• бугристые дефекты;
• выступающие наплывы цементной смеси;
• торчащие гвозди или концы проволоки, выступающие наружу острые углы металлического каркаса и т.п.

Сложности вызывают только выпуклые поверхности. Небольшие вогнутые фрагменты стены, как правило, не мешают обработке.

При фиксации плит и монтаже цокольного профиля горизонталь и вертикаль обязательно выверяют универсальным уровнем.

Монтаж утеплителя на клей

Есть клеевые смеси разного типа, но для наружных работ чаще всего используют цементную основу. Для внутренних стен подойдет полимерный клей.

Цементную смесь EK THERMEX или Ceresit CT 190 готовят по классической пропорции, указанной на упаковке, разведя инструментом с подходящей насадкой, чтобы избежать комкования.

Смесь лучше перемешивать дважды с интервалом в 10-15 мин. Шероховатая поверхность плиты пенопласта будет приклеена намного качественнее. Для этого ее прорабатывают специальной теркой или валиком с игольчатой насадкой. Готовую смесь наносят на обе поверхности или только на плиты утеплителя.

Если грунтовки нет, лучше необработанную стену немного увлажнить, а потом приклеивать плиту. Кирпичная или каменная кладка, ЖБИ плита и цементная штукатурка быстро вбирают в себя воду из клеевой смеси, она не успеет «схватиться». Не нужно полностью покрывать площадь утеплителя клеевой основой. Достаточно немного распределить «Церезит» по периметру или точечно, в центре и по углам.

Неравномерное нанесение клеевой смеси обеспечит небольшие воздушные камеры, которые дают дополнительную теплоизоляцию.

Полимерные смеси для фиксации (Ceresit CT 84, Insta STIK или Soudabond EASY) обходятся дороже, но они быстрее схватываются после прижатия блока к стене. Клей-пенка продается в баллончиках, которыми очень удобно пользоваться. Их используют на небольшой площади преимущественно для внутренних работ по утеплению.

Утепление на обрешетку

Еще один распространенный способ: крепление утеплителя к деревянной стене или под вентилируемые фасады. Он отличается минимальной жесткостью фиксации относительно перечисленных выше методов.

1. Прокладывание пароизоляционной пленки.
2. Подготовка монтажа нижнего ряда утеплителя цокольным профилем.
3. Крепление бруса поверх пароизоляции по ширине плит (ориентировочно шаг в 60 см).
4. Закладывание минеральной ваты в образовавшиеся ниши и покрытие ветрозащитой.

Утепление стен в обрешетке

Чем плотнее устанавливают утеплитель, тем качественнее защита, исключающая мостики холода. Если есть «завалинка» или выступ над фундаментом дома, дополнительная поддержка снизу в виде цокольного профиля или сложный крепеж для утеплителя не требуется. Но желательно сначала сделать гидроизоляцию, и только потом заняться креплением утеплителя к стене.

Очевидно, что все описанные способы прикрепить теплоизоляцию на стены, вполне доступны. Они подходят для утепления загородного дома, угловой квартиры, дачи с мансардой или бани своими руками. Инструкцию по использованию клеевой основы также можно найти на баллоне с пеной или пакете сухой цементной смеси. Если остались какие-то вопросы, например, нужен ли клей для минваты, следует дополнительно посмотреть видео с рекомендациями специалиста.

Крепление утеплителя к разным частям строения – 4 технологии проведения работ

Чаще всего застройщики интересуются тем, как производится крепление утеплителя к стене или потолку, читая специализированные ресурсы в сети интернет. Но множество сайтов предлагают информацию по типам дюбелей для крепления или делают обзоры клеевых составов, а между тем фиксация утеплительных элементов – процесс комплексный, и рассматривать его нужно в комплексе, а не отдельными фрагментами.

Я расскажу вам, как крепить разные типы утеплителя к различным конструкциям: цоколю, стенам, потолку и мансарде, именно эти виды работ производятся чаще всего.

От качественного крепления утеплителя зависит надежность наружной отделки

Обзор вариантов проведения работ

Оговорюсь сразу – я не буду рассказывать обо всех возможных способах крепления, а затрону только самые простые и эффективные варианты, доказавшие свою надежность среди застройщиков. Не пытайтесь найти хитроумную технологию, чем проще будет рабочий процесс, тем меньше вероятность ошибок и брака.

Вариант №1 – утепление стен

Вопрос, как крепить утеплитель к стене, один из самых популярных, так как именно этот вид работ производится чаще всего и почему-тот вызывает большие затруднения среди застройщиков. Разберемся, что вам понадобится для проведения работ при креплении утеплителя под оштукатуривание:

Гибки для крепления утеплителя	Есть три варианта изделий: пластиковые изделия, элементы с металлическим гвоздем и дюбеля с металлическим гвоздем и термоголовкой. Длина изделий должна быть на 70 мм больше толщины утеплителя, чтобы обеспечить качественную фиксацию элементов. Пластиковый вариант можно использовать при длине до 120 мм, если больше, то прочности будет недостаточно, гвозди в таких изделиях часто ломаются
Клеевой состав	На рынке продается множество вариантов специальных клеевых составов для крепления теплоизоляции. Особой разницы между ними нет, главное, чтобы они подходили под выбранный вами тип теплоизоляционного материала. Состав не должен быть окаменевшим, это признак того, что были нарушены условия хранения, качество таких смесей намного ниже
Монтажная пена	Она нужна при использовании пенопласта и используется для заполнения щелей, которые неизбежно образуются при креплении материала. Обычно ее нужно немного, но все зависит от того, насколько качественно произведен монтаж
Рабочий инструмент	Невозможно приготовить клей без емкости и дрели с миксерной насадкой, а наносить его нужно специальным шпателем или теркой. Для того чтобы установить зонтики, нужно высверлить под них отверстия, поэтому под рукой обязательно должен быть перфоратор с буром нужного диаметра и длины

Зонтики – далеко не единственный крепеж утеплителя

Хочу дать вам несколько советов по тому, как выбрать качественный крепеж для утеплителя, или, как его еще называют, гриб для теплоизоляции:

• В первую очередь определитесь с оптимальным вариантом, выше я писал, что чисто пластиковые изделия можно брать при длине до 120 мм, если нужны варианты побольше, то однозначно нужно приобретать дюбеля с металлическим гвоздем, как более прочные. Лучше всего выбирать вариант с термоголовкой, в котором шляпка закрывается специальной пластиковой заглушкой, что предотвращает образование мостиков холода и исключает появление пятен от коррозии на поверхности;

Термоголовка исключает контакт металла с влагой, что очень важно

• Длина должна быть как минимум на 70 мм больше толщины утеплителя, то есть для пенопласта или минваты толщиной 50 мм лучше всего подходят изделия 10х120 мм. Если нужно крепить тяжелую минеральную вату к стене из пенобетона, то лучше взять дюбеля подлиннее, это обеспечит дополнительную надежность, ведь блоки более хрупкие чем кирпич или бетон;
• При выборе особое внимание уделите качеству пластика, изделия не должны гнуться слишком легко, но и твердыми они быть не должны. Как-то я приобрел партию жестких дюбелей, которые при забивании ломались через один, потому что пластик был слишком хрупким. Выбирайте золотую середину, стержень должен немного сгибаться при умеренном усилии;
• Металлические гвозди не должны иметь следов коррозии, идеально если поверхность покрыта слоем цинка. Если термоголовка идет отдельно и надевается при установке, то проверьте, нормально ли она становится на шляпку.

Гальваническое покрытие гвоздя – несомненный плюс

Все существующие способы крепления утеплителя к стене внутри или снаружи дома: обзор вариантов

Кроме особенностей фиксации утеплителя, есть еще различия в материале основания – бетон, кирпич или дерево. Советы специалистов помогут сделать работу качественной, а дом — теплым и тихим.

4 способа крепления утеплителя к стене – аспекты выбора

Стены здания строят согласно ГОСТам, по правилам. Они должны отвечать требованиям, среди которых важнейшее место занимает прочность. Кроме этого, они должны быть еще и теплыми. Для этого дополнительно монтируют теплоизоляционные материалы. Как проводят крепление утеплителя к стене, разобрано в этой статье.

Крепление утеплителя к стене: особенности

Монтаж утеплителя внутри помещения и снаружи практически одинаковый. Но, есть некоторые различия:

1. Внутри помещения применяют метод обрешетки. Это созданный каркас из деревянных реек. В него фиксируют материал.
2. Снаружи этот метод применяют редко из-за особенностей дерева. В основном теплоизоляцию крепят на клей-пену или же применяют дюбели.

Для выбора метода крепления учитывают температурные показатели, нагрузку на стену, постоянную влажность и другие факторы, влияющие на вид крепежа и на теплоизоляцию.

Как прикрепить намертво утеплитель к любой стене

Для крепления к стенам здания выделяют 3 основных способа.

I – обрешетка. Создают каркасную основу под вентилируемую облицовку. Для этого выбирают металлические оцинкованные профили, не поддающиеся коррозии и перепадам температуры.

II – клей. Приклеивание теплоизоляционного материала имеет тонкости. Первое — надо подобрать подходящий состав, отвечающий всем требованиям. Второе — устойчивость к влаге. Далее, просто на клей «садят» утеплитель редко. Дополнительно применяют дюбель-зонтики.

Есть 2 типа клея:

Первый вид выпускают в мешках. Его разводят по инструкции на упаковке. Клей-пену выпускают в баллонах. Её не нужно разводить с водой и мешать. Нанесение производят при помощи строительного пистолета.

Для фиксации теплоизоляции необходимо провести подготовительную работу. Поверхность необходимо почистить от пыли и выровнять нанесением штукатурного слоя.

III – применение дюбелей. Это основной метод для прочной фиксации теплоизоляции. Дюбеля применяют как дополнительную фиксацию, так и основную.

Для каждого метода есть свои нюансы и особенности. Прежде чем выбрать способ фиксации, нужно сделать оценку поверхности стены, а также сопоставить факторы, влияющие на материалы (температурный режим, влажность, морозостойкость).

Минеральная или каменная вата

Для укладки минеральной ваты создают обрешетку из деревянных брусьев.

Расстояние между рейками должно быть меньше размеров ваты. В этом случае вата будет прилегать к основанию и держаться.

Если теплоизоляция приобретена в плитах (она жёстче), тогда рейки набивают ячеисто.

Вату в плитах можно приклеивать или же использовать дюбели. Но, обрешетка обязательная.

Для обрешетки используют рейки по высоте больше, чем толщина ваты. Так создают воздушный зазор между утеплителем и финишным покрытием. Это повысит теплоизоляцию стены.

Пеноплекс

Пеноплекс часто применяют для утепления частных домов и квартир на высоте. Для его фиксации применяют клей и дюбели.

Для приклеивания пенополистирола необходима ровная поверхность, покрытая грунтовкой. Внизу набивают опорную планку, а на листы пеноплекса накладывают клей. После прикладывания листа надо немного материал подержать, чтобы схватился клеевой состав.

После схватывания клея в листе делают отверстия под дюбели. Они создадут прочность.

Пенополиуретан

Это пористый газонаполненный полимер на основе полиуретановых составляющих. Он имеет ряд отличительных свойств, низкую теплопроводность. По этому его стали часто использовать в холодных регионах.

Вода и резкие перепады температуры на него не действуют. Выпускают пенополиуретан как пену. Наносят на поверхность 2-мя способами:

• распыление с помощью оборудования;
• заливка – для этого применяют специальное оборудование и должны быть оборудованы пустоты.

Срок гарантии утеплителя до 50 лет.

Способы крепления

Выбор способа фиксации зависит от нескольких факторов. Один из них – основа поверхности: бетон, кирпич, дерево или газоблок.

• Клей применяют сухого состава, требующий предварительной подготовки: емкость для размешивания, строительный миксер, шпатели. Для использования снаружи используют определенные марки, отвечающие всем требованиям: морозостойкость, влага, перепады температуры, максимальное нагревание.
• Жидкий клей в баллонах наносят с помощью строительного пистолета. Он также должен обладать особенностями: процент адгезии, отношение к влаге, продолжительность службы.
• Дюбель-зонтики. Есть 3 вида: пластиковые, с металлическим штырем, с металлическим гвоздем и термоголовкой. В основном применяют полимерные изделия или же с термоголовкой.
• Обрешетка. Создают крайне редко из-за свойств дерева. Отношение к влаге, перепадам температуры. Иногда обрешетку делают из металлических профилей. Они оцинкованные – это преимущество, поскольку вода на них не виляет, как и температурный режим.
• А также применяют утепляющие штукатурки. Их наносят в 3 слоя на армированную сетку (фасадную).

Дюбелями к бетонной стене

Для приклеивания теплоизоляции к бетону применяют дюбеля. Есть 2 параметра, по которому надо выбирать дюбели:

1. Основание – пустотелое, пористое. Исходя из бетонного основания рассчитывают несущую способность крепежа.
2. Тип крепежа. Пластиковые крепежи не рассчитаны на большую нагрузку.

Дюбель к бетону крепится прочно благодаря усикам, расположенным по стержню. Они расправляются в полости бетона после вкручивания гвоздя (сердцевины). Есть также дюбели, сердцевину которых не вкручивают, а вбивают.

Для фиксации утеплителя на бетонном основании необходимо провести подготовительную работу:

1. Очистить поверхность от старого покрытия – известковое, меловое, краска. Если есть штукатурка – её надо обследовать.
2. Если на поверхности есть выступы, их снимают электроинструментом. Щели, трещины расшивают, армируют, штукатурят.

1. Поверхность, имеющую плесень, высушивают, очищают и обрабатывают специальными средствами.
2. После проделанной работы поверхность покрывают грунтовкой.

Подготовительный процесс окончен.

Теперь, внизу нужно зафиксировать деревянную вспомогательную планку или же оцинкованный профиль. Он будет держать утеплитель и не даст ему «сползти» вниз.

Грибками к кирпичной стене

Монтаж плиточного утеплителя на кирпичную поверхность схож с работами на бетонном основании. Алгоритм действий таков:

1. Подготовка поверхности. Проверка её на ровность.
2. Обработка поверхности грунтовкой.
3. Плиты утеплителя – пенопласта, пеноплекса, пенополистирола намазывают клеевым раствором. Либо применяют зубчатый шпатель и равномерно наносят клей по всей поверхности, либо точечное нанесение – по углам и в центре ставят ляпки раствора.
4. Внизу стены фиксируют планку-держатель. Крепят плиты утеплителя.
5. После схватывания клея каждую плиту по углам и в центре крепят дополнительно дюбелями.
6. Все стыки плит замазывают этим же раствором.
7. Последний шаг – обшивка поверхности. Декоративная штукатурка или отделочные материалы.

Другие способы крепления

Рулонный утеплитель – минеральная вата, часто применимый материал в утеплении зданий из дерева. Для её крепления необходим каркас. Утепление проводят так:

1. Зафиксировать пароизоляционную пленку.
2. Внизу стены установить контрольную планку.
3. По ширине (немного меньше) утеплителя набить горизонтальные или вертикальные деревянные рейки, которые будут выше, чем толщина утеплителя.
4. В полученные ниши укладывают вату.
5. Сверху создают ветрозащитный слой из мембраны.

Чем плотнее будет уложена вата, тем меньше будет мостиков холода.

Еще одним вариантом фиксации утеплителя является наклеивание материала без применения клеевых составов – это самоклейки. Допустим, пенофол. Рулонный материал, имеющий внутреннюю сторону липкой для приклеивания к поверхности. Для этого поверхность должна быть обработанной.

От чего зависит результат

Чтобы дом был тихим, теплым, надо утепление проводить не только снаружи, но и внутри. Многие виды утеплителей имеют показатели звукоизоляционного материала.

Если снаружи нет возможности провести утепление, тогда для внутренней обшивки выбирают оптимальный материал – минеральная вата, фольгированные утеплители. Для наружных стен – пеноплекс, вспененный ППУ (пенополиуретан).

Полезные советы мастеров:

1. Перед нанесением пены-клея на плиту пеноплекса или пенопласта, поверхность надо смочить водой. Это создаст хорошее сцепление клея и плиты.
2. Если внизу стены есть завалина, тогда контрольную планку можно не крепить. В этом месте провести гидроизоляцию и приступать к монтажу утеплителя.
3. Если плиты материала крепить в шахматном порядке, тогда швы совпадать не будут, соответственно не будет мостиков холода.
4. Нельзя оставлять теплоизоляционный материал на открытом воздухе после монтажа. Надо покрыть его шпаклевкой или накрыть ветрозащитой.

При выполнении рекомендаций фиксируемый утеплитель будет служить длительное время.

К процессу утепления нужно подходить ответственно. Для правильного подбора материала нужно изучить его характеристики, особенностями и слабыми местами. А также правильно подобрать метод крепления к поверхности. От этого зависит результат проделанной работы. Некоторые теплоизоляционные материалы фиксируют только под вентиляционный сайдинг, иные же можно сверху покрывать штукатуркой в 3 слоя.

Полезное видео

Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя

Крепление элементов строительных конструкций осуществляется с помощью различных изделий – гвоздей, саморезов, металлических скоб и прочего. Но особым вниманием пользуется специальный крепеж – грибки для крепления утеплителя. Ниже мы рассмотрим все виды подобных изделий, методы их монтажа на различные типы утеплителя и многое другое, что имеет отношение к этому виду крепежных изделий.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.
[adinserter block=»14″]
Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

[adinserter block=»9″][adinserter block=»20″]

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

• механической прочностью;
• устойчивостью к ультрафиолетовому излучению и агрессивной среде;
• выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
• низкой степенью теплопроводности;
• переносить резкие смены температурного режима;
• иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

Виды крепежа для теплоизоляции

[adinserter block=»10″][adinserter block=»21″]

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

• полипропиленовые;
• нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа

Все элементы крепежа производятся из полипропилена высокой ударной прочности

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

• хорошая устойчивость к агрессивным средам;
• небольшая стоимость;
• сниженная теплопроводность, в результате чего не создаются мостики холода;
• способность выдерживать значительные температурные перепады;
• длительность эксплуатации – они не ржавеют и не гниют;
• могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника

[adinserter block=»13″]

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

• высокая стоимость;
• образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
• слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода.

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

[adinserter block=»11″]

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

Монтаж фольгированной пароизоляции с помощью грибков

[adinserter block=»12″]

Весь процесс монтажа состоит из нескольких несложных операций:

• Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
• После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
• Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Основная суть статьи

Утепление строительных конструкций, фасадов зданий будет эффективным и долговечным, если принято решение использовать крепеж для теплоизоляции в виде дюбелей-грибков. Для этого необходимо знать технологию их установки, уметь рассчитать длину изделий, и количество крепежных элементов.

Строительные грибки для крепежа утеплителя

Теплоизоляция дома является одним из наиболее важных этапов строительства. Она позволяет создать в здании комфортный микроклимат при минимальном расходе энергоресурсов. Выполняется изоляция фасада пенопластовыми, полистирольными или минеральными плитами с помощью грибков для крепления утеплителя.

Оглавление:

1. Рекомендации по выбору
2. Как рассчитать количество
3. Этапы крепления
4. Цена

Разновидности

1. Тарельчатые с пластиковым анкером состоят из стержня с круглой шляпкой и распорного элемента. Изготавливаются, как правило, из полипропилена. Тарельчатые дюбели отличаются наличием в их наружной шляпке конических отверстий, обеспечивающих надежное крепление теплоизоляции. Теплопроводность – менее 0,004 Вт/К, температурный диапазон использования – от -40 до +80°C. Необходимую длину грибка определяют путем суммирования толщины слоя утеплителя и длины распорной части. Несущая нагрузка, которую способны выдержать элементы, составляет от 20 до 380 кг. Используются они для крепления теплоизоляционных материалов малого веса (минеральной ваты) к бетонным, каменным, кирпичным фасадам. К достоинствам распорных виниловых грибков можно отнести их низкую стоимость, химическую стойкость и обеспечение высокого показателя адгезии к армирующей поверхности. Основным недостатком считается невозможность монтажа тяжелого облицовочного слоя поверх теплоизоляции.

2. Тарельчатые с металлическим анкером состоят из металлического гвоздя с круглой шляпкой и распорного элемента. Дюбель изготавливают из ударостойкого полипропилена, а стержень – из оцинкованной стали. Антикоррозийное покрытие гвоздя позволяет увеличить надежность и срок службы изоляции. Диаметр распорного элемента дюбеля для крепления утеплителя – от 4 до 6 мм. Температурный диапазон использования – от -55 до +60 °C. Максимальная несущая нагрузка – 750 кг. Средние размеры грибков для ваты – 10х200 мм.

Применяются для изоляции фасадов и утепления потолков. К преимуществам относят возможность монтажа поверх термоплит тяжелых облицовочных материалов, а также штукатурки. Основным недостатком утепления на грибках с металлическим стержнем является образование «мостиков холода».

3. Тарельчатые с термоголовкой. Их конструкция включает в себя распорную гильзу со шляпкой и стальной стержень, на конец которого одевается небольшая пластиковая головка. Благодаря металлическому гвоздю можно применять для крепления относительно тяжелых изоляционных материалов. Термоголовка, надевающаяся на стержень в конце установки, позволяет полностью устранить теплопотери. Использование таких грибков подразумевает технология крепления утеплителя к деревянной стене. Преимуществом является химическая устойчивость к негативному воздействию окружающей среды и способность выдерживать большие рабочие нагрузки (до 0,92 кН). Недостатком считается высокая цена.

Рекомендации по приобретению

При покупке виниловых грибков для крепления пенопласта следует обратить внимание на поверхность тарелки – она должна быть шершавой. Приобретая тарельчатые анкера с металлическим стержнем, проверьте наличие антикоррозийного покрытия. Для теплоизоляции фасадов высотных зданий лучше отдать свое предпочтение грибкам с термоголовкой, отличающихся высокими показателями прочности и не допускающих проникновения влаги в крепежное отверстие.

В районах с температурой воздуха ниже -40 °C не рекомендуется использовать полипропиленовые дюбели из-за возможности появления микротрещин на шляпке.

Расчет необходимого количества крепежных элементов

Согласно конструктивным правилам, расход теплоизоляционных грибков на 1 м2 составляет от 4 до 10 штук. Свыше 10 штук на м2 использовать не рекомендуется, поскольку это не только увеличит денежные затраты, но и существенно снизит теплосопротивление здания.

Монтаж своими руками

Осуществить правильное крепление теплоизоляции при помощи строительных грибков просто, для этого достаточно выполнить последовательно несколько операций:

• Производится разметка мест под крепежные элементы. Соседние дюбеля-зонты могут располагаться на расстоянии, не превышающем по горизонтали 80 см, а по вертикали – 30.
• Грибок вручную вдавливают в отверстие до полного прижатия тарелки к поверхности изоляции. При дюбелении плит утеплителя к потолку молоток для лучшего вхождения крепежа использовать не рекомендуется.
• Производится установка распорного стержня и его забивание до окончательной фиксации.

Стоимость

Цена фасадных дюбелей по Москве составляет не менее 1,5 руб/шт. Оптовый заказ поможет существенно сэкономить. Организация самовывоза также снизит итоговую цену заказа.

Купить грибок для утеплителя можно в любой московской строительной компании. Специалисты рекомендуют сначала определиться с необходимым количеством крепежных элементов и только потом переходить к их заказу или покупке.

Грибки для крепления утеплителя — рациональное крепежное приспособление с гарантией надежности и практичности

Утепление конструктивных элементов дома будет тем эффективнее, чем надежнее будет произведено крепление утеплительных материалов. Причем в роли крепежной фурнитуры желательно использовать такие модели, которые могли бы обеспечивать не только надежность крепежа, но и долговечность своего существования. А так как в практике утеплительных работ применяются различные категории утеплителей, то к крепежным элементам выдвигаются и требования по их универсальности.

Важный элемент при теплоизоляции стен – грибок для крепления утеплителя

Именно такой формулировке и характеристикам соответствуют крепежные детали для утеплителей, получившие название «грибки».

Они в чем-то напоминают привычные дюбеля для использования под шурупы при креплении карнизов, полок и прочих изделий. Разница в конструктивных особенностях проявляется в том, что шляпка такого грибка имеет непропорционально большой диаметр.

Производится такой тип крепежа из специального сырья, сочетающего в себе одновременно и гибкую пластичность и структурную прочность.

Наиболее оптимальным материалом для производства этих крепежных элементов является полиэтиленовое сырье, обработанное под действием низкого давления. В качестве альтернативного сырья может использоваться оцинкованная сталь определенных марок или стеклонаполненный полиамид.

• Прочные свойства грибка позволяют надежно удерживать любой утеплитель, не зависимо от характеристики применения и вида утеплителя – рулонные материалы или плиты
• В то же время их пластичность способствует снижению теплопотерь, нивелируя последствия расширения материала при температурных перепадах
• Продуманная технологическая структура позволяет длительное время удерживать значительные нагрузки

Прочие преимущества и конструкция грибка

Кроме этих достоинств этот тип крепежных деталей для утеплителей способен противостоять коррозии и быть комфортным в процессе монтажа утеплительного материала. Такие крепления не подвержены термическим воздействиям и пожару по причине невозможности возгорания материала.

Применение дюбелей в форме грибков распространяется на утеплители с различной технологией утепления, разной плотностью и структурой.

Более того, в этих несложных по конструкции элементах заложен неплохой потенциал, позволяющий производить крепление утеплителей на поверхностях из разных материалов – древесине, пластике, камне, кирпиче и бетоне.

Устройство этой детали крепежа достаточно простое и состоит из трех компонентов:

• Шляпка широкого диаметра
• Прочный сердечник
• Гильза

Место соединения шляпки с гильзой может иметь различную переходную конфигурацию или непосредственный прямой стык.

Разновидности грибков для крепления утеплителя

Хотя конструкция крепежного грибка достаточно проста, все же есть классификация этих деталей. Они различаются по типу материала, из которого изготовлены, о чем уже упоминалось выше. А также они различаются по способу крепления:

• Грибковые дюбеля с сердечником
• Крепежные грибки с резьбой, которые можно вбить в материал утеплителя или стену

Отличия могут касаться и разновидности материала. Крепежные детали для утеплителей из пластика могут изготавливаться из полипропилена или на основе нейлона.

Современные технологии в области утепления шагнули далеко вперед. Одним из достижений можно считать — пенополиуретановый утеплитель, который не только весьма удобен и легок в монтаже, не требует обрешетки, экономить пространство, но главное отлично держит тепло.

Более экономный вариант и весьма удобный в монтаже – утеплитель для стен пеноплекс, узнайте в этой статье больше о его технических характеристиках, плюсах и минусах. Отлично подходит для утепления балконов и лоджий.

Расчет длины грибка

Качество крепления будет зависеть в полной мере от корректной длины грибка. Расчет этой величины делать совершенно несложно, но даже если нет желания производить подсчеты по формуле, можно направиться более простым путем.

К толщине укрепляемого утеплителя можно прибавить 5 см, рассчитанные на глубину входа в утепляемую поверхность. Еще 1 см можно добавить из расчета на толщину дополнительных изоляторов и покрытий.

Более корректный расчет можно провести по формуле:

S=X1+X2+X3+X4

Символом S здесь обозначена рациональная подсчитываемая длина грибка. Символы X1, X2, X3, X4 обозначают соответственно толщину слоя утеплителя (X1), толщину слоя штукатурки, гидроизолятора или клеевой основы (X2), глубину входа в утепляемую поверхность(X3), резерв для возможного уклона утепляемой поверхности(X4).

На заметку. При расчете длины грибка необходимо учитывать и дополнительные параметры, например – плотность утепляемой поверхности. Чем она слабее, тем короче можно использовать дюбели.

Принцип действия крепления утеплителя

Главную роль в обеспечении функциональной практичности этого вида крепежных элементов для утеплителей играет физический принцип, основанный на силе трения. Благодаря ей обратное движение грибка уже просто невозможно. В процессе его установки диаметр гильзы расширяется и назад выйти уже не может.

Кроме этого качеству крепления способствует и наличие распорных деталей на корпусе грибка. Обычно они выглядят как небольшие выступы на теле гильзы, обращенные в сторону шляпки. Они свободно входят в любую подготовленную поверхность, но их острые края, направленные в обратную сторону не дают им возможности выходить обратно.

Удержанию утеплителя способствуют и специальные отверстия на шляпке грибка, которые плотно фиксируют утеплитель, буквально вдавливаясь в него.

Такое простое устройство крепежной детали в виде грибка, тем не менее, способно обеспечить многолетнюю надежную эксплуатации укрепленного этим средством утеплителя.А облегчение монтажа и приемлемая цена на грибки для крепления утеплителя сделали их весьма популярными.

Видео-инструкция крепления пенопласта грибком

Пенопласт относится к весьма толстому утеплителю, крепление которого может быть надежным только с использованием специального дюбеля-зонт. Пример крепления пенопласта как утеплителя можете увидеть в видео-ролике.

Крепление для утеплителя: виды, способы установки

На чтение 9 мин. Просмотров 2.5k.
Обновлено 05.12.2018

При строительстве используются различные виды креплений: саморезы, гвозди, скобы металлические и др. Для крепления утеплителя применяется тарельчатый дюбель.

Назначение и достоинства тарельчатого крепления

Дюбеля особой формы, которые применяются для установки теплоизоляции, в строительстве называют грибками, зонтиками. Они обеспечивают надежное прилегание даже к хрупкому материалу.

С их помощью теплоизолятор можно закрепить к различным материалам:

• бетону;
• камню;
• кирпичу.

Достоинства тарельчатого крепления:

1. Благодаря широкой шляпке грибка обеспечивается надежное прилегание к любому строительному утеплителю.
2. Зонтик благодаря ножке большой длины способен выдерживать значимые нагрузки. В центре находится специальное отверстие в шляпке,  в которое вставляется дюбель.
3. С внутренней стороны поверхность шляпки шероховатая для большего сцепления с утеплителем.
4. Дюбеля обладают антикоррозийными свойствами.
5. Пластик, из которого изготавливается дюбель недорогой и надежный.
6. Зонтик грибка представляет собой гнущийся элемент. Он не может повредить уплотнительное изделие.
7. Для надежности дюбель внутри конструкции распирается во всех направлениях, что приводит к усилению конструкции крепежа.

Виды крепежа для теплоизоляции.

Дюбель гриб для крепления утеплителя бывает пластиковым или стальным. Его разновидность зависит от утеплителя, с которым приходится работать строителям. Также дюбеля между собой отличаются типом и качеством производства, своей конфигурацией. В конструкции может присутствовать термоголовка.

Особенности пластикового крепежа

На поверхности зонтика присутствуют отверстия конусовидной формы. Эта особенность конструкции способствует дополнительному сцеплению с материалом. Для монтажа нетвердых материалов используют нейлоновые крепления, которые производится из высокопрочного полипропилена, нейлона, полиамида.

К особенностям таких грибков можно отнести:

• отсутствие реакции на перепады температуры;
• невысокая стоимость;
• пониженная теплопроводность;
• безупречная устойчивость в крайне суровых условиях;
• большой срок службы из-за отсутствия гнили и ржавчины;
• выдержка нагрузки в 400 кг/м2.

Грибки из пластика широко используются при утеплении стен из кирпича и бетона.

Крепеж из металла

Внутренности крепления из металла изготавливаются из стали. Гильза используется полипропиленовая, на конце которой имеются распорки. При таком виде крепежа допускается высокая степень нагрузки. Телескопический крепеж технониколь  применяют для обустройства фасада. К недостаткам материала относятся:

• высокая стоимость;
• возникновение конденсата в месте входа металлического стержня;
• возможная ржавчина (металлические детали контактируют с влагой, ржавчина может проявиться на штукатурке).

Крепежные изделия с термоголовкой

Представляет собой стержень из металла, который возле шляпки покрыт полиамидом. Эта пластиковая деталь препятствует скоплению конденсата в местах крепления, тем самым на штукатурке не проявляется ржавчина.

Данные приспособления в основном используются для утепления домов из дерева. Достоинства данных грибков схожи с положительными свойствами пластиковых и  металлических креплений. Недостатком изделия считается высокая цена, которая превосходит всех в данном сегменте.

Виды теплоизоляционных материалов

Материалы для утепления зданий, которые превалируют на современном строительном рынке:

• пенопласт — популярный материал, который применяется для утепления стен;
• пеноплекс плиты — «сородич» пенопласта, по уровню производства стоит выше пенопласта;
• пенополистирол – пористый материал, который применяется для утепления полов, стен, различных перегородок;
• стекловата — отличный материал для утепления пола, перекрытий;
• шлаковата — хорошо блокирует тепло, но из-за боязни влаги и низкого качества не получила широкого распространения;
• минеральная вата — экологически чистый материал, идеально подходит для утепления внутри дома;
• эковата — данный материал прекрасно подойдет для утепления стен жилых, частных домов, также является экологически чистым материалом;
• пенополиуретан хорошо крепится на все окрашенные поверхности, металл, кирпич, стекло, дерево, бетон, прекрасно подойдет для утепления потолка, стен и пола;
• рефлекторная теплоизоляция (фольгированная) — представляет собой слой отражающего материала, толщиной в 2 см.

Ознакомившись с видами материала можно однозначно сделать вывод: идеального утеплителя нет. Выбор должен отталкиваться от намеченных целей, денежных средств и самого материала.

Способы крепления утеплителя к стене и их особенности

С помощью обрешетки

Удобен при использовании мягкого утеплителя, такого, как минеральная вата. Перед укладкой необходимо подготовить поверхность: каркас из брусков прикрепляют к стене, а в получившиеся ячейки укладывают минвату.

На улице крепление утеплителя с помощью обрешетки делают, когда есть необходимость вентилируемого фасада. В этом случае каркас делают из металлического профиля.

Однако такой способ не применяется, когда предпочтение по облицовке отдается мокрому фасаду, поскольку последний подразумевает под собой штукатурку и во время работ используются различные растворы и смеси. Мягкий утеплитель не способен выдержать вес штукатурного слоя.

На дюбеля и гвозди

Для установки утеплителя необходимы дюбеля. Они встречаются трех видов:

• пластиковые;
• дюбель с металлическим гвоздем;
• дюбель-гриб с металлическим стержнем, оснащенным термоголовкой.

Для крепления утеплителя к кирпичной стене длина крепежа нужна на 70 мм больше толщины уплотнителя. Пластиковое изделие используется при длине не более 120 мм. Дюбель больше указанного размера приведет к поломке гвоздя.

На клей

Для установки теплоизоляции предлагается большое количество клеевых основ. Большого различия между ними нет. Главное, чтобы они подходили по типу подобранного утеплителя. Например, крепление утеплителя к деревянной стене с помощью клея вполне уместно. Состав клея не должен быть огрубевшим. Если такое встречается, это говорит о ненадлежащем хранении товара и качестве клеевого состава.

Рабочий инструмент.

В процессе монтажа строителю понадобится ведро, дрель с венчиком. Благодаря им разводится клеевая основа. Шпатель и терка применяется для нанесения основы на стены. Для установки грибков нужен будет перфоратор с буром нужной длины и соответствующего диаметра.

Поэтапная технология утепления с использованием крепежа в виде грибков

Прежде, чем крепить теплоизоляцию, необходимо разместить на площади будущего утепления пароизоляционный материал. Наряду со своим непосредственным предназначением он будет служить в качестве дополнительного крепления.

Утепление стен

Процесс установки состоит из простых операций:

1. Вся площадь размещения утеплителя должна быть размечена для сверления с шагом 0,8 м по горизонтали и 0,3 м по вертикали.
2. Затем сверлятся отверстия. Диаметр сверления должен соответствовать ножке крепления.
3. Потом гильза руками вставляется в данное отверстие. Сердцевина помещается в гильзу и забивается до упора. При этом раскрывается зонтик специальной крышкой защиты.

Если используются шайбы, то они фиксируются на пластиковой гильзе до установки сердечника.

Для начала монтажа утеплителя, необходимо сперва установить направляющую планку внизу стены. При установке она не даст материалу сползти вниз.

Если утеплитель крепится на клей, то грибки монтируются только после полного высыхания клея. Образовавшиеся стыки между частями материала обрабатывают монтажной пеной. Также можно применить фольгированный скотч, если применяется пенопласт.

Расчет нужного количества крепежных элементов выполняется по формуле:

W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).

Величина Q для пеноплекса будет равна 4, а для базальтовой ваты 6.

Подставив все данные в формулу, получится необходимое количество крепежей. Всегда нужно помнить про запас.

Теплоизоляция цоколя

Цоколь любого здания необходимо должным образом утеплить. Из-за плохого утепления    этой части постройки холод через почву и пол будет попадать в дом. Монтаж теплоизоляции выглядит следующим образом:

1. Для того, чтобы начать крепить теплоизоляцию, необходимо обеспечить доступ к поверхности цоколя. Лучше всего данную операцию производить на этапе возведения здания.
2. На поверхность наносится мастика, которая способствует адгезии клеевой основы.
3. В качестве теплоизолятора лучше использовать пенополистирол. Он не подвержен действию влаги. Клеем выступает мастика, которая прекрасно зафиксирует листы утеплителя.
4. Для теплоизоляции цоколя не нужно тратиться на грибки. Приклеенный уплотнительный материал в любом случае будет засыпаться грунтом. Тем самым будет обеспечено прижимание уплотнителя к периметру цоколя.
5. После приклеивания материала стыковочные швы необходимо заполнить монтажной пеной.

Описанный алгоритм действий достаточно прост, хотя и считается сложнее утепления стен.

Важно! Для приклеивания применяется только качественный материал.

Утепление мансарды

Особое внимание при утеплении дома уделяется мансарде. От правильности ее утепления зависит сохранение тепла в доме. При монтаже утеплителя используют прижимные шайбы рондоль.

Различают несколько вариантов монтажа в зависимости от материала, который применяется для утепления:

Утепление пенопластом

1. В данном случае ширина листа выбирается не менее 100 мм. Если уплотнителя с такой толщиной под рукой нет, то можно использовать толщину 50 мм, уложив в два ряда. Работа по укладке будет завершена быстрее в случае соответствия ширины материала и расположения стропил.
2. Пенопласт устанавливается с помощью монтажной пены или клеевого состава. Если товар плотно прилегает к стенкам стропил, то можно пройтись только по краям уплотнителя (на соединительных стыках). В данном случае пена послужит дополнительным соединительным элементом.

Если планируются штукатурные работы, то применяется метод двойной обшивки.

Внимание! Перед монтажом пенопласта, необходимо проложить гидроизоляционный материал.

Для дополнительного крепления утеплитель фиксируют рейкой или доской, на которую затем устанавливается отделочный материал.

Минеральная вата

Еще одним вариантом утепления мансарды является установка рулонных материалов. Минеральная вата проста в установке. Она обладает рядом отличительных особенностей:

1. Материал легко режется и устанавливается между стропами. Обрезанный материал должен быть на четыре сантиметра больше, чем расстояние между стропами.
2. Затем данные полосы заталкиваются в деревянную конструкцию между стропами. По желанию минвата может дополнительно фиксироваться, хотя сама по себе плотно прилегает ко всем сторонам конструкции.
3. Для установки минеральной ваты не потребуются клей и дюбеля. Данный материал крепится с помощью гвоздиков небольшого размера и шпагата. На стропилы набиваются гвозди на расстоянии 50 сантиметров и натягивается шпагат, который будет удерживать утеплитель.

Утепление потолка

Крепление утеплителя к потолку имеет ряд особенностей и сложностей при монтаже.

Для утепления бетонного потолка минеральной ватой используют грибки. Одному в данном случае не справиться. Один монтажник держит лист уплотнителя, другой намечает точки крепления, просверливает и закрепляет уплотнитель.

Совет! При монтаже пользуйтесь строительными очками. Сверху все мелкие частицы сыпятся в глаза. Респиратором также желательно пользоваться. Пыль в помещении затруднит дыхание.

Пенопласт на бетонный, деревянный  потолок можно закрепить с помощью клея. Стоимость данного материала невелика, поэтому она наиболее доступна для большого числа желающих утеплить потолок.

В деревянных домах листы утеплителя крепятся на каркас, сооруженный заранее.

В случае отделки потолка вагонкой, гипсокартоном на отделочный материал укладывается уплотнитель, который поднимается к потолку и фиксируется специальными крепежами.

Нет. Требуются дополнительные ответы.
Сейчас спрошу в комментариях.

26.92%

Частично.  Еще остались вопросы.
Сейчас отпишусь в комментариях.

19.23%

Показать результаты

Проголосовало: 26

Оцените полезность статьи, нам будет приятно 🙂

Зачётно203Не очень84

Предотвращение плесени начинается с изоляции

Нет никаких сомнений в том, что плесень стала горячей темой для качества воздуха в помещении. В последние несколько лет проблемы с плесенью обострились угрожающими темпами. Компании по реабилитации появились по всей стране. Не имея никаких сертификатов или каких-либо реальных знаний о том, как работает плесень, эти компании взимают с ничего не подозревающих домовладельцев и управляющих недвижимостью тысячи долларов за работу, которую можно либо избежать, либо, если ее поняли, лечить сами.

На самом деле, загрязнение плесенью сложно, потому что очень трудно найти причину появления плесени. Нет ни одного материала, действия или меры предосторожности, которые вы могли бы предпринять, чтобы предотвратить рост плесени внутри вашего дома. Профилактика плесени и борьба с ней начинается до того, как будет выложен первый кирпич, и продолжается в течение всей жизни дома.

Как растет плесень

Во-первых, вам нужно понять, как работает пресс-форма. Если у вас нет влаги, у вас нет плесени.

Для роста плесени необходимы три условия:

1. Относительная влажность 50 процентов или выше.
2. Температура 40 градусов и выше.
3. Присутствует биоразлагаемый материал.

Плесень также может расти, если на поверхности кирпича, камня, стекла, пластика или алюминиевых воздуховодов скопилось достаточно пыли и других органических материалов.

Изоляция — лучшее средство защиты от плесени

Изоляция — один из самых мощных средств защиты от плесени. Он регулирует температуру и влажность в здании, что отражает отсутствие роста плесени.При правильной установке изоляция будет поддерживать сухие условия с регулируемой температурой, препятствующие росту плесени. При неправильной установке он может способствовать развитию плесени глубоко в стенах здания.

Предотвращение образования плесени происходит путем устранения источника влаги.

Изоляция — ваша первая защита от плесени.

Выбор наилучшей теплоизоляции — это первый шаг к созданию сухого, правильно функционирующего помещения.Существует множество различных типов изоляции от стекловолокна, целлюлозы или исинена до жестких и гибких. Выбор правильной изоляции для окружающей среды, в которой она используется, имеет важное значение для предотвращения роста плесени. Национальная ассоциация изоляторов имеет очень информативный веб-сайт, который может быть очень полезным при принятии решений об изоляции.

Конечно, существуют различные типы изоляции, на которых может расти плесень, что вызывает большие споры в отрасли.

Может расти на разных материалах в разной степени. Архитекторы, подрядчики и продавцы в таких местах, как Home Depot и Lowe’s, по-разному подходят к выбору типа изоляции.

Если есть какие-либо сомнения относительно влажности, примите во внимание эти факторы.

Стекловолокно, вещество, не поддающееся биологическому разложению, устойчиво к плесени. Острое матовое стекло споры плесени прокалывают ее до того, как к ней прикрепятся. Плесень может расти на изоляционной основе из стекловолокна, которая сделана из бумаги и является источником пищи для плесени.Изоляция из стекловолокна без подложки может быть лучшим выбором.

Целлюлозная изоляция изготовлена ​​из измельченной бумаги, которая является идеальным источником пищи для роста плесени, если она намокнет. Целлюлозу следует использовать только в том случае, если абсолютно уверены, что она не промокнет.

Имеется изоляция вокруг воздуховодов и труб, жесткая пена, фольга и изоляция с закрытыми порами. Я даже нашел утиные перья, запихнутые в полость в стене. Это, безусловно, придает новый смысл понятию «утиная работа».”

Выберите лучший вариант изоляции

Короче говоря, выбирая новую изоляцию или проверяя текущую изоляцию, вам необходимо тщательно рассмотреть окружающую среду и обстоятельства, в которых изоляция будет использоваться. стена в вашем доме. Если влага может проникнуть между внешней и внутренней стеной, изоляция намокнет. Некоторым требуется много времени, чтобы сохнуть, и если есть пароизоляция, вы можете удалить большую часть стены и, возможно, потолка и пола из-за плесени.

В итоге, предотвращение проникновения воды — основное правило предотвращения плесени. Вода — самый большой враг домовладельцев. Если у вас нет влаги, у вас нет плесени. Осмотр внешних стен, крыши, чердака, подвального помещения и подвалов может помочь выявить потенциальные проблемы до того, как они начнутся.

Это лишь небольшая часть информации из всей отрасли, которая является частью первой линии защиты от плесени в вашем доме или коммерческом здании. Изоляция играет огромную роль в защите нас от нашего злейшего врага — воды!

Будьте внимательны и информированы, когда дело доходит до предотвращения плесени, и ищите профессионала, который знает, как эффективно и, что самое главное, полностью бороться с этой проблемой.

Чтобы получить дополнительную информацию о диагностике плесени или назначить проверку влажности, позвоните нам сегодня!

Как домашняя пленка может помочь решить проблему сплошной изоляции

Обертка дома вместе с правильно установленной изоляцией являются важными элементами для успешного применения сплошной изоляции. Непрерывная изоляция имеет решающее значение для создания плотной оболочки здания. Целью непрерывной изоляции является уменьшение проникновения воздуха и влаги, прекращение образования тепловых мостов и повышение эффективного R-значения в стеновой сборке.Стандарт ASHRAE 90.1-2013 определяет непрерывную изоляцию как несжатую и непрерывную изоляцию по каждому элементу конструкции без тепловых мостов, кроме служебных отверстий и креплений. Фактически, IECC 2015 и ASHRAE 90.1 требуют непрерывной изоляции как в коммерческих, так и в жилых зданиях. Стандарт определяет количество необходимой теплоизоляции (в зависимости от климатической зоны здания) для уменьшения проникновения воздуха и влаги, прекращения тепловых мостов и увеличения эффективного R-значения в стеновой сборке.

IECC 2015 также требует проведения испытаний на герметичность ограждающих конструкций здания по ASTM E 779 или ASTM E 1827. Плотная ограждающая конструкция имеет решающее значение для создания энергоэффективного и здорового здания или дома. Обертка дома вместе с правильно установленной изоляцией имеют решающее значение для достижения непрерывной изоляции.

ЧТО ТАКОЕ НЕПРЕРЫВНАЯ ИЗОЛЯЦИЯ?

Сплошная изоляция внешних стен — жизненно важный и обязательный элемент дизайна энергоэффективных зданий и домов.Целью непрерывной изоляции является ограничение нежелательной утечки воздуха. Утечка воздуха в конструкции — это неконтролируемый поток воздуха через щели и щели в оболочке здания. Инфильтрация воздуха позволяет выходить затхлому и свежему воздуху и является важной частью здоровой окружающей среды в помещении. Однако нежелательная инфильтрация воздуха может помешать контролируемым схемам воздушного потока и изменить условия температуры и влажности в здании.

Проникновение воздуха обычно происходит вокруг тепловых мостов, дверных и оконных рам, чердаков, электрических розеток, каминов, вентиляционных отверстий сушилок и дымоходов.Неконтролируемая инфильтрация воздуха снижает эффективное R-значение стеновой сборки и снижает качество воздуха и энергоэффективность здания. Непрерывная изоляция необходима для ограничения утечки воздуха в здании или доме.

ПРЕИМУЩЕСТВА НЕПРЕРЫВНОЙ ИЗОЛЯЦИИ

Применение непрерывной изоляции на всех конструктивных элементах здания вместе с влаго- и воздушным барьером, например оберткой для дома, создает плотную оболочку здания. Конструкция с хорошо герметичной оболочкой здания экономит деньги владельцев зданий, поскольку сначала требует меньшего размера системы HVAC, а затем снижает ежемесячные счета за электроэнергию. Применение непрерывной изоляции также улучшает уровень комфорта для пассажиров за счет уменьшения сквозняков и внешнего шума. Кроме того, сплошная изоляция вместе с оберткой для дома создает здоровую среду в помещении, предотвращая накопление плесени и грибков в стенах. Достижение непрерывной изоляции за счет правильной установки изоляции и обертывания дома создает энергоэффективное, здоровое и тихое здание или дом.

ПОЧЕМУ ДЛЯ НЕПРЕРЫВНОЙ ИЗОЛЯЦИИ НУЖНА ДОМАШНЯЯ ОБЕРТКА (БАРЬЕР ВОЗДУХА И ВЛАГИ)?

Непрерывная изоляция, нанесенная на каждый элемент конструкции здания или дома, ограничивает нежелательную утечку воздуха, что экономит энергию и деньги здания и домовладельцев.Однако непрерывная изоляция может препятствовать способности стены выделять влагу, захваченную стеной. Высокая влажность стенового блока проблематична, потому что влага может вызвать гниение древесины и дорогостоящий ремонт.

Высокая влажность также может вызвать появление плесени, вредной для здоровья обитателей здания или дома. Использование барьера для воздуха и воды, такого как домашняя пленка вместе со сплошной изоляцией, гарантирует, что влага, попадающая внутрь стены, высохнет или уйдет наружу. Чтобы остановить гниение и рост плесени в стеновых конструкциях, конструкция высокопроизводительного здания или дома должна включать в себя барьер для воздуха и влаги, например обертку для дома Barricade.

КАК БАРРИКАДНЫЙ ДОМ ПОМОГАЕТ СТРОИТЕЛЯМ ДОСТИГНУТЬ НЕПРЕРЫВНУЮ ИЗОЛЯЦИЮ

Barricade® Building Wraps — это высококачественные влаго- и воздушные барьеры, которые в сочетании с правильно установленной изоляцией способствуют достижению непрерывной изоляции. Обертки Barricade Building Wraps водонепроницаемы и проходят все испытания, используемые для измерения водонепроницаемости домашних покрытий: ASTM D779 (испытание на лодке), CCMC 07102 (испытание в водоеме) и AATCC Test Method 127. Обертки Barricade Building Wraps обладают высоким уровнем сопротивления воздуху. и соответствуют разделу IRC N1102. 4.1 и IECC разделов 402.4 и 502.4.

Обертки здания баррикады также проницаемы для пара. Фактически, стандарт ASTM E96 требует домашнего обертывания с пятью химическими завивками или выше. Чем больше число, тем более проницаемый материал. Все пять домашних покрытий Barricade обладают химической завивкой более пяти.

Строительные обертки Barricade, наносимые поверх изоляции, обеспечивают непрерывную изоляцию. Непрерывная изоляция необходима для создания плотной оболочки здания. Плотная оболочка здания создает энергоэффективный, здоровый и тихий дом или здание.Посетите Barricade для получения дополнительной информации о том, как защитные покрытия Barricade Building Wraps могут решить проблему непрерывной изоляции.

Тепловой мост позволяет теплу и энергии проходить через него с большей скоростью, чем через окружающее пространство; что снижает эффективное R-значение настенной сборки. Тепловые мосты обычно возникают рядом с материалами с высокой проводимостью, такими как деревянные стойки, металлические стойки, сталь и бетон.

R-значение является мерой теплового сопротивления проводимости. Эффективное R-значение включает все материалы, использованные в его конструкции: стойки, гипсокартон, изоляцию, фанеру, сайдинг и т. Д.Чем выше значение R, тем лучше тепловые характеристики системы или материала.

Метод испытания ASTM E 779 позволяет количественно оценить герметичность ограждающих конструкций здания с использованием наддува вентилятора. Метод испытания ASTM E 1827 позволяет количественно оценить воздухонепроницаемость ограждающей конструкции здания с использованием двери с отверстием для вентилятора.

FAQ Часто задаваемые вопросы | ROCKWOOL

Изоляционные материалы для плит ROCKWOOL предназначены для решения множества различных задач проектирования.

ROCKBOARD ^® доступен в трех вариантах плотности. ROCKBOARD ^® 40, 4 фунта / фут3, ROCKBOARD ^® 60, 6 фунтов / фут3 и ROCKBOARD ^® 80, 8 фунтов / фут3. ROCKBOARD ^® , имеющий три различные плотности, идеально подходит для многоцелевых изоляционных плит, используемых в таких областях, как механические помещения и звукопоглощающие панели.

CAVITYROCK ^® — это внешняя изоляция, используемая под облицовкой здания. Этот продукт доступен в одинарной плотности для продукта малой толщины, а также в двойной плотности, что обеспечивает большую устойчивость к нагрузкам и навесному оборудованию.Этот продукт может использоваться с элементами облицовки, такими как облицовка со структурной опорой (зажимы / пояса / направляющие) или самонесущая облицовка (кирпич на уголке полки или выступе). Различные способы облицовки и крепления можно найти в руководстве «Решения для крепления облицовки».

COMFORTBOARD ™ — это жесткая изоляция, которая также может использоваться в качестве внешней изоляции при использовании облицовки с изоляцией, такой как деревянная обвязка или направляющая для шляп, привинченная к изоляции. COMFORTBOARD ™ также может использоваться для укладки под перекрытиями и изоляции стен фундамента.

COMFORTBOARD ™ доступен в двух вариантах плотности; COMFORTBOARD ™ 80 при плотности 8 фунтов / фут3 или COMFORTBOARD ™ 110 при плотности 11 фунтов / фут3. Увеличение плотности обеспечит большую прочность на сжатие и увеличенную долговечность во время установки, в то время как оба продукта обеспечивают одинаковые базовые тепловые и акустические свойства.

ROCKWOOL CURTAINROCK ^® используется для навесных стен и доступен в трех вариантах плотности; 3,5 фунта / фут3, 4,0 фунта / фут3 и 8.0 фунтов / фут3. Это позволяет использовать множество вариантов навесных стен и способов крепления. CURTAINROCK ^® 40 и 80 внесены в список UL для использования в системах локализации огня по периметру.

Owens Corning Commercial Insulation — Часто задаваемые вопросы

Owens Corning использует нашу команду экспертов по строительной науке для разработки передовых решений в области энергосбережения и изоляции от влаги. Опираясь на более чем 70-летний проверенный опыт исследований и разработок, наша команда специалистов по строительным наукам предоставляет нашим клиентам коммерческую пеноизоляцию передовые технические знания, области применения продукции, а также местные и государственные строительные нормы и правила.

Не видите свой вопрос ниже? Спросите нас.

Просмотрите весь список или выберите категорию из этого списка:

Приложения, общие

Заявки, фонды, уровень ниже

Применения, под бетонной плитой

Приложения, стены

Приложения, кровельные системы

Клеи, ленты, герметики и краски

Здания для сельского хозяйства и животноводства

Стандарты, материалы, испытания

Энергетические стандарты, сертификаты

LEED

Коды

и класс огнестойкости

Окружающая среда

Свойства и гарантии

Приложения, общие

Q: Каковы типичные области применения утеплителя из жесткого пенопласта FOAMULAR®?

A: Изоляция FOAMULAR® используется во многих жилых и коммерческих зданиях.Его можно использовать в фундаментах, под бетонными плитами, во всех типах стеновых конструкций (стальные и деревянные карнизы, каменная кладка и бетон), а также в коммерческих кровельных системах.

A: Изоляция FOAMULAR® обеспечивает превосходные характеристики для широкого спектра применений, включая:

• стены подвала и другие подземные конструкции, особенно там, где есть грунтовые воды
• Фундамент неглубокий морозостойкий
• бетонные полы , в том числе полы с высокой нагрузкой и / или складские помещения, такие как промышленные полы и полы для холодильных складов
• стены , включая стальной и деревянный каркас, и стены из кирпича
• крыши с малым уклоном, включая балластные, механически прикрепленные и полностью приклеенные системы, системы защищенных кровельных мембран, террасы на крыше, зеленые крыши и парковочные площадки
• скатные крыши с металлическими или черепичными покрытиями
• энергия ветра, сердечников лопастей ветряных мельниц
• сельскохозяйственные и животноводческие постройки
• защита от замерзания для автомобильных и железных дорог и других строительных работ
• Сердечники композитных панелей , например, для холодильных установок и холодильных камер

Q: Как я могу получить образец изоляции FOAMULAR®?

A: Есть несколько источников. Свяжитесь с местным торговым агентом FOAMULAR® Insulation, используя функцию «Найти торгового представителя» на этом веб-сайте, или воспользуйтесь функцией «Связаться с нами», чтобы отправить электронное письмо или позвонить по телефону 1-800-GET-PINK ™.

Q: Какие крепежи рекомендуются для приложений FOAMULAR®?

A: Это зависит от приложения. В приложениях для обшивки используются винты для стальных или деревянных шпилек с пластиковыми шайбами ​​или большими стеклоподъемниками для удержания пены. В стенах с полостью кладки кирпичные шпалы часто имеют зажимы или крючки как часть их конструкции, которые удерживают пенопласт на месте в полости.В системах отделки внешней изоляции (EIFS) часто используются винты со специальными пластиковыми шайбами, закрывающие головку стального винта. Пластиковая крышка сводит к минимуму термическое замыкание или «двоение» головки винта через покрытие EIFS. В кровельных системах пенопласт крепится к стальному настилу с помощью шурупов с нагрузочными пластинами 2 или 3 дюйма. Для кровельных систем количество и размещение крепежа часто определяется списками характеристик кровельных систем, предоставленными Underwriters Laboratories или Factory Mutual.Поверх бетонного настила крыши вместо крепежа часто используются малоэтажные полиуретановые клеи для закрепления изоляции FOAMULAR®.

Наверх

Заявления, фонды, уровень ниже

Q: Можно ли использовать FOAMULAR® в коммерческих наружных фундаментах?

А: Да. FOAMULAR® обеспечивает отличную водостойкость и сохранение R-значения при использовании ниже класса. Также защищает гидроизоляцию и гидроизоляцию фундамента от повреждений при засыпке. Если используется обработка основания на основе растворителя, дайте покрытию полностью затвердеть и растворителям перед нанесением FOAMULAR®.Материалы на основе растворителей могут повредить полистирол. Это предостережение не требуется для эмульсий на водной основе.

Q: Можно ли использовать FOAMULAR® поверх гидроизоляции фундамента?

А: Да. FOAMULAR® обеспечивает отличную водостойкость и сохранение R-значения при использовании ниже класса. Также защищает гидроизоляцию и гидроизоляцию фундамента от повреждений при засыпке. Если используется обработка основания на основе растворителя, дайте покрытию полностью затвердеть и растворителям перед нанесением FOAMULAR®.Материалы на основе растворителей могут повредить полистирол. Это предостережение не требуется для эмульсий на водной основе.

В: Производит ли компания Owens Corning дренажные плиты для фундамента?

А: Да. Изоляция из экструдированного полистирола INSUL-DRAIN® FOAMULAR® изолирует фундаментную стену и улучшает дренаж через сеть поверхностных каналов, защищенных ламинированной фильтрующей тканью, а также обеспечивает защиту для гидроизоляции или гидроизоляции стены во время засыпки.

Q: Можно ли использовать FOAMULAR® в качестве основы фундаментной панели?

А: Да. Некоторые производители используют FOAMULAR® в качестве основы структурных изолированных панелей (SIP), которые чаще всего используются для стен выше уровня земли. Использование ниже уровня земли в качестве фундаментной панели требует надлежащего конструктивного решения и защиты от воды. Проконсультируйтесь с производителем SIP о доступных вариантах.

В: Можно ли оставлять FOAMULAR® открытым при укладке стен подвала?

A: Нет. В соответствии со строительными нормами, все пенопласты должны быть покрыты 15-минутным тепловым барьером.Гипсокартон толщиной ½ дюйма — обычное покрытие.

Q: Можно ли использовать FOAMULAR® в качестве внутренней изоляции стен подвала?

A: Да, но в соответствии со строительными нормами, все пенопласты должны быть покрыты 15-минутным тепловым барьером. Гипсокартон толщиной ½ дюйма — обычное покрытие.

Q: Можно ли использовать FOAMULAR® под стеной подвала?

A: Не рекомендуется, если не задействован профессиональный архитектор или инженер. Несмотря на то, что FOAMULAR® обладает значительной прочностью на сжатие, при использовании FOAMULAR® в этом конструкционном приложении необходимо учитывать нагрузки на здания, коэффициенты безопасности и длительную ползучесть при сжатии и движение здания.

В: Можно ли использовать FOAMULAR® для изоляции фундаментов мелкого заложения?

А: Да. FOAMULAR®, изоляция из экструдированного полистирола (XPS), разрешена для использования в стандарте проектирования ASCE 32 «Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения». В отличие от изоляции из пенополистирола, XPS разрешен в как для горизонтальных створок , так и для вертикальных стен в ASCE 32.

Вопрос: Каковы рекомендации Owens Corning для решения проблем, связанных с термитами?

A: Соблюдайте применимые строительные нормы и правила в вашем районе, которые были разработаны для минимизации риска заражения.Заражение в первую очередь вызывает озабоченность в Калифорнии и на юго-востоке Соединенных Штатов, которые были определены как имеющие «очень высокую» вероятность заражения. См. Раздел 2603.8 Международного строительного кодекса 2006 года и раздел R320.5 Международного жилищного кодекса 2006 года для получения полной информации о наземной обработке, системах наживки, стойкой древесине, местах для осмотра, физических барьерах и щитах, а также исключениях для недревесных материалов или элементов давления. здания из обработанной древесины, а также для утепления внутри фундаментных / подвальных стен.

Остерегайтесь пенопласта, который заявляет, что он «устойчив к насекомым». Многие методы борьбы с насекомыми основаны на водорастворимых добавках, которые со временем и после длительного воздействия грунтовых вод становятся неэффективными. Кроме того, термиты могут перемещаться за обработанными досками между доской и стеной фундамента. В этом случае обработка доски не может работать, в то время как доска закрывает путь насекомых. Лучшей защитой является соблюдение требований кодексов по обработке земли, зазору и физическим барьерам.

Вернуться к началу

Применения, под бетонной плитой

В: Можно ли использовать FOAMULAR® под коммерческими бетонными перекрытиями?

А: Да. FOAMULAR® доступен с широким диапазоном прочности на сжатие, подходящим практически для всех коммерческих применений плит. Доступны данные по модулю упругости при сжатии и модуле фундамента, позволяющие согласовать подложку FOAMULAR® со структурными свойствами плиты, так что вместе слои пола будут адекватно выдерживать нагрузки при использовании в коммерческих зданиях.

В: Может ли FOAMULAR® использоваться в системах водяного отопления полов?

A: Да, FOAMULAR® обычно используется под плитами, содержащими системы лучистого отопления. Это отличный выбор благодаря высокому коэффициенту сопротивления теплопередаче, водостойкости и прочности на сжатие, которые подходят для использования под плитами.

Вернуться к началу

Приложения, стены

В: Можно ли установить FOAMULAR® непосредственно на стальные шпильки?

А: Да. FOAMULAR® — отличный выбор для использования в качестве непрерывной изоляции (ci) непосредственно против стальных шпилек.При использовании FOAMULAR® или любого другого типа неструктурной обшивки (пена, гипс) каркас стальной стойки должен быть независимо закреплен против боковых и вращательных сил. См. Детали стеновых конструкций V414 и V434 Underwriters Laboratories для получения сведений о огнестойкости при нанесении FOAMULAR® непосредственно на стальные шпильки.

Q: Какие продукты Owens Corning рекомендует использовать в конструкции стены, состоящей из кирпичного шпона и стального каркаса?

A: Полости стальных стоек должны быть изолированы стекловолокном Owens Corning, либо изоляцией Thermal Batt, либо изоляцией Flame Spread 25, в зависимости от типа конструкции здания и типа облицовки, необходимой для соответствия требованиям строительных норм по распространению пламени.Облицовка битой имеет разные рейтинги проницаемости, которые следует учитывать в зависимости от конкретных условий здания. Кроме того, поверх стальных шпилек следует установить изоляционную оболочку FOAMULAR®, чтобы создать слой непрерывной изоляции. FOAMULAR® 150 или 250 может использоваться в качестве оболочки. Также обратите внимание на оболочки FOAMULAR® INSULPINK® и PRO PINK®, обе из которых усилены облицовочными материалами для повышения прочности.

Q: Можно ли использовать FOAMULAR® между деревянными стойками?

A: Может, но обычно не рекомендуется. FOAMULAR® не производится в размерах, которые легко помещаются между деревянными стойками. Следовательно, он должен быть обрезан по размеру. Существуют и другие изоляционные продукты, такие как термоизоляция Owens Corning Thermal Batt Insulation, которая более эффективно используется между деревянными стойками.

Q: Используется ли FOAMULAR® в качестве оболочки на внешней стороне стены, создает ли двойной замедлитель парообразования?

A: Может показаться, что да, потому что он воспринимается как «непроницаемый пластик», но, если рассматривать его в контексте стены, как правило, это не так.Все материалы обшивки в некоторой степени противостоят проникновению паров влаги. Таким образом, в этом отношении все оболочки являются «замедлителем образования пара», который часто используется напротив внутреннего замедлителя образования пара, создавая таким образом «двойной замедлитель образования пара». Чтобы действительно оценить, важно различать несколько ключевых свойств, рейтинг химической стойкости и R-ценность. Обшивка FOAMULAR® толщиной 1 дюйм на самом деле имеет паропроницаемость (1,1 перм), которая выше (пропускает больше водяного пара), чем общепринятое определение пароизолятора (1.0 с допуском), и более ½ дюйма OSB (0,70 с допуском), обычно воспринимается как приемлемая оболочка. Таким образом, только с этой точки зрения FOAMULAR® пропускает больше водяного пара (в меньшей степени является замедлителем образования пара), чем общепринятая оболочка OSB. Затем примите во внимание тот факт, что FOAMULAR® — это изоляционная оболочка , имеющая коэффициент сопротивления R 5 на дюйм. Изоляционная оболочка сохраняет тепло в полости каркаса стены. Более теплый воздух и поверхности менее подвержены конденсации, чем более холодный воздух / поверхности при любом заданном уровне влажности.Таким образом, изоляционная оболочка FOAMULAR®, которая также является полупроницаемой, не является «двойным замедлителем парообразования».

В: Как отрегулировать влажность в сборке стены из стальных каркасов?

A: Непрерывная изоляционная оболочка FOAMULAR® 250 и изоляция из стекловолокна Owens Corning являются важными элементами управления влагой в стеновых конструкциях со стальными стойками. Влага может проникать по крайней мере тремя различными способами: 1) инфильтрация воздуха, 2) жидкая влага под давлением, поступающая извне, и 3) проникновение пара и конденсация снаружи или изнутри в зависимости от условий.Оболочка FOAMULAR® с хорошо герметичными стыками очень устойчива к проникновению воздуха и жидкой влаге под давлением снаружи. FOAMULAR® также сохраняет тепло в полости стойки, так что температура точки росы смещается в те места в стене, где не будет конденсата или где он может стекать без вреда. Хорошо запечатанные облицовочные элементы на изоляционном стекловолокне помогают ограничить проникновение воздуха и проникновение пара изнутри.

Q: Можно ли установить изоляцию FOAMULAR® с помощью полос Z-каркаса?

А: Да.FOAMULAR® INSULPINK® имеет каналы, в которые вставляются планки деревянной обрешетки, а FOAMULAR® INSULPINK®-Z плотно прилегает к стальной Z-обшивке с шагом 24 дюйма по центру.

Q: Как долго можно оставлять FOAMULAR® открытым для погодных условий?

A: FOAMULAR® может подвергаться внешнему воздействию во время обычных строительных циклов. В течение этого времени может начаться некоторое обесцвечивание из-за воздействия ультрафиолета, а при длительном воздействии может начаться деградация или «пыление» поверхности полистирола.Лучше всего, если продукт будет покрыт в течение 60 дней, чтобы свести к минимуму разложение. После покрытия разрушение прекращается, и повреждение ограничивается тонкими верхними поверхностными слоями клеток. Ячейки ниже, как правило, не повреждены и по-прежнему являются полезной изоляцией.

Q: Можно ли оставить FOAMULAR® открытым для наружных работ?

A: FOAMULAR® может подвергаться внешнему воздействию во время обычных строительных циклов. В течение этого времени может начаться некоторое обесцвечивание из-за воздействия ультрафиолета, а при длительном воздействии может начаться деградация или «пыление» поверхности полистирола.Лучше всего, если продукт будет покрыт в течение 60 дней, чтобы свести к минимуму разложение. После покрытия разрушение прекращается, и повреждение ограничивается тонкими верхними поверхностными слоями клеток. Ячейки ниже, как правило, не повреждены и по-прежнему являются полезной изоляцией.

Q: Можно ли оставить FOAMULAR® открытым для внутренних работ?

A: Нет. В соответствии со строительными нормами, все пенопласты должны быть покрыты 15-минутным тепловым барьером. Гипсокартон толщиной ½ дюйма — обычное покрытие.

В: Могу ли я использовать изоляцию FOAMULAR® на кирпичном выступе для поддержки кирпичной стены?

A: Не рекомендуется.Все пенопласты обладают долгосрочными характеристиками ползучести, которые могут превышать пределы прогиба, необходимые для надлежащей поддержки кирпичных стен.

Q: Какие продукты рекомендует Owens Corning для бетонных многослойных стен?

A: Изоляция из экструдированного полистирола FOAMULAR® 250, ASTM C578, тип IV. FOAMULAR® 250 имеет максимальную прочность на сжатие 25 фунтов на квадратный дюйм, что является достаточным для некомпозитных изолированных бетонных многослойных стеновых панелей. Для композитной конструкции стены может потребоваться утеплитель разной прочности.Проконсультируйтесь с инженером-строителем для получения рекомендаций.

Вернуться к началу

Приложения, кровельные системы

Q: Какие изоляционные материалы Owens Corning FOAMULAR® рекомендуются для промышленных кровель?

A: FOAMULAR® THERMAPINK® (18, 25 или 40) используется в традиционных коммерческих крышах с низким уклоном, когда изоляция размещается под кровельной мембраной. FOAMULAR® 404 и 604 используются в сборках защищенных кровельных мембран (PRMA), где изоляция размещается над кровельной мембраной для изоляции и защиты от экстремальных воздействий окружающей среды.FOAMULAR® 404Rb и 604RB с ребрами на верхней поверхности используются в крышах PRMA, где используется бетонная брусчатка. Ребра обеспечивают дренажные каналы под брусчаткой.

Q: Можно ли использовать FOAMULAR® в сборной крыше (BUR)?

А: Да. Из-за температур, при которых укладываются слои BUR, FOAMULAR® необходимо покрыть слоем защитной плиты перед укладкой слоев BUR. Обычные защитные плиты включают гипс и древесное волокно высокой плотности, обычно стыки которых заклеены лентой, чтобы горячий асфальт не просачивался в слои полистирола.

Q: Каковы типичные методы получения конструкции крыши класса A для изоляции FOAMULAR®?

A: Класс A (лучший) рейтинг огнестойкости основан на испытании ASTM E108 на распространение огня, а в случае деревянных настилов — на проникновение на верхнюю часть крыш. Номинальные значения основаны на характеристиках полной сборки и зависят от таких переменных, как тип настила, тип мембраны и наклон крыши. Обычно изоляционные изделия из экструдированного полистирола покрываются каким-либо типом покрытия перед установкой кровельной мембраны.Покровные материалы включают такие картонные изделия, как гипс или древесное волокно высокой плотности. Или, в зависимости от типа мембраны, можно использовать листы скольжения.

В: Что такое PMR?

A: Защищенная мембранная крыша. Также известен как PRMA или IRMA.

В: Что такое IRMA? Что такое PRMA

A: IRMA — это торговая марка Dow Chemical, которая относится к концепции защищенной мембранной крыши. PRMA — это общая ссылка на крышу того же типа. IRMA = мембрана перевернутой крыши.PRMA = Сборка мембраны защищенной крыши.

В: В чем основное различие между сборкой защищенной мембраны крыши (PRMA) и обычной крышей?

A: На обычных крышах изоляция размещается под гидроизоляционной мембраной , сохраняя изоляцию сухой, но подвергая мембрану воздействию экстремальных температур и погодных условий. Крыши PRMA размещают изоляцию поверх гидроизоляционной мембраны , чтобы защитить ее от экстремальных температур, воздействия ультрафиолетового света, пешеходного движения и других физических злоупотреблений.Поскольку крыши PRMA подвергают изоляцию воздействию воды, используются только изоляционные материалы из экструдированного полистирола, такие как FOAMULAR® 404, 604, 404RB и 604RB, из-за их превосходной устойчивости к водопоглощению и сохранения значения R при воздействии воды и циклов замораживания / оттаивания. .

Вернуться к началу

Клеи, ленты, герметики и краски

Q: Какие клеи рекомендуются для нанесения FOAMULAR®?

A: Используйте имеющиеся в наличии клеи с пометкой «пригодны для использования с пенопластом или, в частности, подходят для использования с пенополистирольным картоном».Следует избегать клеев, содержащих материалы-растворители, поскольку они растворяют изоляционные плиты из полистирола.

В: Нужно ли заделывать швы изоляции FOAMULAR® лентой или герметиком?

A: Это зависит от области применения и плана дизайнера. Причины герметизации швов включают создание барьера для проникновения воздуха или создания барьера для проникновения влаги. Если FOAMULAR® создает барьер для воздуха и / или влаги, то стыки следует герметизировать.Однако из-за проникновений и других практических соображений часто более эффективно установить воздухо-влагозащитные слои в другом месте сборки, чем пытаться герметизировать стыки FOAMULAR®.

В: Какой герметик или герметик рекомендуется использовать с FOAMULAR®?

A: Герметики на основе силикона или латекса совместимы с полистиролом. Следует избегать использования герметиков или герметиков, содержащих растворители. Проверьте этикетку или обратитесь к производителю на предмет совместимости отдельного герметика / герметика с полистиролом.

Q: Какие краски или покрытия можно использовать с изоляцией FOAMULAR®?

A: Обычно существует два типа красок: латексные и алкидные. Оба совместимы с полистиролом. Алкидная краска также известна как краска на масляной основе. Латексные краски содержат более мягкие виниловые смолы (связующие) и больше воды. Прежде чем рассматривать поверхности из пенопласта, помните, что строительные нормы и правила требуют, чтобы все пенопласты были покрыты огнезащитным барьером, таким как гипсокартон.

Q: Какие изоляционные ленты рекомендуются для изоляции FOAMULAR®?

A: Используйте ленты, рекомендованные их производителем для желаемого применения. Выполните поиск в Интернете, используя ключевые слова «строительная лента» или «строительная лента», чтобы получить рекомендации.

Вернуться к началу

Здания для сельского хозяйства и животноводства

В: Каким строительным нормам должны соответствовать сельскохозяйственные здания?

A: Сельскохозяйственные здания обычно освобождаются от строительных норм в связи с низкой опасностью их использования. Например, в разделе 312.1 Международного строительного кодекса 2006 года говорится: «… (сельскохозяйственные здания) должны быть построены, оборудованы и поддерживаются в соответствии с требованиями этого кодекса, соразмерными с пожаром и опасностью для жизни, связанной с их помещением…».Это заявление дает некоторую свободу действий, чтобы отказаться от требований кода, которые не подходят для использования, но всегда уточняйте планы у местных должностных лиц, прежде чем продолжить.

Вернуться к началу

Стандарты, материалы, испытания

Вопрос: Что такое ASTM C578?

A: ASTM C578, Стандартные спецификации для жесткой теплоизоляции из ячеистого полистирола — это общепринятый отраслевой стандарт, определяющий минимальные свойства жестких изоляционных материалов из полистирола, как экструдированного полистирола (XPS), так и пенополистирола (EPS).

Q: Какие продукты FOAMULAR® соответствуют стандартам ASTM C578?

A: Все изоляционные материалы из жестких плит FOAMULAR® производятся в соответствии с ASTM C578. В случае продуктов, ламинированных с облицовкой, сердцевина соответствует, но стандарт не распространяется на дополнительные свойства ламинированных продуктов с облицовкой.

Q: Каковы классификации ASTM C578 для изоляционных материалов FOAMULAR®?

A: Как правило, FOAMULAR® 150, ASTM C578, тип X.FOAMULAR® 250, тип IV. FOAMULAR® 400, тип VI. FOAMULAR® 600, тип VII. Изоляция FOAMULAR® 1000, тип V. Owens Corning производит множество разновидностей продуктов FOAMULAR®. Полный список продуктов FOAMULAR® и их обозначение типа ASTM C578 см. В Руководстве по техническим условиям на нашем веб-сайте под названием «Стандартные технические условия на теплоизоляцию из жесткого пенополистирола».

Q: Каковы требования к физическим свойствам различных типов ASTM C578, связанных с изоляцией из экструдированного полистирола?

A: См. ASTM C 578, Таблица 1 для получения полного списка всех свойств и всех минимальных или максимальных значений в зависимости от конкретного свойства.Также см. Руководство по техническим условиям на нашем веб-сайте, озаглавленное «Стандартные технические условия на теплоизоляцию из жесткого пенополистирола», где можно найти копию стандарта ASTM C578, таблица 1.

В: Что такое CAN / ULC S102.2?

A: CAN / ULC S102.2 — это канадский стандарт, озаглавленный «Характеристики горения поверхностей полов, напольных покрытий и других материалов». Основная цель испытания состоит в том, чтобы определить сравнительные характеристики горения данного материала путем оценки распространения пламени по его поверхности при воздействии испытательного огня, установив основу, на которой можно сравнивать характеристики горения на поверхности различных материалов или сборок, без конкретное рассмотрение всех параметров конечного использования, которые могут повлиять на эти характеристики. Этот метод применим к готовой поверхности или покрытию пола. Его также можно применять к материалам, которые невозможно протестировать при установке на потолке. К этой категории могут быть отнесены термопластичные и сыпучие наполнители.

Вернуться к началу

Стандарты энергии, сертификаты

В. Какие продукты Owens Corning соответствуют требованиям Energy Star®?

A: Owens Corning производит изоляцию из стекловолокна, изоляцию из экструдированного полистирола FOAMULAR® и кровельную черепицу, которые соответствуют требованиям ENERGY STAR.Продукты ENERGY STAR потребляют меньше энергии, экономят деньги и помогают защитить окружающую среду. Для получения дополнительной информации посетите www.energystar.gov и www.owenscorning.com.

В: Где я могу найти карту климатической зоны?

A: Карту климатических зон, используемую в действующих энергетических нормах, таких как ASHRAE 90.1, 90.2 и IECC, можно загрузить в Центре ресурсов по энергетическим кодам зданий по адресу http://resourcecenter. pnl.gov/cocoon/morf/ResourceCenter/ статья / 1420.

Вопрос: Что такое ASHRAE 90.1?

A: Стандарт ASHRAE 90.1, «Энергетический стандарт для зданий, кроме малоэтажных жилых зданий» — это стандарт, широко используемый в США для определения критериев минимальных энергетических характеристик для новых и существенно измененных коммерческих зданий. Национальный стандарт добровольного консенсуса, публикуемый каждые 3 года и часто принимаемый в качестве местного законодательства, разработан под эгидой ASHRAE, Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc.См. Множество описательных технических бюллетеней относительно ASHRAE 90.1 в разделе «Техническая информация и литература» на этом веб-сайте.

В: В чем разница между ASHRAE 90.1 2004 и ASHRAE 90.1.2007 в отношении требований к изоляции стен ниже уровня земли?

A: См. Таблицу нормативных требований к изоляции для двух редакций стандарта ASHRAE 90. 1.

Директивные требования ASHRAE 90.1 R для
«Стена ниже уровня земли»

Вопрос: В чем разница между стандартами ASHRAE 90. 1-2004 и ASHRAE 90.1-2007 в отношении требований к изоляции стен со стальными стойками?

A: См. Таблицу, содержащую предписывающие требования к изоляции из двух изданий ASHRAE 90.1 стандарт.

Директивные требования ASHRAE 90.1 R для
«Стены с каркасом из высококачественной стали»

В таблице со стальным каркасом в качестве первого числа указано заданное значение R полости стойки, а вторым числом — сплошная изоляция R. (Пример: 13 + 7,5)

Для целей ASHRAE 90.1 «жилой дом» определяется как многоквартирное здание высотой более трех (3) этажей. «Нежилой» определяется как любое другое занятие, кроме жилого. 90.1 также предоставляет предписываемые значения изоляции для «полуотапливаемых» зданий, которые не показаны.

В: В чем разница между стандартами ASHRAE 90.1-2004 и ASHRAE 90.1-2007 в отношении требований к изоляции стен с деревянными каркасами?

A: См. Таблицу, содержащую предписывающие требования к изоляции из двух редакций стандарта ASHRAE 90.1.

ASHRAE 90.1 Предписательные требования R для
«Деревянные рамы и другие стены высшего качества»

В таблице с деревянным каркасом в качестве первого числа указано заданное значение R полости стойки, а вторым числом — сплошная изоляция R. (Пример: 13 + 7,5)

Для целей ASHRAE 90.1 «жилой дом» определяется как многоквартирное здание высотой более трех (3) этажей. «Нежилой» определяется как любое другое занятие, кроме жилого. 90.1 также предоставляет нормативные значения изоляции для «полуотапливаемых» зданий, которые не показаны в этих таблицах.

В: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 в отношении требований к массовой изоляции стен?

A: См. Таблицу, содержащую предписывающие требования к изоляции из двух редакций стандарта ASHRAE 90.1.

Директивные требования ASHRAE 90.1 R для

«Массивные стены выше класса»

Массовые стены определяются как «стена с HC (теплоемкостью), превышающей:

(1) 7 БТЕ / фут² x ºF, или

(2) 5 БТЕ / фут² при условии, что стена имеет удельный вес материала не более 120 фунтов / фут³.

Теплоемкость определяется как «количество тепла, необходимое для повышения температуры данной массы на 1 ° F.Численно, HC на единицу площади поверхности (британские тепловые единицы / фут² x ºF) представляет собой сумму произведений массы на единицу площади каждого отдельного материала в крыше, стене или поверхности пола на его индивидуальную удельную теплоемкость.

В: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 с точки зрения требований к изоляции крыши?

A: См. Таблицу, содержащую предписывающие требования к изоляции из двух редакций стандарта ASHRAE 90. 1.

ASHRAE 90.1 Предписательные требования R для
«Изоляция крыши над настилом»

Вернуться к началу

LEED®

Вопрос: Что такое LEED

A: Leadership in Energy and Environment Design (LEED) — это система рейтинга экологичных зданий, разработанная U. S. Совет по экологическому строительству. Это ведущий национальный стандарт определения зеленого строительства.

В: Что такое сертификация LEED?

A: Сертификация LEED распространяется на весь строительный проект, включая коммерческое строительство, капитальный ремонт и многоэтажные жилые дома. LEED не сертифицирует продукцию. Сертификация строительного проекта достигается путем накопления баллов на основе соответствия определенным критериям концепции дизайна LEED. Всего в системе выставления оценок доступно 69 баллов по 6 категориям дизайна.Уровни сертификации: Certified 26-32 балла, Silver 33-38, Gold 39-51, а наивысший уровень — Platinum 52-69.

Q: Каковы общие категории и баллы рейтинговой системы LEED для нового строительства и капитального ремонта?

A: баллы за сертификацию можно получить в шести категориях: устойчивые объекты (14 возможных баллов), водосбережение (5), энергия и атмосфера (17), материалы и ресурсы (13), качество окружающей среды в помещении (15), и инновации и процесс проектирования (5). Как правило, каждая категория имеет несколько кредитов по 1 баллу, каждая из которых посвящена экологичному дизайну . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается до 10 баллов в зависимости от уровня энергоэффективности здания. Изоляция обычно играет важную роль в достижении этой конкретной цели.

В: Как работает рейтинговая система LEED в разных зданиях?

A: баллы за сертификацию можно получить в шести категориях: устойчивые объекты (14 возможных баллов), водосбережение (5), энергия и атмосфера (17), материалы и ресурсы (13), качество окружающей среды в помещении (15), и инновации и процесс проектирования (5).Как правило, каждая категория имеет несколько кредитов по 1 баллу, каждая из которых посвящена экологичному дизайну . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается до 10 баллов в зависимости от уровня энергоэффективности здания. Изоляция обычно играет важную роль в достижении этой конкретной цели.

Q: Каким образом проект получает сертификат LEED?

A: баллы за сертификацию можно получить в шести категориях: устойчивые объекты (14 возможных баллов), водосбережение (5), энергия и атмосфера (17), материалы и ресурсы (13), качество окружающей среды в помещении (15), и инновации и процесс проектирования (5).Как правило, каждая категория имеет несколько кредитов по 1 баллу, каждая из которых посвящена экологичному дизайну . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается до 10 баллов в зависимости от уровня энергоэффективности здания. Изоляция обычно играет важную роль в достижении этой конкретной цели.

Q: Как продукты FOAMULAR® способствуют начислению баллов LEED?

A: Изоляция из экструдированного полистирола FOAMULAR® играет важную роль в реализации экологичных концепций проектирования зданий. Наибольший вклад сделан в области экономии энергии за счет теплоизоляции. В категории «Энергия и атмосфера» оценка за оптимизацию энергоэффективности составляет до 10 баллов в зависимости от уровня энергоэффективности здания. Изоляция неоценима в достижении целей энергоэффективности. Кроме того, среднее значение содержания переработанного полистирола в FOAMULAR® составляет 15%, что может способствовать общему требованию проекта, необходимому для получения 1 балла, если расстояние до производства и сырья не превышает 500 миль от строительной площадки.Кроме того, водостойкость FOAMULAR® в кровельных системах PRMA позволяет проектировать «зеленые» или «покрытые растительностью» кровельные системы, которые помогают управлять стоком ливневых вод с площадок, помогая получить балл в категории «Устойчивые объекты».

В: Как продукты Owens Corning проходят сертификацию LEED?

A: LEED не сертифицирует продукцию. Сертификация LEED распространяется на весь строительный проект, включая коммерческое строительство, капитальный ремонт и многоэтажные жилые дома.

В: Как «зеленая крыша» с изоляцией FOAMULAR® способствует получению баллов по системе LEED?

A: Водонепроницаемость FOAMULAR® в кровельных системах PRMA позволяет проектировать «зеленые» или «покрытые растительностью» кровельные системы, которые помогают управлять стоком ливневых вод с площадок, потенциально получая балл в категории «Устойчивые объекты».

Q: Что входит в переработку утеплителя FOAMULAR®?

A: 20% вторично переработанного полистирола. Изоляция из экструдированного полистирола FOAMULAR® ежегодно сертифицируется компанией Scientific Certification Systems, независимой третьей стороной, на содержание «не менее 20% вторичного полистирола, полученного из вторичного сырья.”Сертификат FOAMULAR® можно просмотреть в Интернете по адресу www.scscertified.com/ecoproducts/products/. FOAMULAR® иногда производился с содержанием вторичного сырья до 50%. Однако Owens Corning предпочитает делать только согласованные и проверяемые утверждения, а не делать заявления «с точностью до» определенного процента. Owens Corning считает важным делать заявления о переработке содержимого, которые реалистично представляют наши продукты, надежны для определения архитектора, являются последовательными и проверяемыми.Вот почему мы предпринимаем беспрецедентный ежегодный шаг, добровольно отправляя наш продукт и записи в системы научной сертификации для их независимой оценки согласованного и надежного вторичного содержания. Ни один другой производитель экструдированного полистирола не имеет такой оценки своей продукции.

Вернуться к началу

Коды и класс огнестойкости

В: Что означает конструкция крыши класса A, B и C?

A: Классы A, B и C — это показатели способности кровельного покрытия (мембраны и изоляционных слоев) противостоять распространению пламени по внешней поверхности, причем класс A является лучшим.Если настил крыши является горючим (дерево), то испытание также включает два различных типа испытаний на проникновение для оценки риска попадания внешних источников огня на горючий настил и воспламенения. Классы A, B и C определены путем испытаний в соответствии с AASTM E108 «Методы испытаний кровельных покрытий на огнестойкость».

Q: Что представляют собой кровельные конструкции FOAMULAR®, непосредственно соединяемые со стальным настилом?

A: Кровельные конструкции «прямо к стальному настилу» имеют изоляцию из экструдированного полистирола FOAMULAR®, установленную непосредственно над стальным настилом крыши без слоя гипсокартона, отделяющего изоляцию от настила.Для получения полной информации о системе, представленной Underwriters Laboratories, посетите сайт www.ul.com и см. «Конструкция крыши» № 457. Тестирование для этой категории проводится в соответствии с UL 1256 «Огнестойкость конструкции кровельного настила», тест, который проверяет ограниченное распространение пламени под настилом крыши, подверженным внутренним источникам огня.

В: Какие у FOAMULAR® показатели распространения пламени и задымления?

A: Для всех необработанных изоляционных материалов из экструдированного полистирола FOAMULAR® характеристики горения поверхности следующие: распространение пламени 5 и образование дыма 45-175 в зависимости от толщины. Характеристики горения на поверхности определяются в соответствии со стандартом ASTM E84 «Методы испытаний характеристик горения строительных материалов». Типичные максимальные нормы строительных норм: распространение пламени 75 и образование дыма 450.

В: Каков потенциальный нагрев изоляционного материала из экструдированного полистирола FOAMULAR®?

A: Потенциальное тепло любой изоляции из полистирола определяется количеством полистирола, содержащегося в плите, которое зависит от толщины и плотности.Полистирол обычно содержит от 16 000 до 17 000 БТЕ на фунт. Так, например, если предположить, что 17 000 британских тепловых единиц на фунт, плита FOAMULAR® толщиной 2 дюйма и плотностью 1,6 фунта на квадратный фут содержит приблизительно 4533 британских тепловых единицы на квадратный фут. Испытания для определения потенциального нагрева проводятся в соответствии с NFPA 259 «Метод испытаний на потенциальное нагревание строительных материалов».

Вопрос: Какие виды испытаний использует Owens Corning для измерения термостойкости изоляции из вспененного XPS?

A: Пенопластовая изоляция из экструдированного полистирола прошла испытания в соответствии со стандартом ASTM D1929 (NFPA 259) «Стандартный метод испытаний на потенциальное нагревание строительных материалов». Тест измеряет потенциальную теплоту сырой полистирольной смолы. Результаты испытаний варьируются от образца к образцу, но обычно они находятся в диапазоне 17 500 БТЕ / фунт. Фактическое потенциальное тепло изоляционного материала из пенопласта является функцией плотности и толщины, а также потенциального тепла необработанного полистирола. Принимая во внимание минимальную плотность продукта, указанную в ASTM C578, «Стандартные технические условия на жесткую теплоизоляцию из ячеистого полистирола», и толщину, как показано, потенциальная теплота вспененного XPS продукта в британских тепловых единицах на квадратный метр рассчитывается в следующей таблице.

		Пенопластовый продукт Потенциальное тепло, BTU / SF
		150	250	400	600	1000
Толщина пены, дюйм	0. 5 «	948	1130	1313	1604	2188
	1 «	1896	2260	2625	3208	4375
	1,5 «	2844	3391	3938	4813	6563
	2 «	3792	4521	5250	6417	8750
	2.5 «	4740	5651	6563	8021	10938
	3 «	5688	6781	7875	9625	13125
	3,5 «	6635	7911	9188	11229	15313
	4 «	7583	9042	10500	12833	17500

Вернуться к началу

Окружающая среда

В: Как продукты FOAMULAR® помогают окружающей среде?

A: Owens Corning производит FOAMULAR® и другие строительные материалы, которые экономят энергию, снижают зависимость от ископаемого топлива и сокращают выбросы парниковых газов во всем мире. Изоляция зданий — одна из самых экономичных технологий по сокращению потребления энергии и выбросов парниковых газов в мире.

Owens Corning имеет все возможности для решения проблемы глобального изменения климата за счет повышения энергоэффективности, достигаемой за счет использования многих продуктов, которые он производит, и сокращения выбросов парниковых газов (ПГ), которые возникают, когда потребители используют эти продукты, включая FOAMULAR®.

Q: Какой вспениватель используется для производства продуктов FOAMULAR®?

A: Все заводы Owens Corning Foamular в США.S. и Канада производят пенопласты с использованием запатентованной смеси вспенивающих агентов, которые позволяют Owens Corning производить вспененные продукты с нулевым озоноразрушающим потенциалом и примерно на 70% меньшим потенциалом глобального потепления, чем вспениватели, использованные до конверсии вспенивающих агентов в 2009 году.

Q: Где я могу найти паспорта безопасности материалов для FOAMULAR®?

A: Паспорта безопасности материалов (MSDS) доступны на этом веб-сайте. Щелкните «Продукты» в главном меню слева, а затем щелкните любой «Продукт FOAMULAR®» в таблице.Найдите ссылку MSDS внизу каждой страницы продукта.

В: Классифицируются ли какие-либо продукты FOAMULAR® как опасные?

А: №

В: Какие данные доступны по уровням выбросов ЛОС для полистирольных продуктов FOAMULAR®?

A: FOAMULAR® в настоящее время является единственным изоляционным продуктом из экструдированного полистирола, который сертифицирован GREENGUARD® по качеству воздуха в помещениях Институтом окружающей среды GREENGUARD в соответствии со стандартом GREENGUARD для продуктов с низким уровнем выбросов.Более подробную информацию см. В разделе «Устойчивое развитие» на этом веб-сайте и в Сертификате качества воздуха в помещениях GREENGUARD.

Q: FOAMULAR® содержит формальдегид?

A: Формальдегид не входит в состав рецептуры продуктов FOAMULAR®. FOAMULAR® в настоящее время является единственным изоляционным продуктом из экструдированного полистирола, который имеет сертификат качества воздуха в помещениях GREENGUARD®, сертифицированный Институтом окружающей среды GREENGUARD в соответствии со стандартом GREENGUARD для продуктов с низким уровнем выбросов. Более подробную информацию см. В разделе «Устойчивое развитие» на этом веб-сайте и в Сертификате качества воздуха в помещениях GREENGUARD.

Вернуться к началу

Свойства и гарантии

В: Почему я должен выбирать изоляцию FOAMULAR®?

A: FOAMULAR® известен своим долгосрочным стабильным значением R, равным 5 на дюйм толщины. Утеплитель из экструдированного полистирола FOAMULAR® также ценится за его отличную устойчивость к влаге во многих формах, которые он присутствует в конструкции и вокруг нее, а также за ее способность сохранять свои свойства в присутствии влаги.

Q: Какова долговечность FOAMULAR® в строительстве?

A: FOAMULAR® известен своим долгосрочным стабильным значением R, равным 5 на дюйм толщины. Утеплитель из экструдированного полистирола FOAMULAR® также ценится за его отличную устойчивость к влаге во многих формах, которые он присутствует в конструкции и вокруг нее, а также за ее способность сохранять свои свойства в присутствии влаги.

Q: Гарантия на изоляционные материалы FOAMULAR®?

А: Да.Гарантируется, что FOAMULAR® не имеет дефектов материала и / или изготовления, а также отвечает требованиям к физическим свойствам ASTM C578 и CAN / ULC S701. Гарантируется сохранение физических свойств, рекламируемых на момент покупки, в течение 20 лет с даты изготовления. Кроме того, гарантируется сохранение 90 процентов (%) заявленной R-ценности в течение 20 лет с даты изготовления.

Вопрос: Что такое R-значение?

A: R-значение — это мера сопротивления тепловому потоку для отдельного материала, такого как изоляция, или для сборки материалов, таких как стена или крыша.Чем выше R-значение (сопротивление), тем больше изоляционная способность. Значение R выражается в ºF · ft² · ч / Btu (K · м² / Вт). Для сборок сумма значений R компонентов в сборке, всего R = 1 / U.

В: Каков R-показатель у изоляции FOAMULAR®?

A: Изготовлено в соответствии с типами категорий ASTM C578, минимальное значение R * составляет 5 на дюйм толщины,

* Тепловое сопротивление, толщина 1,00 дюйм (25,4 мм), минимум, ºF · ft² · ч / BTU (K · м² / Вт), измеренное при средней температуре 75 + или — 2ºF (24 + или — 1ºC). Значение R на дюйм толщины при других средних температурах: 5,6 при 25 ºF, 5,4 при 40 ºF. Измерено в соответствии с ASTM C518.

В: Что такое U-значение?

A: Коэффициент теплопередачи — это мера фактической передачи тепла через строительную конструкцию , такую ​​как стена или крыша. Более низкое значение U указывает на более низкую теплопередачу или лучшую теплоизоляцию. U = 1 / R. Значение U выражается в британских тепловых единицах / час на квадратный фут ºF. (Вт / м² ºC)

Q: Что такое «коэффициент отражения R» в изоляции?

A: «Reflective R» — это ссылка на метод, который изоляция может использовать для сопротивления теплопередаче.Он работает только в том случае, если изоляция 1) имеет отражающую поверхность и 2) если в конструкции созданы условия, позволяющие работать «отражающей R». Условия заключаются в том, что отражающая поверхность должна примыкать к пустому воздушному пространству , которое ограничено гладкими параллельными поверхностями , и отражающая поверхность должна оставаться чистой и неповрежденной с течением времени. Передача тепла происходит в трех режимах: теплопроводность (от молекулы к молекуле через твердые тела), конвекция (потоки воздуха) и излучение (инфракрасные «лучи»).Поскольку передача излучения распространяется как «луч» энергии, его можно свести к минимуму, если множество поверхностей прерывают «чистый обзор» движения, например волокна в изоляционной стекловолоконной ватной изоляции или стенки ячеек в пенопластовой изоляции. Или перенос излучения может быть минимизирован за счет отражающих поверхностей с обеих сторон прилегающего воздушного пространства, которые отражают лучистой энергии от поверхности, или которые уменьшают излучение с другой стороны. Это «отражающее R-значение».Количественная оценка «отраженного R» является предметом некоторых споров и путаницы в строительной отрасли из-за факторов, которые могут минимизировать его эффективность в реальном строительстве.

Q: Заявлены ли FOAMULAR® значения коэффициента отражения R?

A: Нет. Заявления о отражении не делаются, потому что: 1) FOAMULAR® не производится с отражающей облицовочной поверхностью, и 2) обычно FOAMULAR® и пенопласт в целом используются в приложениях, где реальные условия строительства не соответствуют лабораторным условиям, необходимым для того, чтобы «отражающий R» был эффективным.

В: Почему долгосрочный рейтинг термического сопротивления (LTTR) или «метод тонких срезов» (CAN / ULC S770), используемый Ассоциацией производителей полиизоциануратов (PIMA), не является предпочтительным методом для проверки тепловых характеристик?

A: CAN / ULC S770 не является предпочтительным, потому что в нескольких исследованиях было показано, что он завышает прогнозирование устаревшего R-значения или LTTR. Некоторые изоляционные материалы из пенопласта имеют структуру с закрытыми ячейками, заполненную газообразным вспенивающим агентом, специально выбранным из-за его низкой теплопроводности для улучшения тепловых характеристик изоляционного пенопласта. В течение длительного периода времени (от 50 до 75 лет) часть вспенивающего агента диффундирует через толщу пены, заменяясь воздухом, который диффундирует в структуру ячеек. Из-за этого движения газа общее тепловое сопротивление (значение R) изоляционного материала со временем снижается. Это явление обычно называют «старением».

Точное определение R-значения выдержки всех пенопластовых изоляционных материалов важно, потому что 1) проектировщикам требуются точные долгосрочные данные о тепловых характеристиках для определения нагрузок на отопление и охлаждение зданий и бытовых приборов, и 2) изоляционные материалы сравниваются с одним другой — по цене и тепловым характеристикам.

Q: Какова прочность на сжатие у изоляции FOAMULAR®?

A: Изготовлен в соответствии с типовыми категориями ASTM C578, минимальная прочность на сжатие в фунтах на квадратный дюйм (фунт / кв. Дюйм) для каждого продукта / типа указана ниже:

FOAMULAR®150	Тип X	15 фунтов на кв. Дюйм мин.
FOAMULAR® 250	Тип IV	25 фунтов на кв. Дюйм мин.
FOAMULAR® 400	Тип VI	40 psi мин.
FOAMULAR® 600	Тип VII	60 фунтов на кв. Дюйм мин.
FOAMULAR® 1000	Тип V	100 фунтов на кв. Дюйм мин.

Q: Какова плотность изоляционных материалов FOAMULAR®?

A: Изготовлено в соответствии с категориями типов ASTM C578, минимальная плотность в фунтах на кубический фут (pcf) указана ниже для каждого продукта / типа:

FOAMULAR® 150	Тип X	1.30 шт. Фут мин.
FOAMULAR® 250	Тип IV	1,55 pcf мин.
FOAMULAR® 400	Тип VI	1,80 pcf мин.
FOAMULAR® 600	Тип VII	2,20 pcf мин.
FOAMULAR® 1000	Тип V	3,00 pcf мин.

В: Каков вес на квадратный фут утеплителя FOAMULAR®?

A: Основываясь на минимальной плотности, предписанной ASTM C578, типичный вес в фунтах на квадратный фут (psf) на дощатый фут (12 дюймов x 12 дюймов x 1 дюйм) для продуктов FOAMULAR® показан ниже:

В: Какова максимальная температура использования продуктов FOAMULAR®?

A: FOAMULAR® не рекомендуется использовать там, где устойчивые температуры превышают 165 ºF. Не используйте его в контакте с поверхностями, такими как трубы или дымоходы, которые имеют температуру выше 150 ºF.

Q: Какие методы резки рекомендуются для нанесения FOAMULAR®?

A: FOAMULAR® можно разрезать несколькими способами. Используя бритвенный нож и линейку, можно слегка надрезать доску, а затем щелкнуть по линии надреза. Либо доски FOAMULAR® можно разрезать с помощью ручной или циркулярной пилы. Или термопласт FOAMULAR® можно разрезать с помощью устройства для резки горячей проволоки.При резке FOAMULAR® всегда используйте защитные очки для защиты от мелких частиц, которые могут быть выброшены во время резки.

Q: Можно ли резать FOAMULAR® горячей проволокой?

А: Да. FOAMULAR® — продукт из экструдированного полистирола. Полистирол термопластичен и его можно разрезать горячим кусачком.

В: Какова паропроницаемость изоляции FOAMULAR®?

A: Изготовлен в соответствии с типовыми категориями ASTM C578, максимальная проницаемость для водяного пара (WVP) составляет 1. 1 химическая завивка для толщины 1 дюйм. Фактические значения WVP уменьшаются с увеличением толщины. Для FOAMULAR® 150 и 250 толщиной 2 дюйма WVP = 0,70. Для FOAMULAR® 150 и 250 толщиной 3 дюйма WVP = 0,60 доп. WVP измеряется в соответствии с ASTM E96.

В: Способствует ли FOAMULAR® росту плесени или грибка?

A: No. Необработанный, необработанный FOAMULAR® был испытан в соответствии с методом ASTM C665-98 и C1338-00. Это 28-дневное сравнительное испытание, чтобы определить, поддерживают ли изоляционные материалы рост грибков не больше, чем окружающие материалы изолируемой конструкции.Для метода ASTM C1338-00 используются пять грибковых культур: Aspergillus niger (Американская коллекция типовых культур 9642), Aspergillus versicolor (ATCC 11730), Chaetomium globosum (ATCC 6205), Aspergillus flavus (ATCC 9643) и Penicillium funiculosum (ATCC 11 797). ). Микроскопическое исследование тестового изоляционного материала после 28 дней инкубации не показало роста грибков.

Тем не менее, плесень и грибок могут расти на любой поверхности, если присутствуют споры плесени (в большом количестве в окружающей среде), соответствующая температура (40–100 ° F), пищевые продукты (например, пылевые пленки) и влажность.Споры плесени, температура и пыль находятся вне нашего контроля. Таким образом, ключевым моментом является выбор изоляционных материалов, таких как экструдированный полистирол FOAMULAR®, которые противостоят водопоглощению и накоплению.

Q: Что входит в стандартную поставку грузовика FOAMULAR®?

A: Количество FOAMULAR®, перевозимое на грузовике, зависит от размера и толщины продукта. Для получения полной информации см. Публикацию Owens Corning «Packaging and Truck Loading Data Sheet», Pub. № 23501-D доступен на странице «Продукты» этого веб-сайта.

Q: Каковы требования к хранению FOAMULAR®?

A: Упаковка FOAMULAR® разработана таким образом, чтобы минимизировать проникновение воды и ультрафиолетового света. Допускается хранение вне помещения при условии, что FOAMULAR® остается в исходной упаковке. FOAMULAR® имеет действительно закрытую структуру ячеек и состоит из гидрофильного полистирола, что делает его очень устойчивым к водопоглощению. Однако FOAMULAR® (полистирол) чувствителен к продолжительному воздействию ультрафиолета, поэтому до установки он должен оставаться в оригинальной упаковке.Продолжительное хранение на открытом воздухе может привести к скоплению влаги в складках упаковки устройства. Хотя сам FOAMULAR® не подвержен воздействию влаги, накопленная со временем влага в сочетании с грязью и пылью на рабочем месте может привести к росту плесени и грибка на упаковке или на FOAMULAR®. FOAMULAR® не поддерживает рост плесени / грибка, но накопление грязи, влаги и высоких температур на рабочем месте будет способствовать росту плесени / грибка внутри или на упакованном устройстве.

Некоторые изоляционные материалы из жесткого пенопласта очень чувствительны к водопоглощению, и на них могут распространяться исключения из гарантии, если они хранятся вне помещения или подвергаются воздействию влаги. Проверьте и сравните с гарантией FOAMULAR®, в которой нет таких исключений.

Вернуться к началу

Не видите свой вопрос выше? Спросите нас.

Home Energy Magazine — Крыша и чердак :: Красавица и чудовище наверху

| Вернуться на страницу содержания | Индекс Home Energy | О компании Home Energy | | Home Energy Домашняя страница | Предыдущие выпуски Home Energy | Интернет-журнал Home Energy, март / апрель 1995 г. Красавица и чудовище наверху Те же элементы, которые часто добавляют к верхнему этажу домов, чтобы придать им отличительную архитектурную красоту, также могут сделать их довольно ужасными для обогрева или модернизации. Полтораэтажные дома, такие как дома в стиле Кейп-Код, найденные в Новой Англии, типичны для тех, которые создают сложные проблемы с изоляцией и воздухонепроницаемостью. Дэвид Коннелли Легг K Новые стены, слуховые окна, боковые чердаки, верхние чердаки и наклонные потолки на верхнем этаже здания могут привести к неожиданной утечке воздуха и проблемам с изоляцией в любом доме, старом или новом.Дома в стиле Кейп-Код, мансарды и Гамбреля обычно имеют полуэтажные дома с этими неприятными особенностями, и те же типы проблем с тепловыми характеристиками часто возникают в других домах, когда чердак завершается и превращается в жилое пространство. К счастью, при правильном подходе эти проблемы могут стать экономией энергии во время проекта реконструкции или модернизации энергоснабжения. Ключевые точки соединения — ключ к утечке Слуховые окна и перегородки, которые являются одними из наиболее распространенных элементов 11/2-этажных домов, требуют многочисленных переходов в каркасе, называемых ключевыми стыками (см. Рис. 1).Ключевые стыки — это проемы в раме здания, часто скрытые от глаз на пересечении стен, полов, подъездов и потолков. Если смотреть с помощью инфракрасного сканера, нет никаких сомнений в том, что они теряют энергию. Но строители, специалисты по ремонту и подрядчики обычно не подозревают, что ключевые узлы вызывают значительные тепловые проблемы. Даже дома с высокой степенью теплоизоляции, дома с новой изоляцией и дома с энергоэффективными окнами и пластиковыми пароизоляциями в стенах и потолках могут работать плохо, если ключевые стыки не обработаны. Логово зверя — переход между полом и коленом Ключевые узлы можно найти в любом доме; однако в 11/2-этажных домах и домах с переоборудованными (законченными) чердаками их обычно больше, и, как правило, они имеют один из самых негерметичных типов — переход пол / коленная стена. Переход пол / коленная стена представляет собой полость балки между потолком полного этажа и коленной стеной на полуэтаже над ним. Редко кто-нибудь устанавливает блокировку для герметизации полости балки под коленной стенкой. В результате нагретый воздух проходит через полость балки, минуя изоляцию, в боковой чердак. Важно отметить, что это не только кондиционированный воздух из внутренних помещений; это также может быть воздушный поток из-за конвективных петель между полостью балки и боковым чердаком. Конвективное образование петель возникает, когда теплые неизолированные поверхности нагревают холодный воздух чердака в полости балки, заставляя его циркулировать и вытекать в боковой чердак. Много кондиционированного воздуха может выходить через переход пол / коленная стенка, потому что полость балки обычно соединена с проходами для обслуживания и другими путями утечки во всех внутренних стенах. Кроме того, переходное отверстие в полу и в стене большое — обычно 8-10 дюймов в высоту (по крайней мере, на высоту балки) — и проходит по всей длине дома. Из-за эффекта стека перепады давления на чердаках обычно выше, чем на других компонентах здания. Это давление является сильной движущей силой утечки, что подчеркивает важность успешного устранения утечек воздуха на чердаке. Даже если пол бокового чердака утеплен, часто существующая изоляция просто маскирует проблемы с потерей тепла. Изоляция из войлока сама по себе замедляет, но не блокирует воздушный поток, и обычно мы обнаруживаем, что любая изоляция из войлока в переходе пол / стенка или рядом с ним становится очень грязной из-за пыли, когда через нее проходит воздух (см. Рисунок 2). Устранение этих боковых щелей на чердаке может быть сложной задачей, потому что до них часто трудно добраться, но необработанный переход между полом и стенкой может иметь колоссальные последствия для счета за электроэнергию.Это все равно, что круглый год оставлять нараспашку скрытое окно. Рис. 1. Утечка воздуха может быть чрезмерной через ключевые стыки в каркасе дома, в том числе стык, где боковая перегородка чердака встречается с балками потолка под ней (переход между полом и коленом), переход между полом и мини-стенкой у основания слуховое окно и пустоты в стенах, открытые наверху, где они встречаются с потолком. Утечка между внутренними полостями стен и боковыми чердаками через негерметичные переходы между полом и коленом может вызвать конвективные потери по всему дому. Рис. 2. Изоляция из войлока в переходе пол / коленная стенка или рядом с ним часто загрязняется из-за пыли, когда через нее проходит воздух. Реконструкция по плану Проекты перепланировки делают жилое пространство красивее и функциональнее.Переоборудование чердака или поднятие крыши — это экономичные способы получить больше жилого пространства. Но ремонтник должен тщательно спланировать изоляцию и обработку воздуха, чтобы избежать и исправить серьезные проблемы с тепловыми характеристиками, контролировать влажность в здании и улучшить качество воздуха в помещении. К счастью, обычно легче получить доступ к ключевым узлам во время реконструкции, когда поднимаются колени или чердак достроен. Это лучшее время для изоляции и устранения проблем с утечкой воздуха и обходных путей, которые вызывают конвективное образование петель, потому что относительно легко либо заделать полости в балках перед установкой коленной стены, либо закрыть полости стены верхней пластиной перед установкой досок перекрытия чердака.Понимание проблем, которые возникают с мансардными окнами и боковыми чердаками в 11/2-этажных домах, поможет специалисту по ремонту дома спланировать подход, который удержит зверя в страхе. Уплотнение воздуха и влага Когда специалисты по переоборудованию затягивают здание, поддержание адекватной вентиляции всегда является проблемой. Вместо того, чтобы просто останавливать воздушное уплотнение на заданном уровне герметичности, контроль влажности включает в себя контроль источника, механическую вентиляцию с вентиляторами и правильное использование воздушно-паровых барьеров.Установка тихого, мощного вентилятора для ванной комнаты, управляемого с помощью гигростата или таймера, обеспечит более надежный приток свежего воздуха, а эффективный воздушный барьер поможет предотвратить попадание влажного воздуха на чердаки и другие полости здания, где он может вызвать повреждение от влаги. Это может включать ледяные дамбы и другие проблемы (см. «Вентиляция чердаков для минимизации обледенения на карнизах», стр. 35). Пластиковые пароизоляции часто используются при утеплении открытых стен и потолков во время проектов реконструкции. К сожалению, барьер не принесет никакой пользы, если не удастся закрыть ключевые стыки. Ключ к приручению зверя — выровнять границу давления дома с его тепловой границей. Граница давления — это барьер, предотвращающий проникновение наружного воздуха и выход внутреннего воздуха. Граница давления должна быть на теплой стороне изоляции, которая должна быть расположена на одной линии с тепловой границей, то есть границей между кондиционируемой зоной и некондиционированной зоной дома. Воздушное уплотнение на тепловой границе может уменьшить конвективное образование петель, тем самым улучшая изоляционные характеристики и значительно улучшая экономию энергии по сравнению с традиционными методами. Определение температурной границы Первым шагом в планировании подхода к теплоизоляции и герметизации 11/2-этажного дома является решение, как лучше всего определить тепловую границу для половинного этажа. Для боковых чердаков это включает решение определить тепловую границу у коленной стены и бокового этажа чердака или определить ее на склоне и торцевых стенах фронтона (см. Рисунок 3).Изоляция колена и бокового этажа чердака, а также герметизация перехода между полом и коленом часто рекомендуются как лучший вариант. Однако это не всегда лучший подход к энергоэффективности. Часто в области перегородки есть протекающие дверцы доступа, воздуховоды или встроенные шкафы в дополнение к переходу между полом и стенкой. В этом случае может быть более практичным и экономичным определить тепловую границу на склоне и установить изоляцию и воздушный барьер на склоне.Имейте в виду, что воздушный барьер на склоне должен быть прочным и покрывать очень большую площадь, что делает его трудозатратным и более дорогим в установке. Во многих случаях будет проще изолировать коленную перегородку и боковой чердак, а также герметизировать переход от пола к коленной перегородке и другие протечки, чем устанавливать воздушный барьер на склоне. Решение о размещении тепловых и напорных границ на склоне или у подножия стены и чердачного этажа будет зависеть от первоначальной стоимости, затрат на энергию и требований контроля влажности.Это нужно делать в индивидуальном порядке, после осмотра дома. Использование вентиляционных дверей для проверки существующей утечки воздуха на чердак также может помочь в этом решении. (См. Диагностика давления для боковых чердаков, стр.31). Рисунок 3 . Планирование теплоизоляции и герметизации бокового чердака включает в себя сначала решение о том, следует ли определять тепловую границу на уровне колена и бокового этажа чердака или на склоне.В то время как типичный метод — утеплить коленную перегородку и чердачный пол, во многих случаях более практичным и экономичным является изоляция и изоляция на склоне, особенно когда зона коленной перегородки содержит негерметичные дверцы доступа, воздуховоды или встроенные шкафы в дополнение к переход пол / колено. Методы и материалы При герметизации воздуха следует уделять особое внимание таким деталям, как выбор материалов, подготовка поверхности под герметик, крепление, долговечность и взаимодействие с изоляцией.Некоторые из качественных материалов для использования включают: Герметик из пенополиуретана, уретановый герметик, силиконизированный латекс или силиконовый герметик Жесткая изоляция, фанера, листовой камень или вощеный картон Мастика для каналов или герметик для каналов из рулонной фольги Гидроизоляционный слой из алюминия или оцинкованной стали и высокотемпературный герметик для работ около дымовых труб Плотноударная целлюлозная изоляция Обертка для дома Уплотнение перехода пола / колена Если он доступен, переход между полом и стенкой может быть герметизирован прочной целлюлозой или жестким материалом, включая полиизоциануратную изоляцию, листовой камень, фанеру или вощеный картон. Жесткий материал можно разрезать и вставить между балками и механически прикрепить к подошве подколенной стенки. Тщательно заделайте все стыки между материалом и балками, стеной и потолком внизу с помощью герметика или пенополиуретана, нанесенного пистолетом. Крепите жесткий утеплитель с помощью креплений с большой головкой, например, кровельных гвоздей. Если боковой чердак имеет пол, можно использовать целлюлозу с плотным выдувом или можно временно отрезать пол, чтобы получить доступ, достаточный для использования вощеного картона.Вырежьте и сложите картон, поместите его между балками чердака на переходе между полом и коленом и прикрепите к балкам с помощью молоткового степлера. Фанеру можно использовать для герметизации перехода пол / коленная стена и других больших проемов при ремонте и отделке чердака. В это время обычно остается больше места для резки, подгонки и герметизации фанеры, потому что до сих пор не установлены перегородки, пол, стеновые панели и другие отделочные материалы. Еще одна техника, которая работает во время ремонта, — это использование деревянных блоков.Вырежьте блоки из той же заготовки (обычно 2 x 8), что и балки, и прикрепите их гвоздями к концам каждого блока. Затем заделайте все стыки пеной или конопаткой. Переход пол / коленная стена может быть герметизирован выдувной целлюлозой, установленной с плотностью 3,5-4 фунта на кубический фут. Для боковых чердаков с полом просверлите доску пола или фанеру рядом с коленом и выдуйте целлюлозу прямо вниз. Увеличьте целлюлозу до необходимой плотности (см. Раздел «Изоляция боковых стенок и контроль утечки воздуха», HE, январь / февраль ’90, стр.13), чтобы создать эффективную пробку из целлюлозы на переходе между полом и стенкой. Изоляция для выдувания кромок Инфракрасное сканирование чердаков с изоляцией из стекловолокна ясно показывает тепловые проблемы по периметру чердака. Эти холодные области, видимые в оконных проемах фронтона и рядом с участками потолка, хуже в стяжных потолках, типичных для северо-востока, где обвязка удерживает войлок от потолка. Многие из этих проблем связаны с движением воздуха и смывом наружного ветра, которые могут серьезно ухудшить R-ценность. Эти условия часто также приводят к образованию плесени и грибка из-за холодных пятен и, как следствие, повышенной относительной влажности. Изоляция кромочного материала может использоваться для изоляции обвязочных пространств по периметру чердака.Секции существующих войлок из стекловолокна, прилегающие к области карниза, разрезаются, складываются и устанавливаются заново за пределы верхней плиты стены, где они действуют как перегородочный материал, предотвращающий попадание целлюлозы в потолок. Затем целлюлозу выдувают в открытое пространство для обвязки и над верхними пластинами внешней стены. По возможности, пространство должно быть полностью заполнено до уровня крыши и / или вентиляционной перегородки потолка. По периметру чердаков используется изоляция с боковым ударом, чтобы сократить проникновение ветра в изоляцию.Это уменьшает проблемы с влажностью и плесенью, защищая от холода и грибка. Этот метод особенно важен, поскольку риск образования плесени может быть увеличен за счет герметизации воздуха, что может повысить относительную влажность, и за счет добавления вентиляционных отверстий на потолке, что увеличивает количество холодных точек. Это, вероятно, добавляет 20 минут к обычной работе по утеплению, но это того стоит. Полости под балки на концах фронтона Полости в балках между этажами на каждом конце фронтона также являются значительными обходными путями для теплового потока, особенно если потолок первого этажа был построен с полосами обрешетки между балками и гипсокартоном (или штукатуркой). Эти места, которые часто не изолированы, должны быть тщательно уплотнены снаружи или изолированы стекловолокном и герметизированы жесткими материалами и пеной во время реконструкции. Для тех 11/2-этажных домов, стены которых уже утеплены, более практичный подход заключается в том, чтобы установить изоляцию трубами в ниши с двухскатной балкой изнутри бокового чердака. Герметизация этих полостей улучшает изоляционные характеристики стен и помогает гарантировать, что кондиционированный воздух в полости балки не будет просто выходить через фронтальный конец, когда переход между полом и стенкой перекрыт. Диагностика давления для боковых мансард Часто ошибочно полагать, что граница давления совпадает с тепловой границей (изоляцией) в доме. Шансы ошибиться или предположить еще больше, если у вас есть несколько боковых чердаков и недоступные чердаки в 11/2 этажных домах. Например, граница давления в доме в стиле Кейп-Код может быть на обшивке крыши — это очень часто бывает, когда очень мало вентиляции чердака и значительная утечка через переход между полом и стеной. В результате изоляция колена, бокового чердака или склона может быть обойдена из-за утечек воздуха, и через крышу будет уходить гораздо больше тепла, чем ожидалось. Диагностика давления предоставляет информацию, которая помогает нам узнать, когда возникает эта проблема и когда она устраняется (см. Удобную для пользователя диагностику давления, HE , сентябрь / октябрь ’94, стр. 19). В идеале, сложные дома следует диагностировать и обследовать с помощью воздуходувки и инфракрасного сканера. Примеры использования Эти два примера демонстрируют типичные ситуации на чердаках относительно новых 11/2 этажных домов. Первый дом был построен в середине 1980-х годов и имеет тепловой насос с несколькими участками воздуховодов, расположенный в боковом чердаке. Также есть встроенные шкафы и комоды в коленях этого бокового чердака. Когда в доме было понижено давление до 50 Паскалей, показания давления от дома до верхнего чердака и боковых чердаков составили приблизительно -25 Паскалей. Эти показания показывают, что примерно половина чердаков находилась внутри, а половина — вне границы давления. В этом случае экипаж изолировал склон и установил жесткий воздушный барьер. Это переместило изоляцию к линии крыши и границе давления внутри изоляции. Таким образом, воздуховоды и встроенные элементы теперь находятся внутри температурных границ и границ давления. Утечки во встроенных модулях больше не имеют значения, а изоляция на склоне также помогает изолировать воздуховоды. Второй дом был построен в конце 1970-х годов, а чердак был реконструирован и завершен в 1990 году. Реконструкторы тщательно утеплили боковой чердак и перекрытие. Но когда в доме было понижено давление до 50 Паскалей, показания давления от дома до верхнего чердака и боковых чердаков составили примерно -15 Паскалей. Следовательно, граница давления была в основном на линии крыши, которая находится за пределами изоляции. Часто наличие изоляции в сочетании с показаниями CFM50 дверцы нагнетателя, снятыми отдельно без диагностики давления, скрывают масштабы проблемы этого типа. Более пристальное наблюдение и дополнительные испытания под давлением показали, что нагретый воздух проходит через основные байпасы, включая переход между полом и стенкой, и проходит через изоляцию и выходит на верхние и боковые чердаки. Поскольку так много нагретого воздуха выходит за пределы изоляции, эффективное значение R теплоизоляции чердака снижается, и чердаки случайно и неосознанно нагреваются — намного больше, чем можно было бы ожидать. В результате кондуктивные теплопотери через чердаки намного больше, чем указывает значение R изоляции. Этот тип проблемы можно решить, заделав протечки в переходе между полом и стенкой и в других ключевых местах, чтобы выровнять границу давления с изоляцией. Часто в этих ситуациях сокращение CFM50 на дверце воздуходувки не может быть достигнуто до тех пор, пока байпасы не загерметизированы до точки, где оставшаяся площадь утечки на чердаке меньше, чем размер вентиляционных отверстий на чердаке. При прочих равных условиях экономия энергии будет выше, чем указано в сокращении CFM50 на дверце вентилятора, потому что в этом случае (очень неплотный интерьер и относительно плотный чердак) первоначальные показания CFM50 не отражали, сколько нагретого воздуха проходило через изоляцию в чердак. Пример дома №2: чердак сдан в 1990 году. Мини-перегородки На Кейп-Коде в Массачусетсе в большинстве 11/2-этажных домов есть мини-перегородки на задней стене дома между первым и вторым этажами. Иногда их называют крышами для бровей, они разбивают линию стен и добавляют интереса и красоты.Однако без надлежащего оборудования их сложно починить. Эти мини-перегородки не достаточно велики, чтобы вместить внутри резервуар с пеной. Человек не может эффективно использовать стандартные средства для герметизации воздуха. Целлюлозу высокой плотности можно выдувать и упаковывать во всю полость мини-перегородки, включая переход пол / перегородка, с помощью пластиковой трубки на конце шланга для продувки изоляции. При правильной установке он будет сопротивляться потоку воздуха и сохранять свое номинальное значение R.Это исключает проникновение воздуха через стык и одновременно обеспечивает изоляцию. Доступ для вдувания изоляции в мини-перегородки можно получить, просверлив крышу или перекрыв потолок. Если проект реконструкции предполагает подъем крыши для создания слухового окна сарая, можно заблокировать мини-пространство под коленом и заделать фанерой во время чернового каркаса, как описано выше. Еще один способ доступа, который хорошо работает при реконструкции, — это просверлить отверстия в черновом полу рядом с мини-стеной и вдувать целлюлозу перед установкой пола или подкладки. Изоляционные наколенники При добавлении утеплителя из стекловолокна к коленной стенке важно установить минимальную изоляцию из R-19 и обеспечить крепление, отличное от простого скрепления скобами. Проблема в том, что коленная стенка открыта с холодной (внешней) стороны, потому что основа из крафт-бумаги с изоляцией должна быть установлена ​​на теплой (внутренней) стороне изоляции. Через несколько лет клей, удерживающий бумагу, теряет свою клейкость, и в результате изоляция может, и часто происходит, упасть.Изоляция будет оставаться на месте намного дольше, если вы используете пластиковую сетку, проволоку или шпагат, скрепленные скобами. Консультант по энергетике из Пенсильвании Линда Вигингтон рекомендует еще лучший метод. Ее подход заключается в том, чтобы покрыть всю холодную (внешнюю) сторону изоляции домашней пленкой, еще одним слоем утеплителя или жесткой изоляции. Это удерживает изоляцию перегородки на месте и защищает ее от проникновения ветра, который может серьезно ухудшить R-ценность. Обертка дома особенно важна для перегородок, потому что эти вертикальные стены открыты на чердак снаружи и подвергаются ветру, дующему через вентиляционные отверстия в потолке. Герметизация полостей в стенках на Стена / потолок Как ни странно, даже в новых домах очень часто можно найти открытые на чердак полости как во внутренних, так и во внешних стенах. Часто двускатные торцевые стены и внутренние перегородки, доходящие до наклонной крыши, строятся без дерева, штукатурки или гипсокартона, чтобы не допустить выхода воздуха через верх стены на чердак.В результате тепловые характеристики стены серьезно ухудшаются из-за конвективного образования петель, даже если она изолирована. Фактически, поток безусловного воздуха через полости в стенах может сделать внутреннюю стену больше похожей на внешнее пространство между комнатами. Стеновые пролеты без верхних панелей могут быть герметизированы в месте стыка потолка с использованием плотной выдувной целлюлозы или жестких материалов и пенопласта. Другая распространенная проблема возникает в стенах рядом с подвесными потолками, где мы часто находим верхние плиты, которые выходят за пределы границы давления (потолка) — у стены может быть верхняя плита выше или ниже плоскости подвесного потолка.В этом случае следует использовать жесткие материалы для создания эффективного уплотнения над подвесными потолками в той же плоскости, что и остальная часть потолка. Установка жесткого воздушного барьера для склонов Эта обработка рекомендуется для тех случаев, когда вы решите определить тепловую границу на склоне бокового чердака, а не на уровне колена и бокового этажа чердака.Помните, что торцевые стены фронтона также необходимо герметизировать и утеплить. Вы можете использовать жесткую изоляцию с фольгой, такую ​​как полиизоцианурат, толщиной не менее 3/4 дюйма. толстая, которая проходит вдоль стропила в склоне от верхней пластины коленной стены до верхней пластины стены первого этажа. Он должен быть закреплен кровельными гвоздями и загерметизирован по всем швам и краям герметиком или пеной для создания сплошного воздушного барьера. Для герметизации швов можно использовать фольгированную ленту, защитную ленту (марка 3M № 8086 или эквивалент) или мастику для воздуховодов. Устанавливайте жесткие воздушные барьеры только на теплой стороне существующей изоляции. Тайвек или аналогичный тип обертки для дома следует использовать в тех случаях, когда воздушный барьер должен быть установлен на холодной стороне изоляции. Это приемлемо, потому что домашняя обертка блокирует поток воздуха, но не задерживает пары влаги в изоляции. При необходимости установите 1/2 дюйма. гипсокартон или гипсокартон для защиты жесткого воздушного барьера от физического повреждения или, если это требуется местными пожарными и строительными нормами. При использовании жесткого воздушного барьера на склоне, который соединяется с чердачным перекрытием, очень важно герметизировать полость балки пола у карниза, чтобы непрерывный воздушный барьер соединялся с верхней пластиной стены первого этажа. Целлюлоза с плотным выдуванием, опять же, часто является лучшим материалом для этого применения. Вентиляция склонов в боковых мансардах Существует много споров о том, когда следует обеспечить вентиляционное пространство между изоляцией и настилом крыши.Эта тема заслуживает большего внимания, чем мы можем уделить ей здесь. Жесткий воздушный барьер должен уменьшить потребность в вентиляции, поскольку он помогает предотвратить проникновение влаги через изоляцию. Однако для случаев, когда вентиляция утепленных склонов считается необходимой, Дэвид Киф (из компании Building Tune-Ups в Вермонте) рекомендует следующий метод. Установите 1 дюйм. на 1 дюйм. пиломатериалы проходят вдоль каждого стропила там, где они встречаются с обшивкой крыши. Затем закрепите листы фанеры поверх этих деревянных планок, чтобы создать герметичную полость между фанерой и обшивкой.Фанера заделана и запечатана таким образом, что полость открыта только для вентиляционного отверстия в потолке на карнизе и на верхнем чердаке или в вентиляционное отверстие конька. Затем склон можно изолировать с помощью войлока, мокрого спрея или выдувной изоляции. Материальные затраты для этого метода сопоставимы с использованием перегородок из пенополистирола. Он также улучшает изоляционные характеристики по сравнению с обычной практикой, поскольку сохраняет холодный, ветреный вентиляционный воздух полностью изолированным как от изоляции, так и от границы давления. Специалисты по переоборудованию и модернизации энергетики, которые думают, что достаточно просто изолировать боковые стены и полы чердаков, могут оказаться в долгой и непостижимой битве с высокими счетами за электроэнергию, вызванными скрытыми утечками и байпасами воздуха. Понимание ключевых узлов и этих методов их исправления может помочь вам приручить зверя наверху, обеспечивая более систематический подход к ремоделированию, изоляции и герметизации. Дэвид Коннелли Легг из Оберна, Массачусетс, является независимым консультантом и инструктором, обслуживающим коммунальные службы и агентства по утеплению на северо-востоке. Эта статья является частью серии статей об энергоэффективном ремоделировании, которая финансируется Агентством по охране окружающей среды и Министерством энергетики.

Как установить изоляцию излучающего барьера

Излучающий барьер и отражающие изоляционные материалы RadiantGUARD® можно использовать неограниченным количеством способов, чтобы контролировать передачу тепла. Ниже приведены лишь некоторые из популярных строительных приложений.

Установка лучистого барьера

Установка лучистого барьера на чердаке

Большая часть тепла, поступающего в дом, проходит через крышу. Изоляция из излучающей барьерной фольги RadiantGUARD®, установленная на чердаках, может снизить температуру чердака до 30 градусов при прикреплении скобами с помощью скобозабивателя к нижней стороне стропил, ОТРАЖАЯ до 97% лучистого тепла, падающего на его поверхность, тем самым снижая теплопередачу чердак в жилые помещения, что приводит к снижению счетов за коммунальные услуги. Этот метод также снижает нагревание воздуховодов переменного тока, установленных на чердаке, тем самым позволяя им работать более эффективно.

Вторым методом монтажа вместо установки под стропила чердака является укладка фольгированной изоляции над чердачным полом.Хотя этот метод укладки на чердак не снизит температуру вашего чердачного помещения, он все равно будет ОТРАЖАТЬ до 97% лучистого тепла, падающего на его поверхность, тем самым уменьшая теплопередачу от чердака к жилым помещениям, что снижает полезность счета. Чтобы компенсировать открытую работу воздуховодов переменного тока при этом методе установки, вы можете легко накрыть воздуховоды одеялом из лучистого барьера, чтобы защитить их от тепла.

Примечание. Если вы выберете установку на чердачном этаже, имейте в виду, что под перфорированным радиационным барьером может образовываться конденсат из-за резких резких перепадов температур между воздухом под барьером и над барьером, которые обычно встречаются в более холодном климате зимой.Подробнее о скоплении конденсата).

Общие советы по установке

Следующие советы помогут сократить трудозатраты на установку излучающего барьера и сделать ваш проект установки излучающего барьера простым.

• Начинайте рано утром, когда на чердаке очень прохладно.
• Отнесите все свои лучистые барьеры и инструменты на чердак, чтобы избежать ненужных поездок туда и обратно.
• Держите под рукой много воды и пейте, даже если вам не кажется, что вы хотите пить; особенно в летние месяцы.
• Если чердак плохо освещен, принесите дополнительный источник освещения.
• Найдите центральное место для обустройства рабочего места.
• Всегда будьте осторожны с балками перекрытия чердака, по которым вы идете. Некоторые имеют тенденцию «катиться» при ненадежном креплении к полу чердака.
• Для самостоятельных работников: не пытайтесь выполнить большую работу за один день. Не торопитесь и распределите установку на несколько дней, используя более прохладные часы дня.
• Для профессиональных подрядчиков, работайте в группах от двух до трех человек. Если кто-то сосредоточится на том, чтобы разрезать продукт и передать его другому установщику, это поможет сократить время установки.

Излучающие барьеры могут быть чрезвычайно эффективными для снижения лучистой теплопередачи при использовании в наружной обшивке, но, опять же, они ДОЛЖНЫ иметь воздушное пространство по крайней мере на одной стороне излучающего барьера для его работы. В этом случае излучающий барьер устанавливается как обычная домашняя обертка, но перед установкой сайдинга вы должны прикрепить полоски обрешетки 1 X 2 поверх излучающего барьера, к которым будет прикреплен сайдинг.Это создает необходимое воздушное пространство для эффективной работы лучистого барьера.

Кровельные работы

Излучающий барьер может быть очень эффективным для БЛОКИРОВКИ лучистого тепла при установке в сочетании с кровельным и сайдинговым материалом, однако излучающий барьер ДОЛЖЕН быть установлен с воздушным пространством по крайней мере с одной стороны от него. Если по обе стороны от излучающего барьера есть по крайней мере 3/4 дюйма воздушного пространства, приложение будет эффективно БЛОКИРОВАТЬ лучистое тепло. Для получения дополнительной информации о том, почему излучающий барьер должен иметь воздушное пространство с одной стороны от него Чтобы быть эффективными, см. нашу страницу «Что такое радиантный барьер».

Кровельные системы

, в которых используются прогоны или обрешетка / контр-обрешетка, идеально подходят для добавления излучающего барьера, поскольку кровля легко обеспечивает необходимое воздушное пространство. Металлические, черепичные и шиферные кровельные системы являются примерами таких кровельных систем, в которые может быть легко встроен излучающий барьер.

Не менее важным, чем воздушное пространство на излучающем барьере, является требование, чтобы излучающий барьер оставался чистым и сухим при любом применении.

На рисунке ниже показана система обрешетка / контр обрешетка из сланца / плитки с излучающим барьером на вершине контр обрешетки. Излучающий барьер устанавливается на верхней части обрешетки в негерметичных конструкциях. Это позволяет излучающему барьеру оставаться сухим, а также обеспечивает необходимое воздушное пространство 3/4 дюйма.

Если кровельный материал является водонепроницаемым, достаточно установить теплоизоляционный барьер поверх войлока с обрешеткой поверх него.

Мы рекомендуем нашу пароизоляцию Ultima-FOIL (твердую) излучающую изоляцию для кровельных покрытий.

Не делайте этого …

Поскольку лучистому барьеру требуется воздушное пространство по крайней мере с одной стороны, его установка непосредственно под войлоком и черепицей НЕ позволит лучистому барьеру блокировать любое лучистое тепло.Вместо этого тепло от черепицы и войлока будет проходить через барьер на чердак и, в конечном итоге, в жилые помещения.

Вместо этого сделайте это .

..

Если монтируется крыша из битумной черепицы, вам следует установить излучающий барьер на нижней стороне настила крыши или стропил на чердаке ниже.

Применение отражающей пузырьковой изоляции

Примечание: Наши пузырьковые изоляционные материалы представляют собой твердые пароизоляционные материалы (т.е.е. не паропроницаемый), поэтому неправильная установка может вызвать серьезные проблемы с влажностью, здоровьем и долговечностью.

R-значения, указанные ниже, зависят от метода установки в зависимости от размера воздушного пространства, окружающего продукт, и направления теплового потока. Благодаря этим переменным вы можете достичь нескольких различных значений R с помощью одного базового продукта.

Настенный монтаж

Большинство людей знакомы с экстремальной жарой на чердаке, но существует вторичный метод передачи тепла в конструкцию здания; сквозь стены. Излучающие барьеры, устанавливаемые в качестве обшивки дома во время новых строительных проектов, или пузырчатая изоляция, устанавливаемая в стеновые системы, могут блокировать большую часть тепла, которое проходит через стены в жилые помещения.

Инструкции по установке:

• Установка в боковые стены
  • Стеновые стойки 2 «X 4» с R-13 без облицовки — Сборка R-Value 16,0 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 3/4 дюйма между пузырьковой изоляцией и внутренней стеной.
  • Стеновые стойки 2 «X 6» с R-19 без облицовки — Сборка R-Value 22,0 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 3/4 дюйма между пузырьковой изоляцией и внутренней стеной.

Система лучистых полов

Системы напольного отопления существуют уже много веков, чтобы не только поддерживать полы в тепле, но и помогать нагревать более холодный воздух у пола, вызванный опусканием холодного воздуха, в то время как горячий воздух поднимается в комнате. Излучающий барьер, используемый в сочетании с лучистым напольным отоплением, может помочь удержать тепло в полу, чтобы оно не уходило в подвал или землю под ним.Наша световозвращающая изоляция является идеальным продуктом для всех систем лучистого теплого пола и служит пароизоляцией, препятствуя проникновению влаги снизу.

Инструкции по установке:

• Установка в бетон — R-Value 1,1 (поток тепла вниз)
• Установка под балками пола — R-Value : 17,0 (поток тепла вниз) — достигается за счет создания закрытого воздушного пространства 6 дюймов над пузырьковой изоляцией под полом выше.

Оборудования для ползания

Светоотражающая изоляция

также является идеальным решением для сохранения теплоты полов и предотвращения потерь тепла через пол даже без использования систем лучистого теплого пола. При установке в подвесном помещении наши световозвращающие изоляционные материалы блокируют до 97% потерь тепла через полы, сохраняя полы теплыми и уменьшая сквозняки. Это, в свою очередь, сохраняет тепло в жилых помещениях, повышая комфорт жилого пространства и сокращая расходы на отопление, связанные с поддержанием постоянной температуры в помещении.

Инструкции по установке:

• Пространство для ползания — R-Value 16,8 (направленный вниз тепловой поток) — достигается за счет создания закрытого воздушного пространства 9 1/2 дюйма между пузырчатой ​​изоляцией и полом наверху.

Металлические строительные конструкции

Пузырьковая изоляция не только блокирует 95-97% лучистого тепла, падающего на ее поверхность, но также обеспечивает необходимый тепловой разрыв для устранения проблем конденсации в металлических зданиях.

Инструкции по установке крыши:

New Metal Roofs (открытый интерьер)

• С термическим разрывом — R-Value 9,2 (нисходящий тепловой поток) R-Value 4,1 (восходящий тепловой поток) — достигается за счет создания закрытого воздушного пространства 3/4 дюйма между кровлей и изоляцией пузырьков и 8-дюймового воздушного пространства между изоляция и внутренняя отделка (если есть).

• Без термического разрыва — R-значение 7,6 (нисходящий тепловой поток) R-Value 3.9 (восходящий тепловой поток) — достигается за счет создания номинального замкнутого воздушного пространства 3/4 дюйма между кровлей и пузырьковой изоляцией и 8-дюймового воздушного пространства между изоляцией и внутренней отделкой (если существует).

Модернизация металлических крыш (открытая внутренняя часть) — R-Value 11 (нисходящий тепловой поток) R-Value 4.4 (восходящий тепловой поток) — достигается за счет создания 8-дюймового замкнутого воздушного пространства между кровлей и пузырьковой изоляцией.

Инструкции по установке на стене:

Новые металлические стены (открытый интерьер)

• с терморазрывом — R-Value 5.6 (горизонтальный тепловой поток) — достигается за счет создания закрытого воздушного пространства 3/4 дюйма между внешней отделкой и пузырьковой изоляцией и 8-дюймового воздушного пространства между изоляцией и внутренней отделкой.
• без термического разрыва — R-Value 4,7 (горизонтальный тепловой поток) — достигается за счет создания номинального замкнутого воздушного пространства 3/4 дюйма между внешней отделкой и пузырьковой изоляцией и 8-дюймового воздушного пространства между изоляцией и внутренней отделкой (если существует)

Металлические стены для модернизации (открытая внутренняя часть) — R-Value 4.5 (горизонтальный тепловой поток) — достигается за счет создания закрытого воздушного пространства 8 дюймов между внешней стеной и пузырьковой изоляцией.

Установки каркаса столбов / столбов для сараев

Пузырьковая изоляция также может помочь блокировать лучистое тепло в строительных конструкциях столбов, предотвращая проблемы с конденсацией точки росы. Наша пузырьковая изоляция также не обеспечивает питательную среду или питательную ценность для грибков, насекомых или грызунов.

Инструкции по установке крыши:

4.4 (восходящий тепловой поток) — достигается путем крепления к нижней стороне прогонов крыши 2 «x 4» , создавая замкнутое воздушное пространство 2 «между пузырьковой изоляцией и металлической внешней крышей.

Модернизация Рама столбов / крыши сараев на столбах

• Нижняя часть прогонов — R-значение 9 (направленный вниз тепловой поток) R-Value 4.4 (восходящий тепловой поток) — достигается путем крепления к нижней стороне прогонов крыши 2 «x 4» , создавая замкнутое воздушное пространство 2 «между пузырьковой изоляцией и металлической внешней крышей.
• Нижняя часть фермы — Значение R 10 (тепловой поток вниз) Значение R 3,7 (поток тепла вверх)

Инструкции по установке на стене:

Новый Стенки стойки / стойки сарая (открытая внутренняя часть)

• Внутри опор — R-Value 5.3 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 1 дюйм между пузырьковой изоляцией и внешней панелью.
• Снаружи решеток — R-Value 4,7 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства не менее 3/4 дюйма между пузырьковой изоляцией и внешней панелью.

Модернизация Стены стойки стойки / Стены сарая на столбах (открытая внутренняя часть)

• Внутри опор — R-Value 5,3 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 1 дюйм между пузырчатой ​​изоляцией и внешней панелью.

Бетонные полы / плиты

БЕЛАЯ пузырьковая светоотражающая изоляция — идеальный выбор для изоляции новых бетонных полов от потери тепла. Его можно использовать в сочетании с тепловыми трубками или без них, чтобы поддерживать теплый пол. Продукт следует укладывать ФОЛЬГОЙ вниз к земле и БЕЛОЙ стороной вверх, поверх которой укладываются тепловые трубки и свежий бетон. Сторона из фольги обращена вниз, чтобы предотвратить контакт бетона с ней, что может вызвать коррозию фольги из-за щелочи в свежем бетоне.

WHITE Двойная пузырчатая изоляция, используемая в бетонных полах, обеспечивает расчетное R-значение 1,1.

Ассоциация производителей светоотражающей изоляции проконсультировалась с фирмой, специализирующейся на тепловых характеристиках, чтобы объяснить, как светоотражающая изоляция работает в бетонных плитах. Ниже приводится прямая цитата из этого исследования:

«Чтобы лучше понять влияние отражающих изоляционных материалов в системах бетонных полов, RIMA обратилась за помощью к консультационной фирме, специализирующейся на тепловых характеристиках (R&D Services, Inc.). Расчеты теплового КПД использовались для получения оценки типичного случая снижения тепловых потерь для общей системы бетонного пола. Расчет основан на установившихся тепловых условиях с изотермической плоскостью у труб отопления и плоскостью между гравием и землей.

Температура грунта составляла 55 градусов по Фаренгейту, а температура труб отопления — 125 градусов по Фаренгейту. Расчет предполагает два дюйма бетона (R-0,10) под трубами отопления и пять дюймов гравия (R-0.75). Светоотражающий изоляционный материал (R-1.10) расположен между бетоном и гравием (общая толщина бетонной системы пола составляет примерно девять дюймов).

R-значение системы R-1,95 снижает потери тепла на 56% по сравнению с такой же системой бетонного пола без изоляции.

Бетонный пол / плита Инструкции:

Бетонный пол / плита

Монтаж кирпичной кладки / цокольного блока

Светоотражающая изоляция отлично подходит в качестве изолятора стен подвала.Он действует как замедлитель образования пара, противостоит грибку и плесени, а также контролирует проблемы с точкой росы. Показатели R не зависят от влажной среды подвала, в отличие от стекловолоконной изоляции.

Подвал / кирпичная стена

Прочие установки

Применение светоотражающей изоляции ограничено только вашим воображением. Ниже приведены еще несколько установочных приложений.

Инструкции по установке:

Водонагреватель — R-Value 4.5 (горизонтальный тепловой поток) — достигается с воздушным зазором 5/8 дюйма между продуктом и водонагревателем.

Гаражные ворота

Дополнительные советы и хитрости по установке

Общие советы

• При установке на чердаке работайте от самых внешних частей чердака и продвигайтесь к середине (в идеале, там, где находится «тележка на колесиках»).

• Отрежьте самые длинные куски барьера по размеру при выкладывании длинных участков чердака.Это сократит время, затрачиваемое на резку и размещение более мелких деталей. Чтобы определить длину необходимого куска излучающего барьера, подсчитайте количество балок перекрытия или стропил, перекрывающих площадь, в которой вы работаете, и умножьте это число на 2, если пролет стропил / балок составляет 24 дюйма. Полученное число является линейным футов барьера необходимо обрезать, чтобы уместить это пространство.

• Для мастеров своими руками (DIY),

Создание и настройка Roll Caddy

Эта конструкция тележки в рулоне — недорогой вариант, помогающий при измерении и обрезке излучающего барьера.Он помогает поднимать и удерживать рулон излучающего барьера на приемлемой высоте, облегчая измерение и резку.

Готовая роликовая тележка

Установка Roll Caddy

Найдите место над настилом пола, которое позволит вам закрепить цепи (либо накинув их на стропила, либо прибив гвозди к стойкам), чтобы поднять рулонную тележку на 4–6 футов в воздух. Прикрепите одну сторону тележки к одной из цепей одним из предохранительных крюков.

Наденьте рулон излучающего барьера на рулонную тележку и закрепите оставшуюся сторону на цепи с помощью оставшегося предохранительного крючка.

Зная высоту рулонной тележки, вы можете быстро определить точку, в которой нужно разрезать, исходя из необходимой длины, опустив конец барьера на чердак и, при необходимости, приподняв его. Например, если ваша тележка на колесиках находится в 5 футах от пола чердака и вам нужен отрезок куска длиной 15 футов, вы можете быстро определить 15 футов, развернув три секции тележки к полу, а затем разрезав.

Центр CE — Изоляция из каменной ваты

Стены пустот

Основные функции системы полых стен не изменились принципиально за последние 40 лет, а именно: защита от нежелательной теплопередачи, проникновения воздуха, проникновения дождя, движения влаги и огня.Кроме того, такие желательные аспекты, как долговечность, управление шумом и светом, прочность и эстетика, оставались довольно постоянными. Чего нельзя сказать о компонентах и ​​конструкции систем полых стен, которые претерпели значительные изменения в Северной Америке. Это изменение в требованиях к конструкции является результатом повышенного внимания к стандартам ASHRAE и потребности в непрерывной изоляции для соответствия требованиям ASHRAE 90.1 по значениям R и U. Традиционный подход заключался в размещении изоляции типа войлока между элементами каркаса.Это имело преимущество экономии на толщине стены, но не обеспечивало непрерывную изоляцию по всей стене из-за повторяющихся тепловых мостиков стоек. Изоляция также обычно нарушается из-за механических, сантехнических или электрических компонентов, встроенных в ту же полость стойки. Второй подход, заключающийся в использовании только непрерывной теплоизоляции панельного типа за пределами стоек, решает проблему непрерывной изоляции, но толщина иногда снижается из-за увеличения затрат, связанных с увеличением толщины стен.Текущий подход состоит в том, чтобы объединить их, используя непрерывную изоляцию типа плиты вне стойки и типа войлока между стойками с вниманием к деталям во всех случаях, чтобы избежать компромисса и теплового моста.

Существуют изоляционные материалы из каменной ваты, разработанные специально для стальных конструкций наружных стен и деревянных каркасов. Свойства этой изоляции включают войлок, который сжимается или расширяется между стойками каркаса или балками, чтобы полностью заполнить полости.R-значения доступны в войлоках с рейтингом R10, R14 (Канада), R15 (США), R22,5 и R24 в зависимости от толщины. Водо- и влагостойкие свойства материала означают, что он отталкивает воду, защищая стены и стойки. Он не будет гнить, способствовать появлению плесени, грибков или бактерий, а также поддерживать вредителей. Наконец, с ним легко обращаться на строительной площадке, так как его легко разрезать зубчатым ножом, как и у других изоляционных материалов типа войлок.

Не следует упускать из виду стойкость к провисанию и более высокую плотность каменной ваты, которая позволяет более плотно прилегать, не теряя своей формы внутри полостей. Эти привлекательные свойства препятствуют потокам естественной конвекции в полостях стоек, что может значительно снизить эффективность теплоизоляции, а в некоторых случаях полностью свести на нет тепловую ценность. В этом отношении важно детализировать изоляцию, поскольку она полностью заполняет пространство полости.Использование гибкой каменной ваты, которая может принимать изгибы и неровности стен, снижает конвекцию. Жесткая теплоизоляция не может соответствовать таким неровностям стен и архитектурным изгибам, что увеличивает вероятность естественной конвекции за тепловым барьером. Также следует отметить, что каменная вата в четыре раза плотнее, чем изоляция из стекловолокна, которая не обладает такой же способностью препятствовать конвекционным потокам и воздушным потокам в полостях. Следовательно, чтобы исключить возможность естественной конвекции за теплоизоляцией, настоятельно рекомендуется использовать полную глубину, гибкую и подходящую плотную изоляцию из каменной ваты.

Сплошная изоляция и стены от дождя
Изоляционная плита из каменной ваты вполне подходит в качестве негорючей водоотталкивающей оболочки при проектировании как для полых стен, так и для защиты от дождя.Как сплошная изоляция, она обеспечивает отличные тепловые характеристики и сводит к минимуму тепловые мосты, которые в противном случае возникают из-за сборки шпилек. Типичные продукты производятся в формате моно плотности, обеспечивающем значение R на дюйм 4,2 и обычно доступны с толщиной до 2 дюймов. Для сборок, требующих более высоких значений R, изделия с двойной плотностью обеспечивают значение R 4,3 / дюйм при толщине от 2,5 до 5 дюймов. Эта изоляция смешанной плотности сочетает в себе внешний слой с высокой плотностью и более гибкий внутренний слой с низкой плотностью, которые создаются одновременно в процессе производства.

Свойства, которые следует искать в этом применении, включают негорючесть изоляции из каменной ваты, водо- и влагостойкость, чтобы избежать поглощения влаги, долгосрочную изоляционную ценность и отсутствие гниения, плесени, грибка, грибков, бактерий и паразитов. Кроме того, так как этот продукт устанавливается в полевых условиях, каменную вату легко разрезать зубчатым ножом для получения чистых прямых краев и правильной установки в месте установки. Быстрая и легкая резка означает меньше отходов и более быструю установку, что экономит деньги на рабочей силе и сокращает производственное время.

При использовании для защиты от дождя следует отметить, что должное внимание к деталям и конструкции важно для создания эффективного решения для защиты от проникновения внешней влаги. В общем, цель «дождевого экрана» — ограничить количество воды, попадающей во внешнюю оболочку здания. Принцип защиты от дождя можно разделить на 3 основных компонента: дождевую завесу, воздушное пространство и дренажный слой. Дождевой экран предназначен для защиты от проливного дождя и ограничения возможности попадания влаги в стенную систему.Воздушное пространство, включая дренажные отверстия / открытые стыки, обеспечит равное давление на дождевую завесу. При равном повышении давления внутри стеновой системы перепад давления воздуха теоретически будет равным, что практически исключает всасывание воды в открытую полость. Функция дренажной плоскости состоит в том, чтобы направлять минимальное количество воды, попадающей в полость, наружу с помощью гидроизоляции. Воздействие проникающей влаги на теплоизоляцию, установленную в полой стене, минимально благодаря расположению утеплителя, наличию воздушного пространства, типам проема и типам облицовки.Изоляция из каменной ваты поддерживает все эти критерии и способствует их выполнению.

Навесные Стены

Для навесных стен лучше всего подходит легкая полужесткая изоляционная плита из каменной ваты, особенно если она специально разработана для задних панелей или для механических креплений. Обычно такие изделия выпускаются с панелями размером 24 «x 48» и 24 «x 60», а некоторые также выпускаются с панелями большего размера 36 «x 48» и 48 «x 72». Свойства, которые следует указать в этом случае, включают низкий коэффициент поглощения влаги, который эффективно отводит воду от внешних стен, более высокие значения R для длительной тепловой защиты и негорючесть продукта для безопасности, включая разрешение на использование в качестве компонента систем, одобренных UL. .Чтобы помочь в решении общих проблем со здоровьем и комфортом человека, изоляционная плита также должна быть звукопоглощающей, химически инертной, не вызывать коррозии и не гнить, способствовать росту плесени, грибков или бактерий.
