Крепление лаг уголками к бетонному полу: Руководство по креплению лаг к бетонному полу

Содержание

Нужно ли крепить лаги к бетонному полу

Как крепятся лаги к полу из бетона, конструкция полов и технология крепления

Назад

Деревянные полы – это удобное решение. Они экологичны, износостойки, натуральны и имеют красивый вид. Но что же делать владельцам квартир и домов, в которых залит бетонный пол? Как происходит установка деревянных половых лаг на бетонный пол? На самом деле эта технология отработана, и сейчас мы ее рассмотрим.

Жесткое крепление лаг к бетонному полу

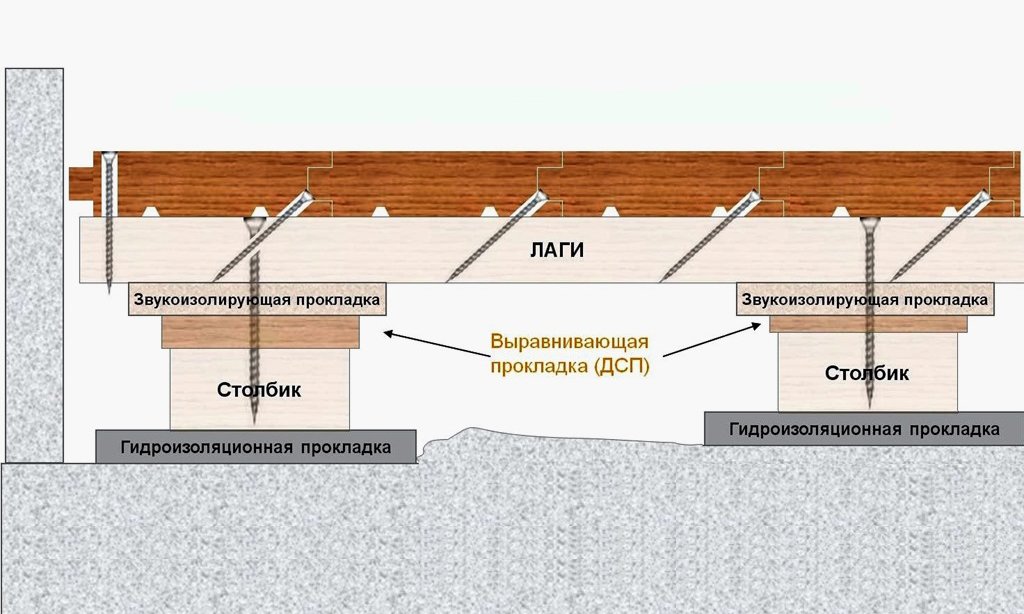

Конструкция пола на лагах

Пол на лагах – это конструкция, которая состоит из нескольких функциональных элементов, среди них обязательные:

  • основание;
  • брусья;
  • настил пола.

Между брусьями и чистовым полом может выполняться монтаж еще и чернового пола, но только в частных домах, где есть простор для углубления, ведь такая ярусность забирает высоту помещения.

Для правильной установки требуется жесткое крепление брусьев основания, чтобы избежать деформаций и сдвигов готового пола, скрипа. Хотя есть и противники такой методики, которые приводят аргументы относительно нарушения теплоизоляции и разрушения бетонной стяжки.

Формирование плавающего пола, то есть без крепежа его к стяжке, может привести к сдвигу покрытия. А это чревато дополнительными затратами по монтажу.

Предположение об ухудшении звукоизоляции безосновательны, так как в ходе монтажа используются материалы для утепления и звукоизоляции. А сам бетон не считается проводником звуков. Поэтому после укладки нового напольного покрытия вряд ли его звучание измениться.

Еще один аргумент по поводу разрушения бетона тоже не имеет четкого обоснования. Если стяжка качественная, то сверление ей не повредит и уж тем более не разрушит. Если же подобные дефекты обнаружены, то придется заново подготовить подпол, ведь некачественный не выдержит даже минимальных нагрузок.

Выравнивание пола самовыравнивающими смесями

Что нужно знать перед началом работ?

Перед тем как крепить лаги к бетонному полу, рекомендуется разобраться в специфике таких работ, подобрать нужные материалы и инструменты. Главное – это выбор древесины, то есть брусьев. От этого зависит прочность и долговечность конструкции, ее эксплуатационные характеристики, нагрузка, которую она выдержит

Критерии подбора материала
  • Влажность. Материал должен быть сухим, с влажностью не более 18%, и это не зависит от размеров или породы древесины. Такая влажность считается естественной, поэтому трудностей с подбором подходящих лаг для монтажа досок быть не должно. При увлажнении или пересыхании в будущем материал «поведет», и брусья деформируют готовый пол.
  • Сорт пиломатериала. В данном случае сорт древесины не критичен, ведь у лаг много точек опоры, и их количество можно увеличить, если нужно. К тому же их внешний вид под полом не имеет значения. То есть подойдут брусья 2 и даже 3 сорта. Если по площади материала есть сучок, который может повлиять на прочность, дополнительно под ним монтируют опору.
  • Сечение. Деревянный пол на бетонном основании прослужит долго при условии правильного подбора сечения опорных балок. Оно должно быть прямоугольным, соотношение сторон ½ или 2/3. При этом лаги монтируют на ребро. В такой позиции брус максимально устойчив к вертикальной нагрузке. Еще одно условия выбора сечения – это возможность уложить нужное количество утеплителя, ведь в случае монтажа на бетонное основание это важно.
  • Порода. Оптимальное решение – материал хвойной породы. Сосна и даже ель доступны и имеют требуемые технические характеристики. Лиственницу стоит использовать в помещениях, где возможна повышенная влажность.
  • Обработка. Каждый брус перед монтажом обрабатывают антипиренами и биозащитой – это продлит срок их эксплуатации.

Гидроизоляция на бетонном полу

Важно! После подбора материал готовят к укладке. Каждый брус проверяют на наличие неровностей, скосов, выпячивания. Если они обнаружены, то их убирают при помощи рубанка. Сделать это, когда брусья уже уложены, не получиться.

Инструменты

Подготовка – это половина дела, и если материал уже есть, то теперь осталось найти инструменты для крепления деревянных лаг к полу. Так как в работе участвует бетон и древесина, весь набор предназначен для работы с этим материалами. Минимальный список:

  • перфоратор;
  • анкера – крепеж подбирается в зависимости от размеров бруса, его сечения;
  • саморезы – диаметр их 6 мм, длина тоже зависит от параметров древесины, в комплекте с ними должны идти дюбели;
  • столярные инструменты: ножовка, рубанок, циркулярка.

Второй и третий пункт набора взаимозаменяемы. Саморезы обойдутся дешевле, и с их помощью можно качественно выполнить установку лаг. Что же касается анкеров, то хоть они и дороже, но их количество на квадратный метр меньше. При этом и укладка лаг пройдет быстрее, так как придется меньше сверлить. Что выбирать, зависит от временных и финансовых возможностей.

Контроль уровня балок

Подготовка основания

При монтаже деревянного настила на лаги нужно позаботиться о ровном основании. Его рекомендуется предварительно выровнять, если есть перепады по уровню. Неровный пол из бетона будет проецироваться таким же неровным деревянным полом. Качественно уложить на такое основание брусья затруднительно. Для выравнивания используются специальные наливные смеси, которые еще называют самовыравнивающим. После их использования бетон в основании без особых усилий станет ровным.

Крепление брусьев

Крепление лаг к бетонному полу выполняется по такому алгоритму:

  • На бетонный пол укладывают гидроизоляцию. Удобнее использовать полиэтиленовую пленку, но подойдет и рубероид. Полотна закрепляют между собой и заводят на стены на высоту не менее 10-15 см. Стыки проклеивают специальным скотчем.

Элементы пола на лагах на бетоне

  • Далее раскладывают брусья с определенным заранее шагом, он должен быть равномерным, при этом расстояние от стены до первого бруса не более 15 см. Дистанция между лагами не должна превышать 80 см. Все зависит от площади комнаты и нагрузки на будущее покрытие. Еще расстояние между лагами зависит от толщины доски пола: чем она толще, тем шире можно крепить балки.
  • Перед тем как положить лаги в просторном помещении, придется продумать систему стыкования элементов опоры между собой. Для этого могут использоваться металлические пластины, железные уголки и другие крепежи.
  • Первыми крепят лаги у стен. Их укладывают на место, где они будут размещаться, и выводят по уровню, если нужно, то подравнивают высоту при помощи деревянных реек.

Обратите внимание! Чтобы между собой балки легли  ровно, рекомендуется использовать лазерный уровень.

Утепление между лагами керамзитом

  • Теперь в основании бетонного пола и в брусе засверливают отверстия для монтажа. Крепление выполняется при помощи саморезов или анкеров. Для первых крепежей соблюдают шаг не менее 40-60 см, что касается анкеров, то их количество можно уменьшить в 2 раза.
  • После того как удалось прикрепить первые 2 балки, между ними натягивают капроновую нить – это уровень перекрытия по которому, нужно монтировать остальные. Такой ориентир должен быть протянут в 3-4 точках по длине бруса.

Монтаж листов фанеры на деревянные лаги

  • Остальные лаги крепят по тому же механизму, как и первые две, при этом выдерживая уровень, заданный капроновой нитью.

После монтажа по лагам проводится утепление в пространстве между ними и укладка паробарьера. Теперь основание готово для монтажа половых досок.

Контрольный замер уровня и расстояния между лагами

Вывод

Технология крепежа деревянных лаг к бетонному полу несложна, ее вполне под силу реализовать своими руками. Но при этом четкое соблюдение этапов укладки важно, ведь это влияет на долговечность эксплуатации будущего пола и его прочность.



Средняя оценка оценок более 0

laminatepol.ru

Как правильно крепить лаги к бетону?

В процессе монтажа деревянного пола используют лаги. Их установка позволяет выровнять любые поверхности и дополнительно утеплить помещение. Лаги представляют собой каркасные крепления из досок, которые кроме основной функции решают следующие задачи:

— равномерно распределяют нагрузку пола;

— формируют нишу, в которой можно спрятать провода и другие инженерные конструкции;

— улучшают звукоизоляцию;

— регулируют циркуляцию воздуха в квартире.

На первом этапе необходимо разобрать старый пол до бетонного основания и очистить помещение от мусора и пыли. Перед тем, как приступить к установке лаг, следует выровнять стяжку. Допускаемое отклонение оставляет 0,1%, то есть не более одного миллиметра на метр.

Далее необходимо дождаться, пока пол просохнет. Согласно требованиям, его влажность не должна превышать 12%. Проверить, что он пол готов можно, прикрепив кусок пленки скотчем к полу и прижать сверху чем-нибудь тяжелым. Затем спустя двадцать четыре часа осмотреть поверхность пола. Если она потемнела, значит, пол еще не достаточно просох.

Убедившись в том, что стяжка высохла, можно приступать монтажу настила. В первую очередь необходимо уложить гидроизоляционный слой, который может быть выполнен в виде пленки из вспененного полиэтилена или грунтовой мастики. Следующий шаг подразумевает монтаж лаг. Для этого используют не струганные доски, сечение которых составляет 50х100 мм. Доски должны быть сухими и ровными. Их не длина должна быть не менее двух метров. Материал следует подготовить заранее. После приобретения дать отлежаться недели две. Некоторые доски могут пойти винтом, которые будут не пригодны для дальнейшего использования. Потому закупать материал нужно с запасом, вычислив требуемый объем.

Затем осуществляют укладку лаг по периметру. Для обеспечения их ровного положения следует подкладывать предварительно подготовленные подложки из ДСП или фанеры, нарезанные небольшими частями размером 15х20 см.

Желательно под подложку укладывать линолеум, который не только примет на себя все нагрузки, но и обеспечит достаточную звукоизоляцию. При установке лаг необходимо обеспечить промежуток до стен примерно 20 миллиметров. В местах расположения подложек лаги крепятся с помощью анкеров к бетонному полу.

После этого можно приступать к настилу остальных досок, соблюдая промежутки в  сорок сантиметров. Чтобы в дальнейшем соблюдать уровень можно натянуть нитки на уже проложенных лагах.

После монтажа лаг, выполняют обрешетку. Доски кладут поперек лаг на подложку и присоединяют с помощью саморезов к лагам и бетонной плите. Располагать поперечины следует на расстоянии примерно полуметра друг от друга.

Перед настилом фанеру рекомендуется обработать антисептиком. И проделывают отверстия на местах будущего крепления к лагам. Их следует располагать на расстоянии 10-25 см.

Листы укладывают на лаги и закрепляют саморезами. Оставленные между листами промежутки заделывают мастикой. Ее вдавливают в шов, а затем затирают с помощью шпателя.

Для обеспечения монолитности фанеру рекомендуют укладывать в два слоя вразбежку. Для этих целей лучше использовать влагонепроницаемую фанеру ФСФ толщиной 12мм.

После подготовки первого слоя, проводят монтаж второго. Листы располагают со смещением, закрывая швы первого уровня настила. Для присоединения кроме саморезов дополнительно используют клей. Швы также обрабатывают мастикой.

Темы следующих статей:

www.laspihills.com

Самостоятельное крепление лаг к бетонному полу

  • Дата: 26-03-2018
  • Просмотров: 230
  • Рейтинг: 38

Оглавление: [скрыть]

  • Материалы и инструменты, необходимые для выполнения работы
  • Особенности выполнения работ

Очень часто в домах и квартирах делают бетонное основание пола, существует много вариантов обустройства такого покрытия. Можно использовать различные утепляющие, изоляционные и настилочные материалы, можно установить систему «теплый пол», но установка лаг популярна и на сегодняшний день, несмотря на наличие большого выбора способов настила пола.

Лаги позволяют выравнивать пол в доме.

Это достаточно простой способ обустройства напольного покрытия, установка брусьев может быть выполнена самостоятельно и позволяет применять дешевые, но не менее эффективные утеплители.

Материалы и инструменты, необходимые для выполнения работы

Бетонный пол – это очень прочное основание, и для того чтобы прикрепить к нему лаги, могут быть использованы разные крепежные элементы и инструменты. Особенностью указанного крепежа является то, что вам надо иметь инструменты для работы как с деревом, так и с бетоном.

Сейчас часто используется вариант, когда лаги не крепят к бетонному полу, в данном случае лаговые брусья скрепляются половыми досками. Недостатком такого настила является то, что половое покрытие в процессе эксплуатации может сместиться, поэтому специалисты рекомендуют все же крепить их к полу. Проще всего выбрать наиболее распространенный способ и крепить лаги к полу при помощи анкерных креплений или длинных саморезов.

Анкера надежно и крепко держат лаги.

При совершении выбора лаг надо обращать внимание на вид древесины, габаритные размеры бруса и его стоимость. Для устройства такого пола достаточно приобрести хвойную древесину, так как она довольно прочная и недорогая, подойдет древесина 2 и 3 сорта, влажность ее должна быть не более 20%. Размер сечения брусьев будет зависеть от высоты потолка и толщины используемого утеплителя.

Инструменты для проведения работ:

  • перфоратор;
  • саморезы диаметром не меньше 6 мм, при этом в бетонный пол они должны входить минимум на 6-8 см, или металлические анкерные крепления, чья длина зависит от размера лаг;
  • рубанок, ножовка, циркулярная пила для работы с деревом.

Выбор между саморезами и анкерными креплениями зависит от ваших финансовых возможностей. Если говорить о саморезах, то они дешевле, но прочность такого соединения несколько меньше. Анкерные крепления позволяют не только надежно фиксировать лаги, но и прижимать их к полу. Это важно в том случае, если чистовой пол довольно массивный и на него будут оказываться регулярные высокие механические воздействия.

Перед установкой брусьев на бетонное основание обязательно укладывают гидроизоляцию, для этого подойдет рубероид или плотная полиэтиленовая пленка. Также необходимо приобрести смесь для грунтовки и обработки от грибка. В том случае когда бетонная стяжка неровная, необходимо, чтобы был в наличии материал для подкладок. В качестве него могут выступать куски фанеры, досок или ДСП.

Вернуться к оглавлению

Крепить лаги к бетонному полу достаточно просто, и этот процесс не занимает много времени, все можно делать самому.

Основные этапы крепления:

Схема монтажа.

  • на поверхность бетона стелют гидроизоляционный материал, если есть стыки, то их надо склеить при помощи скотча;
  • расставляют лаги по поверхности пола: две кладут возле стен, остальные через определенный шаг, который зависит от жесткости материала напольного покрытия, но в среднем это 0,4-0,8 м;
  • если длины не достаточно, то надо укладывать встык;
  • по крайним балкам выставляют уровень и между ними натягивают шнур, по нему устанавливают остальные лаги;
  • для закрепления брусьев сверлят отверстие в лаге и бетоне и вставляют пластиковый дюбель или распорную часть анкера;
  • если крепят анкерами, то на один брус их достаточно 2-3, саморезов надо вкручивать через 0,5-0,7 м;
  • чтобы выровнять брусья по высоте, используют прокладки.

http://youtu.be/sZlArlf3vBA

Теперь вам осталось уложить утеплитель, сверху него пароизоляционный материал – и можно заняться настилом полового покрытия. Если вы положите половое покрытие у себя в доме или квартире по указанному принципу, то получите теплую, прочную и надежную конструкцию. Удачи!

kuhnyamoya.ru

Крепление лаг к бетонному полу

При возведении домов из дерева зачастую строители задаются вопросом фиксации бруса к полу из бетона, ведь это два разных материала, а значит, техника крепления будет отличаться. Брус из дерева крепят, используя два способа: накладной установкой и жесткой фиксацией. Крепление лаг к бетонному полу не только повысит теплоизоляцию помещений, но и скроет возможные неровности бетонного покрытия.

Назначения

Перед установкой декоративного покрытия на полы зданий и сооружений, применяют крепление балок на поверхность из бетонного раствора. Используя лаги, выходит каркас высокого качества, пригодный для дальнейшей укладки покрытий. Помимо того, что брусья являются промежуточным элементом конструкции, они еще имеют следующие предназначения:

  • обеспечивают помещение дополнительным притоком воздуха;
  • создают в помещении звукопоглощение;
  • увеличивают теплоизоляцию, тем самым позволяют сократить расходы на отопление;
  • позволяют скрывать инженерные коммуникации;
  • создают равномерные нагрузки на фундамент;
  • обеспечивают поверхность ровной структурой, что необходимо для финишного покрытия.

Чтобы прикрепить лаги на поверхность из бетона, для начала нужно соблюсти определенный промежуток между ними. Применяют доску с толщиной, от которой будет отталкиваться размер шага при укладке брусьев на бетон. Так, доска, толщина которой два сантиметра, фиксируется на балки с шагом в 200 мм.

Как правильно выбрать материал?

Чтобы не прогадать с выбором материала, учитывают следующие моменты:

  • цена;
  • сечение в лагах;
  • сорт;
  • дерево, из которого изготовлены лаги;
  • длина.

Если бюджет ограничен, необязательно покупать дорогую древесину. Пихта, ель имеют не меньший срок эксплуатации, если правильно обрабатывать материал. Необязательно выбирать ровную поверхность и однотонный цвет, эти показатели не имеют никакого значения. Однако важно обратить внимание на влажность, которая не должна превышать 20%. Материал перед использованием держат дома в течение года, это позволит лагу принять влажность комнаты и просохнуть.

Инструменты

Чтобы прикрепить лаги к бетонной поверхности, нужно использовать инструменты, как для древесины, так и для бетона. Используют следующие инструменты:

  • лобзик;
  • перфоратор;
  • стамеска;
  • анкера, саморезы.

Для монтажа анкерного каркаса для полов с лагами применяют такие инструменты:

  • ножовка;
  • строительный уровень;
  • перфоратор.

Крепить регулируемый каркас в бетонном поле можно с помощью следующих инструментов:

  • стамеска;
  • добойник;
  • лазерный уровень;
  • шуруповерт;
  • дрель и сверло;
  • молоток.

Чтобы фиксировать бетонный пол к лагам, выбирают крепежи, исходя из бюджета. Саморезы дешевле анкеров, но последние надежнее. Анкерный крепеж позволяет крепить деревянный брус к поверхности пола, прижимая его, это важно, когда возводят массивную бетонную поверхность.

Способы крепления

Чтобы выполнить крепление лаг с бетонным полом, используют два вида укладки бруса. Один из них, это отсутствие крепления лагов к полу. Данный способ обеспечивает жесткость конструкции за счет скрепления лага друг к другу, применяя доску. Минусом этого способа является возможность сдвига напольного покрытия. Чтобы не столкнуться с такой проблемой, применяют крепление лага к поверхности анкерами, уголками или саморезами.

Еще один способ крепления – крепление лагов на поверхность бетона. Монтаж включает в себя применение теплоизоляционных материалов и выравнивающих поверхность пола растворов. Этот вариант установки лаг позволит сэкономить на дорогих материалах для изоляции.

Саморезами

Крепление брусьев в бетонное покрытие с помощью саморезов значительно снижает цену конструкции и упрощает работу по монтажу. Для этого в доске проделывают с помощью сверла отверстия насквозь, и через них отмечают точки в основании пола. Это нужно, чтобы сделать углубления в покрытии и вкрутить саморезы. Шаг установки должен быть в пределах 4-8 сантиметров. На расстояние между отверстиями влияет изготавливаемая конструкция. Саморезы используют длинной, зависящей от толщины бруса, но она не должна быть меньше 0,5 см. Опытные строители советуют выбирать саморезы, у которых присутствует так называемая шейка, это значит, что перед шляпкой отсутствует резьба, что позволяет лучше притягивать доску к напольной поверхности.

Анкерами

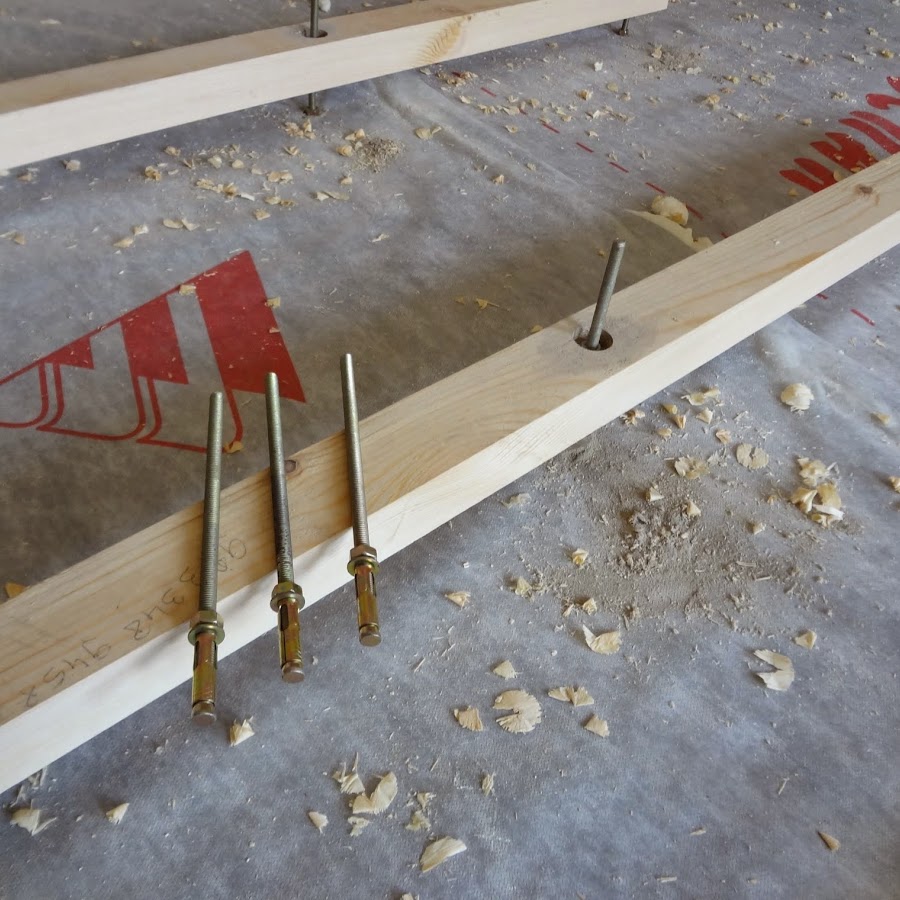

Применяя в строительстве анкера, обеспечивается большая сопротивляемость против вырывания. Что оправдывает высокую цену на материал. Их применение актуально при строительстве тяжеловесных сооружений с большой нагрузкой на крепежи. Монтаж анкерных крепежей на бетонную поверхность осуществляется по следующей инструкции:

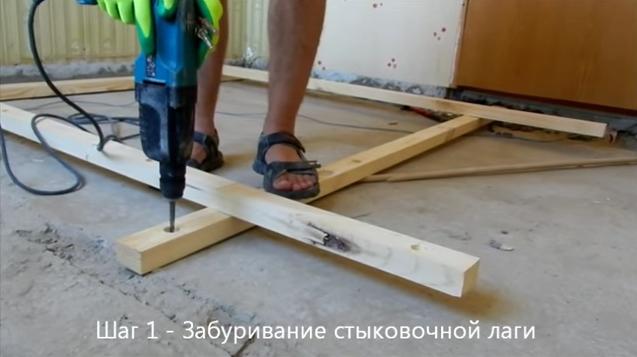

  • В доске с помощью дрели делают отверстия и сквозь них отмечают на бетоне отметки. Такие же отверстия делаю и в лаге, чтобы потом в них спрятать шляпки болтов.
  • Используя анкера, обеспечивается надежное крепление балок.
  • Далее в получившиеся отверстия основания пола помещают запорные элементы анкера, после чего в них вкручивают болт.
  • Длина крепежа различна, и может варьироваться от 45 мм до 200 мм. На длину и диаметр анкерного крепежа влияет толщина балок.
Уголками

Фиксация деревянных брусков с помощью уголков происходит следующим образом:

  • Одну из сторон уголка крепят к деревянной основе шурупами. Глубина введения должна быть не меньше 0,3 см.
  • Осуществляя крепление, нужно свободную сторону уголка упереть в пол. Фиксировать ее надо с помощью дюбелей, таким же методом, как и крепление анкеров и саморезов, т. е. сделать сквозные метки и вставить в них дюбеля и вкрутить саморезы.
Крепление регулируемых лаг

Крепление регулируемых лаг.

Монтаж напольного основания с использованием регулируемых лаг актуально на сегодняшний день за счет своего значительного количества плюсов. К ним относятся:

  • исключение неровностей поверхности;
  • скрываются изъяны основания пола в виде трещин;
  • обеспечивается звукоизоляция и теплоизоляция;
  • получается защита от грибка и гнили.

Высоконадежное крепление получается из-за наличия пластиковых болтов-стоек, которые являются крепежным и регулируемым элементом. Данная конструкция позволяет сделать деревянный пол на бетонном основании достойного качества за короткое время.

Весомым преимуществом данного крепления является возможность регулируемых лаг предотвращать появление грибков и плесени. Происходит это за счет вентиляционных особенностей крепления. Применяя регулируемые лаги, появляется возможность скрыть инженерные коммуникации. А возможная теплоизоляция позволит сократить расходы на отопление.

Процесс и особенности установки

Процесс крепления лаг к полу.

Крепление лаг к бетонному основанию можно выполнять собственноручно, способов крепления множество. Чтобы конструкция вышла крепкой и надежной, нужно придерживаться рекомендаций по монтажу и соблюдать последовательность действий:

  • Для начала нужно нанести на древесину антисептическое средство и покрыть грунтовкой. Приступают к установке лаг только после завершения этапа подготовки.
  • Прокладывают гидроизоляционную прослойку на пол. При этом нужно обработать стыки и не допустить возникновение щелей. Подойдет для гидроизоляции полиэтиленовая пленка или рубероид.
  • Далее идет крепление лагов. Шаг между ними зависит от прочности напольного покрытия.

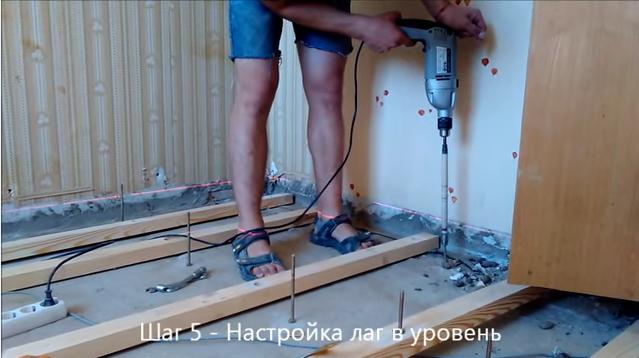

  • Как только бруски уложены, приступают к их выравниванию. Это можно сделать с помощью строительного уровня.
  • После этого приступают к процессу крепления. В бруске делают сквозное отверстие до пола и фиксируют их саморезами.
  • Иногда применяют специальные фанеры между лагами и слоем изоляции, чтобы придать ровность сооружению. Это позволит избежать прогиба конструкции.

Ничего сложного в прикреплении лаг к бетонному полу нет, главное, правильно выбрать материалы и не экономить на них.

Уместность крепежа лагов к полу из бетона

При необходимости монтажа деревянного пола на поверхность бетона используют единственно возможный вариант – это крепление лагами. Процесс работы не из легких, так как включает в себя большое количество используемых материалов и соблюдение последовательности определенных этапов строительства. Но по словам опытных строителей, с креплением брусков к полу из бетона можно справиться и новичкам. Применение таких крепежей обусловлено рядом преимуществ, а также быстротой монтажа, главное, соблюдать технологический процесс.

Заключение

В итоге крепление лагами покрытия из древесины на бетонную основу является чуть ли не панацеей при строительстве домов. Ведь крепить брус к деревянной основе не составит труда, а вот с бетонными перекрытиями, дела обстоят сложнее. Нужно правильно выбрать вид крепежа, который зависит от ровности основы и толщины бруска.

Важно, размещая между лагами инженерные коммуникации, учитывать некоторые правила и требования:

  • Проводку нужно поместить в металлическую трубу, которую следует покрыть изоляционными материалами. Это поможет уберечь дерево от возможной влаги, которая появится на трубах в момент эксплуатации.
  • Между брусками прокладывать плиты теплоизоляции и звукоизоляции на основе полистирола.
  • В завершение монтируют напольное покрытие.

Сооружение из брусков возможно как для монтажа чернового пола, так и чистового. Выбирая материал, нужно отталкиваться от его внешнего вида, дороговизны и собственных предпочтений.

kladembeton.ru

виды и техника выполнения, необходимые материалы и инструменты, пошаговая инструкция и советы специалистов. Установка лаг на бетонное основание Нужно ли крепить лаги к полу

Одним из самых важных элементов половой конструкции является система лаг. Именно от прочности, выбора правильного шага между, сорта древесины и способа монтажа будут зависеть условия эксплуатации финишного покрытия.

Выбор бруса для лаг

Брусы могут иметь различные сечения и показатели влажности

Как уже упоминалось, именно лаги к полу выполняют одну из самых важных функций. Потому, чтобы половые покрытия прослужили должный долгий срок, необходимо выбирать правильный строительный материал. Необходимо будет обратить на множество факторов, иначе под нагрузками бруски могут деформировать и вызвать повреждения финишного покрытия.

  • Влажность. При выборе любого строительного материала из древесины внимание должно быть первым делом именно на его влажности. Если брусья не будут сухими, то они не претерпят сильных линейных изменений в процессе сушки. Поэтому на момент покупки брус должен иметь влажность не более 16–18%. Данный показатель влажности является оптимальным, потому риски того, что древесина наберет влагу или усушится, минимальны. Стоит отметить, что оба этих процесса могут вызвать деформации, только направления их будут различны.
  • Сорт древесины. Система лаг призвана служить прочной опорой для финишного покрытия, потому она должна быть крепкой. Выбор высочайшего сорта необязателен, потому как 2 или 3 сорт древесины вполне сойдет. Прочность лаг будет компенсироваться большим количеством мест опоры, потому главное, чтобы пиломатериал не имел участков с плесенью и грибками. При использовании выравнивающейся системы стоит обратить внимание на количество и размеры сучков. Они могут стать участками надлома опоры.
  • Сечение. Определить форму сечения можно будет по торцевой стороне. Необходимо выбирать тот материал, который будет иметь четкую прямоугольную форму. Оптимальное соотношение сторон – 1:2 или 2:3, т. е. брусья с сечением 50х100 мм и 100х150 мм, например. При этом лаги должны укладываться на ребро. Такое положение бруса будет максимально устойчивым к вертикальным нагрузкам. Выбор сечения бруса должен исходить из того, с каким шагом они будут уложены и какой слой утеплителя планируется использовать.
  • Порода. Самый распространенный вариант – хвойные породы, которые имеют демократичные цены и прекрасно подходят для опоры под чистовой пол. Например, сосна или ель прекрасно подойдут для обычных условий, а вот там, где ожидается большая влажность, советуют использовать лиственницу. Она более устойчива к влаге и сможет обеспечить хороший эксплуатационный срок.
  • Обработка. Необходимо поинтересоваться у продавцов, имеют ли их пиломатериалы антисептическую обработку. Если такой нет, что часто бывает, то придется самостоятельно в обязательном порядке ее делать. Кроме антисептика, который защитит от плесени с грибком, применяют антипирены, повышающие огнеупорные свойства материала.

Совет!
Подбирать пиломатериалы нужно очень тщательно. Лучше всего самому отобрать со склада понравившиеся вам образцы. Так вы сможет избавиться от вероятности того, что вам подсунут покоробленные, которые будет сложно выставлять по уровню, и придется много строгать рубанком.

Правильно выбранный строительный материал – всего лишь полдела. Стоит остановиться на том, как крепятся лаги на деревянные балки в деревянном доме, на бетонные перекрытия и систему обвязки.

Лаги на опоры в деревянном доме

Для лагов обычно используют бруски сечением в 50х100 мм. Отсюда понятно, что они не являются единственной упрочняющей системой. Потому используют балки в деревянных домах на перекрытиях, а на первом этаже и опорные столбы.

Опирание деревянных опорных балок на столбы

Установка опорных столбов

Опорные столбы выполняются из кирпича с деревянной накладкой, которая не должна позволить влаге поступающей из столба гнить древесину балки.

Место установки столбов выкапываются глубиной в 50–60 см, делается песчаная подушка. Наносится слой гидроизоляции из листов рубероида, выполняется опалубка с высотой над уровнем грунта в 30–40 см.

После того как бетон залит и высох, на него укладываются по одному уровню кирпичи, которые также будут иметь бетонную структуру внутри. Для этого оставляют еще в процессе заливки бетонного основания под столбы армирующие проволоку на высоту, которая будет необходима для высоты одного столба. Лишние участки арматуры впоследствии подрезаются болгаркой.

Регулирующееся опирание деревянных половых балок

Шаг между столбами для одной балки в пределах – 60–100 см, а между соседними балками – – 150–200 см.

Внимание!
Напольные покрытия из досок обычно ориентируют по направлению падающих через окно солнечных лучей. Потому необходимо будет учитывать этот факт и ориентировать балки в том же направлении, что и финишный пол.

Балки

На подготовленные столбы укладывается слой из рубероида. К тому же в процессе изготовления столбов на них устанавливается деревянная рейка в качестве накладки.

Балки будут опираться в основном на ленточный фундамент, а столбы должны служить лишь упрочняющими элементами и ни в коем случае не брать на себя основную тяжесть. Потому уровень их не должен превышать уровень ленты фундамента.

Крепление к деревянным балкам

Прикрепить лаги к деревянным балкам будет проще простого. В качестве крепежей советуют использовать угольники. При этом необязательно крепить лаги с обеих сторон. Чтобы сэкономить на крепежных элементах при больших квадратах, можно крепить уголки в шахматном порядке.

Лаги на балках

При использовании креплений на балки лучше воздержаться от жесткого закрепления опорных ламелей к стене. Стоит использовать крепление уголком с возможностью усадки опор и движения самореза. При этом между стеной и лагами необходимо оставлять технологический зазор.

Крепление лаг к бетонному основанию

Шуруп для крепления лаг и реек

Использование балок и столбов на бетонной поверхности отпадает, потому как лаги будут укладываться и крепиться на поверхность бетона напрямую. Справиться с данной задачей можно одному. Порядок выполняемых действий будет следующим:

  • На бетонное основание необходимо уложить слой гидроизоляции. В качестве изолирующего влагу материала можно использовать рубероид или обычную полиэтиленовую пленку. При этом стыки должны быть герметичными, потому они проклеиваются скотчем.
  • Выбор шага укладки лагов будет напрямую зависеть от того, какой чистовой материал будет использован. Например, для половых досок с сечением в 35–40 мм можно использовать шаг в 60–70 см.
  • Использование одной лаги по всей длине помещения не всегда возможно. Поэтому необходимо осуществить ровный стык двух частей, чтобы горизонтальный уровень в месте соединения совпадал с общим уровнем. Для этого могут использовать железные уголки или специальные надрезы в шип-паз. Если это делается по всей ширине помещения, то соединения лаг лучше осуществлять в шахматном порядке, чтобы впоследствии нагрузки не вызвали излом и деформацию на данном участке.
  • Первым делом закрепляются крайние лаги. Они будут служить маячками для выравнивания остальных брусков по уровню. Для выставления двух брусков на больших расстояниях друг от друга необходимо использовать лазерный уровень.
  • Крепят лаги к бетонному основанию в зависимости от того, какая у них высота. Тонкие бруски закрепляются насквозь дюбелями и распорками, которые выставляются в заранее подготовленные отверстия. А высокие опоры – специальными уголками.

В качестве финишного покрытия поверх брусков можно использовать листы фанеры, которые будут служить черновым полом под ламинат или паркет.

Крепление лаг к обвязке из бруса

При выполнении системы лаг обычно используют обвязку из брусов, которые выполняют упрочняющею функцию и позволяют устанавливать лаги на одном уровне. Для того чтобы закрепить лаги к обвязке, используют простой способ – уголки и кронштейны устанавливают на саморезы. При этом последние советуют насаживать слегка под углом, чтобы лаги не могли расшататься в процессе эксплуатации.

Как крепить лаги к обвязке без использования гвоздей

Использование обвязочной системы характерно для каркасных домов и других видов, которые не имеют жесткой основы, где возможно точное и ровное соединение. При осуществлении соединения крепежами брусков с бетонным основанием впоследствии могут возникнуть скрипы, а крепеж только на обвязку такого не вызовет.

Имеется много различных способов крепления, использовать которые необходимо по ситуации.

На видео можете посмотреть, как лучше крепить деревянные лаги в лоджии регулируемым образом:

Средняя оценка
оценок более 0

Деревянные полы – это удобное решение. Они экологичны, износостойки, натуральны и имеют красивый вид. Но что же делать владельцам квартир и домов, в которых залит бетонный пол? Как происходит установка деревянных половых лаг на бетонный пол? На самом деле эта технология отработана, и сейчас мы ее рассмотрим.

Жесткое крепление лаг к бетонному полу

Конструкция пола на лагах

Пол на лагах – это конструкция, которая состоит из нескольких функциональных элементов, среди них обязательные:

  • основание;
  • брусья;
  • настил пола.

Между брусьями и чистовым полом может выполняться монтаж еще и чернового пола, но только в частных домах, где есть простор для углубления, ведь такая ярусность забирает высоту помещения.

Для правильной установки требуется жесткое крепление брусьев основания, чтобы избежать деформаций и сдвигов готового пола, скрипа. Хотя есть и противники такой методики, которые приводят аргументы относительно нарушения теплоизоляции и разрушения бетонной стяжки.

Формирование плавающего пола, то есть без крепежа его к стяжке, может привести к сдвигу покрытия. А это чревато дополнительными затратами по монтажу.

Предположение об ухудшении звукоизоляции безосновательны, так как в ходе монтажа используются материалы для утепления и звукоизоляции. А сам бетон не считается проводником звуков. Поэтому после укладки нового напольного покрытия вряд ли его звучание измениться.

Еще один аргумент по поводу разрушения бетона тоже не имеет четкого обоснования. Если стяжка качественная, то сверление ей не повредит и уж тем более не разрушит. Если же подобные дефекты обнаружены, то придется заново подготовить подпол, ведь некачественный не выдержит даже минимальных нагрузок.

Выравнивание пола самовыравнивающими смесями

Что нужно знать перед началом работ?

Перед тем как крепить лаги к бетонному полу, рекомендуется разобраться в специфике таких работ, подобрать нужные материалы и инструменты. Главное – это выбор древесины, то есть брусьев. От этого зависит прочность и долговечность конструкции, ее эксплуатационные характеристики, нагрузка, которую она выдержит

Критерии подбора материала
  • Влажность. Материал должен быть сухим, с влажностью не более 18%, и это не зависит от размеров или породы древесины. Такая влажность считается естественной, поэтому трудностей с подбором подходящих лаг для монтажа досок быть не должно. При увлажнении или пересыхании в будущем материал «поведет», и брусья деформируют готовый пол.
  • Сорт пиломатериала. В данном случае сорт древесины не критичен, ведь у лаг много точек опоры, и их количество можно увеличить, если нужно. К тому же их внешний вид под полом не имеет значения. То есть подойдут брусья 2 и даже 3 сорта. Если по площади материала есть сучок, который может повлиять на прочность, дополнительно под ним монтируют опору.
  • Сечение. Деревянный пол на бетонном основании прослужит долго при условии правильного подбора сечения опорных балок. Оно должно быть прямоугольным, соотношение сторон ½ или 2/3. При этом лаги монтируют на ребро. В такой позиции брус максимально устойчив к вертикальной нагрузке. Еще одно условия выбора сечения – это возможность уложить нужное количество утеплителя, ведь в случае монтажа на бетонное основание это важно.
  • Порода. Оптимальное решение – материал хвойной породы. Сосна и даже ель доступны и имеют требуемые технические характеристики. Лиственницу стоит использовать в помещениях, где возможна повышенная влажность.
  • Обработка. Каждый брус перед монтажом обрабатывают антипиренами и биозащитой – это продлит срок их эксплуатации.

Гидроизоляция на бетонном полу

Важно! После подбора материал готовят к укладке. Каждый брус проверяют на наличие неровностей, скосов, выпячивания. Если они обнаружены, то их убирают при помощи рубанка. Сделать это, когда брусья уже уложены, не получиться.

Инструменты

Подготовка – это половина дела, и если материал уже есть, то теперь осталось найти инструменты для крепления деревянных лаг к полу. Так как в работе участвует бетон и древесина, весь набор предназначен для работы с этим материалами. Минимальный список:

  • перфоратор;
  • анкера – крепеж подбирается в зависимости от размеров бруса, его сечения;
  • саморезы – диаметр их 6 мм, длина тоже зависит от параметров древесины, в комплекте с ними должны идти дюбели;
  • столярные инструменты: ножовка, рубанок, циркулярка.

Второй и третий пункт набора взаимозаменяемы. Саморезы обойдутся дешевле, и с их помощью можно качественно выполнить установку лаг. Что же касается анкеров, то хоть они и дороже, но их количество на квадратный метр меньше. При этом и укладка лаг пройдет быстрее, так как придется меньше сверлить. Что выбирать, зависит от временных и финансовых возможностей.

Контроль уровня балок

Подготовка основания

При монтаже деревянного настила на лаги нужно позаботиться о ровном основании. Его рекомендуется предварительно выровнять, если есть перепады по уровню. Неровный пол из бетона будет проецироваться таким же неровным деревянным полом. Качественно уложить на такое основание брусья затруднительно. Для выравнивания используются специальные наливные смеси, которые еще называют самовыравнивающим. После их использования бетон в основании без особых усилий станет ровным.

Крепление брусьев

Крепление лаг к бетонному полу выполняется по такому алгоритму:

  • На бетонный пол укладывают гидроизоляцию. Удобнее использовать полиэтиленовую пленку, но подойдет и рубероид. Полотна закрепляют между собой и заводят на стены на высоту не менее 10-15 см. Стыки проклеивают специальным скотчем.

Элементы пола на лагах на бетоне

  • Далее раскладывают брусья с определенным заранее шагом, он должен быть равномерным, при этом расстояние от стены до первого бруса не более 15 см. Дистанция между лагами не должна превышать 80 см. Все зависит от площади комнаты и нагрузки на будущее покрытие. Еще расстояние между лагами зависит от толщины доски пола: чем она толще, тем шире можно крепить балки.
  • Перед тем как положить лаги в просторном помещении, придется продумать систему стыкования элементов опоры между собой. Для этого могут использоваться металлические пластины, железные уголки и другие крепежи.
  • Первыми крепят лаги у стен. Их укладывают на место, где они будут размещаться, и выводят по уровню, если нужно, то подравнивают высоту при помощи деревянных реек.

Обратите внимание! Чтобы между собой балки легли ровно, рекомендуется использовать лазерный уровень.

Утепление между лагами керамзитом

  • Теперь в основании бетонного пола и в брусе засверливают отверстия для монтажа. Крепление выполняется при помощи саморезов или анкеров. Для первых крепежей соблюдают шаг не менее 40-60 см, что касается анкеров, то их количество можно уменьшить в 2 раза.
  • После того как удалось прикрепить первые 2 балки, между ними натягивают капроновую нить – это уровень перекрытия по которому, нужно монтировать остальные. Такой ориентир должен быть протянут в 3-4 точках по длине бруса.

Монтаж листов фанеры на деревянные лаги

  • Остальные лаги крепят по тому же механизму, как и первые две, при этом выдерживая уровень, заданный капроновой нитью.

После монтажа по лагам проводится утепление в пространстве между ними и укладка паробарьера. Теперь основание готово для монтажа половых досок.

Контрольный замер уровня и расстояния между лагами

Вывод

Технология крепежа деревянных лаг к бетонному полу несложна, ее вполне под силу реализовать своими руками. Но при этом четкое соблюдение этапов укладки важно, ведь это влияет на долговечность эксплуатации будущего пола и его прочность.

Средняя оценка оценок более 0

laminatepol.ru

Как правильно крепить лаги к бетону?

В процессе монтажа деревянного пола используют лаги. Их установка позволяет выровнять любые поверхности и дополнительно утеплить помещение.
Лаги представляют собой каркасные крепления из досок, которые кроме основной функции решают следующие задачи:

Равномерно распределяют нагрузку пола;

Формируют нишу, в которой можно спрятать провода и другие инженерные конструкции;

Улучшают звукоизоляцию;

Регулируют циркуляцию воздуха в квартире.

На первом этапе необходимо разобрать старый пол до бетонного основания и очистить помещение от мусора и пыли. Перед тем, как приступить к установке лаг, следует выровнять стяжку. Допускаемое отклонение оставляет 0,1%, то есть не более одного миллиметра на метр.

Далее необходимо дождаться, пока пол просохнет. Согласно требованиям, его влажность не должна превышать 12%. Проверить, что он пол готов можно, прикрепив кусок пленки скотчем к полу и прижать сверху чем-нибудь тяжелым. Затем спустя двадцать четыре часа осмотреть поверхность пола. Если она потемнела, значит, пол еще не достаточно просох.

Убедившись в том, что стяжка высохла, можно приступать монтажу настила. В первую очередь необходимо уложить гидроизоляционный слой, который может быть выполнен в виде пленки из вспененного полиэтилена или грунтовой мастики.
Следующий шаг подразумевает монтаж лаг. Для этого используют не струганные доски, сечение которых составляет 50х100 мм. Доски должны быть сухими и ровными. Их не длина должна быть не менее двух метров. Материал следует подготовить заранее. После приобретения дать отлежаться недели две. Некоторые доски могут пойти винтом, которые будут не пригодны для дальнейшего использования. Потому закупать материал нужно с запасом, вычислив требуемый объем.

Затем осуществляют укладку лаг по периметру. Для обеспечения их ровного положения следует подкладывать предварительно подготовленные подложки из ДСП или фанеры, нарезанные небольшими частями размером 15х20 см.

Желательно под подложку укладывать линолеум, который не только примет на себя все нагрузки, но и обеспечит достаточную звукоизоляцию. При установке лаг необходимо обеспечить промежуток до стен примерно 20 миллиметров. В местах расположения подложек лаги крепятся с помощью анкеров к бетонному полу.

После этого можно приступать к настилу остальных досок, соблюдая промежутки в сорок сантиметров. Чтобы в дальнейшем соблюдать уровень можно натянуть нитки на уже проложенных лагах.

После монтажа лаг, выполняют обрешетку. Доски кладут поперек лаг на подложку и присоединяют с помощью саморезов к лагам и бетонной плите. Располагать поперечины следует на расстоянии примерно полуметра друг от друга.

Листы укладывают на лаги и закрепляют саморезами. Оставленные между листами промежутки заделывают мастикой. Ее вдавливают в шов, а затем затирают с помощью шпателя.

После подготовки первого слоя, проводят монтаж второго. Листы располагают со смещением, закрывая швы первого уровня настила. Для присоединения кроме саморезов дополнительно используют клей. Швы также обрабатывают мастикой.

Темы следующих статей:

www.laspihills.com

Очень часто в домах и квартирах делают бетонное основание пола, существует много вариантов обустройства такого покрытия. Можно использовать различные утепляющие, изоляционные и настилочные материалы, можно установить систему «теплый пол», но установка лаг популярна и на сегодняшний день, несмотря на наличие большого выбора способов настила пола.

Лаги позволяют выравнивать пол в доме.

Это достаточно простой способ обустройства напольного покрытия, установка брусьев может быть выполнена самостоятельно и позволяет применять дешевые, но не менее эффективные утеплители.

Материалы и инструменты, необходимые для выполнения работы

Бетонный пол – это очень прочное основание, и для того чтобы прикрепить к нему лаги, могут быть использованы разные крепежные элементы и инструменты. Особенностью указанного крепежа является то, что вам надо иметь инструменты для работы как с деревом, так и с бетоном.

Сейчас часто используется вариант, когда лаги не крепят к бетонному полу, в данном случае лаговые брусья скрепляются половыми досками. Недостатком такого настила является то, что половое покрытие в процессе эксплуатации может сместиться, поэтому специалисты рекомендуют все же крепить их к полу. Проще всего выбрать наиболее распространенный способ и крепить лаги к полу при помощи анкерных креплений или длинных саморезов.

Анкера надежно и крепко держат лаги.

При совершении выбора лаг надо обращать внимание на вид древесины, габаритные размеры бруса и его стоимость. Для устройства такого пола достаточно приобрести хвойную древесину, так как она довольно прочная и недорогая, подойдет древесина 2 и 3 сорта, влажность ее должна быть не более 20%. Размер сечения брусьев будет зависеть от высоты потолка и толщины используемого утеплителя.

Инструменты для проведения работ:

  • перфоратор;
  • саморезы диаметром не меньше 6 мм, при этом в бетонный пол они должны входить минимум на 6-8 см, или металлические анкерные крепления, чья длина зависит от размера лаг;
  • рубанок, ножовка, циркулярная пила для работы с деревом.

Выбор между саморезами и анкерными креплениями зависит от ваших финансовых возможностей. Если говорить о саморезах, то они дешевле, но прочность такого соединения несколько меньше. Анкерные крепления позволяют не только надежно фиксировать лаги, но и прижимать их к полу. Это важно в том случае, если чистовой пол довольно массивный и на него будут оказываться регулярные высокие механические воздействия.

Перед установкой брусьев на бетонное основание обязательно укладывают гидроизоляцию, для этого подойдет рубероид или плотная полиэтиленовая пленка. Также необходимо приобрести смесь для грунтовки и обработки от грибка. В том случае когда бетонная стяжка неровная, необходимо, чтобы был в наличии материал для подкладок. В качестве него могут выступать куски фанеры, досок или ДСП.

Вернуться к оглавлению

Крепить лаги к бетонному полу достаточно просто, и этот процесс не занимает много времени, все можно делать самому.

Основные этапы крепления:

Схема монтажа.

  • на поверхность бетона стелют гидроизоляционный материал, если есть стыки, то их надо склеить при помощи скотча;
  • расставляют лаги по поверхности пола: две кладут возле стен, остальные через определенный шаг, который зависит от жесткости материала напольного покрытия, но в среднем это 0,4-0,8 м;
  • если длины не достаточно, то надо укладывать встык;
  • по крайним балкам выставляют уровень и между ними натягивают шнур, по нему устанавливают остальные лаги;
  • для закрепления брусьев сверлят отверстие в лаге и бетоне и вставляют пластиковый дюбель или распорную часть анкера;
  • если крепят анкерами, то на один брус их достаточно 2-3, саморезов надо вкручивать через 0,5-0,7 м;
  • чтобы выровнять брусья по высоте, используют прокладки.

http://youtu.be/sZlArlf3vBA

Теперь вам осталось уложить утеплитель, сверху него пароизоляционный материал – и можно заняться настилом полового покрытия. Если вы положите половое покрытие у себя в доме или квартире по указанному принципу, то получите теплую, прочную и надежную конструкцию. Удачи!

kuhnyamoya.ru

Крепление лаг к бетонному полу

При возведении домов из дерева зачастую строители задаются вопросом фиксации бруса к полу из бетона, ведь это два разных материала, а значит, техника крепления будет отличаться. Брус из дерева крепят, используя два способа: накладной установкой и жесткой фиксацией. Крепление лаг к бетонному полу не только повысит теплоизоляцию помещений, но и скроет возможные неровности бетонного покрытия.

Назначения

Перед установкой декоративного покрытия на полы зданий и сооружений, применяют крепление балок на поверхность из бетонного раствора. Используя лаги, выходит каркас высокого качества, пригодный для дальнейшей укладки покрытий. Помимо того, что брусья являются промежуточным элементом конструкции, они еще имеют следующие предназначения:

  • обеспечивают помещение дополнительным притоком воздуха;
  • создают в помещении звукопоглощение;
  • увеличивают теплоизоляцию, тем самым позволяют сократить расходы на отопление;
  • позволяют скрывать инженерные коммуникации;
  • создают равномерные нагрузки на фундамент;
  • обеспечивают поверхность ровной структурой, что необходимо для финишного покрытия.

Чтобы прикрепить лаги на поверхность из бетона, для начала нужно соблюсти определенный промежуток между ними. Применяют доску с толщиной, от которой будет отталкиваться размер шага при укладке брусьев на бетон. Так, доска, толщина которой два сантиметра, фиксируется на балки с шагом в 200 мм.

Как правильно выбрать материал?

Чтобы не прогадать с выбором материала, учитывают следующие моменты:

  • цена;
  • сечение в лагах;
  • сорт;
  • дерево, из которого изготовлены лаги;
  • длина.

Если бюджет ограничен, необязательно покупать дорогую древесину. Пихта, ель имеют не меньший срок эксплуатации, если правильно обрабатывать материал. Необязательно выбирать ровную поверхность и однотонный цвет, эти показатели не имеют никакого значения. Однако важно обратить внимание на влажность, которая не должна превышать 20%. Материал перед использованием держат дома в течение года, это позволит лагу принять влажность комнаты и просохнуть.

Инструменты

Чтобы прикрепить лаги к бетонной поверхности, нужно использовать инструменты, как для древесины, так и для бетона. Используют следующие инструменты:

  • лобзик;
  • перфоратор;
  • стамеска;
  • анкера, саморезы.

Для монтажа анкерного каркаса для полов с лагами применяют такие инструменты:

  • ножовка;
  • строительный уровень;
  • перфоратор.

Крепить регулируемый каркас в бетонном поле можно с помощью следующих инструментов:

  • стамеска;
  • добойник;
  • лазерный уровень;
  • шуруповерт;
  • дрель и сверло;
  • молоток.

Чтобы фиксировать бетонный пол к лагам, выбирают крепежи, исходя из бюджета. Саморезы дешевле анкеров, но последние надежнее. Анкерный крепеж позволяет крепить деревянный брус к поверхности пола, прижимая его, это важно, когда возводят массивную бетонную поверхность.

Способы крепления

Чтобы выполнить крепление лаг с бетонным полом, используют два вида укладки бруса. Один из них, это отсутствие крепления лагов к полу. Данный способ обеспечивает жесткость конструкции за счет скрепления лага друг к другу, применяя доску. Минусом этого способа является возможность сдвига напольного покрытия. Чтобы не столкнуться с такой проблемой, применяют крепление лага к поверхности анкерами, уголками или саморезами.

Еще один способ крепления – крепление лагов на поверхность бетона. Монтаж включает в себя применение теплоизоляционных материалов и выравнивающих поверхность пола растворов. Этот вариант установки лаг позволит сэкономить на дорогих материалах для изоляции.

Саморезами

Крепление брусьев в бетонное покрытие с помощью саморезов значительно снижает цену конструкции и упрощает работу по монтажу. Для этого в доске проделывают с помощью сверла отверстия насквозь, и через них отмечают точки в основании пола. Это нужно, чтобы сделать углубления в покрытии и вкрутить саморезы. Шаг установки должен быть в пределах 4-8 сантиметров. На расстояние между отверстиями влияет изготавливаемая конструкция. Саморезы используют длинной, зависящей от толщины бруса, но она не должна быть меньше 0,5 см. Опытные строители советуют выбирать саморезы, у которых присутствует так называемая шейка, это значит, что перед шляпкой отсутствует резьба, что позволяет лучше притягивать доску к напольной поверхности.

Анкерами

Применяя в строительстве анкера, обеспечивается большая сопротивляемость против вырывания. Что оправдывает высокую цену на материал. Их применение актуально при строительстве тяжеловесных сооружений с большой нагрузкой на крепежи. Монтаж анкерных крепежей на бетонную поверхность осуществляется по следующей инструкции:

  • В доске с помощью дрели делают отверстия и сквозь них отмечают на бетоне отметки. Такие же отверстия делаю и в лаге, чтобы потом в них спрятать шляпки болтов.
  • Используя анкера, обеспечивается надежное крепление балок.
  • Далее в получившиеся отверстия основания пола помещают запорные элементы анкера, после чего в них вкручивают болт.
  • Длина крепежа различна, и может варьироваться от 45 мм до 200 мм. На длину и диаметр анкерного крепежа влияет толщина балок.
Уголками

Фиксация деревянных брусков с помощью уголков происходит следующим образом:

  • Одну из сторон уголка крепят к деревянной основе шурупами. Глубина введения должна быть не меньше 0,3 см.
  • Осуществляя крепление, нужно свободную сторону уголка упереть в пол. Фиксировать ее надо с помощью дюбелей, таким же методом, как и крепление анкеров и саморезов, т. е. сделать сквозные метки и вставить в них дюбеля и вкрутить саморезы.
Крепление регулируемых лаг

Крепление регулируемых лаг.

Монтаж напольного основания с использованием регулируемых лаг актуально на сегодняшний день за счет своего значительного количества плюсов. К ним относятся:

  • исключение неровностей поверхности;
  • скрываются изъяны основания пола в виде трещин;
  • обеспечивается звукоизоляция и теплоизоляция;
  • получается защита от грибка и гнили.

Высоконадежное крепление получается из-за наличия пластиковых болтов-стоек, которые являются крепежным и регулируемым элементом. Данная конструкция позволяет сделать деревянный пол на бетонном основании достойного качества за короткое время.

Весомым преимуществом данного крепления является возможность регулируемых лаг предотвращать появление грибков и плесени. Происходит это за счет вентиляционных особенностей крепления. Применяя регулируемые лаги, появляется возможность скрыть инженерные коммуникации. А возможная теплоизоляция позволит сократить расходы на отопление.

Процесс и особенности установки

Процесс крепления лаг к полу.

Крепление лаг к бетонному основанию можно выполнять собственноручно, способов крепления множество. Чтобы конструкция вышла крепкой и надежной, нужно придерживаться рекомендаций по монтажу и соблюдать последовательность действий:

  • Для начала нужно нанести на древесину антисептическое средство и покрыть грунтовкой. Приступают к установке лаг только после завершения этапа подготовки.
  • Прокладывают гидроизоляционную прослойку на пол. При этом нужно обработать стыки и не допустить возникновение щелей. Подойдет для гидроизоляции полиэтиленовая пленка или рубероид.
  • Далее идет крепление лагов. Шаг между ними зависит от прочности напольного покрытия.
  • Как только бруски уложены, приступают к их выравниванию. Это можно сделать с помощью строительного уровня.
  • После этого приступают к процессу крепления. В бруске делают сквозное отверстие до пола и фиксируют их саморезами.
  • Иногда применяют специальные фанеры между лагами и слоем изоляции, чтобы придать ровность сооружению. Это позволит избежать прогиба конструкции.

Ничего сложного в прикреплении лаг к бетонному полу нет, главное, правильно выбрать материалы и не экономить на них.

Уместность крепежа лагов к полу из бетона

При необходимости монтажа деревянного пола на поверхность бетона используют единственно возможный вариант – это крепление лагами. Процесс работы не из легких, так как включает в себя большое количество используемых материалов и соблюдение последовательности определенных этапов строительства. Но по словам опытных строителей, с креплением брусков к полу из бетона можно справиться и новичкам. Применение таких крепежей обусловлено рядом преимуществ, а также быстротой монтажа, главное, соблюдать технологический процесс.

Заключение

В итоге крепление лагами покрытия из древесины на бетонную основу является чуть ли не панацеей при строительстве домов. Ведь крепить брус к деревянной основе не составит труда, а вот с бетонными перекрытиями, дела обстоят сложнее. Нужно правильно выбрать вид крепежа, который зависит от ровности основы и толщины бруска.

Важно, размещая между лагами инженерные коммуникации, учитывать некоторые правила и требования:

  • Проводку нужно поместить в металлическую трубу, которую следует покрыть изоляционными материалами. Это поможет уберечь дерево от возможной влаги, которая появится на трубах в момент эксплуатации.
  • Между брусками прокладывать плиты теплоизоляции и звукоизоляции на основе полистирола.
  • В завершение монтируют напольное покрытие.

Сооружение из брусков возможно как для монтажа чернового пола, так и чистового. Выбирая материал, нужно отталкиваться от его внешнего вида, дороговизны и собственных предпочтений.

Еще не так давно в процессе укладки лаг на черновое основание под брусья укладывали куски фанеры или же деревянные колья. Таким образом можно было обезопасить дерево от воздействия влаги и выровнять черновое основание по горизонтали. Но со временем подложка рассыхалась и приходила в негодность, что сказывалось на горизонтальности покрытия. В статье мы рассмотрим современные способы крепления лаг к различным типам основания.

Особенности применения крепежа

В процессе крепления лаг к деревянному основанию особых проблем не возникает. Для этого можно использовать длинные саморезы или же уголки. А как быть с бетонным основанием, в которое саморезы запросто не вкрутишь? Чтобы укрепить лаги на бетоне, нужно использовать особые виды крепежных элементов. Выбор крепежей, необходимых для монтажа брусьев к бетонному полу, зависит от таких факторов:

  1. Горизонтальности поверхности.
    В зависимости от того, требуется дополнительное выравнивание или нет, можно использовать регулируемый или нерегулируемый по высоте крепеж;
  2. Уровня влажности основания.
    Если лаги монтируются по ленточному фундаменту, их придется укладывать чуть ли не на грунт. Чтобы закрепить брусья, используют в основном кирпичные столбики, которые защищают дерево от воздействия влаги, играя роль изолирующей подкладки;
  3. Степени нагрузки на основание.
    Укрепить лаги на полу можно с помощью и саморезов, и кронштейнов. Однако в случае интенсивной эксплуатации пола, саморезы могут не выдержать нагрузки. Именно поэтому вид крепежа выбирают в соответствии с предполагаемой нагрузкой на напольное покрытие;
  4. Высоты подполья.
    Деревянные полы склонны к накоплению конденсата под покрытием и гниению. Для защиты деревянного основания от гниения и деформации, специалисты рекомендуют использовать высокие опоры для лаг. Они образуют под брусьями подполье, в котором воздух может свободно циркулировать, что предупреждает образование конденсата.

Чтобы правильно закрепить брусья на черновом полу, нужно разбираться не только в методах крепления, но и в разновидностях крепежных элементов. Адекватный выбор опоры позволит продлить период службы не только чернового, но и чистового покрытия.

Виды крепежных элементов

Как уже отмечалось, крепление брусьев к полу предполагает использование только двух видов крепежей:

  • Простых
    – статичные опоры, которые не позволяют варьировать высоту установки деревянных элементов;
  • Регулируемых
    – содержат винтовые конструкции, благодаря которым крепеж можно выставить по высоте, что позволяет добиться максимальной горизонтальности основания.

Какие виды крепежных элементов можно использовать для фиксации брусьев на полу?

  • опорные столбики;
  • саморезы;
  • уголки;
  • кронштейны;
  • анкера.

Чтобы разобраться в сути и особенностях применения вышеперечисленных деталей, рассмотрим каждую из категорий подробнее.

Саморезы

Саморезы – простые крепежные элементы, которые используют для отделки деревянного, но не бетонного пола. Достаточно длинные стержни с наружной резьбой способны прикрепить балки к деревянным перекрытиям, но только в случае учета следующих нюансов:

  • Перед крепежом и в самих брусьях, и в основании нужно сделать сквозные отверстия;
  • В сквозное отверстие необходимо вставить дюбель и только после этого ввинтить саморез;
  • Чтобы лаги не отрывались от деревянного основания, саморезы крепят с шагом в 40-60 мм;
  • Длина самореза определяется толщиной брусьев, желательно, чтобы в процессе ввинчивания «хвост» шурупа уходил в основание хотя бы на 5 см.

Доступная цена крепежных элементов сделала их весьма популярными в кругу домашних мастеров. Но, чтобы добиться нужного результата, в процессе установки лаг нужно обязательно учитывать вышеперечисленные моменты.

Анкер

Анкер – комбинированный крепежный элемент с самостоятельным креплением, который, в отличие от дюбелей, не только легко закрепляется в основании, но и удерживает вес тяжелых конструкций. Анкер относится к числу самых долговечных и надежных видов крепежей, которые используют для крепления лаг к любому фундаменту (ленточному, свайному). Если отбросить все «сантименты», анкер является все тем же дюбелем, но с более мощной основой.

В процессе закрепления лаг анкер монтируется примерно так же, как и саморез:

  1. В брусьях делают сквозные отверстия, после чего симметричные, но только не сквозные отверстия делаются в основании;
  2. Чтобы замаскировать шляпку болта, брусья предварительно нужно прозенковать;
  3. Поскольку анкер очень крепкий и способен удерживать на себе тяжеловесные конструкции, для крепления одного бруса потребуется не более 4 крепежных элементов;
  4. В полученные отверстия вставляются запорные части анкеров, сквозь которые вкручиваются болты;
  5. При прошивании лаг насквозь нужно, чтобы болты углублялись в основание примерно на 6 см.

Чтобы укрепить брусья на черновой основе, специалисты рекомендуют использовать анкера с диаметром от 8 до 10 мм. Металлические стержни такой толщины с легкостью выдерживают очень большие нагрузки.

Кронштейны

Кронштейны – консольные опоры, которые служат статичным основанием для крепления деталей в вертикальной плоскости. Как правило, их используют в процессе крепления лаг к опорным столбам. Крестообразные (х-образные) выгнутые детали имеют фиксированные створки, в которые закладывается брус. Цена таких изделий значительно выше, чем в случае с саморезами, однако и спектр возможностей у таких крепежей значительно больше.

Очень часто в процессе укладки чернового пола на ленточном фундаменте устанавливают кирпичные столбики. Они играют роль опор и защищают дерево от воздействия влаги. Поскольку со временем лага проминается, без дополнительного крепежа она может деформироваться. Единственный удобный и надежный способ закрепления брусьев на опорах – применение кронштейнов.

Опорные столбики

Столбики для лаг – опорные конструкции, которые собираются из кирпичей с сечением в 1-2 кирпича. На самом деле данные элементы выполняют задачу «незримой» подкладки, предупреждая воздействие сырости на дерево. Столбики монтируются в случае укладки черновой основы на ленточном фундаменте или бетоне. Поскольку уровень грунтовых вод может постоянно меняться, чтобы защитить лаги от воды, специально образуют подполье.

Чтобы правильно укрепить лаги и возвести столбики, следует учесть такие моменты:

  1. Опоры нежелательно возводить из гигроскопичных материалов – искусственного камня или же силикатного кирпича;
  2. Нельзя устанавливать столбики на сыпучих грунтах, которые могут быть размыты водой;
  3. Опоры, которые будут устанавливаться на несыпучий грунт, нужно делать выше уровня почвы в подполье хотя бы на 2-3 ряда кладки;
  4. Кладку столбов желательно делать с однорядной перевязкой, соблюдая единый уровень высоты для всех опор;
  5. Крепить брусья к опорам можно с помощью кронштейнов, анкеров или же специальных уголков с саморезами по бетону.

Уголки

Уголки – оцинкованные металлические детали с двумя плоскостями, расположенными ортогонально по отношению друг к другу. Цена таких крепежей во многом определяется размерами самих элементов, а также их толщиной. От упомянутых параметров напрямую зависит и степень прочности уголков. В процессе закрепления лаг желательно обращать внимание на такие нюансы.

Деревянные полы на лагах – один из наиболее старых методов обустройства полов и единственно используемый в северных районах нашей страны. Современные материалы лишь усовершенствовали старинные технологии, за счет чего существенно расширились сферы применения и улучшились эксплуатационные показатели. Перед тем как перейти непосредственно к рассмотрению различных вариантов, следует немного ознакомиться с инженерными требованиями по расчетам.

Лаги отличают от балок меньшими размерами и мобильностью. Если балки после монтажа нельзя перемещать, ремонт очень долгий и трудозатратный, то лаги являются мобильным архитектурным элементом. Их намного легче монтировать, в случае необходимости ремонт производится быстрее.

Перед тем как приступать к строительству пола, нужно изучить требования нормативных документов к размерам лаг и расстоянию между ними с учетом толщины половых досок.

Таблица сечения лаг при шаге 70 см

Таблица расстояния между лагами в зависимости от толщины доски

Для того чтобы научиться самостоятельно делать расчеты на основании таблиц, полезно будет рассмотреть простейший пример. Исходные данные: длина помещения 10 м, возьмем половую доску толщиной 30 мм.

Методика расчета

Согласно таблице, при такой толщине доски удаление между лагами составляет 50 см, при дине помещения в 10 м понадобится 20 лаг. Удаление лаг от стен не может превышать 30 см. Значит, что нам придется увеличить их количество на одну штуку, расстояние между остальными уменьшится до 45 сантиметров.

Важное замечание. Во время расчетов все округления нужно делать только в меньшую сторону, таким образом создается дополнительный запас прочности.

Не нужно вычислять размеры и расстояния с точностью до миллиметра, никто таким замерами не занимается. Кстати, при строительстве абсолютное большинство архитектурных элементов и конструкций измеряется в сантиметрах, самая большая точность – полсантиметра. Миллиметры во время измерений почти не используются.

Варианты оснований для пола

Такие виды полов можно ставить по деревянному и бетонному основанию или по земле. Каждый вариант имеет свои технологические особенности, которые нужно обязательно иметь в виду во время производства работ. Что касается конкретного назначения помещений, то с учетом этого параметра подбирается основание пола и его эксплуатационные характеристики. Сама технология устройства почти не изменяется. Есть, конечно, варианты теплых и холодных полов, но и эти особенности имеют общий алгоритм строительства.

Устройство деревянного пола на лагах по деревянным основаниям

Такие полы могут делаться как в деревянных, так и в кирпичных строениях, могут иметь несколько разновидностей. Продумать особенности половых покрытий нужно еще на стадии проектирования здания. Учитывается не только назначение каждого помещения и его размеры, но и климатическая зона проживания, требования к микроклимату и финансовые возможности застройщика. Ниже даны пошаговые рекомендации строительства такого вида полов.

В зависимости от конкретных условий алгоритм можно несколько изменять, но все главные строительные операции обязательны к выполнению. Основанием могут служить влагостойкие плиты ОСП или листы клееной фанеры. Конструкция половых покрытий предусматривает возможность укладки утеплителей, допускается использование рулонной и прессованной стекловаты или пенопласта. Если есть утеплители, то обязательно следует положить гидро- и пароизоляцию.

Шаг 1.
Снимите размеры помещения и рассчитайте количество лаг с учетом вышеизложенных рекомендаций. Подготовьте материалы и инструменты, сделайте разметку. Работы выполняйте не спеша, ошибки, допущенные на этой стадии, имеют крайне негативные последствия. Их устранение отнимет много времени.

Шаг 2
. Начинайте устанавливать лаги с крайних пристенных. Если в помещении есть черные полы, то лаги можно фиксировать прямо к ним. Для облегчения работ лучше использовать металлические угольники с перфорацией, такие элементы значительно ускоряют работы и повышают устойчивость лаг. По метке на стене с учетом толщины половых досок выставьте один конец лаги, зафиксируйте его положение.

Практический совет. Во время установки крайних лаг не фиксируйте их сразу, вначале саморезы следует только наживлять. Это даст возможность выполнять окончательные точные регулировки.

Такие же действия сделайте и у второго конца лаги, постоянно контролируйте его положение по уровню. Кода лага легла нормально, можно концы прочно закрепить и приступить к установке промежуточных креплений. Расстояние между ними зависит от толщины досок, которые используются под лаги, оно примерно 70 сантиметров.

Шаг 3.
Между крайними лагами нужно натянуть веревки, по этой линии выставляйте все оставшиеся лаги. Постоянно проверяйте уровнем, точность установки должна быть ±1–2 мм. Больше нет смысла, это отнимает очень много лишнего времени. Небольшой перепад по высоте уберется во время чистовой обработки лицевой поверхности половых досок.

Шаг 4.
Если полы будут теплыми, то нужно между лагами уложить теплоизоляцию, для предупреждения попадания влаги используется гидроизоляция и пароизоляция. Расстояния между лагами нужно корректировать с учетом длины и ширины утеплителей. Это может быть как минеральная вата или пенопласт, так и насыпные виды утеплителей. Если все подготовительные работы выполнены, то можно начинать укладку половых досок.

Есть варианты монтажа лаг по балкам перекрытия. Это так называемые вентилируемые полы, используются чаще всего для нежилых помещений. Особой точности соблюдать не нужно, выравнивание размеров делается лагами. Лаги к балкам крепятся гвоздями или саморезами с боковой стороны. Алгоритм работ такой же. Вначале ставятся крайние, между ними натягивается веревка и по ней фиксируются все остальные.

Вентиляция выполняется через специальные продухи в фундаментах, расстояние между землей и полом должно быть не менее пятидесяти сантиметров. В противном случае кратность воздухообмена не отвечает требуемым показателям, а это становится причиной порчи деревянных конструкций.

Устройство пола на деревянных лагах по бетону

Такие полы считаются более сложными, трудоемкими и дорогими, все конструкции из дерева нужно надежно защищать от прямого контакта с бетоном. В противном случае конструкции быстро придут в негодность и их придется преждевременно менять. Есть химический способ защиты лаг от процессов гниения при помощи различных пропиток. Они довольно эффективны, действительно предупреждают процесс порчи древесины. Но к сожалению, пропитанные деревянные конструкции уже нельзя считать экологически чистыми, а именно ради этого показателя большинство застройщиков устанавливает натуральные деревянные полы.

Если лаги кладутся по всей площади на бетон, то между ними обязательно нужна гидроизоляция.

Но крепить их можно и при помощи металлических угольников, что позволяет сделать зазор между основанием и лагой. Нужно иметь в виду, что при этом несущие характеристики пола несколько уменьшаются.

Такой метод фиксации имеет свои преимущества. Во-первых, полностью исключается прямой контакт деревянных конструкций с бетонными. Во-вторых, лаги допускается устанавливать и на черной стяжке. С помощью уголков можно ликвидировать неровности в несколько сантиметров, нет надобности делать чистовую стяжку. За счет этого экономится большое количество времени и финансовых средств.

Второй способ укладки по бетонной стяжке – лаги кладут непосредственно на нее, для изоляции применяется материал на основе модифицированного битума.

Укладка лаг по грунту

Метод используется для хозяйственных построек, бань, беседок, веранд и т. д. Древесина обязательно должна быть обработана антисептиками. Фундамент лучше столбчатый, если требуется делать более прочный ленточный, то необходимо заранее предусмотреть продухи для естественной вентиляции.

Как делается такой пол?

Шаг 1.
Снимите плодородный слой почвы. Ним можно подсыпать грядки или выровнять площадку перед домом.

Шаг 2
. Сделайте разметку столбиков. Расстояние между ними подбирается с учетом нагрузки и размеров лаг. Столбики можно делать бетонными, блочными или сборными. Размеры опор примерно 40×40 см, глубина закапывания в пределах 30 см. На дно нужно насыпать слой песка толщиной ≈ 10 см и утрамбовать его.

Шаг 3.
Залейте опоры бетоном. Для приготовления бетона следует брать на часть цемента две части щебня и три части песка. Вода добавляется по мере необходимости. В земле опалубку можно не делать, над уровнем грунта устанавливается опалубка из досок или обрезков ОСП. Во время изготовления опалубки нужно пользоваться уровнем, все грани должны быть строго вертикальными.

Практический совет. Намного легче делать столбики из готовых блоков. Выравнивание по горизонтали нужно делать по веревке. После того как крайние выставлены по гидроуровню, между ними натягивается веревка. Отклонения не должны превышать ± 1 см. Этот разброс ликвидируется во время установки лаг.

Шаг 4.
Приступайте к фиксации лаг, начинать работы нужно тоже с крайних. Для точного выравнивания по горизонтали можно пользоваться подкладками. Клинья из древесины брать нежелательно, со временем они усохнут и появятся шатания: пол начнет неприятно скрипеть во время ходьбы. Между деревянными конструкциями и бетонными поверхностями обязательно нужно класть два слоя рубероида для надежной гидроизоляции.

Шаг 5.
После того как крайние лаги уложены, между ними натягивается веревка и под нее укладываются все оставшиеся. Лаги фиксируются металлическими угольниками на дюбели и саморезы. Для повышения устойчивости рекомендуется их устанавливать с двух сторон. Доски пола можно класть сразу на лаги или предварительно настелить черновой пол. Конечный выбор зависит от особенностей эксплуатации и назначения помещения.

Всегда подбирайте лаги с запасом прочности, особенно в тех случаях, когда метод установки предполагает нагрузки на изгиб. Нужно помнить, что исправить ошибки, допущенные во время строительства половых покрытий, всегда обходится намного дороже, чем производство работ качественными материалами и с соблюдением рекомендованных технологий.

Тщательно выбирайте доски для лаг. Они должны быть абсолютно здоровыми без следов поражения гнилью. Наличие сквозных трещин и гнилых сучков полностью запрещается. Если есть большие здоровые сквозные сучки, то нужно устанавливать лаги таким способом, чтобы под ними был упор.

Во время крепления лаг не допускайте вероятности появления шатаний.

Большинство шатаний лаг становится причиной появления очень неприятных скрипов половых покрытий во время ходьбы. Для ликвидации таких явлений придется снимать половые покрытия, это долго и дорого, не всегда удается сохранить демонтированные материалы в пригодном для повторного использования состоянии.

Видео – Монтаж деревянного пола по лагам

Древесина может казаться не самым лучшим решением для оформления чернового пола с точки зрения прочности и надежности, но в некоторых случаях она вполне себя оправдывает уже по другим эксплуатационным качествам. Например, если нужно исправить недостатки бетонной основы, сформировать нишу для укладки изолятора или создать каналы под коммуникации. При этом технология крепления лаг к бетонному полу не так проста, как в случае с обычными деревянными досками. Черновой настил — это ответственный конструкционный элемент, от качества устройства которого напрямую зависит долговечность декоративного покрытия.

Лаги в системе пола

Каркас пола состоит из нескольких уровней, начинающихся от фундамента с ростверком и заканчивающихся основой, на которую укладывается финишное покрытие в виде плитки, ламината, паркет, линолеума и др. Материалом для основы обычно выступает бетонная стяжка. Она реже применяется в деревянных домах, но, к примеру, городские квартиры и частные кирпичные коттеджи без такой платформы не обходятся. Стяжка может служить как завершающим слоем каркаса, так и несущим по отношению к верхней части основания. Своего рода надстройку над этой конструкцией и образуют лаги. На бетонный пол их укладывают не сплошным способом, а с отступами по типу обрешетки. Методы крепления при этом могут быть разные, но базовое качество конструкции будет определяться характеристиками самого дерева. Лаги должны быть хорошо просушены, избавлены от мелких изъянов и при необходимости обработаны специальными пропитками. Это могут быть и огнестойкие средства для предотвращения пожаров, и обычная олифа, которая продлевает эксплуатационный срок материала.

Какой инструмент и материалы потребуются в работе?

Крупноформатные лаги сложно будет обрабатывать в домашних условиях, поэтому лучше заранее рассчитать и заказать элементы с нужными параметрами. Если же это сделать не удалось, то предварительная обработка лаг потребует использования электролобзика, циркулярной ручной пилы и шлифмашины. Уже в процессе крепления лаг к бетонному полу понадобится электрический шуруповерт или электродрель с насадками типа бит. Желательно готовить инструмент помощнее — как минимум, с приводом на 1500 Вт. В качестве фиксаторов понадобится металлическая крепежная фурнитура — анкерные элементы, болты, уголки, шурупы и т. д. Выбор той или иной группы метизов зависит от техники установки.

Что касается вспомогательных расходных материалов, то их будет немного. Как минимум, потребуются подкладки под лаги. В этом качестве можно применять фанерные листы или бруски соответствующего формата. Также не стоит забывать о возможности устройства изоляционных покрытий. Классическая конструкция пола на лагах вполне позволяет укладывать и тонкие парогидроизоляторы, и толстый утеплитель в виде плит минеральной ваты.

Разновидности лаг для пола

Наиболее распространенный формат напольных лаг — балка с прямоугольным или квадратным сечением, имеющая подходящие для конкретных условий применения параметры длины и толщины. Специально для червового настила рекомендуется использовать прямоугольные лаги как оптимальный по конструкции вариант. Балка с таким сечением занимает меньше пространства в подпольной нише, но при этом обеспечивает достаточное покрытие сегментами по ширине укладки. Соответственно, упрощается и крепление лаг к бетонному полу, поскольку требуется менее длинный и прочный метиз для фиксации элемента.

Существует и разделение по методу изготовления балок. Строганные лаги подвергаются специальной обработке в целях уменьшения гигроскопичности. Данный материал более устойчив к воздействиям влаги, поэтому может применяться в сооружении бань и саун. Альтернативой строганным балкам являются пиленые бруски. Это черновой материал с менее привлекательными технико-эксплуатационными качествами, но он стоит дешевле и вполне может себя оправдать как первый уровень полового каркаса, соединяющий ростверк фундамента с чистовым слоем лаг.

Расчет материала по размерам

Способность справляться с нагрузками зависит от правильного расчета параметров конструкции. Данные показатели, в свою очередь, определяются размерами помещения, планировкой и конфигурацией помещений в целом. Для базового расчета можно использовать величину пролета помещения, соотнося ее с габаритами балки. Например, 2-метровый пролет должен оформляться брусом с сечением не менее 110 х 60 мм. Для 4 м потребуется балка формата 180 х 100 мм, а для 6 м — типоразмер 220 х 180 мм. В свою очередь, сечение определит дистанцию между элементами. Как крепить лаги к бетонному полу, чтобы соблюдался баланс между прочностью конструкции и приемлемой нагрузкой на несущую основу под балками? Ведь близкое к сплошному размещение бруса может обусловить чрезмерное давление на тот же ростверк. При толщине доски порядка 20 мм специалисты рекомендуют выдерживать отступы до 300 мм. При 300 мм этот же параметр составит уже 500 мм, а 50-миллиметровые элементы располагаются на расстоянии 1000 мм между собой.

Подготовка к работе

При подготовке наибольшее внимание уделяется состоянию бетонной поверхности. Как уже отмечалось, нагрузка от балок может быть критичной, поэтому несущую основу следует привести в надлежащее состояние. Чтобы крепление лаг к бетонному полу было надежным и долговечным, стяжка укрепляется строительными растворами, замазками и грунтовками. При значительных повреждениях следует провести обновление покрова песчано-цеметной заливкой приемлемой толщины — 4-5 см. Если речь идет о локальных небольших дефектах, то можно ограничиться точечным нанесением грунтующих и шпаклюющих средств, предназначенных специально для бетона. В качестве косметического выравнивающего решения стоит применить тонкую нивелирующую заливку плиточным клеем или самовыравнивающим полимерным составом.

Основные способы крепления лаг к бетонному полу

Наиболее распространенные методы установки предполагают фиксацию балок посредством саморезов и анкерных соединений. Обеспечивается жесткая посадка с зажимом, при котором конструкция остается неподвижной даже при динамических нагрузках. Как выполняется крепление лаг к бетонному полу анкерами? Для этого просверливаются отверстия в намеченных точках бруса, после чего по стандартной схеме интегрируются метизы. Оптимальный диаметр анкерного болта составляет 10 мм, а длина — до 200 мм. На один сегмент будет достаточно 3-4 крепежей.

Техника крепления с уголком

Еще один распространенный способ фиксации лаг — с помощью уголков. К его достоинствам можно отнести более высокую степень надежности, так как обеспечивается скрепление лаг друг с другом. На базовом уровне параллельно идущие лаги прикручиваются к бетонной основе. Но в качестве дополнения перпендикулярно устанавливается мелкоформатный брус. В местах стыков с балками и монтируются В итоге реализуется система двойной фиксации. Возможно и крепление лаг к бетонному полу уголками без применения промежуточных брусков. В этом случае вместо анкерных прямых соединений используется техника боковой фиксации балок через уголок к стяжке. Непосредственно крепление осуществляется шурупами подходящего размера.

Особенности крепления без сверления

Отказ от вмешательства в структуру балок дает немало преимуществ, повышая долговечность всей конструкции. Но как добиться надежности положения лаг без применения метизов? Крепежи будут использоваться, но в отношении вспомогательных элементов. Это те самые расходники в виде мелких брусков и фанерного листа, которые как раз должны быть зафиксированы к бетону как несущие контуры подложки. На их платформе будет выполнено крепление лаг без сверления. К изначально монтируются опорные планки, после чего укладываются балки. Жесткая силовая фиксация будет обеспечиваться с помощью пазовых соединений. Их можно предусмотреть как в связке «подкладка-лаги», так и посредством поперек идущих вспомогательных брусков, которые будут направляться по всей длине помещения. Эта конструкция отличается сложностью и требует тщательного предварительного расчета.

Изоляционные мероприятия

Слой гидроизоляции можно уложить еще до установки лаг, что облегчит последующие изоляционные мероприятия. Но специалисты все же рекомендуют начинать подобные работы после завершения монтажа балок, поскольку операции с крепежом могут повредить уложенный материал. Что касается утеплителя, то его закладывают в образовавшиеся между брусками ниши. Если выполнялась оптимизированная укладка лаг на бетонный пол только по параллельным линиям, то между плитами минеральной ваты должны будут остаться зазоры. Их дополнительно обрабатывают силиконовыми или другими герметиками, которые в принципе совмещаются с минватой. Куски утеплителя режутся в соответствии с параметрами пустых ниш, после чего укладываются на гидроизолятор. Как правило, силовая фиксация минваты не выполняется — достаточно после укладки покрыть материал еще одним слоем гидро- или пароизоляции. В дальнейшем для финишного настила будет выполняться новый слой деревянного покрытия из досок.

Установка регулируемых лаг

Самая функциональная конструкция, позволяющая настраивать высоту положения пола под конкретные потребности. Например, можно будет откорректировать уровень основы специально под толщину изоляционного материала. Но как закрепить лаги к бетонному полу, чтобы они регулировались? Система фиксации достаточно простая и требует использования всего двух элементов — прямоугольной монтажной подставки с крепежными метизами и шпильки с резьбой. Несущую функцию будет выполнять система подставок, надежно закрепленных в точках фиксации балок с помощью дюбелей. В центральной части каждой подставки устанавливается шпилька, на которую в дальнейшем накручивается брус. Это делается с помощью винта с гайкой, которые позволят и в будущем регулировать высоту пола. То есть изначально потребуется выполнить отверстия в лагах с толщиной, соответствующей диаметру шпилек.

Заключение

Несущая база для пола на лагах широко используется в частном домостроении по причине доступной цены и легкости монтажа. После установки пользователь также получит массу возможностей для использования свободного пространства между балками — здесь могут находиться каналы вентиляции, тот же теплоизолятор, трассы коммуникаций и т.д. И напротив, среди недостатков конструкции обычно отмечают хлипкость и недолговечность. Как крепить лаги к бетонному полу с обеспечением высокой степени надежности формируемого каркаса? Во-первых, должна гарантироваться прочность соединения бетонной основы и балочной обрешетки — как напрямую, так и посредством вспомогательных элементов. Во-вторых, сама конфигурация монтажа изначально должна рассчитываться на конкретные условия эксплуатации дома. В проекте должны быть учтены показатели статических и динамических нагрузок, что позволит точнее подобрать и крепежную фурнитуру.

Как крепить лаги к бетонному полу: правила, крепежи

Чтобы сделать напольное покрытие более теплым, обеспечить шумоизоляцию и вентиляцию, необходимо выполнить крепление лаг к бетонному полу. Процесс усложняется тем, что будут взаимодействовать между собой два материала с совершенно разными свойствами — дерево и бетон. Для установки конструкции необходимо выровнять залитую основу и правильно зафиксировать на ней лаги.

Особенности монтажа

За и против

Укладка лаг на бетонный пол вызывает много споров среди строителей. Противники этого метода утверждают, что крепежи, которые будут вмонтированы в бетон, разрушат его верхний слой. Кроме этого, поменяются акустические условия и посторонние шумы будут мучить соседей на нижнем этаже. Сторонники этого способа заверяют, что залитый с соблюдением технологии монолит высокого качества не может растрескаться. Главное условие такого монтажа — наличие прочной основы. Поэтому, если стяжка разрушается от сверления дрелью, значить ее нужно демонтировать и заменить новой.

Звукоизоляция может быть нарушенной. Но это исправляет изоляция, устанавливающаяся на монолитной основе. Под лаги на бетонный пол монтируется амортизирующая подложка, которая гасит звуковые колебания. Также волны будут взаимодействовать на плотный материал из бетона, который плохо пропускает шум. Со временем все элементы настила могут расшататься и сместиться один от другого. Это будет причиной появления скрипов. Чтобы этого не было, крепить лаги к бетонному полу нужно жестко.

Крепление бруса к бетону выполняется при наличии качественного материала из дерева. Если лаги не высохли, во время эксплуатации они потеряют излишнюю влагу и покоробятся. Это вызовет деформацию всей конструкции напольного покрытия.

Основные правила

Отсортированный материал покрывается огнеупорными и септическими средствами.

Крепление брусьев из дерева к бетонной основе выполняется с соблюдением условий:

  • Качество материалов. Лаги изготавливаются из хвойных деревьев, кондиционная влажность — 18%. Брусья оставляют в помещении, где они будут устанавливаться. Так проходит процесс акклиматизации материала. Потом делается выбраковка выгнутых лаг, их нельзя использовать в работе. Далее выполняется обработка деревянных элементов противопожарными и антибактериальными пропитками.
  • Подготовка бетонной основы. Убирается мусор, заделываются повреждения и наросты.
  • Сооружение гидробарьера. Нельзя допускать конденсацию деревом влаги, поэтому основа накрывается пленочным материалом или обрабатывается гидроизоляционными пропитками.
  • Подготовка материалов и инструментария. Особое внимание обращают на наличие подложек под лаги.
  • Установка брусьев в комнате поперек солнечному свету. Изменение температуры вызывает деформацию материала, уложенные так элементы будут нагреваться равномерно. В холлах опоры под напольное покрытие укладывают перпендикулярно траектории движения.
  • Мощность бетонного основания определяет расстояние между лагами. При высоких прочностных показателях элементы укладываются далеко друг от друга (0,4—1,5 м). К бетонной стене крайние брусья монтируют на дистанции 20—30 мм.
  • Контроль уровня укладки деревянных опор. Крепить брус нужно на выровненную основу. Для этого делают специальную стяжку. Практичнее подкладывать под обрешетку специальную подложку или регулировать уровень толщиной элементов.
  • Устройство амортизаторов и дополнительного гидробарьера. Под брусья укладывают дополнительно жесткий материал (линолеум, рубероид), чтобы при эксплуатации он не смог просесть и нарушить всю конструкцию.

Как выбрать крепежи?

Крепление саморезами

Самый распространенный метод монтажа — с помощью саморезов.

Простой и бюджетный способ фиксации лаг к бетону. Для монтажа делаются отверстия в брусе и в основе один напротив другого. В монолит фиксируют пластмассовые дюбеля и вкручивают крепежи. Расстояние между отверстиями на обрешетке должно выдерживаться в 0,4—0,8 м. При выборе длины саморезов следует придерживаться правила — длина крепежа равняется толщине бруса, увеличенной на 50—60 мм.

Прикрепить доску к лагам можно специальными саморезами по дереву.

Анкерные крепежи

Надежный и долговечный способ закрепления лаг к бетону. Притягивая деревянные элементы к монолиту, анкера придают дополнительную жесткость конструкции. Этот крепеж — мощный аналог саморезов. Его применение целесообразно для больших и тяжелых брусьев, которые создают усиленные нагрузки на крепление. Монтаж в бетон напоминает вариант использования саморезов. Для одного элемента используется 3—4 штуки изделий. Сначала устанавливают запорное устройство в пол, через брус в запор закручивается анкер. Рекомендуется приобретать крепежи на 60 мм длиннее высоты бруса и с сечением 1 см.

Металлические уголки

Для фиксации металлических и деревянных элементов также используют саморезы и дюбеля.

Основной элемент крепежа — уголок из оцинковки. Одной стороной крепление фиксируется к деревянной лаге саморезом, который углубляется в брус на глубину 30—40 мм. Для создания прочности соединению саморезы вкручиваются под углом. Вторая сторона крепления устанавливается на бетонную поверхность и фиксируется дюбельно-саморезной системой.

Какие инструменты понадобятся?

Для крепления деревянных лаг к бетонному основанию нужно приготовить такой инструментарий:

  • Контрольно-измерительные инструменты:
    • уровень;
    • рулетка.
  • Крепежный материал:
    • анкера;
    • дюбеля;
    • саморезы;
    • уголки из оцинковки.
  • Электроинструменты:
    • дрель;
    • перфоратор;
    • шуруповерт;
    • лобзик.
  • Приспособления для работы с деревом:
    • ножовка;
    • стамеска.

Как закрепить регулируемые лаги?

Обустройство такой лаговой системы простое. Для этого используются специальные пластиковые стойки, которые устанавливаются в отверстия в брусьях и монтируются к бетонной основе дюбелями. Чтобы отрегулировать нужный уровень расположения лаг, вращаются винты. После установки нужной высоты, выступающие за плоскость деревянной обрешетки, части болтов отрезают.

как их крепить (анкерами, саморезами, уголками), правильно положить? Крепление лаг к бетонному основанию

Пол, уложенный на лаги, конструкция, которая чаще используется в частном домостроении. Но нередко ее можно встретить и в городских квартирах, когда на бетонное основание перекрытия, покрытого стяжкой, укладываются лаги, покрываемые сверху настилом из досок или фанеры. Эта конструкция позволяет выровнять любое напольное основание, между лагами укладываются тепло- или звукоизоляционные материала, а также коммуникационные сети. И это большой плюс.

Что касается способов крепления, то существует несколько технологий (старые и новые), которыми сегодня пользуются мастера. Правда, не все новички знают, как укладывать лаги на бетонный пол, не знают нюансов самого процесса, что нередко приводит к снижению качества конечного результата.

Способы крепления лаг

Существует два основных способа крепления.

  • По жесткому креплению.
  • По регулируемому.

Основное отличие двух позиций заключается в том, что первый вариант – это установка лаг в одной горизонтальной плоскости и крепление на жесткие крепежные изделия один раз и навсегда. Второй вариант – это плавающая конструкция, в которой лаги закреплены также жестко, но их можно регулировать в случае необходимости по высоте. При этом используется резьбовое регулирование.

Жесткое крепление лаг

В этой категории сегодня используется три разновидности крепежей, одна из которых относится к старой технологии, две к новой. Первая в последнее время используется все реже и реже, потому что новые крепежные изделия сделаны из металла, они прочнее и надежнее.

Монтаж лаг между деревянными бобышками

Бобышки – это небольшие кусочки деревянных реек длиною 10-20 см. Высота рейки, из которой они вырезаются, не должна превышать высоту лаги. Их крепят к бетонному полу саморезами, для чего в самих бобышках делают по два сквозных отверстия. Через них в полу делают такие же отверстия, куда вбивают деревянный чопик или вставляют пластиковый дюбель.

Здесь очень важно правильно расположить бобышки на полу. Для этого на поверхности бетонной стяжки наносят параллельные линии, которые обозначают место расположения лаг. От линии в две стороны откладывается половина ширины лаги, то есть, обозначается на полу полная ширина. По этим краям и устанавливаются по две бобышки с каждого края.

При этом расстояние между крепежами вдоль лаг выбирается в диапазоне 50-60 см.

Бобышки закрепляются к полу, между ними вставляется лага. А вот теперь надо провести выравнивание укладываемых брусов в одной горизонтальной плоскости.

  • Для этого из листа фанеры или из рейки напиливаются подкладки разной толщины.
  • Сначала выравниваются по горизонтали лаги, уложенные по краям.
  • Между ними натягивается нить в любом месте, которую проверяют по уровню. Если пузырек воздуха внутри уровня поднялся к одной из лаг, то значит, она расположена выше второй. По первой, вышерасположенной, и надо будет проводить выравнивание всех остальных элементов. Вместо нити можно использовать длинное правило, если расстояние между крайними лагами не превышает 2 м. Для этого же можно использовать длинную рейку или металлический профиль.
  • Уложенную первую лагу крепят намертво к бобышкам саморезами.
  • Теперь надо приподнять вторую крайнюю лагу до уровня первой. Под нее в местах установки бобышек подкладываются вырезанные куски древесины. Все проверяется уровнем по натянутой нити. При этом проверяется и само расположение бруса, оно должно быть горизонтальное.
  • Лага выровнена, ее надо закрепить саморезами к бобышкам.
  • Теперь между этими двумя элементами натягиваются 3-5 рядов нитей, которые определят одну горизонтальную плоскость. По ним и надо будет выставить промежуточные элементы, закрепляя их к бобышкам.

Монтаж лаг к металлическим уголкам

Сегодня бобышки постепенно уходят в небытие, потому что им на смену пришли более прочные и надежные крепежи в виде металлических перфорированных уголков. Изготавливают их из оцинкованной стали, что гарантирует долгосрочную эксплуатацию. Толщина изделия 2-2,5 мм, которая обеспечивает повышенную прочность крепежа. Технология производства – холодная штамповка.

В конструкции уголка есть два элемента, обеспечивающие надежность и удобство крепления. Это ребро жесткости и несколько отверстий разного диаметра от 5 до 14 мм.

Сам процесс установки лаг на пол по уголкам проводится точно так же, как и с использованием бобышек. Только вместо последних устанавливаются металлические крепежные изделия. Единственное, на что хотелось обратить внимание, это само крепления уголков к бетонному полу. Если таким способом сооружается лаговая конструкция в городской квартире, то рекомендуется под металлический крепеж уложить плотный шумоизоляционный материал. В принципе, для этого можно использовать кусочки старого линолеума.

Монтаж лаг на саморезы, анкера или дюбеля

Считается, что это самый простой способ установки и крепления лаг к бетонному основанию. В зависимости от толщины бруса, используемого для сооружения напольной конструкции, выбирается и тип крепежного изделия. К примеру, бруски сечением 50х50 мм можно крепить к полу саморезами. С большими размерами лаги лучше закреплять более мощными крепежами.

  • Начинать надо с высверливания отверстия в самих лагах. Диаметр определяется в зависимости от выбранного крепежа. Расстояние между ними – 40-80 см.
  • Бруски укладываются по месту монтажа, и через отверстия на полу делаются пометки.
  • Брусы сдвигаются, а по заметкам делаются отверстия в полу.
  • Если для крепления будут использованы саморезы, то в отверстия вставляются пластмассовые дюбеля.
  • Сначала устанавливаются и выравниваются в одной плоскости два крайних элемента напольной конструкции. Под них укладывают подкладки около крепежных соединений, уровнем проверяется горизонтальность расположения.
  • Затем бруски просто крепятся к полу саморезами, анкерами или металлическими дюбелями.
  • После чего между этими двумя лагами натягиваются 4-5 нитей, по которым проводится выравнивание и остальных элементов.

Длину крепежей выбирают в зависимости от толщины укладываемых лаг и с учетом зазора между брусками и бетонным основание. Самое главное, чтобы в бетонный пол крепеж вошел на глубину 5-6 см минимум. Этот способ крепления лаг к бетонному полу не только является надежным, крепежи притягивают лаги к основанию, создавая дополнительную жесткость всей напольной конструкции.

Регулируемое крепление

Идея создать регулируемые крепежные изделия для лаг лежала на поверхности, потому что резьбовое соединение известно давно. Именно вращение гаек по резьбе шпильки дает возможность поднимать или опускать конструктивный элемент. Это упростило сам процесс выравнивания брусков относительно напольной поверхности. При этом установка деревянных брусов на такие крепежи гарантировало их устойчивость, жесткость и надежность. Поэтому сегодня производители предлагают достаточно широкий выбор данного рода крепежных изделий, которые заполонили современный рынок.

Самая простая из них – это обычная шпилька с резьбой М8-10. По сути, это металлический кругляк с нарезанной по всей длине (или частично) резьбой. Изделие покрывают оцинкованным слоем, что увеличивает срок их службы. Единственное, что необходимо понять – это как правильно устанавливать шпильку в бетонный пол.

  • Начинать надо с высверливания отверстий в самих лагах.
  • Последние укладываются по месту их установки, и через отверстия делаются на полу пометки.
  • Лаги отодвигаются в сторону и в бетонном основании сверлятся отверстия под диаметр шпильки. Основное требование – это глубина сверления, которая не должна быть меньше 6-8 см.
  • Внутрь отверстий вставляются специальные пластмассовые дюбели под диаметр шпильки.
  • В них и вкручиваются крепежи. При этом сверху на шпильку надевается широкая шайба и гайка. С помощью последней крепеж прижимается к бетонному полу. Здесь очень важно выставить шпильку вертикально, для этого используется уровень.
  • Когда все крепежные изделия установлены, их торчащие концы надо выровнять в одной горизонтальной плоскости. Для этого между четырьмя крайними концами натягиваются прочные нити, должен получиться прямоугольник. Все нити выставляются по горизонтали путем выкручивания или вкручивания шпилек.
  • Точно также затем выставляются и промежуточные крепежные элементы.
  • Теперь на торчащие резьбовые крепления накручиваются гайки. Их место расположения определяется толщиною лаг.
  • Сверху накидываются широкие шайбы.
  • Проводится установка брусков на шпильки.
  • Сверху набрасываются шайбы и накручиваются гайки, которые затягивается до упора.

Регулируемых крепежных изделия для лаг в чисто конструктивном исполнении много. К примеру, производители предлагают готовую крепежную конструкцию, состоящую из металлического корпуса, внутри которого уже намертво вставлена шпилька. При этом корпус крепится к полу анкерами, саморезами или дюбелями через 4-6 отверстия в основании приспособления. На верхнем конце шпильки может располагаться гайка с шайбой или установлена площадка в виде уголка с перфорацией.

Такие крепления очень надежны, особенно это касается нижней части в виде широкого основания. Оно плотно упирается в пол, что увеличивает устойчивость всей конструкции. В этом плане шпилька проигрывает. Поэтому здесь можно немного сэкономить, установив такие крепежи реже по линии монтажа лаги. Рынок сегодня предлагает не только металлические крепежные конструкции, но и пластиковые. Благо производители дают гарантии на прочность изделия, потому что в процессе их производства используется пластик с повышенными техническими характеристиками. Плюсом этого варианта выступает низкая цена.

Обратите внимание на фото ниже. На нем как раз показано такое пластмассовое регулируемое крепление. Оно не закрепляется к бетонному полу, а значит, не разрушает его целостность, что в некоторых ситуациях необходимая составляющая ремонта. Такие подставки под лаги называются накладными. При этом крепеж позволяет регулировать высоту от 1,4 до 8 см.

Обобщения по теме

Решая задачу установки лаг на бетонный пол, необходимо понимать, что основное требование к данному процессу – это все та же ровная конструкция, расположенная в одной горизонтальной плоскости. Поэтому, невзирая на используемые способы крепления, главное – это точно провести выставление брусов.

Вопрос о том, как крепить лаги к бетонному полу, не теряет своей актуальности, поскольку многие домовладельцы предпочитают именно этот способ устройства напольного покрытия. Неважно, деревянный дом или кирпичный, полы на лагах всегда будут иметь преимущество благодаря возможности проложить тепло- и звукоизоляционный слой.
Главное — выполнить все работы правильно, чтобы получить надежное основание и ровную поверхность.

Подготовительный этап

Поверхность чернового слоя бетона никогда не получится идеально ровной. Достоинство лаг в том, что они дают возможность нивелировать все огрехи бетонного основания. Некоторые домовладельцы сомневаются, надо ли крепить лаги к бетонному полу или лучше сделать «плавающую» конструкцию, независимую от основания. Как довод приводится возможное разрушение стяжки, и сильное искривление конструкции в том случае, когда древесина попалась влажная.

Выполненное согласно технологии основание крошиться не станет, иначе его нужно демонтировать вовсе. От недостаточно просушенной древесины никто не застрахован, но покрытие может местами вздуться от деформации независимо от того, закреплены бруски или нет. Кстати, внешний вид деревянных брусьев, применяемых в качестве лаг, не играет никакой роли. Сверху все равно надо стелить напольное покрытие, оно закроет все изъяны. Важны такие моменты:

  1. Древесина должна иметь влажность не выше 20%.
  2. Бруски надо проверить на предмет искривления и отсортировать, если таковые встретятся.
  3. С целью увеличения срока службы древесину следует пропитать антисептическим средством или же по старому проверенному способу покрыть олифой.
  4. Высота бруска должна быть не меньше толщины теплоизоляционного слоя.

Чтобы исключить возникновение пыли, на черновой пол необходимо нанести глубокопроникающую грунтовку, после чего уложить гидроизоляционный слой. Здесь есть разные варианты, оптимальный — уложить своими руками слой рубероида с тщательной проклейкой стыков. Проще всего застелить основание полимерной пленкой внахлест. Тогда стыки надо проклеить специальным скотчем.

Если прикрепить лаги неправильно, то может проявиться такое неприятное явление, как скрип. В процессе эксплуатации найти его сложно, а вот избежать при монтаже вполне реально. Надо следить за тем, чтобы не соприкасались вертикальные плоскости деревянных деталей. Во время приложения динамической нагрузки в этом месте плоскости станут тереться друг о друга, издавая скрип.

Недопустимо, чтобы торец одной лаги упирался во вторую, между ними необходимо оставлять зазор, при этом скреплять их уголками тоже нельзя.

Способы монтажа

Чтобы самостоятельно зафиксировать лаги на бетонном полу, надо взять такой инструмент:

  • перфоратор;
  • дрель электрическая;
  • шуруповерт;
  • стандартный набор слесарного инструмента: молоток, отвертка, пассатижи, рожковые ключи;
  • измерительные приспособления, строительный уровень.

Для регулирования лаг по высоте (с целью вывести их в одну плоскость) нужно запастись деревянными прокладками разной толщины. Есть и специальные наборы из пластика, очень удобные при монтаже. Интервал укладки брусков обычно лежит в пределах 0.4-0.5 м, отступ от стены — 30 мм. Сначала укладывают лаги около стен, а затем равномерно распределяют остальные по площади комнаты. Прежде чем закрепить, их выводят в одну плоскость, пользуясь прокладками. Прикручивать последние к полу не нужно. После выверки приступают к закреплению лаг.

Для работы можно воспользоваться 4 способами крепежа:

  1. С помощью пластмассовых дюбелей и саморезов.
  2. На саморезах посредством стальных уголков.
  3. На анкерах.
  4. С помощью специальных регулирующих систем на дюбелях.

Фиксация саморезами

Первый способ — самый простой, но подойдет он не во всех ситуациях. Сначала брус просверливают под размер пластмассового дюбеля и делают ответное отверстие в бетоне перфоратором. Дюбель забивают молотком, а затем вкручивают саморез либо усаживают вглубь перекрытия дюбель-гвоздь. При этом шляпка шурупа должна погрузиться в отверстие на несколько сантиметров. Интервал между местами креплений — величина достаточно демократичная, допускается от 400 до 800 мм, но злоупотреблять этим не стоит. Вы не ошибетесь, выдержав шаг 0.5 м.

Лаги будут держаться достаточно надежно, но лишь в том случае, когда просвет между бруском и основанием невелик. Также весьма неудобно работать с лагами, чья высота составляет 10 см и более. При таких раскладах надежнее будет закрепить брусья с помощью стальных уголков. Одной полочкой деталь ложится на вертикальную плоскость лаги, второй — на бетонную поверхность. Фиксация осуществляется короткими саморезами к дереву и дюбель-гвоздями к полу. Тем не менее основная нагрузка должна ложиться не на элементы крепежа, а на прокладки, задача уголков — зафиксировать балку.

Монтаж на анкерах

В отличие от предыдущих видов крепежа анкеры не просто жестко фиксируют лаги, но и притягивают брус к бетонной поверхности. Установленные таким способом деревянные балки будут держаться весьма надежно, оттого анкеры используются подавляющим числом мастеров. Кроме того, столь мощный крепеж до определенной степени будет сдерживать деформацию древесины, если ранее она была недостаточно высушена.

Благодаря этому напольное покрытие не станет вспучиваться, а вот прогнуться может, но тут следует предусмотреть более частую установку прокладок.

Для монтажа первым делом просверливают отверстие в лаге насквозь. Затем напротив него выполняется второе, в бетоне. Дальше все просто: в оба отверстия до упора вставляется анкерный болт и закручивается рожковым или накидным ключом. Здесь важно не перестараться, сильная затяжка приведет к изгибу бруса, особенно когда под ним есть просвет. В этом месте чистовые полы выйдут с углублением.

Прежде чем вставлять анкер, рекомендуется сделать небольшое углубление в дереве сверлом большего диаметра — потай для головки болта. Элементы ставятся с интервалом 0.6-1 м, их длины должно быть достаточно, чтобы углубиться в бетон на 60 мм. Чаще всего используются болты диаметром 10 мм.

Регулируемая система

Данный вид крепежа представляет собой прямоугольную подставку, притягиваемую к основанию 4 дюбелями. Посередине подставки находится шпилька, пронизывающая брус насквозь. Вращением гайки под деревянной балкой можно точно отрегулировать ее высоту, а верхней — зафиксировать лагу в проектном положении. Как нетрудно понять, установить систему несложно, к полу ее надо закрепить дюбелями, а в балке просверлить отверстие под шпильку.

Частота монтажа подставок определяется сечением лаги, но делать интервал более 1 м не рекомендуется. Подобное крепление лаг к бетонному полу считается оптимальным, но используется не так уж часто по причине высокой стоимости. В конце брусья перекрываются черновым деревянным полом из плит OSB или другого материала либо зашиваются досками. От того, насколько качественно удастся провести данные работы, зависит вид всего напольного покрытия, к ним надо подходить ответственно.

Древесина может казаться не самым лучшим решением для оформления чернового пола с точки зрения прочности и надежности, но в некоторых случаях она вполне себя оправдывает уже по другим эксплуатационным качествам. Например, если нужно исправить недостатки бетонной основы, сформировать нишу для укладки изолятора или создать каналы под коммуникации. При этом технология крепления лаг к бетонному полу не так проста, как в случае с обычными деревянными досками. Черновой настил — это ответственный конструкционный элемент, от качества устройства которого напрямую зависит долговечность декоративного покрытия.

Лаги в системе пола

Каркас пола состоит из нескольких уровней, начинающихся от фундамента с ростверком и заканчивающихся основой, на которую укладывается финишное покрытие в виде плитки, ламината, паркет, линолеума и др. Материалом для основы обычно выступает бетонная стяжка. Она реже применяется в деревянных домах, но, к примеру, городские квартиры и частные кирпичные коттеджи без такой платформы не обходятся. Стяжка может служить как завершающим слоем каркаса, так и несущим по отношению к верхней части основания. Своего рода надстройку над этой конструкцией и образуют лаги. На бетонный пол их укладывают не сплошным способом, а с отступами по типу обрешетки. Методы крепления при этом могут быть разные, но базовое качество конструкции будет определяться характеристиками самого дерева. Лаги должны быть хорошо просушены, избавлены от мелких изъянов и при необходимости обработаны специальными пропитками. Это могут быть и огнестойкие средства для предотвращения пожаров, и обычная олифа, которая продлевает эксплуатационный срок материала.

Какой инструмент и материалы потребуются в работе?

Крупноформатные лаги сложно будет обрабатывать в домашних условиях, поэтому лучше заранее рассчитать и заказать элементы с нужными параметрами. Если же это сделать не удалось, то предварительная обработка лаг потребует использования электролобзика, циркулярной ручной пилы и шлифмашины. Уже в процессе крепления лаг к бетонному полу понадобится электрический шуруповерт или электродрель с насадками типа бит. Желательно готовить инструмент помощнее — как минимум, с приводом на 1500 Вт. В качестве фиксаторов понадобится металлическая крепежная фурнитура — анкерные элементы, болты, уголки, шурупы и т.д. Выбор той или иной группы метизов зависит от техники установки.

Что касается вспомогательных расходных материалов, то их будет немного. Как минимум, потребуются подкладки под лаги. В этом качестве можно применять фанерные листы или бруски соответствующего формата. Также не стоит забывать о возможности устройства изоляционных покрытий. Классическая конструкция пола на лагах вполне позволяет укладывать и тонкие парогидроизоляторы, и толстый утеплитель в виде плит минеральной ваты.

Разновидности лаг для пола

Наиболее распространенный формат напольных лаг — балка с прямоугольным или квадратным сечением, имеющая подходящие для конкретных условий применения параметры длины и толщины. Специально для червового настила рекомендуется использовать прямоугольные лаги как оптимальный по конструкции вариант. Балка с таким сечением занимает меньше пространства в подпольной нише, но при этом обеспечивает достаточное покрытие сегментами по ширине укладки. Соответственно, упрощается и крепление лаг к бетонному полу, поскольку требуется менее длинный и прочный метиз для фиксации элемента.

Существует и разделение по методу изготовления балок. Строганные лаги подвергаются специальной обработке в целях уменьшения гигроскопичности. Данный материал более устойчив к воздействиям влаги, поэтому может применяться в сооружении бань и саун. Альтернативой строганным балкам являются пиленые бруски. Это черновой материал с менее привлекательными технико-эксплуатационными качествами, но он стоит дешевле и вполне может себя оправдать как первый уровень полового каркаса, соединяющий ростверк фундамента с чистовым слоем лаг.

Расчет материала по размерам

Способность справляться с нагрузками зависит от правильного расчета параметров конструкции. Данные показатели, в свою очередь, определяются размерами помещения, планировкой и конфигурацией помещений в целом. Для базового расчета можно использовать величину пролета помещения, соотнося ее с габаритами балки. Например, 2-метровый пролет должен оформляться брусом с сечением не менее 110 х 60 мм. Для 4 м потребуется балка формата 180 х 100 мм, а для 6 м — типоразмер 220 х 180 мм. В свою очередь, сечение определит дистанцию между элементами. Как крепить лаги к бетонному полу, чтобы соблюдался баланс между прочностью конструкции и приемлемой нагрузкой на несущую основу под балками? Ведь близкое к сплошному размещение бруса может обусловить чрезмерное давление на тот же ростверк. При толщине доски порядка 20 мм специалисты рекомендуют выдерживать отступы до 300 мм. При 300 мм этот же параметр составит уже 500 мм, а 50-миллиметровые элементы располагаются на расстоянии 1000 мм между собой.

Подготовка к работе

При подготовке наибольшее внимание уделяется состоянию бетонной поверхности. Как уже отмечалось, нагрузка от балок может быть критичной, поэтому несущую основу следует привести в надлежащее состояние. Чтобы крепление лаг к бетонному полу было надежным и долговечным, стяжка укрепляется строительными растворами, замазками и грунтовками. При значительных повреждениях следует провести обновление покрова песчано-цеметной заливкой приемлемой толщины — 4-5 см. Если речь идет о локальных небольших дефектах, то можно ограничиться точечным нанесением грунтующих и шпаклюющих средств, предназначенных специально для бетона. В качестве косметического выравнивающего решения стоит применить тонкую нивелирующую заливку плиточным клеем или самовыравнивающим полимерным составом.

Основные способы крепления лаг к бетонному полу

Наиболее распространенные методы установки предполагают фиксацию балок посредством саморезов и анкерных соединений. Обеспечивается жесткая посадка с зажимом, при котором конструкция остается неподвижной даже при динамических нагрузках. Как выполняется крепление лаг к бетонному полу анкерами? Для этого просверливаются отверстия в намеченных точках бруса, после чего по стандартной схеме интегрируются метизы. Оптимальный диаметр анкерного болта составляет 10 мм, а длина — до 200 мм. На один сегмент будет достаточно 3-4 крепежей.

Техника крепления с уголком

Еще один распространенный способ фиксации лаг — с помощью уголков. К его достоинствам можно отнести более высокую степень надежности, так как обеспечивается скрепление лаг друг с другом. На базовом уровне параллельно идущие лаги прикручиваются к бетонной основе. Но в качестве дополнения перпендикулярно устанавливается мелкоформатный брус. В местах стыков с балками и монтируются В итоге реализуется система двойной фиксации. Возможно и крепление лаг к бетонному полу уголками без применения промежуточных брусков. В этом случае вместо анкерных прямых соединений используется техника боковой фиксации балок через уголок к стяжке. Непосредственно крепление осуществляется шурупами подходящего размера.

Особенности крепления без сверления

Отказ от вмешательства в структуру балок дает немало преимуществ, повышая долговечность всей конструкции. Но как добиться надежности положения лаг без применения метизов? Крепежи будут использоваться, но в отношении вспомогательных элементов. Это те самые расходники в виде мелких брусков и фанерного листа, которые как раз должны быть зафиксированы к бетону как несущие контуры подложки. На их платформе будет выполнено крепление лаг без сверления. К изначально монтируются опорные планки, после чего укладываются балки. Жесткая силовая фиксация будет обеспечиваться с помощью пазовых соединений. Их можно предусмотреть как в связке «подкладка-лаги», так и посредством поперек идущих вспомогательных брусков, которые будут направляться по всей длине помещения. Эта конструкция отличается сложностью и требует тщательного предварительного расчета.

Изоляционные мероприятия

Слой гидроизоляции можно уложить еще до установки лаг, что облегчит последующие изоляционные мероприятия. Но специалисты все же рекомендуют начинать подобные работы после завершения монтажа балок, поскольку операции с крепежом могут повредить уложенный материал. Что касается утеплителя, то его закладывают в образовавшиеся между брусками ниши. Если выполнялась оптимизированная укладка лаг на бетонный пол только по параллельным линиям, то между плитами минеральной ваты должны будут остаться зазоры. Их дополнительно обрабатывают силиконовыми или другими герметиками, которые в принципе совмещаются с минватой. Куски утеплителя режутся в соответствии с параметрами пустых ниш, после чего укладываются на гидроизолятор. Как правило, силовая фиксация минваты не выполняется — достаточно после укладки покрыть материал еще одним слоем гидро- или пароизоляции. В дальнейшем для финишного настила будет выполняться новый слой деревянного покрытия из досок.

Установка регулируемых лаг

Самая функциональная конструкция, позволяющая настраивать высоту положения пола под конкретные потребности. Например, можно будет откорректировать уровень основы специально под толщину изоляционного материала. Но как закрепить лаги к бетонному полу, чтобы они регулировались? Система фиксации достаточно простая и требует использования всего двух элементов — прямоугольной монтажной подставки с крепежными метизами и шпильки с резьбой. Несущую функцию будет выполнять система подставок, надежно закрепленных в точках фиксации балок с помощью дюбелей. В центральной части каждой подставки устанавливается шпилька, на которую в дальнейшем накручивается брус. Это делается с помощью винта с гайкой, которые позволят и в будущем регулировать высоту пола. То есть изначально потребуется выполнить отверстия в лагах с толщиной, соответствующей диаметру шпилек.

Заключение

Несущая база для пола на лагах широко используется в частном домостроении по причине доступной цены и легкости монтажа. После установки пользователь также получит массу возможностей для использования свободного пространства между балками — здесь могут находиться каналы вентиляции, тот же теплоизолятор, трассы коммуникаций и т.д. И напротив, среди недостатков конструкции обычно отмечают хлипкость и недолговечность. Как крепить лаги к бетонному полу с обеспечением высокой степени надежности формируемого каркаса? Во-первых, должна гарантироваться прочность соединения бетонной основы и балочной обрешетки — как напрямую, так и посредством вспомогательных элементов. Во-вторых, сама конфигурация монтажа изначально должна рассчитываться на конкретные условия эксплуатации дома. В проекте должны быть учтены показатели статических и динамических нагрузок, что позволит точнее подобрать и крепежную фурнитуру.

В современном строительстве или ремонте частного характера может возникнуть вопрос, как крепить лаги к бетонному полу — ведь такое основание можно назвать наиболее подходящим для дощатого покрытия. Преимущество здесь в том, что стяжка сама по себе является гидроизоляционным барьером, да еще при заливке используется плёнка или рубероид, к тому же её обычно утепляют керамзитом или даже экструзионным пенополистиролом.

Если всё делать правильно, то весь процесс монтажа получится несложным и даже интересным, о чём мы вам сейчас и расскажем, а также продемонстрируем видео в этой статье по нашей теме.

Этапы монтажа

Бетон

Примечание. Вы можете заливать цементно-песочную стяжку без добавления щебня или отсева, но её прочность будет гораздо ниже, особенно, если основанием служит грунт. Поэтому такой упрощённый вариант пригоден только для тех случаев, где основанием является железобетонные перекрытия.

  • Начнём с того, что нам нужно ровное основание и если это делается на грунте, то его необходимо спланировать и утрамбовать, а после этого засыпать песочно-щебневую подушку, как это начали делать на верхнем фото
    . Гидроизоляцию лучше стелить под подушку, с заворотом на стену по высоте всей стяжки и хотя многие делают это поверх подушки — опыт показывает, что отсечная изоляция более эффективна в самом низу.
  • На подушку устанавливаются маяки, как того и требует инструкция по выравниванию любой стяжки — их лучше всего монтировать на цементно-песочный раствор, куда даже иногда добавляют немного плиточного клея для эластичности
    . Расстояние между профилями должно получиться примерно на 10-15 см меньше, чем имеет в длину ваше правило, которое вы будете использовать в данный момент.
  • Для удобства нивелирования вначале можно отбить по периметру комнаты ориентировочную линию по высоте стяжки и концы маячков устанавливать по ней
    . А вот по длине такие профили нужно своими руками выравнивать уровнем, потому что они гибкие, к тому же, после окончания монтажа проверить их натяжением нитки в нескольких местах, чтобы их высота полностью совпадала друг с другом. К заливке бетона приступайте не ранее, чем на следующий день, иначе вы собьёте маяки раствором и правилом.
  • Для заливки вам лучше всего использовать марку бетона М300, соотношение компонентов для которой вы видите в таблице вверху, хотя это не является обязательным условием, а советом
    . Впрочем, вы также можете заказать любую марку на ближайшем ЖБ узле, но его цена, естественно, будет выше.

Рекомендация в связи с тем, что резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне лучше всего производится в застывшем растворе, то эксплуатацию заливки можно начинать только через 28 дней. В противном случае монтажные дюбели держать не будут, к тому же, более ранняя укладка деревянного пола повлечёт за собой возникновение сырости.

Лаги

Теперь, после того как заливка высохла, вам нужно определиться с расстоянием, так как закрепить лаги к бетонному полу вы будете с учётом толщины покрытия. Например, если это будет дощатый пол из дубовой доски 40-50 мм толщиной, то расстояние между рейками можно делать порядка 50 см, но если это будет дюймовая доска или та же ОСП (OSB) пусть все 12 мм — этого окажется слишком много, и половицы будут прогибаться. В таких случаях расстояние следует сокращать до 40 см, а порой даже и до 30 см ().

Учитывая то, что лаги будут укладываться на бетонную стяжку, то есть, плотно прилегать к основанию, вам не понадобится толстый брус — достаточно будет рейки сечением 50×50 мм. Но если монтаж будет производиться на бетонные перекрытия, которые не имеют ровной плоскости (обычно это происходит в многоэтажных домах), то тогда используйте брус 100×50 мм.

Итак, если у вас неровно установлены перекрытия, то монтаж можно производить при помощи анкерных болтов, где есть регулировочные гайки. Принцип выравнивания хорошо виден на фотографии — вы просто закручиваете или раскручиваете гайку, определяя тем самым высоту бруса. Учитывая, что он здесь будет 100×50 мм или 100×100 мм, то анкер вам понадобится не менее 200 мм (

Для устройства полов можно использовать разнообразные методы и материалы. Популярными считаются полы на лагах, которые можно устроить на любом основании, в том числе и для полов по грунту. Основным элементом конструкции являются деревянные лаги, они укладываются в определенном порядке.

Между лагами монтируется теплоизолятор, могут прокладываться коммуникации. Затем сверху зашивается черновая обшивка. Обычно используются фанера, ДСП, ОСП, обычные деревянные доски, которые часто выступают в роли напольного покрытия.

Пол на лагах является одним из наиболее популярных. В основе такого пола лежат деревянные бруски определенного размера.

Установка лаг для пола может выполняться различными методами, все зависит от необходимости выравнивания поверхности, от прочих условий монтажа. При укладке необходимо соблюдать в точности все этапы, древесину предварительно придется обрабатывать антисептиком и антипиреном, чтобы обеспечить защиту от насекомых и возгорания.

В чем преимущества лаг?

Пол на лагах обладает определенными преимуществами перед другими конструкциями. Он получается не только прочным, но и теплым. Такой пол позволяет выровнять поверхность, устроить качественный настил для грунтовых оснований в частных домах. Среди преимуществ необходимо отметить:

  1. Теплоизоляционные характеристики, такой пол позволяет избежать потерь тепла.
  2. Пиломатериалы для работы отличаются привлекательной ценой, они намного дешевле бетонной стяжки, которая требует определенного опыта по обустройству.
  3. На фундамент оказывается минимальная нагрузка, это значимо для каркасных и ветхих домов. Такие полы подходят и для деревянных перекрытий.
  4. Пол можно установить на любом уровне, который необходим.
  5. Расход стройматериалов минимальный, что положительно сказывается на бюджете.
  6. Время сооружения минимальное, ждать застывания раствора нет необходимости, кроме полов по грунту, где делается заливка под опоры.
  7. Внутри помещения образуется оптимальный микроклимат.
  8. Полы по лагам можно сделать самостоятельно, никакого особого опыта уже не требуется.

Во время монтажа нужно правильно определить, в каком направлении будут стоять лаги. Для установки лаг чернового пола есть правила. Чистовой настил всегда выполняется параллельно естественному освещению, а лаги должны идти в противоположном направлении
. Это стоит предусмотреть заранее, чтобы потом не пришлось все исправлять.

Если укладка пола планируется для помещений с большой интенсивностью прохода, то лаги требуется укладывать по ходу движения, чтобы усилить конструкцию, не допустить ее расшатывания. Важно сразу же предусмотреть, как будут идти доски пола, как пойдут плиты обшивки, если применяться будет фанера. Все крепежи чистового пола должны приходиться на сами лаги, чтобы настил получился прочным.

Как закрепить лаги к бетонному основанию

Чтобы закрепить лаги к бетонному основанию, можно использовать различные методы. Раньше для этого применялись гвозди необходимого размера, но метод этот не самый лучший и долговечный, такой крепеж быстро выходит из строя. Сегодня оптимальным методом является использование оцинкованных металлических уголков и дюбелей.

Схема крепления лаг к бетонному основанию

Инструкция по крепежу лаг:

  1. Все металлические уголки крепятся саморезами. Одна плоскость уголков фиксируется к деревянному брусу.
  2. Саморезы вкручиваются на глубину в 3-5 см.
  3. Нижняя плоскость крепится к брусу нижней обвязки.
  4. Для кирпичных опор необходимо выполнить слой гидроизоляции, после чего дополнительно сделать крепеж из дюбелей.

Вместо уголков можно применять специальное крепление в виде П-образной детали. Оно обеспечивает прочную фиксацию, особенно если брусья приходится наращивать. Такой метод применим для больших помещений, где требуется обеспечить дополнительный крепеж.

Сами стыки для лаг можно устраивать таким образом:

  1. Впритык одна к другой.
  2. При помощи врубки. Подобный способ стыковки наиболее эффективный, но необходимо проводить врубку очень внимательно, чтобы места стыковки были плотными.

При необходимости усиления стыковки используются гвозди, ими прошивается место крепежа.

Дополнительно можно использовать отрезки пиломатериалов, которые могут иметь длину примерно в 1 м. Если брусья монтируются вразбежку, то между точками соединения нужно соблюдать шаг в 50 см и больше.

Установка пола по грунту

Устанавливать полы по лагам не так сложно, как это может показаться на первый взгляд. Они отличаются простейшей конструкцией, их можно делать для квартиры, частного дома, дачного коттеджа. В отличие от бетонной заливки, вес такой конструкции меньше, зато по прочности пол ничем не уступает.

Чтобы установить лаги, необходимо следовать довольно простой инструкции:

Схема деревянного пола на лагах по грунту

  1. Сначала осматривается грунтовое основание, после чего вибратором грунт тщательно уплотняется. Если оборудования такого нет, то работу можно провести отрезком бревна большого диаметра.
  2. На грунт затем засыпается слой щебня, он должен составить примерно 5 см. Такой слой будет служить в роли основания.
  3. После этого необходимо соорудить опалубку для каждой опоры отдельно. Предварительно составляется схема расположения опор в соответствии с размерами помещения, условиями сооружения всей конструкции. Если опалубка готова, то можно выполнять заливку.
  4. Далее надо соорудить опоры из кирпича. При этом между самими опорами и основанием надо предусмотреть слой гидроизоляции. Это позволит надежно защитить конструкцию от влажности. Над кирпичной опорой следует выполнить еще один слой гидроизоляции, смонтировать звукоизоляционную прокладку.
  5. Далее ставятся лаги для пола. Предварительно нарезаются доски на отрезки нужного размера, после обрабатывается их поверхность антисептиком и антипиреном. Это защитит их от повреждений насекомыми, от плесени, сделает более защищенными от пожаров.
  6. Фиксируются лаги на опоры специальными дюбелями, которые обеспечивают надежность и устойчивость. После этого можно уложить черепной специальный брусок, выполнить дощатый первичный настил, для него можно использовать обычные доски. После выполнения наката можно выложить еще один слой гидроизоляционного материала.
  7. Между лагами необходимо установить теплоизолятор. В этом качестве можно применять различный материал. Производители предлагают большое разнообразие утеплителей, подходящих именно для полов на лагах. В этом случае можно брать керамзит, прочие насыпные материалы, пенопластовые плиты, минераловатные плиты.
  8. Во время утепления необходимо следить, чтобы не оставалось никаких воздушных прослоек и полостей, так как это отрицательно скажется на состоянии теплоизоляции, будут наблюдаться потери тепла.
  9. После этого необходимо лаги для пола выровнять. Определяется верхний горизонтальный уровень. Все излишки срезаются, проверяется строительным уровнем горизонтальность покрытия.
  10. Чистовой пол монтируется из листов фанеры или ДСП, на них можно укладывать любые напольные отделочные материалы. Во время монтажа придется следить, чтобы между плитами оставался температурный зазор в 2 мм, между плитами и стеной — в 10 мм. Для прочности фанеру можно настилать в 2 слоя, общая толщина обшивки составляет от 12 мм до 20 мм, все зависит от требований к полу. Между обшивкой и утеплителем необходимо оставить небольшой вентиляционный зазор.
  11. После того как обшивка пола закончена, необходимо еще раз проверить горизонтальность пола, после чего выполнить шлифовку поверхности. Чтобы не повредить шлифовальную машинку, следует во время крепежа головки саморезов утапливать в дерево. Последним этапом является укладка напольного покрытия. Процесс полностью зависит от того, какой именно материал был выбран для работы.

Стоит ли использовать регулируемые лаги?

Если пол не такой ровный, то его высоту можно легко отрегулировать лагами. Для этого применяются специальные крепежные элементы, выдерживающие значительную нагрузку, примерно до 5 т на каждый 1 м².

Регулировочные элементы могут изготавливаться из металла или специального пластика. Это резьбовые элементы, которым можно придать необходимую высоту. Лаги крепятся к таким элементам, выставляется необходимая высота. Предварительно выполняется разметка пола и стен, определяющая уровень чистового покрытия.

Для бетонного пола используются дюбели, а для деревянного — саморезы, выдерживающие необходимые нагрузки. После этого все излишки срезаются. Лаги крепятся на необходимой высоте, если требуется, то засыпается теплоизолятор, чтобы пол был более комфортным, а микроклимат — приятнее.

Сверху настилается фанера или ДСП, после чего можно приступать к монтажу напольного покрытия.

Как крепить лаги к бетонному полу? Крепление анкерами, саморезами, уголками.

| Пенообразователь Rospena

Деревянные лаги обязательно нужны для обеспечения естественной вентиляции подпольного пространства и лучшего сохранения тепла в помещениях. Благодаря использованию лаг напольное покрытие сможет намного дольше прослужить. Однако среди людей, не имеющих большого опыта в строительном деле, часто можно услышать вопрос, нужно ли крепить лаги к бетонному полу? Опытные же мастера знают, что для по-настоящему прочного настила, не изменяющего под нагрузкой своей геометрии, и для долгой его службы, обязательно нужно правильно зафиксировать лаги на любой опорной конструкции, в том числе и на бетонной стяжке.

Теперь, когда ясно, надо ли крепить лаги к бетонному полу, стоит отметить, что эта задача несложна, не требует специальных навыков и знаний, а, значит, по плечу любому домашнему мастеру.

  • Материалы и инструменты
  • Крепёжные элементы
    Советы по выбору лаг
    Инструменты
  • Способы монтажа лаг на бетонный пол
  • Крепление лаг на саморезы
    Крепление лаг анкерами
    Крепление лаг на металлический уголок
    Регулируемые лаги
    Крепление лаг к бетонным столбам
  • Пошаговая инструкция крепления лаг к бетону своими руками
  • Шаг между лагами

Материалы и инструменты

Крепёжные элементы

Вопрос, как закрепить лаги к бетонному полу, имеет разные ответы: для этого могут использоваться простые или регулируемые конструкции. В последних применяются специальные винты, подкручивая которые, лаги можно выравнивать. Кроме того, выбор крепёжных элементов и методов крепления зависит от того, какие используются лаги.

Чаще всего используется крепление лаг к бетонному полу анкерами металлическими или саморезами с дюбелями из полипропилена, размеры которых выбираются в зависимости от сечения выбранного бруса для лаг.

Выбор между анкерными гвоздями или саморезами обусловлен следующим:

  • Дешевле, конечно, саморезы, зато анкеры являются более надёжными. На практике крепления с помощью саморезов почти всегда достаточно.
  • Преимущество анкеров состоит в том, что помимо фиксации брусьев они туго прижимают лаги к основанию. Это становится особенно важным, когда финишное покрытие достаточно тяжёлое и регулярно подвергается механическим воздействиям – это нужно учитывать, выбирая способ, как правильно крепить лаги к бетонному полу.

При современных технологиях лаги под деревянный пол можно было бы вообще не закреплять, однако, такое решение намного увеличило бы вероятность перекоса напольного покрытия или смещения лаги с первоначального места. Поэтому в отношении крепления лаг лучше всего опираться на старые методы, не раз проверенные временем.

Однако и крепление может не помочь, если для работы будут выбраны некачественные или неподходящего сечения пиломатериалы или неправильный крепёж.

Советы по выбору лаг

Когда подбираются лаги на бетонный пол, нужно обращать внимание на следующие моменты:

  • вид древесины;
  • сорт пиломатериала;
  • длина и сечение;
  • стоимость.

Из соображений экономической целесообразности дорогую древесину брать не стоит, ведь ель, пихта или сосна при правильной обработке могут прослужить не меньше. Не имеет особого значения и внешний вид материала, впрочем, нужно отмести изъеденные точильщиками или почерневшие от плесени экземпляры. Меньшее значение имеют ровность тона и правильность геометрии лаг. Для данной работы подойдут сорта В и ВС с влажностью не выше 20%. Как принято работать с пиломатериалами, их следует некоторое время хранить в сухом помещении, чтобы они уравнялись по влажности с окружающей атмосферой.

Все деревянные элементы перед тем как прикрепить лаги к бетонному полу, нужно тщательно пропитать антисептиком.

Инструменты

Поскольку задачей является, как уложить лаги на бетонный пол, то в работе придётся пользоваться такими инструментами:

  • Дрелью и перфоратором.
  • Столярными инструменты: циркулярная пила, ножовка, рубанок.

Кроме того, придётся потратиться на гидроизоляцию, которую необходимо расстелить на всю поверхность бетона. При расчёте количества материала нужно к площади пола добавить ещё нахлёсты по 10-15 см.

Способы монтажа лаг на бетонный пол

Способы крепления лаг к бетонному полу сводятся к четырём основным вариантам, ознакомившись с которыми, любой мастер может выбрать наиболее для себя подходящий.

Крепление лаг на саморезы

Это простейший способ крепления лаг, но, к сожалению, он годится не в каждой ситуации.

  1. Вначале в брусе нужно просверлить отверстия под диаметр пластикового дюбеля, а перфоратором сделать в бетоне ответное отверстие.
  2. Затем дюбели забиваются молотком, после чего в них вкручиваются саморезы или вглубь перекрытия загоняются дюбель-гвозди.
  3. Шляпка шурупа при этом на несколько сантиметров должна погрузиться в отверстие.

Часто спрашивают, какой шаг крепления лаги к бетонному полу выбрать лучше? Здесь не существует жёсткого стандарта – шаг может меняться от 40 см до 80 см, в среднем же можно смело ориентироваться на полметра.

Достаточно надёжно лаги будут держаться лишь тогда, когда между основанием и брусом будет маленький просвет. Это обязательно должны учитывать те, кто хочет знать, как правильно положить лаги на бетонный пол.

Крепление лаг анкерами

Анкеры, в отличие от саморезов, не только жёстко фиксируют лаги, но также притягивают их к поверхности бетона. Благодаря такой установке деревянные балки будут надёжнее держаться, поэтому анкерами предпочитает пользоваться большинство мастеров. Помимо этого, данный мощный крепёж будет сдерживать до определённой степени деформацию дерева, особенно если оно предварительно не было достаточно высушено. Но вырвать из бетонного основания анкер намного сложнее, чем его туда вогнать, поэтому при демонтаже работникам придётся потратить много усилий.

Как бы то ни было, но при использовании анкеров напольное покрытие вспучиваться не будет, зато может прогнуться. Чтобы избежать последнего, требуется чаще устанавливать прокладки.

  1. Монтаж лаг на бетонный пол здесь начинается с просверливания в брусе сквозных отверстий.
  2. Затем напротив каждого из них в бетоне проделываются ответные отверстия.
  3. После этого анкерный болт вставляется в оба отверстия и закручивается накидным или рожковым ключом. При этом важно не перетянуть болт, иначе он изогнёт брус, особенно тогда, когда в этом месте имеется просвет. Тогда и на чистовом поле тут получится углубление.

Перед установкой анкера в балке нужно просверлить углубление большего диаметра, чтобы туда поместилась головка болта.

Анкеры должны располагаться с шагом 60-100 см, а длины их должно хватить для того, чтобы они углублялись в бетон примерно на 6 см. Чаще всего применяются анкеры диаметром 10 мм. Обычно одна лага удерживается 4-5 анкерами.

Крепление лаг на металлический уголок

С лагами высотой 10 и более сантиметров становится неудобно работать. Для их крепления лучше воспользоваться стальными уголками, которые одной полкой будут соприкасаться с лагой, а другой – с бетонным основанием. Фиксация в данном случае производится: к бетону – дюбель-гвоздями, а к брусу – саморезами. При этом основная нагрузка должна приходиться на прокладки, а не на крепёжные элементы, ведь уголки должны только фиксировать положение балки.

Чтобы лага лучше скреплялась с поверхностью, нужно использовать саморезы, у которых резьба не доходит до шляпки.

Крепить деревянные элементы к бетонному основанию можно также, используя уголок из оцинкованной стали. Процесс монтажа выглядит следующим образом:

  1. Прикрепить к лаге уголок посредством саморезов, которые должны углубиться в древесину минимум на 30 мм.
  2. Прикрепить уголок к бетонному основанию с помощью дюбелей.

Видео о том, как закрепить лаги к бетонному полу уголками:

Регулируемые лаги

Есть и ещё один вариант, как крепить лаги к бетонному полу. Для этого используется прямоугольная подставка, которая четырьмя дюбелями притягивается к основанию. Посередине этой подставки располагается шпилька, которая насквозь пронизывает брус.

Вращая гайку, находящуюся под балкой, можно достаточно точно выставить её высоту, а с помощью верхней гайки зафиксировать элемент в необходимом положении.

Данную систему установить не так уж сложно, она крепится к полу дюбелями, а в лаге потребуется сделать отверстие под шпильку. От сечения лаги зависит частота монтажа подставок под неё, однако, в любом случае не рекомендуется делать интервал больше 1 метра. Подобный вариант крепления лаг к бетонному основанию, хоть и признан оптимальным, однако, по причине высокой стоимости не стал слишком популярным.

После фиксации лаг на них настилается черновой пол из досок, ОСБ или подобных материалов. Если работа проведена качественно, то внешний вид финишного пола может быть безукоризненным.

Крепление лаг к бетонным столбам

Аналогично крепятся лаги к бетонным столбам. Здесь используется такой же крепёж, но предназначенный для столбов.

  1. Заблаговременно столбы нужно гидроизолировать, обмазав их простым битумом или битумной мастикой. Верхний срез столбов можно гидроизолировать, положив на него предварительно вырезанные по его конфигурации куски рубероида.
  2. Также заранее в основания столбов и в брусе нужно проделать отверстия, в которые вбить дюбель или анкерную распорку.
  3. Брус притягивается к столбу саморезом, у которого длина в 2-3 раза превышает ширину распорки.
  4. Также брус можно прикрепить специальными металлическими пластинами, снабжёнными винтами. С этой целью их прикручивают к основанию столбов дюбель-гвоздями, а в лаге при этом просверливается сквозное отверстие, в которое затем нужно будет вставить винт и прикрутить лагу к верхушке столбов. Благодаря этому лага будет крепче держаться.

Пошаговая инструкция крепления лаг к бетону своими руками

Прикрепить к бетонному полу деревянные лаги несложно даже в одиночку. Вариантов крепления существует несколько, а ниже представлены этапы одного их стандартных методов.

  1. Настелить на бетонное основание гидроизоляцию (рубероид или простую плёнку из ПВХ). Стыки между кусками нужно зафиксировать специальным скотчем.
  1. Далее нужно с определённым шагом разложить по полу лаги. Этот шаг будет зависеть от того материала, из которого будет сделан чистовой настил: при использовании шпунтовой доски 25х100 мм лаги можно укладывать с отступом 70-80 см, а для прочих материалов шаг потребуется уменьшить до 40 см.
  2. Если длины материала не хватает на то, чтобы перекрыть всё помещение, то элементы допустимо стыковать с помощью железного уголка или сделав надпилы, образующие соединение в коренной шип.
  3. Перед тем как установить лаги на бетонный пол, нужно заняться крайними лагами, которые будут находиться возле стен. Их необходимо укладывать по уровню, чётко выравнивая их высоту подкладыванием под балки деревянных планок или кусков фанеры. Удобнее всего пользоваться лазерным уровнем. Когда крайние лаги будут зафиксированы, между ними натягивается капроновая нитка, которая будет ориентиром при монтаже остальных лаг.
  4. Чтобы прикрепить к бетонному полу брус, нужно и в том, и в другом проделать отверстия. В отверстие в бетоне нужно загнать дюбель или распорку стального анкера. Каждую лагу нужно фиксировать не менее чем четырьмя анкерами, а саморезы нужно располагать в 40-60 см друг от друга.
  1. Нужно заранее подготовить выравниватели для лаг – ДСП или фанеру нарезать ровными полосками. С помощью этих элементов конструкция лаг фиксируется в ровном положении (кусочки фанеры просто подкладывают под лаги, если нужно их приподнять), чтобы финишное покрытие на ней не скрипело и не гуляло.
  1. Если в бетонном основании есть, наоборот, выпуклости, то выравнивать лагу придётся не подкладыванием фанеры, а выбирая у неё снизу часть материала с помощью рубанка.
  2. Когда все лаги будут установлены на свои места, то между ними следует уложить теплоизоляцию, например, засыпать керамзит.
  1. Перед закрытием финишным покрытием следует подумать о прокладке необходимых коммуникаций. Также желательно использовать слой пароизоляции.

Шаг между лагами

Как правильно уложить лаги на бетонный пол, если для финишного покрытия будут использоваться разные материалы? Ниже приведена зависимость между толщиной досок пола и расстоянием между лагами:

  • при толщине доски в 20 мм между лагами должно быть расстояние 20 см;
  • для досок толщиной 25 мм потребуется шаг 50 см;
  • для 25 мм – 60 см;
  • для 40 мм – 70 см;
  • для 45-мм – 80 см;
  • для 50 мм – 100 см.

Если пол будет фанерным, то шаг между лагами определяется по-другому:

  • при толщине фанеры 15-18 мм требуется шаг лаг 40 см;
  • при 22 мм – 60 см.

Каким способом Вы предпочитаете крепить лаги к бетонному полу, и почему? Расскажите о своем мнении или опыте в комментариях.

пошаговый фотоотчет Как закрепить прожилины к металлическим столбам


Забор выполняет не только защитную функцию – это еще и своеобразная «визитная карточка» владельца участка. Именно по его виду прохожие судят об уровне достатка хозяев, их вкусе и даже характере. А значит, забору необходимо уделить не меньше внимания, чем дому и хозяйственным постройкам. Каким же должен быть забор? Конечно, прочным, неприхотливым и иметь привлекательный вид. А еще желательно, чтобы его установка обошлась как можно дешевле.

Всем этим требованиям удовлетворяют заборы из профильного листа на бетонных столбах. Судите сами! Профнастилу не страшны ни морозы, ни жаркое солнце. Он обладает неплохими шумоизолирующими и ветрозащитными качествами, и сможет сделать ваш участок более уютным. Это прочный и долговечный материал, так как срок его службы не менее двадцати лет. А бетонные опоры долговечные, прочные и недорогие.

Способы возведения

Есть два варианта строительства забора из профильного листа на бетонных столбах. Можно приобрести готовые опоры. В этом случае экономится время, но вы не можете быть уверены в качестве бетона, вам придется довольствоваться столбами стандартной формы и размеров. Кроме того, неизбежно возникнет проблема крепления профнастила к совершенно гладкому бетонному столбу.

А можно и отлить опоры самостоятельно, затратив на это некоторое время, но быть в дальнейшем уверенным в их прочности, иметь возможность создать эксклюзивные столбы, и, кроме того, решить проблему закладных элементов, к которым в последующем будут крепиться лаги.

Если вы выбираете второй вариант – начинаем строительство забора, разбив его на несколько этапов.

Материал для каркаса

Возможно создание столба с последующей его установкой в грунт либо монолитное литье, при котором опора изготавливается непосредственно на месте установки. Для создания столба первым способом, сначала необходимо изготовить опалубку. Материалом может быть:

  • деревянный ящик, соответствующих габаритов (для столба квадратного сечения). Внутренняя поверхность ящика оббивается пластиком и закрывается полиэтиленом;
  • разрезанная вдоль металлическая труба, стянутая хомутами (для круглых опор). Внутри трубу необходимо промазать дизтопливом или отработкой, чтобы бетон не прилип к металлу.

Кроме того, учитывайте, что бетон при всех своих достоинствах не отличается прочностью на излом. Поэтому для устранения этого недостатка вам понадобится арматура.

Две технологии изготовления

Если столб имеет сечение 10х10 см, то достаточно четырех прутьев диаметром в 1 см и проволоки толщиной в 0,8 см для того, чтобы их связать или сварить, создавая арматурный каркас.

Размеры каркаса должны быть таковы, чтобы его со всех сторон окружал слой бетона толщиной не менее 2 см, иначе влага быстро разрушит арматуру, а вслед за ней – и сам столб.
Для бетонной смеси используется мелкий щебень и песок − 3 части, цемент – 1 часть, вода – 20% от объема твердых составляющих, различные красители и добавки, ускоряющие схватывание бетона, гидрофобные, повышающие морозоустойчивость и другие добавки.

Первый способ

Сначала в опалубку выливается слой бетона толщиной в 2 см. Затем устанавливается арматурный каркас, и форма заливается до верха. Бетонную смесь необходимо подвергнуть вибрации, чтобы избежать образования раковин, ослабляющих конструкцию. После застывания бетона опалубка разбирается, поэтому лучше делать ее на шурупах.

Не забывайте про закладные, к которым впоследствии будут крепиться лаги! Они должны выступать примерно на 15 см за пределы столба, поэтому в опалубке нужно будет сделать прорези в нужных местах, а сами металлические пластины приварить к арматуре, предварительно определив их местоположение.

Второй способ

Процесс монолитного литья схож с вышеописанным, с той разницей, что в данном случае в грунте делается лунка, в нее насыпается слой щебня толщиной в 2 см. Далее, устанавливается каркас и заливается бетоном.

После того как он схватится, ставится опалубка, и столб бетонируется в несколько этапов, смесь каждый раз уплотняется вибрированием или штыкованием.

Перед установкой предварительно отлитых столбов, или при бурении лунок под монолитное литье, тщательно разметьте участок и определите положение угловых столбов. Между ними натяните шпагат и отметьте места для остальных опор.

Отлитые столбы устанавливаются в подготовленные лунки, на песчаную или щебневую подушку, фиксируются клиньями и бетонируются послойно с уплотнением каждого из слоев.

При использовании листов профнастила оптимальным считается расстояние между ними – 2,5 метра. Не забудьте отметить, где будут стоять калитка и (или) ворота.

Учитывайте несколько нюансов

Забор из профнастила является сплошной конструкцией, а, значит, будет испытывать большие ветровые нагрузки, поэтому глубина лунки должна составлять около 2/3 высоты забора (например, при высоте забора 180 см нужна лунка глубиной в 120 см).

Бетонные опоры довольно тяжелы, и при малейшем отклонении от вертикали во время установки в дальнейшем будут сами крениться дальше. Тщательно проверяйте их вертикальность с помощью уровня или отвеса.

При влажных почвах и большой силе морозного пучения, опоры нуждаются в дополнительном усилении, поэтому в данном случае лунка выполняется с расширением в нижней части (при монолитном литье) или создается бетонная подошва большего, чем столб, диаметра (если столбы отливались заранее).
Воспользовавшись отвесом и шпагатом, натянутым поверху угловых столбов, убедитесь, что высота всех опор одинакова, иначе в дальнейшем сложно будет избежать перекосов.

Когда бетон схватится, верхние части опор следует обязательно защитить от дождя и воздействия других неблагоприятных факторов специальными колпаками. Учитывайте, что диаметр колпаков должен быть примерно на 10 см больше, чем диаметр столба. Если опоры уже установлены, переходим к следующему этапу.

Привариваем лаги

Сначала следует закрепить (приварить) на закладных лаги – стальной поперечный профиль, на который в дальнейшем будет крепиться профильный лист. Для них можно взять металлическую трубу с сечением 25 − 40 мм (труба меньшего диаметра может не выдержать веса металлических листов).

Количество лаг зависит от высоты забора: если она не больше 1,8 метра, то вполне достаточно двух лаг, при большей высоте лучше использовать три лаги. Учитывайте, что верхняя лага крепится на расстоянии 30 см от верха столбов. Нижняя – на расстоянии 30 см от грунта. А средняя (если она нужна) – посередине.
Заранее, еще на этапе отливки бетонных столбов, определитесь с высотой забора и, в соответствии с этим параметром, найдите точки крепления закладных, тогда с установкой лаг у вас не будет никаких проблем!

После того как лаги приварены, места сварки необходимо зачистить, прогрунтовать и окрасить все металлические части. И наконец, последний этап.

Выбор профнастила

Сначала несколько слов об этом материале: ведь от него будет зависеть внешний вид вашего забора.

Во-первых, вам нужен стеновой профнастил, предназначенный именно для этих целей, а не кровельный.

Во-вторых, при его выборе обращайте внимание не только на цвет, но и на качество. Различают следующие виды стеновых профнастилов:

  1. С-8. Лидер продаж по причине невысокой цены.
  2. С-10. Будет прочнее и жестче, к тому же обладает более привлекательным внешним видом.
  3. С-14. Лучший вариант, если для вашего забора велика вероятность любых механических повреждений.
  4. С-15. Лист с широким ребром, что позволит придать вашему забору оригинальность.
  5. С-18 и С-20. Самые прочные и жесткие листы, используемые для высоких заборов.

Учитывайте также толщину профиля. Для стенового листа этот параметр должен составлять не менее 0,4 мм (лучше – 0,45 мм). Листы с меньшей толщиной могут использоваться только для создания временных оград.

Не менее важным является и вид покрытия. Помните, что цинковое покрытие (лист будет металлического цвета) хоть и самое дешевое, но недолговечное. Полимерное покрытие, когда на слой цинка наносится синтетическая смола, повышает стойкость листа к агрессивным факторам и удлиняет срок его службы. Пластизол – самое надежное, но и самое дорогое покрытие.
Обязательно проверьте, чтобы листы были ровными, без царапин, равномерно прокрашенными. При покупке убедитесь в целостности упаковочной пленки.

Крепление обшивки к лагам

Листы собираются внахлест и крепятся к лагам саморезами длиной в 3,5 см. с интервалом в 50 см. Постарайтесь приобрести саморезы того же цвета, что и забор – конструкция будет лучше выглядеть.

Обязательно при работе с этим материалом используйте перчатки, иначе порезов и царапин не избежать. Заранее запаситесь баллончиком краски того же цвета, что и профнастил на случай царапин, возможных при установке и в процессе эксплуатации.

Рекомендуется монтаж листов выполнять в защитной ПЭТ-пленке: она предохранит лист от большинства повреждений. Но сразу после монтажа пленку следует снять, иначе под действием УФ-лучей она намертво приклеится к металлу, и убрать ее в дальнейшем будет проблематично.

Со временем полиэтилен потеряет прозрачность, местами порвется, повиснув клочьями, и придаст вашему, во всем остальном идеальному, забору неопрятный вид.

Речь пойдет о простом заборе из профнастила С8 без всяких выкрутасов: столбы 3м 60х60, 3х метровые пролеты, лаги 40х20, двух метровый профнастил 0,4мм.
По запросу в интернете Вы сразу найдете два основных способа крепления лаг (прожилин) к столбам для забора: сварка и различные кронштейны (сейчас модно называть Х-кронштейн).В моем случае: сварка, ввиду отсутствия, отпала. Кронштейны — на мой взгляд, лишняя тратат денег. В самом деле — чего мудрить — две плоские поверхности: столб 60х60 и лага 40х20 — приставь друг к другу и скрепи: хоть болтом, хоть саморезом…

Я не один такой умный — в интернете есть подобные советы. Рекомендуют болт М8х90 с гайкой. Меня в таком способе волновала выступающая шляпка болта — вдруг как волна профлиста не попадет на нее?…

В итоге, я взял винты М6х90 с потайной головкой. При сверле диаметром 6,5мм наружное отверстие в прожилине при сверлении лаги и столба как раз разбивается до подходящего размера. И шляпка винта не проваливается, и выступает такая конструкция не высоко.
Гайку лучше затягивать с шайбой и гровером, но… длины винта 90 мм оказалось мало для установки гроверной шайбы — пришлось обойтись без нее.
Прочность на срез и разрыв у винтов М6 раза в полтора хуже чем у М8, но «таблички» показывают, что даже в худшем случае при выборе паршивого материала винта, запаса прочности должно хватить. В моем случае секция забора длиной 6м (примерно 60-70 кг) держится на трех столбах (шести винтах М6).

Еще не так давно в процессе укладки лаг на черновое основание под брусья укладывали куски фанеры или же деревянные колья. Таким образом можно было обезопасить дерево от воздействия влаги и выровнять черновое основание по горизонтали. Но со временем подложка рассыхалась и приходила в негодность, что сказывалось на горизонтальности покрытия. В статье мы рассмотрим современные способы крепления лаг к различным типам основания.

Особенности применения крепежа

В процессе крепления лаг к деревянному основанию особых проблем не возникает. Для этого можно использовать длинные саморезы или же уголки. А как быть с бетонным основанием, в которое саморезы запросто не вкрутишь? Чтобы укрепить лаги на бетоне, нужно использовать особые виды крепежных элементов. Выбор крепежей, необходимых для монтажа брусьев к бетонному полу, зависит от таких факторов:

  1. Горизонтальности поверхности.
    В зависимости от того, требуется дополнительное выравнивание или нет, можно использовать регулируемый или нерегулируемый по высоте крепеж;
  2. Уровня влажности основания.
    Если лаги монтируются по ленточному фундаменту, их придется укладывать чуть ли не на грунт. Чтобы закрепить брусья, используют в основном кирпичные столбики, которые защищают дерево от воздействия влаги, играя роль изолирующей подкладки;
  3. Степени нагрузки на основание.
    Укрепить лаги на полу можно с помощью и саморезов, и кронштейнов. Однако в случае интенсивной эксплуатации пола, саморезы могут не выдержать нагрузки. Именно поэтому вид крепежа выбирают в соответствии с предполагаемой нагрузкой на напольное покрытие;
  4. Высоты подполья.
    Деревянные полы склонны к накоплению конденсата под покрытием и гниению. Для защиты деревянного основания от гниения и деформации, специалисты рекомендуют использовать высокие опоры для лаг. Они образуют под брусьями подполье, в котором воздух может свободно циркулировать, что предупреждает образование конденсата.

Чтобы правильно закрепить брусья на черновом полу, нужно разбираться не только в методах крепления, но и в разновидностях крепежных элементов. Адекватный выбор опоры позволит продлить период службы не только чернового, но и чистового покрытия.

Виды крепежных элементов

Как уже отмечалось, крепление брусьев к полу предполагает использование только двух видов крепежей:

  • Простых
    – статичные опоры, которые не позволяют варьировать высоту установки деревянных элементов;
  • Регулируемых
    – содержат винтовые конструкции, благодаря которым крепеж можно выставить по высоте, что позволяет добиться максимальной горизонтальности основания.

Какие виды крепежных элементов можно использовать для фиксации брусьев на полу?

  • опорные столбики;
  • саморезы;
  • уголки;
  • кронштейны;
  • анкера.

Чтобы разобраться в сути и особенностях применения вышеперечисленных деталей, рассмотрим каждую из категорий подробнее.

Саморезы

Саморезы – простые крепежные элементы, которые используют для отделки деревянного, но не бетонного пола. Достаточно длинные стержни с наружной резьбой способны прикрепить балки к деревянным перекрытиям, но только в случае учета следующих нюансов:

  • Перед крепежом и в самих брусьях, и в основании нужно сделать сквозные отверстия;
  • В сквозное отверстие необходимо вставить дюбель и только после этого ввинтить саморез;
  • Чтобы лаги не отрывались от деревянного основания, саморезы крепят с шагом в 40-60 мм;
  • Длина самореза определяется толщиной брусьев, желательно, чтобы в процессе ввинчивания «хвост» шурупа уходил в основание хотя бы на 5 см.

Доступная цена крепежных элементов сделала их весьма популярными в кругу домашних мастеров. Но, чтобы добиться нужного результата, в процессе установки лаг нужно обязательно учитывать вышеперечисленные моменты.

Анкер

Анкер – комбинированный крепежный элемент с самостоятельным креплением, который, в отличие от дюбелей, не только легко закрепляется в основании, но и удерживает вес тяжелых конструкций. Анкер относится к числу самых долговечных и надежных видов крепежей, которые используют для крепления лаг к любому фундаменту (ленточному, свайному). Если отбросить все «сантименты», анкер является все тем же дюбелем, но с более мощной основой.

В процессе закрепления лаг анкер монтируется примерно так же, как и саморез:

  1. В брусьях делают сквозные отверстия, после чего симметричные, но только не сквозные отверстия делаются в основании;
  2. Чтобы замаскировать шляпку болта, брусья предварительно нужно прозенковать;
  3. Поскольку анкер очень крепкий и способен удерживать на себе тяжеловесные конструкции, для крепления одного бруса потребуется не более 4 крепежных элементов;
  4. В полученные отверстия вставляются запорные части анкеров, сквозь которые вкручиваются болты;
  5. При прошивании лаг насквозь нужно, чтобы болты углублялись в основание примерно на 6 см.

Чтобы укрепить брусья на черновой основе, специалисты рекомендуют использовать анкера с диаметром от 8 до 10 мм. Металлические стержни такой толщины с легкостью выдерживают очень большие нагрузки.

Кронштейны

Кронштейны – консольные опоры, которые служат статичным основанием для крепления деталей в вертикальной плоскости. Как правило, их используют в процессе крепления лаг к опорным столбам. Крестообразные (х-образные) выгнутые детали имеют фиксированные створки, в которые закладывается брус. Цена таких изделий значительно выше, чем в случае с саморезами, однако и спектр возможностей у таких крепежей значительно больше.

Очень часто в процессе укладки чернового пола на ленточном фундаменте устанавливают кирпичные столбики. Они играют роль опор и защищают дерево от воздействия влаги. Поскольку со временем лага проминается, без дополнительного крепежа она может деформироваться. Единственный удобный и надежный способ закрепления брусьев на опорах – применение кронштейнов.

Опорные столбики

Столбики для лаг – опорные конструкции, которые собираются из кирпичей с сечением в 1-2 кирпича. На самом деле данные элементы выполняют задачу «незримой» подкладки, предупреждая воздействие сырости на дерево. Столбики монтируются в случае укладки черновой основы на ленточном фундаменте или бетоне. Поскольку уровень грунтовых вод может постоянно меняться, чтобы защитить лаги от воды, специально образуют подполье.

Чтобы правильно укрепить лаги и возвести столбики, следует учесть такие моменты:

  1. Опоры нежелательно возводить из гигроскопичных материалов – искусственного камня или же силикатного кирпича;
  2. Нельзя устанавливать столбики на сыпучих грунтах, которые могут быть размыты водой;
  3. Опоры, которые будут устанавливаться на несыпучий грунт, нужно делать выше уровня почвы в подполье хотя бы на 2-3 ряда кладки;
  4. Кладку столбов желательно делать с однорядной перевязкой, соблюдая единый уровень высоты для всех опор;
  5. Крепить брусья к опорам можно с помощью кронштейнов, анкеров или же специальных уголков с саморезами по бетону.

Уголки

Уголки – оцинкованные металлические детали с двумя плоскостями, расположенными ортогонально по отношению друг к другу. Цена таких крепежей во многом определяется размерами самих элементов, а также их толщиной. От упомянутых параметров напрямую зависит и степень прочности уголков. В процессе закрепления лаг желательно обращать внимание на такие нюансы.

Любой хозяин загородного участка вполне справедливо старается каким-либо образом огородить свои владения. Таким образом, строительство забора всегда включается в список приоритетных задач, и его нередко начинают монтировать еще
даже до начала возведения основного дома. Вариантов конструкций подобных
ограждений — великое множество. Но несмотря на весьма широкий ассортимент предлагаемых в продаже материалов, как
общестроительных, так и специально предназначенных для возведения ограждений, деревянные заборы остаются одними из самых популярных.

Деревянные изгороди применялись испокон веков, и доказали свою практичность. Правда, уязвимым местом были и остаются опоры забора – древесина от постоянного контакта с грунтом быстро поддается
биологическому разложению, и век деревянных столбов, увы, недолог. Но ничто в наше время не мешает найти более основательное решение. Так, например
, значительно дольше прослужит деревянный забор на металлических столбах.
Именно о подобных ограждениях и пойдёт речь в настоящей публикации.

Деревянные лаги обязательно нужны для обеспечения естественной вентиляции подпольного пространства и лучшего сохранения тепла в помещениях. Благодаря использованию лаг напольное покрытие сможет намного дольше прослужить. Однако среди людей, не имеющих большого опыта в строительном деле, часто можно услышать вопрос, нужно ли крепить лаги к бетонному полу? Опытные же мастера знают, что для по-настоящему прочного настила, не изменяющего под нагрузкой своей геометрии, и для долгой его службы, обязательно нужно правильно зафиксировать лаги на любой опорной конструкции, в том числе и на бетонной стяжке.

Теперь, когда ясно, надо ли крепить лаги к бетонному полу, стоит отметить, что эта задача несложна, не требует специальных навыков и знаний, а, значит, по плечу любому домашнему мастеру.

  • Материалы и инструменты
    • Крепёжные элементы
    • Советы по выбору лаг
    • Инструменты
  • Способы монтажа лаг на бетонный пол
  • Пошаговая инструкция крепления лаг к бетону своими руками
  • Шаг между лагами

Материалы и инструменты

Крепёжные элементы

Вопрос, как закрепить лаги к бетонному полу, имеет разные ответы: для этого могут использоваться простые или регулируемые конструкции. В последних применяются специальные винты, подкручивая которые, лаги можно выравнивать. Кроме того, выбор крепёжных элементов и методов крепления зависит от того, какие используются лаги.

Чаще всего используется крепление лаг к бетонному полу анкерами металлическими или саморезами с дюбелями из полипропилена, размеры которых выбираются в зависимости от сечения выбранного бруса для лаг.

Выбор между анкерными гвоздями или саморезами обусловлен следующим:

  • Дешевле, конечно, саморезы, зато анкеры являются более надёжными. На практике крепления с помощью саморезов почти всегда достаточно.
  • Преимущество анкеров состоит в том, что помимо фиксации брусьев они туго прижимают лаги к основанию. Это становится особенно важным, когда финишное покрытие достаточно тяжёлое и регулярно подвергается механическим воздействиям – это нужно учитывать, выбирая способ, как правильно крепить лаги к бетонному полу.

При современных технологиях лаги под деревянный пол можно было бы вообще не закреплять, однако, такое решение намного увеличило бы вероятность перекоса напольного покрытия или смещения лаги с первоначального места. Поэтому в отношении крепления лаг лучше всего опираться на старые методы, не раз проверенные временем.

Однако и крепление может не помочь, если для работы будут выбраны некачественные или неподходящего сечения пиломатериалы или неправильный крепёж.

Когда подбираются лаги на бетонный пол, нужно обращать внимание на следующие моменты:

  • вид древесины;
  • сорт пиломатериала;
  • длина и сечение;
  • стоимость.

Из соображений экономической целесообразности дорогую древесину брать не стоит, ведь ель, пихта или сосна при правильной обработке могут прослужить не меньше. Не имеет особого значения и внешний вид материала, впрочем, нужно отмести изъеденные точильщиками или почерневшие от плесени экземпляры. Меньшее значение имеют ровность тона и правильность геометрии лаг. Для данной работы подойдут сорта В и ВС с влажностью не выше 20%. Как принято работать с пиломатериалами, их следует некоторое время хранить в сухом помещении, чтобы они уравнялись по влажности с окружающей атмосферой.

Все деревянные элементы перед тем как прикрепить лаги к бетонному полу, нужно тщательно пропитать антисептиком.

Инструменты

Поскольку задачей является, как уложить лаги на бетонный пол, то в работе придётся пользоваться такими инструментами:

Кроме того, придётся потратиться на гидроизоляцию, которую необходимо расстелить на всю поверхность бетона. При расчёте количества материала нужно к площади пола добавить ещё нахлёсты по 10-15 см.

Способы монтажа лаг на бетонный пол

Способы крепления лаг к бетонному полу сводятся к четырём основным вариантам, ознакомившись с которыми, любой мастер может выбрать наиболее для себя подходящий.

Это простейший способ крепления лаг, но, к сожалению, он годится не в каждой ситуации.

  1. Вначале в брусе нужно просверлить отверстия под диаметр пластикового дюбеля, а перфоратором сделать в бетоне ответное отверстие.
  2. Затем дюбели забиваются молотком, после чего в них вкручиваются саморезы или вглубь перекрытия загоняются дюбель-гвозди.
  3. Шляпка шурупа при этом на несколько сантиметров должна погрузиться в отверстие.

Часто спрашивают, какой шаг крепления лаги к бетонному полу выбрать лучше? Здесь не существует жёсткого стандарта – шаг может меняться от 40 см до 80 см, в среднем же можно смело ориентироваться на полметра.

Достаточно надёжно лаги будут держаться лишь тогда, когда между основанием и брусом будет маленький просвет. Это обязательно должны учитывать те, кто хочет знать, как правильно положить лаги на бетонный пол.

Анкеры, в отличие от саморезов, не только жёстко фиксируют лаги, но также притягивают их к поверхности бетона. Благодаря такой установке деревянные балки будут надёжнее держаться, поэтому анкерами предпочитает пользоваться большинство мастеров. Помимо этого, данный мощный крепёж будет сдерживать до определённой степени деформацию дерева, особенно если оно предварительно не было достаточно высушено. Но вырвать из бетонного основания анкер намного сложнее, чем его туда вогнать, поэтому при демонтаже работникам придётся потратить много усилий.

Как бы то ни было, но при использовании анкеров напольное покрытие вспучиваться не будет, зато может прогнуться. Чтобы избежать последнего, требуется чаще устанавливать прокладки.

  1. Монтаж лаг на бетонный пол здесь начинается с просверливания в брусе сквозных отверстий.
  2. Затем напротив каждого из них в бетоне проделываются ответные отверстия.
  3. После этого анкерный болт вставляется в оба отверстия и закручивается накидным или рожковым ключом. При этом важно не перетянуть болт, иначе он изогнёт брус, особенно тогда, когда в этом месте имеется просвет. Тогда и на чистовом поле тут получится углубление.

Перед установкой анкера в балке нужно просверлить углубление большего диаметра, чтобы туда поместилась головка болта.

Анкеры должны располагаться с шагом 60-100 см, а длины их должно хватить для того, чтобы они углублялись в бетон примерно на 6 см. Чаще всего применяются анкеры диаметром 10 мм. Обычно одна лага удерживается 4-5 анкерами.

Видео о креплении лаг к бетонному полу анкерами:

Крепление лаг на металлический уголок

С лагами высотой 10 и более сантиметров становится неудобно работать. Для их крепления лучше воспользоваться стальными уголками, которые одной полкой будут соприкасаться с лагой, а другой – с бетонным основанием. Фиксация в данном случае производится: к бетону – дюбель-гвоздями, а к брусу – саморезами. При этом основная нагрузка должна приходиться на прокладки, а не на крепёжные элементы, ведь уголки должны только фиксировать положение балки.

Чтобы лага лучше скреплялась с поверхностью, нужно использовать саморезы, у которых резьба не доходит до шляпки.

Крепить деревянные элементы к бетонному основанию можно также, используя уголок из оцинкованной стали. Процесс монтажа выглядит следующим образом:

  1. Прикрепить к лаге уголок посредством саморезов, которые должны углубиться в древесину минимум на 30 мм.
  2. Прикрепить уголок к бетонному основанию с помощью дюбелей.

Видео о том, как закрепить лаги к бетонному полу уголками:

Есть и ещё один вариант, как крепить лаги к бетонному полу. Для этого используется прямоугольная подставка, которая четырьмя дюбелями притягивается к основанию. Посередине этой подставки располагается шпилька, которая насквозь пронизывает брус.

Вращая гайку, находящуюся под балкой, можно достаточно точно выставить её высоту, а с помощью верхней гайки зафиксировать элемент в необходимом положении.

Данную систему установить не так уж сложно, она крепится к полу дюбелями, а в лаге потребуется сделать отверстие под шпильку. От сечения лаги зависит частота монтажа подставок под неё, однако, в любом случае не рекомендуется делать интервал больше 1 метра. Подобный вариант крепления лаг к бетонному основанию, хоть и признан оптимальным, однако, по причине высокой стоимости не стал слишком популярным.

После фиксации лаг на них настилается черновой пол из досок, ОСБ или подобных материалов. Если работа проведена качественно, то внешний вид финишного пола может быть безукоризненным.

Крепление лаг к бетонным столбам

Аналогично крепятся лаги к бетонным столбам. Здесь используется такой же крепёж, но предназначенный для столбов.

  1. Заблаговременно столбы нужно гидроизолировать, обмазав их простым битумом или битумной мастикой. Верхний срез столбов можно гидроизолировать, положив на него предварительно вырезанные по его конфигурации куски рубероида.
  2. Также заранее в основания столбов и в брусе нужно проделать отверстия, в которые вбить дюбель или анкерную распорку.
  3. Брус притягивается к столбу саморезом, у которого длина в 2-3 раза превышает ширину распорки.
  4. Также брус можно прикрепить специальными металлическими пластинами, снабжёнными винтами. С этой целью их прикручивают к основанию столбов дюбель-гвоздями, а в лаге при этом просверливается сквозное отверстие, в которое затем нужно будет вставить винт и прикрутить лагу к верхушке столбов. Благодаря этому лага будет крепче держаться.

Пошаговая инструкция крепления лаг к бетону своими руками

Прикрепить к бетонному полу деревянные лаги несложно даже в одиночку. Вариантов крепления существует несколько, а ниже представлены этапы одного их стандартных методов.

  1. Настелить на бетонное основание гидроизоляцию (рубероид или простую плёнку из ПВХ). Стыки между кусками нужно зафиксировать специальным скотчем.
  1. Далее нужно с определённым шагом разложить по полу лаги. Этот шаг будет зависеть от того материала, из которого будет сделан чистовой настил: при использовании шпунтовой доски 25х100 мм лаги можно укладывать с отступом 70-80 см, а для прочих материалов шаг потребуется уменьшить до 40 см.
  2. Если длины материала не хватает на то, чтобы перекрыть всё помещение, то элементы допустимо стыковать с помощью железного уголка или сделав надпилы, образующие соединение в коренной шип.
  3. Перед тем как установить лаги на бетонный пол, нужно заняться крайними лагами, которые будут находиться возле стен. Их необходимо укладывать по уровню, чётко выравнивая их высоту подкладыванием под балки деревянных планок или кусков фанеры. Удобнее всего пользоваться лазерным уровнем. Когда крайние лаги будут зафиксированы, между ними натягивается капроновая нитка, которая будет ориентиром при монтаже остальных лаг.
  4. Чтобы прикрепить к бетонному полу брус, нужно и в том, и в другом проделать отверстия. В отверстие в бетоне нужно загнать дюбель или распорку стального анкера. Каждую лагу нужно фиксировать не менее чем четырьмя анкерами, а саморезы нужно располагать в 40-60 см друг от друга.
  1. Нужно заранее подготовить выравниватели для лаг – ДСП или фанеру нарезать ровными полосками. С помощью этих элементов конструкция лаг фиксируется в ровном положении (кусочки фанеры просто подкладывают под лаги, если нужно их приподнять), чтобы финишное покрытие на ней не скрипело и не гуляло.
  1. Если в бетонном основании есть, наоборот, выпуклости, то выравнивать лагу придётся не подкладыванием фанеры, а выбирая у неё снизу часть материала с помощью рубанка.
  2. Когда все лаги будут установлены на свои места, то между ними следует уложить теплоизоляцию, например, засыпать керамзит.
  1. Перед закрытием финишным покрытием следует подумать о прокладке необходимых коммуникаций. Также желательно использовать слой пароизоляции.

Шаг между лагами

Как правильно уложить лаги на бетонный пол, если для финишного покрытия будут использоваться разные материалы? Ниже приведена зависимость между толщиной досок пола и расстоянием между лагами:

  • при толщине доски в 20 мм между лагами должно быть расстояние 20 см;
  • для досок толщиной 25 мм потребуется шаг 50 см;
  • для 25 мм – 60 см;
  • для 40 мм – 70 см;
  • для 45-мм – 80 см;
  • для 50 мм – 100 см.

Если пол будет фанерным, то шаг между лагами определяется по-другому:

  • при толщине фанеры 15-18 мм требуется шаг лаг 40 см;
  • при 22 мм – 60 см.

Каким способом Вы предпочитаете крепить лаги к бетонному полу, и почему? Расскажите о своем мнении или опыте в комментариях
.

Крепление для лаг пола, способы, кронштейны, подкладки и столбики

Еще не так давно в процессе укладки лаг на черновое основание под брусья укладывали куски фанеры или же деревянные колья. Таким образом можно было обезопасить дерево от воздействия влаги и выровнять черновое основание по горизонтали. Но со временем подложка рассыхалась и приходила в негодность, что сказывалось на горизонтальности покрытия. В статье мы рассмотрим современные способы крепления лаг к различным типам основания.

Особенности применения крепежа

Пример укладки лаг на бетонное основание с металлическим уголком

В процессе крепления лаг к деревянному основанию особых проблем не возникает. Для этого можно использовать длинные саморезы или же уголки. А как быть с бетонным основанием, в которое саморезы запросто не вкрутишь? Чтобы укрепить лаги на бетоне, нужно использовать особые виды крепежных элементов. Выбор крепежей, необходимых для монтажа брусьев к бетонному полу, зависит от таких факторов:

  1. Горизонтальности поверхности. В зависимости от того, требуется дополнительное выравнивание или нет, можно использовать регулируемый или нерегулируемый по высоте крепеж;
  2. Уровня влажности основания. Если лаги монтируются по ленточному фундаменту, их придется укладывать чуть ли не на грунт. Чтобы закрепить брусья, используют в основном кирпичные столбики, которые защищают дерево от воздействия влаги, играя роль изолирующей подкладки;
  3. Степени нагрузки на основание. Укрепить лаги на полу можно с помощью и саморезов, и кронштейнов. Однако в случае интенсивной эксплуатации пола, саморезы могут не выдержать нагрузки. Именно поэтому вид крепежа выбирают в соответствии с предполагаемой нагрузкой на напольное покрытие;
  4. Высоты подполья. Деревянные полы склонны к накоплению конденсата под покрытием и гниению. Для защиты деревянного основания от гниения и деформации, специалисты рекомендуют использовать высокие опоры для лаг. Они образуют под брусьями подполье, в котором воздух может свободно циркулировать, что предупреждает образование конденсата.

Чтобы правильно закрепить брусья на черновом полу, нужно разбираться не только в методах крепления, но и в разновидностях крепежных элементов. Адекватный выбор опоры позволит продлить период службы не только чернового, но и чистового покрытия.

Виды крепежных элементов

Установка болтов в просверленные отверстия для создания регулируемых лаг

Как уже отмечалось, крепление брусьев к полу предполагает использование только двух видов крепежей:

  • Простых – статичные опоры, которые не позволяют варьировать высоту установки деревянных элементов;
  • Регулируемых – содержат винтовые конструкции, благодаря которым крепеж можно выставить по высоте, что позволяет добиться максимальной горизонтальности основания.

Какие виды крепежных элементов можно использовать для фиксации брусьев на полу?

  • опорные столбики;
  • саморезы;
  • уголки;
  • кронштейны;
  • анкера.

Чтобы разобраться в сути и особенностях применения вышеперечисленных деталей, рассмотрим каждую из категорий подробнее.

Рекомендуем к прочтению:

Саморезы

Пример использования самореза с пластиковой втулкой

Саморезы – простые крепежные элементы, которые используют для отделки деревянного, но не бетонного пола. Достаточно длинные стержни с наружной резьбой способны прикрепить балки к деревянным перекрытиям, но только в случае учета следующих нюансов:

  • Перед крепежом и в самих брусьях, и в основании нужно сделать сквозные отверстия;
  • В сквозное отверстие необходимо вставить дюбель и только после этого ввинтить саморез;
  • Чтобы лаги не отрывались от деревянного основания, саморезы крепят с шагом в 40-60 мм;
  • Длина самореза определяется толщиной брусьев, желательно, чтобы в процессе ввинчивания «хвост» шурупа уходил в основание хотя бы на 5 см.

Доступная цена крепежных элементов сделала их весьма популярными в кругу домашних мастеров. Но, чтобы добиться нужного результата, в процессе установки лаг нужно обязательно учитывать вышеперечисленные моменты.

Анкер

Использование винтового анкера для крепления лаг

Анкер – комбинированный крепежный элемент с самостоятельным креплением, который, в отличие от дюбелей, не только легко закрепляется в основании, но и удерживает вес тяжелых конструкций. Анкер относится к числу самых долговечных и надежных видов крепежей, которые используют для крепления лаг к любому фундаменту (ленточному, свайному). Если отбросить все «сантименты», анкер является все тем же дюбелем, но с более мощной основой.

В процессе закрепления лаг анкер монтируется примерно так же, как и саморез:

  1. В брусьях делают сквозные отверстия, после чего симметричные, но только не сквозные отверстия делаются в основании;
  2. Чтобы замаскировать шляпку болта, брусья предварительно нужно прозенковать;
  3. Поскольку анкер очень крепкий и способен удерживать на себе тяжеловесные конструкции, для крепления одного бруса потребуется не более 4 крепежных элементов;
  4. В полученные отверстия вставляются запорные части анкеров, сквозь которые вкручиваются болты;
  5. При прошивании лаг насквозь нужно, чтобы болты углублялись в основание примерно на 6 см.

Чтобы укрепить брусья на черновой основе, специалисты рекомендуют использовать анкера с диаметром от 8 до 10 мм. Металлические стержни такой толщины с легкостью выдерживают очень большие нагрузки.

Кронштейны

Кронштейн для торцевого крепления лаг к вертикальным поверхностям

Кронштейны – консольные опоры, которые служат статичным основанием для крепления деталей в вертикальной плоскости. Как правило, их используют в процессе крепления лаг к опорным столбам. Крестообразные (х-образные) выгнутые детали имеют фиксированные створки, в которые закладывается брус. Цена таких изделий значительно выше, чем в случае с саморезами, однако и спектр возможностей у таких крепежей значительно больше.

Очень часто в процессе укладки чернового пола на ленточном фундаменте устанавливают кирпичные столбики. Они играют роль опор и защищают дерево от воздействия влаги. Поскольку со временем лага проминается, без дополнительного крепежа она может деформироваться. Единственный удобный и надежный способ закрепления брусьев на опорах – применение кронштейнов.

Рекомендуем к прочтению:

Опорные столбики

Опорные столбы фундамента для укладки лаг

Столбики для лаг – опорные конструкции, которые собираются из кирпичей с сечением в 1-2 кирпича. На самом деле данные элементы выполняют задачу «незримой» подкладки, предупреждая воздействие сырости на дерево. Столбики монтируются в случае укладки черновой основы на ленточном фундаменте или бетоне. Поскольку уровень грунтовых вод может постоянно меняться, чтобы защитить лаги от воды, специально образуют подполье.

Чтобы правильно укрепить лаги и возвести столбики, следует учесть такие моменты:

  1. Опоры нежелательно возводить из гигроскопичных материалов – искусственного камня или же силикатного кирпича;
  2. Нельзя устанавливать столбики на сыпучих грунтах, которые могут быть размыты водой;
  3. Опоры, которые будут устанавливаться на несыпучий грунт, нужно делать выше уровня почвы в подполье хотя бы на 2-3 ряда кладки;
  4. Кладку столбов желательно делать с однорядной перевязкой, соблюдая единый уровень высоты для всех опор;
  5. Крепить брусья к опорам можно с помощью кронштейнов, анкеров или же специальных уголков с саморезами по бетону.

Уголки

Использование П-образного уголка для крепления лаг к бетону

Уголки – оцинкованные металлические детали с двумя плоскостями, расположенными ортогонально по отношению друг к другу. Цена таких крепежей во многом определяется размерами самих элементов, а также их толщиной. От упомянутых параметров напрямую зависит и степень прочности уголков. В процессе закрепления лаг желательно обращать внимание на такие нюансы:

  1. Одна часть уголка крепится к лагам с помощью саморезов описанным выше способом;
  2. Вторая часть уголка закрепляется на бетонном основании при помощи анкеров;
  3. В качестве альтернативы можно использовать не Г-образные уголки, а П-образные профили, которые подходят для надежного крепления брусьев к полу.

Заключение

При замене старого покрытия нередко возникает необходимость в укладке лаг, которые играют роль и черновой основы, и выравнивающего слоя. Для надежного крепления брусьев к деревянной основе могут использоваться саморезы, уголки и кронштейны, а для закрепления перекладин на бетоне больше подойдут анкера, П-образные профили и опорные столбики.

Правила крепления к бетону

Купить якоря

Правило: Бетонные крепления не должны устанавливаться ближе, чем на 10 диаметров анкера друг от друга.

Объяснение:  Анкеры для бетона механического типа оказывают внешнее давление на стенку отверстия в бетоне. Это давление выходит наружу и поднимается по длине анкера, образуя то, что обычно называют бетонным конусом, так как он имеет конусообразную форму.Так как якоря получают свою удерживающую способность от основного материала, эта конусообразная область является изображением удерживающей силы, которую имеет якорь. Размещение анкеров ближе, чем на 10 диаметров анкеров, приведет к перекрытию удерживающих значений двух анкеров. Это перекрытие уменьшит удерживающие значения обоих якорей, как показано ниже:

10 Диаметр анкера Минимальное расстояние

Минимальное расстояние между анкерами менее 10


Правило: Анкеры механического типа не должны устанавливаться на расстоянии не менее 5 диаметров анкера от неподдерживаемой кромки.

Объяснение: Если установить слишком близко к неподдерживаемому краю, внешнее давление бетонного анкера уменьшит удерживающую способность анкера или сделает его несуществующим. Это также известно как «выброс» основного материала.


Правило: При сверлении отверстия в бетонном, кирпичном или блочном основании отверстие должно быть просверлено на 1/2 дюйма глубже, чем может проникнуть бетонный анкер.

Объяснение:  Увеличенная глубина отверстия гарантирует, что анкер не упадет до дна, и оставит место для пыли, которая может образоваться в процессе сверления.Если анкер размещается с соблюдением минимальных требований к заделке, дополнительное пространство обеспечит соблюдение минимальных требований.


Правило: У каждого анкера есть минимальная заделка, в которую он должен быть помещен, чтобы создать удерживающие значения для анкера.

Объяснение:  Каждый анкер имеет минимальное заглубление (в базовый материал), которого необходимо достичь, чтобы анкер достиг удерживающих значений. Минимальная глубина анкеровки различна для каждого анкера и каждого диаметра.См. следующее правило для исключения из этого правила.


Правило: Саморезы Tapcon® по бетону имеют минимальную глубину заглубления 1 дюйм для диаметров 3/16 дюйма и 1/4 дюйма и максимальную глубину заглубления 1-3/4 дюйма.

Объяснение: Tapcons нарезают резьбу в основном материале. Ведущая нить выполняет всю работу по резке и становится неэффективной после достижения 1-3/4″ заделки.


Правило: При сверлении отверстий для анкеров в бетоне, кирпиче или блоках следует использовать перфоратор.

Объяснение:  Для сверления бетона, кирпича или блока необходимо разбить материал и удалить его из отверстия. Это отличается от работы с металлом или сталью, поскольку эти материалы требуют разрезания и удаления материала. Движение молотка разрушает основной материал, а вращение перфоратора удаляет мусор из отверстия.


Эти правила помогут в безопасной и правильной установке крепежа для бетона в вашем случае.Пожалуйста, помните, что это всего лишь «эмпирическое правило». Также следует принимать во внимание другие меры предосторожности, такие как технические рекомендации и защитное снаряжение.

Купить якоря

18 августа 2009 Майк Писторино

Крепление лаг к бетонному полу. Виды крепежа для лаг пола. Крепление с помощью анкерных болтов

На сегодняшний день существует множество возможностей обустройства бетонного основания в частных домах или городских квартирах.В ходе работ можно использовать всевозможные настилы, утеплители, изоляционные материалы, можно выравнивать бетонную поверхность самовыравнивающимся раствором и применять систему «теплый пол».

Укладка лаг на бетонный пол не теряет своей актуальности. Особенно такой способ обустройства востребован при строительстве частных домов, в которых высота потолков позволяет проводить все необходимые операции. Одним из преимуществ такого способа является возможность использования относительно недорогих изоляционных материалов.

В этой статье мы поговорим о том, как крепить лаги к бетонному полу.

Об особенностях фиксации лаг

При креплении того или иного строительного материала к бетонному основанию могут использоваться различные инструменты и крепежные детали. Крепление деревянных бревен отличается относительной простотой. Работа проводится в несколько этапов.

Выбор материалов и инструментов

Сегодня один из самых популярных способов укладки лаг не предусматривает их крепление к полу.При таком варианте жесткость конструкции достигается за счет того, что лаговые брусья скрепляются между собой с помощью досок или другого материала. Способ достаточно надежный, но все же велик риск смещения напольного покрытия.

Поэтому лучше всего использовать традиционный вариант, предполагающий крепление к основанию анкерами или саморезами.

Выбор лагов

При выборе лаг необходимо обратить внимание на следующие критерии:

  • Тип древесины, который может играть ключевую роль в прочности основания.
  • Цена закупаемого материала. Лучше всего использовать недорогую хвойную древесину (ель, сосна, ель). В этом случае также подойдет дерево 3-х сортов. Главное, чтобы показатель влажности не превышал 20%.
  • Размеры стержней в сечении.

Совет!
Выбор размеров сечения зависит от того, какой утеплитель вы будете укладывать между бревнами.
Кроме того, не в последнюю очередь следует подумать о высоте потолков.
Если высота небольшая, не стоит слишком поднимать полы, так как таким образом вы сжимаете внутреннее пространство помещения.

Выбор инструментов

Для выполнения монтажа лаг потребуются инструменты, предназначенные для деревообработки и для сверления бетона:

  • Перфоратор.
  • Анкеры (такие крепления подбираются в зависимости от сечения бруса).
  • Саморезы диаметром 6 мм, длина которых зависит от размера балки.Они должны идти в комплекте с полипропиленовыми дюбелями.
  • Некоторые столярные инструменты: рубанок, ножовка, циркулярная пила и т. д.

Многих домашних мастеров интересует, как крепить лаги к бетонному полу. Выбор между саморезами с анкеровкой должен основываться на планируемых финансовых затратах.

Первый вариант экономичнее, второй гораздо надежнее. На практике в большинстве случаев достаточно дюбельного крепления, к тому же дешевые саморезы следует вкручивать с гораздо меньшим шагом.

Основное преимущество анкеров в том, что они не только фиксируют положение балок, но и прижимают их к основанию. Это очень важно, если чистовой настил достаточно массивный и подвержен частым механическим воздействиям.

Не забудьте про гидроизолятор. Его необходимо уложить на бетонный пол до того, как будет осуществлен монтаж лаг.

Совет! В качестве гидроизоляции можно использовать рубероид
или строительный полиэтилен.

Особенности установки

После того, как все материалы и инструменты подготовлены, можно приступать непосредственно к установке.

Инструкция предусматривает несколько этапов:

  1. На бетонный пол укладываем рубероид … Стыки между листами необходимо проклеить строительным скотчем.
  2. Распределяем лаги по основанию . Две из них укладываем вдоль противоположных стен. Остальные следует располагать с определенным шагом, учитывая жесткость и плотность материала, уложенного поверх бревна. Соответственно, чем жестче материал, тем меньше шаг… Средние параметры 40-80 см.
  3. В том случае, если длина помещения превышает длину балок, то их укладывают стык в стык … Если при этом используются высокие лаги, или предполагается на перекрытия высокие нагрузки, то необходимо сделать торцевые пропилы для соединения элементов.
  4. Уложив два бревна вдоль стен, выставить их высоту с помощью уровня .
  5. Натягиваем шнур между крайними лагами , на который следует уложить остальные балки.
  6. Сверлим отверстия в планке и основании .
  7. Вставляем анкерную распорку или дюбель в отверстие в полу .
  8. Вкручиваем болты или шурупы … На один брус приходится два-три анкера. Саморезы вкручиваются с шагом от 60 до 80 см.
  • При необходимости подложить под лаги подготовленные брусья или доски. .
  • Укладываем утеплитель между лагами .
  • Поверх утеплителя монтируем пароизоляционную мембрану.
  • Следующий слой – пол квартиры или дома. .

Заключение

Как видите, установить пол на лагах своими руками намного проще, чем может показаться на первый взгляд. Создать прочный фундамент вполне реально, если прислушиваться к советам специалистов.

Процесс крепления лаг к фундаменту

Выполнив устройство фундамента дома того или иного типа, можно приступать к устройству полов первого этажа.Их основу составляют деревянные брусья или оцилиндрованные бревна, уложенные горизонтально непосредственно на основание дома. Выполнение такой работы своими руками возможно только после тщательного изучения всех особенностей процесса.


Балки как они есть

Балки перекрытий в настоящее время представлены достаточно большим перечнем разнообразной продукции. Самый простой вариант – брус из дерева правильного прямоугольного сечения, определяемого исходя из конкретных условий строительства.

Более сложный вид лаг перекрытий, требующий длительного процесса изготовления – двутавры, имеющие сечение в виде буквы Н, уложенные на одну из боковых сторон.Изготавливаются из высококачественных высушенных и строганных во всех плоскостях деревянных брусков и реек из ОСП или высококачественной влагостойкой фанеры высшего сорта.

Принцип работы двутавров в виде плитных лаг предполагает распределение основных усилий в виде изгибающих нагрузок по плоским ребрам жесткости. Благодаря этому при малом весе они способны выдерживать очень большие нагрузки. Кроме того, технология изготовления и прочность позволяют получать двутавры для проемов шириной, значительно превышающей стандартные 6 метров.

Укладка лаг на фундамент осуществляется по определенным правилам, о которых пойдет речь далее. Непосредственно перед установкой пиломатериала необходимо правильно подготовить его к дальнейшей эксплуатации. Выбирайте качественные бруски из дуба, осины или древесины хвойных пород. Основные требования к ним следующие:

  • Влажность лаг должна быть в пределах 14-18%. Добейтесь этого простой атмосферной или более качественной камерной сушкой. Категорически запрещается использовать влажную свежеспиленную древесину, так как правильно поставить бревна на фундамент не получится из-за последующего коробления при их высыхании.
  • Лаги должны иметь правильную геометрию по длине и сечению. Перед тем, как поставить бревна на фундамент, их подвергают дополнительной механической обработке в виде строгания электрорубанками. Балки высокого качества можно получить, используя предварительно склеенные детали.
  • Во избежание последующего разрушения деревянных бревен под воздействием влаги их необходимо тщательно защитить защитными составами. Делается это путем напыления или окраски валиками в два слоя с промежуточной сушкой.Более дешевый способ обработки – покрыть лаги перекрытия отработанным машинным маслом. В случае использования обработку следует проводить за неделю до монтажа для удаления характерного запаха.

Крепление лаг к основанию дома

Варианты крепления лаг к основанию дома

Важным моментом является правильное крепление лаг к фундаменту дома. В то же время обилие базовых вариантов требует определенных особенностей установки каждого из них.Рассмотрим каждый конкретный случай отдельно.

Крепление балок к ленточному фундаменту

Довольно распространенный тип. Представляет собой основание шириной до полуметра, приподнятое над почвой на 0,4 – 1 метр. Не все начинающие строители знают, как крепить бревна к такому типу фундамента. Есть два основных способа:

  1. Первый из них предполагает установку бруса непосредственно на ленту основания дома. В этом случае монтаж лаг совмещают с монтажом боковых стен дома.В зависимости от материала используемого каркаса лаги можно укладывать, распиливая их на брус или бревно, обкладывая кирпичами или блоками, делая в них предварительные насечки по размерам перекрывающихся частей. Этот вариант удобен, так как требует минимальной дополнительной подготовки.
  2. Второй способ предполагает предварительную установку на обвязочные балки по всему периметру основания дома. В этом случае еще до заливки фундамента или непосредственно в процессе в бетон устанавливаются анкерные фундаментные болты, выступающие над поверхностью на 150 мм.После застывания и застывания смеси на обвязочных балках размечают и сверлят отверстия в местах расположения головок резьбовых стержней. После укладки деревянные детали притягивают к основанию дома с помощью гаек и шайб, утапливая их в древесину. После этого можно выполнять укладку лаг на фундамент. пошаговая инструкция, которая будет расположена ниже.

Независимо от выбранного варианта укладки балок перекрытия, она должна выполняться с соблюдением ряда обязательных требований, на которых стоит остановиться подробнее.

Перед укладкой лаг на фундамент необходимо правильно рассчитать необходимое количество брусьев. Устанавливайте их с шагом, определяемым исходя из предполагаемой толщины досок, используемых для настила. Так, в случае проектирования пиломатериалов под чистовое покрытие сечением 20х100, 20х150 расстояние, на котором лаги устанавливаются на фундамент, составляет всего 0,3 метра.

При условии покрытия пола из стандартной шпунтованной половой доски толщиной 30-35 мм шаг монтажа бруса можно увеличить до 0.5-0,6 метра. Если выбрать для пола покрытие из бруса 50х150, можно смело укладывать лаги на расстоянии 1 метра друг от друга.

Перед укладкой лаг, кирпича, дерева не лишним будет определиться с геометрическими параметрами балок перекрытий. Для их расчета определяющей величиной является ширина перекрываемого пролета, то есть ширина помещения. Так, при расстоянии 2 метра от одной стены до другой можно использовать пиломатериал сечением 110х60, 3 метра – 150х80, 4 метра – 180х100, 5 метров – 150х200, а 6 метров – 180х220 мм.

Установка лаг на плитное основание

В случае изготовления основания дома в том виде, который рекомендуется, крепление лаг к фундаменту может производиться способом, отличным от описанных выше, но с соблюдением заданных параметров монтажа. Он заключается в использовании дюбель-гвоздей, устанавливаемых через брусок в предварительно просверленные в бетоне отверстия.

Техпроцесс не сложный и доступен даже начинающим строителям.Для установки лаг своими руками на такой бетонный пол можно использовать перфоратор или дрель с ударным механизмом. В брусе предварительно просверливают отверстия дрелью. Затем детали укладывают на место установки и через них делают в бетоне углубления достаточной глубины и диаметра.

Крепление лаг на плитное основание

Дюбель-гвозди диаметром не менее 12 мм устанавливаются на место и высаживаются полумолотком или молотком с бойком массой не менее 1 кг заподлицо с поверхностью деревянного бруса… Как правило, при правильном подборе параметров крепежа, установка лаг на фундамент таким образом обеспечивает качественное их крепление.

Этот способ применим при использовании бревна сечением не менее 150х150 мм. Это позволяет выполнить достаточное количество засыпки или плитного утепления из минеральной ваты, так как уложить пол на фундамент без качественной теплоизоляции невозможно.

Монтаж лаг на пол

При выполнении работ внутри жилого дома или квартиры часто возникает проблема установки лаг на готовый бетонный пол.Этот вид работ применяют, если необходимо утеплить нижнюю поверхность помещений, выровнять ее или уложить того или иного вида. напольные покрытия. В этом случае могут быть применены два способа крепления.

Первый способ предполагает жесткое крепление брусков к основанию, что можно сделать так же, как и крепление лаг к фундаменту в виде бетонной плиты. Для осуществления монтажа лаг в этом случае необходимо можно использовать дюбель-гвозди или пластиковые дюбеля с саморезами соответствующей длины.

По предварительной разметке, либо используя предварительно перфорированные бревна в качестве шаблонов, сверлим отверстия в полу. Их диаметр должен обеспечивать плотную посадку креплений. Далее крепим лаги при помощи саморезов или дюбель-гвоздей, контролируя горизонтальность поверхности балок и общую ровность.

В последующем, после крепления лаг своими руками на бетонный пол, можно утеплить основание, уложив выбранный вид утеплителя в зазор между брусьями.Не забудьте перед установкой правильно обработать деревянные детали противогрибковыми протравами и антипиренами, снижающими их горючесть.

Не так давно в процессе укладки бревен на черновое основание под балки укладывали куски фанеры или деревянные колья. Таким образом удалось защитить дерево от влаги и выровнять черновое основание по горизонтали. Но со временем подложка высохла и пришла в негодность, что сказалось на горизонтальности покрытия.В этой статье мы рассмотрим современные способы крепления лаг к разным типам оснований.

Особенности применения крепежа

В процессе крепления лаг к деревянному основанию особых проблем не возникает. Для этого можно использовать длинные саморезы или уголки. Как быть с бетонным основанием, в которое саморезы вкрутить непросто? Для укрепления лаг на бетон нужно использовать специальные виды крепежа. Выбор крепежа, необходимого для крепления балок к бетонному полу, зависит от следующих факторов:

  1. Горизонтальность поверхности.В зависимости от того, требуется ли дополнительное выравнивание или нет, могут использоваться регулируемые по высоте или нерегулируемые по высоте крепления;
  2. Уровень влажности подложки. Если лаги монтируются на ленточный фундамент, их придется укладывать почти на землю. Для крепления балок в основном используют кирпичные столбы, защищающие дерево от влаги, играя роль изолирующей подкладки;
  3. Степень нагрузки на основание. Укрепить лаги на полу можно с помощью саморезов и скоб.Однако в случае интенсивной эксплуатации пола саморезы могут не выдержать нагрузки. Именно поэтому тип крепления выбирают в соответствии с предполагаемой нагрузкой на напольное покрытие;
  4. Высоты подземелья. Паркетные полы склонны к образованию конденсата и гниению. Для предохранения деревянного основания от гниения и деформации специалисты рекомендуют использовать высокие опоры для бревна. Они образуют под балками подпольное пространство, в котором может свободно циркулировать воздух, что препятствует образованию конденсата.

Чтобы правильно закрепить брусья на черновом полу, нужно разбираться не только в способах крепления, но и в видах креплений. Адекватный выбор подложки продлит срок службы не только чернового, но и финишного покрытия.

Типы застежек

Как уже отмечалось, крепление балок к перекрытию предполагает использование только двух видов крепежа:

  • Простые — статические опоры, не позволяющие варьировать высоту установки деревянных элементов;
  • Регулируемые – содержат винтовые конструкции, благодаря которым крепления можно регулировать по высоте, что позволяет добиться максимальной горизонтальности основания.

Какие виды крепежа можно использовать для крепления досок к полу?

  • опорные посты;
  • саморезы;
  • углов;
  • кронштейны;
  • анкер

  • .

Чтобы понять суть и особенности применения вышеперечисленных деталей, рассмотрим каждую из категорий более подробно.

Саморезы

Саморезы представляют собой простой крепеж, который используется для отделки деревянных, но не бетонных полов.Достаточно длинные стержни С наружной резьбой способны крепить балки к деревянным перекрытиям, но только если учесть следующие нюансы:

  • Перед креплениями и в самих балках, и в основании нужно сделать сквозные отверстия;
  • В сквозное отверстие необходимо вставить дюбель и только потом вкручивать саморез;
  • Чтобы лаги не отрывались от деревянного основания, саморезы крепятся с шагом 40-60 мм;
  • Длина шурупа определяется толщиной балки, желательно, чтобы в процессе завинчивания «хвост» шурупа уходил в основание не менее чем на 5 см.

Доступная цена крепежа сделала его очень популярным среди домашних мастеров. Но чтобы добиться желаемого результата, при монтаже лаг обязательно нужно учитывать вышеперечисленные моменты.

Анкер

Анкер — комбинированный крепеж с независимым креплением, который, в отличие от дюбелей, не только легко крепится к основанию, но и выдерживает вес тяжелых конструкций. Анкер – один из самых прочных и надежных видов крепежа, который используется для крепления бревна к любому фундаменту (ленточному, свайному).Если отбросить все «сентименты», то анкер — это все тот же дюбель, но с более мощным основанием.

В процессе крепления лаг-анкер монтируется примерно так же, как и саморез:

  1. В брусках делают сквозные отверстия, после чего в основании делают симметричные, но не сквозные отверстия;
  2. Чтобы замаскировать головку болта, стержни должны быть предварительно просверлены;
  3. Поскольку анкер очень прочный и способен поддерживать тяжелые конструкции, для крепления одного стержня требуется не более 4 крепежных элементов;
  4. Запорные части анкеров вставляются в полученные отверстия, через которые вкручиваются болты;
  5. При прошивке бревна необходимо, чтобы болты уходили вглубь основания примерно на 6 см.

Для укрепления балок на черновом основании специалисты рекомендуют использовать анкеры диаметром от 8 до 10 мм. Металлические прутья такой толщины легко выдерживают очень большие нагрузки.

Кронштейны

Кронштейны — консольные опоры, служащие статическим основанием для крепления деталей в вертикальной плоскости. Как правило, их применяют в процессе крепления лаг к опорным столбам. Крестообразные (х-образные) криволинейные детали имеют фиксированные створки, в которые укладывается брус.Цена на такие изделия значительно выше, чем в случае с саморезами, однако спектр возможностей такого крепежа гораздо больше.

Очень часто в процессе укладки чернового пола на ленточный фундамент устанавливают кирпичные столбы. Они выполняют роль опор и защищают дерево от влаги. Так как лаг со временем выбивается, то без дополнительных креплений он может деформироваться. Единственный удобный и надежный способ фиксации брусьев на опорах — использование скоб.

Опорные стойки

Столбы для лаг — опорные конструкции, которые собираются из кирпичей сечением в 1-2 кирпича.По сути, эти элементы выполняют задачу «невидимой» облицовки, предотвращая воздействие сырости на древесину. Столбы монтируются в случае укладки чернового основания на ленточный фундамент или бетон. Поскольку уровень грунтовых вод может постоянно меняться, для защиты бревен от воды специально формируют подполье.

Чтобы правильно укрепить лаги и установить столбы, необходимо учитывать следующие моменты:

  1. Нежелательно строить опоры из гигроскопичных материалов — искусственного камня или силикатного кирпича;
  2. Не устанавливайте столбы на рыхлых грунтах, которые могут быть вымыты водой;
  3. Опоры, которые будут устанавливаться на несыпучем грунте, должны быть выполнены выше уровня грунта под землей не менее чем на 2-3 ряда кладки;
  4. Столбы целесообразно класть однорядной перевязкой, соблюдая единый уровень высоты для всех опор;
  5. Крепить балки к опорам можно с помощью скоб, анкеров или специальных уголков с саморезами по бетону.

Уголки

Уголки — металлические оцинкованные детали с двумя плоскостями, расположенными ортогонально друг другу. Цена такого крепежа во многом определяется размером самих элементов, а также их толщиной. От вышеперечисленных параметров напрямую зависит степень прочности уголков. В процессе крепления лаг желательно обращать внимание на такие нюансы.

Древесина

может показаться не лучшим решением для оформления чернового пола с точки зрения прочности и надежности, но в ряде случаев вполне себя оправдывает с точки зрения других эксплуатационных характеристик.Например, если нужно исправить недостатки бетонного основания, сформировать нишу для укладки изолятора или создать каналы для коммуникаций. При этом технология крепления лаг к бетонному полу не так проста, как в случае с обычными деревянными планками. Черновой настил – ответственный элемент конструкции, долговечность которого напрямую зависит от качества устройства . декоративное покрытие.

Лаги в системе пола

Каркас пола состоит из нескольких уровней, начиная от фундамента с ростверком и заканчивая основанием, на которое укладывается финишное покрытие в виде плитки, ламината, паркета, линолеума и т.п.В качестве основного материала обычно используется бетонная стяжка. Реже используется в деревянных домах, но без такой площадки не обойтись, например, в городских квартирах и частных кирпичных коттеджах. Стяжка может служить как завершающим слоем каркаса, так и несущим слоем по отношению к верхней части основания. Своеобразную надстройку над этой конструкцией и образуют лаги. Их укладывают на бетонный пол не сплошным способом, а с отступами наподобие обрешетки. При этом способы крепления могут быть разными, но основное качество конструкции будет определяться особенностями самого дерева.Бревна должны быть хорошо просушены, без мелких изъянов и при необходимости обработаны специальными пропитками. Это могут быть как огнезащитные средства для предотвращения пожаров, так и обычная олифа, продлевающая срок эксплуатации материала.

Какие инструменты и материалы потребуются в работе?

Лаги большого формата будет сложно обрабатывать в домашних условиях, поэтому лучше рассчитать и заказать элементы с необходимыми параметрами. Если сделать это не удалось, то предварительная обработка лаг потребует использования электролобзика, ручной циркулярной пилы и болгарки.Уже в процессе крепления лаг к бетонному полу вам понадобится электрошуруповерт или электродрель с насадками типа бит. Инструмент желательно подготовить помощнее — хотя бы с приводом на 1500 Вт. В качестве хомутов потребуются металлические крепежи – анкерные элементы, болты, уголки, шурупы и т. д. Выбор той или иной группы метизов зависит от техники монтажа.

Что касается вспомогательных припасов, то их будет немного.Как минимум, вам понадобятся подкладки для бревен. В этом качестве можно использовать фанерные листы или бруски соответствующего формата. Также не стоит забывать о возможности установки теплоизоляционных покрытий. Классическая конструкция пола на лагах позволяет укладывать как тонкие пароизоляторы, так и толстые утеплители в виде плит минеральной ваты.

Разновидности лаг для перекрытия

Наиболее распространенный формат лаг перекрытия — брус с прямоугольной или квадратной формой, имеющий параметры длины и толщины, подходящие для конкретных условий применения.Специально для червячного перекрытия рекомендуется использовать прямоугольные лаги как оптимальный вариант конструкции. Брус такого сечения занимает меньше места в подземной нише, но все же обеспечивает достаточное покрытие в сегментах по ширине мощения. Соответственно, упрощается и крепление лаг к бетонному полу, так как для фиксации элемента требуется менее длинный и прочный метиз.

Также существует деление по способу изготовления балок. Строганные бревна проходят специальную обработку для снижения гигроскопичности.Этот материал более устойчив к влаге, поэтому его можно использовать при строительстве бань и саун. Пиленые бруски являются альтернативой строганым брусам. Это черновой материал с менее привлекательными техническими и эксплуатационными качествами, но стоит он дешевле и вполне может оправдать себя в качестве первого уровня каркаса перекрытия, соединяющего ростверк фундамента с отделочным слоем лаг.

Расчет материала по размерам

Способность выдерживать напряжения зависит от правильного расчета расчетных параметров.Эти показатели, в свою очередь, определяются размерами помещения, планировкой и конфигурацией помещения в целом. Для базового расчета можно использовать размер пролета помещения, соотнеся его с размерами балки. Например, 2-метровый пролет должен быть образован брусом сечением не менее 110 х 60 мм. На 4 м требуется брус 180 х 100 мм, а на 6 м – стандартный размер 220 х 180 мм. В свою очередь сечение будет определять расстояние между элементами.Как крепить лаги к бетонному полу, чтобы соблюдался баланс между прочностью конструкции и допустимой нагрузкой на несущую основу под балками? Ведь близкое к сплошному размещение бруса может вызвать чрезмерное давление на тот же ростверк. При толщине доски около 20 мм специалисты рекомендуют сохранять отступы до 300 мм. При 300 мм этот же параметр будет уже 500 мм, а 50 мм элементы располагаются на расстоянии 1000 мм между собой.

Подготовка к работе

При подготовке наибольшее внимание уделяется состоянию бетонной поверхности. Как уже отмечалось, нагрузка от балок может быть критической, поэтому несущую конструкцию необходимо привести в надлежащее состояние. Чтобы крепление лаг к бетонному полу было надежным и прочным, стяжку укрепляют растворами, шпаклевками и грунтовками. При значительных повреждениях покрытие следует заменить песчано-цементным заполнением приемлемой толщины — 4-5 см.Если речь идет о локальных мелких дефектах, то можно ограничиться точечным нанесением грунтовок и шпаклевок, разработанных специально для бетона. В качестве косметического выравнивающего раствора стоит использовать тонкую выравнивающую заливку. плиточный клей или самовыравнивающийся полимерный состав.

Основные способы крепления лаг к бетонному полу

Наиболее распространенные способы монтажа предполагают фиксацию балок саморезами и анкерными соединениями.Обеспечивает жесткую прижимную посадку, при которой конструкция остается неподвижной даже при динамических нагрузках. Как осуществляется крепление лаг к бетонному полу анкерами? Для этого в намеченных точках бруса сверлят отверстия, после чего интегрируют метизы по стандартной схеме. Оптимальный диаметр анкерного болта 10мм, длина до 200мм. На один сегмент будет достаточно 3-4 креплений.

Техника крепления уголком

Еще один распространенный способ крепления лаг – уголками.К его преимуществам можно отнести более высокую степень надежности, так как лаги скреплены друг с другом. На базовом уровне к бетонному основанию прикручиваются параллельные лаги. Но в качестве дополнения перпендикулярно устанавливается малоформатная планка. Их монтируют в местах стыков с балками. В результате реализована двойная система фиксации. Также возможно крепление лаг к бетонному полу уголками без использования промежуточных брусков. В этом случае вместо прямых анкерных соединений используется прием боковой фиксации балок через угол к стяжке.Крепление осуществляется непосредственно шурупами подходящего размера.

Особенности крепления без сверления

Отказ от вмешательства в конструкцию балок дает множество преимуществ, повышая долговечность всей конструкции. Но как добиться надежности лагового положения без использования аппаратных средств? Крепления будут использоваться, но что касается вспомогательных элементов. Это те же расходные материалы в виде небольших брусков и фанерного листа, которые просто необходимо закрепить на бетоне в качестве опорных контуров подложки.На их платформу лаги будут монтироваться без сверления. Первоначально монтируются опорные планки, после чего укладываются балки. Жесткая силовая фиксация будет обеспечена с помощью пазовых соединений. Они могут быть предусмотрены как в связке «вагонка-лаги», так и посредством набегания вспомогательных брусков, которые будут направляться по всей длине помещения. Эта конструкция сложна и требует тщательного предварительного расчета.

Мероприятия по утеплению

Слой гидроизоляции можно установить еще до монтажа лаг, что облегчит последующие мероприятия по утеплению.Но специалисты все же рекомендуют приступать к таким работам после завершения монтажа балок, так как операции с крепежными элементами могут повредить уложенный материал. Что касается утеплителя, то его укладывают в ниши, образованные между брусками. Если оптимизированная укладка лаг на бетонный пол производилась только по параллельным линиям, то между минераловатными плитами должны быть зазоры. Их дополнительно обрабатывают силиконом или другими герметиками, которые, в принципе, сочетаются с минеральной ватой.Куски утеплителя вырезаются в соответствии с параметрами пустых ниш, после чего укладываются на гидроизоляцию. Как правило, силовую фиксацию минеральной ваты не производят – достаточно после укладки покрыть материал еще одним слоем гидро- или пароизоляции. В дальнейшем для финишного настила будет сделан новый слой деревянного покрытия из досок.

Установка регулируемых лаг

Наиболее функциональная конструкция, позволяющая регулировать высоту положения пола под конкретные нужды.Например, можно будет регулировать уровень подложки конкретно под толщину изоляционного материала. Но как прикрепить балки к бетонному полу, чтобы их можно было отрегулировать? Система крепления достаточно проста и требует использования всего двух элементов – прямоугольной монтажной стойки с крепежными элементами и резьбовых шпилек. Опорную функцию будет выполнять система опор, надежно закрепленных в местах крепления балок дюбелями. В центральной части каждой стойки устанавливается шпилька, на которую впоследствии прикручивается брус.Делается это с помощью винта и гайки, что позволит в дальнейшем регулировать высоту пола. То есть изначально вам нужно будет сделать в бревнах отверстия толщиной, соответствующей диаметру шпилек.

Заключение

Несущая основа для пола на лагах широко применяется в частном домостроении по причине доступной цены и простоты монтажа. После установки пользователь также получит массу возможностей для использования свободного пространства между балками – там могут быть вентиляционные каналы, тот же теплоизолятор, коммуникационные пути и т.д.С другой стороны, среди недостатков конструкции обычно отмечают хлипкость и хрупкость. Как закрепить лаги к бетонному полу с высокой степенью надежности сформированного каркаса? Во-первых, должна быть обеспечена прочность соединения бетонного основания с балочной обрешеткой как непосредственно, так и с помощью вспомогательных элементов. Во-вторых, сама конфигурация установки должна изначально рассчитываться под конкретные условия эксплуатации дома. В проекте должны быть учтены показатели статических и динамических нагрузок, что позволит более точно подобрать крепежную фурнитуру.

В современном строительстве или частном ремонте может возникнуть вопрос, как крепить лаги к бетонному полу – ведь такое основание можно назвать наиболее подходящим для обшивки. Преимущество здесь в том, что стяжка сама по себе является гидроизоляционным барьером, и даже при заливке используется пленка или рубероид, к тому же ее обычно утепляют керамзитом или даже экструдированным пенополистиролом.

Если все сделать правильно, то весь процесс установки получится простым и даже интересным, о чем мы вам сейчас и расскажем, а также продемонстрируем видео в этой статье на нашу тему.

Этапы установки

Бетон

Примечание. Можно залить цементно-песчаную стяжку без добавления щебня и отсева, но ее прочность будет значительно ниже, особенно если основанием будет грунт. Поэтому такой упрощенный вариант подходит только для тех случаев, когда в основе железобетонных перекрытий.

  • Начнем с того, что нам нужно ровное основание и если это делается на земле, то его надо разровнять и утрамбовать, а потом засыпать песчано-щебеночной подушкой, как начали делать на верхнем фото.Гидроизоляцию лучше укладывать под подушку, завитком на стену по высоте всей стяжки, и хотя многие делают это поверх подушки, опыт показывает, что в самом низу эффективнее отрезанная изоляция .
  • На подушку устанавливаются маяки, как того требует инструкция по выравниванию любой стяжки — лучше всего монтировать их на цементно-песчаный раствор, куда иногда для эластичности добавляют даже немного плиточного клея. Расстояние между профилями должно быть примерно на 10-15 см меньше длины вашего правила, которым вы будете пользоваться в данный момент.
  • Для удобства выравнивания вначале можно отбить примерную линию по высоте стяжки по периметру помещения и выставить по ней концы маяков. Но по длине такие профили нужно выровнять своими руками, т. к. они гибкие, к тому же после завершения монтажа проверьте их, натянув в нескольких местах нитку, чтобы их высота полностью совпадала друг с другом. Начинайте заливку бетона не ранее, чем на следующий день, иначе раствором и правилом вы собьете маяки.
  • Для заливки вам лучше всего использовать бетон марки М300, соотношение компонентов для которого вы видите в таблице выше, хотя это не обязательное условие, а совет. Впрочем, вы также можете заказать любую марку в ближайшем РЦ-узле, но его цена, конечно, будет выше.

Рекомендация в связи с тем, что резку железобетона алмазными кругами и алмазное сверление отверстий в бетоне лучше производить в застывшем растворе, тогда к операции заливки можно приступать только через 28 дней.В противном случае монтажные дюбели не будут держаться, к тому же более ранняя укладка деревянного пола повлечет за собой возникновение сырости.

Лаги

Теперь, после высыхания заливки, нужно определиться с расстоянием, так как вы будете крепить лаги к бетонному полу с учетом толщины покрытия. Например, если это дощатый пол из дубовых досок толщиной 40-50 мм, то расстояние между рейками может быть около 50 см, а если это дюймовая доска или та же ОСП (OSB), то пусть будет все 12 мм – это будет слишком много, и половицы будут гнуться.В таких случаях расстояние следует уменьшить до 40 см, а иногда и до 30 см ().

Учитывая, что лаги лягут на бетонную стяжку, то есть плотно прилегают к основанию, толстый брус не нужен – будет достаточно рейки сечением 50×50 мм. Но если монтаж ведется на бетонные перекрытия, не имеющие ровной плоскости (такое обычно бывает в многоэтажных домах), то используют брус 100×50 мм.

Так вот, если ваши полы уложены неровно, то монтаж можно произвести с помощью анкерных болтов, где есть регулировочные гайки.На фото хорошо виден принцип центровки — вы просто закручиваете или откручиваете гайку, тем самым определяя высоту планки. Учитывая, что здесь будет 100×50 мм или 100×100 мм, то понадобится анкер не менее 200 мм (

Расчет структурных соединений для Home Inspector

Расчетная прочность гвоздей выше, когда гвоздь забивается сбоку, а не в торец элемента. Информация об извлечении доступна для гвоздей, забитых в боковой слой; однако способность выдергивания гвоздя, вбитого в торцевое волокно, принимается равной нулю из-за его ненадежности.Кроме того, в NDS не предусмотрен метод определения величины извлечения гвоздей с деформированным стержнем. Эти гвозди значительно увеличивают способность к извлечению и часто используются для крепления обшивки крыши в районах с сильным ветром. Они также используются для крепления напольной обшивки и некоторых материалов для сайдинга, чтобы предотвратить выпадение гвоздей. Использование деформированных стержневых гвоздей обычно основано на опыте или предпочтениях.

Расчетное значение сдвига Z для гвоздя обычно определяется с помощью следующих таблиц из NDS•12:

  • Таблицы 12.3А и Б. Скрепленные гвоздями соединения «дерево-дерево», односрезные (двухзвенные) из пиломатериалов той же породы с использованием коробчатых или обыкновенных гвоздей соответственно.
  • Таблицы 12.3E и F. Соединения металлической пластины с деревом с помощью коробчатых или обычных гвоздей соответственно.

Уравнения текучести в NDS•12.3 могут использоваться для условий, не представленных в таблицах расчетных значений для Z . Независимо от метода, используемого для определения значения Z для одного гвоздя, значение необходимо отрегулировать, как описано в разделе 7.3.2. Как указано в NDS, стоимость одного гвоздя используется для определения расчетной стоимости.

Также стоит упомянуть, что NDS предоставляет уравнение для определения допустимого расчетного значения сдвига, когда гвоздевое соединение нагружается при комбинированном вытягивании и сдвиге. Уравнение представляется наиболее применимым к соединению торцевой фермы с кровельным покрытием в условиях подъема кровельного покрытия и поперечной нагрузки стен от ветра. Проектировщик может предусмотреть другие варианты применения, но должен позаботиться о сочетании нагрузок, необходимых для создания одновременного подъема и сдвига, достойных специального расчета.

Болтовые соединения

Болты могут быть спроектированы в соответствии с NDS•8, чтобы выдерживать сдвигающие нагрузки в соединениях дерево-дерево, дерево-металл и дерево-бетон. Как уже упоминалось, для соединения дерева с другими материалами, особенно с бетоном и кирпичной кладкой, можно использовать множество специальных крепежных болтов. Одним из распространенных примеров является анкер с эпоксидной смолой. Для конструкций соединений, в которых используются запатентованные системы крепления, следует обращаться к данным производителя.

Расчетное значение сдвига Z для болтового соединения обычно определяется с помощью следующих таблиц из NDS•8:

  • Таблица 8.2А. Болтовые соединения древесины с древесиной, односрезные (двухзвенные) соединения с одинаковыми породами пиломатериалов.
  • Таблица 8.2В. Болтовые соединения металлической пластины с деревом, односрезные (двухзвенные); толщина металлической пластины не менее 1/4 дюйма.
  • Таблица 8.2D. Болтовые односрезные соединения дерева с бетоном; исходя из минимума 6-дюймовой заделки болта в бетоне минимум fc = 2000 фунтов на квадратный дюйм.

Следует отметить, что NDS не предоставляет значения W для болтов. Величина натяжения болтового соединения в деревянном каркасе обычно ограничивается несущей способностью дерева, определяемой площадью поверхности шайбы, используемой под головкой болта или гайкой.Следует учитывать способность шайбы к изгибу. Например, широкая, но тонкая шайба не будет равномерно распределять нагрузку на окружающую древесину.

Расположение болтов и сверление отверстий чрезвычайно важны для работы болтового соединения. Проектировщик должен тщательно соблюдать минимальные требования к краям, краям и расстояниям в соответствии с NDS•8.5.

Любая возможная скручивающая нагрузка на болтовое соединение (или любое соединение, если уж на то пошло) также должна учитываться в соответствии с NDS.В таких условиях расположение крепежных деталей в соединении может стать критическим для сопротивления как прямой сдвигающей нагрузке, так и нагрузкам, создаваемым скручивающим моментом в соединении. К счастью, это условие не часто применимо к типичной легкой каркасной конструкции. Однако консольные элементы, которые полагаются на соединения для крепления консольного элемента к другим элементам, будут испытывать этот эффект, а крепежные детали, расположенные ближе всего к консольному пролету, будут подвергаться большей сдвигающей нагрузке.Один из примеров этого состояния иногда возникает при строительстве балконов в жилых домах; неспособность учесть описанный выше эффект была связана с некоторыми заметными обрушениями балконов.

Для деревянных элементов, прикрепленных болтами к бетону, расчетные поперечные значения приведены в NDS•Таблица 8.2 E. Уравнения текучести (или общие уравнения для дюбелей) также могут использоваться для консервативного определения несущей способности соединения.

Шурупы с затяжкой

Шурупы с затяжкой (или болты с затяжкой) могут быть спроектированы таким образом, чтобы выдерживать сдвигающие и вытягивающие нагрузки в соединениях «дерево-дерево» и «металл-дерево» в соответствии с NDS•9.Как уже упоминалось, в древесину можно установить многие специальные крепежные элементы винтового типа. Некоторые нарезают собственные отверстия и не требуют предварительного сверления. Для конструкций соединений, в которых используются запатентованные системы крепления, следует обращаться к данным производителя.

Прочность на извлечение стягивающего шурупа (вставленного в боковое волокно пиломатериала) определяется либо в соответствии с приведенным ниже эмпирическим расчетным уравнением, либо в соответствии с NDS•Таблица 9.2A. Следует отметить, что приведенное ниже уравнение основано на испытаниях винтовых соединений с одинарной затяжкой и связано с понижающим коэффициентом, равным 0.2 применяется к средней предельной емкости извлечения для корректировки продолжительности нагрузки и безопасности. Кроме того, длина проникновения стягивающего винта Lp в основной элемент не включает коническую часть в конце.

Допустимая расчетная прочность на извлечение стягивающего винта больше, когда винт устанавливается сбоку, а не в торце волокна элемента. Однако, в отличие от обработки гвоздей, прочность на извлечение шурупов, установленных в концевой слой, можно рассчитать с помощью поправочного коэффициента Ceg по уравнению, приведенному выше.

Расчетное значение сдвига Z для стягивающего винта обычно определяется с помощью следующих таблиц из NDS•9:

  • Таблица 9.3A. Стяжные винтовые, односрезные (двухзвенные) соединения с одинаковыми породами пиломатериалов для обоих элементов.
  • Таблица 9.3В. Шурупы с запаздыванием и соединения металлической пластины с деревом.

Уравнения текучести в NDS•9.3 могут использоваться для условий, не представленных в таблицах расчетных значений для Z . Независимо от метода, используемого для определения значения Z для одного стягивающего винта, значение необходимо скорректировать.

Соображения по проектированию системы
Как и в случае любых строительных норм и правил или спецификаций проекта, положения NDS могут учитывать или не учитывать различные условия, возникающие в полевых условиях. Могут быть альтернативные или улучшенные подходы к проектированию. Точно так же здесь уместно рассмотреть некоторые соображения, касающиеся конструкции соединения с древесиной.

Во-первых, из соображений общего дизайна следует избегать переполненных соединений. Если используется слишком много крепежных элементов (особенно гвоздей), они могут расколоться во время установки.Когда соединения становятся скученными, следует рассмотреть альтернативный крепеж или соединительную деталь. В принципе, деталь подключения должна быть практичной и эффективной.

Во-вторых, в то время как NDS рассматривает системные эффекты в конкретном соединении (т. е. элементе), в котором используется несколько болтов или стягивающих винтов (т. е. коэффициент группового действия Cg ), он не включает положений, касающихся системных эффектов нескольких соединений в узел или система компонентов. Поэтому ниже дается некоторое рассмотрение системных эффектов на основе нескольких соответствующих исследований, связанных с ключевыми связями в доме, которые позволяют жилью эффективно функционировать как структурная единица.

Соединения для снятия обшивки
Несколько прошлых исследований были сосредоточены на креплении обшивки крыши и извлечении гвоздей, главным образом, в результате урагана Эндрю (HUD, 1999a; McClain, 1997; Cunningham, 1993; Mizzell and Schiff, 1994; и Murphy, Пай и Розовский, 1995). Исследования выявили проблемы, связанные с прогнозированием отрывной способности обшивки на основе показателей отрыва одного гвоздя и определением дополнительной нагрузки на отрыв (т. е. давления всасывания ветра) на конкретный крепеж обшивки.Однако один очевидный вывод заключается в том, что гвозди на внутренней стороне панелей обшивки крыши являются критическими крепежными элементами (т. Е. Инициируют отказ при извлечении панели) из-за, как правило, большей площади притока, обслуживаемой этими крепежными элементами. Исследования также выявили преимущества использования шурупов и гвоздей с деформированным стержнем. Тем не менее, использование стандартной геометрической площади притока крепежа обшивки и ветровых нагрузок, наряду со значениями выноса NDS, обычно приводит к разумному расчету с использованием гвоздей.Коэффициент продолжительности ветровой нагрузки также следует применять для корректировки значений отбора, поскольку соразмерное снижение подразумевается в расчетных значениях отбора по сравнению с краткосрочной, испытанной и конечной пропускной способностью.

Интересно отметить, однако, что одно исследование показало, что нижняя граница (т. е. 5-й процентиль) сопротивления отрыву оболочки была значительно выше, чем предсказывалось с использованием значений теста с одним гвоздем (Мерфи, Пай и Розовский, 1995). Разница была такой же большой, как коэффициент 1.39 больше, чем значения для одного гвоздя. Хотя это предполагает, что коэффициент системы удаления для обшивки гвоздей составляет не менее 1,3, он должен учитывать дополнительные соображения. Например, обшивочные гвозди забивают люди с помощью инструментов в несколько неблагоприятных условиях (т. е. на крыше), а не в лаборатории. Таким образом, этот системный эффект можно лучше всего рассматривать как разумный допуск конструкции на фактическое отклонение расстояния между гвоздями по сравнению с предполагаемым проектом. Таким образом, расстояние между гвоздями от 8 до 9 дюймов на гвоздях обшивки крыши в области панели может быть допустимым, когда расстояние в 6 дюймов предусмотрено конструкцией.

Соединения крыши со стеной
В нескольких исследованиях изучалась способность соединений крыши со стеной (т. скобы, склейка и др.). Опять же, основная проблема связана с сильным ветром, например, во время урагана Эндрю и других экстремальных ветровых явлений.

Во-первых, в качестве пояснения, понижающий коэффициент Ctn не применяется к наклонным гвоздям, которые используются для соединения стропил со стеной и пола со стеной в обычном жилом строительстве.Забивание гвоздей происходит, когда гвоздь вбивается под углом в направлении, параллельном волокну на конце элемента (т. е. соединение гвоздя с гвоздем в стене с верхней или нижней пластиной, которое можно использовать вместо торцевого гвоздя). Наклонное забивание происходит, когда гвоздь забивается под углом, но в направлении, перпендикулярном волокну, через боковую сторону элемента и в лицевую волокно другого (т. е. от стропила крыши или ленточной балки перекрытия к верхней плите стены). ). Хотя это в целом надежное соединение в большинстве домов и подобных конструкций, построенных в Соединенных Штатах, даже хорошо спроектированное соединение с наклонными гвоздями, используемое для крепления крыш к стенам, нецелесообразно в регионах, подверженных ураганам, или в аналогичных районах с сильным ветром.В этих условиях предпочтительнее металлический ремешок или скоба.

Основываясь на исследованиях соединений крыши и стены, можно сделать следующие пять основных выводов (Reed et al., 1996; Conner et al., 1987):

  1. В целом было обнаружено, что наклонные (не путать с ногтями на ногах) в сочетании с металлическими ремнями или скобами не обеспечивают прямого дополнительного сопротивления подъему.
  2. Основная металлическая скручивающаяся лента, размещенная на внутренней стороне стен (т. е. на стороне гипсокартона), привела к отрыву верхней панели и преждевременному выходу из строя.Однако полоса, расположенная снаружи стены (т. е. со стороны структурной обшивки), смогла развить свою полную мощность без дополнительного усиления обычного соединения стойки с верхней пластиной (см. Таблицу 1).
  3. Способность к извлечению одиночных соединений с наклонными гвоздями была обоснованно предсказана NDS с коэффициентом безопасности примерно от 2 до 3,5. Тем не менее, при одновременном испытании нескольких соединений системный коэффициент способности выдергивания больше 1,3 был обнаружен для соединения стропила со стеной с наклонными гвоздями.Подобный системный эффект не был обнаружен на ленточных соединениях, хотя пропускная способность лент была значительно выше. Было обнаружено, что предельная нагрузка простого соединения лентой (с использованием пяти гвоздей 8d с каждой стороны ленты — пять в еловом стропиле и пять в верхней пластине из южной желтой сосны) составляет около 1900 фунтов на соединение. Было обнаружено, что вместимость трех обычных наклонных гвоздей диаметром 8d, используемых в одной и той же конфигурации соединения, составляет в среднем 420 фунтов с более высокими вариациями. Когда три 8d соединения общего ногтя были протестированы в сборке из восьми таких суставов, было обнаружено, что средняя предельная способность к вытягиванию одного сустава составляет 670 фунтов с несколько меньшим разбросом.Подобные системные увеличения не были обнаружены для ленточных соединений. Грузоподъемность 670 фунтов была аналогична той, которая была реализована для соединения стропила со стеной с использованием трех коробчатых гвоздей 16d в каркасе из ели Дугласа.
  4. Было обнаружено, что опубликованное производителем ремня значение имеет чрезмерный запас прочности более 5 по отношению к средней предельной грузоподъемности. С учетом соответствующего коэффициента запаса прочности в диапазоне от 2 до 3 (рассчитанного путем применения уравнений NDS на сдвиг гвоздей с использованием металлической боковой пластины) ремень (простой скручивающийся ремень весом 18 г) может выдерживать множество условий при сильном ветре с простая, экономичная деталь подключения.
  5. Было обнаружено, что использование гвоздей с деформированным стержнем (т. е. кольцевых гвоздей) значительно увеличивает грузоподъемность соединений крыши и стены с использованием метода наклонного гвоздя.

Пяточное соединение в соединениях стропил с потолочной балкой
Пяточное соединение в месте пересечения стропил и потолочных балок долгое время считалось одним из самых слабых соединений в традиционном деревянном каркасе крыши. На самом деле, это сильно нагруженное соединение представляет собой одну из существенных причин для использования деревянной фермы, а не обычного каркаса стропил (особенно в условиях сильного ветра или снеговой нагрузки).Тем не менее, проектировщик должен понимать, как работают традиционные соединения стропильных балок с перекрытием, так как они часто встречаются в жилищном строительстве.

Во-первых, каркас обычных стропил и потолочных балок (поперечных связей) представляет собой просто сборную ферму. Следовательно, нагрузки на суставы можно анализировать с помощью методов, применимых к фермам (т. е. анализ шарнирных соединений). Однако следует учитывать производительность системы. Как упоминалось ранее, для ферм крыши системный коэффициент равен 1.1 применим к растянутым элементам и соединениям. Таким образом, расчетная способность гвоздей к сдвигу в пяточном стыке (и в соединениях потолочных балок) может быть умножена на системный коэффициент 1,1, который считается консервативным. Во-вторых, следует помнить, что значения сдвига гвоздей основаны на пределе деформации и обычно имеют консервативный коэффициент безопасности от 3 до 5 по отношению к предельным нагрузкам. Наконец, значения гвоздей должны быть скорректированы с учетом продолжительности нагрузки (т. е. коэффициента продолжительности снеговой нагрузки, равного 1.от 15 до 1,25). С учетом этих соображений и с использованием опорных раскосов стропил в середине пролета или рядом с ним (как это обычно бывает) должны быть возможны разумные конструкции пяточных соединений для большинства типичных условий проектирования в жилищном строительстве.

Соединения стены с полом
Когда деревянные подошвы соединяются с деревянными полами, часто используется много гвоздей, особенно по всей длине подошвы или плиты основания стены. При соединении с бетонной плитой или фундаментной стеной обычно имеется несколько болтов по длине нижней плиты.Это указывает на вопрос о возможных системных эффектах при оценке способности сдвига (и подъемной силы) этих соединений для целей проектирования.

В ходе недавних испытаний стен на сдвиг стены, соединенные пневматическими гвоздями (диаметром 0,131 дюйма и длиной 3 дюйма), расположенными попарно на расстоянии 16 дюймов от центра вдоль нижней пластины, показали сопротивление сдвигу более 600 фунтов на один гвоздь. Нижняя пластина была из пиломатериалов из ели, сосны и пихты, а опорная балка — из южной желтой сосны. Это значение около 4.в 5 раз больше скорректированной допустимой расчетной несущей способности на сдвиг, рассчитанной с помощью уравнений NDS. Точно так же соединения с использованием анкерных болтов диаметром 5/8 дюйма на расстоянии 6 футов от центра (при прочих равных условиях) были испытаны в стеновых узлах с полным сдвигом; предельная способность к сдвигу на один болт составила 4400 фунтов. Это значение примерно в 3,5 раза превышает скорректированную допустимую расчетную способность к сдвигу согласно уравнениям NDS. Эти запасы безопасности кажутся чрезмерными и должны учитываться разработчиком при оценке подобных соединений с практической точки зрения системы.

Проектирование бетонных и каменных соединений
Общие положения
В типовом жилищном строительстве взаимосвязь бетонных и каменных элементов или систем обычно связана с фундаментом и обычно выполняется в соответствии со стандартами или общепринятой практикой. Болтовые соединения деревянных элементов с бетоном подходят для болтовых соединений деревянных элементов с надлежащим образом залитым раствором кирпичной кладкой. Кроме того, для крепления древесных материалов к кирпичной кладке или бетону можно использовать многочисленные специальные крепежные детали или соединители (в том числе механические и монолитные).Разработчик должен обратиться к литературе производителя для получения информации о доступных соединителях, крепежных элементах и ​​расчетных значениях.

Бетонный или каменный фундамент Стена к основанию
Соединения с основанием, если таковые имеются, предназначены для передачи сдвигающих нагрузок от стены к основанию ниже. Сдвиговые нагрузки обычно создаются боковым давлением грунта, действующим на фундамент.

Что это такое и как их использовать

Шурупы, также известные как стяжные болты, являются одними из самых прочных креплений.Эти чрезвычайно прочные крепления обычно используются для соединения тяжелых пиломатериалов или других тяжелых материалов, которые несут интенсивную нагрузку.

Эти шурупы отличаются от обычных шурупов по дереву, саморезов или шурупов для листового металла. По сравнению с большинством обычных шурупов стяжные шурупы имеют массивный размер. Большинство стягивающих винтов имеют длину не менее одного дюйма и толщину ¼ дюйма.

Например, шурупы для дерева используются при соединении приложения только с деревянными материалами. Эти шурупы для дерева имеют крупную резьбу, но эта резьба не охватывает длину шурупа.Обычные шурупы для дерева ввинчиваются, когда они входят в древесину, тогда как шурупы с запаздыванием требуют, чтобы сначала просверлили отверстие. Винты с затяжкой также используют гайку, чтобы добавить дополнительную прочность и безопасность, чтобы помочь скрепить вещи. Шурупы с запаздыванием, используемые для приложений с интенсивными нагрузками, могут выдерживать гораздо большую нагрузку, чем обычные шурупы для листового металла или дерева.

Чтобы установить стяжные винты, в первую очередь необходимо убедиться, что все материалы, задействованные в приложении, выровнены. Чтобы удерживать материалы на месте после их выравнивания, используйте зажимы.Как только все будет закреплено, просверлите направляющее отверстие, используя сверло немного меньшего диаметра, чем стягивающий винт, который будет использоваться. При сверлении отверстия обязательно просверлите всю область, где в конечном итоге будет находиться винт.

Шурупы с затяжкой

также доступны только с шестигранными головками, в то время как более распространенные шурупы для дерева и листового металла доступны с несколькими типами головок. При единственном варианте с шестигранной головкой для установки винта потребуется гаечный ключ или трещотка. Для окончательного затягивания стягивающего винта можно использовать правую отвертку и электрическую дрель.Винт с шестигранной головкой спроектирован таким образом, поскольку крепежные детали с шестигранной головкой предназначены для удержания в приложениях, где необходим большой крутящий момент. Винты с затяжкой имеют острые концы резьбы и доступны в исполнении из стали/цинка, нержавеющей стали и стали/горячеоцинкованной стали.

Для получения дополнительной информации о шурупах, их использовании или способах их установки свяжитесь с нами по адресу [email protected].

Чтобы узнать больше о покупках, нажмите здесь.

Упрощенные соединительные элементы для стен и пола с помощью анкерных болтов



В этом видео вы узнаете, как прикрепить стенку к каркасу пола, не снимая гипсокартон.



Если на потолке есть гипсокартон, есть два способа соединения пола со стеной из сдвига. Один из способов состоит в том, чтобы удалить полосу листовой породы шириной 12-18 дюймов рядом с верхней частью стены и использовать обычные стяжки для переноса сдвигов. Другой способ — с помощью болтов.

Акустический потолок сорван для анкерных креплений















Акустический потолок сорван для анкерных креплений





Здесь вы видите, как кто-то забивает анкерный болт через верх каленой стены в каркас пола.Это сделано для иллюстрации, чтобы вы могли видеть, как анкерный болт вбивается через верхние пластины в каркас пола, который обычно скрыт гипсокартоном.

Прекрасный пример стены, в которой анкерные болты будут работать как стяжки.

На приведенном ниже рисунке показано, как стяжной болт может выполнять те же функции, что и стяжка, не удаляя гипс. Вот вы смотрите на это с конца.

Если по какой-то причине над каленой стеной нет каркаса пола, в который могли бы врезаться анкерные болты, необходимо будет удалить полосу гипсокартона, как показано здесь, и использовать обычные стяжки.

Сколько болтов?

Прочность стягивающего болта определяется количеством дюймов проникновения в так называемый «основной элемент». Основным элементом в этом случае является балка пола, в которую вбиваются болты.

Стяжной болт с глубиной проникновения 1 ½ дюйма может противостоять землетрясению силой 300 фунтов.

Стяжной болт с глубиной проникновения 1 1/2″-2 1/4 дюйма может противостоять землетрясению силой 450 фунтов.

Стяжной болт с глубиной проникновения более 2 1/4 дюйма может противостоять землетрясению силой 550 фунтов.

Вот пример:

Предположим, основываясь на этой странице о фанере, у вас есть стена сдвига длиной 10 футов, и вы прибили фанеру 8d обычными гвоздями на расстоянии 3 дюйма друг от друга по краям. Таким образом, эта стена сдвига может противостоять силе в 5500 фунтов.

С помощью 8-дюймового анкерного болта нам нужно будет пройти через нижнюю и верхнюю верхнюю пластины толщиной 2 дюйма, что означает, что анкерный болт войдет в балку на 4 дюйма. Стяжной болт с проникновением более 2 1/4 дюйма дает нам сопротивление 550 фунтов.Разделите 5500/550, и мы обнаружим, что нам нужно 10 болтов с задержкой для компонента связи, передающего сдвиг, нашей стены сдвига.

Скрепление нижней и верхней пластин вместе гвоздями. Интерфейс, где соприкасаются верхняя и нижняя верхняя пластины, называется «незакрепленной плоскостью сдвига», и здесь существует потенциальное проскальзывание, которое необходимо устранить. Это делается путем прибивания двух верхних пластин вместе 12-ю обычными гвоздями, которые могут выдерживать усилие 188# каждый. Это соединение должно совпадать с соединением поперечной связи.В нашем примере мы установили 10 стяжек, способных выдерживать усилие 5500#. Делим это на 5500#/188# и обнаруживаем, что нам нужно 30 гвоздей.



Заключение

Болты с запаздыванием являются гораздо лучшим способом, потому что при их использовании нет необходимости снимать гипсокартон с потолка, заменять гипсокартон, текстурировать его и красить, чтобы он соответствовал гипсокартону рядом с ним. Даже когда это делает высококвалифицированный (и дорогой) специалист, недостатки всегда видны, и вы никогда не сможете сделать ремонт полностью соответствующим.

Большинство подрядчиков оставят это на ваше усмотрение, что может значительно увеличить общую стоимость работы.

При найме подрядчика спросите его, как он собирается крепить стену к полу после снятия гипсокартона со стены. Если вам говорят болты с задержкой, перед вами профессионал с опытом. Если вам скажут: «Мне нужно вырвать часть потолка, чтобы это сделать», вы столкнетесь с будущими расходами на латание потолка.



Крепеж для досок | Колоды.com

Очень важно использовать правильный размер и тип креплений для установки бухгалтерской доски. Ваша палуба будет зависеть от несущей способности этих винтов или болтов, чтобы выдержать сотни фунтов и предотвратить отрыв палубы от дома. Убедитесь, что болты совместимы с обработанной под давлением древесиной. Они должны иметь шайбу или большую головку. Обычно вам потребуется предварительно просверлить направляющее отверстие диаметром 5/16 дюйма в ободной балке, если вы используете болты с затяжкой ½ дюйма. Ваши болты или винты должны быть достаточно длинными, чтобы выдвигаться как минимум на ½ дюйма за пределы доски, к которой вы крепитесь.Их обычно устанавливают зигзагообразным узором.

Таблица расстояний между крепежными элементами ГК

Балочный пролет Расстояние между крепежными элементами, по центру
  Болт с затяжкой 1/2 дюйма Шурупы для дерева SDWS Сквозные болты/болты с квадратным подголовком
0′-6′ 30 дюймов 12 дюймов 36 дюймов
6′-8′ 23 дюйма 9 дюймов 36 дюймов
8′-10′ 18 дюймов 7 дюймов 34 дюйма
10-12 футов 15 дюймов 6 дюймов 29 дюймов
12-14 футов 13 дюймов 5 дюймов 24 дюйма
14–16 футов 11 дюймов нет данных 21 дюйм
16′-18′ 10 дюймов нет данных 19 дюймов



• Журнал: 2 шт., обработанных консервантом под давлением.Пиломатериал Hem-Fir класса 2 или лучше. Дуглас Фир-Лерч, южная сосна.

• Обшивка: 15⁄32″ или 7⁄16″ OSB обшивка.

• Ободная балка: 2 пиломатериала из ели, сосны и пихты или обода из инженерной древесины (EW) толщиной не менее 1 дюйма. Материал обода EW должен быть твердым LVL, LSL или PSL.

Стандартные оцинкованные лаги и болты с квадратным подголовком:

Наиболее распространенный метод — установка стяжных болтов ½” с шайбами ​​или болтов с квадратным подголовком с шайбами. Обычно вам потребуется, чтобы длина болта была не менее 4–6 дюймов, чтобы проникнуть через 2-кратную ведомую доску, обшивку дома и в твердый край дома.Никогда не заглубляйте болты. Это значительно ослабит бухгалтерскую доску. В приложении к бухгалтерской доске был испытан болт с запаздыванием ½ «x 4», чтобы обеспечить поддержку 180 фунтов допустимой сдвигающей нагрузки на винт.

Обязательно знайте, к чему вы подключаетесь. Стандартные схемы болтов основаны на прочном соединении с распиленной и полностью поддерживаемой ленточной балкой в ​​доме. Шурупы с запаздыванием, попадающие в стеновые пластины или стойки, могут быть несопоставимы.

Крепеж должен быть совместим с обработанной под давлением древесиной для предотвращения коррозии.Как правило, вам нужно будет устанавливать болты, чередуя высокие и низкие 2 дюйма от верхней и нижней части доски. Как правило, болты могут располагаться на расстоянии 16 дюймов от центра для поддержки пролета балки до 12 футов в длину. Для более длинных балок потребуются более плотные схемы крепления болтами.


Структурные винты:













Это конструкционный шуруп по дереву, разработанный для крепления палубной доски к краевой балке дома без предварительного сверления.Они заменяют шурупы с запаздыванием и сквозные болты, на них нанесено запатентованное трехэтапное покрытие, которое защищает от коррозии (даже в обработанной под давлением древесине) и одобрено ACQ.

Встроенная моечная головка устраняет необходимость в дополнительной шайбе, экономя время и деньги. Это предпочтительный крепеж для большинства профессиональных строителей палуб. Он доступен длиной 3 5/8 дюйма и 5 дюймов и поставляется в коробках по 50 и 250 штук.

Распорные болты для бетона:











Втулочные анкеры представляют собой аппаратные средства, используемые для крепления к бетону.Втулочные анкеры обычно используются в конструкции настила для крепления соединителей основания стоек к бетонным основаниям настила. Втулочные анкеры также используются для крепления палубных досок к прочным бетонным стенам фундамента.



При установке анкерных втулок всегда следуйте инструкциям производителя. Установка обычно включает в себя сверление отверстия в бетоне для установки анкерной втулки. Затем вы устанавливаете анкер-гильзу в отверстие так, чтобы шайба или головка были заподлицо с закрепляемым материалом.Последний шаг — затянуть анкер, чтобы расширить экран и создать крепление.

Надежно ли ваша терраса связана с вашим домом

Эту статью можно свободно копировать и распространять полностью или частично со следующим указанием:
Первоначально эта статья была опубликована Фрэнком Вусте и Американским советом по дереву. © 2020 Американский совет по дереву.

Данные, собранные о разрушениях настила с 2001 года, показывают, что одной из основных причин обрушения настила является выход из строя гвоздевых соединений между настилом и основной конструкцией.Основываясь на видео, фотографиях и описаниях в сообщениях СМИ, данные показывают, что обрушение настила чаще всего происходит из-за выхода из строя соединений ригелей настила, которые были построены с помощью гвоздей, а не правильно установленных болтов. Палубная книга представляет собой ободную доску пола палубы, прикрепленную к дому, и она должна быть надежно соединена с конструкцией пола основного здания с помощью болтов или шурупов, а не гвоздей.

Основная цель этой статьи — предупредить владельцев собственности и должностных лиц по нормативным документам о колодах с «только гвоздями» соединениями палубной книги.Домовладелец, застройщик, владелец здания, должностное лицо по нормам, инспектор, управляющий недвижимостью или подрядчик могут быстро определить, поддерживается ли приподнятый настил палубным ригелем, прикрепленным к дому исключительно гвоздями — такая установка представляет собой «потенциально опасную». палуба.

На протяжении десятилетий жилые нормы и правила определяют динамическую нагрузку на палубу в 40 фунтов на квадратный фут (psf), что соответствует примерно одному человеку среднего роста, занимающему площадь 2 фута. на 2 фута. (четыре квадратных метра).Например, расчетная нагрузка по нормам предполагает наличие настила высотой 14 футов. на 28 футов. могли спокойно разместиться 98 человек. Кроме того, каждая редакция Международного жилищного кодекса (IRC) с 2000 года требует, чтобы настилы были жестко закреплены на конструкции, чтобы выдерживать как вертикальные, так и боковые нагрузки, и уже давно запрещает использование гвоздей, подлежащих извлечению, в качестве единственного метода. привязанности. Однако до издания 2009 г. IRC не указывал, как палубная гроссбух должна крепиться к дому.

Начиная с 2009 г., каждое издание IRC (включая ожидаемое издание 2021 г.) требует, чтобы палубный ригель был соединен с ленточной балкой пола дома с помощью болтов ½ дюйма или винтов с затяжкой, как показано в таблице 507.9.1.3 (1) стандарта 2018 г. IRC. Американский совет по дереву (AWC) публикует Design for Code Acceptance No. 6 (DCA 6): Prescriptive Residential Wood Deck Construction Guide , который содержит аналогичную таблицу и согласуется с IRC (см. рисунок 1).

Расстояние между крепежными элементами для настила, ленточной или краевой балки из южной сосны, дугласовой пихты-лиственницы или хем-ели, а также 2-дюймовой номинальной цельнопиленной ленточной балки из ели-сосны-пихты или краевой балки EWP. 3,4,5,6,8

(динамическая нагрузка на палубу = 40 фунтов на квадратный фут, статическая нагрузка на палубу = 10 фунтов на фут)

  • Кончик стягивающего винта должен полностью выступать за внутреннюю поверхность ленточной или краевой балки.
  • Максимальный зазор между лицевой стороной ригеля и лицевой стороной обшивки стены должен составлять ½ дюйма.
  • Ригели должны быть залиты или загерметизированы, чтобы предотвратить попадание воды на ленточный брус дома (см. DCA 6, рисунки 14 и 15).
  • Шурупы и болты должны располагаться в шахматном порядке в соответствии с DCA 6, рис. 19.
  • Палубные ригели должны быть минимум 2×8, обработанными консервантом под давлением из пиломатериалов сорта № 2 или других утвержденных материалов, как это установлено стандартной инженерной практикой.
  • Когда цельнопиленные палубные ригели, обработанные консервантом под давлением, прикрепляются к конструкционным изделиям из древесины (деревянные конструкционные панели толщиной не менее 1 дюйма, ленточные балки или конструкционные композитные пиломатериалы, включая клееный шпон), крепление к ригелю должно быть спроектировано в соответствии с принятой инженерной практикой. .Табличные значения основаны на 300 фунтах и ​​350 фунтов для 1-дюймовой и 1-1/8-дюймовой краевой балки EWP соответственно.
  • Допускается обшивка деревянными конструкционными панелями, гипсокартоном или пенопластом между ленточной или краевой балкой и ригелем. Уложенные друг на друга шайбы разрешены в сочетании с обшивкой из деревянных конструкционных панелей, но не допускаются в сочетании с обшивкой из гипсокартона или пенопласта. Максимальное расстояние между лицевой стороной обрешетки и лицевой стороной ленточной балки должно составлять 1 дюйм.
  • Расстояние между крепежными элементами

  • также относится к южной сосне, пихте Дугласа и лиственнице, а также к ленточнопильным или краевым балкам.

Рис. 1. Таблица 5 из AWC DCA 6, показывающая рекомендуемую установку стягивающих винтов и болтов.

Установка болтов или шурупов, включая их количество и расстояние между ними, зависит от размера настила (пролета палубных балок) и других условий, указанных в сносках к таблице. При креплении болты должны полностью проходить через палубную буксу и ленточный лаг пола дома, а гайки с шайбами ​​должны быть плотно затянуты.Для установки шурупов требуются просверленные направляющие отверстия правильного размера, чтобы резьба шурупа полностью зацепляла древесину и проходила через гребень настила и ленточный брус пола дома. Конечно, для правильной установки болтов или шурупов (см. рис. 2), используемых в качестве соединения палубного ригеля, необходимо учитывать последние положения норм IRC.

Рисунок 2. Рисунок 14 из DCA 6 компании AWC, показывающий рекомендуемое соединение ригеля настила с ленточной балкой пола дома.

Почему палубная книга, прибитая только гвоздями, потенциально опасна?

Когда настилы, которые просто прибиты к дому, нагружаются жильцами, вертикальные и боковые нагрузки, вызванные весом и движением жильцов, могут привести к изгибу или выдергиванию гвоздей из деревянной обшивки и ленточной балки дома. Таким образом, палубы рухнули, когда на них присутствовало всего один или два человека. Разрушенная конструкция настила, показанная на рис. 3, изображает случай, когда настил сместился в сторону от конструкции и упал на землю.

Если бы палуба упала вертикально, гвозди погнулись бы. В этом случае гвозди в основном прямые, что указывает на то, что гвозди вышли из стены до полного разрушения. Гвозди, используемые для извлечения, имеют ограниченную прочность и могут обеспечивать достаточную поддержку только для веса самой палубы, а не для людей, находящихся на ней. Несомненно, некоторые колоды с гвоздями все еще стоят, вероятно, потому, что они не были сильно загружены до ожидаемой IRC динамической нагрузки 40 фунтов на квадратный фут (примерно один человек на каждые 2 фута).на 2 фута. площадь пола).

Разработка положений кодекса и тестирование

Из-за частых отказов соединения ригелей, выполненных только с помощью гвоздей, исследователям и инженерам стало очевидно, что соединения ригелей, сделанные только с помощью гвоздей, не могут быть надежными при соблюдении требований по нагрузке норм для жилого настила, обычно 50 psf общая (активная плюс мертвая) нагрузка.

До 2004 года экономичное инженерно-техническое решение с использованием винтов или болтов для этого применения было недоступно.Из-за повторяющихся случаев обрушения палубы, о которых сообщалось в новостях, исследователи Технологического института Вирджинии при участии Journal of Light Construction успешно протестировали соединения бухгалтерской книги палубы, которые в конечном итоге были приняты в строительные нормы IRC и Вирджинии. (Посетите https://www.jlconline.com/how-to/framing/practical-engineering-load-tested-deck-ledger-connections_o, чтобы узнать подробности и историю тестирования.) Результаты испытаний подтвердили успешную работу соединений, выполненных с помощью ½ » стяжные винты или болты для необходимой нагрузки.

Рис. 3. Крупный план палубного ригеля, прикрепленного к конструкции только гвоздями. Несмотря на то, что пассажиры лишь слегка нагрузили палубу, она сместилась вбок, выдернув гвозди из несущей конструкции. (фото Франка Уэста)

Есть ли у меня палубная книга, прибитая только гвоздями?

На этот вопрос можно ответить за несколько минут. Если на поверхности вашей палубной книги видны только шляпки гвоздей, скорее всего, у вас палубная книга, прибитая только гвоздями. Настил должен быть признан небезопасным, его использование запрещено, и его следует немедленно отремонтировать или заменить в соответствии с рекомендациями квалифицированного проектировщика или специалиста-строителя.

Другие потенциальные проблемы с соединением палубной книги

После того, как исключена возможность наличия палубной книги, состоящей только из гвоздей, работа по обеспечению безопасности палубы не завершена. Особенно для настилов, которые возвышаются над уровнем земли, настоятельно рекомендуется профессиональная оценка соединения ригелей существующего настила с конструкцией. Даже если поперечная балка соединена болтами или шурупами, их правильная установка на ленточной балке пола дома имеет решающее значение для обеспечения прочного соединения настила.

Пример – рекомендации по шурупам

Установка стягивающего винта, в частности, требует особого внимания к деталям. Некоторые соображения:

1. Использовал ли подрядчик стяжные винты диаметром ½ дюйма?

Правильный диаметр стягивающего винта в соответствии с IRC можно проверить по тому факту, что стягивающие винты ½ дюйма имеют шестигранную головку шириной ¾ дюйма. На Рисунке 4 ниже подрядчик использовал шурупы диаметром ½ дюйма для соединения ригеля через обшивку стены с ленточной балкой пола дома.Гвоздь в левом нижнем углу, скорее всего, использовался только для размещения ригеля на стене во время установки шурупов.

Рис. 4. Часть палубного ригеля с установленным стяжным шурупом диаметром ½ дюйма. (Фото Фрэнка Воэсте)

2. Установил ли подрядчик шурупы на правильном расстоянии друг от друга?

Ответ на этот вопрос можно получить, измерив пролет балки и используя таблицу соединения ригелей из таблицы IRC Table 507.9.1.3(1) 2018 года, чтобы выбрать требуемое расстояние между винтами, или аналогичную диаграмму в DCA 6 AWC.Например, для балки с пролетом 14 футов таблица, показанная на рис. 1 выше, требует, чтобы шурупы располагались на расстоянии 13 дюймов от центра, если шурупы крепят пиломатериалы номинальной толщиной 2 дюйма. В идеале они должны располагаться в шахматном порядке два ряда, один ряд ближе к верхней части гроссбуха и один ряд ближе к низу, и расположены не слишком близко к краям (не менее 2 дюймов от верхнего и боковых краев гроссбуха и не менее ¾ дюйма от нижнего края, см. рис. 5; см. рис. 2, где показано рекомендуемое расстояние от края ленточной балки перекрытия дома).

Рисунок 5. Рисунок 19 из AWC DCA 6, показывающий рекомендуемое расстояние между кромками стягивающего винта или болта и зазоры.

3. Установил ли подрядчик стяжные винты нужной длины в соответствии с IRC?

В некоторых случаях на этот вопрос можно ответить, осмотрев внутреннюю сторону ленточной балки перекрытия дома. Если смотреть в подполье со снятой изоляцией, должен быть виден конец установленного шурупа ½ дюйма, соединяющего опору настила с ленточной балкой пола дома, как показано на Рисунке 6.

Рис. 6. Видимый кончик стягивающего шурупа, как показано, указывает на соответствие требованию IRC о том, что стягивающие шурупы полностью выходят за внутреннюю поверхность ленточной балки перекрытия дома. (Фото Фрэнка Уэста)

Поскольку кончик винта выходит за внутреннюю поверхность ленточной балки дома, длина стягивающего винта явно соответствует требованиям IRC. Если кончики шурупов не видны, рекомендуется обратиться к квалифицированному строительному специалисту.

Резюме

Подводя итог, можно сказать, что первым важным шагом является подтверждение того, что поперечная балка правильно прикреплена к ленточной балке пола дома с помощью болтов или шурупов. Тем не менее, плохое соединение ригеля — это лишь один из нескольких возможных недостатков безопасности существующей палубы. Например, структурная целостность ограждений и лестниц также имеет решающее значение для обеспечения безопасного использования существующей палубы. Полная и значимая оценка безопасности палубы может быть очень сложной задачей.По этой причине все настилы, особенно приподнятые, должны регулярно проверяться квалифицированным инспектором или специалистом по строительству и оцениваться в соответствии с действующими нормами и рекомендуемой практикой.

Дополнительные ресурсы

Практический вопрос для владельцев собственности и должностных лиц, занимающихся вопросами безопасности существующей палубы: каковы важные аспекты безопасности палубы и как мне узнать, что представляет собой осмысленная проверка палубы, которая может обеспечить дальнейшее безопасное использование палубы. ? К счастью, есть отличные публикации, систематически рассматривающие этот вопрос.Как упоминалось ранее, AWC Design for Code Acceptance No. 6 (DCA 6), Предписывающее руководство по строительству деревянных настилов для жилых домов , содержит подробные сведения, рисунки и рекомендации, которые соответствуют требованиям для новых настилов вплоть до издания 2015 года International Residential. Код. Он доступен бесплатно по адресу https://awc.org/codes-standards/publications/dca6.

Кроме того, теперь доступен богато иллюстрированный буклет Deck Codes & Standards Брюса Баркера из Американского общества домашних инспекторов (Quarto Publishing Group USA, 2017, часть серии публикаций «сделай сам», спонсируемой Black + Декер).В буклете представлены положения IRC и множество рекомендаций DCA 6, включая высококачественные фотографии, сравнение безопасных и небезопасных деталей, исчерпывающий контрольный список для осмотра террас жилых помещений и советы по выбору квалифицированного подрядчика.*

Важное напоминание

Эта статья предназначена для информирования домовладельцев по важному вопросу безопасности террасы. Читателям рекомендуется распространять эту статью среди друзей и соседей, чтобы предотвратить травмы, связанные с палубой из-за обрушения.Имейте в виду, что этот артикул , а не , предназначен для новой конструкции деки . Строительство новой палубы регулируется местными юрисдикциями, и домовладельцам рекомендуется связаться с местным чиновником по строительным нормам и правилам для получения новых требований и разрешений в отношении палубы. Если нет местного кодекса или должностного лица, можно ознакомиться с документом IRC 2018 и DCA 6 AWC. Однако ни авторы, ни Американский совет по дереву не несут никакой ответственности за конкретные проекты или конструкции, предпринятые на основе этой статьи.


* (Как и в случае любой публикации, пользователь должен подтвердить, что рекомендации соответствуют всем местным законам. Упоминание этой книги не означает одобрения ее содержания авторами.)



Об авторах

Фрэнк Вёсте, PE, почетный профессор Технологического института Вирджинии в Блэксбурге, штат Вирджиния. Он часто консультируется с общественностью, подрядчиками и должностными лицами строительных норм по различным аспектам деревянного строительства, включая террасы и балконы.

Лорен Росс, PE, менеджер по инженерным исследованиям Американского совета по дереву.

Пол Коутс, PE, CBO, региональный менеджер по юго-востоку Американского совета по дереву.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
